Обзор и тест видеокарты AMD Radeon Pro W6400

Недорогая видеокарта с поддержкой аппаратной трассировки лучей, оптимизированная под требования популярных профессиональных приложений и офисных рабочих нагрузок.
Обзор и тест видеокарты AMD Radeon Pro W6400

Сегмент профессиональных видеокарт в основном ассоциируется с дорогими узкоспециализированными моделями, "заточенными" для научных вычислений, моделирования, обработки видео высокого разрешения, а также рендеринга. Однако, как и в любой другой области профессиональной деятельности, решаемые на рабочих станциях задачи не всегда требуют топовой скорости работы графической подсистемы. Компания AMD гибко выстроила актуальную линейку видеокарт серии Radeon Pro по производительности, а мы продолжаем знакомить вас с их возможностями. Результаты тестов двух старших моделей (AMD Radeon Pro W6800 32 ГБ и W6600 8 ГБ) были опубликованы на страницах i2hard.ru ранее. Пришла очередь перейти в начальный сегмент и проверить в деле "младшую" модификацию AMD Radeon Pro W6400 с 4 ГБ видеопамяти.

Модель AMD Radeon Pro W6400
PN 100-506189
Графический процессор (GPU) AMD Navi 24 (RDNA 2)
Техпроцесс TSMC 6nm FinFET
Интерфейс PCIe 4.0 x4
Объём памяти 4 ГБ GDDR6
Интерфейс памяти 64 бита
Пропускная способность памяти 128 ГБ/с
Разъёмы 2 x DisplayPort 1.4 с DSC и поддержкой аудио
Подключение дисплеев До 2 шт.
Поддержка API DirectX 12.1, OpenGL4.6, OpenCL 2.2, Vulkan 1.2
Поддержка VR Да
Потребляемая мощность До 50 Вт
Коннекторы дополнительного питания Не требуются
Размеры (Д х Ш х В) 169 x 69 x 19 мм

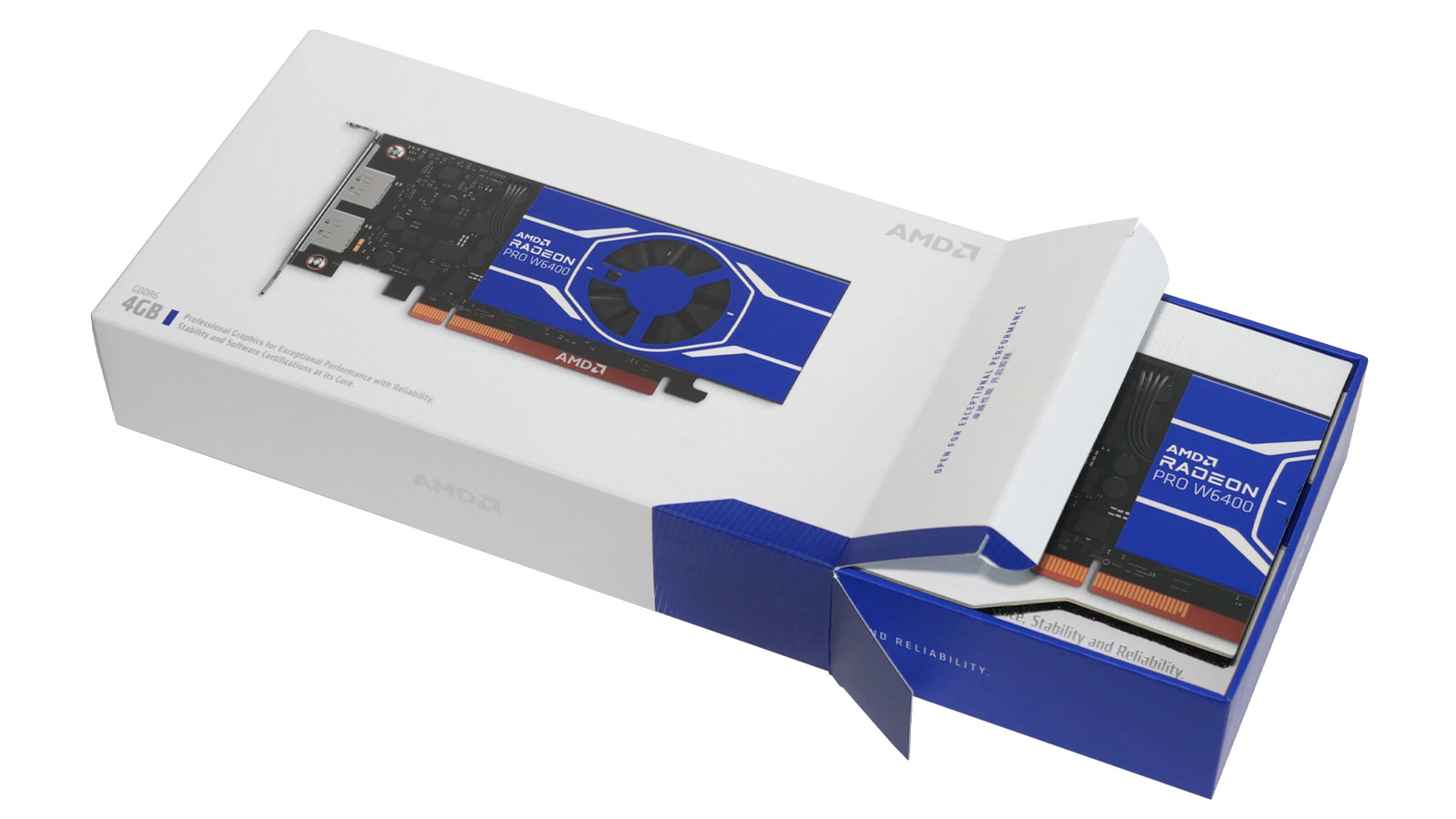

Упаковка и комплектация

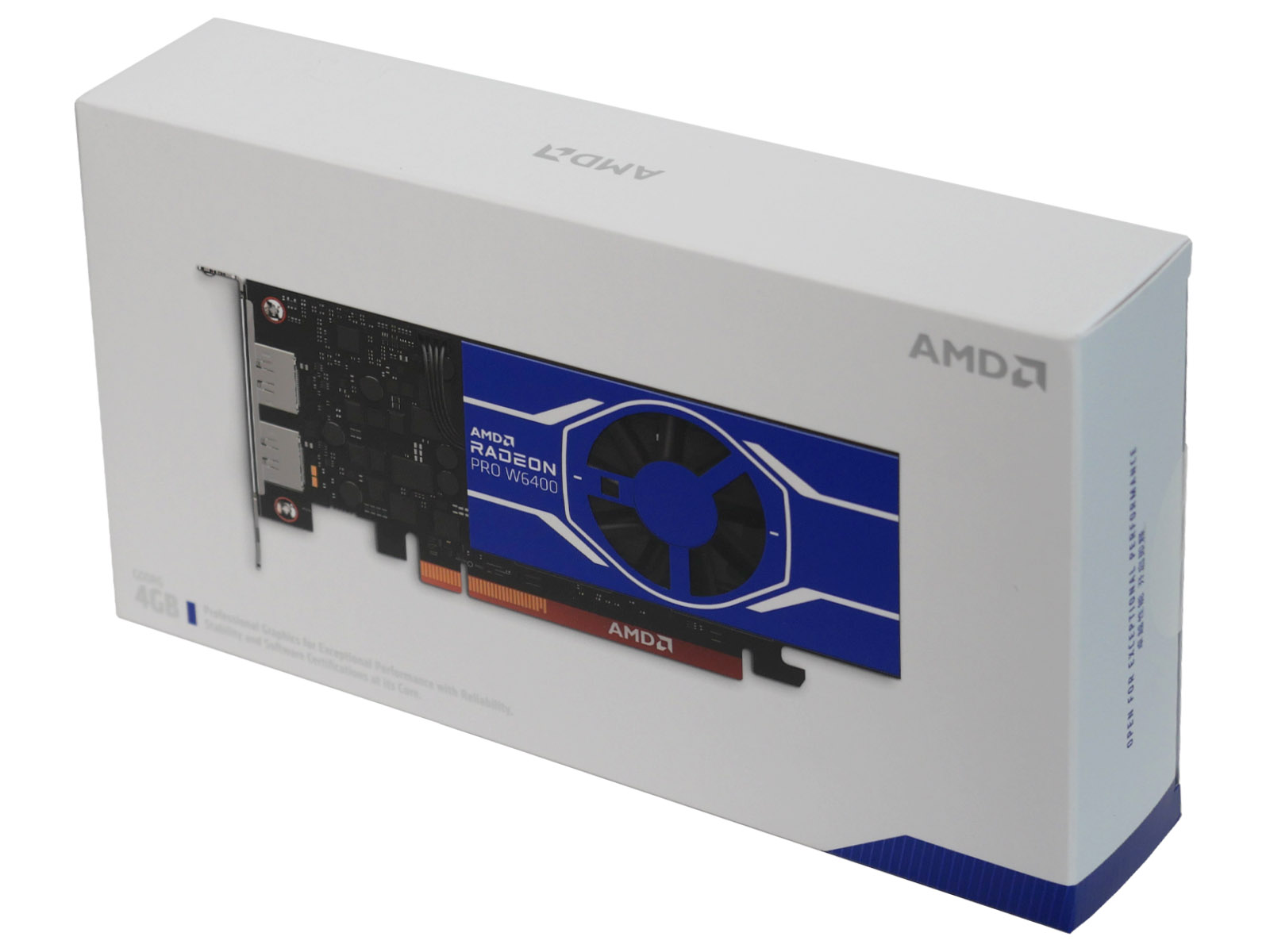

Видеокарта продаётся в компактной картонной коробке размером 221 x 127 x 45 мм. Она аккуратно и презентабельно смотрится благодаря светлому оформлению и качественной цветной печати.

Под наружной тонкостенной оболочкой скрывается более плотная коробка с мягкими вспененными элементами защиты с внутренней стороны.

Дизайнеры очень хорошо постарались над внешним видом retail-упаковки. Даже и не скажешь, что в руках устройство начального уровня и бюджетного позиционирования в pro-сегменте.

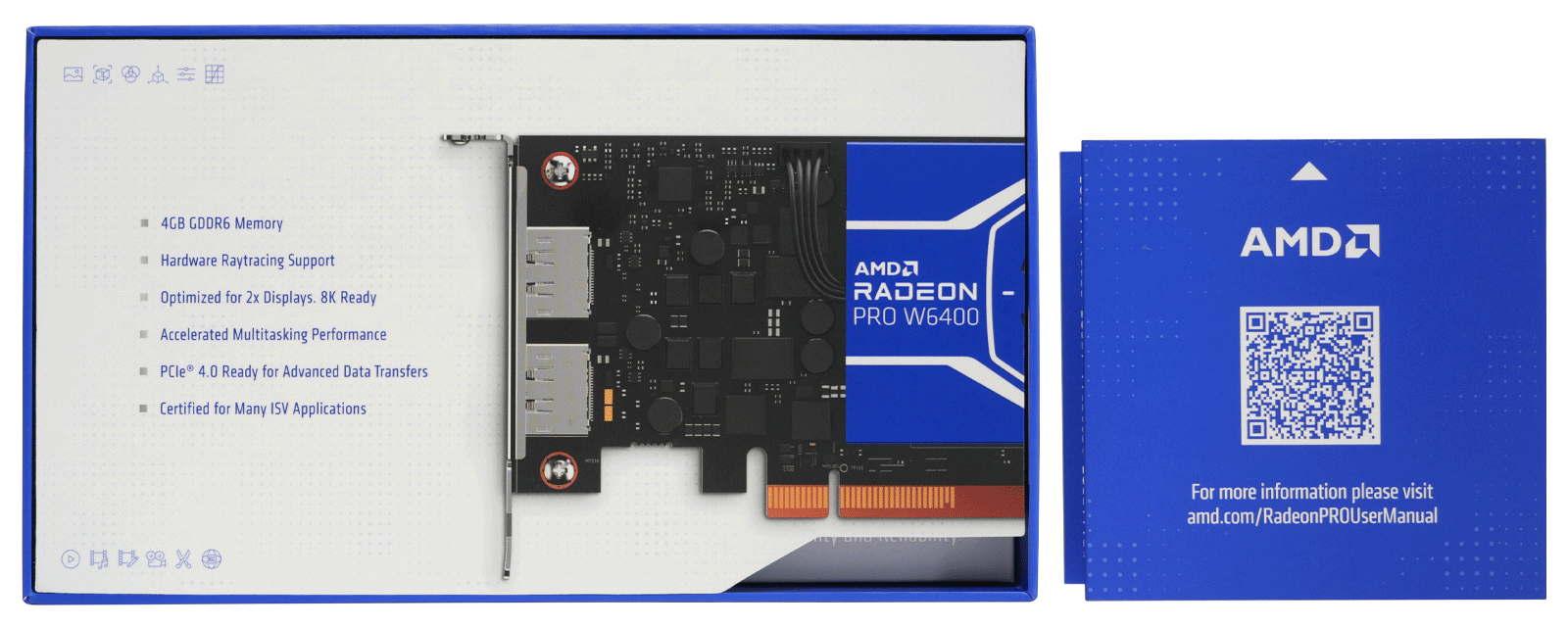

В комплекте с видеокартой вложена только краткая инструкция, подробная версия которой доступна в электронном виде на сайте производителя по QR-коду со ссылкой.

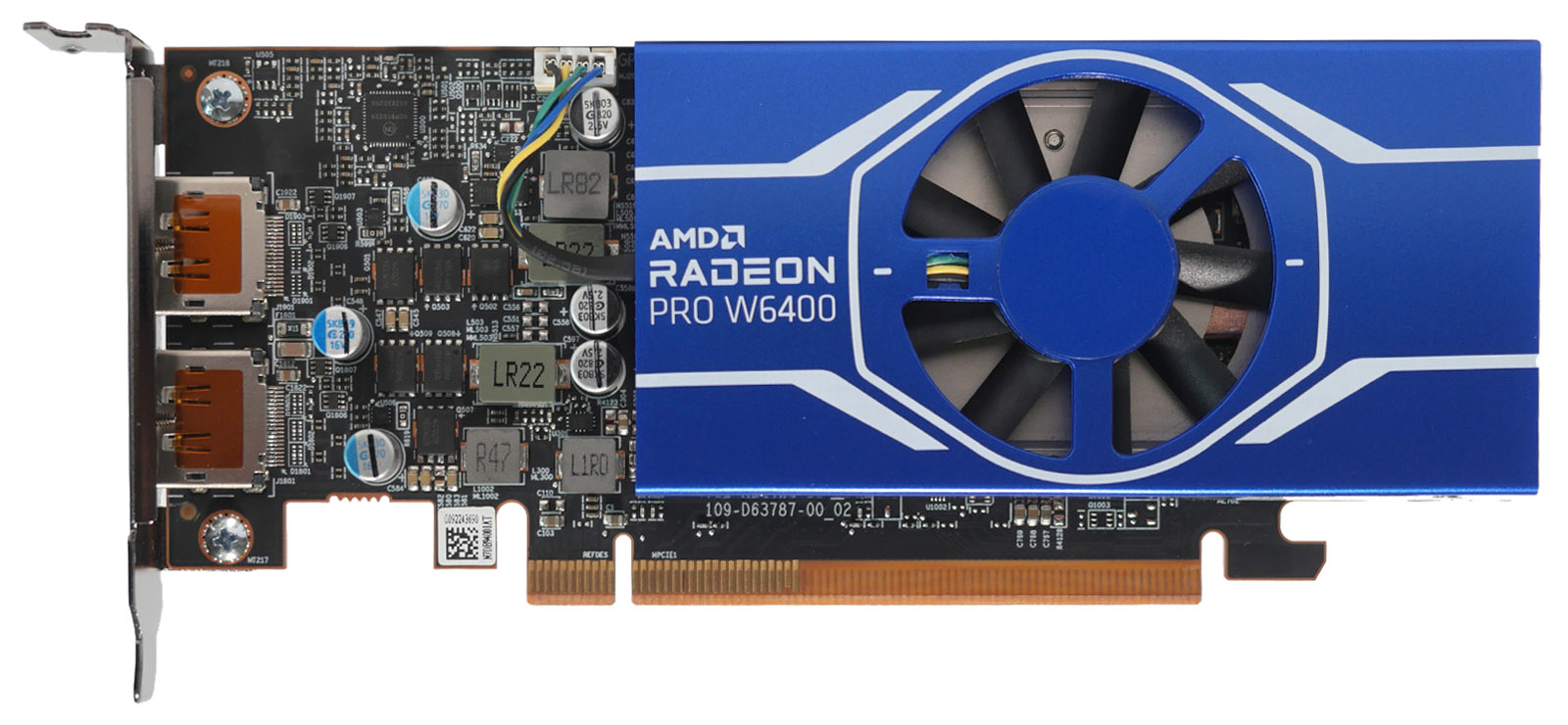

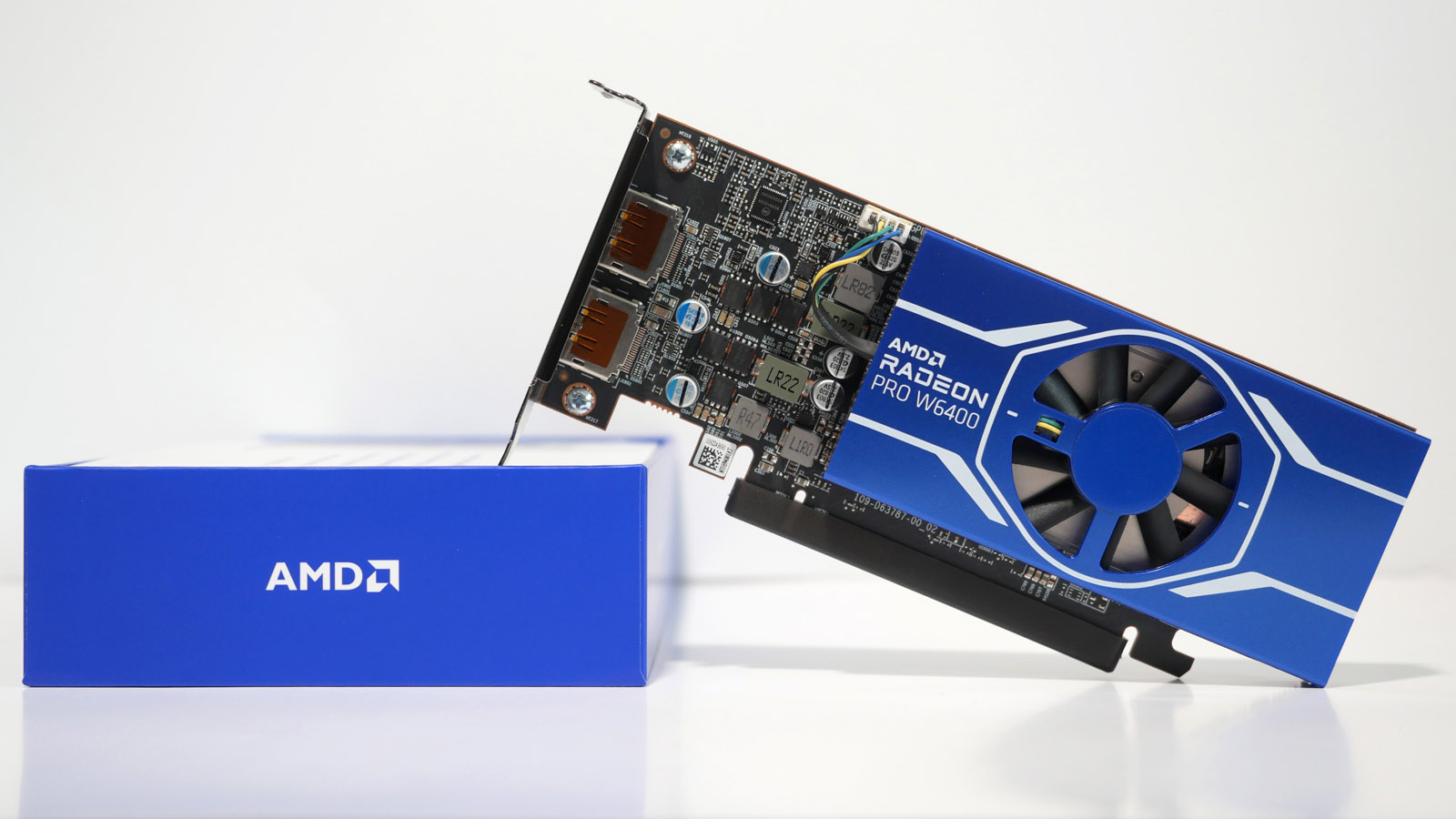

Внешний вид

При проектировании AMD Radeon Pro W6400 основной упор был сделан на универсальность применения и максимальную совместимость в рабочими ПК, которые нередко встречаются в корпусах уменьшенных габаритов. Плата получила однослотовое исполнение и укорочена по высоте, что позволяет её установить в SFF-сборках. Поступивший на обзор экземпляр был укомплектован укороченной рамкой для фиксации в слотах расширения. На сайте AMD упоминается возможность заменить её на стандартную для установки в классические ATX-корпуса привычных габаритов.

Оформление кожуха системы охлаждения сделано в сине-белой раскраске, характерной для всей линейки профессиональных видеокарт AMD Radeon Pro. В руках это выглядит классно, но в собранном ПК вряд ли будет заметно, так как рабочие станции в основном имеют глухие боковые стенки без прозрачных частей, да и после установки в слот PCIe кожух в большинстве конфигураций будет направлен вниз.

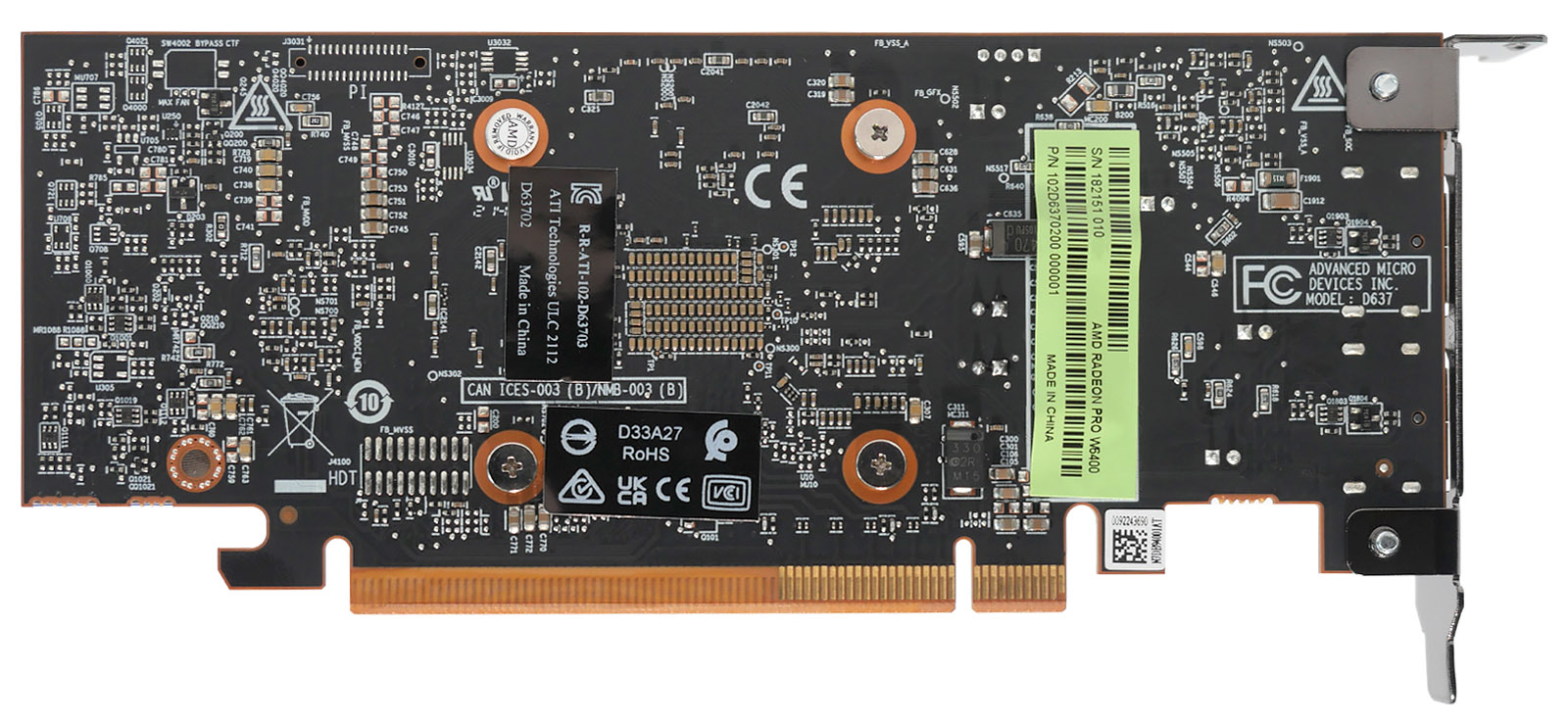

Бэкплейт не используется, да и с учетом pro-позиционирования и небольших размеров платы он и не нужен. На поверхность печатной платы приклеено несколько служебных стикеров с серийными номерами и кодами модели. Также гарантийная наклейка размещена на одном из винтов, удерживающих систему охлаждения. При желании она легко снимается без повреждений канцелярским ножом после нагрева обычным феном. Поэтому при покупке платы на вторичном рынке доверять её наличию стоит с долей здравого скепсиса.

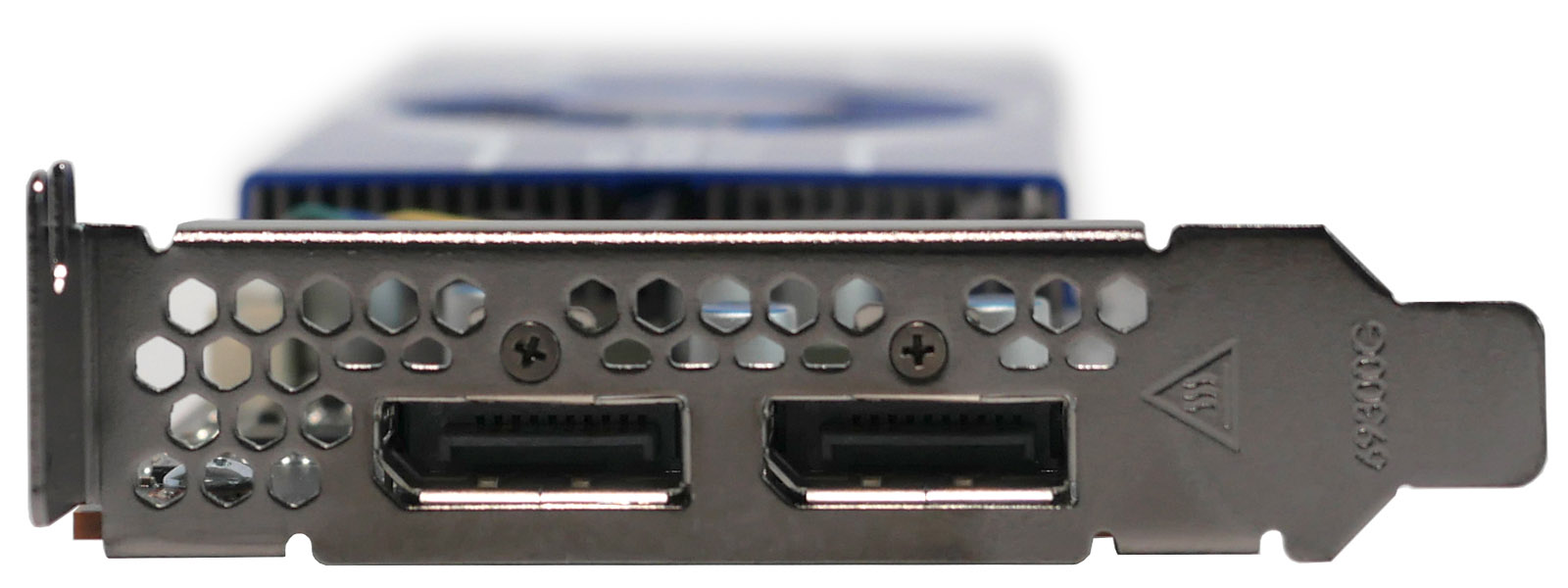

Набор интерфейсов для подключения мониторов или других устройств вывода изображения ограничен всего двумя портами DisplayPort версии 1.4 с поддержкой DSC и аудио. Скромно, но на однослотовой планке тяжело вместить больше. Хотя разбавить эту парочку разъёмом HDMI не помешало бы.

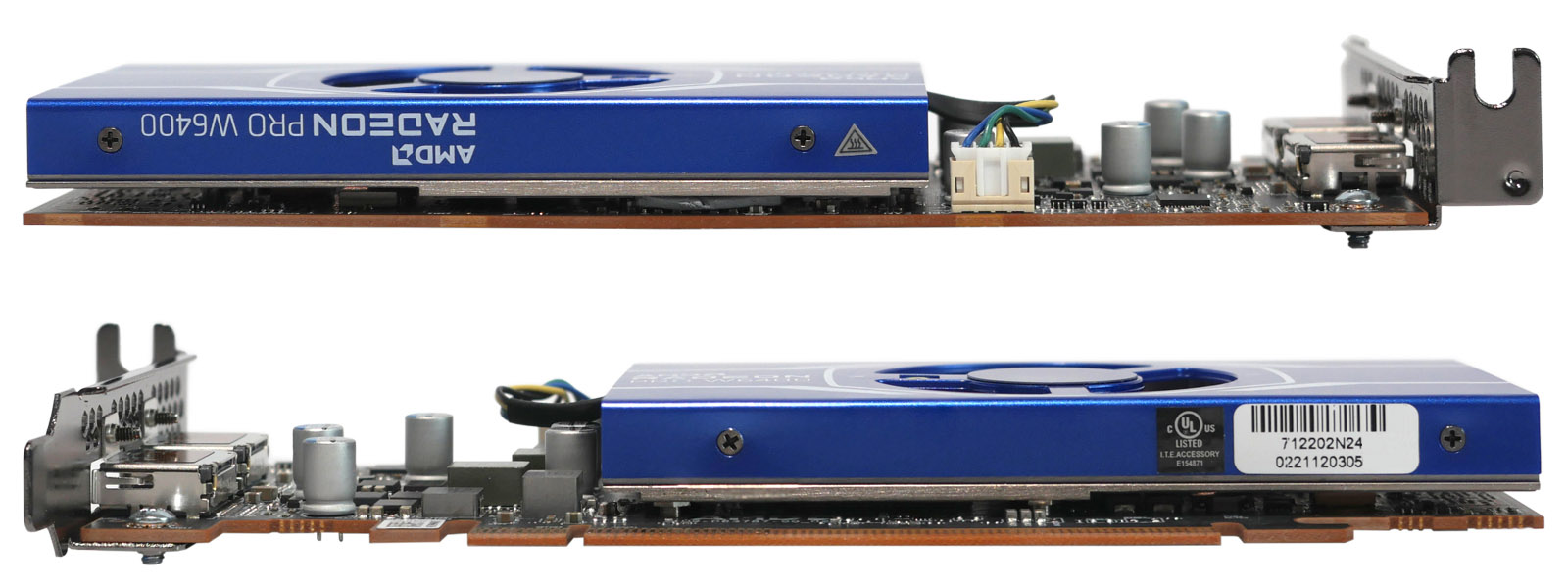

Система охлаждения видеокарты по высоте также не выходит за пределы одного слота расширения. Она накрывает лишь чуть больше половины платы, оставляя элементы подсистемы питания GPU и коннектор подключения вентилятора в свободном доступе.

Благодаря низкому энергопотреблению AMD Radeon Pro W6400 не понадобился дополнительный разъём питания. Достаточно того, что поступает от материнской платы непосредственно с контактов PCIe-разъёма.

Система охлаждения и печатная плата

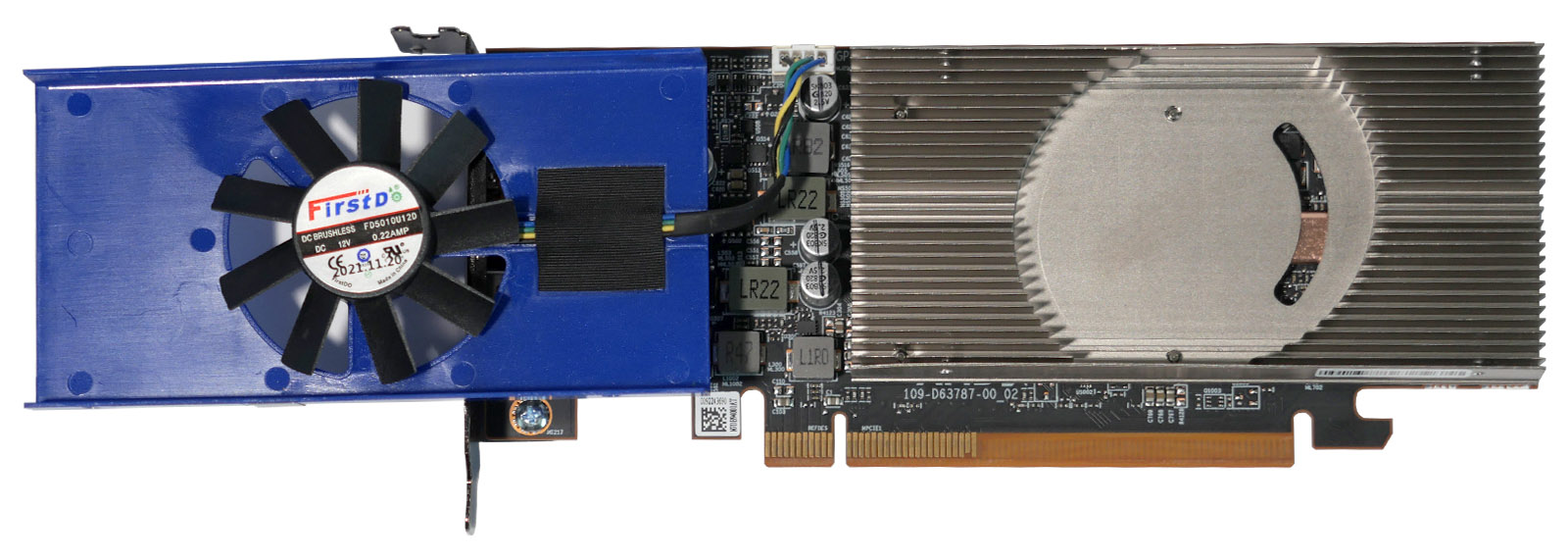

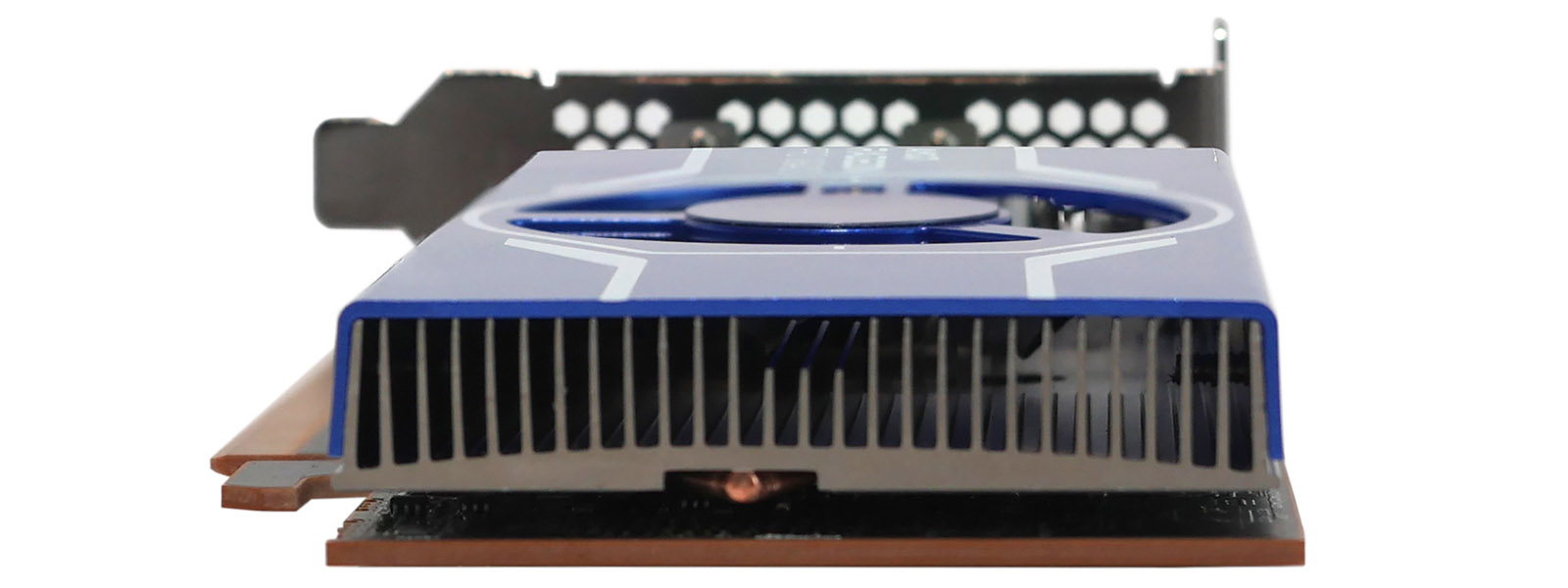

Основной радиатор накрыт декоративной накладкой, на которой закреплен вентилятор, нагнетающий к нему воздух. На правой и левой грани накладка не закрывает его, чтобы получился направленный поток воздуха вдоль рёбер радиатора.

Радиатор составной. Основная теплорассеивающая поверхность с оребрением сделана из алюминия, а в основании припаяна медная тепловая трубка, непосредственно контактирующая только с поверхностью графического процессора через термопасту густой консистенции. Чипы памяти через термопрокладки отводят тепло на алюминиевый блок. Примечательно, что в радиаторе над областью одного из ШИМ-контроллеров NCP81022 сделана радиальная прорезь для прямого обдува.

Установленный на декоративной пластине безрамочный 50-мм вентилятор промаркирован как FirstD FD5010U12D. Он подключается по четырёхпроводной схеме проводом со штекером, что упрощает возможную чистку от пыли или замену в будущем.

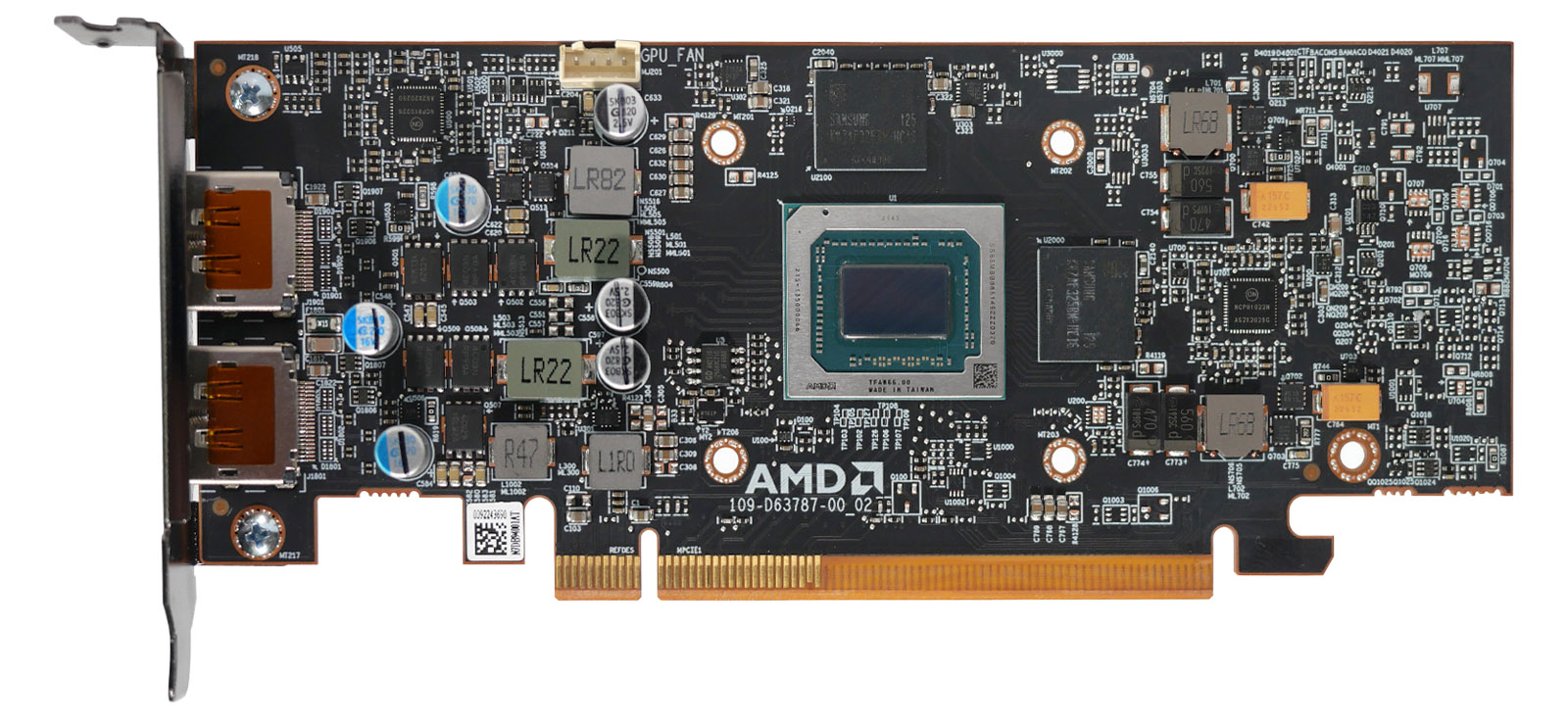

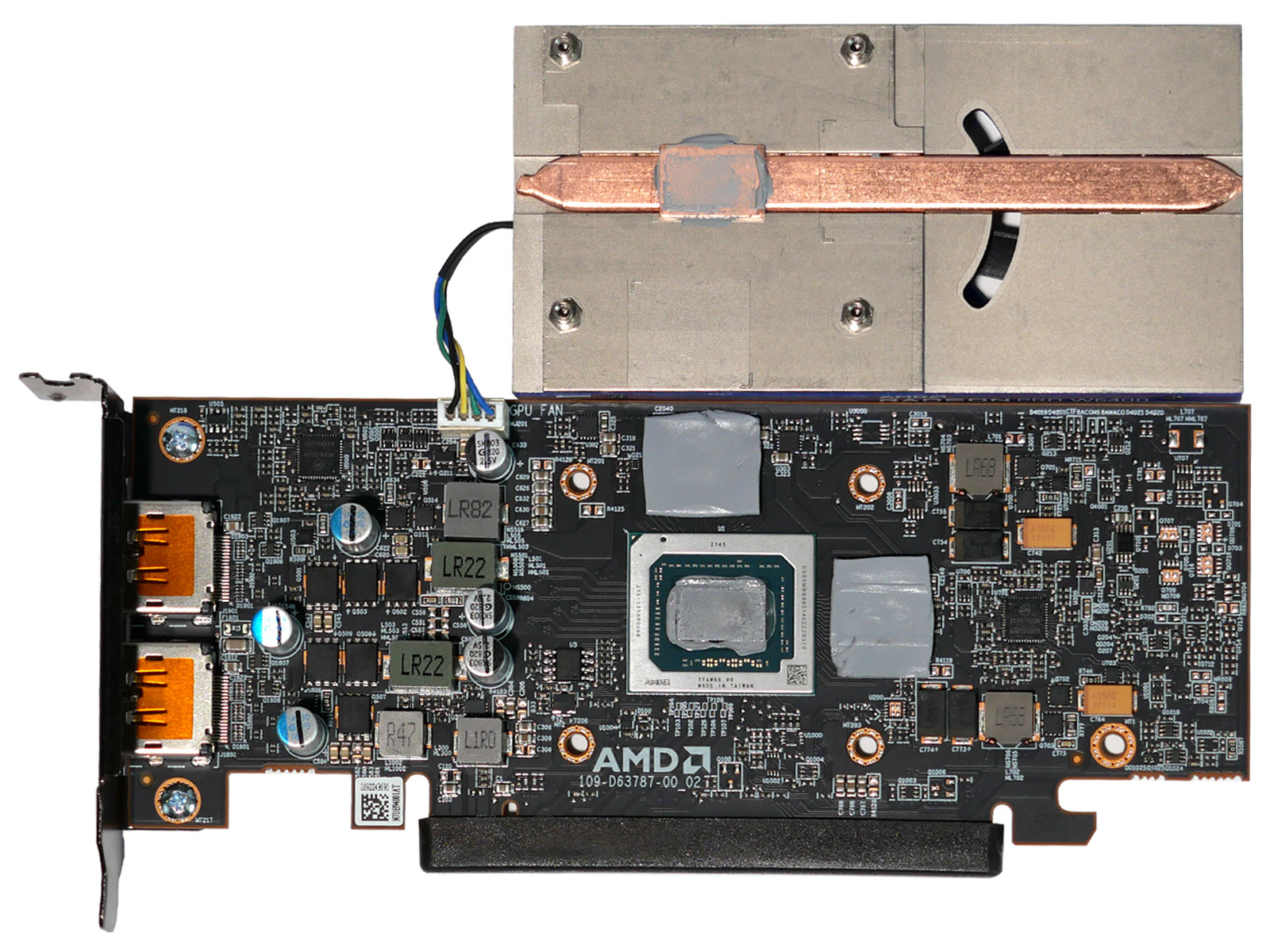

Вид платы без элементов системы охлаждения представлен на изображении ниже. У видеокарты сделан стандартный выступ для установки в слоты PCIe x16. Однако контактные площадки выведены не все, так как AMD Radeon Pro W6400 работает по PCIe 4.0 x4. Из-за особенности архитектуры при включении в порты PCIe 3.0 будет заметно падение производительности, поэтому плату рекомендуется использовать в современных конфигурациях с шиной PCIe Gen 4.

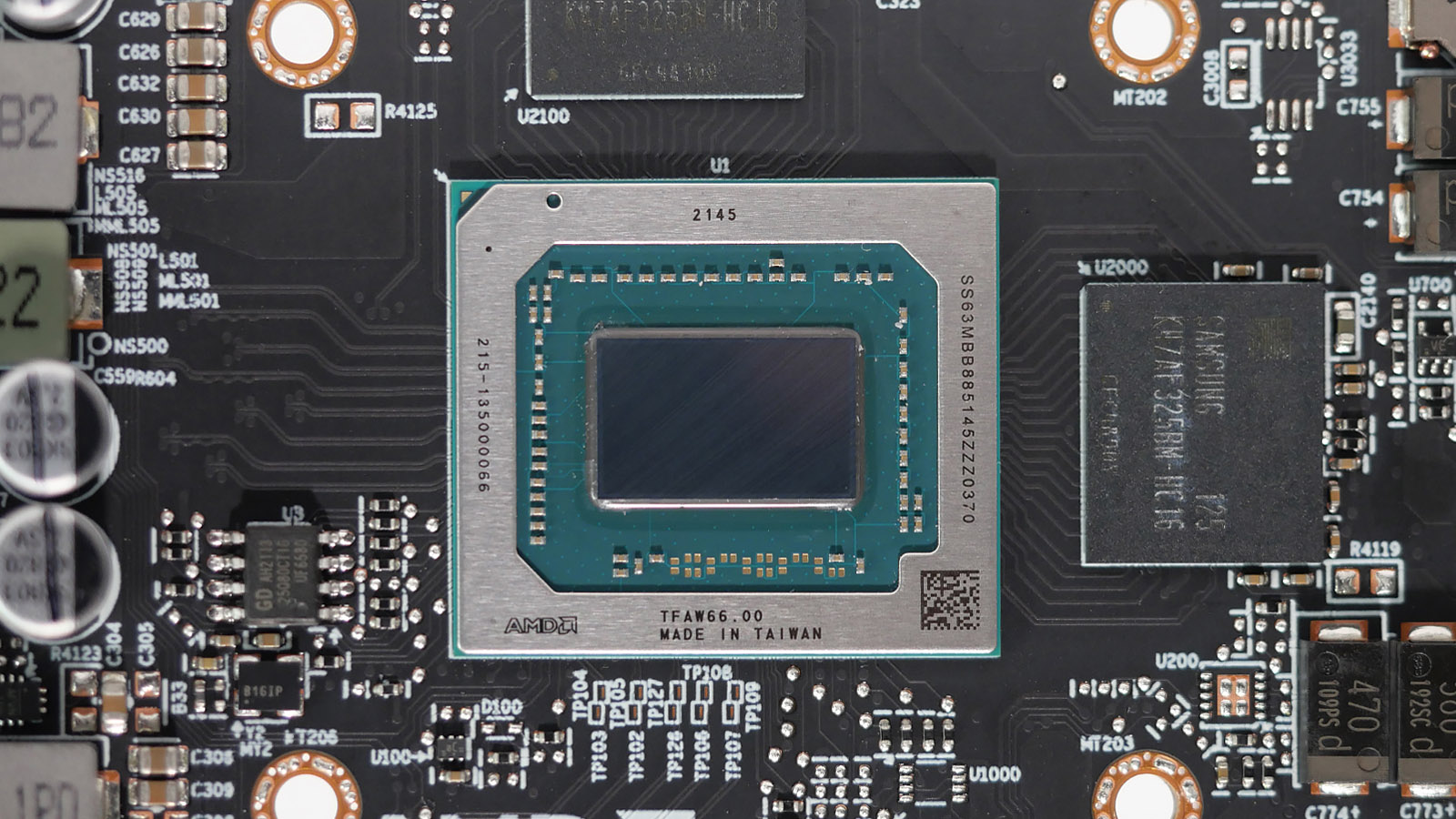

В центре расположен графический процессор Navi 24, построенный на архитектуре RDNA 2.0. Его кристалл не накрыт теплораспределительной пластиной, поэтому при снятии радиатора и последующей установке назад надо быть аккуратным, чтобы не сколоть его. Служебная маркировка GPU нанесена на металлической рамке вокруг чипа. Справа и сверху от процессора распаяны микросхемы видеопамяти GDDR6. Общий объём памяти в 4 ГБ набран двумя шестнадцатимегабитными микросхемами Samsung K4ZAF325BM-HC 16.

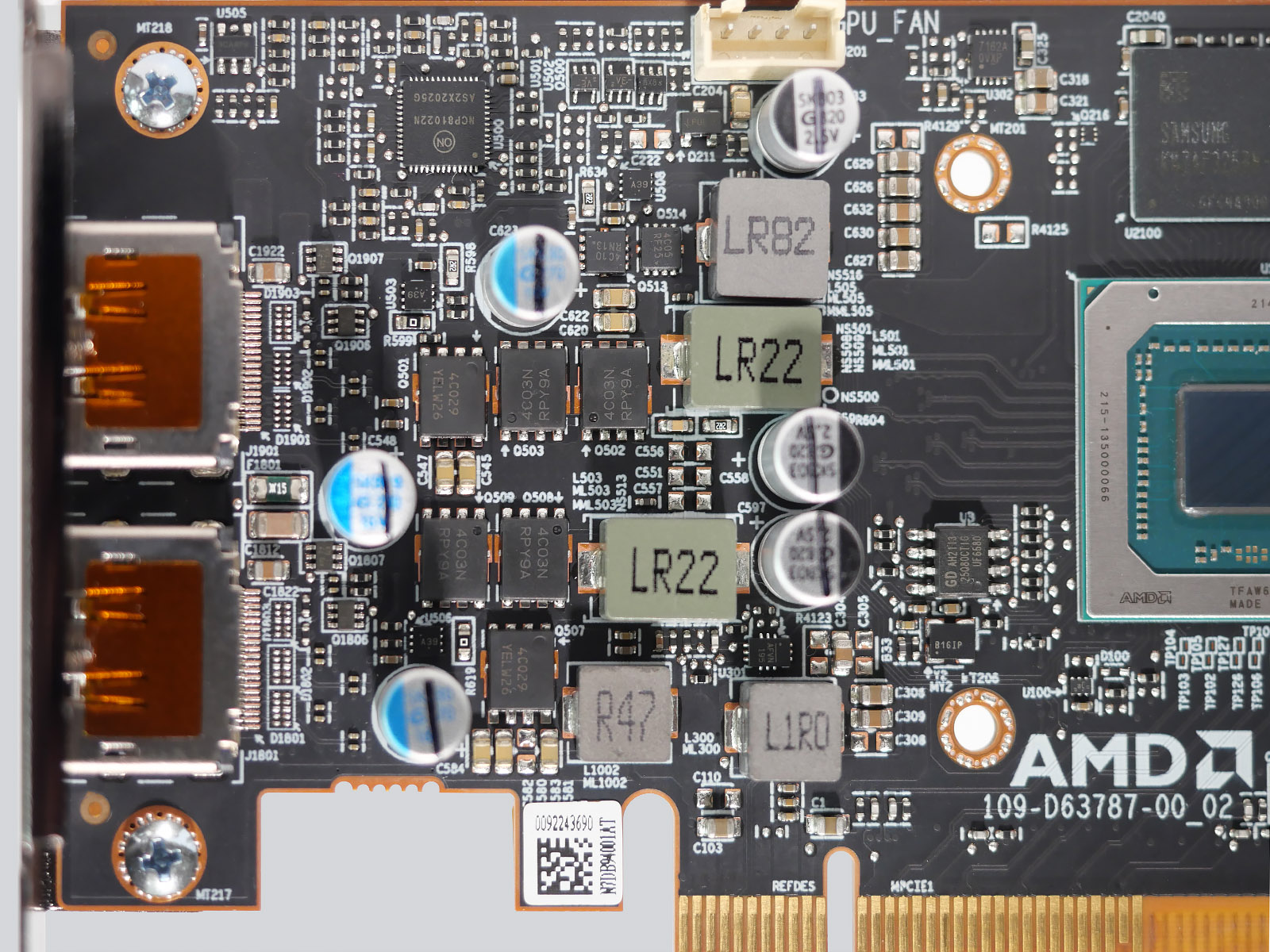

В левой части платы размещена подсистема питания GPU, в которой используется ШИМ-контроллер NCP81022N, два транзистора 4С029 YELW26, четыре 4C03N RPY9 и по одному 4С05 и 4С10. Микросхема BIOS — 25080 CT EEPROM.

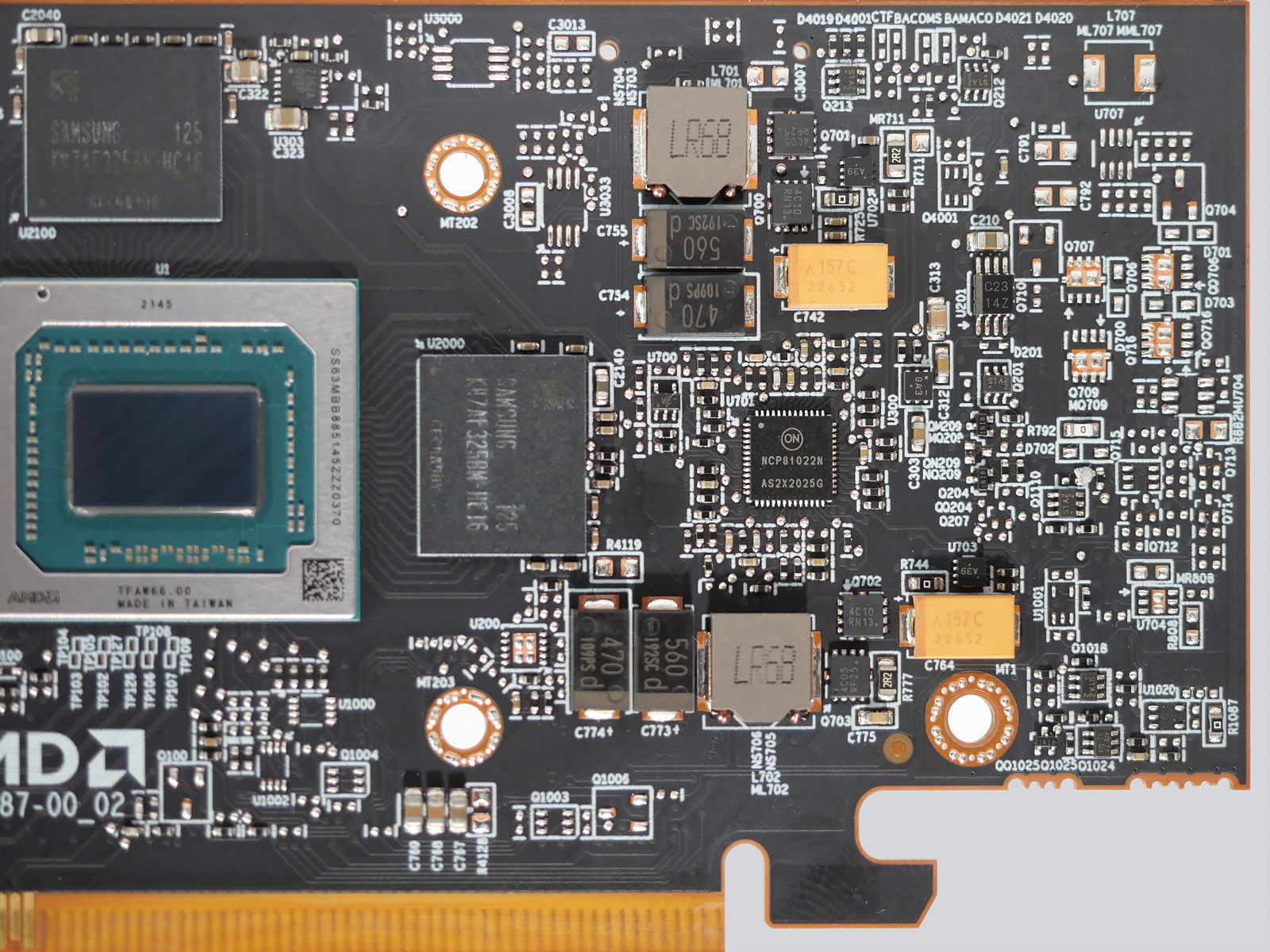

В правой части ещё несколько элементов двухфазной цепи питания памяти на мосфетах 4С05 и 4С10, и ШИМ-контроллере NCP81022N.

Тестирование

Конфигурация тестовых стендов

Производительность AMD Radeon Pro W6400 в рамках данного обзора было решено сравнивать с популярным бюджетным процессором AMD Ryzen 5 5600G, имеющим неплохое встроенное графическое ядро Vega 7, и видеокартой на базе графического процессора RTX 2060, с которого NVidia начала продвигать технологию трассировки лучей.

Тип комплектующих
Конфигурация 1
Конфигурация 2
Конфигурация 3
Процессор AMD Ryzen 7 5800X AMD Ryzen 5 5600G AMD Ryzen 7 5800X
Видеокарта AMD Radeon Pro W6400 AMD Radeon Graphics Vega 7 MSI GeForce RTX 2060 Ventus 6G OC
Графический драйвер Radeon Pro Software 21.q4 19.01.2022 Adrenalin 22.2.3 Optional 24.02.2022 NVidia 511.65

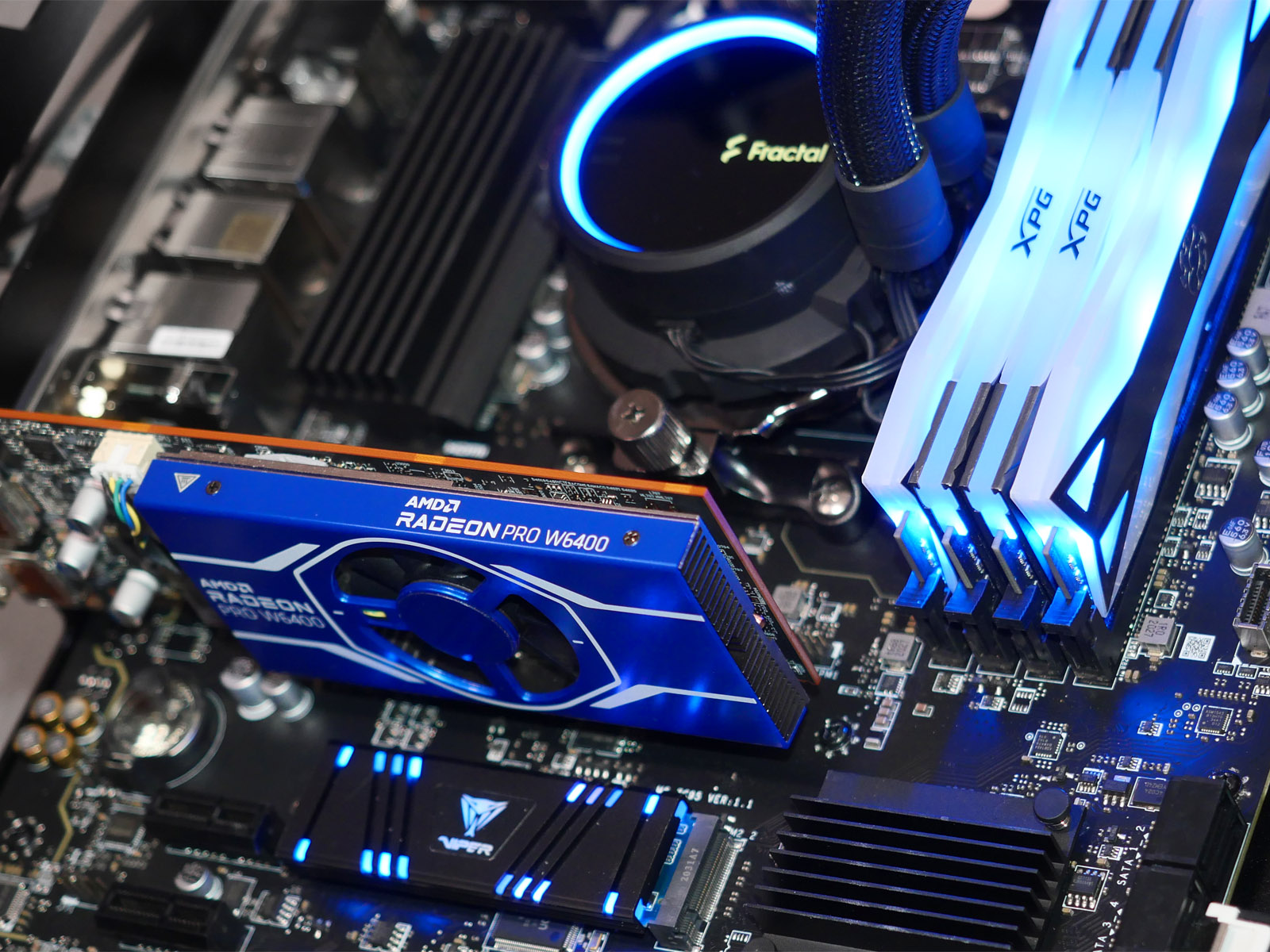

Для всех трёх стендов использовалась одинаковая платформа с конфигурацией, представленной в таблице ниже.

Материнская плата MSI B550M PRO-VDH WIFI (BIOS: 7C95v29 от 05.01.2022)
Система охлаждения процессора Fractal Design Celsius+ S36 Prisma
Термоинтерфейс ARCTIC MX-4
Оперативная память 2 х ADATA XPG Spectrix D60G DDR4-3200 8 ГБ (AX4U320038G16A-DT60) 2 х ADATA XPG Spectrix D50 DDR4-3200 8 ГБ (AX4U320038G16A-DT50)
Системный накопитель M.2 NVMe Patriot Viper VPR100 512 ГБ
Накопитель для хранения данных M.2 NVMe SSD Seagate FireCuda 510 2 TB
Блок питания Thermaltake Toughpower PF1 ARGB 1050W
Корпус Cougar Blazer
Операционная система Microsoft Windows 10 Professional x64, версия 21H2 с обновлениями на 24.02.2022
Температура в помещении ~26°C

Общая информация

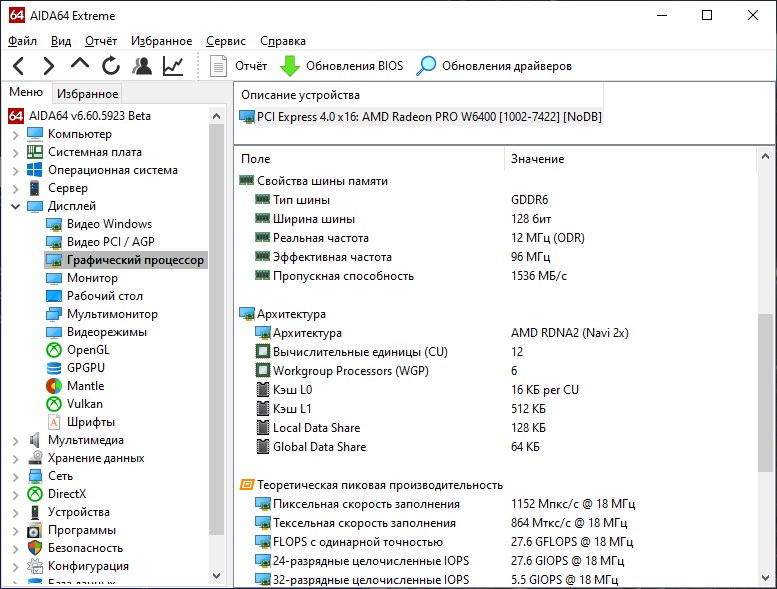

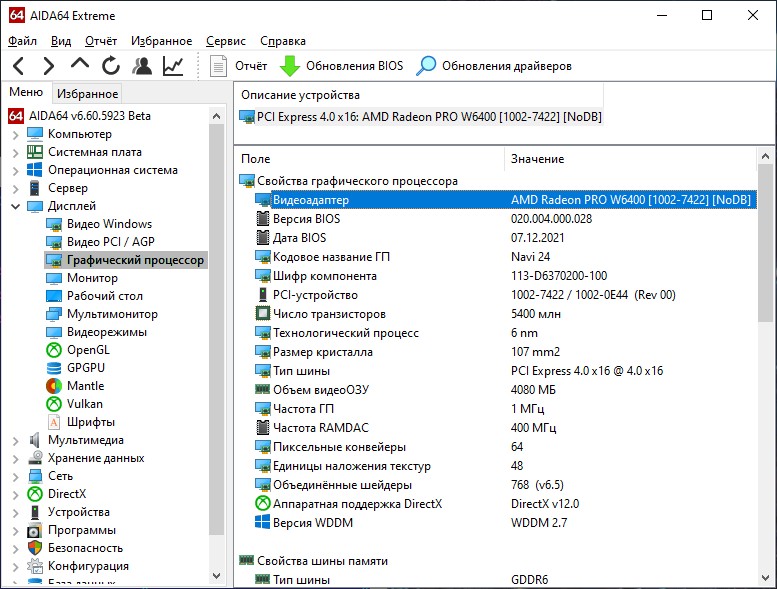

На начало марта 2022 года в базе данных популярной утилиты GPU-Z версии 2.44.0 не было информации об AMD Radeon Pro W6400. Зато бета-версия 6.60.5923 программы AIDA64 смогла показать большую часть характеристик устройства.

AMD Radeon Pro W6400 работает на базе графического чипа Navi 24 со слегка усеченными возможностями в угоду низкого энергопотребления в пределах 50 Вт. Он базируется на 768 потоковых процессорных ядрах вместо 1024 возможных и имеет 12 вычислительных блоков с 12 акселераторами трассировки лучей вместо 16. Частота графического процессора в турбо-бусте достигает 2300 МГц. Видеопамять GDDR6 работает по 64-битной шине с пиковой пропускной способностью 96 ГБ/с (до 231 ГБ/с при использовании Infiniti Cache). Версия BIOS тестируемого экземпляра видеокарты: 020.004.000.028.

Нагрев и шум

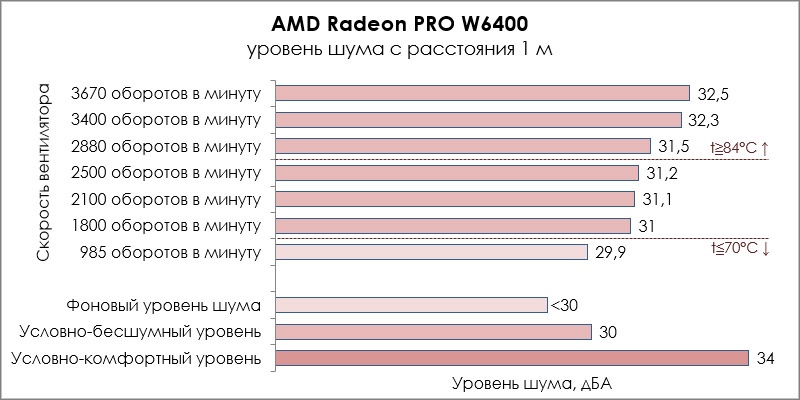

Система охлаждения видеокарты постоянно работает в активном режиме с адаптивной регулировкой скорости вращения вентилятора в зависимости от нагрева GPU. Старт вентилятора при включении ПК плавный и тихий. Уровень шума во время работы в "офисном стиле" низкий. В период высокой активности графического процессора в программах для моделирования по мере нагрева он возрастает и при тестах в пике достигал 32,3 дБА (измерено прибором Актаком АТЕ-9015 с расстояния 1 метр в помещении без специальной акустической подготовки и с фоновым шумом обстановки менее 30 дБА). Паразитных шумов электронных компонентов замечено не было.

Максимальный нагрев GPU при тестах не превышал 85°C, по достижении которого вентилятор работал на скорости от 2850 оборотов в минуту и выше.

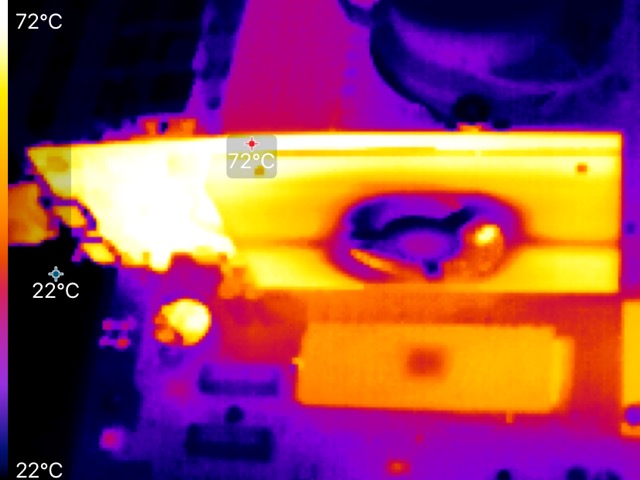

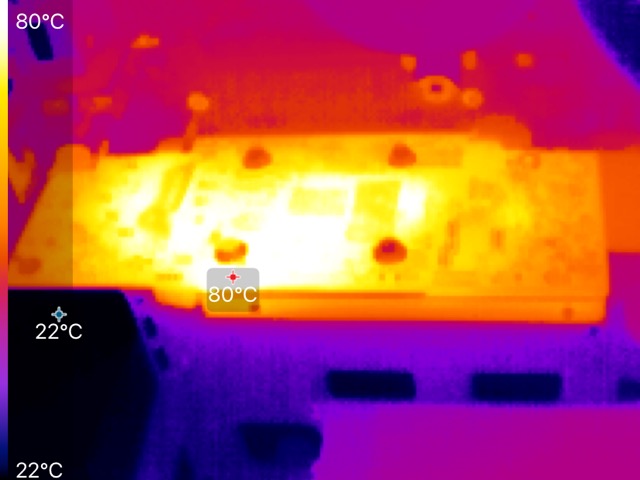

Снимки с тепловизора Seek Thermal Compact во время прогона GPU Stress Test в Furmark 1.29.0.0 с разрешением Full HD (1920x1080 точек) и сглаживанием 8x MSAA показали не более 80°C в самой горячей точке на плате.

Потребление энергии

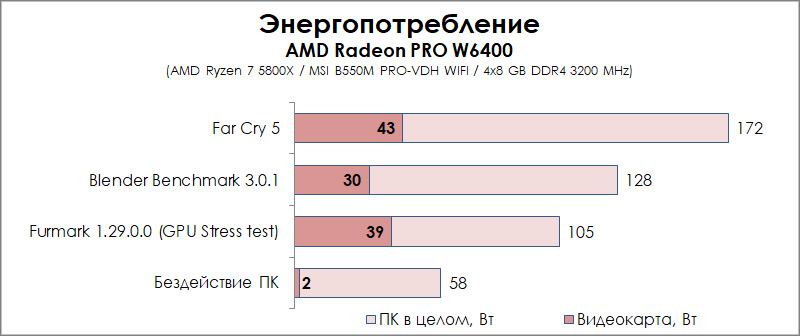

Согласно спецификации на страничке продукта на сайте AMD потребление видеокарты (TGP) ограничено в пределах 50 Вт. За счёт этого и удалось вписать плату и систему охлаждения в SFF-совместимые габариты.

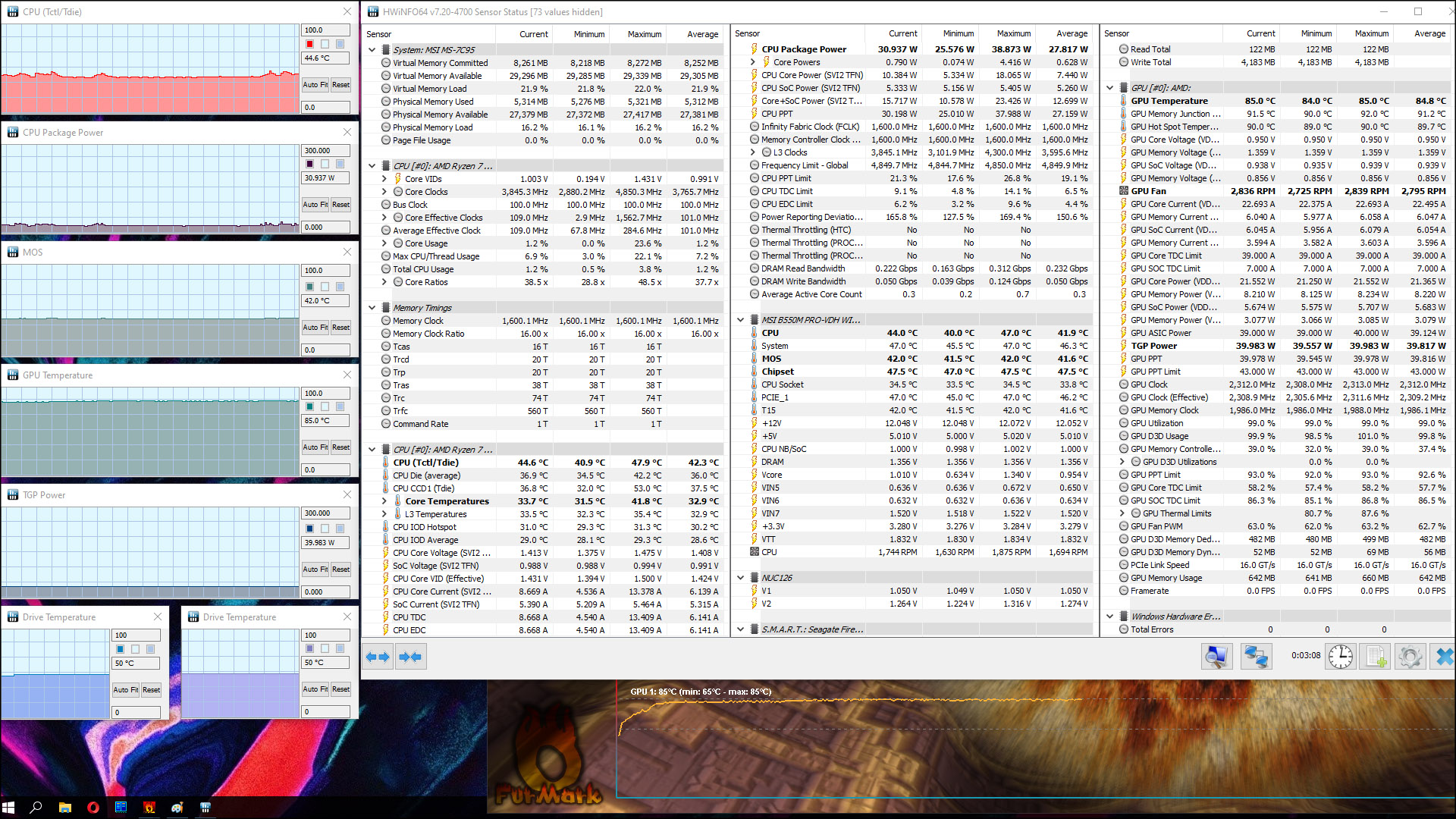

В утилите HWInfo 7.20 информация о лимите немного другая: GPU PPT Limit - 43 Вт. И во время тестирования в различных сценариях использования по показателям TGP Power и GPU PPT видеокарта не выходила именно за этот предел. Результаты мониторинга приблизительного потребления, в том числе по показаниям общего потребления тестового стенда "из розетки", измеренным ватт-метром Даджет Энергомер, приведены на диаграмме ниже.

Оценка в синтетических тестах

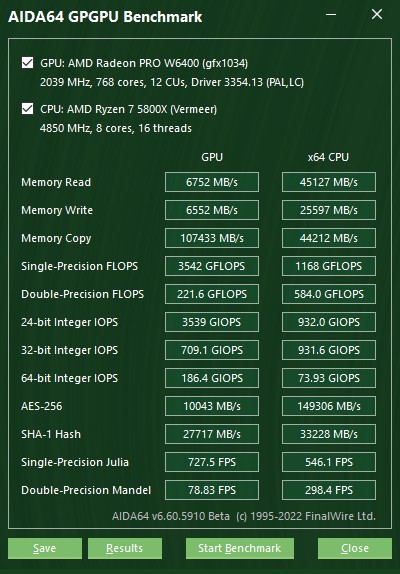

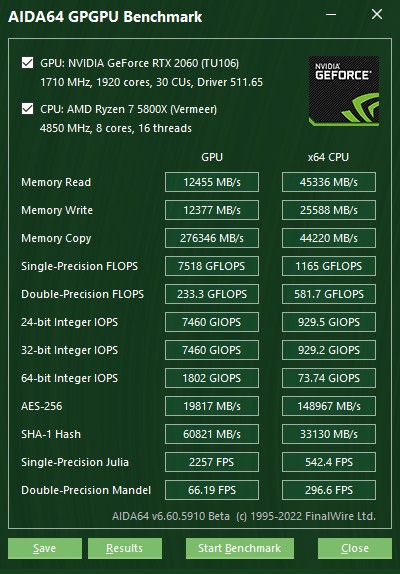

AIDA64

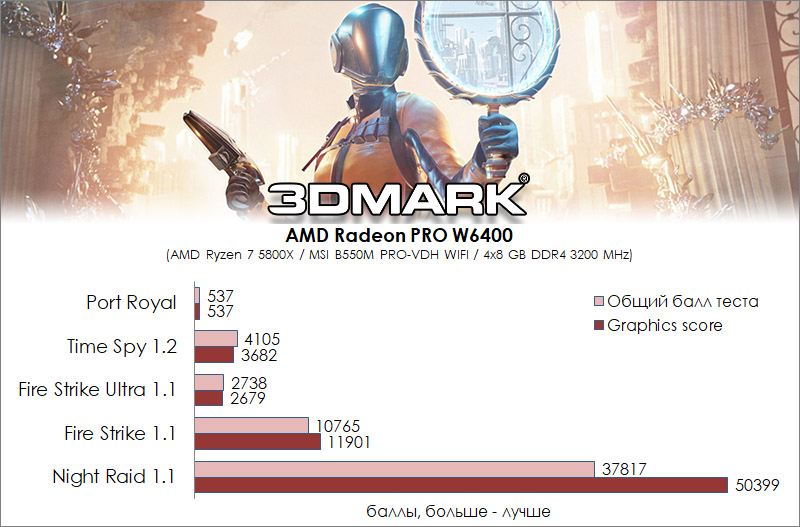

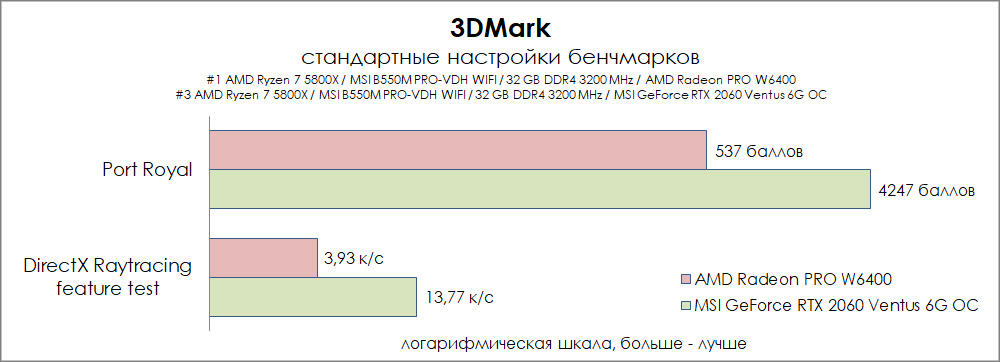

3DMark

В тестах на трассировку лучей результат W6400 невысокий. Сказывается малое количество вычислительных блоков - всего 12, отведенных под этот вид расчётов. RTX2060 с 30-ю RT-ядрами значительно вырывается вперед. Но данные видеокарты не являются прямыми конкурентами, поэтому сравнение в лоб будет некорректным. Полученные результаты стоит рассматривать лишь справочно. Нужно дождаться, что же в 2022 году компания NVidia противопоставит W6400 в бюджетном PRO-сегменте.

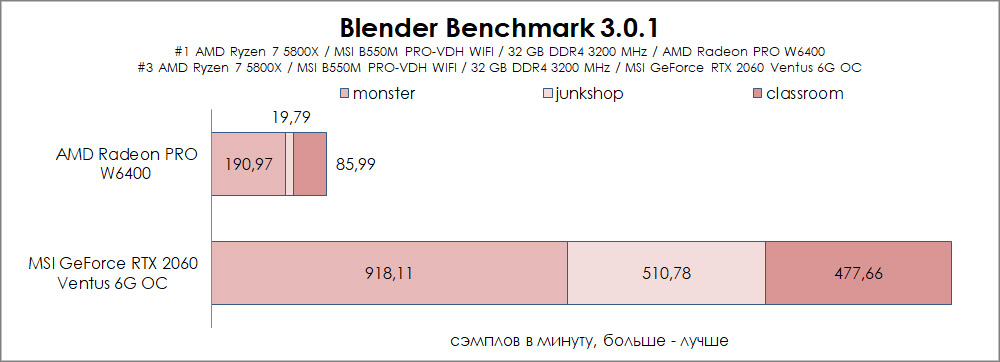

Blender Benchmark 3.0.1

Результаты в трёх типовых сценах бенчмарка Blender: monster - 190,97 сэмплов в минуту, junkshop - 19,79 сэмплов в минуту, monster - 85,99 сэмплов в минуту. Отставание W6400 от игрового решения начального уровня NVidia значительное.

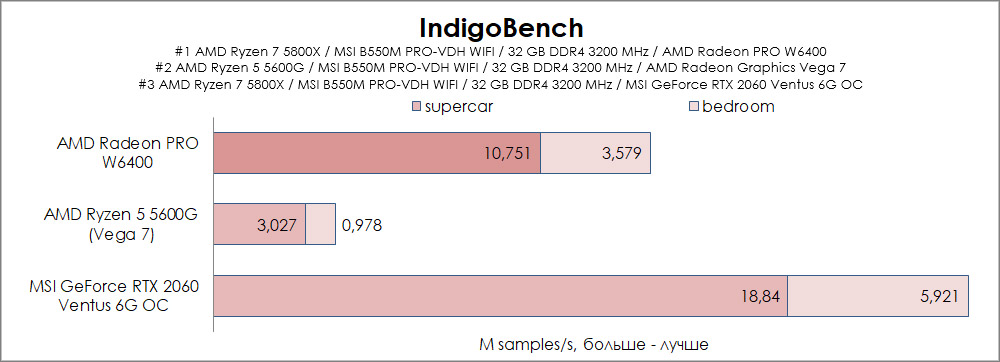

Indigo Bench 4.4.15

В бенчмарке Indigo отставание от RTX 2060 значительно меньше. Также по результатам хорошо видно, что дискретная видеокарта pro-сегмента более, чем в три раза быстрее встроенного графического ядра Vega 7 процессора AMD Ryzen 5 5600G.

LuxMark

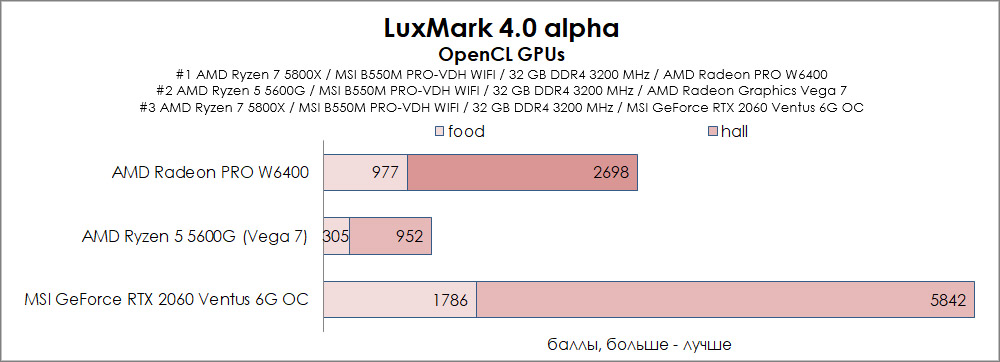

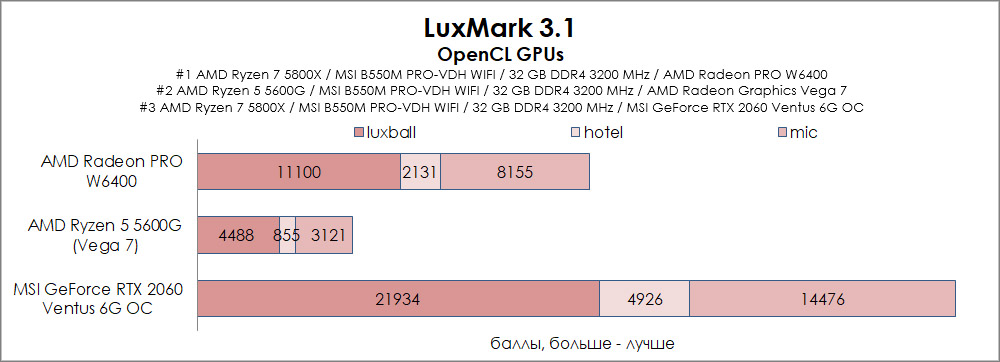

В тестовых утилитах LuxMark третьей и четвёртой версий, базирующихся на фреймворке OpenCL, соотношение сил трёх рассмотренных графических процессоров сохраняется.

SiSoftware Sandra Lite 2021

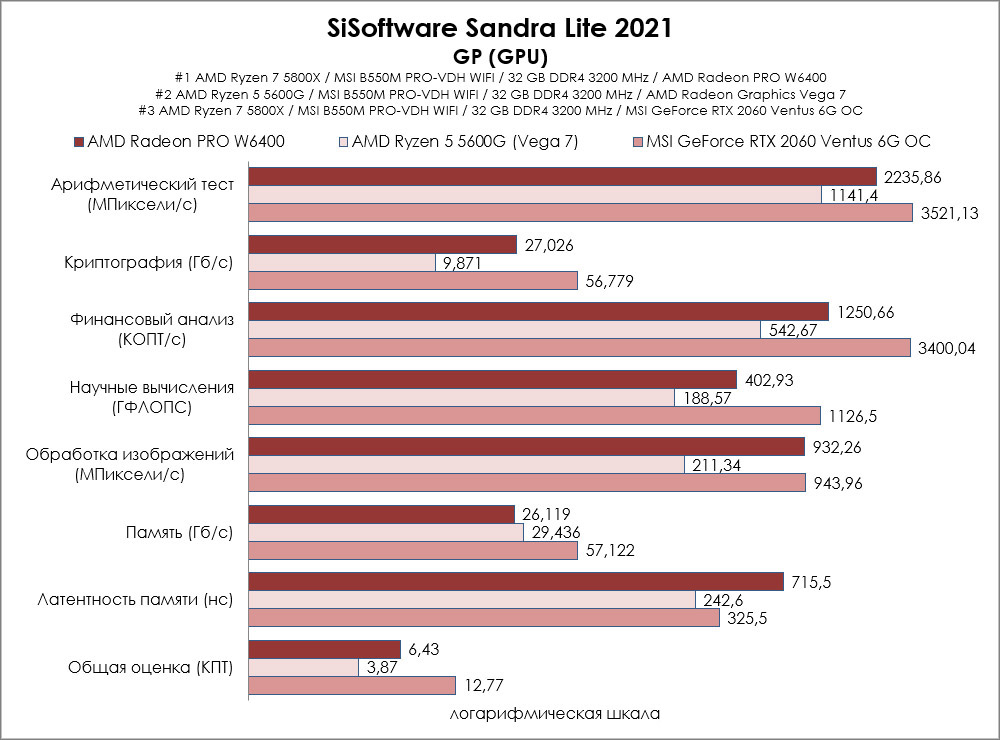

Комплексная оценка GP (GPU) с точки зрения применимости W6400 в решении различных задач от криптографии до научных вычислений приведена на диаграмме ниже.

VRMark

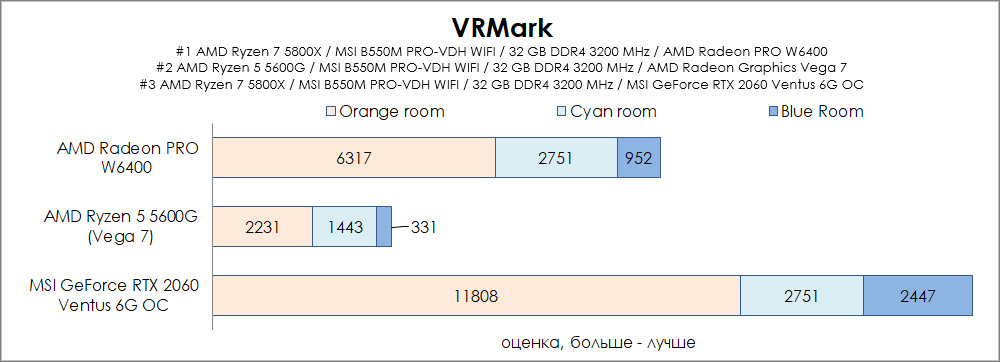

Производительности W6400 с избытком хватает для работы со шлемами виртуальной реальности уровня HTC Vive и Oculus Rift при разрешении рендеринга 2264 x 1348 точек скорость отрисовки кадров в Orange room - 137,71 кадр в секунду. В DirectX 12 тесте Cyan Room для VR видеокарта не дотягивает до целевой кадровой частоты 90 кадров в секунду, успевая отрисовывать в среднем 59,98 кадров в секунду. Интересно, что в этом тесте результат W6400 полностью совпал с таковым у RTX2060.

Производительность в профессиональных приложениях

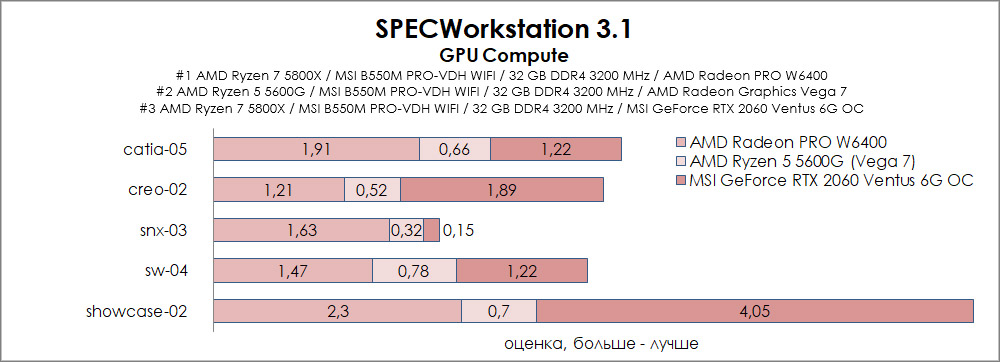

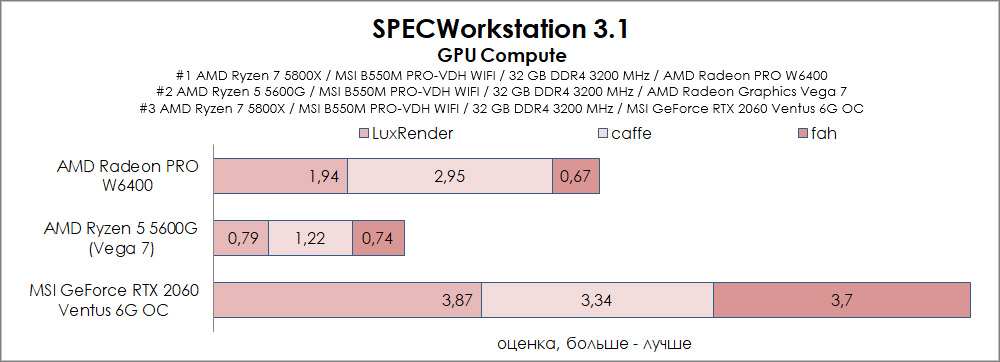

От универсальных бенчмарков перейдём к специализированному SPECWorkstation 3.1, который осуществляет комплексную оценку в рабочих задачах различных сфер деятельности. В подгруппе GPU Compute интересна производительность AMD Radeon Pro W6400 в задачах глубинного обучения на примере открытого программного продукта Caffe. Отставание W6400 от RTX 2060 значительно сократилось по сравнению с результатами в синтетике выше. Сказывается оптимизация драйверов под определенный тип задач, характерный для pro-сегмента.

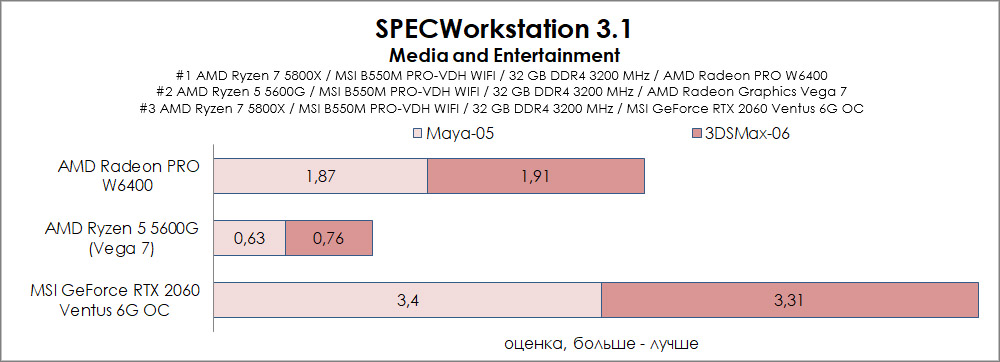

В Autodesk Maya 2017 и 3ds Max 2016 результат W6400 на типовом уровне. В силу высокой популярности эти программы для 3D-анимации и моделирования неплохо оптимизированы как для специализированных видеокарт, так и для обычных игровых.

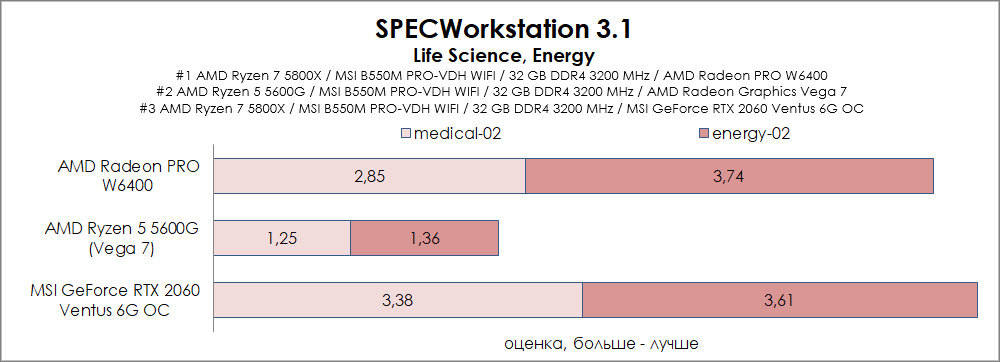

Применимость W6400 в ПК, работающих в медицинской сфере, высокая. Это хорошо видно по неплохой оценке в тесте medical-02, который оценивает производительность при формировании 3D-срезов, полученных с помощью медицинских сканеров (например, КТ или МРТ) в ImageVis3D.

В узкоспециализированной задаче визуализации сейсмических данных в программе OpendTect seismic (тест energy-02) видеокарта AMD Radeon Pro W6400 обгоняет RTX 2060.

Преимущество W6400 над протестированными видеокартами благодаря оптимизации получено в САПР CATIA V6 R2012 (catia-05) и Dassault Systemes’ SolidWorks 2013 SP1 (sw-04), а также приложении NX 8.0 от Siemens PLM (snx-03).

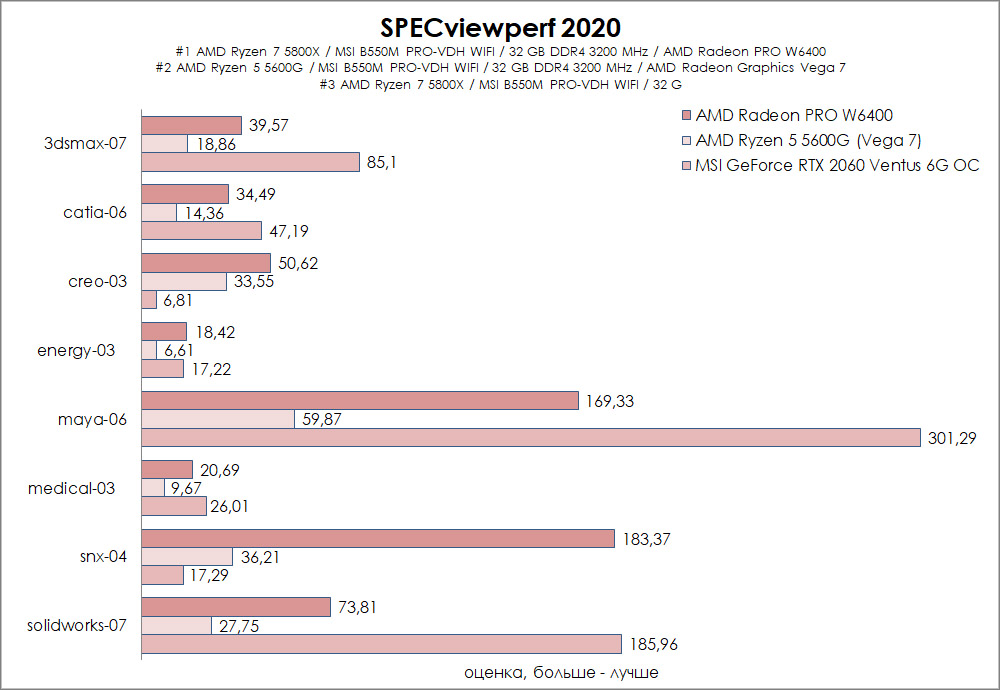

SPECviewperf 2020

В более свежих версиях (Maya 2019, SolidWorks 2020) рассмотренных выше профессиональных приложений, а также системе проектирования PTC Creo 4, включенных в набор тестов SPECviewperf 2020 3.0, разница в производительности между тремя тестовыми стендами большей частью сохраняется в близких пропорциях и представлена на диаграмме ниже.

Производительность в играх

Несмотря на профессиональное позиционирование AMD Radeon Pro W6400 оценки в базовых тестах 3DMark позволяют говорить о производительности, достаточной для запуска большинства современных игр без трассировки лучей в Full HD-разрешении с незначительными компромиссами по качеству графики.

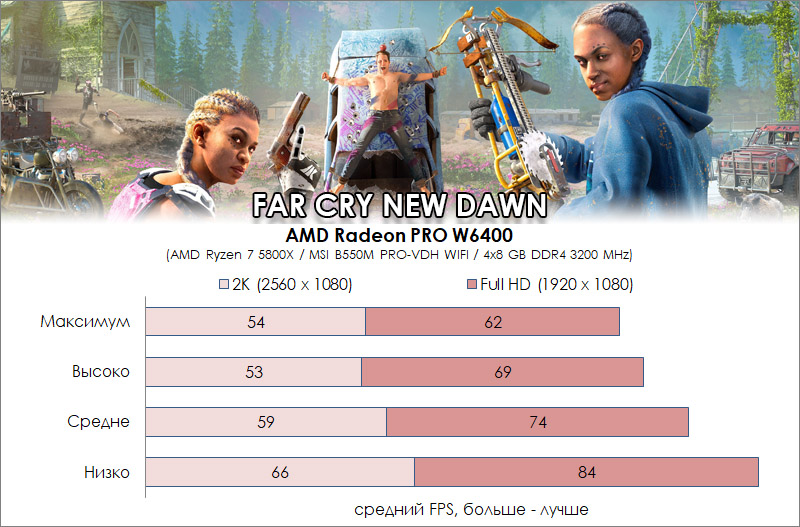

На примере с Far Cry New Dawn значение среднего количества кадров в секунду при максимальных настройках графики в разрешении 1920 x 1080 точек превышает комфортные для игры 60 fps с редкими просадками до 48 fps.

Это более, чем в два раза выше, например, того, что способно выдать встроенное графическое ядро Vega 7 процессора AMD Ryzen 5 5600G, которое многими в условиях дефицита видеокарт рассматривалось как универсальное решение для работы и бюджетного гейминга.

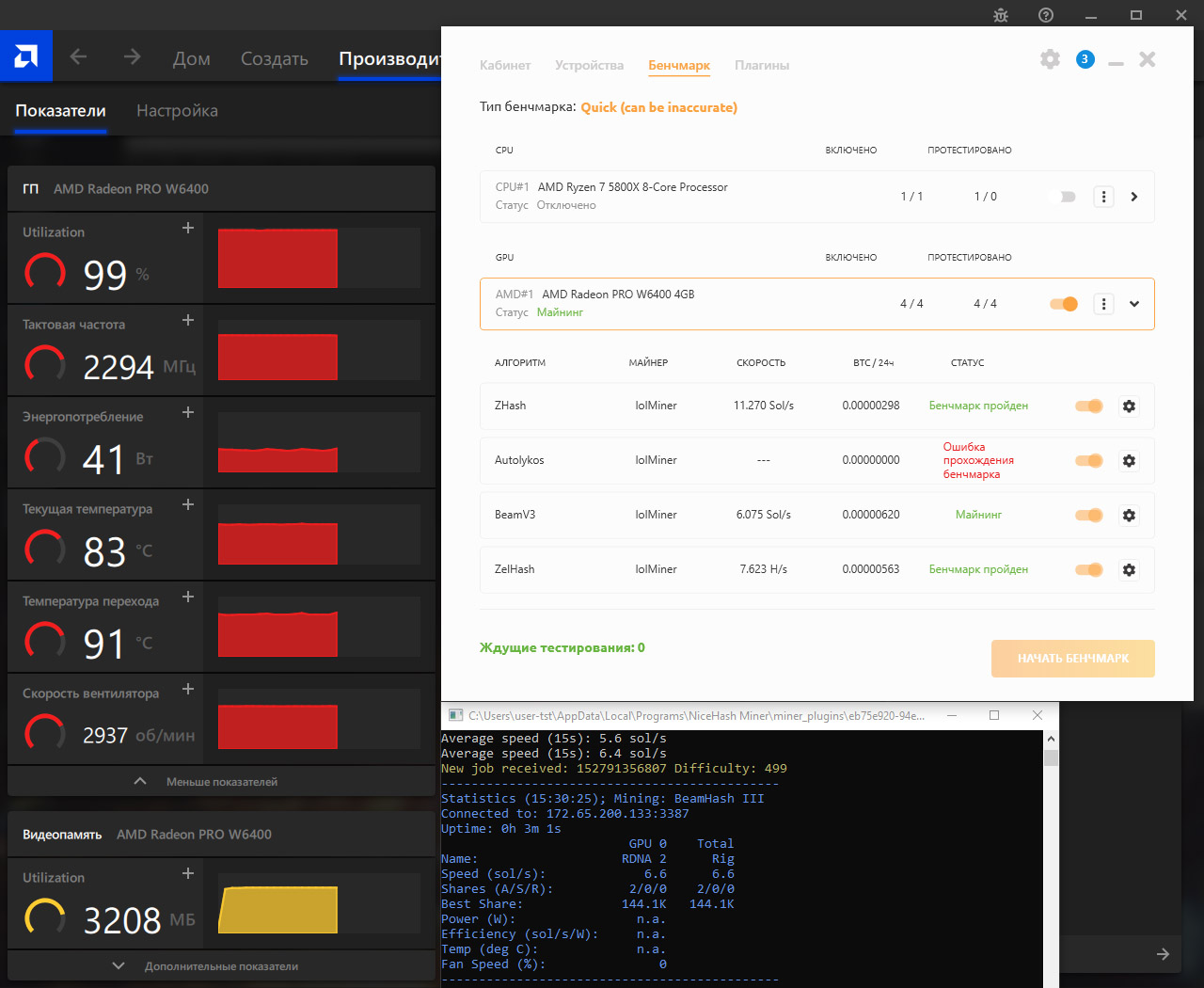

Потенциал в майнинге

Рост сложности майнинга биткойна и монет сателлитов значительно сказался на снижении эффективности "копания" на видеокартах. Но пока ещё рано полностью списывать такой вариант малозатратного заработка. Приблизительная производительность AMD Ryzen Pro W6400 в бенчмарке NiceHashMiner показана на скриншоте ниже.

Заключение

Видеокарта AMD Radeon W6400 - отличное решение для рабочего ПК малого форм-фактора с уклоном на профессиональное использование. Сильными сторонами новинки от AMD являются: совместимость с SFF-корпусами, энергоэффективный графический процессор с поддержкой трассировки лучей, сертификация для многих профессиональных приложений и невысокая рекомендованная производителем розничная цена. При условии сборки ПК на современной платформе с поддержкой шины PCIe 4.0 полной альтернативы по соотношению цены и производительности в узкоспециализированных рабочих приложениях среди представленных на начало марта 2022 года новинок видеокарт пока нет.

Преимущества AMD Radeon Pro W6400:

  • Хорошая производительность для начального сегмента;
  • Негромкая система охлаждения;
  • Поддержка PCIe 4.0;
  • Однослотовое исполнение;
  • Небольшие габариты, совместимые с компактными корпусами ПК;
  • Совместимость с профессиональными приложениями для моделирования, рендеринга и узкоспециализированных вычислений;
  • Низкое энергопотребление.

Недостатки:

  • В комплекте нет полноразмерной крепежной планки для ATX-корпусов.
