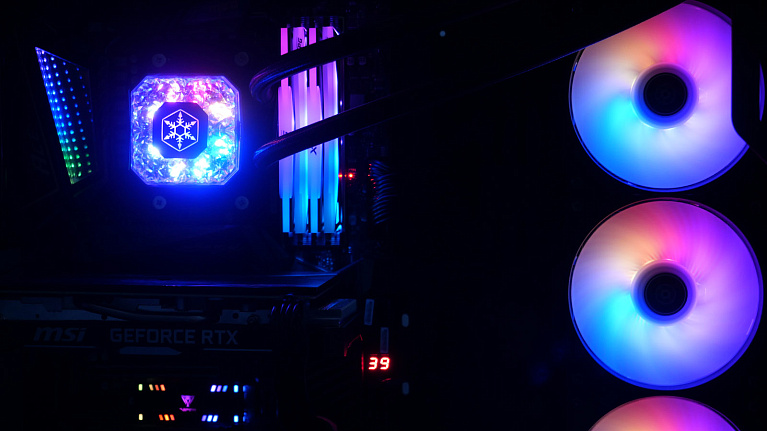

Обзор и тест системы охлаждения SilverStone IceGem 360
![Обзор и тест системы охлаждения SilverStone IceGem 360 Обзор и тест системы охлаждения SilverStone IceGem 360](/upload/resize_cache/iblock/c3a/767_431_2/c3a338be452fabbda795b048c8109c54.jpg)
В дизайне комплектующих в последнее время прослеживается тенденция, направленная на удовлетворение спроса на выделяющиеся необычным внешним видом лакшери-устройства. Попытками имитации драгоценных камней и их огранки успели отметиться G.SKILL с оперативной памятью Trident Z Royal и Palit c видеокартами Game Rock на чипах RTX 3000-ой серии. Достойным продолжателем такого дизайна можно назвать и систему жидкостного охлаждения SilverStone IceGem 360.
Спецификация
Общая информация:- Модель: SilverStone IceGem 360;
- P/N: SST-IG360-ARGB;
- Тип: необслуживаемая система жидкостного охлаждения "всё в одном" (AIO);
- TDP: не указано;
- Термоинтерфейс: термопаста в комплекте;
- Гарантия: 2 года.
- Intel: LGA 2066, 2011-v3, 2011, 1366, 1200, 1151 v2, 1151, 1150, 1155, 1156, 775;
- AMD: sTRX4, TR4, AM4, AM3, AM2, FM2, FM1.
- Размеры радиатора (Ш x В x Г): 394 x 120 x 28 мм;
- Материал радиатора: алюминий;
- Соединительные трубки: резиновые, в дополнительной оплётке;
- Длина трубок: 40* см.
- Количество: 3 шт.;
- Размеры: 120 х 120 х 25 мм;
- Скорость вращения крыльчатки: от 600 до 2200 оборотов в минуту;
- Воздушный поток: 93,4 CFM;
- Воздушное давление: 3,18 мм H2O;
- Уровень шума: 7,3-36,6 дБ;
- Коннектор: 4-pin PWM + 3-pin ARGB (5V LED);
- Номинальное напряжение: вентилятор — 12 В, подсветка — 5 В;
- Ресурс (MTBF): не указан.
- Материал основания: медь;
- Скорость помпы: 3000 ± 10% оборотов в минуту;
- Коннектор: 4-pin PWM + 3-pin ARGB (5V LED);
- Номинальное напряжение: помпа — 12 В, подсветка — 5 В;
- Номинальный ток: 0,42 А.
Упаковка и комплектация
Картонная коробка с SilverStone IceGem 360 имеет типичные для 360-мм систем охлаждения габариты: 448 x 206 x 139 мм. Оформление яркое, с фотореалистичным изображением работающей подсветки устройства.

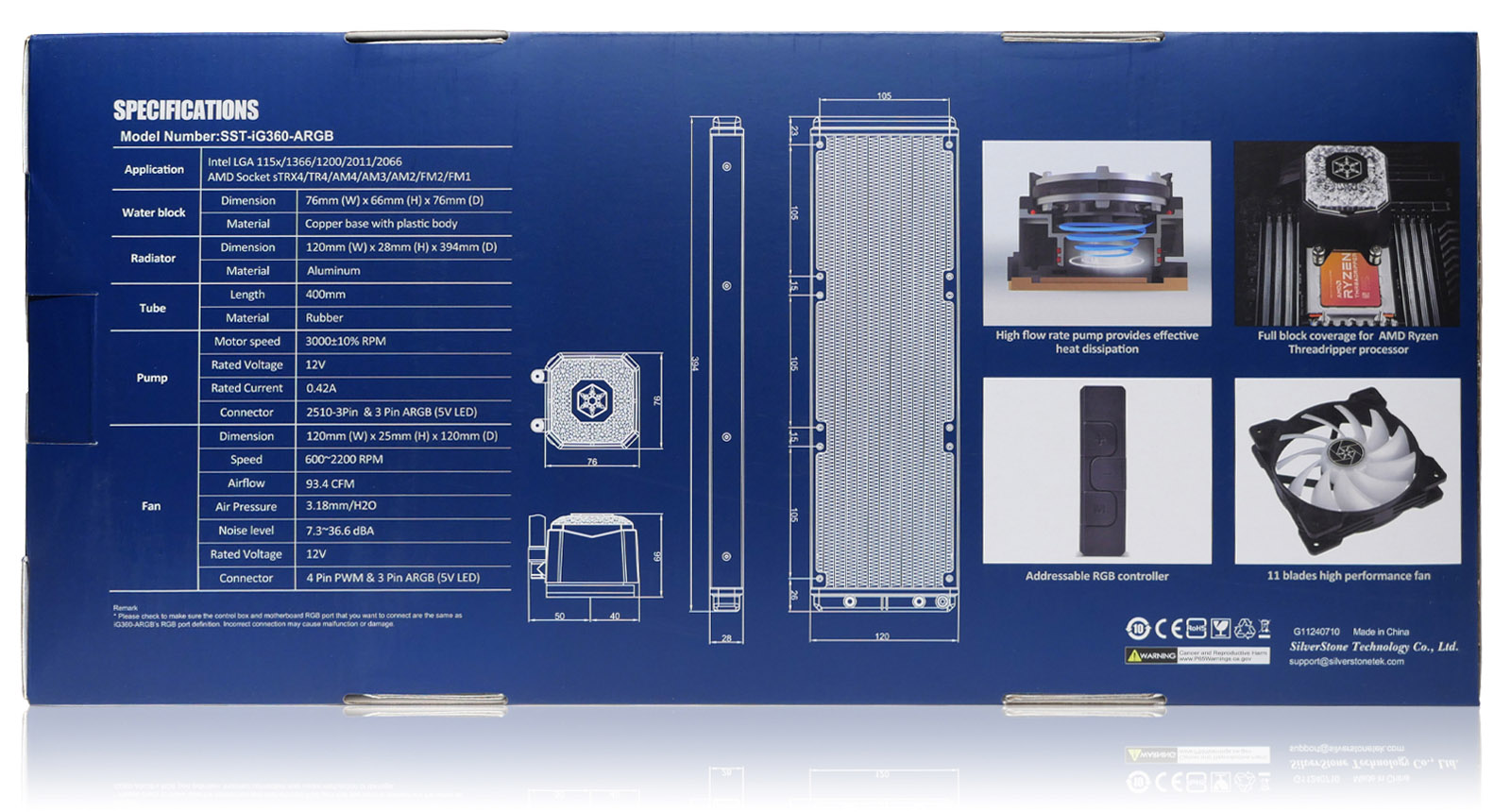

На боковых гранях коробки много полезной информации от размеров отдельных блоков до таблички спецификации и QR-кода со ссылкой на пользовательскую инструкцию.

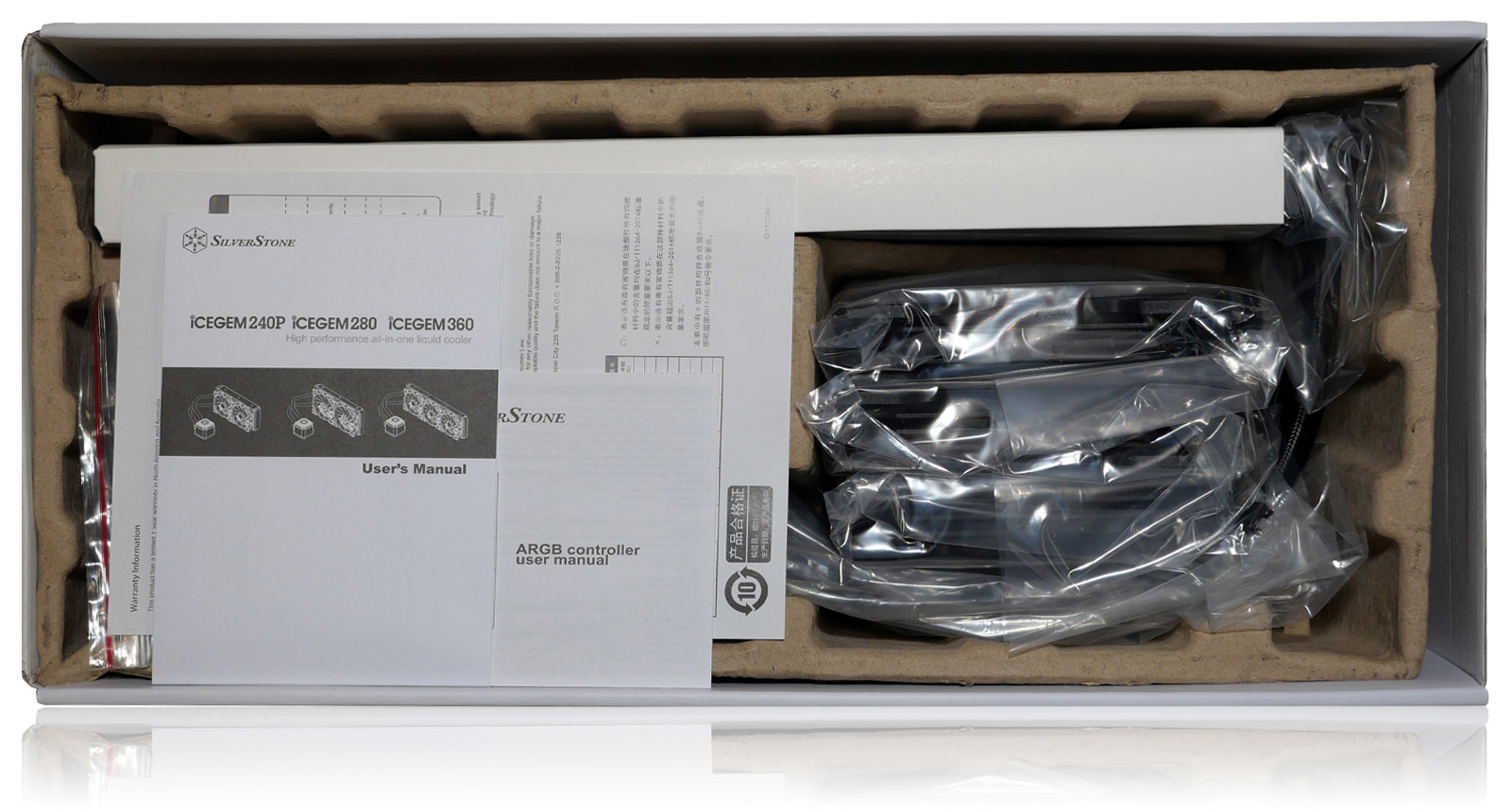

Внутри упаковки применен распространенный вариант укладки компонентов с использованием формованного ложа из переработанного плотного картона. В большинстве случаев этого будет достаточно для защиты от повреждений во время транспортировки на дальние расстояния.

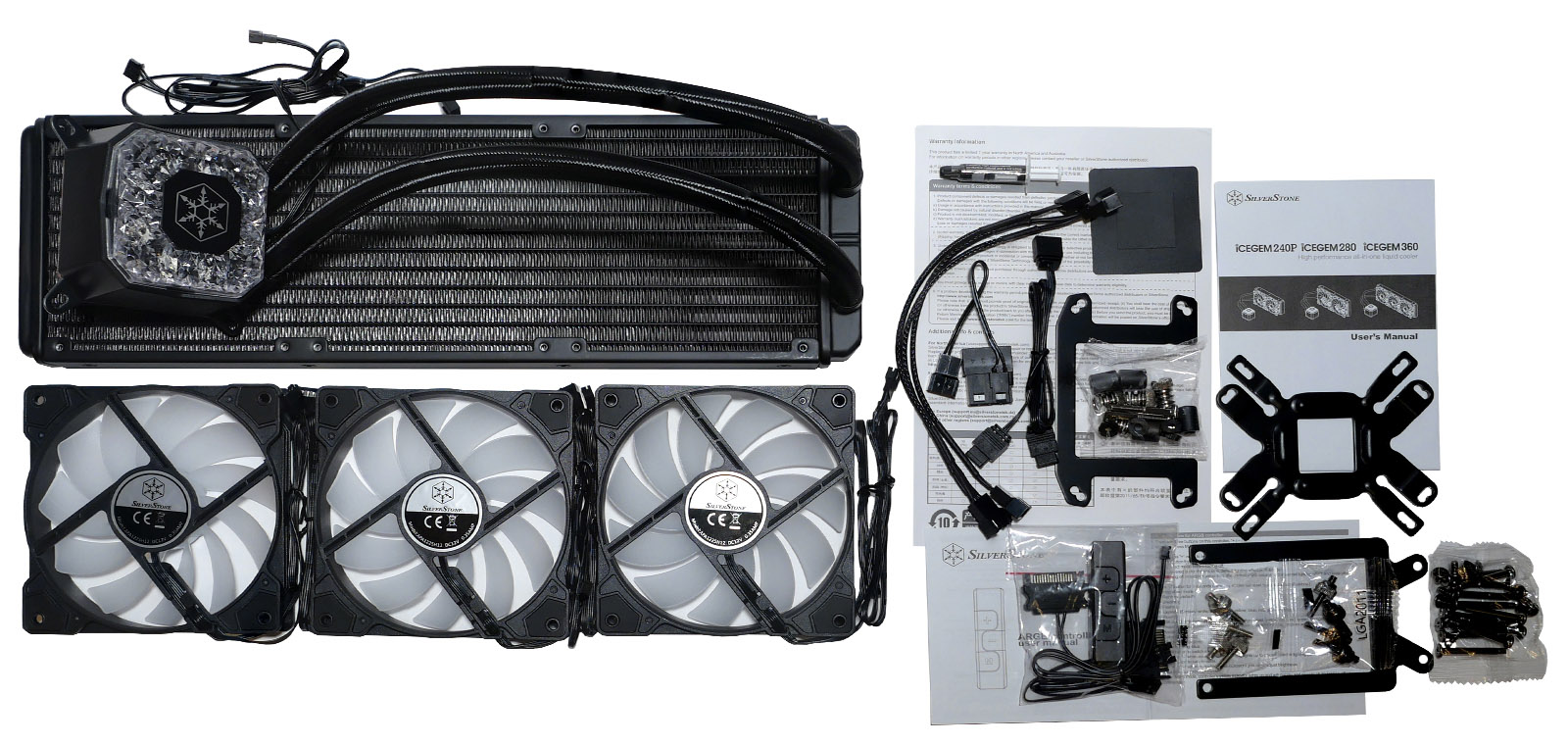

Комплектация системы охлаждения SilverStone IceGem 360:
- Предварительно собранный и заправленный контур из водоблока и радиатора;

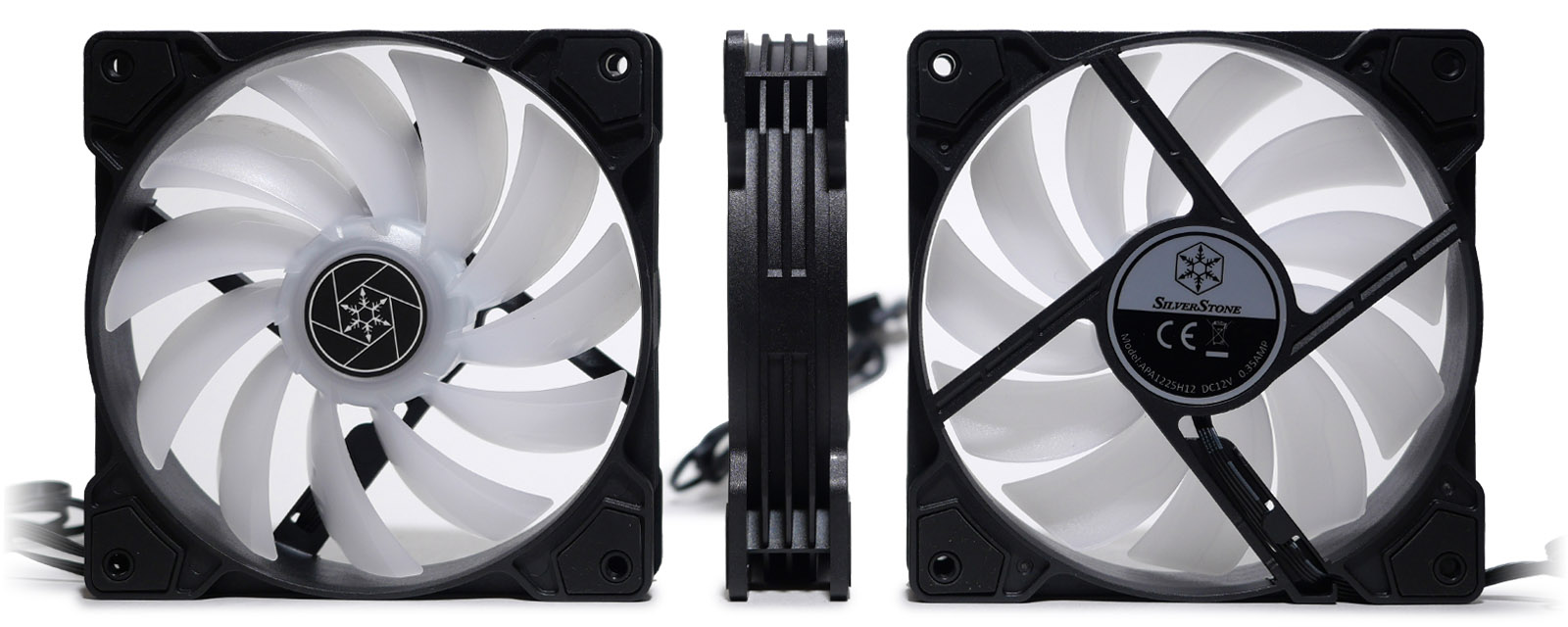

- Три 120-мм вентилятора SilverStone APA1225H12;
- Кабель длиной 60 (20+20+20) см для синхронного подключения вентиляторов;
- Пакет с короткими и удлиненными винты для крепления вентиляторов и радиатора;
- Шприц с термопастой;
- Универсальный металлический бэкплейт;
- Монтажные металлические пластины для водоблока, совместимые с разными сокетами процессоров AMD и Intel;
- Автономный ARGB-контроллер управления подсветкой с кабелями питания от SATA (49,5 см) и ARGB-синхронизации (19 см);
- Разветвитель разъемов подсветки длиной 39,5 см;
- Адаптер для подключения помпы к Molex-разъему.
![](/upload/iblock/90c/90c6e025fefaca4b557a7c611983c760.jpg)
Внешний вид и особенности конструкции

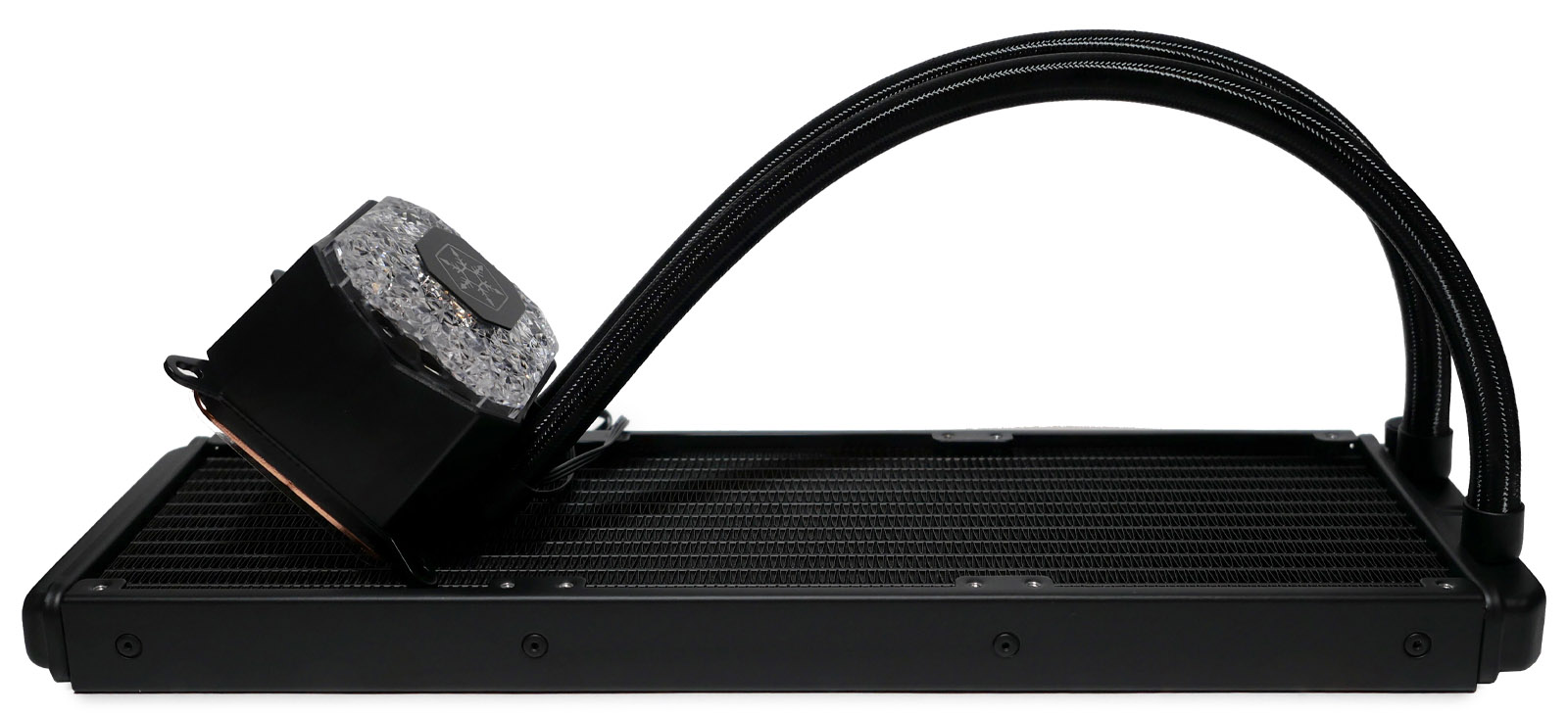

Предзаправленный контур системы охлаждения SilverStone IceGem 360 построен по распространённой схеме с размещением помпы в корпусе водоблока, соединённого с радиатором шлангами длиной 37 см. Основные компоненты качественно окрашены в чёрный цвет, а гибкие соединительные шланги заключены в чёрную нейлоновую оплётку.

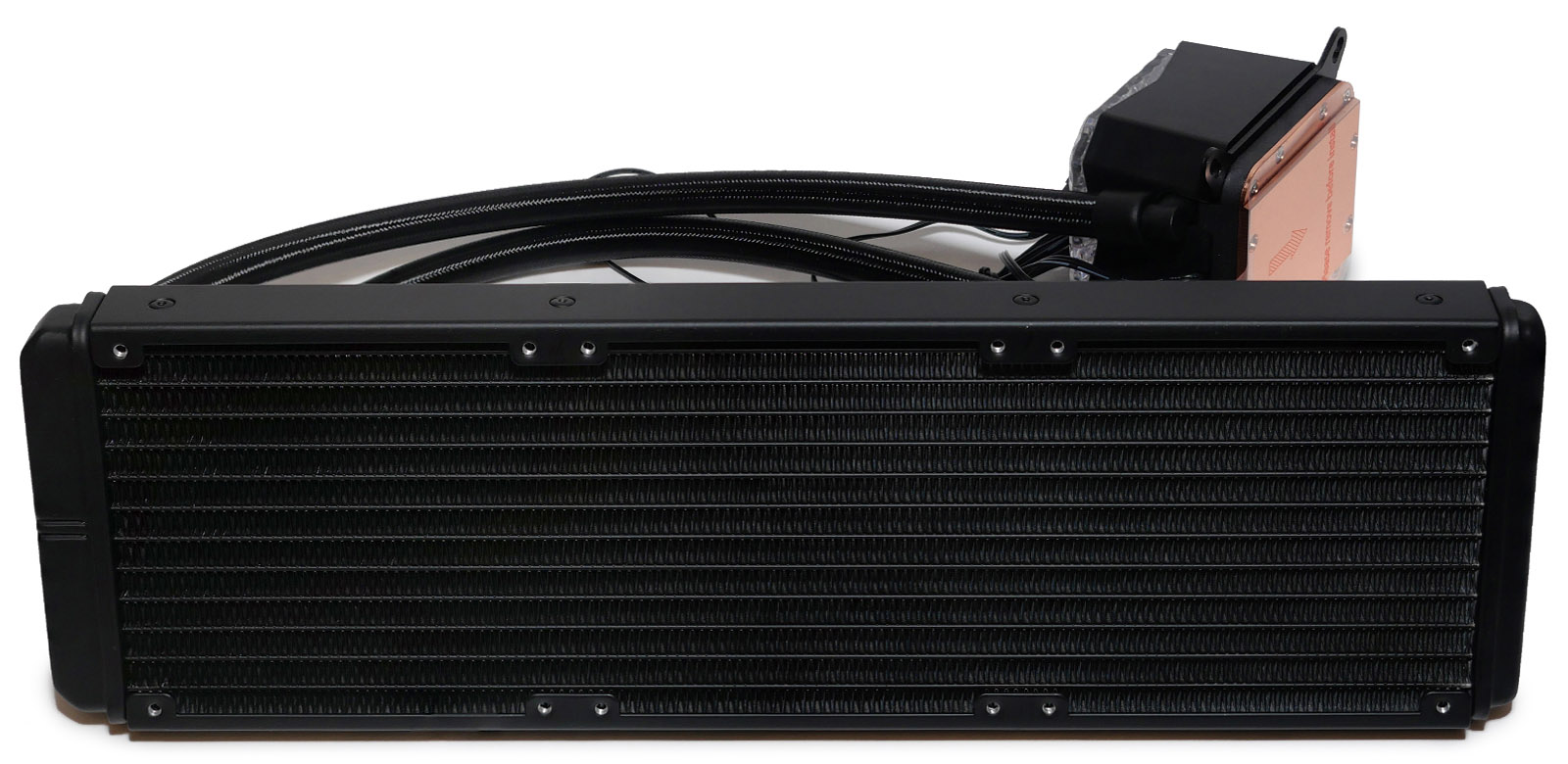

Радиатор алюминиевый. Общая длина каркаса с учетом служебных выступов — 39,4 см. Высота чуть выше типовой — 28 мм. Рабочее тело набрано двенадцатью каналами с заполнением пространства между ними алюминиевой гофролентой (20 FPI).
![](/upload/iblock/0b7/0b78158fa64b4dd13c57982bdda1d872.jpg)

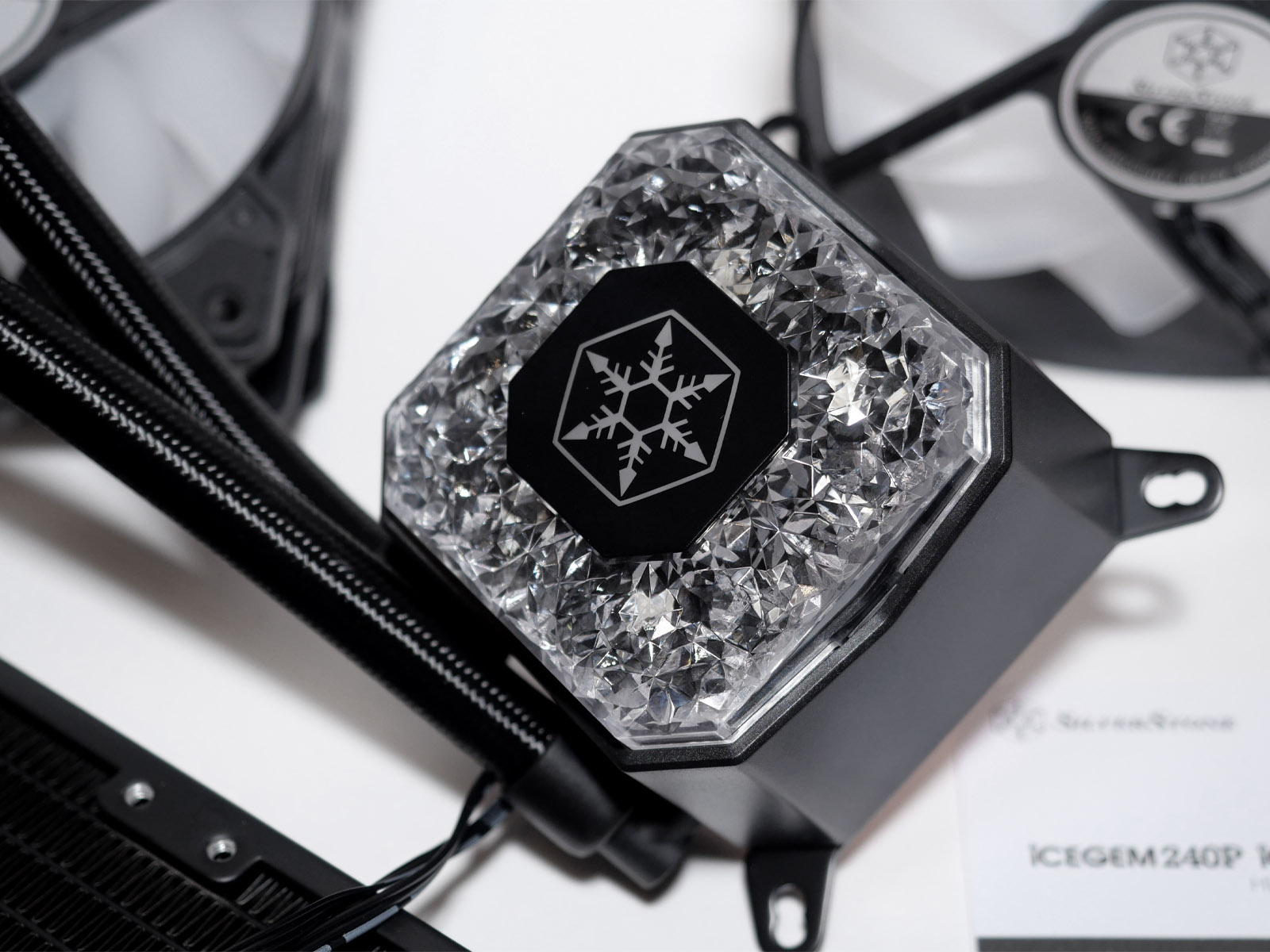

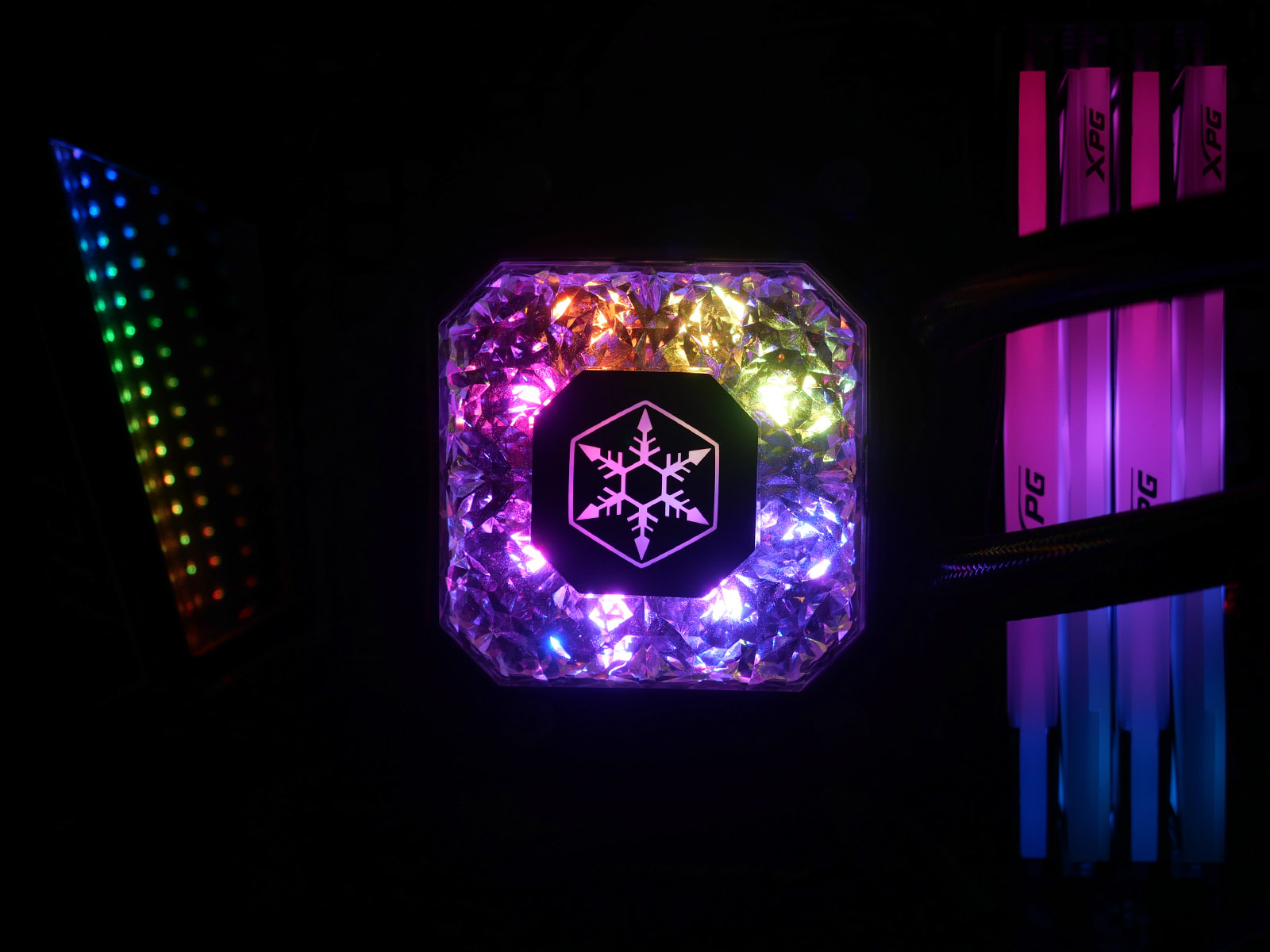

Корпус водоблока пластиковый и достаточно крупный — 76 x 76 x 66 мм. Главной дизайнерской фишкой является, конечно же, его верх, который украшен подсвечиваемым элементом, похожим на россыпь полупрозрачных кристаллов, в центре которой красуется снежинка — логотип SilverStone.
![](/upload/iblock/825/82547aecc1fc9d5e12430b6e2b35e88c.jpg)

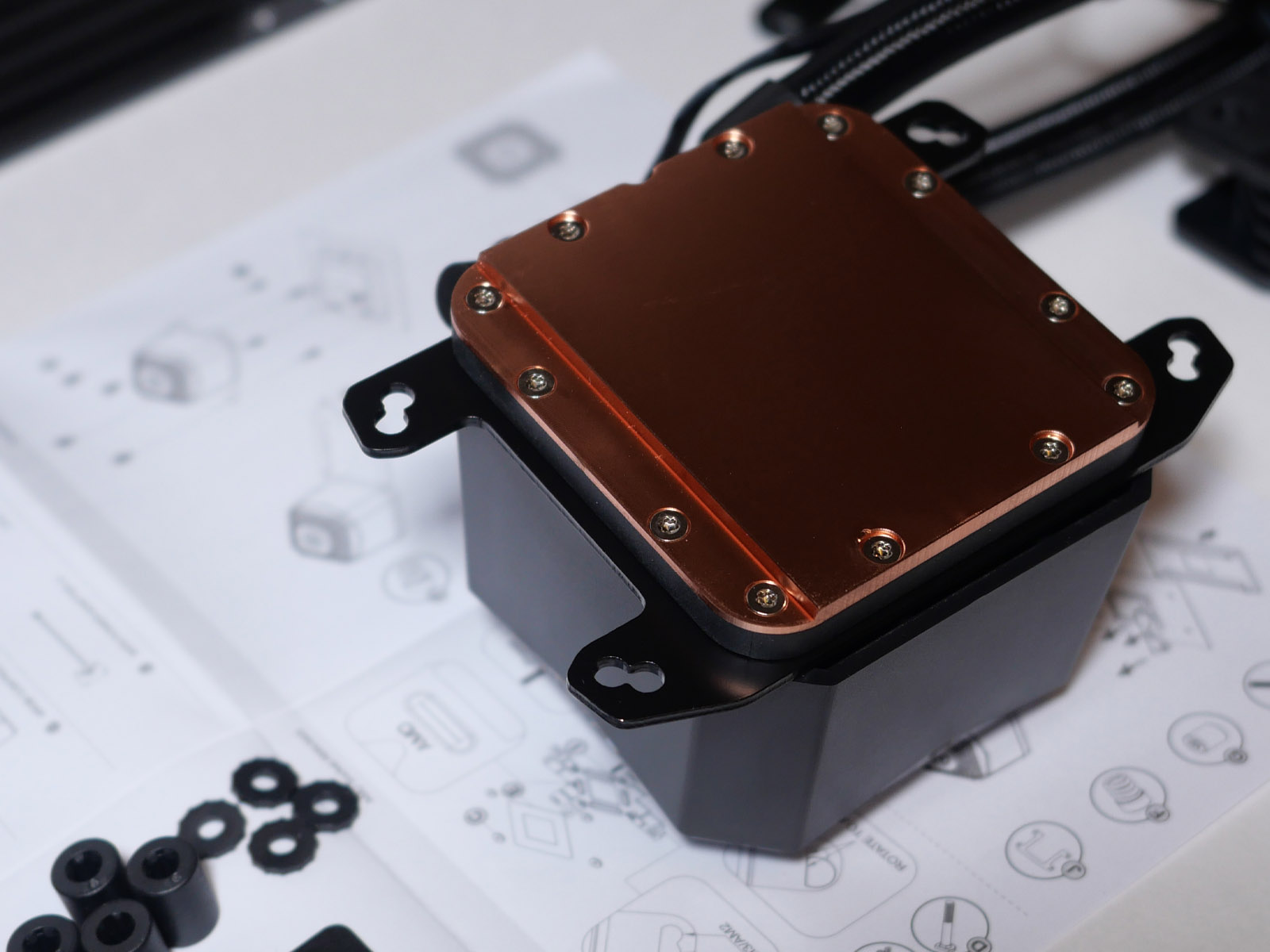

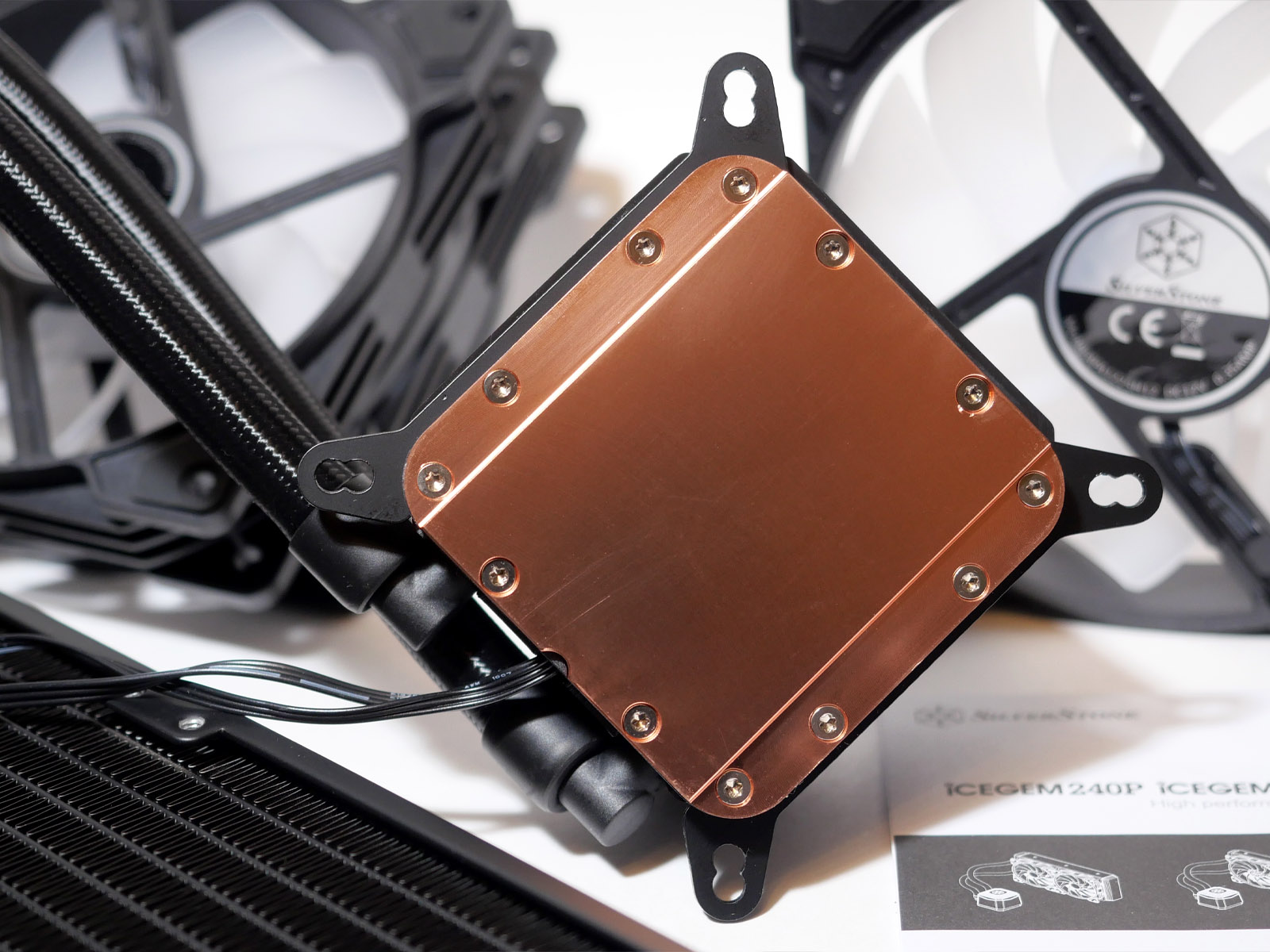

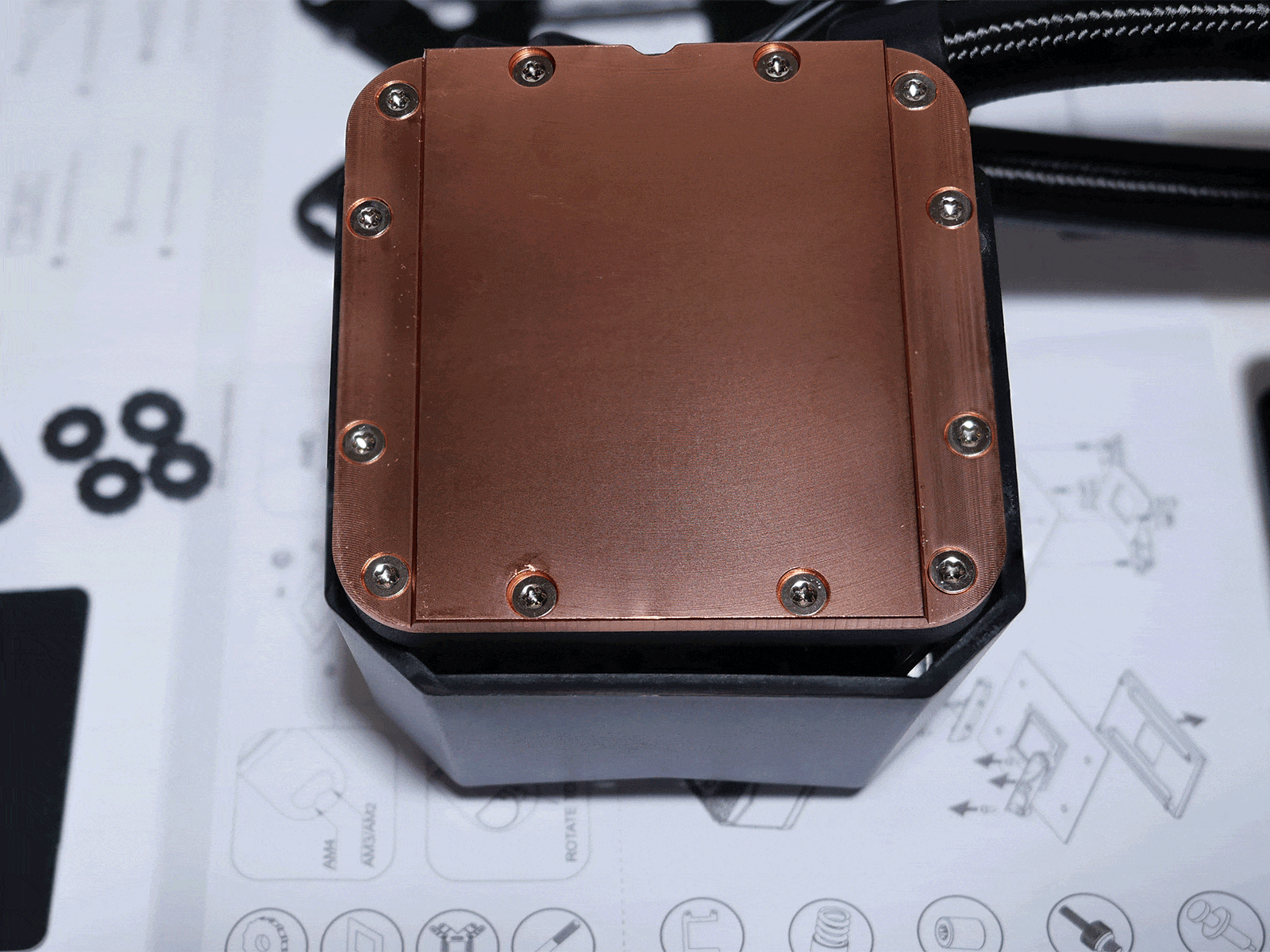

В основании водоблока установлена крупная фигурная медная пластина размером 70 х 70 мм. Выступающая центральная часть, непосредственно контактирующая с теплораспределительными крышками процессоров, имеет размеры 70 x 53 мм. Такая большая площадь призвана обеспечить отличное охлаждение процессорам AMD Threadripper. Полировка пластины хорошая, до матового блеска.
![](/upload/iblock/fba/fba3375f5065ec11245ce67571465ba9.jpg)
Особенностью водоблоков в системах жидкостного охлаждения SilverStone последних поколений является двухкамерная внутренняя конструкция с разделением каналов горячей и охлажденной жидкости и трёхфазный шестиполюсный мотор насоса с мягким запуском. В совокупности это должно не только повысить общую эффективность, но и обеспечить долговечность, а также тихую работу.

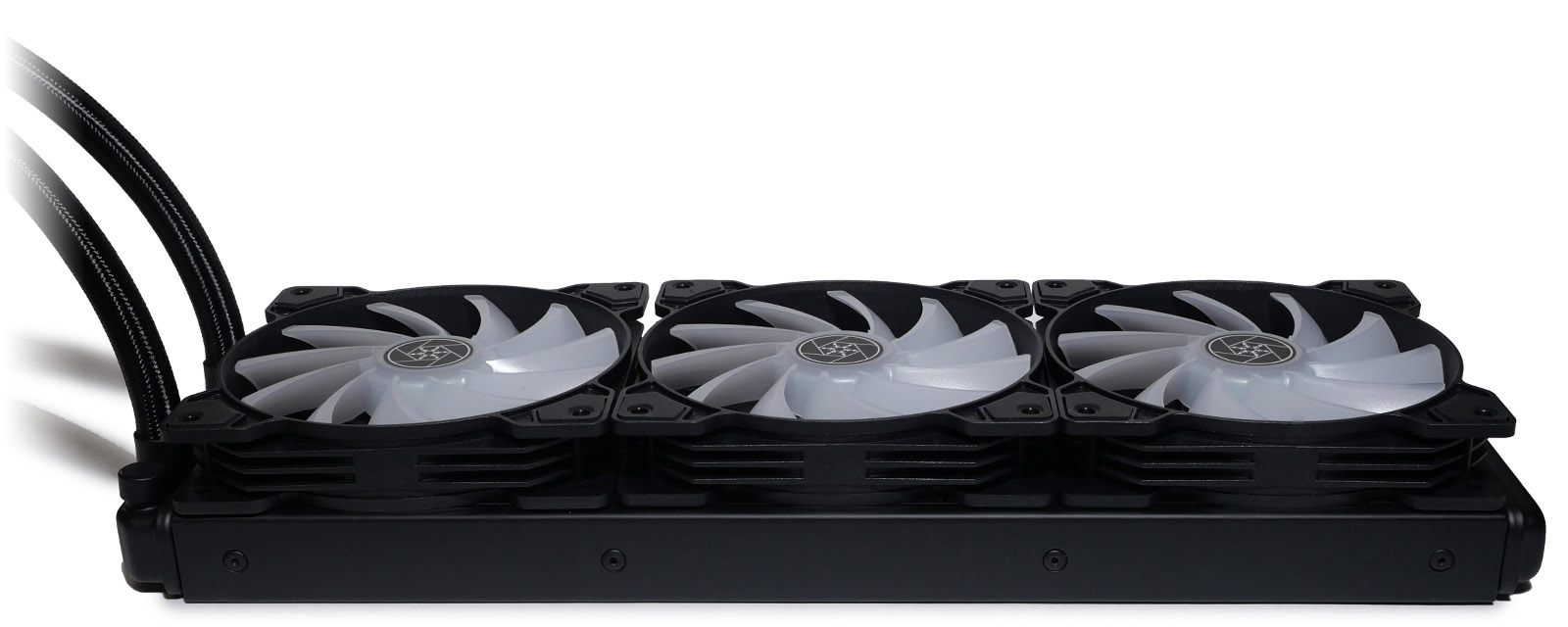

Фиксация шлангов на радиаторе сделана неповоротными прямыми, а на водоблоке — угловыми поворотными фитингами. Опрессовка качественная. Сделано и запечатанное отверстие для дозаправки жидкостью, что может пригодиться спустя несколько лет эксплуатации после истечения гарантийного периода.
![](/upload/iblock/54f/54f9fe3f50e8bb72c995994853c658c2.jpg)

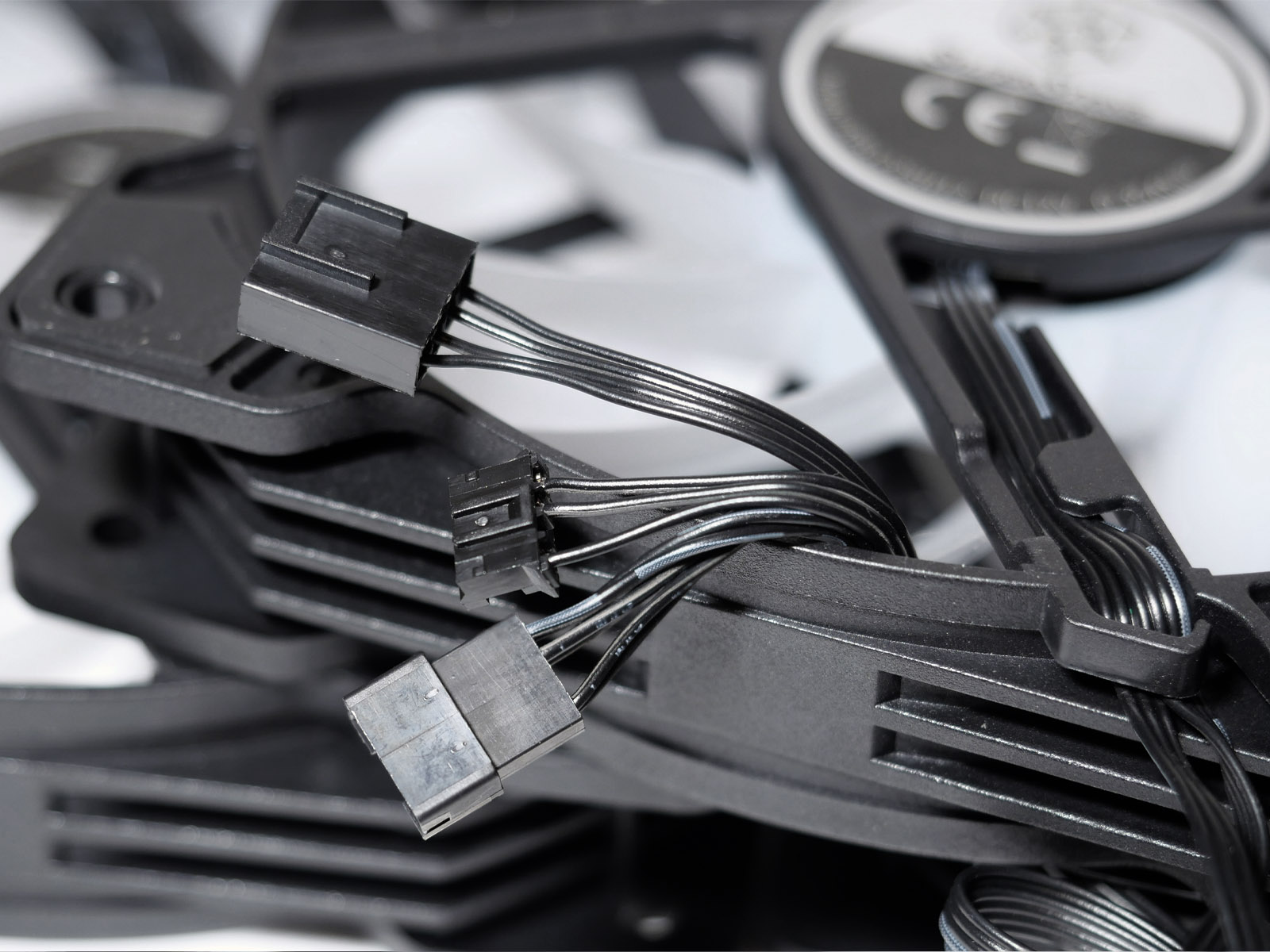

Питание моторов и подсветки у вентиляторов и водоблока разведено на отдельные коннекторы.
Подсветка

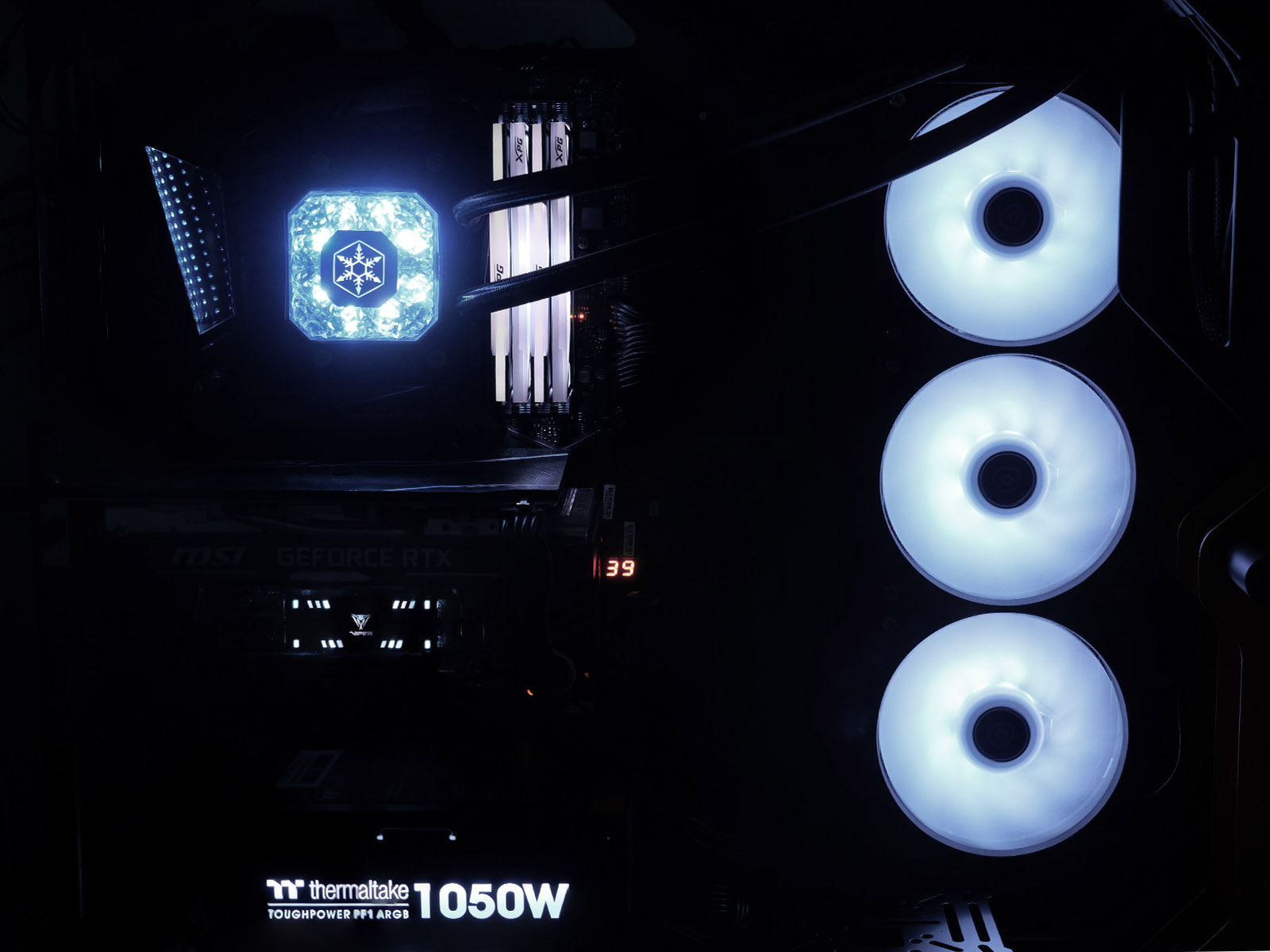

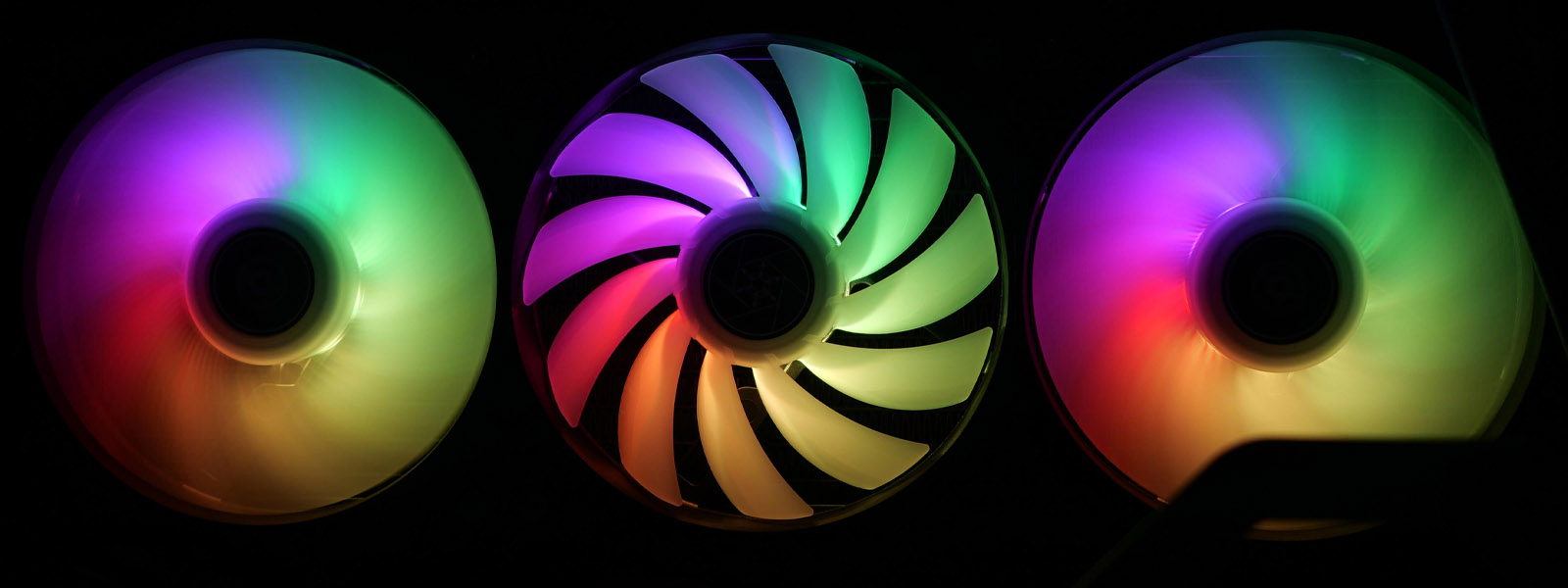

Если присмотреться к равномерности подсветки, то несложно по локальным засветам посчитать количество установленных адресных светодиодов — восемь штук на водоблоке и по девять на вентиляторах.

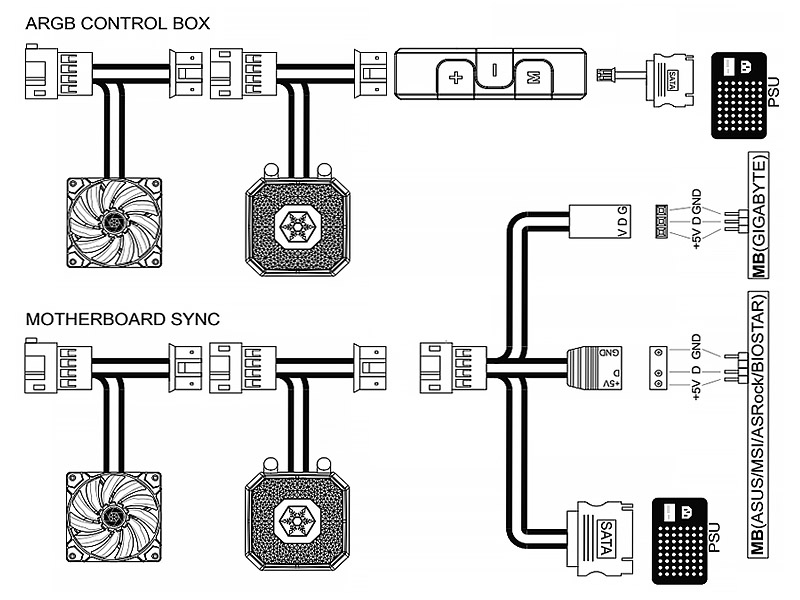

Разъёмы на проводах питания и синхронизации имеют необходимые ответвления для их гирляндного подключения по цепочке.

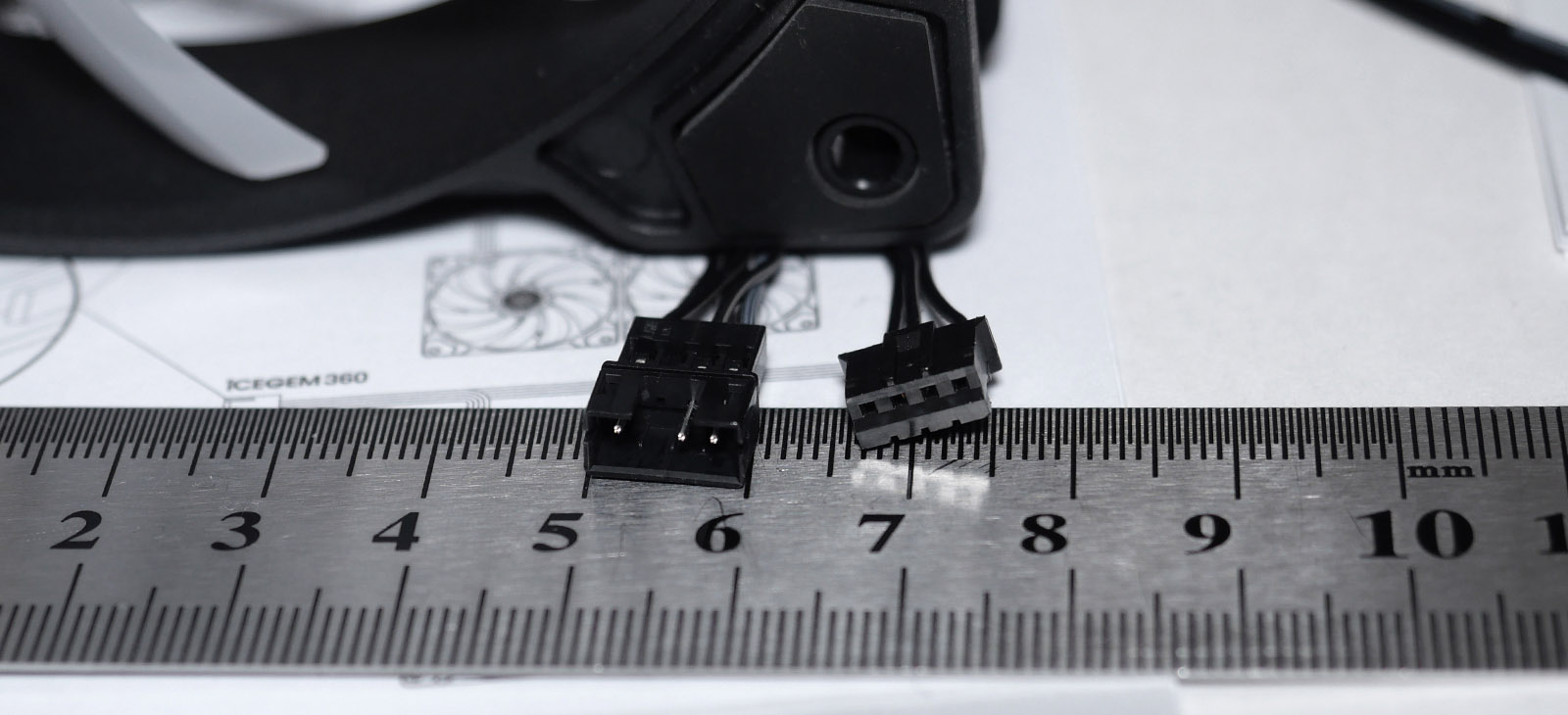

Коннекторы подсветки на водоблоке и вентиляторах имеют специфичную форму.
При наличии на материнской плате ПК ARGB-разъёмов с питанием +5 В возможно прямое включение через специальный комплектный провод. Заявлена совместимость с: ASRock POLYCHROME, ASUS AURA, BIOSTAR RGB SYNC, GIGABYTE RGB FUSION 2.0, MSI MYSTIC LIGHT.

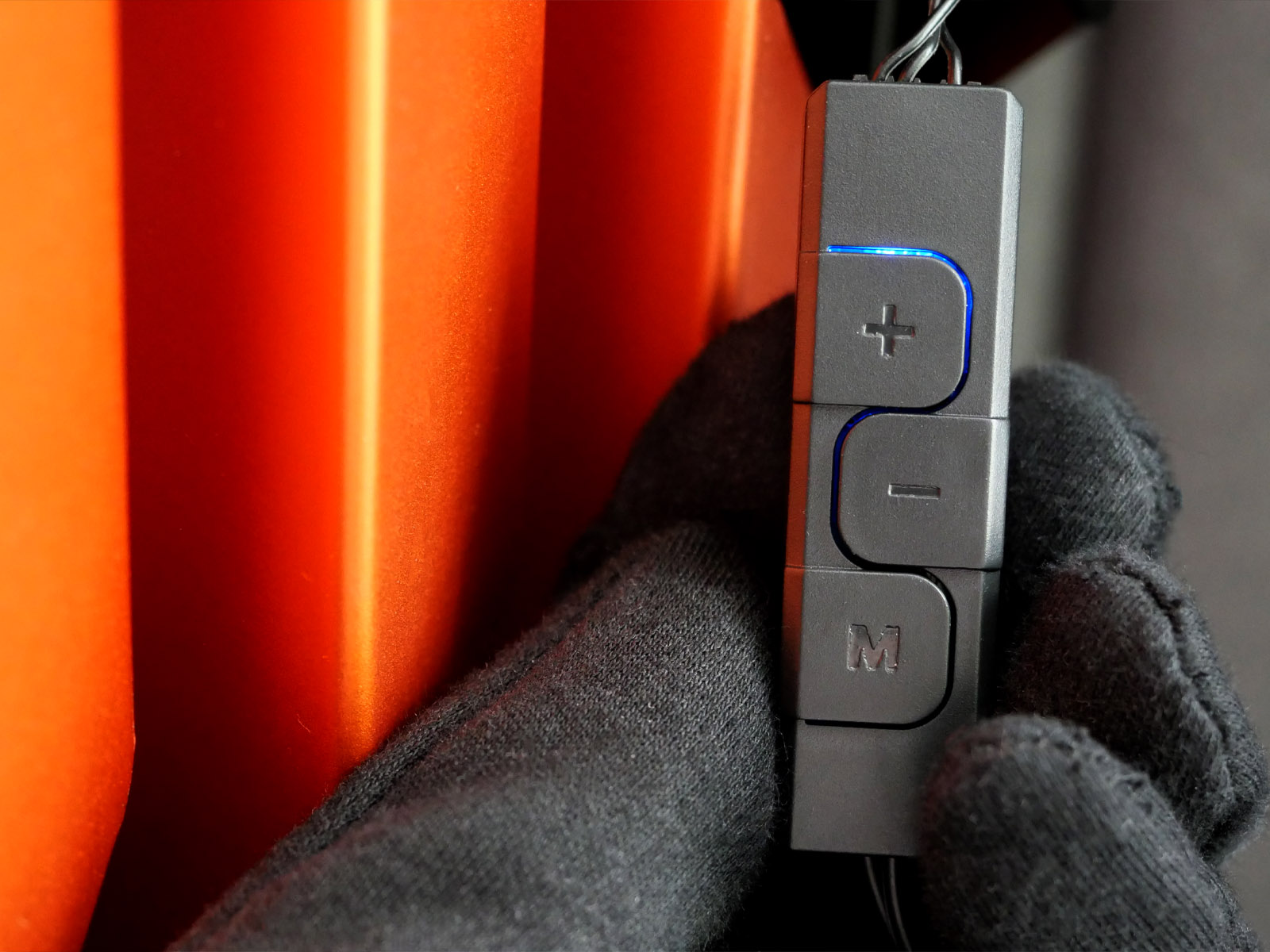

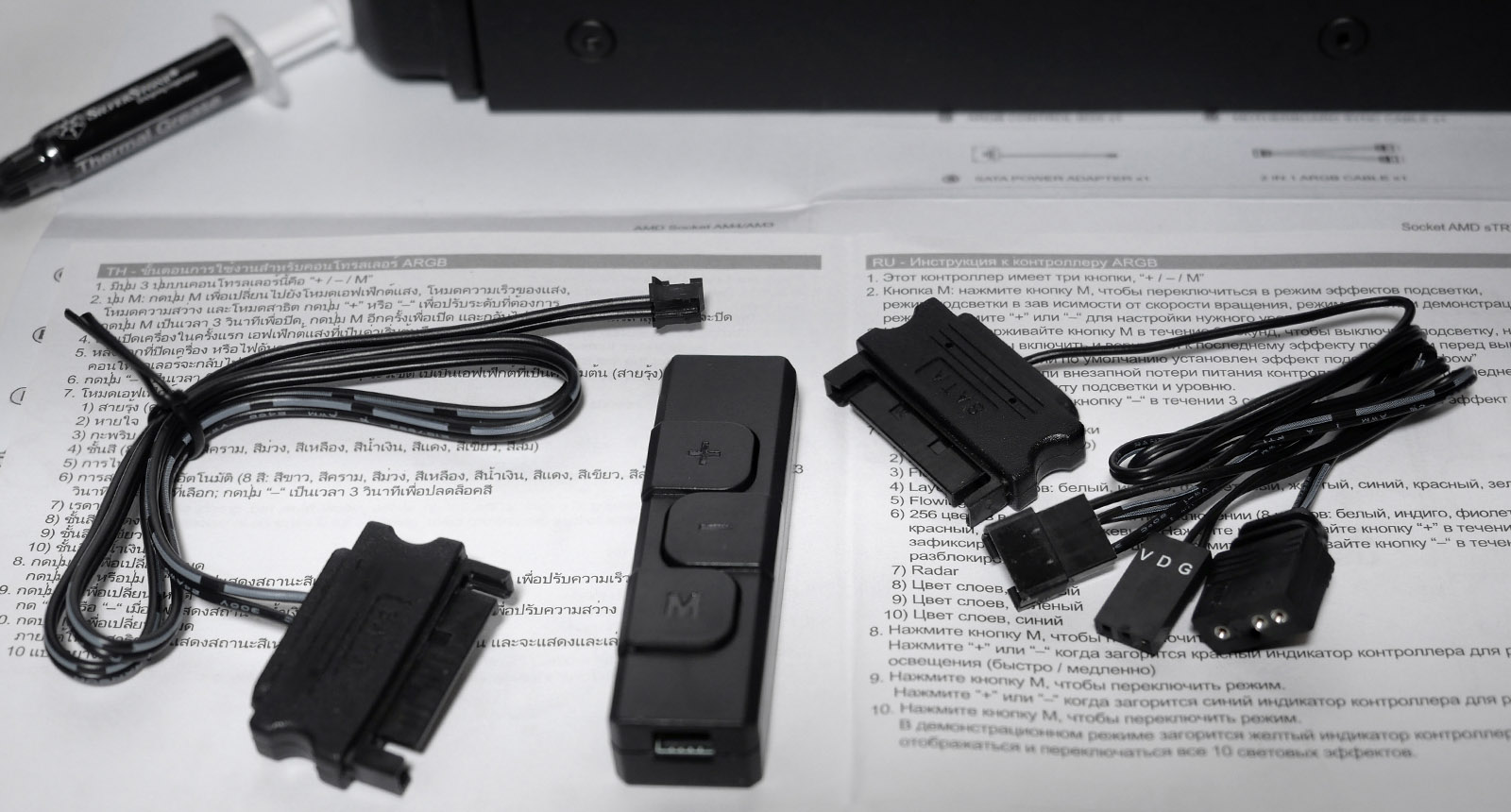

При отсутствии оных управление подсветкой ложится на контроллер, сделанный в виде компактного пульта управления размером 53 x 11 x 11 мм с тремя управляющими кнопками на корпусе ("+", "-", "M") и питанием от SATA-разъёма. Аналогичный встречался ранее при подготовке обзора на систему охлаждения SilverStone Permafrost PF240-ARGB.
Нажатия кнопки "M" переключают действие кнопок "+" и "-", сопровождающееся сменой цвета служебного индикатора, который виден в щель между кнопками на пульте:
- зеленый — выбор эффектов;
- красный — настройка скорости;
- синий — яркость;
- оранжевый — "демо"-режим.
Длинное нажатие "M" — выключение и включение подсветки.

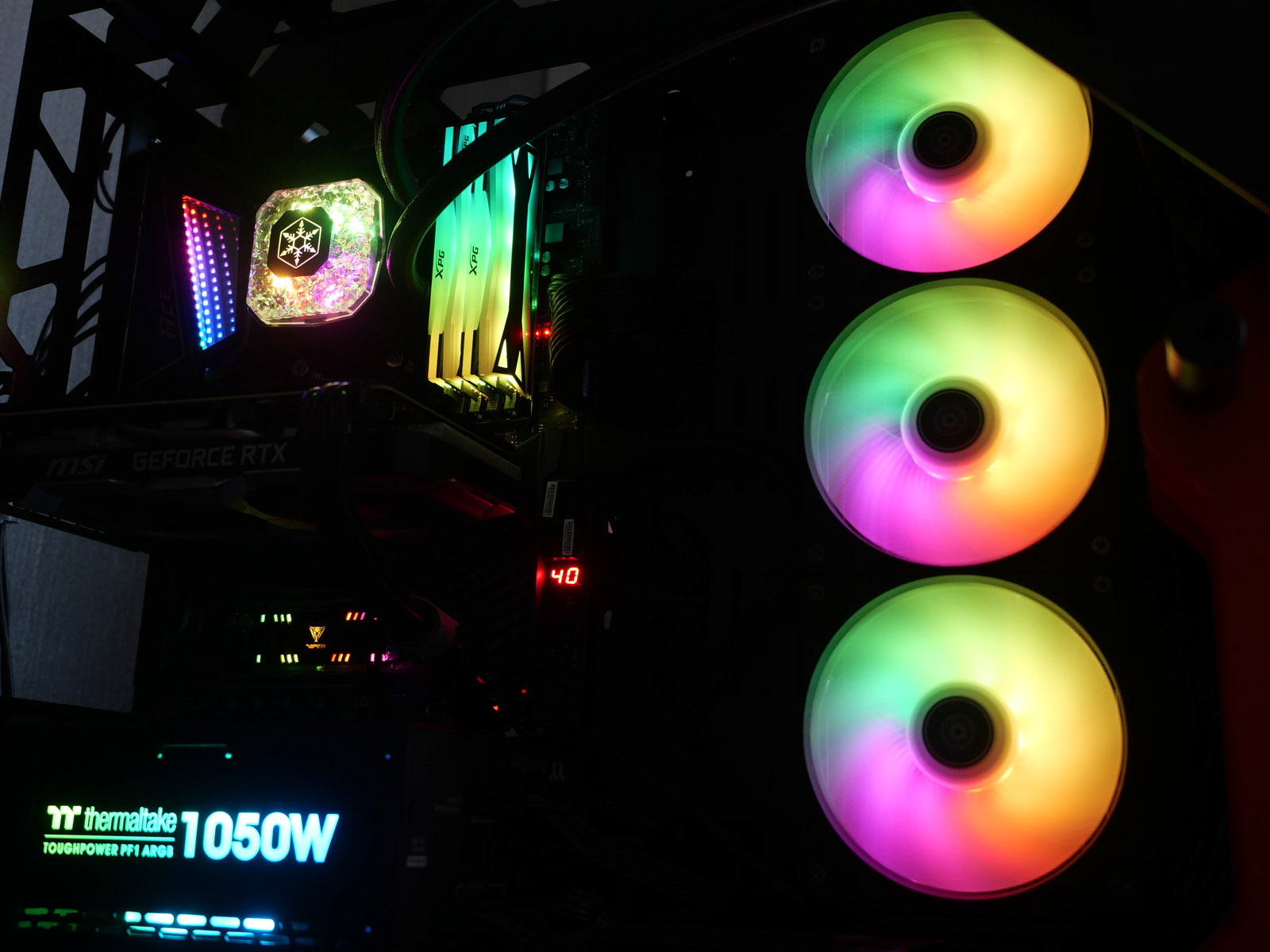

Динамических эффектов десять:
- радуга (Rainbow),
- пульсация (Breathing),
- мигающий (Flashing),
- посекторное заполнение (Layering),
- плавная заливка (Flowing),
- 256 цветов в автоматическом переключении,
- эффект радара (Radar),
- статичный красный,
- статичный зеленый,
- статичный синий.
Выбранный режим запоминается при выключении питания ПК.
Пример установки

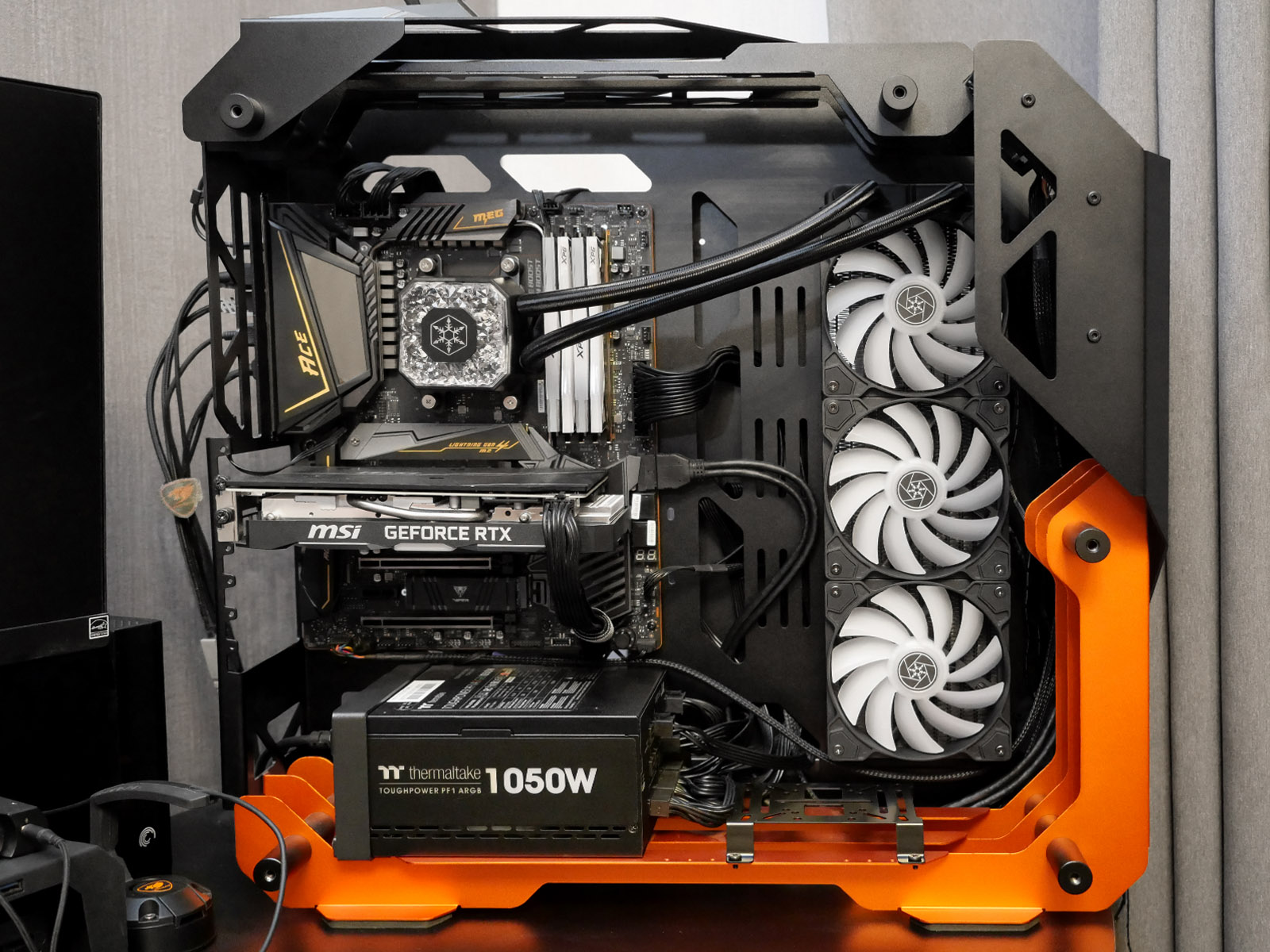

Стенд для тестирования системы жидкостного охлаждения работал на процессоре AMD Ryzen 7 5800X, установленном в материнскую плату MSI MEG X570 ACE. На водоблоке изначально установлена монтажная пластина для сокетов Intel, поэтому первым шагом она была заменена на комплектную для сокета AM4. Делается это сдвигом в специальном пазу.

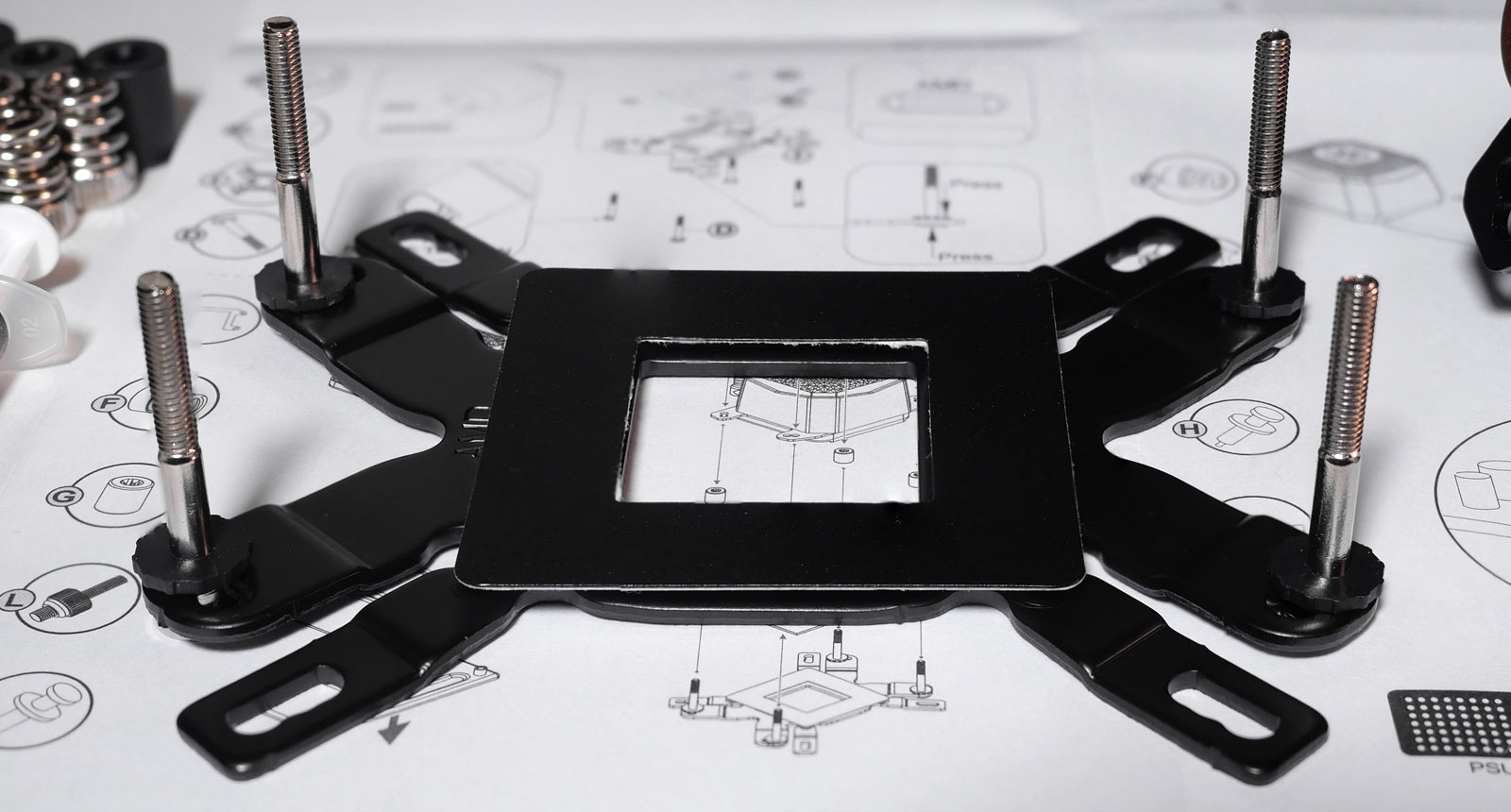

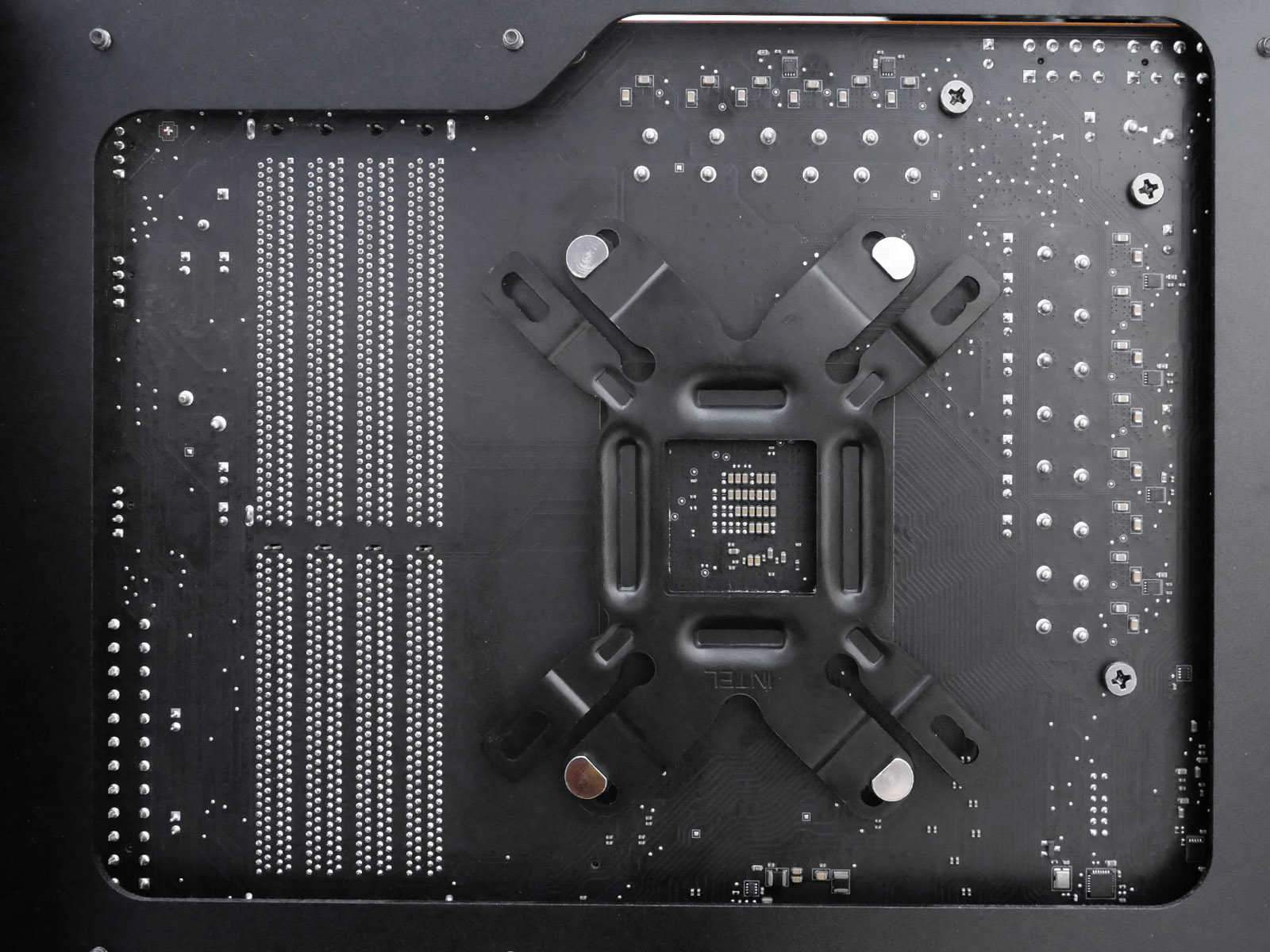

Установка на AM4 также подразумевает использование усилительной пластины (бэкплейта) из комплекта СЖО вместо штатной на материнской плате. Собирается она несложно с применением удлинённых винтов и фиксирующих пластиковых шайб.При установке на материнскую плату важно не забыть специальную чёрную диэлектрическую прокладку на самоклеящейся основе.
![](/upload/iblock/8af/8af73b23b8ed6aced35abee2f540289b.jpg)

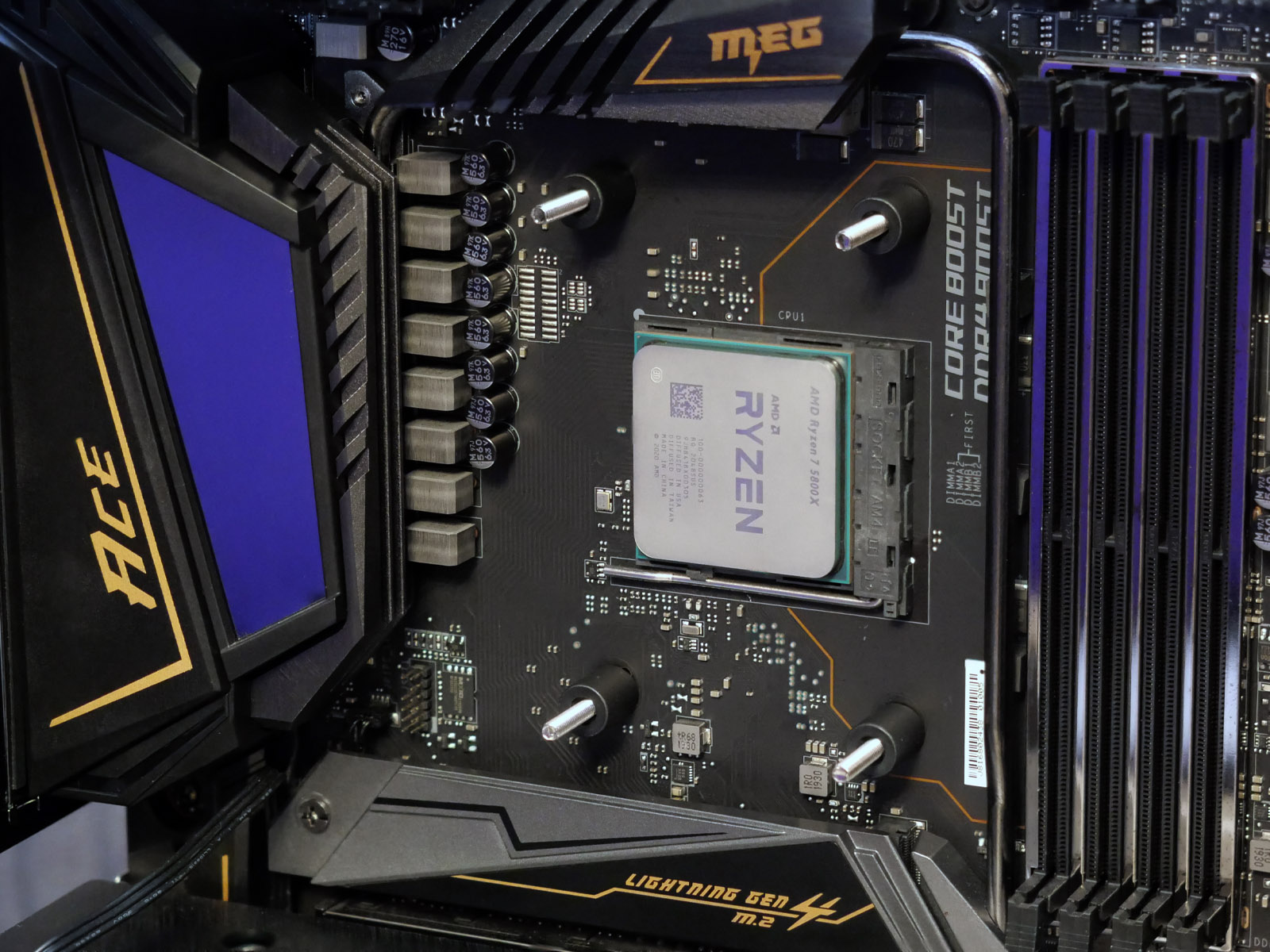

С лицевой стороны сокета на удлинённые винты устанавливаются пластиковые проставки. Они имеют внутренние насечки, чтобы не сползать по резьбе при сборке.
![](/upload/iblock/1fc/1fc6829f33ac8747a2b18932d5b81080.jpg)

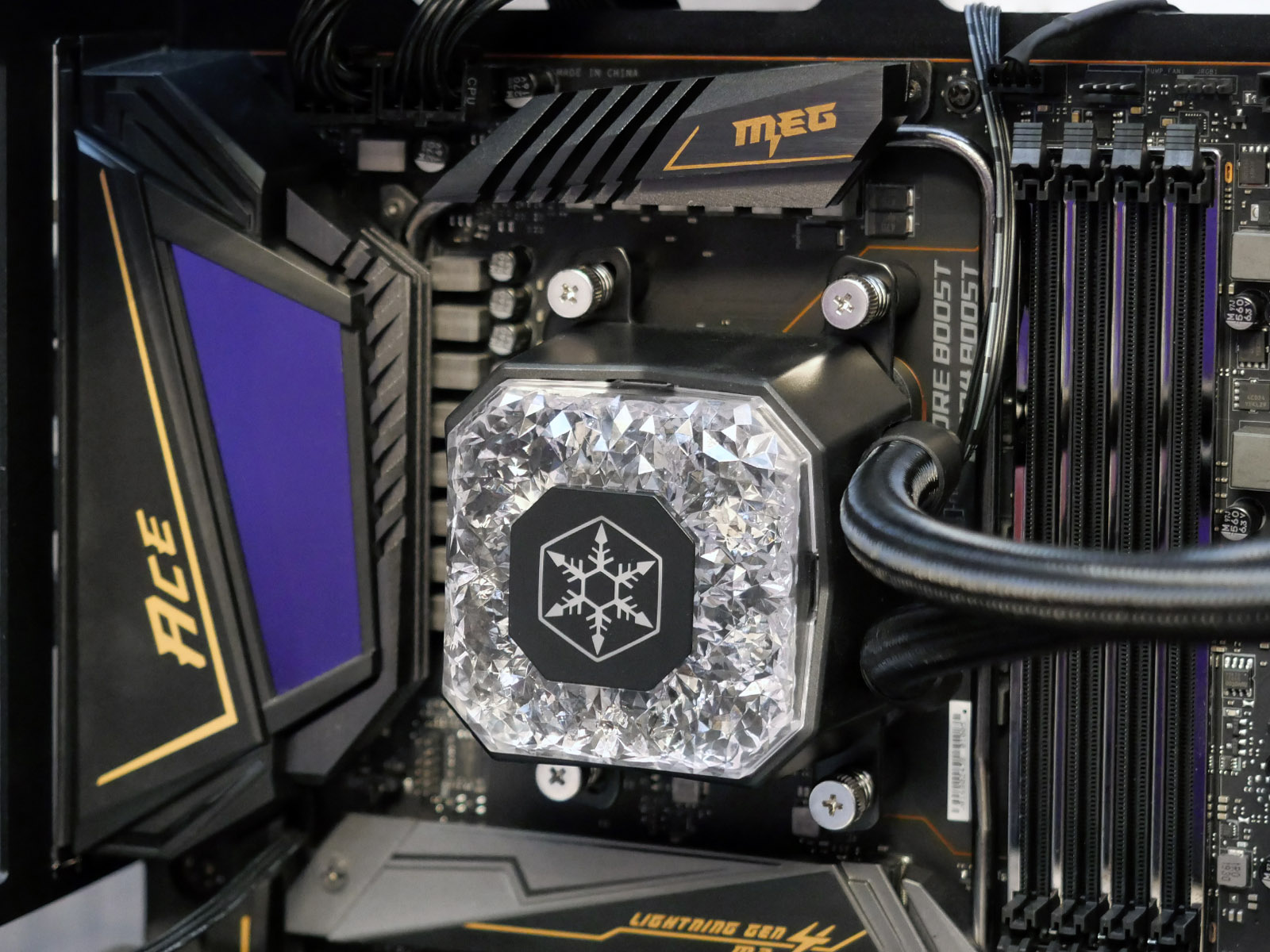

Установка водоблока на подготовленный крепеж завершается фиксацией на четыре крупные колпачковые гайки с накатанной головкой и шлицем под отвёртку.
![](/upload/iblock/b78/b78956ca0d3c0ff05918606c08542922.jpg)
Крепление радиатора осуществляется стандартным способом на двенадцать винтов.

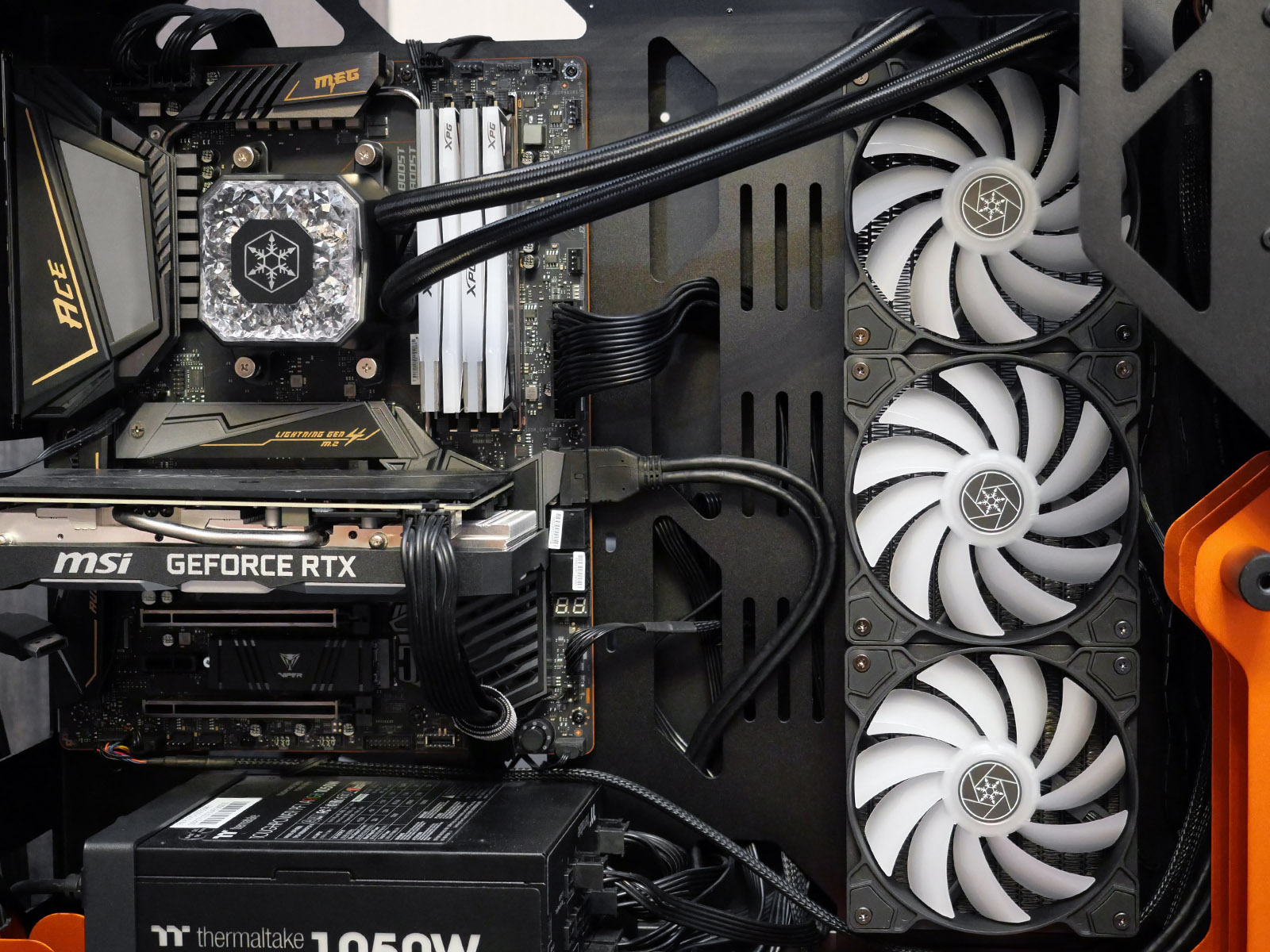

В зависимости от особенностей корпуса для удобства прикручивания водоблока и снижения напряжения на шлангах возможно размещение его фитингами влево или вправо относительно сокета, благо изображение снежинки симметричное и смотреться будет в любом случае нормально.
Тестирование
Эффективность системы охлаждения оценивалась на самосборном стенде на базе процессора AMD Ryzen 7 5800X с конфигурацией, указанной в таблице ниже. Мониторинг температуры осуществлялся через программу HWiNFO версии 6.42. Стресс-тестирование процессора проводилось утилитами Prime95 30.4 build 8 (Small FFTs) и Furmark 1.25.0.0 (CPU Burner 0.1.0) при включенном в ОС Microsoft Windows 10 Pro профиле производительности AMD Ryzen Balanced. Дополнительно анализировалась средняя температура процессора в процессе игры FarCry 5. Измерение шума выполнялось прибором Актаком АТЕ-9015 с расстояния 1 метр в помещении без специальной подготовки с фоном менее 30 дБА.
Конфигурация тестового стенда
Тип комплектующих | Модель |
Материнская плата | MSI MEG X570 ACE (BIOS: 7C35v1D6 beta от 12.01.2021) |
Процессор | AMD Ryzen 7 5800X |
Система охлаждения процессора | SilverStone IceGem 360 |
Термоинтерфейс | ARCTIC MX-4 |
Оперативная память |
2 х ADATA XPG Spectrix D50 DDR4-3200 8 ГБ (AX4U320038G16A-DT50) 2 х ADATA XPG Spectrix D60G DDR4-3200 8 ГБ (AX4U320038G16A-DT60) |
Системный накопитель | M.2 NVMe SSD Patriot Viper VPR100 512 ГБ |
Накопитель для хранения данных | M.2 NVMe SSD Seagate FireCuda 2 ТБ |
Видеоадаптер | MSI GeForce RTX 2060 VENTUS OC 6 ГБ |
Блок питания | Thermaltake Toughpower PF1 ARGB 1050W |
Корпус | Cougar Blazer |
Операционная система | Microsoft Windows 10 Professional x64, версия 20H2 со всеми обновлениями на 05.03.2021 |
Температура в помещении | ~28 °C |
Основание водоблока и термопаста

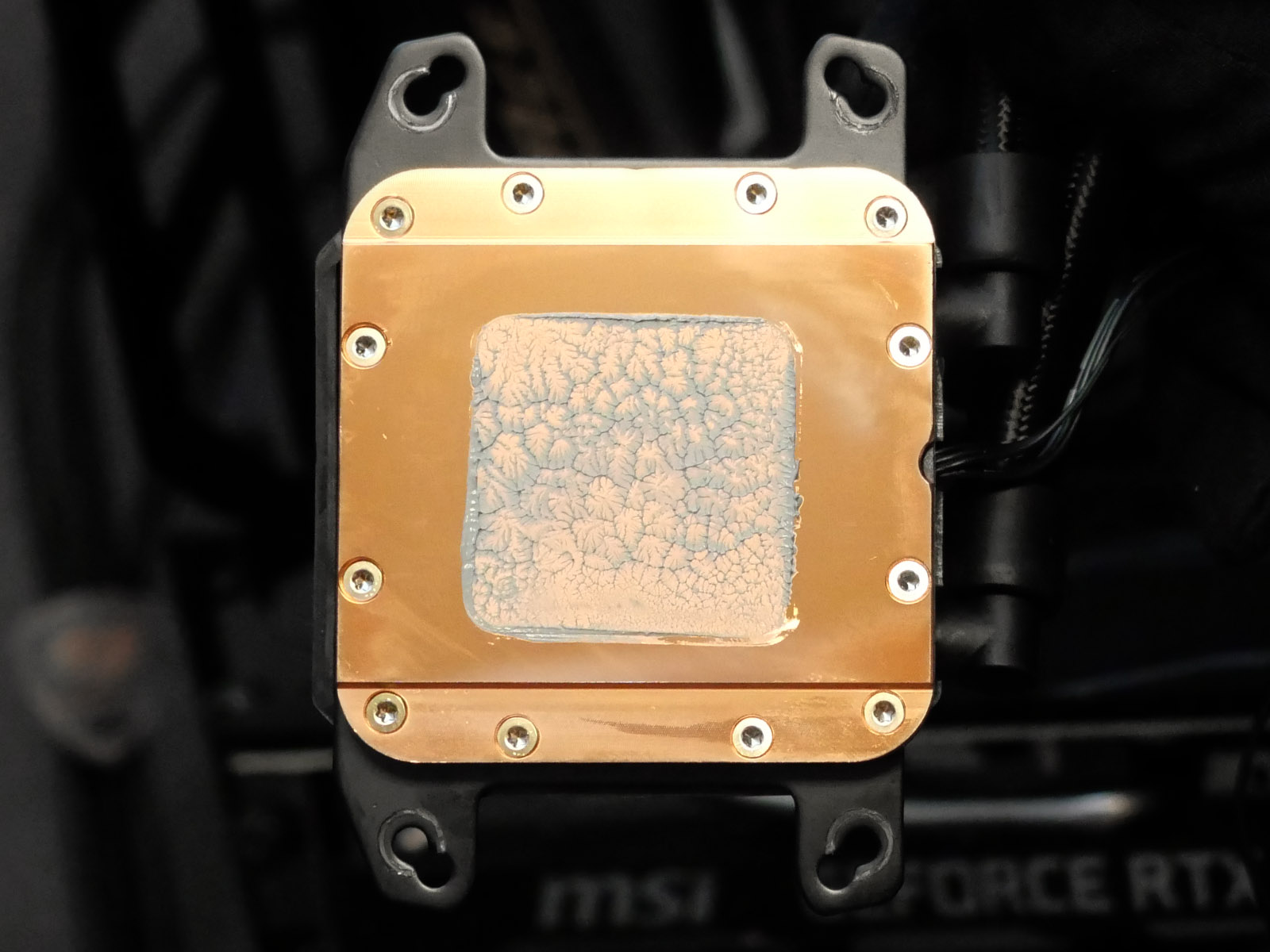

В комплекте к СЖО вложен шприц с термопастой. Она имеет очень густую консистенцию и крайне тяжело наносится на металлические поверхности. Нормально разровнять её по теплораспределительной крышке процессора по итогу не получилось. Поэтому для тестирования была применена проверенная временем эффективная альтернатива — термопаста ARCTIC MX-4, с которой пятно контакта пластины водоблока с крышкой процессора получилось равномерное.

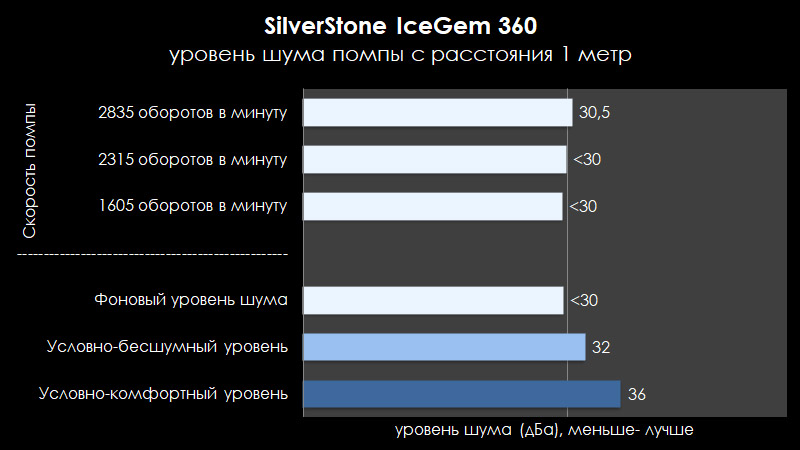

Скорость и шум помпы
Производитель заявляет о применении энергоэффективного мотора насоса, использующего трёхфазную шестиполюсную конструкцию для плавной и тихой работы. На практике помпа значительно не отличается по уровню шума от конкурирующих изделий сопоставимого ценового диапазона. На полной скорости в стенде она разгонялась приблизительно до 2850 оборотов в минуту. В таком режиме работы она тихая, но не бесшумная. Лёгкое специфичное жужжание заметно на слух при близком расположении системного блока к пользователю.
При снижении скорости до 2300 оборотов в минуту (~75% от максимума) её становится не слышно.
Скорость и шум вентиляторов

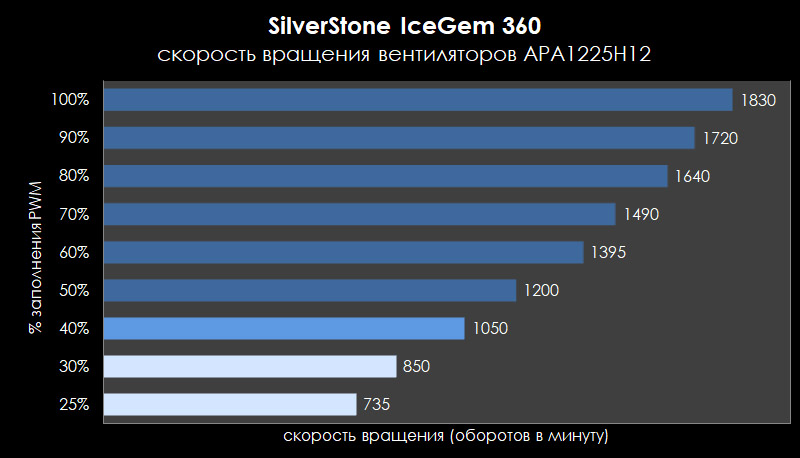

Заявленный скоростной режим вентиляторов в спецификации на упаковке — от 600 до 2200 оборотов в минуту. На практике они работали со скоростью до 1850 оборотов в минуту при PWM-подключении.

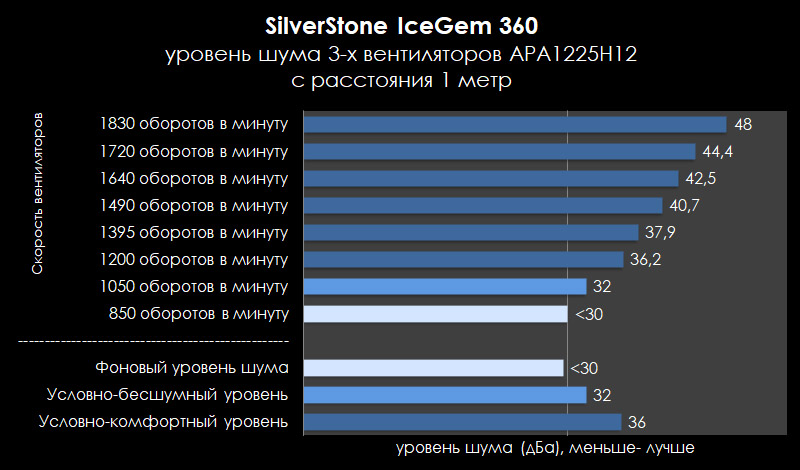

Вентиляторы эффективные, но шумные. Тихая работа заканчивается на скорости около 850 оборотов в минуту, т.е. ~30% от максимума. Выше 1100 оборотов в минуту уровень шума становится некомфортным.

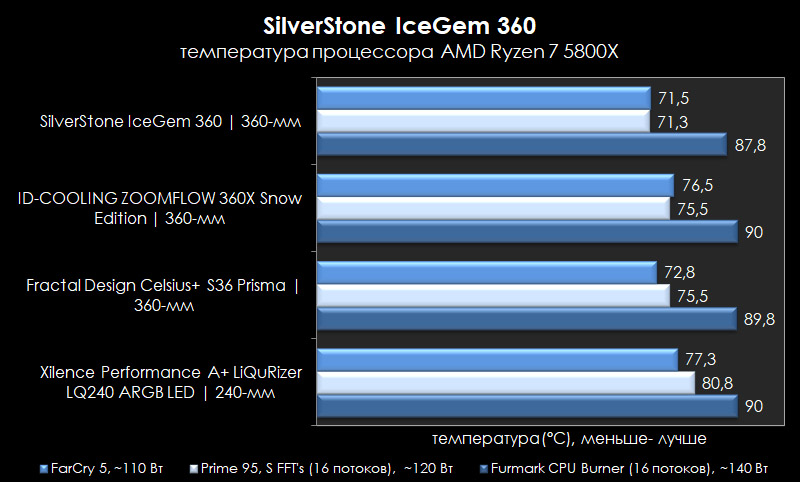

Стресс-тестирование
SilverStone IceGem 360 была протестирована в идентичных условиях с несколькими системами охлаждения, обзоры на которые публиковались на i2hard ранее. Эффективность применения помпы продвинутой конструкции и производительных вентиляторов в контуре охлаждения хорошо заметны по полученным результатам. Но нельзя забывать, что всё это достигается ценой увеличения шумности устройства в целом.
Заключение
SilverStone Ice Gem 360 — высокоэффективная жидкостная система охлаждения типа "всё в одном" для центральных процессоров desktop и HEDT-платформ. Большая медная пластина в основании водоблока, трёхфазный насос и мощные вентиляторы обеспечивают быстрое отведение тепла от процессора. Система охлаждения подойдёт для "горячих" сборок и экспериментов по неэкстремальному разгону. Но платой за всё это будет высокая шумность вентиляторов выше 30% оборотов.
Преимущества SilverStone IceGem 360:
- Отличная эффективность;
- Бесшумная работа помпы на 75% мощности;
- Крупная теплосъёмная пластина в основании водоблока;
- Высокопроизводительные вентиляторы;
- ARGB-подсветка водоблока и вентиляторов;
- Контроллер для автономного управления эффектами подсветки;
- Отличная комплектация.
Недостатки:
- Высокий уровень шума вентиляторов;
- Комплектная термопаста трудно наносится;
- У контроллера подсветки нет разъёма для внешнего управления.
