Обзор и тест видеокарты MSI GeForce RTX 2060 Ventus 6G OC

С анонсом графического ускорителя NVIDIA GeForce RTX 2060 у геймеров затеплилась надежда видеокарты с "народными" лучами при доступной стоимости: наслаждаться современными проектами с технологией трассировки лучей желают многие пользователи, однако, оглядываясь на старшие решения, понимаешь, что не каждый может себе их позволить. И новинка в лице GeForce RTX 2060 должна склонить чашу весов.

На текущий момент компания MSI имеет огромный модельный ряд различных модификаций GeForce RTX 2060, способных удовлетворить запросы любого пользователя.

И всегодняшнем материале мы поговорим об одной из оптимальных видеокарт, представленных производителем, а именно, модели MSI GeForce RTX 2060 Ventus 6G OC, которая предлагает эффективную и сбалансированную систему охлаждения, построенную на печатной плате более дорогого решения Gaming Z и снабженную заводским разгоном.

Спецификация

• Производитель:MSI;
• Модель: GeForce RTX 2060 Ventus 6G OC;
• Графический процессор: Turing TU106;
• Техпроцесс: 12нм;
• Частота GPU:1365 МГц;
• Частота GPU Boost в играх:1710 МГц;
• Количество шейдерных процессоров: 1920;
• Видеопамять: 8 Гб;
• Тип видеопамяти: GDDR6;
• Разрядность шины видеопамяти: 256 бит;
• Частота видеопамяти:1750 МГц (14ГГц QDR);
• Поддержка SLI: отсутствует;
• Порты: 3 x DisplayPort 1.4, 1 x HDMI 2.0b;
• Разъем дополнительного питания: 8-pin;
• Параметр TDP:160-170 Вт;
• Длина:226мм.

Внешний вид и дизайн

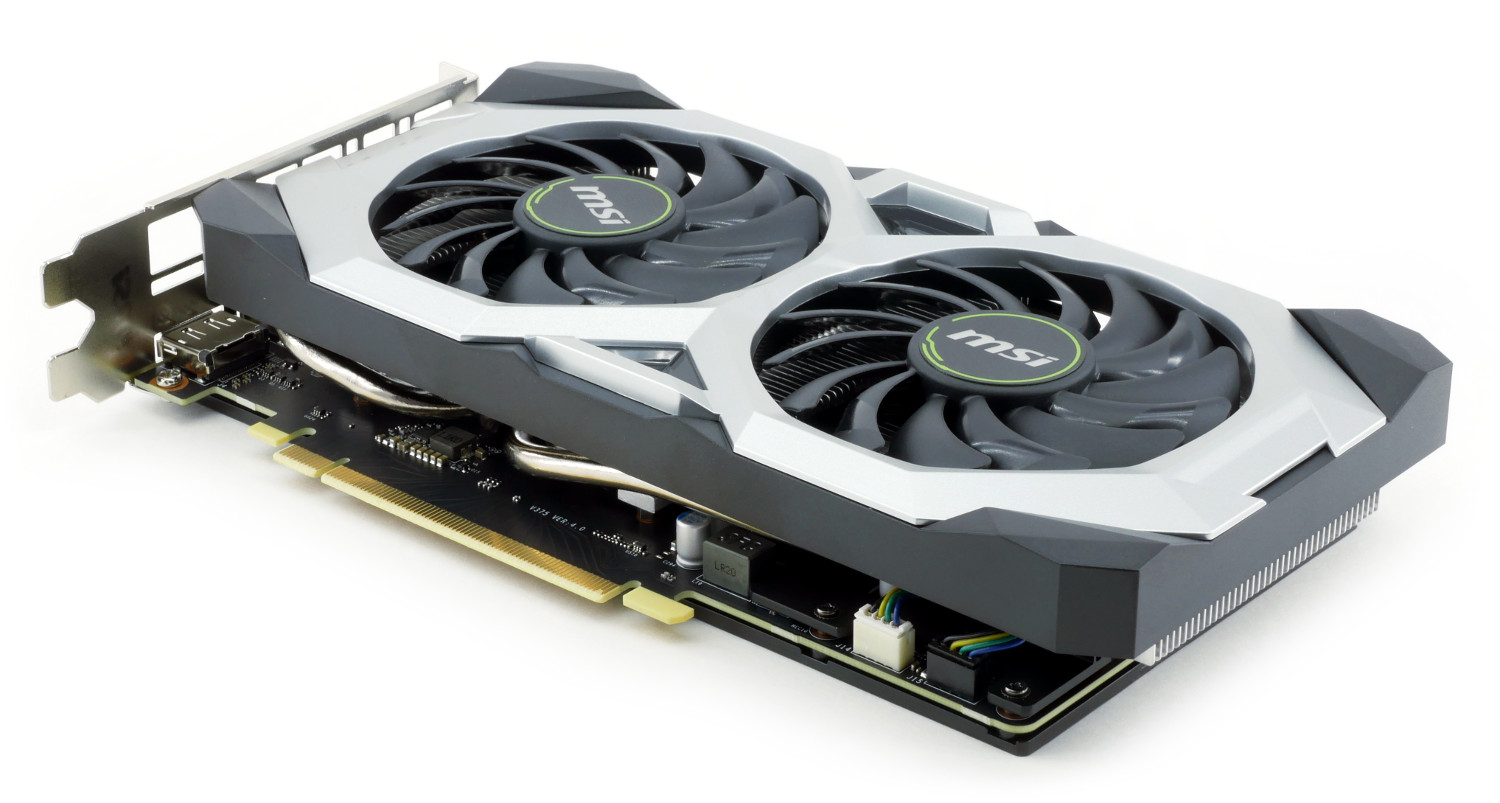

MSI GeForce RTX 2060 Ventus 6G OC получила оригинальный и безразличный дизайн, который занимает промежуточное положение между линейками Armor и Twin Fans 6GT, и рассчитан в первую очередь на неискушенных подсветкой пользователей, ценящих производительность и эффективность, нежели внешность видеокарты, по большей части скрытую в корпусах без боковых окон.

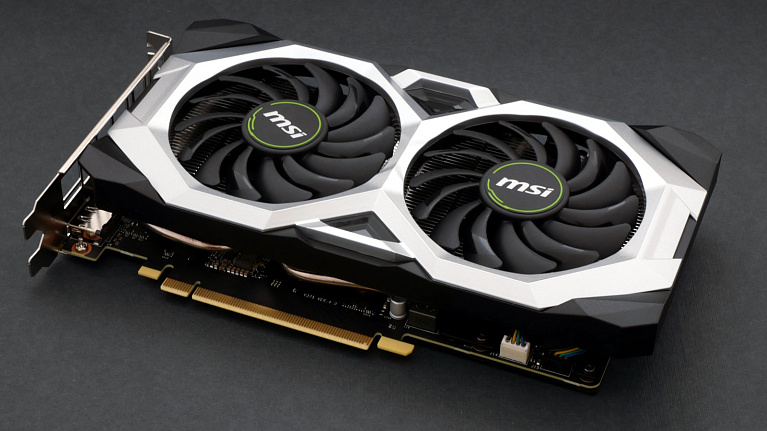

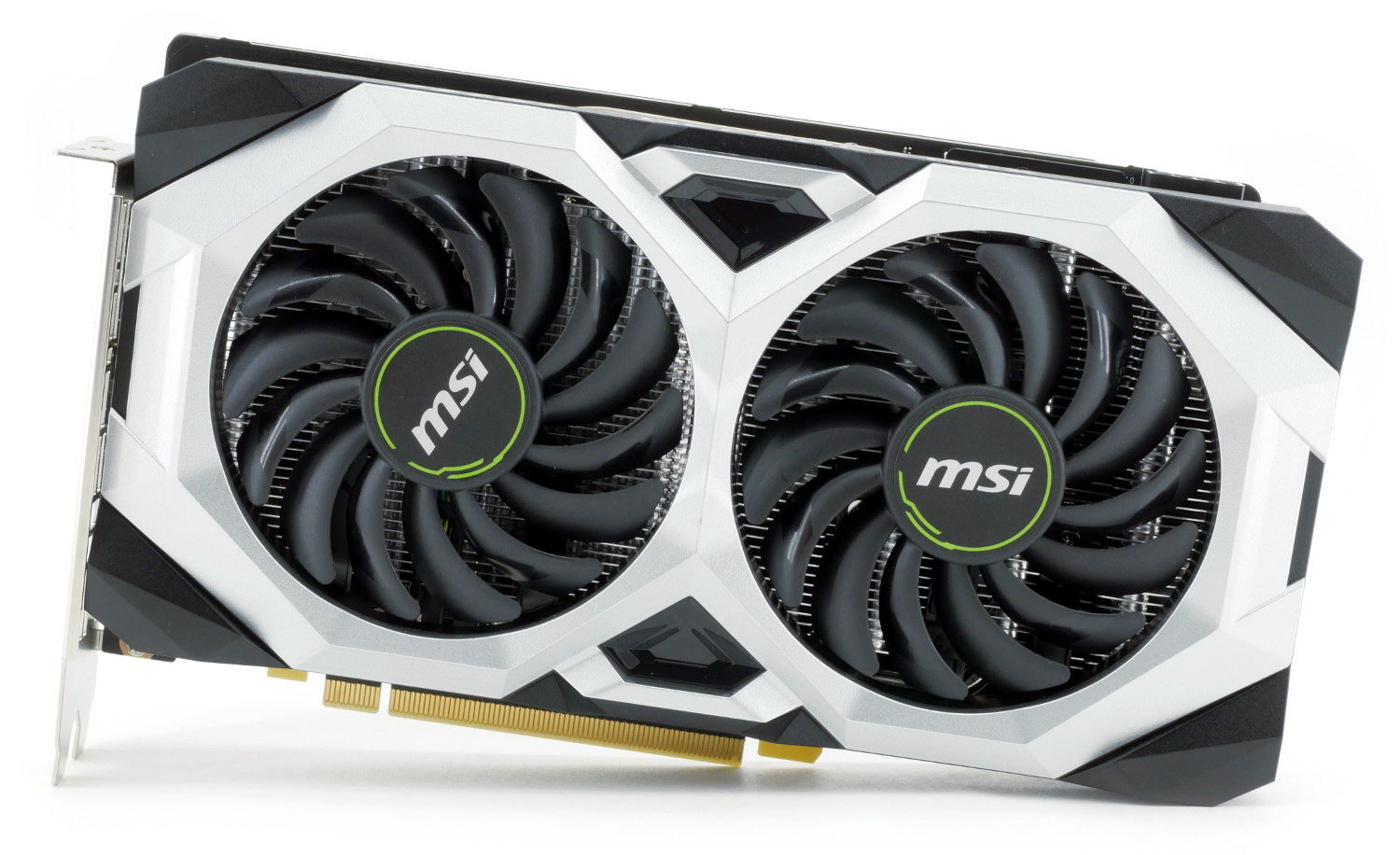

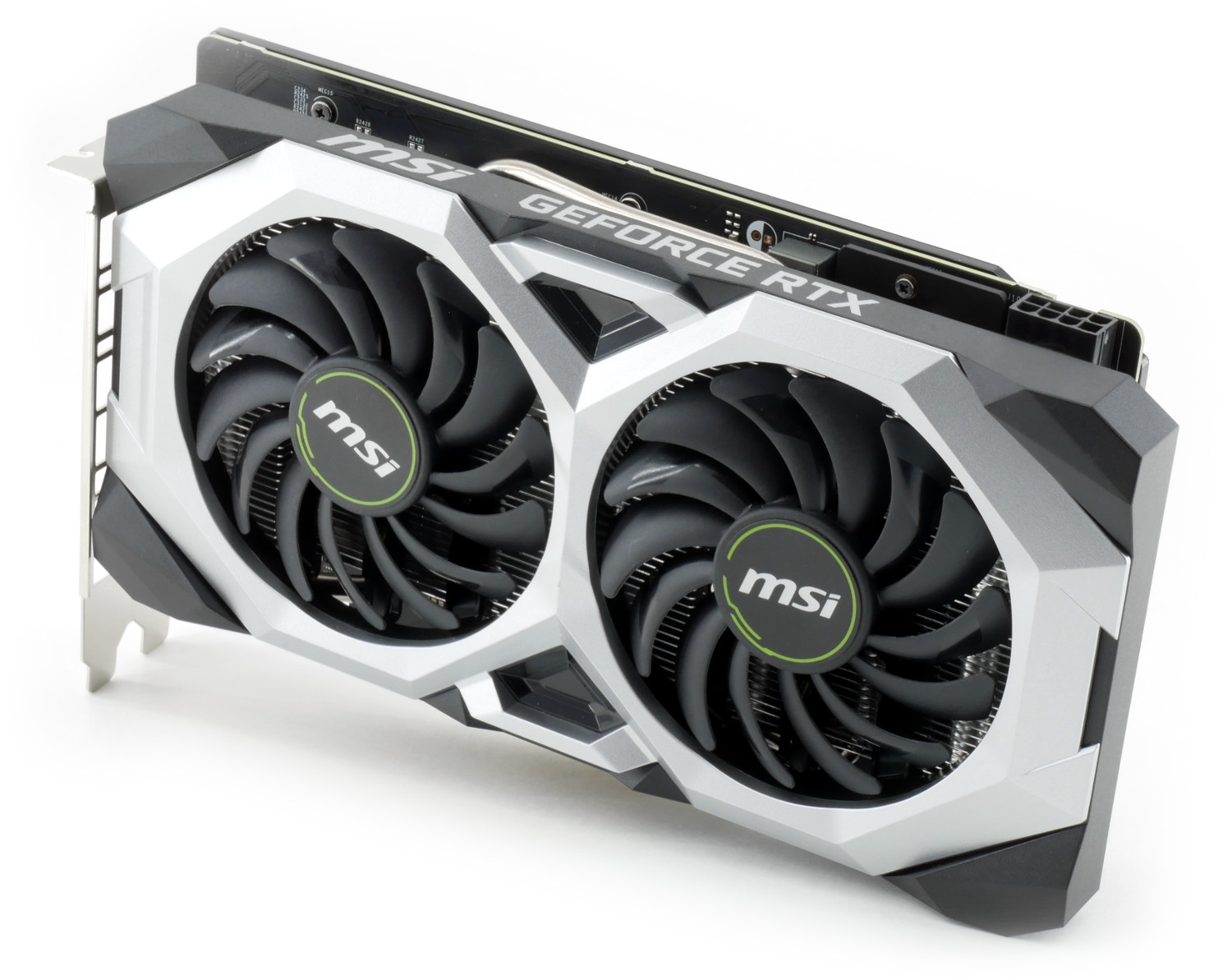

Новинка относится к новой серии графических ускорителей Ventus и получила черно-серый облик благодаря дизайну системы охлаждения с геометрическими рисунками. Преображают видеокарту пара вентиляторов диаметром 87 мм, получившие зеленые вставки на роторах.

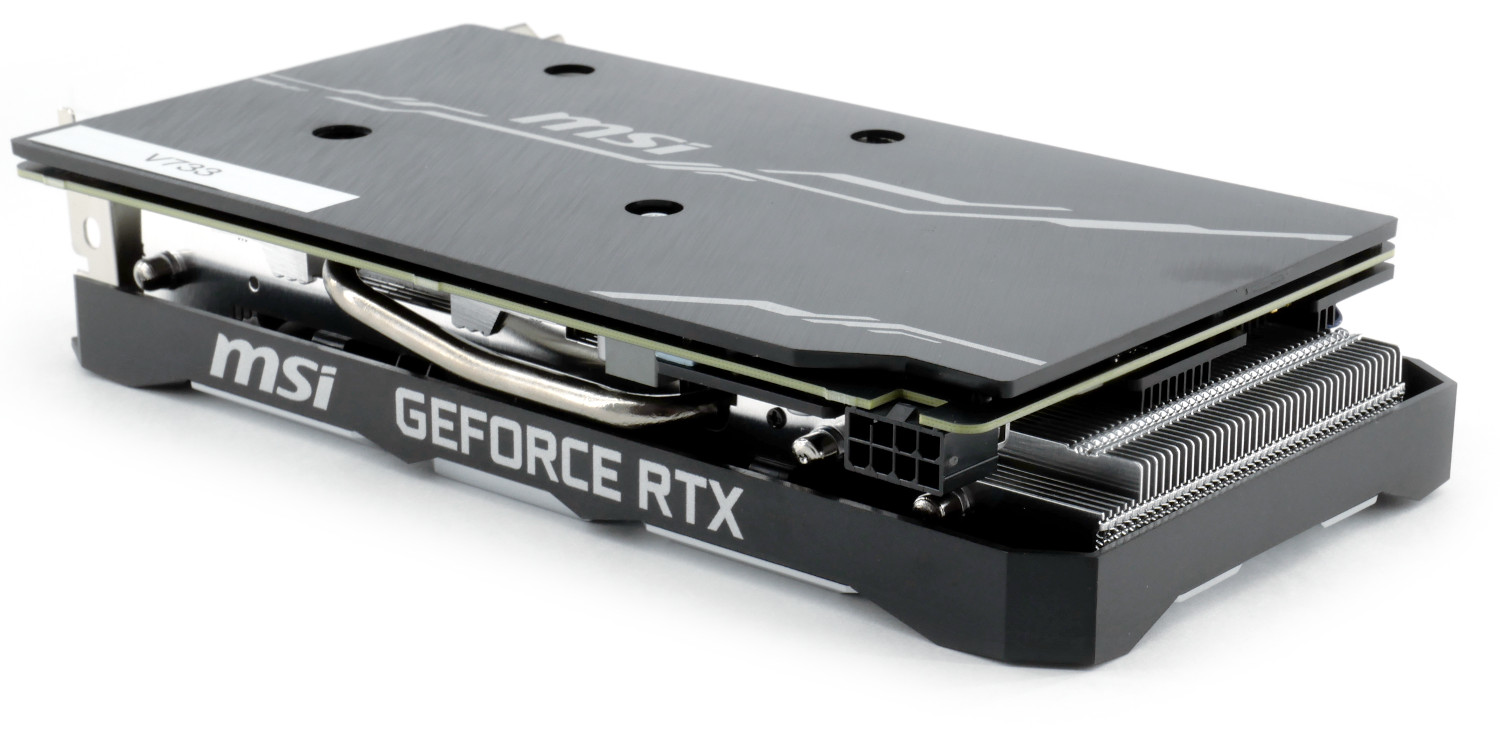

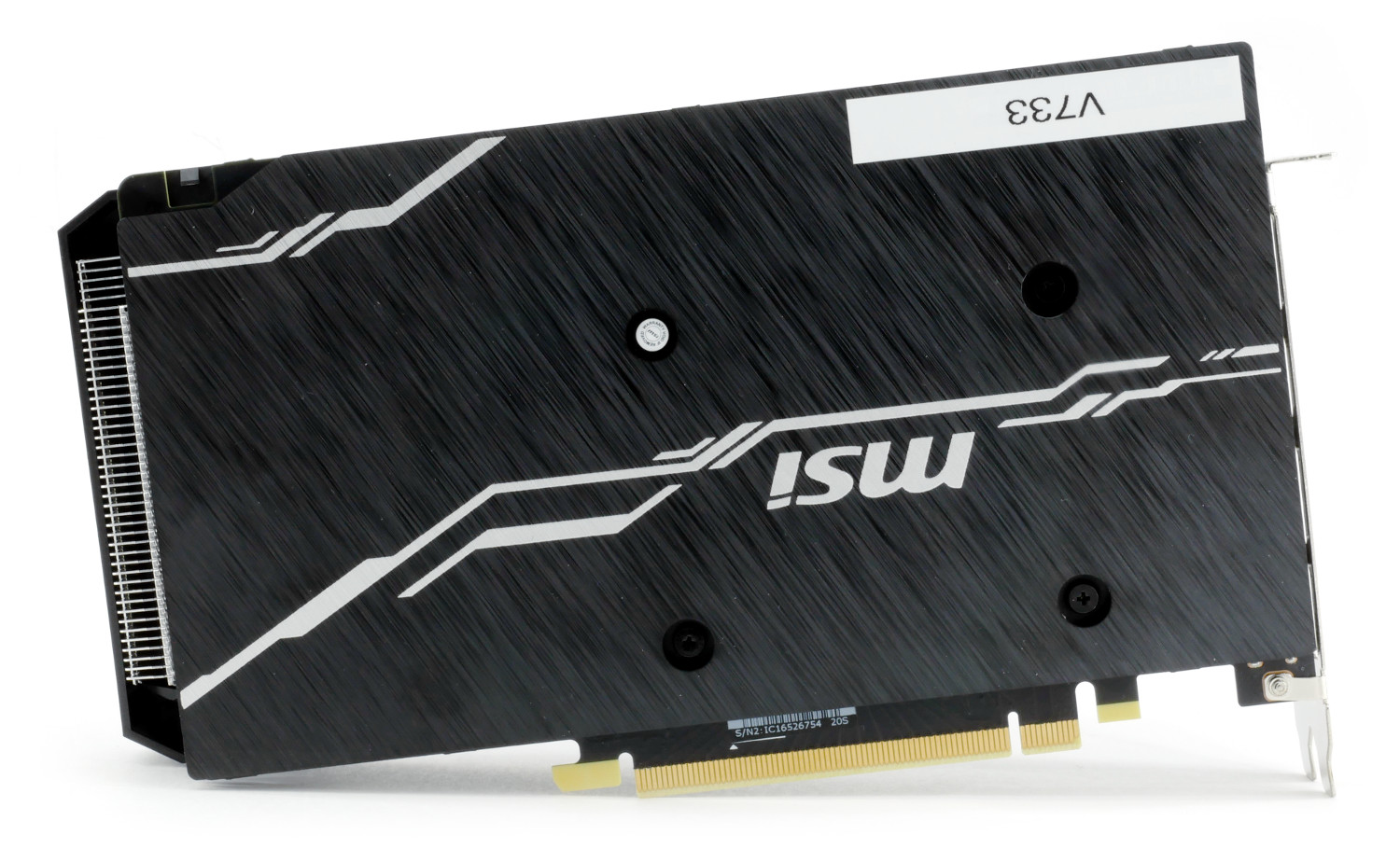

Обратную сторону прикрывает пластиковый бэкплейт, уберегающий модель от механических повреждений. Необходимость на столь компактной плате в опорной пластине отсутствует, однако благодаря оформлению "спины" видеокарты и его непосредственному наличию в глазах пользователей растет доверие к данной модели.

Дополнительное питание MSI GeForce RTX 2060 Ventus 6G OC осуществляется посредством одного восьмипинового коннектора, обеспечивающего потребление видеокарты на отметке 160-170 Вт.

Разработчики переработали информационную панель видеовыходов и отказались от парочки из них, установив три DisplayPort 1.4 и один HDMI 2.0b как наиболее актуальные для современного пользователя.

Система охлаждения

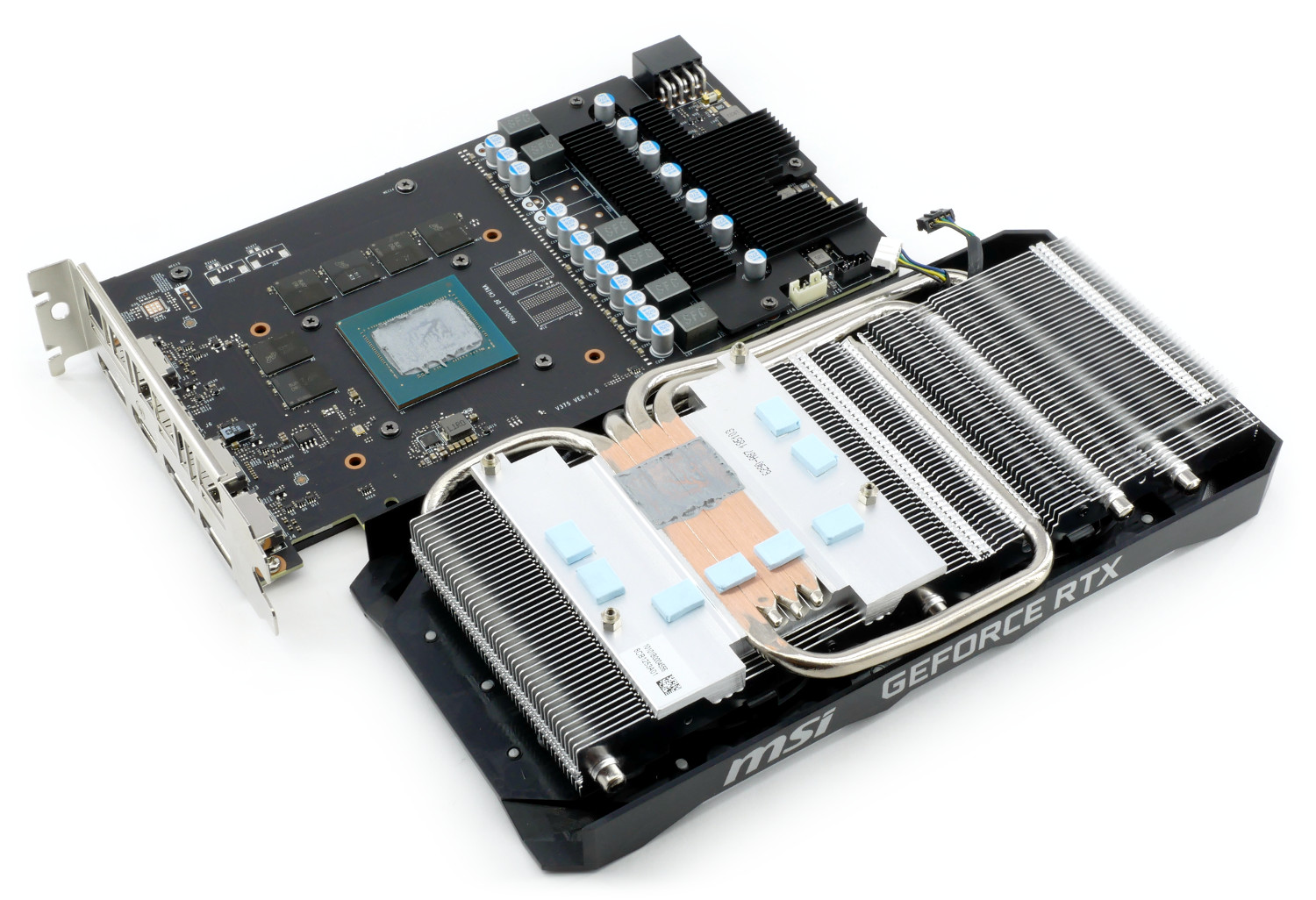

Кулер MSI GeForce RTX 2060 Ventus 6G OC оказывается компактнее и эффективнее систем охлаждения более "прожорливых" и требовательных видеокарт MSI GeForce GTX 1070 Armor и GTX 1070 Ti Armor за счет иной усиленной конструкции. На исследуемой модели он крепится четырьмя подпружиненными винтами.

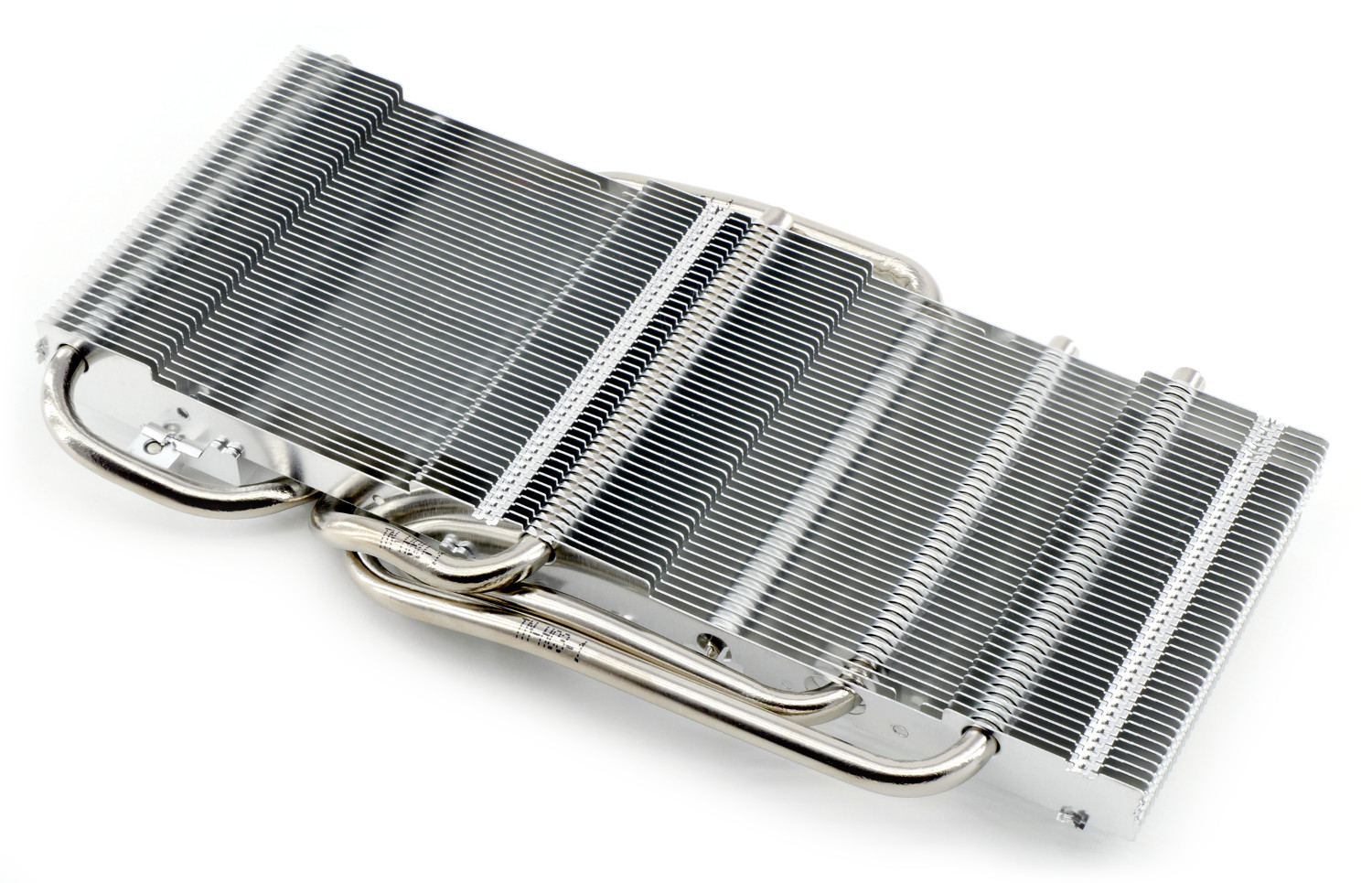

Охладитель представляет собой односекционный радиатор, набранный 44 алюминиевыми ребрами. Главное его отличие заключается в увеличенном количестве тепловых трубок до четырех диметром 6 мм каждая. Они набраны на пластины с плотным обжатием без припоя. Применяется технология прямого контакта. Основание используется и в отводе тепла от микросхем памяти.

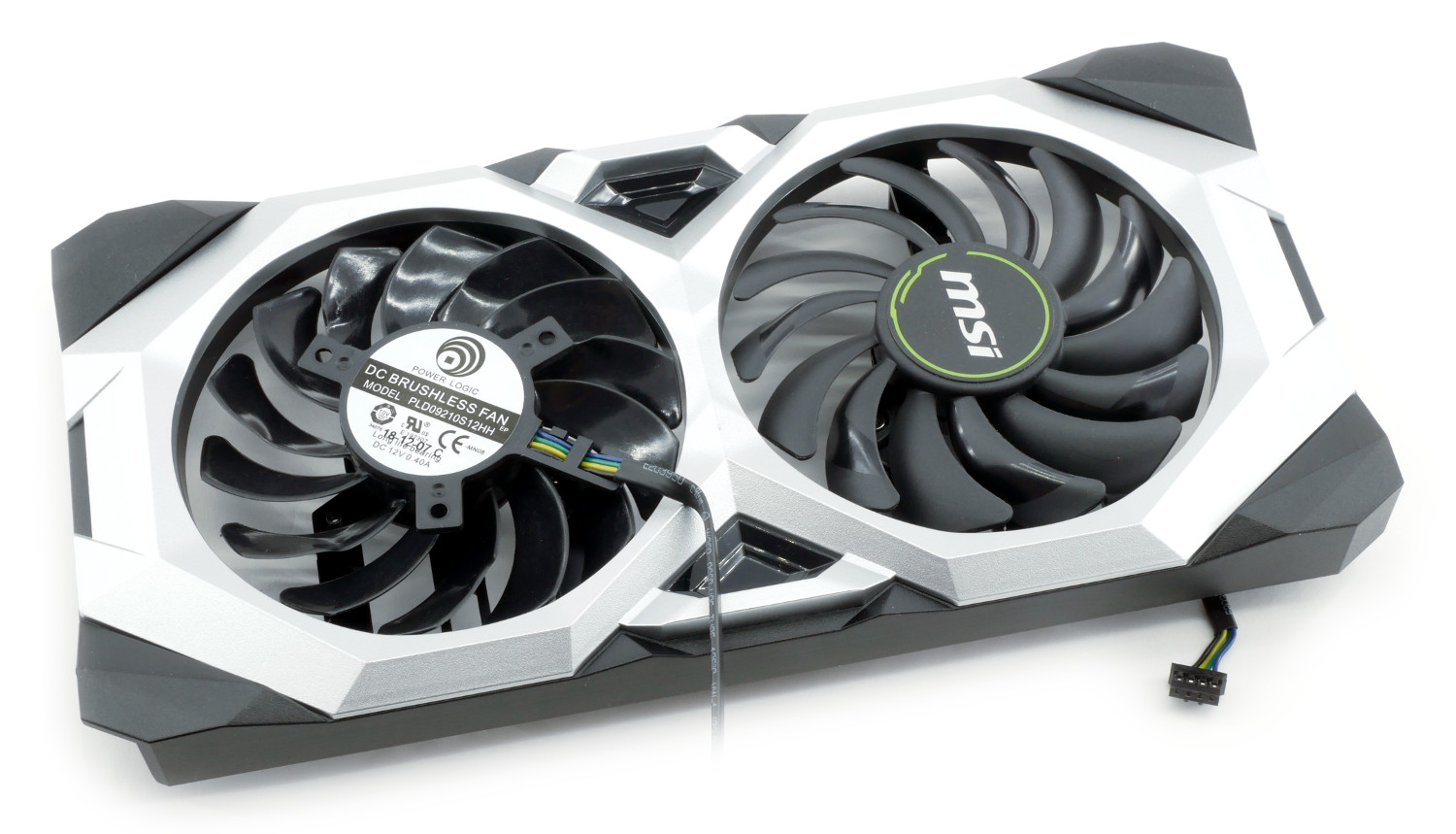

Вентиляторы PLD09210S12HH изготовлены компанией Power Logic - популярным партнером среди разработчиков. Скорость регулируется в диапазоне от 800 об/мин до 3500 об/мин. Технология Zero Frozr не поддерживается: карлсоны в простое не останавливаются. Однако пользователь может прошить BIOS от старшей модели MSI GeForce RTX 2060 Gaming Z 6G и получить желаемую функцию.

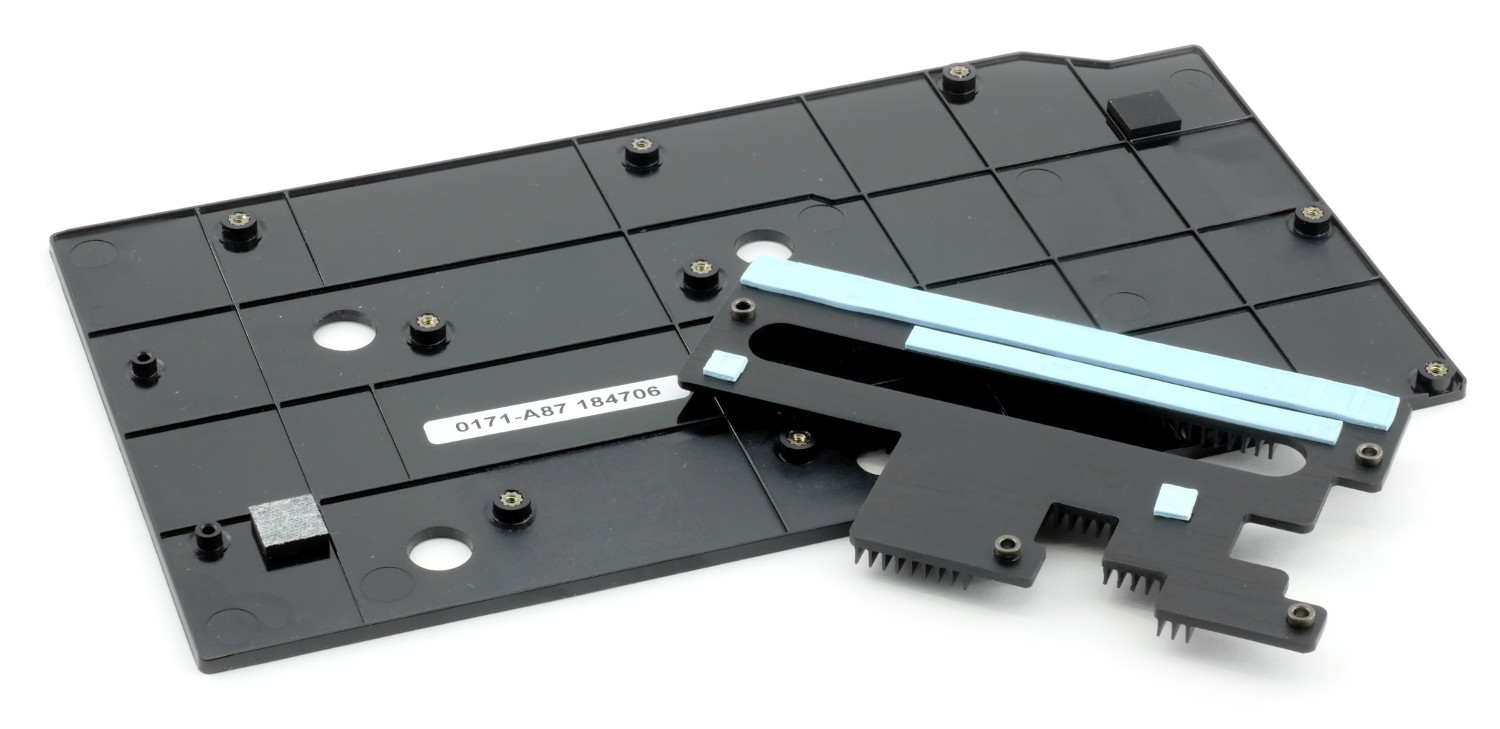

За охлаждение подсистемы питания VRM отвечает отдельный низкопрофильный радиатор. Он отводит тепло от мосфетов и драйверов, а также пары ШИМ-контроллеров.

Последний элемент конструкции, но не системы охлаждения - пластиковый бэкплейт. Помимо защитной функции обратной стороны печатной платы от механических повреждений, например, отвертки, он придает и приятный дизайн новинке.

Печатная плата

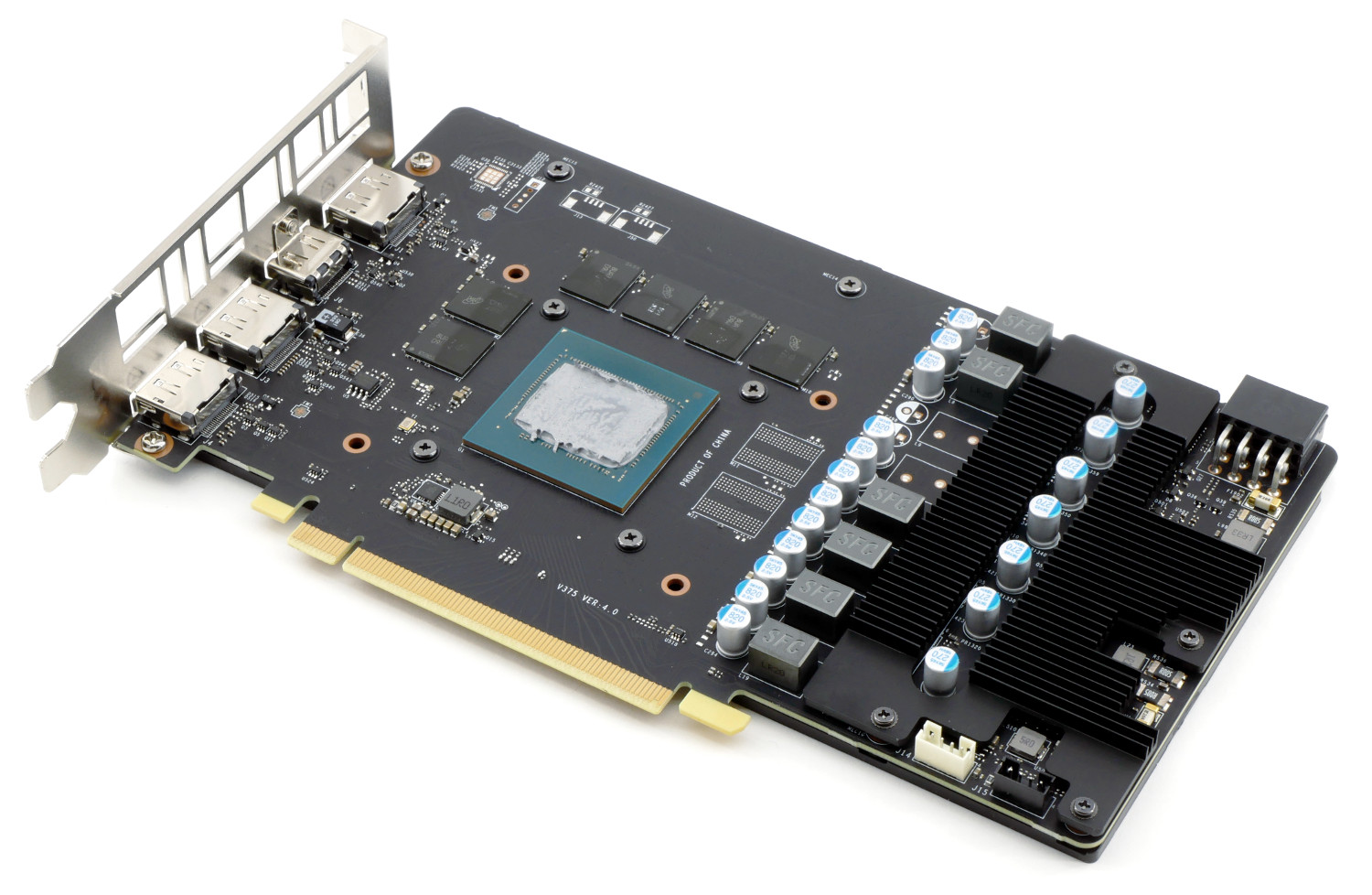

MSI GeForce RTX 2060 Ventus 6G OC построена на уникальной печатной плате черного цвета и укороченном текстолите: данная PCB ложится в основу сразу нескольких модификаций GeForce RTX 2060 от разработчиков. Применима высококачественная элементная база.

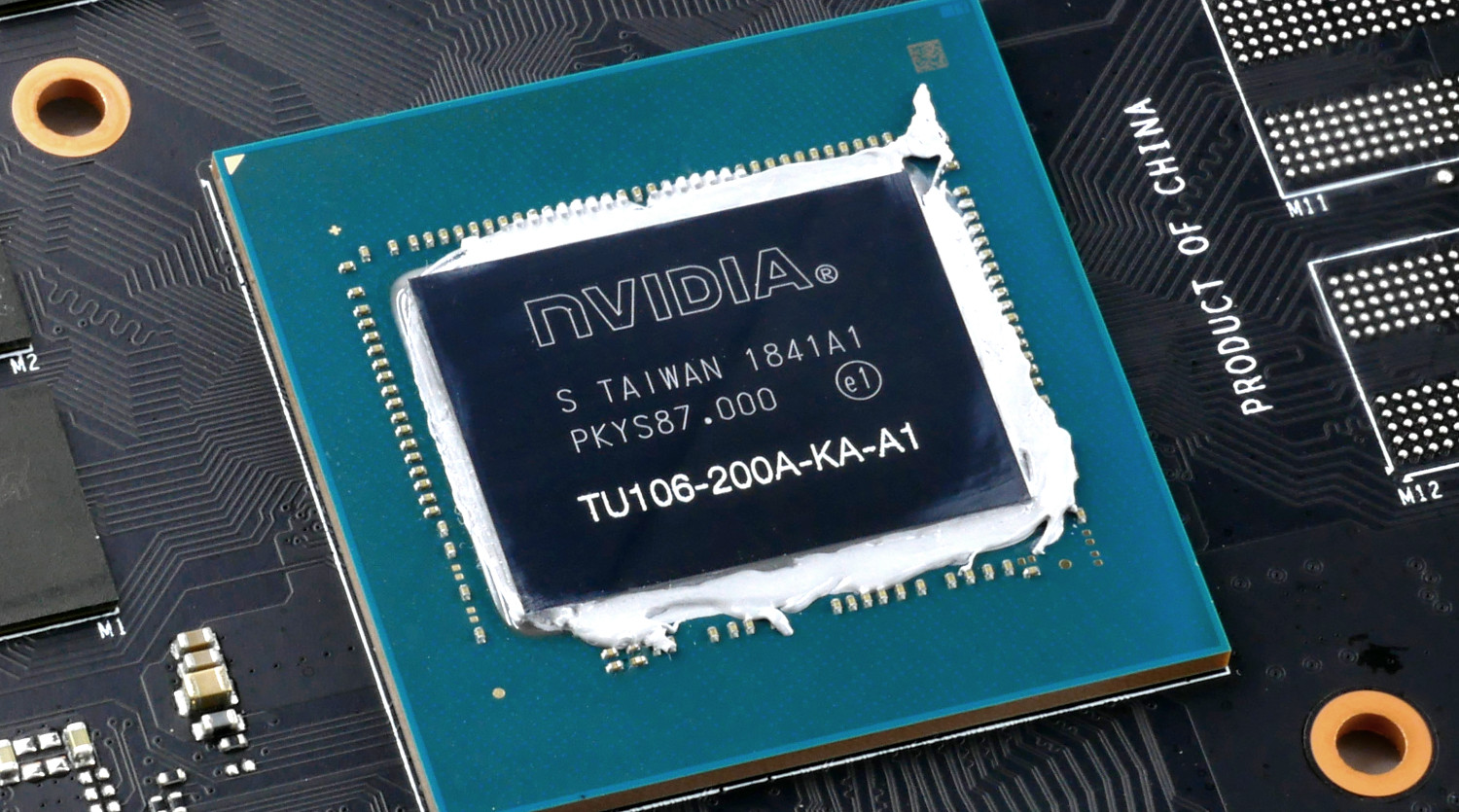

Сердцем героя обзора стал графический процессор TU106-200А-KA-A1. Он произведен по 12-нм техпроцессу на 41-й неделе 2018 года,включает 1920 шейдеров, 48 блоков растеризации и 120 текстурных блока.

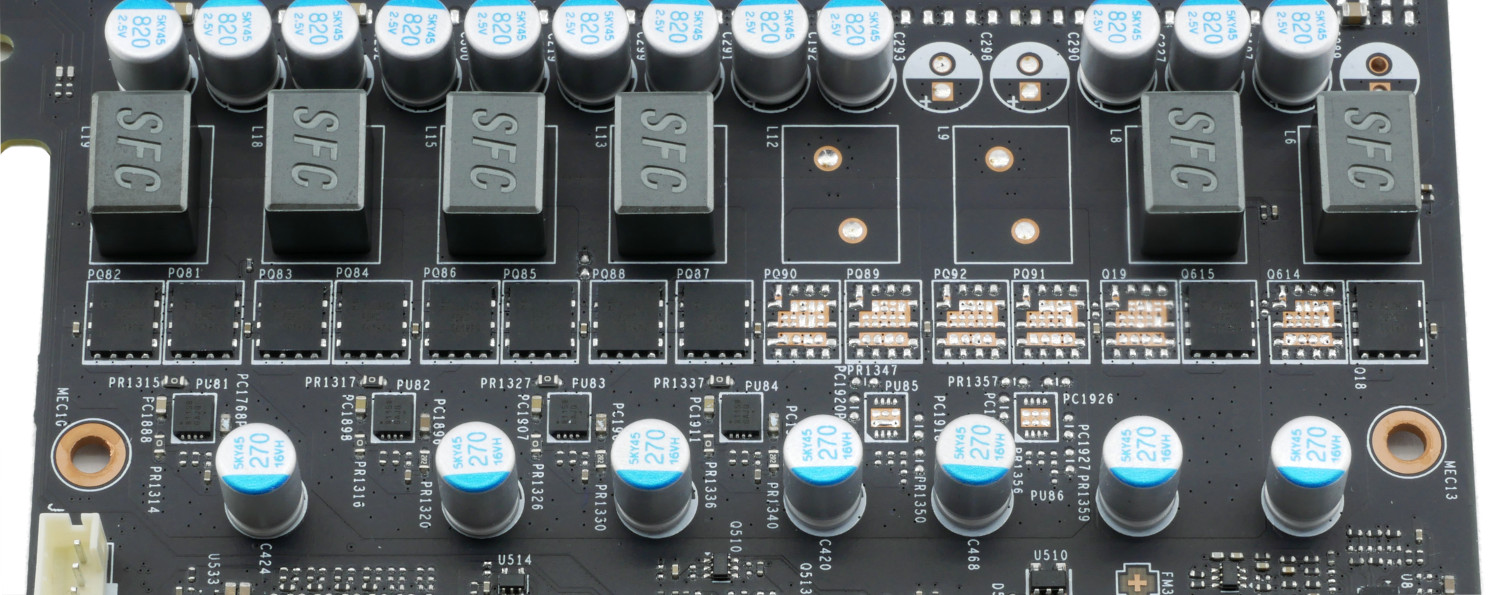

Подсистема питания построена по шестифазной схеме, где четыре фазы отведены на графический процессор и две - на микросхемы памяти. За управление отвечают ШИМ-контроллерыNCP81610 иuP1666Q.

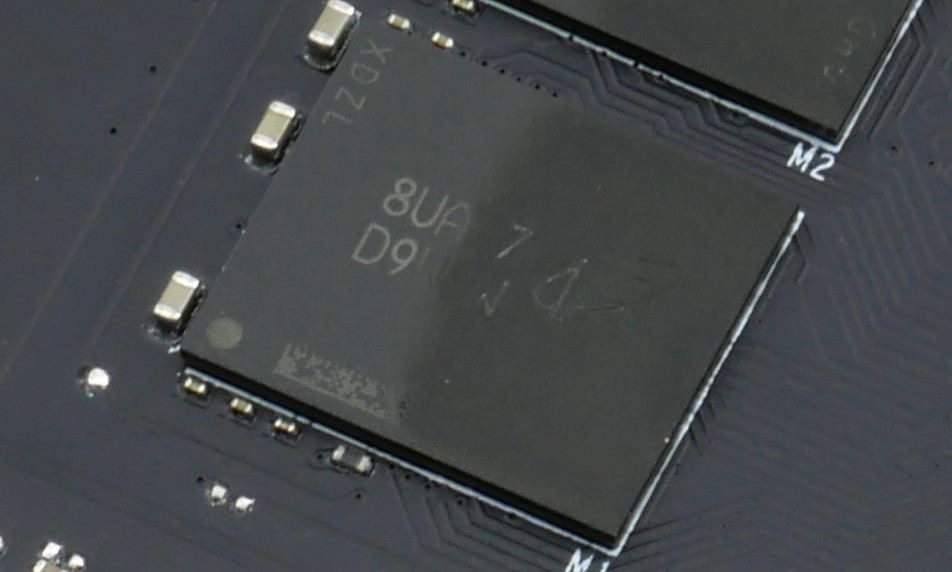

В качестве видеопамяти выступают микросхемы Micron стандарта GDDR6. Тактовая частота составляет 1750 МГц (эффективная частота – 14000 МГц).

Комплектация

Видеокарта MSI GeForce RTX 2060 Ventus 6G OC поставляется с фирменным черным конвертом MSI, в котором располагаются брошюра с регистрацией, диск с программным обеспечением и мануал пользователя.

Конфигурация тестового стенда

• Процессор: Intel Core i7-6800K (6 ядер, 3400 МГц);
• Материнская плата: MSI X99A Workstation;
• Кулер: Corsair H110i;
• Термоинтерфейс: Arctic Cooling MX-2;
• Память: 4 x 4 Гбайт DDR4 2800, Kingston HyperX Savage Black;
• Видеокарта: INNO3D GeForce RTX 2080 iChill X3 Jekyll;
• Накопитель SSD: Plextor PX-256M6Pro;
• Блок питания: Corsair RM850x;
• Корпус: Phanteks Evolv ATX;
• Монитор: ASUS MG279Q;
• Операционная система: Windows 10 64-bit.
• Драйвера: NVIDIA ForceWare 418.81.

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013. Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Стандартные частоты

Модель MSI GeForce RTX 2060 Ventus 6G OC обзавелась небольшим заводским разгоном до 1710 МГц в режиме Boost, что о чем намекает приставка "ОС" в названии. Новинка слегка ускорена в сравнении с референсной видеокартой, но здесь он носит символический характер.

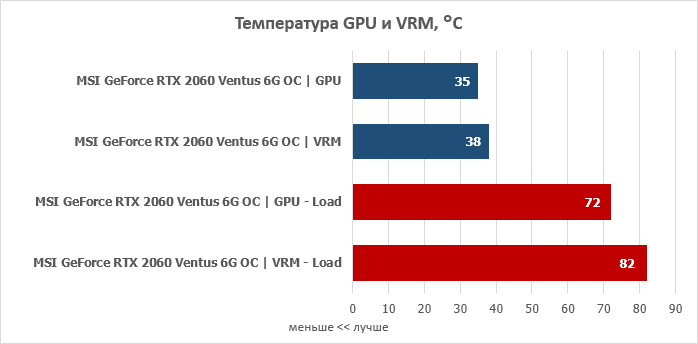

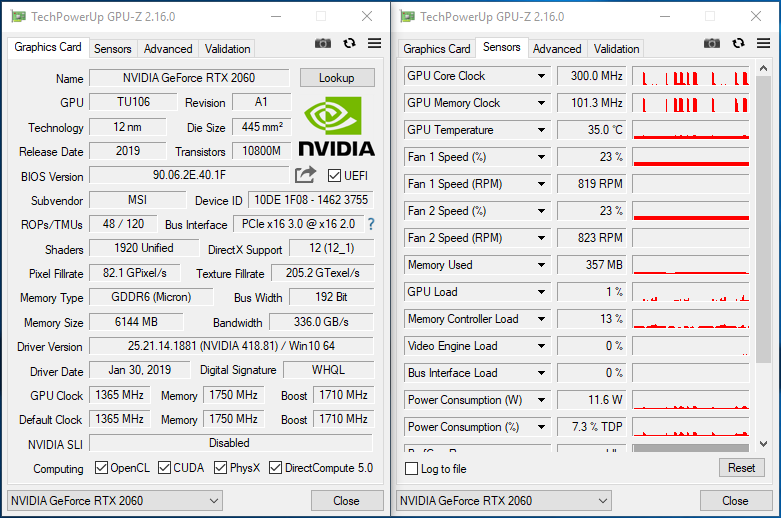

Видеокарта оснащена системой охлаждения с парой вентиляторов 87 мм, которые на данной линейке не останавливаются в простое и функционируют при 800 об/мин. Температура составляет 35*С,уровень шума очень низкий.

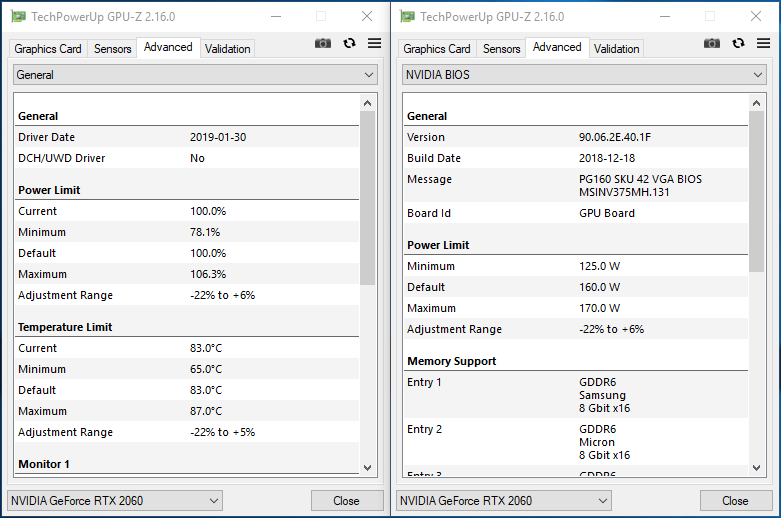

Приведем подробные характеристики микропрограммного обеспечения MSI GeForce RTX 2060 Ventus 6G OC. Показатель ее уровня TDP равен 160 Вт с возможностью увеличения до 170 Вт, чтодля оверклокинга значительно мало.

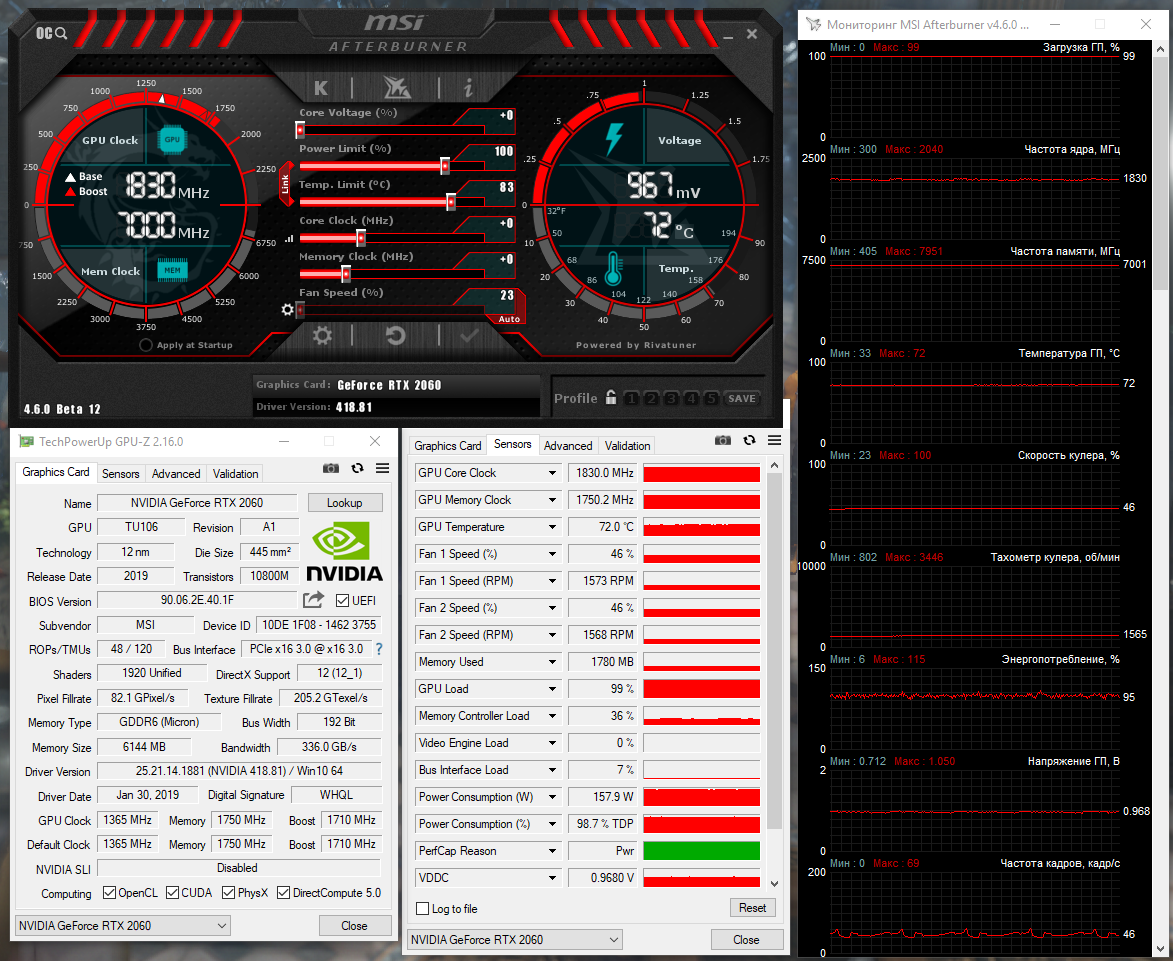

В видеокарте MSI GeForce RTX 2060 Ventus 6G OC акцент сделан в первую очередь на акустическом комфорте, делая новинку тихой даже в стресс-тестах и тяжелых проектах. При такой нагрузке модель функционирует при средней тактовой частоте 1830 МГц по ядру и скорости вентиляторов 1570 об/мин. Система охлаждения справляется со своей задачей неплохо: нагрев графического процессора в пике составляет 72*С, а силовой части VRM - около 81-83*С.

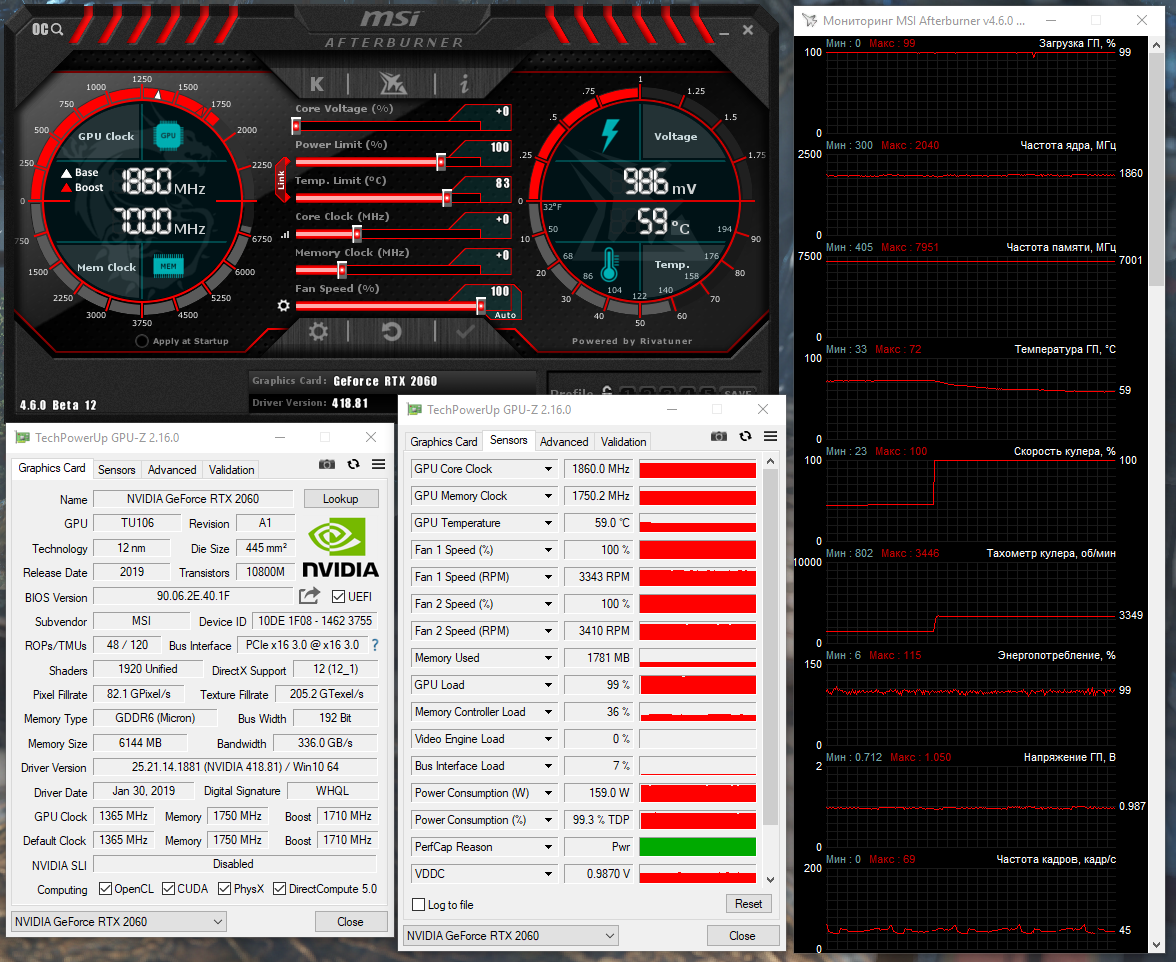

При мощности кулера 100% температуры графического процессора и силовой части снижаются до 59*С и 64*С соответственно.

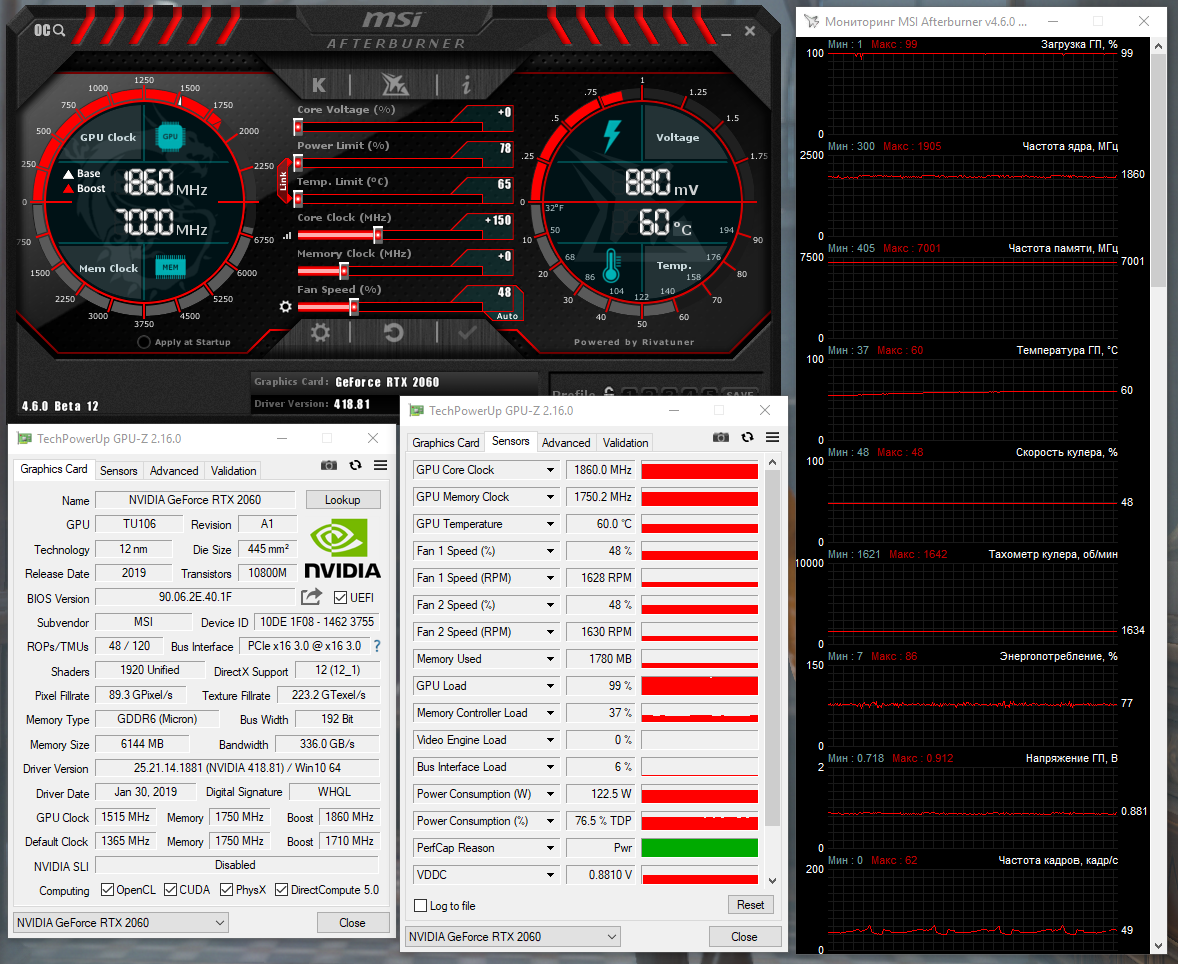

"Даунвольтинг" позволяет оптимизировать возможности MSI GeForce RTX 2060 Ventus 6G OC: при Power Limit = 78%, вентиляторах 48% и частоте ядра + 150 МГц, видеокарта прогревается до 60*С по чипу и 67*С по подсистеме питания при схожей производительности и уровне шума.

Ручной разгон

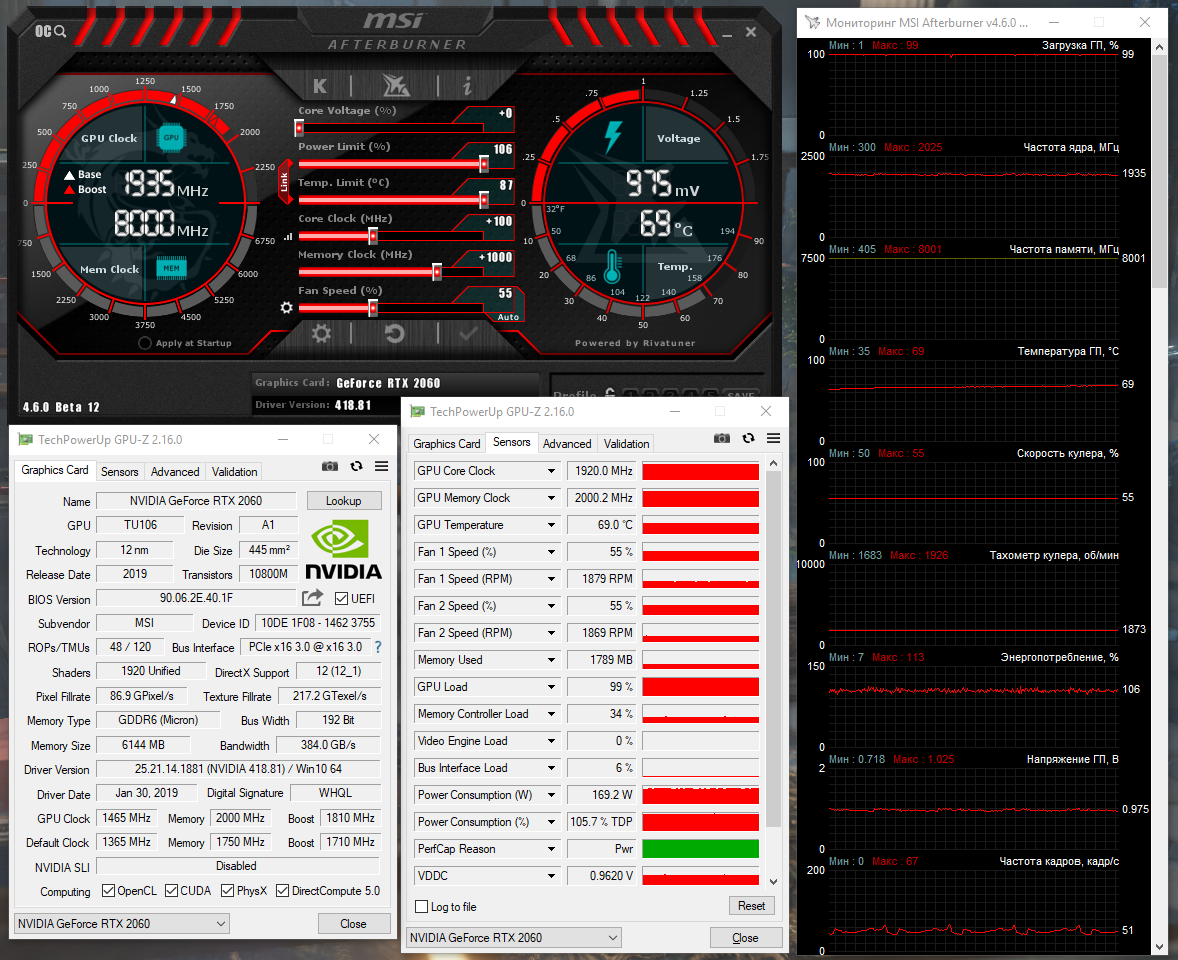

Максимальный стабильный разгон удается добиться на отметке 1935-1950 МГц по графическому процессору и 2000 МГц по памяти. Далее возможности упираются в низкий Power Limit на отметке 170 Вт.

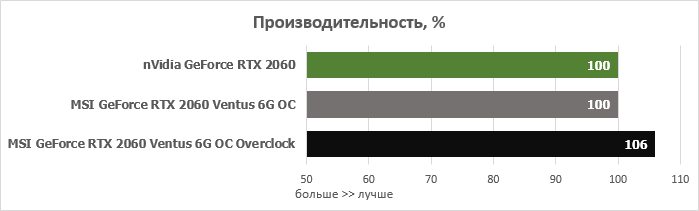

Уровень производительности MSI GeForce RTX 2060 Ventus 6G OCв сравнении с эталонной моделью компании NVIDIA.

Игровая производительность

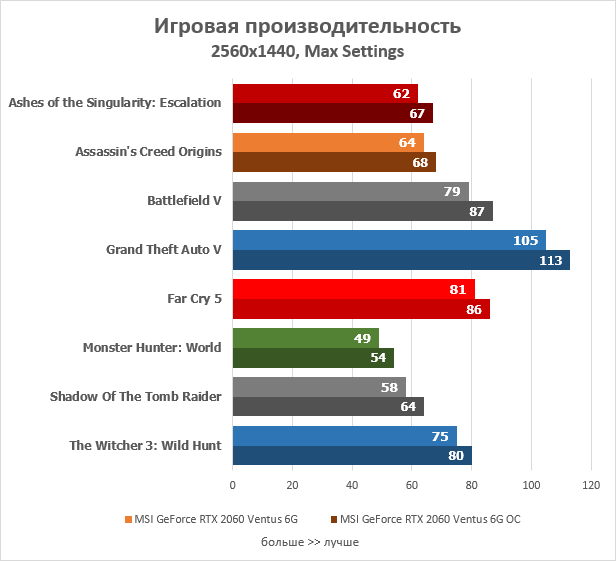

Игровая производительность MSI GeForce RTX 2060 Ventus 6G OC в популярных проектах.

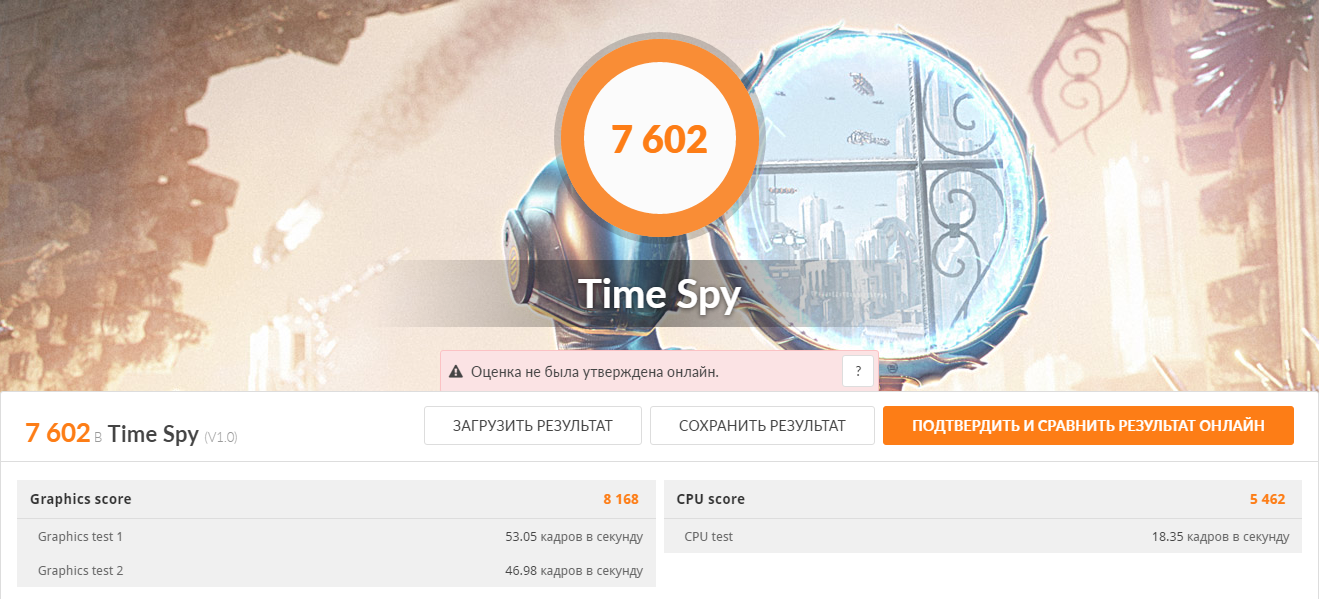

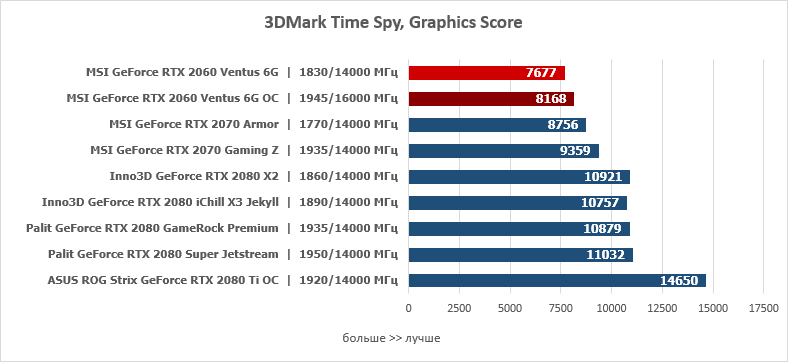

Сравним быстродействие новинки в современном бенчмарке 3DMark Time Spy при дефолтных настройках ..

.. и разгоне до 1935/2000 МГц.

И сопоставим полученные результаты с ранее протестированными видеокартами.

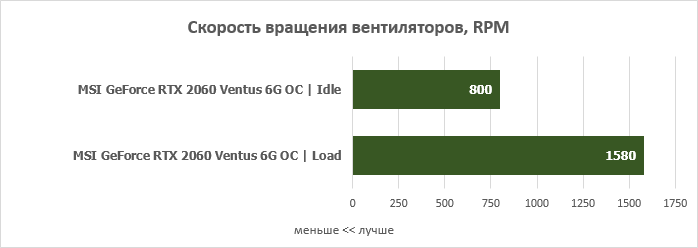

Сводные графики: температурный режим, уровень шума, потребление

Система охлаждения на видеокарте MSI GeForce RTX 2060 Ventus 6G OC отлично справляется с тепловыделением 160-170 Вт. Имея столь эффективный кулер, разработчики оптимизировали нагрев в пользу комфорта пользования, поэтому новинка оказывается чуть горячее предшественников, но гораздо тише.

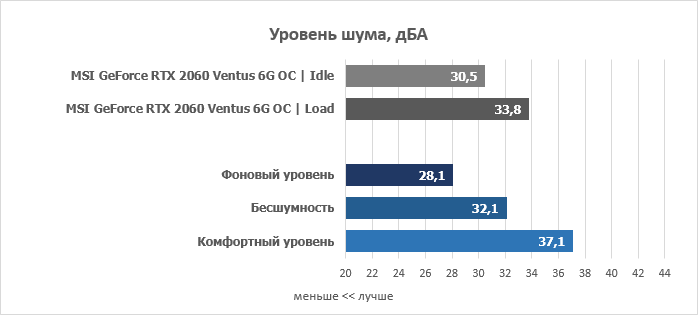

По уровню шума MSI GeForce RTX 2060 Ventus 6G OC оказывается одной из самых тихих моделей в нагрузке, побывавших на тестировании.

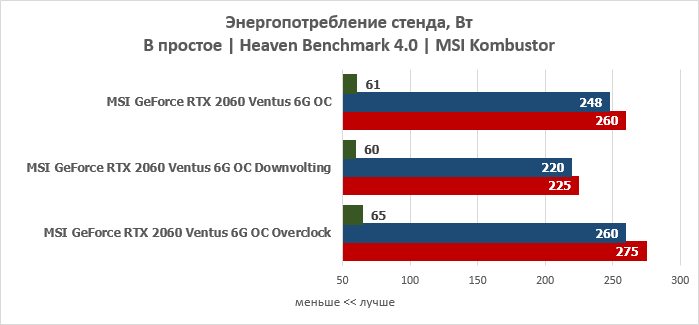

Энергопотребление видеокарты MSI GeForce RTX 2060 Ventus 6G OCограничено на отметке 160-170 Вт, что позволяет обойтись качественным блоком питания на 400 Вт и выше.

Заключение

Рассмотренная модель MSI GeForce RTX 2060 Ventus 6G OC является отлично сбалансированной видеокартой и предлагает хорошее соотношение производительности и температурных показателей. Новинка оснащена эффективной системой охлаждения, которая позволяет функционировать герою обзора при низком уровне шума. Отдельно отметим факт использования переработанной печатной платы от старшей версии, заводской разгон, возможности для оптимизации нагрева и оверклокинга. Выделим дизайн кулера с отсутствующей подсветкой и лишними вызывающими элементами, что понравится той части аудитории, которой надоели RGB-светильники.

В целом MSI GeForce RTX 2060 Ventus 6G OC оставляет о себе приятное впечатление как о графическом ускорителе без избыточных украшательств с отличной альтернативной системой охлаждения и возможностями, получаемые геймерами без лишних переплат.

Достоинства:

• Высокий уровень производительности для своего уровня;
• Эффективная и тихая система охлаждения;
• Оригинальная печатная плата;
• Невысокое энергопотребление;
• Стоимость в сравнении с версией Founders Edition.

Недостатки:

• Не выявлено.

Особенности:

• Отсутствие RGB подсветки.
