Обзор корпуса Thermaltake A700 TG

Строгий лаконичный дизайн и большой внутренний объём делают этот корпус хорошим выбором среди Full-Tower моделей для бескомпромиссных сборок на топовых комплектующих и с кастомными контурами жидкостных систем охлаждения.
Обзор корпуса Thermaltake A700 TG
Использование панелей из легкосплавных металлов похоже стало новым трендом 2019 года в премиальном сегменте корпусов для персональных компьютеров. Компания Thermaltake выпустила сразу несколько моделей с достаточно строгим дизайном сплошных алюминиевых панелей без вычурных элементов и серьёзным подходом к охлаждению компонентов внутри. Thermaltake A700 TG — топовая модель линейки, получившая габариты класса Full-Tower и большой внутренний объём. В нем легко собрать ПК на мощном HEDT-процессоре с несколькими производительными видеоадаптерами и расширенными контурами систем жидкостного охлаждения с массивными резервуарами и радиаторами.

Характеристики

Модель Thermaltake A700 TG
Форм-фактор Full-Tower
Форм-факторы материнских плат Mini-ITX, Micro-ATX, ATX, E-ATX
Размеры (Д x Ш x В) 582 x 294 x 596 мм
Вес 20,05 кг
Материалы Алюминий, сталь, закалённое стекло
Отсеки для накопителей информации 4 x внутренних 2.5 / 3.5";
2 x внутренних 2 x 2.5" или 1 x 3.5" каждый;
1 x внутренний 2 x 2.5".
Разъемы 1 x USB Type-C, 2 x USB 3.0, 2 x USB 2.0, аудиоразъемы для наушников и микрофона
Слоты расширения 8
Поддержка вентиляторов 3 x 120/140 мм или 2 x 200 мм спереди;
1 x 120/140 мм сзади;
3 x 120 мм или 2 x 140/200 мм сверху;
2 x 120 мм снизу.
Поддержка радиаторов до 360/420 мм спереди;
до 280/360 мм сверху;
до 120/140 мм сзади;
до 240 мм снизу.
Высота кулера процессора (макс.) 200 мм
Длина видеокарты (макс.) 410 мм без корзин для накопителей (310 мм с ними)
Длина блока питания (макс.) 220 мм (без нижнего вентилятора)

Официальная страничка: https://ru.thermaltake.com.

Упаковка

Формат полной башни (Full Tower) неизбежно привёл к солидным габаритам упаковки. Картонная коробка большая (692 x 412 х 710 мм) и в багажник легковых автомобилей может не войти. Вес в упакованном виде — 23,5 кг. Это надо учитывать при самостоятельной доставке из магазина. Оформление коробки цветное, с фотореалистичным изображением корпуса.

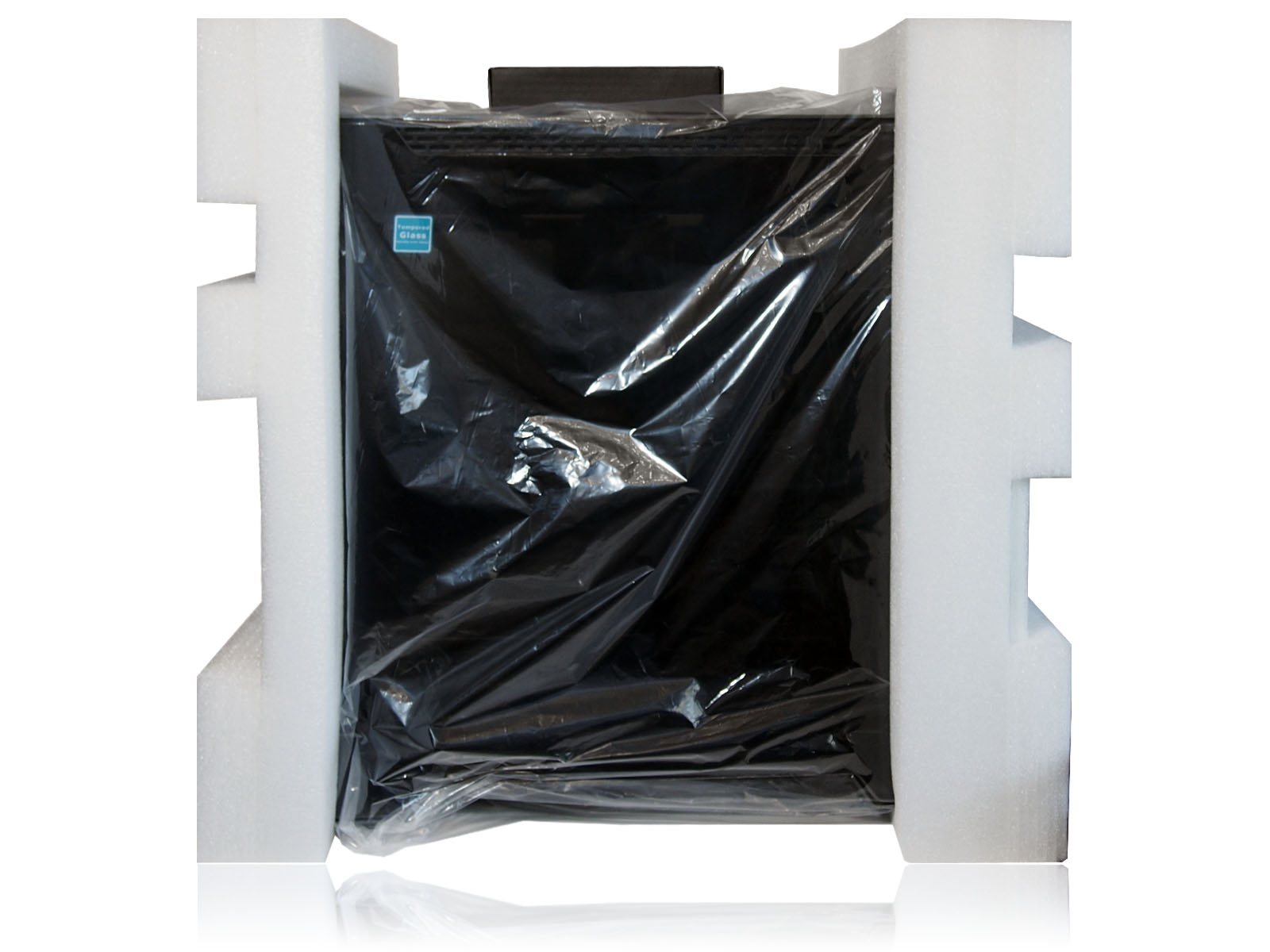

Внутренняя защита базируется только на боковых демпферах из плотного вспененного материала. При заказе доставки из интернет-магазинов лучше попросить о дополнительной защите и пометках для экспедиторов о хрупком грузе.

Комплектация

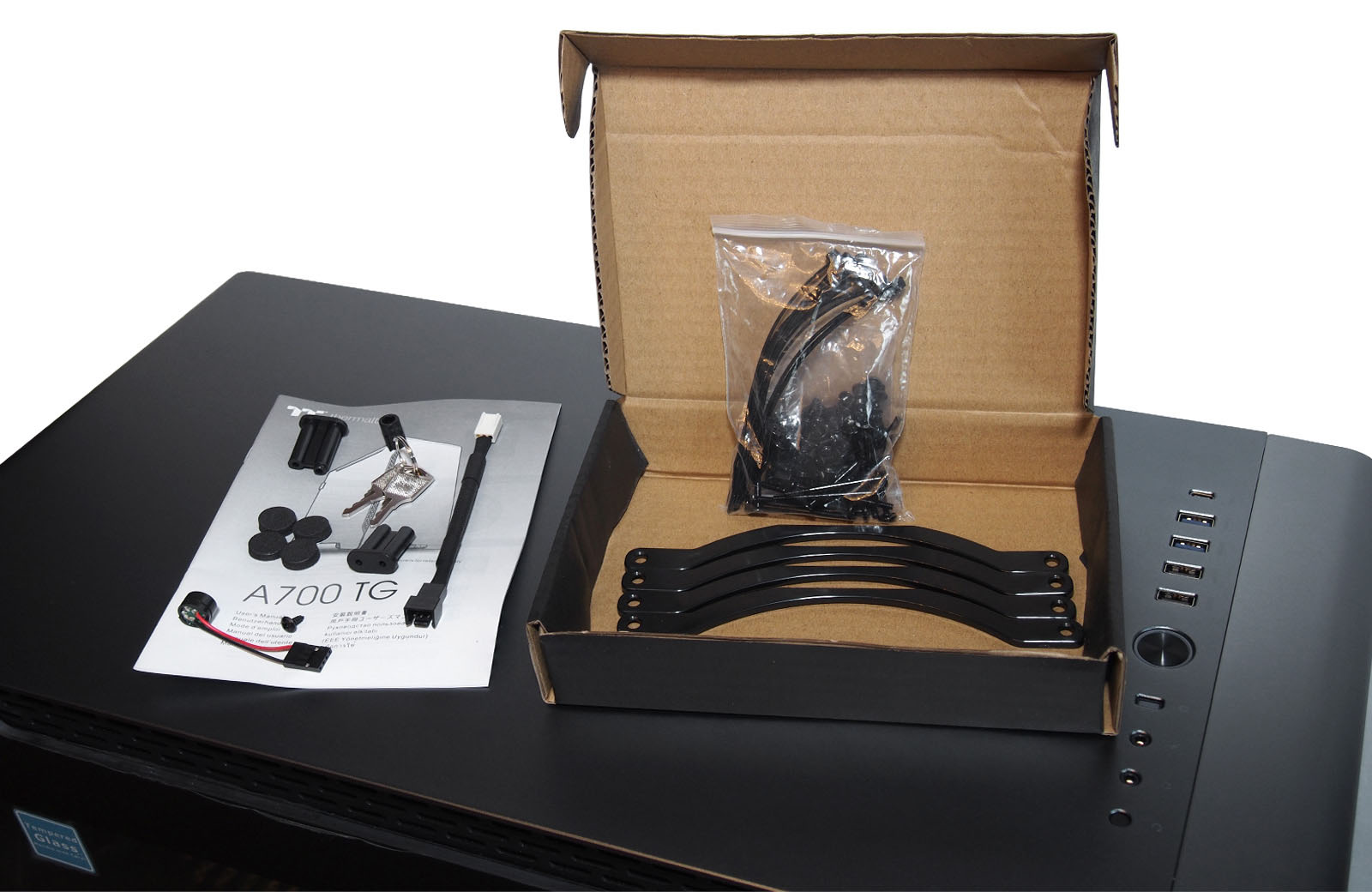

Вместе с корпусом поставляется небольшая коробочка с креплениями, переходниками и аксессуарами.



В её содержимое вошли:
  • Два ключа от замков боковых стенок;
  • Один проводной адаптер длиной 10 см для снижения скорости вентилятора;
  • Спикер;
  • Подставка рамы слотов расширения для упора на перегородку отсека блока питания;
  • Подставка рамы слотов расширения для упора на блок питания;
  • Мягкие подставки на самоклеящейся основе под блок питания;
  • Направляющие для крепления двух 200-мм вентиляторов;
  • Пакет с набором винтов и нейлоновых хомутов черного цвета;
  • Насадка для ручного вкручивания шестигранных винтов-подставок под материнскую плату;
  • Пользовательская инструкция в виде небольшого буклета.

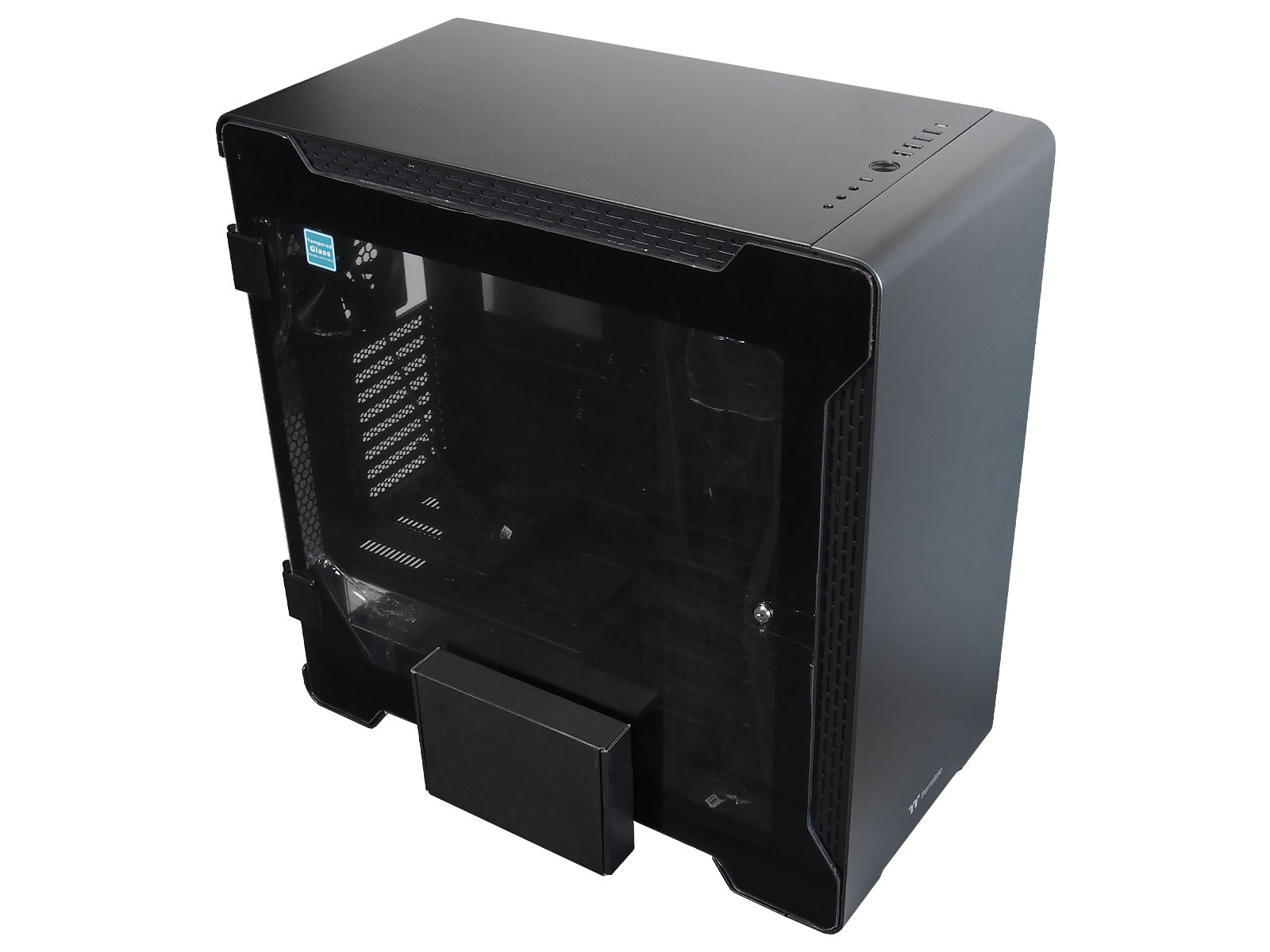

Экстерьер

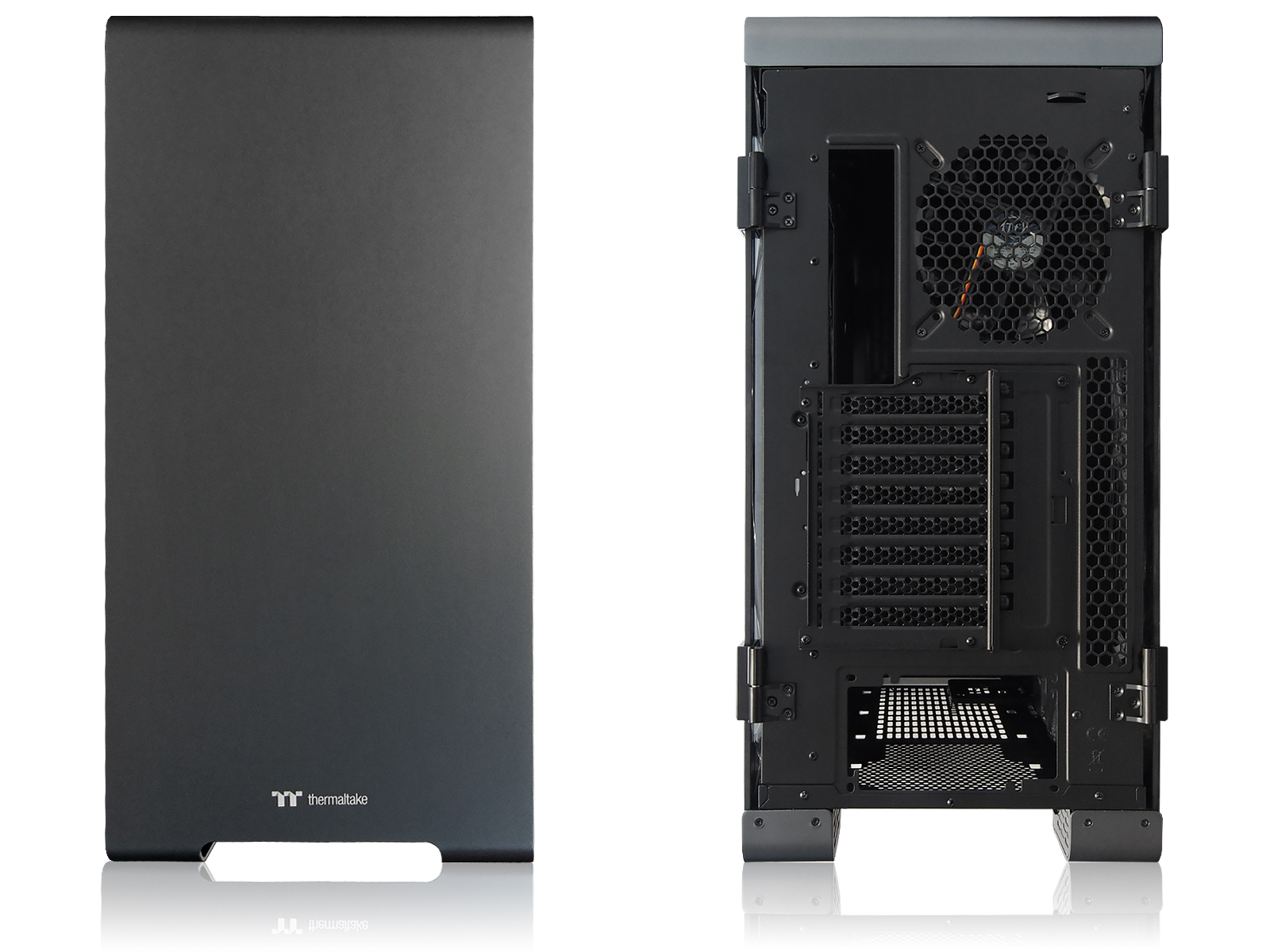

В A700 TG компания Thermaltake придерживается лаконичного и достаточно строго дизайна верхней и передней панелей, выполненных из формованных цельных листов из алюминия в тёмно-сером цвете Space Gray. Тон панелей слегка отличается, но это заметно только если присматриваться. Обилие металла, стеклянных боковых стенок и крупные габариты (58,3 х 29,4 x 58,7 см) привели к солидному весу корпуса — 20 кг.



Передняя панель A700 TG полностью глухая и сделана в стиле минимализма. Её украшает маленький аккуратный логотип Tt внизу. Сзади корпус выглядит достаточно привычно. Функционально размещение стандартных слотов и отверстий типовое для моделей корпусов с нижним размещением блока питания.

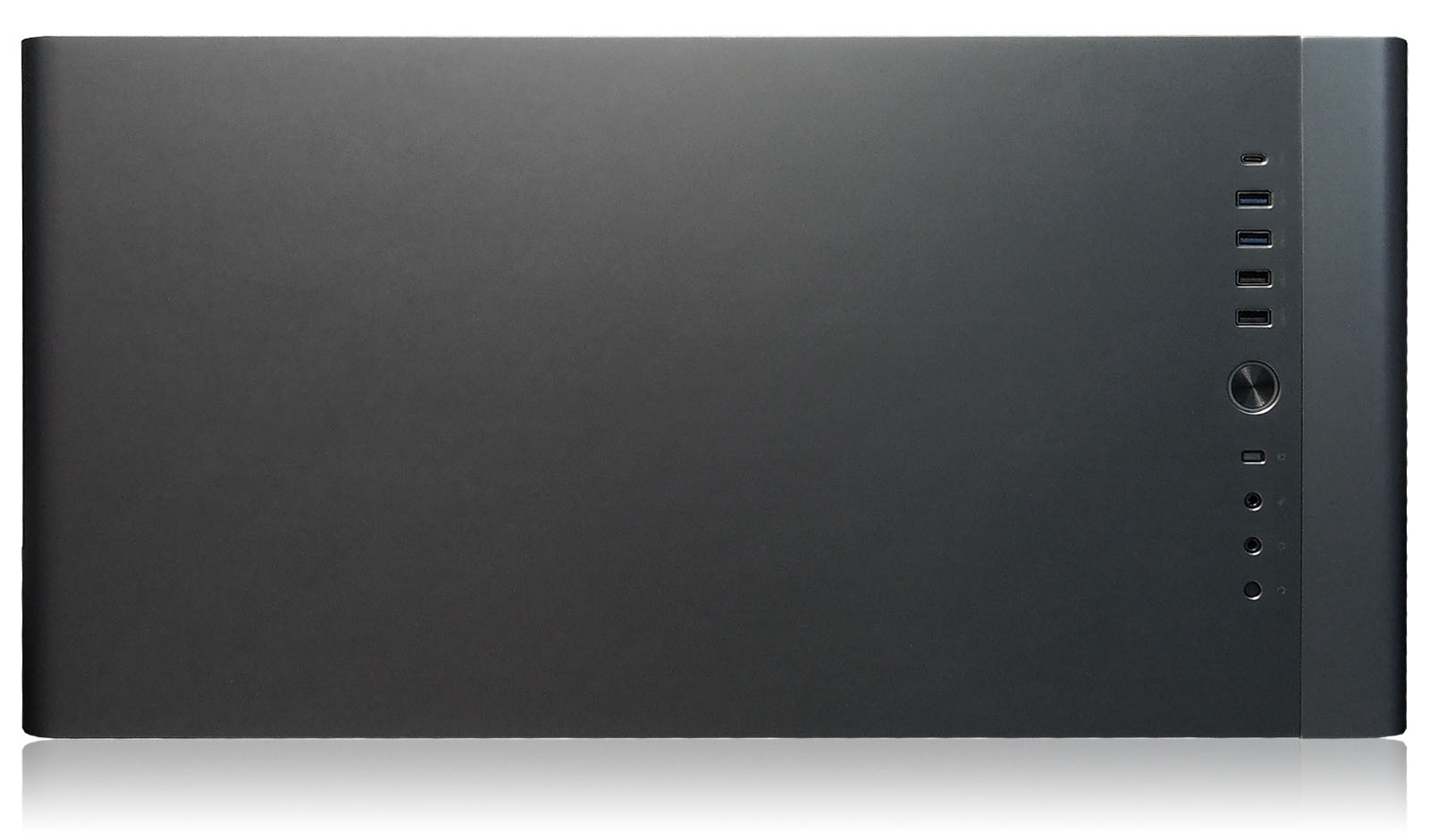

Верхняя панель также из цельного листа алюминия, но с прорезями под вывод фронтальных портов и кнопок. Сам блок портов зафиксирован к каркасу корпуса, поэтому снятие панели не потребует отключения проводов от материнской платы.

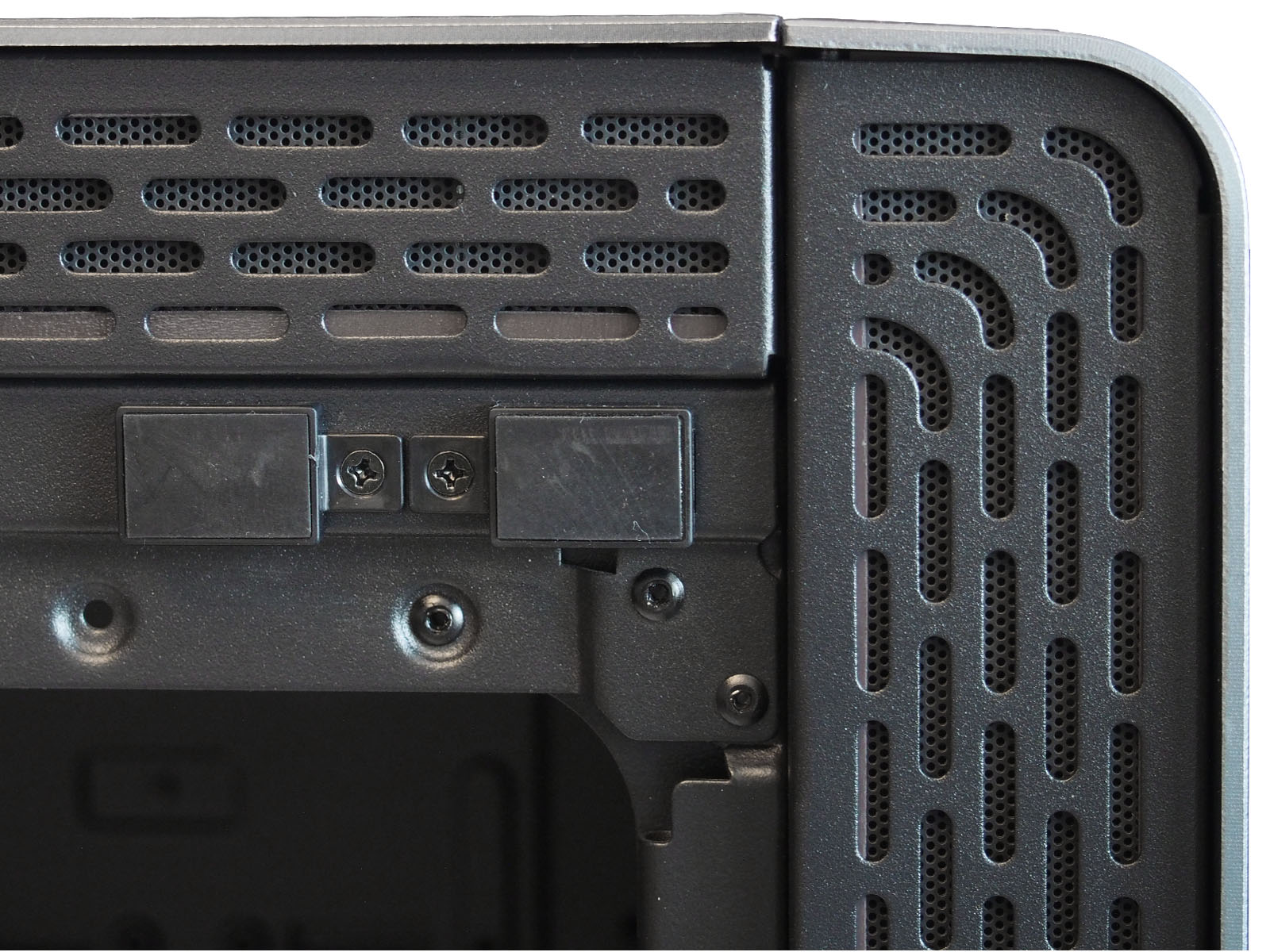

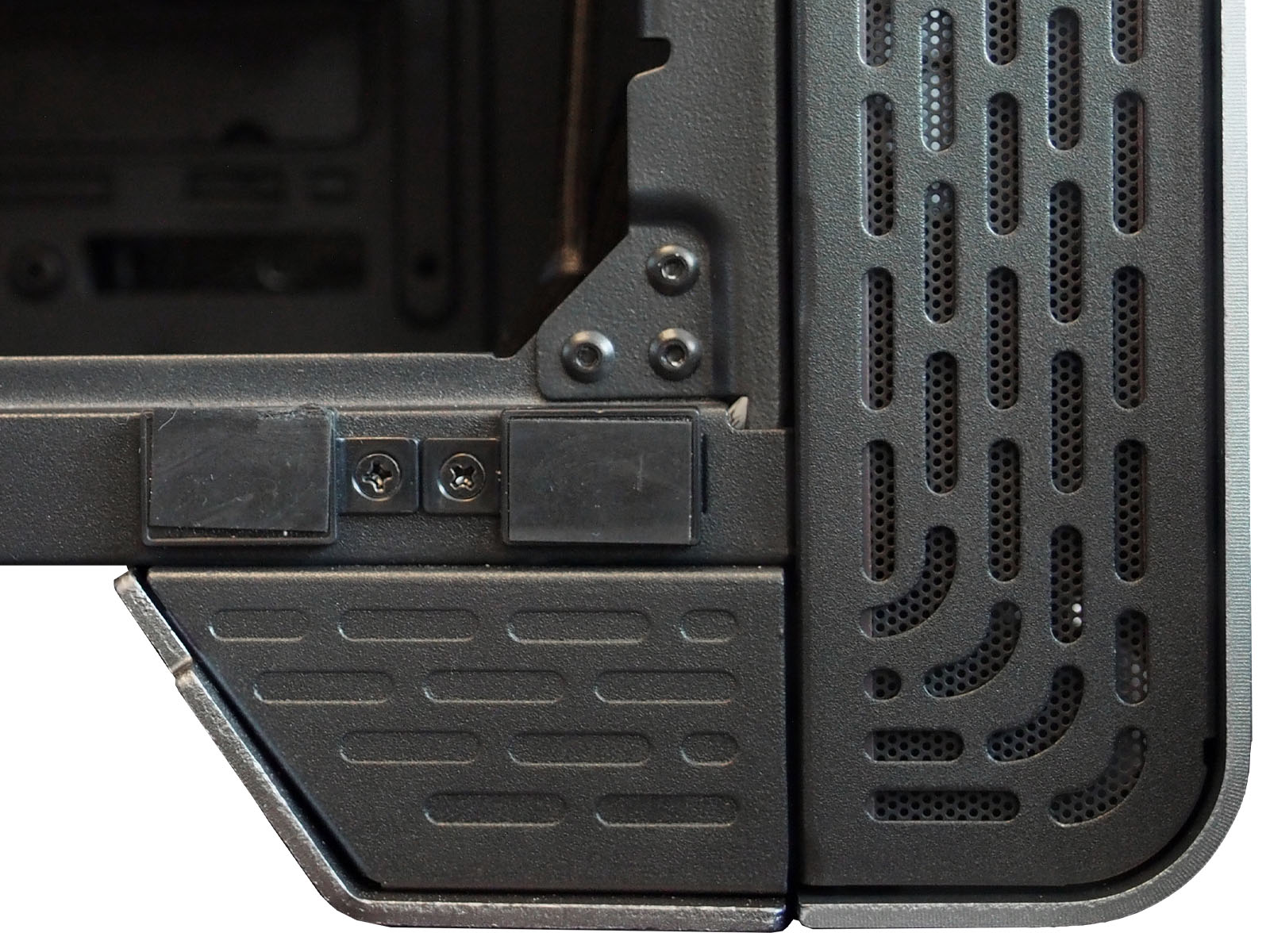

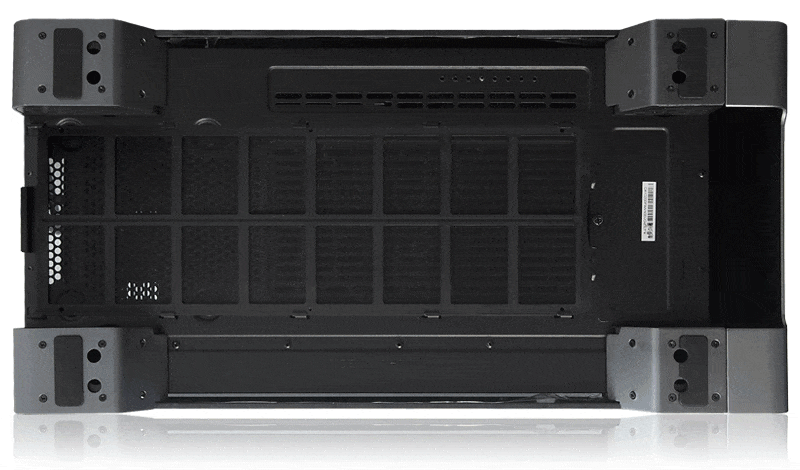

На нижней части корпуса практически во всю длину сделан съёмный пылевой фильтр. Перед ним, ближе к передней панели, находится съёмная заглушка выреза (148 x 52 мм) для длинных радиаторов СЖО.

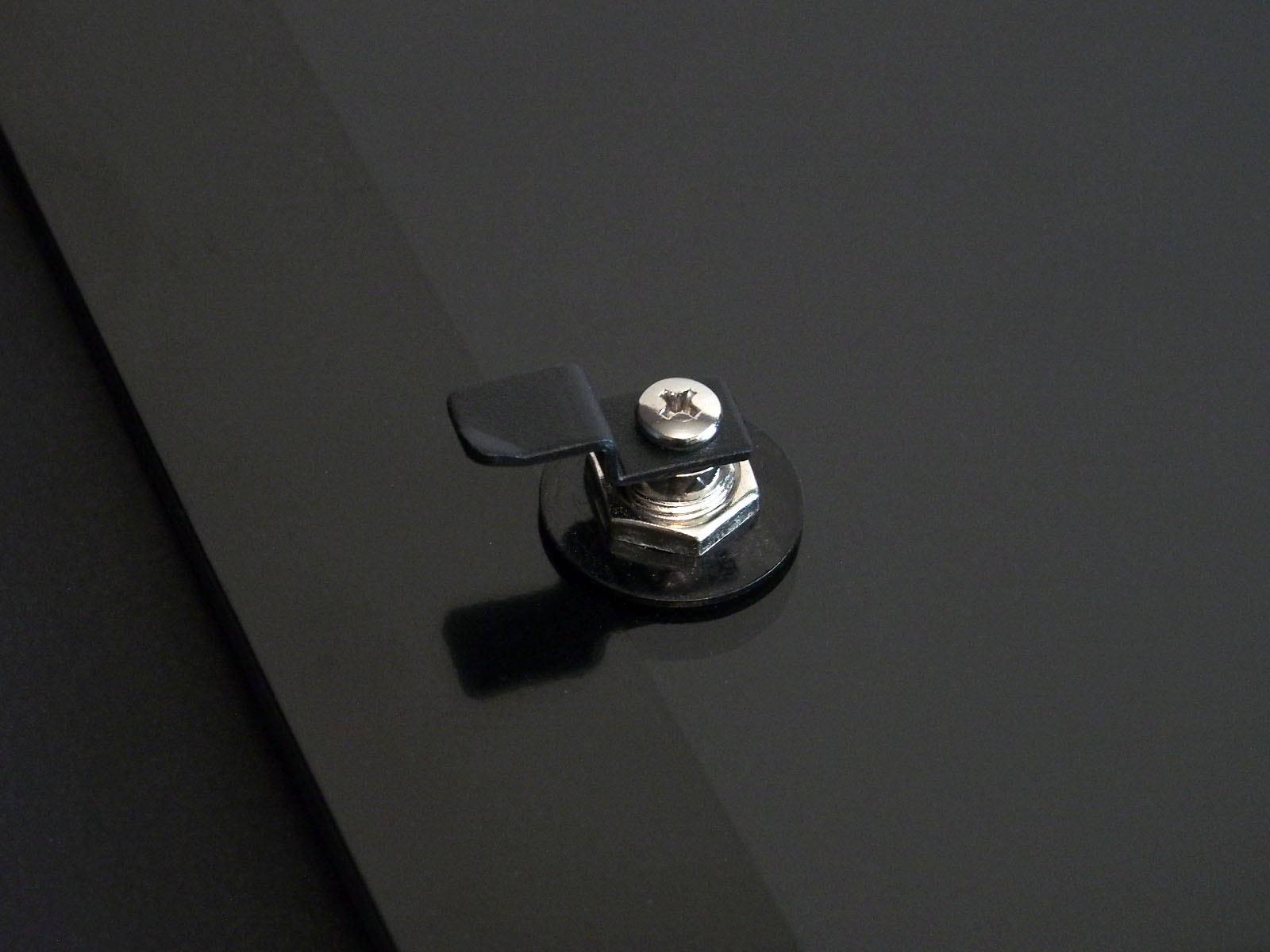

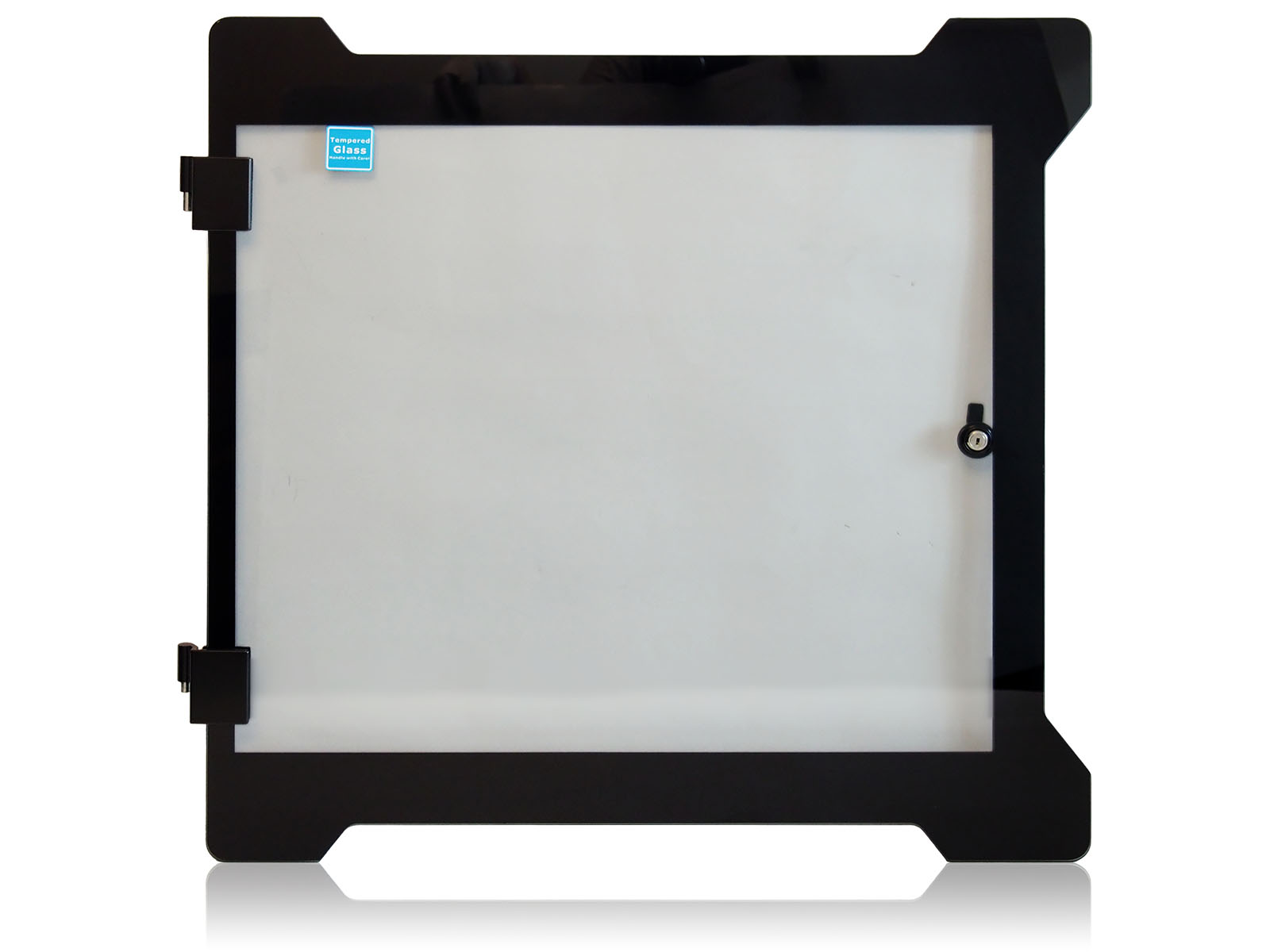

Обе боковые стенки сделаны как тонированные дверцы с подвесом на металлических петлях и замками для закрытия на ключ. Они не взаимозаменяемы. Специальной ручки или удобных углублений для рук нет, для открытия необходимо потянуть стекло на себя, ухватившись за него снизу в районе задней части передней ножки.


Используется полностью стеклянная фигурная форма с черной непрозрачной окантовкой, чтобы скрыть служебные области с креплениями. Толщина закаленного стекла — 5 мм.

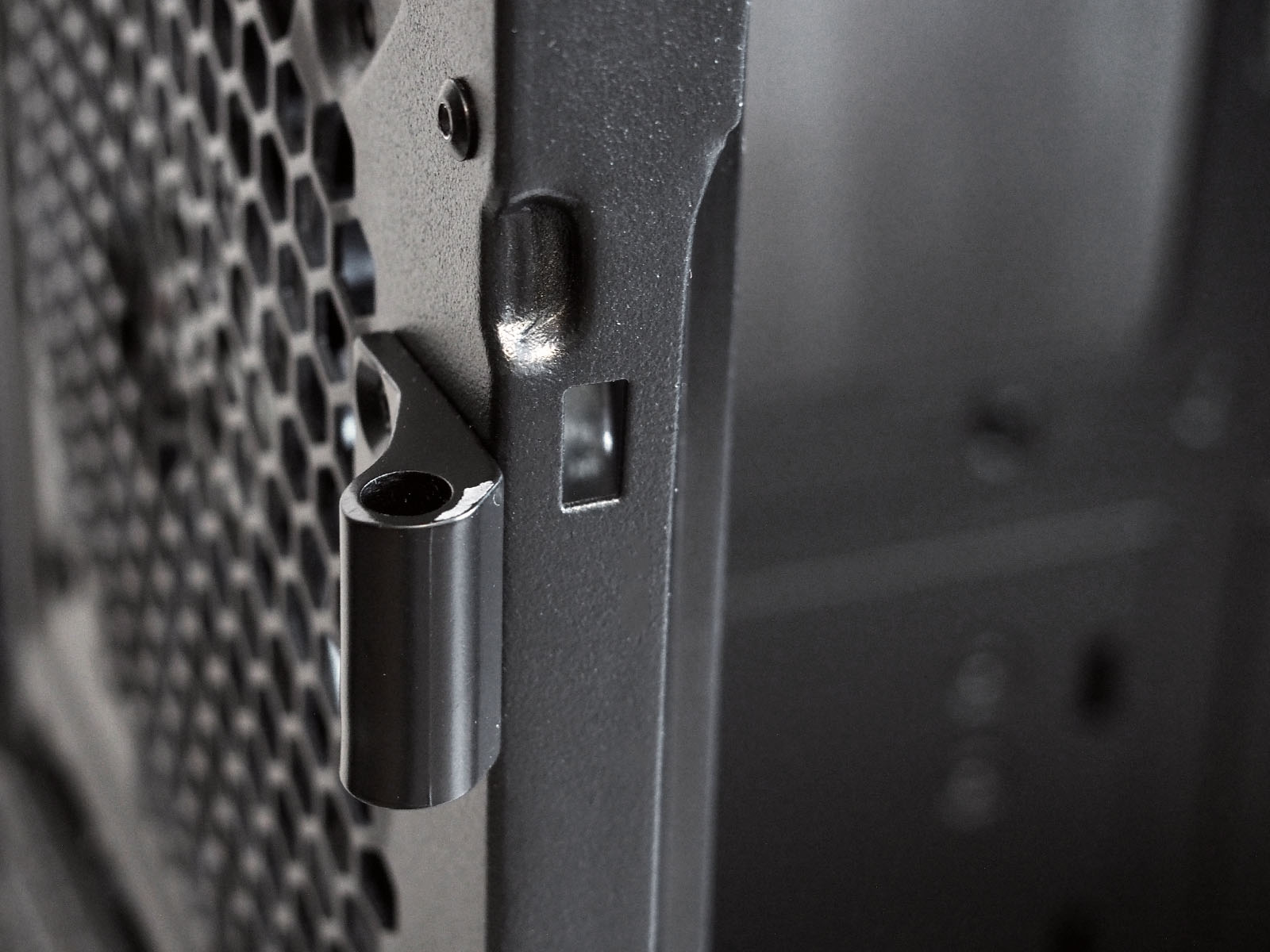

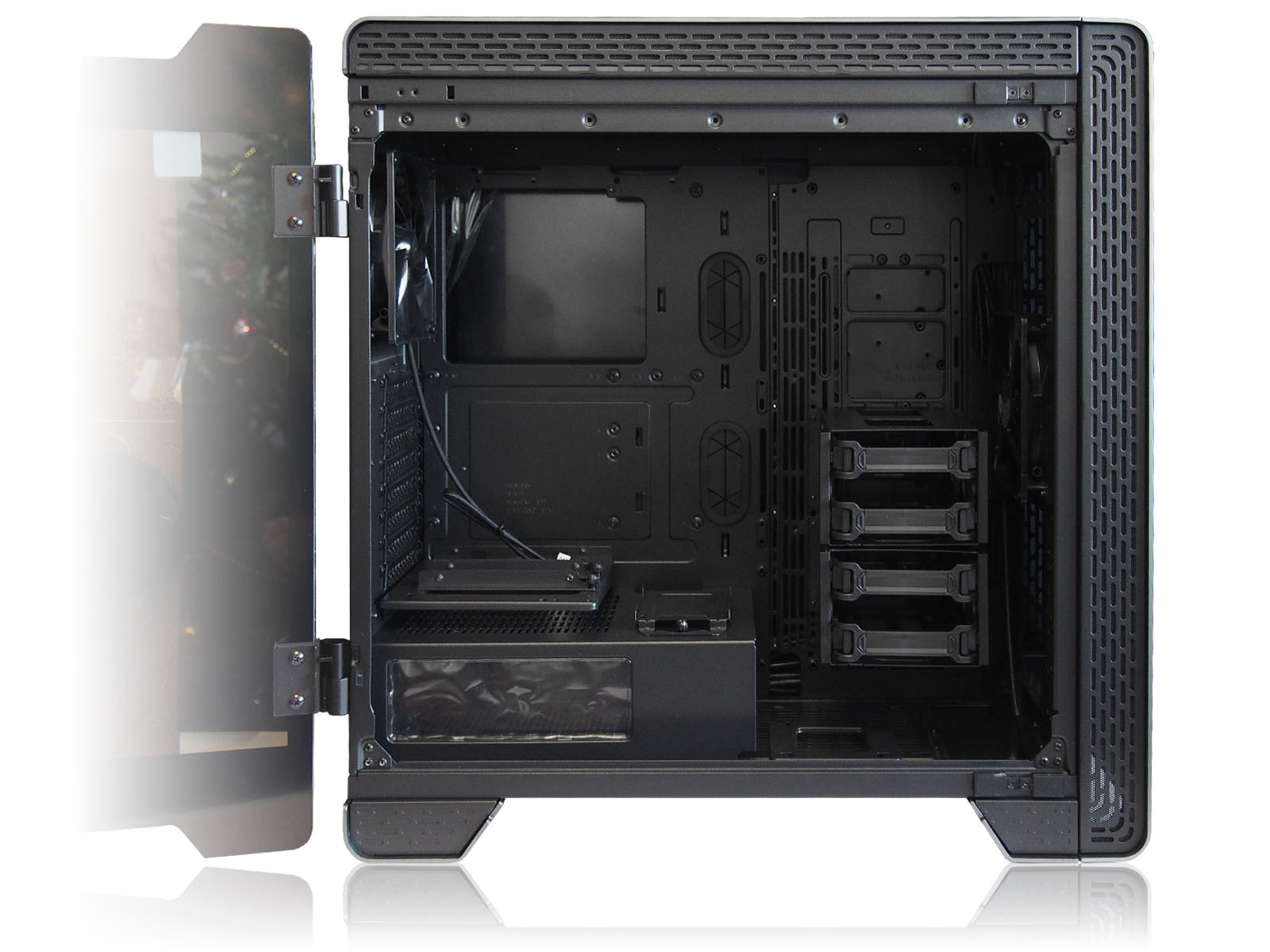

В открытом состоянии дверцы могут быть сняты с петель движением вверх. Сами петли металлические, прочные и удобные. Шток верхней чуть длиннее нижней, что обеспечивает лёгкий процесс обратной установки, так как проще попасть в отверстия по очереди, чем одновременно. Но есть и недостаток — от трения петли и ответной части в месте их соприкосновения быстро начинает слезать слой краски. Это будет заметно только при снятой дверце.

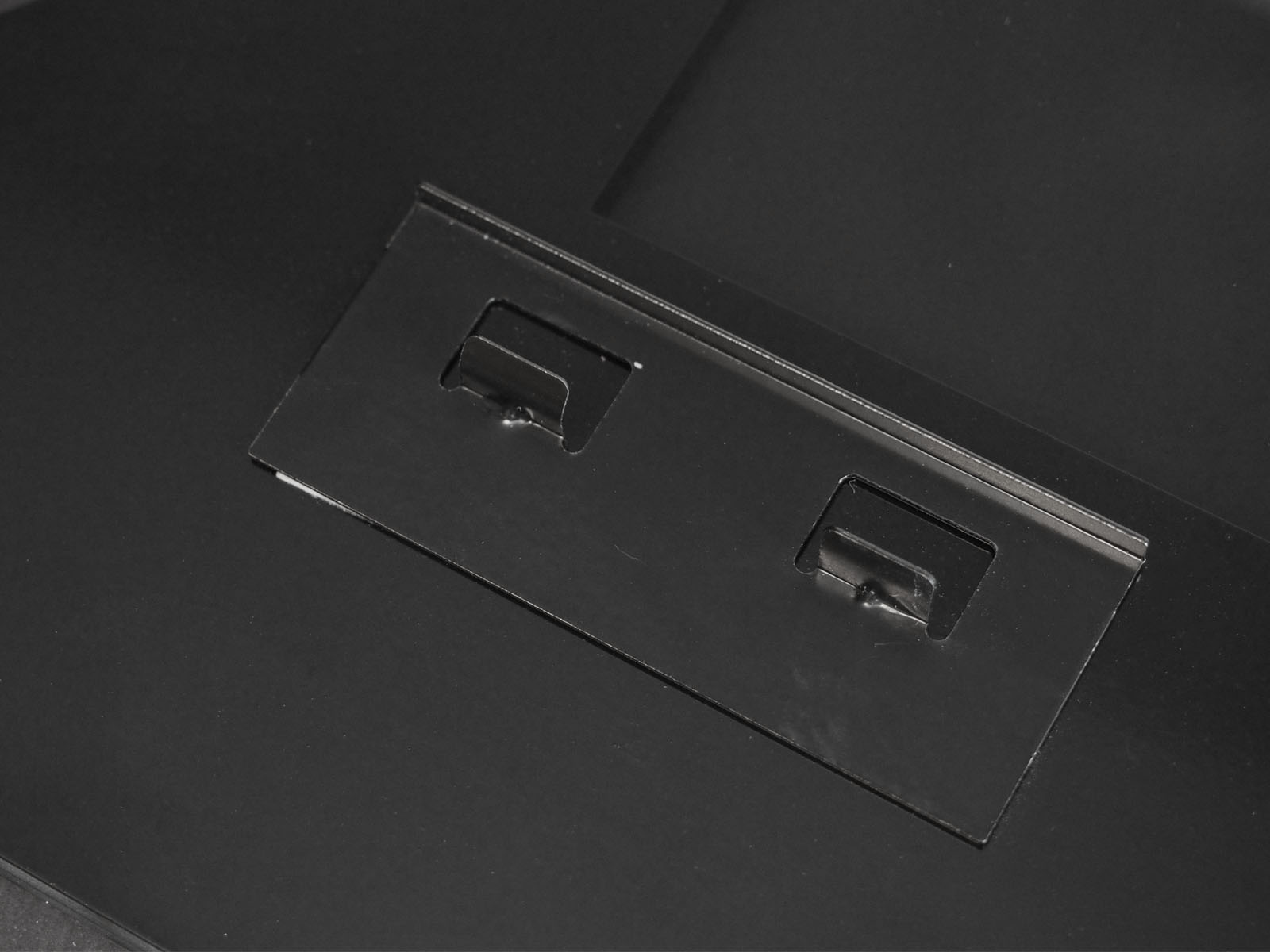

В закрытом состоянии дверцы удерживаются от самопроизвольного открытия магнитными креплениями. Специальные магнитики в прорезиненной оболочке закреплены на корпусе, а на стекле приклеена ответная металлическая часть. Дополнительно сделаны и поворотные замки с ключевым доступом. Не понятно, зачем это реализовано в корпусе, далеком от офисного сегмента. Разве что для того, чтобы защитить от любопытных клиентов внутренние компоненты ПК, используемого в шоу-руме или игровом клубе, либо оградить от любознательных маленьких детей дома.

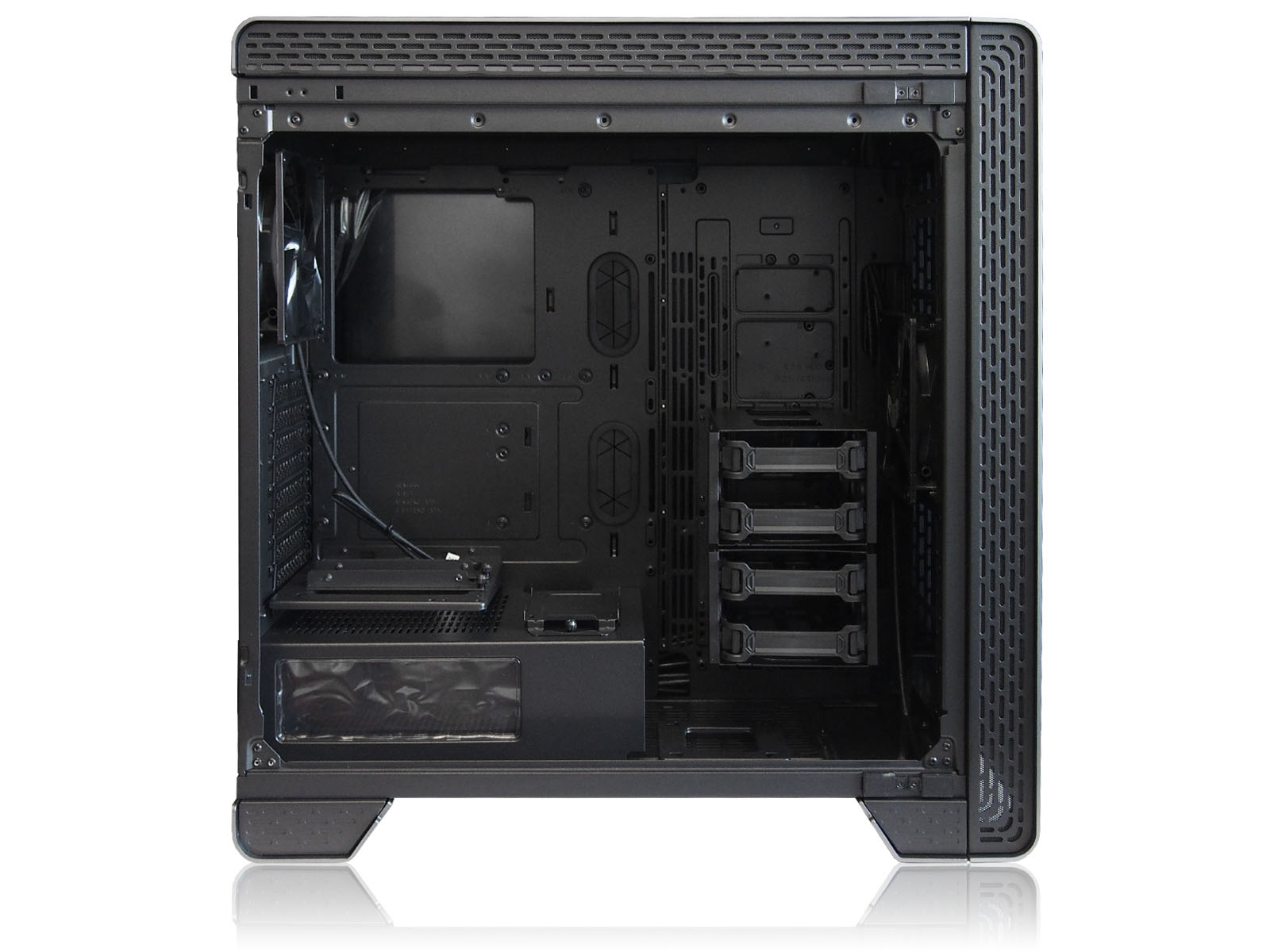

Интерьер

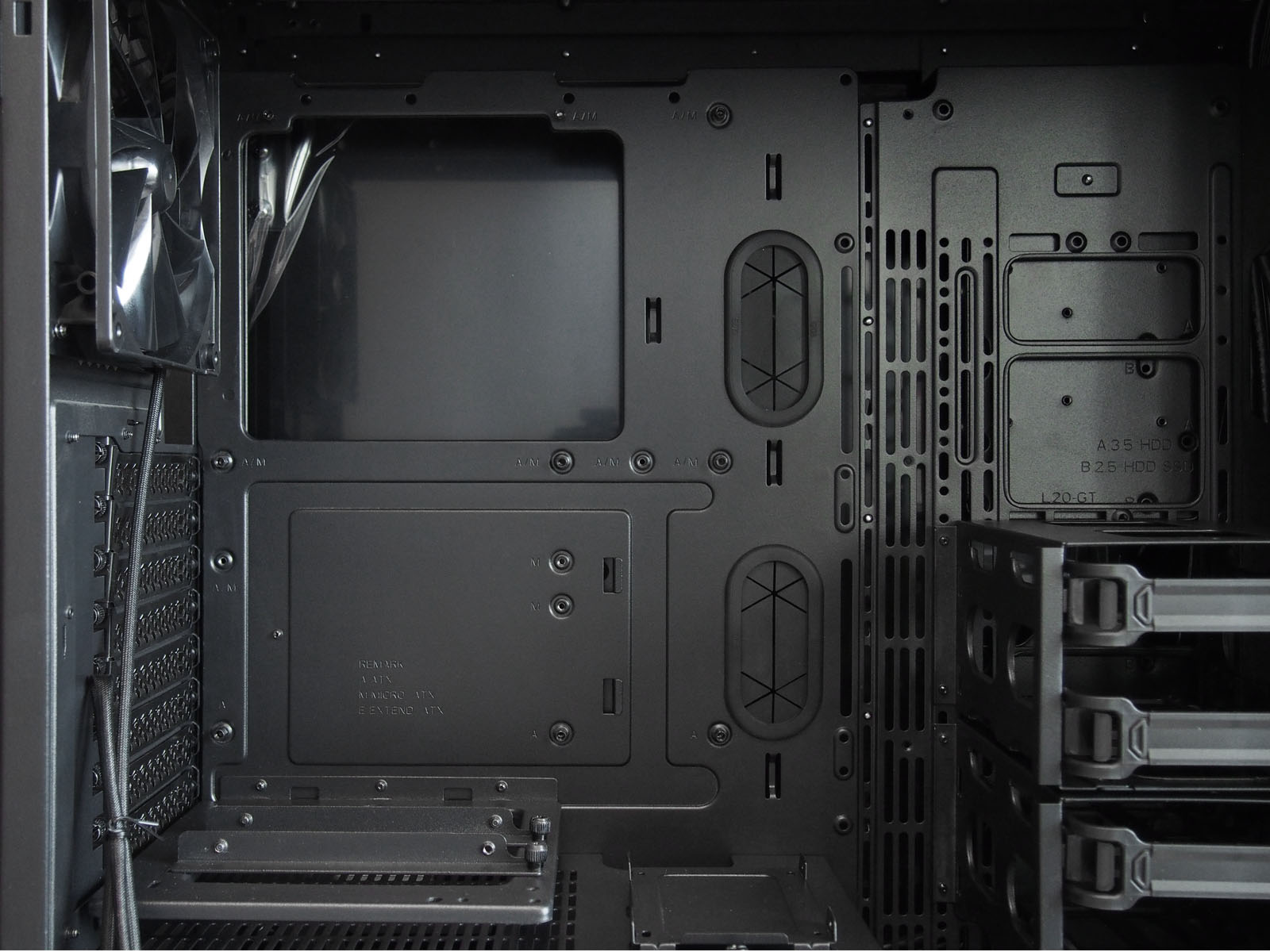

Внутреннее пространство корпуса представляет собой один большой отсек в нижней части с угловой перегородкой высотой 95 мм, отделяющей блок питания.

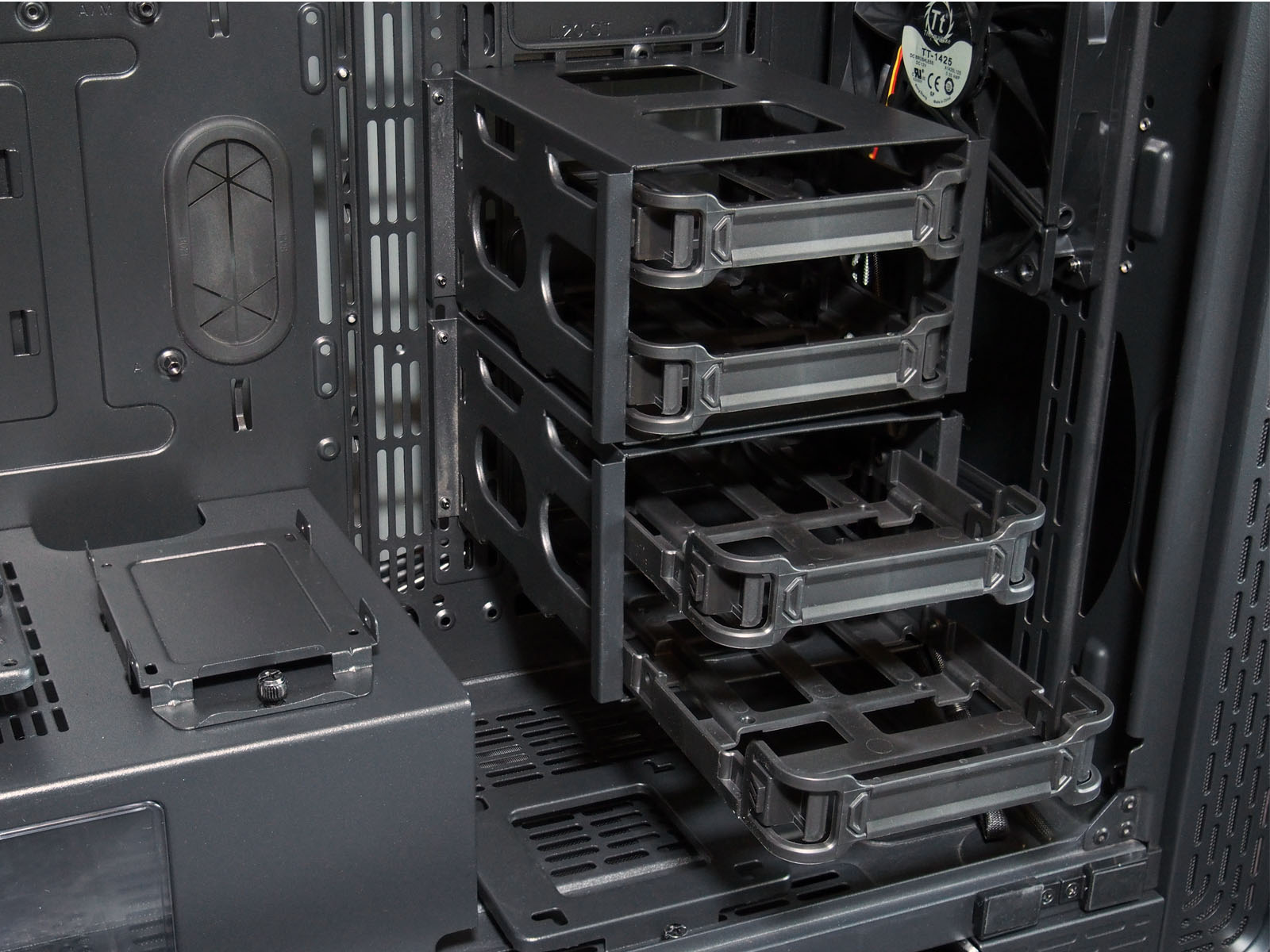

На высоте 72 мм от дна спереди подвешены две съёмные корзины для накопителей информации высотой по 85 мм каждая. В них устанавливаются по две пластиковые салазки, предусматривающие винтовое крепление жёстких дисков или твердотельных накопителей.

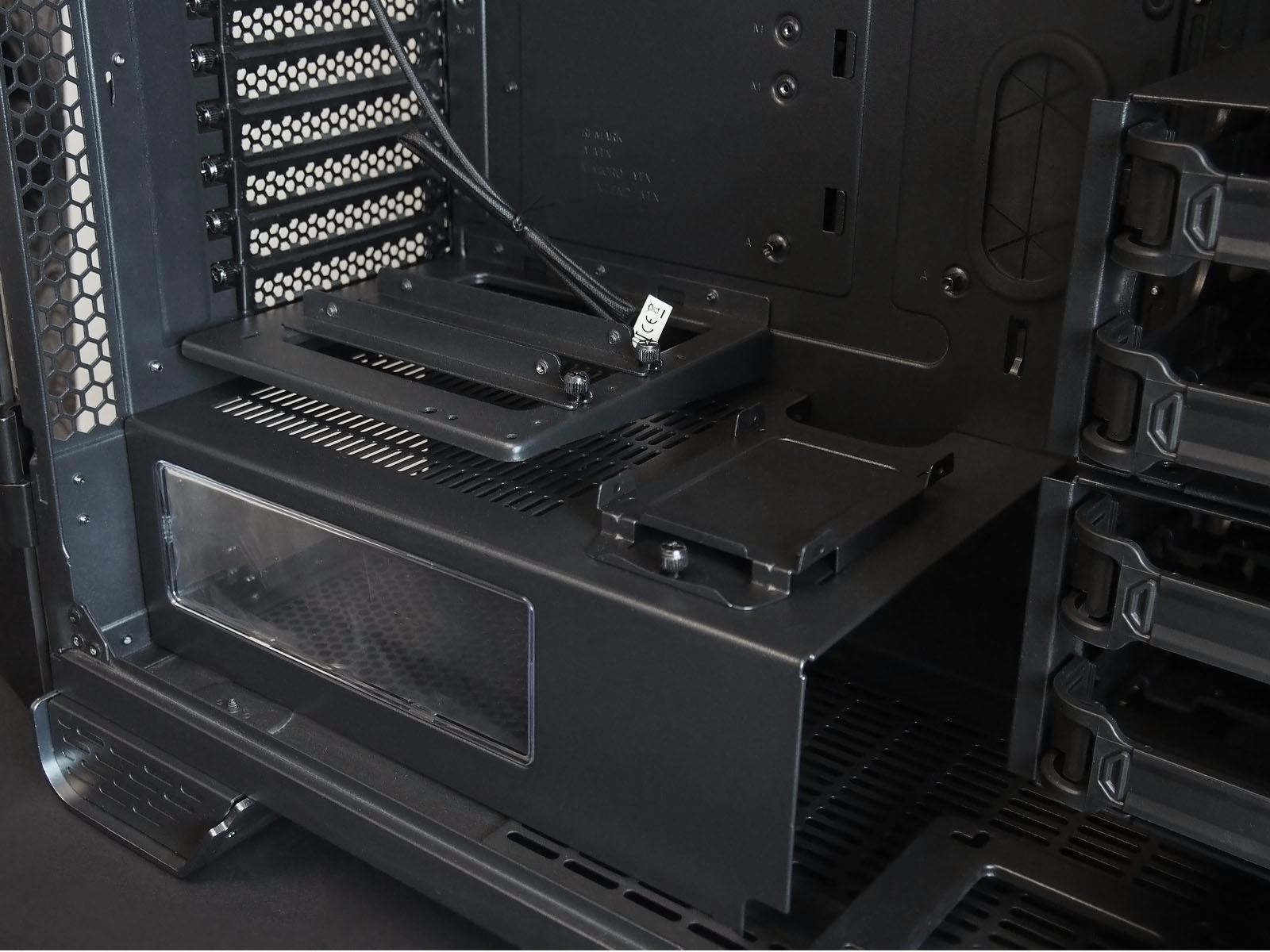

В левой нижней части находится съёмный кожух длиной 290 мм со смотровым окошком из оргстекла сбоку. В отличие от А500 TG из-за отсутствия на задней стенке быстросъёмной рамки эту угловую перегородку приходится откручивать и снимать для установки и обслуживания блока питания. Такая реализация неудобна, хотя и обеспечивает дополнительную защиту от случайного попадания мелких предметов (например, крепежных винтов) в блок питания при установке вентилятором вверх.



Доступ к месту для материнской платы свободный. Крепление под выводы интерфейсных разъемов подогнано точно. Резьбовые отверстия для подставок под материнскую плату помечены выдавленными надписями по назначению в зависимости от форм-фактора: A — ATX, M — micro ATX, E — Extended ATX.



В поддоне сделано крупное окно (175 x 145 мм) для свободного доступа к бэкплейту сокета центрального процессора. Место на задней стенке под вентилятор типоразмера 120 или 140 мм расположено на достаточном расстоянии, чтобы не мешать декоративным кожухам, прикрывающим интерфейсные разъемы материнской платы.

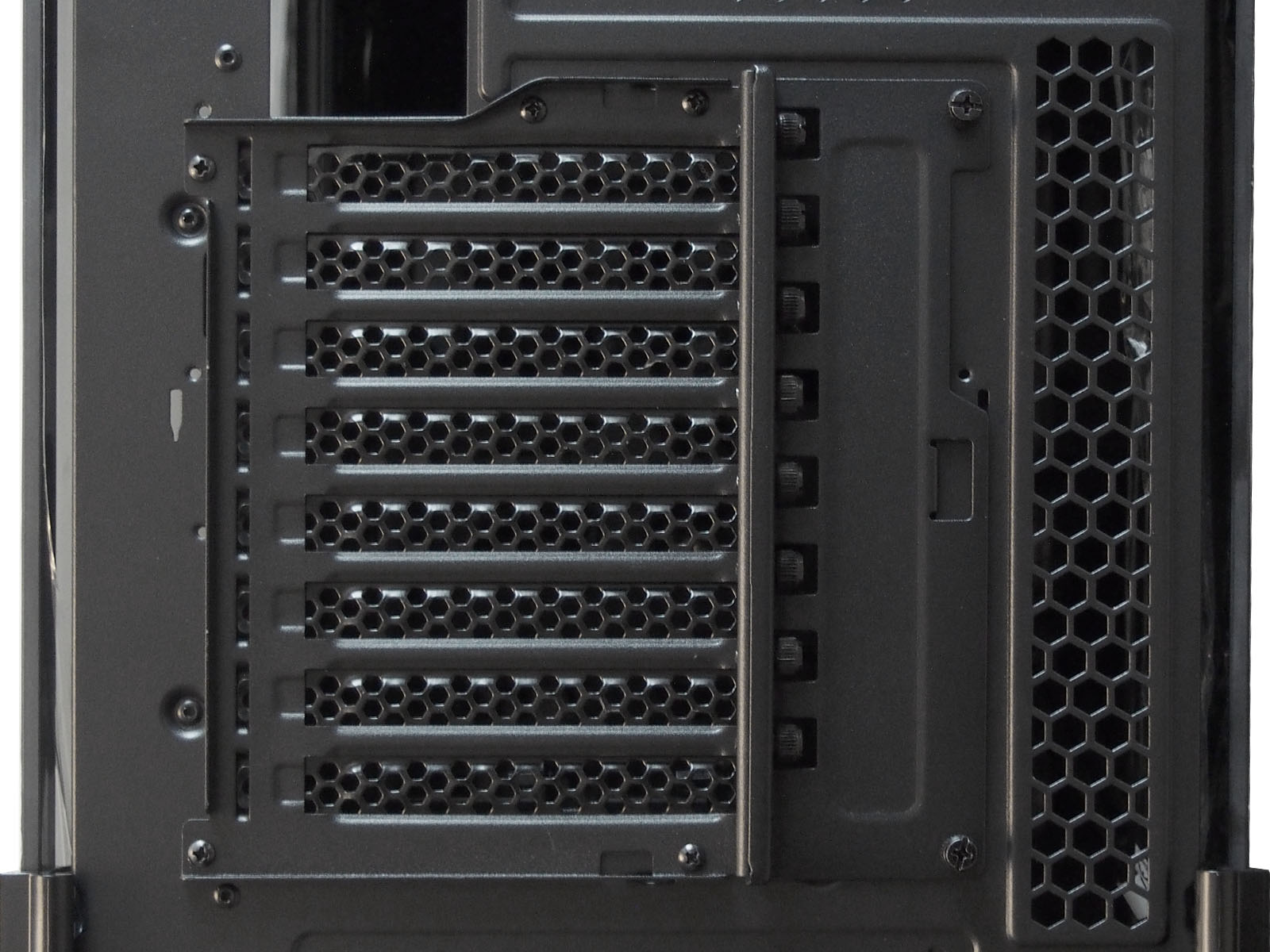

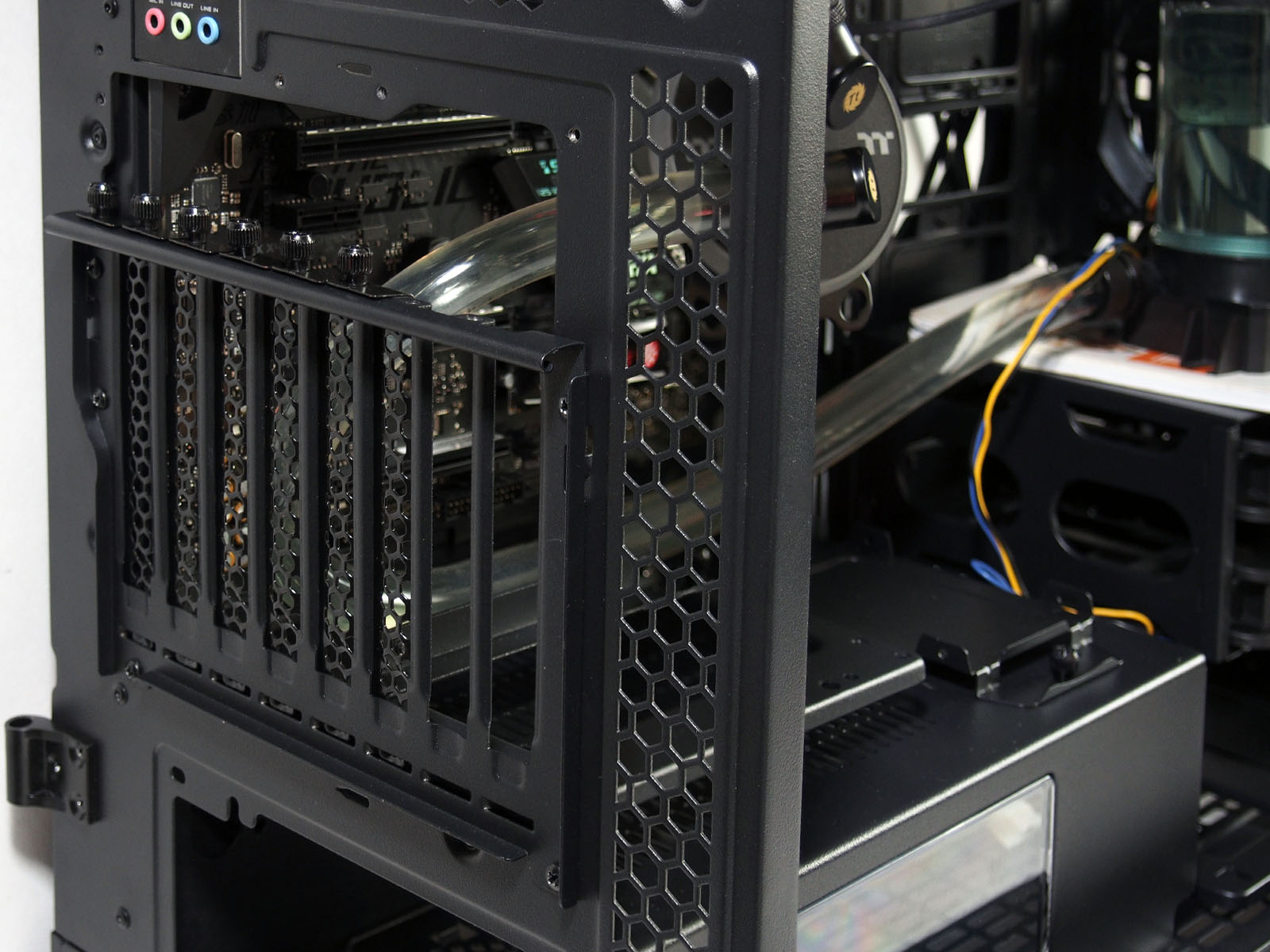

Слоты расширения установлены с применением патентованной Thermaltake переходной рамки и дополнительной поддерживающей платформой для PCI-E-райзеров. Рамка позволяет развернуть все 8 заглушек слотов разом на 90 градусов. Установить часть плат расширения горизонтально, а часть вертикально не получится.

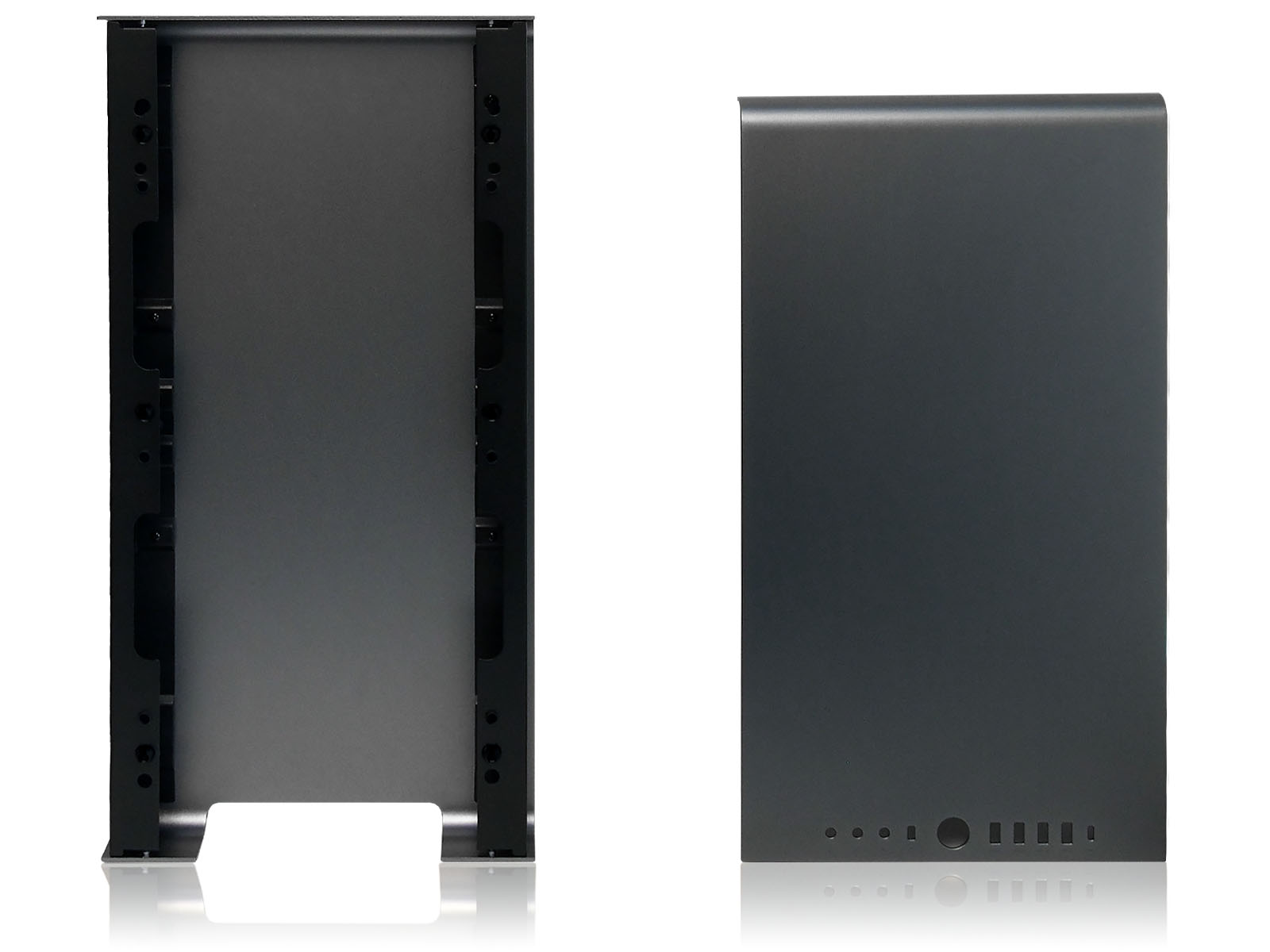

Передняя и верхняя панели корпуса снимаются по распространенному принципу — движением "на себя", так как фиксируются на пластиковых защелках.

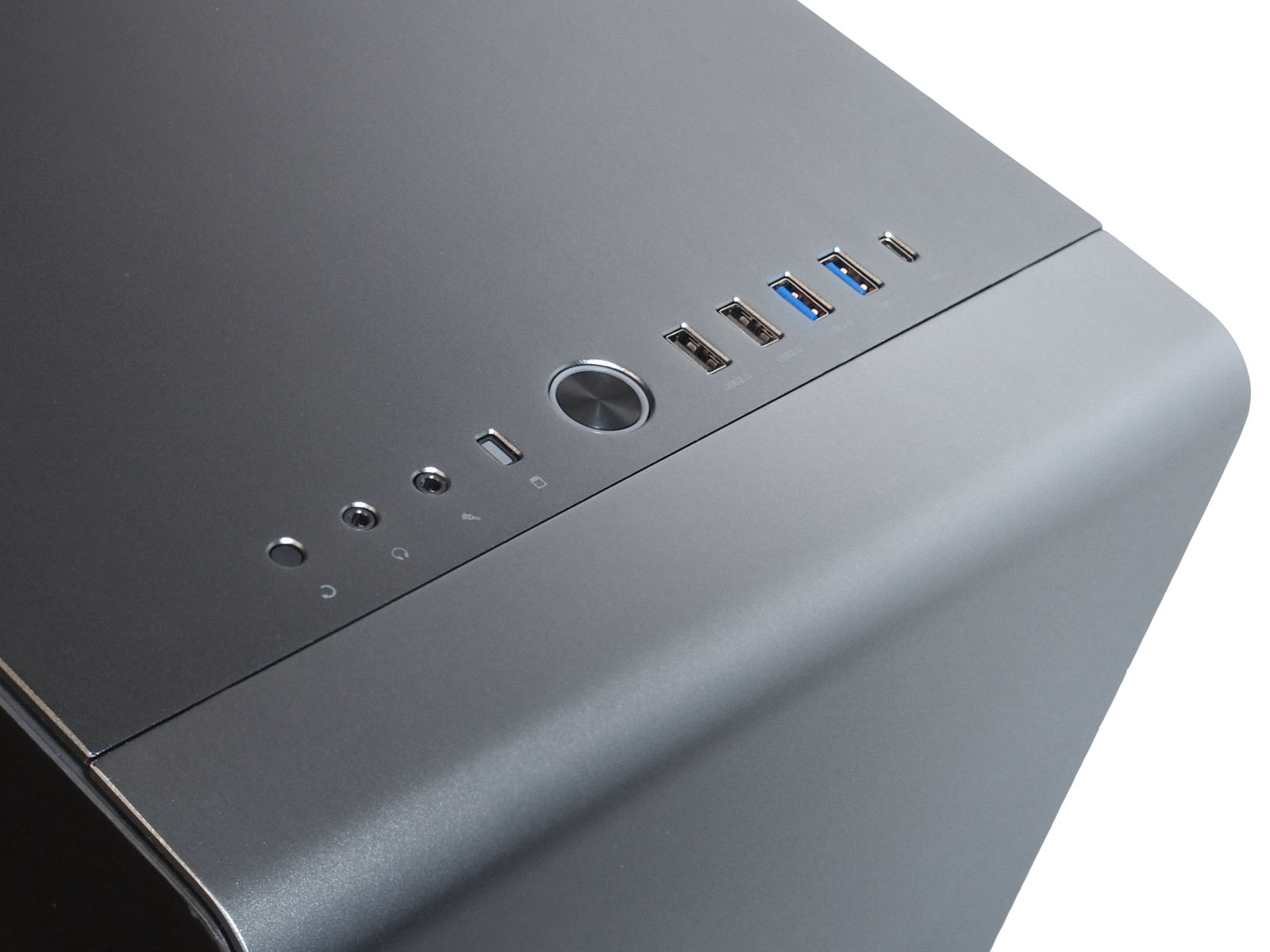

Набор фронтальных портов, кнопок и индикаторов включает:
  • Кнопку перезагрузки (слегка утоплена, чтобы случайно не нажать);
  • 3,5 мм разъем для наушников;
  • 3,5 мм разъем для микрофона;
  • Индикатор активности накопителей информации (светится красным цветом);
  • Крупную круглую кнопку включения и выключения с кольцевой подсветкой синего цвета;
  • Два порта USB 2.0;
  • Два порта USB 3.0;
  • Один порт USB Type-C.

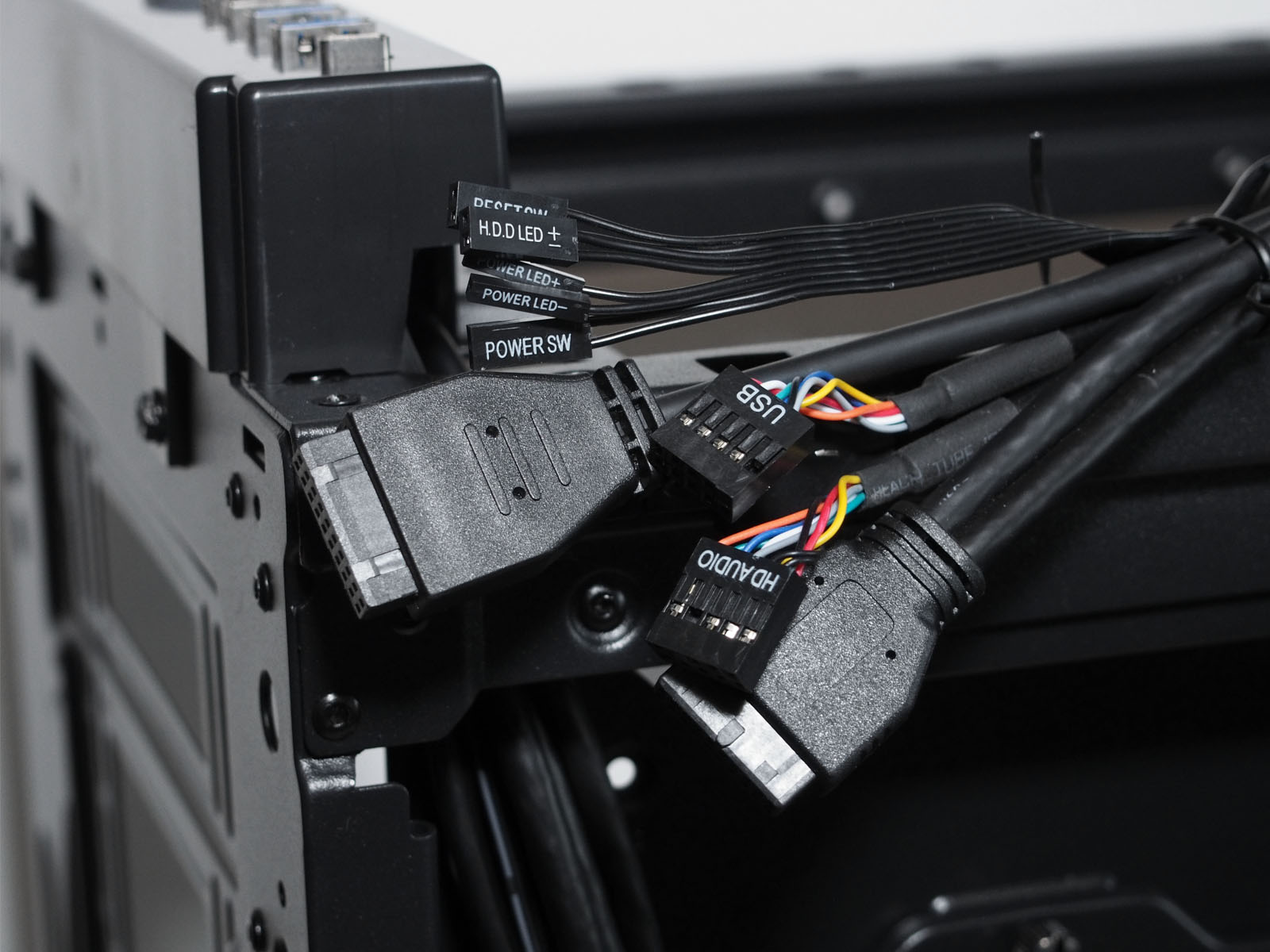

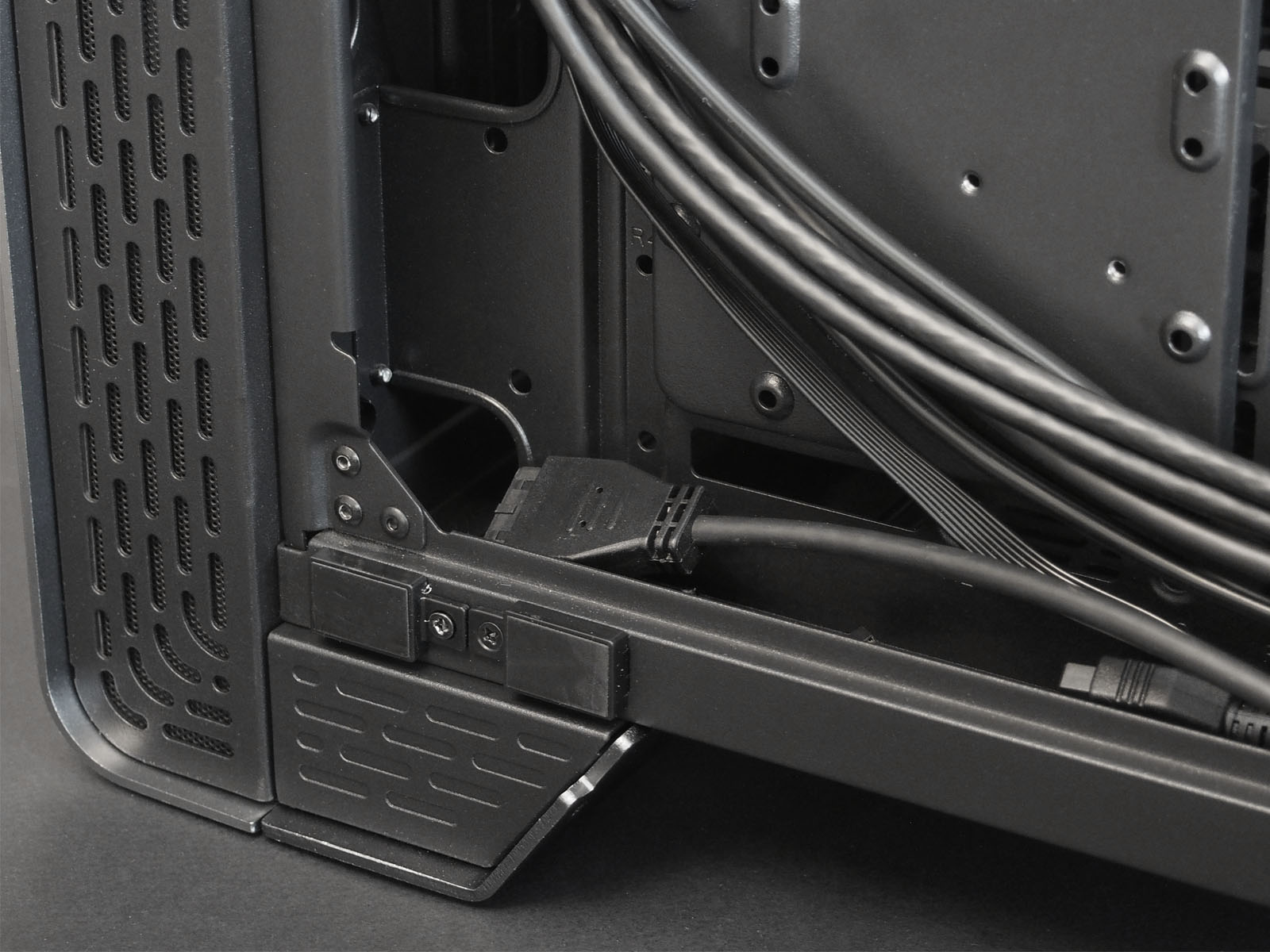

До них неудобно дотягиваться при настольном размещении системного блока. Набор штекеров для их подключения стандартен, а длины проводов достаточно, чтобы дотянуться до точек подключения на материнской плате с запасом под скрытую укладку.

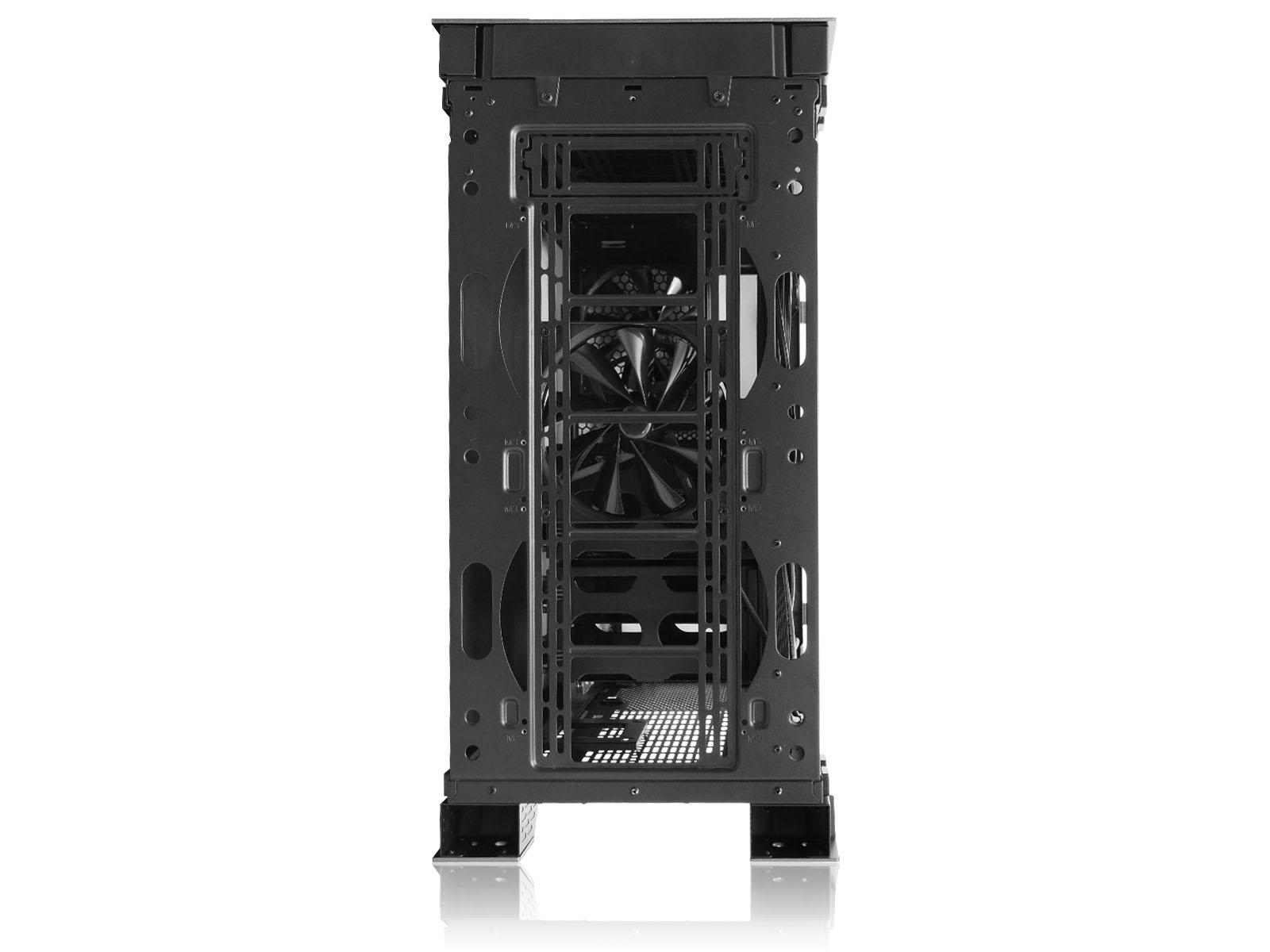

Фронтальные места установки систем охлаждения не имеют крупного пылевого фильтра непосредственно в зоне креплений.



Узкие фильтры установлены изнутри на боковые воздухозаборные отверстия по периметру. Их эффективность под вопросом, так как основной поток воздуха, вероятнее всего, по принципу наименьшего сопротивления будет формироваться нижним крупным вырезом в панели.

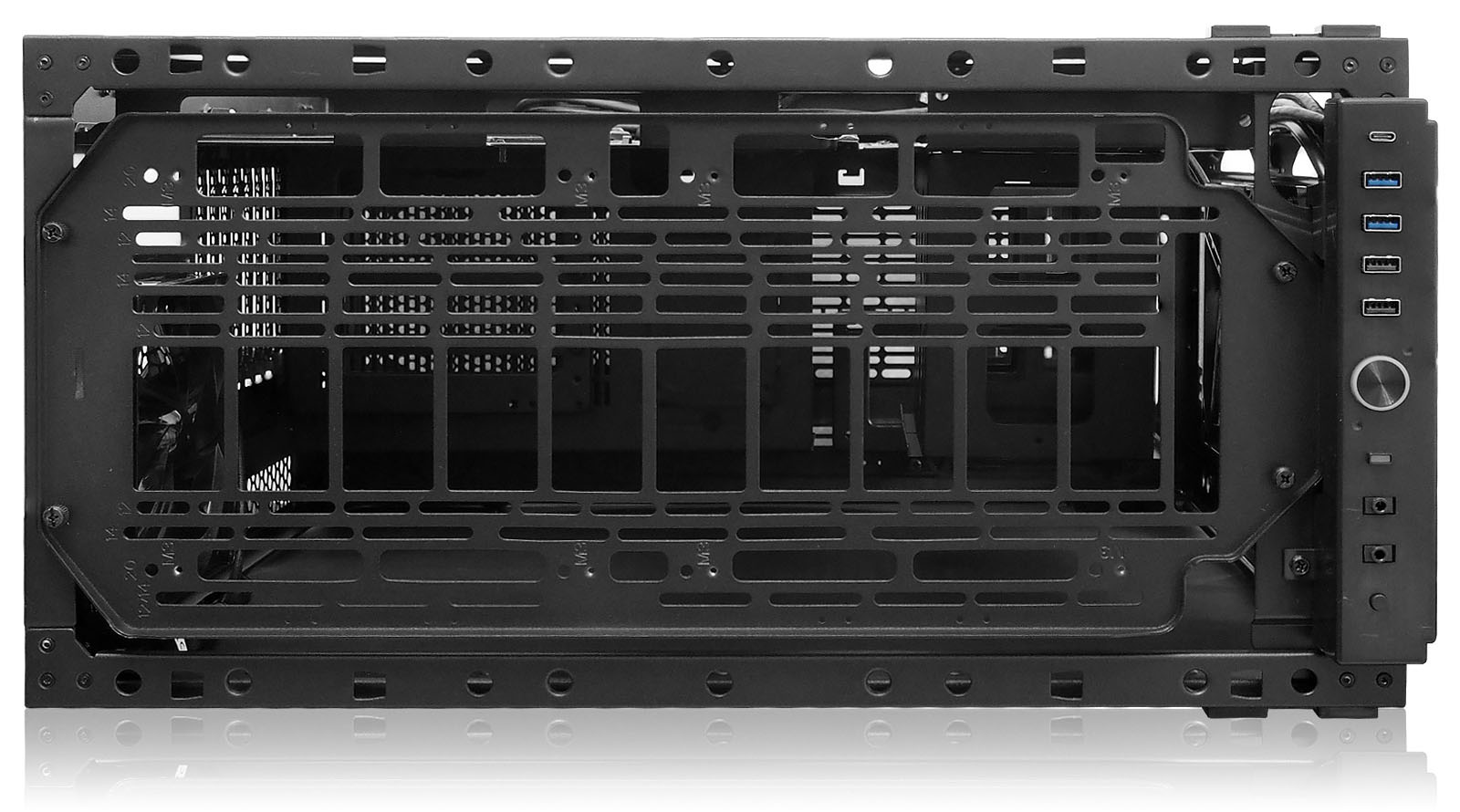

Под верхней панелью скрывается быстросъёмная рама для радиаторов жидкостных контуров и вентиляторов. Обилие отверстий и трапецеидальный контур оставляют место для подвода шлангов СЖО.

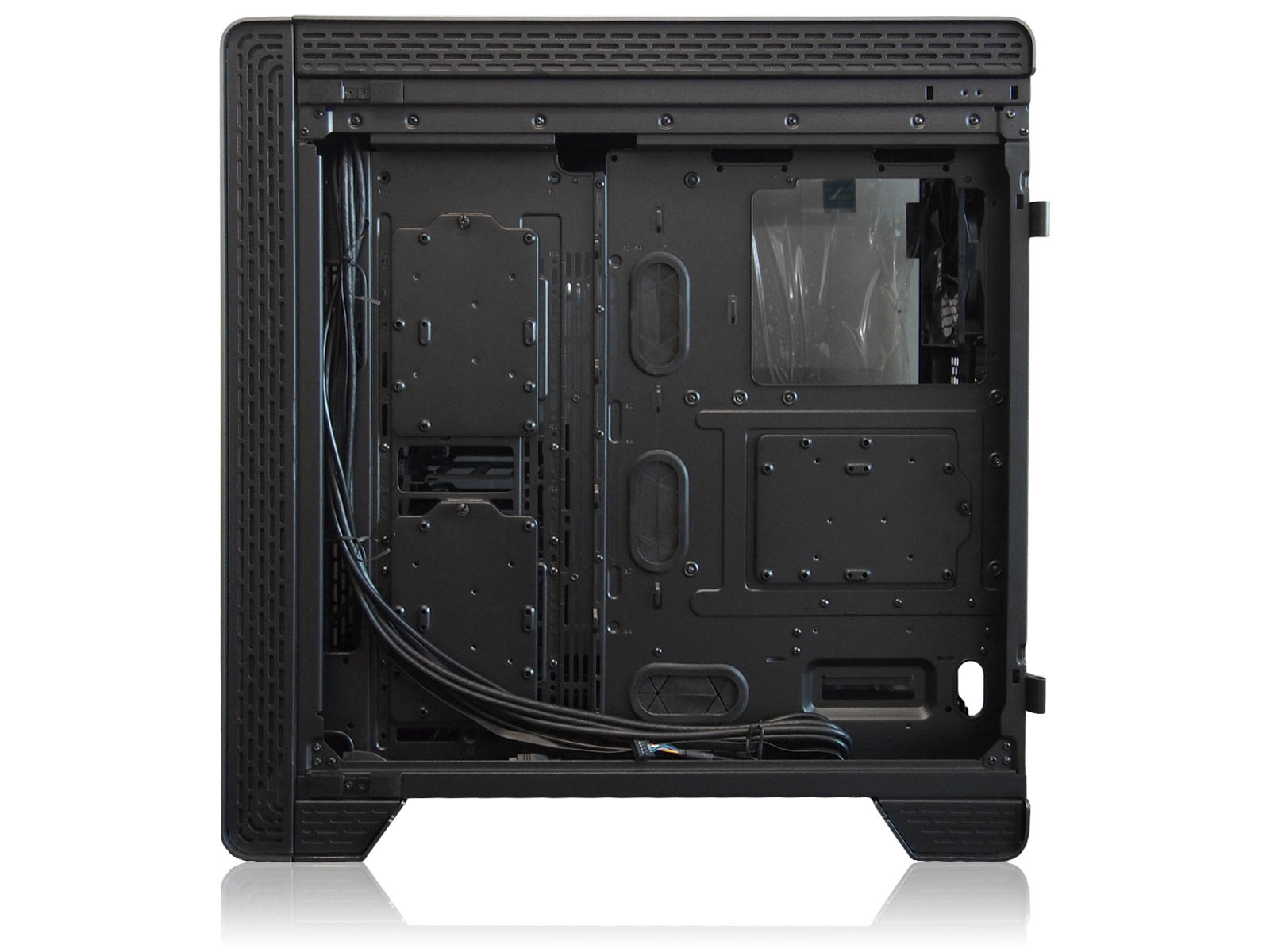

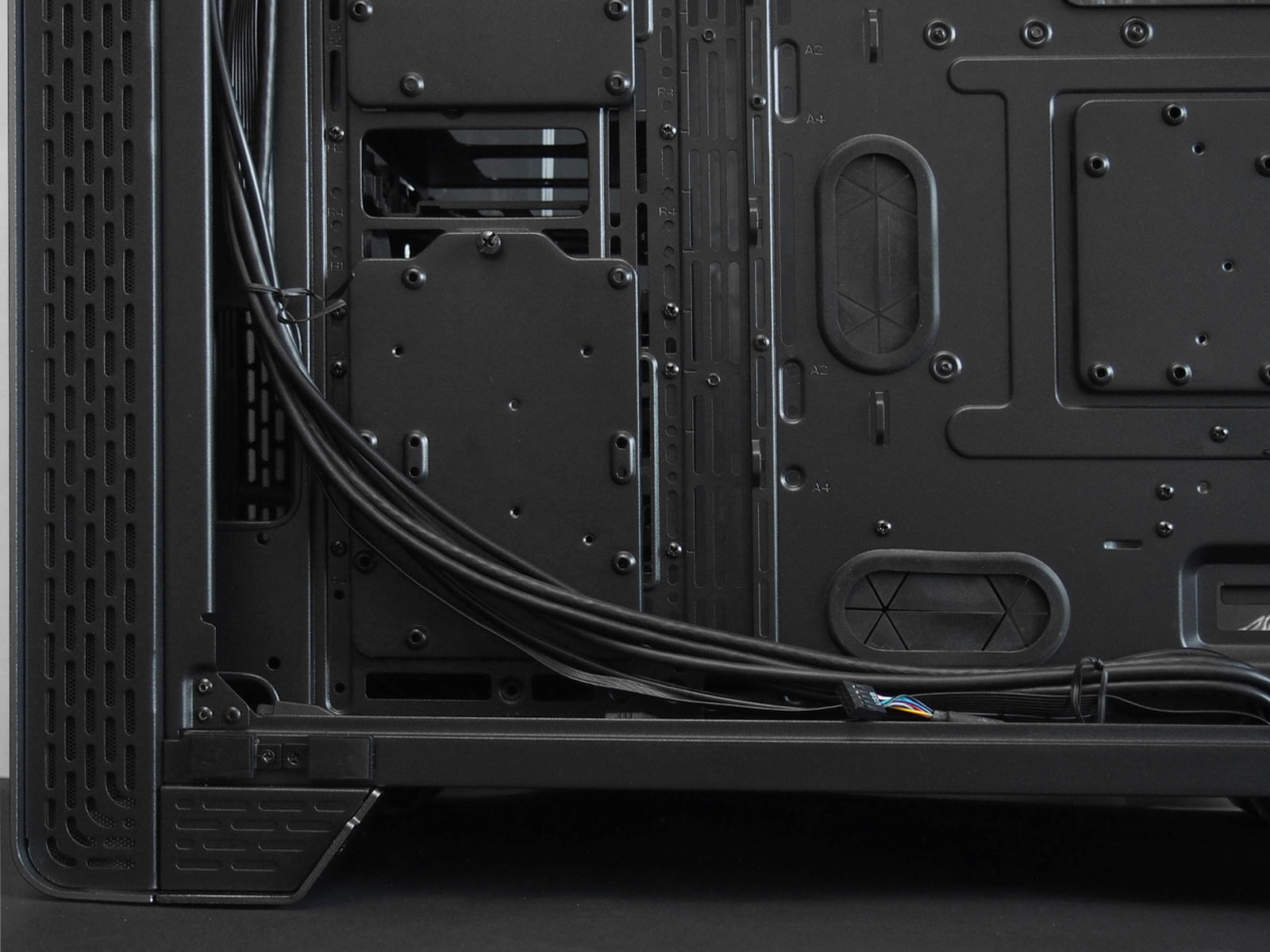

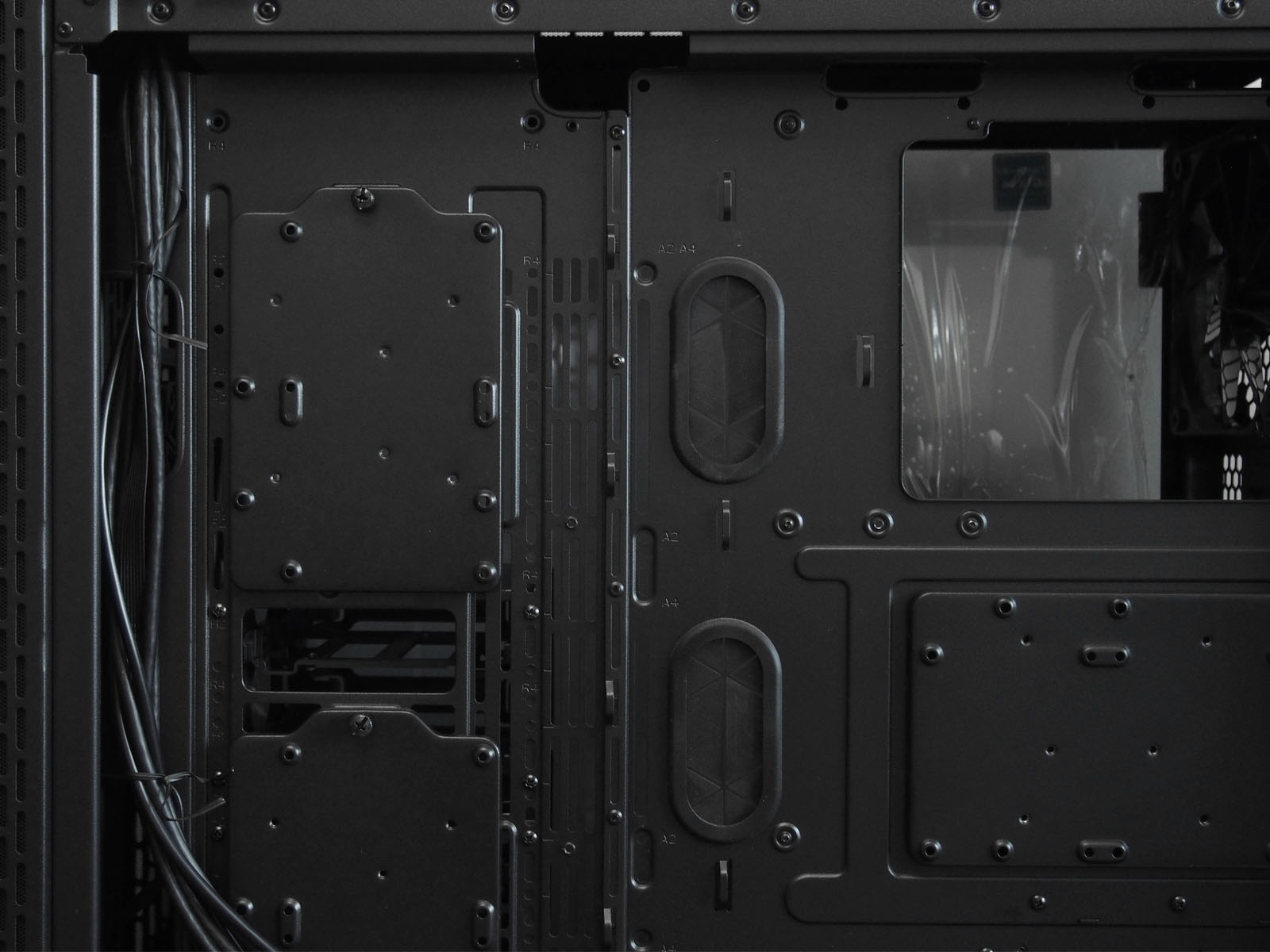

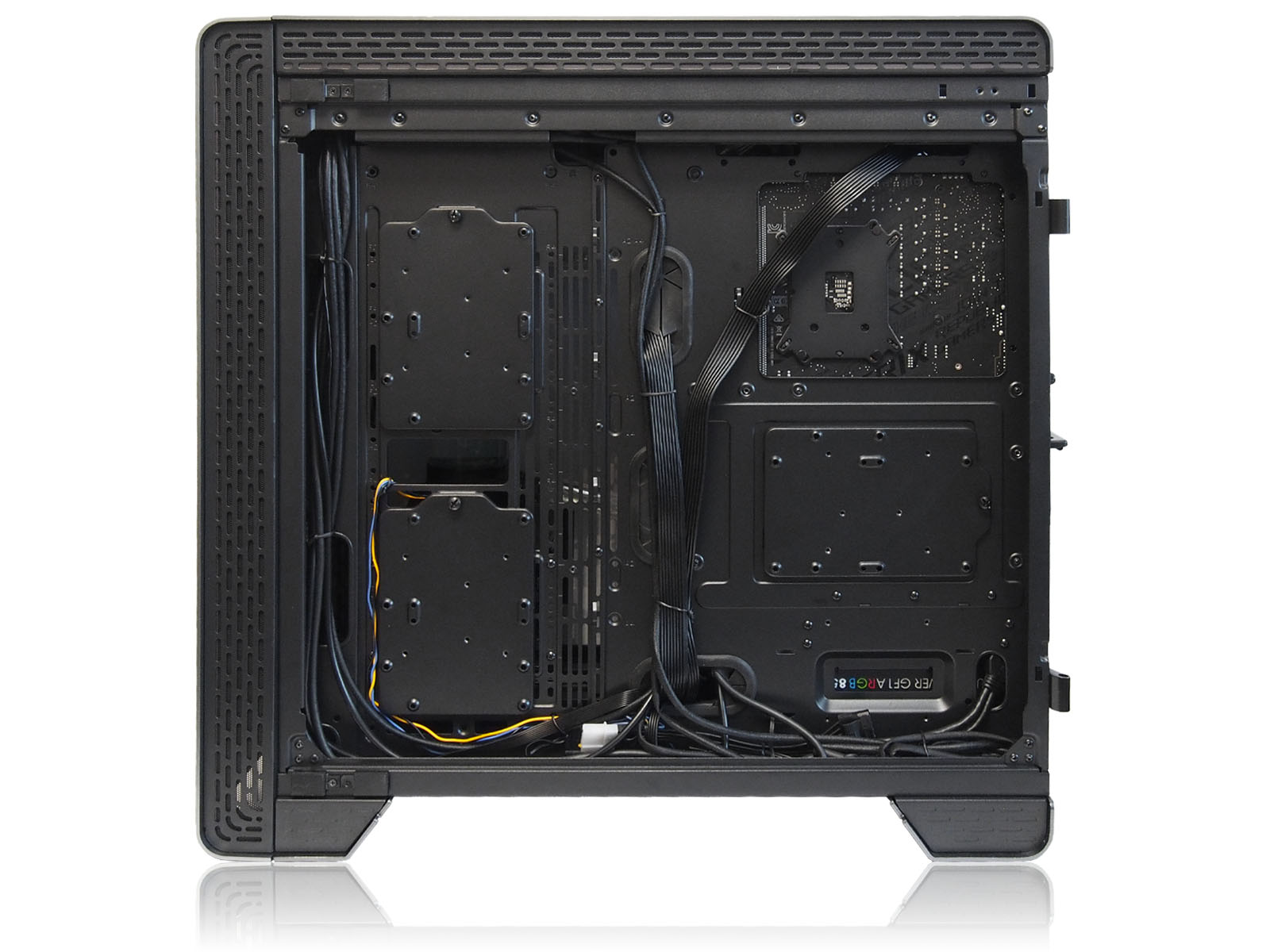

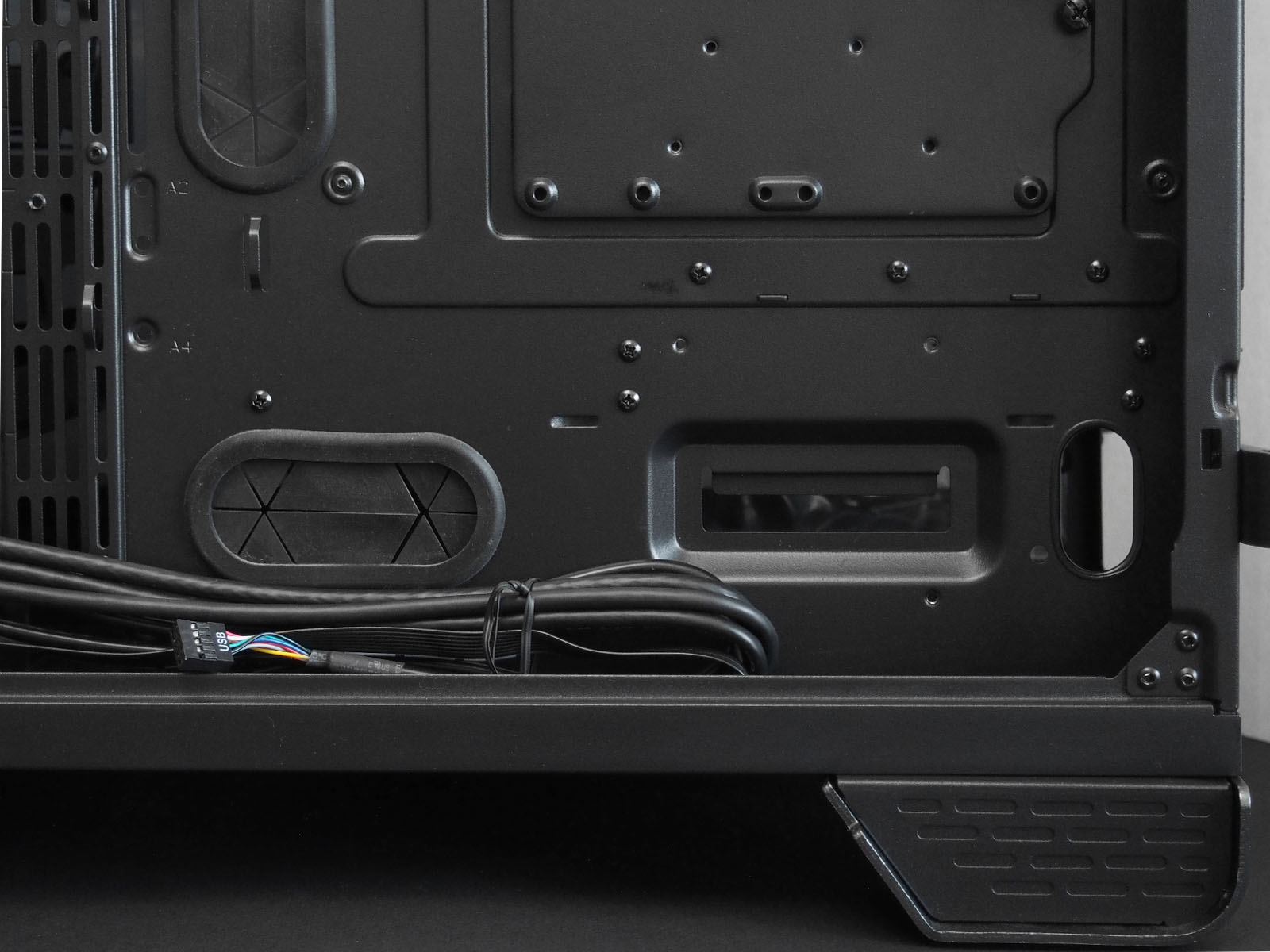

С задней стороны поддона материнской платы преимущественно размещены места для скрытой укладки проводов. Хотя, учитывая, что вторая боковая стенка также стеклянная и прозрачная, понятие "скрытая" теряет смысл.

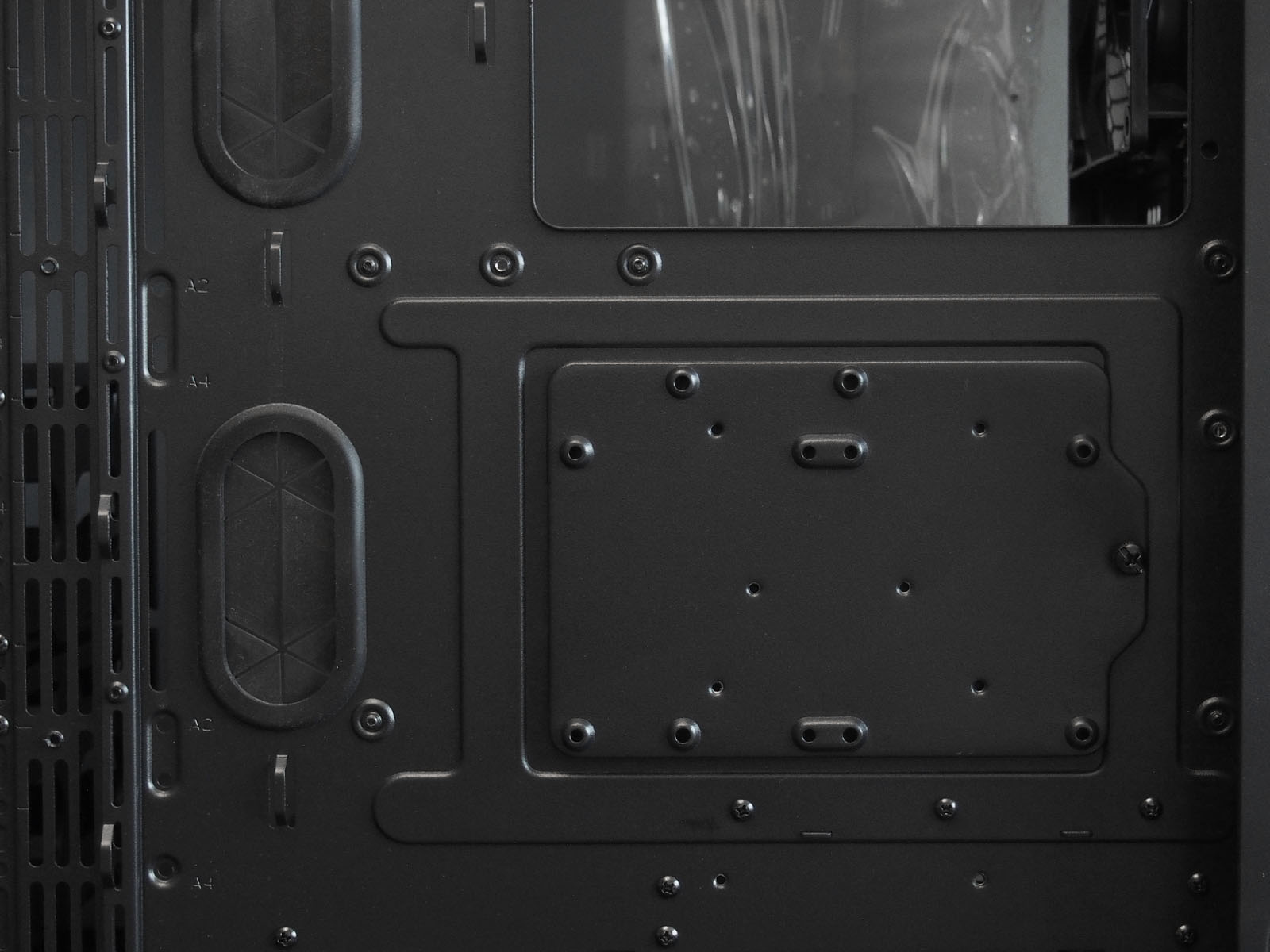

Также по задней стенке установлены три кронштейна для винтового крепления накопителей информации.

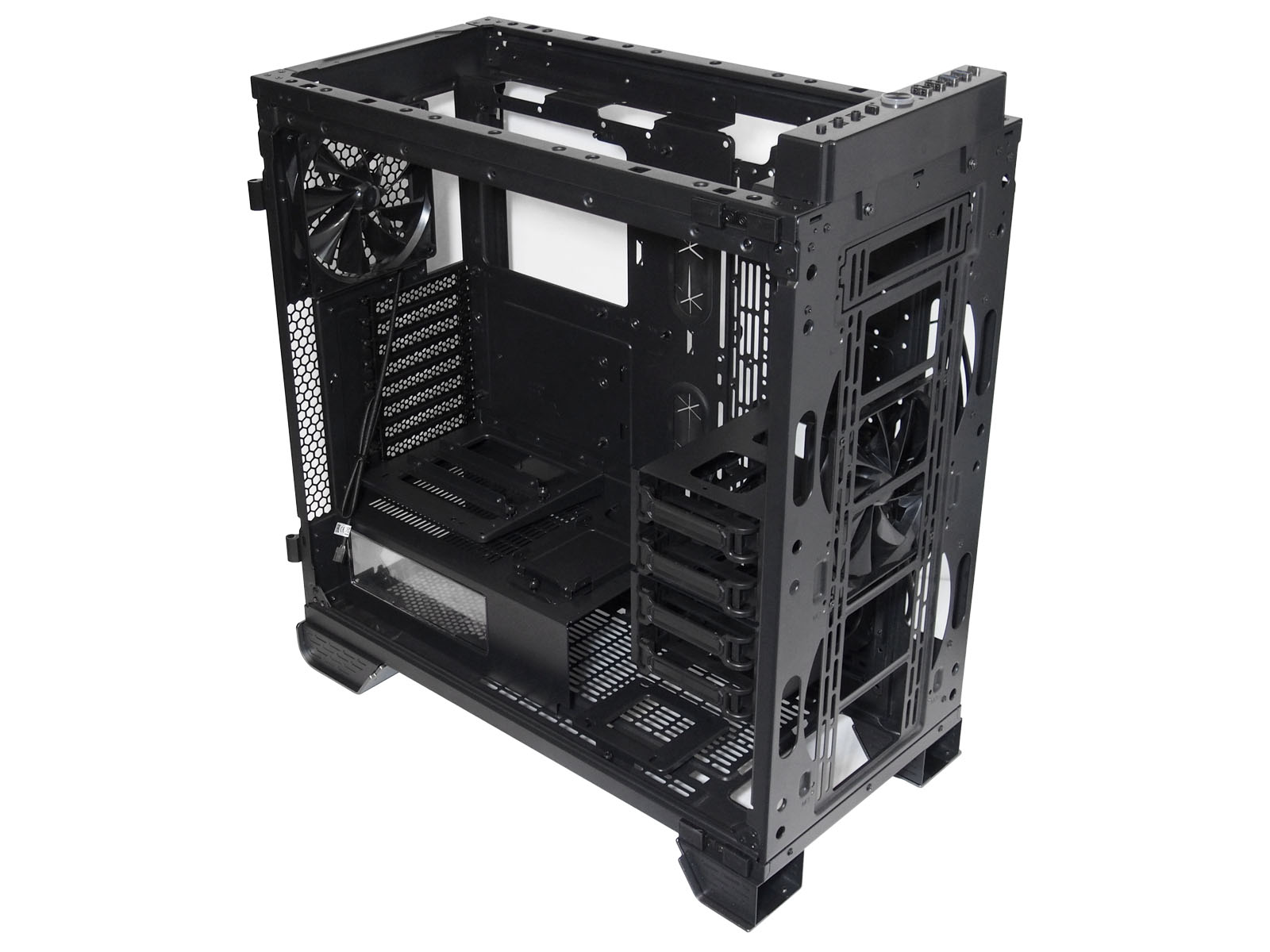

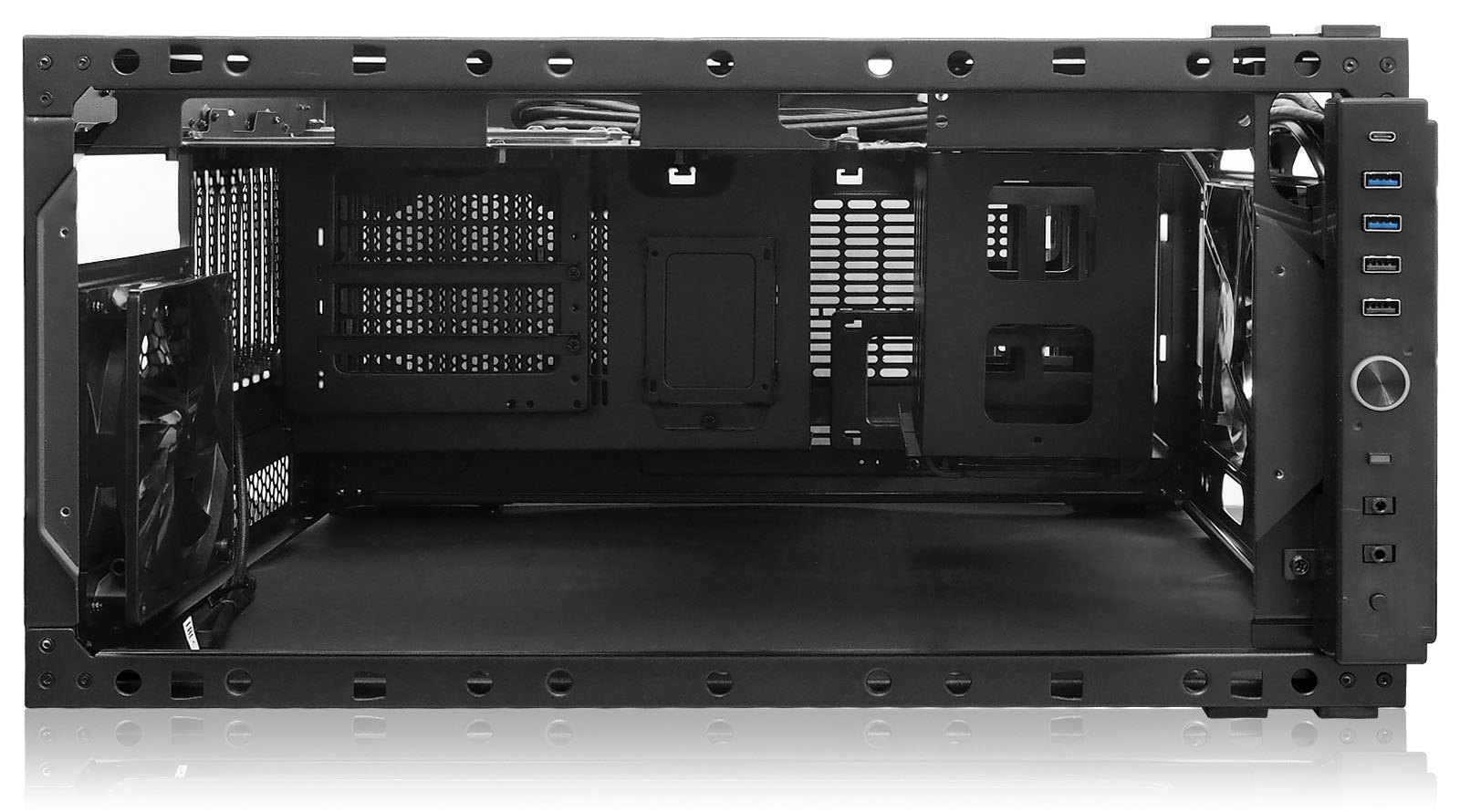

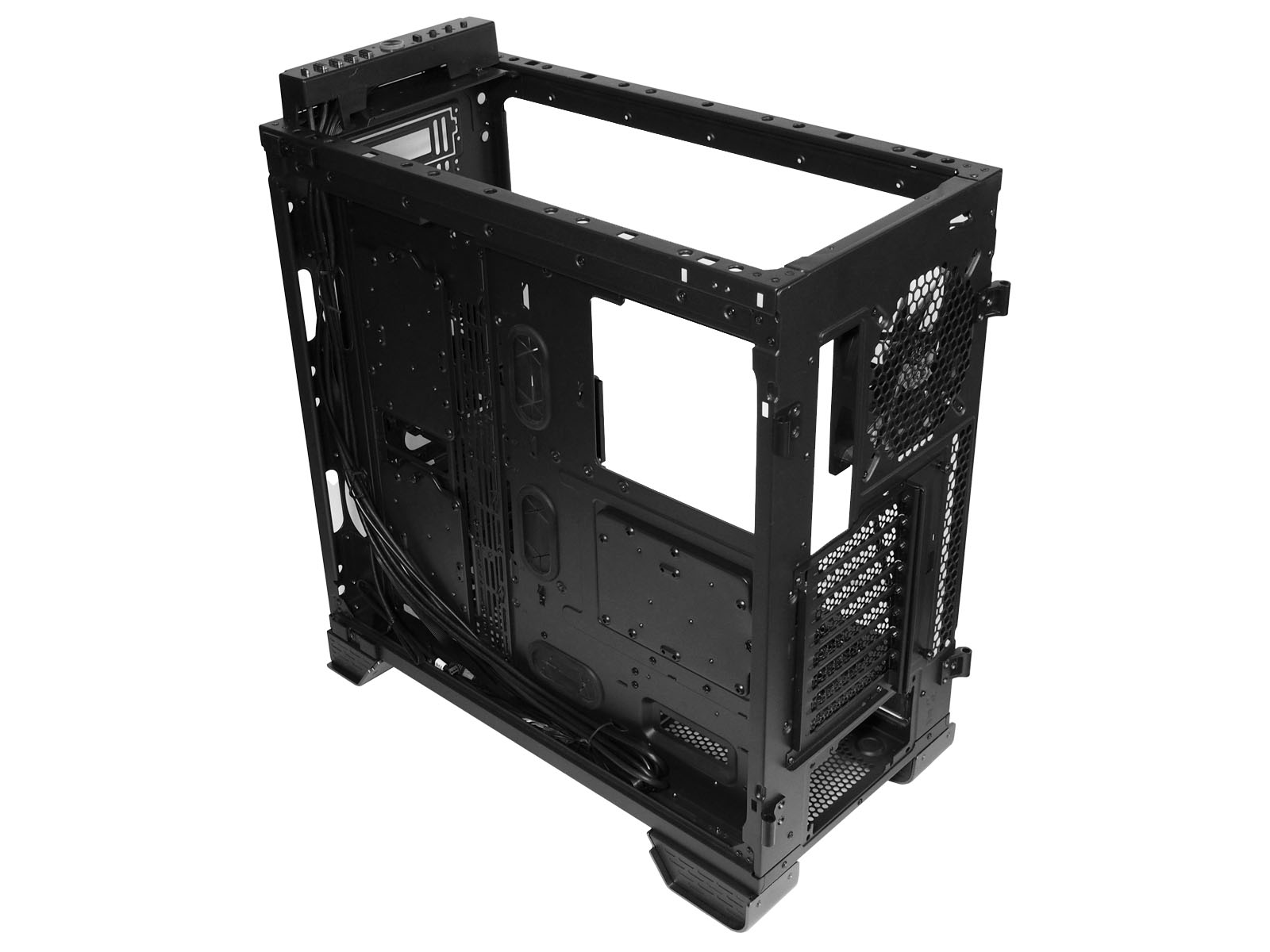

Итоговый вид каркаса:


Охлаждение

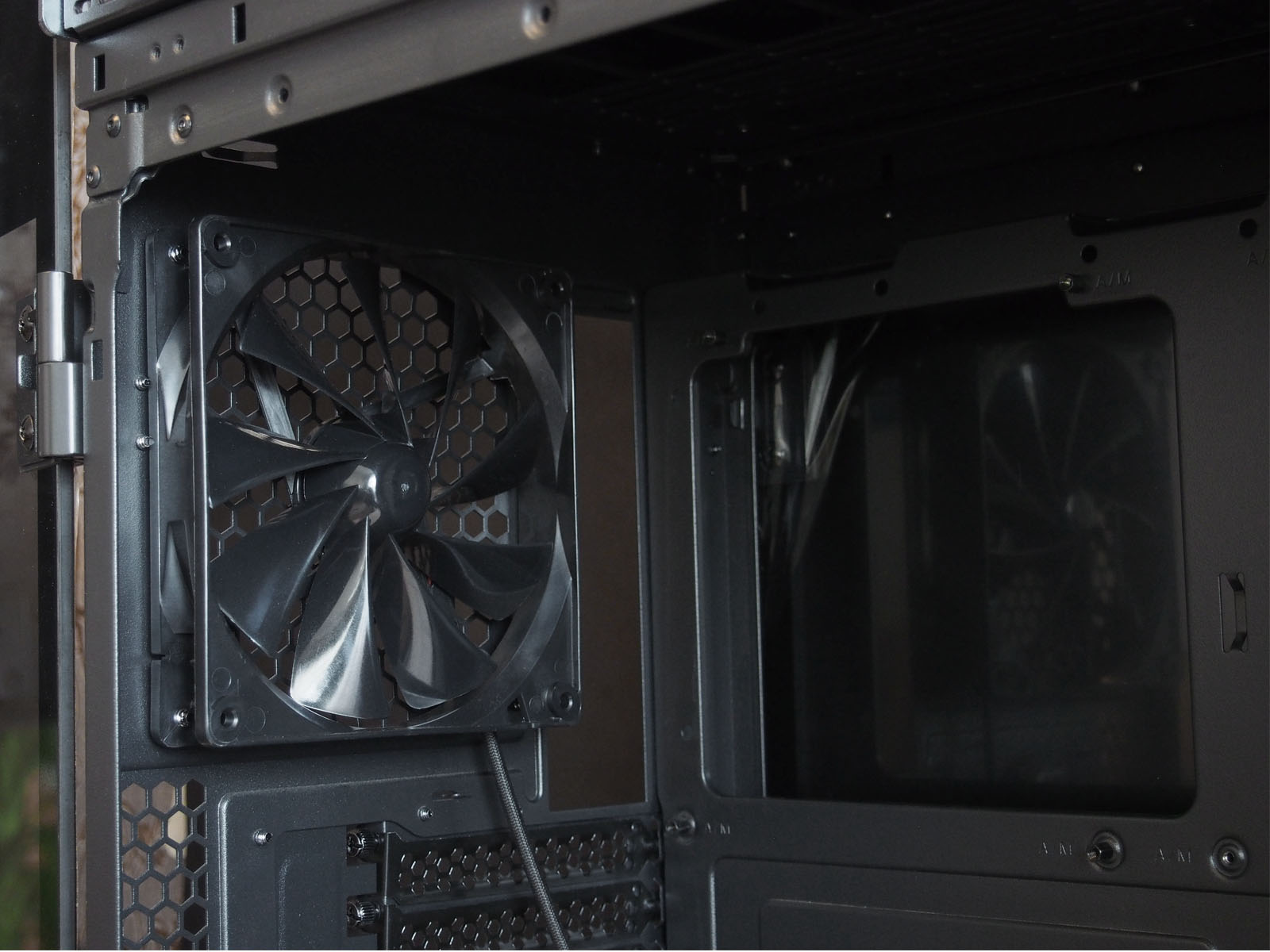

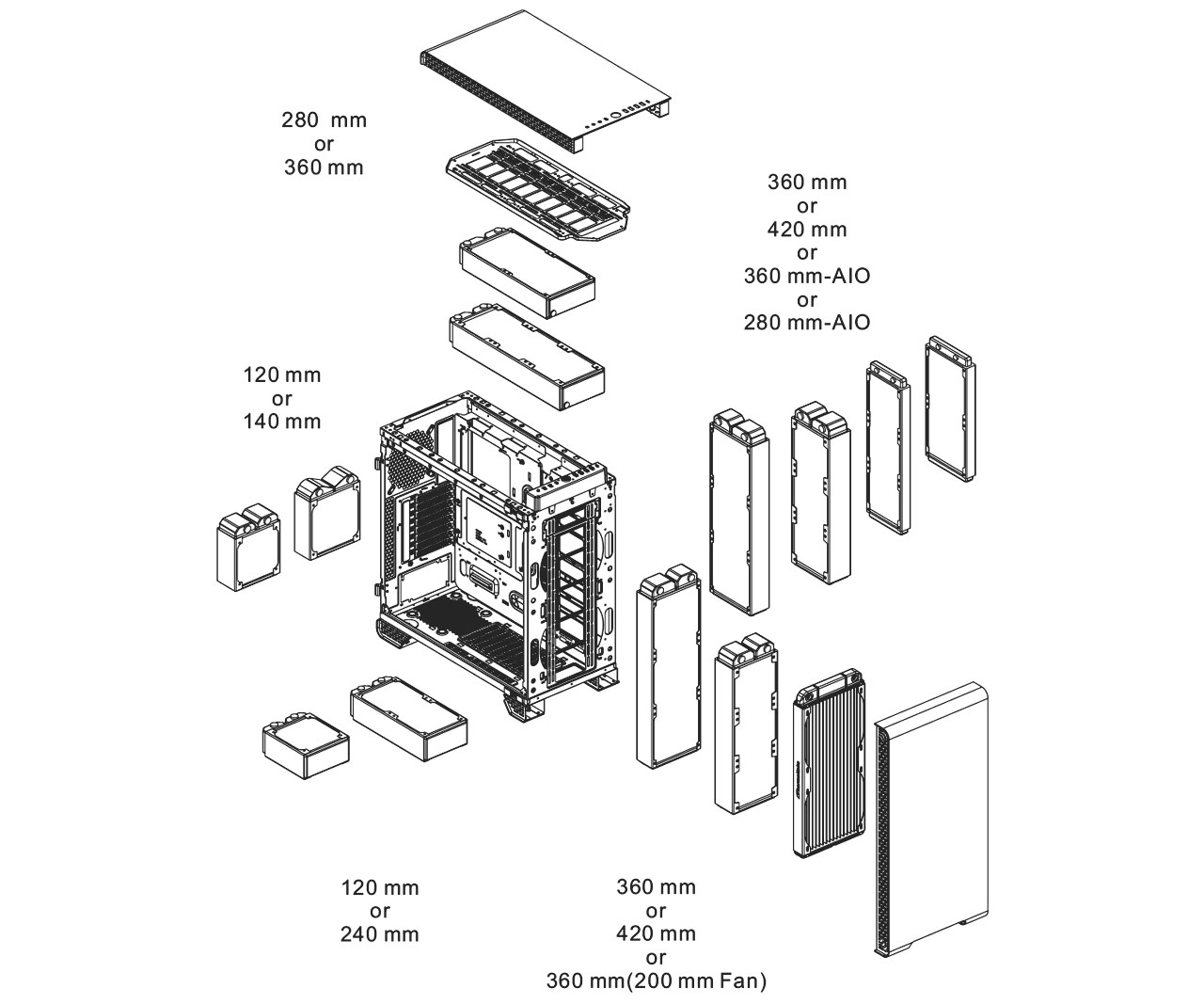

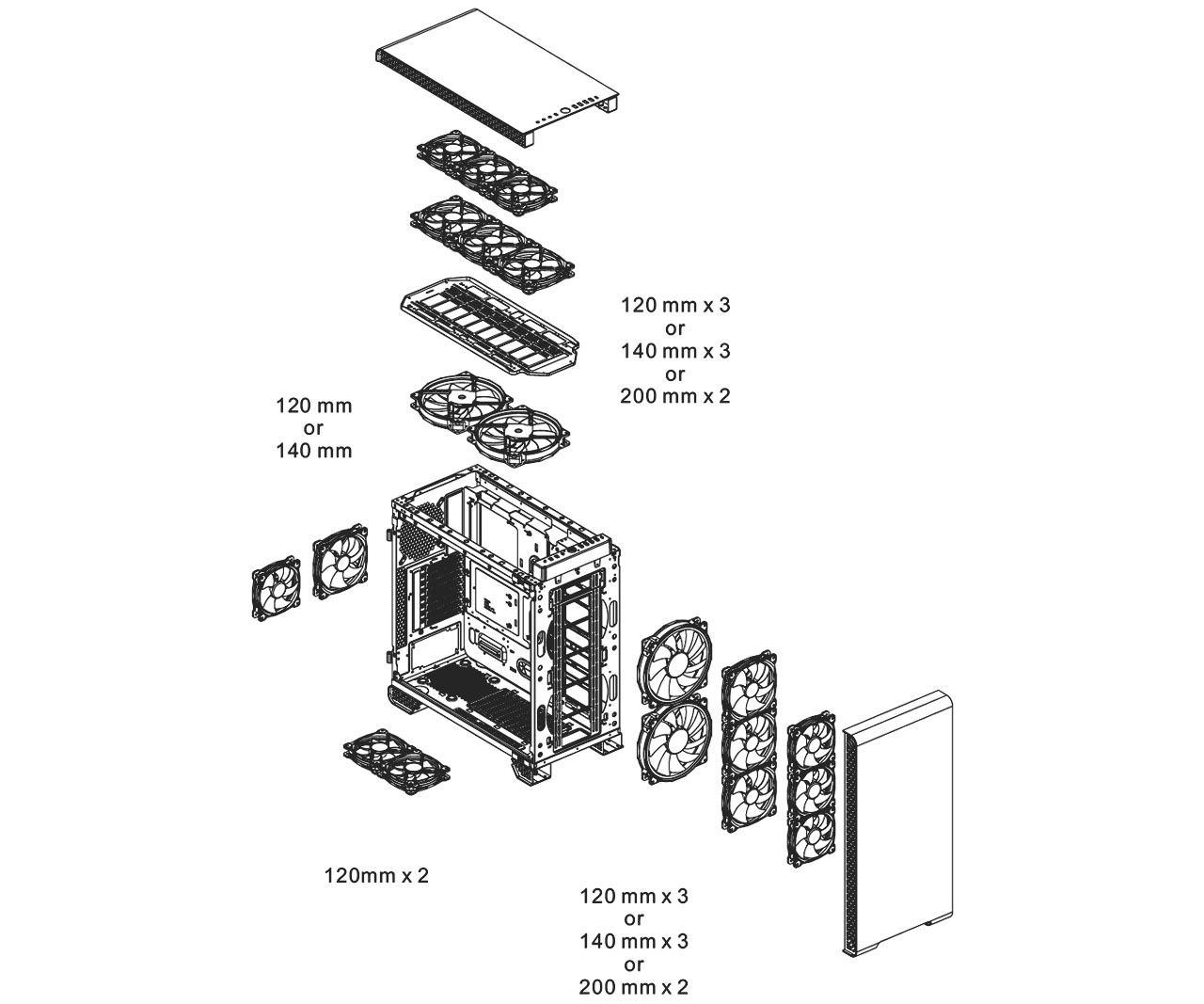

При таких крупных габаритах корпуса неудивительно, что Thermaltake предусмотрели большое количество мест крепления систем охлаждения. Поддерживаются вентиляторы типоразмеров 120, 140 и 200 мм, а также радиаторы жидкостных контуров вплоть до 420 мм. Сразу предустановлены два 140-мм вентилятора Thermaltake TT-1425 (Hong Sheng A1425L12S): по одному спереди и сзади. Это достаточно простые экземпляры из ассортимента Thermaltake, в корпусе черного цвета и без подсветки. Подключаются проводом длиной 50 см со стандартным трёхконтактным штекером.



Крупные 200-мм вентиляторы устанавливаются с использованием комплектных пластиковых направляющих. Вмещаются два спереди и два сверху, но направляющих в комплекте только на два вентилятора.



Для радиаторов СЖО кроме привычных мест сделано крепление и по задней стенке правее материнской платы, где неплохо будут смотреться 240 или 360-мм AIO-контуры. При установке только одного радиатора удобнее всего использовать быстросъемную рамку под верхней панелью, фиксируемую винтом с накатанной головкой.

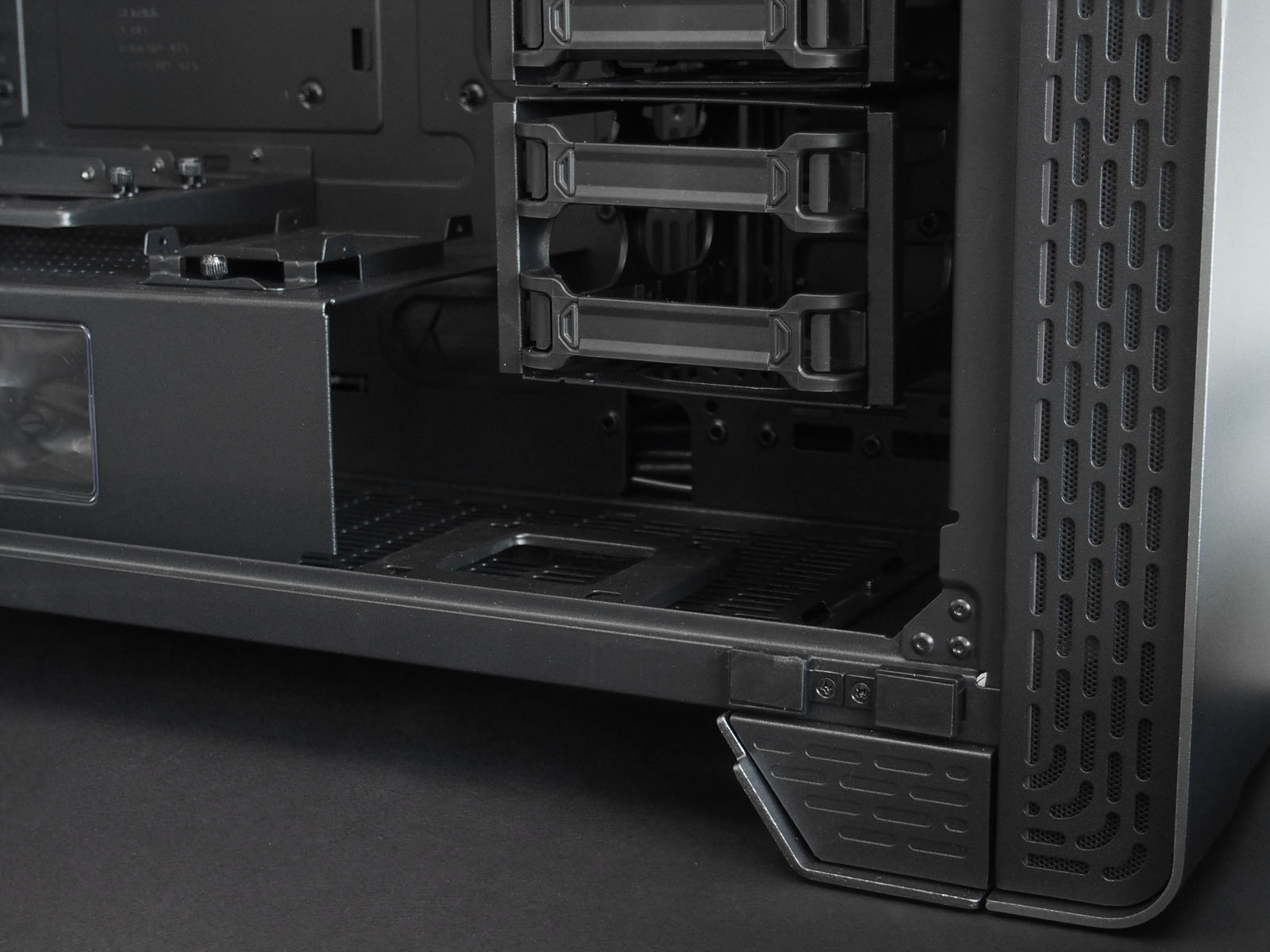

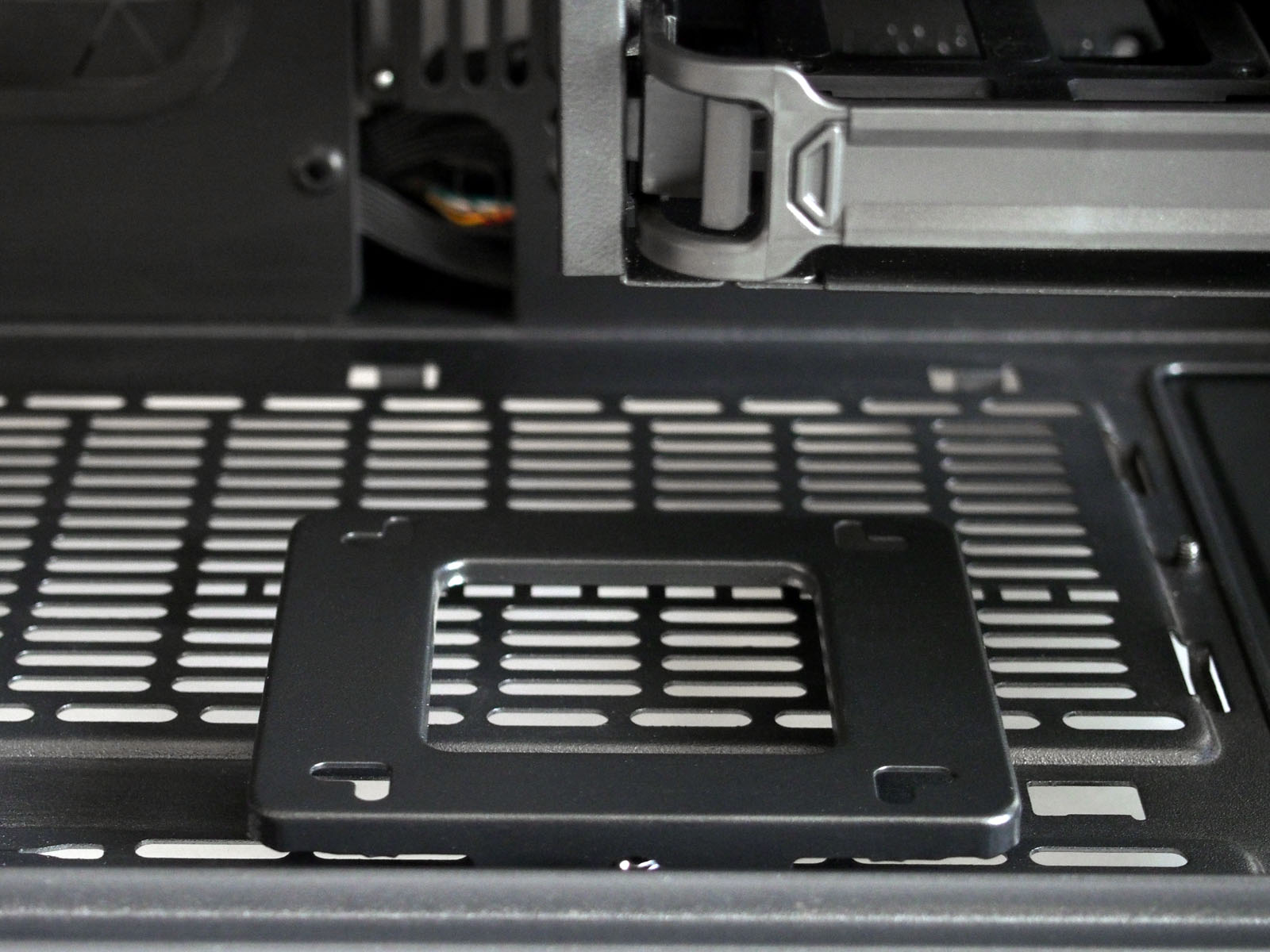

На дне корпуса заготовлена съёмная площадка для установки резервуаров кастомных контуров жидкостного охлаждения с креплениями 65-80 мм. Заготовленные восемь отверстий позволяют переставлять её вправо и влево в пределах 8 см. При установленном резервуаре потребуется убрать корзины для жестких дисков.


Особенности сборки

Чем хороши объёмные корпуса и Full-Tower-экземпляры в частности, так это удобным доступом к креплениям комплектующих. Запас свободного места по периметру и обилие прорезей для кабель-менеджмента делают процесс сборки более простым и удобным. Для большей эстетики основные крупные отверстия дополнительно закрыты силиконовыми заглушками лепесткового типа.

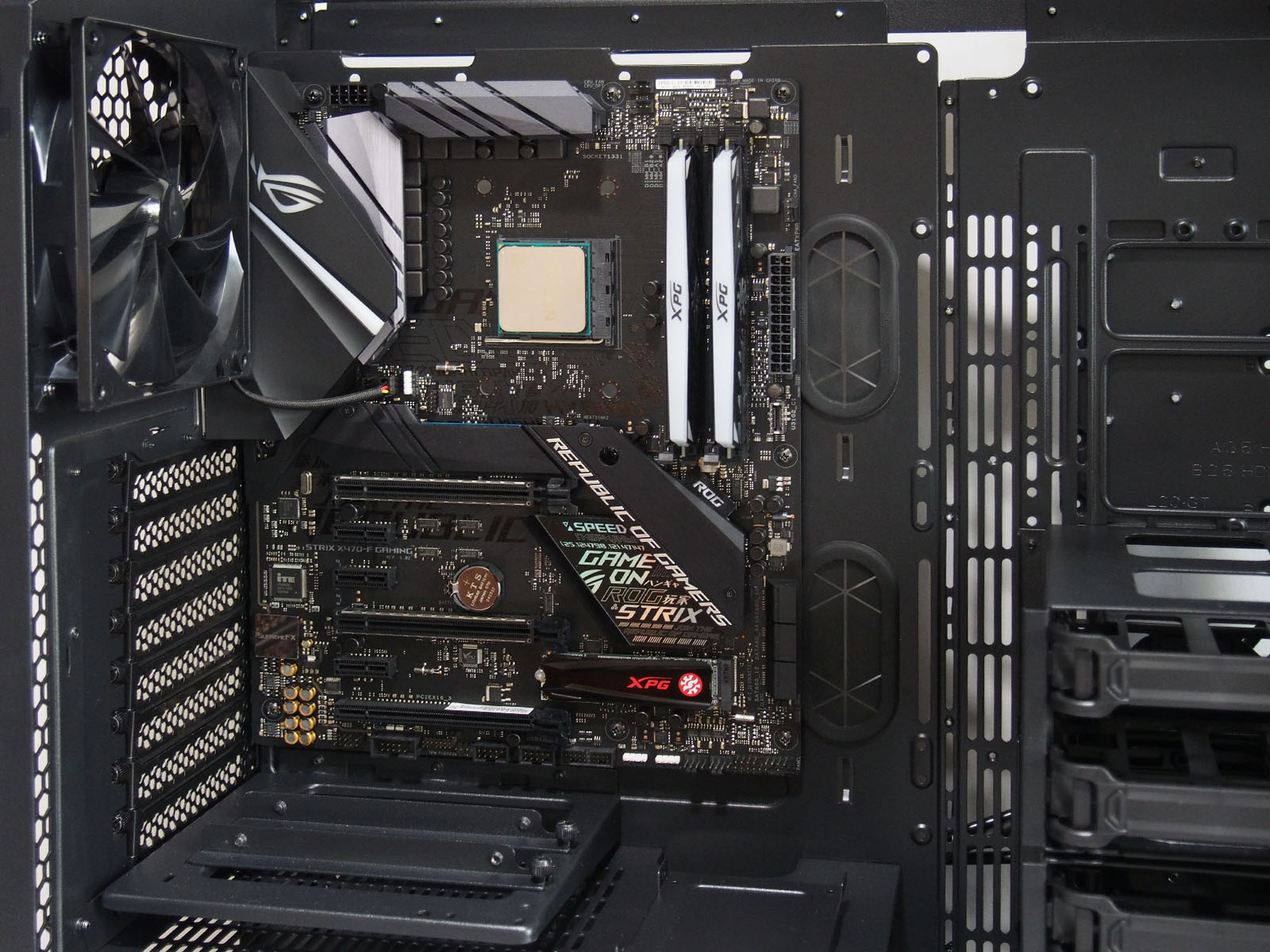

Для материнской платы по задней стенке уже размечены стандартные отверстия от mini-ITX до E-ATX. Подставки для винтов уже вкручены в ATX-платы. Запасные винты-подставки есть в комплектном крепежном наборе, равно как и специальная головка для их затягивания в посадочных местах. При установке E-ATX-плат вытянутые отверстия для подведения основного 24-контактного разъёма и SATA-кабелей, закрытые резиновыми заглушками, перекрываются и аккуратно спрятать кабели от блока питания будет непросто. Для башенных суперкулеров места предостаточно, ограничение по высоте — до 20 см.

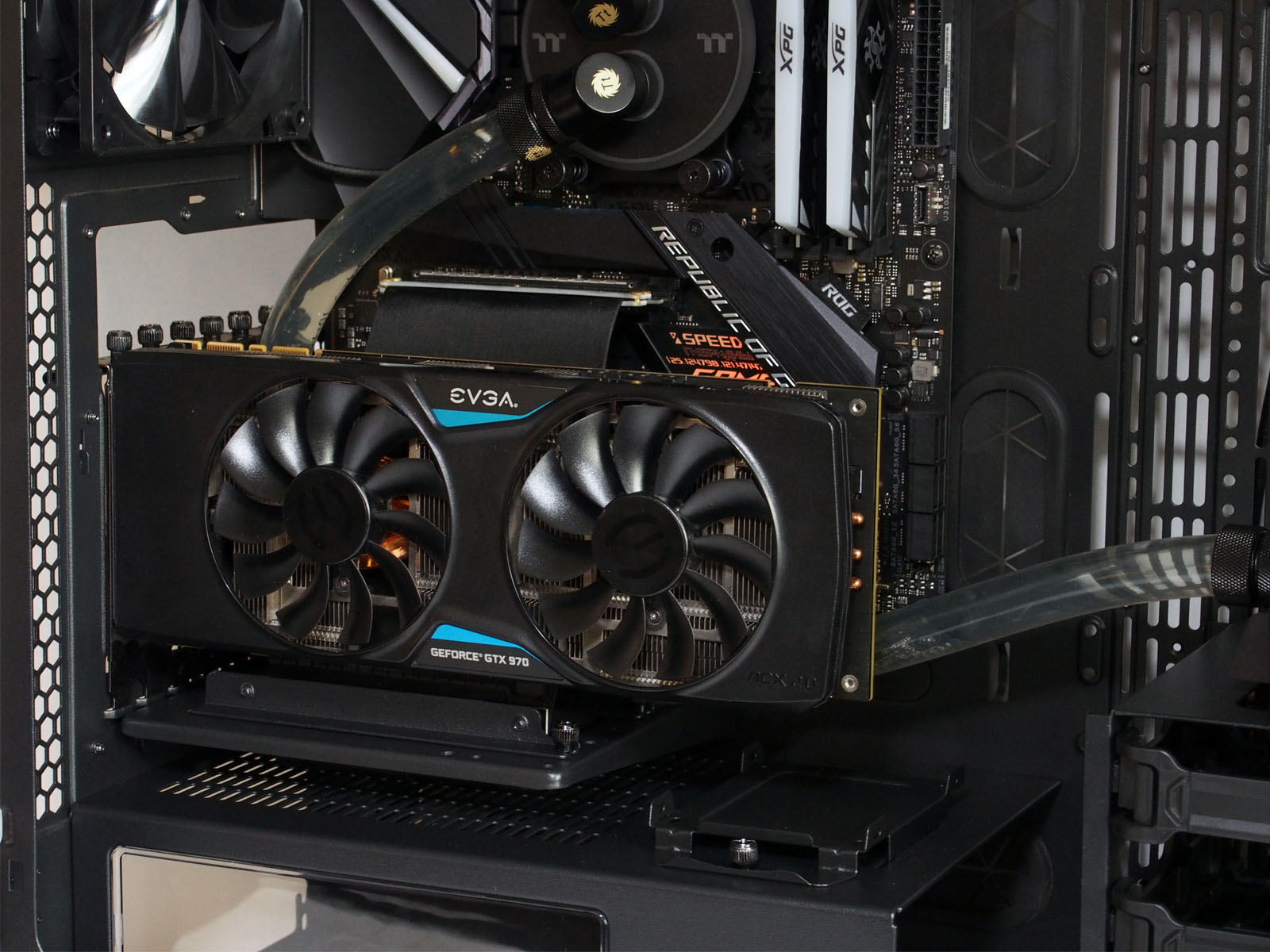

Ширина корпуса и большое расстояние от поддона материнской платы до боковой стеклянной дверцы позволили Thermaltake применить патентованное решение по развороту рамы слотов расширения на 90 градусов, упростив таким образом установку видеокарт или других плат вертикально. Все заглушки слотов сделаны многоразовыми и крепятся на винтах с накатанной головкой.

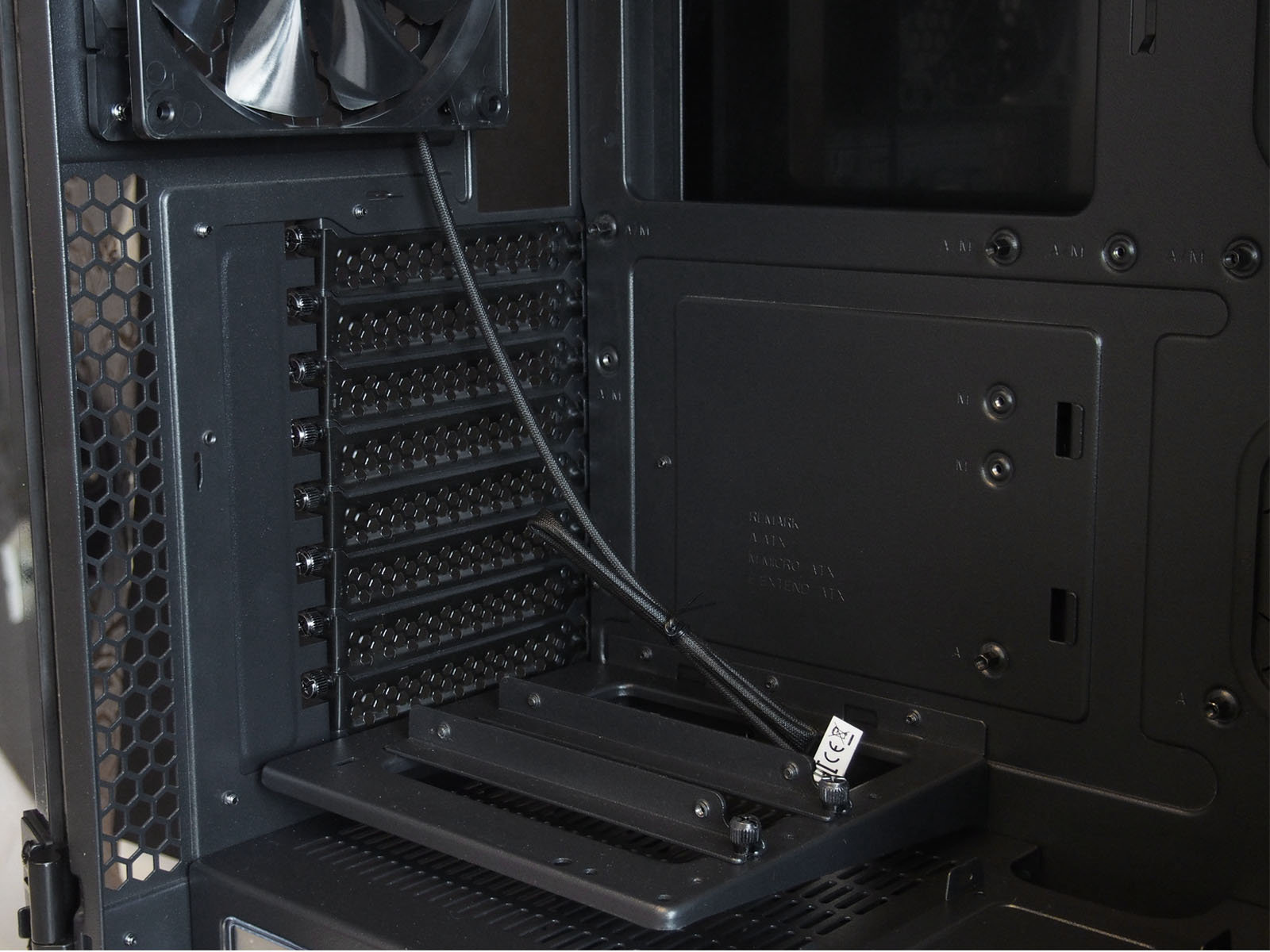

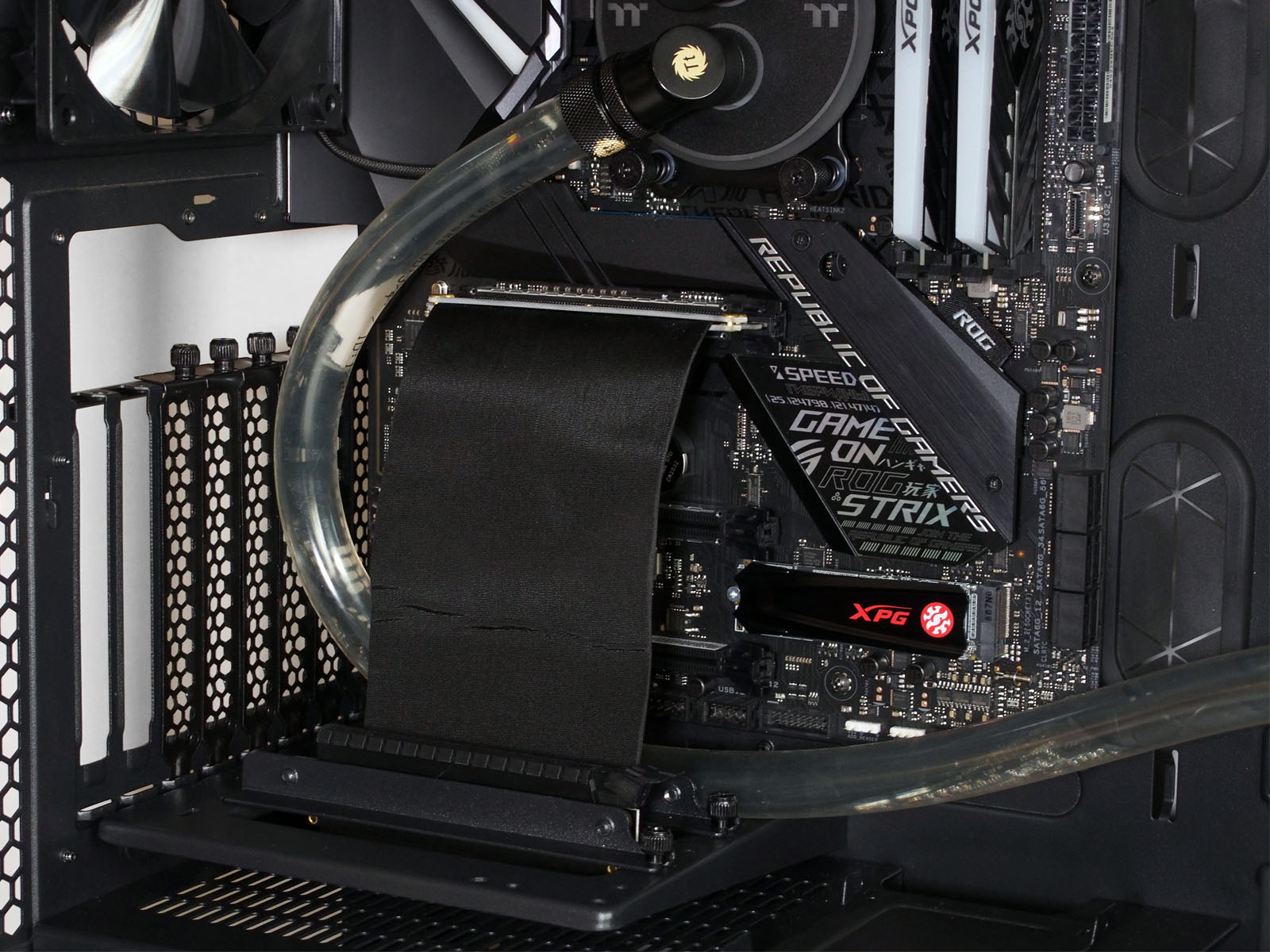

При вертикальной установке тяжелых видеокарт или нескольких видеоадаптеров одновременно рекомендуется использовать комплектные упоры: PSU Cover strip stand — в угловую накладку отсека или PSU strip stand — в крышку самого блока питания. PCI-E-райзера в комплекте нет, его потребуется приобрести отдельно. В нашем случае подошел удлинительный шлейф из комплекта корпуса Thermaltake Core P90 TG. При установленных дисковых корзинах вмещаются видеоадаптеры длиной до 33,4 см, без них — до 50 см.

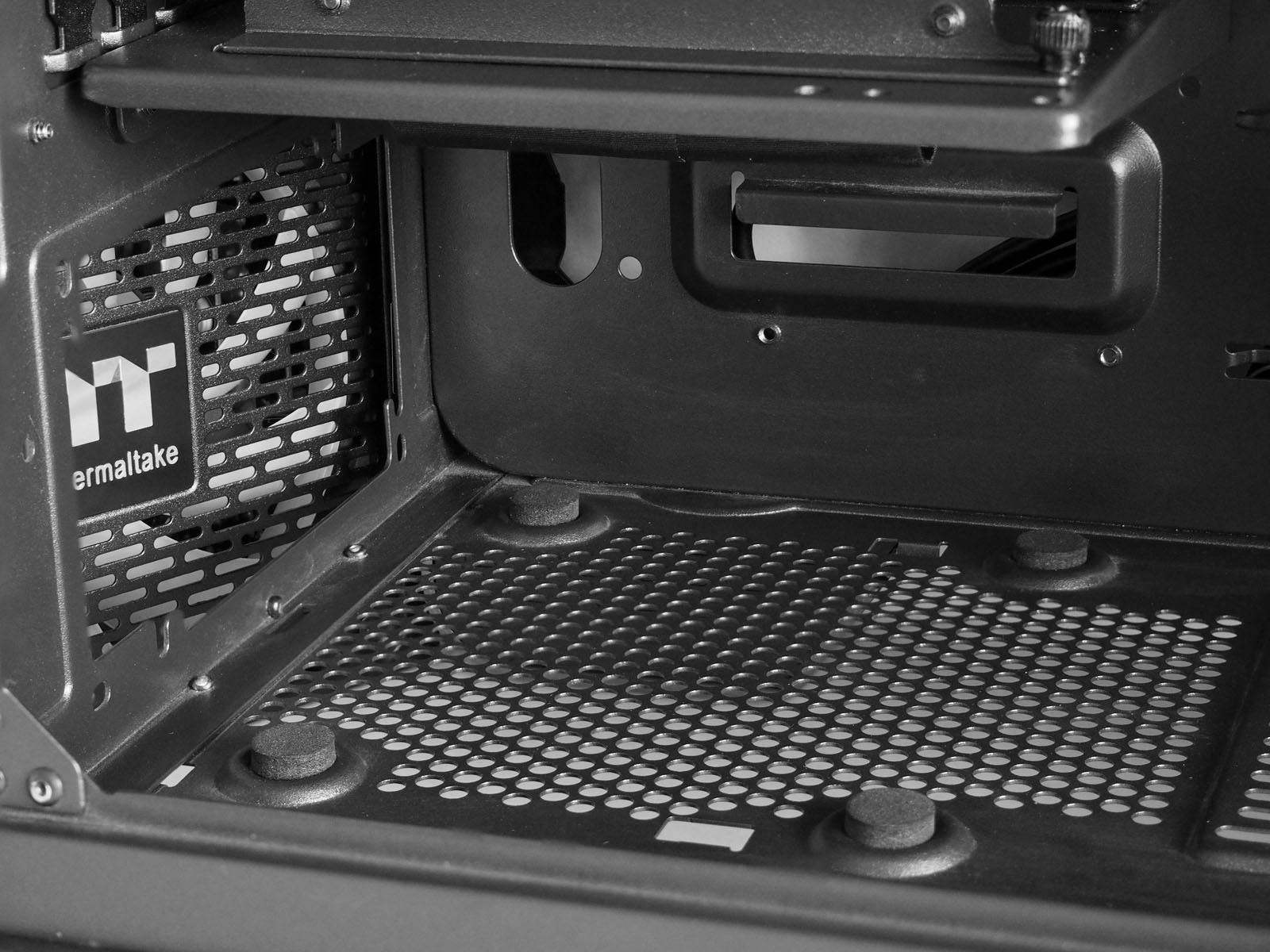

Комплектные цилиндрические уплотнительные подставки необходимо наклеить самостоятельно перед установкой блока питания.

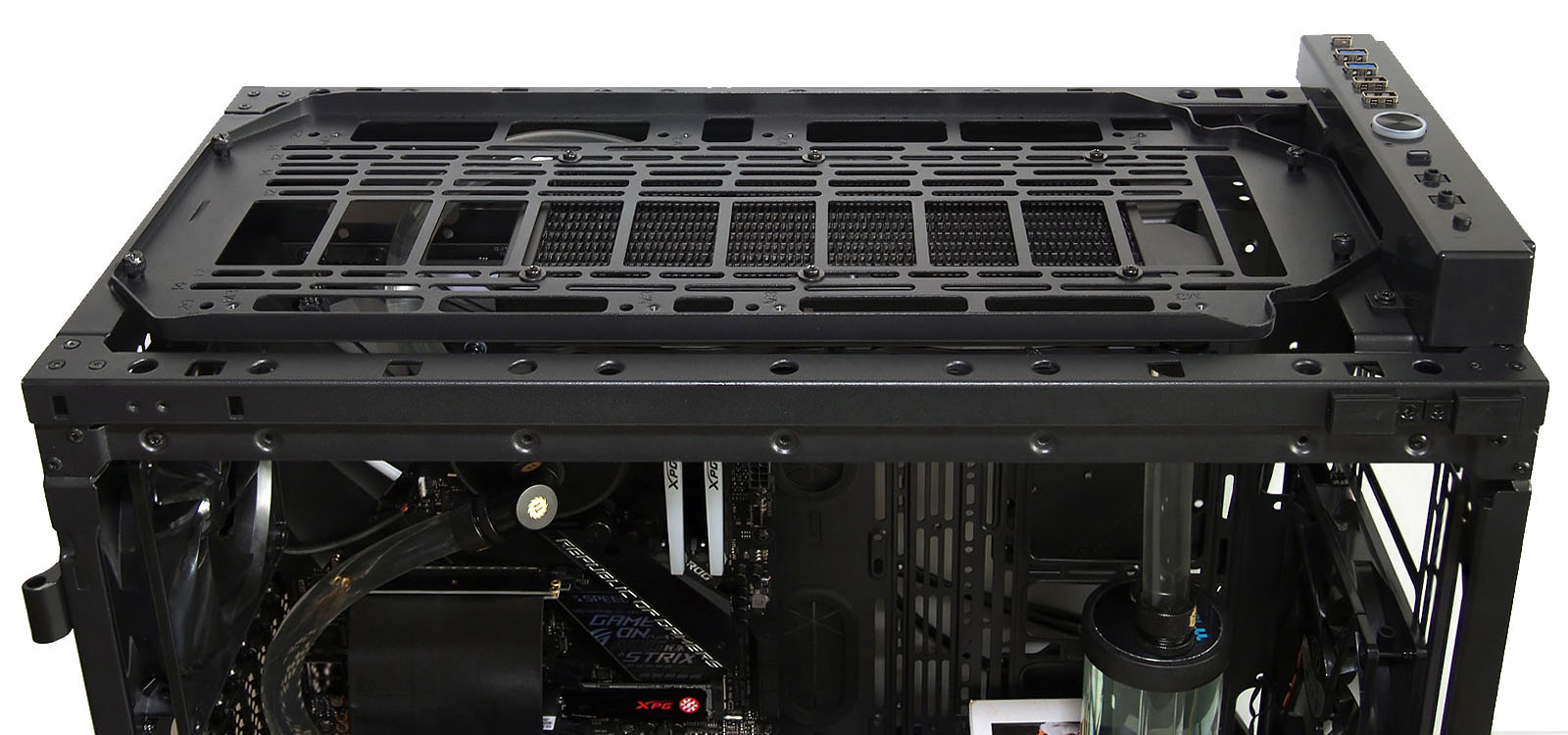

Быстрый доступ к верхней быстросъемной раме для компонентов систем охлаждения позволяет не только удобно закрепить радиаторы и вентиляторы, но и облегчить периодическую чистку от пыли.



Запас места в застенках корпуса — до 35 мм, поэтому возможно уложить толстые пучки проводов или пропустить шланг жидкостного контура. Вместятся даже неиспользуемые широкие штекеры USB-портов передней панели, уложенные поперёк.



Сеточки, спрятанные по бокам передней и верхней панели, которые проглядывают сквозь вентиляционные отверстия на фото выше — пылевые фильтры. Они крепятся на магнитных полосах с внутренней стороны и достаточно быстро извлекаются при необходимости.

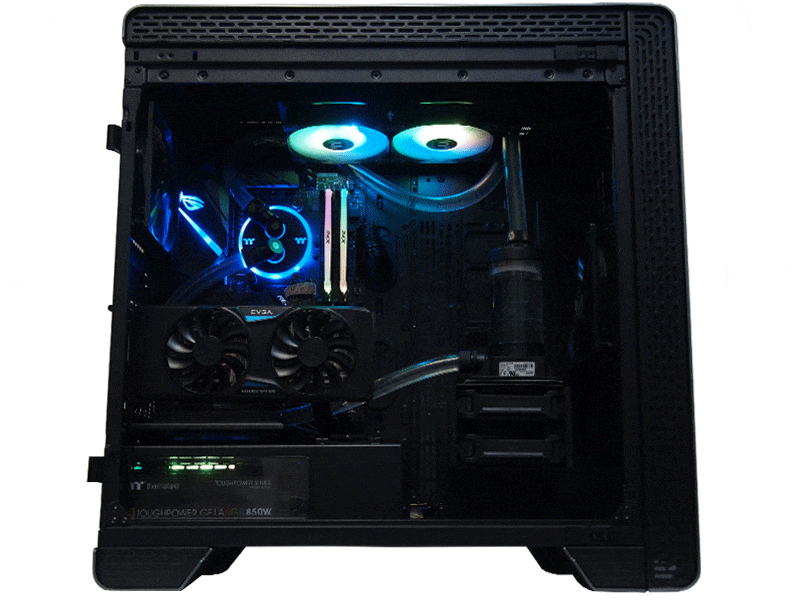

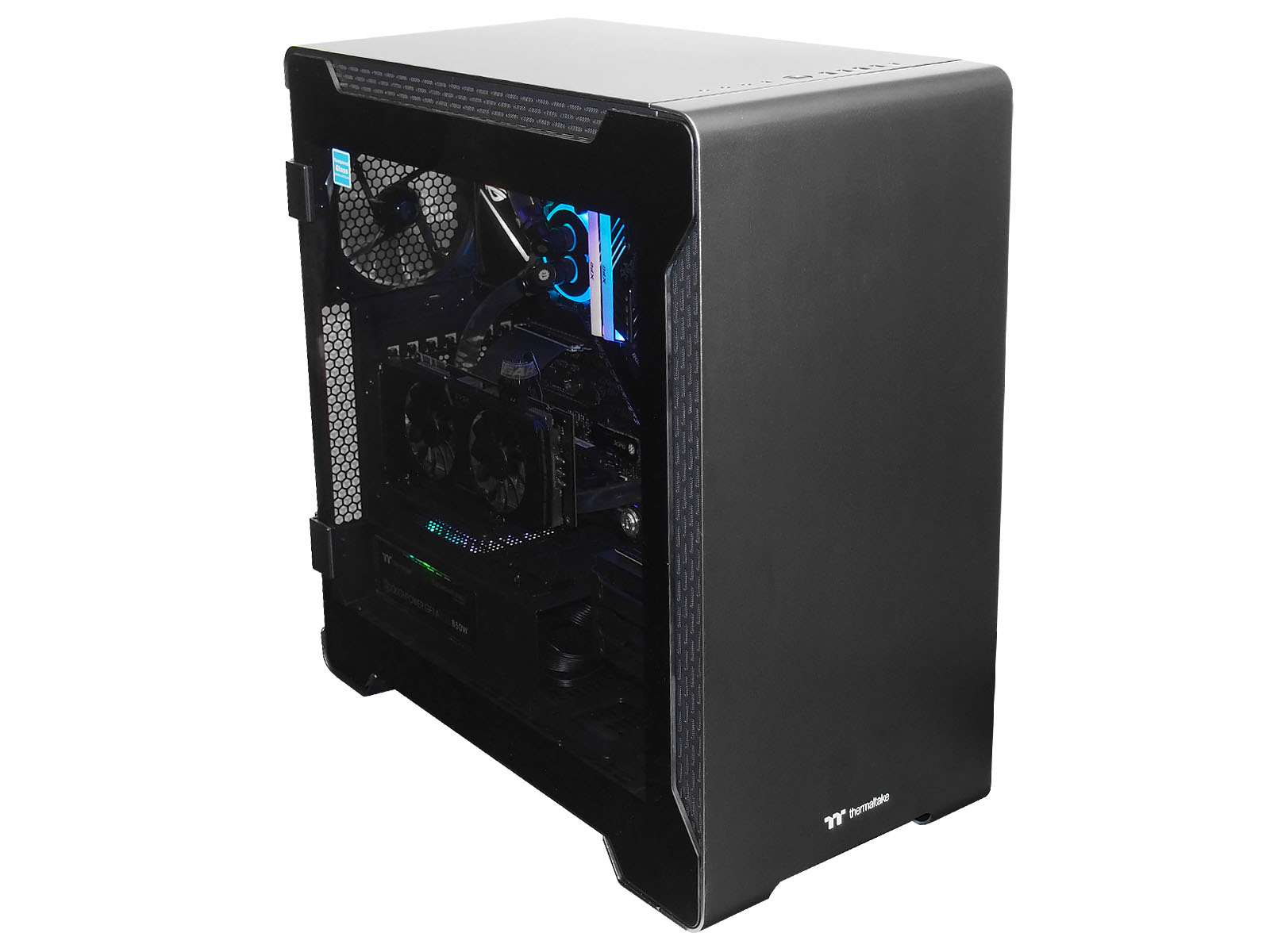

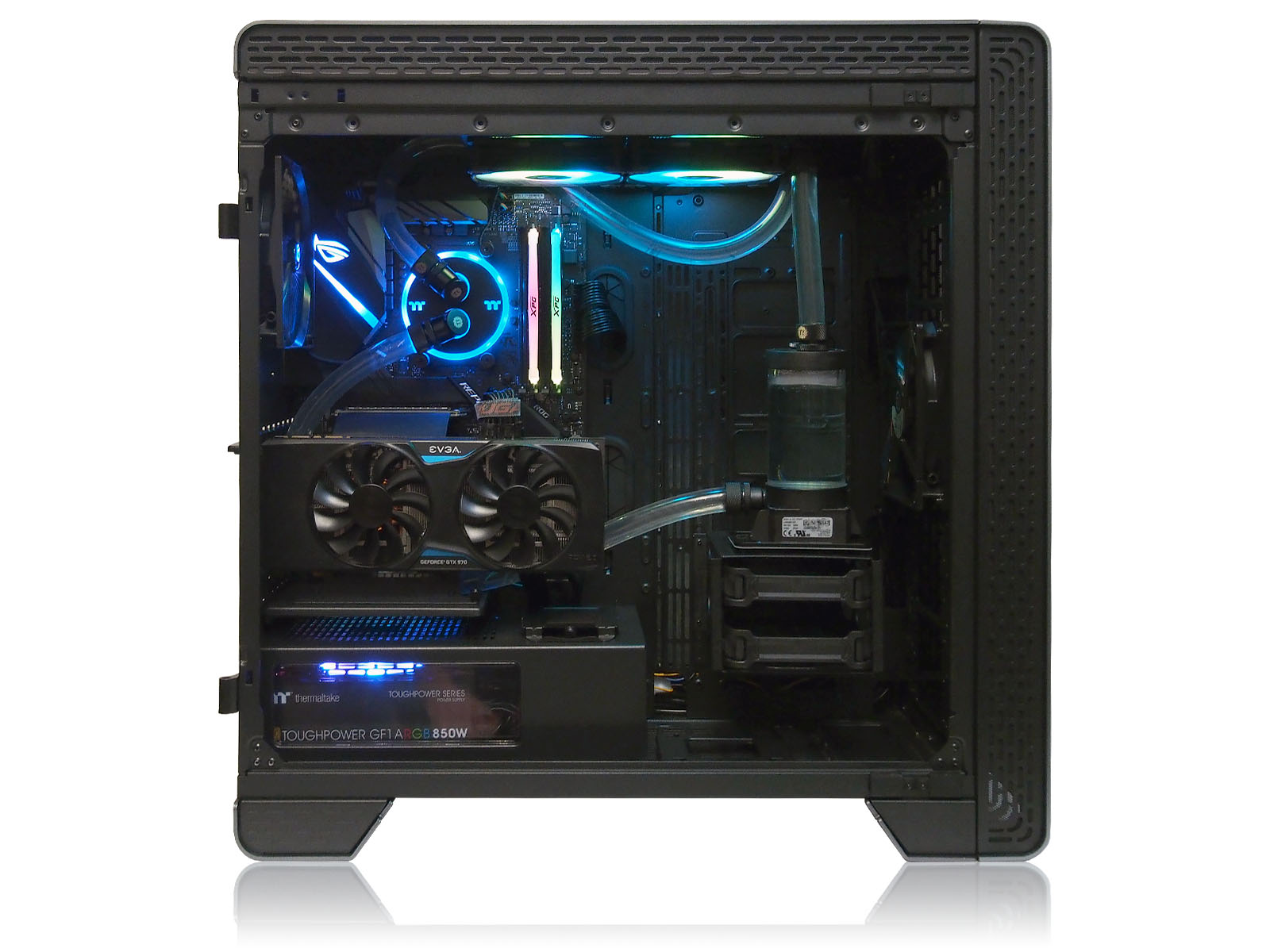

Пример системы в полностью собранном виде:




Тестирование

Конфигурация тестового стенда

Тип комплектующих Модель
Материнская плата ASUS ROG Strix X470-F Gaming (BIOS 5406 от 25.11.2019)
Процессор AMD Ryzen 7 2700X
Система охлаждения Thermaltake C240 DDC Soft Tube Liquid Cooling Kit
Термоинтерфейс Arctic Cooling MX-4
Оперативная память 2 х ADATA XPG Spectrix D41 DDR4-3200 8 ГБ (AX4U320038G16-ST41)
Накопители информации
M.2 NVMe SSD ADATA XPG Gammix S5 512 ГБ
M.2 NVMe SSD Seagate Firecuda 510 2 ТБ
Видеоадаптер EVGA GeForce GTX 970 SSC GAMING ACX 2.0+ 4 ГБ
Блок питания Thermaltake Toughpower GF1 ARGB 850W
Корпус Thermaltake A700 TG
Операционная система Microsoft Windows 10 Pro x64 (версия 1903)
Температура в помещении 30 °C


Скорость и шум комплектных вентиляторов

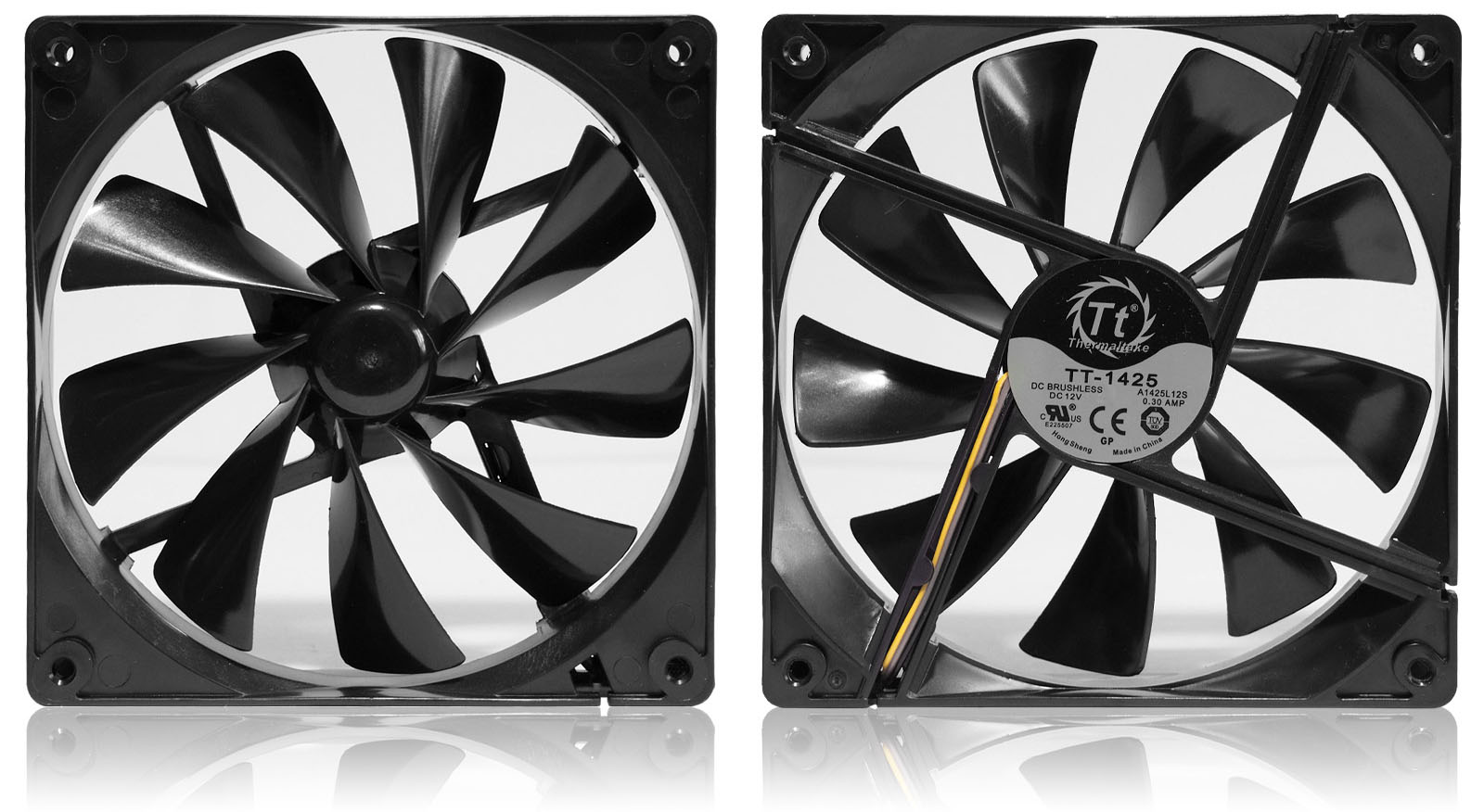

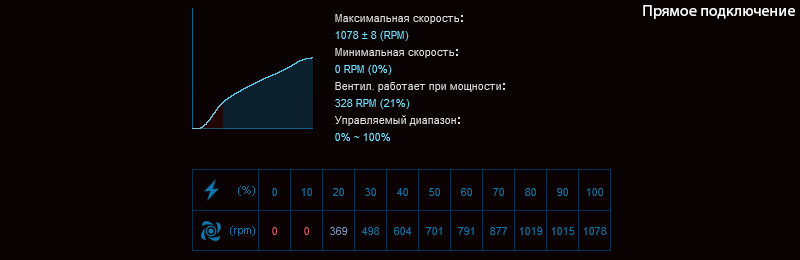

Определенный программой ASUS Fan Xpert 4 диапазон скорости вращения крыльчатки комплектных вентиляторов Thermaltake TT-1425 составил 500-1000 оборотов в минуту ±10%.

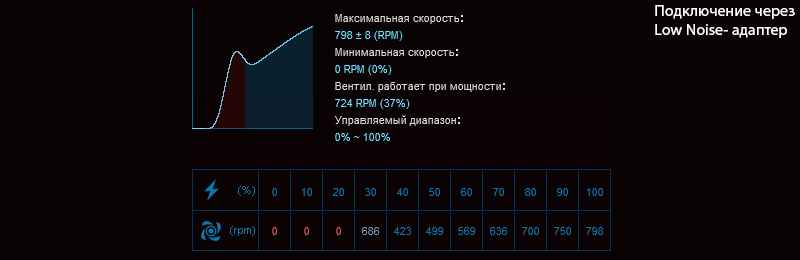

При подключении через комплектный silent-адаптер максимальные обороты снижаются до 800 оборотов в минуту.

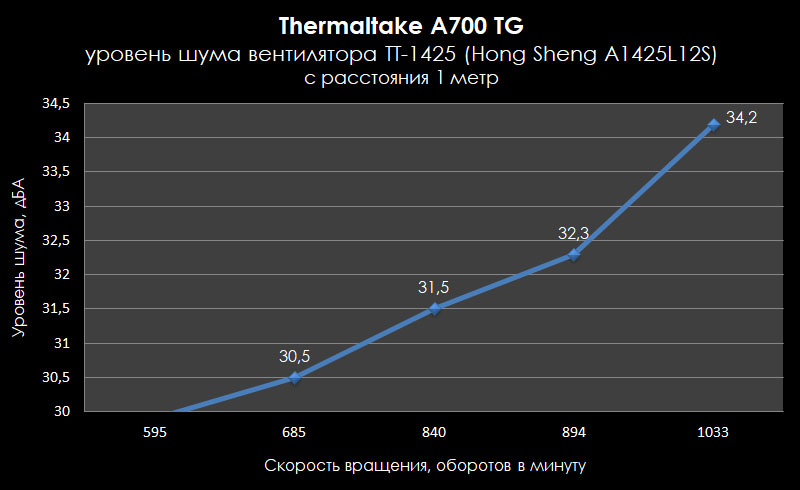

Результаты измерения уровня шума вентилятора прибором Актаком АТЕ-9015 в обычном неподготовленном акустически помещении с фоновым шумом менее 30 дБА с расстояния 1 метр представлены на диаграмме ниже.



В целом стандартные вентиляторы в корпусе Thermaltake A700 TG можно назвать негромкими.

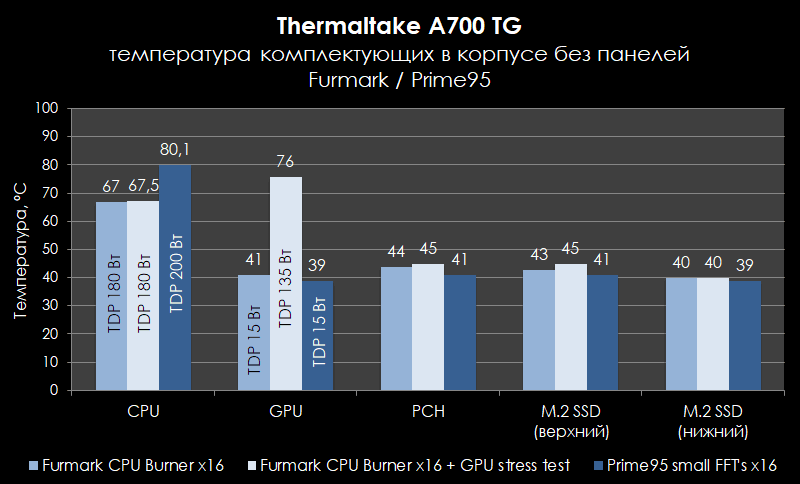

Температура компонентов под нагрузкой

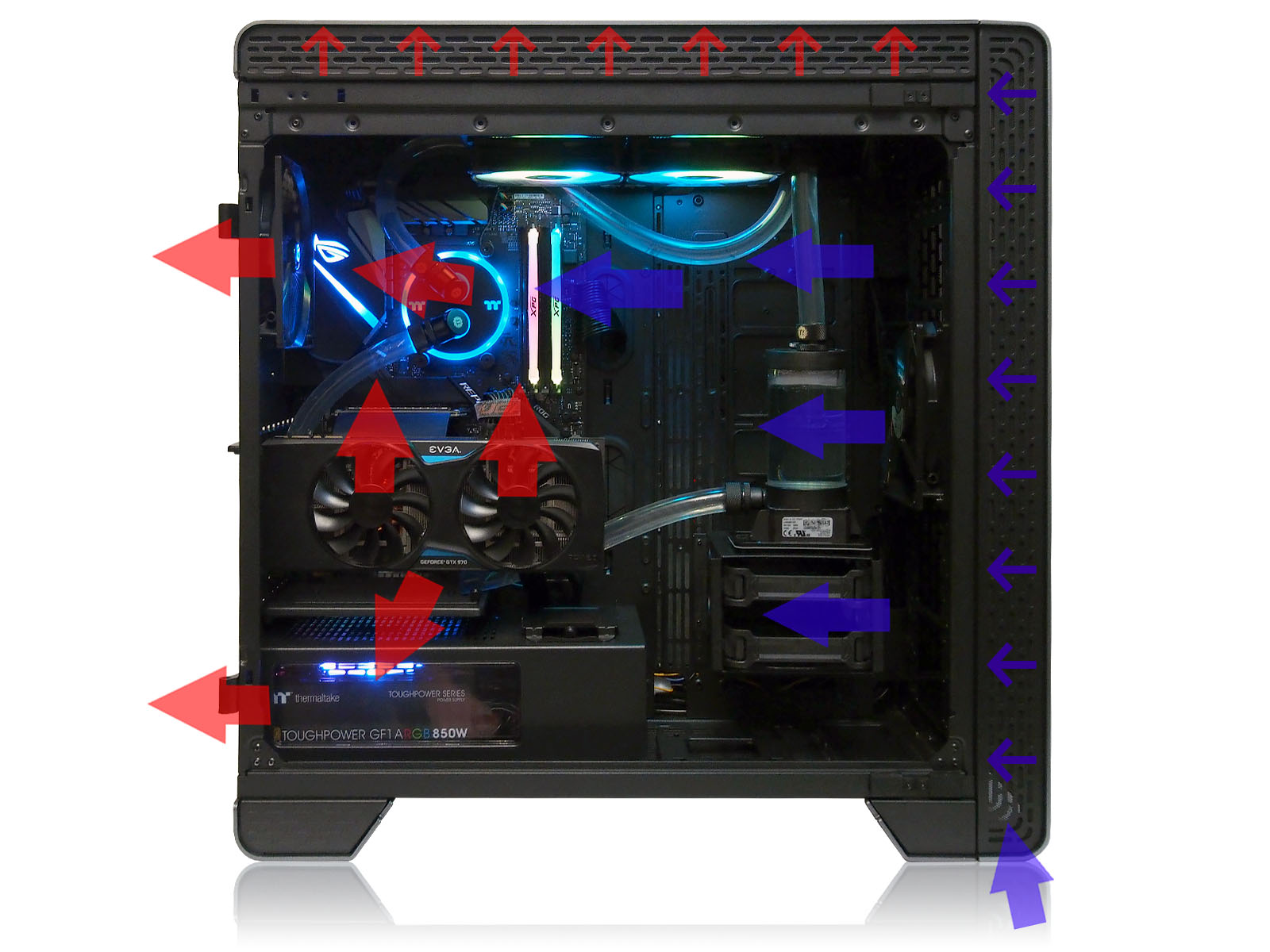

Приблизительная схема движения потоков воздуха внутри тестового стенда.

Несмотря на обилие вентиляционных отверстий по бокам, глухие панели заметно сказываются как на захвате прохладного воздуха спереди, так и на быстром отводе горячего воздуха от закрепленного сверху радиатора СЖО наружу. Без панелей температура центрального процессора в стресс-тестах заметно ниже, чем с ними. Правда даже в полностью собранном и закрытом корпусе температура комплектующих фактически упирается больше в возможности самих контуров охлаждения процессора и видеокарты. Но это в конфигурации всего с одним видеоадаптером. При процессоре с TDP от 200 Вт и нескольких топовых графических адаптерах обойтись парой комплектных 140-мм вентиляторов уже не удастся.

Заключение

Корпус Thermaltake A700 TG в целом получился крупным, и при первом взгляде удивляет не столько его высота, соответствующая классу Full-Tower, сколько ширина в 28,4 см. Причинами такого роста вширь стали два основных момента: поддержка вентиляторов размером 200-мм спереди и сверху, а также особая конструкция рамы для PCI-E плат расширения материнской платы, допускающая как горизонтальное, так и вертикальное размещение сразу всех 8 слотов при условии подключения через райзеры. В современной сборке один или несколько установленных вертикально видеоадаптеров будет смотреться шикарно.

Естественно, что для охлаждения пыла HEDT-процессора и видеокарт в ограниченном объёме корпуса потребуется размещение соответствующего количества кулеров, вентиляторов, жидкостных контуров охлаждения, и для этих целей корпус оснащен отличным запасом заготовленных креплений, а также продуманными наборами отверстий для подведения кабелей и шлангов. Благодаря предусмотренной площадке для расширительных резервуаров и быстросъемной верхней раме для длинных радиаторов, в корпус так и просится кастомный контур жидкостного охлаждения. При его размещении придётся пожертвовать одной или обеими корзинами для жестких дисков, но этот факт в современных реалиях не носит критичного характера из-за постепенного вытеснения классических HDD твердотельными M.2-накопителями. Да и не стоит забывать о возможности перенести диски в застенки корпуса, где предусмотрены необходимые крепежные места.

Большой объём внутреннего пространства для корпуса с дизайном, построенным на ровных панелях, немаловажен с точки зрения умеренного нагрева комплектующих в периоды высокой нагрузки. Как показало тестирование, наличие боковых вентиляционных отверстий не полностью компенсирует глухие панели без фронтальной перфорации. И комплектных двух 140-мм вентиляторов явно маловато.

Также при всей продуманности доступа к отдельным компонентам, наличии различных быстросъёмных лючков и отдельных направляющих возникает два вопроса. Первый: "Почему не сделана быстросъемная рамка для блока питания и его установка требует снятия углового кожуха?". В A500 TG это было реализовано, а 700-ка оказалась лишена такого удобного элемента. Второй: "Почему извлечение нижнего пылевого фильтра осуществляется вытягиванием назад, а не вперед?". Корпуса с большими смотровыми окнами преимущественно размещаются на столах и сзади зачастую нет места, чтобы вытянуть длинный фильтр, а спереди этому ничего не мешало бы, так как корпус стоит на прочных и высоких ножках, между которыми находится дизайнерский вырез. Надеемся, что в будущих модификациях корпуса производитель учтёт эти два момента, так как премиальный сегмент и солидная цена диктуют высокие ожидания к юзабилити и эргономике со стороны покупателей.

Отнесение корпуса к премиальному сегменту Tt, на наш взгляд, сделан обоснованно. Thermaltake A700 TG построен на прочной стальной раме с качественной окраской, точной подгонкой деталей и аккуратной обработкой краёв отверстий. Строгие гладкие алюминиевые панели и боковые дверцы из закаленного стекла придают корпусу солидности. Он одинаково хорошо будет смотреться как в топовой игровой сборке с обилием модных RGB-компонентов, так и, например, без подсветки вовсе в строгой производительной графической станции какого-нибудь дизайнера.


Преимущества Thermaltake A700 TG:
  • Запоминающийся строгий дизайн;
  • Высококачественные материалы;
  • Прочный металлический каркас корпуса и алюминиевые панели;
  • Удобные боковые дверцы из безрамочного закаленного стекла;
  • Большое внутреннее пространство и удобный доступ к комплектующим;
  • Платформа для установки резервуаров;
  • Быстросъемная рама для радиаторов СЖО сверху;
  • Полностью съёмные корзины для дисков;
  • Поддержка кулеров высотой до 200 мм;
  • Поддержка длинных видеокарт;
  • Рама слотов расширения с возможностью поворота на 90°;
  • Заготовленные крепления для вертикальной установки видеокарт;
  • Пылевые фильтры;
  • Большой запас места для кабель-менеджмента.

Недостатки:
  • Для установки и обслуживания блока питания необходимо откручивать и снимать кожух над ним;
  • Из-за большой ширины занимает много места на столе;
  • При настольном размещении неудобно тянуться к фронтальным кнопкам и разъёмам;
  • В комплекте нет PCI-E-райзера.
