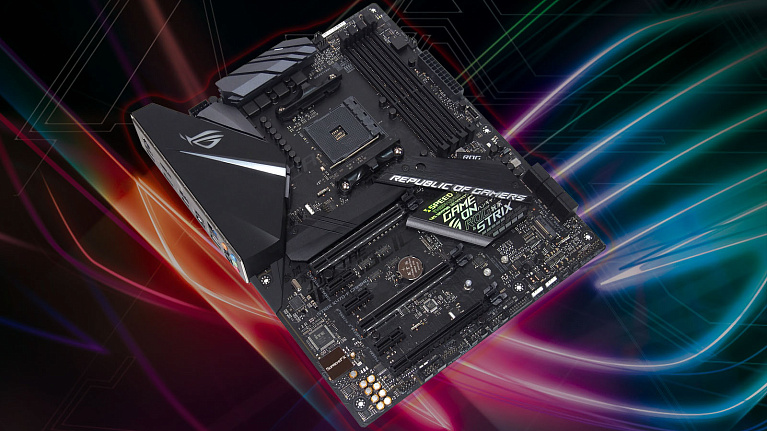

Игровая серия Strix материнских плат для процессоров AMD на чипсете X470 достаточно скромна по количеству моделей. Всего две платы: ROG Strix X470-F Gaming - полноформатная ATX и ROG Strix X470-I Gaming - уменьшенный аналог форм-фактора mini-ITX. Учитывая отнесение к продукции категории Republic of gamers для заядлых геймеров, X470-F больше подходит для полноценных игровых ПК, так как основной упор на производительные видеоадаптеры в них, как правило, не вписываются в ограничения mini ITX-корпусов. Дебют платы состоялся около года назад, но она по-прежнему не утратила свою актуальность и готова к появлению новых процессоров AMD для сокета AM4, анонсированных на июль 2019 года.

Технические характеристики

ASUS достаточно неплохо проработала набор интерфейсных разъёмов на материнской плате. Есть всё необходимое для современной игровой сборки с одним или несколькими графическими адаптерами, достаточным объемом оперативной памяти, многоядерным процессором, NVMe-накопителем, неплохим аудиокодеком и, конечно же, системой управляемой подсветки. Не хватает, разве что интегрированного Wi-Fi-адаптера, которым, к слову, mini ITX вариант оснастить не забыли.

Производитель ASUS
Модель ROG Strix X470-F Gaming
Сокет
AM4
Чипсет X470
Поддерживаемые процессоры Ryzen 1-го и 2-го поколения;
Athlon и Ryzen с графикой Radeon Vega;
7-ое поколение A-серии;
модели Athlon X4 до 8 ядер.
Тип памяти, количество слотов DDR4, небуферизированная, 4 шт., максимальный общий объём - 64 ГБ
Режим работы оперативной памяти Двухканальный:
* Ryzen 2-го поколения: 3600, 3466, 3400, 3200, 3000, 2933, 2800, 2666, 2400, 2133 МГц;
* Ryzen 1-го поколения, Athlon и Ryzen с графикой Radeon Vega: 3466, 3400, 3200, 3000, 2933, 2800, 2666, 2400, 2133 МГц;
* AMD A-серии 7-го поколения и Athlon X4: 2400, 2133 МГц.
Слоты расширения 2 x PCI Express 3.0 x16;
1 x PCI Express 2.0 x16
3 x PCI Express 2.0 x1;
* Слот PCIeX16_3 делит пропускную способность с PCIeX1_1 и PCIeX1_3.
Видеоразъёмы 1 x HDMI 1.4b
1 x DisplayPort 1.2
Поддержка нескольких видеокарт 2-Way NVIDIA® SLI™ и 3-Way AMD® CrossFire™
Тип слотов M.2 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110) с поддержкой устройства SATA и PCIe 3.0 x4;
1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280) с поддержкой устройств SATA и PCIe 3.0 x2.
* Слот M.2_2 делит ресурсы с PCIeX1_1, если заняты слоты PCIeX1_1 или PCIeX1_3.
SATA-порты 6 x SATA 6 Гбит/с
Звук 8-канальный кодек SupremeFX High Definition Audio (S1220A)
Сетевой интерфейс 1 x Intel® I211-AT Gigabit LAN
Разъёмы на задней панели На задней панели:
1 x PS/2 Combo;
1 x DisplayPort;
1 x HDMI;
5 x USB 3.1 Gen 1 Type-A;
2 x USB 3.1 Gen 2 Type-A (красный);
1 x USB 3.1 Gen 1 Type-С (черный);
1 x RJ45 с заземлением;
1 х оптический выход S/PDIF;
5 x 3,5 мм аудиоразъём.
Внутренние:
1 x AURA для адресных светодиодных лент +5 В;
2 x AURA для светодиодных лент +12 В;
2 x USB 2.0 (поддержка до 4-х портов);
1 x разъём для модуля TPM;
7 x 4-pin разъем вентиляторов;
1 x 24-pin ATX;
1 x 8-pin ATX 12V;
1 x Аудиоразъём фронтальной панели (AAFP);
1 x Разъем для температурного датчика;
1 x Джампер сброса CMOS;
1 x Системная панель;
1 x Разъём для COM-порта;
6 x SATA 6 ГБ/с;
2 x Слот M.2;
1 x USB 3.1 Gen2 фронтальной панели;
1 x USB 3.1 Gen1 фронтальной панели.
Форм-фактор ATX (305 x 244 мм)

Официальная страничка: https://www.asus.com.

Упаковка и комплектация

Привычное для серии Strix оформление коробки с материнской платой похоже на смежные платы последних серий для процессоров Intel. Яркое изображение логотипа Republic of gamers в стилизации под неоновое свечение привлекает взгляд. Габаритами и исполнением коробка не отличается от таковой у большинства аналогичных устройств.



Основное внимание перед покупкой привлекает описание материнской платы с обратной стороны упаковки, где на фоне фотореалистичного изображения устройства перечислены базовые характеристики и особенности конкретной ROG Strix X470-F Gaming. Привычно для продукта, ориентированного на международный рынок, большая часть описания дана только на английском языке.

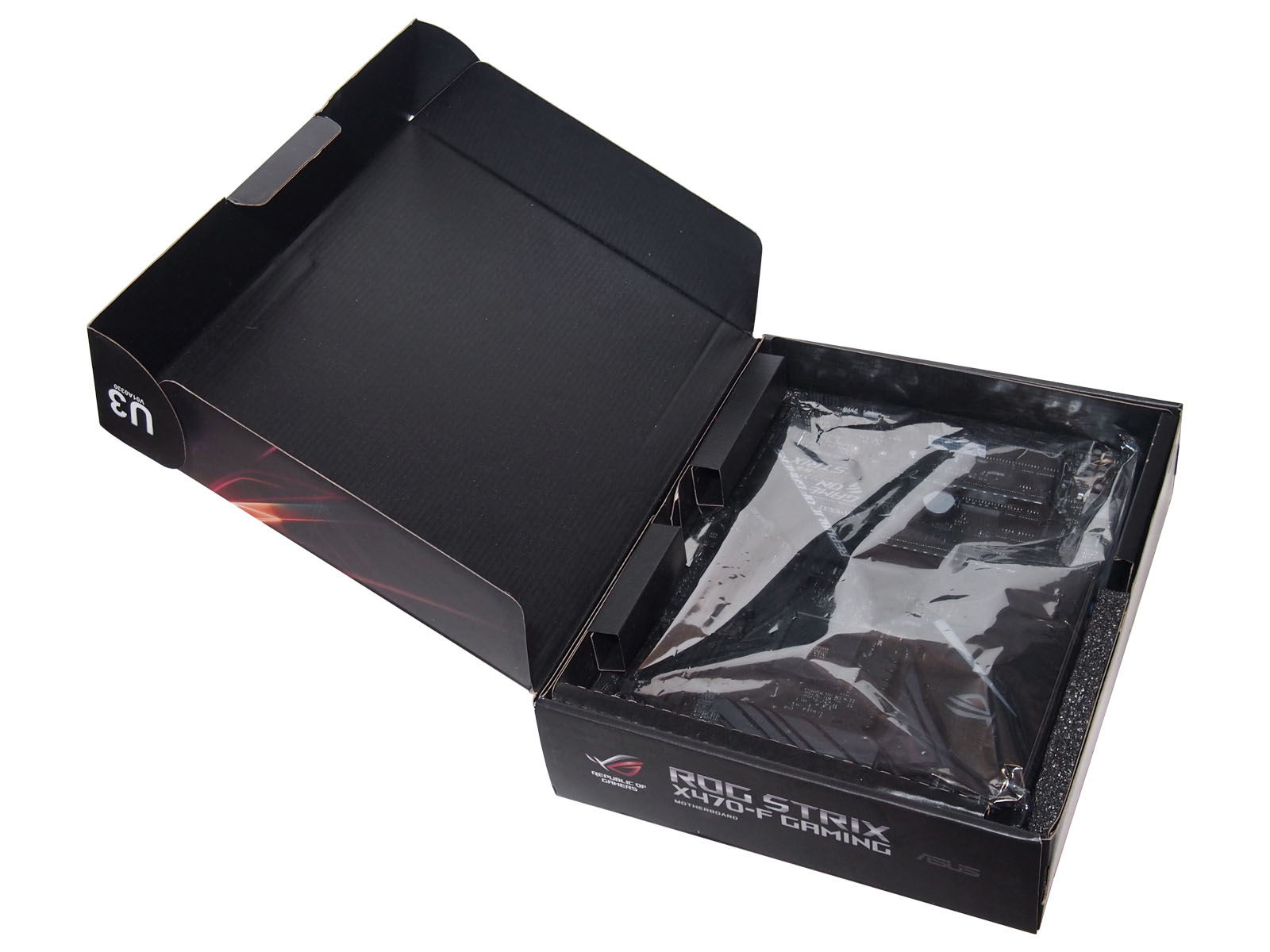

Внутри коробки используется небольшое зональное деление картонным поддоном с уплотнителем из вспененного материала по периметру. Материнская плата уложена в антистатический пакет сверху, всё остальное находится в отсеке под ней.

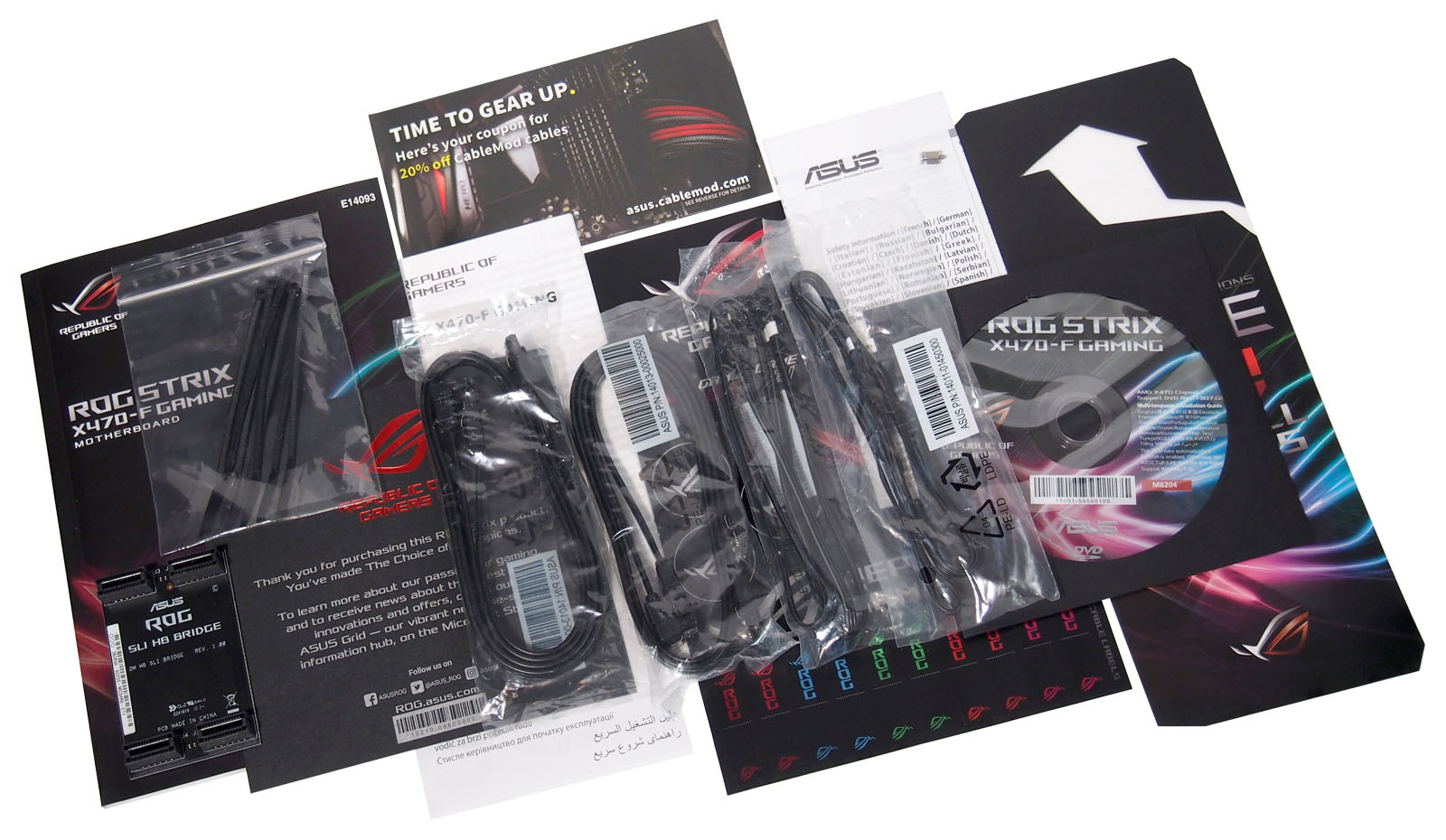

В комплект к ROG Strix X470-F Gaming производитель вложил:
  • Четыре кабеля SATA 6 Гб/с (два прямых и два "Г"- образных);
  • Пакетик с крепежом для накопителей в M.2-слот;
  • Жёсткий мост SLI HB BRIDGE;
  • Пакет с нейлоновыми хомутами черного цвета;
  • Два кабеля для подключения внешних RGB-лент;
  • Металлизированная наклейка MSI Gaming;
  • Подробная пользовательская инструкция;
  • Скидочная карточка для заказа кабелей на сайте cablemod.com;
  • Карточка регистрации продукта;
  • Информационный буклет;
  • Лист с цветными наклейками на подключаемые кабели;
  • DVD с программным обеспечением;
  • Табличка "не беспокоить, идёт игра" на дверную ручку;
  • Благодарственное обращение компании ASUS на картонном бланке.


В глаза сразу бросается отсутствие заглушки для портов на задней панели, но это потому что она уже закреплена на материнской плате.

Внешний вид

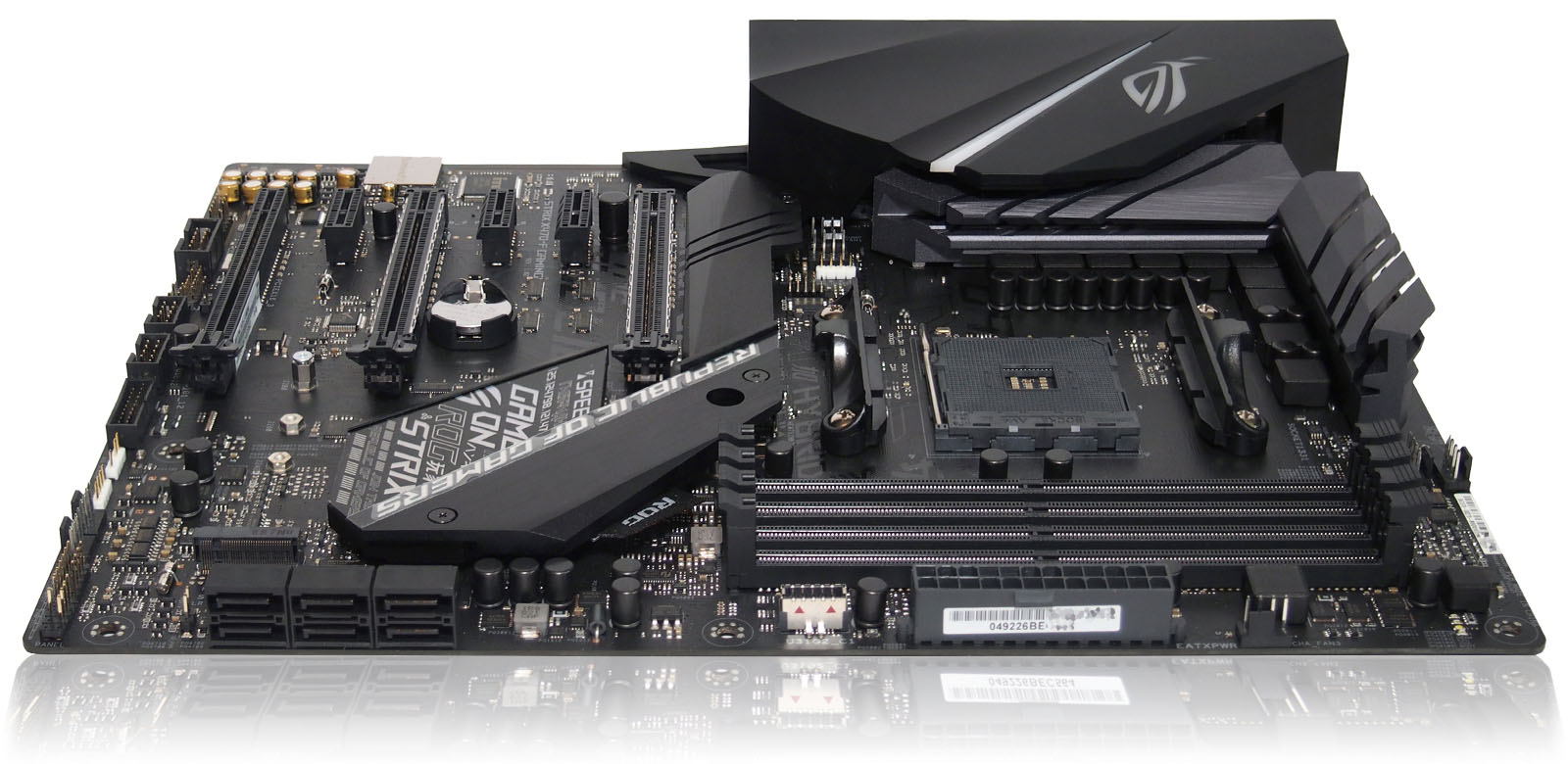

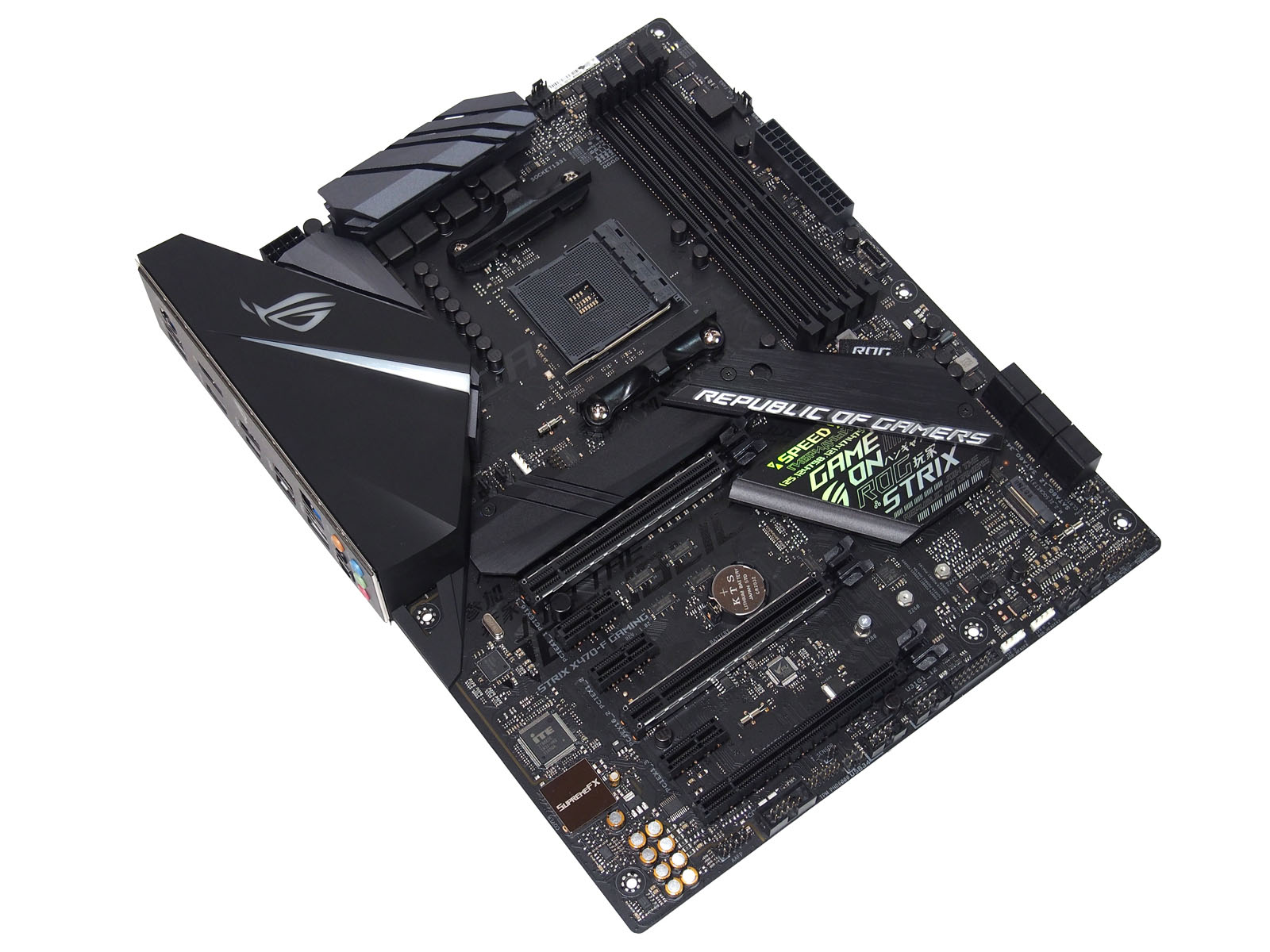

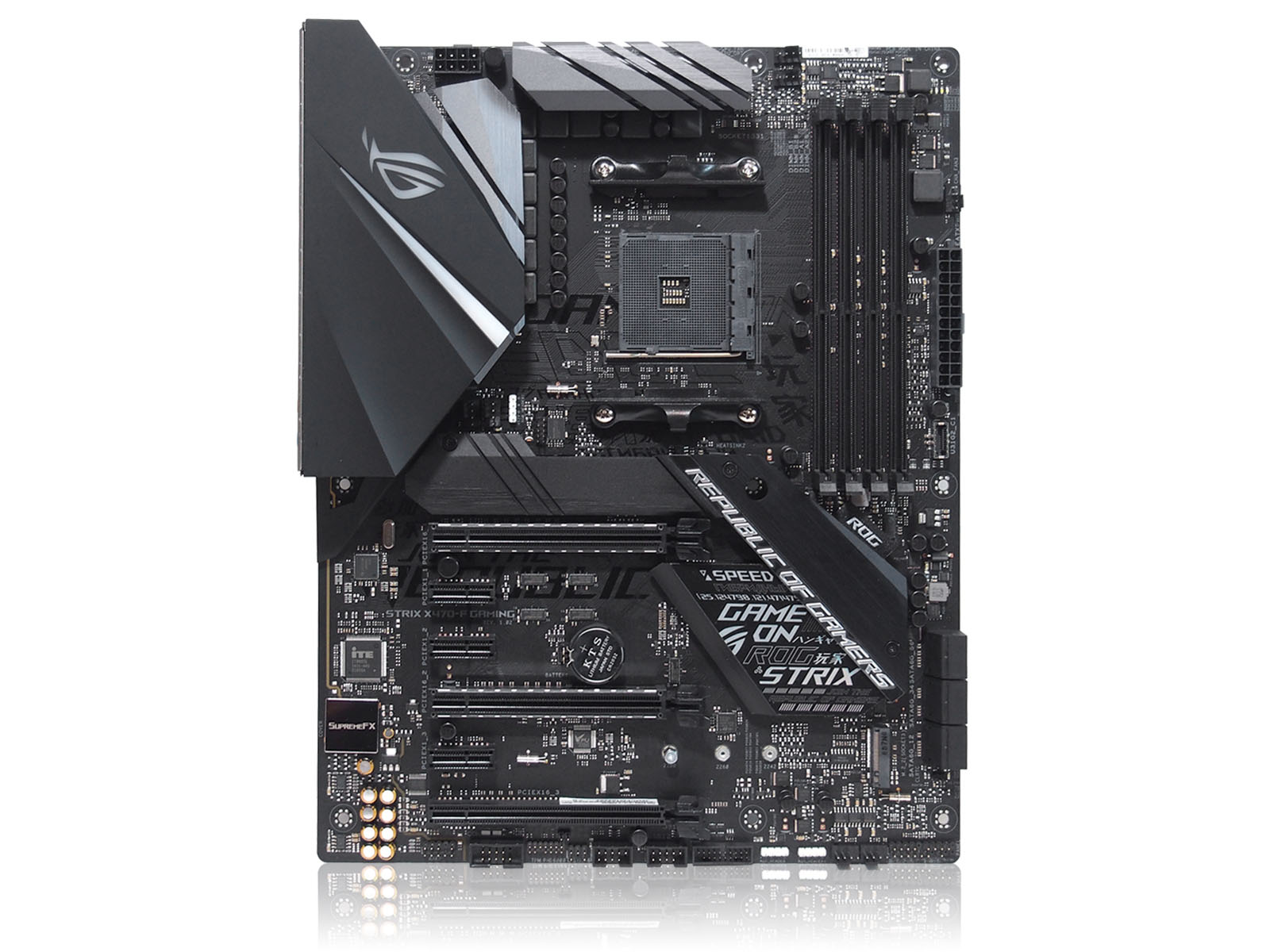

Плата ASUS ROG Strix X470-F Gaming выполнена на текстолите черного цвета в полноразмерном форм-факторе ATX. Размеры в длину и ширину - 305 на 244 мм. Для установки в корпусы персональных компьютеров предусмотрено девять стандартных крепежных отверстий, края платы не останутся без опоры.



Как и подобает современной материнской плате, функциональность органично дополнена дизайнерскими элементами оформления, чтобы плата стала достойной основой в сборках с прозрачными боковыми стенками. Основными украшениями стали: пластиковый кожух портов задней панели с подсвечиваемой зоной, радиатор чипсета и одного из M.2-слотов со стилизацией, характерной для серии ROG, и надписи тёмно-серого цвета на разных языках непосредственно на черном текстолите.

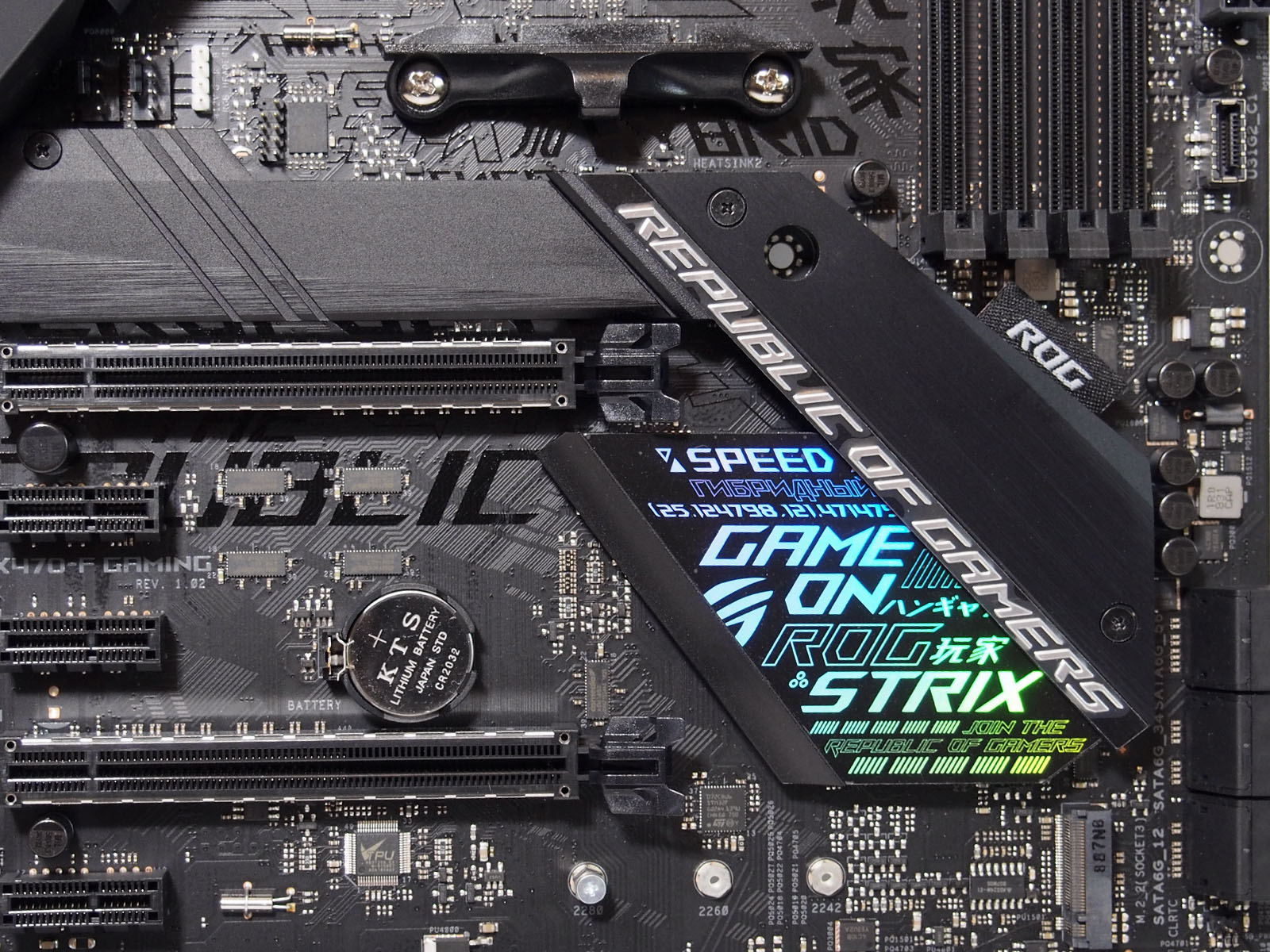

Радиатор чипсета не оснастили модулем подсветки, но даже без неё он смотрится интересно за счет голографических надписей на нескольких языках (в том числе и на русском), меняющих свой цвет при взгляде под разными углами. Также к нему прикрепили стилизованный тряпичный шильдик ROG, напоминающий таковые на брендовой одежде. Смотрится необычно и интересно.

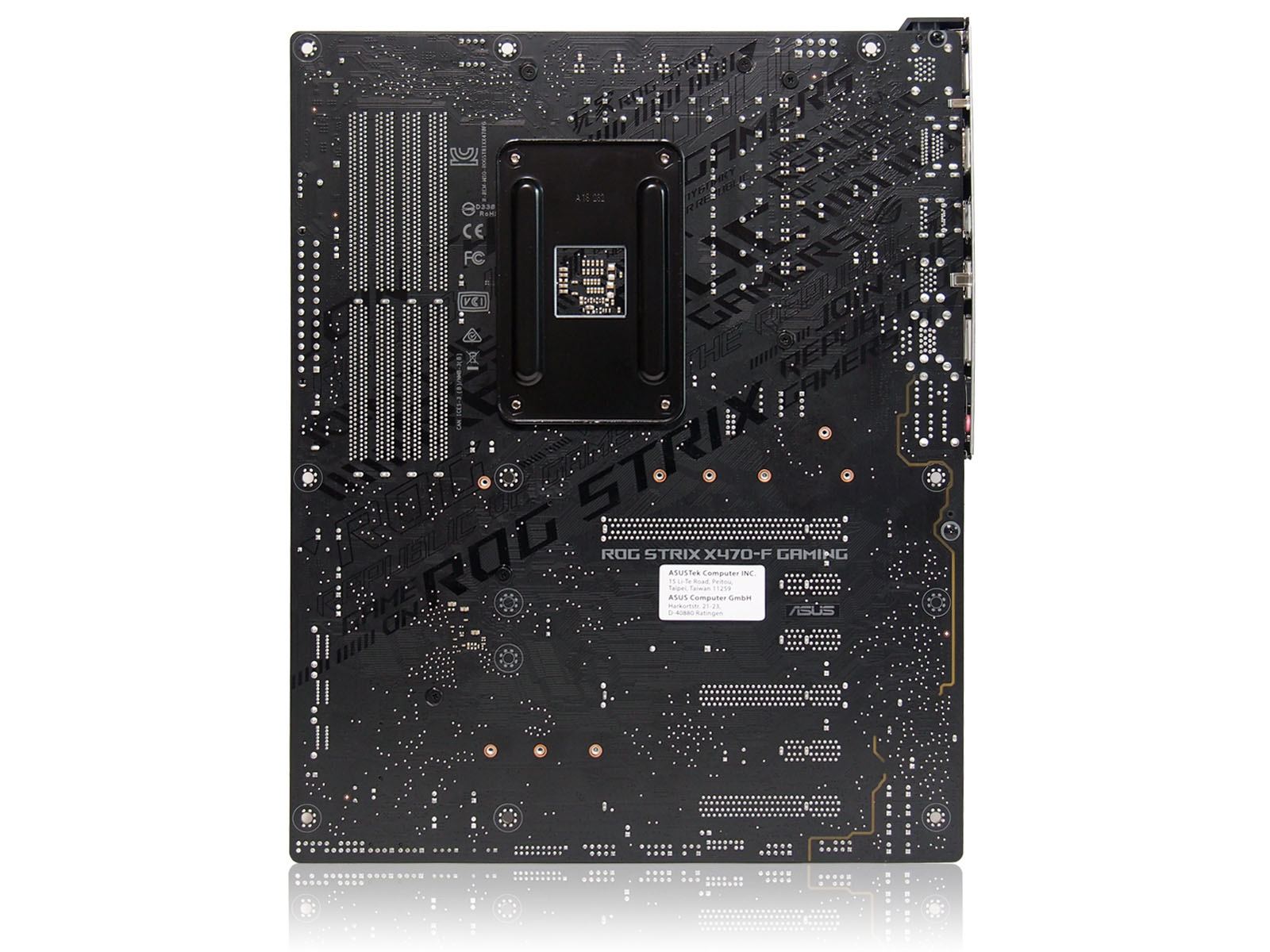

С обратной стороны материнской платы интересных элементов нет, все основные компоненты сосредоточены с лицевой стороны. Внимания может удосужиться только стандартная металлическая пластина сокета AM4 в цвет текстолита и наклейка с информацией о производителе.

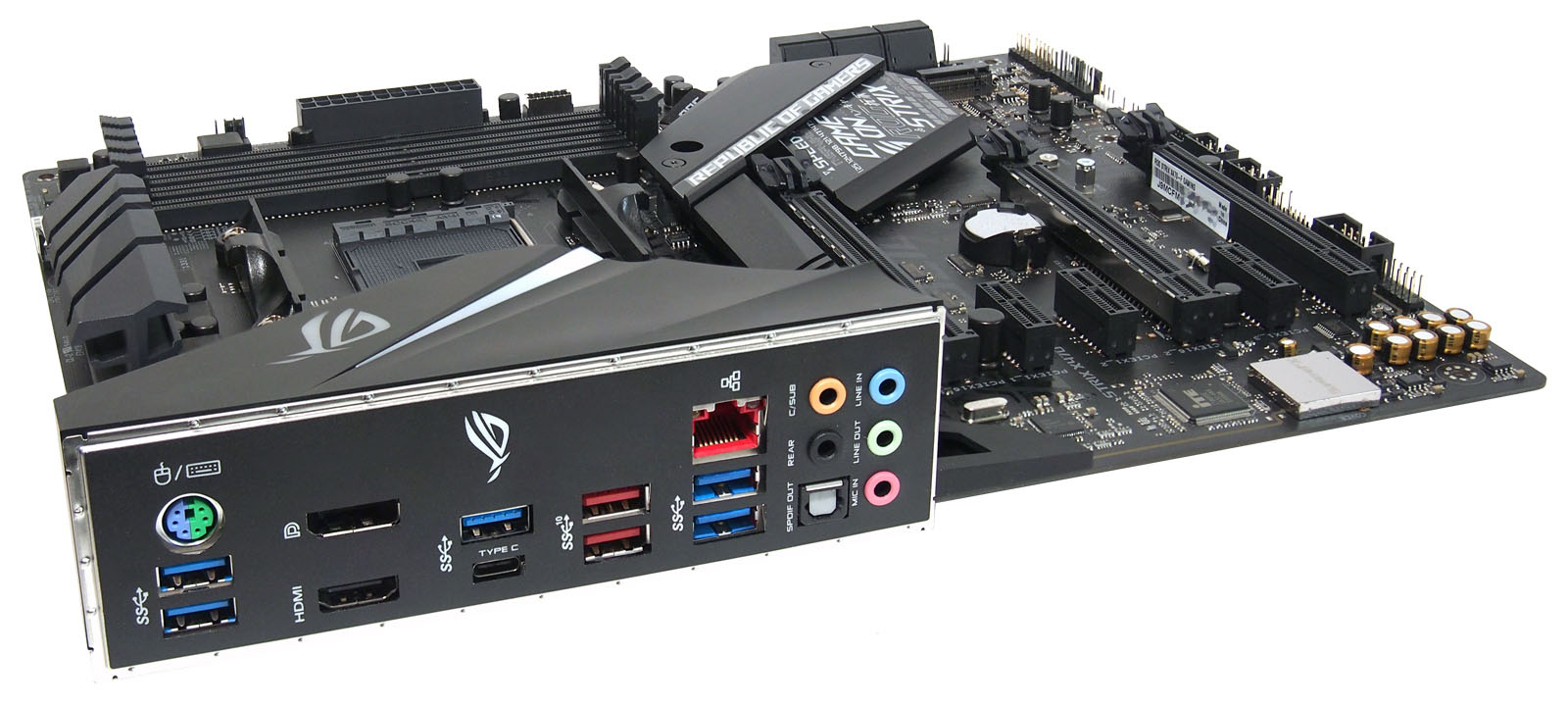

Как уже было вскользь упомянуто, заглушка интерфейсных портов задней панели платы жестко закреплена и не предусматривает снятие пользователем. Тенденция к такому решению вызвана ростом количества корпусов открытого и полуоткрытого типа, в которых зачастую нет задней стенки и съемные панели крепить просто некуда. Да и потерять планку, переставляя материнскую плату из корпуса в корпус, уже не получится.



Набор интерфейсных разъёмов задней панели включает: комбинированный порт PS/2 для клавиатуры или мыши, пять портов USB 3.1 Gen 1 Type-A синего цвета, один DisplayPort, один HDMI-разъём, один порт USB 3.1 Gen 1 Type-С, два порта USB 3.1 Gen 2 Type-A, один сетевой разъём RJ45 с заземлением, один оптический выход S/PDIF и пять аудиоразъёмов типа 3,5 мм миниджек. Нормальный набор точек подключения периферии, достаточный для игровой или домашней станции. Приятно, что не забыли про владельцев дорогих игровых клавиатур и мышей, которые еще хранят верность своим старым PS/2-девайсам. Классического VGA для старых мониторов нет, но оно и понятно - интерфейс похоронен уже несколько лет как.

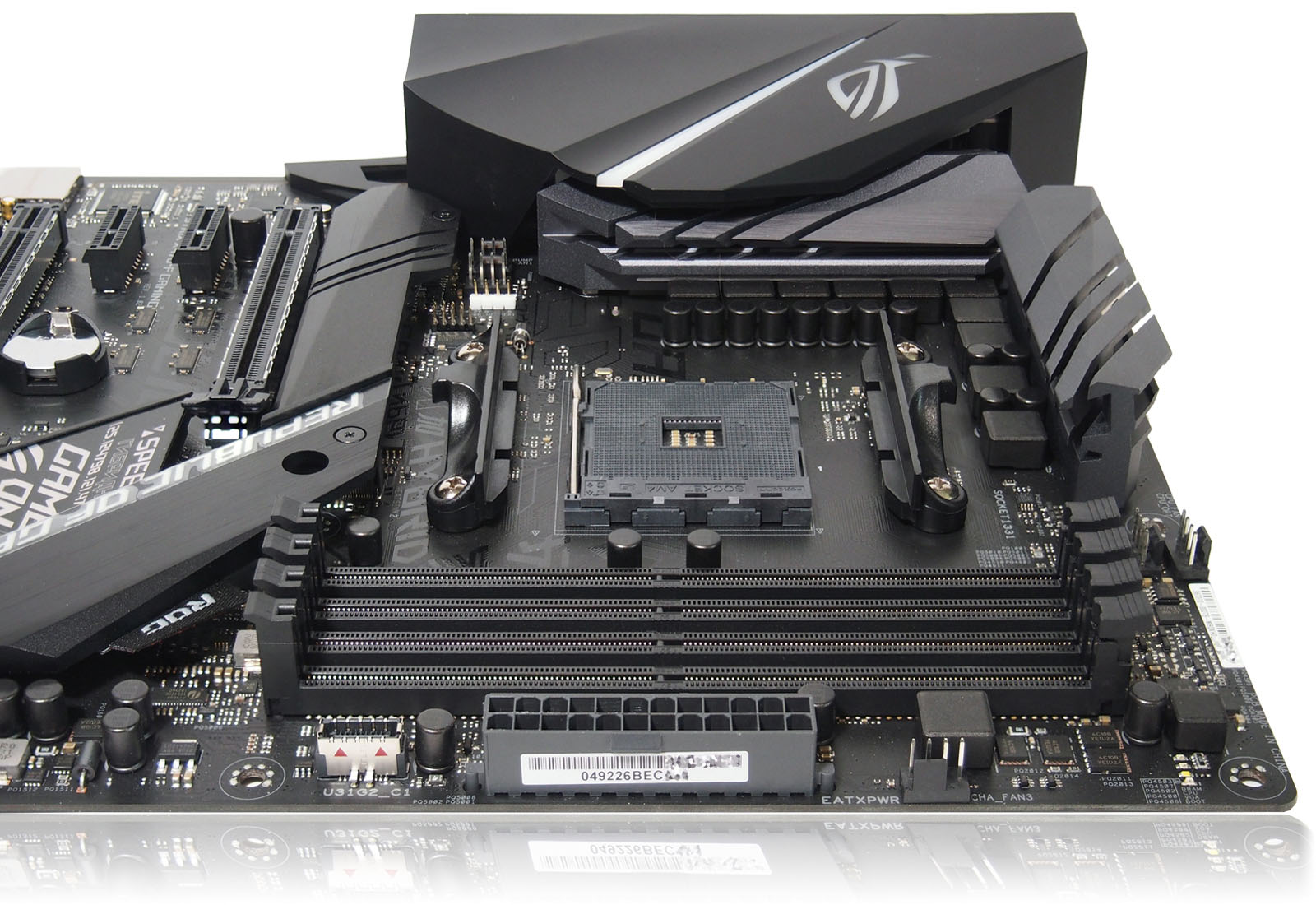

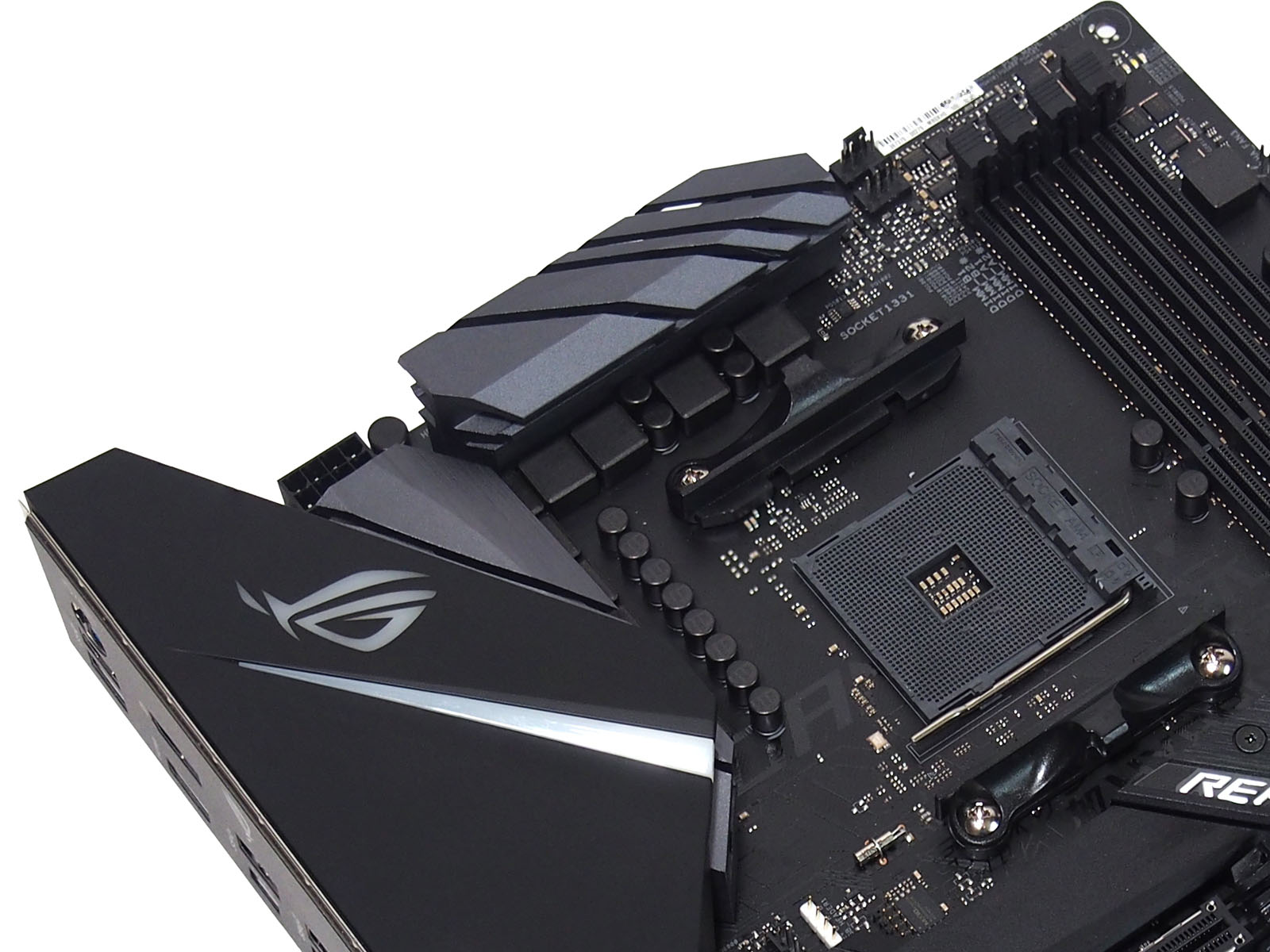

Сокет процессора AM4 (он же PGA 1331) стандартен. Крепления для кулера представляют комбинацию металлического бэкплейта с обратной стороны с прикрученными к нему винтами пластиковыми защелками с лицевой стороны.Вокруг разъёма процессора нет высоких компонентов, а места достаточно для установки большинства выпускаемых кулеров и водоблоков.



Питание подключается через две стандартные колодки: для основного кабеля 24-pin от блока питания по правому краю платы и для восьмиконтактного провода дополнительного питания процессора в левом верхнем углу.



Для модулей оперативной памяти типа DDR4 распаяны четыре слота, оснащенные откидной защелкой с одной стороны. Рядом с ними разъём U31G2_C1 для подключения портов USB 3.1 Gen 2 Type-C передней панелей корпуса ПК. Максимальный суммарный объём ограничен 64 ГБ небуферизованной оперативной памяти. Поддерживается максимум двухканальный режим, а также профили X.M.P. Официально заявлена совместимость с O.C.-модулями до 3466 МГц.

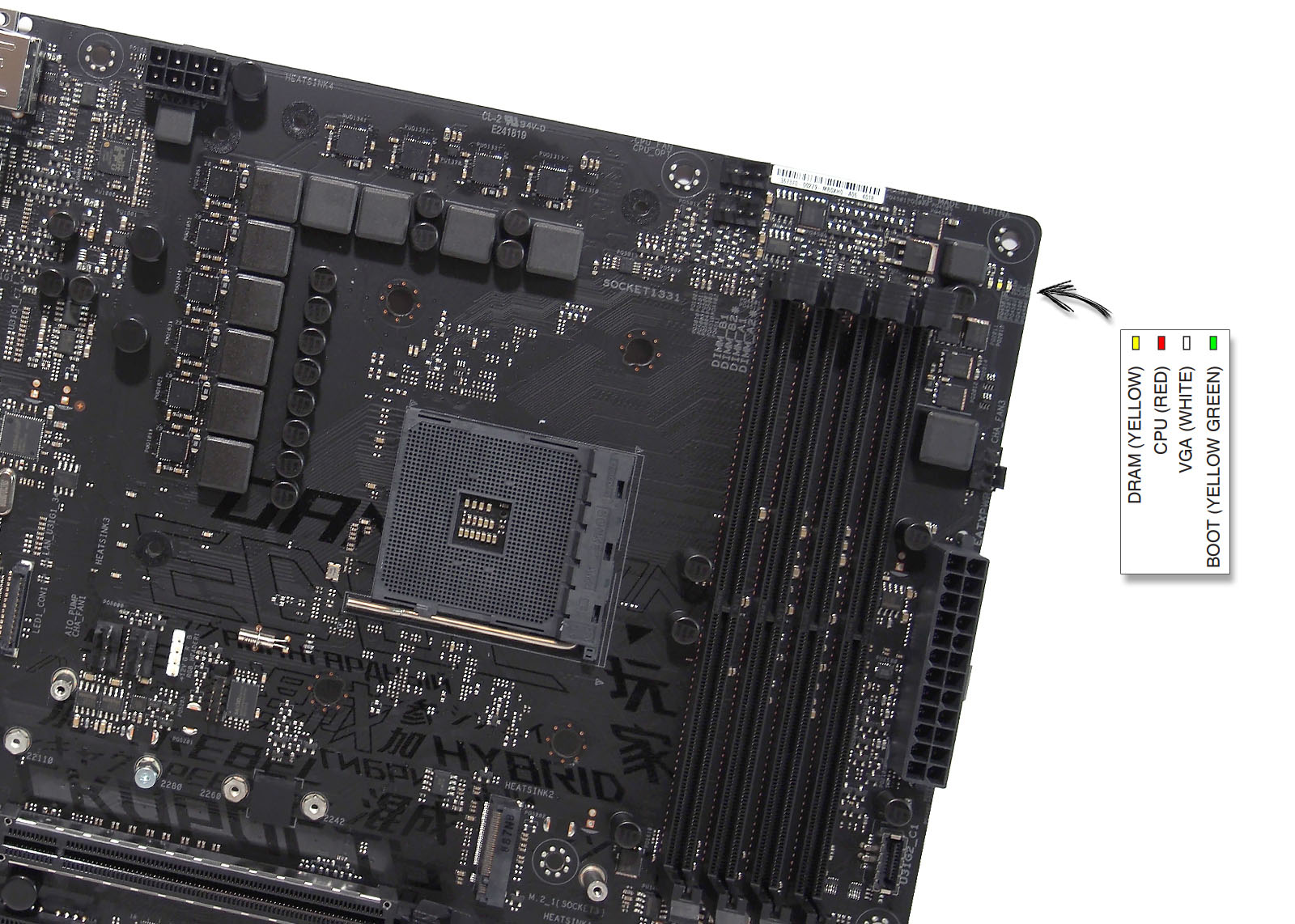

Плата не ориентирована на оверклокеров, поэтому на ней нет отдельной кнопки питания и индикатора POST-кодов. Для диагностических целей рядом с модулями оперативной памяти припаяны четыре светодиода, отображающие этап инициализации устройств: DRAM (желтый), CPU (красный), VGA (белый), BOOT (желто-зеленый). Подсистема питания памяти управляется ШИМ-контроллером, определить производителя которого не удалось. Распаянные мосфеты - четыре штуки On Semiconductor 4C10B.



Слотов расширения PCI-E - шесть: два армированных PCI-E 3.0 x16, режим работы которых зависит от установленного процессора, один PCI-E 2.0 x 16 и три PCI-E 2.0 x1. Поддерживаются сборки с 2-Way NVIDIA SLI или 3-Way AMD CrossFire и характерными для платформы ограничениями пропускной способности в зависимости от количества видеоадаптеров, подробности которых расписаны в инструкции.

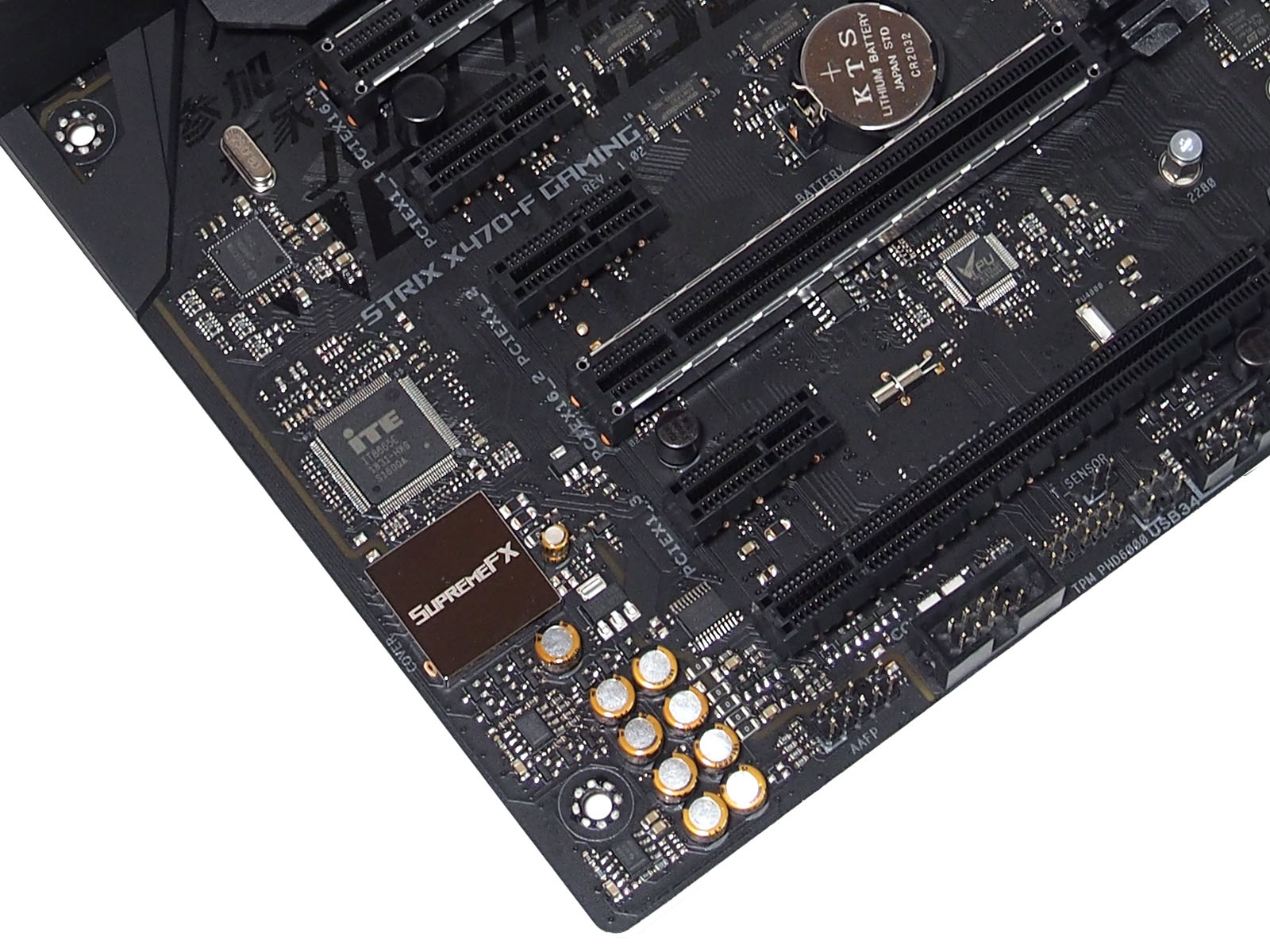

Восьмиканальная звуковая подсистема SupremeFX High Definition Audio базируется на кодеке Realtek ALC S1220A. Для уменьшения наводок и помех сделано физическое отделение от остальной части платы разрывом токопроводящих слоёв на текстолите и микросхема кодека закрыта металлическим кожухом. Фильтрацию обеспечивают качественные конденсаторы Nichicon. В схеме присутствуют два операционных усилителя (TI R4580I и OPA1688A) для наушников, способные по заявлению ASUS прокачать модели с импедансом от 32 до 600 Ом.



В качестве Multi I/O контроллера PS/2-порта, COM-порта и схемы мониторинга установлен чип ITE IT8665E. Проводной гигабитный сетевой интерфейс базируется на микросхеме Intel WGI211AT.

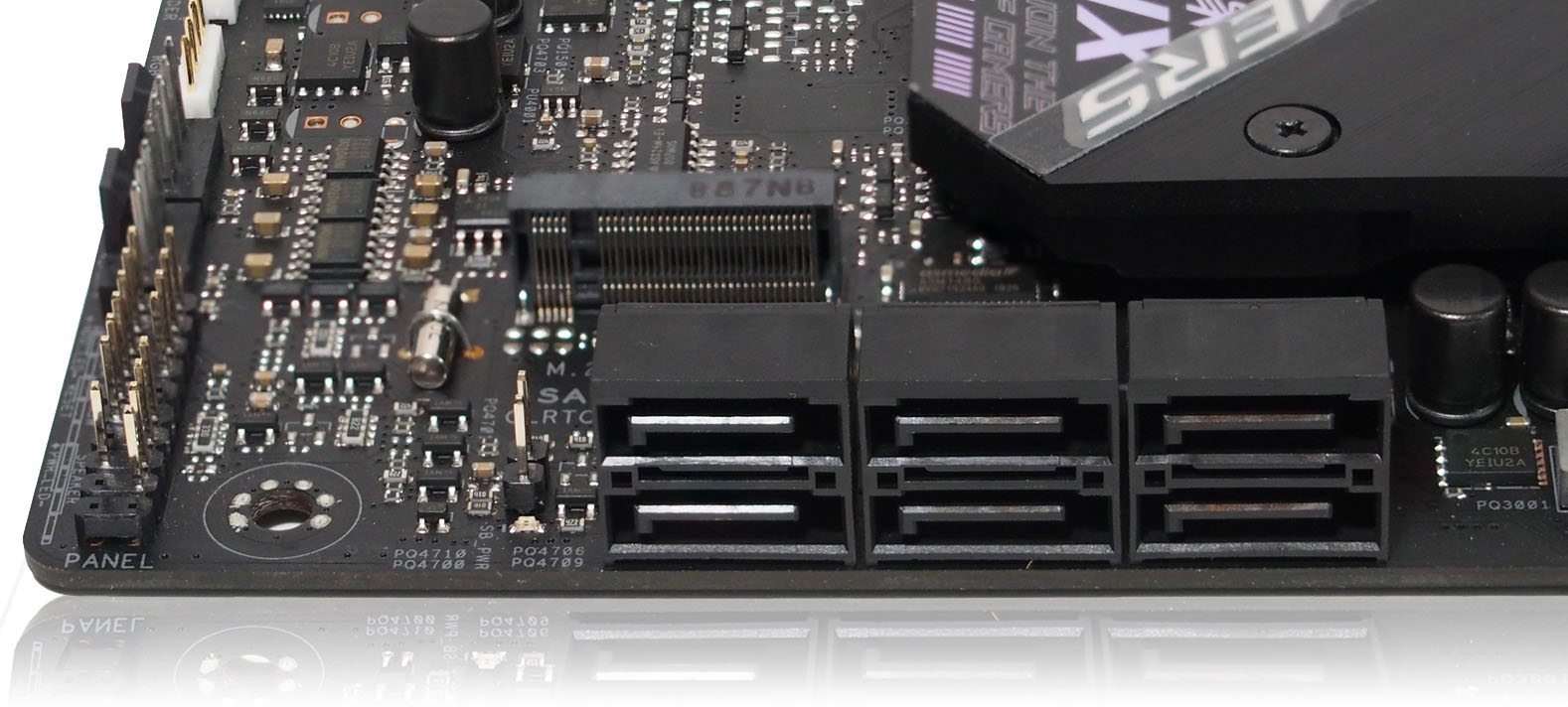

Для подключения накопителей информации на материнской плате сделано шесть разъёмов SATA 6 ГБ/с и два M.2 Socket 3. SATA-разъёмы поддерживают ACHI, NCQ и RAID-режимы 0, 1, 0+1. Верхний слот M.2_1 допускает установку накопителей вплоть до типоразмера 22110 и работает с устройствами SATA и PCIe 3.0 x4. Нижний M.2_2 ограничен размером 2280 и режимом SATA, либо PCIe 3.0 x2, а также делит ресурсы с PCIeX1_1.

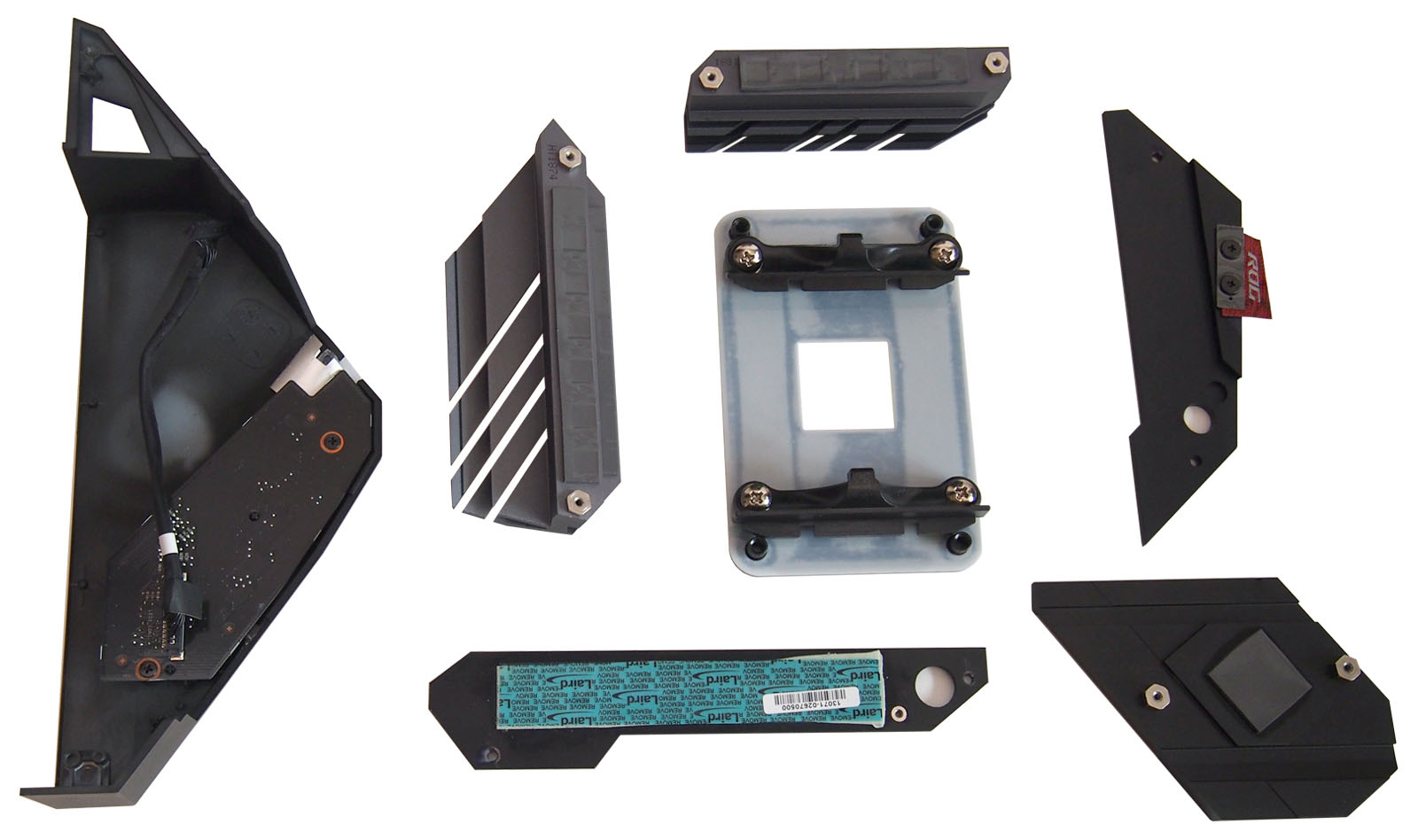

Радиаторы пассивного охлаждения цепей питания и чипсета крепятся винтами. Контакт с микросхемами сделан через теплопроводные прокладки. Площади рассеивания тепла достаточно, чтобы обеспечить охлаждаемым зонам нормальный температурный режим. Декоративная подсветка реализована отдельной платой со светодиодами, прикрученной с внутренней стороны пластикового кожуха и подключаемой к специальному разъёму на материнской плате коротким проводом. Снятие радиатора над верхним M.2 слотом неудобное, так как перед этим необходимо открутить часть, соединяющую его с радиатором чипсета.

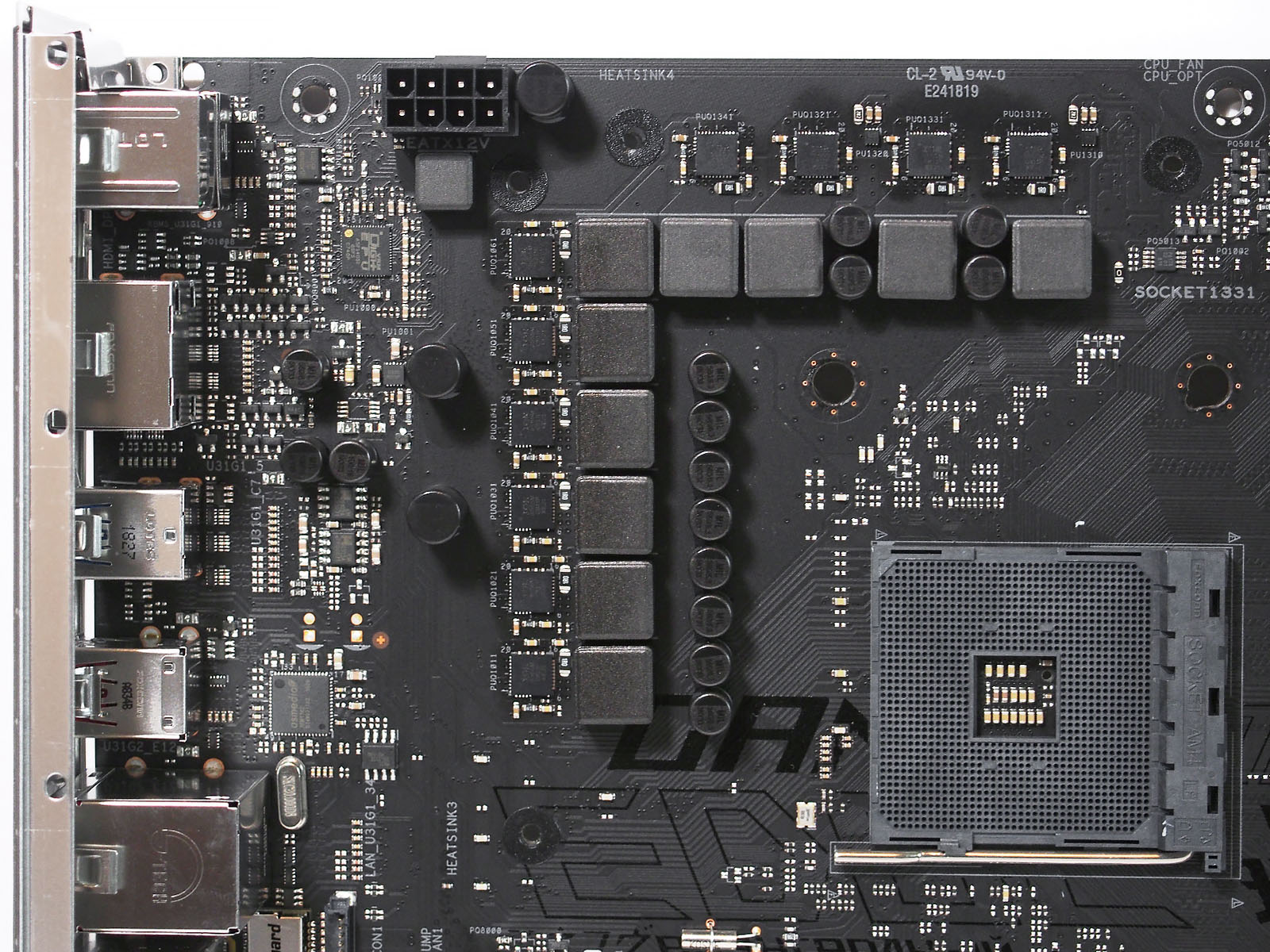

Подсистема питания процессора на материнской плате ASUS ROG Strix X470-F Gaming управляется ШИМ-контроллером ASUS DIGI+ (ASP1405I). Схема организации фаз: 6 + 4. Преобразователь, формирующий основное напряжение CPU Core Voltage - шестифазный. Вторичное напряжение CPU SoC Voltage формируется через удвоители International Rectifier IR3599. В схеме используются надежные транзисторные сборки типа Dr.MOS (International Rectifier IR3555M).


Разъёмы подключения систем охлаждения

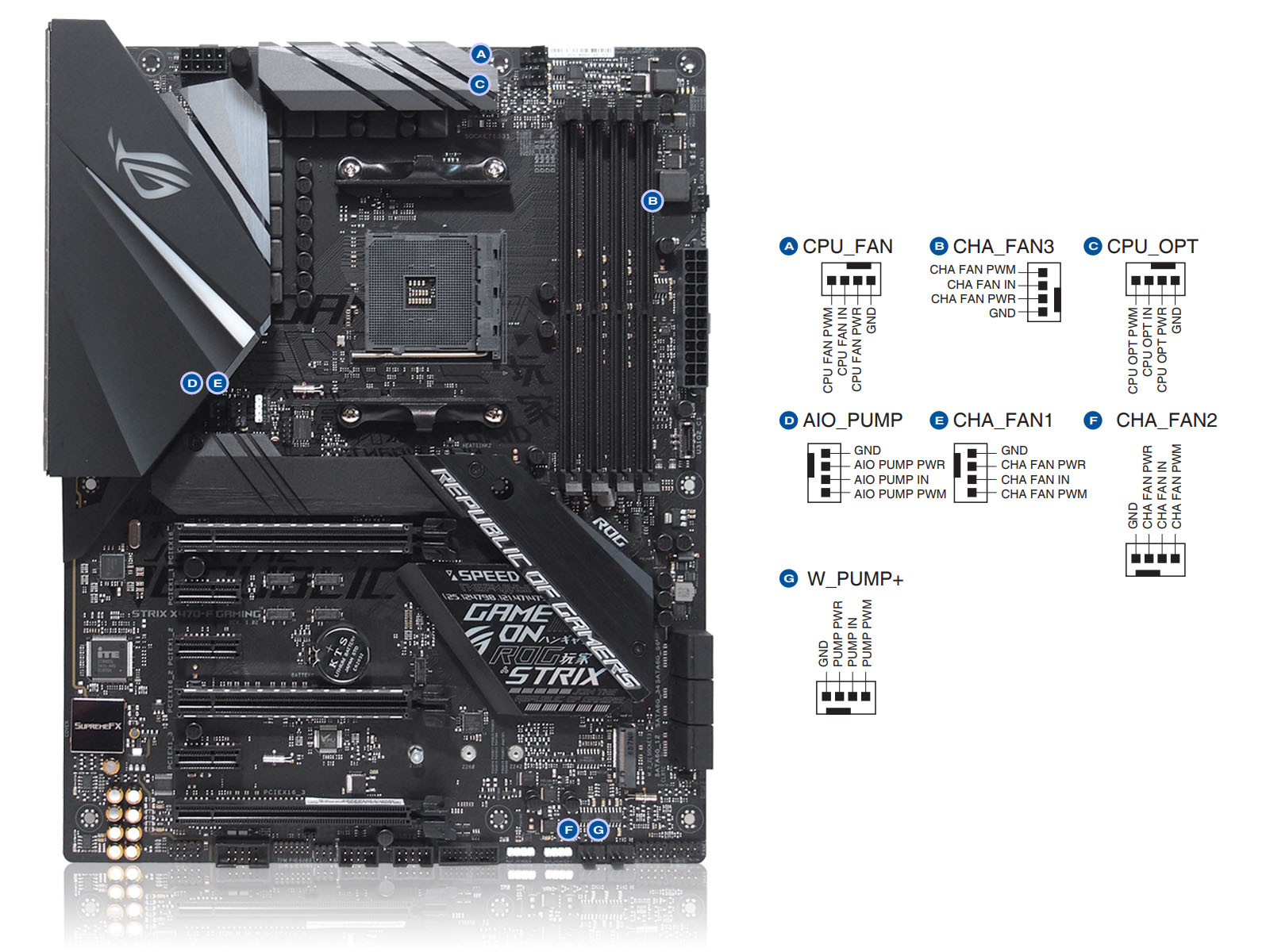

Для подключения вентиляторов и компонентов систем жидкостного охлаждения сделано семь четырехконтактных разъёмов: CPU_FAN, CPU_OPT, CHA_FAN1, CHA_FAN2, CHA_FAN3, W_PUMP+ и AIO_PUMP. Они достаточно удобно распределены по плате. Все, кроме CHA_FAN3, управляются микросхемами Nuvoton 3947S, поэтому корректно регулирую скорость не только четырехконтактных вентиляторов с поддержкой ШИМ (PWM), но и трёхконтактных. Управление кривыми скорости вентиляторов доступно в UEFI BIOS и в программе ASUS AI Suite 3.



В BIOS для PWM-вентиляторов регулировка скорости ограничена диапазоном 20-100%, для вентиляторов с трёхконтактным подключением - от 60 до 100%. На трёх разъёмах CHA_FAN для корпусных вентиляторов возможна полная остановка, включаемая в BIOS в разделе Monitoring опцией Allow FAN Stop при активированном режиме управления DC Mode. Порог, при котором вентиляторы стартуют, задается параметром Chassis Fan Lower Temperature. На разъёме AIO_PUMP управление оборотами по умолчанию отключено, но возможно.


Подсветка

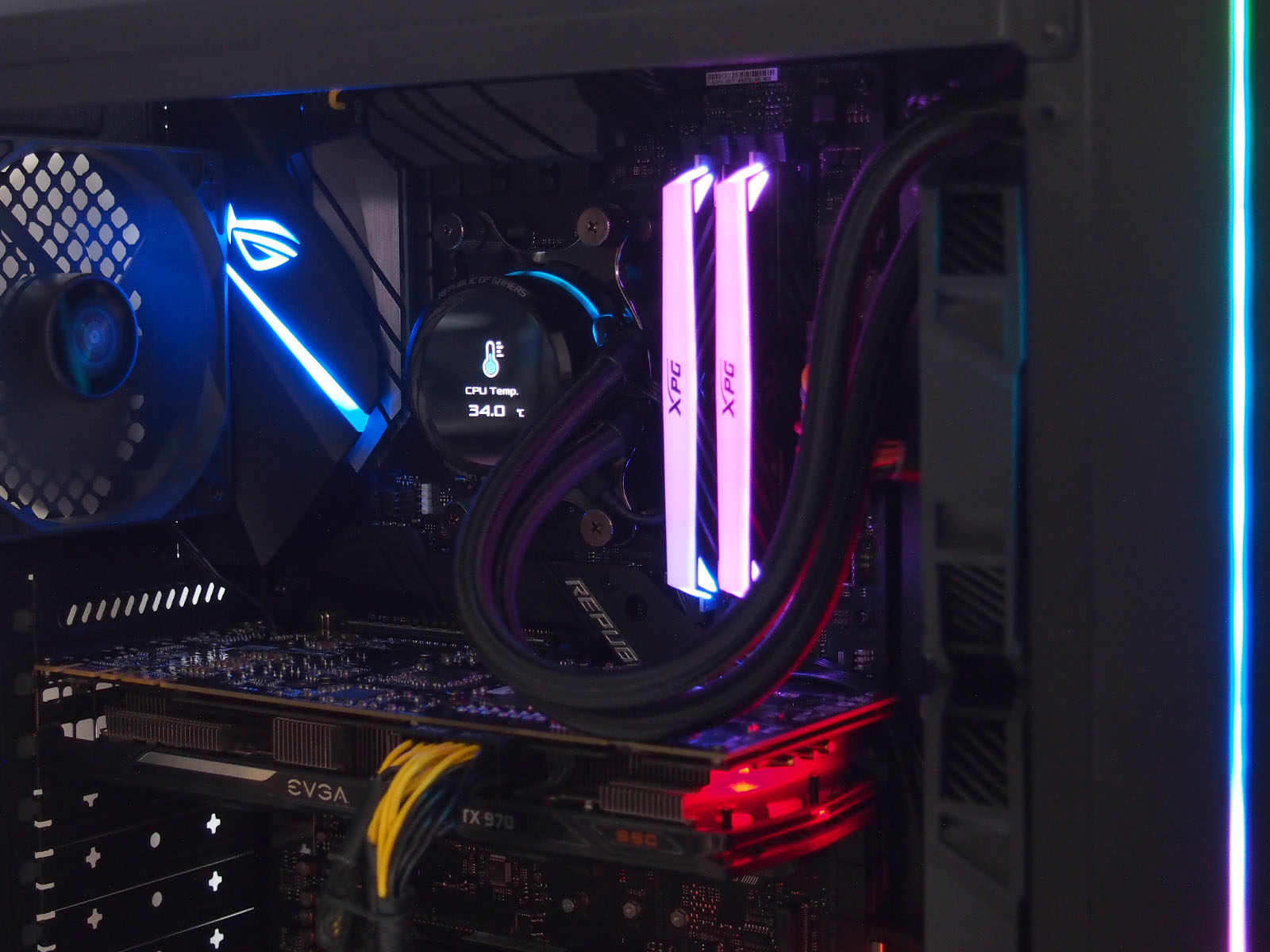

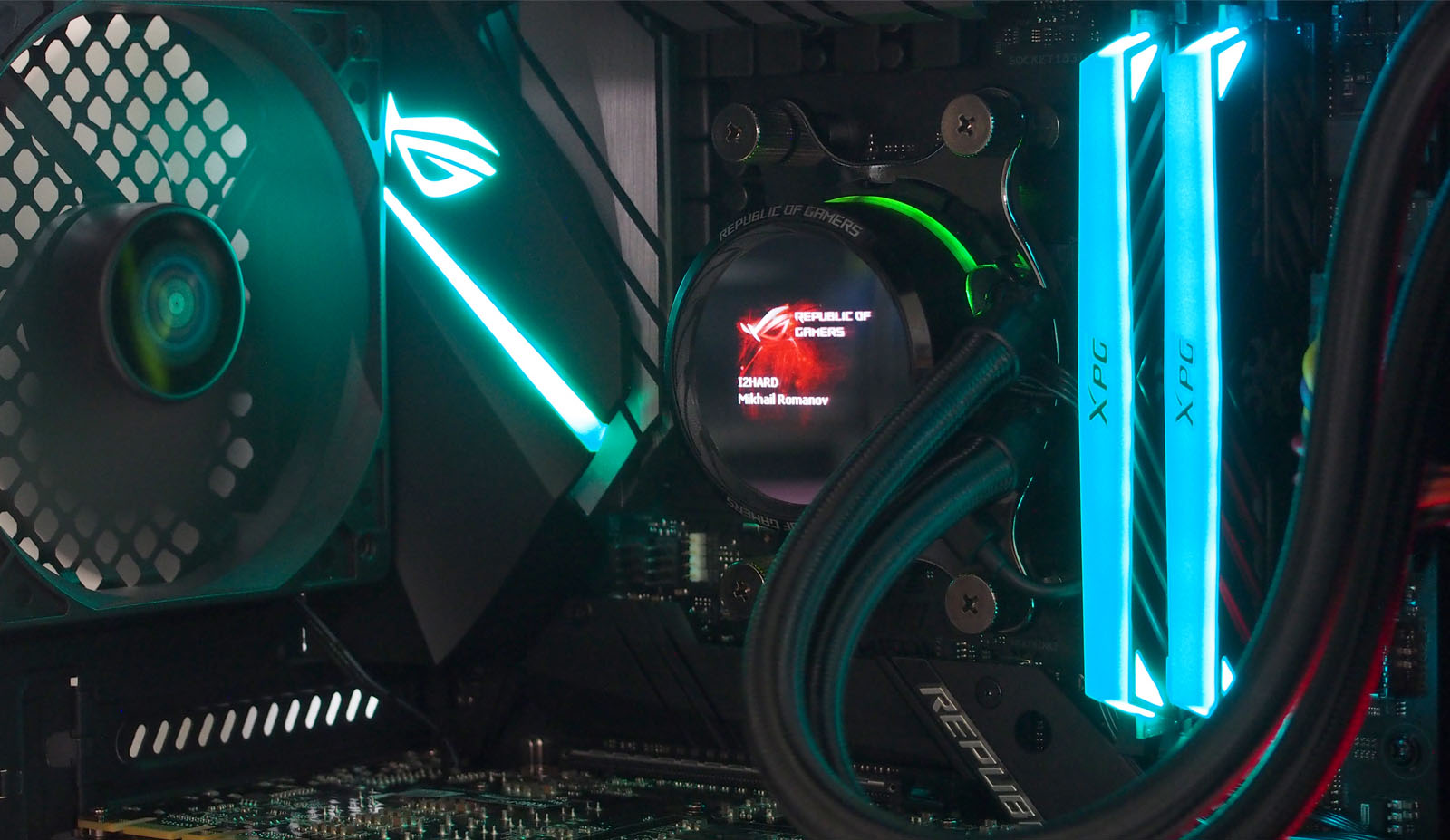

Центральным элементом подсветки ROG Strix X470-F Gaming является светодиодная полоса и логотип ROG на пластиковом кожухе в верхней левой части материнской платы. Смотрится хорошо и достаточно гибко настраивается.

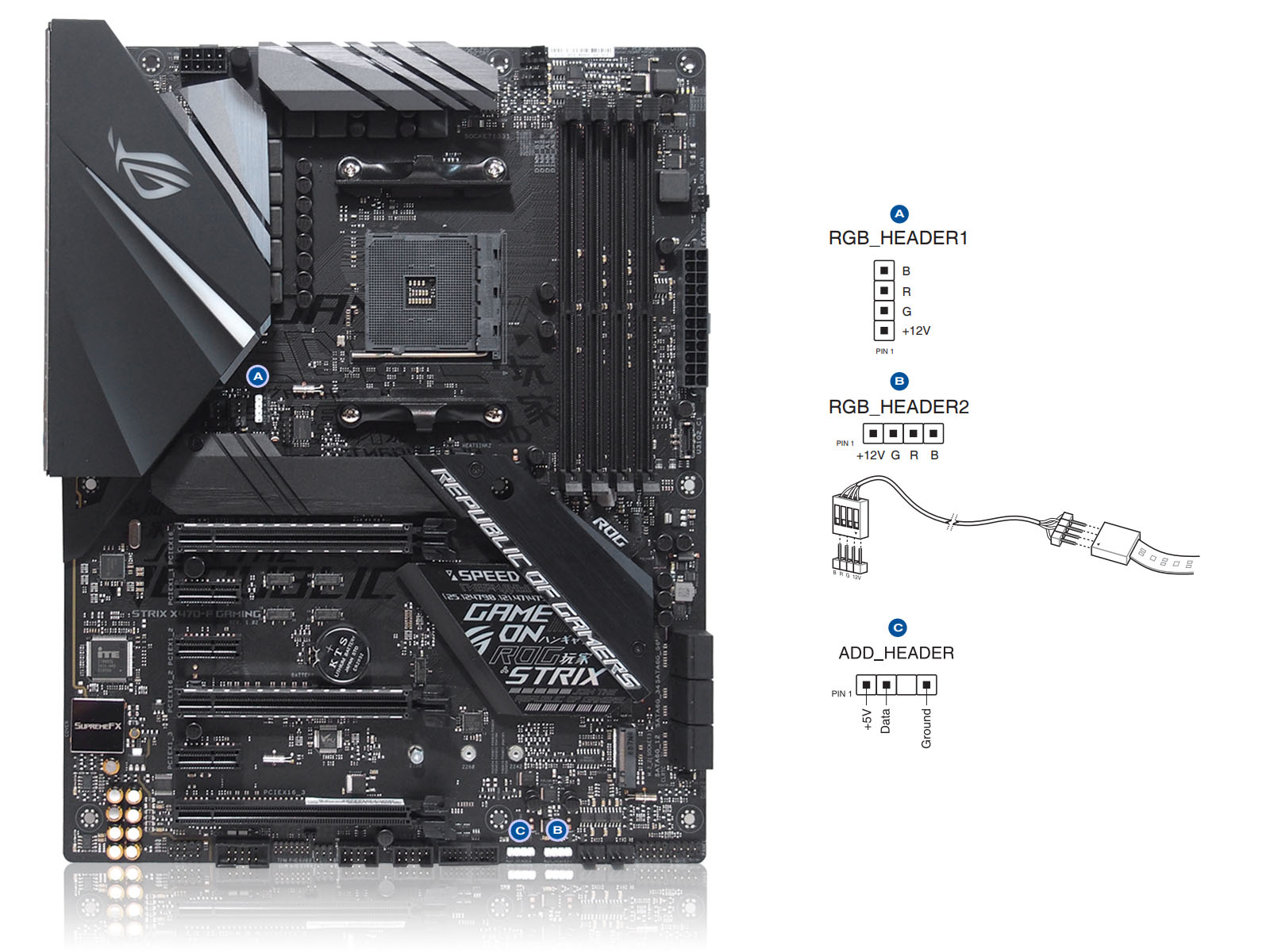

Возможно подключение внешних светодиодных лент и систем подсветки двух типов: стандартных RGB с питанием + 12 В и адресных с питанием +5 В. Для этих целей на плате есть три штырьковых разъёма белого цвета:
  • RGB_HEADER1 и RGB_HEADER2 - для светодиодных лент типа 5050 RGB с питанием +12 В;
  • ADD_HEADER - для адресных светодиодных лент типа WS2812B с питанием +5 В.

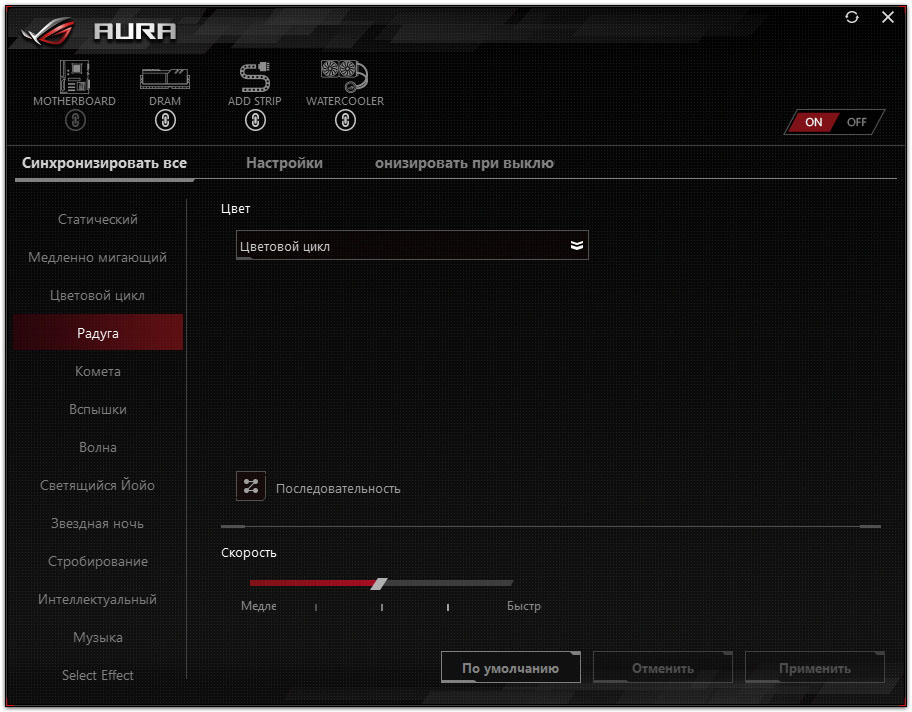

Через BIOS реализовано только включение и отключение подсветки самой материнской платы. Управление режимами и эффектами интегрированной и внешней подсветки осуществляется через утилиту ASUS AURA (она же Lighting Control) под Microsoft Windows. Программа понятна, функциональна и удобна, но, к сожалению, очень нестабильна. Особенно последние версии. При установке не на чистую операционную систему и при периодическом обновлении часто возникают ситуации с потерей управления подсветкой до полной переустановки сопутствующих сервисов и повторной настройки. Нередки и случаи конфликта со сторонними утилитами управления подсветкой комплектующих и даже с комплектным AI Suite 3, приводящие к фатальным падениям операционной системы, сопровождающимся чёрным экраном. К стабильности комплектного программного обеспечения от ASUS в последний год у нас, да и у многих других пользователей, если судить по официальному форуму на сайте https://rog.asus.com, есть немало претензий. Надеемся, программисты и инженеры ASUS поработают в этом направлении более интенсивно.


UEFI BIOS

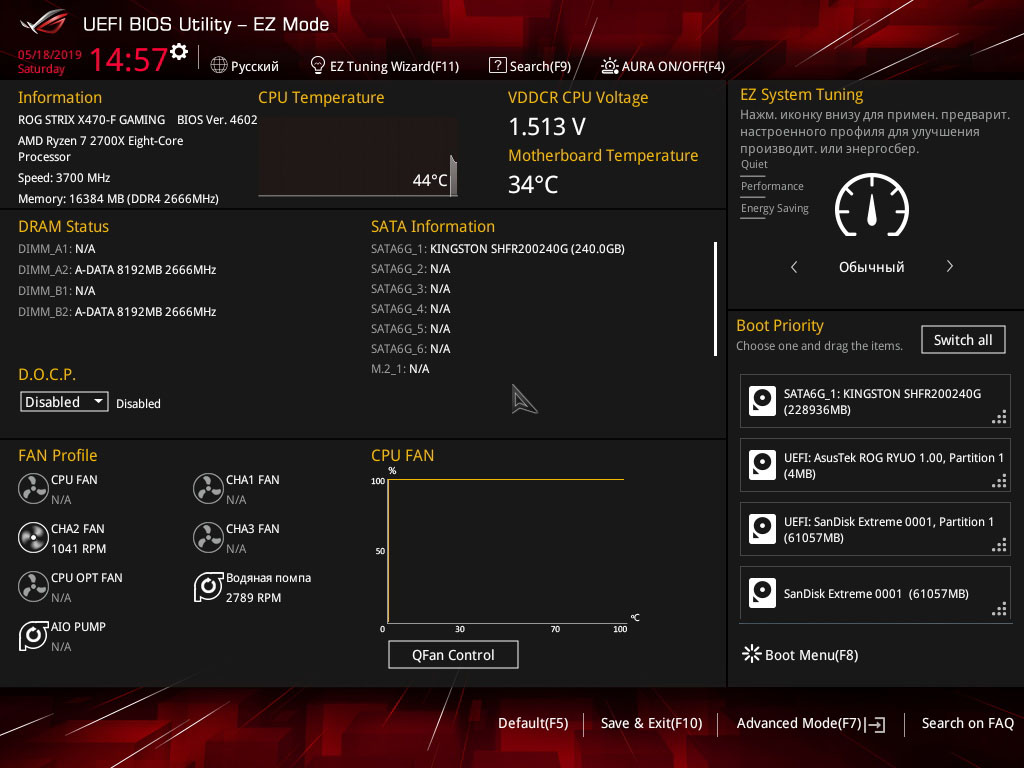

Интерфейс UEFI BIOS материнской платы выдержан полностью в привычном для ASUS стиле. Как и прежде настройки разделены на два режима: упрощенный EZ Mode для малоопытных пользователей и расширенный Advanced для тонкой детальной настройки. Перевод интерфейса на русский язык сделан частично, большая часть параметров и подсказок отображается на английском языке.



В связи с постоянной доработкой микрокода под процессоры AMD последних поколений, BIOS обновляется компанией ASUS с завидным постоянством, поэтому рекомендуется периодически проверять наличие новой версии в карточке продукта на официальном сайте в разделе "Поддержка". Тестируемая плата была обновлена до последней на май 2019 года версии - 4602 от 25.03.2019.

Мы не раз рассматривали более подробно отдельные разделы BIOS схожего функционала в рамках других обзоров, поэтому детально расписывать в очередной раз не будем, ограничившись скриншотами отдельных разделов.

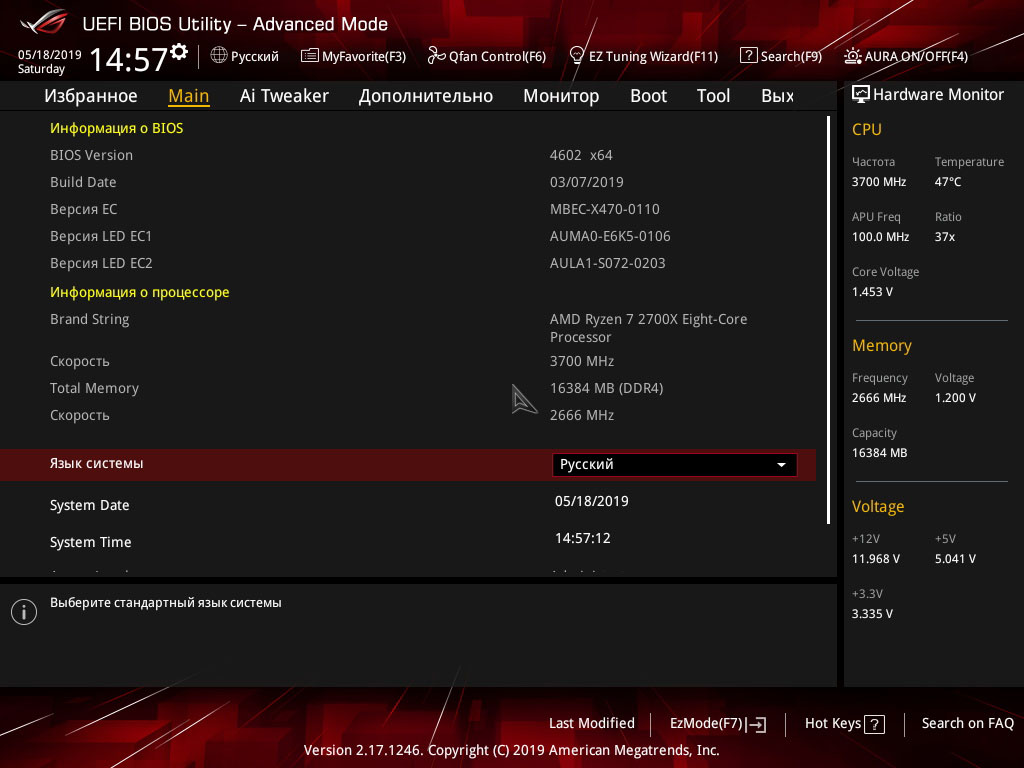

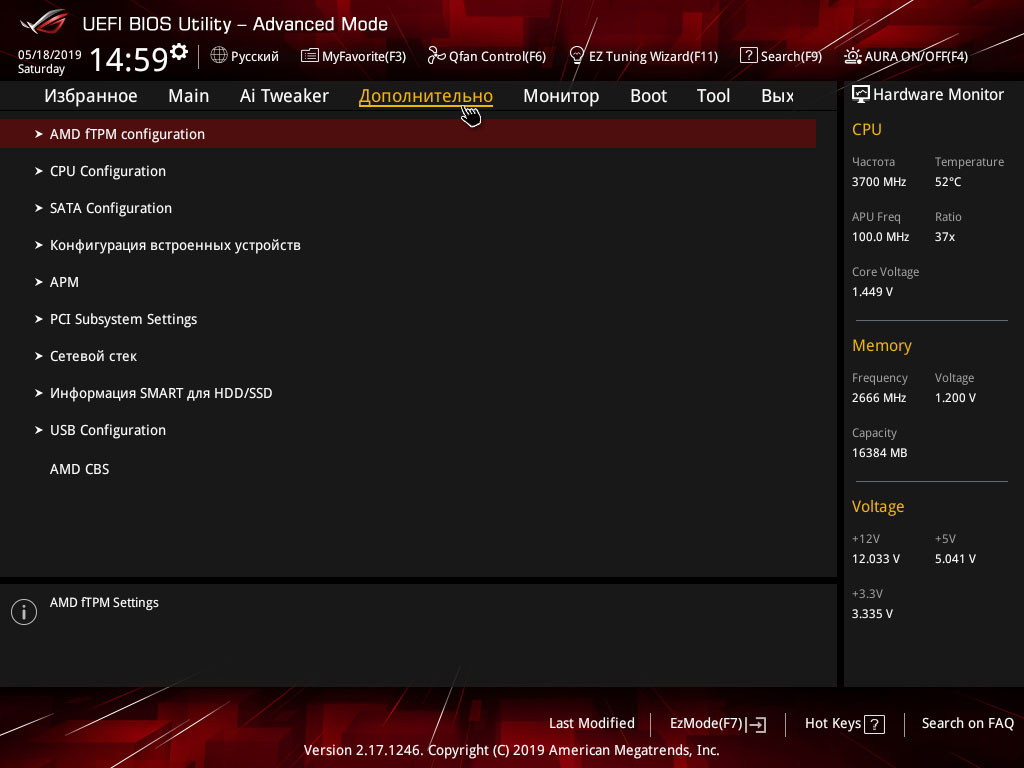

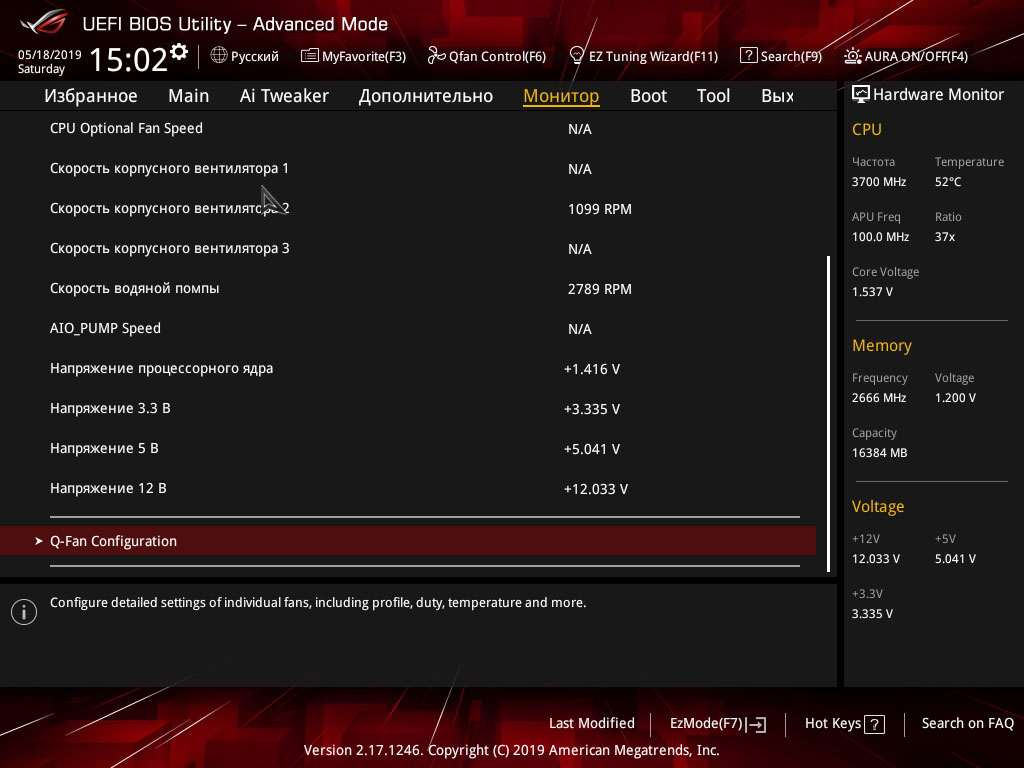

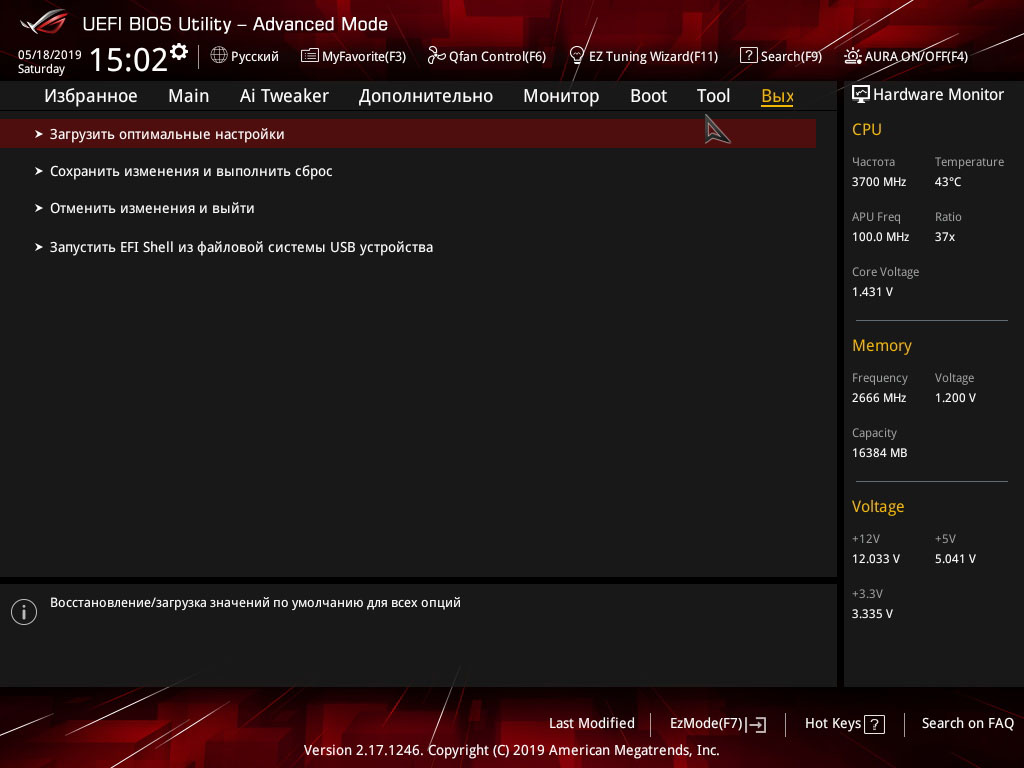

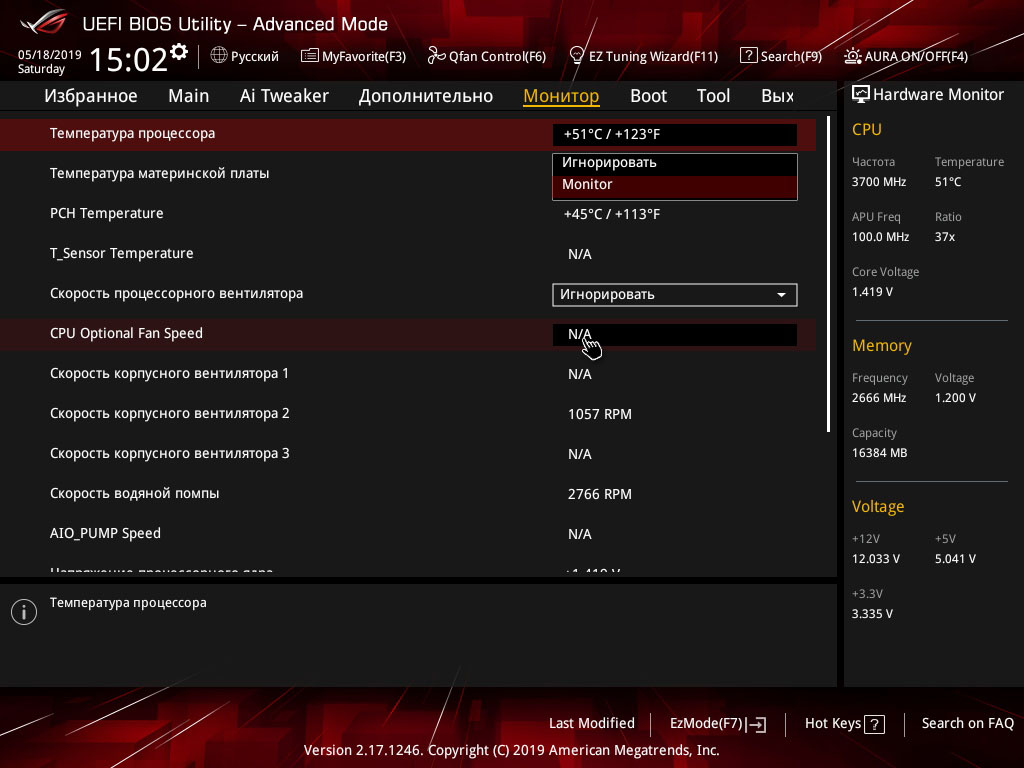

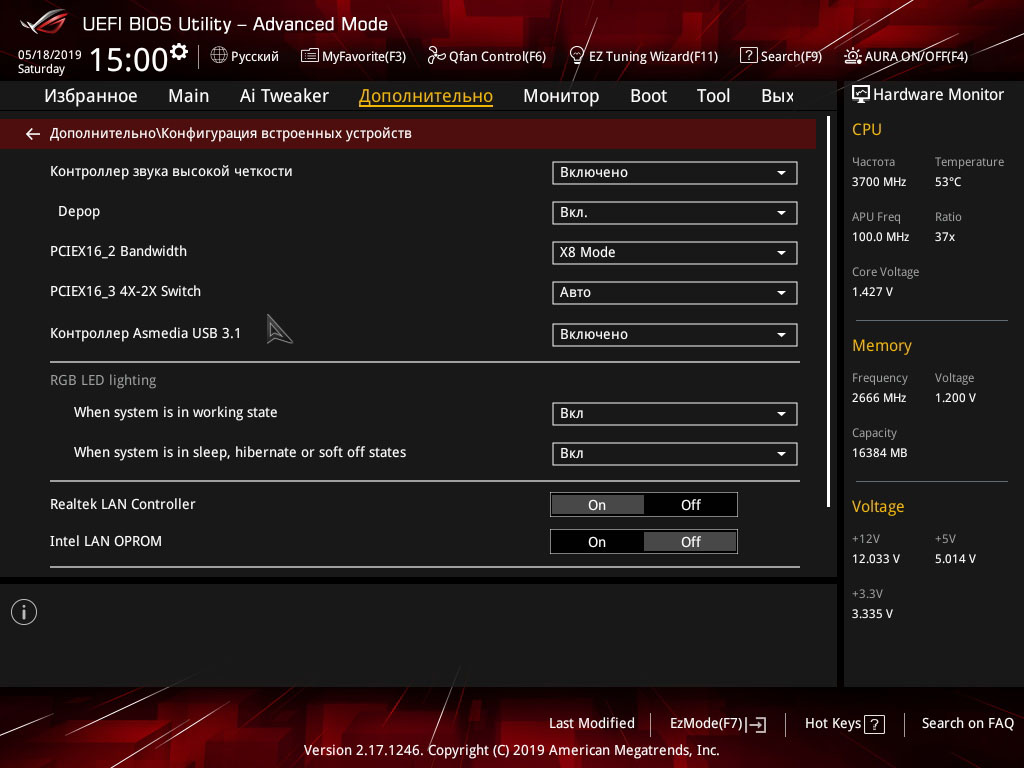

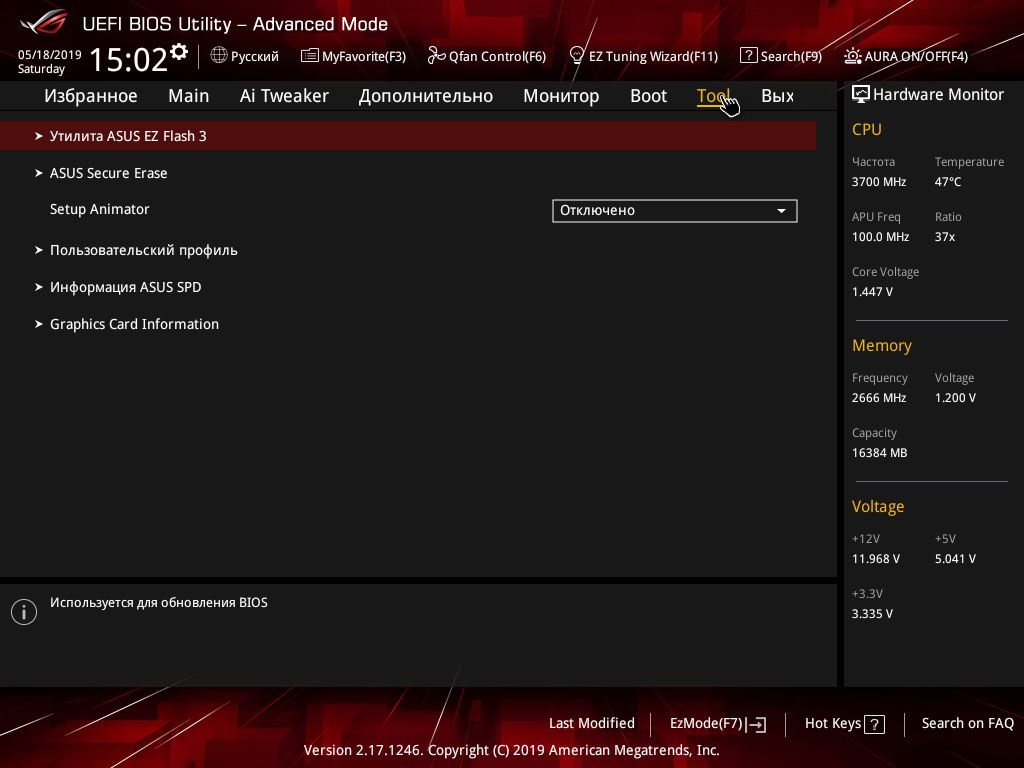

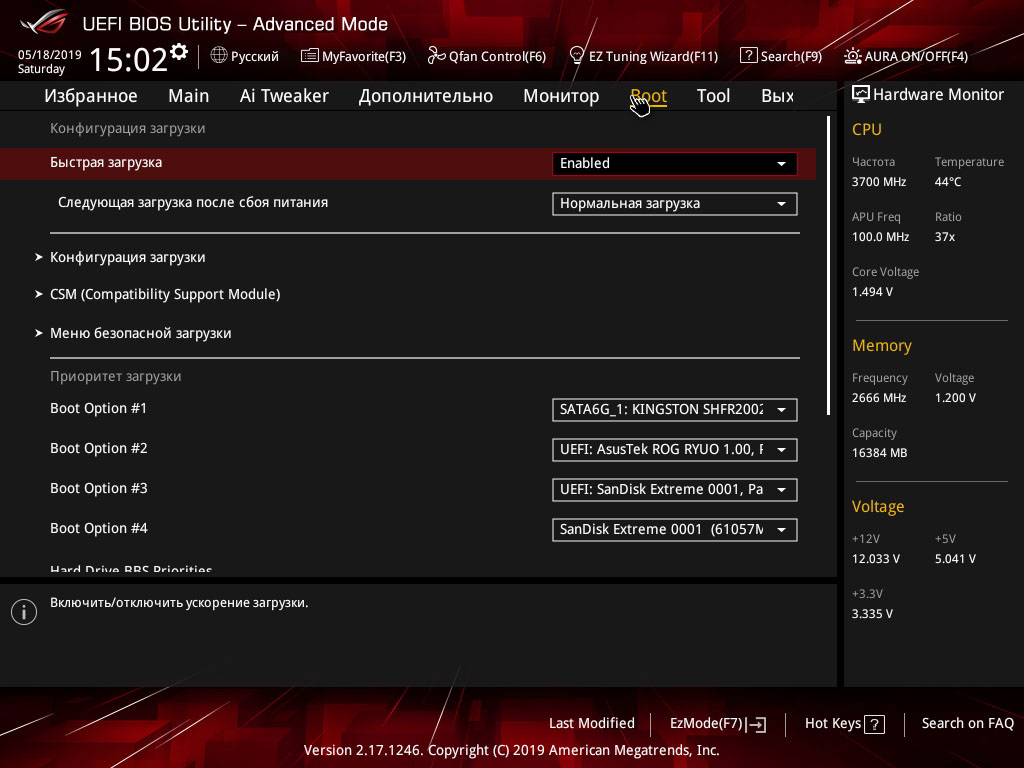

Параметры в Advanced режиме:

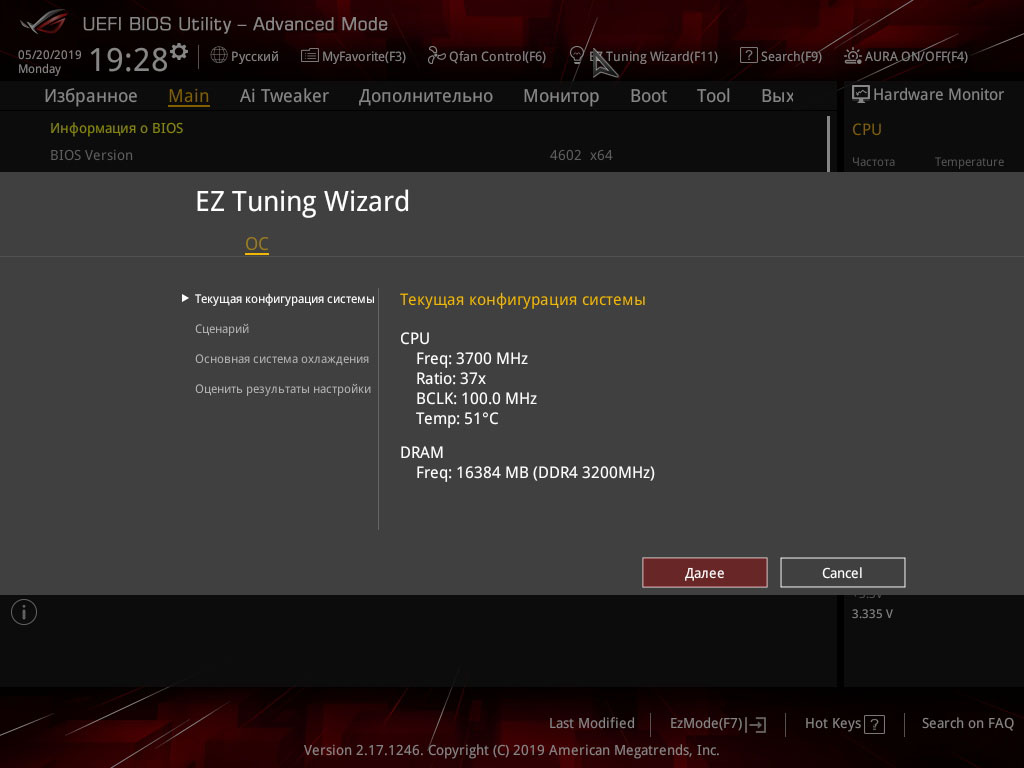

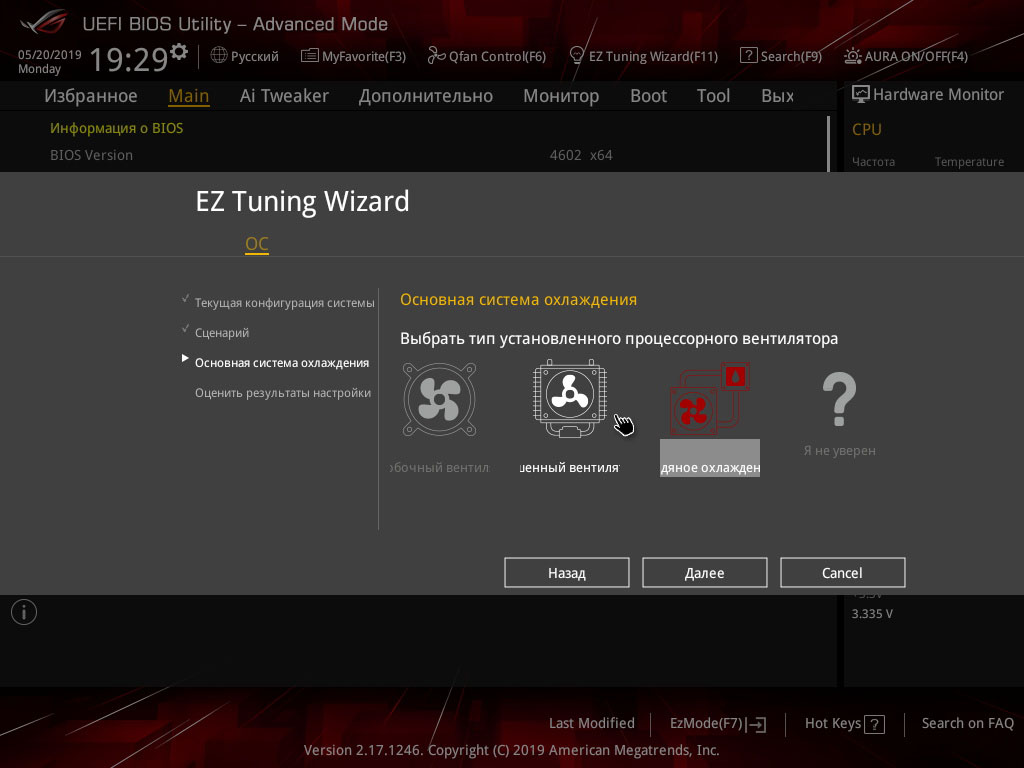

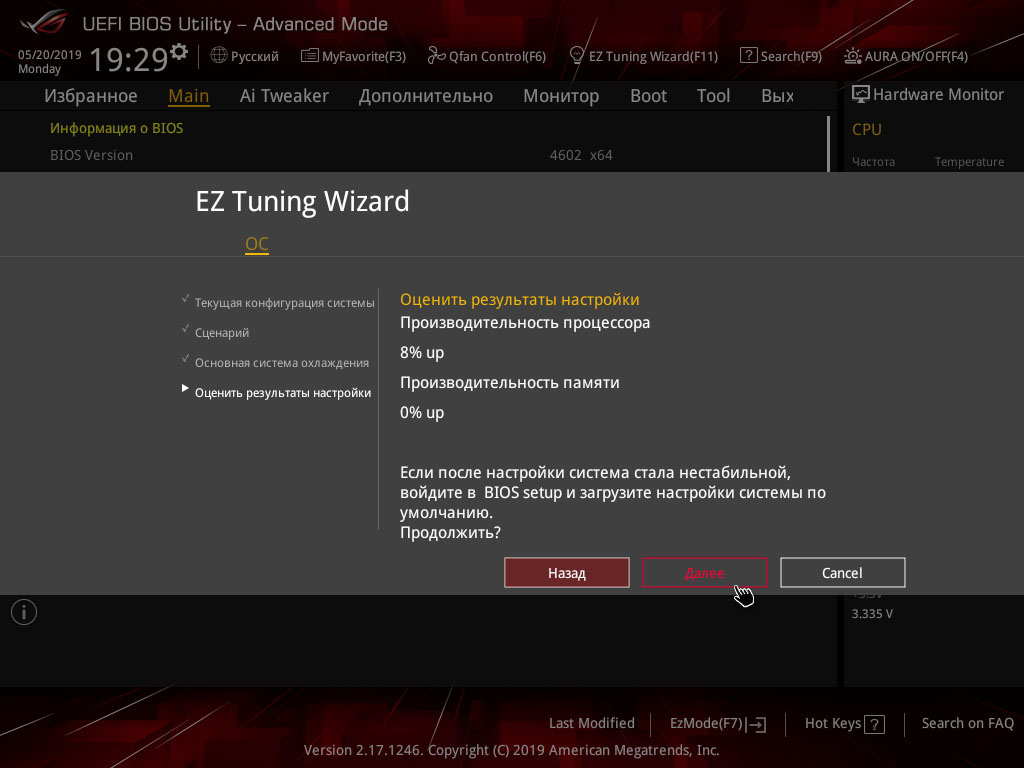

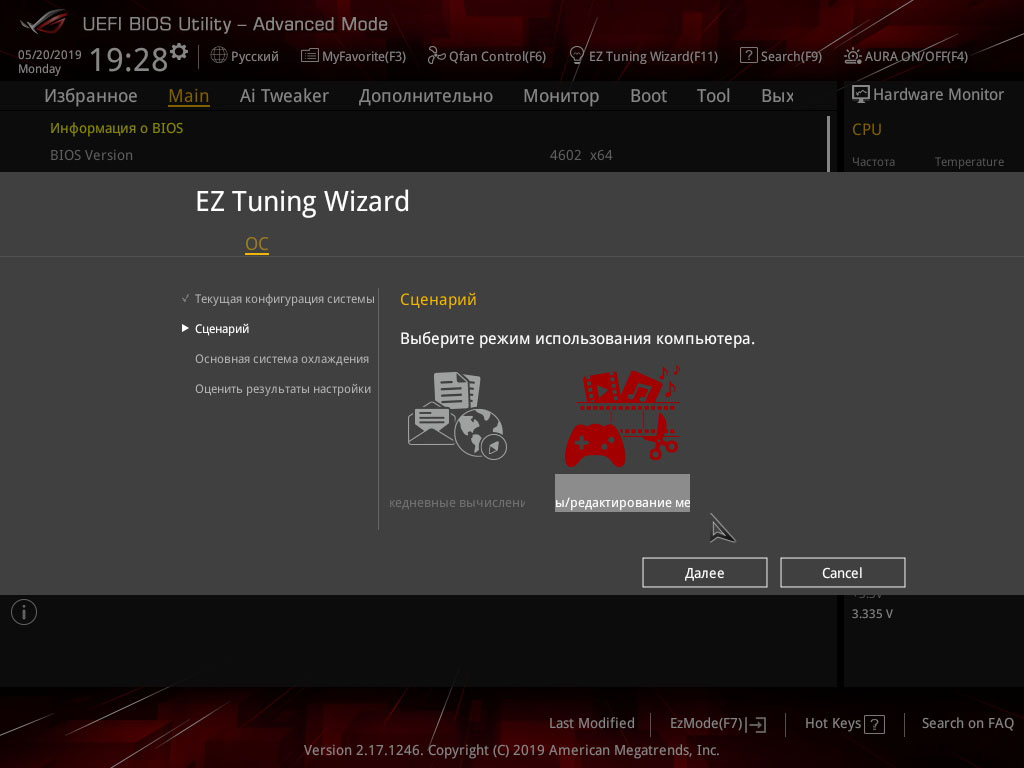

Интерфейс функции автоматического разгона EZ Tuning Wizard:

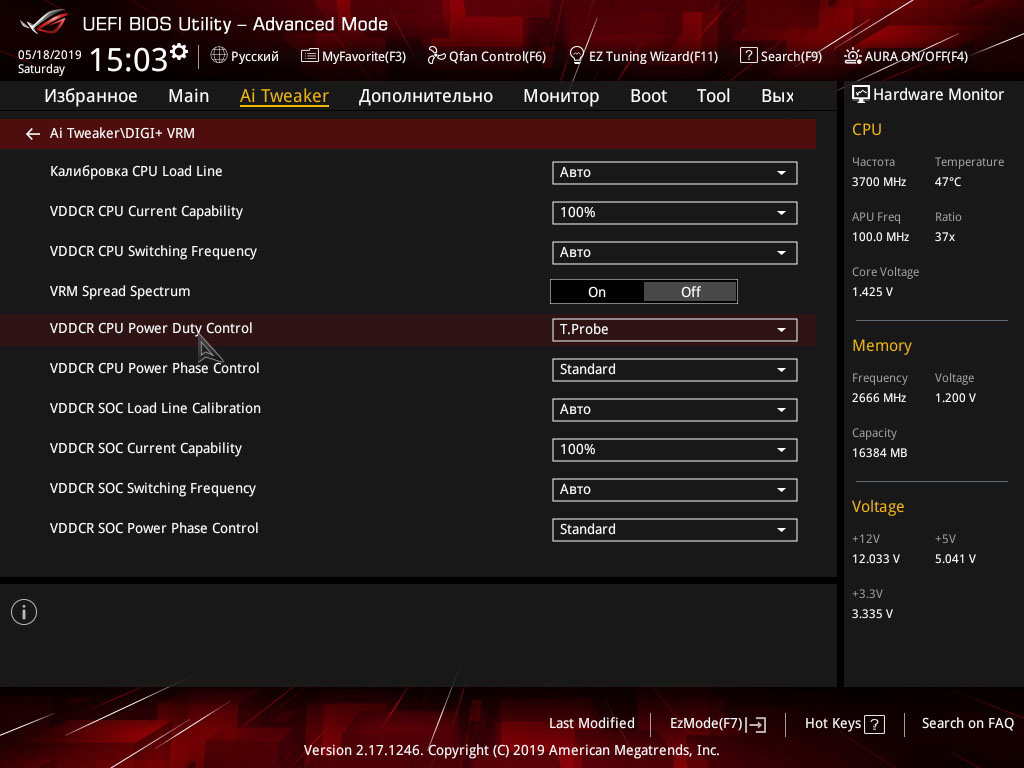

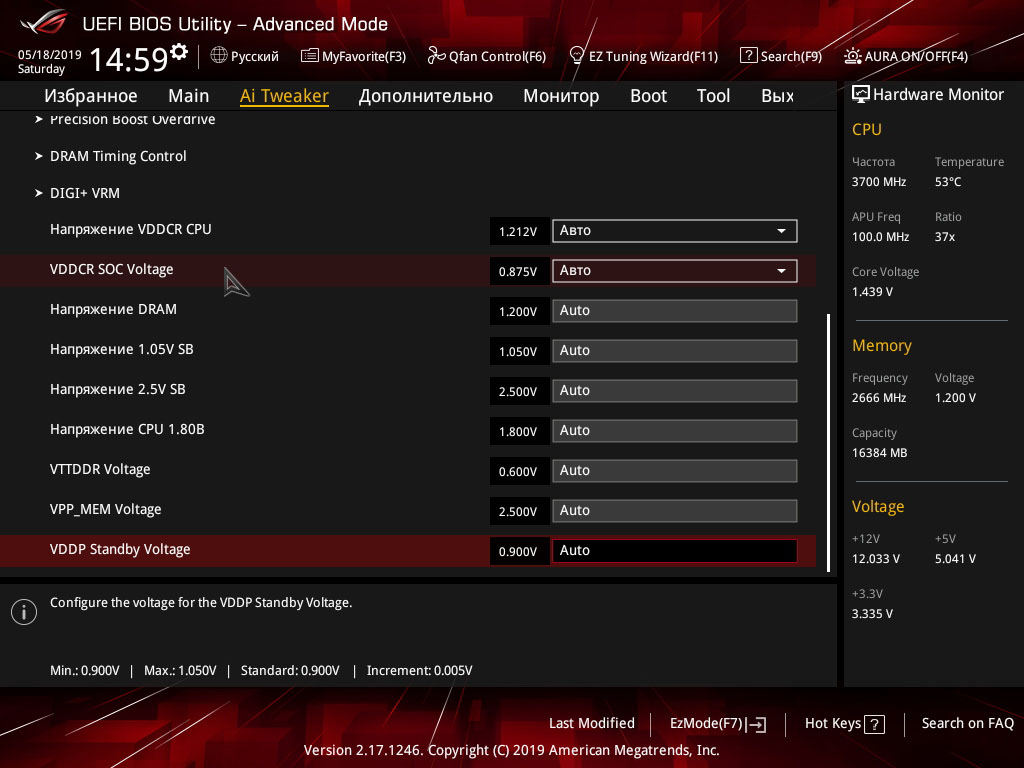

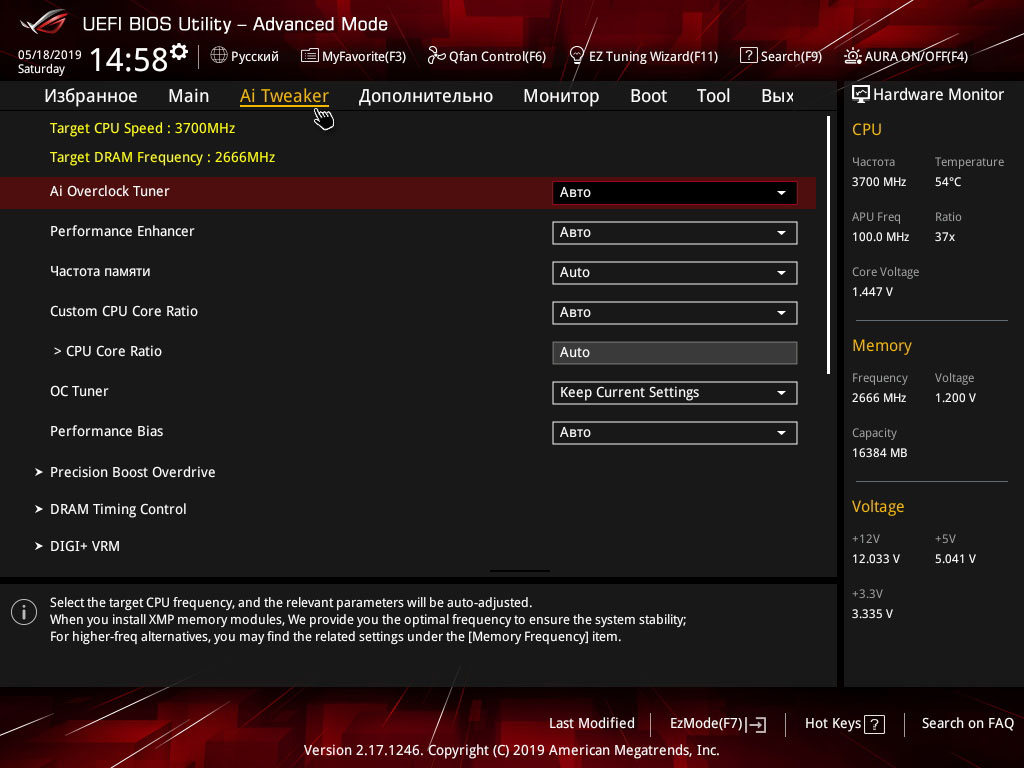

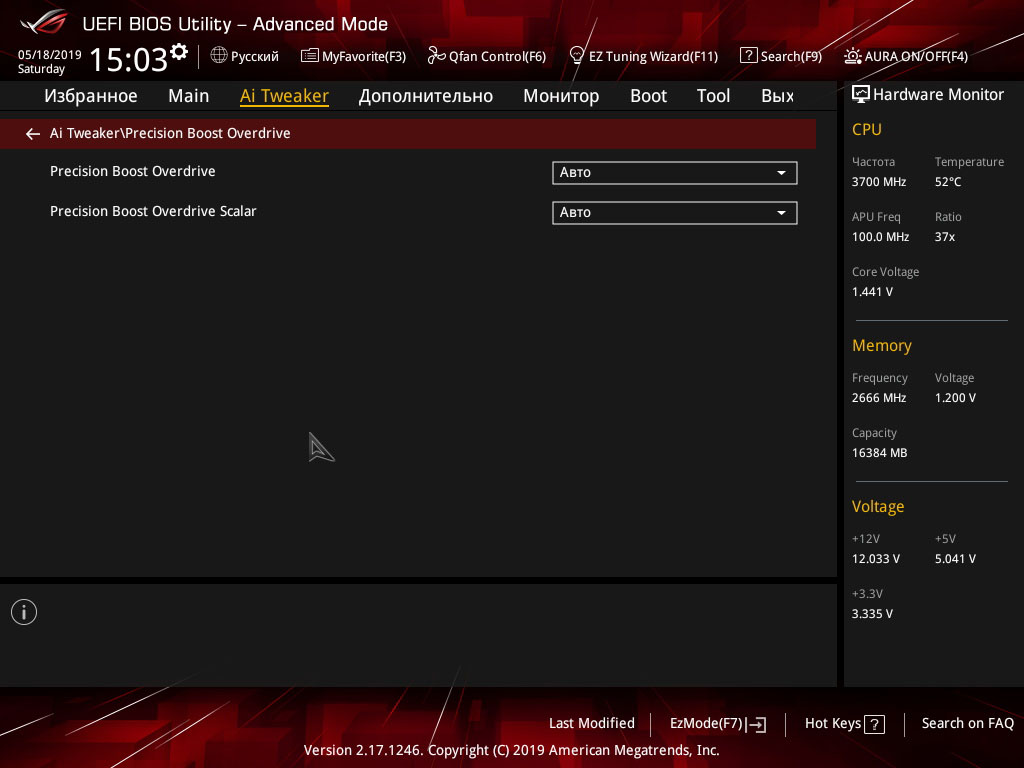

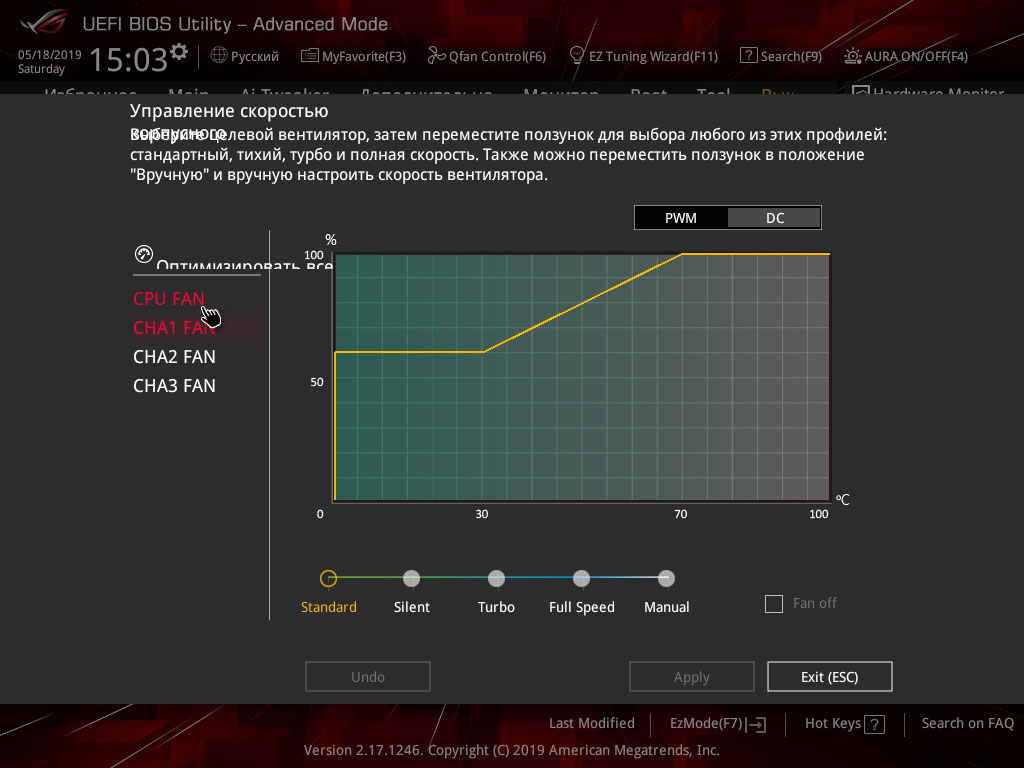

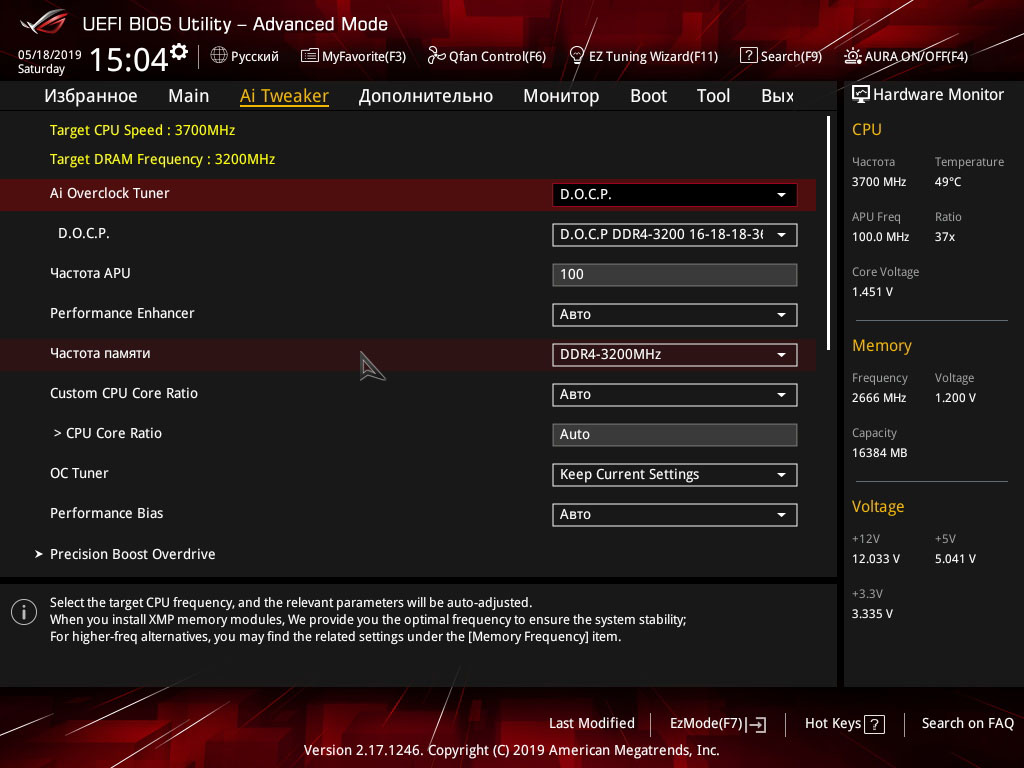

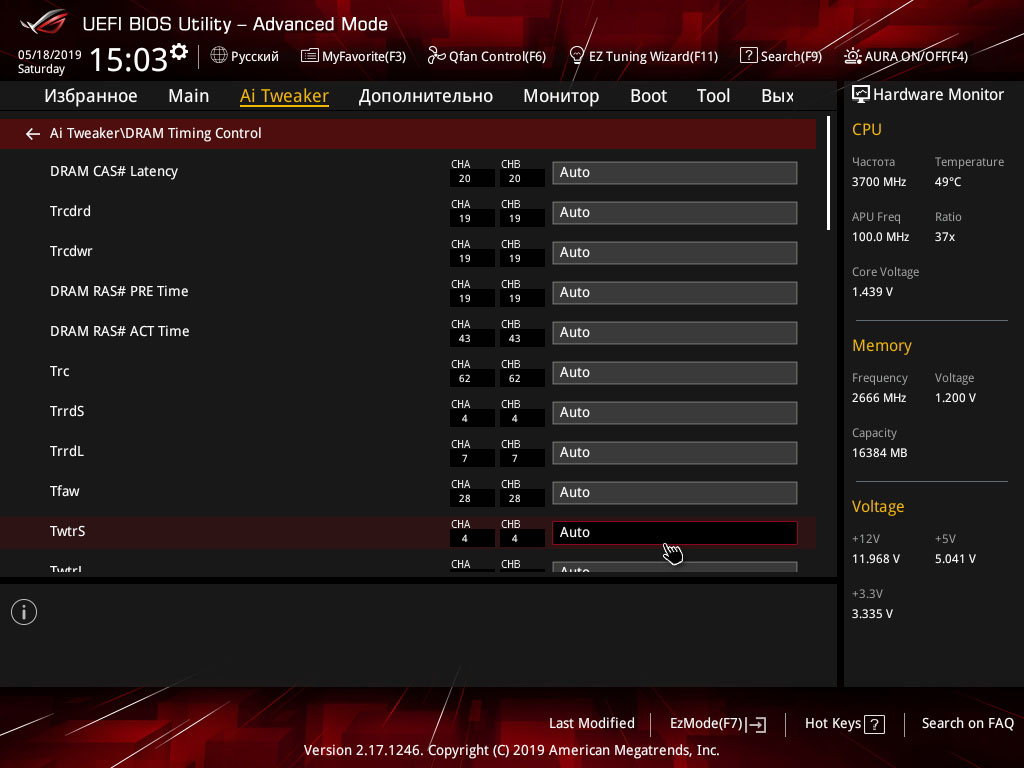

Детальные опции управления вентиляторами и раздела AI Tweaker:





Софт

AI Suite 3

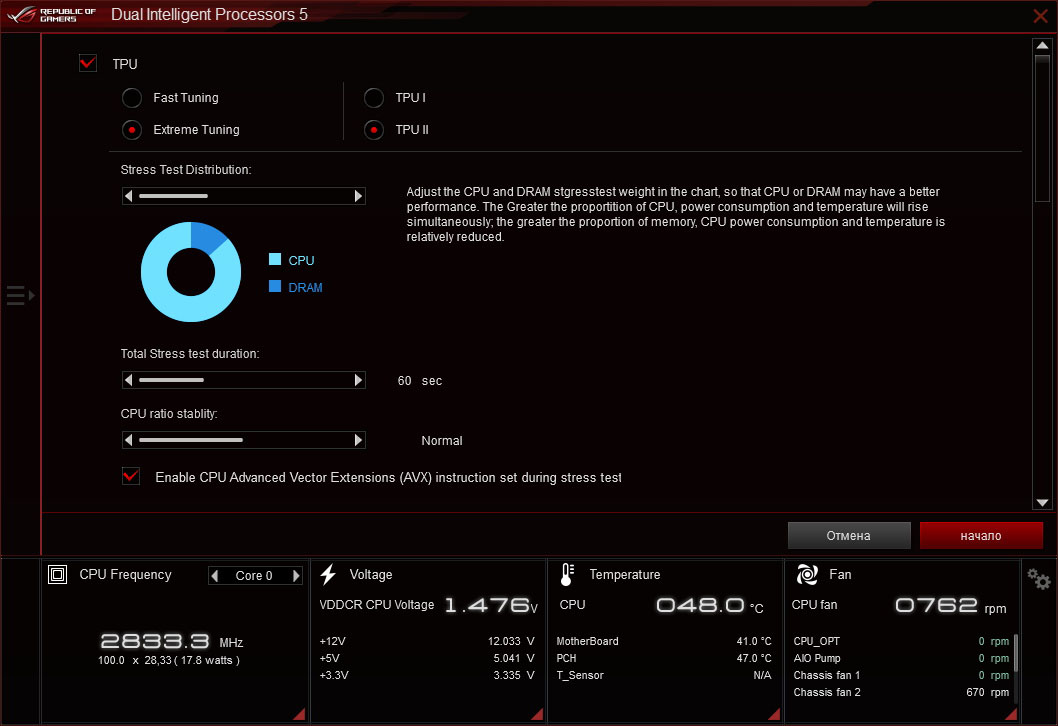

Как и с большинством современных материнских плат, единым центром управления материнской платой и разгоном является программный продукт ASUS AI Suite. Фактически он состоит из нескольких компонентов. Например, Dual Intelligent Processors 5 отвечает за функцию автоматического подбора параметров разгона процессора, с возможностью менять многие параметры в реальном времени, не перезагружаясь в BIOS. Fan XPert 4 служит для управления вентиляторами и формирования профилей их синхронной работы. DIGI+ VRM позволяет гибко управлять фазами питания.



В арсенале программы немало полезных функций, достойных рассмотрения в рамках отдельной публикации.

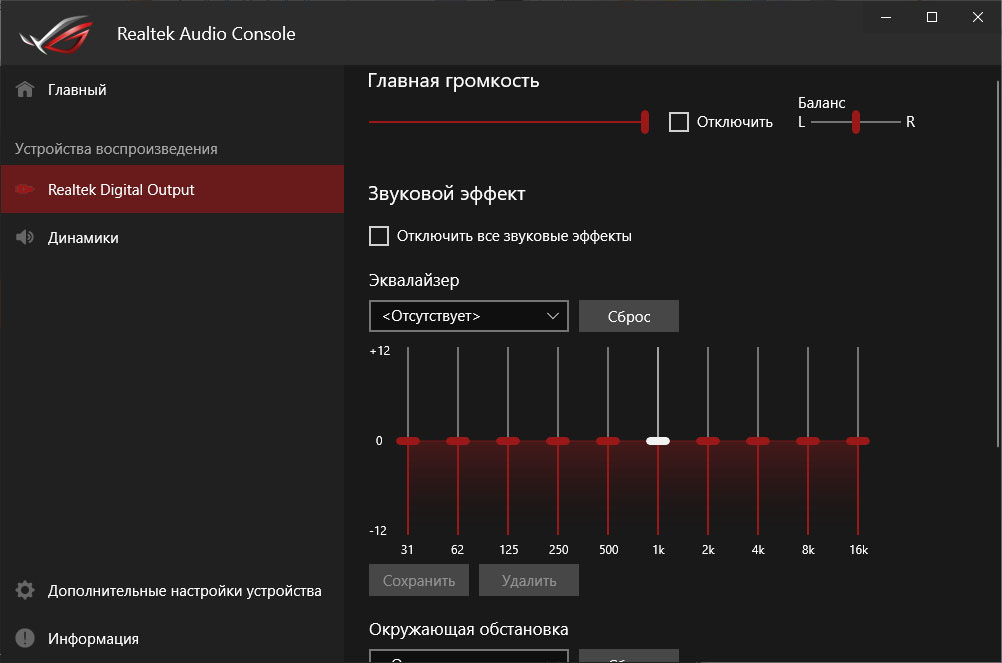

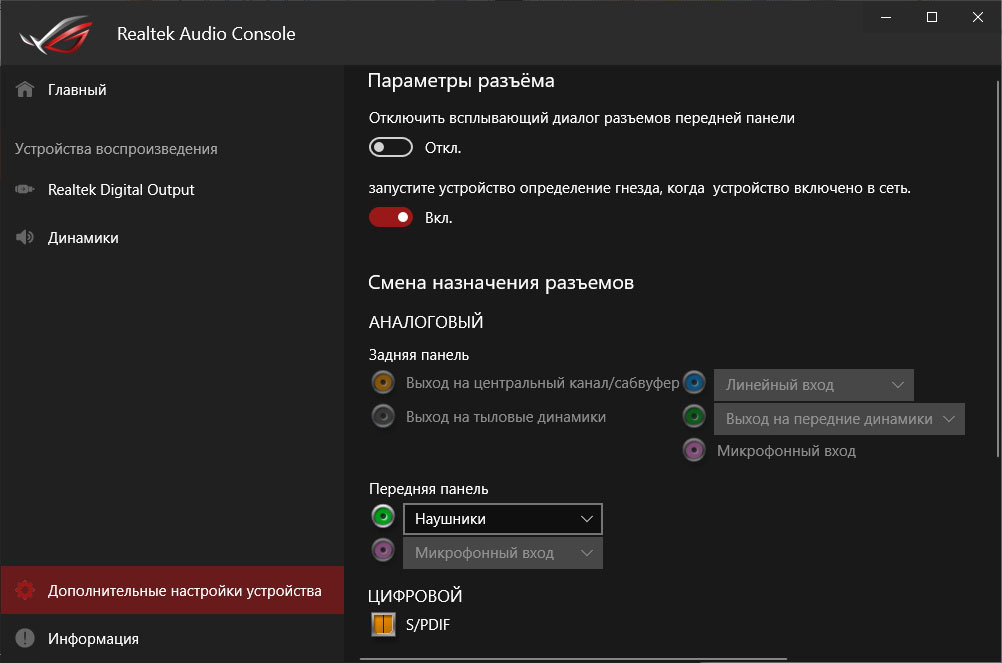

Realtek Audio Console

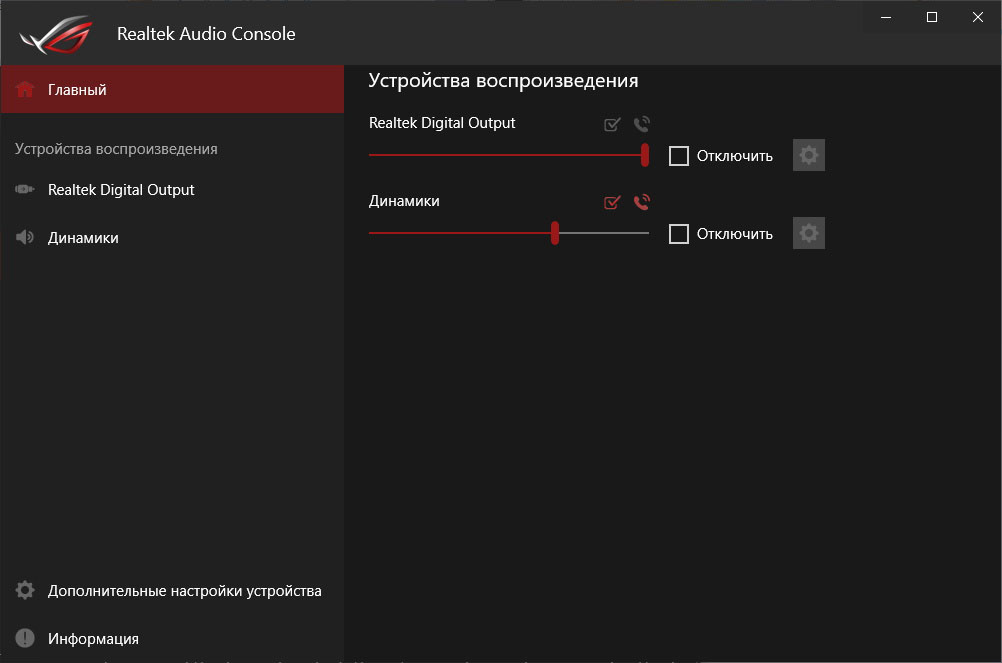

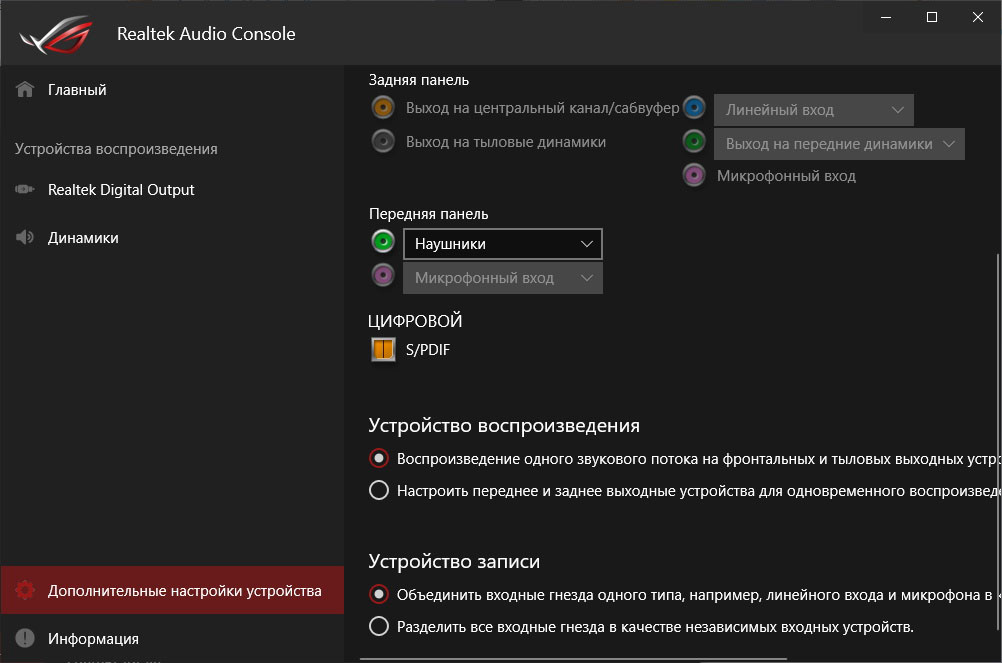

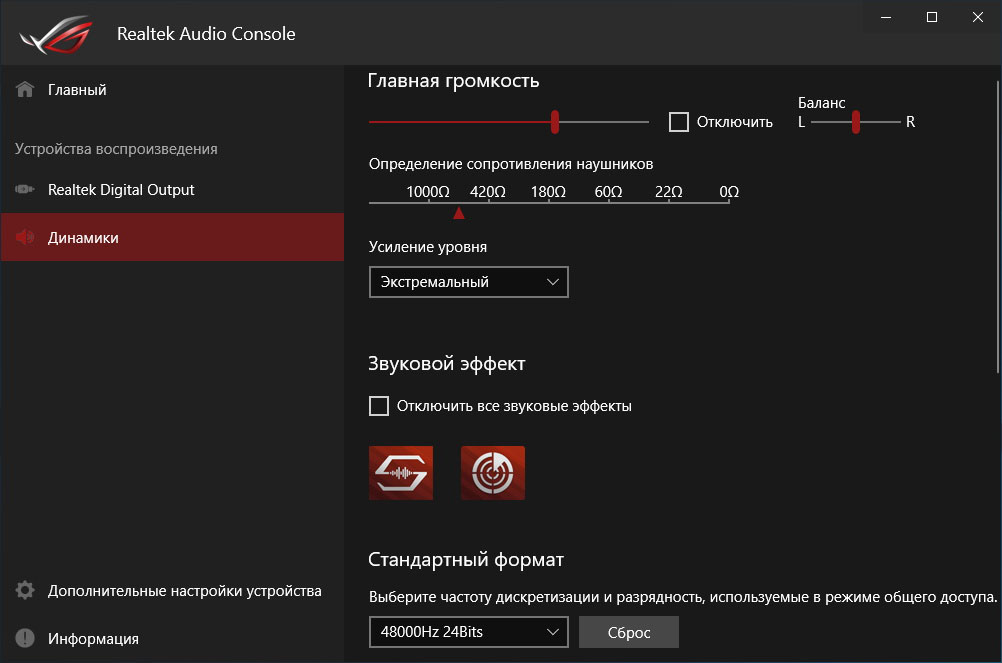

Интегрированный звуковой адаптер управляется через Realtek Audio Console - бесплатную утилиту, которую потребуется загрузить и установить из магазина приложений Microsoft Store. Интерфейс программы стилизован под серию ASUS ROG, русифицирован и понятно структурирован. Возможности по настройке типичны для аудиокодеков Realtek.





Тестирование

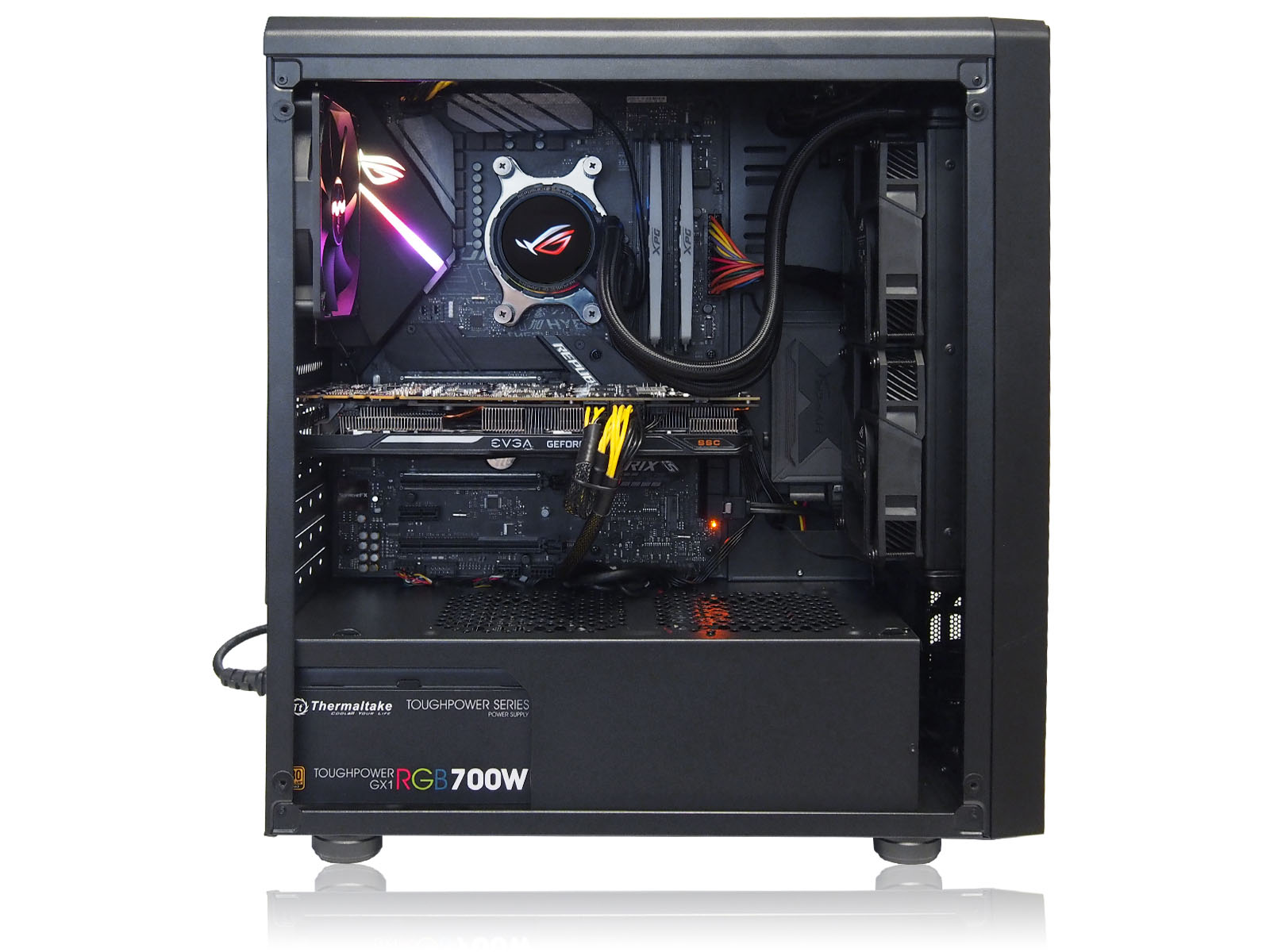

Конфигурация тестового стенда

Тип комплектующих Модель
Материнская плата ASUS ROG Strix X470-F Gaming (BIOS: 4602 от 25.03.2019)
Процессор AMD Ryzen 7 2700X
Система охлаждения ASUS ROG Ryuo 240
Термоинтерфейс Arctic Cooling MX-4
Оперативная память 2 х ADATA XPG Spectrix D41 DDR4-3200 8 ГБ (AX4U320038G16-ST41)
Системный накопитель Kingston HyperX Fury SSD 240 ГБ (SHFR200/240G)
Видеоадаптер EVGA GeForce GTX 970 SSC GAMING ACX 2.0+ 4 ГБ
Блок питания Thermaltake Toughpower GX1 RGB 700 Вт
Корпус Aerocool Rift BG
Операционная система Microsoft Windows 10 Pro x64 (версия 1809)


Стандартный режим

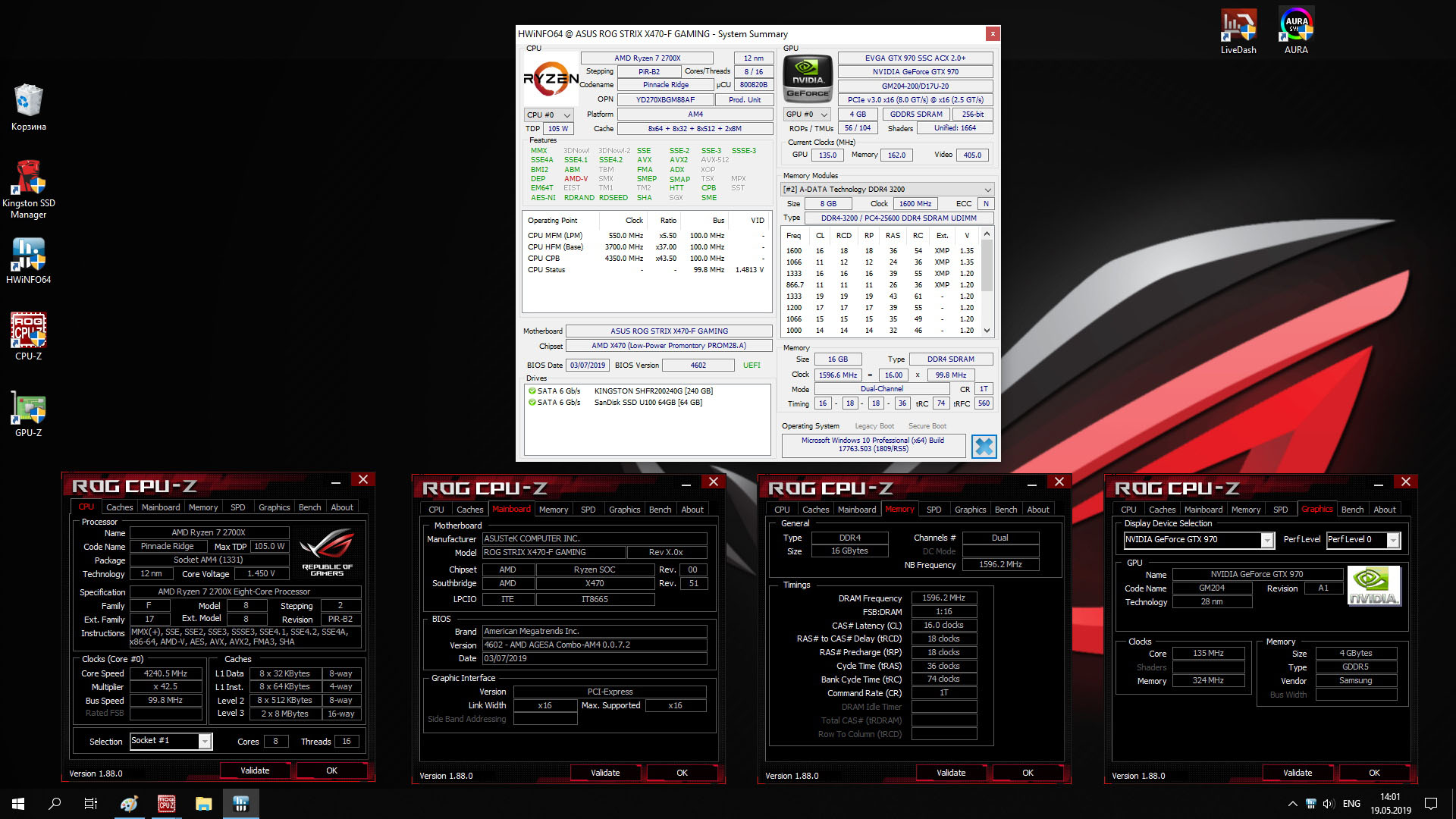

После сборки стенда ASUS ROG Strix X470-F Gaming корректно определила подключенный процессор AMD Ryzen 7 2700X, оперативную память, видеоадаптер и SSD-накопитель. Для оперативной памяти по умолчанию включился стандартный режим DDR4-2666. Профиль X.M.P. считался верно, и через D.O.C.P. вручную сразу был выставлен режим работы DDR-3200 с таймингами 16-18-18-36.

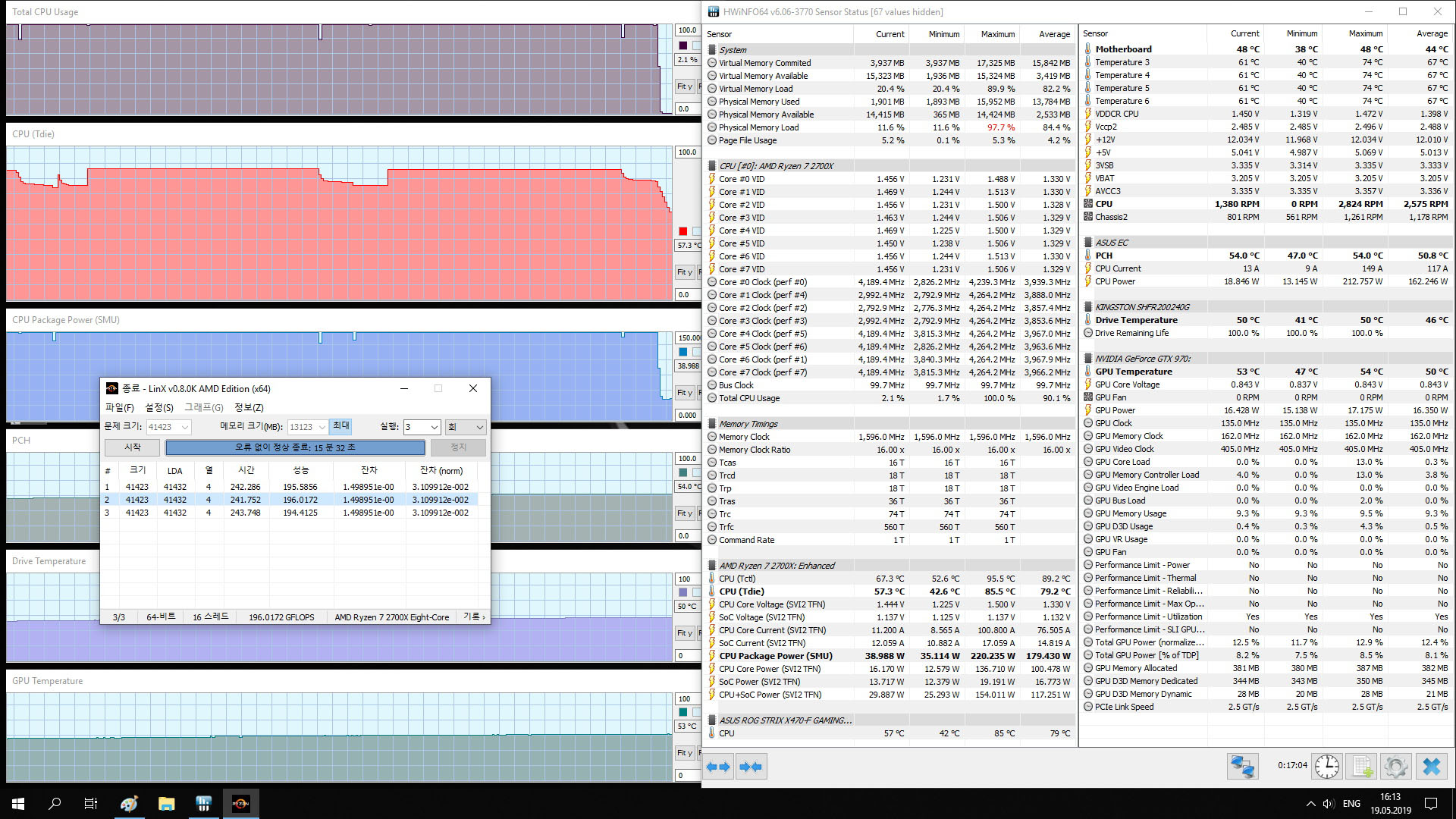

Стресс-тестирование в LinX 0.8.0K AMD Edition прошло успешно, температура процессора оставалась в пределах 85,5 градусов Цельсия, а температура силовых элементов цепей не превысила 54 градуса Цельсия. Материнская плата использует достаточно агрессивный алгоритм формирования напряжения питания и среднюю частоту процессора под нагрузкой. Как следствие - нагрев процессора заметно выше, чем на материнской плате ASUS Prime X470-Pro, которая использовалась для сравнения, с увеличением производительности в коротких по времени бенчмарках, но меньшей производительностью при длительных непрерывных нагрузках на процессор, например, кодировании видео.



5-Way Optimization

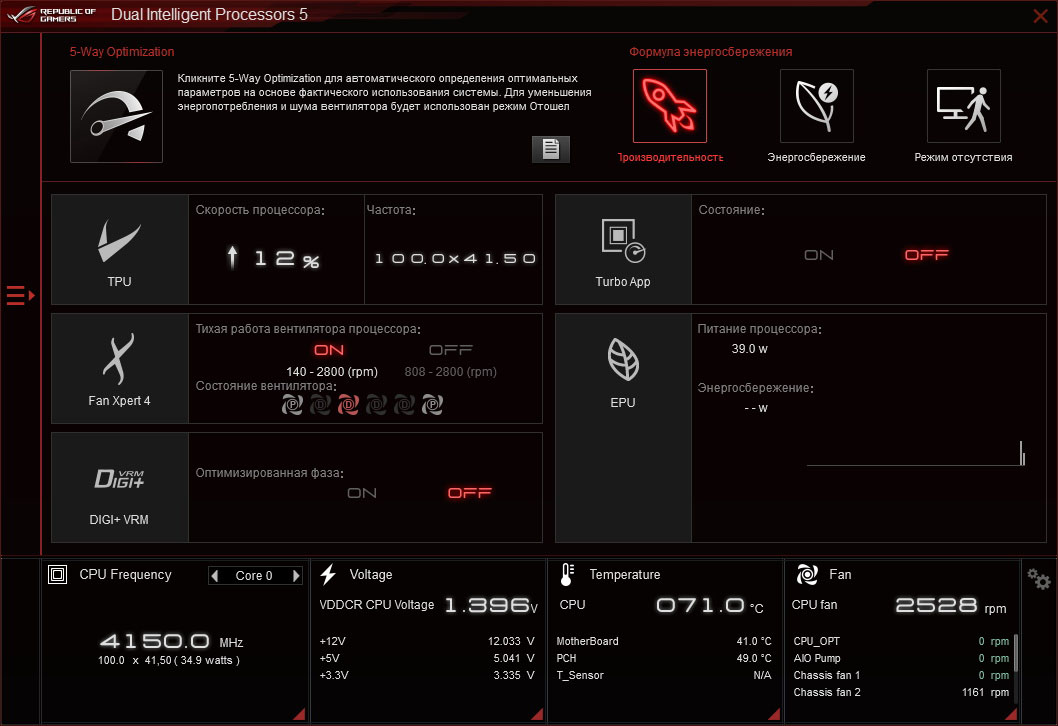

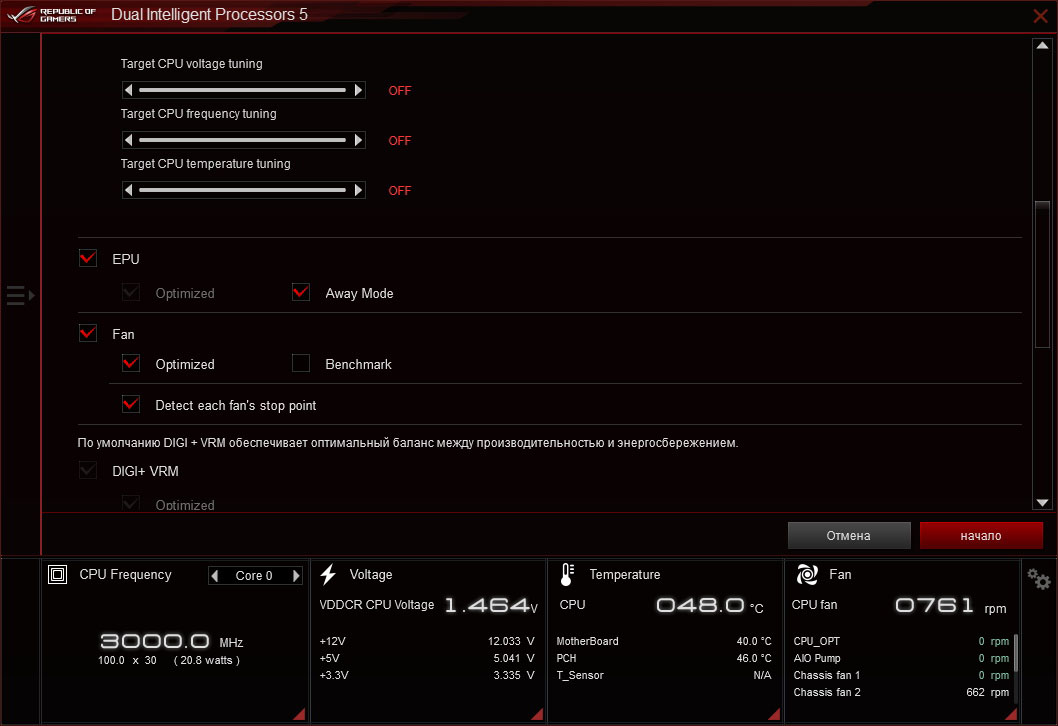

Функция автоматического разгона без вникания в особенности процесса реализована в формате пошагового мастера EZ Tuning Wizard в UEFI BIOS и функции 5-Way Optimization в программe AI Suite 3. Они не взаимосвязаны, и выбор, чем воспользоваться для повышения производительности, остаётся за пользователем. 5-Way Optimization позволяет добиться более стабильных и высоких результатов, так как содержит больше опций настройки и одновременно более гибкие алгоритмы стресс-тестирования стабильных параметров.

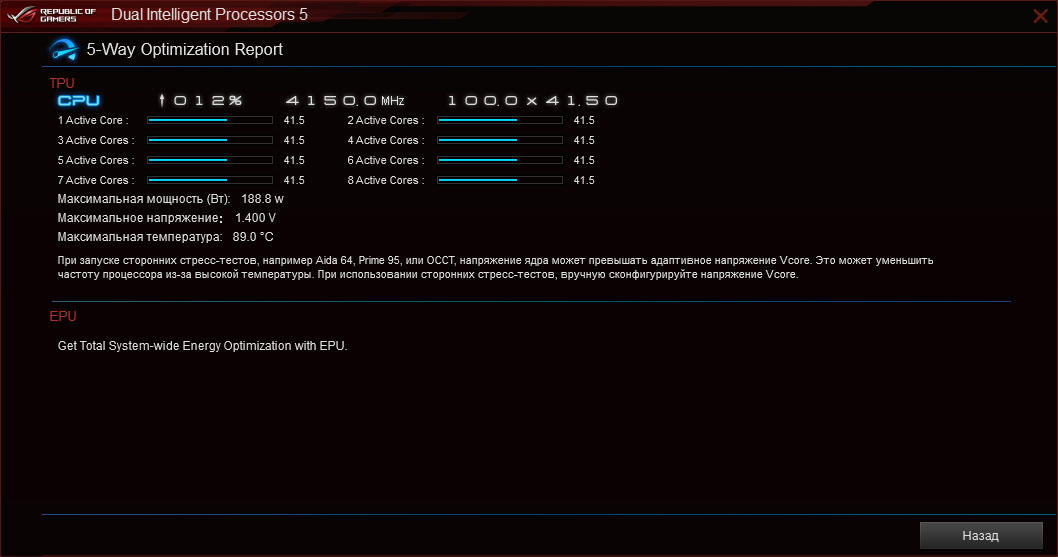

По итогам работы этой функции прирост производительности утилитой был оценен в 12% при частоте процессора 4150 МГц (41,5 x 100 МГц) при максимальном напряжении питания процессора 1,4 В. Тепловыделение в этом случае составило 188,8 Вт, а максимальная температура под нагрузкой - 89 градусов Цельсия.



Напряжение, выбранное автоматикой, достаточно высокое, поэтому и тепловыделение получилось на уровне, значительно превышающем паспортный для AMD Ryzen 7 2700X. Как следствие - реальный рост производительности в тяжелых задачах не наблюдался из-за постоянного сброса частоты процессора для удержания предельной температуры в рабочих пределах. Поэтому дальнейшее тестирование проводилось в штатном рабочем режиме без "разгона".

Производительность в тестовых приложениях

Во время тестирования материнской платы у нас была возможность сравнить производительность в идентичных конфигурациях с другой материнской платой от ASUS - Prime X470-Pro. Платы отличаются подсистемами питания и, как следствие, алгоритмами управления процессором. Ниже приведены сравнительные диаграммы в основных бенчмарках.

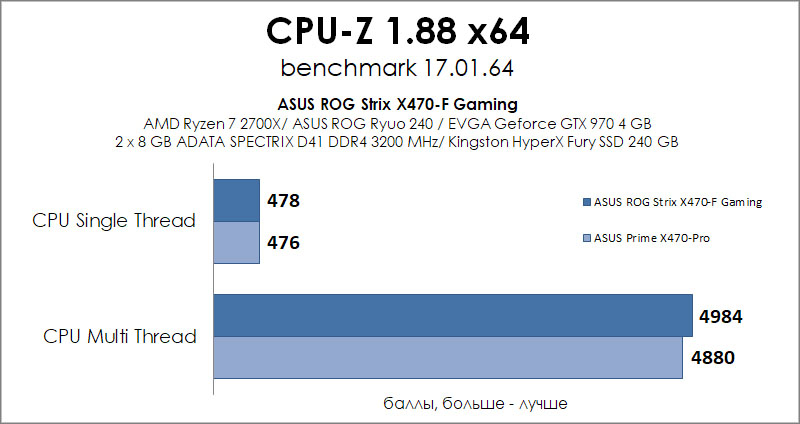

CPU-Z 1.87.0 x64 Benchmark

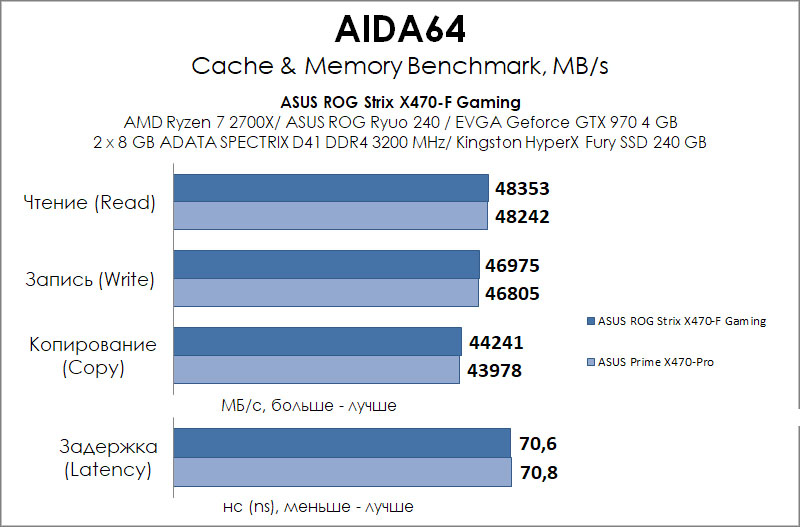

AIDA64 Cache & Memory Benchmark

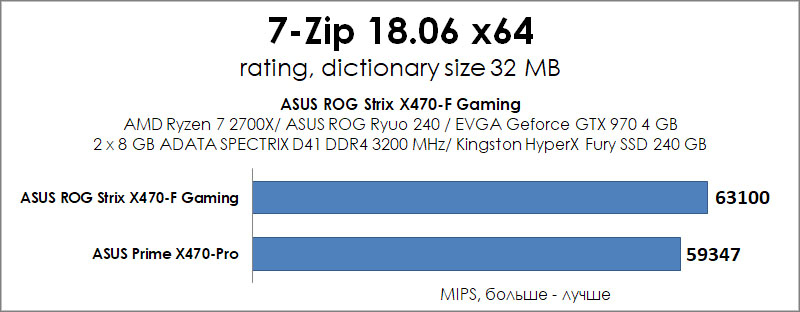

7-Zip 18.06 x64

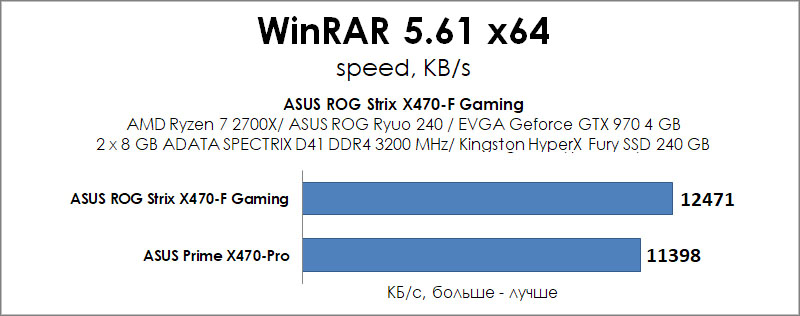

WinRAR 5.61 x64

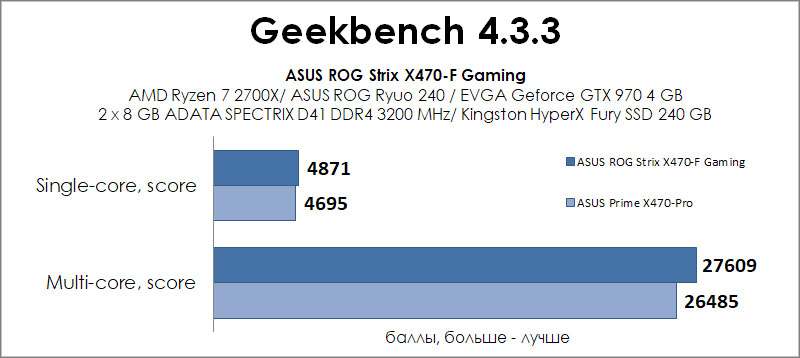

GeekBench 4.3.3

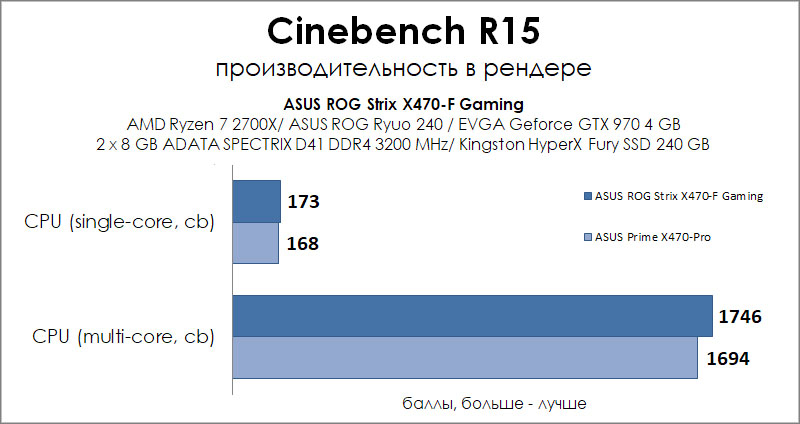

Cinebench R15

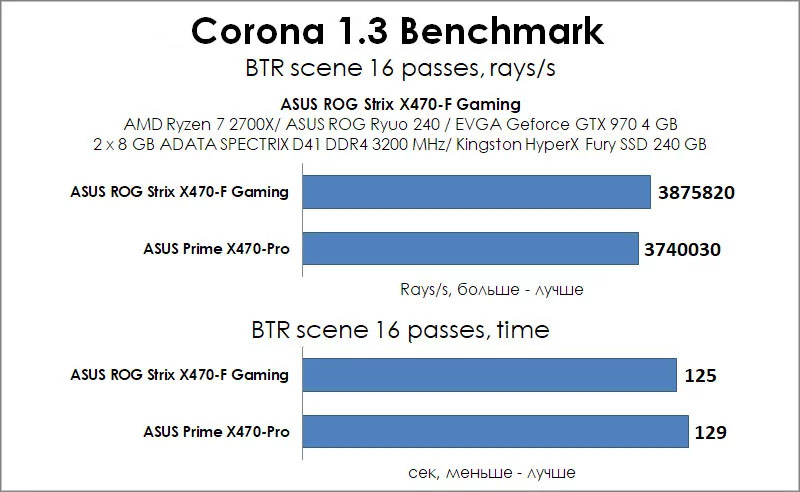

Corona 1.3 Benchmark

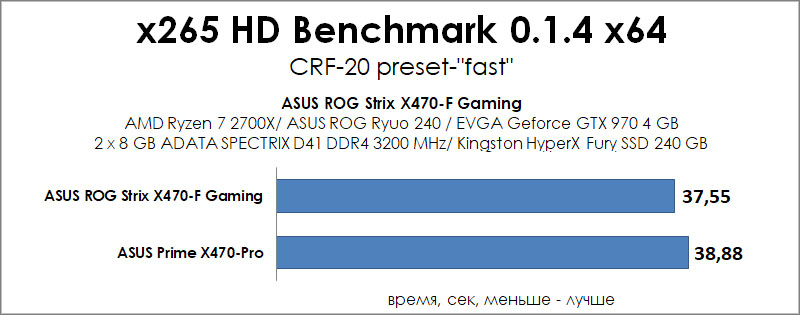

x.265 HD Benchmark

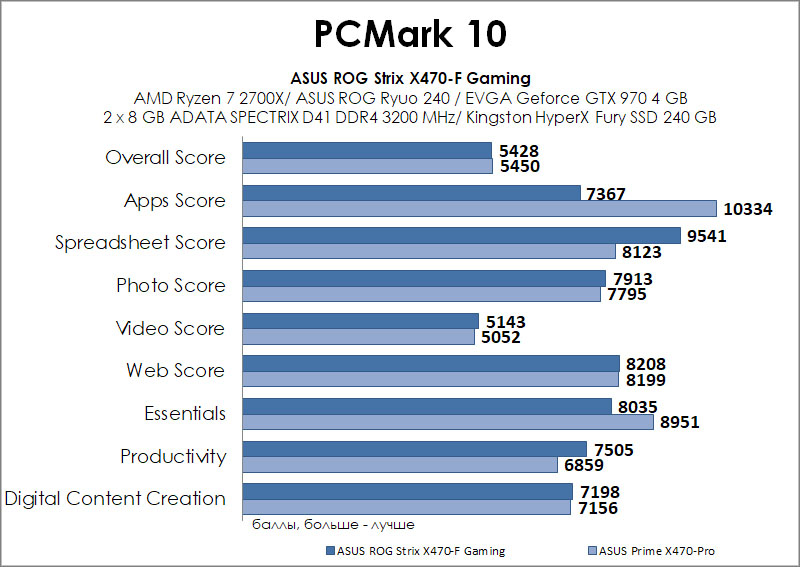

PCMark 10


Заключение

Материнская плата ASUS ROG Strix X470-F Gaming обладает интересным дизайном с AURA-подсветкой на адресных светодиодах. Она построена на качественной компонентной базе, с хорошей подсистемой питания и дополнительным пассивным охлаждением её цепей. В плюсы платы можно записать радиатор охлаждения верхнего слота M.2 и неплохую звуковую подсистему, не уступающую отдельным звуковым картам начального и среднего уровня. На момент подготовки обзора (май 2019 года) ASUS ROG Strix X470-F Gaming всё еще сохраняет роль флагмана в серии Strix для процессоров AMD Ryzen второго поколения Zen+. Ситуация поменяется со скорым выходом новинок на чипсете X570, но в текущем моменте её приобретение остаётся актуальным. Более того, компания AMD поддерживает долгий жизненный цикл сокета AM4, и все платы на X470 получат поддержку Ryzen 3000 поколения Zen 2. Поэтому, если вам нужна полноразмерная материнская плата для старших процессоров Ryzen здесь и сейчас, то ASUS ROG Strix X470-F Gaming отлично для этого подойдёт.



Преимущества ASUS ROG Strix X470-F Gaming:
  • Качественная элементная база;
  • Хорошая подсистема питания;
  • Два усиленных слота расширения PCI-E x16;
  • Поддержка конфигураций с несколькими видеоадаптерами;
  • Симпатичная подсветка в стиле ASUS ROG;
  • Разъёмы для подключения внешних систем подсветки разных типов;
  • Порты USB 3.1 Gen2 и USB 3.1 Gen1 Type-C на задней панели;
  • Хороший аудиокодек и звуковой тракт;
  • Хороший набор интерфейсных разъёмов;
  • Семь управляемых разъёмов подключения вентиляторов с удобным расположением;
  • Неплохие возможности для разгона.
Недостатки:
  • Ограниченная производительность нижнего слота M.2;
  • Отсутствие охлаждающего радиатора у нижнего слота M.2;
  • Нестабильная работа программ ASUS AI Suite 3 и AURA.
Особенности:
  • Подключение второго M.2 накопителя конкурирует со слотами PCI-E x1.
