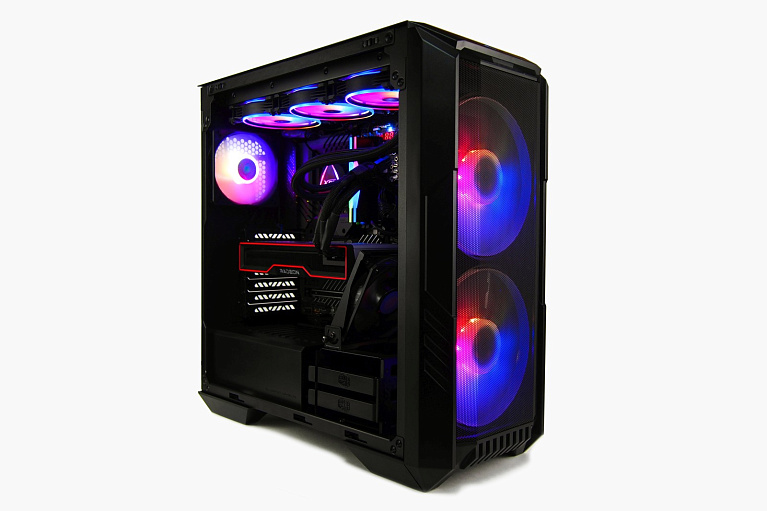

Обзор и тест корпуса Cooler Master HAF 500

Продуваемый и вместительный кейс для сборок с мощными игровыми видеокартами!
Обзор и тест корпуса Cooler Master HAF 500

Современные видеокарты уже давно перешагнули порог тепловыделения в 300 Вт, а последние поколения процессоров могут добавить к этому свои 200+ Вт. С учетом этих факторов сборка мощного игрового ПК требует тщательного подхода к подбору подходящего корпуса. Например, такого как Cooler Master HAF 500, о котором пойдет речь в данном обзоре. Этот кейс имеет ряд смелых технических решений, призванных улучшить продуваемость внутреннего пространства и обеспечить удобство сборки. Насколько удачным получился Cooler Master HAF 500, посмотрим в деталях.

Характеристики

Модель Cooler Master HAF 500
Тип корпуса Mid Tower
Габариты (ДхШхВ) 516*224*510 мм
Вес 9.5 кг
Боковые панели Стекло + сталь
Материал Сталь + стекло + пластик
Посадочные места для накопителей Места накопителей: 2*2.5” + 2*3.5”(или 2*2.5”)
Слоты расширения 7
Материнские платы Mini ITX, Micro ATX, ATX
Порты вводы/вывода 2*USB 3.2 Gen1, USB 3.2 Gen2 Type-C, HD Audio
Максимальная высота системы охлаждения CPU 167 мм
Ограничение длины видеокарты 410 мм
Возможность установки радиаторов Спереди: 360 мм, 280 мм, 240 мм, 200 мм, 140 мм, 120 мм Сверху: 360 мм, 280 мм, 240 мм, 140 мм, 120 мм Сзади: 120 мм

Упаковка

На упаковке HAF 500 производитель предпочел сэкономить, сделав ее из дешевого переработанного картона. Зато стоимость корпуса такого формата оказалась более чем доступной. В онлайн магазинах этот кейс замечен по цене от 13990 рублей.

До конечного потребителя HAF 500 поставляется обернутым в прозрачный полиэтиленовый пакет. Защитить кейс от механических повреждений во время транспортировки помогают два блока пенопласта.

Конструкция снаружи и внутри

Сразу после распаковки HAF 500 кажется большим, но точно не огромным. По габаритам 516 х 224 х 510 мм в глубину, ширину и высоту данный кейс можно считать обычным Mid Tower. На это указывает и поддерживаемый для установки форм-фактор материнских плат. HAF 500 может принять на борт ATX, Micro-ATX и Mini-ITX платы.

Главная боковая панель HAF 500 выполнена из закаленного стекла с тонировкой. Другая стенка корпуса сделана из цельного листа металла. Вся конструкция выполнена в строгом черном цвете.

Визитной карточкой HAF 500 является передняя сетчатая панель, за которой установлены два 200-мм вентилятора с ARGB-подсветкой. С таким подходом этот кейс сразу претендует на хорошую продуваемость внутреннего пространства. Используемые вертушки рассчитаны на максимальную скорость вращения 800 об/мин, что позволяет надеяться на акустический комфорт. На тыльной стороне HAF 500 для вывода нагретого воздуха установлена одна 120-мм вертушка SickleFlow PWM. Она также оборудована адресуемой RGB-подсветкой для лучшей визуализации внутреннего пространства.

Кнопки управления и разъемы сосредоточены на верхней панели в передней части кейса. Здесь пользователь обнаружит:

  • два разъема USB 3.2 Gen1;
  • один разъем USB 3.2 Gen1 Type-C;
  • один разъем 3.5 мм для гарнитуры;
  • кнопку Power с подсветкой;
  • кнопку Reset.

Что же касается непосредственно верхней панели, то она выполнена сетчатой и имеет точки крепления для корпусных вентиляторов и радиатора СЖО. Сверху панель покрывает антипылевый фильтр с магнитной рамкой.

Донная часть HAF 500 также оборудована антипылевым фильтром. Он установлен в месте посадки блока питания. Для устойчивого положения на рабочей поверхности конструкция кейса предусматривает четыре опоры с резиновыми платформами.

Оба фильтра на HAF 500 быстросъемные, что делает их очистку от пыли нетрудоемким занятием. Фильтры можно продувать или мыть в теплой воде.

Открыв боковую крышку корпуса, можно оценить конструкцию кейса и организацию кабелей. Их у HAF 500 немало, учитывая множество кнопок и разъемов на панели кейса, а также три корпусных вентилятора с подсветкой.

Помогает управлять вертушками и ARGB подсветкой фирменный контроллер, установленный на межсекционную стенку корпуса. Он рассчитан на четыре вентилятора с разъемами 4-пин PWM, а также на пять элементов подсветки с разъемом +5В RGB. Питание контроллера реализовано с помощью кабеля с 15-контактным разъемом SATA. Для подключения фронтальных кнопок управления и разъемов корпуса используется набор кабелей, продемонстрированных на фото ниже.

А так выглядит внутреннее пространство HAF 500, вместительности которого будет достаточно для продвинутой игровой сборки. Корпус рассчитан на установку башенных кулеров высотой до 167 мм и графических адаптеров длиной до 410 мм.

По умолчанию HAF 500 поддерживает блоки питания ATX длиной до 180 мм. Место для установки источника питания скрыто под пластиковым кожухом. Но если демонтировать съемную корзину в передней части кейса, то в HAF 500 можно установить блок питания практически любой длины.

На корзину для накопителей установлен 120-мм вентилятор SickleFlow PWM на поворотном кронштейне. Это своеобразная фирменная фича HAF 500, призванная бороться с высоким тепловыделением современных графических адаптеров. Благодаря поворотному кронштейну пользователь может менять угол наклона, регулируя таким образом направление воздушного потока.

Корзина для накопителей включает в себя два пластиковых контейнера для пары 3.5" или 2.5" дисков. Еще два 2.5" накопителя могут быть установлены на межсекционную стенку с внутренней стороны.

Если корзину для накопителей демонтировать, то, как уже говорилось выше, это снимет все ограничения на длину устанавливаемого блока питания. И в то же время позволит установить на переднюю стенку HAF 500 толстостенный радиатор СЖО кастомного типа. Достаточно аккуратно и продуманно выполнены на HAF 500 отверстия для протяжки кабелей. Предусмотрен ряд резиновых прокладок и декоративная панель, прикрывающая возможное кабельное безобразие.

Для укладки кабелей HAF 500 предлагает нишу глубиной в 25 мм. Верхняя часть корпуса оставляет запас для установки стандартной СЖО с 30 мм радиатором и 25 мм вертушками.

Возможности для установки СЖО

Вписанный в формат Mid Tower, корпус HAF 500 предлагает для установки СЖО сразу три места. На переднюю панель могут быть закреплены 360 мм, 280 мм, 240 мм, 200 мм, 140 мм, 120 мм радиаторы. На заднюю стенку допускается установка 120 мм радиатора.

А верхняя панель кейса готова принять 360 мм, 280 мм, 240 мм, 140 мм, 120 мм радиаторы.

Особенности сборки

Благодаря вместительности HAF 500, собрать в этом корпусе игровую сборку с 360-мм водянкой можно быстро и аккуратно. Достаточная по глубине ниша для размещения кабелей позволяет расположить их скрытно. Удобные ушки на межсекционной стенке позволяют зафиксировать провода и наладить порядок.

Итоговый результат сборки в рабочем состоянии выглядит следующим образом. Стоит отметить сразу хорошую видимость комплектующих за счет вентиляторов с ARGB подсветкой. С ее синхронизацией отлично справляется фирменный контроллер корпуса.

А так выглядит установленный наверх 360-мм радиатор СЖО, пространства для которого достаточно в HAF 500, чтобы не конфликтовать с материнской платой.

То же самое можно сказать и про 120-мм вентилятор, установленный на тыльную стенку корпуса.

RGB-подсветка

Благодаря яркой и качественной RGB-подсветке, игровая сборка в корпусе HAF 500 выглядит интересно и привлекательно.

Установка панели из закаленного тонированного стекла не портит картину сборки. Наоборот, придает особенный внешний вид комплектующим, установленным в систему.

Что же касается визуальной составляющей фронтальных 200-мм вертушек, то они неплохо просматриваются даже через металлическую сетчатую преграду. Конечно, это не прозрачная стеклянная панель, как бывает в других кейсах. Но зато такое решение обеспечивает одновременно и продуваемость корпуса внутри, и видимость подсветки внешне.

Конфигурация стенда и результаты тестирования

Процессор Intel Core i5-12600K
Материнская плата ASUS ROG Maximus Z690 Apex
Видеокарта Sapphire AMD Radeon RX 6800 XT 16 Гб
Оперативная память ADATA XPG Lancer RGB DDR5-6000 2x16 Гб
Система охлаждения ADATA XPG Levante 360
Накопитель M.2 SSD Samsung 970 Pro 512 Гб
Блок питания Corsair RM850x мощностью 850W
Корпус Открытый стенд
Монитор LG UltraGear 32GP850, 2560x1440, 180 Гц
Операционная система Windows 11 Pro 64-bit 21H2

Для тестирования корпуса HAF 500 была задействована связка из процессора Intel Core i5-12600K и материнской платы ASUS ROG Maximus Z690 Apex.

Также в состав игровой сборки вошла оперативная память ADATA XPG Lancer RGB DDR5-6000 и видеокарта Sapphire AMD Radeon RX 6800 XT.

Первое, на что мы обратили внимание - это шум от 200-мм вентиляторов. Назвать откровенно громкими их нельзя, но в отсутствии нагрузки их слышно отчетливее всего. Все-таки 800 об/мин для данных 200-мм вертушек - это много. Вместе с остальными вертушками, увеличивающими свою скорость во время игровой и рабочей нагрузки, общий уровень шума достиг значения 42 дБА.

Если же оценивать температуры видеокарты, процессора и чипсета материнской платы, то они имели комфортные значения даже во время нагрузки.

Отдельно проверили, какую пользу дает специальный 120-мм вентилятор, призванный в HAF 500 улучшить охлаждение видеокарты. Для этого оценили температуру GPU с работающим вентилятором и без него.

Результаты получились впечатляющими. После выключения вертушки температура GPU во время простоя ПК оказалась выше на 7 градусов Цельсия, а в играх возросла с 80℃ до 91℃.

Заключение

Cooler Master HAF 500 - добротный корпус для продвинутых игровых сборок, определенно заслуживающий внимания геймеров и энтузиастов. В конструкции этого кейса нам понравились вместительность и удобство сборки, а также продуманная организация кабель-менеджмента. Размеры HAF 500 таковы, что сюда поместится видеокарта и блок питания любой длины, а для любителей жидкостного охлаждения у этого кейса есть пара мест для 360-мм радиаторов. Привлекательным выглядит и оснащение этого корпуса в виде 4-х вентиляторов. Причем последний, с поворотным кронштейном станет настоящей палочкой-выручалочкой для владельцев мощных видеокарт. Единственное, чем может немного огорчить HAF 500 любителей тишины - шумными 200-мм вертушками, установленными на лицевой панели. Зато у этого кейса есть удобные быстросъемные фильтры, а также красивая ARGB подсветка и отличная продуваемость.

Плюсы:

  • вместительный для габаритных комплектующих;
  • в комплекте четыре вентилятора;
  • есть места для установки 360-мм радиаторов СЖО;
  • отличная продуваемость внутреннего пространства;
  • низкие температуры комплектующих во время нагрузки;
  • удобные съемные антипылевые фильтры;
  • вентилятор с поворотным кронштейном очень полезен для GPU.

Минусы:

  • шумные 200-мм вентиляторы;
  • отсутствие в продаже на территории РФ.
