Обзор и тест материнской платы ASUS ROG Maximus Z690 Apex

Материнская плата для процессоров поколения Alder Lake и настоящих любителей разгона.
Обзор и тест материнской платы ASUS ROG Maximus Z690 Apex

В этом обзоре мы расскажем про материнскую плату для процессоров Intel поколения Gen12, созданную специально для оверклокеров. Речь пойдет о ROG Maximus Z690 Apex, к которой компания ASUS относится особенно щепетильно. За все время существования серии Apex эти материнские платы стали своеобразной визитной карточкой производителя, олицетворяя его стремление предоставить оверклокерам самое лучшее. Поэтому для любителей разгона данный продукт является своеобразным ультимативным инструментом для достижения успеха. Тестировать плату будем с флагманским процессором Intel Core i9-12900К и парой модулей памяти DDR5 с чипами Hynix.

Технические характеристики

  • Модель: ROG Maximus Z690 Apex
  • Socket: LGA 1700
  • Чипсет: Intel Z690
  • Тип памяти: DDR-5
  • Количество слотов памяти: 2
  • Оперативная память: 2*DIMM, Max. 128 Гб, DDR5 6800(O.C) - 5200(O.C.), 4800 МГц
  • Слоты расширения: 2*PCI-E 5.0 x16, PCI-E x4, PCI-E x1, 5 x PCI-E M.2
  • Тип слотов M.2:
    • Key M, 2242/2260/2280 (PCIe 4.0 x4)
    • Key M, 2242/2260/2280 (PCIe 4.0 x4 & SATA)
    • Key M, 2242/2260/2280/22110 (PCIe 4.0 x4 from DIMM.2)
    • Key M, 2242/2260/2280/22110 (PCIe 4.0 x4 from DIMM.2)
    • Key M, 2242/2260/2280/22110 (PCIe 5.0 x4 from PCIe 5.0 M.2 card)
  • Звук: 8-канальный (7.1) ROG SupremeFX ALC4080 + Savitech SV3H712
  • Сетевой интерфейс: 2.5 Gigabit (Intel I225-V), Wi-Fi 6E, Bluetooth
  • Форм-фактор: ATX (305 * 244 мм)

Упаковка и комплектация

Материнская плата ROG Maximus Z690 Apex поставляется в большой картонной коробке, оформленной в духе линейки Republic of Gamers. Это прежде всего комбинация красного и черного, а также стильные надписи наименования продукта. Одна из пиктограмм на фронтальной грани упаковки говорит о том, что данная материнская плата готова к работе с операционной системой Windows 11, использование которой настоятельно рекомендуется с процессорами Alder Lake.

На задней стороне коробки демонстрируются ключевые особенности ROG Maximus Z690 Apex, а также указываются технические характеристики материнской платы. Отдельным блоком производитель доводит до сведения пользователя перечень разъемов тыльной панели.

Как и полагается продукту премиум класса, ROG Maximus Z690 Apex упакована по-особенному. Материнская плата лежит в отдельном отсеке с прозрачной пластиковой крышкой, позволяющей рассмотреть девайс, не извлекая его из коробки.

Под материнской платой в отдельных углублениях поролона находится флешка с драйверами и фирменным ПО, а также плата ROG Hyper M.2 с возможностью установки туда NVMe накопителя 2242/2260/2280/22110 с протоколом передачи данных PCIe 5.0 x4.

Также комплект поставки ROG Maximus Z690 Apex включает в себя:

  • руководство пользователя;
  • набор наклеек ROG;
  • фирменный брелок ROG;
  • набор винтов для М.2 накопителей;
  • набор кабелей SATA в количестве 6 штук;
  • переходник Q-connectors для кнопок и светодиодов корпуса;
  • антенну Wi-Fi;
  • три датчика температуры;
  • упор для видеокарты;
  • два кабеля для RGB-подсветки;
  • портативный осциллоскоп ROG True Voltician;
  • кабели для подключения портативного осциллоскопа;
  • плата ROG DIMM M.2 для двух NVMe SSD.

Внешний вид и особенности

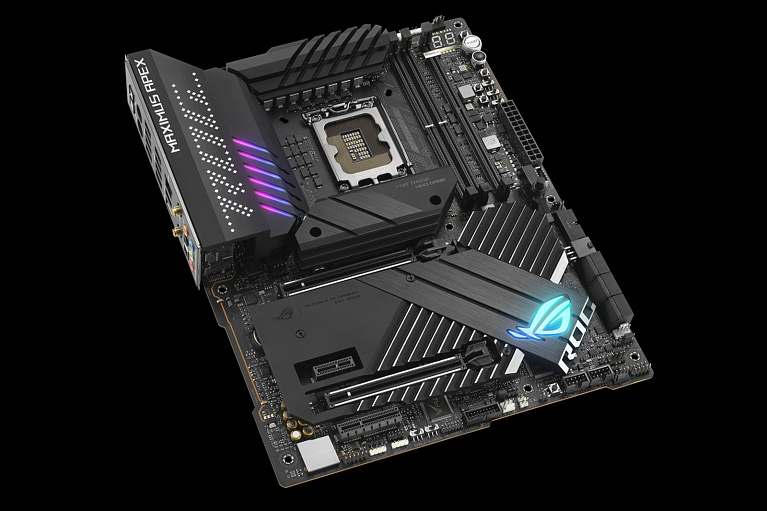

Ключевой особенностью ROG Maximus Z690 Apex, невзирая на амбиции и предназначение данной платы, является используемый форм-фактор АТХ. Это позволило производителю обеспечить совместимость продукта с большим количеством корпусов, уложившись в габариты 305 х 244 мм. Используя печатную плату черного цвета, ROG Maximus Z690 Apex выглядит строго и агрессивно. С лицевой стороны массивные радиаторы охлаждения покрывают более половины PCB.

Тыльная сторона ROG Maximus Z690 Apex не оборудована каким-либо бэкплейтом или пластинами для охлаждения VRM. Но обилия элементной базы тут более чем достаточно. Если верить распространяемой информации, то здесь используется 8-слойная PCB.

На тыльной панели разъемов пользователь обнаружит:

  • кнопку сброса настроек BIOS;
  • кнопку обновления BIOS Flashback;
  • разъем PS/2 для клавиатуры;
  • разъем PS/2 для мыши;
  • четыре порта USB 3.2 Gen1;
  • пять портов USB 3.2 Gen2;
  • один порт USB 3.2 Gen2x2 Type-C;
  • один 2.5-гигабитный LAN;
  • два гнезда для антенны Wi-Fi;
  • один оптический S/PDIF Out;
  • пять аудиоразъемов 3.5 мм.

Поскольку ROG Maximus Z690 Apex позиционируется производителем, как решение для ультимативного разгона процессора и памяти, то система питания этой материнской платы выполнена с соответствующим размахом. Начнем с того, что VRM данной платы имеет 24 фазы для ядер процессора. В качестве компонентов установлены 105А сборки Renesas RAA220105. Также силовая обвязка включает в себя две фазы для PCIe и памяти DDR5 с 70А сборками Monolithic Power Systems MP86992. За охлаждение столь мощной системы питания отвечают сразу три массивные радиатора с многоуровневым оребрением, объединенные между собой хромированной тепловой трубкой.

Управление питанием процессора возложено на цифровой ШИМ-контроллер Renesas RAA229131. Для подачи питания на процессор используются два силовых разъема 8-пин ProCool в металлическом кожухе.

Для установки оперативной памяти ROG Maximus Z690 Apex оборудована двумя слотами DIMM DDR5. Поддерживаются модули ОЗУ с частотой от 4800 до 6800 МГц, а также объемом до 64 Гб. Рядом со слотами памяти находится разъем для установки модуля DIMM M.2, который может нести на борту до двух NVMe накопителей PCIe 4.0 x4.

Практически весь правый верхний угол ROG Maximus Z690 Apex представляет собой набор инструментов для работы на открытом стенде и экстремального оверклокинга. Он включает в себя дисплей POST-кодов, семь информирующих светодиодов, кнопку Power, кнопку Flex key, кнопку Safe_boot, кнопку Retry_button, кнопки BCLK+ и BCLK-, переключатель Slow_mode, переключатель Pause, переключатель RSVD_1, а также ряд контактов Probelt для замера ключевых напряжений. Отдельная перемычка неподалеку служит для активации режима LN2_mode в случае использования азота.

Для установки твердотельных накопителей ROG Maximus Z690 Apex предлагает четыре разъема М.2, два их которых прячутся под радиаторами охлаждения материнской платы, а еще два представлены в виде модуля DIMM М.2. Возможность установки пятого NVMe накопителя реализована с помощью платы ROG Hyper M.2. Классические устройства в разъемом SATA могут быть подключены через шесть соответствующих разъемов, распаянных на правом торце материнской платы. Здесь же находятся колодки разъемов USB 3.2 Gen2x2 Type-C и USB 3.2 Gen1 для вывода портов на фронтальную панель корпуса.

Еще одна колодка разъемов USB 3.2 Gen1 нашла свое место на нижней грани ROG Maximus Z690 Apex. Любителям светодиодной подсветки плата предлагает сразу три разъема +5В RGB и один +12В RGB. Для удобства подключения они распаяны в левом нижнем и правом верхнем углу материнской платы.

Также ROG Maximus Z690 Apex интересна наличием сразу двух микросхем BIOS, переключаться между которыми позволяет кнопка BIOS_Switch. Вкупе с функцией обновления BIOS Flashback вывести из строя эту материнскую плату экспериментами с прошивками практически невозможно.

Для установки графических адаптеров на ROG Maximus Z690 Apex распаяна пара слотов PCIe в металлическом корпусе. Первый и основной слот имеет интерфейс PCIe 5.0 x16, в то время как второй может работать только в режиме PCIe 5.0 x8. Согласно распределению линий PCI Express центрального процессора эти два слота будут функционировать в режимах х16+х0 или х8+х8. Также на ROG Maximus Z690 Apex присутствуют слоты PCIe 3.0 x4 и PCIe 3.0 x1, функционирующие за счет чипсета Intel Z690. Звуковая система материнской платы представлена 7.1-канальным аудиокодеком ROG Supreme FX ALC4080 и ЦАП Savitech SV3H712 AMP.

Достаточно широкими возможностями ROG Maximus Z690 Apex наделена в вопросах подключения помп жидкостного охлаждения, процессорного кулера и других вспомогательных вентиляторов. Для этого на плате присутствуют сразу девять разъемов 4-пин PWM и один 3-пин.

Возможности BIOS

Особую ценность в ROG Maximus Z690 Apex представляют настройки BIOS, богатый инструментарий которых успел полюбиться оверклокерам и энтузиастов. Если описать в общих чертах, то здесь имеются самые тонкие и проработанные опции для разгона процессора и оперативной памяти. Также интерфейс BIOS позволит весьма гибко настраивать работу периферийных устройств и подключаемые системы охлаждения.

Тестовый стенд

Процессор Intel Core i9-12900K
Материнская плата ASUS ROG Maximus Z690 Apex (bios 1101)
Видеокарта Sapphire AMD Radeon RX 6800 XT 16 Гб
Оперативная память Kingston ValueRAM DDR5-4800 2x16 Гб
Система охлаждения ADATA XPG Levante 360
Накопитель M.2 SSD Samsung 970 Pro 512 Гб
Блок питания Corsair RM850x мощностью 850W
Корпус Открытый стенд
Монитор LG UltraGear 32GP850, 2560x1440, 180 Гц
Операционная система Windows 11 Pro 64-bit 21H2

Для оценки оверклокерских способностей ROG Maximus Z690 Apex мы использовали флагманский процессор Intel Core i9-12900K и комплект оперативной памяти Kingston ValueRAM DDR5-4800 2x16 Гб с чипами Hynix.

Работа с Core i9-12900K и разгон

С используемой системой жидкостного охлаждения типа AIO с 360-мм радиатором нам удалось разогнать процессор Intel Core i9-12900K до частоты 5.0 ГГц. Продвинуться выше по частоте не позволили критические температуры ядер CPU, доходившие в пике до 100 градусов Цельсия. Тем не менее, удалось нагрузить систему питания материнской платы на 302 Вт. На дистанции в более чем 10 минут такая нагрузка привела к нагреву обвязки VRM до 67 градусов Цельсия, что без обдува для ROG Maximus Z690 Apex можно считать отличным результатом.

Добиться успеха получилось и в разгоне оперативной памяти DDR5 с чипами Hynix. Благодаря продвинутым настройкам BIOS платы используемые модули ОЗУ были настроены на агрессивный профиль DDR5-6200 CL30. Также были подобраны тонко вторичные и третичные тайминги, что положительно сказалось на быстродействии памяти. Отдельного внимания заслуживает и блок RTL/IOL, который на ROG Maximus Z690 Apex традиционно принял минимально возможные значения.

Рабочая и игровая производительность

Для того чтобы наглядно продемонстрировать пользу от разгона процессора и памяти на ROG Maximus Z690 Apex, мы оценили производительность системы в следующих сценариях:

  • штатные частоты Core i9-12900K с памятью DDR5-4800 CL40;
  • штатные частоты Core i9-12900K и разгон памяти до DDR5-6200 CL30;
  • разгон Core i9-12900K до 5.0 ГГц и разгон памяти до DDR5-6200 CL30.

Показательнее всего эффект от разгона ОЗУ можно было увидеть в бенчмарке AIDA64. Увеличить пропускную способность и сократить задержки памяти на ROG Maximus Z690 Apex удалось практически на треть.

В рабочих приложениях был заметен прирост быстродействия не только от разгона памяти, но и центрального процессора.

Положительно отреагировали на разгон CPU и памяти DDR5 также игры. В случае разрешения монитора 1080р прирост среднего FPS оказался весьма заметным.

Заключение

ASUS ROG Maximus Z690 Apex - особенная материнская плата, ориентированная на оверклокеров и энтузиастов. Делая выбор в пользу этой модели, ее потенциальный владелец просто обязан обладать азартом разгона комплектующих. А технического оснащения и множества инструментов в настройках BIOS у протестированной ROG Maximus Z690 Apex предостаточно. Чего только стоит 24-фазная система питания процессора с 105А сборками, оборудованная эффективными радиаторами охлаждения. Тонкая настройка памяти DDR5 также относится к сильным сторонам ROG Maximus Z690 Apex. Нельзя не отметить и добротную комплектацию этой платы. Внутри коробки пользователь обнаружит не только богатый набор минимально необходимых аксессуаров, но и такую уникальную вещь как портативный осциллоскоп. Резюмируя все вышесказанное, стоит отметить, что ROG Maximus Z690 Apex является ультимативным инструментом для покорителей рекордов разгона и эта плата вас точно не разочарует.

Плюсы:

  • мощный 24-фазный VRM с 105А сборками и эффективным охлаждением;
  • богатая комплектация, в которой есть даже цифровой осциллоскоп;
  • карта ROG PCIe 5.0 M.2 для твердотельного NVMe накопителя;
  • десять разъемов для подключения систем охлаждения;
  • проработанный до мелочей BIOS с двумя прошивками;
  • богатый инструментарий для разгона и удобной работы на открытом стенде;
  • четыре разъема М.2 для установки накопителей прямо на плату;
  • множество современных разъемов USB Type-A и USB Type-C;
  • функция BIOS Flashback для восстановления прошивки.

Минусы:

  • внушительная стоимость;
  • высокие радиаторы охлаждения VRM не позволят использовать некоторые модели габаритных кулеров.
