Обзор и тест системы охлаждения ID-COOLING ZOOMFLOW 360X Snow Edition

Доступная высокопроизводительная 360-мм AIO-система жидкостного охлаждения с приятной ARGB-подсветкой. Теперь и в белом цвете.
Обзор и тест системы охлаждения ID-COOLING ZOOMFLOW 360X Snow Edition

С системой жидкостного охлаждения ID-Cooling ZoomFlow 360X ARGB в классическом чёрном исполнении мы уже познакомили вас ранее, протестировав её на стенде с процессором Intel Core i7-10700k. В этот раз затронем её модификацию White Edition в броском белом варианте и проверим, насколько эффективно она справляется с тепловыделением процессора из "красного лагеря" — AMD Ryzen 7 5800X.

Спецификация

Общая информация:
  • Модель: ID-COOLING ZOOMFLOW 360X Snow Edition;
  • P/n: ID-CPU-ZOOMFLOW360XSNOW;
  • Тип: предзаполненная необслуживаемая система жидкостного охлаждения типа "всё в одном" (AIO);
  • TDP: 350 Вт;
  • Термоинтерфейс: шприц с термопастой в комплекте.
Совместимость с процессорными разъёмами:
  • Intel: LGA 2066, 2011-v3, 2011, 1366, 1200, 1156, 1155, 1151 v2, 1151, 1150;
  • AMD: TR4, AM4, AM3 (+), AM2 (+), FM2(+), FM1.
Радиатор:
  • Размеры радиатора (Д x Ш x В): 397 x 120 x 27 мм;
  • Материал радиатора: алюминий;
  • Соединительные трубки: резиновые, в дополнительной оплётке;
  • Длина трубок: 465 см.
Вентиляторы:
  • Количество: 3 шт.;
  • Размеры: 120 х 120 х 25 мм;
  • Скорость вращения крыльчатки: 700-1500 оборотов в минуту;
  • Воздушный поток: максимум 62 CFM;
  • Воздушное давление: 1,78 мм H2O;
  • Уровень шума: 18-26,4 дБА;
  • Коннектор: 4-pin PWM + 3-pin (Aura Sync);
  • Номинальное напряжение: вентилятор — 12 В, подсветка — 5 В;
  • Ресурс (MTBF): не указан.
Помпа:
  • Скорость: 2100 об./мин.;
  • Подшипник: керамический;
  • Материал основания водоблока: медь;
  • Уровень шума: 25 дБА;
  • Коннектор: З-pin + 3-pin (Aura Sync);
  • Номинальное напряжение: помпа — 12 В, подсветка — 5 В;
  • Ресурс (MTBF): 50000 часов.

Упаковка и комплектация

Белый вариант системы охлаждения ZOOMFLOW 360X продаётся в коробке с унифицированным для всей серии оформлением. Реальный цвет обозначен лишь небольшой наклейкой WHITE EDITION с лицевой стороны. Размер упаковки — 468 x 147 x 223 мм.

С обратной стороны наружной красочной тонкостенной коробки распечатаны характеристики и габариты устройства, а также список совместимых систем подсветки и сокетов процессоров. Всё только на английском языке.

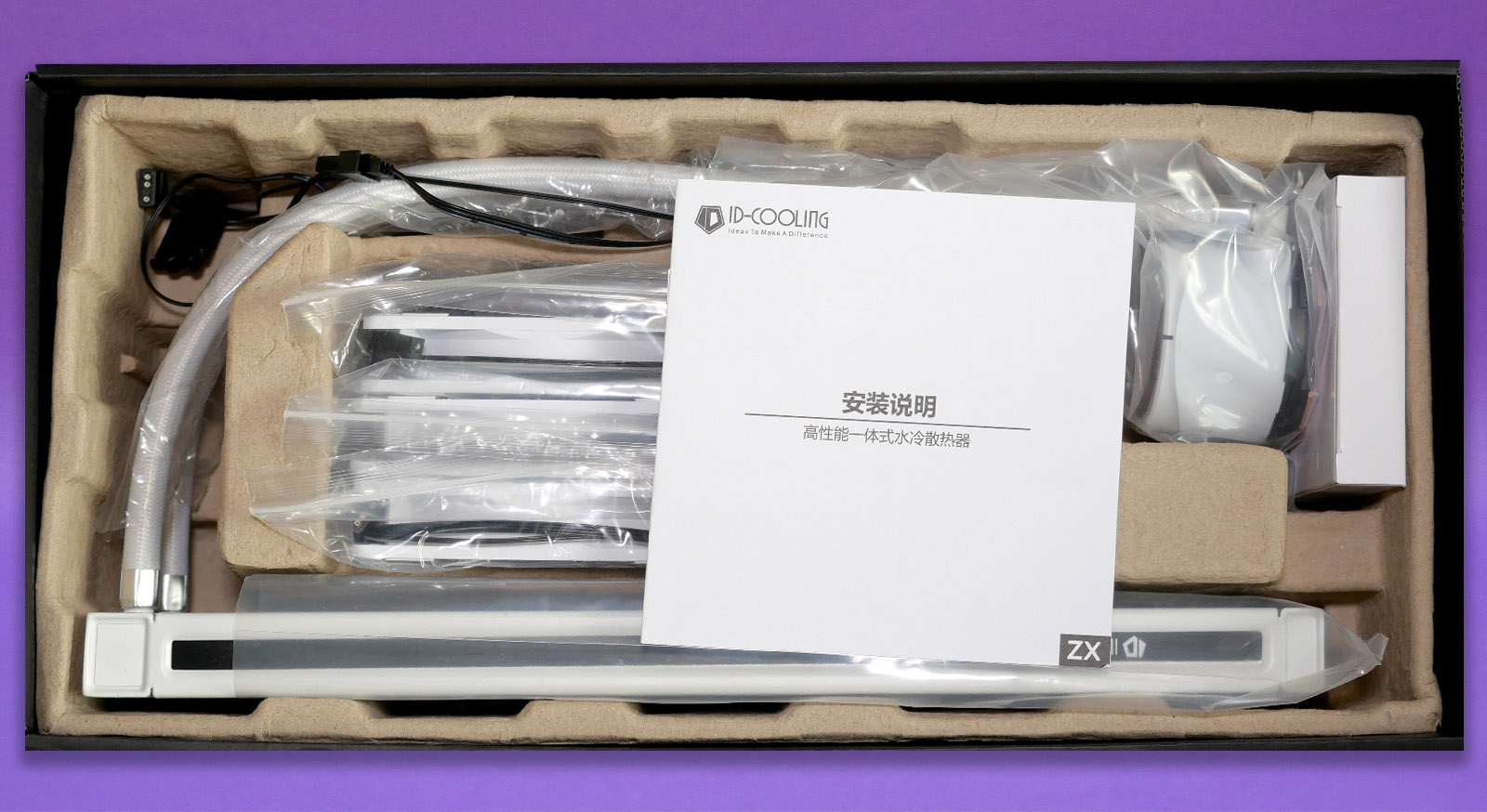

Под наружной оболочкой находится более прочная коробка из толстого чёрного картона, в которой размещено ложе с компонентами системы охлаждения - часто встречающийся вариант упаковки, нормально защищающий жидкостный контур от механических повреждений при транспортировке.

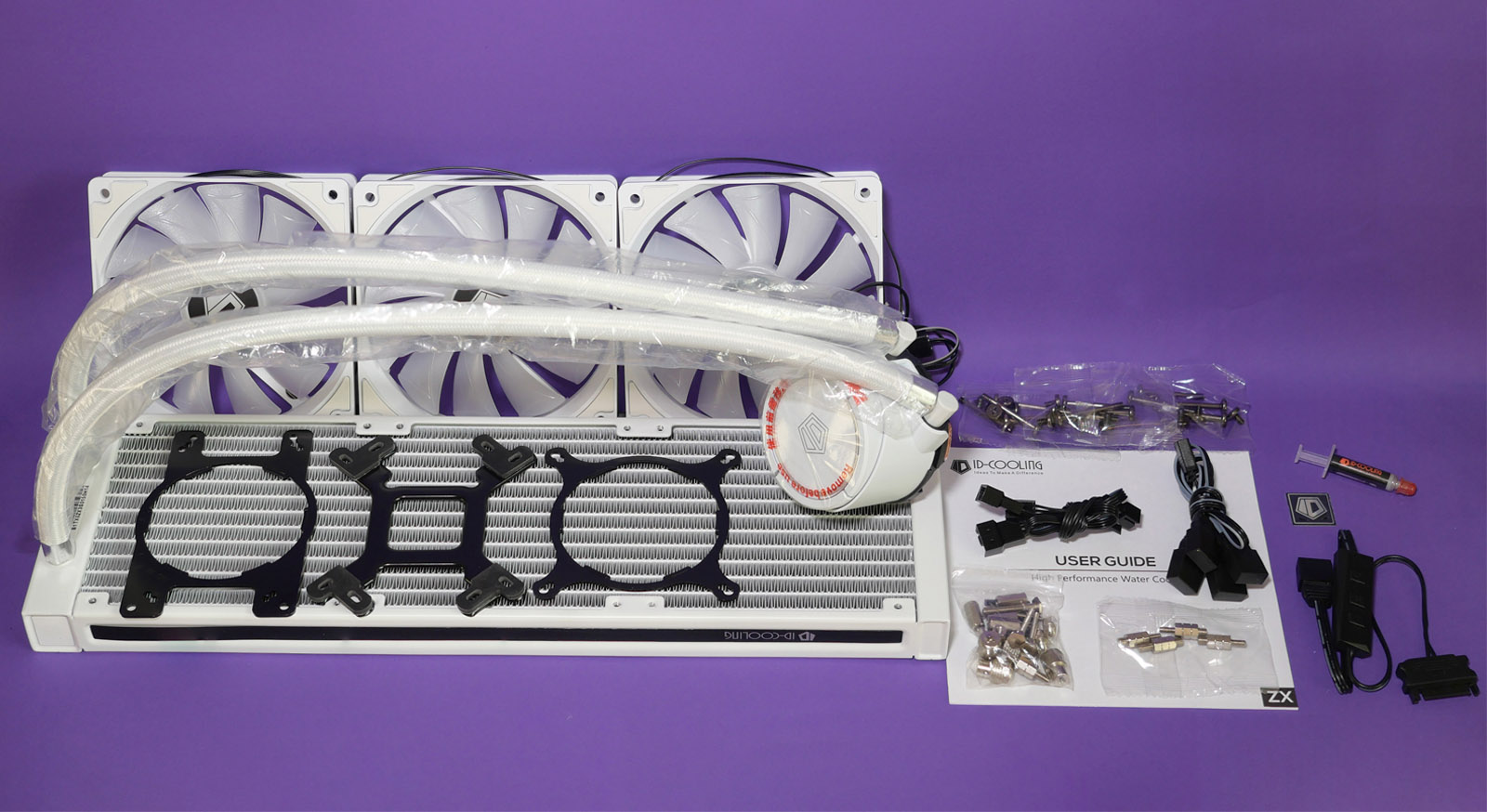

Достаточно богатая комплектация включает универсальные наборы крепежа, совместимого с большинством desktop и HEDT-процессоров AMD и Intel последних лет:

  • Предзаправленный AIO-жидкостный контур охлаждения типоразмера 360 мм;
  • Три 120-мм вентилятора ID-12025M12S;
  • Металлический бэкплейт для сокетов процессоров с мягкими подкладками по углам;
  • Универсальный набор крепежных элементов для сокетов AMD и Intel;
  • Три пакетика по 4 коротких и длинных винта для крепления вентиляторов и радиатора;

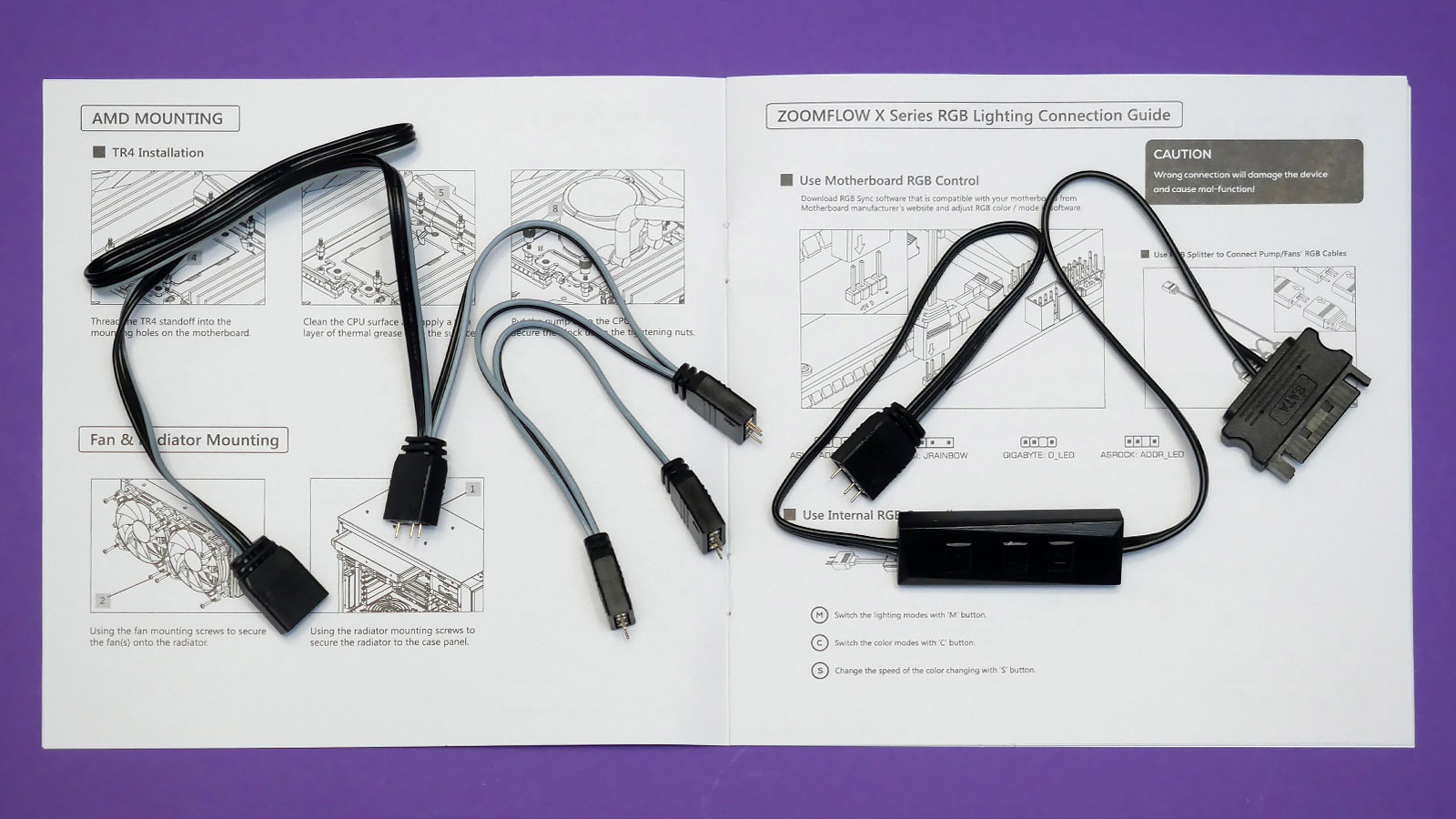

  • Разветвитель на 4 разъёма синхронизации ARGB-подсветки с материнскими платами;
  • Проводной тройник для синхронного подключения вентиляторов к одному PWM-разъёму;
  • Совмещенный контроллер и пульт ARGB-эффектов;
  • Провод для подключения помпы к SATA-питанию;
  • Шприц с термопастой ID-COOLING ID-TG05;
  • Металлизированная наклейка с логотипом ID-COOLING;
  • Пользовательская инструкция по установке системы охлаждения.

Внешний вид и особенности конструкции

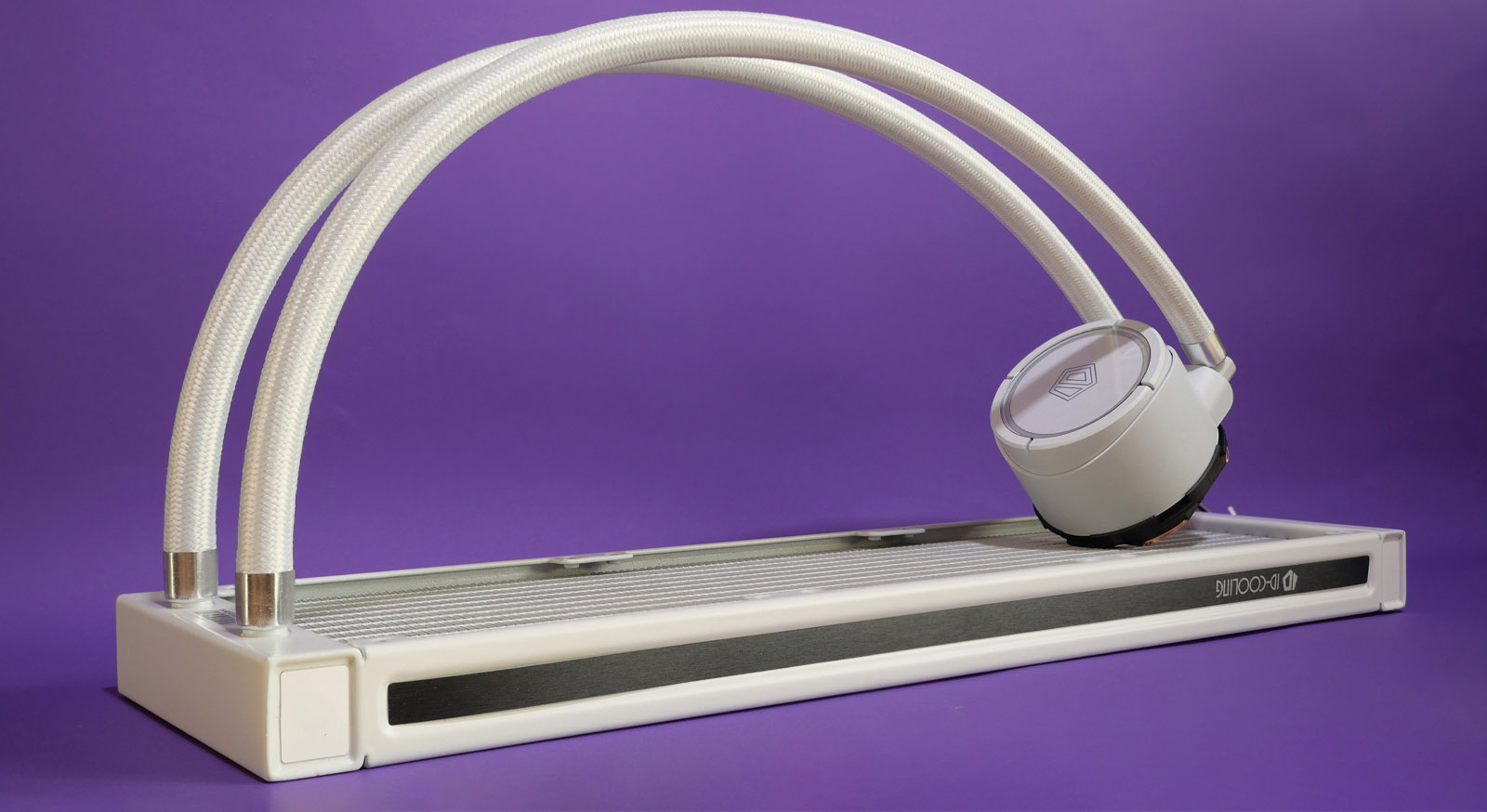

Система охлаждения построена по принципу "всё в одном", уже с завода собрана в единый контур охлаждения и заправлена специальной жидкостью. Насос установлен в водоблоке. Качество использованных материалов и окраски в белый цвет не вызывает нареканий. Углы прокрашены и даже металлические "юбочки" у фитингов подобраны без окраски, чтобы гармонировать с общим цветовым решением.

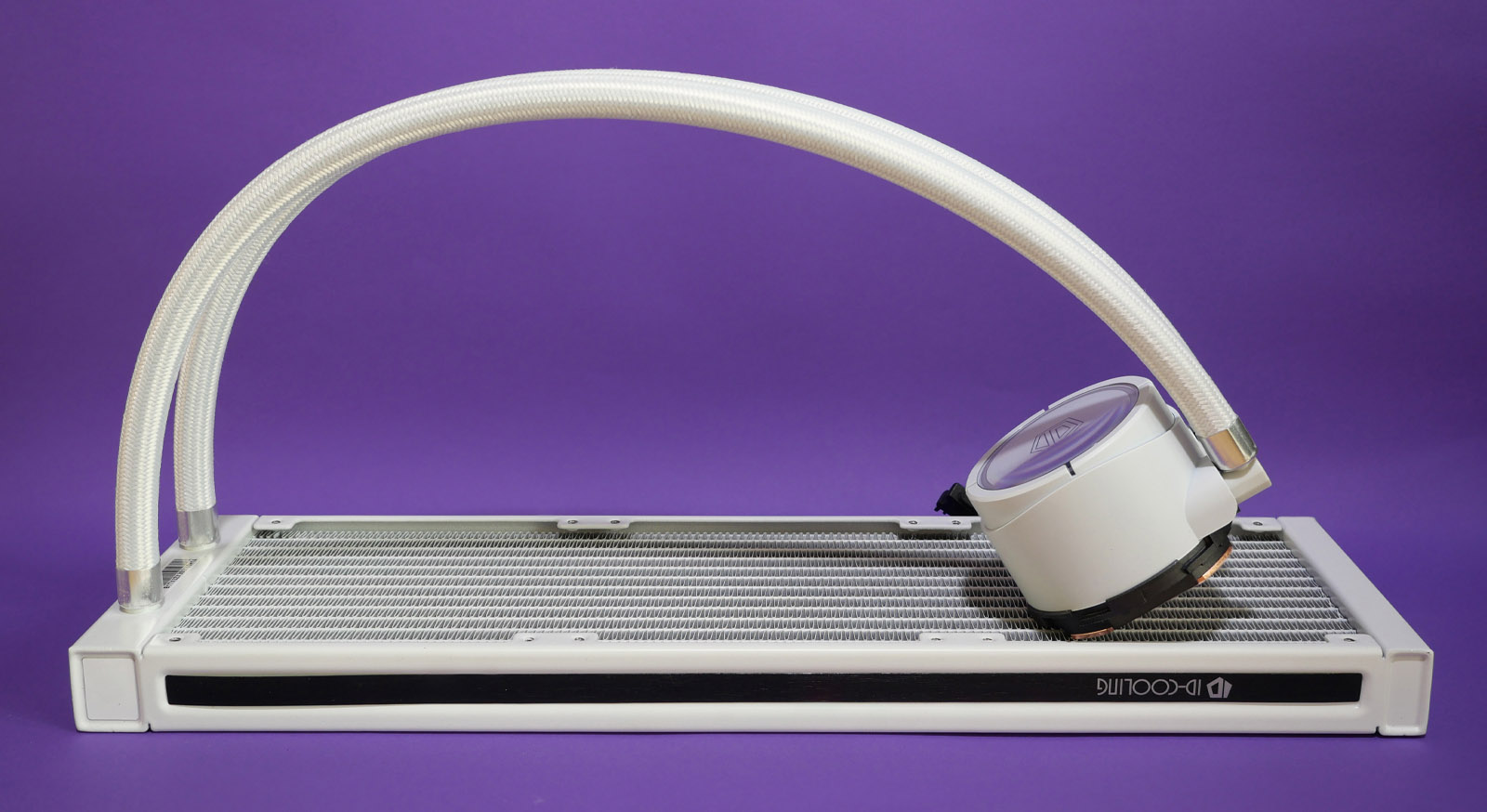

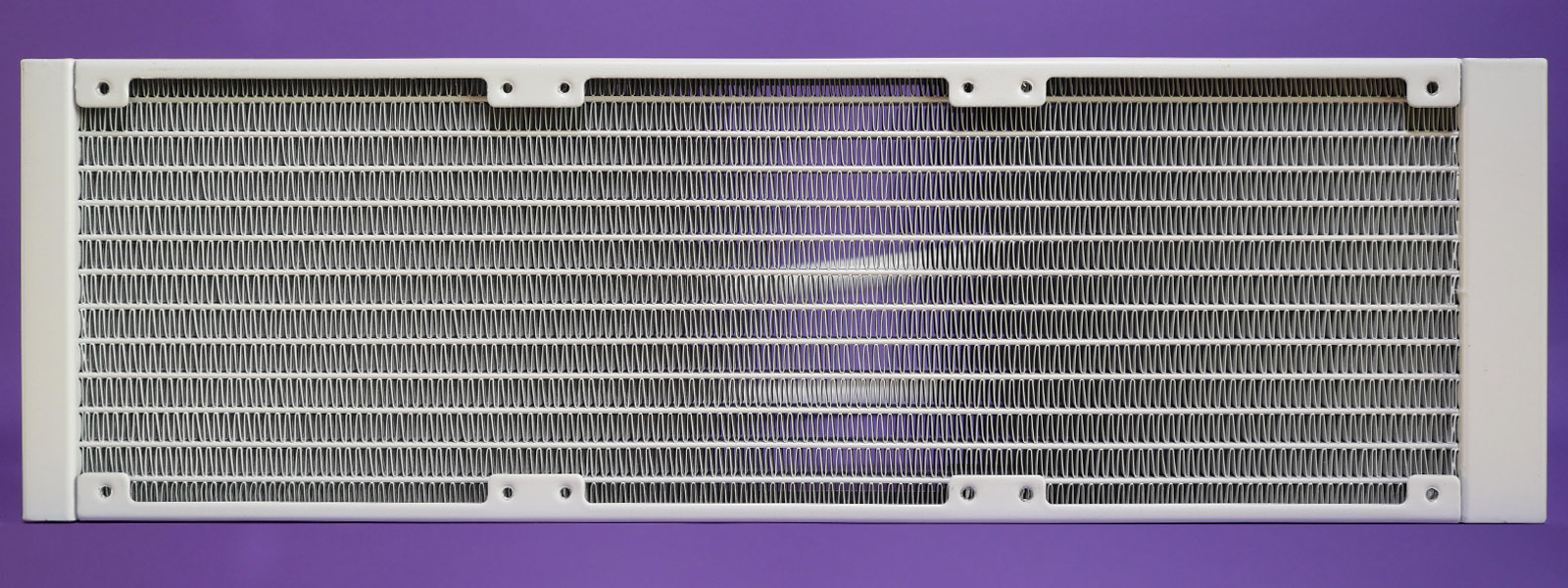

Алюминиевый радиатор с учетом служебных выступов каркаса имеет габариты 397 x 120 x 27 мм. Он набран по классической схеме из двенадцати каналов с плотным заполнением пространства между ними алюминиевой гофролентой. Отверстия для дозаправки не предусмотрено. Белый каркас радиатора сбоку украшен черной полосой и логотипом ID-COOLING.

Соединительные гибкие армированные шланги имеют длину 46,5 см. Они облачены в нейлоновую оплётку белого цвета и качественно опрессованы с помощью прямых фитингов на радиаторе и поворотных "Г"-образных фитингов на водоблоке.

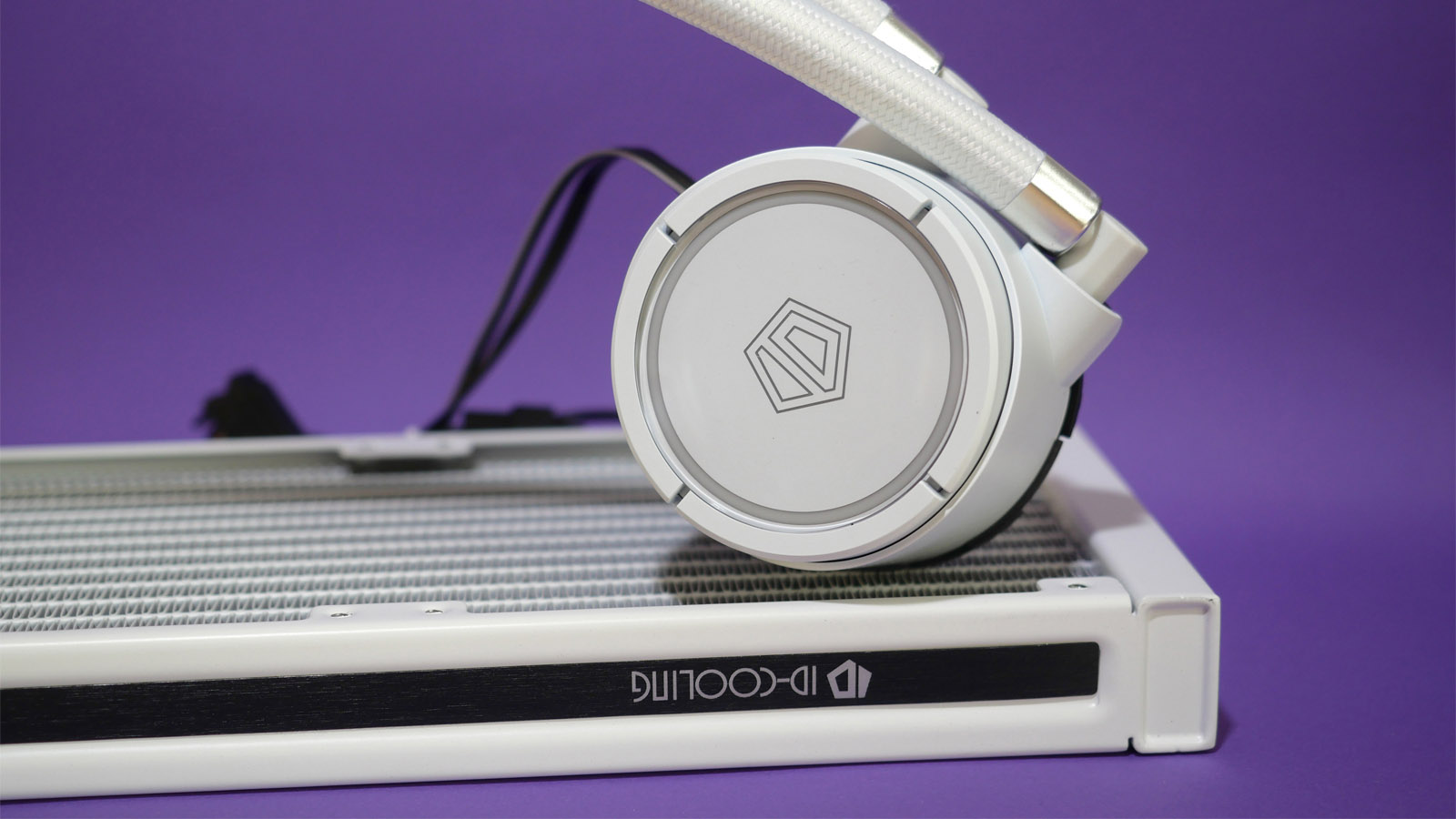

Корпус водоблока выполнен из матового белого пластика в форме цилиндрической башни диаметром ~68 мм и высотой ~48 мм. Как и у большинства аналогичных устройств, дизайн задаёт верхняя часть с модулем подсветки. В случае с ZOOM FLOW 360X это - ARGB-кольцо и подсвечиваемый логотип ID. Несъёмные провода питания насоса (32 см) и подсветки (46,5 см) выведены в верхней части основания корпуса.

Применение типовой для всей серии помпы сказалось на использовании черного пластика вокруг теплосъёмной пластины. Однако данный факт никоим образом не выбивается из общего дизайна, так как эта часть в процессе эксплуатации не видна. Медная пластина в основании сделана в форме прямоугольника размером 54 х 60 мм со скруглёнными краями и прикручена десятью винтами по периметру.

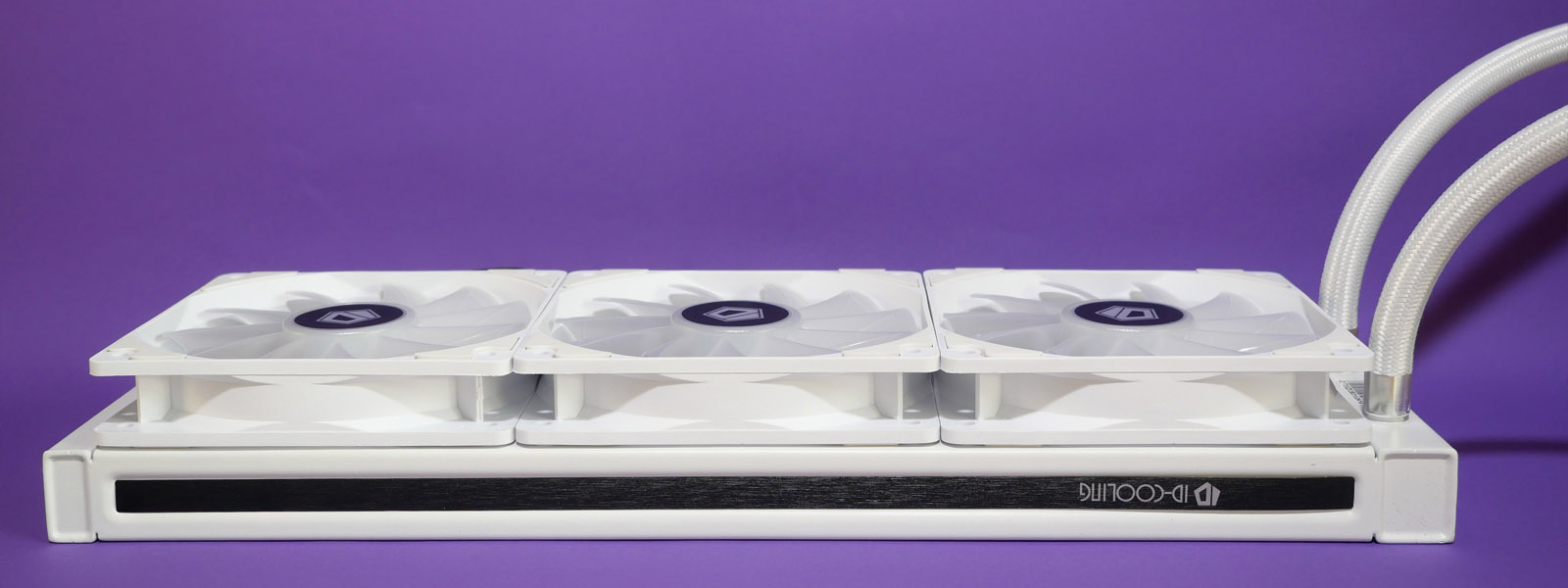

Высота радиатора с установленными вентиляторами составляет типовые 52 мм. Это гарантирует совместимость с большинством корпусов персональных компьютеров, в которых предусмотрено место для установки 360-мм радиатора системы охлаждения.

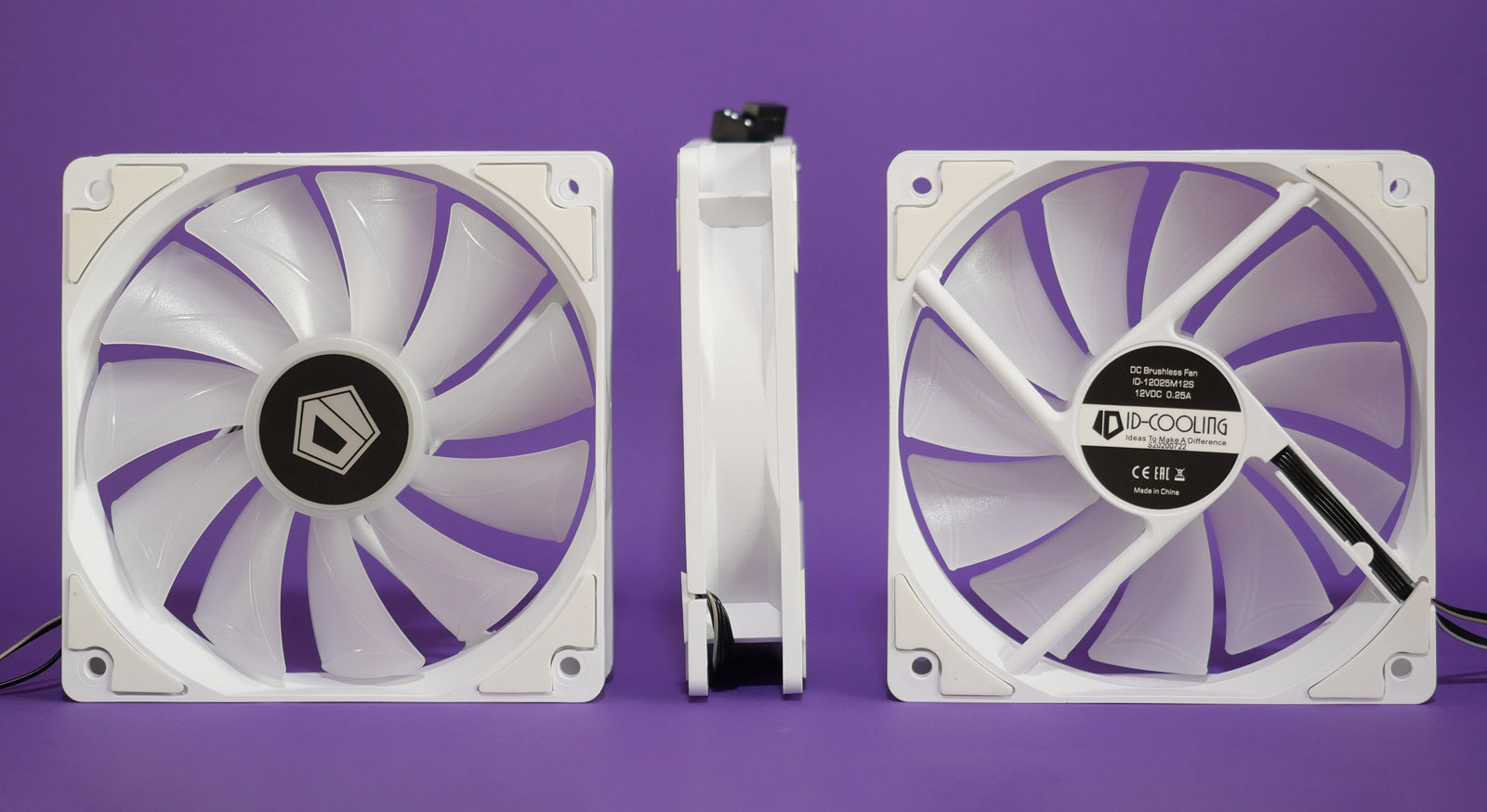

Три комплектных 120-мм вентилятора ID-12025M12S не выбиваются из белого стиля оформления. Даже резиновые противовибрационные вставки на них по углам сделаны в цвет. Девятилопастная крыльчатка — полупрозрачная, так как играет роль светорассеивателя для светодиодов, спрятанных под центральной частью. На лопастях имеются специальные фигурные наплывы для снижения общей шумности воздушного потока. Чёрные наклейки с логотипом ID-COOLING по центру плохо отцентрованы, что при вращении создаёт обманный визуальный эффект биения крыльчатки. Неопытные пользователи могут принять данный факт за несбалансированность конструкции, хотя на деле люфта и реального биения нет.

Подключение вентиляторов осуществляется двумя несъёмными проводами длиной по 42 см: один — для питания мотора (с четырёхконтактным PWM-штекером, 12 В), второй — для питания и синхронизации подсветки (трёхконтактный разъём типа ASUS AURA, 5 В).

Подсветка

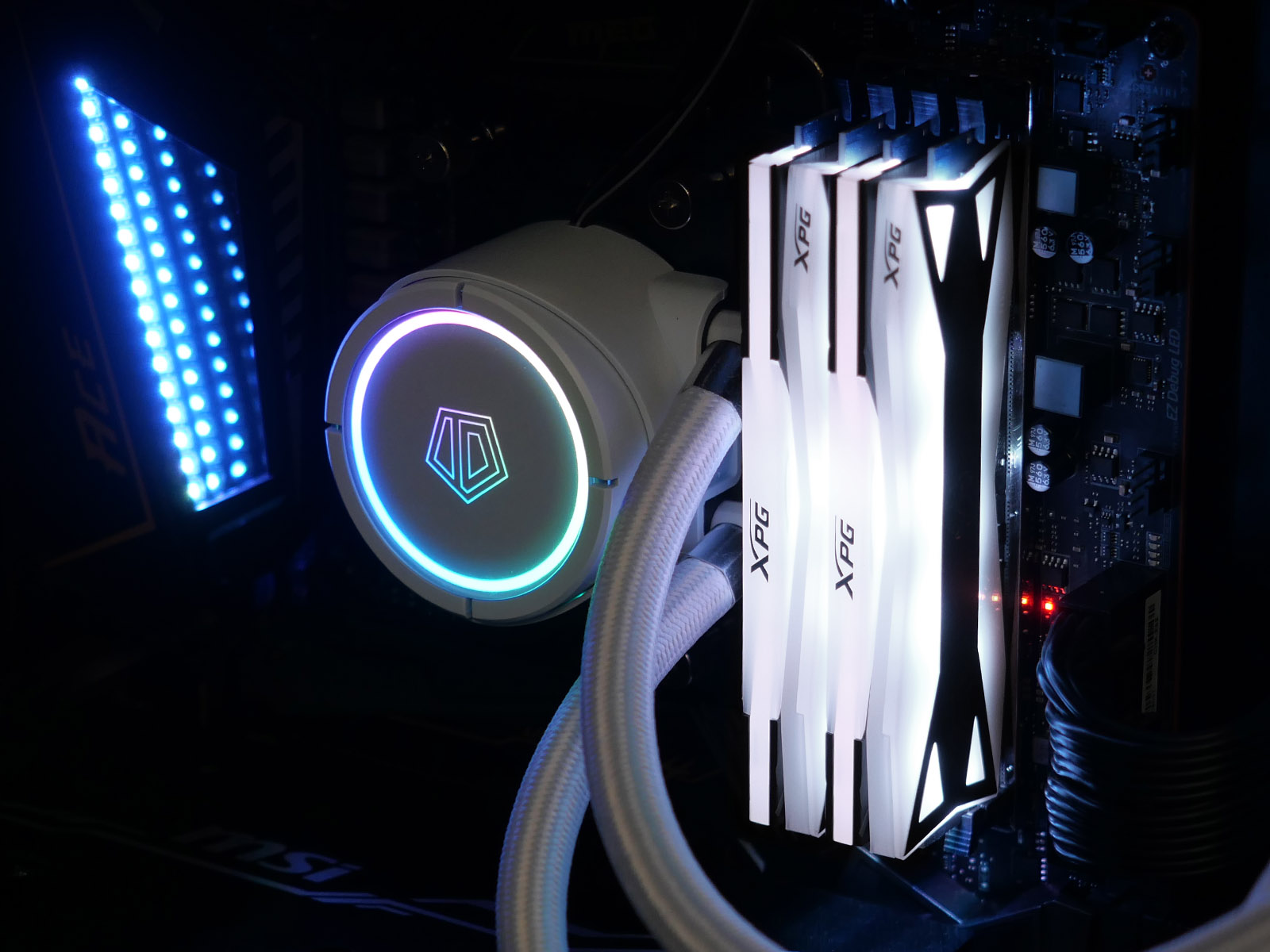

Модуль ARGB-подсветки на водоблоке состоит из двух синхронизированных по эффектам элементов: тонкого кольца по периметру и логотипа ID-COOLING в центре.

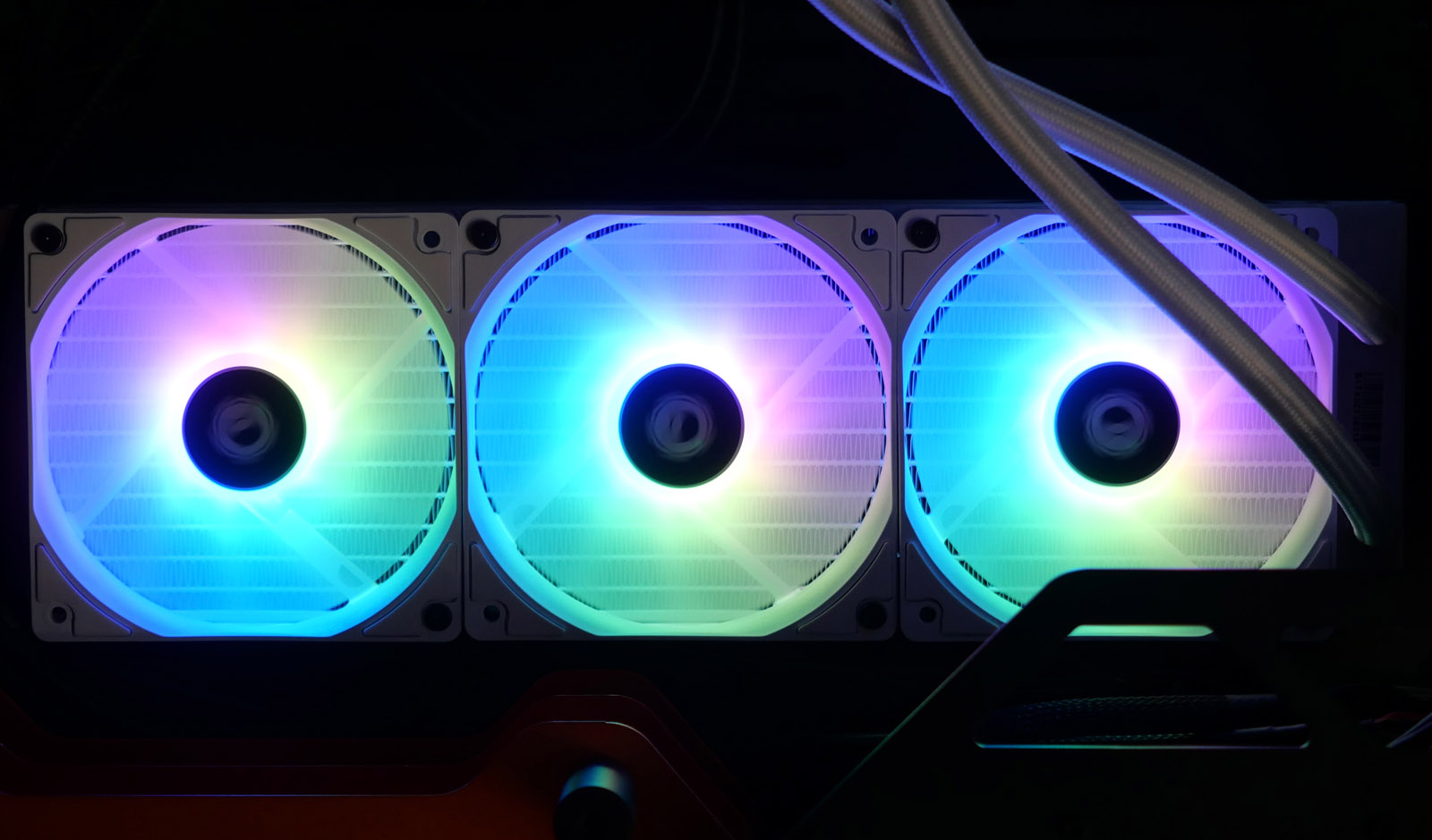

У вентиляторов подсвечивается матовая полупрозрачная белая крыльчатка мягким заполняющим эффектом от адресных светодиодов под центральной частью.

Водоблок с вентиляторами легко синхронизируется по подсветке с помощью кабеля-разветвителя. Коннекторы совместимы с реализацией пятивольтовых трёхконтактных ARGB-разъёмов на материнских платах от AsRock, ASUS и MSI. При отсутствии оных подключение осуществляется через комплектный контроллер в виде компактного пульта управления размером 47 x 16 x 9 мм. Длина его проводов до штекера подсветки и SATA — по 17 см.

Управление настройками свечения и эффектами осуществляется только тремя кнопками на пульте, разъёма для подключения выносной кнопки у него нет.

  • M — выбор визуального эффекта: радужная волна -> пульсация -> статичное свечение -> несколько вариантов посекторной заливки -> стробоскоп;
  • S — короткое нажатие переключает скорость эффекта от медленного к быстрому с пятью промежуточными значениями, длинное нажатие выключает или включает подсветку;
  • O — изменяет цвет по кругу: радуга, красный, жёлтый, зеленый, синий, голубой, розовый, белый, поочередная смена перечисленных цветов.

Контроллер корректно запоминает выбранный режим при полном выключении ПК и восстанавливает его при последующем включении.

Пример установки на сокет AM4

Тестирование ID-COOLING ZOOMFLOW 360X Snow Edition осуществлялось в составе стенда на базе материнской платы MSI MEG X570 ACE и процессора AMD Ryzen 7 5800X. Предварительная подготовка свелась к установке необходимой рамки на водоблок и подготовке креплений вокруг сокета AM4.

Правильно сориентировать крепление на водоблоке помогают отметки в виде маленьких стрелочек, выдавленные рядом с теплораспределительной пластиной и на самой рамке. Фиксация простая — поворотным движением до срабатывания защёлок.

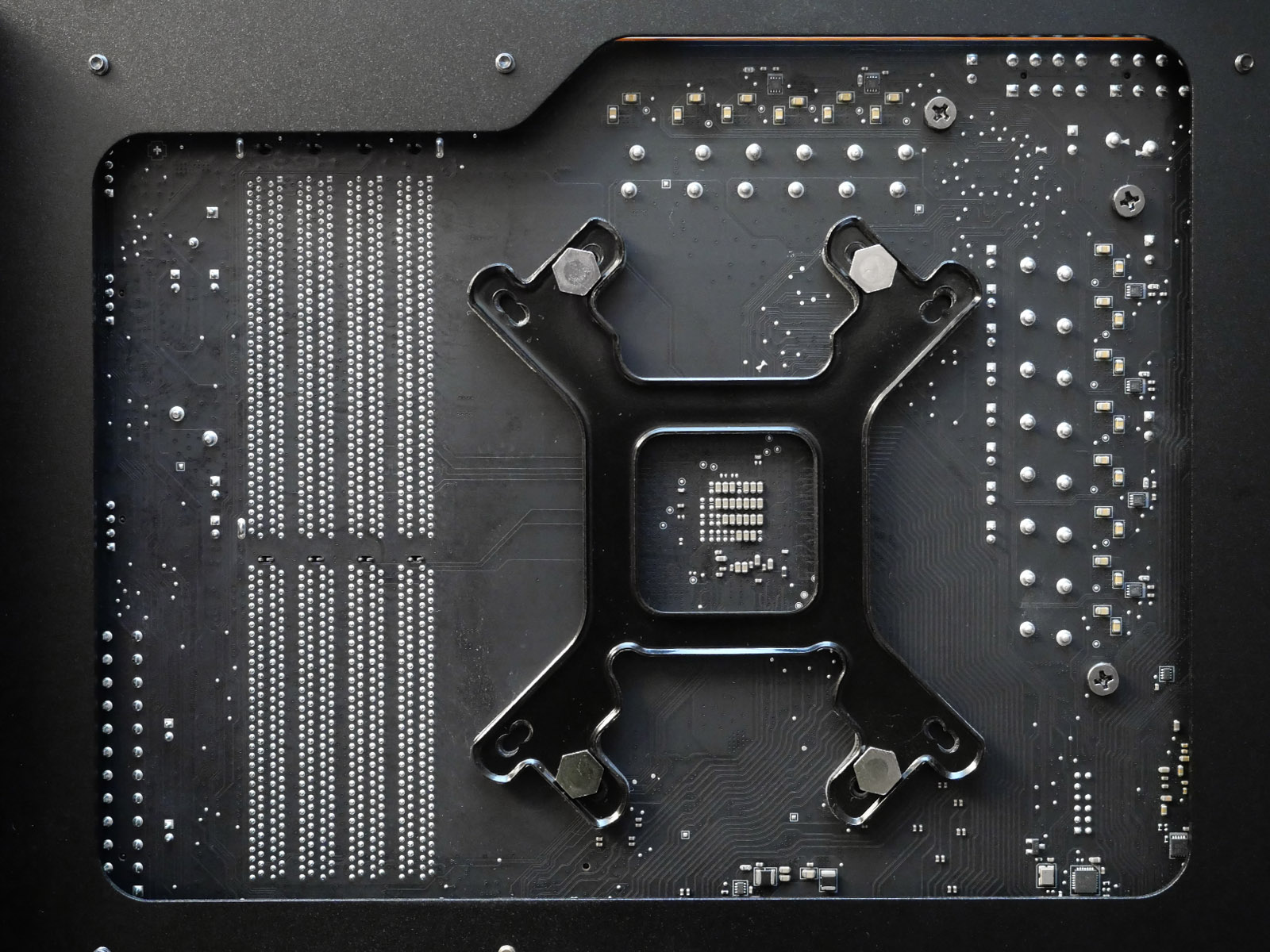

Заводской бэкплейт на материнской плате подлежит замене на универсальный из комплекта СЖО. Он устанавливается на специальные удлиненные винты с шестигранной головкой.

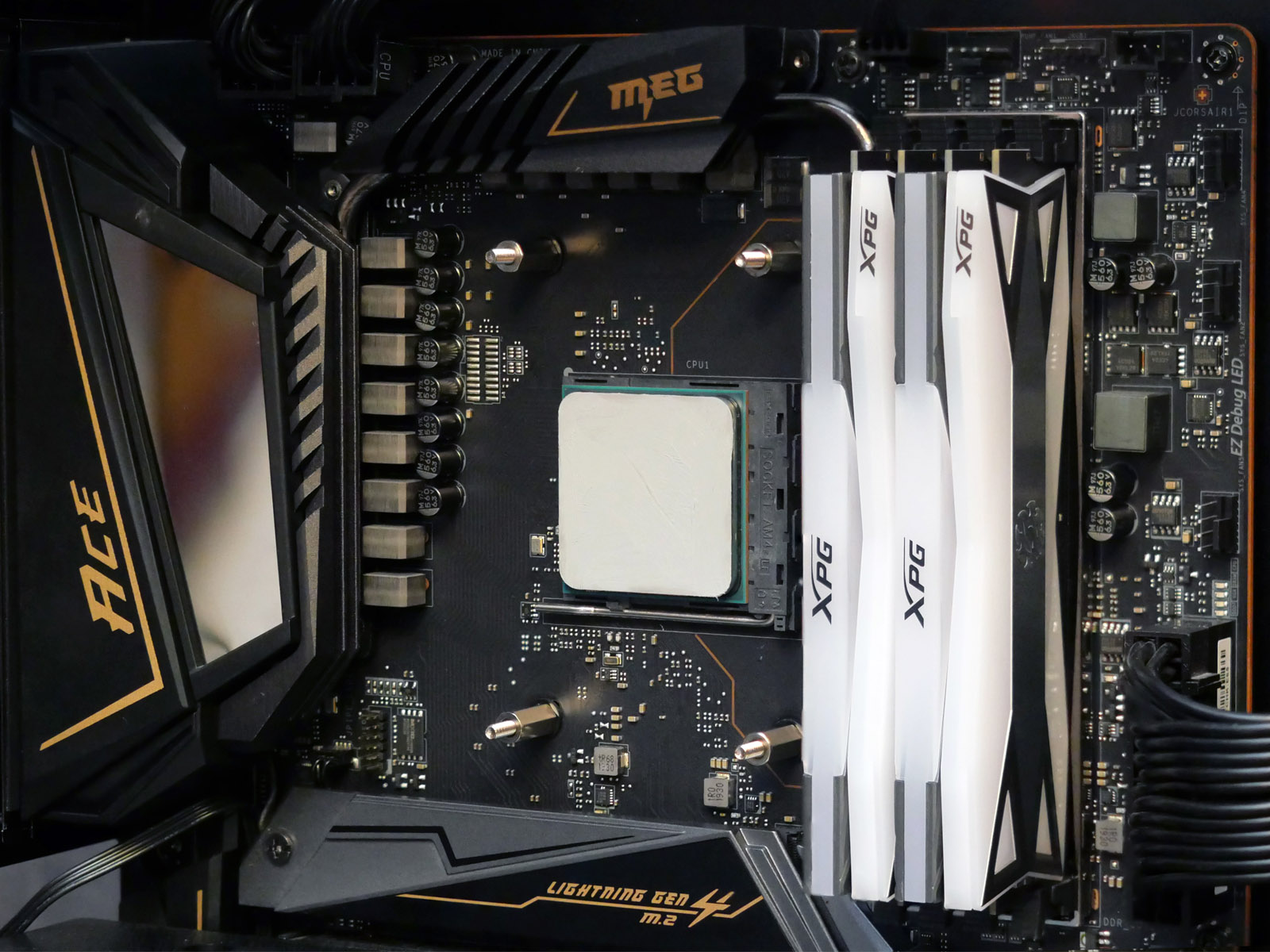

С лицевой стороны материнской платы винты фиксируются накручиваемыми удлиненными шестигранными подставками, перед которыми важно надеть круглые тефлоновые прокладки, чтобы избежать царапин на текстолите. Затягивать крепления необходимо по "диагональной" схеме, чтобы обеспечить равномерное распределение усилия на бэкплейт.

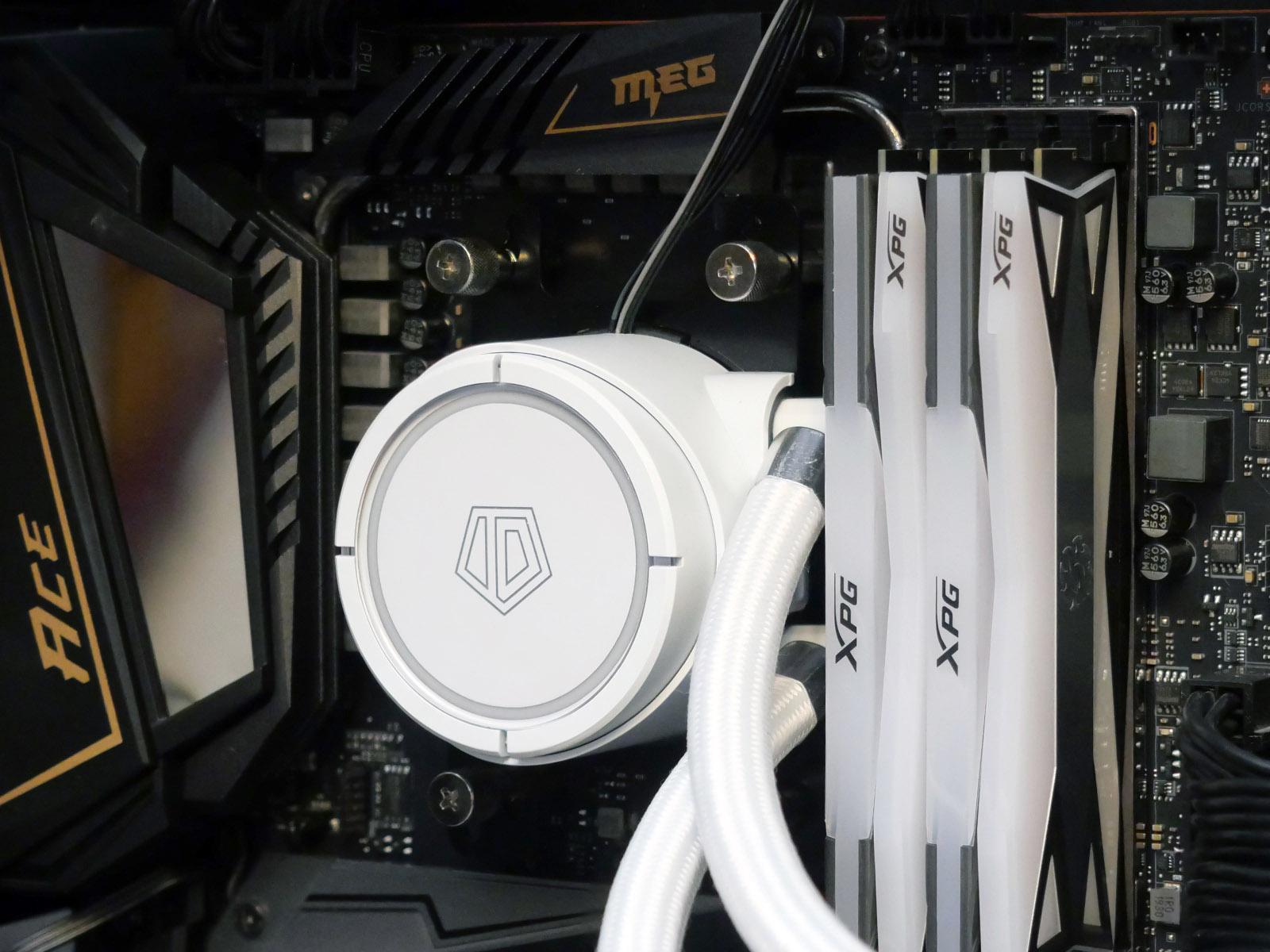

На установленный крепёж водоблок прикручивается с помощью четырёх гаек с накатанной головкой. Важно перед этим не забыть нанести тонкий слой термопасты.

При наличии в системном блоке места для 360-мм радиатора нюансов с его установкой не будет.

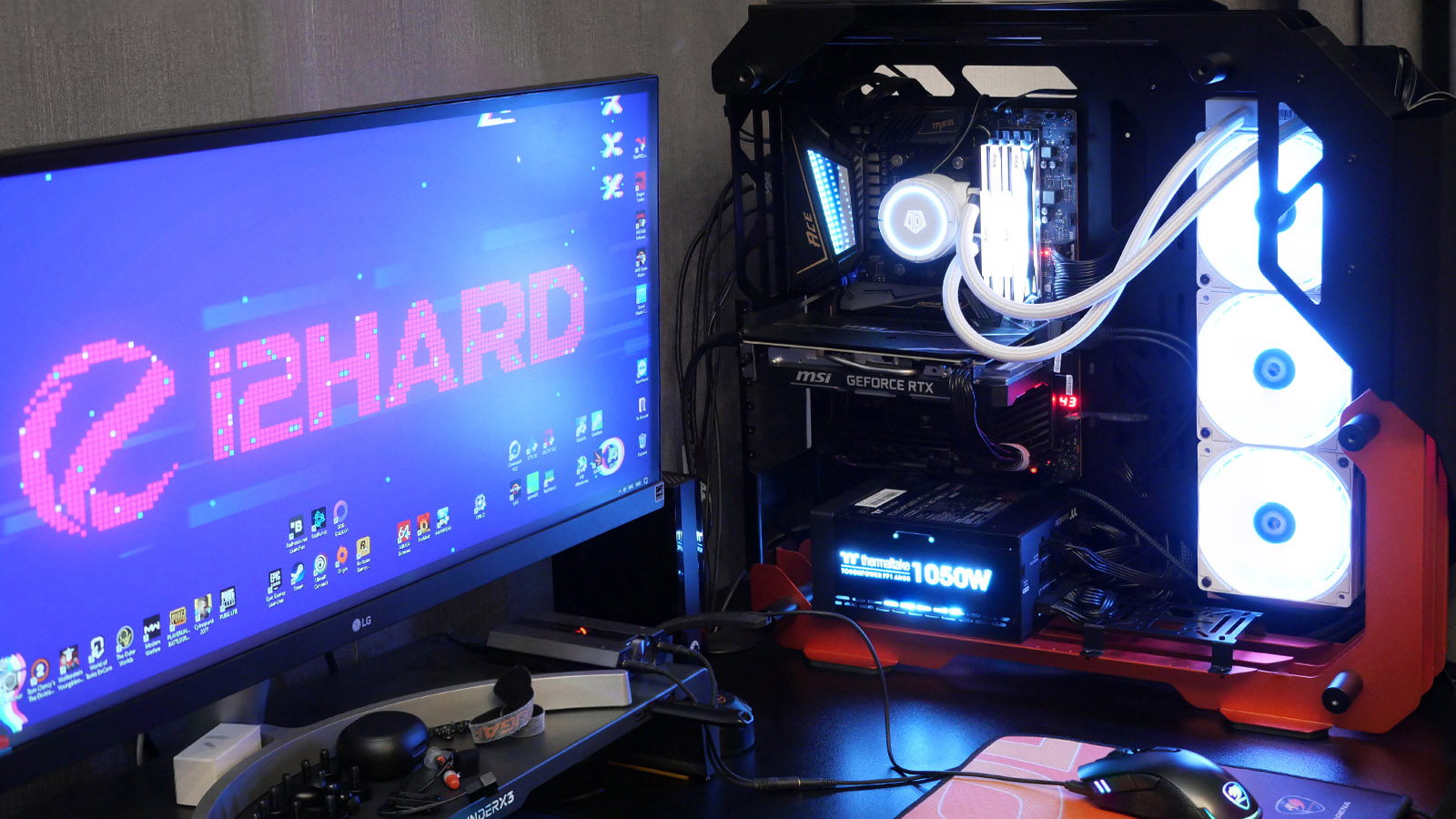

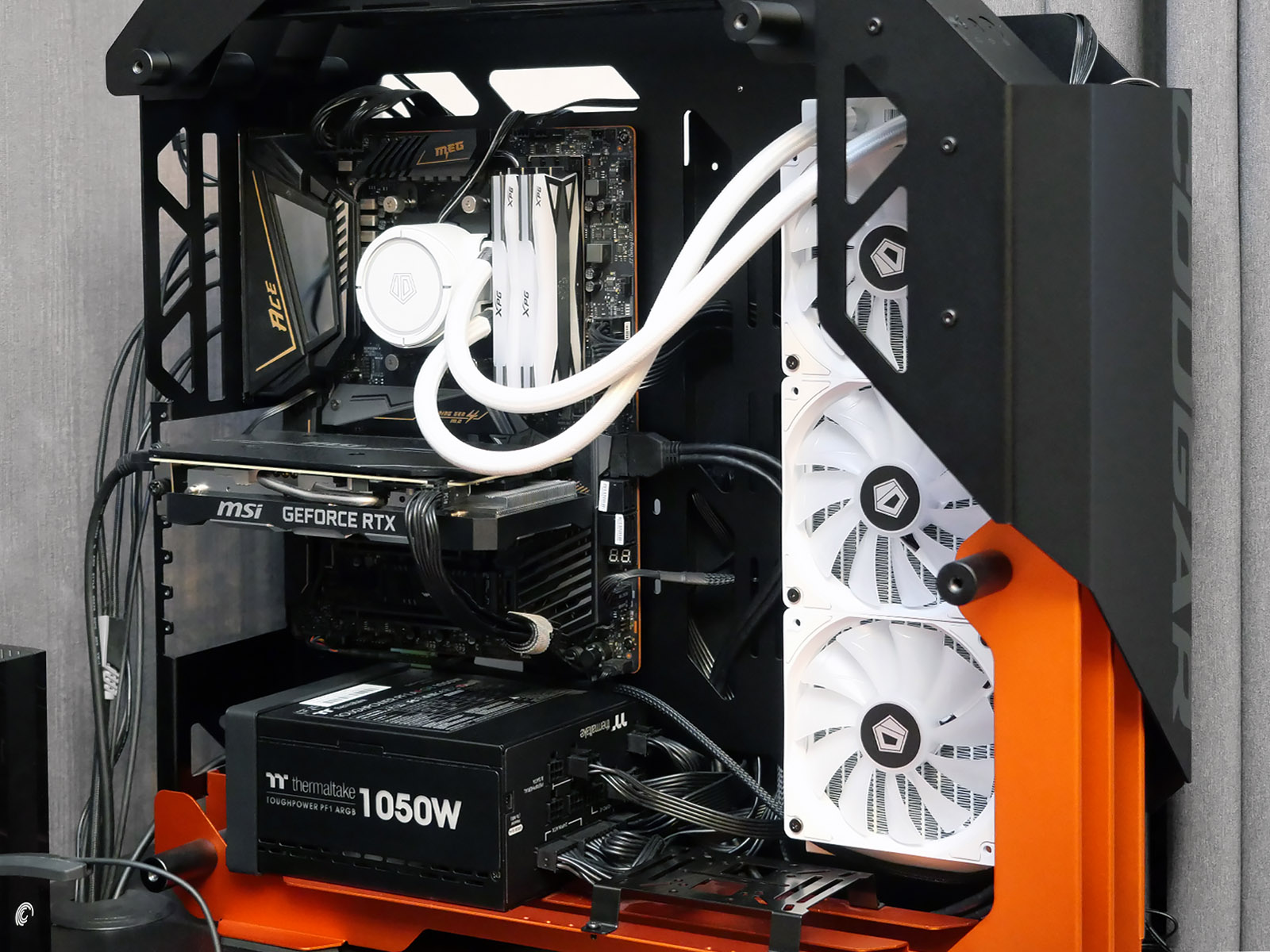

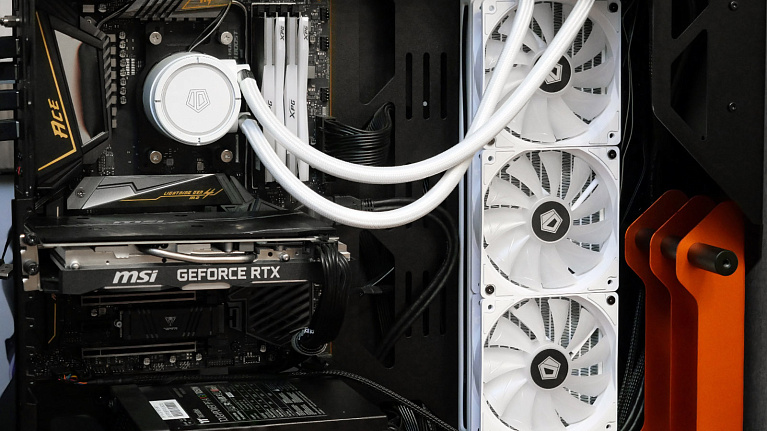

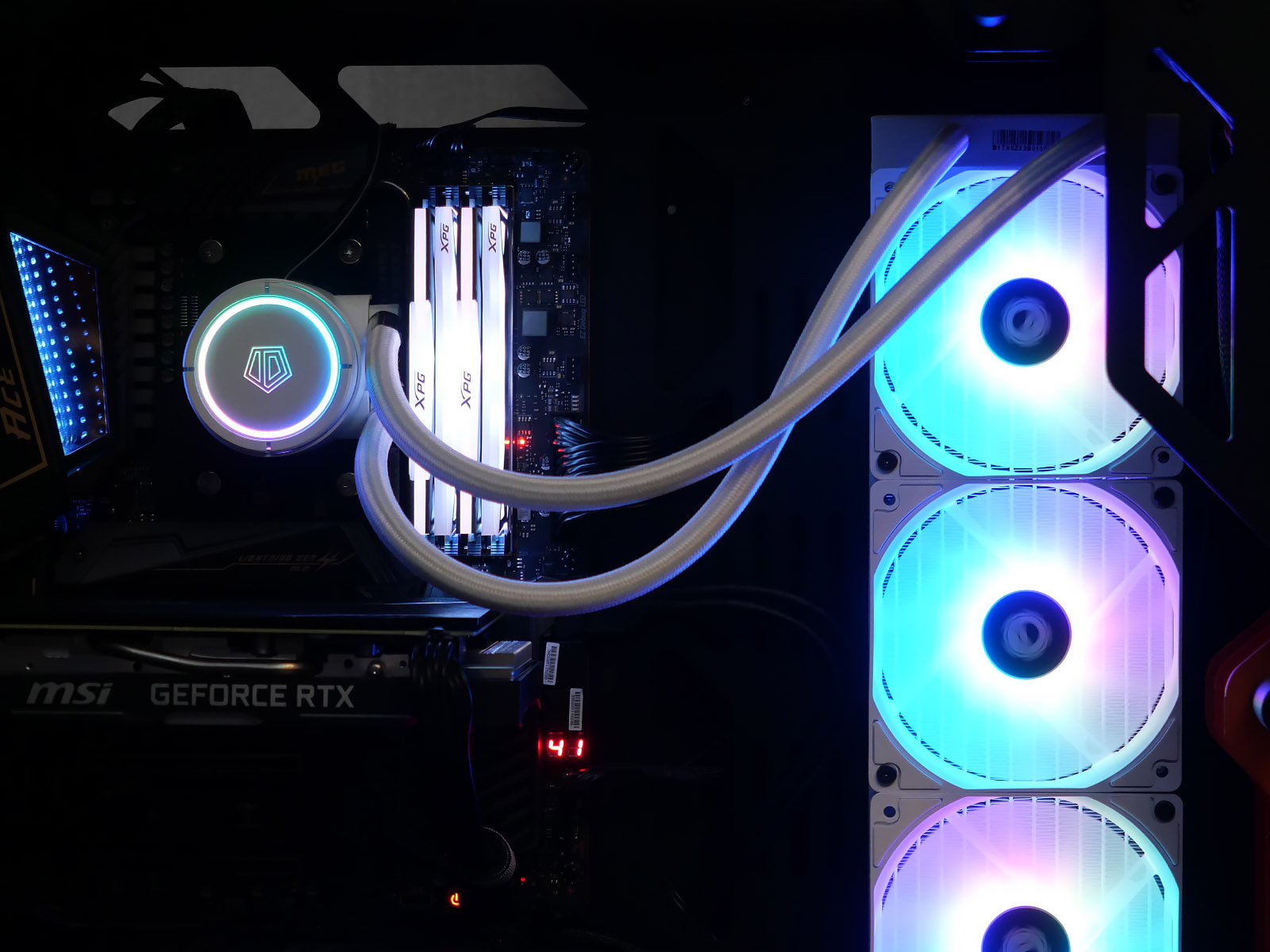

В тестовом Cougar Blazer для таких целей выделен специальный вертикальный блок в передней части корпуса, ориентированный таким образом, чтобы выводить поток нагретого воздуха за заднюю стенку.

Тестирование

Эффективность системы охлаждения оценивалась на самосборном стенде на базе процессора AMD Ryzen 7 5800X с конфигурацией, указанной в таблице ниже. Мониторинг температуры осуществлялся через программу HWiNFO версии 6.42. Стресс-тестирование процессора проводилось утилитами Prime95 30.4 build 8 (Small FFTs) и Furmark 1.25.0.0 (CPU Burner 0.1.0) при включенном в ОС Microsoft Windows 10 Pro профиле производительности AMD Ryzen Balanced. Дополнительно анализировалась средняя температура процессора в процессе игры FarCry 5. Измерение шума выполнялось прибором Актаком АТЕ-9015 с расстояния 1 метр в помещении без специальной подготовки с фоном менее 30 дБА.

Конфигурация тестового стенда

Тип комплектующих Модель
Материнская плата MSI MEG X570 ACE (BIOS: 7C35v1D6 beta от 12.01.2021)
Процессор AMD Ryzen 7 5800X
Система охлаждения процессора ID-COOLING ZOOMFLOW 360X Snow Edition
Термоинтерфейс Из комплекта СЖО
Оперативная память 2 х ADATA XPG Spectrix D50 DDR4-3200 8 ГБ (AX4U320038G16A-DT50) 2 х ADATA XPG Spectrix D60G DDR4-3200 8 ГБ (AX4U320038G16A-DT60)
Системный накопитель M.2 NVMe SSD Patriot Viper VPR100 512 ГБ
Накопитель для хранения данных M.2 NVMe SSD Seagate FireCuda 2 ТБ
Видеоадаптер MSI GeForce RTX 2060 VENTUS OC 6 ГБ
Блок питания Thermaltake Toughpower PF1 ARGB 1050W
Корпус Cougar Blazer
Операционная система Microsoft Windows 10 Professional x64, версия 20H2 со всеми обновлениями на 19.02.2021
Температура в помещении ~28 °C

Оценка основания водоблока

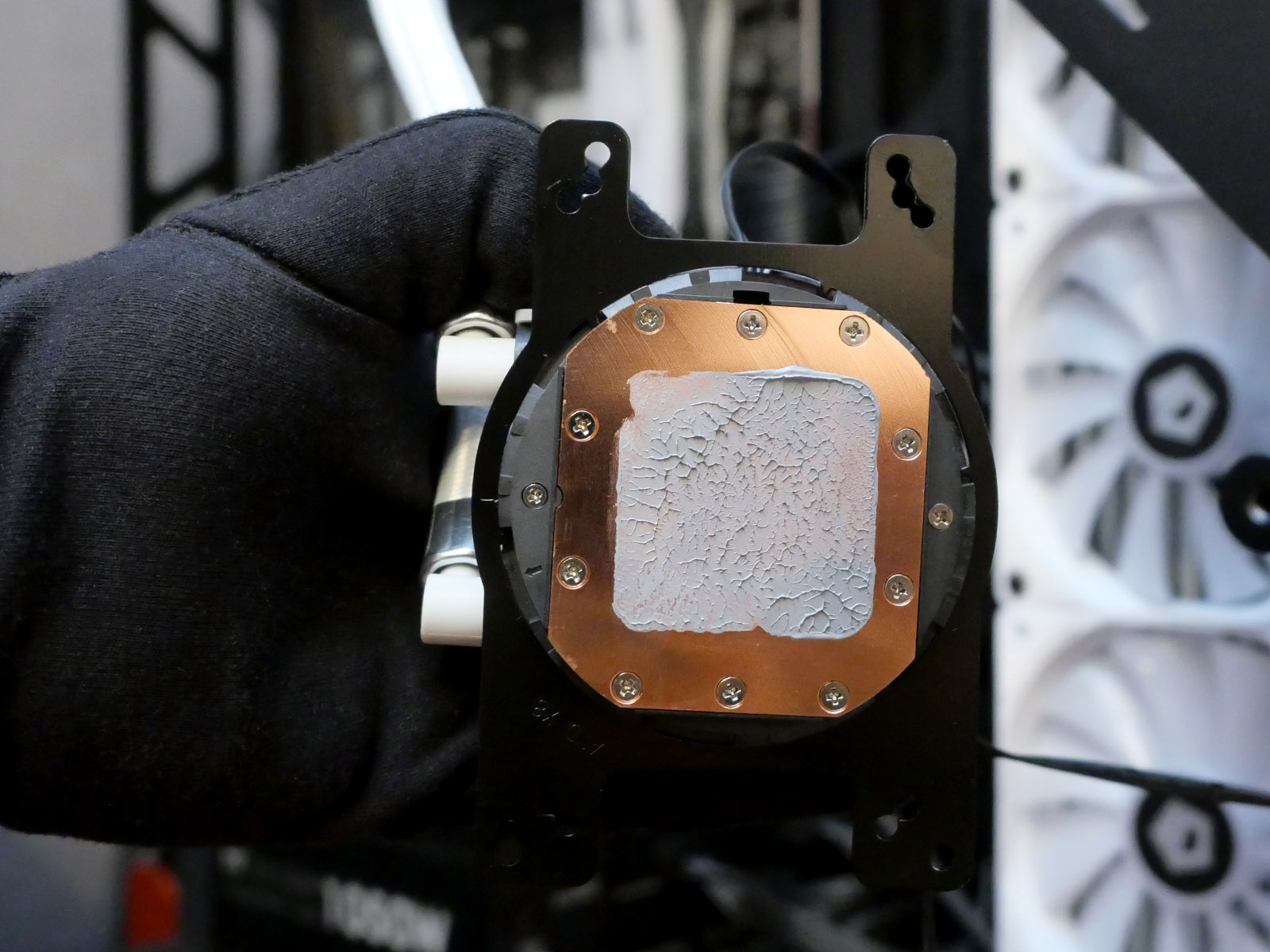

В комплекте с системой охлаждения вложен шприц с парой грамм пластичного термоинтерфейса ID-COOLING TG-05, чего хватит на несколько установок. Сама термопаста имеет консистенцию, позволяющую её легко нанести и разровнять.

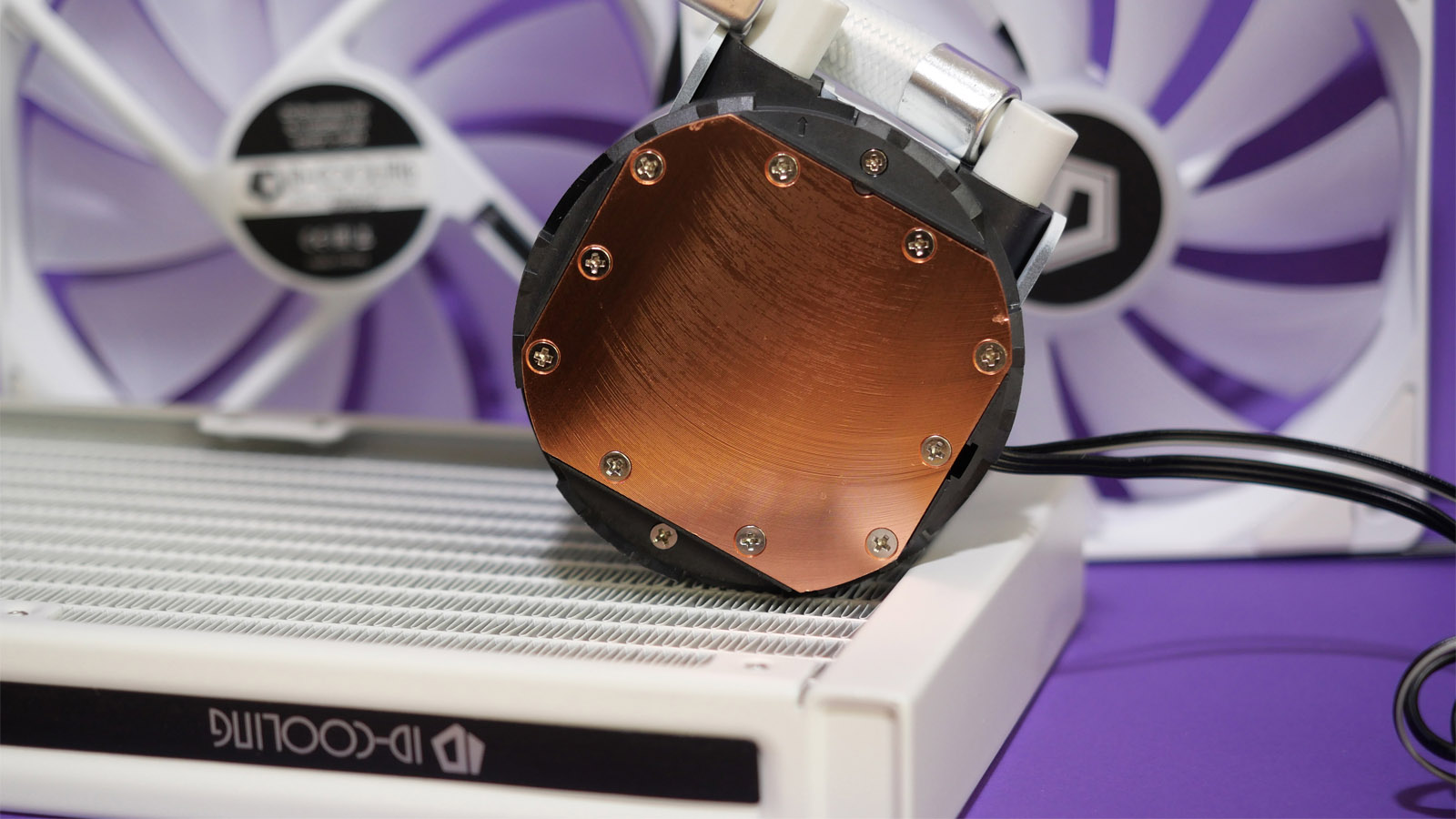

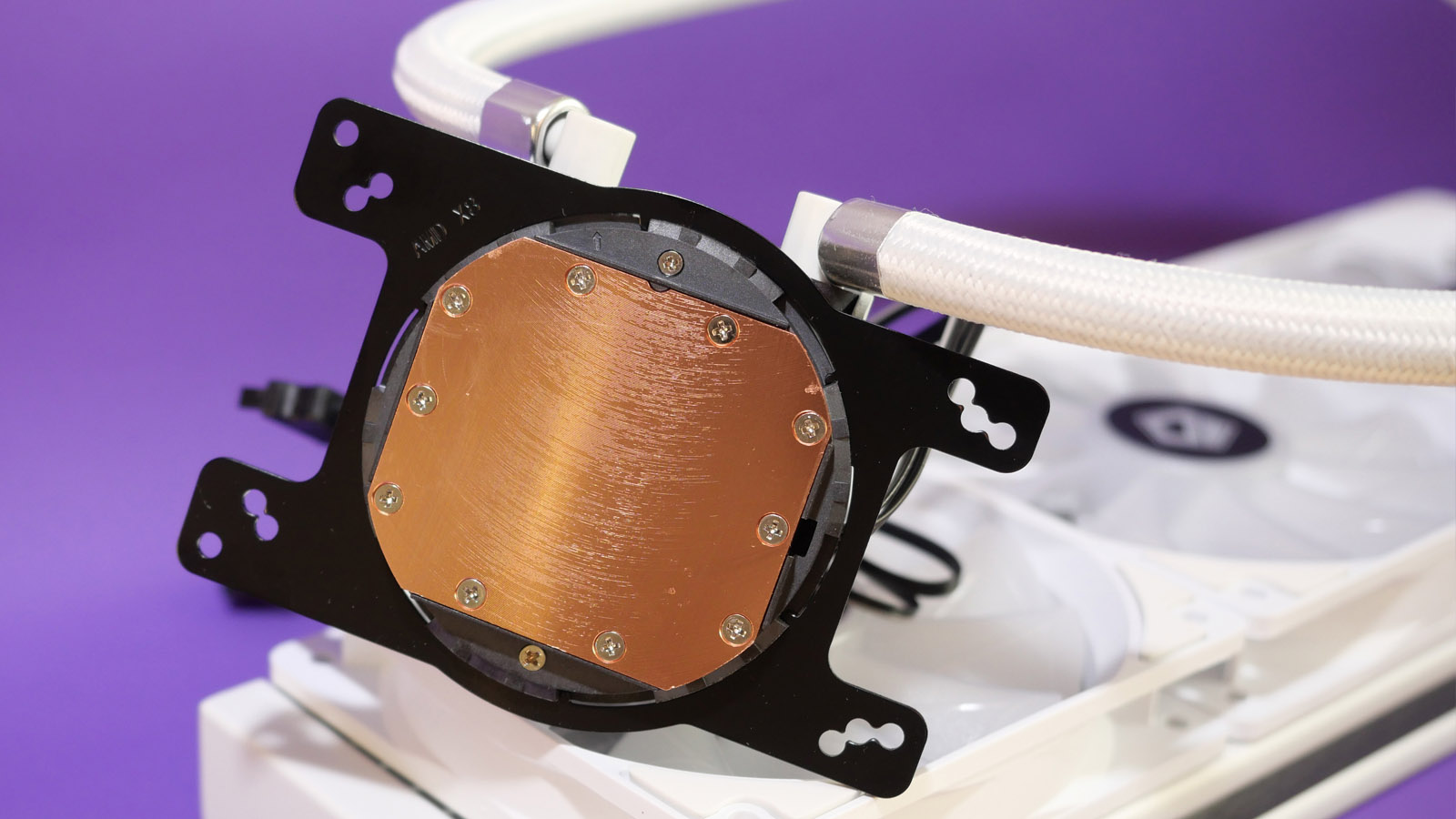

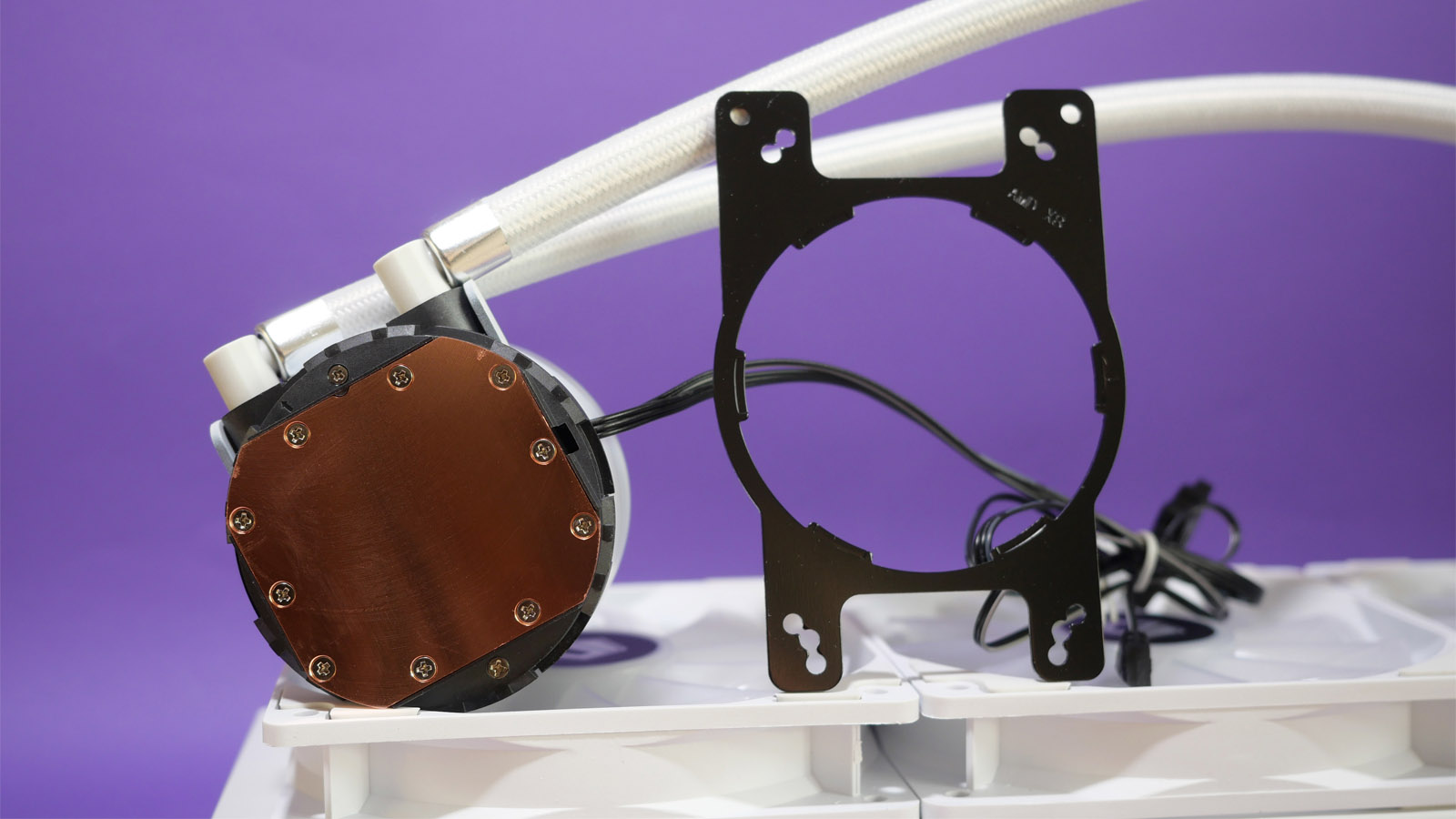

Медная теплосъёмная пластина протестированного экземпляра посредственно отполирована и радиальные следы фрезерования хорошо видны. К центру сделана небольшая выпуклость, что даёт там хороший прижим. Однако пятно контакта с теплораспределительной крышкой процессора показало излишнее падение усилия к углам, где потребовался больший слой термопасты.

Скорость и шум помпы

Для подключения питания помпы используется стандартный трёхпиновый коннектор, как у вентиляторов с DC-управлением. Длина провода — 32 см. В случае, если материнская плата имеет слабомощные разъёмы, в комплекте имеется переходник длиной 24,5 см на более мощное SATA-питание. Правда при таком подключении потеряется возможность управления скоростью и помпа будет работать на полных 2000 оборотов в минуту.

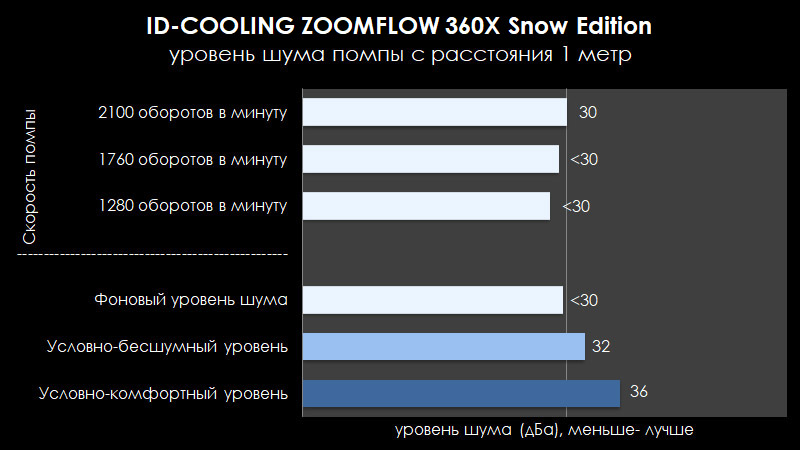

Измеренный с расстояния 1 метр уровень шума, генерируемый насосом, был не выше 30 дБА даже на максимальной скорости. Помпа оставалась практически бесшумной только до 1800 оборотов в минуту (~75%). Выше появлялось лёгкое жужжание, которое отвлекает при близком расположении ПК на столе рядом с пользователем.

Скорость и шум вентиляторов

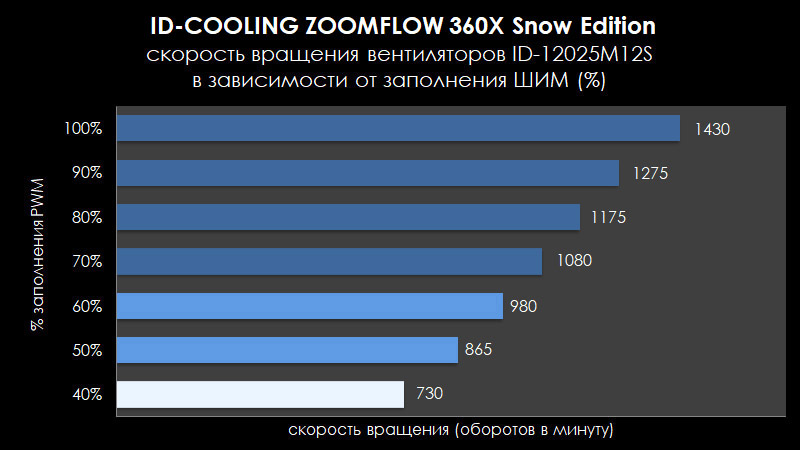

Протестированные вентиляторы, подключенные через разъёмы с ШИМ-управлением (PWM), работали в диапазоне скоростей от ~525 до 1450 оборотов в минуту, что совпадает с заявленными 500-1500 оборотами в минуту с учетом заложенной погрешности в 10%.

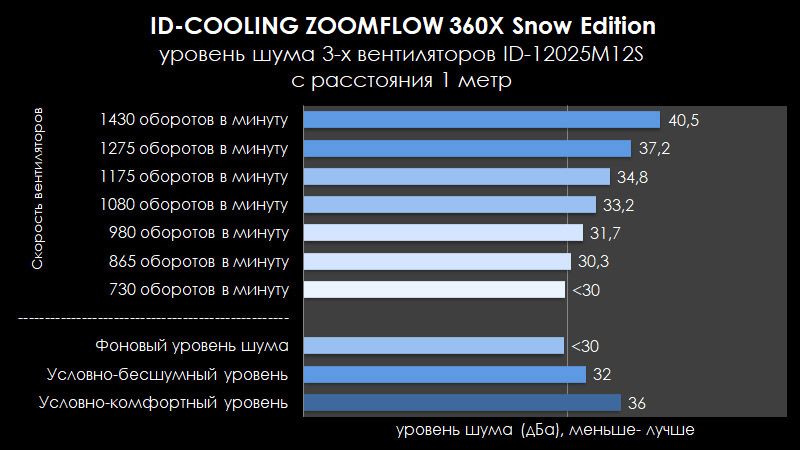

Уровень шума, генерируемого тремя вентиляторами ID-12025M12S, находится на среднем для своего класса уровне. При тонкой настройке скорости их вращения и ограничении максимальных оборотов до ~50% возможно добиться тихой работы системы охлаждения в целом, позволяющей использовать её в полуоткрытых корпусах, как правило, устанавливаемых близко к пользователю на столе.

Стресс-тестирование

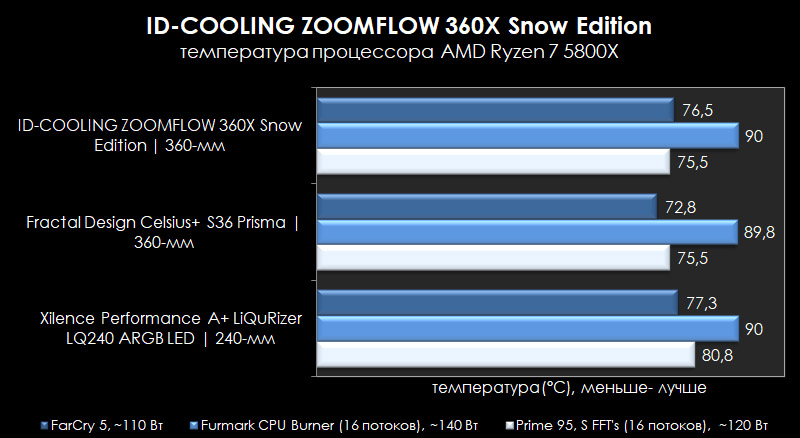

В типовом сценарии нагрузки стресс-тестом CPU Burn 0.1.0 из утилиты Furmark 1.25.0.0 процессор AMD Ryzen 7 5800X при стоковых параметрах и включенной системе Precision Boost Overdrive потребляет порядка 140 Вт, что выливается в нагрев до порога троттлинга на отсечке 90 градусов Цельсия. Такое же поведение наблюдалось и с двумя другими системами охлаждения, которые успели побывать на данном стенде ранее. Это результат "горячего нрава" конкретно AMD Ryzen 7 5800X, а не недостаточная эффективность конкретных СЖО.

При менее агрессивной нагрузке, например в процессе игры в популярный 3D-шутер FarCry 5, всё намного позитивнее и ближе к тому максимуму, который будет наблюдаться с данным процессором и системой охлаждения ID-COOLING ZOOMFLOW 360X Snow Edition в ресурсоёмких повседневных игровых или рабочих задачах.

Заключение

Системы охлаждения от ID-COOLIING зачастую радуют покупателей отличным соотношением между тремя ключевыми параметрами: стоимостью, производительностью и умеренной шумностью. ID-COOLING ZOOMFLOW 360X Snow Edition - не исключение и показывает хорошую для 360-мм жидкостного AIO-контура эффективность с заделом на тихую работу при ручном ограничении скорости помпы до 75% и вентиляторов до ~50%. Но основной "фишкой" данной модели СЖО, конечно же, является белый вариант оформления, который смотрится свежо, а также органично дополнен приятной мягкой подсветкой водоблока и вентиляторов. Всё это вместе отлично сочетается с производительными комплектующими не только в светлых, но и в классических тёмных расцветках.

Преимущества ID-COOLING ZOOMFLOW 360X Snow Edition:

  • Белая расцветка;
  • Приятная управляемая ARGB-подсветка;
  • Эффективное охлаждение;
  • Совместимость с современными DT и HEDT-процессорами AMD и Intel;
  • Контроллер ARGB-эффектов в комплекте;
  • Тихая работа вентиляторов на скорости до 50%;
  • Практически бесшумная работа помпы на скорости до 75%.

Недостатки:

  • У контроллера ARGB-эффектов нет разъёма для подключения выносной кнопки управления (необходимо искать способ разместить его в пределах доступности);
  • Шум вентиляторов на максимальной скорости;
  • Лёгкое жужжание помпы на скорости выше 1800 оборотов в минуту.
