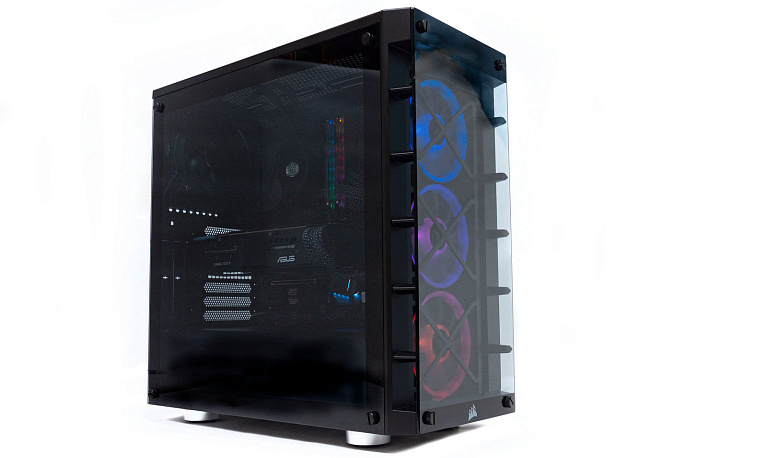

Обзор и тестирование корпуса Corsair iCUE 465X RGB

Корпус Corsair iCUE 465X RGB – это прежде всего эстетика сборки, где основным составляющим оформления станет эффектная RGB-подсветка за счет комплекта из трех качественных вентиляторов.
Обзор и тестирование корпуса Corsair iCUE 465X RGB

Компания Corsair продвигает моду на корпуса со стенками из закалённого стекла, полная прозрачность стала востребована из-за массового увлечения подсветкой. Прятать всю эту иллюминацию разнообразных комплектующих нет смысла.

Корпус iCUE, кроме привычной прозрачной боковой панели, обзавелся стеклянной лицевой панелью. Именно за ней установлены три вентилятора с настраиваемой адресной RGB-подсветкой. Свое название корпус получил по имени одноименной утилиты Corsair iCUE, с ее помощью и осуществляется контроль за подсветкой; производитель из-за этого даже называет корпус интеллектуальным.

Технические характеристики

  • Размеры (Д × Ш × В): 467×216×455 мм;
  • Вес: 8 кг;
  • Материал: сталь и закаленное стекло;
  • Материнские платы: Mini-ATX, Micro-ATX, ATX;
  • Максимальная длина графического процессора: 370 мм;
  • Максимальная высота системы охлаждения процессора: 170 мм;
  • Максимальная длина блока питания ATX: 180 мм;
  • Слоты расширения: 7 плюс 2 вертикальных;
  • Съемные корзины для накопителей ×2 - 3,5 и ×4 - 2,5”;
  • Компоновка устройств охлаждения:
    • спереди: 3×120 мм, или 2×140 (в комплект входят 3 вентилятор 120 мм со светодиодной подсветкой);
    • сверху: 2×120 мм или 1×140;
    • сзади: 1x120 мм.
  • Гарантия: 2 года.

Упаковка и комплектация

Корпус поставляется в картонной коробке с черно-белым оформлением. На лицевой стороне расположен рисунок корпуса, на тыльной - изображение схемы корпуса в разборном виде. На боках присутствует вся необходимая информация.


В коробке корпус надежно зафиксирован пенопластовыми демпферами и завернут в полиэтилен. Все стекла обклеены защитной пленкой.

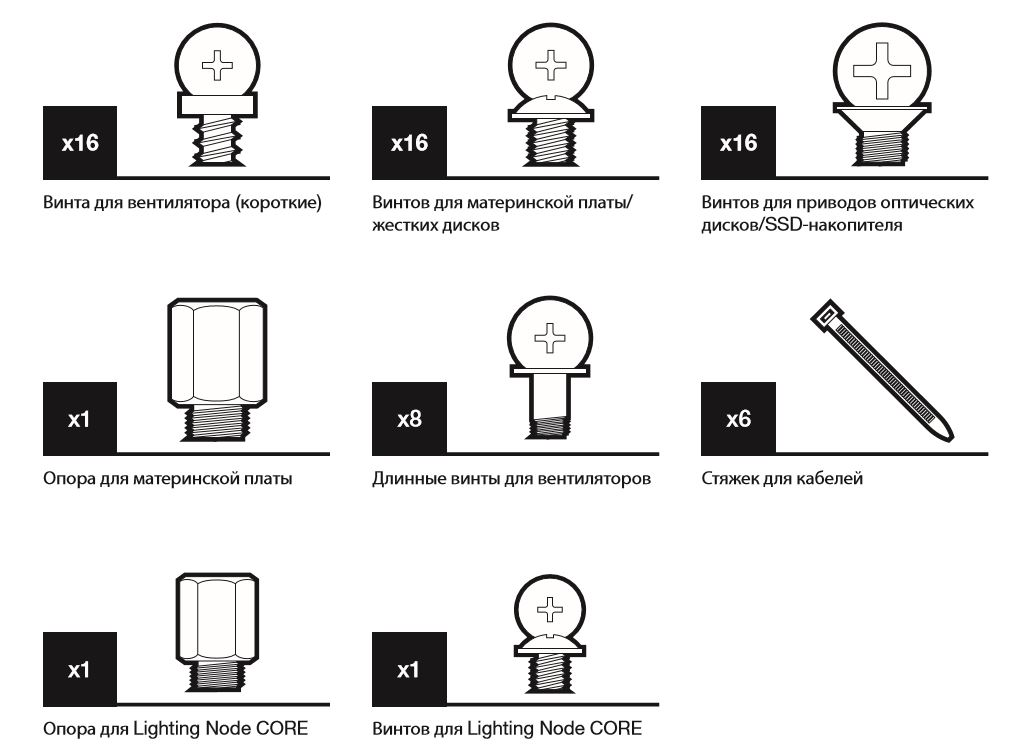

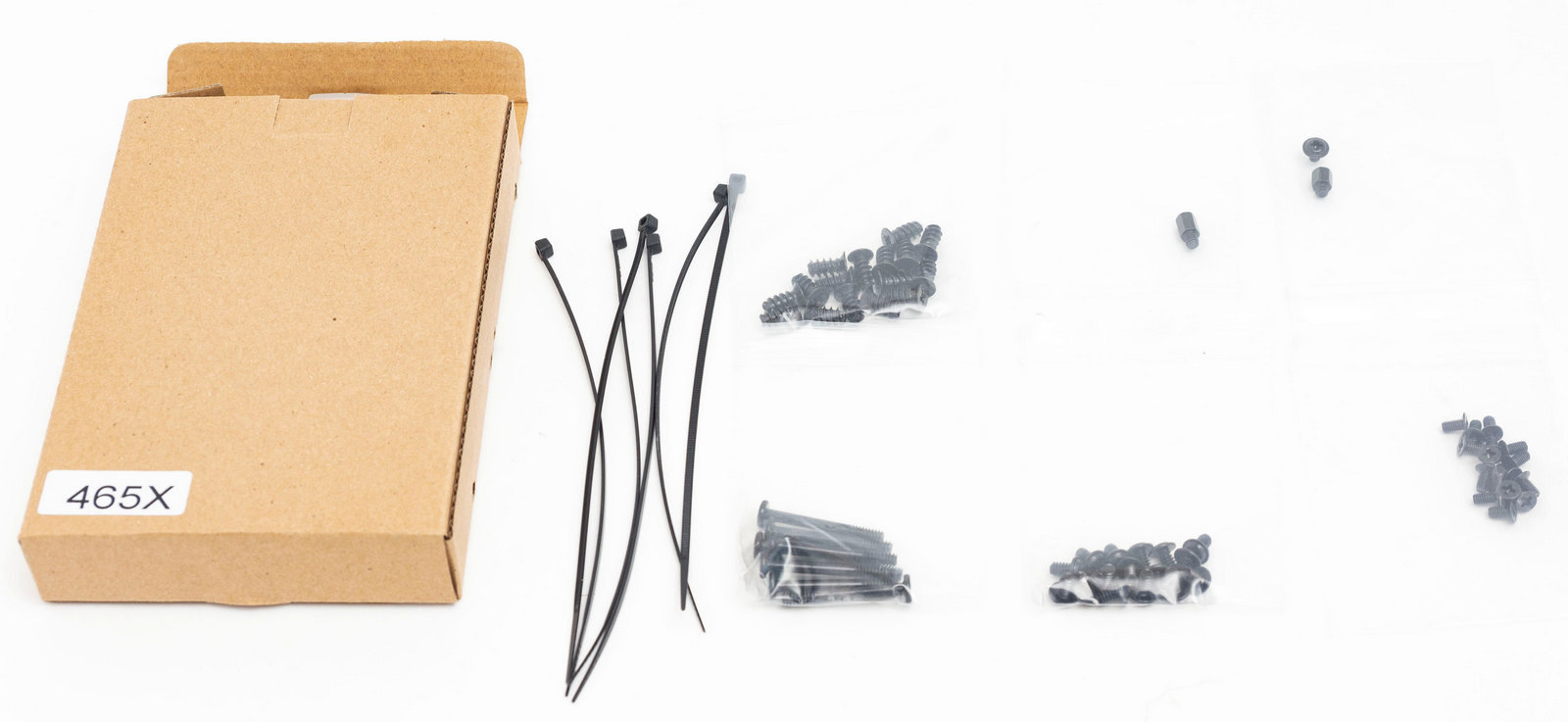

В комплекте имеется инструкция пользователя, комплект пластиковых стяжек и набор винтов для крепления комплектующих.

Корпус комплектуется тремя вентиляторами 120 мм с адресной RGB-подсветкой и контроллером iCUE Lighting Node CORE для их подключения. Также в корпусе установлены три фильтра: снизу, сверху и спереди.

Внешний вид

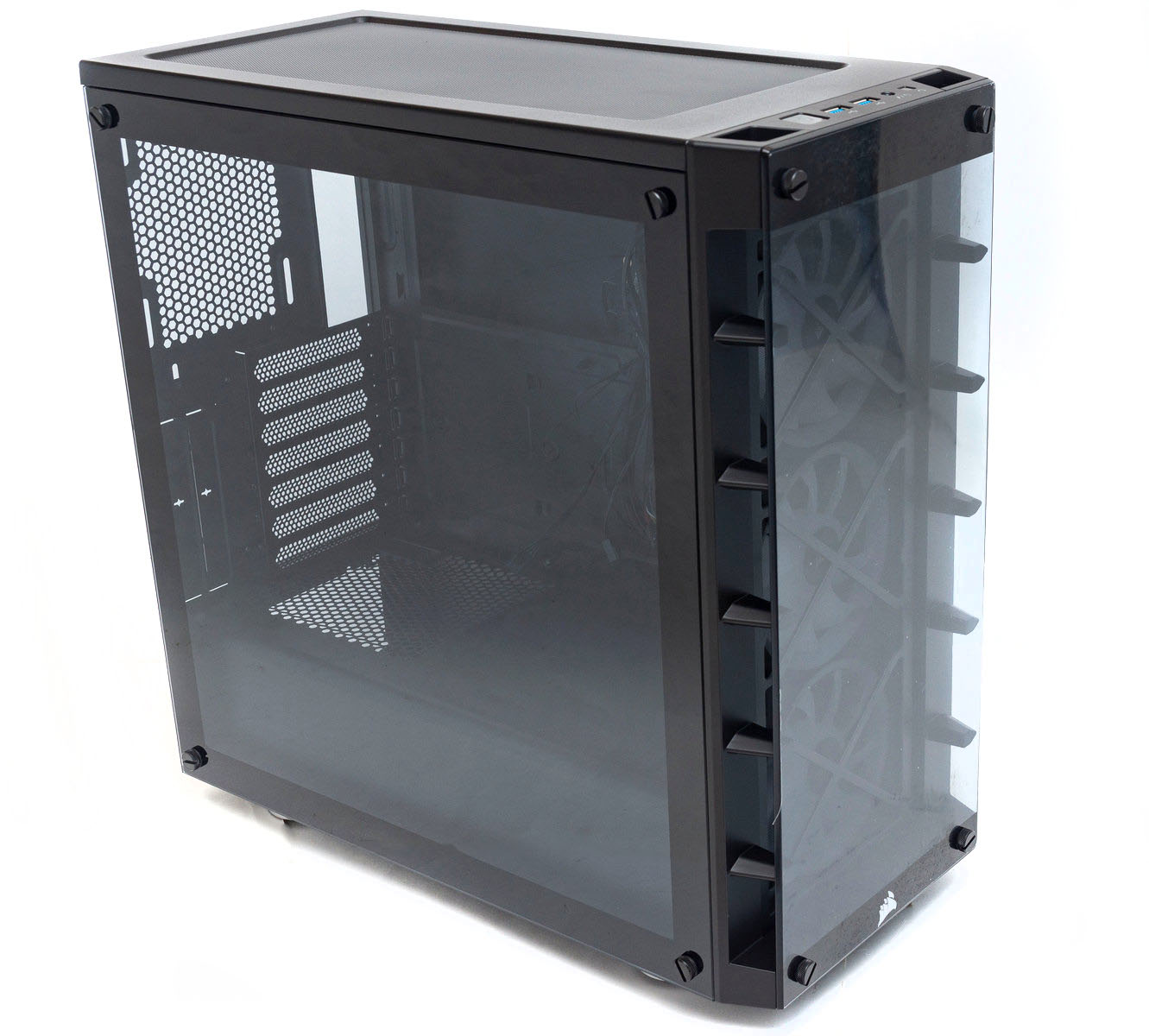

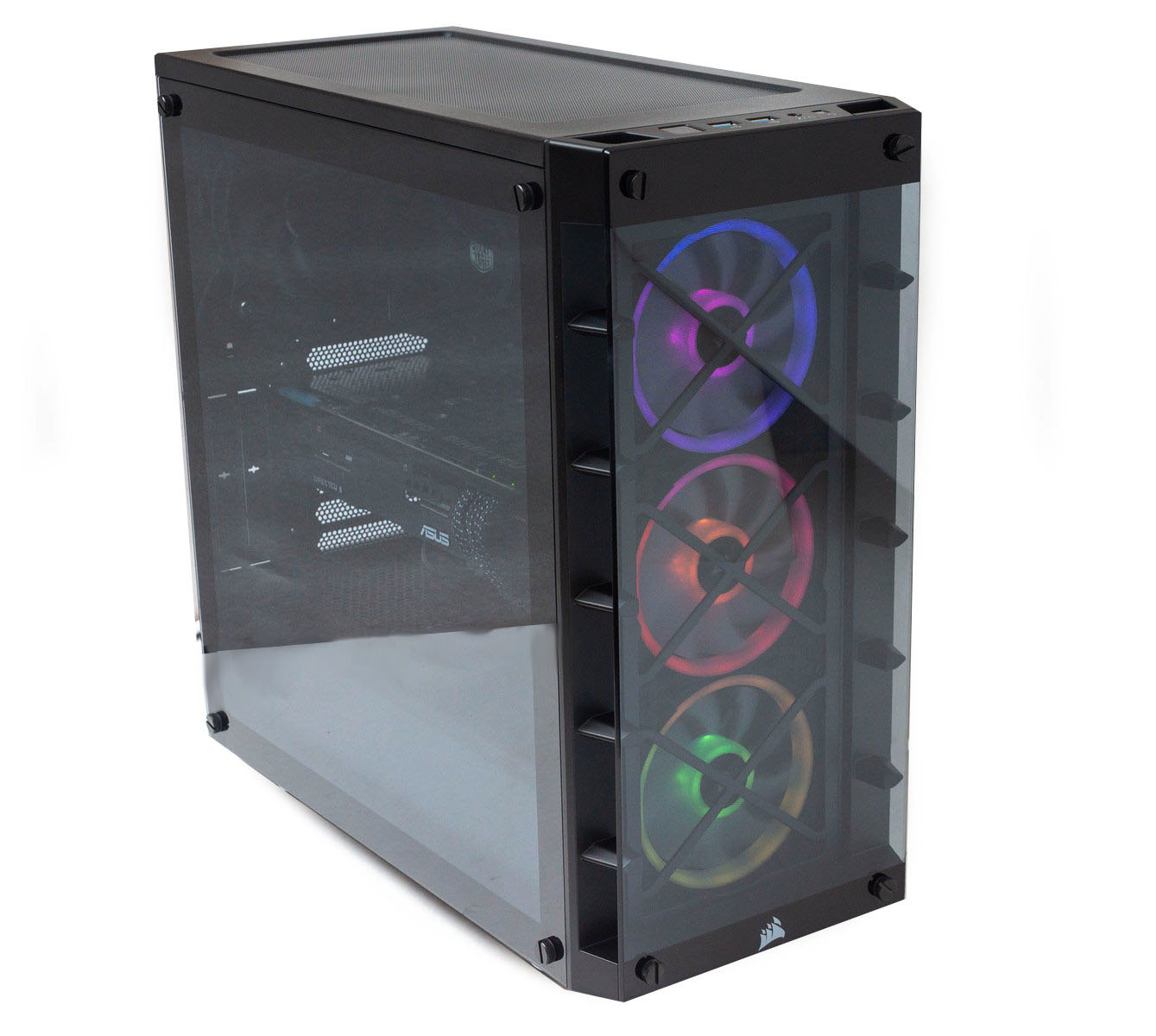

Перед нами стандартная, ставшая классикой, призма компьютерного корпуса.

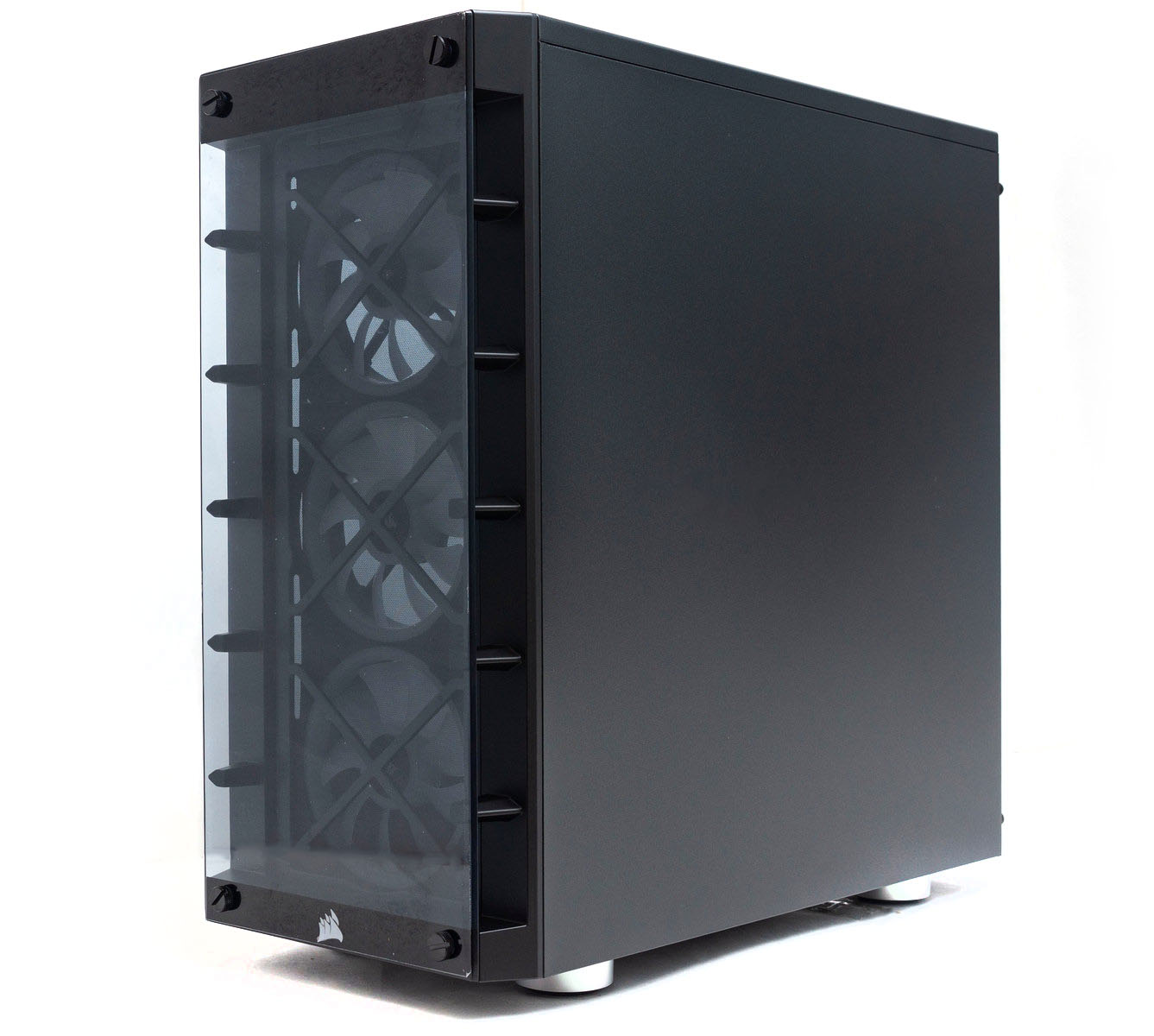

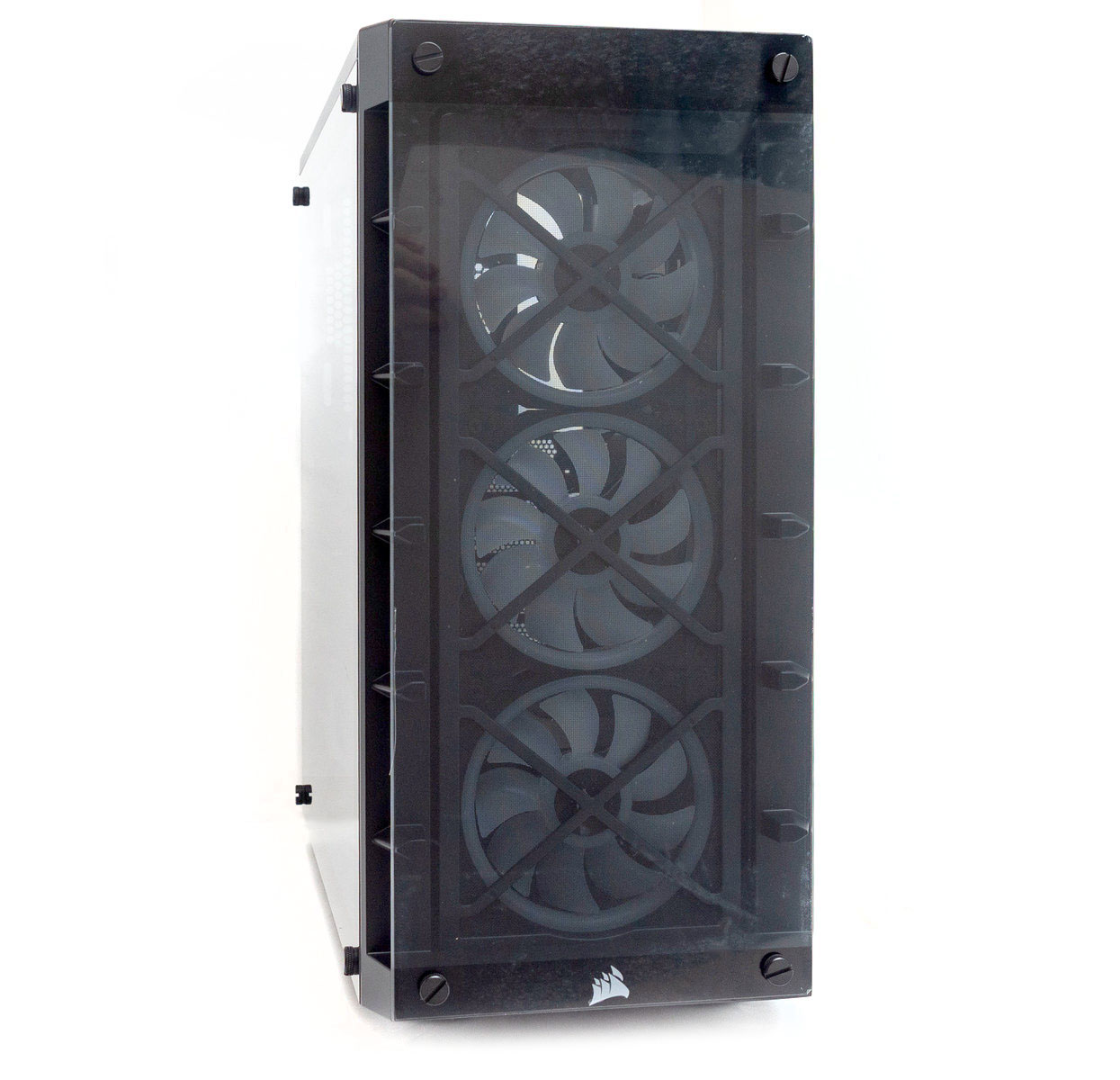

С лицевой стороны на четыре винта с крупными головками крепиться съемная пластиковая рама с панелью из закаленного тонированного стекла. По бокам широкие проемы для поступления воздуха.

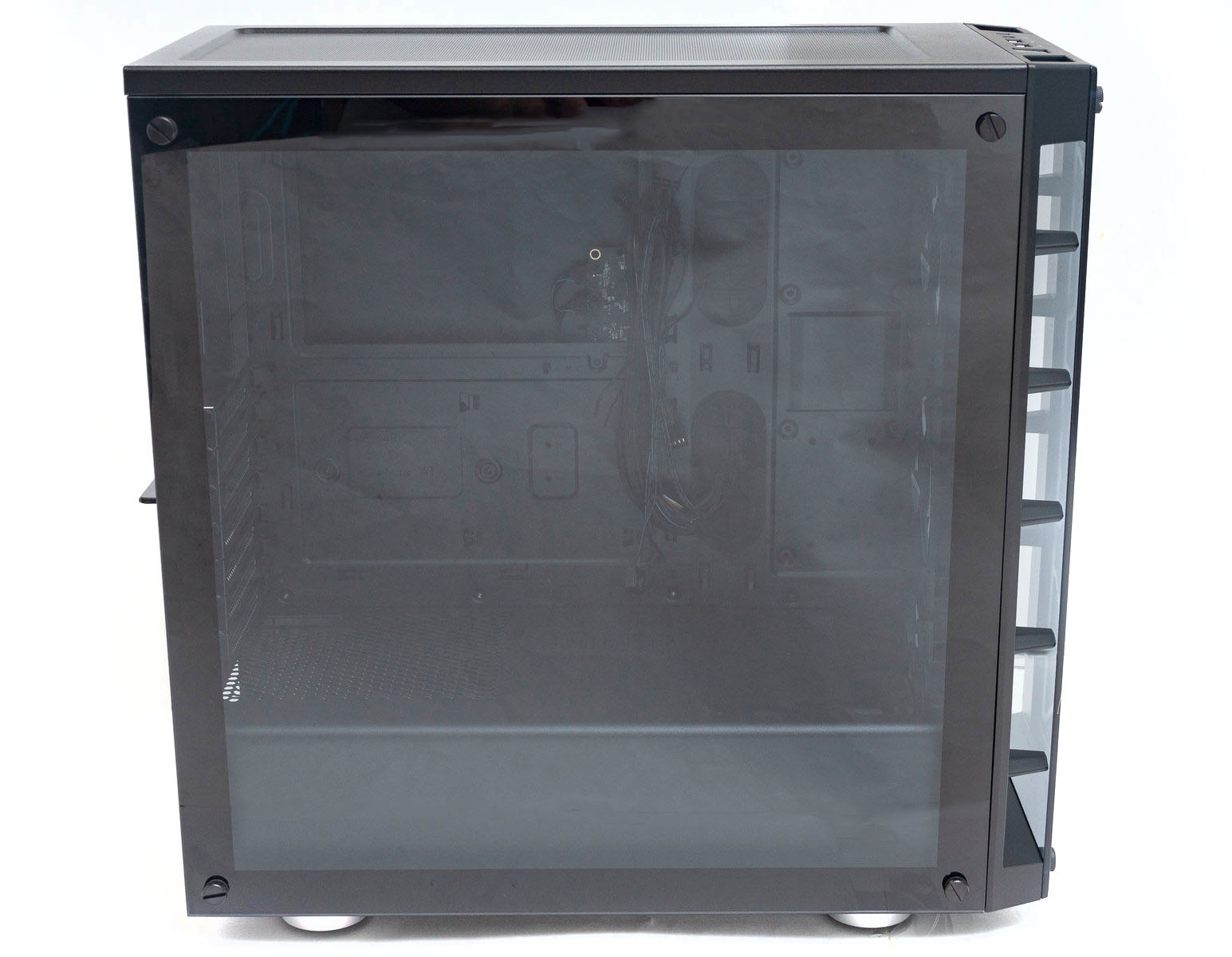

С левого бока еще одна панель из закаленного стекла, также на четырех винтах. По периметру края стекла закрашены в виде рамки. Толщина стекла - около 4 мм.

С правого бока сплошная металлическая панель без штамповки или выступов, которая крепится на два винта, закрепленных с торца. Сталь толщиной 0,7 мм.

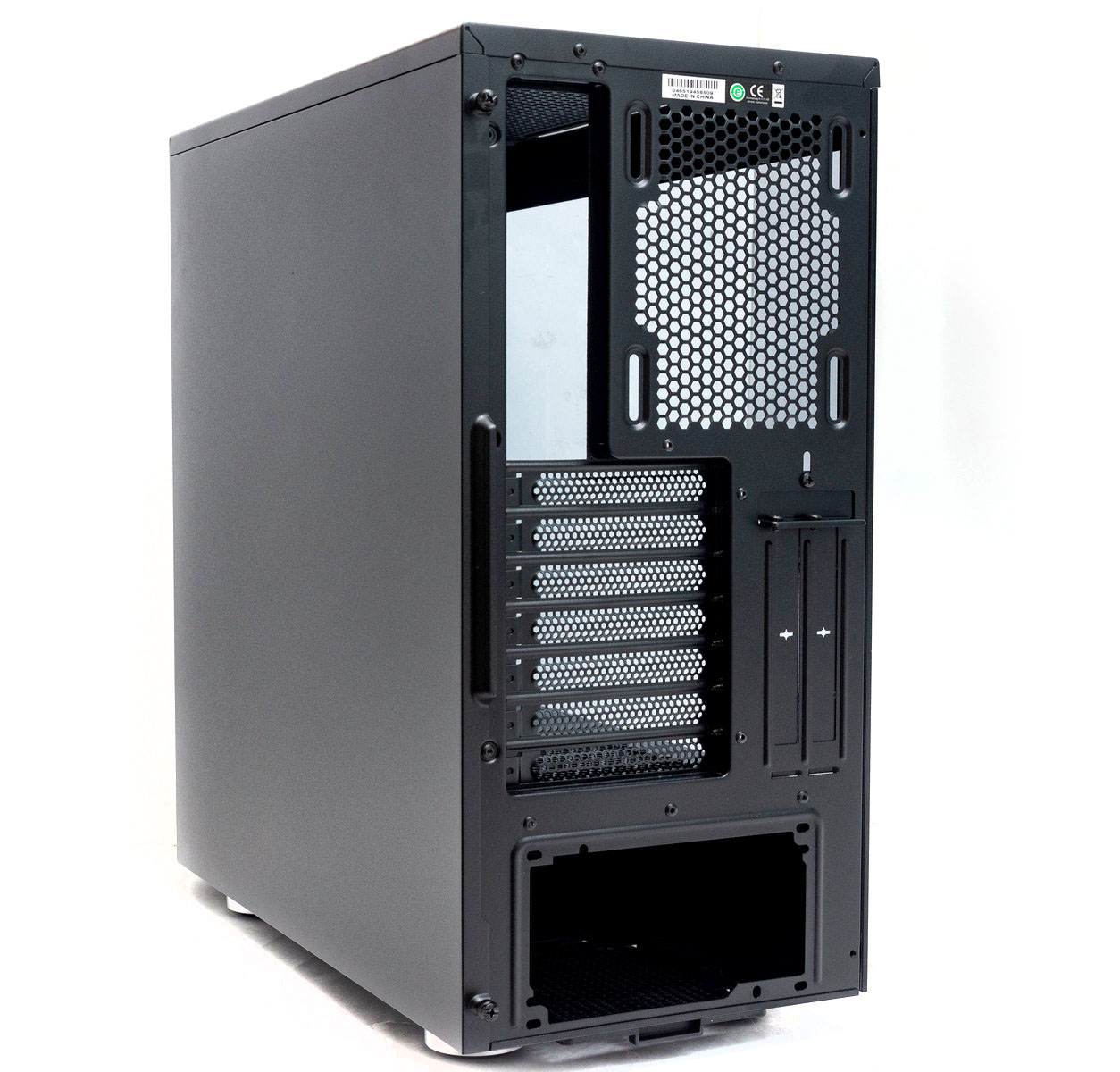

С тыльной стороны вырезы под интерфейсную панель материнской платы и снизу под блок питания.

Вентилятор здесь устанавливается только на 120 мм, имеется возможность его регулировки по вертикали.

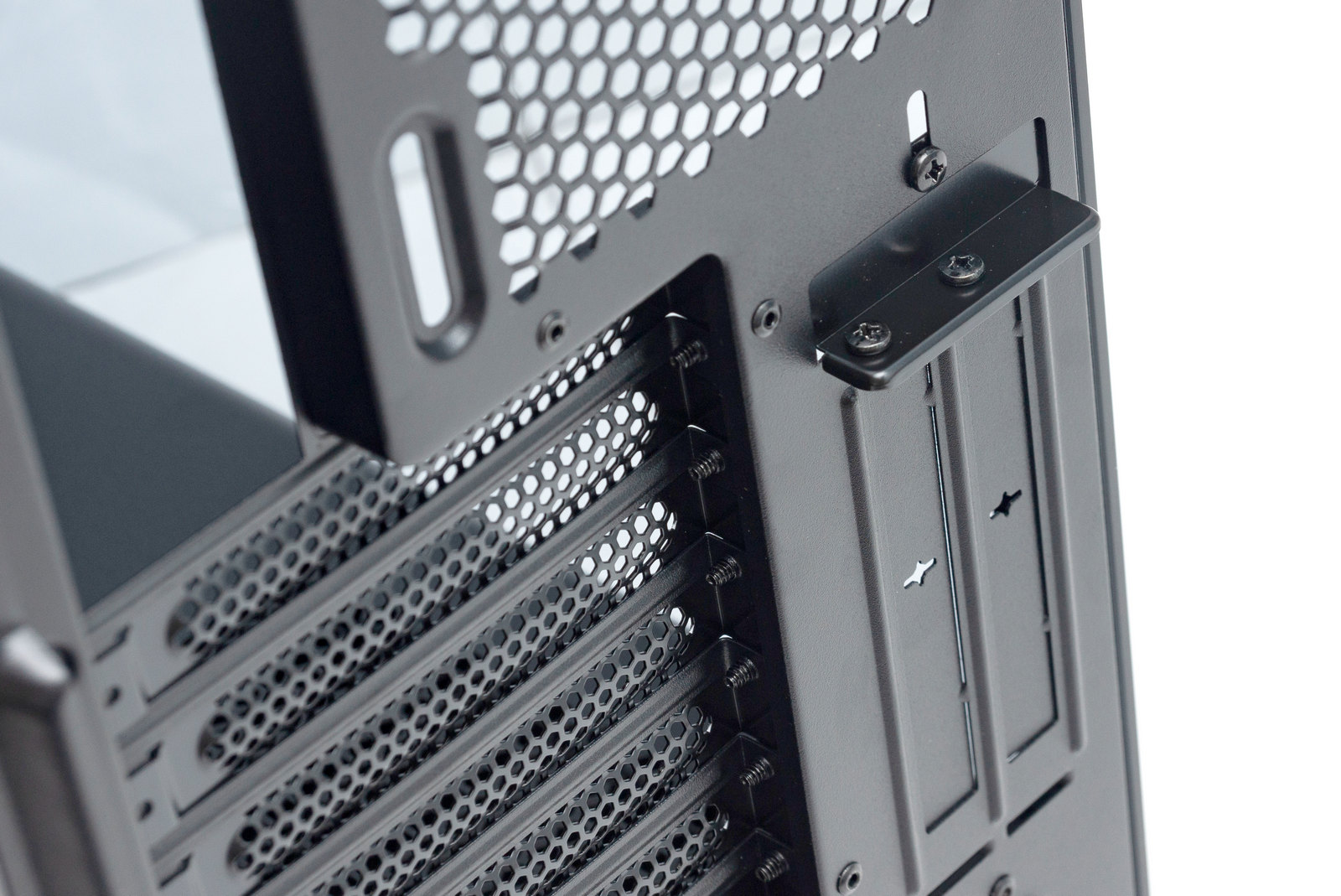

Заглушки для слотов расширения многоразовые, на винтах: семь горизонтальных и две вертикальных.

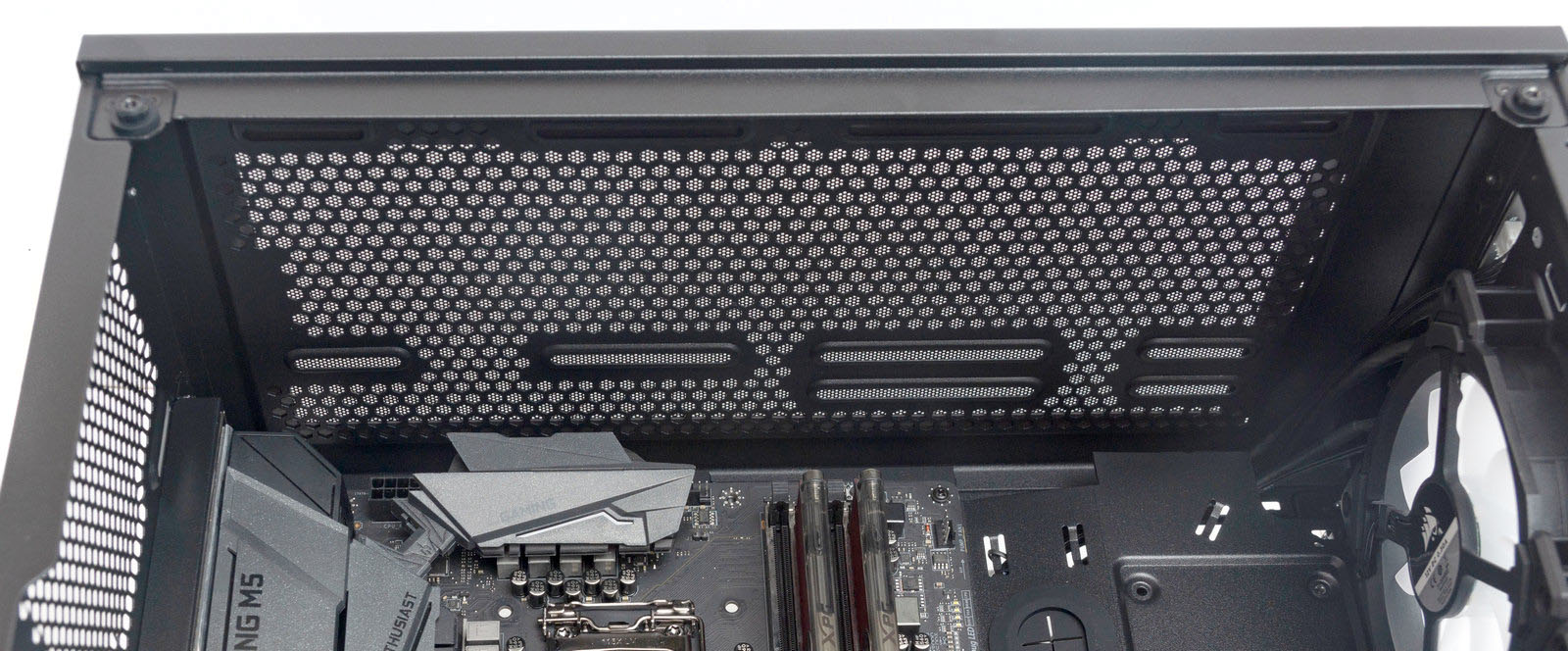

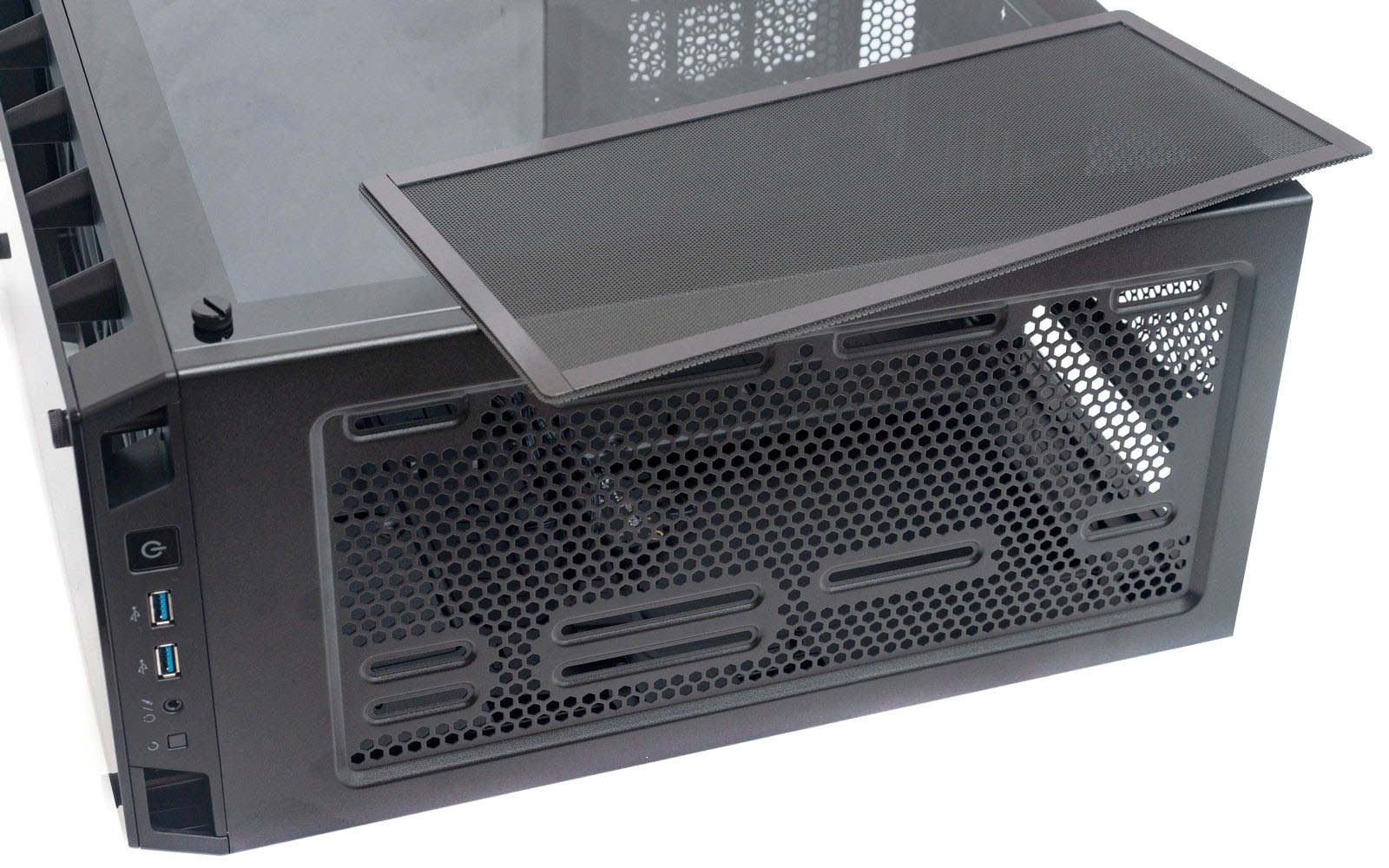

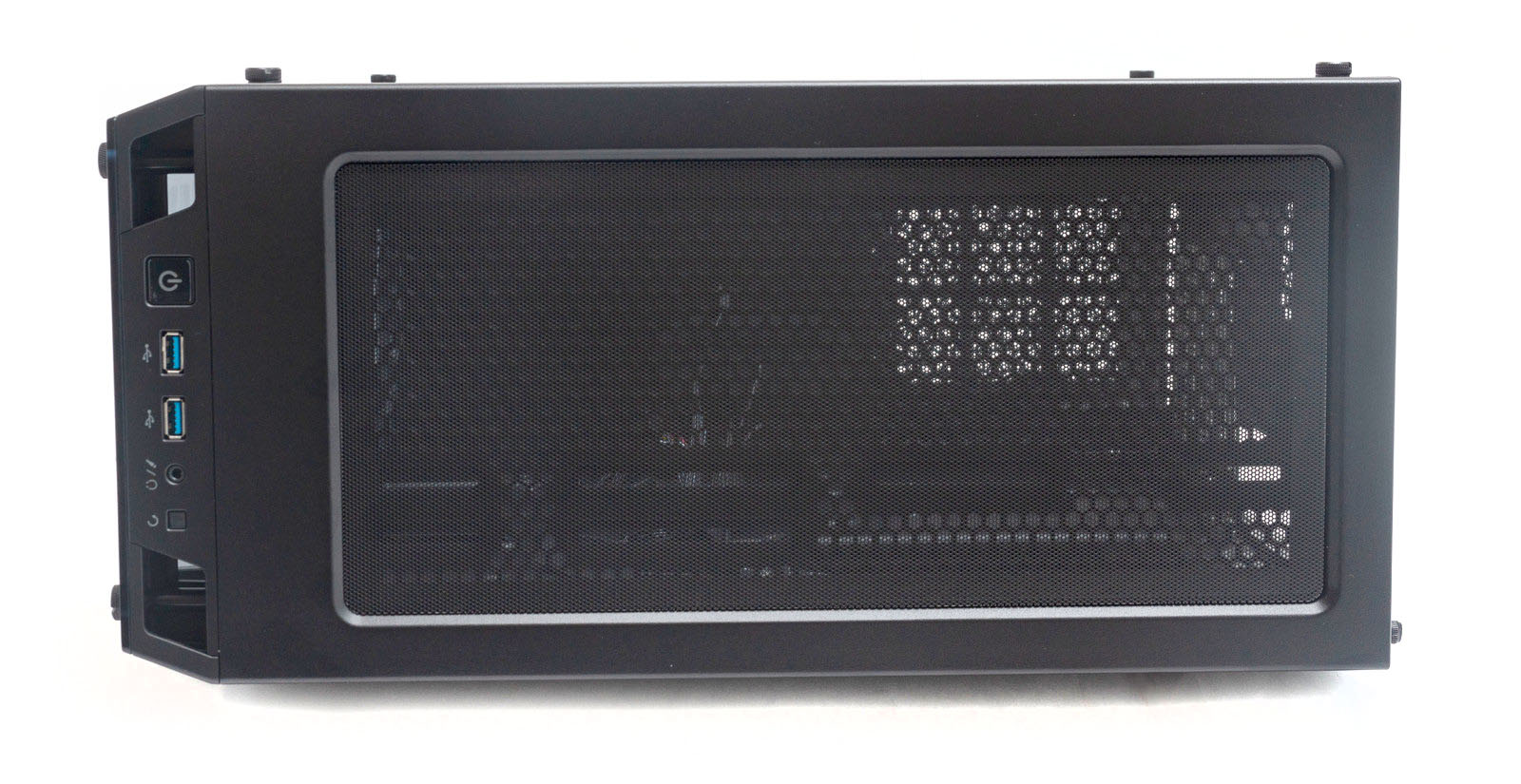

Верхняя панель почти вся перфорированная и сверху закрывается сетчатым фильтром на магнитной рамке.

Отверстия предусмотрены для установки двух 120 мм или одного 140 мм вентилятора.

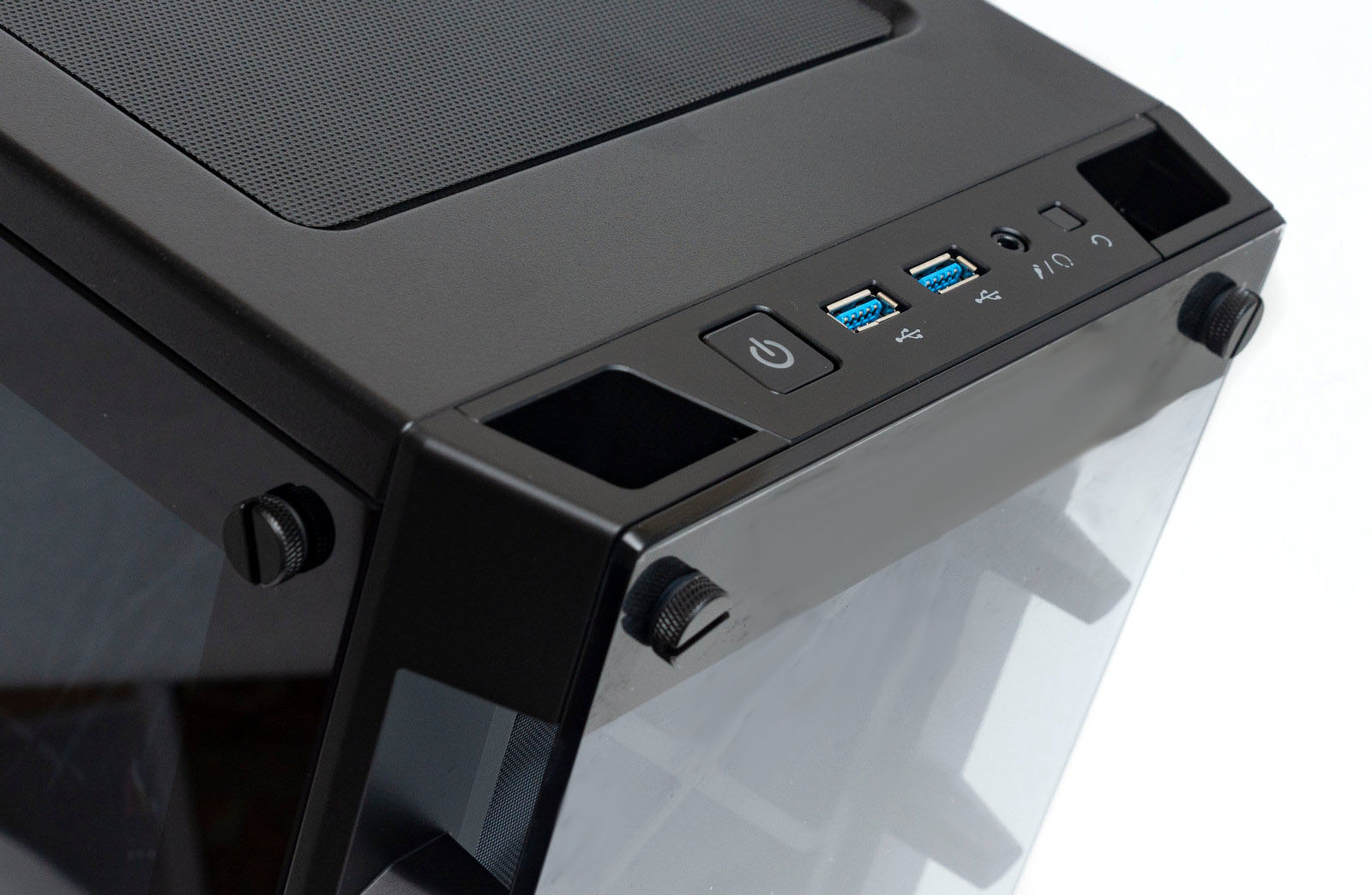

В передней части сверху находится интерфейсная панель: квадратная кнопка включения, два горизонтальных разъема USB 3.0, комбинированный аудиоразъем и кнопка перезагрузки.

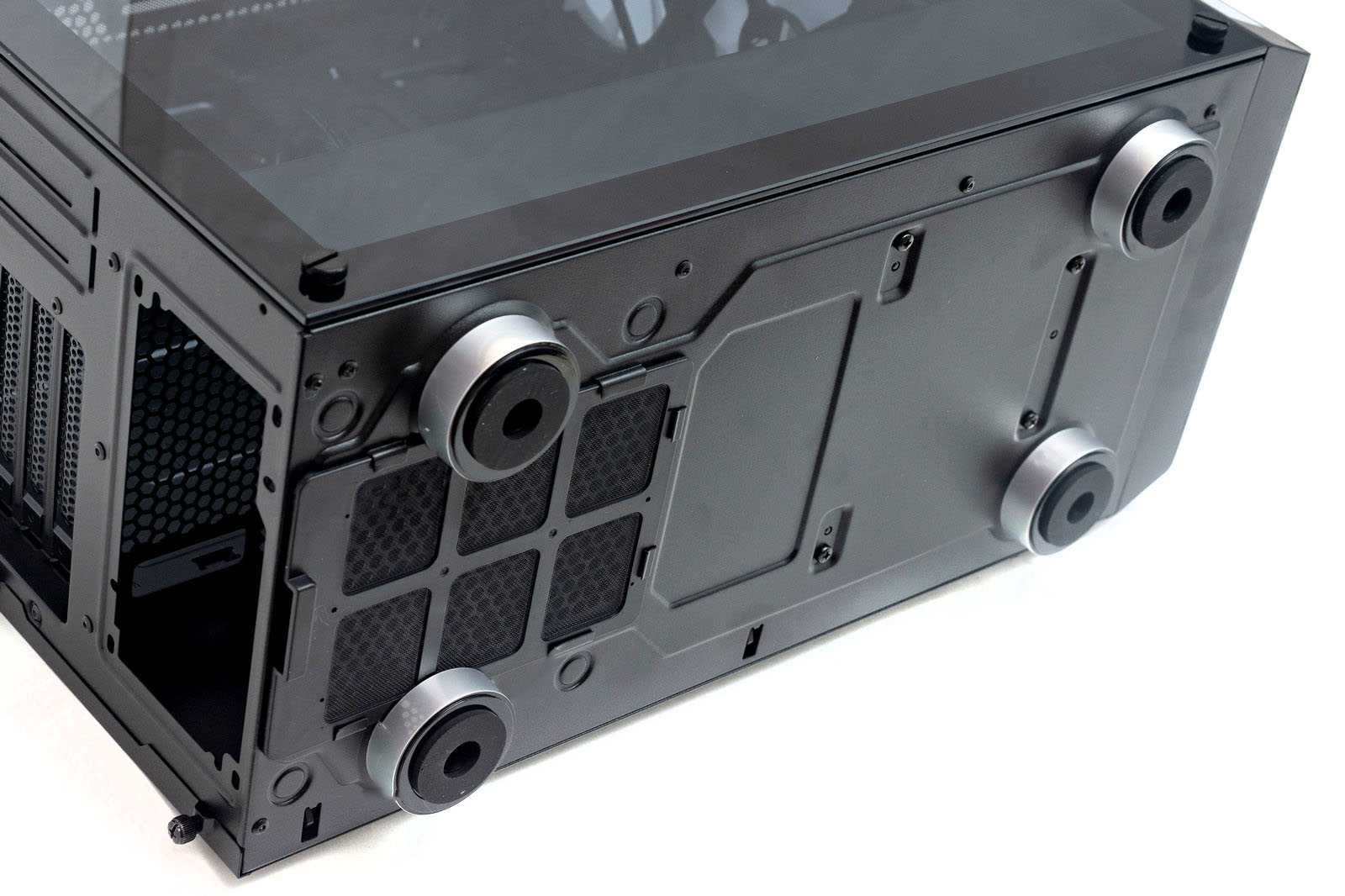

В нижней части расположены четыре серебристые крупные ножки высотой 1,5 см. здесь же мы видим съемный фильтр для блока питания.

Интерьер

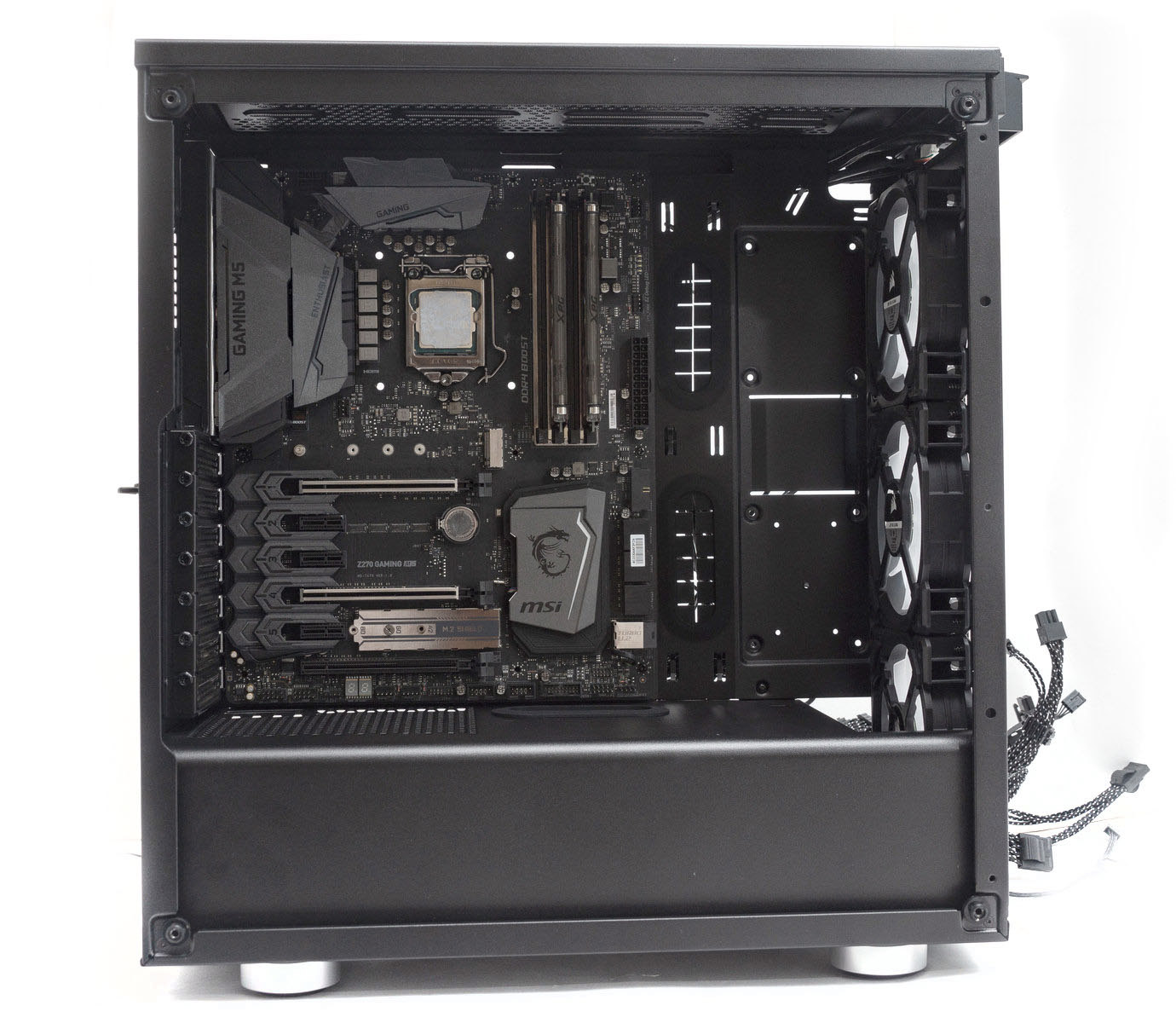

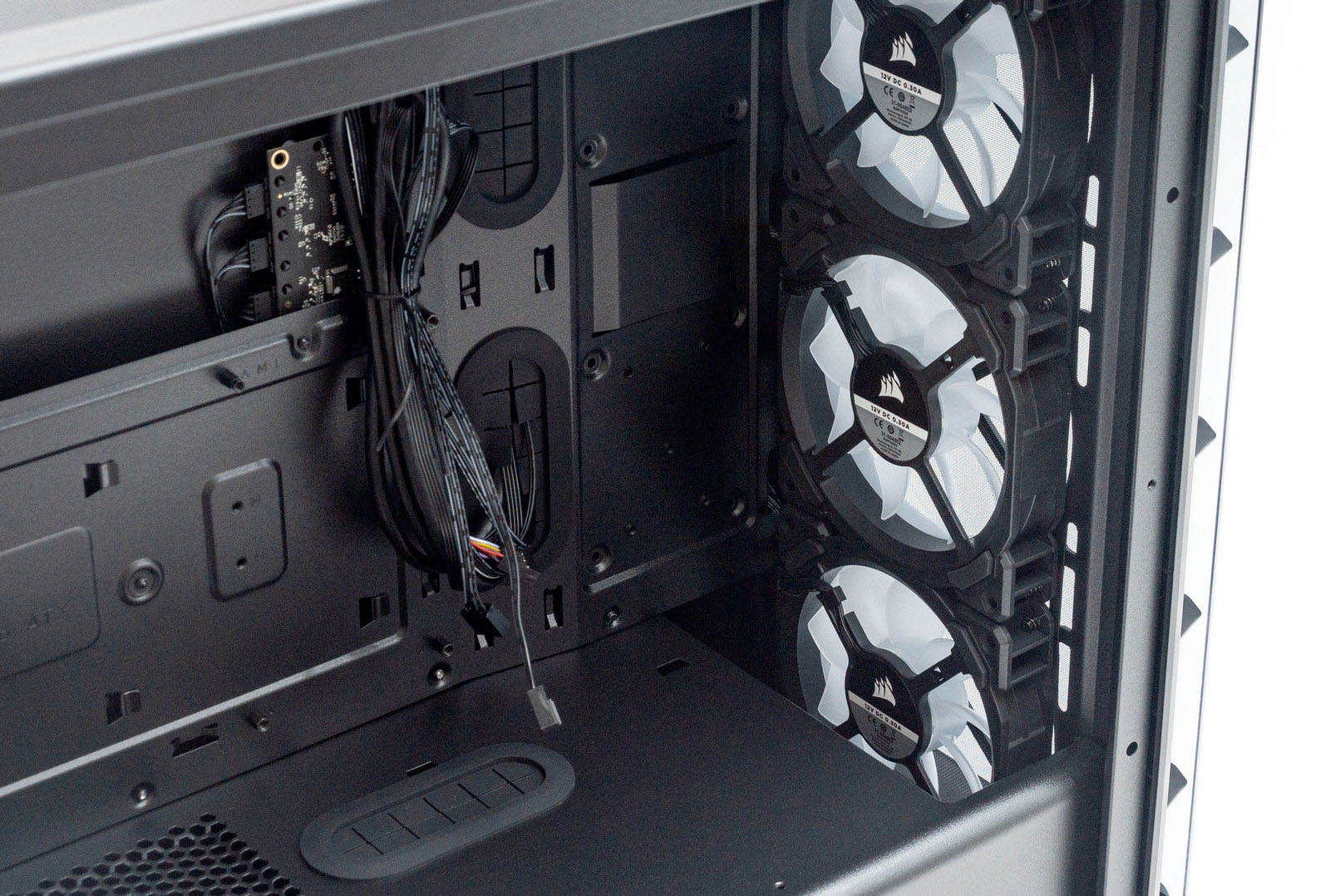

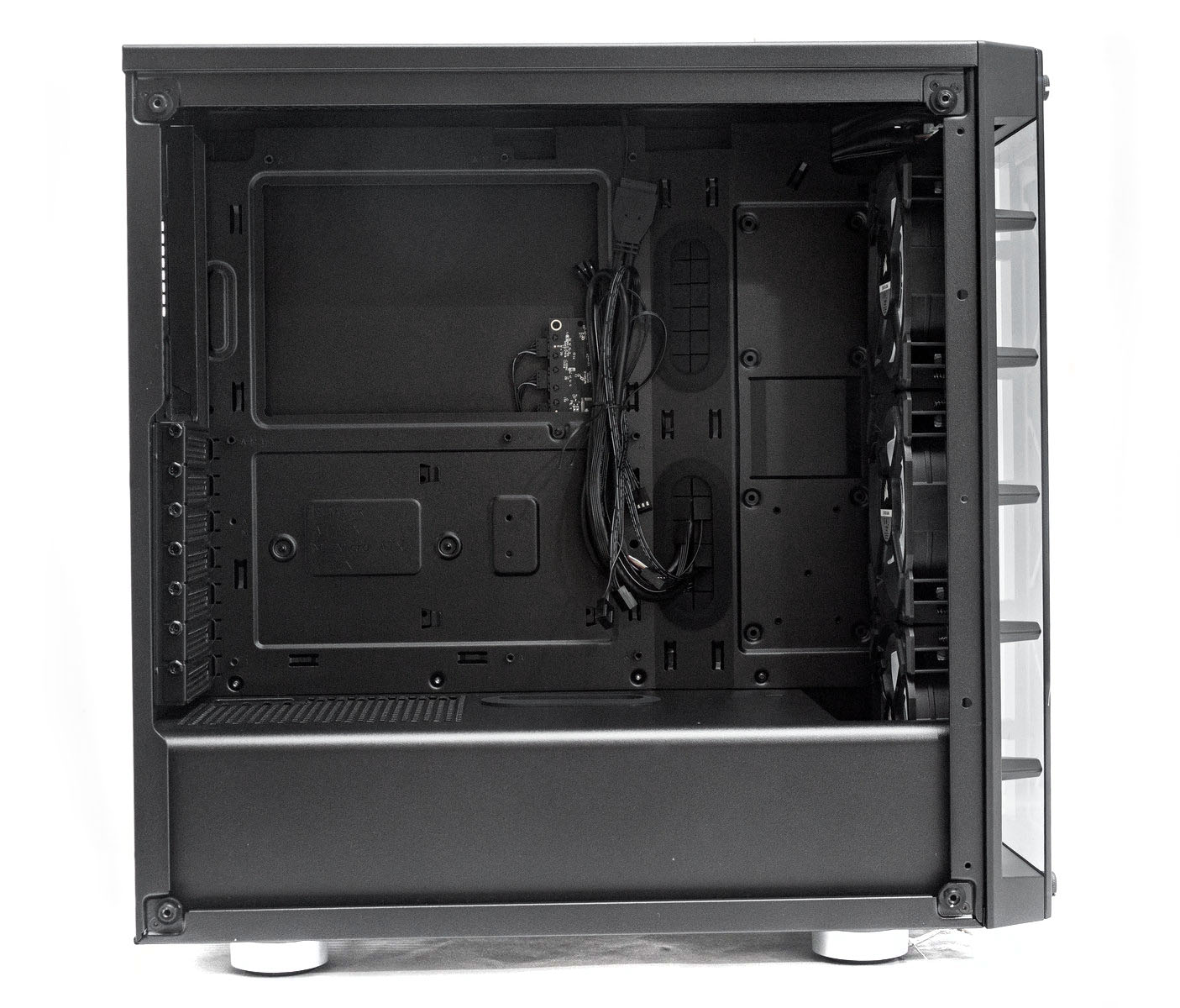

Внутри корпус достаточно просторный. Нижняя часть закрывается коробом, он отделяет блок питания и корзину для HDD от прочих комплектующих.

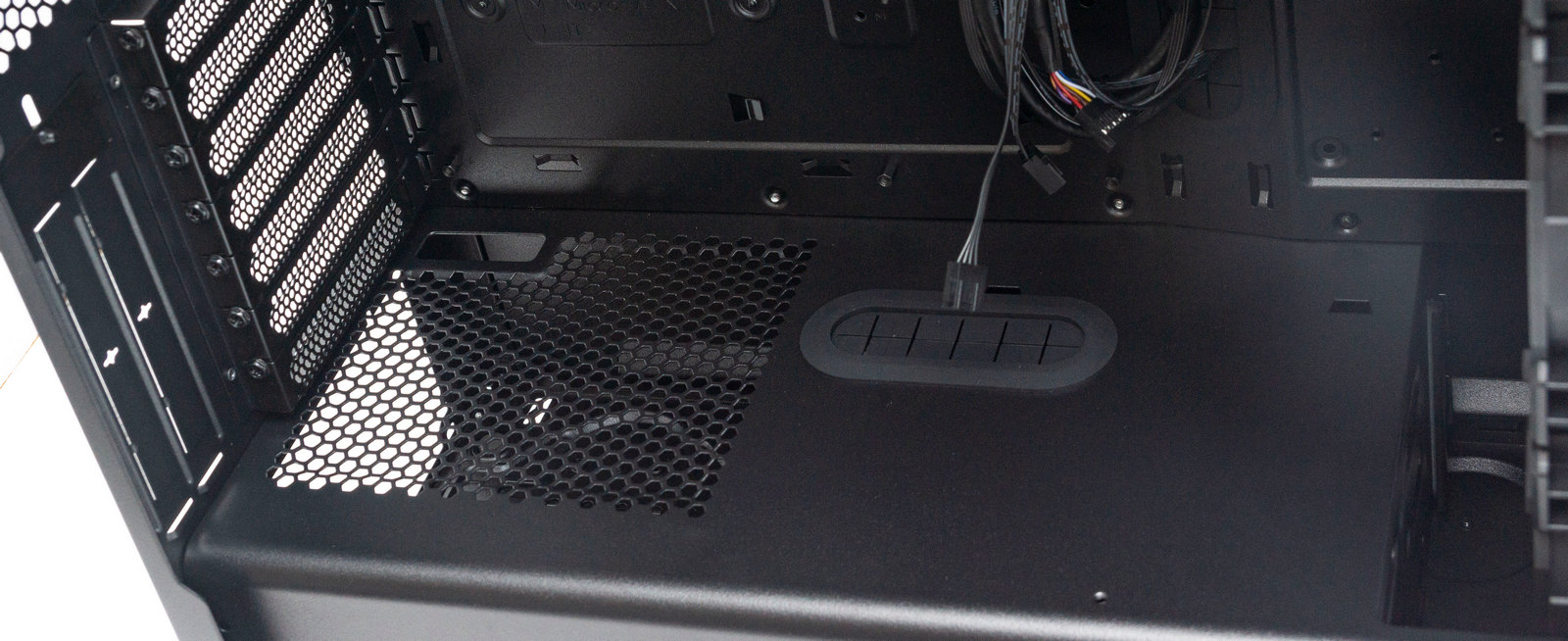

Над БП данный короб имеет перфорацию, рядом окно для вывода кабелей с резиновыми шторками-заглушками. Щели или отверстий между шасси и коробом нет, все провода и кабели можно подвести только через специальные окна.

В правой части шасси изогнуто, на сгибе - два окна для кабелей, закрытые резиновыми шторками.

В верхней части шасси имеется большой прямоугольный вырез для доступа к креплениям охлаждения CPU. По верхнему краю три выреза для кабеля питания CPU 8-пин.

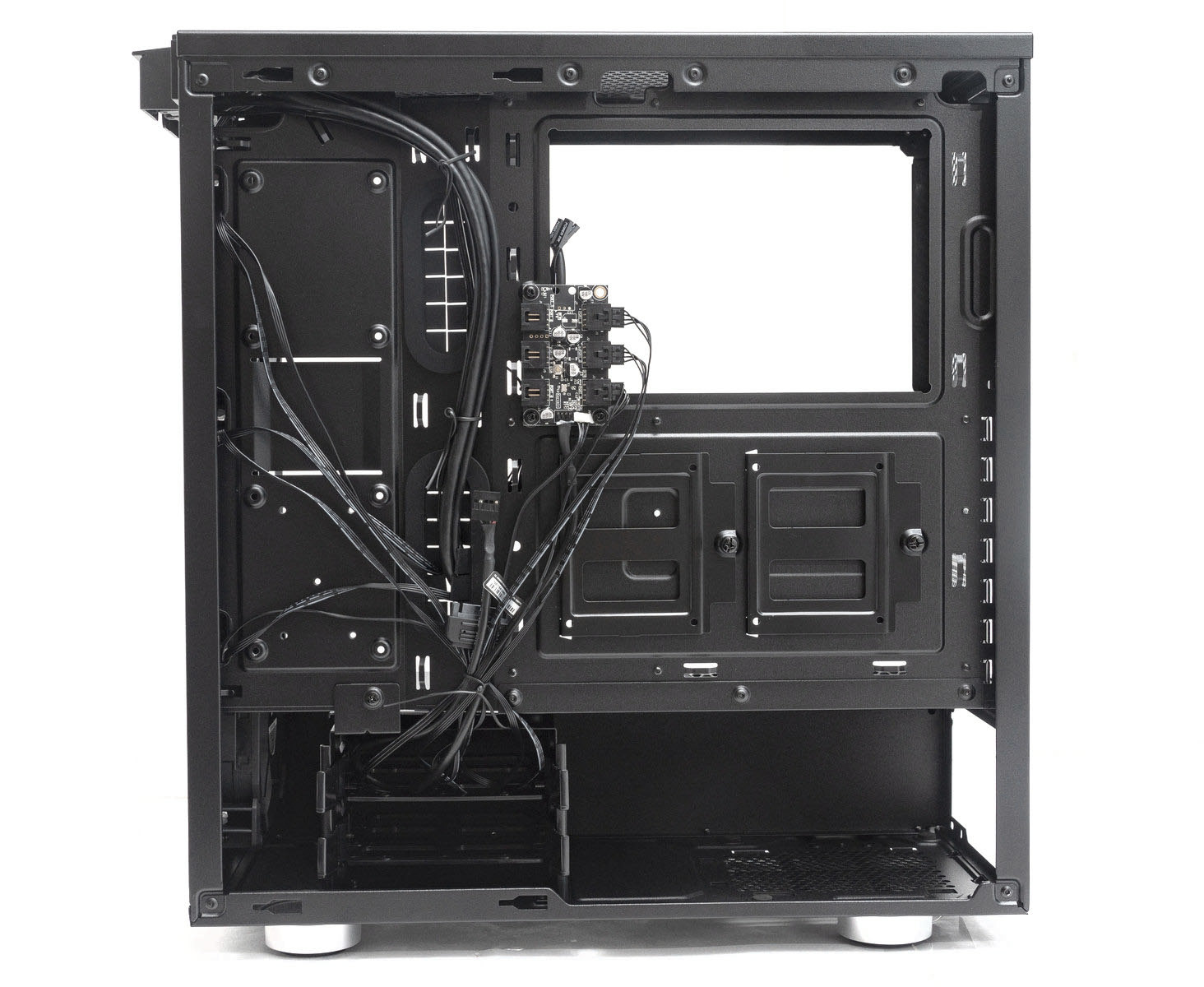

С обратной стороны шасси мы видим две съемные корзины для накопителей SSD.

Также еще два SSD можно прикрутить к нише в передней части, образуемой изгибом шасси. Но именно в этой нише будут укладываться все кабели, так как расстояние между шасси и съемной панелью очень маленькое (около 1,5 см), в нише это расстояние - 2,5 мм.

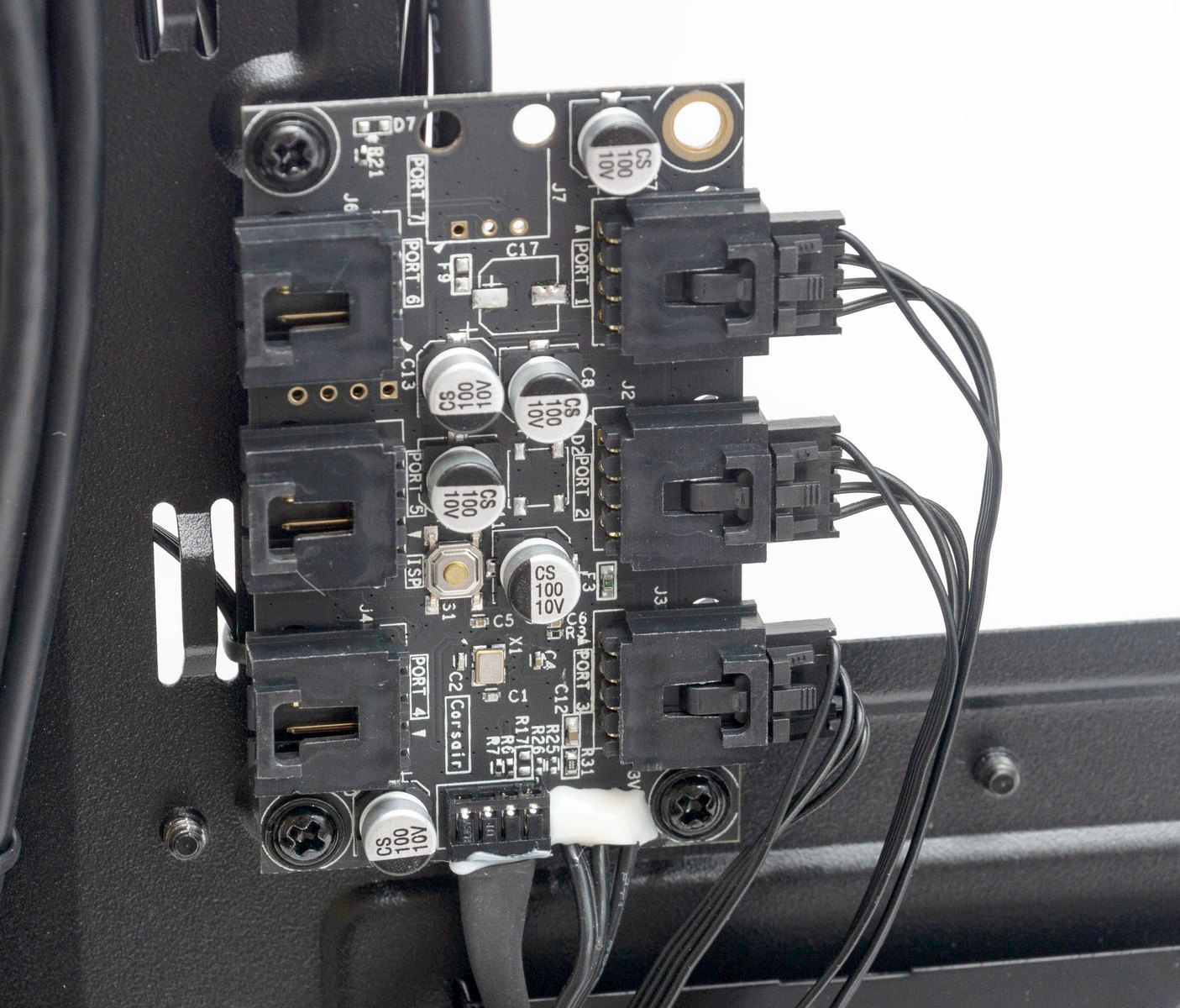

По умолчанию контроллер RGB прикручен по центру, но его можно также перенести в центр описанной выше ниши, если он не будет мешать укладке там кабелей.

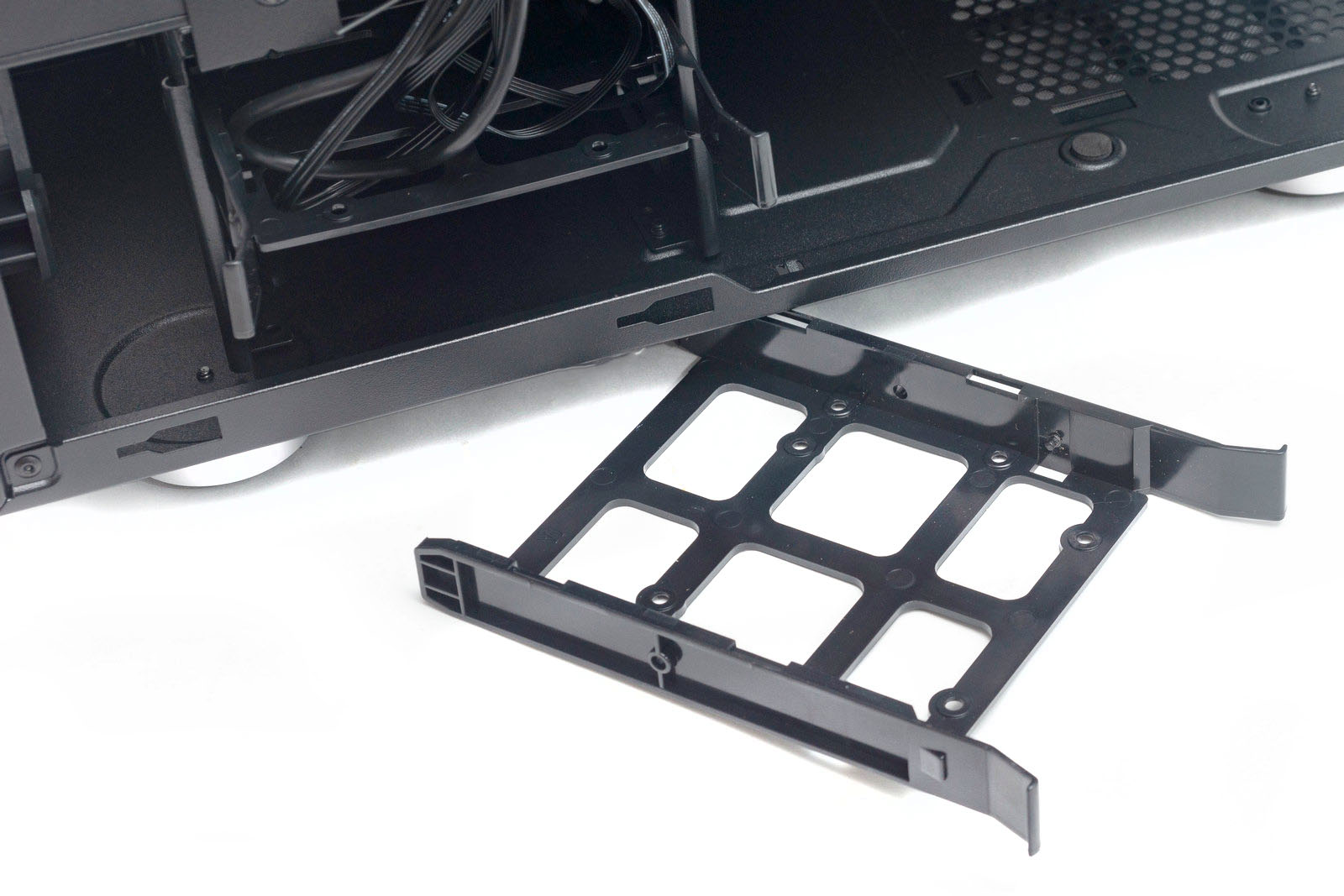

В корзину для HDD устанавливаются две пластиковые салазки, крепление безвинтовое. В эти же салазки можно прикрутить накопители формата 2,5”. При необходимости всю корзину можно демонтировать, к корпусу она прикручена на четыре винта, что освободит дополнительное место.

Менее всего корпус приспособлен для установки радиаторов жидкостного охлаждения. Хоть и заявлена возможность установки 360 мм радиатора в передней части, но вместиться здесь только тонкий радиатор, не толще 35 мм.

Практически возможна установка 240 мм радиатора только в передней части, что не самый хороший вариант для вентиляции корпуса. Для установки такого радиатора сверху там очень мало места, он будет перекрывать значительную часть материнской платы, что может помешать установке модулей оперативной памяти.

Хорошим вариантом будет установка 120 мм радиатора СЖО на тыльной стенке, а лучше всего под этот корпус приобрести башенный кулер, вмещаются конструкции до 170 мм высотой, и таких моделей очень много.

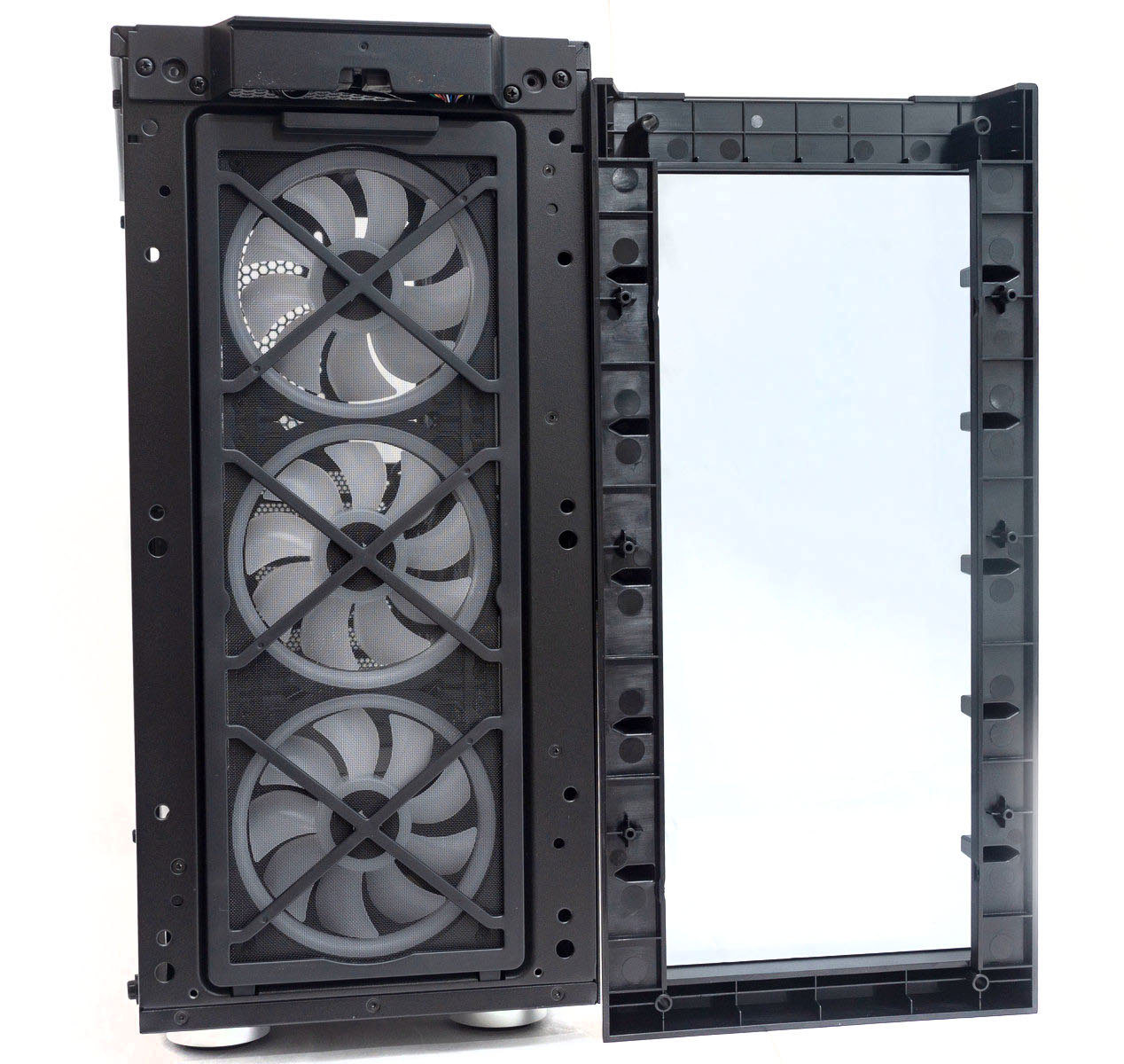

Лицевая панель со стеклом снимается без интерфейсной панели.

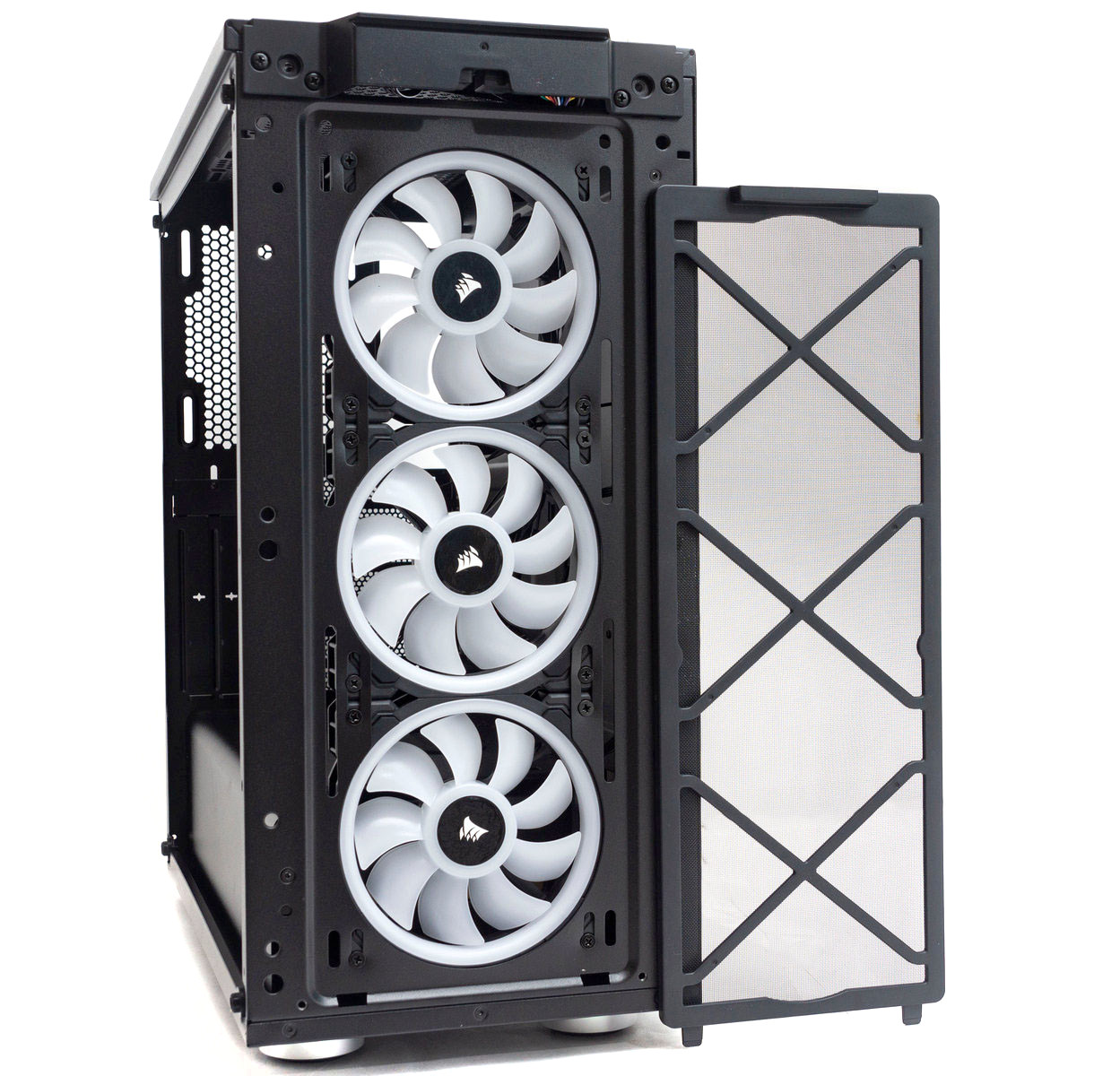

Только сняв панель, мы можем получить доступ к фильтру, закрывающему всю фронтальную часть.

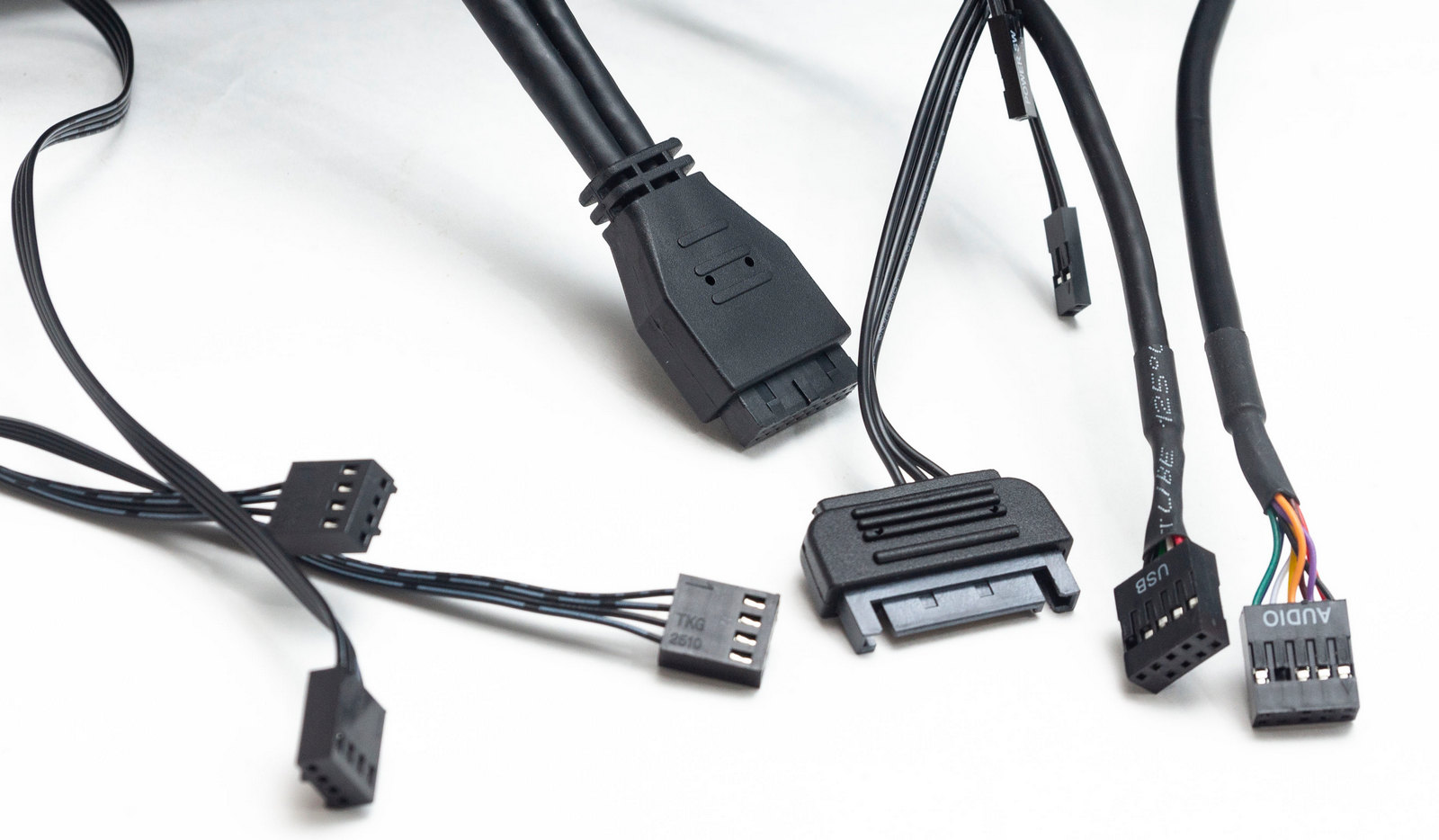

От интерфейсной панели идут провода для подключения USB 3.0, аудио, кнопок включения и перезагрузки. Еще два провода идут к контроллеру: питание SATA и USB.

Вентиляторы

Корпус комплектуется тремя вентиляторами Corsair LL120 RGB и контроллером iCUE Lighting Node CORE. Отдельно такой набор можно приобрести по цене, превышающей половину стоимости корпуса.

Вентиляторы работают с ШИМ-управлением и подключаются 4-пин штекерами к материнской плате. Специального разветвителя в комплекте нет. Скорость вращения изменяется от 600 до 1500 об/мин. Воздушный поток - 43,25 CFM, статическое давление - 1,61 мм H2O. В конструкции используется гидродинамический подшипник скольжения.

Небольшие скорости способствуют и тихому нраву вентиляторов, но это уменьшает их эффективность. Для продува корпуса и его оформления хороший вариант, но не более того.

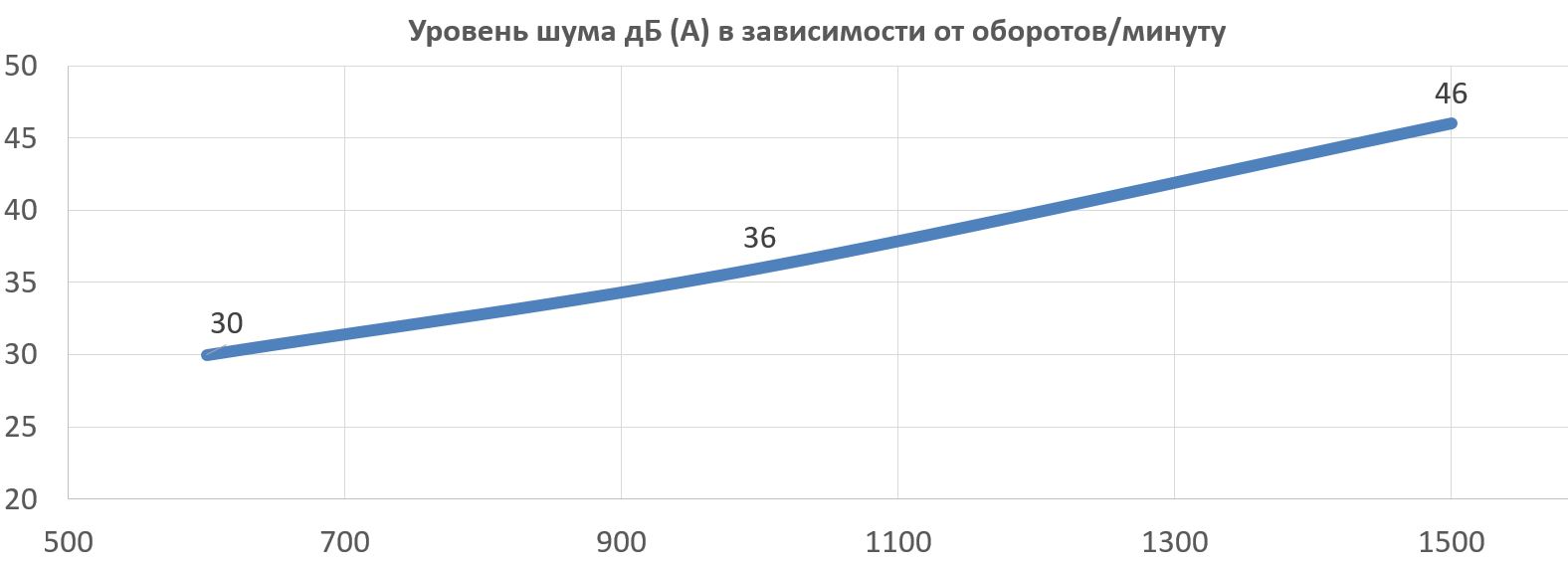

Уровень шума трех вентиляторов на максимальных оборотах в открытом корпусе - 46 дБ.

Двойная кольцевая подсветка уже давно используется производителем и выглядит очень эффектно. По внешнему периметру встроено 12 светодиодов, по внутреннему кольцу - 4. Подключается подсветка отдельным кабелем 4-пин с оригинальным штекером к контроллеру. Контролер питается по кабелю SATA. Имеется всего 6 портов для подключения идентичных вентиляторов. Сам контроллер подключается к материнской плате через 9-пин USB штекер.

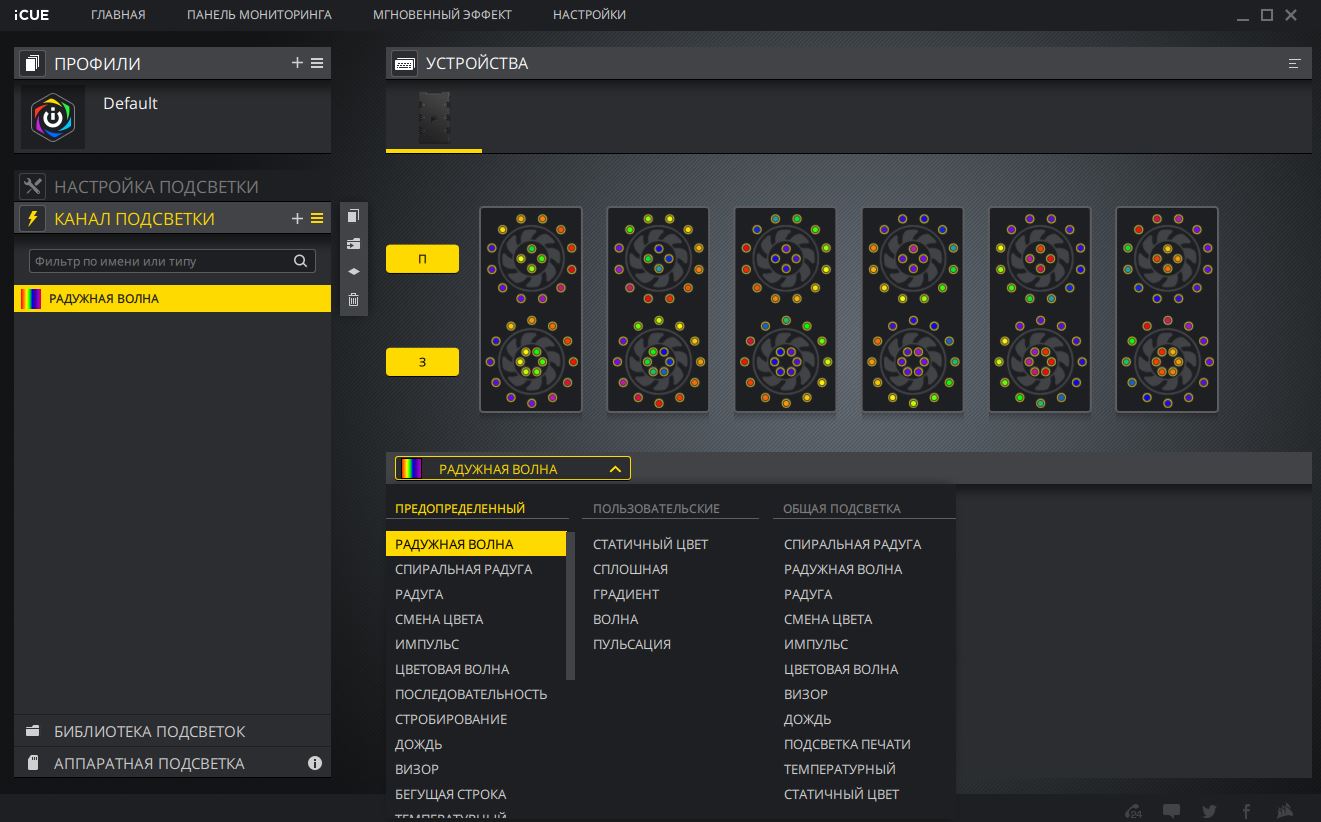

Все управление подсветкой осуществляется программно, через утилиту iCUE.

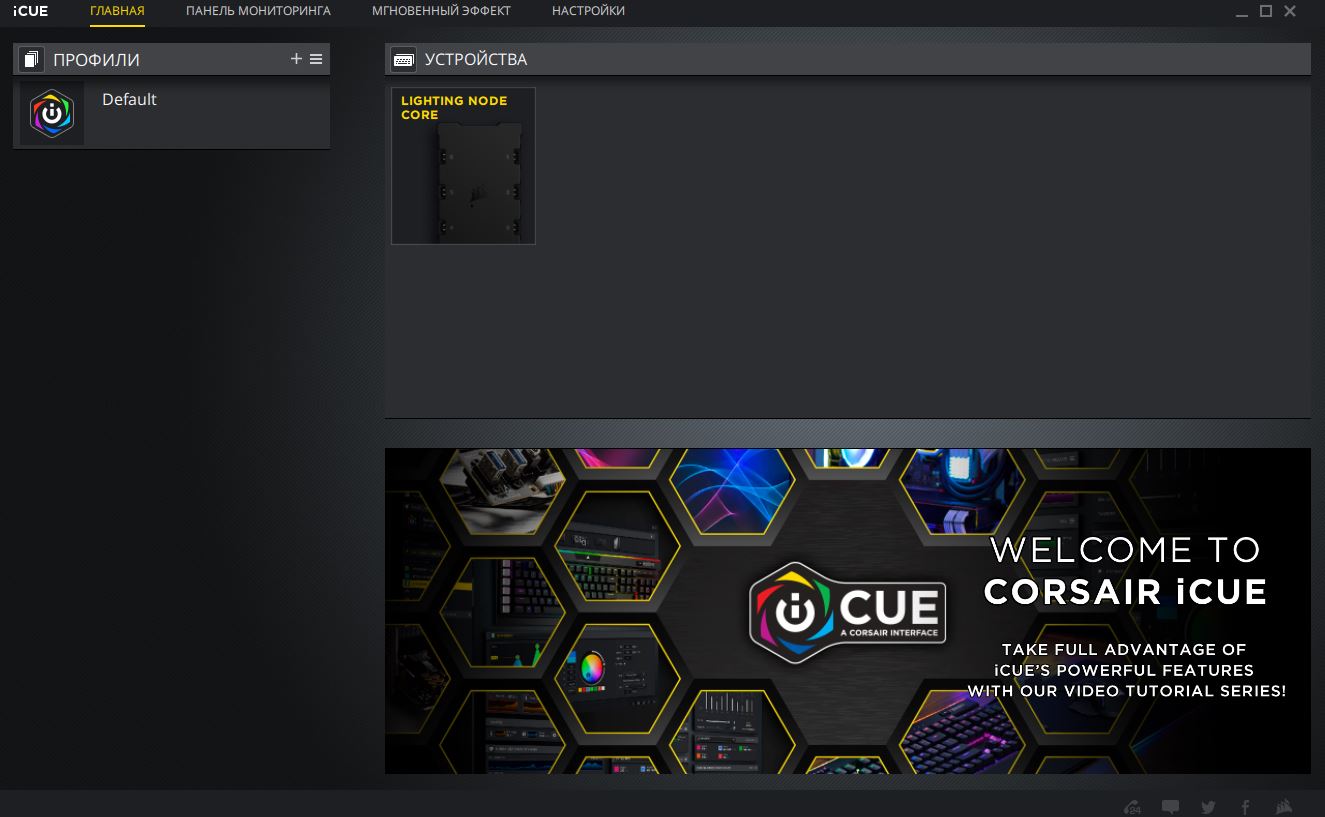

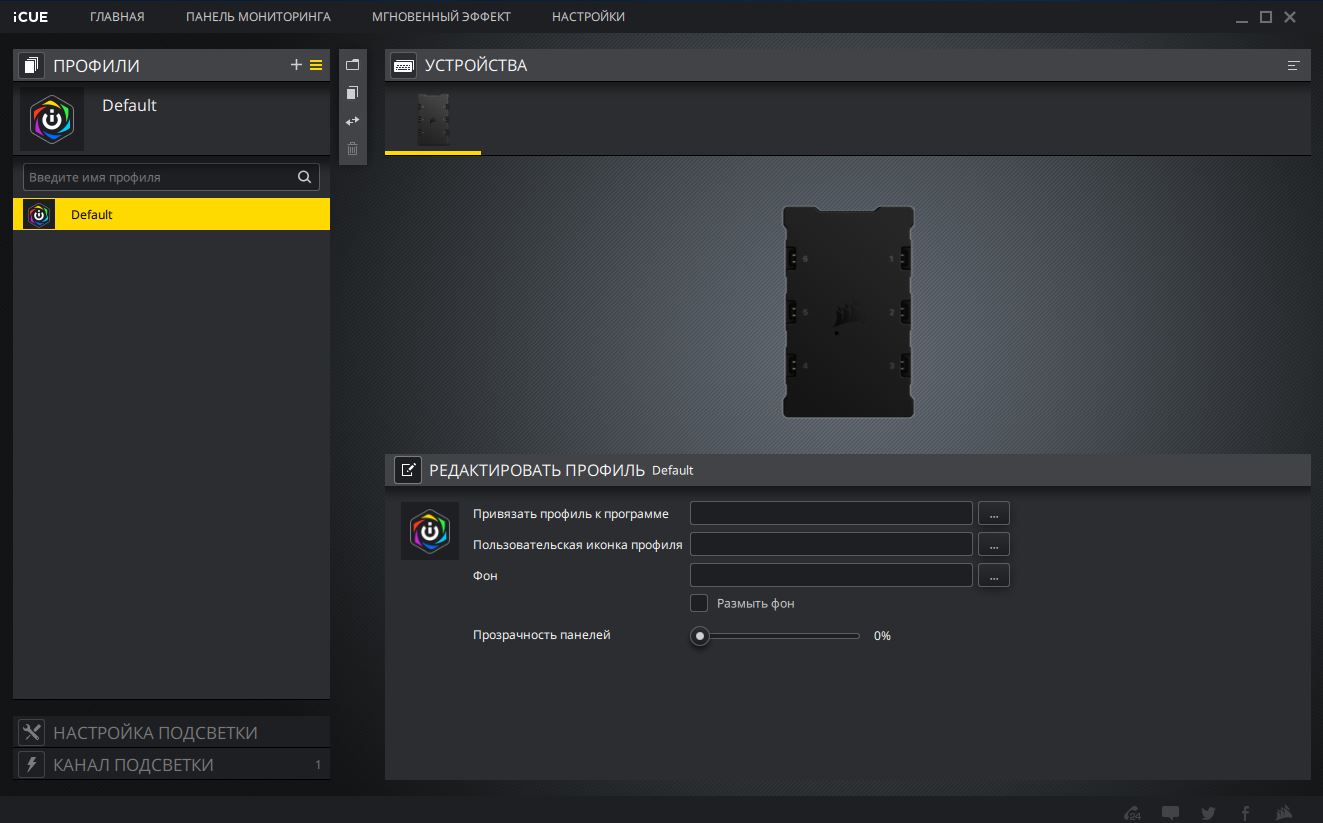

В программе выбираем нужное устройство – контроллер. Можно создать несколько профилей и привязать их к определенным программам.

Предустановленных вариантов подсветки много, на любой вкус. Также возможна пользовательская настройка, причем каждого светодиода отдельно.

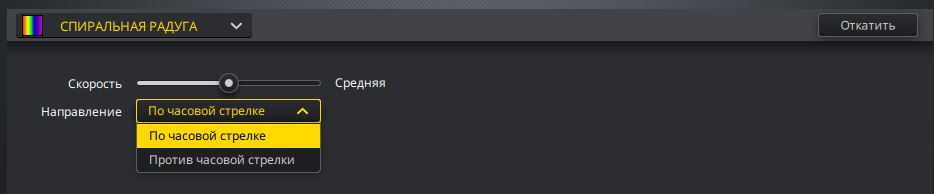

Для каждого варианта имеются индивидуальные настройки – направление, скорость, выбор цветов.

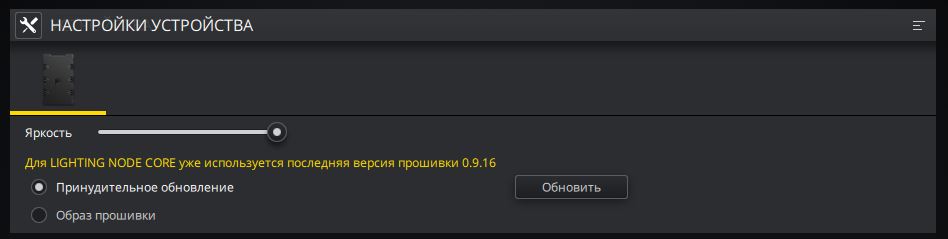

Программа позволяет обновлять прошивку контроллера.

Тестовая сборка

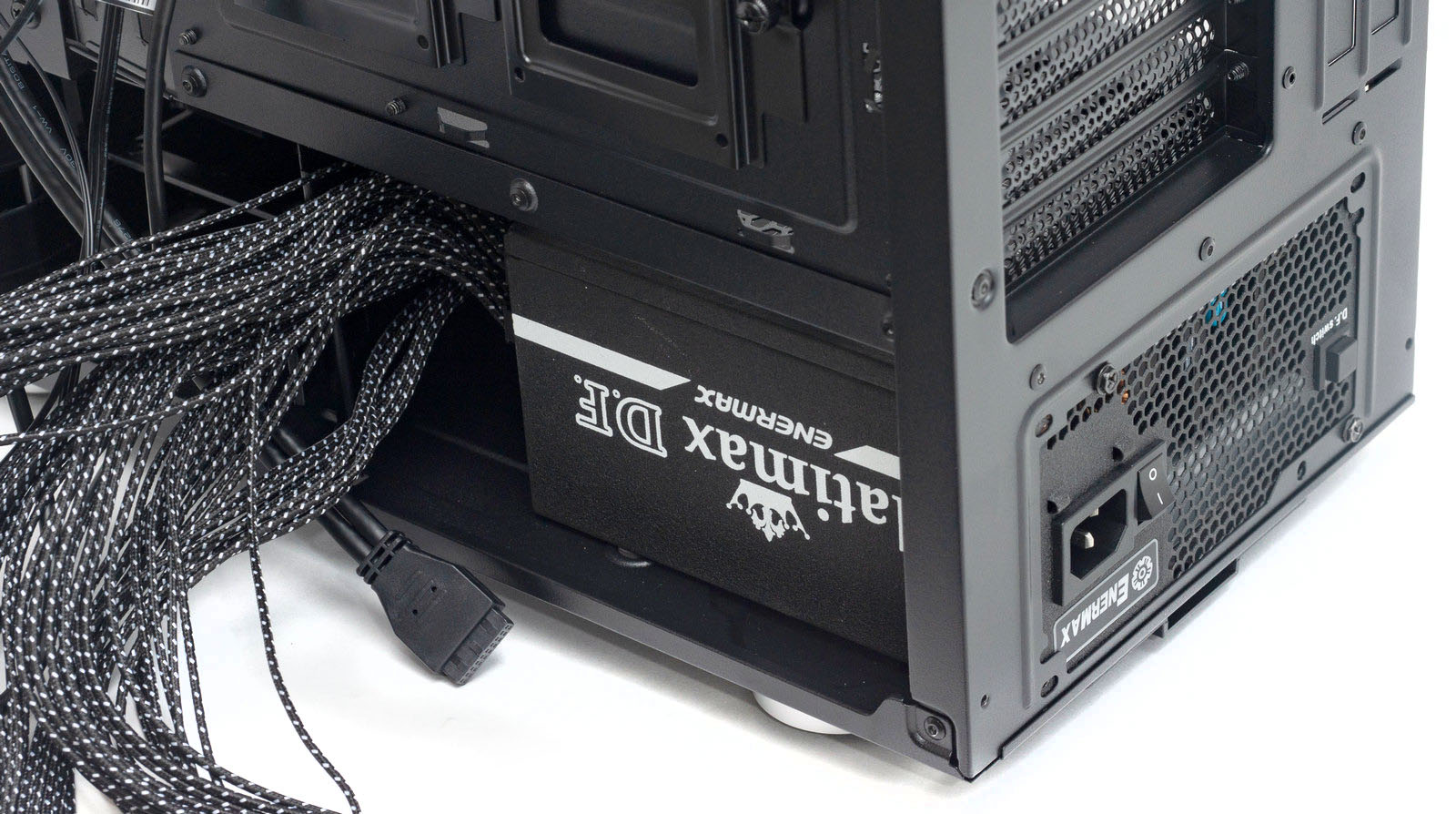

Из-за ограниченного расстояния между шасси и стенкой корпуса рекомендуем использовать БП с плоскими кабелями. Заявлена длина БП до 180 см, но если он с модульными кабелями, то необходимо учесть длину коннекторов. Кабель питания CPU без проблем продевается в верхнее отверстие, даже с уже установленной материнской платой, для некоторых корпусов это проблема, вполне хватит кабеля длиной до 60-65 см.

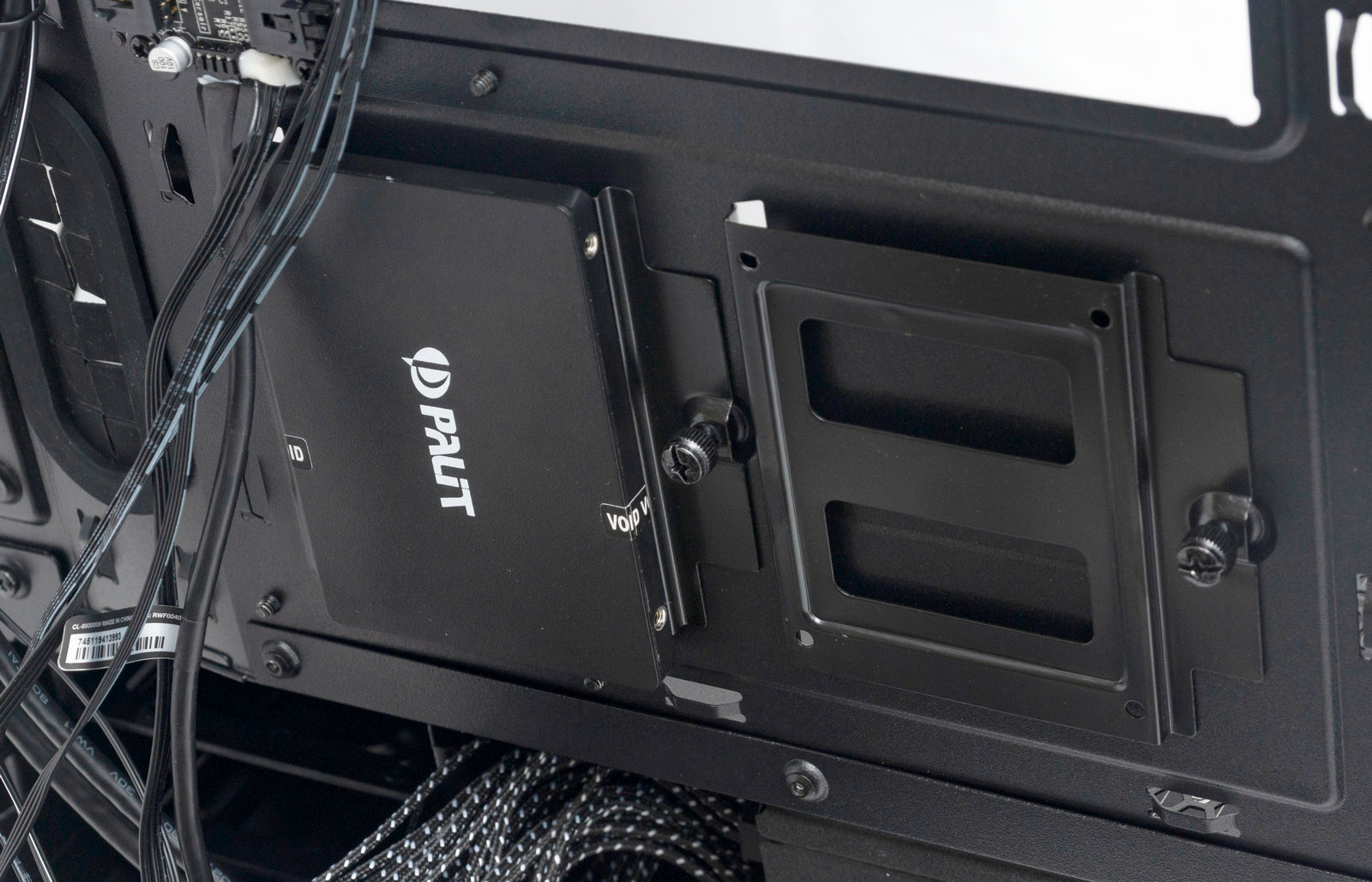

Накопитель SSD формата 2,5” закрепляем на комплектных салазках, SATA кабель необходимо подключать с прямым штекером.

В верхней части места для установки радиатора СЖО 240 мм мало, при использовании в сборке модулей памяти с высоким радиатором он туда просто не вместится.

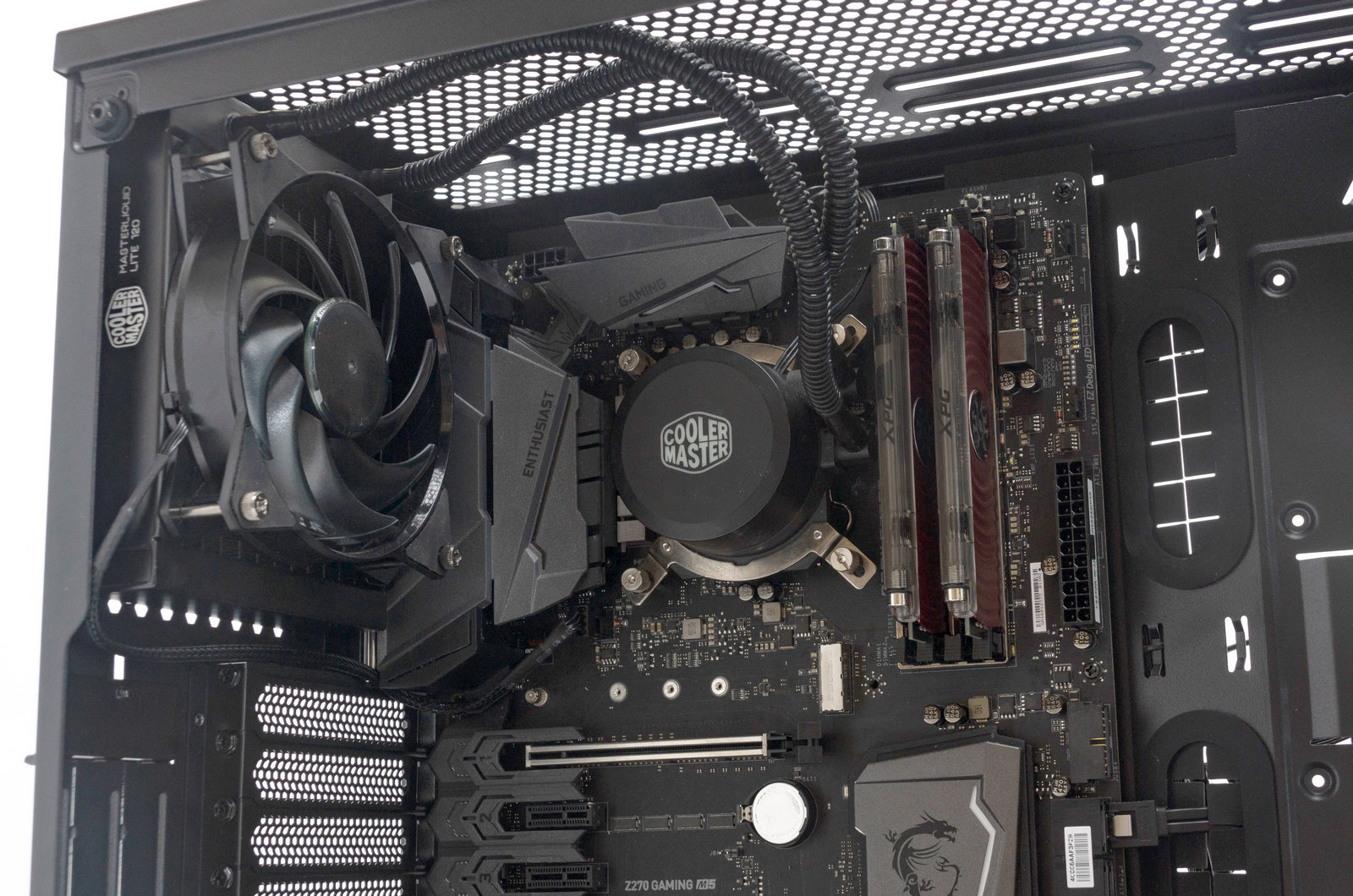

Мы в сборке будем использовать радиатор 120 мм, закрепленный на задней стенке.

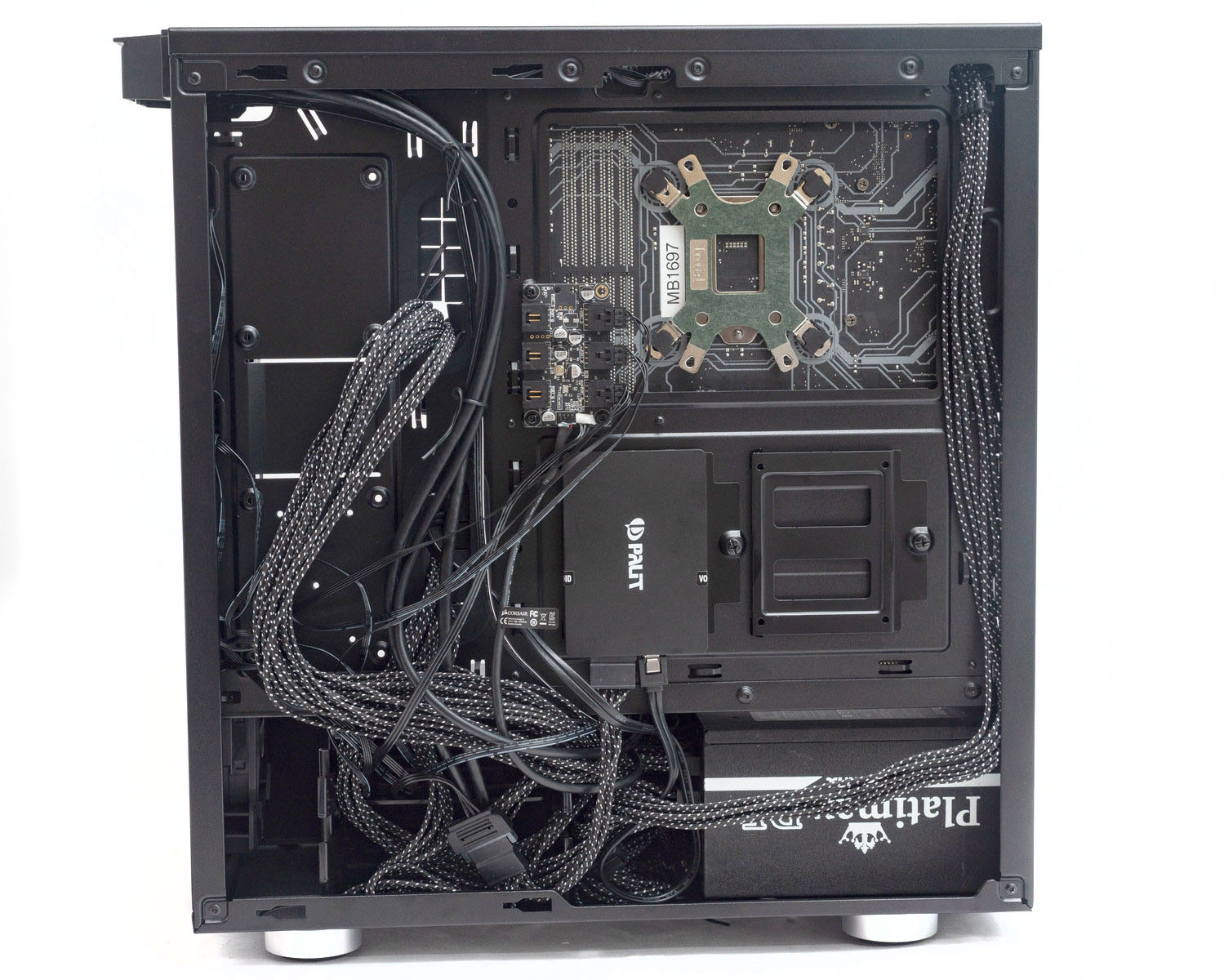

Укладка кабелей удобна, вырезы во всех нужных местах присутствуют, проблем не встретили. Места для укладки кабелей оказалось вполне достаточно, но при установке двух HDD 3,5“ кабели могут мешать их охлаждению.

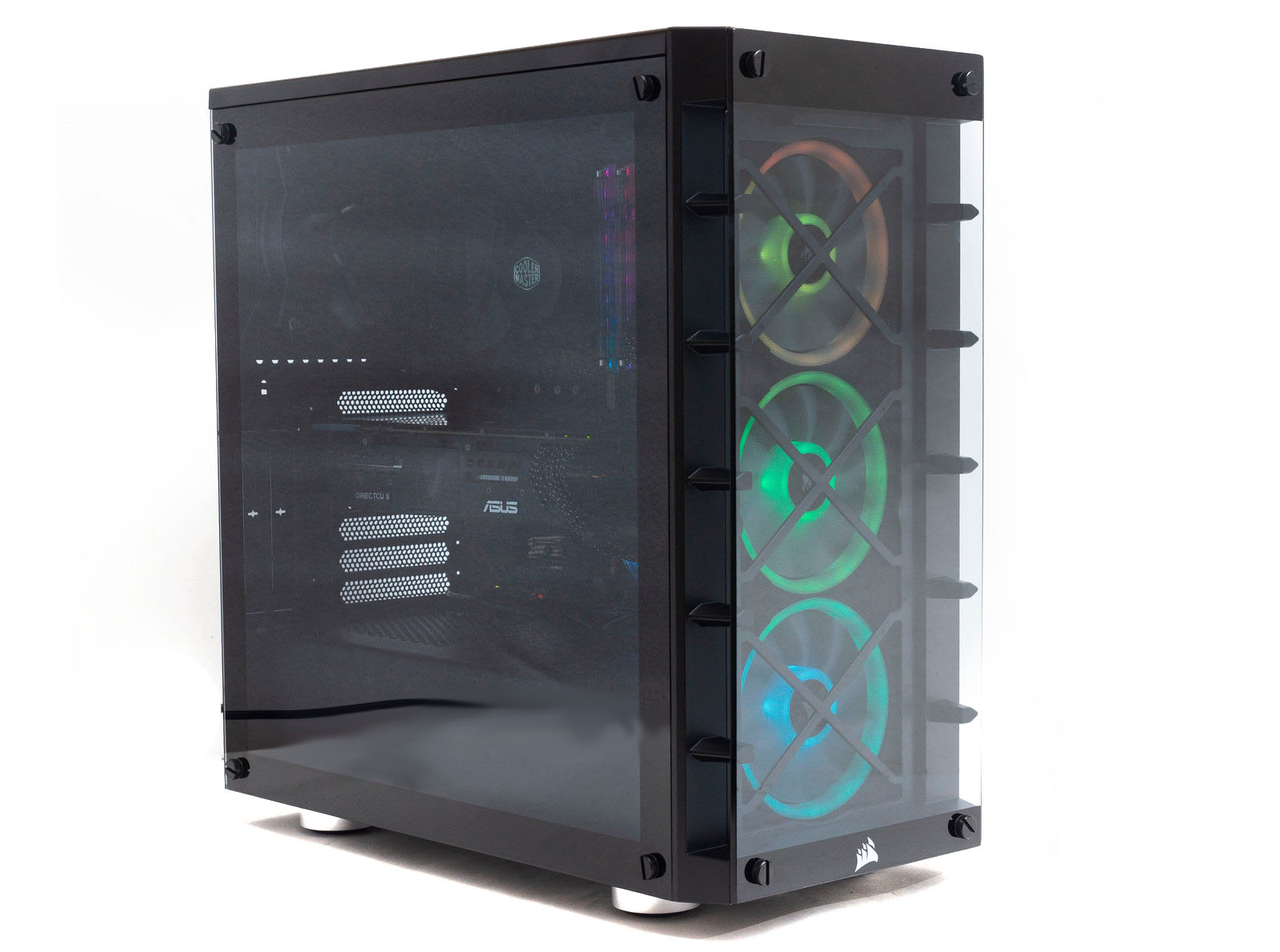

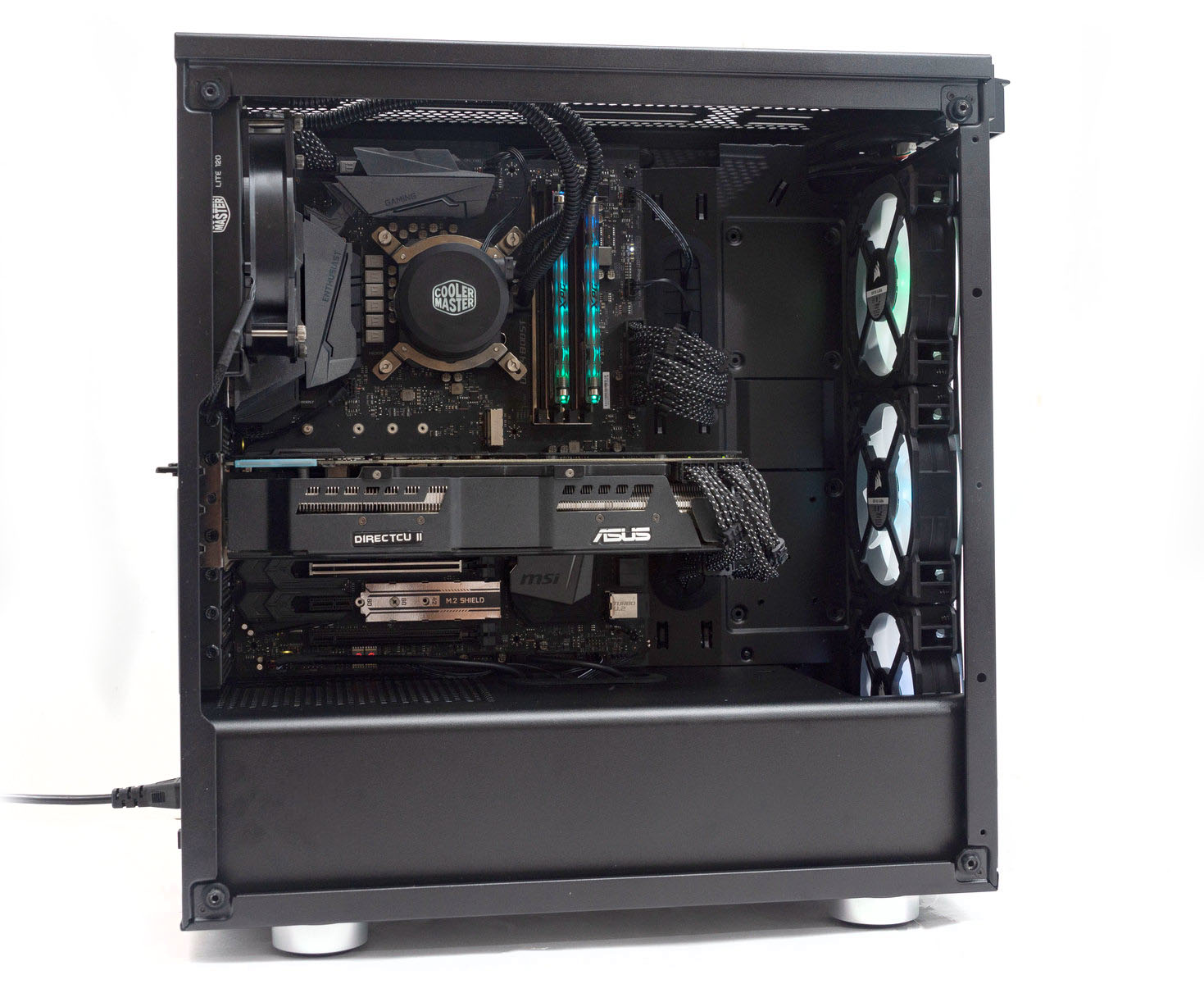

Сборка получилась вполне эстетичная. Возможно, для любителей RGB потребуется больше подсветки, но дополнительных вентиляторов мы не ставили, чтобы оценить возможности установленного комплекта.

Тестовая конфигурация

  • Материнская плата: MSI Z270 GAMING M5;
  • Процессор: Intel Core i7 7700K, процессор скальпирован с заменой термоинтерфейса на жидкий металл, разогнан до 4.6 ГГц;
  • Система охлаждения CPU: Cooler Master MasterLiquid Lite 120;
  • Оперативная память: XPG Spectrix D80 DDR4 RGB Red Edition2×8 ГБ;
  • Видеокарта: Asus AMD Radeon HD7970;
  • Накопитель:Palit UVS10AT-SSD120;
  • Операционная система: Windows 10 Pro 64-bit версия 2004.

В итоге получилось 3 вентилятора на вдув на передней панели, один вентилятор на выдув на радиаторе СЖО сзади. Плюс большая площадь перфорации на верхней панели.

Наибольший вклад в нагрев будет давать видеокарта, выбрасывающая нагретый воздух в корпус - мы специально установили этого «монстра» для создания экстремальных условий. Также и система охлаждения CPU не отличается высокой эффективностью, но можно будет проследить влияние корпуса на охлаждение, более эффективные системы охлаждения CPU не будут зависеть от этого фактора.

Процессор будем нагружать в программе LinX AVX 0.7.0, температурные показатели зафиксируем в программе Real Temp по самому горячему ядру. Процессор работал с разгоном на 10% на частоте 4.6 ГГц. Вентилятор СЖО на максимальных 2000 об/мин.

Видеокарта нагружалась программой FurMark до стабилизации температурного графика. Разгон не проводился, охлаждение - в автоматическом режиме.

Обороты вентиляторов регулировались программно утилитой MSI Command Center.

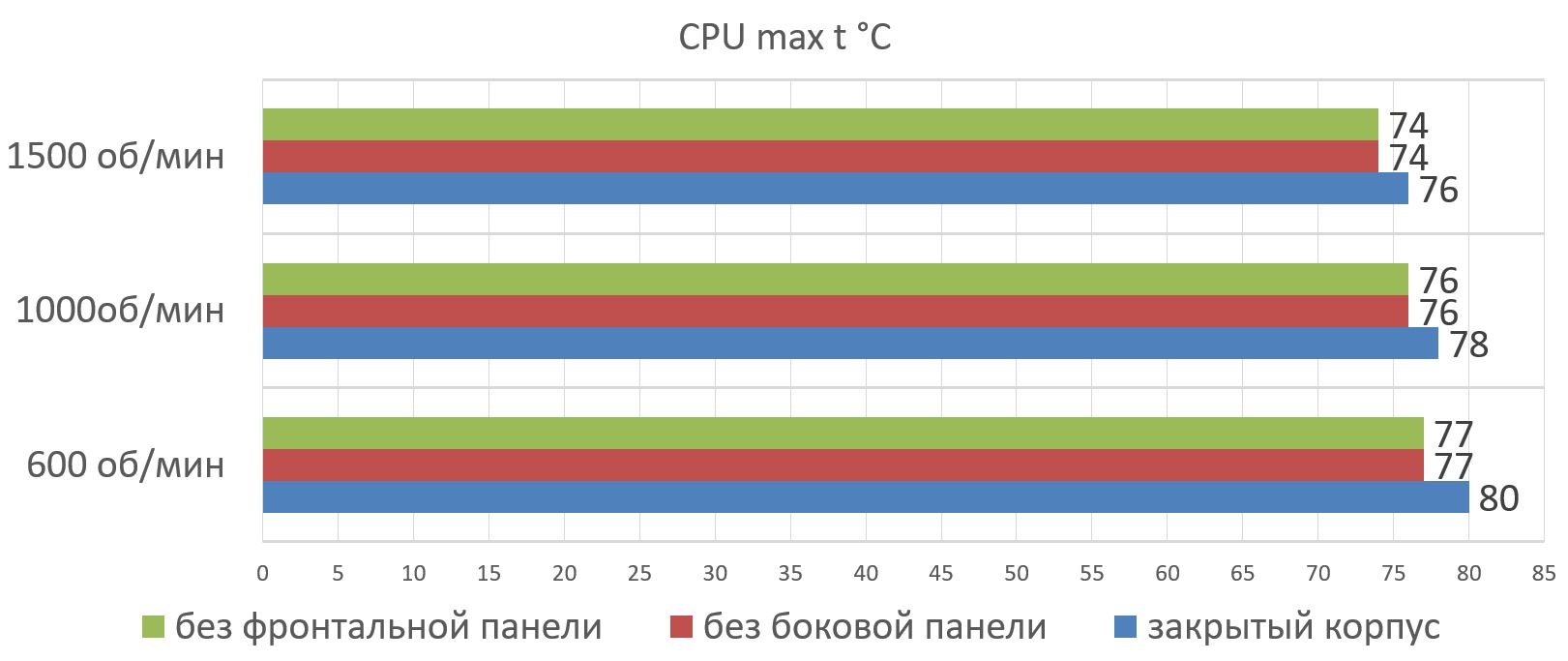

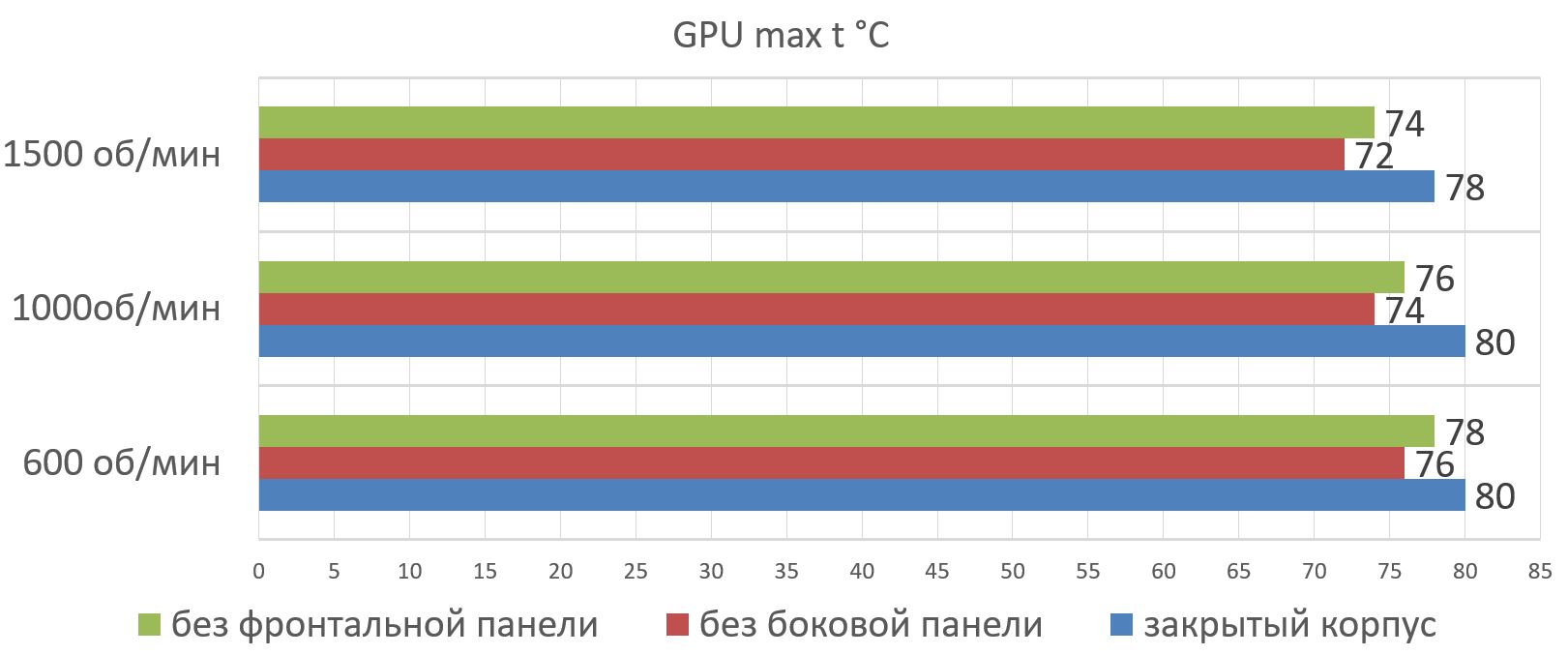

Тестирование в трех вариантах на разных скоростях работы комплектных вентиляторов:

1 – закрытый корпус;

2 – без боковой панели;

3 – без фронтальной панели.

Как видим, охлаждение корпуса организованно хорошо, разницы в температурах комплектующих в закрытом и открытом корпусе незначительные – всего несколько градусов, сказывается хороший приток воздуха за счет трех вентиляторов на фронтальной панели и большой площади перфораций сверху.

Труднее всего приходится видеокарте в закрытом корпусе.

Хорошо помогает улучшению вентиляции снятие фронтальной панели. Притока воздуха через две достаточно узких щели по бокам явно недостаточно, тем более для трех вентиляторов. Установка дополнительных вентиляторов сверху на выдув или перестановка туда одного из передних вентиляторов может значительно улучшить вентиляцию корпуса.

Также для хорошей вентиляции «горячей» сборки можем рекомендовать, в случае использования башенного кулера для CPU, приобрести еще три идентичных вентилятора.


Заключение

Корпус Corsair iCUE 465X RGB - хорошее решение для эстетичной сборки с акцентом на световом оформлении, тем более в продаже можно найти белую модель. Две прозрачные панели из закаленного стекла будут демонстрировать все великолепие используемых комплектующих и не перекрывать двойную кольцевую подсветку трех фронтальных вентиляторов.

Комплект вентиляторов и контроллера – это значительная часть стоимости корпуса, поэтому в самой конструкции наблюдается некая экономия. В основном это касается плохой оптимизации под установку радиаторов СЖО.

Плюсы:

  • Эстетичный внешний вид за счет фронтальной панели из стекла;
  • Комплект из трех RGB-вентиляторов с контроллером;
  • Наличие трех съемных противопылевых фильтров;
  • Хорошо продуманная конструкция охлаждения;
  • Возможность установки габаритных комплектующих;
  • Качественное изготовление;
  • Удобство сборки.

Минусы:

  • Не оптимизировано для установки радиаторов СЖО;
  • Мало места для укладки кабелей.

Может не понравиться:

  • Комбинированный аудиоразъем на фронтальной панели;
  • Отсутствие USB Type-C;
  • Всего 2 корзины для 3,5” HDD.
