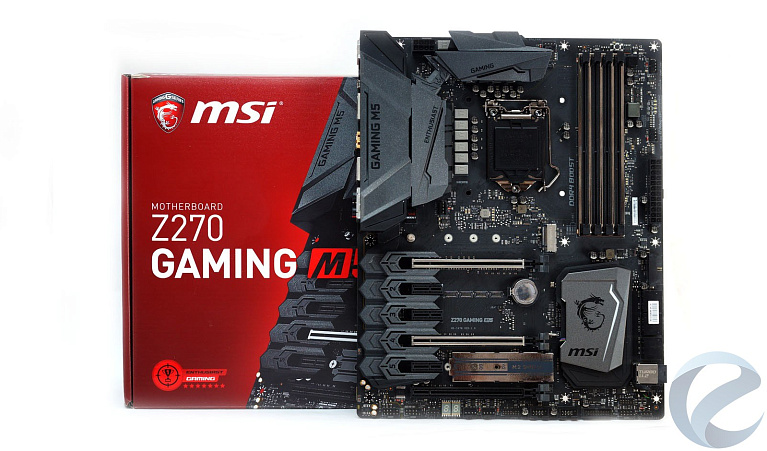

Обзор материнской платы MSI Z270 GAMING M5

С выходом седьмого поколения процессоров intel под именем Kaby Lake, компания анонсировала и «двухсотую» серию чипсетов. Производители материнских плат поспешили обновить свои линейки. Не стала исключением и компания MSI. Сегодня мы рассмотрим материнскую плату Z270 GAMING M5. Это модель близка к топовым решениям и обладает всеми возможностями для сборки игрового компьютера.

Технические характеристики

  • Сокет: Intel LGA1151;
  • Поддерживаемые процессоры: 7-го/6-го поколений Intel Core i7/i5/i3/Pentium/Celeron;
  • Чипсет: Intel Z270;
  • Оперативная память: 4 x DIMM DDR4 2133 – 3800 (ОС), макс. до 64 Гбайт;
  • Слоты расширения: 3 × PCI-е ×16 v3.0 (×16/×0/×4, (×8/×8/×4), 1 × PCI-E ×1 v3.0;
  • Графика: 1 x HDMI порт с поддержкой максимального разрешения 4096x2160 при 30 Гц, 2560x1600 при 60 Гц и 1 x DispleyPort с поддержкой максимального разрешения 4096x2304 при 24 Гц;
  • Поддержка Multi-GPU: 3-Way AMD CrossFire и 2-Way NVIDIA SLI;
  • Интерфейсы систем хранения данных: чипсет Intel Z270 – 6 x SATA 6 Гбит/сек, 2 × M.2 слот (Key M) 2242/2260/2280/22110. Примечание: два порта SATA будут недоступны, если в слоты M.2 установлены модули M.2 SATA; поддержка памяти Intel Optane;
  • 1 порт U.2 поддержка скорости PCI-e 3.0 ×4;
  • Порты USB: чипсет Intel Z270 – 6 × USB 3.1 Gen1 (5 Гбит/сек), 7 × USB 2, чипсет ASMedia: 1 × USB 3.1 Gen 2 Type-C, 1 × USB 3.1 Gen 2 Type-A (10 Гбит/сек);
  • Звук: HD-кодек 7.1, Realtek ALC1220;
  • Сетевая карта: 1 × 1000 Мбит/сек, KillerTM E2500;
  • Форм-фактор: ATX;
  • Размеры: 30,5 см × 24,4 см.

Схема разводки материнской платы Z270 GAMING M5:

Разъемы на плате:

  • 1 × 24-pin ATX основной коннектор питания;
  • 1 × 8-pin ATX 12V коннектор питания;
  • 6 × коннекторов SATA 6 Гбит/сек;
  • 1 × U.2 порт;
  • 2 × M.2 слота;
  • 2 × коннектор USB 2.0 (поддерживается дополнительно 4 порта USB 2.0);
  • 2 × коннектор USB 3.1 Gen1 (поддерживается дополнительно 4 портов USB 3.1 Gen1);
  • 1 × 4-pin коннектор вентилятора CPU;
  • 1 × 4-pin коннектор помпы СЖО;
  • 4 × 4-pin коннектора системных вентиляторов;
  • 1 × Clear CMOS джампер;
  • 1 × коннектор звуковых разъемов передней панели;
  • 1 × коннектор TPM модуля;
  • 1 × разъем датчика открытия корпуса;
  • 1 × коннектор последовательного порта;
  • 1 × BIOS FLASHBACK + кнопка;
  • 1 × коннектор RGB LED.

Порты ввода/вывода задней панели:

  1. порт PS/2 GAMING порт;
  2. DisplayPort;
  3. LIGHTNING USB 3.1 Gen2 Type-A;
  4. LAN (RJ45);
  5. звуковых разъемов;
  6. USB 2.0;
  7. Кнопка Clear CMOS;
  8. BIOS FLASHBACK+;
  9. HDMI;
  10. USB 3.1 Gen2 Type-C;
  11. USB 3.1 Gen1;
  12. Optical S/PDIF-Out.

Упаковка и комплектация

Материнская плата поставляется в яркой картонной коробке с цветной полиграфией.

На лицевой стороне изображение материнской платы и наименование модели. Указаны основные возможности: поддержка VR и Intel Optane. Значок с драконом демонстрирует принадлежность к игровой серии.

На обратной стороне упаковки подробно расписаны возможности чипсета Z270. Перечислены порты задней панели. Указана поддержка различных технологий.

На одной из боковых граней присутствует наклейка с серийным номером изделия.

Внутри коробки два отсека. Наверху находится материнская плата в антистатическом пакете, а ниже расположен весь набор всевозможных аксессуаров.

В комплекте имеется четыре черных SATA кабеля, два из которых с прямыми штекерами и два с угловыми штекерами на одном конце. Качественно сделанная заглушка на интерфейсную панель. Мостик SLI и кабель для подключения RGB LED подсветки. Производитель укомплектовал плату и диском с драйверами и софтом. Из мануала имеется подробная иллюстрированная инструкция, руководство по установке процессора, гарантийный талон, карточка для регистрации продукта на сайте производителя. И так же присутствует квалификационный лист, повествующий о заводском тестировании с перечислением тестового стенда и результатов в бенчмарках.

Дополнительно имеются наклейки для маркировки SATA кабелей при сборке, при наличии нескольких накопителей — это полезная необходимость.

Внешний вид и особенности платы

Материнская плата выполнена в классическом форм-факторе ATX. Текстолит традиционного черного цвета. Интерфейсная панель и пространство между PCI слотами прикрывается пластиковыми кожухами. На чипсете и силовых транзисторах присутствуют радиаторы пассивного охлаждения. Еще один радиатор предусмотрен для охлаждения SSD накопителей формата M.2.

Примечателен блестящий металл, усиливающий слоты DDR и PCI.

Обратная сторона текстолита украшена узором, стилизованным под токопроводящие дорожки.

Все остальные компоненты расположены традиционно, проблем при сборке не должно возникать даже у новичков в этом деле.

Интерфейсная панель включает в себя следующие разъемы:

  • 1 × порт PS/2 GAMING порт;
  • 1 × DisplayPort;
  • 1 × LIGHTNING USB 3.1 Gen2 Type-A;
  • 1 × LAN (RJ45);
  • 5 звуковых разъемов;
  • 2 × USB 2.0;
  • 1 × порт BIOS FLASHBACK+;
  • Кнопка Clear CMOS;
  • 1 × HDMI;
  • 1 × USB 3.1 Gen2 Type-C;
  • 2 × USB 3.1 Gen1;
  • 1 ×Optical S/PDIF-Out.

Подробнее отметим технологию перепрошивки BIOS без установки процессора. Необходимо USB накопитель в формате FAT32, с записанным образом нового BIOS вставить в специальный USB порт. Для запуска процесса нажимаем кнопку FLASHB1 находящуюся над слотами DIMM. Светодиод начинает мигать по окончании записи он отключится. Есть и кнопка сброса BIOS – она находится возле порта USB используемого для перепрошивки.

Дополнительное питание осуществляется через 8-пин коннектор. Подсистема питания выполнена по 10-ти фазной схеме, состоящей из пяти парных каналов. Разделение управляющих сигналов осуществляется драйверами. ШИМ-контроллер управляющий подсистемой питания не промаркирован.

Элементная база в полном соответствии с фирменной концепцией Military Class 5 оснащена качественными комплектующими. Твердотельные конденсаторы DARK CAP, титановые дроссели с ферритовыми сердечниками. Предусмотрены и все виды защиты: от влажности, перегрева, статического электричества и от электромагнитных помех.

Силовые транзисторы охлаждаются с помощью фигурных радиаторов посаженых на винты.

Радиатор на чипсете крепится на подпружиненные винты, дополнительно он снабжен подсветкой.

С транзисторами радиаторы контактируют через термопрокладку, а радиатор чипсета посажен на клей.

Для установки оперативной памяти предусмотрены 4 слота. Возможна установка до 64 Гб. Поддерживается частота от 2133 МГц до 3800 МГц в разгоне. С двух сторон слота защелки. Все слоты усилены металлической рамкой. Над каждым слотом LED индикатор установленной планки. С право от слотов LED индикатор наличия XMP профилей.

На правом краю платы разместились индикаторы состояния инициализации устройств: CPU, Dram, VGA, Boot. Рядом контакты для измерения напряжений.

Ниже разъем 24-пин питания материнской платы. Под ним вертикально размещена колодка подключения USB 3.1, всего таких колодки две, вторая разместилась на нижнем краю платы.

Управление двумя портами USB осуществляет контроллер Asmedia 2141. Скорость этих портов до 10 Гб/сек.

Интерфейсов SATA шесть штук. При установке накопителей М.2 SATA SSD или М.2 PCI-e SSD некоторые порты SATA не будут работать.

Связано это с ограничением чипсетных линий. В инструкции есть специальная таблица демонстрирующая активные порты при том или ином подключении.

Ниже расположился редкий гость порт U.2 с поддержкой скорости PCI-e 3.0 ×4. Теперь, если у вас есть накопитель с этим разъемом, не нужно будет покупать специальный переходник. Хороший задел на будущее. Порт дополнительно имеет металлическую защиту.

Еще одна заявка на будущее – поддержка накопителей Intel Optane, в которых используется память 3D XPoint, а это скорости до 2 Гб/сек.

На нижнем краю платы разместились остальные разъемы. Здесь есть как традиционные контакты для подключения передней интерфейсной панели, USB второй и третьей ревизии, аудио разъемы. Так и редкие – для подключения RGB LED ленты, TPM коннектор. Между ними разместился и LED индикатор на два знака, отображающий POST коды. В инструкции имеется полный список кодов.

Для подключения вентиляторов имеется шесть 4-пин коннекторов. Один из них для подключения охлаждения CPU и один для подключения помпы CЖO.

Устаревших PCI слотов нет. Зато имеется шесть PCI-e слотов, предусмотрена LED индикация при установке дискретной карты в слот. Два слота для установки видеокарт армированные. Усиление вполне уместно, случаи повреждения слотов тяжелыми видеокартами на современных материнских платах уже были зафиксированы. Материнская плата поддерживает создание игровой связки из нескольких видеокарт: 3-Way AMD CrossFire и 2-Way NVIDIA SLI.

Так же усиление стоит и на верхнем М.2 разъеме. Нижний М.2 разъем дополнительно оснащен специальным радиатором для охлаждения чипов накопителя. Контактирует он через термопрокладку.

Левый край текстолита отведен для звука. Audio Boost 4 работает как отдельная звуковая карта. Эта часть платы изолирована от остальной электроники, граница с обоих сторон обозначена линией с подсветкой. Звук представлен микросхемой Realtek ALC1220, это новый флагманский HDA кодек.

Особо хочется отметить отдельный усилитель для наушников на основе аудио конденсаторов Chemi-Con. Подключать можно наушники с импедансом до 600 Ом. Программное обеспечение Nahimic 2 обеспечивает настройку звука в играх, в том числе и виртуальный объемный звук в наушниках. В тестах было отмечено хорошее качество звука сравнимое с дискретными звуковыми картами среднего уровня.

Сетевая карта KillerTM E2500 так же игровая. Аппаратное и программное управление способно ускорять и оптимизировать игровой трафик. На самом LAN разъеме имеется защита от скачков напряжения.

Микросхема VR Boost уменьшает колебания сигнала через специальный USB порт, что дает лучшую плавность изображения при использовании шлема виртуальной реальности.

Интерфейс UEFI BIOS

При запуске BIOS нас встречает графический интерфейс Click BIOS 5. По умолчанию включен режим «EZ Mode». Доступно несколько языков интерфейса, в том числе и русский. В этом режиме мы можем просмотреть информацию о системе, выбрать загрузочный накопитель.

Расширенные настройки доступны в режиме «Advanced». Во вкладке Settings настраиваются параметры загрузки, защиты и опции сохранения изменений. При подтверждении сохранения будет доступна информация о всех выполненных изменениях.

Активация функции MSI Fast Boot помогает ускорить загрузку ОС.

Вкладка ОС позволяет настраивать параметры разгона: множитель процессора, частоту памяти и таймингов, изменение питающих напряжений и т.д. Все настройки можно сохранять в 6 профилях.

Вкладка M-Flash представляет возможность по обновлению прошивки BIOS.

Две вкладки реализованы в виде всплывающего окна. Hardware Monitоr позволяет выполнять настройку скорости вентиляторов в зависимости от температурных режимов. Вкладка Board Explorer наглядно выдает информацию о задействованных разъемах и подключенных устройствах.

Фирменные утилиты

Основной утилитой для разгона и мониторинга системы является Command Center. Дополнительно реализована возможность мониторинга системы и настройки подсветки через Android приложение, установленное на смартфон.

Еще одна утилита для мониторинга всех параметров и разгона процессора intel Extreme Utility.

Для оптимизации игрового трафика можно воспользоваться утилитой Killer Control Center. В программе задаете приоритеты для приложений, использующих сетевые подключения. Во время игры прочие приложения не будут занимать сетевые ресурсы.

Как-то повлиять на ping вашей сети данная утилита не сможет. А это важный показатель для сетевых игр.

Настройку звуковых эффектов и объемного виртуального звука удобно выполнять в приложении Nahimic.

Утилита MSI Fast Boot ускоряет загрузку системы, автоматически подстраивает параметры производительности в зависимости от выбранной задачи. Оптимизирует работу накопителей.

MSI Gaming APP осуществляет настройки игровых профилей клавиатуры, мыши, подсветки.

Подсветка работает в трех режимах: стили (на выбор 4 стиля), цветомузыка и температура CPU. В этой же программе включается VR.

Есть и мобильная версия утилиты для смартфонов под управлением Android.

Запуск программы невозможен без установки драйвера intel Management Engine.

Утилита MSI CPU-Z демонстрирует подробные технические характеристики процессора, материнской платы и модулей памяти. Скин программы соответствует серии MSI Gaming.

Тестовый стенд

  • Процессор: Intel Core i5 7600K;
  • Материнская плата: MSI Z270 GAMING M5;
  • Термоинтерфейс: ARCTIC MX-4;
  • Охлаждение: СЖО Deepcool CAPTAIN 240 EX;
  • Оперативная память: Qumo DDR-4 2400 8 GB;
  • Видеокарта: PowerColor PCS+ R9370;
  • Блок питания: Gigabyte G750H Gold;
  • Накопитель: SSD OCZ Solid-3 60 GB;
  • Корпус: Thermaltake Core P3 Snow Edition;
  • Операционная система: Windows 10 64-bit.

Разгон

Процессоры Kaby Lake не имеют интегрированного стабилизатора напряжений, в результате разгон во многом зависит от возможностей материнской платы. При включенной технологии Intel Turbo Boost 2.0 частота процессора повышается до 4.2 ГГц при напряжении 1.224 В.

Активация функции «GAME BOOST» позволяет автоматически разогнать процессор i5 7600K до 4.5 ГГц. Напряжение повышается до 1.336 В.

В процессе ручного разгона нам удалось добиться стабильной работы процессора на частоте 4.8 ГГц с напряжением 1.328 В. Сначала мы повышали частоту до стабильных показателей, затем уменьшали напряжение Vcore до минимально возможных параметров. Стабильность работы проверялась тестом LinX не менее 10 минут. Температура по самому горячему ядру достигала 94 °С. Процессор работал и на частоте в 5 ГГц при напряжении 1.35 В, но в тесте LinX температура поднималась до 100 °С и компьютер перезагружался.

Разгон процессора можно производить и повышением базовой частоты CPU. Данный показатель не влияет на остальные параметры системы. Получить те же 4.8 ГГц можно уменьшив множитель до 24 и увеличив базовую частоту до 200 МГц.

Тестовые модули оперативной памяти использовались бюджетные, и разгон оперативной памяти получился очень скромным: с 2400 МГц до 2540 МГц.

В результате разгона тестовые программы продемонстрировали увеличение производительности.

Заключение

У материнской платы MSI Z270 GAMING M5 отличный потенциал и возможности по разгону процессоров с разблокированным множителем. Имея ряд функциональных преимуществ над материнскими платами на основе младших чипсетов и чипсетов прошлого поколения, она подходит для сборки игрового компьютера на основе процессоров Kaby Lake.В наличии все современные интерфейсы и порты, даже с заделом на будущее (накопители Intel Optane). Возможность сборки игровой системы на основе трех видеоадаптеров от AMD или двух от nVidia. В наличии хороший аудиокодек Realtek ALC1220, с ним в большинстве случаев не понадобится дискретная звуковая карта.

Для энтузиастов в наличии POST индикатор, контактные площадки для измерения напряжений и индикация инициализации устройств, присутствует разъем для подключения водяной помпы и разъем для подключения LED лент. Стоит отметить и опцию Flashback+, позволяющую обновлять BIOS без установленного процессора.

Техническое исполнение Z270 GAMING M5 на высоком уровне. Армированные слоты, эффективные радиаторы, в том числе и для накопителя М.2, независимая область аудио тракта. Используются качественные компоненты согласно фирменной концепции Military Class 5.

Возможности UEFI Click BIOS 5 и ПО позволяют выполнять мониторинг, разгон комплектующих, контролировать вентиляторы, улучшать звук, оптимизировать сетевой трафик.

Внешне материнская плата имеет классический вид, не обошлось и без модных тенденций. Настраиваемая LED подсветка на чипсете, светодиодная граница звуковой области, узор на обратной стороне, пластиковые кожухи. LED индикация установленных комплектующих.

Явных недостатков у материнской платы нам обнаружить не удалось. Нет привычных для многих пользователей кнопок включения и перезагрузки непосредственно на плате. Не очень удобно реализованы контакты измерения напряжений. Но все эти функции не часто востребованы.

Плюсы:

  • Качественная элементная база;
  • Хорошая функциональность;
  • Наличие всех современных интерфейсов;
  • Качественный встроенный аудиокодек с усилителем для наушников;
  • Поддержка 3-Way CrossFire и 2-Way SLI;
  • Армированные слоты;
  • Радиатор для накопителя М.2;
  • Гибкие возможности разгона;
  • Интерфейс UEFI Click BIOS 5;
  • Функция BIOS FLASHBACK+;
  • Дизайн.

Минусы:

  • Не обнаружено.
