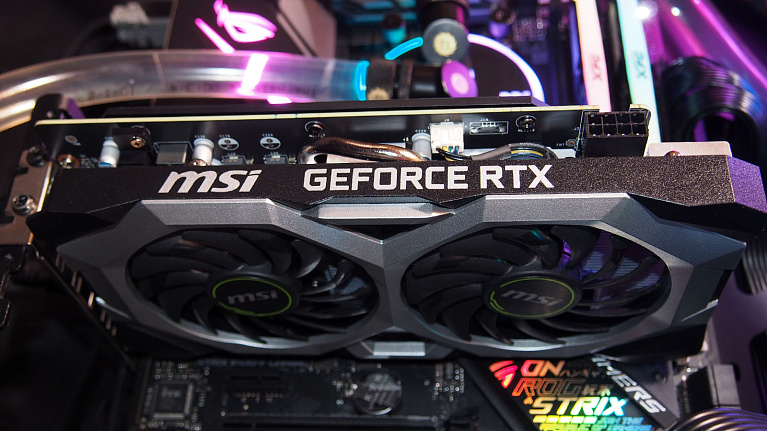

Обзор и тест MSI GeForce RTX 2060 Super Ventus GP OC
В серии Ventus четыре модификации видеокарт на базе RTX 2060 SUPER, отличающиеся лишь параметрами заводского разгона. Тестируем "старшую" из них - MSI GeForce 2060 SUPER Ventus GP OC.
![Обзор и тест MSI GeForce RTX 2060 Super Ventus GP OC Обзор и тест MSI GeForce RTX 2060 Super Ventus GP OC](/upload/resize_cache/iblock/49a/767_431_2/49aeaae562b7fa6953bd8a5d31eb3f21.jpg)
Спецификация
Серия Ventus видеокарт MSI на базе графического процессора NVidia GeForce RTX 2060 SUPER состоит из четырёх модификаций, ключевые различия которых сводятся к модифицированным частотам турбобуста и лимитам энергопотребления. В обзоре рассматривается модель с максимальным заводским "разгоном" - Ventus GP OC.Модель | Ventus GP OC | Ventus GP | Ventus OC |
Ventus |
Графический процессор |
GeForce RTX 2060 SUPER |
GeForce RTX 2060 SUPER |
GeForce RTX 2060 SUPER |
GeForce RTX 2060 SUPER |
Поколение графического процессора | Turing TU106 ревизии A1 |
Turing TU106 ревизии A1 |
Turing TU106 ревизии A1 |
Turing TU106 ревизии A1 |
Интерфейс |
PCI Express x16 3.0 |
PCI Express x16 3.0 |
PCI Express x16 3.0 |
PCI Express x16 3.0 |
Техпроцесс | 12 нм |
12 нм |
12 нм |
12 нм |
Количество ядер | 2176 | 2176 | 2176 | 2176 |
Частота GPU | 1470 МГц | 1470 МГц |
1470 МГц |
1470 МГц |
Частота GPU Boost в играх | 1665 МГц |
1650 МГц |
1665 МГц |
1650 МГц |
Объём памяти | 8 ГБ GDDR6 | 8 ГБ GDDR6 | 8 ГБ GDDR6 | 8 ГБ GDDR6 |
Интерфейс памяти | 256 бит |
256 бит |
256 бит |
256 бит |
Пропускная способность памяти |
14 Гб/с |
14 Гб/с |
14 Гб/с |
14 Гб/с |
Разъемы |
DisplayPort v. 1.4 x 3 шт. HDMI 2.0b x 1 шт. |
DisplayPort v. 1.4 x 3 шт. HDMI 2.0b x 1 шт. |
DisplayPort v. 1.4 x 3 шт. HDMI 2.0b x 1 шт. |
DisplayPort v. 1.4 x 3 шт. HDMI 2.0b x 1 шт. |
Максимальное разрешение | 7680 x 4320 точек |
7680 x 4320 точек |
7680 x 4320 точек |
7680 x 4320 точек |
Подключение дисплеев | до 4 шт. |
до 4 шт. |
до 4 шт. |
до 4 шт. |
Поддержка HDCP | 2.2 |
2.2 |
2.2 |
2.2 |
Поддержка DirectX | 12.1 |
12.1 |
12.1 |
12.1 |
Поддержка OpenGL | 4.5 |
4.5 |
4.5 |
4.5 |
Поддержка трассировки лучей | да | да |
да |
да |
Поддержка VR | да |
да |
да |
да |
Технология G-SYNC | да |
да |
да |
да |
Потребляемая мощность | 184 Вт | 184 Вт | 175 Вт | 175 Вт |
Коннекторы питания |
8-pin x 1 шт. |
8-pin x 1 шт. |
8-pin x 1 шт. |
8-pin x 1 шт. |
Рекомендуемая мощность источника питания | 550 Вт |
550 Вт |
550 Вт |
550 Вт |
Размеры(Д х В х Т) |
232x 127 x 42 мм |
232x 127 x 42 мм |
231 x 128x 42 мм |
231 x 128x 42 мм |
Вес | 728 / 1161 грамм |
728 / 1161 грамм |
758 / 1198 грамм |
758 / 1198 грамм |
Официальная страничка продукта: https://ru.msi.com.
Упаковка и комплектация

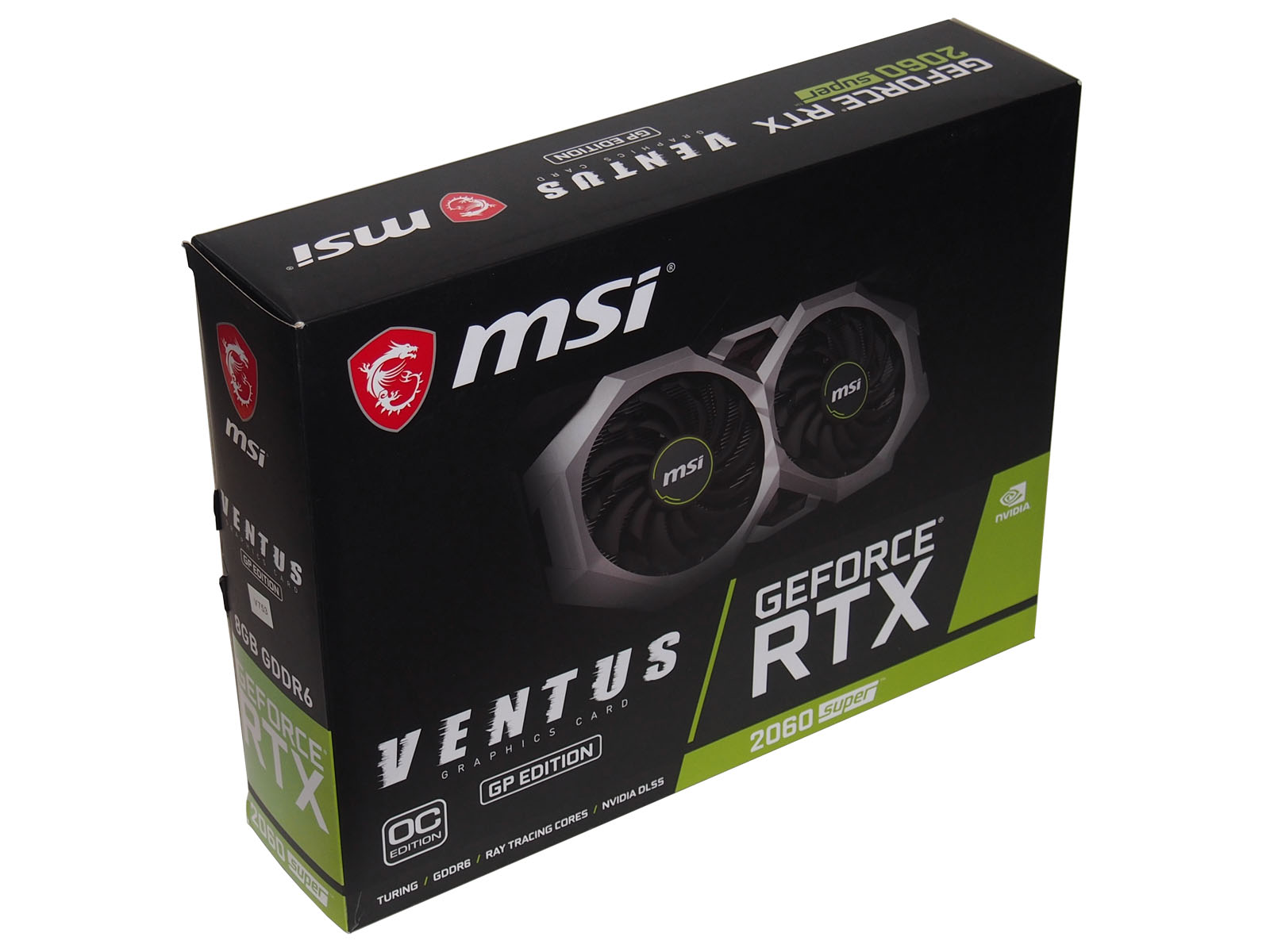

Видеокарта MSI GeForce RTX 2060 Super Ventus GP OC относится к начальным решениям среднего уровня, поэтому её упаковка без налёта премиальности. Оформление коробки у всех четырёх модификаций серии Ventus очень похоже визуально и различия сводятся только к наличию значков GP Edition и OC.![](/upload/iblock/290/29056ab31ffaae3032cc9298f2635355.jpg)
С обратной стороны коробки традиционно уделено внимание основным конкурентным преимуществам модели: патентованным вентиляторам TORX FAN 2.0, эффективной системе охлаждения и наличию бэкплейта. Всё описание выполнено только на английском языке.
![](/upload/iblock/82a/82a8516434b3ff3bf8642e7b4f3e369c.jpg)

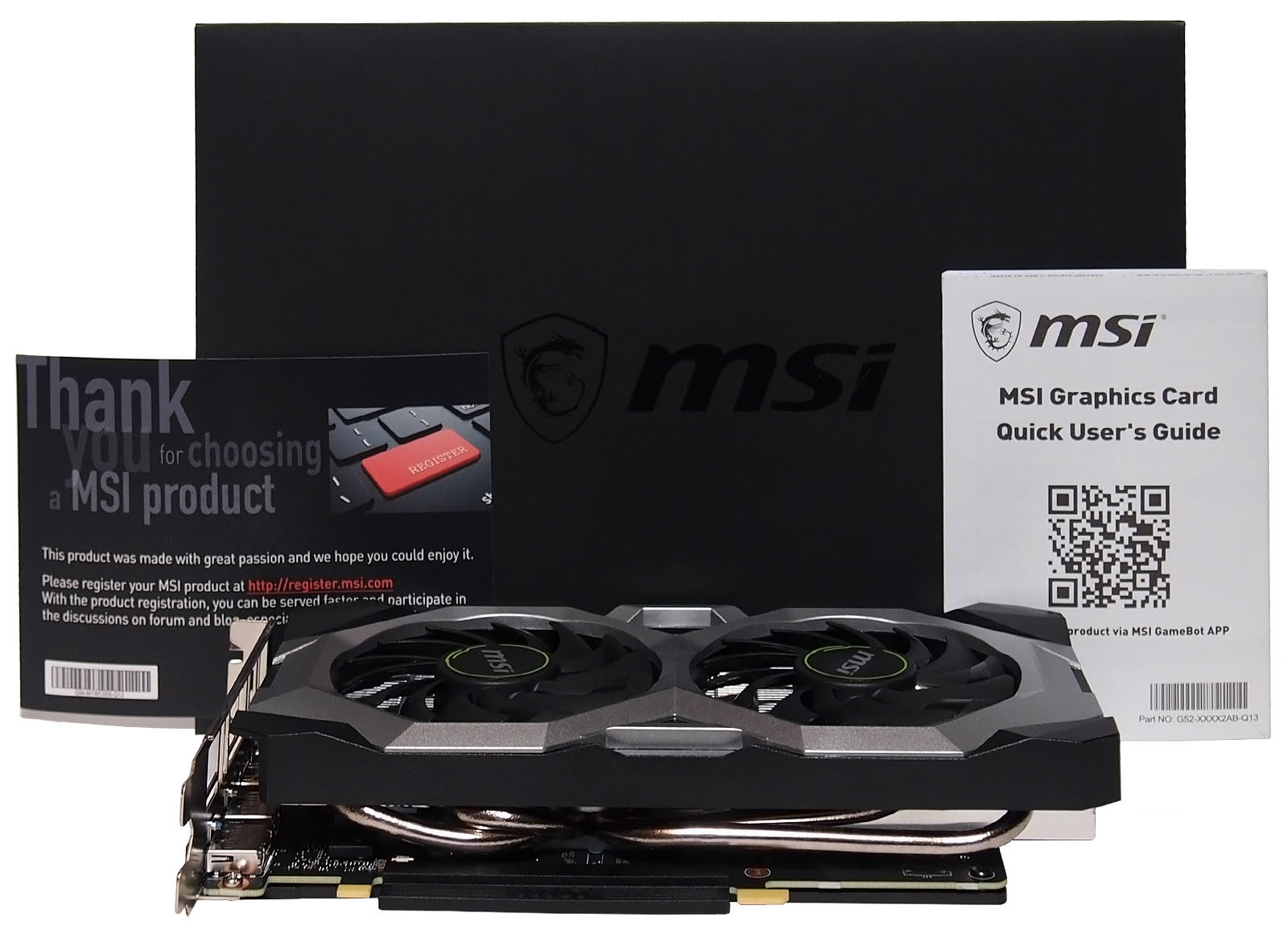

Под тонкой декоративной оболочкой спрятана ещё одна коробка черного цвета из более толстого картона. В ней в привычной подложке из толстого слоя вспененного материала покоится сама видеокарта.
![](/upload/iblock/583/583ef6821eca726ad095a7c65cf4d1d8.jpg)
Комплектация сводится к небольшой брошюре с руководством пользователя и благодарственной карточке, упакованных в стильный конверт черного цвета с логотипом MSI. В целях снижения издержек производства и конечной цены продукта от бесполезной макулатуры можно было бы и отказаться.
Внешний вид и дизайн

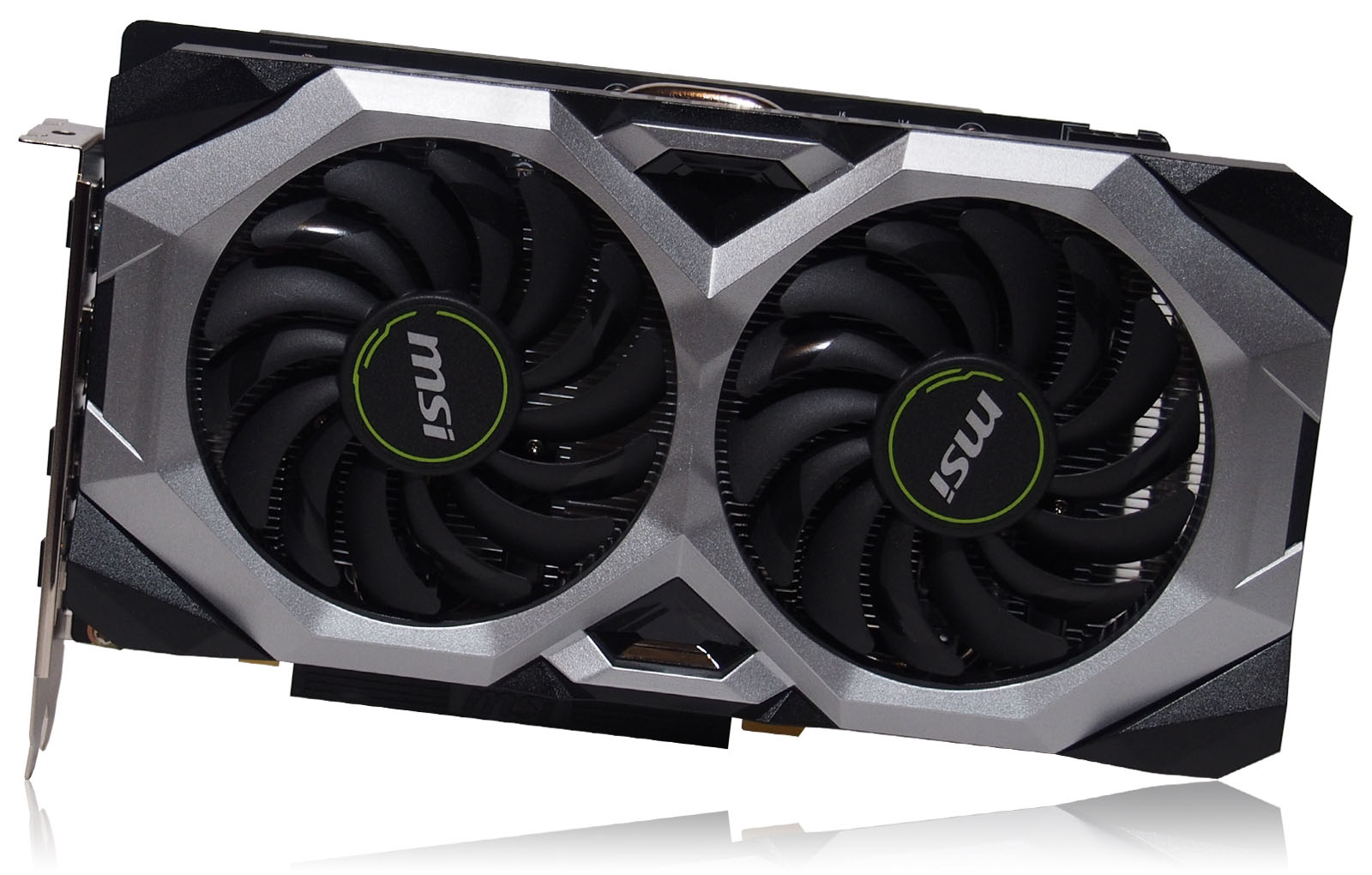

Видеокарта рассчитана на установку в среднебюджетные игровые сборки, поэтому имеет относительно небольшие габариты, позволяющие установить её в большинстве корпусов ПК типа middle-tower (средняя башня). Дизайн декоративного кожуха системы охлаждения достаточно приятный. Комбинация серого металлика и чёрного цвета в оформлении универсальна и будет хорошо сочетаться с другими расцветками комплектующих. Модной светодиодной подсветки в данной модели нет.![](/upload/iblock/cb1/cb19fcfba1153bd309a22a70ebb3d33d.jpg)

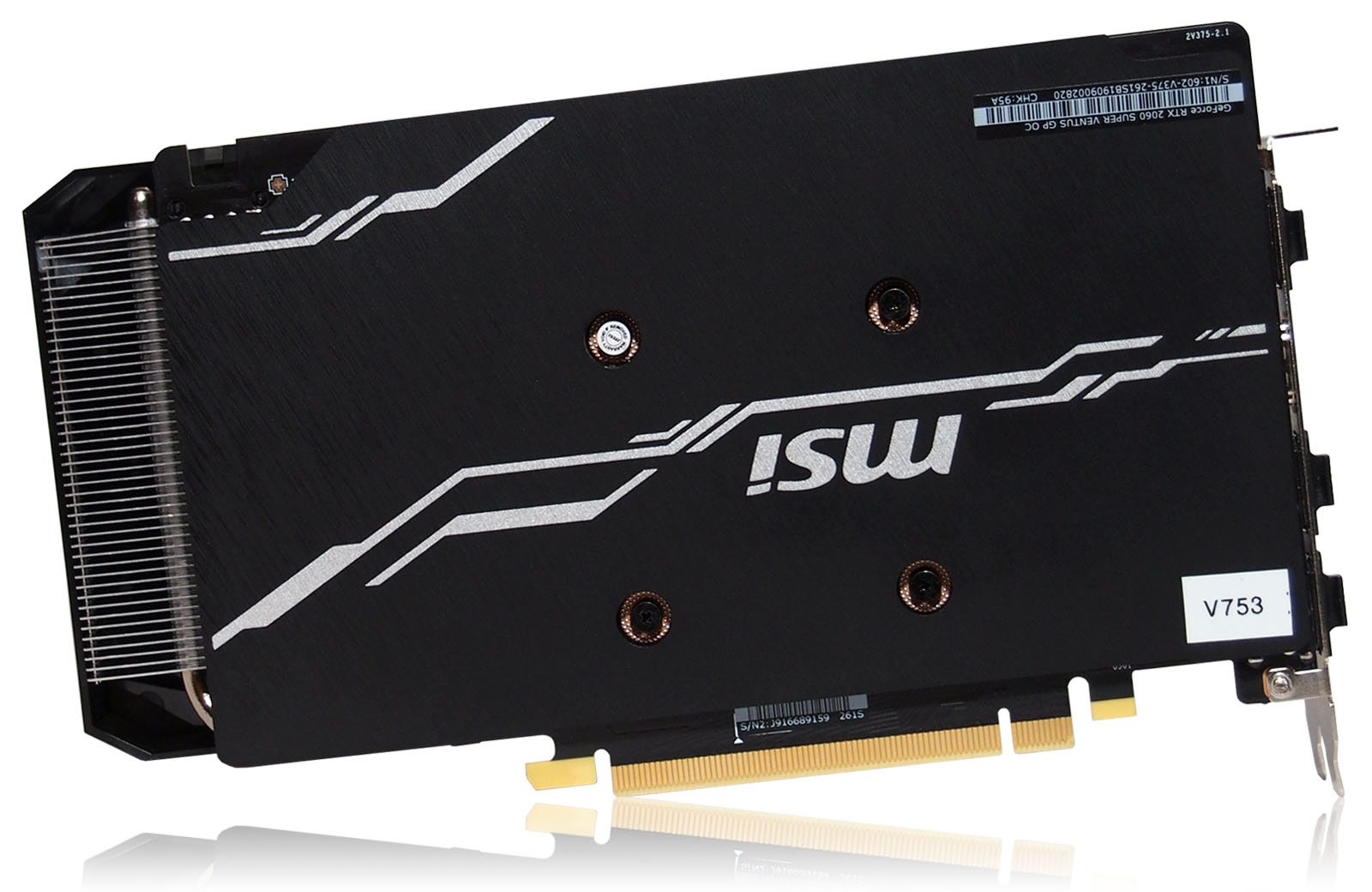

Обратная сторона видеокарты закрыта аккуратным пластиковым бэкплейтом черного цвета с небольшими белыми орнаментными рисунками и логотипом MSI. Фактически он играет больше декоративную роль. Наклейка с моделью и серийным номером аккуратно приклеена на нём в верхнем углу и будет видна через прозрачные стенки корпусов.
![](/upload/iblock/e54/e54b12e5749f978f7dcb864f32864ef3.jpg)

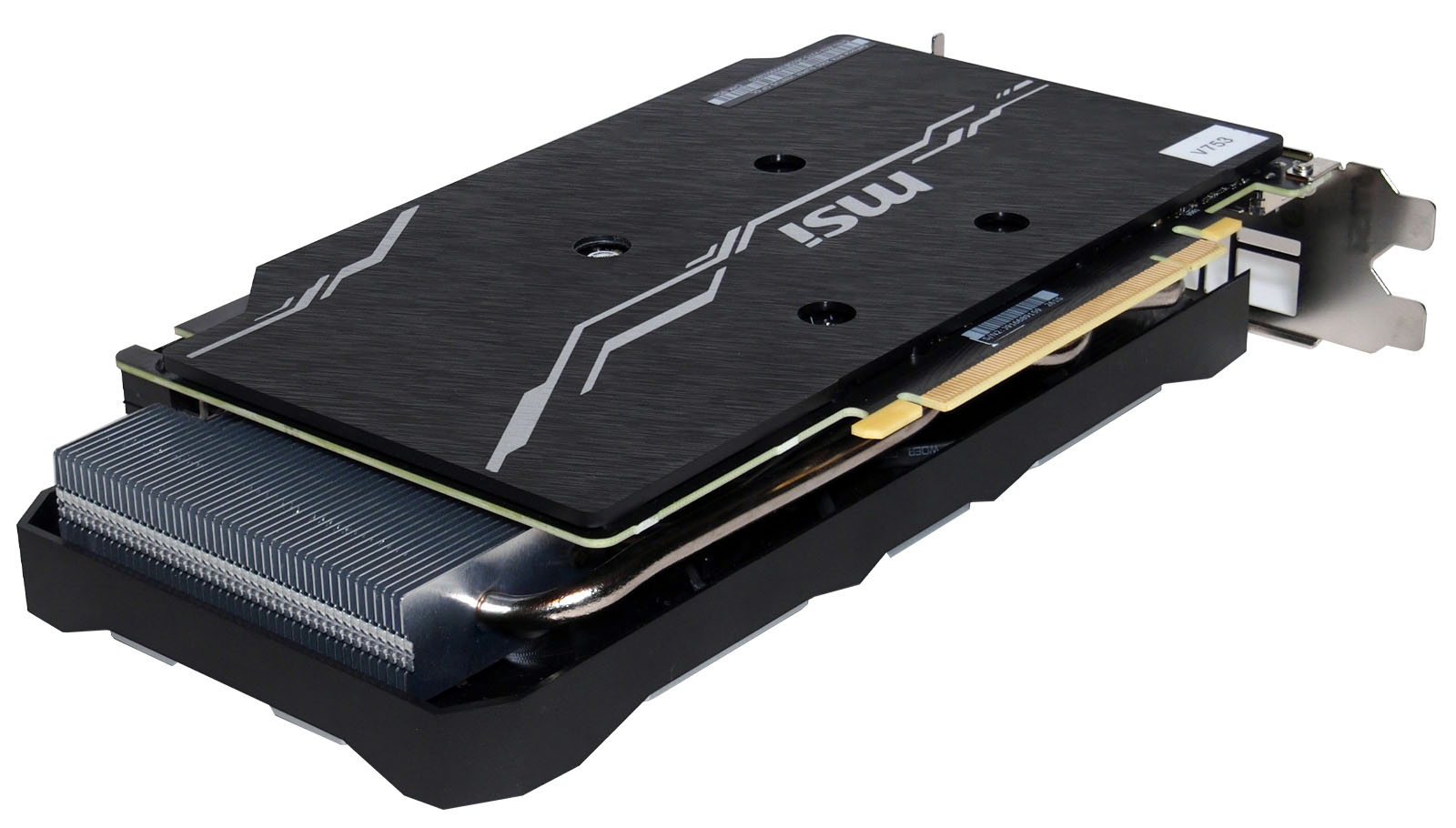

Бэкплейт закрывает только печатную плату, поэтому с края остаётся видна часть радиатора и одна из трубок системы охлаждения.На одном из крепёжных винтов радиатора находится заводская гарантийная наклейка. Однако для чистки от пыли нарушать её не придётся: пластиковый кожух с вентиляторами держится четырьмя маленькими винтами по бокам (по два сверху и снизу) и снимается отдельно.
![](/upload/iblock/bbe/bbed4612dff2d46a44e87fd9f52a46b0.jpg)

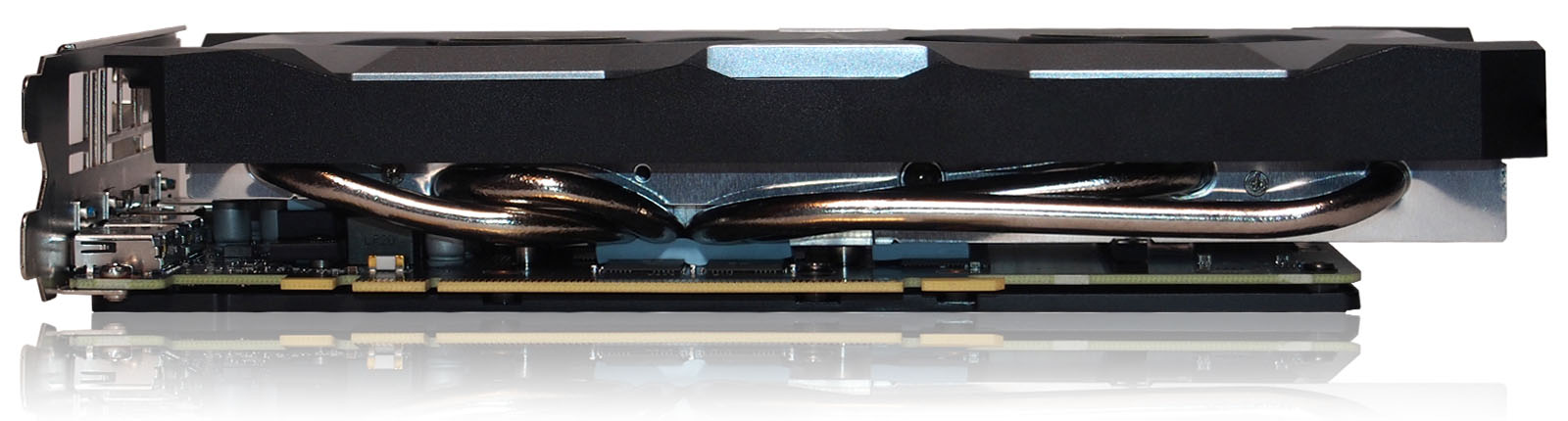

MSI GeForce RTX 2060 SUPER Ventus GP OC имеет относительно невысокую систему охлаждения, занимающую всего два стандартных слота расширения. Общие габариты видеокарты укладываются в 23 x 12,7 x 4,1 см.
![](/upload/iblock/77e/77e52d281903602c876befa3401d95c8.jpg)

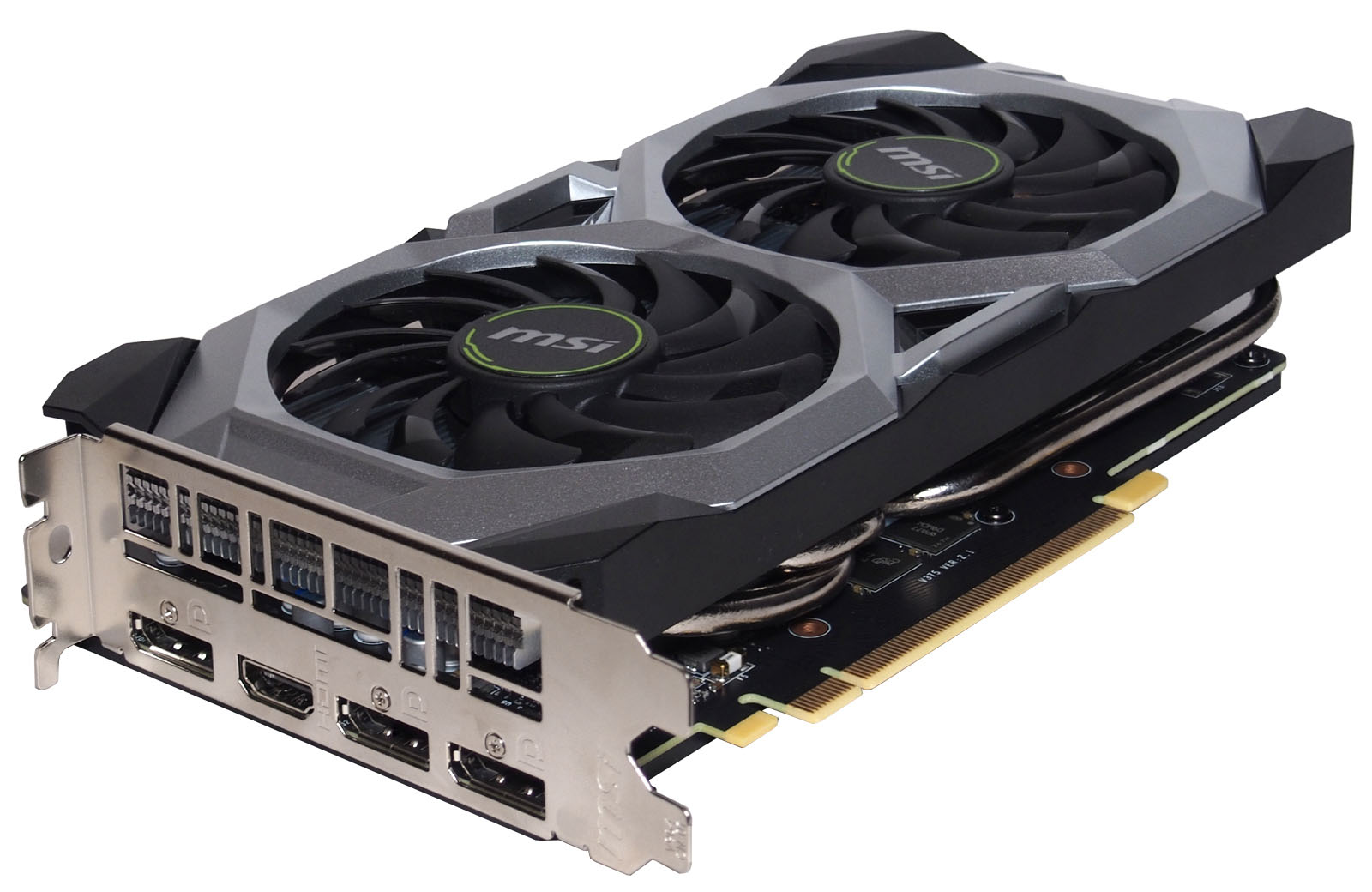

Для вывода изображения доступны четыре разъёма: три DisplayPort версии 1.4 и один HDMI версии 2.0b. Они выстроены в нижний ряд планки слотов расширения, оставляя сверху место под вентиляционные отверстия. Возможно одновременное подключение до четырёх мониторов или других совместимых устройств отображения.
![](/upload/iblock/00c/00c7eb109d10abc6003ac55fe92676f8.jpg)

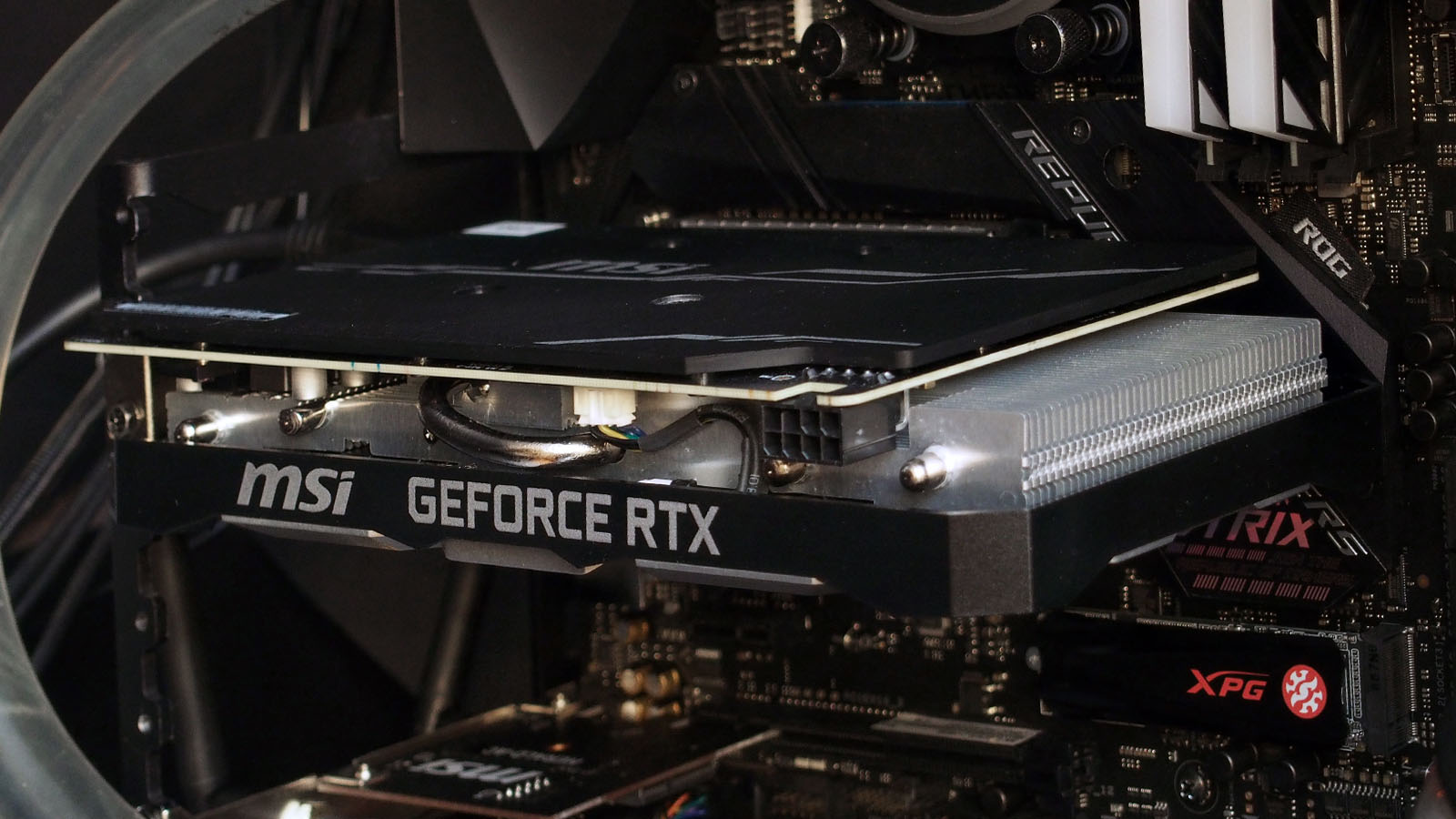

Видеокарта обладает умеренным аппетитом в части энергопотребления, поэтому для работы достаточно одного восьмиконтактного разъёма дополнительного питания.
![](/upload/iblock/ab5/ab50e7cc247d9ec5e8a8fcbac8cabd0e.jpg)
Система охлаждения и печатная плата
Учитывая относительно небольшое тепловыделение видеокарты, даже с учетом слегка увеличенного заводскими настройками лимита потребления, для тихой работы хватило радиатора длиной 205 мм и шириной 85 мм, а также двух вентиляторов, постоянно работающих в активном режиме.![](/upload/iblock/6db/6db8019cd15feb5d16928a8480f5dfce.jpg)

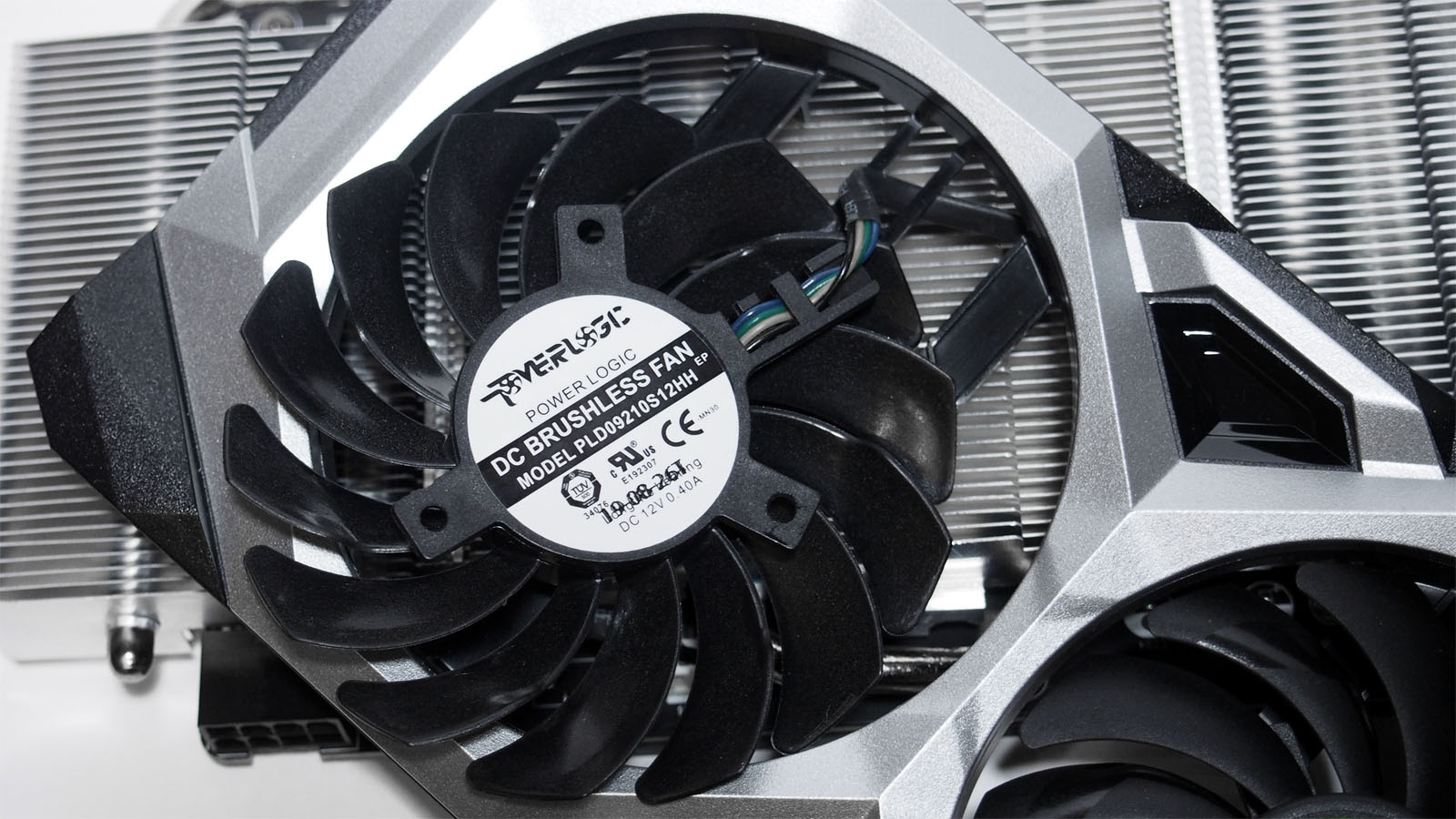

Используются 86-мм Power Logic PLD09210S12HH (TORX Fan 2.0) с комбинированными дисперсионными и обычными лопастями. Подключены через один разъём и работают синхронно. Хорошо зарекомендовали себя по более ранним модификациям видеокарт MSI.
![](/upload/iblock/1c6/1c654b906b19edd6970f2ba7b6fe64a6.jpg)

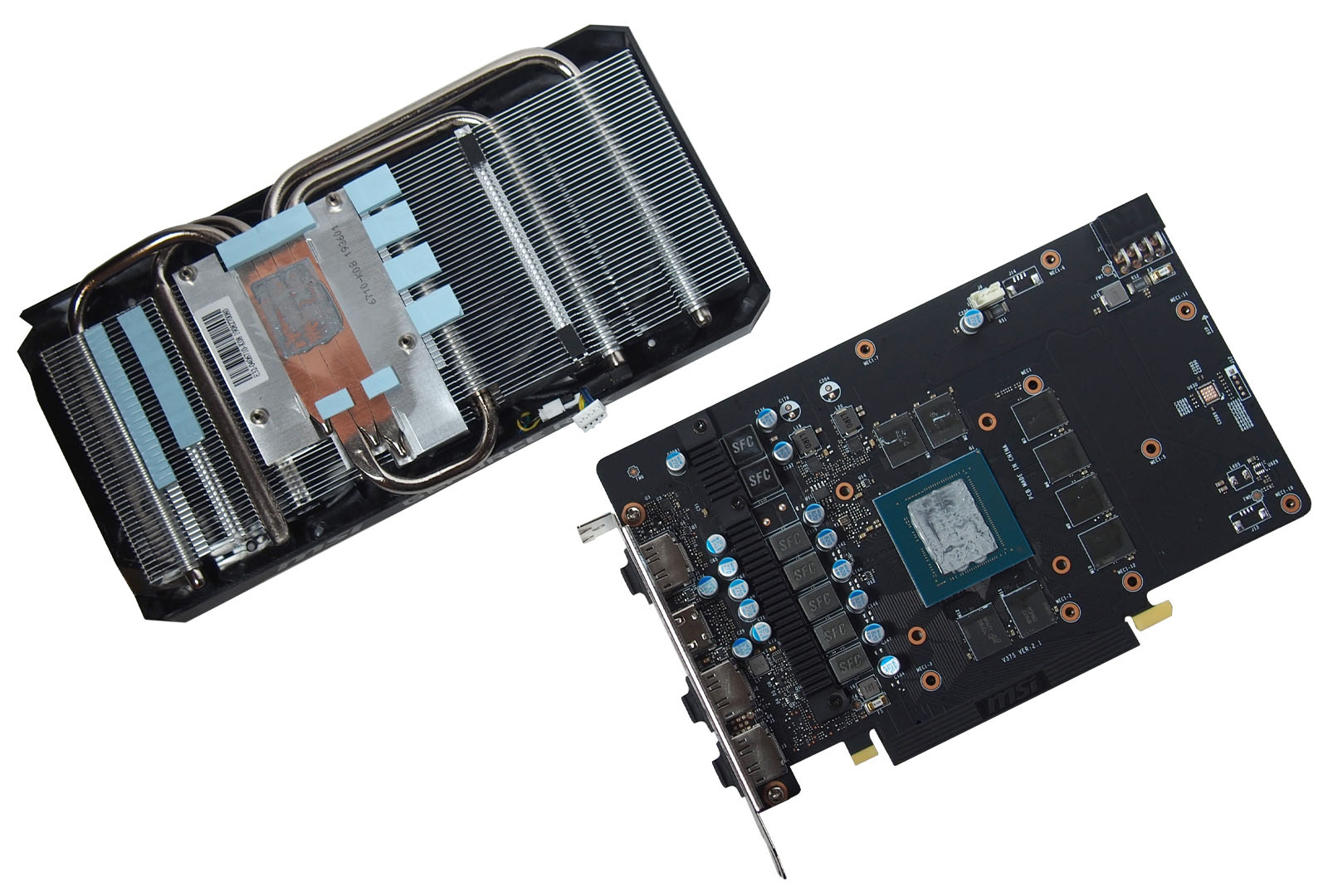

Радиатор системы охлаждения представляет собой одну большую секцию из 44 фигурных алюминиевых пластин, пронизанных зонально четырьмя медными тепловыми трубками диаметром 6 мм. Соприкосновение с кристаллом графического процессора по технологии прямого контакта. Трубки опрессованы алюминиевым основанием, которое в том числе отводит тепло от нескольких микросхем памяти через термопрокладки. Последние по площади заметно меньше самих чипов.
![](/upload/iblock/19c/19c7bab3d55443ff6c0c10ee5ed9a74e.jpg)

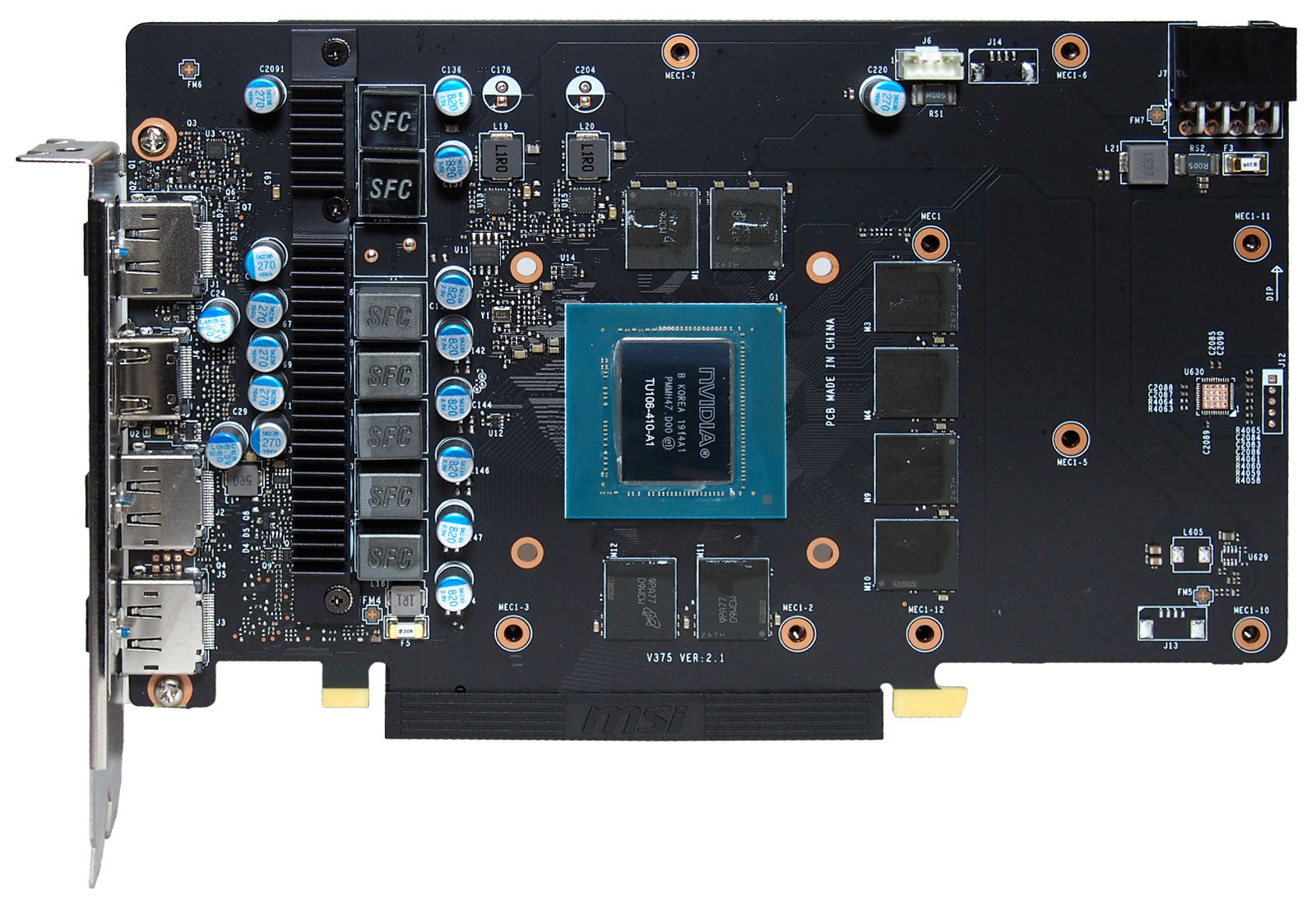

Термопаста по консистенции очень густая. При снятии системы охлаждения и повторной установке её придётся обязательно заменить, разровнять излишки не получится.
![](/upload/iblock/103/103d6234a316f98b58cb17ea191aca73.jpg)

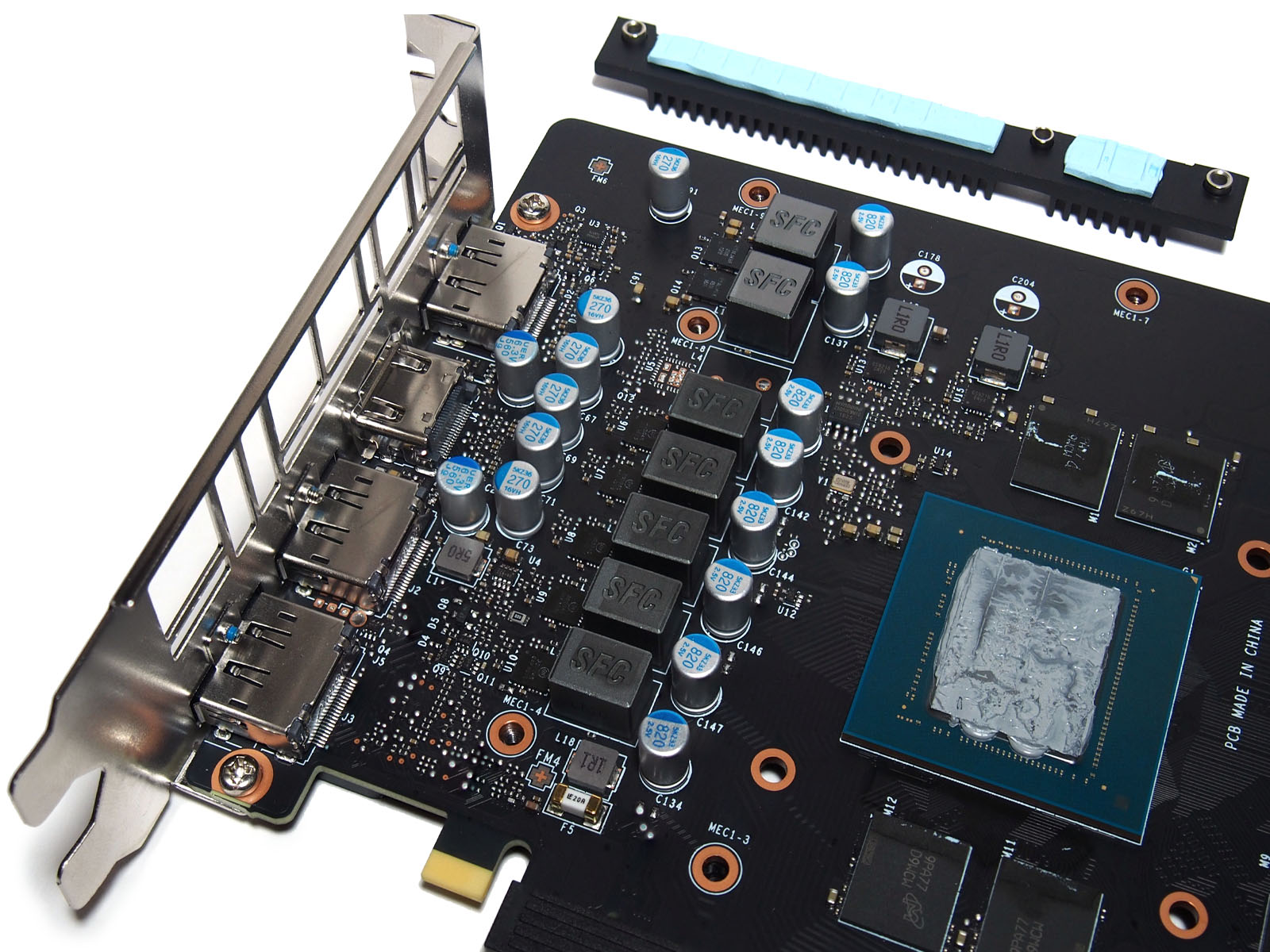

Плата промаркирована как 2V375-2.1. Система питания организована по схеме пять фаз питания GPU плюс две фазы питания памяти. Мосфеты NCP 302045-GPV, охлаждаемые отдельным небольшим низкопрофильным радиатором, управляются контроллерами ON Semiconductor NCP81610 и UPI uP1666Q, контроль напряжений и токов лежит на NCP45491.
![](/upload/iblock/d90/d90b5278fd2a0f74c48af17128a14289.jpg)

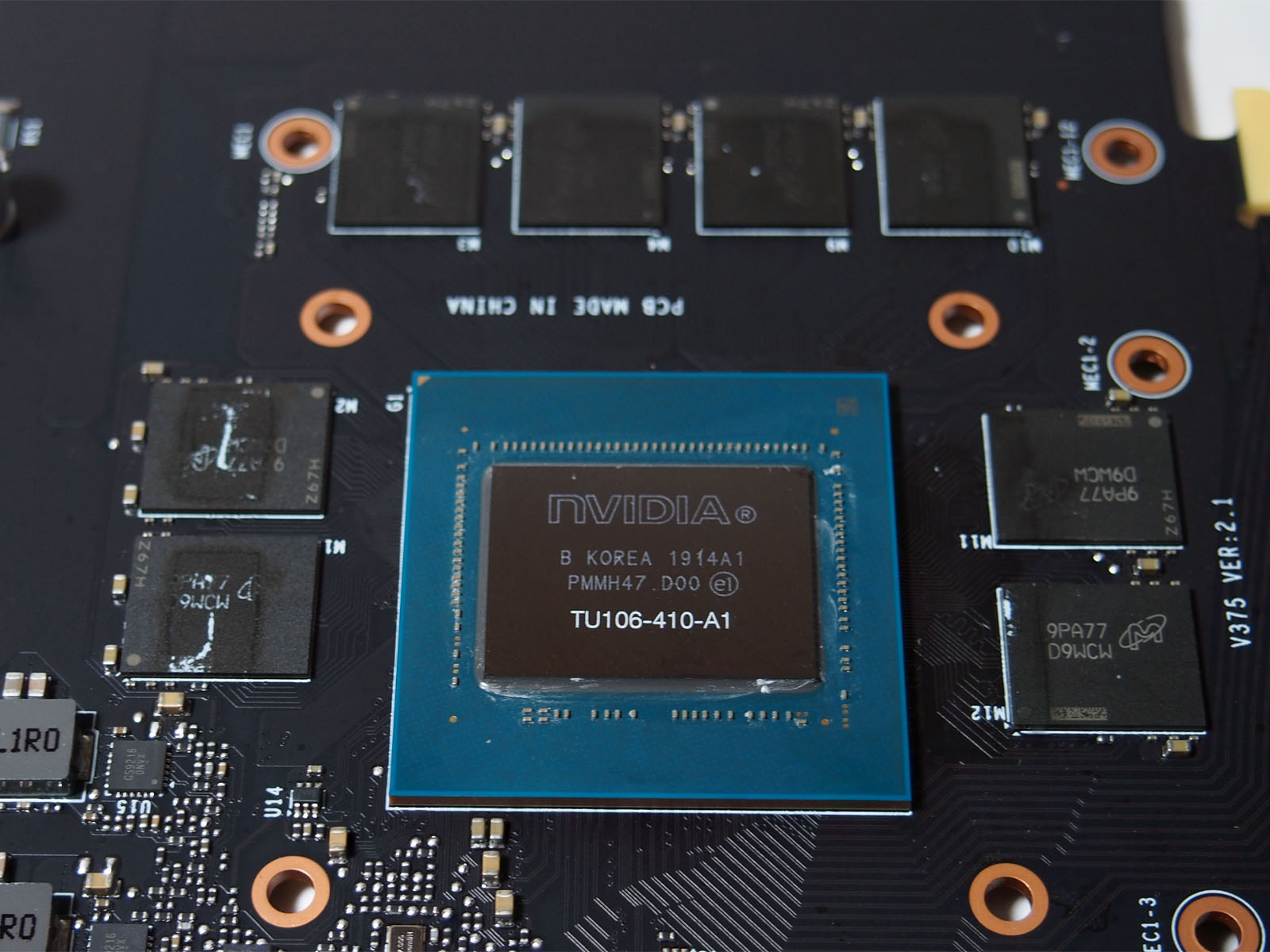

Массив видеопамяти общим объёмом 8 ГБ набран восемью GDDR6 микросхемами Micron с маркировкой 9PA77 D9WCW. Графический чип - NVidia TU106-410-A1.
![](/upload/iblock/a64/a64f5d643adef1fd5d92cca0504fefcb.jpg)
Тестирование

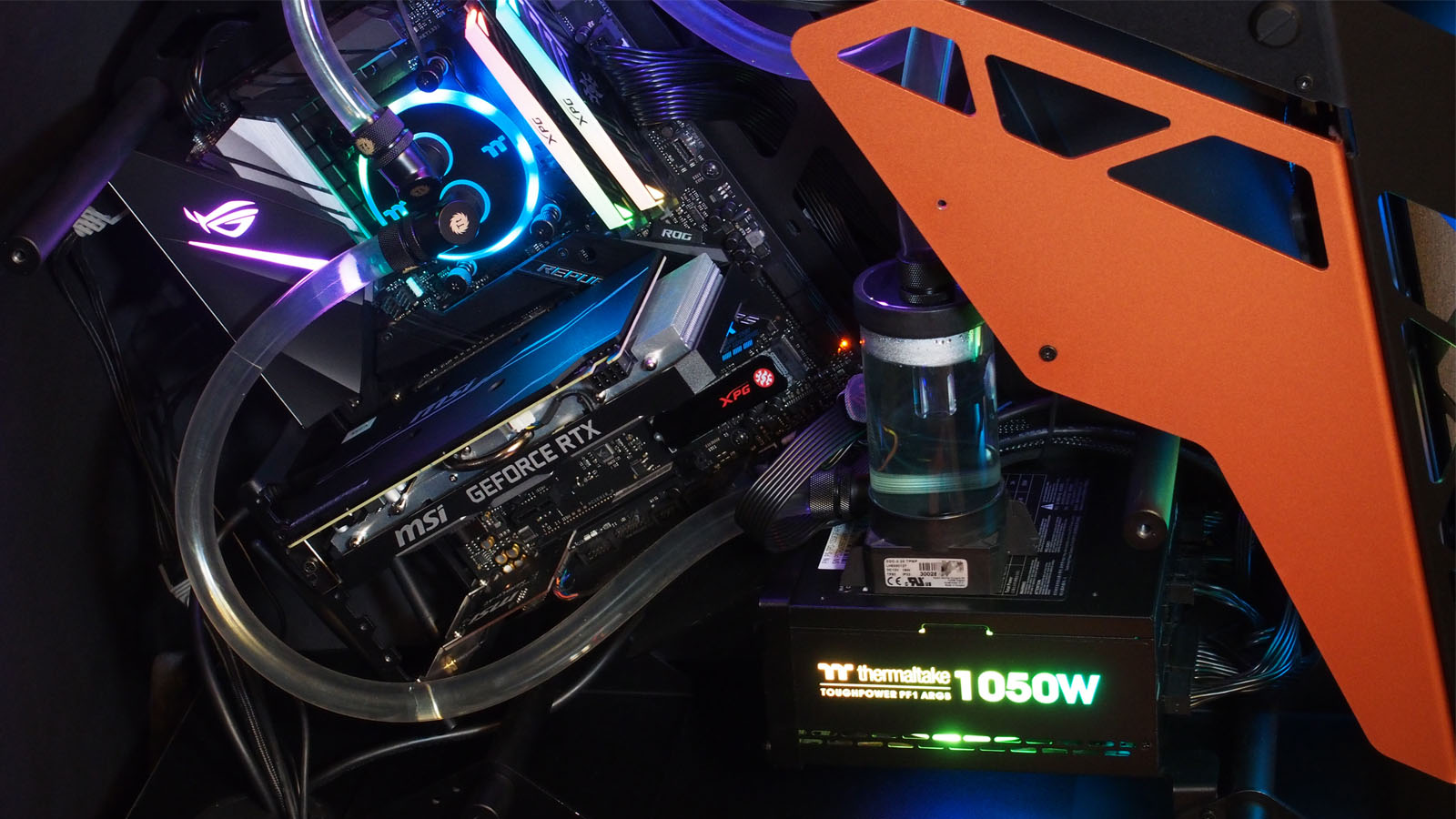

Конфигурация тестового стенда
Тип комплектующих | Модель |
Материнская плата | ASUS Strix X470-F Gaming (BIOS: 5406 от 25.11.2019) |
Процессор |
AMD Ryzen 7 2700X |
Система охлаждения | Thermaltake C240 DDC Soft Tube Liquid Cooling Kit |
Термоинтерфейс | Arctic Cooling MX-4 |
Оперативная память |
2 х ADATA Spectrix D41 3200 МГц 8 ГБ (AX4U320038G16-ST41) |
Системный накопитель | ADATA Gammix S5 512 ГБ |
Устройство хранения данных |
Seagate FireCuda 510 2 ТБ |
Видеоадаптер | MSI GeForce RTX 2060 Super Ventus GP OC |
Блок питания | Thermaltake Toughpower iRGB PLUS 1050W |
Корпус | Cougar Conquer |
Операционная система | Microsoft Windows 10 Professional (версия 1909) |
Графический драйвер | 441.87 от 24.12.2019 г. |
![](/upload/iblock/c7c/c7c2d227a80d893be08ac70b24284748.jpg)
Работа на заводских частотах

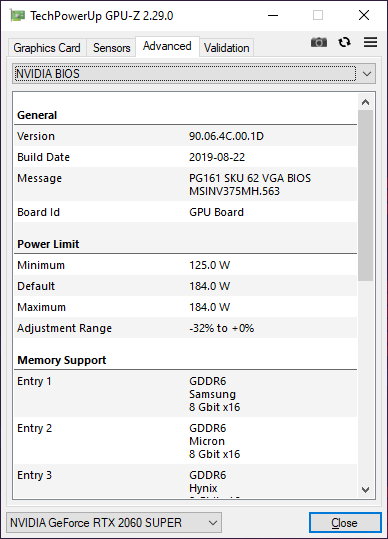

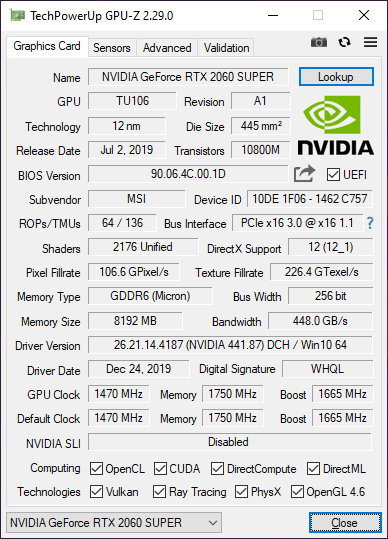

Тестируемая модель видеокарты MSI GeForce RTX 2060 SUPER Ventus с приписками GP и OC получила небольшой заводской разгон графического процессора, который в Boost-режиме работает на частоте до 1665 МГц, и повышенный - до 184 Вт Power Limit.![](/upload/iblock/18e/18eded8e0b5df2718f5c944f2365b14a.jpg)
![](/upload/iblock/38c/38c80cfa5353e16cdbbd0c2e9b92b91d.jpg)

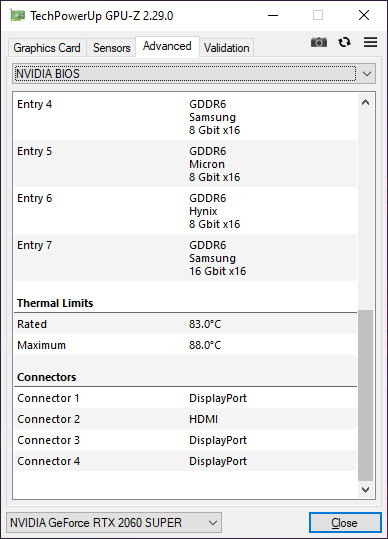

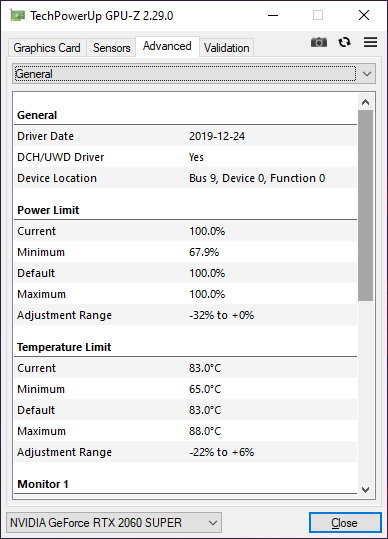

Память штатно работает на частоте до 1750 МГц (эффективная - 14000 МГц). Температурное ограничение для начала троттлинга - 83 °C (максимум - 88 °C).
![](/upload/iblock/e06/e06ace66f936a347c11d8fae059ae75f.jpg)
![](/upload/iblock/ab2/ab2b03961a862a25a4c61c28e18ef77f.jpg)
Нагрев и шум

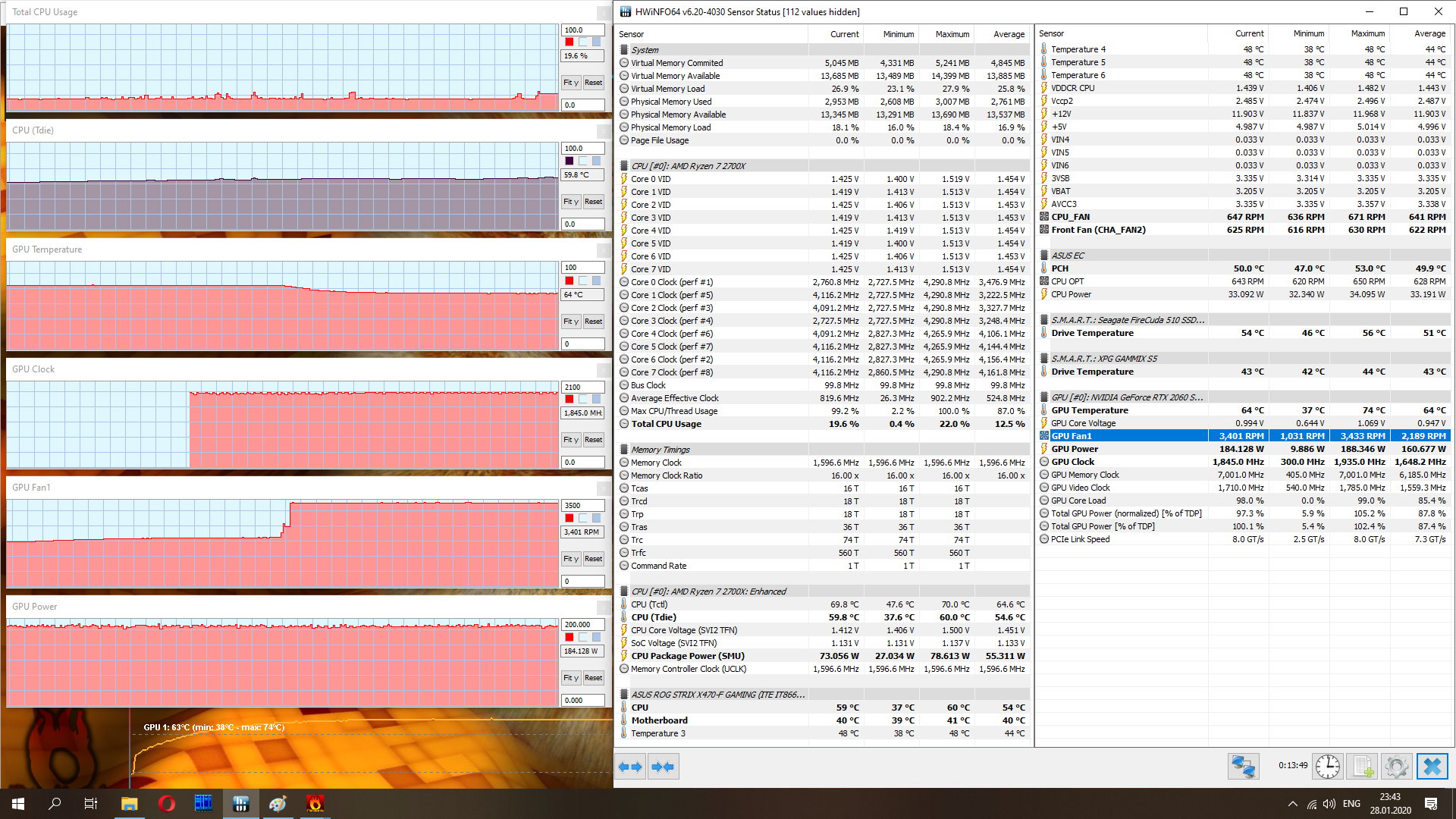

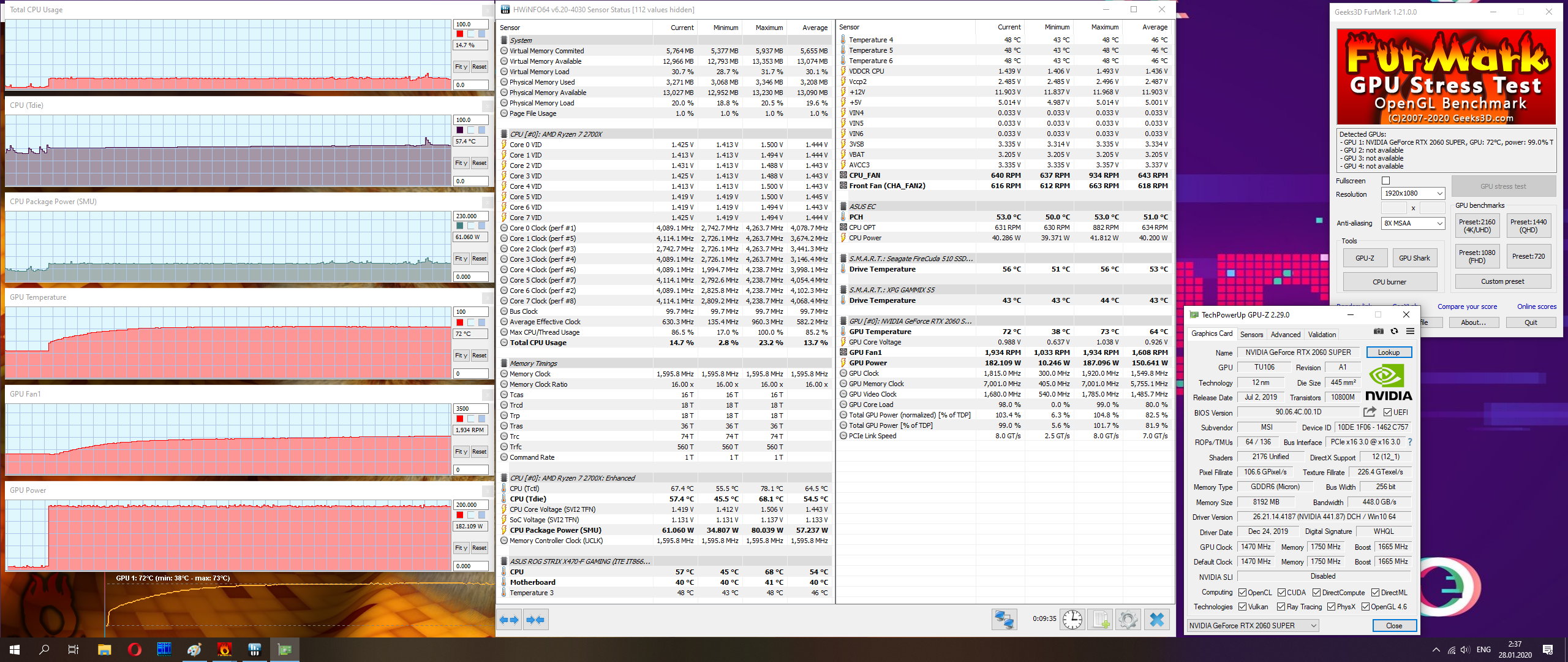

Система охлаждения настроена на тихую работу. В простое вентиляторы вращаются на скорости около 1000 оборотов в минуту (29%). В ходе стресс-теста Furmark 1.21.0.0 они не поднимали скорость выше 1950 оборотов в минуту. При этом графический процессор нагревался до температуры 73 °C (температура в помещении - 28 °C).![](/upload/iblock/fbd/fbd15e7b8e42fd44d4c5678f931ff311.jpg)
Задел, причём немалый, на более горячую обстановку в летний период есть, так как если вручную поднять обороты вентиляторов на максимум, то в том же тесте температура GPU падает до 63 °C.
![](/upload/iblock/ef3/ef3a402ae335d7906621c186c932f7b9.jpg)
Измеренный прибором Актаком АТЕ-9015 уровень шума с расстояния 1 метр в помещении с фоном менее 30 дБА при автоматическом управлении вентиляторами не превысил 35,2 дБА при 1850 оборотах в минуту. При ручном включении вентиляторов на максимальные 3400 оборотов в минуту уровень шума достигает 49,3 дБА. Паразитного звука дросселей не замечено.
Разгон

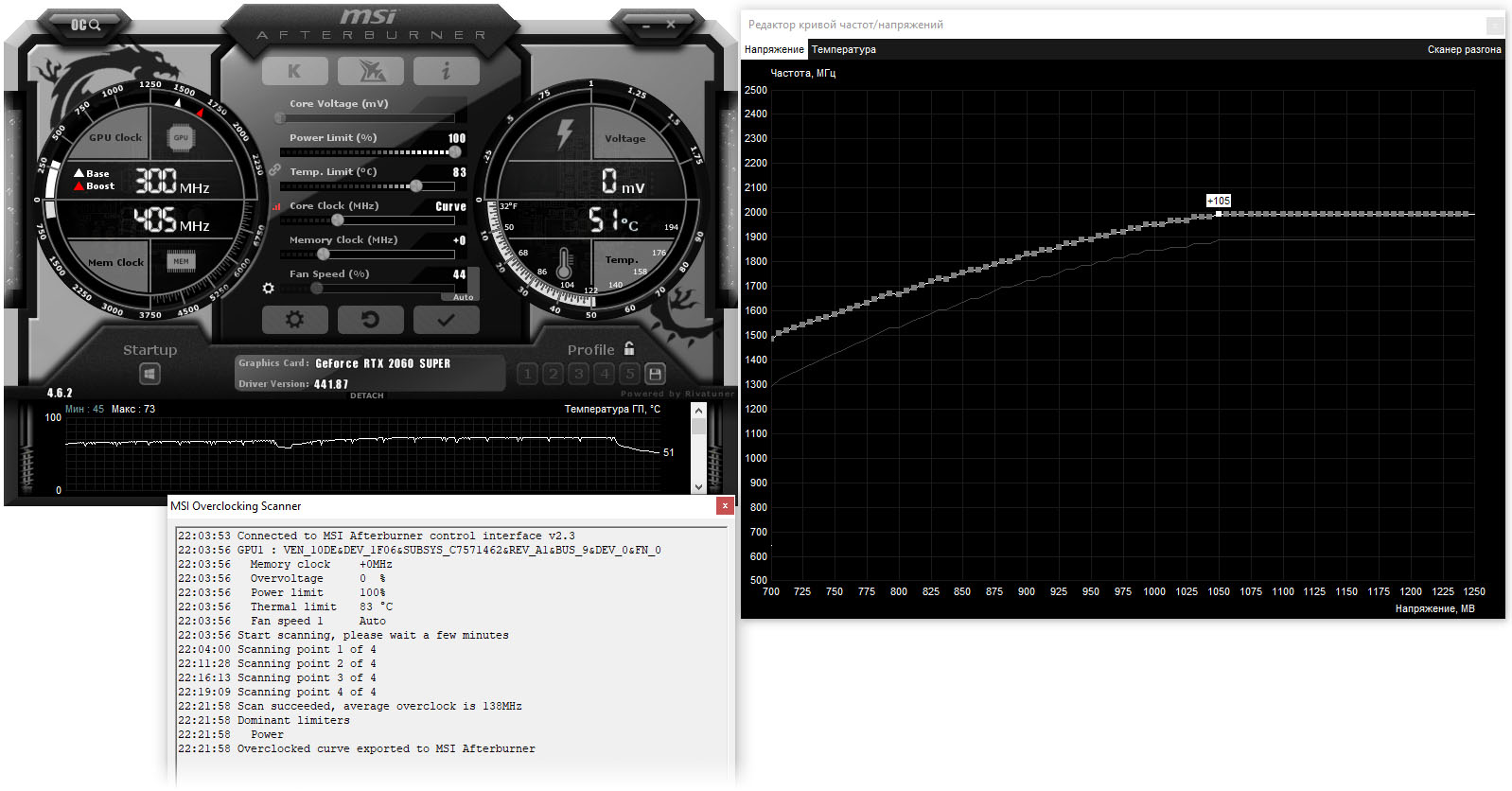

Оптимизация настроек частоты GPU и напряжения питания с помощью автоматической процедуры OC Scanner в программе MSI Afterburner 4.6.2 для данной видеокарты даёт положительный эффект.![](/upload/iblock/f45/f4552e1c34fd83219ed2100fb1fde73c.jpg)

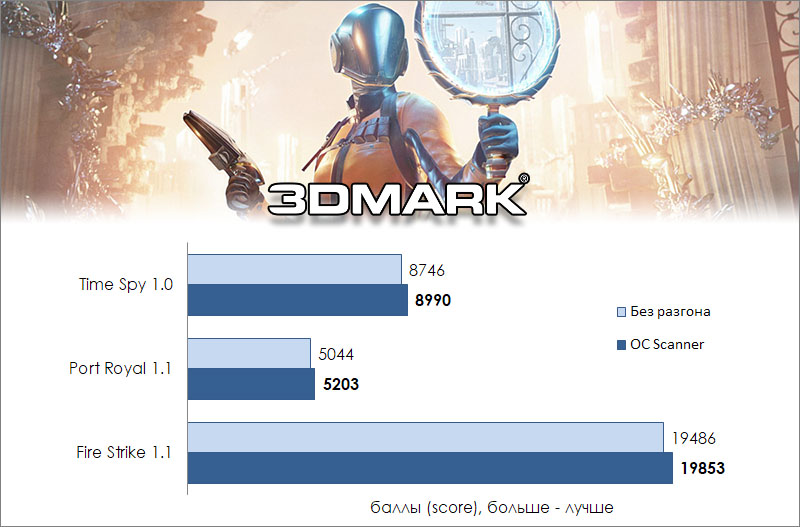

На примере нескольких тестов в 3DMark прирост от такого "разгона" - до 3% производительности в синтетике, как с использованием трассировки лучей, так и без.
![](/upload/iblock/c99/c992f24fbbd0e43163bff36ffe42bbaf.jpg)

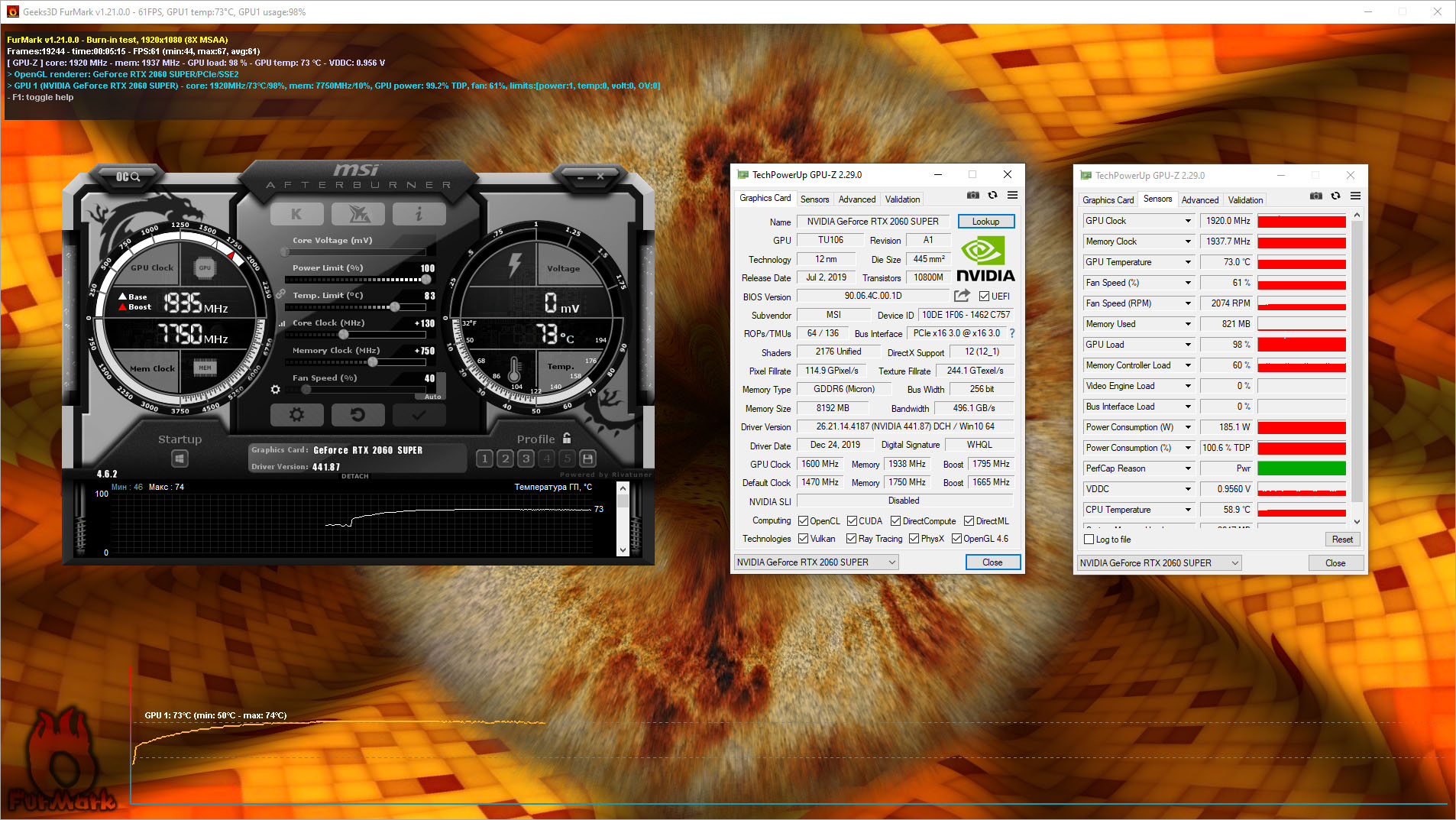

В ручном режиме подобранный стабильный режим - GPU +130 МГц, память +850 МГц (эффективная частота).
![](/upload/iblock/080/08004369d1f5291a651bb71ad6220a45.jpg)

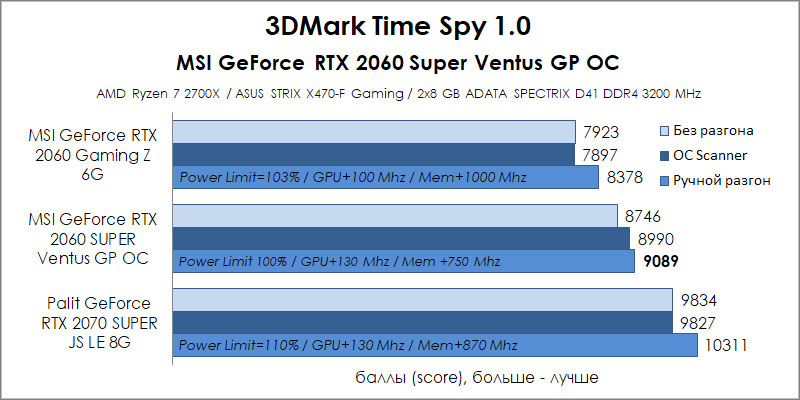

Влияния на нагрев это не даёт, а в производительности выигрывается около 4%.
![](/upload/iblock/043/043b29726393e6272a940c0c6a086eb6.jpg)
Потребление энергии

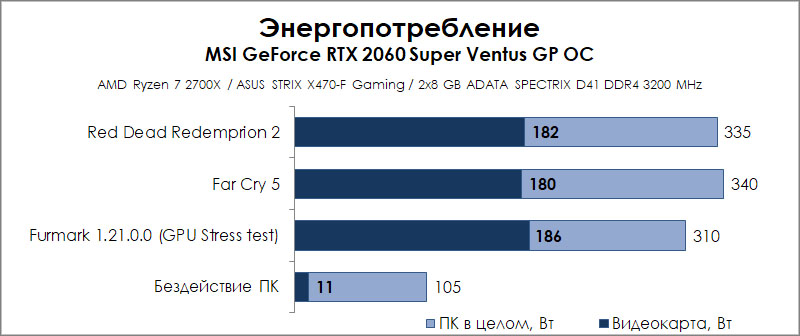

В простое видеокарта MSI GeForce RTX 2060 SUPER Ventus GP OC потребляет около 11 Вт. По показаниям программы HWiNFO64 6.20 в стресс-тестах и играх значение параметра GPU Power периодами достигает 185 Вт. Весь тестовый стенд из розетки при этом потребляет до 340 Вт, поэтому рекомендованная производителем мощность блока питания ПК в 550 Вт будет достаточной даже с учетом небольшого запаса и КПД недорогих экземпляров.![](/upload/iblock/162/16245487c1ab7bb11bee6a8cdb0b9791.jpg)

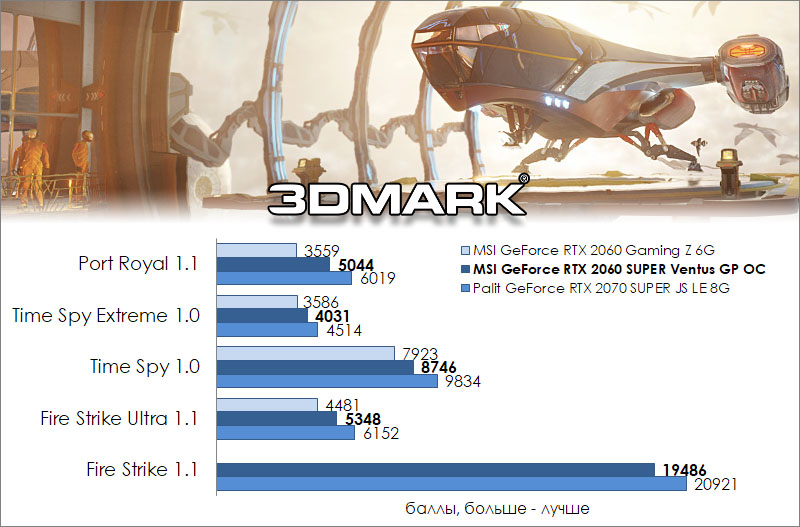

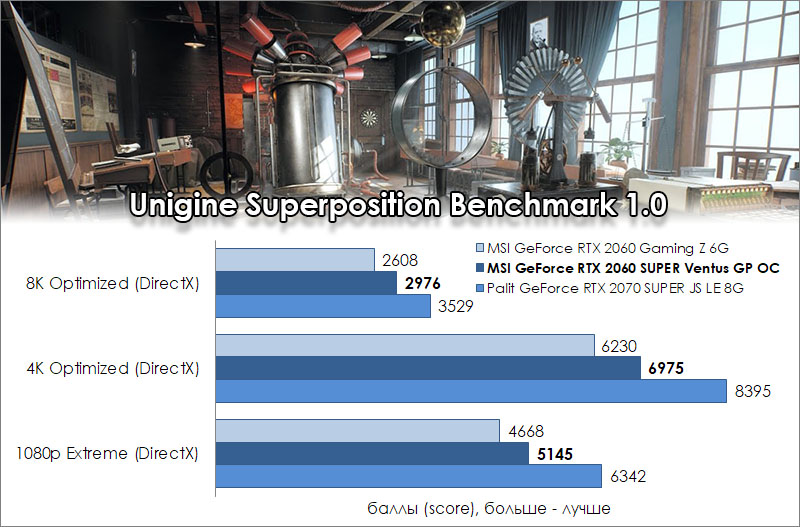

Оценка в синтетических тестах
![](/upload/iblock/53f/53f8df7f704205f13ba6568c0b8d33e0.jpg)
![](/upload/iblock/e4e/e4e71f637eea753ae16e3268e1760ecc.jpg)
Тесты в играх

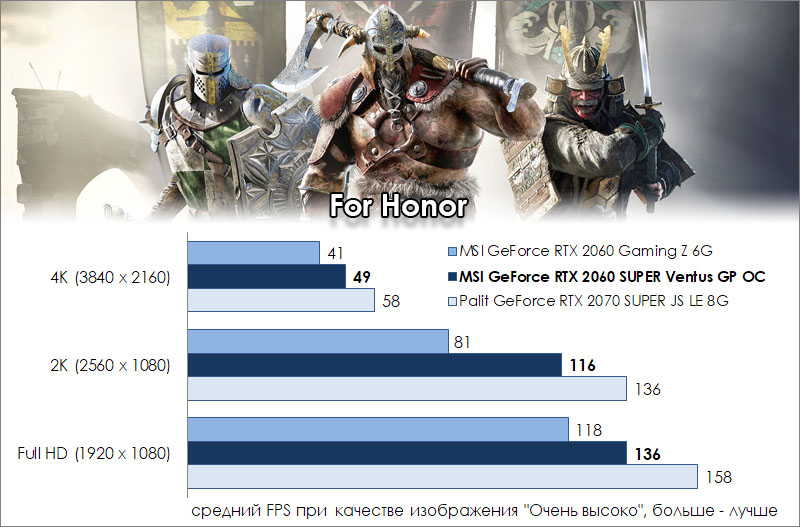

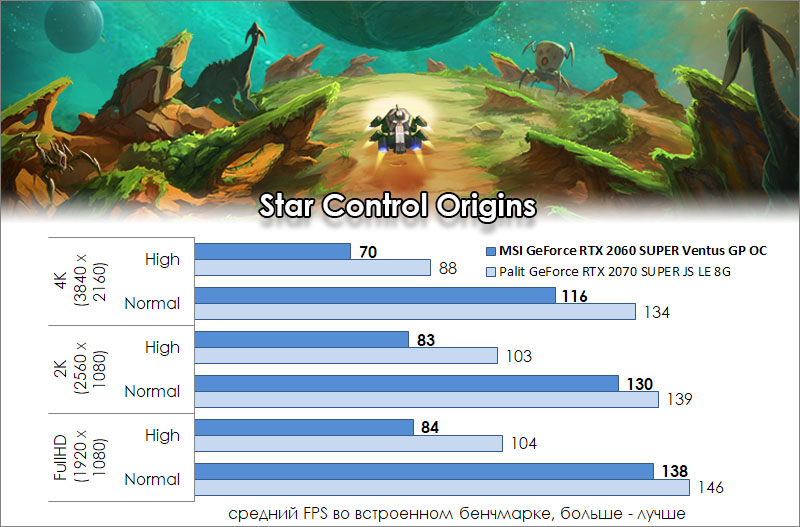

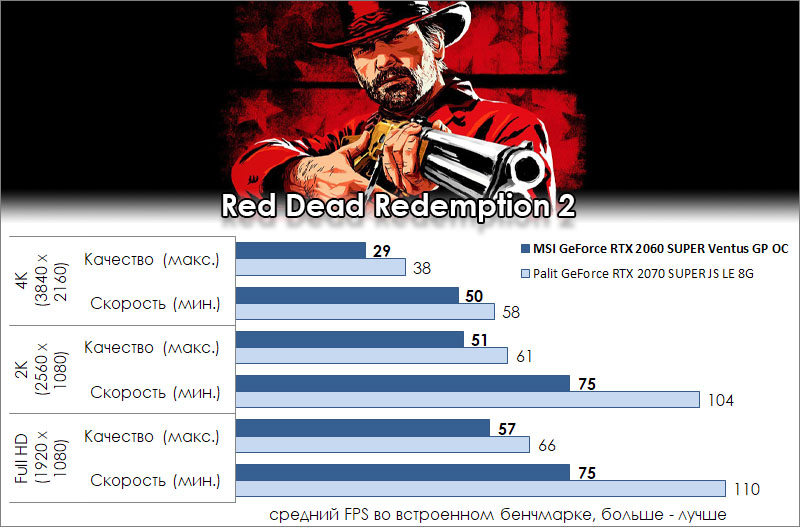

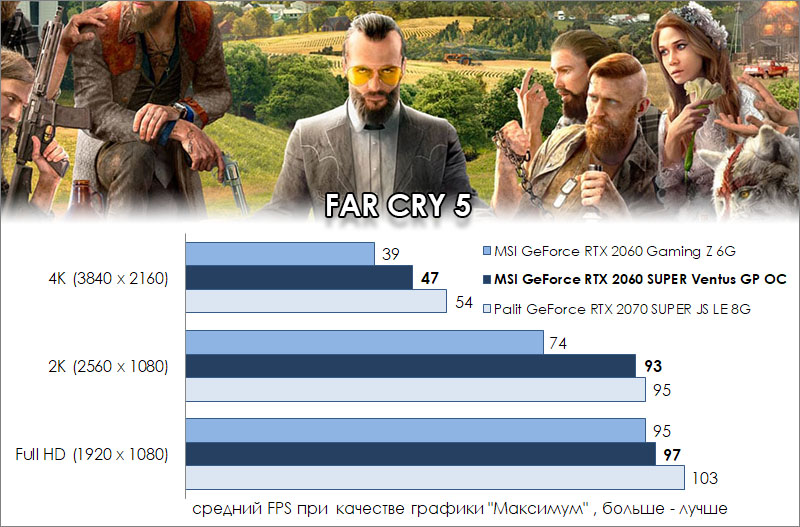

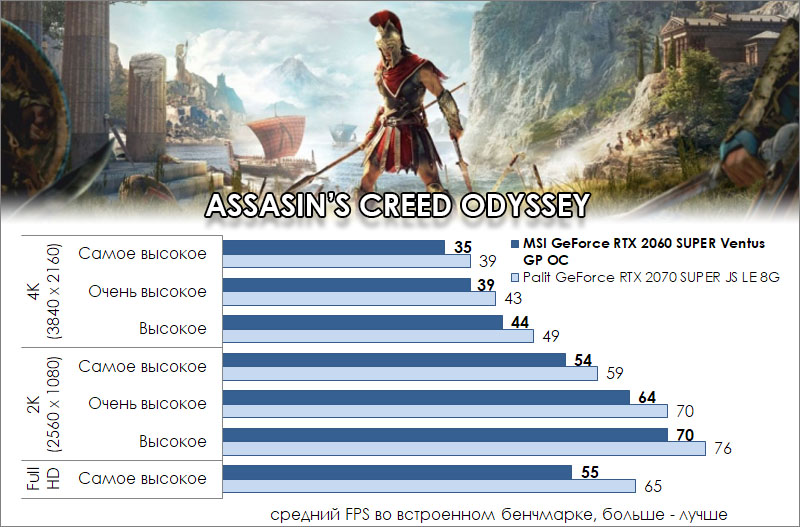

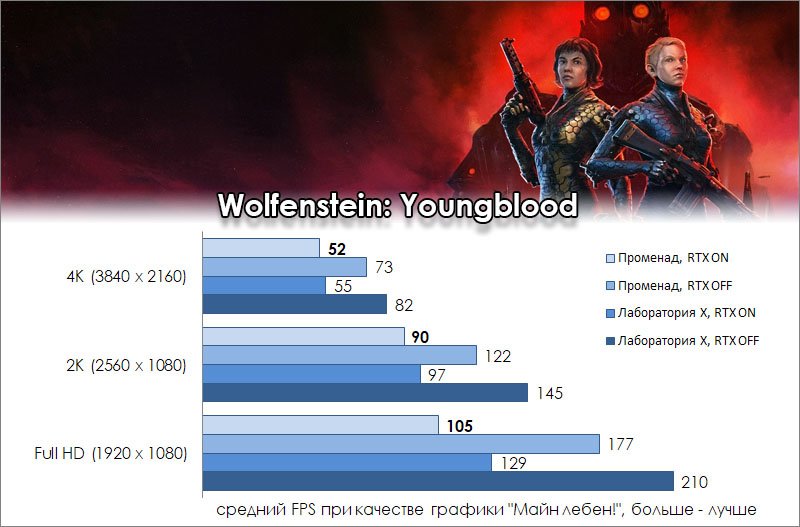

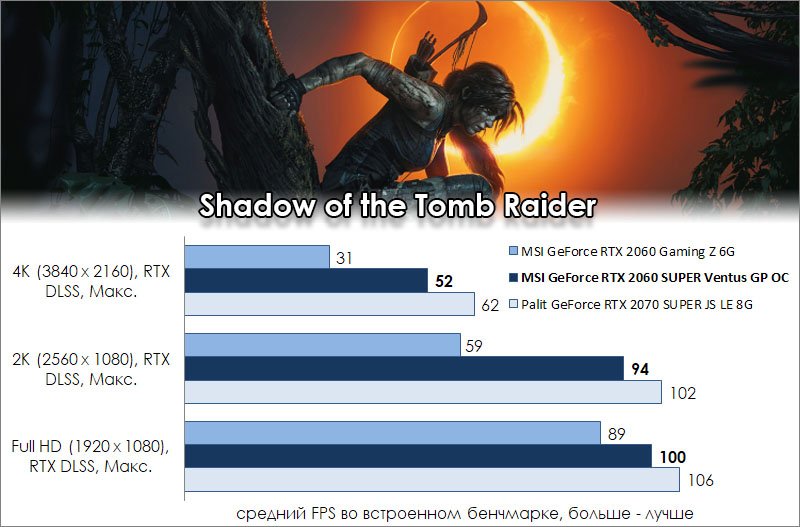

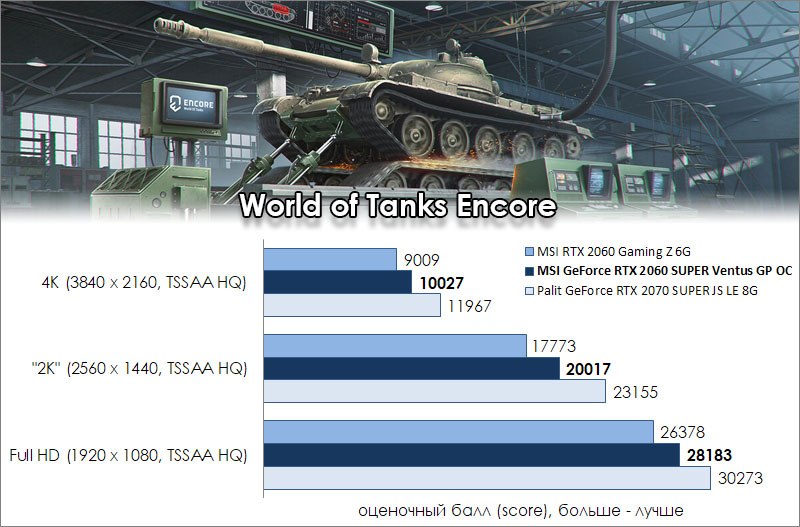

В сравнении с видеокартами, протестированными ранее на этом же стенде, RTX 2060 SUPER демонстрирует результаты, чётко укладывающиеся в позиционирование между обычным RTX 2060 и RTX 2070. В самом распространённом разрешении Full HD (1920 x 1080 точек) производительности хватает для поддержания комфортного fps на максимальных настройках графики. Даже при переходе на разрешение 2К (2560 x 1080 точек) идти на уступки по качеству текстур и сглаживания практически не придётся. Для разрешения 4К (3480 х 2160 точек) в последних игровых проектах ААА-класса уже потребуется балансировать на уровне средних и низких настроек.![](/upload/iblock/d99/d99bc4ab8ea2cd063c75a27e59289aca.jpg)
![](/upload/iblock/bcb/bcb12b5a753e6430bdac90268e638a6b.jpg)
![](/upload/iblock/c1d/c1d62be5fdfc4214f5c637285b888f67.jpg)
![](/upload/iblock/412/41222351e9378c93fc89c04c1eb7e367.jpg)
![](/upload/iblock/ad9/ad920b74fed7131cd2ceb4ef53660b3a.jpg)
![](/upload/iblock/4be/4be301e7c9c354d50361098a9f8fe825.jpg)
![](/upload/iblock/ddb/ddbd2f7a2f37a4f935a6930d8c2d8b73.jpg)
![](/upload/iblock/19d/19d59f688ea0c95d582bc135abbff6e3.jpg)
Потенциал в майнинге

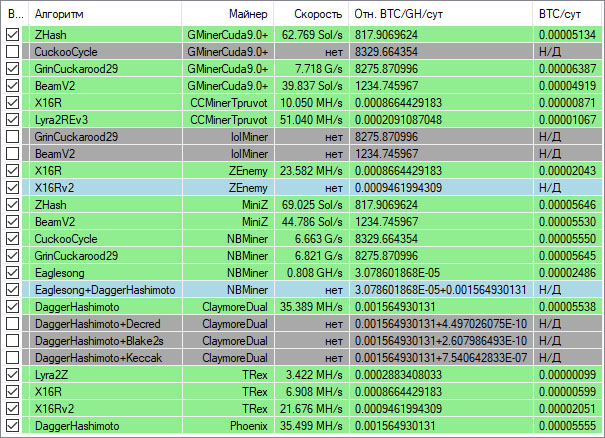

С точки зрения майнинга видеокарта не представляет значимого интереса, по крайней мере при курсах криптовалют на момент публикации обзора. Ниже приведены результаты бенчмарка разных алгоритмов в NiceHash Miner 1.9.2.20.![](/upload/iblock/e13/e1386e840853e5937802a3db6b356406.jpg)
Заключение
Система охлаждения видеокарты настроена на тихую работу, а цепи питания не имеют паразитных звуков дросселей, поэтому она не будет особо отвлекать шумом вентиляторов даже при настольном размещении системного блока. Разгонный потенциал невелик, но после непродолжительных экспериментов позволяет выжать 3-4% дополнительной производительности, что пригодится в разрешении 2К или в играх с поддержкой трассировки лучей в реальном времени. Для 4К-гейминга RTX 2060 SUPER слабоват, разве что идти на серьёзные компромиссы по качеству графики, снижая настройки до средних и низких значений. MSI GeForce RTX 2060 SUPER Ventus GP OC - хороший выбор для тех, кто не гонится за интегрированной RGB-подсветкой, запредельным FPS и играет в разрешении Full HD на максимальных настройках.![](/upload/iblock/178/178c733af5b725ce3fe143c0a224fc1c.jpg)
Преимущества MSI GeForce RTX 2060 SUPER Ventus GP OC:
- Хорошая производительность в разрешении Full HD;
- Тихая и производительная система охлаждения;
- Поддержка аппаратной трассировки лучей (RTX);
- Поддержка DLSS;
- Относительно небольшие габариты.
Недостатки:
- Лимит энергопотребления ограничивает разгон;
- Отсутствие режима полной остановки вентиляторов в простое.
