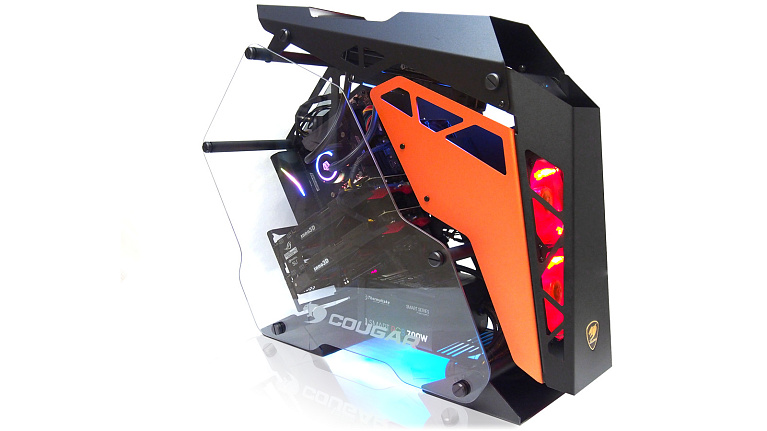

Обзор и тестирование корпуса COUGAR Conquer. Призван стать культовым?

Людям свойственна тяга к чему-то необычному и нестандартному. Даже в такой сугубо технической области, как компьютерные составляющие, производители и конечные покупатели не забывают про дизайн гаджетов и устройств. Наблюдаемое в последние годы изменение отношения к системным блокам персональных компьютеров, не как к "серой коробке под ногами", а как к эстетически приятному глазу устройству и элементу интерьера, подстегнуло производителей серьезно изменить облик своей продукции. На сегодня RGB-подсветкой украшены все виды комплектующих - от материнских платдо блоков питания, и смысла прятать ее за металлическими кожухами недорогих корпусов просто нет. Логичными были последовательные этапы становления неповторимого облика компьютеров от зарождения моддинга и отдельных энтузиастов с "плексигласом и дремелем наперевес"до готовых современных дизайнерских решений от ведущих производителей. Компания Cougar в 2017 году уделяла особое внимание гейминг-направлению и недавно презентовала на российском рынке интересные корпусы для персональных компьютеров серии Cougar Panzer, но отдельного внимания требует совсем нестандартное решение, заслуженно привлекающее к себе взор всех без исключения - уникальный каркасный корпус полуоткрытого типа Cougar Conquer.

Спецификация

Единственное, что в корпусе Cougar Conquer можно назвать обыденным - табличка со спецификацией. Экстраординарных возможностей внутреннее устройство корпуса не предложит, но и спокойно разместит самые производительные комплектующие домашнего иSOHO сегмента. Конечно, в нем реализованы некоторые необычные технические решения, воплощенные в металле и стекле, но в основе своей база корпуса рассчитана на типовую начинку большинства мощных "геймерских" ПК или графических станций начального уровня.

Официальная страничка: http://www.cougar-world.ru.

Упаковка

Коробка с COUGAR Conquer нетипично вытянута вверх и при этом относительно узкая. Связано это с тем, что корпус идет в разобранном виде и уложен с применением объемных уплотнителей, во избежание повреждения стеклянных или деформации металлических поверхностей.

Внутри все плотно и грамотно скомпоновано таким образом, что стеклянные боковины в слое уплотнителя спрятаны внутрь железного каркаса. Вспененное наполнение и дополнительные ребра жесткости из плотного картона хорошо защищают корпус от невзгод во время транспортировки. Например, даже без пометки "хрупко" транспортировка экспедиторскими компаниями из Москвы в Хабаровск прошла без последствий.

Комплектация

Комплектация у корпуса неплохая, сразу "из коробки" есть практически все необходимое для начала сборки системного блока:

• 120 мм корпусные вентиляторы - 3 шт.;
• Защитные решетки для корпусных вентиляторов - 3 шт.;
• Распорка для крепления накопителей информации - 1 шт.;
• Ножки - 2 шт.;
• Рамка для крепления блока питания - 1 шт.;
• Решетка для поддержки блока питания - 1 шт.;
• Цилиндрические крепления для боковых стекол - 5 шт.;
• Набор крепежных винтов и стяжек.

Защитные решетки вентиляторов вместе с корпусами встречаются нечасто, но учитывая расположение верхних вентиляционных отверстий будут весьма к месту. Вот только винтов для их крепления маловато, всего 12 штук, на отдельное размещение вентиляторов и решеток не хватит. Отрадно, что для крепления кабелей вложили продвинутый вариант нейлоновых стяжек с удобными многоразовыми зажимами и клипсы на самоклеящейся основе.

Инструкция укладывается в один лист сложенный "гармошкой". В этой части от недешевого корпуса ожидаешь красочно оформленный буклет. Правда, сборка настолько проста, что особо расписывать нечего. Недостаток внимания к премиум-позиционированию заметен и в части крепежных винтов. С одной стороны, их не поленились рассортировать в отдельные пакетики с надписями о предназначении для тех или иных комплектующих, с другой, не вложили спикер и инструмент для вкручивания винтов стоек креплений материнских плат, равно как и не окрасили последние в цвет корпуса.

Внешний вид и компоновка

"Стиль, стиль и еще раз стиль" - так пишет про корпус Conquer компания Cougar на своем официальном сайте. И с этим чертовски тяжело поспорить. И если эпитет "культовый корпус" можно будет закрепить только по прошествии некоторого времени, когда будет понятен спрос энтузиастов и востребованность в моддинг проектах, то с фразой "игровой корпус Conquer на 100% соответствует уникальной ДНК Cougar" мы, пожалуй, согласимся. Корпусов с настолько необычным дизайном и мощной харизмой с конвейера выходит немного.

Cougar Conquer продается в разобранном состоянии, но сборка не займет много времени, так как она проста. Основной каркас идет уже в готовом виде, фактически остается только навесить на него крепление накопителей информации, каркасные рамки для блока питания, установить опоры, прикрепить стойки для боковых стеклянных панелей, и закрепить их самих.

(коллаж основан на выдержках из инструкции к корпусу)

На время транспортировки задняя верхняя опорная пластина замотана мягким уплотнителем во избежание появления сколов и потертостей в месте соединения с задней стенкой корпуса.

Все элементы рамы, декоративных панелей и навесных компонентов, за исключением стеклянных боковин, вырезаны из металла на высокоточных ЧПУ-станках с допусками в доли миллиметров. Конструкция прочна и брутальна благодаря серьезной толщине базовых направляющих (3,4 мм) и остальных элементов (2,5 мм) из алюминиевого сплава.

В конструкцию заложены подвижные элементы: крышка верхнего отсека дополнительных вентиляторов и две опоры, на которых стоит корпус. Боковая оранжевая металлическая вставка зафиксирована жестко.

Верхняя крышка сделана с большим вырезом, открывающим взор на два из трех посадочных мест под дополнительные вентиляторы или радиатор системы жидкостного охлаждения. Передняя панель, несмотря на визуальное ощущение откидывающейся конструкции, крепится на винтах и не предполагает быстрого демонтажа для обслуживания фронтальных вентиляторов.

В комплекте для сборки идет пять разборных трубок, играющих роль соединительных элементов каркаса и стеклянных панелей. Три из них состоят из трех секций, две - из двух секций. Первые используются для крепления двух опор в основании и соединения верхних частей каркаса в тыльной зоне. Вторые играют роль дополнительных фиксаторов стеклянных боковин. На опорах снизу приклеены тонкие полоски из вспененного уплотнителя для придания большей устойчивости и для того, чтобы не царапать поверхности, на которых будет стоять корпус.

На верхнем торце лицевой панели со скосом под 45 градусов размещены кнопки включения и перезагрузки, стандартные 3.5 мм TRS разъемы для наушников и микрофона и два USB 3.0 порта.

Если в целом корпус напоминает футуристическое средство передвижения из фантастических блокбастеров, то именно передняя панель визуально вписывается в название Conquer, что в переводе с английского обозначает "завоеватель". Ее дизайн напоминает брутальные осадные шлемы альфа-воинов из экранизаций фантастических и фэнтези-произведений о далеком будущем.

Задняя часть корпуса - открытого типа,с непривычно ориентированной вниз, под углом 45 градусов, зоной слотов расширения и задних портов материнской платы, выполненной подобным образом из-за своего необычного крепления.

Cougar придерживается принципа "нам нечего скрывать!", поэтому боковые стеклянные панели корпуса полностью сделаны из толстого пятимиллиметрового закаленного стекла. Переживать за их случайное повреждение не стоит, стекло такой толщины часто используют даже в подвесных полках и столешницах журнальных столов. Панели играют роль не только декоративную, но и добавляют общей жесткости конструкции, без них корпус ощущается менее монолитным.

Рамка для крепления дополнительных плат в слотах расширения материнской платы выполнена как неотъемлемая часть задней несущей стенки корпуса. Всего доступно семь слотов.

К передней опоре с помощью четырех винтов крепится решетка-подставка под блок питания. Она служит в качестве упора нижнему краю длинных блоков питания. Основной же крепежный элемент для блока питания сделан в виде рамки, которая сначала прикручивается четырьмя винтами к стандартным отверстиям на самом блоке питания, а затем -к задней части корпуса на два винта. Отверстия позволяют закрепить БП как вниз, так и вверх вентилятором. У рамки сделан наклоненный под 45 градусов козырек, исполняющий роль теплового экрана, препятствующего выбросу потока горячего воздуха из БП в сторону нижних PCI-E слотов материнской платы.

Для крепления носителей информации места мало. Реально можно установить на выбор либо один накопитель размером 3.5'', либо два накопителя 2.5''. При том, что SSD в формате M.2 и U.2 постепенно приобретают всю большую распространенность, и многие современные материнские платы позволяют установить "на борт" пару таких накопителей, ограничение корпуса по посадочным местам для дополнительных устройств хранения информации не выглядит критично. Учитывая позиционирование корпуса для топовой игровой станции, вряд ли кто-то запланирует создание на его основе объемного хранилища файлов.

Внешний вид корпуса после установки опор и без боковых панелей:

Особенности сборки

Внутри корпуса достаточно места для беспрепятственного доступа к каждому отдельному компоненту. Неважно, собираете вы системный блок с нуля или хотите поменять отдельные комплектующие, помехи друг другу при установке и демонтаже не будет. Обилие прорезей для кабель-менеджмента также упрощает подключение. Поэтому начинать сборку системного блока можно в любом порядке.

Для установки блока питания, как уже упоминалось выше, используется специальная рамка. На задней стенке корпуса предусмотрены отверстия для трех ее положений со сдвигом влево и вправо, позволяющие закрепить стандартные блоки ATX до 220 мм длиной. При любом из них козырек, направляющий тепловой воздушный поток от БП, не помешает установке материнской платы благодаря наклону в 45 градусов.

Перед креплением материнской платы нужно закрутить винты-стойки в готовые отверстия в соответствии с ее форм-фактором. Возможна установка плат ATX, microATX и Mini-ITX. Странно, что производитель сэкономил и вложил обычные неокрашенные в черный цвет винты-стойки, которые выделяются на фоне темной поверхности задней стенки корпуса. С другой стороны, они всегда закрыты платой, поэтому будут заметны только с тыла, что не сильно критично. Инструмента или биты для удобного затягивания этих винтов в комплекте нет.

Крупный вырез на задней стенке корпуса, сделанный для быстрого доступа к задним планкам крепления систем охлаждения центрального процессора, близок к идеальным габаритам. Если бы фигурный выступ в районе верхнего среднего винта крепления материнской платы сделали бы чуть меньше, можно было бы, не снимая платы,демонтировать и обратные планки радиаторов подсистемы питания процессора.

Крепление накопителей информации осуществляется на специальной металлической распорке с последующим прикручиванием в передней части корпуса. Форма крепления такова, что вместится либо один 3.5'' жесткий диск, либо два 2.5'' накопителя. В принципе можно установить 2.5'' жесткие диски по отдельности или вместе с SSD.

Распорка с носителями информации прикручивается на четыре винта к корпусу и находится в зоне обдува верхним фронтальным вентилятором, что должно обеспечить комфортный температурный режим под нагрузкой.

При установке видеокарт рамку слотов расширения пришлось слегка подкорректировать (отогнуть влево) рукой. Вероятно, во время транспортировки она немного загнулась. В остальном совпадение крепежных отверстий - отличное. Вместятся графические "монстры" до 350 мм длиной.

Вокруг портов материнской платы рамки нет, заглушку крепить не к чему. На наш взгляд, этот крепеж можно было бы сделать по аналогии со слотами расширения в виде металлической рамки. Общий вид конструкции получился бы презентабельнее, и была бы сведена к минимуму вероятность случайного замыкания соседних разъемов при подключении периферии к портам вслепую, на ощупь.

Если вести речь о кабель-менеджменте, то тут есть свои нюансы. К количеству отверстий, через которые можно завести кабели в любую часть корпуса нет ни одного нарекания, их много, и они удобно расположены. Под крепление простыми нейлоновыми стяжками также мест достаточно. Но нестандартное расположение материнской платы под углом и блока питания со сдвигом вперед накладывают свои ограничения. Сильное смещение выходного отверстия пучка проводов БП в большинстве вариантов установки потребует применения дополнительных удлинителей для восьмипинового провода питания процессора. В случае короткого корпуса блока питания и крепления его в крайнем левом положении провод с трудом подключается только наискосок через всю плату, для скрытой проводки за задней стенкой длины не хватает. А в случае, когда БП развернут вентилятором вверх (что актуально для моделей с RGB-подсветкой), без удлинителя уже не обойтись и для питания центрального процессора, и для двадцатичетырехпинового основного разъема питания материнской платы. Найти удлинители обоих типов - задача решаемая, но потребует дополнительных средств. Либо придется пойти на уступки в части эстетической составляющей и пустить провода напрямую, не пряча их за поддон материнской платы. Излишки части проводов, используемых для питания устройств, удобно прятать в передней опоре под полкой для БП.

Подключение кнопок и портов с лицевой панели корпуса к материнской плате осуществляется стандартными разъемами.

Итоговый вид системного блока в сборе без установленных стеклянных боковых стенок с ориентацией БП вентилятором вниз и применением самодельного удлинителя питания процессора получился следующий:

Остается только подключить провод к блоку питания, и финальным действием установить боковые стеклянные панели. Делать лучше именно в таком порядке, так как в собранном виде подобраться к разъему питания, несмотря на фигурные вырезы снизу будет неудобно.

На опорах не хватает каких-нибудь выступов или упоров. Как вариант, это могли бы быть и просто скобы на стойках, к которым крепится стекло, и к которым было бы удобно прислонить его, а не ловить все пять отверстий на весу при каждой установке боковой панели.

Охлаждение

Несмотря на компоновку Cougar Conquer как полуоткрытой системы с обилием отверстий для хорошей вентиляции, в современном игровом ПК обойтись без серьезных систем охлаждения невозможно. Для этих целей на корпусе вверху предусмотрены посадочные места для трех 120 мм вентиляторов в верхней части, которые также могут использоваться для установки 120/240/360 мм радиатора системы жидкостного охлаждения. С задней стороны присутствует и продолговатый вырез, позволяющий провести шланги внутрь корпуса в случае размещения радиатора СЖО непосредственно под верхней откидной крышкой. Стоит учесть, что высоты доступного места между каркасом корпуса и крышкой не хватит для установки радиатора с установленными вентиляторами "снаружи", что-то одно нужно будет крепить с внутренней стороны корпуса.

Серьезным сюрпризом стал и тот факт, что стандартных удлиненных винтов, которые обычно идут в комплекте с дополнительными вентиляторами и системами жидкостного охлаждения, не хватает для сквозного крепления "бутерброда" по схеме (снизу-вверх) "радиатор СЖО<->стенка корпуса<->вентилятор<->защитная решетка". Сказывается толщина прочного металлического каркаса Cougar Conquer, который почти на 2 мм толще среднестатистической стенки в обычных корпусах. Поэтому при использовании жидкостного охлаждения будет два пути: искать в магазинах винты большей длины или ставить по схеме (снизу-вверх) "вентилятор<->радиатор СЖО<->стенка корпуса".

При использовании 120 мм или 240 мм радиаторов СЖО ближе к задней части лучше установить вентилятор на вдув, чтобы обеспечить обдув радиаторов VRM на материнской плате.

В передней части корпуса имеется место для двух 120 мм вентиляторов, вместо которых можно закрепить 120/240 мм радиатор СЖО. Для доступа к этой зоне потребуется открутить шесть винтов по периметру лицевой панели. Они доступны снаружи через боковые вентиляционные отверстия.

Пылевые фильтры нигде не предусмотрены. Если учесть полуоткрытый тип корпуса, то это не особо и важно, а вот факт того, что для чистки фронтальных вентиляторов потребуется каждый раз откручивать лицевую панель, вызывает недоумение;сделать в этом месте откидное крепление по типу верхней крышки хитрых инженерных решений не потребовало бы.

Что касается использования классических воздушных кулеров центральных процессоров, то места под них предостаточно, вместятся даже огромные башни до 190 мм высотой.

С корпусом в комплекте идут неплохие вентиляторы COUGAR CFD 120 RED LED (заводская модель CF-D12HB-R или A1225L12S) с подсветкой среднего между красным и оранжевым цвета. Паспортные характеристики: напряжение питания - 12 В, потребляемый ток - до 0.3 А, скорость вращения - до 1200 оборотов в минуту.

Открытая компоновка предрасполагает к использованию комплектующих с RGB-подсветкой. Жалко, что комплектные вентиляторы светятся только одним оранжевым цветом и не сопрягаются с распространенной в топовых комплектующих подсветкой типа AURA.

Тестовый стенд

В теории системы вентиляционных отверстий и щелей должно хватать для создания комфортного распределения тепловых потоков внутри корпуса. Так ли это на самом деле проверялось на примере тестового стенда, в который вошли следующие производительные комплектующие:

• Центральный процессор: Intel Core i9-7900X (инженерный образец);
• Система жидкостного охлаждения: ID Cooling AuraFlow 240;
• Материнская плата: ASUS ROG STRIX X299-E Gaming;
• Оперативная память: 16 ГБ (2 шт. x 8 ГБ) Corsair Vengeance LPX DDR4-2400 @2666 МГц;
• Видеокарты: 2 шт. x Inno3D GeForce GTX 1080 Gaming OC 8 ГБ;
• Системный накопитель: жесткий диск Seagate ST500DM002 500 ГБ;
• Блок питания: Thermaltake Smart RGB 700 Вт;
• Корпус: Cougar Conquer;
• Корпусные вентиляторы: 3 шт. из комплекта корпуса;
• Операционная система: Microsoft Windows 10 Pro x64 со всеми обновлениями на 05.12.2017.

В собранном виде корпус получается достаточно крупным(255 x 580 x 685 мм) и тяжелым(к 15 кг собственного веса добавляются несколько килограммов комплектующих).

Тестирование

Прочность материалов и качество окраски

При производстве корпуса на материалах не экономили. Толщина рамы и навесных деталей тому пример, поэтому за механическую прочность переживать не приходится. Другое дело, что в местах трения металла о металл краска неизбежно пострадает. В основном это будет незаметно, так как большая часть деталей один раз закреплена и более не снимается. Проблемным местом останется верхний стык откидной крышки и рамы, где неизбежно появляется скол после первого же открытия.

Шум комплектных вентиляторов

Вентиляторы работают негромко и обеспечивают хорошее воздушное давление благодаря специальным наплывам на лопастях. На скорости до 850 оборотов их вообще не слышно, на 1000 оборотов в секунду появляется заметный ненавязчивый шелест воздуха. На 1200 оборотов звук работы становится заметным на общем фоне, но все равно тише, например, звука вращения шпинделя, используемого в тестовом стенде жесткого диска WD Blue.

Температура компонентов под нагрузкой

Основой оценки эффективности охлаждения комплектующих внутри любого корпуса является сравнение результатов нагрева ключевых компонентов ПК под нагрузкой в полностью собранном виде по сравнению с открытым стендом. При использовании тестовых пакетов LinX 0.7.2 (для нагрузки центрального процессора), Furmark 1.19.1.0 (для нагрузки видеокарт) и Crystal Disk Mark 6.0.0 (для нагрузки жесткого диска) получились следующие результаты, представленные на диаграмме ниже. Температура в помещении на момент тестирования составляла 27 градусов Цельсия.

Как видно из результатов, распределение воздушных потоков внутри корпуса получается корректным, и все комплектующие находятся в адекватных тепловых условиях. На открытом стенде закономерно на несколько градусов ниже температура видеокарт, вследствие отсутствия замкнутого объема воздуха, в остальном разница в пределах погрешности измерений. Стоит отметить и то, что благодаря обилию в Cougar Conquer открытых частей сброс предельной температуры сразу после уменьшения нагрузки на компоненты происходит немного быстрее, чем в классических корпусах закрытого типа.

Заключение

У компании Cougar получился отличный и самое главное крайне эффектный внешне корпус для продвинутой станции геймера или просто имиджевой сборки в стиле "милитари". Даже без дополнительного моддинга Cougar Conquer притягивает к себе взгляд и вызывает неподдельный интерес у всех без исключения. Если вы рассчитываете на "WOW-эффект", то Cougar Conquer несомненно его обеспечит.

Нельзя не отметить, что при его создании уделили немало внимания не только внешнему виду, но и жесткости конструкции, которая фактически большей частью держится на двух крупных опорах и задней стенке рамной конструкции. Толщина металла и боковых панелей из закаленного стекла подобраны с хорошим запасом прочности. Для сборки ПК на базе топовых комплектующих препятствий не будет, корпус готов к конфигурациям с производительными жидкостными системами охлаждения и несколькими видеокартами. Конечно, создание своеобразной "иконы стиля" не обошлось без мелких нюансов и ограничений, которые наверняка со временем отшлифуют или немного изменят в будущих модификациях, и тогда этот корпус можно по праву будет назвать культовым. На сегодня же Cougar Conquer - это один из самых красивых и стильных корпусов, производимых "на потоке", который придется по душе энтузиастам, фанатеющим от вычурных форм, броских агрессивных панелей, ярких подсветок и необычных технических решений.

Достоинства Cougar Conquer:

Недостатки:

• Мало мест крепления носителей информации;
• Для чистки фронтальных вентиляторов надо откручивать лицевую панель;
• В комплекте нет инструмента для вкручивания ножек-винтов под материнские платы.

Особенности:

• Блок питания расположен так, что может потребоваться удлинитель дополнительного питания процессора и 24-pin;
• Из-за приличной толщины металла стандартных длинных крепежных болтов дополнительных вентиляторов и жидкостных систем охлаждения может не хватить;
• Нет места для крепления задней планки, прикрывающей порты материнской платы (эстетический момент)
