Обзор и тест кулера Thermalright True Spirit 120M Rev. B

Thermalright True Spirit 120M Rev. B – небольшой универсальный кулер процессоров AMD/Intel с TDP до 160 Вт, комплектуемый производительным 120 мм вентилятором TY-121G.
Обзор и тест кулера Thermalright True Spirit 120M Rev. B

Мы уже писали о серии кулеровThermalright Macho, которые отличаются крупным размером радиатора. Теперь речь пойдет о противоположности – узкой серии Thermalright True Spirit, в которую также входят модели со 140 мм, 120 мм и 92 мм вентиляторами.

И опять в наших руках оказалась модель со 120 мм вентилятором – Thermalright True Spirit 120M Rev. B. Примечательно, что стоит кулер около 2600 рублей, делая его привлекательным для покупки.

Технические характеристики

  • Рассеиваемая мощность: 160 Вт;
  • Совместимые платформы:
    • Intel LGA775/115x/1366/2011(-3)/2066;
    • AMD AM2(+)/AM3(+)/AM4/FM1/FM2(+).
  • Радиатор:
    • Размеры: 132 мм (Длина) х 58 мм (Ширина) х 145 мм (Высота);
    • Вес: 450 гр;
    • Тепловые трубки: 4 х 6 мм, медь;
    • Пластины: количество 46 шт, толщина 0.4 мм, расстояние между ними 1.8 мм;
    • Материал основания: чистая медь C1100 с никелировкой.
  • Вентилятор:
    • Модель: Thermalright TY-121G;
    • Количество вентиляторов: 1;
    • Размеры: 120 мм х 120 мм х 25.4 мм;
    • Вес: 140 гр;
    • Тип подшипника: скольжения (EBR);
    • Скорость вращения: 600–1800 об/мин;
    • Воздушный поток: 25.76–77.28 CFM;
    • Уровень шума: 19–25 дБА;
    • Рабочее напряжение: 12 В;
    • Ток: 0.25 А;
    • Потребление: 3 Вт.

Упаковка и комплектация

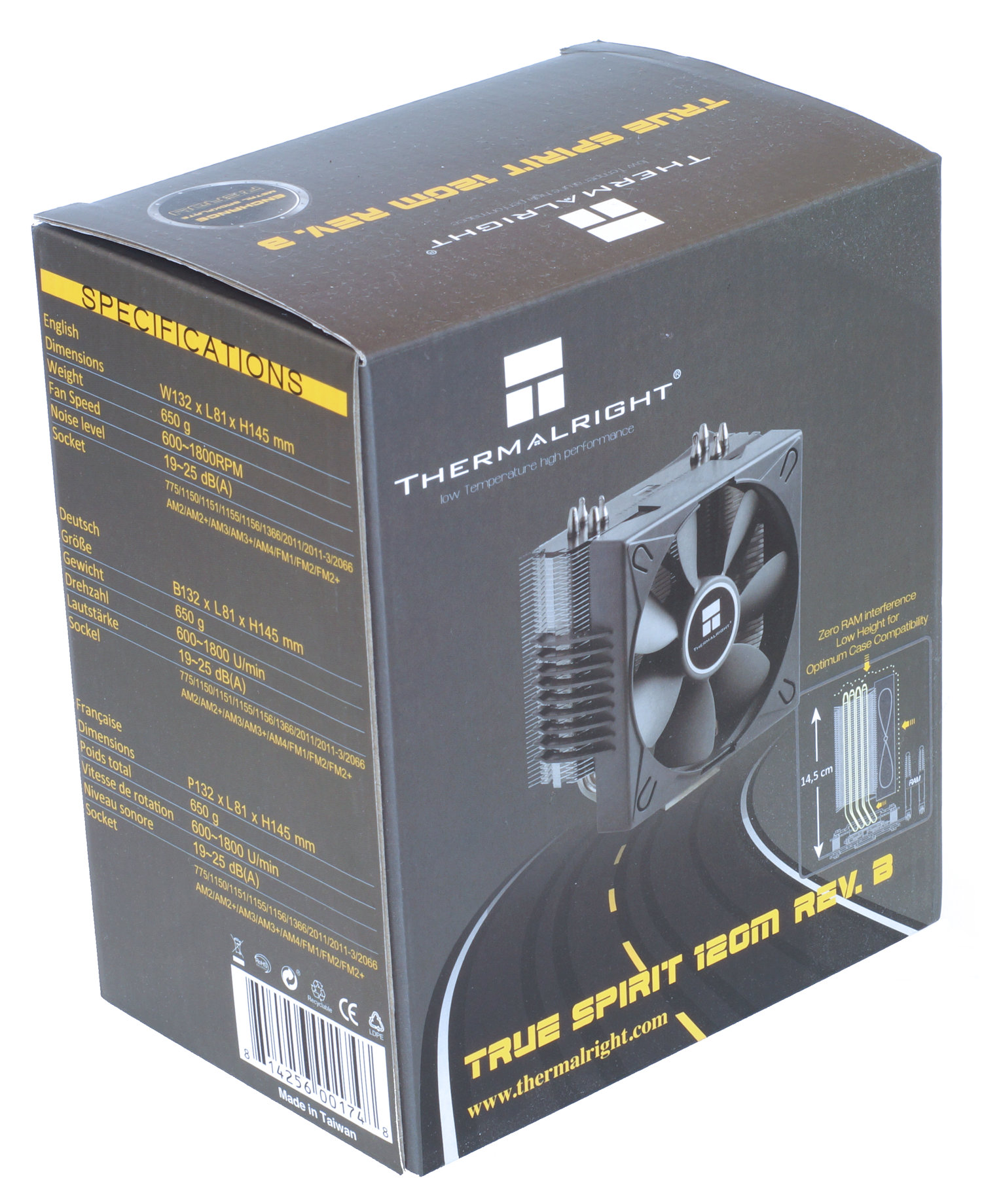

Поставляется кулер Thermalright True Spirit 120M Rev. B в небольшой желто-черной коробке, где присутствует изображение кулераи размещена минимальная информационная часть. На ней приведены краткие технические характеристики на нескольких языках и подчеркнуты особенности конструкции: совместимость со всеми сокетами (исключение AMD TR4), применение четырех 6 мм медных тепловых трубок, асимметричный дизайн, необходимый для того, чтобы обеспечить установку высоких модулей памяти.

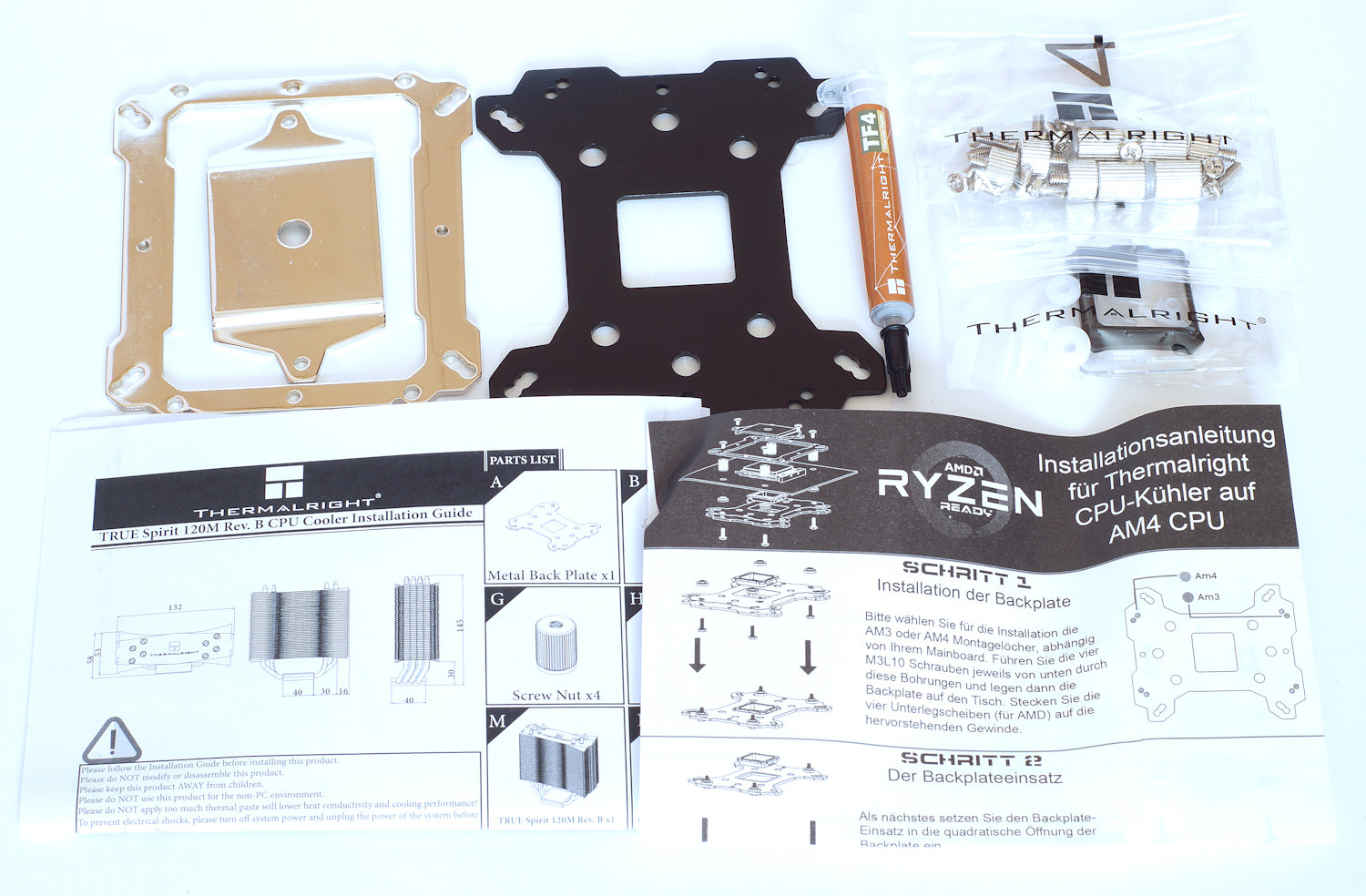

Комплектация практически дублирует серию Macho: инструкция по установке, универсальный бекплейт и рамка крепления, прижимная пластина. Не хватает разве отвертки и набора скоб, но это связано с особенностями установки вентилятора.

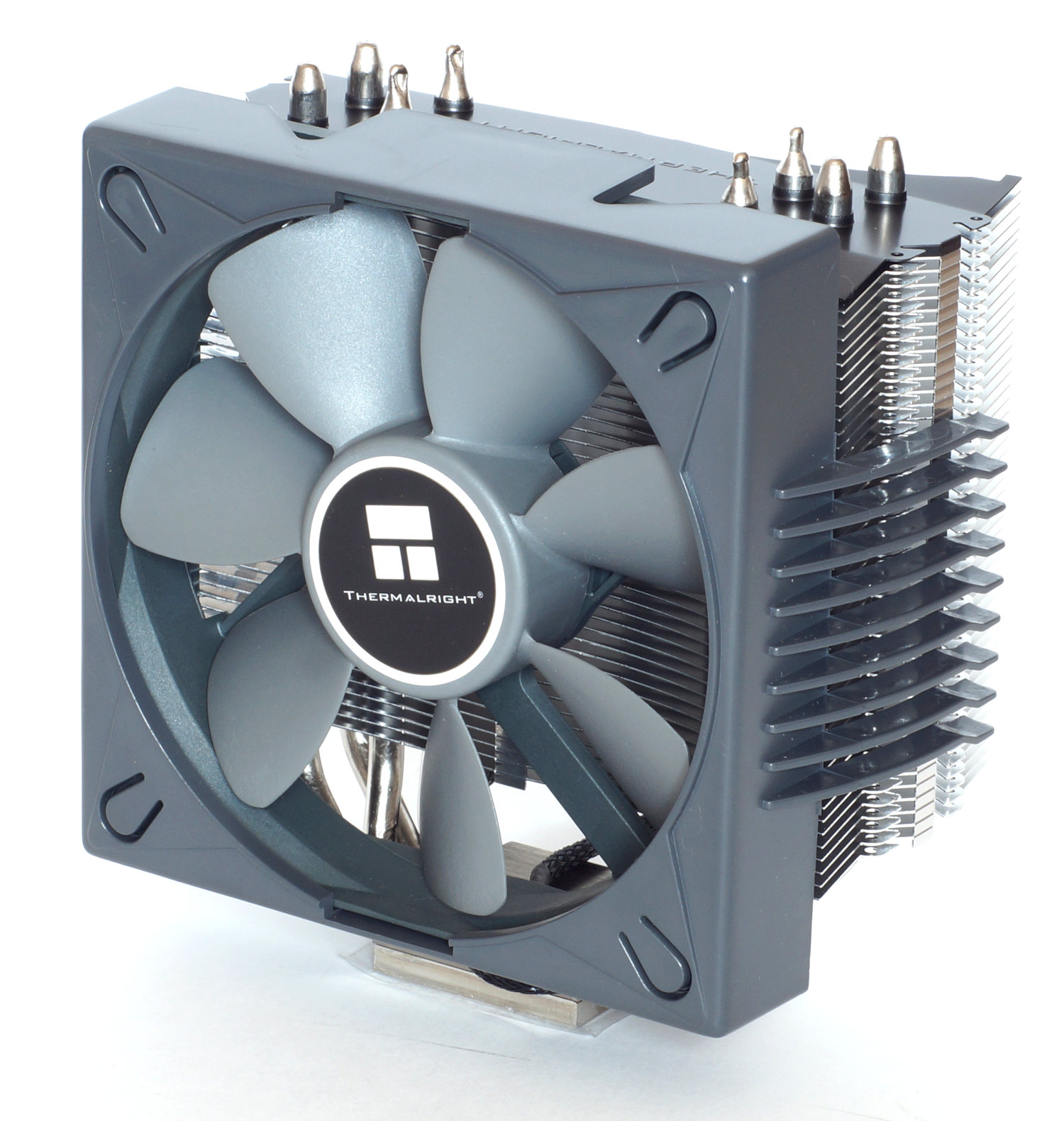

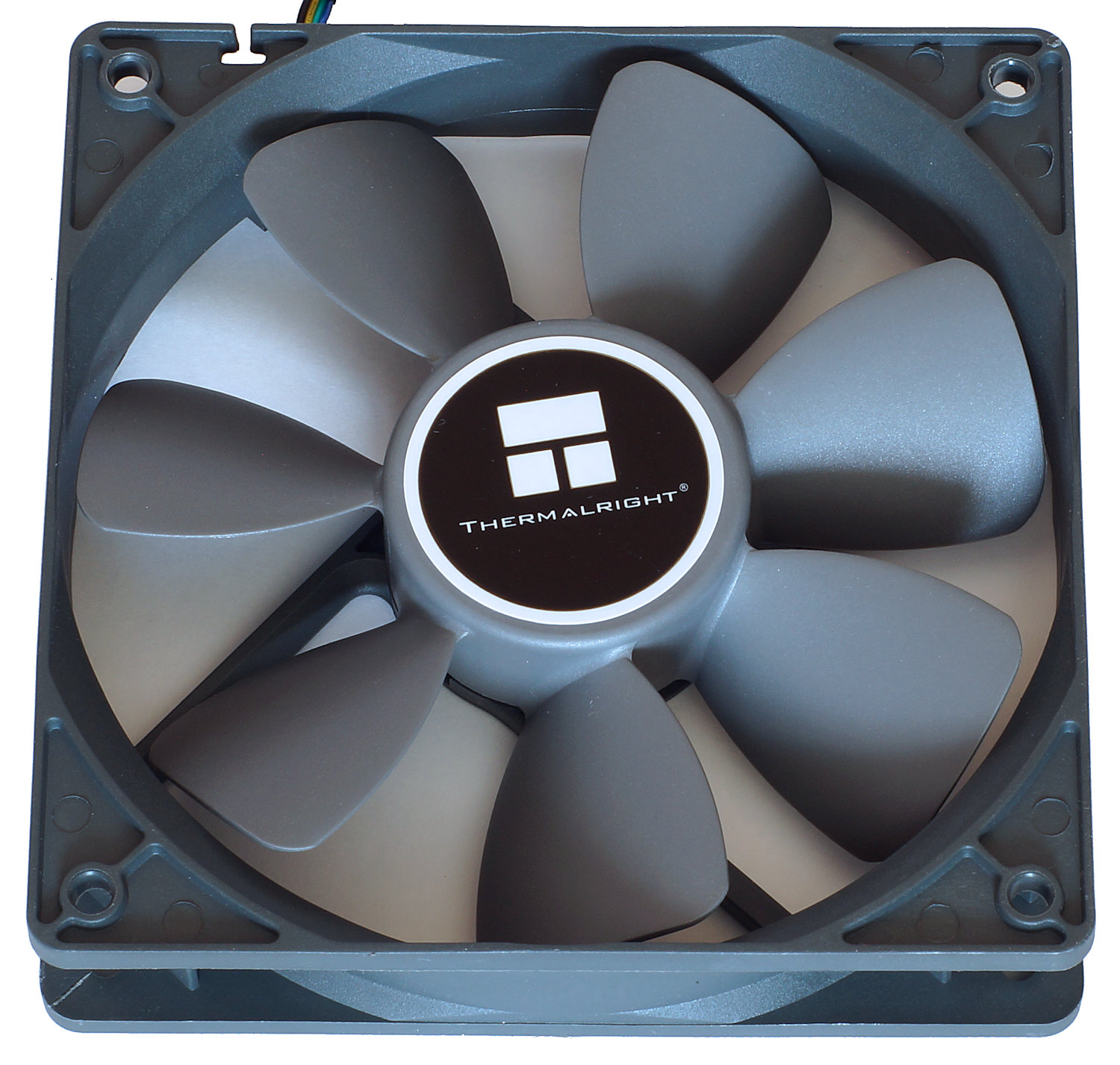

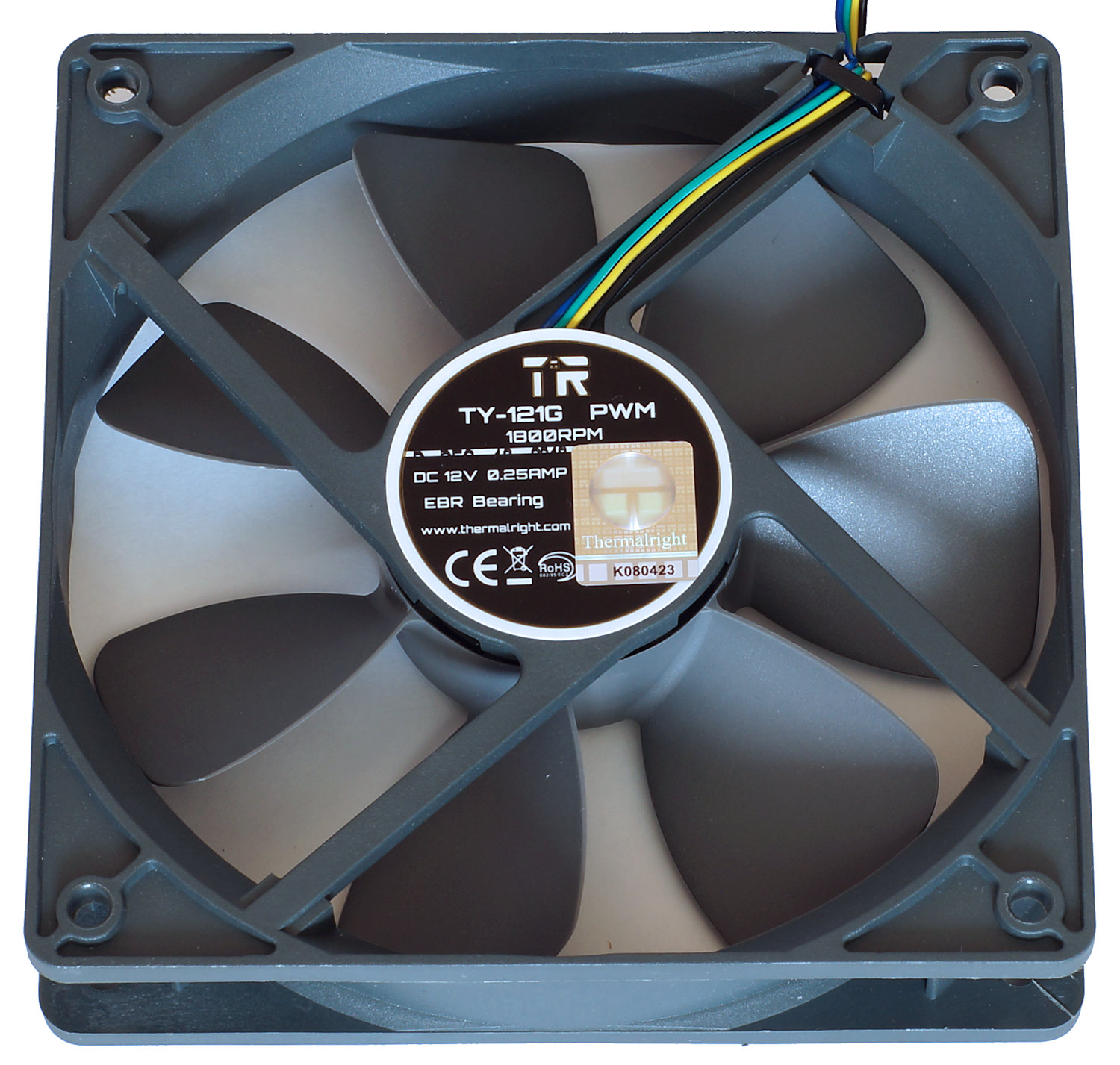

Кулер поставляется с производительным 120 мм вентилятором Thermalright TY-121G, имеющим максимальные обороты 1800 rpm и обеспечивающим, согласно производителю, уровень шума 25 дБ. Но по факту он все-таки шумнее.

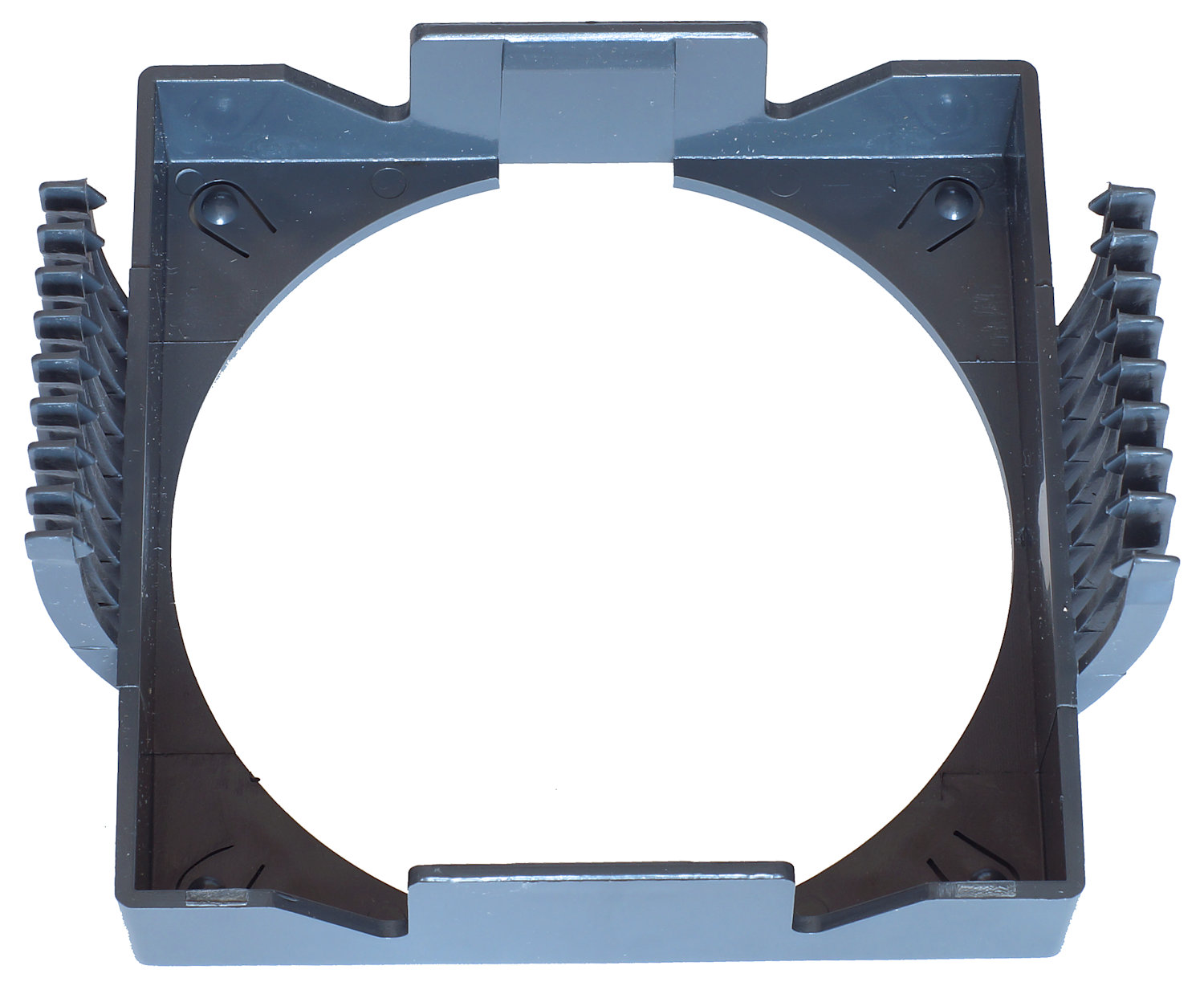

Еще один элемент, без которого невозможна установка вентилятора – пластиковый кожух. В комплекте он только один, поэтому установка второго не предусмотрена.

Внешний вид

Внешне кулер Thermalright True Spirit 120M Rev. B смотрится неплохо и привлекает к себе внимание своими компактными размерами, особенно высотой 145 мм и толщиной 81 мм, что делает его отличным кандидатом на установку даже в узкие Mid-Tower корпуса. При этом заявленный уровень TDP составляет 160 Вт и для охлаждения современных процессоров этого значения вполне хватит, правда о разгоне придется забыть. Использование универсальных креплений позволяет установить его как на современные, так и на «устаревшие» сокеты: AMD AM2(+)/AM3(+)/AM4/FM1/FM2(+) и Intel LGA775/115x/1366/2011(-3)/2066. Отсутствует поддержка разве только сокета AMD TR4, но для этой платформы нужен кулер другого уровня.

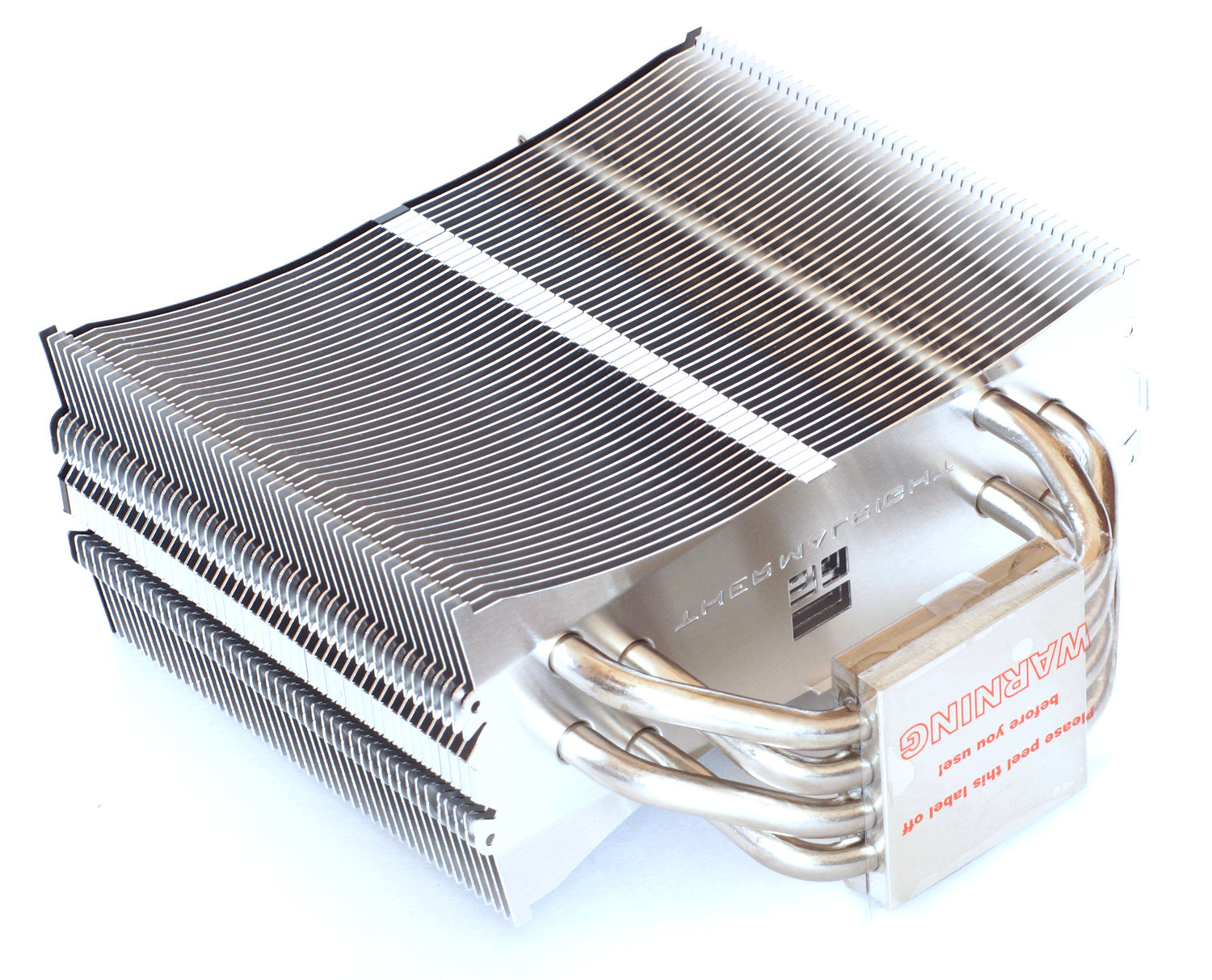

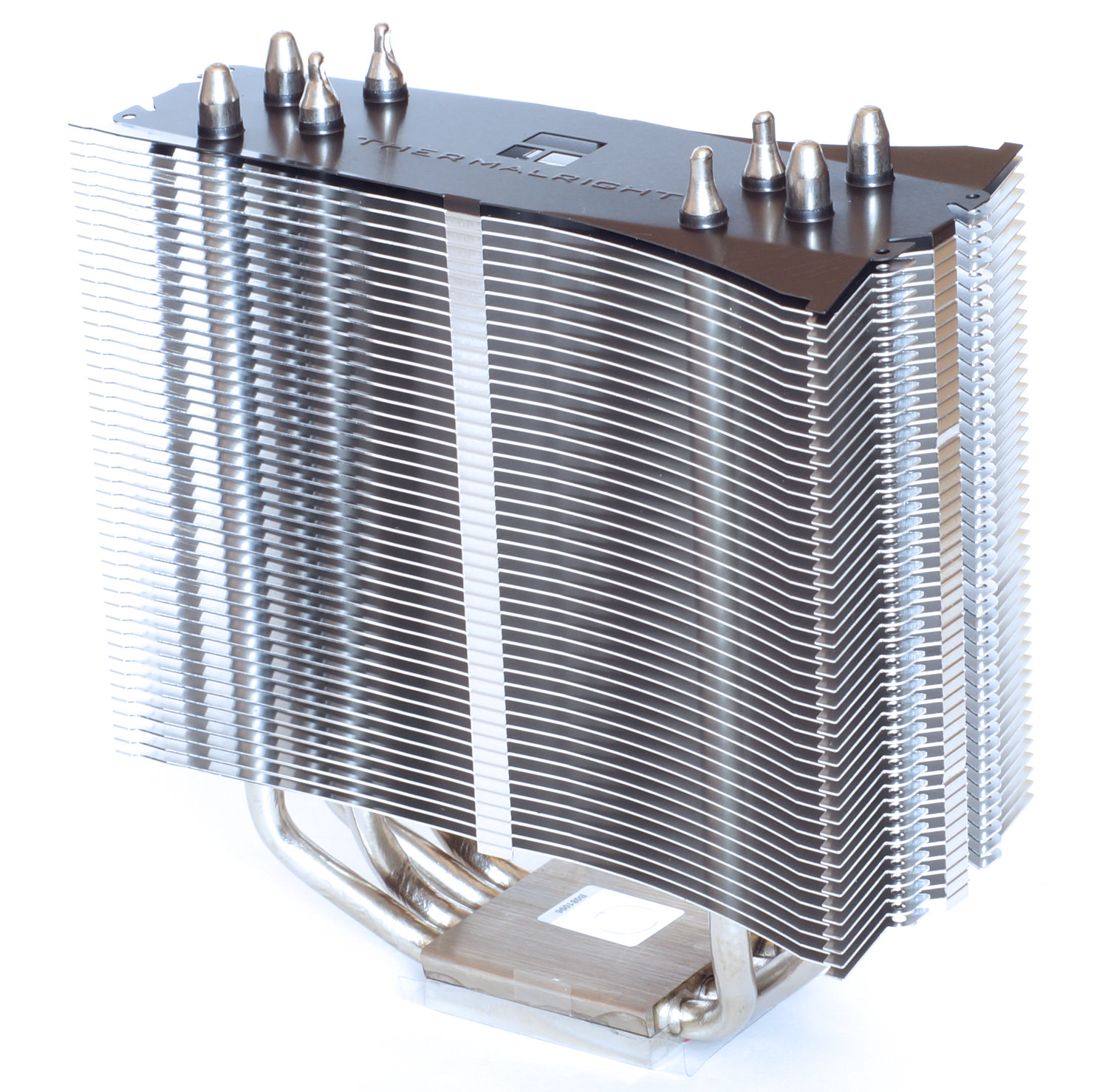

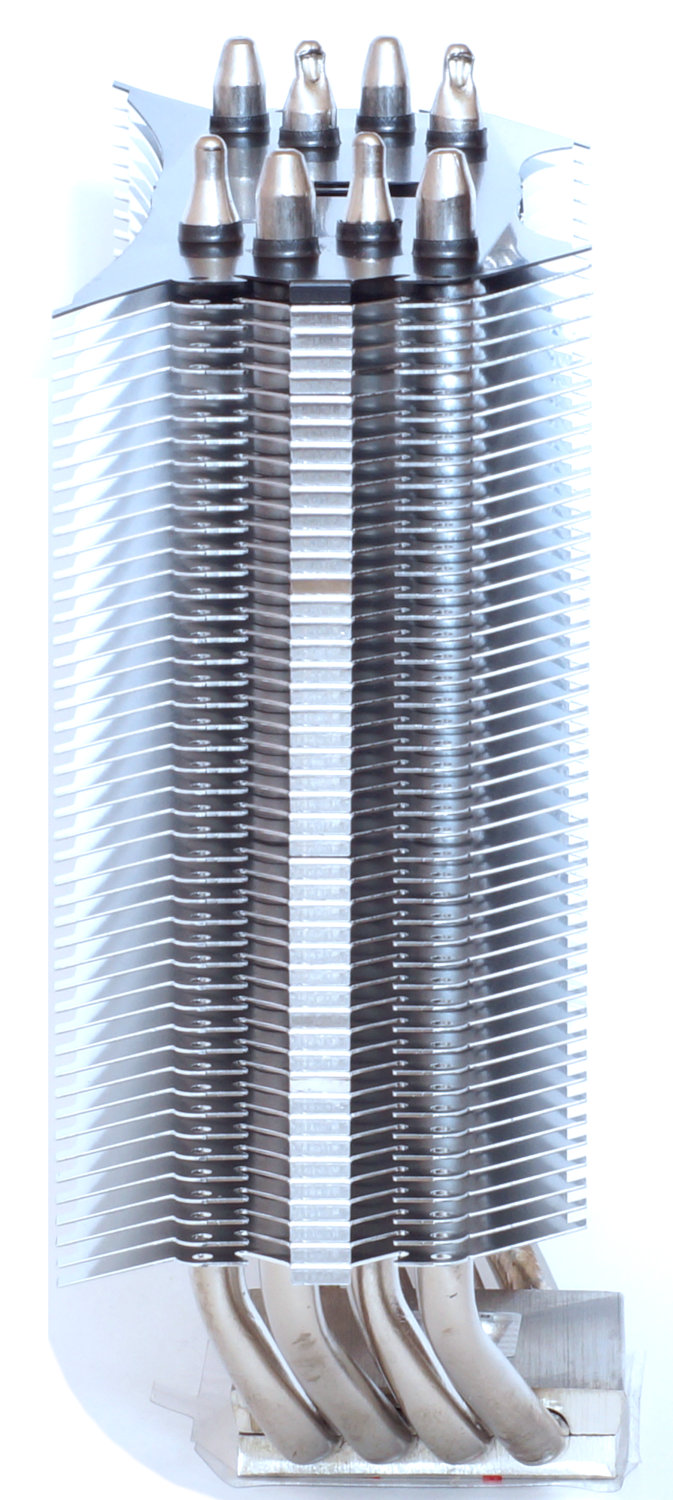

Конструктивно радиатор состоит из четырех 6 мм медных тепловых трубок, на которых закреплено 46 алюминиевых пластин с никелировкой, делающих радиатор эффектным в плане внешнего вида.

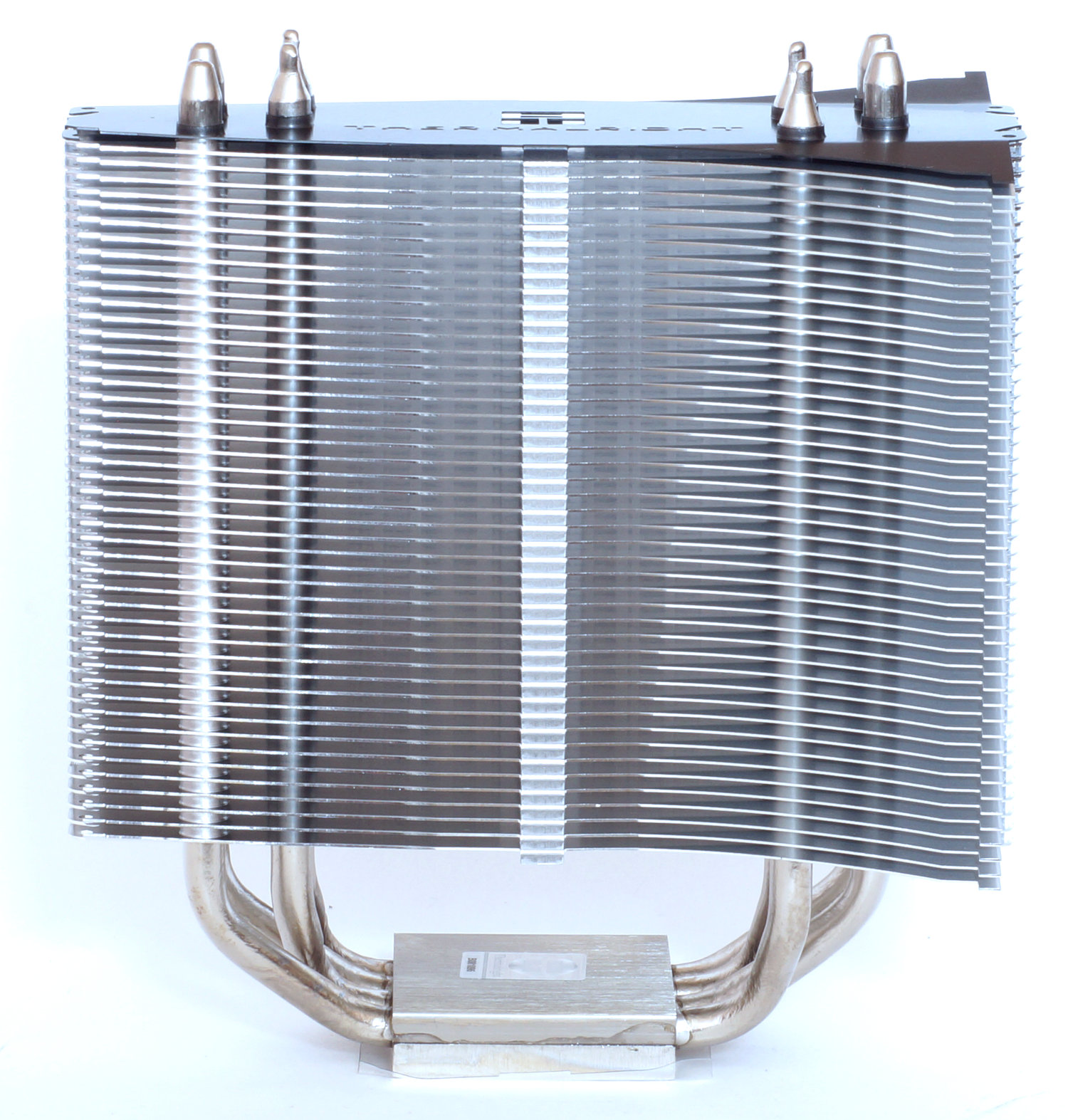

Но вернемся к особенностям конструкции. Радиатор также выполнен асимметричным, чтобы можно было установить высокие модули памяти. Помимо этого, в борьбе за эффективное охлаждениенебольшая ширина пластин (58 мм) предопределила достаточно большое их количество (46) и относительно плотноеразмещение (расстояние между ними 1.8 мм). Это значит, что эффективность охлаждения будет в большей степени зависеть от того, на сколько «мощно» будет продувать их вентилятор, а комплектный именно такой (TY-121G с максимальными оборотами 1800 rpm).

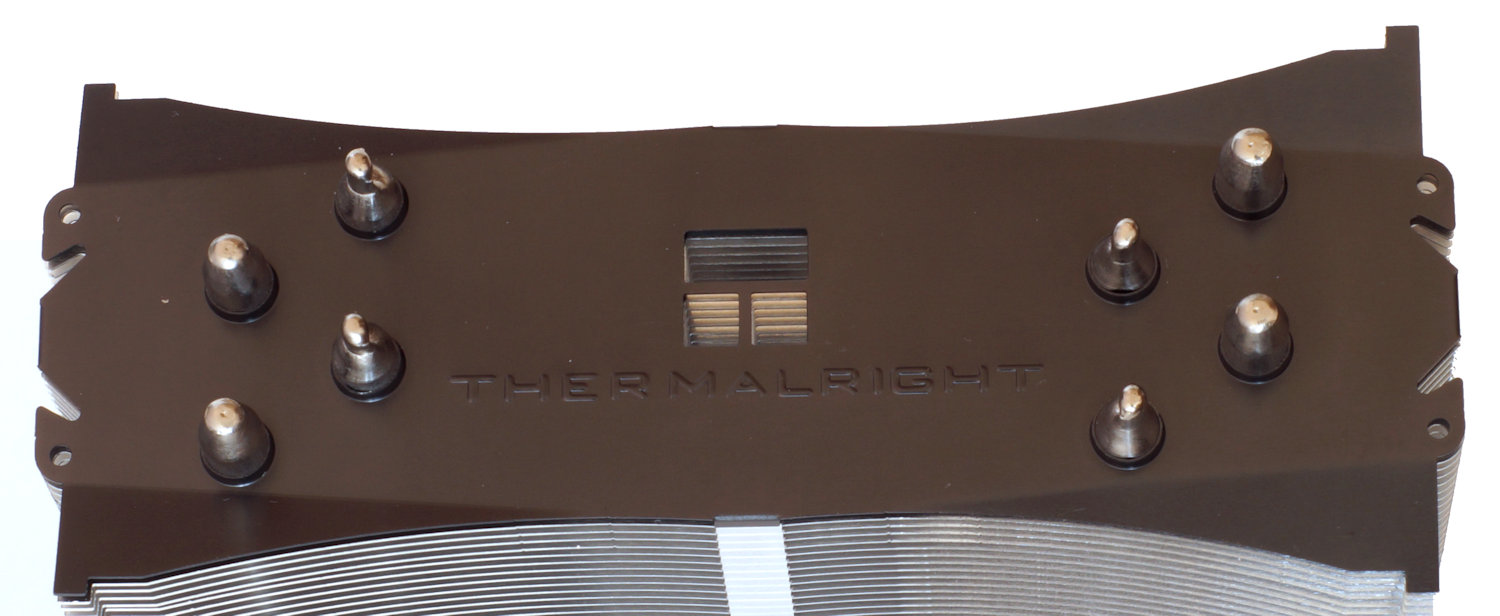

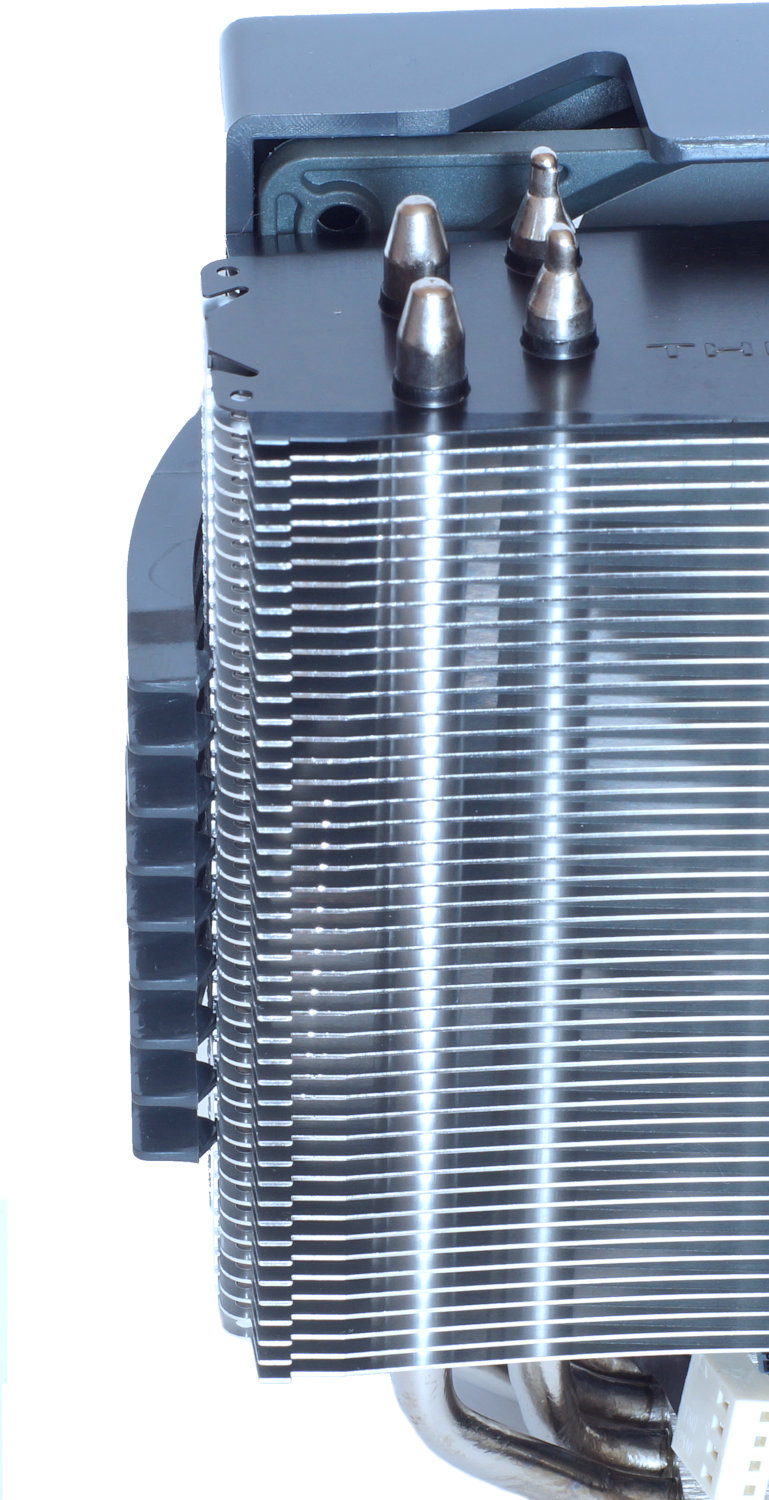

Профиль пластин немного изогнут по краям в разные стороны. По словам производителя, это минимизирует сопротивление воздуха и улучшает рассеивание тепла. В самих пластинах есть выемка в виде эмблемы компании Thermalright, а также заметны отверстия для установки скоб фиксации вентиляторов, которые в комплекте с данным кулером не идут.

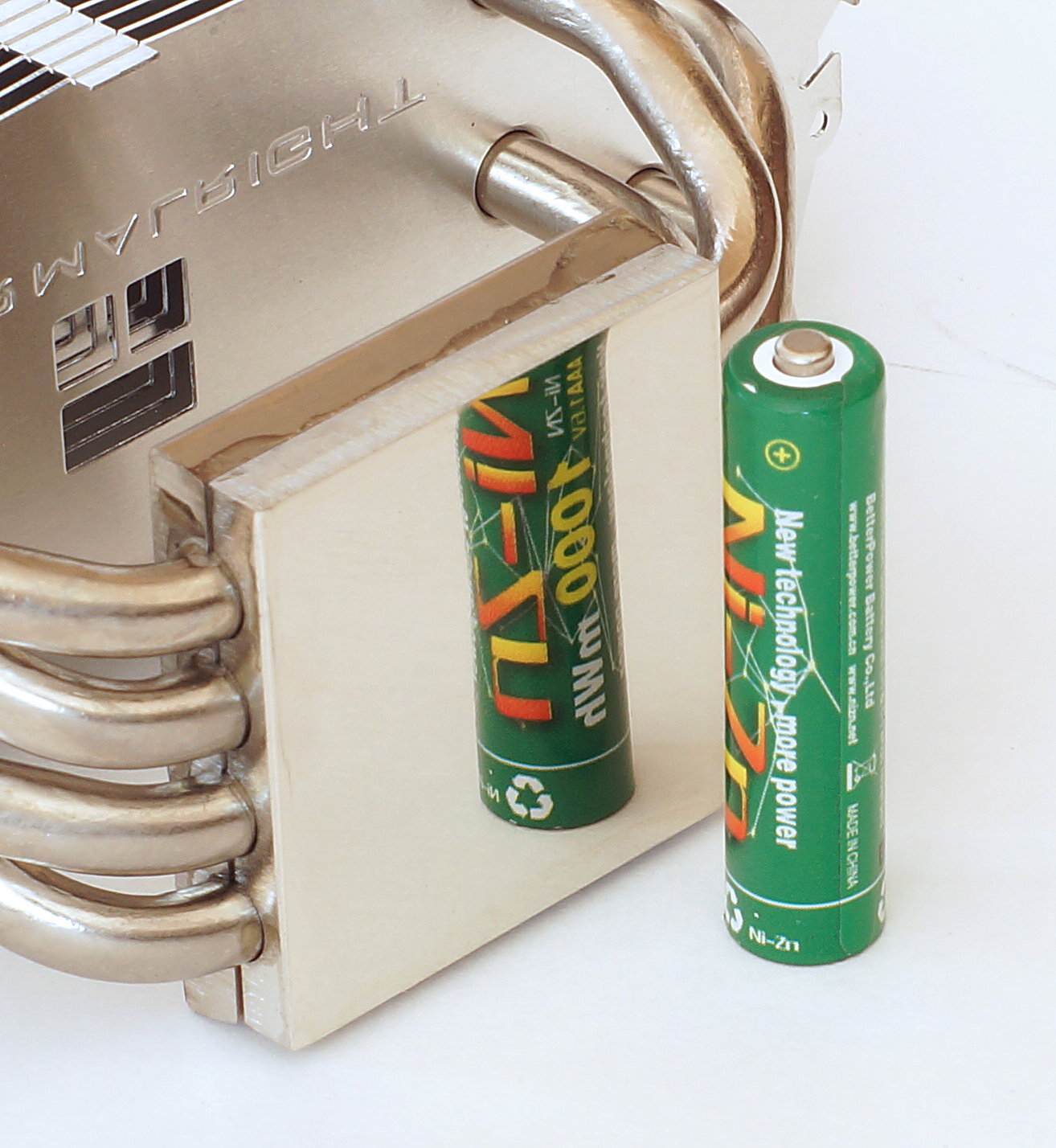

Неизменным осталась и пайка, призванная улучшить теплоотдачу от основания к тепловым трубками. Основание никелированное и зеркальное.

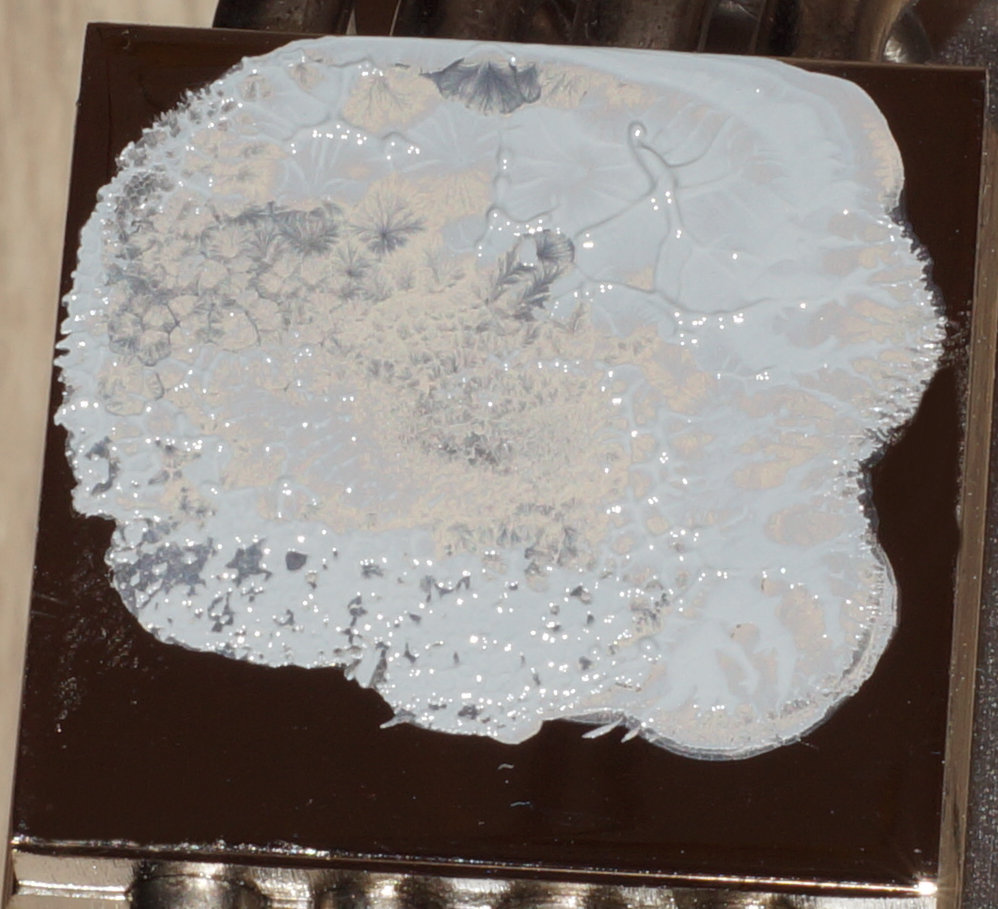

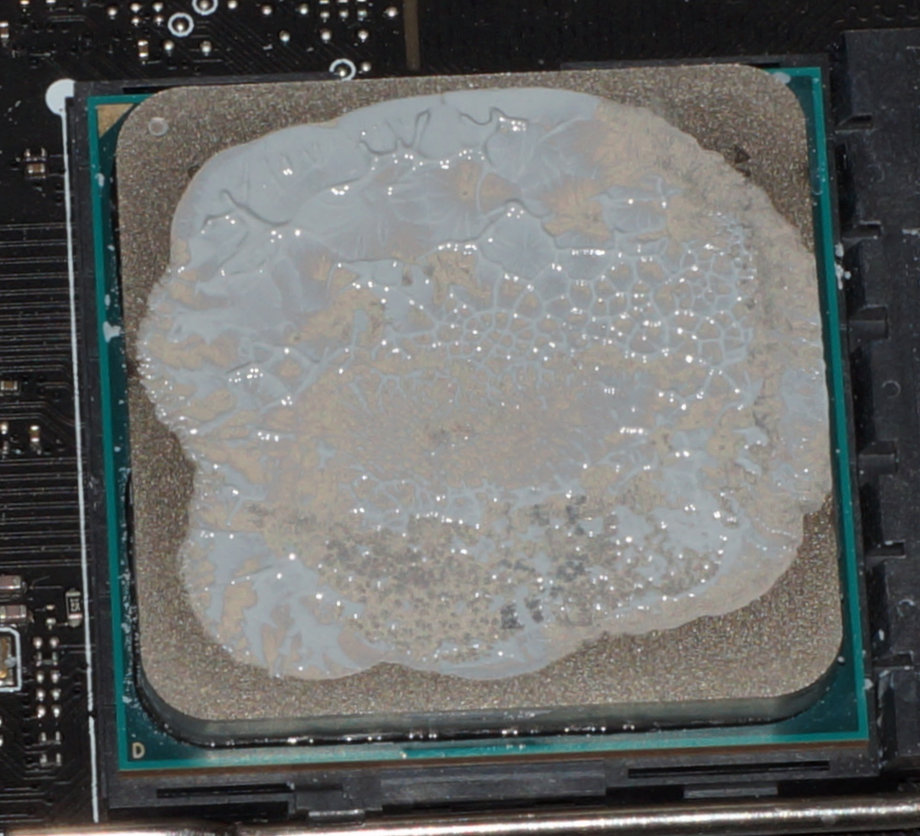

Привычно для Thermalright основание тестируемого кулера оказалось неровным, нос точки зрения контакта с теплораспределительной крышкой процессора AMD Ryzen 7 1700Xкачество обработки можно считать хорошим – выпуклое, и в результате излишки термопасты оказались выдавлены к краям.

Процесс установки

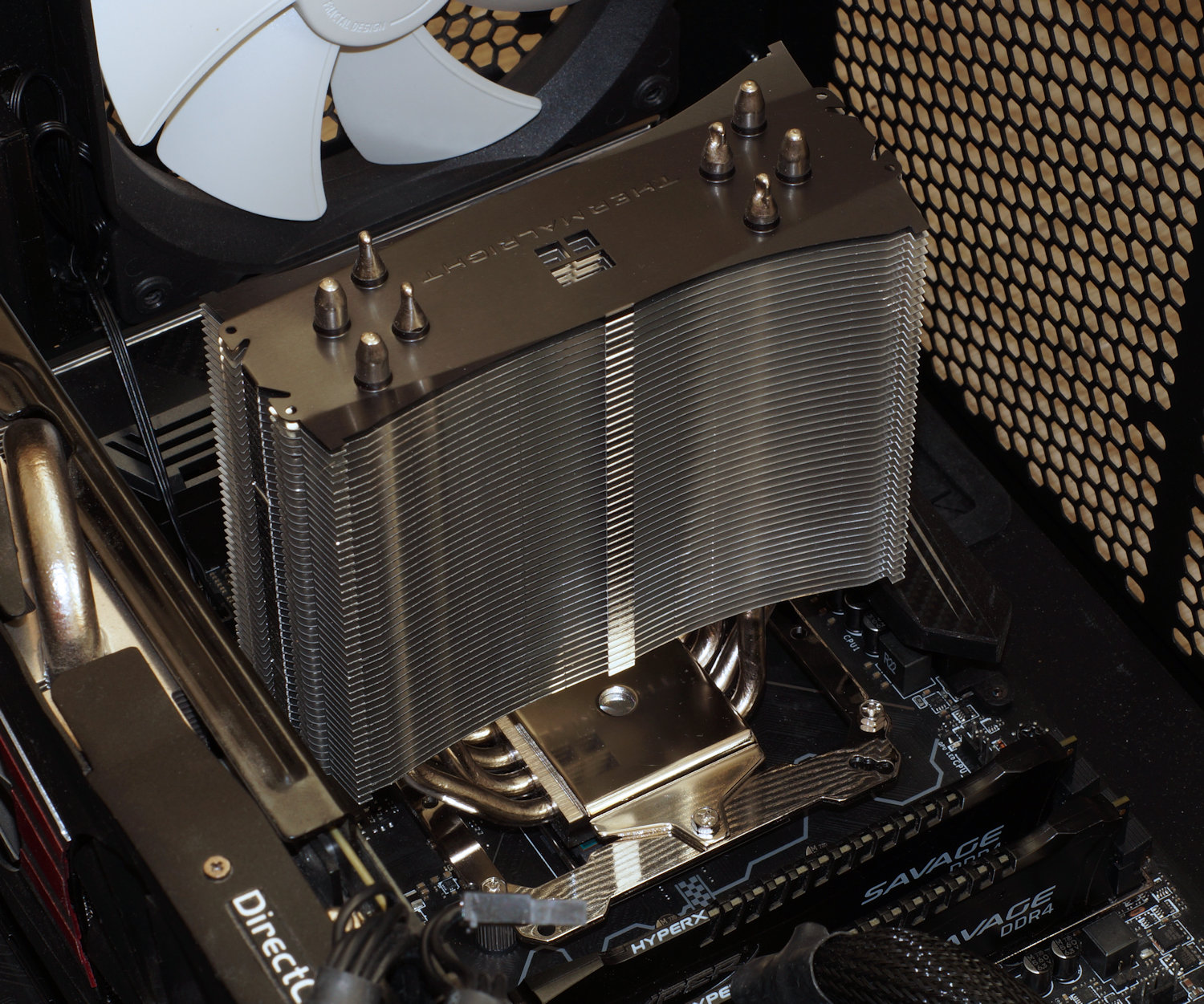

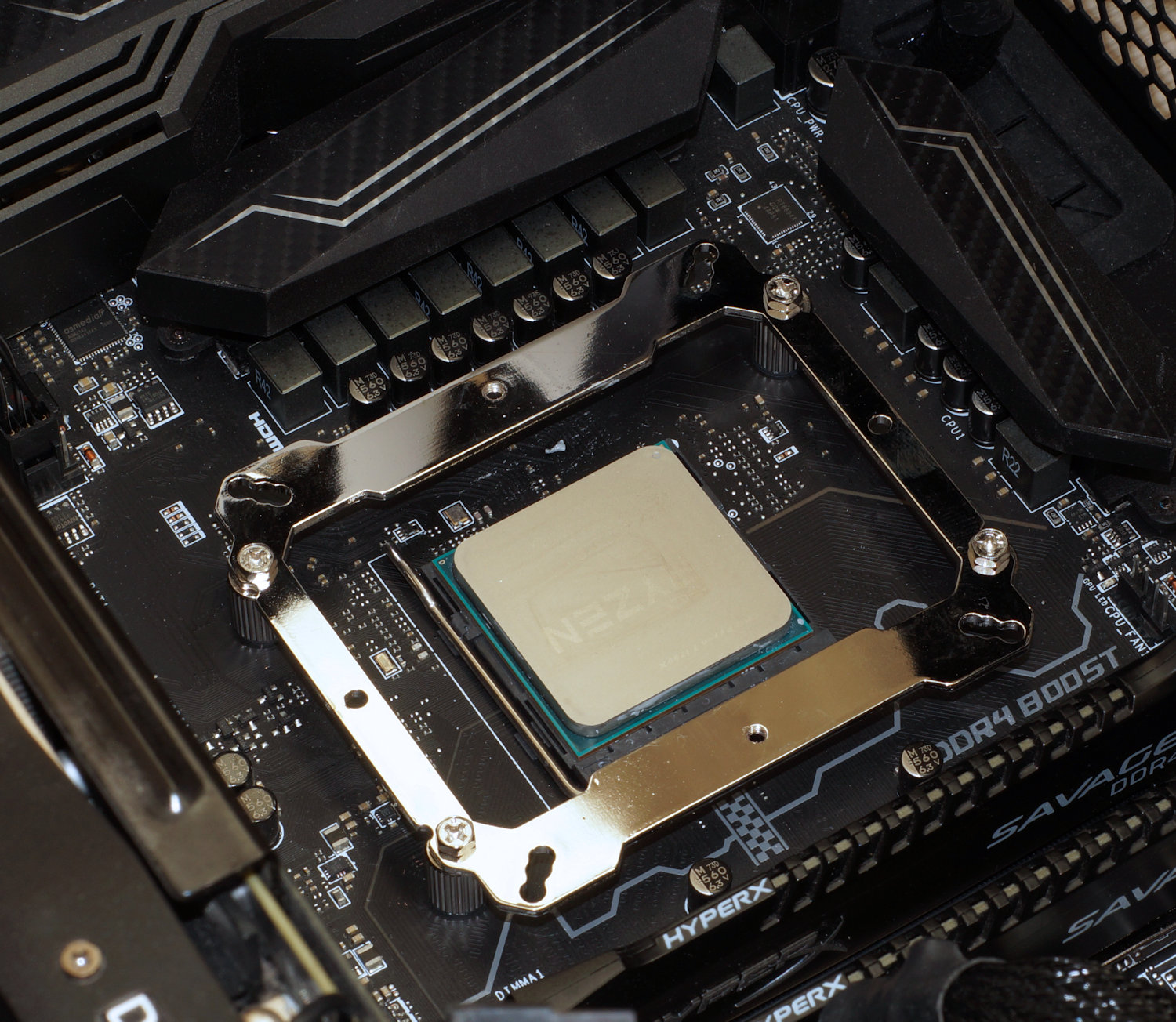

Монтаж кулера Thermalright True Spirit 120M Rev. B практически полностью повторяет установку кулера Thermalright Macho 120 Rev. B(крепления одинаковые). Отличия составляют только в способе фиксации вентилятора (через кожух или скобами). Так что процедура установки простая и хорошо знакомая.

Кулер мог бы быть компактнее, но его длину несколько увеличивают выпирающие крепления кожуха (результат: длина - 132 мм).

Тестовый стенд

  • Центральный процессор: AMD Ryzen 7 1700X;
  • Система охлаждения: кулеры Thermalright True Spirit 120M Rev. B, Thermalright Macho 120 Rev. B и Noctua NH-D15 (с одним вентилятором);
  • Термопаста: ARCTIC MX-2;
  • Материнская плата: MSI X370 GAMING PRO CARBON;
  • Оперативная память: DDR4-3000 2x8 Gb Kingston HyperX Savage HX430C15SB/8;
  • Видеокарта: ASUS Radeon R9 390 8 Gb DirectCU II;
  • Накопители: Kingston HyperX FURY 240 Gb (SHFS37A/240G);
  • Корпус: Fractal Design Define S;
  • Блок питания: be quiet! Dark Power PRO 11 850W.

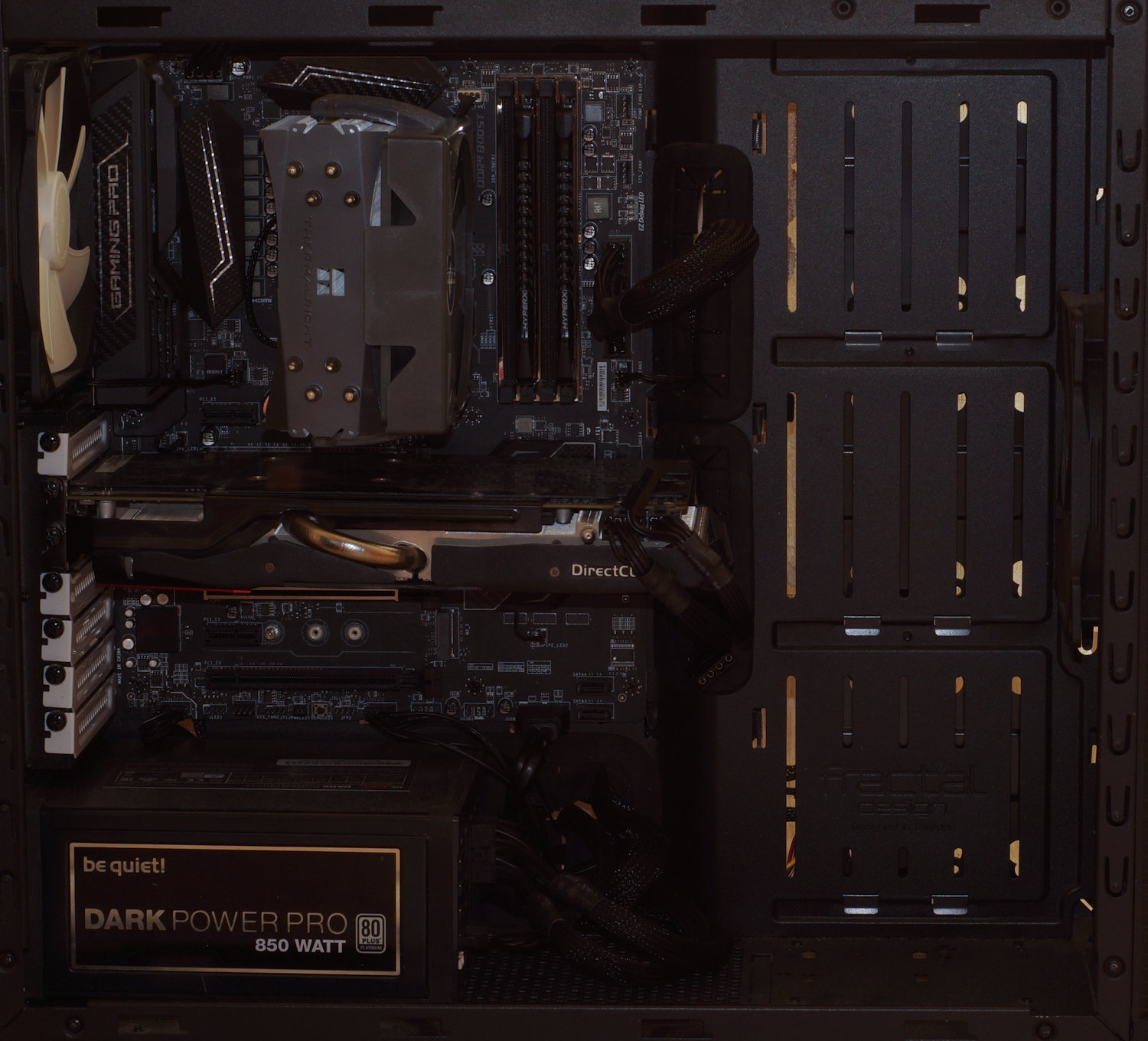

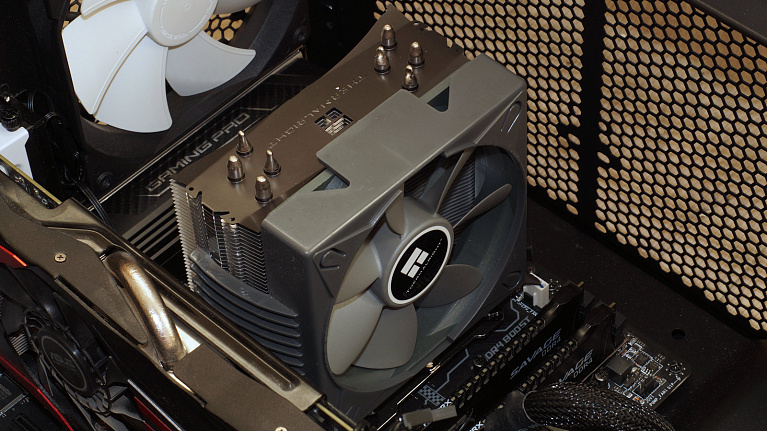

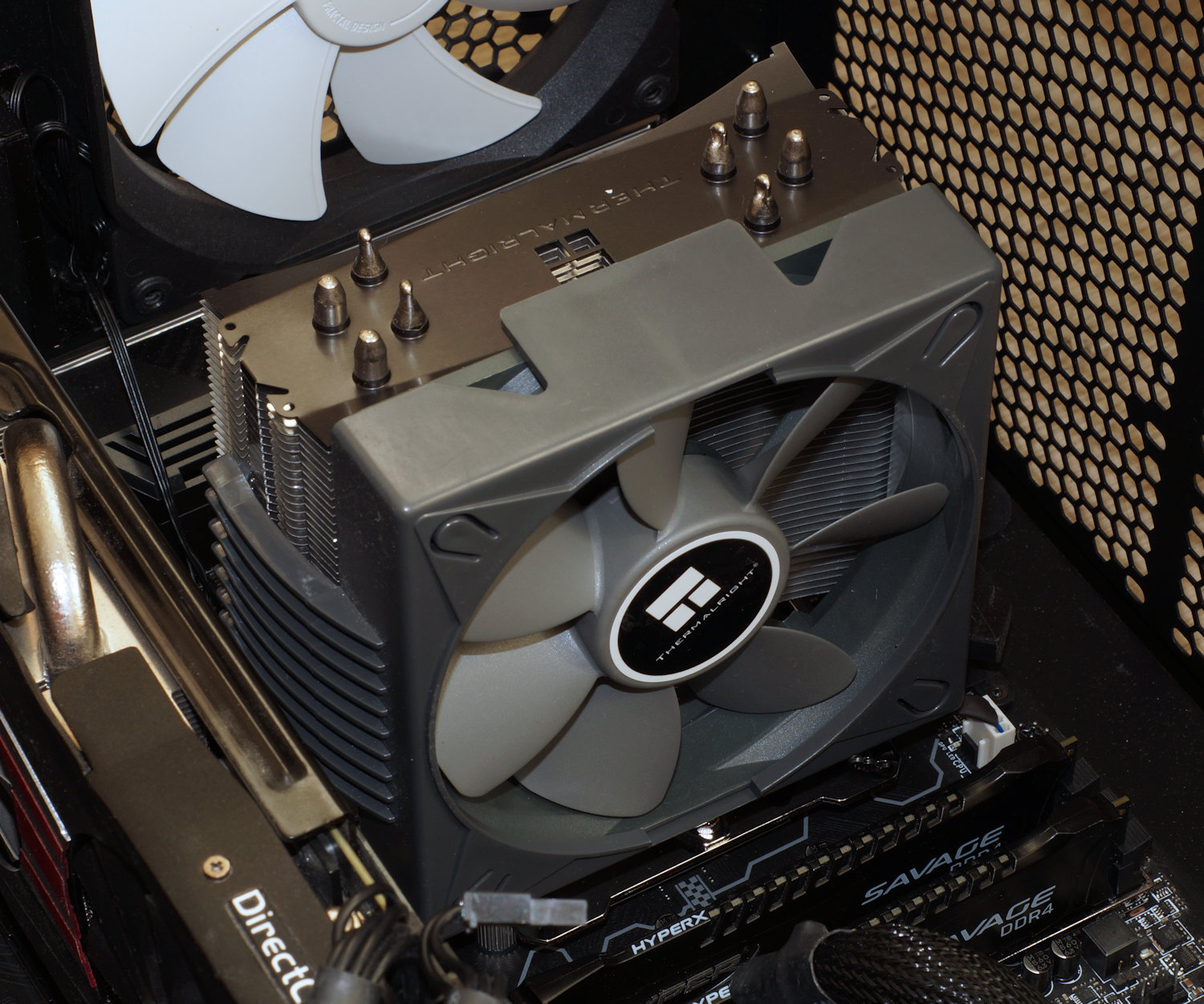

На фоне Mid-Tower корпуса Fractal Design Define S кулер Thermalright True Spirit 120M Rev. B смотрится небольшим, и можно говорить о высокой совместимости с комплектующими, благодаря высоте (145 мм) и ширине (81 мм).

Методика тестирования

Обороты вентиляторов кулеров Thermalright и Noctua изменялись с помощью контрольной панели Scythe Kaze Master KM01-BK.

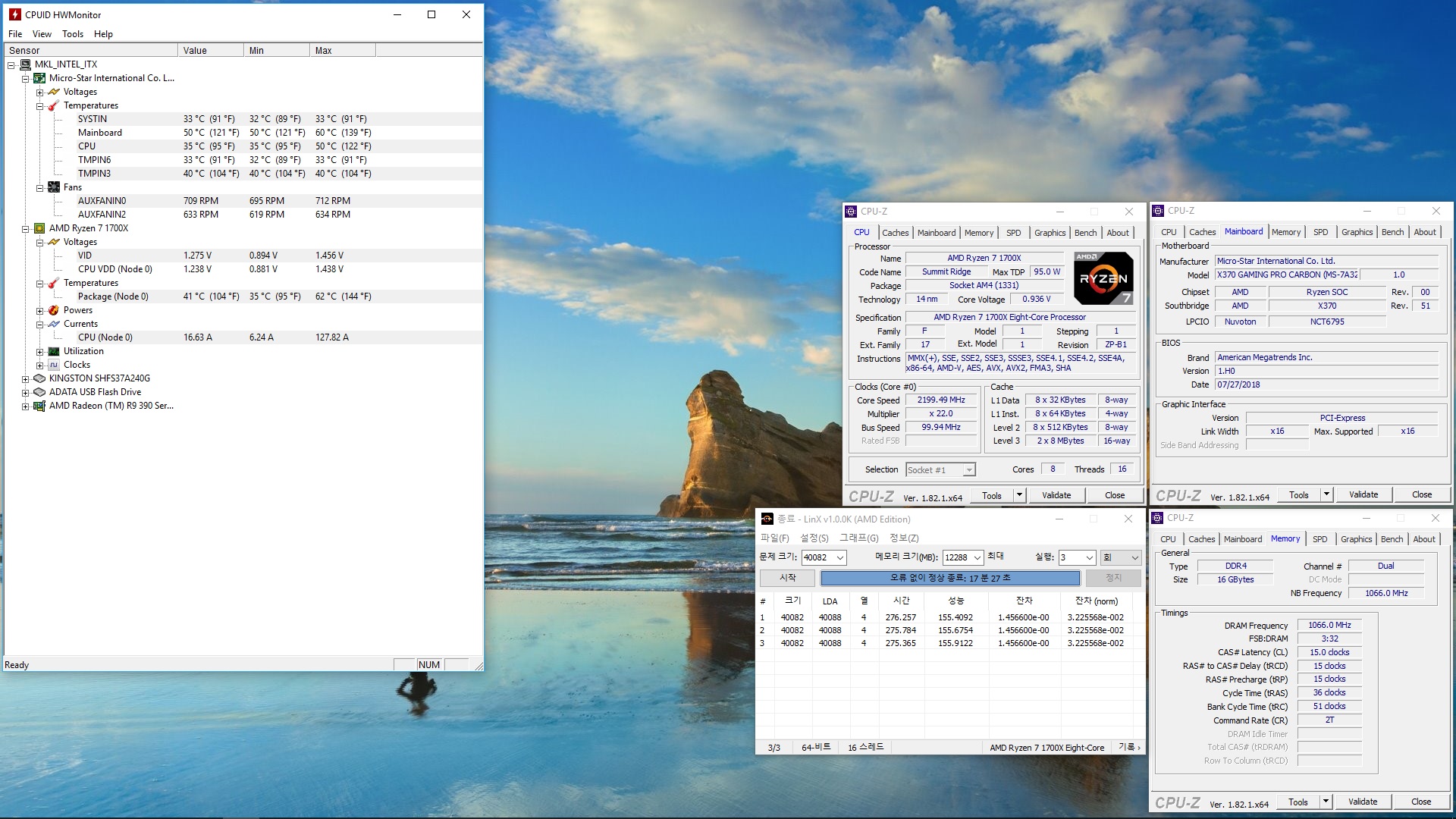

Для максимальной загрузки процессора AMD Ryzen 7 1700X применялась утилита LinX 1.0.0K (3 прогона, 12 Гбайт, время выполнения ~18 минут). Потребление системы в простое составило 72 Вт, под нагрузкой - 202 Вт. На момент тестирования температура в помещении находилась на уровне 22,9 °С.

Для измерения уровня шума использовался прибор китайского производства с заявленными характеристиками:

  • Диапазон измерений: 30–130 дБ;
  • Погрешность измерений: ±1,5 дБ;
  • Точность измерений: 0,1 дБ.

Результаты тестирования

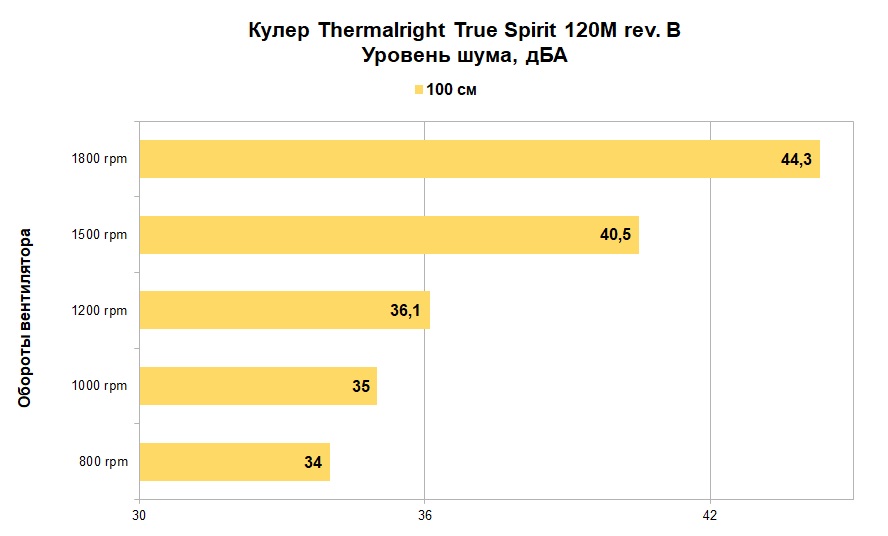

Уровень шума

В плане уровня шума кулер Thermalright True Spirit 120M Rev. B работает чуть тише протестированного ранее Macho 120 Rev. B, от вентилятора которого шел посторонний шум. У данного кулера подобных проблем не замечено. В остальном все то же – комфортная работа возможна вплоть до 1200 rpm. Дальше шум кулера становится хорошо заметным.

Температуры

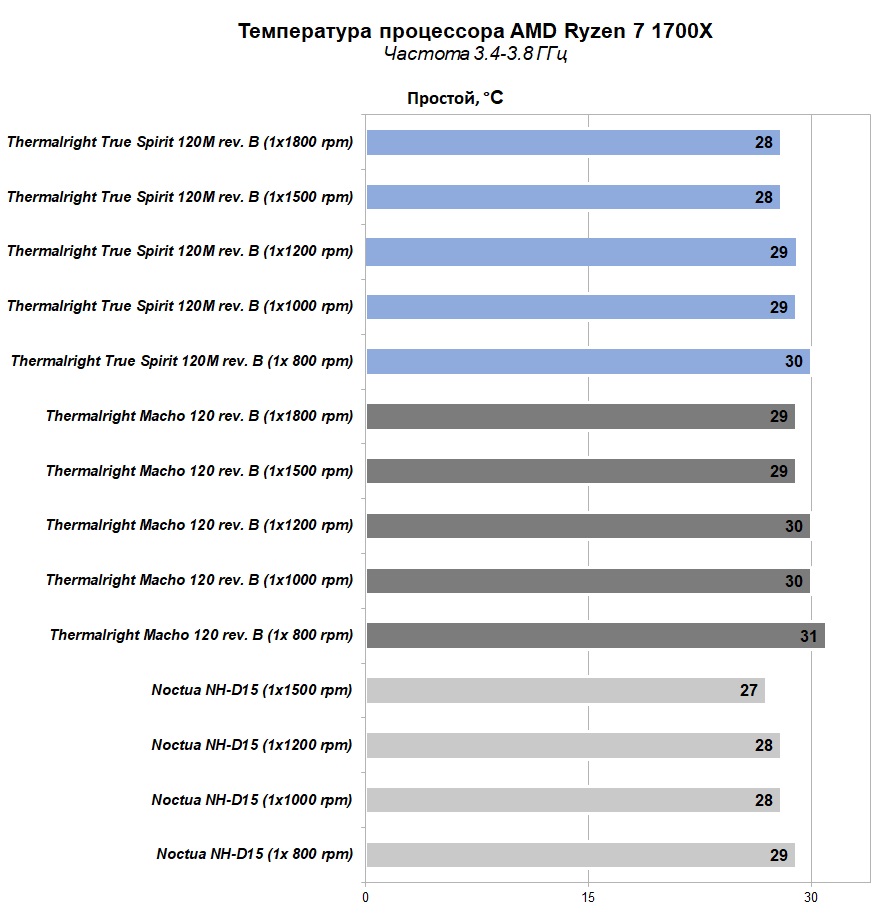

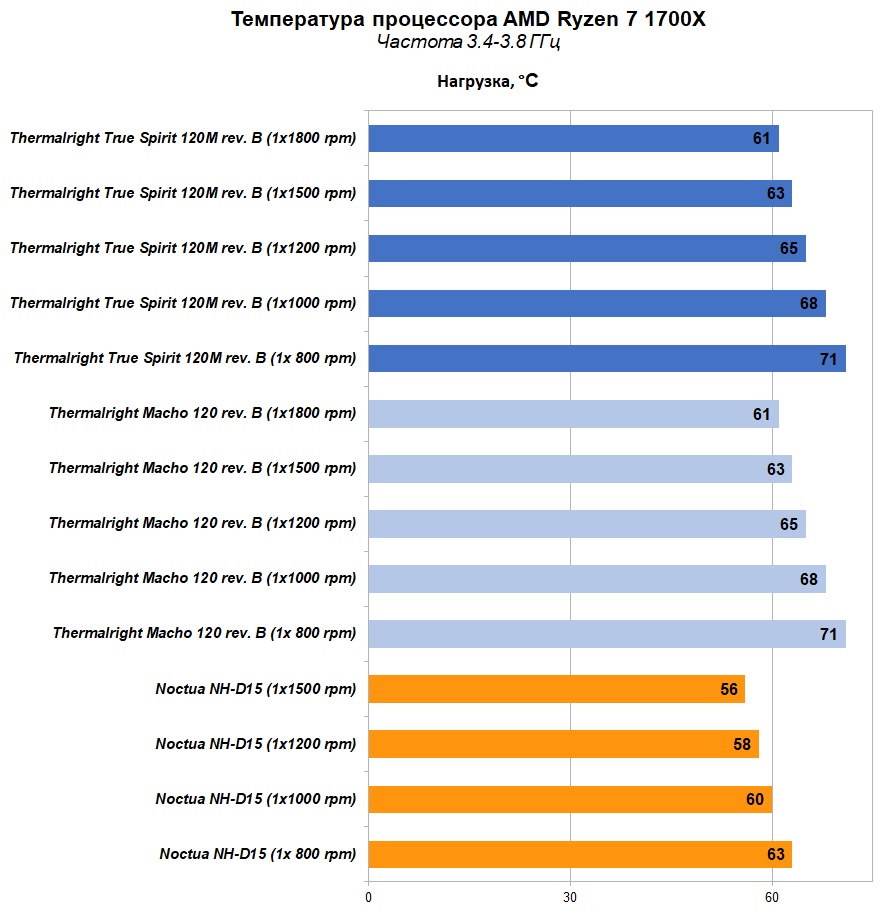

В простое тестируемый кулер охлаждает на 1 °С лучше версии Macho 120 Rev. B. Под нагрузкой демонстрирует абсолютно такой же результат, при этом кулер компактнее и имеет только 4 тепловые трубки против 5 у Macho. Причина этого в лучшем контакте основания с теплораспределительной крышкой процессора, и результат получается отличным (с учетом размеров).

Выводы

Небольшие кулеры всегда привлекают к себе внимание своими размерами, благодаря которым они имеют высокую совместимость с устанавливаемыми компонентами, такими как оперативная память, узкие корпуса, видеокарты, но в тоже время способны обеспечить хорошую эффективность охлаждения.

Протестированный кулер Thermalright True Spirit 120M Rev. B как раз является таким решением со своей высотой 145 мм и шириной 81 мм. При этом он имеет привлекательный внешний вид и способенохладить любой современный процессор AMD/Intel. Исключение составляет сокет AMD TR4 и серия "редких" сейчас процессоров AMD FX-9xxx, имеющих TDP 220 Вт.

Основной недостаток кулера связан с высоким уровнем шума при оборотах штатного вентилятора Thermalright TY-121G выше 1500 rpm. Другой особенностью, которая может повлиять на выбор, является отсутствие в комплекте скоб для установки дополнительного 120 мм вентилятора. Напомним и о "проблеме" ровности основания, которая у кулеров Thermalright никуда не делась.

Что подкупает в кулере Thermalright True Spirit 120M Rev. B, так это - его стоимость около 2600 рублей; и это может быть немаловажным критерием при выборе небольшого кулера.

Плюсы:

  • Эффектный внешний вид;
  • Высокая эффективность охлаждения;
  • Высокая совместимость с комплектующими;
  • Поддержка «старых» платформ AMD/Intel;
  • Простая процедура установки;
  • Демократичная цена.

Минусы:

  • Высокий уровень шума вентилятора при оборотах выше 1500 rpm;
  • Нет дополнительных скоб/кожуха для установки второго вентилятора.
