Обзор и тест кулера Thermalright Macho 120 Rev. B

Среди кулеров Thermalright серия Macho выделяется своей крупной конструкцией радиатора, позволяющей демонстрировать ей высокую эффективность охлаждения при минимальных оборотах вентиляторов, а то и вовсе использовать без вентиляторов, например Thermalright Macho Le Grand, правда с определенными оговорками.

В серию входят как «крупные» кулеры, например Thermalright Macho Rev. C, оснащаемый 140 мм вентилятором, так и компактные Thermalright Macho 90 с 92 мм вентилятором.

Сейчас же речь пойдето кулере Thermalright Macho 120 Rev. B, который, как понятно из названия, имеет 120 мм вентилятор и в конструкции которого применены медные пластины, что у производителей встречается нечасто.

Технические характеристики

• Рассеиваемая мощность: 200 Вт;
• Совместимые платформы:
• Intel LGA775/115x/1366/2011(-3)/2066;
• AMD AM2(+)/AM3(+)/AM4/FM1/FM2(+).
• Радиатор:
• Размеры: 120 мм (Длина) х 102 мм (Ширина) х 150 мм (Высота);
• Вес: 600 гр;
• Тепловые трубки: 5 х 6 мм, медь;
• Пластины: количество - 30 шт, толщина - 0.4 мм, расстояние между ними - 3.1 мм, медь с никелировкой;
• Материал основания: чистая медь C1100 с никелировкой.
• Вентилятор:
• Модель: Thermalright TY-121;
• Количество вентиляторов: 1;
• Размеры: 120 мм х 120 мм х 25.4 мм;
• Вес: 140 гр;
• Тип подшипника: скольжения (EBR);
• Скорость вращения: 600–1800 об/мин;
• Воздушный поток: 25.76–77.28 CFM;
• Уровень шума: 19–25 дБА;
• Рабочее напряжение: 12 В;
• Ток: 0.25 А;
• Потребление: 3 Вт.

Упаковка и комплектация

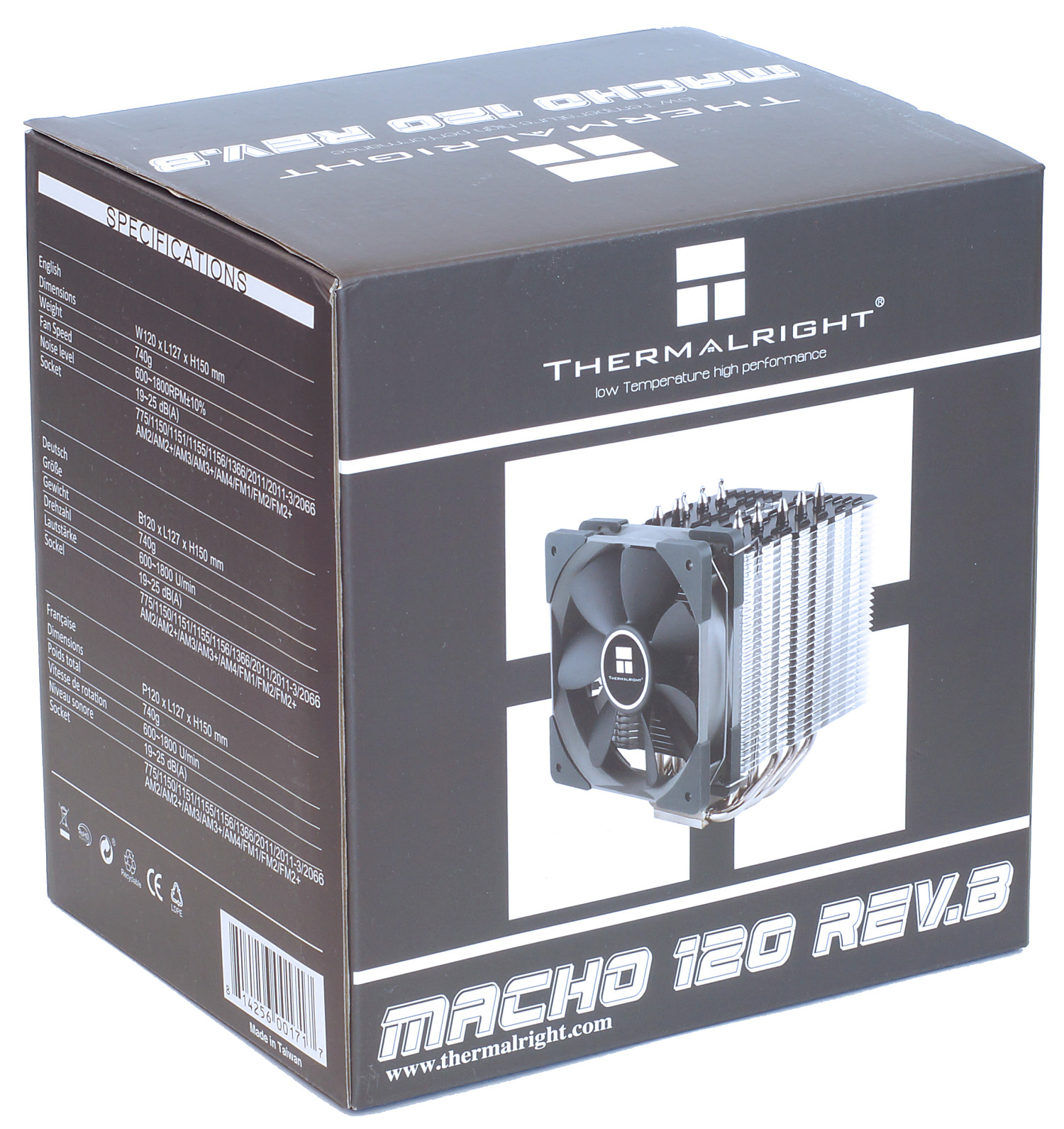

Дизайн коробки с кулером Thermalright Macho 120 Rev. B выполнен неярким, ноконтрастным. Стороны упаковки выделяются черным и зеленым фоном. Текстовой части на ней немного ­– технические характеристики. Особенности конструкции выделены в виде пиктограмм: 5х6 мм медных тепловых трубок, низкий уровень шума, совместимость с сокетами AMD/Intel, использование высокоэффективной термопасты, а также комплектация отверткой для установки. Так что возможности можно оценить сразу.

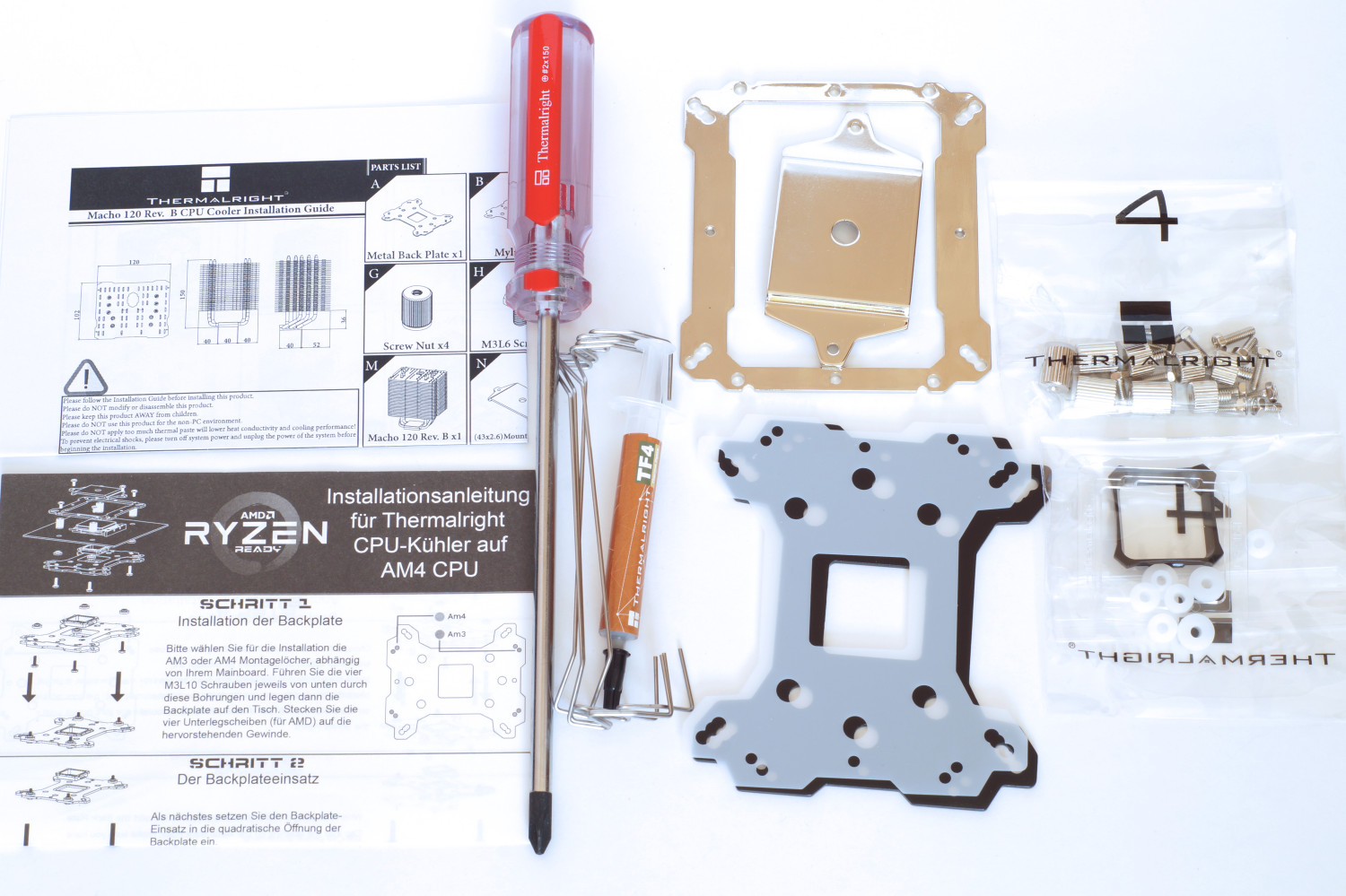

Набор аксессуаров у кулера приличный. В него входит универсальный бекплейт, универсальные рамки, наборы винтов для платформ AMD/Intel, руководство пользователя, термопаста Thermalright TF4, два комплекта скоб для установки двух вентиляторов и длинная отвертка (пригодиться при установке).

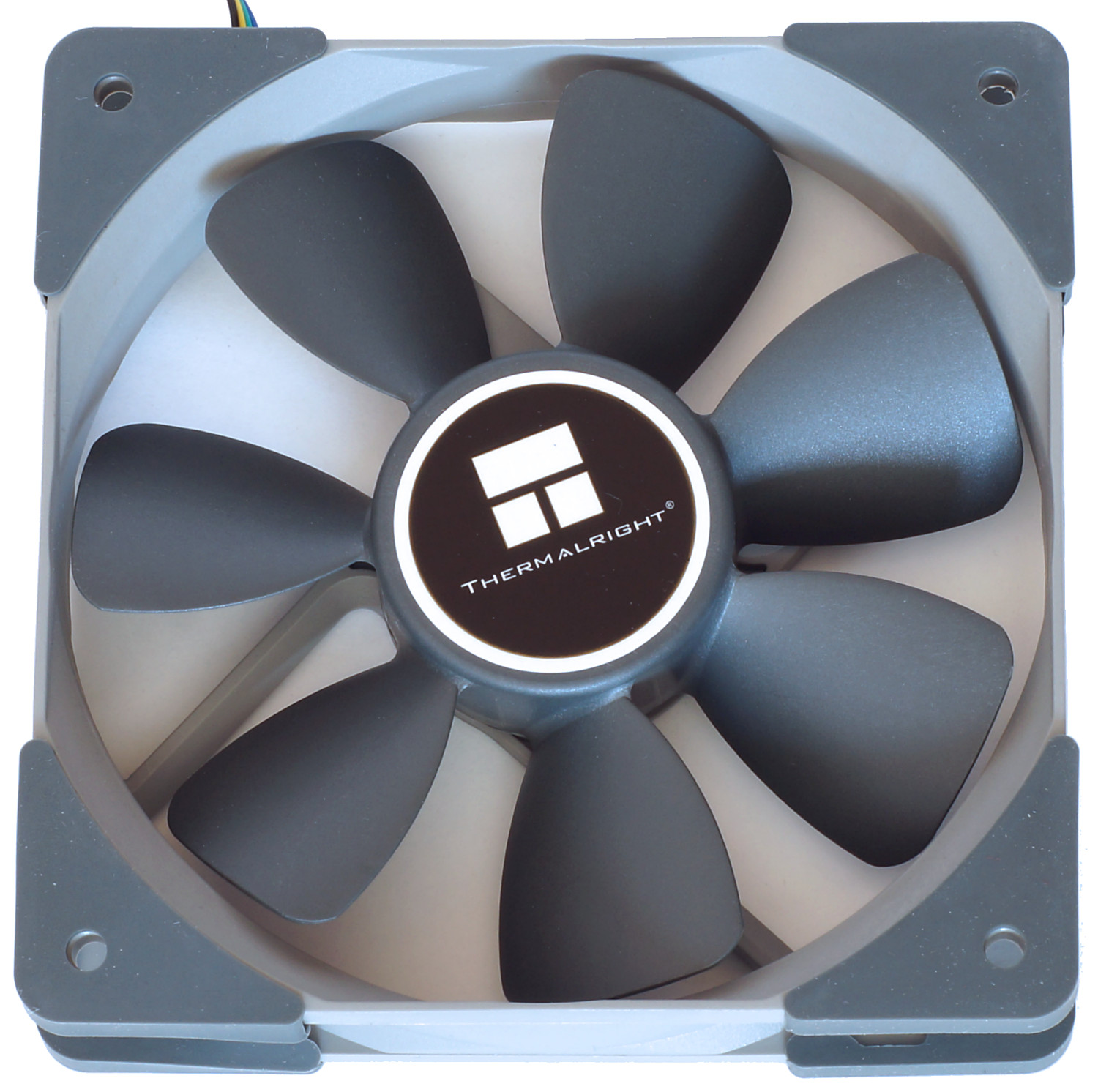

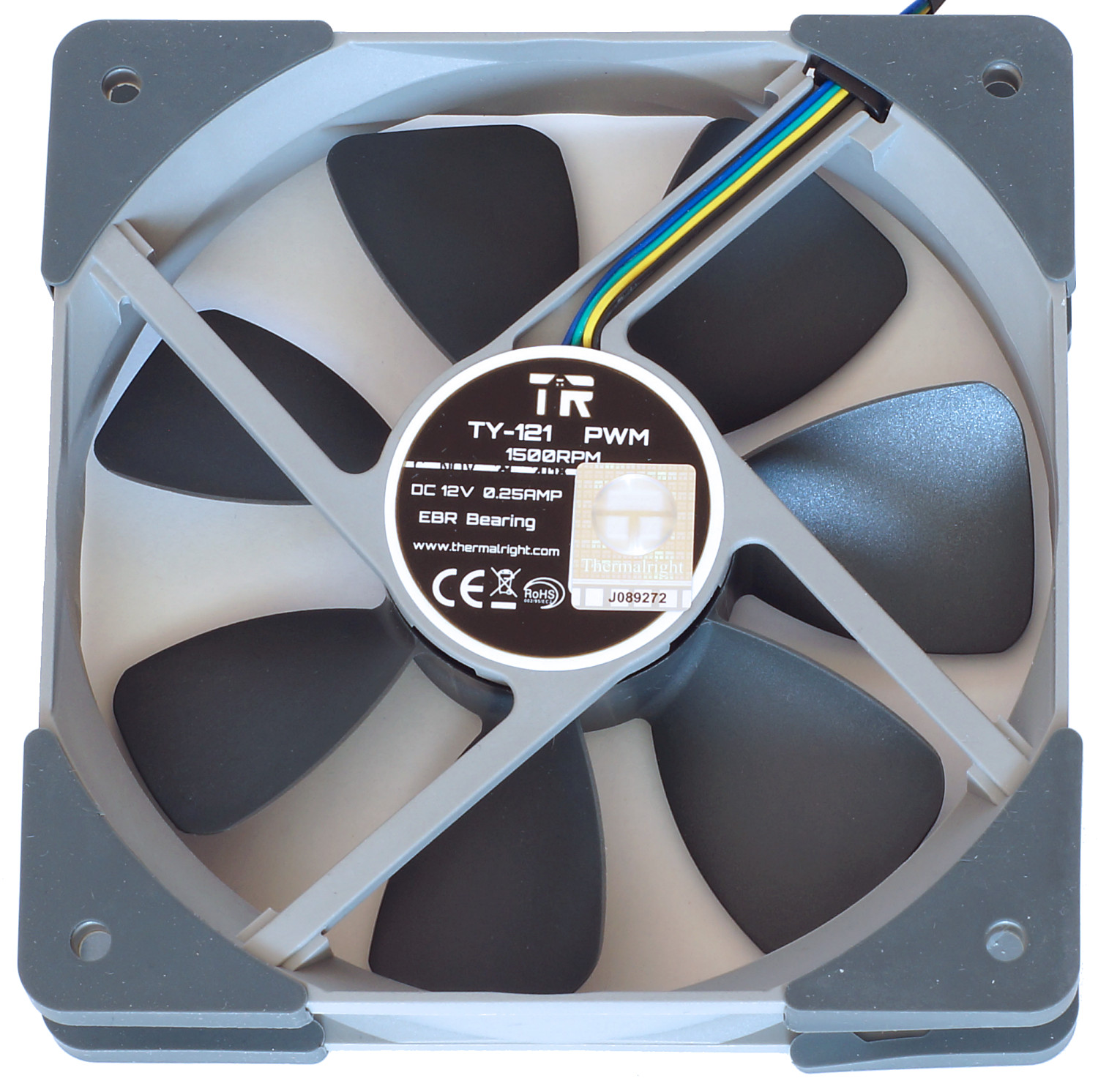

Кулер имеет только один 120 мм вентилятор Thermalright TY-121. Его отличительной чертой являются повышенные (до 1800 rpm) обороты, хотя по маркировке на фото видно, что это - «переделанная» версия на 1500 rpm. Заявленный уровень шума - 25 дБ, но учитывая максимальное значение, тихим его назвать нельзя, хотя заметны демпферы по углам, призванные снизить вибрацию.

Внешний вид

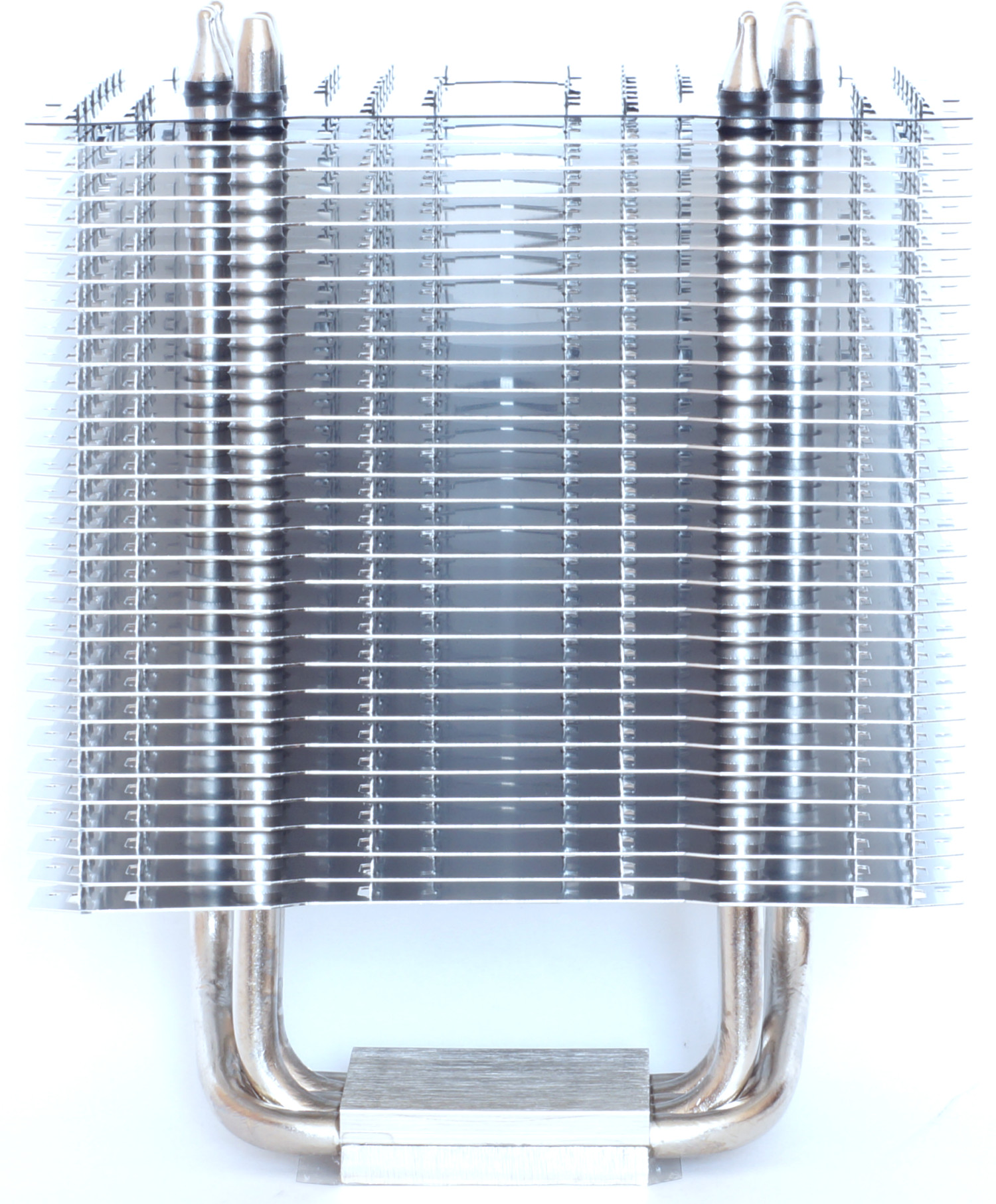

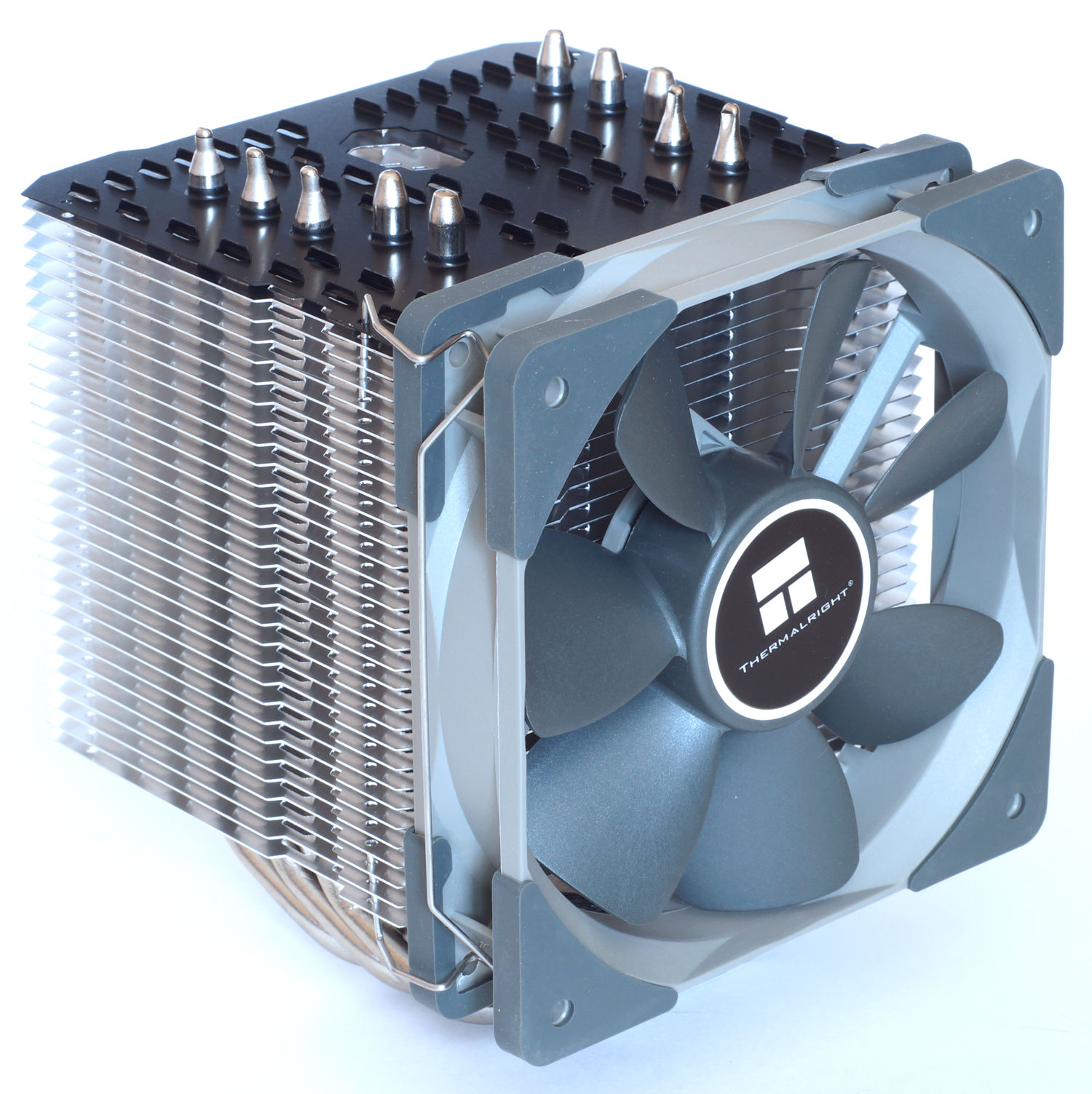

Серия Macho имеет хорошо узнаваемый дизайн, и Thermalright Macho 120 Rev. B - не исключение. Позиционируется он для охлаждения процессоров с TDP до 200 Вт,чего будет достаточно, чтобы обеспечить охлаждение и даже небольшой разгон. Примечательно, что сохранилась поддержка «устаревших» сокетов, но, конечно же, поддерживаютсясовременные (исключение AMD TR4): AMD AM2(+)/AM3(+)/AM4/FM1/FM2(+) и Intel LGA775/115x/1366/2011(-3)/2066. Причем высота кулера составляет 150 мм, а значит его можно устанавливать в "узкие" Mid-Tower корпуса.

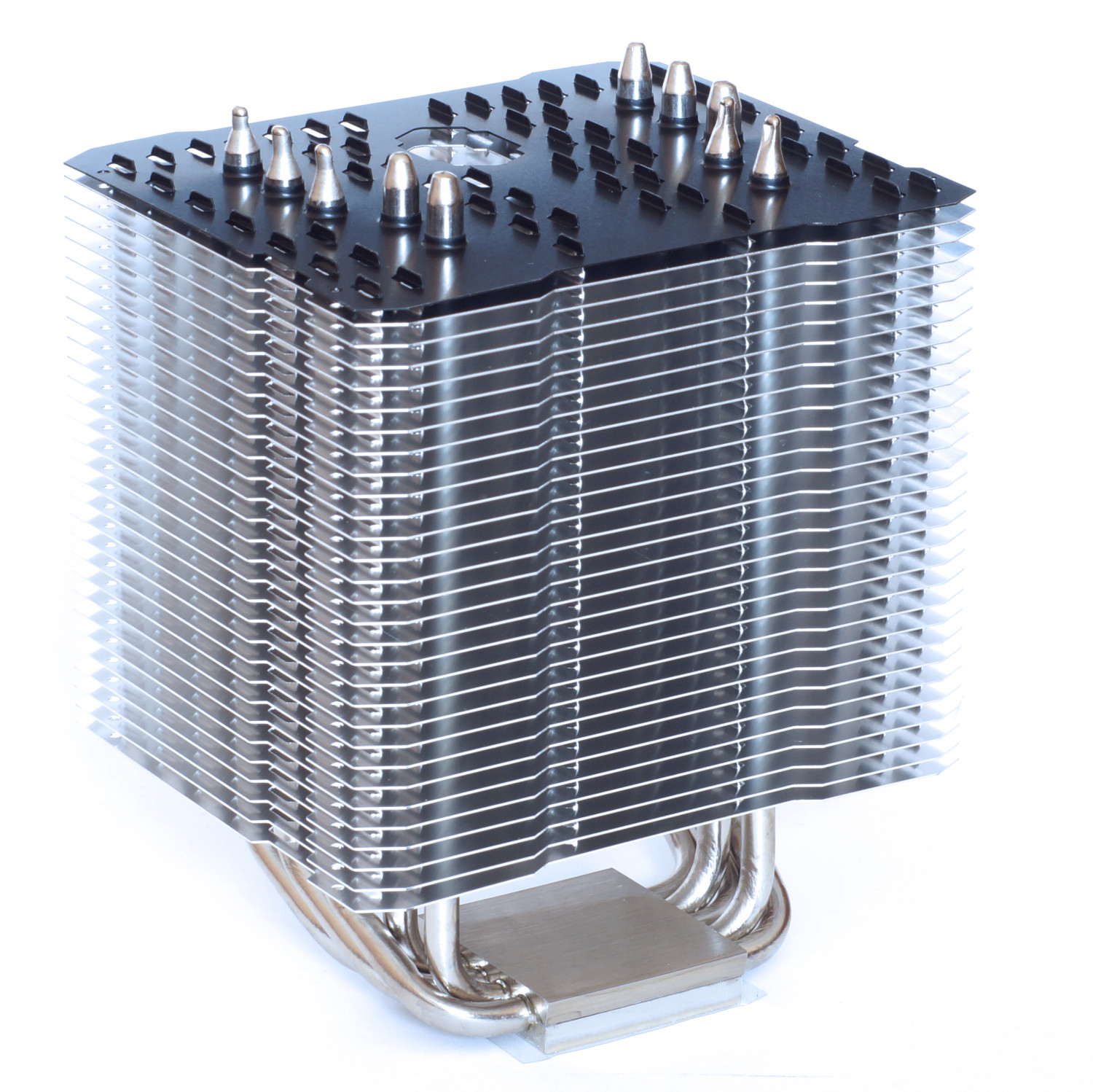

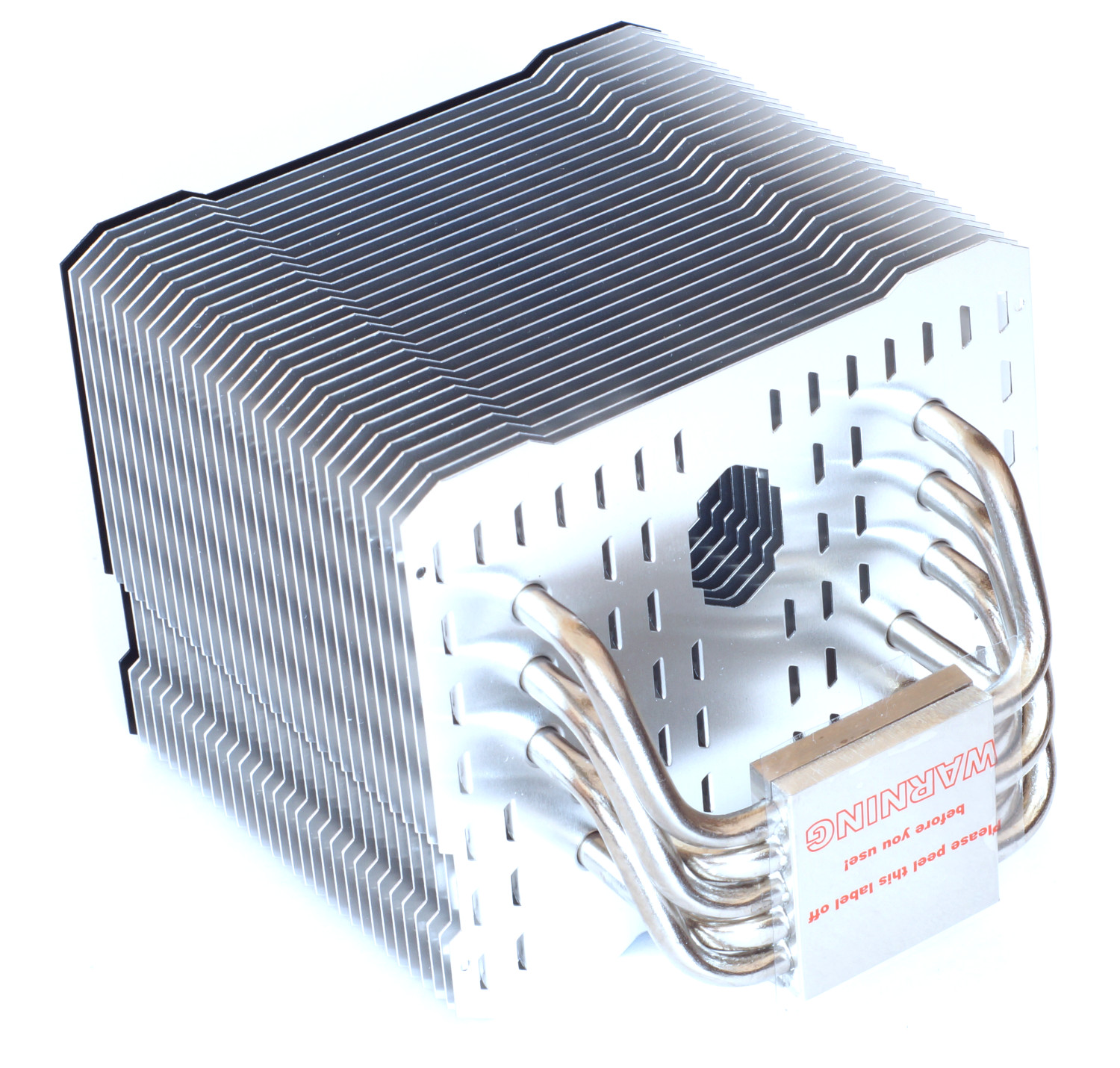

Ключевой элемент серии Macho - крупный радиатор. Несмотря на то, что кулер не относится к топовому сегменту, конструкция включает пять 6 мм медных тепловых трубки; в радиатореприменяются медные пластины с полной никелировкой, делая более солидным внешний вид.

Общее количество пластин равно 30, что не так много, но компенсируется это большим межреберным расстоянием (3.1 мм), позволяя эффективнее отводить тепло при низких оборотах вентилятора(ов).

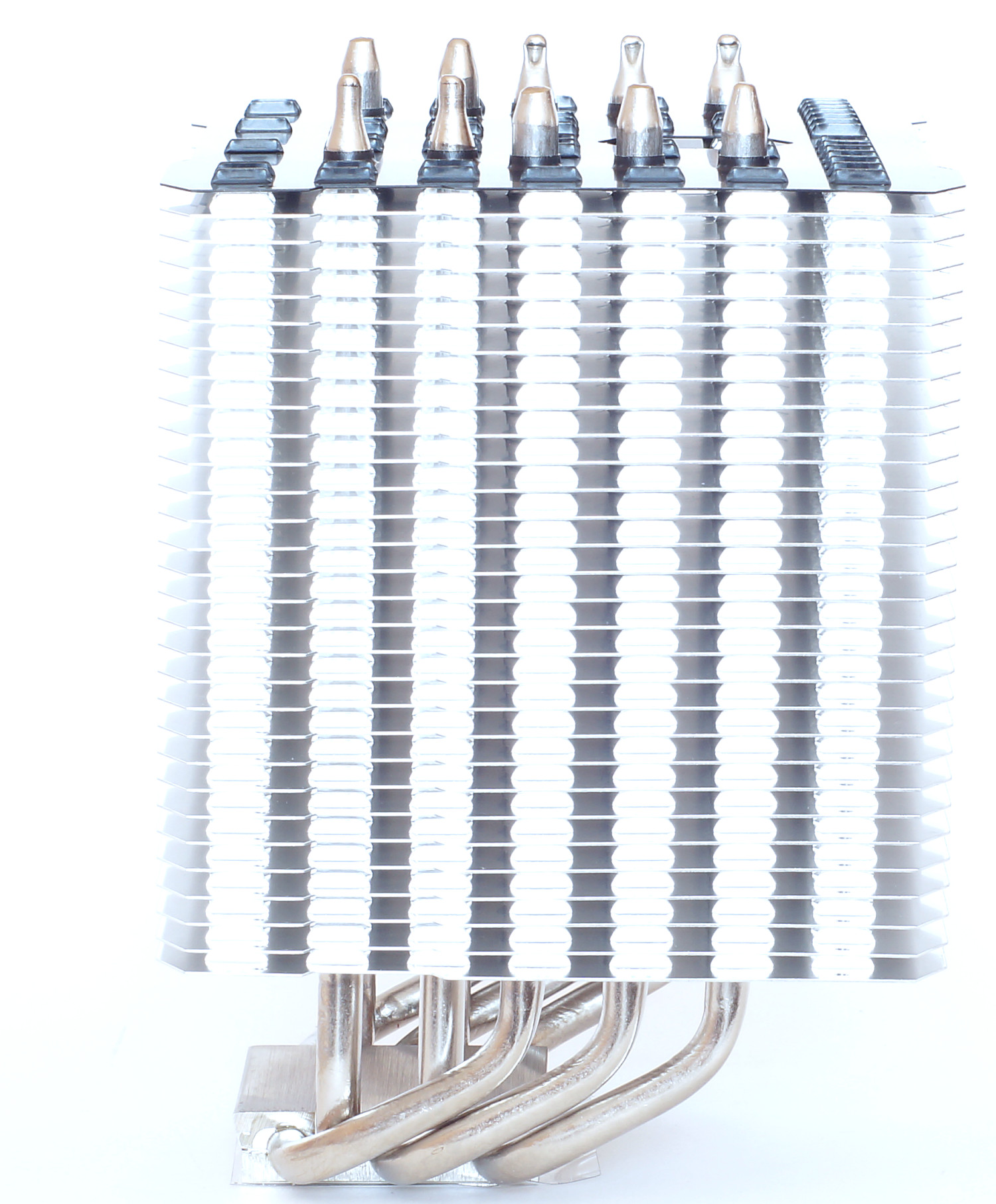

Другой характерной чертой является асимметричность радиатора – тепловые трубки уведены в сторону задней стенки корпуса (вариант правильной установки только один), позволяя не блокировать слоты оперативной памяти и частично улучшить отвод тепла за счет близкого расположения к заднему вытяжному вентилятору.

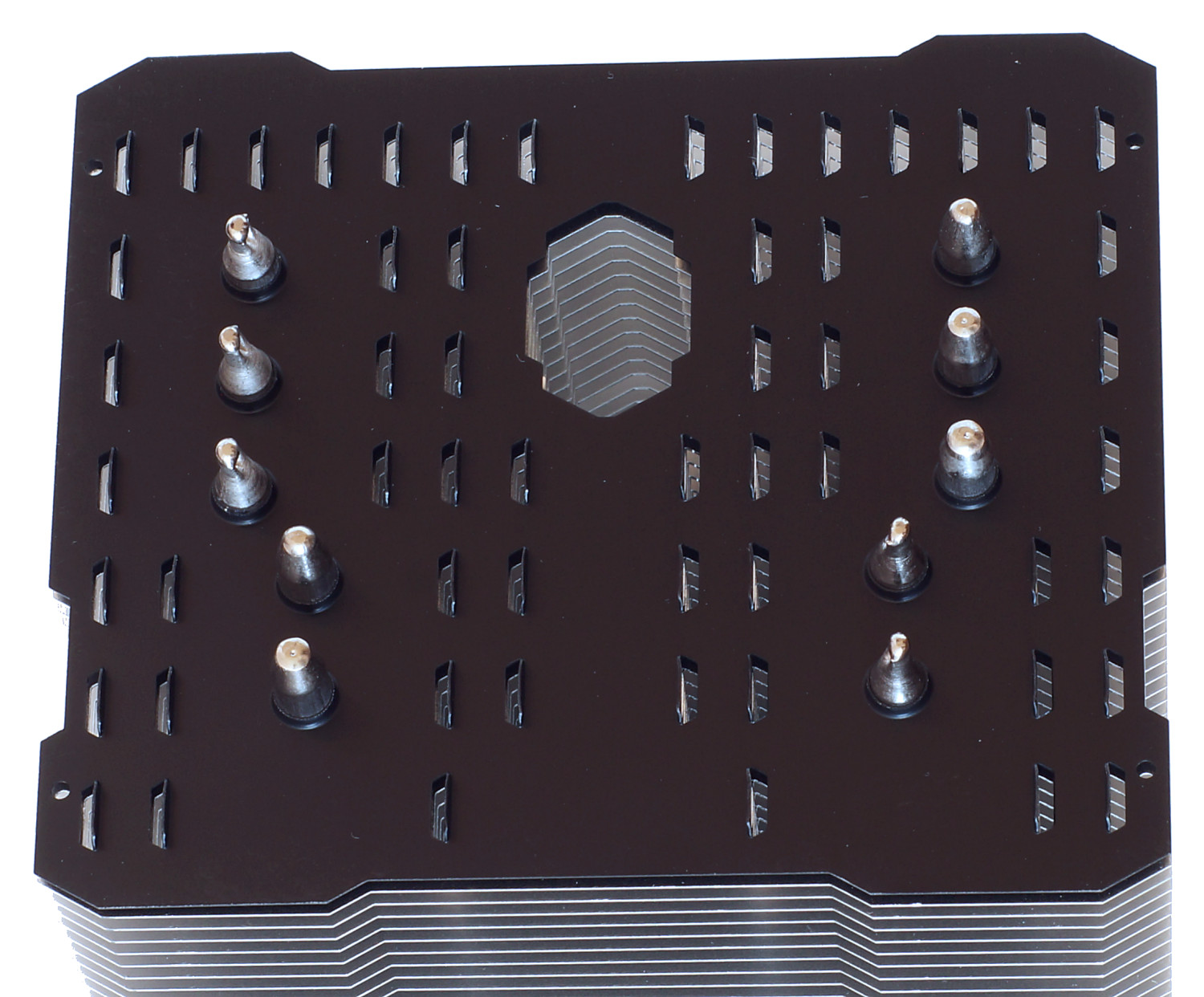

Пластины радиатора перфорированные, обеспечивают создание эффекта турбулентности проходящего воздушного потока, тем самым повышая эффективность охлаждения. Самая верхняя пластина окрашена в черный цвет, придавая кулеру стильный внешний вид.

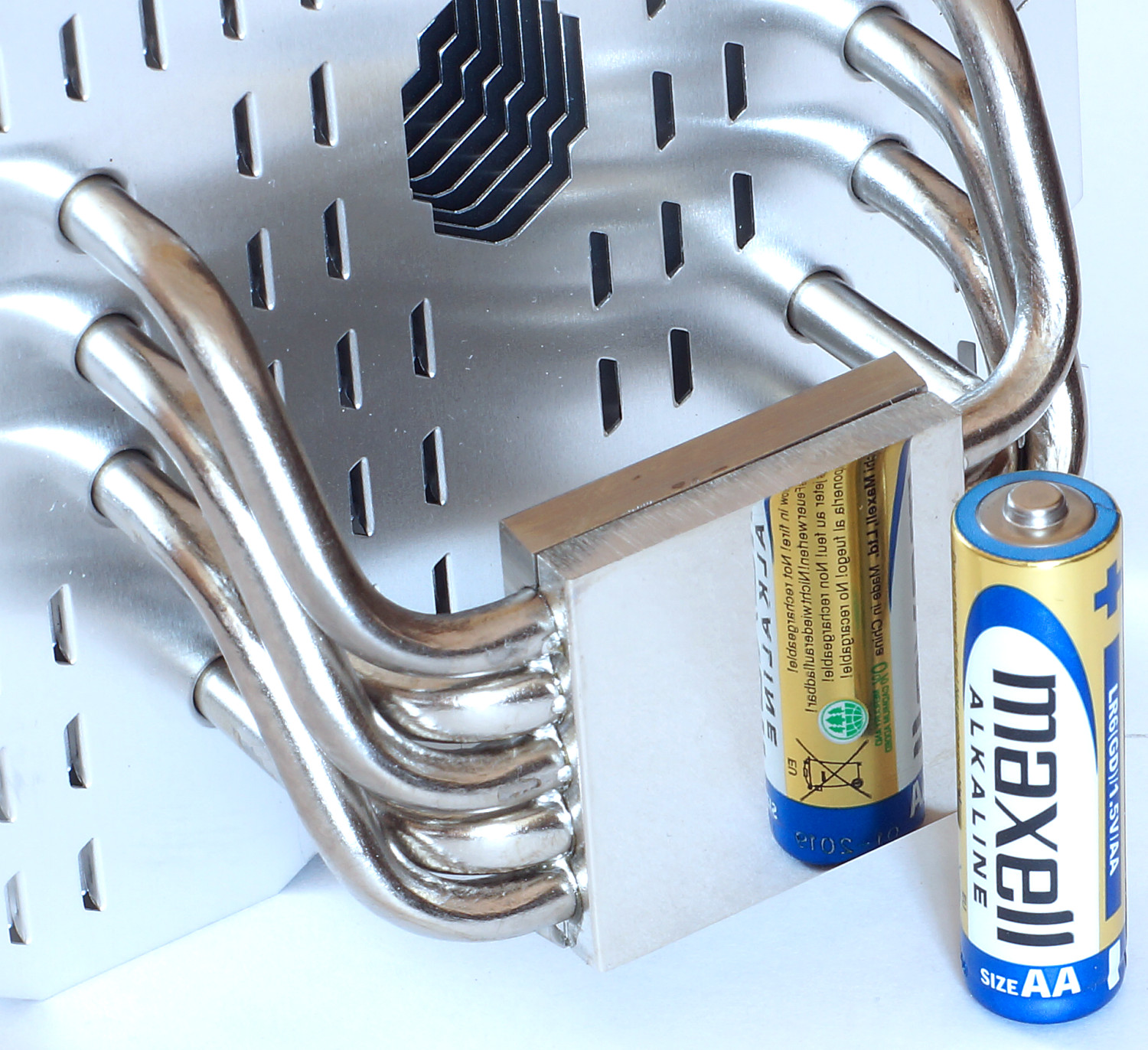

Контакт тепловых трубок с основанием выполнен методом пайки. Если говорить про основание, то оно медное, применена никелировка и хорошо видна полировка до зеркального блеска.

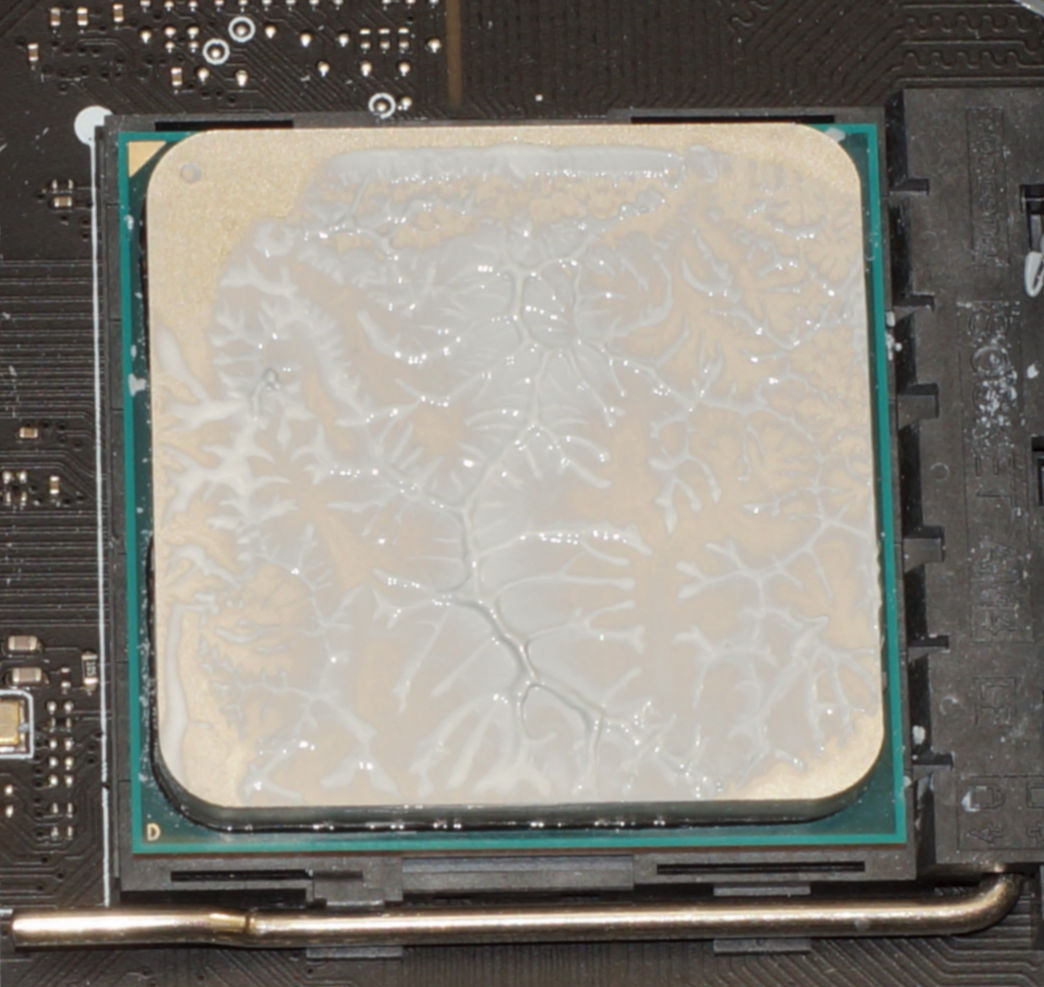

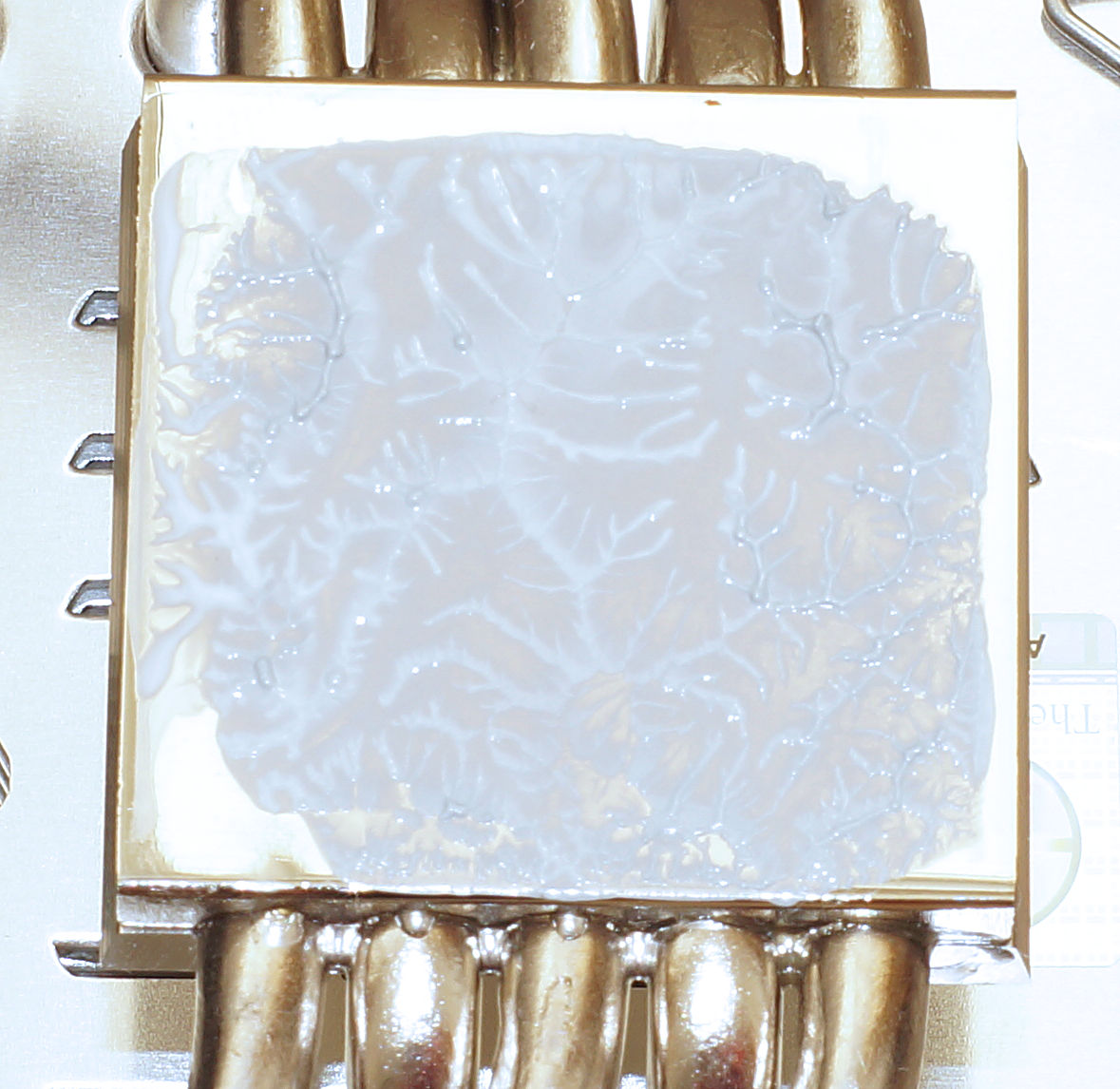

А вот качество обработки характерно для Thermalright. В нашем экземпляре Thermalright Macho 120 Rev. B оно вогнутое, поэтому излишки термопасты оказались внутри, о чем говорит полученный отпечаток.

Процесс установки

Процедура установки кулера Thermalright Macho 120 Rev. B простая и не потребует каких-то специальных навыков. Ведь в комплекте есть фирменная отвертка, призванная облегчить сам процесс.

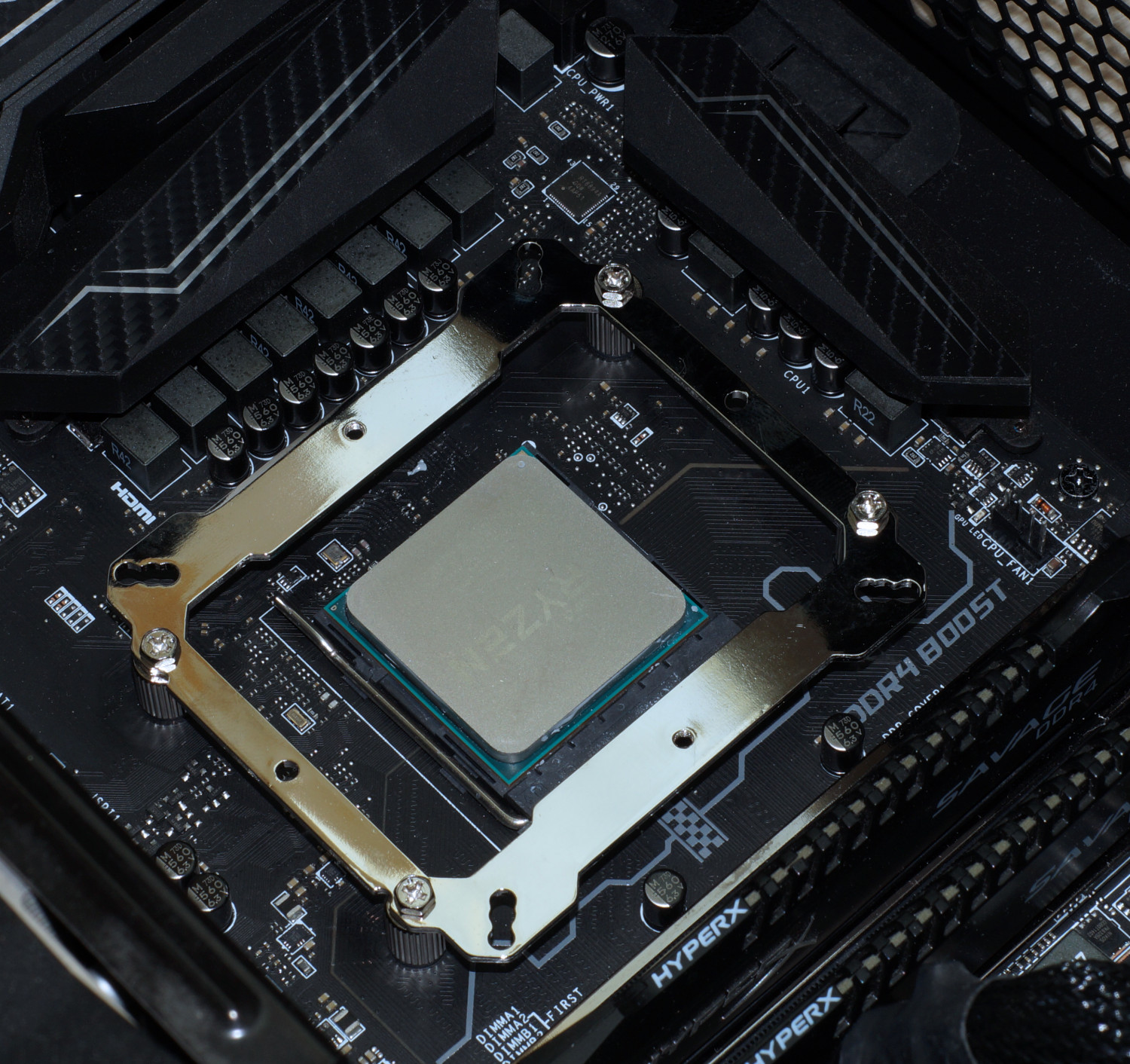

В первую очередь устанавливаем универсальный бекплейт с рамкой-креплением. Рамка универсальная и подходит для платформ AMD/Intel. Что касается бекплейта,то напомним, что металлическая пластина большая и могут быть проблемы с установкой на mini-ITX платы, у которых компоновка элементов более плотная.

Затемс помощью прижимной пластины фиксируем радиатор, на которыйпредварительноустанавливаем скобы под вентилятор(ы).

Остается только установить вентилятор(ы) и подключить к материнской плате.

Тестовый стенд

• Центральный процессор: AMD Ryzen 7 1700X;
• Система охлаждения: кулеры Thermalright Macho 120 Rev. B и Noctua NH-D15 (с одним вентилятором);
• Термопаста: ARCTIC MX-2;
• Материнская плата: MSI X370 GAMING PRO CARBON;
• Оперативная память: DDR4-3000 2x8 Gb Kingston HyperX Savage HX430C15SB/8;
• Видеокарта: ASUS Radeon R9 390 8 Gb DirectCU II;
• Накопители: Kingston HyperX FURY 240 Gb (SHFS37A/240G);
• Корпус: Fractal Design Define S;
• Блок питания: be quiet! Dark Power PRO 11 850W.

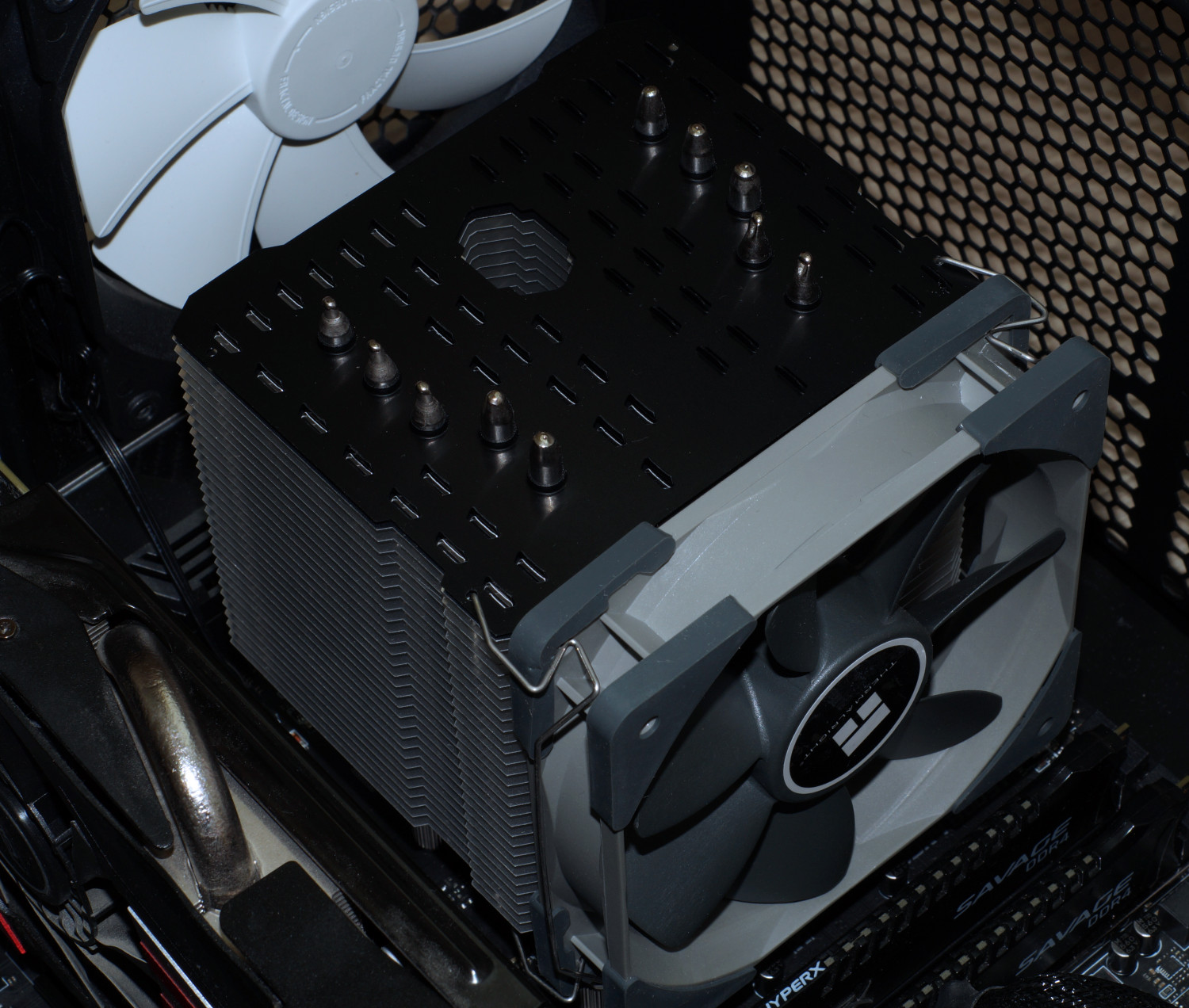

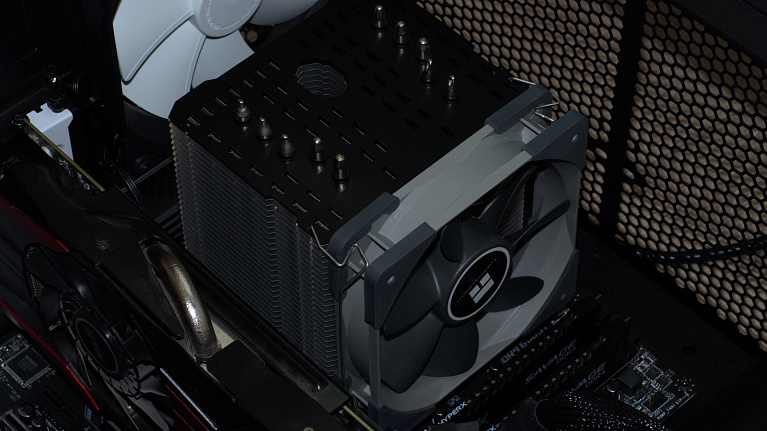

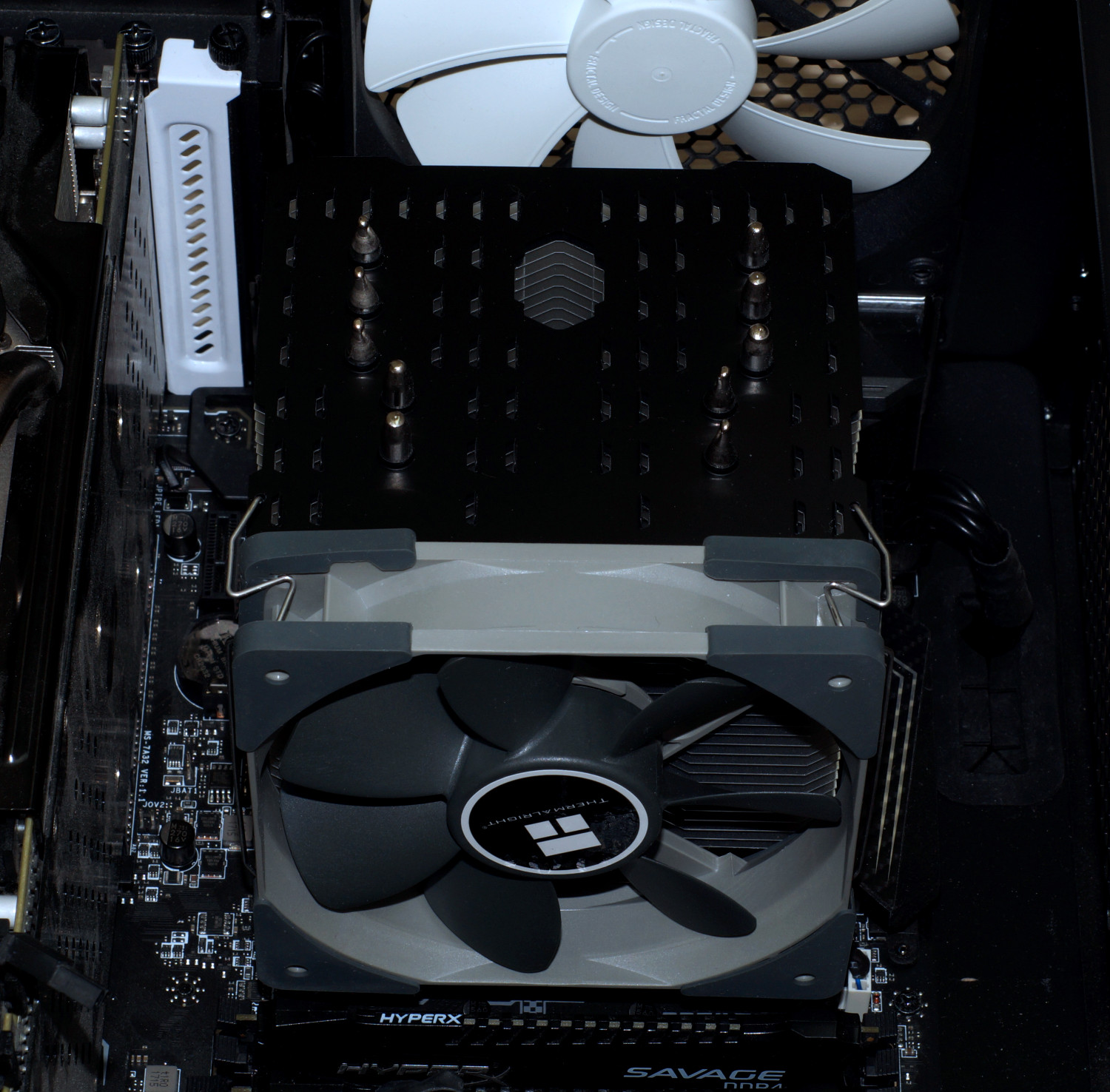

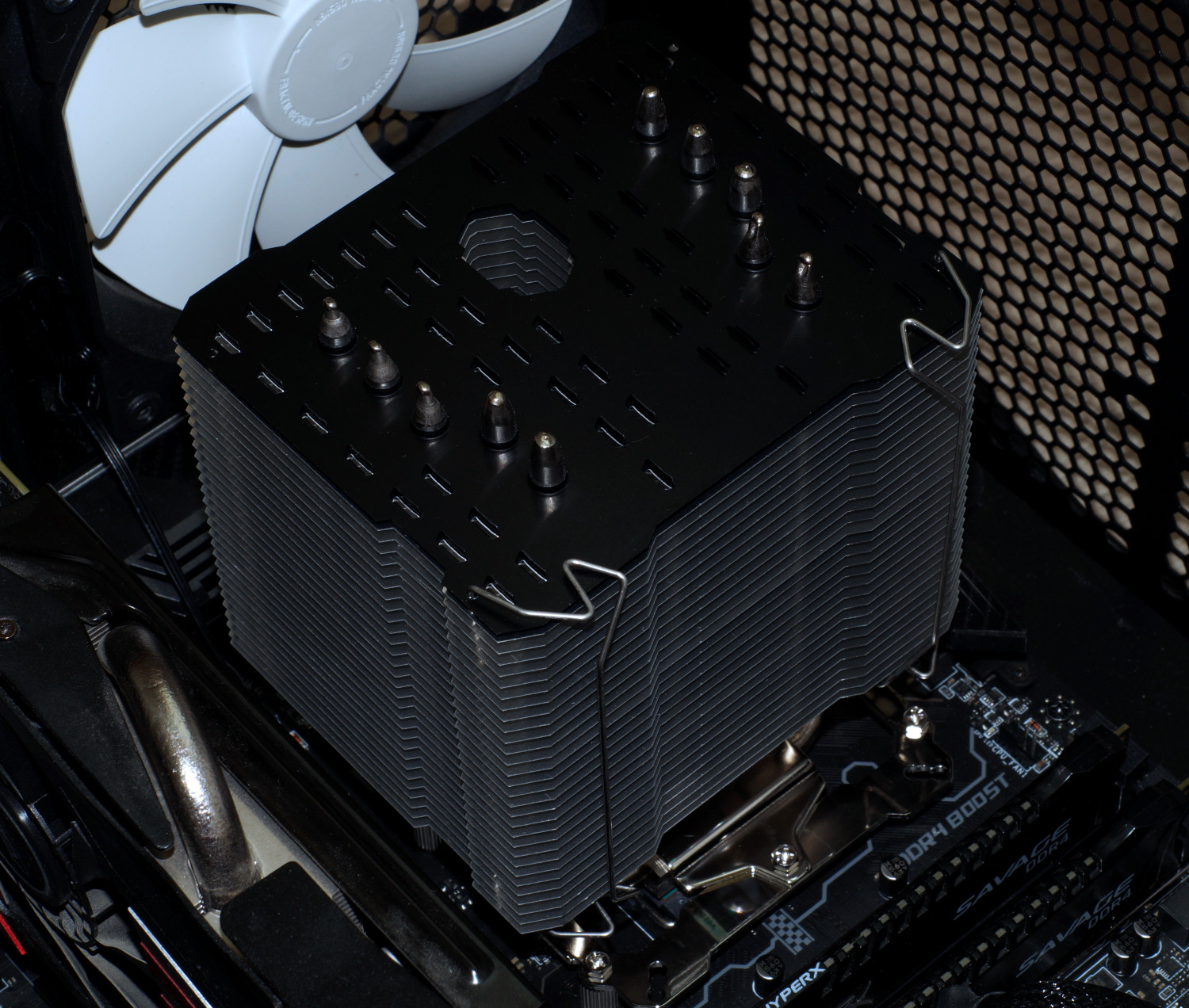

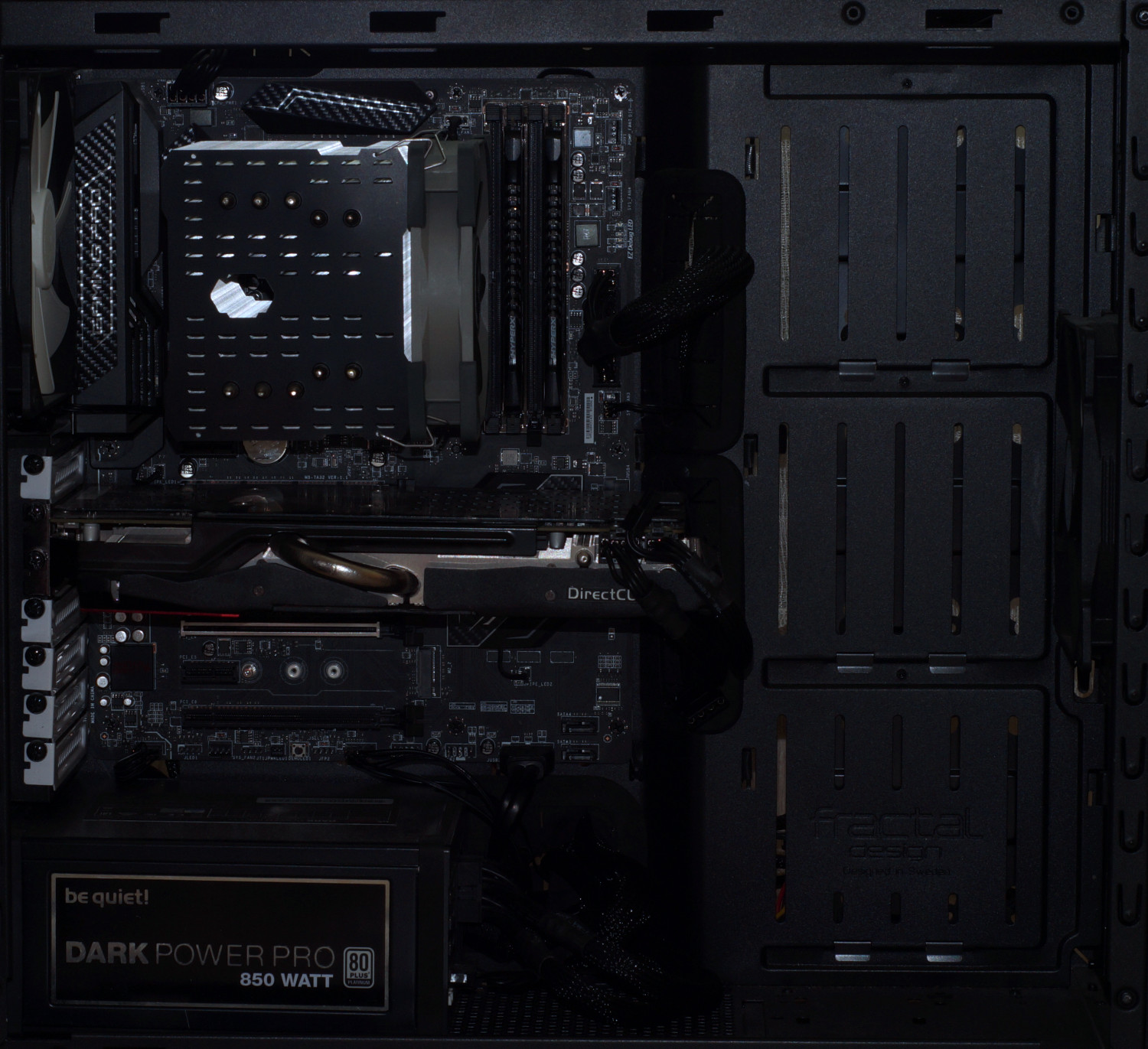

Несмотря на то, что кулер Thermalright Macho 120 Rev. B смотрится большим, совместимость с модулями памяти и ближайшим слотом PCI-E очень высокая. Напомним и о другом преимуществе – небольшой высоте 150 мм.

Методика тестирования

Обороты вентиляторов кулеров Thermalright и Noctua изменялись с помощью контрольной панели Scythe Kaze Master KM01-BK.

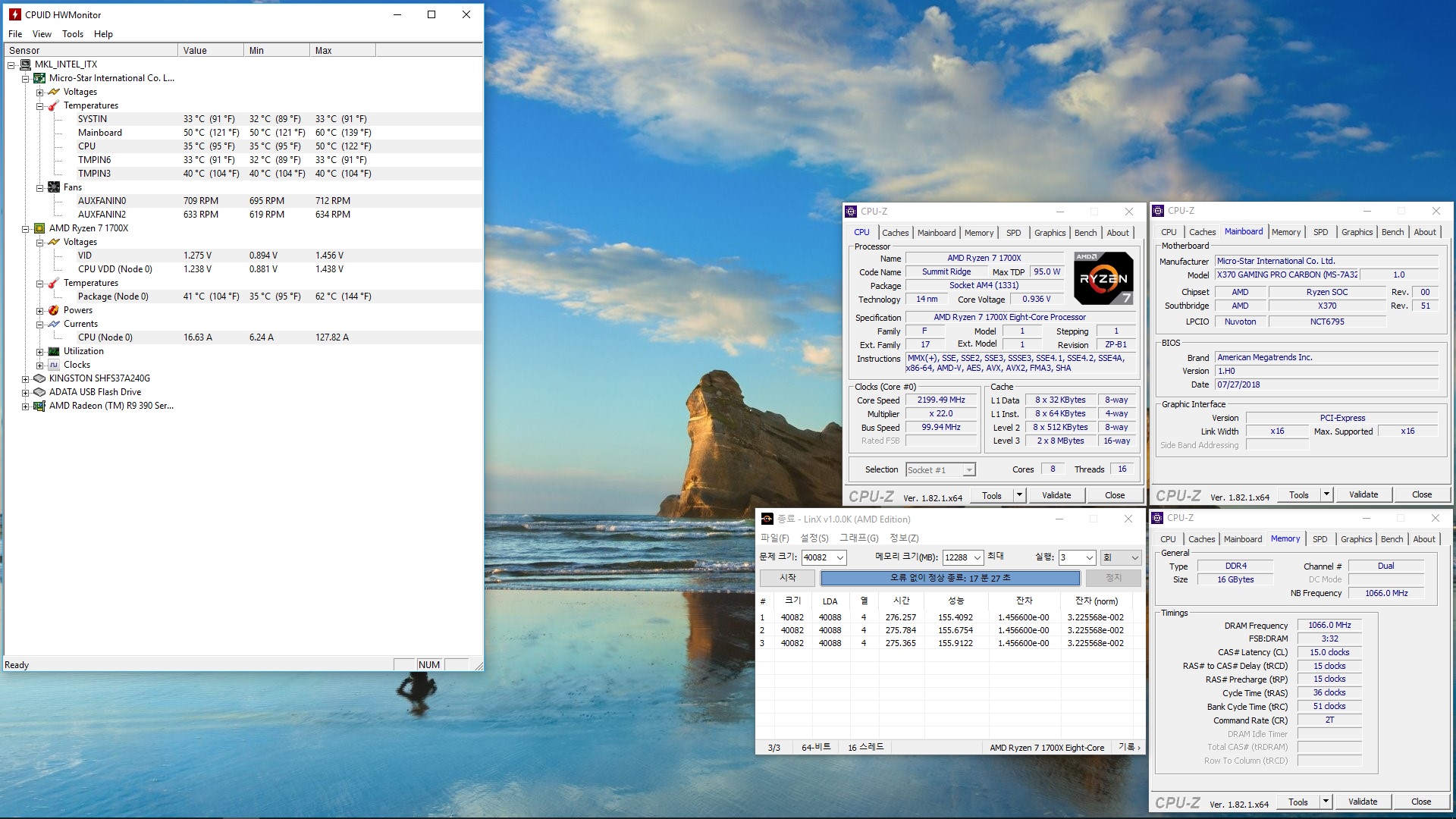

Для максимальной загрузки процессора AMD Ryzen 7 1700X применялась утилита LinX 1.0.0K (3 прогона, 12 Гбайт, время выполнения ~18 минут). Потребление системы в простое составило 72 Вт, под нагрузкой - 202 Вт. На момент тестирования температура в помещении находилась на уровне 22,9 °С.

Для измерения уровня шума использовался прибор китайского производства с заявленными характеристиками:

• Диапазон измерений: 30–130 дБ;
• Погрешность измерений: ±1,5 дБ;
• Точность измерений: 0,1 дБ.

Результаты тестирования

Уровень шума

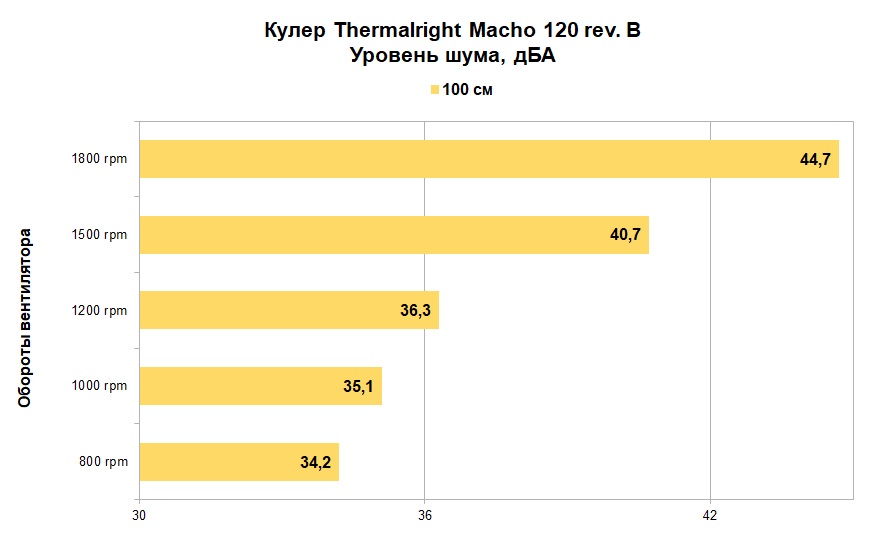

Вполне ожидаемо, что 120 мм вентилятор Thermalright TY-121 при оборотах от 1500 rpm не позволяет получить приемлемый уровень шума – работа кулера получается достаточно громкой. Несколько разочаровало наличие постороннего шума от вентилятора при оборотах 1200 rpm и менее, поэтому даже при минимальных оборотах работа кулерана фоне тихой работы других систем охлаждениябудет выделяться.

Температуры

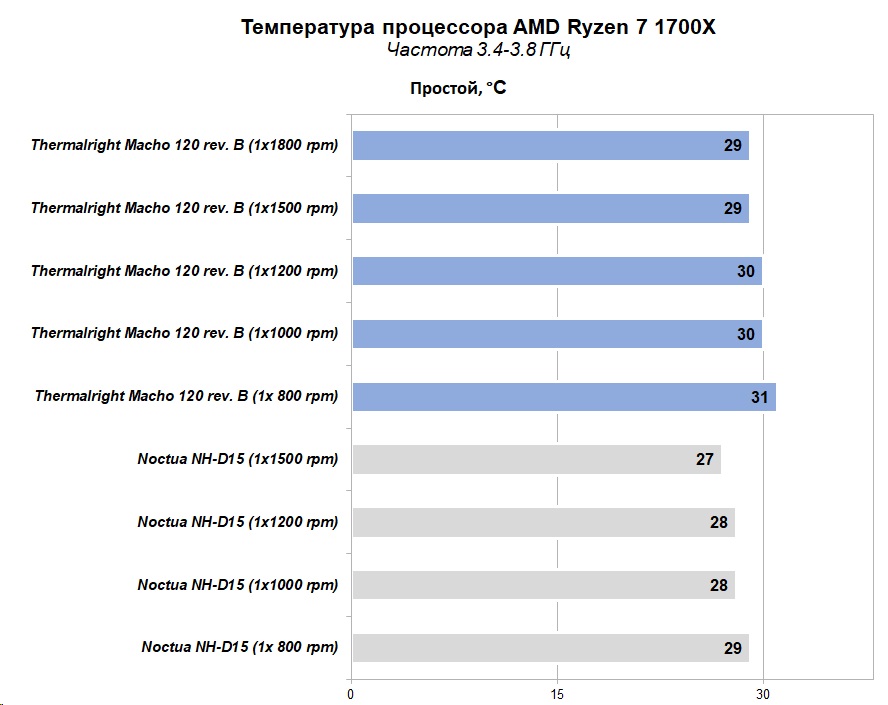

Уже в простое заметна разница 2 °С в охлаждении, хотя обычно «разброс» здесь минимальный.

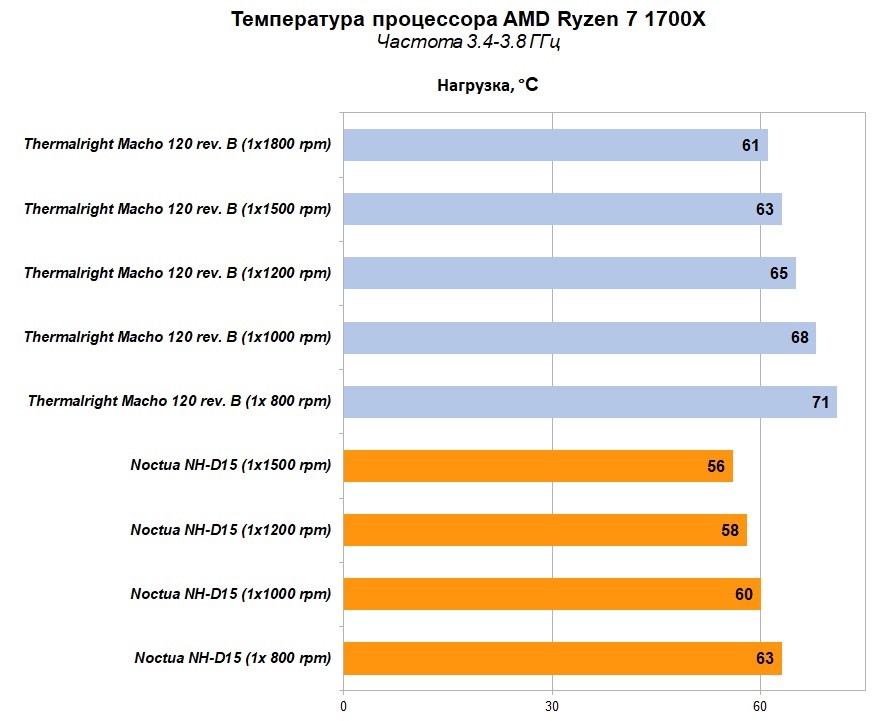

Под нагрузкой разница между рассматриваемыми кулерами составляет 5-8 °С. Конечно, явно можно говорить о том, что кулеры «разные» (5 тепловых трубок против 6, одна секция радиатора против двух).

По факту стоит напомнить о не самом хорошем качестве основания (наличие вогнутости), что не позволяеткулеру Thermalright Macho 120 Rev. B продемонстрировать лучший результат. Но и этого кулеру хватает, чтобы позволить охладить любой современный процессор AMD/Intel (кроме AMD TR4).

Выводы

Кулер Thermalright Macho 120 Rev. B является очередным доказательством того, что каждый из производителей, а в частности компания Thermalright, путем «косметических» обновлений выпускает новые продукты. Сильной чертой кулера является его внешний вид за счет крупных размеров, медных пластин и полной никелировки, а также высокая совместимость с комплектующими (высокими модулями оперативной памяти, видеокартами, устанавливаемыми в первый слот PCI-E x16, узкими корпусами). Что радует в нем, так это возможность установки дополнительного 120 мм вентилятора и наличие в комплекте отвертки, облегчающей процесс установки.

В качестве недостатка отметим шумную работу 120 мм вентилятора Thermalright TY-121. Даже при низких оборотах был заметен посторонний шум. Второй момент касается вогнутого основания, не позволившегокулеру в полной мере раскрыть свой потенциал в плане эффективного охлаждения. Все эти недостатки касаются нашего экземпляра, в очередной раз напоминая, что компания Thermalright идет своим путем (другой экземпляр может не иметь подобных недостатков).

Стоимость кулера Thermalright Macho 120 Rev. B начинается от 3000 рублей и она вполне адекватна его возможностям.

Плюсы:

• Эффектный внешний вид;
• Высокая совместимость с комплектующими;
• Поддержка «старых» платформ AMD/Intel;
• Хорошая комплектация;
• Простая процедура установки;
• Демократичная цена.

Минусы:

• Высокий уровень шума вентилятора (есть посторонний шум при низких оборотах нашего экземпляра);
• Неровное основание (наш экземпляр).
