Обзор блока питания XPG KYBER 650 Вт

Компания ADATA под брендом XPG постепенно охватывает весь ценовой диапазон в линейках блоков питания. Новая серия KYBER занимает нишу относительно недорогих блоков питания с сертификатом 80 PLUS Gold и поддержкой стандарта ATX 3.1 (в старших моделях, 650 Вт модель стандарта ATX 2.52).

У нас на обзоре модель мощностью 650 Вт, не оснащенная кабелем с разъемом 12V-2x6. В моделях большей мощности (на 750 и 850 Вт) он имеется.

Также на стоимость повлияли несъемные плоские кабели и экономия на комплектующих. В старших моделях могут быть конденсаторы Teapo, в нашем же тестовом варианте установлен Elite.

Технические характеристики

Нагрузочные характеристики

Упаковка и комплектация

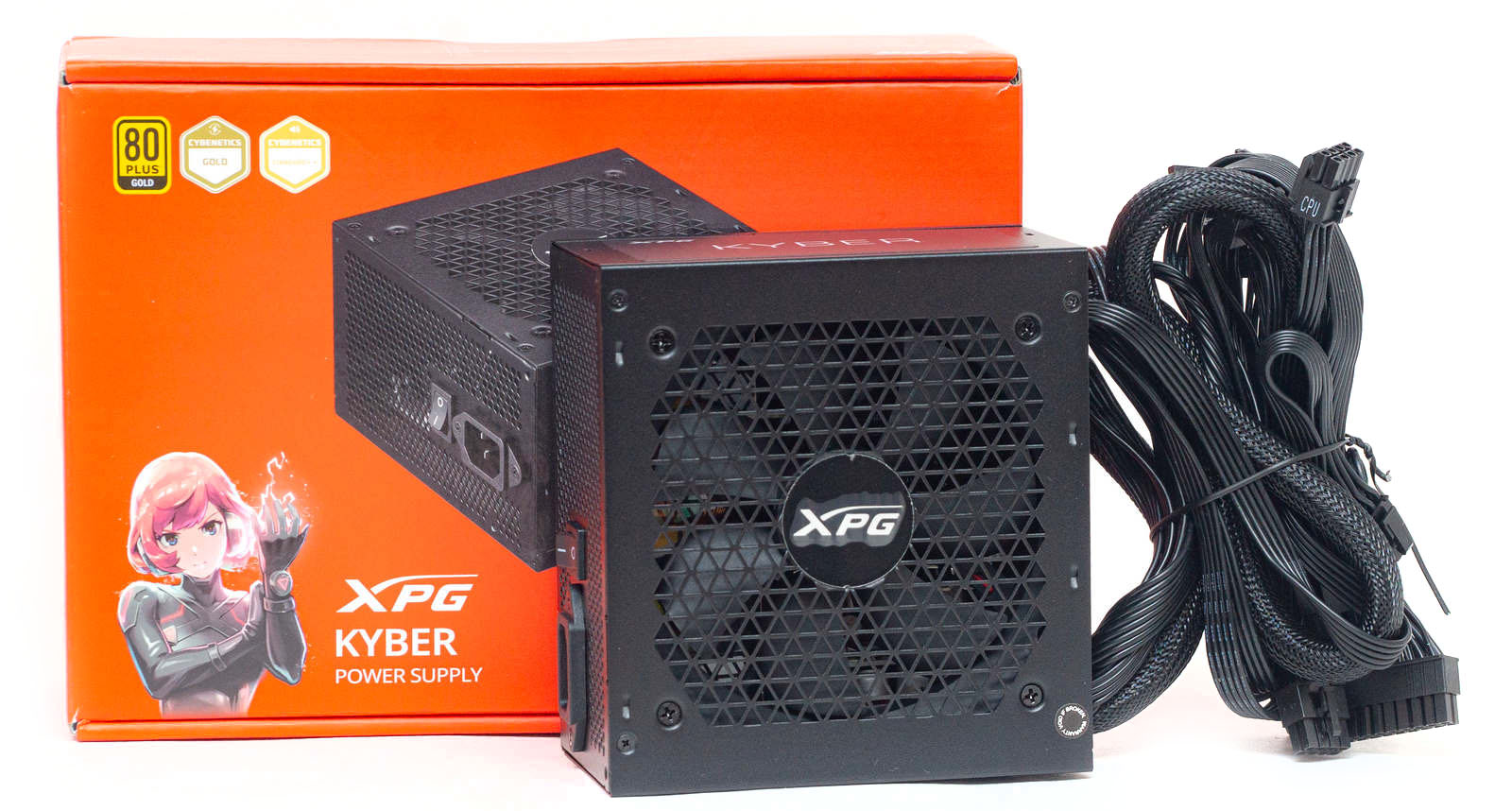

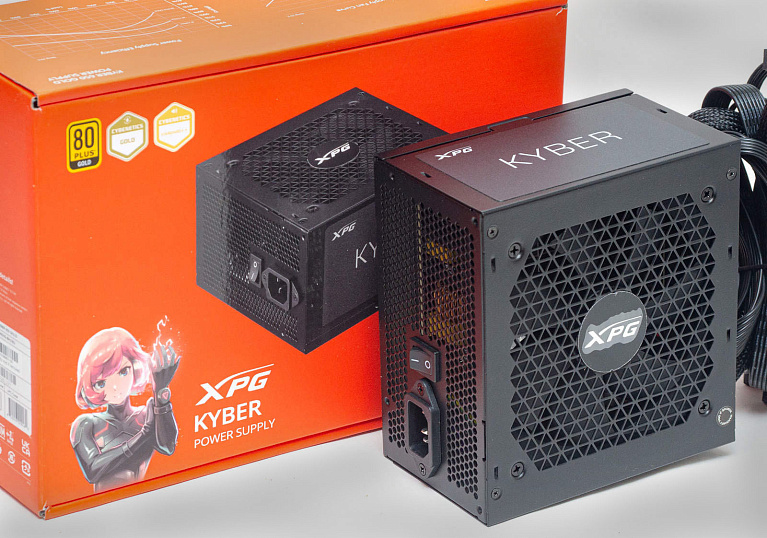

Блок питания поставляется в красной картонной коробке. На лицевой стороне находится симпатичный портрет девушки, указание модели, внешний вид самого БП и пиктограммы сертификатов.

С тыльной стороны - габаритный чертеж, схема кабелей и коннекторов, табличка с нагрузочными характеристиками.

С одной из боковых сторон еще пара графиков: уровень КПД и поведение вентилятора.

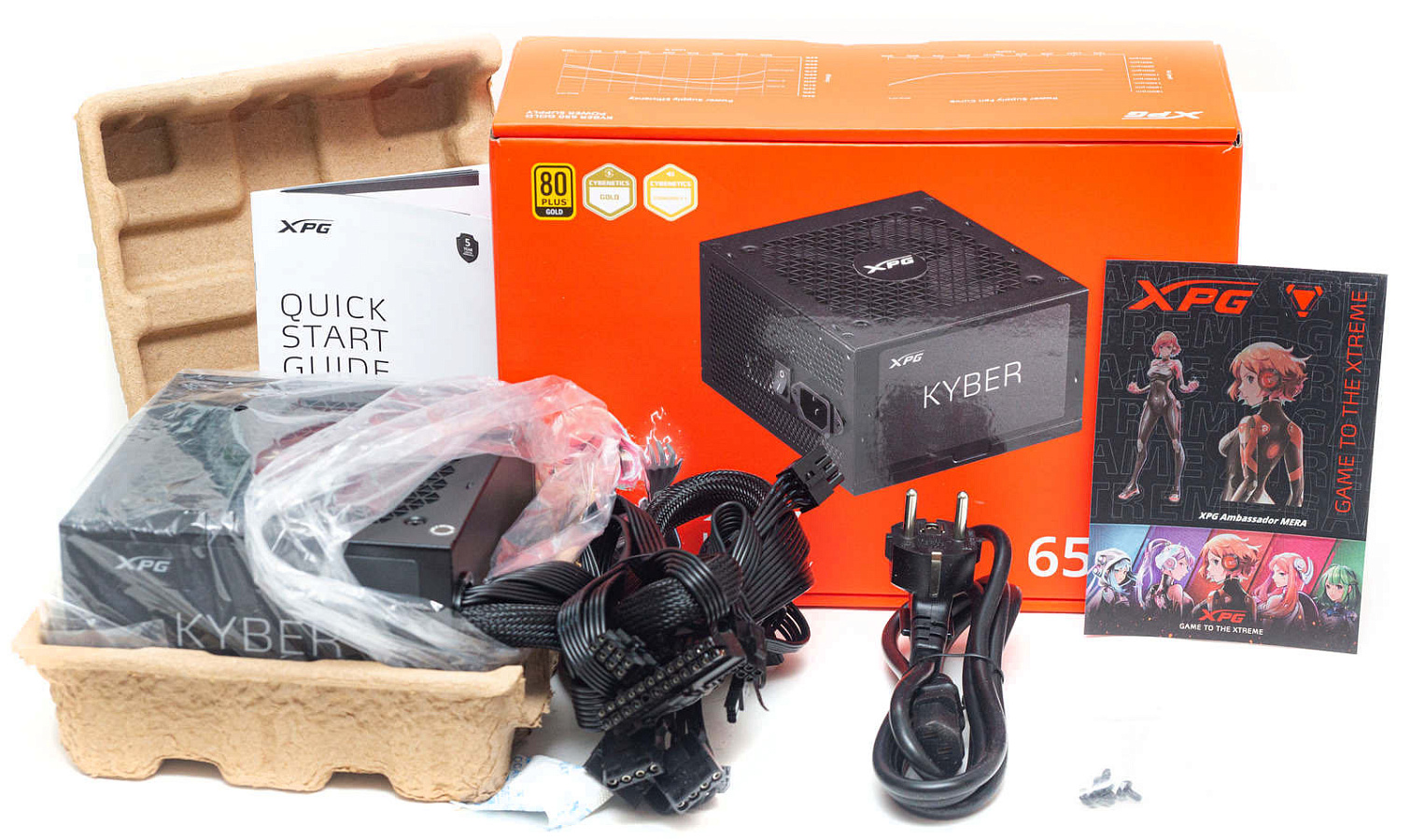

В коробке блок питания упакован в целлофан и ячейку из прессованного картона. В комплекте винты, сетевой кабель, инструкция и наклейки с картинками.

Внешний вид

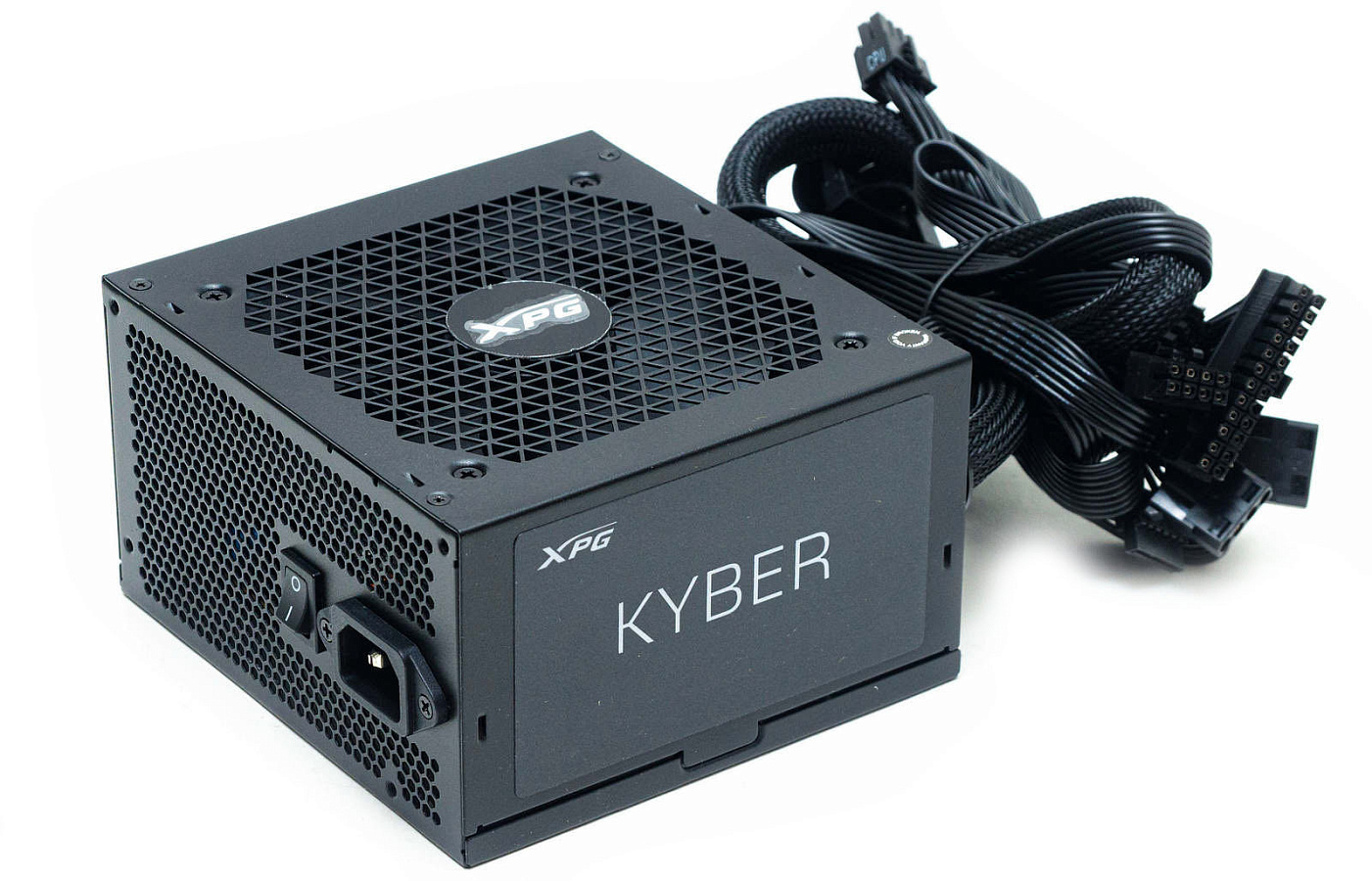

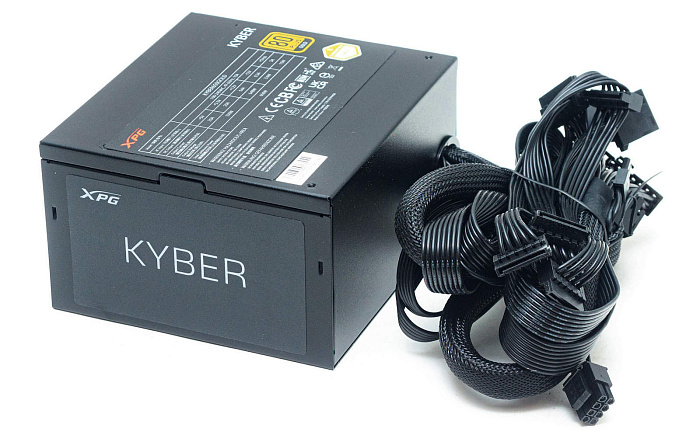

Корпус БП компактный, длина составляет всего 140 мм. Металл окрашен в чёрный цвет.

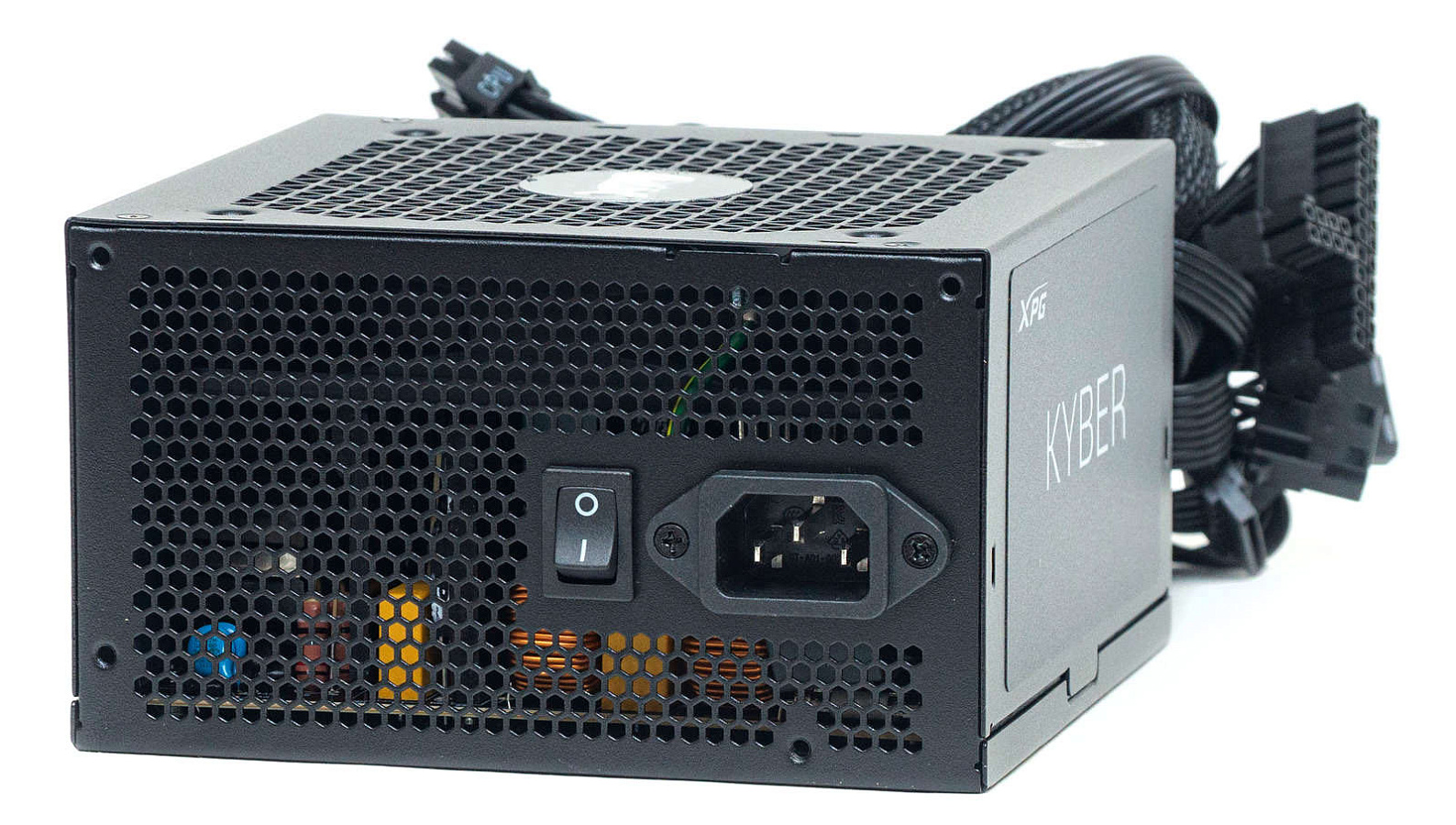

С лицевой стороны обычная сотовая перфорация с тумблером включения и сетевой вилкой.

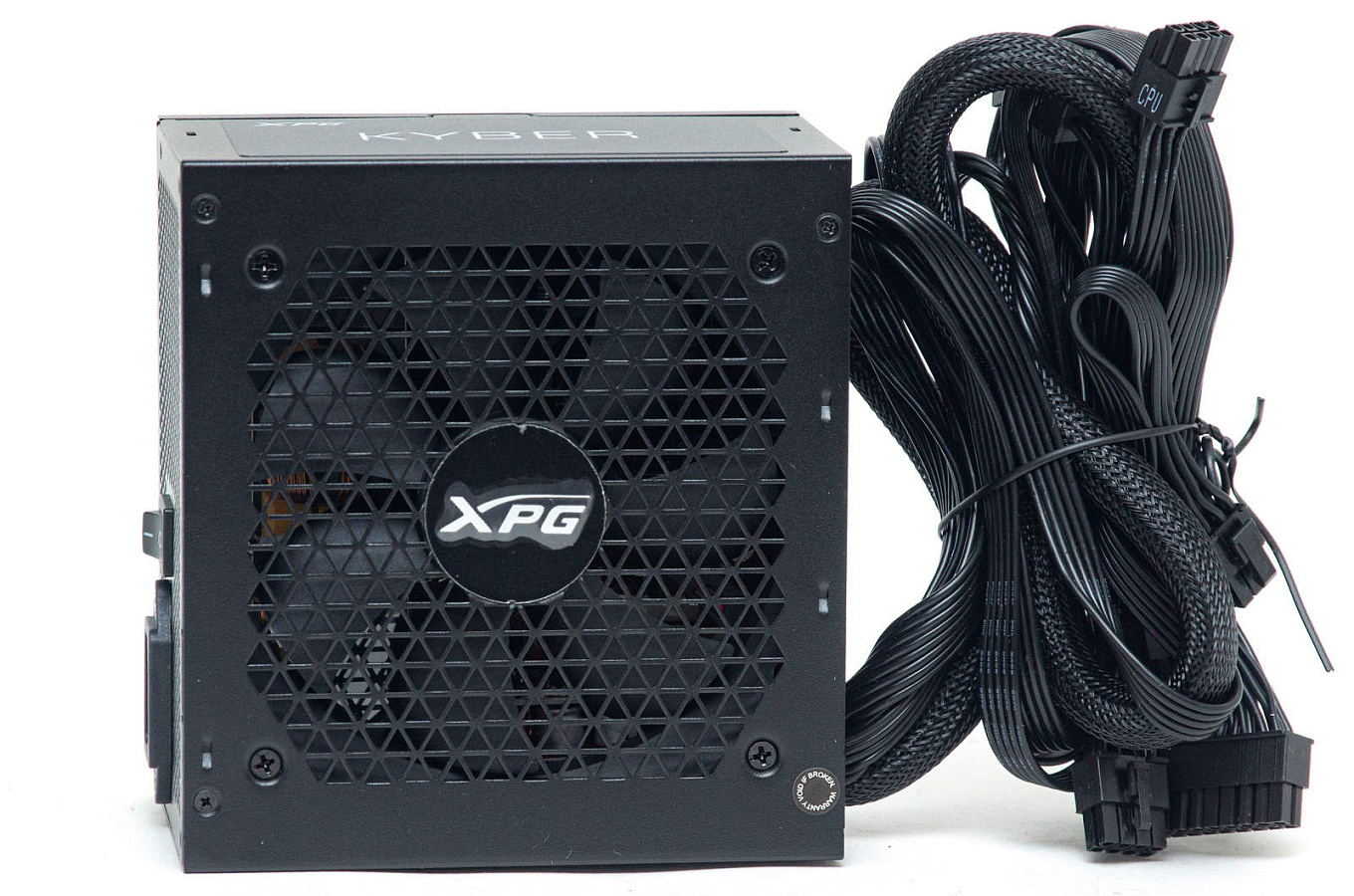

Над вентилятором перфорация, штампованная в виде мелких треугольников, которые образуют геометрический узор; по центру - круглый шильдик с блестящим логотипом.

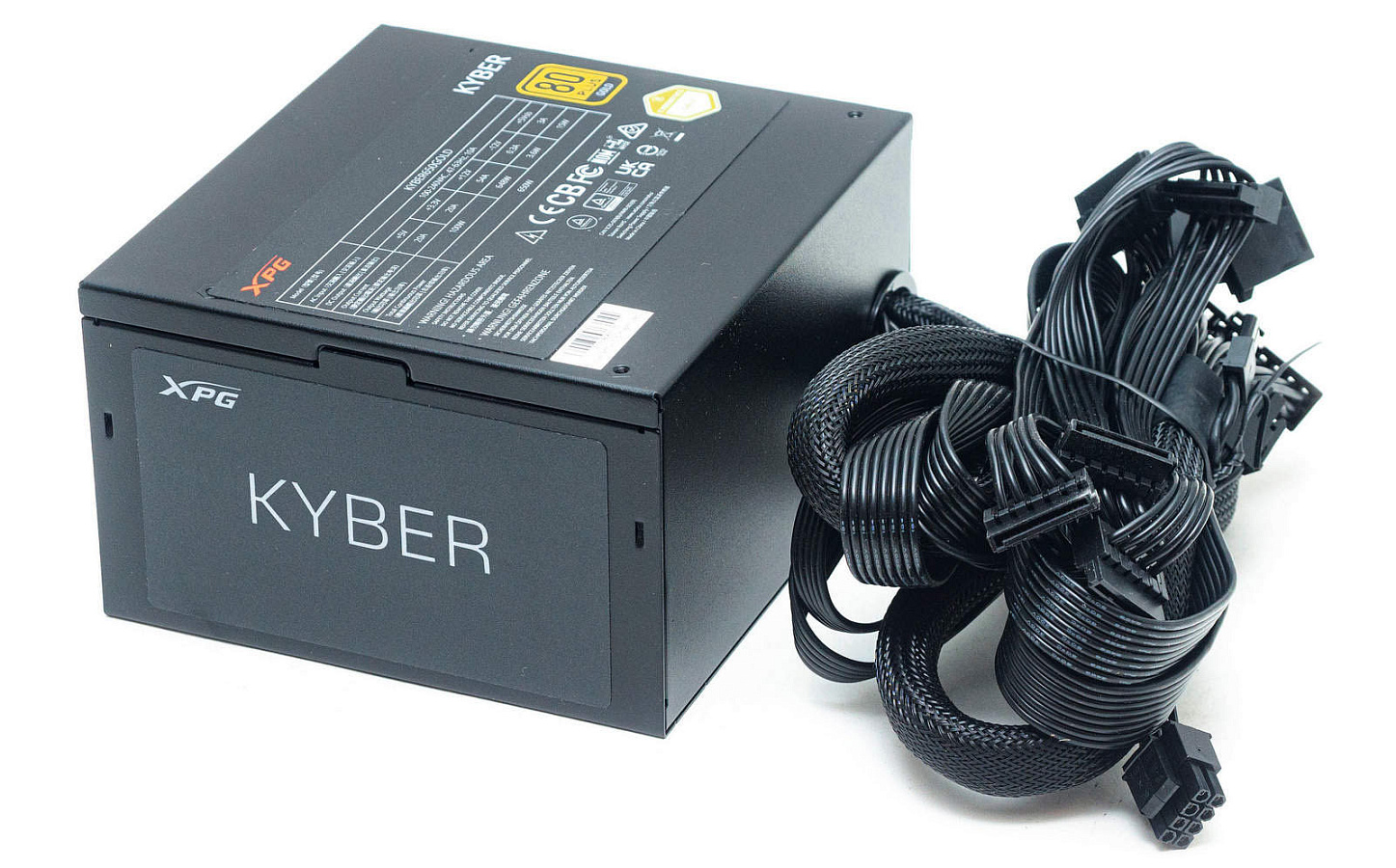

На боковых сторонах расположены картонные наклейки с указанием серии.

На верхней грани - наклейка с нагрузочными характеристиками, указанием сертификатов и серийным номером.

С тыльной стороны через круглое окно с пластиковой рамкой выходят кабели.

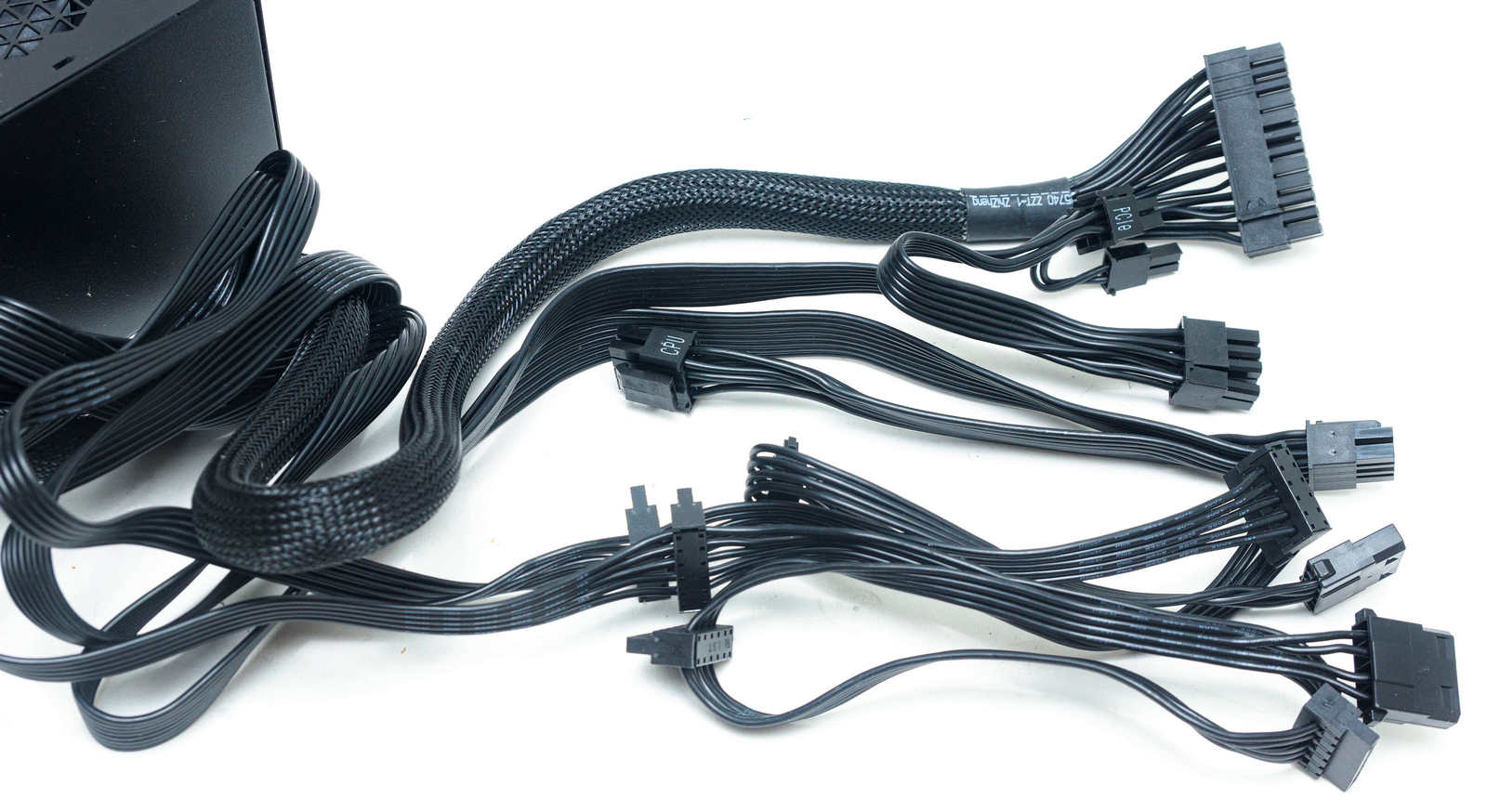

Основной кабель 12ATX в нейлоновой оплетке, остальные в виде плоских шлейфов. Провода используются калибром 18AWG.

Два разъема EPS на одном кабеле, также и два PCI-E на одном кабеле. Длина кабелей достаточная.

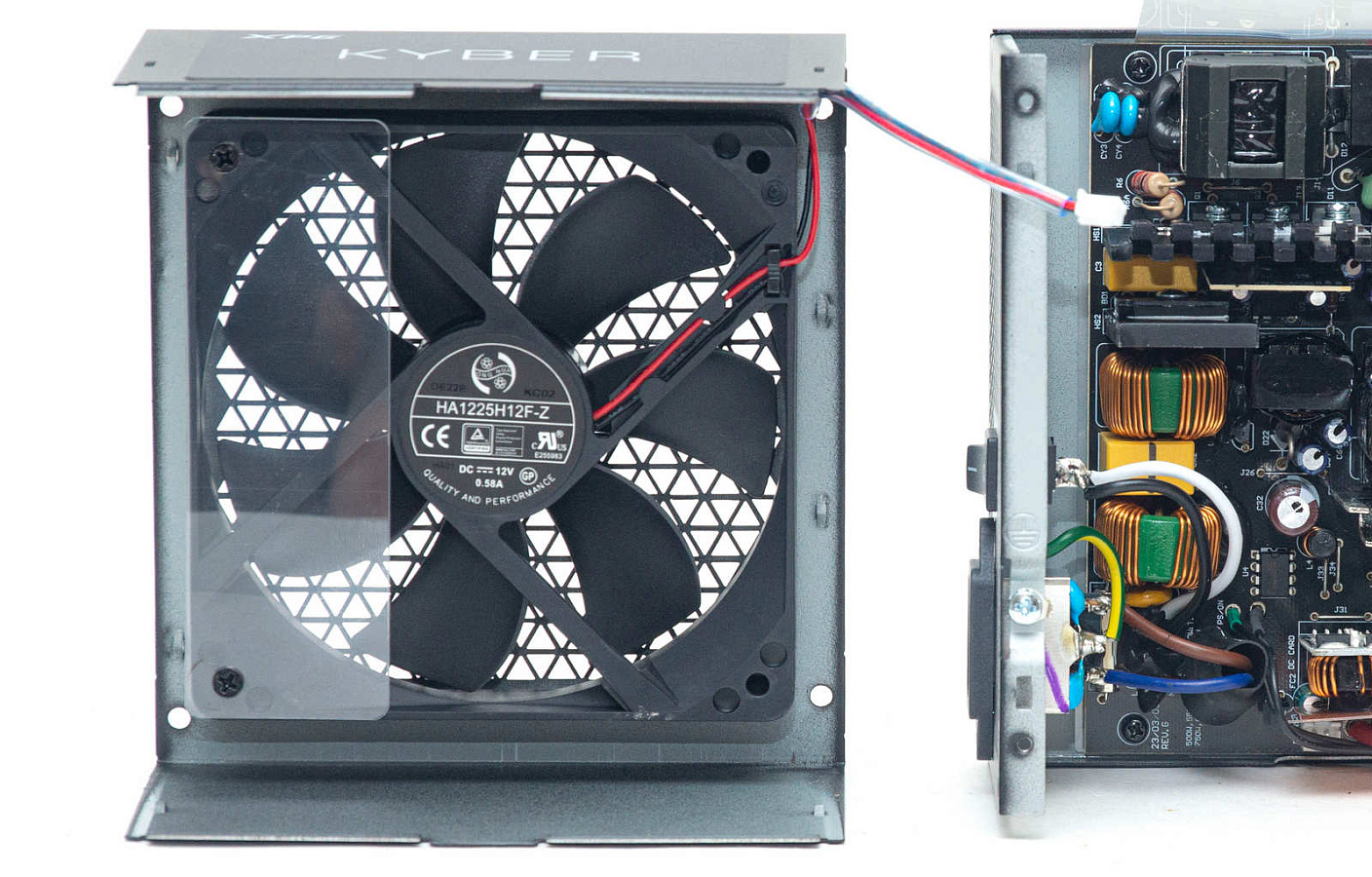

Охлаждает блок питания вентилятор Hong Hua HA1225H12F-Z на гидродинамическом подшипнике, как заявлено у производителя, но нужно учитывать, что точно с такой же маркировкой может быть вентилятор и на подшипнике скольжения с винтовой нарезкой.

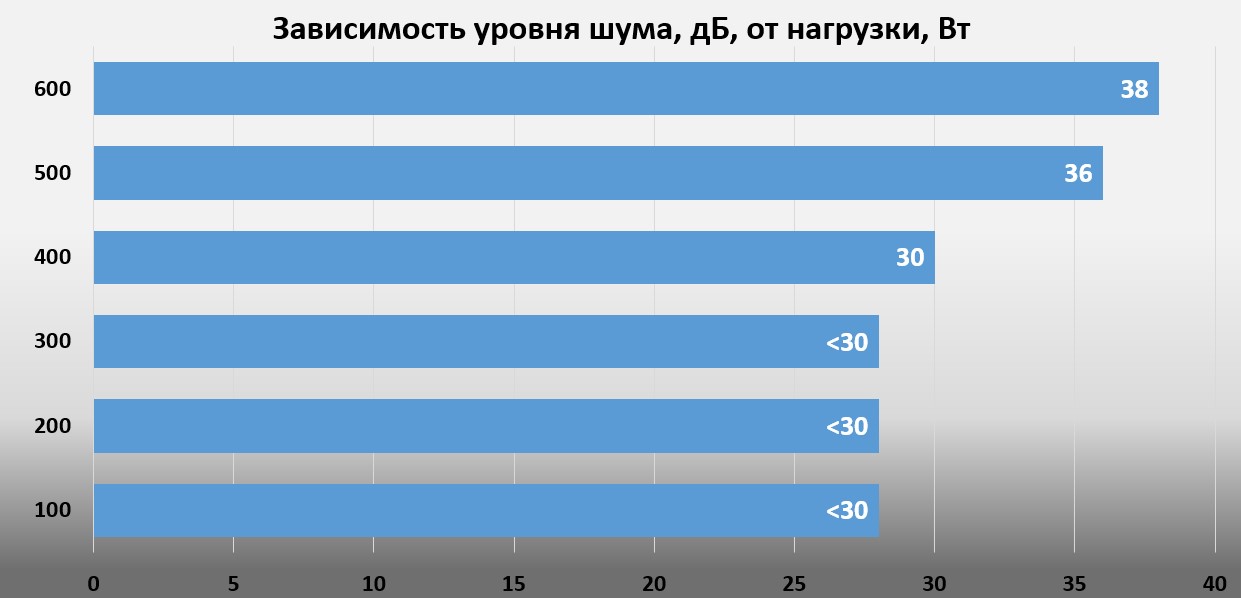

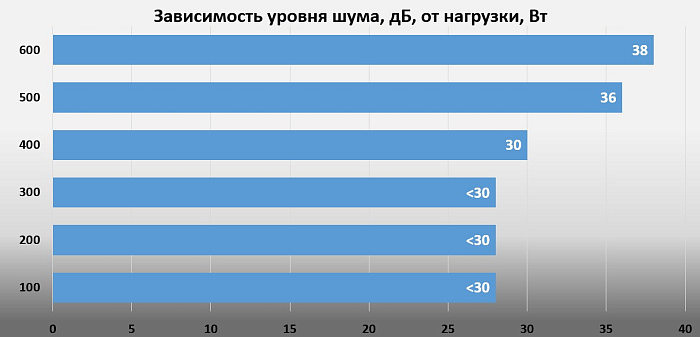

Работает вентилятор очень тихо - до нагрузки 400 Вт на низких оборотах его можно назвать бесшумным. Затем с ростом нагрузки обороты стремительно возрастают, но остаются в рамках комфортных по уровню шума.

Схемотехника

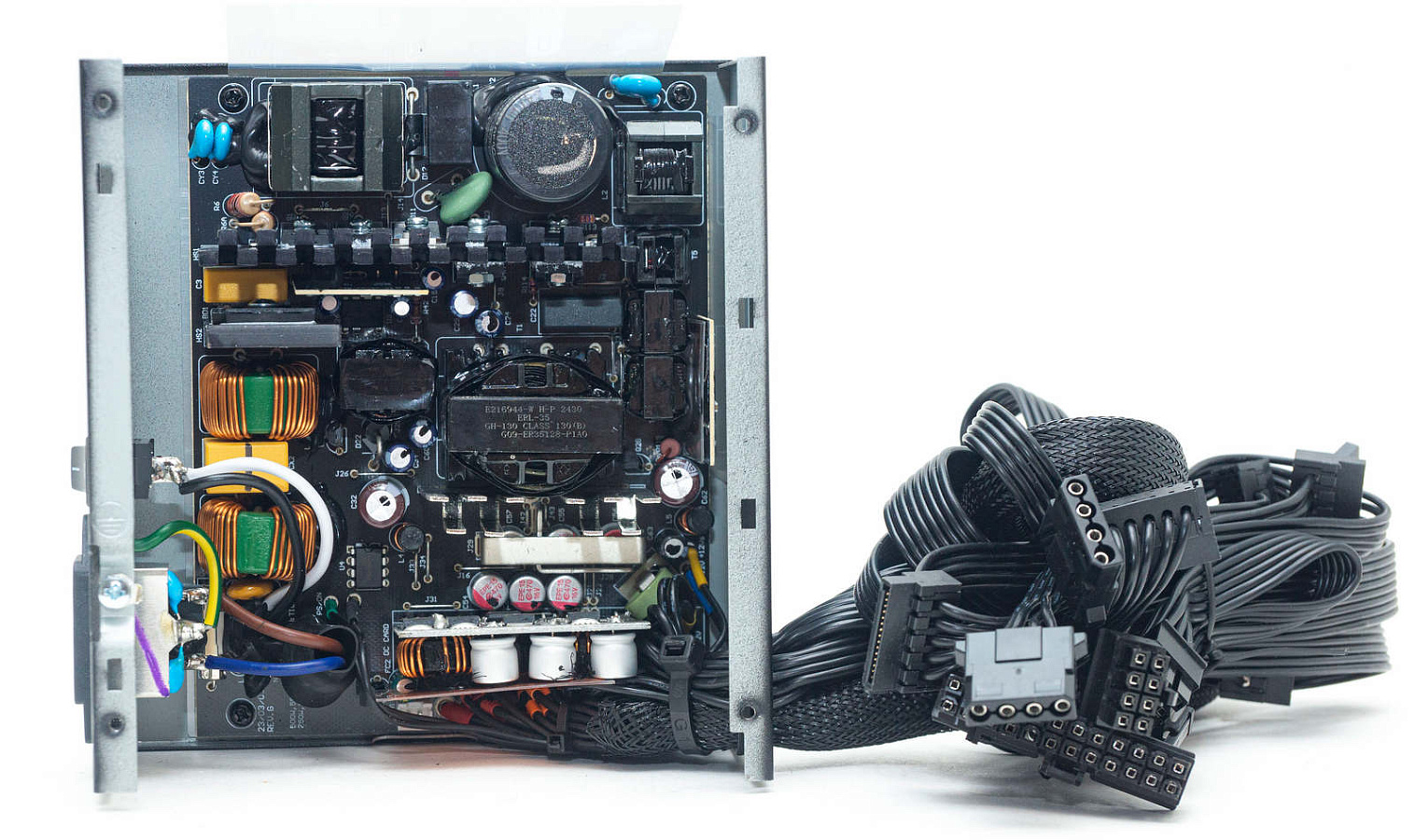

В основе используется хорошо всем знакомая и популярная у многих брендов, Gold платформа CWT GPW Rev G. Топология полного моста с LLC резонансным преобразователем, на вторичной стороне синхронный выпрямитель на +12В и DC-DC преобразователи остальных линий.

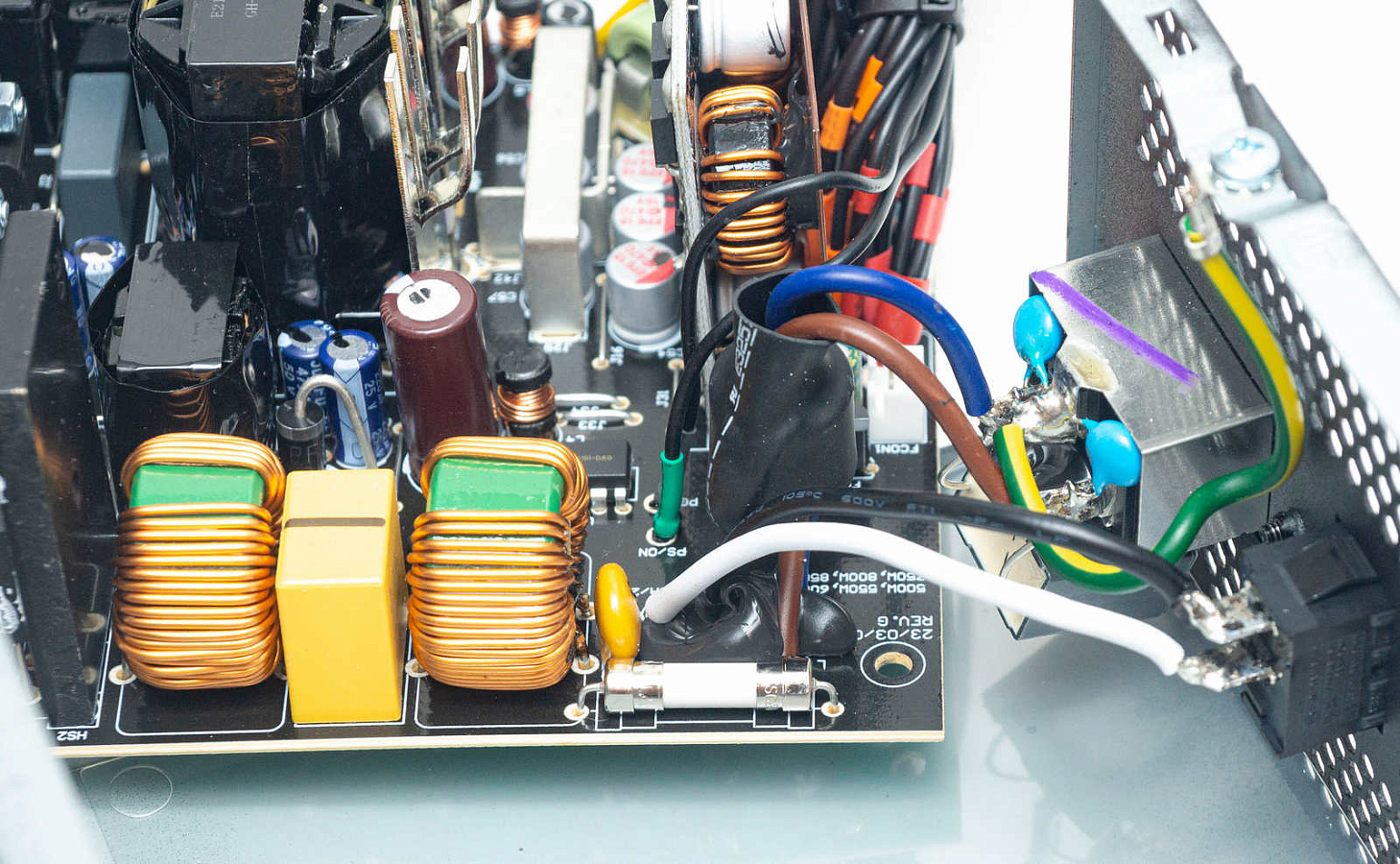

На входе полноценный EMI-фильтр, два X-конденсатора, два Y-конденсатора и парочка дросселей. С обратной стороны платы находится микросхема для разрядки конденсаторов.

Имеется плавкий предохранитель, варистор, реле с термистором для защиты самого БП.

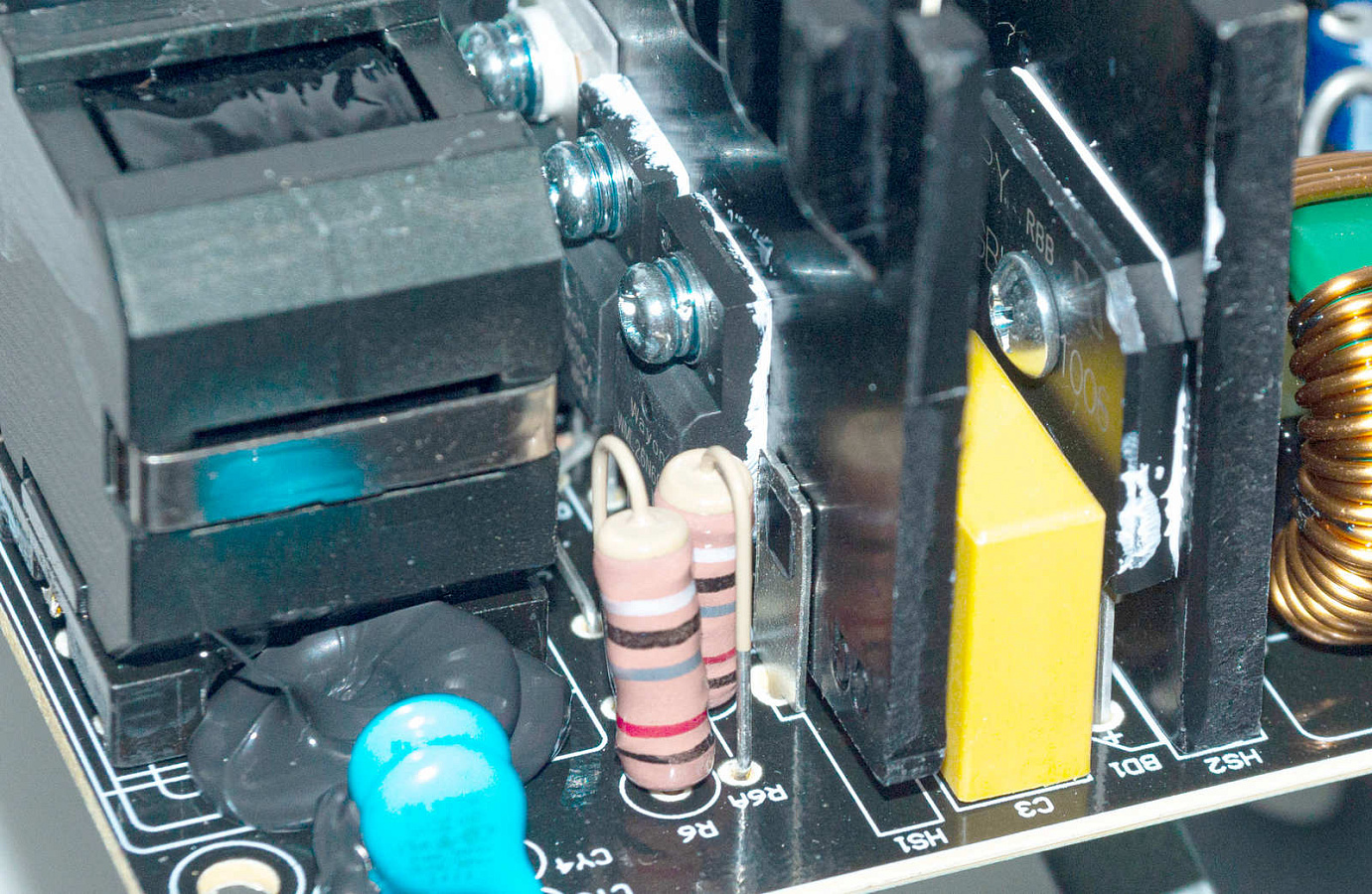

На отельном радиаторе диодный мост выпрямителя GBU 1006 (10 А, 600 В).

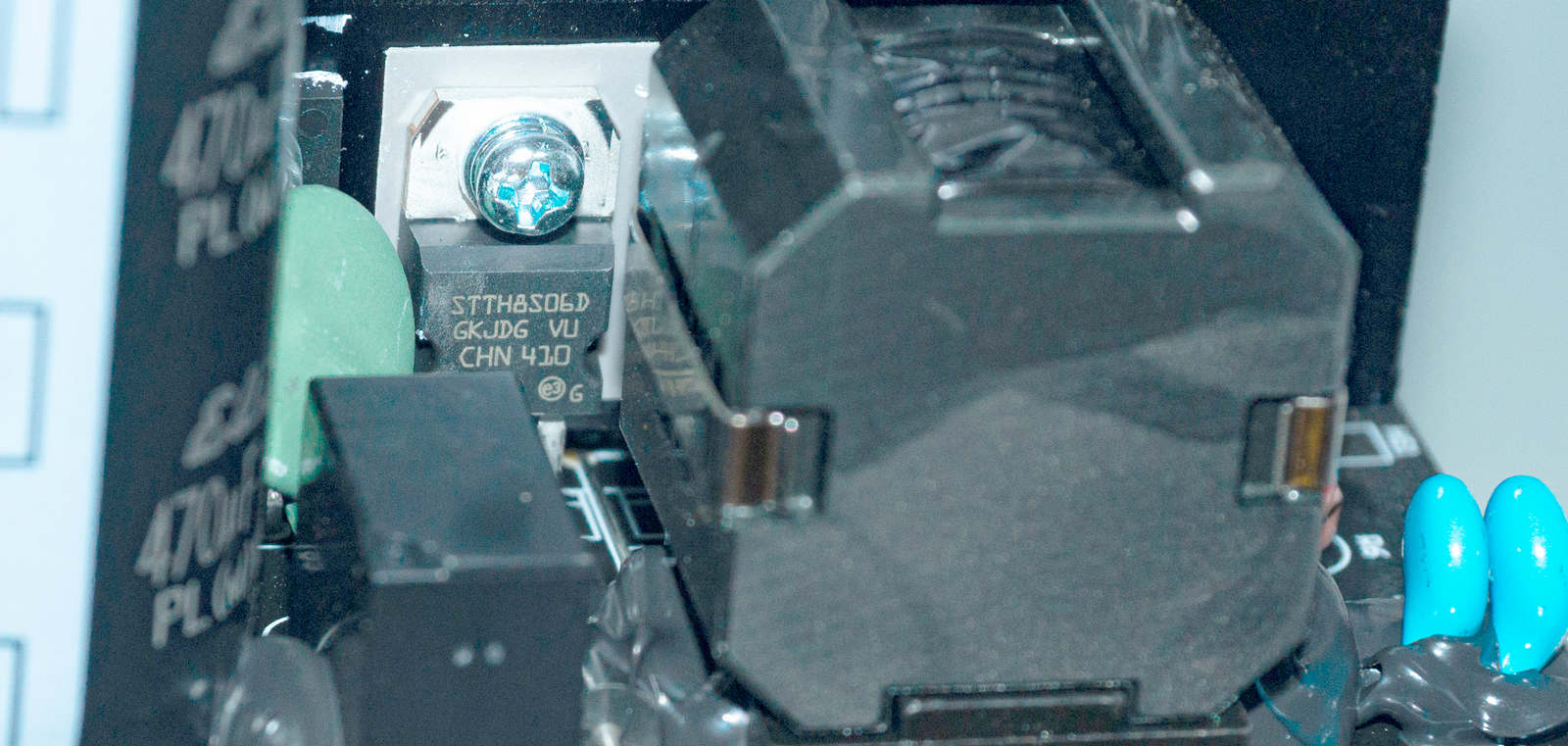

На следующем радиаторе силовые элементы APFC: два мосфета Wayon WMM25N60С4 (23 А, 600 В) и диод STMicroelectronics STTH8S06D (8 А, 600 В).

На вертикальной плате находится транзистор SPN5003, обеспечивающий питание в обход APFC в дежурном режиме. Рядом контроллер APFC Champion CM6500UNX.

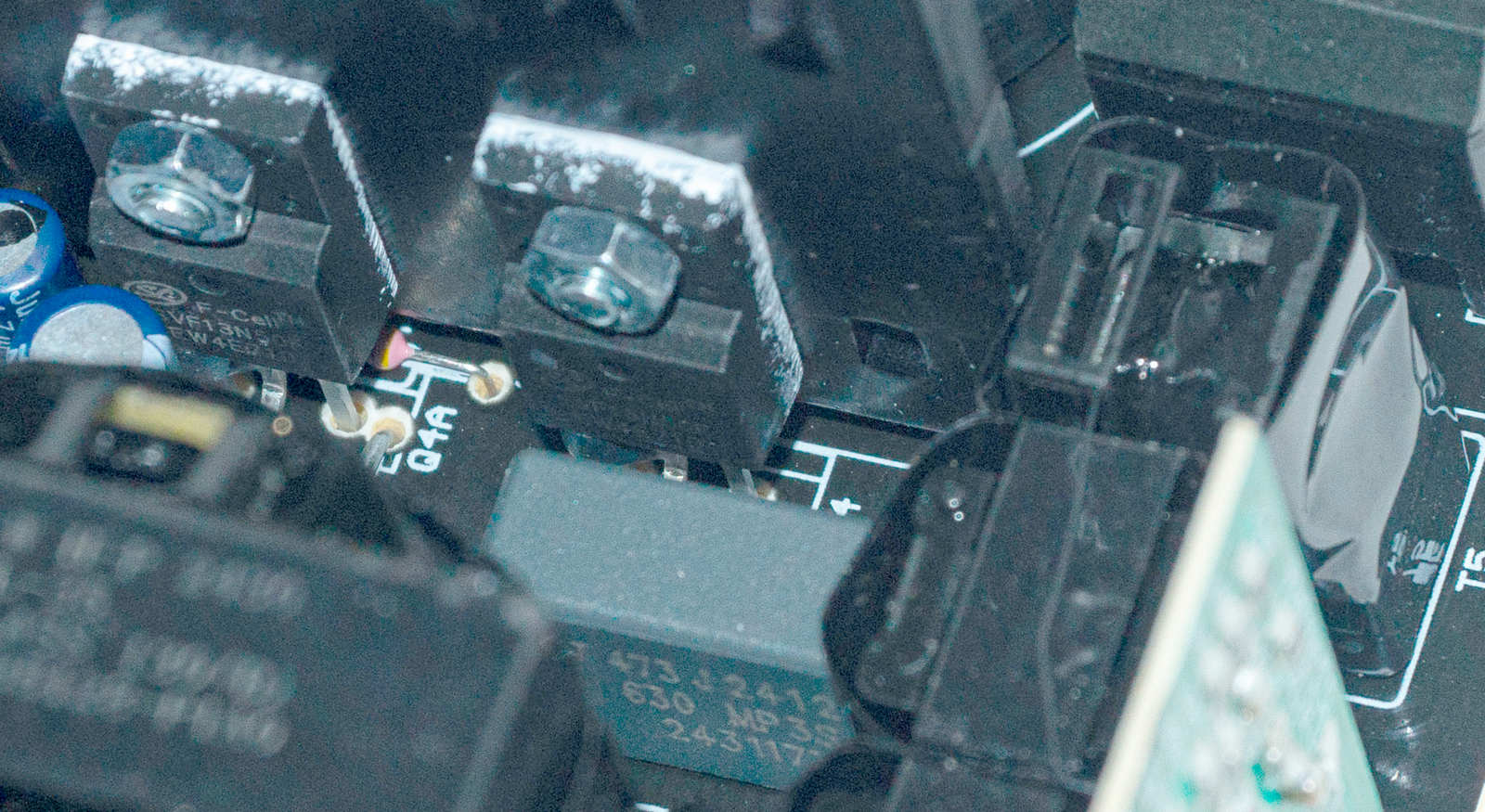

На этом же радиаторе четыре ключа полномостового преобразователя Silan Microelectronics SVF13N50F (13 А, 500 В).

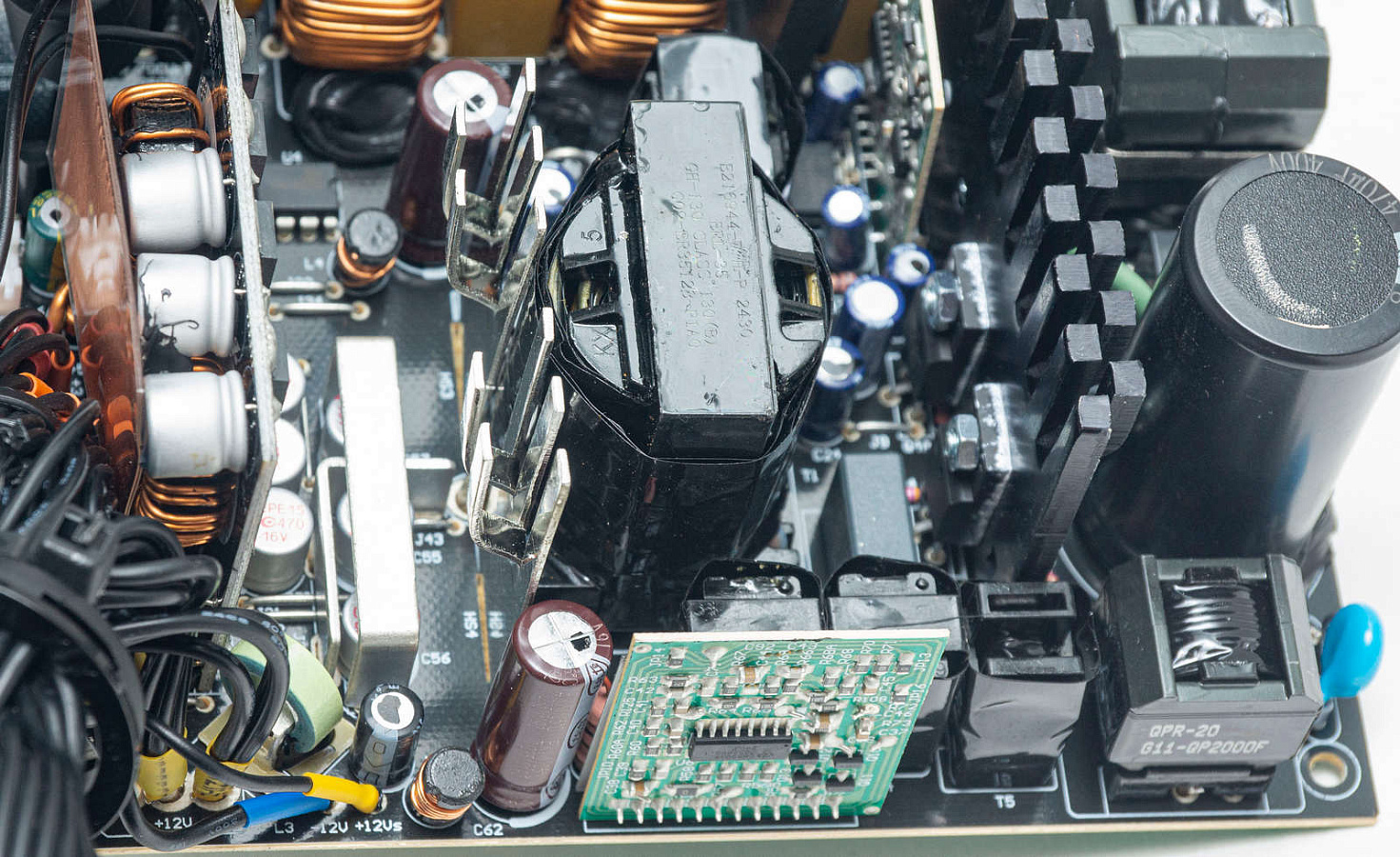

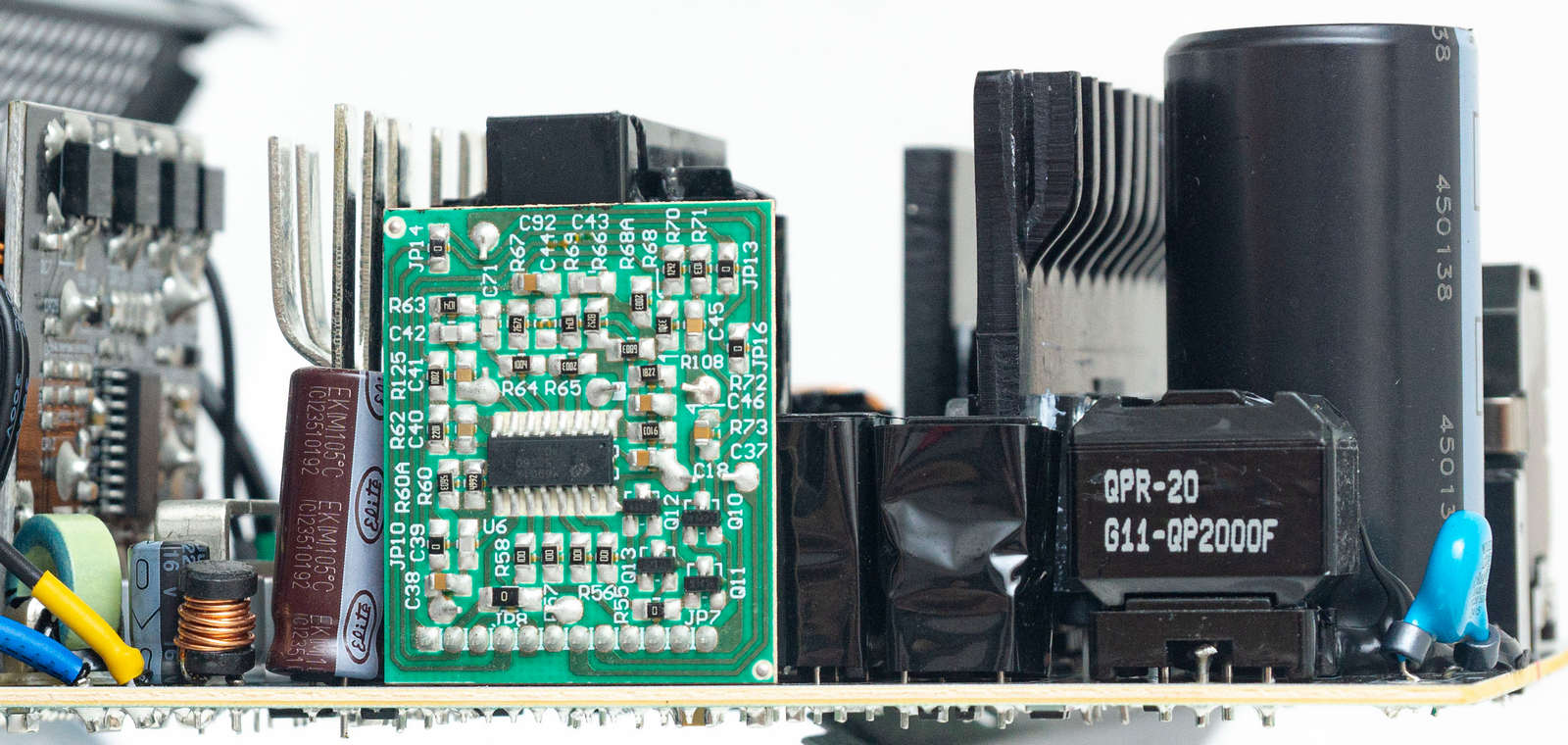

На краю основной платы вертикальная плата с контроллером преобразователя Champion CM6901X. За ней дроссели и конденсатор, входящие в схему LLC.

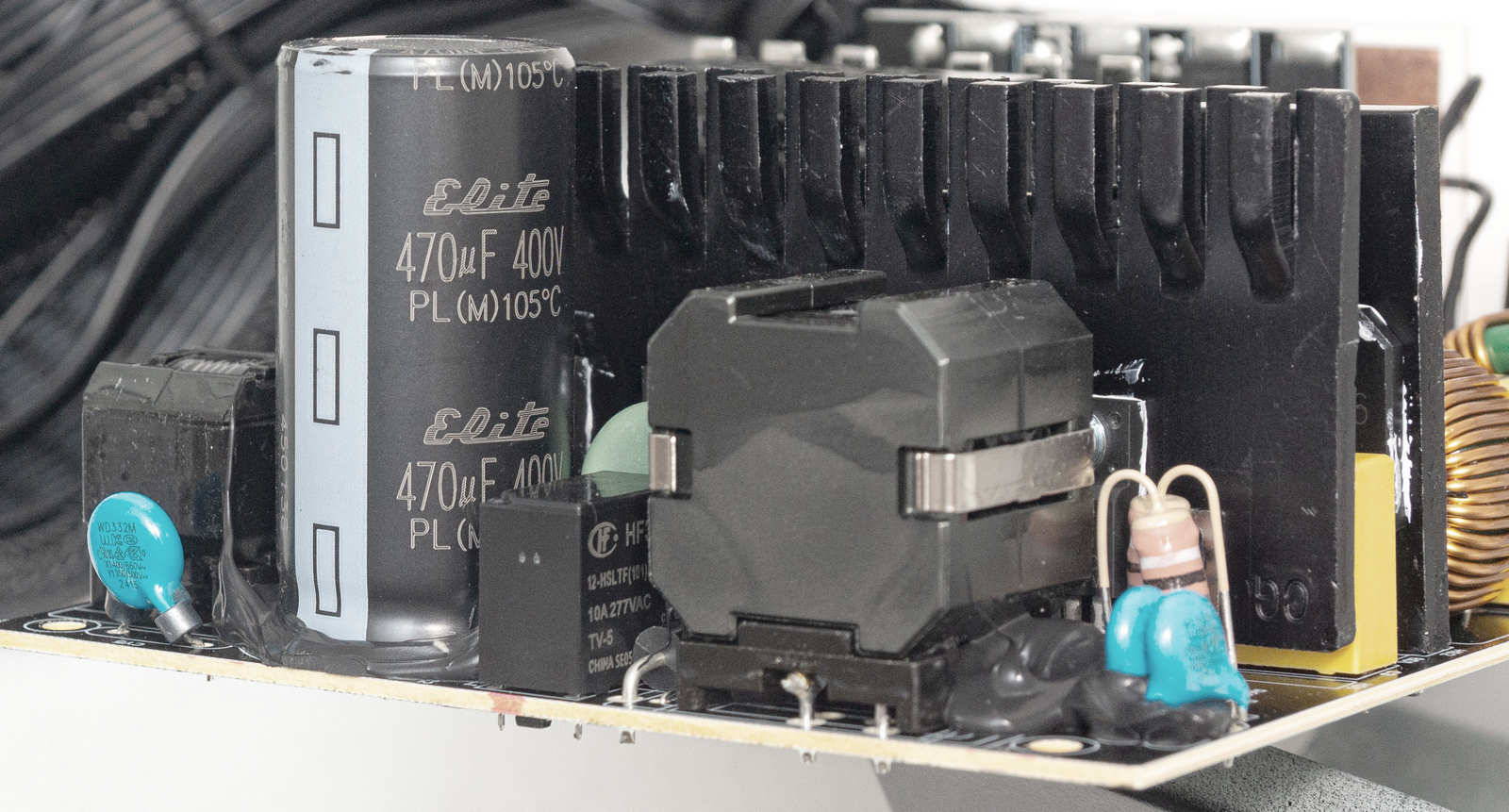

Высоковольтный конденсатор установлен Elite на 470 мкФ, рассчитан на напряжение 400 В и температуру 105°С. Явная экономия с целью снижения стоимости.

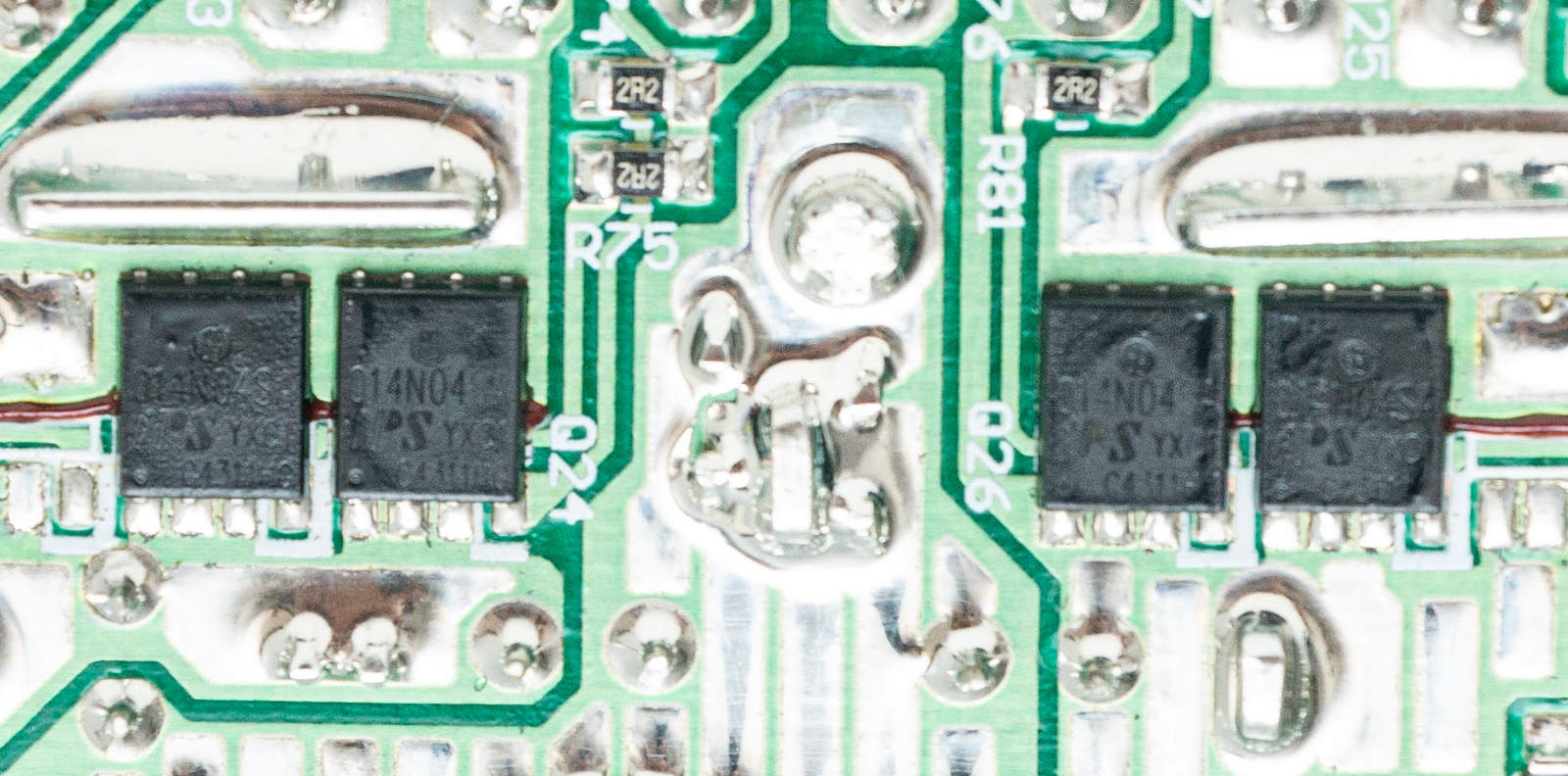

С основного трансформатора напряжение подается на мосфеты синхронного выпрямителя, распаянные с обратной стороны платы. Охлаждаются они радиаторами, установленными возле трансформатора.

Здесь используются четыре Infineon BSC014N04LS (100 А, 40 В).

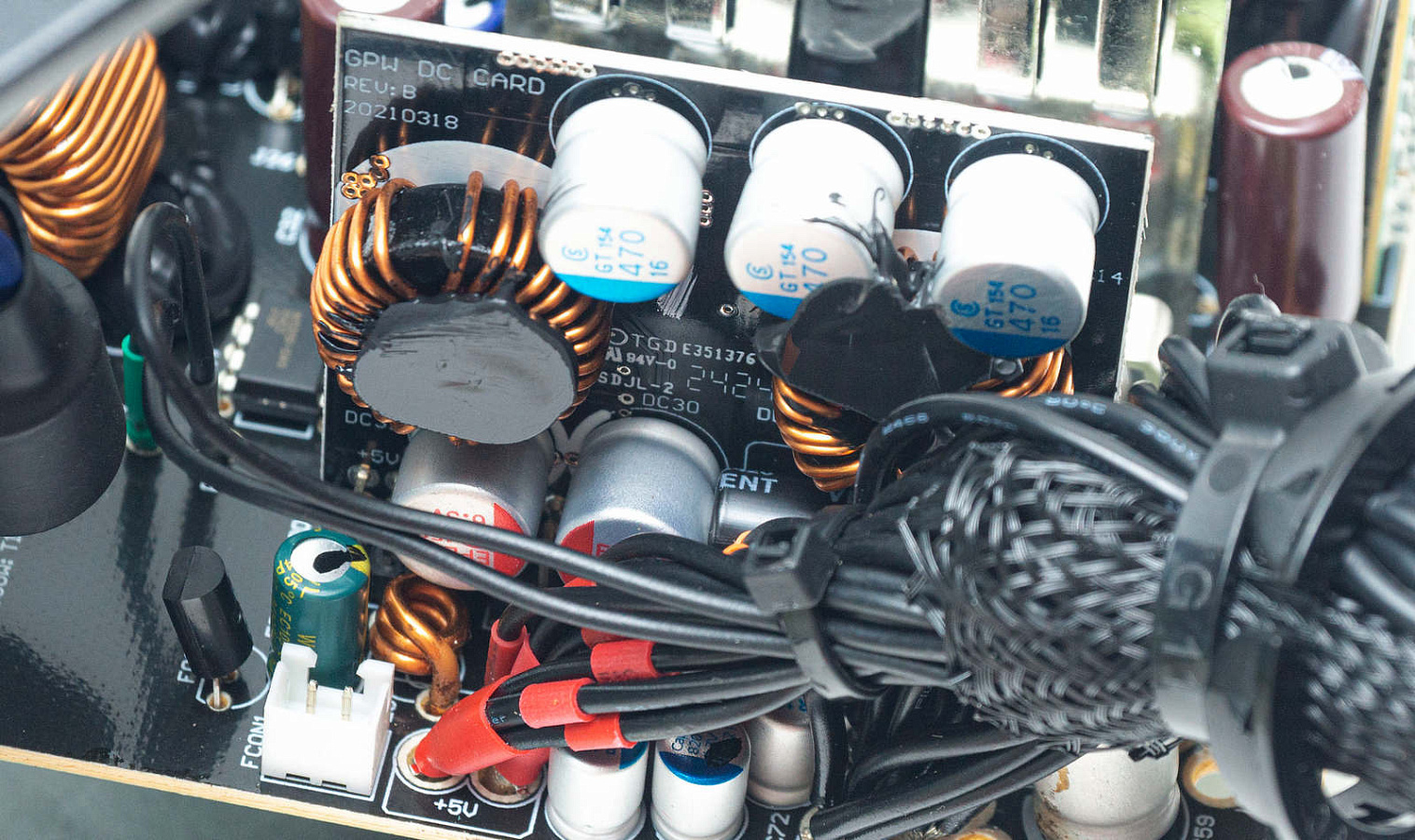

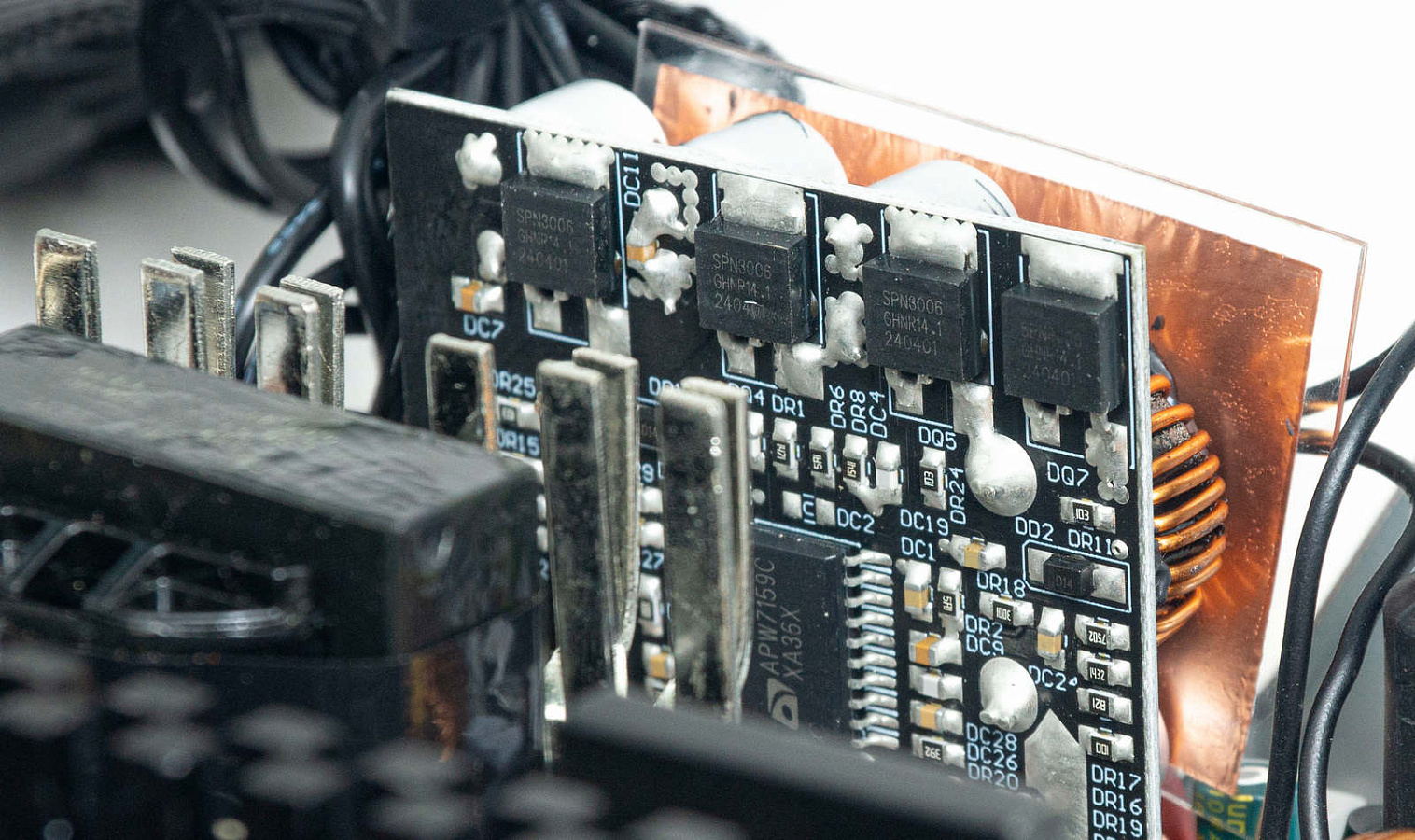

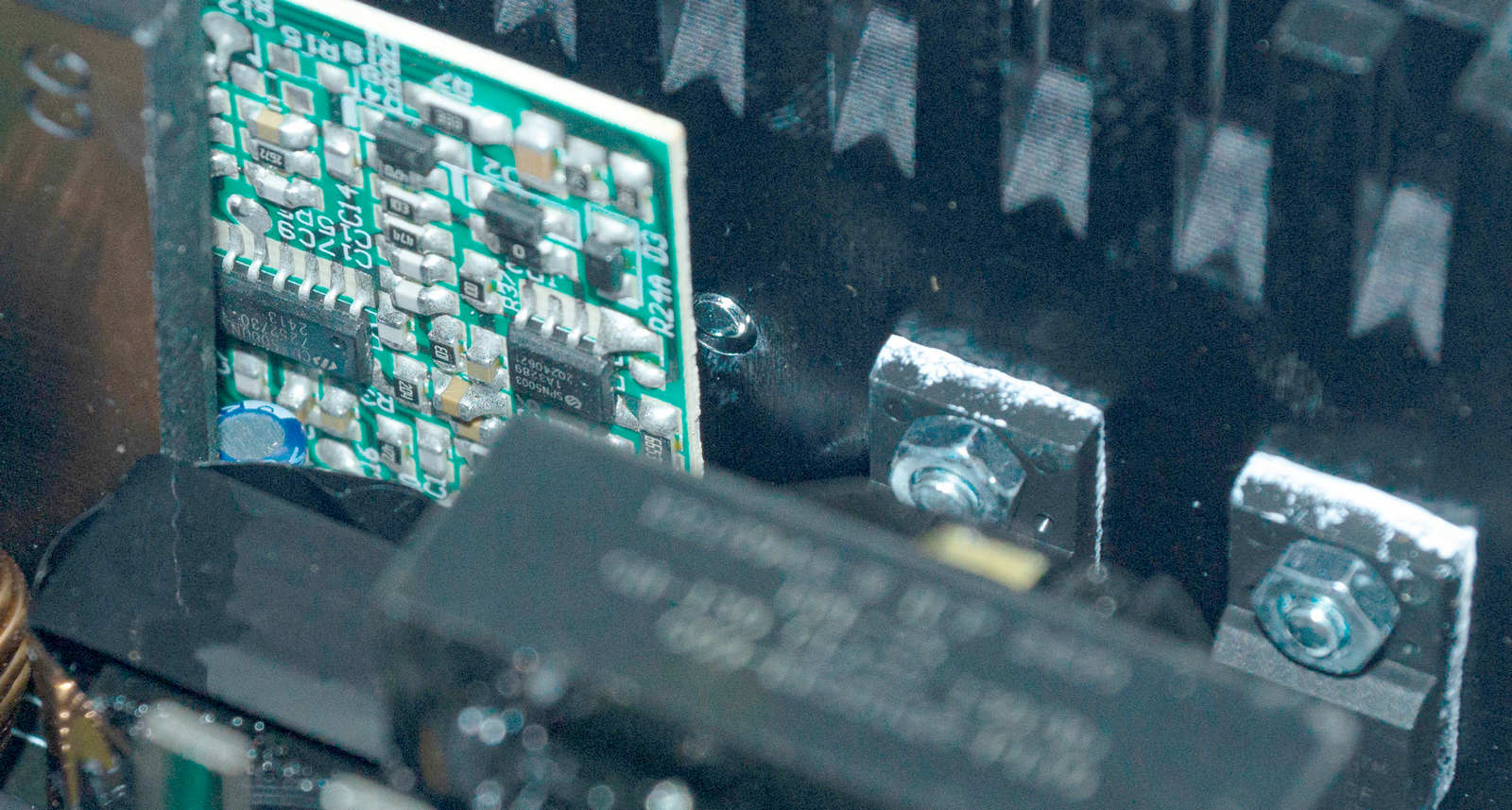

Далее питание поступает на DC-DC преобразователи. На вертикальной плате разместились четыре транзистора Infineon SPN3006 (57 А, 30 В) под управление контроллера APW7159C.

Обратная сторона платы с твердотельными конденсаторами закрыта экраном.

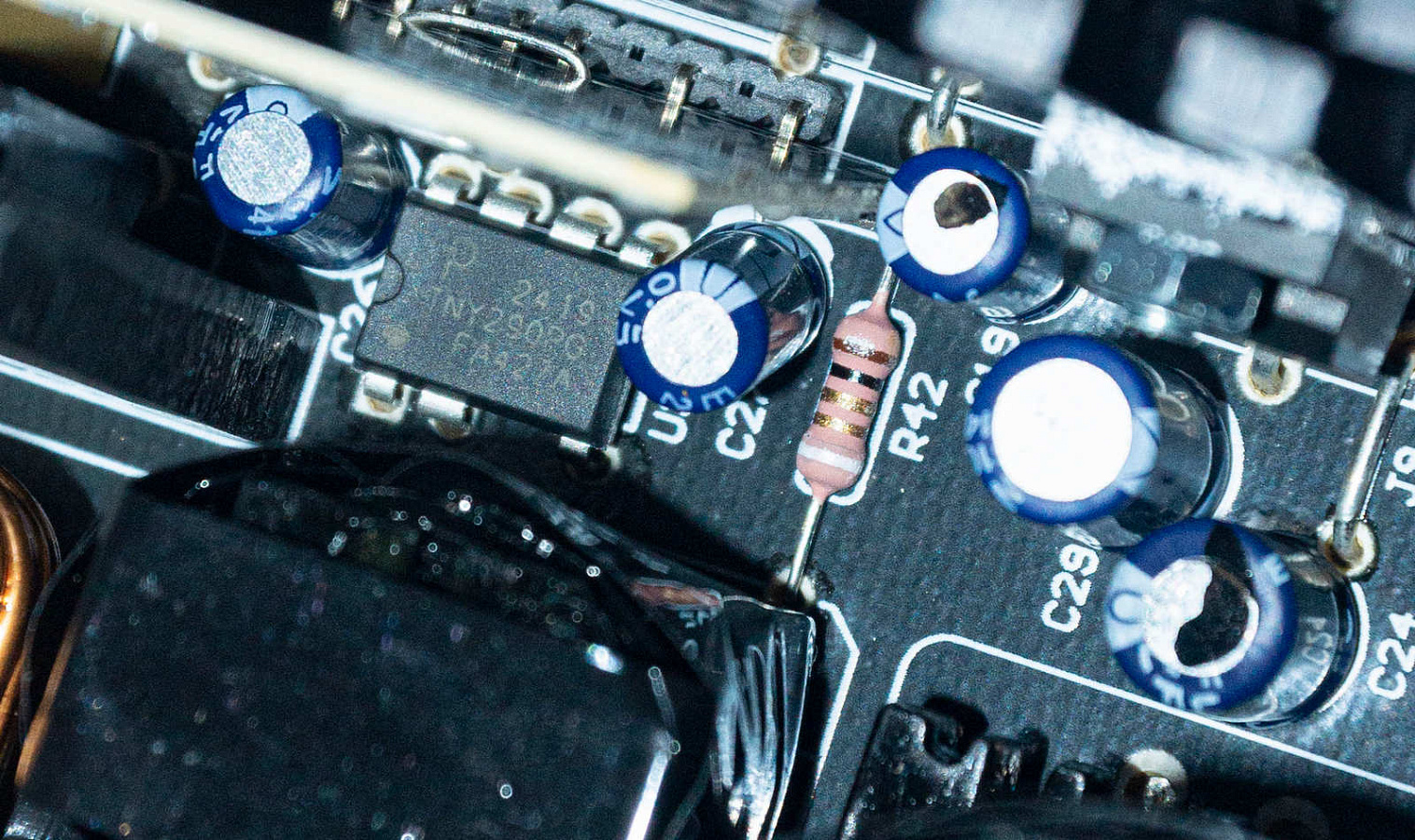

В дежурном питании установлен ШИМ-контроллер TNY290PG. Конденсаторы здесь Jun Fu.

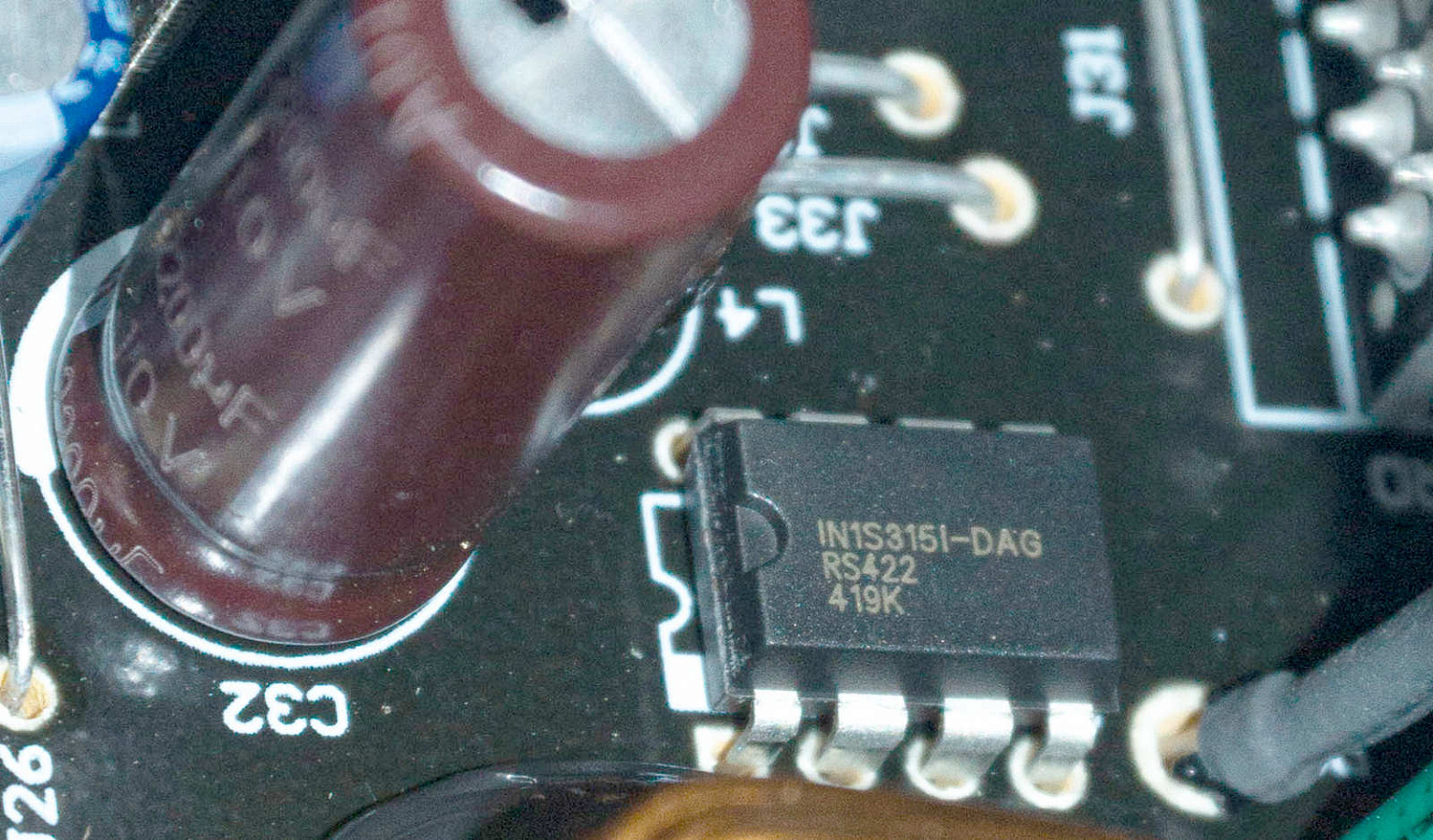

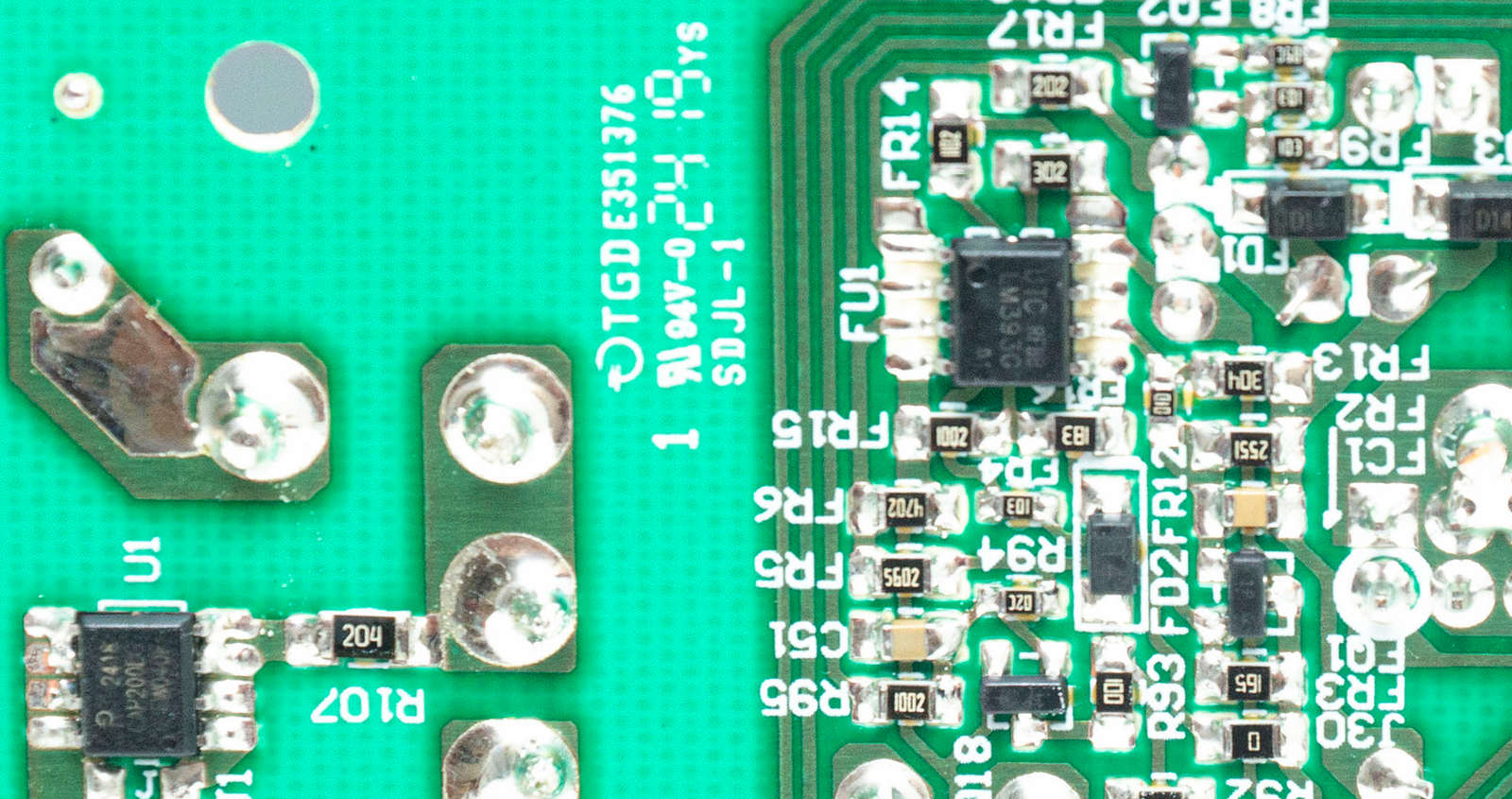

За защиту отвечает супервизор IN1S315I-DAG. В дополнение к нему в схему защиты входит компаратор LM393G, распаянный с обратной стороны платы.

В фильтре на выходе, кроме электролитических конденсаторов Elite, еще и твердотельные конденсаторы CapXon.

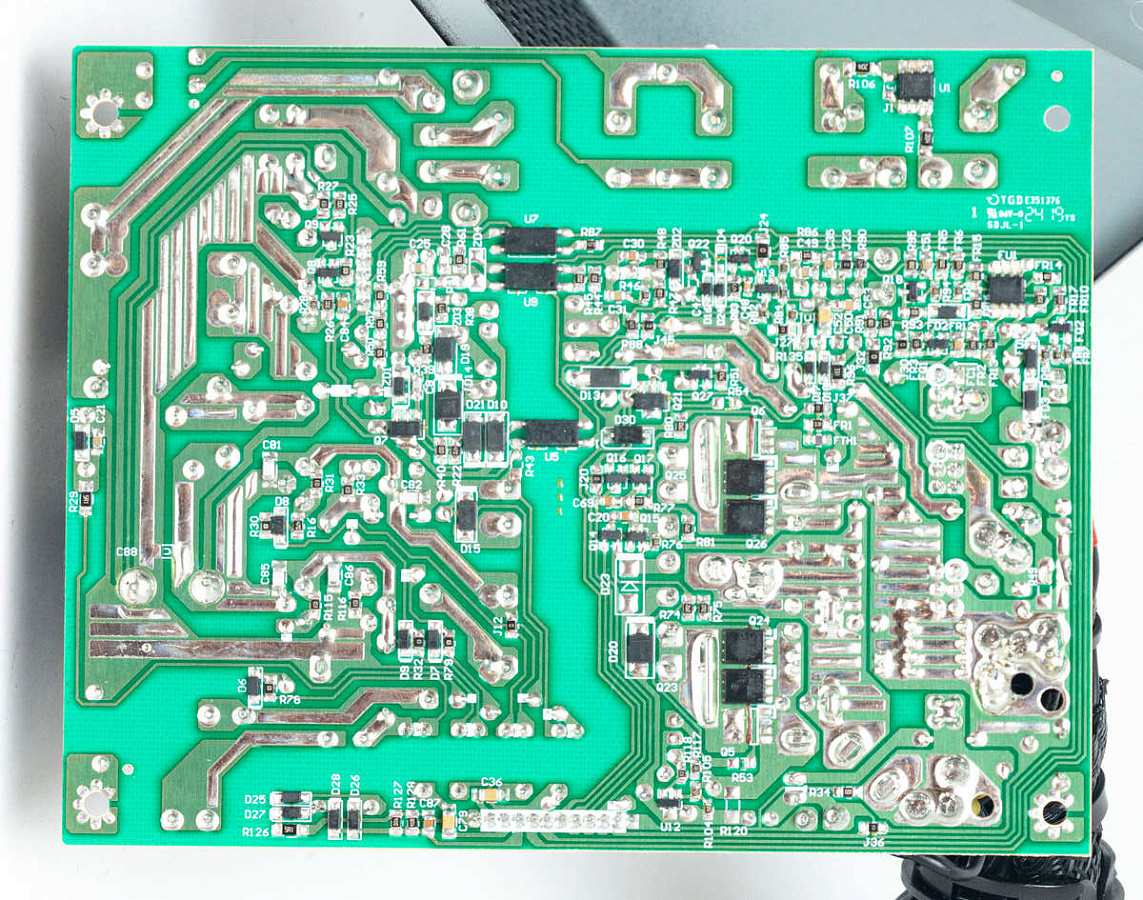

Монтаж и пайка качественные, дорожки усилены припоем, высоковольтная и низковольтная части разделены широкой дорожкой.

Тестирование

Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности. Блок питания подключается через специальную коммутационную плату.

По требованиям стандарта ATX отклонения по всем линиям должны укладываться в диапазон от ±5%.

Современные блоки питания с сертификатом 80 PLUS Gold чаще всего укладываются по отклонениям на значение в 1-2%.

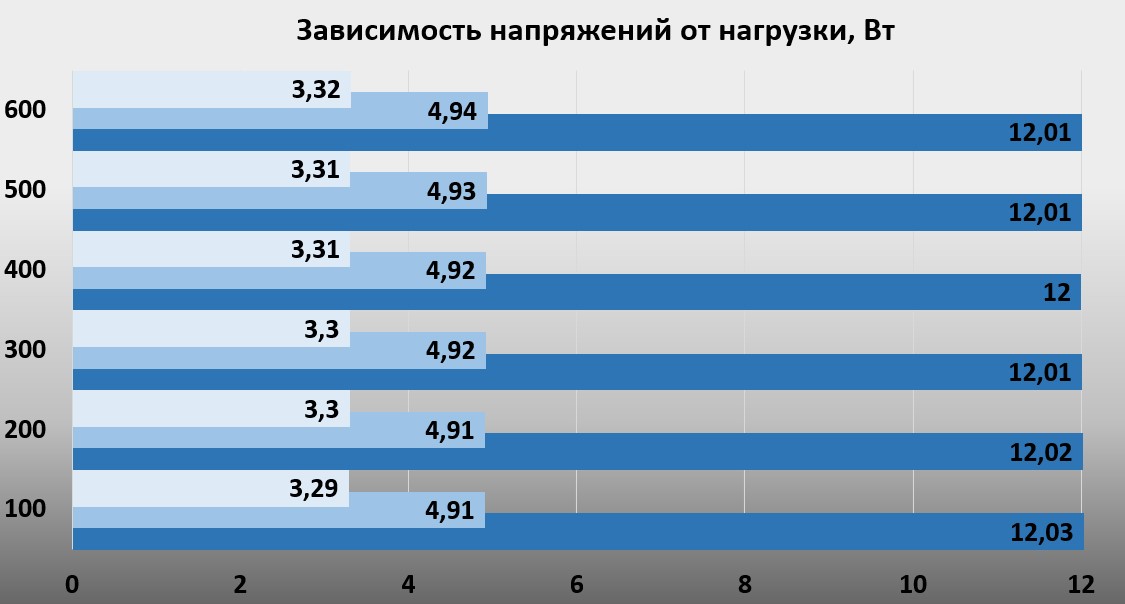

Напряжения стабильные, изменения по линии +12В минимальные, на всем диапазоне нагрузки практически на номинальном значении.

Линия +5В немного занижена, на 2%, с ростом нагрузки напряжения не проседают, а растут, не выходя на номинальное напряжение.

Линия +3,3В ведет себя похоже с увеличением при росте нагрузки, но изменения минимальны.

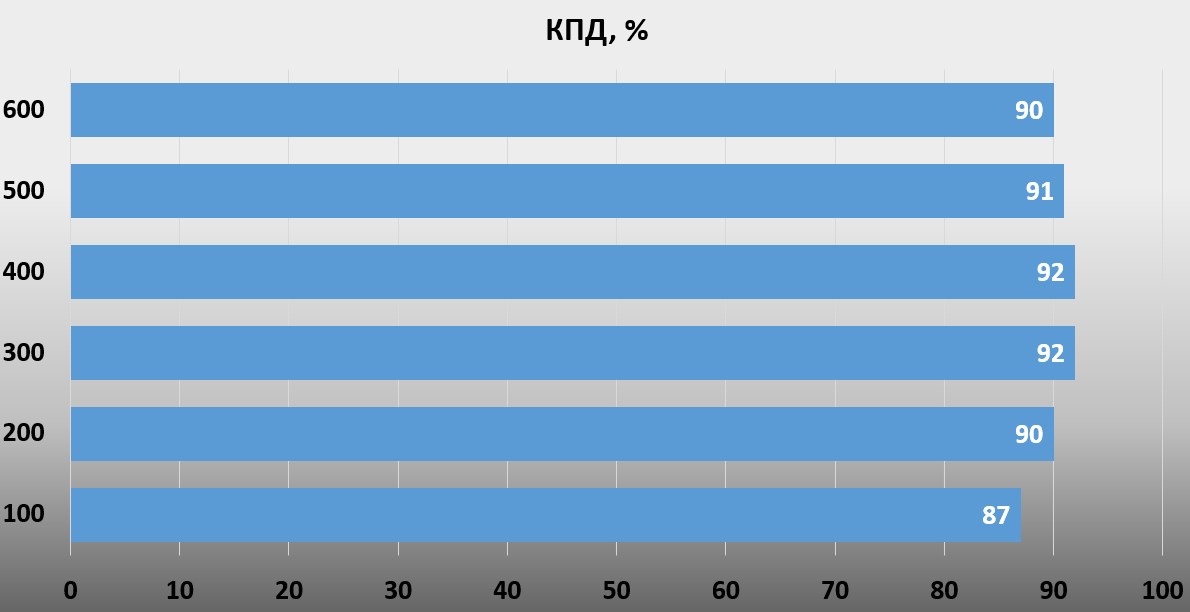

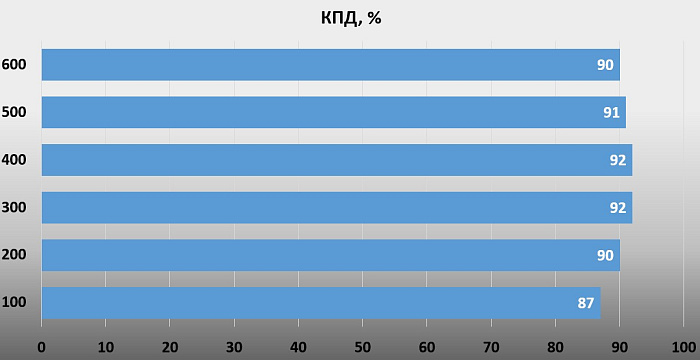

Значения КПД, соответствующие сертификату 80 PLUS Gold для сетей 230 В (EU Internal Non-Redundant), должны быть не менее 90%, 92% и 89% при нагрузке 20%, 50% и 100% от номинальной мощности БП.

Наш испытуемый по энергоэффективности точно вписывается в стандарт, без запаса.

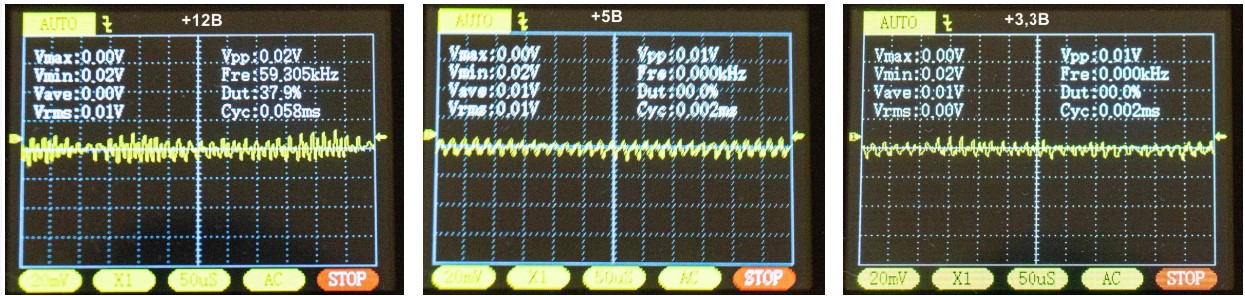

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.

Мы наблюдаем низкие пульсации на максимальной нагрузке: всего 20 мВ на основной линии и 10 мВ на вторичных линиях.

Конкуренты

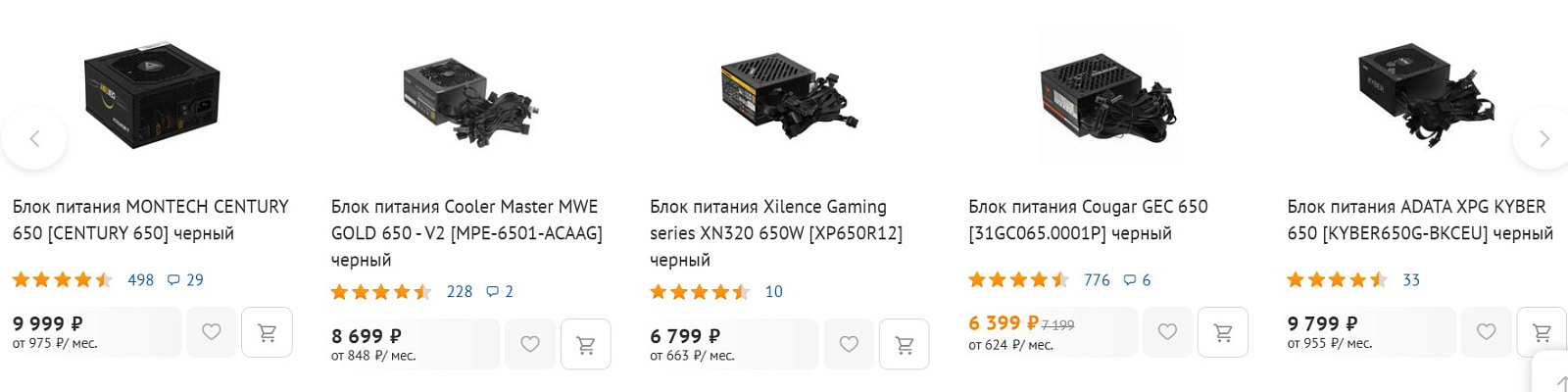

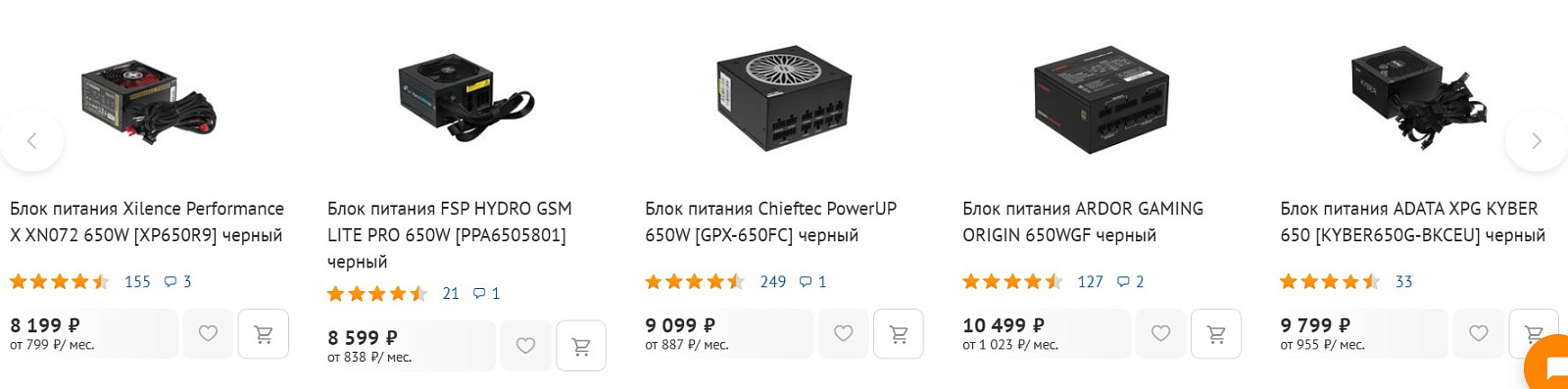

Среди недорогих блоков питания с сертификатом Gold (около 10 000 рублей) конкуренция очень высокая. Особенно демпингуют цены бренды-новички, они зачастую собираются на мало известных ОЕМ-платформах, но на основе японских конденсаторов. Например, AZZA PSAZ-750G, всего за 9 500 руб с японскими конденсаторами, на основе LLC и DC-DC преобразователях.

GameMax GX-650 Modular стоит всего 8000 руб, а Xilense Gaming series XN320 еще меньше, около 7000 руб, как раз с конденсатором Elite. Именно с этими моделями можно сравнивать XPG KYBER 650W по начинке.

На равных он может соперничать с Montech Century 650, Chiftec PowerUP и Cooler Master MWE Gold 650-V2.

И здесь конкуренцию бюджетному «Золоту» могут составить даже «Бронзовые» продвинутые модели;Thermaltake Smart BM2 650W - TT Premium Edition, Chieftec SteelPower BDK-650FC или be quiet! SYSTEM POWER 10 650W (все около 8000 рублей).

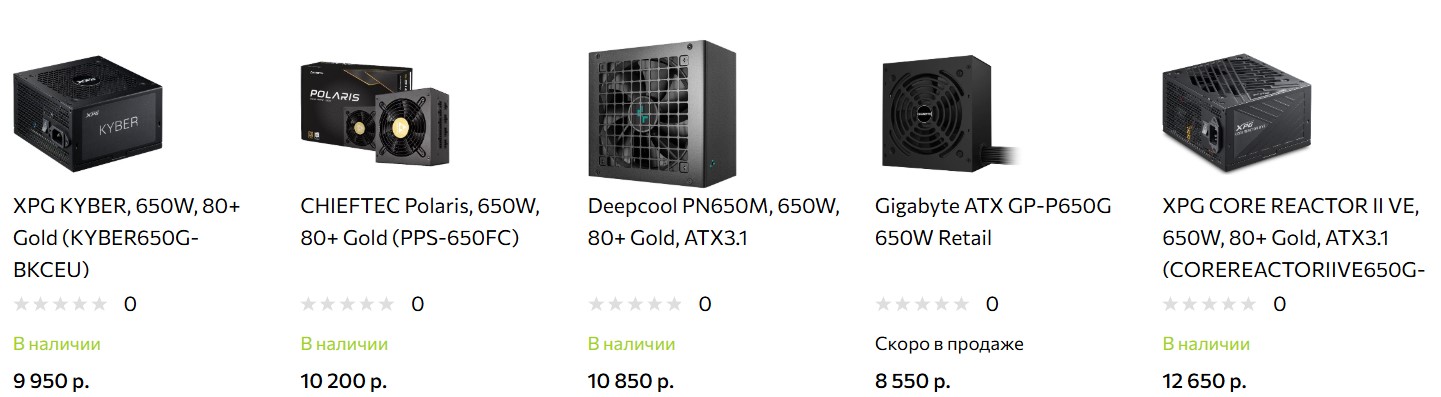

Также в эту стоимость можно найти модели с модульными кабелями и с разъемом 12VHPWR, в качественном исполнении, например, Chiftec Polaris, Deepcool PN650M и ARDOR GAMING ORIGIN. Последний является прямым конкурентом - незначительно дороже, но за счет модульности, версии ATX 3.0 и японских конденсаторов предпочтительнее к покупке.

Заключение

Блок питания XPG KYBER 650W - хорошо собранный бюджетный вариант с сертификатом 80 PLUS Gold на проверенной и надежной платформе CWT GPW. В отличии от своих более мощных собратьев из этой серии, он не поддерживает ATX 3.0, не имеет коннектора 12V-2x6 и оснащен высоковольтным конденсатором Elite.

Блок демонстрирует хорошие нагрузочные характеристики, высокий КПД и низкие пульсации. Но его стоимость на фоне конкурентов видится завышенной (на момент написания обзора немного менее 10 000 рублей).

В сопоставимую цену можно приобрести модели с лучшими характеристиками, а немного добавив взять KYBER 750W (разница в 500-700 рублей).

Реальную конкуренцию KYBER на 650 Вт может составить моделям, продающимся в диапазоне от 7 000 до 8 000 рублей. В этой нише он действительно предпочтительнее к покупке.

Плюсы:

Минусы:
