Обзор и тестирование блока питания ARDOR GAMING ORIGIN 850WGF White

Бренд ARDOR GAMING, известный по выпуску хорошей игровой периферии и комплектующих, вышел и на рынок блоков питания. Первые модели на 650, 750 и 850 Вт, в белом и черном дизайне, появились в ценовом диапазоне ±10 000 рублей среди блоков с поддержкой ATX 3.0 и сертификатом 80 PLUS Gold.

Кроме белого дизайна, новинки могут похвастаться японскими конденсаторами, модульными плоскими кабелями и гарантией 10 лет.

Технические характеристики

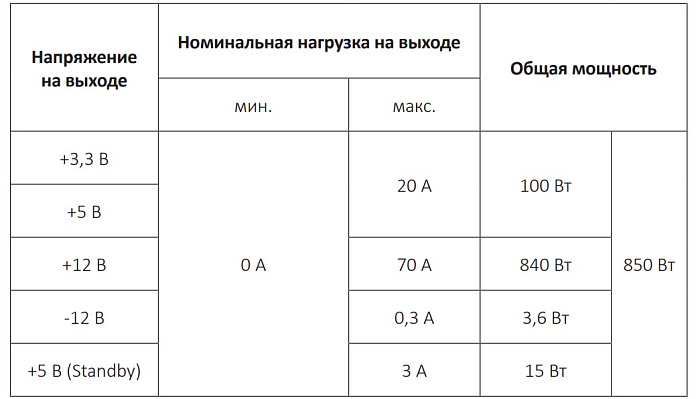

Нагрузочные характеристики

Упаковка и комплектация

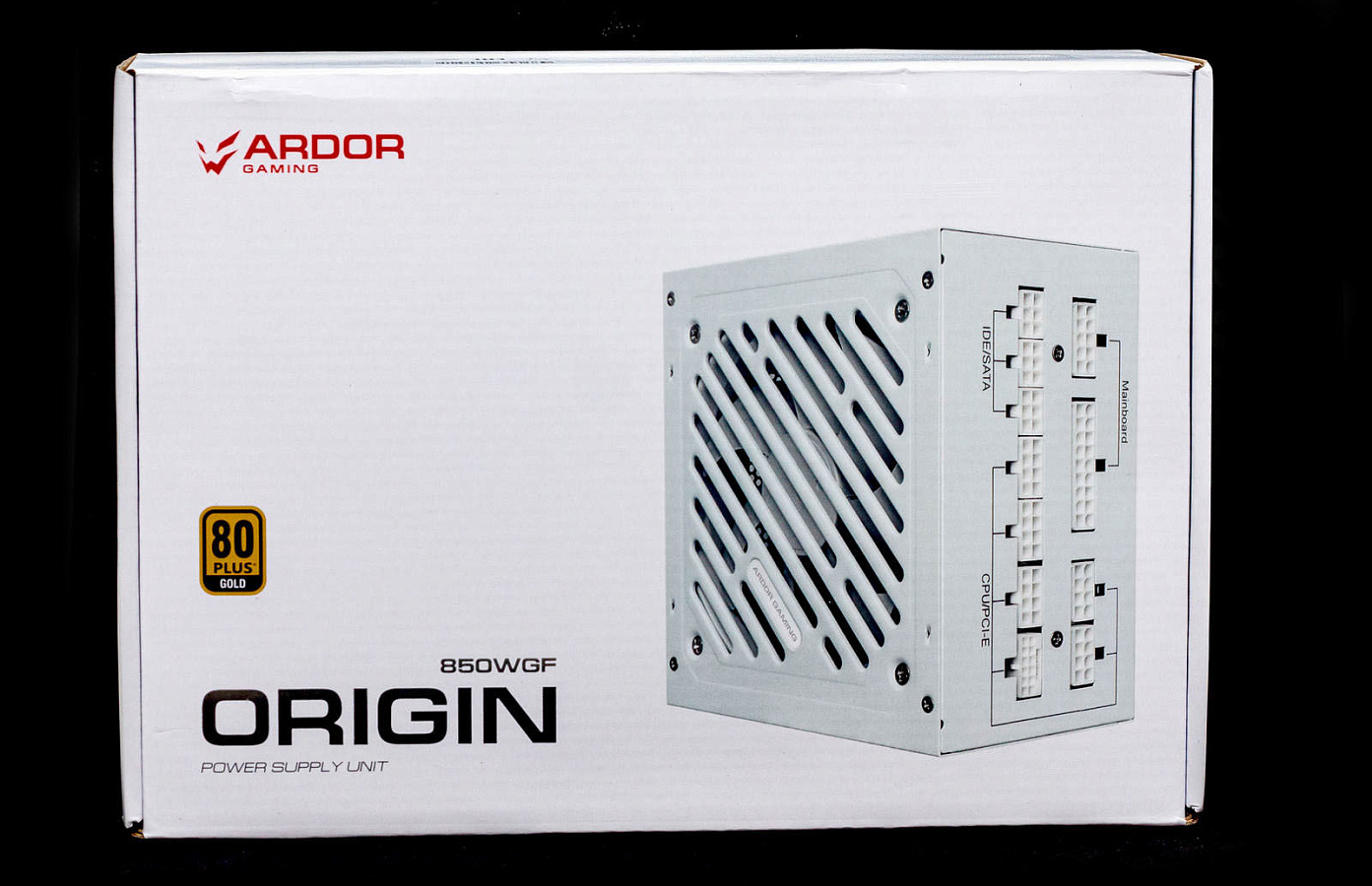

У нас на обзоре белый вариант блока питания в коробке белого цвета. На лицевой стороне находится указание модели и её изображение, а также значок сертификата.

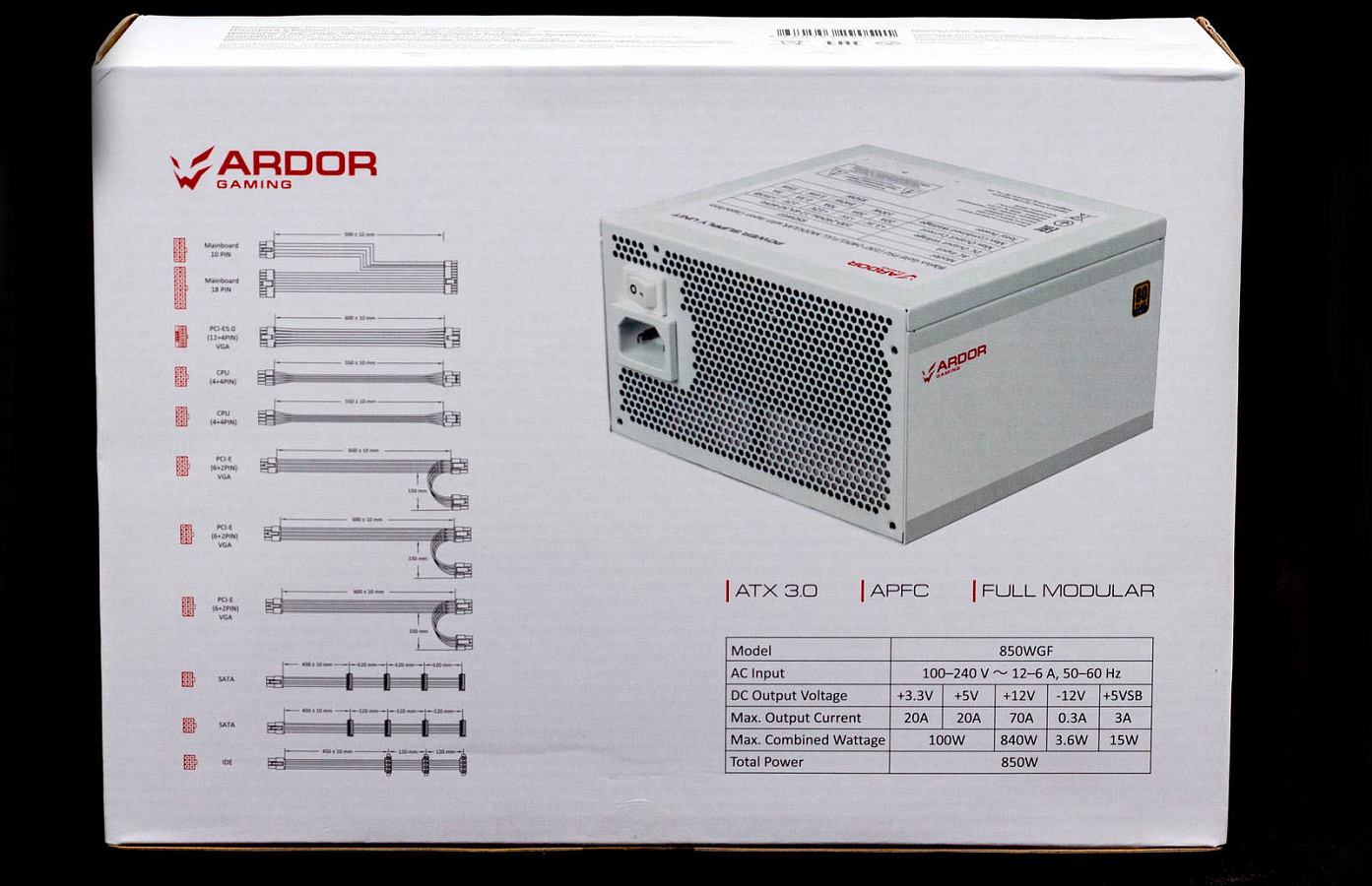

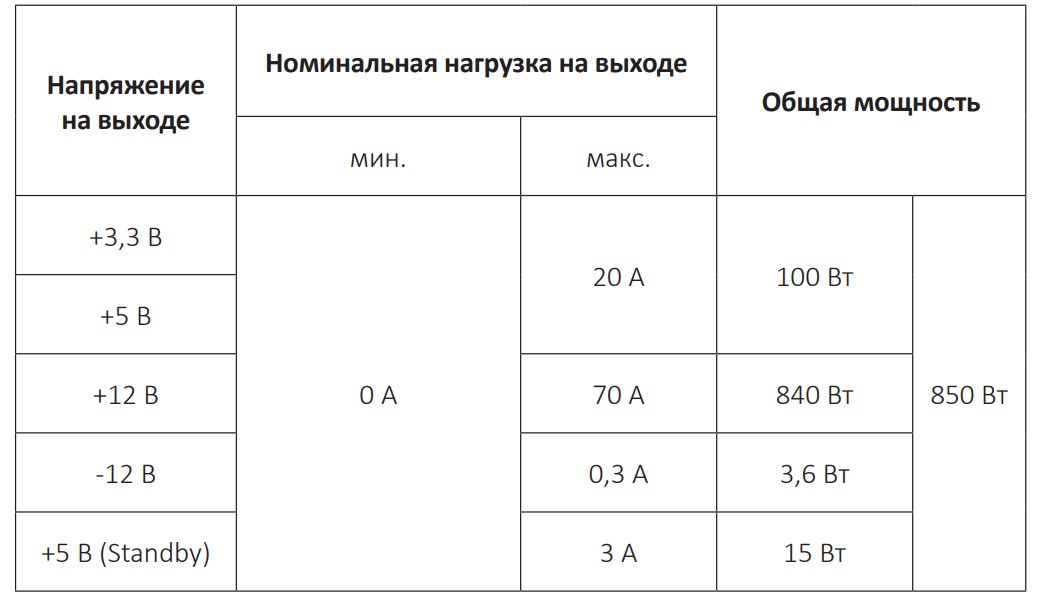

Более подробная информация на тыльной стороне: описание кабелей и коннекторов, таблица с нагрузочными характеристиками.

В коробке блок зафиксирован между демпферами из вспененного полиуретана. Целлофанового пакета на нашем экземпляре не было.

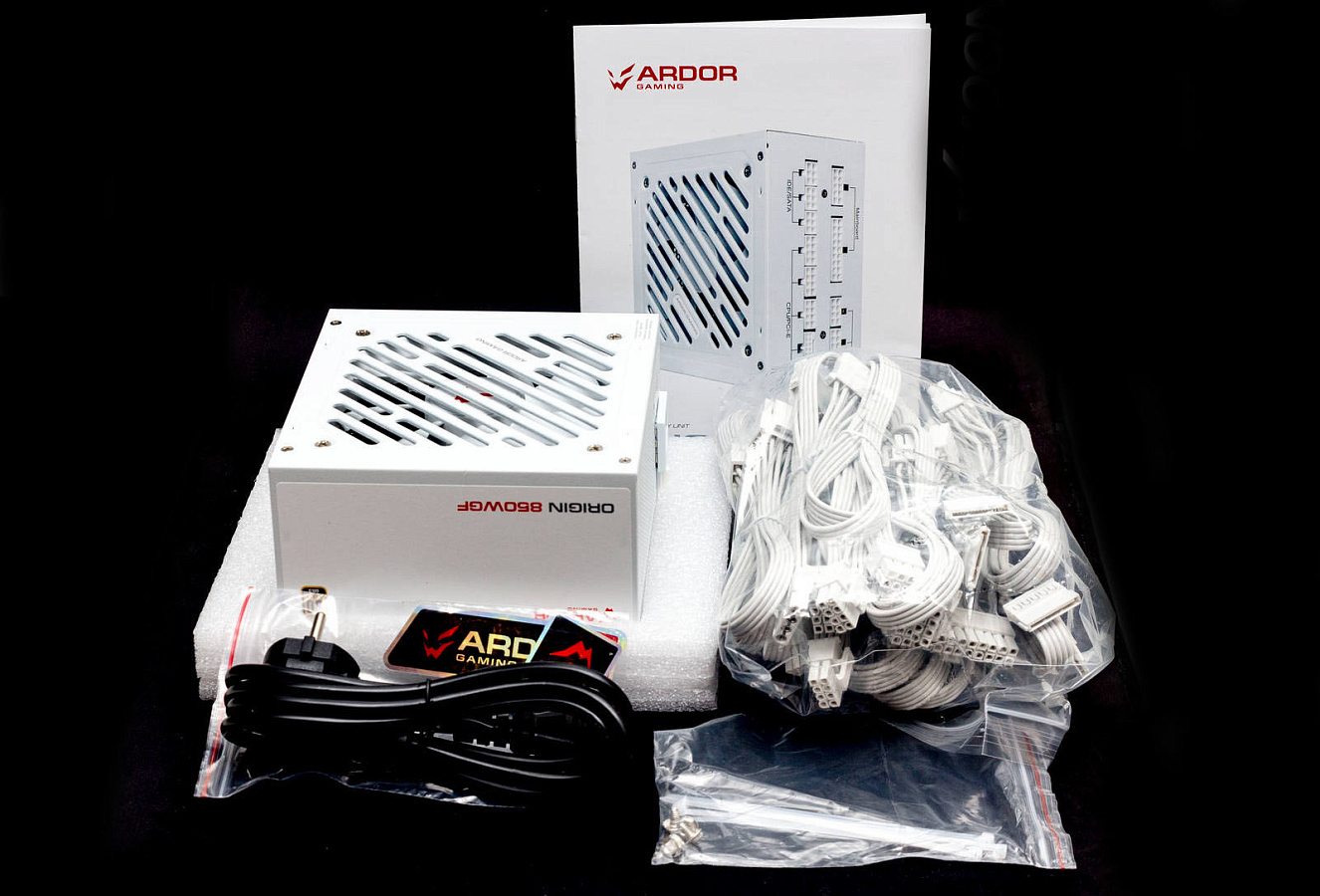

В отдельных пакетиках белые пластиковые стяжки, винты крепления и фирменные наклейки. Имеется инструкция, её также можно скачать на сайте DNS в карточке товара, там же имеется и отчет о тестировании на сертификат 80 PLUS Gold.

Сетевой кабель черный; модульные кабели, соответственно, белые, упакованы в пакет.

Кабели и коннекторы

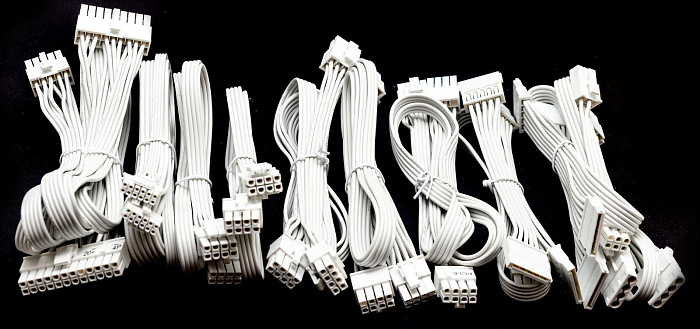

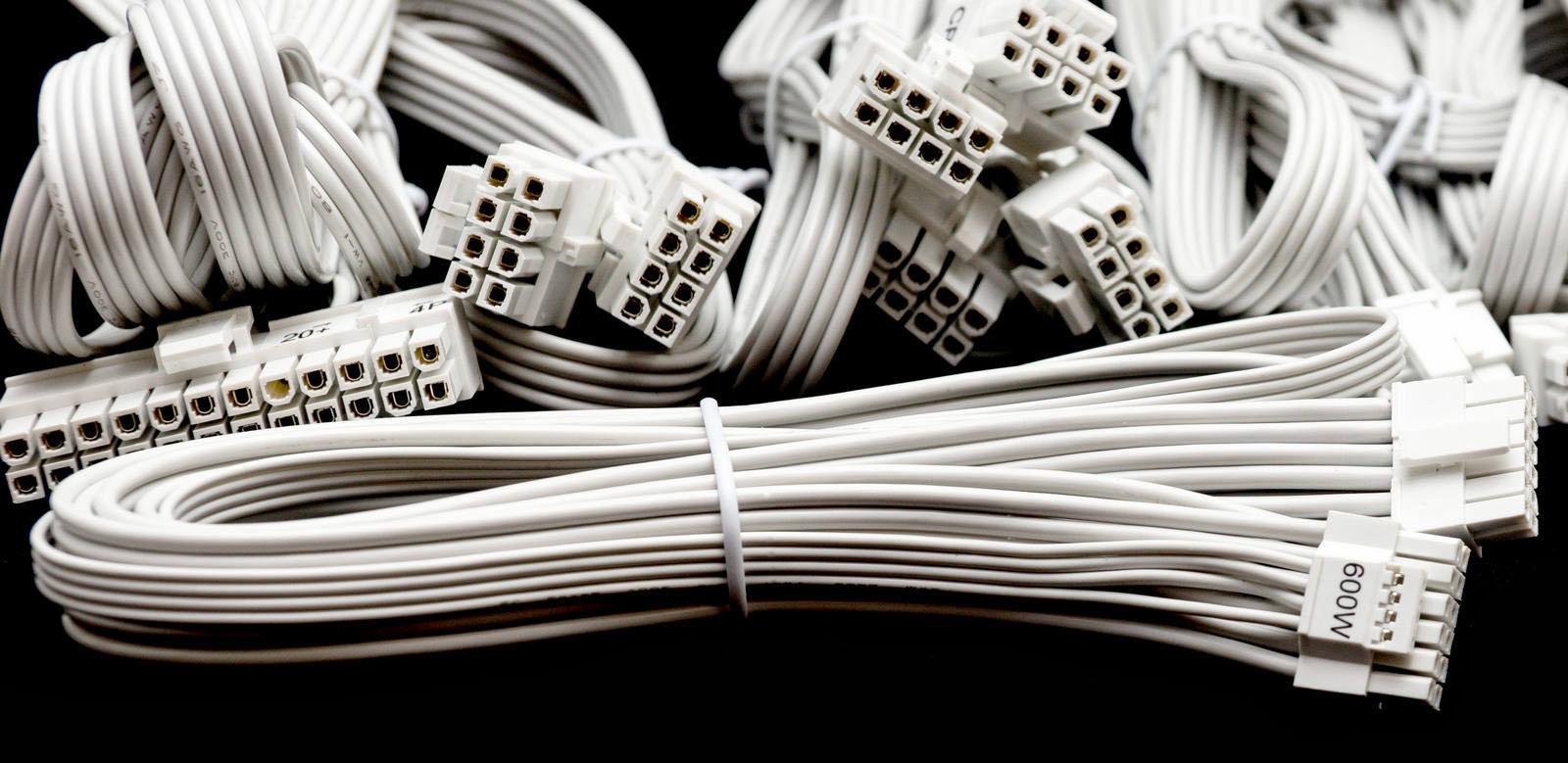

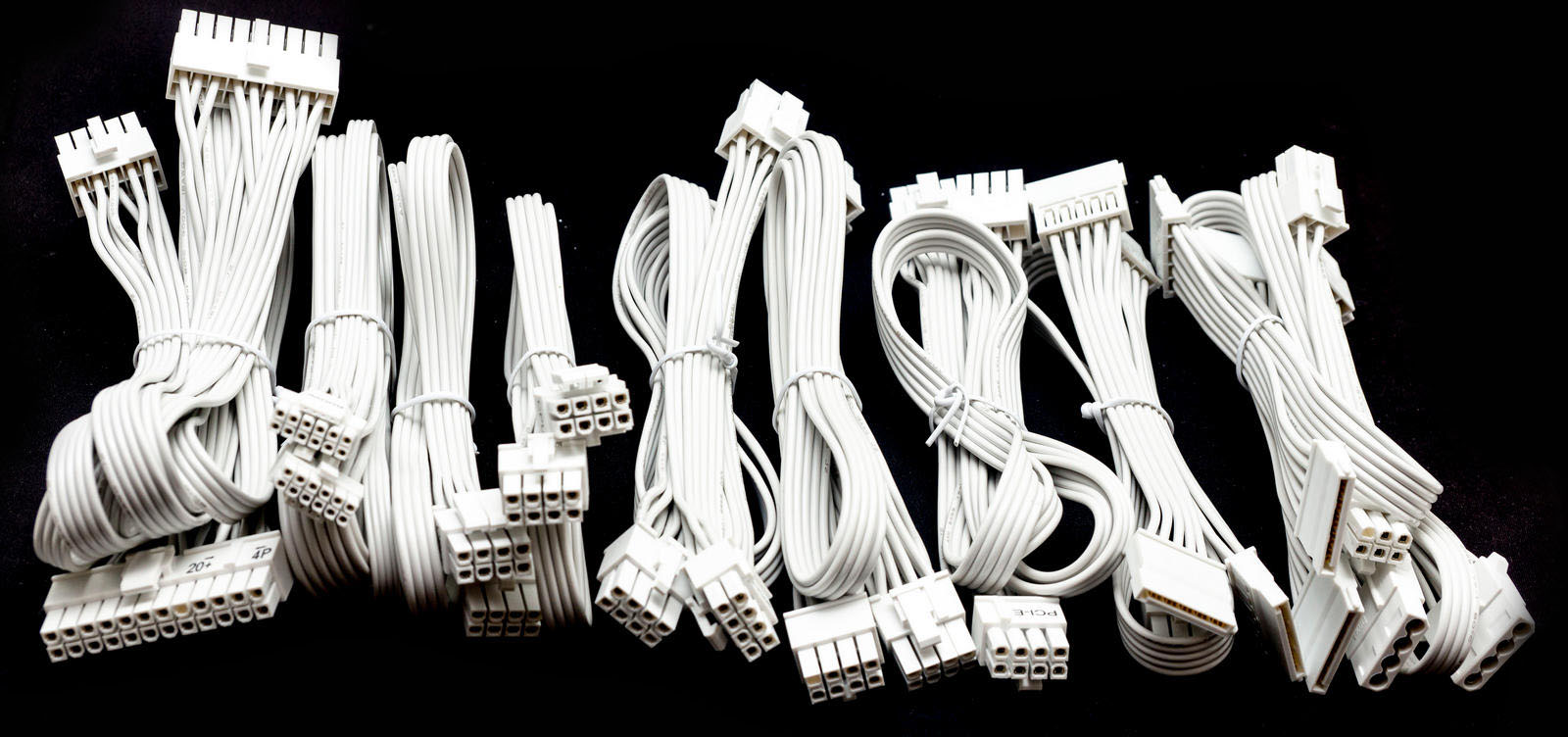

Все провода в плоском исполнении, шлейфы кабелей питания CPU и GPU выполнены не в виде одной привычной ленты, а разделены на две узкие. Колодки также белые, все подписаны.

Все коннекторы питания SATA подключены на 5 проводов, часто встречается только 4 провода.

Для питания CPU два отдельных кабеля 4+4 пин. PCI-E кабеля три, на каждом два коннектора 6+2 пин.

Внешний вид

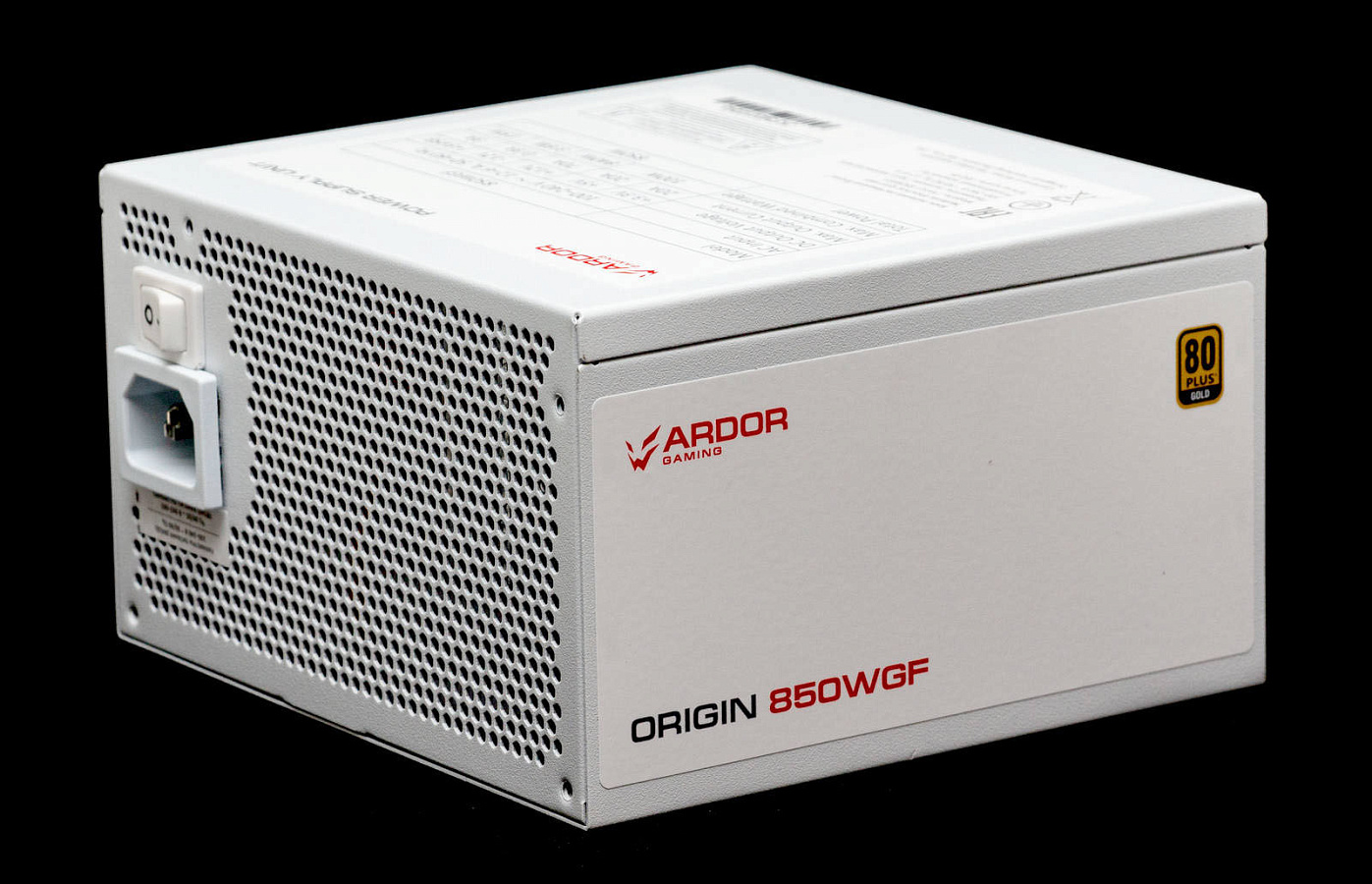

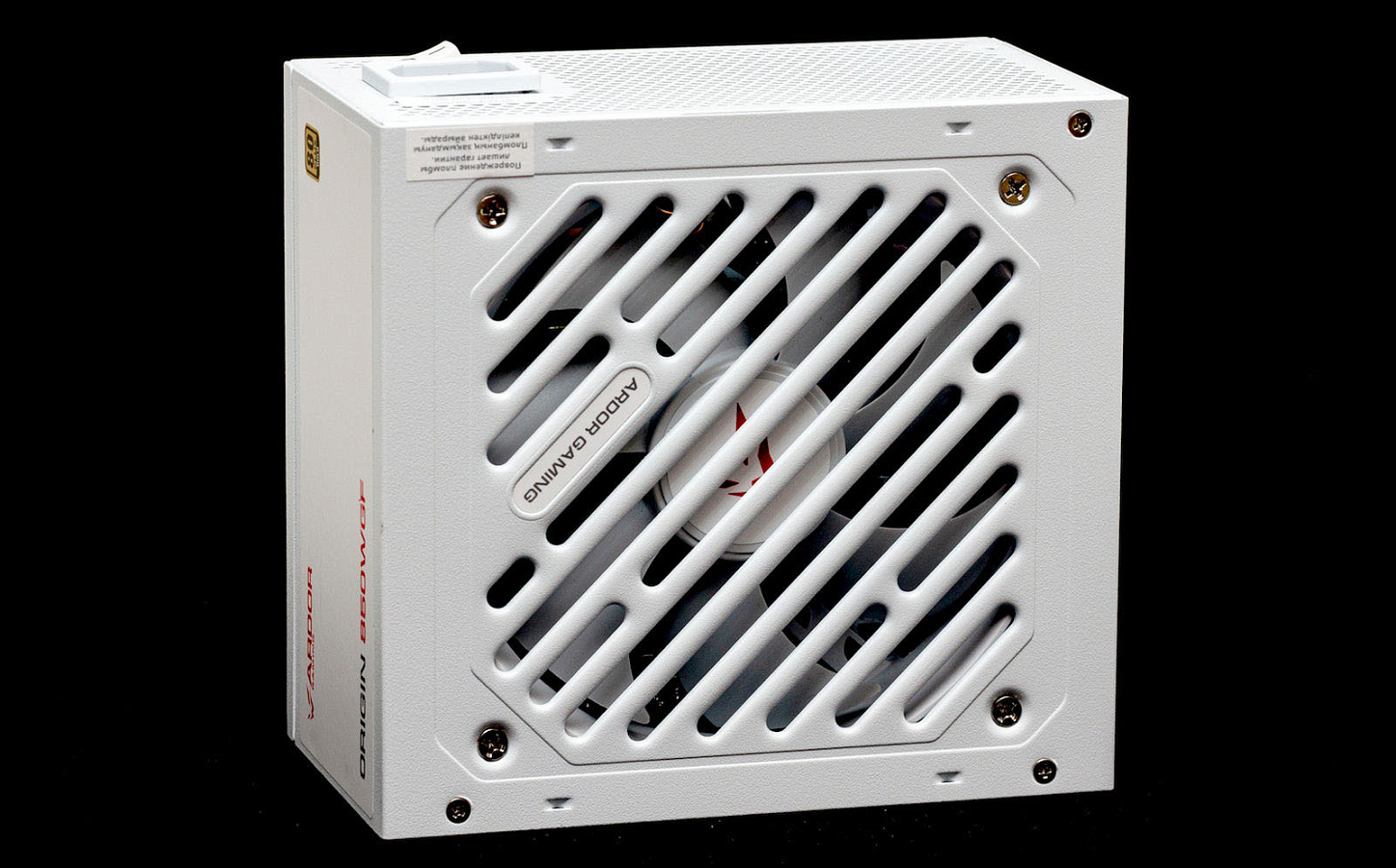

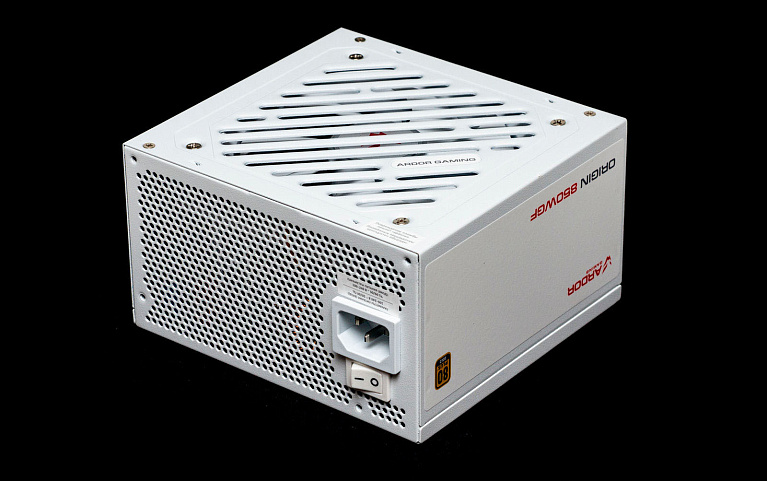

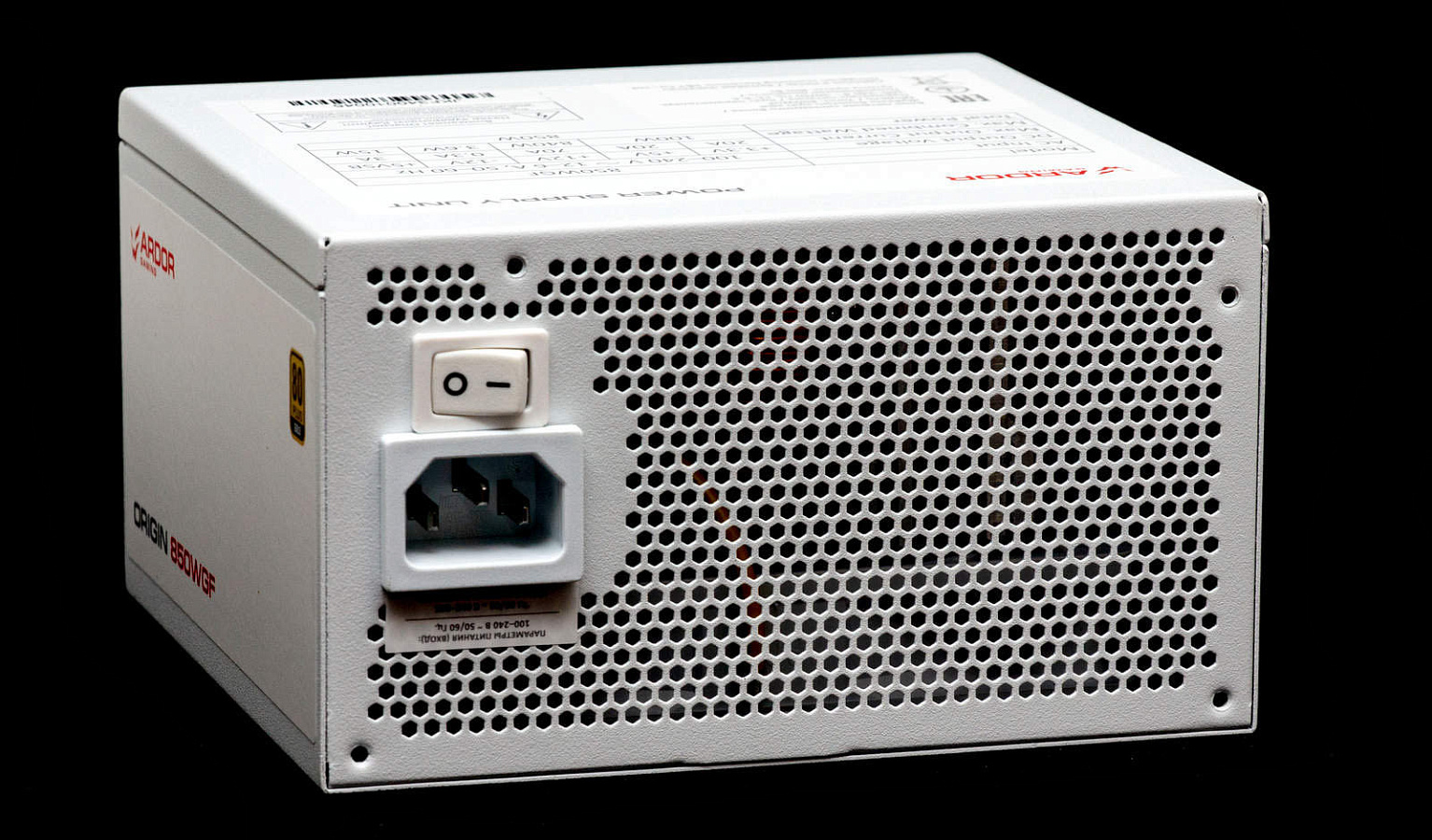

Корпус вполне обычный, если не считать белую покраску нашего экземпляра. Перфорация на нижней грани в виде диагональных параллельных полос, общая площадь вентиляции небольшая, на одной из полос указан бренд.

По бокам расположены наклейки с логотипом, указанием мощности модели и пиктограмма сертификата.

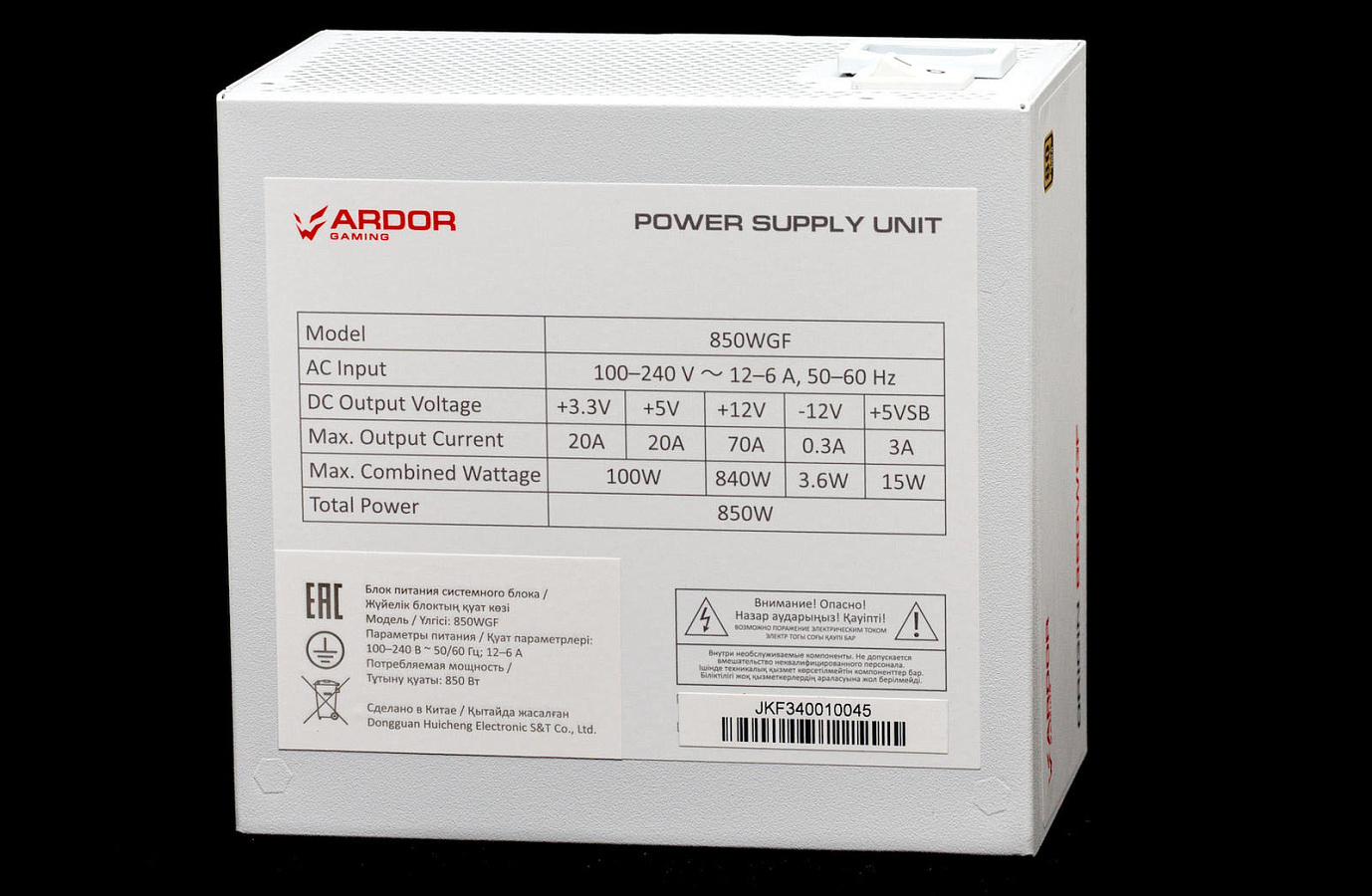

Еще одна наклейка имеется на верхней грани - кроме нагрузочных характеристик, на ней и указан производитель: Dongguan Huicheng Electronic S&T Co., Ltd.

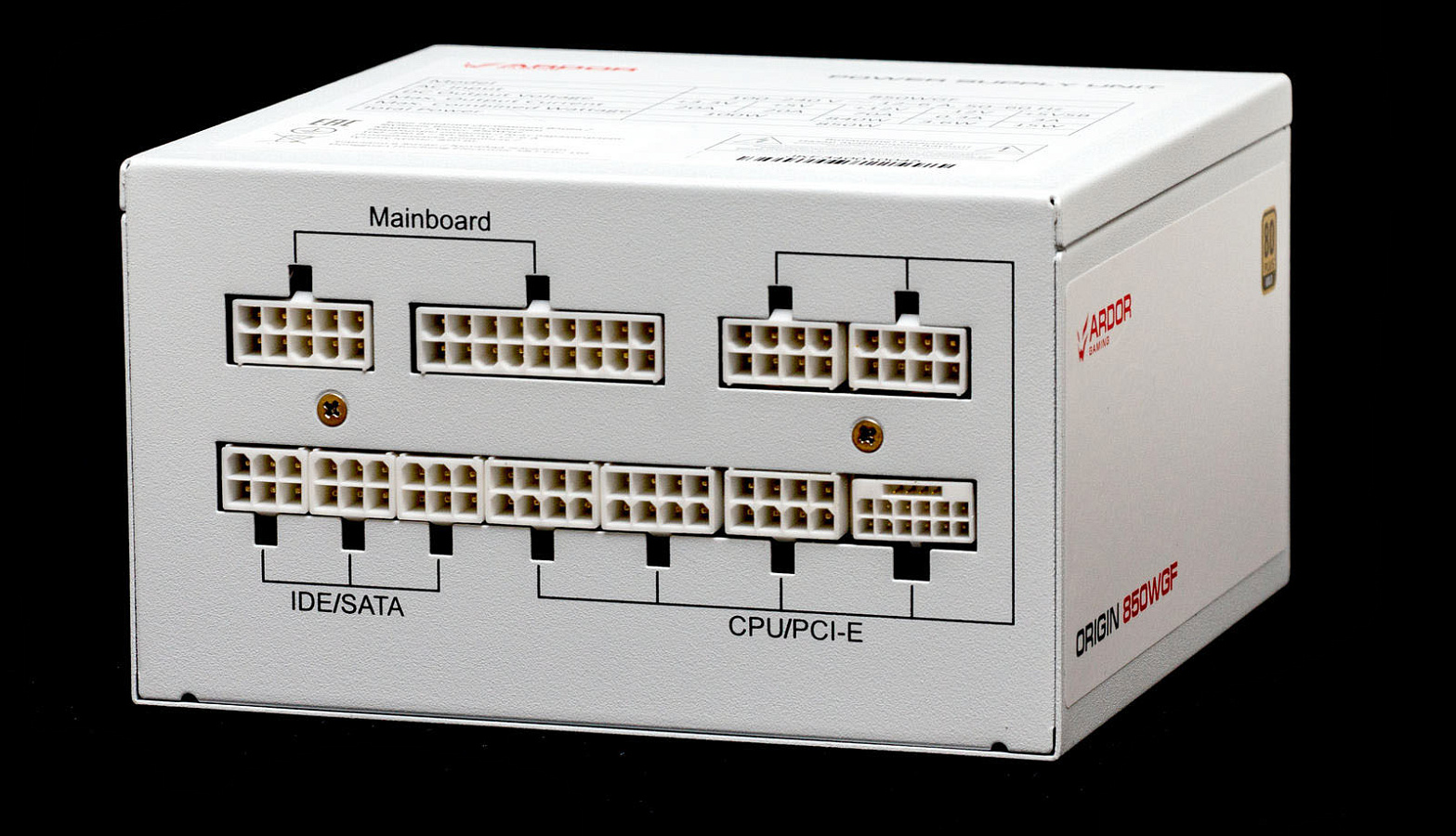

С тыльной стороны в два ряда вилки для модульных кабелей. Защелки на рядах в разные стороны, что удобно при переподключении.

Охлаждение

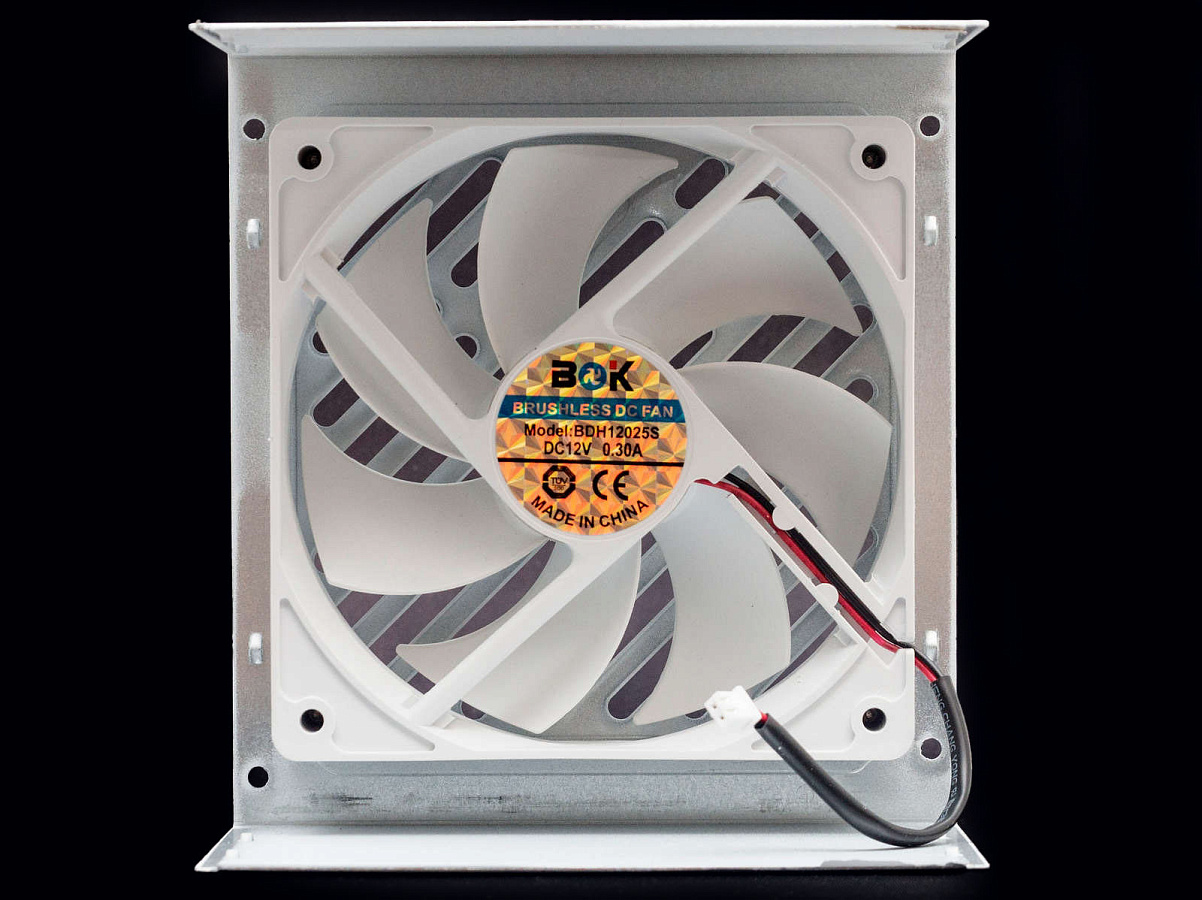

Вентилятор установлен BDH12025S – в характеристиках указан гидродинамический подшипник, но в сети энтузиасты разбирали вентилятор с такой маркировкой (но черный) и там был подшипник с винтовой нарезкой. Белая модель может отличатся, оставим этот вопрос на совести производителя.

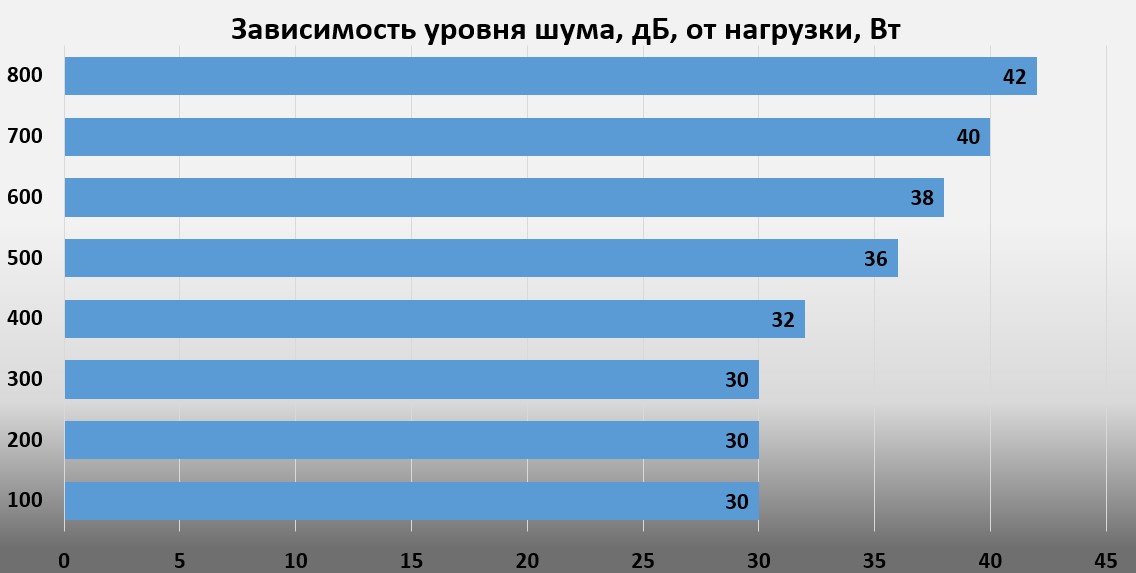

Поведение вентилятора типично: на низких оборотах он относительно бесшумный, с ростом нагрузки обороты растут до своих максимальных значений в 2000 RPM, при этом шум выходит за рамки условно комфортных 40 дБ.

Схемотехника

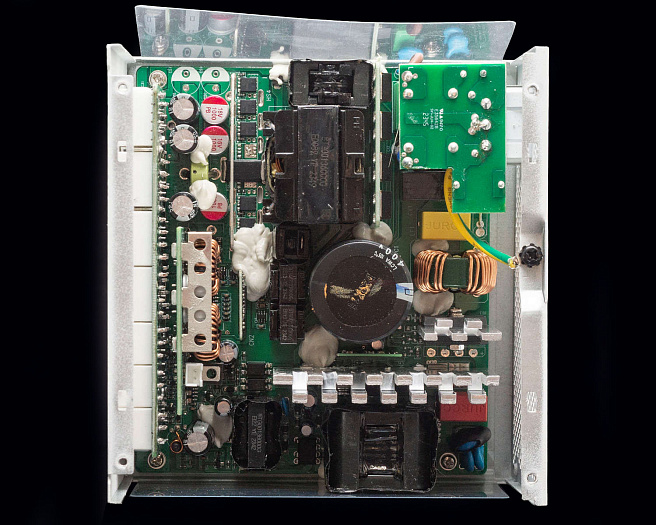

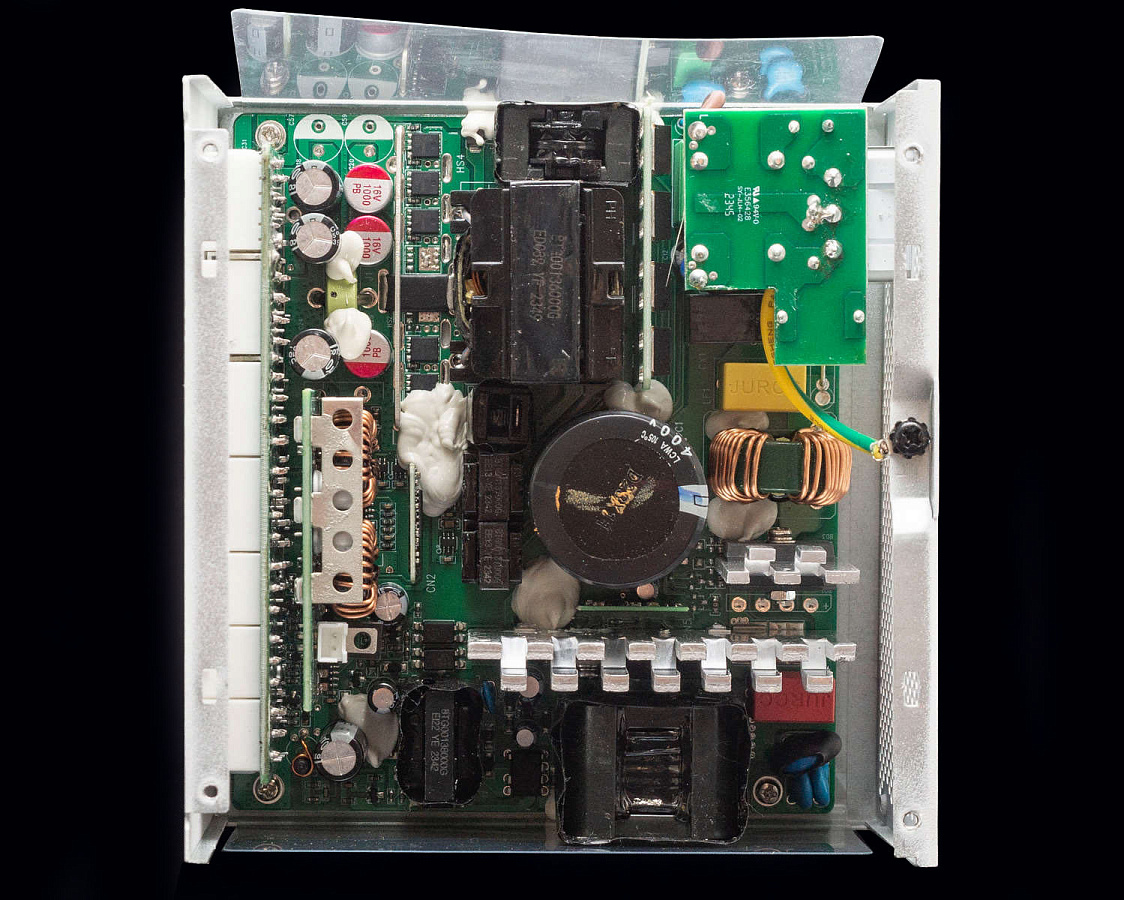

Компанию производителя мы уже отметили выше, ОЕМ-платформа здесь SAMA 916. Топология полного моста, что не совсем привычно в этом бюджете, но за счет установки более дешевых мосфетов это вполне возможно. Резонансный LLC преобразователь, синхронный выпрямитель линии +12В и DC-DC преобразователи вторичных каналов – это стало уже стандартом для современных «золотых» моделей.

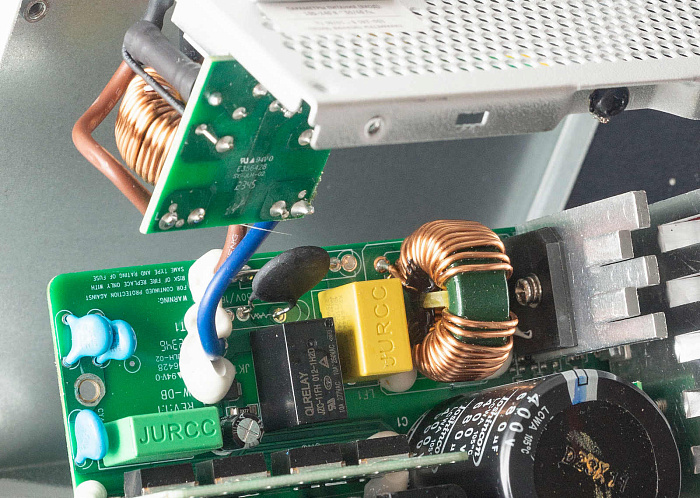

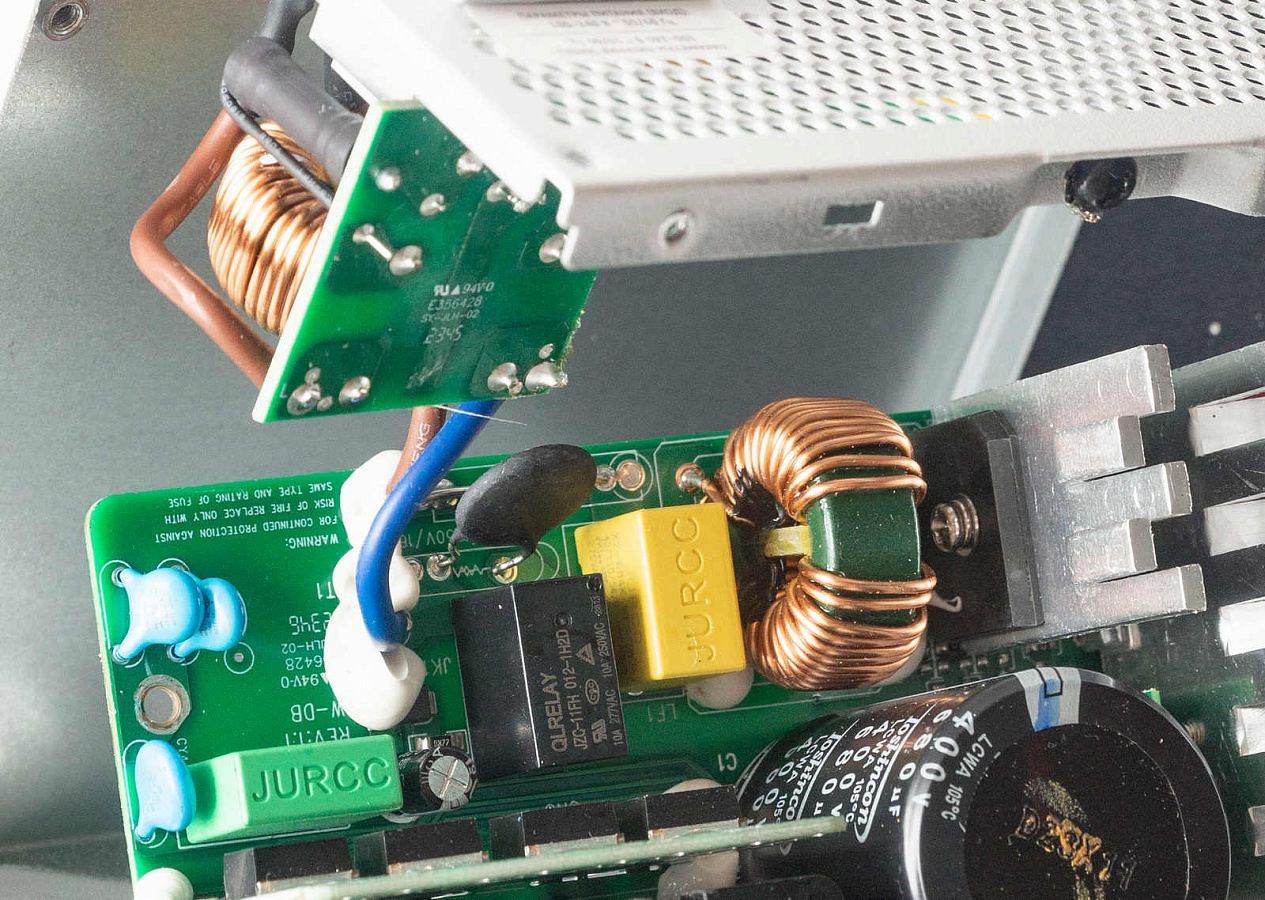

Фильтр для исключения передачи помех в электросеть полноценный. На входной вилке отдельная плата с двумя Y-конденсаторами, Х-конденсатором и дросселем (чаще его размещают на основной плате), на этой же плате плавкий предохранитель в термоусадке.

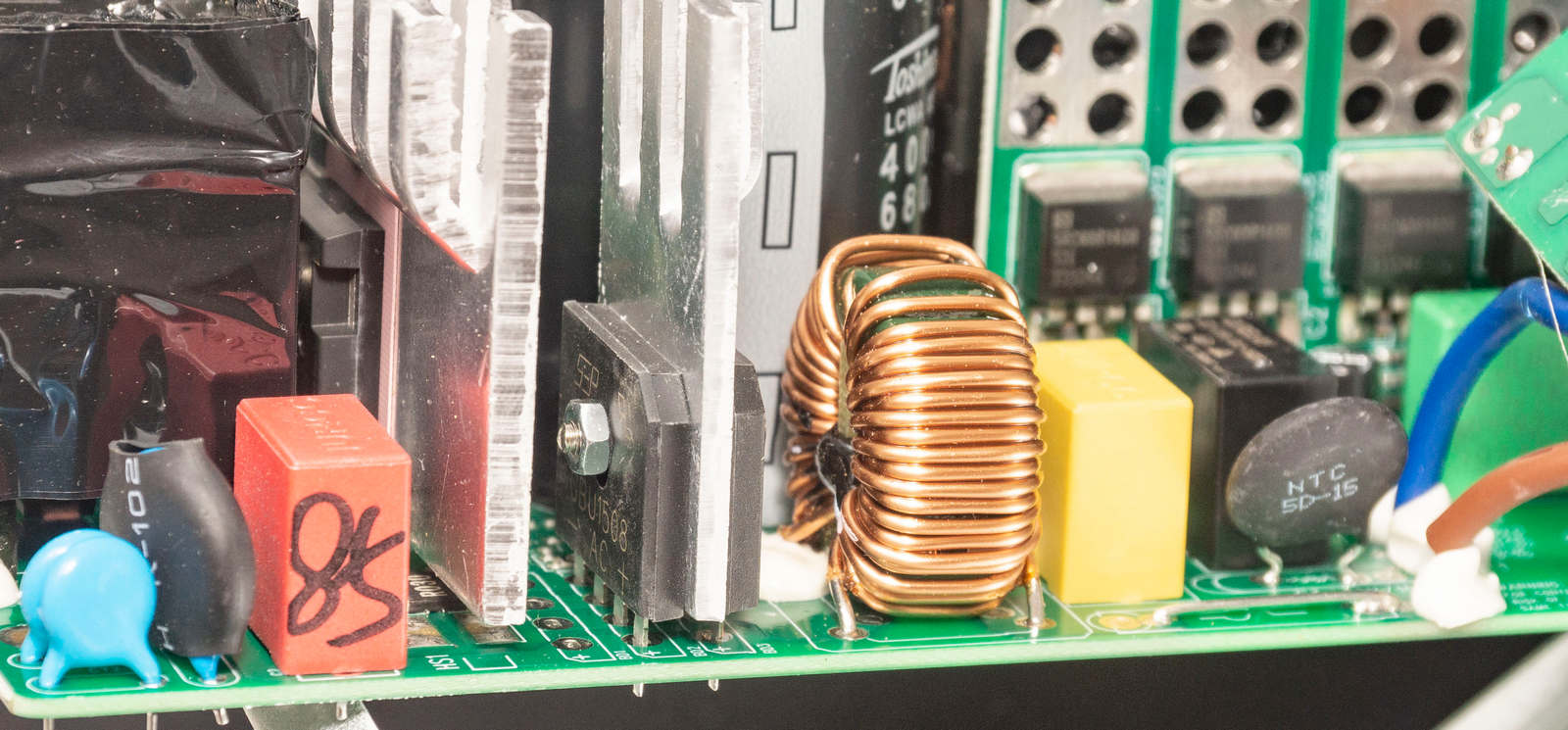

На краю платы второй комплект элементов фильтра: два Y, один Х конденсаторы и крупный дроссель. Здесь же реле с NTC термистором для защиты от пускового тока и варистор.

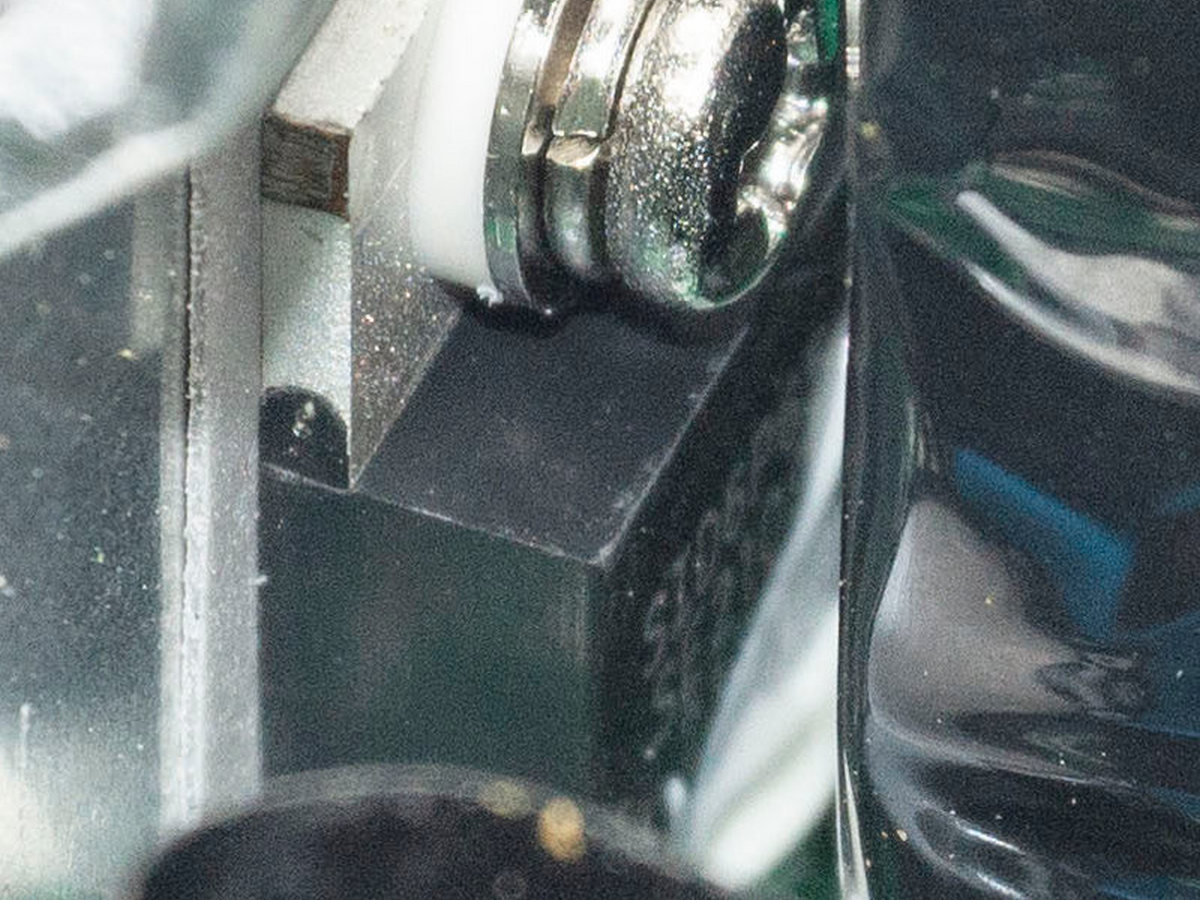

На отдельном радиаторе два диодных выпрямителя переменного тога GBU 1508 (15А, 800В).

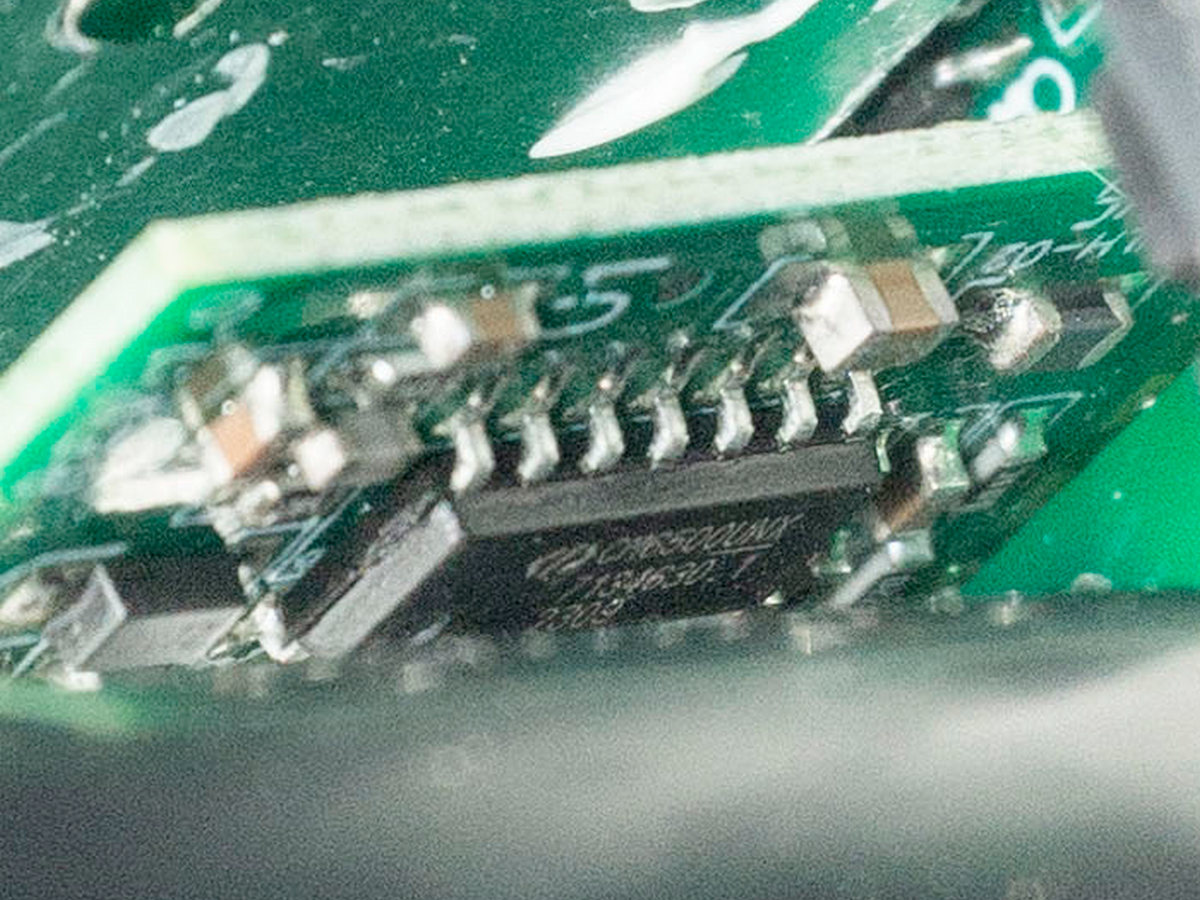

Далее идет схема APFC: крупный дроссель, радиатор с диодом и мосфетом (маркировка видна частично - SID6P60), за радиатором - вертикальная плата с одноканальным контроллером CM6500UNX.

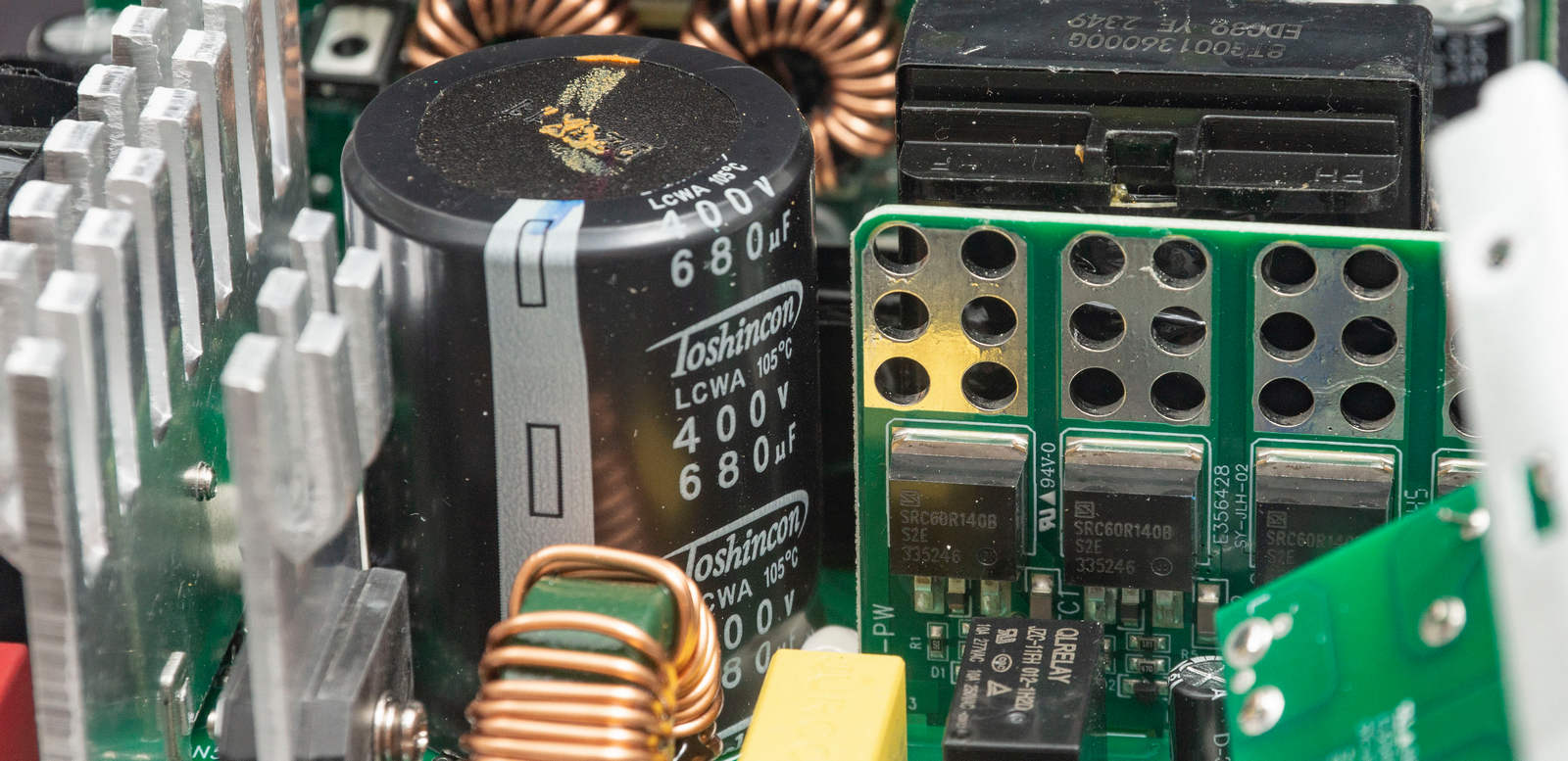

Высоковольтный сглаживающий конденсатор Toshincon на 680 мкФ, 400В из температурной серии 105°С. Это японский бренд конденсаторов с производством в Китае, в блоках питания он встречался нам очень редко, в его качестве сомневаться нет причин.

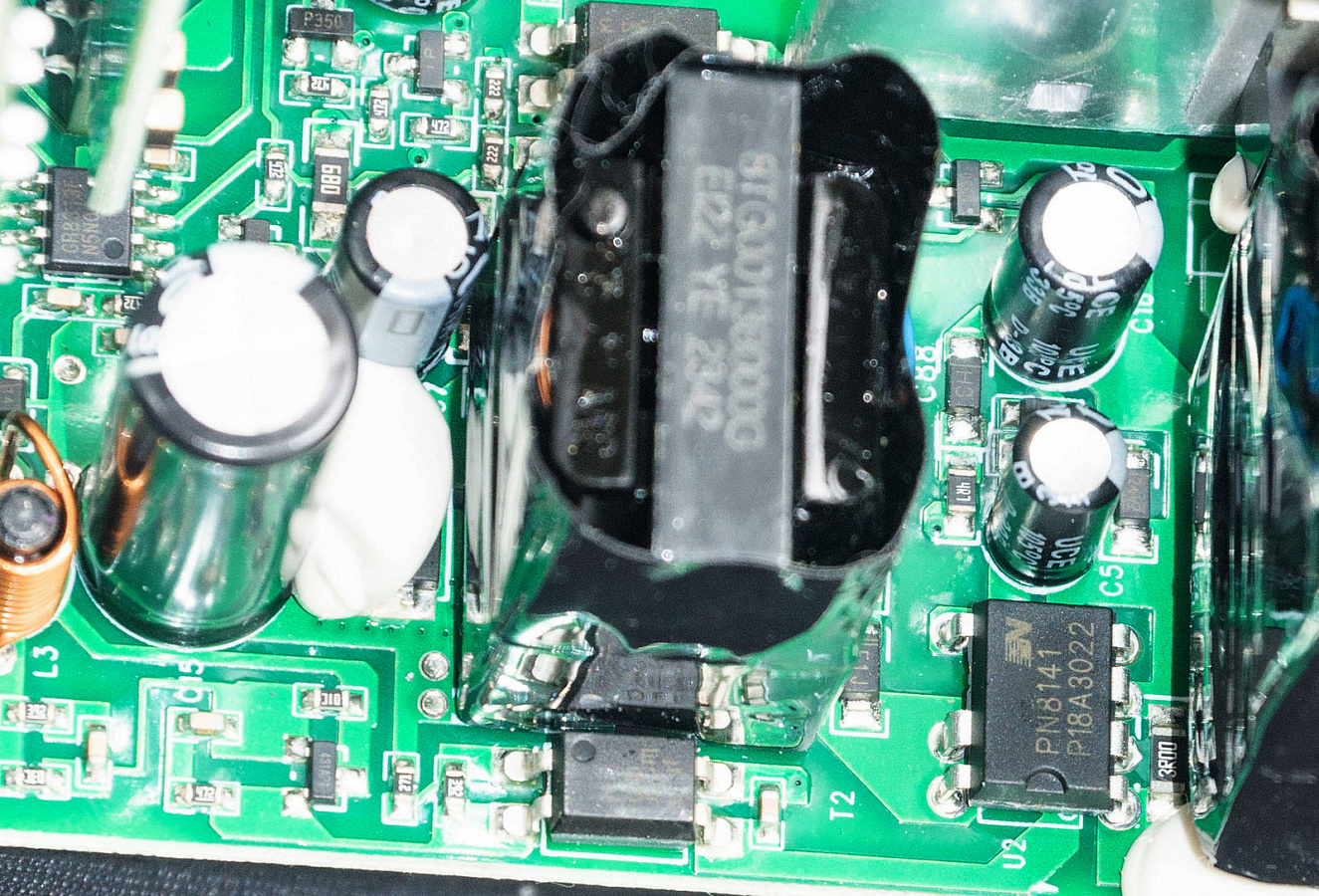

За радиатором на углу платы расположены элементы дежурного питания: трансформатор и контроллер PN8141. Здесь же, под платой DC-DC, находится супервизор GR8313.

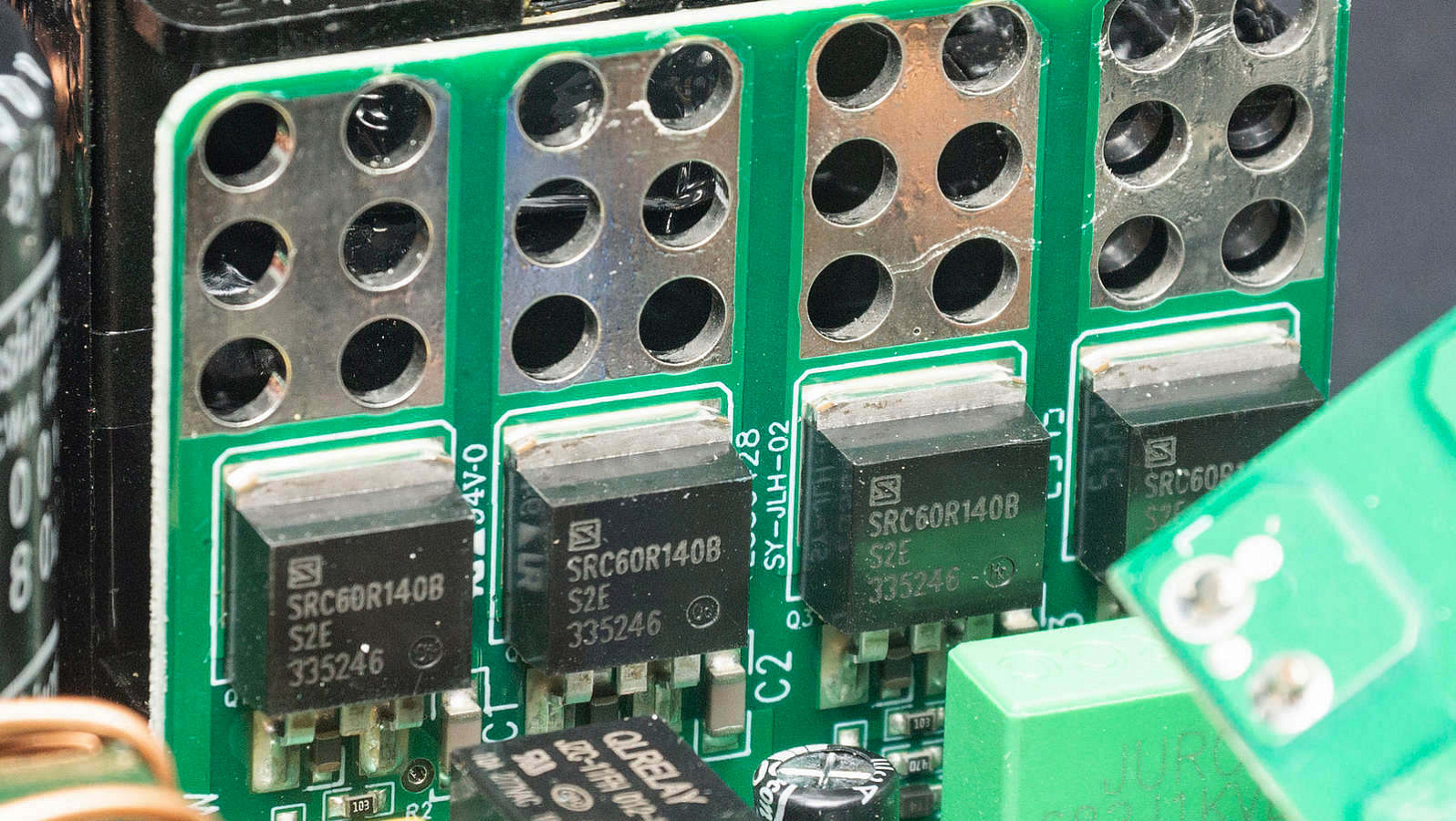

Полномостовой преобразователь на отдельной вертикальной плате, верхняя часть текстолита играет роль радиатора – отверстия на металлической основе. На ней четыре транзистора Sanrise Tech SRC60R140B (25А, 600В).

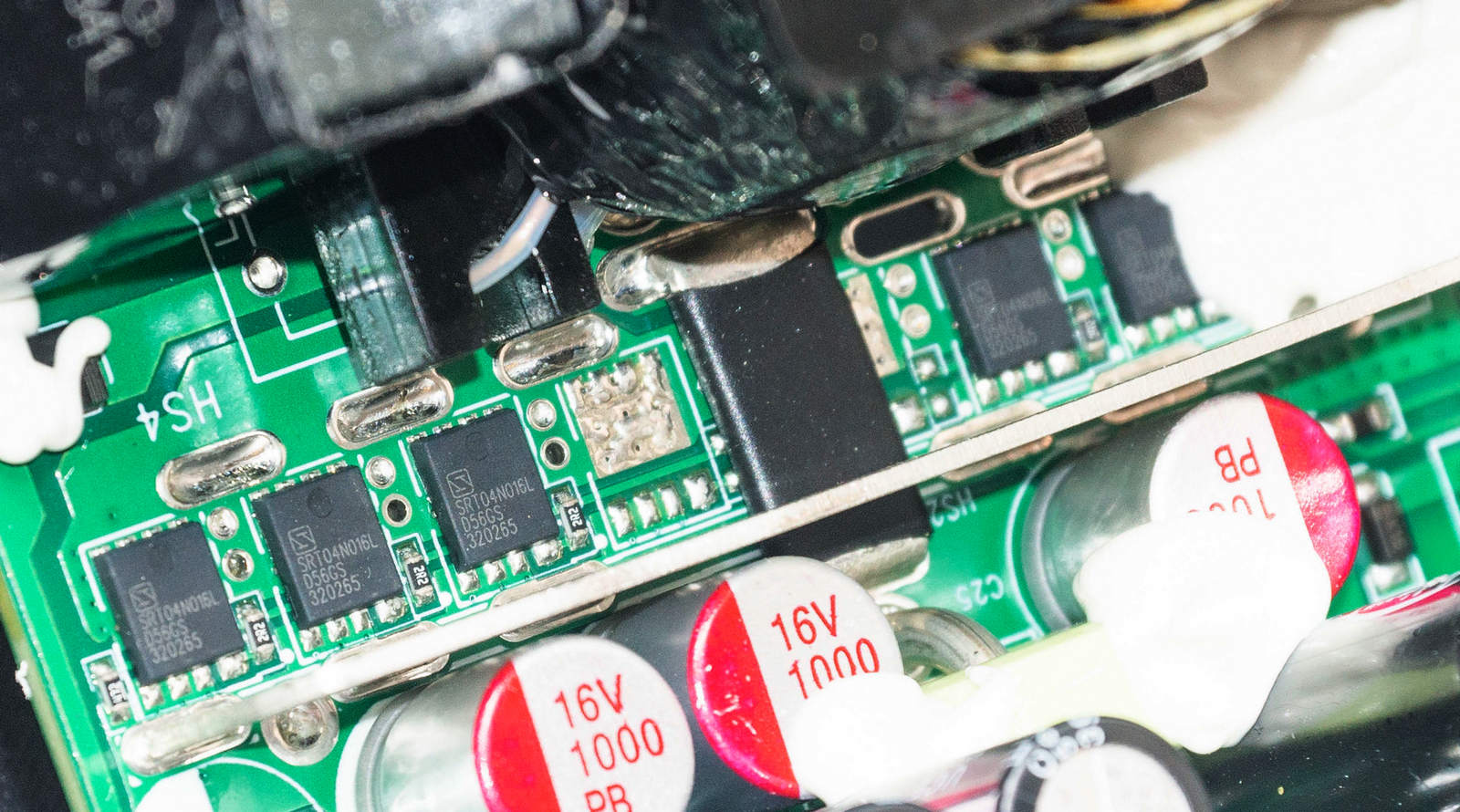

Сразу за платой идет основной трансформатор, подающий питание на шесть мосфетов, формирующих линию +12В –Sanrise Tech SRT04N016L (173А, 40В). Охлаждением занимается тонкий радиатор с отверстиями.

Возле него плата с контроллером CM6901T6X, управляющим как LLC, так и синхронным выпрямителем.

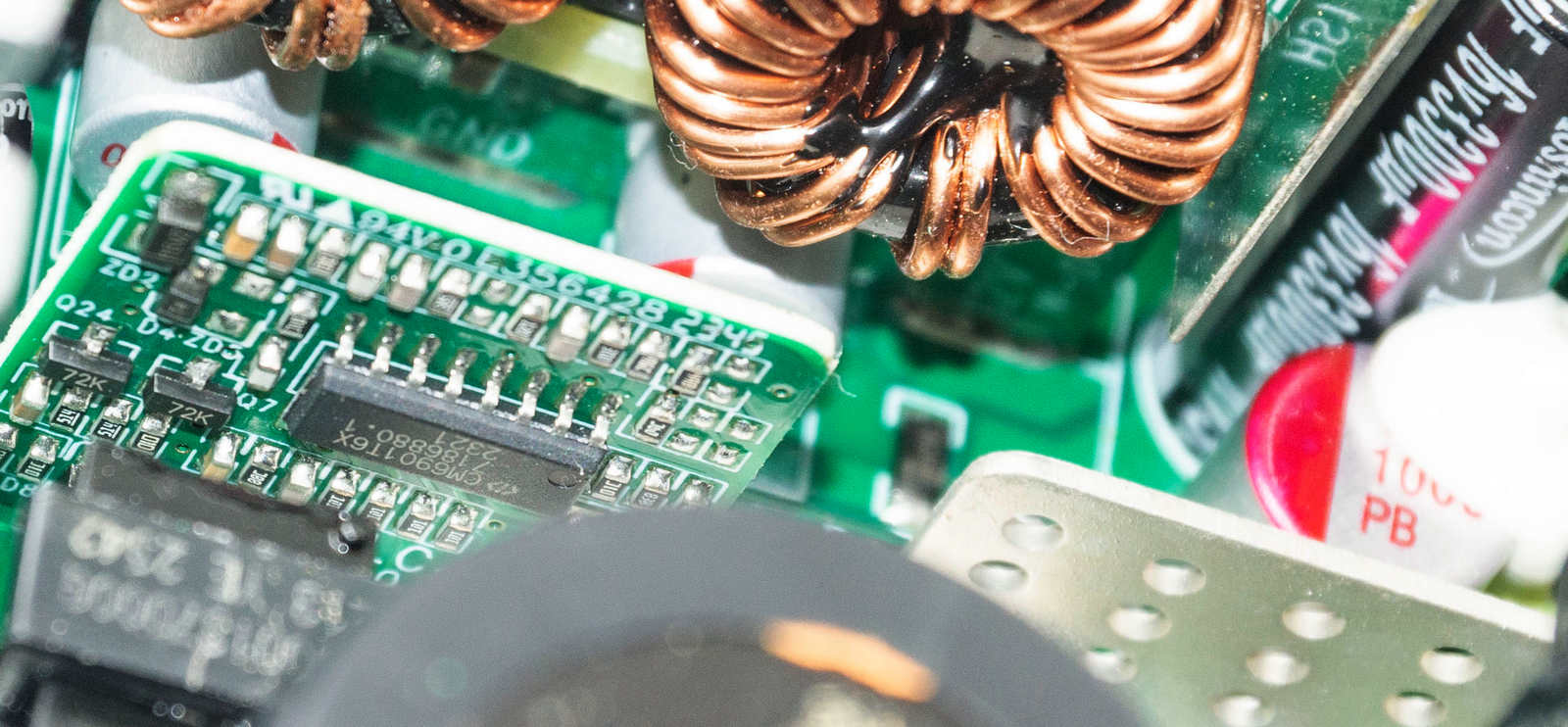

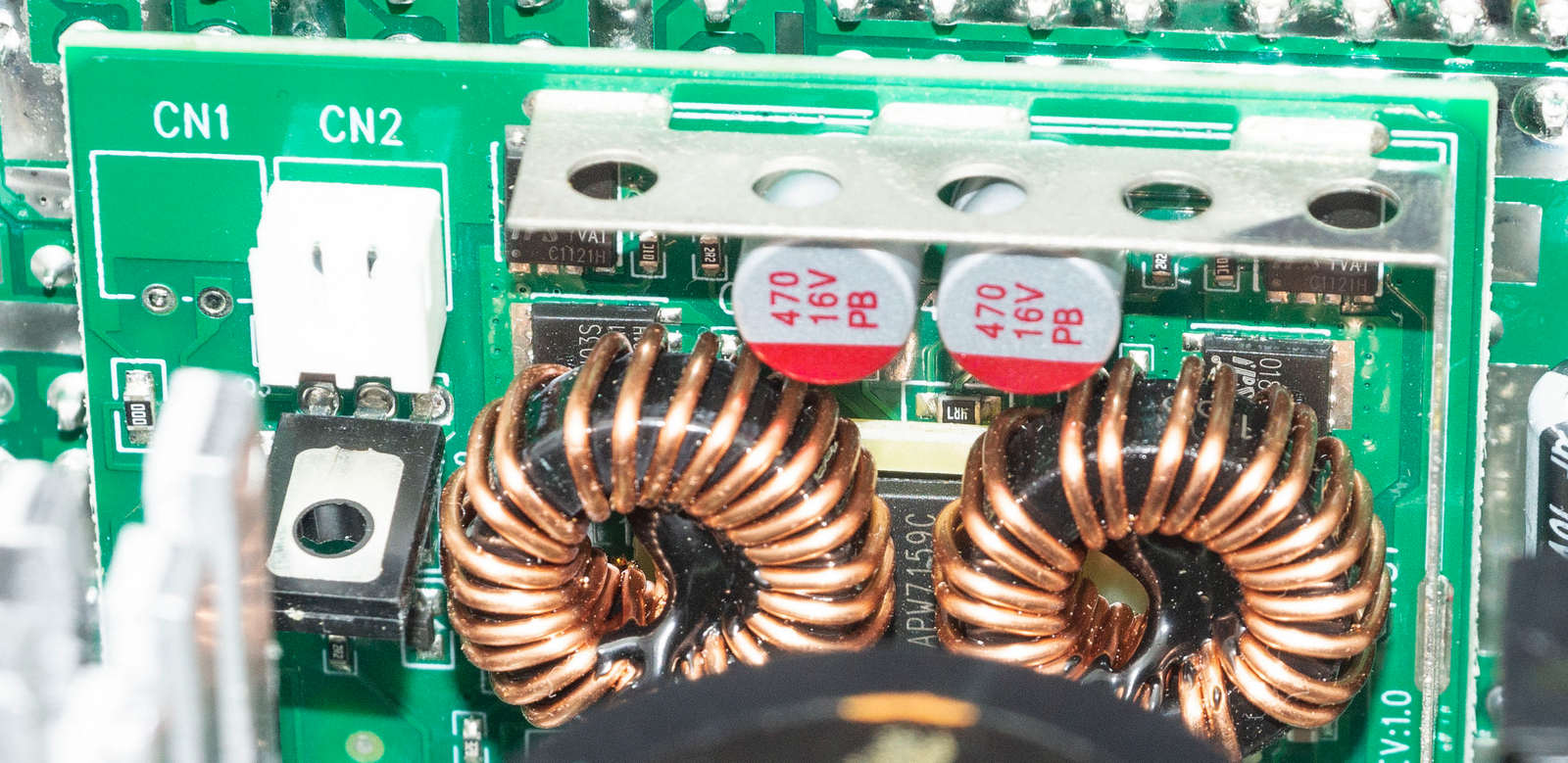

За ней еще одна плата с небольшим радиатором, отводящим тепло от транзисторов DC-DC преобразователей – четырех infineon 018N03S (30В, 128А) под управлением контроллера APW7159C.

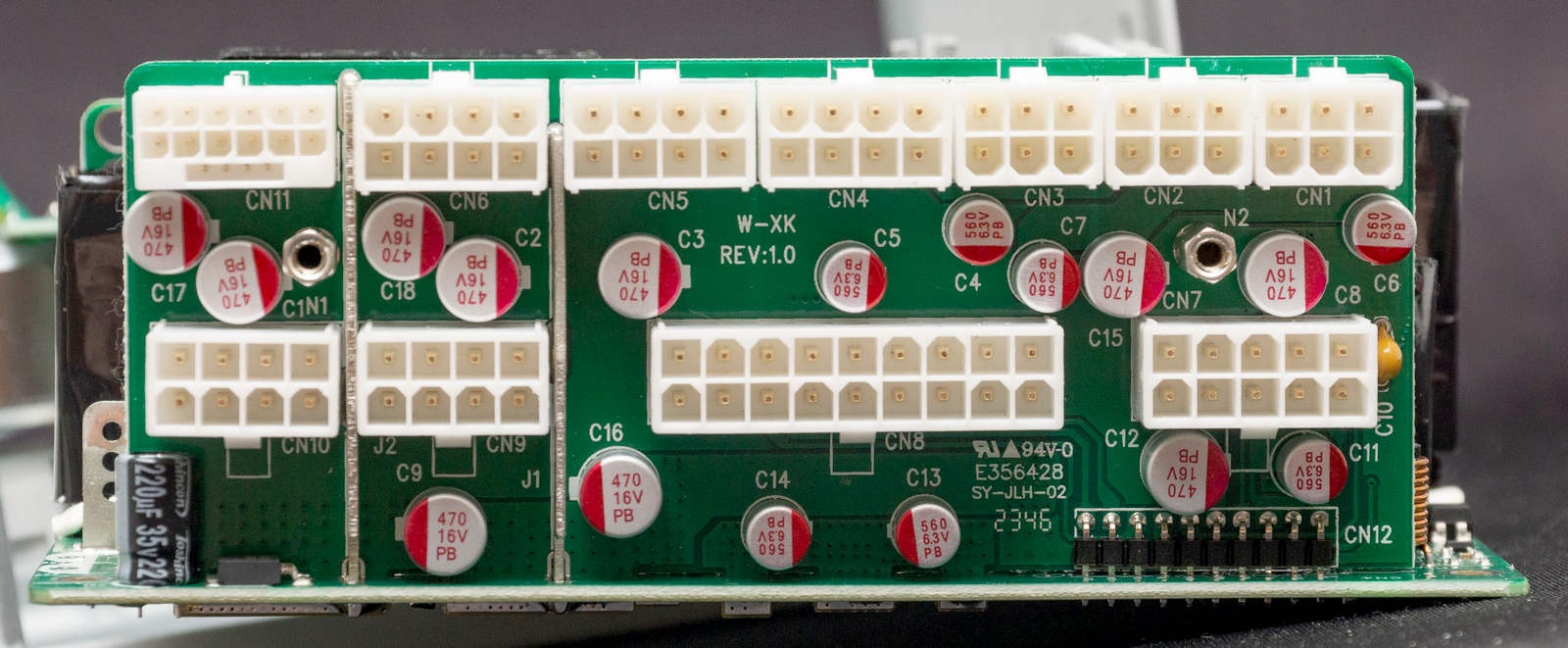

За фильтрацию помех на выходе отвечают конденсаторы Toshincon. На модульной плате почти два десятка твердотельных конденсаторов.

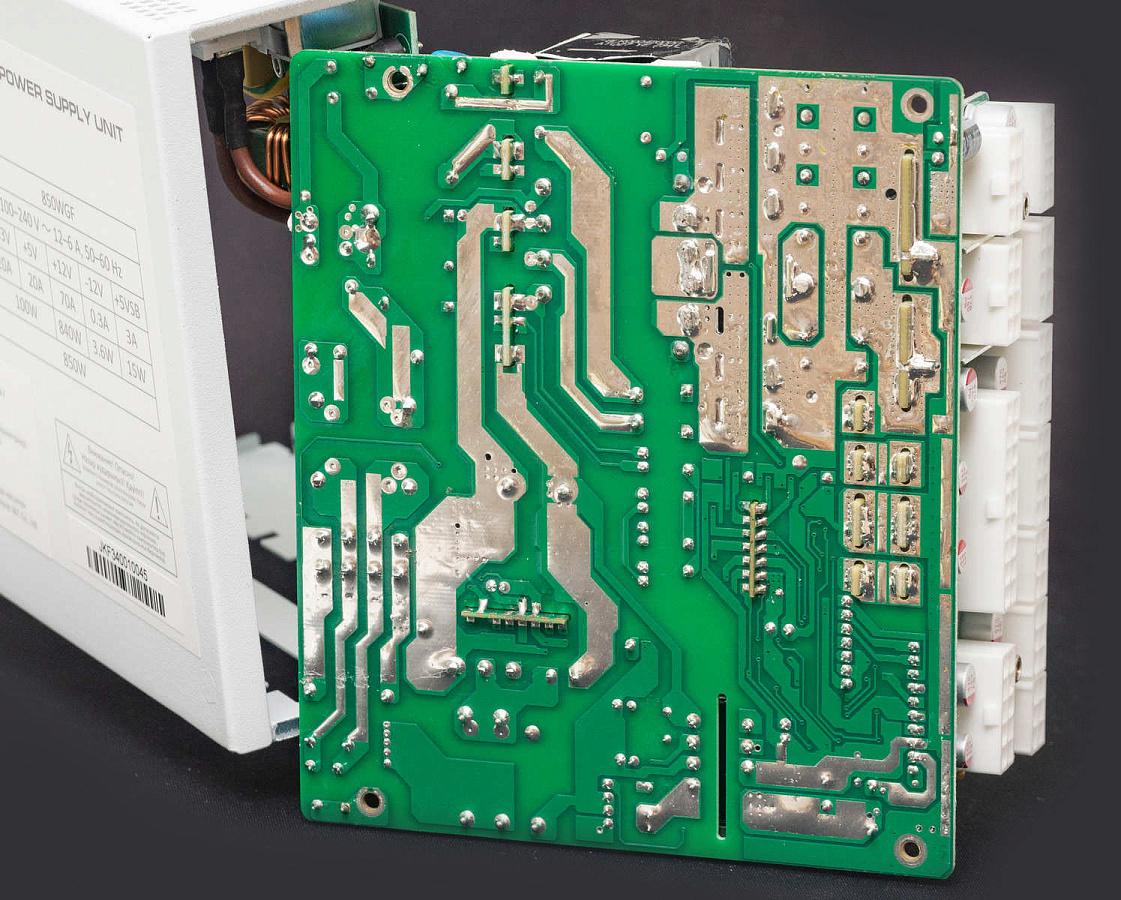

С обратной стороны платы хорошее качество монтажа и пайки, силовые дорожки усилены припоем, между высоковольтной и низковольтной частью широкая дорожка, в районе дежурного питания в текстолите сквозная прорезь.

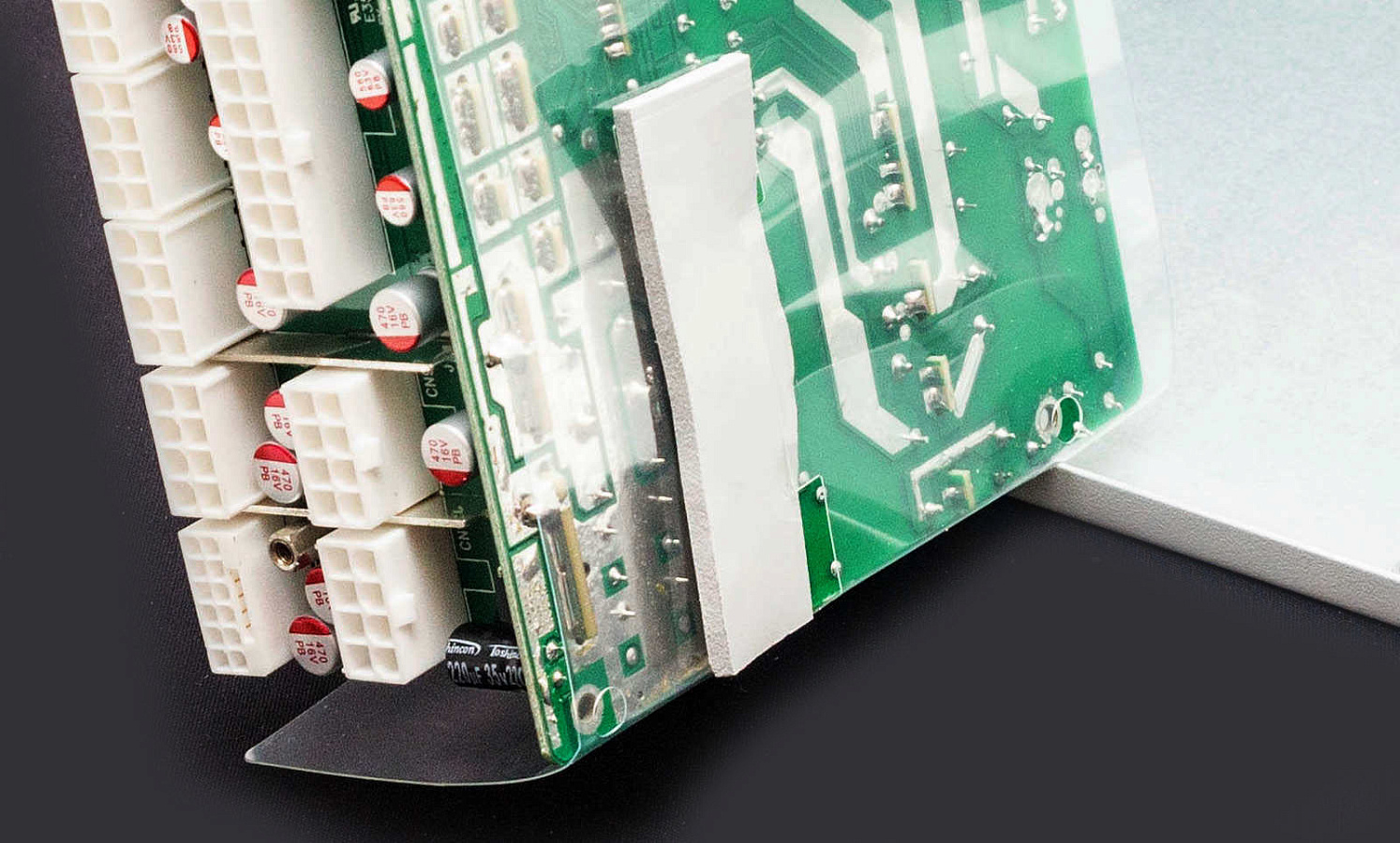

Часть платы, где с лицевой стороны распаяны мосфеты линии +12В, контактирует с корпусом через термопрокладку, дополнительно обеспечивая отведение тепла.

Тестирование

Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности.

По требованиям стандарта ATX 3.0 отклонения должно укладываться в диапазон от +5% до -7%. Для линии +12 В это соответствует значениям от +11.16 до +12.6 В.

Современные блоки питания с сертификатом 80 PLUS Gold чаще всего укладываются по отклонениям на значение в 1-3 %.

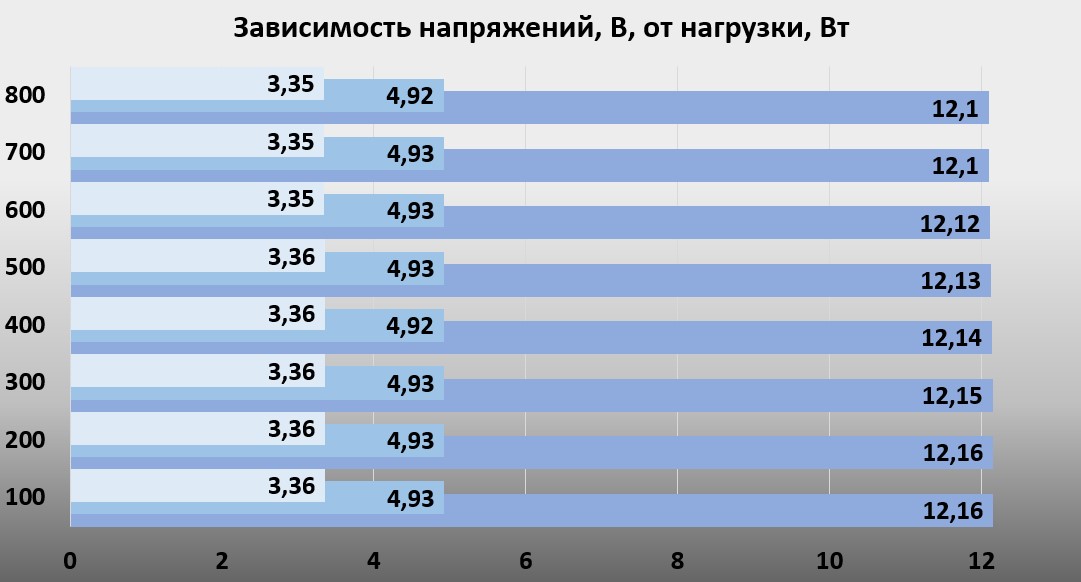

Диапазон изменения напряжений от номинальных значений укладывается в ±2%. Линия +12В изначально завышена немного более 1% и проседает всего на 0,06В. Линия +5В занижена почти до 2%, но изменяется всего на 0,01В. Линия +3,3В завышена на 2% и проседает также всего на 0,01В. Это демонстрирует высокую стабильность напряжений и минимальные просадки под нагрузкой.

Значения для сертификата 80 PLUS Gold для сетей 230 В (EU Internal Non-Redundant) должны соответствовать 90%, 92% и 89% при нагрузке 20%, 50% и 100% от номинальной мощности БП.

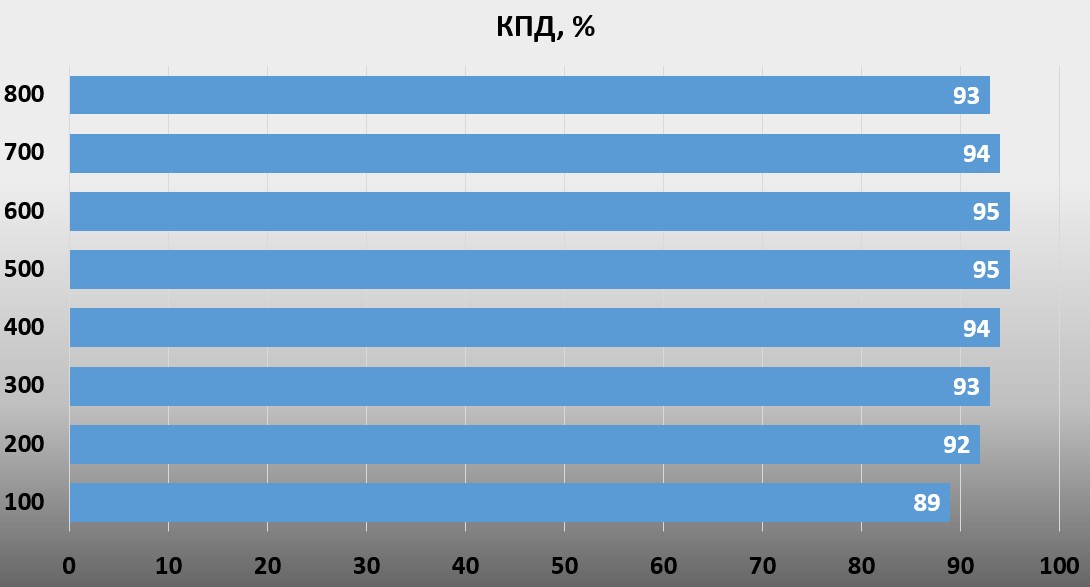

Уровень КПД с запасом вписывается в стандартные значения, наибольшая энергоэффективность в 95% приходится на нагрузку 500-600 Вт.

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.

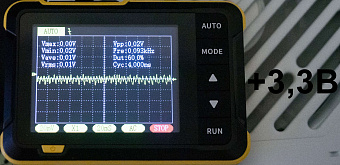

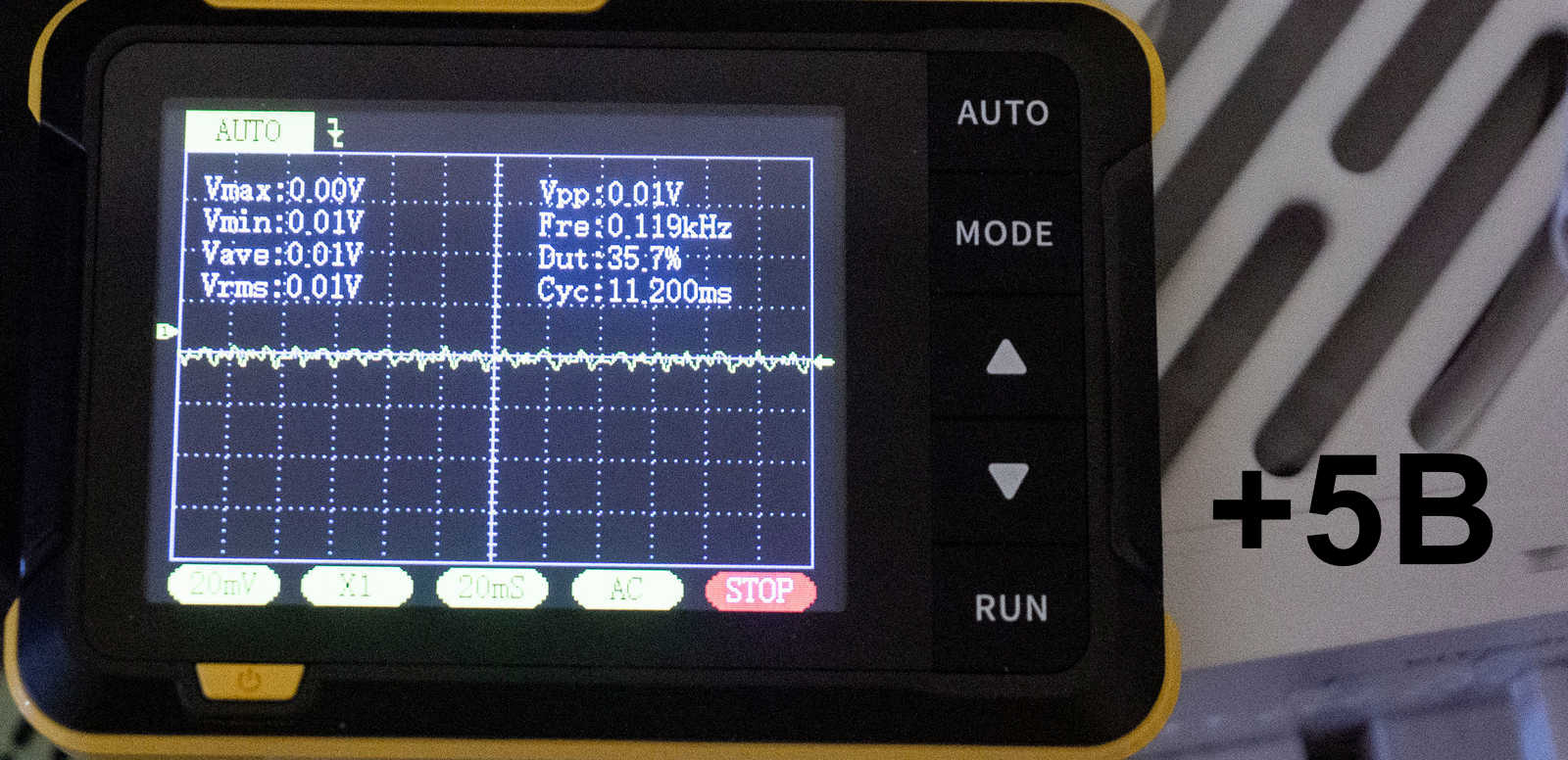

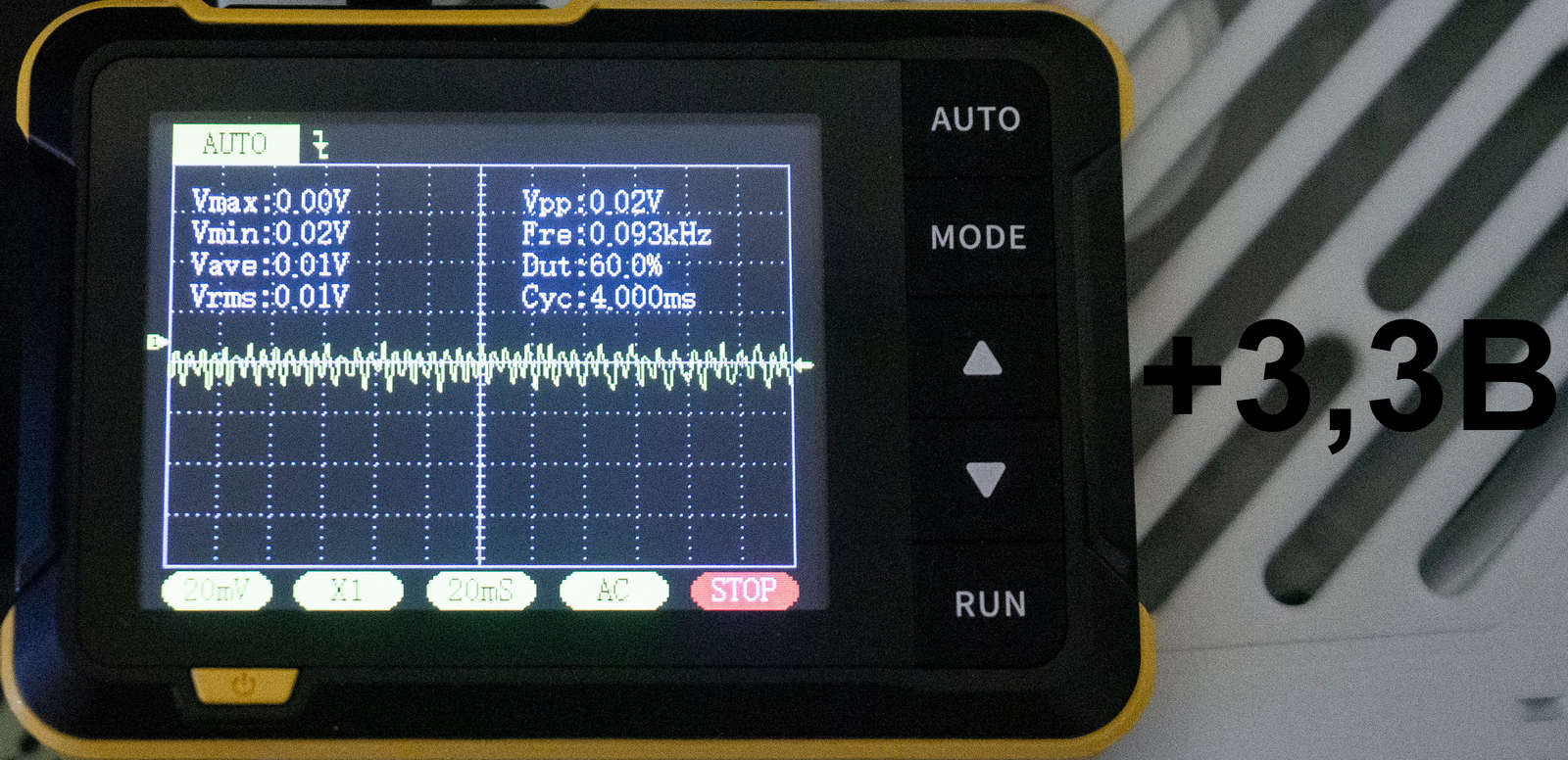

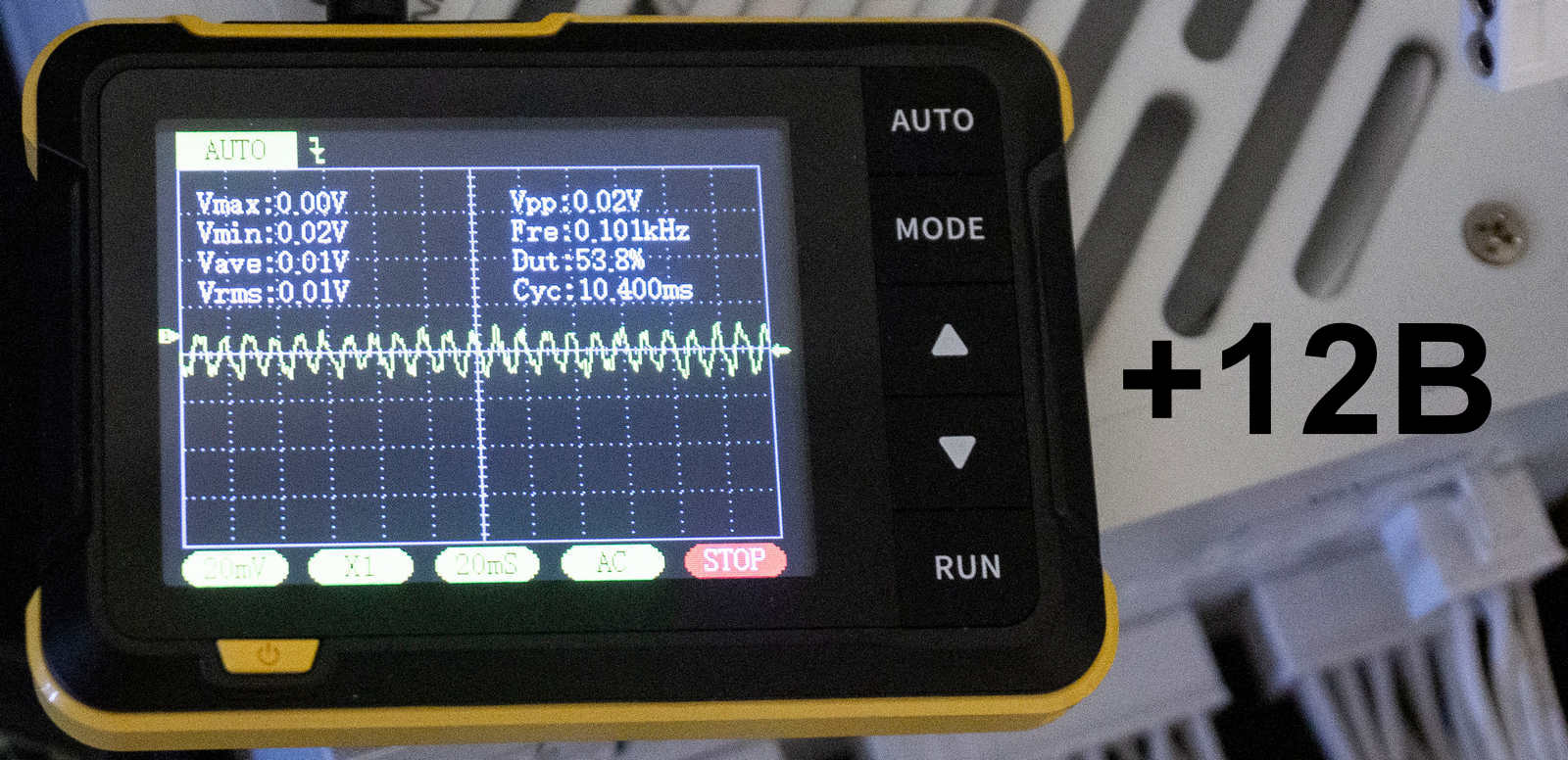

Тестируемая модель демонстрирует очень низкие значения пульсаций: по линиям +12В и +3,3В - на уровне 20 мВ, по линии +5В - всего 10 мВ.

Конкуренты

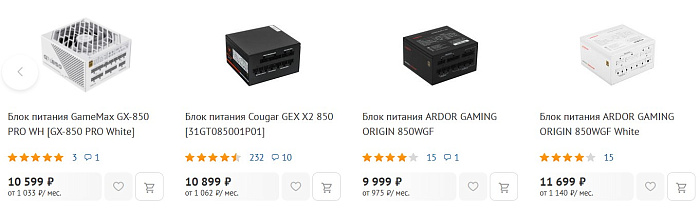

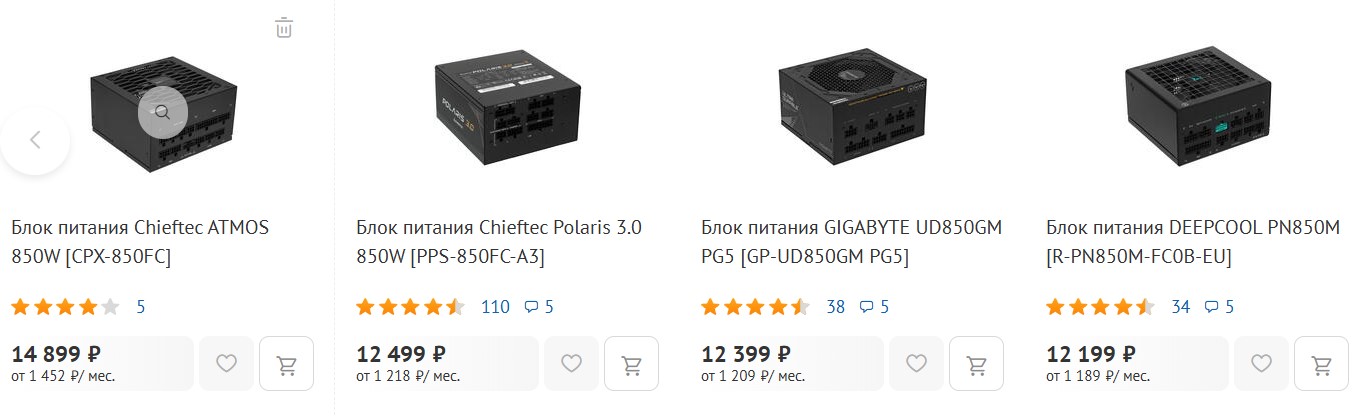

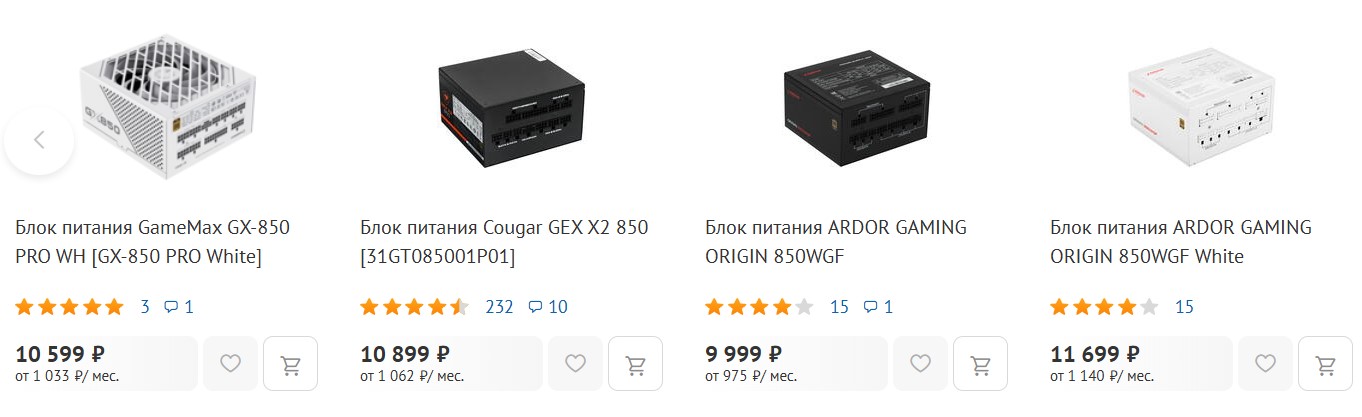

Разнообразие моделей в этой нише огромное, даже со стороны блоков питания без поддержки PCI-E 5.0. Конкурировать с известными брендами, собирающими БП на популярных платформах, очень сложно (если только удерживать стоимость немного ниже).

Основными конкурентами будут модели:

• DEEPCOOL PN850M - платформа CWT GPX rev. A, конденсатор Nippon Chemi-Con.
• XPG Core Reactor II VE 850W – платформа CWT CSE, конденсатор Elite.
• Montech TITAN GOLD 850– платформа CWT CSZ, конденсаторы Nippon Chemi-Con.

ARDOR, по нашему мнению, выигрывает у моделей:

• Chiftec Polaris 3.0 850W - платформа High Power Super GD, конденсатор Nippon Chemi-Con.
• Gigabyte UD850GM PG5 – платформа MEIC, конденсатор Nippon Chemi-Con.
• Cougar GEX X2 850 – платформа XHY, конденсатор TK.

А вот более дорогие варианты, например, Chieftec ATMOS CPX-850FC, будут предпочтительнее к покупке.

Заключение

Блок питания ARDOR GAMING ORIGIN 850WGF в белом дизайне видится отличным вариантом для покупки – приемлемая стоимость, хорошее качество изготовления, японские конденсаторы, высокий КПД и хорошая стабилизация напряжений.

Кабелей и коннекторов достаточно для любой сборки на топовых комплектующих. Вентилятор тихий на неполной нагрузке, длительный гарантийный срок.

Данная модель вполне сопоставима с конкурентами, продающимися немного дороже, и качественнее более дешевых аналогов.
