Обзор и тест блока питания Chieftec ATMOS CPX-850FC
![Обзор и тест блока питания Chieftec ATMOS CPX-850FC Обзор и тест блока питания Chieftec ATMOS CPX-850FC](/upload/resize_cache/iblock/455/767_431_2/zme77ve7ak6ekpxa40wizppnxmycdtqt.jpg)
В сегменте блоков питания для ПК достаточно долго не было значимых изменений. Но с появлением последних поколений видеокарт с новым разъёмом питания 12VHPWR производители начали актуализировать линейки своей продукции, обновляя их моделями с поддержкой стандарта ATX 12V 3.0 и PCIe Gen5. Не осталась в стороне и компания Chieftec, представившая линейку ATMOS с блоками востребованной в конфигурациях с одним среднепроизводительным видеоадаптером мощностью 750 Вт и 850 Вт. В рамках обзора рассмотрена старшая (на момент публикации) модификация Chieftec ATMOS CPX-850FC мощностью 850 Вт и сертификатом 80 PLUS GOLD.
Спецификация
Модель | Chieftec ATMOS CPX-850FC |
Код EAN |
0753263078407 |
Максимальная выходная мощность | 850 Вт |
Цвет корпуса | Чёрный |
Размеры (ДxШxВ) |
140 х 150 х 86 мм |
Коррекция фактора мощности (PFC) | Активная (APFC), PF 0,9 |
Входное напряжение | 100 ~ 240 В переменного тока с частотой 50/60 Гц |
Входной ток | 10 А ~ 5 А |
Система охлаждения | Вентилятор 120 мм |
Эффективность |
80PLUS GOLD |
Спецификация ATX12V |
ATX 12V 3.0 |
Защита |
AFC, OPP, OTP, OVP, SCP, SIP, UVP, OCP |
Вес |
1,52 кг |
Срок гарантии |
5 лет |

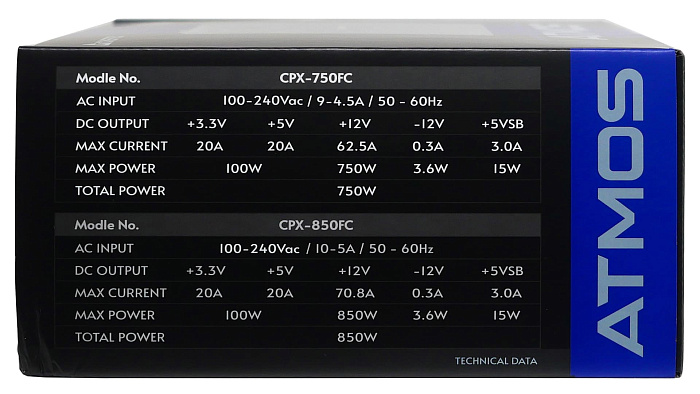

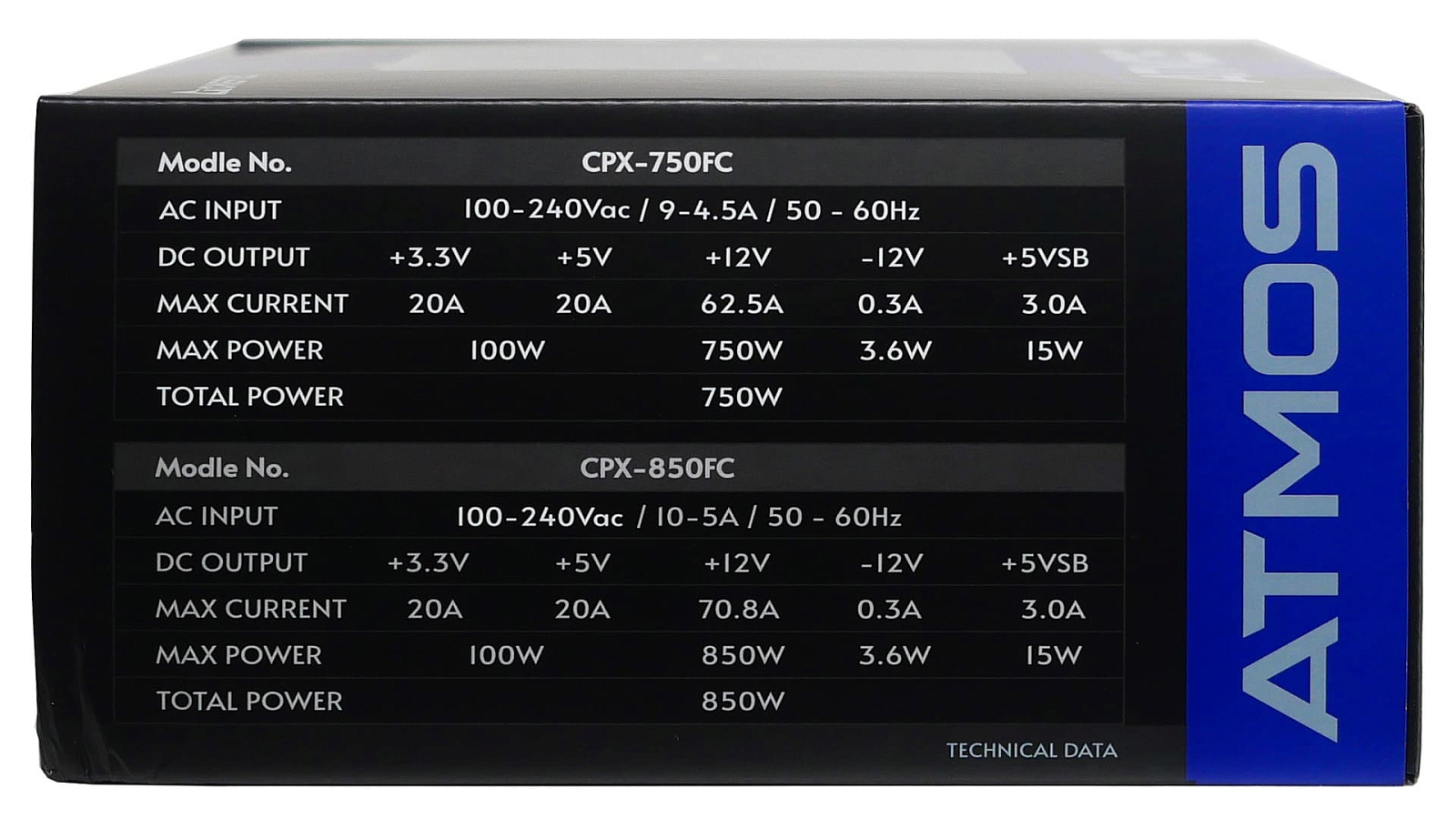

Нагрузочная таблица для CPX-850FC приведена как на коробке, так и на корпусе самого блока питания. При эксплуатации нагрузка на линии +3,3 В и +5 В не должна превышать в сумме 100 Вт, а ток должен быть не более 20 А на линию по отдельности. Этого достаточно компьютерам рабочего, домашнего или игрового профиля. Как и диктуют современные реалии, основной упор сделан на мощности линии питания +12 В, для которой заявлена мощность до 850 Вт.
Блок питания допускается подключать к электрическим сетям переменного тока с напряжением от 100 В до 240 В с частотой 50 Гц или 60 Гц. Соответственно, можно не переживать за стабильную работу, даже в сетях не очень хорошего качества, в которых возникает проседание напряжения ниже 230 В в периоды пиковой нагрузки.
Упаковка и комплектация

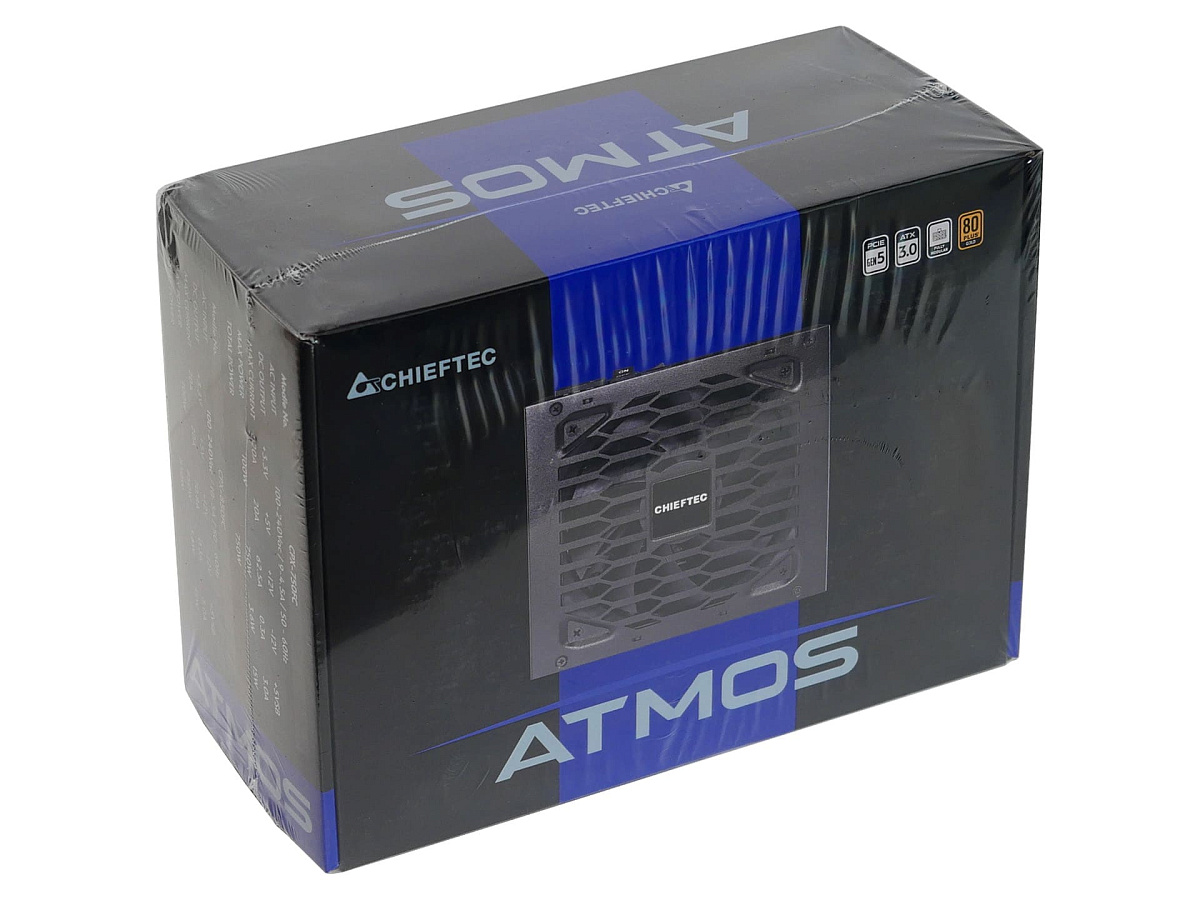

Chieftec ATMOS CPX-850FC продаётся в картонной коробке размером 32 (Д) x 23 (В) x 15,8 (Ш) см с оформлением фотореалистичного изображения самого устройства на чёрном фоне и обилием технической информации о нём на боковых гранях. Для сохранения товарного вида во время транспортировки коробка запаяна в прозрачный полиэтилен.

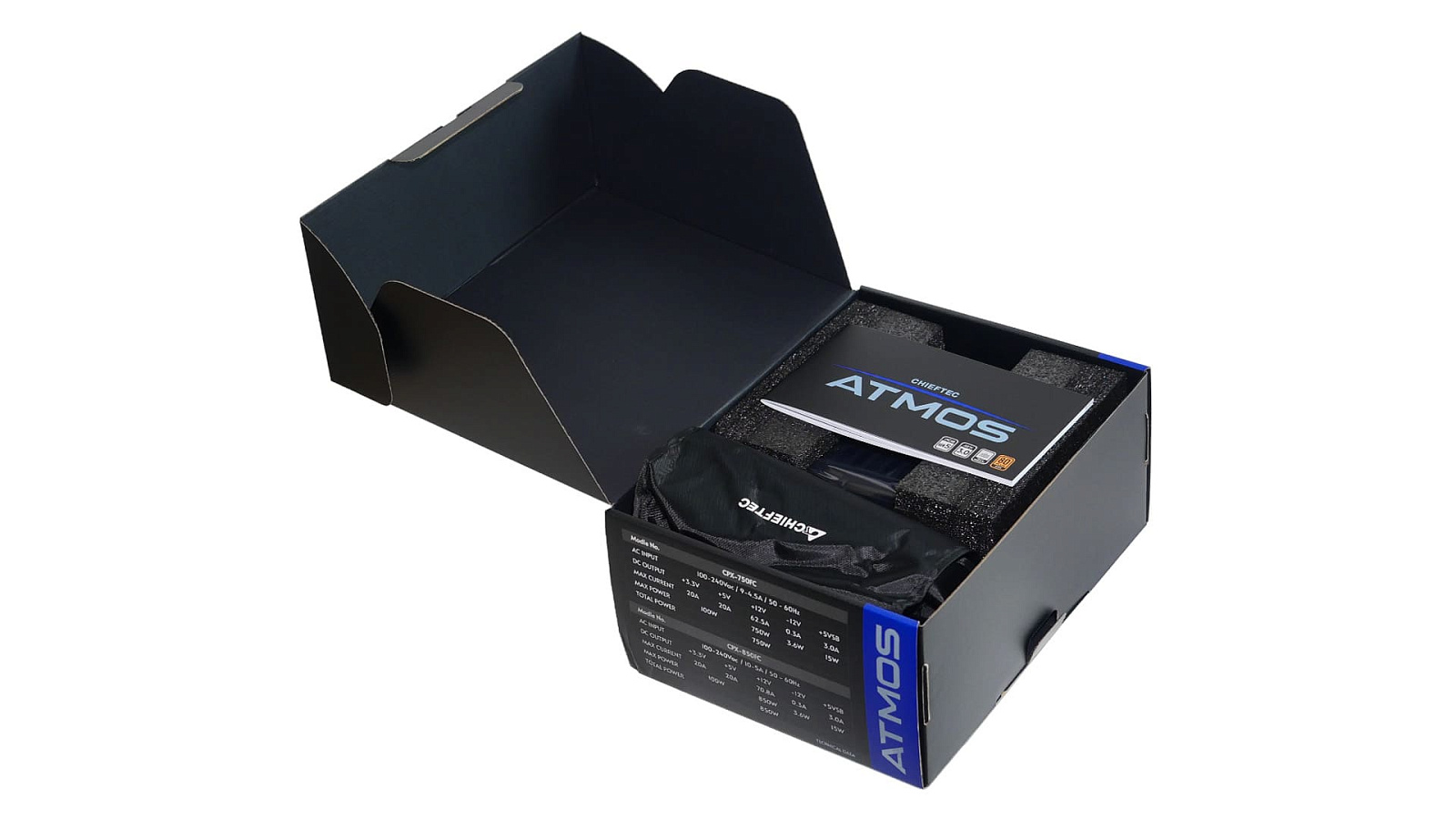

Внутри коробки блок питания в полиэтиленовом пакете вставлен в два защитных демпфера из вспененного материала. Все кабели из его комплекта аккуратно сложены в брендированную нейлоновую сумку. Первое время от неё исходит не особо приятный химический запах, но со временем он выветривается.

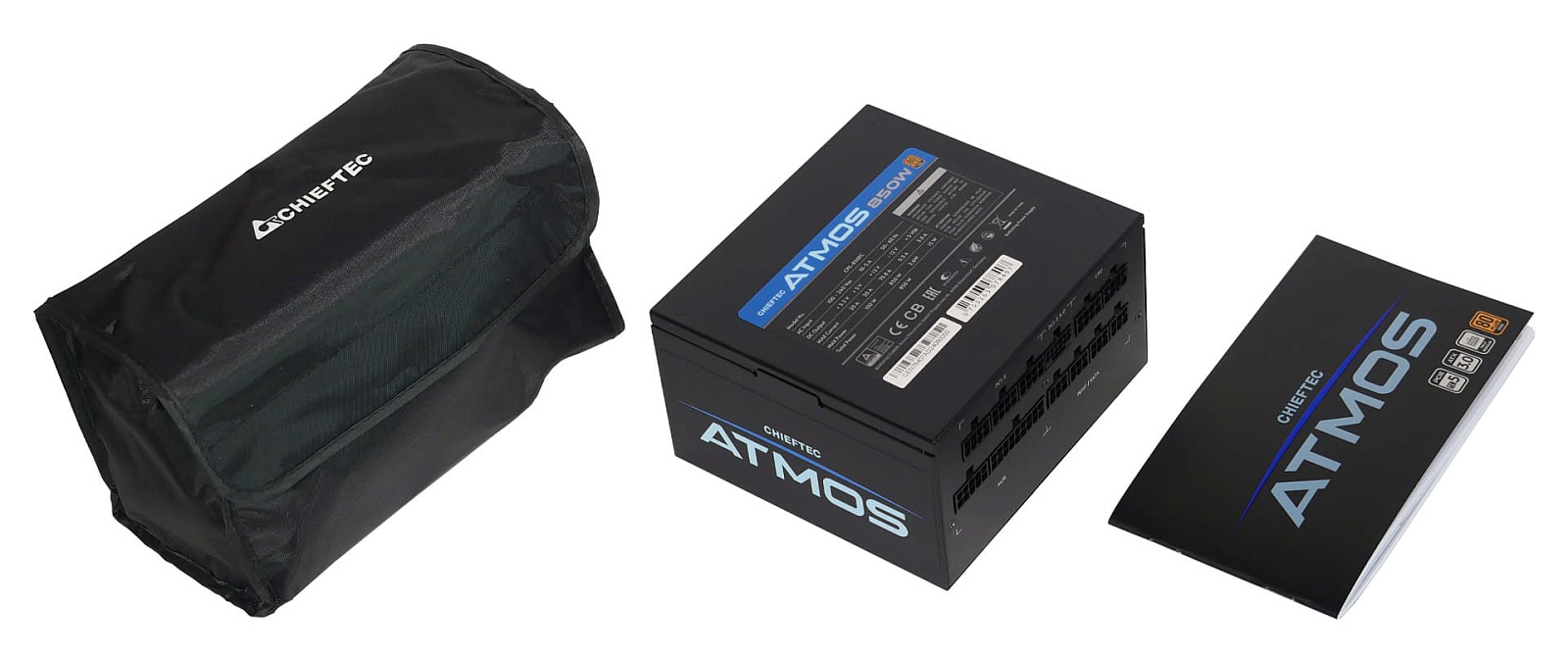

Комплектация Chieftec ATMOS CPX-850FC:
- Блок питания CPX-850FC;
- Брендированная сумка для кабелей с застёжкой на липучке;
- Набор модульных кабелей;
- Сетевой шнур питания с евровилкой;
- Буклет с иллюстрированной пользовательской многоязычной инструкцией (включая раздел на русском);
- Четыре крепежных винта чёрного цвета.
Внешний вид

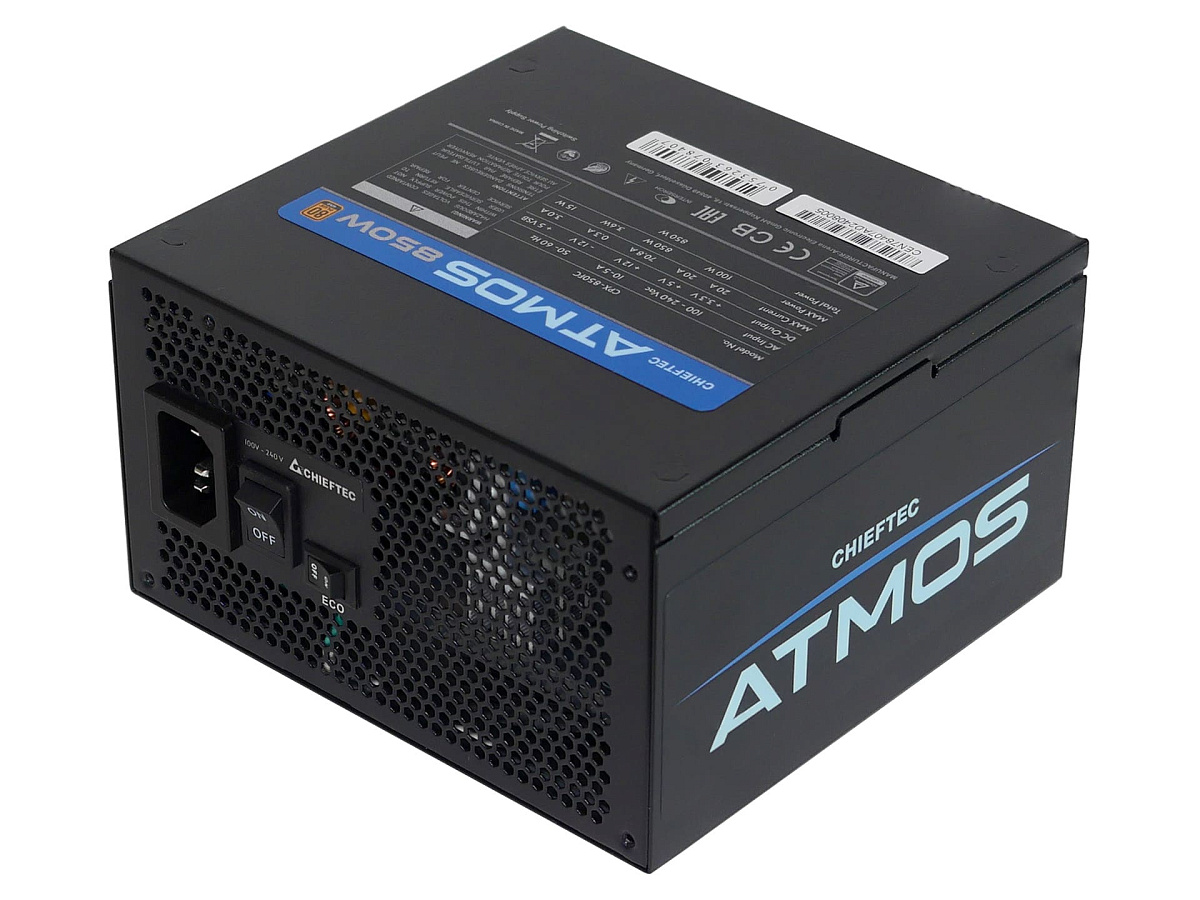

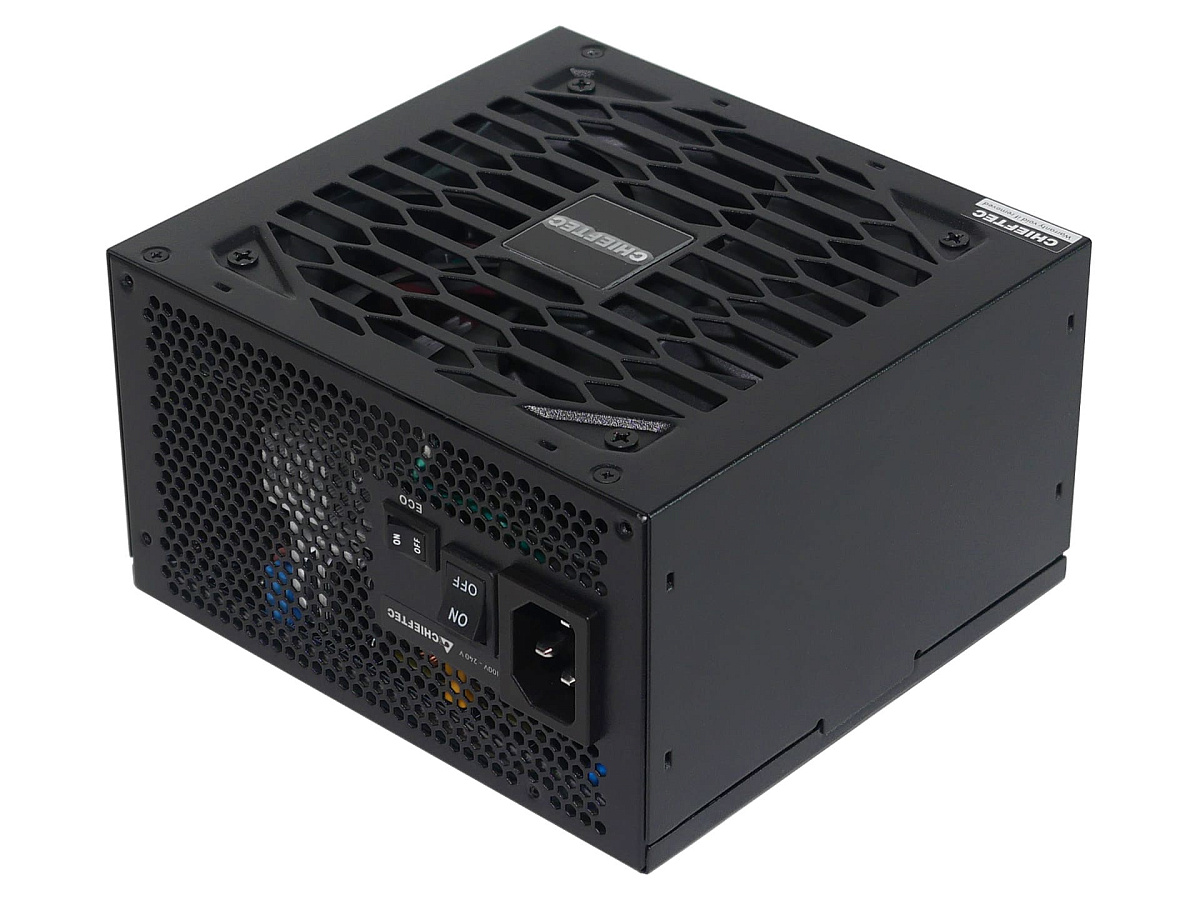

Дизайн Chieftec ATMOS CPX-850FC задан преимущественно рисунком перфорации с фирменным узором над вентилятором. Узнаваемости блоку питания добавляет и декоративная боковая наклейка с логотипом серии ATMOS.
![](/upload/resize_cache/sprint.editor/a84/340_255_1/2uzdfyglkjww382zx7gbcyq5l4nbrowm.jpg)
![](/upload/resize_cache/sprint.editor/eb4/340_255_1/birte7gmlwl68k6i9hvke61rxdzc6xmu.jpg)
В остальном внешний вид блока питания не сильно выделяется на фоне конкурентов с полностью модульной схемой кабелей, для которых отведена одна из боковых граней. Все разъёмы сгруппированы по типам и подписаны по назначению.
На противоположной боковой части корпуса блока питания сделана сетчатая перфорация, через которую нагретый воздух выгоняется вентилятором наружу. Здесь же размещены: входной разъём питания стандартного типа, тумблер включения и выключения питания, а также тумблер переключения режима работы вентилятора ECO.

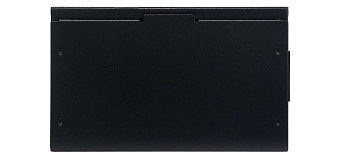

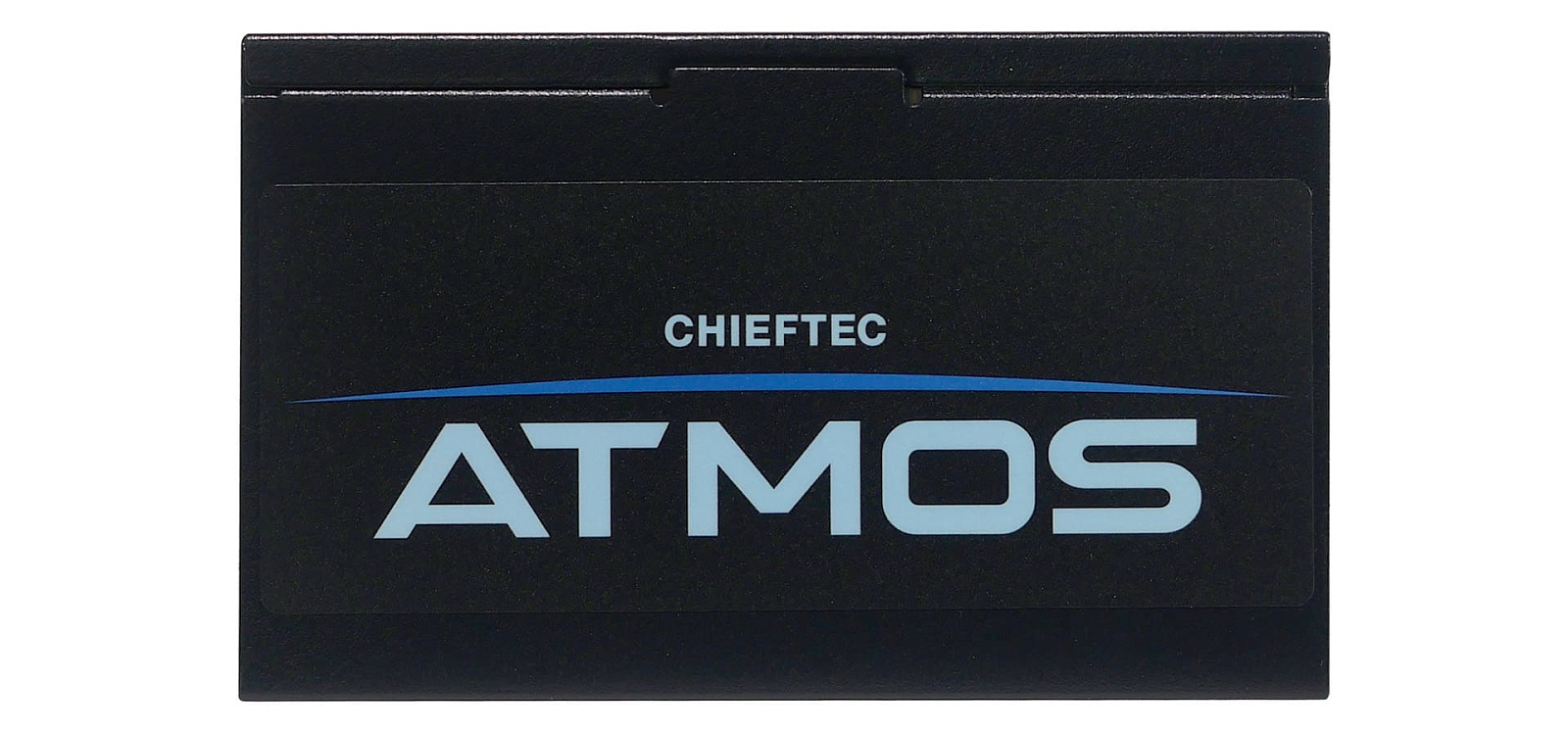

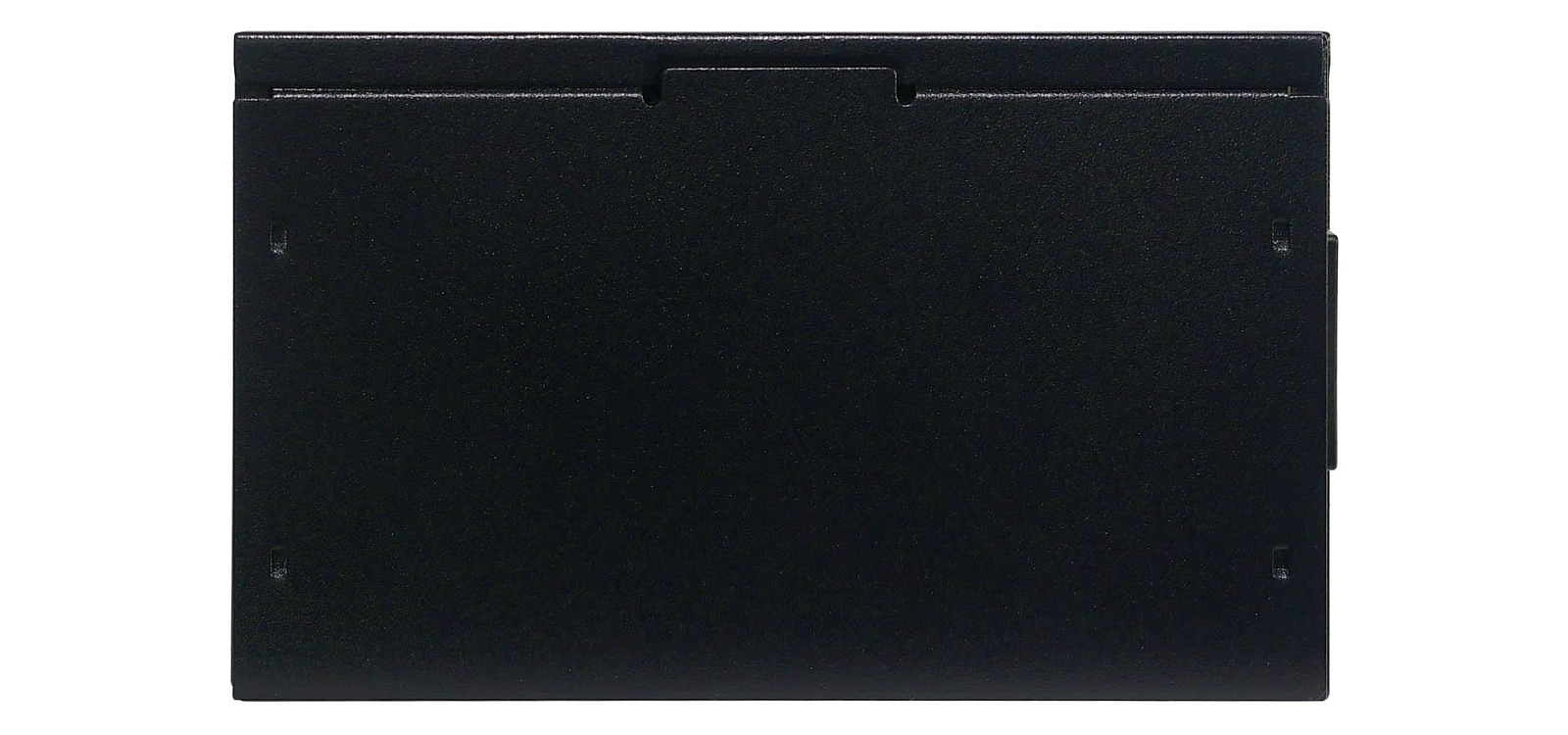

Длинные боковые грани выглядят по-разному: на одной размещена наклейка с крупным логотипом серии ATMOS, вторая оставлена без оформления. В корпусах с открытым обзором на блок питания возможно сторона с наклейкой окажется не видна. Всё будет зависеть от ориентации блока вентилятором вниз или вверх.
![](/upload/resize_cache/sprint.editor/139/340_255_1/l1jkbktm0otg176etpytlj5z2d7dgumg.jpg)
![](/upload/resize_cache/sprint.editor/b18/340_255_1/n67dxjtazwamws41l5g3kunqpmuxcx4g.jpg)

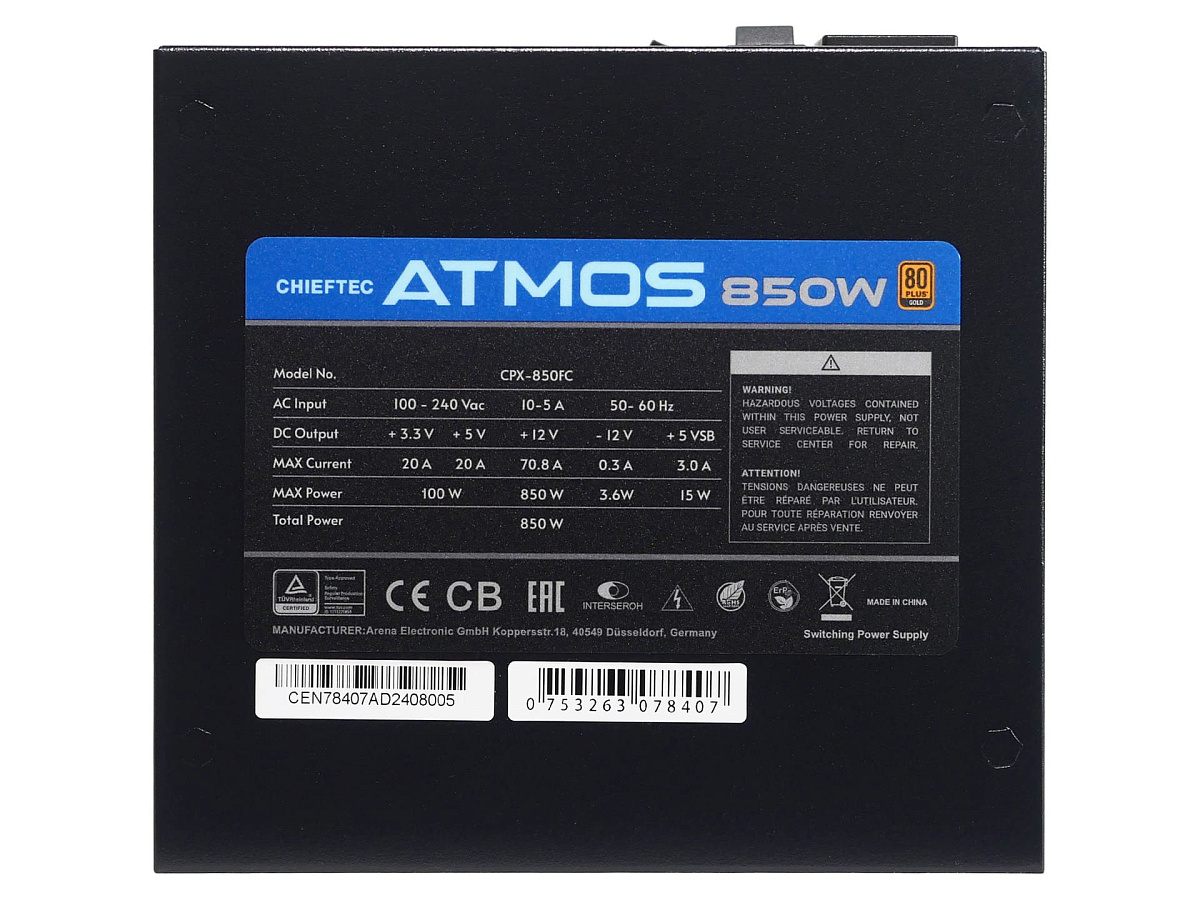

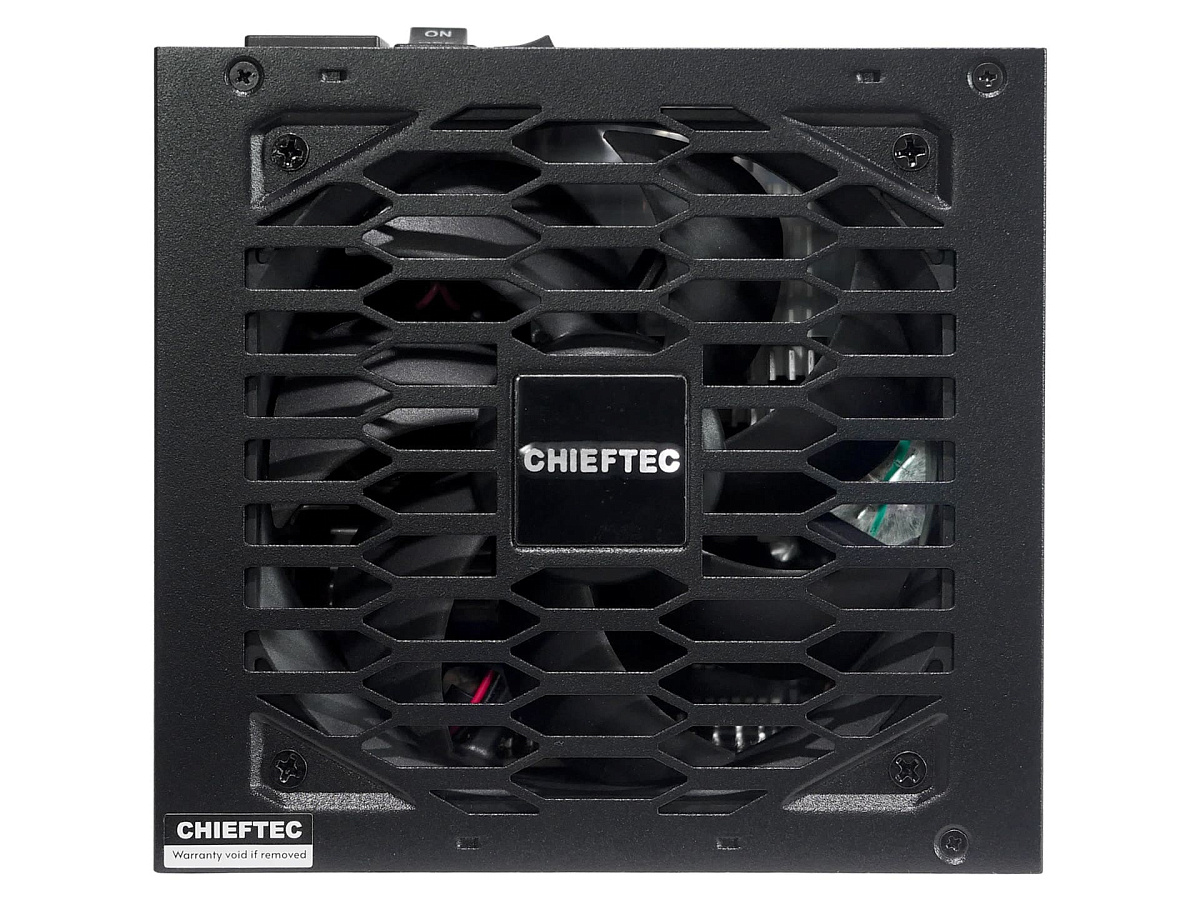

На верхней части блока питания приклеен крупный стикер с техническими характеристиками, нагрузочной таблицей и штрих-кодом с серийными номерами. Над вентилятором, как уже было сказано выше применена перфорация корпуса с необычным рисунком из продолговатых шести и пятиугольников, характерным именно для этой модели от Chieftec.
![](/upload/resize_cache/sprint.editor/6bd/340_255_1/2ld4j91dr922wu5kx8jy1e9qs4j1q9gz.jpg)
![](/upload/resize_cache/sprint.editor/ca0/340_255_1/c5nd76kmhdramsdrwtds6j4iy70i8cfg.jpg)
Элементы подсветки в блоке питания не используются.
Кабельная система

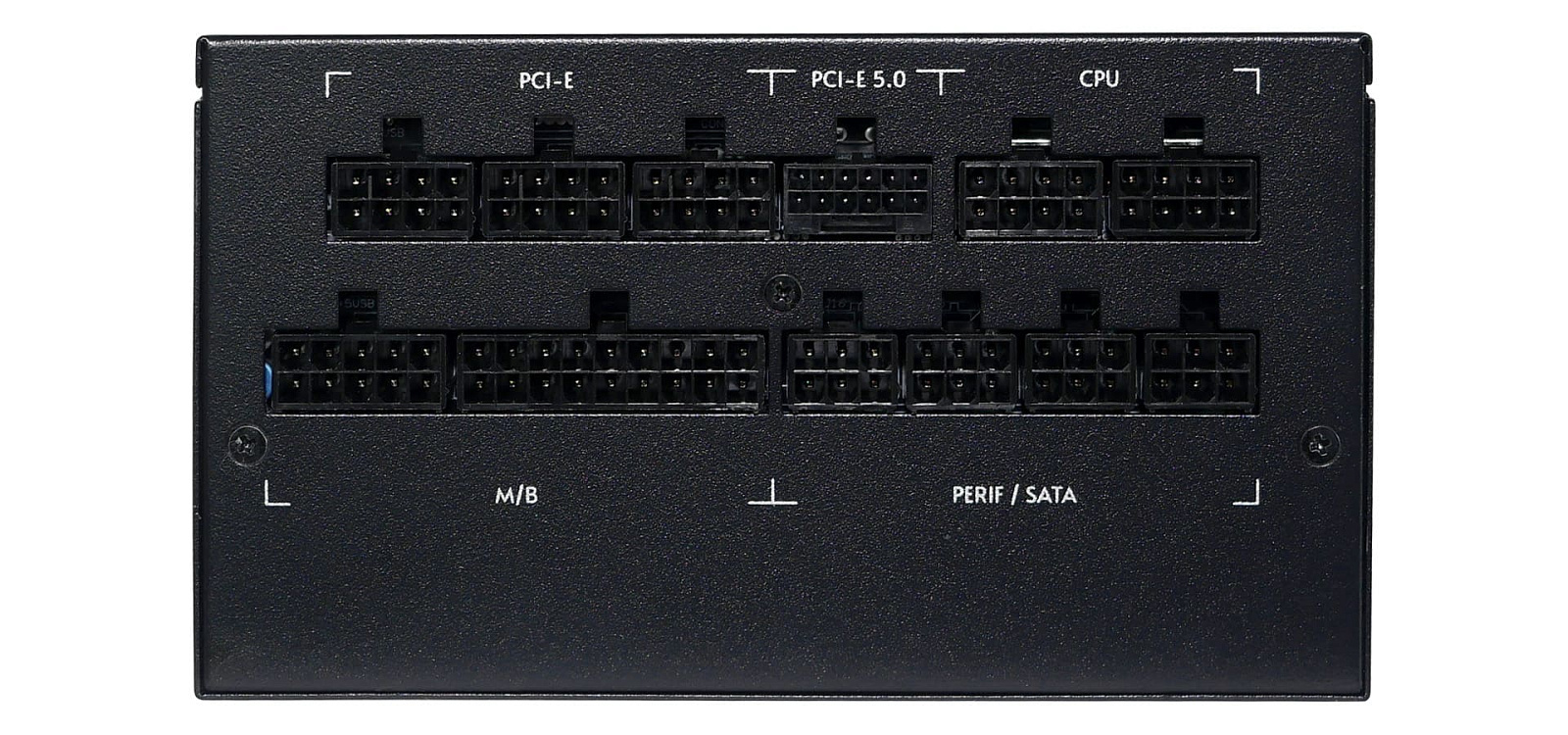

Все провода блока питания Chieftec ATMOS CPX-850FC съёмные, поэтому условно модель относится к "полностью модульным". Все разъёмы и штекеры на кабелях подписаны и отличаются по форме таким образом, чтобы случайно не подключить что-либо неправильно. Провода собраны в пучки и затянуты в защитную нейлоновую оплётку. Все элементы от отдельных проводков до коннекторов сделаны чёрными.

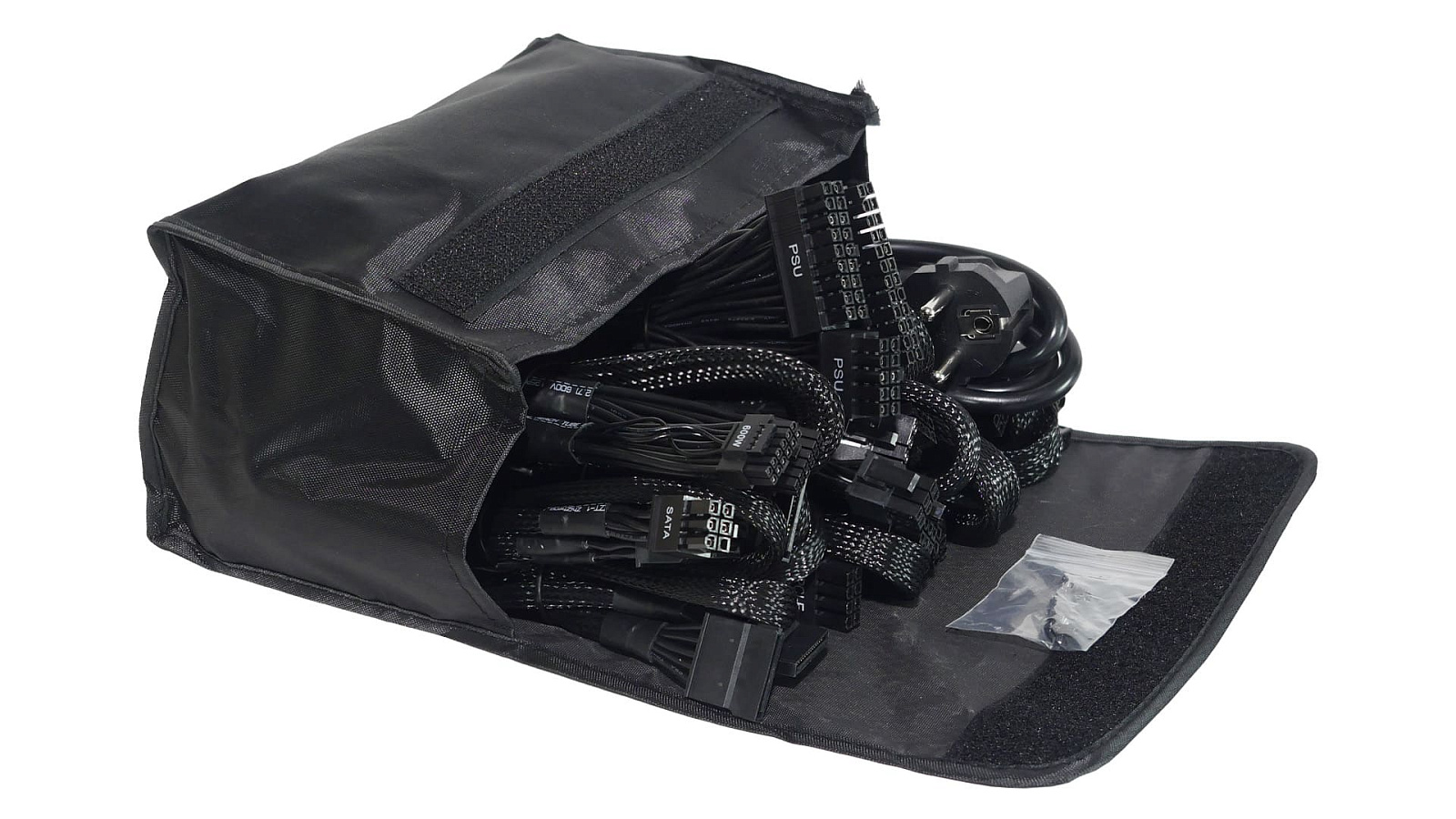

Из коробки всё находится в комплектной сумке. Её же удобно использовать для хранения неиспользуемых кабелей после окончательной сборки ПК.

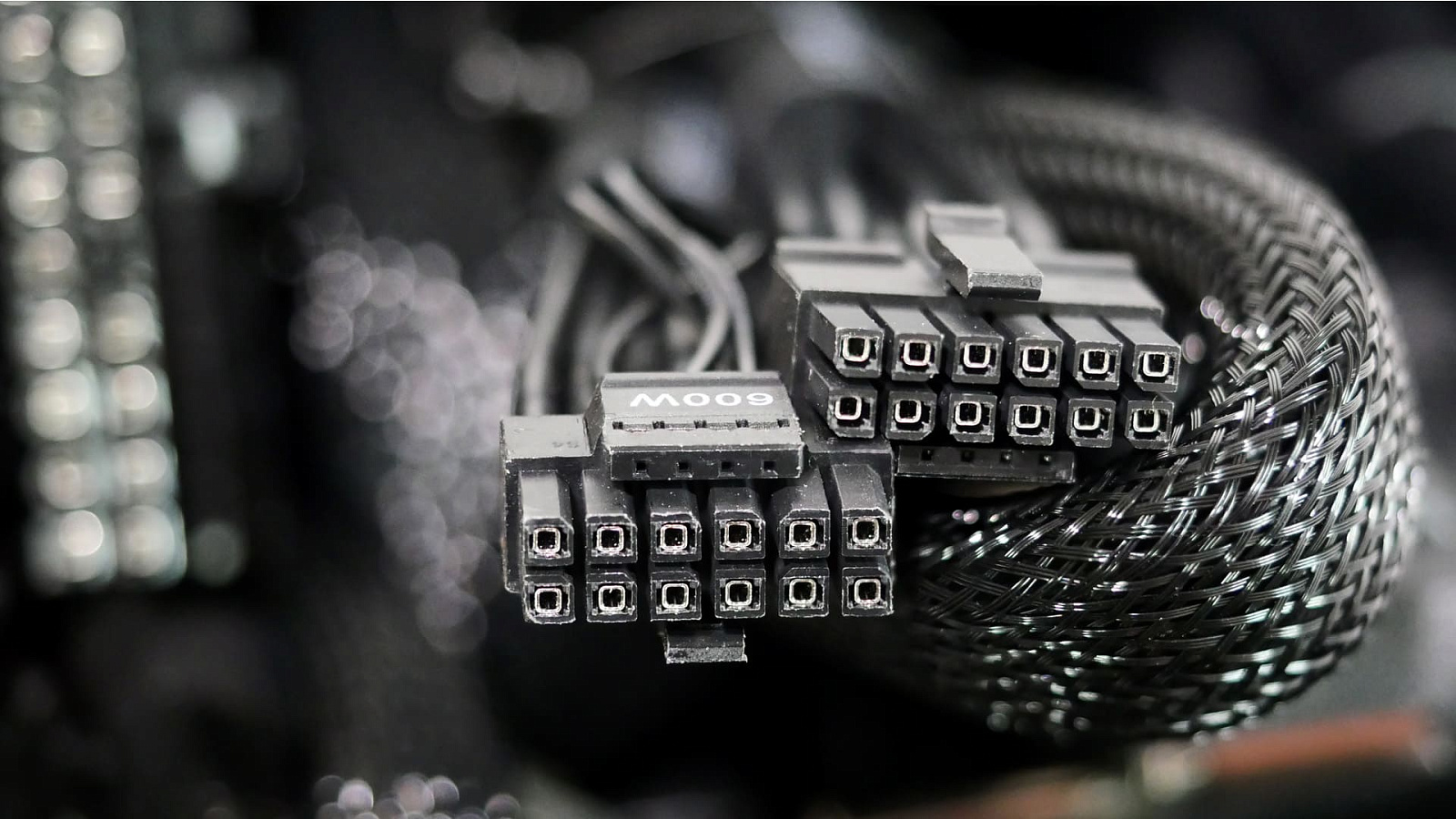

В комплекте с блоком питания используется один кабель с коннекторами нового типа — 12VHPWR мощностью 600 Вт, о чём на них сделана пометка на четырёхпиновом выступе. Итоговый список модульных проводов для модели на 850 Вт приведён в таблице ниже.
Длина, мм |
Кол-во кабелей, шт. |
Кол-во коннекторов (всего), шт. |
Тип проводов |
|
Питание материнской платы 24-pin |
600 |
1 |
1 |
18AWG |
Питание процессора EPS 8(4+4)-pin |
700 |
2 |
2 |
18AWG |
PCIe 8(6+2)-pin |
700 |
2 |
2 |
18AWG |
PCIe 8(6+2)-pin |
700+150 |
1 |
2 |
18AWG |
PCIe 12VHPWR 16(12+4)-pin 600 Вт |
600 |
1 |
1 |
16AWG |
SATA |
550+100+100 |
3 |
9 |
18AWG |
MOLEX 4-pin |
550+100+100+100 |
1 |
4 |
18AWG |
Провод питания от электрической сети |
1400 |
1 |
1 |
3x0,75 мм2 |
По сути все востребованные в современных ПК коннекторы питания на комплектных проводах имеются. Собрать с этим набором кабелей системный блок с одним высокопроизводительным видеоадаптером не составит труда. Количество MOLEX-штекеров можно назвать избыточным, они практически не используются в нынешних реалиях.
Схемотехника

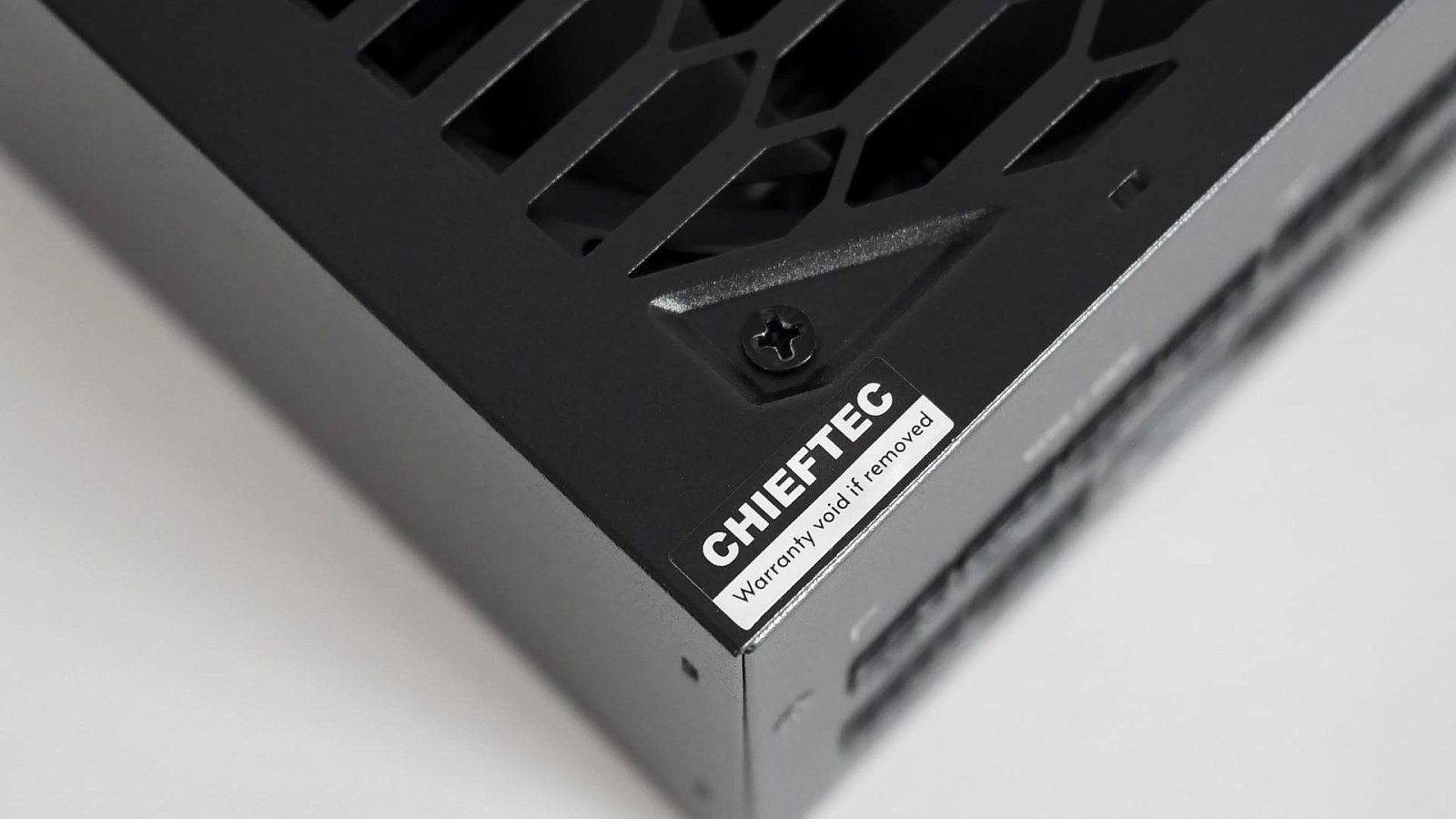

Корпус блока питания собран из двух металлических П-образных частей, соединённых между собой пазами и четырьмя винтами. На одном из них приклеен гарантийный стикер. До истечения пятилетнего срока с момента покупки его желательно случайно не повредить.

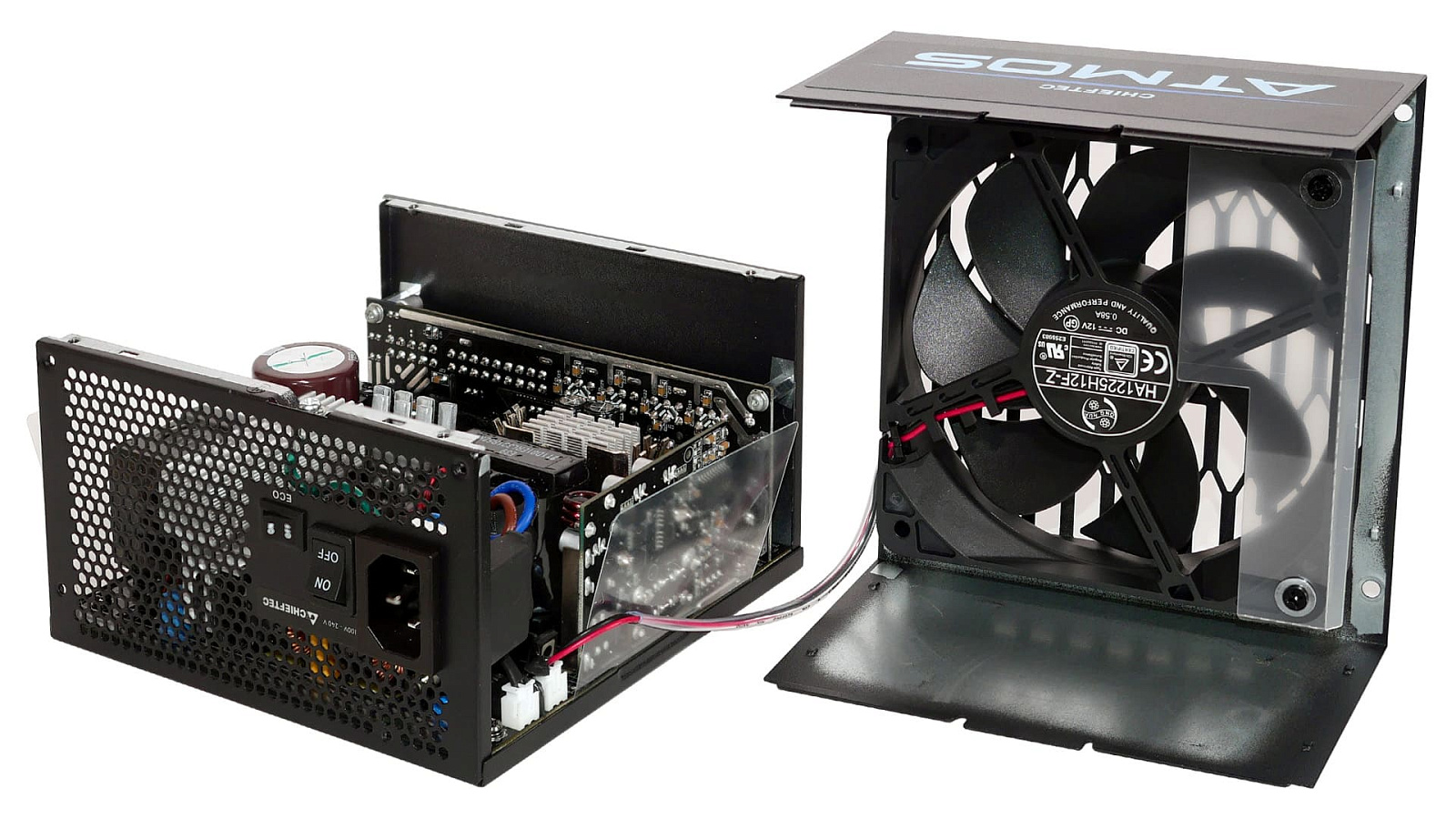

На одной половинке корпуса закреплён вентилятор, во второй размещено всё остальное. Соединение вентилятора с основной платой сделано через двухпиновый коннектор распространённого типа с пластиковой защёлкой.

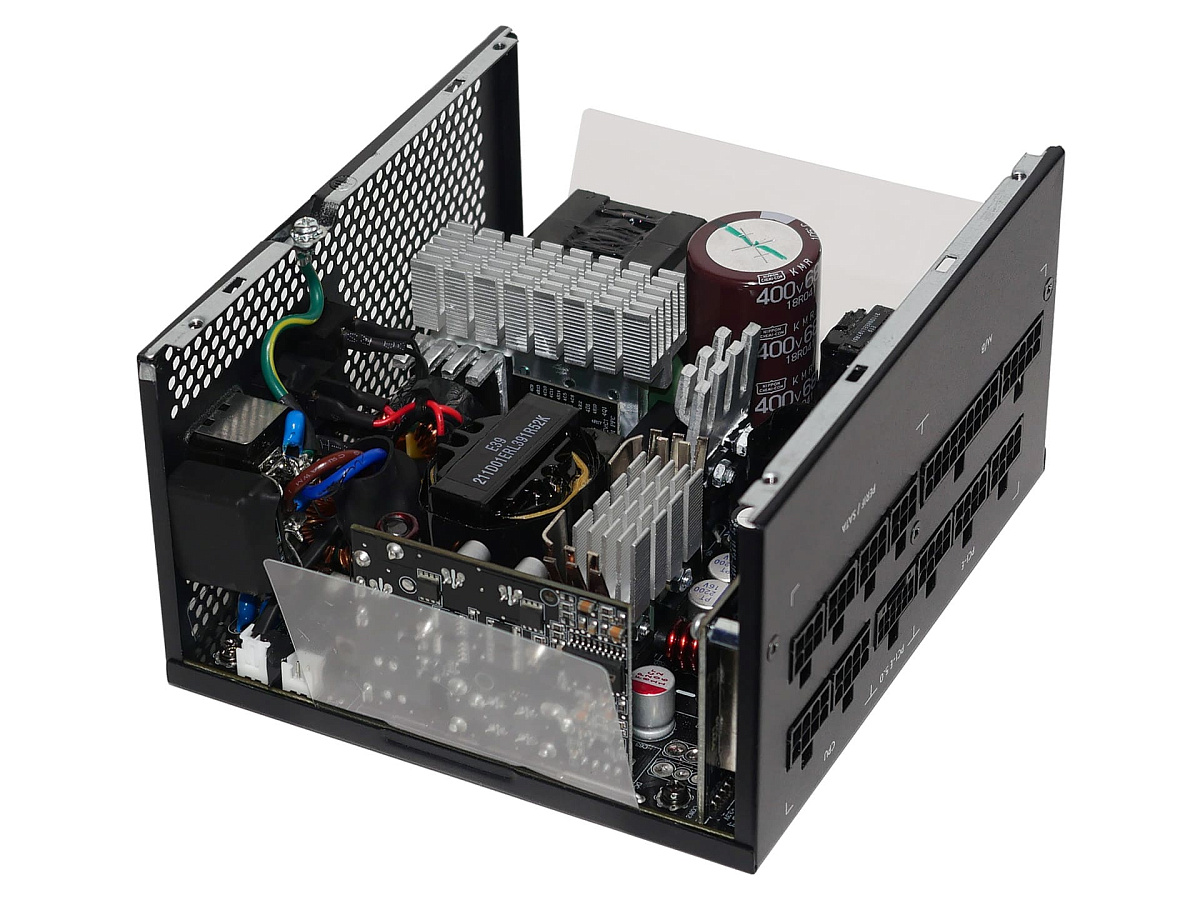

В основе используется современное схемотехническое решение с активным корректором мощности, полномостовой топологией, резонансным преобразователем SRC и DC-DC-конвертерами во вторичных цепях. В цепях применены высококачественные конденсаторы японских брендов.
![](/upload/resize_cache/sprint.editor/de5/340_255_1/mv2lxmg22eexzzubbkjnu5x9hz60j2ry.jpg)
![](/upload/resize_cache/sprint.editor/5d7/340_255_1/2ar1fo4chh8b0b9uhpm480kfflqh66ll.jpg)

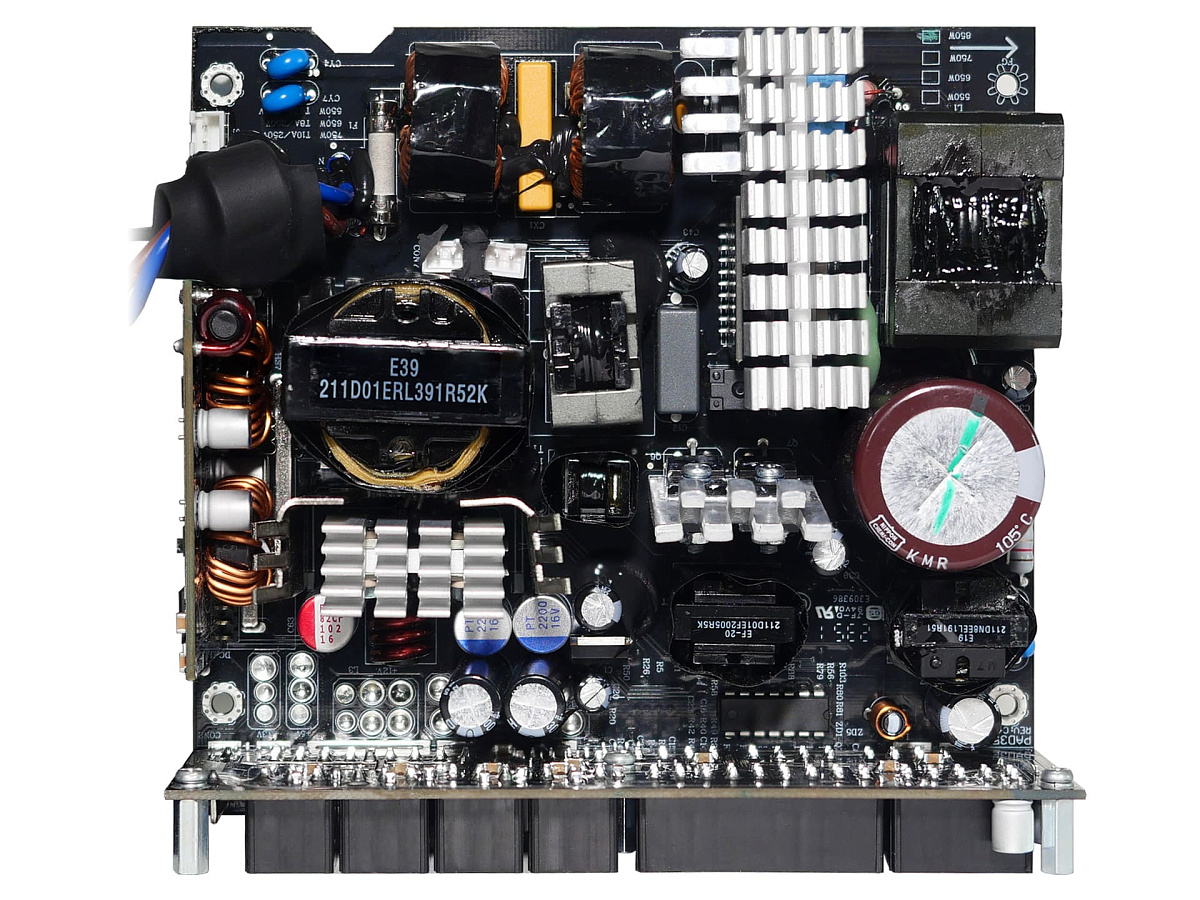

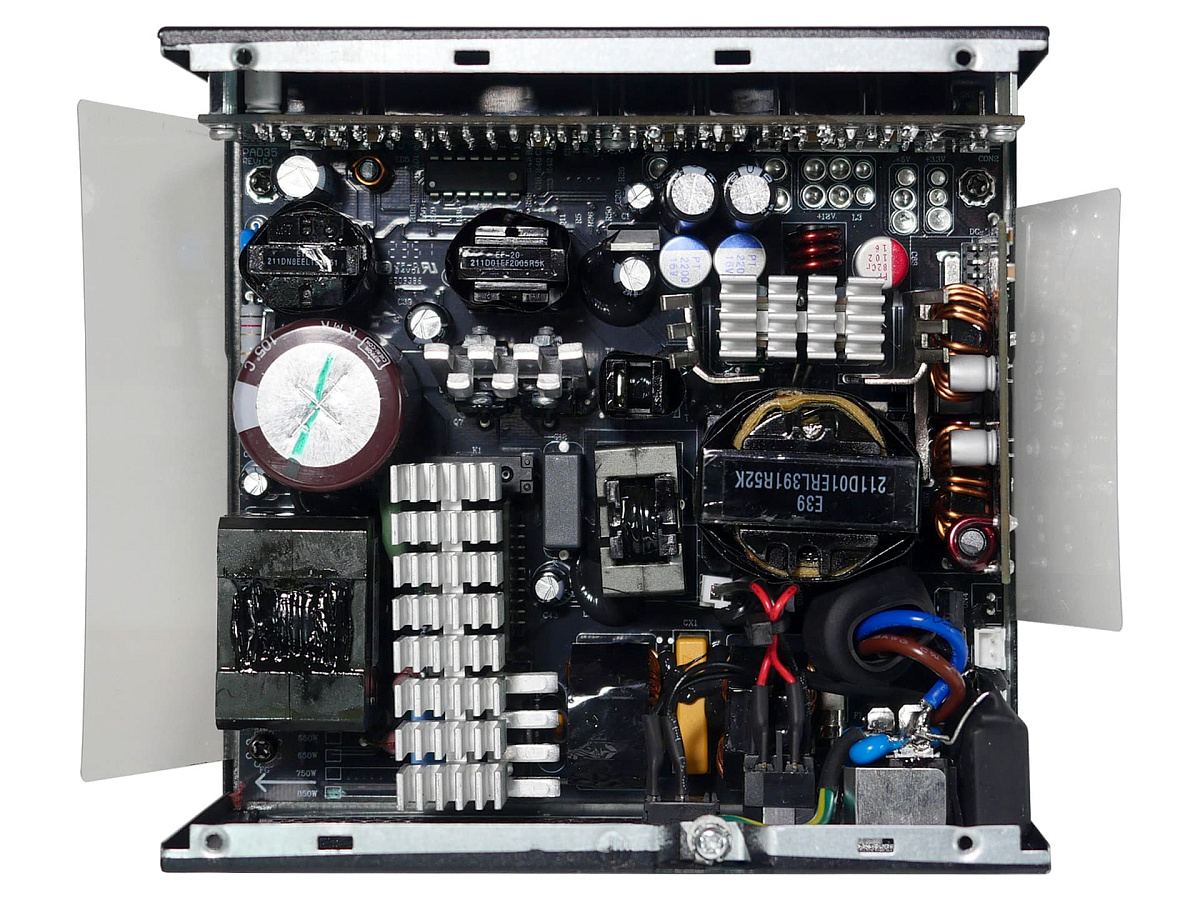

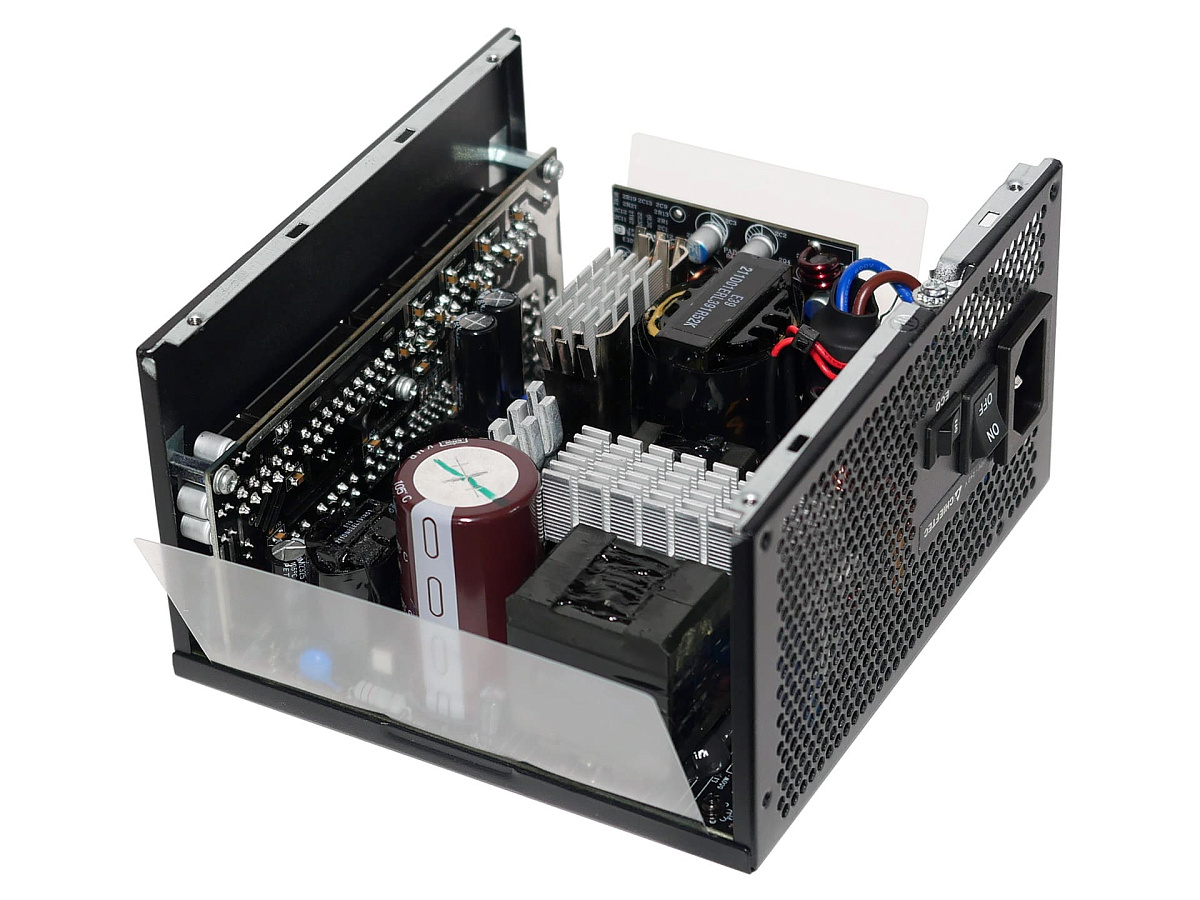

Компоновка внутри блока плотная с обилием небольших радиаторов охлаждения силовых элементов и вспомогательными вертикальными платами. Кабельные соединения во вторичных цепях и рядом с выходными разъёмами не используются, нагромождений нет и все силовые элементы хорошо обдуваются. Правда такое близкое размещение отдельных компонентов делает невозможным чтение их маркировки без выпаивания. Но обычного пользователя это никоим образом не заинтересует.
![](/upload/resize_cache/sprint.editor/f0f/340_255_1/okpdfmnl5byx8x1qz62utgvgmaz2szjz.jpg)
![](/upload/resize_cache/sprint.editor/1ce/340_255_1/i3wvw6s84k8cgp77pedrhdi23nk14f4q.jpg)

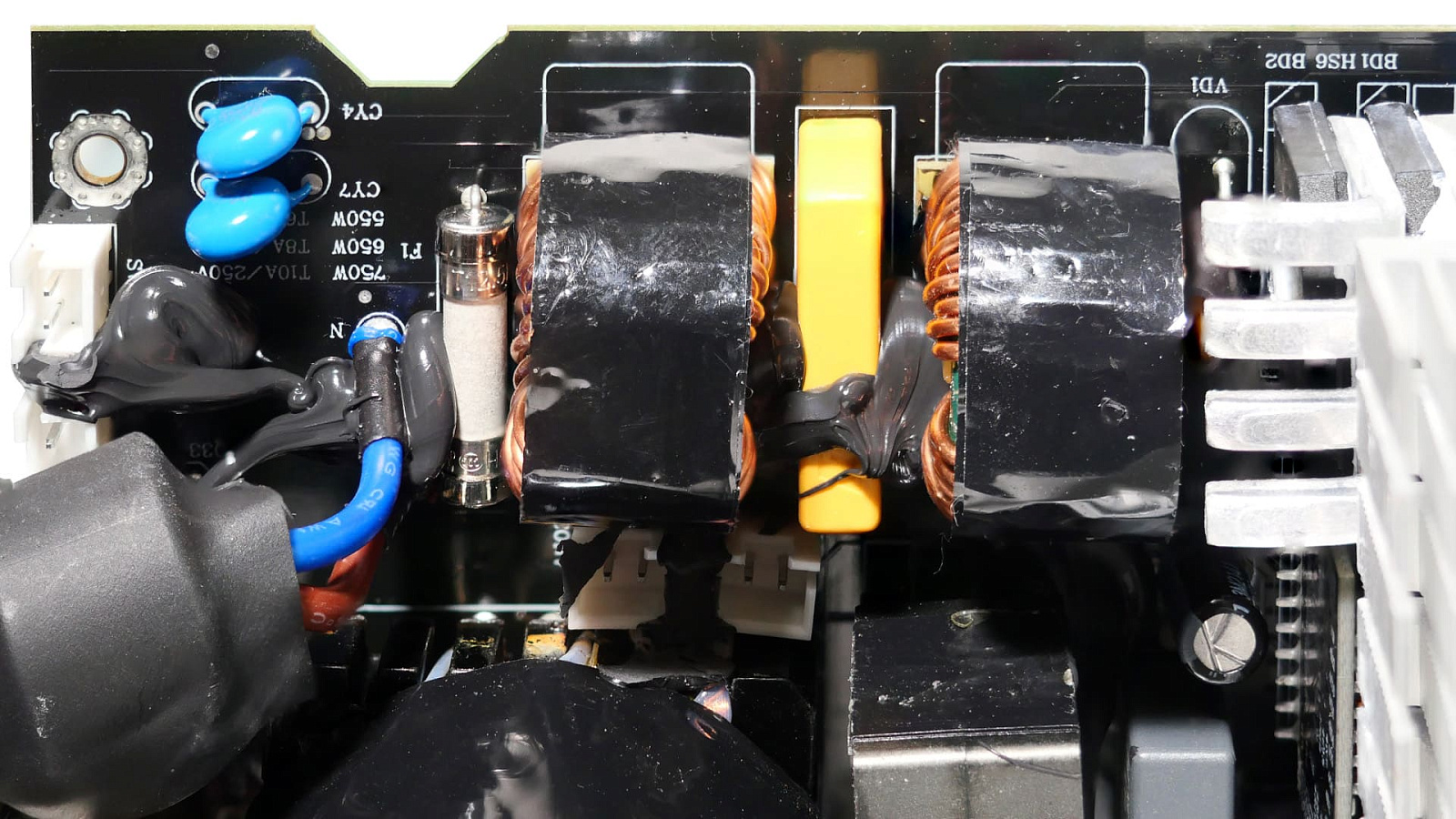

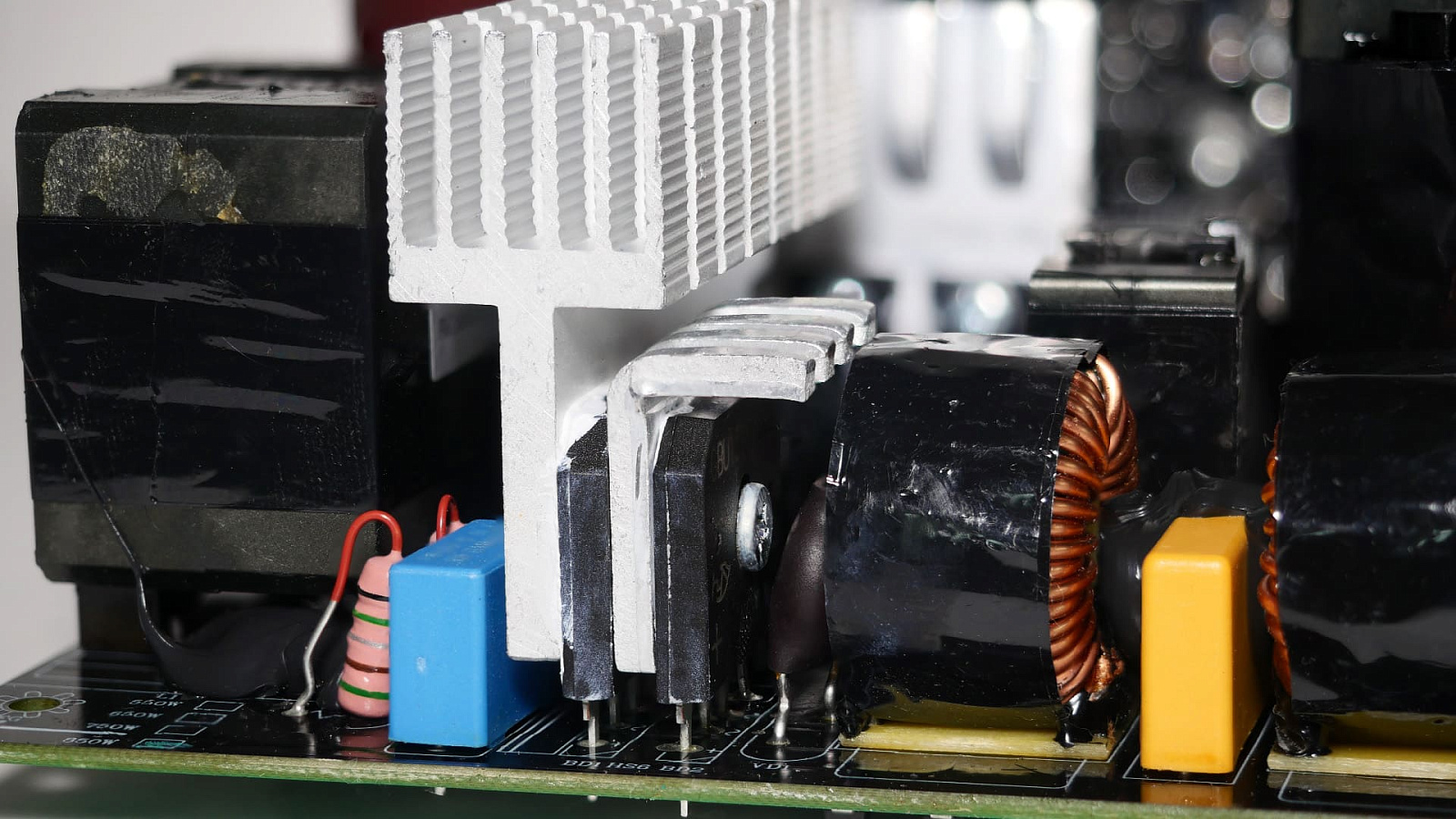

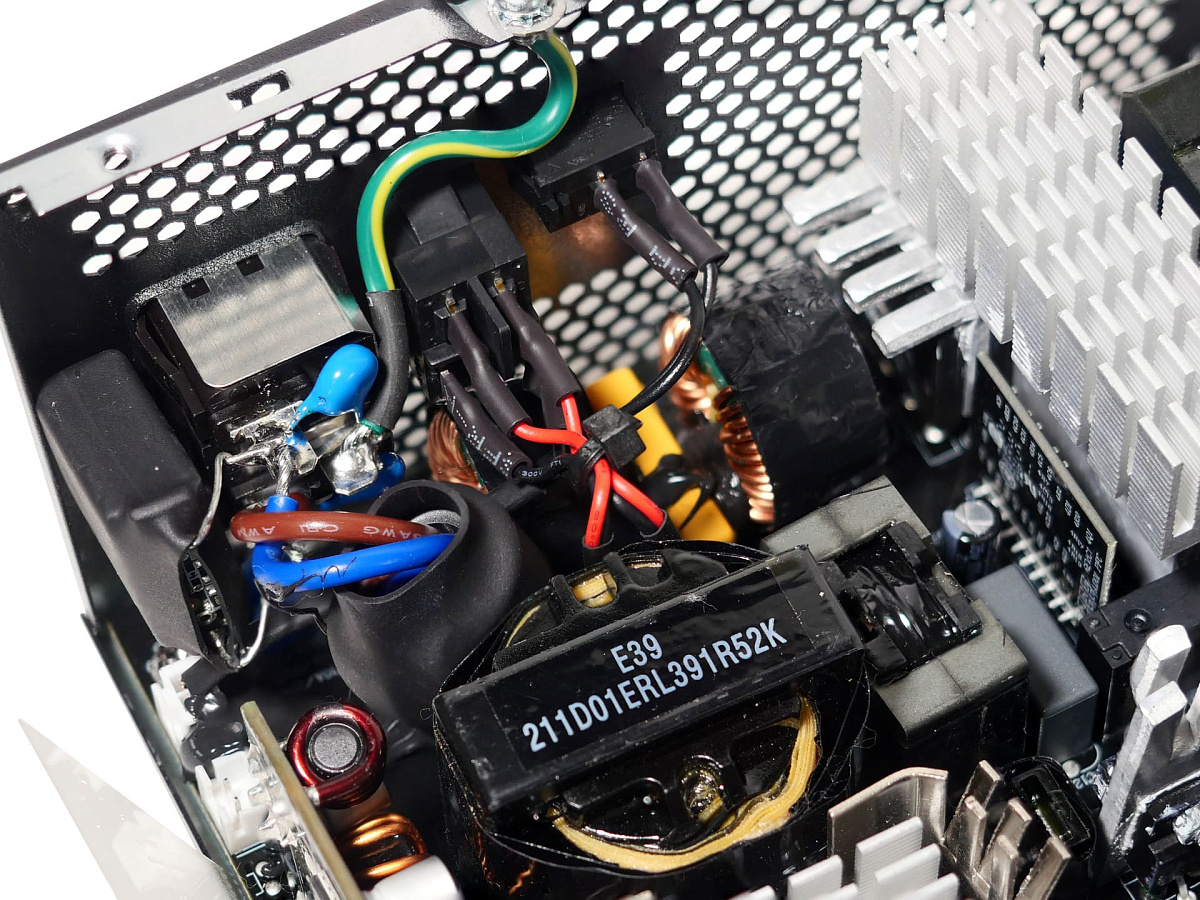

На входе блока питания распаян полноценный фильтр электромагнитных помех. Одна его часть (пара Y-конденсаторов и один X-конденсатор с припаянной к нему небольшой платой снятия остаточного заряда после выключения БП) навесным монтажом припаяна на внутренние контакты входного разъёма питания, а вторая часть размещена на основной плате с чёрным текстолитом и маркировкой PAD35 REV:C4. Соединение между ними выполнено впаянными толстыми проводами. Провода тумблера принудительного выключения БП и управления режимом ECO подключаются к основной плате через двухконтактные разъёмы.
Вторая часть EMI-фильтра, сглаживающая входные пульсации, распаяна на основной печатной плате и включает в себя: ещё два Y-конденсатора, пару индуктивностей, обмотанных чёрной изоляцией, и ещё один X-конденсатор. В качестве защиты на входе также присутствует предохранитель в керамическом корпусе.
Диодный мост построен на двух GBU1506U, для охлаждения которых применён "бутерброд" из пары алюминиевых радиаторов с дополнительным оребрением сверху.
Элементную базу активного корректора мощности (APFC) полностью не разглядеть, так как она распаяна элементами внутрь на отдельной плате (маркировка - AD01 PFC Rev:C1), спрятанной под рёбрами близлежащего радиатора. Слегка выглядывают только два высоковольтных мосфета Infinion 60R120P7 с обратной стороны радиатора.

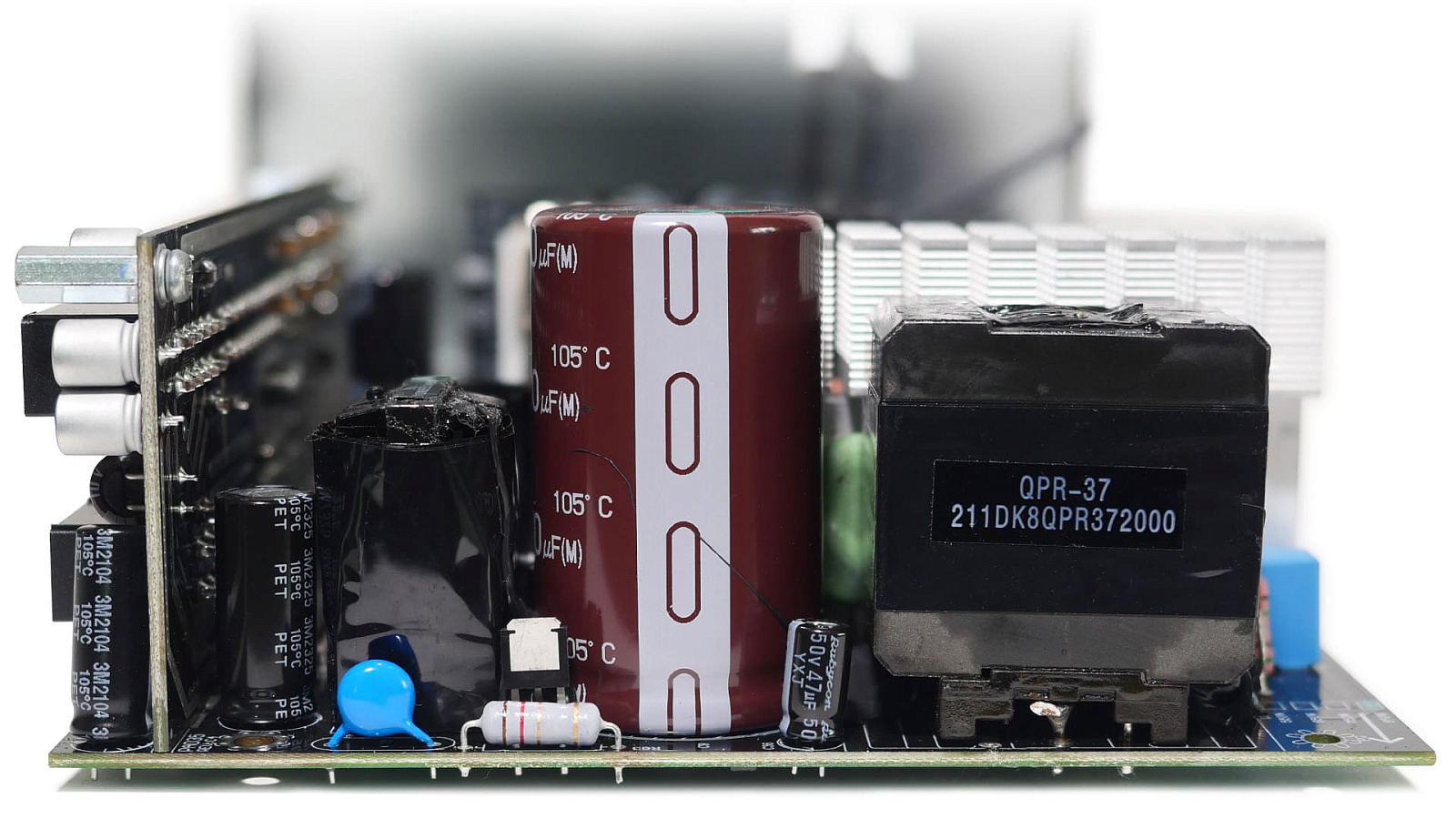

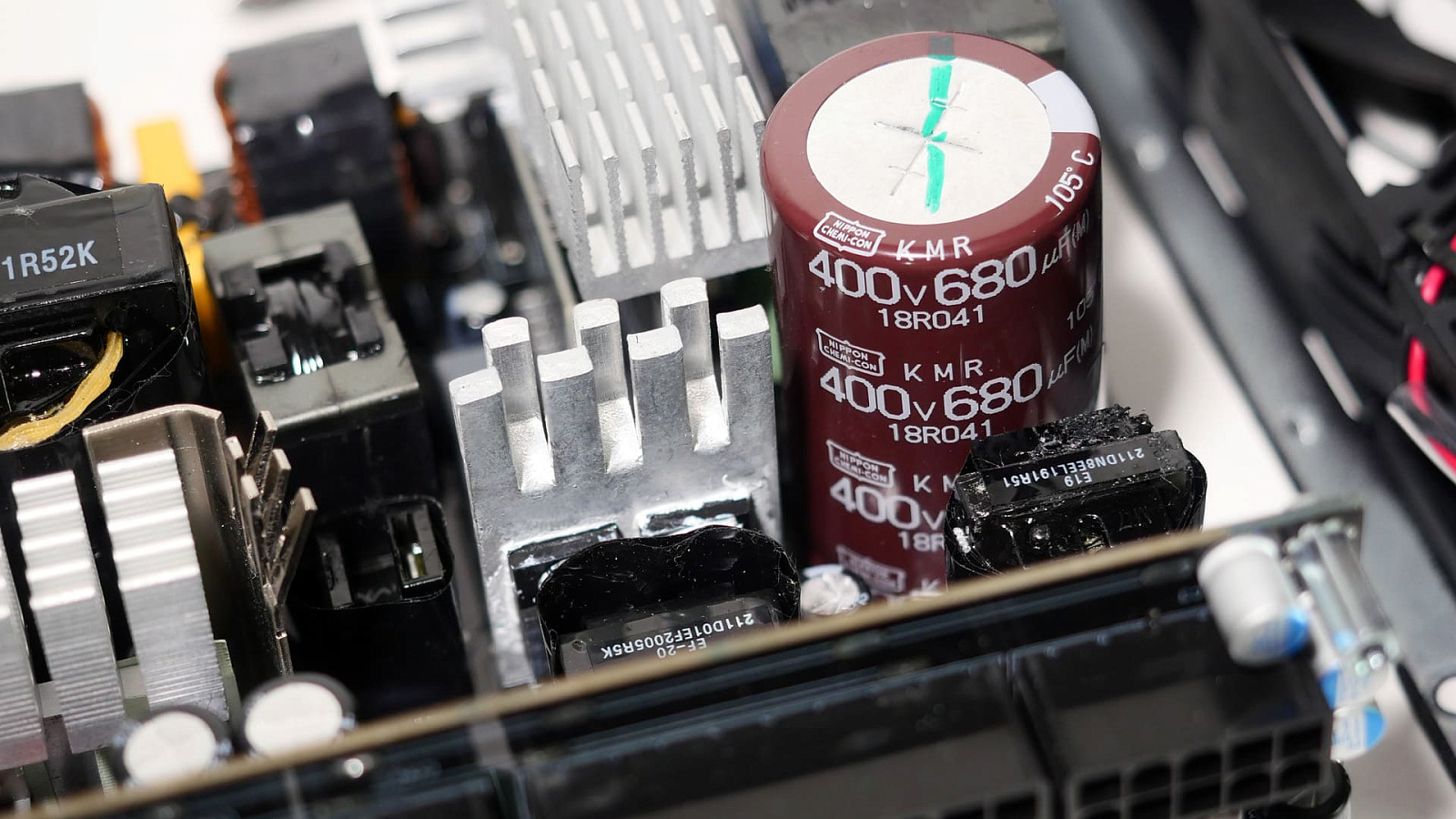

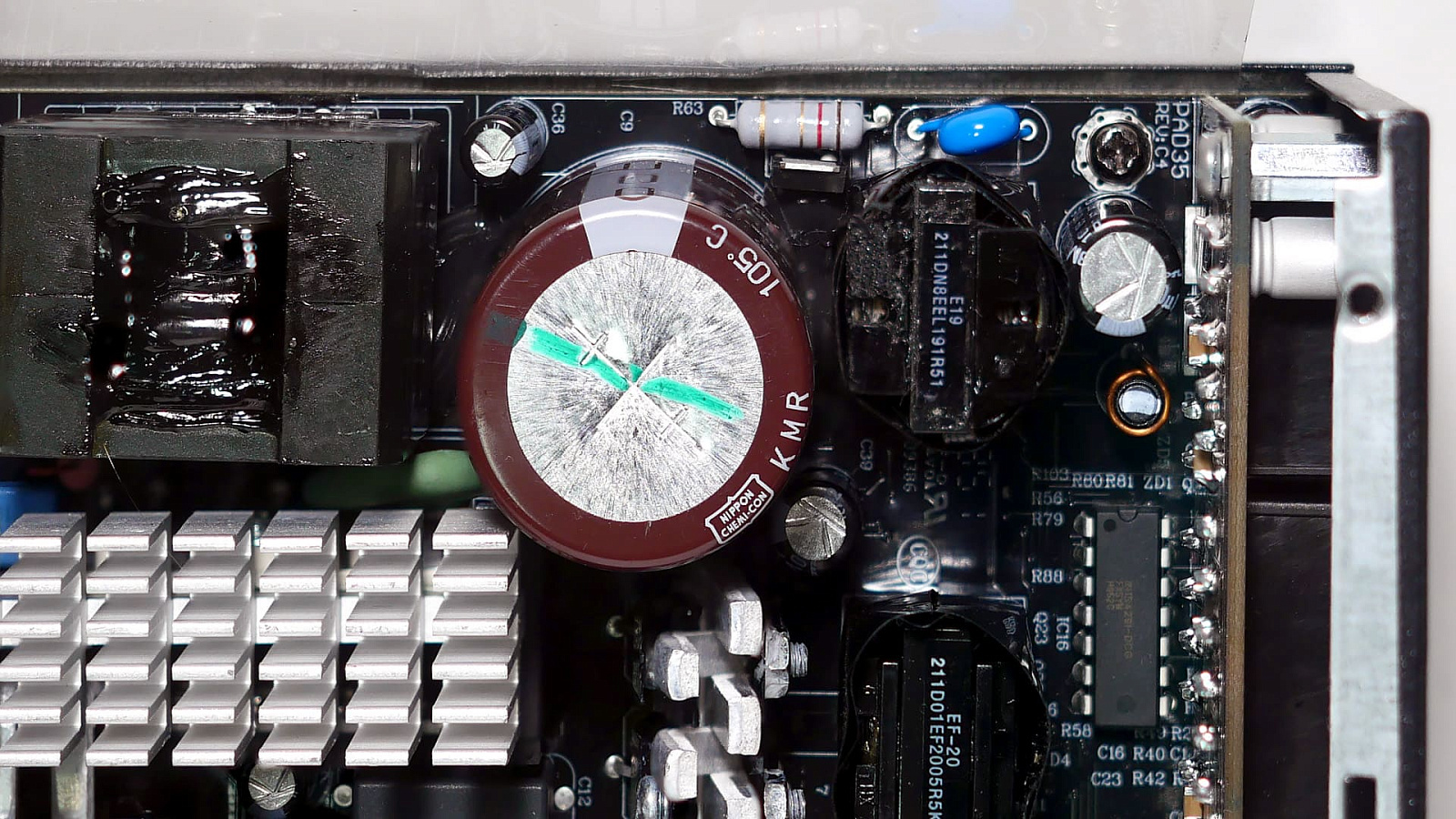

Рядом установлен высоковольтный хороший электролитический конденсатор производства Nippon Chemi-Con. Его параметры: ёмкость - 680 мкФ, напряжение - до 400 В, рабочая температура - до 105°C. Ёмкости конденсатора достаточно для заложенного стандартом времени удержания.

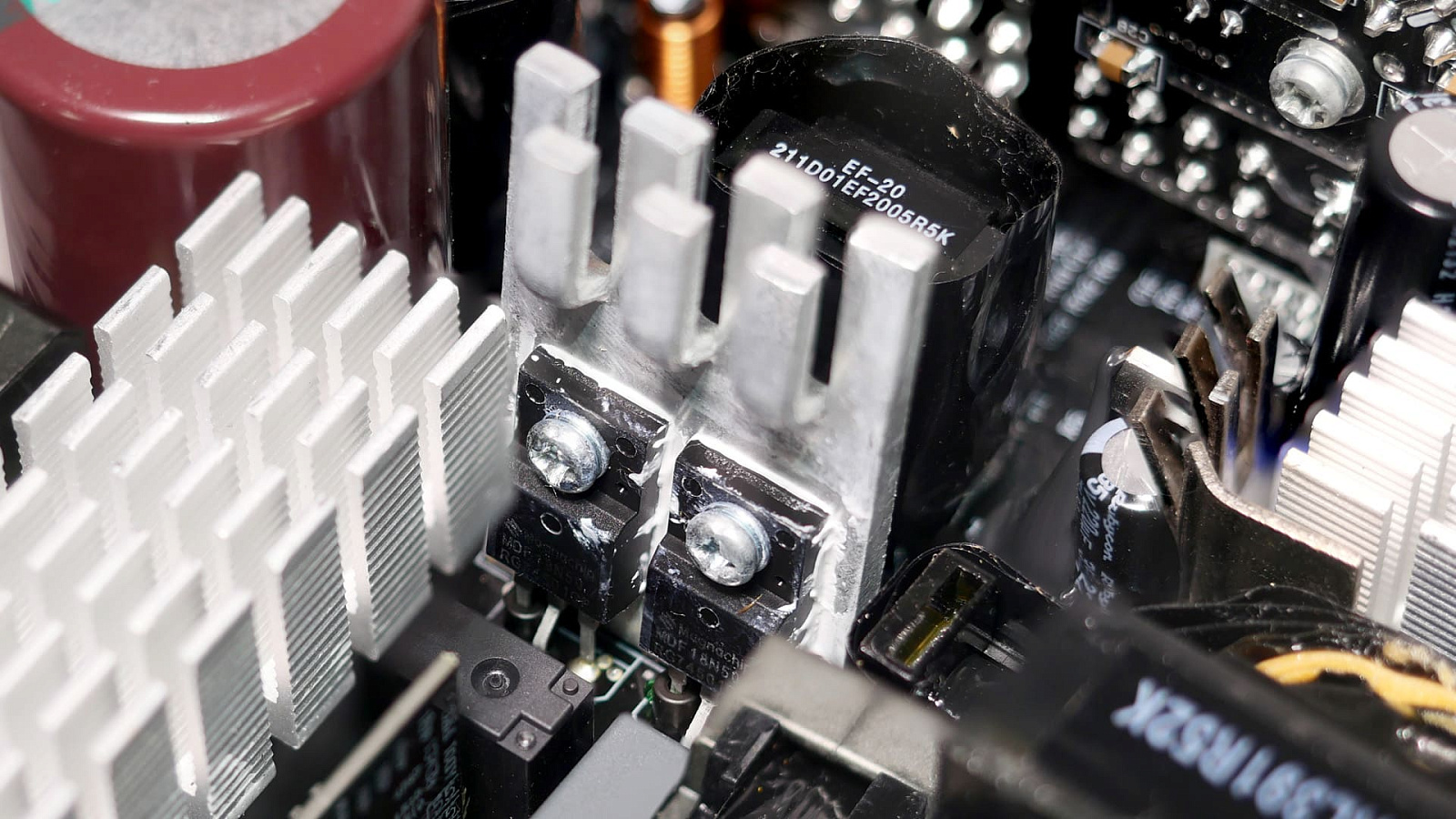

Блок питания построен на полномостовой топологии, поэтому в качестве силовых ключей главного преобразователя используется четыре MOSFET-транзистора MagnaChip MDF18N50 (500В, 18А), управляемых SRC-контроллером CM6901T6, который распаян с обратной стороны платы и на котором зачем-то попытались затереть маркировку.

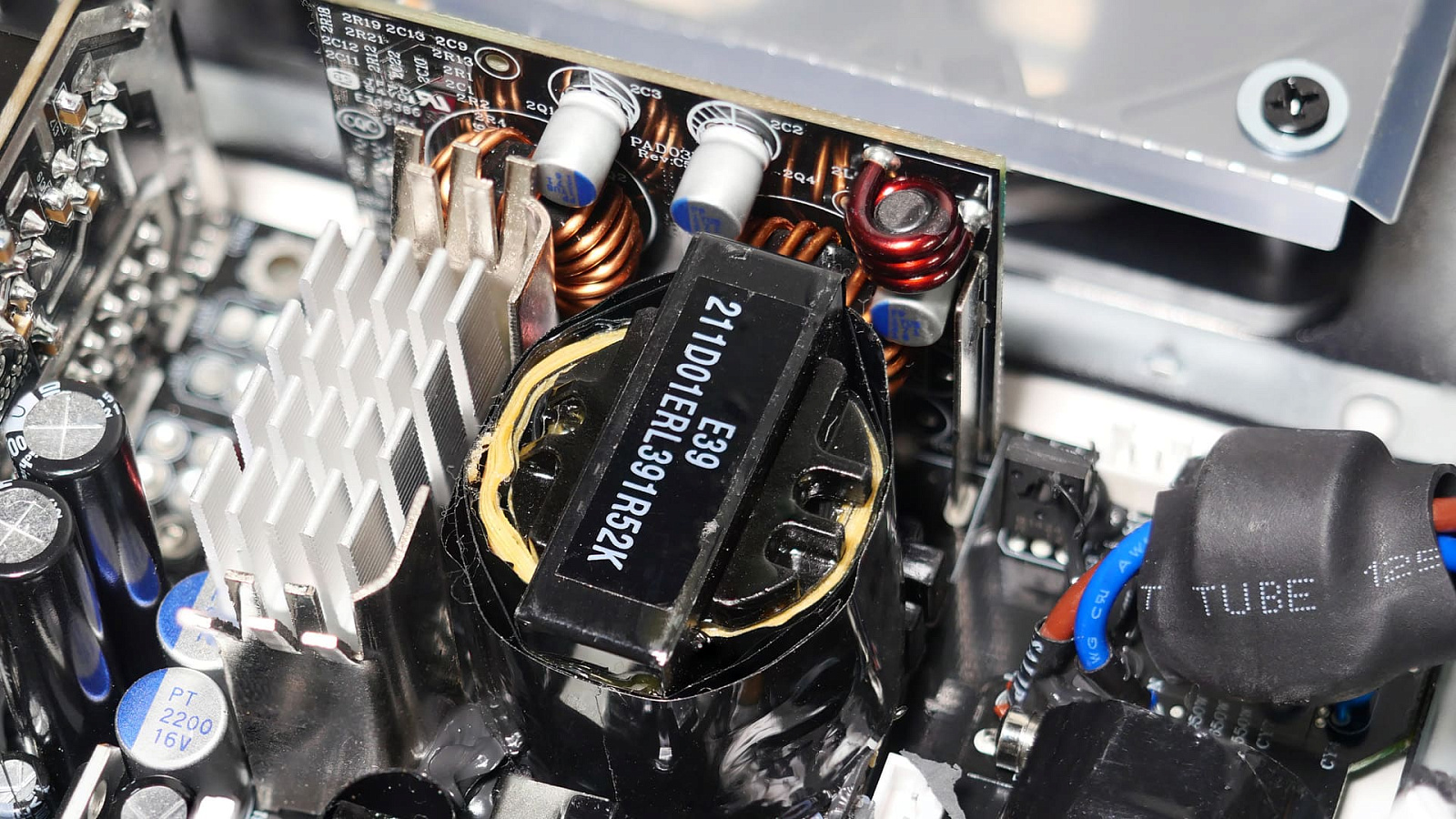

Для снижения потерь мощности основной трансформатор расположен максимально близко к транзисторам, формирующим линию +12 В.

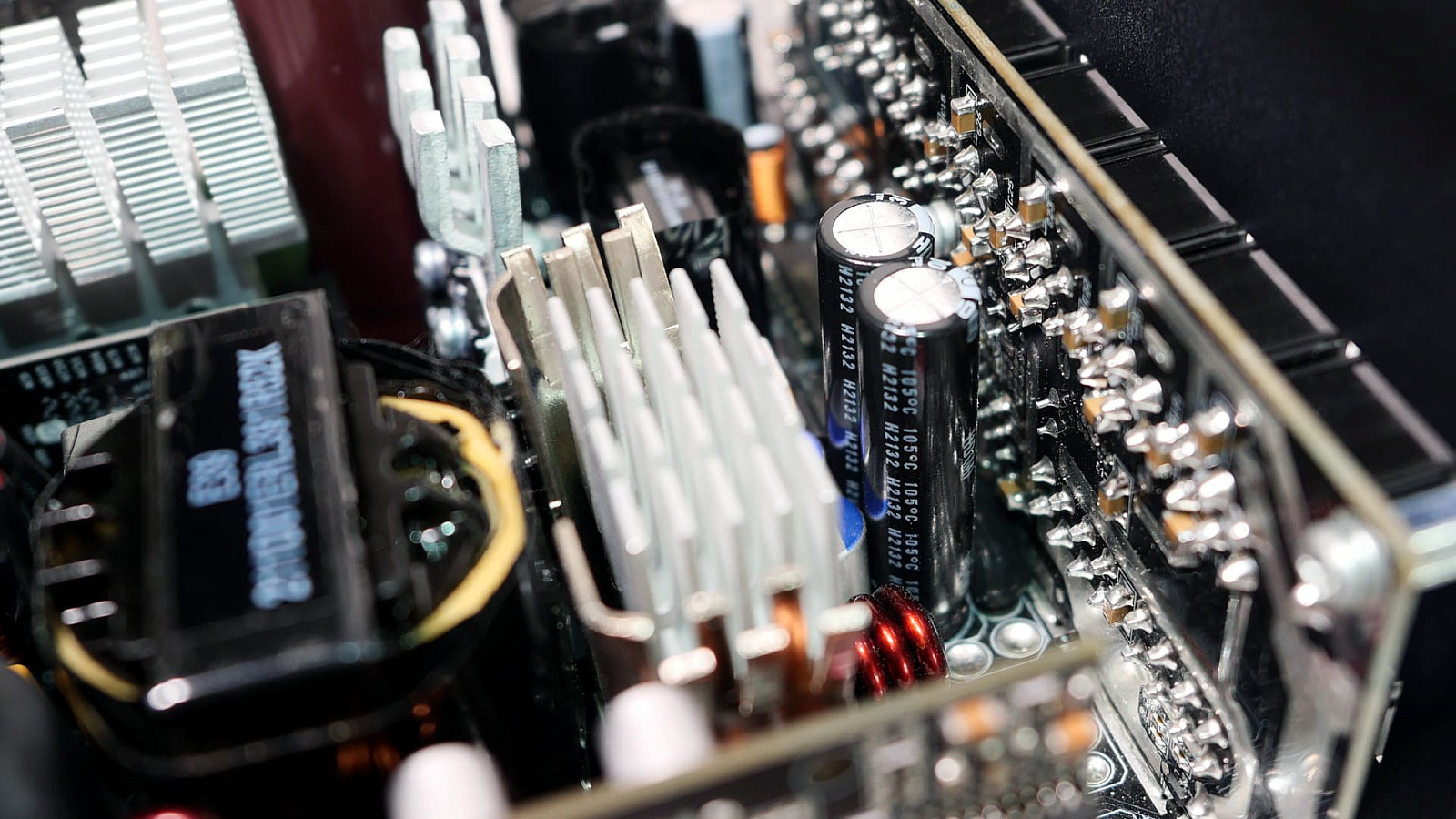

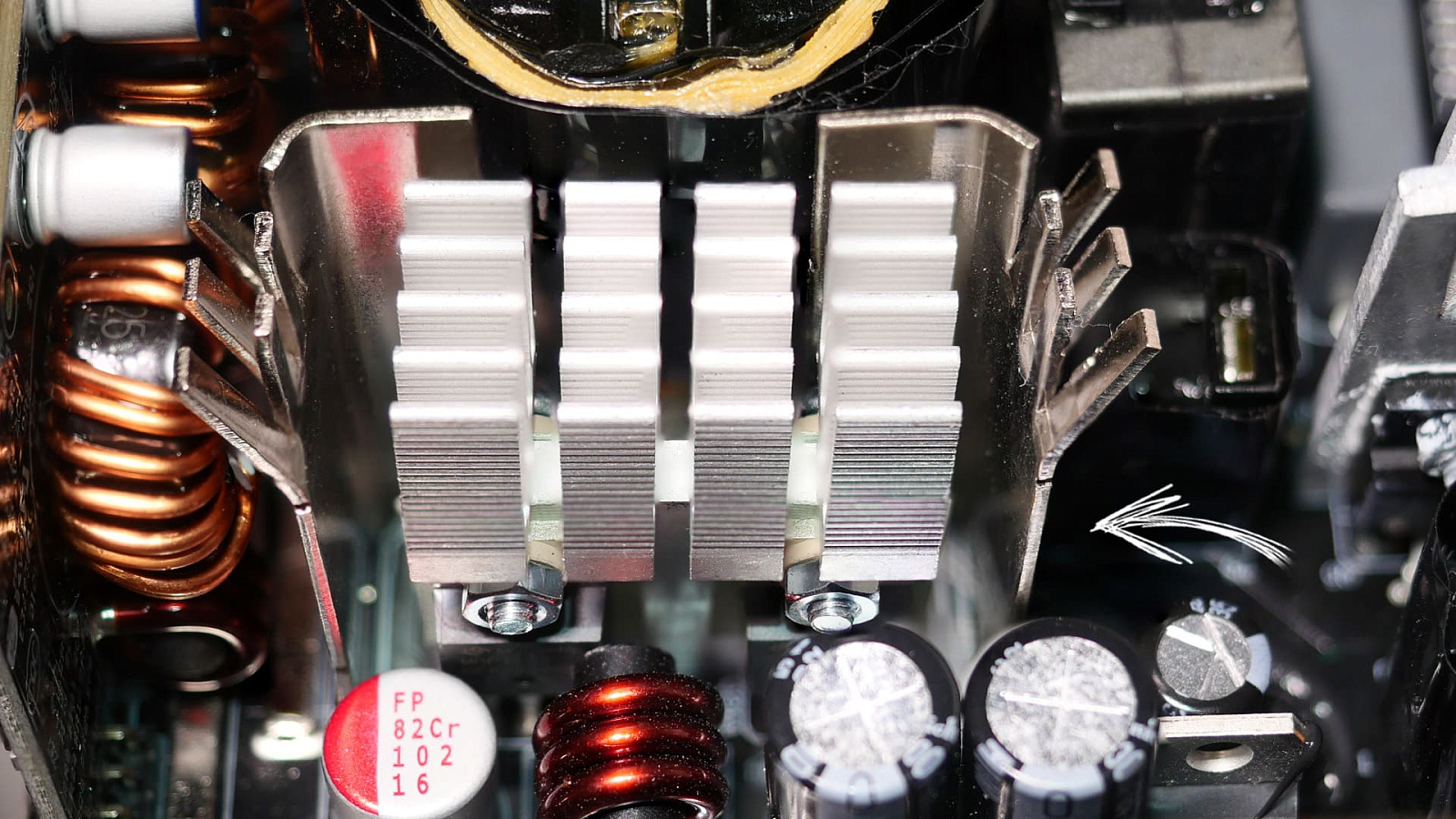

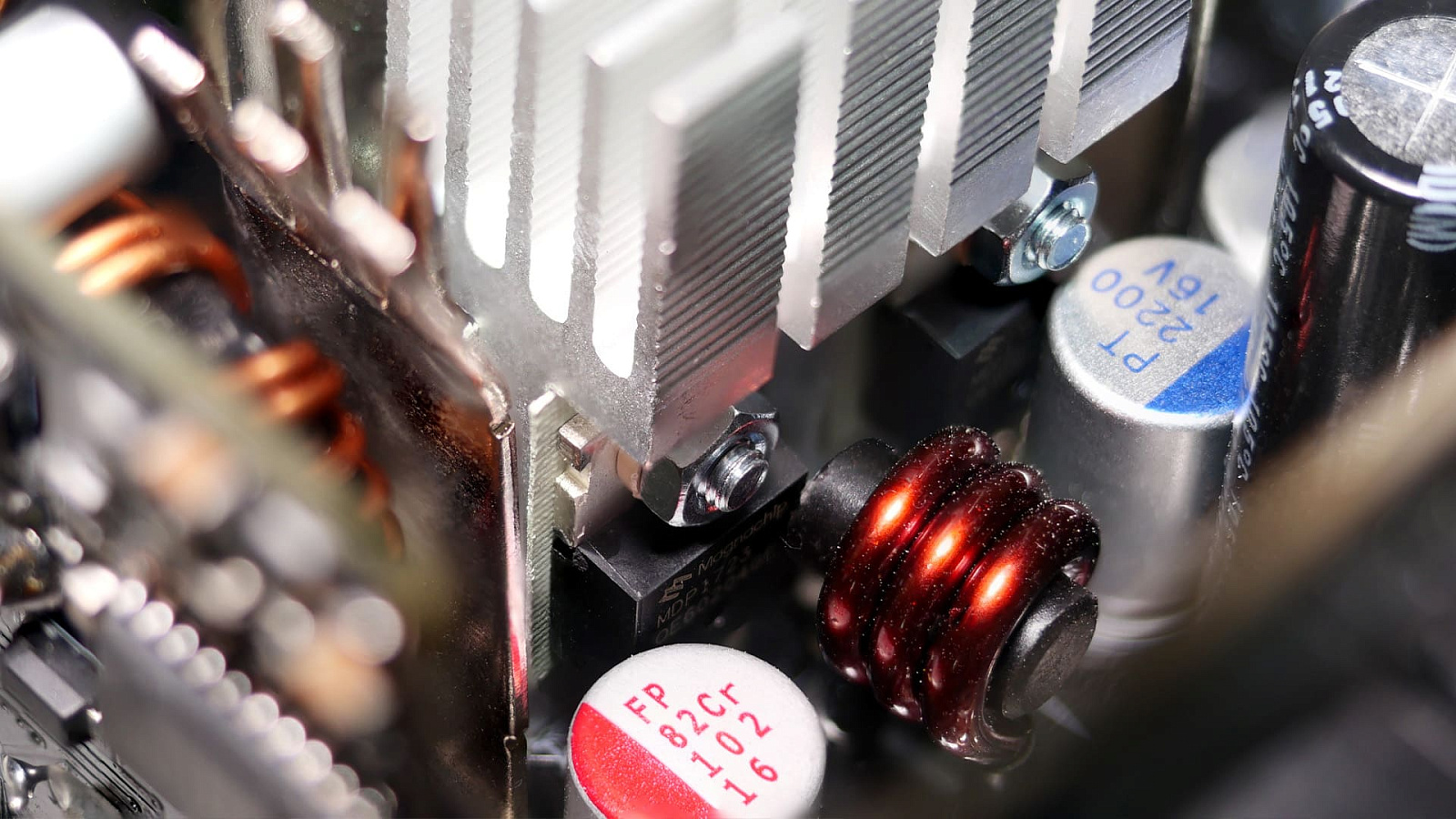

В синхронном выпрямителе используется четыре силовых транзистора MagnaChip MDP1723 (20В, 120А), охлаждаемых отдельным небольшим радиатором и закрытых с боков металлическими экранами.
![](/upload/resize_cache/sprint.editor/887/340_255_1/dvjsodxulo5dzz1tjz0ta5vhqe9cob8l.jpg)
![](/upload/resize_cache/sprint.editor/42a/340_255_1/rfhwdejzu4d86h9ecurulx5ij6i4ucaq.jpg)

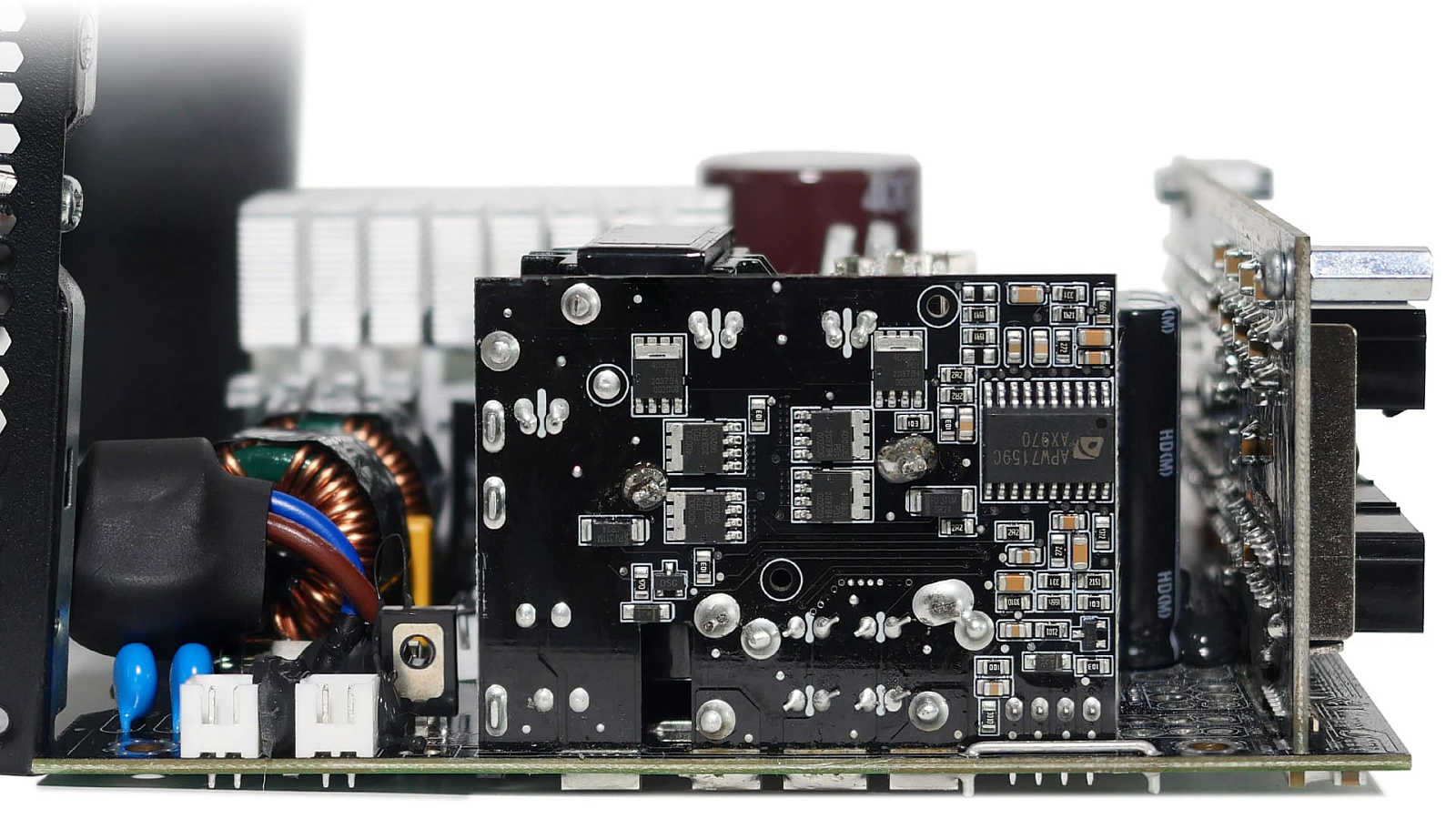

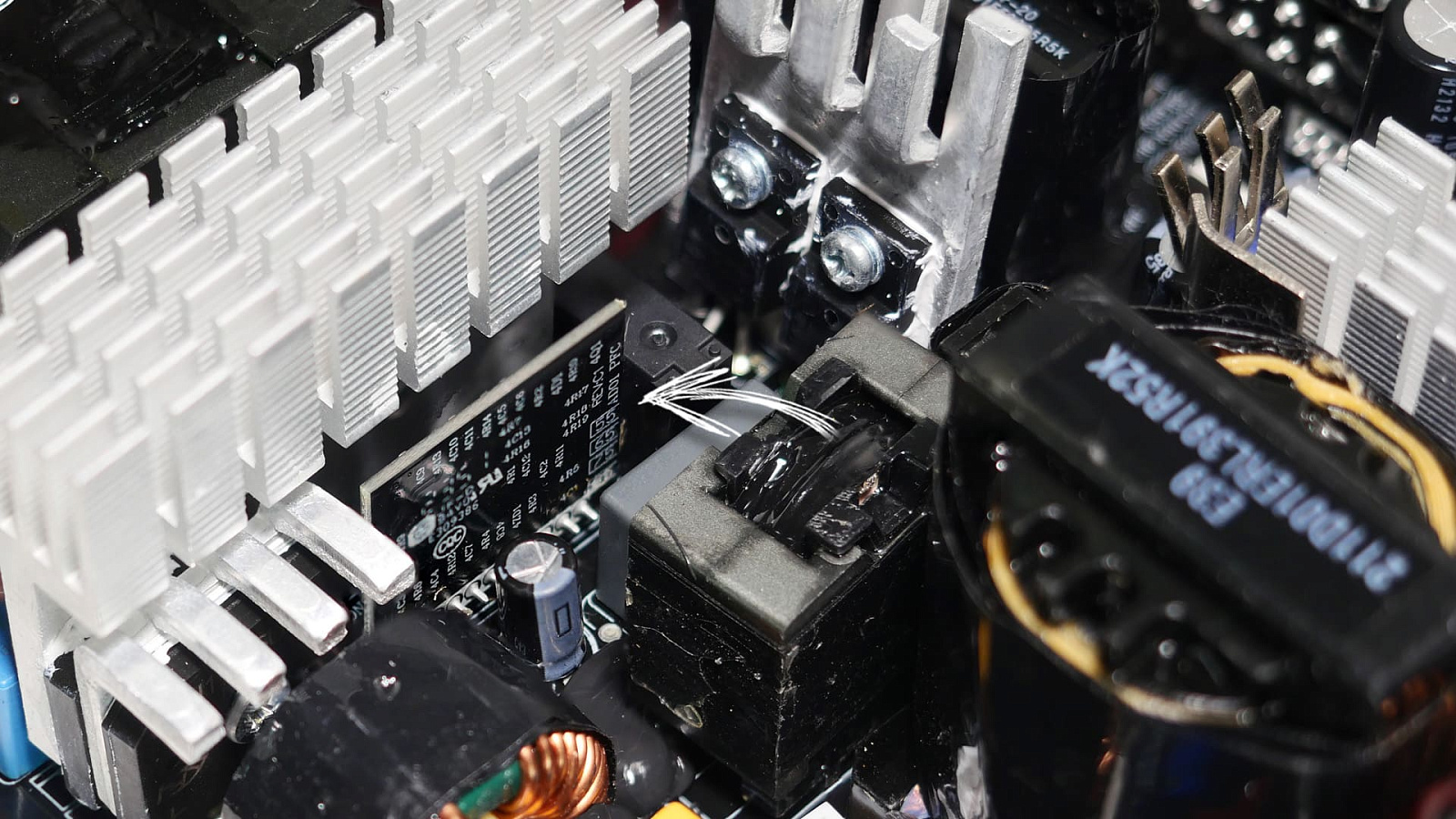

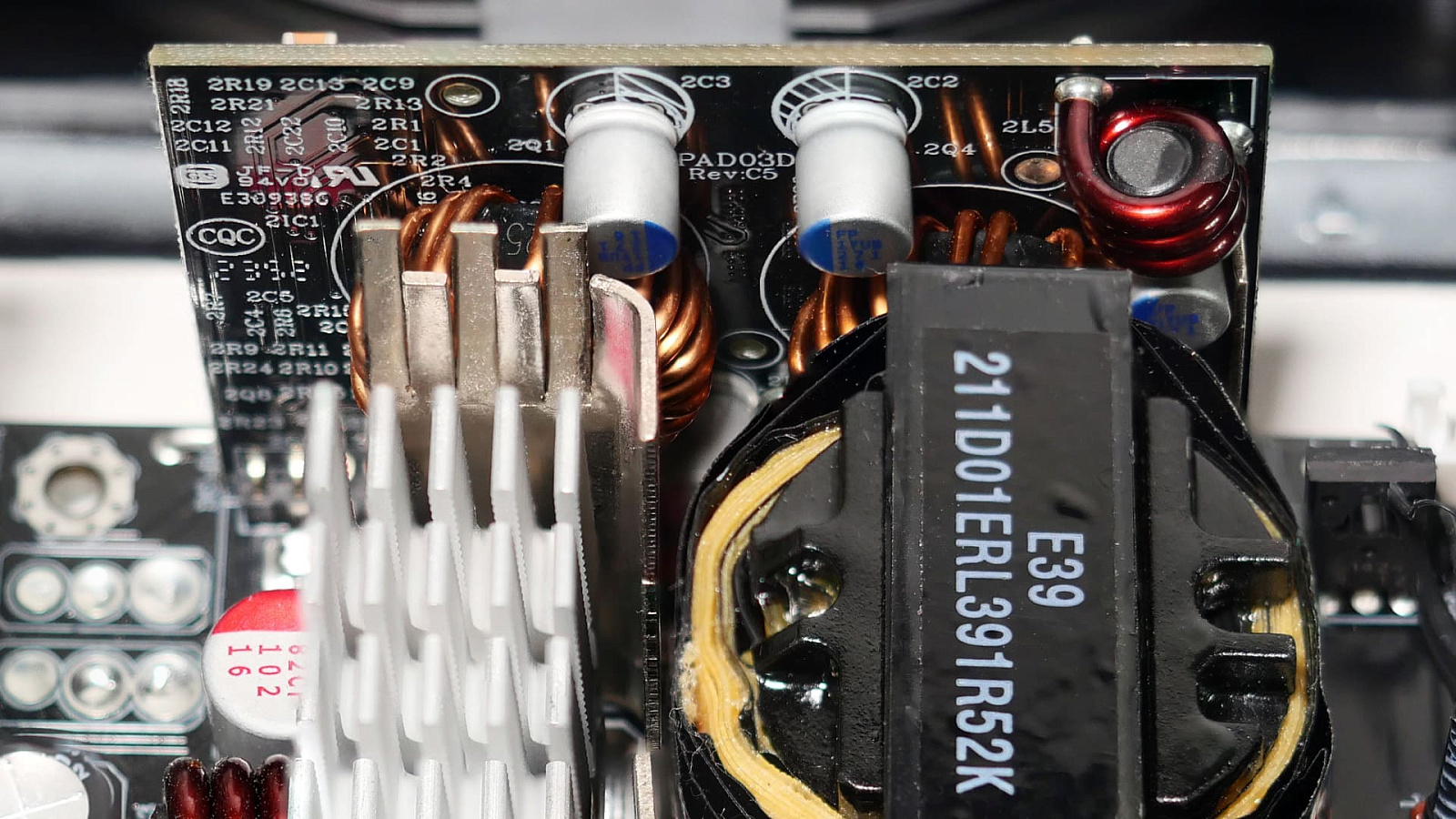

Плата PAD03D REV:C5 с DC-DC-конвертерами шин +3,3 В и +5 В размещена рядом. На ней применены две группы по три MOSFET-транзистора Nexperia PSMN4R0-30YLD (маркировка - 4D030L), управляемые двухканальным синхронным понижающим ШИМ-контроллером Anpec APW7159C.
![](/upload/resize_cache/sprint.editor/6c9/340_255_1/zexawfzvkusp1xy1plc7uzsp87qk8lmr.jpg)
![](/upload/resize_cache/sprint.editor/012/340_255_1/eu3vk5wz5in92xef62t6trd2n0f0avrp.jpg)
Элементы цепи дежурного питания установлены так, что без выпаивания маркировку не прочесть.
![](/upload/resize_cache/sprint.editor/dc4/340_255_1/n3lll4vyskxfopcu0nmaavxubvd4yw7v.jpg)
![](/upload/resize_cache/sprint.editor/e21/340_255_1/lzqwenqcna9f06uhb3lqr0jh5lbxl7za.jpg)
В Chieftec ATMOS CPX-850FC реализован широкий спектр защитных механизмов:
- OPP — защита от перегрузки по суммарной мощности по всем каналам;
- OTP — защита от перегрева;
- OVP — защита от подачи повышенного напряжения;
- SCP — защита от короткого замыкания;
- SIP — защита от всплесков и бросков напряжения;
- UVP — защита от понижения напряжения в сети;
- OCP — защита от перегрузки по току.

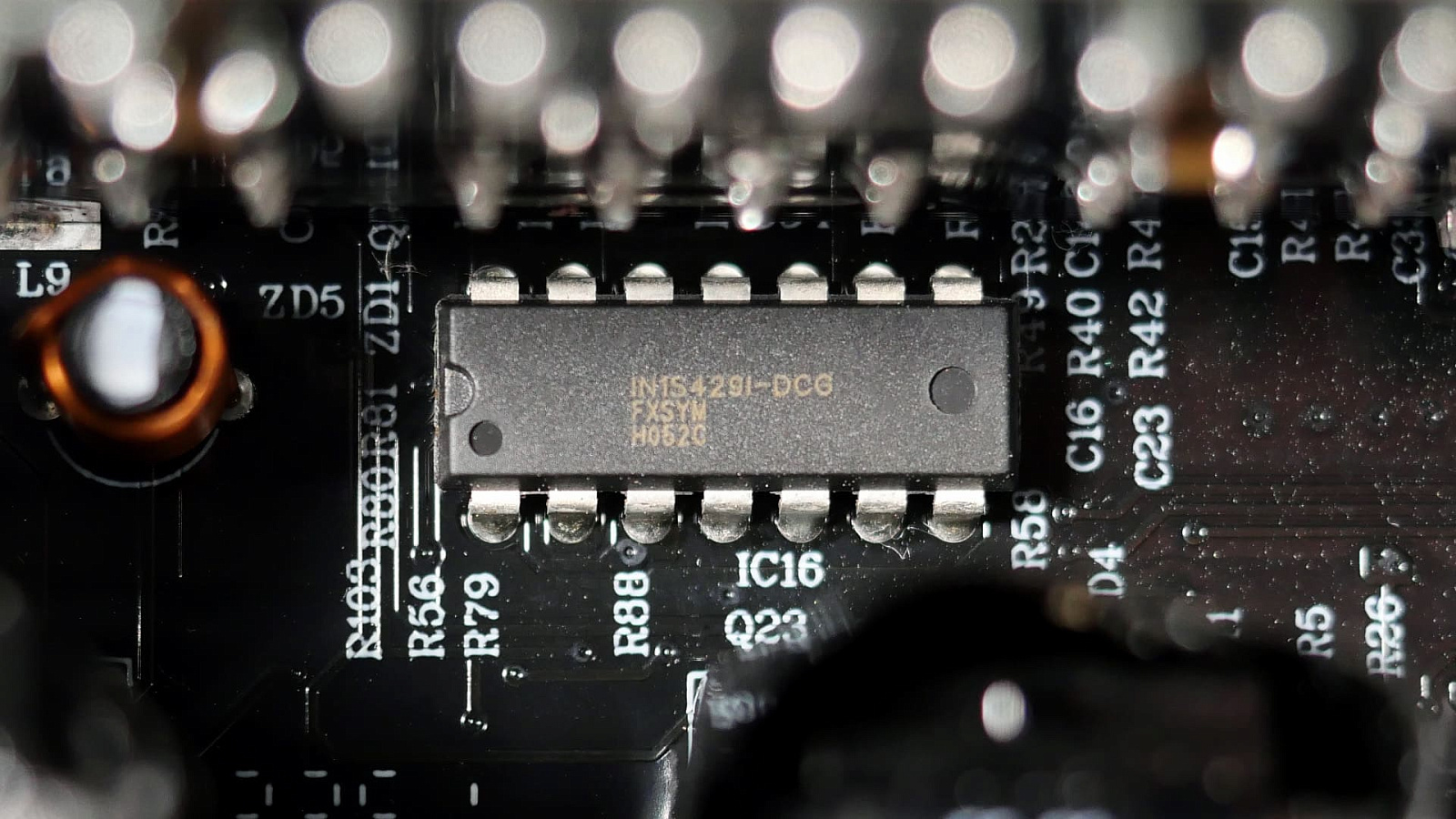

Часть из них обеспечивает микросхема супервизора IN1S429I- DCG.
В различных участках схемы для фильтрации применены качественные электролитические конденсаторы известных брендов Nichicon и RubyCon, рассчитанные на работу при температуре до 105 °C, а также твердотельные, заведомо более надёжные аналоги.

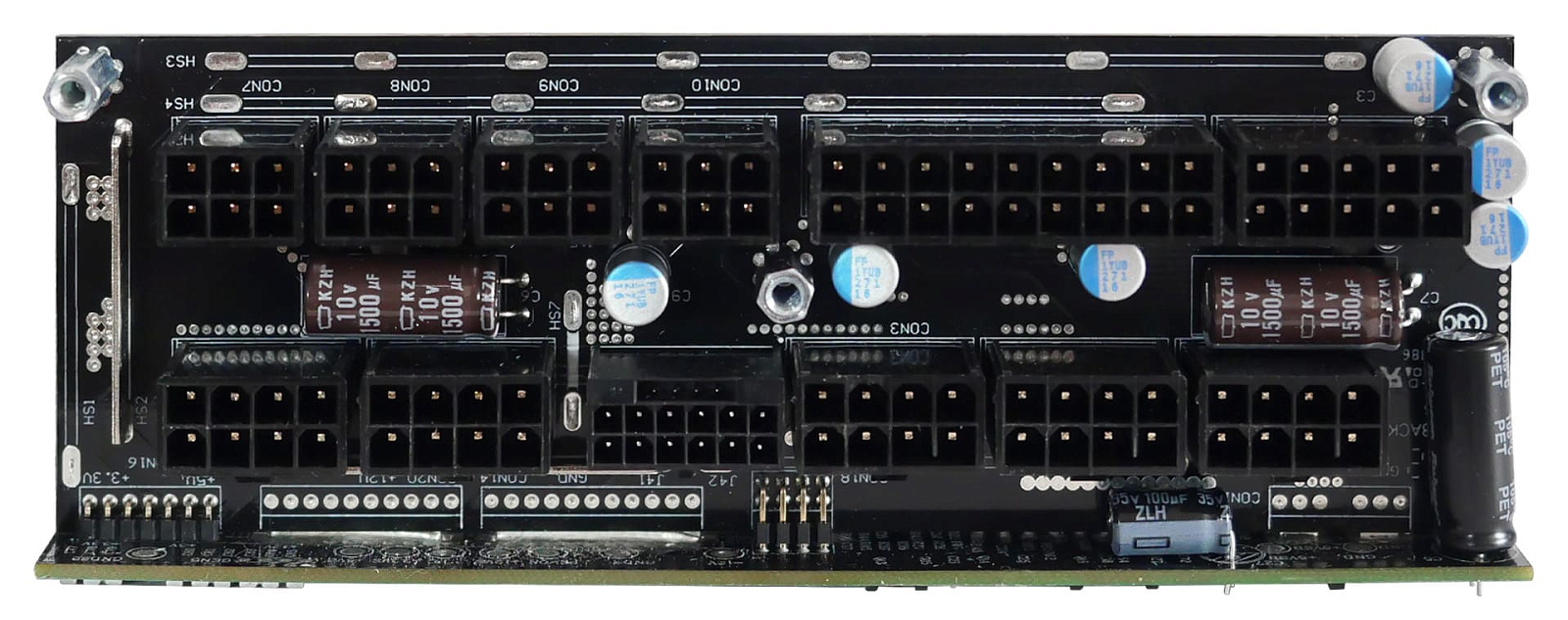

Плата модульных разъёмов впаяна напрямую в основную плату, что хорошо с точки зрения отсутствия проводных соединений. На ней распаяно несколько фильтрующих конденсаторов рядом с наиболее нагружаемыми коннекторами.

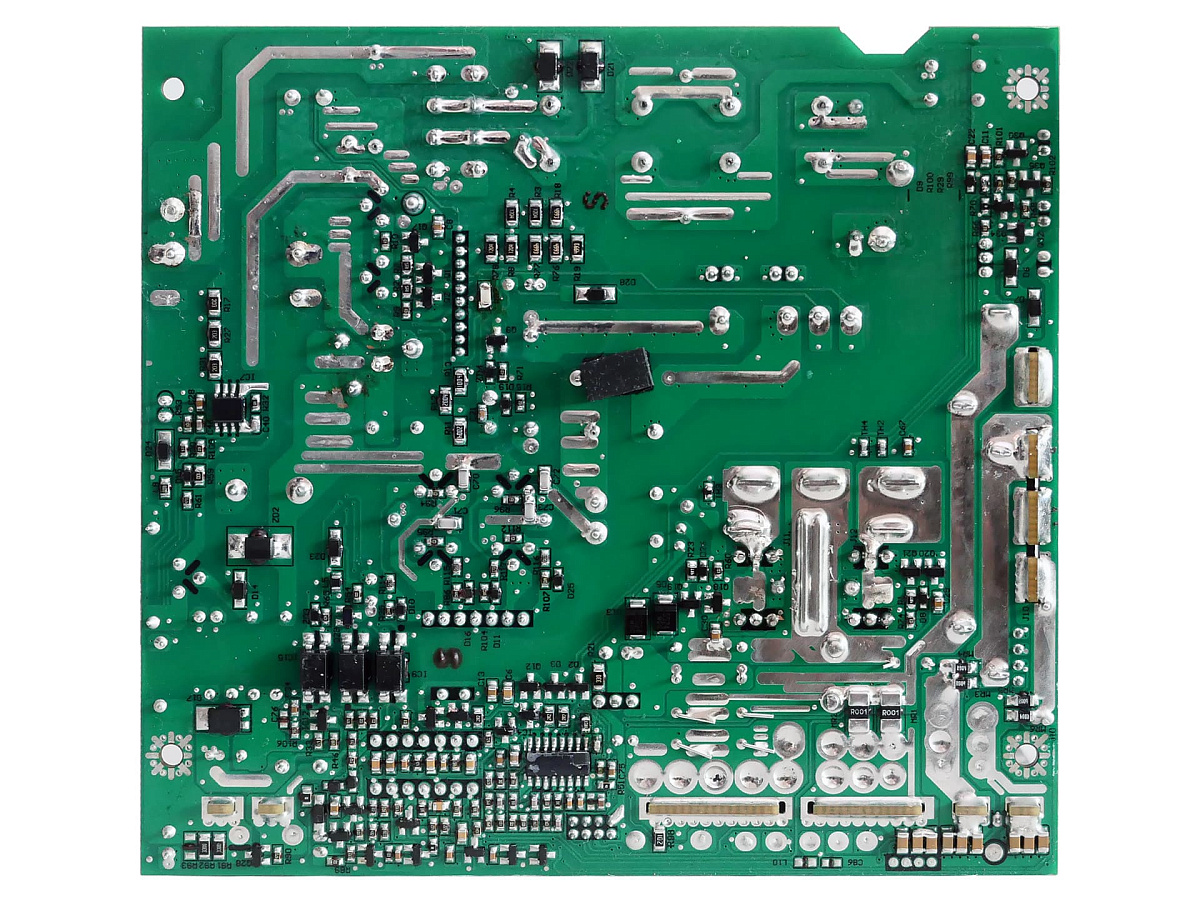

С обратной стороны текстолит основной платы имеет зеленый цвет. Здесь в основном представлены различные соединительные дорожки, усиленные припоем, и несколько контролирующих микросхем и диодов.
Тестирование
Проверка блока питания Chieftec ATMOS CPX-850FC под нагрузкой проводилась на стенде с применением следующего оборудования:
Тип прибора |
Модель |
Электронная нагрузка |
SJAMING 150W |
Электронная нагрузка |
ATORCH DL24EW |
Модули дополнительной нагрузки |
ATORCH DL24M-150W-P-FAN |
Лампы галогеновые |
12 В, 50 Вт |
Мультиметр |
MASTECH MAS830L |
Универсальный измеритель с функцией осциллографа |
Fnirsi DCO-TC3 |
Ваттметр |
Даджет Энергомер (MT-4014) |
Шумомер |
Актаком АТЕ-9015 |
Охлаждение и уровень шума

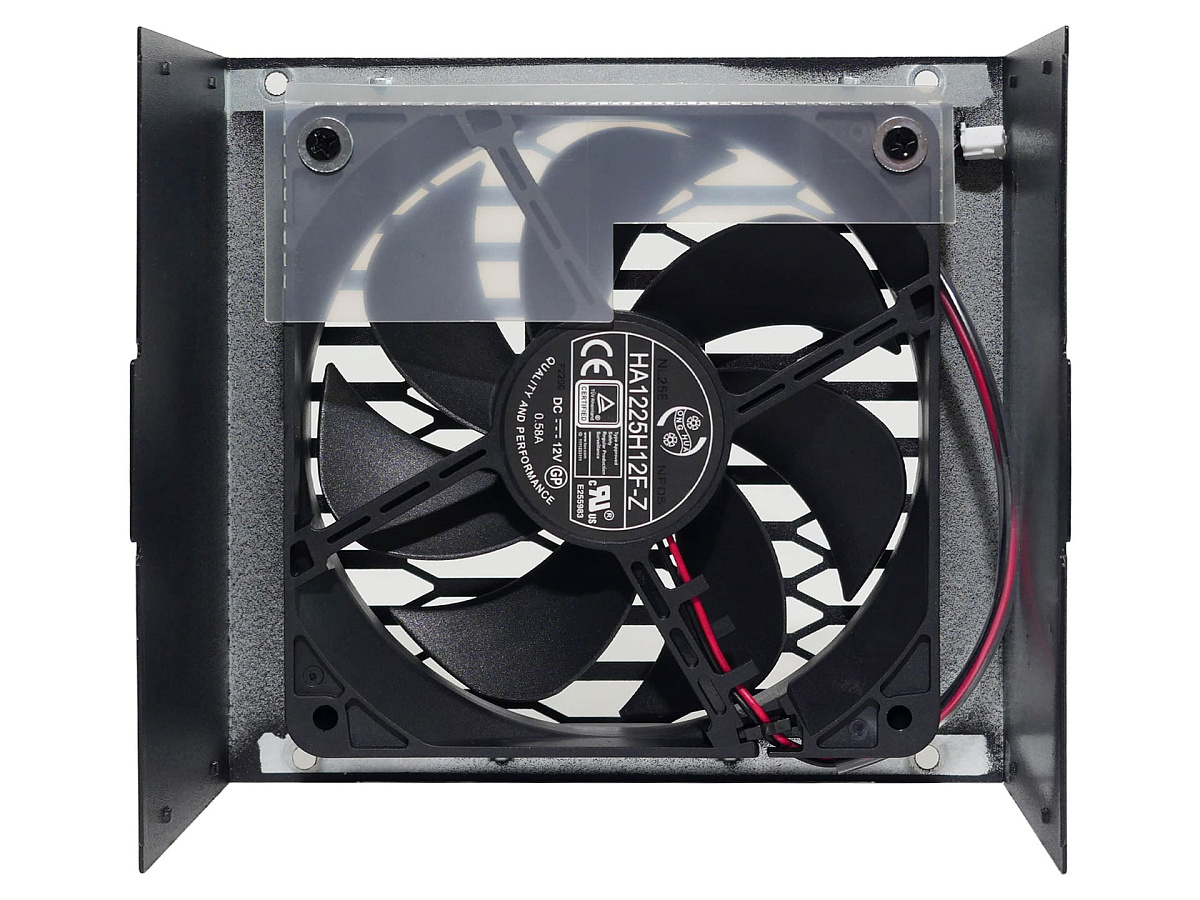

За охлаждение внутренних компонентов блока питания отвечает 120 мм вентилятор HONG HUA HA1225H12F-Z размером 120 x 120 x 25 мм. Из ключевых характеристик можно выделить максимальную скорость вращения 2300 оборотов в минуту, потребление до 0,58 А и FDB-подшипник. Эта модель вентиляторов встречается и в блоках питания топовых брендов, поэтому в течение пятилетнего гарантийного периода с ней не должно быть проблем.

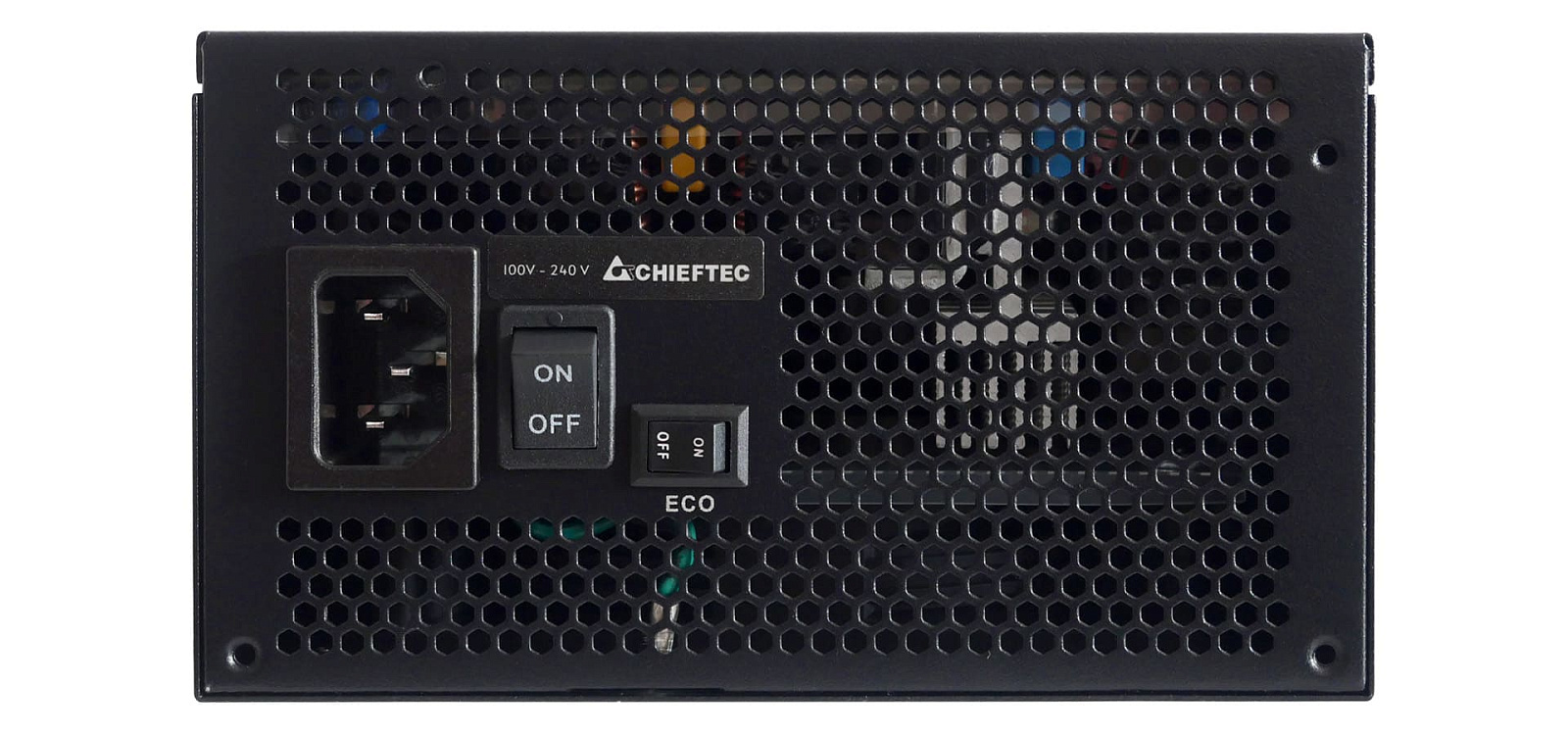

В Chieftec ATMOS CPX-850FC производитель реализовал отключаемый тумблером режим полупассивного режима работы вентилятора:
- ECO ON — при низкой нагрузке вентилятор простаивает, а при повышении нагрузки приблизительно больше 30% (>255 Вт) плавно стартует, пропорционально поднимая скорость вплоть до максимальной нагрузки.
- ECO OFF — вентилятор вращается на низких оборотах всё время с момента старта блока питания, плавно повышая обороты в зависимости от увеличения нагрузки.
Даже при выключенном полупассивном режиме блок работает тихо, поэтому его включение может заинтересовать разве что любителей бесшумных конфигураций настольного расположения в корпусах полуоткрытого или открытого типа. На максимальной мощности шум вентилятора в целом можно назвать условно-комфортным. Да, он заметен на общем фоне воздушных систем охлаждения ПК, но не имеет навязчивых ноток.
Источник дежурного питания
Для источника дежурного питания (+5VSB) в Thermaltake Toughpower GF3 850W заявлена мощность 15 Вт. Он отлично стабилизирован и даже при нагрузке около 20 Вт (ток до 4 А) остаётся в допусках стандартов.
Стабилизация линий +3,3 В, +5 В и +12 В

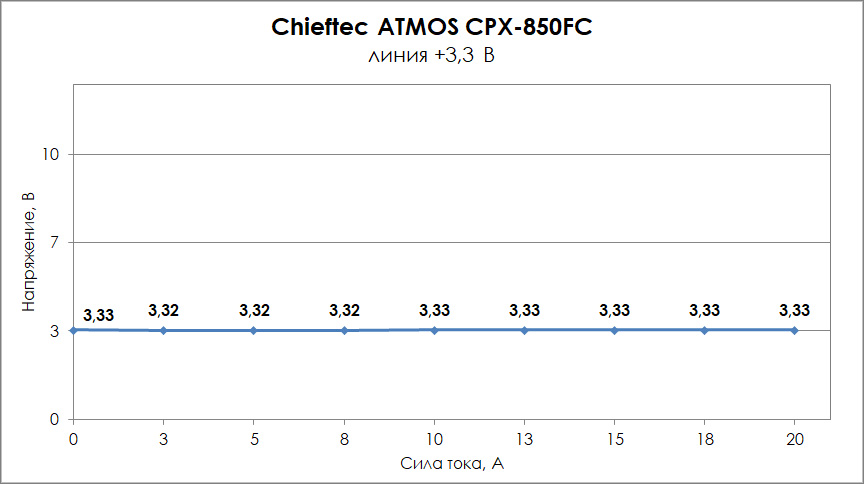

Стабилизация линии +3,3 В близка к идеальной — отклонение от номинала во время тестов было на уровне погрешности измерений даже при максимально заявленном потребляемом токе 20 А.

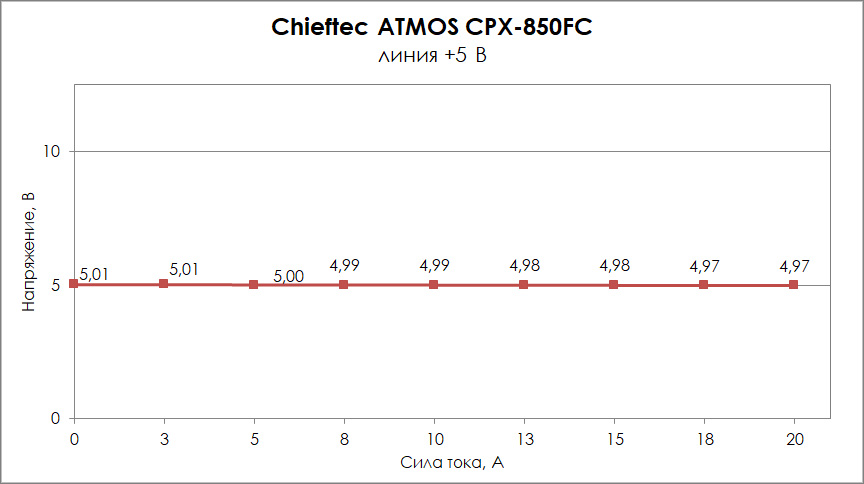

Нагрузочная способность линии +5 В на отличном уровне. Отклонение от номинала не превысило 0,6% при токе потребления 20 А (нагрузка ~99,5 Вт).

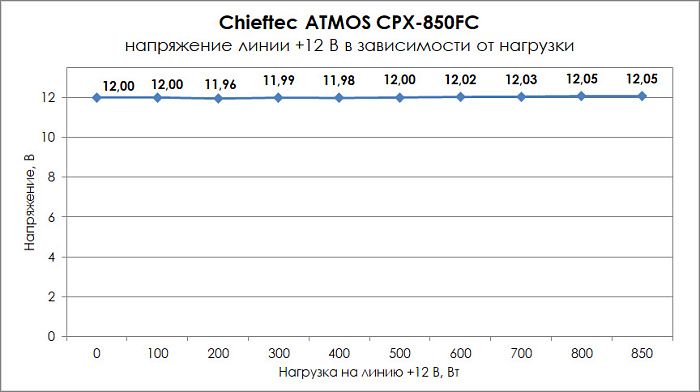

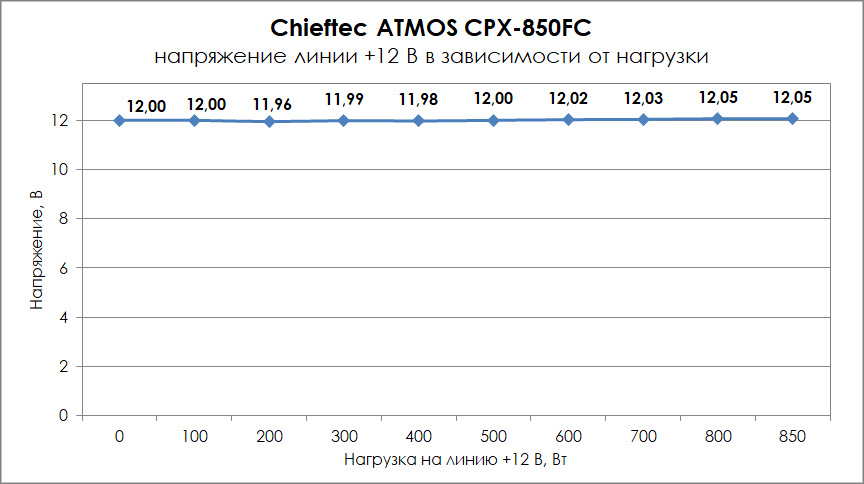

Мощность двенадцативольтовой шины полностью подтвердилась в ходе тестирования. Блок питания по мере роста нагрузки немного завышает напряжение на линии +12 В, но это всё сделано с целью компенсировать просадки под большой нагрузкой и укладывается в требования стандартов с большим запасом. Отклонение от номинала менее 0,5% Это отличный результат.
Пульсации

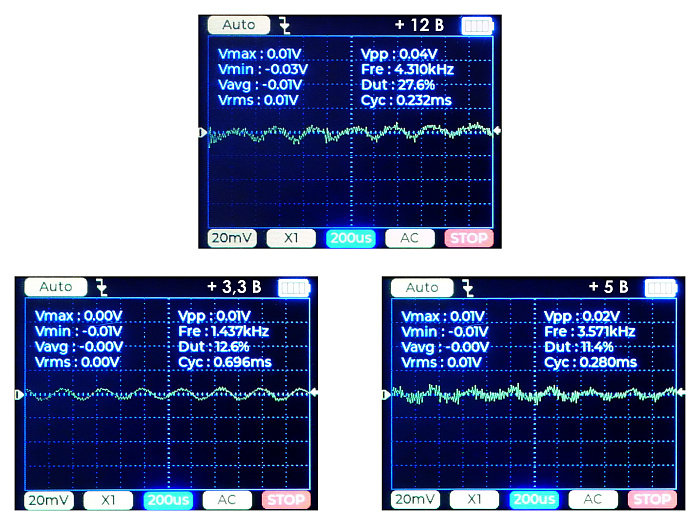

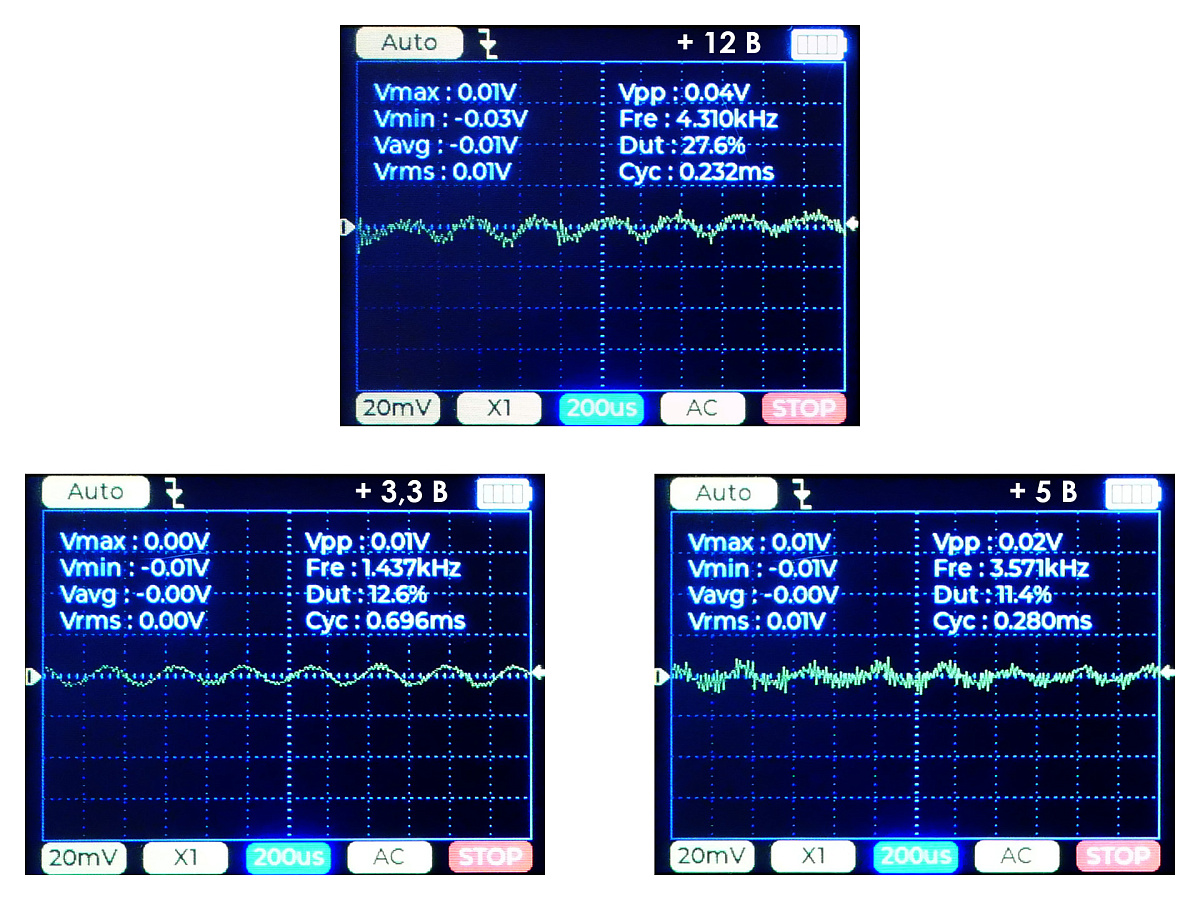

Измеренные с помощью функции осциллографа в многофункциональном приборе Fnirsi DCO-TC3 пульсации при максимальной нагрузке на линии питания оказались на допустимом уровне значительно ниже допустимых 50 мВ. Хороший результат.
Линия питания | Размах напряжения (Vpp) |
+3,3 В | ≤~10 мВ |
+5 В |
≤20 мВ |
+12 В |
≤40 мВ |
КПД

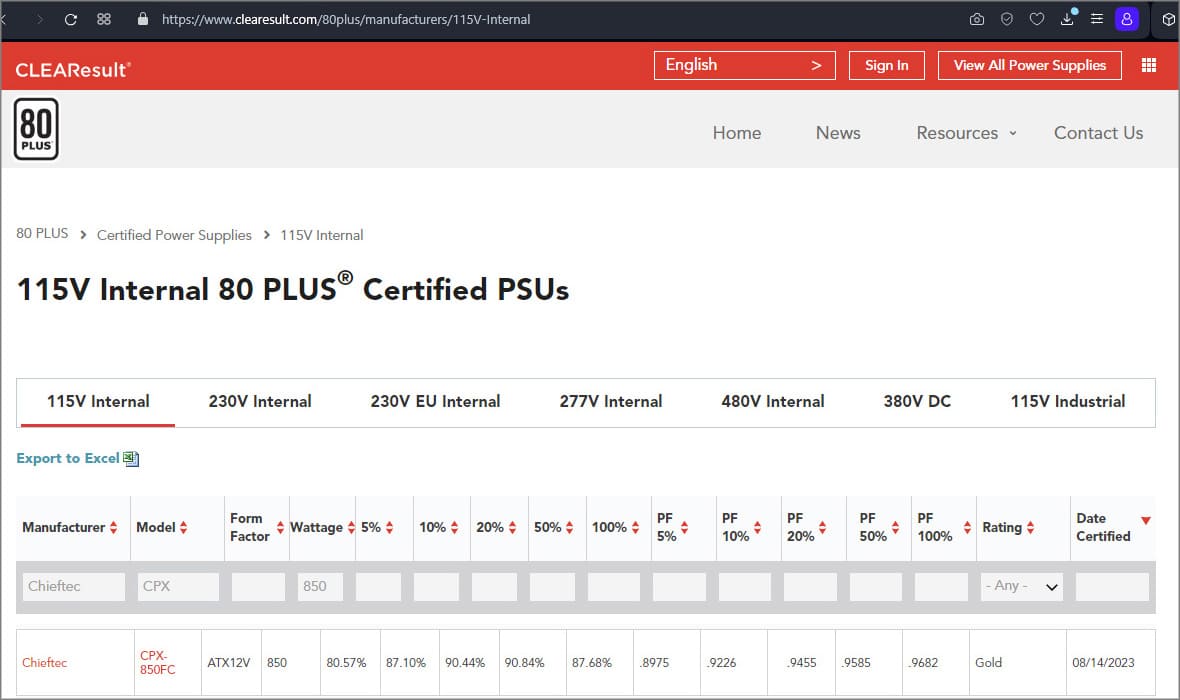

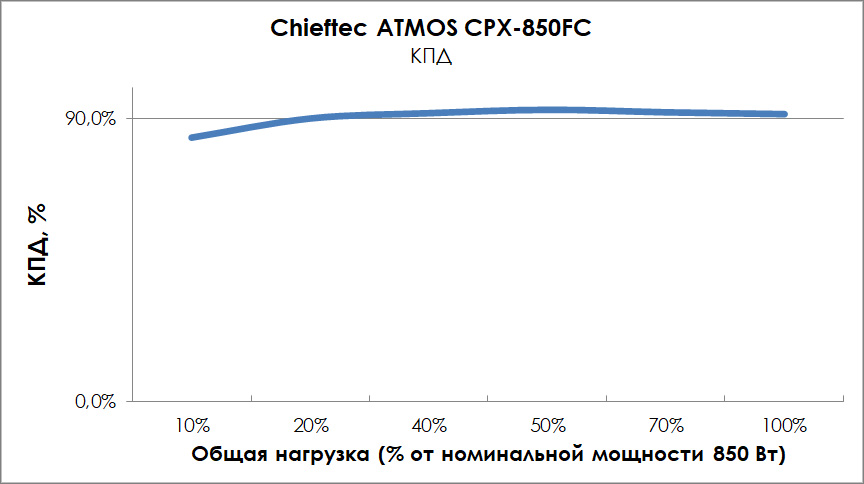

Блок питания Chieftec ATMOS CPX-850FC сертифицирован по стандарту 80PLUS GOLD, в чём можно убедиться, скачав отчёт в общедоступной базе данных на сайте Clearesult.com.
По результатам тестов в ходе подготовки обзора паразитное потребление из розетки включенного блока питания без нагрузки — приблизительно 8,7 Вт. Начиная приблизительно с 150 Вт, КПД перешагнул планку 90%, а средний КПД составил ~91%. Хороший результат, укладывающийся в требования "золотого сертификата".
Заключение
Chieftec ATMOS CPX-850FC — сделан качественно, а также работает стабильно и достаточно тихо. Он построен на современной платформе и поддерживает относительно новый стандарт ATX 12V 3.0, а также совместим с PCIe Gen5. Несомненными достоинствами этого блока питания являются: полностью модульная схема кабелей, хорошая энергоэффективность, подтверждённая сертификатом 80PLUS GOLD, отличная стабильность выходных напряжений и наличие отключаемого полупассивного режима охлаждения (режим ECO). В плюсы также можно отнести реализацию нового разъёма 12VHPWR мощностью 600 Вт, что актуально при сборке ПК с видеокартой 4000 серии от NVidia.
Как итог, Chieftec ATMOS CPX-850FC — хороший блок питания с востребованной в современных производительных игровых компьютерах мощностью и поддержкой актуальных стандартов.
Преимущества Chieftec ATMOS CPX-850FC:
- Поддержка спецификаций ATX 12V 3.0 и PCIe 5.0;
- Полупассивное охлаждение (режим ECO);
- Тихая работа до 50% мощности;
- Современная компонентная база и качественная сборка;
- Конденсаторы японских брендов;
- Отличная стабильность и мощность линий питания;
- Высокий КПД, сертификат 80 PLUS® GOLD и поддержка Intel C6/C7;
- Полностью модульная кабельная система;
- Разъём 12VHPWR (600 Вт);
- Гарантия производителя - 5 лет.
Недостатки:
- Шум вентилятора при высокой нагрузке на блок питания.
