Обзор и тестирование блока питания Thermaltake Smart BM2 750W - TT Premium Edition

У компании Thermaltake в серии блоков питания Smart с сертификатом 80 Plus Bronze в продаже появилась новая линейка BM2 с демократичной ценой, современной схемотехникой, выполненная в фирменным дизайне.

В отличии от ранее выпущенной серии BX1, представителя которой мы также рассматривали, BM2 оснащена частично модульными кабелями и является скорее всего обновлением устаревшей линейки Smart DPS G Bronze.

Новая линейка имеет ставший уже традиционным дизайн вентиляционных перфораций в виде кирпичной кладки и обновленный логотип бренда TT Premium Edition. В неё входят четыре модели на 450, 550, 650 и 750 Вт. У нас в редакции побывала самая мощная модель - Smart BM2 750W.

Технические характеристики

• Модель: SP-750AH3CCB-B;
• Максимальная мощность: 750 Вт;
• Максимальная эффективность: 85%;
• Полученный сертификат: 80 PLUS Bronze;
• Поддерживаемые стандарты: Intel ATX 12V 2.4, SSI EPS 12V 2.92;
• Входное напряжение: 100-240 В;
• Сигнал Power Good: 100-500 msec;
• Время удержания: > 12msec at 80% of full load (230Vac input);
• Входной ток: 10A;
• Выходы: 3,3В - 20 А, 5В – 20 А, 12В – 62,5 А;
• Выходная мощность линии +3,3В и 5В: 120 Вт;
• Выходная мощность линии +12В: 750 Вт;
• PFC: активный;
• Диаметр используемого вентилятора: 140 мм;
• Тип подшипника: скольжения с винтовой нарезкой;
• Среднее время наработки на отказ: 100 000 часов;
• Система кабелей: частично отсоединяемая;
• Размеры: 160 × 150 × 86 мм;
• Гарантия производителя: 5 лет;
• Средняя стоимость: 7 000 руб.

Упаковка и комплектация

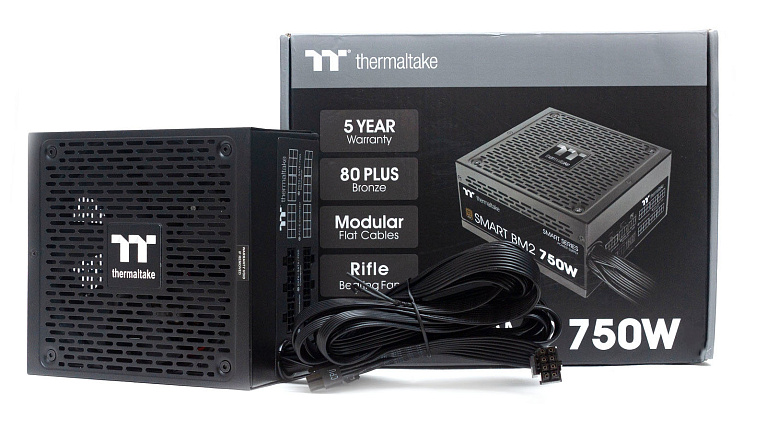

Дизайн коробок продукции TT Premium Edition отличается не только логотипом: вместо традиционной полосы, соответствующей по цвету сертификату БП, над черным фоном теперь расположена серая вставка. На лицевой стороне находится изображение блока питания, наименование модели и указание основных преимуществ.

С обратной стороны приводятся нагрузочные характеристики, описание коннекторов и особенности схемотехники.

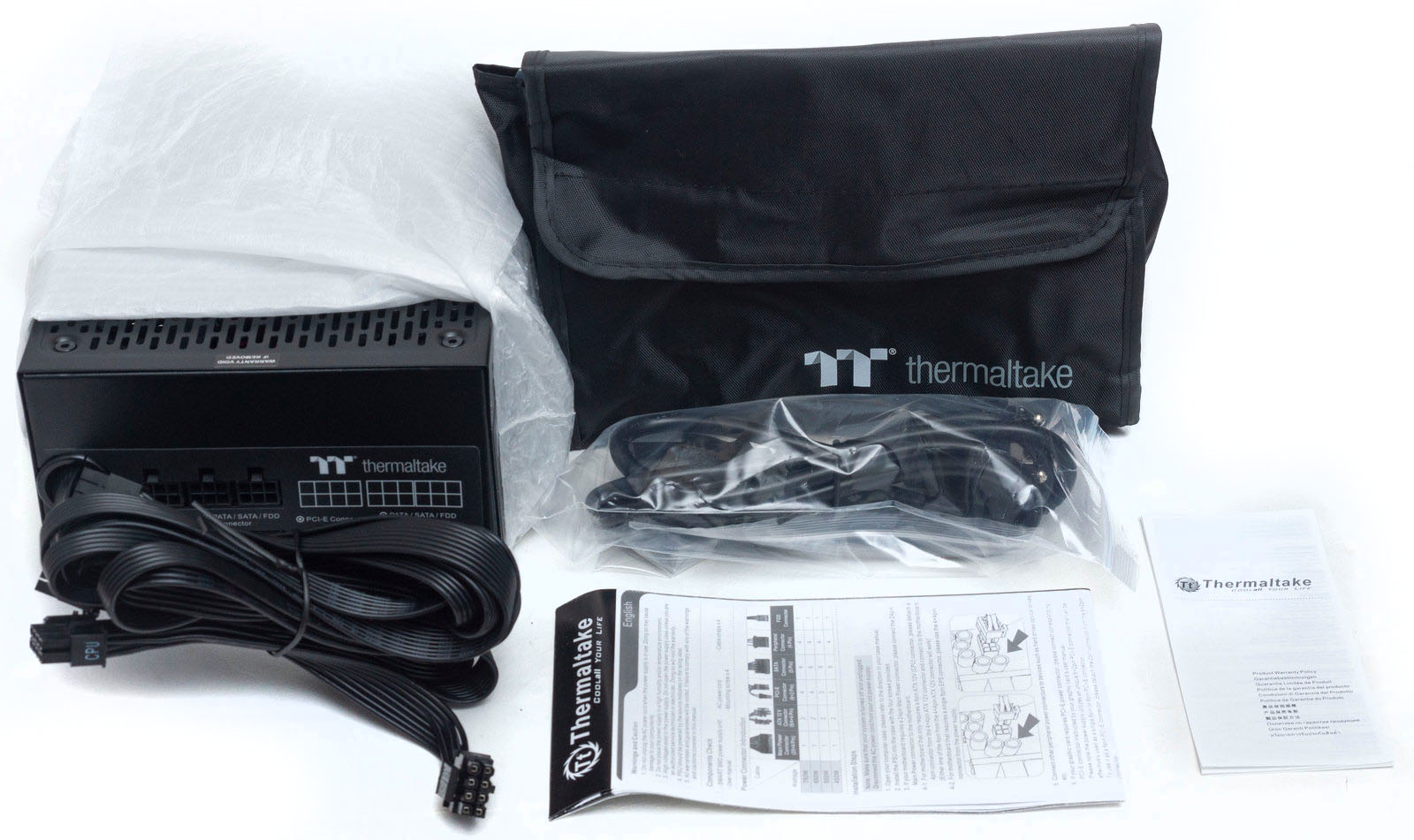

Блок упакован в полиэтиленовый мешок и зафиксирован картонной вставкой, также снизу имеется поролоновая прокладка. Комплектные кабели находятся в тканевом мешке с клапаном на липучке. Дополнительно имеются несколько пластиковых стяжек, винты крепления, инструкция и гарантийный талон.

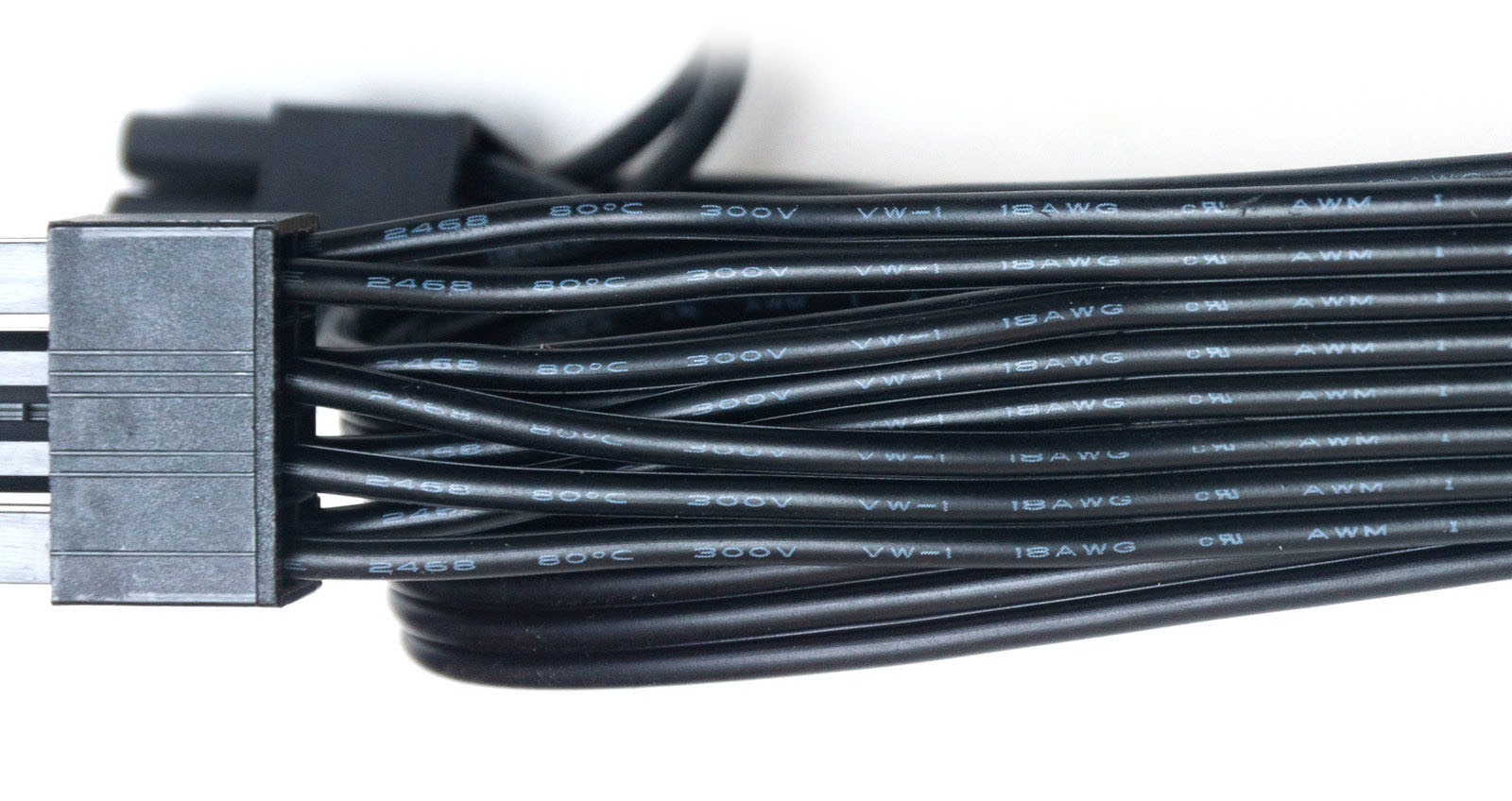

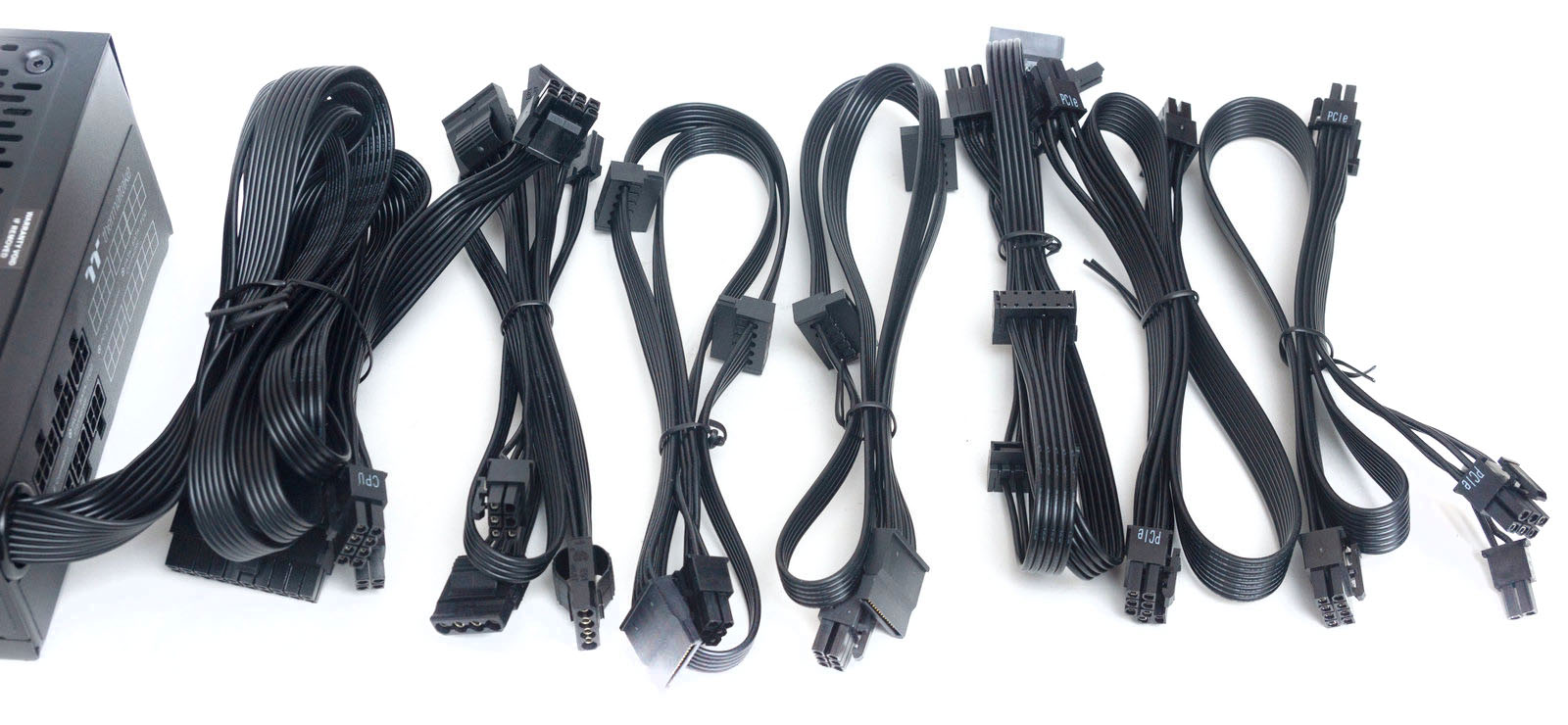

В комплекте шесть модульных плоских кабелей, все калибром 18AWG. Кабели достаточно мягкие.

• Несъемный основной на 20+4-пин кабель: 60 см;
• Несъемный кабель EPS 12V 4+4-пин и 8-пин: 65+15 см;
• Два модульных кабеля PCI-E с двумя разъемами 6+2-пин: 50+15 см;
• Три модульных кабеля SATA: 50+15+15 см;
• Кабель с четырьмя Molex 4-пин, плюс FDD на конце: 50+15+15+15+15 см.

Основной ATX-кабель разделен на три шлейфа, коннектор 20+4-пин соединяется на защелку.

Очень длинным получился кабель с Molex-колодками (более 1 метра). На сегодня они редко используются, максимум понадобиться одна или две, и весь остальной кабель будет занимать лишнее место в корпусе – не оптимально для модульного БП.

Кабель питания CPU хоть и оснащен двумя 8-пин колодками, но они на одном кабеле в виде разветвителя - все же удобнее и практичнее использовать два отдельных кабеля.

Внешний вид

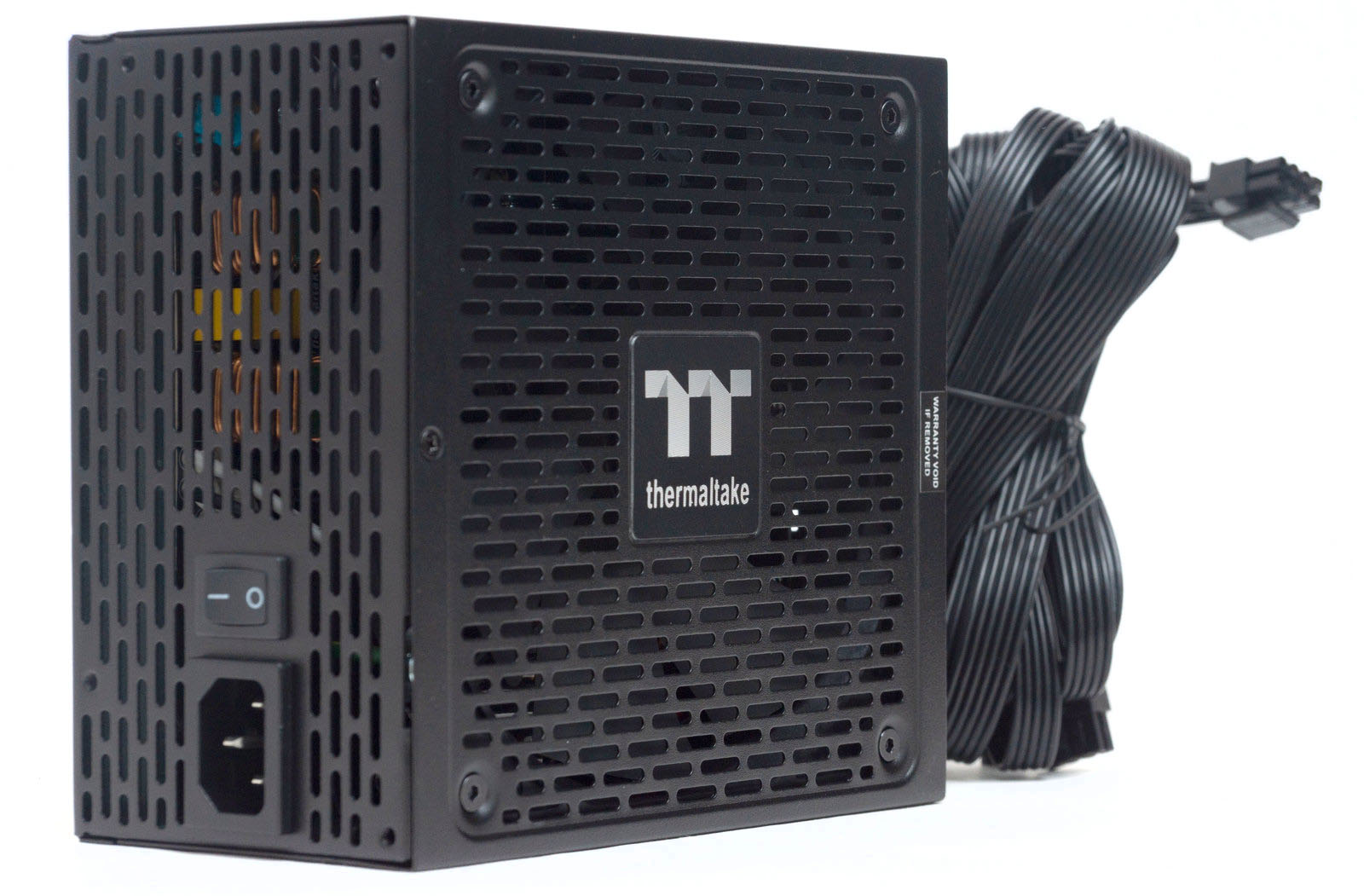

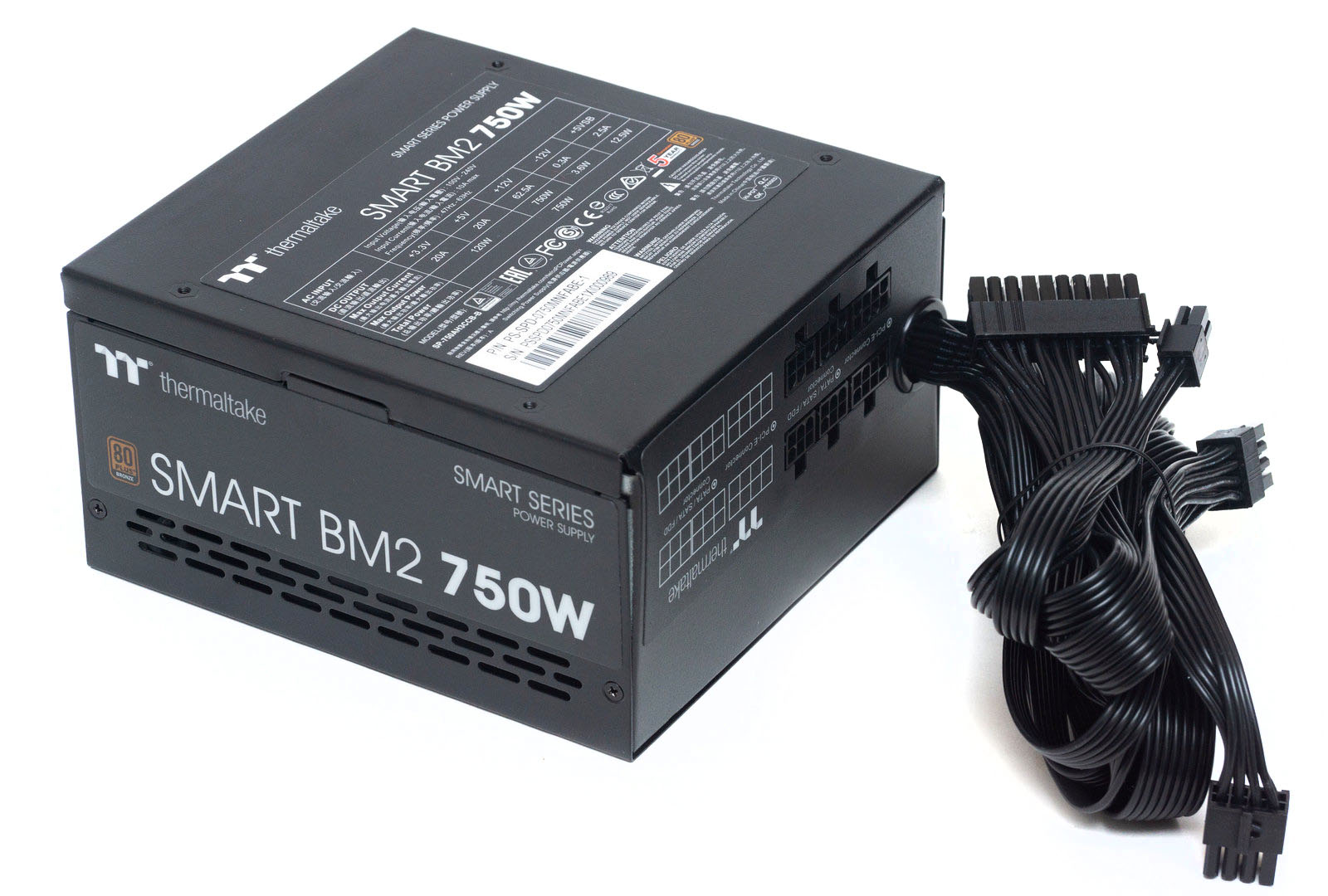

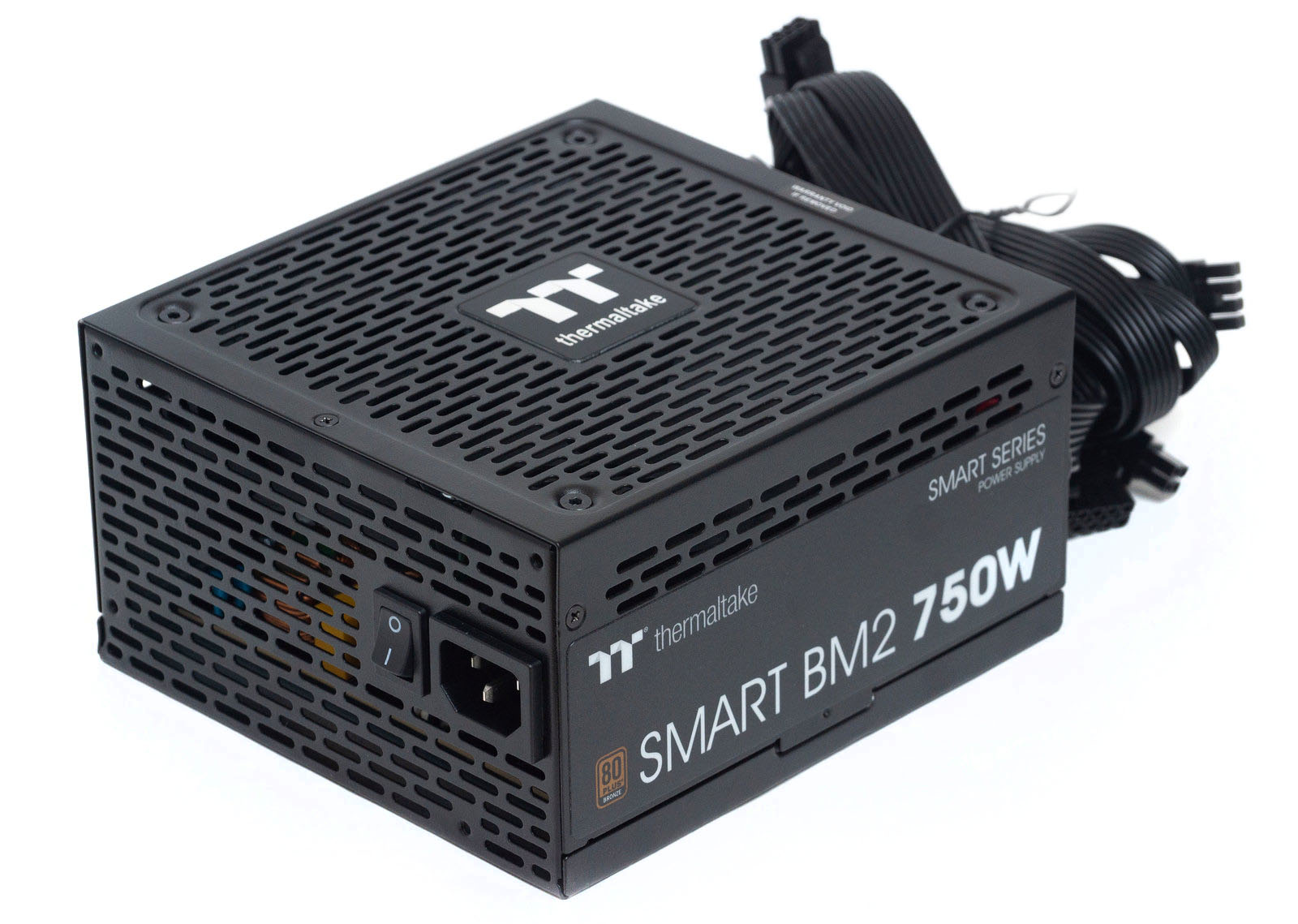

Призматический корпус окрашен в черный цвет. Лицевая и нижняя панели почти полностью покрыты узкой перфорацией в виде кирпичной кладки. Отверстия мелкие, но частые, воздух проходит беспрепятственно и вовнутрь не попадут мелкие винтики при сборке ПК.

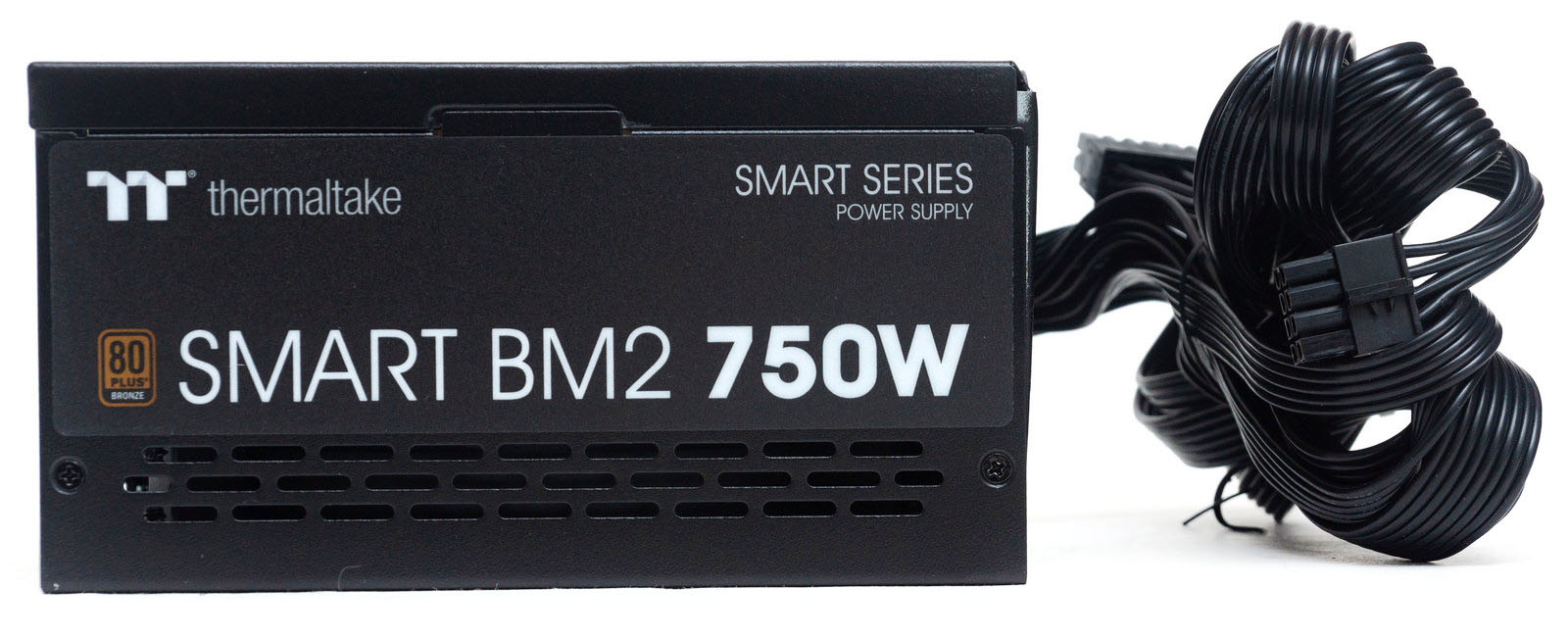

Также отверстия имеются на боковых гранях на уровне расположения вентилятора. Над ними - картонные наклейки с указанием модели и значком сертификата.

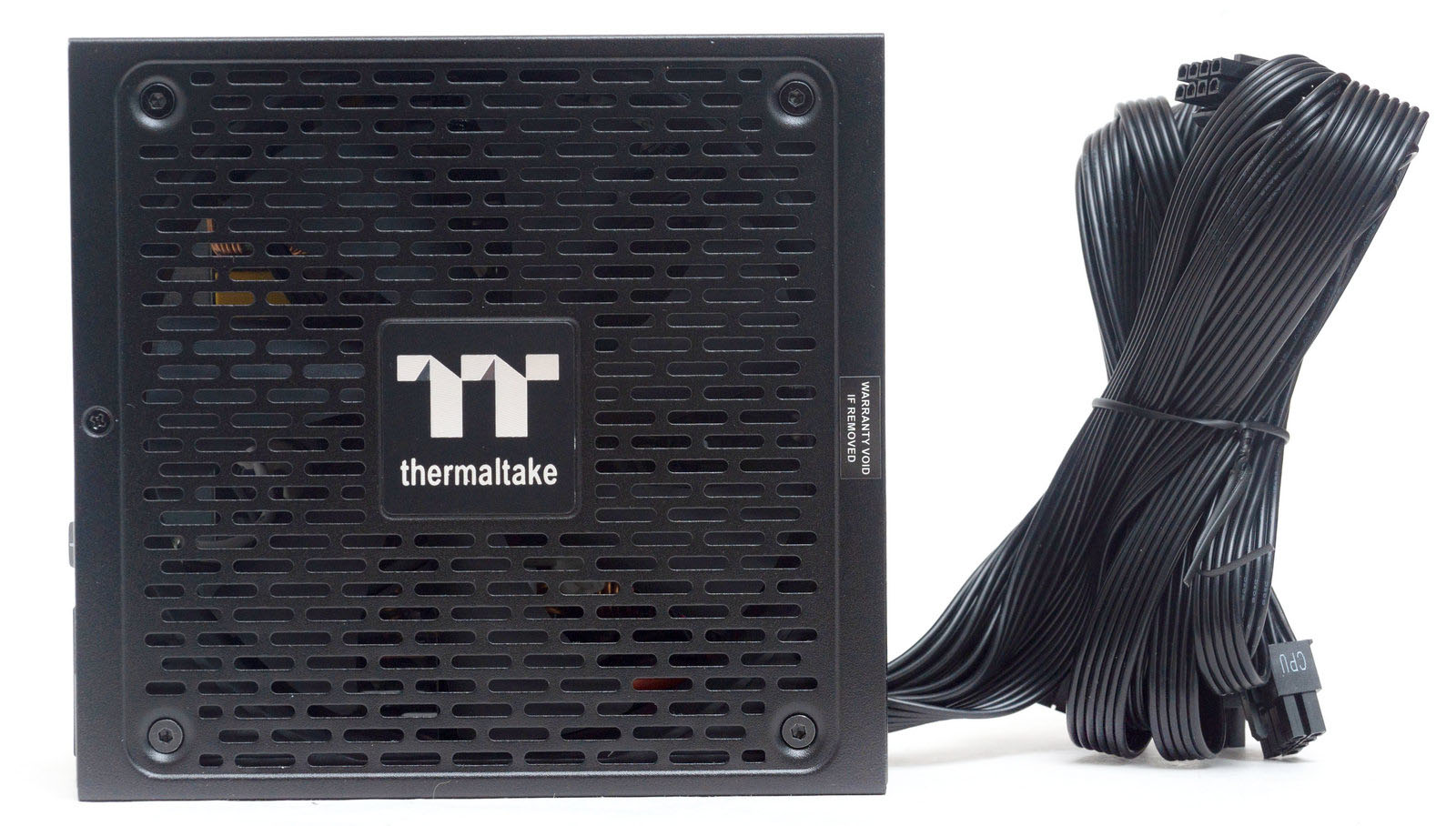

На нижней стороне по центру находится квадратная вставка с логотипом TT Premium Edition. На одном из винтов имеется гарантийный стикер.

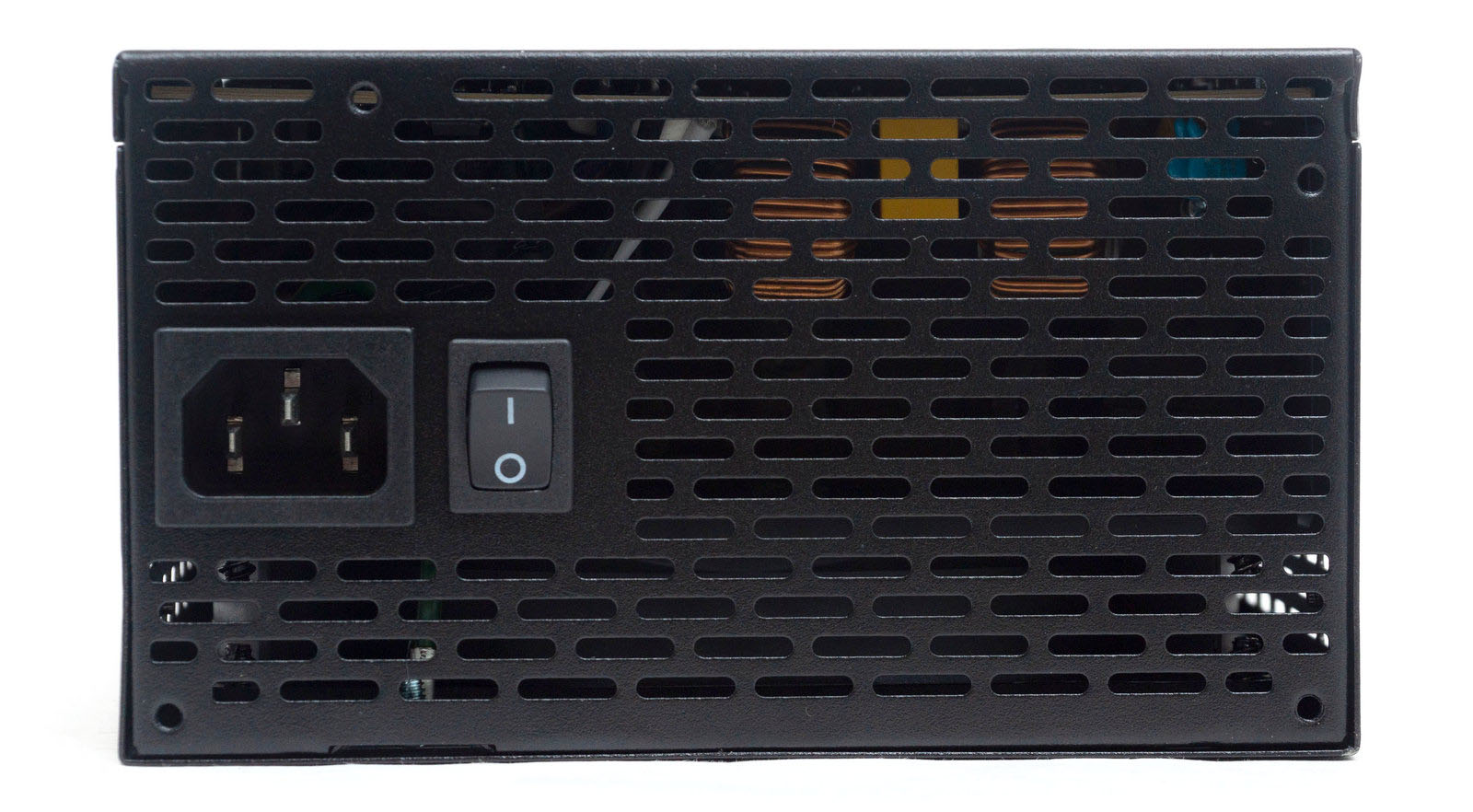

На передней грани расположен только тумблер включения и сетевая розетка.

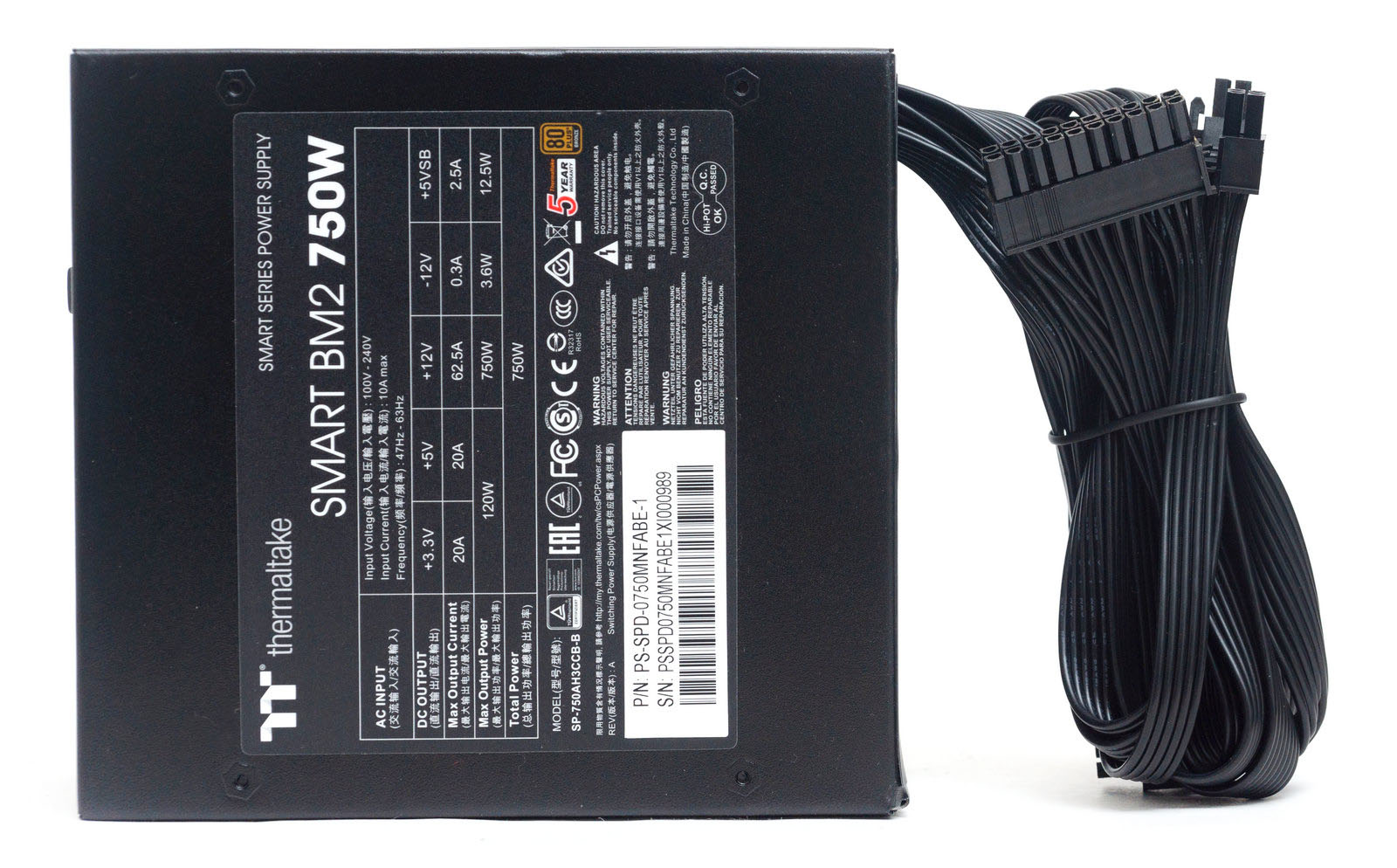

На верхней грани присутствует наклейка с нагрузочными характеристиками БП и наклеены стикеры об успешном заводском тестировании.

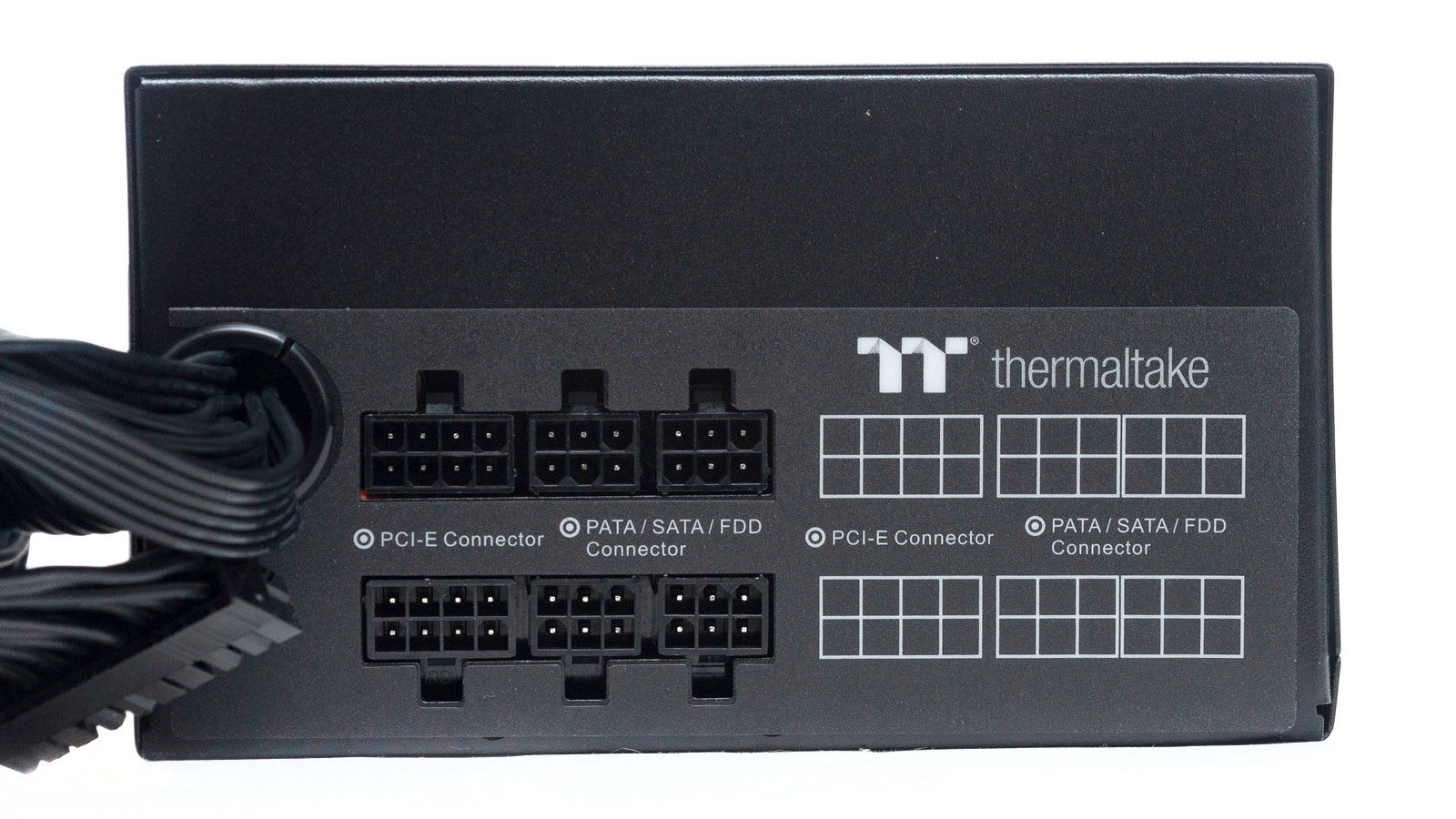

На тыльной панели сбоку - круглое отверстие с пластиковым кольцом для вывода четырех плоских шлейфов и шесть разъемов в два ряда. Два разъема 8-пин для подключения питания видеокарт и четыре 6-пин для питания периферийных устройств. Рядом на наклейке дополнительно нарисованы разъемы с описанием подключаемых коннекторов.

Сразу мы заметили неаккуратную сборку нашего экземпляра: один угол был выгнут - на функциональность не влияет, но выглядит неэстетично. В процессе разборки/сборки мы легко исправили этот дефект.

Охлаждение

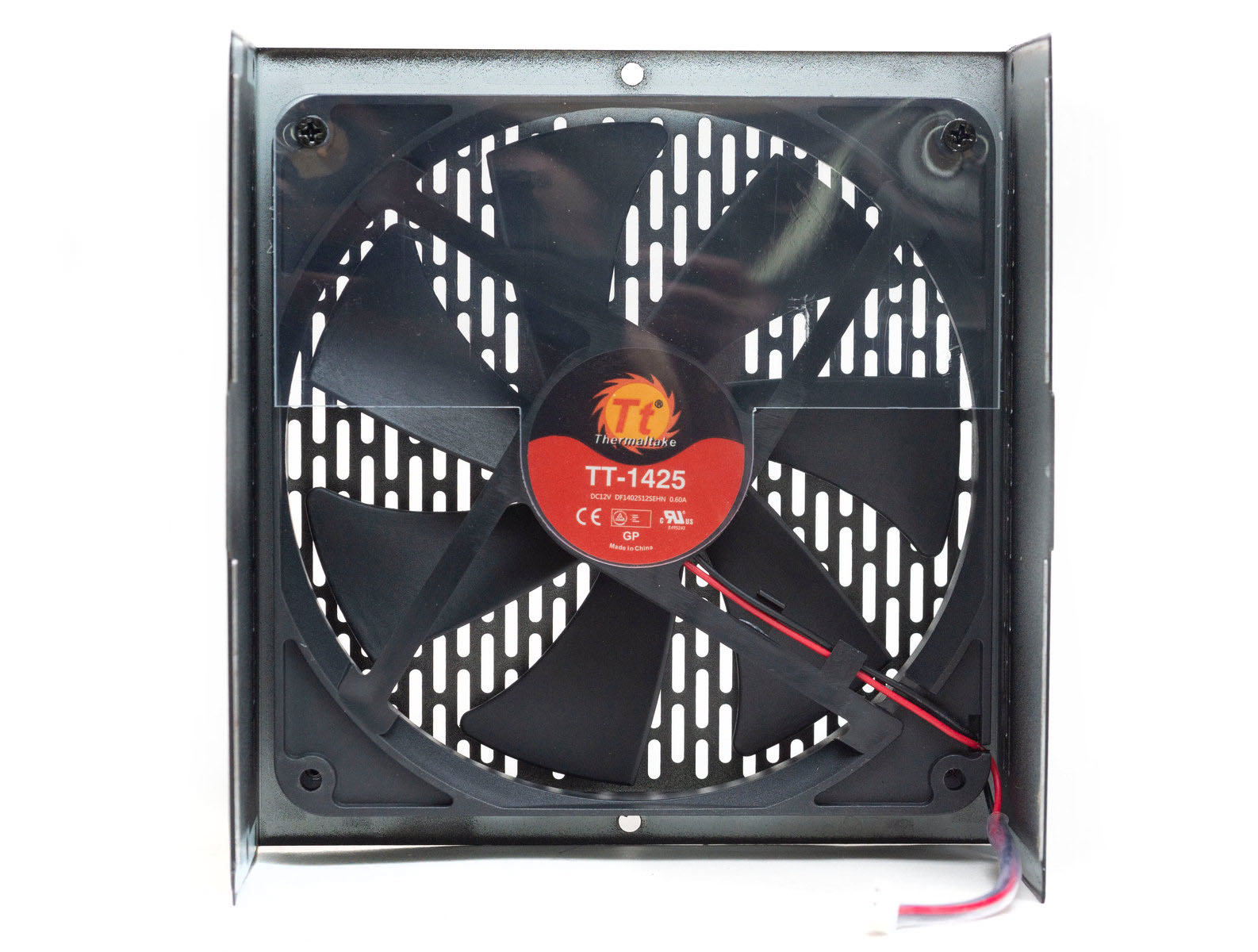

Для охлаждения установлен 140-мм вентилятор TT-1425 DF1402512SEHN на подшипнике скольжения c винтовой нарезкой.

Почти половина вентиляционного отверстия закрывается пластиковой вставкой. Обороты регулируются в зависимости от уровня нагрузки и температуры, максимальные указаны 2300 об/мин.

Примерно до половины нагрузки вентилятор работает на минимальных оборотах и остается достаточно тихим, шум менее 30 дБ. При росте нагрузки уровень шума растет до 40 дБ. Это уже на грани комфортного уровня, но в закрытом корпусе на фоне прочих систем охлаждения его не будет слышно.

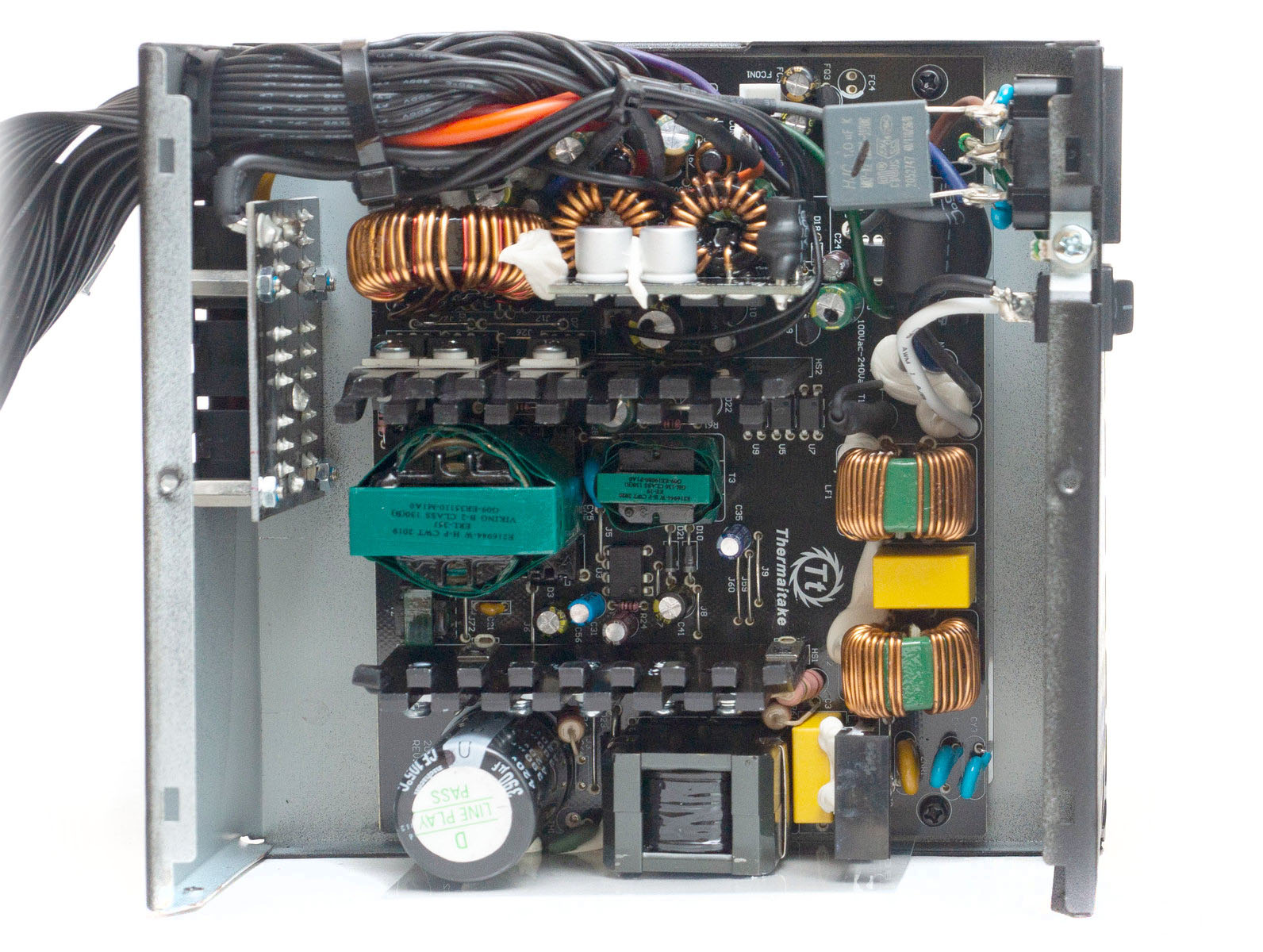

Схемотехника

Блок питания выполнен на основе двухтактного прямоходового преобразователя и DC-DC преобразователя во вторичной цепи. Для формирования линии +12 В применяются диодные сборки, а не мосфеты. В высоковольтной цепи используется японский конденсатор.

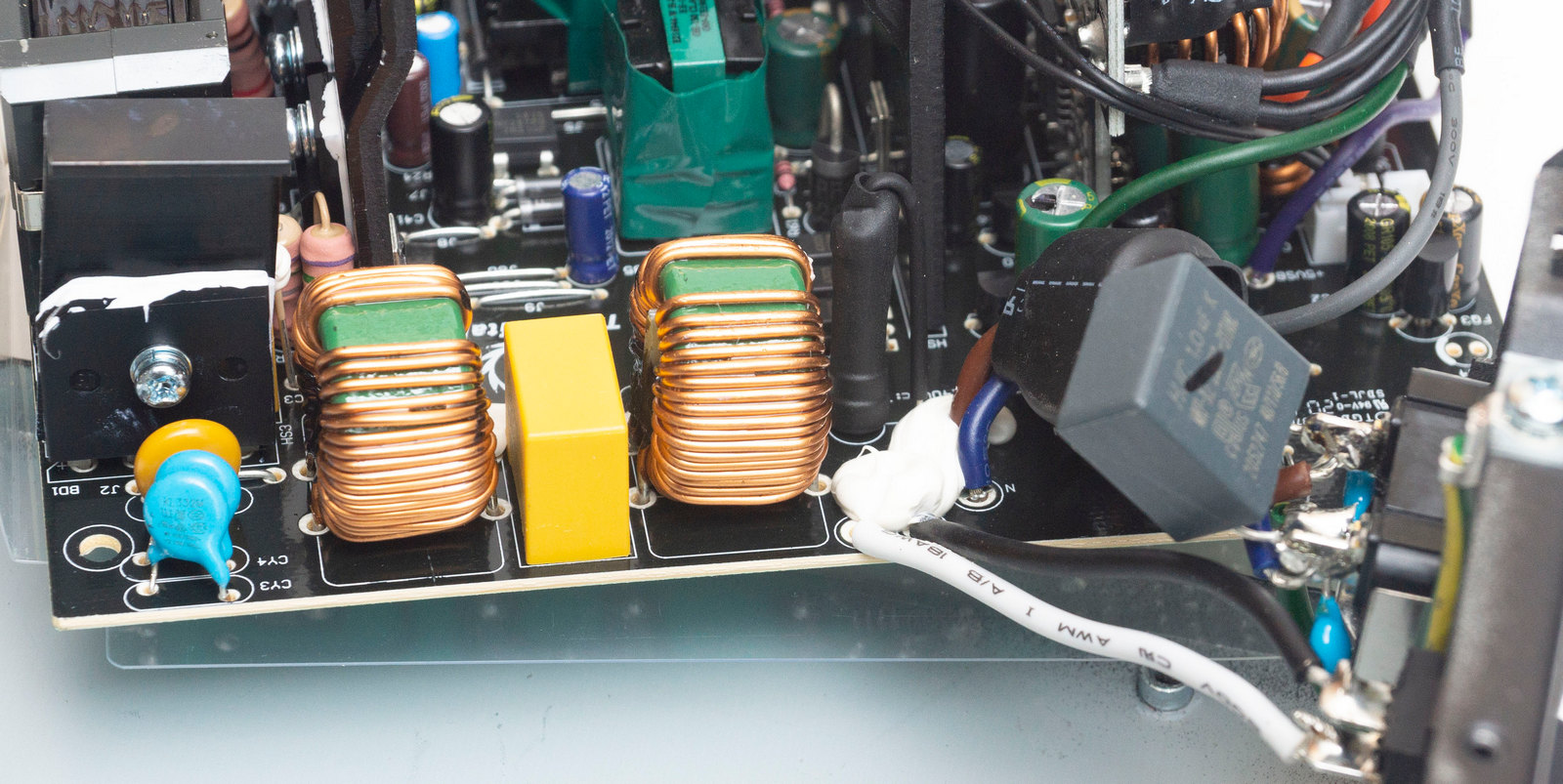

На входе мы видим EMI-фильтр, первое звено распаяно на входной розетке: два Y-конденсатора и один Х-конденсатор. Еще два Y-конденсатора, два Х-конденсатора и два дросселя распаяны на краю основной платы. Из элементов защиты присутствует плавкий предохранитель в керамическом корпусе и варистор.

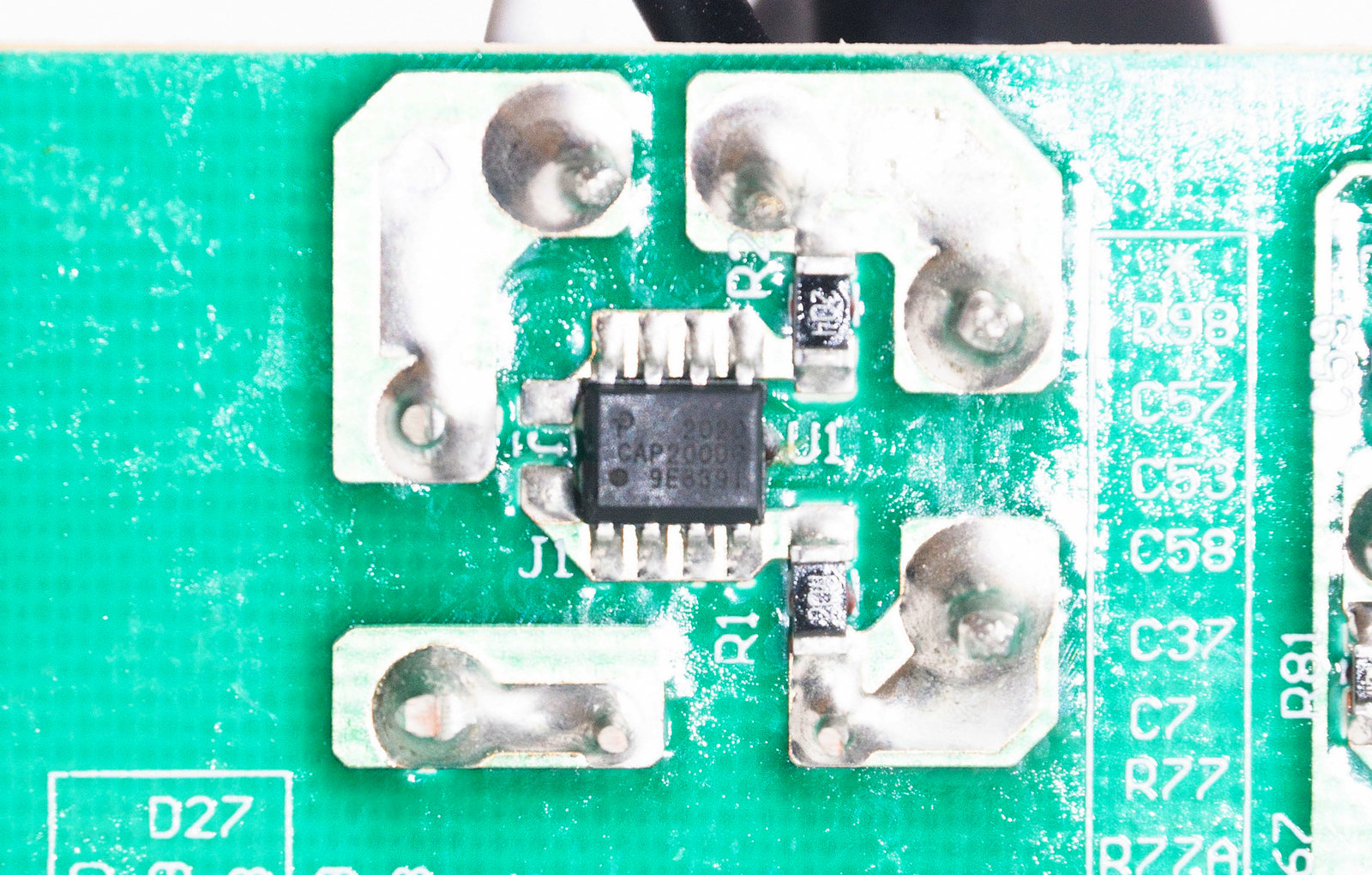

На обратной стороне платы находится пара резисторов и микросхема ИС, блокирующие ток и разряжающие конденсаторы.

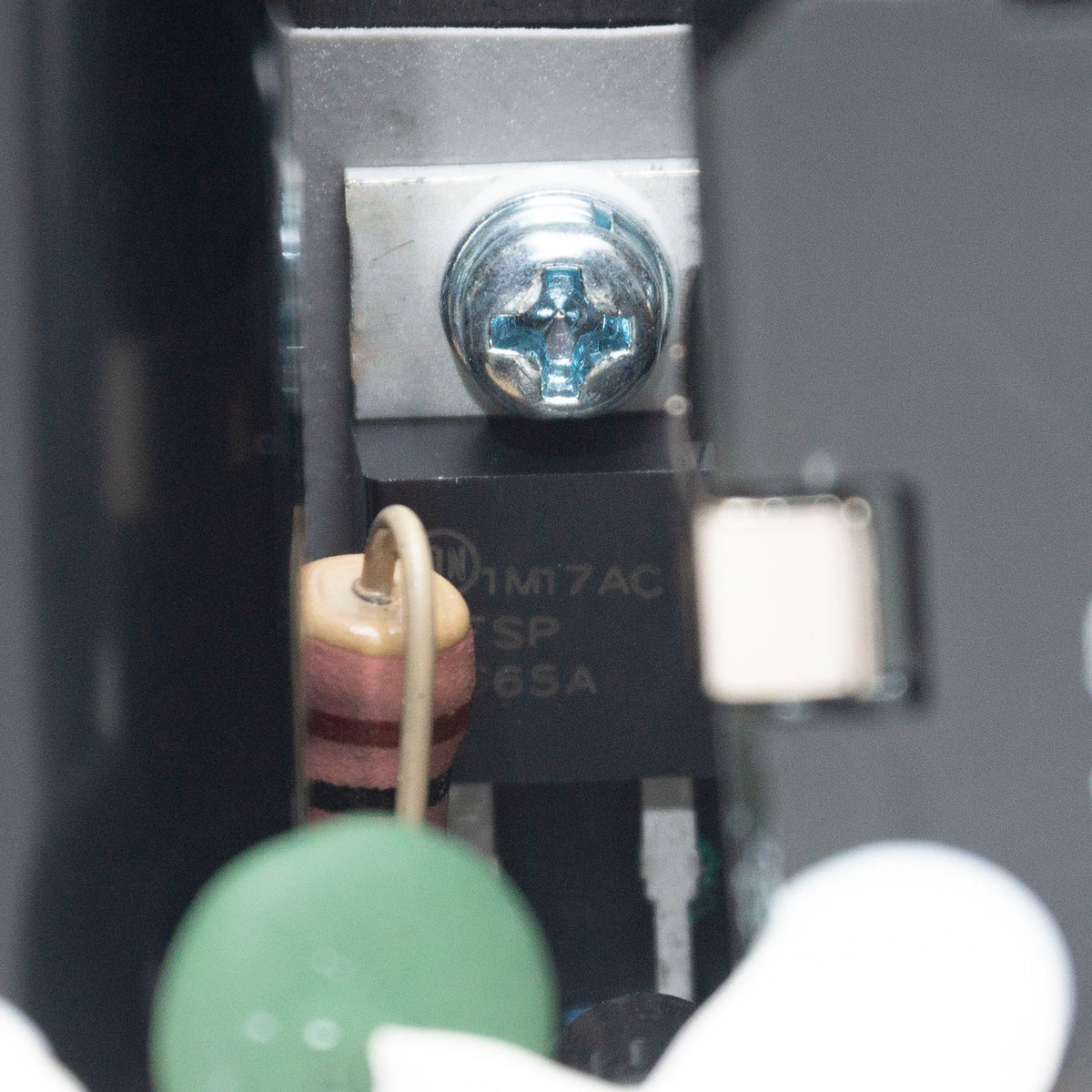

Диодная сборка выпрямителя прикручена к отдельному собственному Г-образному радиатору, маркировка не видна.

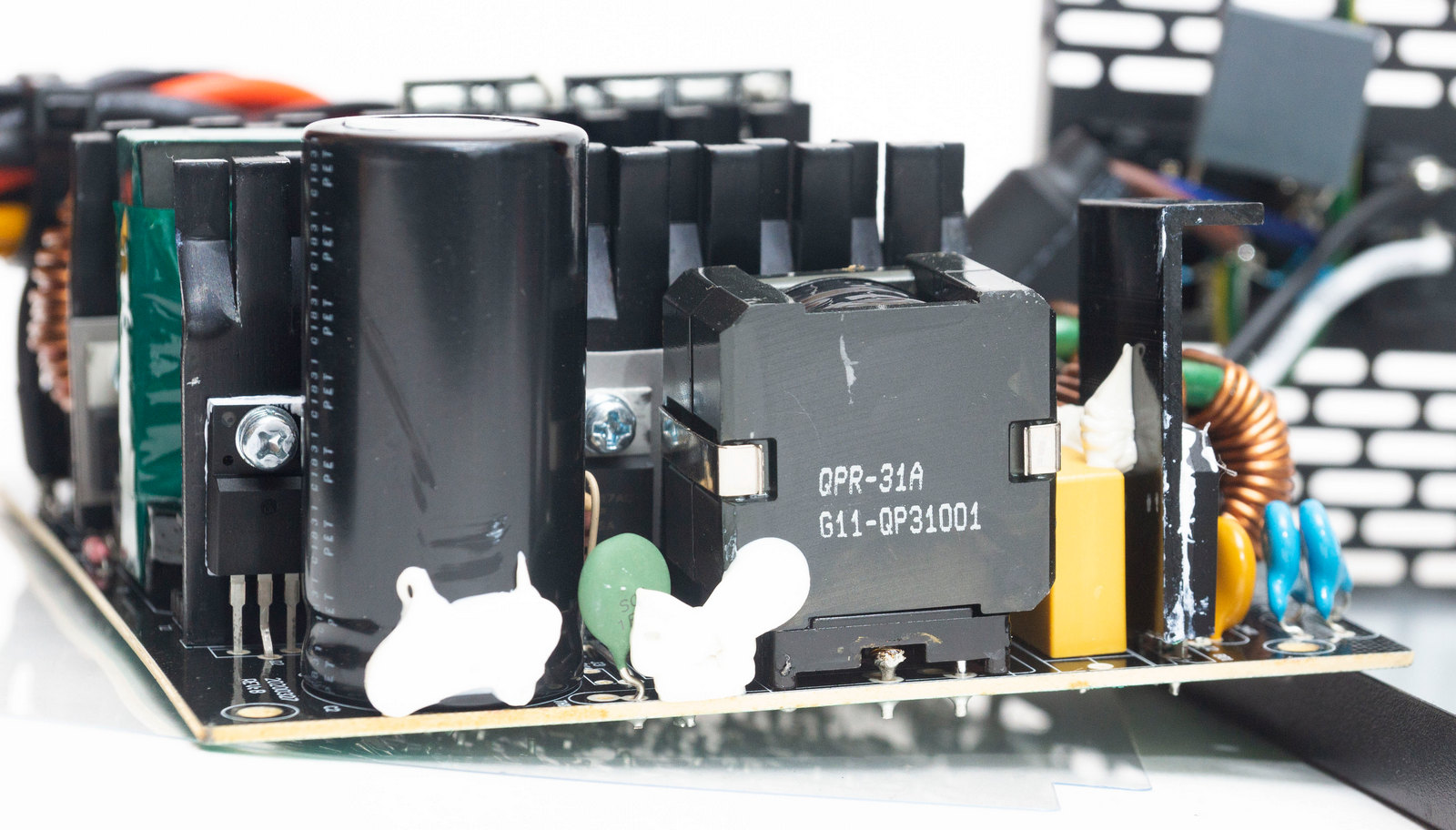

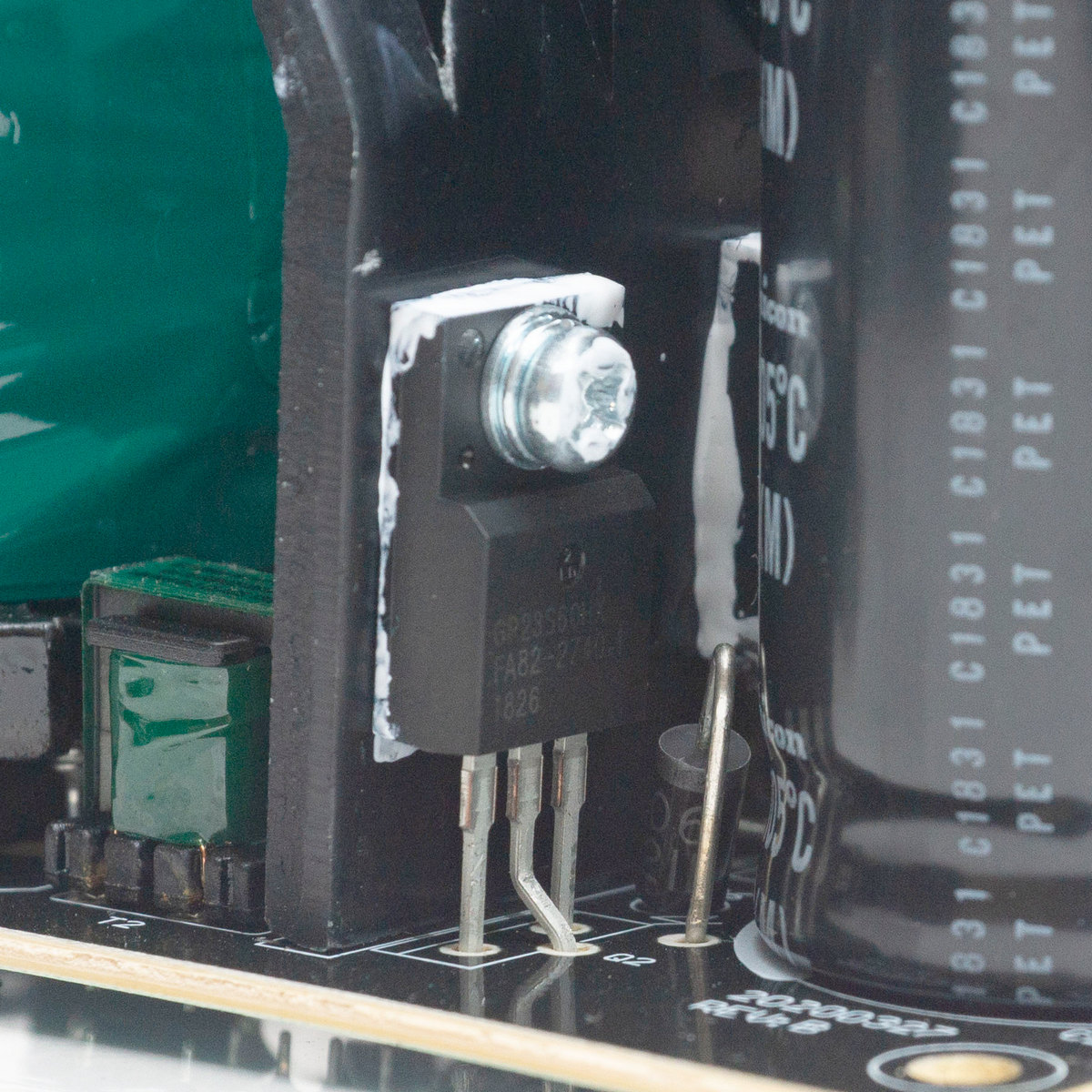

Дроссель корректора в пластиковом корпусе. На первом черном радиаторе размещены силовые элементы корректора: два транзистора и диод, а также два транзистора преобразователя GP28S50.

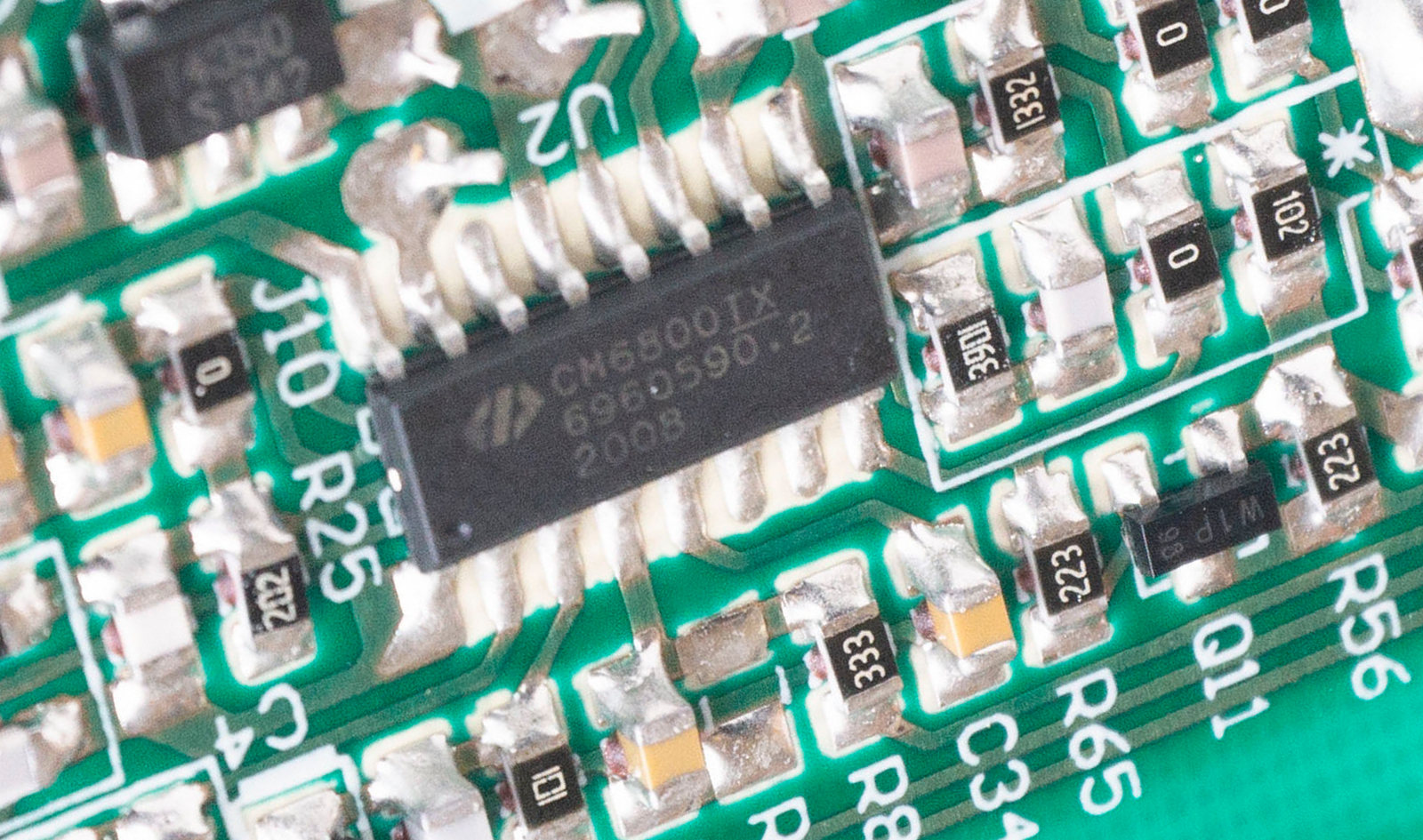

На обратной стороне платы находится микросхема CM6800TX, она управляет и преобразователем, и корректором мощности.

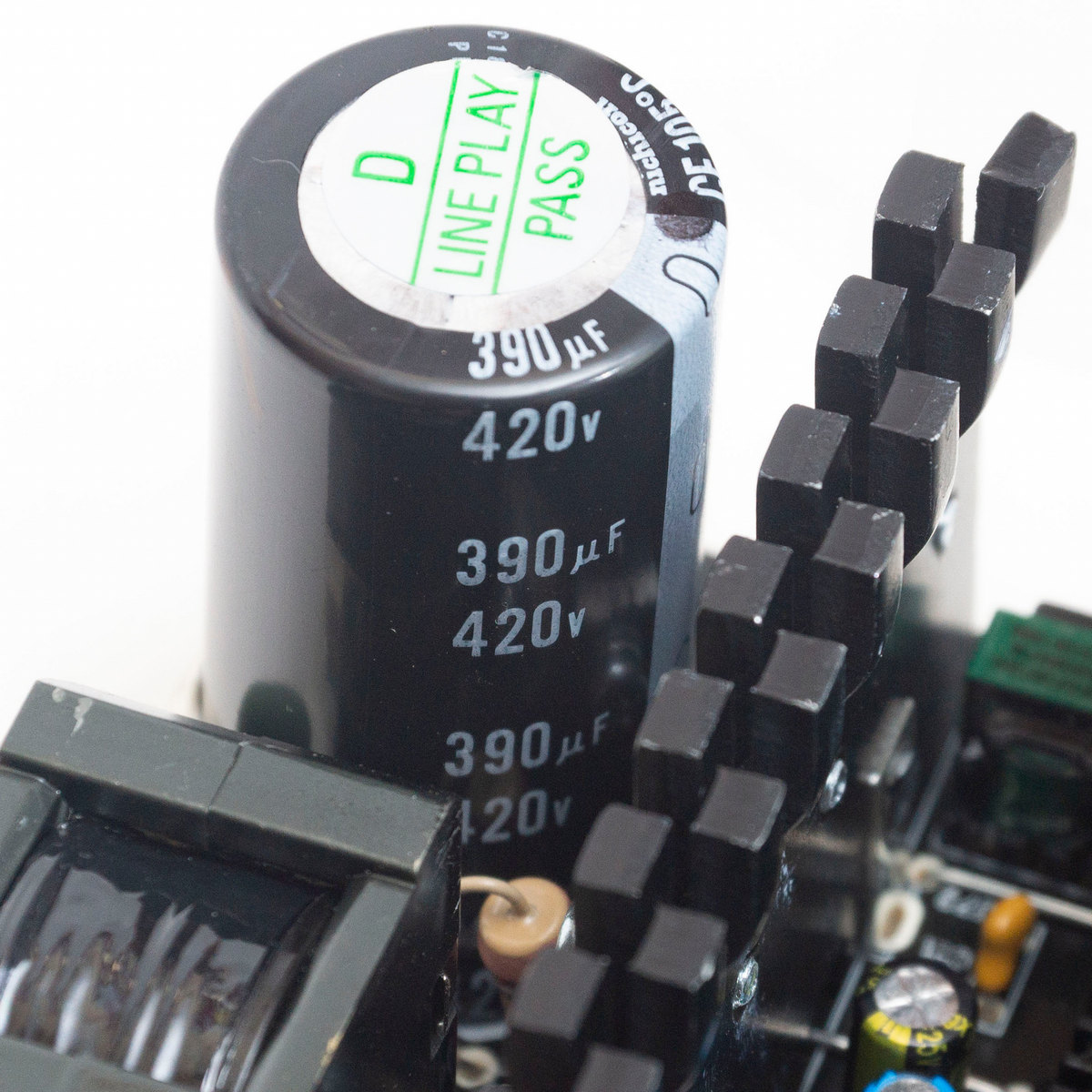

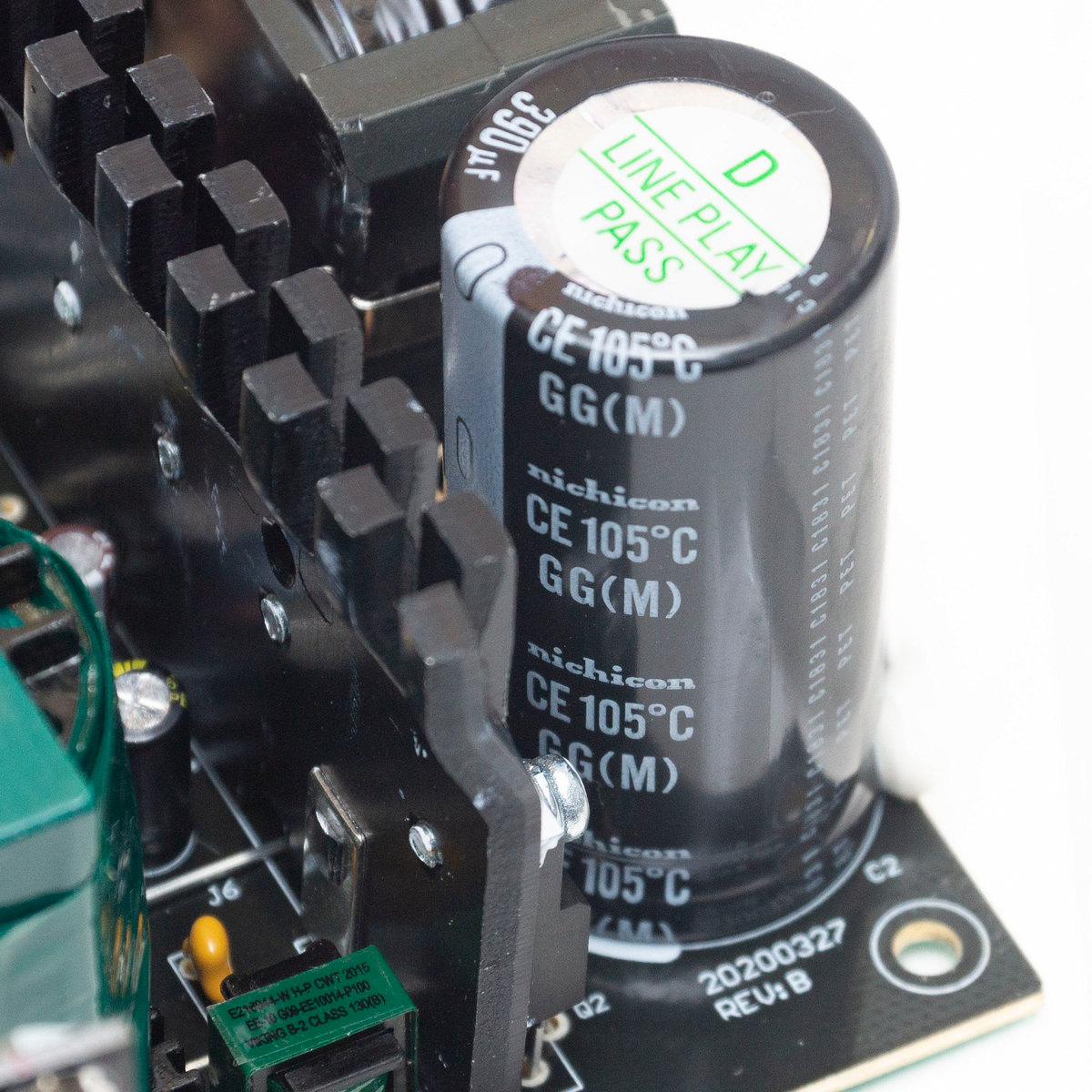

Сглаживающий конденсатор используется японского производства Nichicon емкостью 390 мкФ, рассчитанный на напряжение до 420 В и температуру до 105 °C.

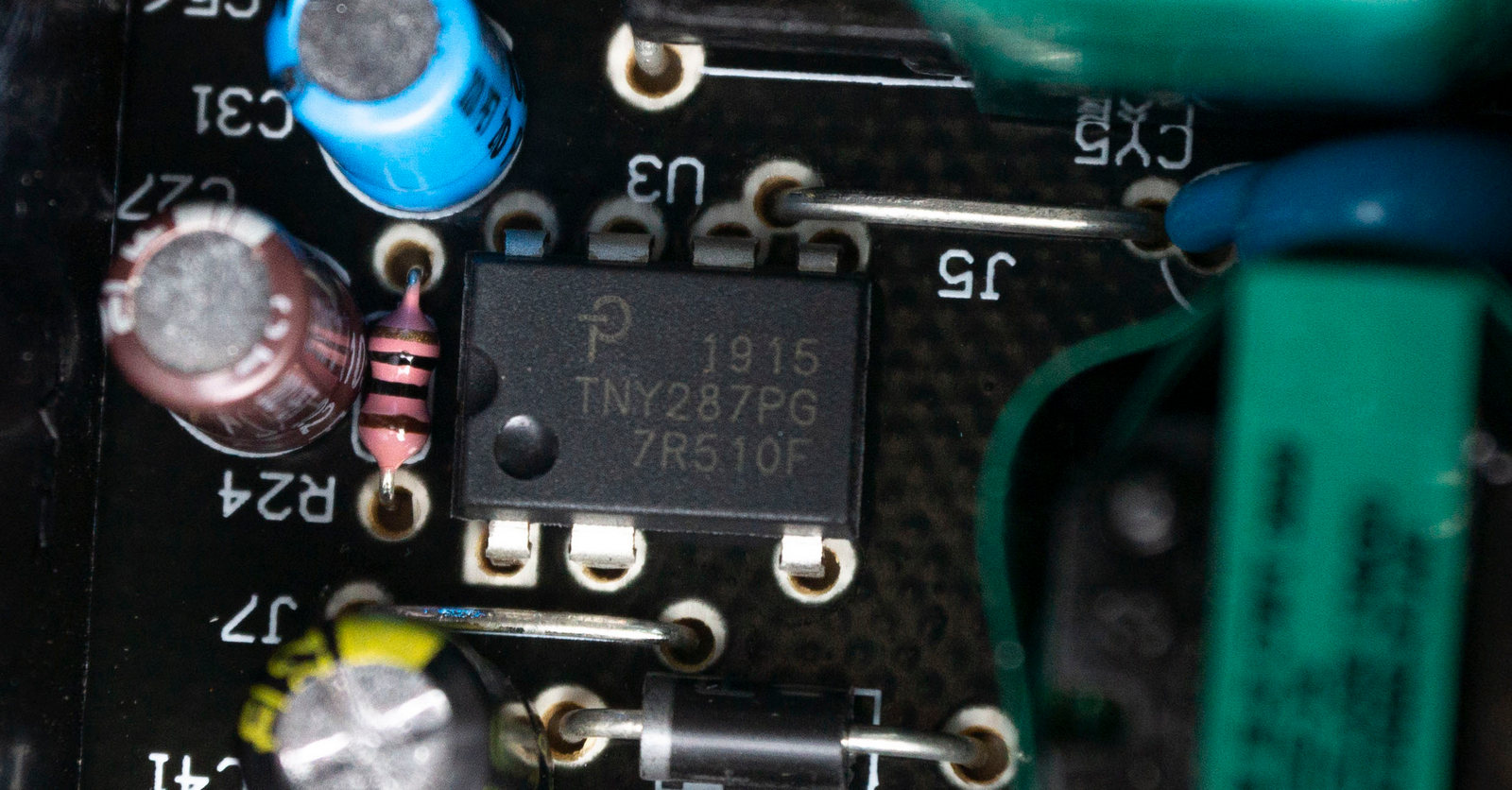

Далее за радиатором разместились два трансформатора: силовой и источника питания. Возле меньшего расположена микросхема дежурного питания TNY287PG.

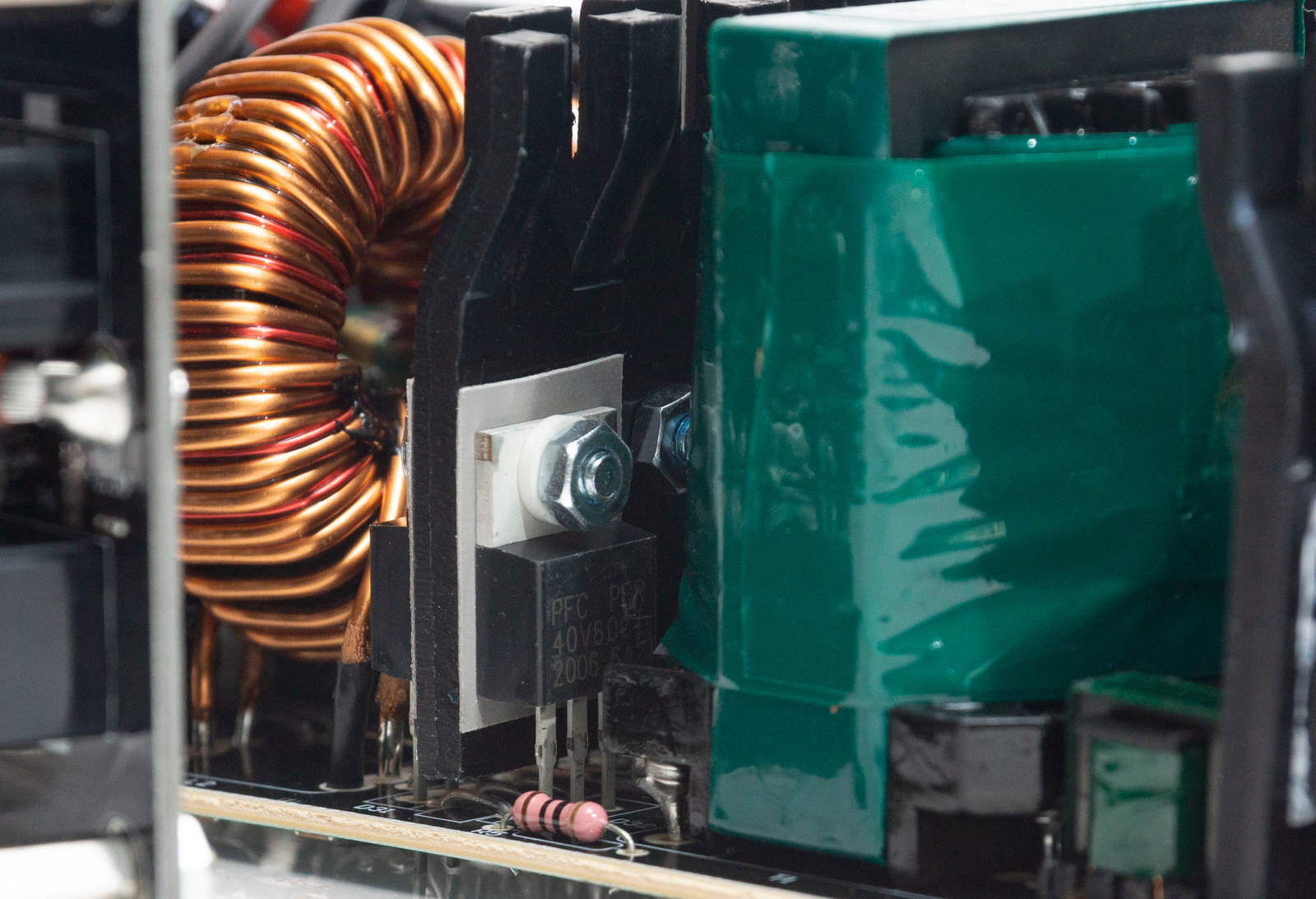

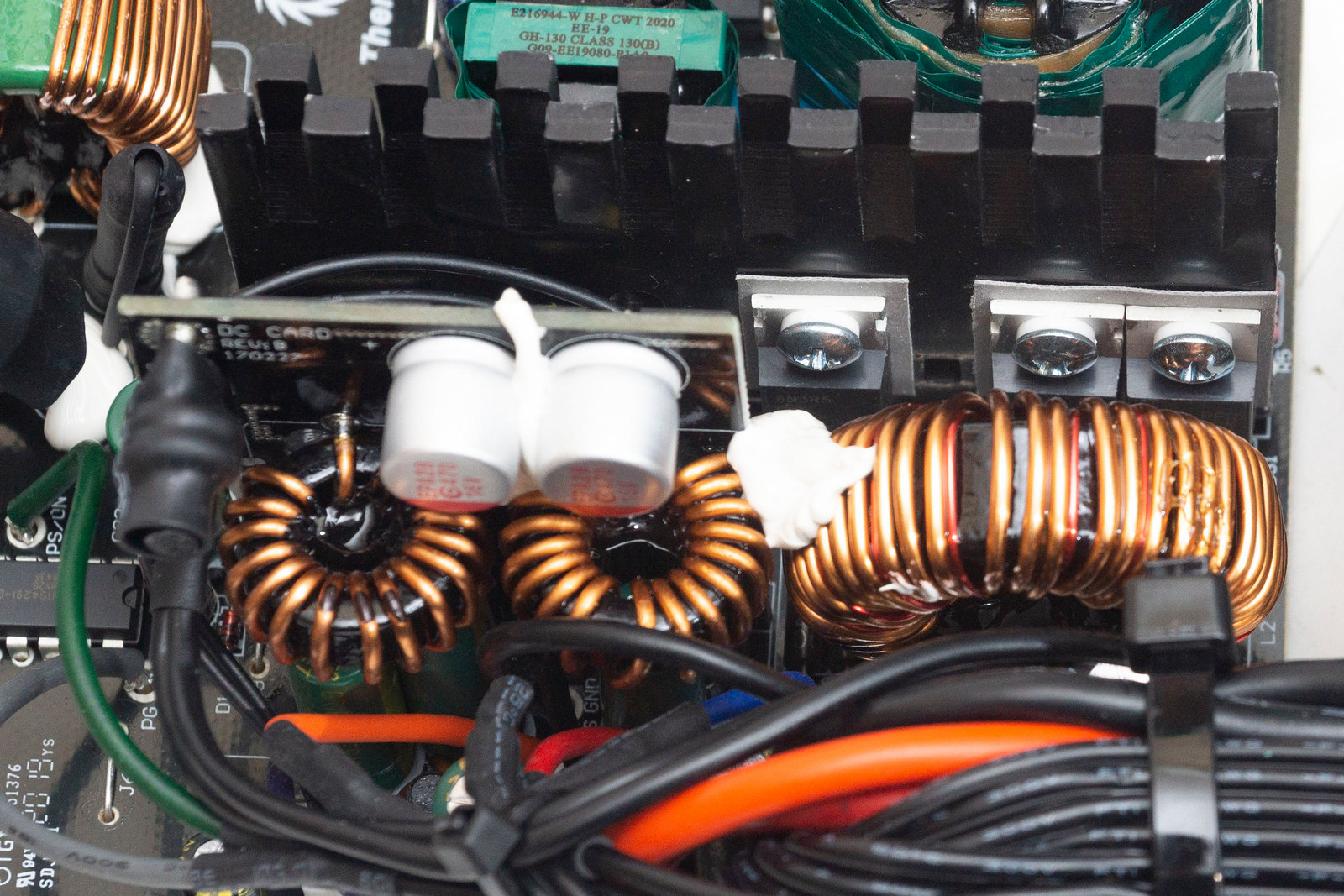

На следующем радиаторе находятся четыре диодные сборки 40V60CT, формирующие линию +12 В. Дроссель этого канала крупный, накручен проводниками толстого сечения.

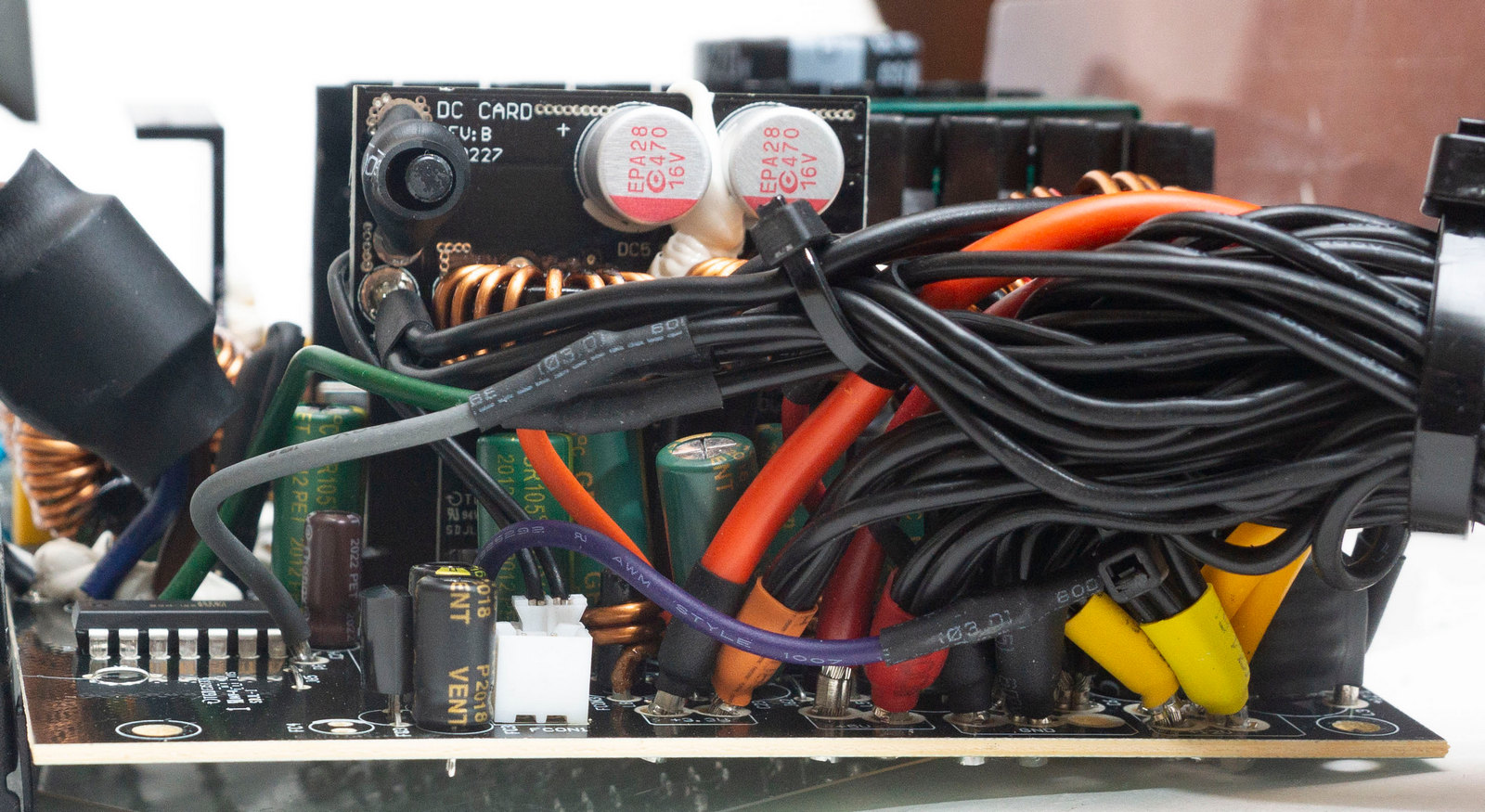

Рядом находится вертикальная плата DC-DC преобразователя, формирующего каналы +5 и +3,3 В.

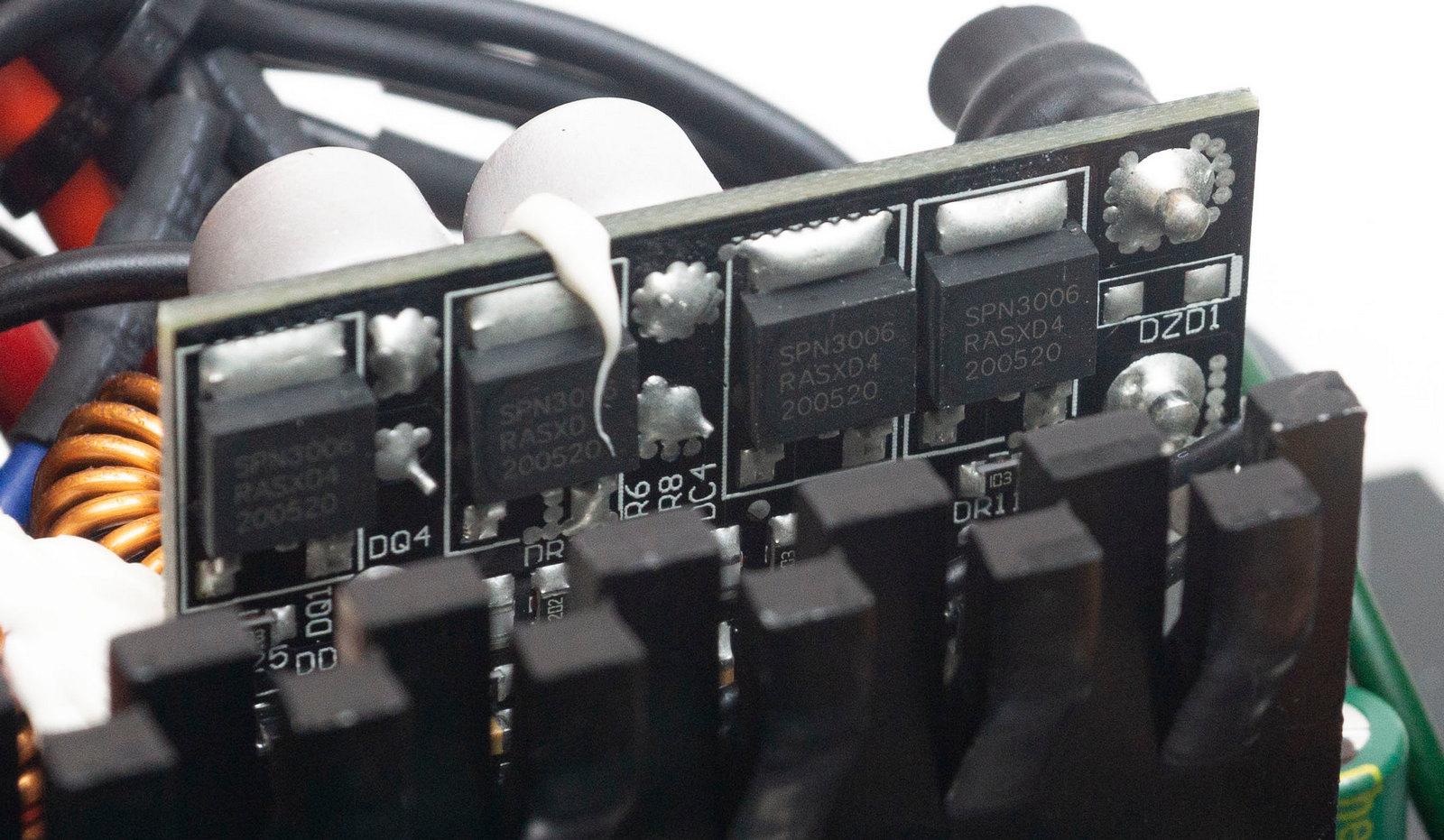

На ней мы видим четыре транзистора SPN3006 и микросхему с трудночитаемой маркировкой, по всей видимости - APW7159C.

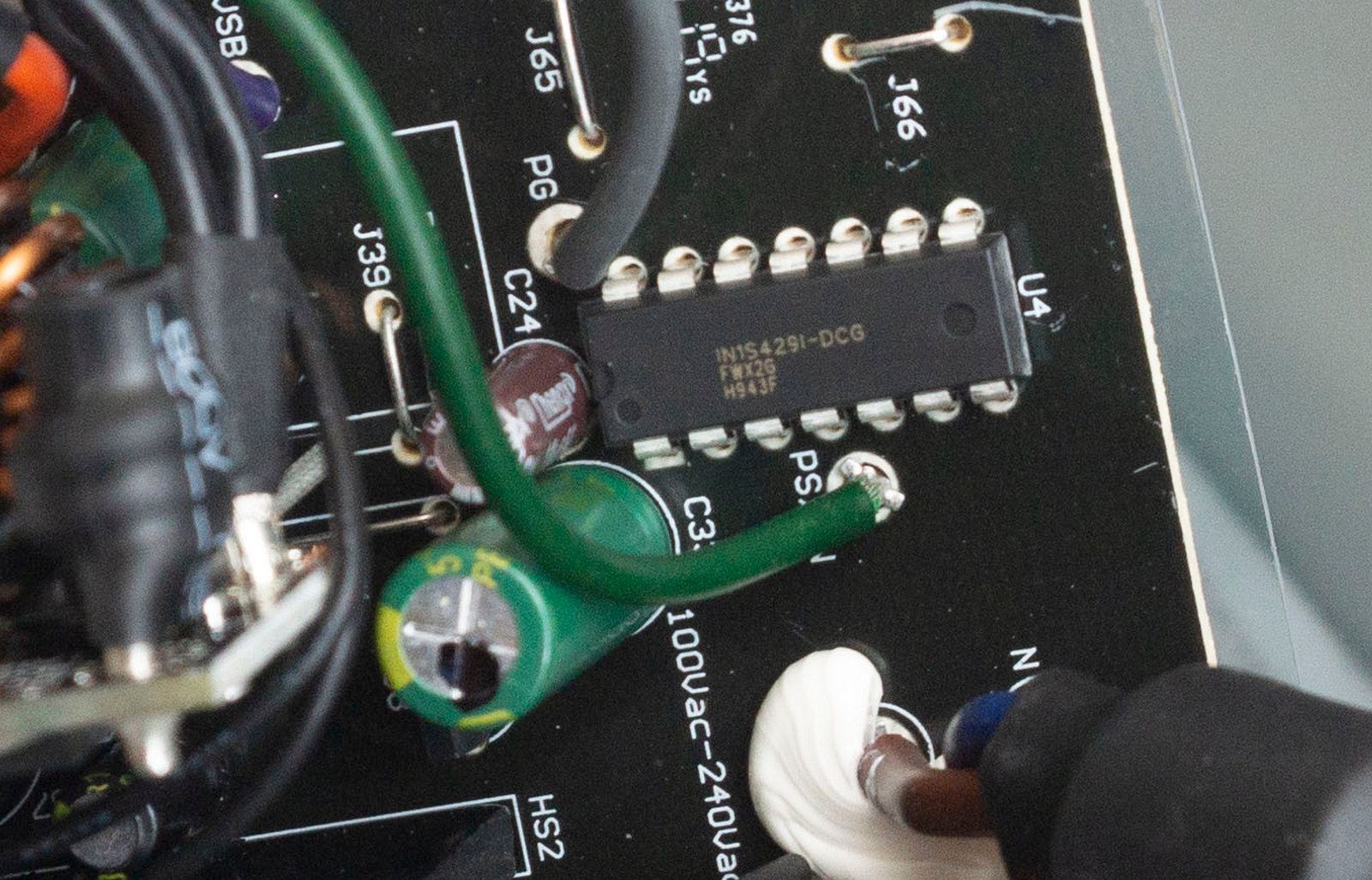

За все виды защиты отвечает супервизор S429, ранее с подобной маркировкой микросхемы мы не встречались.

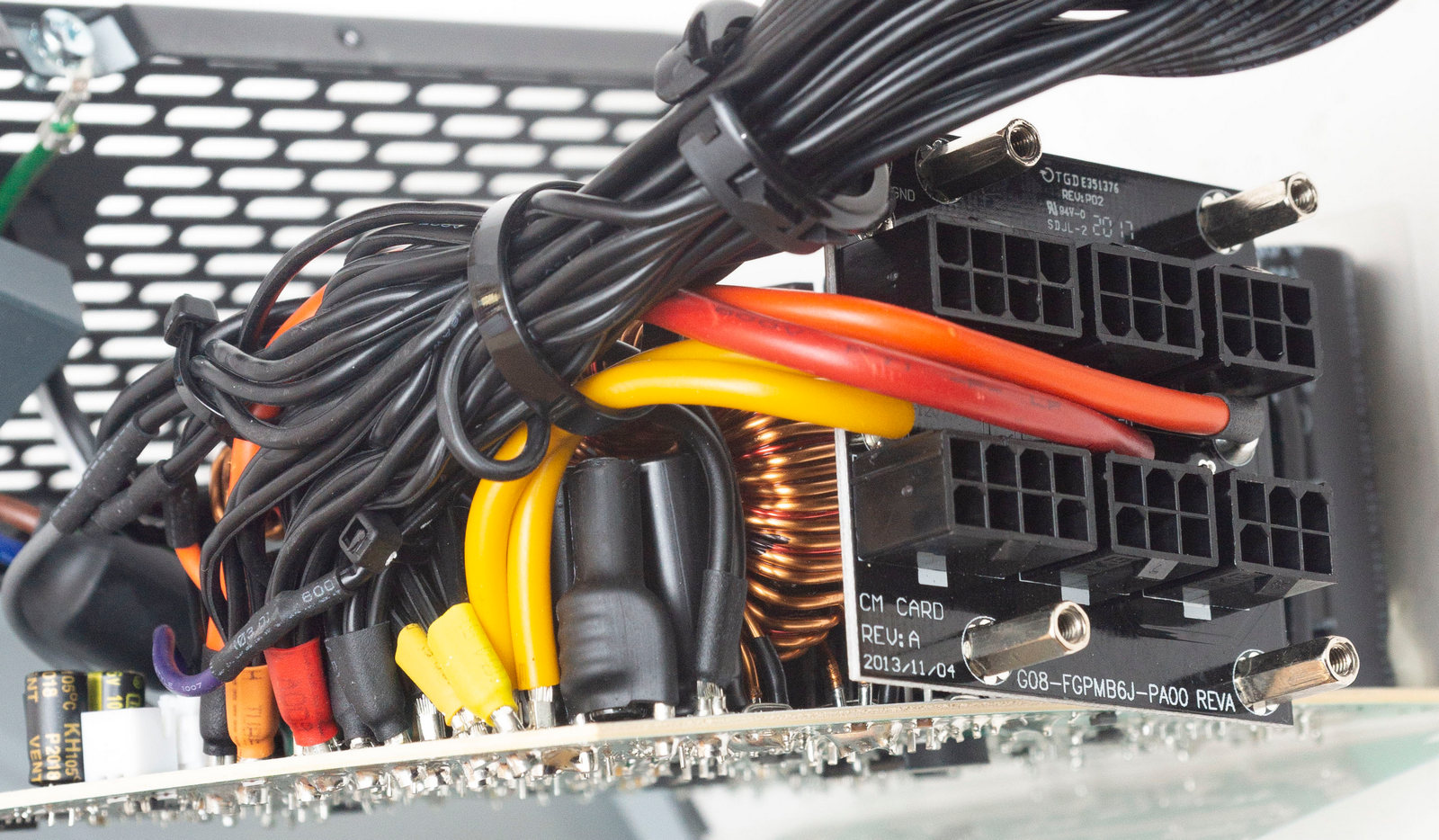

Модульная плата подключается к основной через толстые провода, на линию +12 В и землю идут по два провода.

В выходном фильтре используются разномастные конденсаторы от CapXon. В этом месте видим тесное соседство конденсаторов, проводов и дросселя. Самый сложно продуваемый участок схемотехники. Между конденсаторами термоклей, что должно предотвращать их взаимный прижим проводами, в том числе и к обмотке дросселя.

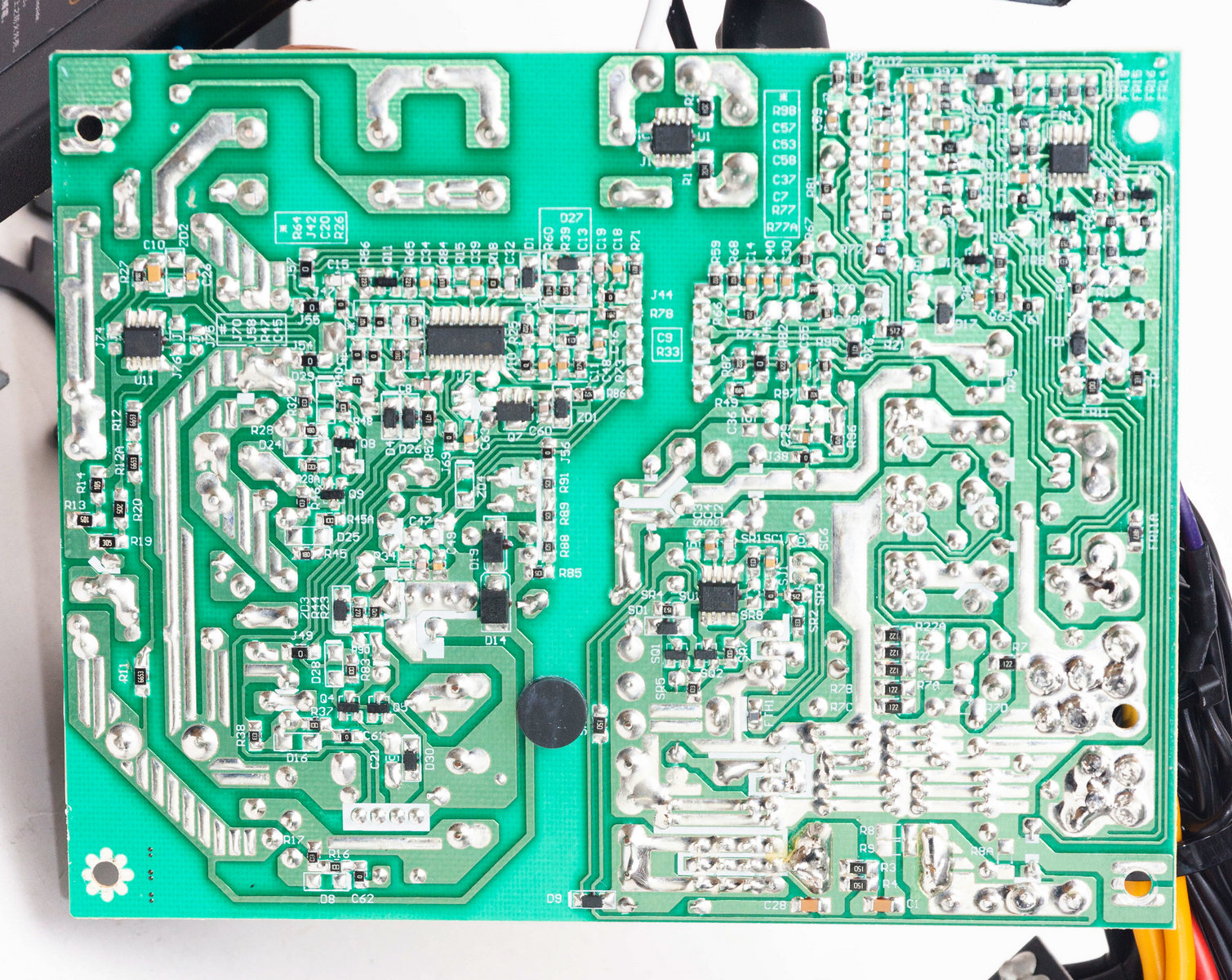

С обратной стороны платы мы видим аккуратную пайку и монтаж элементов. Следы неотмытого флюса отсутствуют. Большинство дорожек усилены припоем.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В, и +5 В подключались к постоянной нагрузке в 50 Вт, что является типичной нагрузкой на этих линиях в реальной системе.

По требованиям стандарта ATX отклонение не должно превышать 5%. Таким образом, норма для линии +12 В лежит в пределах 11.4-12.6 В.

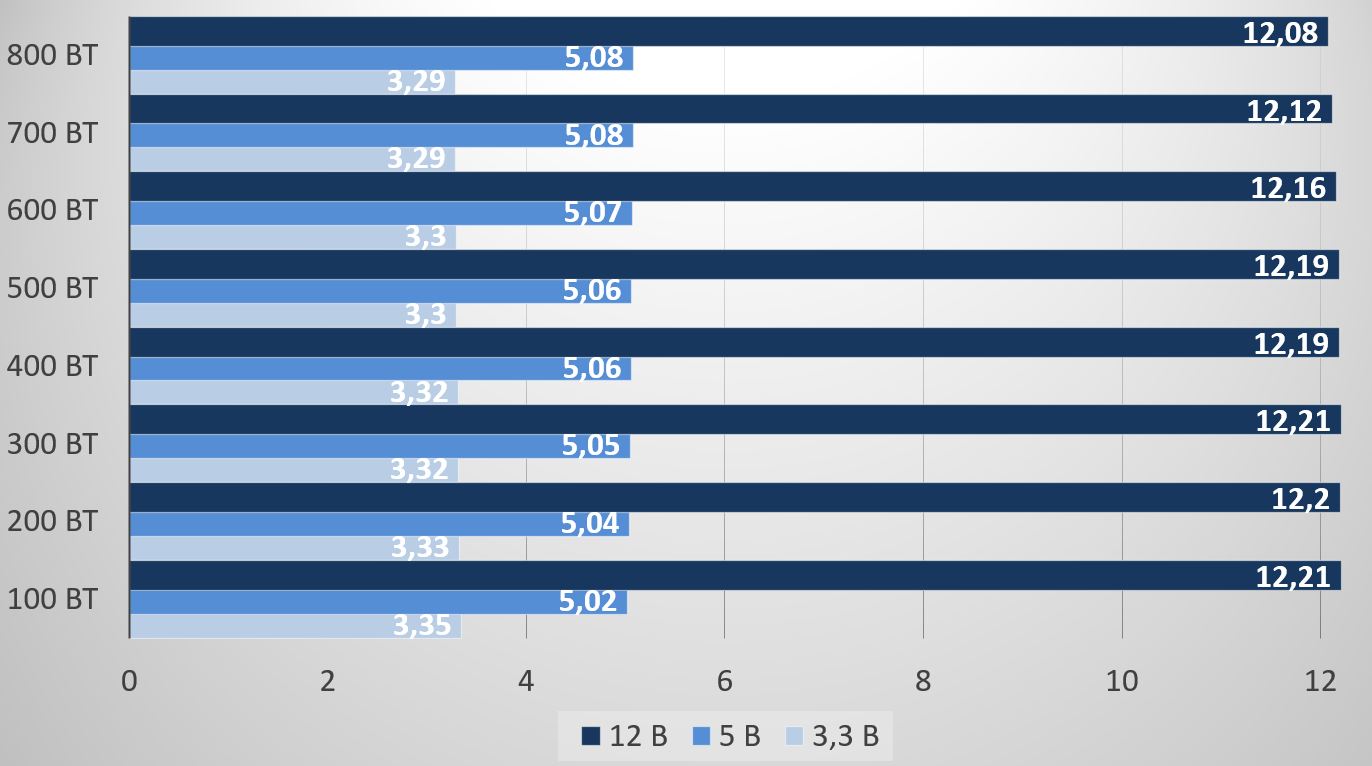

Под нагрузкой блок питания демонстрирует стабильные напряжения, линия +12 В не просаживается ниже номинального значения, изначально она завышена незначительно - не более 2%. Линия +5 В настроена таким образом, что при увеличении нагрузки по линии +12 В напряжение начинает завышаться, что исключает просадку. Здесь также все изменения укладываются в 2%. Линия +3,3 В также ведет себя стабильно, немного завышена изначально и проседает по минимуму, укладываясь в те же 2%.

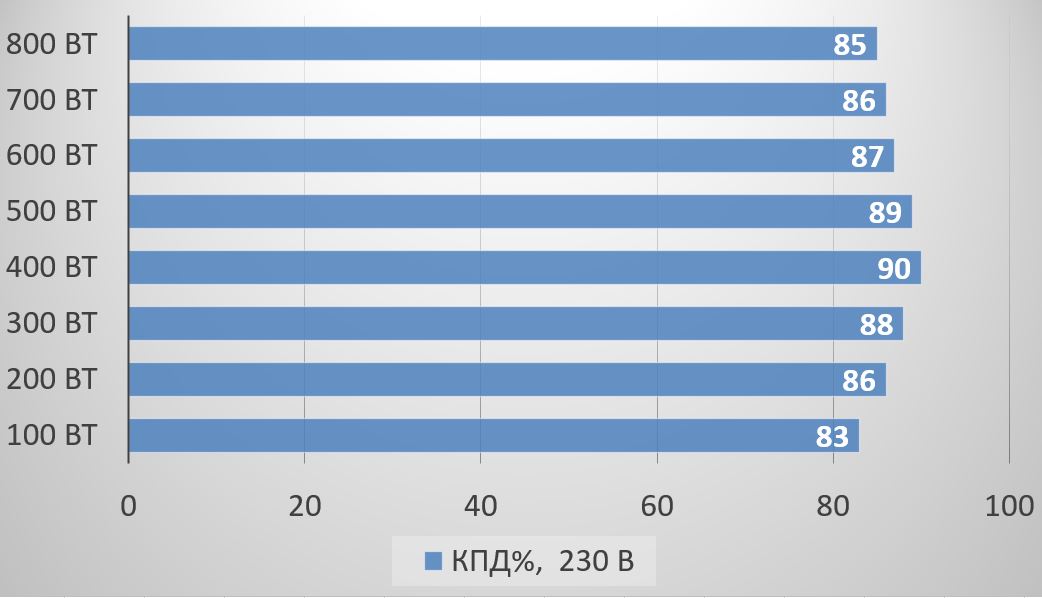

Уровень КПД значительно превышает нормы стандарта 80 PLUS Bronze – максимальная эффективность демонстрируется при нагрузке от 300 до 500 Вт. Блок питания лишь немного не дотягивает до сертификата 80 PLUS Gold.

Заключение

Thermaltake Smart BM2 750W – хороший блок питания с частично модульными кабелями, основан на современной схемотехнике, обеспечивающей высокую стабильность напряжений для питания комплектующих вашего ПК. Строгий оригинальный дизайн корпуса без навязчивой подсветки с комплектом плоских кабелей.

140-мм вентилятор на подшипнике скольжения, хоть и не имеет полупассивного режима работы, но работает достаточно тихо при нагрузке менее 400 Вт и обеспечивает хорошую вентиляцию корпуса.

Ценник у данной модели средний, идентичные модели от прочих производителей стоят примерно столько же. Но не все собираются на основе японского конденсатора и DC-DC преобразователя.

Плюсы:

• Отличная стабилизация напряжений по всем линиям;
• Современная схемотехника, использование японского конденсатора;
• Приемлемая стоимость;
• Частичная модульность кабелей;
• Высокий уровень КПД;
• Два 8-пин коннектора питания CPU;
• Тихая работа вентилятора.

Минусы:

• Неудобная реализация кабеля с Molex-коннекторами;
• Неаккуратная сборка корпуса у нашего экземпляра.
