Обзор и тестирование блока питания AZZA PSAZ-850G

Блок питания с поддержкой ATX 3.1 и PCI-E Gen 5.1, а также сертификатом 80 PLUS Gold от бренда AZZA. Что он нам может предложить с учетом стоимости в 10 000 рублей?

Конкуренция в этой нише на российском рынке высокая, много известных брендов на зарекомендовавших себя платформах. И если в бюджетном секторе можно получить преимущество за счет снижения цены и экономии, то здесь пользователям нужны качество и надежность – мощность 850 Вт подразумевает производительные сборки на основе дорогостоящих комплектующих.

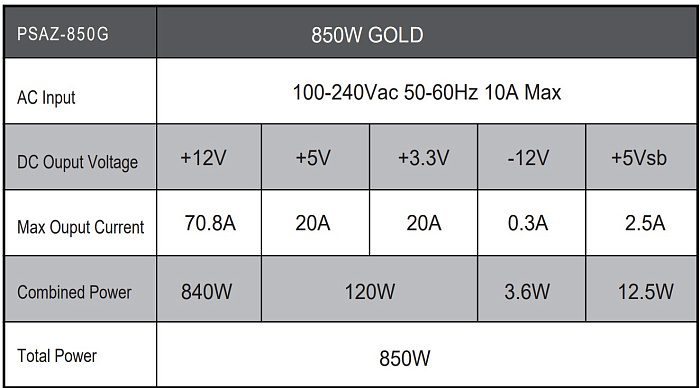

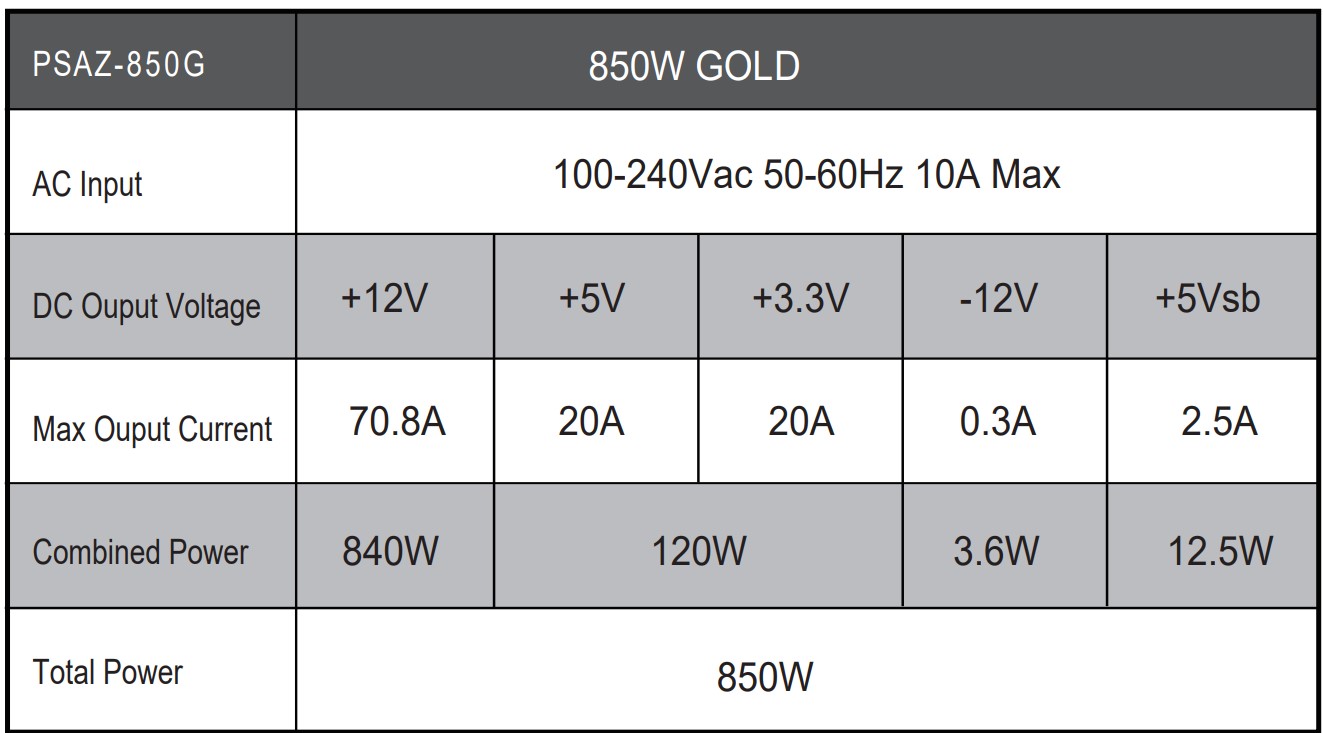

Технические характеристики

Нагрузочные характеристики

Упаковка и комплектация

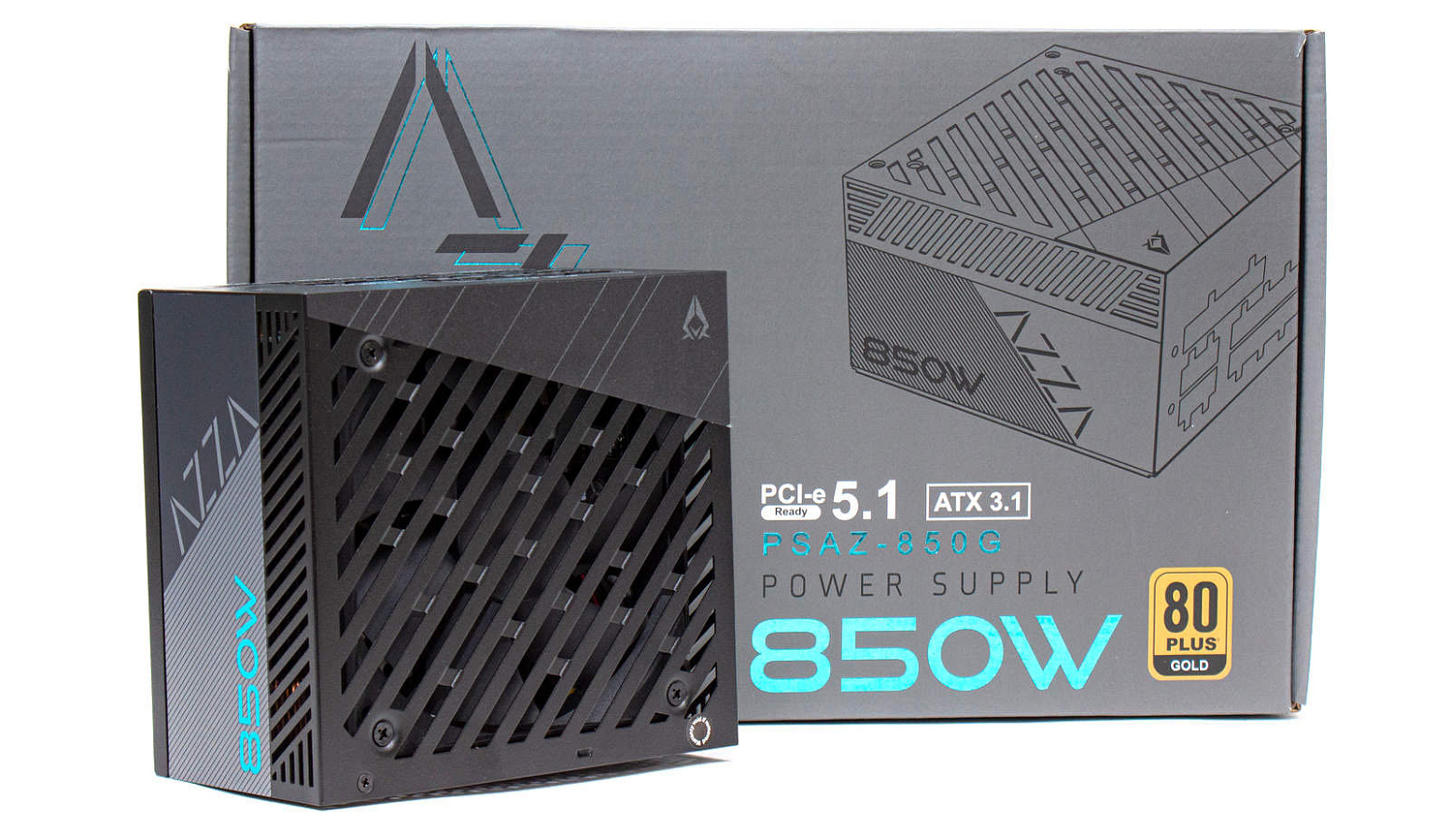

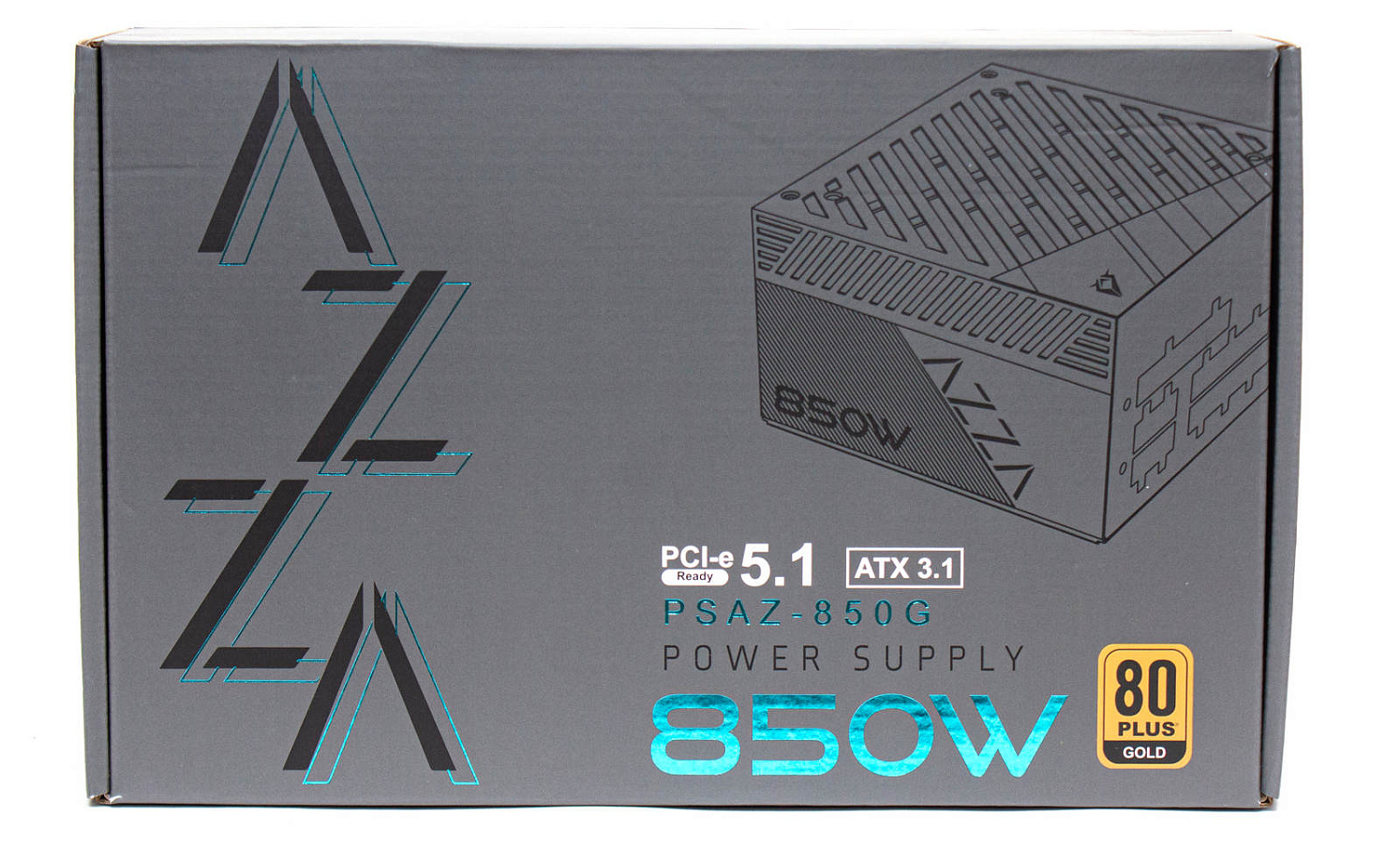

Блок поставляется в глянцевой серой коробке, на лицевой стороне расписаны все ключевые особенности модели.

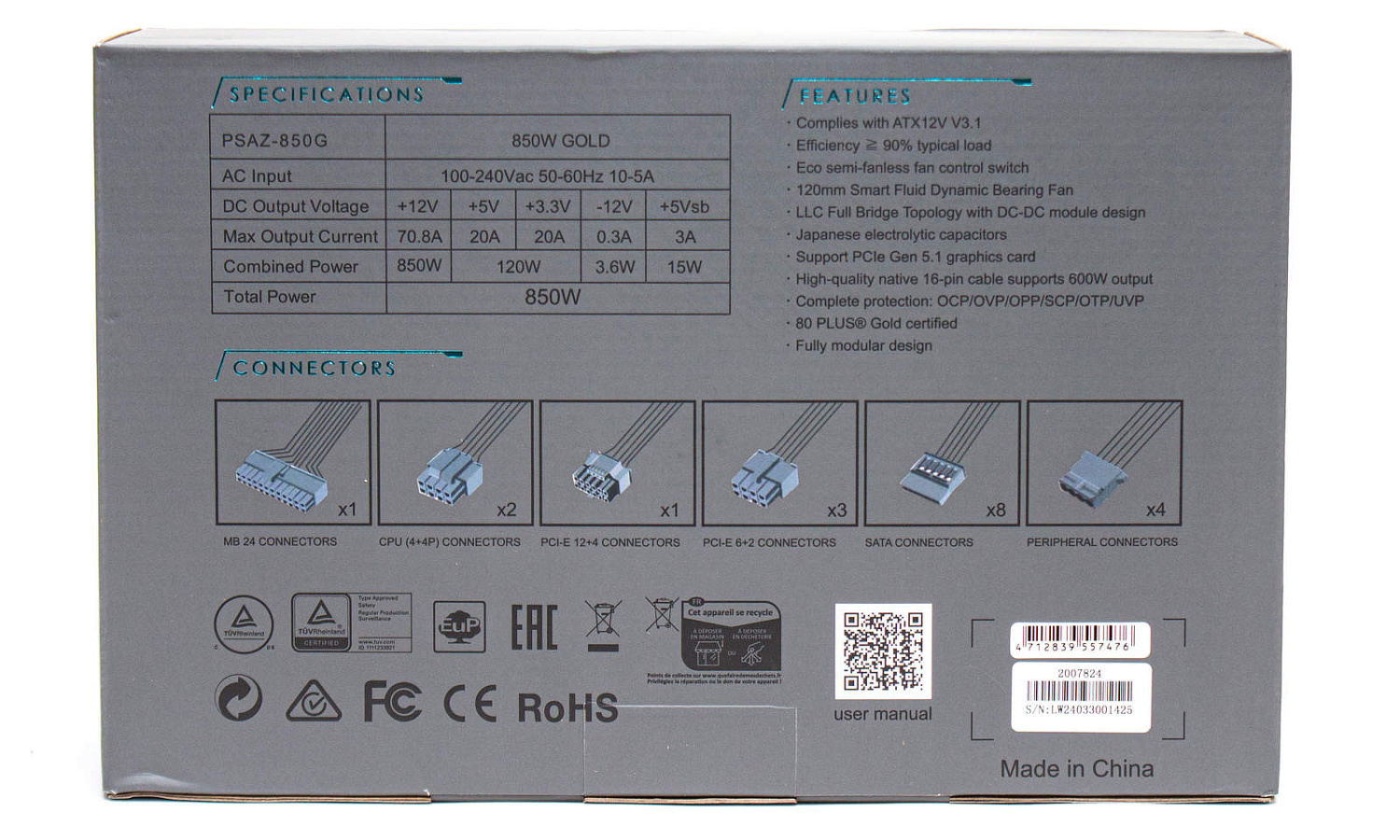

С тыльной стороны располагаются подробные нагрузочные характеристики, а также идет перечисление кабелей и коннекторов.

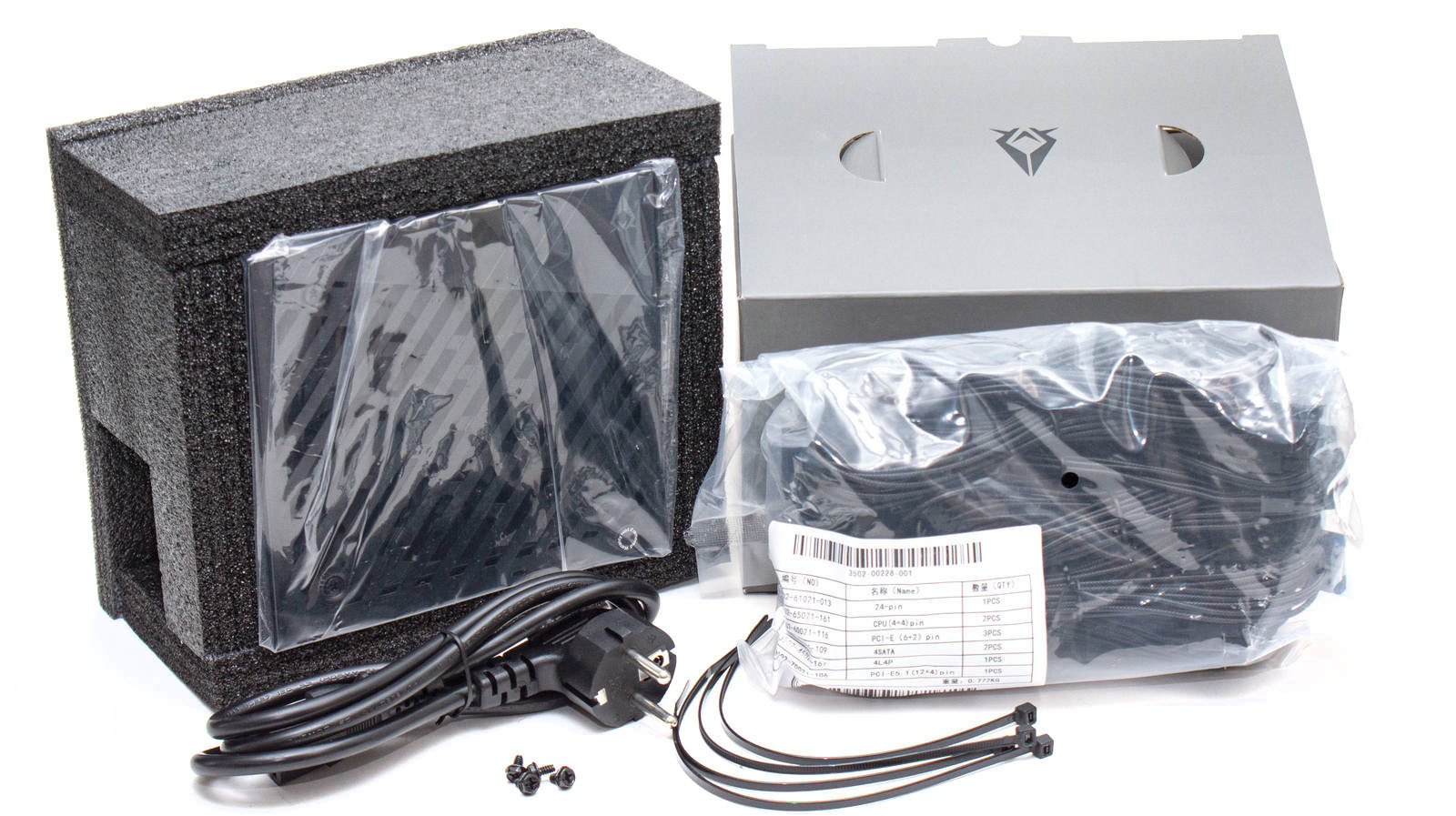

В коробке блок питания упакован в целлофан и помещен в ячейку из вспененного полиуретана. В отдельной коробке находятся модульные кабели, на упаковочном пакете - наклейка с перечислением комплекта. Кроме винтов крепления и сетевого кабеля имеются четыре пластиковые стяжки.

Кабели и коннекторы

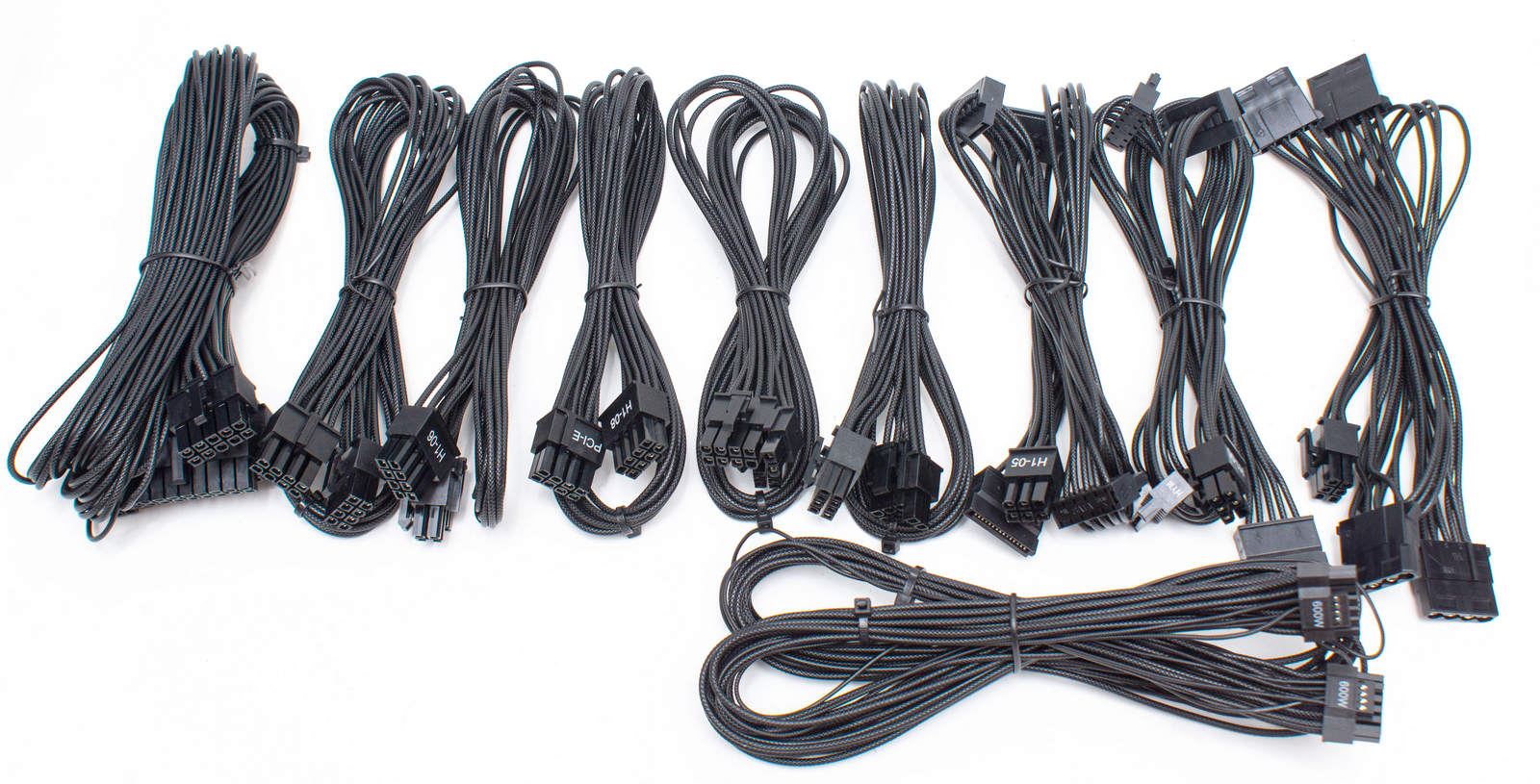

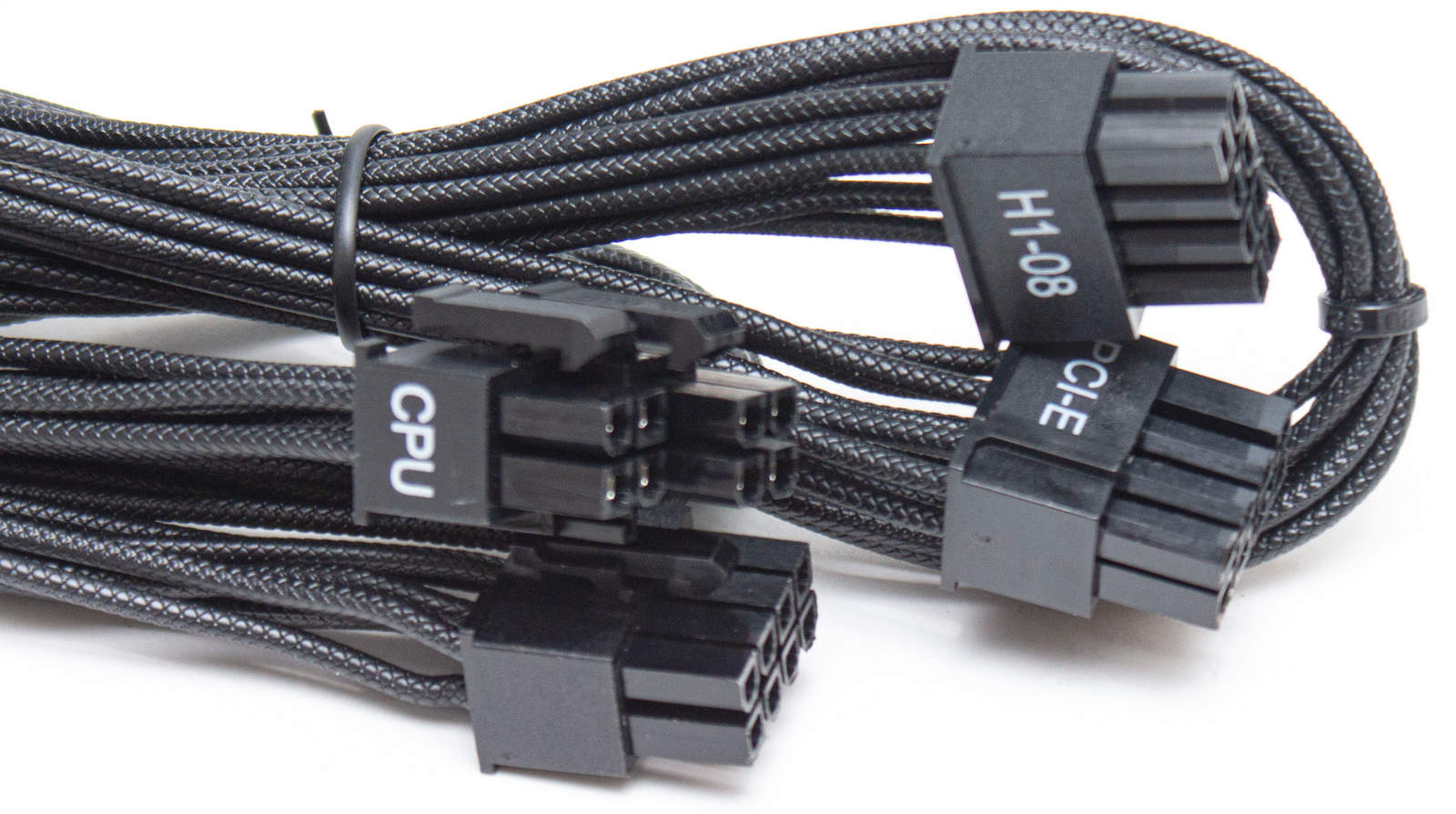

В комплекте десять кабелей, все в виде пучков из проводов в индивидуальной пластиковой оплетке с текстурой, имитирующей тканевую оплетку.

Местами пучки перехвачены стяжками, холдеров для укладки кабелей в комплекте нет.

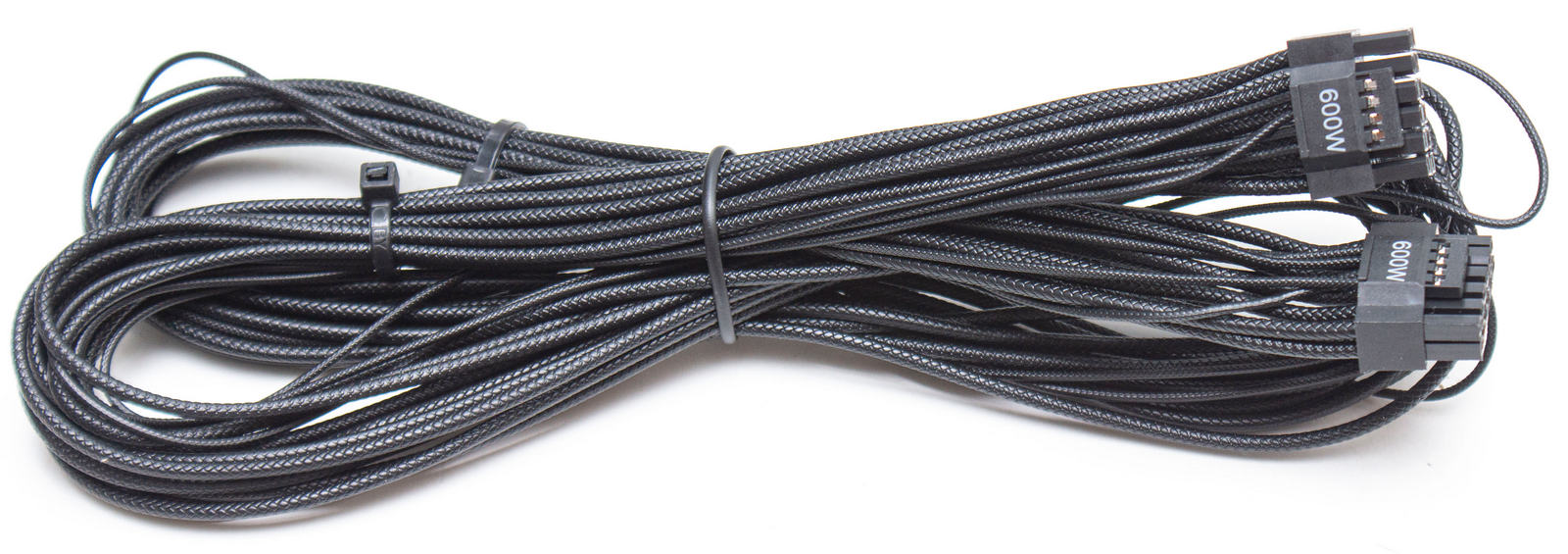

Провода калибром 18AWG. Кабель 16-пин 600W набран проводами 16+24AWG.

Описание кабелей на сайте производителя и в документации немного отличается от реального комплекта.

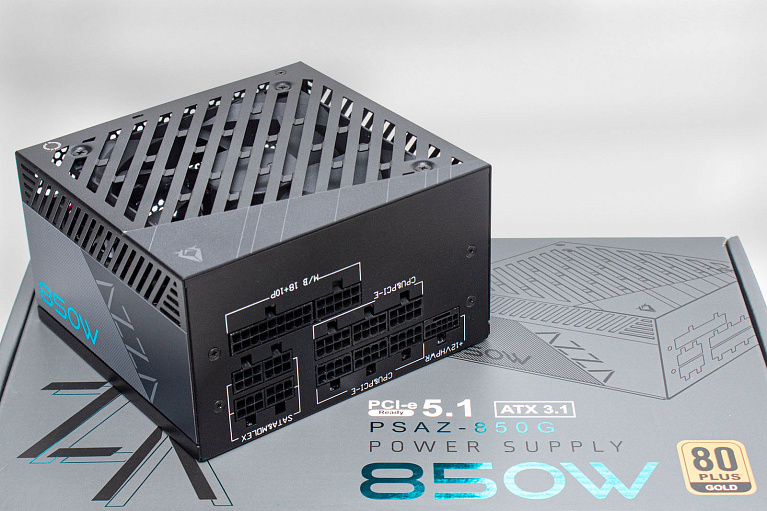

Внешний вид

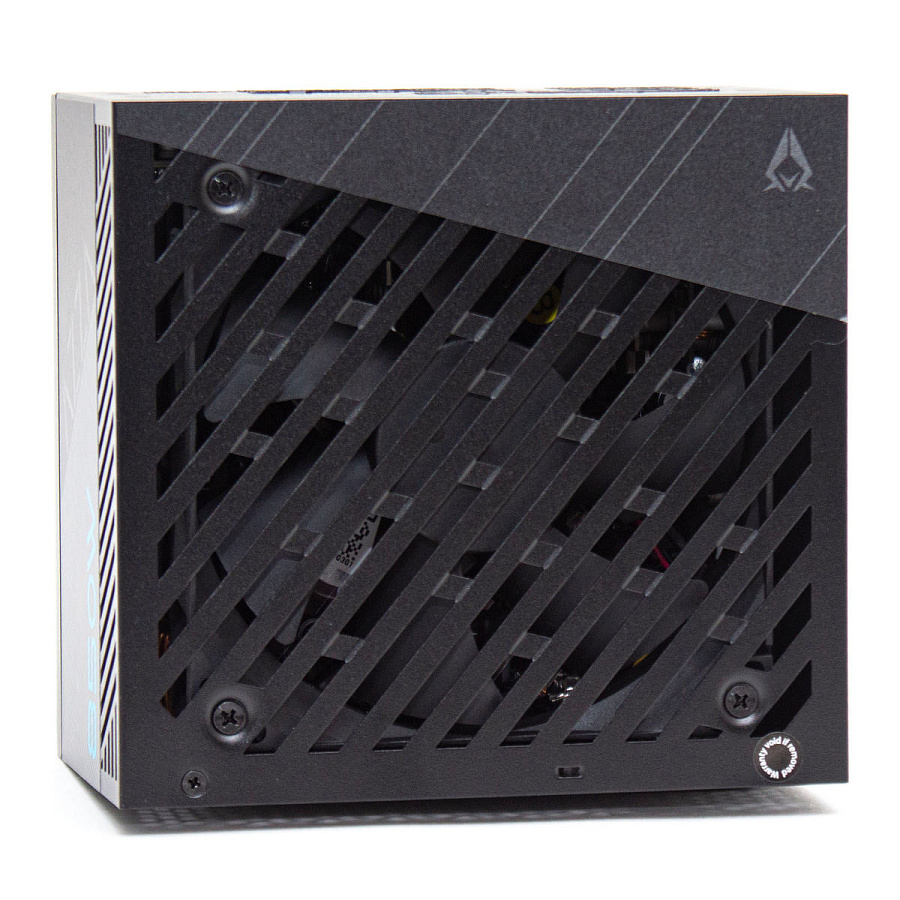

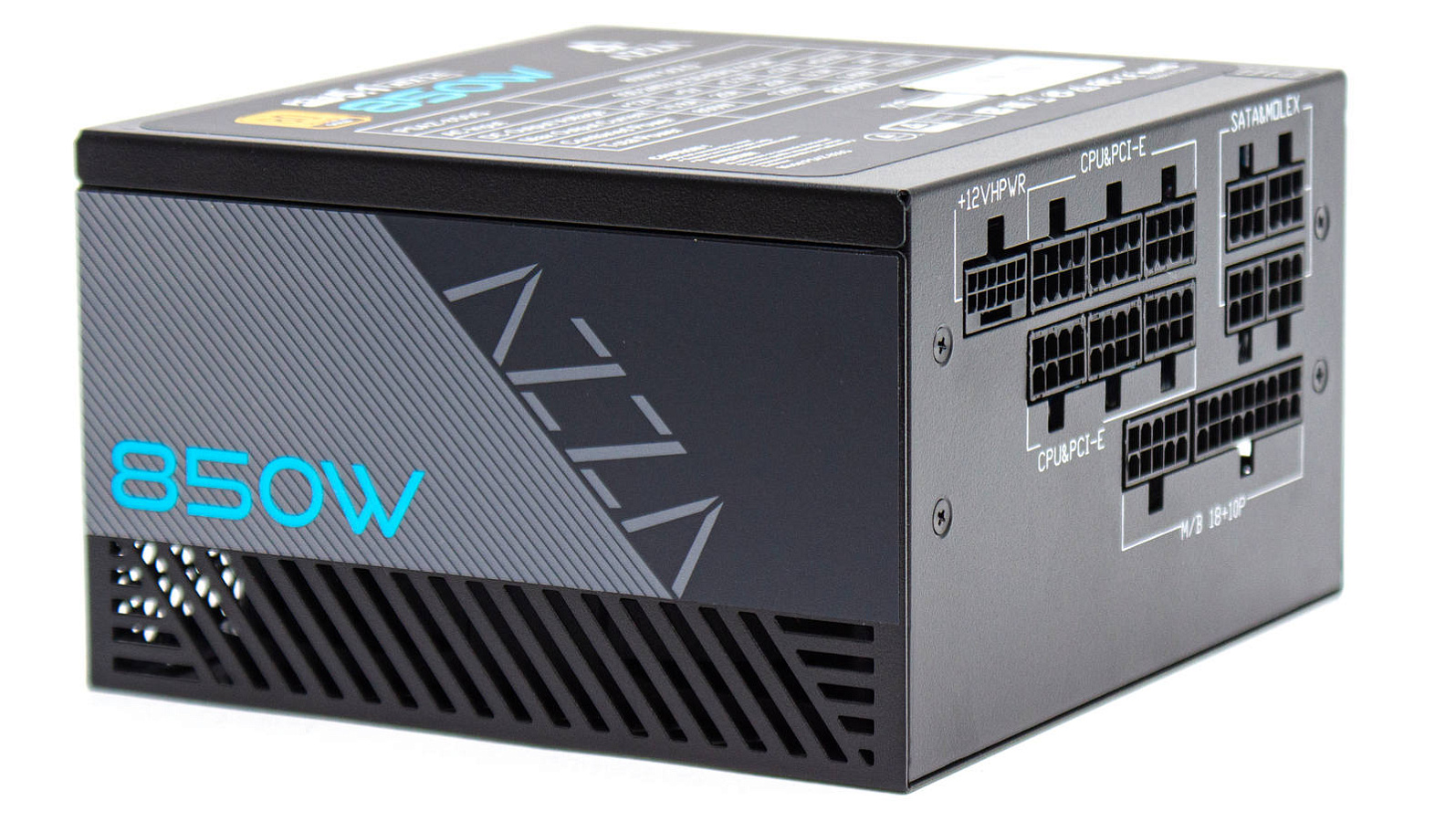

Корпус блока питания имеет нестандартный дизайн. Нижняя грань и часть боковых сторон с перфорацией в виде диагональных вырезов. Угол нижней грани закрыт картонной наклейкой.

По бокам также находятся наклейки с логотипом.

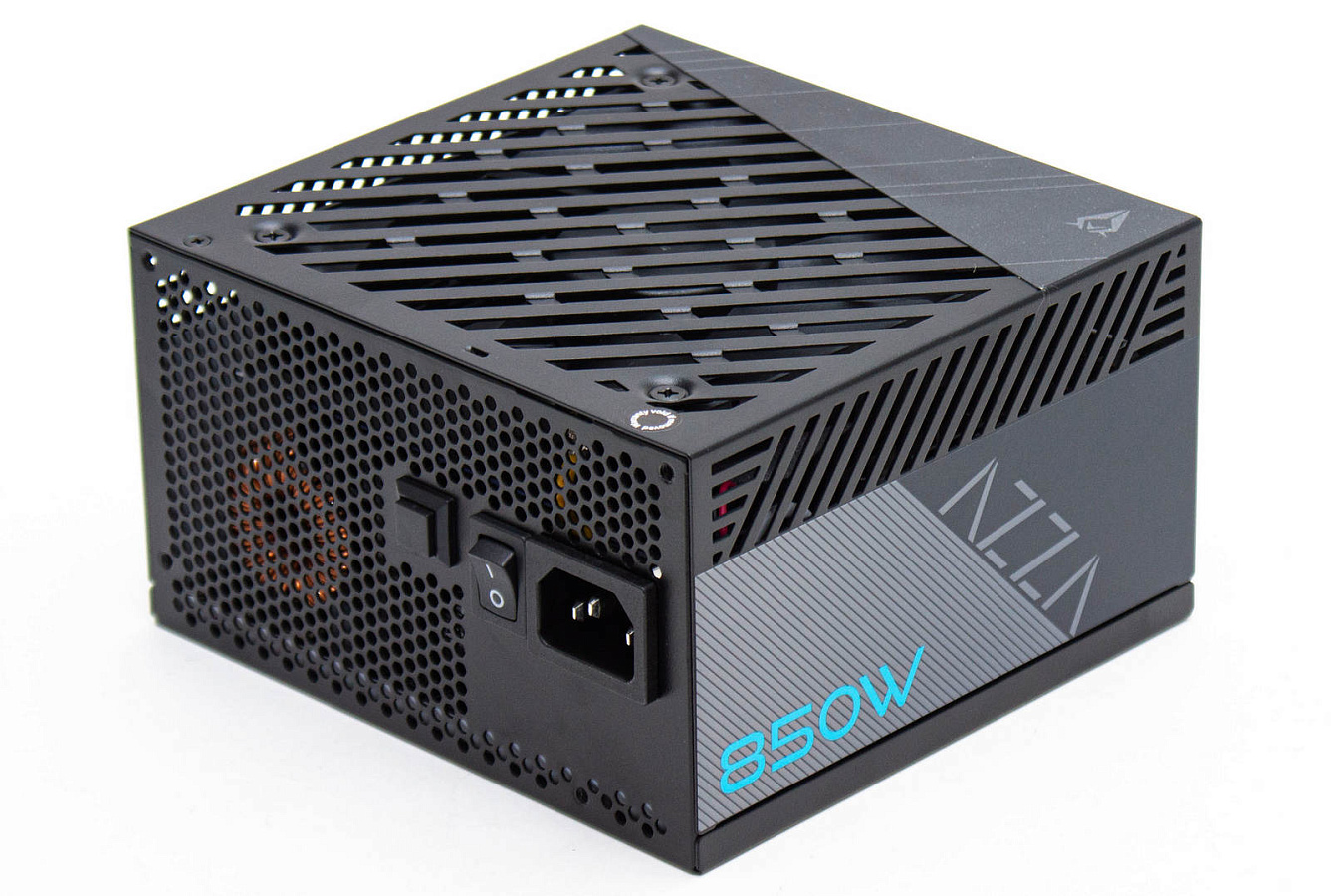

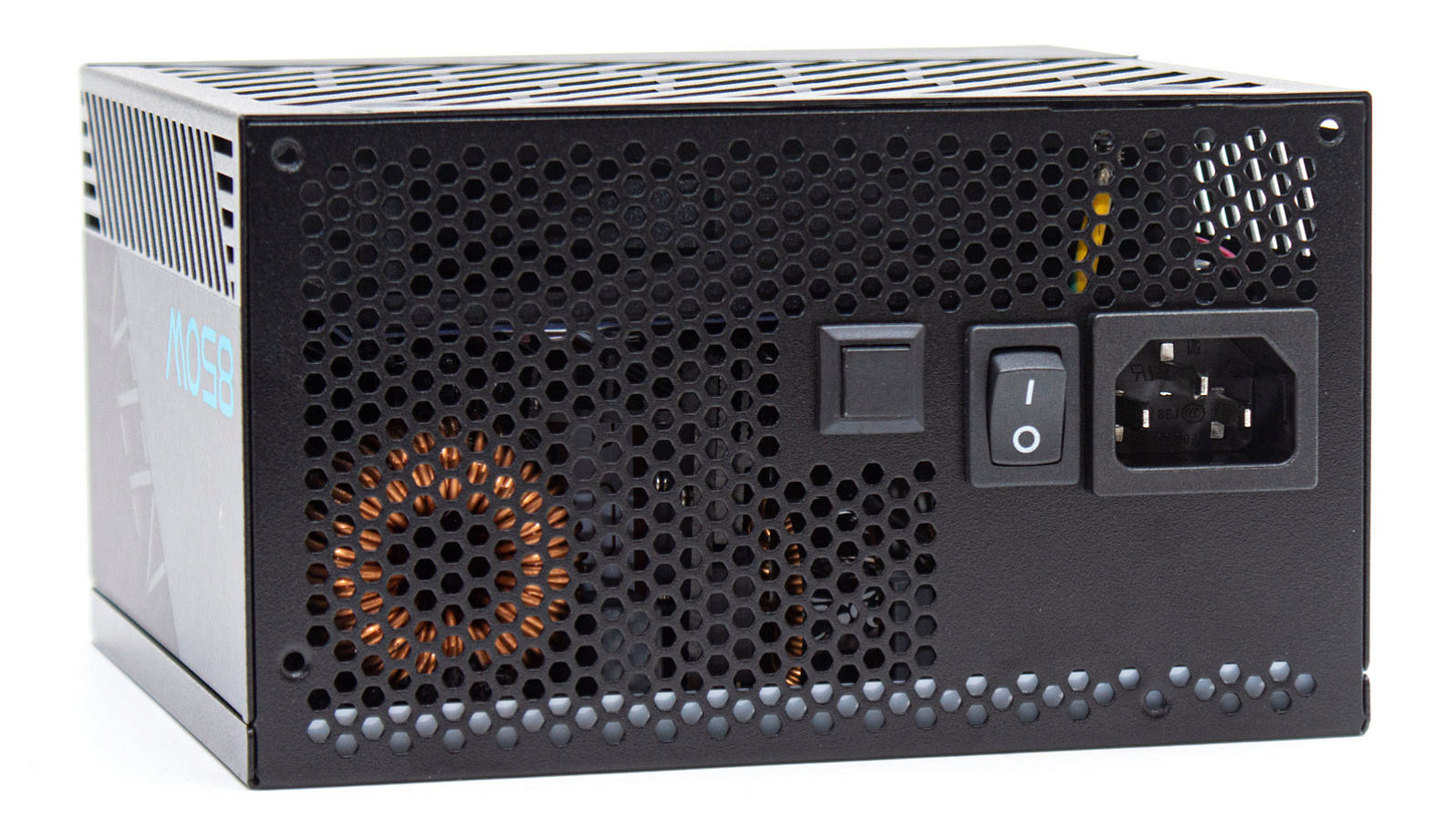

На лицевой стороне обычная сотовая перфорация, кроме тумблера включения имеется кнопка включения гибридного режима работы вентилятора.

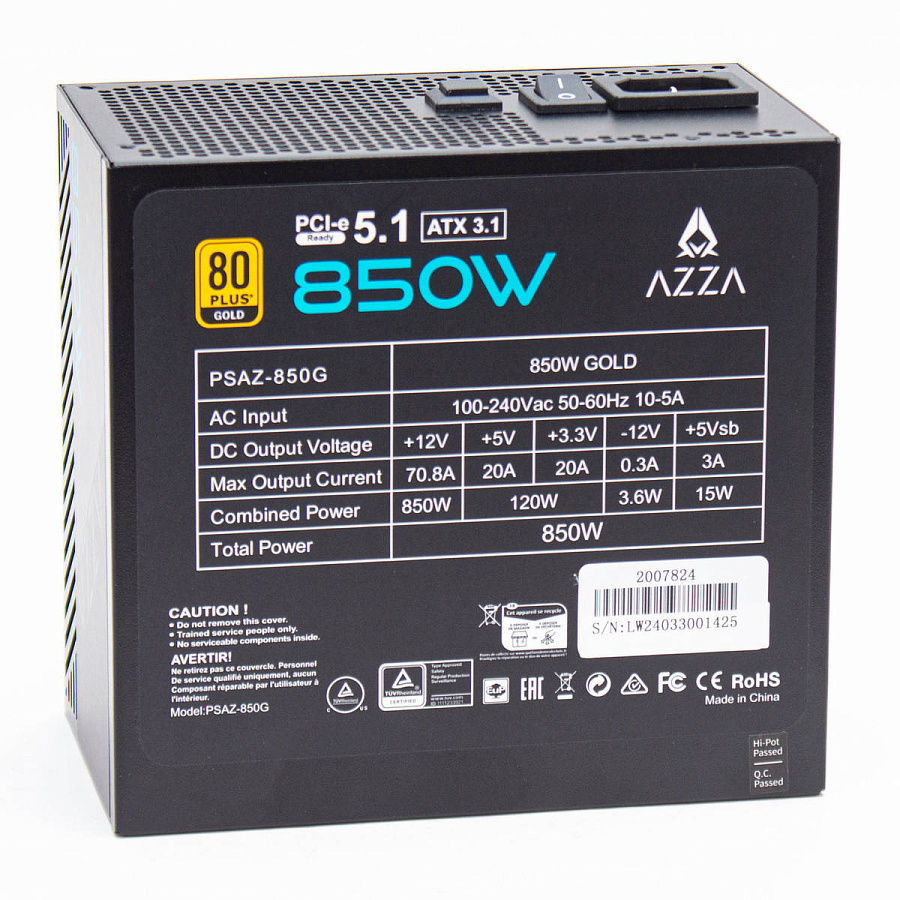

Верхняя грань вся закрыта наклейкой с нагрузочными характеристиками и прочей информацией.

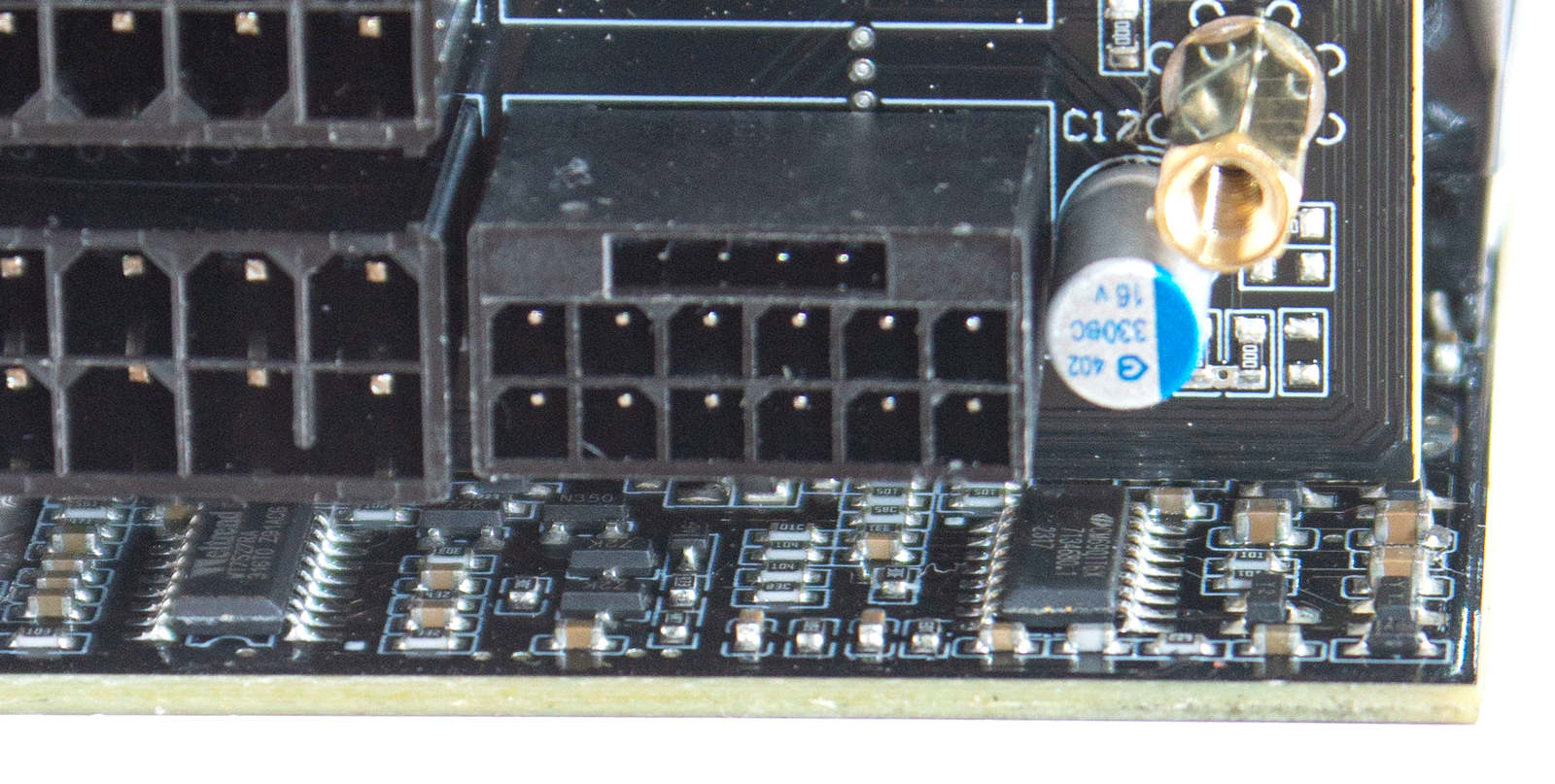

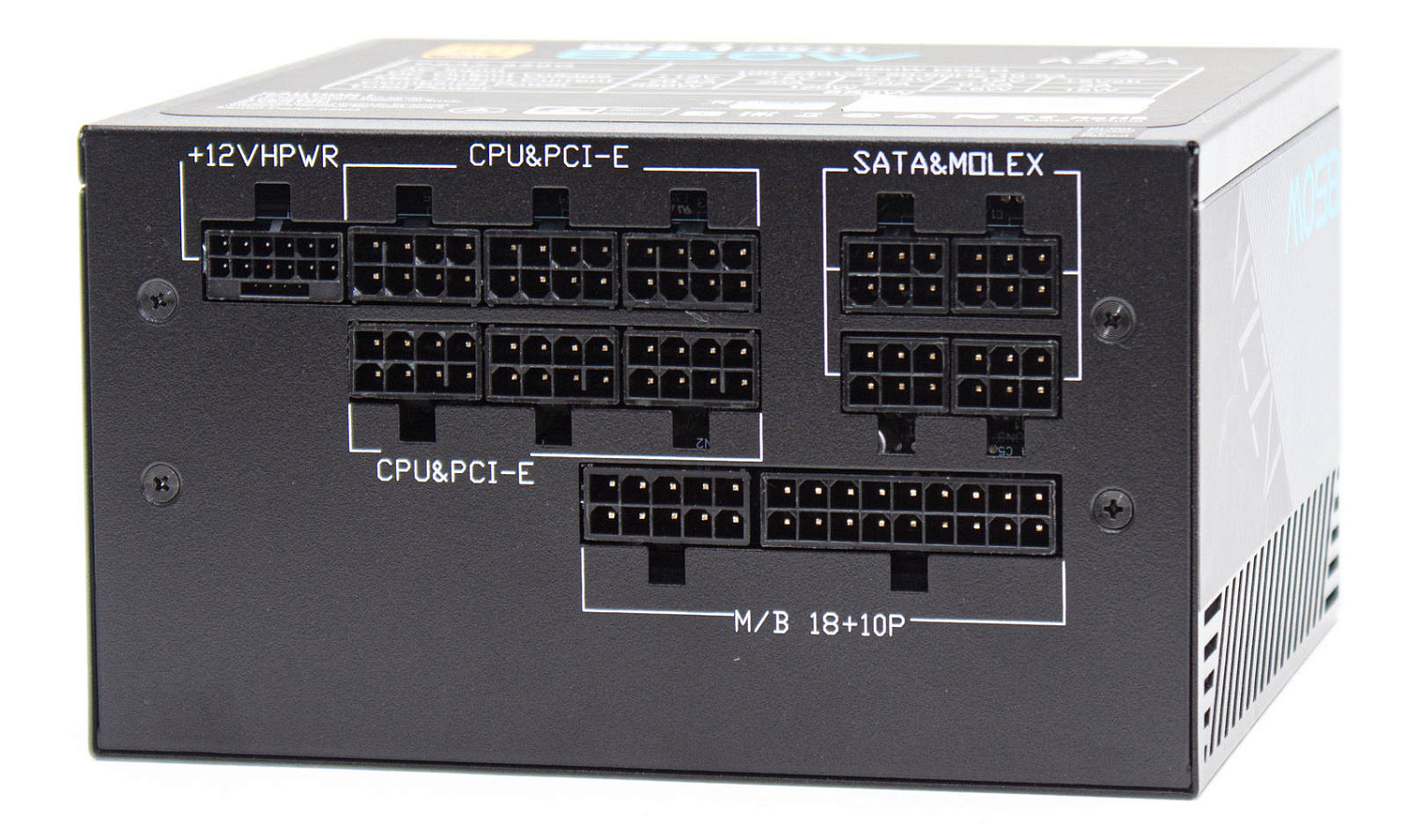

Тыльная сторона разместила на себе колодки для подключения модульных кабелей. Вилки в три ряда размещены ступенькой. Все скомпонованы и подписаны.

Охлаждение

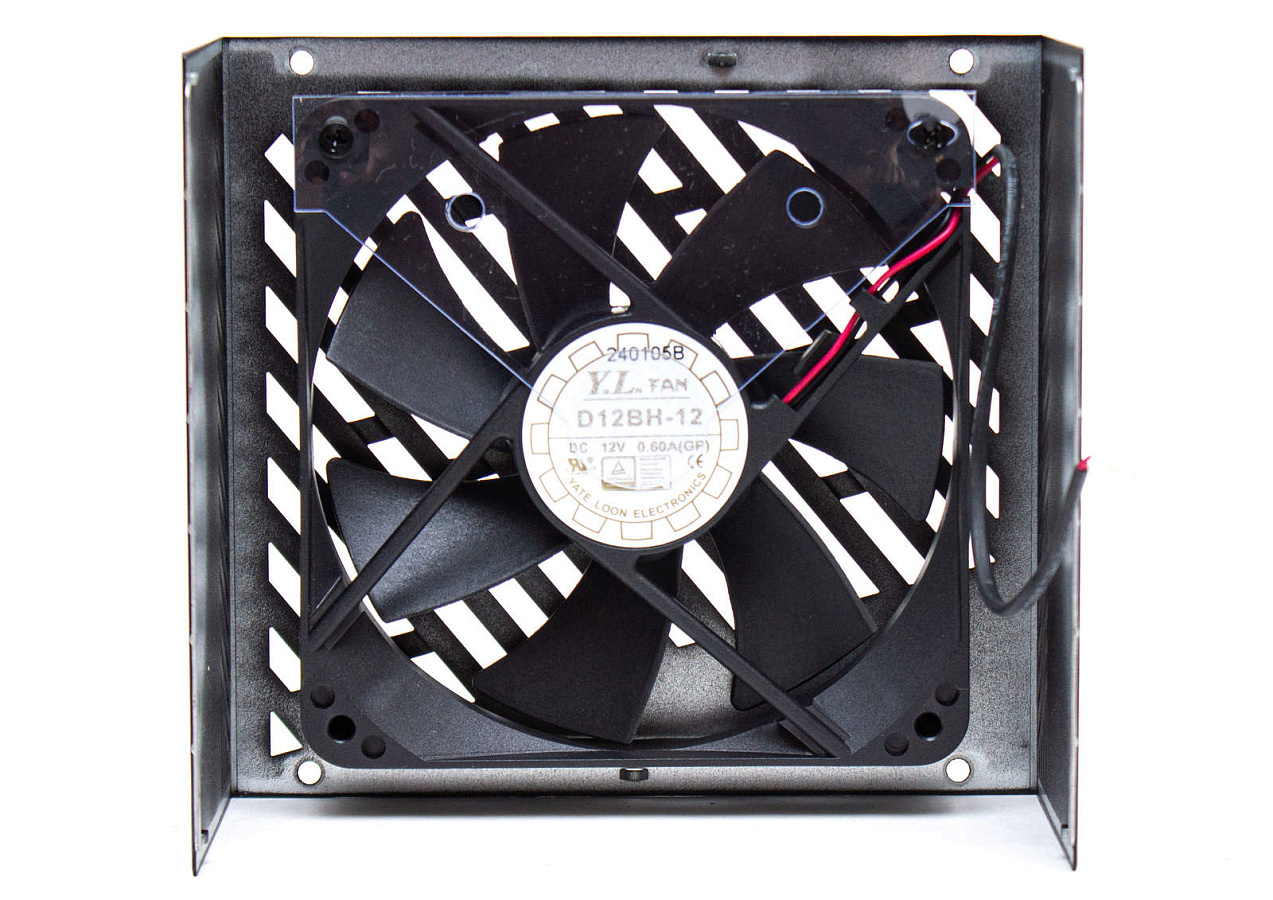

Вентилятор установлен Yate Loon D12BH-12 на основе двойного шарикоподшипника.

В полупассивном режиме вентилятор стартует при температуре свыше 60°С, на нашем стенде старт был на нагрузке более 600 Вт.

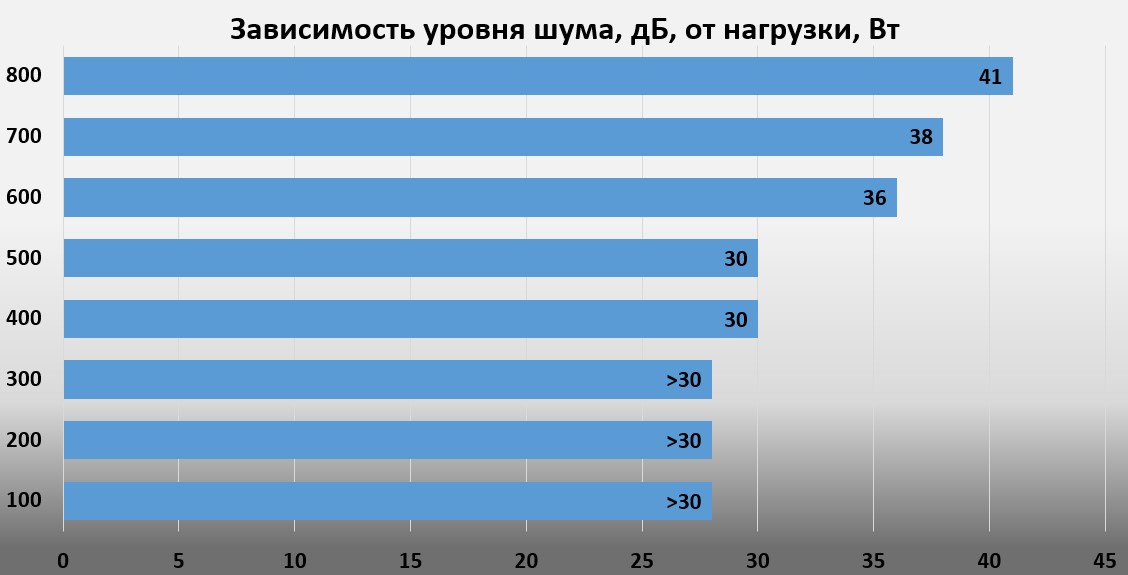

В активном режиме до этих же пределов его работа достаточно тихая, повышение нагрузки ведет к раскручиванию вентилятора, но шум все еще в комфортных границах.

Схемотехника

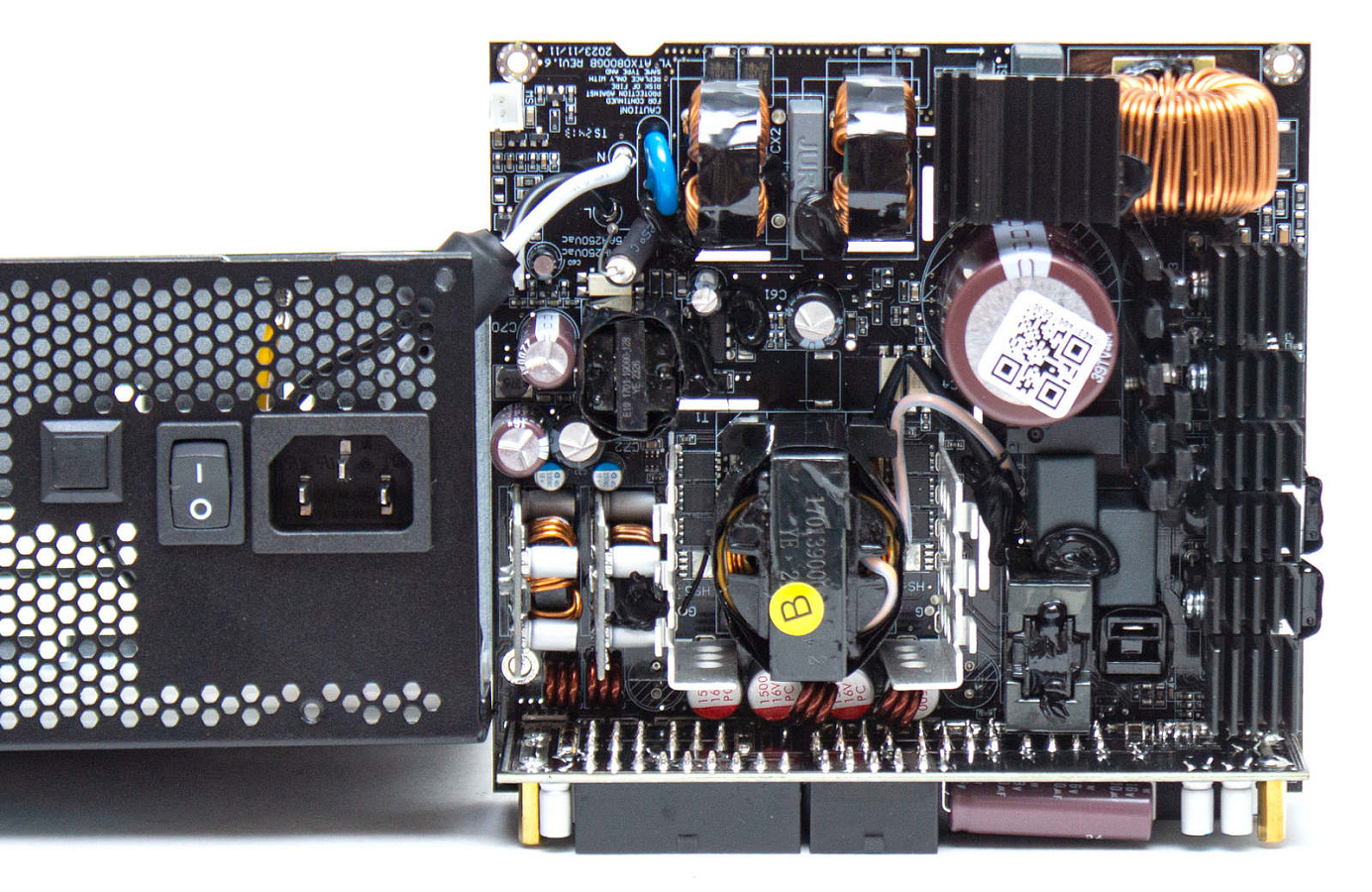

ОЕМ платформа используется Helly ATX0800GB, её мы встречали в моделях 1STPLAYER NGDP Gold.

Топология полумоста с резонансным LLC преобразователем, во вторичной части синхронный выпрямитель линии +12В и DC-DC преобразователи вторичных каналов.

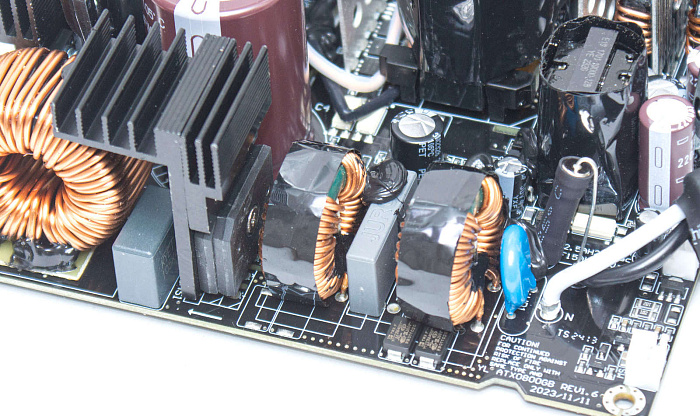

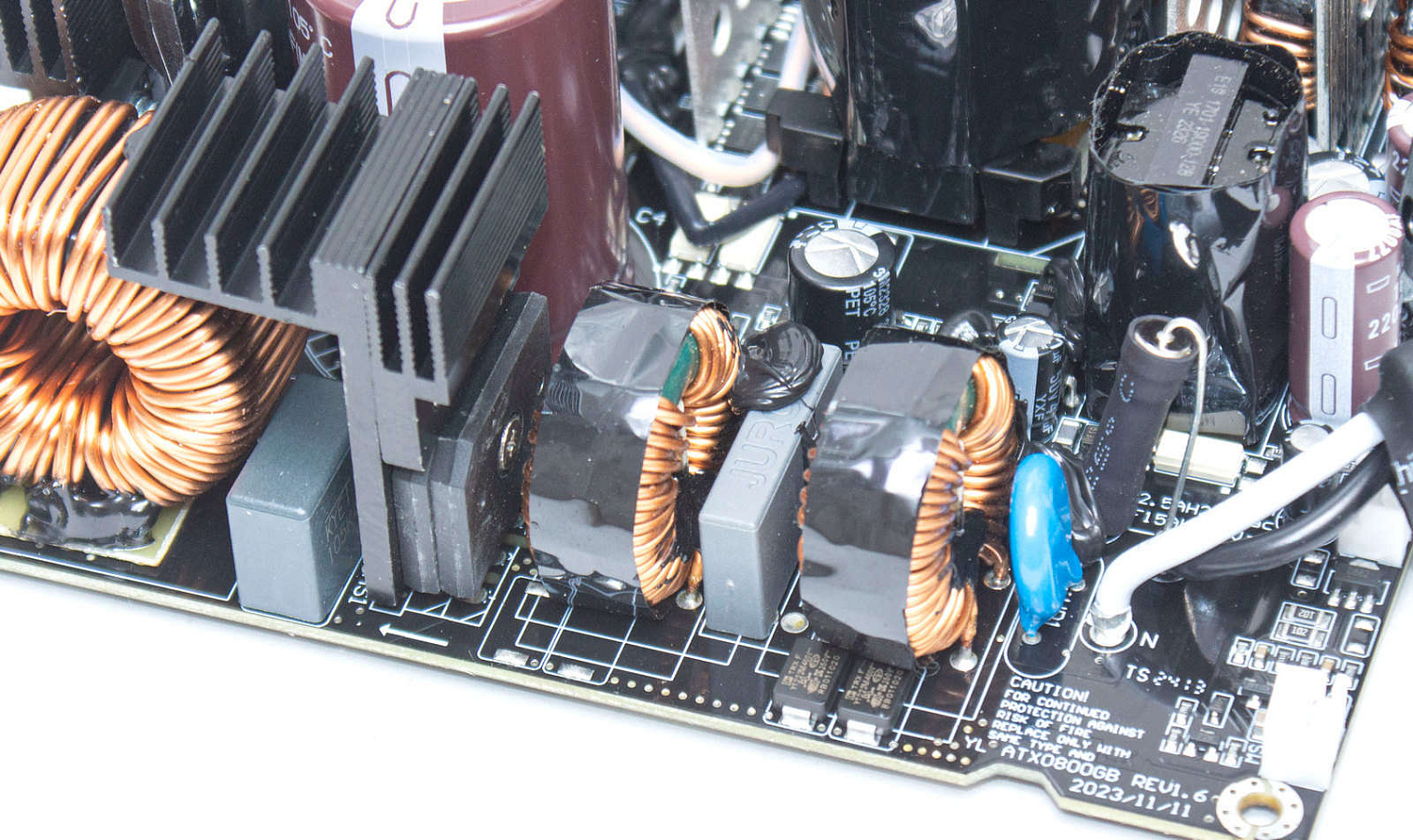

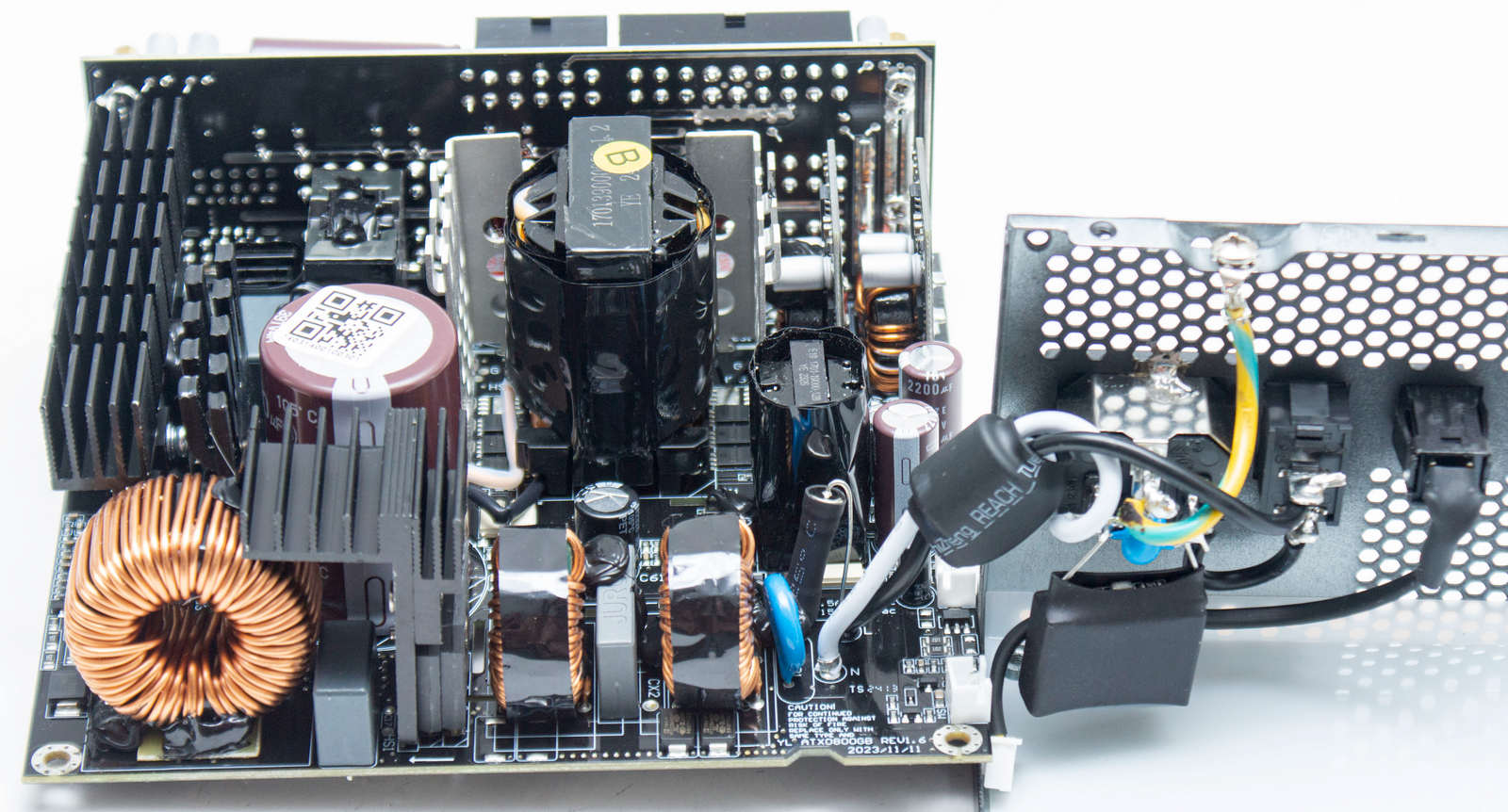

EMI-фильтр полноценный, разделен на два звена: первое на входной вилке, второе на основной плате. Два Y-конденсатора, два SMDY конденсатора, два Х-конденсатора и два дросселя. На подвесном конденсаторе напаяна схема для разрядки.

Для защиты БП имеется варистор и плавкий предохранитель, плюс NTC-термистор и реле для защиты от пускового тока.

На Г-образном радиаторе с оребрением две диодных сборки выпрямителя GBU 1508 (800В, 15A).

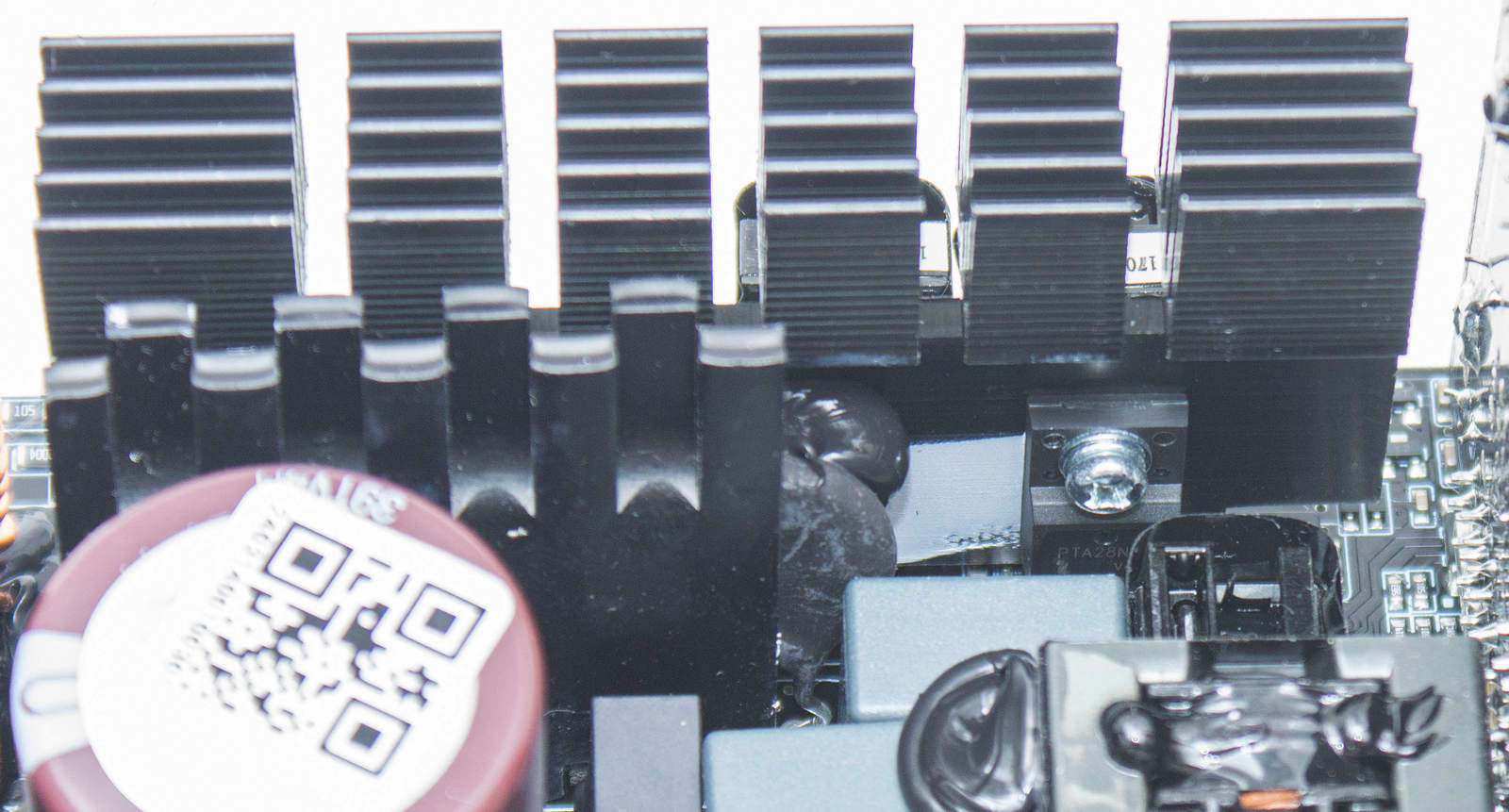

Следующий радиатор отводит тепло от двух мосфетов APFC (маркировка не видна) и двух мосфетов преобразователя LCSC Electronics PTA28N50 (500В, 28А).  Диод APFC на отдельном параллельном радиаторе, маркировку также не видно.

На краю платы расположен контроллер APFC Champion CX6500UNX.

Контроллер преобразователя Champion CM6901T6X находится за модульной платой, рядом - супервизор Weltrend W7527RA.

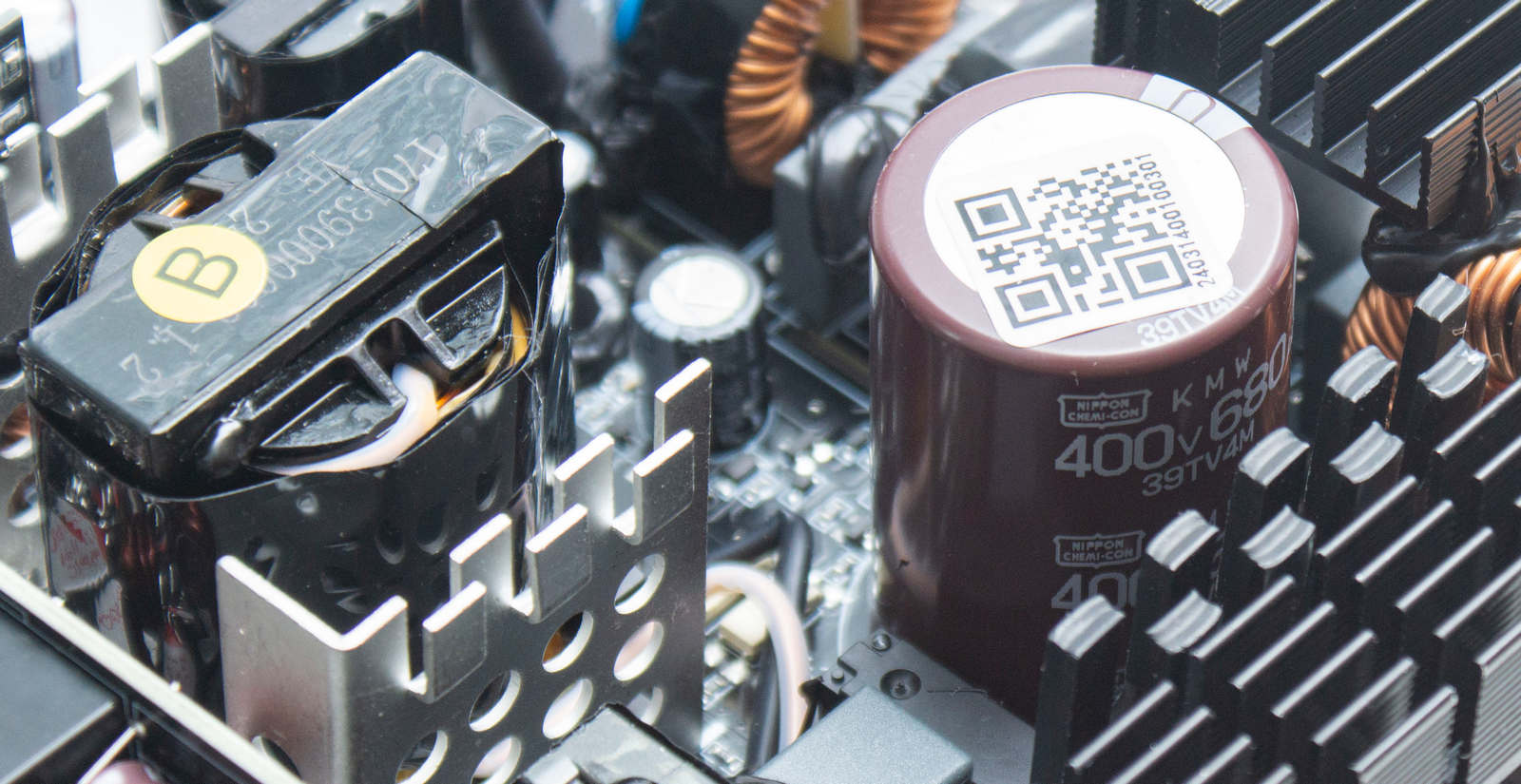

Сглаживающий высоковольтный конденсатор Nippon Chemi-Con емкостью 680 мкФ рассчитан на напряжение до 400 В и температуру до 105 °C.

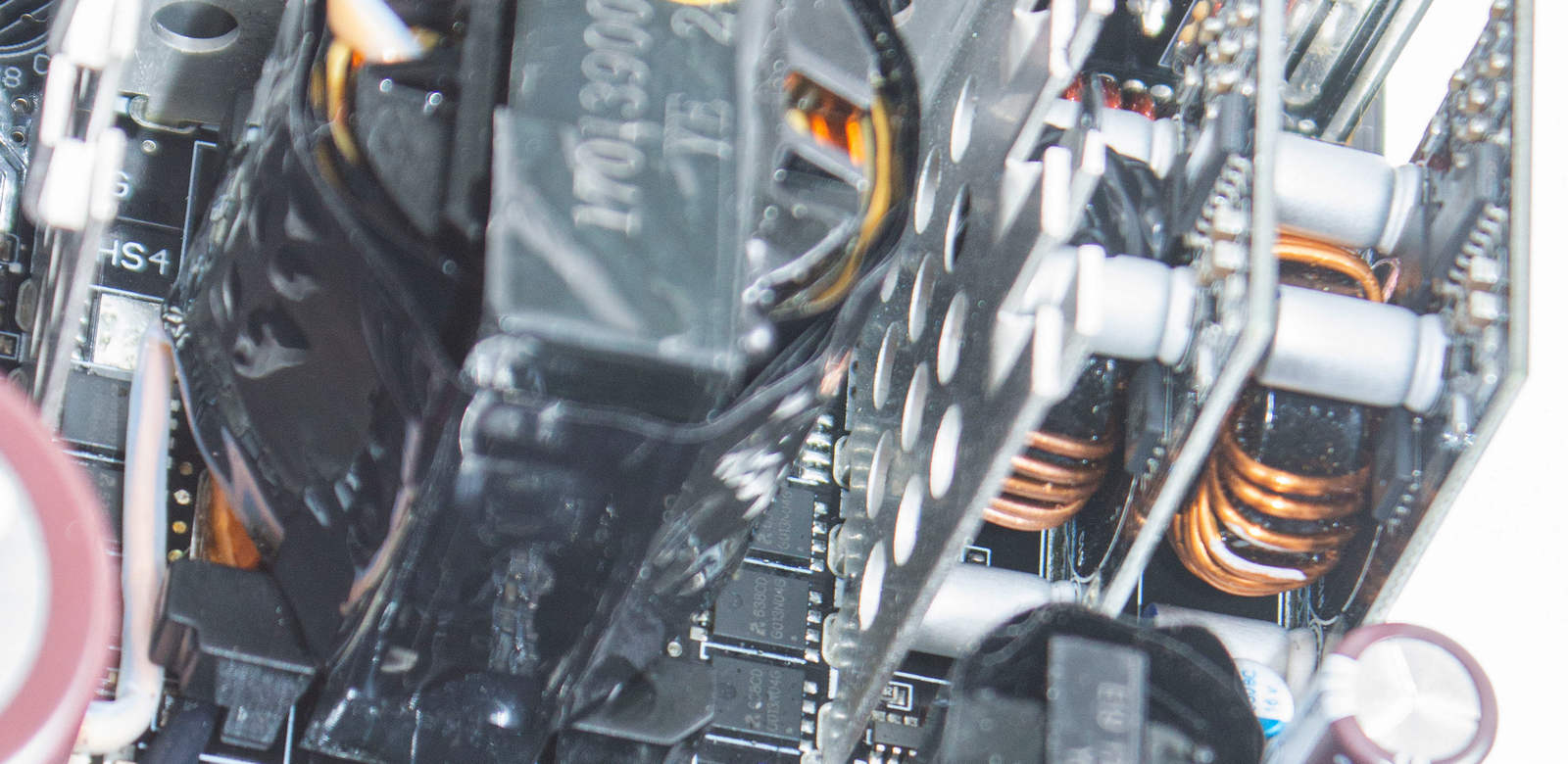

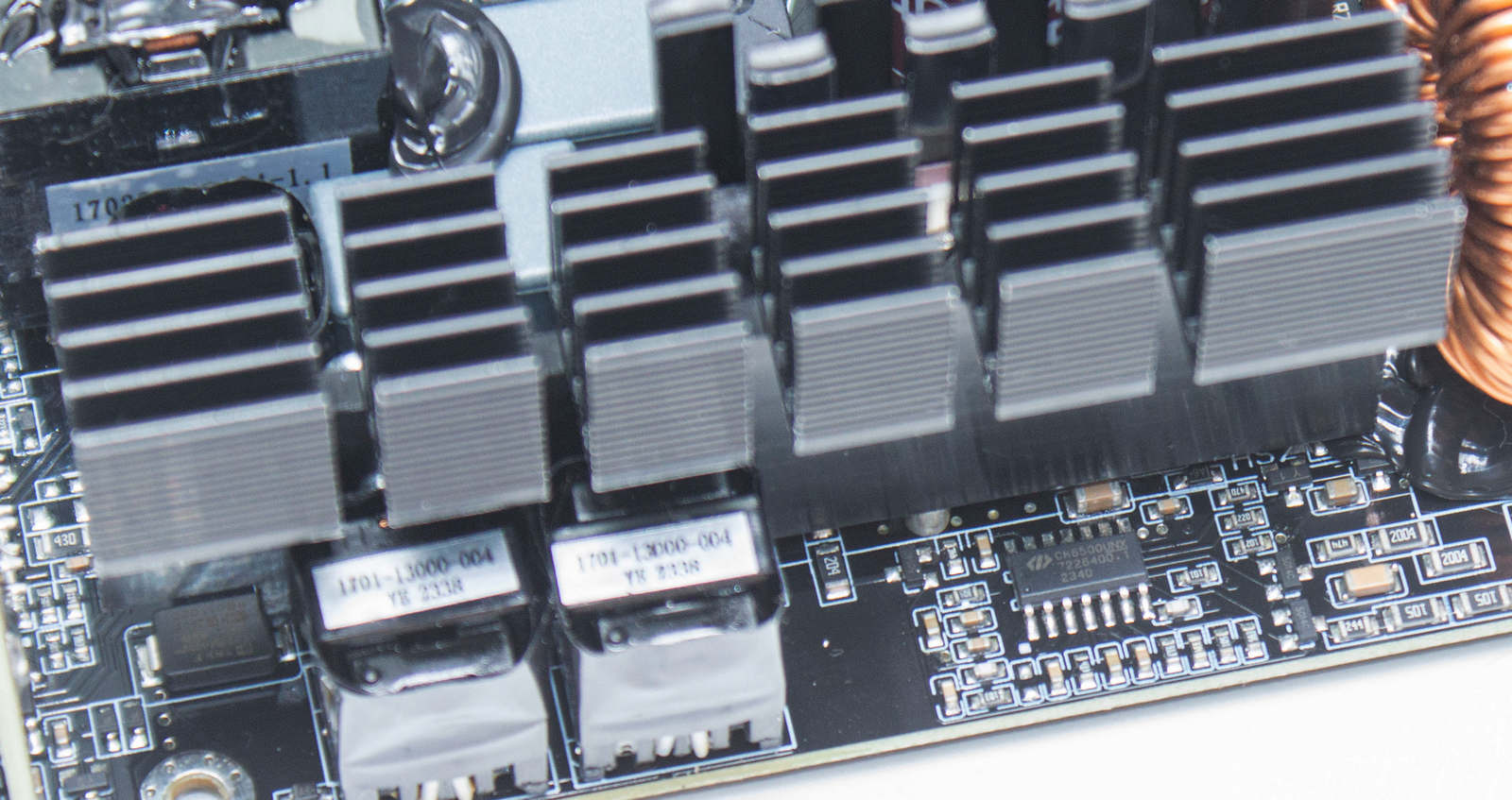

Вокруг основного трансформатора распаяны ключи синхронного выпрямителя – шесть мосфетов Allpower Microelectronics G013N04G (40В, 100А), тепло от них отводит вертикальный радиатор.

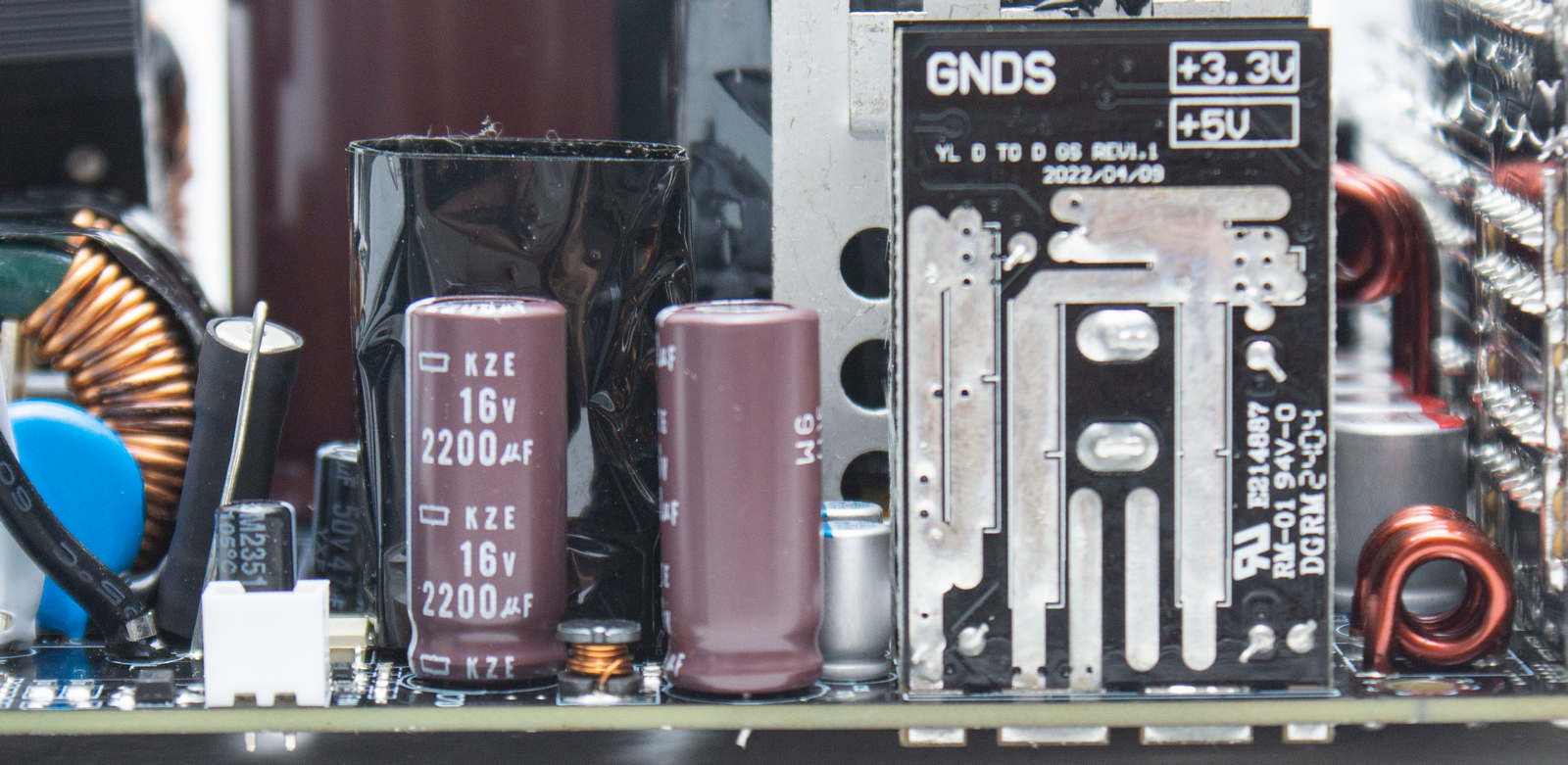

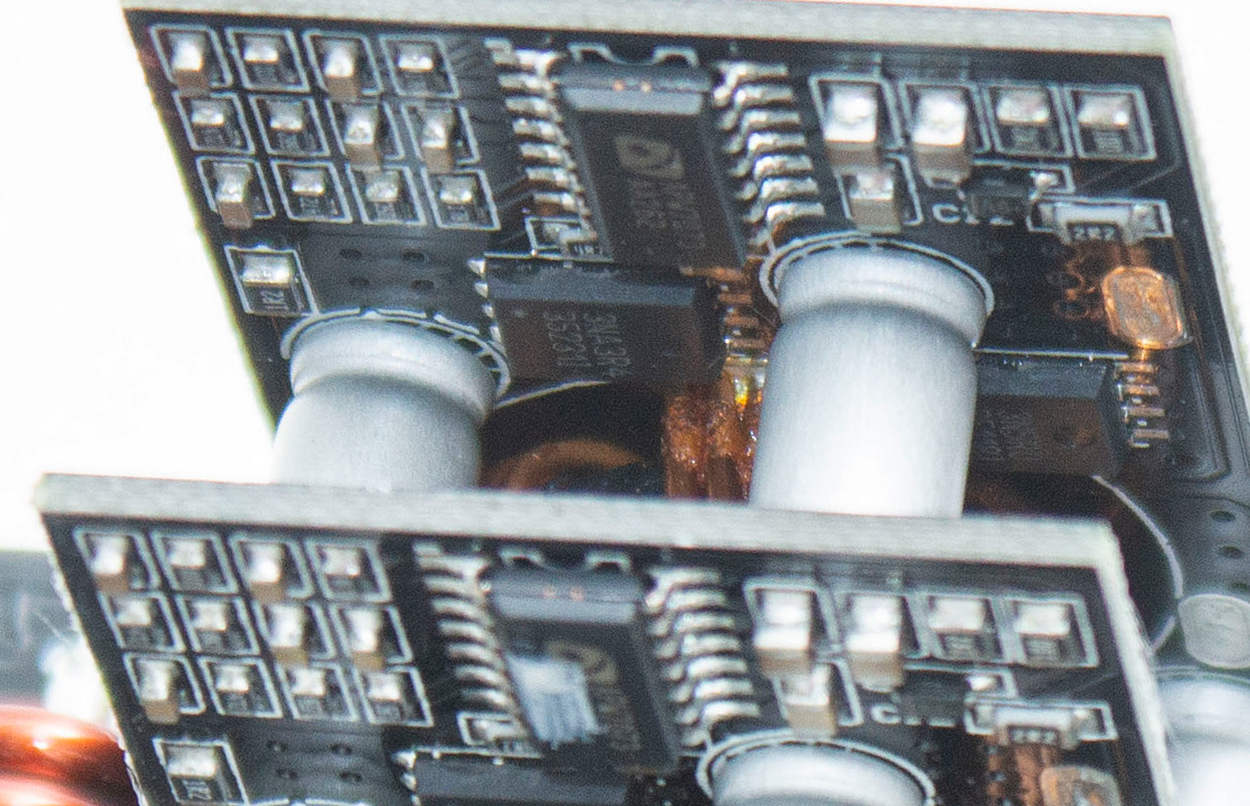

Рядом две вертикальных платы с DC-DC преобразователями. На каждой два мосфета RMN3N5R0DF (30В, 19.7A) и два XP3NA3R4MT (30В, 46A) под управлением контроллеров APW7073.

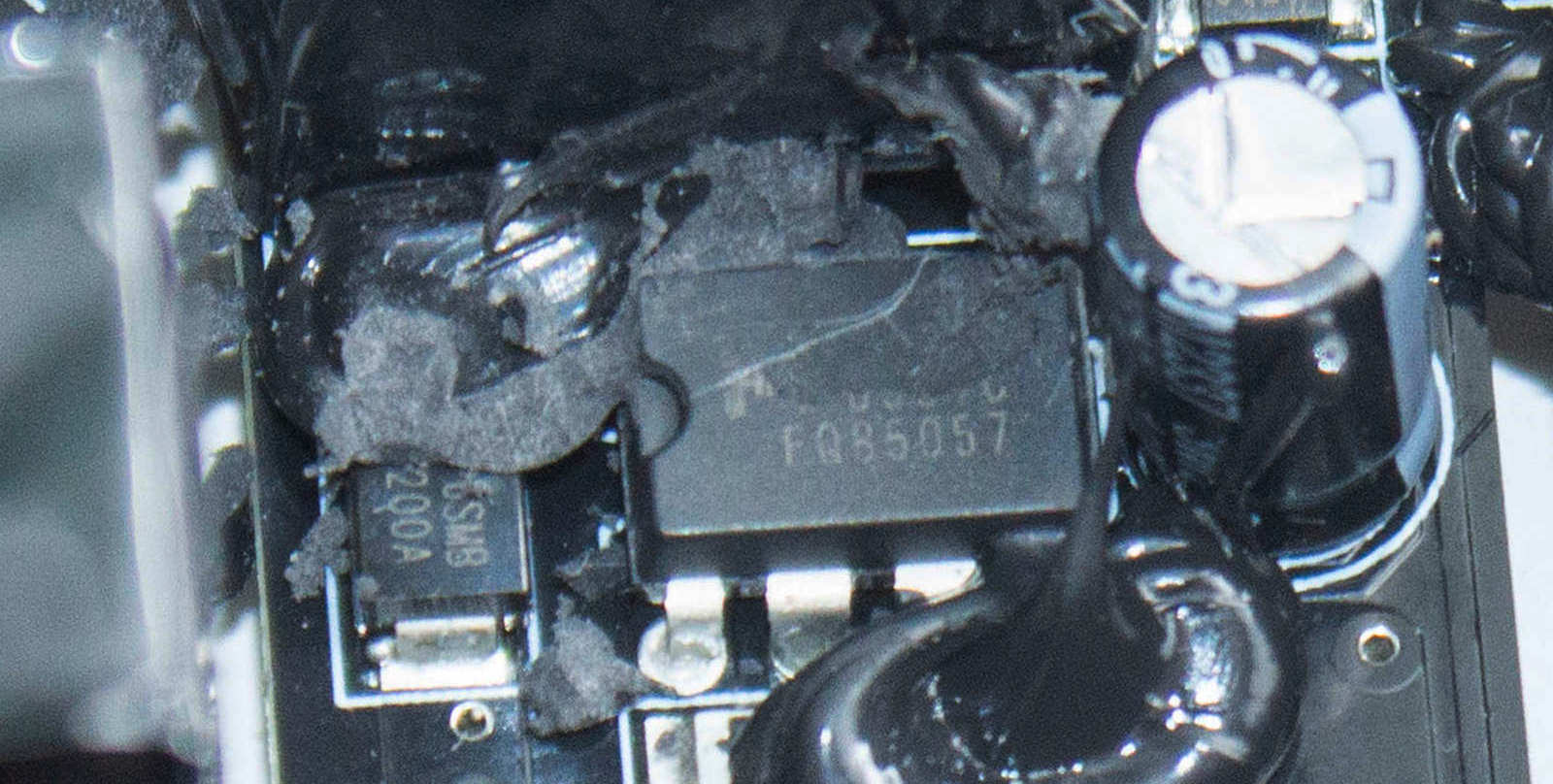

За дежурное питание отвечает контроллер EM8569C.

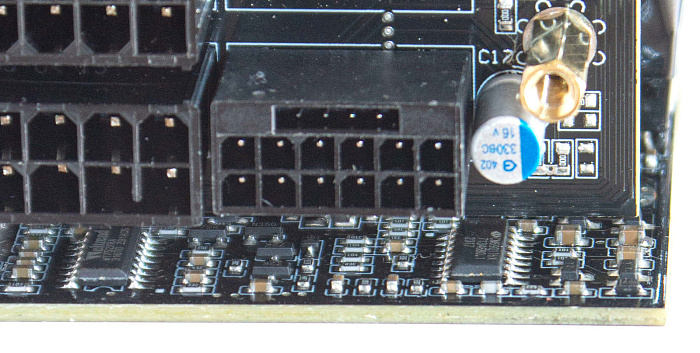

За фильтрацию помех на выходе отвечают также японские конденсаторы, электролитические Nippon Chemi-Con, плюс полимерные.

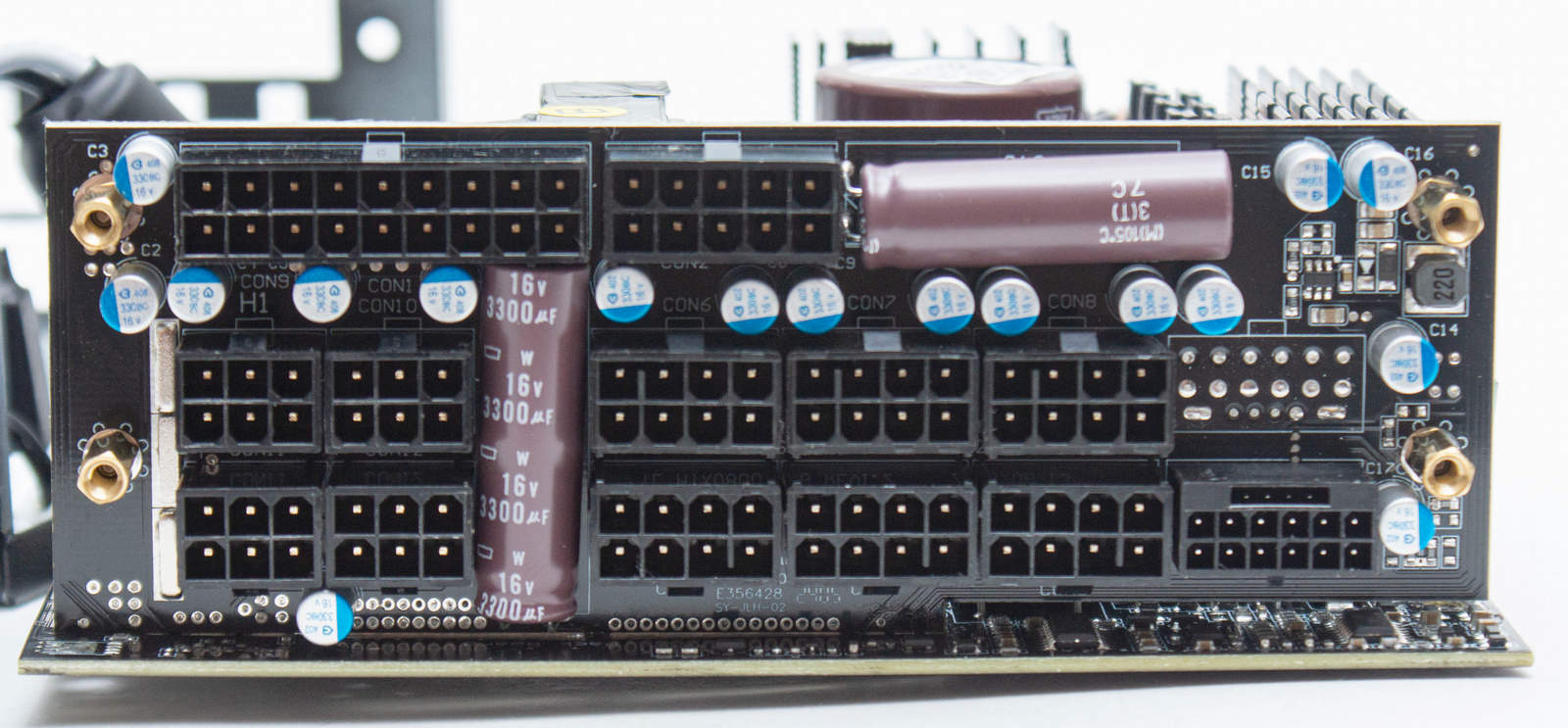

Большинство на модульной плате и перед ней.

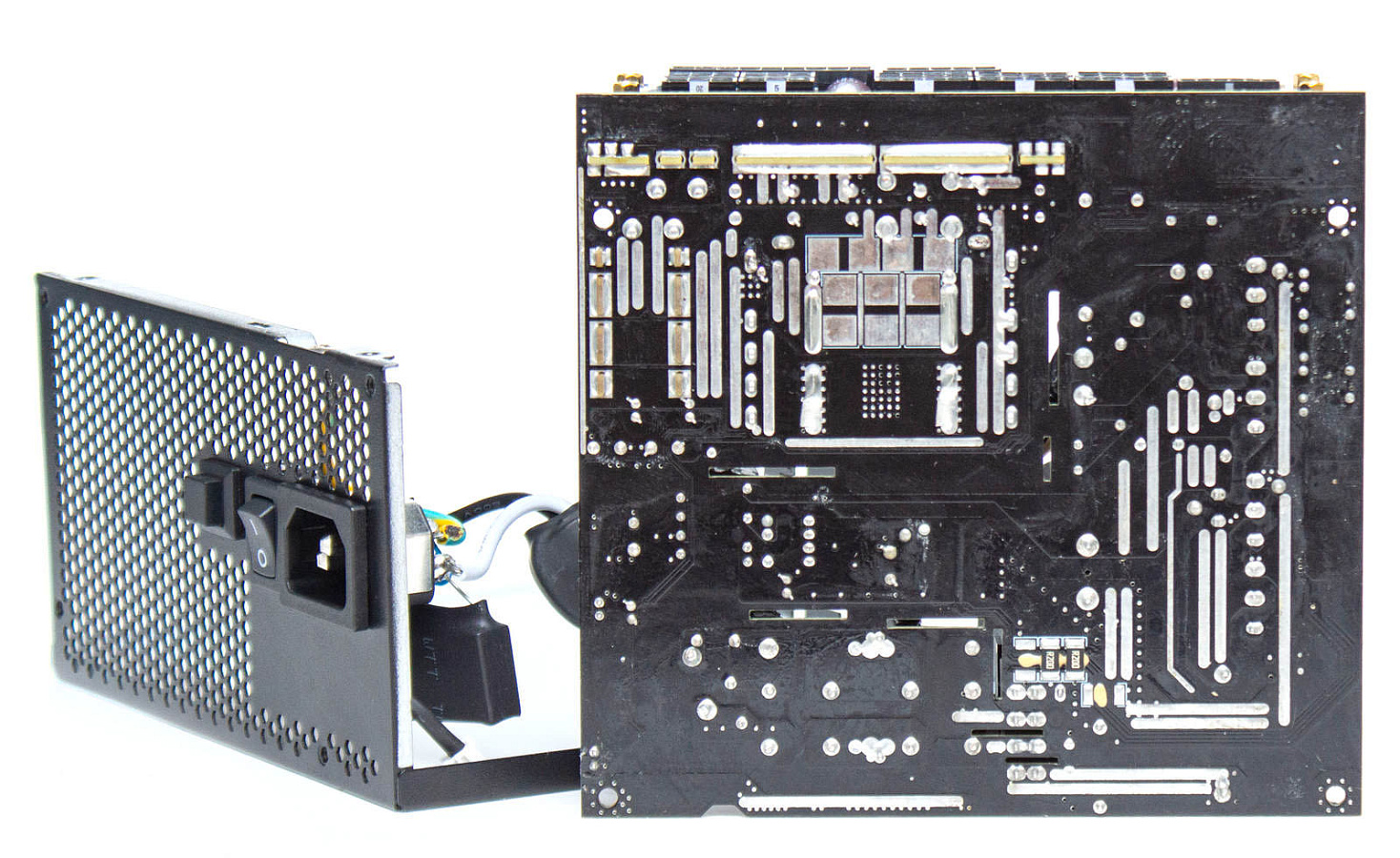

С обратной стороны платы хорошее качество пайки, аккуратный монтаж, дорожки, усиленные припоем. Между высоковольтной и низковольтной частями имеются сквозные прорези.

Тестирование

Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности. Блок питания подключается через специальную коммутационную плату.

По требованиям стандарта ATX 3.0 отклонение по линии +12 В должно укладываться в диапазон от +5% до -7%, что соответствует значениям от +11.16 до +12.6 В.

Современные блоки питания с сертификатом 80 PLUS Gold чаще всего укладываются по отклонениям на значение в 1-2%.

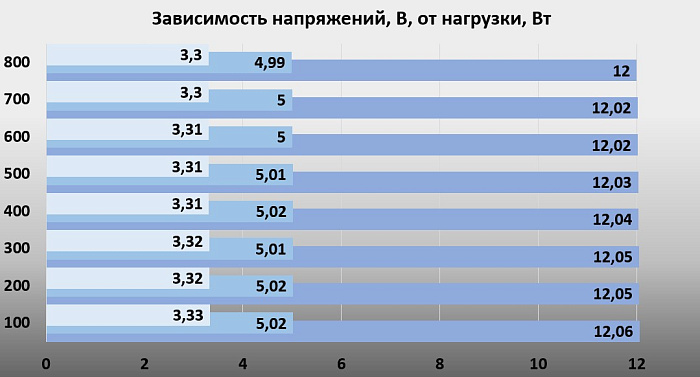

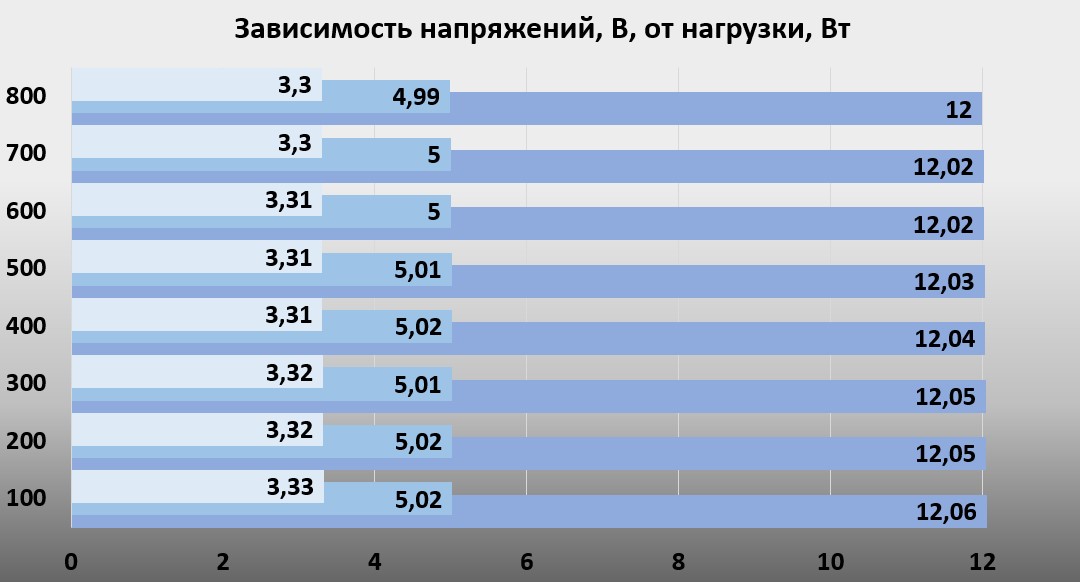

Настройка стабильности напряжений под нагрузкой на высоком уровне, все изменения менее 1% от номинального значения по всем каналам.

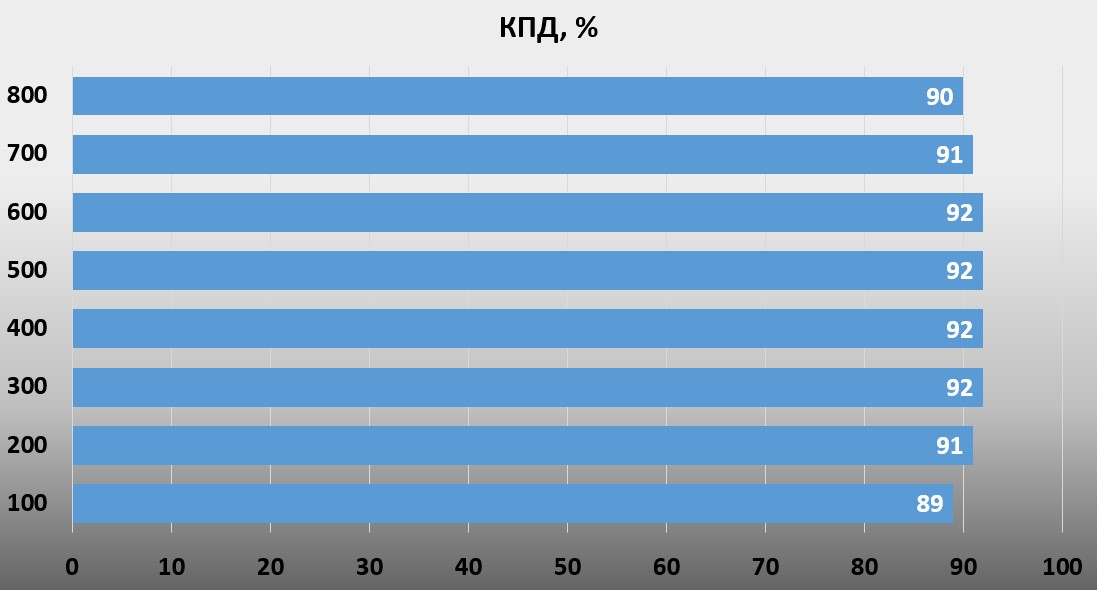

Уровень КПД вписывается в стандарт 80 PLUS Gold для сетей 230 В. Самая высокая энергоэффективность на нагрузке от 300 до 600 Вт.

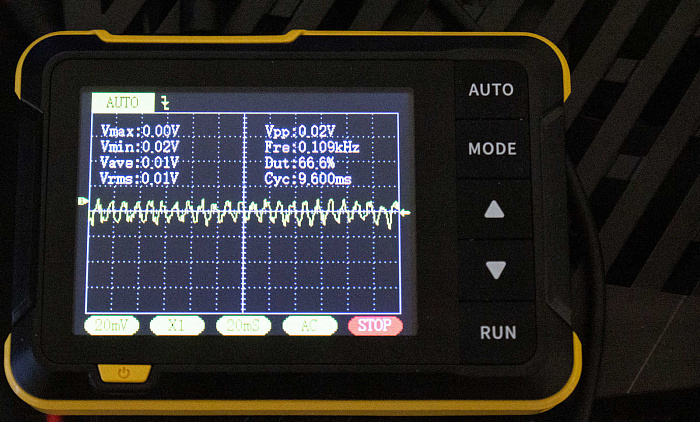

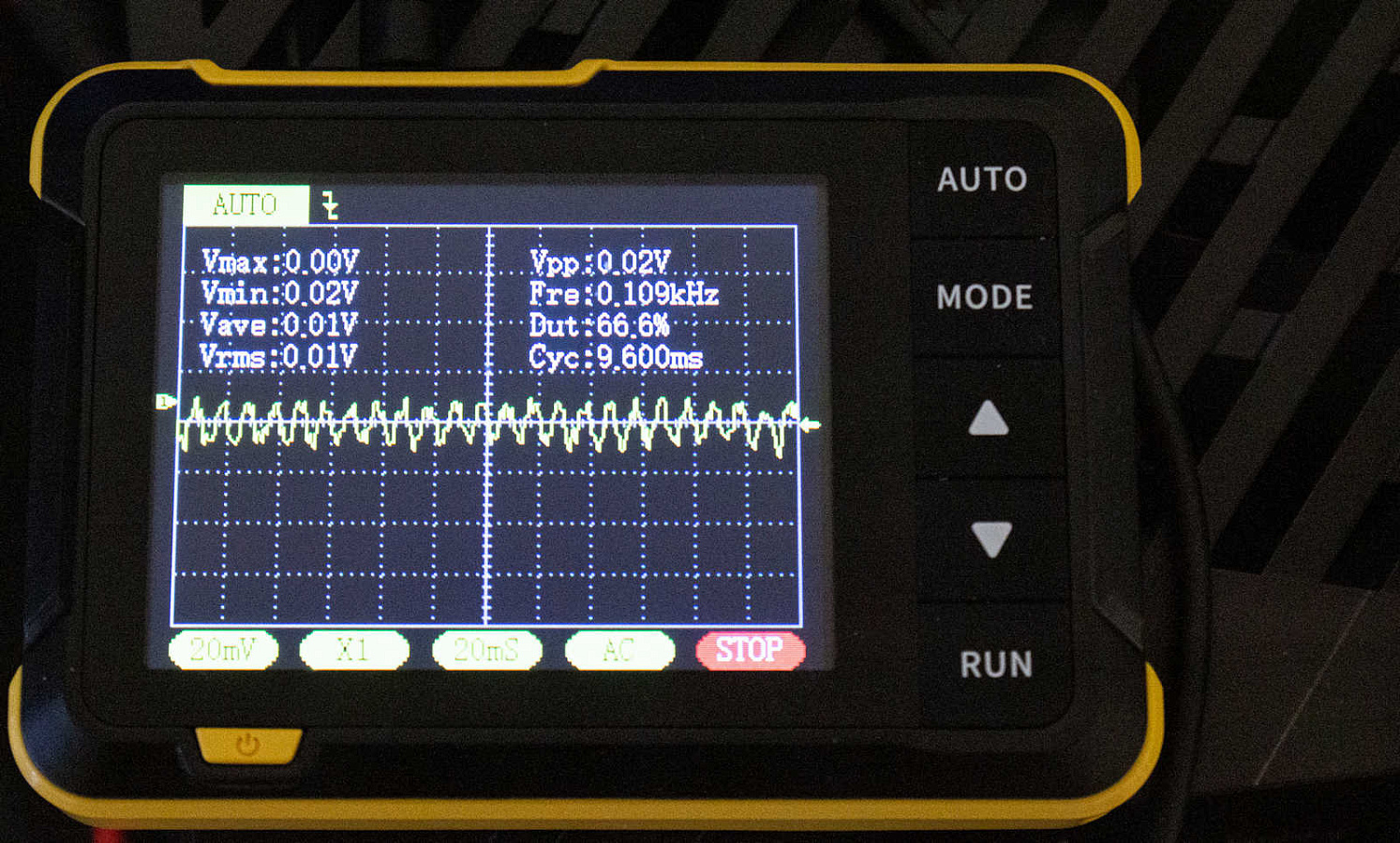

Пульсации по всем каналам низкие: по линии +12В - всего 20 мВ, по линии +5В - около 10 мВ, на линии +3,3В - менее 10 мВ.

Конкуренты

Как мы отмечали выше, в этой нише конкуренция большая, качественные блоки питания мощностью 850 Вт самые востребованные и более низкая стоимость не всегда в приоритете у пользователей.

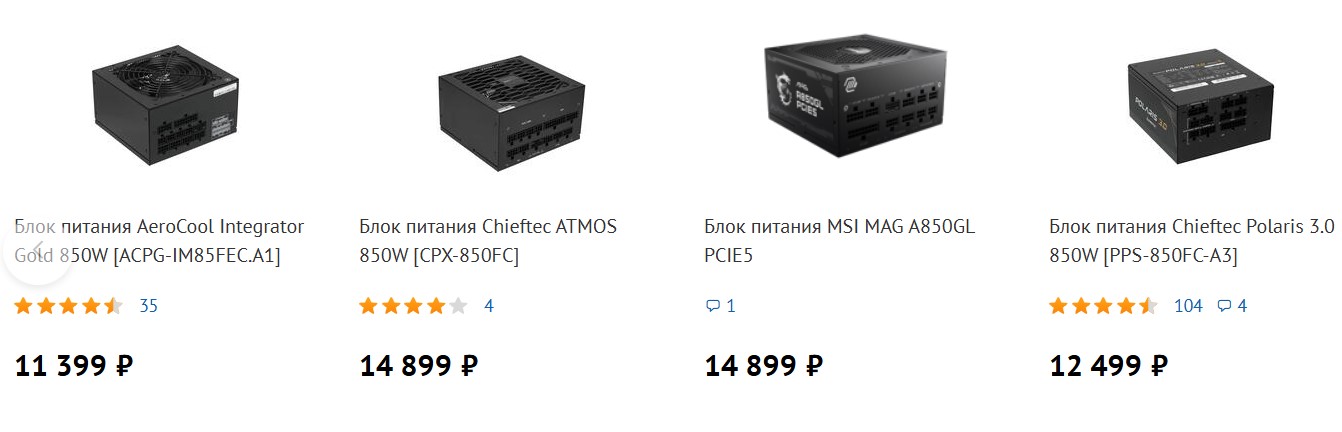

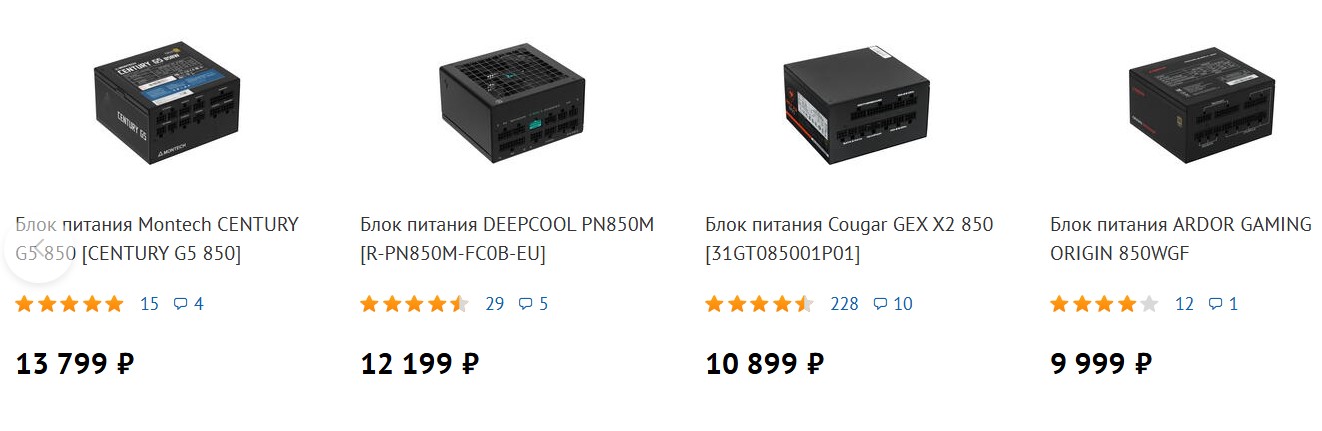

На большинство моделей у нас были обзоры, можно сделать сравнение:

• DeepCool PN850M - ОЕМ платформа CWT GPX, японские конденсаторы.
• AeroCool Integrator Gold 750W - ОЕМ платформа Dongguan SANR, японские конденсаторы.
• GMNG GG-PS850M - ОЕМ платформа Kinpower ATX120PM V3.0, японские конденсаторы.
• Chieftec ATMOS CPX-850FC - ОЕМ платформа Andyson PAD35, японские конденсаторы.
• MSI MAG A850GL - ОЕМ платформе CWT GPX, конденсаторы тайваньские.
• Chieftec POLARIS 3.0 PPS 850FC-A3 - ОЕМ платформе High Power Super GD, японские конденсаторы.

При своей стоимости в 10 000 рублей AZZA вполне может конкурировать даже с более дорогими вариантами до 15 000 рублей.

Заключение

Модель AZZA PSAZ-850G выглядит вполне конкурентноспособным вариантом среди блоков питания с поддержкой АТХ 3.0/3.1. Несмотря на низкую стоимость, блок собран на качественной платформе Helly (её мы встречали в блоках питания 1STPLAYER NGDP Gold).

Японские конденсаторы, современная схемотехника, гибридный режим работы вентилятора, интересный дизайн кабелей. Во время тестов блок питания продемонстрировал хорошие нагрузочные характеристики на уровне более дорогих конкурентов.

Плюсы:

Минусы:
