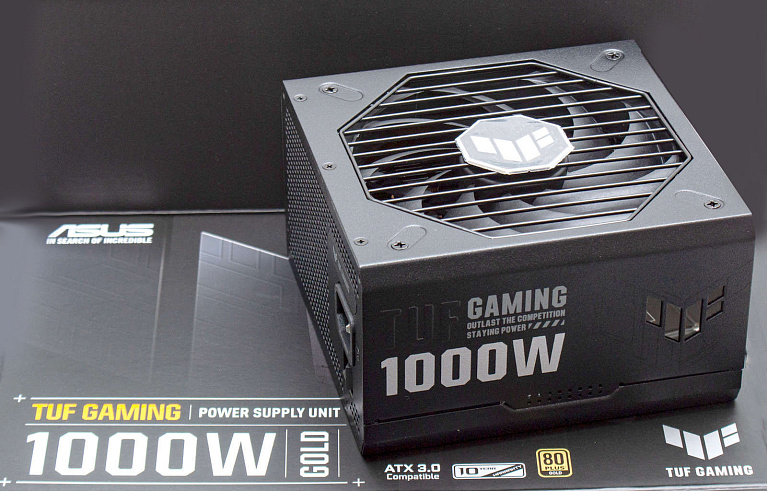

Обзор и тестирование блока питания ASUS TUF Gaming 1000W Gold

В среднебюджетную линейку блоков питания TUF входят модели с сертификатом Bronze и Gold: первые - мощностью от 450 до 750 Вт, вторые - от 750 до 1200 Вт.

Рассчитаны они на питание игровых систем, о чем говорит название линейки. Производитель обещает пользователям военно-промышленный стандарт качества – звучит солидно, но что это значит не совсем понятно, корпус не бронирован и защиты от пыли и влаги нет.

У нас на обзоре модель мощностью 1000 Вт в черном цвете, также выпускается модель этой мощности в белом варианте.

Технические характеристики

Нагрузочные характеристики

Упаковка и комплектация

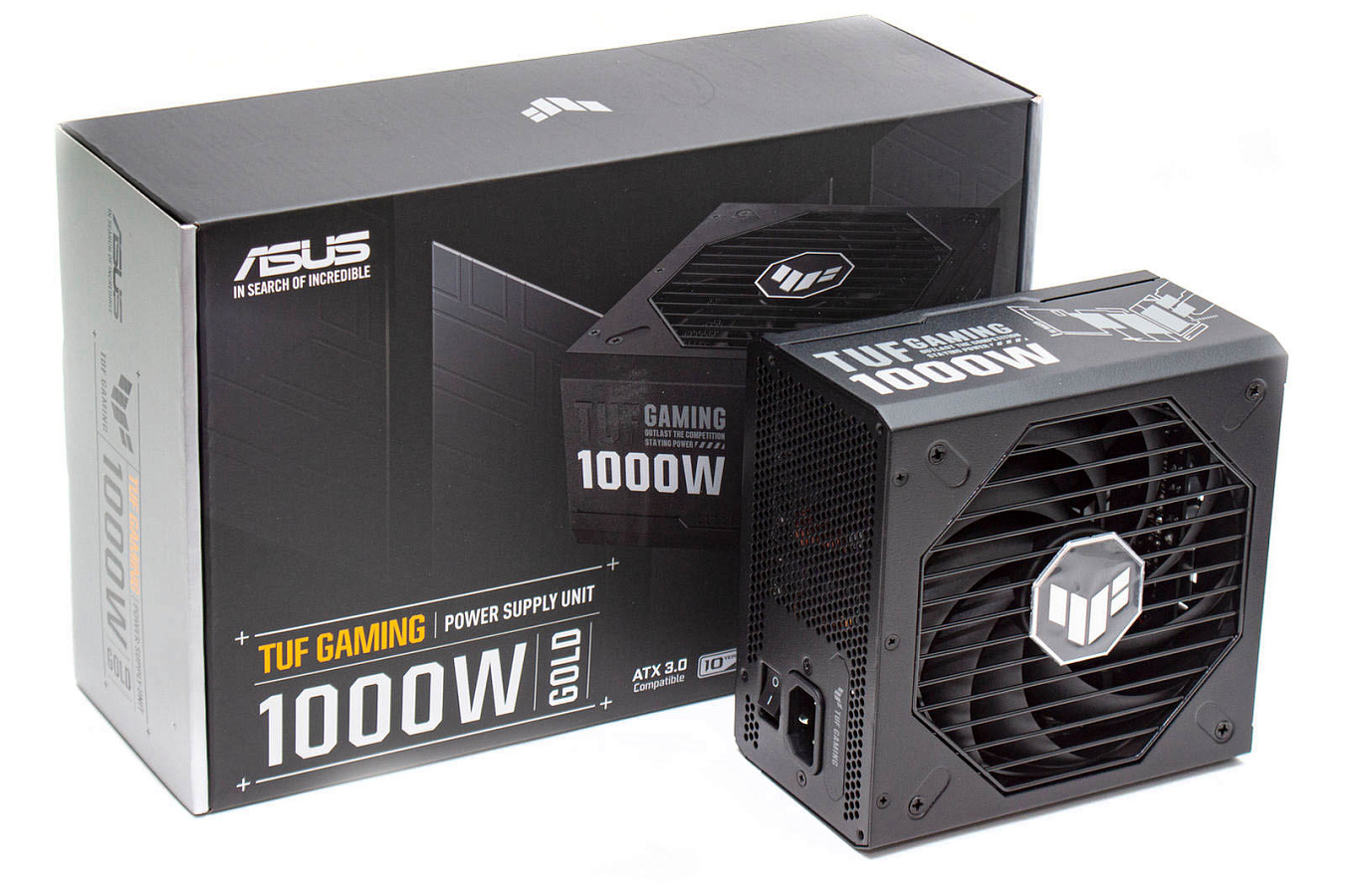

Коробка оформлена в темных тонах. На лицевой стороне располагается наименование модели, пиктограммы основных характеристик и глянцевое изображение самого БП.

На боковой грани приводятся подробные характеристики, таблица с нагрузочными данными, иллюстрированное описание коннекторов.

На тыльной поверхности - подробные описания с иллюстрациями ключевых особенностей продукта.

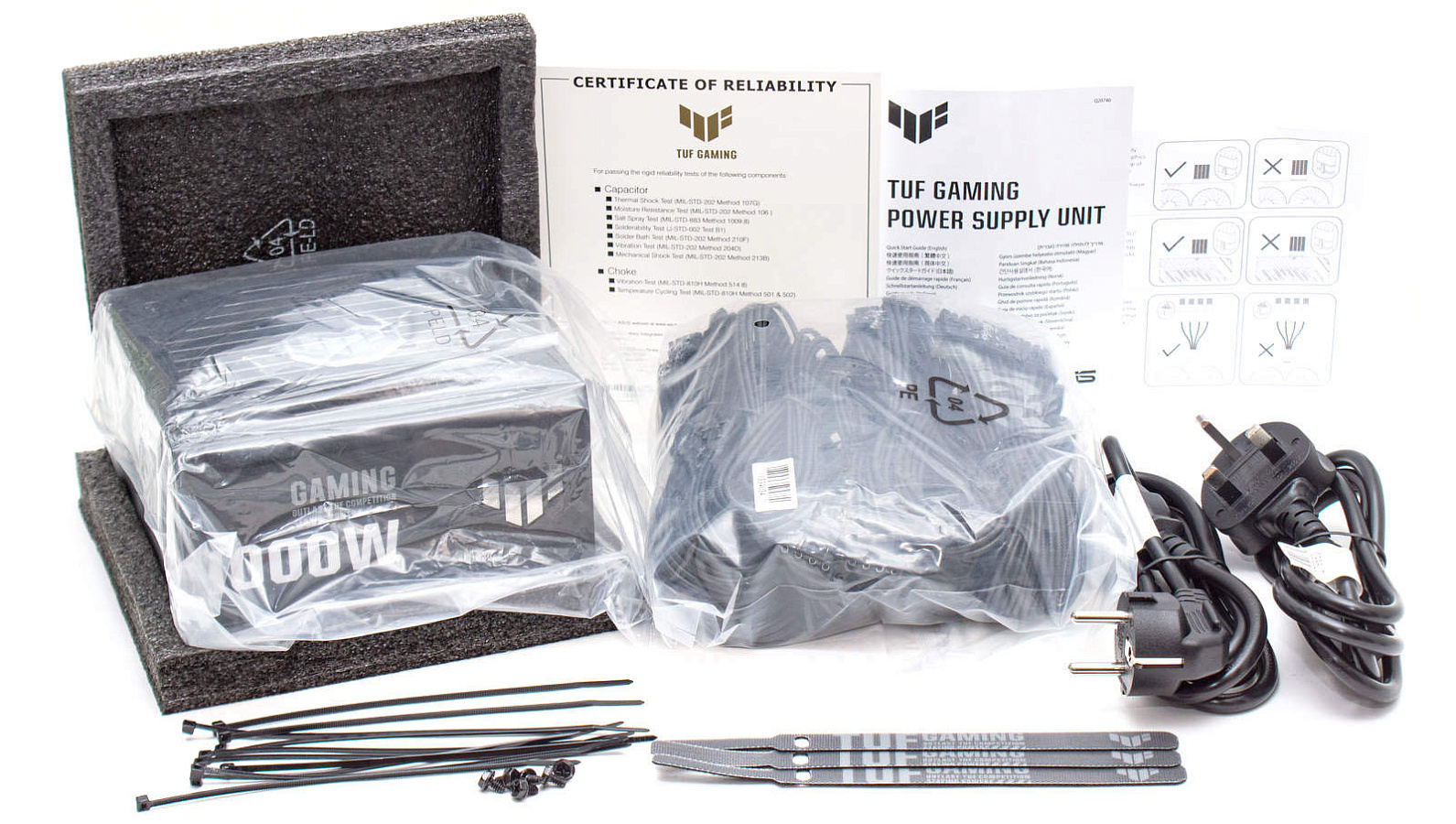

В коробке блок питания зафиксирован демпферами из вспененного полиуретана, в пакете запаян набор модульных кабелей. Имеются два сетевых кабеля: один с евровилкой тип-E, второй с вилкой тип-G.

Также в комплекте десяток пластиковых стяжек, три на липучках и шесть винтов крепления.

Кабели и коннекторы

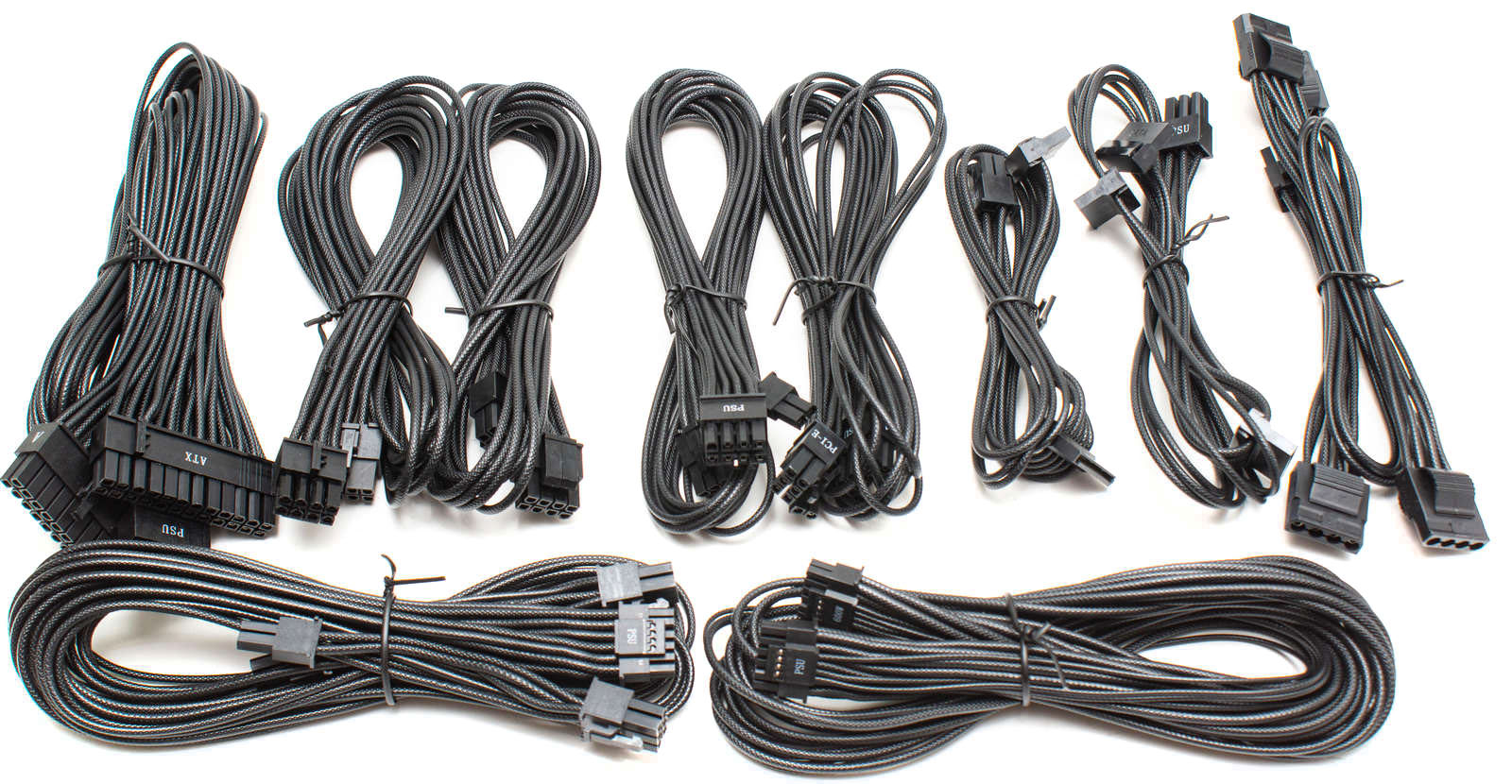

В комплекте десять кабелей. Все выполнены в виде пучков проводов в оплетке с текстурой под тканевое плетение. Основные кабели питания набраны проводами калибра 16AWG, для питания накопителей - 18AWG.

Все провода мягкие и будут удобны для укладки. Холдеров для красивого кабель-менеджмента в комплекте нет.

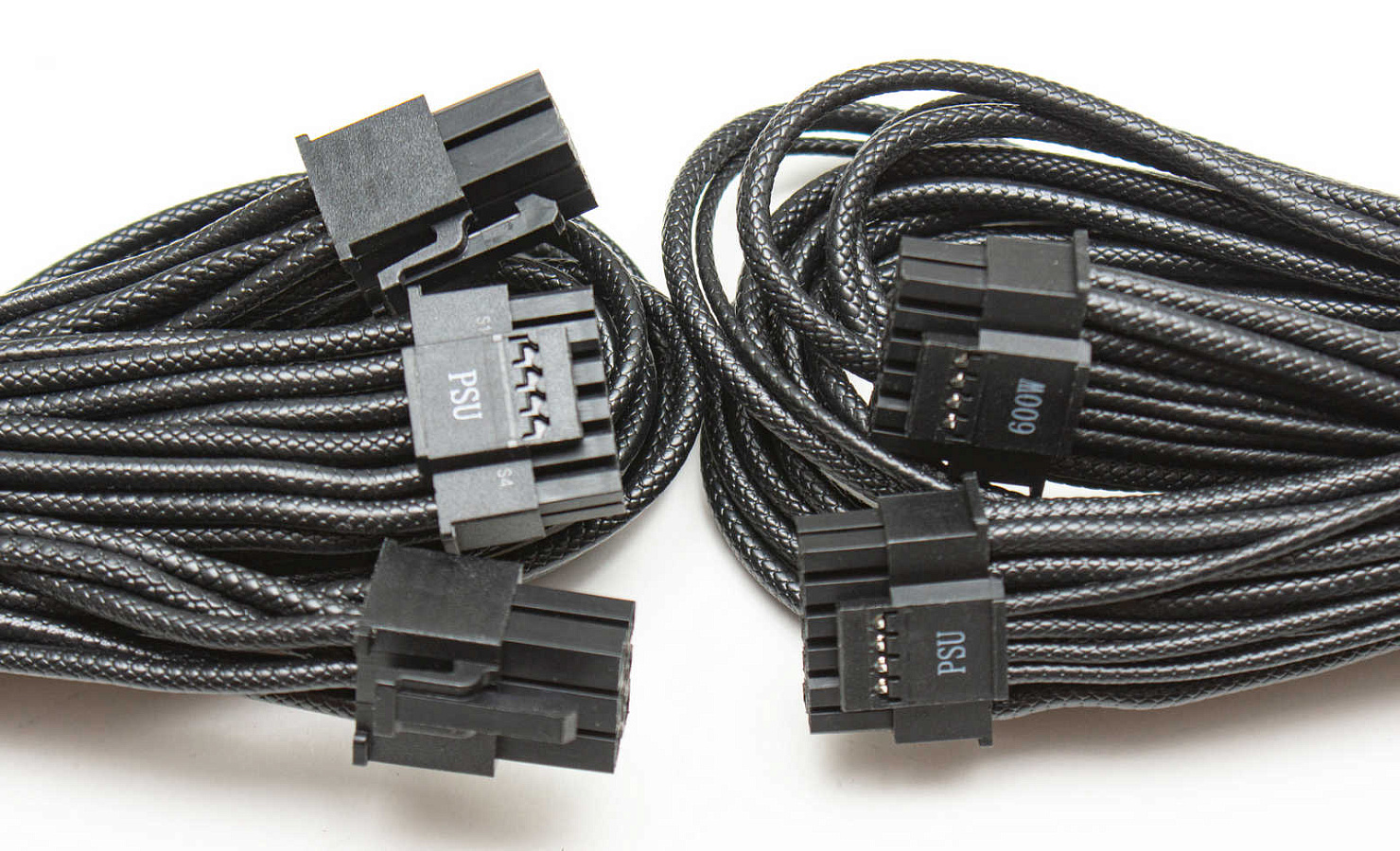

Для питания PCI-E четыре кабеля: два обычных 6+2-пин с одним коннектором, один 12VHPWR и один переходник с 12VHPWR на два 6+2-пин коннектора.

SATA коннекторов всего пять: два на одном кабеле и три на втором.

Внешний вид

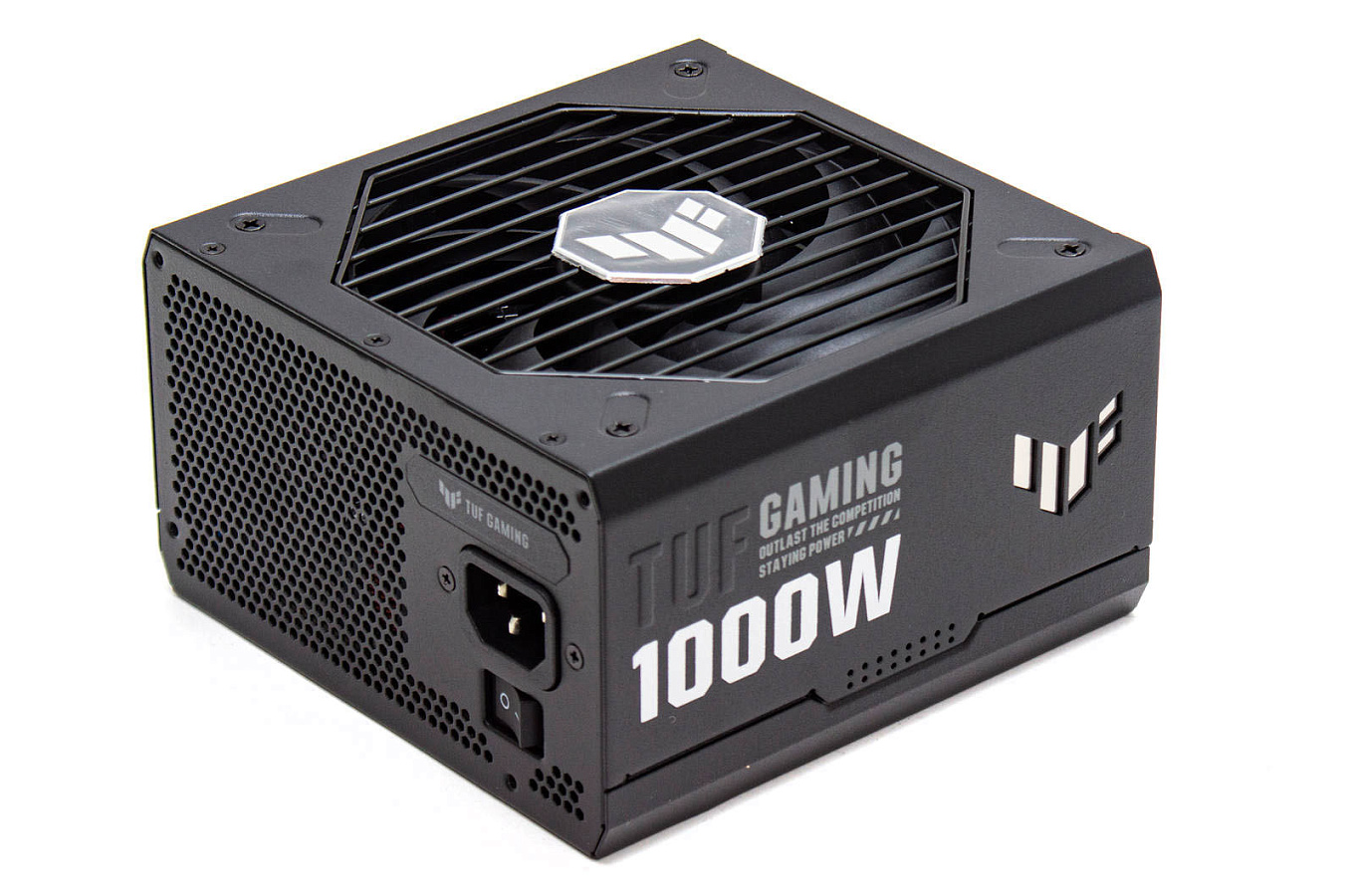

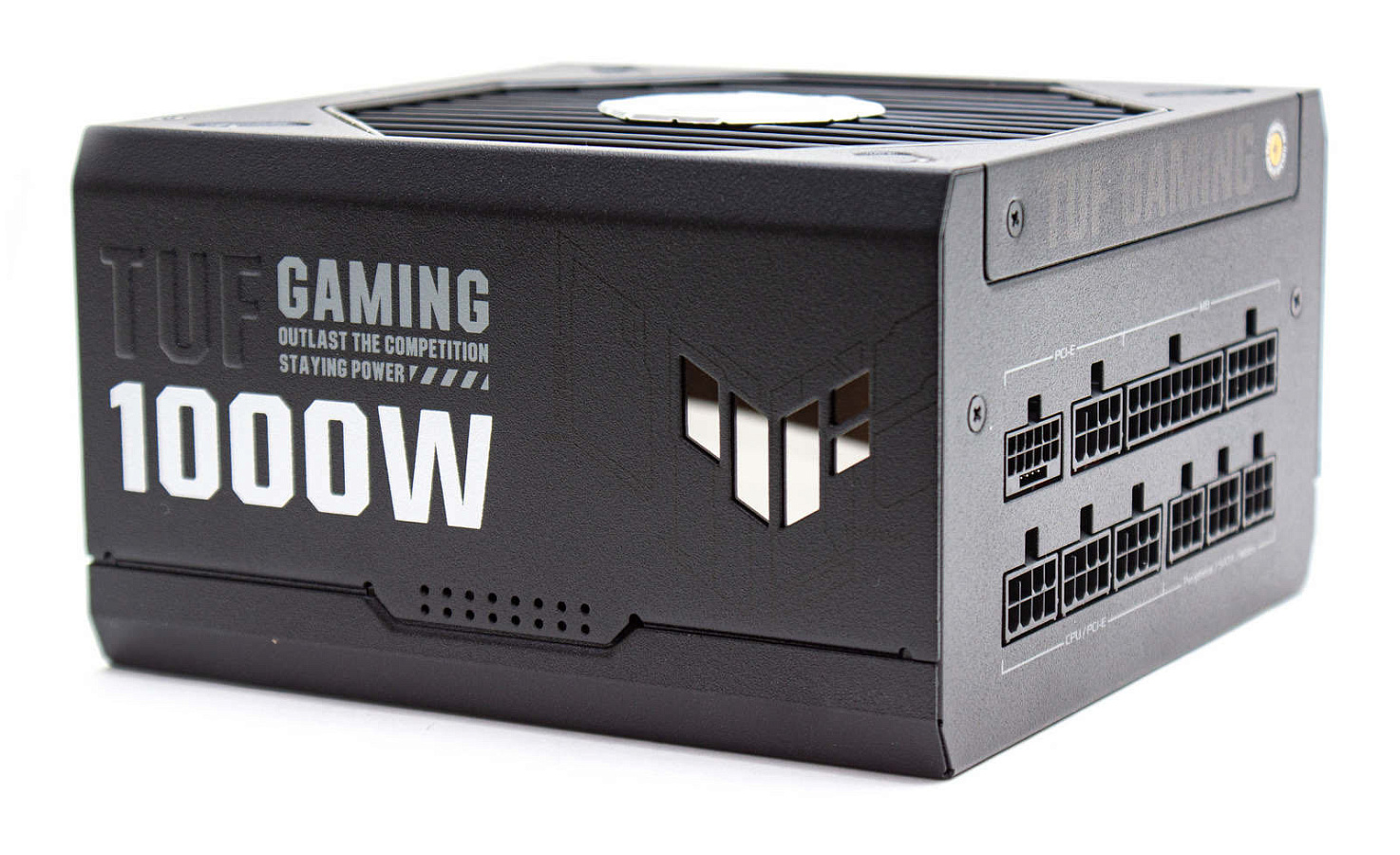

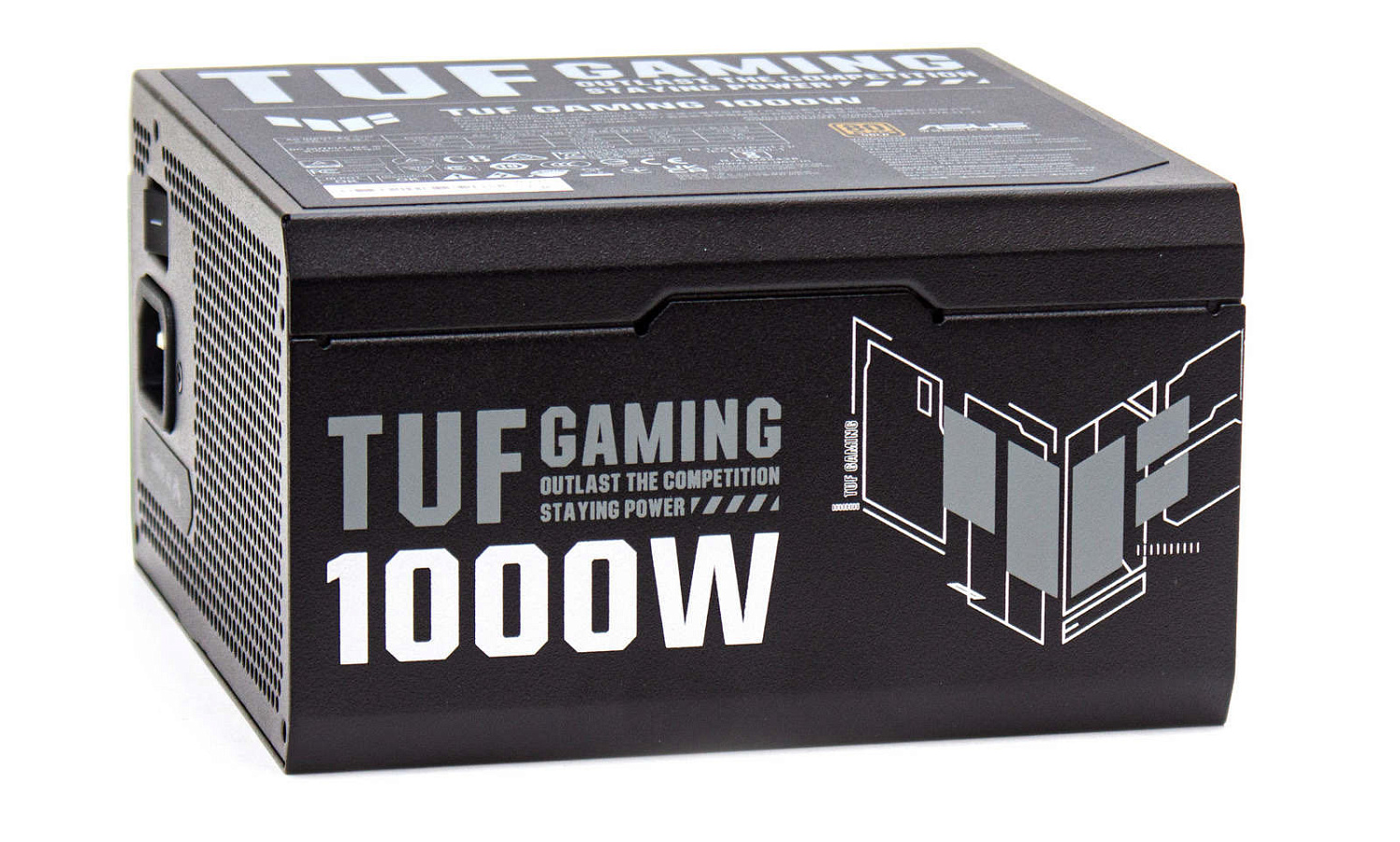

Корпус выполнен оригинально, насколько это возможно в рамках стандарта. На боковых ребрах срезаны фаски.

На левом боку рельефная штамповка TUF и прорезанный логотип с зеркальной вставкой изнутри. Но, чтобы эту красоту было видно в корпусе с нижним расположением БП, его придется установить вентилятором кверху.

На правом боку оформление попроще и именно его будет видно, если разместить БП вентилятором вниз.

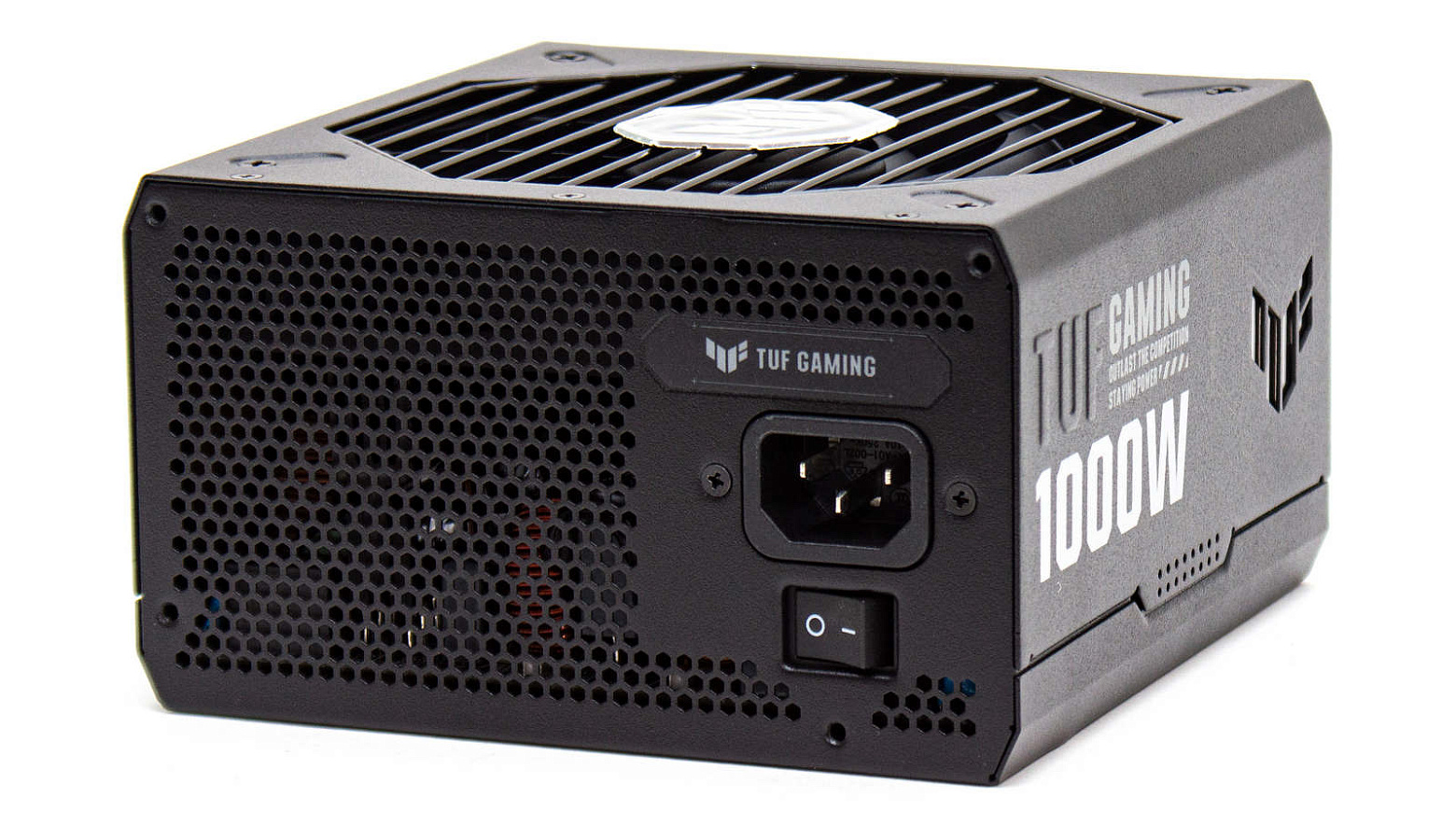

На лицевой стороне привычная мелкая перфорация в виде сот, вилка подключения питания и заглубленный в корпус тумблер включения.

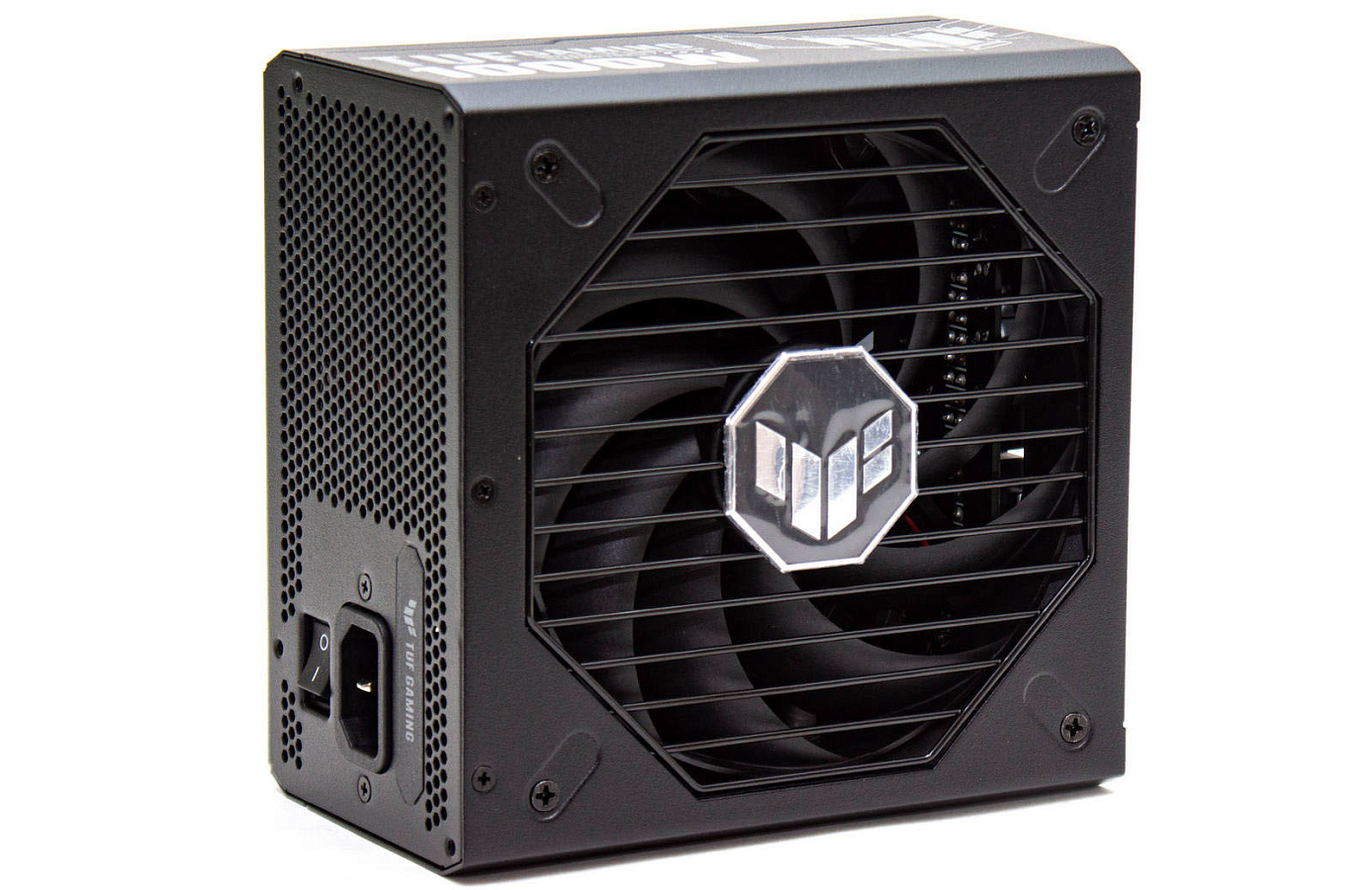

Снизу восьмиугольный вырез вентиляции, закрытый решеткой из параллельных прутьев, по центру наклеен шильдик с блестящим логотипом.

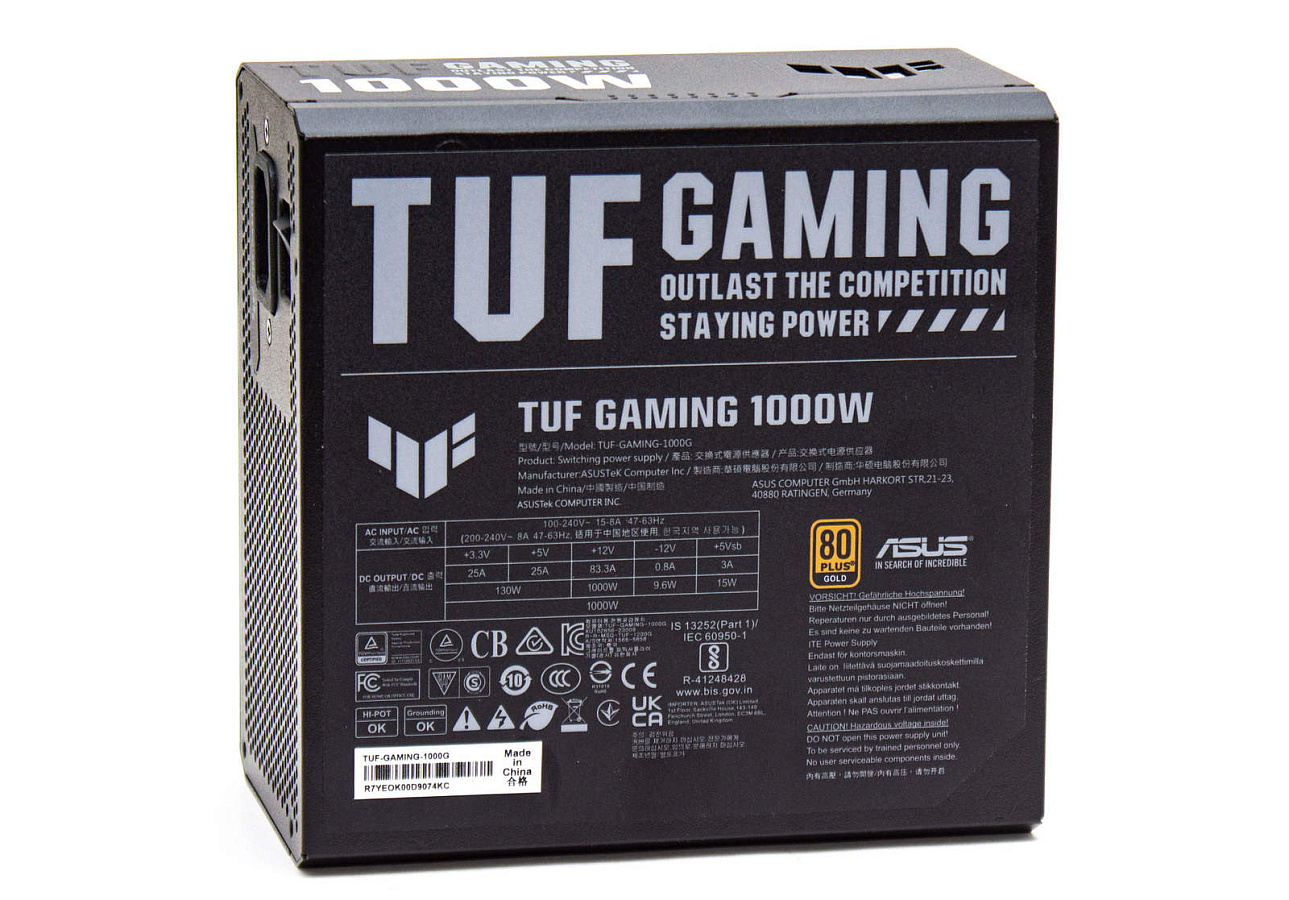

На верхней грани имеется наклейка с нагрузочными характеристиками и значками стандартов и сертификатов.

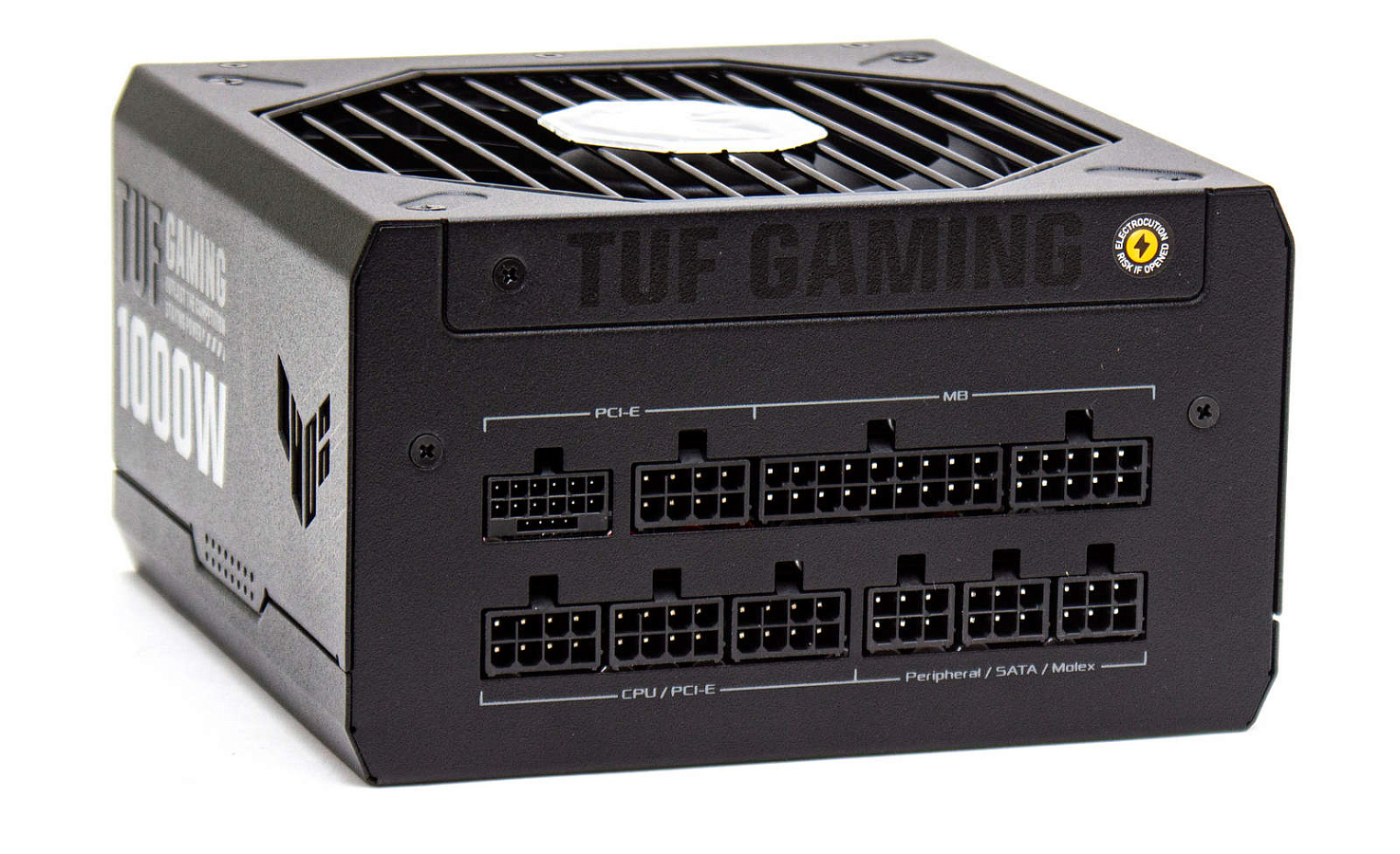

Тыльная панель с колодками для подключения модульных кабелей в два ряда. Все вилки подписаны. Здесь же имеется гарантийная пломба.

Охлаждение

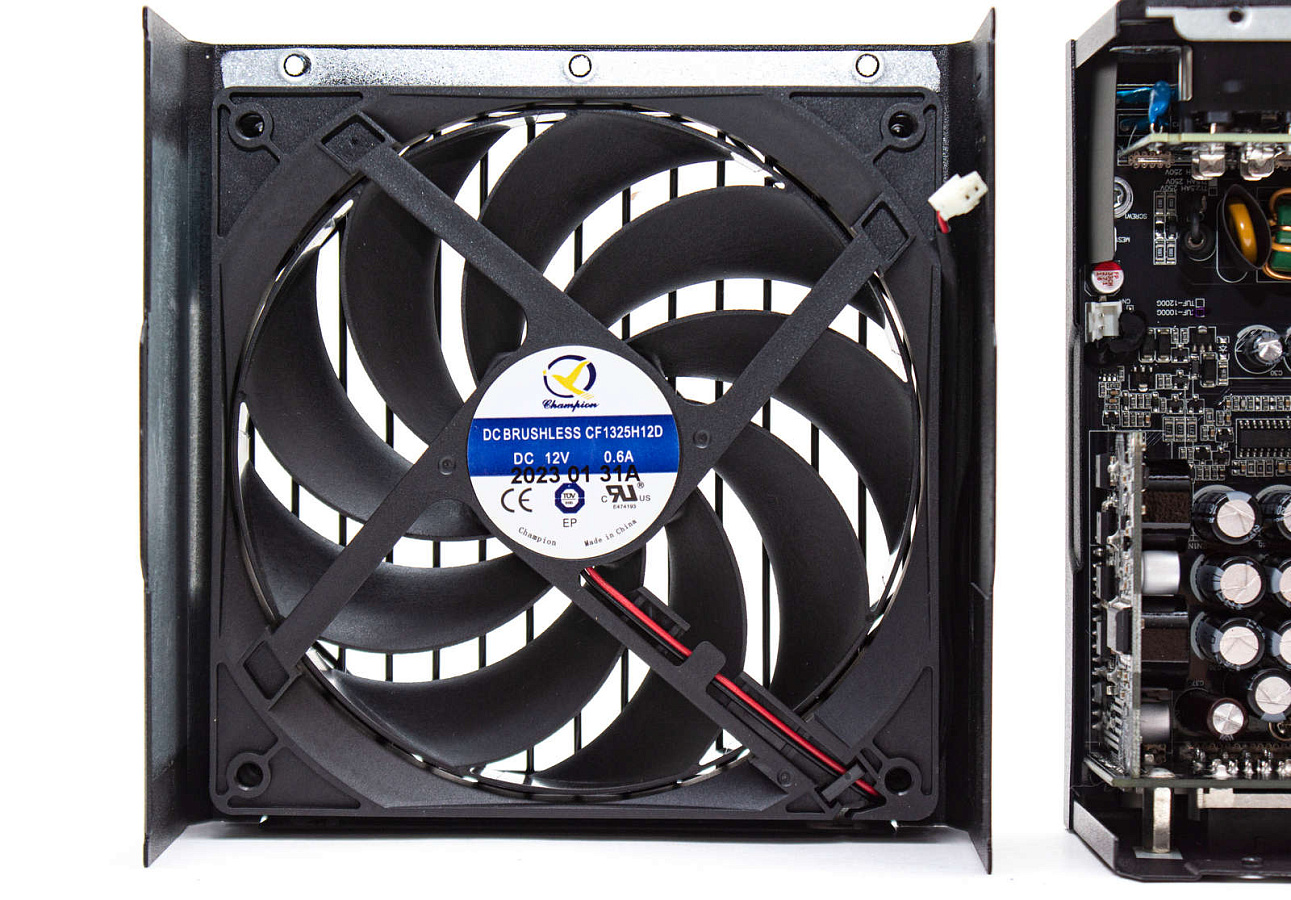

В корпусе БП установлен вентилятор Champion CF1325H12D с оригинально выполненной крыльчаткой. Всего девять лопастей со значительным изгибом, их внешние края соединены кольцом. Данная технология именуется производителем Axial-tech. В основе используется двойной шарикоподшипник.

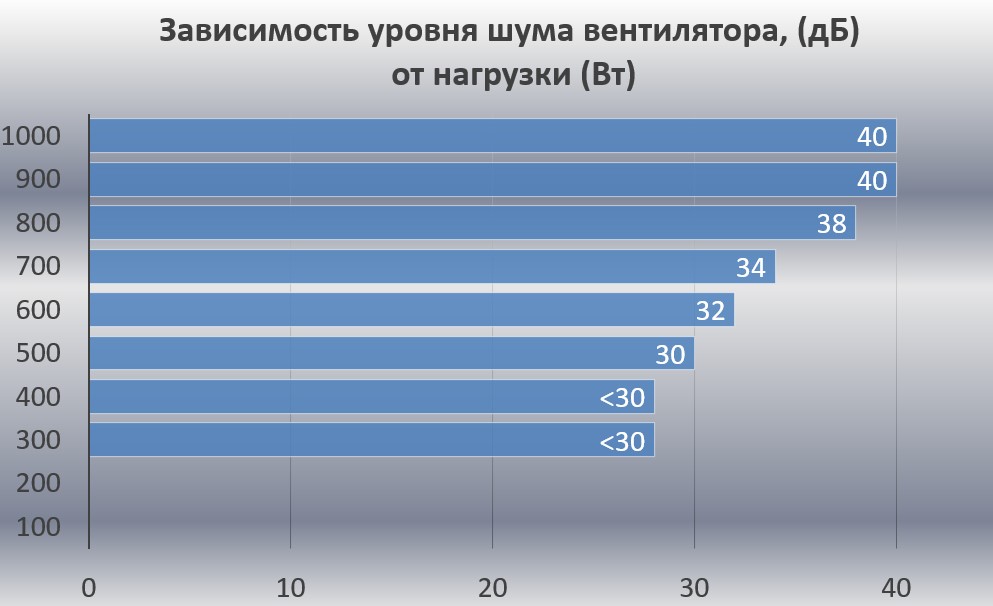

Вентилятор работает в гибридном режиме. Вращение стартует в зависимости от температур и потребляемой мощности.У нас на стенде вентилятор запустился при нагрузке около 300 Вт. После этого обороты постепенно растут, уровень шума остается в комфортных пределах.

Схемотехника

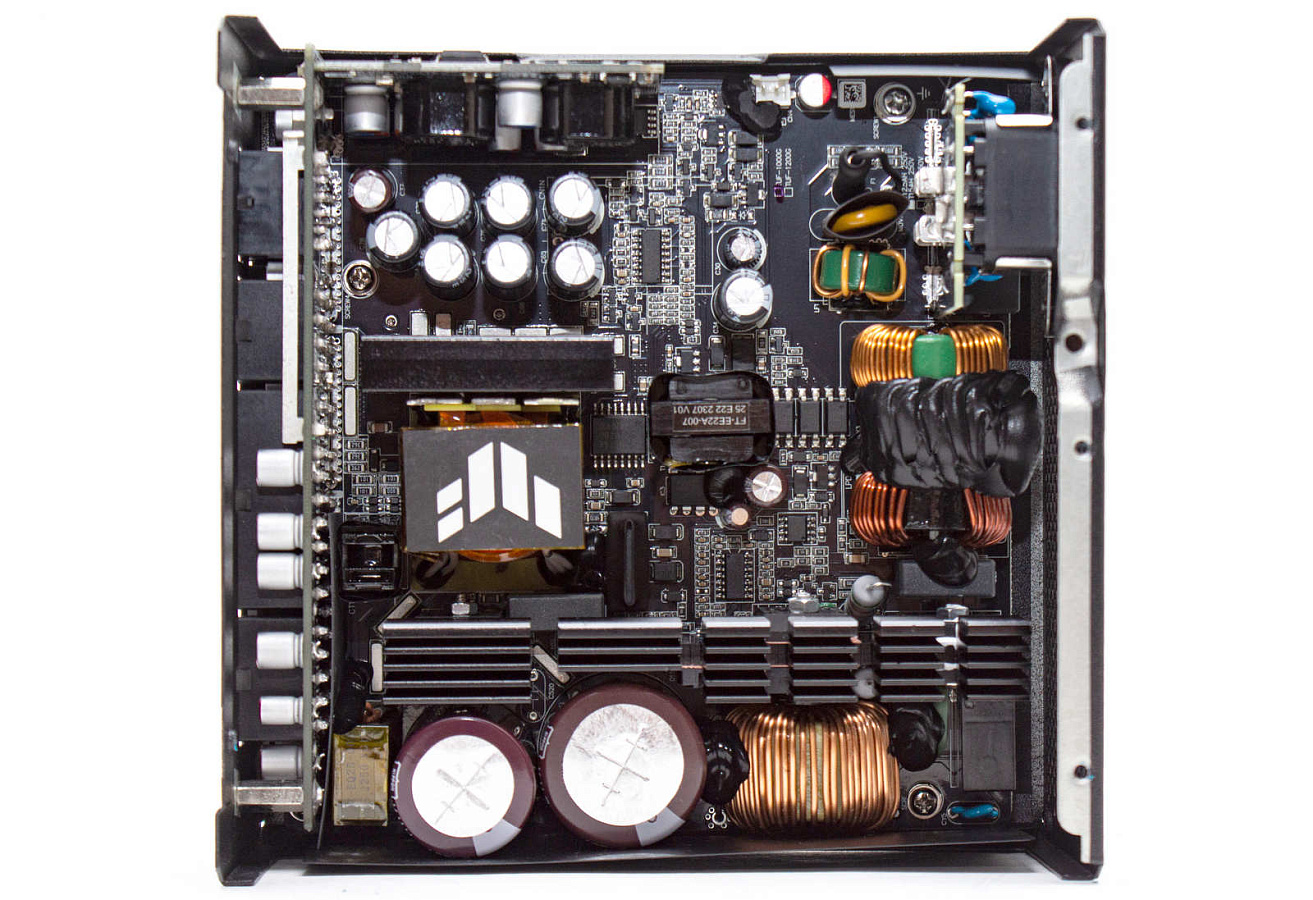

Блок питания собран на ОЕМ-платформе компании Great Wall GW-A850GL.

Топология полумоста с LLC-преобразователем, синхронный выпрямитель и DC-DC преобразователи.

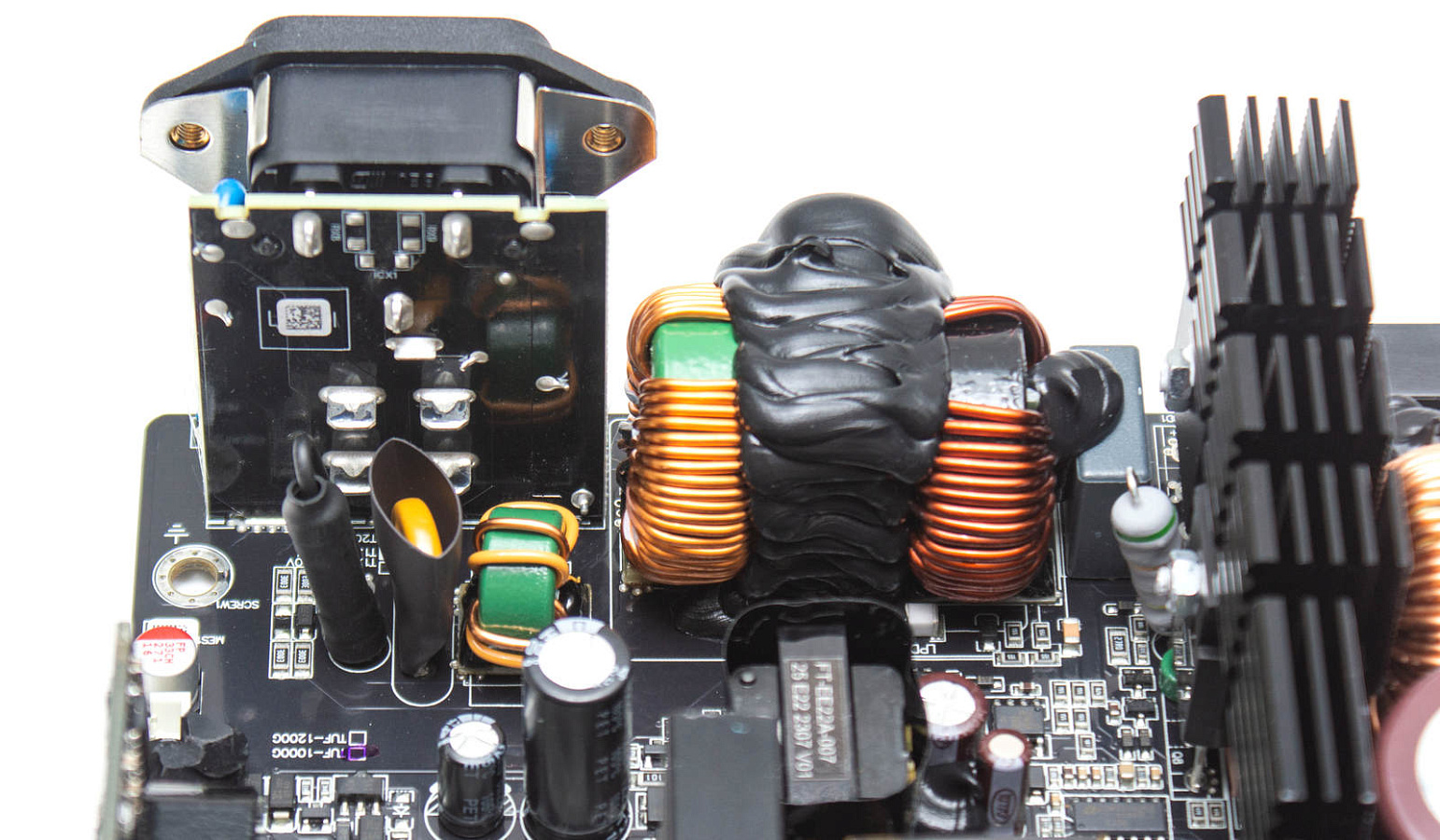

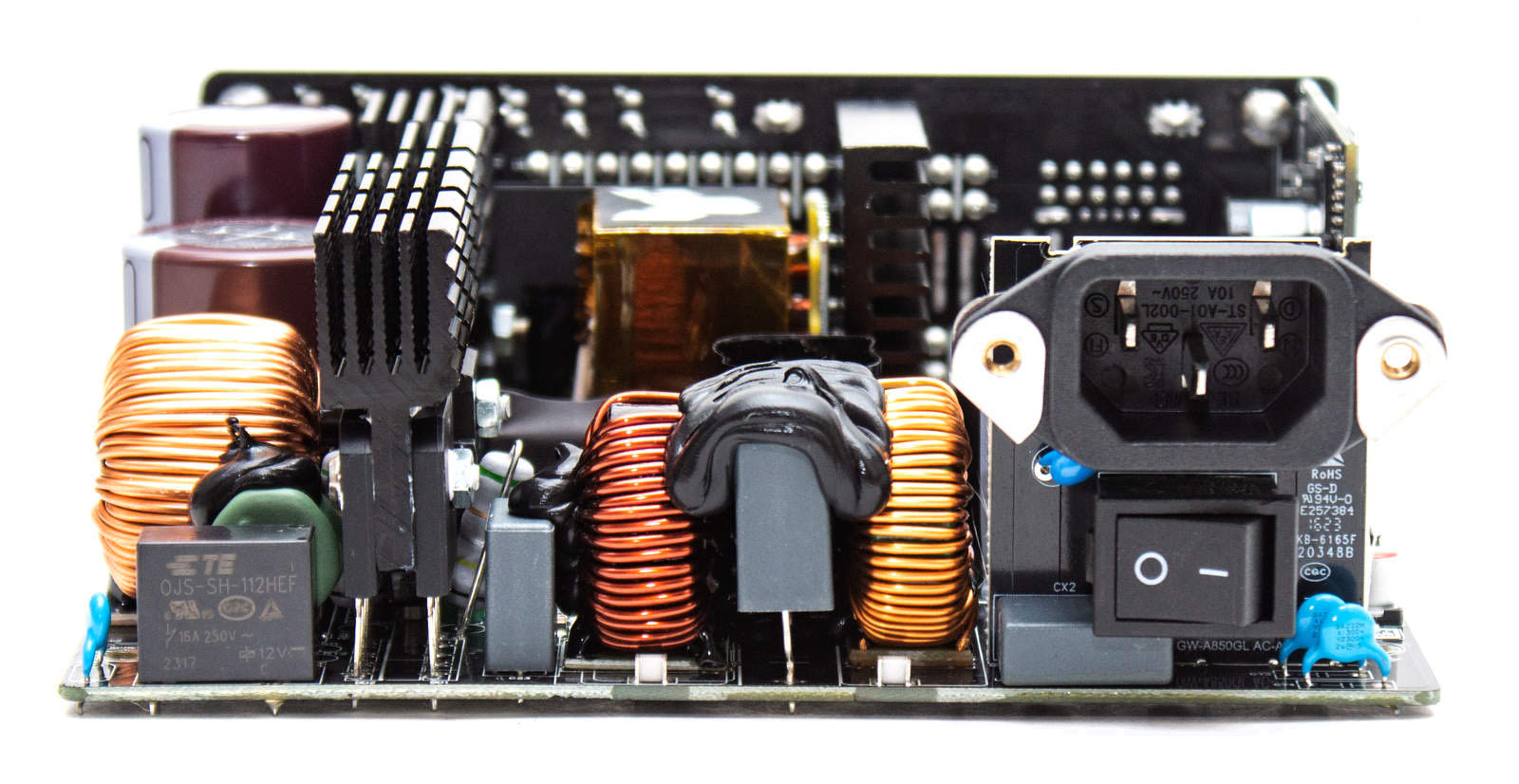

Особенностью является монтаж сетевой вилки не на корпусе, а на печатной плате. Вилка вместе с тумблером включения размещается на вертикальной плате, что позволяет исключить все проводные соединения.

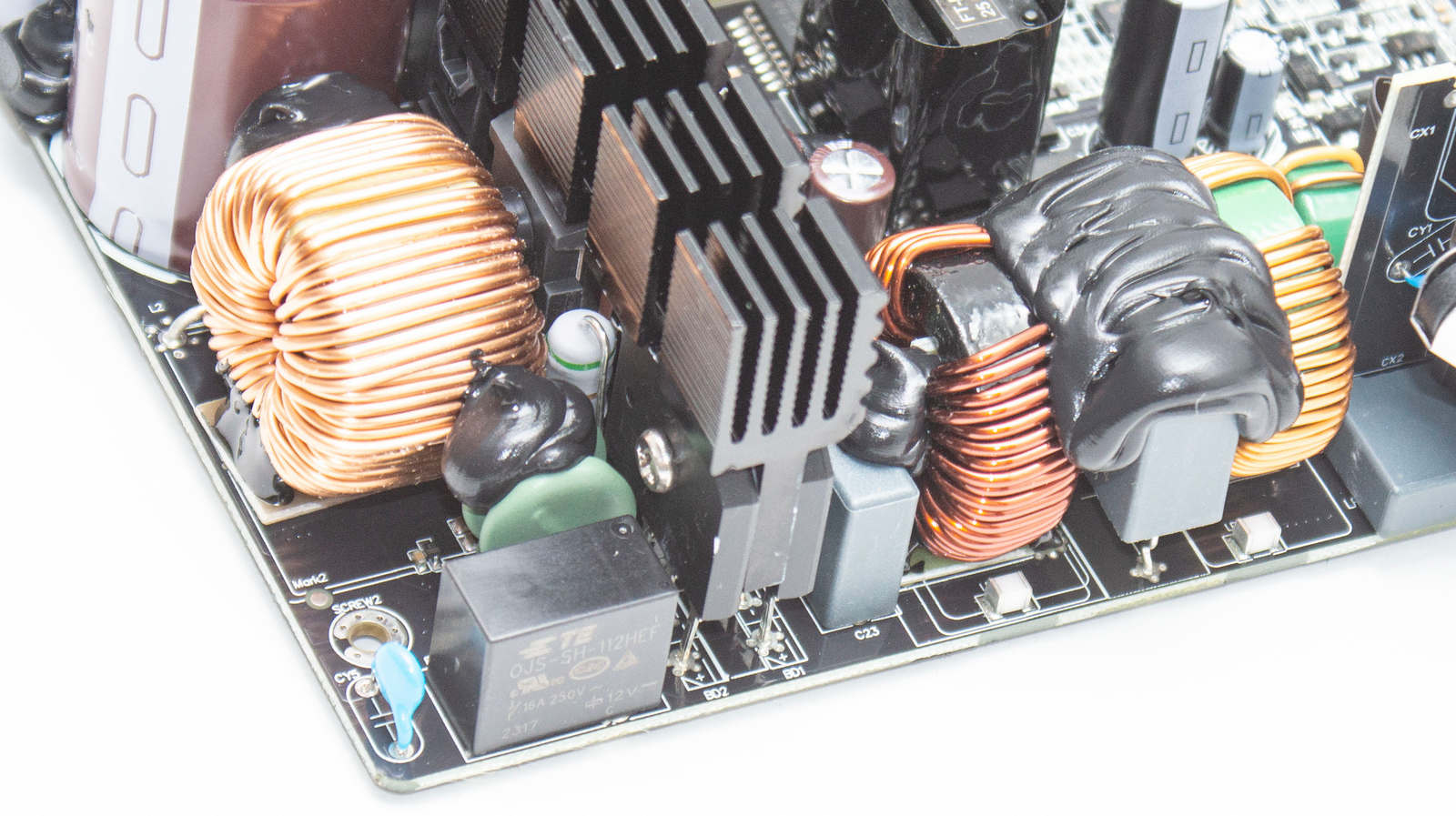

Также на этой плате часть фильтра: два Y и один X конденсатор, еще пара Y и один Х конденсатор на основной плате, плюс пара дросселей. На плате присутствует и схема для разрядки конденсаторов.

Для защиты самого БП установлен варистор, предохранитель и реле с термисторами.

На крупном радиаторе два диодных моста выпрямителя GBU20K (20А, 800В).

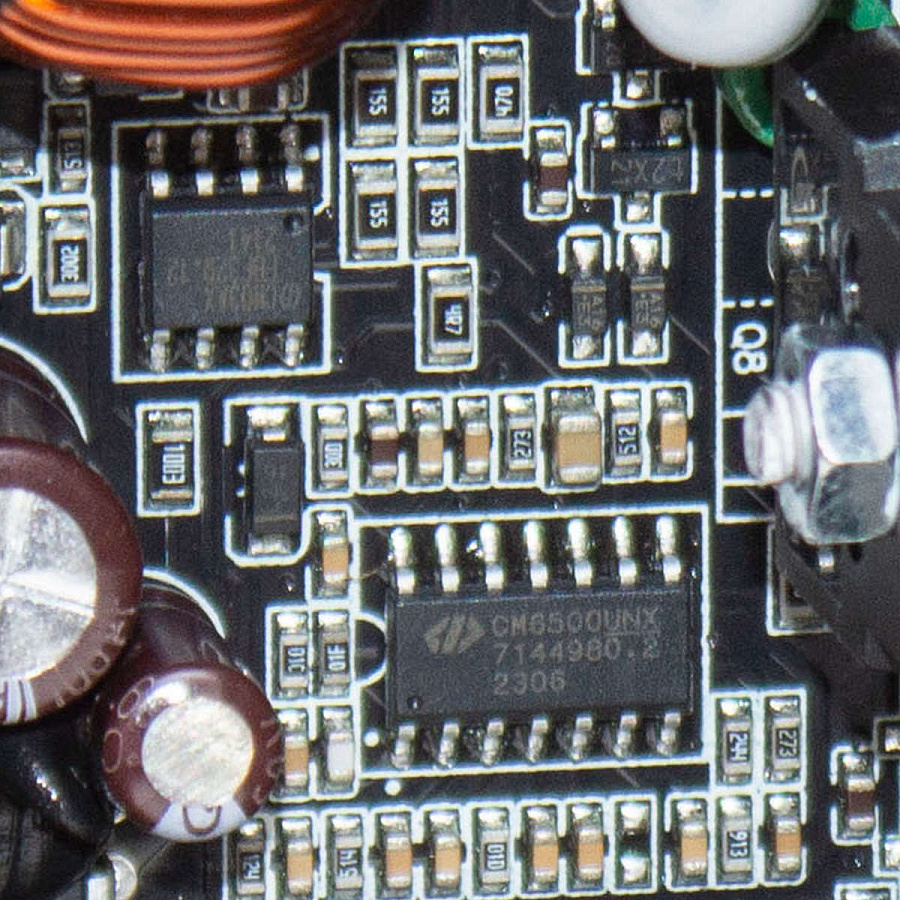

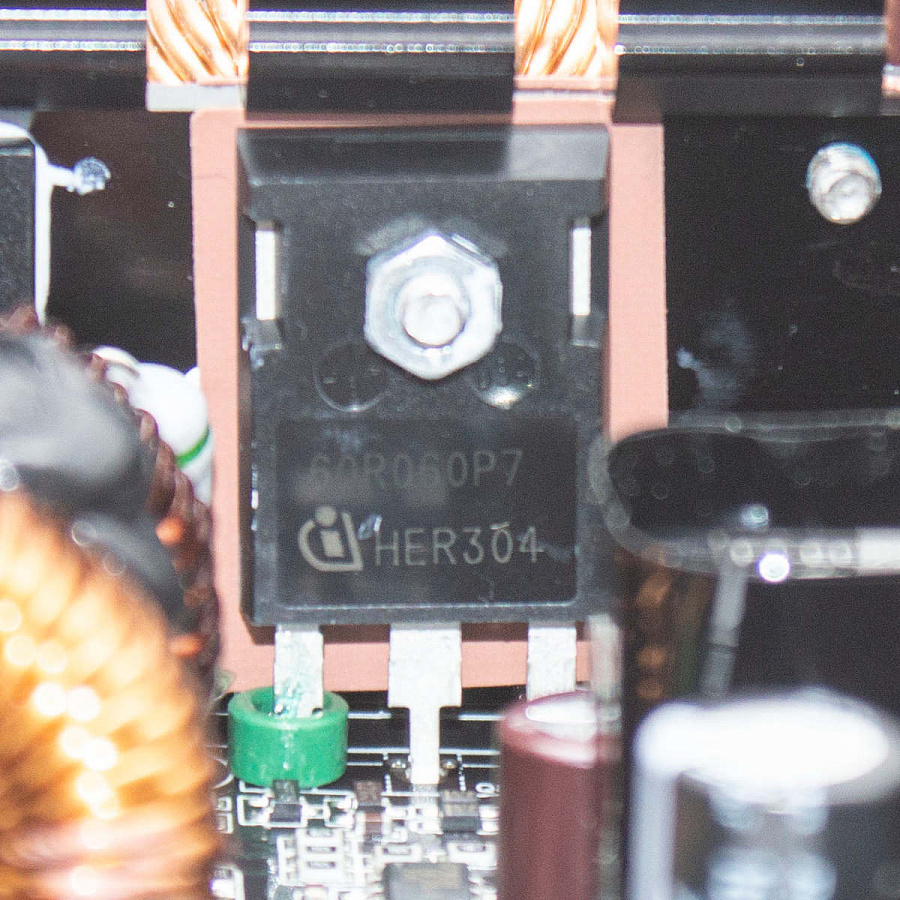

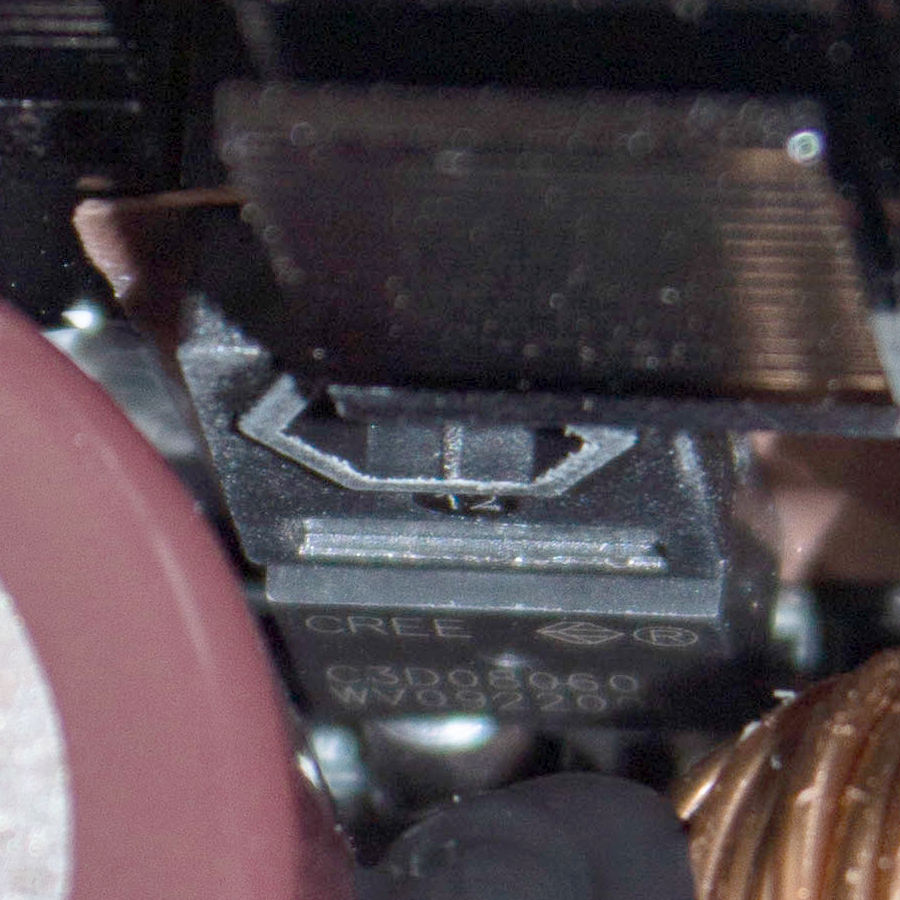

В APFC установлены два транзистора infinion IPW60R060P7 (48А, 600В) и диод Шоттки Cree C3D08060 (11А, 600В). Управление возложено на контроллер CM6500UNX.

Еще один контроллер - CM03AX отвечает за коррекцию напряжения на холостом ходу, схема PFC при этом отключается.

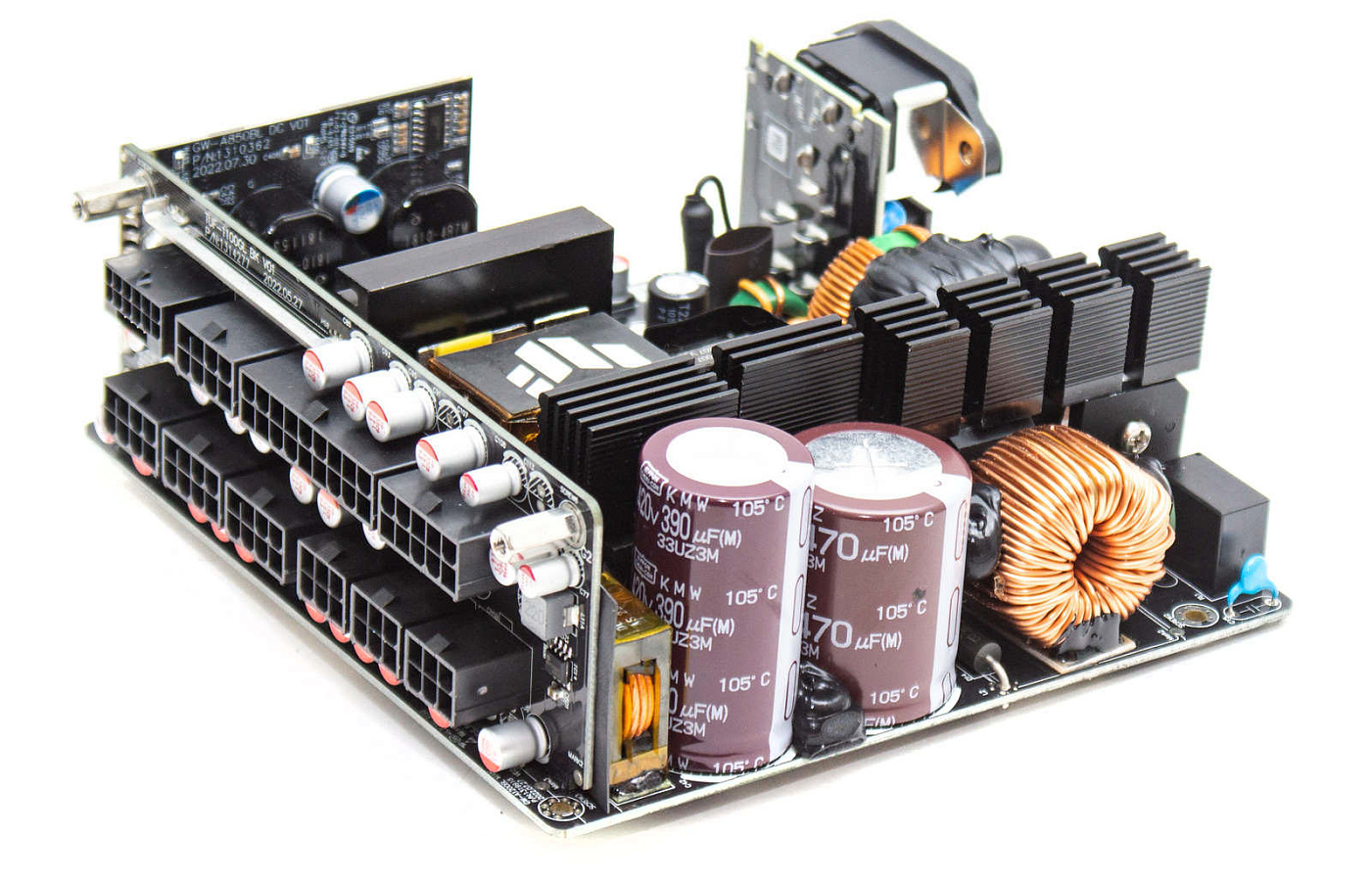

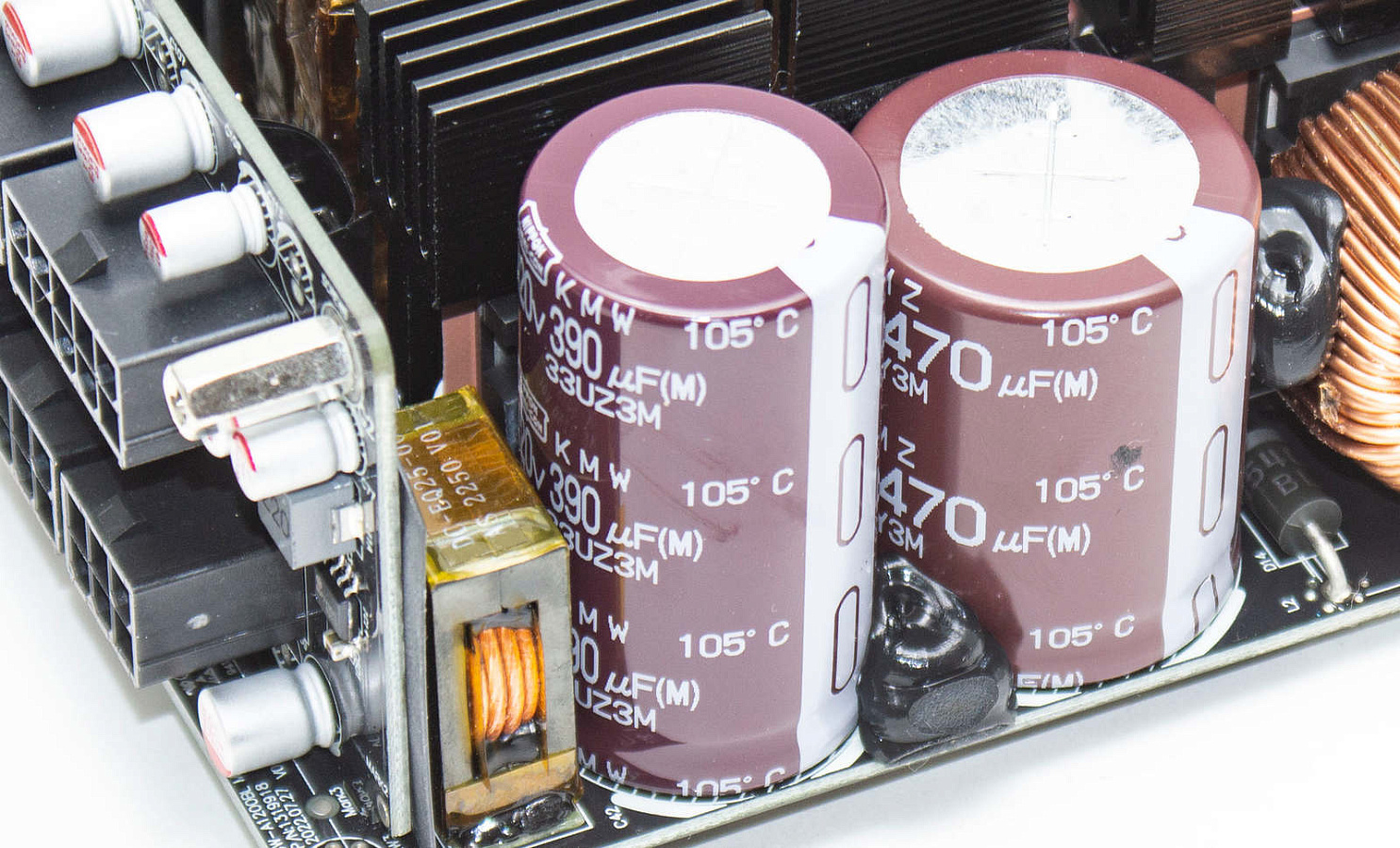

Высоковольтных конденсаторов два - оба Nippon Chemi-Con на 400В, 105°C; один емкостью 470 мкФ, второй - на 390 мкФ.

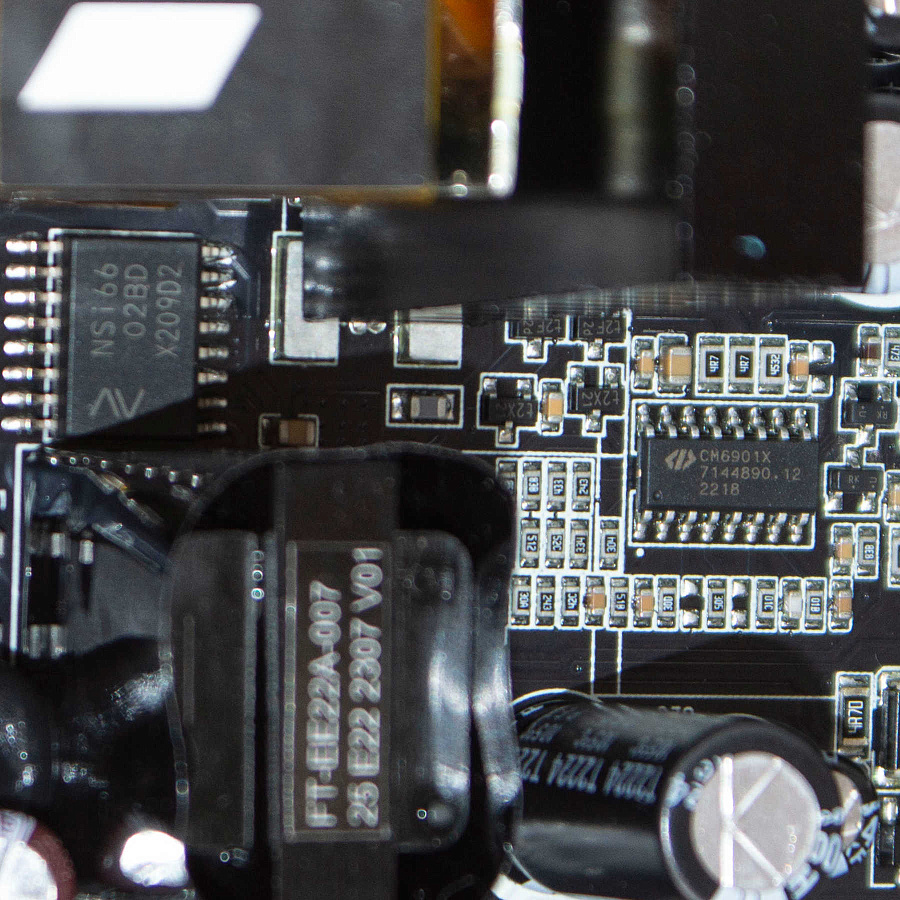

В преобразователе два транзистора STMicroelectronics STW48N60DM2 (40А, 600В). Под управлением ШИМ-контроллера CM6901X. Также здесь установлен двухканальный контроллер NOVOSENSE NSi66 – это драйвер затвора с частотой переключения до 2 МГц.

Далее идет конденсатор и дроссель, входящие в схему LLC, а также трансформатор линии +12В (его выводы смонтированы на вертикально стоящие шины).

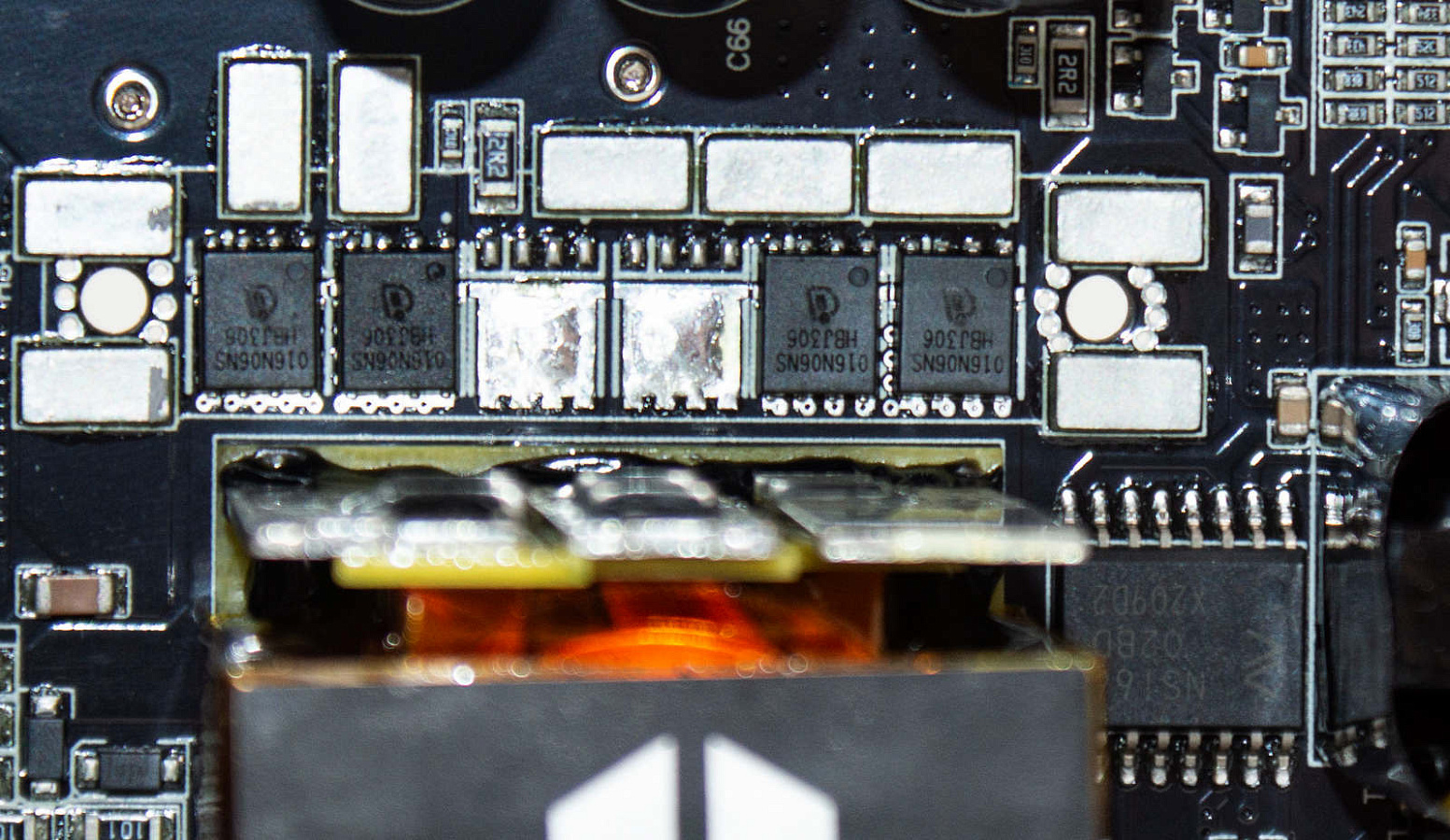

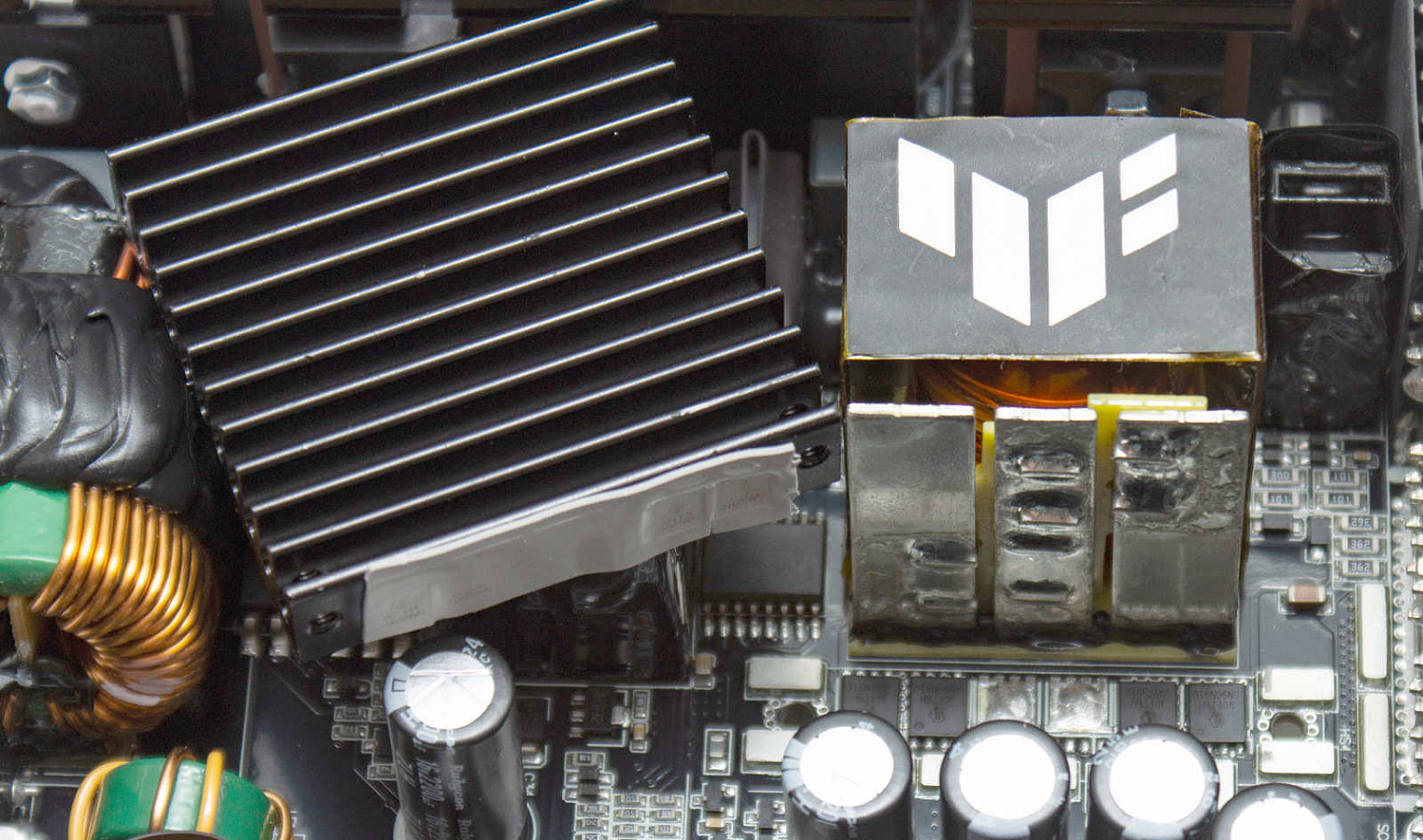

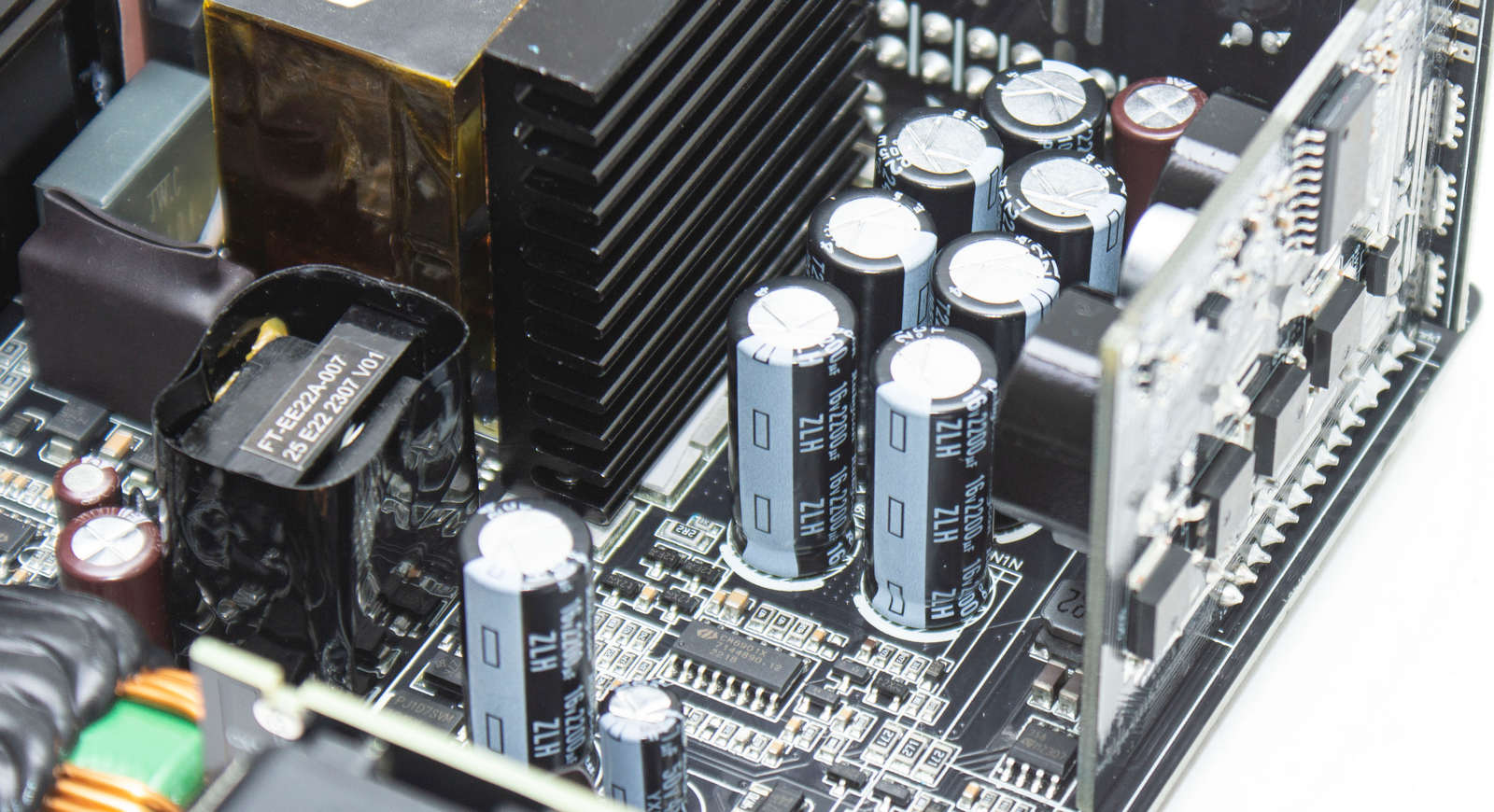

За ним находится узкий радиатор, прикрученный к плате на винты. Он через термопрокладку отводит тепло от мосфетов синхронного выпрямителя линии +12В. Здесь четыре транзистора Infineon BSC016N06NS (100А, 60В).

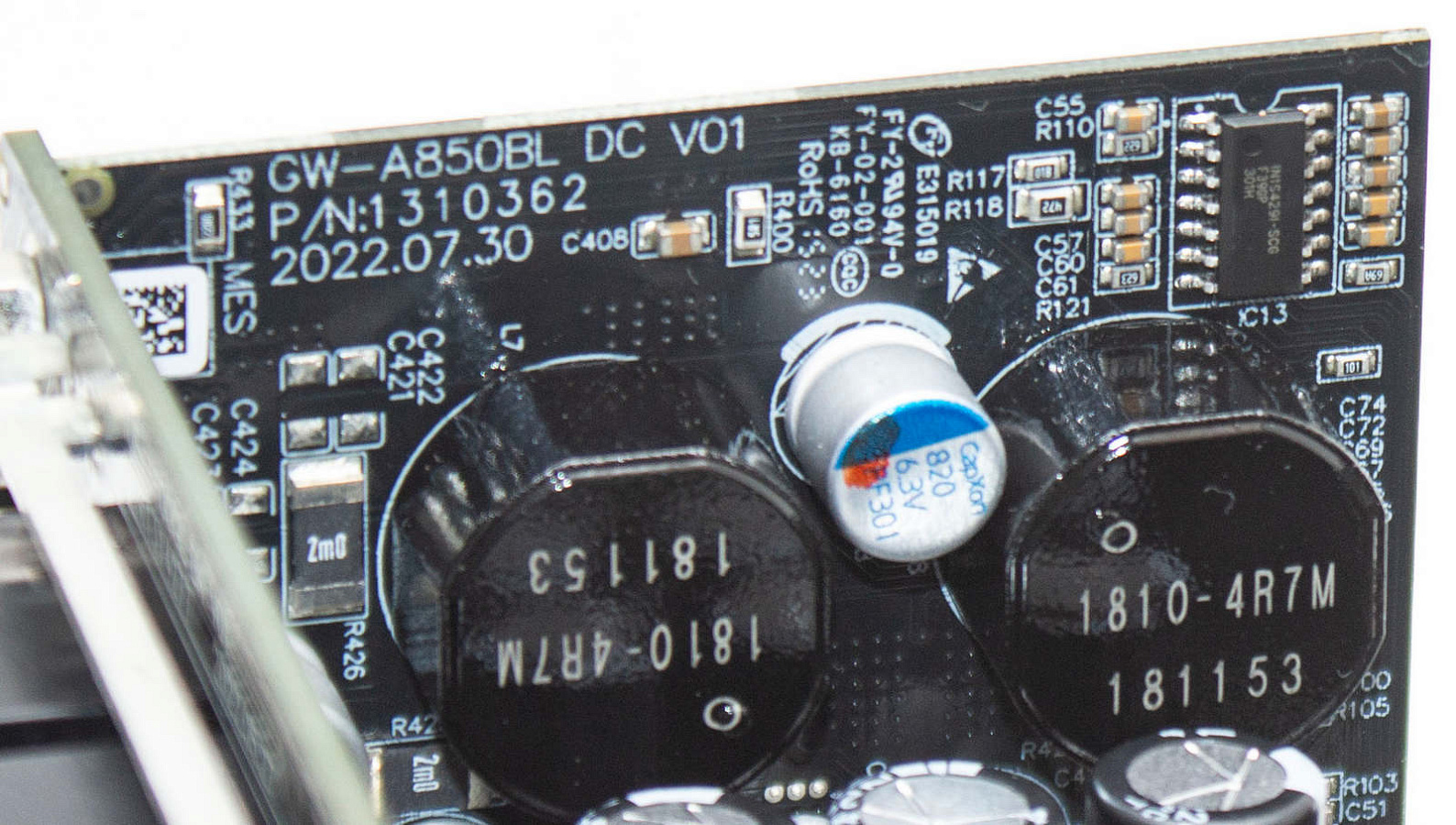

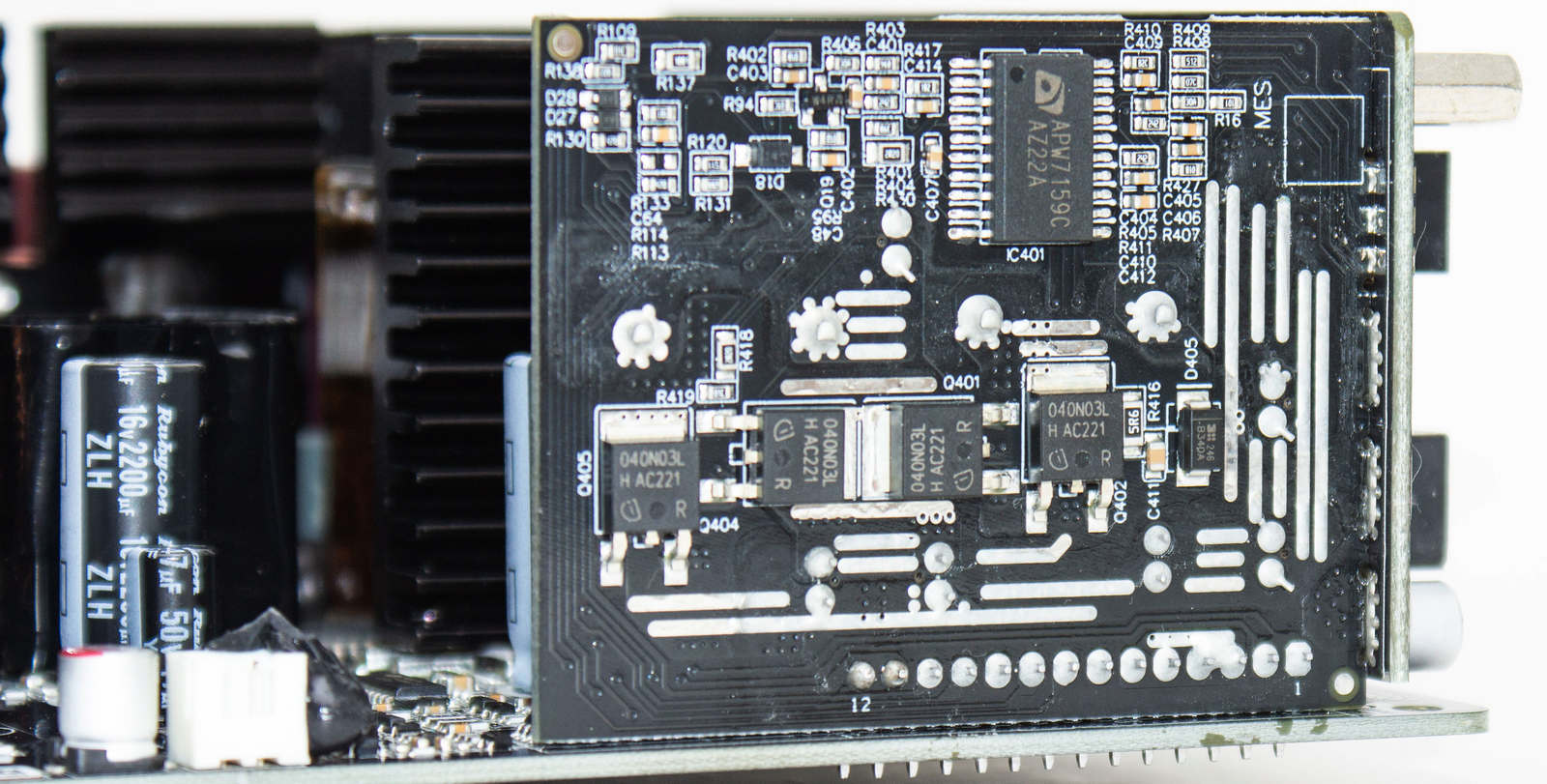

На краю плата DC-DC преобразователей. На ней четыре транзистора Infineon IPD040N03L (90А, 30В) и контроллер APW7159C.

С обратной стороны платы супервизор IN1S429l. У основания платы мосфет M2307.

В дежурном питании установлен ШИМ контроллер TNY278PN.

В фильтрах установлены преимущественно электролитические конденсаторы Rubicon.

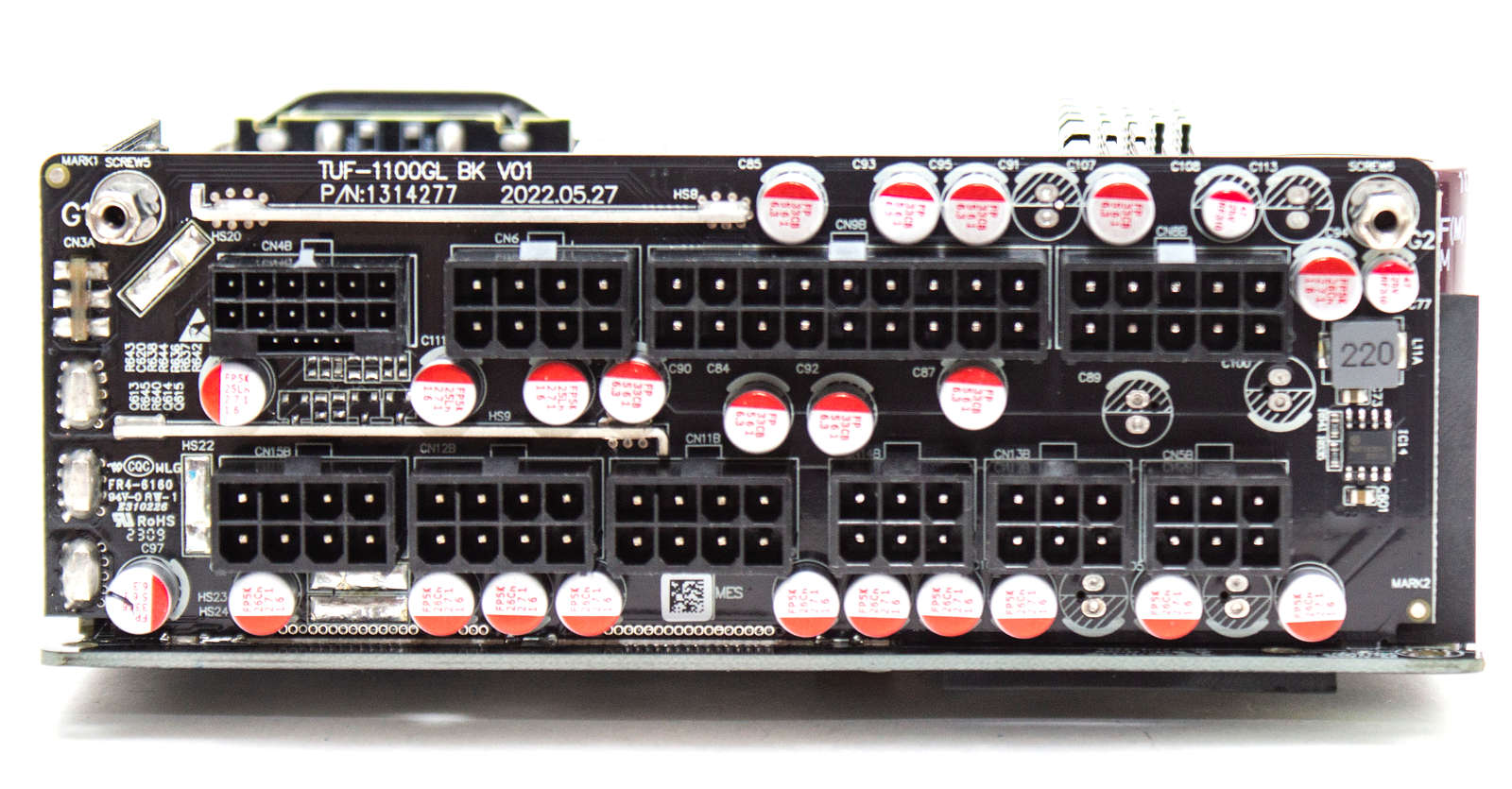

На модульной плате двадцать пять твердотельных конденсаторов. На краю платы микросхема NDP2430KC, отвечающая за канал -12В.

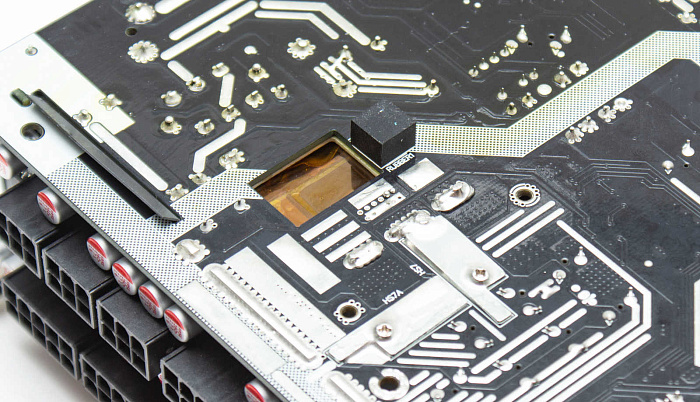

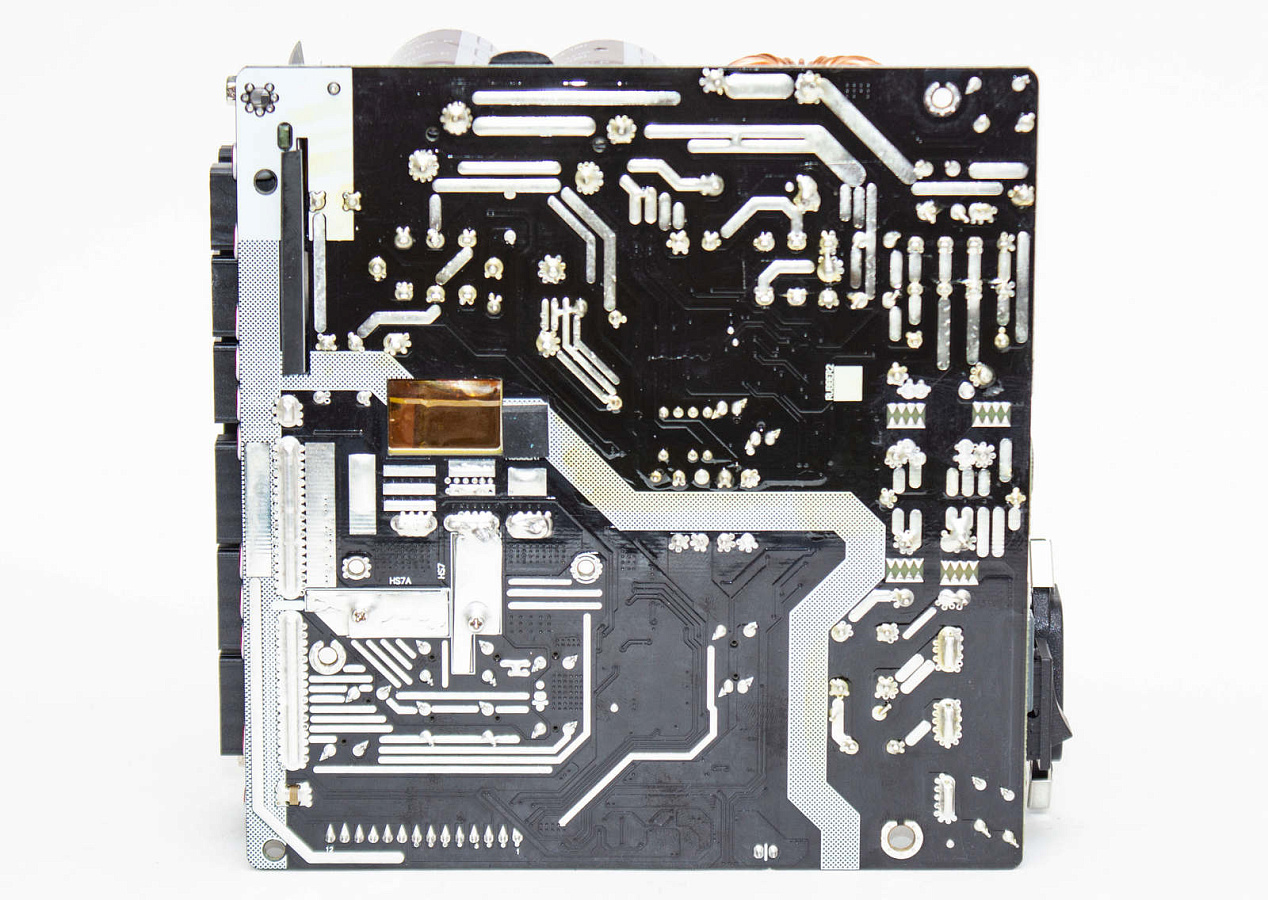

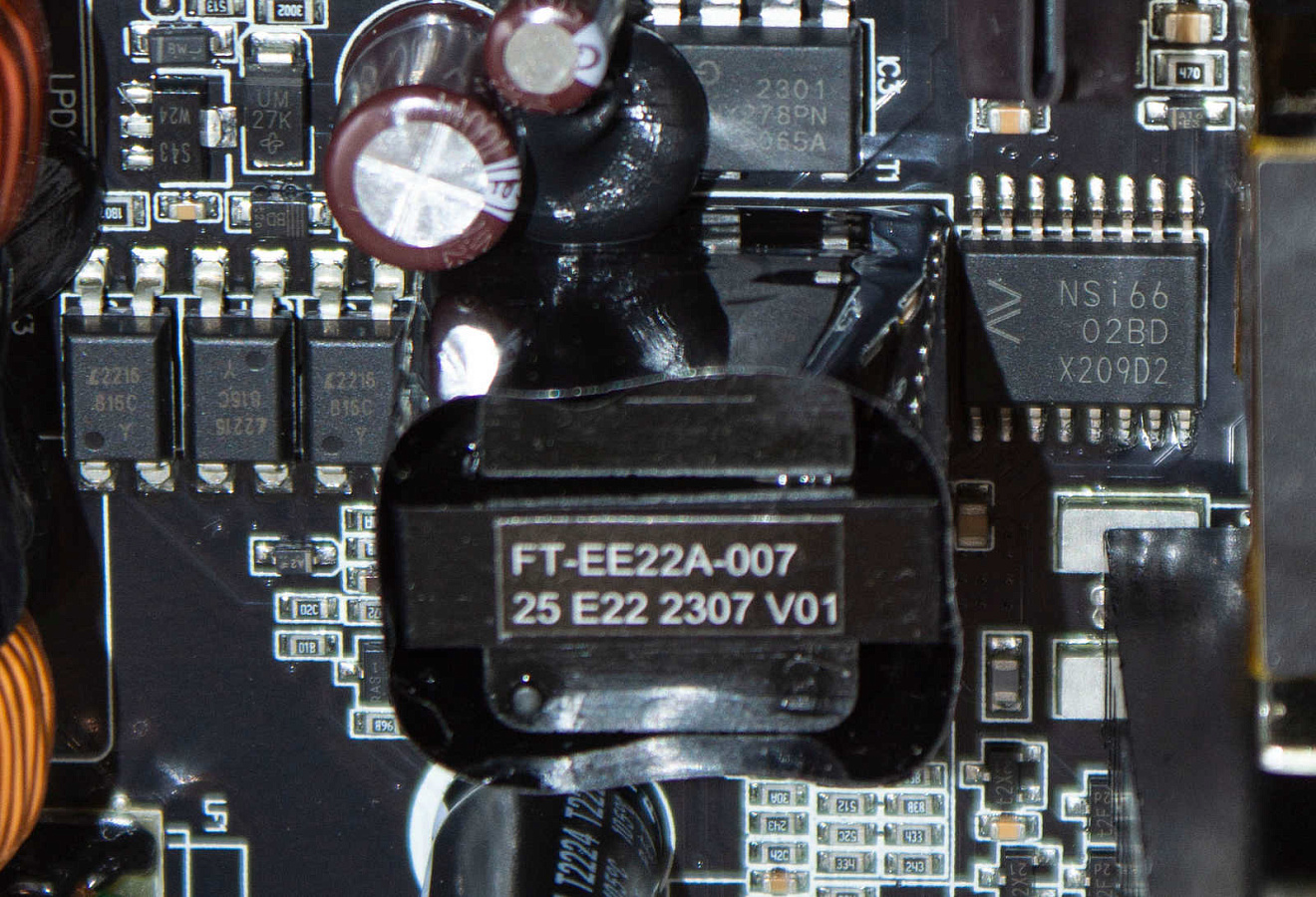

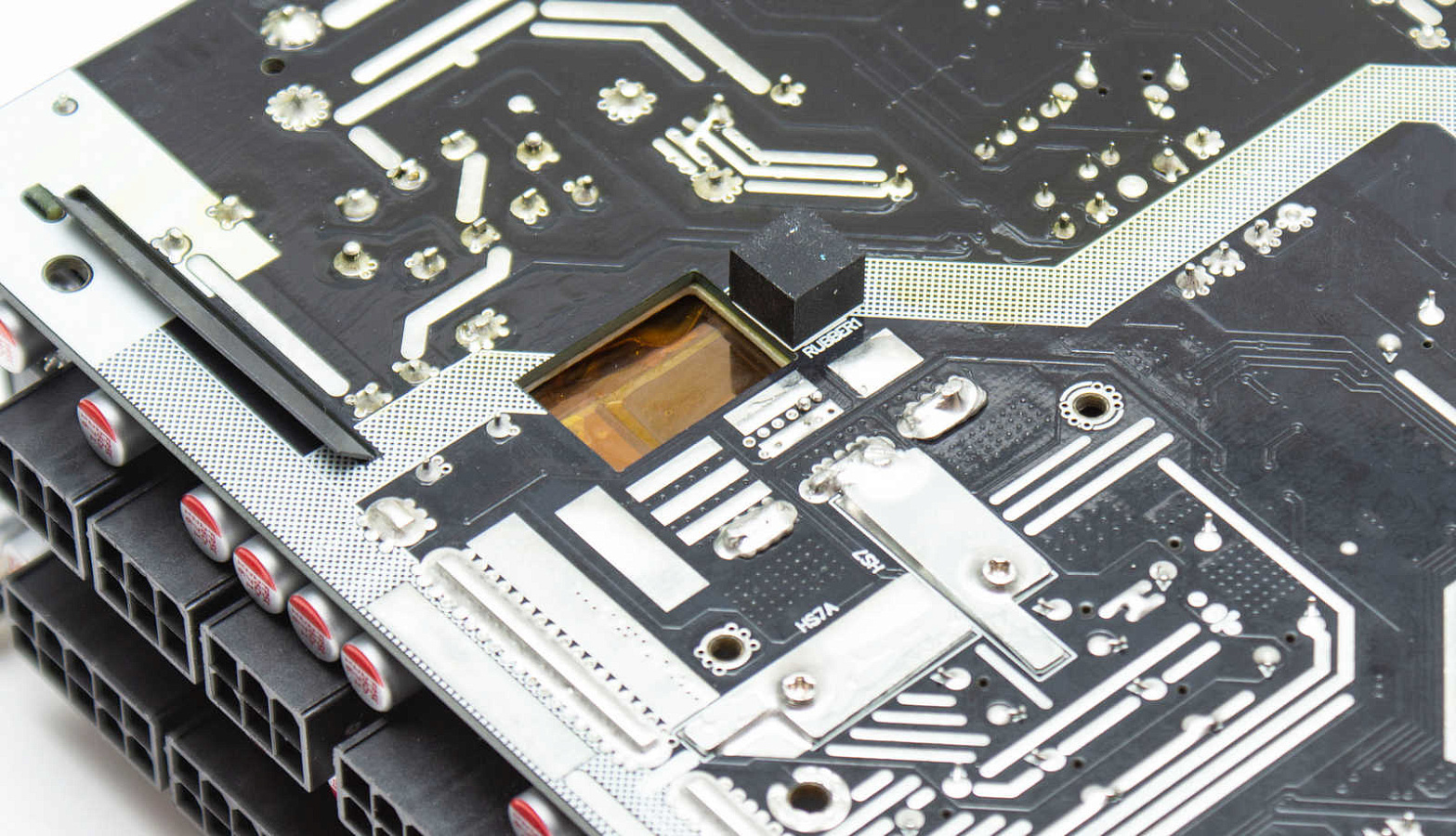

С обратной стороны платы мы видим широкую дорожку, разделяющую высоковольтные и низковольтные зоны. В прорези между ними в районе модульной платы вставлен диэлектрик. Под трансформатором находится сквозное окно, вырезанное в плате в форме прямоугольника.

Высоковольтная зона отличается по оттенку, здесь плата покрыта специальным лаком.

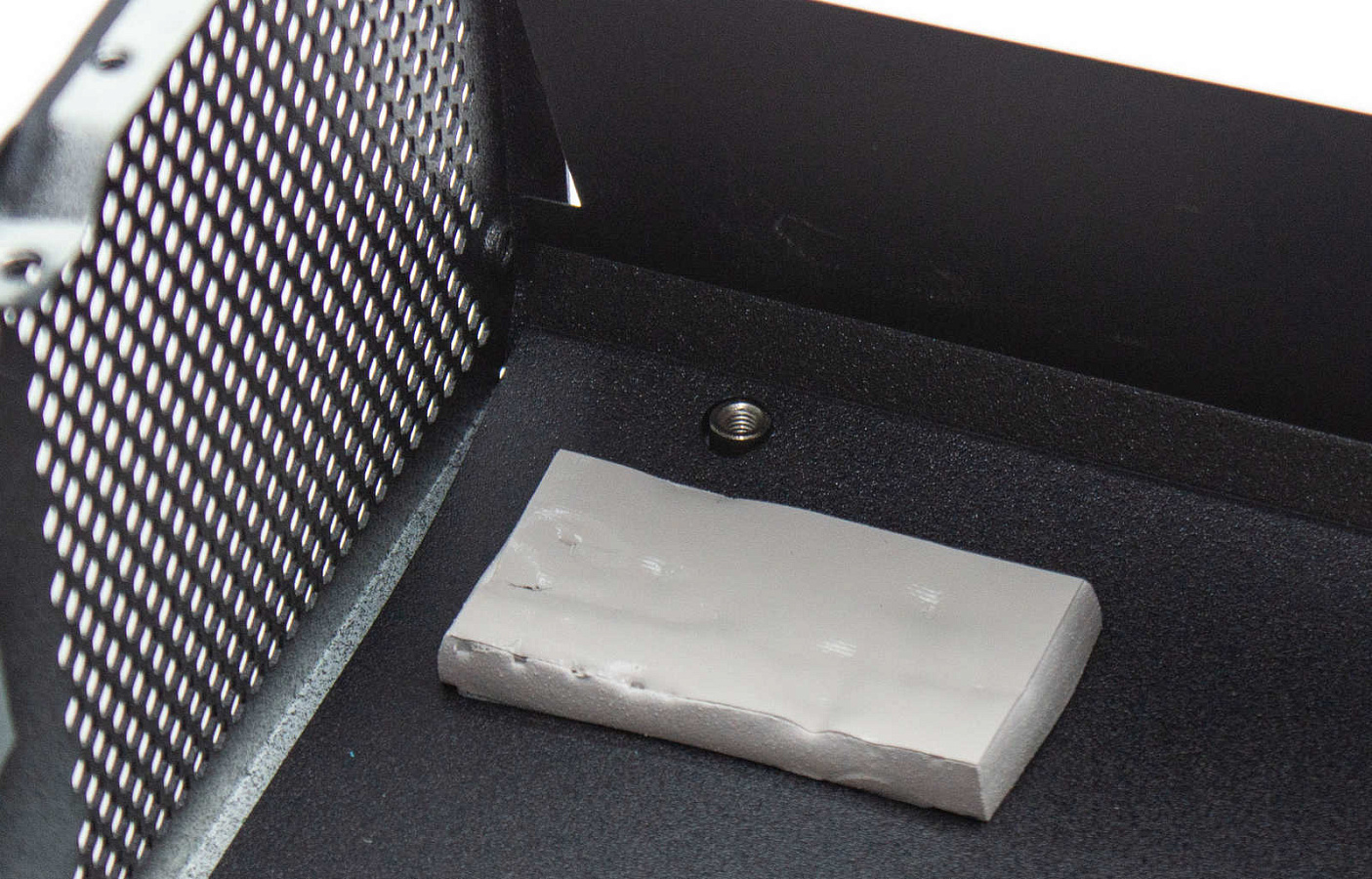

На корпусе в районе диодных мостов находится термопрокладка, отводящая тепло от платы на корпус.

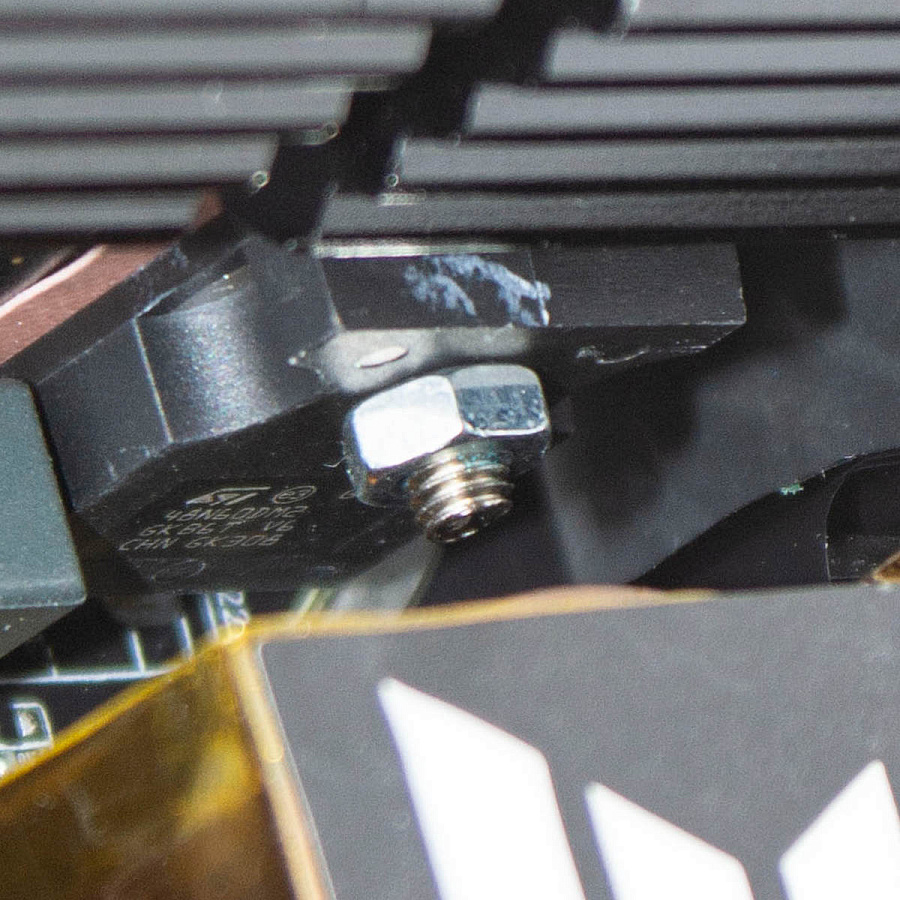

Из недостатков сборки в нашем экземпляре можем отметить неплотно закрученный один из винтов, прижимающий радиатор к мосфетам синхронного выпрямителя.

Тестирование

Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности.

По требованиям стандарта ATX 3.0 отклонения должно укладываться в диапазон от +5% до -7%. Для линии +12 В это соответствует значениям от +11.16 до +12.6 В.

Современные блоки питания с сертификатом 80 PLUS Gold чаще всего укладываются по отклонениям на значение в 1-3 %.

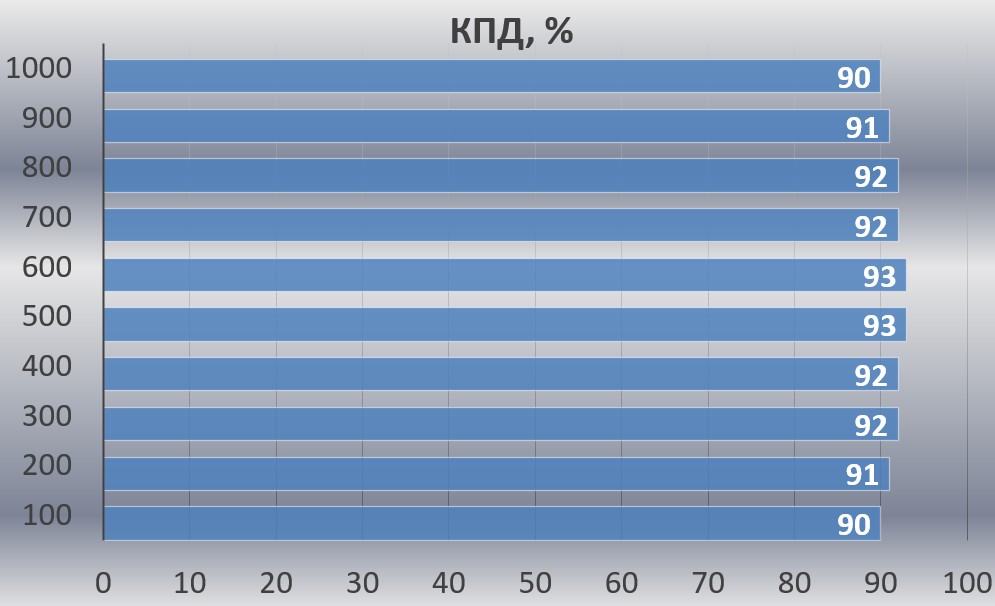

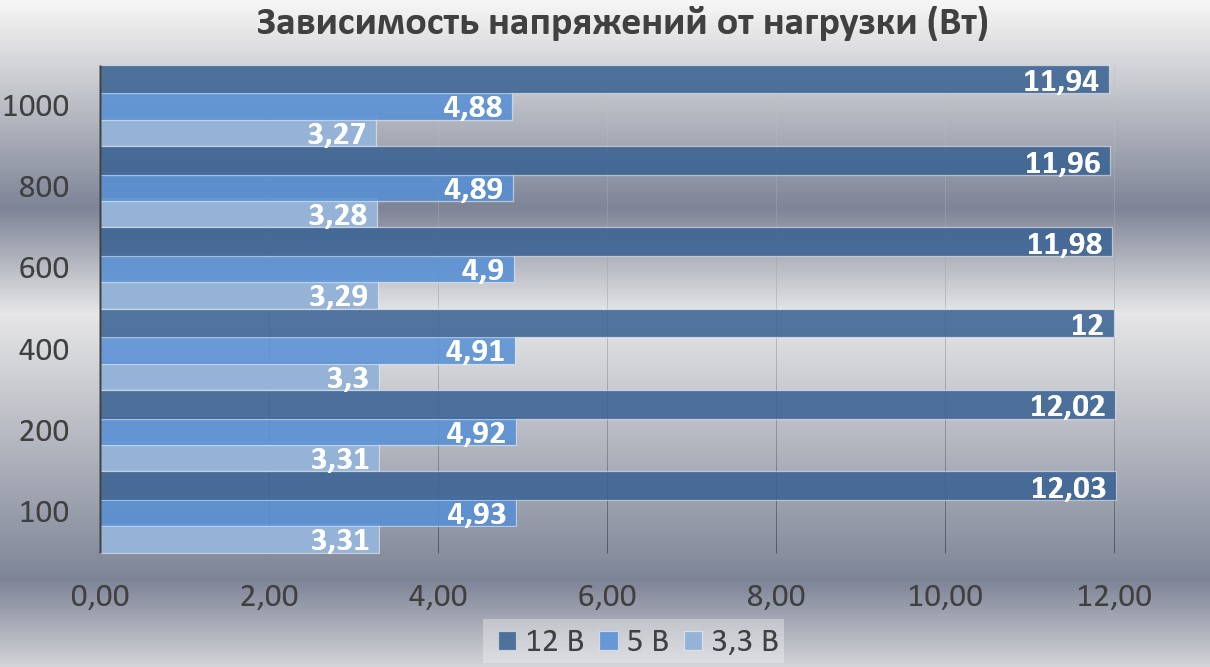

Стабильность напряжений на высоком уровне. Линия +12В изменяется в пределах ±1%. Линия +5В изначально занижена на 1% и проседает немного ниже -2%. Линия +3,3В проседает незначительно, в пределах 1%.

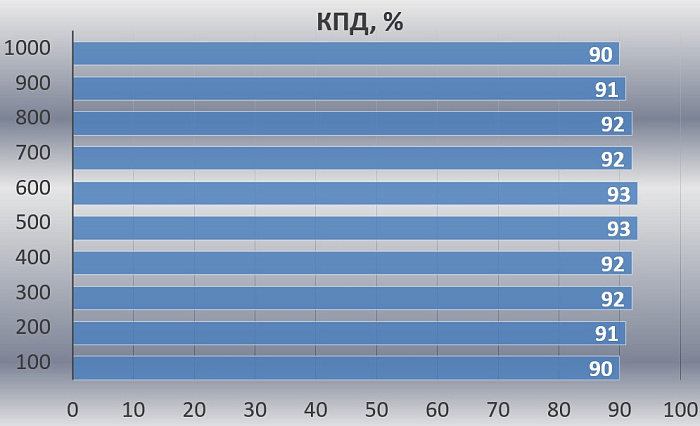

Значения для сертификата 80 PLUS Gold для сетей 230 В (EU Internal Non-Redundant) должны соответствовать 90%, 92% и 89% при нагрузке 20%, 50% и 100% от номинальной мощности БП.

Уровень энергоэффективности высокий и  соответствует сертификату с небольшим запасом.

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.

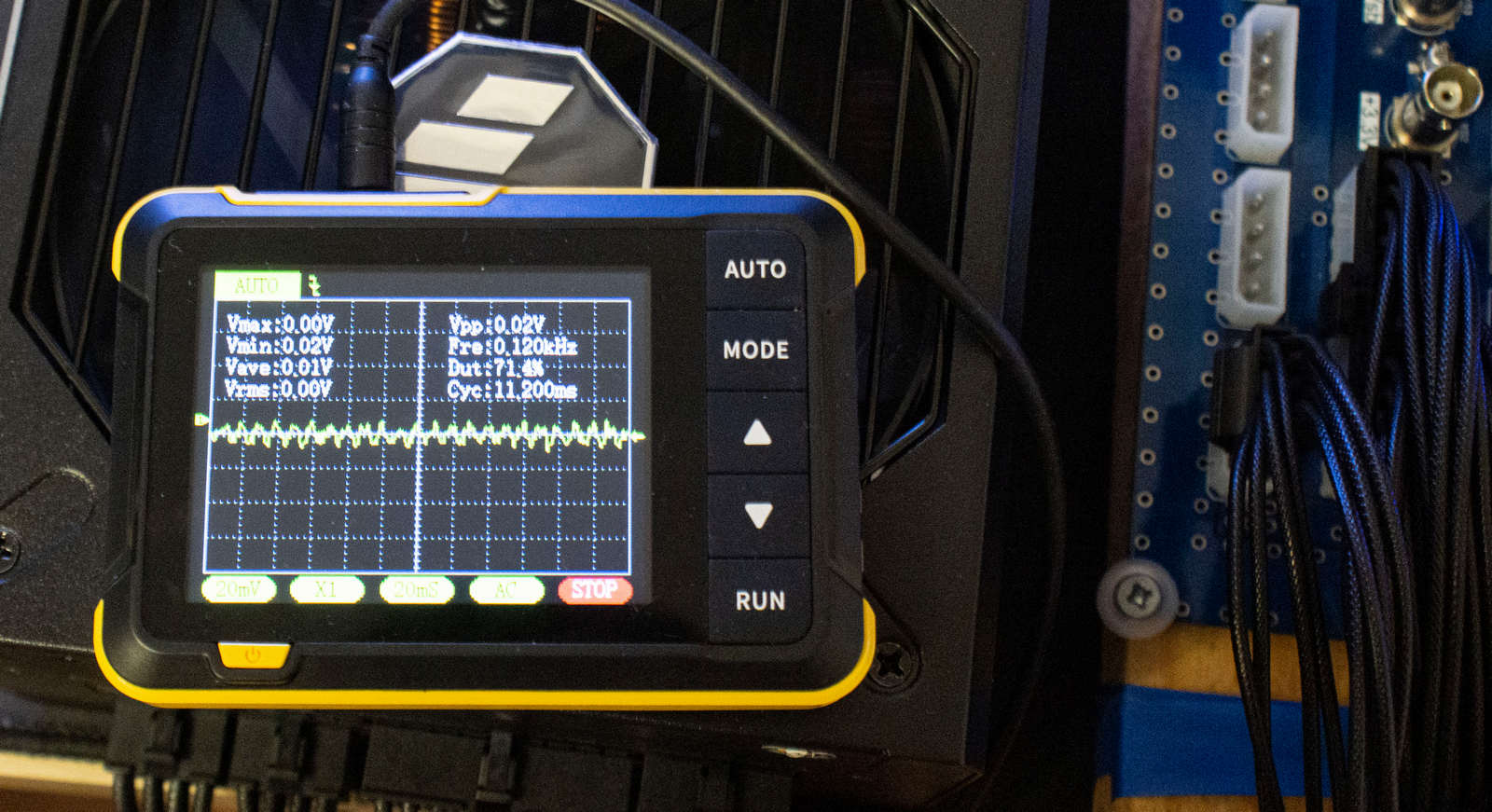

Уровень пульсаций очень низкий, на канале +12В в районе 20 мВ при максимальной нагрузке, по остальным каналом пульсации менее 10 мВ.

Конкуренты

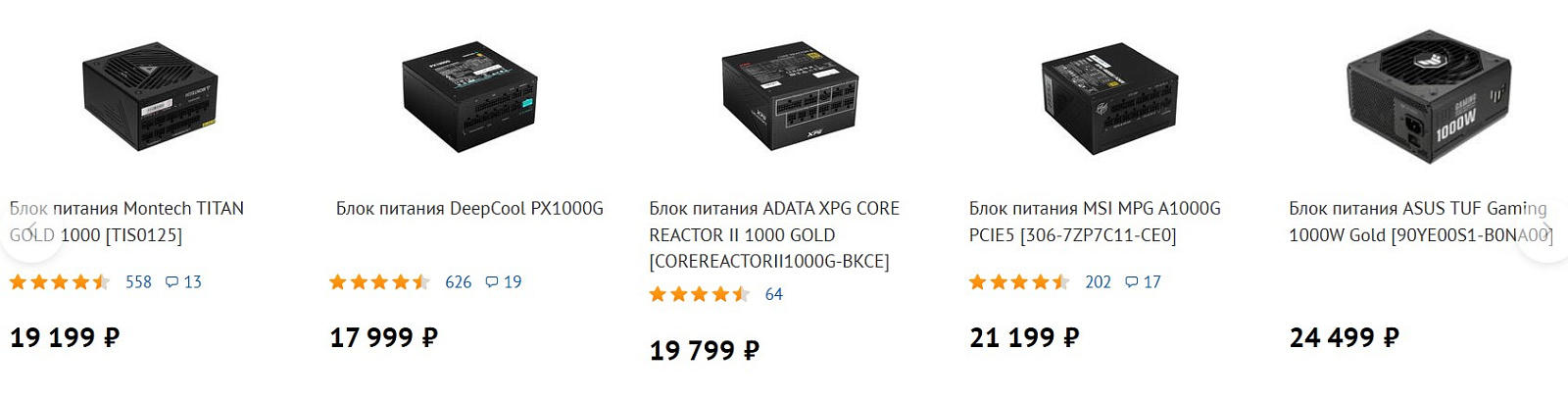

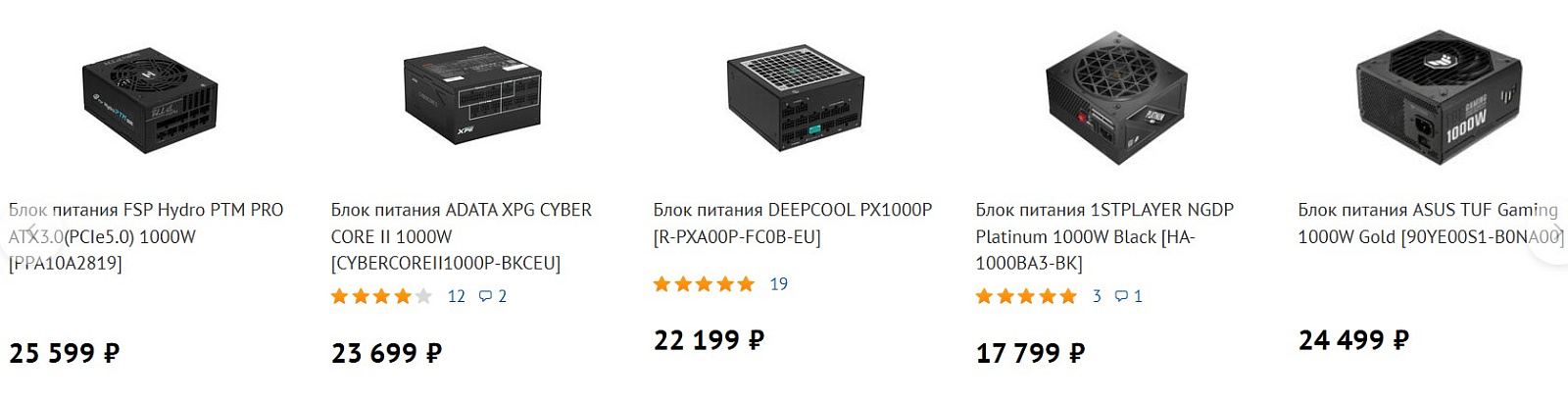

За модель ASUS TUF Gaming продавцы просят от 22 до 24 тысяч рублей. Чем обусловлена такая ценовая политика, непонятно. Блоки питания с сертификатом Gold и соответствующей мощностью у других производителей стоят 19-20 тысяч, даже MSI MPG продается дешевле – всего 21 000.

ADATA XPG Core Reactor II, DeepCool PX1000G и Montech TITAN Gold собраны на одинаковой платформе CWT в качественном исполнении.

По цене TUF Gaming уже можно приобрести модели с сертификатом Platinum с более продвинутой схемотехникой и цифровым управлением: ADATA XPG Cyber Core II, DeepCool PX1000P.

Заключение

Модель ASUS TUF Gaming мощностью 1000 Вт собрана на достаточно известной платформе. В основе - японские конденсаторы, транзисторы Infineon, качественный вентилятор с оригинальной крыльчаткой.

Тестирование демонстрирует отличную стабилизацию, высокую энергоэффективность и низкие пульсации.

Дизайн корпуса и кабелей может привлечь покупателей. Но стоимость может также отпугнуть: она значительно выше конкурентов с похожими характеристиками и даже выше, чем у более продвинутых по схемотехнике моделей с сертификатом Platinum.

Для фанатов продукции ASUS переплата не станет препятствием, но остальным мы бы посоветовали выбрать другие варианты, если цена не снизится до сопоставимого уровня.
