Обзор и тестирование блока питания XPG Core Reactor II 1000W

Модели блоков питания высокой мощности стали популярны как у покупателей, собирающих топовые конфигурации, так и у производителей. Большинство брендов расширили свои новые линейки с поддержкой ATX 3.0 моделями на 1000 Вт и выше.

Не стал исключением и бренд XPG, отметившийся на рынке блоков питания исключительно качественными и надежными решениями.

В линейку Core Reactor II с сертификатом 80 Plus Gold входят варианты на 1200, 1000, 850, 750 и 650 Вт. Все модели, вплоть до самой младшей, оснащены кабелем PCI-E 12VHPWR. Также они выпускаются в двух вариантах расцветки – черном и белом. Различия мощных моделей на 1,2 и 1 киловатт от остальных, в длине корпуса – 160 см против 140 см.

У нас на обзоре модель на 1000 Вт в черном исполнении.

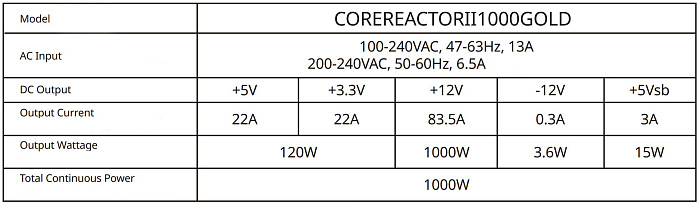

Технические характеристики

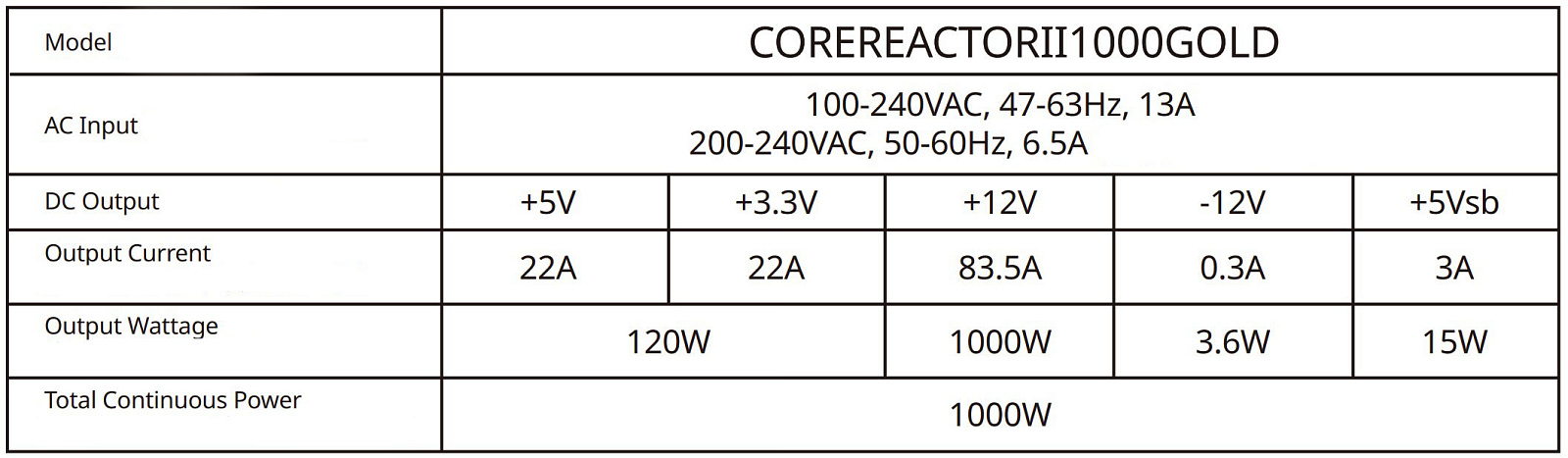

Нагрузочные характеристики

Упаковка и комплектация

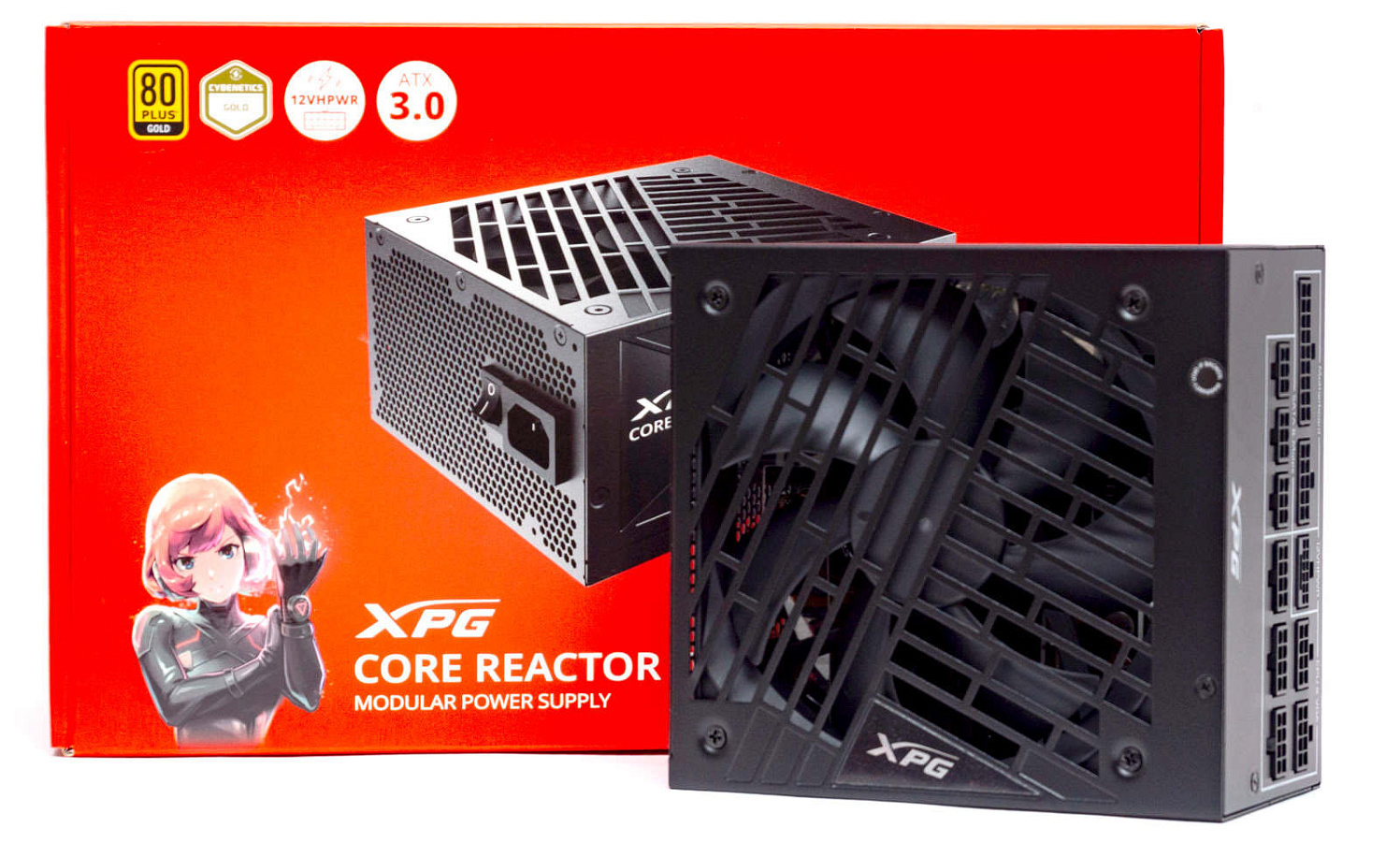

Блок питания поставляется в красной картонной коробке. На лицевой стороне располагается изображение изделия, анимешная девушка, наименование модели; по верхнему краю - пиктограммы основных преимуществ.

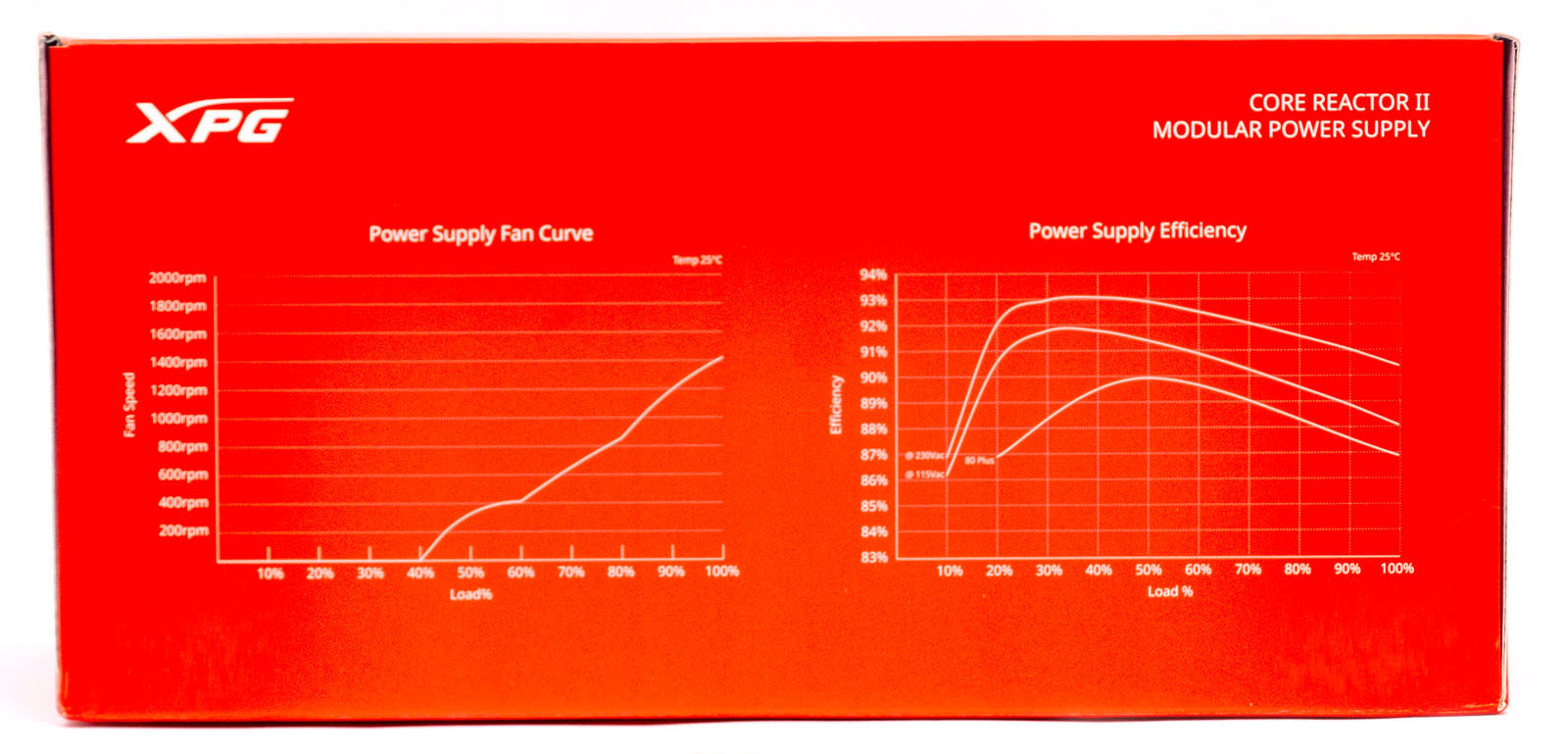

На одном из боков упаковки приводятся графики эффективности и поведения вентилятора.

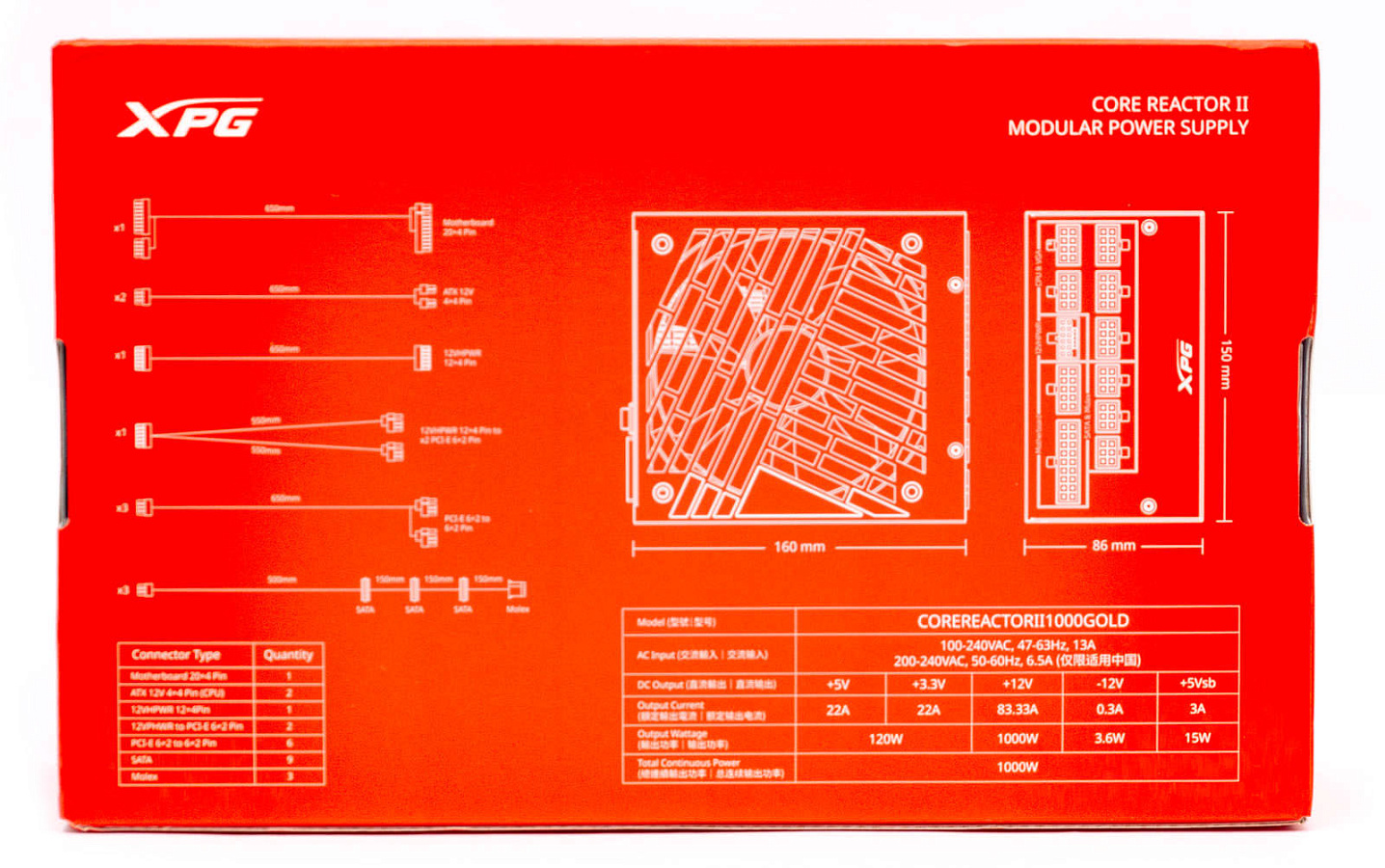

С обратной стороны коробки - чертеж габаритных размеров БП, нагрузочные характеристики и описание комплектных кабелей.

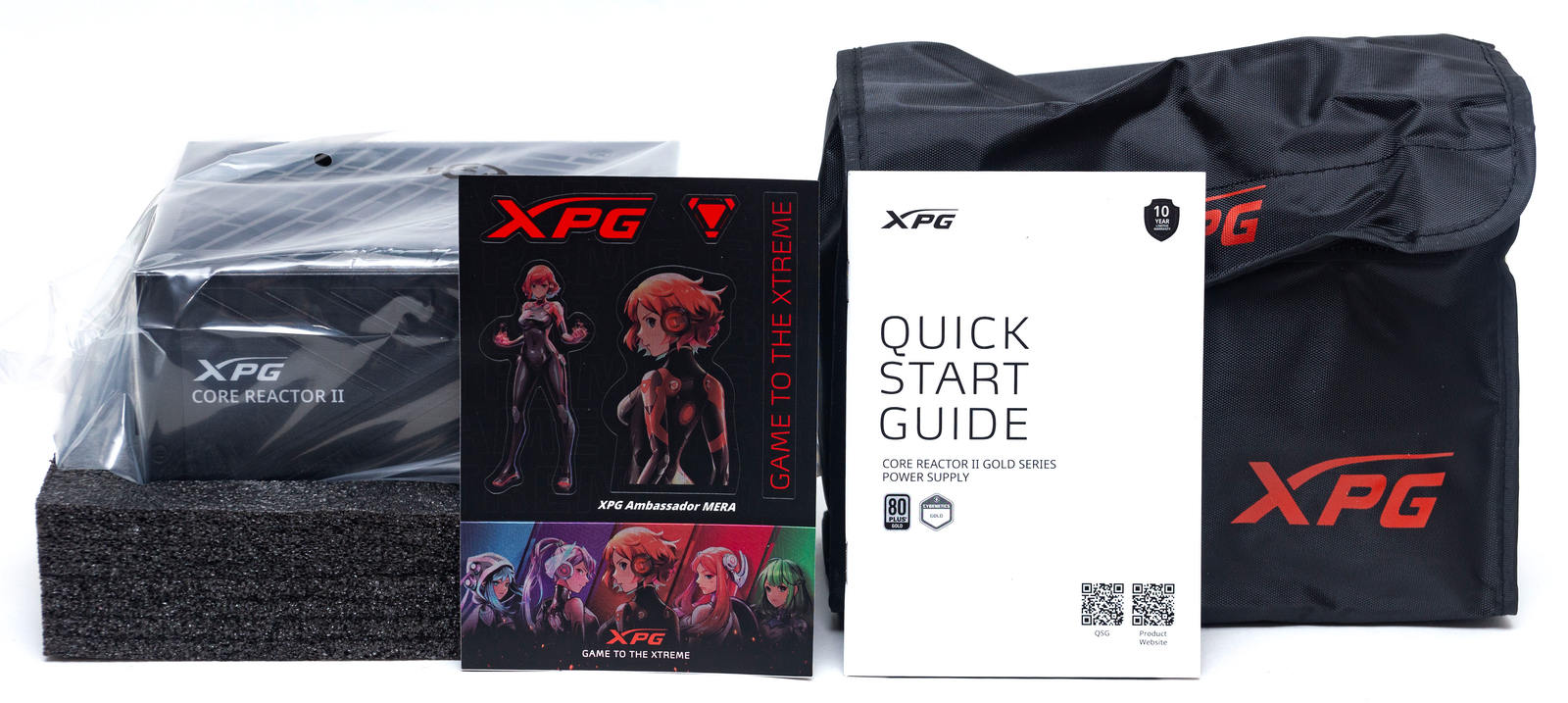

Блок питания запакован в полиэтилен и зафиксирован демпферами из вспененного полиуретана. Все кабели находятся в тканевой сумке с клапаном на липучке.

В комплекте имеются винты крепления, инструкция и набор красочных наклеек.

Кабели и коннекторы

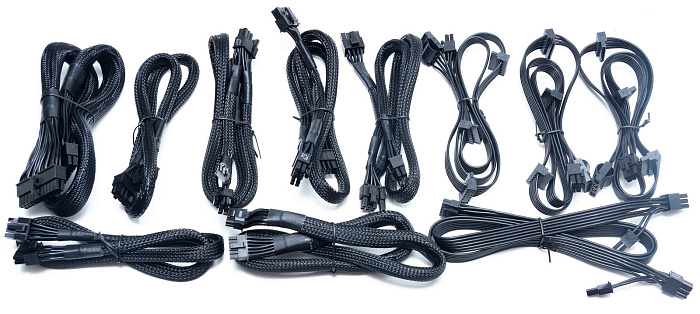

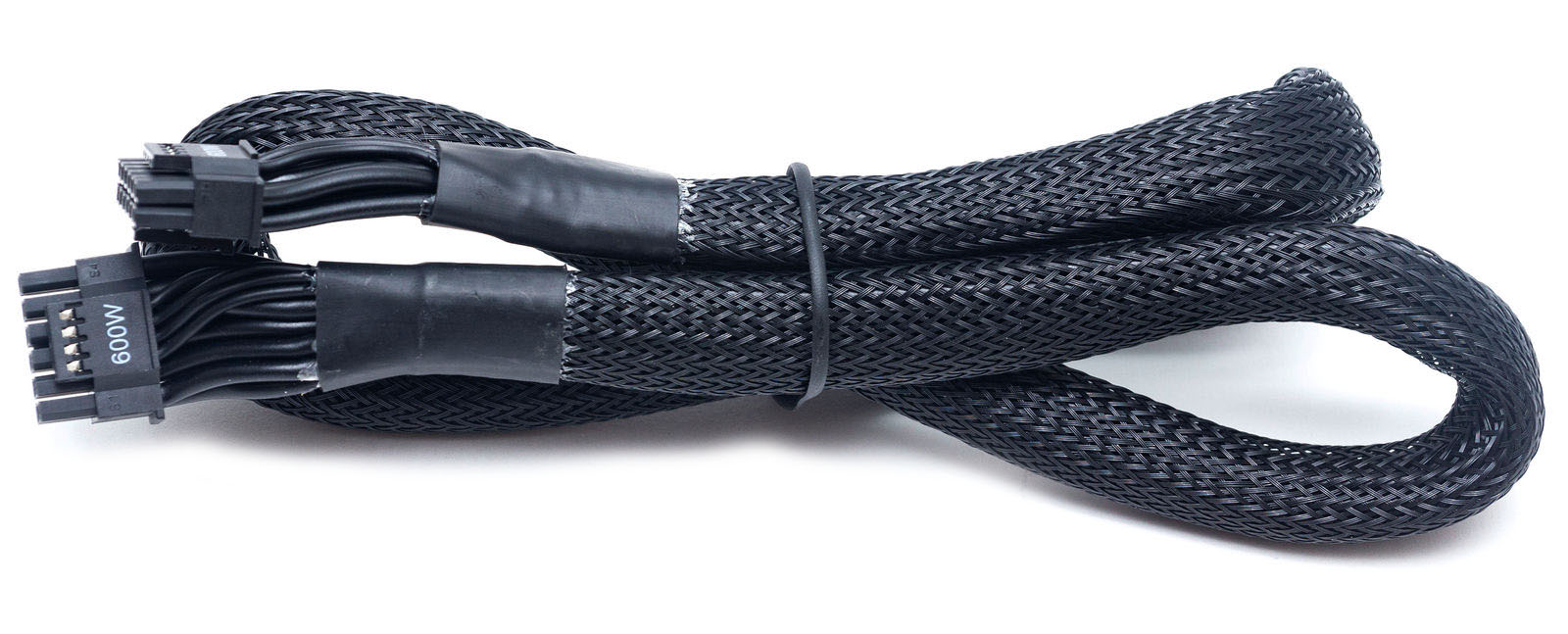

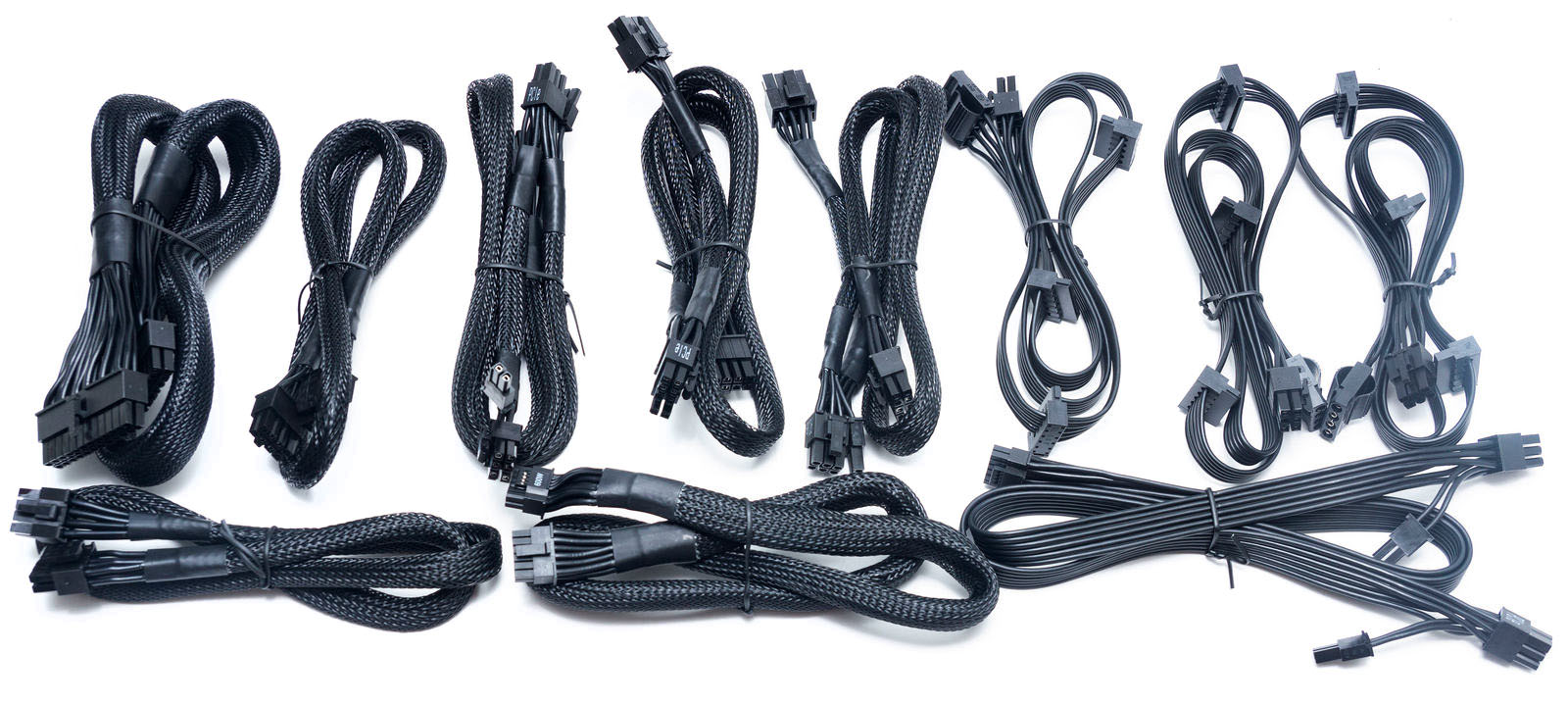

Часть кабелей сделана в виде жгутов в нейлоновой оплетке. Провода для подключения периферии плоские. Также плоский кабель-переходник с разъема PCI-E 12+4-пин на два кабеля с 6+2-пин коннекторами.

Кабели мягкие, как плоские, так и жгуты в оплетке.

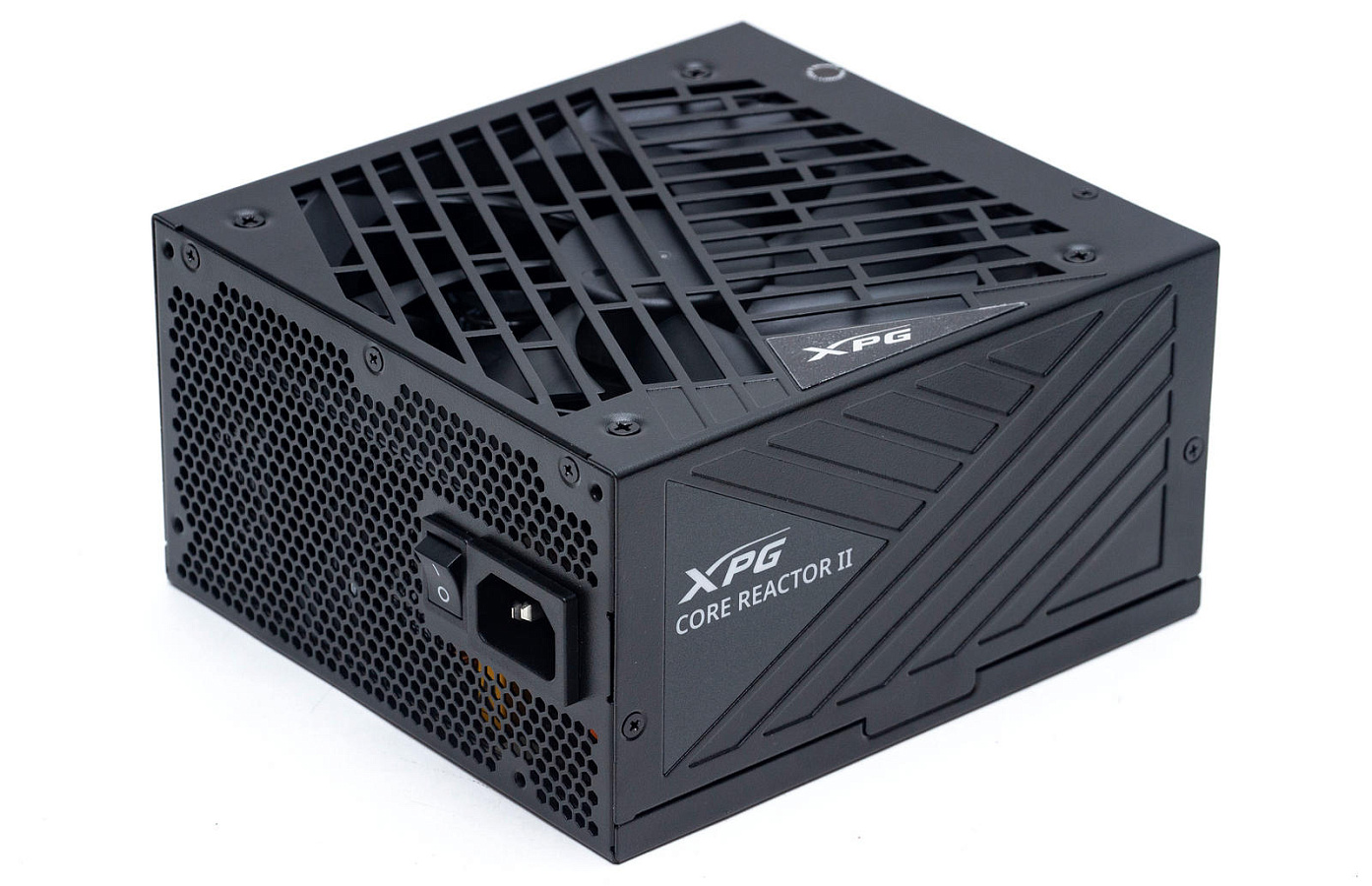

Внешний вид

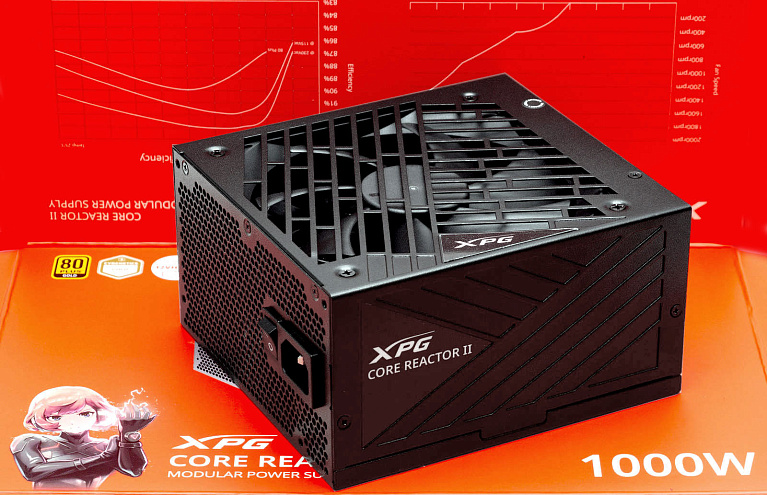

Модель выделяется дизайном штамповки, как вентиляционных отверстий, так и боковых граней.

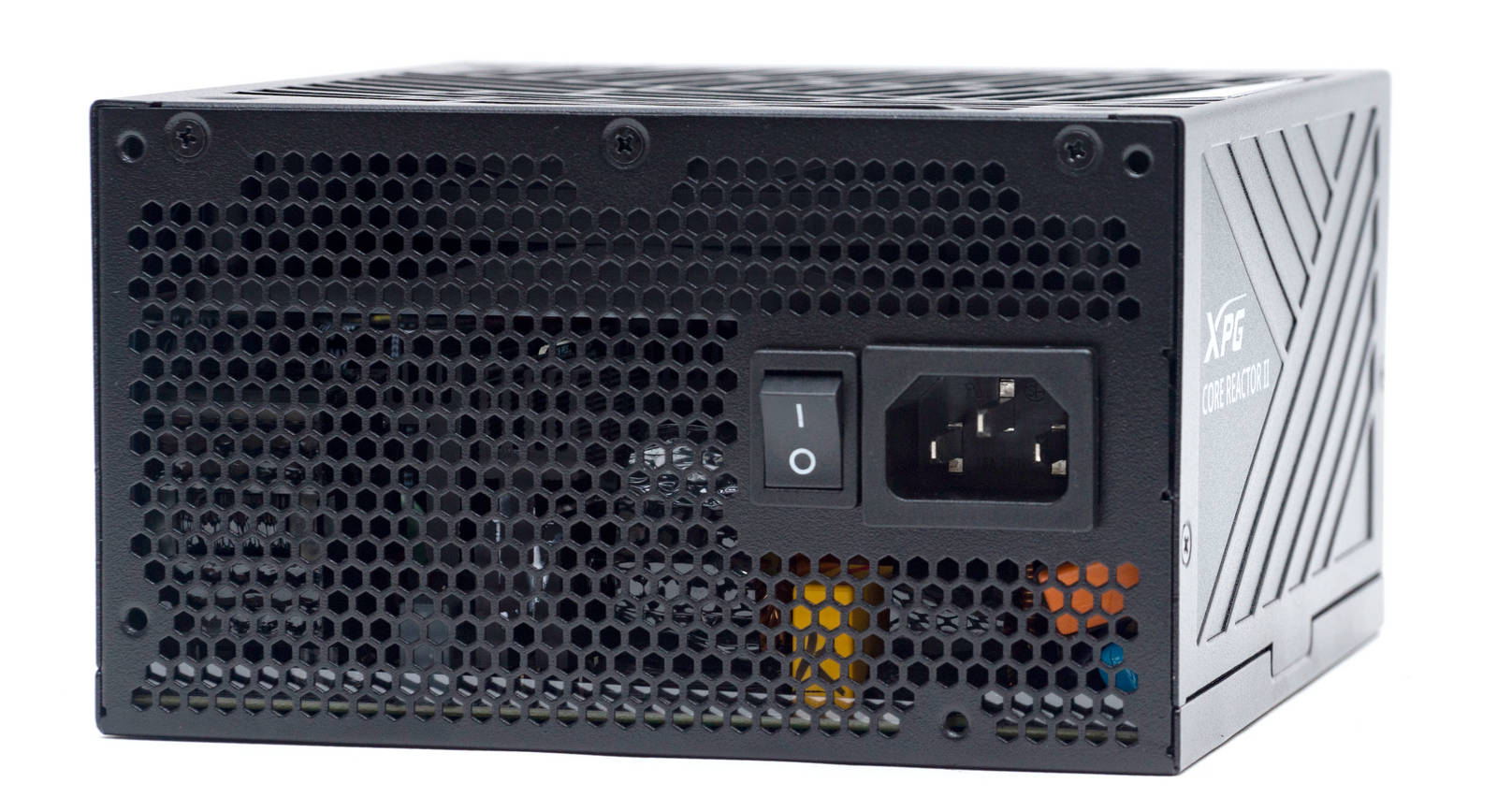

С лицевой стороны присутствует тумблер включения и сетевая вилка.

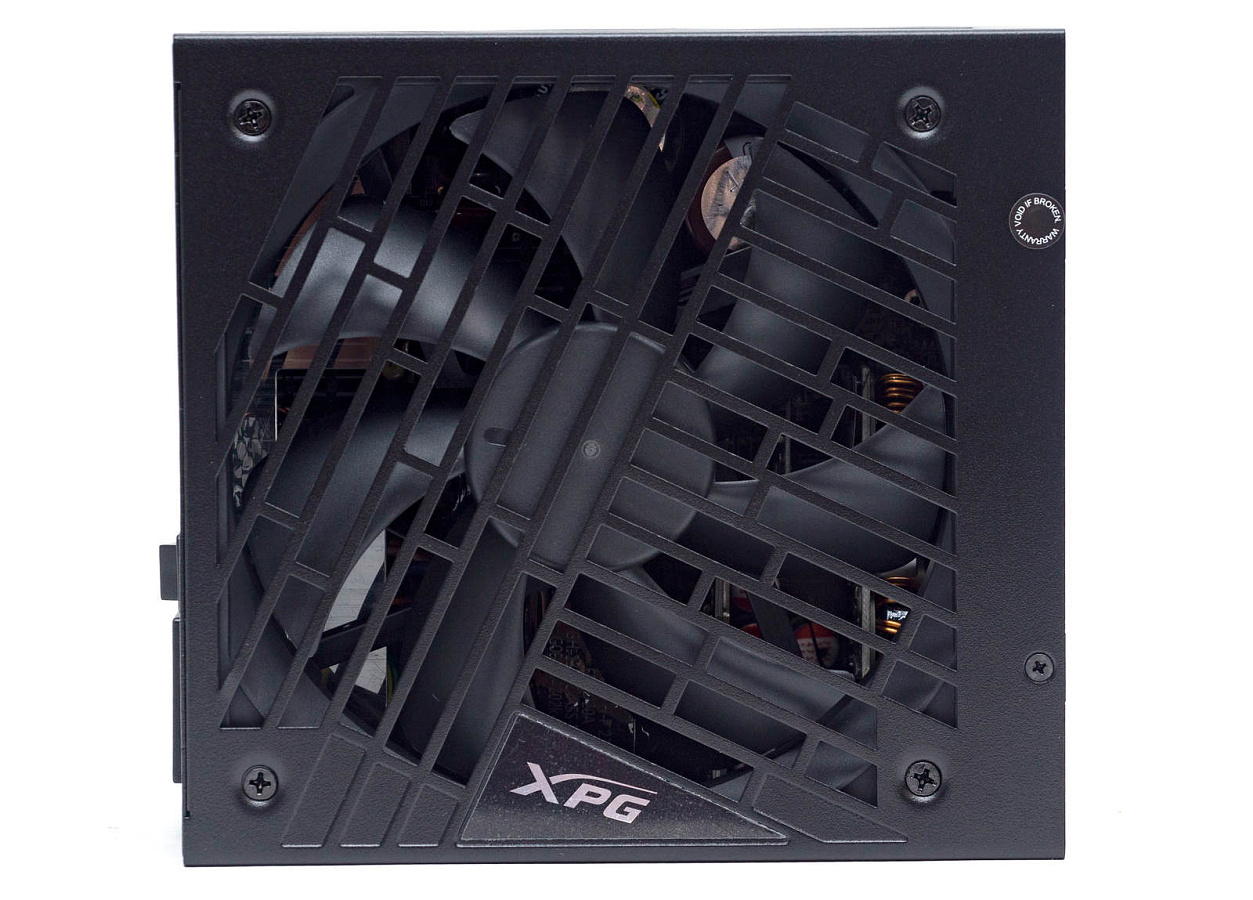

Нижняя грань имеет штампованные вентиляционные отверстия в виде прямых линий, идущих поперек друг друга на двух половинах. У одной из граней блестящий логотип.

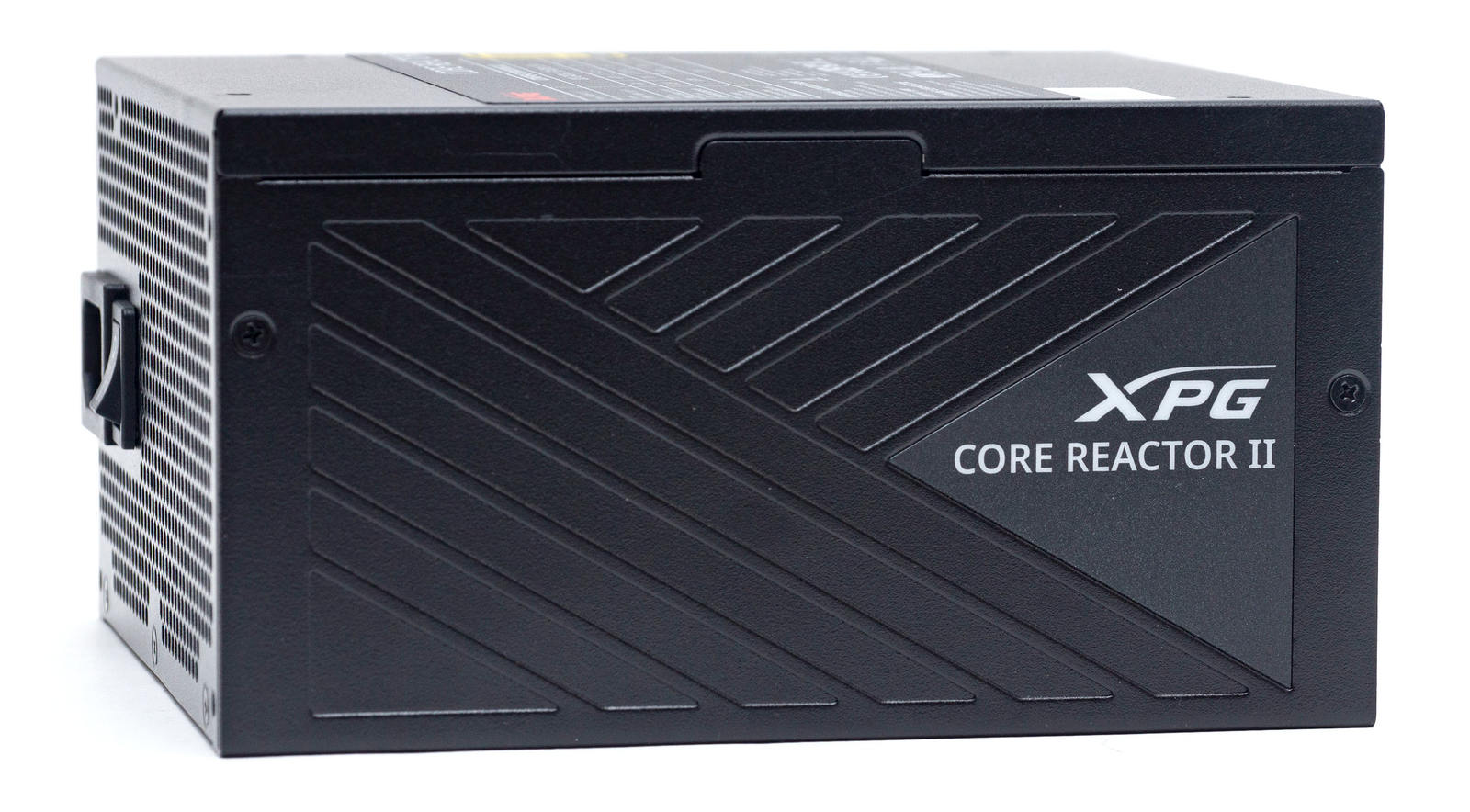

На боковых гранях точно такие же двунаправленные линии и логотип бренда.

На верхней грани находится наклейка с нагрузочными характеристиками и серийным номером изделия.

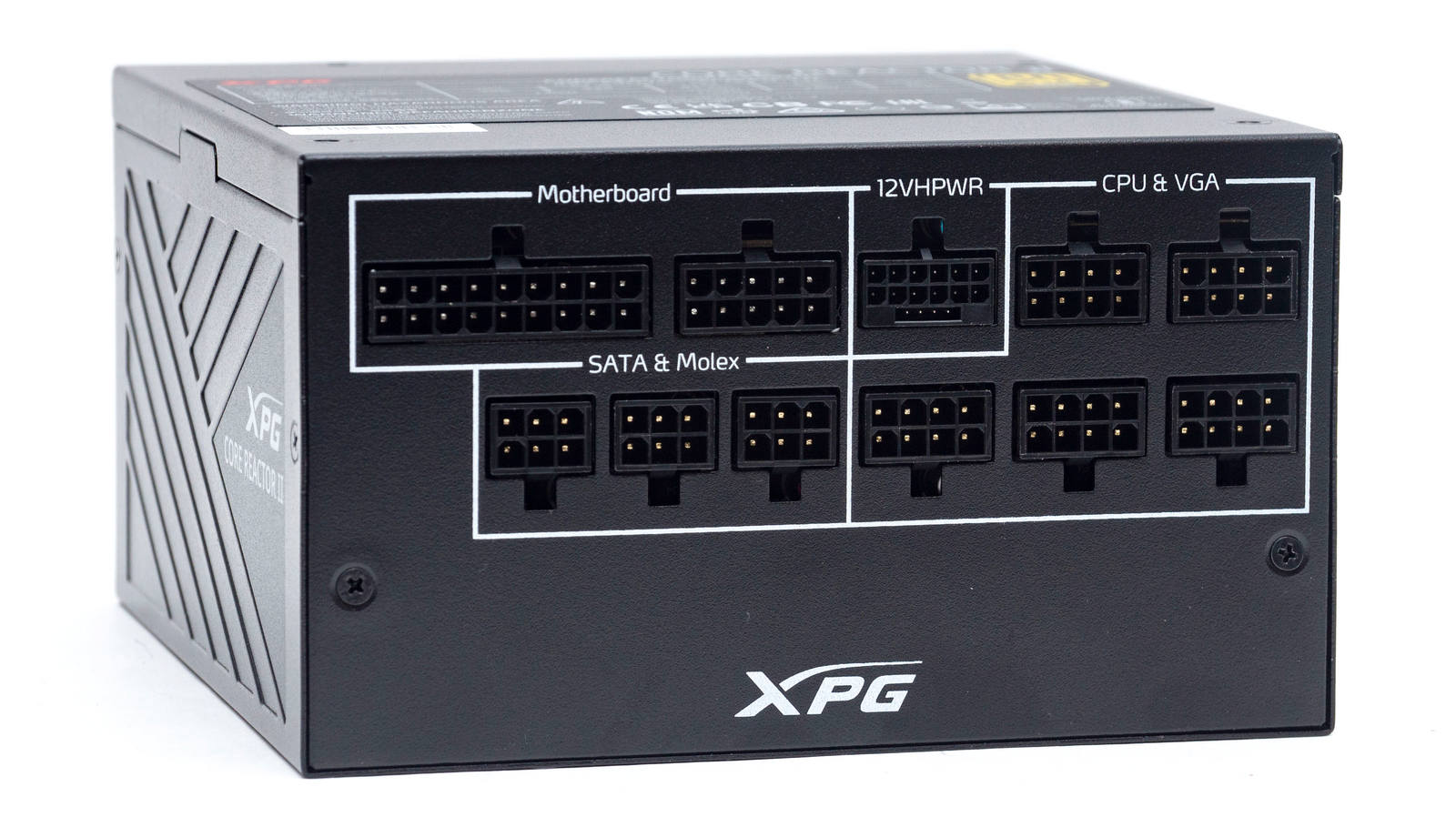

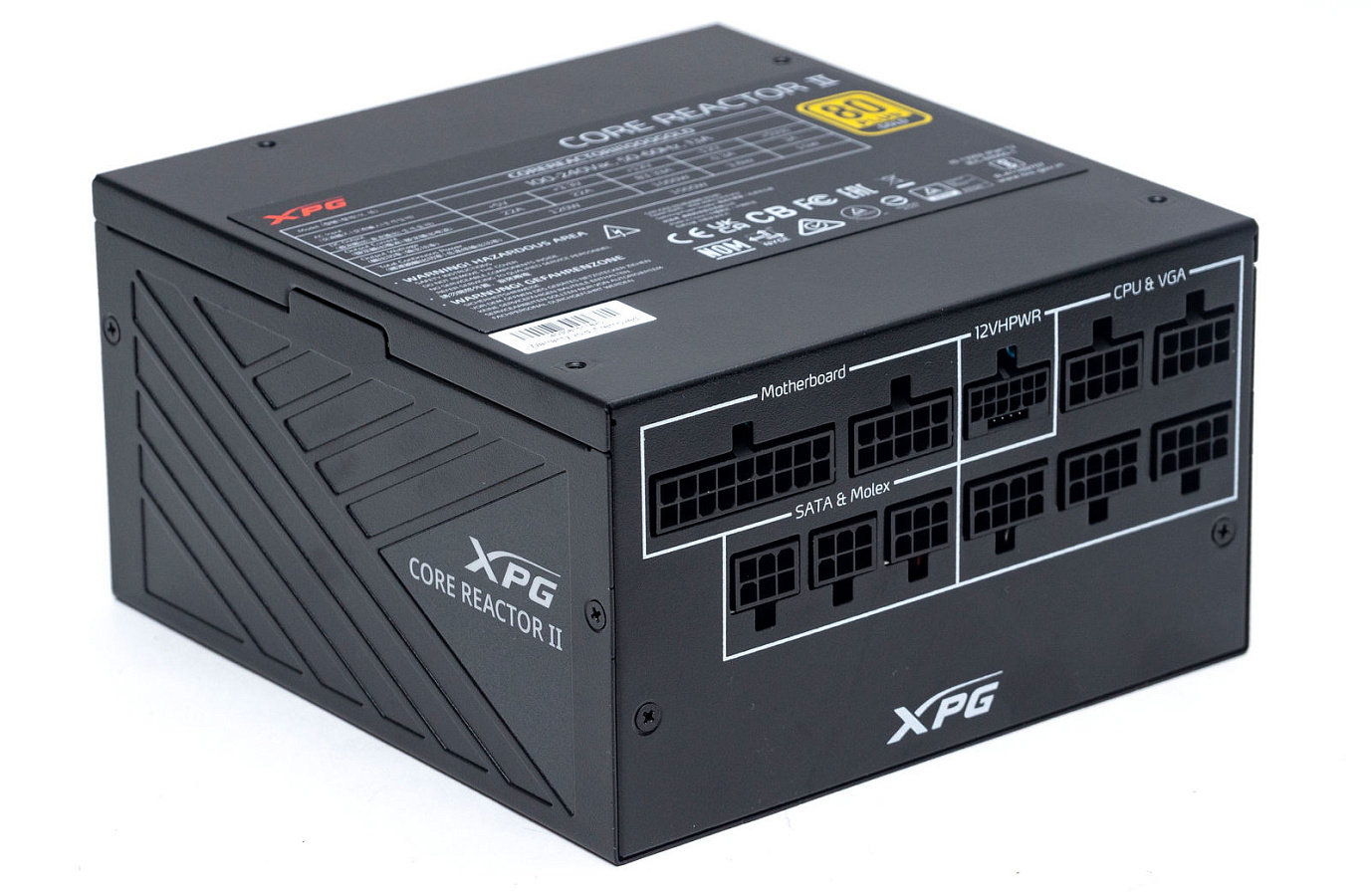

На тыльной грани в два ряда разместились коннекторы в горизонтальной ориентации. Зонально они разделены на группы и каждая подписана.

Охлаждение

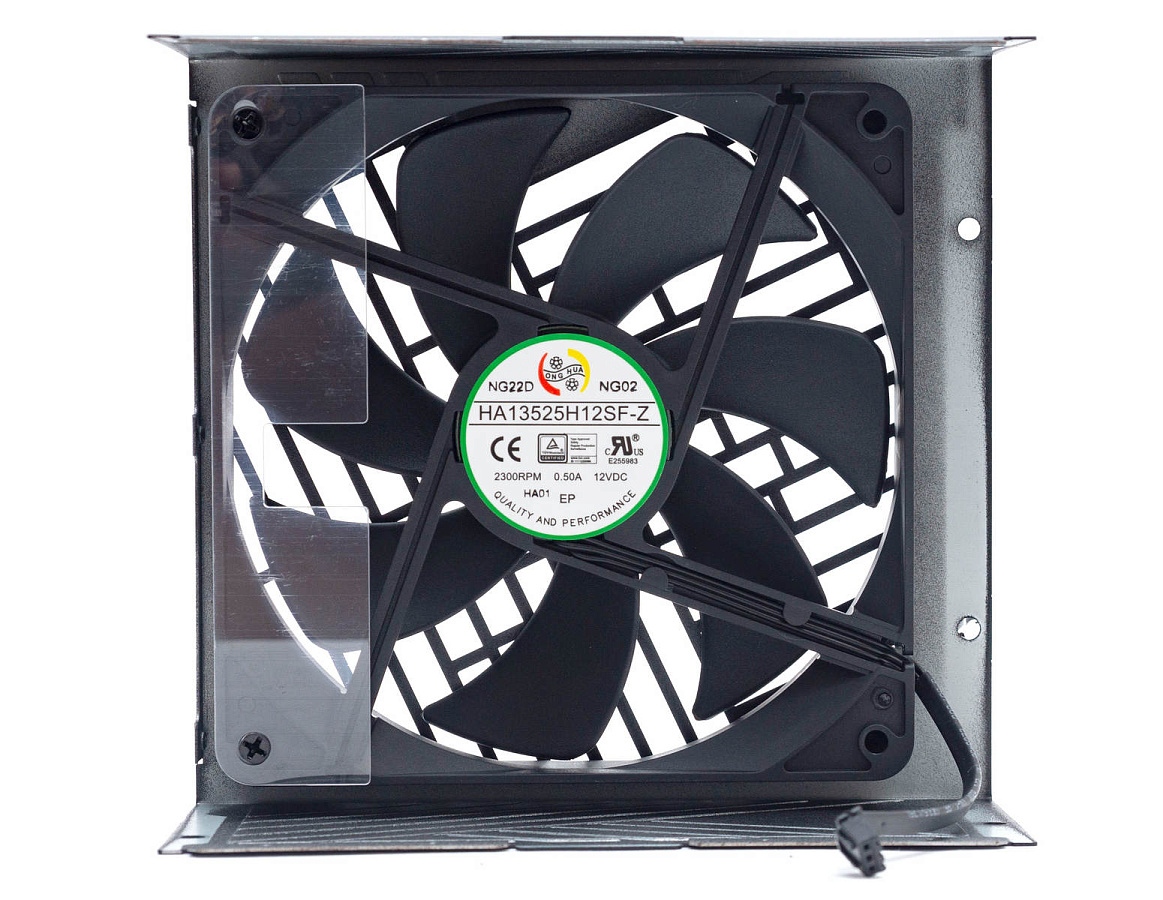

В блоке питания установлен семилопастный 135-мм вентилятор, модель HA13525H12SF-Z на 2300 об/минуту. В основе гидродинамический подшипник (Fluid Dynamic Bearing Fan).

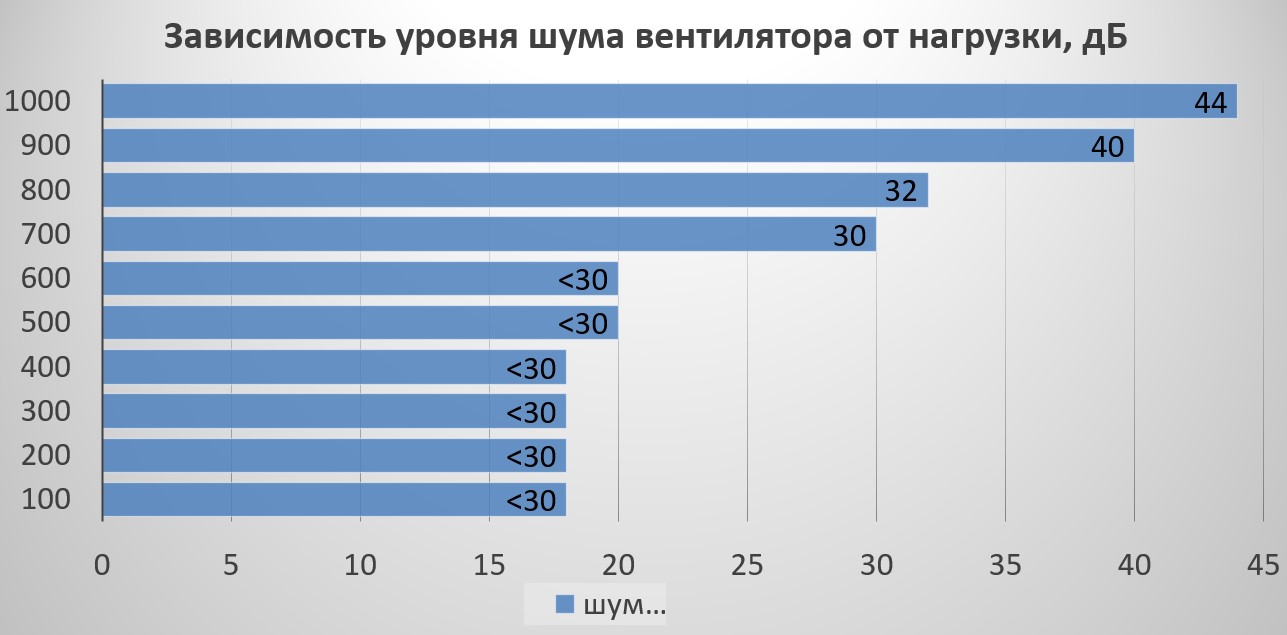

Вентилятор работает в диапазоне от 400 до 2100 об/минуту. Полупассивный режим работы отсутствует. При нагрузке до 600 Вт вентилятор работает практически бесшумно. На остальном диапазоне нагрузок остается на комфортном тихом уровне, кроме полной нагрузки. Здесь он уже раскручивается на максимальные обороты и становится заметно громким.

Схемотехника

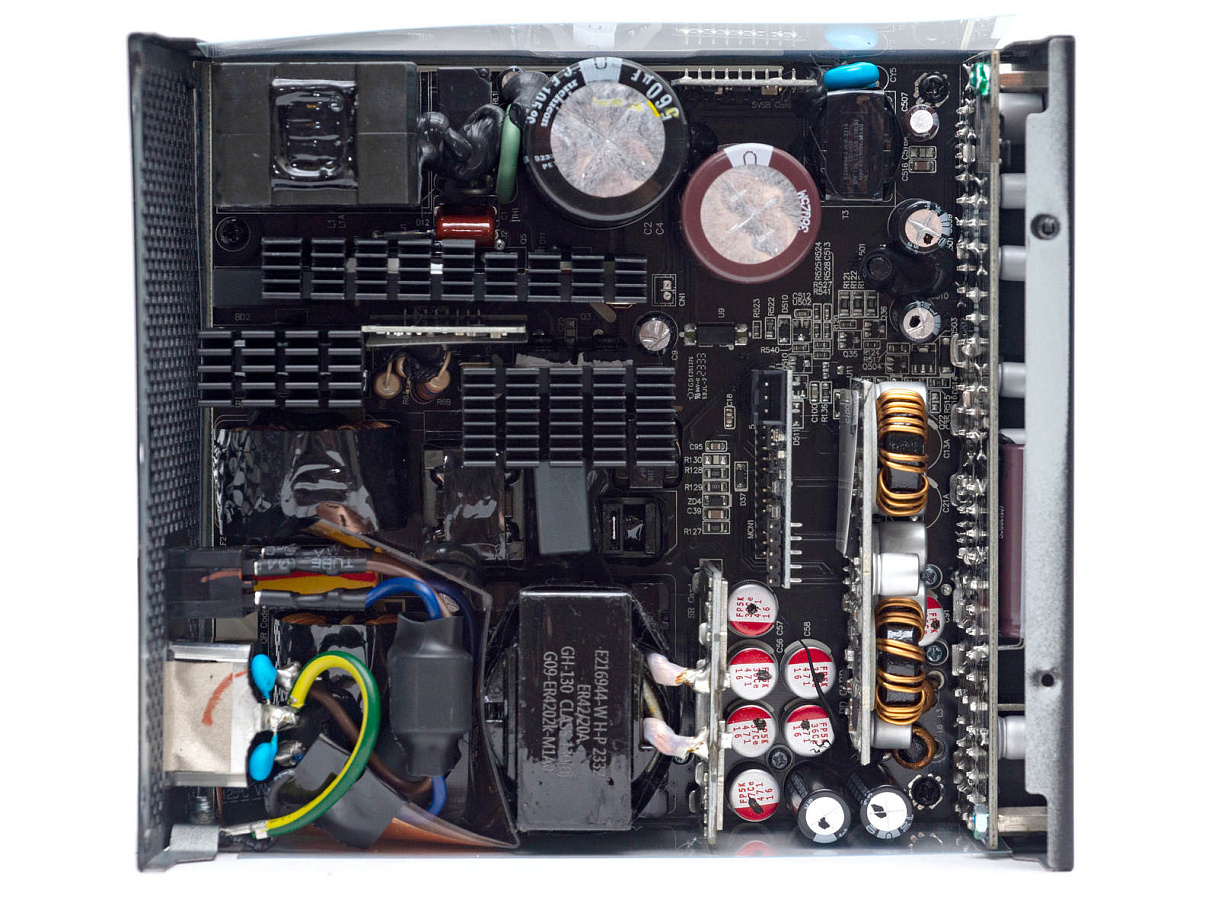

В основе лежит ОЕМ платформа CWT CSZ. Её мы встречаем у многих брендов, выпустивших модели с поддержкой ATX 3.0 и сертифицированных 80 PLUS Gold. Здесь же имеется еще и рейтинг Cybenetics PLATINUM.

Мы имеем привычную для такого класса устройств топологию полумоста с резонансным LLC-преобразователем, синхронным выпрямителем линии +12 В и DC-DC преобразователями линий +5 В и 3,3 В.

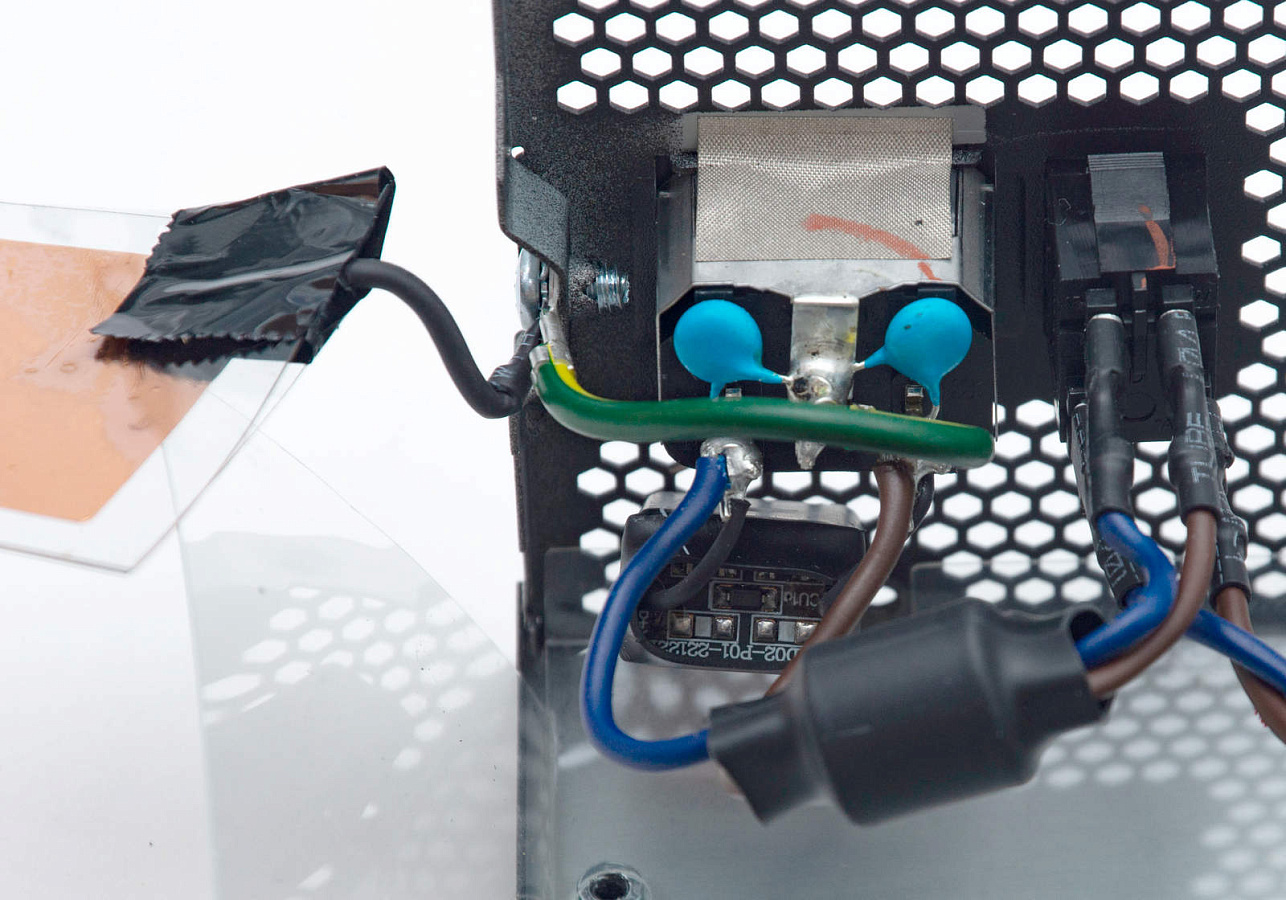

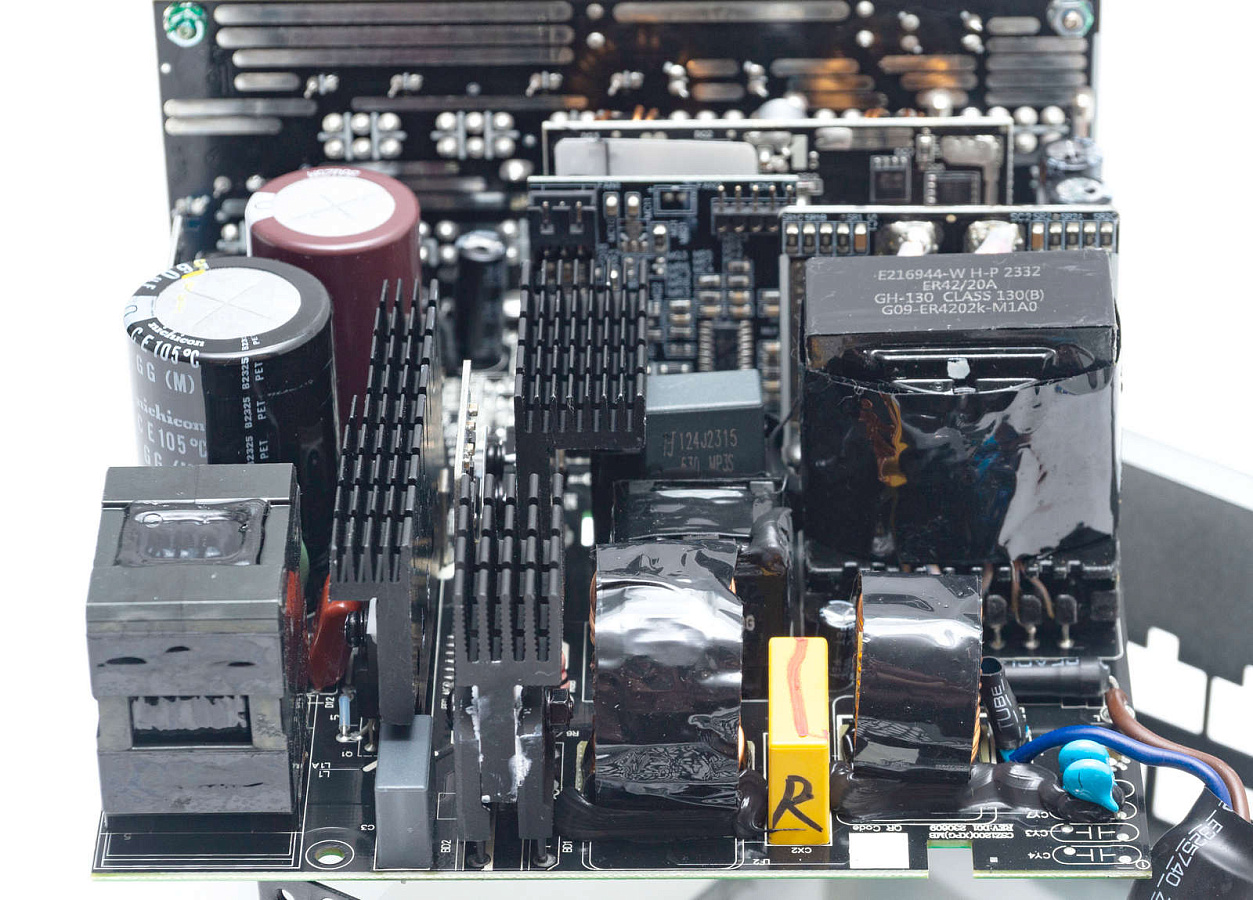

Фильтр помех разделен на два звена: первое непосредственно на входной вилке, второе на краю платы. Эта часть схемы отделена от низковольтной части экранирующей вставкой с заземлением.

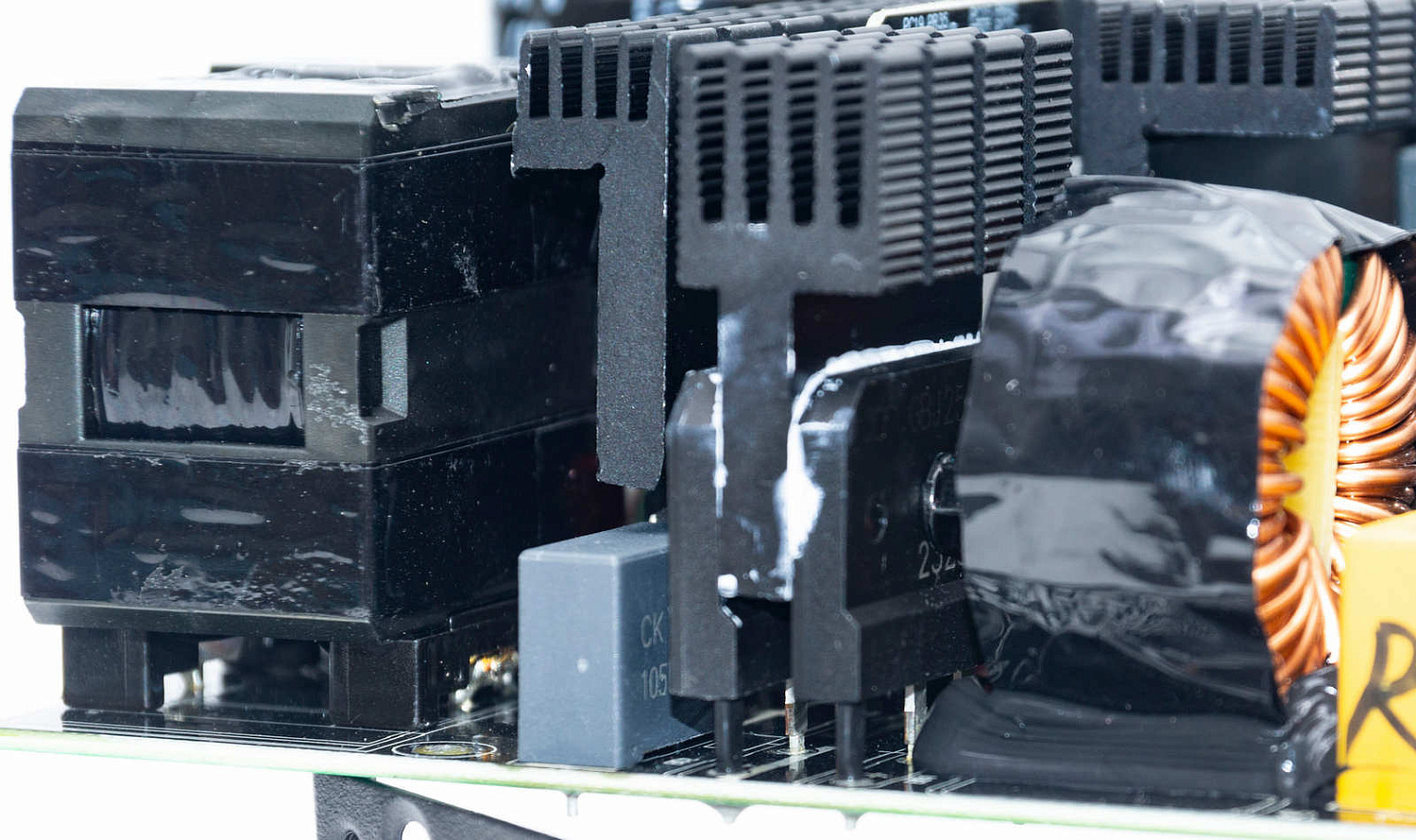

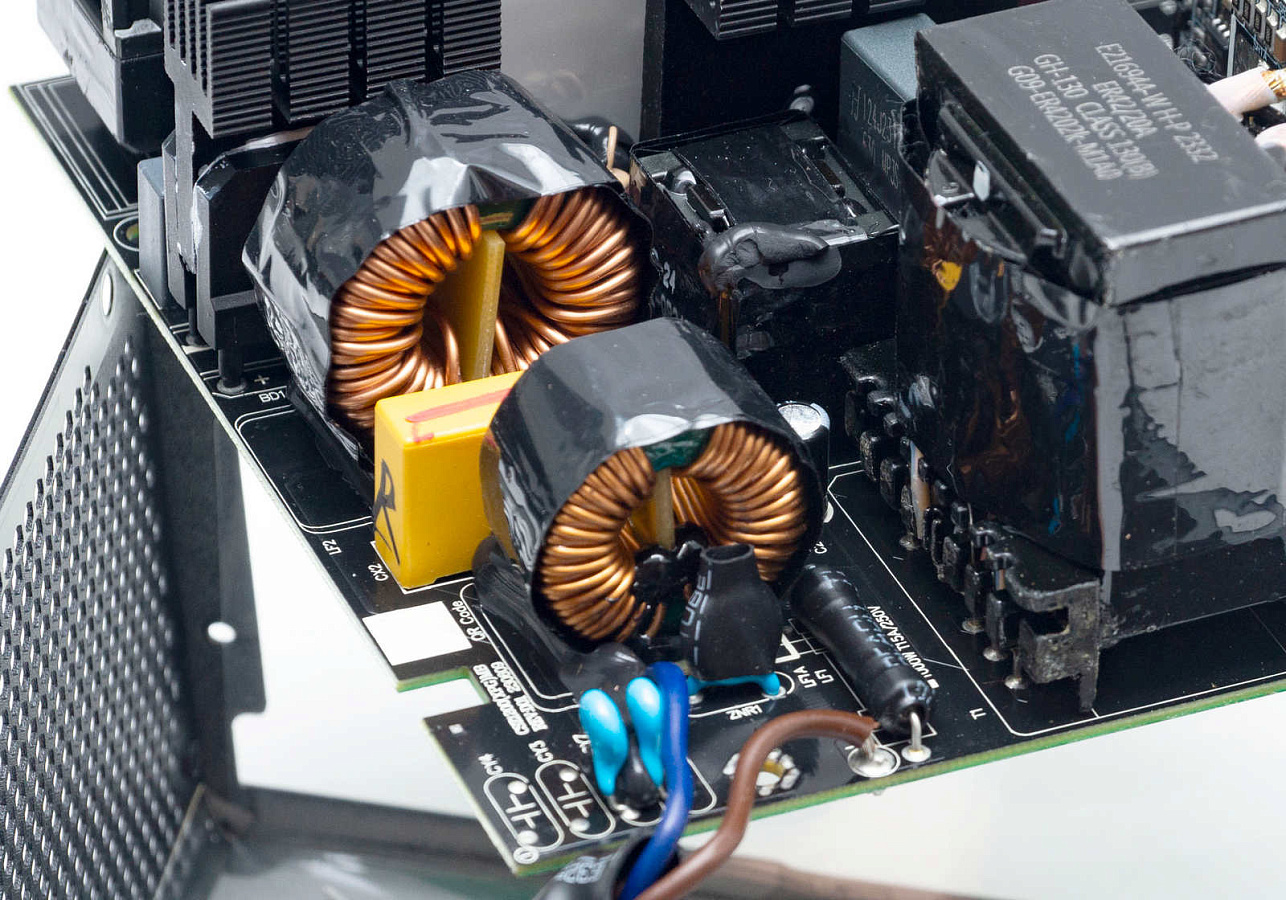

В EMI-фильтр входят: четыре Y-конденсатора, два Х-конденсатора и два дросселя. На одном из Х-конденсаторов находится схема для их разрядки.

Для защиты самого БП имеется варистор, предохранитель и NTC термистор с реле.

Отдельный радиатор отводит тепло от диодных сборок выпрямителя – двух GBJ2508 (25А, 800 В).

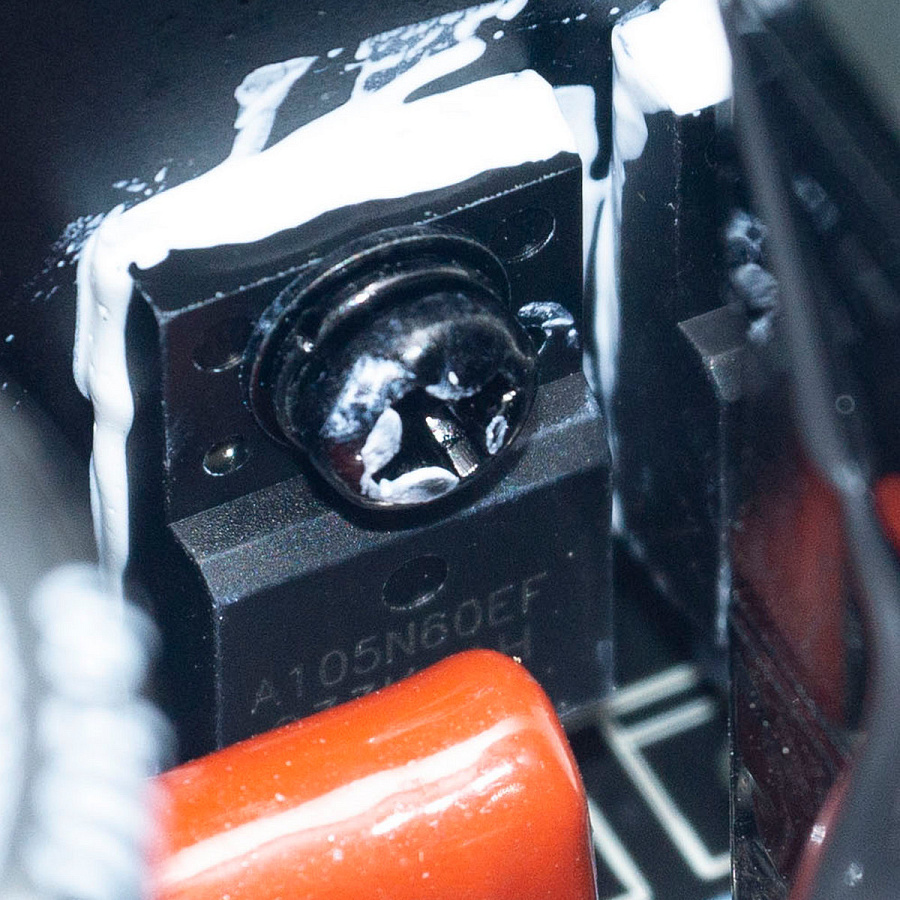

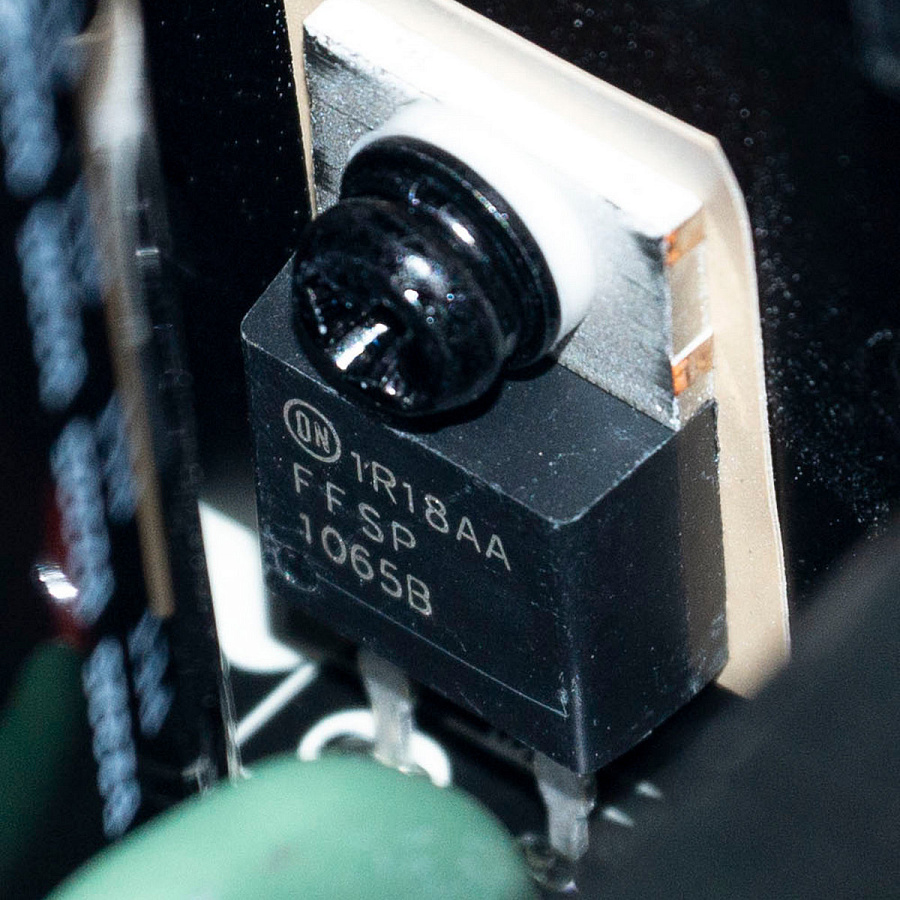

Следующий радиатор охлаждает силовые элементы APFC корректора – два мосфета SiHA105N60EF (29А, 600 В) и диод FFSP1065B (10А, 650 В).

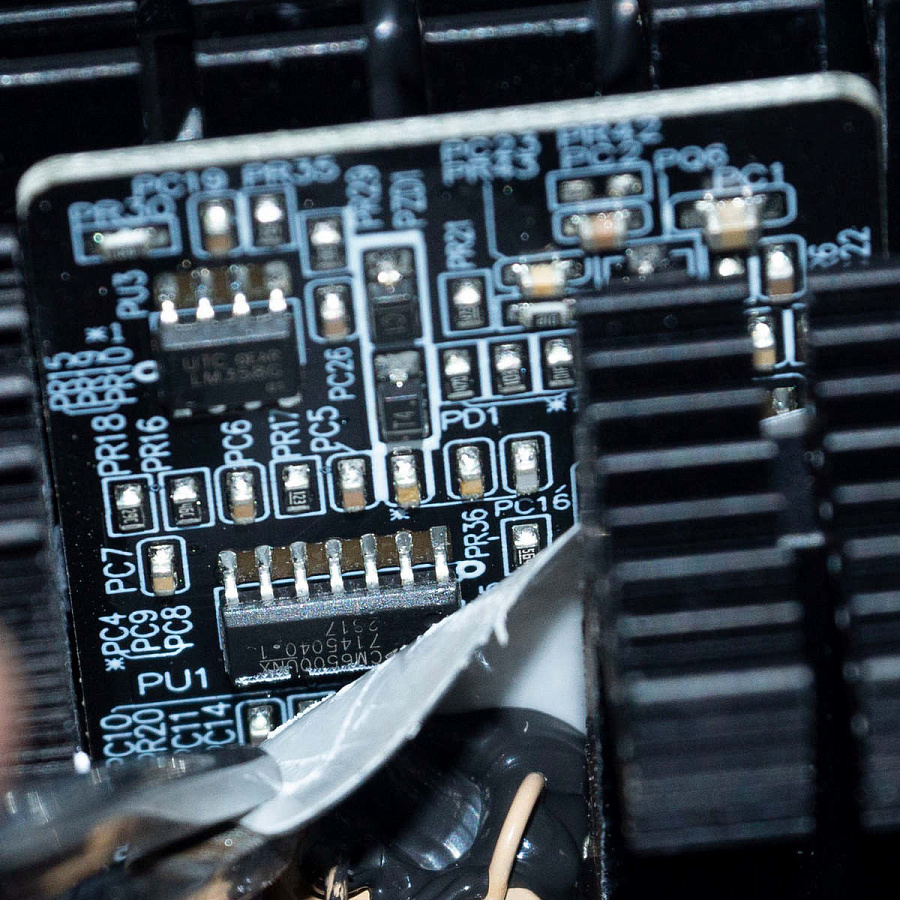

С обратной стороны радиатора вертикальная плата с контроллером APFC Champion CM6500UNX, здесь же находится операционный усилитель LM358G.

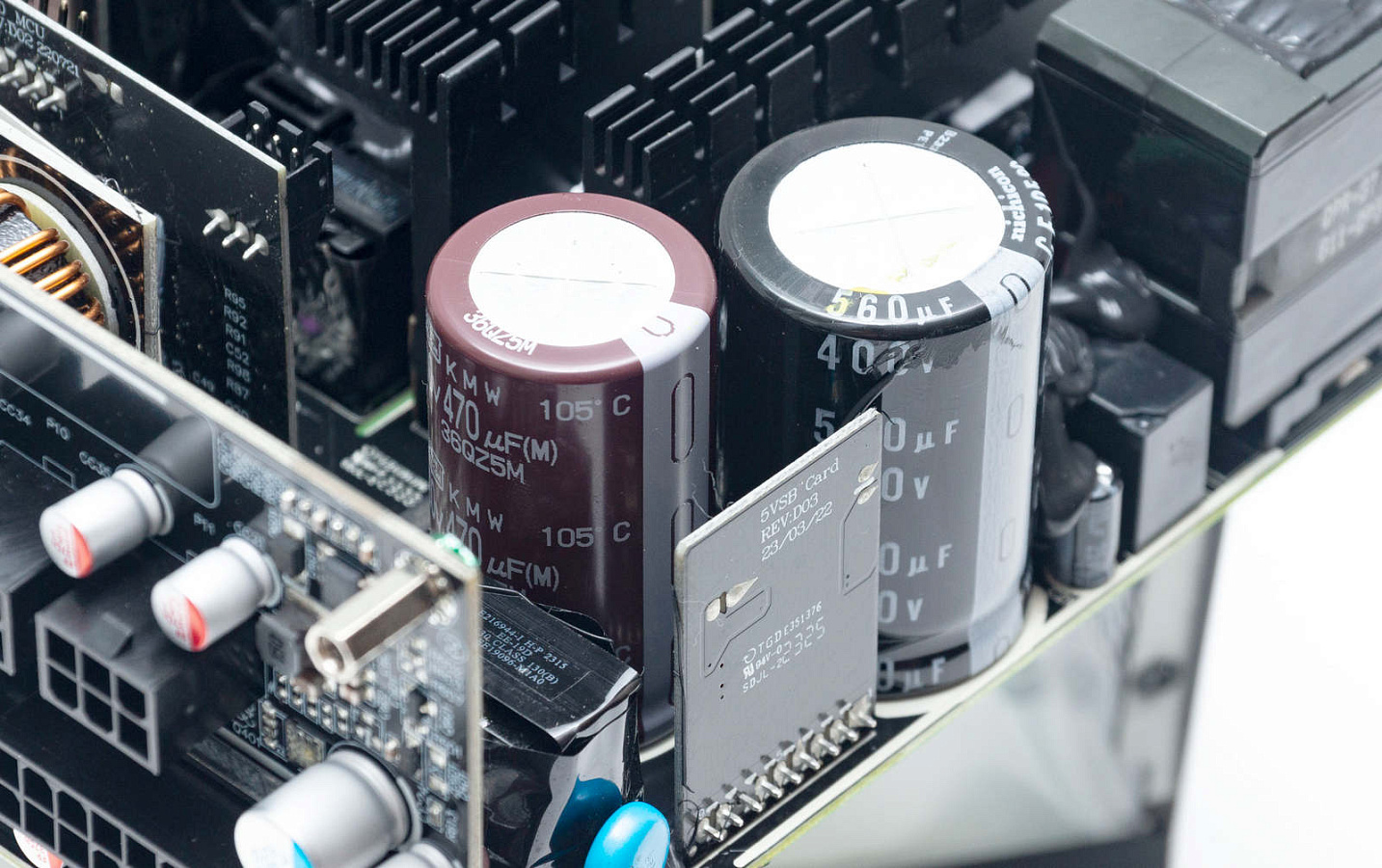

Рядом два высоковольтных сглаживающих конденсатора: один - Nippon Chemi-Con емкостью на 470 мФ, второй - Nichicon на 560 мФ, оба на 400 В, из высокотемпературной серии 105°С.

На краю платы еще одна вертикальная плата - с ШИМ-контроллером дежурного питания OB2365T.

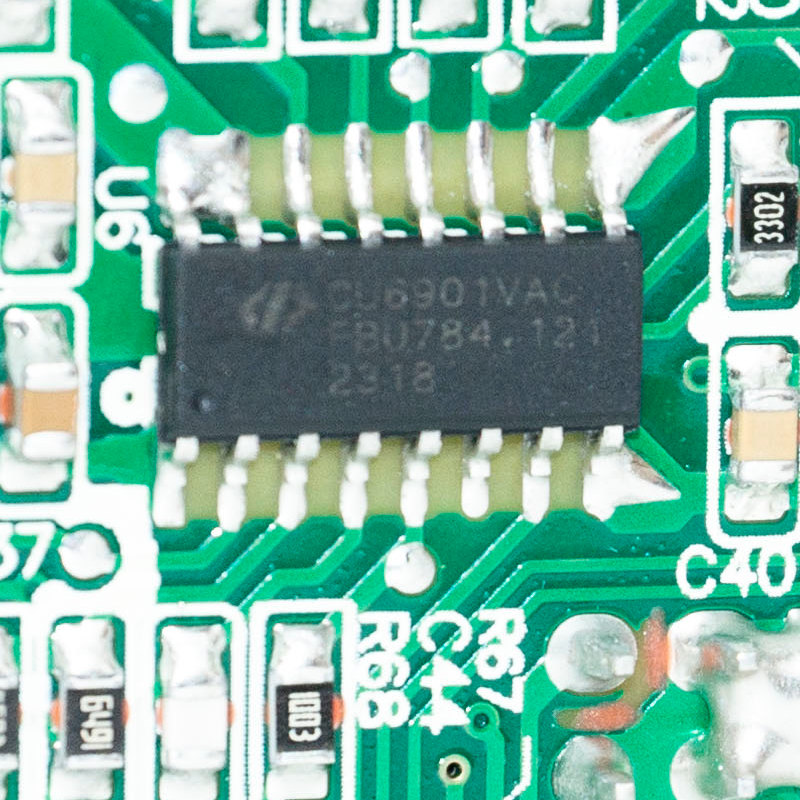

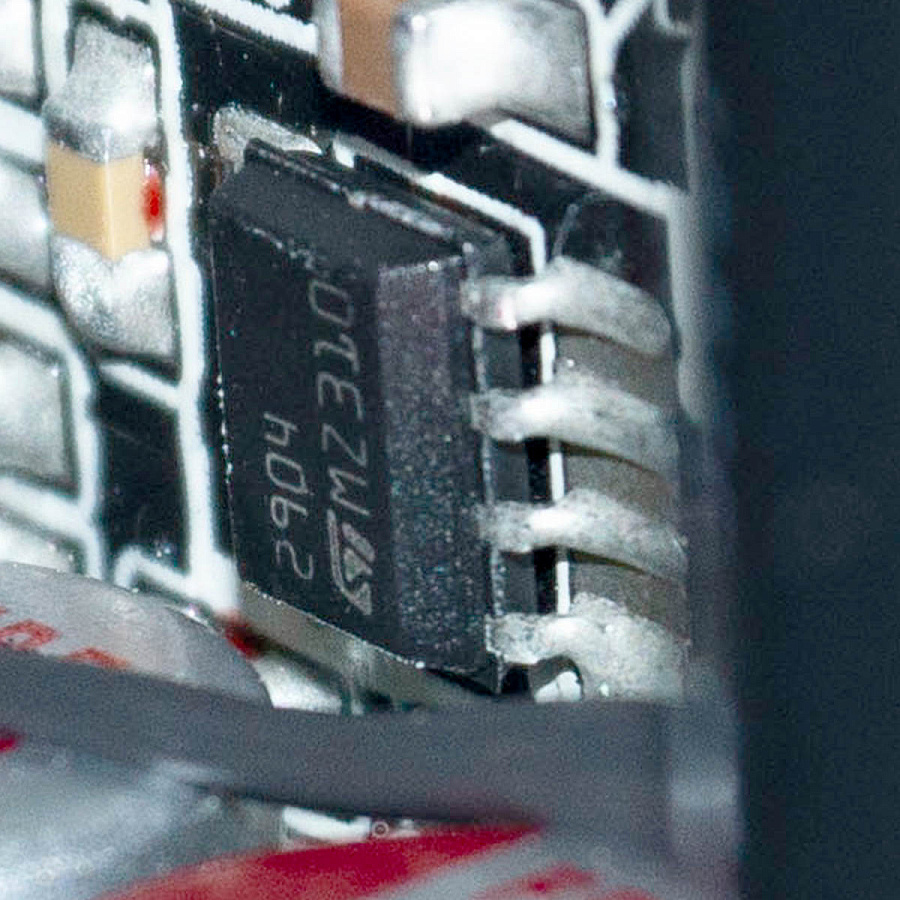

Ближе к центру еще один радиатор, на нем разместили ключи полумостового преобразователя – два STW33N60M2 (600В, 26A). Управляет преобразователем контроллер CU6901VAC, расположенный с обратной стороны платы.

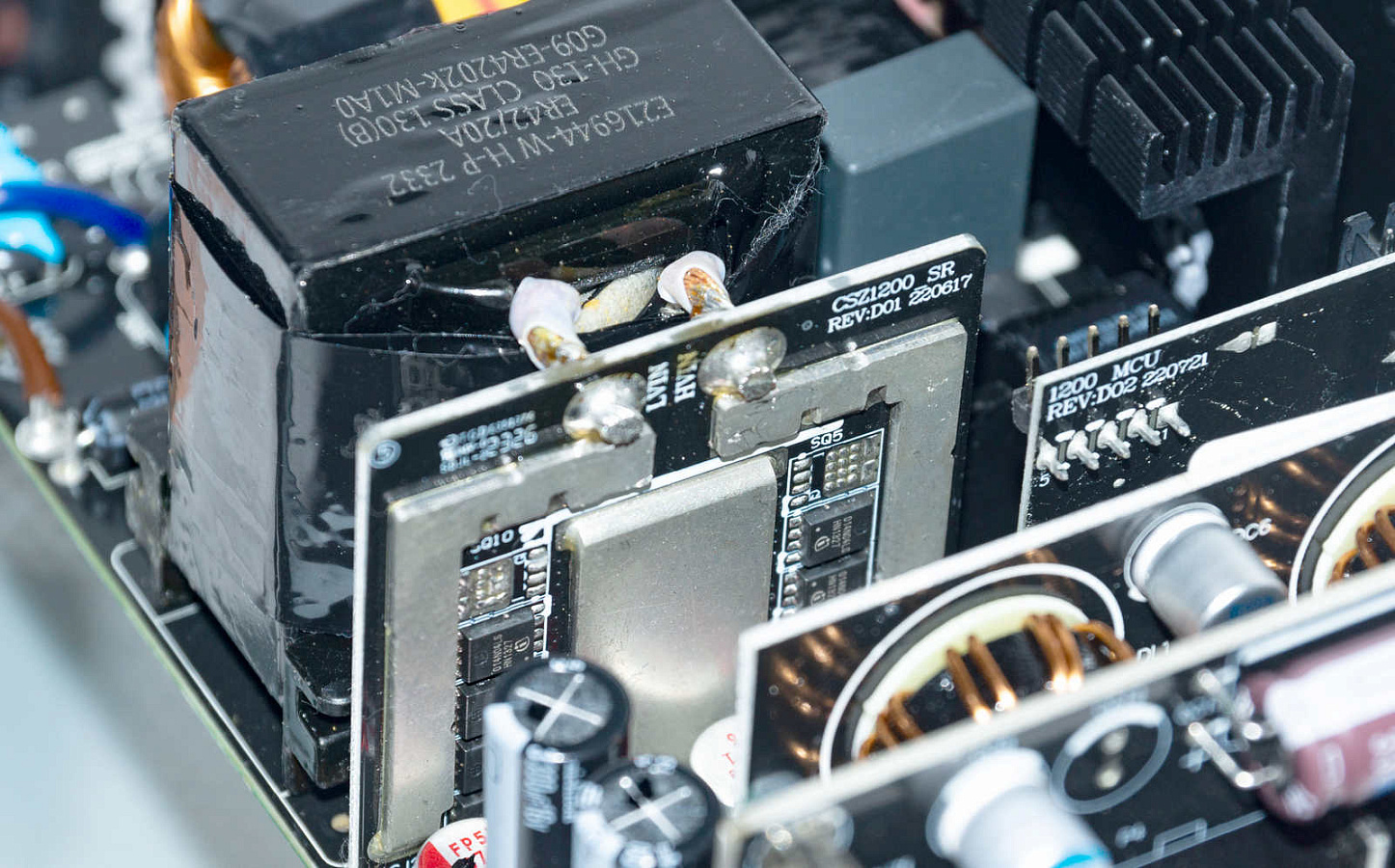

Выводы трансформатора напрямую подключены к плате с транзисторами, формирующими канал +12 В. Здесь установлены восемь Infineon BSC014N04LS (40В, 198A). Радиаторы для их охлаждения находятся вокруг них на плате.

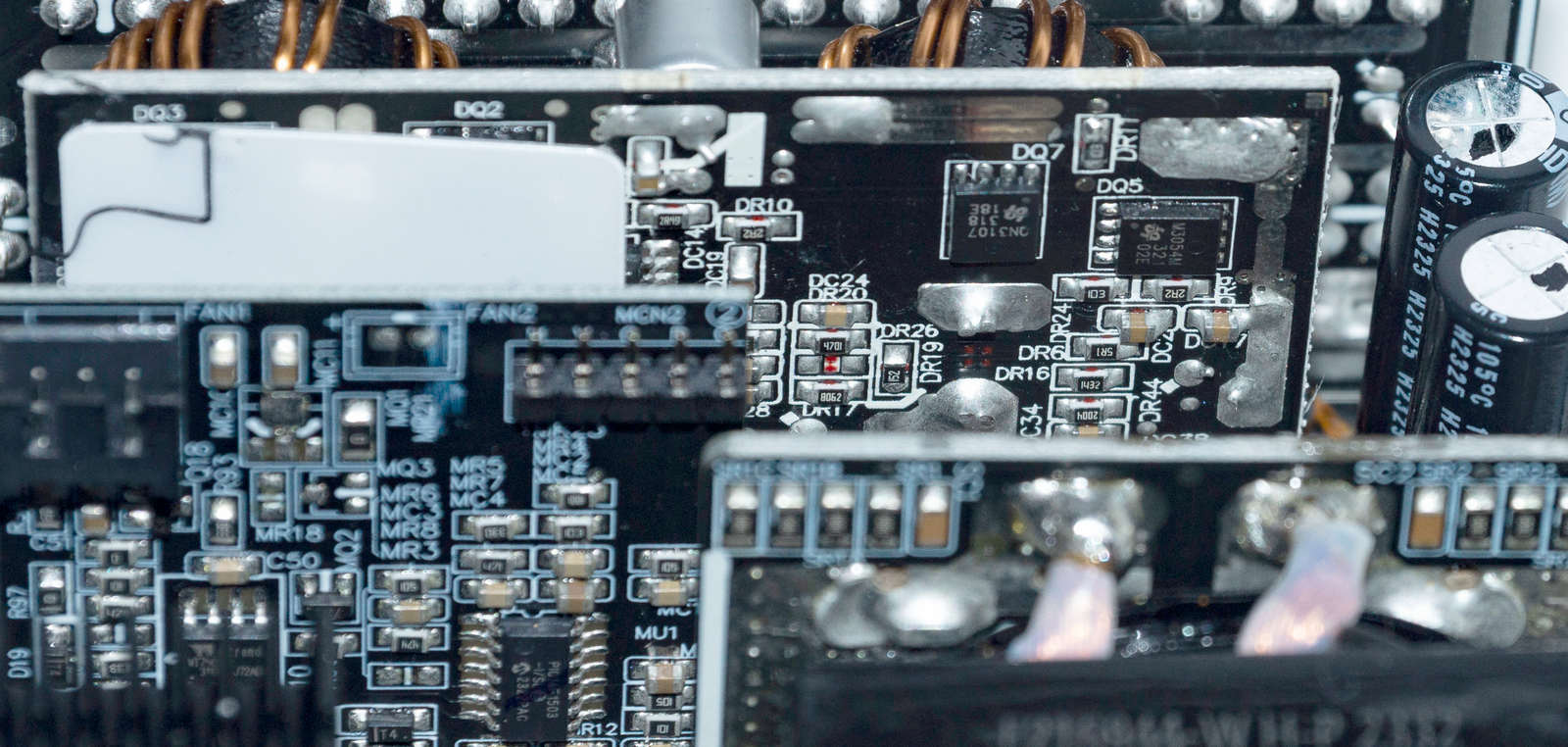

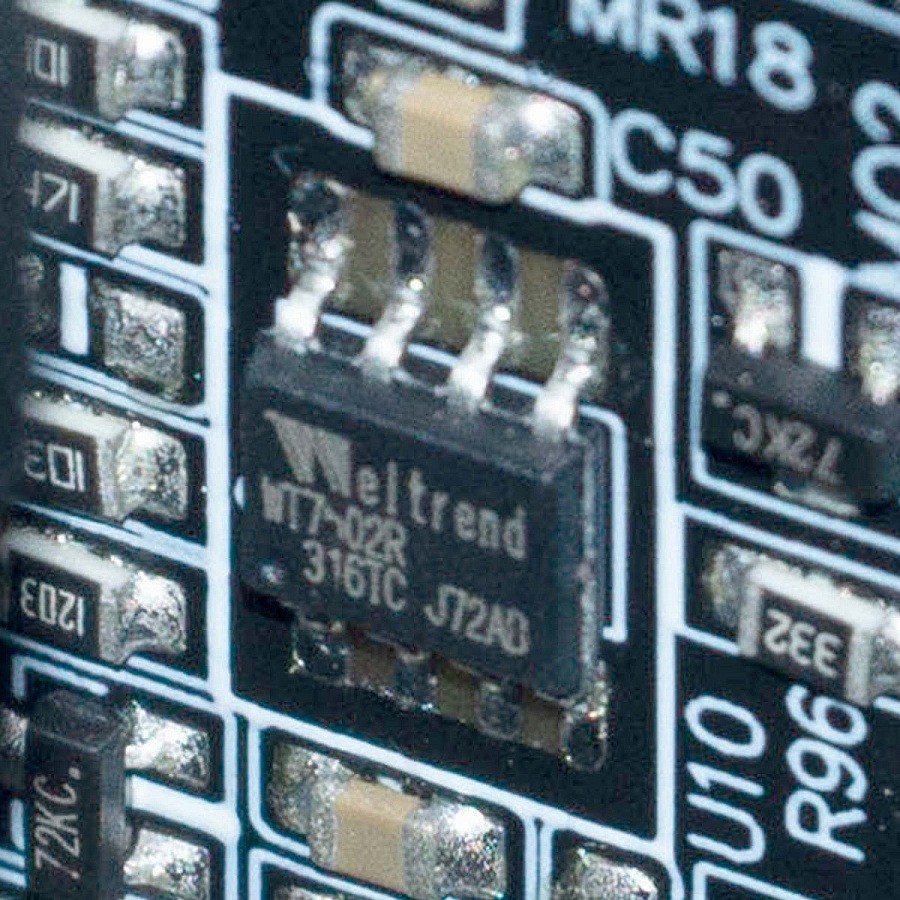

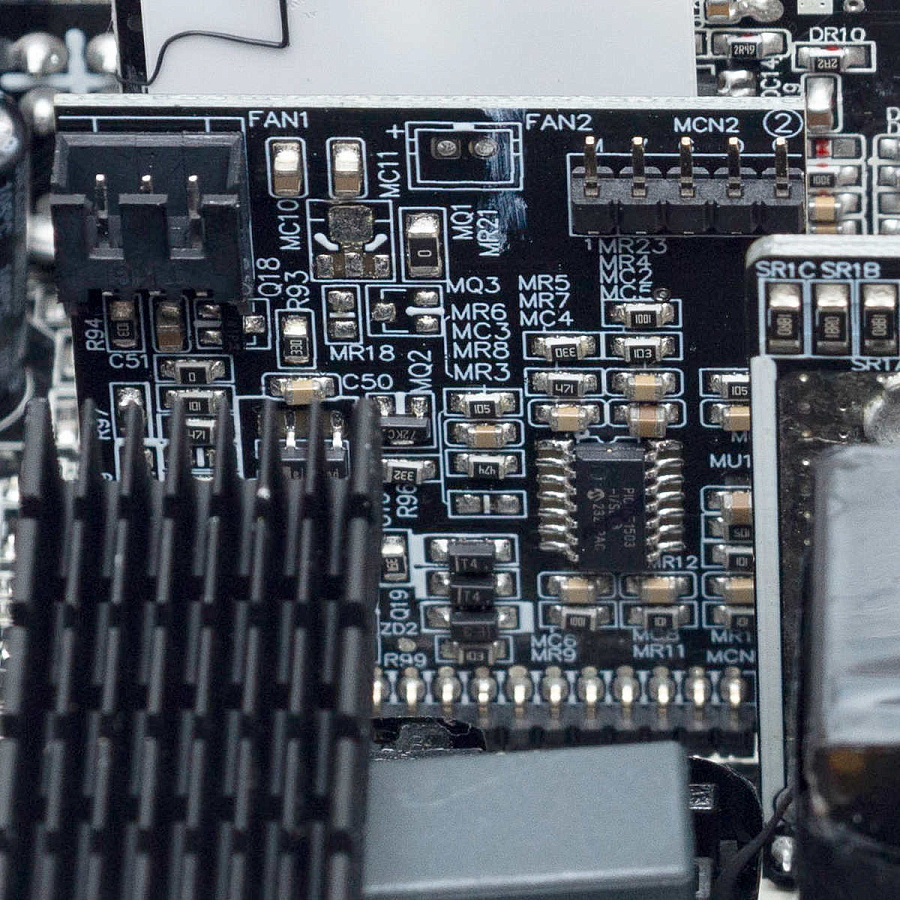

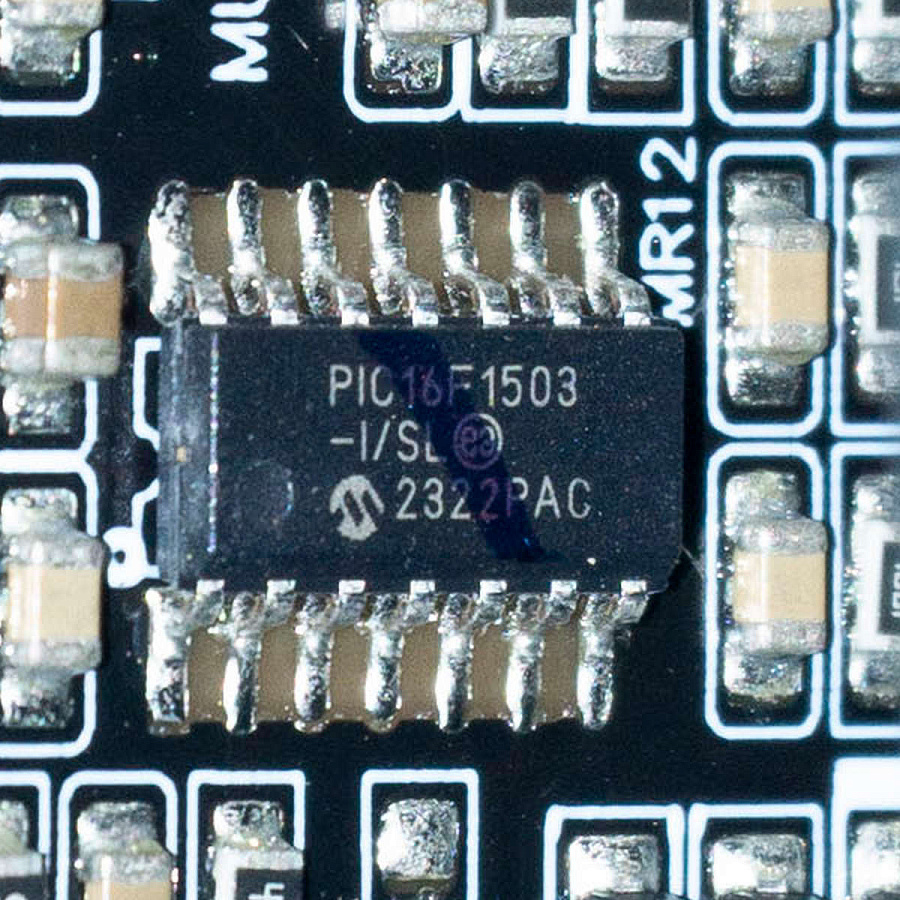

Далее, по центру, вертикальная плата, к которой подключается вентилятор. Здесь находится контроллер Microchip PIC16F1503, управляющий вентилятором, и супервизор Weltrend WT7502R.

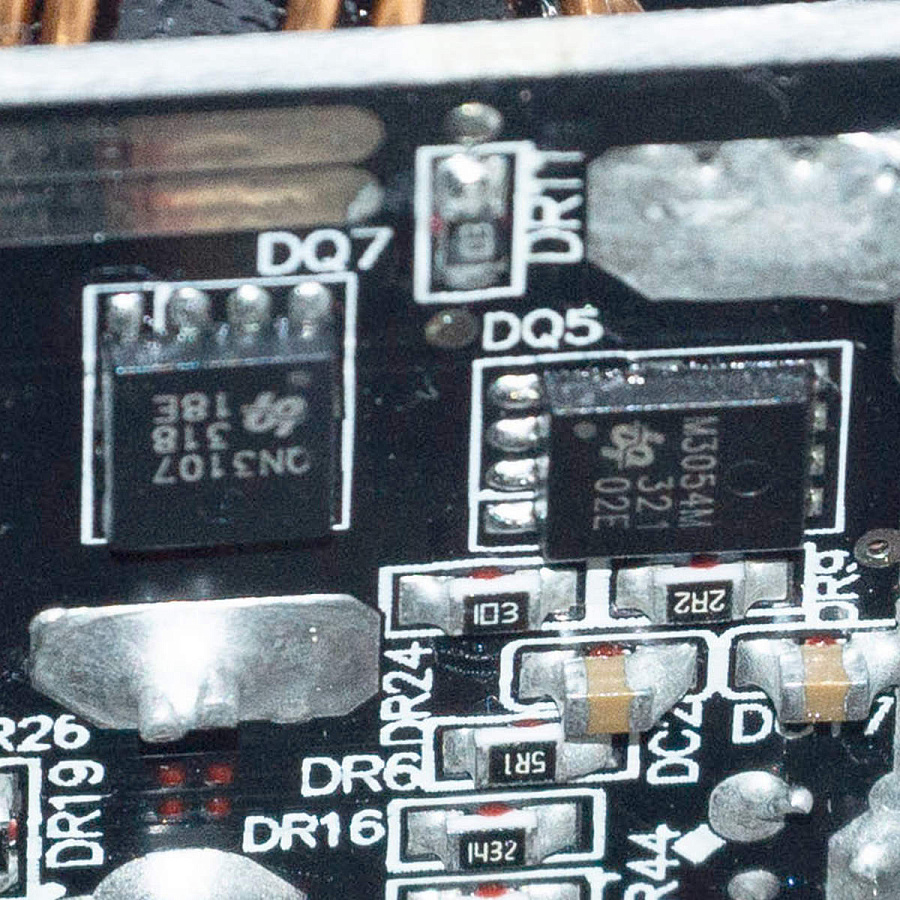

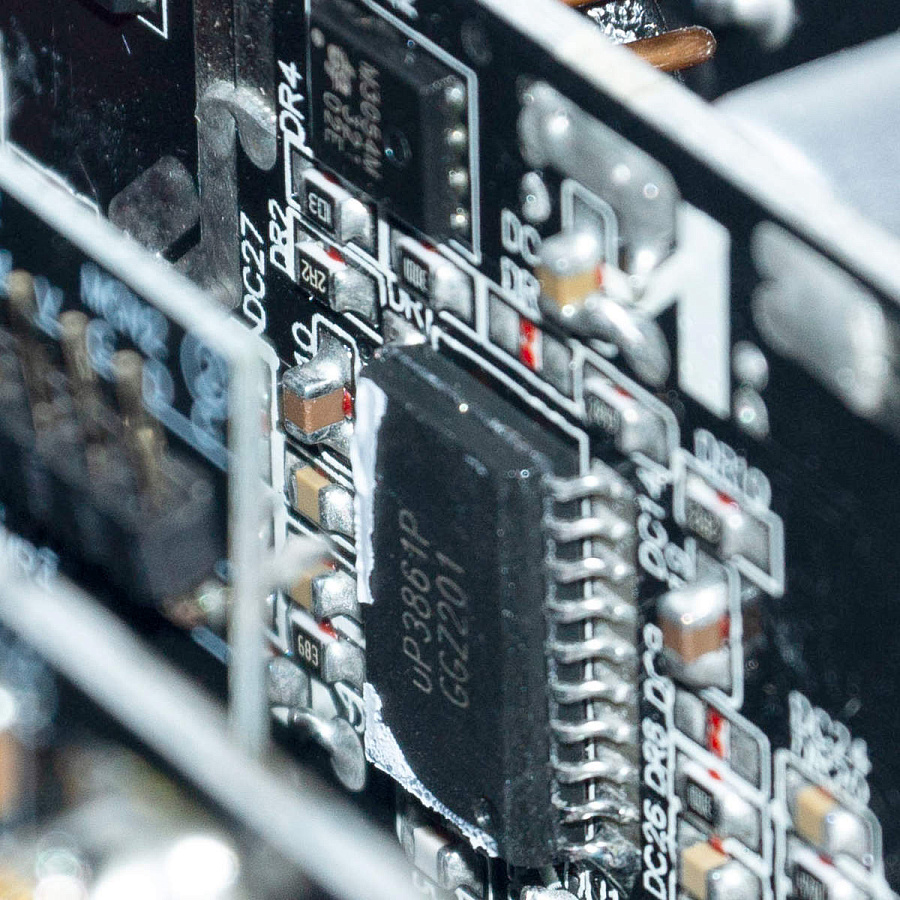

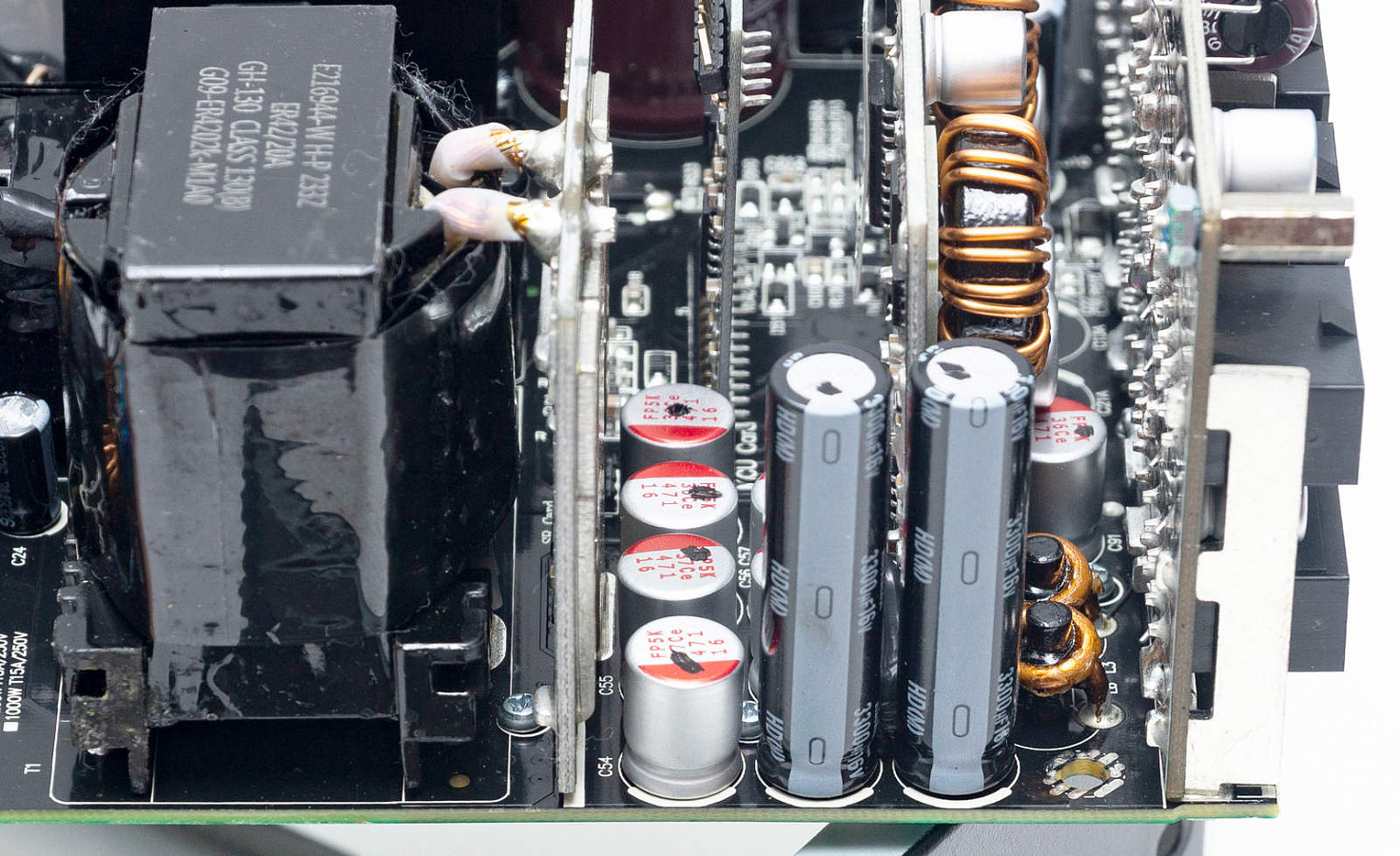

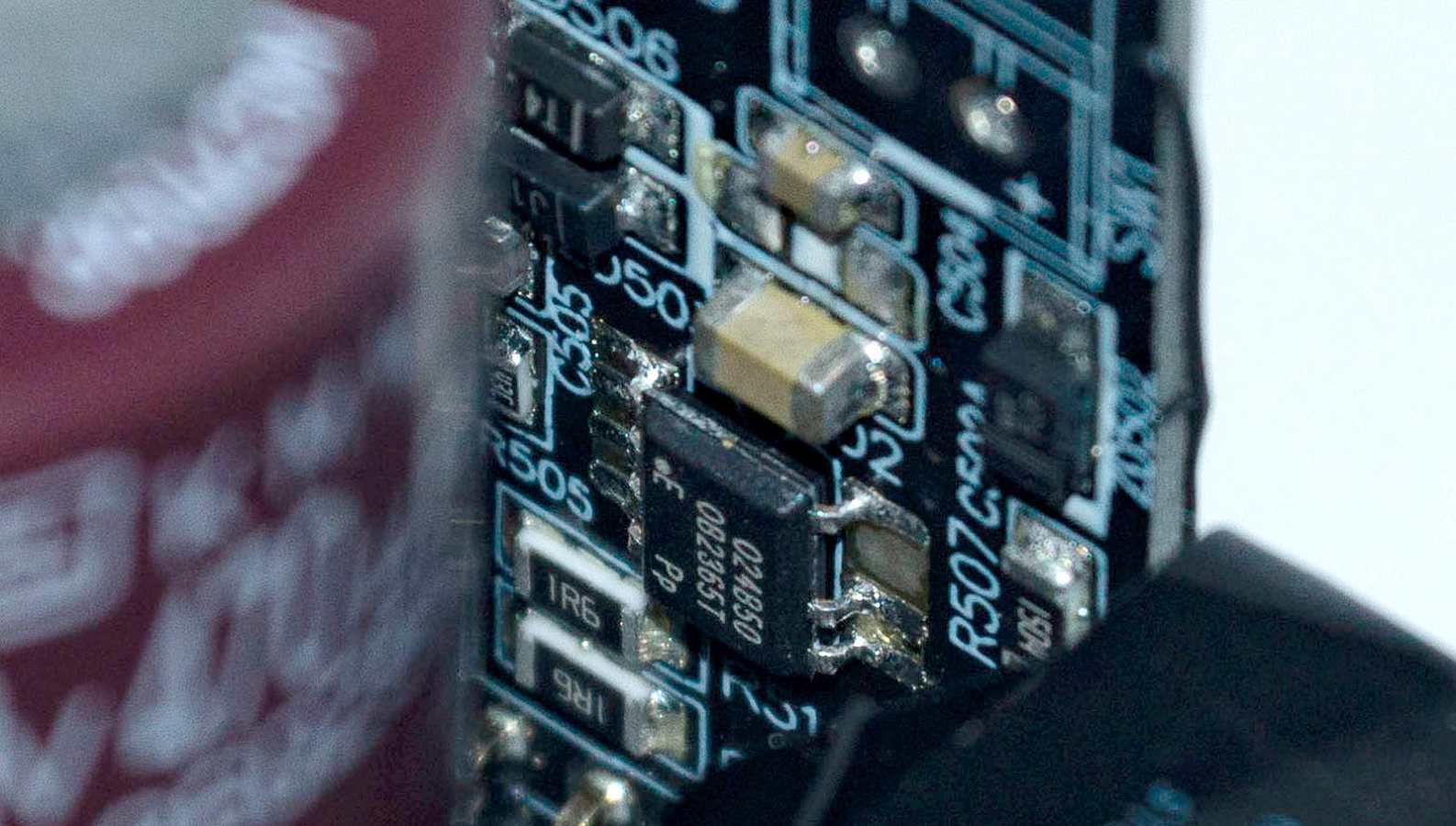

За ней плата с DC-DC преобразователями. Здесь установлено два транзистора UBIQ Semiconductor QM3054M, два QN3107 и операционный усилитель LM2904. Управляет их работой контроллер uP3861P.

Фильтрацией помех на выходе линий занимаются конденсаторы японского бренда Nichicon.

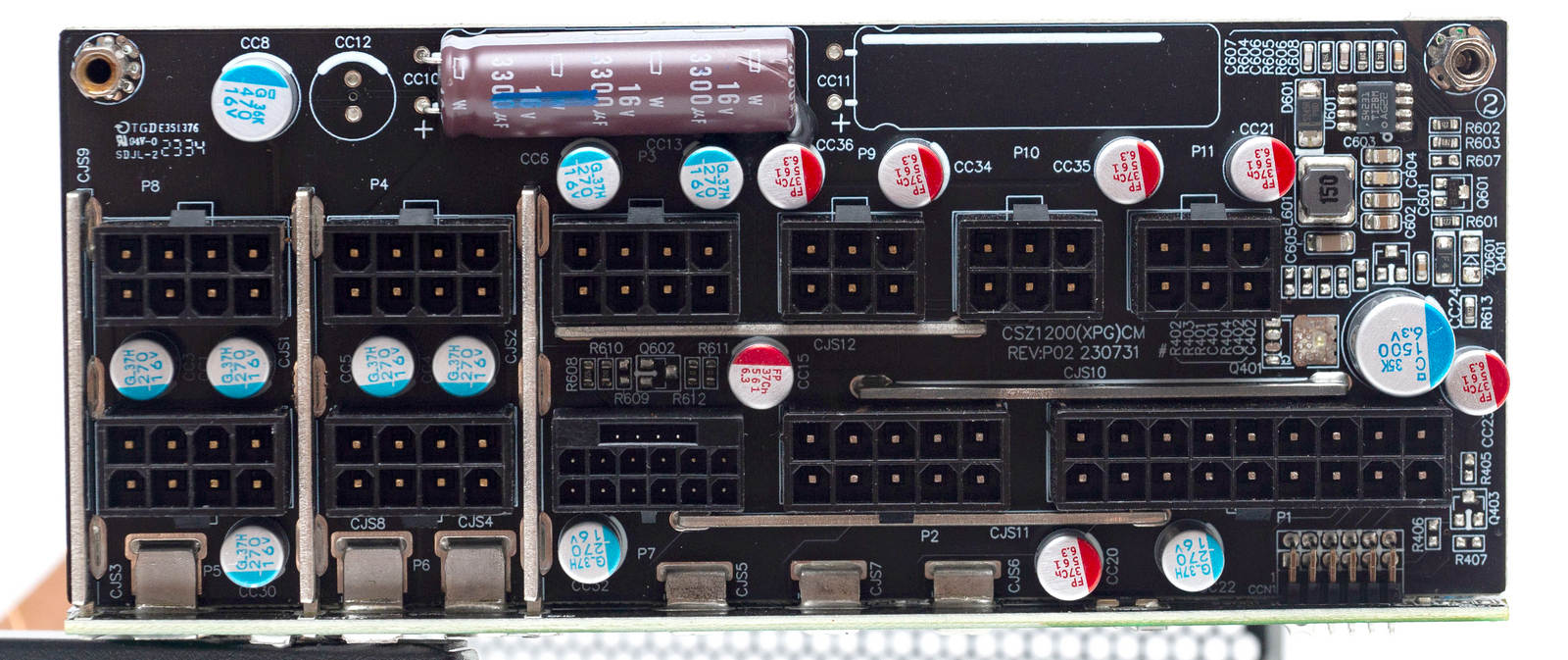

Непосредственно на модульной плате размещено 18 твердотельных конденсаторов и один электролитический Nippon Chemi-Con.

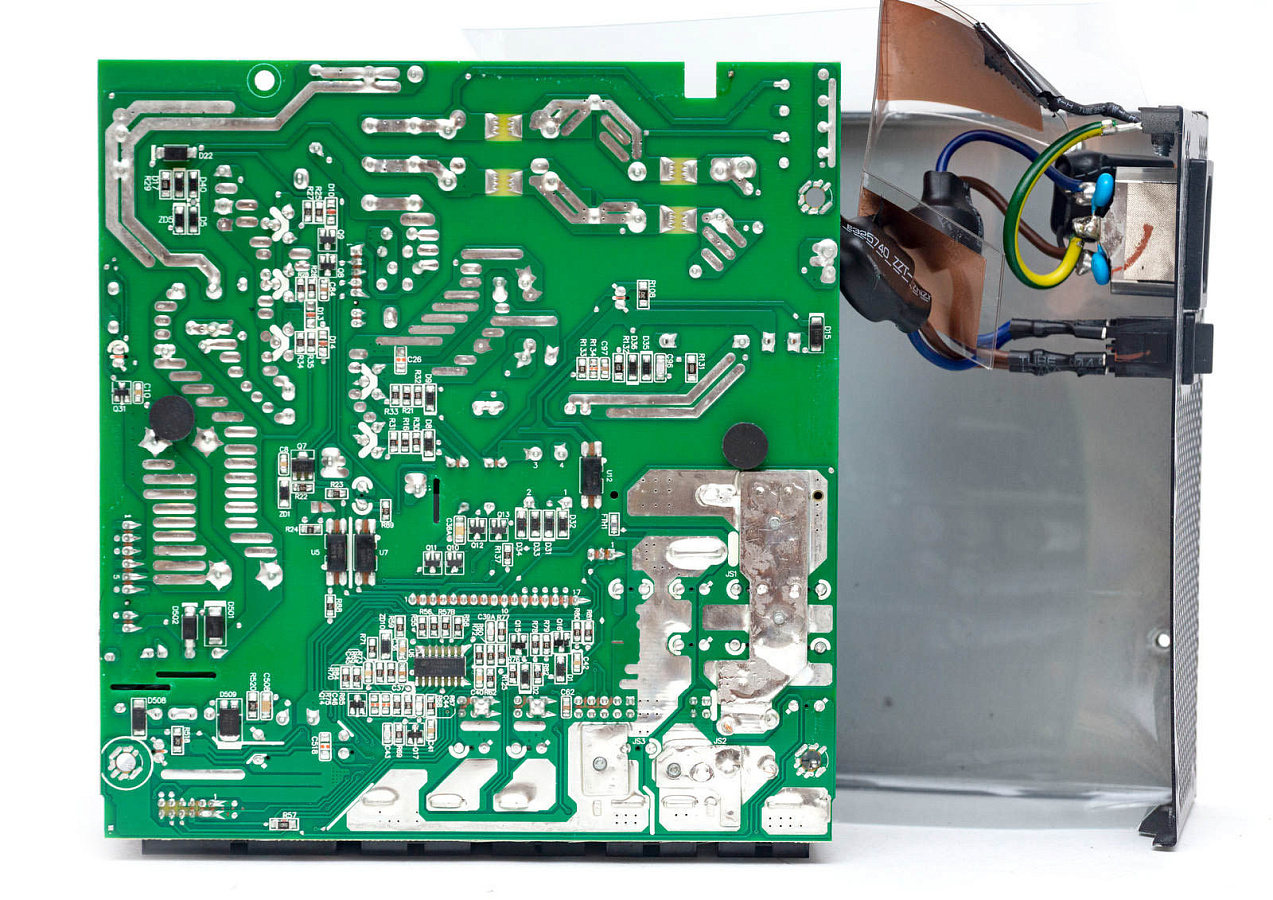

С обратной стороны платы мы видим аккуратный монтаж, дорожки усилены припоем, следов неотмытого флюса нет.

Тестирование

Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности.

По требованиям стандарта ATX 3.0 отклонения по линии +12 В должно укладываться в диапазон от +5% до -7%, что соответствует значениям от +11.16 до +12.6 В.

Современные блоки питания с сертификатом 80 PLUS Gold чаще всего укладываются по отклонениям на значение в 1-2 %.

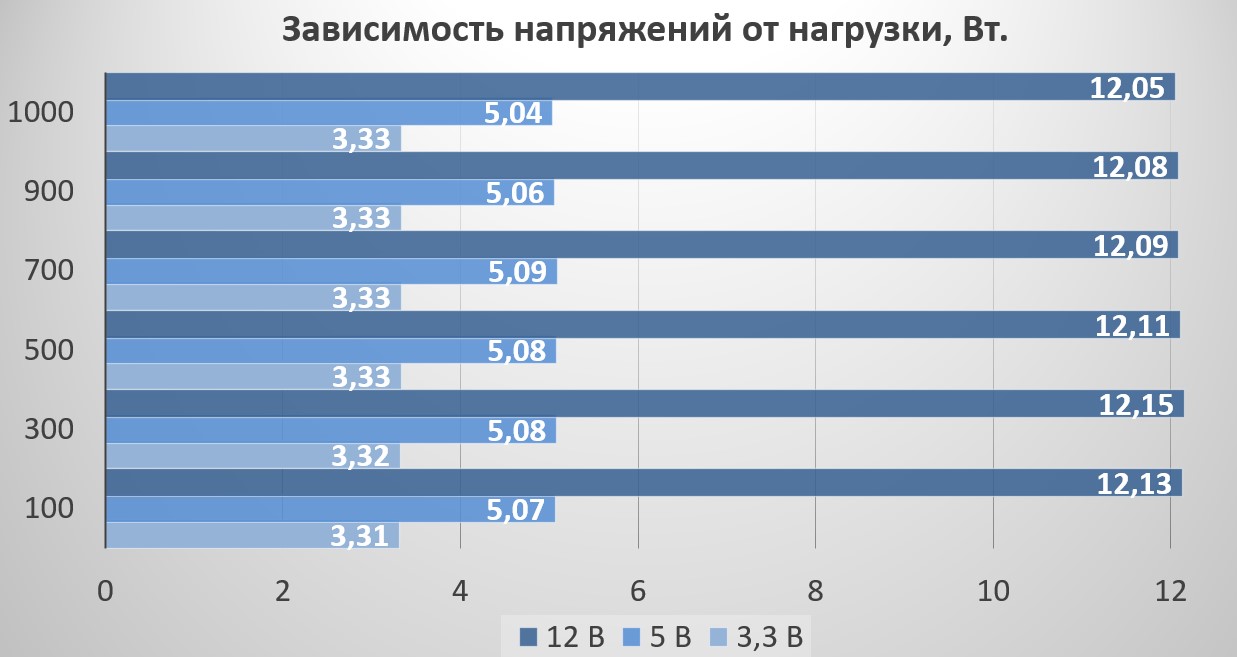

Поведение напряжений хоть и не типично для большинства блоков питания, но все же встречается у многих производителей. С ростом нагрузки напряжения по всем линиям сначала немного повышаются, затем стабилизируются или понижаются.

По линии +12В при нагрузке 200-300 Вт напряжение растет чуть больше 1%, затем понижается, но не ниже номинального значения. Линия +3,3В изначально незначительно занижена, затем стабилизируется на своем номинальном значении. Линия +5В повышается почти до 2%, затем плавно снижается, также оставаясь в номинальных значениях.

По всем линиям просадок в минус от номинала нет, стабилизация в районе +1-2%.

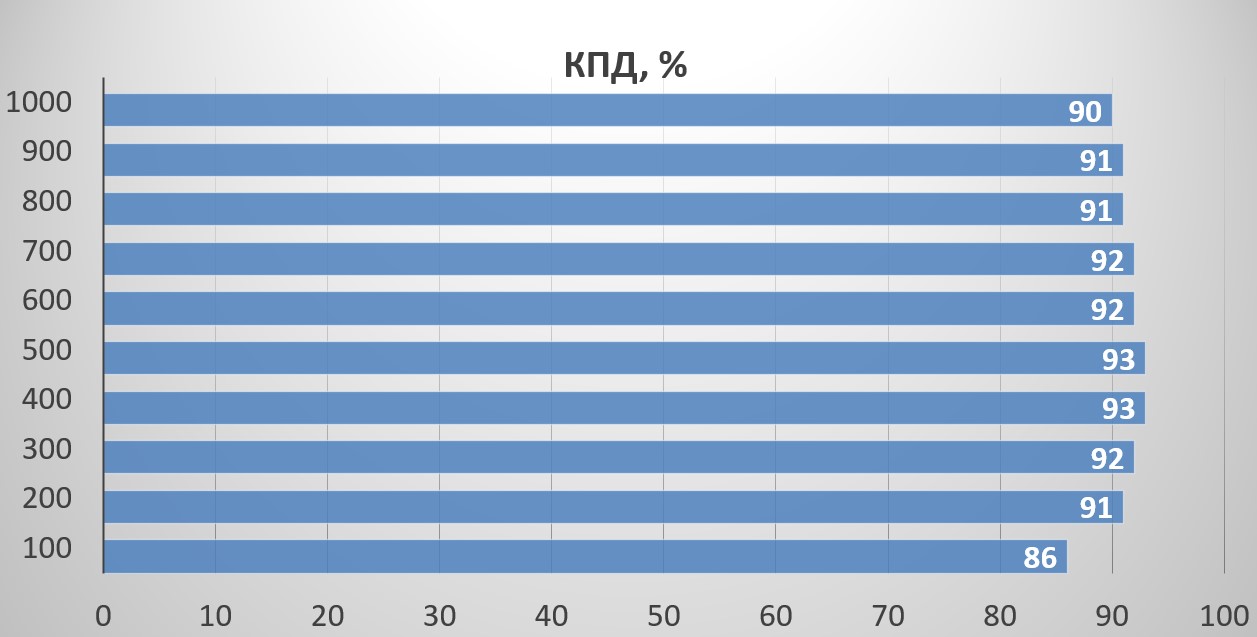

Уровень КПД полностью соответствует стандарту 80 PLUS Gold для сетей 230 В, максимальные 93% демонстрируются при нагрузке 400 - 500 Вт. 86% на нагрузке 100 Вт – это вполне типично и не противоречит стандарту.

Конкуренты

Как мы уже говорили выше, на этой ОЕМ-платформе многие бренды выпустили свои Gold модели. Отличия могут быть только в используемом вентиляторе и разных комплектующих, прежде всего это мосфеты и конденсаторы от разных брендов – более дорогих или бюджетных.

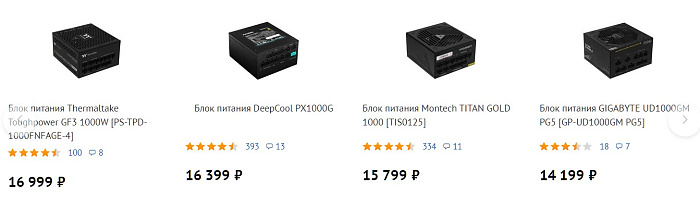

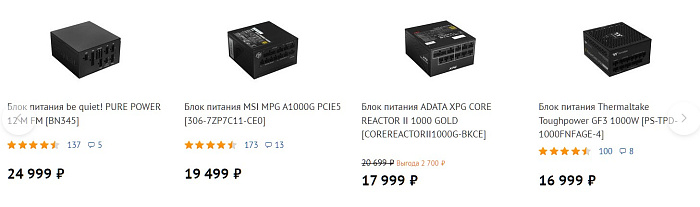

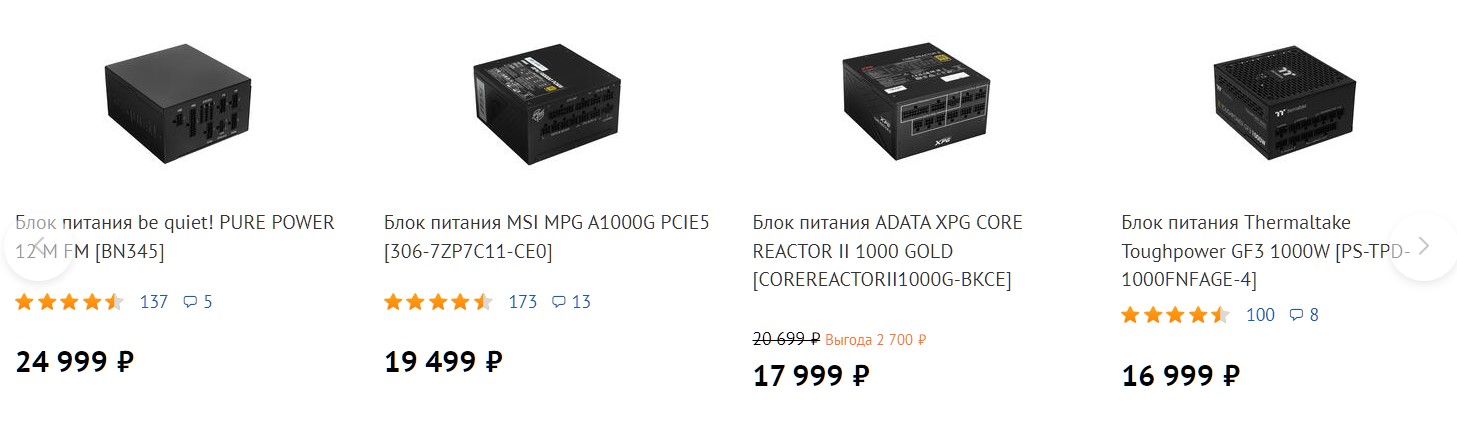

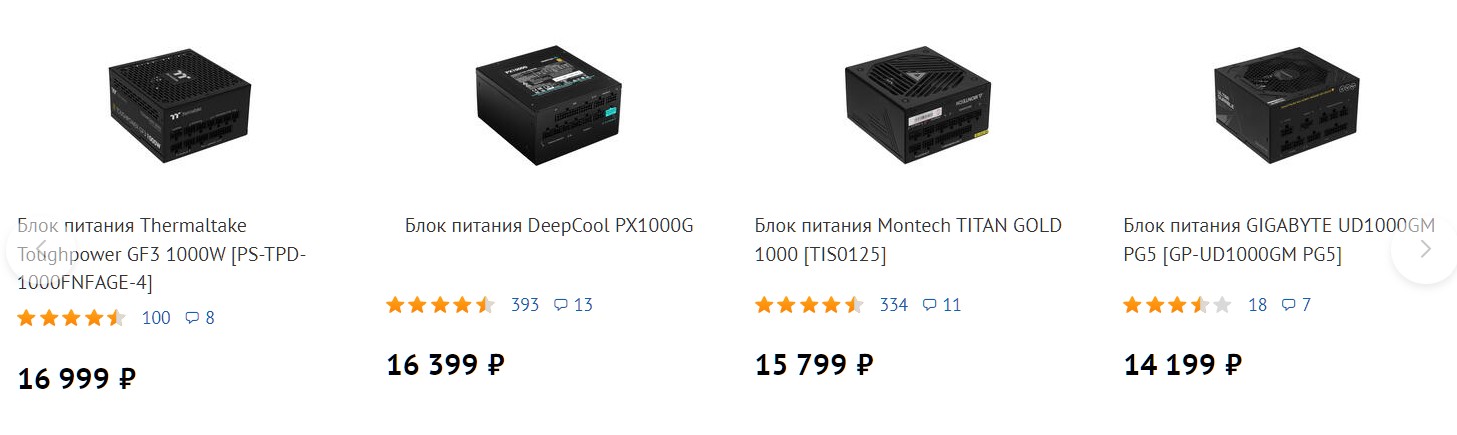

Прямых конкурентов по цене и качеству несколько - Thermaltake Toughpower GF3 1000W, MSI MPG A1000G PCIE5 и Deepcool PX1000G, последний также имеет сертификат Cybenetics Platinum.

Есть еще немного дешевле Montech TITAN GOLD 1000 – новичок на рынке, отношение к нему неоднозначное, но сертификат Cybenetics Gold он имеет.

На других платформах продаются модели GIGABYTE UD1000GM PG5 (самый доступный по цене) и be quiet! PURE POWER 12 M на 1000 Вт, но они оснащаются китайскими конденсаторами, при этом последний стоит значительно дороже.

Super Flower Leadex VII Gold 1000W также может выступать конкурентом, если вы сможете найти его в продаже за идентичную стоимость.

Заключение

Модель XPG Core Reactor II 1000W – это качественно исполненный блок питания на современной платформе, с поддержкой ATX 3.0 и PCI-E 5.0. Он оснащен тихой активной системой охлаждения, демонстрирует высокий КПД и отличную стабилизацию напряжений.

От конкурентов данный блок питания отличается наличием кабеля-переходника с 12+4 пин на 6+2 пин для питания GPU. Кабели в комплекте комбинированные (в виде жгутов в оплетке и плоских).

При цене, сопоставимой с конкурирующими моделями, XPG Core Reactor II является отличным вариантом для покупки.

Плюсы:

Особенности:

Может не понравится:

Минусы:
