Обзор и тестирование блока питания Super Flower Leadex VII Gold 1000W

Давно мы не слышали о новинках от компании Super Flower. Очень интересно было посмотреть, что они могут предложить пользователям в формате совместимости с ATX v3.0 и PCIe 5.0.

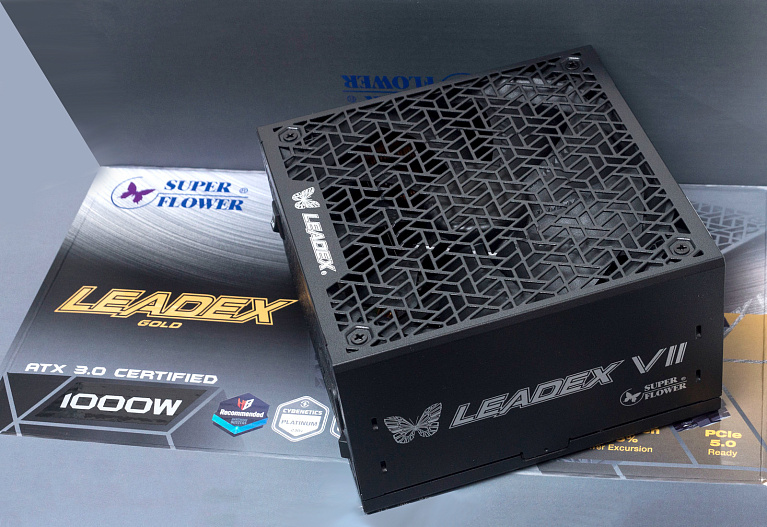

Одной из первых таких серий стала Leadex VII Gold с моделями мощностью 750, 850, 1000 и 1300 ватт. У нас на обзоре вариант на 1000 Вт - SF-1000F14XG. Выпускается данная модель в черном и белом исполнении корпуса.

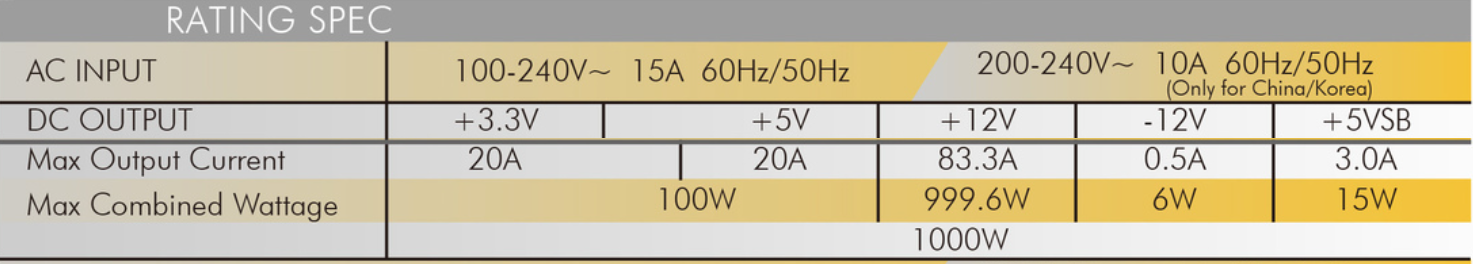

Технические характеристики

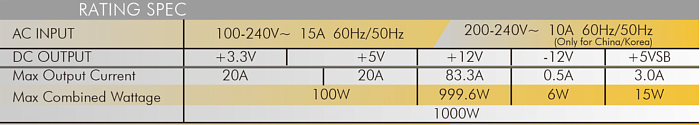

Нагрузочные характеристики:

Упаковка и комплектация

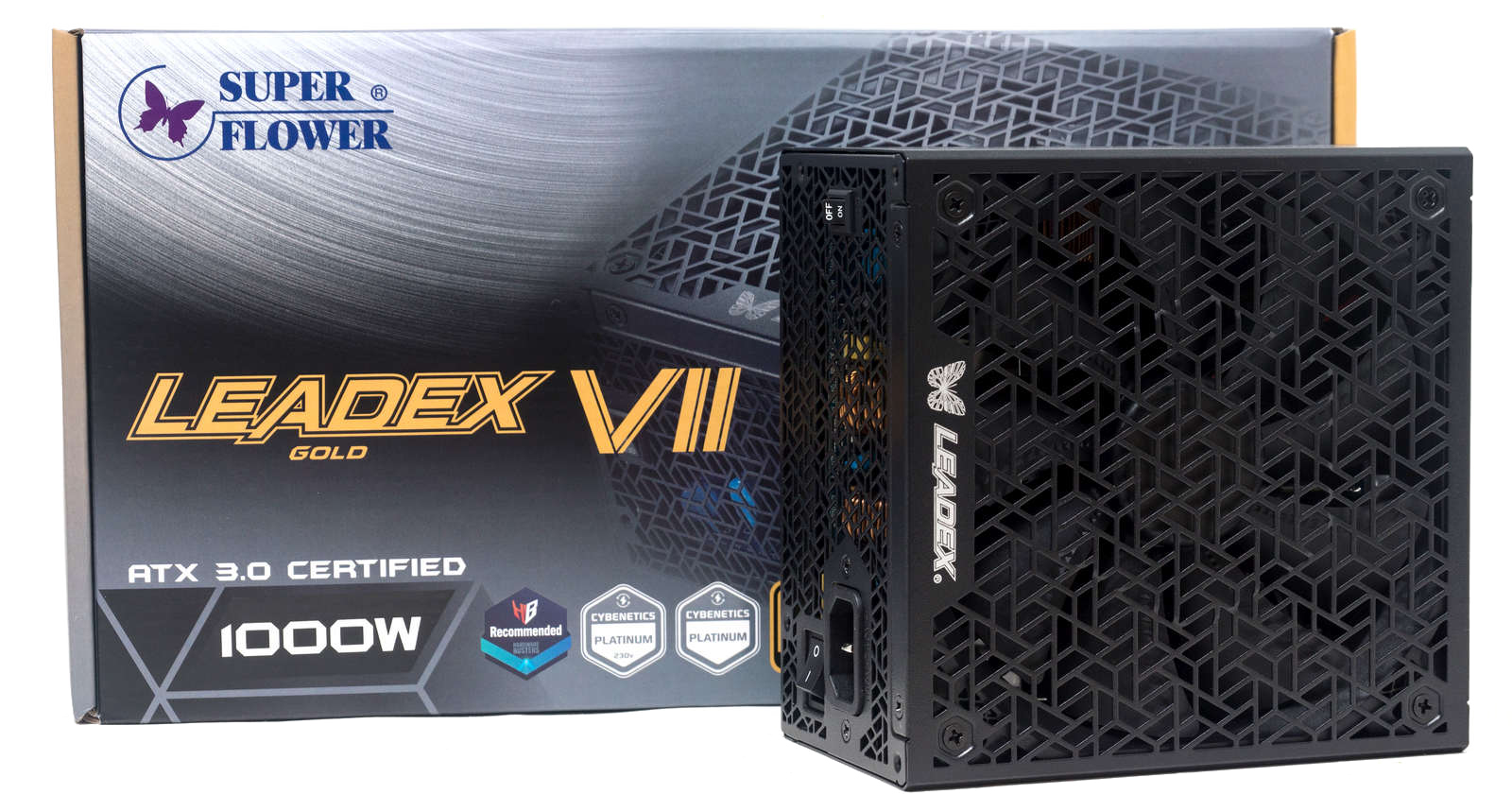

Блок питания упакован в узкую вытянутую картонную коробку, оформленную в бежевые и серые цвета.

На лицевой стороне - изображение БП, указание модели, значки сертификатов и перечисление ряда особенностей.

Более подробные характеристики описаны с обратной стороны упаковки и на боковых гранях.

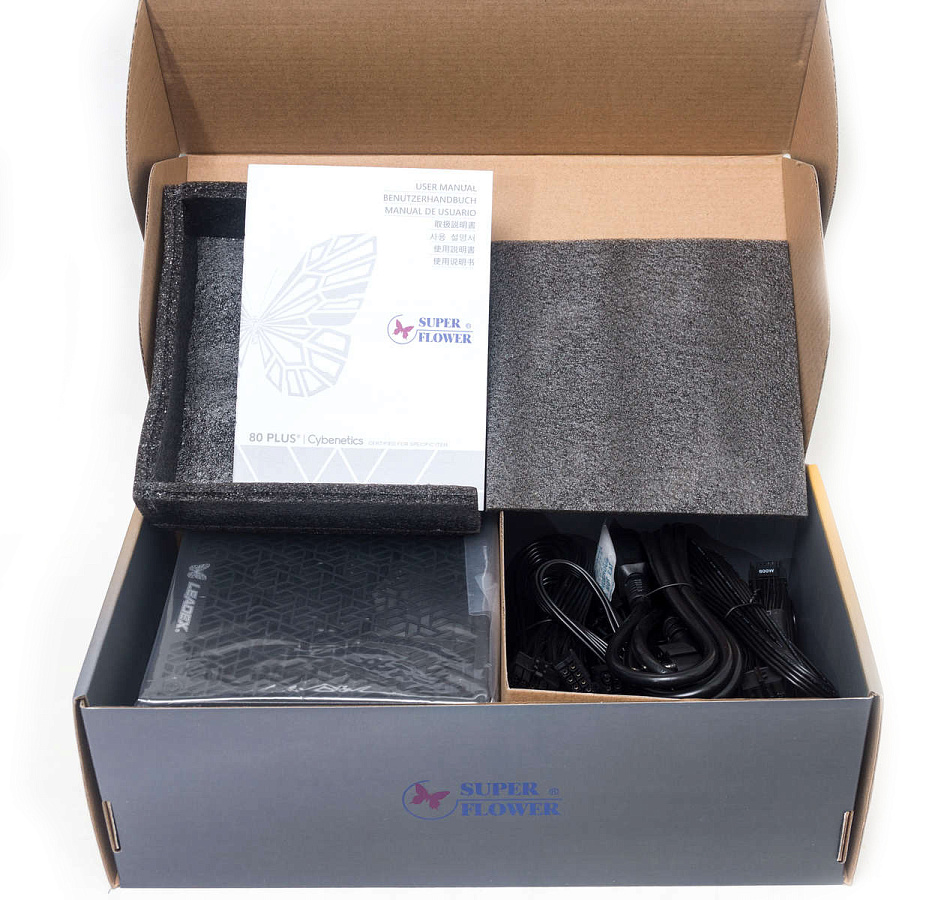

Блок питания упакован в целлофан и зафиксирован демпферами, в отдельной ячейке находится весь комплект кабелей. Также имеется инструкция пользователя и винты крепления, стяжек в комплекте нет.

Кабели и коннекторы

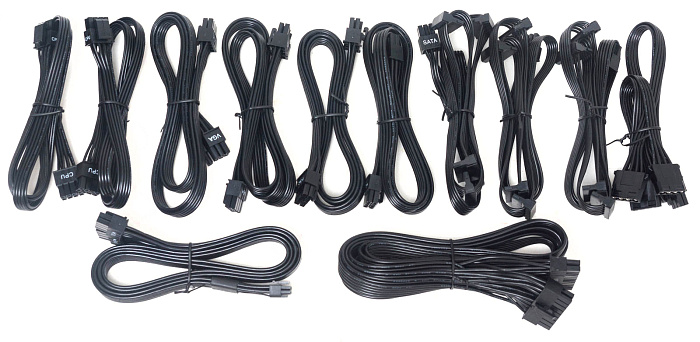

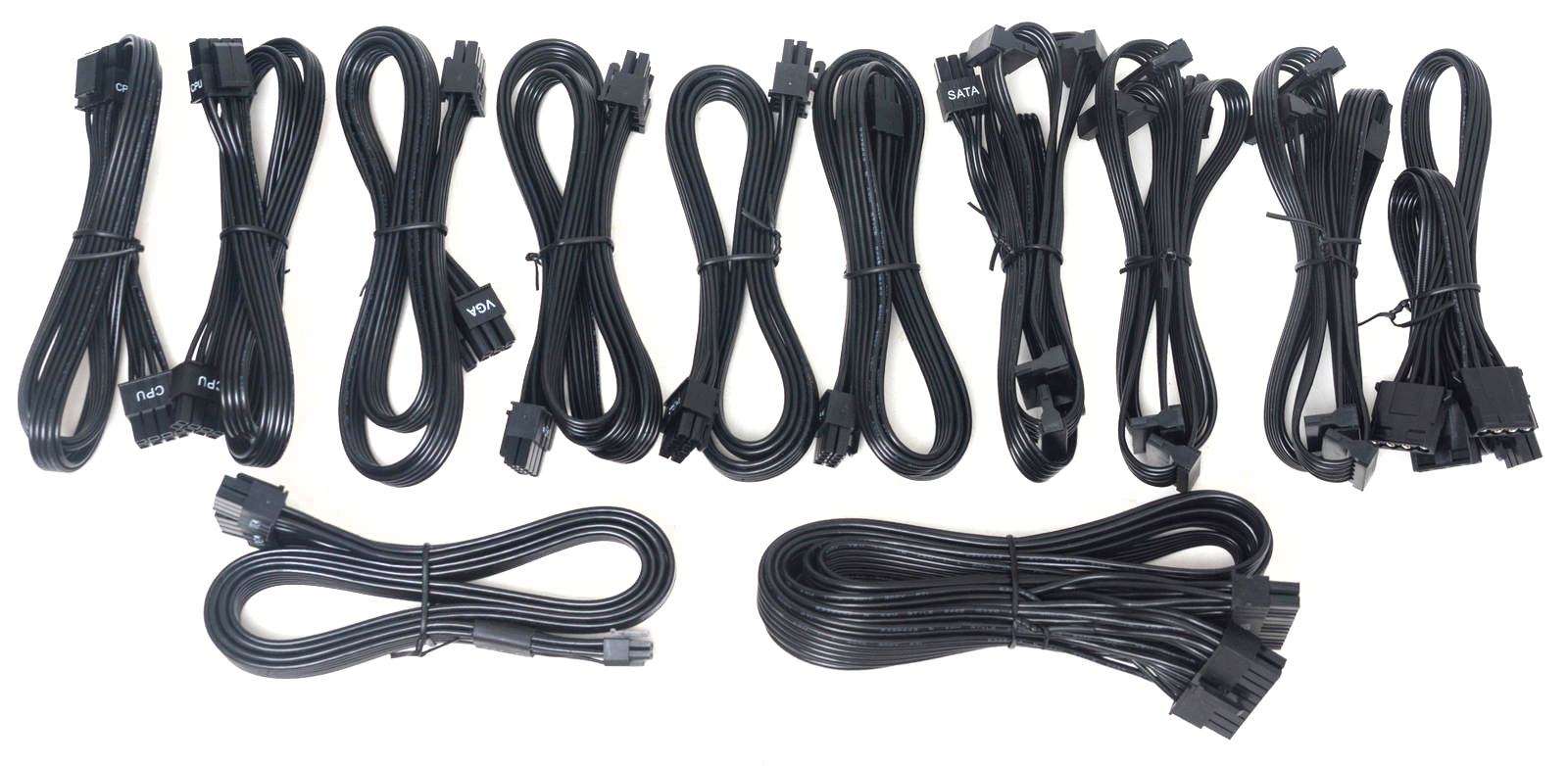

Все кабели в виде плоских шлейфов.

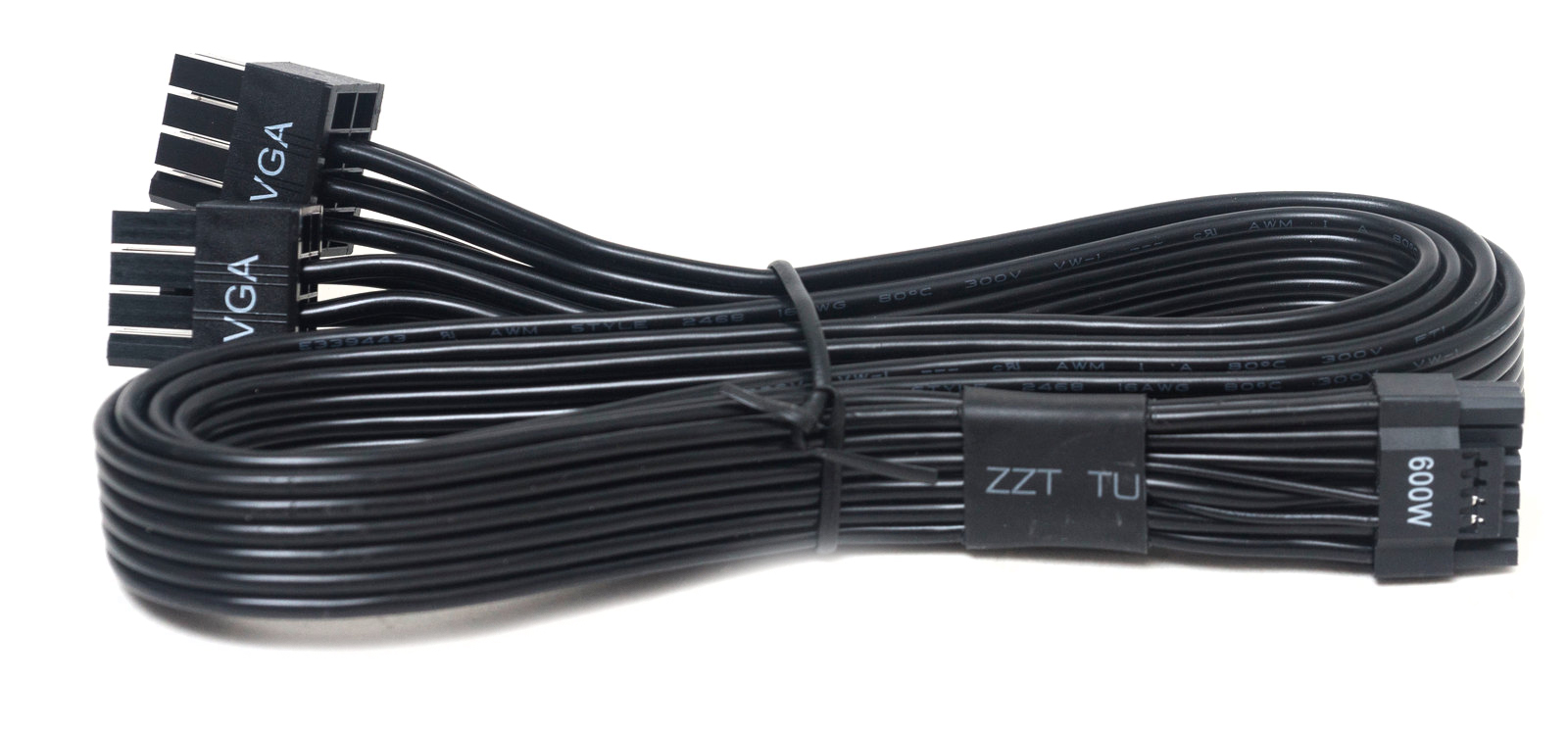

Интересно выполнен кабель 12VHPWR – в виде переходника на обычные разъемы PCI-E. 12-пин колодка подключается к модульной плате БП через две 8-пин розетки, на каждую выведено по шесть проводов. Переходники от NVIDIA имеют обычно три или четыре контакта 8-пин, но они подключаются через кабели, а здесь подключение напрямую к модульным разъемам, что в теории должно выдерживать нагрузку до 600 Вт.

Со слов производителя, такой способ подключения сделан намеренно, для увеличения надежности контактов со стороны блока питания, что бы избежать возможных проблем.

Сигнальные провода никак не подключены, два провода (SENSE0 и SENSE1) выведены с колодки и просто заизолированы недалеко от нее, что дает сигнал видеокарте о максимальном тепловом бюджете в 600 Вт.

Становится понятно, что совместимость с PCIe 5.0 чисто номинальная, блок питания просто оснастили кабелем-переходником на коннектор 12VHPWR.

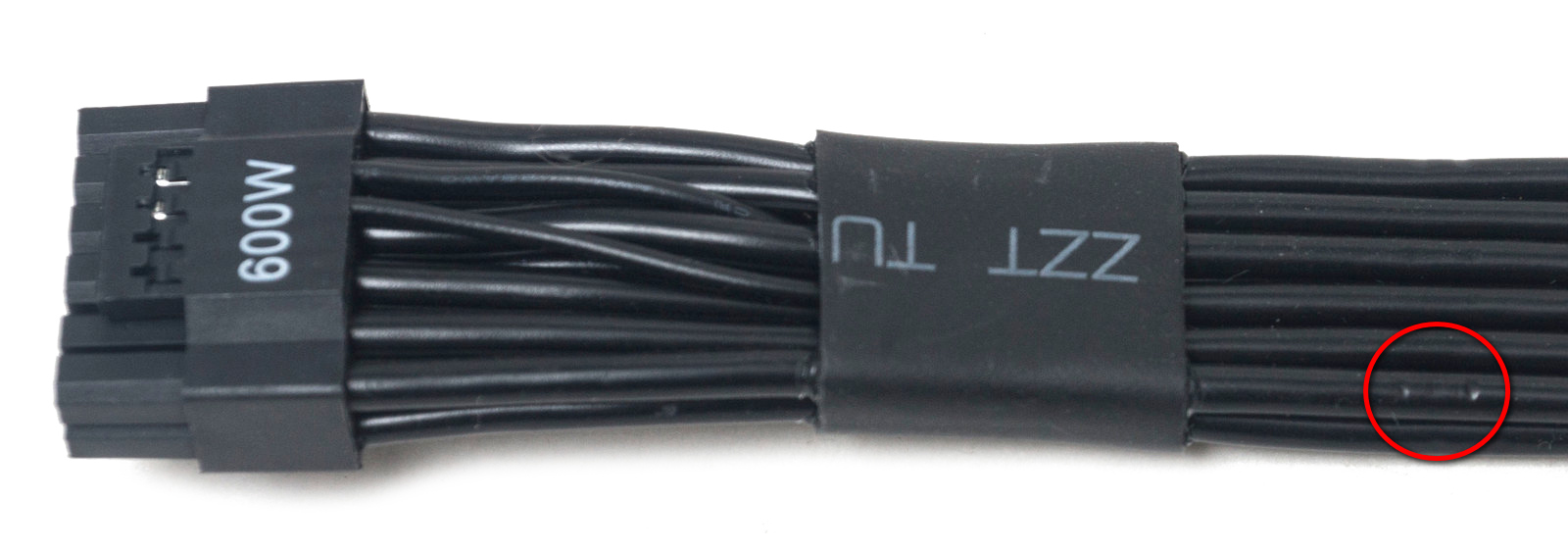

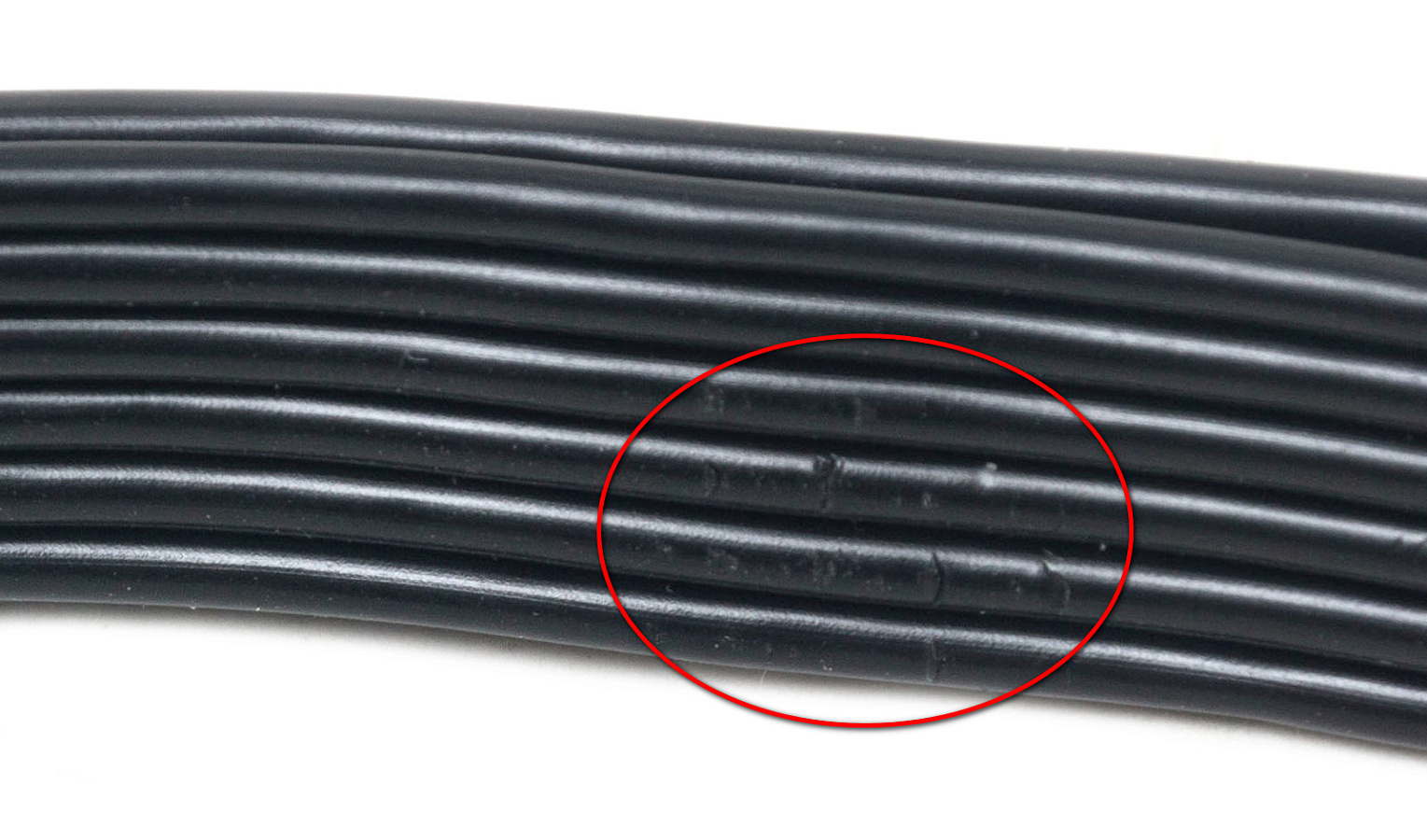

Также на нашем экземпляре кабеля присутствовали насечки на оплетке.

Внешний вид

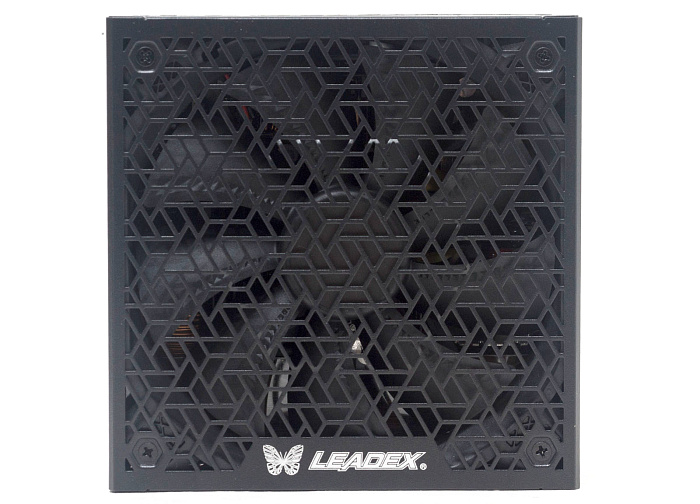

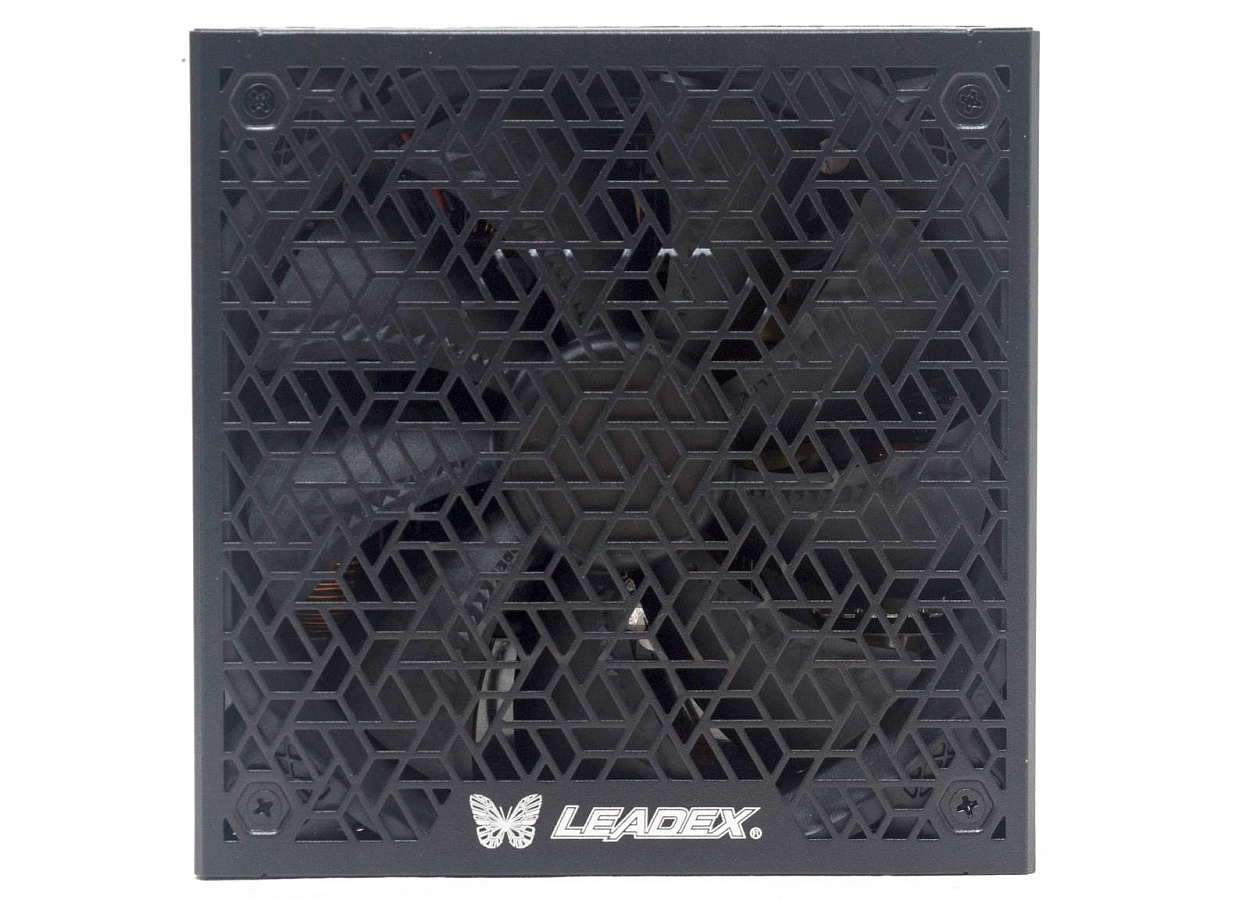

Корпус блока питания выполнен в виде призмы с квадратным основанием 150×150 мм. Оригинальности дизайну придает сложный рисунок перфораций вентиляционных отверстий в виде трапеций, составляющих шестиугольники и треугольники.

На боковых гранях углы срезаны фаской. Крепление двух П-образных половинок корпуса выполнено за счет уголков, заходящих на лицевую и тыльную панели.

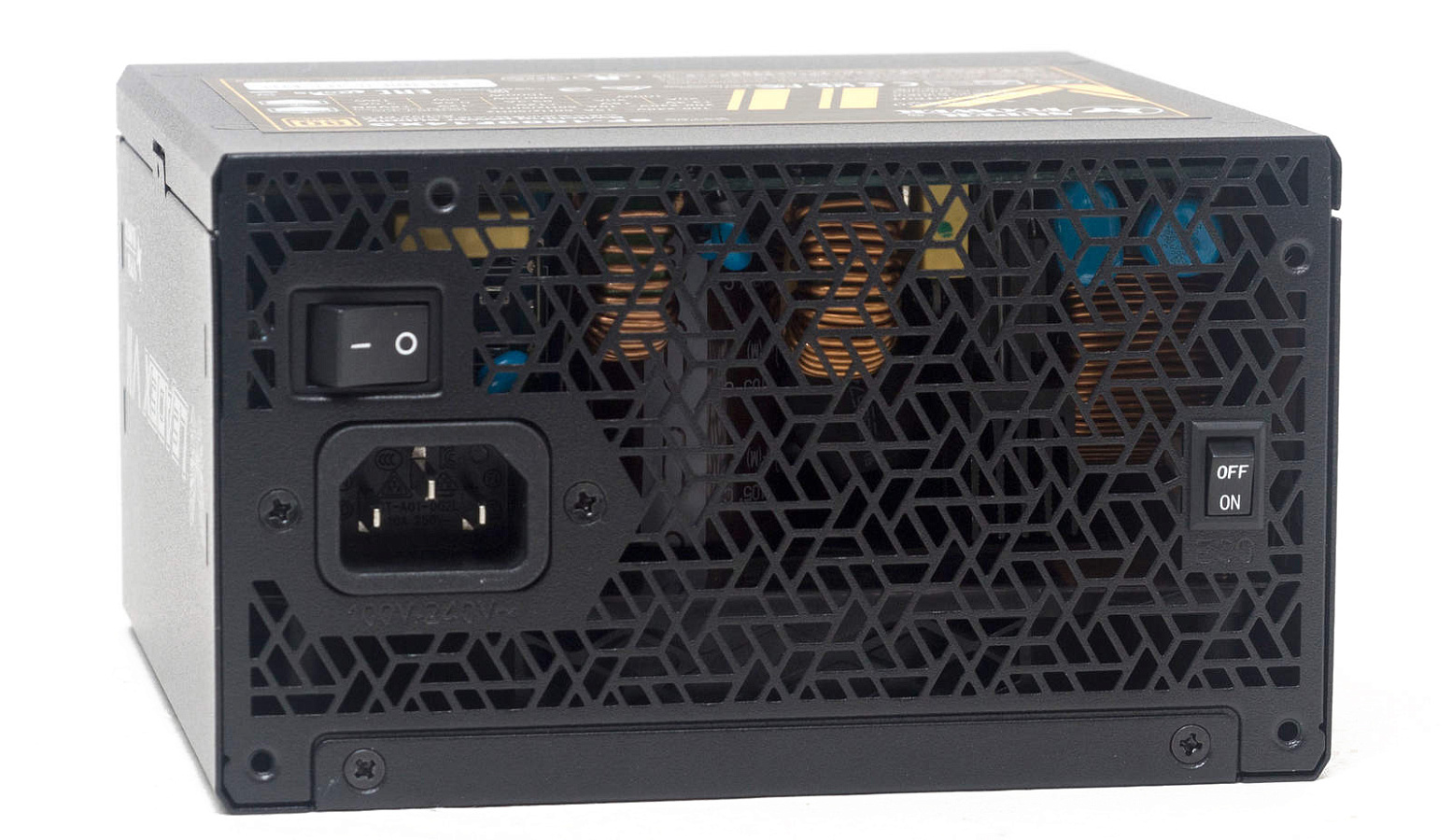

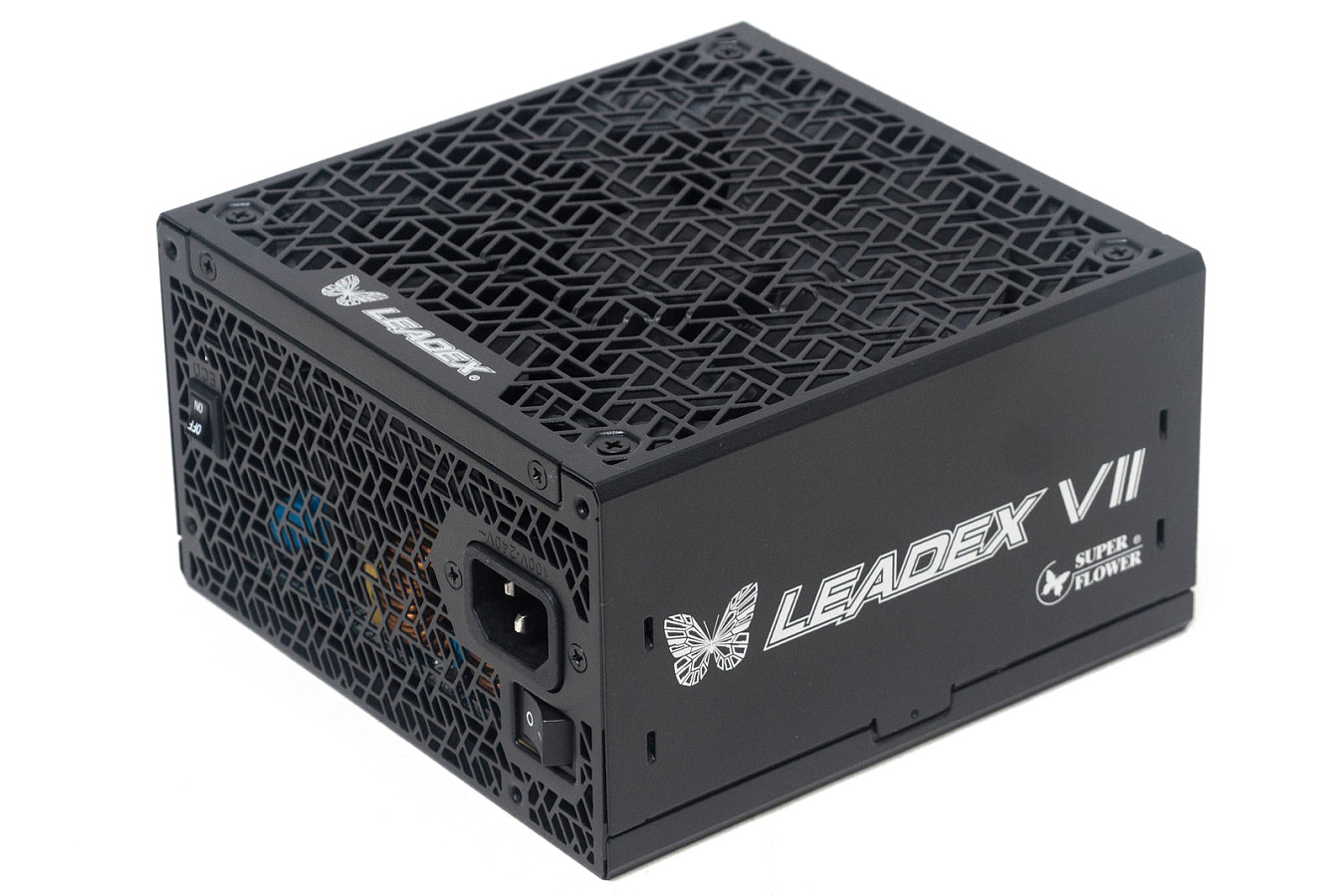

На лицевой панели слева находится сетевая вилка С13 и тумблер включения, справа - небольшой тумблер переключения в так называемый ECO-режим (полупассивная работа вентилятора).

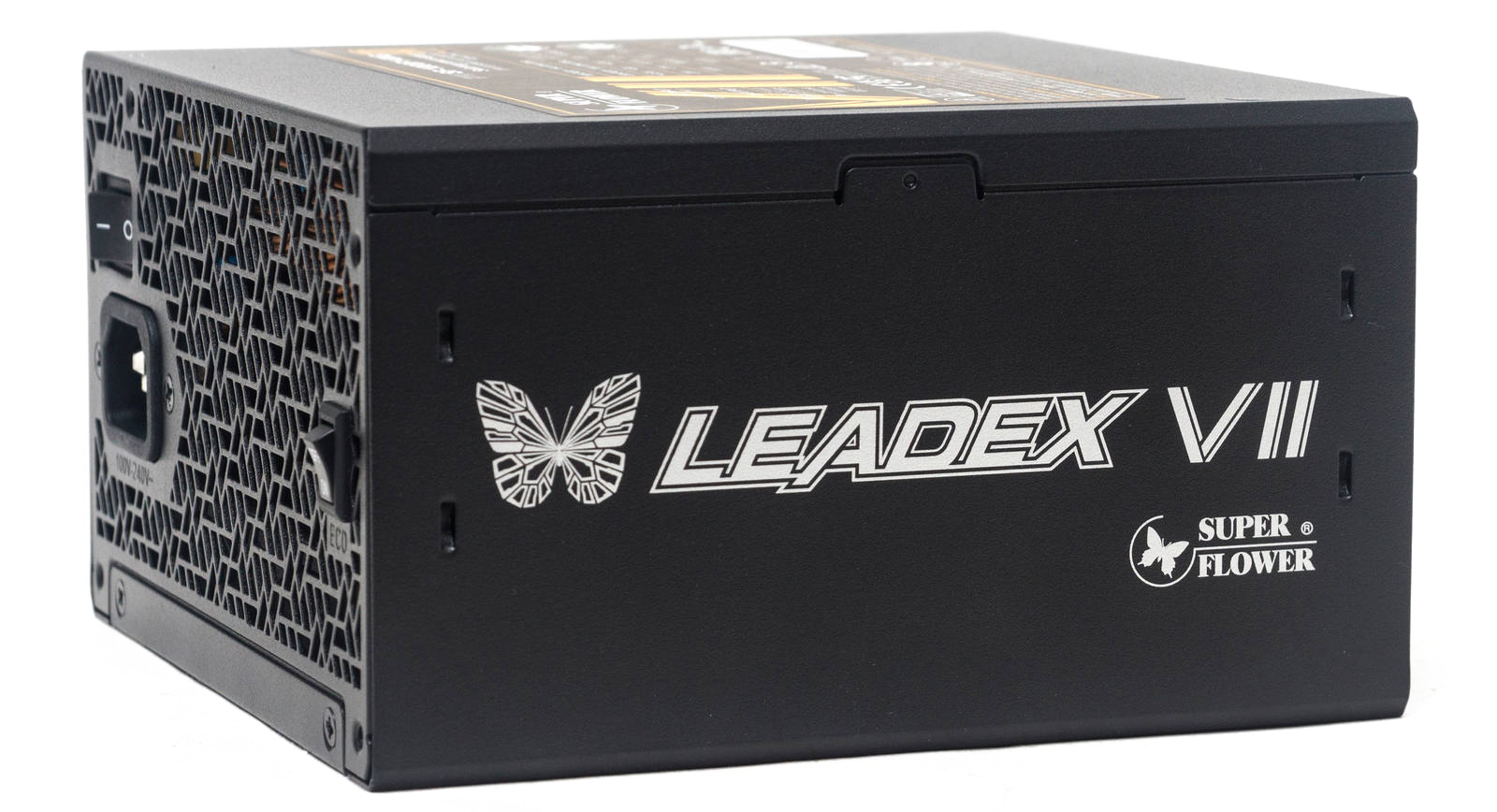

На боковых панелях краской нанесен логотип бренда в виде бабочки и наименование серии.

На нижней панели также присутствует логотип, но не на привычном месте по центру, а по краю одной из граней. Вся остальная площадь покрыта вентиляционной перфорацией.

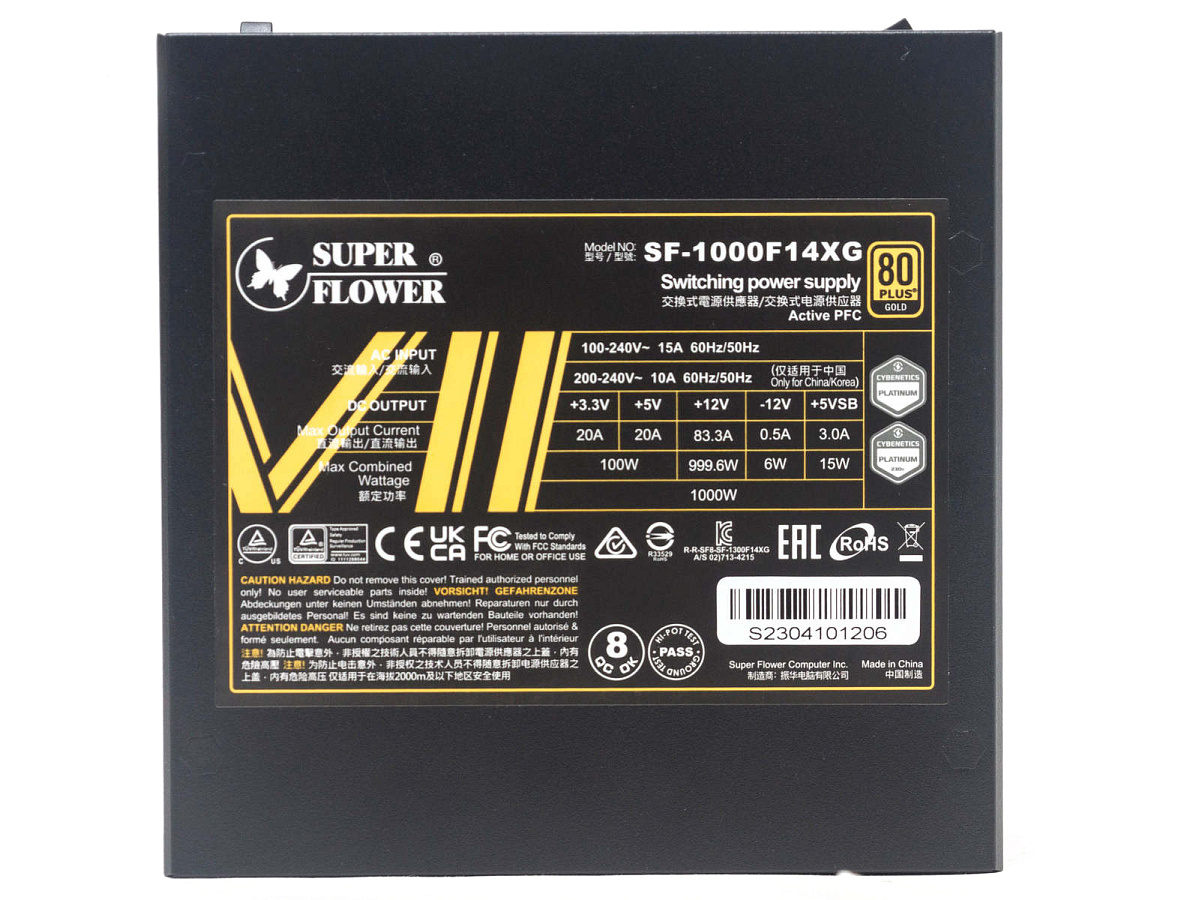

На верхней панели находится картонная наклейка с нагрузочными характеристиками, серийным номером и прочей необходимой информацией. Также имеются шильдики об успешном заводском тестировании.

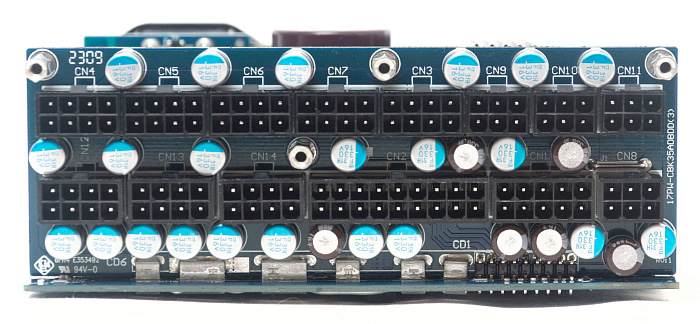

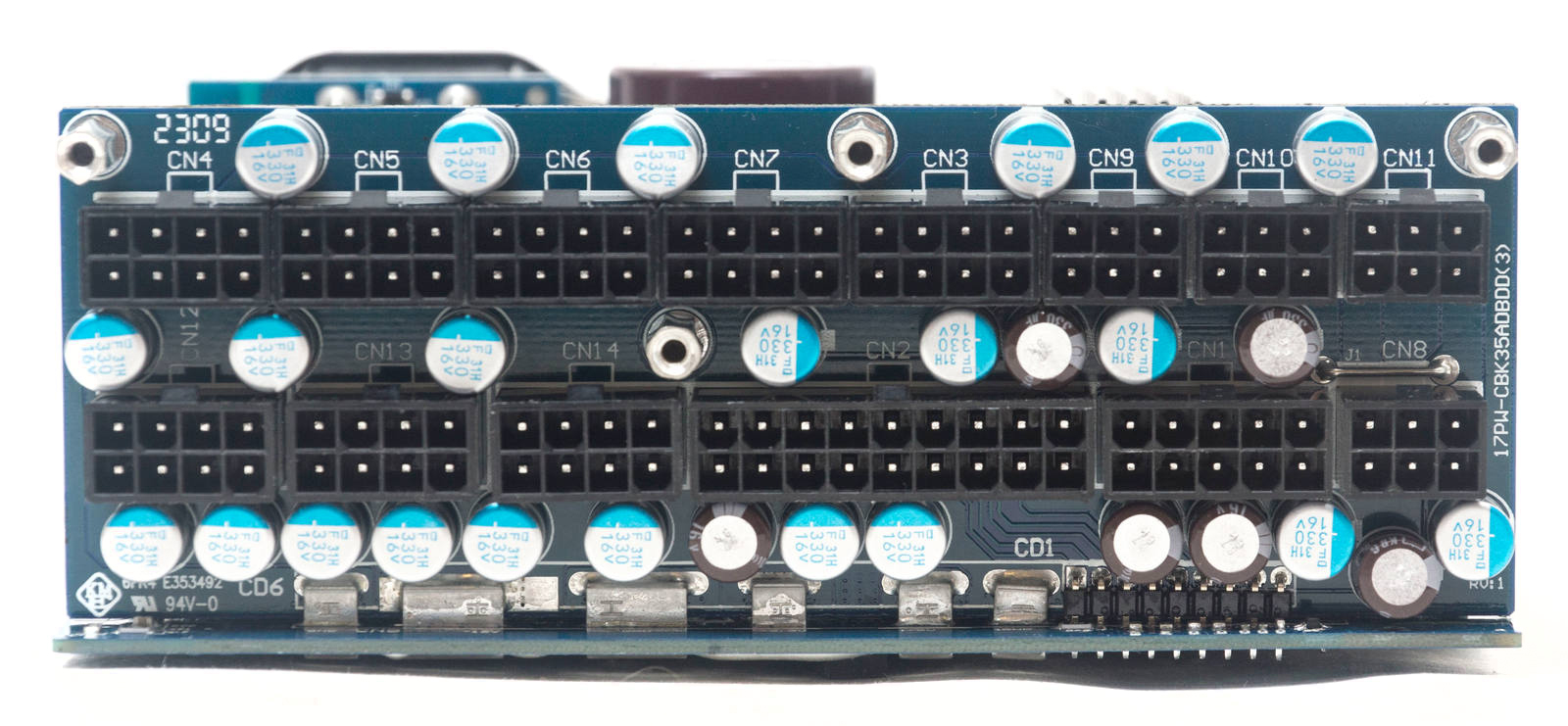

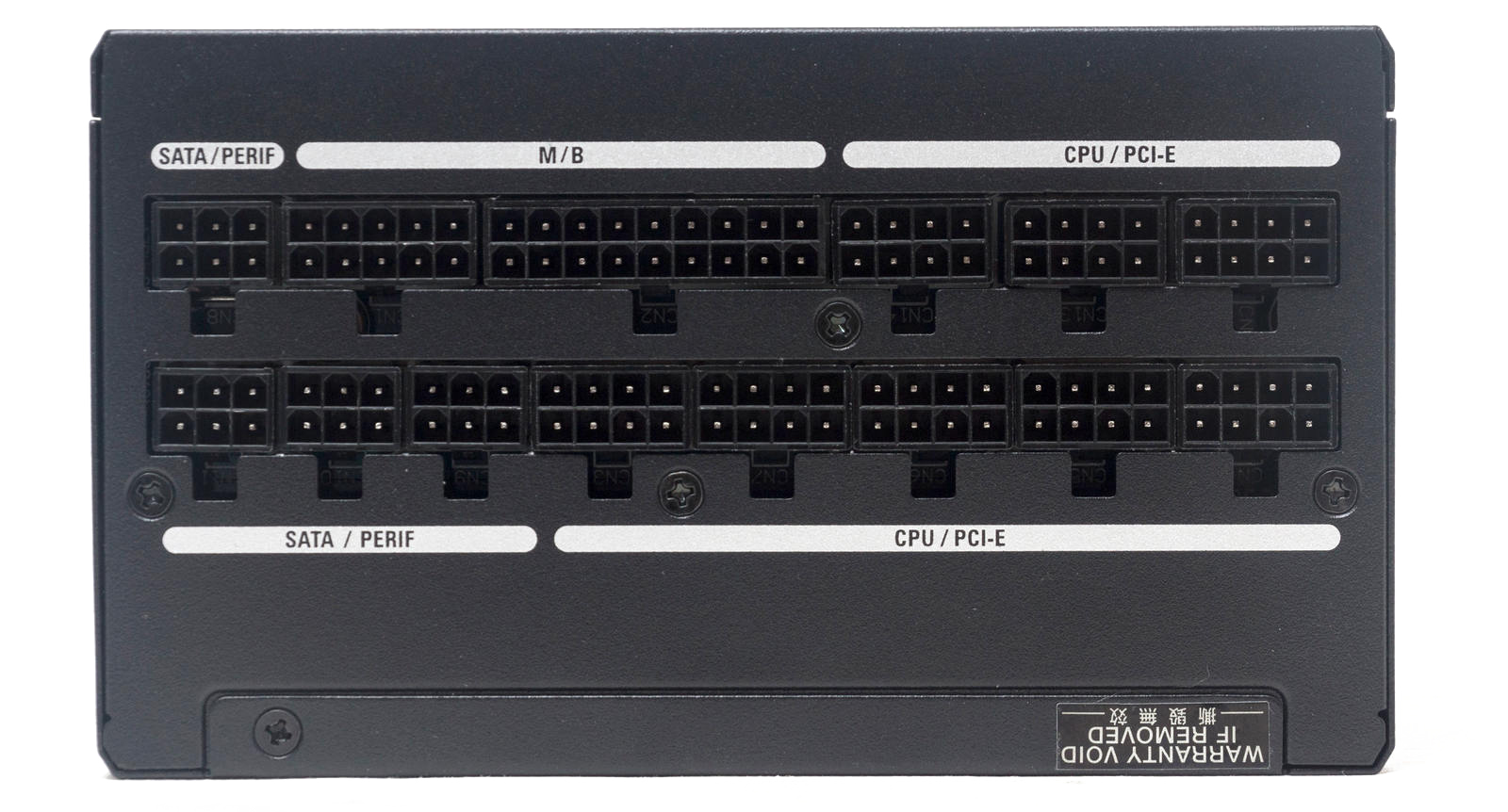

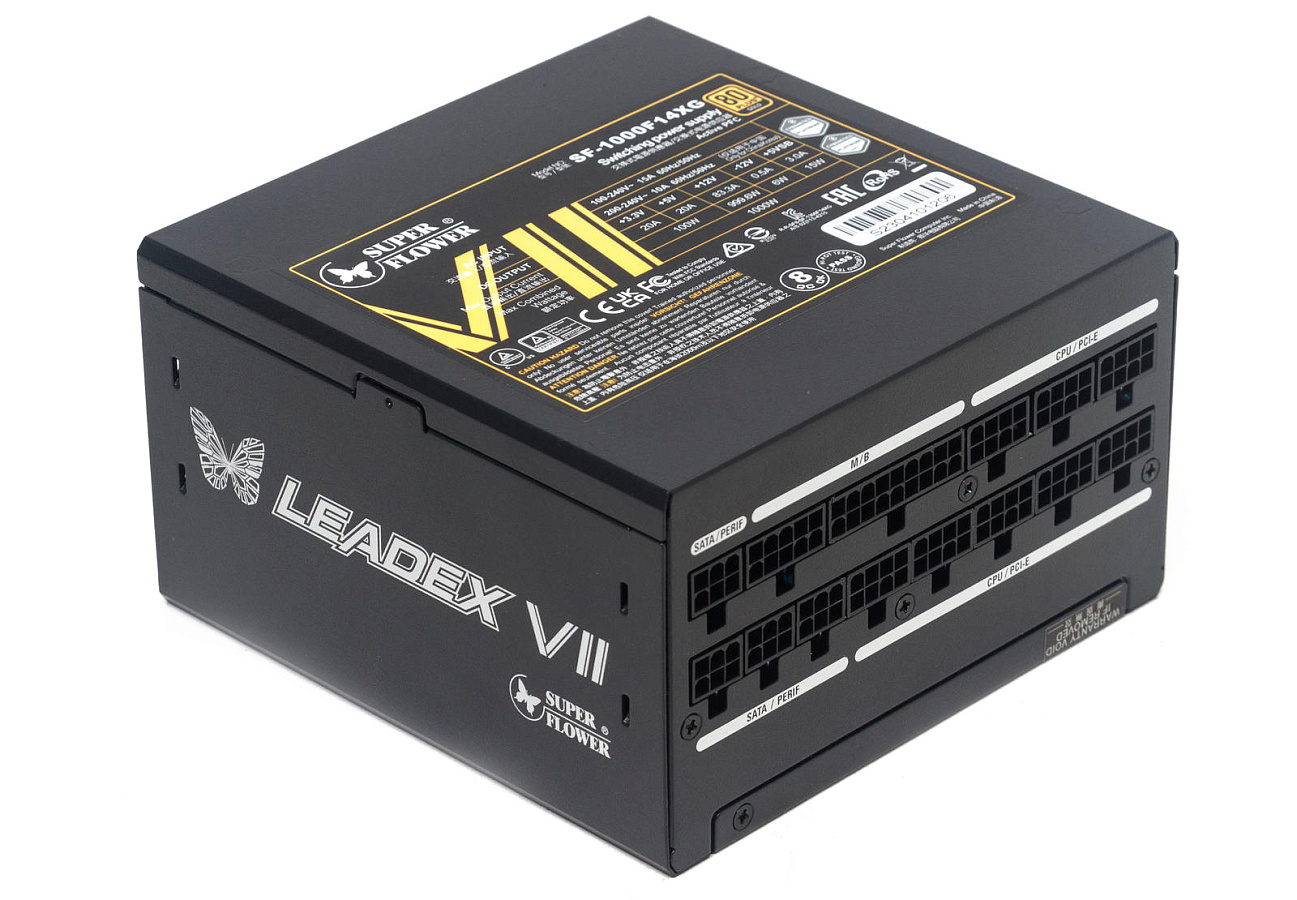

С тыльной стороны в два ряда горизонтально разместились вилки для подключения колодок модульных кабелей. Имеется восемь штук на 8-пин для питания CPU и VGA, четыре на 6-пин для питания периферии. Здесь же мы видим гарантийный стикер.

Схемотехника

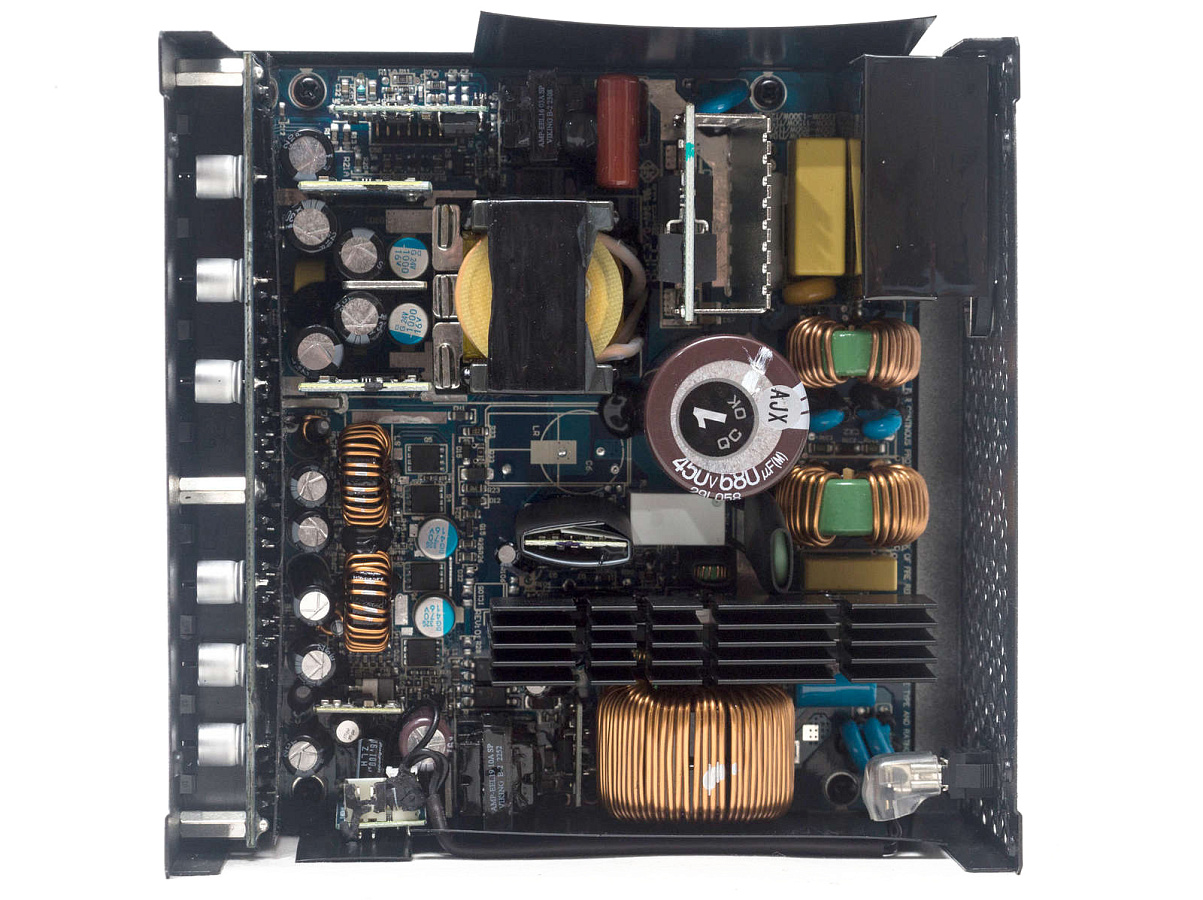

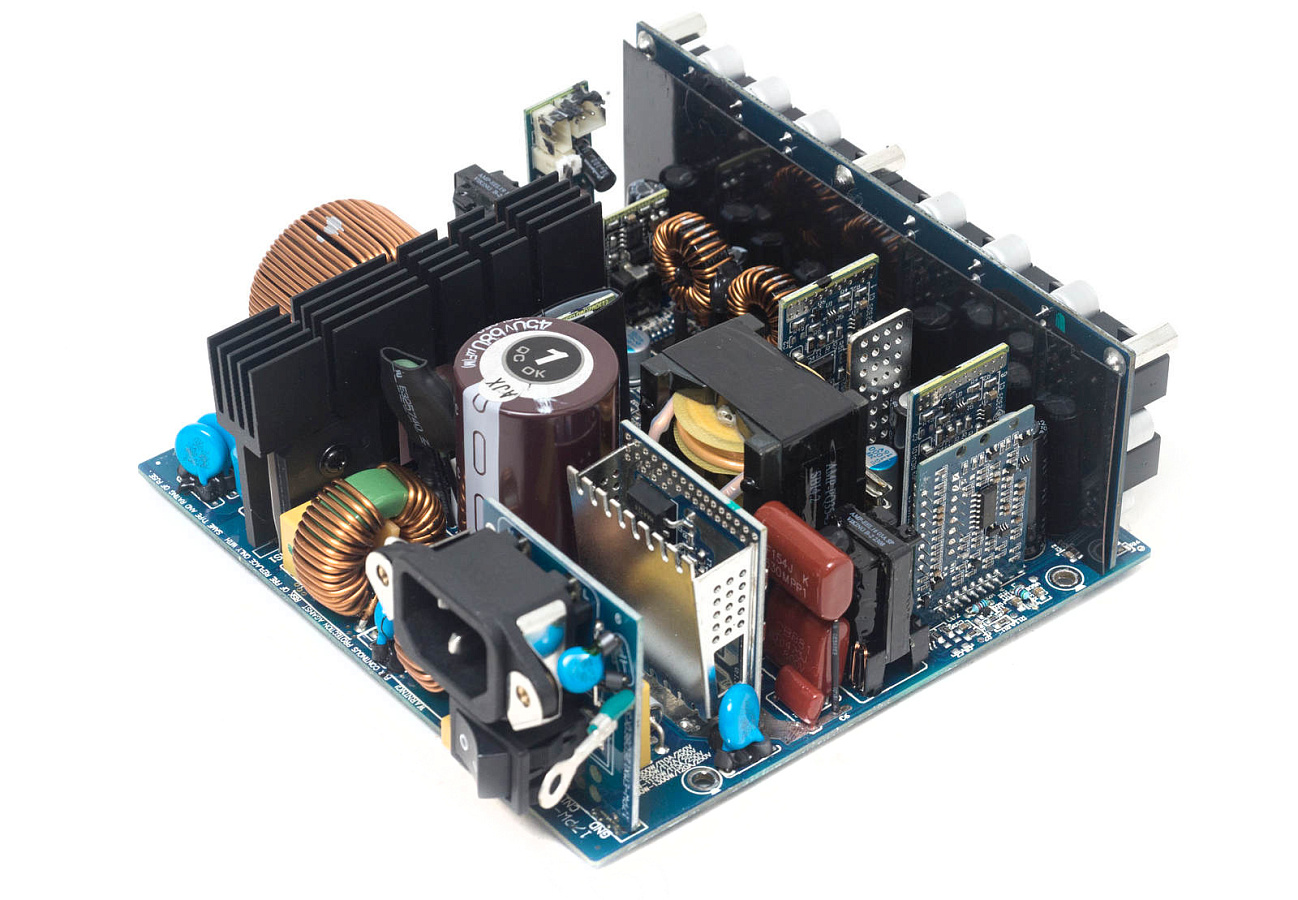

В основе блока питания используется, естественно, платформа собственной разработки LEADEX VII XG, выполненная на основе полного моста (Full-Bridge) и преобразователя LLC в первичной цепи, синхронным выпрямителем (Synchronous Rectification) и преобразователями DC-DC во вторичной цепи.

Можно выделить отличительные особенности: сетевая вилка не на корпусе, а смонтирована на основной плате через дополнительную вертикальную плату, силовые элементы DC-DC преобразователя размещены на основной плате, а не на собственной отдельной, как мы привыкли видеть в большинстве случаев.

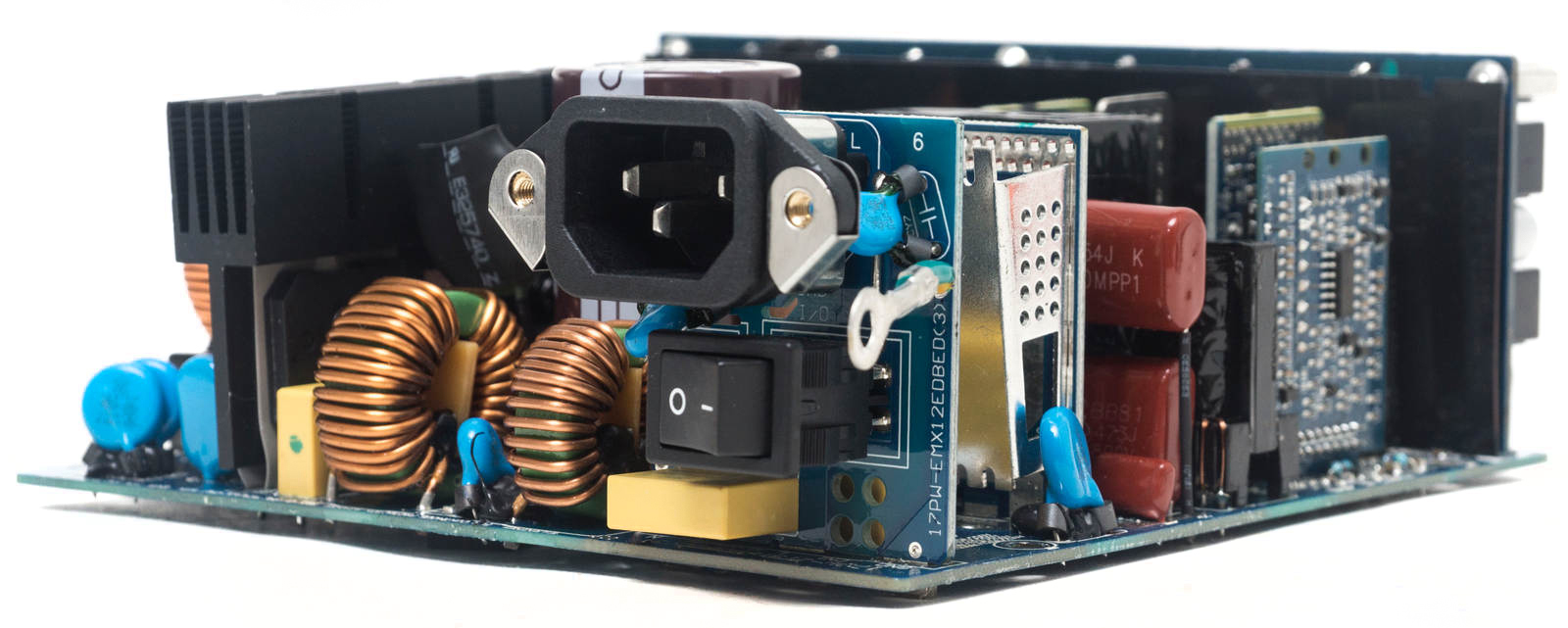

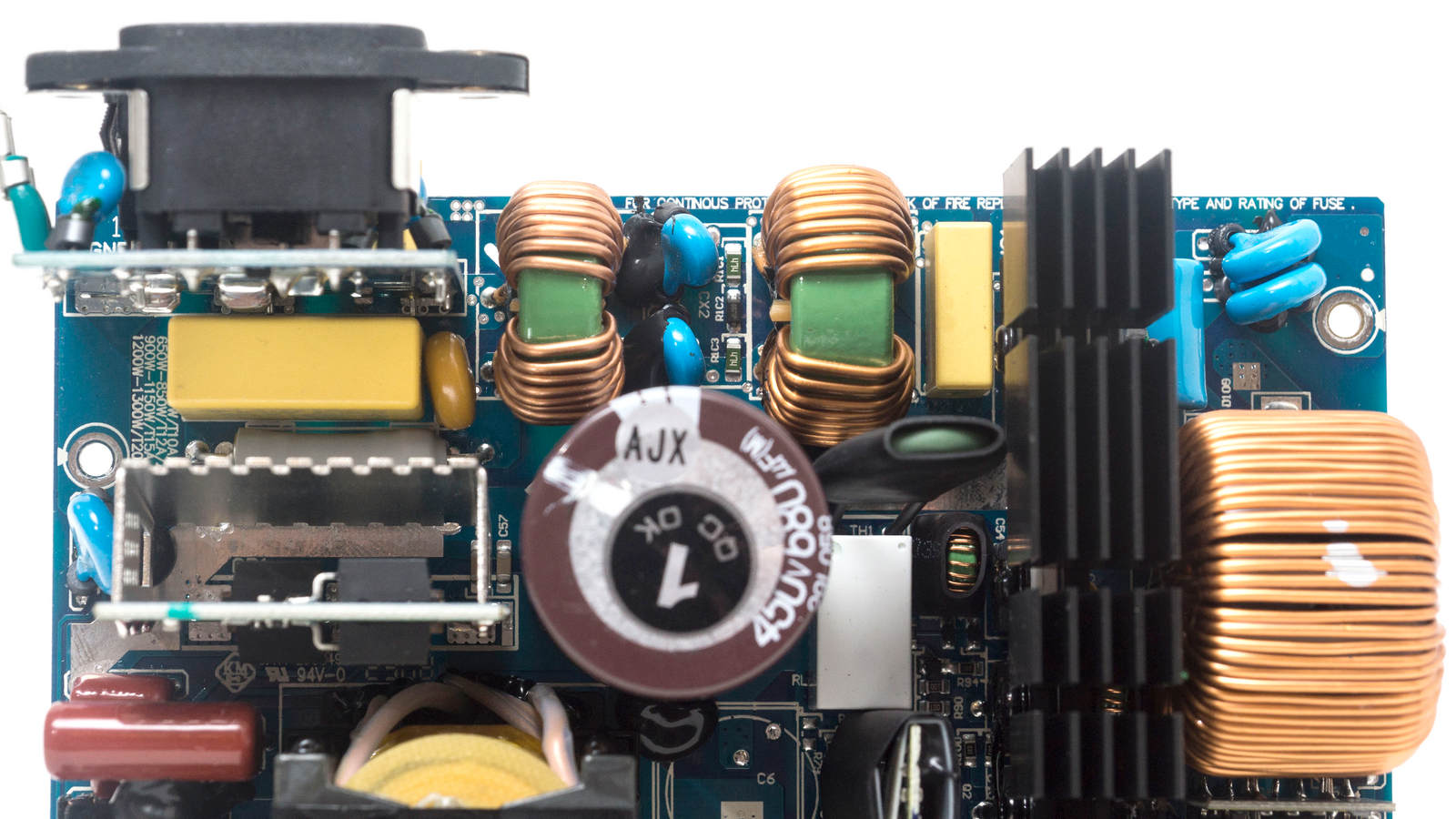

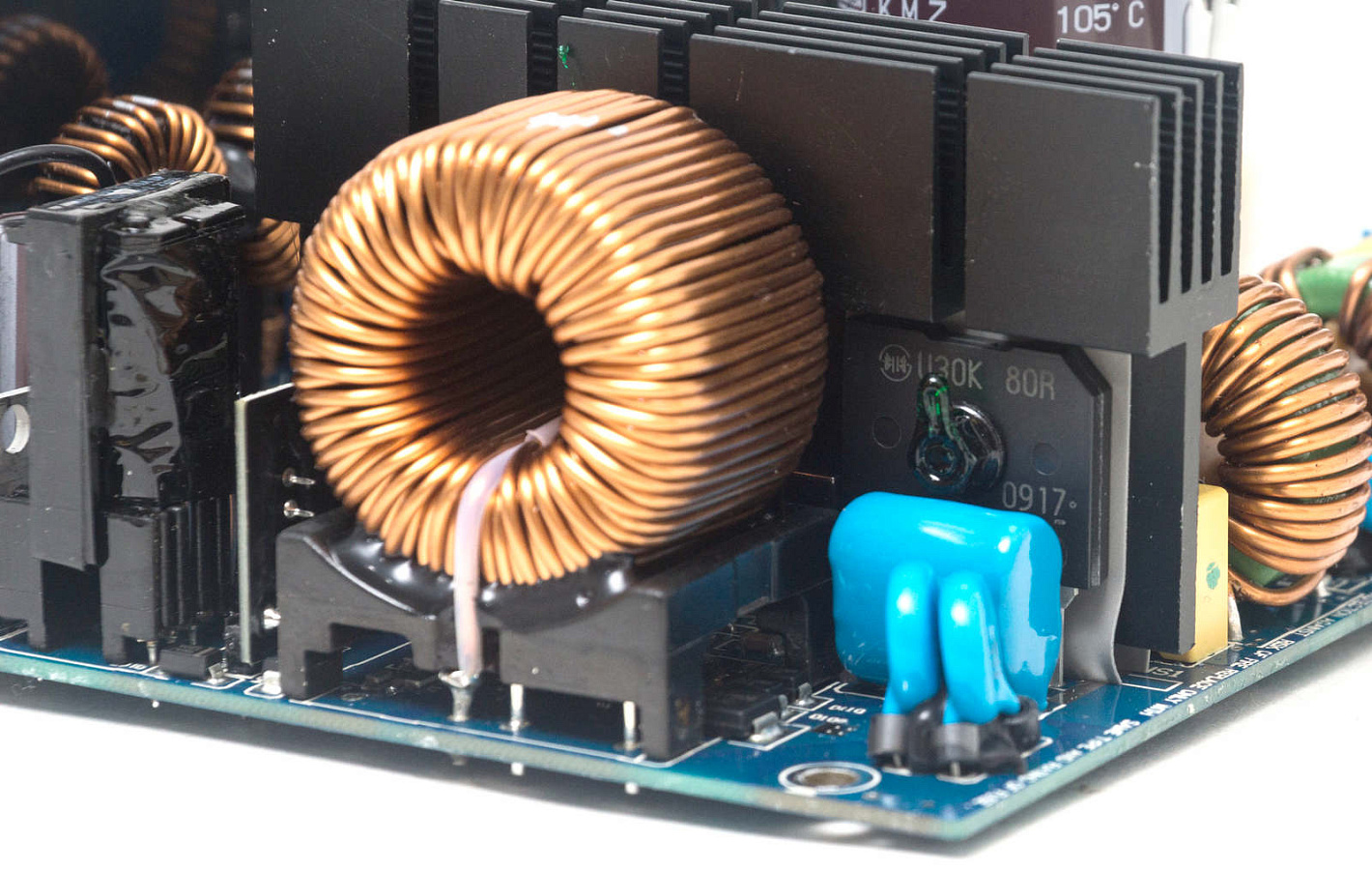

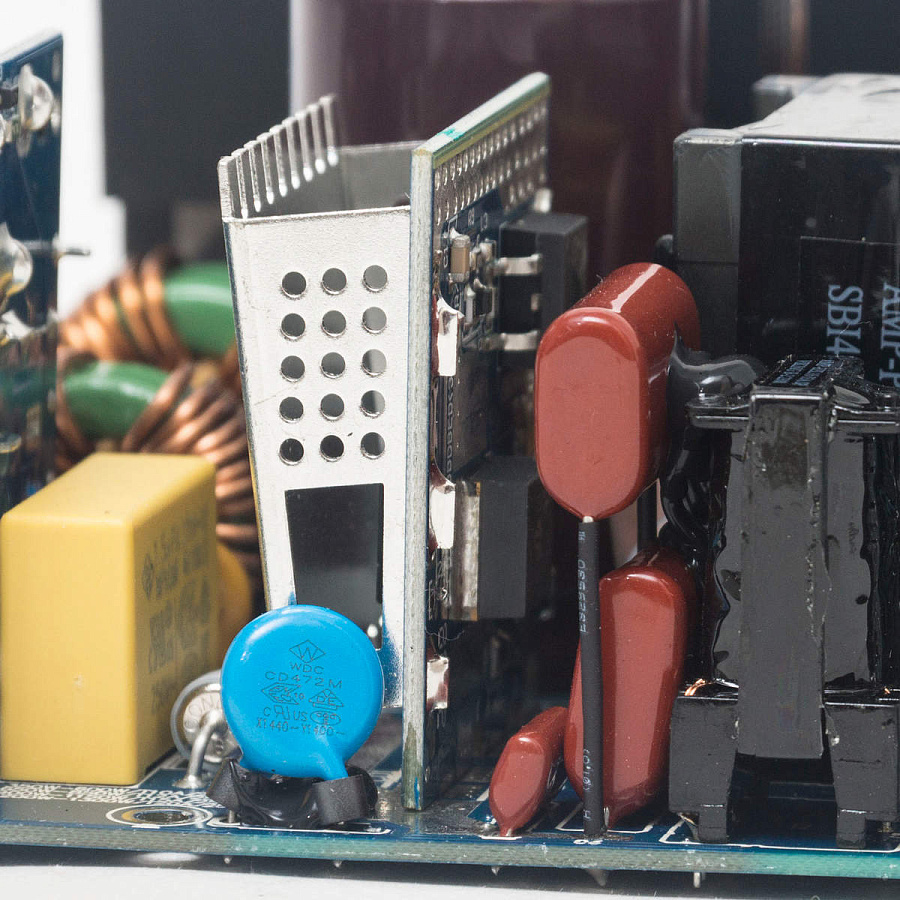

На входе мы видим полноценный фильтр помех: четыре Y-конденсатора, три Х-конденсатора, два дросселя.

Для защиты установлен предохранитель, варистор, а также термистор SCK-0512 и реле.

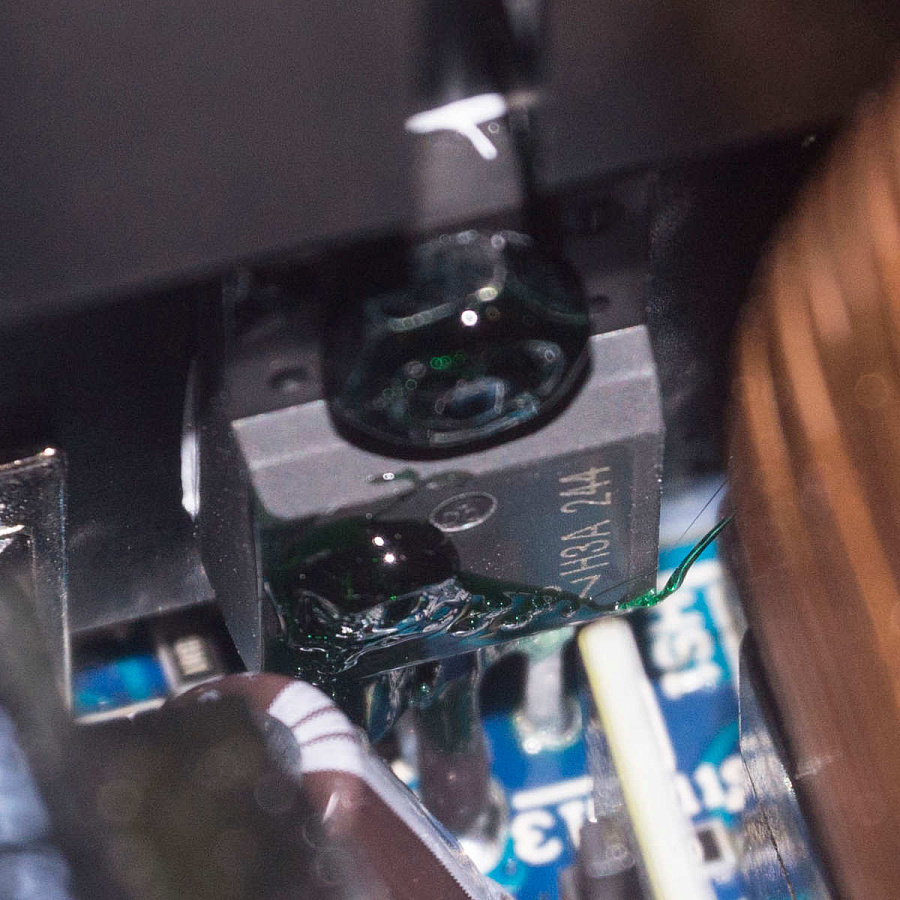

Для выпрямления переменного тока используется два диодных моста U30K80R (800В, 30A), размещенных с двух сторон единственного массивного радиатора, общего для диодных мостов и силовых элементов APFC.

В корректоре мощности установлены три мосфета Infineon IPA60R120P7 (600В, 16A) и диод STMicroelectronics STTH12R06D (600В, 12A). Также в схеме присутствует мосфет SPN5003 для снижения энергопотребления в режиме ожидания за счет обхода APFC.

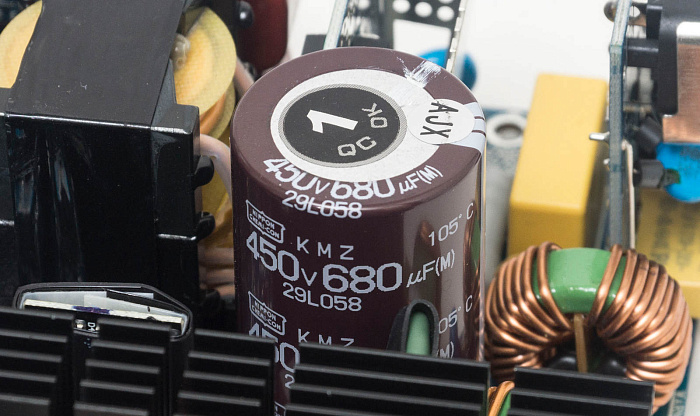

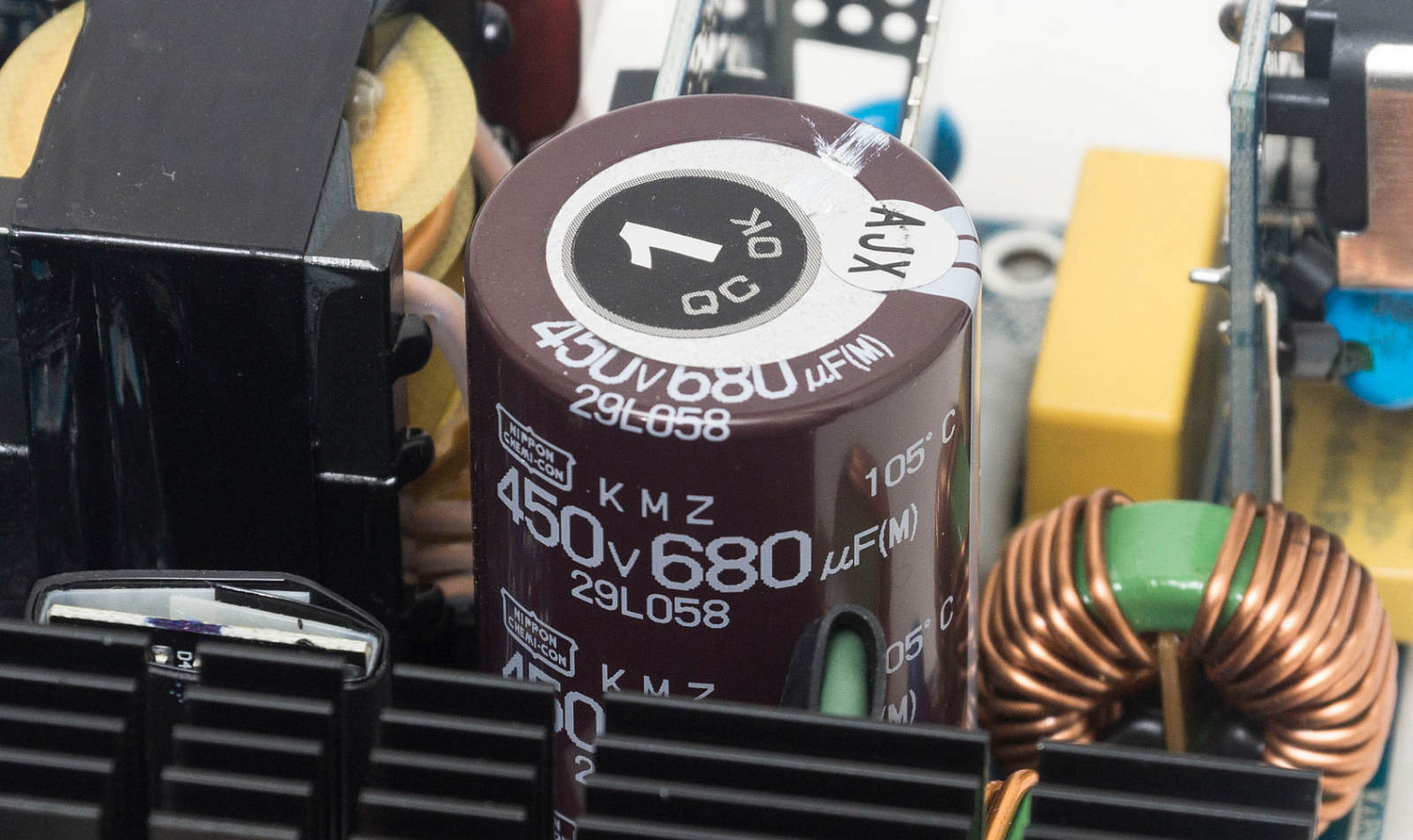

Выпрямитель на основе сглаживающего конденсатора Nippon Chemi-Con на 680 мФ, 450 В, из высокотемпературной серии 105°С.

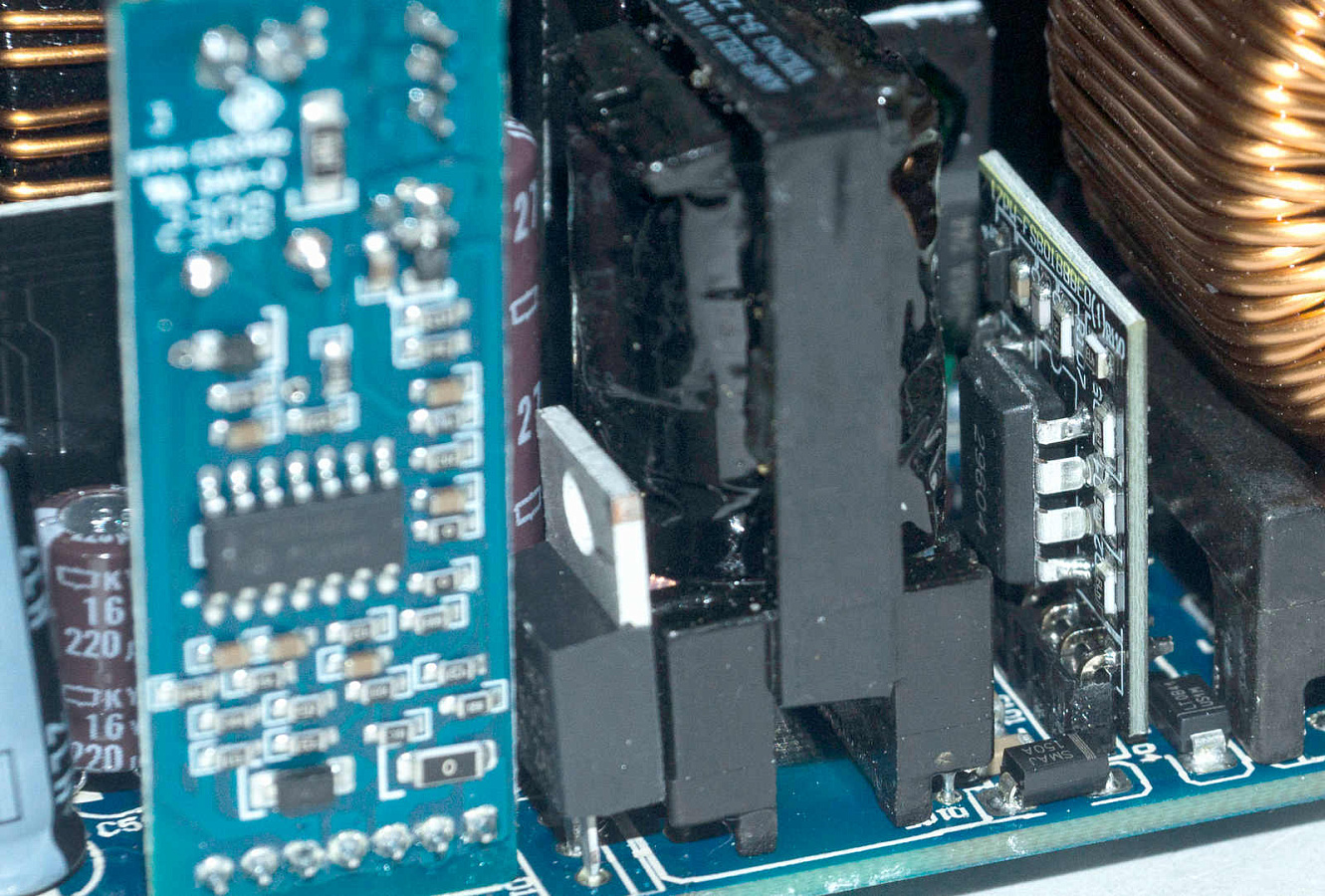

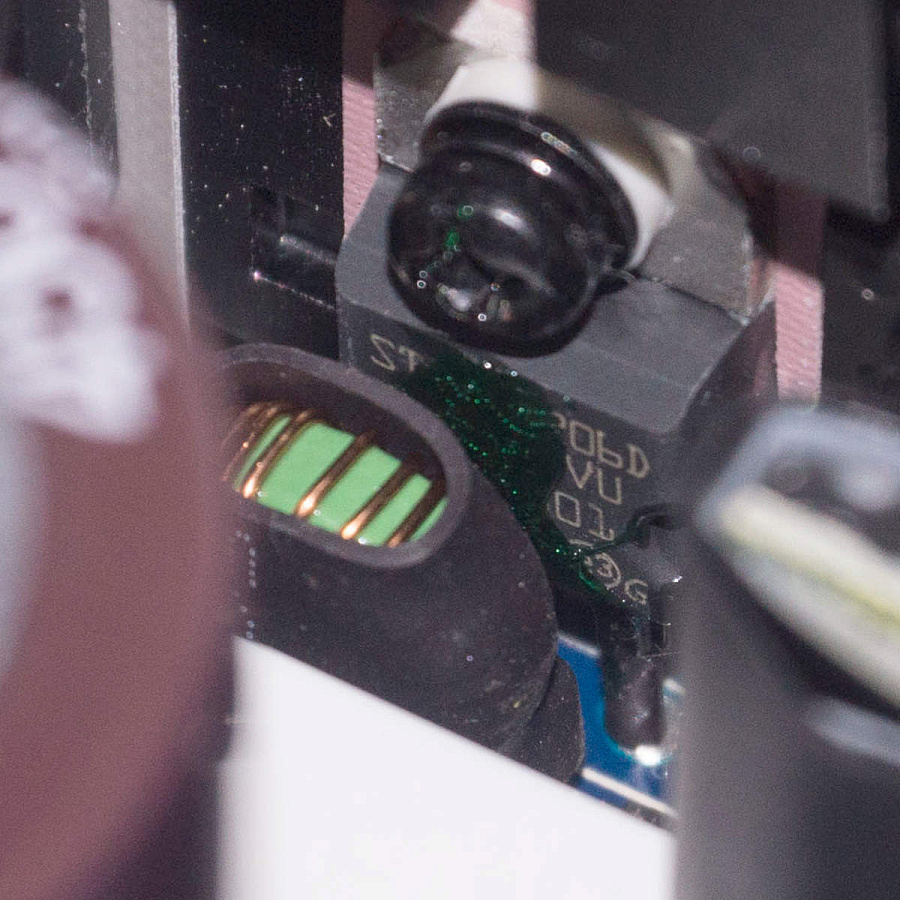

Рядом с дросселем APFC небольшая вертикальная плата с контроллером дежурного питания 29604. Также в схему входит диод Шоттки PFC PFR20L60CT SBR (60В, 20A), закрепленный вертикально без радиатора возле трансформатора дежурного питания.

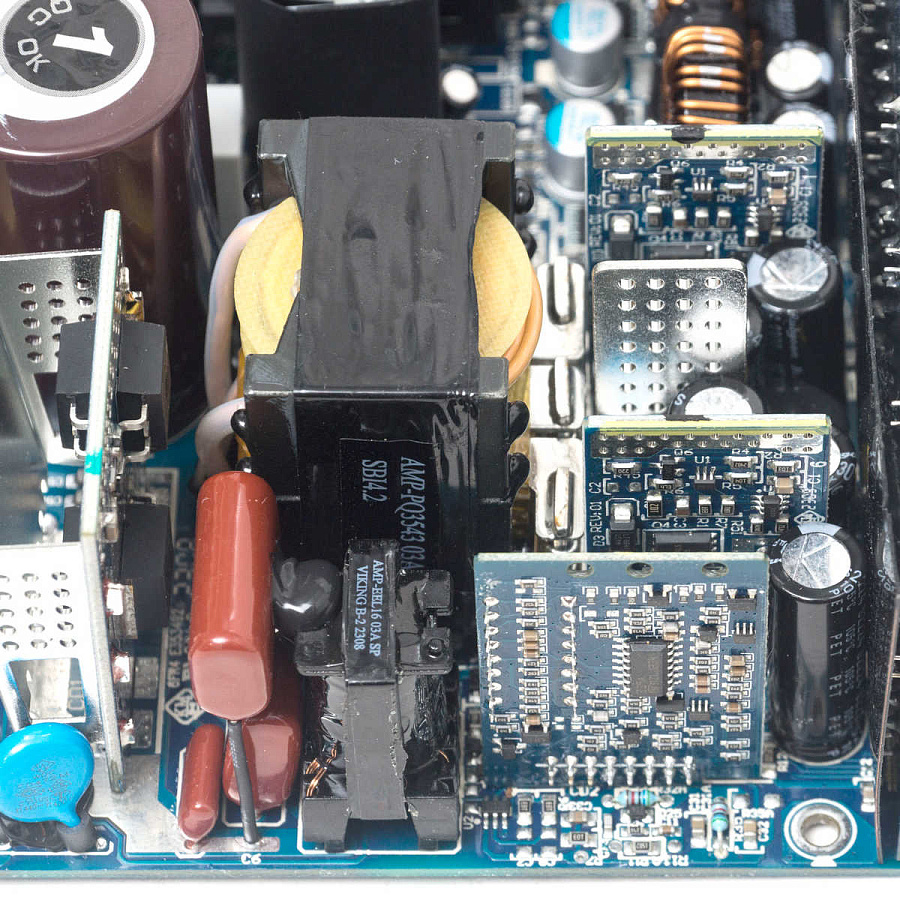

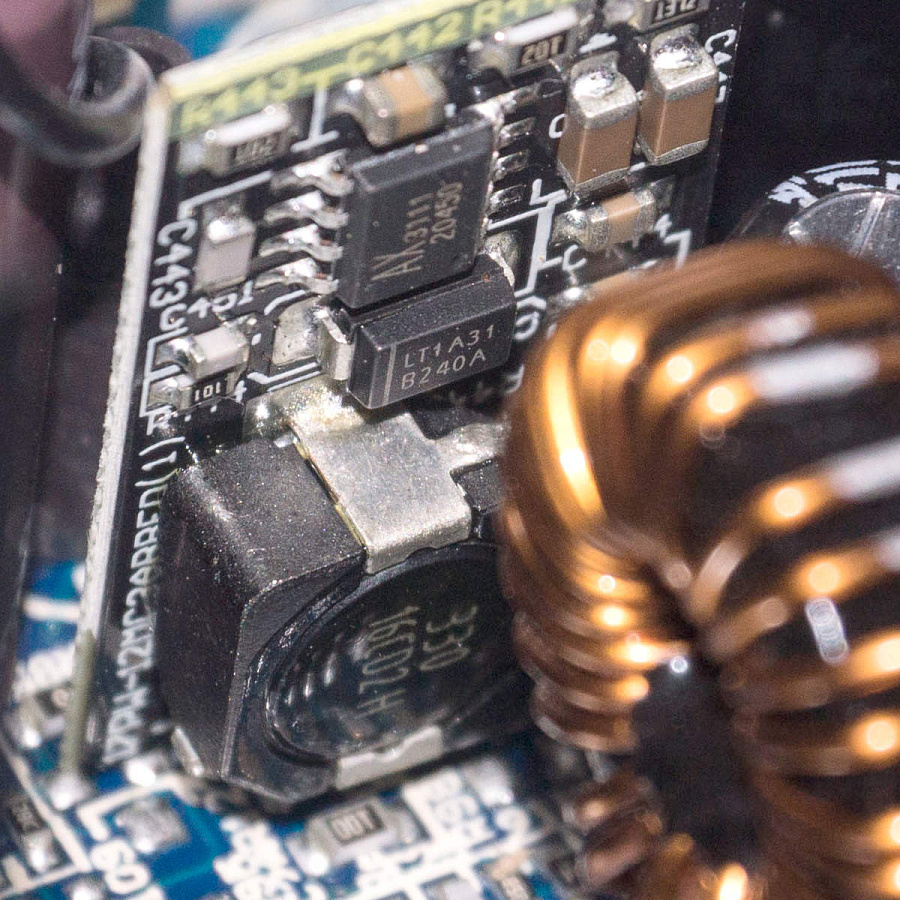

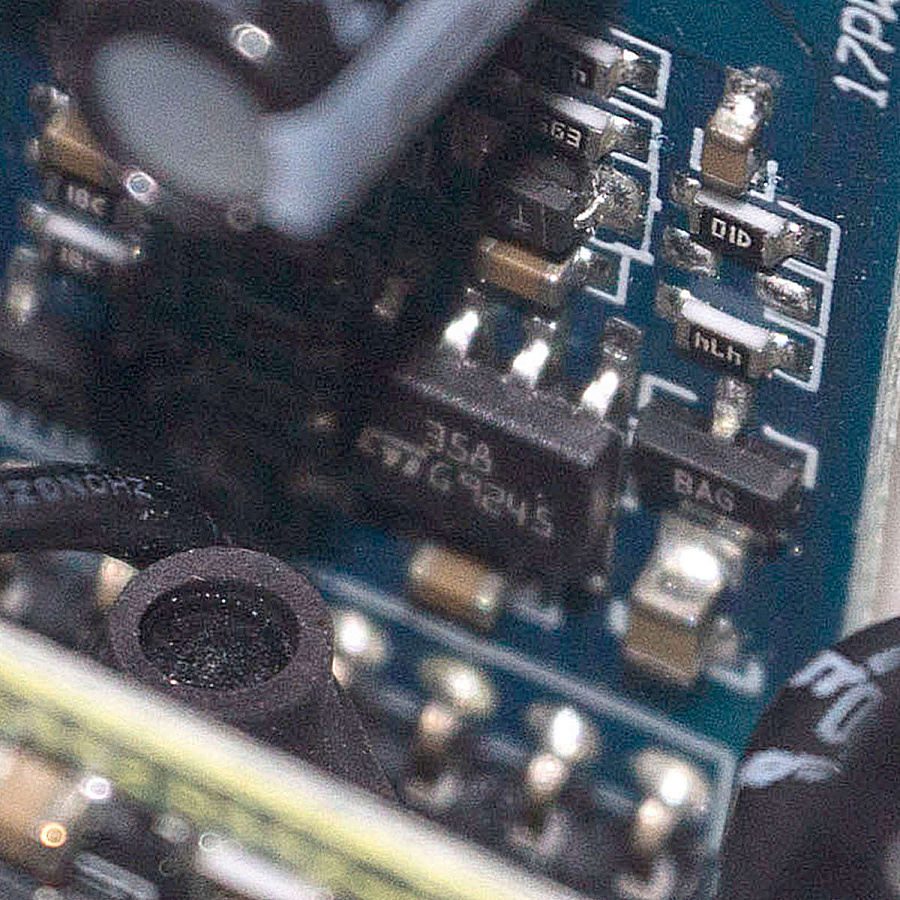

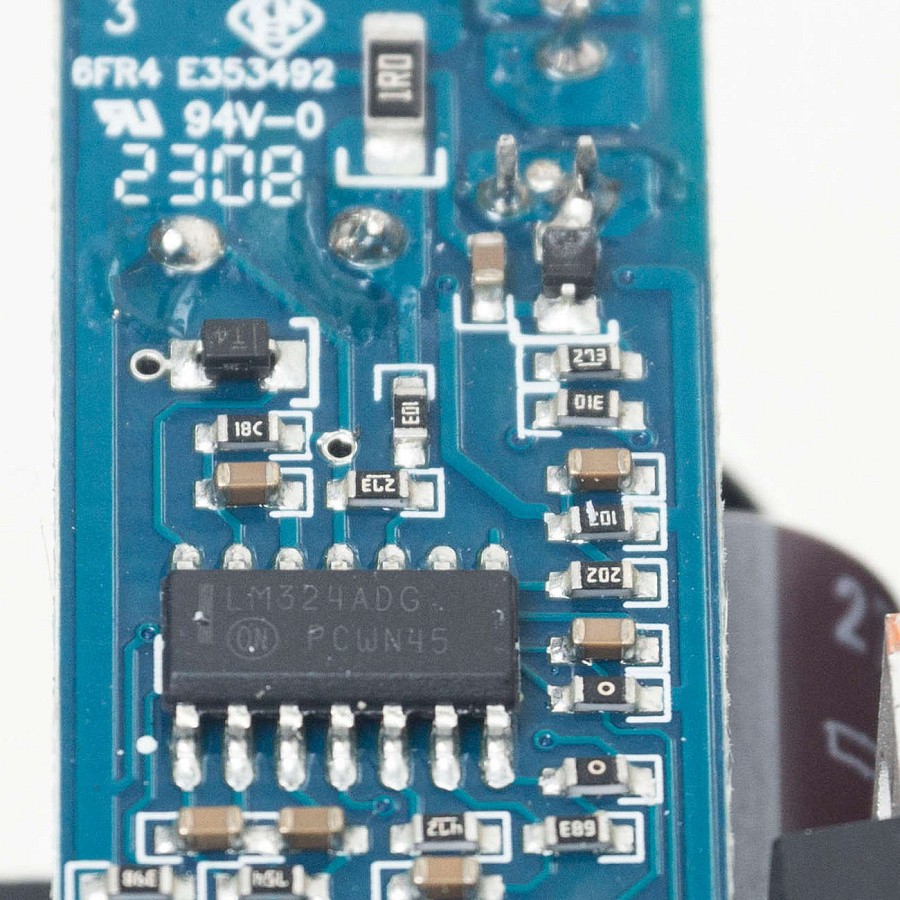

В этом же углу еще две небольшие вертикальные платы. На первой, к которой подключен вентилятор и тумблер ECO, находятся два операционных усилителя - LM324ADG и LM358 G9245. На второй мы видим ШИМ-контроллер AX3111.

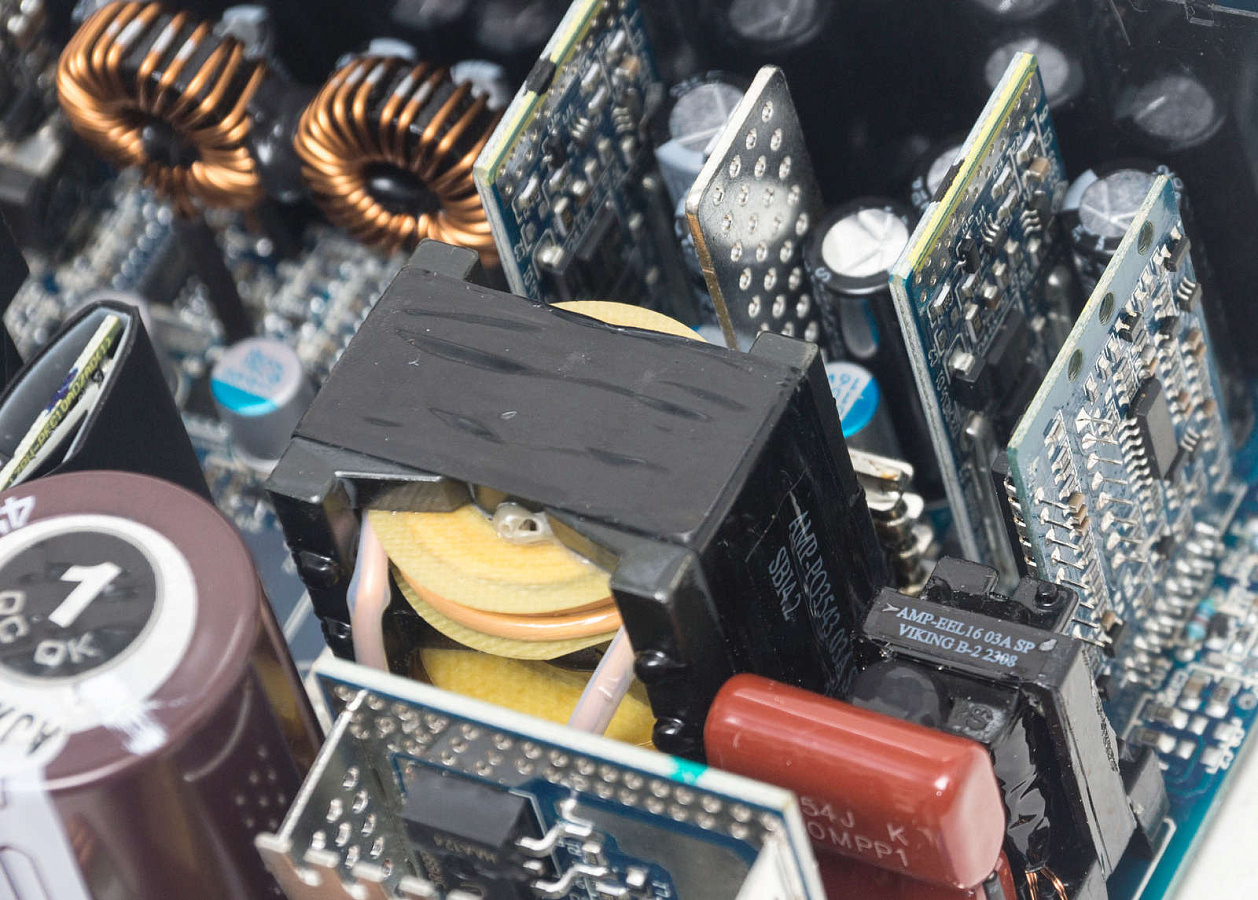

Полномостовой преобразователь на основе четырех ключей Infineon IPB50R199CP (550В, 11A). Размещены они с двух сторон отдельной платы, тепло отводится на радиатор в виде коробочки непосредственно с платы.

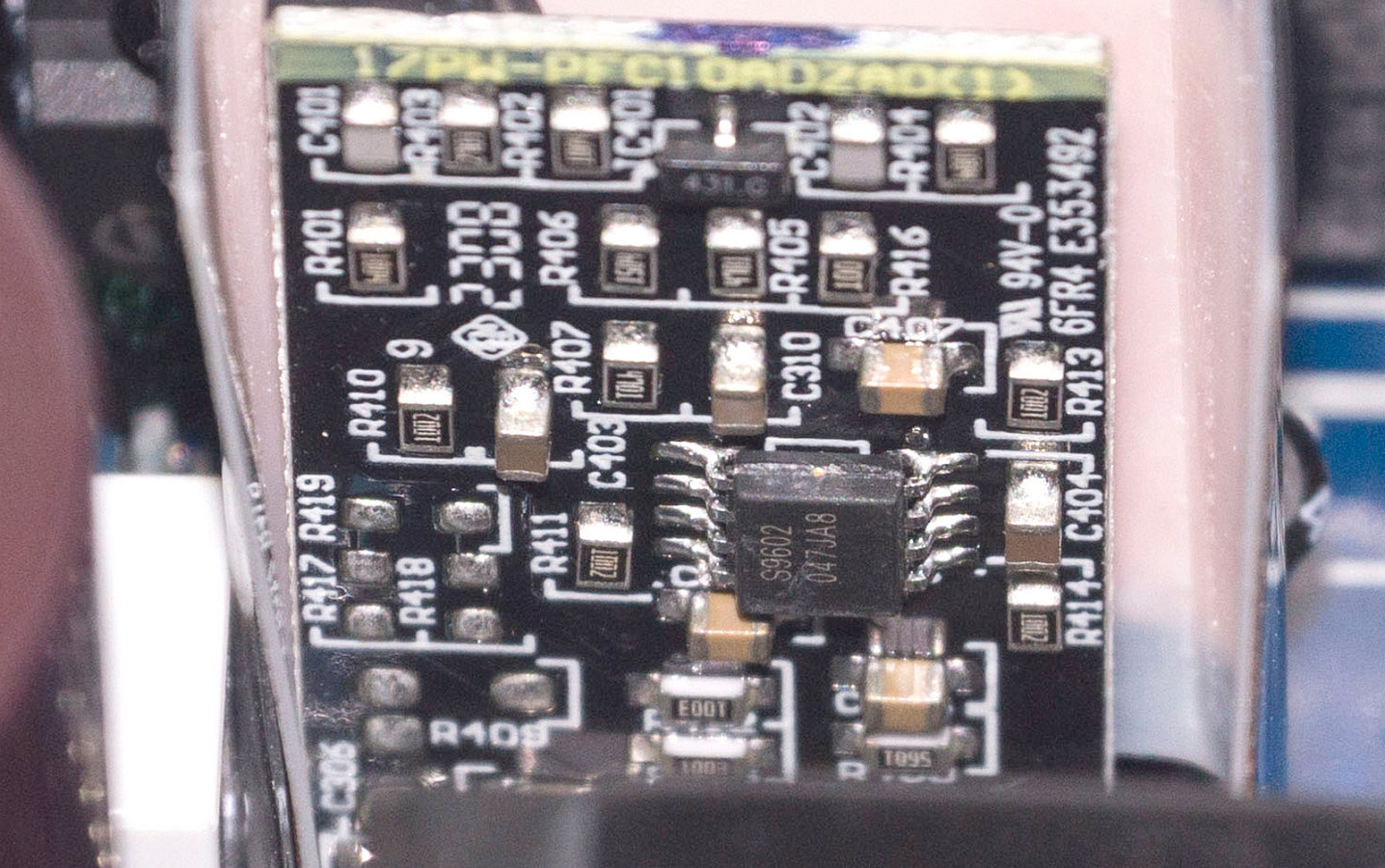

Управляет преобразователем контроллер S9602 047JA8 на вертикальной плате заизолированной и защищенной термоусадкой.

На другом краю платы находится силовой трансформатор линии +12В и дроссель колебательного контура с конденсаторами, входящими в схему LLC.

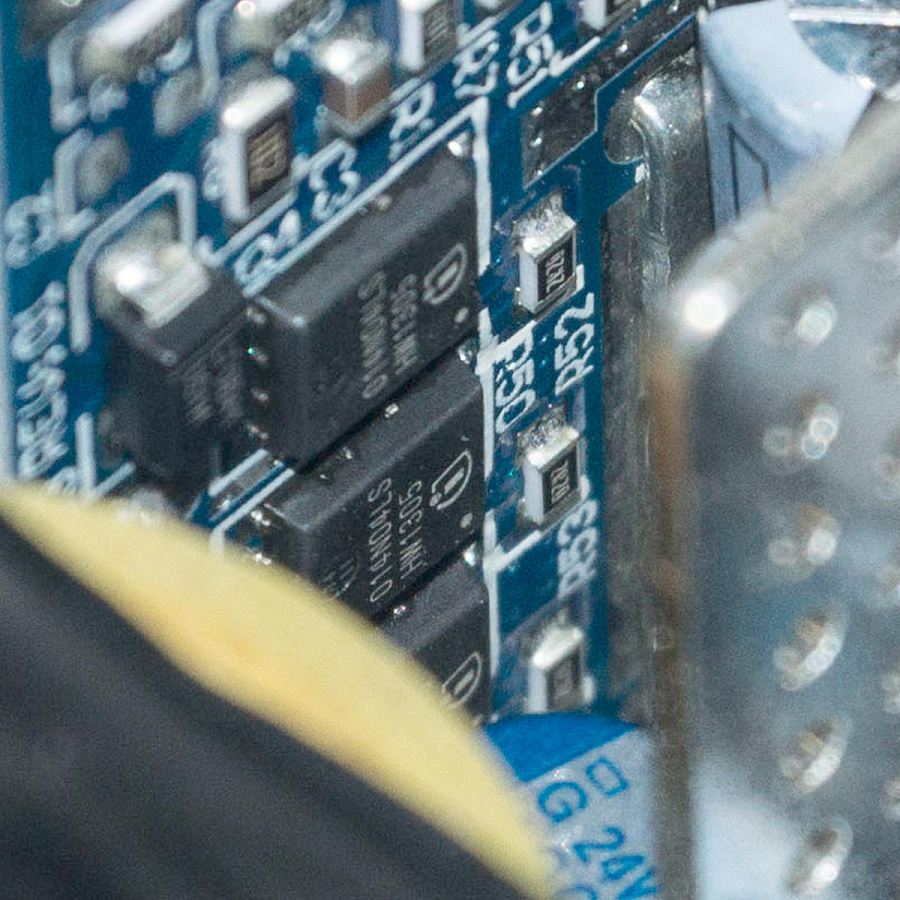

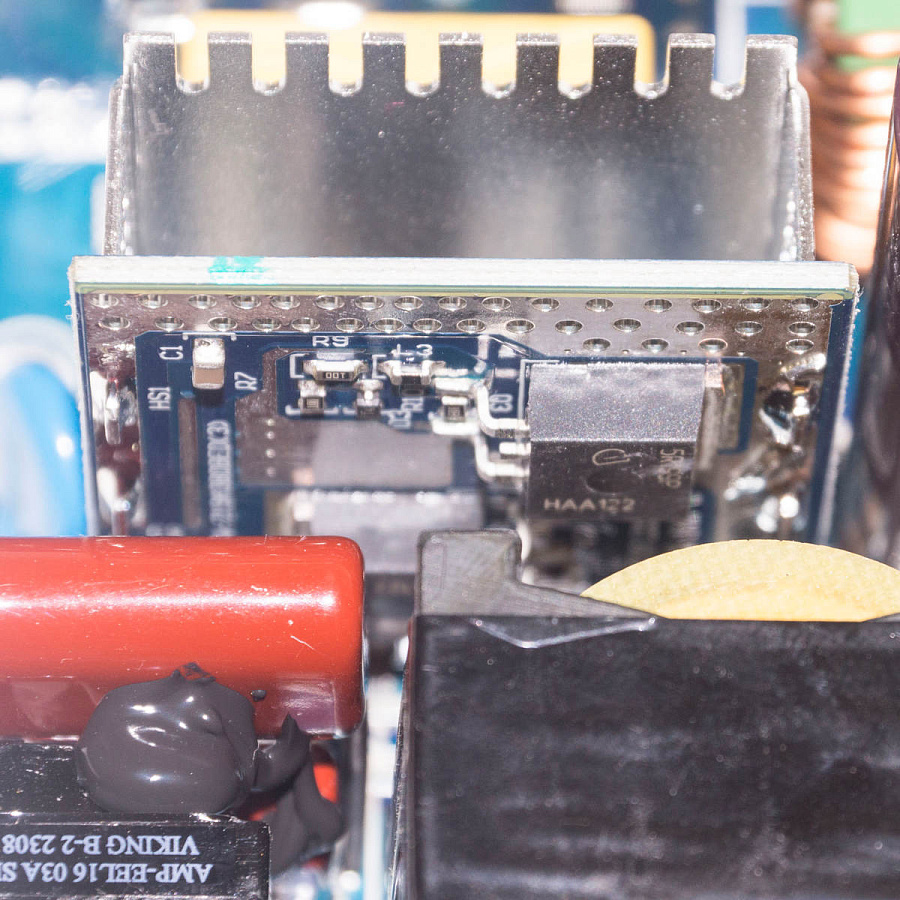

На двух вертикальных платах распаяны восемь транзисторов Infineon BSC014N04LS (40В, 125A), формирующих линию +12В. Между ними узкий радиатор с отверстиями.

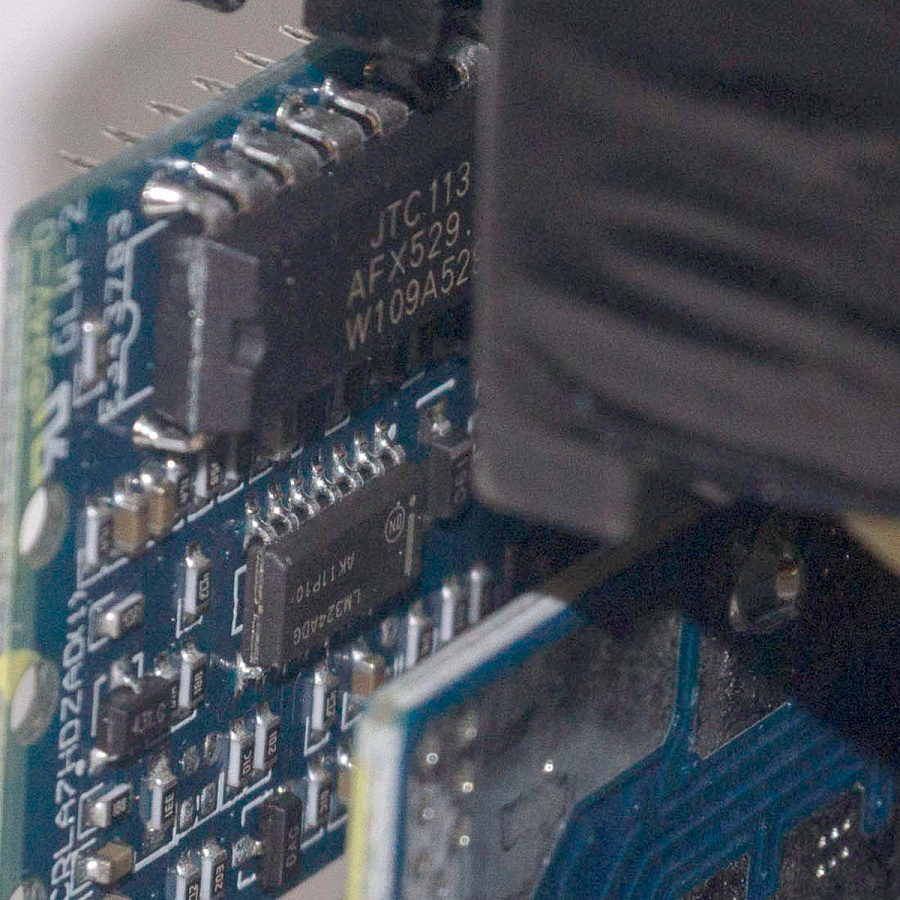

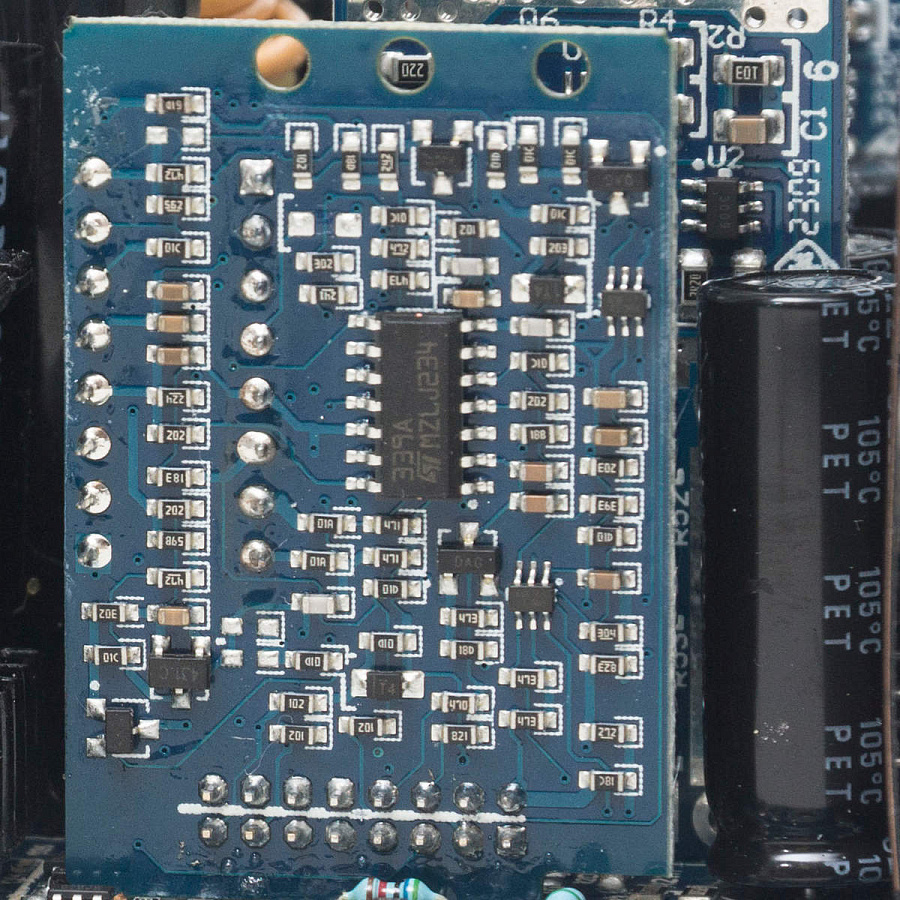

Рядом еще одна плата: с внешней стороны на ней располагается микросхема LM339A на основе четырех компараторов, с внутренней стороны супервизор JTC113 и операционный усилитель LM324ADG.

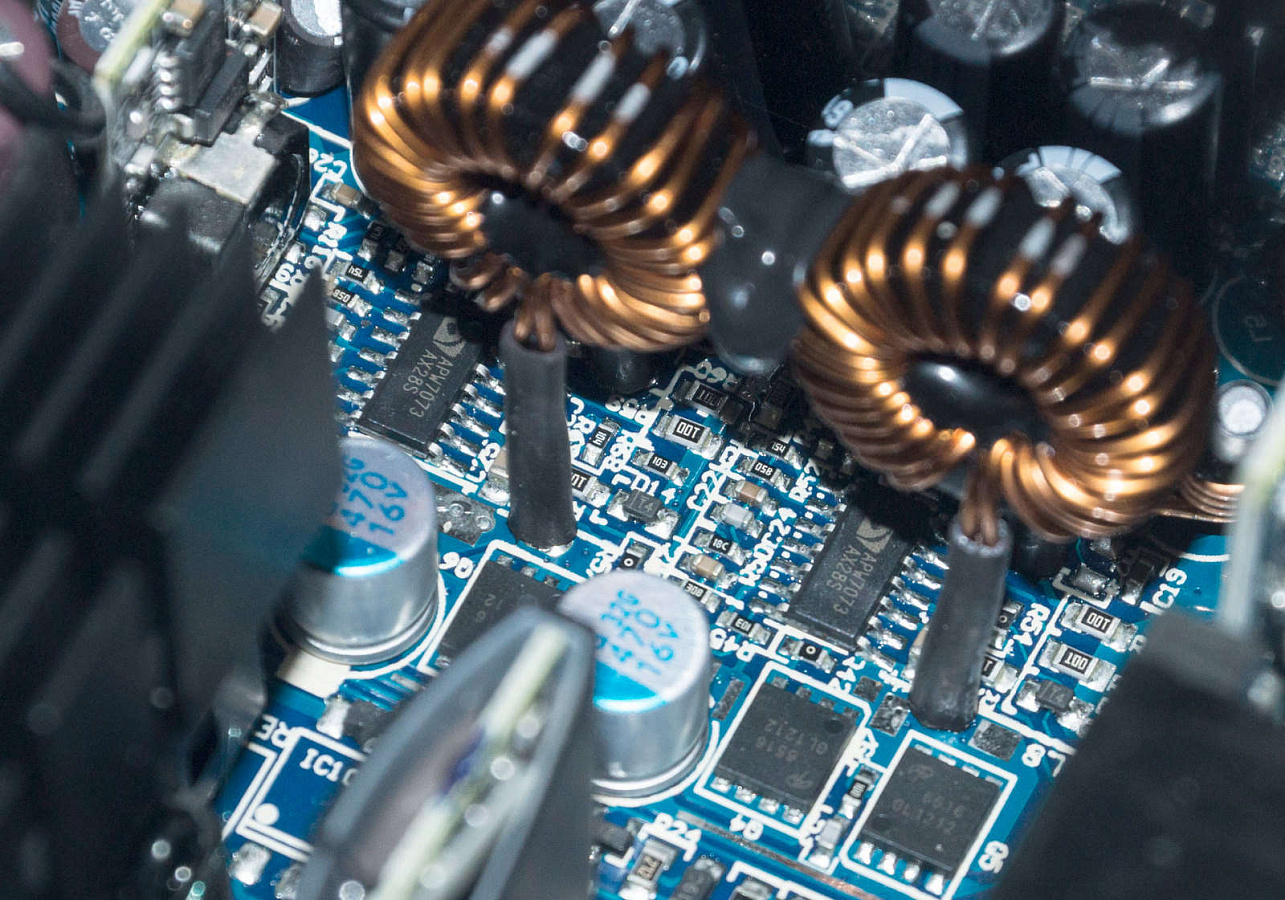

DC-DC преобразователи вторичных линий смонтированы непосредственно на основной плате, а не как мы привыкли видеть их на собственной вертикальной плате. Состоит из четырех транзисторов Alpha & Omega AON6516 (30В, 25A) и двух контроллеров ANPEC APW7073.

Фильтрацию помех на выходе осуществляют электролитические и полимерные конденсаторы Nippon Chemi-Con. Большая часть последних распаяна непосредственно на модульной плате.

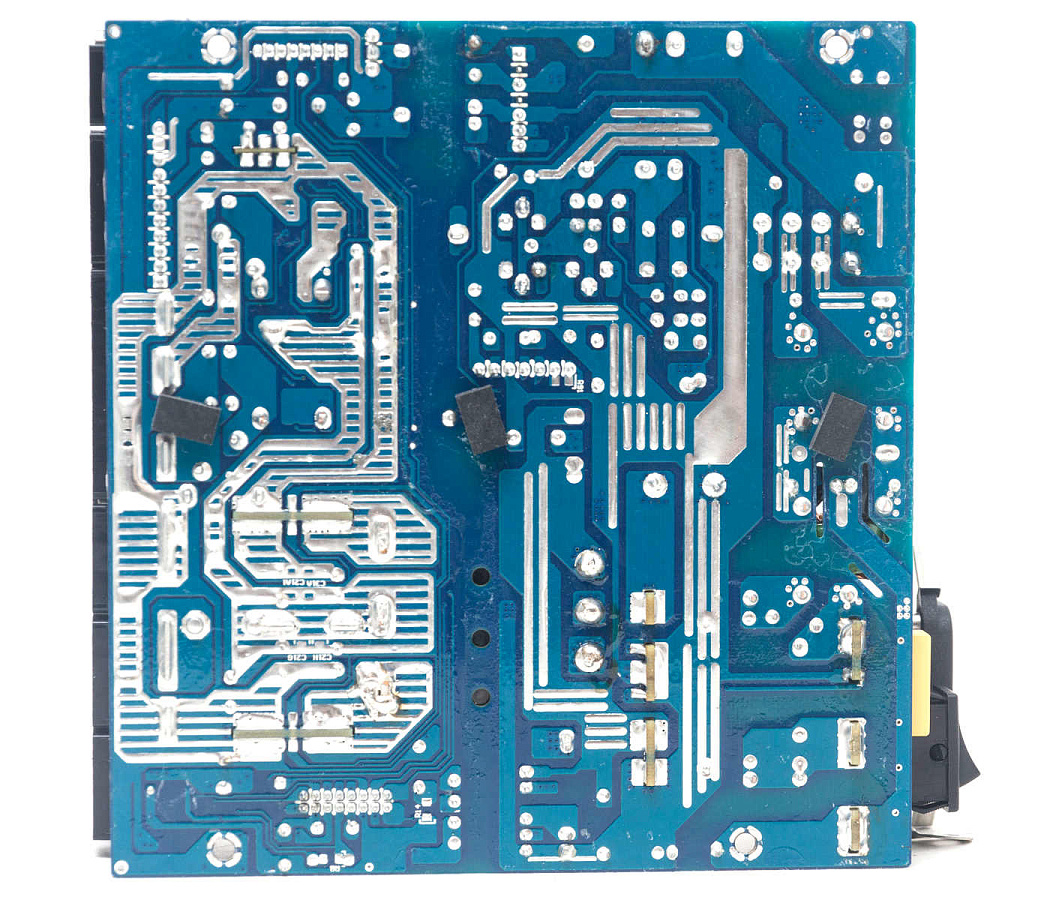

С обратной стороны платы нет силовых элементов или SMD-компонентов. Пайка выполнена аккуратно, силовые дорожки усилены припоем. Между низковольтной и высоковольтной частью проходит широкая дорожка.

Охлаждение

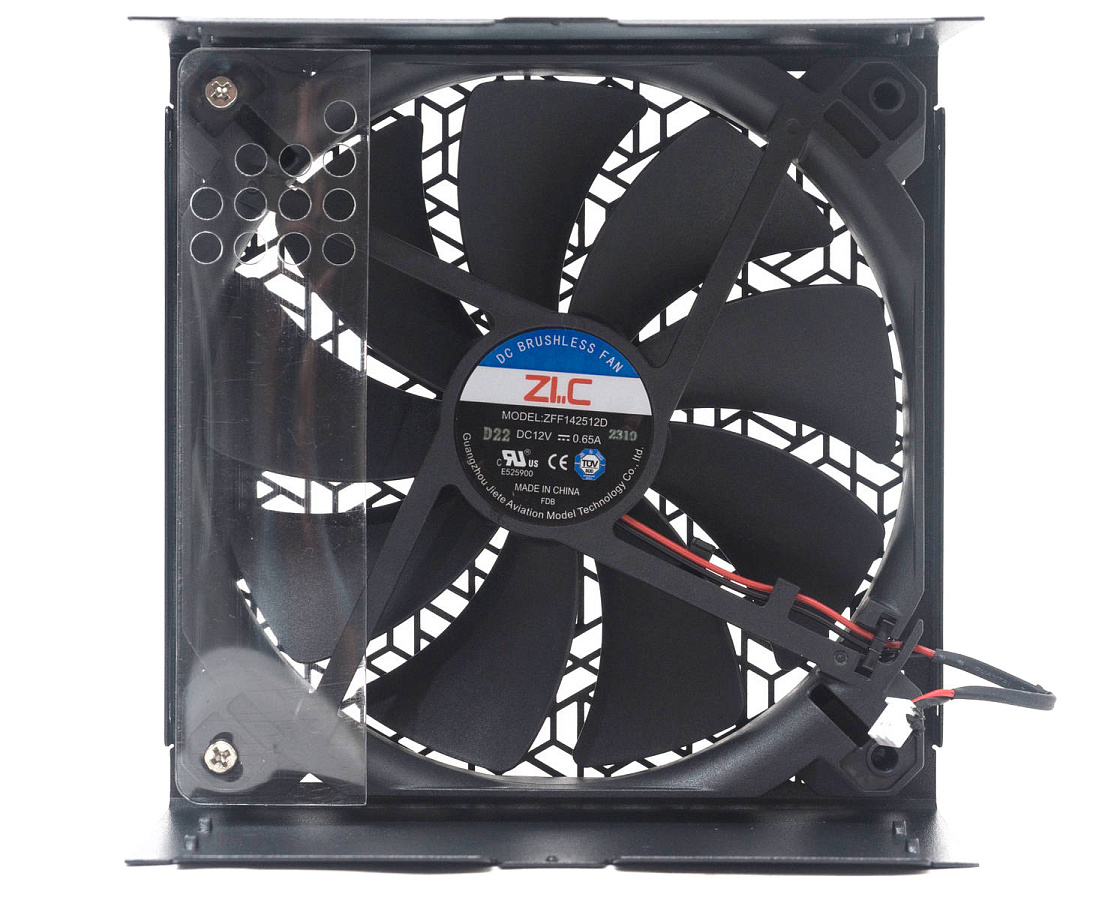

В блоке питания установлен 140-мм вентилятор с маркировкой ZIC ZFF142512D, изготовлен на основе гидродинамического подшипника. Тумблером на корпусе можно переключать его работу из постоянного режима в полупассивный.

Полупассивная работа зависит от нагрузки на разных линиях, и вентилятор может запуститься в диапазоне от 400 до 600 Вт в зависимости от характера нагрузки. В нашем случае он запускался при нагрузке свыше 400 Вт на линии +12В.

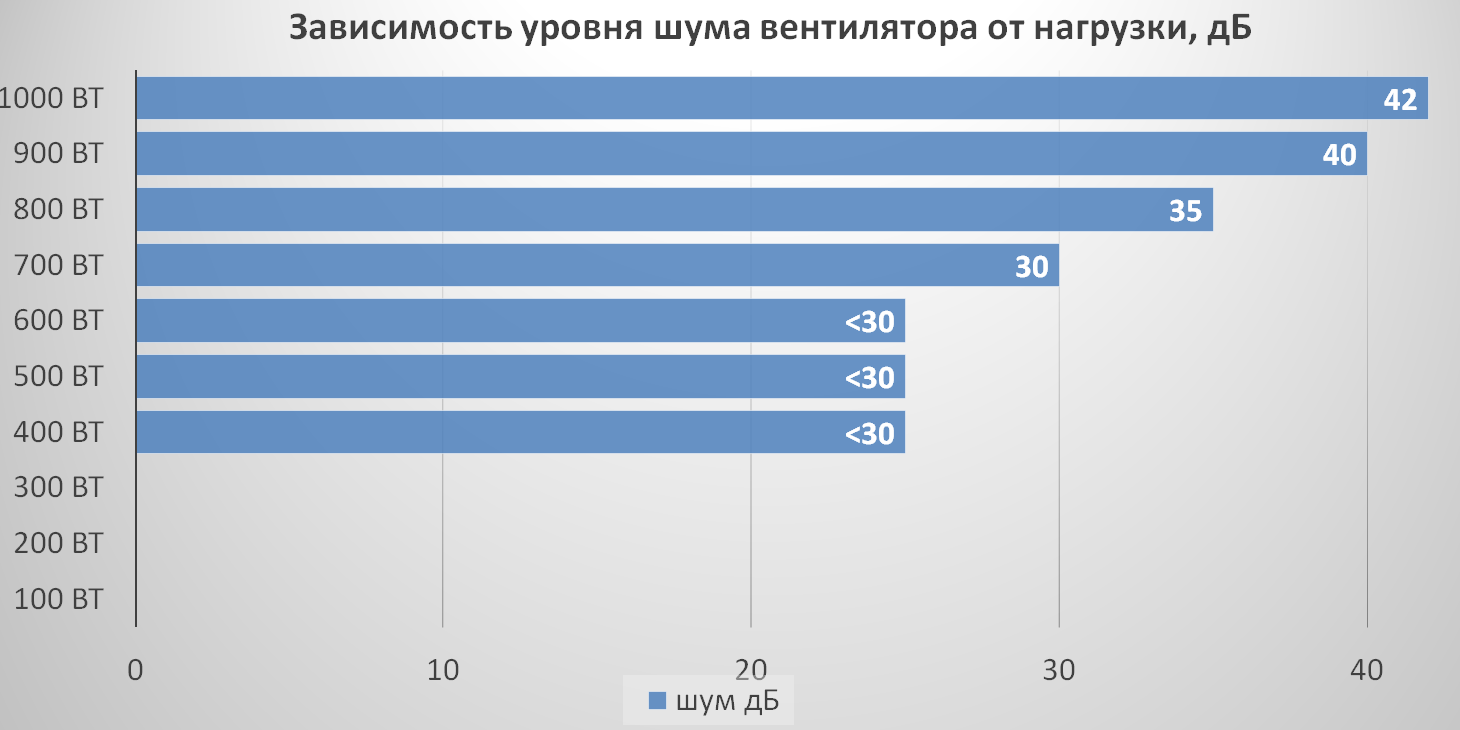

До нагрузки 700 Вт его можно назвать бесшумным – уровень не превышает 30 дБ. Свыше 800 Вт шум растет выше 35 дБ, и на максимальной нагрузке он превышает комфортный уровень 40 дБ.

Тестирование

Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности.

По требованиям стандарта ATX 3.0 отклонения по линии +12 В должно укладываться в диапазон от +5% до -7%, что соответствует значениям от +11.16 до +12.6 В.

Современные блоки питания с сертификатом 80 PLUS Gold чаще всего укладываются по отклонениям на значение в 1-3 %.

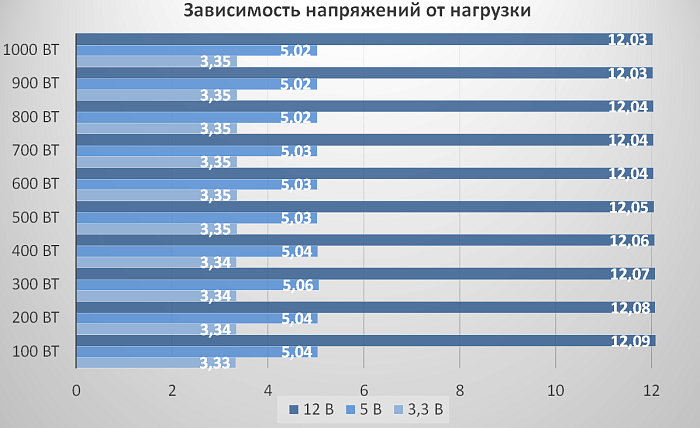

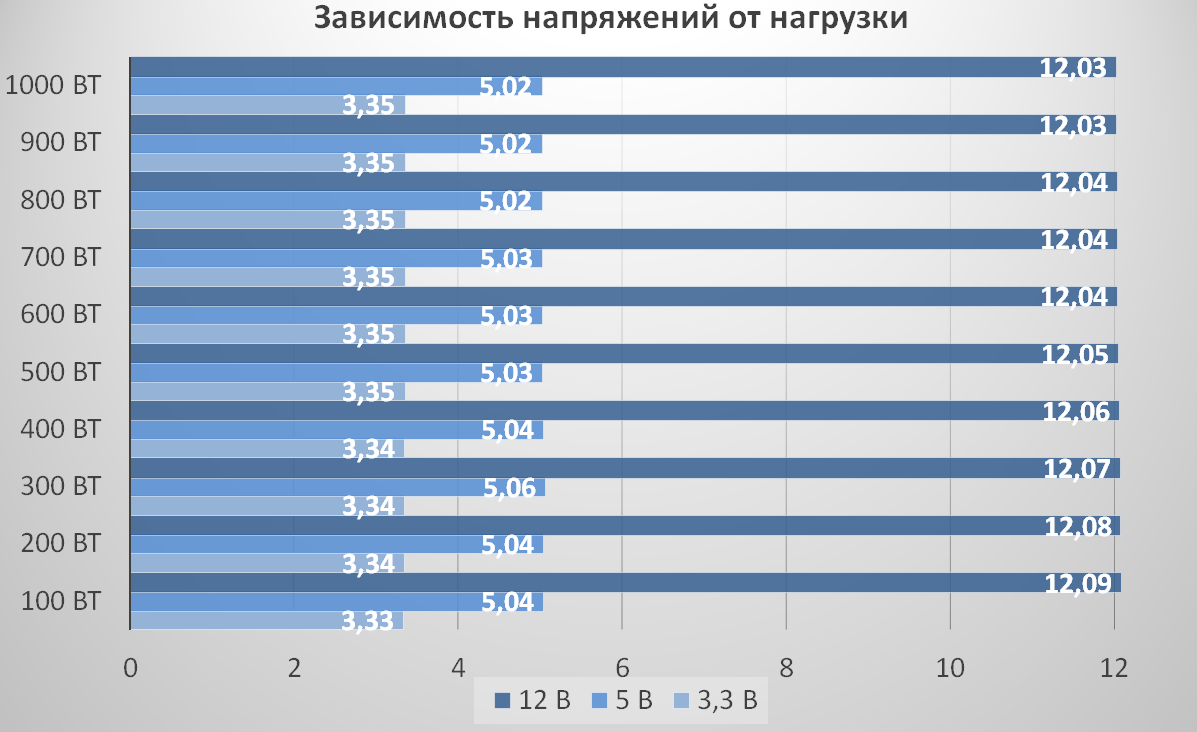

Блок питания Leadex VII Gold отличается очень высокой стабильностью напряжений под нагрузкой, все изменения укладываются всего в 1%. При этом изначально напряжения значительно не завышены относительно номинальных значений.

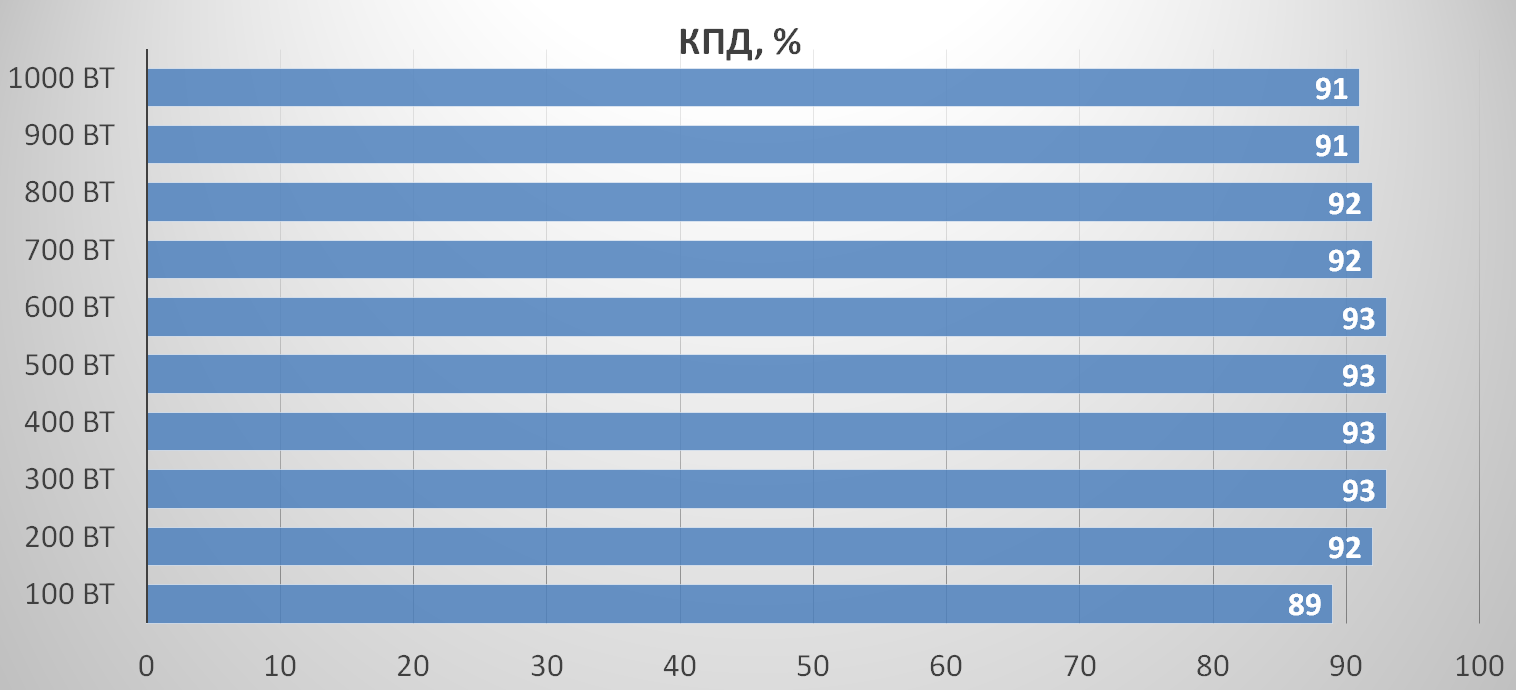

Уровень КПД вписывается в стандарт 80 PLUS Gold, максимальные 93% демонстрируются при нагрузке от 300 до 600 Вт.

Защита срабатывает при превышении нагрузки более 120 А на линии +12В. Блок питания выдерживает нагрузку в 1300-1400 Вт, при этом напряжения все еще остаются в рамках стандарта, так линия +12В просела всего до 11,7В.

Конкуренты

Конкурировать Super Flower Leadex VII Gold 1000W на российском рынке будет очень сложно, и прежде всего из-за высокой стоимости продукта (на момент написания статьи его цена была от 22 до 25 тысяч рублей, а в некоторых магазинах и все 27 000 рублей).

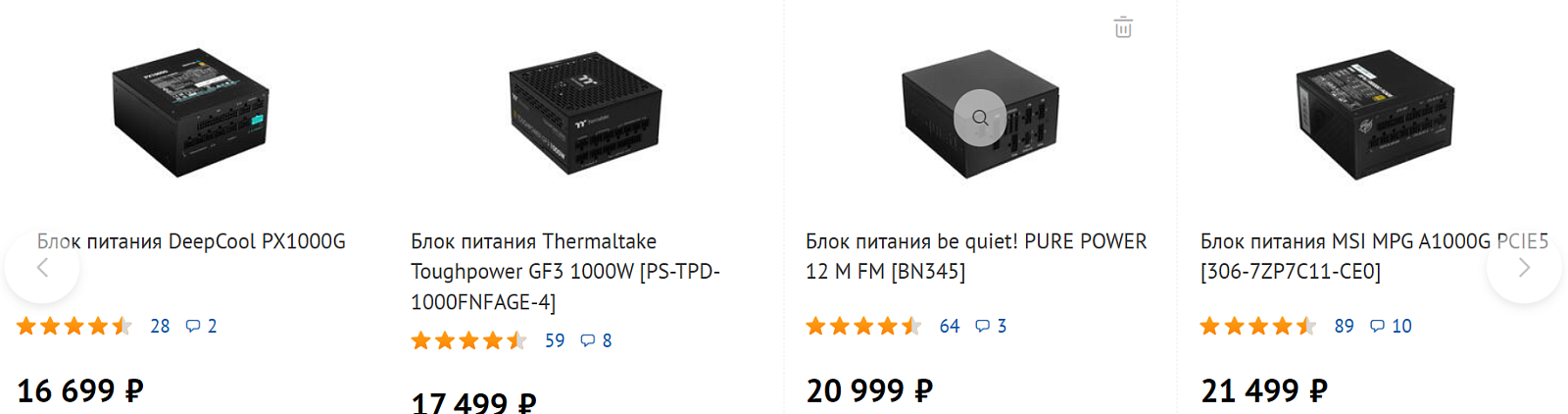

При этом такие модели как Montech TITAN GOLD 1000, DeepCool PX1000G, или Thermaltake Toughpower GF3 1000W продаются от 16 до 18 тысяч рублей. По начинке и характеристикам они не уступают Super Flower, даже с учетом полумостовой топологии имеют в своей основе современную платформу CWT CSZ, полностью поддерживающую стандарт АТХ 3.0.

И даже более дорогие be quiet! PURE POWER 12 M FM и MSI MPG A1000G PCIE5 стоят 21-22 тысячи рублей. Вот в этом случае действительно можно переплатить за Leadex VII Gold, особенно если выбирать между ним и PURE POWER 12 с китайскими высоковольтными конденсаторами.

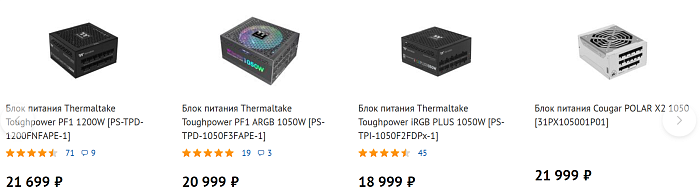

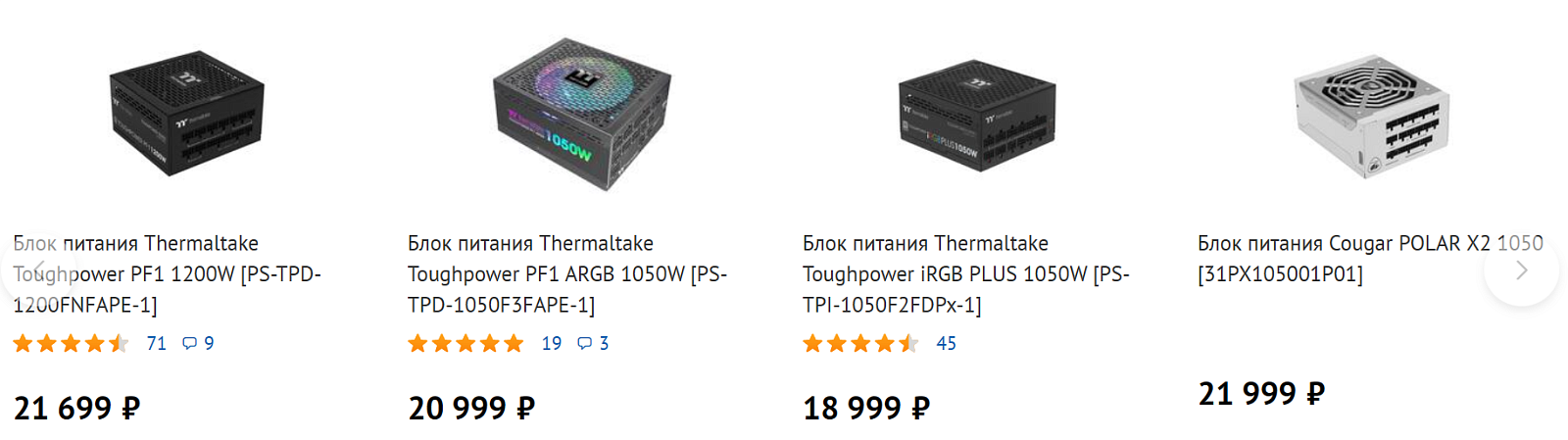

Также в эту цену можно найти блоки питания с сертификатом 80 PLUS Platinum, например, Thermaltake Toughpower iRGB PLUS 1050W. Номинально он не поддерживает ATX 3.0, а подключение PCI-E 5.0 (12VHPWR) только через переходник, но и у Leadex VII Gold данный кабель -  это просто переходник.

Или Cougar POLAR X2 1050 Platinum уже с разъемом 12VHPWR всего за 22 000 рублей.

Несомненно, покупатели у Super Flower найдутся. Прежде всего, это фанаты бренда, выпускающего блоки питания на собственной оригинальной платформе. Но и они, скорее всего, хотели бы видеть полную поддержку PCI-E 5.0 с задействованием всех сигнальных линий, предусмотренных стандартом (SENSE0, SENSE1, CARD_PWR_STABLE и CARD_CBL_PRES#), или хотя бы первых двух.

Заключение

Блок питания Super Flower Leadex VII Gold 1000W оставляет неоднозначное впечатление. Несомненно, он качественно сделан, использует отличную схемотехнику и комплектующие, демонстрирует высокую стабилизацию напряжений, имеет достаточно тихий вентилятор с полупассивным режимом работы и при этом у него классный дизайн.

Но такой вариант исполнения поддержки ATX v3.0 и PCIe 5.0 был оправдан в переходный период, пока новых моделей БП с кабелем 12VHPWR еще не было в продаже. На сегодня, когда такие модели в качественном исполнении можно купить по более низкой стоимости, чем просят за Leadex VII Gold, на данную модель нужно снижать цены.

Также все фанаты этого производителя ждут линейку на основе инновационной платформы, отвечающей всем современным требованиям.
