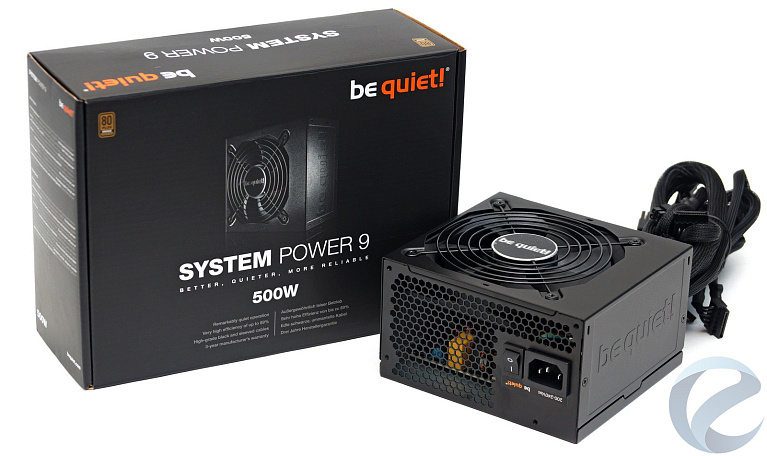

Обзор и тестирование блока питания be quiet! System Power 9 500W

В нашей редакции побывали все модели блоков питания известного производителя из Германии be quiet!, в том числе и линейка System Power, рассчитанная на пользователей с ограниченным бюджетом. В начале этого года была представлена очередная, девятая, серия блоков питания в этой линейке, и мы получили на обзор блок питания be quiet! System Power 9 500W. Прогресс не стоит на месте, и постепенно схемотехники и технологии, применяемые ранее только в топовых моделях, переходят в среднеценовой, а позже и в бюджетный сектор. Этим и отличается качественно 9 серия от предшественника System Power 8. Вместо устаревшей групповой стабилизации напряжений во вторичной цепи применяется DC-DC преобразователь, что должно сказаться на улучшенной стабилизации напряжений. В нашей редакции на тестировании уже побывали обновленные линейки бюджетных БП от других производителей именно с такими изменениями, что говорит об общей тенденции, упомянутой выше.

Всего в новой линейке четыре модели System Power 9 для розницs: на 400, 500, 600 и 700 Вт. И четыре модели System Power B9 для сборщиков: 300, 350, 450 и 600 Вт. Все модели имеют две линии +12 В, что в последнее время встречается редко.

Спецификация

  • Модель: S9-500W;
  • Номинальная мощность: 500 Вт;
  • Максимальная эффективность:89%;
  • Полученный сертификат: 80 PLUS Bronze;
  • Поддерживаемые стандарт: ATX 12V 2.4;
  • Диапазон рабочих напряжений: 200 – 240 В;
  • Частота входного сигнала: 50 Гц;
  • Выходы: 3,3В - 24 А, 5В – 15 А, 12В1 – 24 А, 12В2 – 20 А;
  • Выходная мощность линии: +3,3В и 5В, - 110 Вт;
  • Выходная мощность линии: +12В, - 456 Вт;
  • PFC: Активный (0,95);
  • Диаметр используемого вентилятора: 120 мм;
  • Тип подшипника: втулка;
  • Максимальная скорость вращения: 2100 об/мин;
  • Максимальный уровень шума: 28,2 дБ (А);
  • Среднее время наработки на отказ: 100 000 часов;
  • Защиты: OCP, OVP, UVP, SCP, OTP, OPP;
  • Совместимость с режимами Intel C6 / C7;
  • Мощность потребления в режиме ожидания: <0,15 Вт;
  • Размеры: 140 × 150 × 86 мм;
  • Масса: 1,92 кг;
  • Гарантия: 3 года;
  • Ориентировочная стоимость: 48,77 €.

Упаковка и комплектация

Обложка коробки с цветной полиграфией. На черном фоне расположенафотография самого блока питания,дано наименование модели иуказание сертификата 80 PLUS Bronze.

На торцах коробки дано подробное описание модели на нескольких языках, в том числе и на русском.

На обратной стороне коробки расположена схема с описанием длины кабелей и перечисленоколичестворазъемов. Имеется указание габаритов блока питания и таблица с нагрузочными характеристиками.

Внутри коробки находится сам блок питания, упакованный в пупырчатую пленку. Под отдельной крышкой уложены кабели.

В комплекте идут только винты крепления, кабель питания длиной 150 см и бумажная инструкция, пластиковые стяжки отсутствуют.

Кабелирассмотрим подробнее:

  • Основной кабель 20+4 пин, до системной платы – 55 см
  • Кабель питания CPU 4+4 пин – 60 см
  • Два кабеля питания PCI-E, с двумя коннекторами 6+2 пин – 50 + 15 см
  • Кабель для подключения периферии – три SATA 55 + 12 + 12см, далее один MOLEX +12 см
  • Кабель для подключения периферии – три SATA 35 + 12 + 12см, далее один MOLEX +12 см

Все кабеличерного цветав пластиковой оплетке, края которой зафиксированы стяжками и термоусадкой.

Внешний вид

Корпус блока питания – стандартная призма черного цвета.

Вентилятор закрывается решеткой -"гриль" с наклеенным по центру логотипом компании.

Лицевая панель со стандартной перфорацией в виде сот. Над сетевым разъемом и тумблером включения/выключения находится наклейка с указанием входных напряжений.

На боку находится наклейка с нагрузочными характеристиками, серийным номером изделия, здесь же на одном из винтов - гарантийная наклейка. С другой сторонына металле проштампован логотип компании-производителя.

На тыльной стороне - отверстие для вывода кабелей, края закрыты пластиковой рамкой.

Охлаждение

Активное охлаждение комплектующих осуществляется семилопастным 120-мм вентилятором Yate Loon Electronics, модель D12SH-12 (12 В, 0.3 А).

Максимальная скорость, которуюдостигает вентилятор - 2100 RPM. При этом его шум был около 42 дБ (А), на минимальных оборотах его можно назвать бесшумным – до 30 дБ (А), слышно работу вентилятора только с близкого расстояния. Жаль, что производитель не использует свои вентиляторы, обеспечивающие лучшую эффективность при меньшем уровне шума.

Схемотехника

Как мы и отметили во введении, блок питания на основе DC-DC преобразователя во вторичной цепи для линий +3,3 В и +5 Ви выпрямителем линии +12 В на диодных сборках. Канал +12 В представлен двумя виртуальными линиями с разной нагрузочной способностью.

Компоновка элементов на плате достаточно плотная, имеется несколько дополнительных вертикальных плат, в том числе и на входной розетке. Охлаждением силовых элементов занимаются два радиатора небольшого размера, окрашенных в черный цвет.

На входной розетке распаяна плата с частью входного фильтра электромагнитных помех: пара Y-конденсаторов, один Х-конденсатор и дроссель. С обратной стороны платы находится пара резисторов и ИС CMD02X, блокирующий ток и разряжающий конденсаторы. Наличие такой схемы встречается в последнее время довольно часто в новых моделях БП. Контакты подключения сетевого питания к плате разъемные.

На самой плате еще одно звено фильтра: конденсаторы и дроссель.Керамический плавкий предохранитель с варистором в термоусадке защищает от скачков напряжения.

Далее у нас диодная сборка GBU606 без радиатора.

За ней - дроссель активного корректора мощности.

Силовые элементы корректора, транзистор и диодразместились на едином радиаторе с силовыми элементами преобразователя напряжения на основе мосфетов.

Конденсатор высоковольтной цепи тайваньского производства - Elite фирмы Chinsan Electronic.

Емкость - 330 мкФ, рассчитан на напряжение до 400 В и температуру до 85 °C. Это, конечно, не японский высокотемпературный вариант, но для бюджетного БП - вполне приемлемый выбор.

Возле конденсатора разместилась вертикальная плата с микросхемой CM6800TX – это контроллер преобразователя и корректора мощности.

Далее по центру платы разместились два трансформатора: силовой с наклейкой be quiet! и источника питания в черной изоляции.

Контроль дежурного питания возложен на популярную микросхему TNY289PG.

Четыре диода Шоттки STPS30L60CT канала +12 В разместились на втором радиаторе с двух сторон. Здесь же мы видим крупный дроссель выпрямителя этого канала и две катушки низковольтных каналов, закрытые термоусадкой.

Перпендикулярно радиатору находятся две вертикальные платы с DC-DC преобразователями низковольтных каналов. На каждом канале по три транзистора и ШИМ-контроллер, управляющий их работой, маркировку прочитать не представляется возможным.

На отдельной вертикальной плате находится супервизор Weltrend WT7527V, отвечающий за все заявленные виды защиты.

В выходном фильтре используются электролитические высокотемпературные конденсаторы Teapo серии SC105°C.

Обратная сторона платы выполнена качественно, силовые дорожки широкие. Полоса пустого текстолита разделяет высоковольтную и низковольтную части, прорезей текстолита в этом месте нет.

В электронной части блока питания используются хоть и бюджетные, но вполне надежные компоненты, которые смогут обеспечить безопасность и адекватное питание подключенных комплектующих.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В и +5 В подключались к постоянной нагрузке в 30 Вт, что является типичной нагрузкой на этих линиях в реальной системе.

По требованиям стандарта ATX отклонение не должно превышать 5%; таким образом, норма для линии +12 В лежит в пределах 11.4-12.6 В.

Чтобы не допустить просадки напряжения с ростом нагрузки менее стандартных значений, производитель слегка завышает начальные значения. Это популярная тактика многих производителей БП. По линиям +12 В и +5 В напряжения завышены на уровне 2%, на линии 3.3 В - до 3%.

На графиках мы видим хорошую стабилизацию напряженийв пределах нормы. На низковольтных линиях изменения от +2% до номинальных значений при максимальной нагрузке, напряжения не проседают даже до -1%. Минимальные изменения напряжений связаны с использованием DC-DC-преобразователей.

Уровень КПД полностью соответствует стандарту 80 PLUS Bronze, максимальные 88% демонстрируются при нагрузке 300 Вт.

Также была проверена защита от короткого замыкания -при замыкании на любой из линий блок питания благополучно отключался.

Заключение

Блок питания be quiet! System Power 9500W стал закономерным эволюционным продолжением доступной по цене линейки System Power. Применение DC-DC-преобразователей и сертификат 80 PLUS Bronze позволяет ему конкурировать с более дорогими моделями от других производителей. В ходе тестирования модель S9-500W демонстрировала стабильные напряжения по всем линиям и высокий КПД. Качество изготовления, использование современных комплектующих, аккуратное исполнение кабелей - это уже стало визитной карточкой данного производителя, иного мы и не ждем. Хотелось бы еще увидеть в этой линейке более качественные и тихие вентиляторы собственного производства.

Be quiet! System Power 9 500W можносмело рекомендовать для питания мультимедийной или игровой сборки домашнего компьютера с возможностью подключения до двух видеокарт.

Плюсы:

  • Качественные компоненты;
  • Аккуратные кабели;
  • Применение DC-DC-преобразователей в схемотехнике;
  • Отличная стабилизация напряжений;
  • Сертификат 80 PLUS Bronze;
  • Высокий КПД;
  • Две линии канала +12 В;
  • Гарантия 3 года;
  • Все виды защиты;
  • Доступная цена.

Минусы:

  • Шумный вентилятор на максимальных оборотах.
