Обзор и тест материнской платы ASUS ROG Strix B760-F Gaming Wi-Fi

Сегодня в нашем распоряжении продукт от одного из ведущих производителей материнских плат. На тестирование приехала ASUS ROG Strix B760-F Gaming Wi-Fi, ориентированная на искушенных геймеров. Конфигурация материнской платы предполагает хорошие технические возможности для подключения различных устройств, а также разгон оперативной памяти нового поколения. Проверять гостью редакции I2HARD будем на стенде с процессором Intel Core i9-13900KF и с модулями DDR5 на чипах Hynix A-die.

Технические характеристики

• Модель: ASUS ROG Strix B760-F Gaming Wi-Fi

• Socket: LGA1700
• Чипсет: Intel B760
• Тип памяти: DDR5
• Оперативная память: 4*DIMM, Max. 192 Гб, DDR5 7800(O.C) - 5800(O.C.), 5600 МГц
• Слоты расширения: PCI-E 5.0 x16, PCI-E 3.0 x16 (x4 max), 2*PCI-E 3.0 x1, 3*PCI-E M.2
• Тип слотов M.2:
•    M.2_1, 2242/2260/2280 PCIe 4.0 x4 (CPU)
•    M.2_2, 2242/2260/2280/22110 PCIe 4.0 x4 (Chipset)
•    M.2_3, 2242/2260/2280 PCIe 4.0 x4 (Chipset)

• Звук: 8-канальный (7.1) Realtek ALC4080
• Сетевой интерфейс: 2.5 Gigabit (Intel), Wi-Fi 6E, Bluetooth 5.3
• Форм-фактор: ATX (305 * 244 мм)

Упаковка и комплектация

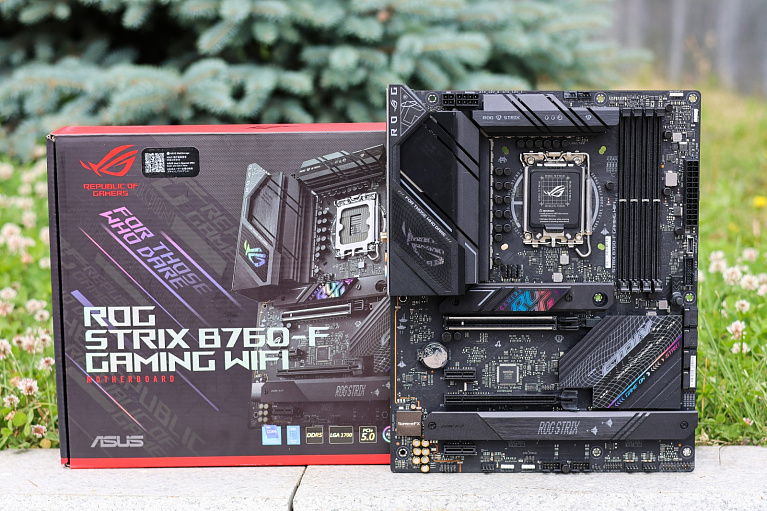

Материнская плата ROG Strix B760-F Gaming Wi-Fi поставляется в красочно оформленной картонной коробке. На фронтальной грани упаковки представлено изображение продукта, а также указаны использованные технологические особенности.

На тыльной стороне коробки производитель рассказывает о технических характеристиках ROG Strix B760-F Gaming Wi-Fi. С помощью слайдов делается фокус на ключевых особенностях продукта.

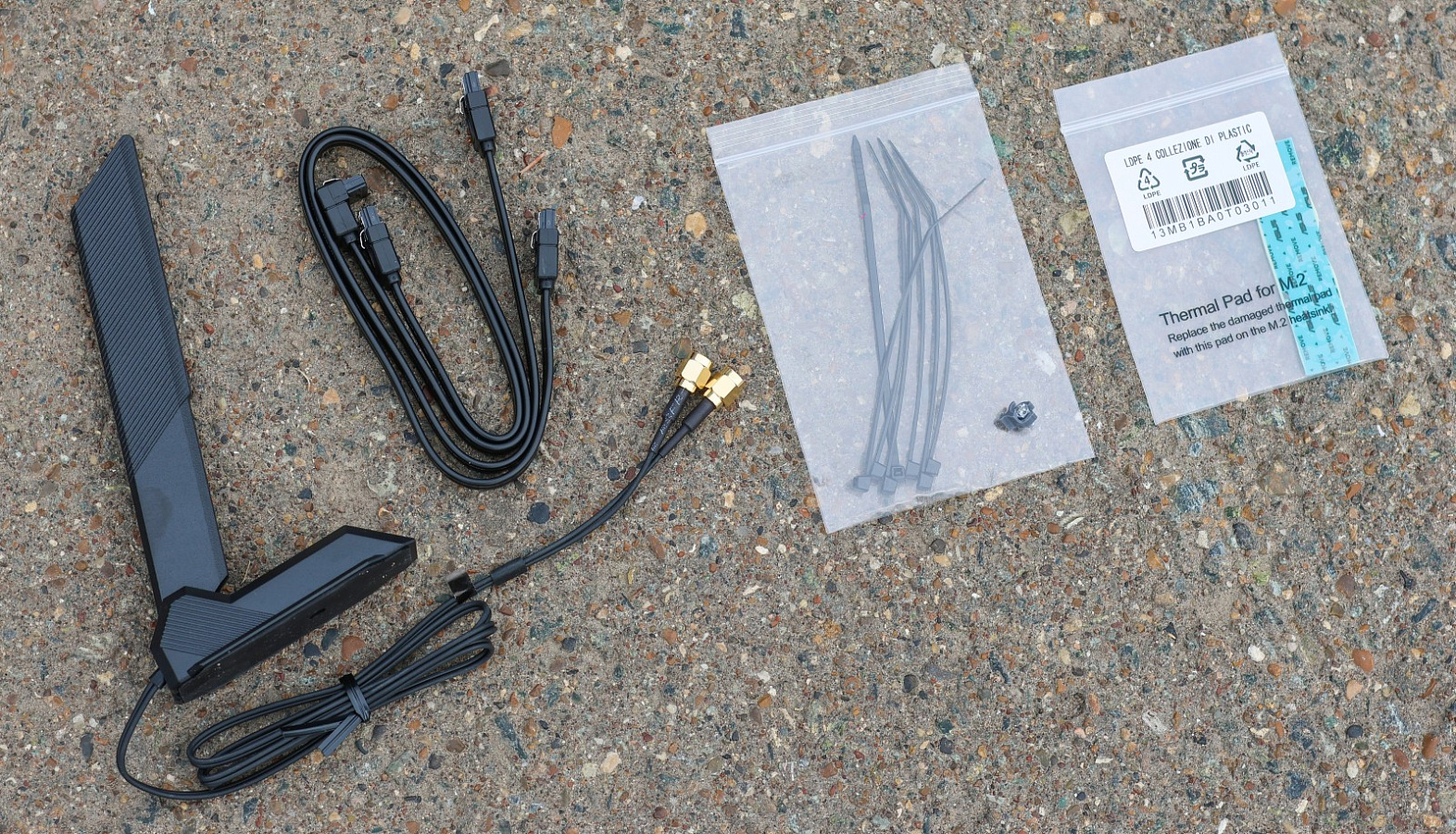

В комплект поставки ROG Strix B760-F Gaming Wi-Fi входит:

• руководство пользователя и другая документация;
• набор наклеек Republic of Gamers;
• фирменный брелок ROG;
• антенна Wi-Fi с подставкой;
• два кабеля SATA-3 6 Гбит/с;
• набор пластиковых стяжек;
• набор термопрокладок для накопителя М.2;
• фиксатор М.2 для быстрой установки накопителя.

Внешний вид и особенности

Производитель сделал ставку на эффектный внешний вид, благодаря чему ROG Strix B760-F Gaming Wi-Fi выполнена преимущественно в черном цвете. Массивные радиаторы охлаждения с логотипами и надписями отлично дополняют общий вид платы.

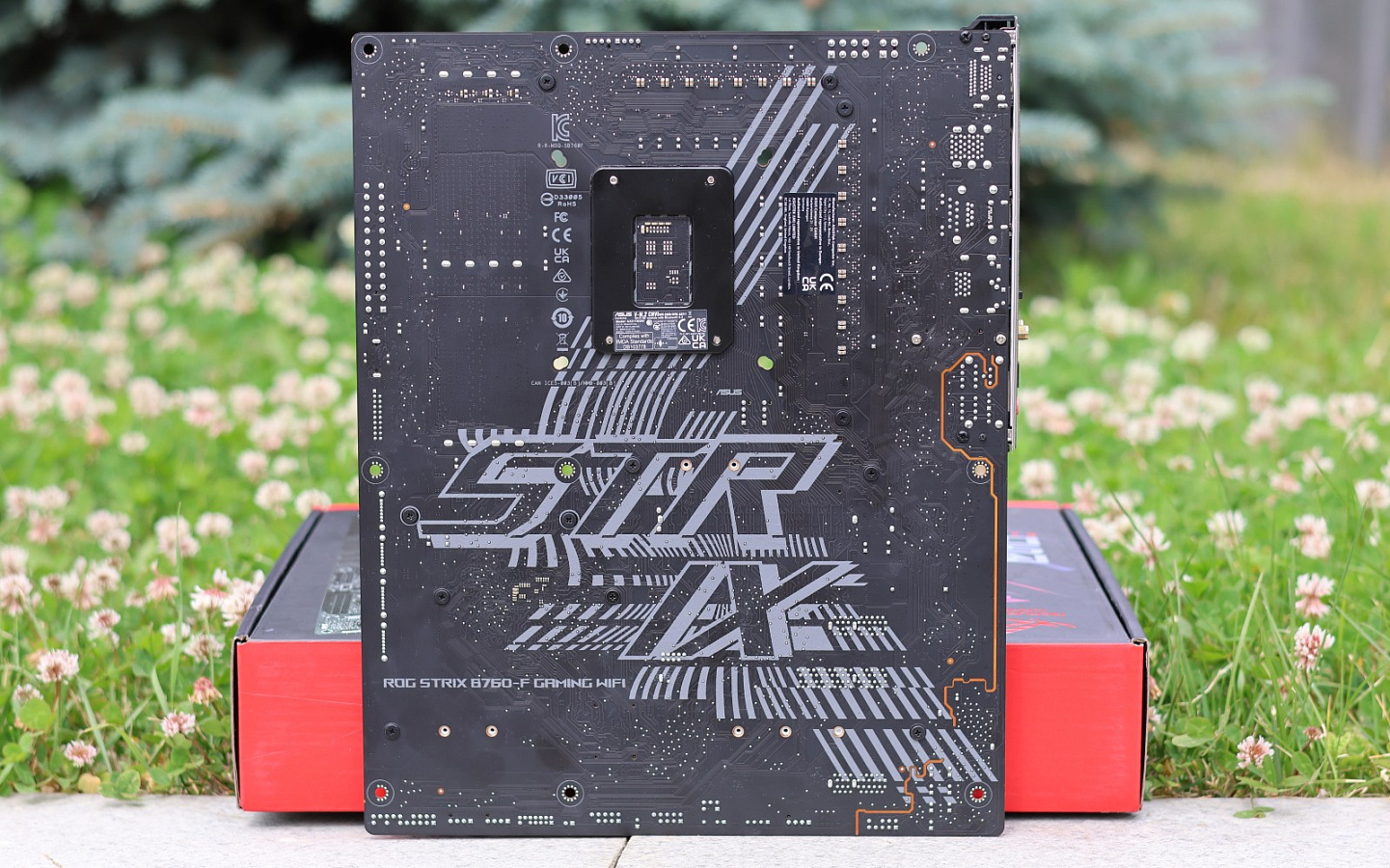

Не забыта у ROG Strix B760-F Gaming Wi-Fi и тыльная сторона печатной платы. С этой стороны PCB нанесен сложный рисунок с надписью "Strix".

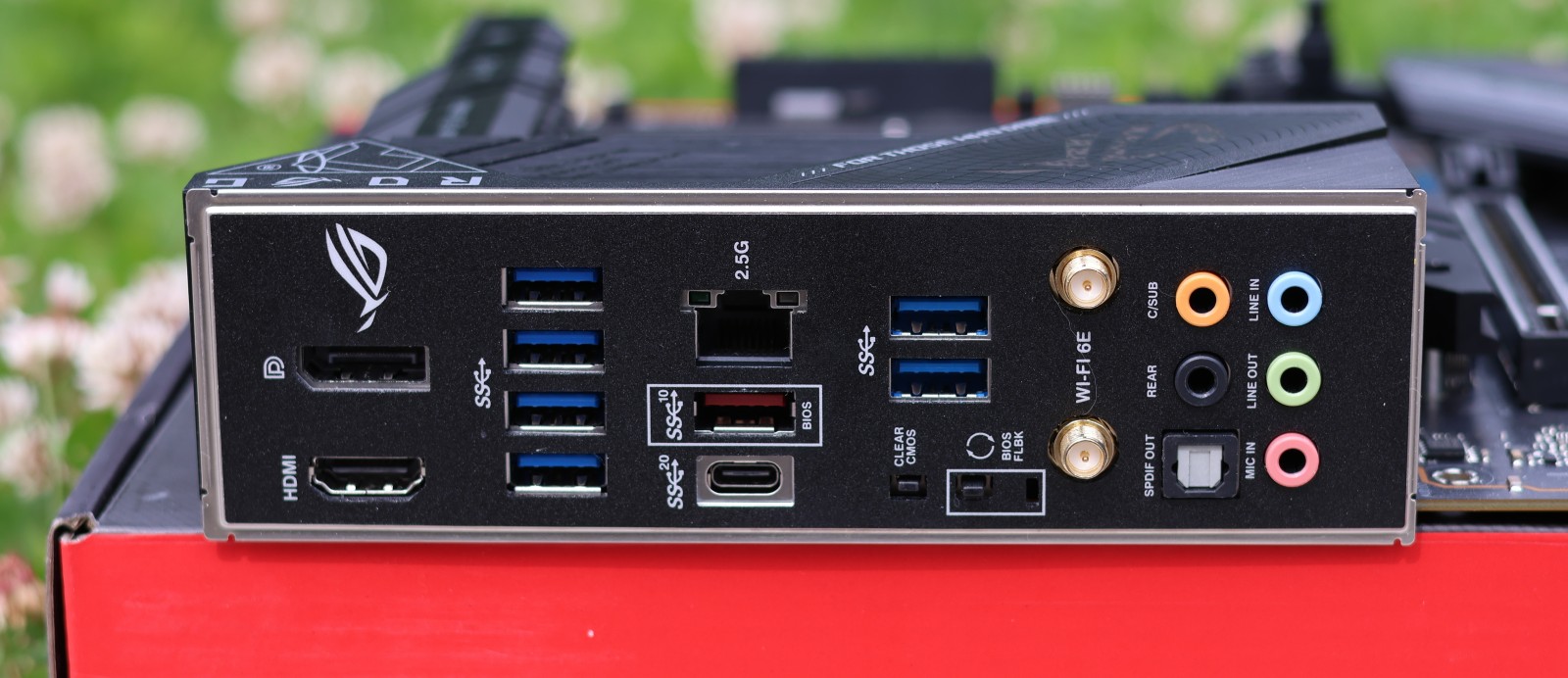

На тыльной панели разъемов ROG Strix B760-F Gaming Wi-Fi находится:

• HDMI и DisplayPort для вывода изображения;
• шесть портов USB 3.2 Gen 2 Type-A;
• порт USB 3.2 Gen 2 Type-A;
• порт USB 3.2 Gen 2x2 Type-C;
• 2.5-гигабитный LAN;
• два гнезда для антенны Wi-Fi;
• оптический S/PDIF Out;
• пять аудио разъемов 3.5 мм;
• кнопка BIOS Flashback;
• кнопка Clear CMOS.

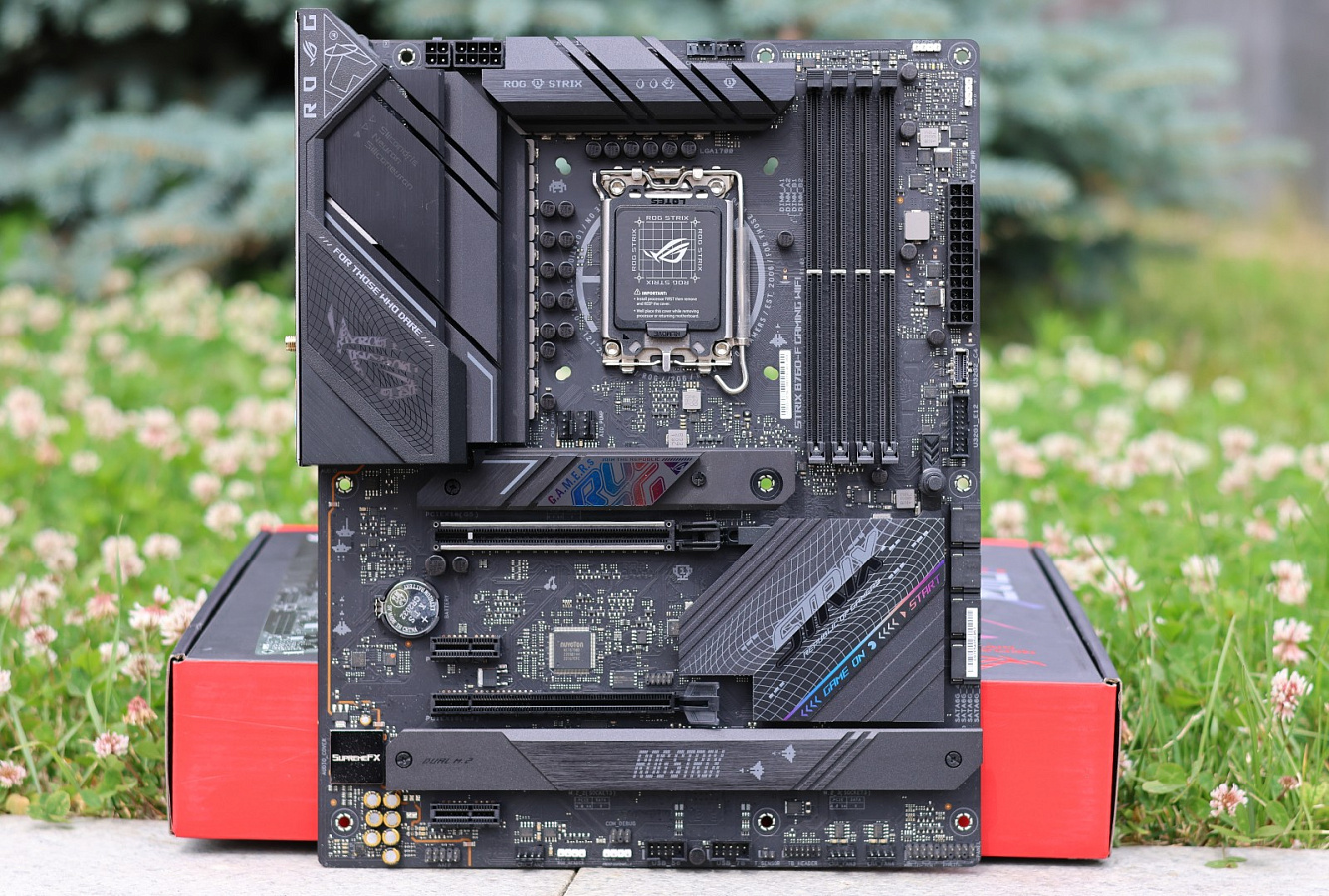

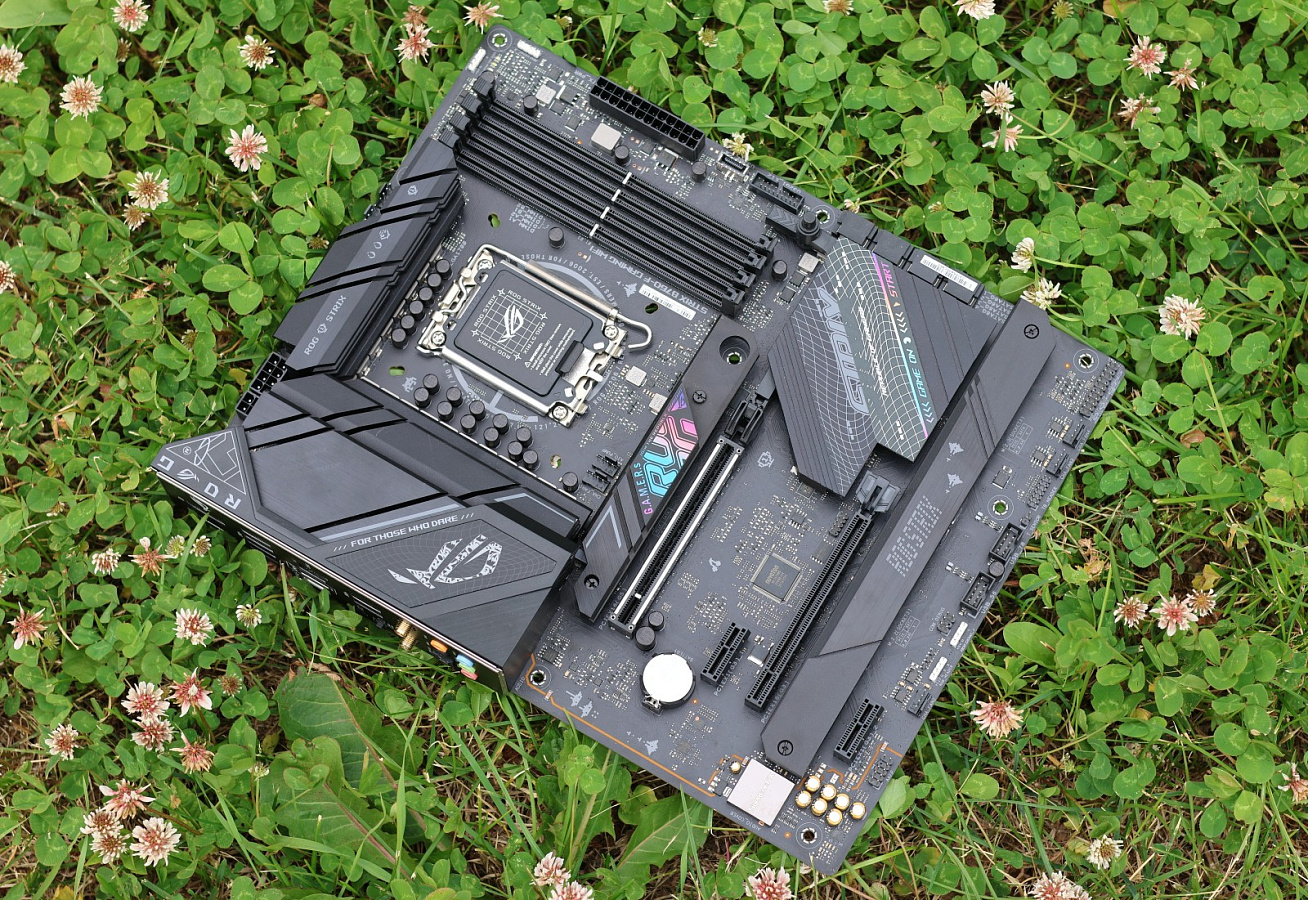

Плата ROG Strix B760-F Gaming Wi-Fi выполнена в форм-факторе ATX, с габаритами 305 х 244 мм. Цвет печатной платы черный, с различными рисунками в самых различных местах PCB.

Система питания процессора, выполненная по 16+1 фазной схеме, сосредоточена слева и сверху от процессорного разъема. Плата имеет сдвоенные отверстия для крепления систем охлаждения, как нативного LGA1700, так и более массового LGA115*.

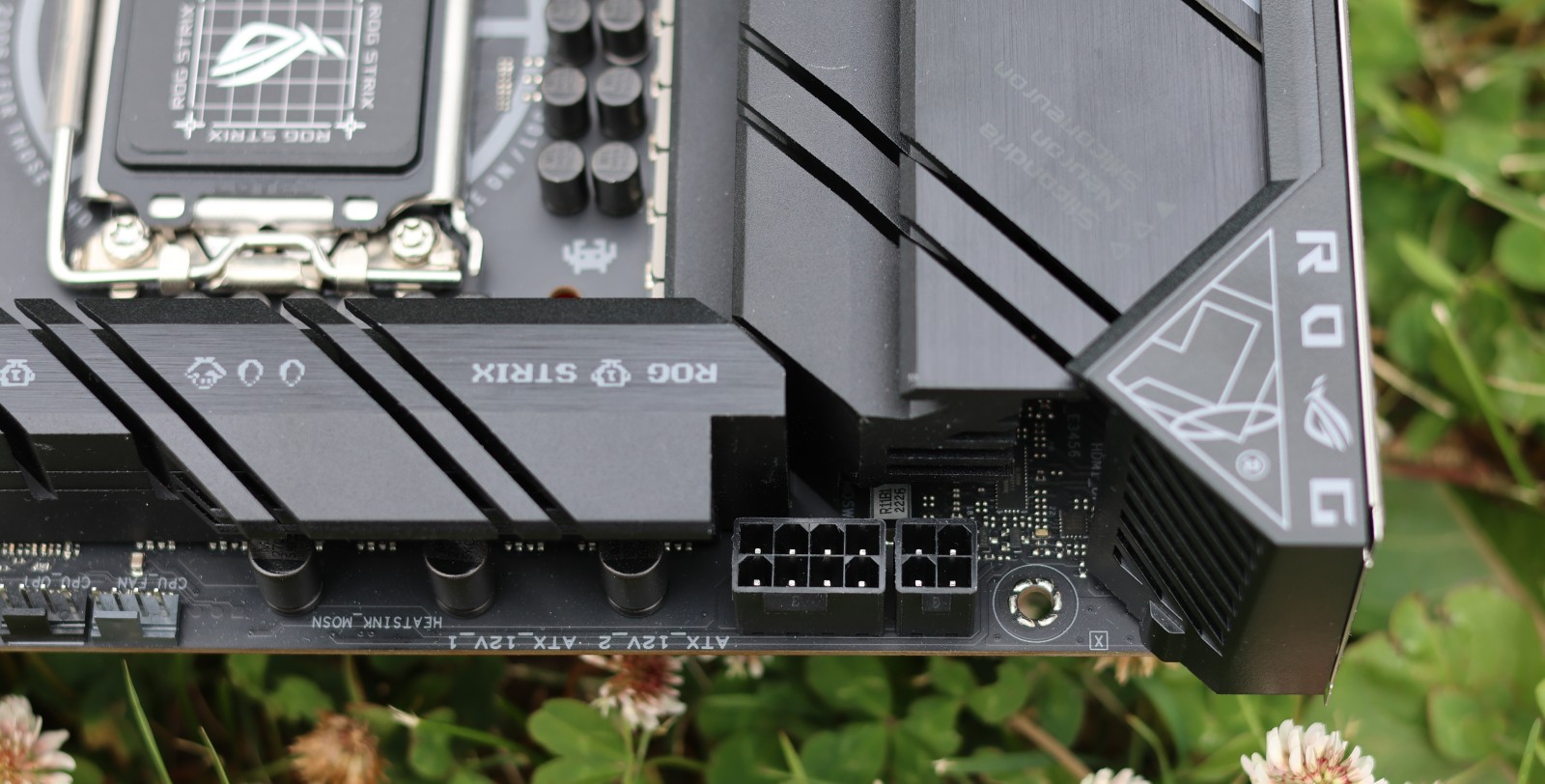

Питание для центрального процессора на ROG Strix B760-F Gaming Wi-Fi заводится по двум силовым разъемам 8+4 пин.

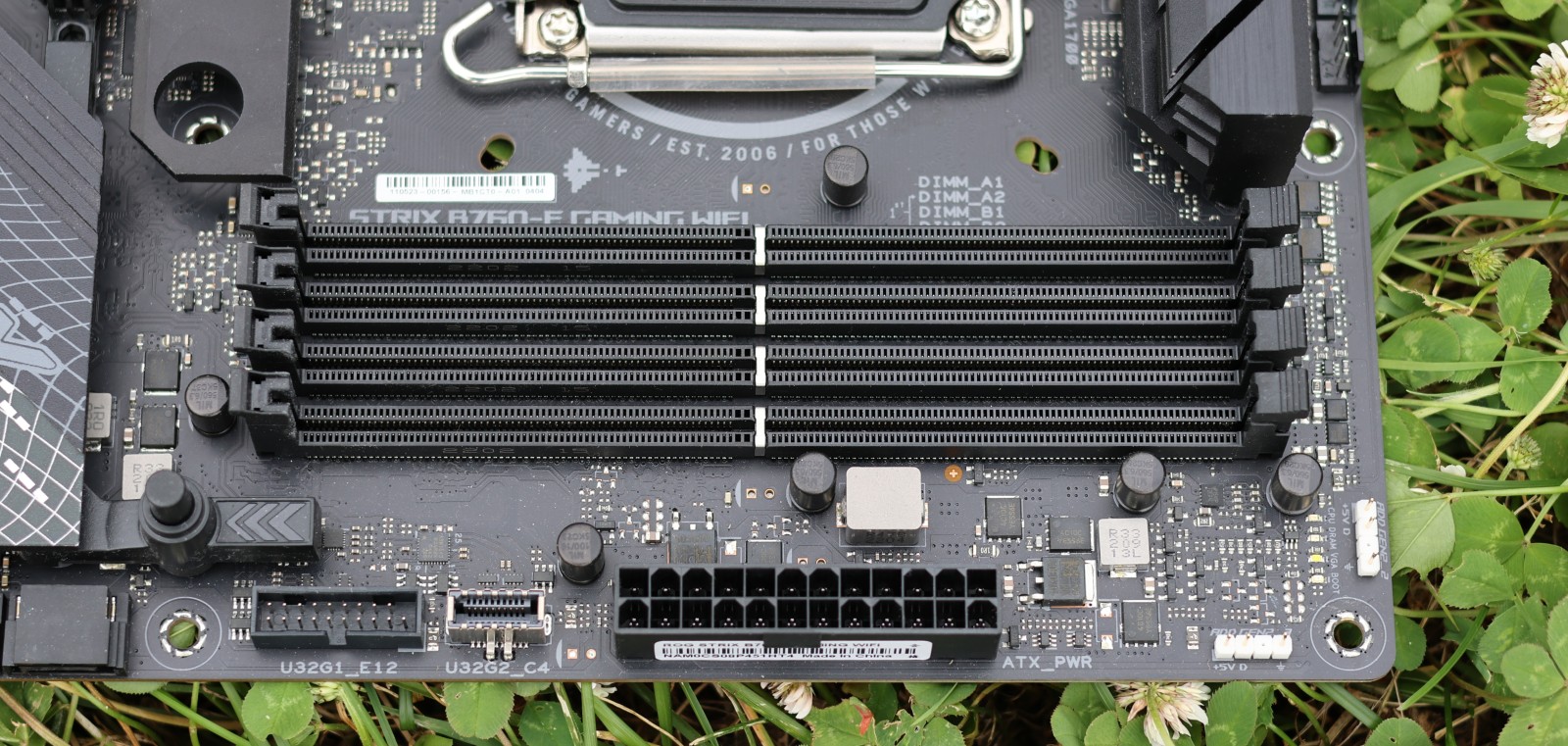

Для установки оперативной памяти плата ROG Strix B760-F Gaming Wi-Fi предлагает четыре разъема DIMM DDR5. Используя их, пользователь сможет разместить до 192 Гб памяти одновременно. Также поддерживаются и высокоскоростные модули с частотами до 7800 МГц. Однако это возможно лишь при использовании двух одноранговых стиков.

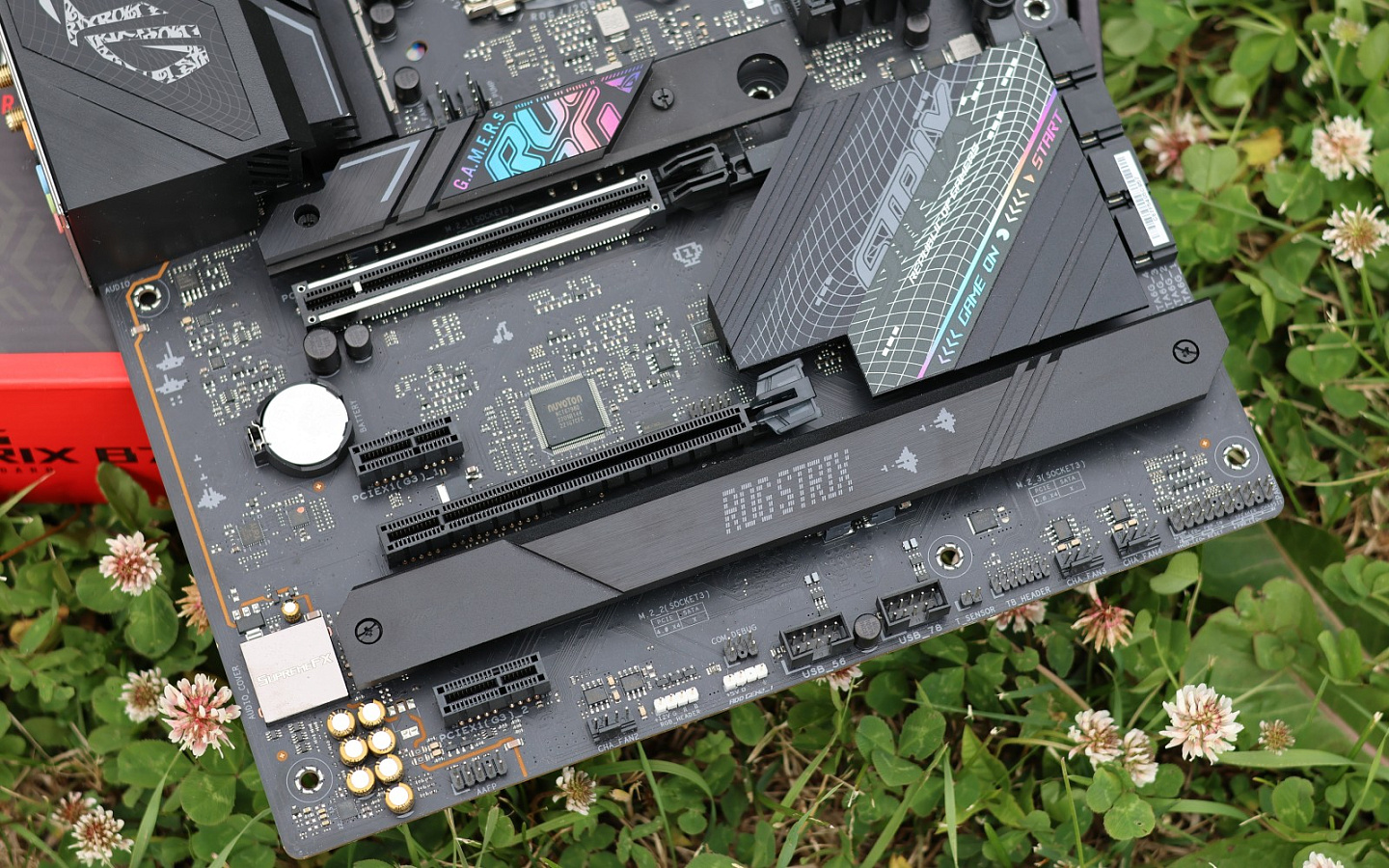

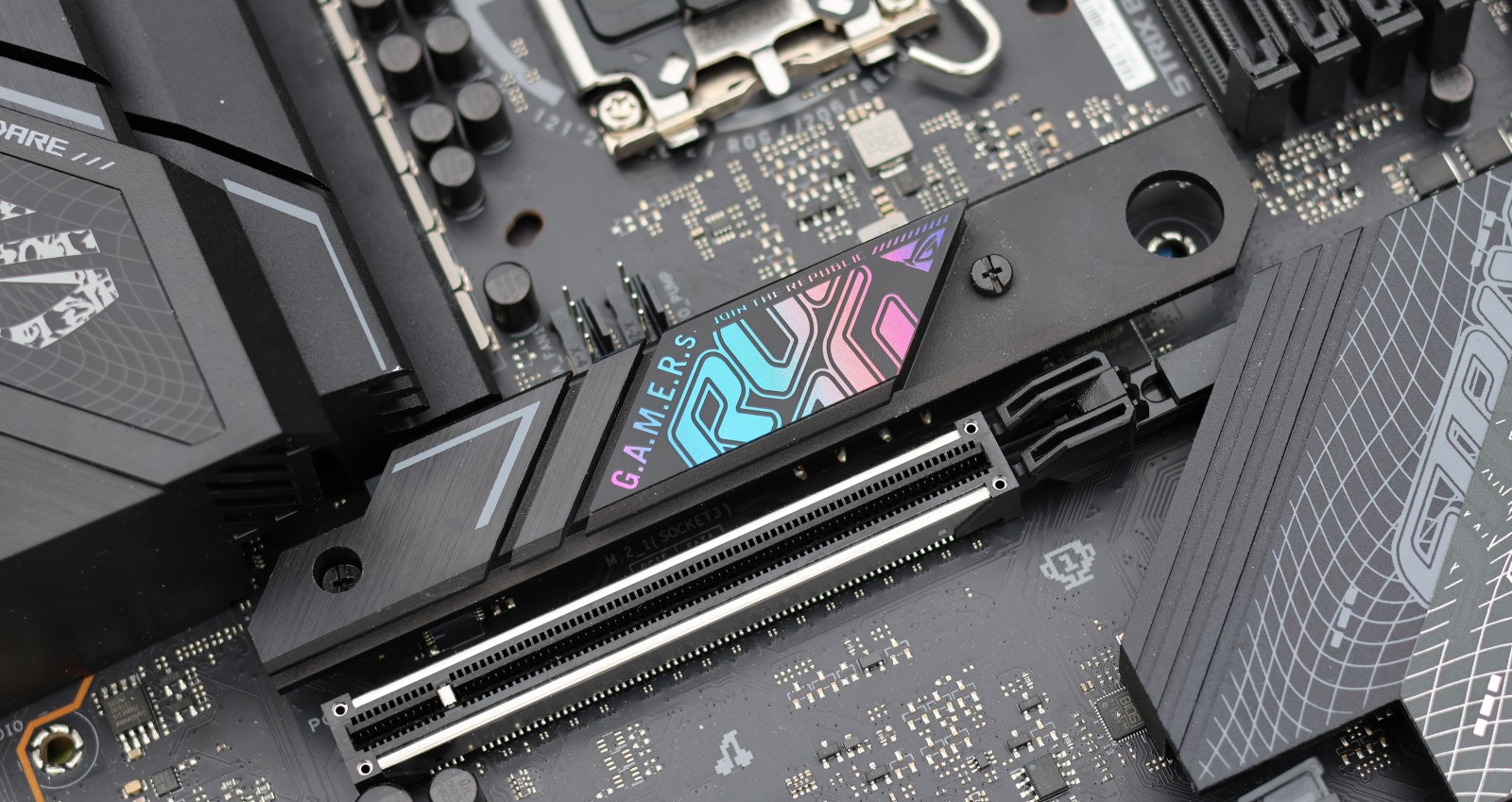

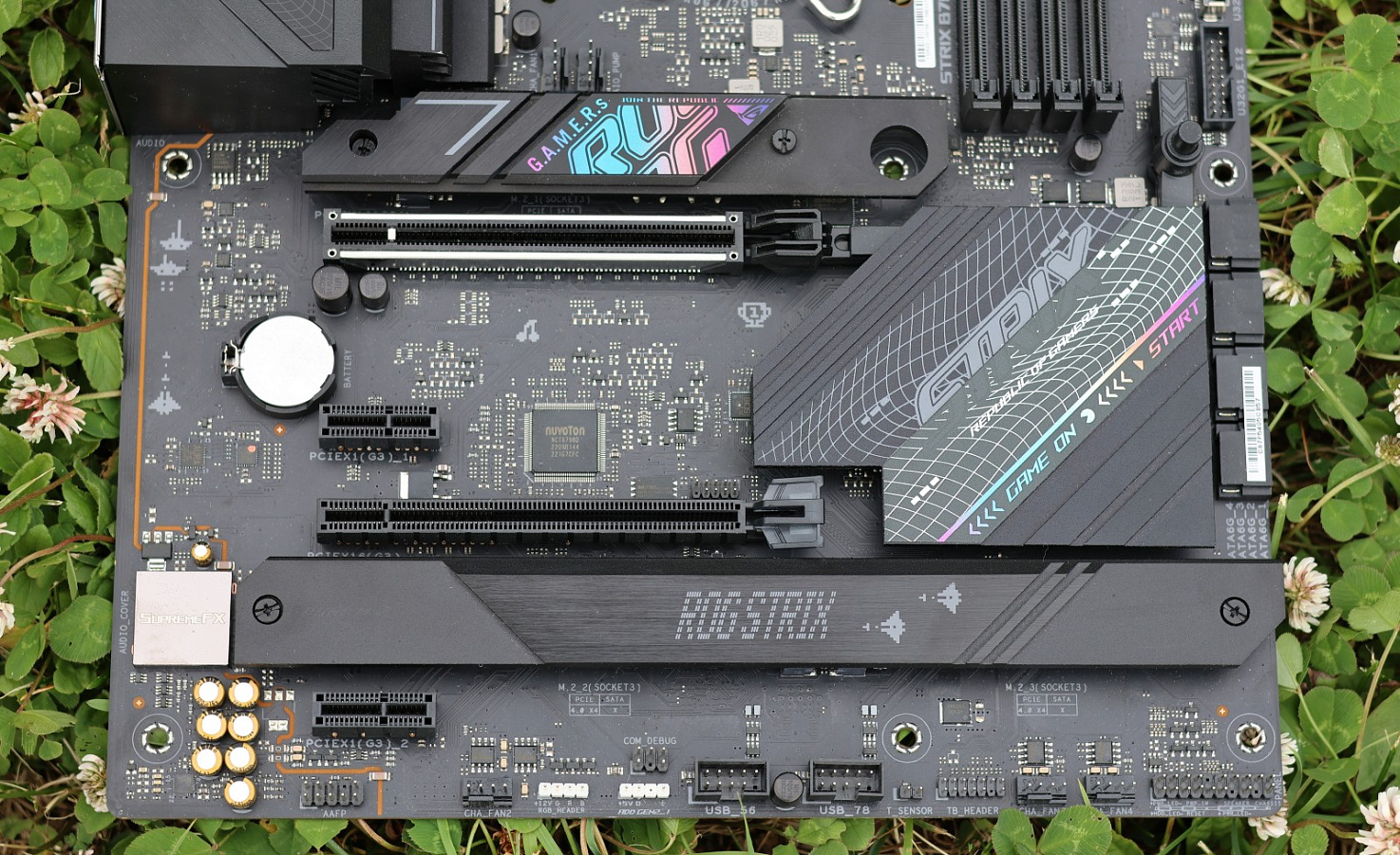

Для установки графического адаптера плата предлагает современный разъем PCIe 5.0 x16. С учетом массы современных видеокарт этот слот усилен металлическим кожухом с дополнительными точками пайки к PCB.

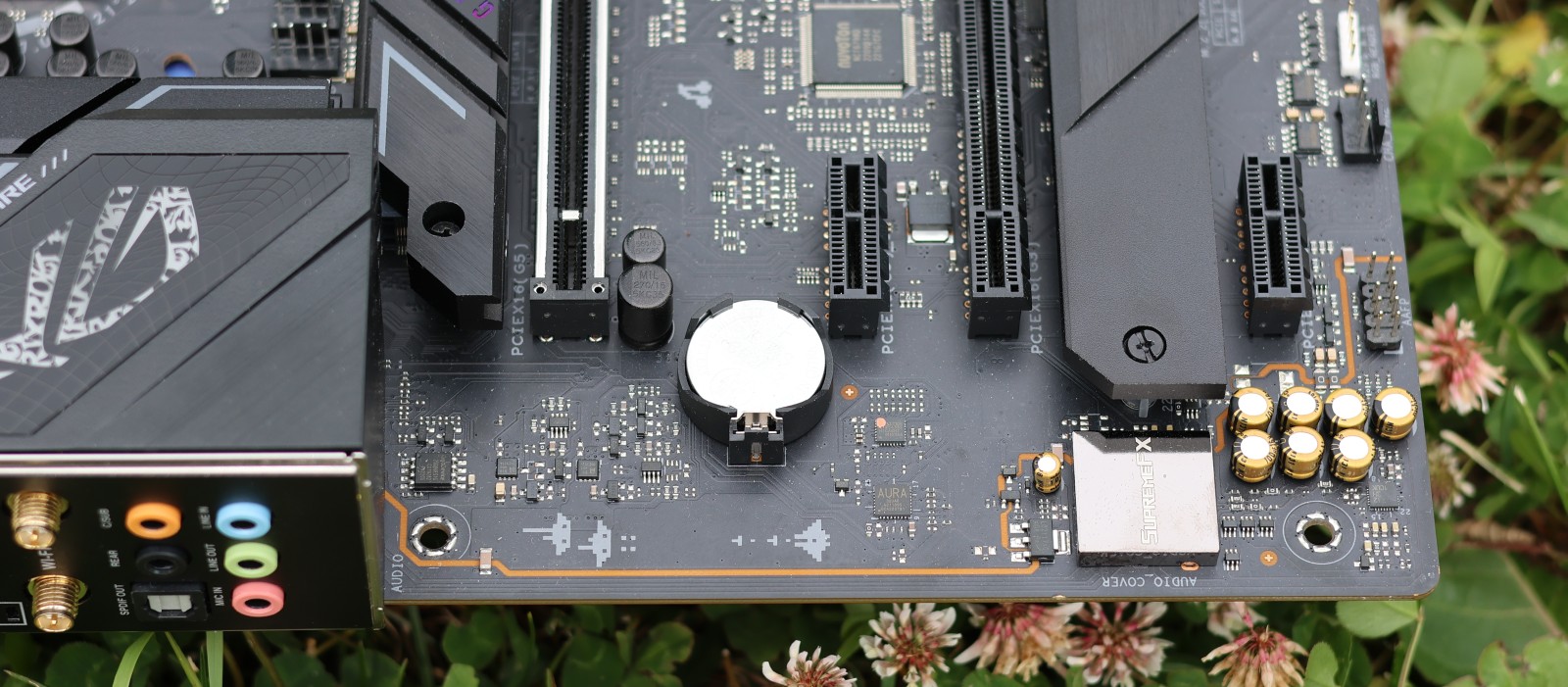

Также на ROG Strix B760-F Gaming Wi-Fi присутствуют слот PCIe 3.0 x16 (может работать только на скорости х4) и два слота PCIe 3.0 x1.

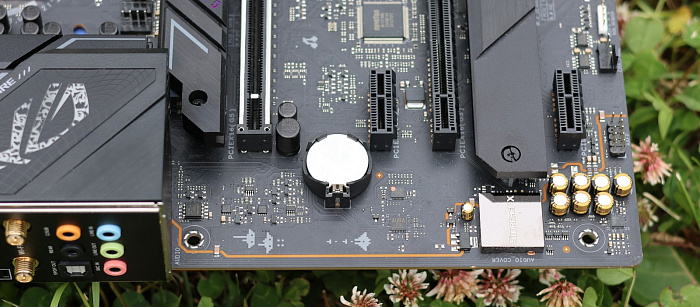

Звуковые возможности ROG Strix B760-F Gaming Wi-Fi реализованы силами 7.1-канального аудио кодека Realtek ALC4080. В этой обвязке используются японские конденсаторы и изолирующий от помех аудио тракт.

Для установки накопителей М.2 плата ROG Strix B760-F Gaming Wi-Fi предлагает три разъема:

• М.2_1 - PCIe 4.0 x4, получающий линии PCI Express от процессора;
• М.2_2 - PCIe 4.0 x4, получающий линии PCI Express от чипсета;
• М.2_3 - PCIe 4.0 x4, получающий линии PCI Express от чипсета.

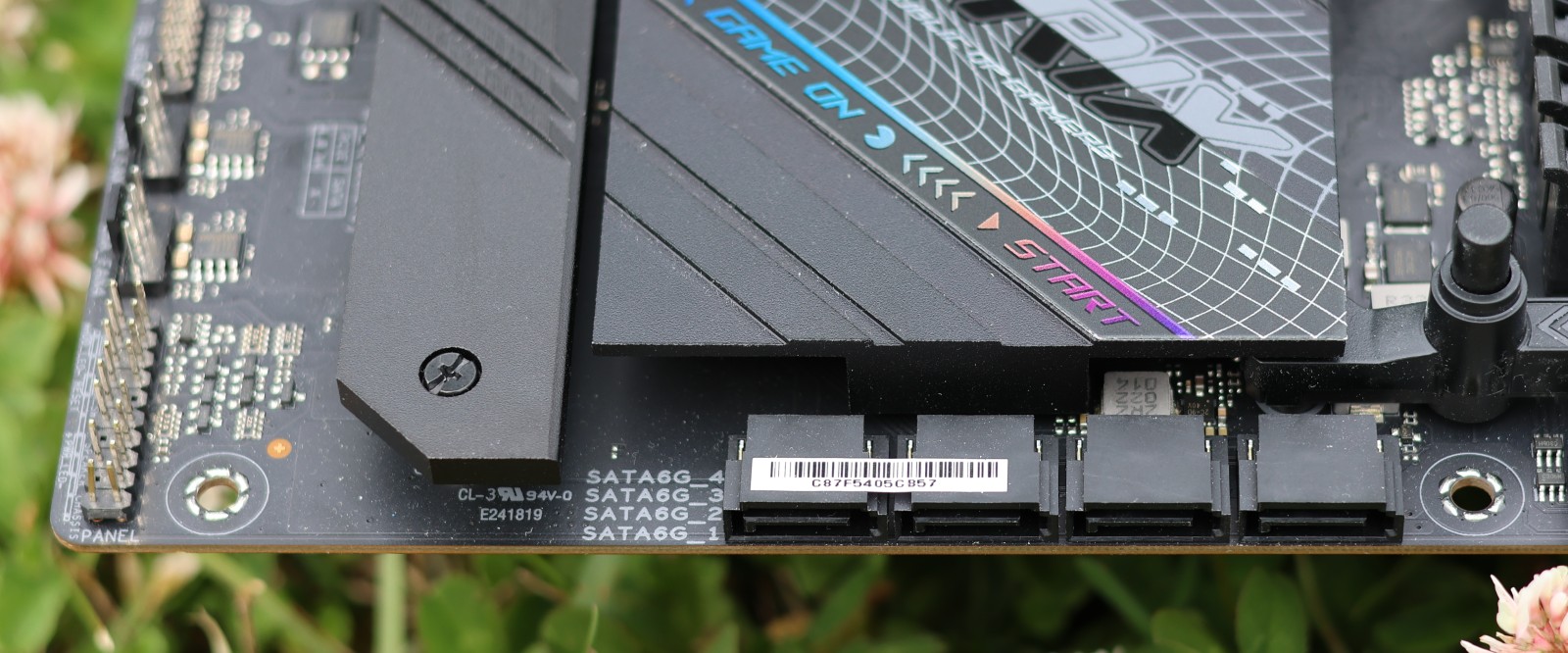

Также на плате есть четыре SATA-3 6 Гбит/с для подключения устройств с соответствующим разъемом.

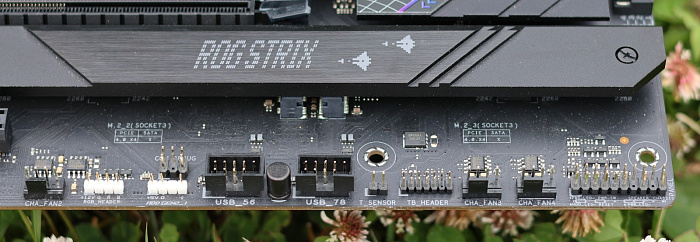

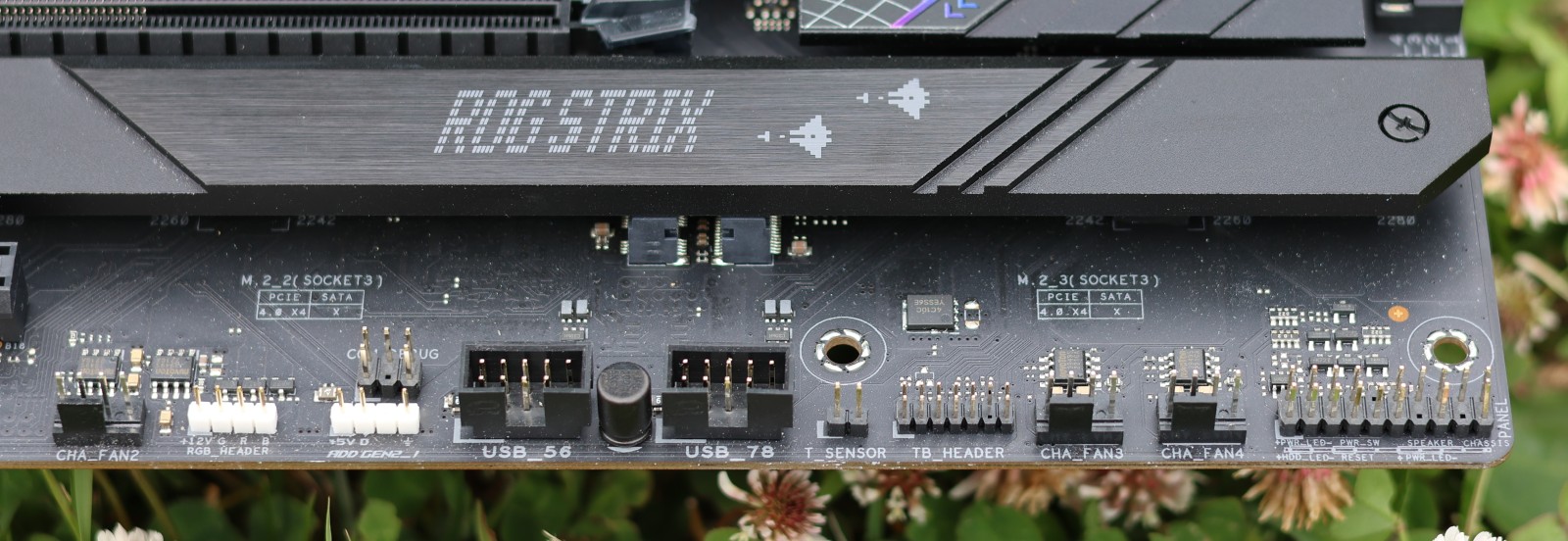

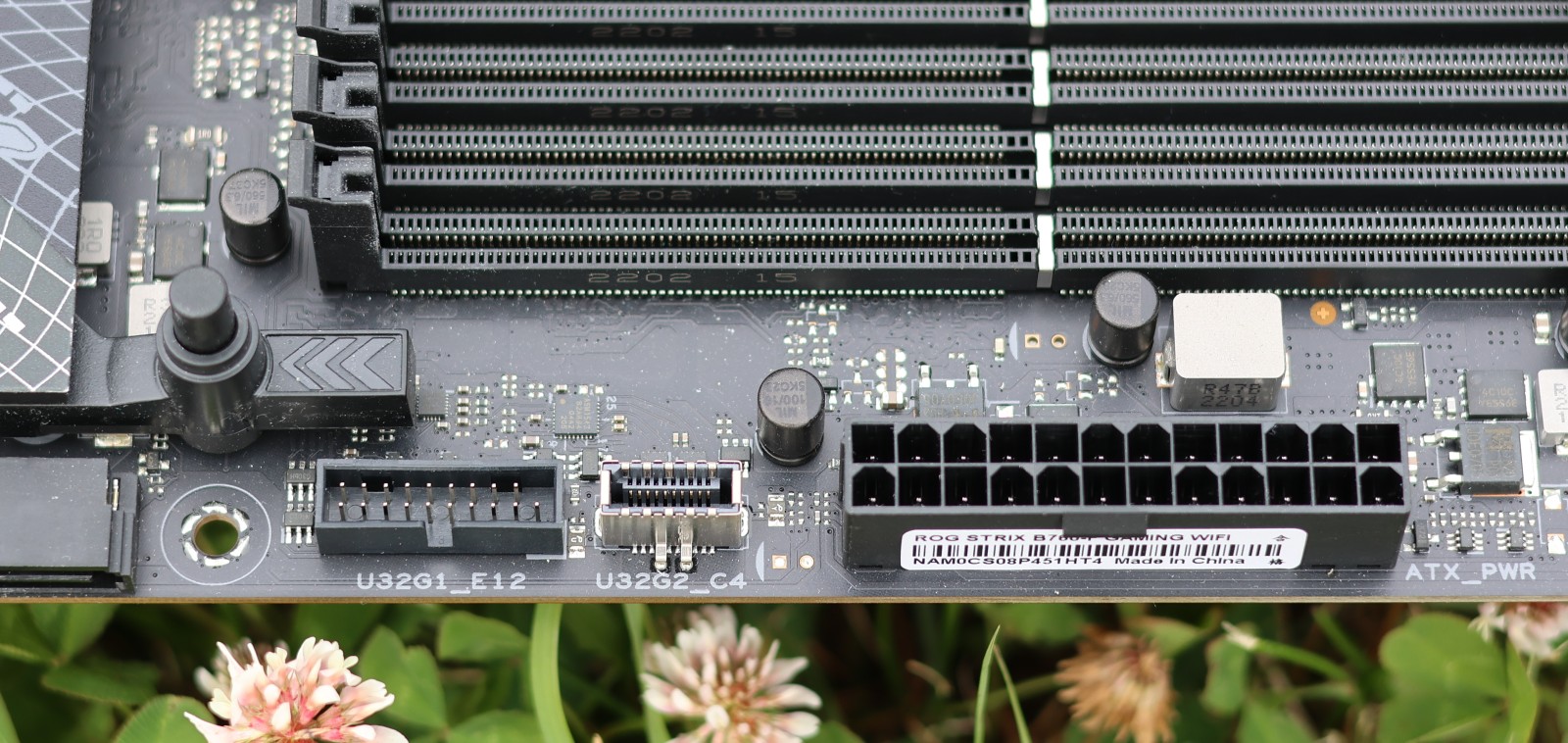

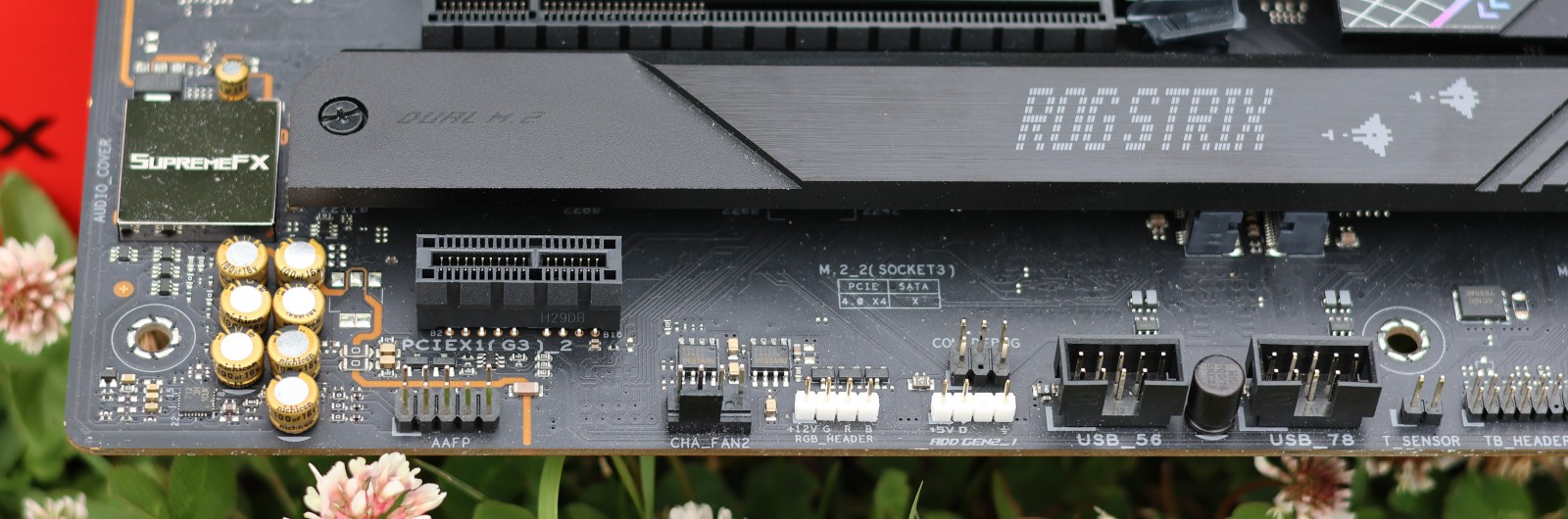

Увеличить количество разъемов USB и вывести их на переднюю панель корпуса позволят следующие компоненты:

• колодка USB 3.2 Gen 2 Type-C;
• колодка USB 3.2 Gen 1 Type-A;
• две колодки USB 2.0 Type-A.

Для подключения систем охлаждения ROG Strix B760-F Gaming Wi-Fi предлагает сразу семь разъемов 4-пин PWM. Два из них находятся на верхней грани материнской платы, два сразу под сокетом, и еще три на нижней грани PCB.

Любителей светодиодной подсветки ожидают один разъем +12В RGB и три адресуемых разъема +5В RGB. Два разъема расположены в правом верхнем углу ROG Strix B760-F Gaming Wi-Fi, еще два на нижней грани материнской платы.

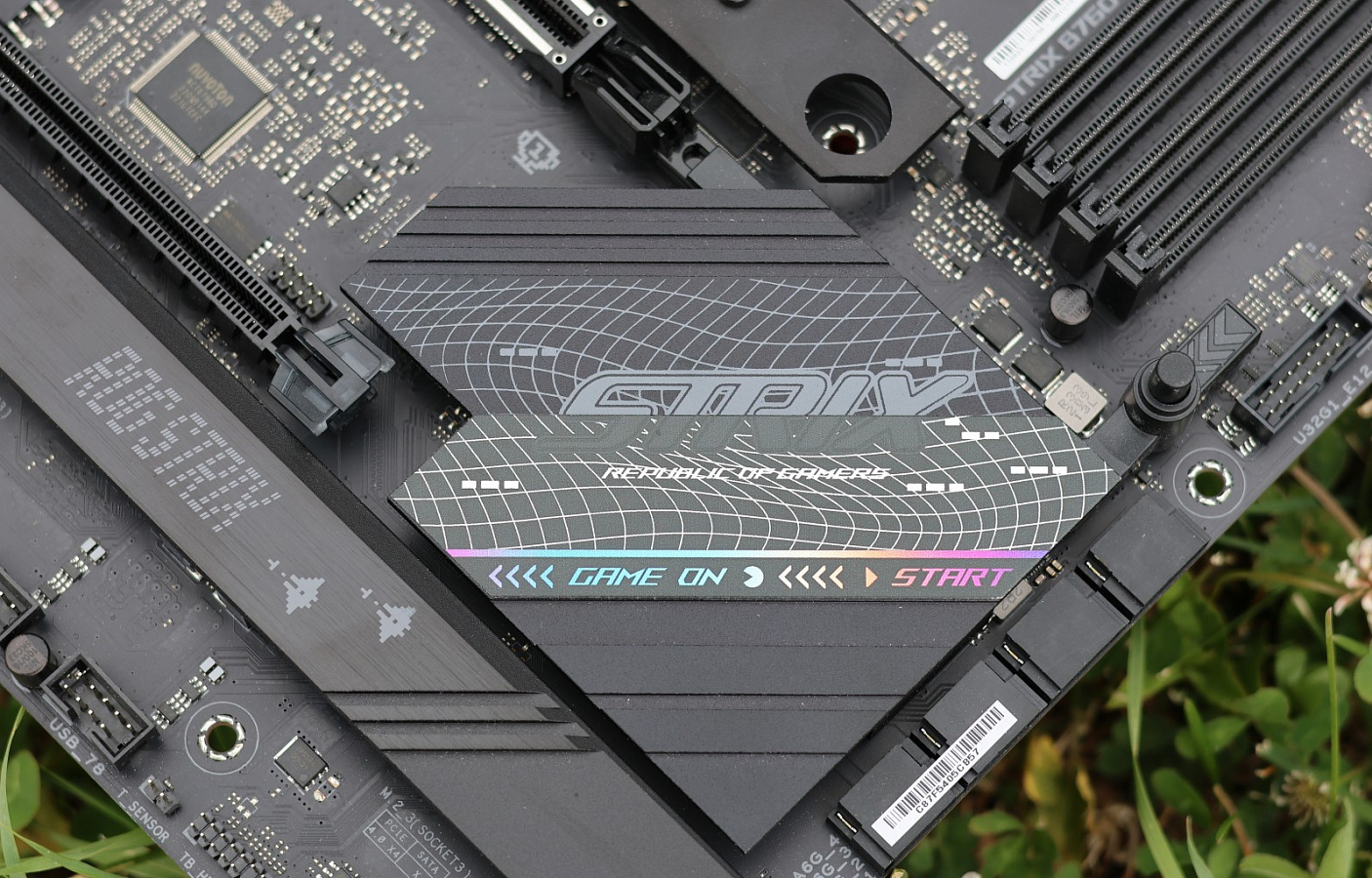

За охлаждение чипсета Intel B760 отвечает массивный алюминиевый радиатор, с лицевой стороны украшенный стильным рисунком с надписями.

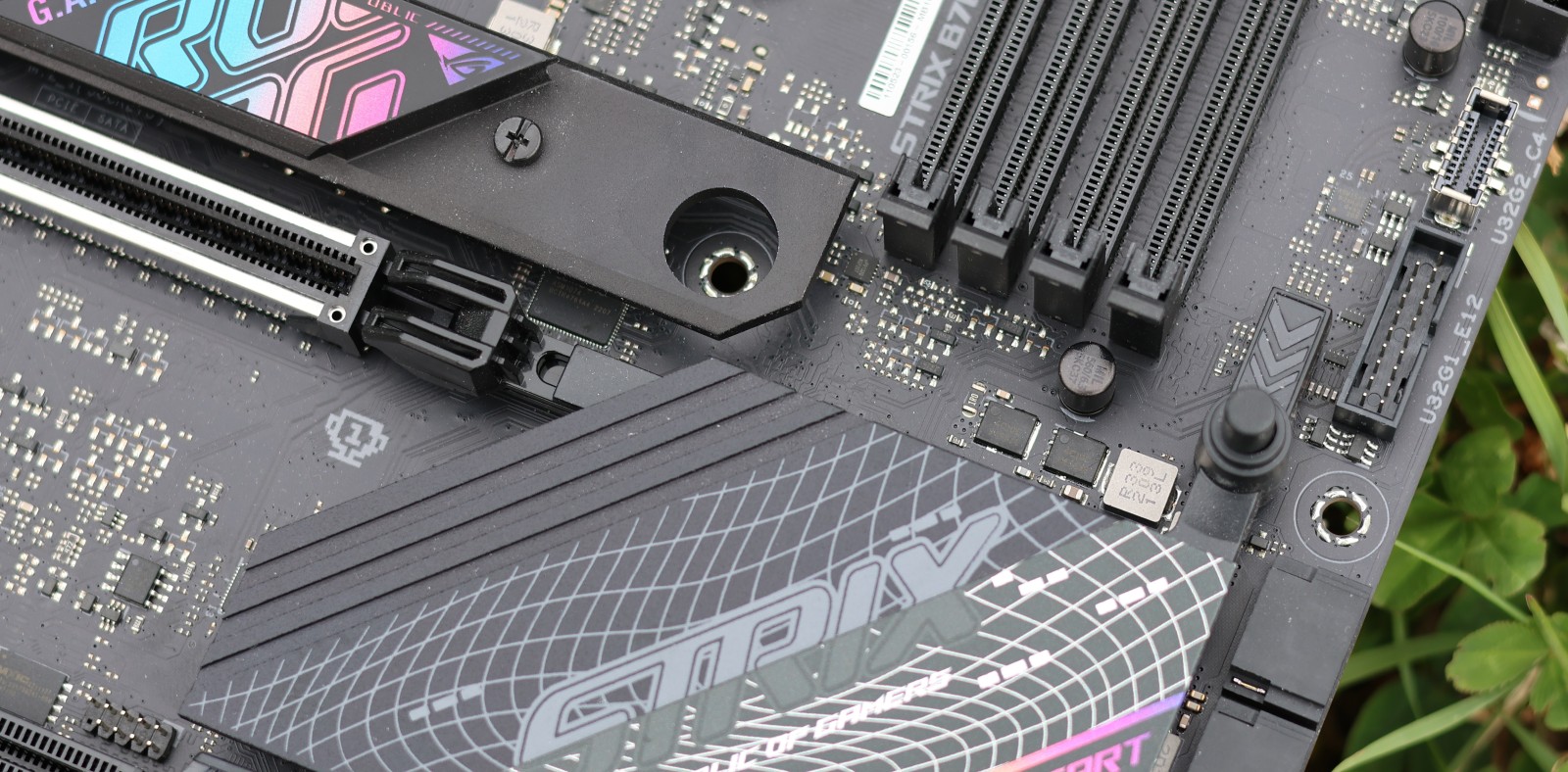

Для охлаждения накопителей, устанавливаемых в разъемы М.2, также предусмотрены радиаторы охлаждения. Первый разъем М.2 получил собственный радиатор, в то время как М.2_2 и М.2_3 довольствуются общим радиатором охлаждения.

Еще одна интересная особенность ROG Strix B760-F Gaming Wi-Fi заключается в удобном извлечении графического адаптера с помощью фирменного механизма. Он представляет собой кнопку в правой части платы, нажатие на которой приводит к сдвигу фиксатора видеокарты и частичному выталкиванию ее из слота.

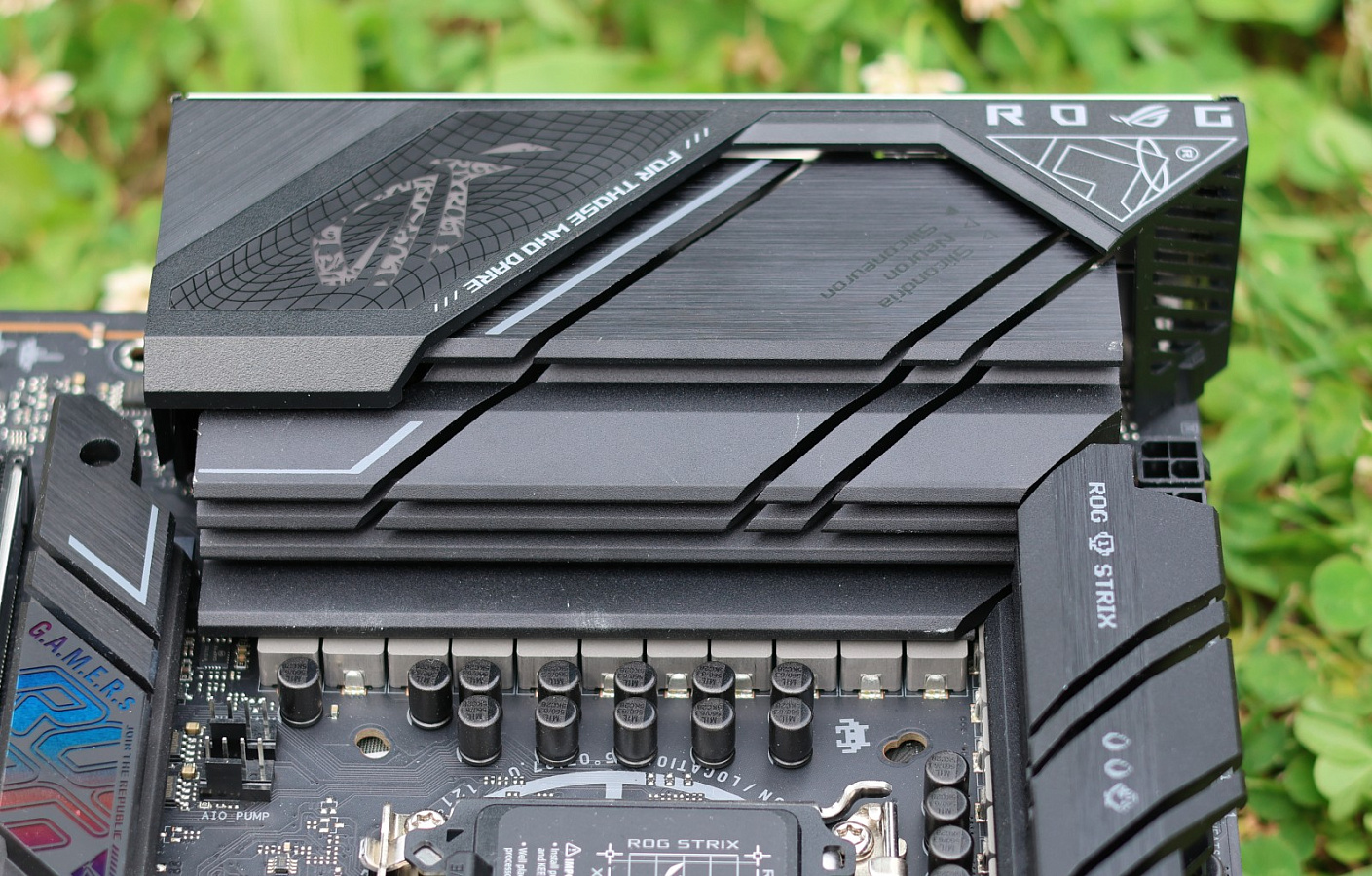

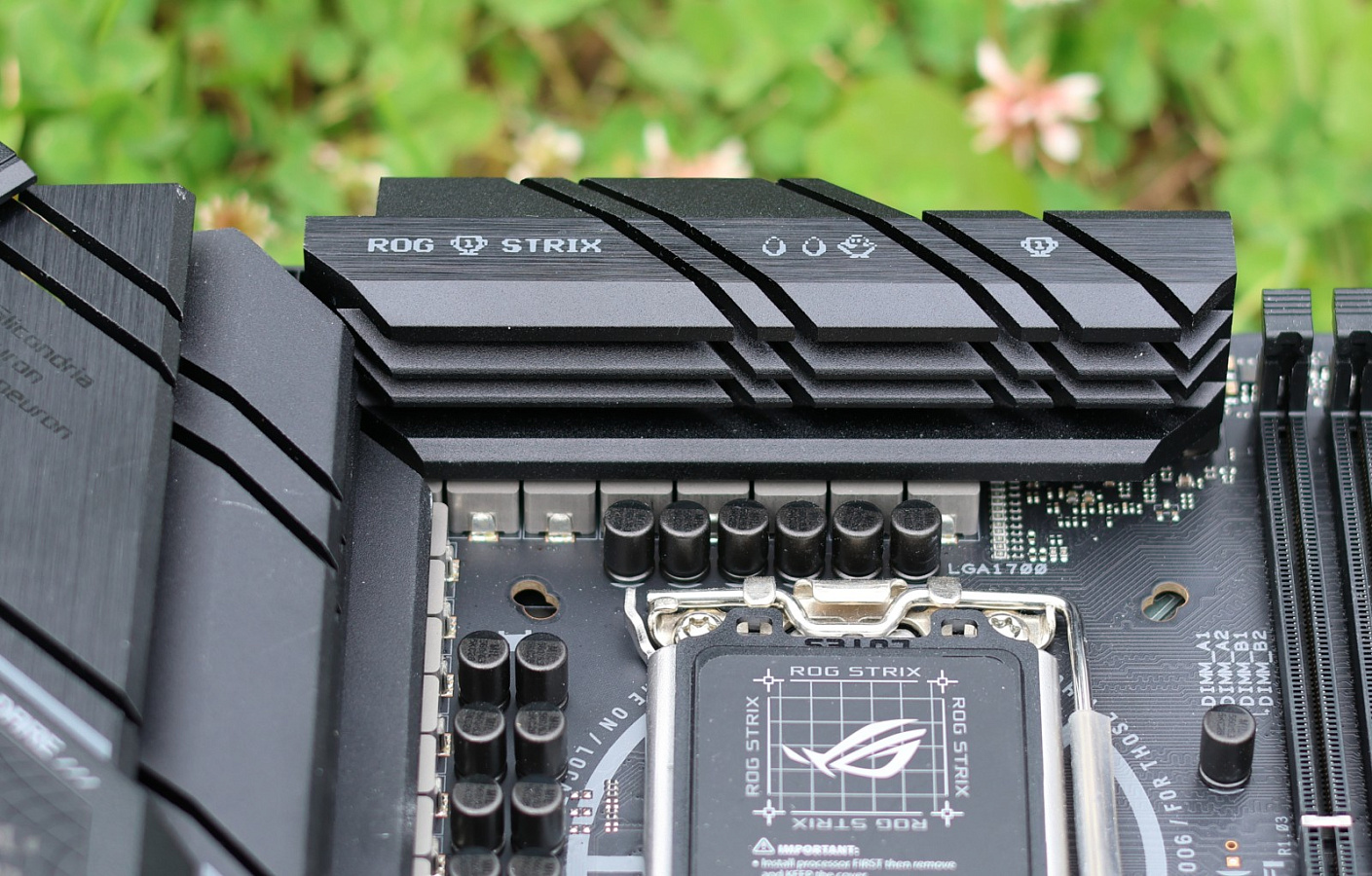

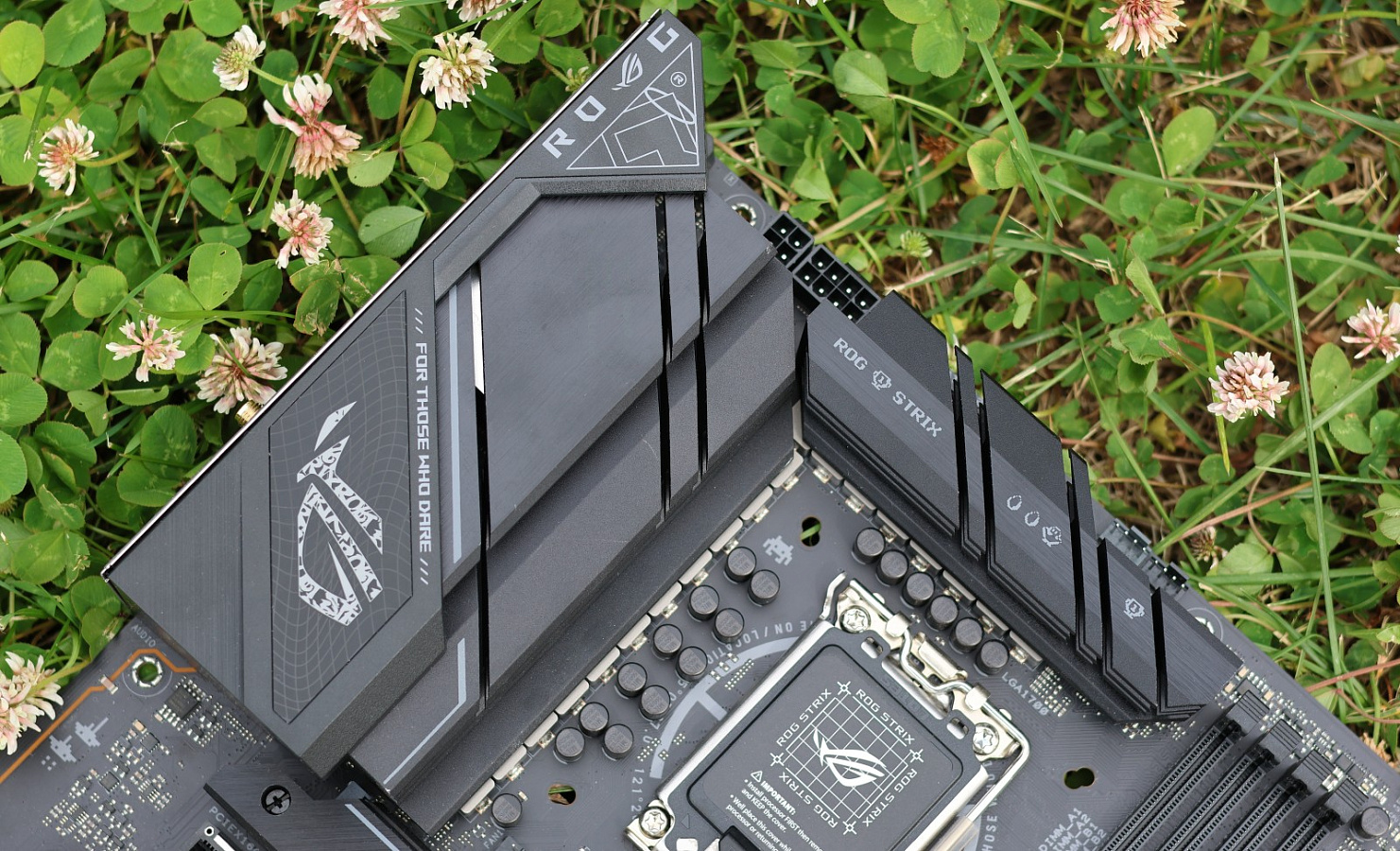

А так выглядят радиаторы охлаждения силовой обвязки процессора. На ROG Strix B760-F Gaming Wi-Fi они выполнены многоуровневыми, с дополнительными прорезями для увеличения площади теплоотдачи.

Возможности BIOS

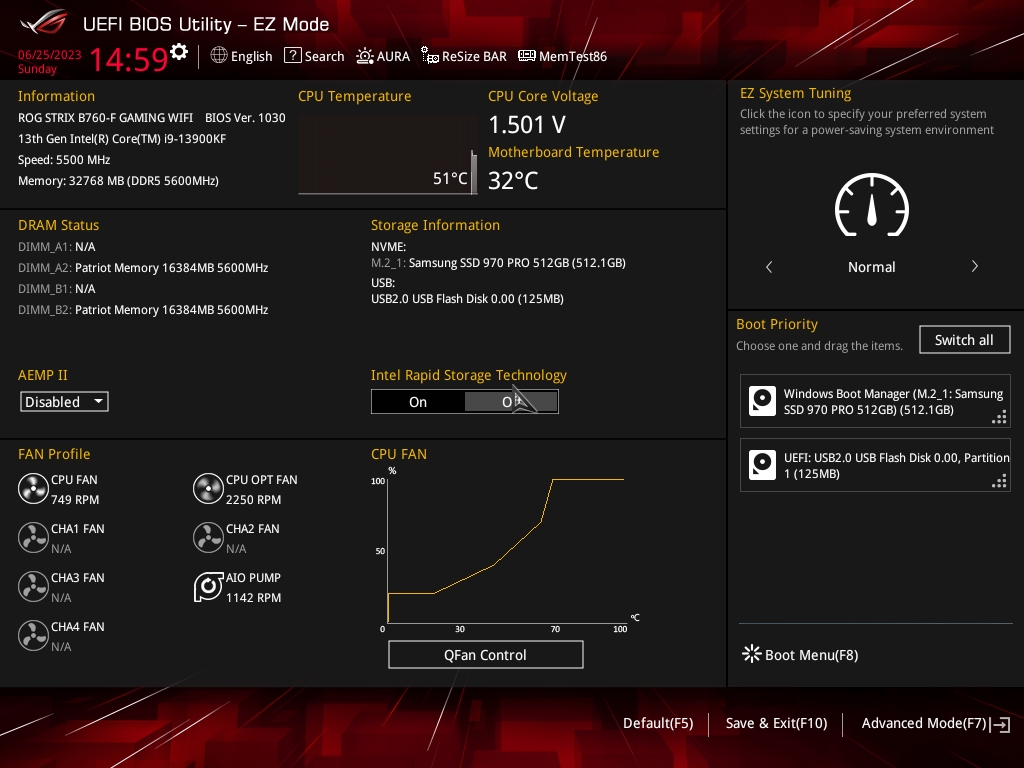

Настройки BIOS платы ROG Strix B760-F Gaming Wi-Fi представлены в оболочке с фирменной расцветкой ASUS. При первом входе в BIOS пользователя встречает EZ Mode, в котором отображается общая информация о компонентах системы.

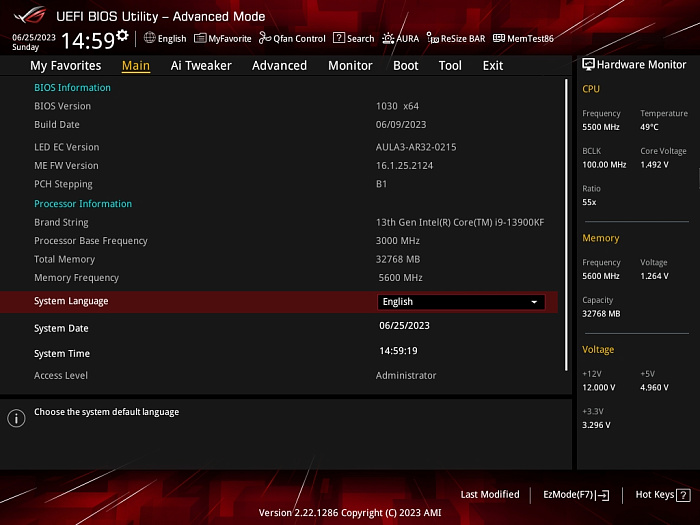

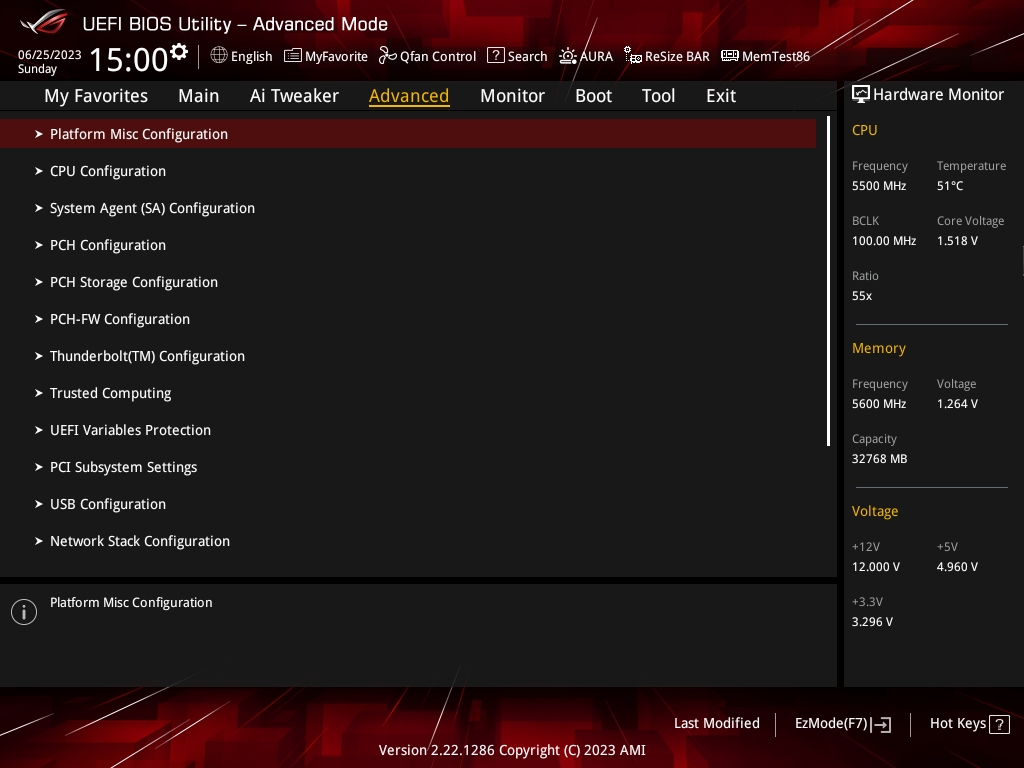

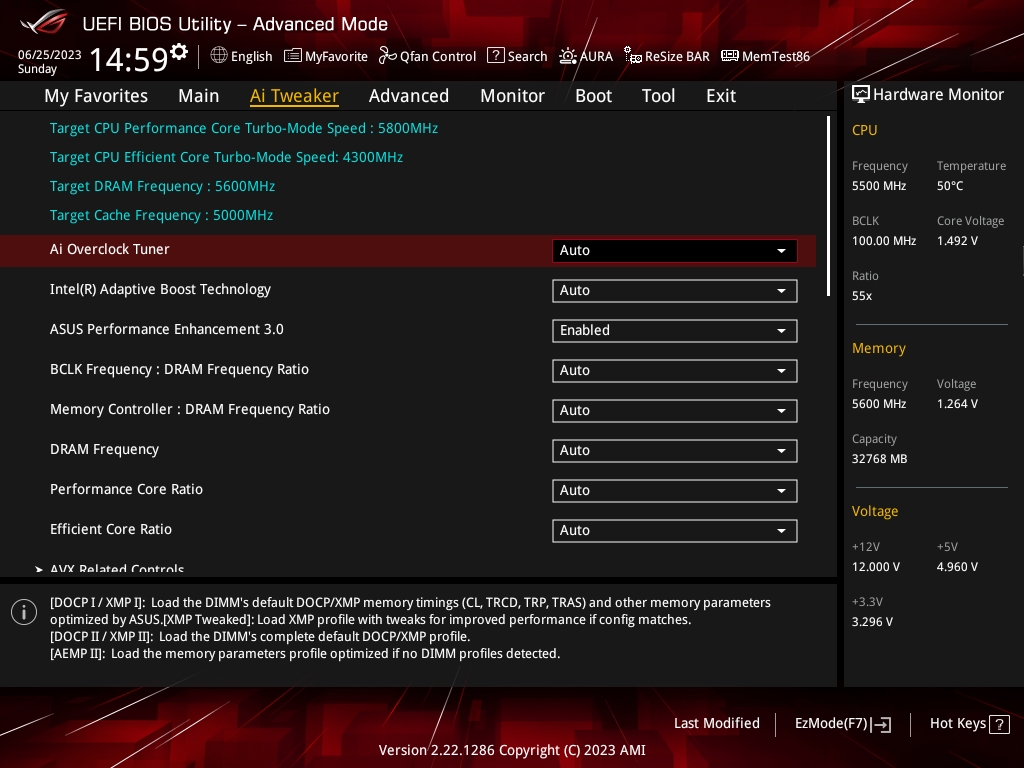

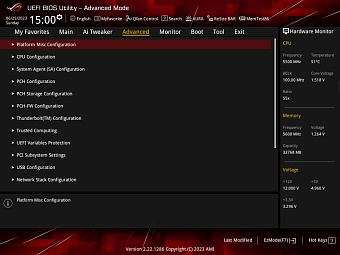

Переключение на расширенный режим настроек выполняется клавишей F7. В режиме Advanced Mode все опции BIOS представлены по тематическим разделам. Отдельный блок справа отображает ключевую информацию по рабочим частотам и напряжениям компонентов.

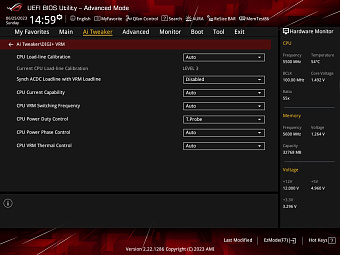

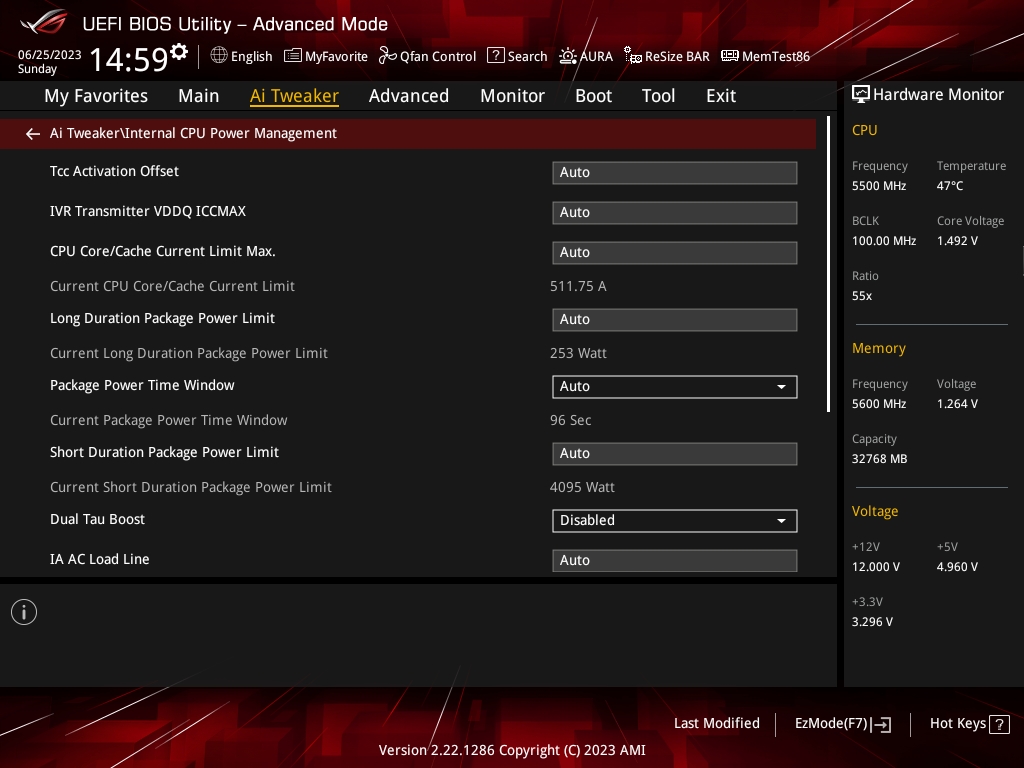

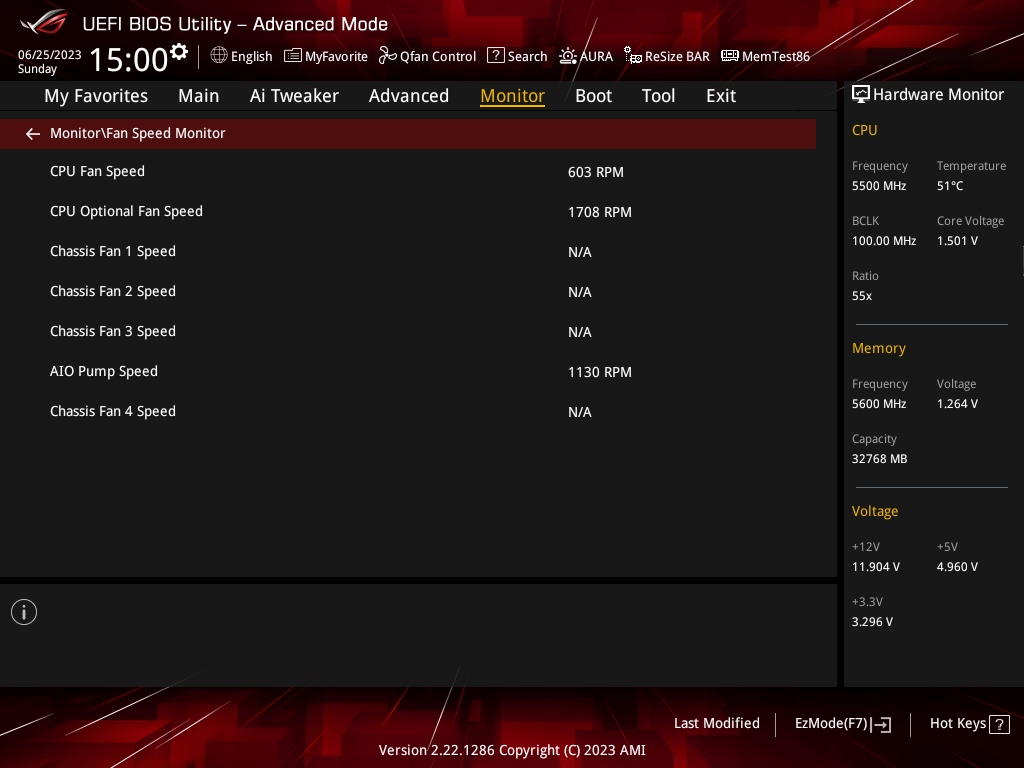

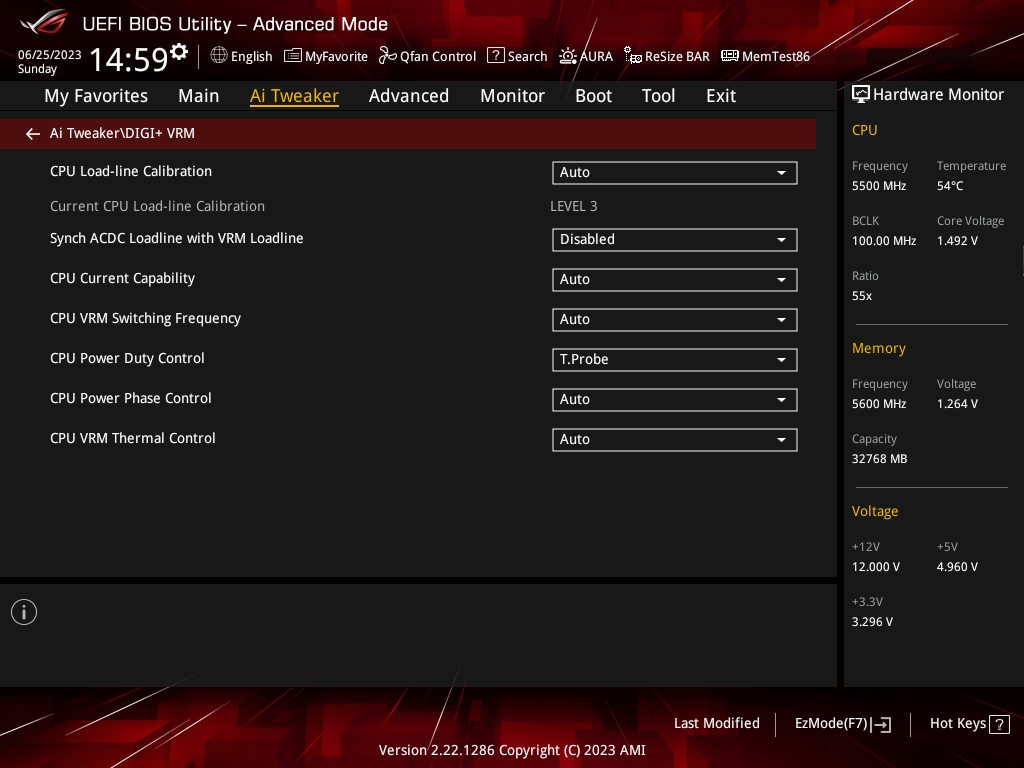

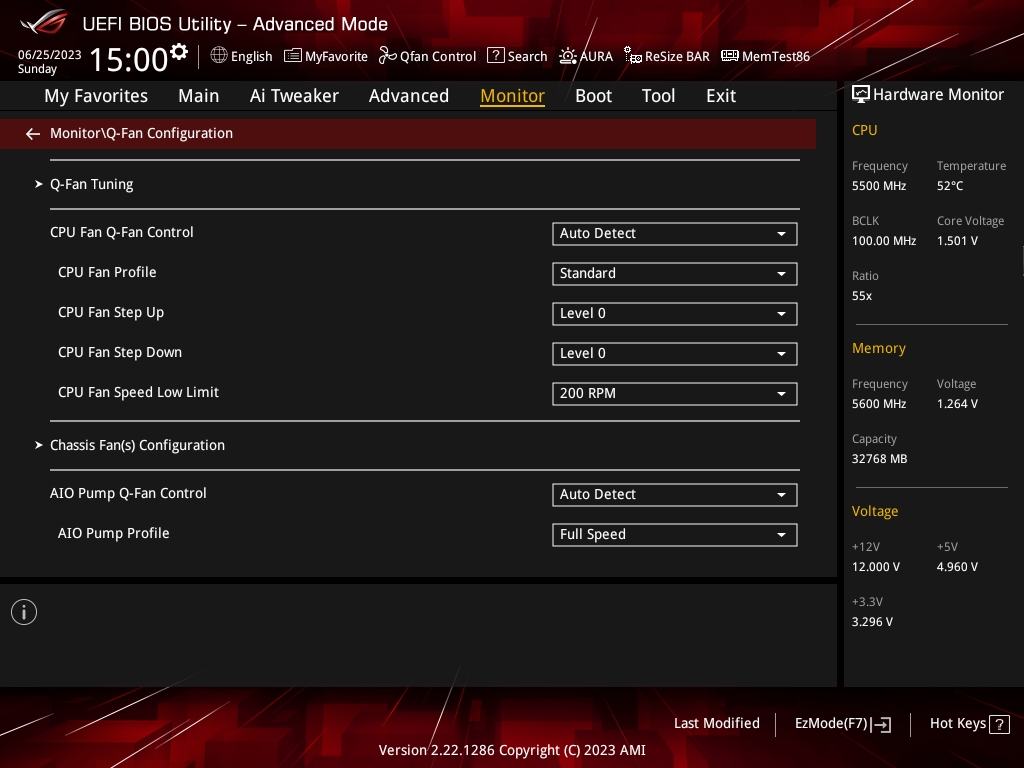

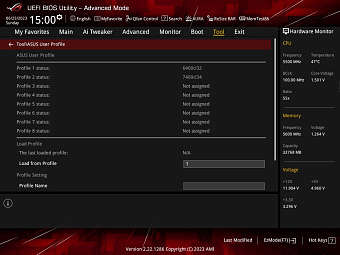

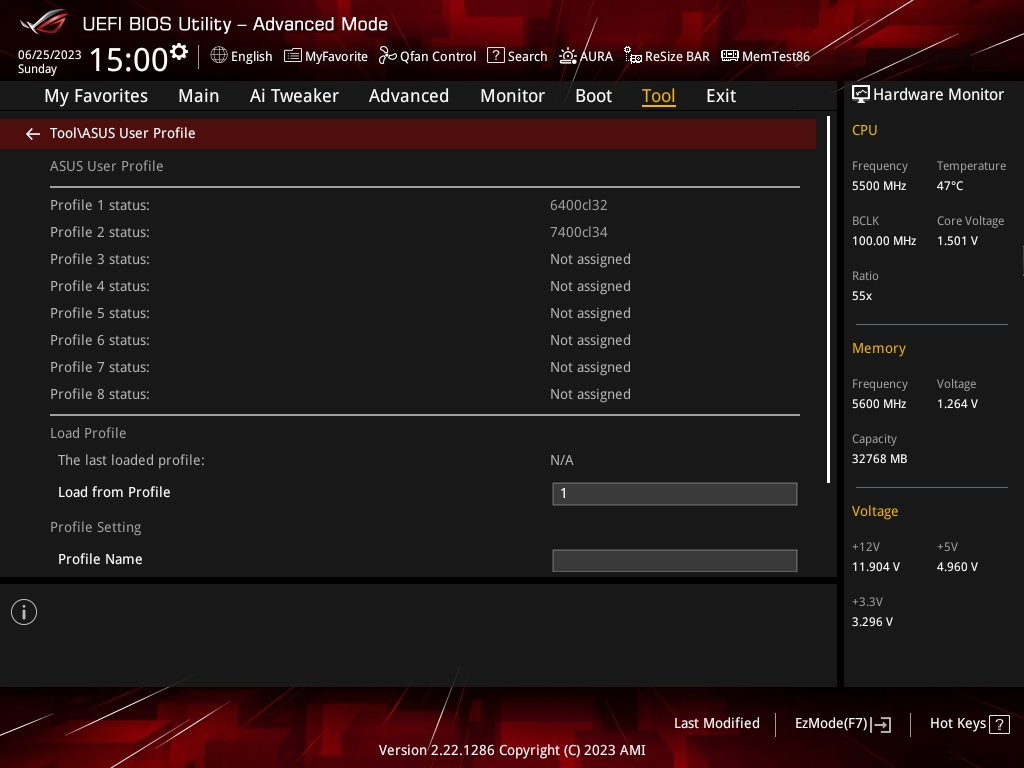

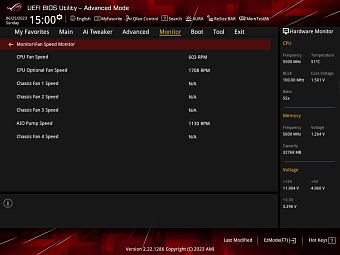

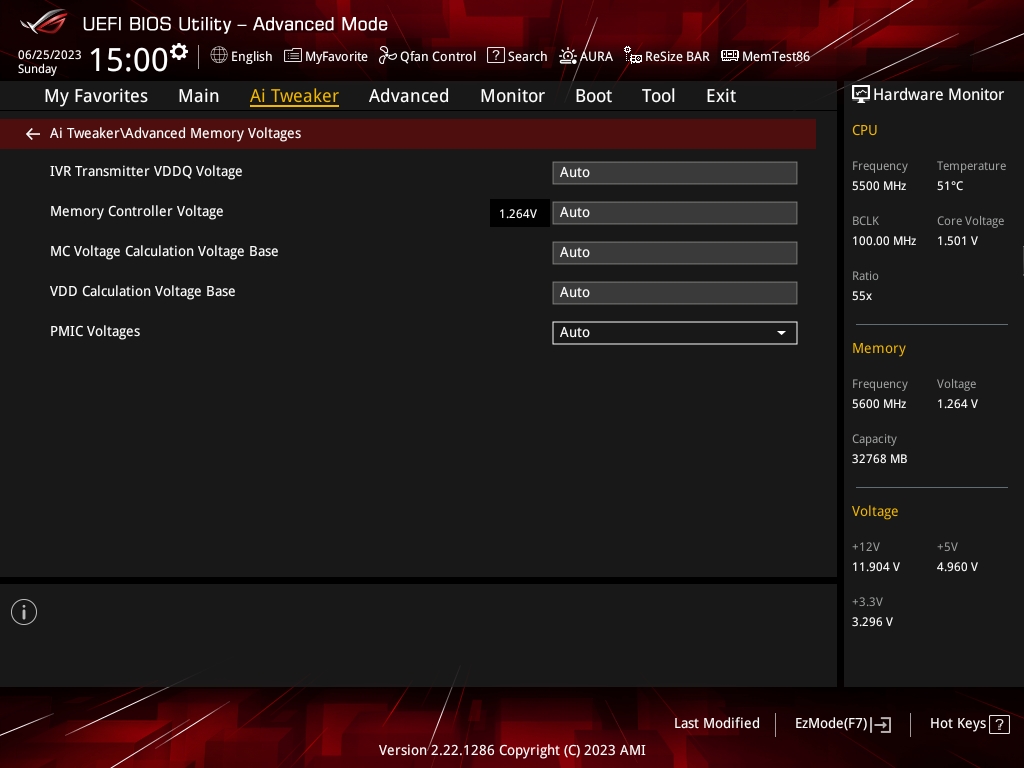

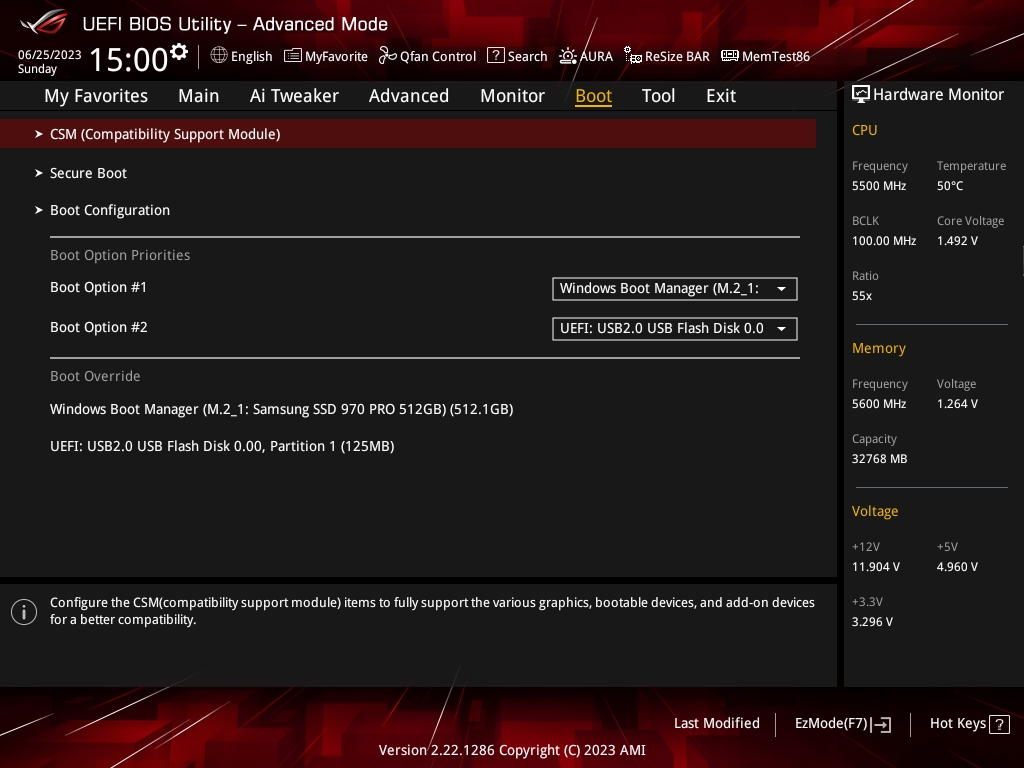

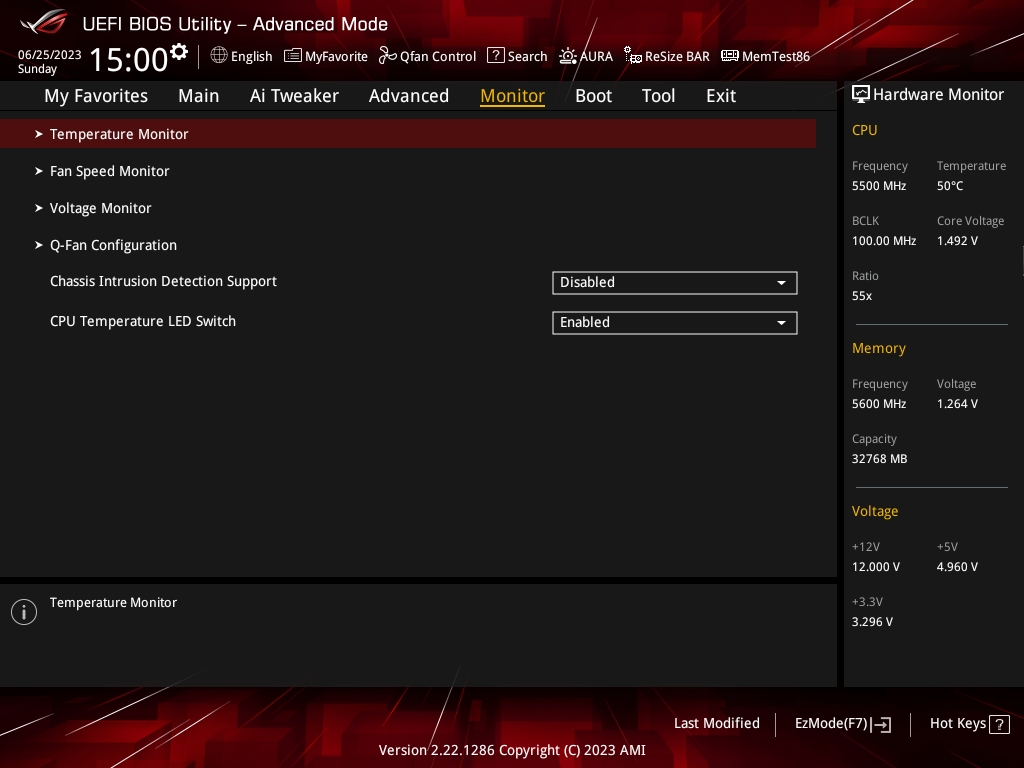

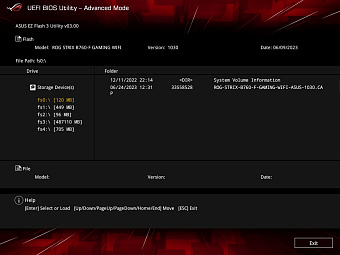

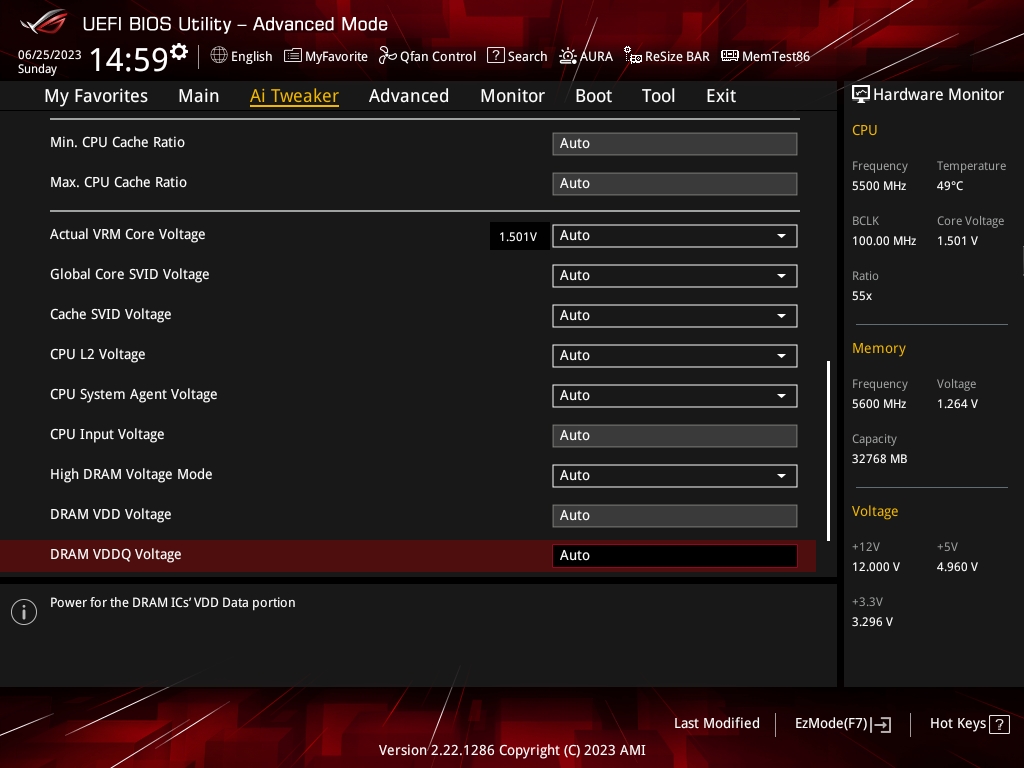

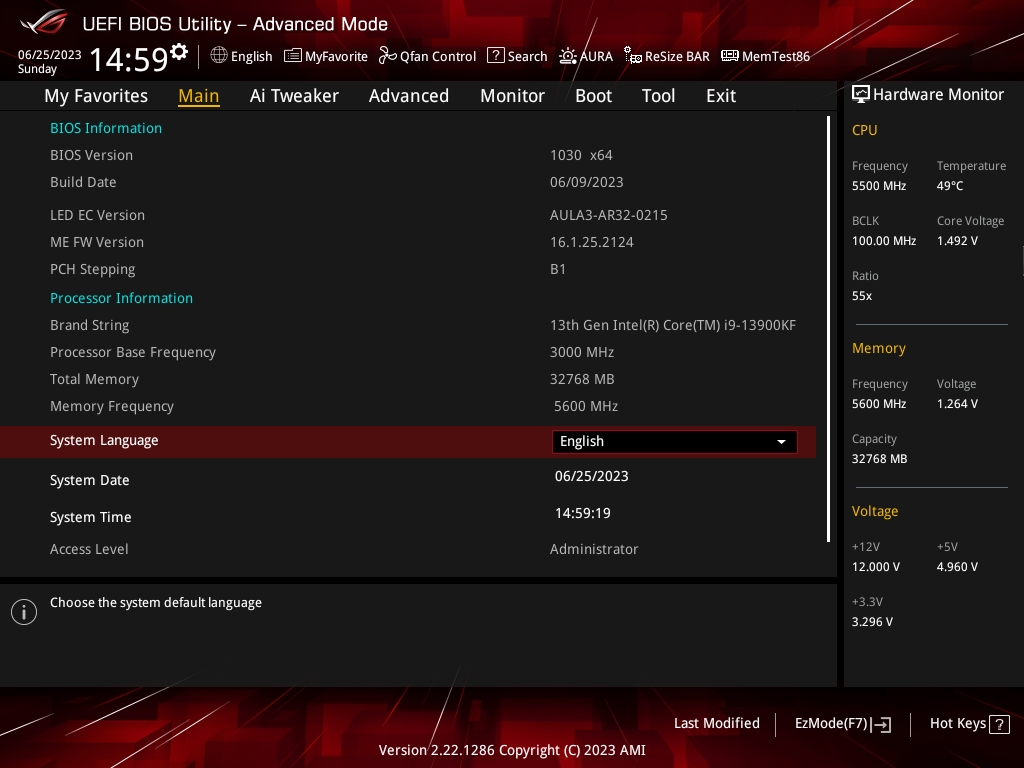

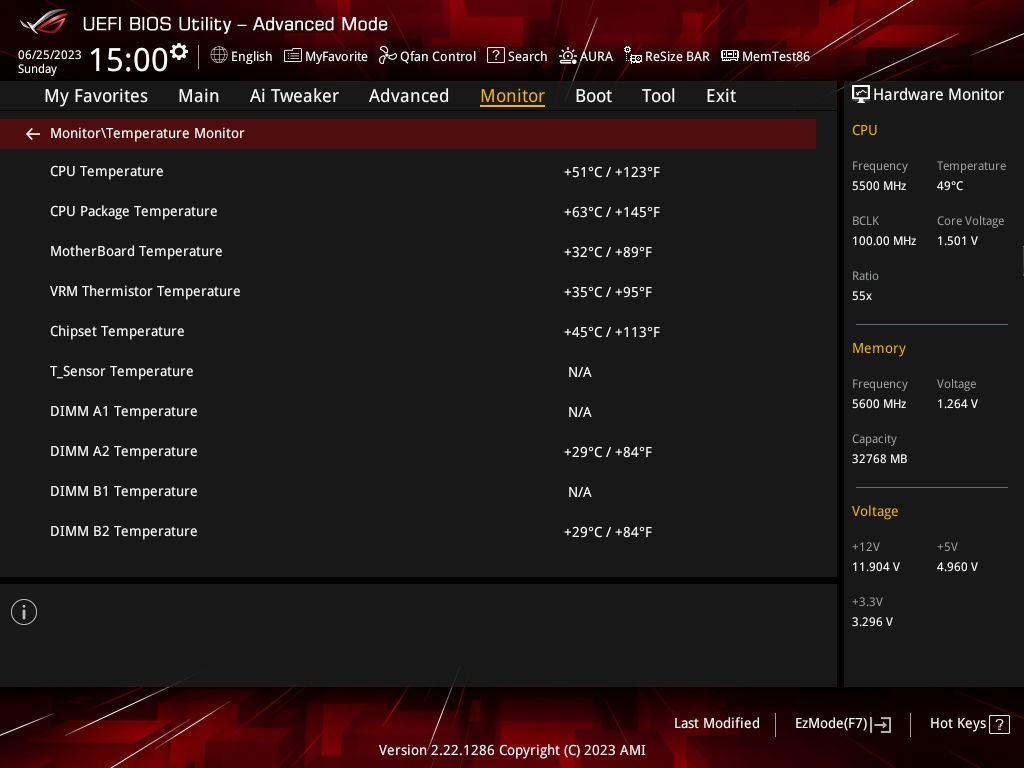

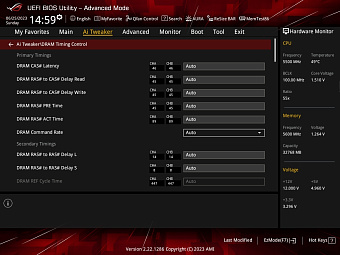

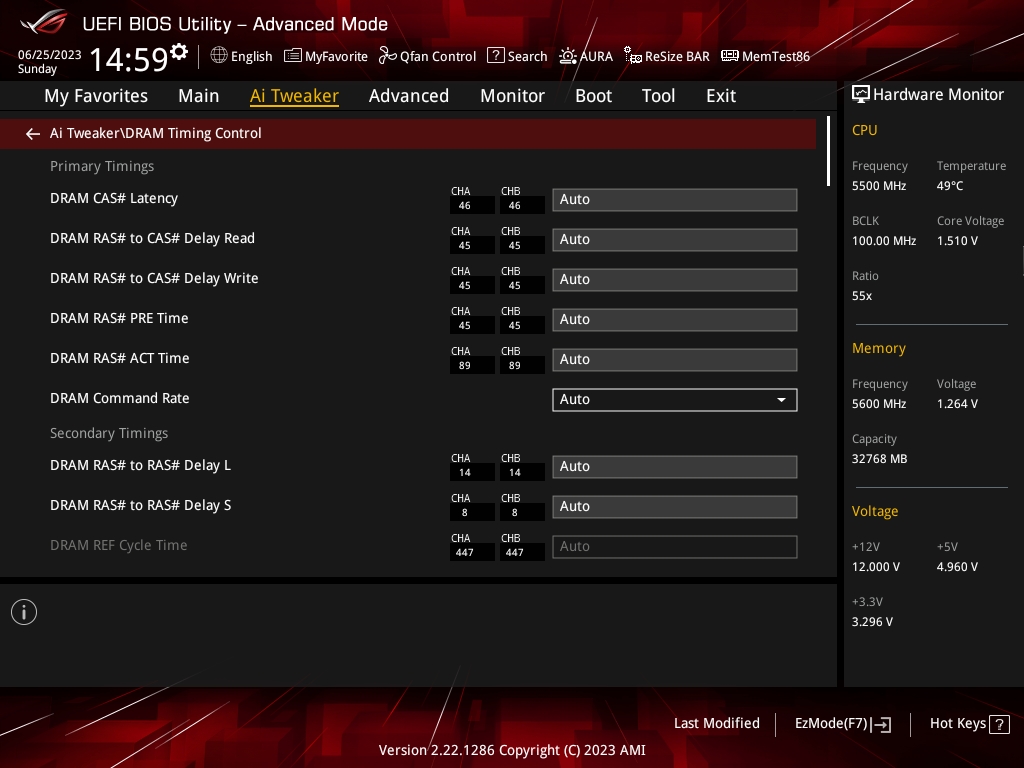

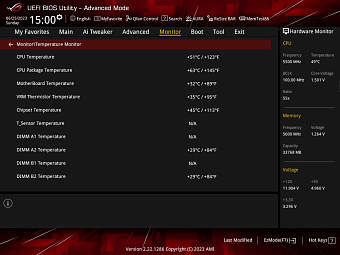

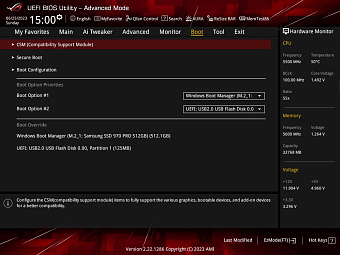

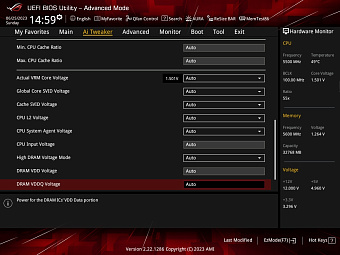

Наиболее востребованные и популярные настройки BIOS материнской платы ROG Strix B760-F Gaming Wi-Fi представлены на скриншотах ниже.

Тестовый стенд

• Процессор - Intel Core i9-13900KF
• Материнская плата - ASUS ROG Strix B760-F Gaming Wi-Fi (bios 1030)
• Видеокарта -MSI GeForce RTX 4090 GAMING X TRIO 24 Гб
• Оперативная память - Patriot Signature DDR5-5600 CL46 2x16 Гб
• Система охлаждения - EKWB Custom Loop
• Накопитель - M.2 SSD Samsung 970 Pro 512 Гб
• Блок питания - Corsair RM850x мощностью 850W
• Монитор - LG UltraGear 32GP850, 2560x1440, 180 Гц
• Операционная система - Windows 11 Pro 64-bit 22H2

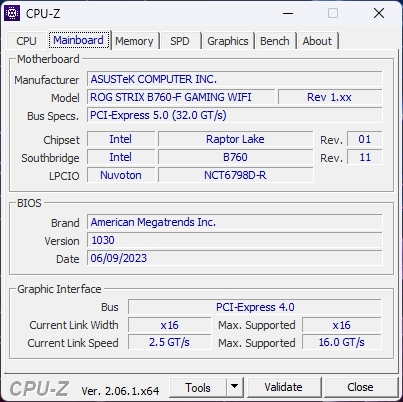

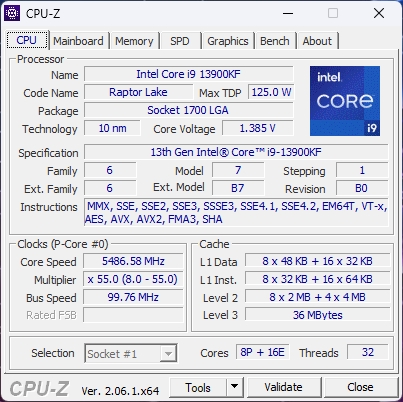

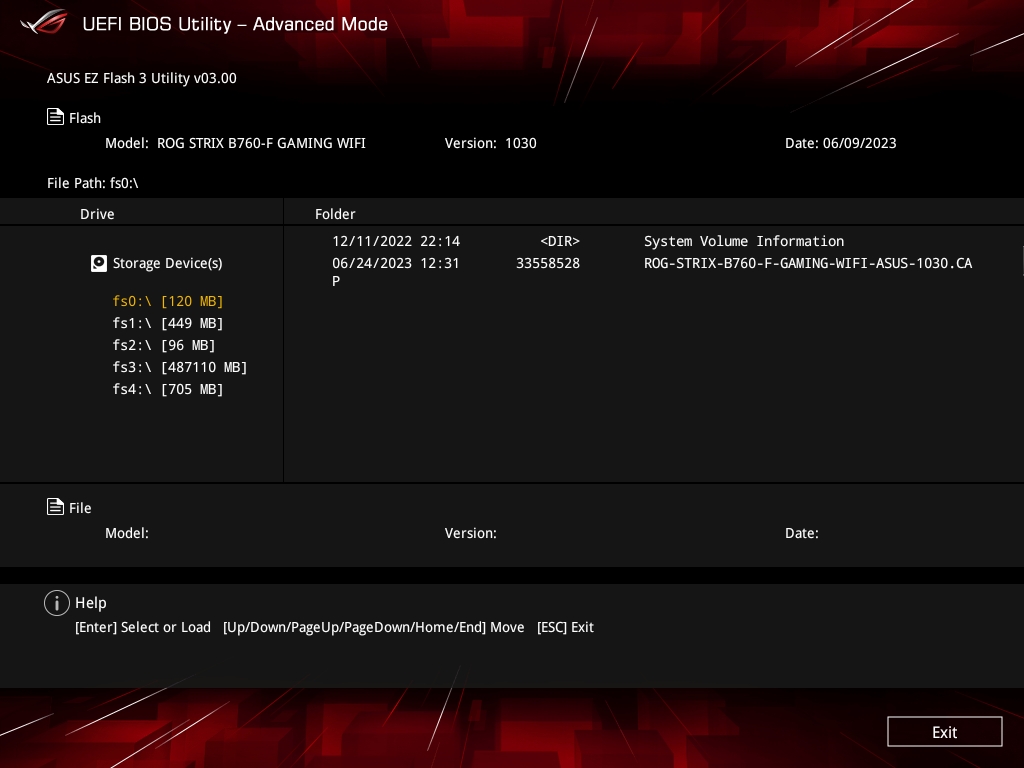

ROG Strix B760-F Gaming Wi-Fi была протестирована вместе с процессором Intel Core i9-13900KF и комплектом памяти Patriot Signature DDR5-5600 CL46 с чипами Hynix A-Die. Перед началом тестирования BIOS материнской платы был обновлен до версии 1030.

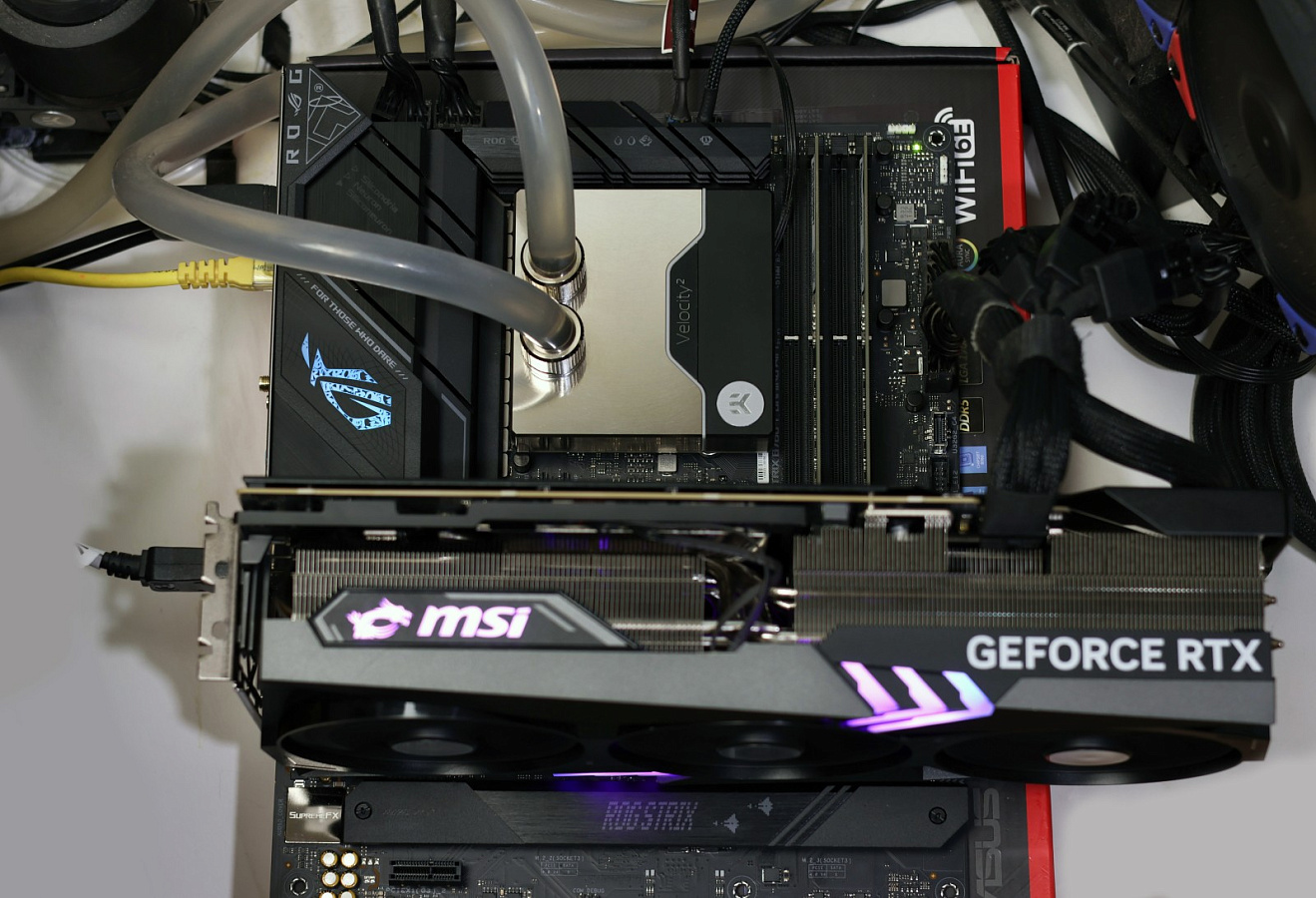

Тестовая система с ROG Strix B760-F Gaming Wi-Fi выглядела следующим образом.

Работа с DDR5 и Core i9-13900KF

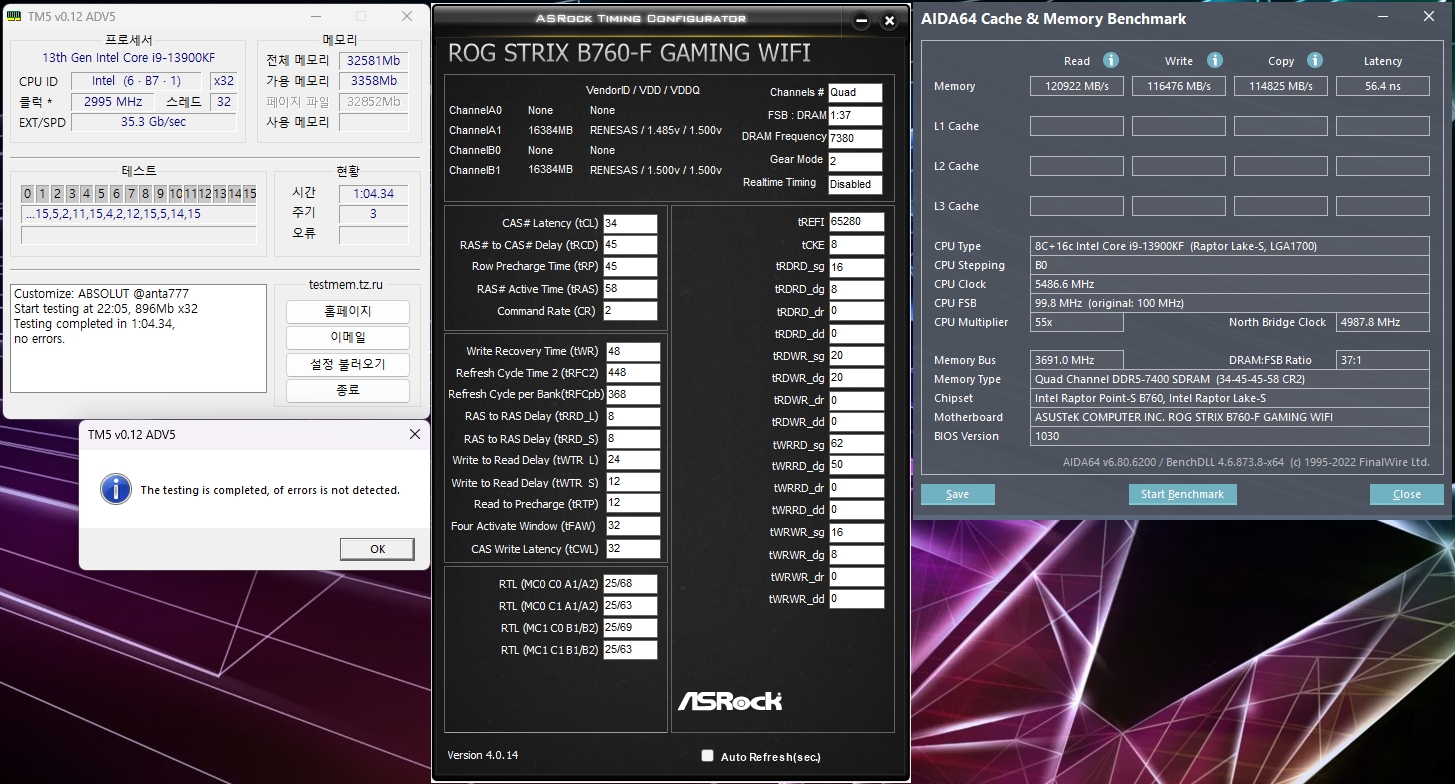

Производитель декларирует для ROG Strix B760-F Gaming Wi-Fi поддержку памяти с частотой до 7800 МГц. Мы попробовали стабилизировать наш набор ОЗУ на этой частоте, но система выдавала ошибки. Не покорился нам и режим работы DDR6-7600. Зато в режиме DDR5-7400 CL34 оперативная память заработала очень легко, а главное с достаточно агрессивными вторичными и третичными таймингами. Последние позволили существенно поднять пропускную способность и снизить задержки ОЗУ.

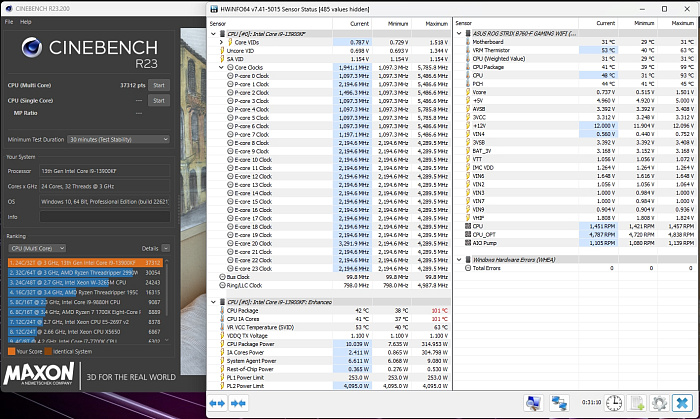

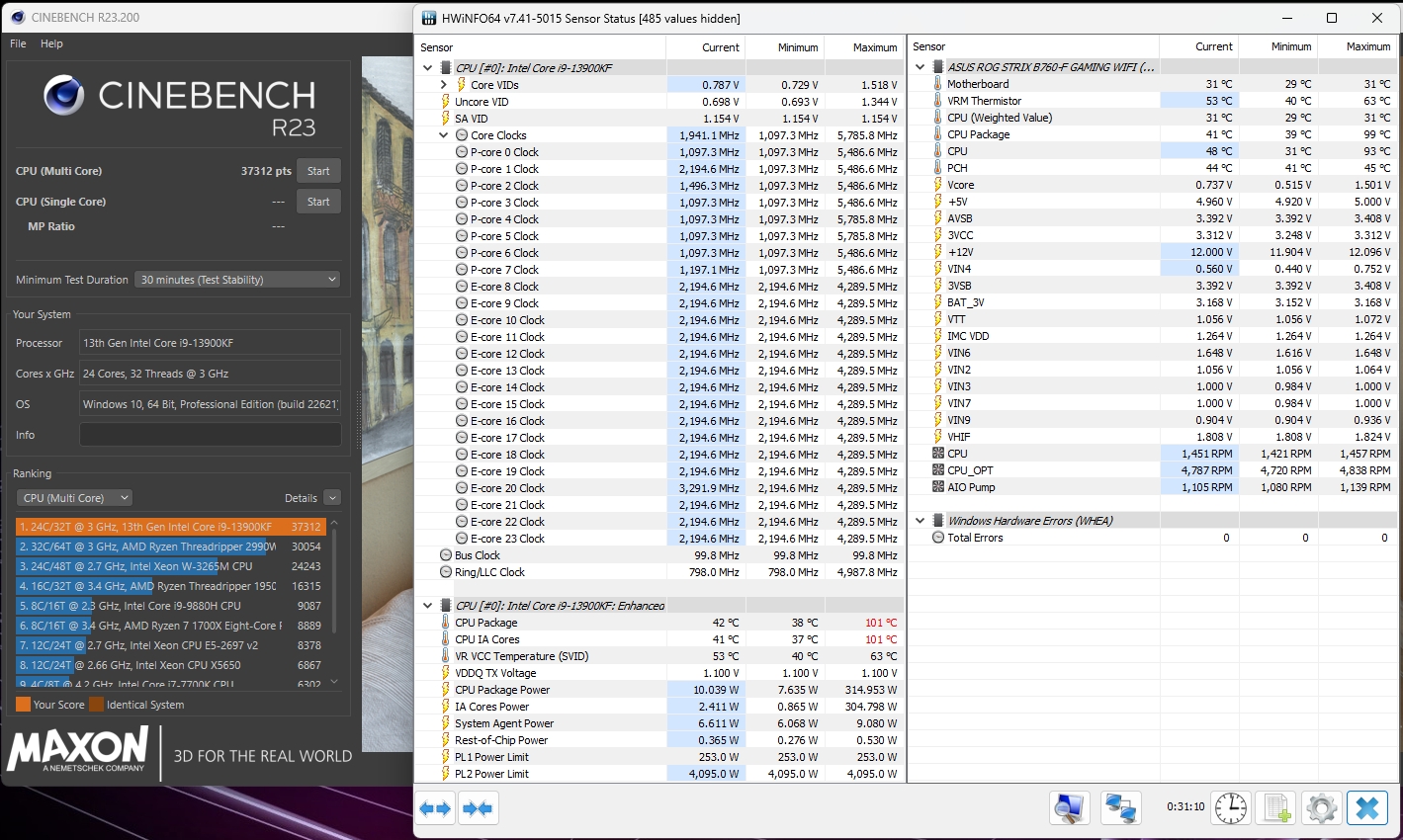

Далее мы оценили способности ROG Strix B760-F Gaming Wi-Fi работать корректно с процессором Intel Core i9-13900KF. Результат получился неоднозначным, поскольку с дефолтными настройками BIOS плата позволяла процессору потреблять слишком много энергии, приводя попутно к перегреву последнего. На лучших экземплярах материнских плат наш Core i9-13900KF потребляет в пределах 305 Вт при прохождении стресс-теста Cinebench R23. На ROG Strix B760-F Gaming Wi-Fi же это значение энергопотребления улетало за 330 Вт. Поэтому во избежание постоянного перегрева CPU мы были вынуждены применить лимиты энергопотребления для центрального процессора.

Для самой материнской платы нагрузка в 310+ Вт не доставила особых проблем. За 30 минут теста VRM прогрелся с 40 до 53 градусов Цельсия. Чипсет Intel B760 изменил свою температуру с 41 до 44 градусов Цельсия.

Оценка производительности системы с материнской платой ROG Strix B760-F Gaming Wi-Fi была произведена в трех различных конфигурациях настроек:

• память DDR5-5600 CL46 с профилем JEDEC;
• память DDR5-6400 CL32 с профилем XMP;
• память DDR5-7400 CL34 в ручном разгоне.

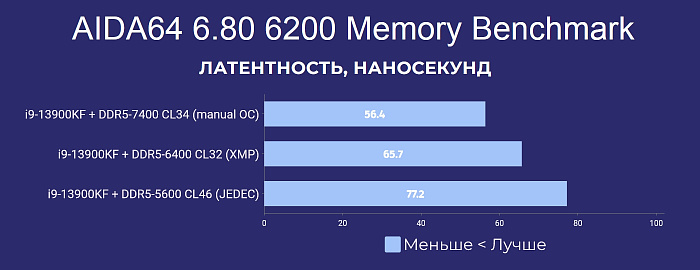

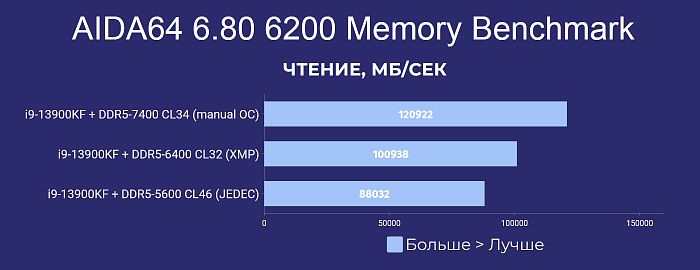

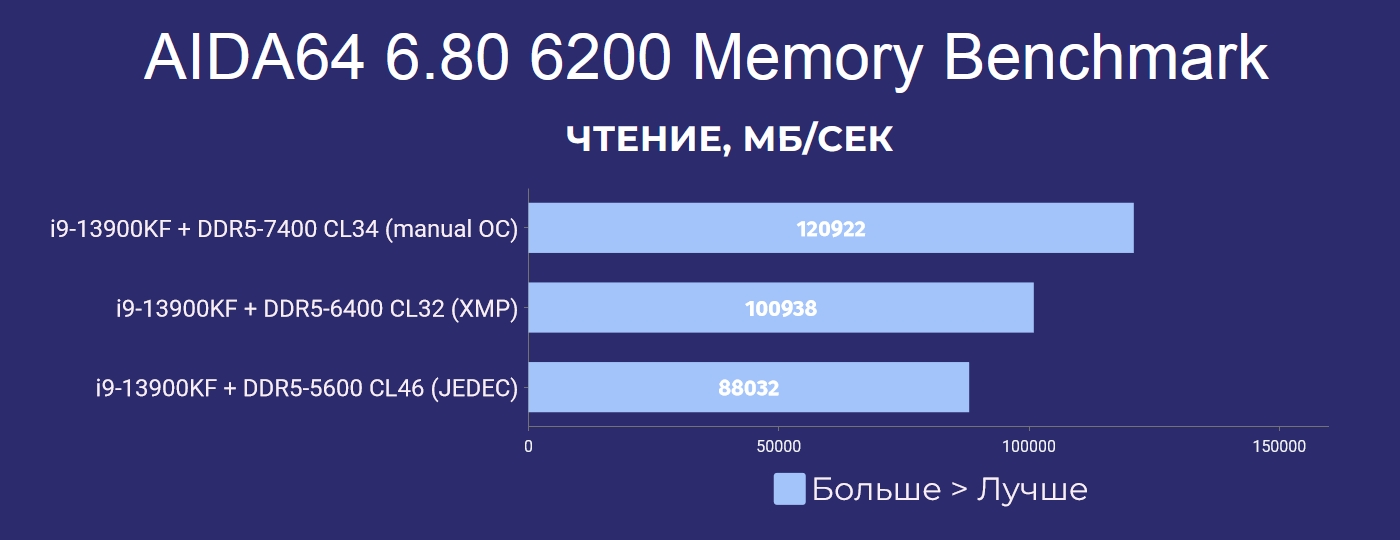

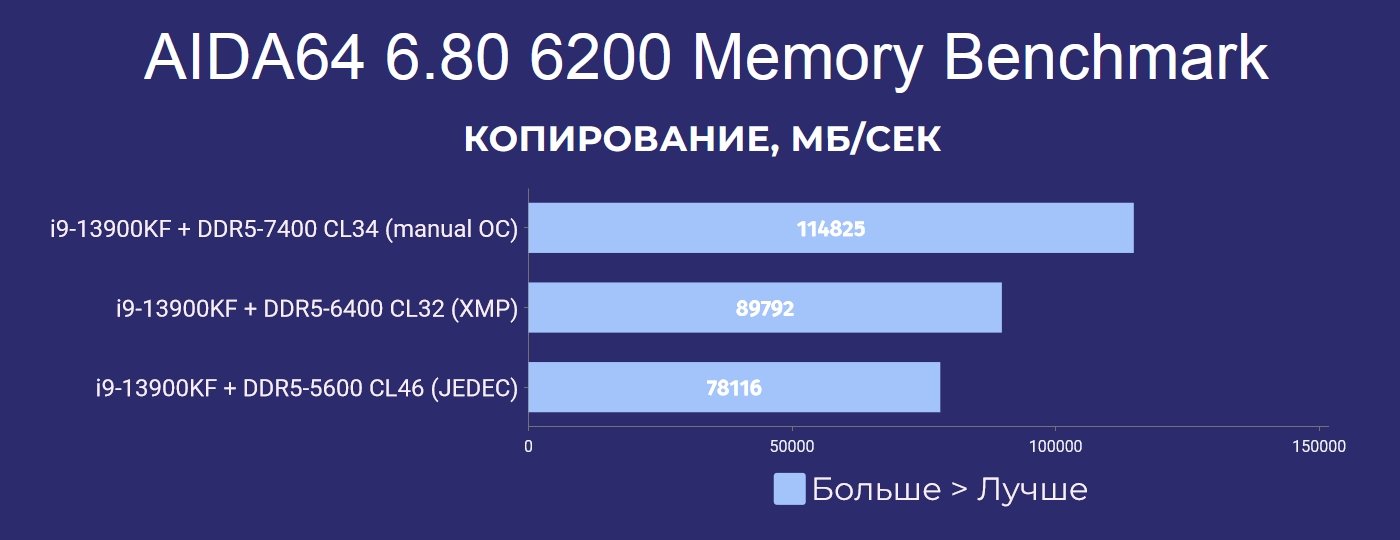

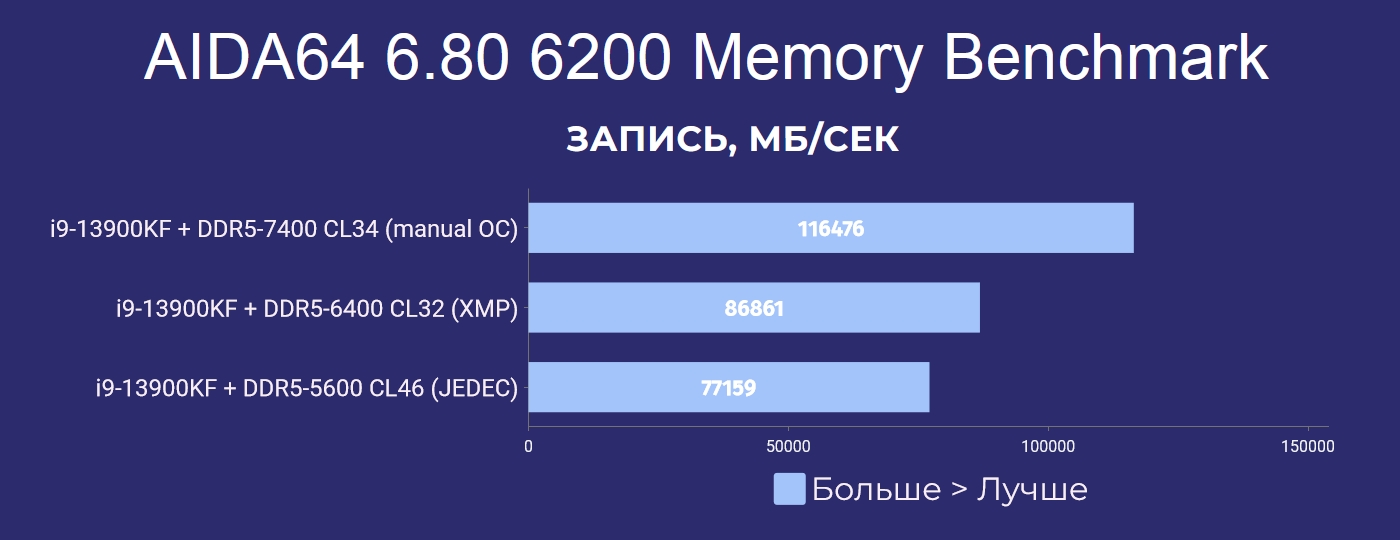

Ручной разгон ОЗУ с тонкой настройкой таймингов позволил добиться пропускной способности в районе 115-120 Гб/сек. А задержки памяти сократились с 77 до 56 наносекунд.

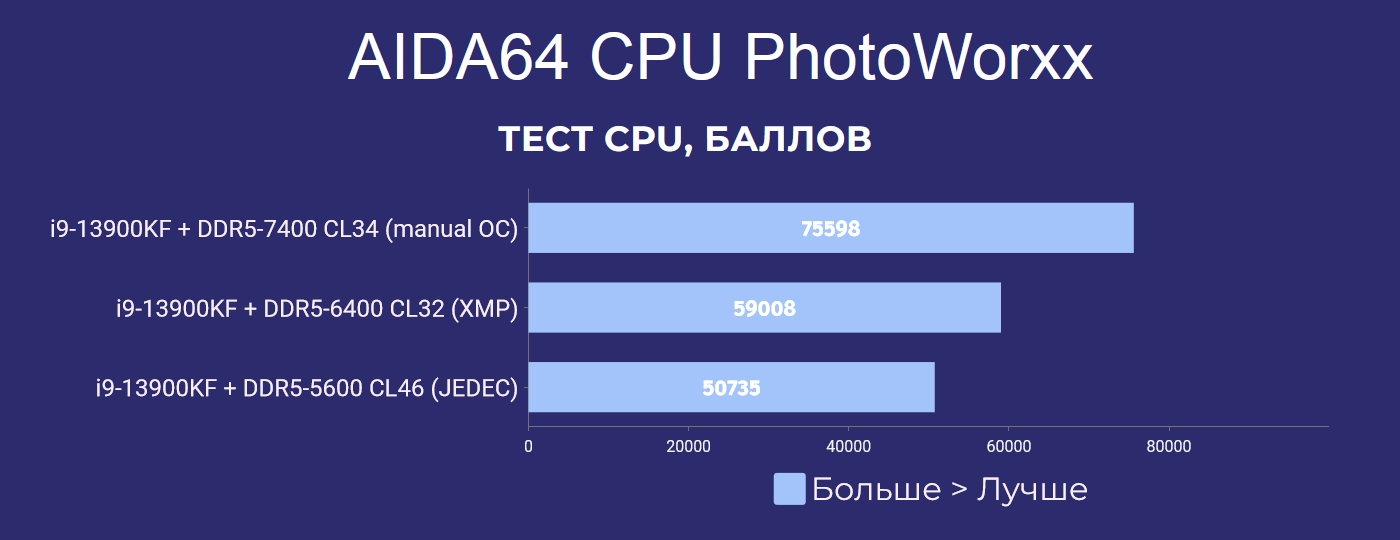

После ручного разгона памяти очень сильно выросла скорость обработки графических изображений. Это подтвердил бенчмарк AIDA64 CPU PhotoWorxx.

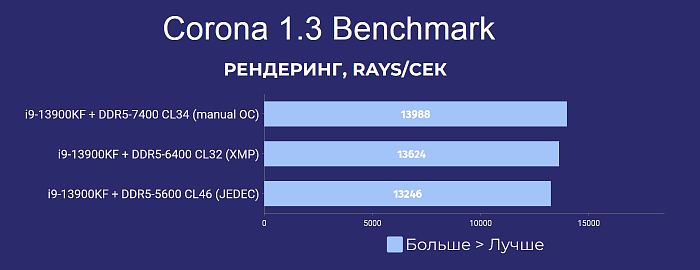

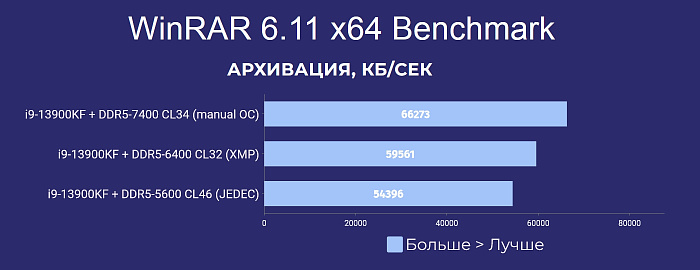

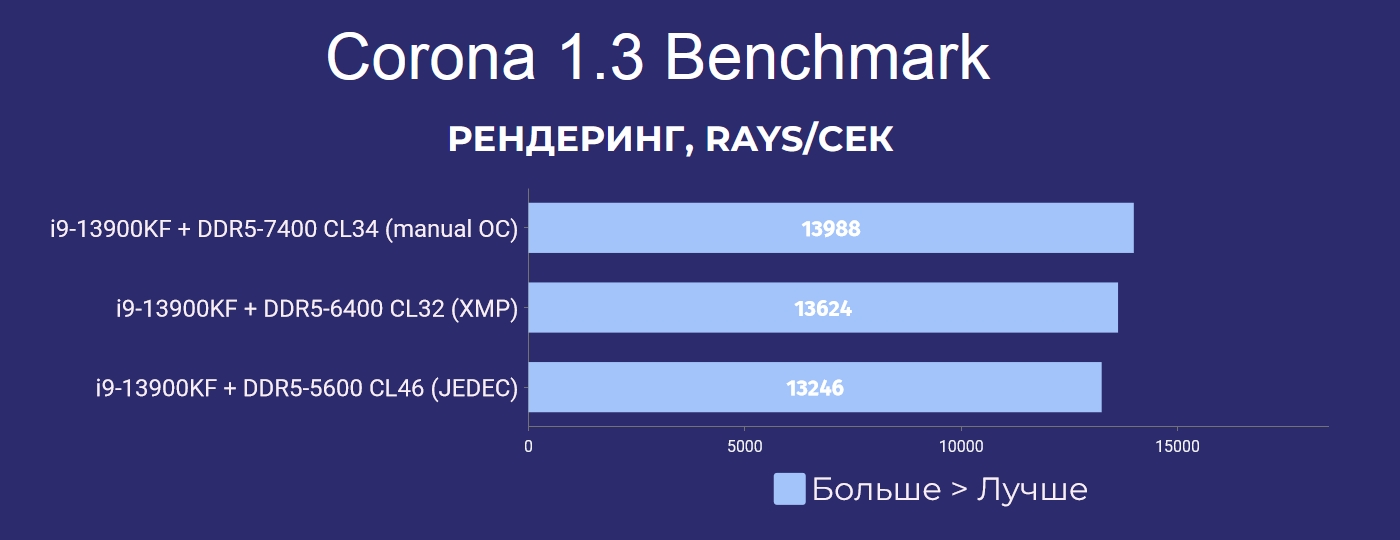

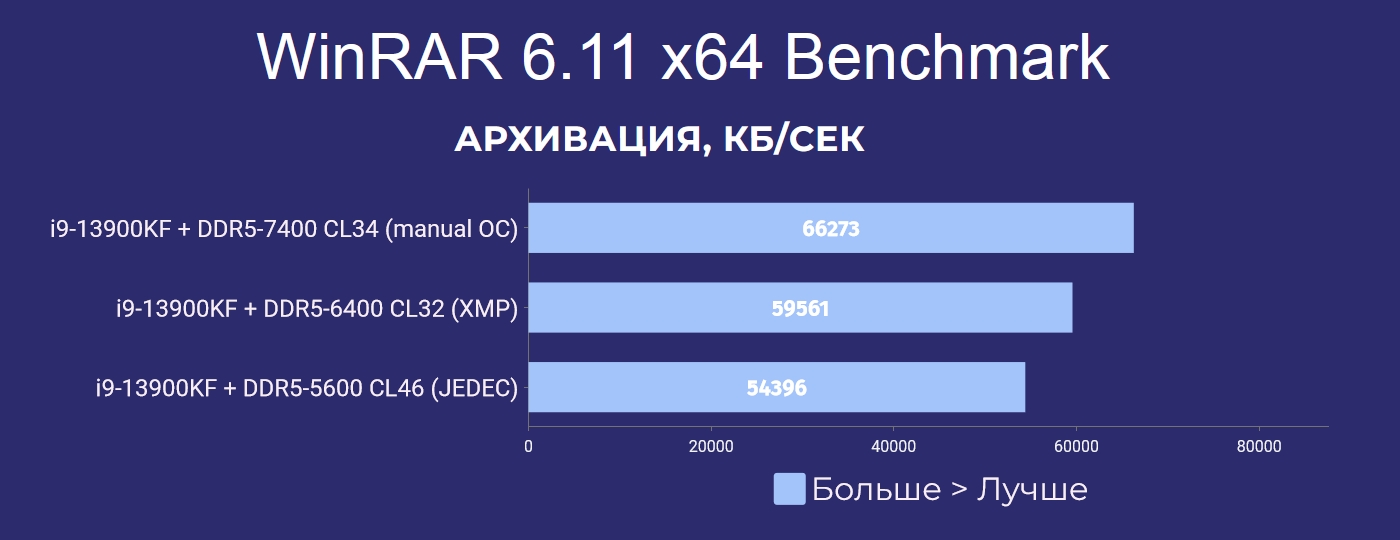

Популярный бенчмарк Corona 1.3 уже не так сильно отреагировал на разогнанную DDR5. А вот архиватор WinRAR заработал заметно быстрее, скорость выполнения операций в нем повысилась существенно.

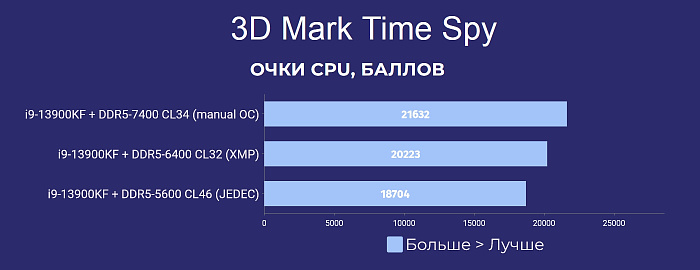

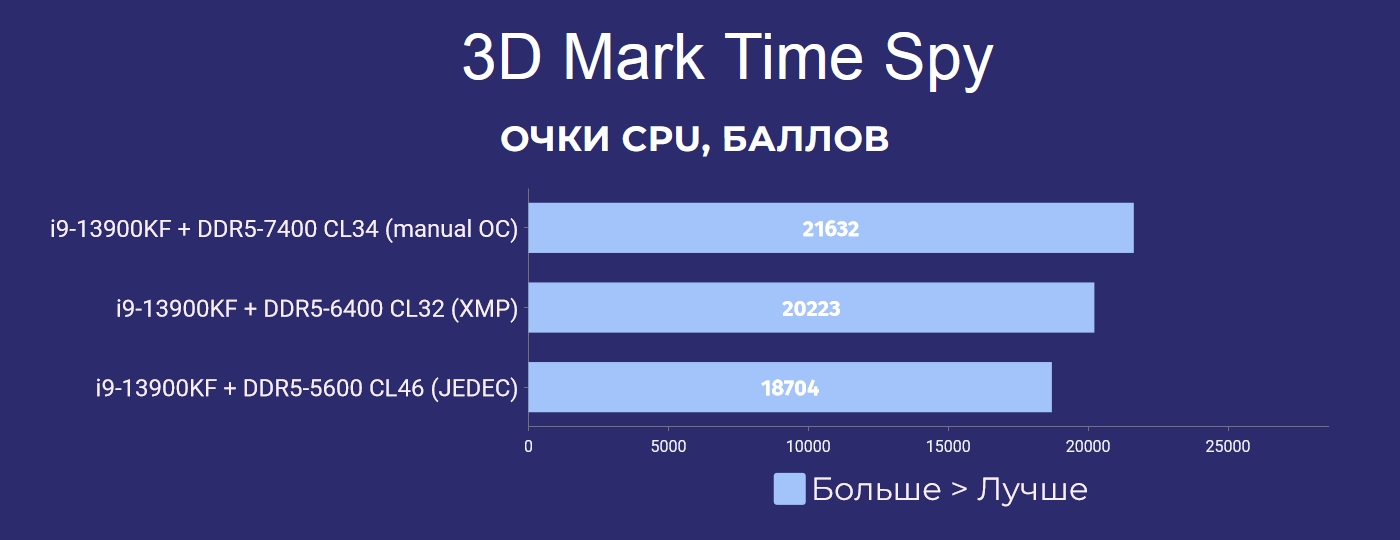

Выросла после разгона ОЗУ и эффективность работы центрального процессора при обработке физики в популярном тесте 3D Mark Time Spy.

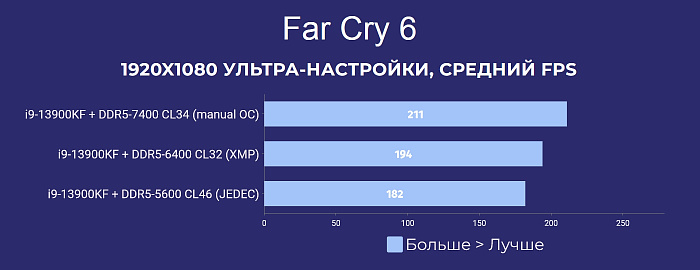

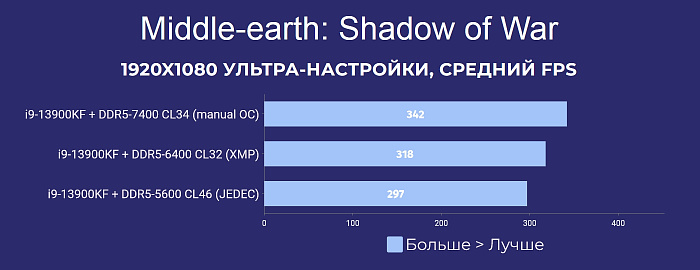

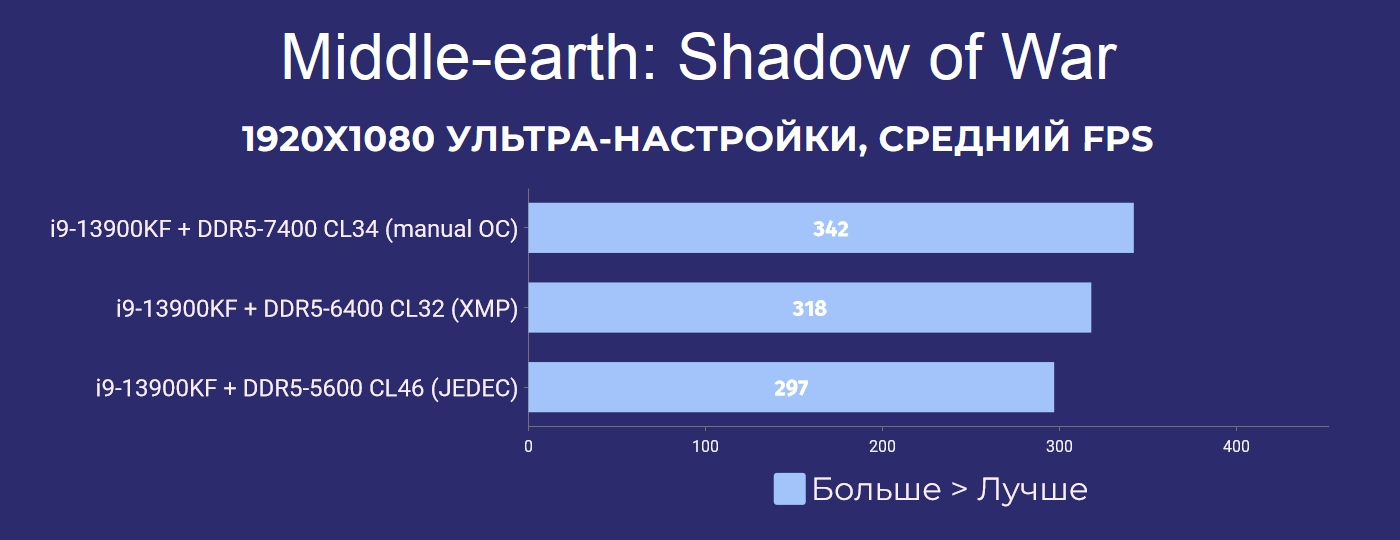

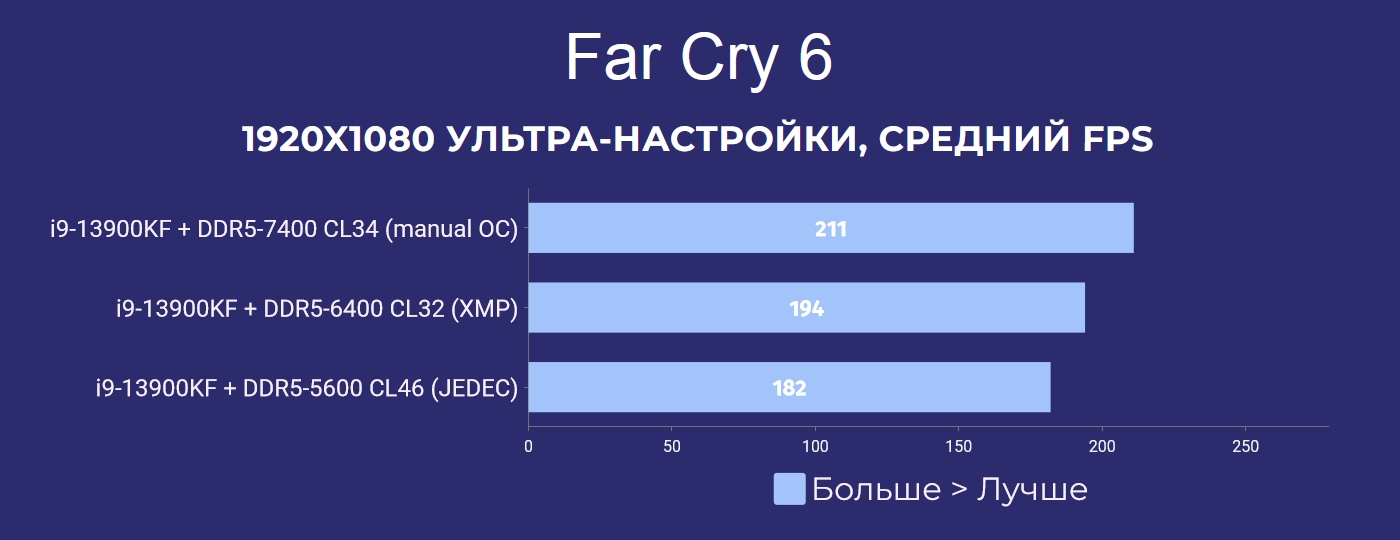

Также весьма неплохую прибавку FPS удалось получить и в играх. Вместе с видеокартой GeForce RTX 4090 значение среднего кадра возросло на 13-14%.

Заключение

ASUS ROG Strix B760-F Gaming Wi-Fi - материнская плата для игровых ПК, ключевыми особенностями которой является техническая оснащенность современными разъемами и интерфейсами. По всему тому, что есть в данной модели, эта материнская плата может дать фору некоторым бюджетным решениям с чипсетом Intel Z790. В работе ROG Strix B760-F Gaming Wi-Fi также представляет неподдельный интерес. Система питания и охлаждения отлично справляются с потреблением в 300+ Вт, сохраняя температурный режим компонентов в комфортных пределах. Неплохо у ROG Strix B760-F Gaming Wi-Fi получается и разгон памяти DDR5. Рекордов плата не бьет, но тот же режим DDR5-7400 CL34 на этой модели настроить вполне реально. Что же касается цены, то тут многое зависит от предпочтений. Если вы фанат серии Republic Of Gamers, то стоимость этого продукта не станет для вас препятствием к покупке.

Плюсы:

• стильный внешний вид;
• современный чипсет Intel B760;
• 16+1 фазная система питания процессора;
• полноценный слот PCIe 5.0 x16;
• много современных разъемов USB на тыльной панели;
• семь разъемов 4-пин PWM для охлаждения;
• неплохой разгон памяти до DDR5-7400 CL34 в практических условиях.

Минусы:

• высокая стоимость;
• небрежная работа по питанию с процессором.
