Обзор и тест системы охлаждения Xilence Performance A+ LiQuRizer LQ240 ARGB LED

Система охлаждения типа "всё в одном" востребованного типоразмера 240 мм, не требующая обслуживания жидкостного контура в гарантийный период.
Обзор и тест системы охлаждения Xilence Performance A+ LiQuRizer LQ240 ARGB LED

В 2020 году в сегменте AIO-систем жидкостного охлаждения значительно возросла конкуренция. Появилось немало моделей от производителей, которые ранее не были представлены продукцией данного класса. Примером такой "пробы пера" являет Xilence Performance A+ LiQuRizer LQ240 ARGB LED, которая базируется на радиаторе типоразмера 240 мм с непременным атрибутом модной современности — подсветкой вентиляторов и водоблока на Addressable RGB-светодиодных лентах.

Спецификация

Общая информация:
  • Модель: Xilence Performance A+ LiQuRizer LQ240 ARGB LED;
  • Артикул: XC977;
  • Тип: предзаполненная необслуживаемая система жидкостного охлаждения типа "всё в одном" (AIO);
  • TDP: 300 Вт;
  • Термоинтерфейс: шприц с термопастой в комплекте;
  • Вес: 1,38 кг.
Совместимость с процессорными разъёмами:
  • Intel: LGA 2066, 2011-v3, 2011, 1366, 1200, 1156, 1155, 1151 v2, 1151, 1150;
  • AMD: TR4, AM4, AM3 (+), AM2 (+), FM2(+), FM1.
Радиатор:
  • Размеры радиатора (Д x Ш x В): 274 x 120 x 27 мм;
  • Материал радиатора: алюминий;
  • Соединительные трубки: резиновые, в дополнительной оплётке;
  • Длина трубок: 40 см.
Вентиляторы:
  • Количество: 2 шт.;
  • Размеры: 120 х 120 х 25 мм;
  • Скорость вращения крыльчатки: 500-1500 оборотов в минуту;
  • Воздушный поток: максимум 68,2 CFM;
  • Воздушное давление: 1,87 мм H2O;
  • Уровень шума: 18-30,2 дБА;
  • Коннектор: 4-pin PWM + 3-pin (Aura Sync);
  • Номинальное напряжение: вентилятор — 12 В, подсветка — 5 В;
  • Ресурс (MTBF): не указан.
Помпа:
  • Скорость: 2100 об./мин.;
  • Подшипник: керамический;
  • Материал основания водоблока: медь;
  • Уровень шума: 25 дБА;
  • Коннектор: З-pin/SATA + 3-pin (Aura Sync);
  • Номинальное напряжение: помпа — 12 В, подсветка — 5 В;
  • Ресурс (MTBF): не указан.

Упаковка и комплектация

На примере недавно протестированных блоков питания от Xilence мы уже успели познакомиться с дизайнерским оформлением упаковок с изображениями, напоминающими карандашные наброски внешнего вида устройств. Аналогично выглядит и коробка с системой жидкостного охлаждения. Её размер составляет 409 x 140 x 216 мм, а по бокам приклеены заводские стикеры на вскрытие.

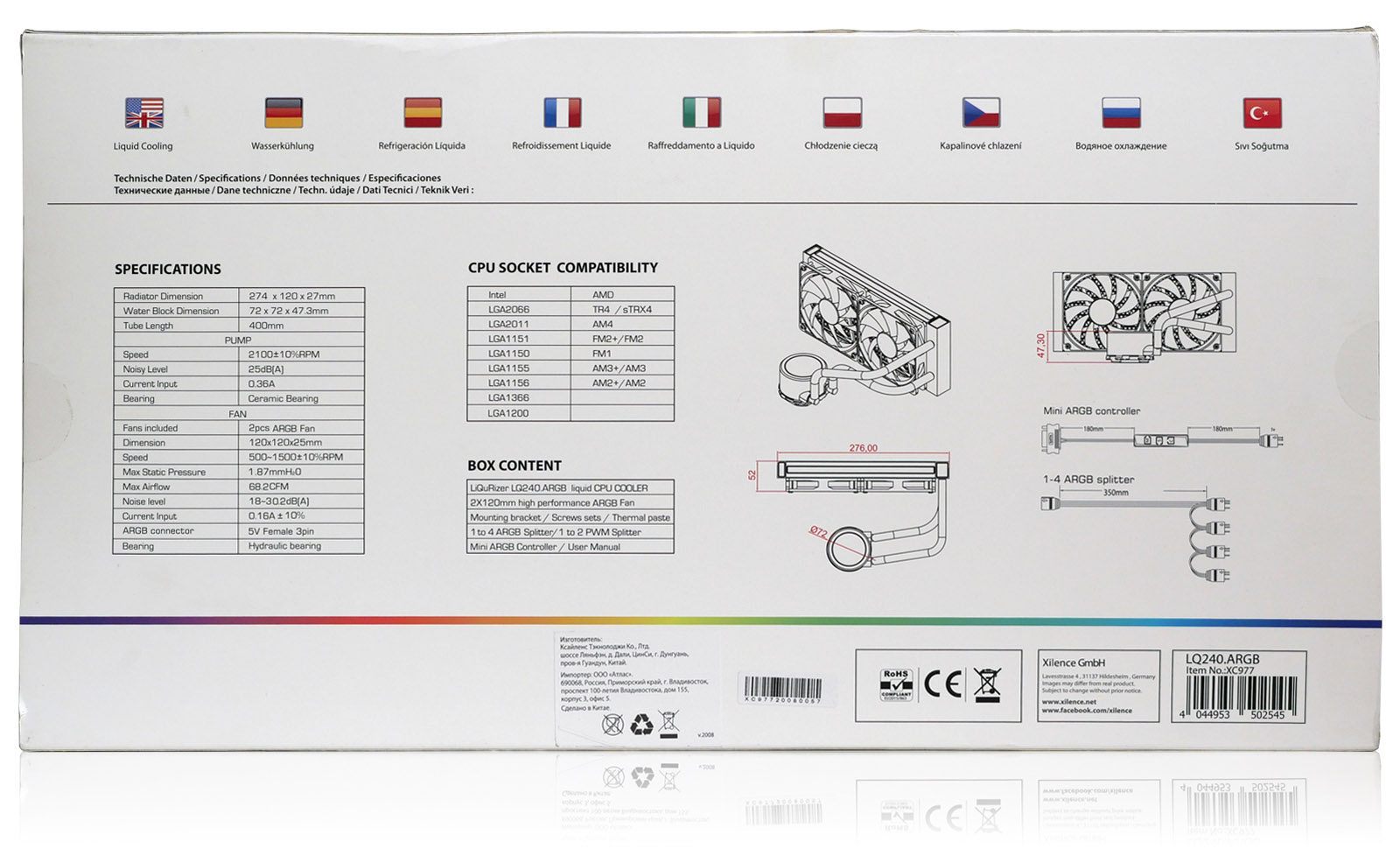

С обратной стороны коробки перечислена ключевая информация об устройстве от таблички со спецификацией до схематичных чертежей с размерами. Большая часть информации на английском языке.

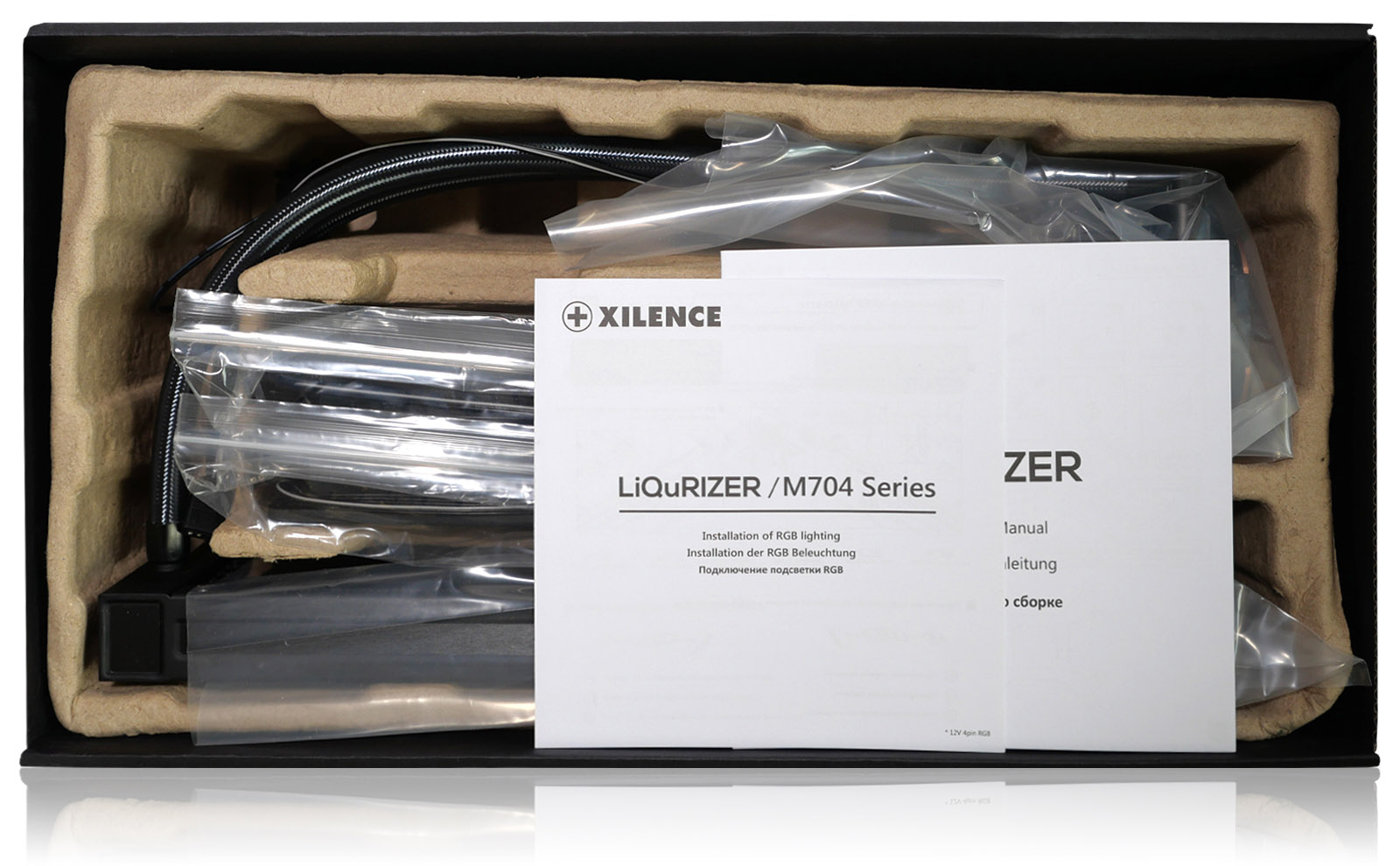

Под наружной цветной тонкой упаковкой скрывается более плотная чёрная коробка с распространённым вариантом вкладыша из переработанного картона, выполненного по форме отдельных компонентов системы жидкостного охлаждения. Это проверенный временем вариант защиты, не вызывающий опасений относительно возможных механических повреждений при транспортировке.

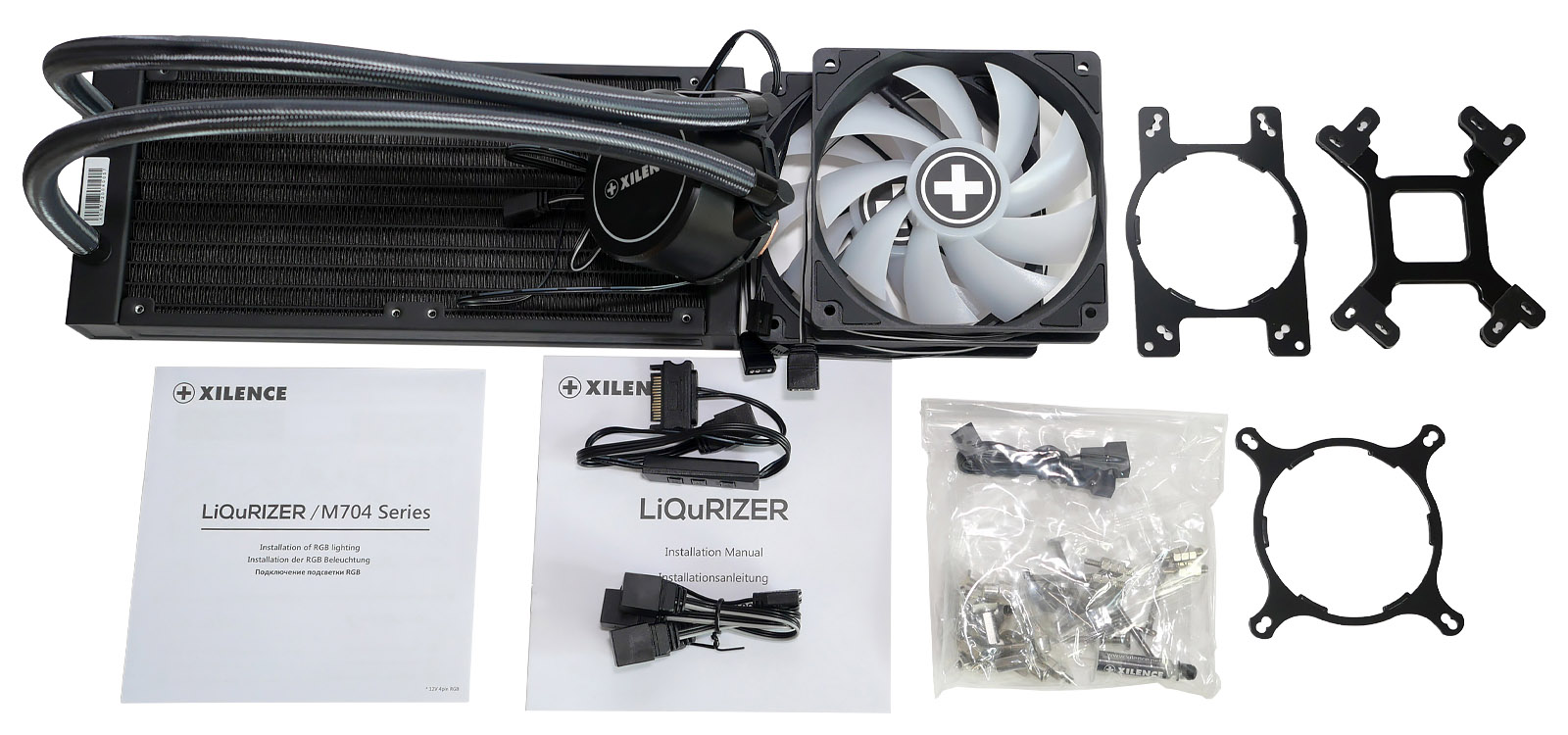

Комплектация неплохая. В состав вошли все необходимые детали для использования системы охлаждения с большинством процессоров AMD и Intel последних лет, относимых к desktop-сегменту:

  • Предзаправленный AIO-жидкостный контур охлаждения типоразмера 240 мм;
  • Два 120-мм вентилятора;
  • Универсальный металлический бэкплейт для сокетов с мягкой подкладкой на самоклеящейся основе;
  • Универсальный набор крепежных элементов для сокетов AMD и Intel;
  • Набор винтов разной длины для крепления вентиляторов и радиатора;
  • Разветвлённый кабель синхронизации ARGB-подсветки контроллера с материнскими платами;
  • Разветвитель длиной 198+100 мм для синхронного подключения вентиляторов к одному PWM-разъёму;
  • Контроллер ARGB-эффектов;
  • Проводной переходник питания помпы с трёконтактного вентиляторного штекера на SATA;
  • Пользовательская инструкция по установке системы охлаждения;
  • Пользовательская инструкция по подключению подсветки.

Судя по комплектации и исполнению система охлаждения вероятнее всего является ребрендированным вариантом ID-COOLING ZOOMFLOW 240X ARGB со слегка измененными вентиляторами и модулем подсветки водоблока.

Внешний вид и особенности конструкции

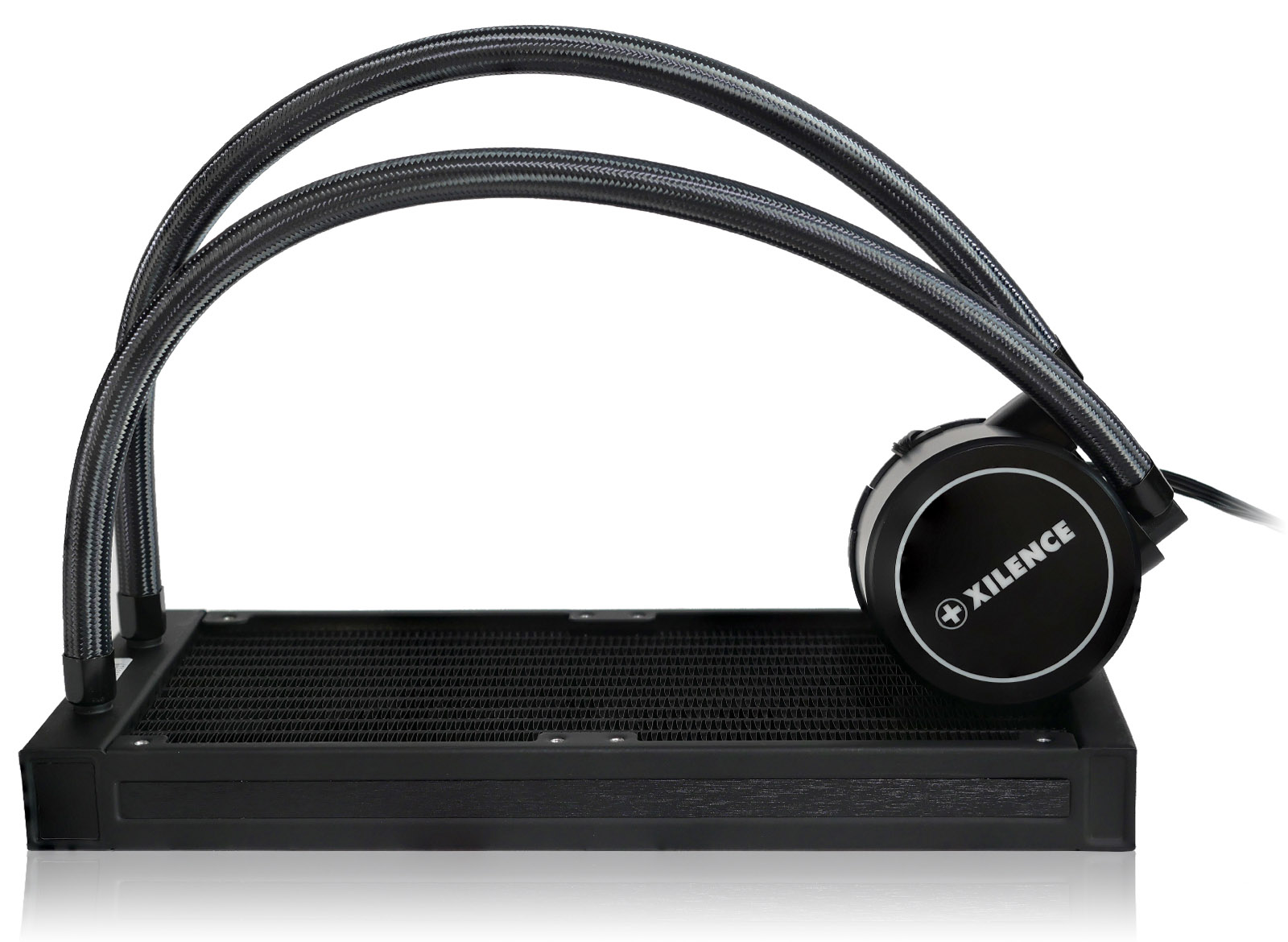

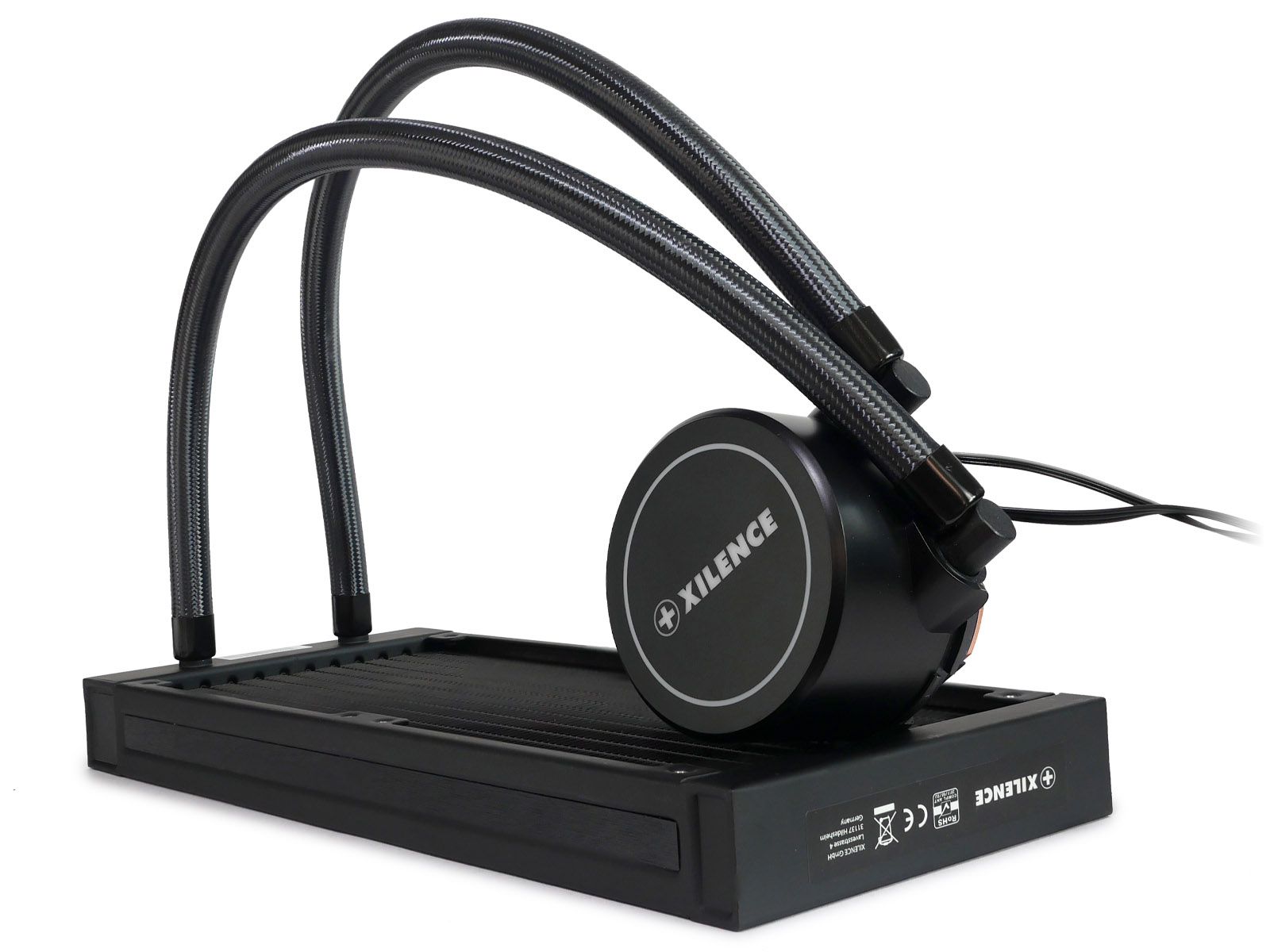

Для необслуживаемых жидкостных контуров уже стала стандартом "де-факто" компоновка, включающая в себя водоблок (в котором совмещён теплосъёмник и помпа), соединённый гибкими шлангами с выносным радиатором, на котором закрепляются вентиляторы. Xilence XC977 выполнена именно по этой схеме. Заправка специальной жидкостью сделана в заводских условиях, а на радиаторе нет клапана для дозаправки, следовательно, какое-либо обслуживание пользователем не предусмотрено ни в гарантийный, ни в последующие периоды. Тяжело однозначно дать оценку такой реализации. Особенно с учетом того факта, что при первом запуске, а также после длительного простоя более суток, первые полминуты в тестируемом экземпляре слышны звуки движения пузырьков воздуха, а следовательно, заправка контура неидеальна (возможно — это "особенность" конкретного экземпляра).

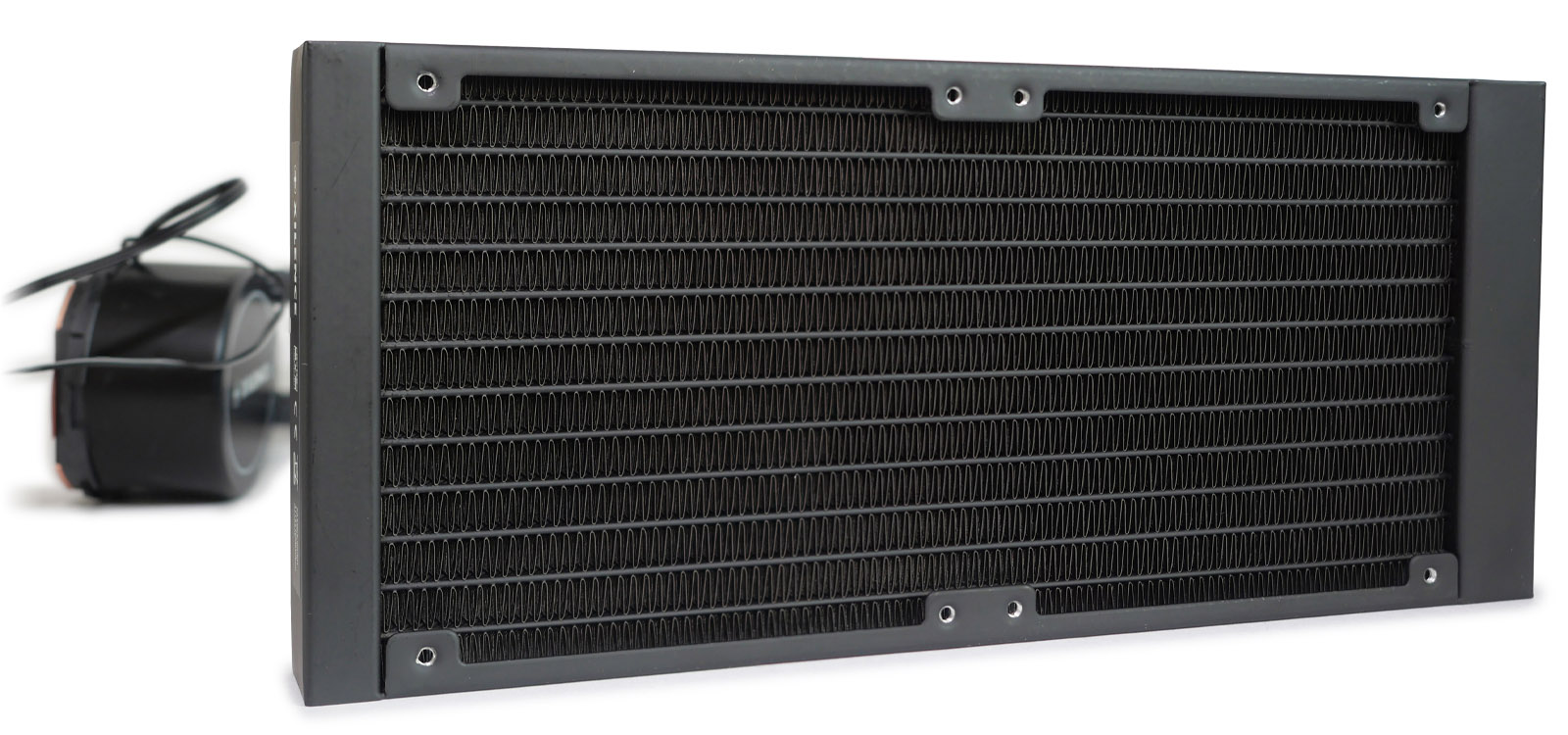

Алюминиевый радиатор системы охлаждения являет собой типовую конструкцию из защитного каркаса и двенадцати тонких каналов с увеличением полезной площади рассеивания тепла путём заполнения пространства между ними металлической гофролентой. С учетом служебных выступов, скрывающих закольцовку каналов, его длина составляет 276 мм.



Для соединения основных блоков используются два гибких резиновых армированных шланга длиной 40 см, облачённых в дополнительную нейлоновую оплётку, концы которой аккуратно заведены под защитные металлические "юбки" фитингов. Опрессовка с обеих сторон аккуратная, с использованием прямых фитингов на радиаторе и поворотных на водоблоке.

Корпус водоблока сделан из чёрного матового пластика в виде цилиндрической башни диаметром ~70 мм и высотой ~48 мм. Основным элементом дизайна является модуль подсветки в виде логотипа Xilence, заключенного в кольцо.

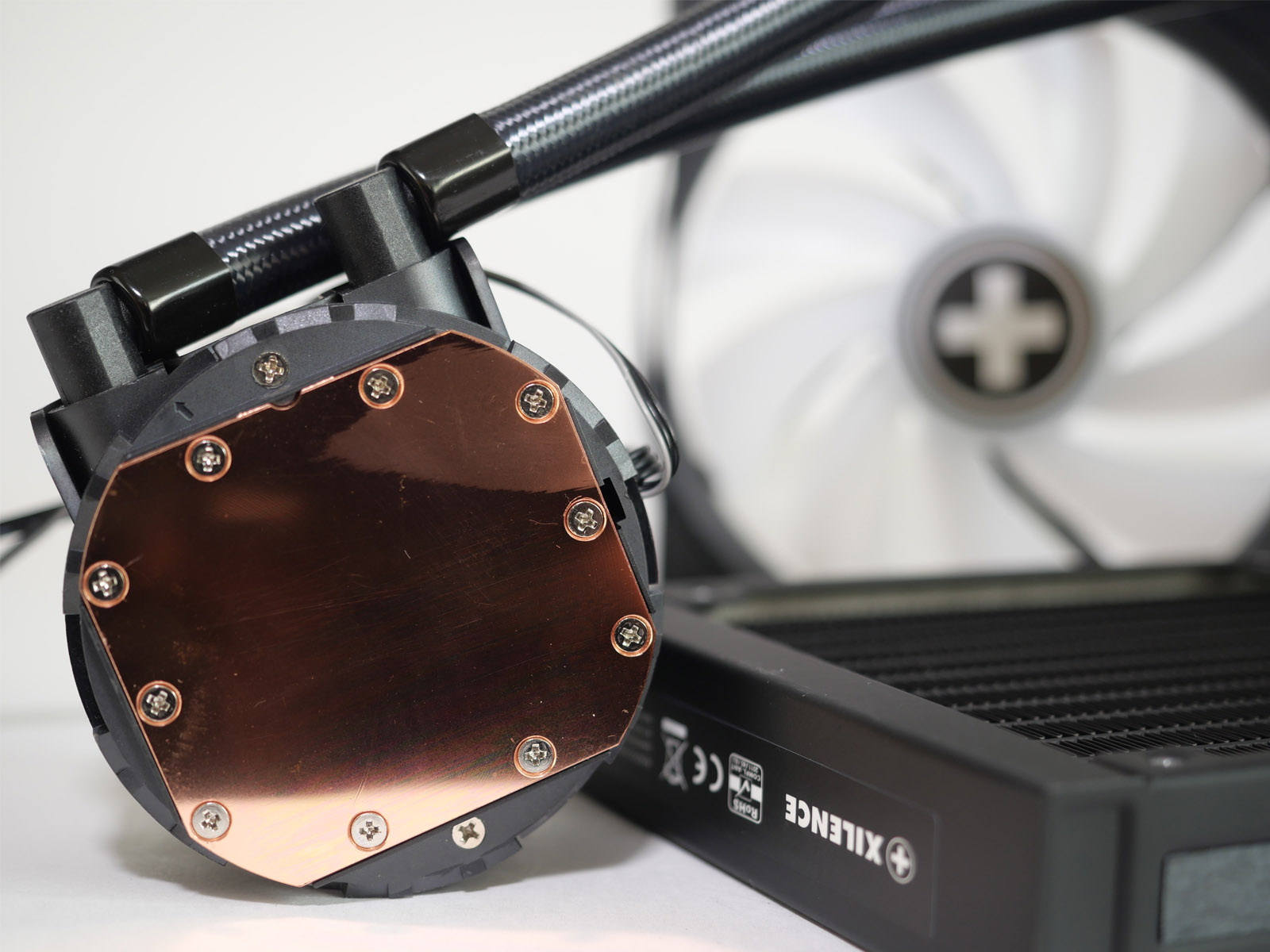

В качестве теплосъёмника применена крупная отполированная медная пластина размером 54 х 60 мм, прикрученная на 10 винтов.

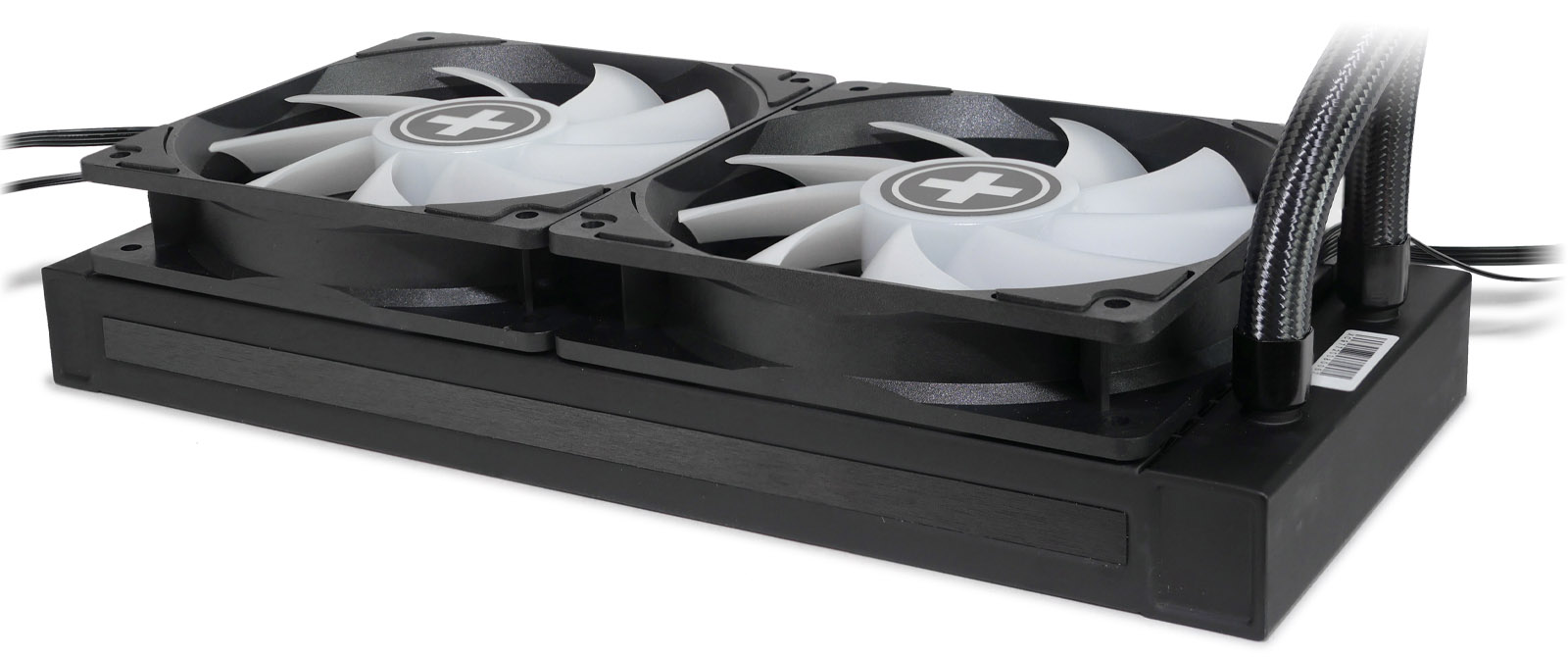

Высота радиатора составляет стандартные 27 мм. Соответственно с комплектными вентиляторами высота собранной конструкции увеличивается до, опять же, типовых 52 мм. На эту цифру ориентируются производители современных корпусов ПК.

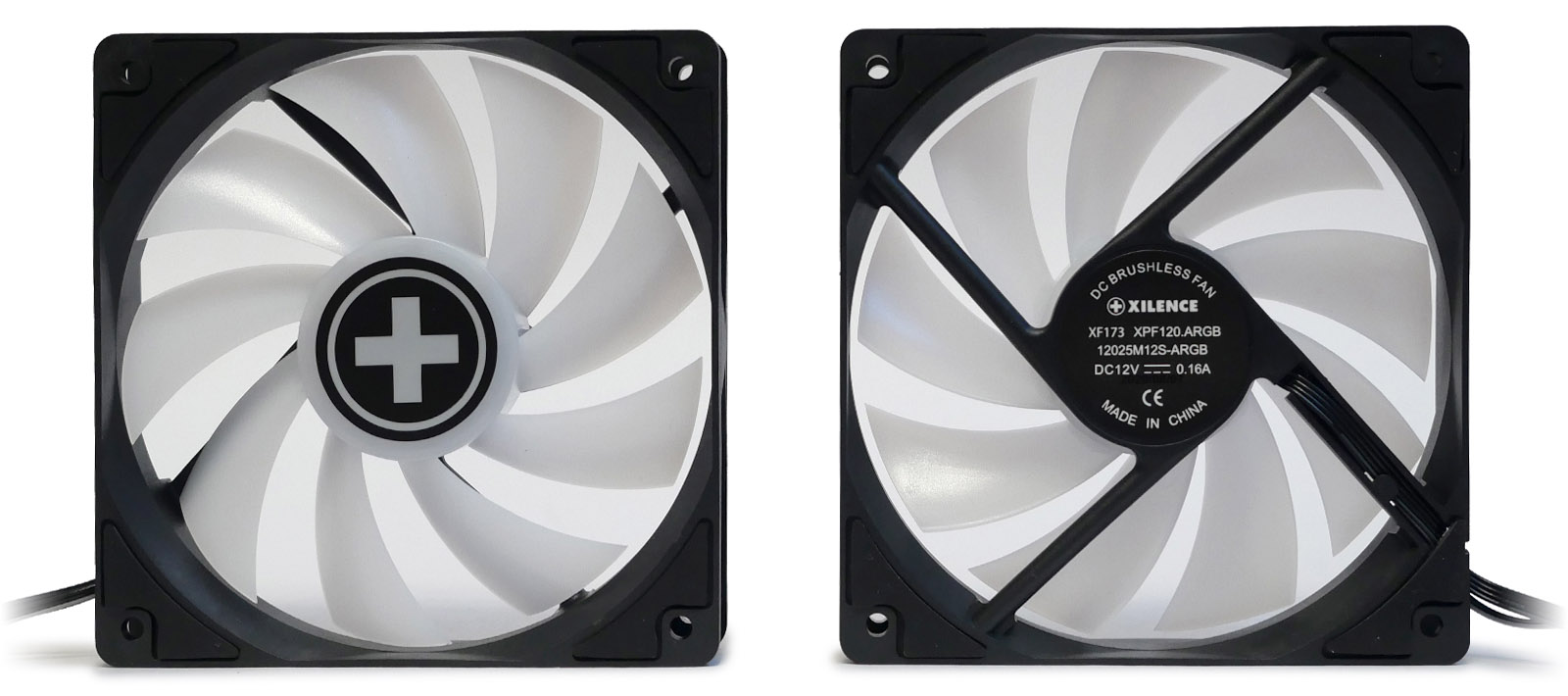

Система охлаждения комплектуется 120-мм вентиляторами Xilence XF173. Более точная маркировка — XPF120.ARGB 12025M12S-ARGB. Номинальное напряжение питания составляет 12 В, а потребляемый ток — 0,16 А. Так как вентиляторы подсвечиваемые, их девятилопастная крыльчатка сделана полупрозрачной и используется в качестве светорассеивателя.



Для подключения вентиляторов используются несъёмные провода длиной 42 см: с четырёхконтактным PWM-разъёмом для питания моторов и трёхконтактным разъёмом типа ASUS AURA для подсветки (5 В).

Подсветка

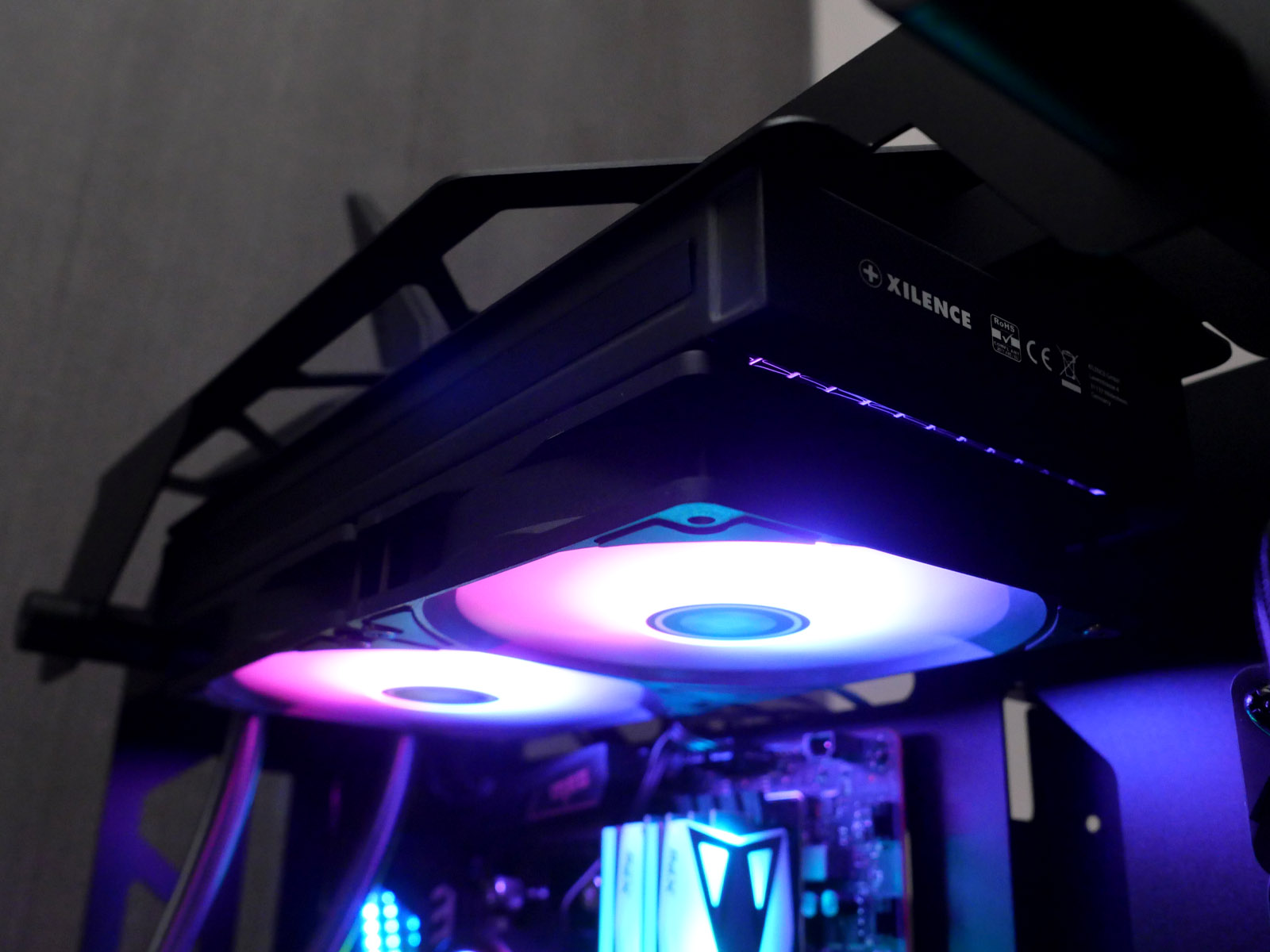

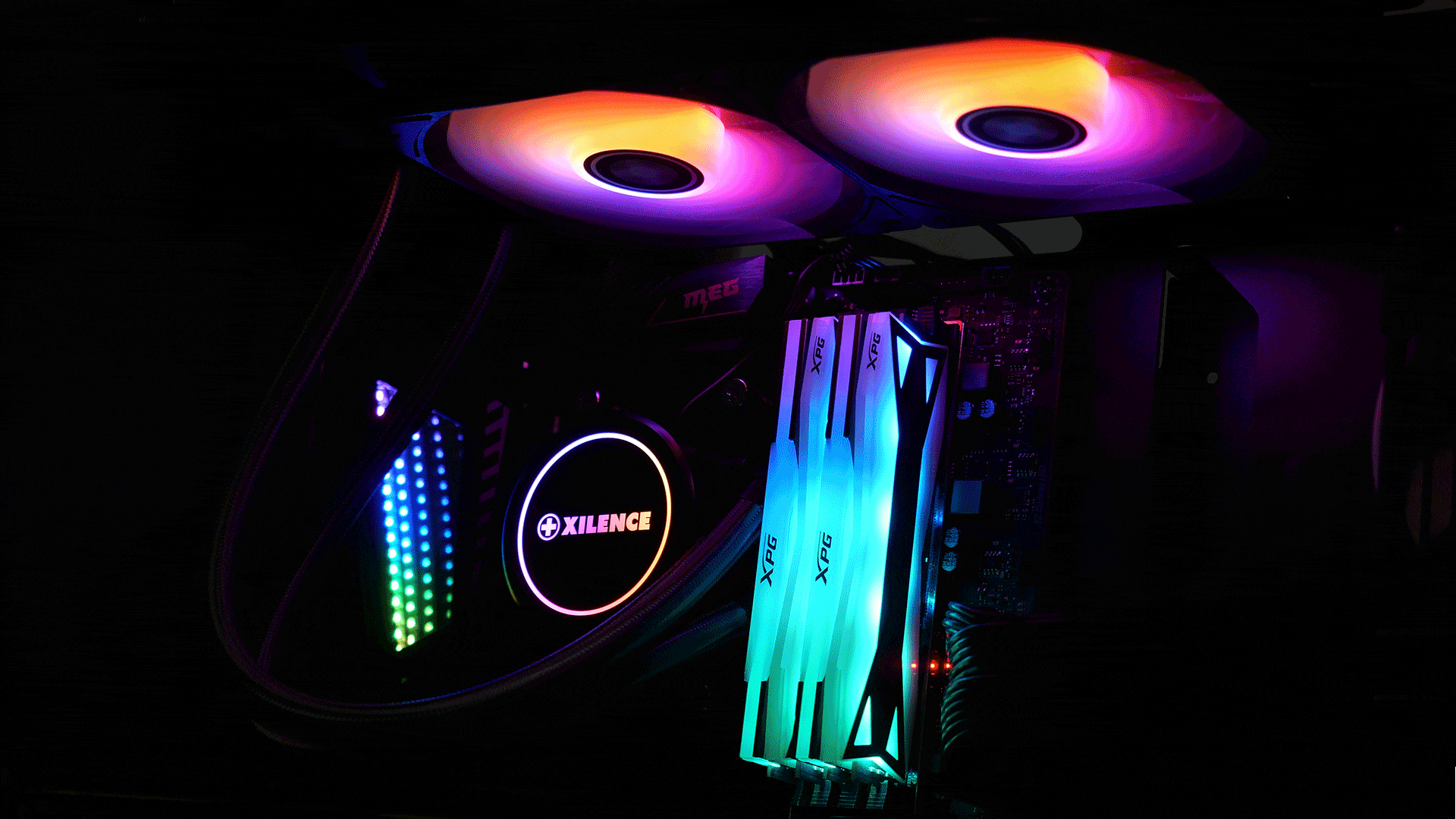

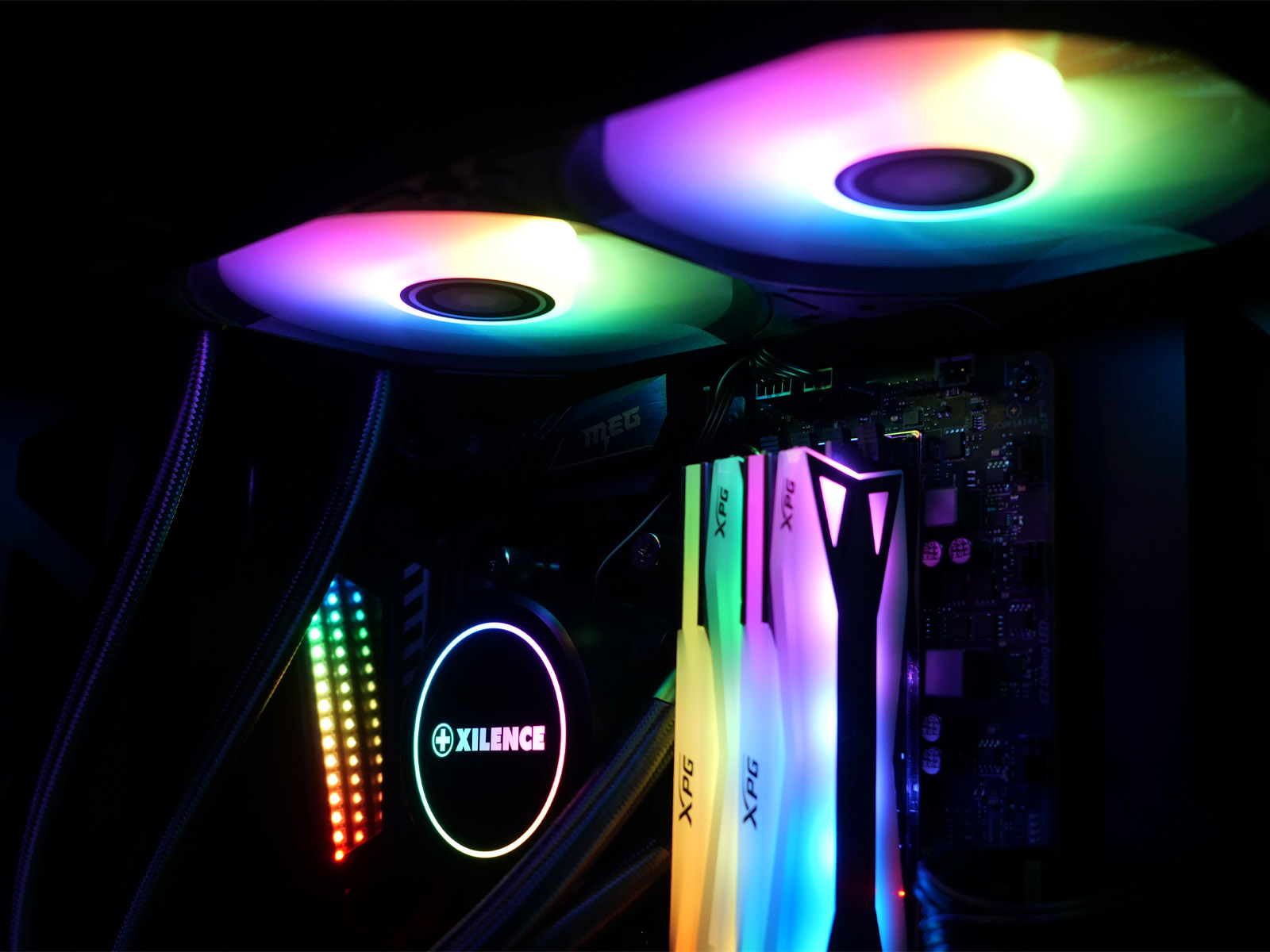

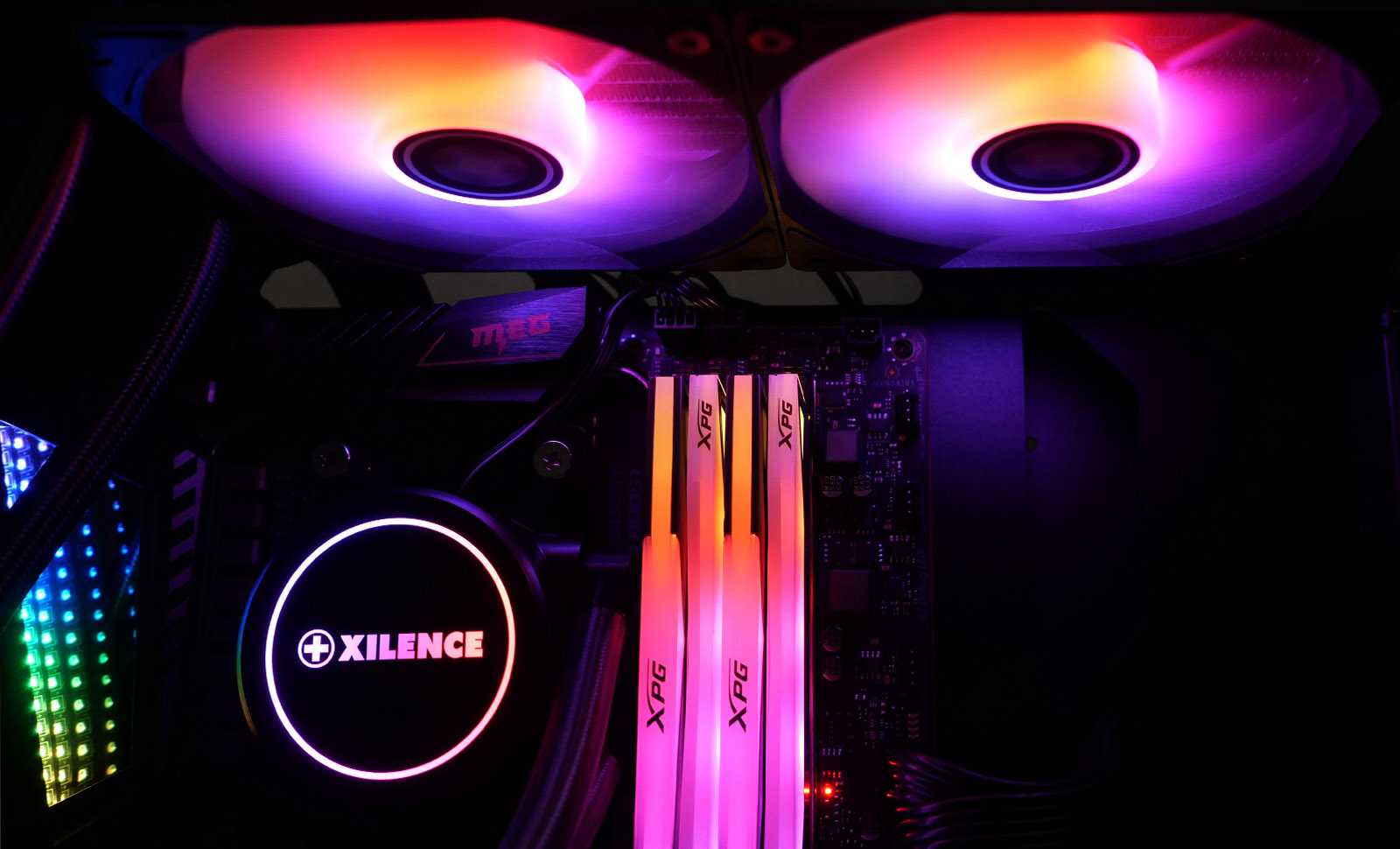

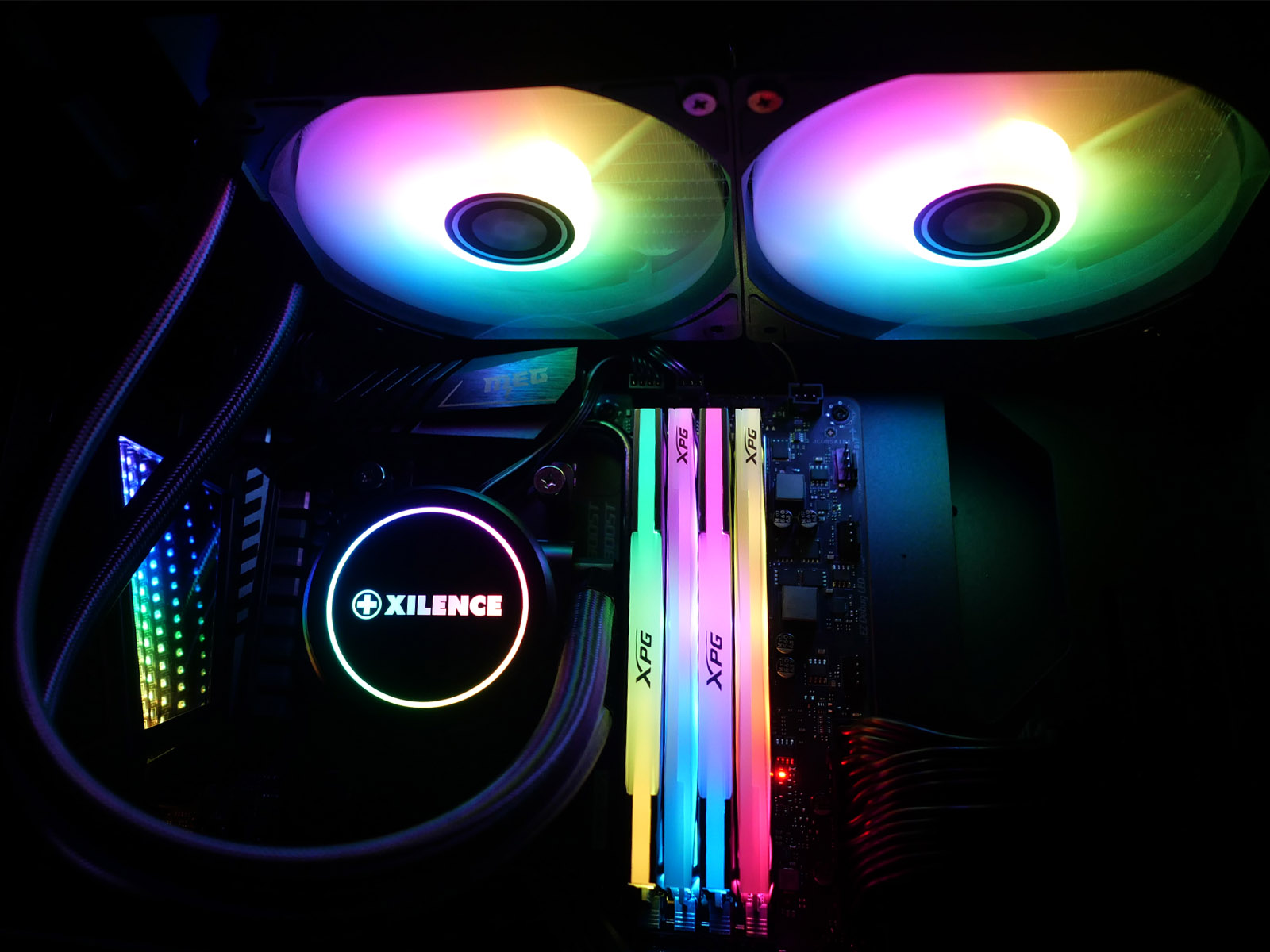

Реализация ARGB-подсветки в Xilence Performance A+ LiQuRizer LQ240 ARGB LED достаточно распространённого типа: модуль на верхней части водоблока и заполняющая подсветка вентиляторов на радиаторе.

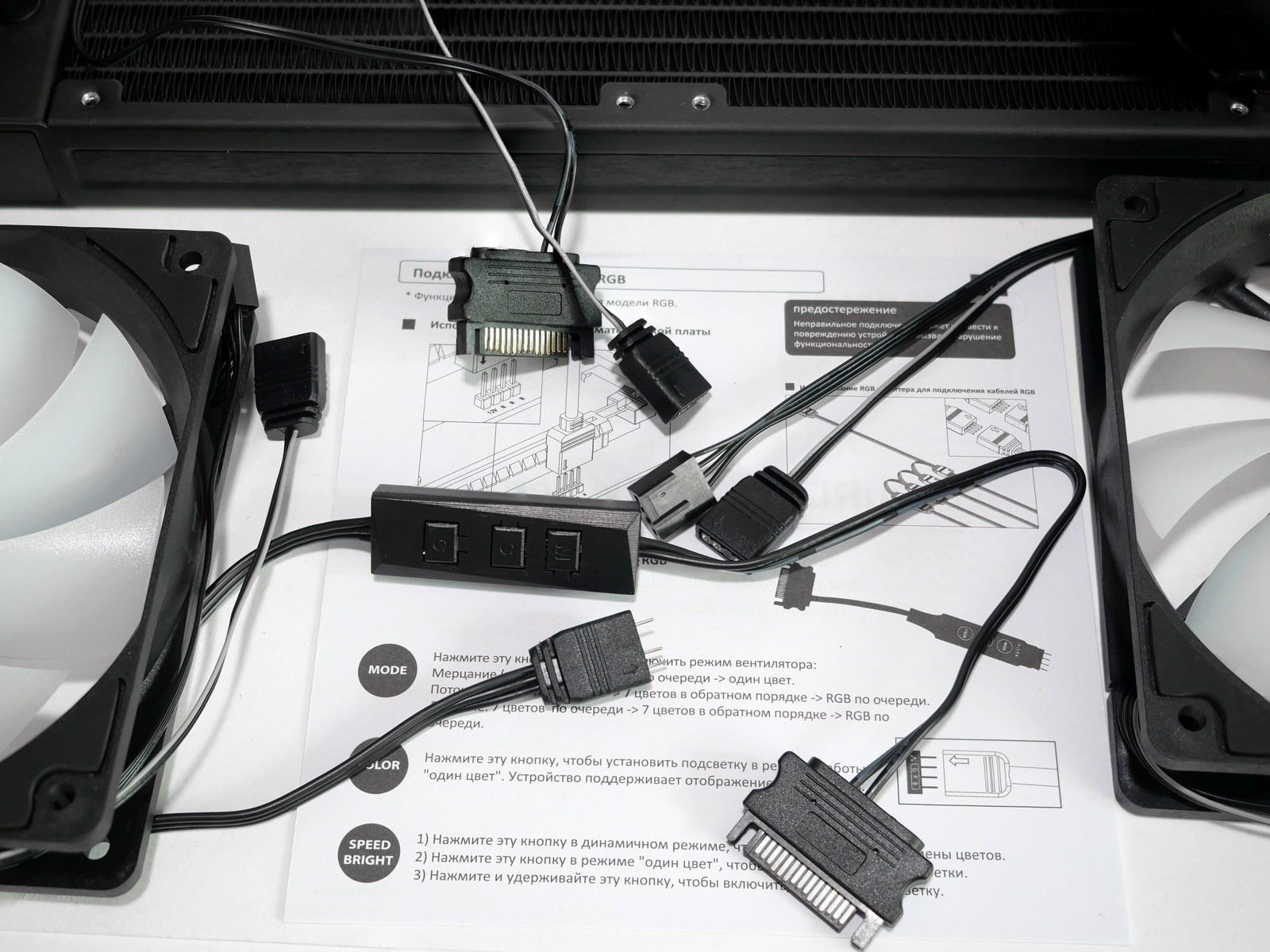

Всё это легко соединяется в единую, синхронизируемую с материнской платой, цепочку с помощью комплектного кабеля-разветвителя (длина — 350+45+45+45 мм). Он подойдёт разъёмов от AsRock, ASUS и MSI. Для Gigabyte VDG потребуется обзавестись отдельным переходником.

Если же на материнской плате нет разъёмов для управления addressable RGB светодиодными лентами, то пригодится контроллер эффектов, выполненный в виде компактного пульта управления с питанием от SATA-разъёма.

Контроллер имеет размеры 47 x 16 x 9 мм. Длина его проводов до штекера подсветки и SATA — по 17 см. На корпусе сделаны три кнопки управления:

  • M — переключение эффекта (радужная волна, пульсация, статичное свечение, несколько вариантов посекторной заливки, стробоскоп);

  • S — изменение скорости (пять значений);

  • O — смена цветового режима (радуга, красный, жёлтый, зеленый, синий, голубой, розовый, белый, поочередная смена перечисленных цветов).

Длительное удержание кнопки S полностью выключает или включает подсветку.

Пример установки на сокет AM4

Тестирование системы жидкостного охлаждения Xilence Performance A+ LiQuRizer LQ240 ARGB LED проводилось в тестовом стенде на базе процессора AMD Ryzen 7 5800X, установленного в материнскую плату MSI MEG X570 ACE. Поэтому ниже рассмотрен пример со сборкой креплений под AM4.

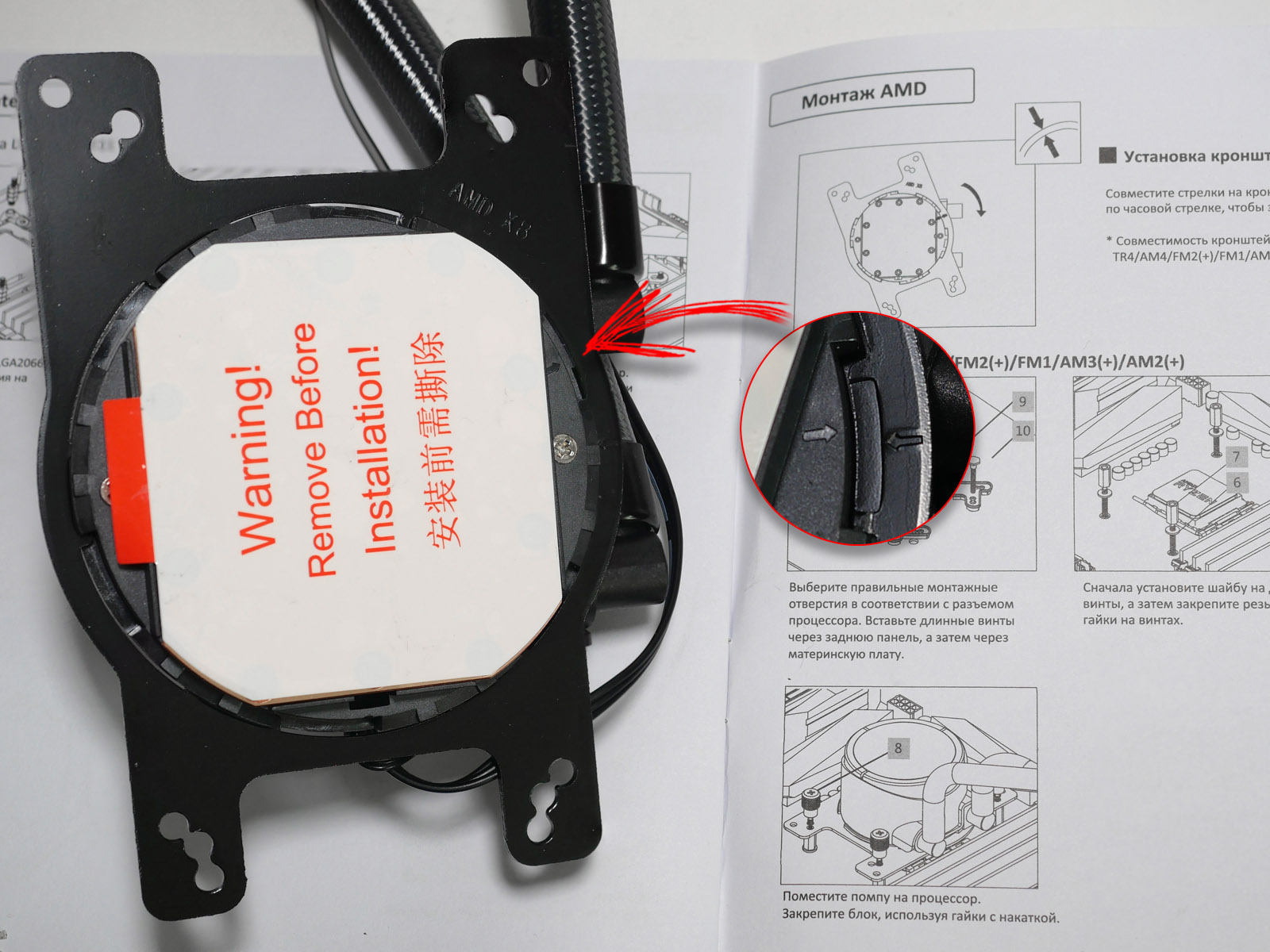

Первым шагом на водоблок необходимо установить универсальную рамку для сокетов от AMD. Для этого она насаживается на специальные пластиковые защёлки по окружности основания и фиксируется поворотом до небольшого щелчка. Правильная позиция до поворота указана на корпусе водоблока и пластине маленькими стрелками. После чего можно удалить белую наклейку, защищающую медную пластину от царапин.

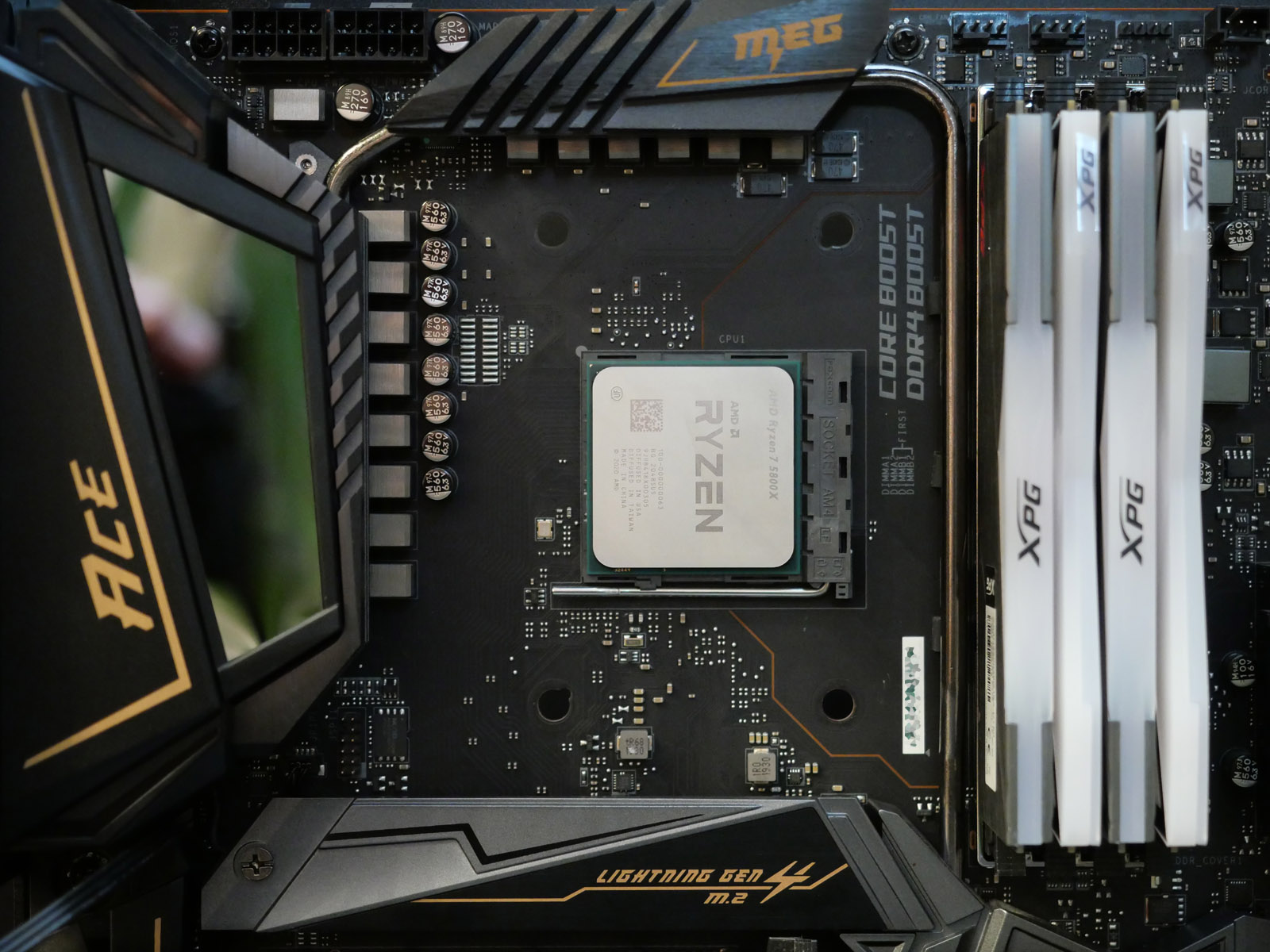

Следующим шагом необходимо снять штатный бэкплейт и пластиковые защёлки вокруг сокета AM4, так как с системой охлаждения используется свой вариант креплений.

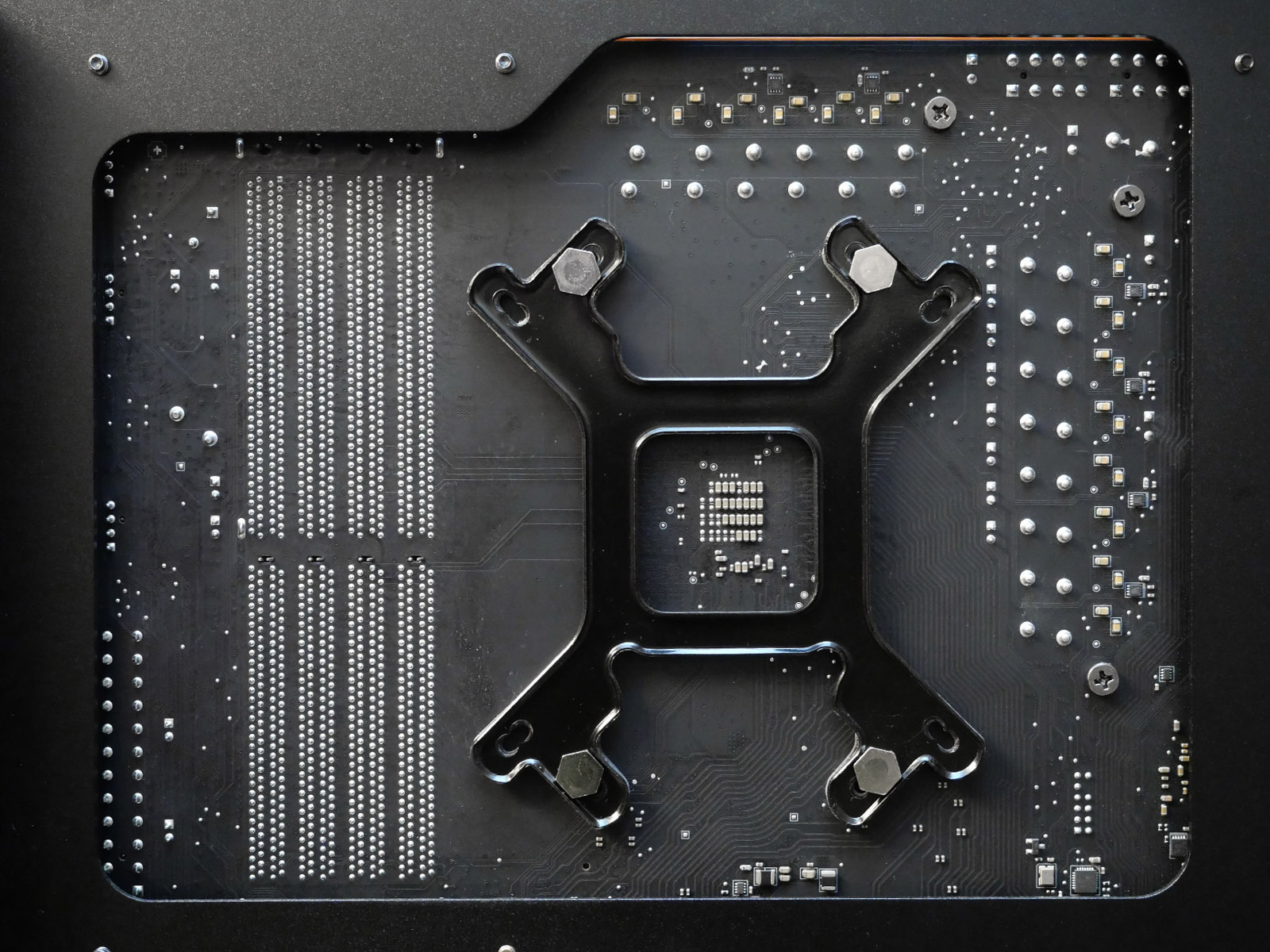

Универсальный бэкплейт от LQ240 фиксируется на комплектные удлиненные винты. Удобно, что их шестигранные головки упираются в бортики по периметру, поэтому не прокручиваются в момент затягивания креплений.

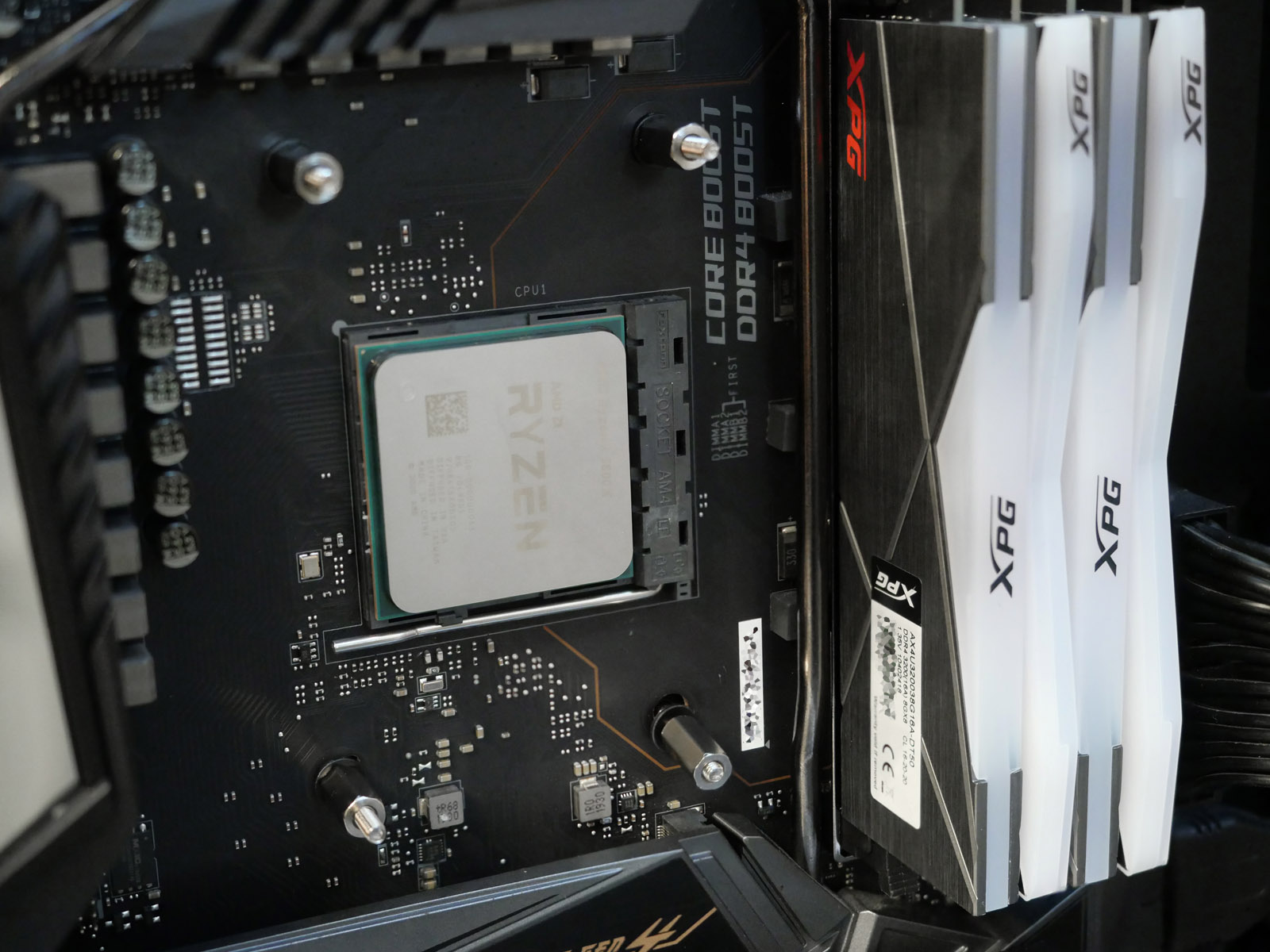

С лицевой стороны сокета на винты устанавливаются круглые прокладки и затем накручиваются шестигранные подставки до упора. Затягивать желательно по "диагональной" схеме, чтобы обеспечить равномерное усилие по всем четырём точкам. Большого момента не требуется, достаточно усилия руки.

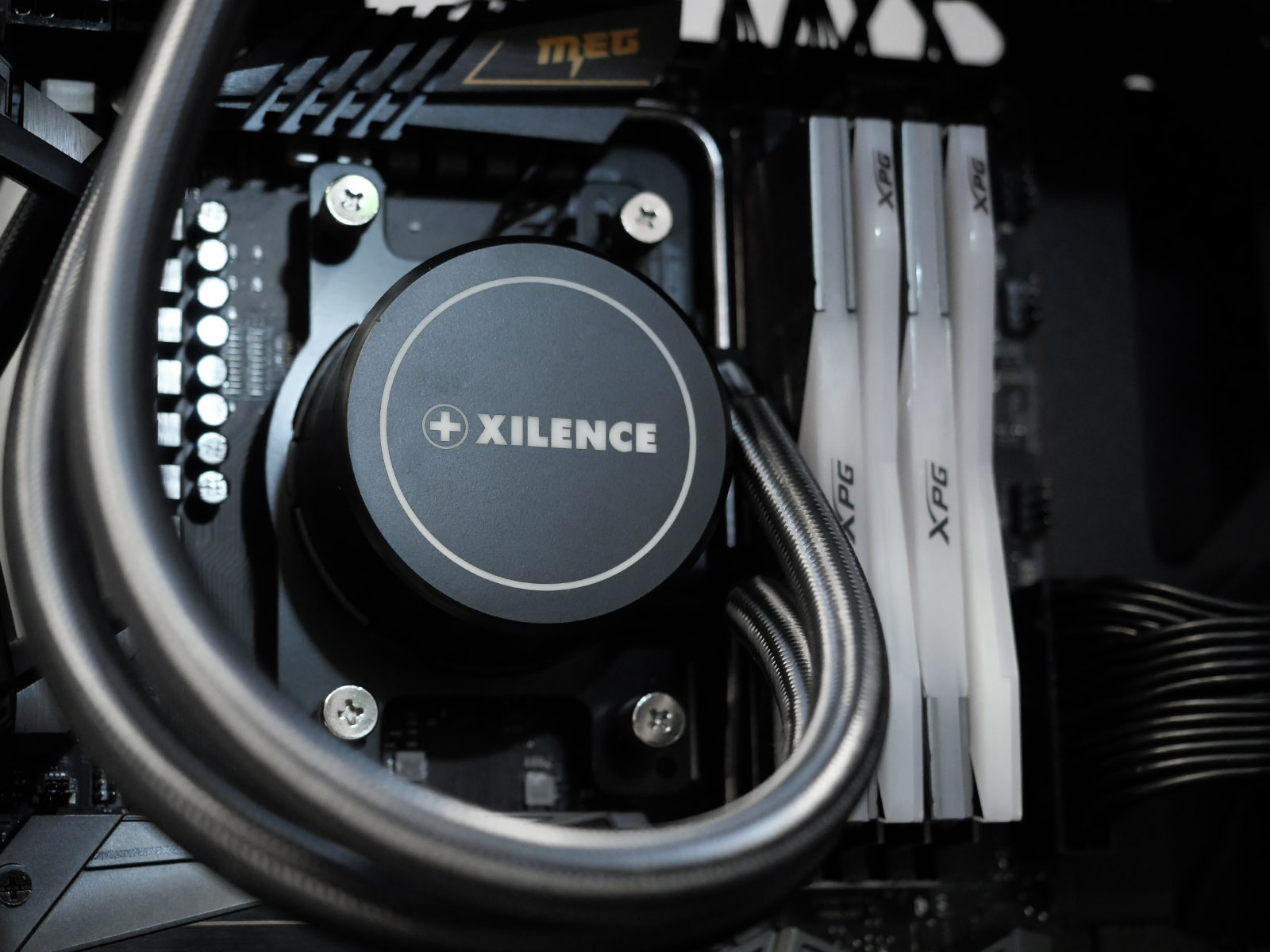

На получившиеся металлические "подставки" прикручивается водоблок, на медную пластину которого предварительно наносится термопаста.

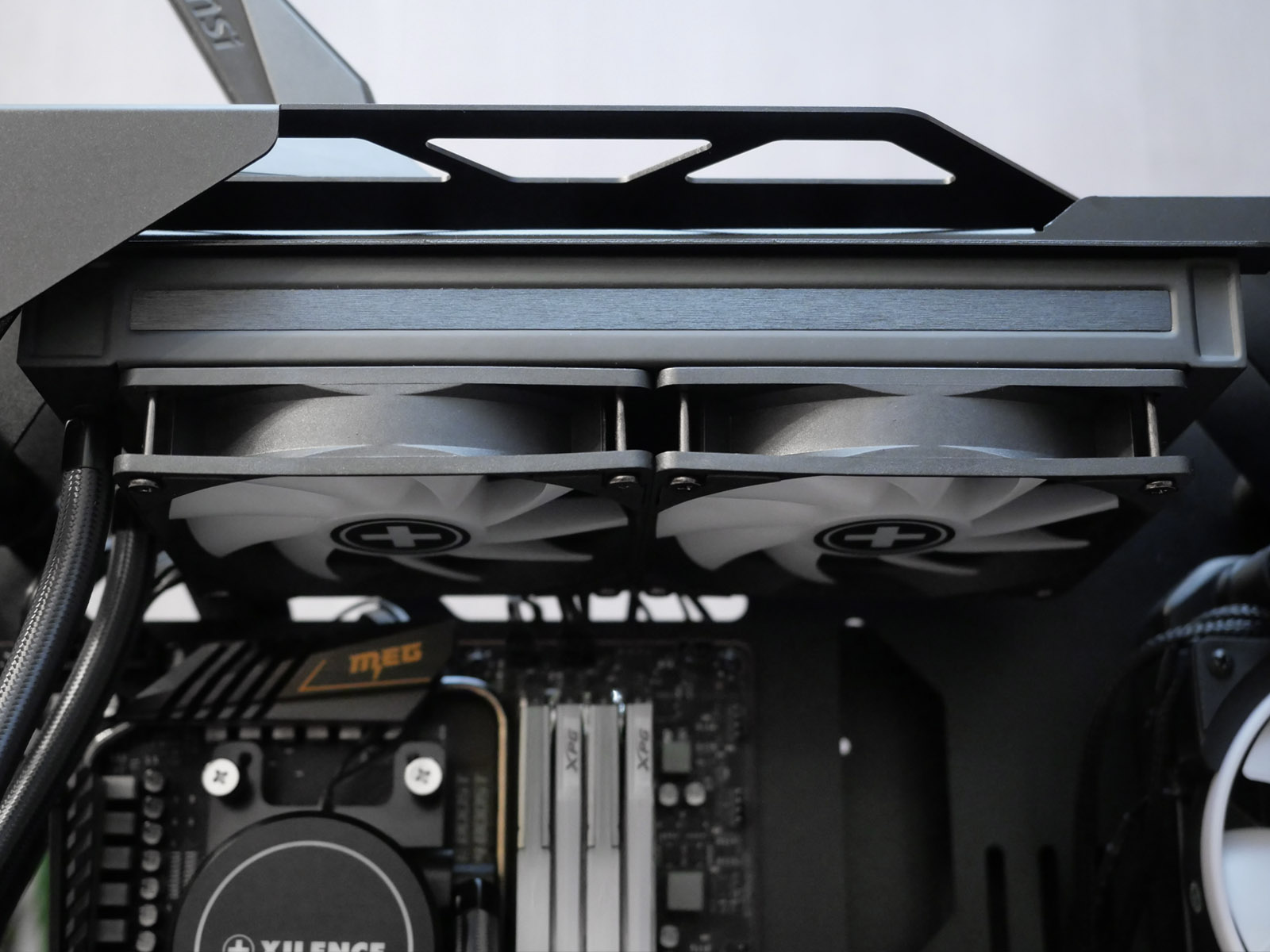

Крепление радиатора в силу стандартных габаритов по высоте нюансов не имеет.

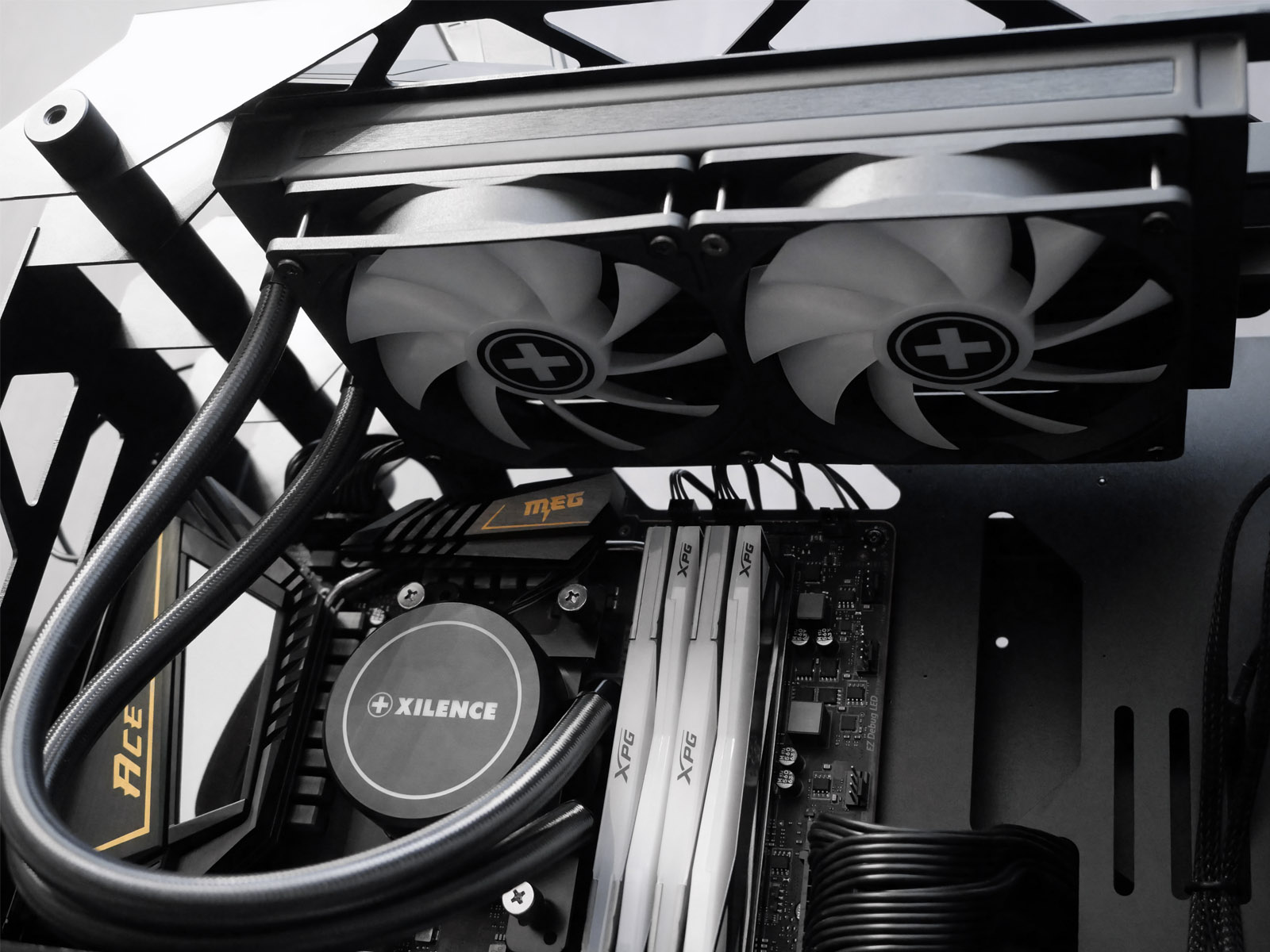

Предпочтительное положение — сверху корпуса, с выбросом горячего воздуха во время работы за его пределы.

Тестирование

Эффективность системы охлаждения оценивалась на самосборном стенде на базе процессора AMD Ryzen 7 5800X с конфигурацией, указанной в таблице ниже. Мониторинг температуры осуществлялся программным способом через HWiNFO версии 6.42. Стресс-тестирование процессора проводилось утилитами: Prime95 30.4 build 8 (Small FFTs) и Furmark 1.25.0.0 (CPU Burner 0.1.0) при включенном в ОС Microsoft Windows 10 Pro профиле производительности AMD Ryzen Balanced. Измерение шума выполнялось прибором Актаком АТЕ-9015 с расстояния 1 метр в помещении без специальной подготовки с фоном менее 30 дБА.

Конфигурация тестового стенда

Тип комплектующих Модель
Материнская плата MSI MEG X570 ACE (BIOS: 7C35v1D6 beta от 12.01.2021)
Процессор AMD Ryzen 7 5800X
Система охлаждения процессора Xilence Performance A+ LiQuRizer LQ240 ARGB LED
Термоинтерфейс Из комплекта СЖО
Оперативная память 2 х ADATA XPG Spectrix D50 DDR4-3200 8 ГБ (AX4U320038G16A-DT50) +
2 х ADATA XPG Spectrix D60G DDR4-3200 8 ГБ (AX4U320038G16A-DT60)
Системный накопитель M.2 NVMe SSD Patriot Viper VPR100 512 ГБ
Накопитель для хранения данных M.2 NVMe SSD Seagate FireCuda 2 ТБ
Видеоадаптер MSI GeForce RTX 2060 VENTUS OC 6 ГБ
Блок питания Thermaltake Toughpower PF1 ARGB 1050W
Корпус Cougar Blazer
Операционная система Microsoft Windows 10 Professional x64, версия 20H2 со всеми обновлениями на 15.02.2021
Температура в помещении ~28 °C

Оценка основания водоблока

Шприц с небольшим запасом пластичного термоинтерфейса входит в комплектацию системы охлаждения. Его хватит на 2-3 установки. Термопаста негустая и легко разравнивается.

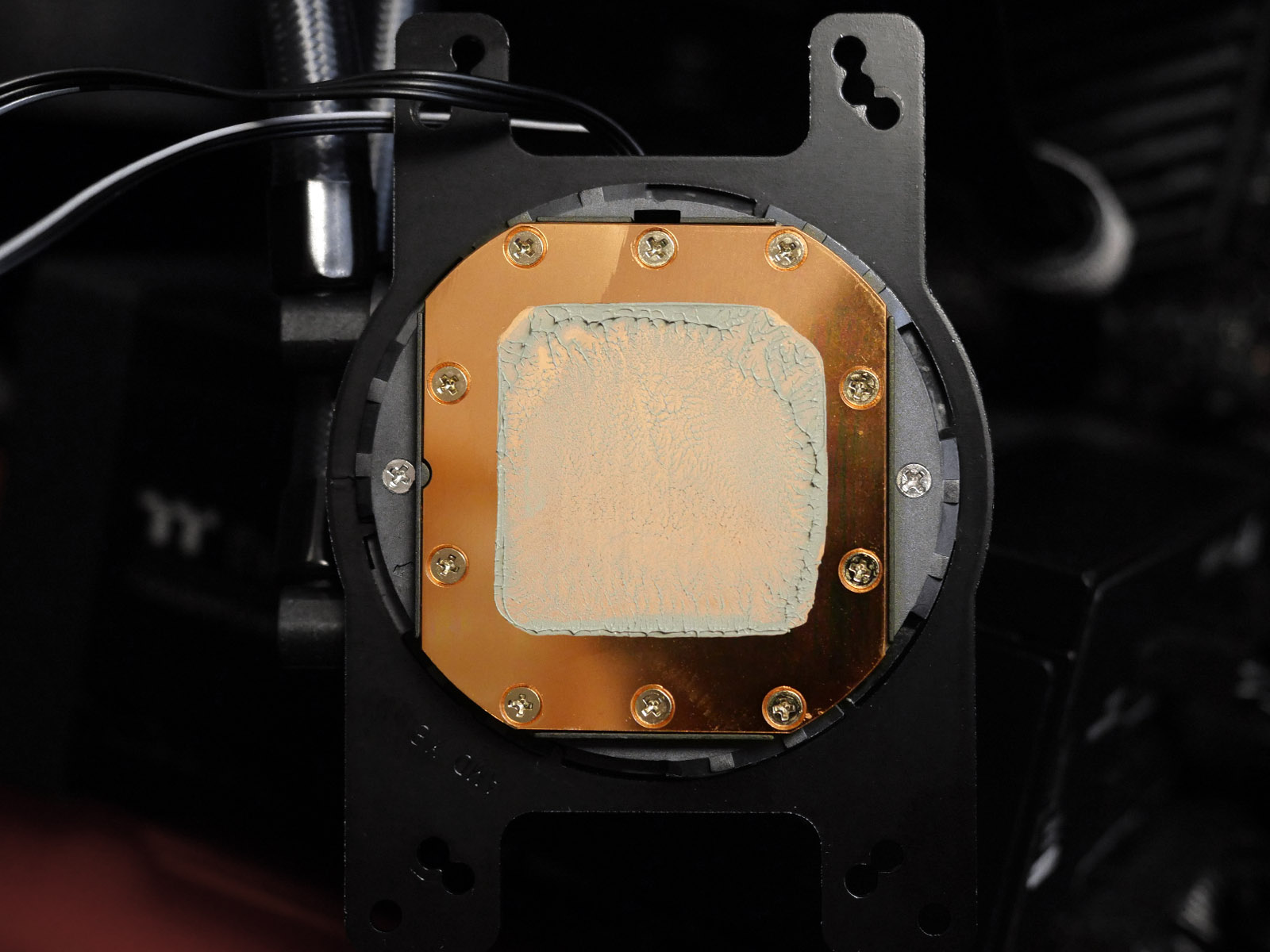

Пластина в основании водоблока неплохо выровнена и отполирована. Пятно контакта с теплораспределительной крышкой процессора хорошее, с акцентом усилия прижатия к центру.

Скорость и шум помпы

Подключение питания помпы осуществляется через стандартный трёхпиновый разъём с DC-управлением, как у вентиляторов, на проводе длиной 32 см. В комплекте также вложен переходник на SATA-штекер длиной 24,5 см, если мощности разъёма на материнской плате не хватит. Питание подсветки осуществляется через несъёмный провод длиной 46,5 см.

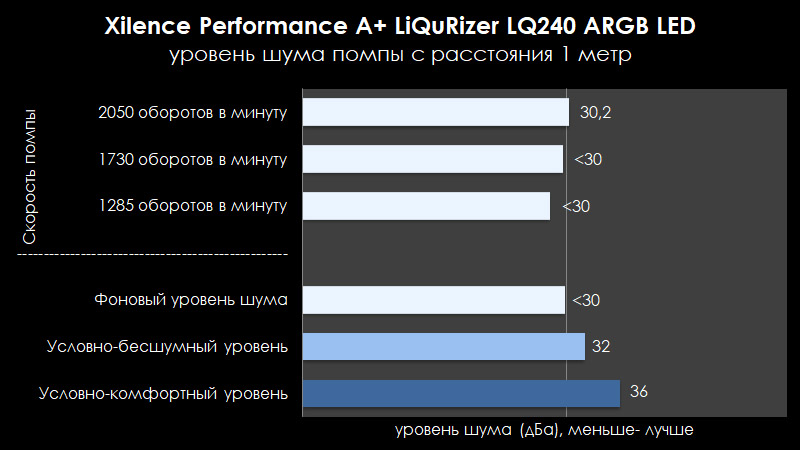

Скорость помпы, наблюдаемая в тестах, доходила до ~2050 оборотов в минуту. Генерируемый уровень шума небольшой в цифровом отражении — до 30,5 дБА с расстояния 1 метр. Однако бесшумной помпа остаётся только до 75% процентов мощности, выше появляется характерное едва заметное жужжание, которое слышно при расположении системного блока на столе рядом с пользователем.

Скорость и шум вентиляторов

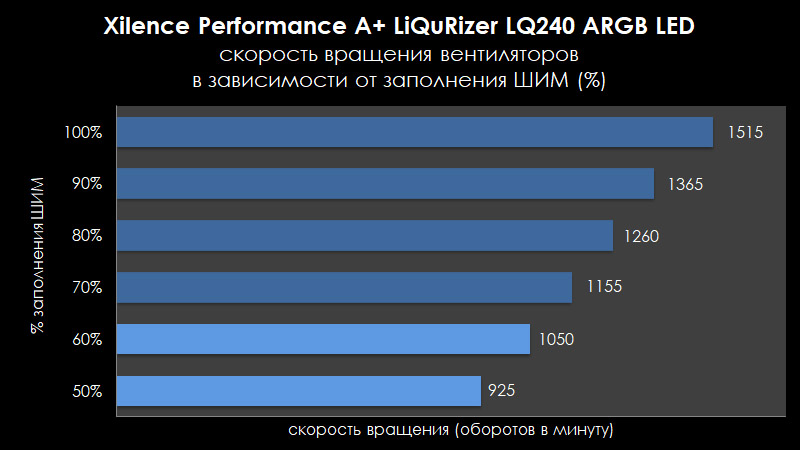

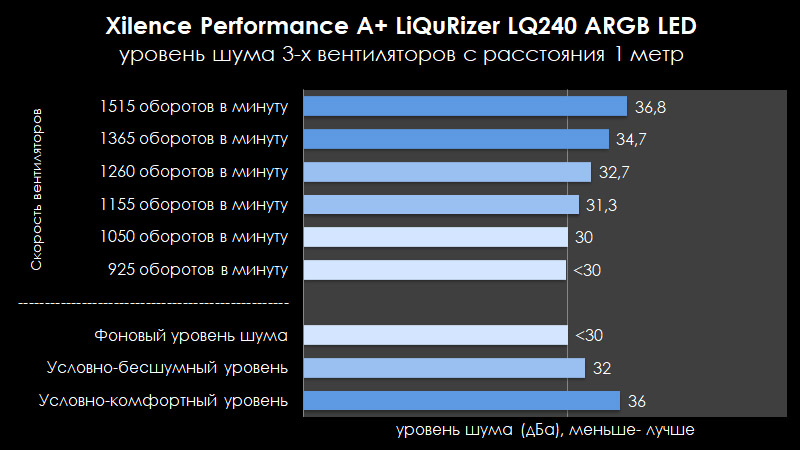

Подключение вентиляторов — четырёхконтактное, с поддержкой ШИМ-управления (PWM). Заявленный на коробке рабочий диапазон от 500 до 1500 оборотов в минуту соответствует реально измеренным значениям, хотя на сайте на момент публикации были приведены другие параметры.

Уровень шума во время работы типичен для AIO-систем охлаждения соответствующего класса. Однако, как и в случае с помпой, в цифрах всё красиво, но на высоких значениях скорости вращения проявляются индивидуальные особенности. Низкочастотный гул на скорости выше 70% навязчив на фоне вентиляторов блока питания и видеокарты. До 60% скорости вентиляторы работают достаточно тихо.

Стресс-тестирование

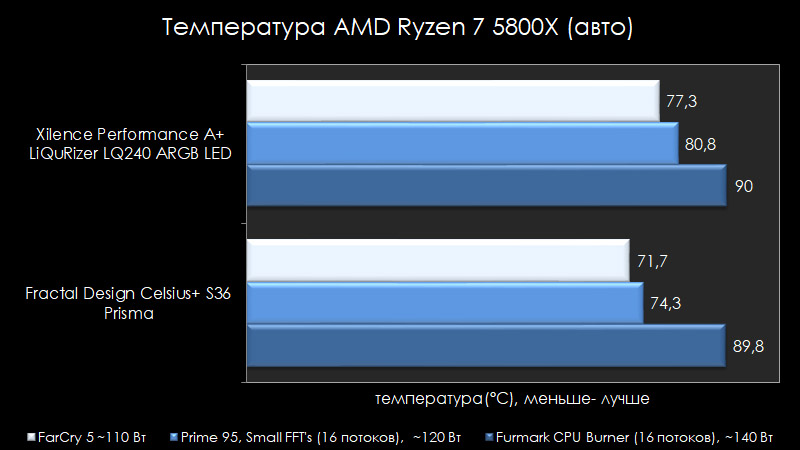

Процессор AMD Ryzen 7 5800X имеет "горячий нрав" и специально выбран нами для тестирования систем охлаждения. Новая итерация системы Precision Boost Overdrive в поколении Zen 3 эффективно выжимает из процессора всё возможное, что сказывается и на пиковом потреблении, и на температуре в стресс-тестах. Перевод тестового стенда на этот процессор произведен недавно, ранее мы использовали 2700X, поэтому для сравнения статистика пока не набрана, за исключением результата Fractal Design Celsius+ S36 Prisma. Даже этот 360-мм контур при потреблении процессора около 140 Вт удерживает температуру 5800X на грани троттлинга.

Однако жидкостный контур Xilence Performance A+ LiQuRizer LQ240 ARGB LED на удивление справляется ненамного хуже, несмотря на 240-мм радиатор. Да, в нагрузке в 16 потоков тестом CPU Burner 0.1.0 из состава Furmark 1.25.0.0 при потреблении 140 Вт дело доходит до троттлинга и сброса частоты процессора ниже 4200 МГц в попытке ограничить нагрев. Но такой сценарий использования в повседневной рутине маловероятен. А при более реалистичном игровом применении на примере FarCry 5 потребление процессора в среднем не превышает 110 Вт и температура AMD Ryzen 7 5800X держится около отметки в 77 градусов Цельсия. Для двухвентиляторного варианта вполне неплохо.

Заключение

В целом система охлаждения достаточно эффективно справляется со своими задачами, но в ценовом диапазоне до 6000 рублей (на февраль 2021 года) достаточно сильная конкуренция, поэтому Xilence Performance A+ LiQuRizer LQ240 ARGB LED будет непросто притянуть внимание на себя. Навскидку, кроме непосредственного прародителя ID-COOLING ZOOMFLOW 240X ARGB, сразу на сравнение просятся AeroCool Mirage L240, Cougar Aqua 240 ARGB, Deepcool GAMMAXX L240 A-RGB и PCCooler GI-AH240C CORONA FRGB, которые дадут сопоставимые результаты, также используют ARGB-подсветку и принципиально отличаются лишь дизайном отдельных элементов. По сути на этом и строится основная конкуренция в сегменте 240-мм жидкостных систем, а за покупателем остаётся выбор дизайна водоблока и вентиляторов на свой вкус с оглядкой на шумовые характеристики отдельных моделей.

Преимущества Xilence Performance A+ LiQuRizer LQ240 ARGB LED:

  • Совместимость с распространёнными сокетами процессоров AMD и Intel;
  • Управляемая и синхронизируемая с другими устройствами подсветка водоблока и вентиляторов;
  • Контроллер ARGB-эффектов в комплекте;
  • Тихая работа вентиляторов на скорости до 50%;
  • Тихая работа помпы на скорости до 75%.

Недостатки:

  • Шум пузырьков воздуха в жидкостном контуре в первое время и при старте после долгого простоя;
  • Гул вентиляторов при скорости выше ~70%;
  • Лёгкое жужжание помпы на максимальной скорости.
