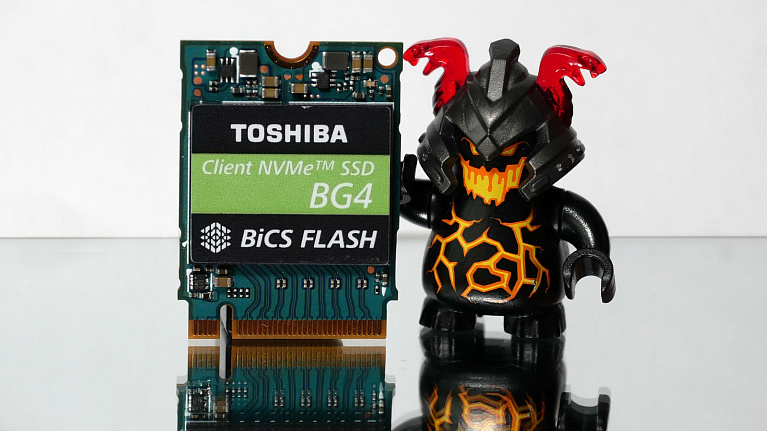

Обзор и тест Toshiba BG4 1 ТБ (KBG40ZNS1T02)
Ёмкий и очень компактный NVMe SSD
![Обзор и тест Toshiba BG4 1 ТБ (KBG40ZNS1T02) Обзор и тест Toshiba BG4 1 ТБ (KBG40ZNS1T02)](/upload/resize_cache/iblock/7c2/767_431_2/7c2e2aba92f9b8dba4a072a5d509c18e.jpg)
Спецификация
- Модель: Toshiba BG4 1 ТБ;
- P/n: KBG40ZNS1T02;
- Форм-фактор: M.2 2230;
- Ёмкость: 1 ТБ;
- Интерфейс: PCIe Gen3 x4;
- Версия NVMe: 1.3b;
- Тип памяти: BICS Flash TLC;
- Скорость последовательных операций: чтение — до 2300 МБ/с, запись — до 1800 МБ/с;
- Скорость операций со случайными блоками размером 4 КБ: чтение — до 390 000 IOPS, запись — до 200 000 IOPS;
- Рабочая температура: от 0 °C до 85 °C;
- Температура хранения: от -40 °C до 85 °C;
- Допустимая вибрация: рабочая - до 20 G (0,5 мс), пиковая — до 1500 G;
- Средняя наработка на отказ: 1 500 000 часов MTBF;
- Ресурс записи (TBW): не указан;
- Потребление энергии: 3,7 Вт;
- Размеры: 30 мм x 22 мм x 2,38 мм;
- Гарантия: 5 лет.
Упаковка и комплектация
Поступивший на тестирование накопитель представляет собой тестовый семпл для прессы. На момент подготовки обзора у нас не было информации как выглядит Retail-вариант упаковки, а также существует ли он вообще, либо возможна только OEM-поставка.Внешний вид и особенности

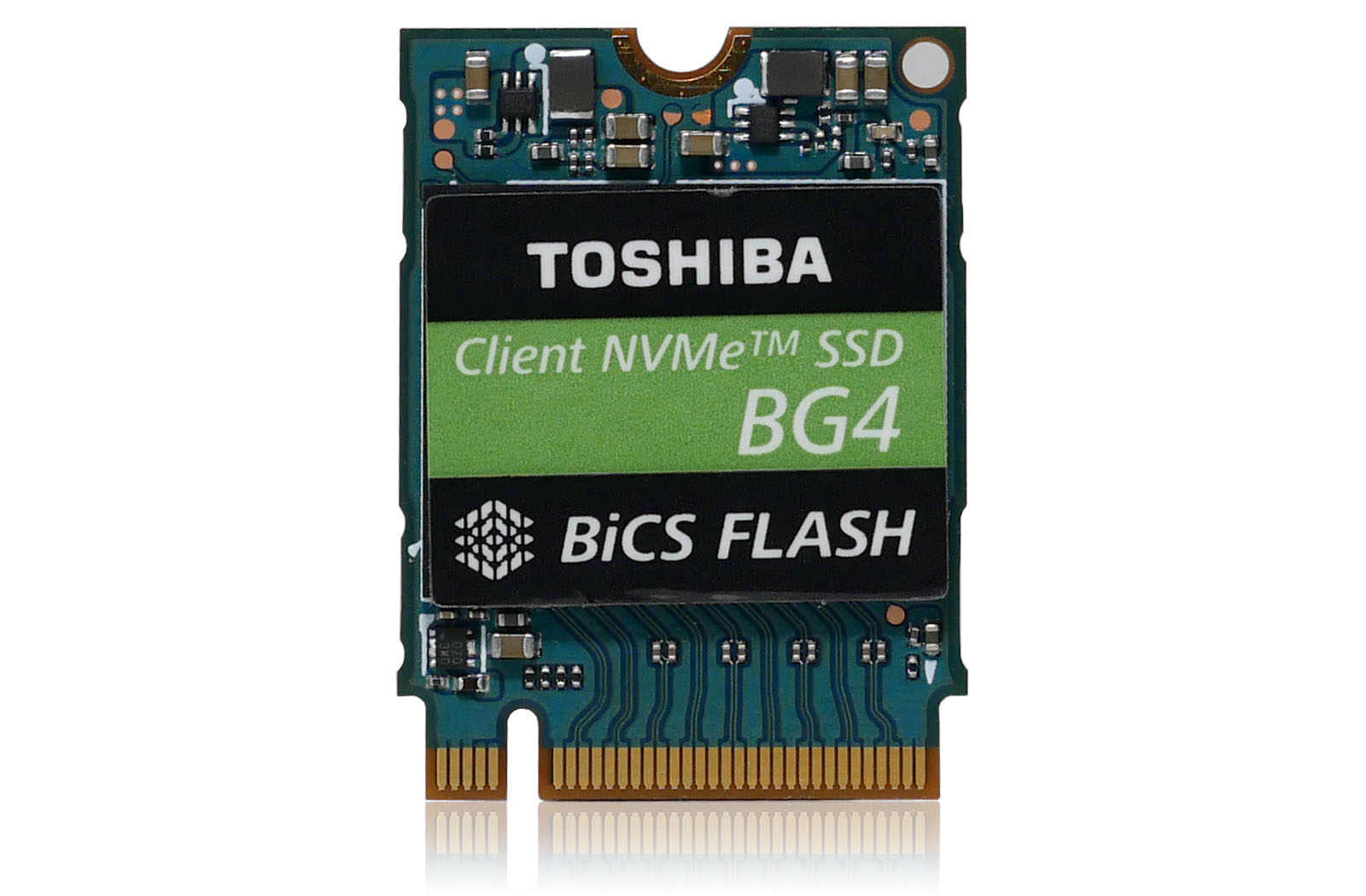

Toshiba BG4 1 ТБ (KBG40ZNS1T02) выполнен в форм-факторе 2230 для слотов M.2 (NGFF) с ключом М. Это означает, что его размеры составляют 22 мм в ширину и 30 мм в длину. Исполнение одночиповое. В единственной крупной микросхеме на плате совмещён контроллер и флеш-память. Это позволило добиться таких компактных размеров при большом объёме памяти. Обратной стороной закономерно становится повышенная температура при работе. Однако дополнительную теплорассеивающую пластину производитель не устанавливал в угоду сохранения малой толщины устройства. На чипе размещена лишь тонкая наклейка с названием устройства.![](/upload/iblock/be1/be1993c746a1056e327515d1c7346654.jpg)

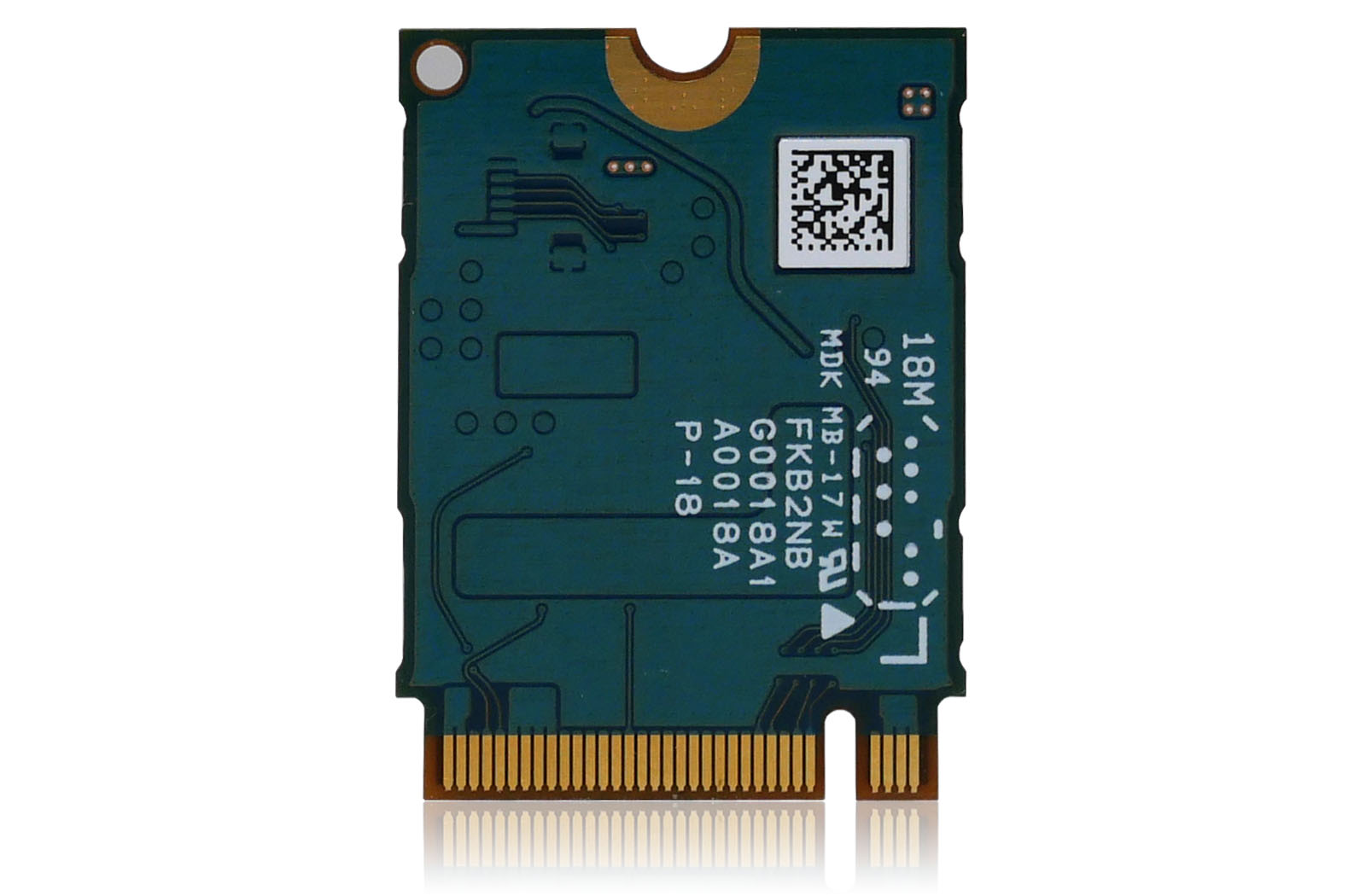

С обратной стороны печатной платы нет микросхем или дополнительных электронных компонентов.
![](/upload/iblock/b1b/b1b3b55aa0dbe50bf736ba4142065bf0.jpg)

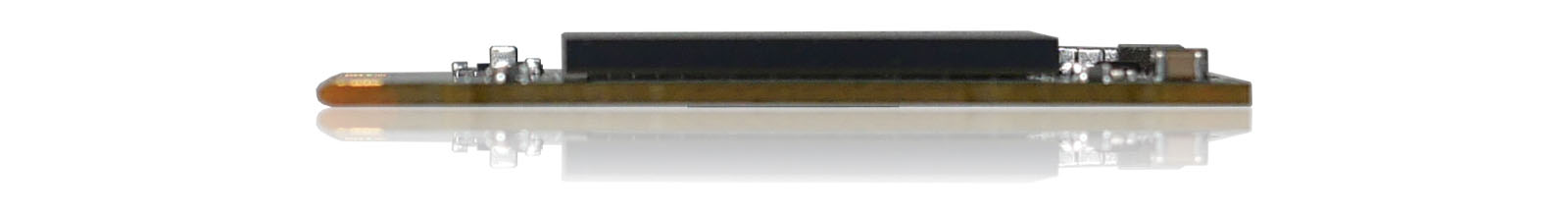

Толщина накопителя — всего 2,38 мм. Это позволяет применять его как встраиваемое решение в ультракомпактных корпусах устройств.
![](/upload/iblock/548/54821f077c508b0fae962502353f5ace.jpg)

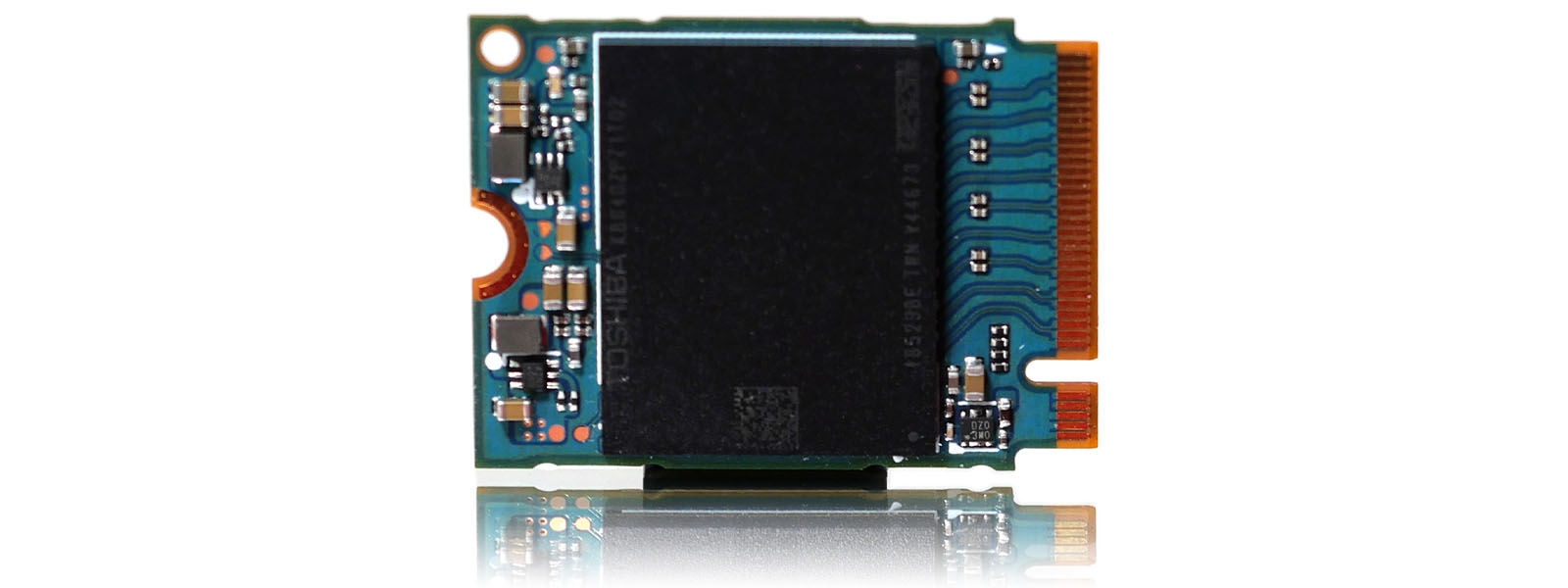

Маркировка на основной микросхеме едва различима — TOSHIBA KBG40ZPZ1702.
![](/upload/iblock/539/53918fd7f197ec992a7a7d8f14339a0a.jpg)
Контроллер использует стандарт NVMe 1.3b и работает с четырьмя линиями PCIe 3.0. Флеш-память — 96-слойная BiCS Flash TLC. Поддерживается технология HMB (использование системой оперативной памяти вместо собственного DRAM-кэша). Для накопителя ёмкостью 1 ТБ заявлены: максимальная скорость чтения — до 2300 МБ/с, записи — до 1800 МБ/с.
Софт
Рассматриваемый в обзоре накопитель работает на прошивке версии AEJA0102. Беглый поиск на просторах Интернета привел к упоминанию на сайте DELL обновления микропрограммы для Toshiba KBG40ZNS1T02 до версии "1041.0104, A00", которое улучшает терморегуляцию. Однако нет информации о том, какая из прошивок свежее, да и программа обновления с сайта DELL тестируемый экземпляр обновлять отказалась.Тестирование

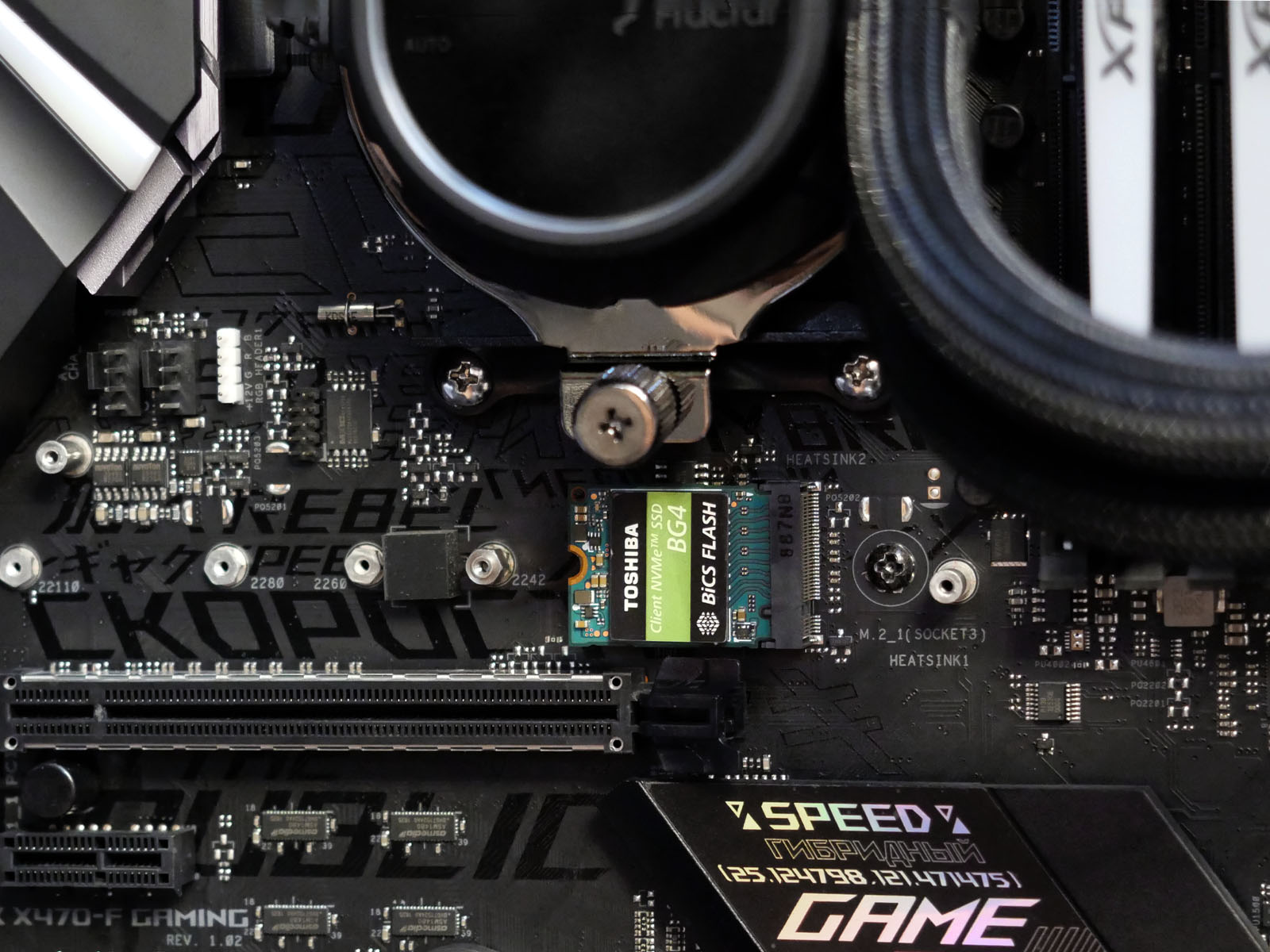

Накопитель подключался к слоту M.2_1 (верхний) на материнской плате ASUS Strix X470-F Gaming, работающему в режиме PCIe x4 и оборудованному дополнительным радиатором. Часть тестов проводилось без дополнительного охлаждения, чтобы оценить горячий нрав устройства и зависимость производительности от нагрева. Тестирование осуществлялось на стенде, работающем под управлением Microsoft Windows 10 Pro x64 версии 1909. В настройках операционной системы были остановлены сервисы автоматического обновления, индексации и обслуживания накопителей, чтобы исключить влияние на результаты в бенчмарках. Использовался профиль электропитания «AMD Ryzen Balanced». Между отдельными тестовыми процедурами выдерживался перерыв для корректной работы TRIM и штатных алгоритмов оптимизации работы контроллера.Конфигурация тестового стенда
Тип комплектующих | Модель | |
Материнская плата | ASUS Strix X470-F Gaming (BIOS 5406 от 25.11.2019) | |
Процессор |
AMD Ryzen 7 2700X |
|
Система охлаждения | Fractal Design Celsius+ S36 Prisma | |
Термоинтерфейс | Arctic Cooling MX-4 | |
Оперативная память |
2 х 8 ГБ ADATA XPG Spectrix D41DDR4-3200 (AX4U320038G16-ST41) |
|
Системный накопитель | ADATA XPG Gammix S5 512 ГБ NVMe M.2 SSD | |
Видеоадаптер |
MSI GeForce RTX 2060 Ventus OC 6 ГБ |
|
Блок питания | Thermaltake Toughpower PF1 ARGB 1050W | |
Корпус | Cougar Conquer | |
Операционная система | Microsoft Windows 10 Pro x64 (версия 1909, с обновлениями на 28.04.2020) | |
Температура в помещении | 28 °C |
![](/upload/iblock/006/006a8b64ac7a6d046e447953965bba4b.jpg)
Подготовка к работе

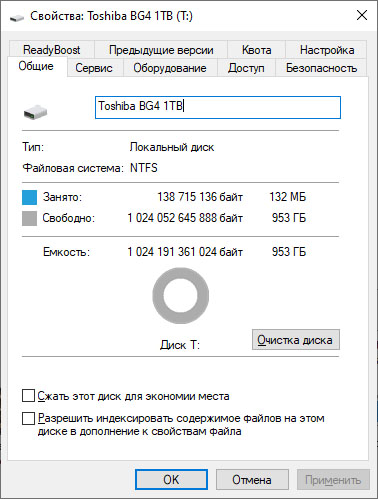

При первом запуске накопитель был обнулен процедурой Secure Erase в UEFI BIOS материнской платы. После этого сделана разметка MBR и создан один раздел с файловой системой NTFS. При такой подготовке доступный пользователю для хранения данных объём накопителя составляет 953 ГБ.![](/upload/iblock/7f1/7f12ab6c050efb02046c44892e0d7c60.jpg)
Температурный режим

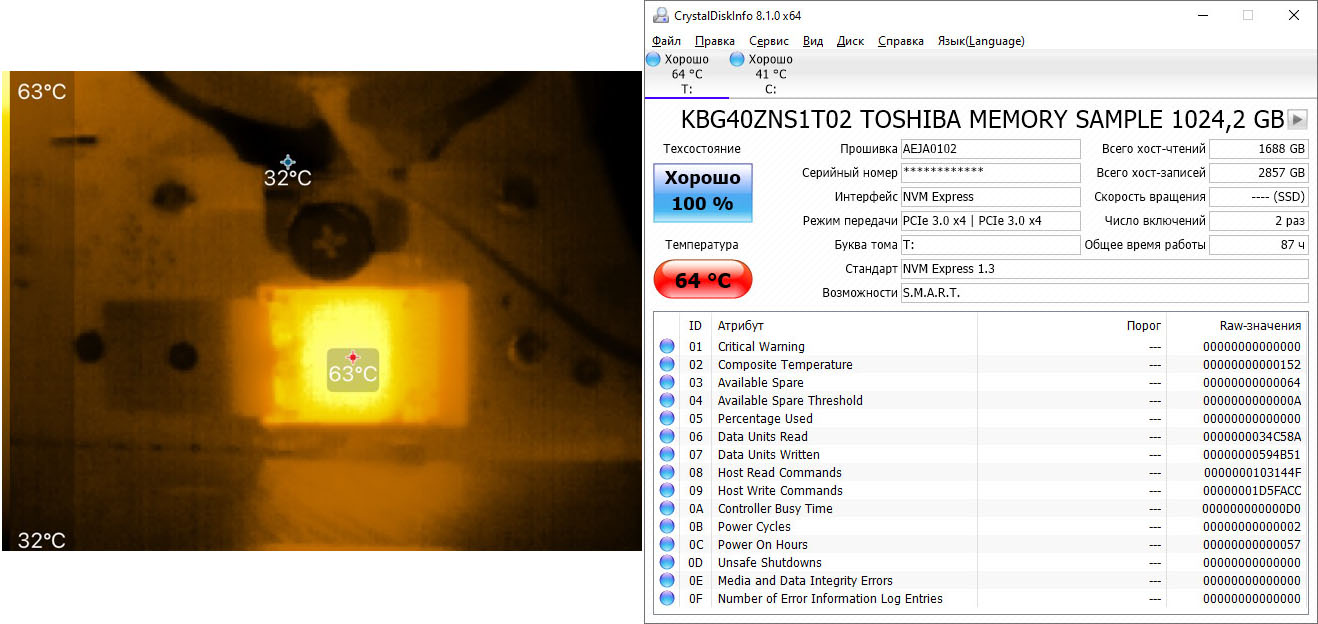

В программе CrystalDiskInfo 8.1.0 x64 из таблицы S.M.A.R.T. считываются 15 параметров, представленные на скриншоте ниже, в том числе показания температурного датчика. Сразу бросается в глаза достаточно высокая температура в спокойном состоянии ~64 °C. Это не ошибка встроенного датчика, а нормальное состояние для Toshiba BG4 вследствие одночипового исполнения. Снимок с тепловизора подтверждает данный факт.![](/upload/iblock/b7f/b7f35e8164ab7030e130cbd36cee57ac.jpg)

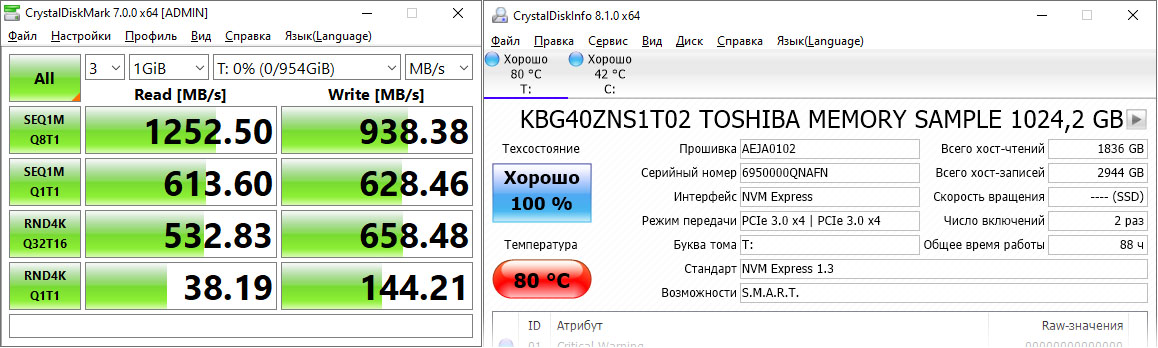

Без дополнительного охлаждения операции чтения и записи очень быстро поднимают температуру накопителя до критического уровня, вызывая троттлинг и двукратное падение скорости. Даже стандартный прогон в CrystalDiskMark 7 набора данных в 1 ГиБ демонстрирует это в полной мере.
![](/upload/iblock/13c/13ca54fd0ba16c7171b15c7921fdd3e2.jpg)

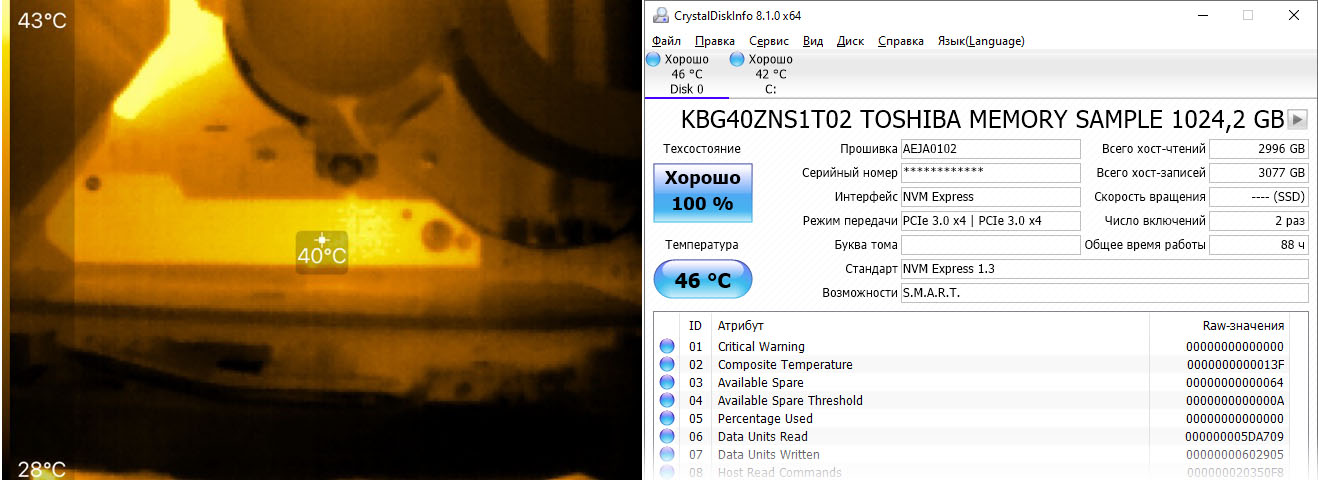

Установка штатного радиатора для слота M.2_1 материнской платы кардинально меняет ситуацию в лучшую сторону и температура накопителя падает до 46 °C в спокойном состоянии.
![](/upload/iblock/53c/53c14bd2e982e0cf564b72ab10247ea9.jpg)

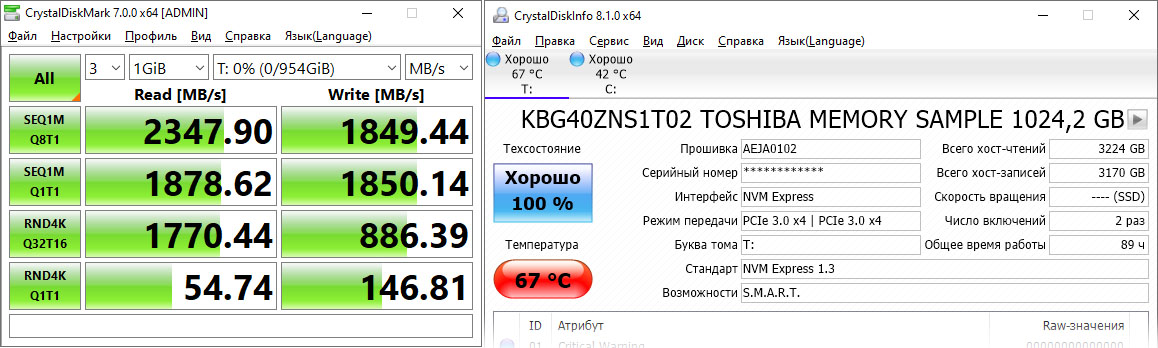

При операциях чтения и записи производительность сразу выходит на заявленные в спецификации цифры с достижением пиковой температуры ~67°C, что намного ниже порога троттлинга.
![](/upload/iblock/0b2/0b2385346207b033224a9d645ba6f5df.jpg)
CrystalDiskMark

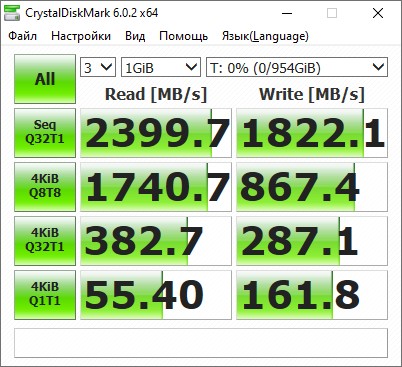

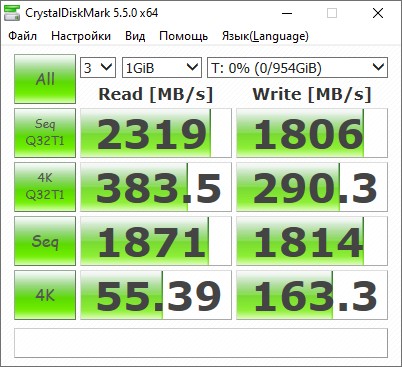

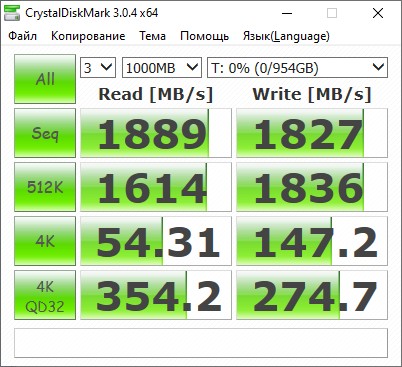

При подготовке пресс-релизов в Toshiba, очевидно, опирались на результаты измерений скорости операций последовательного чтения и записи, полученные в бенчмарке CrystalDiskMark (CDM). Для возможности сравнения с производительностью накопителей, протестированных ранее, ниже приведены скриншоты из разных версий утилиты, так как методика измерений значительно меняется от релиза к релизу.![](/upload/iblock/1b7/1b7a4a73470311333e23d3e9e0fb350c.jpg)
![](/upload/iblock/ef0/ef0d8891508e3e6323e605487fed9c05.jpg)
![](/upload/iblock/c9c/c9c7b491fcffef2bfa2e0226e50c3e82.jpg)

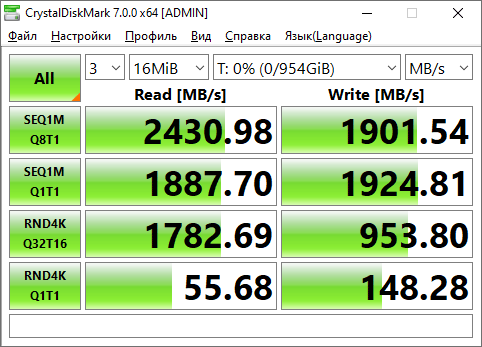

Несмотря на то, что CDM оперирует относительно небольшими объёмами тестовых данных, фактически проверяя у большинства накопителей максимальную скорость в пределах работы алгоритмов кэширования, даже на 16 ГБ наборе данных Toshiba BNG4 демонстрирует максимальную скорость работы.
![](/upload/iblock/1a5/1a59627c367263b7c2d39eb032c5a12c.gif)
AS SSD Benchmark

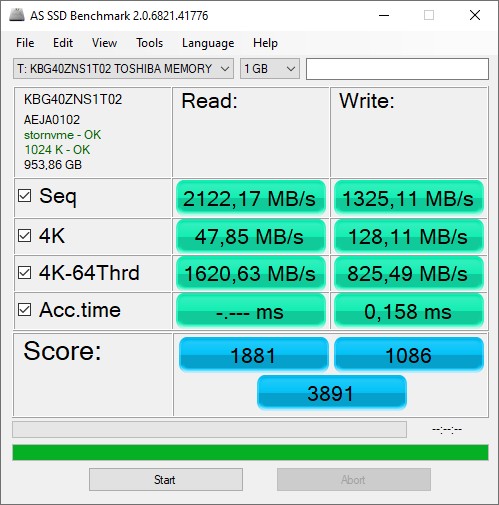

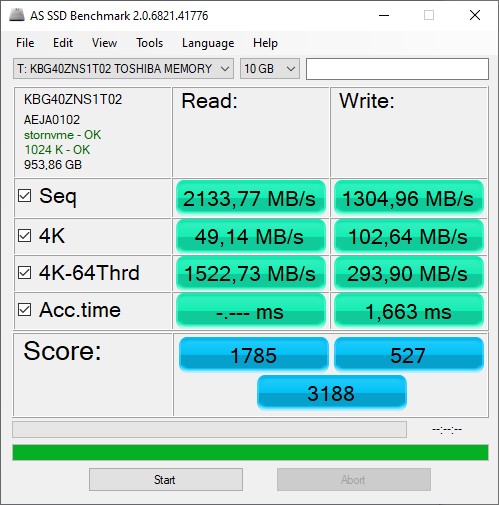

В AS SSD Benchmark 2.0.6821.41776 результаты чуть ниже, в силу особенностей самого теста, но при максимальном наборе тестовых данных в 10 ГБ падения производительности также не наблюдается. Единственная особенность, с которой пришлось столкнуться — для накопителя Toshiba BG4 постоянно возникала ошибка измерения времени доступа к данным при операциях чтения.![](/upload/iblock/e6e/e6eb96876d5be06d9a3e644b38f19296.jpg)
![](/upload/iblock/622/6228efed1cb9f5e3ee7ac9b70ee8915e.jpg)
AJA System Test

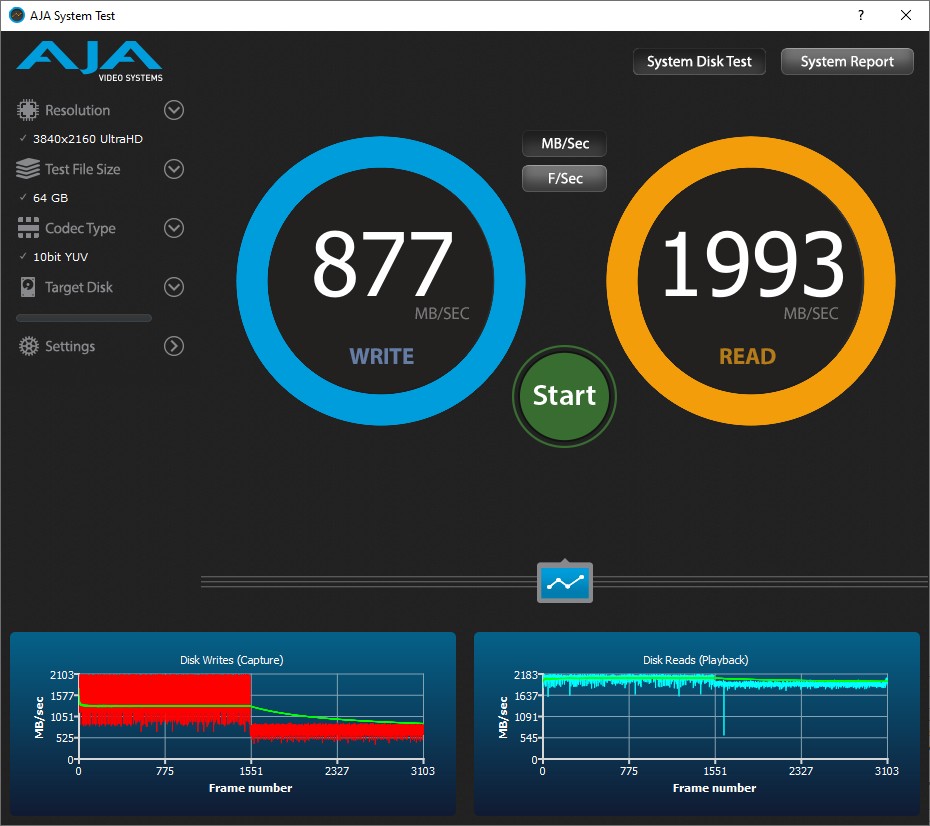

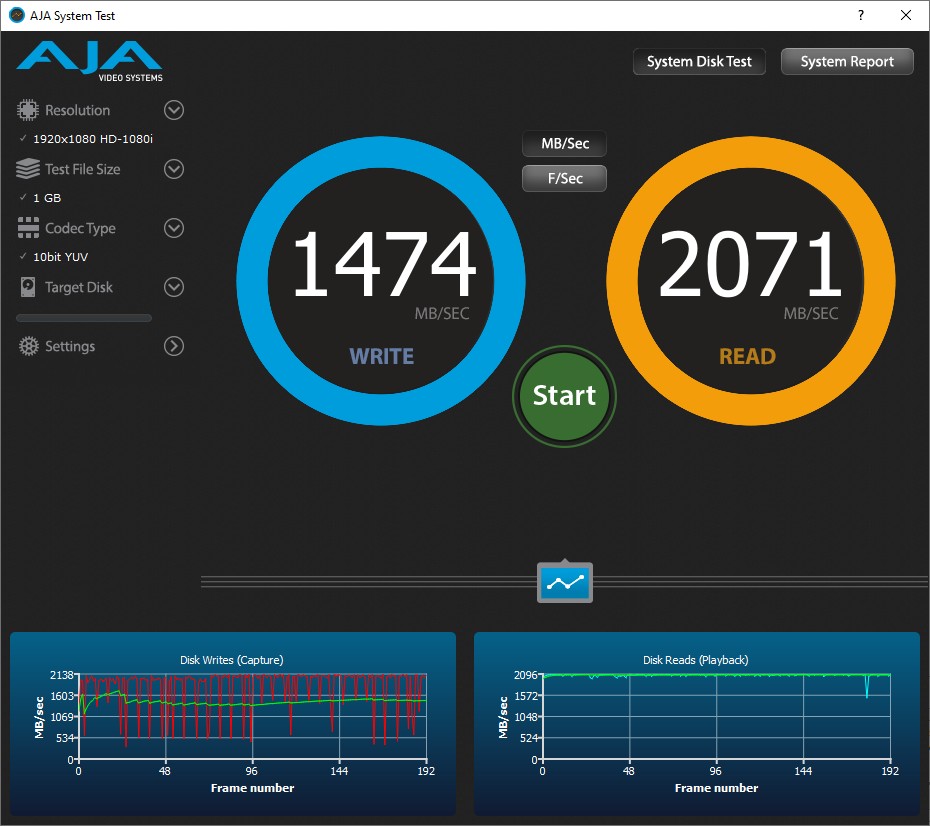

При длительных операциях с файлами размером более 30 ГБ скорость записи снижается практически вдвое в силу исчерпания кэша. Это наглядно отражает тест от AJA Video Systems при выборе разрешения видео 4К (Ultra HD) и тестовом файле размером 64 ГБ.![](/upload/iblock/513/513cd97c3f2cb7504d672e97c855e5d9.jpg)
![](/upload/iblock/730/730c6ec2e50c6af713b8da6fc6189f78.jpg)
ATTO Disk Benchmark

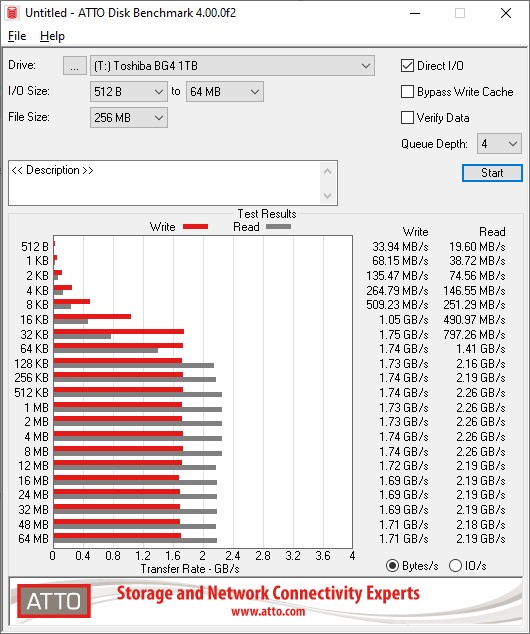

Скорость операций чтения и записи наглядно отражает результат в ATTO Disk Benchmark версии 4.00.0f2. Высокая производительность достигается при блоках данных от 16 КБ, а пиковая - от 128 КБ и выше: скорость чтения — 2,26 ГБ/с, записи — 1,74 ГБ/с.![](/upload/iblock/4fa/4fa909ec8e0abdd4724631eddf643ac4.jpg)
PCMark 8

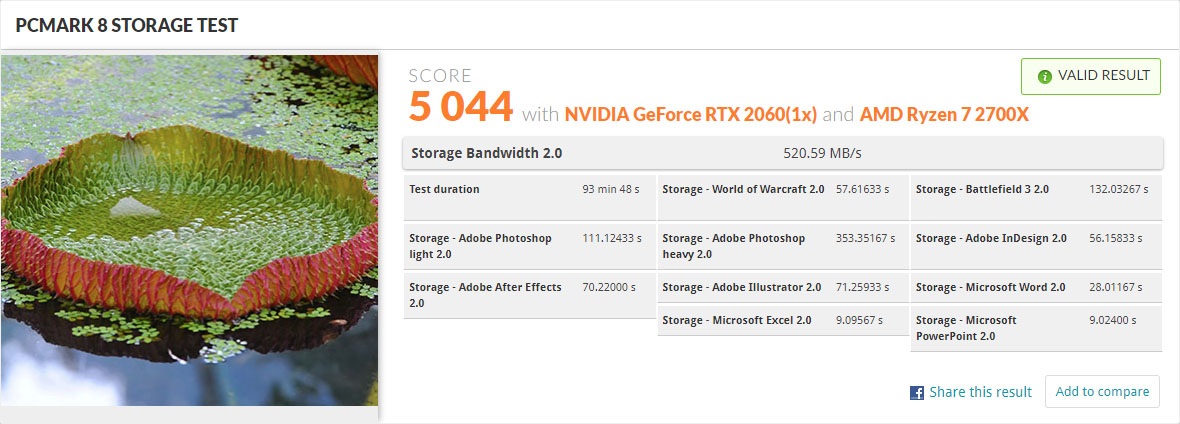

Toshiba BG4 1TB получил хорошую оценку и в PCMark 8 Storage Benchmark 2.0 — 5044 баллов. Для примера: близкий результат на той же материнской плате и с тем же процессором показал ранее M.2 NVME SSD ADATA XPG SX8200 Pro 512 GB. С пропускной способностью (Storage Bandwidth 2.0) более 520 МБ/с накопитель от Toshiba не станет сдерживающим фактором для производительного домашнего или рабочего ПК и ноутбука. Естественно, что всё это актуально при условии обеспечения сопутствующего охлаждения, так как без дополнительного радиатора накопитель быстро нагревается и, как следствие, снижается скорость.![](/upload/iblock/fd8/fd836ce8c428a79e8ecd8283cb330938.jpg)
Заключение

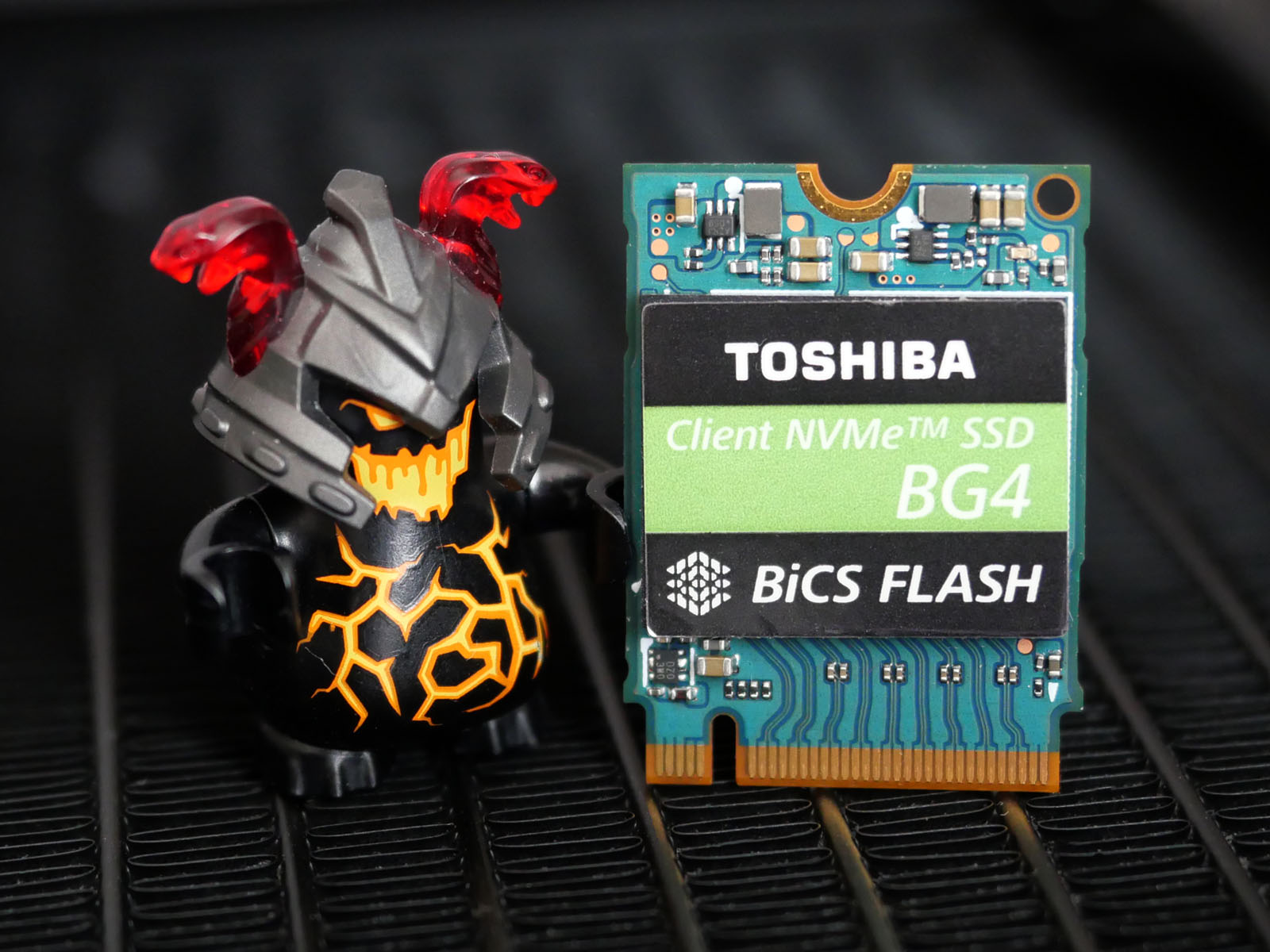

Твердотельный накопитель Toshiba BG4 по своей сути инновационное устройство. В таком компактном форм-факторе скоростных конкурентов по доступной цене тяжело найти. Одночиповое исполнение на односторонней плате формата 2230 (длина - 30 мм) делает его отличным спутником для ультракомпактных ноутбуков и ПК при наличии соответствующих креплений. В стационарных ПК на полноразмерных материнских платах с крепежом под таких "малышей" напряжёнка. Производители в основном предусматривают поддержку минимального форм-фактора 2242 (длина - 42 мм). Обойти это можно опциональными адаптерами или использованием в качестве прижима радиаторов с клейкой термопрокладкой. После тестирования единственным значимым минусом накопителя можно назвать лишь его горячий нрав. Без дополнительного радиатора в ПК или термопрокладки с отводом тепла на корпус ноутбука температура во время операций чтения и записи резко возрастает до критичной. Зато при благоприятном температурном режиме заявленные скорости чтения до 2300 МБ/с и записи до 1800 МБ/с - не просто цифры из спецификации, а реально достижимые значения, гарантирующие что накопитель не станет узким местом в производительных сборках и устройствах.![](/upload/iblock/23b/23bc2c9db186254dedd7a213efcbabdf.jpg)
Преимущества Toshiba BG4:
- Высокая скорость операций чтения и записи;
- Востребованный объём от 128 ГБ до 1 ТБ;
- Компактное исполнение.
Недостатки:
- Сильный нагрев;
- Небольшая распространенность слотов форм-фактора 2230 в настольных ПК.
