Обзор Cougar Conquer 2. Корпус или космолёт?

Поступивший в продажу в 2017 году корпус Cougar Conquer завоевал сердца поклонников футуристичного дизайна. Тяжело было найти человека, у которого он бы с первого взгляда не вызвал "вау"- эффект. Основными преимуществами, на наш взгляд, являлись одновременно самодостаточность и задел на моддинг. То есть Conquer прекрасно выглядел даже в базовом варианте, а уж мододелы каких только проектов на нём не собрали (достаточно поискать по названию корпуса на YouTube). После такого успеха перед дизайнерами Cougar стояла непростая задача — разработать новую вариацию с ещё более дерзким характером. То, что в итоге получилось, просто взрывает мозг. Новый Cougar Conquer 2 — это не банальный апдейт существующей модели (к серии Conquer слово "банальный" вообще не притянуть), а принципиально новое комбинированное шасси и "космический" экстерьер с подсветкой Trelux.

Спецификация

Модель	Cougar Conquer 2
Форм-фактор	Full-Tower (полноразмерная башня)
Форм-фактор совместимых плат	Mini-ITX, MicroATX, ATX, CEB
Размеры	368 x 631 x 744 мм
Максимальная длина видеокарты	400 мм
Поддержка блоков питания	ATX PS2 до 220 мм длиной
Максимальная высота кулера процессора	150 мм
Боковые стенки	Закаленное стекло, металл, пластик
Число отсеков 5.25"	нет
Число отсеков 3,5"	2 шт. максимум
Число отсеков 2,5"	4 шт. максимум (2 шт. из них универсальные салазки с 3,5")
Слотов расширения	8 шт. горизонтальных; 2 шт. вертикальных.
Предустановленные вентиляторы	120 мм x 1 шт. (с RGB-подсветкой)
Интерфейсы верхней панели	USB 3.1 Type-C x 2 шт.; USB 3.0 x 2 шт.; Микрофонное гнездо x 1 шт.; Аудиогнездо x 1 шт; Кнопка питания x 1 шт.; Кнопка управления подсветкой x 1 шт.
Вес	18 кг

Упаковка

Картонная коробка с Cougar Conquer 2 крупная и тяжелая: ширина - 825 мм, высота - 730 мм, глубина - 449 мм; вес - 22 кг. По бокам сделаны прорези, играющие роль ручек для переноски. Оформление цветное и красочное. На одной из боковых граней нанесена таблица характеристик. Всё описание на английском языке.

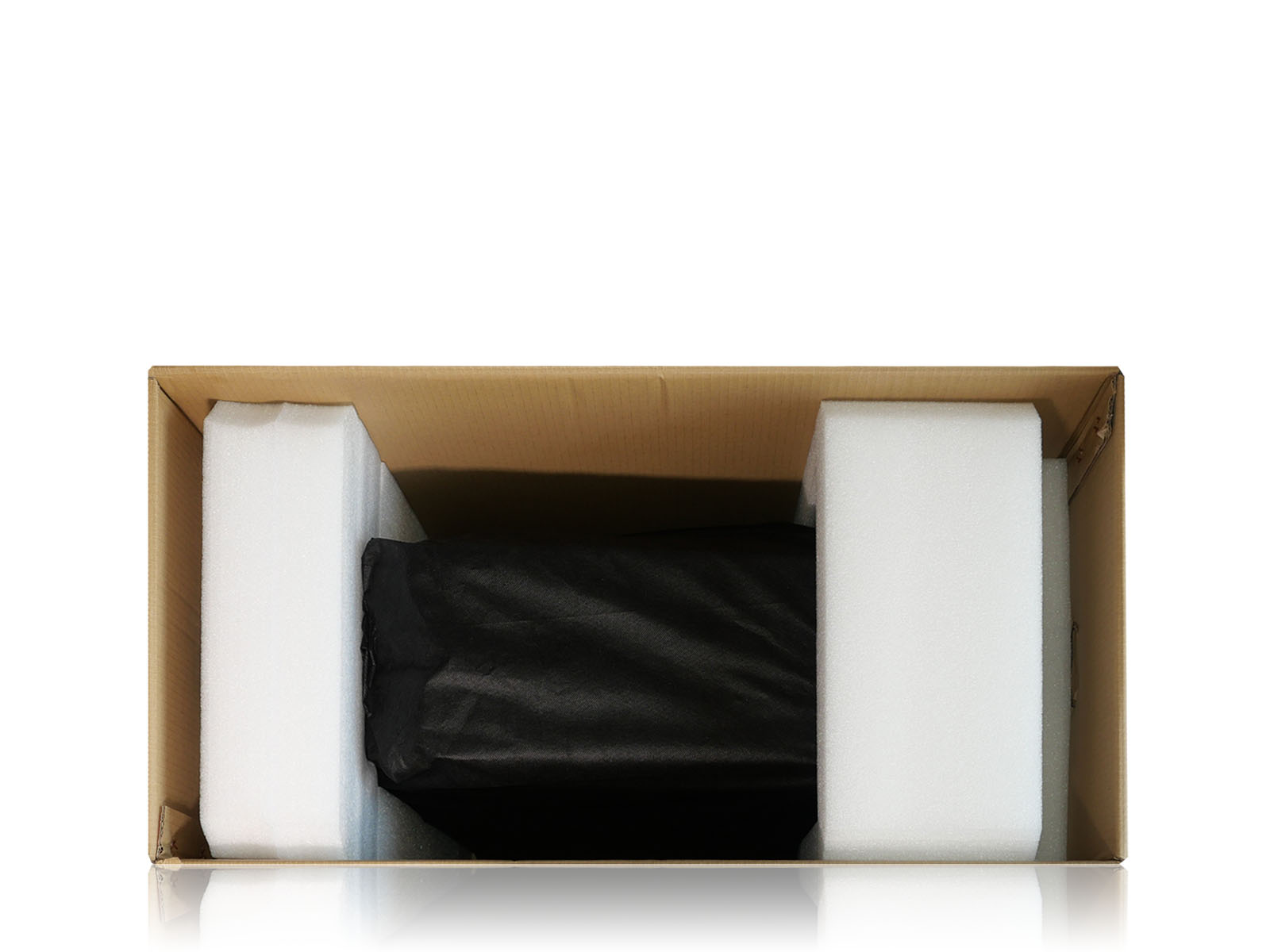

Внутри упаковки корпус завернут в тканевый мешок и покоится на массивных вспененных демпферах, частично защищающих его и сбоку. Учитывая достаточно плотный картон и эти демпферы, боковые стенки коробки почти не продавливаются. Это хорошо с точки зрения безопасной транспортировки.

Комплектация

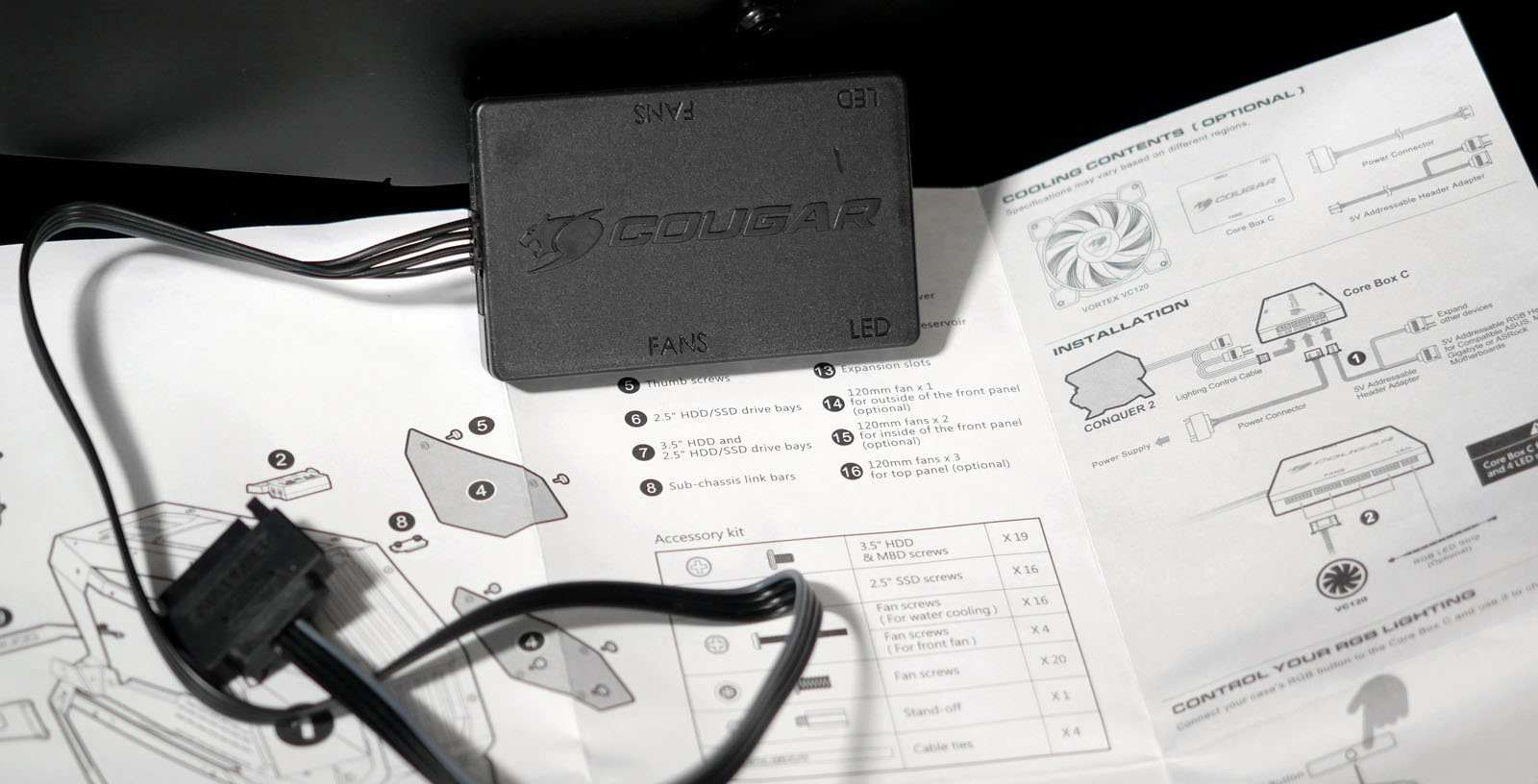

К нам корпус поступил в предпродажном варианте с минимальным набором: контроллер Cougar Box C и провод питания к нему. Магазинный комплект по информации от производителя шире и согласно инструкции включает коробку с дополнительным крепежным набором винтов, и контроллер подсветки с кабелями синхронизации с материнской платой.

Экстерьер

По габаритам Conquer 2 значительно больше предшественника: длина от ручки внутреннего каркаса сзади до крайней точки лицевой панели — 744 мм, высота в верхней точке — 631 мм, а ширина между выступающими гранями оранжевых вставок — 631 мм. Корпус отнесен к форм-фактору Full-Tower и подойдёт далеко не для каждого игрового стола, в первую очередь - по длине. Даже с учетом возможного отступа стола от стены потребуется глубина столешницы не менее 70 см, чтобы ножки корпуса не свисали.

Учитывая размеры, несущий каркас и большинство панелей выполнено из толстого металла. Чтобы хоть как-то снизить вес, Cougar использовала пластик при изготовлении боковых оранжевых накладок, трапецеидальной окантовки фронтального вентилятора и фигурной вставки на верхней панели. Общий вес корпуса получился в районе 18 кг, а с комплектующими он увеличивается еще на несколько килограмм.


Боковые съёмные вставки из закаленного тонированного стекла толщиной 5 мм сделаны не для укрепления каркаса, а в декоративных целях. Верхние, например, подвешиваются всего на двух винтах и опираются снизу на мягкую поролоновую подкладку.

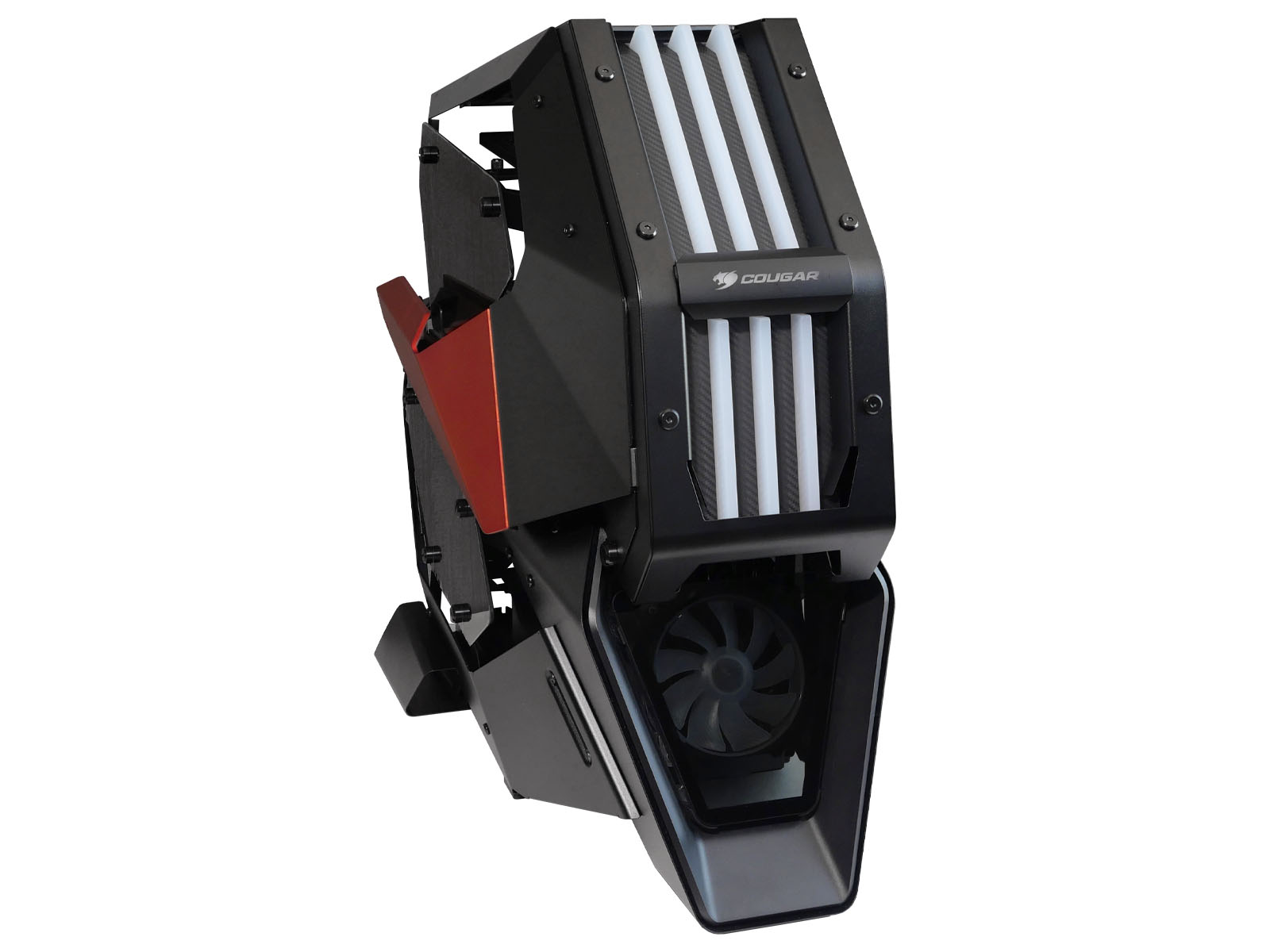

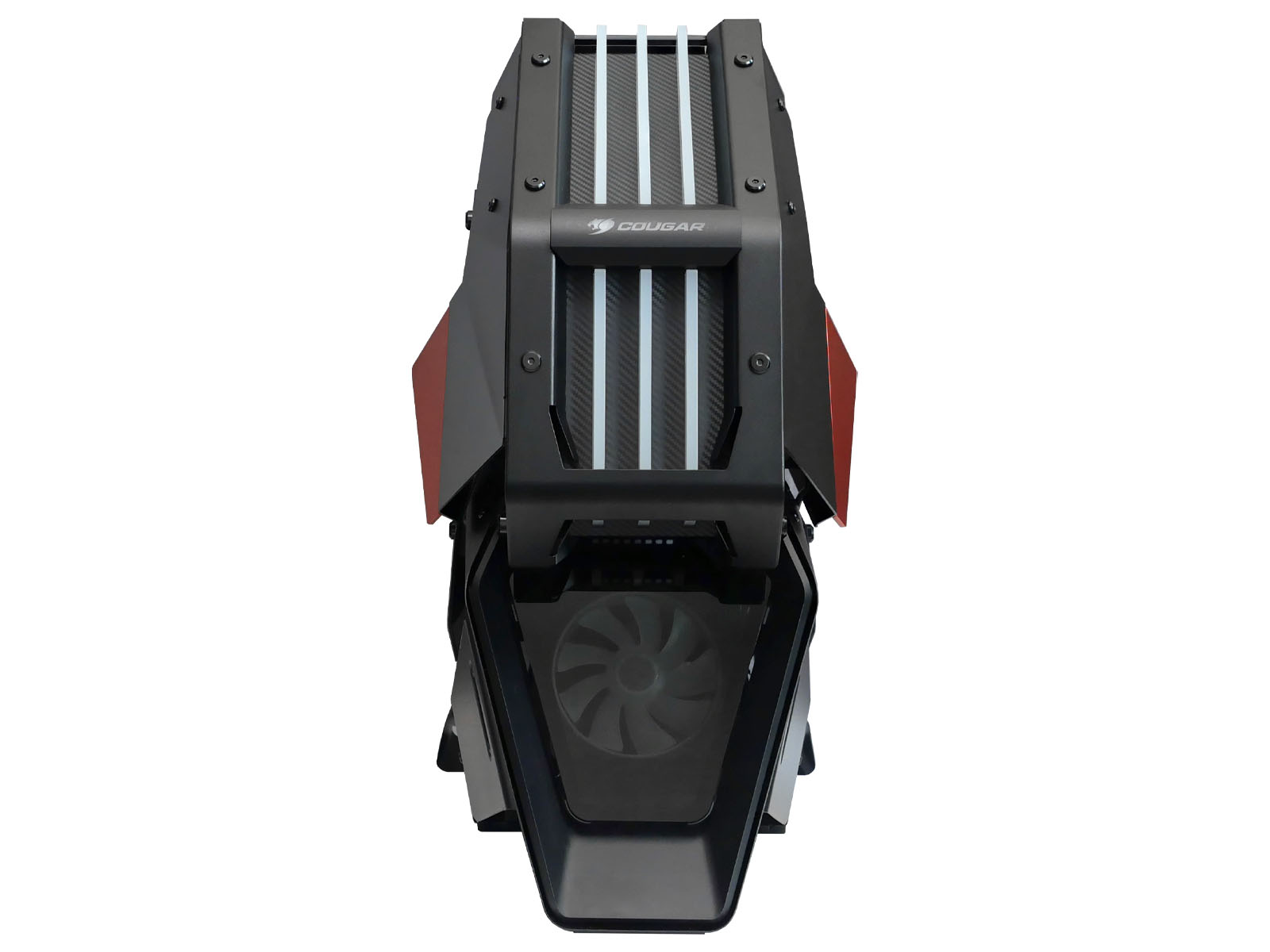

Фронтальная часть получила необычный профиль. Снизу сделано трапецеидальное окно для вентилятора, закрытое несъёмным тонированным стеклом. Окантовка вокруг него пластиковая. Выше — две зоны с карбоновым фоном и тремя крупными световодами, синхронизированными между собой по подсветке. Они разделены пластиковой табличкой с логотипом Cougar, которая подсвечивается статичным оранжевым цветом. Все детали окрашены в тон и гармонично смотрятся.

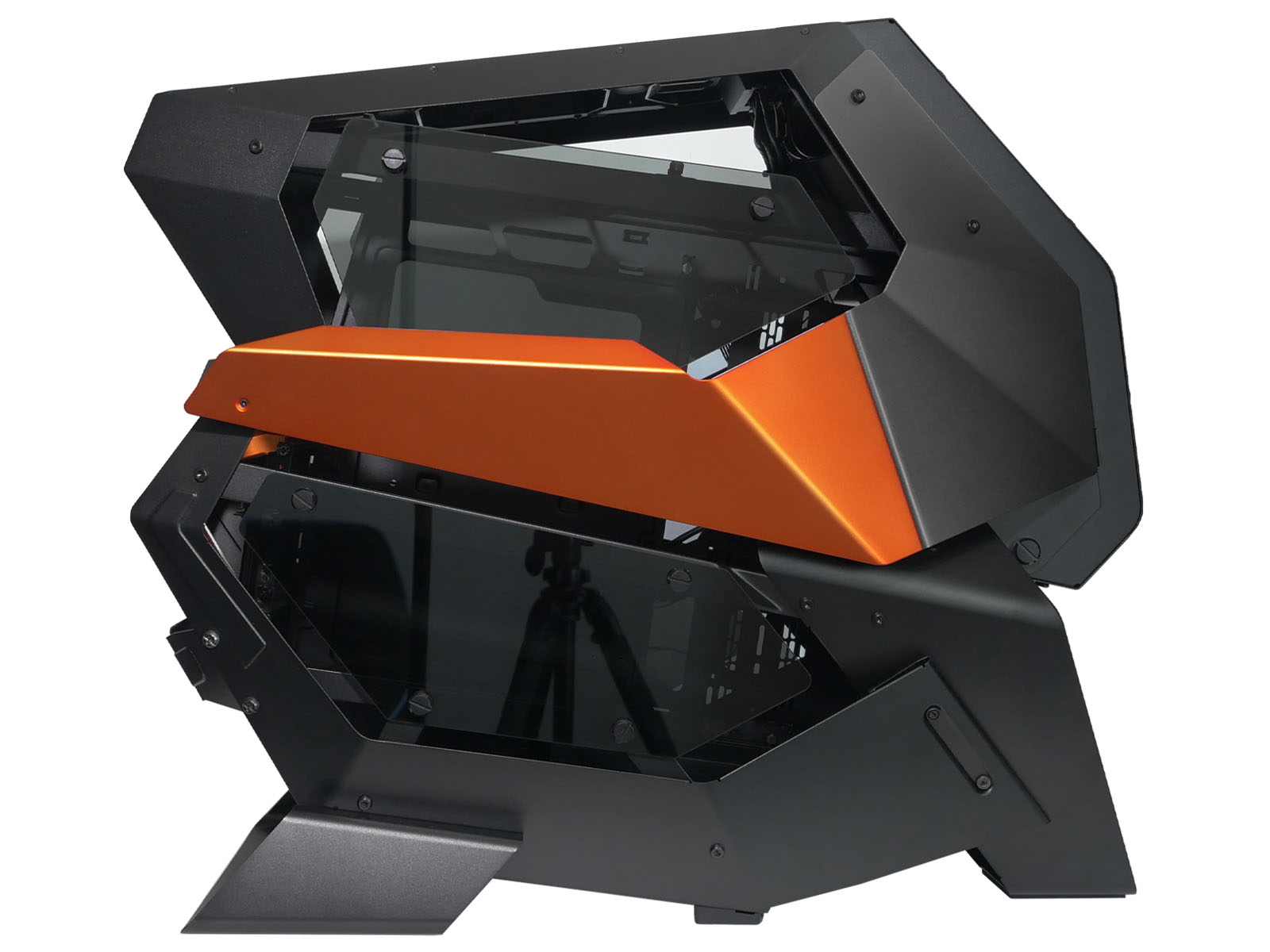

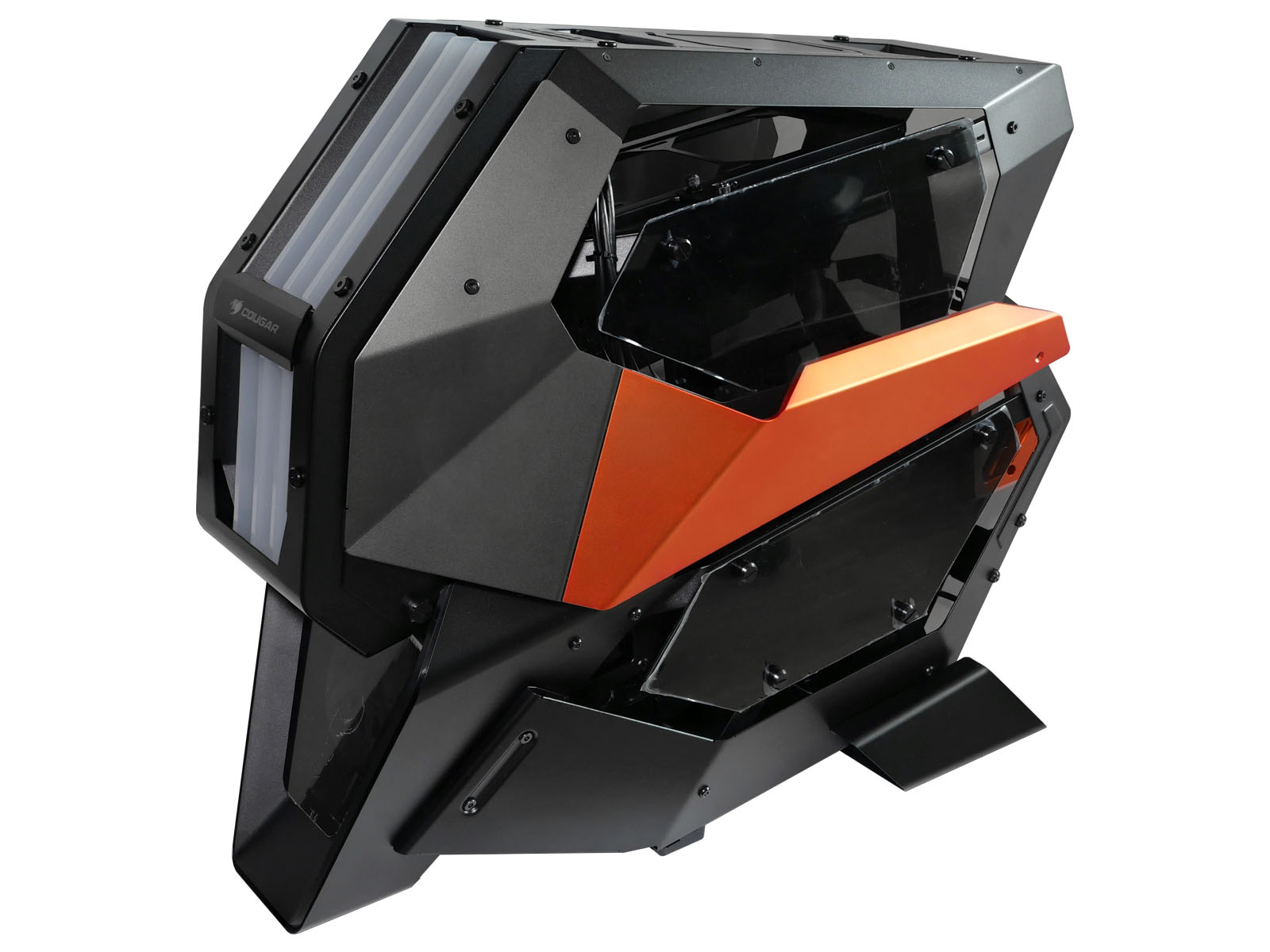

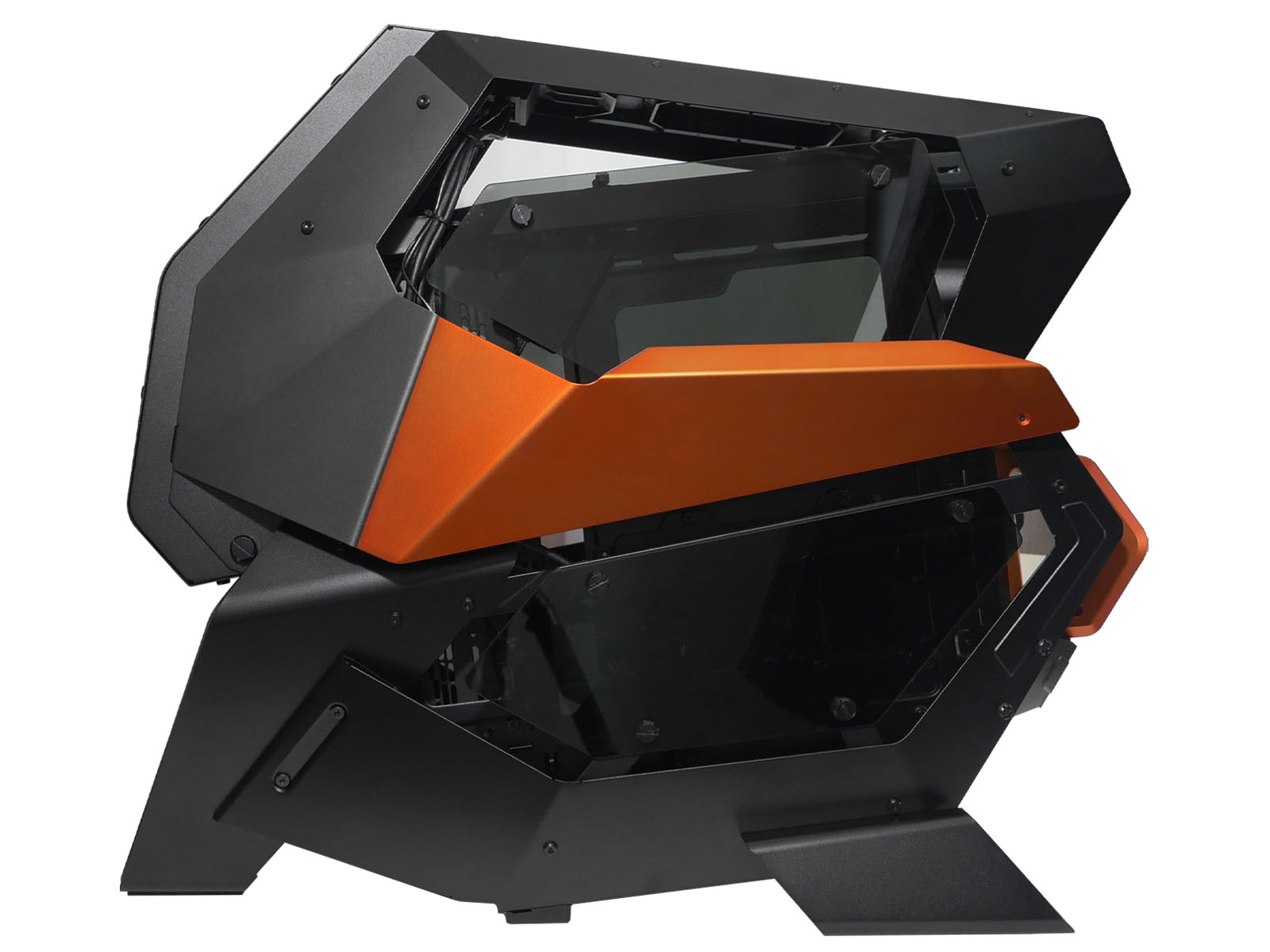

Боковой профиль также изобилует сложными угловатыми формами. Верхнее и нижнее стекло с обеих сторон прикрывает зоны доступа к комплектующим для периодического обслуживания без извлечения внутреннего каркаса. Нижние "окна" также крайне необходимы для подключения проводов от фронтальных интерфейсных разъемов к соответствующим разъёмам на материнской плате.

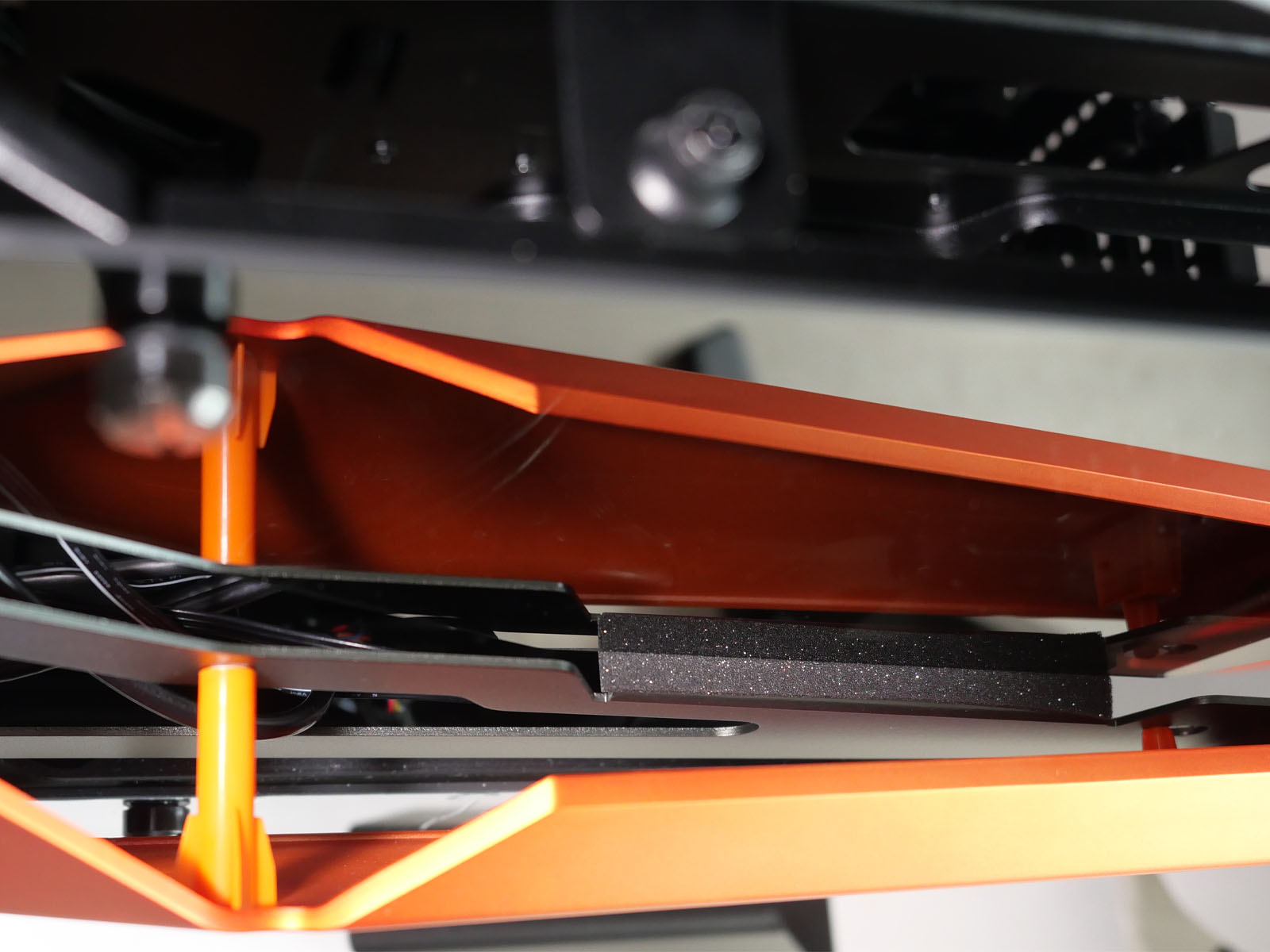

С боковых ракурсов корпус смотрится идентично. Пластиковые оранжевые панели закреплены с внутренней стороны и не предусматривают быстрый демонтаж.

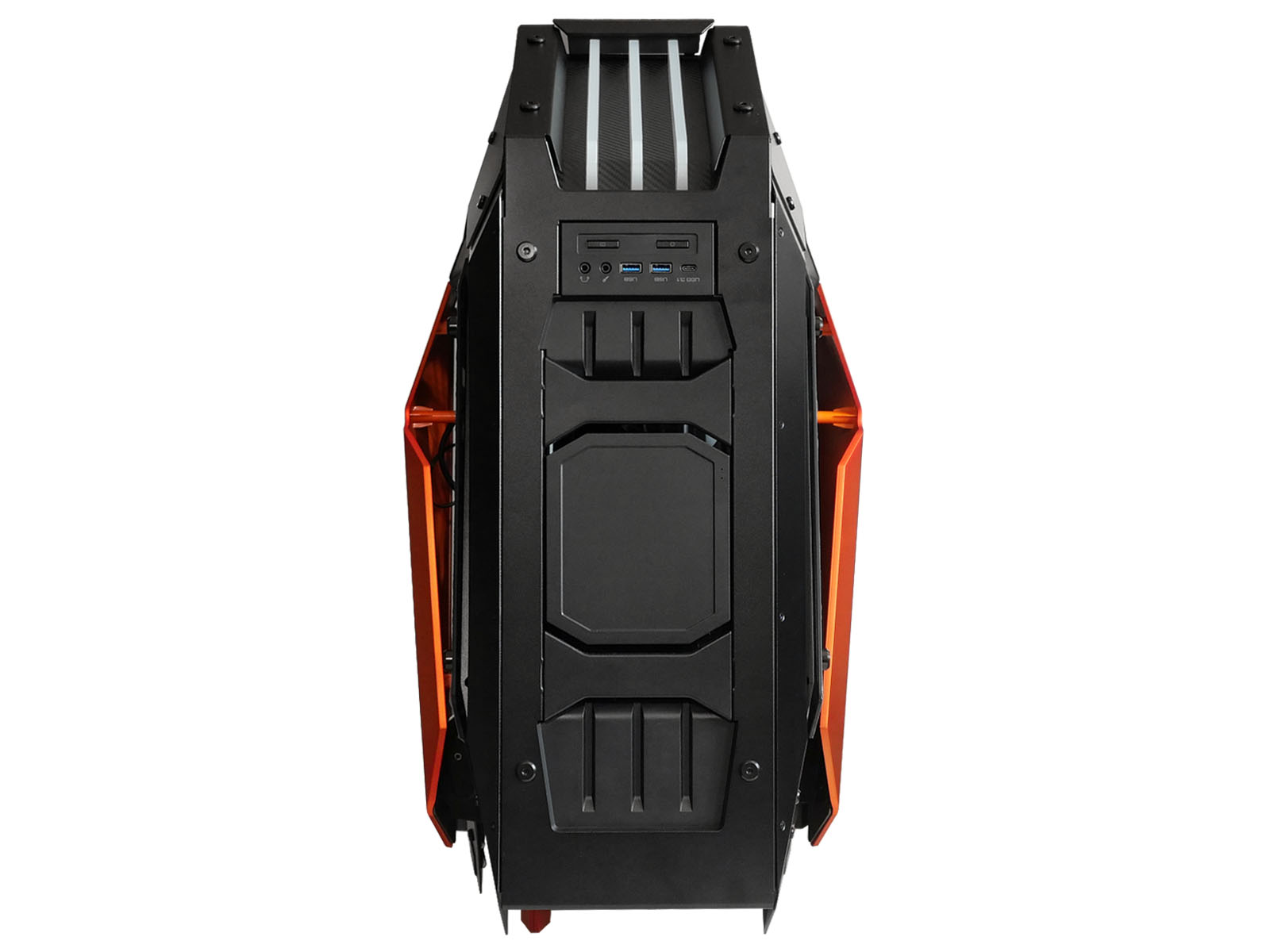

Верхняя часть корпуса по дизайну напоминает космический корабль из какого-нибудь научно-фантастического фильма. Она скомбинирована из металлического каркаса и пластиковой вставки в центре. Функциональность непонятна и не раскрывается в инструкции. Складывается впечатление, что дизайнеры задумали здесь какую-то сложную конструкцию или секцию в продолжение Trilux-подсветки, но в последний момент передумали и заменили стильным элементом попроще.

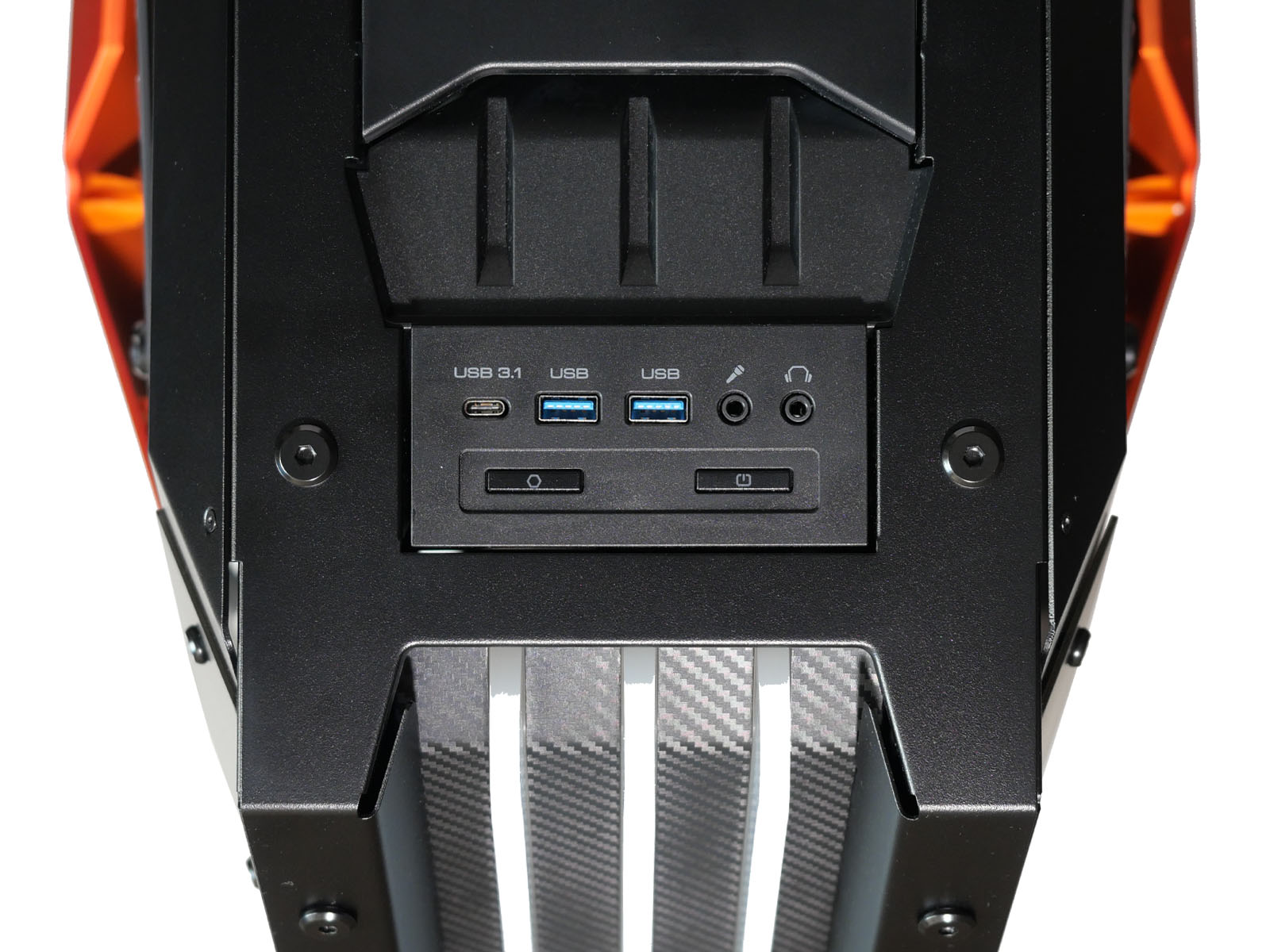

Сверху находится и пластиковый блок с фронтальными интерфейсными разъемами: одним USB Type-C, двумя USB 3.0, двумя аудиоштекерами для микрофона и наушников, а также кнопками включения и управления подсветкой. Провода от них длинные, скрыто проложить их до точек подключения не составит труда. Кнопки перезагрузки и индикатора активности накопителей информации нет.

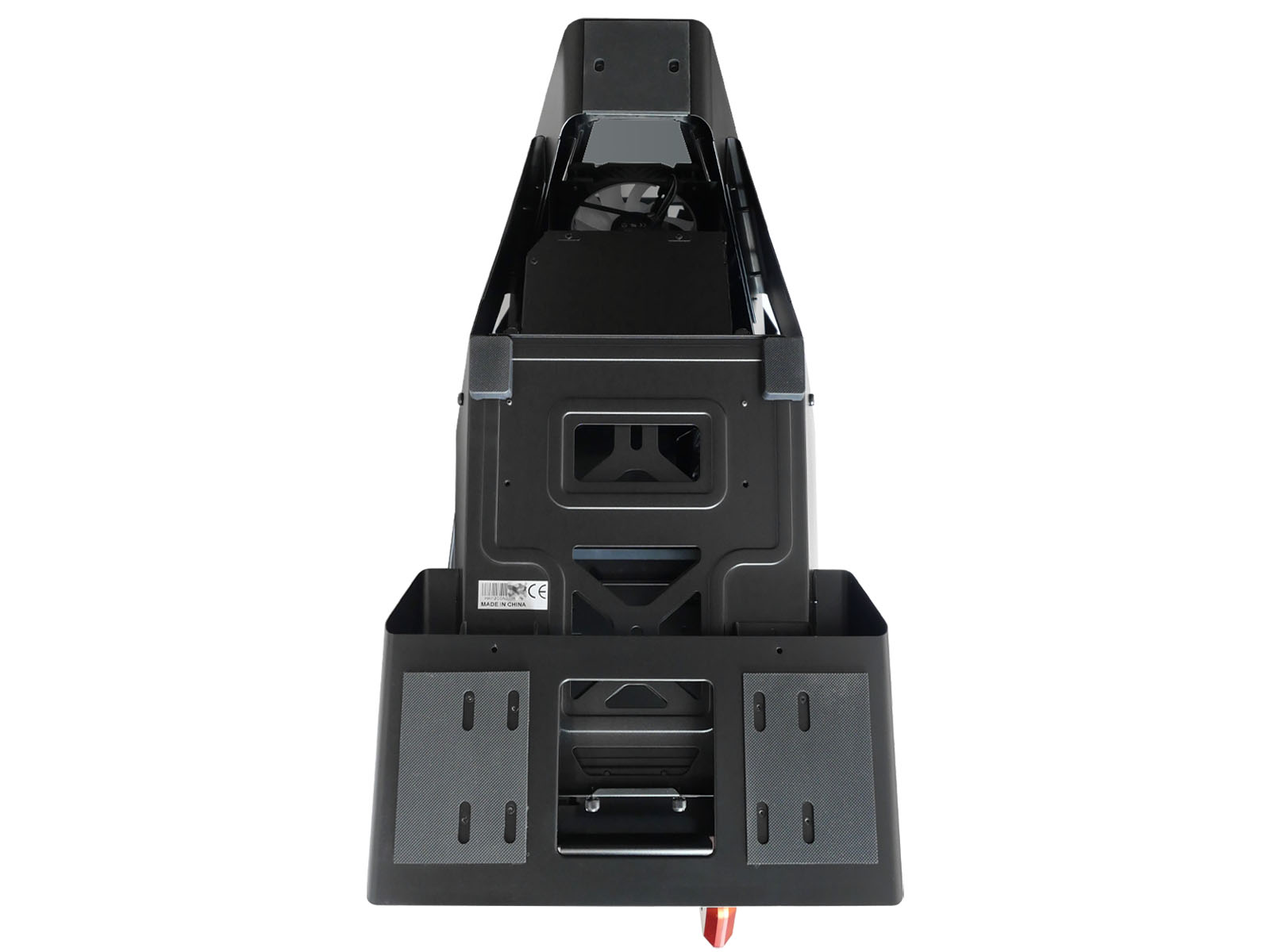

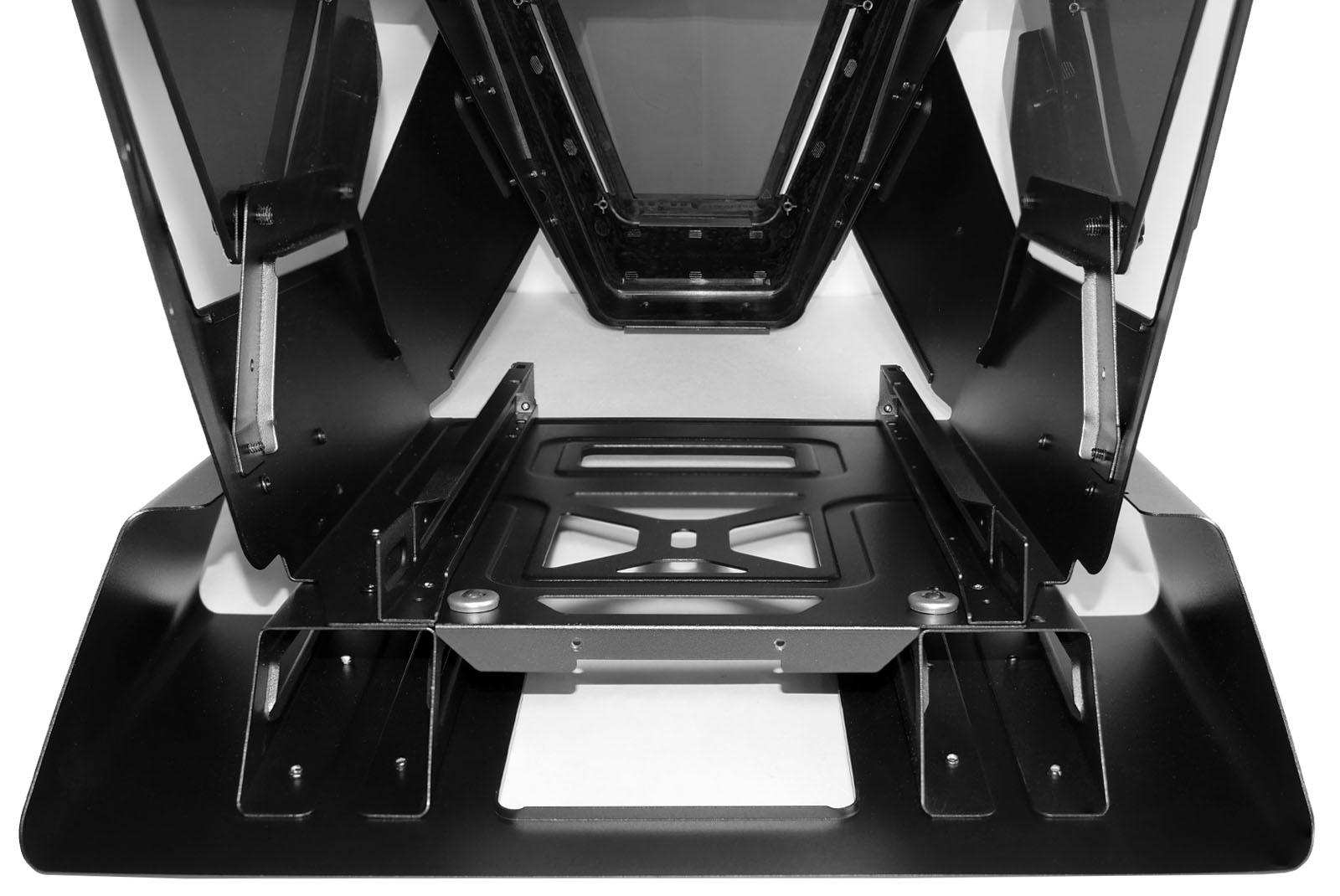

Снизу на корпусе не предусмотрено зон обслуживания. Кроме вентиляционных отверстий для фронтальных вентиляторов и блока питания, а также крупных ножек с толстыми прорезиненными накладками, ничего нет. Примечательно, что массивная задняя ножка имеет крупную прямоугольную прорезь посередине и она может пригодиться при установке в углу стола. Например, на ThunderX3 AD3-M она попала на круглое отверстие столешницы для кабель-менеджмента, что позволило часть проводов подвести напрямую из-под стола. Съёмного пылевого фильтра на дне нет и это можно считать недоработкой, так как поднимать такую массивную конструкцию, чтобы дотянуться щёткой пылесоса, или извлекать блок питания полностью тяжело.

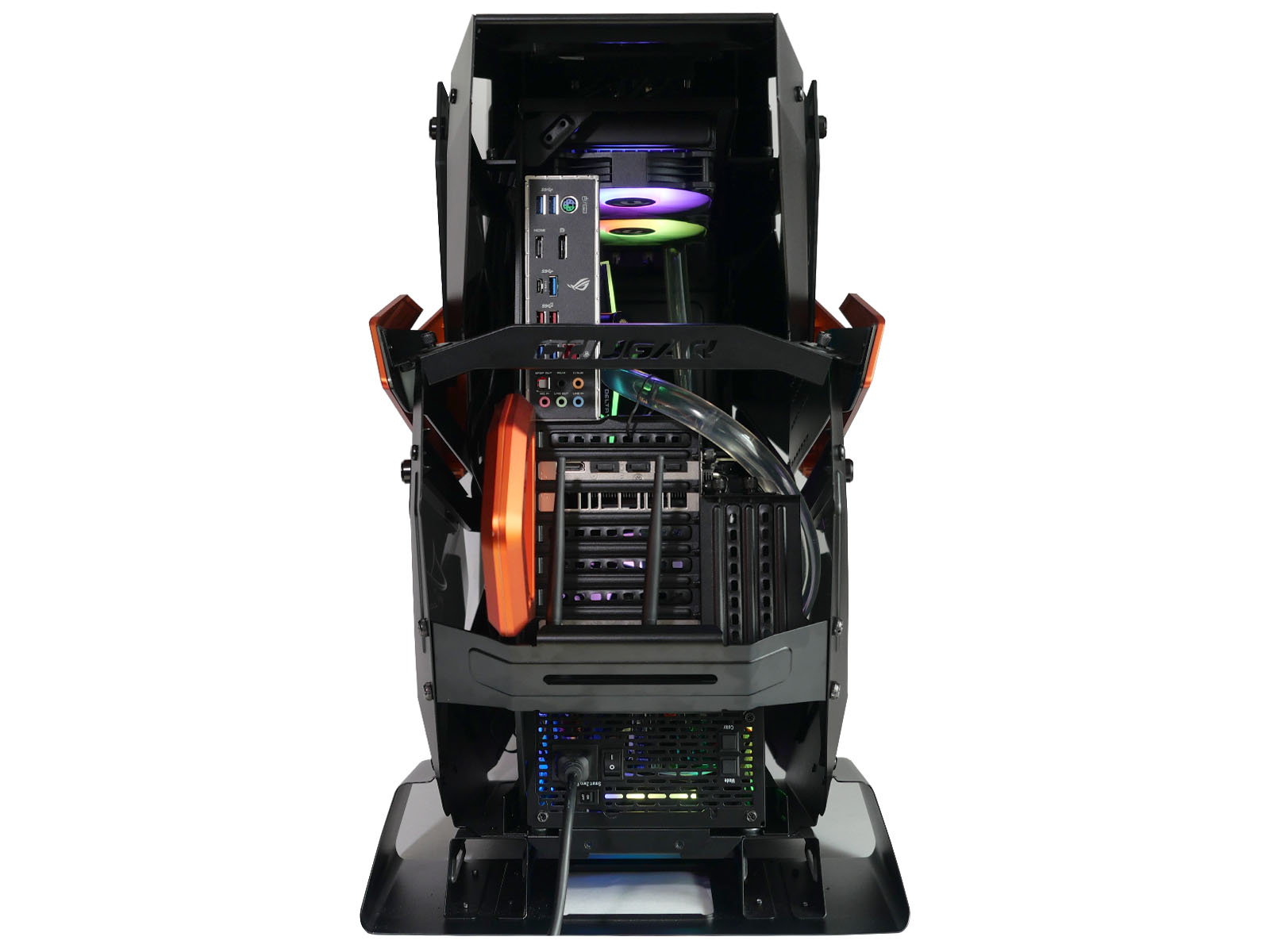

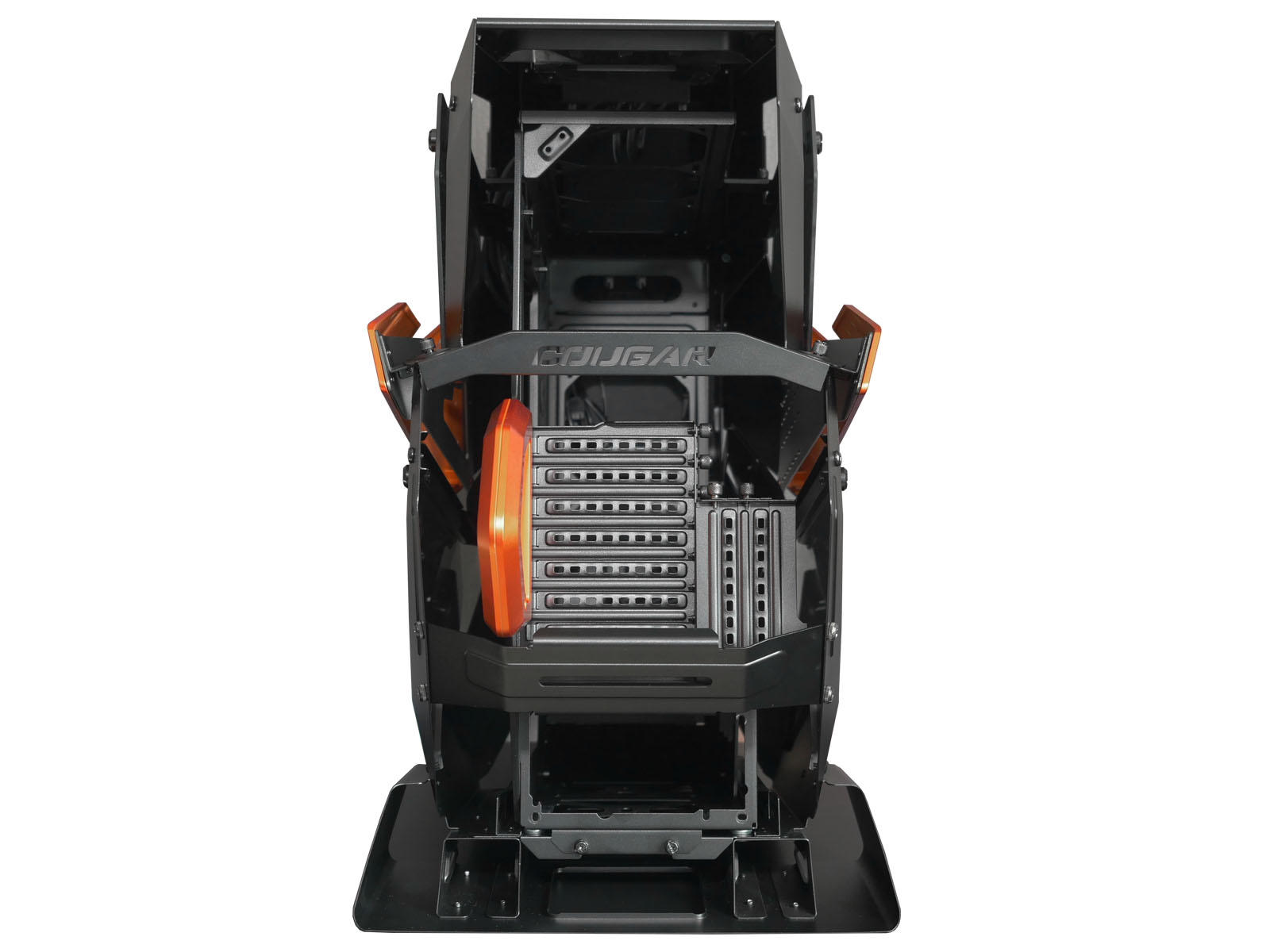

Совсем неудивительно, что и сзади корпус выглядит вычурно. Здесь уже хорошо проглядывается внутреннее шасси для комплектующих, прикрытое набором усилительных перегородок.

Интерьер

Если необычный футуристический дизайн снаружи для премиум-сегмента явление не столько обыденное, сколько вполне ожидаемое, то комбинированное внутреннее шасси с отдельно извлекаемым блоком редко встречается в компьютерных корпусах.

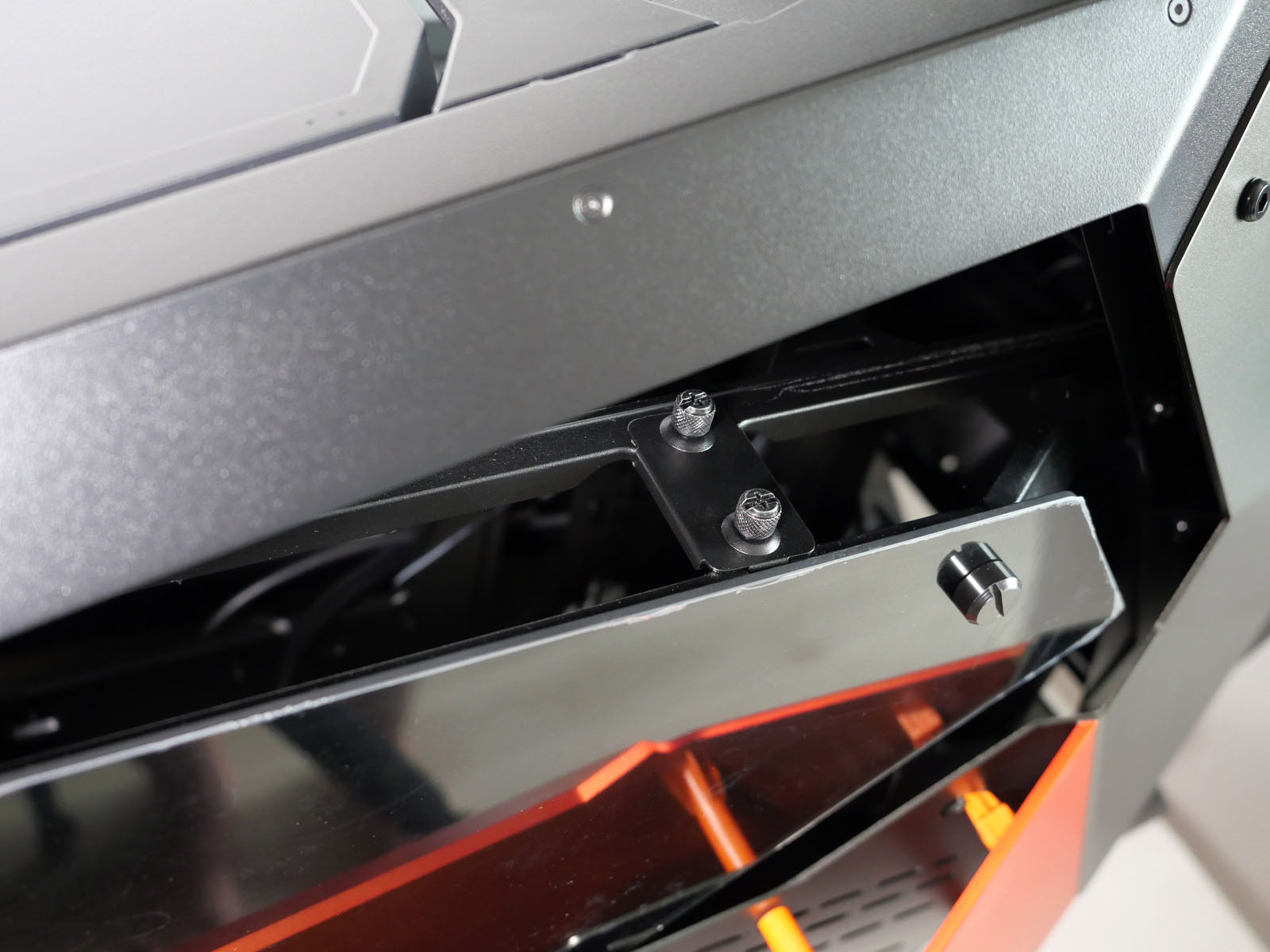

Прежде чем достать внутренний каркас необходимо открутить в общей сложности двенадцать винтов. Две специальные металлические пластинки на двух винтах держат его над верхними стеклами с обеих сторон. По одному винту справа и слева удерживают заднюю планку с надписью Cougar.

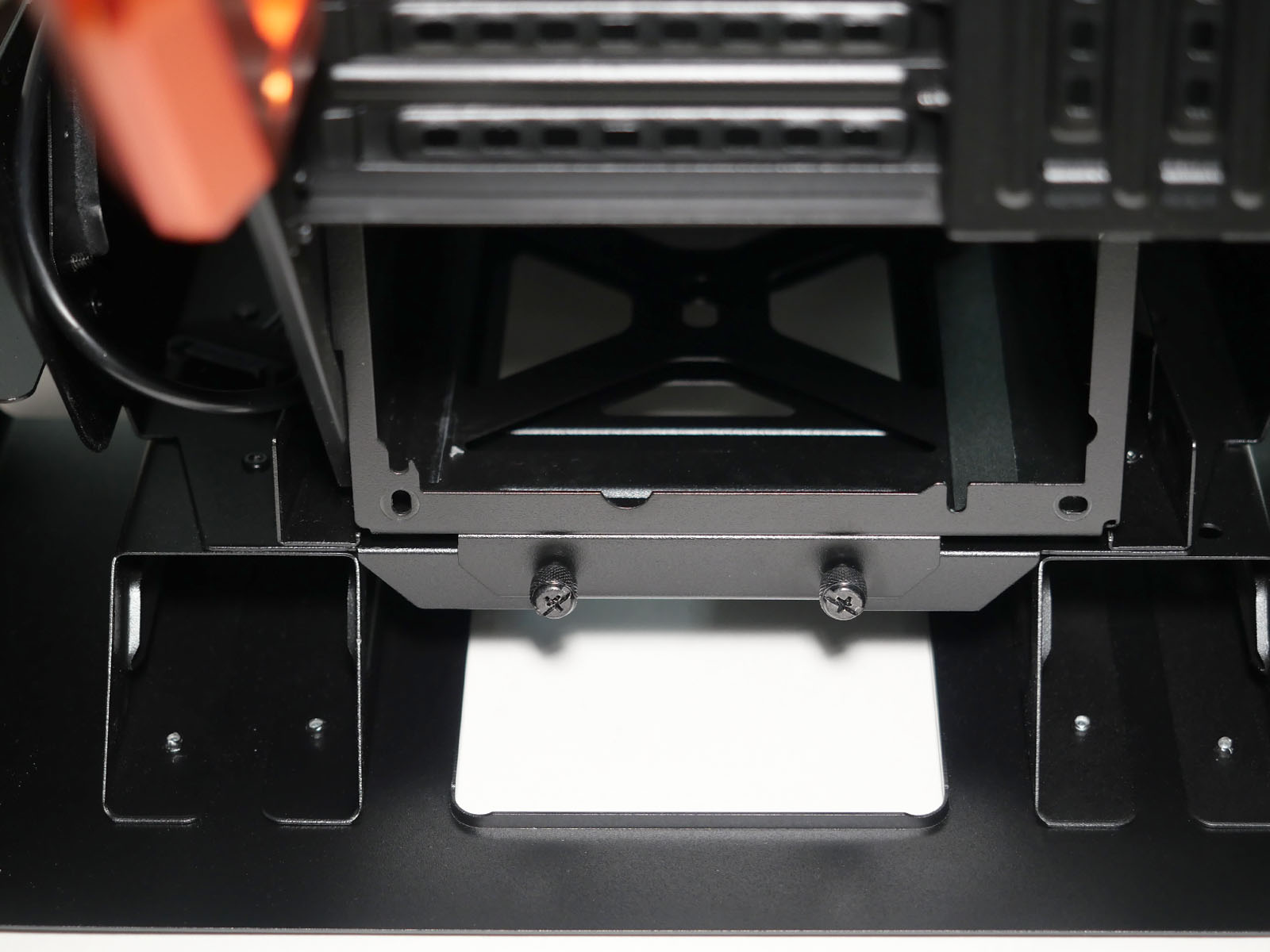

Ещё четыре винта держат нижнюю перегородку. И два винта с накатанной головкой дополнительно удерживают каркас снизу в районе задней ножки.

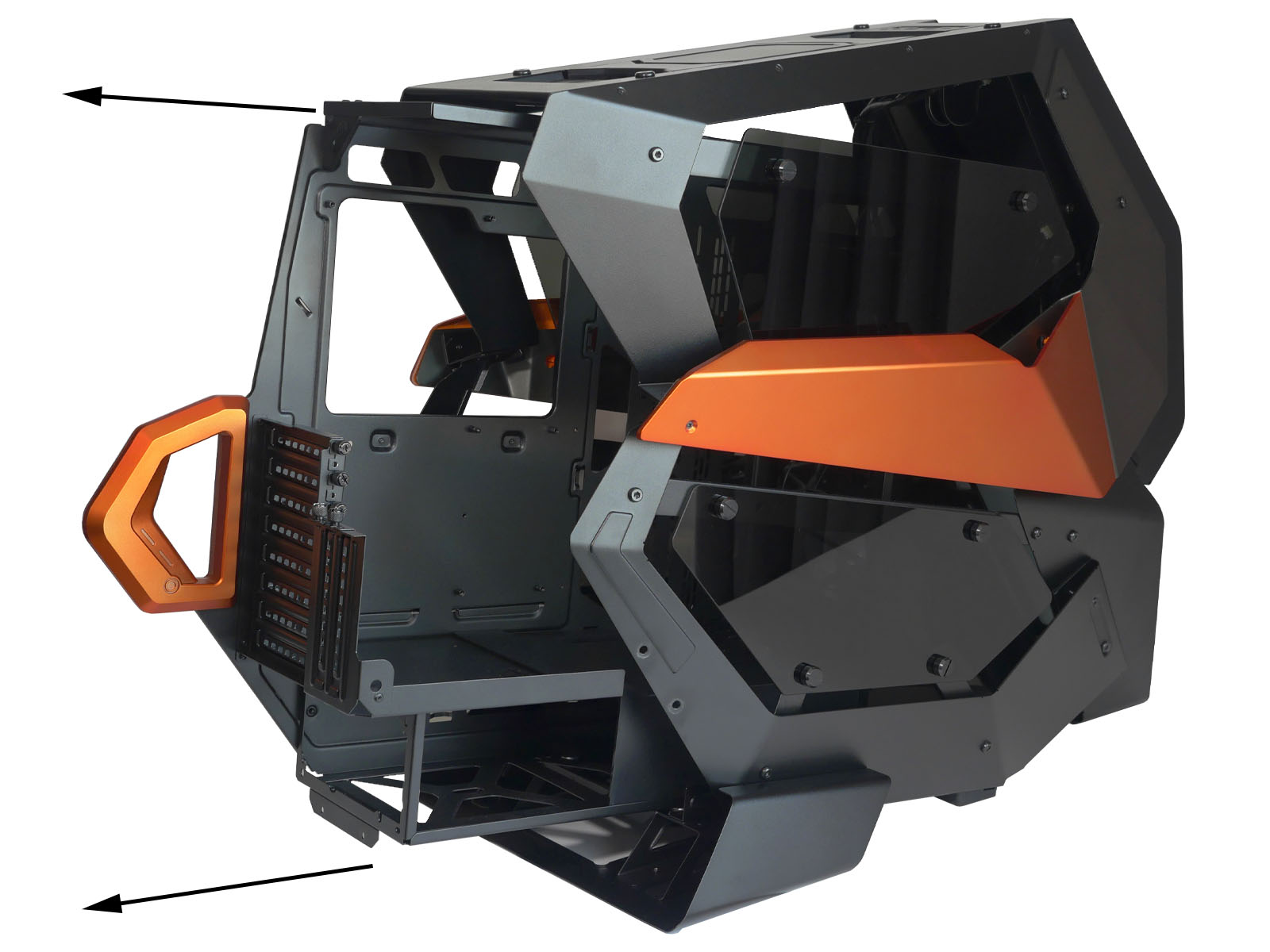

Съёмное шасси в буквальном смысле слова выкатывается наружу, так как в передней части установлены колесики, а в корпусе на направляющих — шариковые подшипники. Оранжевая ручка, за которую это делается, удобная но из-за пластиковых накладок ощущается недостаточно прочной. Учитывая сложные обводы наружного корпуса, решение с извлекаемой внутренней частью более простой формы заметно добавляет удобства сборке ПК в целом.

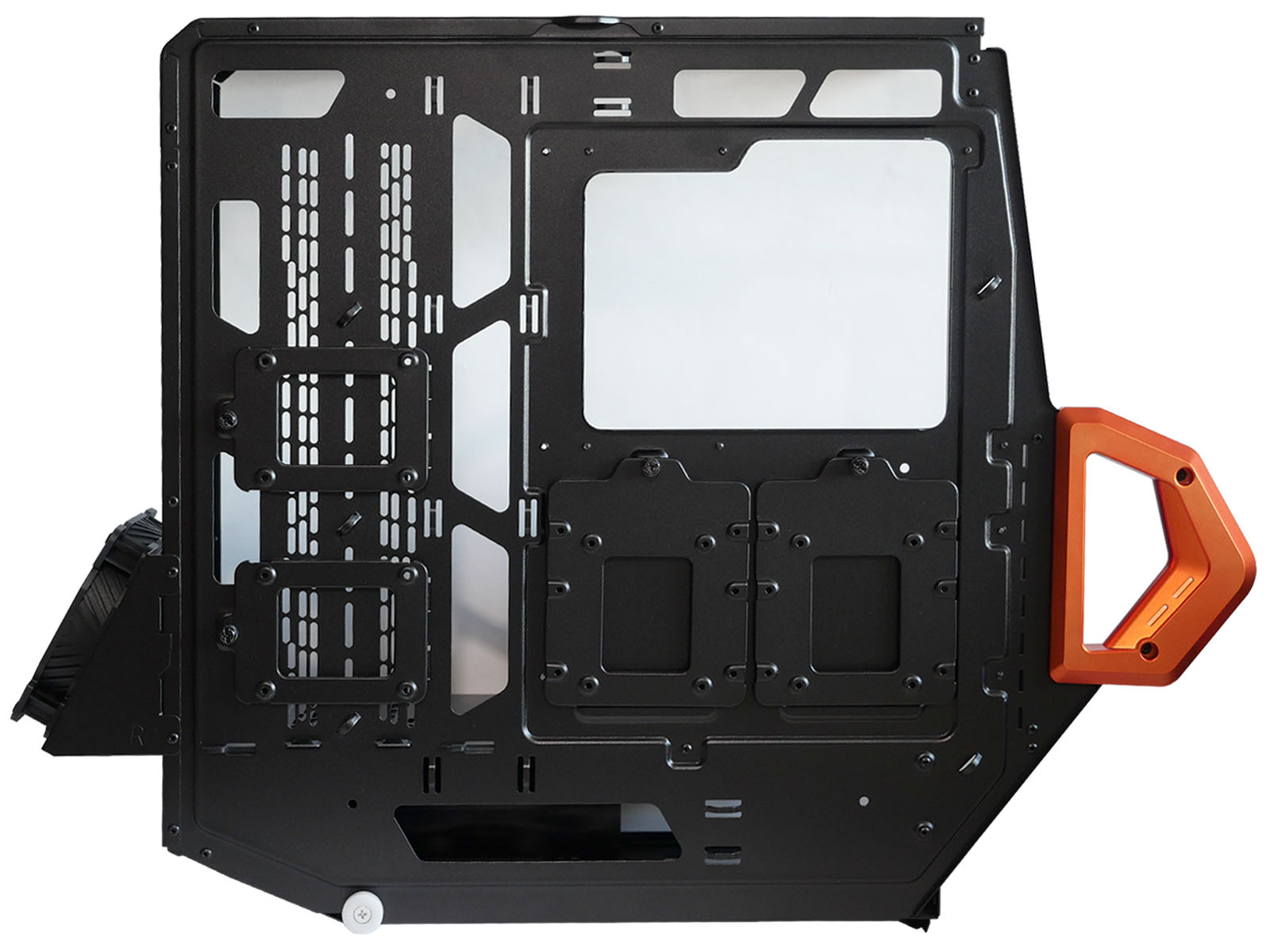

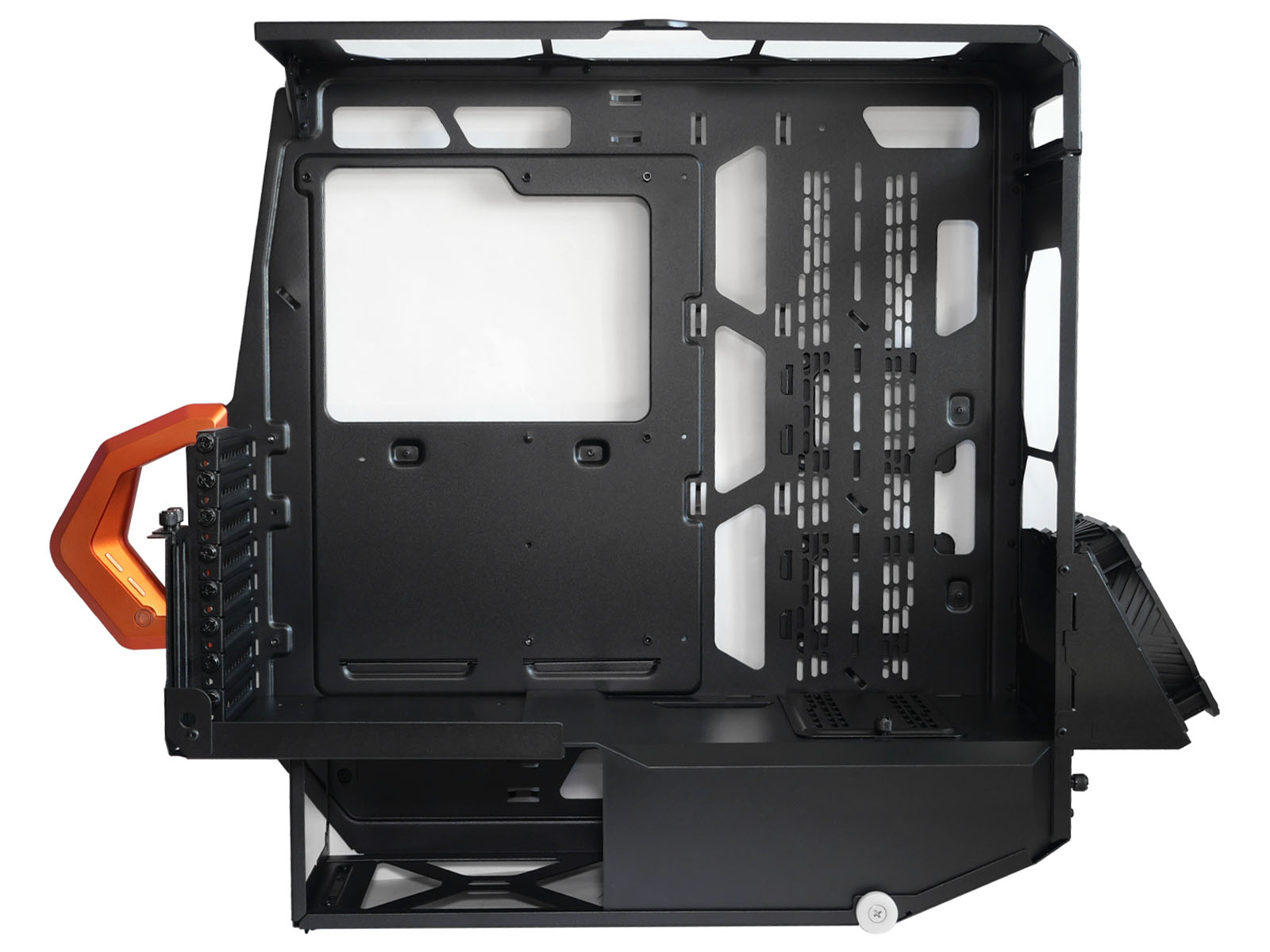

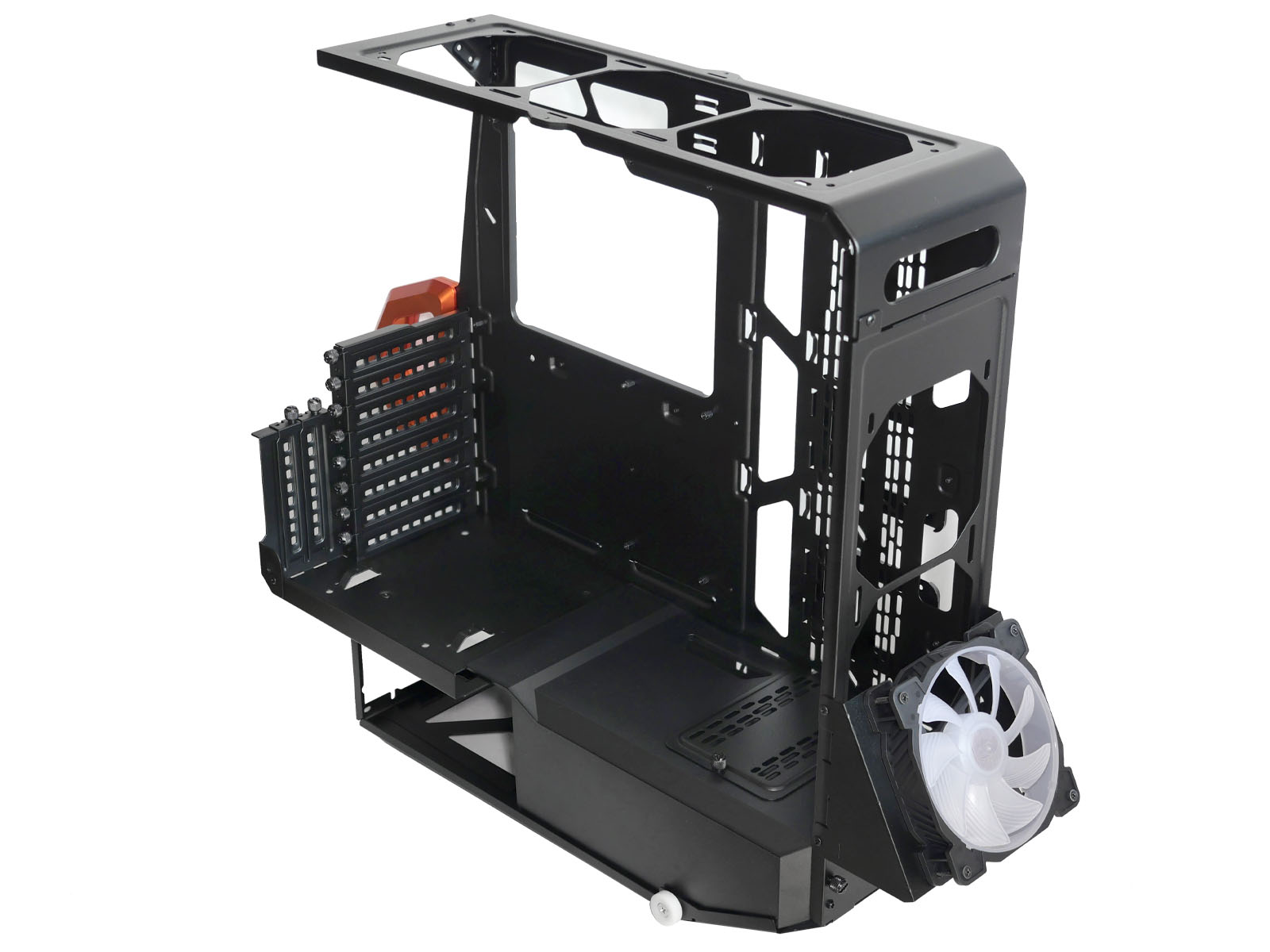

Извлекаемый каркас близок по компоновке к шасси современных корпусов габаритов middle-tower с отделенным перегородкой нижним расположением блока питания. Единственное отличие — наклонный модуль крепления вентилятора в передней нижней части.

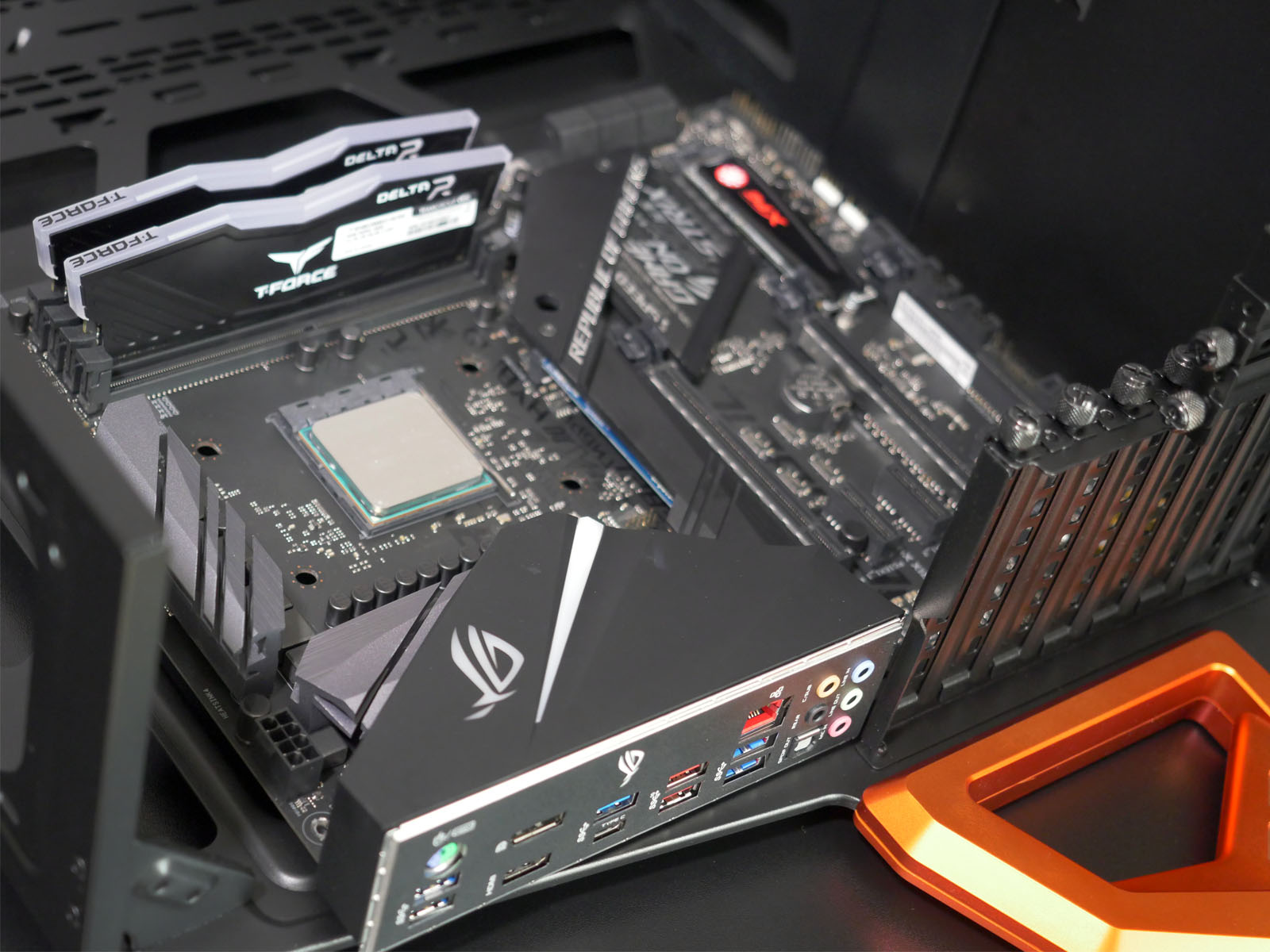

Места для установки крупных материнских плат достаточно, совместимость заявлена вплоть до полноразмерного ATX и форм-фактора CEB. Необходимые крепления уже подготовлены. Как и в первом Conquer, не предусмотрено место для планок, закрывающих порты на задней части материнской платы, поэтому желательно подбирать плату с несъёмной заглушкой, благо таких сейчас в топ-сегменте немало.

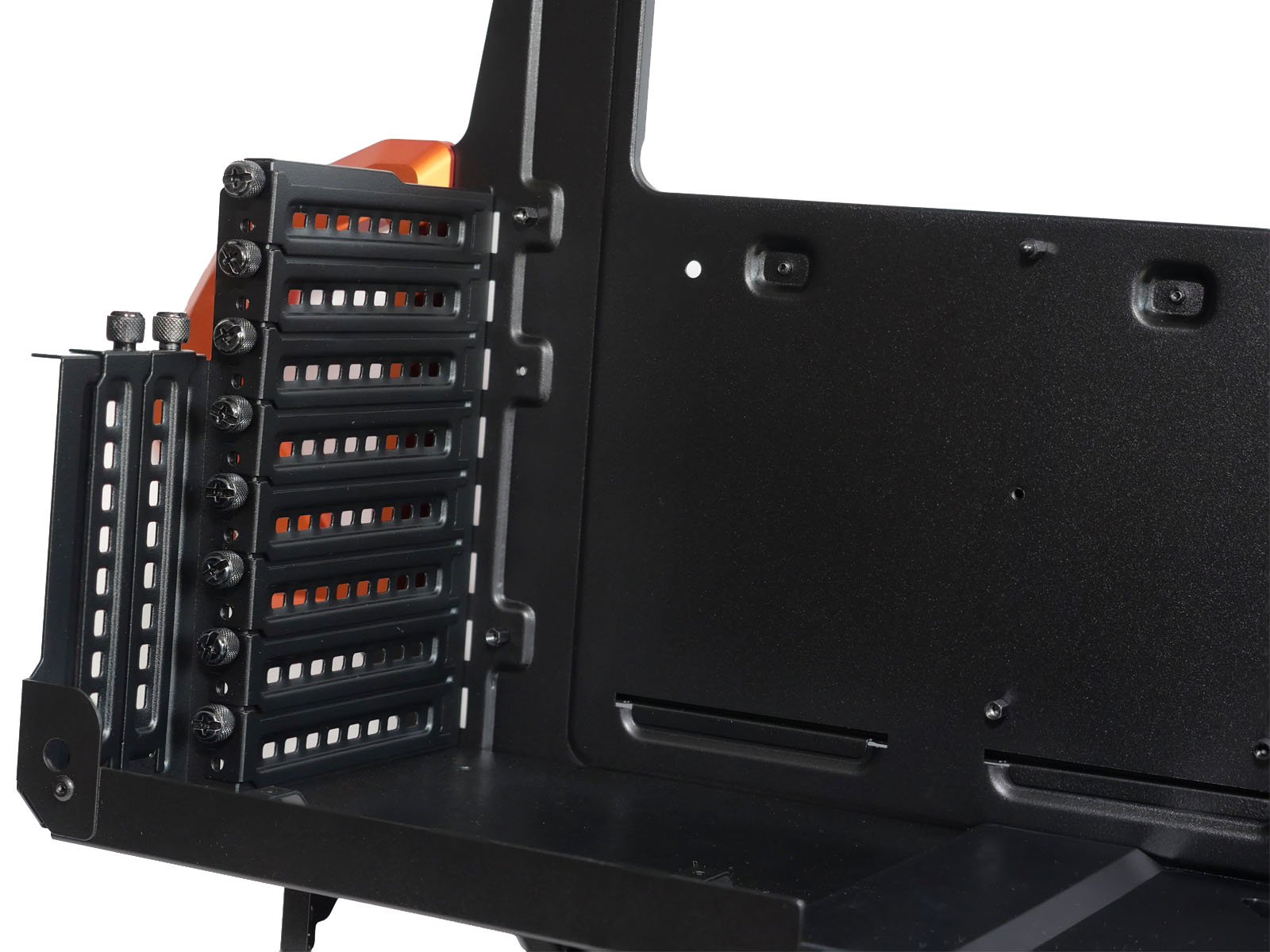

Слотов расширения — восемь горизонтальных и два вертикальных. Все закрыты многоразовыми заглушками, зафиксированными винтами с накатанной головкой.

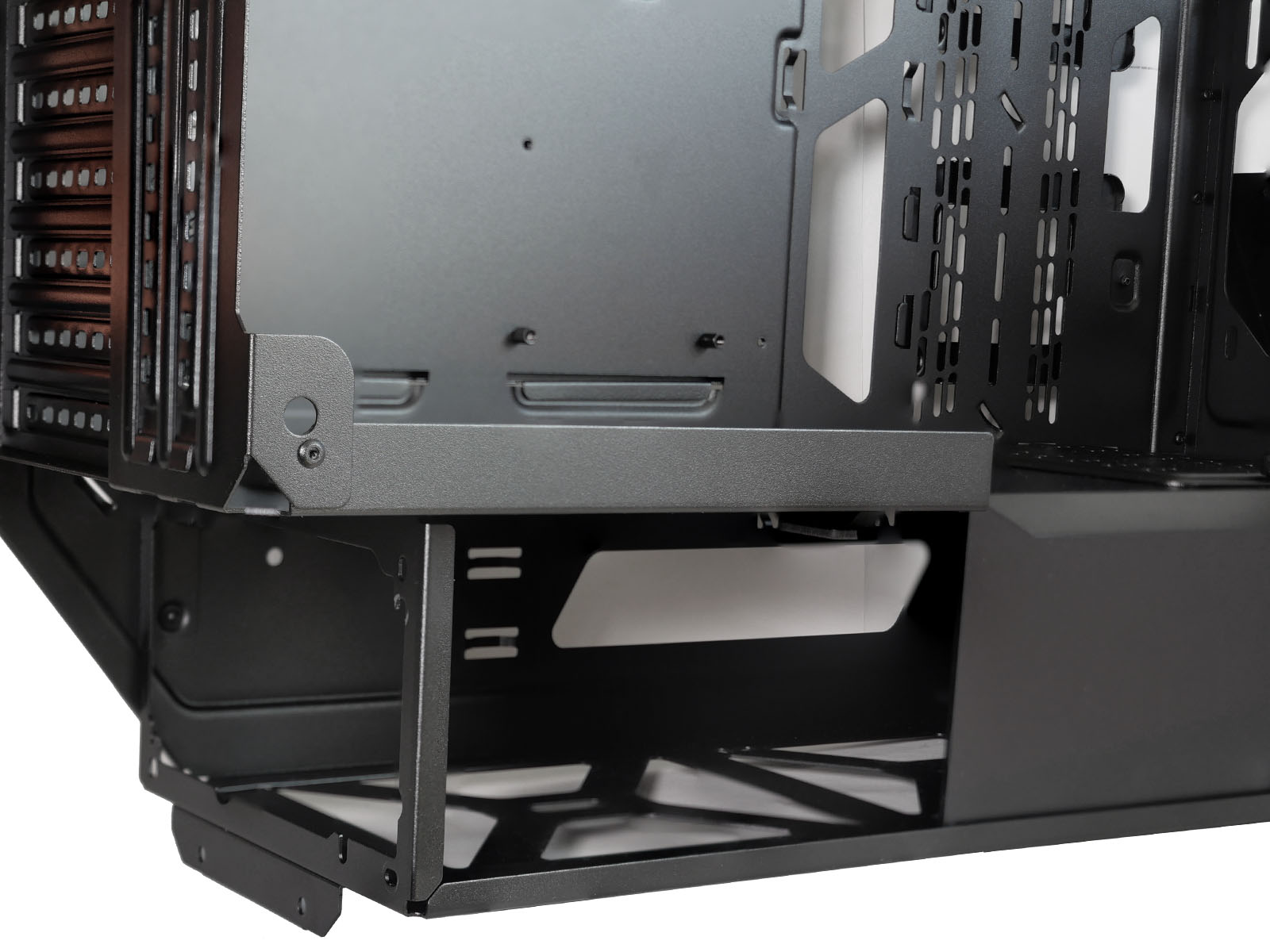

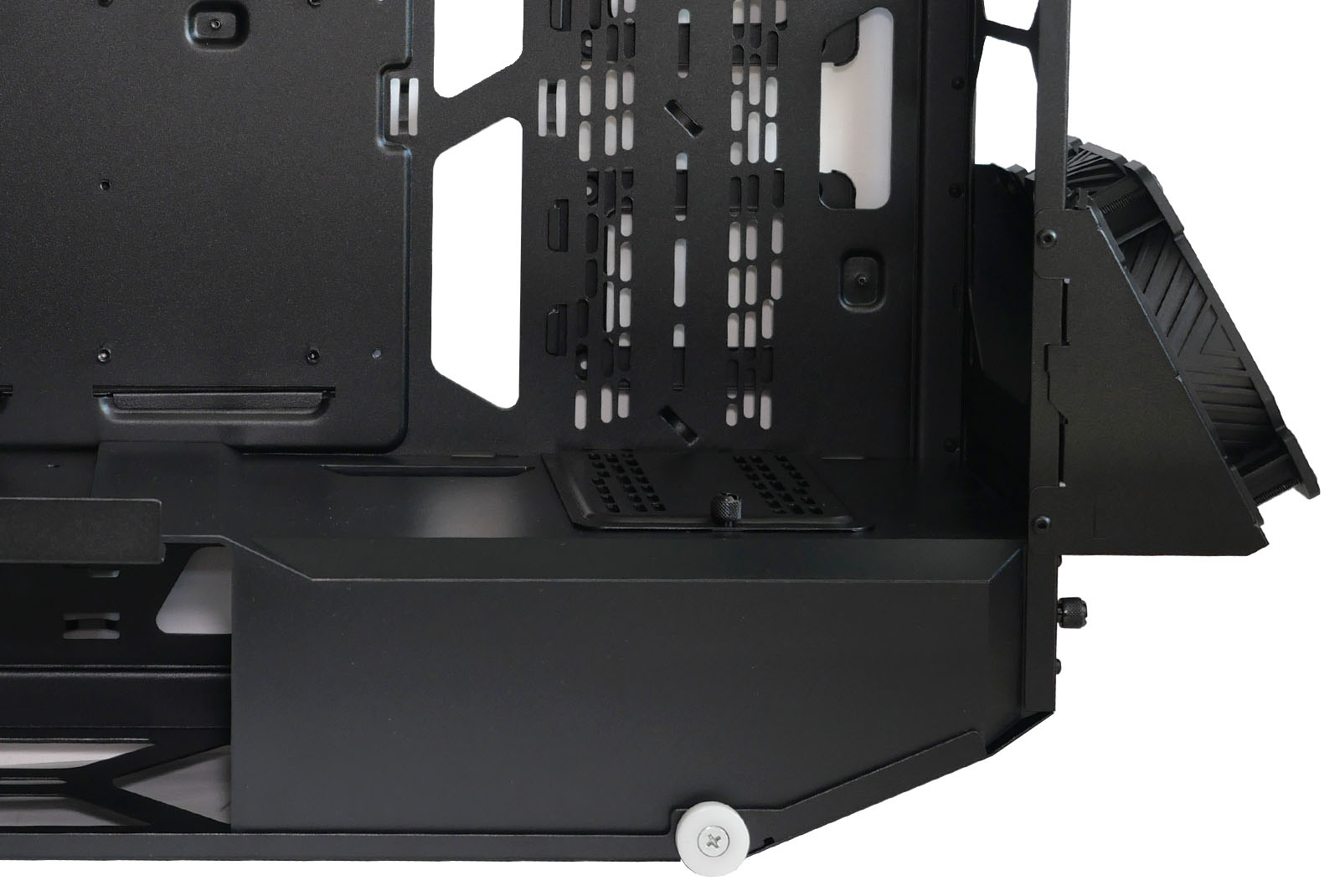

Блок питания отделен металлической перегородкой с крупным боковым вырезом и пластиковым кожухом ближе к передней части, под которым удобно спрятать излишки проводов.

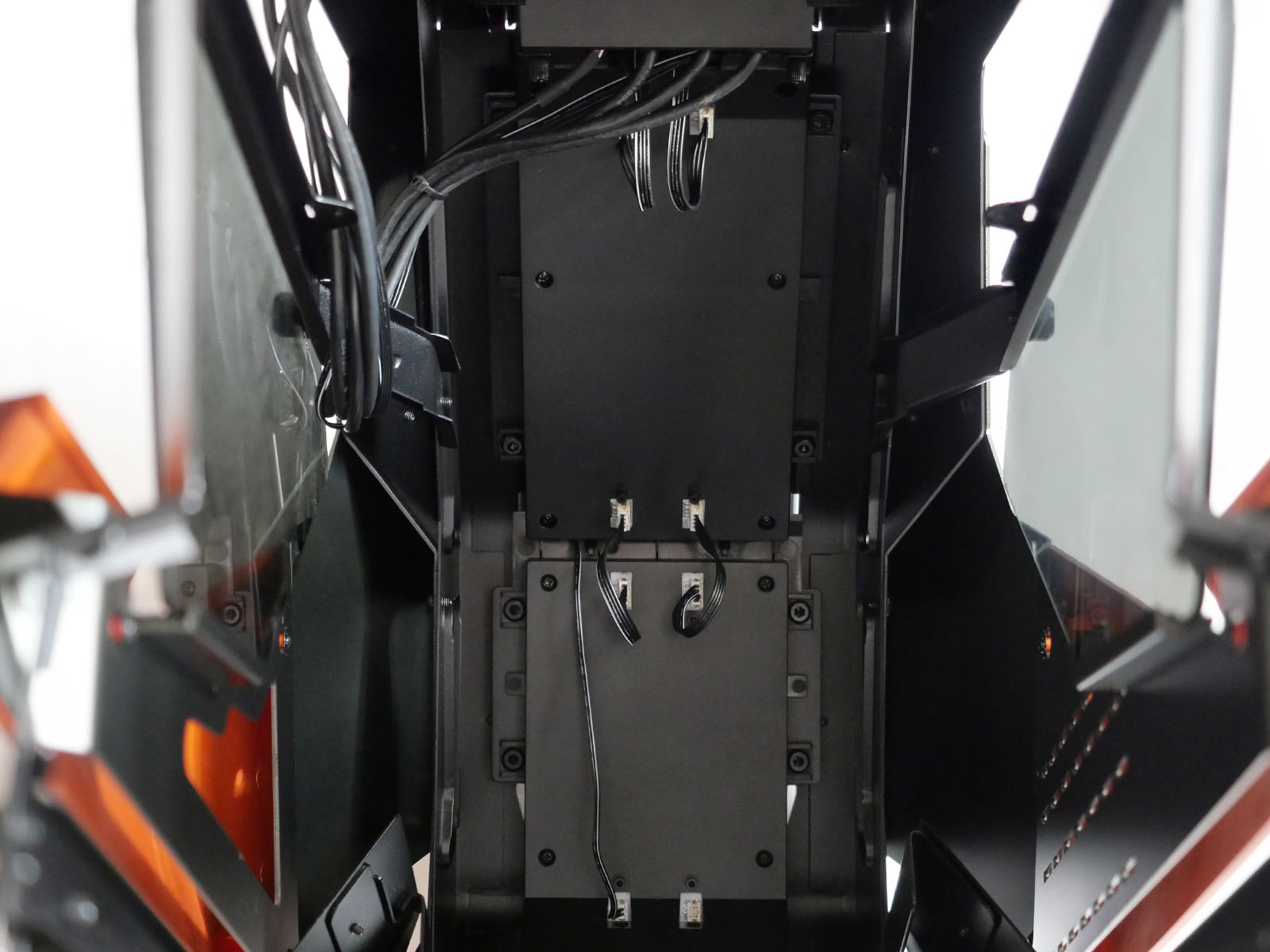

Для накопителей информации предусмотрено четыре быстросъёмных пластины на задней части поддона материнской платы. Две из них универсальные для 2,5'' или 3,5'', и ещё две — только для 2,5''-накопителей.

Охлаждение

Из спецификации на корпус сразу понятно, что разрабатывался он преимущественно для использования с системами жидкостного охлаждения процессора. Внутренний съёмный каркас для комплектующих имеет запас по высоте для кулера — всего 150 мм, что уже отсекает большинство суперкулеров башенного типа.

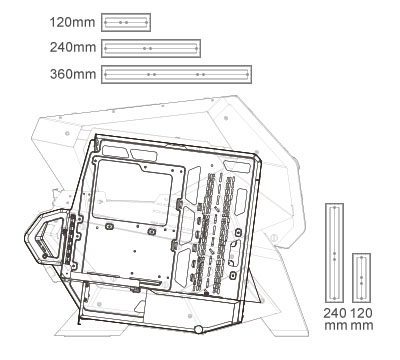

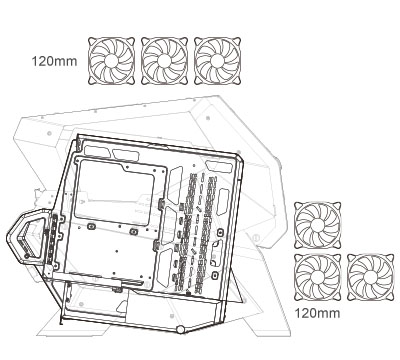

Да и штатных мест для установки дополнительного охлаждения для такого крупного корпуса не так уж и много:

• Передняя панель — три 120-мм вентилятора, либо один 120 или 240-мм радиатор СЖО;
• Верхняя панель — три 120-мм вентилятора, либо один 120, 240 или 360-мм радиатор СЖО.

В случае использования жидкостных AIO-систем этого расклада хватает на установку двух независимых контуров (например, один для центрального процессора, второй для видеокарты). Даже не прибегая к моддингу, несложно собрать и единый кастомный контур на процессор и парочку видеокарт. Однако его нужно будет чётко распланировать, так как возможные выводы гибких шлангов или твёрдых трубок за пределы внутреннего выдвижного каркаса могут поставить крест на его удобном извлечении. Несмотря на упор Cougar в рекламных слоганах на кастомизацию корпуса, из-за модульности и подвижной внутренней корзины в нём удобнее размещать именно AIO-контуры жидкостного охлаждения.

Особенности сборки

Для удобства установки материнской платы на весу вместо одной из центральных ножек для винтов установлена специальная с выступом. Но ничто не мешает и свободно уложить каркас на бок, ещё больше упростив задачу.

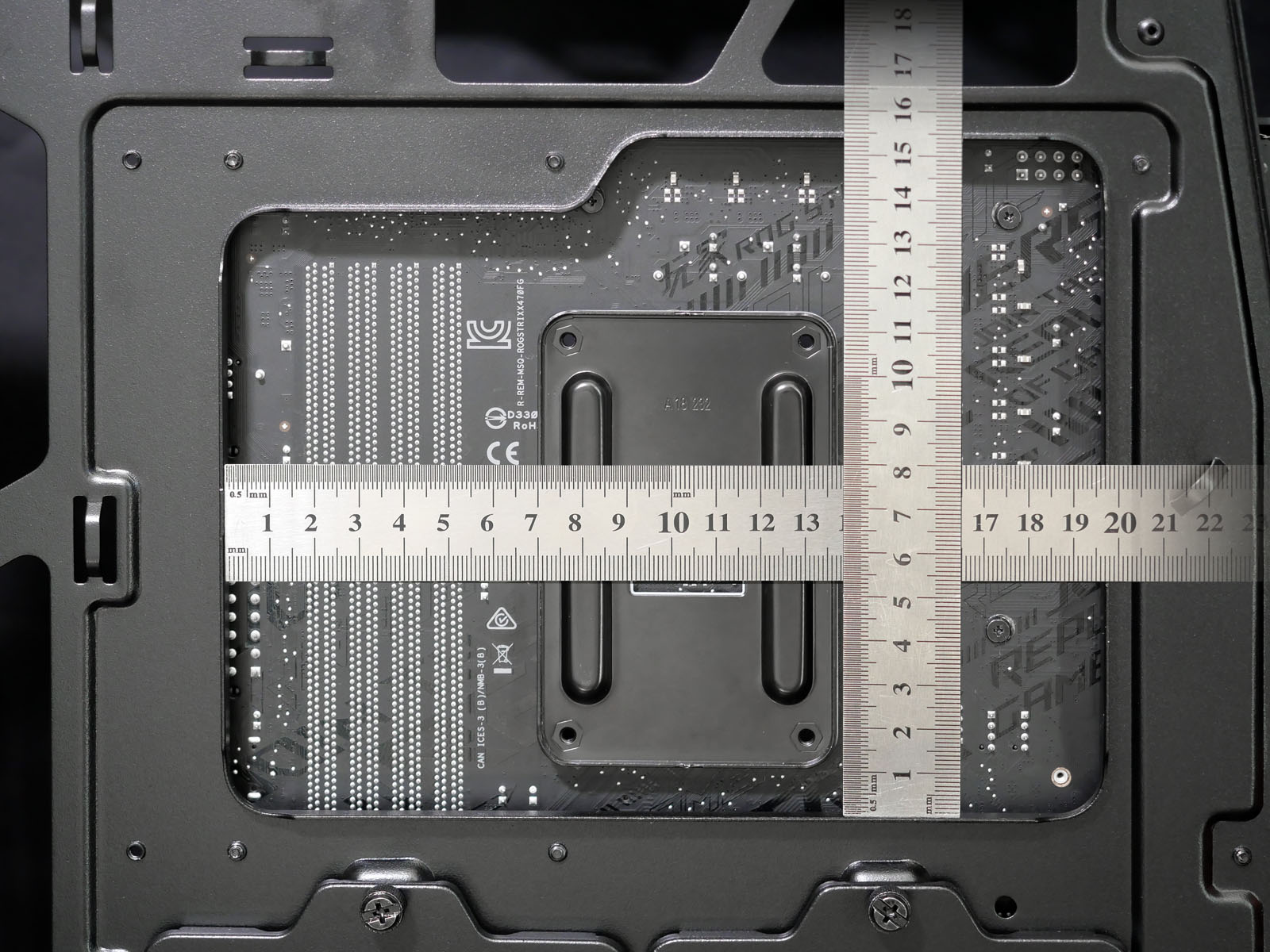

Для доступа к обратной стороне сокетов центральных процессоров в поддоне сделано большое окно фигурной формы. Его достаточно как для полноразмерных плат, так и для компактных форм-факторов.

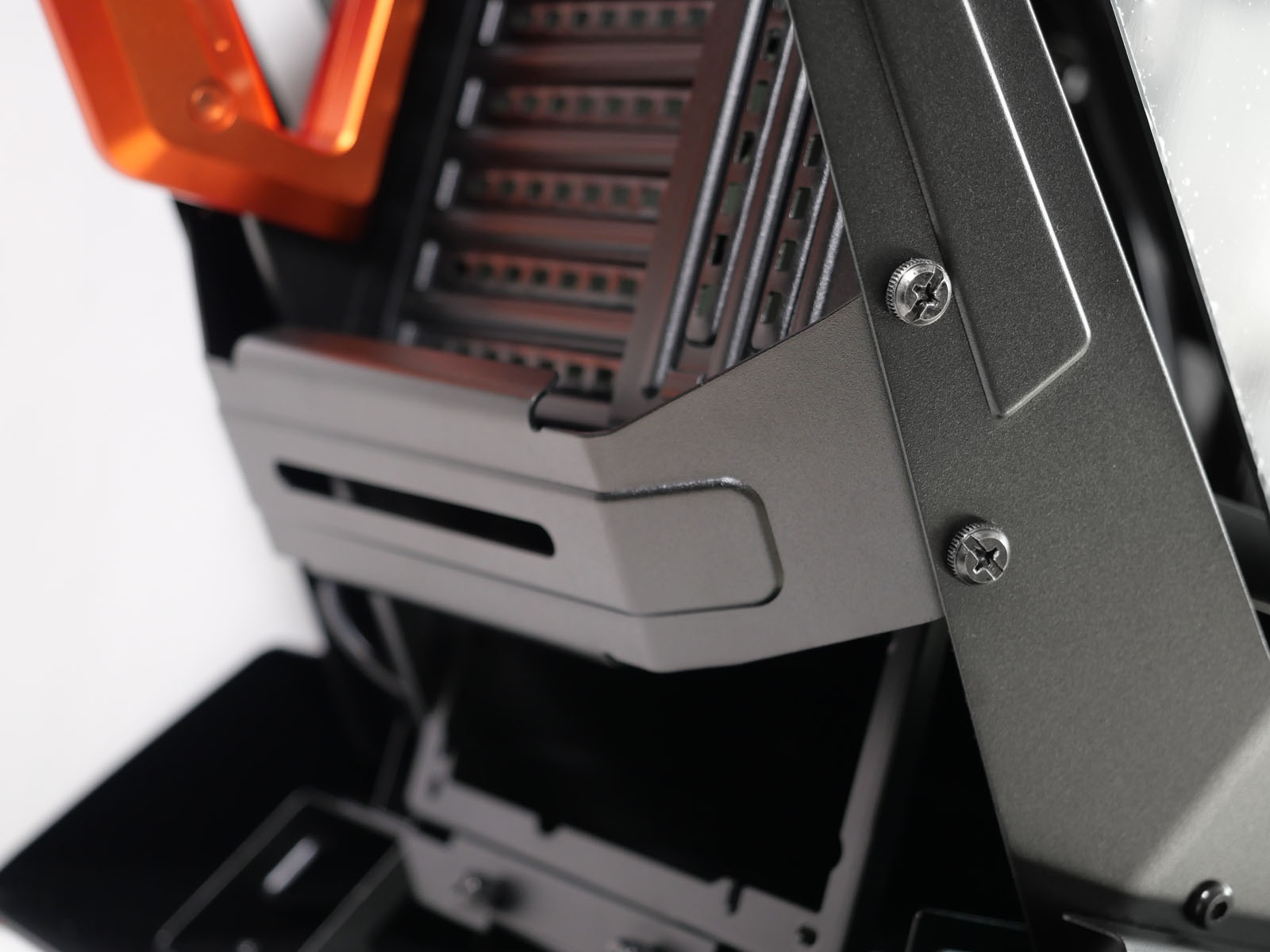

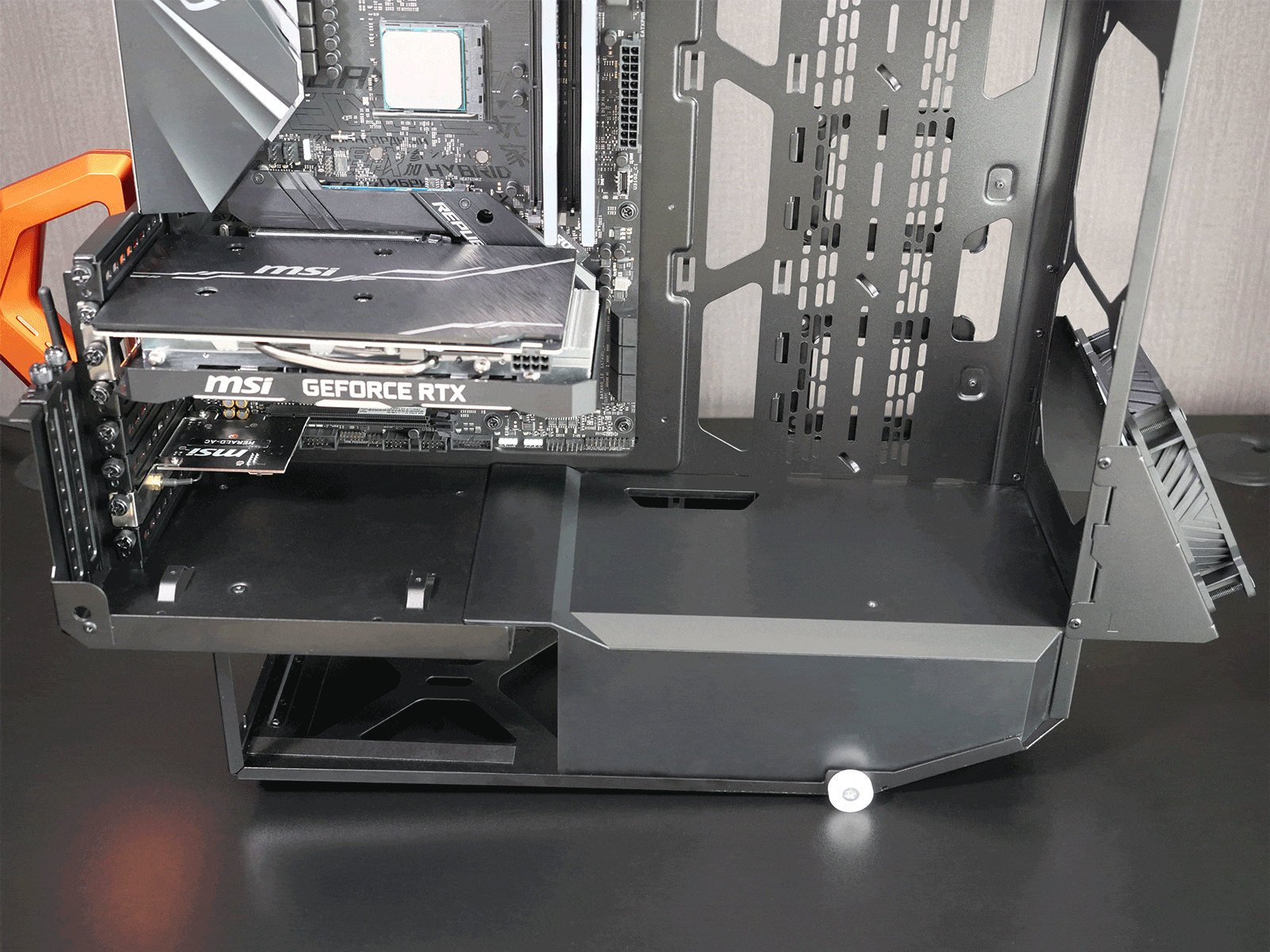

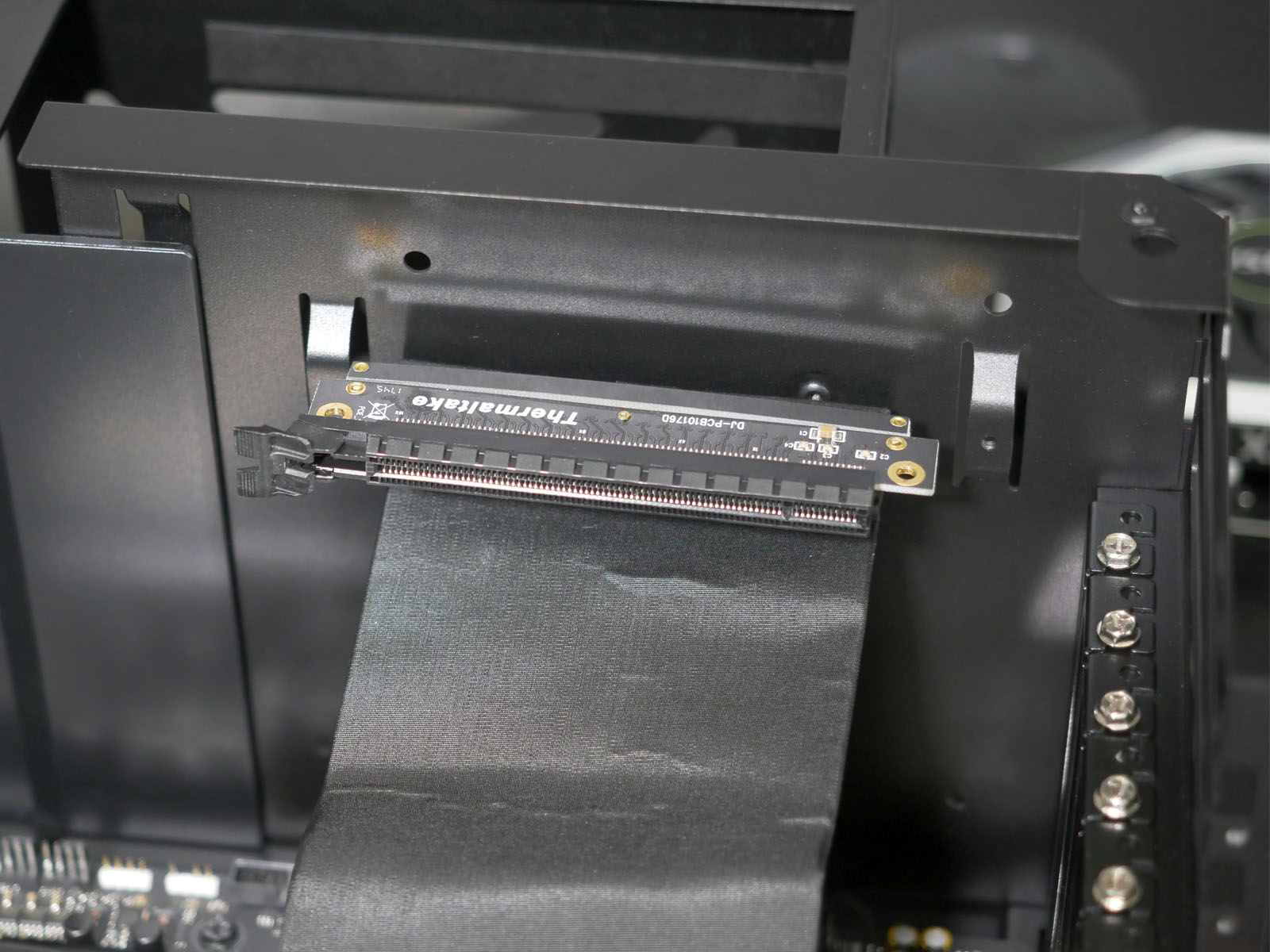

Длинные видеокарты, ввиду отсутствия корзин для накопителей, горизонтально войдут без проблем. А вот с вертикальным размещением есть особенности. Во-первых, винты с крупной накатанной головкой у горизонтальных слотов мешают. В них упирается бэкплейт от видеокарты. Потребуется замена на винты с маленькими шляпками. Во-вторых, райзер потребуется с горизонтальными креплениями и малой высотой. Например, имеющийся под рукой "вертикальный" экземпляр от одного из корпусов Thermaltake не вместился.



Для установки блока питания предварительно необходимо демонтировать пластиковый кожух. Он зафиксирован на одном винте с накатанной головкой под фронтальным вентилятором. Кроме того, сдвинуть кожух перед снятием не даст прикрученная к нему пластина для установки резервуаров СЖО, её также временно потребуется снять.

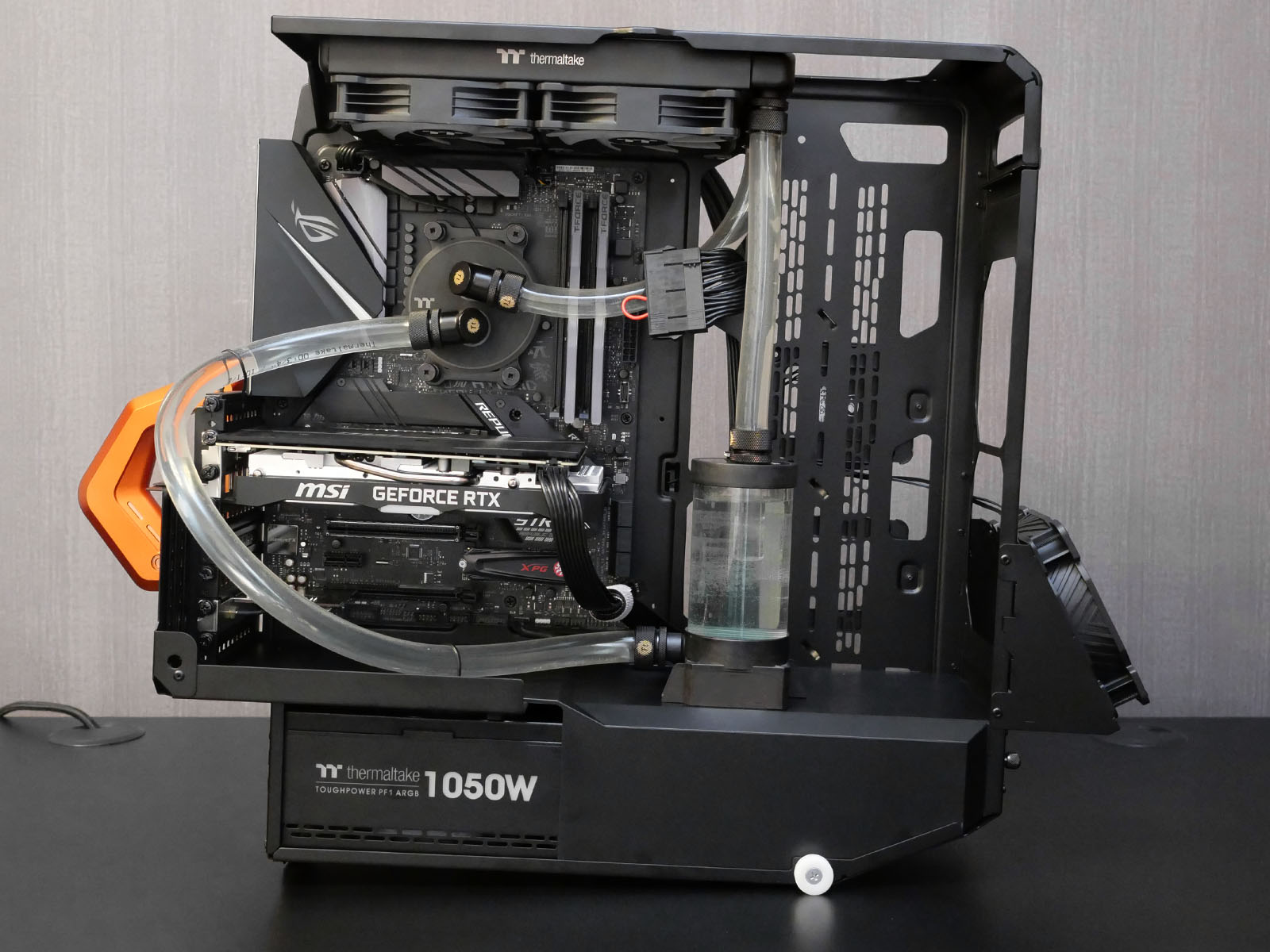

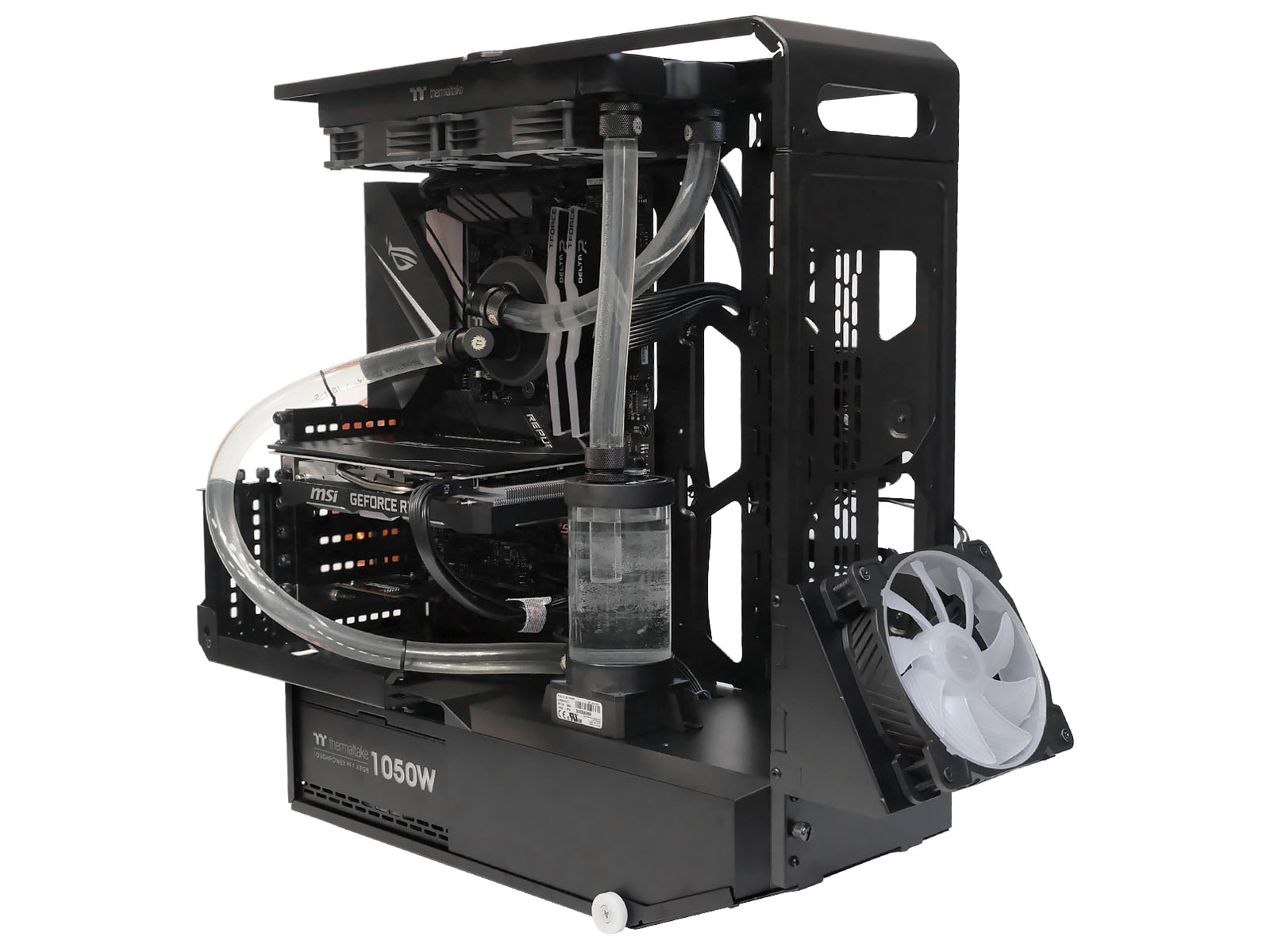

Установка системы охлаждения не занимает много времени, так как заготовленные крепежные места для радиаторов удобны, а шлангам или трубкам жидкостного контура помех нет.

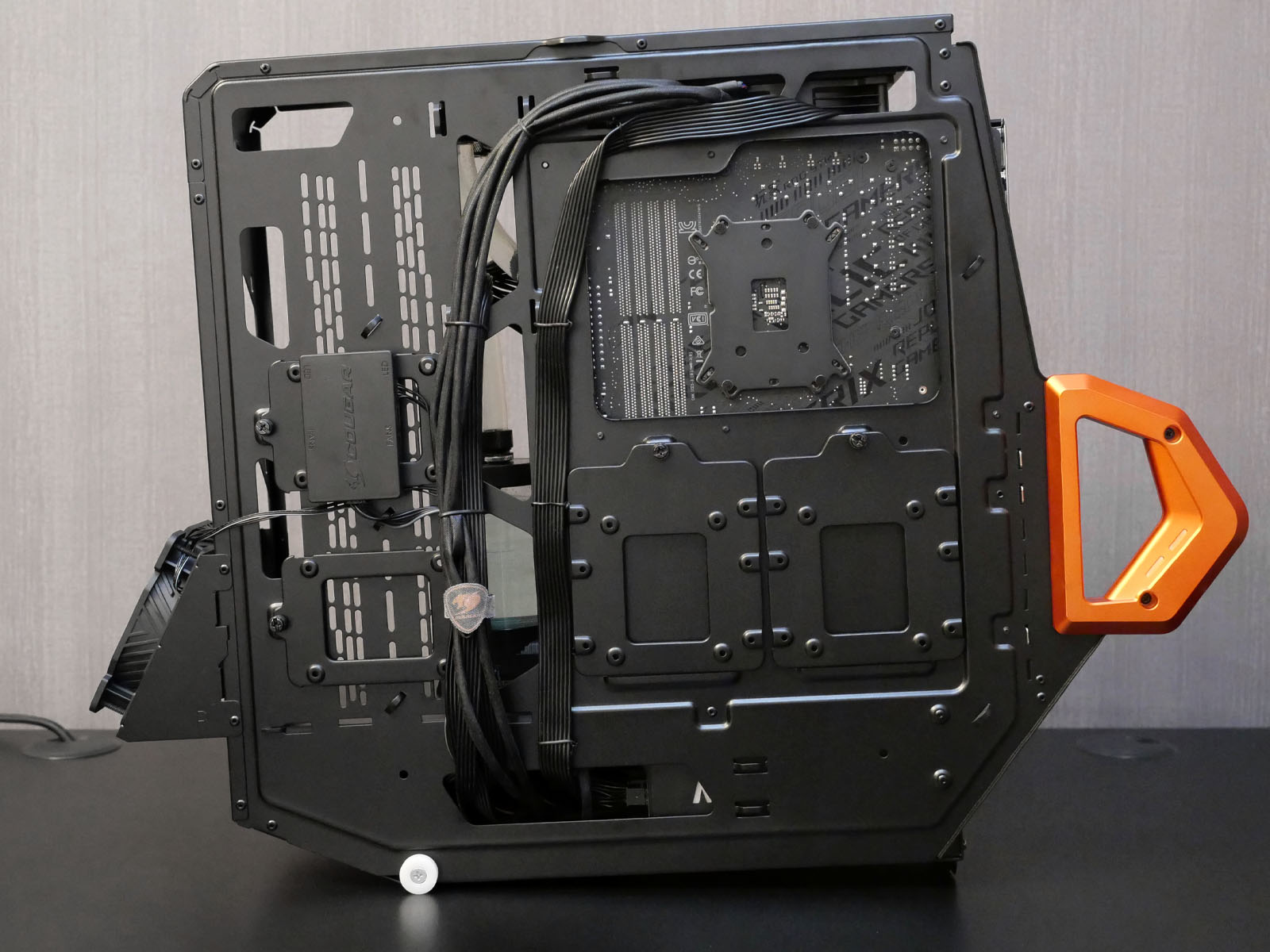

По всей поверхности внутреннего каркаса предусмотрено много отверстий и точек крепления хомутов, чтобы упростить кабель-менеджмент. Комплектный контроллер Cougar Core Box C имеет магнитный подвес, поэтому легко найти ему удобное место. Все излишки проводов отлично прячутся под кожухом блока питания. Важно сразу подтянуть один из разъемов SATA-питания к нижнему выводу кабелей из зоны блока питания, так как он потребуется на финальных шагах сборки для подключения питания фронтальной подсветки.

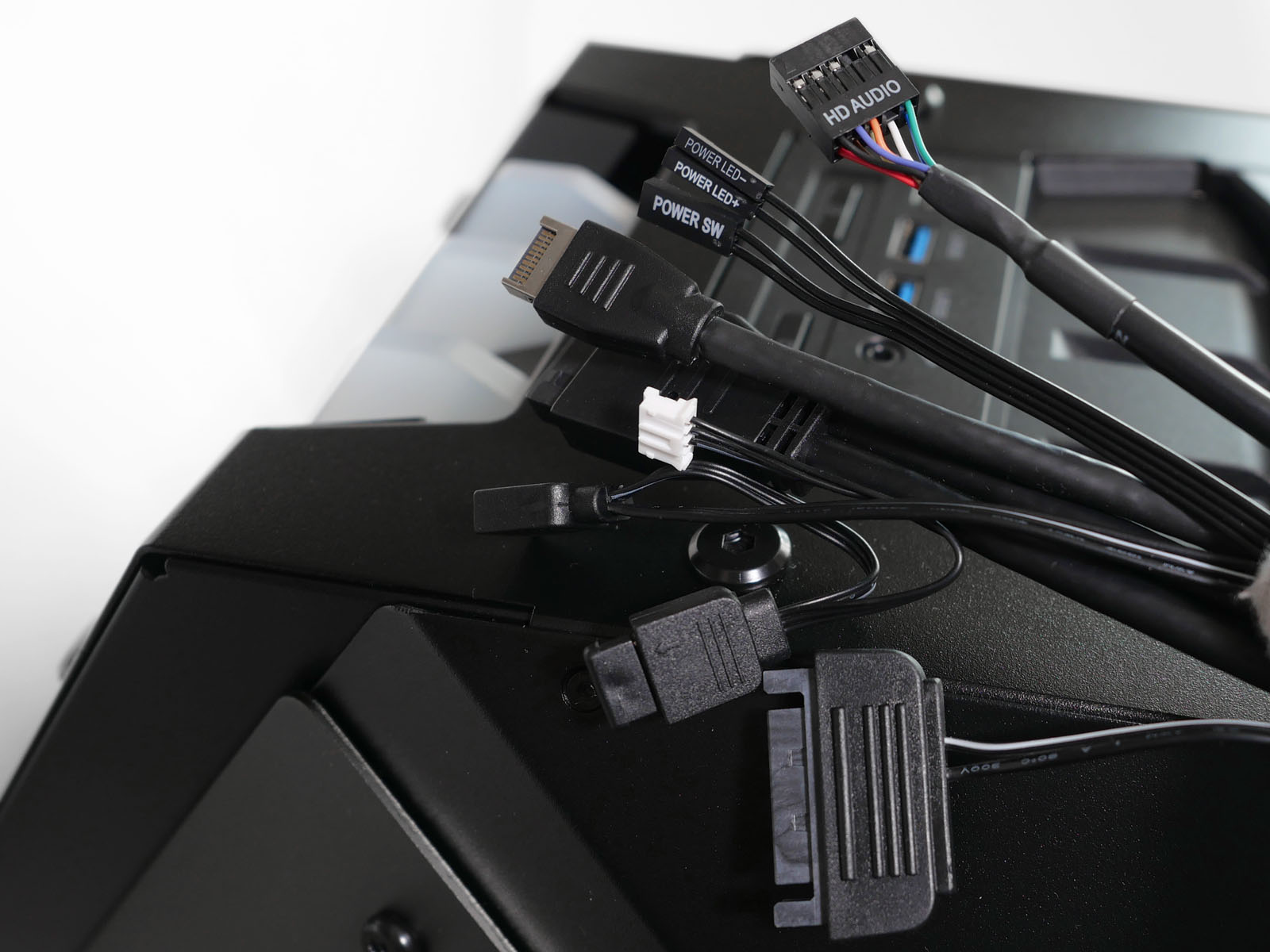

После установки внутреннего шасси в основной корпус останется подключить фронтальные разъемы корпуса и упомянутое питание подсветки, что сделать относительно несложно после снятия нижних боковых стекол.

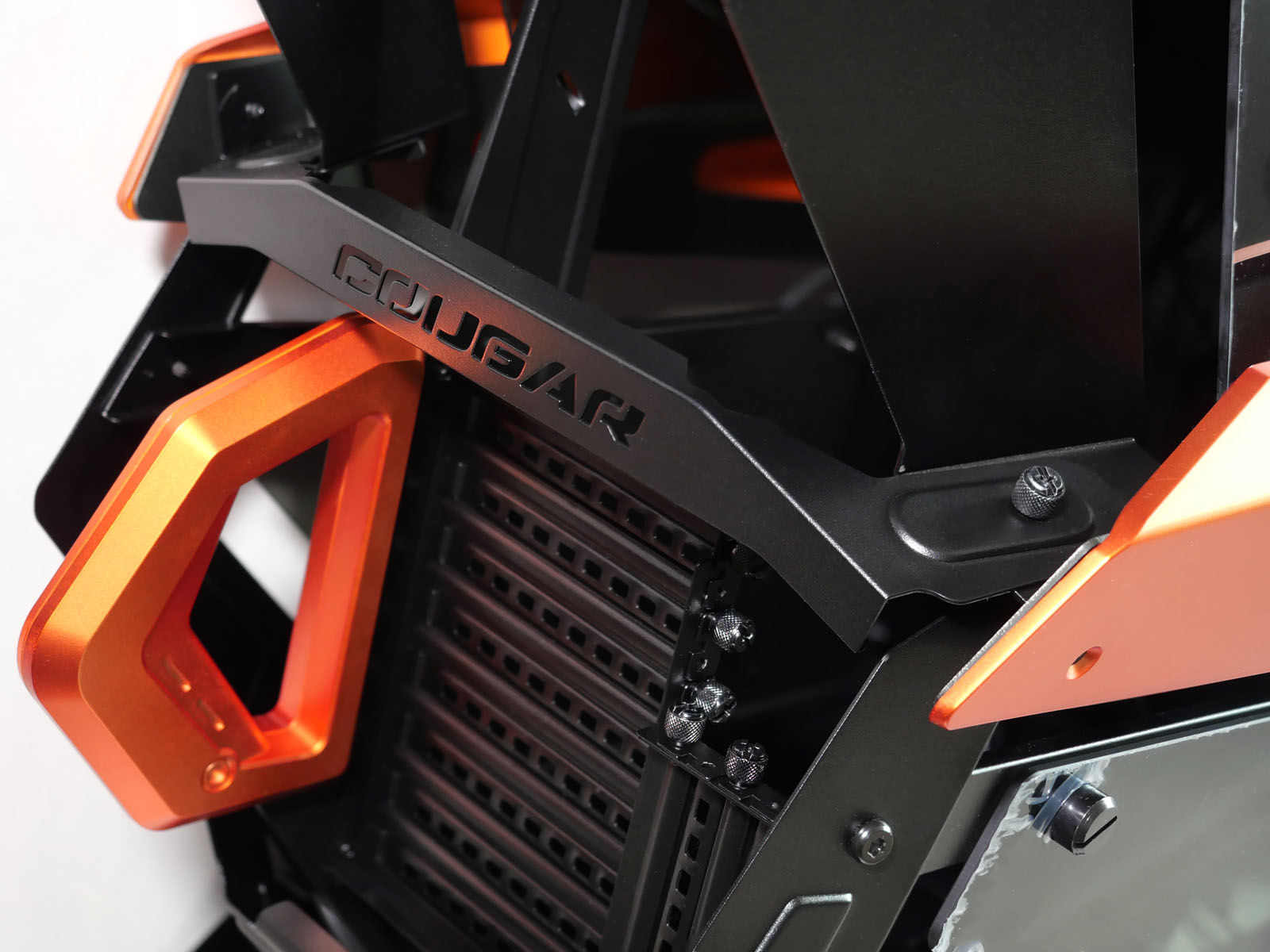

В собранном виде заднее ребро жесткости с надписью Cougar немного мешает подключению кабелей в порты на задней панели материнской платы.

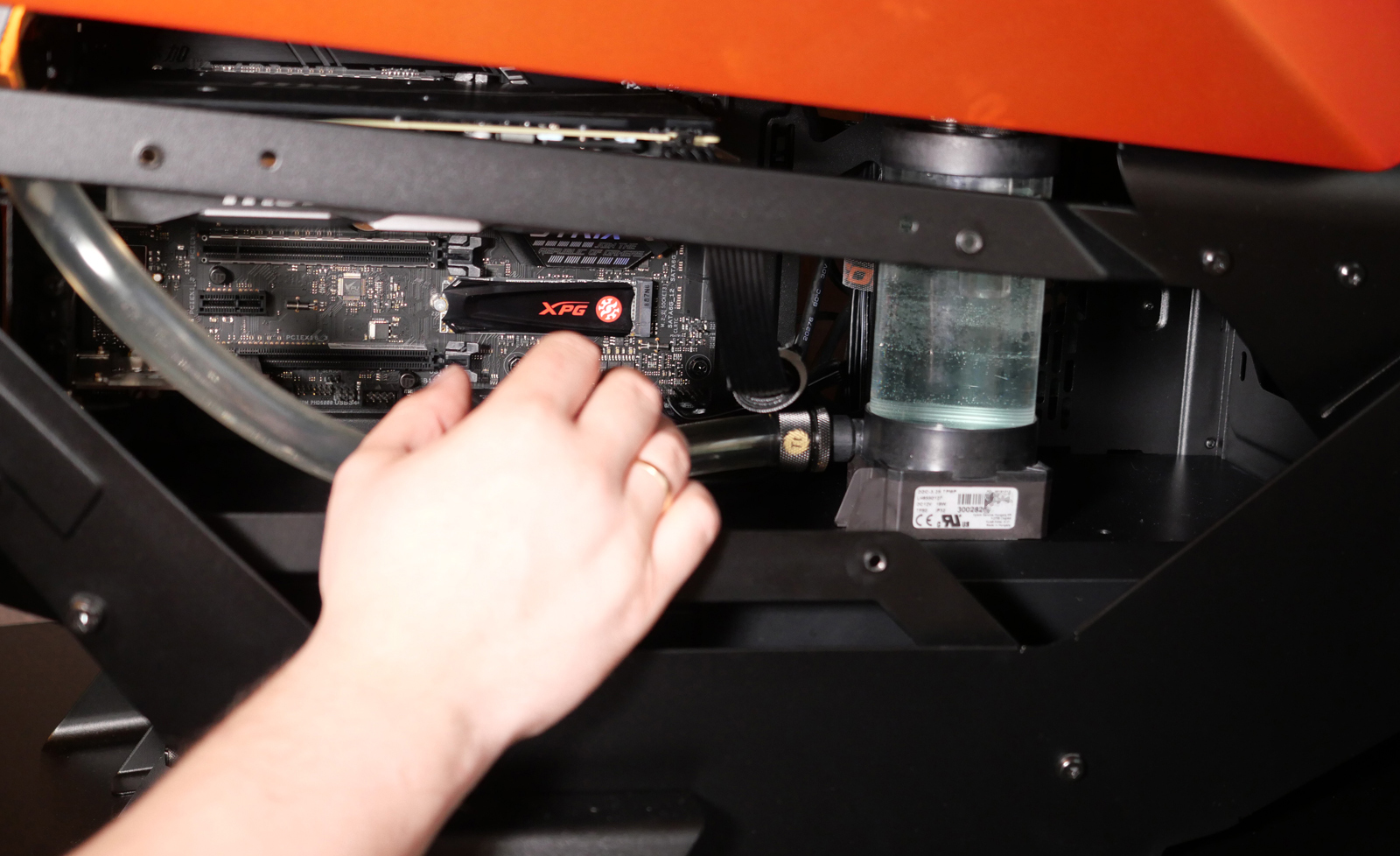

Периодическое обслуживание упрощают съёмные стеклянные "окна", открывающие доступ к большей части компонентов без извлечения. Это немаловажно, так как по опыту с Cougar Conquer чистить корпус придётся чаще обычного, ведь конструкция открытого типа пылится больше "классических коробок с пылевыми фильтрами". Корпус притягивает много внимания, а следовательно, побуждает поддерживать его в чистоте.

Подсветка

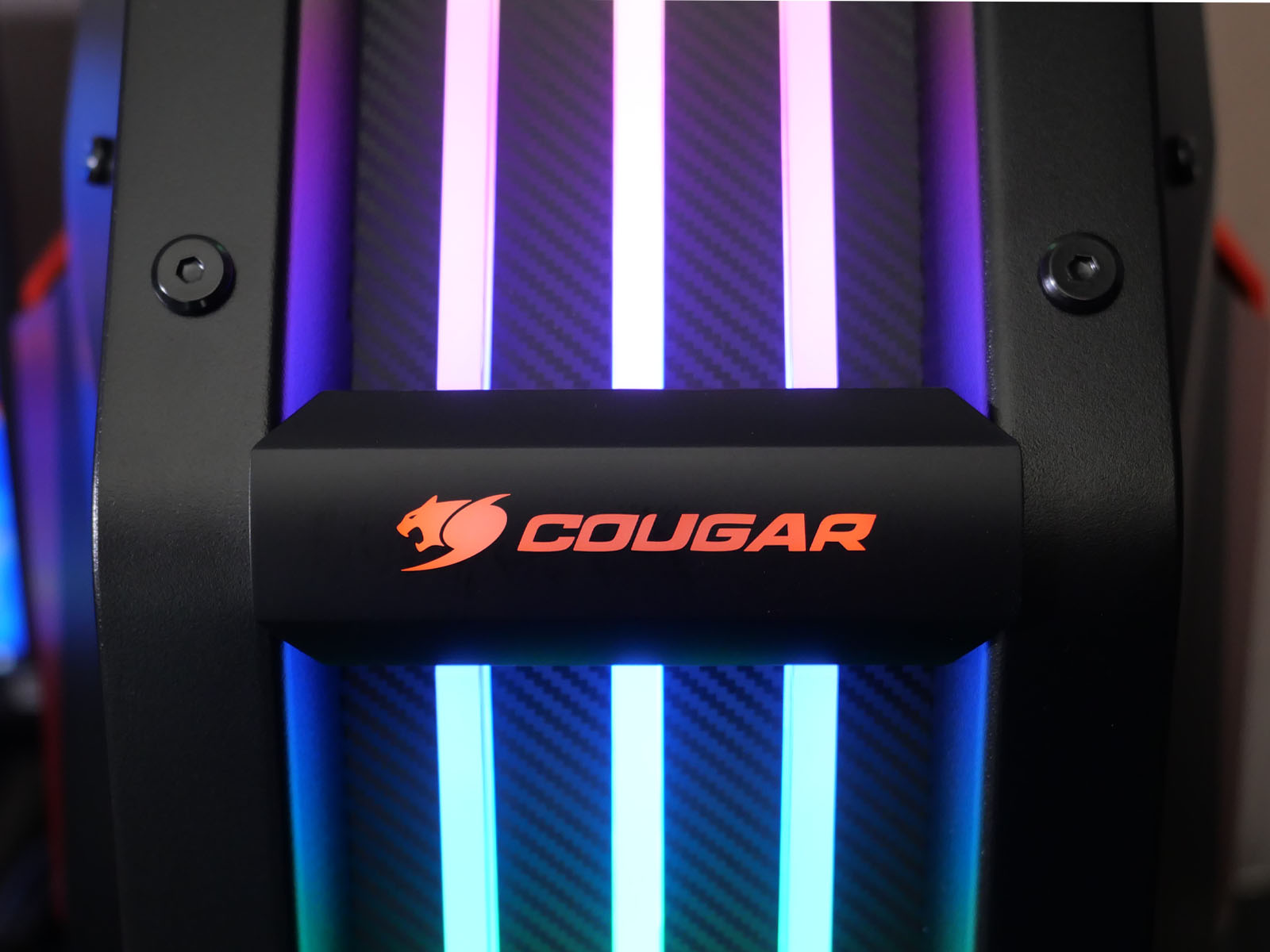

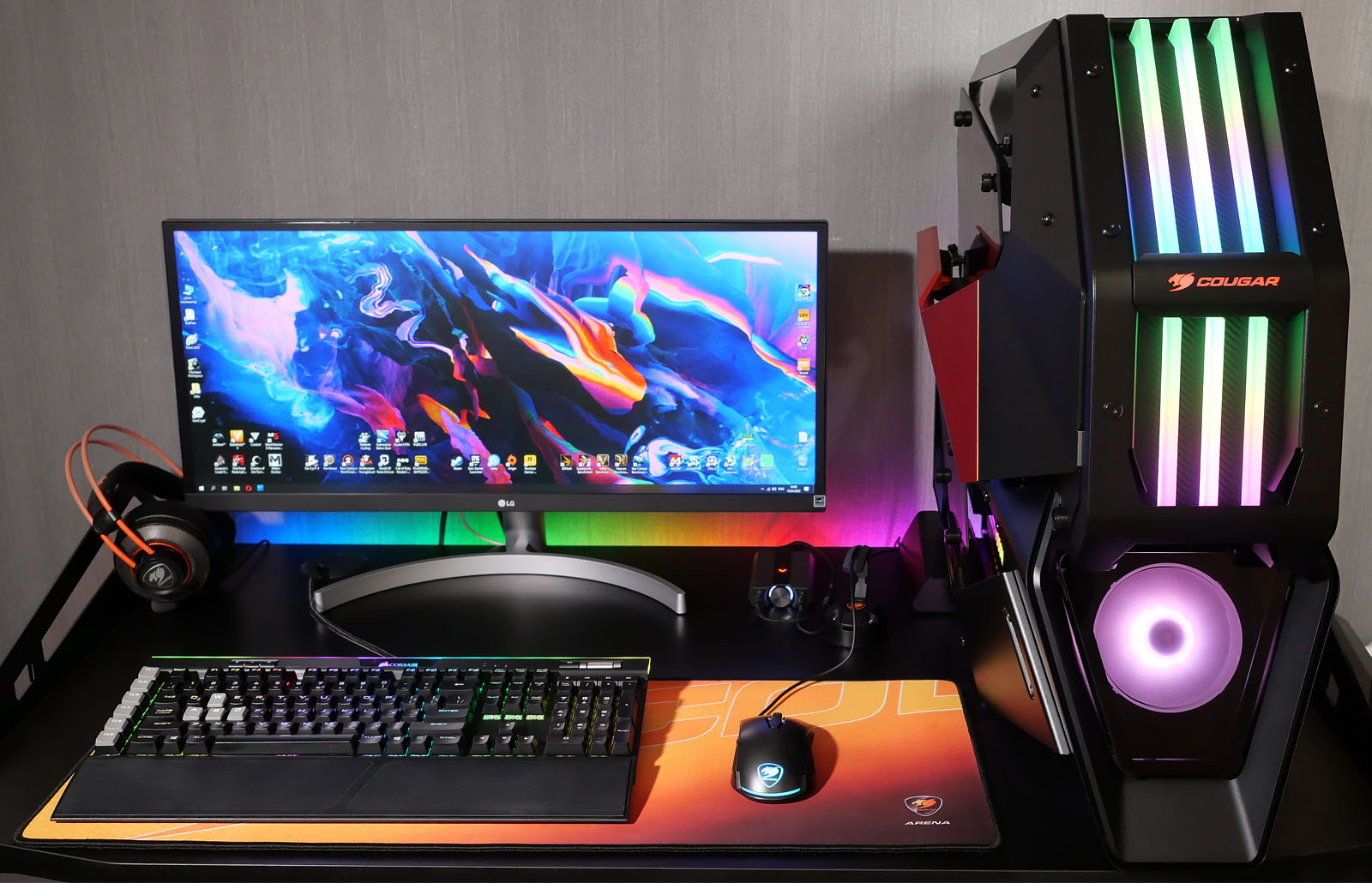

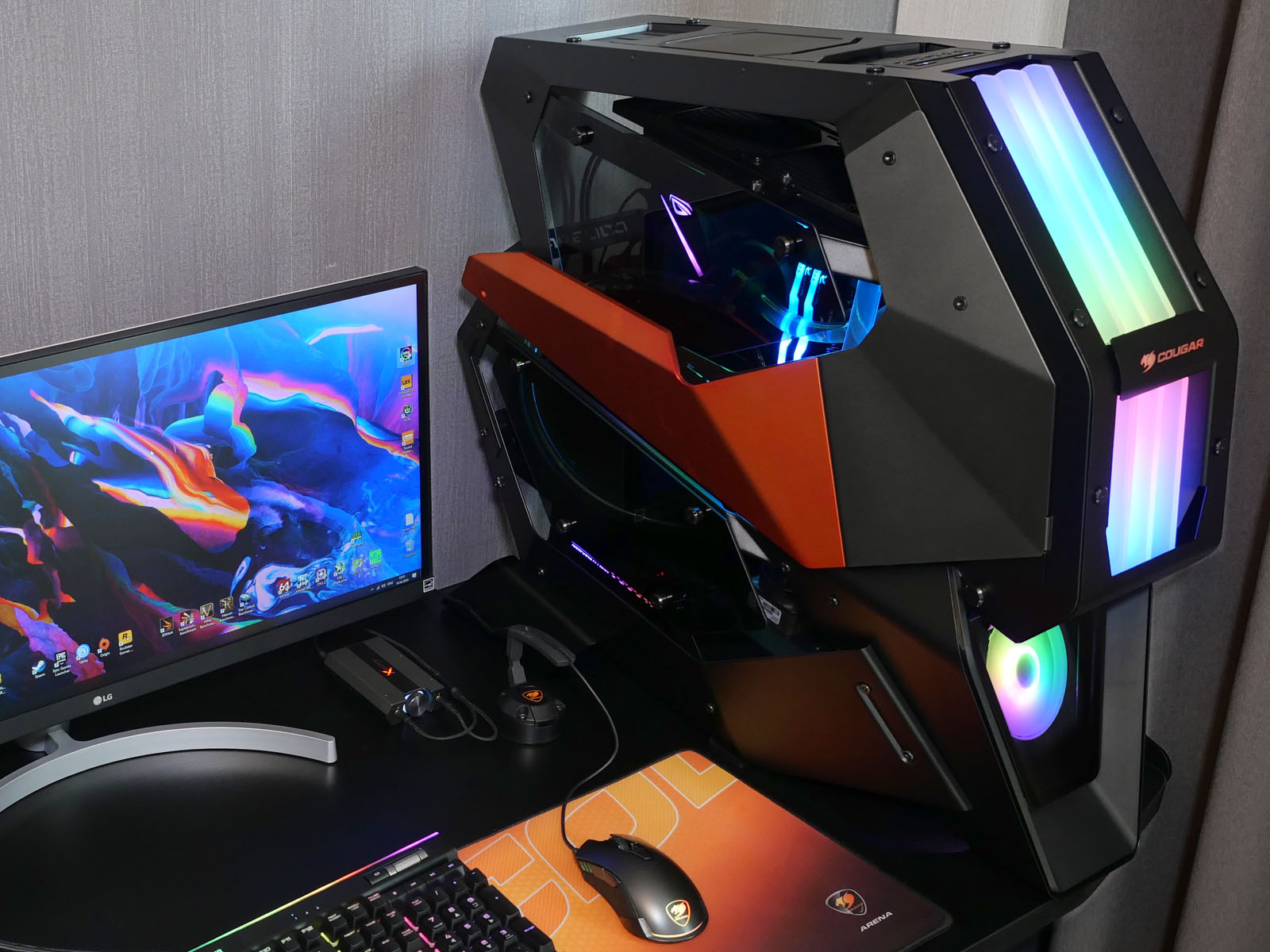

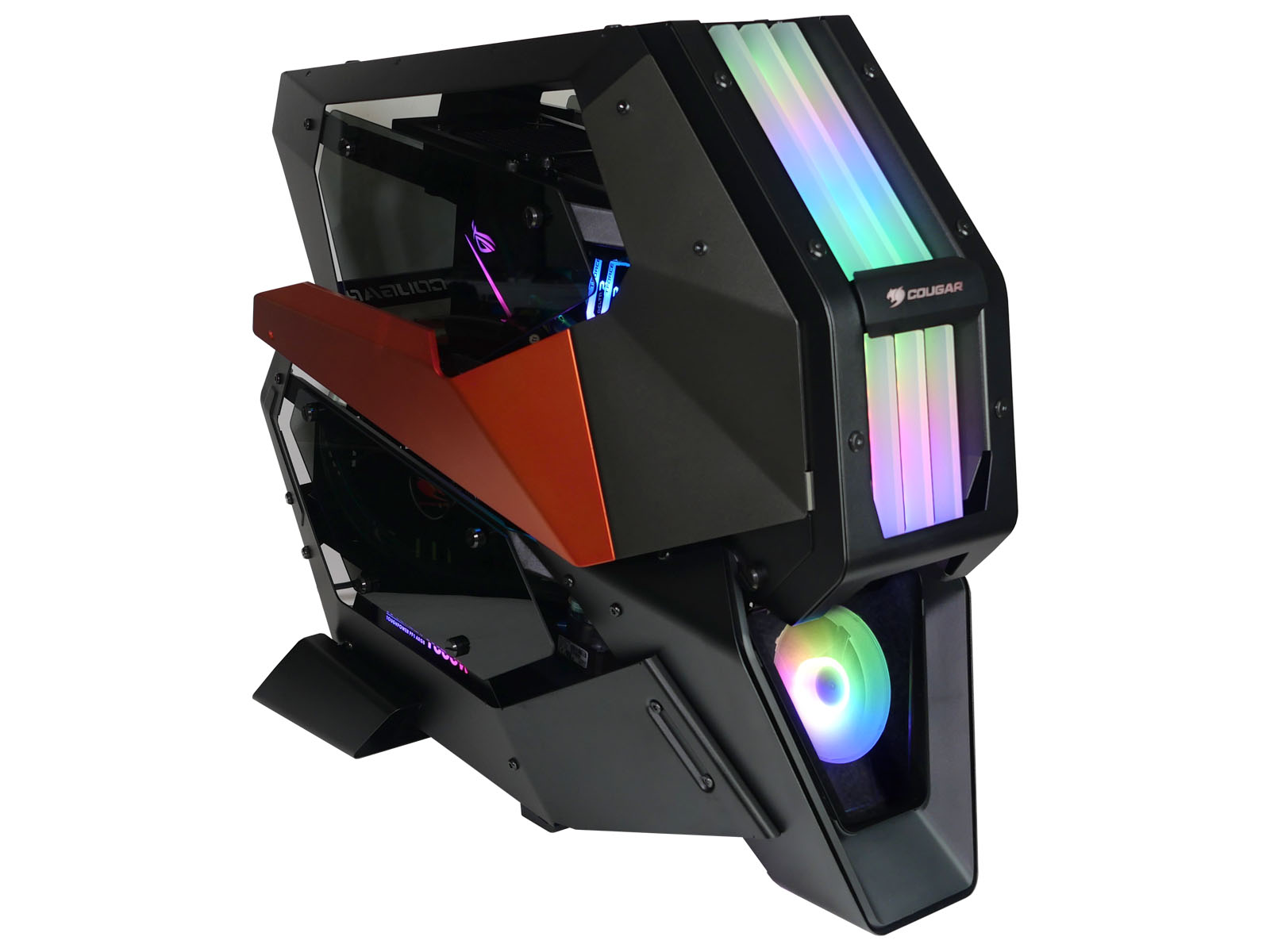

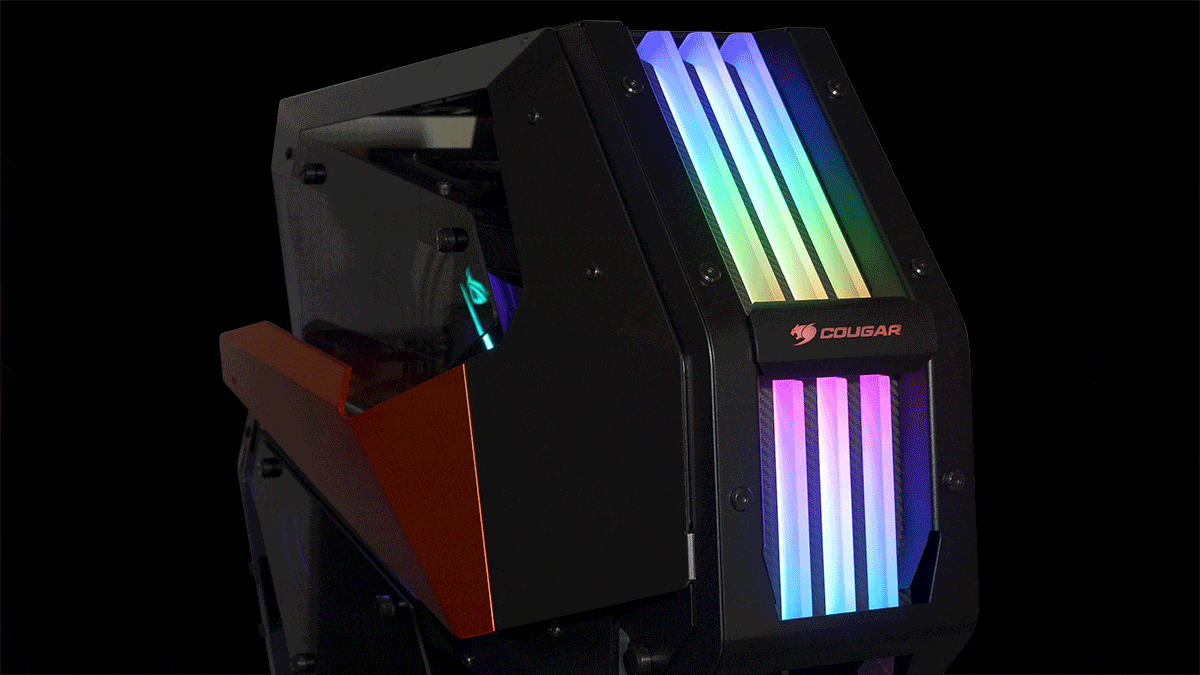

Благодаря крупным подсвечиваемым элементам, фронтальная панель - несомненно один из самых ярких элементов корпуса Cougar Conquer 2. Три полупрозрачные вертикальные полосы с эффектом бегущих радужных огней смотрятся интересно.

Контроллер, управляющий Trelux-подсветкой, установлен во фронтальной части корпуса изнутри.

Он работает как автономно с переключением эффектов кнопкой на верхней части корпуса, так и в режиме управления с материнской платы. Последовательные нажатия переключают эффекты в следующем порядке: бегущие радужные огни (flow), плавная смена цветов (swift), пульсирующая смена цветов (breathing), красный, оранжевый, жёлтый, жёлто-зеленый, зелёный, салатовый, синий, голубой, фиолетовый, розовый, нежно-розовый, белый, выключение подсветки. Длительное нажатие передаёт управление внешнему контроллеру.

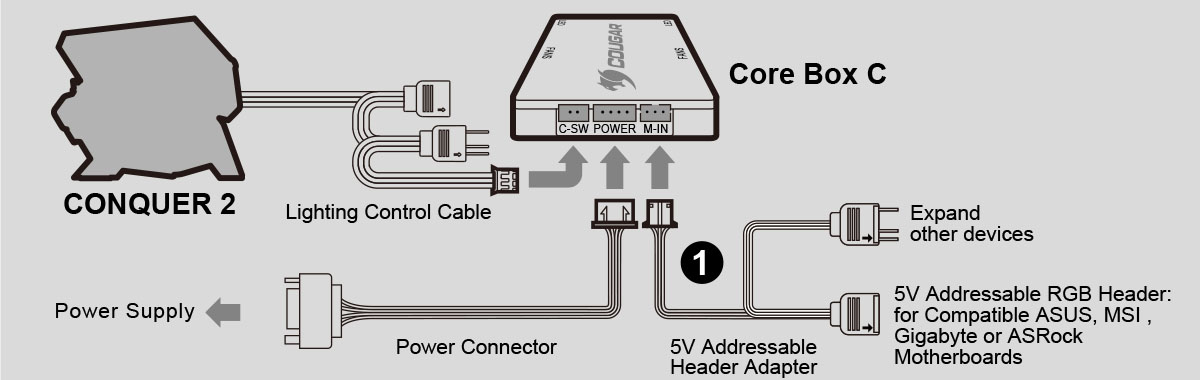

Подсветка нижнего вентилятора подключается через отдельный контроллер из комплекта корпуса. Кабели от Trelux-подсветки подключаются к нему, а он в свою очередь соединяется с материнской платой ПК через стандартные ARGB-разъёмы.

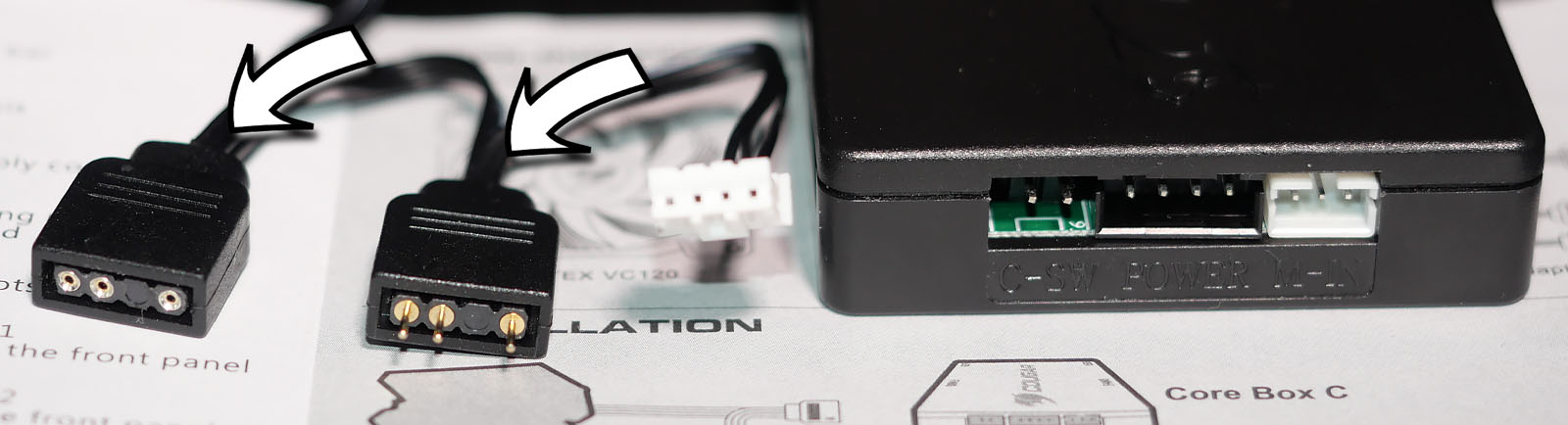

Кроме белого четырёхконтактного разъёма синхронизации с Core Box у выводов Trelux-подсветки ещё два штекера: один — для подключения напрямую в ARGB-разъемы с питанием +5 В материнских плат, второй — для включения дополнительных ARGB-лент в цепочку управления.

Переключение на управление материнской платой — удержание более трёх секунд кнопки на верхней части корпуса после чего эффекты синхронизируются с остальными совместимыми комплектующими.

Тестирование

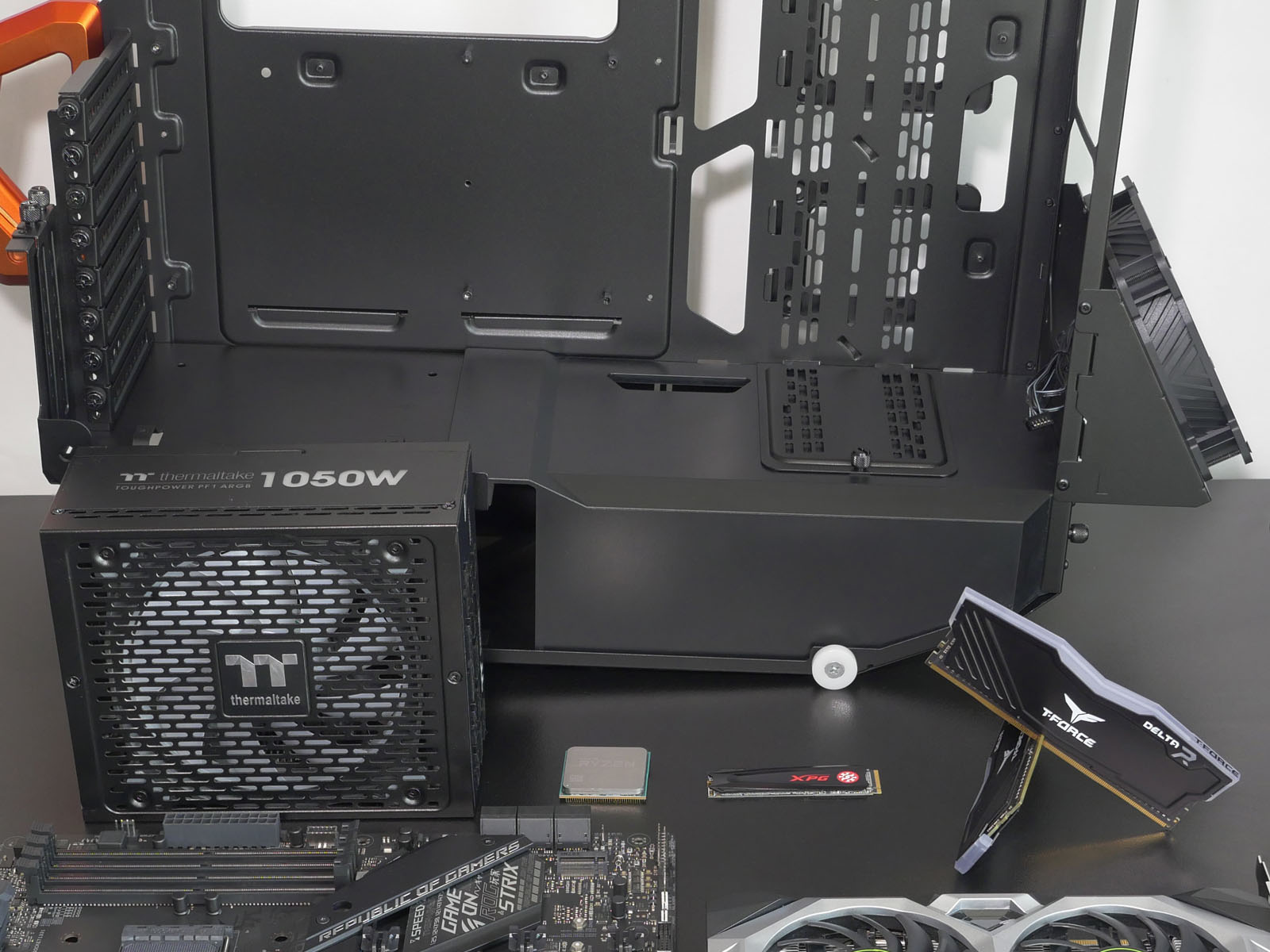

Конфигурация тестового стенда

Тип комплектующих	Модель
Материнская плата	ASUS ROG Strix X470-F Gaming (BIOS 5406 от 25.11.2019)
Процессор	AMD Ryzen 7 2700X
Система охлаждения	Thermaltake C240 DDC Soft Tube Liquid Cooling Kit
Термоинтерфейс	Arctic Cooling MX-4
Оперативная память	2 х T-Force Delta RGB DDR4-3000 (TF3D416G3000HC16CDC01)
Системный накопитель	M.2 NVMe SSD ADATA XPG Gammix S5 512 ГБ
Накопитель для хранения данных	M.2 NVMe SSD Seagate FireCuda 2 ТБ
Видеоадаптер	MSI GeForce RTX 2060 Ventus OC 6 ГБ
Блок питания	Thermaltake Toughpower PF1 ARGB 1050W
Корпус	Cougar Conquer 2
Операционная система	Microsoft Windows 10 Professional x64, версия 1909 со всеми обновлениями на 08.04.2020
Температура в помещении	~28 °C



Скорость и шум комплектного вентилятора

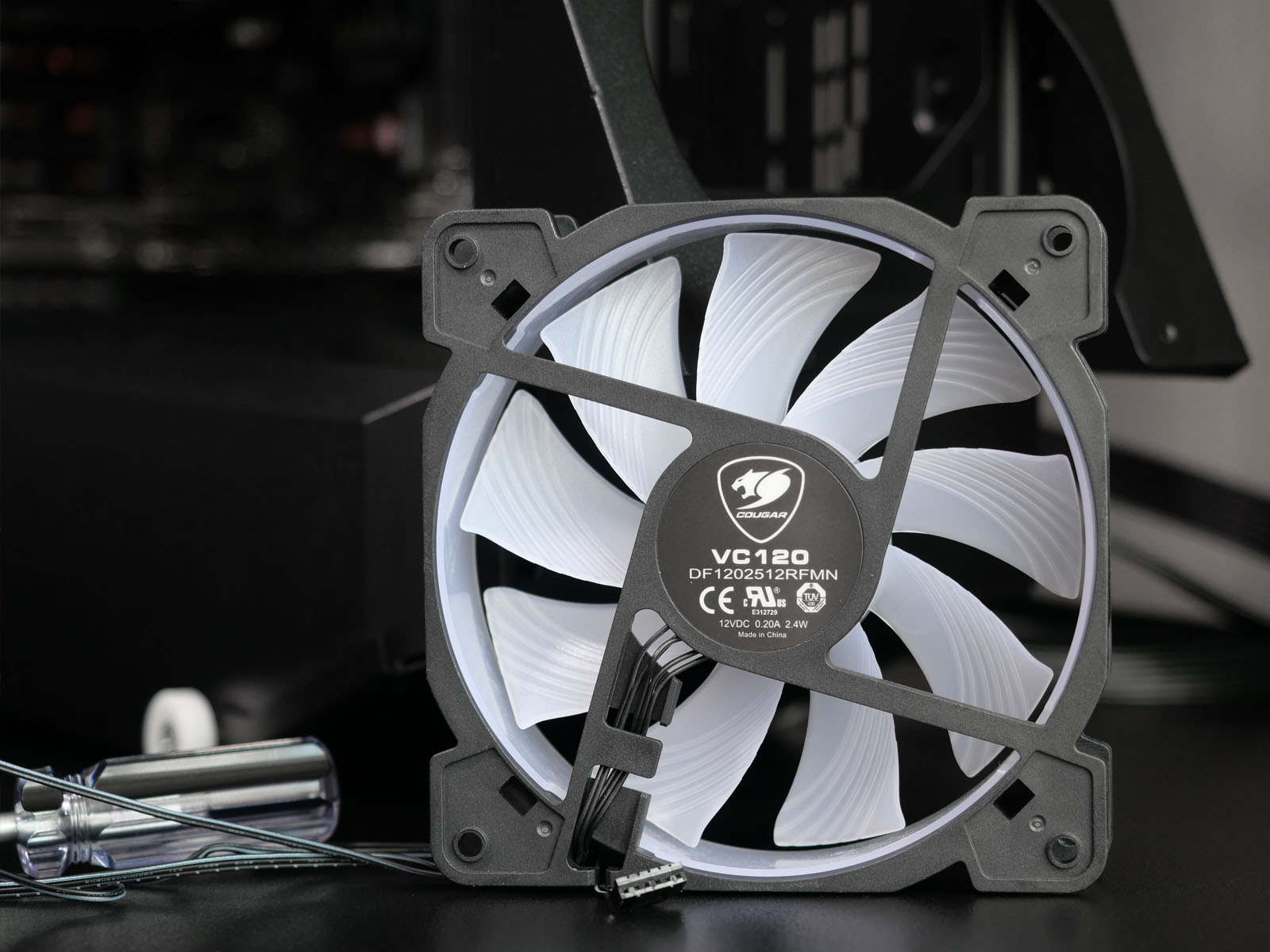

Подключение предустановленного вентилятора Cougar VC120 (DF1202512RFMN) осуществляется шестиконтактным разъемом, совместимым с комплектным контроллером Cougar Core Box C. По одному проводу происходит питание и управление как мотором, так и подсветкой. По этой причине подключить вентилятор напрямую в материнскую плату или реобас для проверки скоростных характеристик не представляется возможным без специального переходника (в комплекте нет).



Шум воздушного потока во время работы вентилятора комфортный и не выделяется на общем фоне воздушных систем охлаждения других комплектующих в ПК.

Температура компонентов под нагрузкой

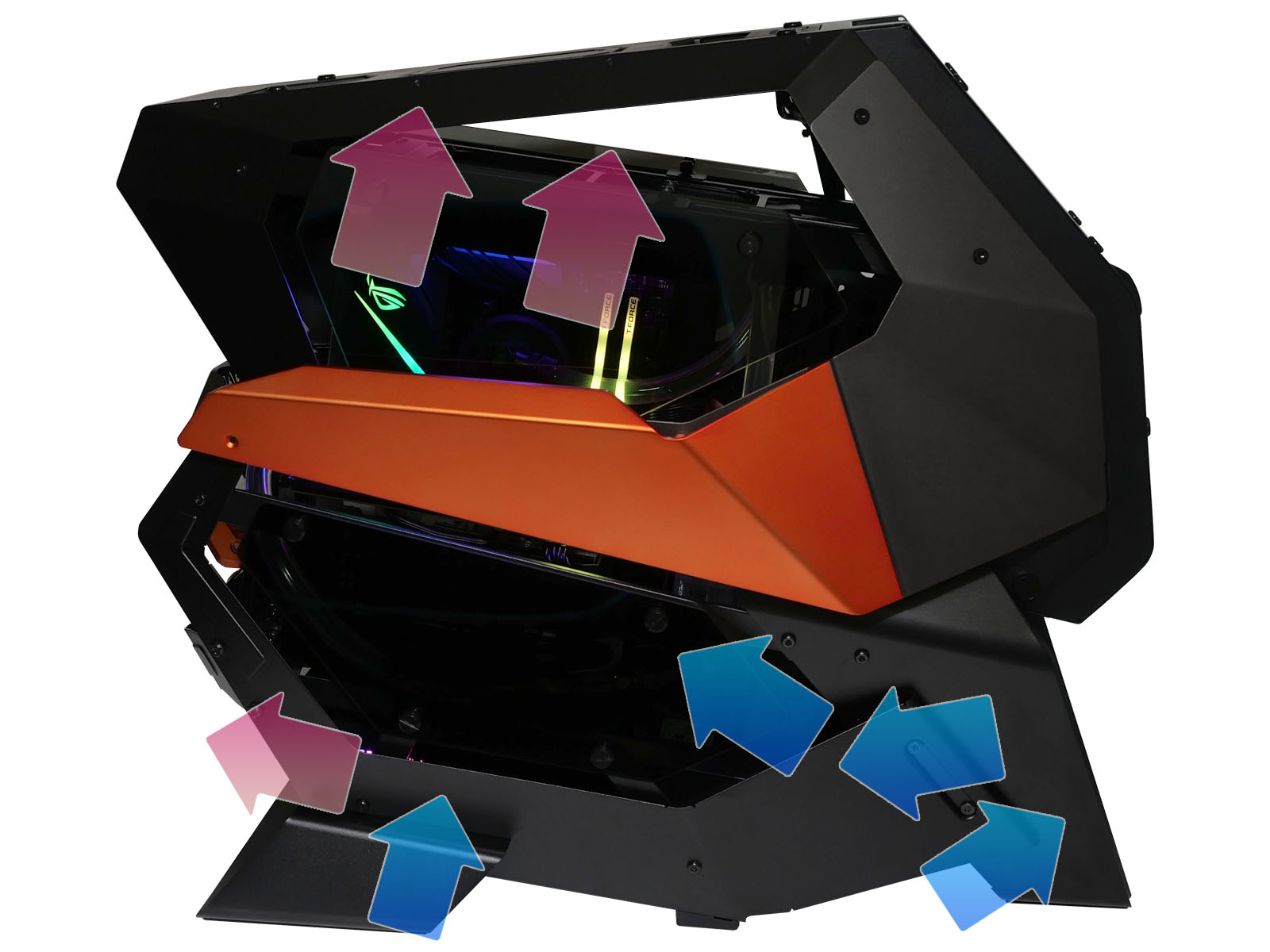

Приблизительная схема движения потоков воздуха внутри тестового стенда:



Для проверки максимальной температуры комплектующих внутри корпуса первым этапом производился одновременный запуск трёх стресс-тестов:

• Furmark CPU Burner 0.1.0, создающий вычислительную нагрузку в шестнадцать потоков на центральный процессор;
• Furmark 1.21.1.0 GPU Stress Test в разрешении 2К со сглаживанием 8x MSAA для видеокарты;
• Crystal Disk Mark 6.0.2 x64 с несколькими проходами наборов данных 16 Гб для SSD-накопителей.

Вторым этапом наблюдалась температура при прогоне игрового бенчмарка в Far Cry 5. Контроль осуществлялся по встроенным датчикам устройств с помощью программы HWiNFO 6.24 и отдельно тепловизором Seek Thermal Compact.

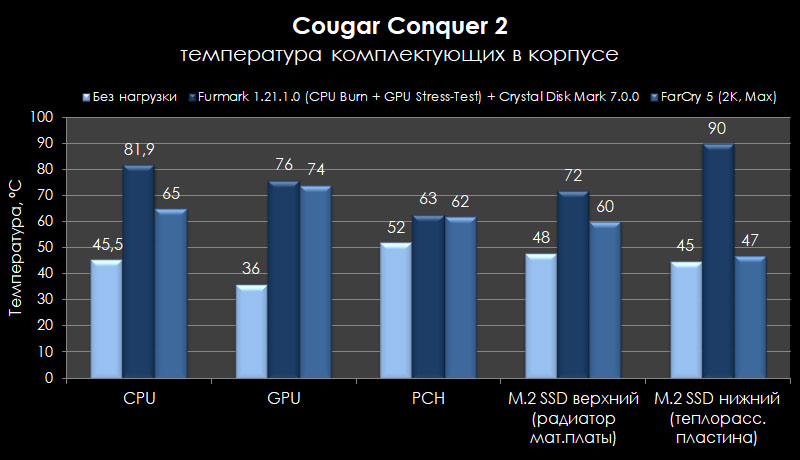

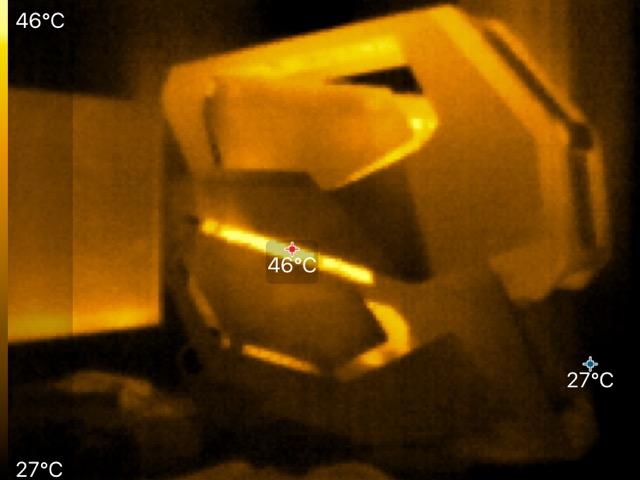

Ситуация с нагревом сильно разнится в зависимости от компонентов. Наибольшее опасение вызвал температурный режим SSD накопителей, установленных в слоты M.2 на материнской плате. Если NVMe SSD Seagate FireCuda 2 ТБ спасало охлаждение дополнительным штатным радиатором на материнской плате, то установленный лишь с декоративной пластинкой ADATA XPG Gammix S5 сильно перегревался из-за близкого соседства с видеокартой и отсутствия значимого потока воздуха от фронтального вентилятора. Расположение последнего — сугубо декоративная позиция, которая впустую охлаждает стол между передними двумя ножками корпуса и не более того. На центральном процессоре температура находилась ниже порога троттлинга с нормальным запасом даже в стресс-тестах, что является заслугой установленной жидкостной системы охлаждения и верхнего закрепления радиатора с двумя вентиляторами, сразу выгоняющими горячий воздух за пределы корпуса. Цепи питания процессора при CPU Package Power (SMU) в 190 Вт по показаниям тепловизора нагревались существенно — до ~100 °C вследствие отсутствия вентилятора, обдувающего околосокетное пространство. Видеокарта работала в своём обычном температурном режиме, 74-76 °C в игровых тестах и Furmark не вызывает опасений. Температура южного моста на уровне 62-63 °C также далека от критичной и наблюдалась в том числе и при тестировании тех же комплектующих в других корпусах.

Вывод напрашивается следующий: для поддержания нормального температурного режима комплектующих в корпусе критична установка пары дополнительных вентиляторов на фронт для создания привычных горизонтальных потоков воздуха от передней части корпуса к задней и желательна установка радиатора СЖО со смещением вперед в комбинации с установкой вентилятора, направленного на обдув цепей питания процессора.

Заключение

Конструкция Cougar Conquer 2 с извлекаемым внутренним каркасом — интересная задумка. Собирать компоненты ПК на относительно небольшом шасси всегда удобнее. Но, к сожалению, такая компоновка не делает корпус мечтой оверклокеров. Для них важен легкий доступ ко всем комплектующим для быстрой сборки новой конфигурации, а чтобы извлечь внутренний каркас корпуса необходимо снимать слишком много дополнительных перегородок. Да и съёмные стекла добавляют удобства доступа не ко всем компонентам ПК.

Любителей собрать бескомпромиссные по производительности сборки также ждут определенные ограничения. С точки зрения установки систем охлаждения корпус придерживается современных тенденций и ориентирован на жидкостные контуры с радиаторами 240 и 360 мм. Однако глухая передняя панель и по сути бутафорский нижний вентилятор существенно ограничивают организацию правильных воздушных потоков воздуха внутри. Для Conquer 2 установка тандема из нескольких видеоадаптеров может быть рекомендована только с ватерблоками или турбинными системами охлаждения, выбрасывающими горячий воздух сразу за пределы корпуса.

"Фишкой" корпуса являются интересные крупные подсвечиваемые вставки на лицевой части. Они красиво переливаются различными эффектами и синхронизируются с материнской платой.

В рекламном описании корпуса на официальном российском сайте Cougar используется фраза "идеальный кандидат для самых смелых сборок". Если под этим понимать упор на смелый дизайн, то посыл производителя становится понятен: Cougar Conquer 2 - это помпезный корпус для моддеров и любителей впечатлить внешним видом своего ПК. Обилие закрытых металлических и пластиковых элементов в комбинации с тонированными стеклами прощают неопытным сборщикам огрехи в кабель-менеджменте и оставляют видимым преимущественно подсвечиваемые элементы комплектующих. Даже без приложения значимых усилий любая сборка в нём будет притягивать взгляд и внимание.

Достоинства Cougar Conquer 2:

• Необычный футуристичный дизайн;
• Конструкция с заделом на моддинг;
• Необычный каркас с извлекаемым внутренним блоком;

• Толстый металл у основных элементов;
• Управляемая подсветка лицевой панели Trelux;
• Боковые стеклянные вставки, открывающие доступ к обслуживанию внутренних компонентов;
• Поддержка систем охлаждения с радиатором до 360 мм;
• Поддержка длинных видеокарт;
• Возможность установки видеокарты вертикально;
• Большой запас места под кабель-менеджмент.

Недостатки:

• Для извлечения внутренней корзины с комплектующими необходимо откручивать 12 винтов и снимать несколько распорок;

• Для извлечения внутренней корзины с комплектующими необходимо отключать провода фронтальных разъемов;
• Из-за задней перегороди с надписью Cougar неудобно подключать провода к некоторым разъёмам на материнской плате;

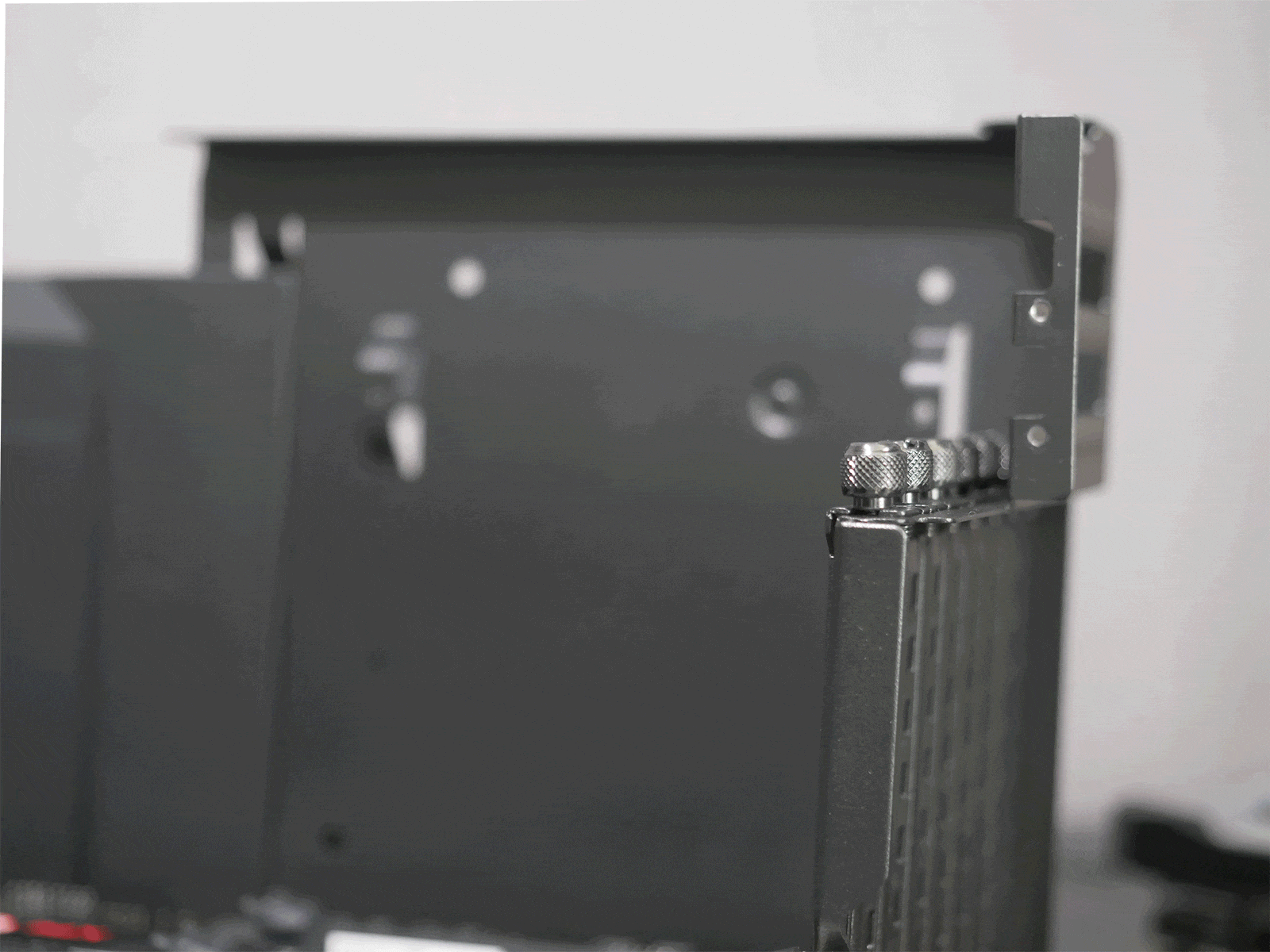

• Установке видеокарты вертикально мешают винты с накатанной головкой на горизонтальных слотах расширения;
• Подсветку блока питания будет практически не видно в корпусе;
• Нет пылевого фильтра для блока питания, а доступ ко дну корпуса непрост из-за большого веса.

Особенности:

• К высоко расположенному блоку фронтальных разъемов сверху неудобно тянуться при настольном расположении корпуса;
• Для вертикального подключения видеокарты подойдут райзеры только с небольшой высотой и горизонтальными креплениями.
• Большие габариты и вес.
