Обзор корпуса Cougar MX330-G Air
Для экономных покупателей в ассортименте корпусов для ПК от компании Cougar присутствует недорогая модель MX330-G, которая выпускается в двух вариантах: Black — с одним предустановленным вентилятором черного цвета и Air — с тремя предустановленными вентиляторами с приятной голубой подсветкой. Несмотря на бюджетное позиционирование, они являются интересным вариантом для игровых компьютеров начального и среднего уровня, так как имеют современную компоновку, боковую панель из закаленного стекла, пылевые фильтры и mesh-сетку на лицевой панели, способствующую неплохой продуваемости. Мы решили протестировать вариант с подсвечиваемыми вентиляторами — Cougar MX330-G Air.
Спецификация
| Модель | Cougar MX330-G Air |
| Форм-фактор | Mid-Tower (средняя башня) |
| Форм-фактор совместимых плат | Mini-ITX / MicroATX / ATX |
| Размеры | 195 x 473 x 427 мм |
| Максимальная длина видеокарты |
350 мм |
| Поддержка блоков питания | ATX PS2 |
| Максимальная высота кулера процессора | 155 мм |
| Боковые стенки | Закаленное стекло и металл |
|
Число отсеков 5.25" |
1 шт. (внешний) |
| Число отсеков 3,5" | 2 шт. (внутренние) |
| Число отсеков 2,5" | 2 шт. (внутренние) |
| Слотов расширения | 7 шт. |
| Предустановленные вентиляторы | 120 мм x 3 шт. (с подсветкой голубого цвета) |
| Интерфейсы верхней панели |
USB 3.0 x 2 шт.; USB 2.0 x 2 шт.; Микрофонное гнездо x 1 шт.; Аудиогнездо x 1 шт. |
| Вес | 14,5 кг с упаковкой |
Упаковка
Упаковка с корпусом Cougar MX330-G Air имеет габариты 52 x 52 x 24 см. Используется плотный картон с нанесенными черным цветом рисунками и надписями. По бокам предусмотрены прорези-ручки для удобства переноски. Описание возможностей корпуса на коробке достаточно подробное, но блока на русском языке нет. На боковых узких гранях дополнительно нанесены таблички со спецификацией.

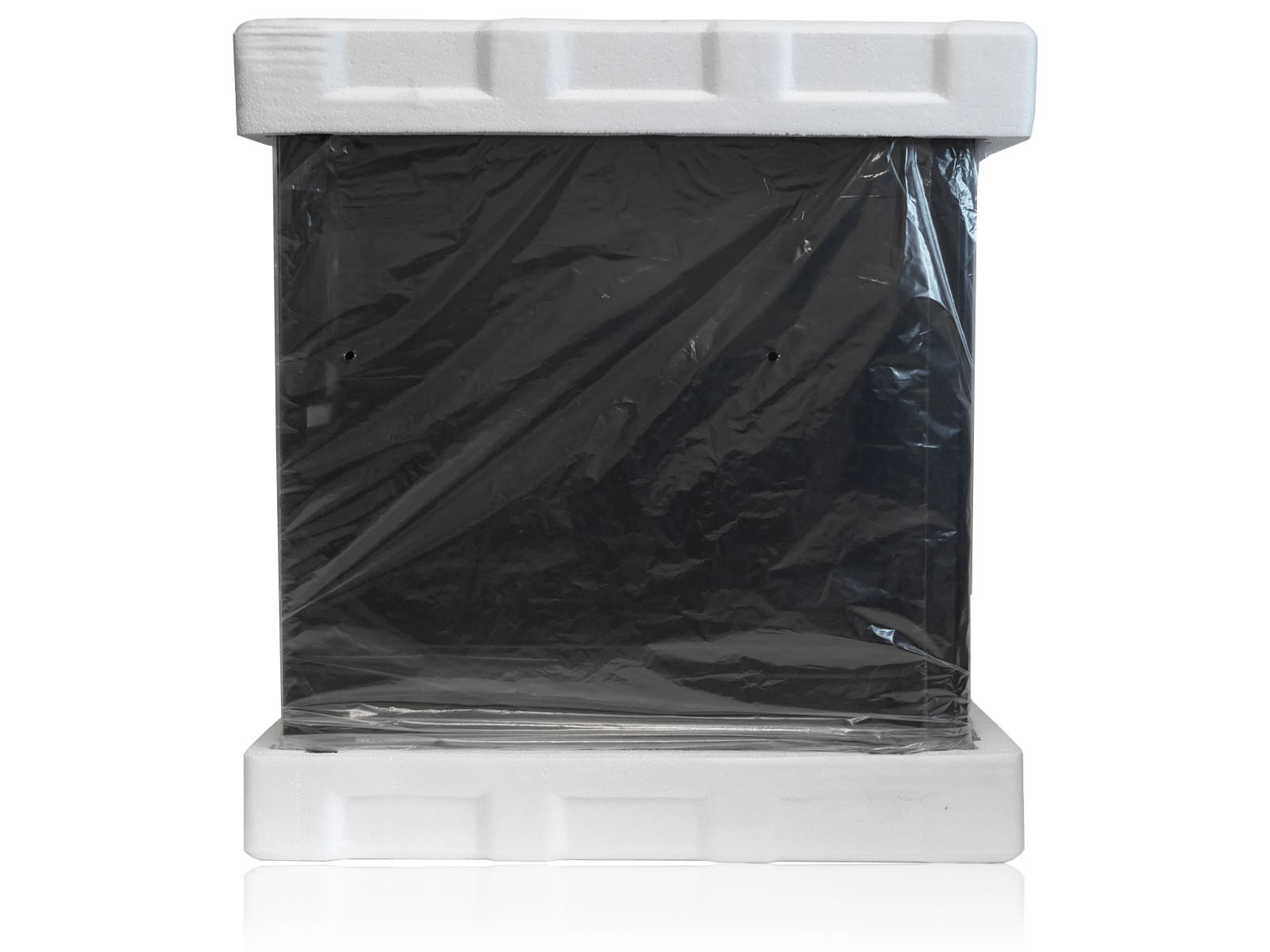

Внутри упаковки используется проверенная временем защита корпуса от повреждений в виде пенопластовых вставок по бокам. У таких коробок слабая часть — боковые стенки, которые легко прогибаются, что может стать причиной повреждения стеклянной панели корпуса. В остальном всё, как и у большинства товаров аналогичного класса.
Комплектация

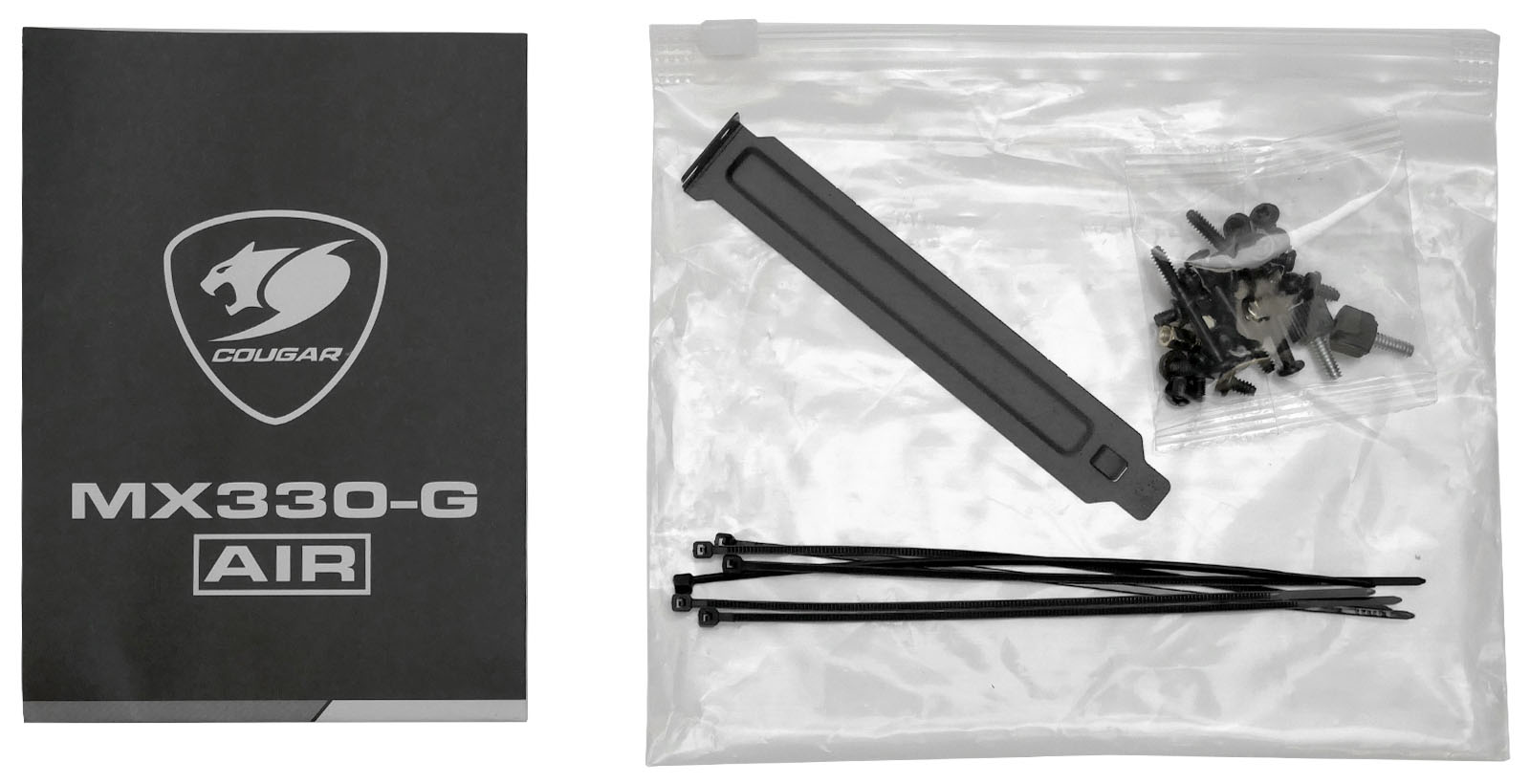

В комплекте с корпусом идёт небольшая инструкция, одна многоразовая заглушка для слотов расширения, шесть одноразовых нейлоновых хомутов и пакет с различными крепёжными винтами для комплектующих.
Экстерьер

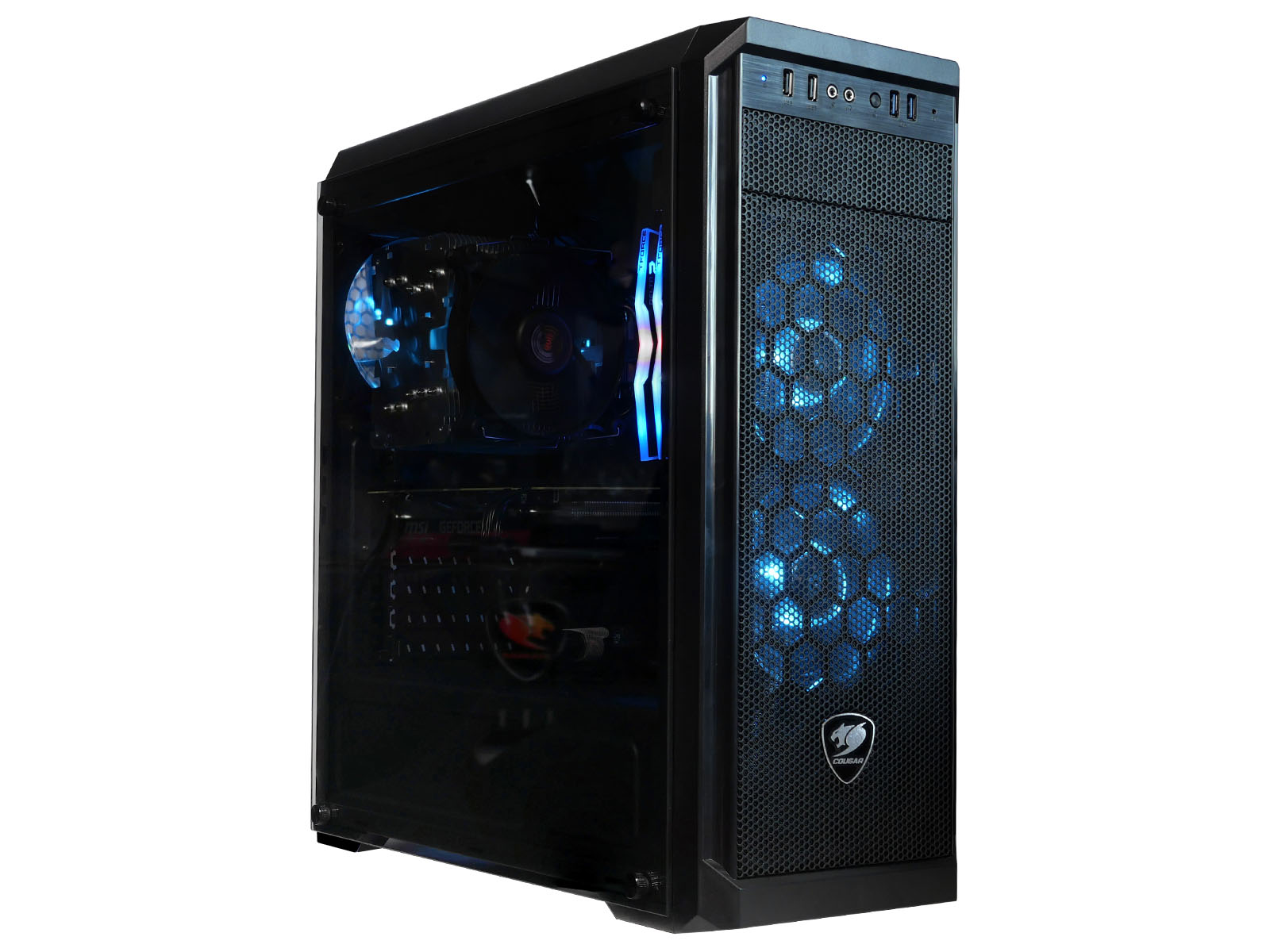

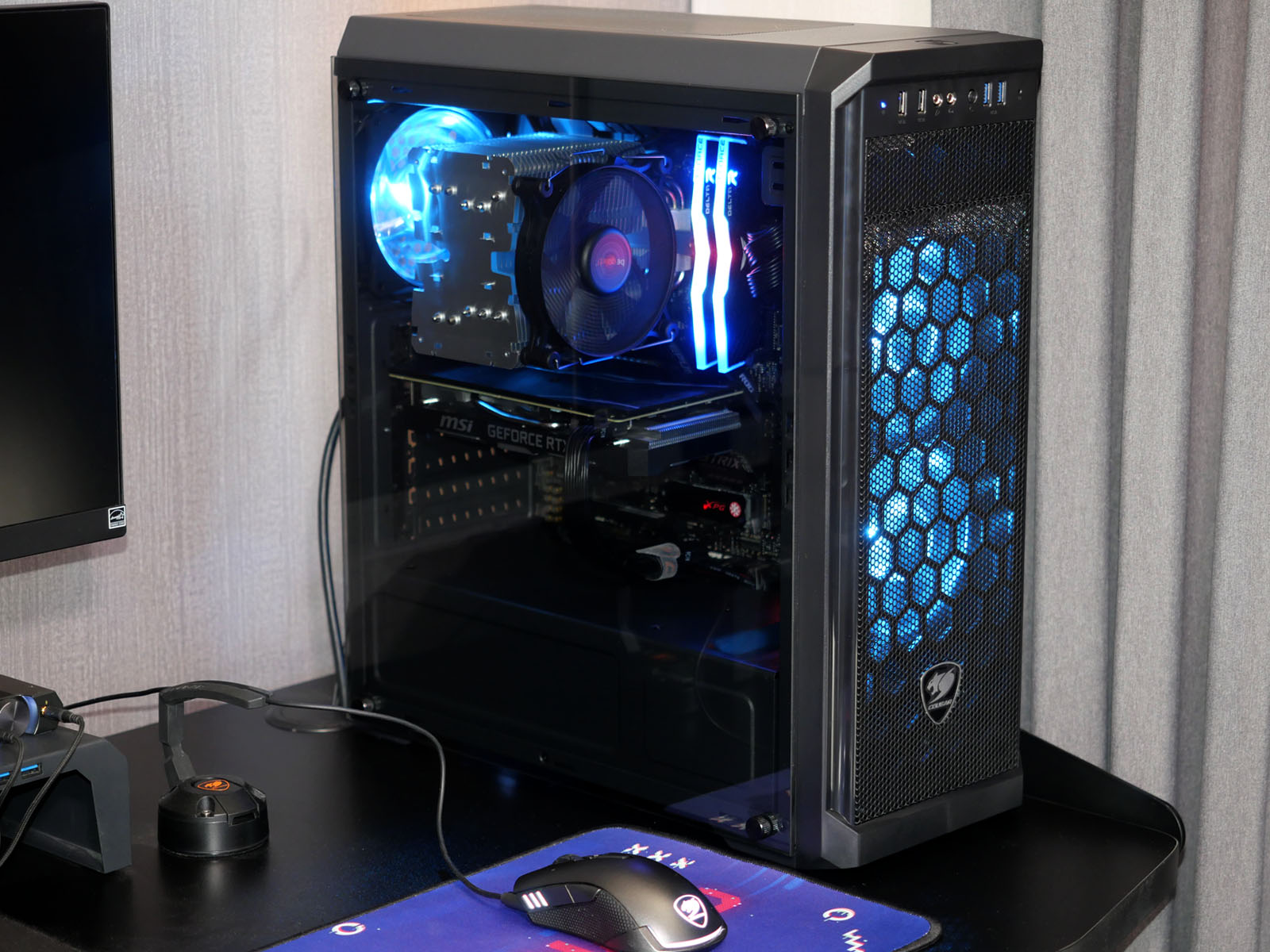

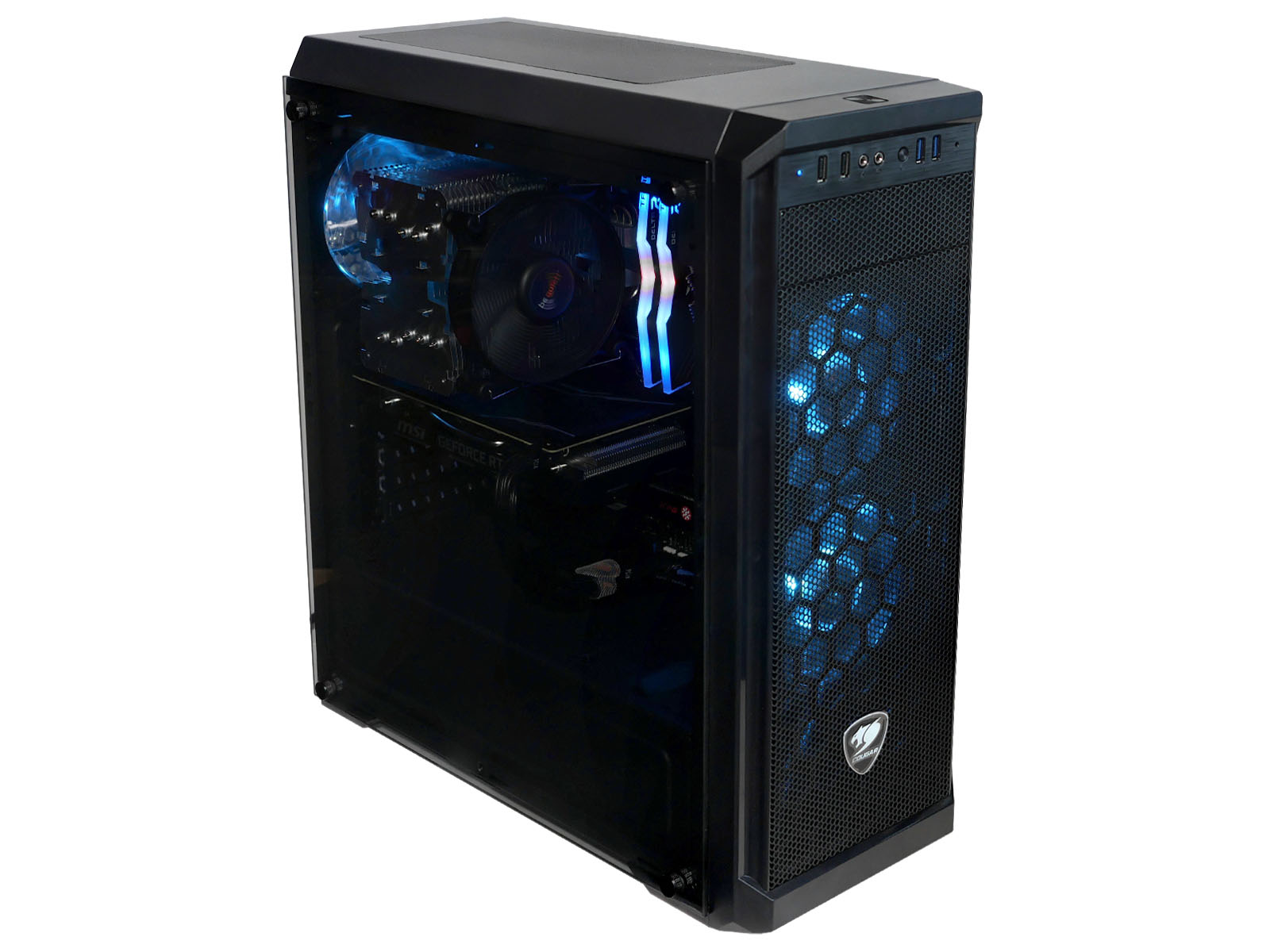

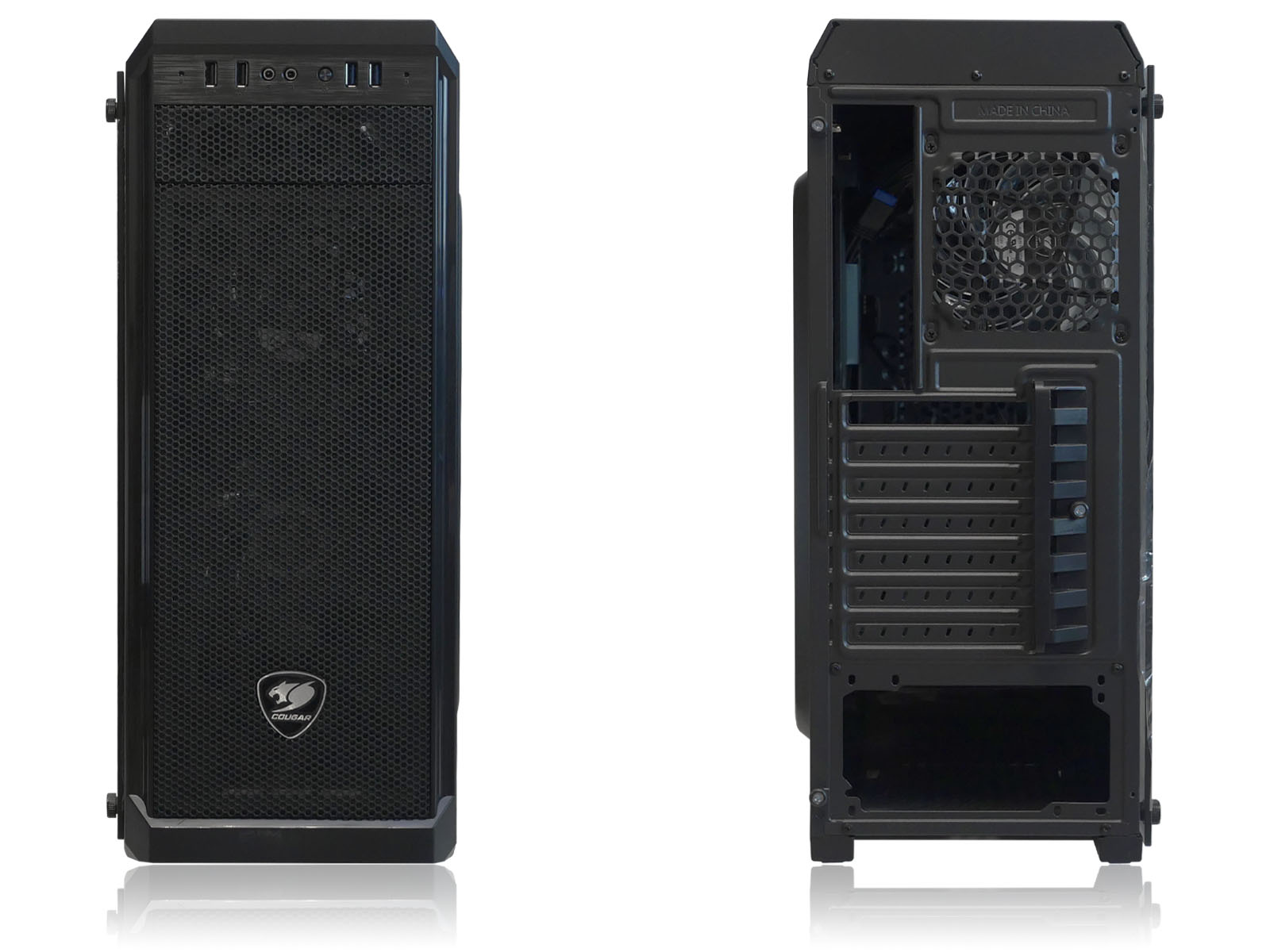

Внешний вид корпуса современен и лаконичен. Строгий чёрный цвет хорошо сочетается с отсутствием аляповатых элементов дизайна.
В целом корпус подойдёт не только для домашнего игрового ПК, но и как вариант для основы производительной рабочей станции в офисе.

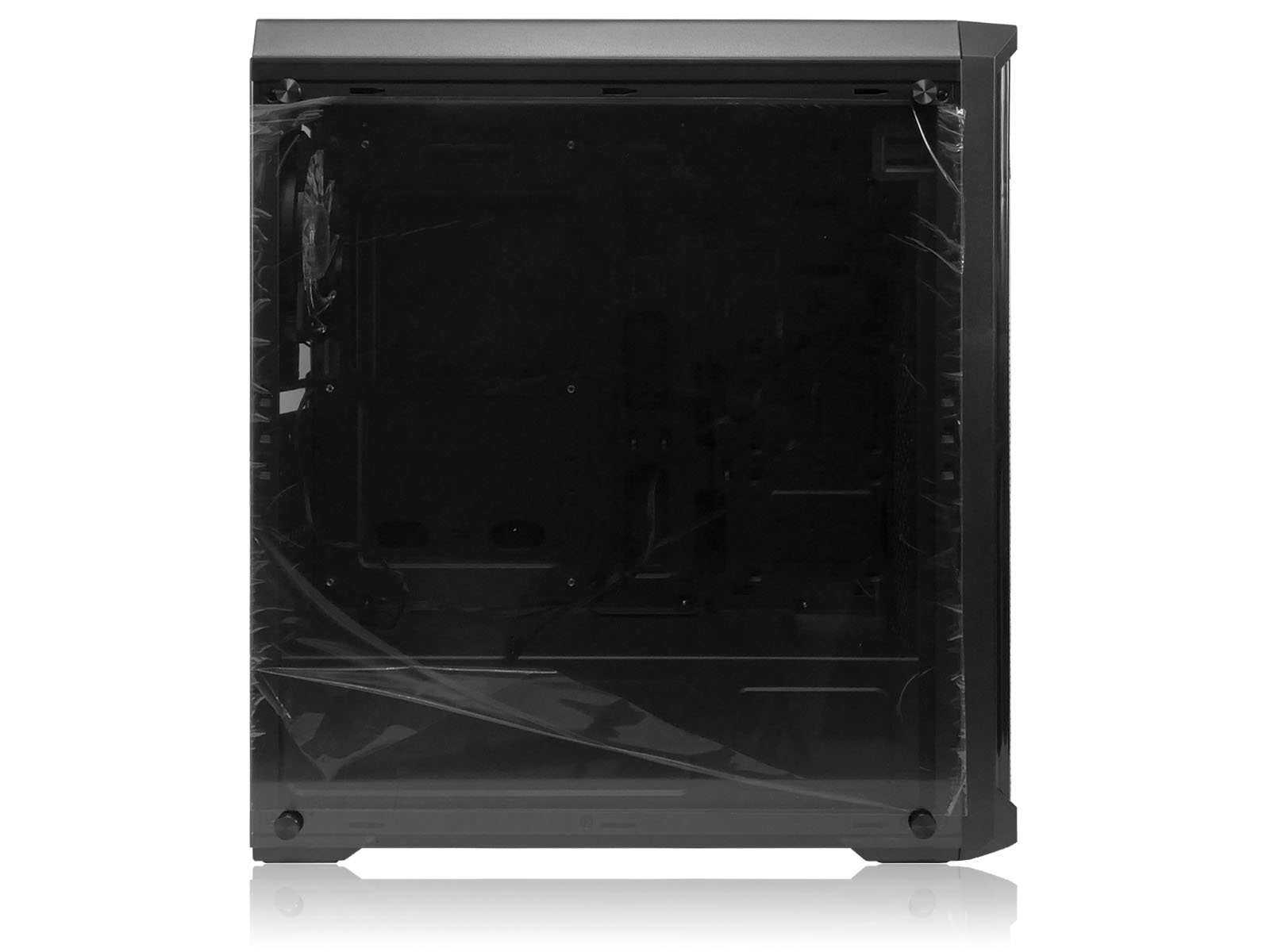

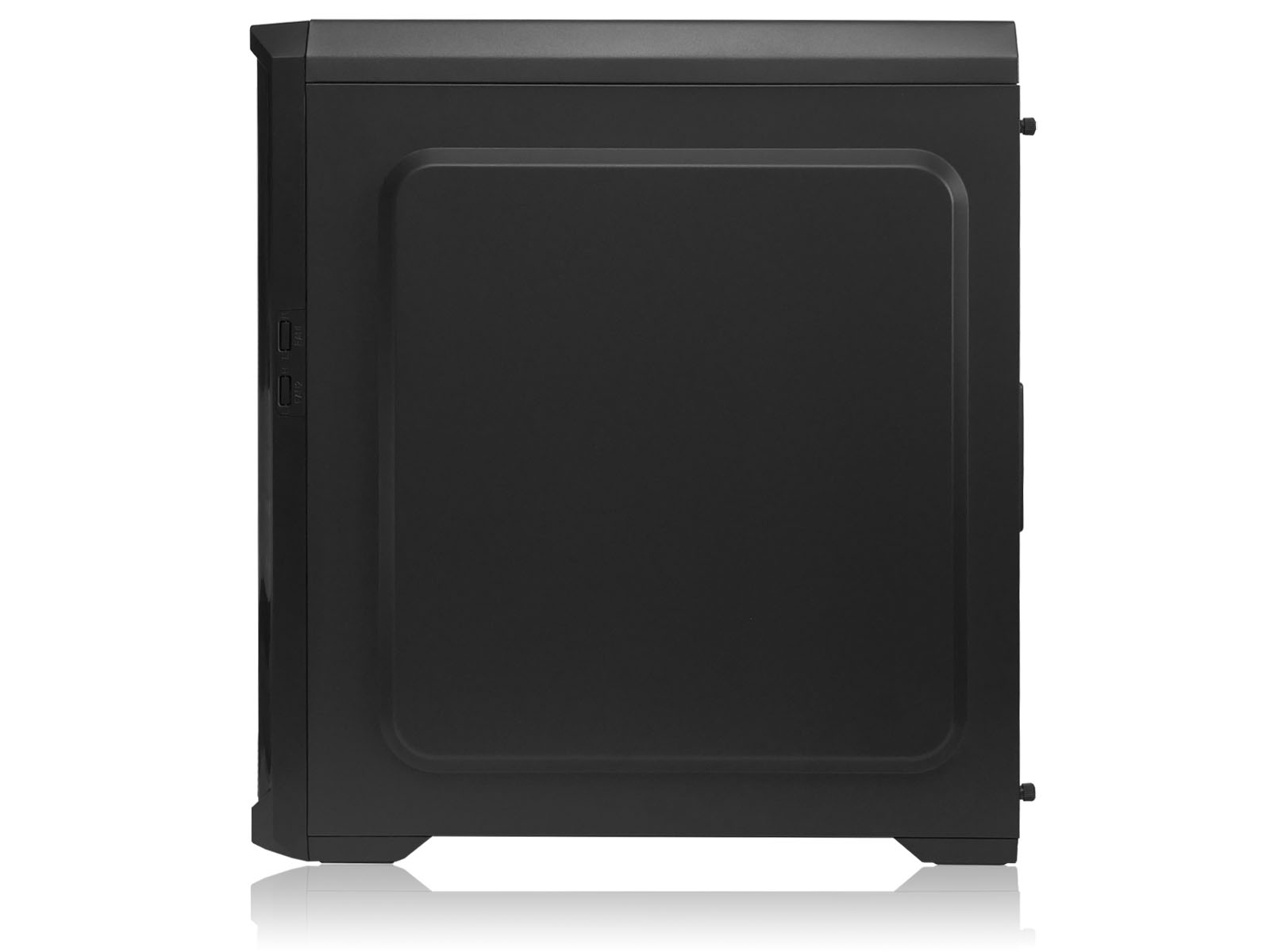

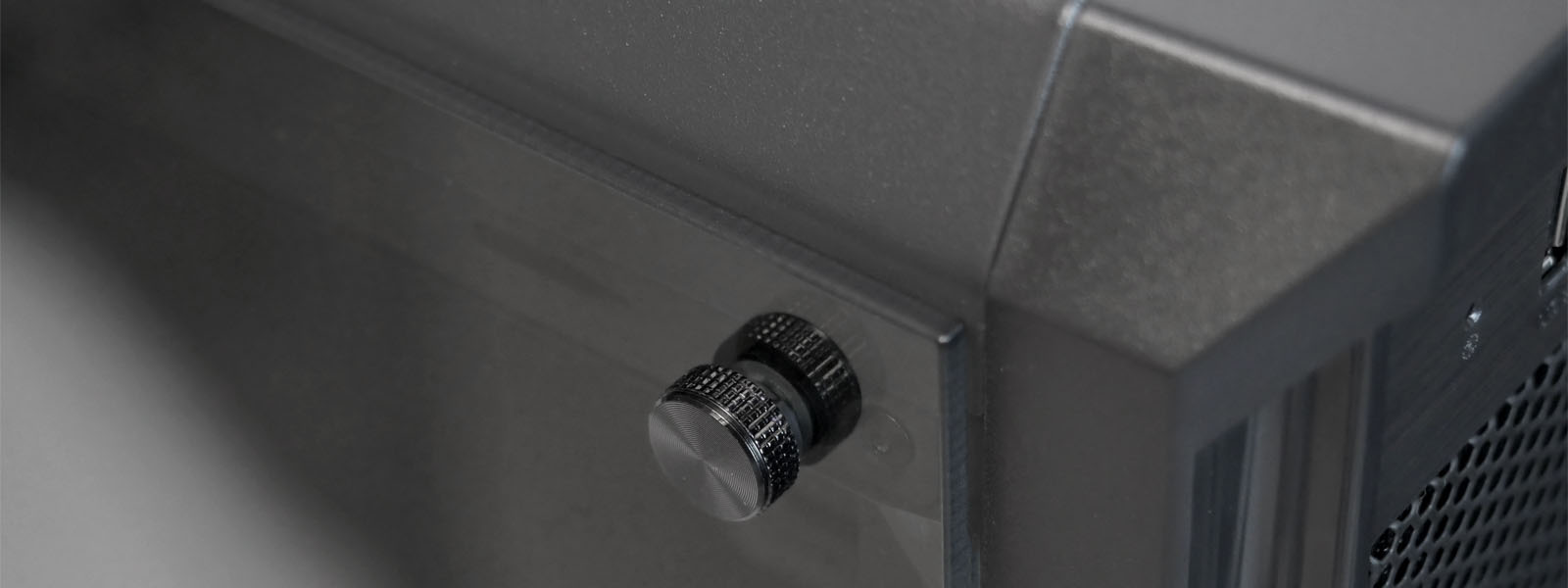

Одна боковая панель сделана из слегка тонированного закаленного стекла толщиной 4 мм. Подвес бюджетный, но в целом более-менее удобный. При откручивании крепежных винтов панель немного держится за счет резиновых втулок. Сильно надеяться на силы трения не стоит, лучше аккуратно придерживать рукой. Вторая боковая панель — глухая металлическая, толщиной 0,7 мм.

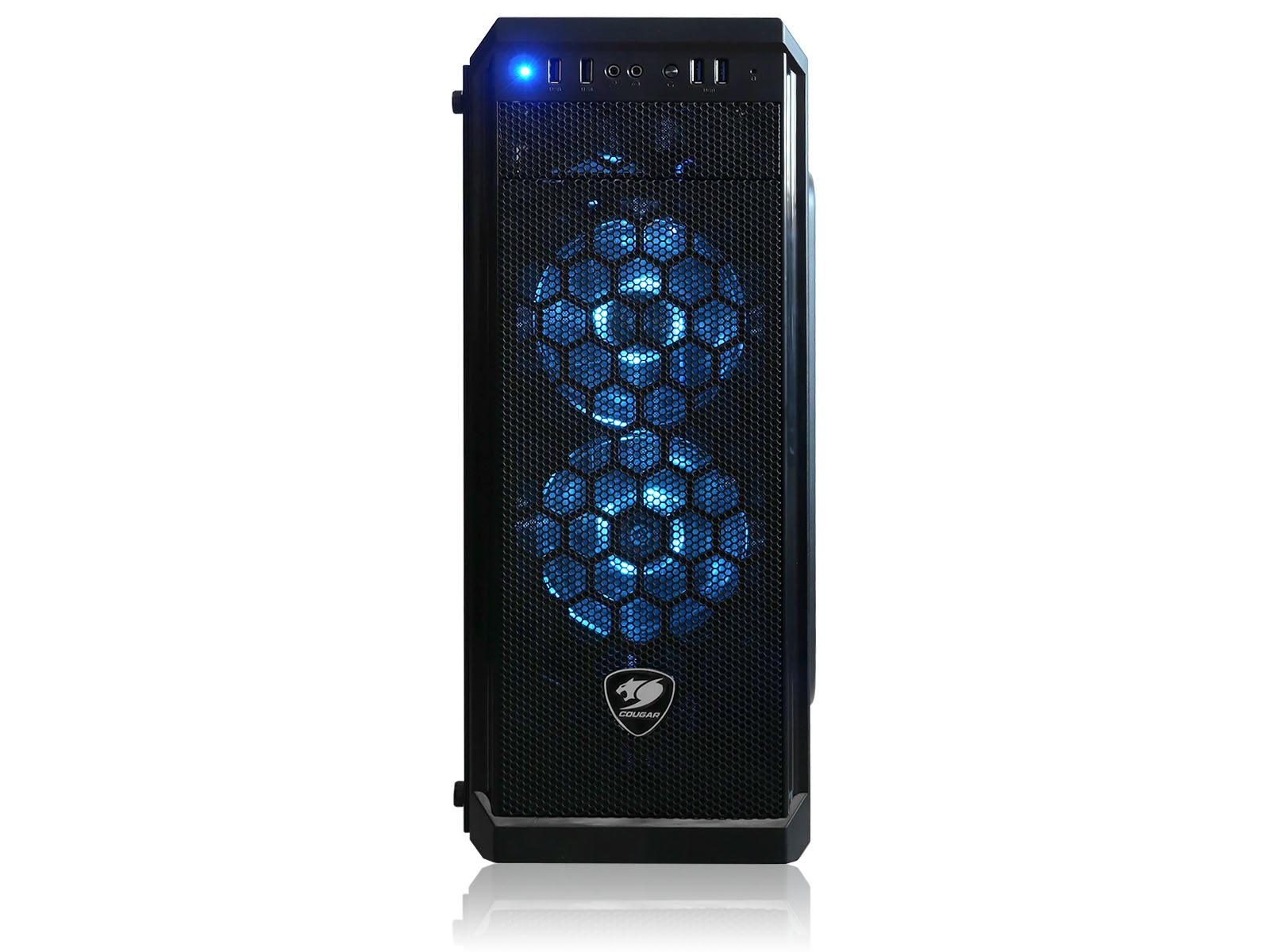

Фронтальная панель пластиковая с крупноячеистым каркасом, который практически на всю высоту закрыт металлической сеткой с более мелкими ячейками. Такая комбинация хорошо смотрится при включенной подсветке и одновременно не сильно снижает приток воздуха к фронтальным вентиляторам. Спереди снизу приклеен крупный металлический логотип Cougar. Он не цветной, поэтому смотрится к месту. Фронтальная часть выделяется на фоне других современных корпусов наличием одного слота 5,25'', поэтому любители DVD и Blu-ray дисков смогут установить в этот корпус внутренний привод. Сзади корпус имеет привычную компоновку, т.к. построен на базе шасси стандартной схемы с нижним расположением блока питания.

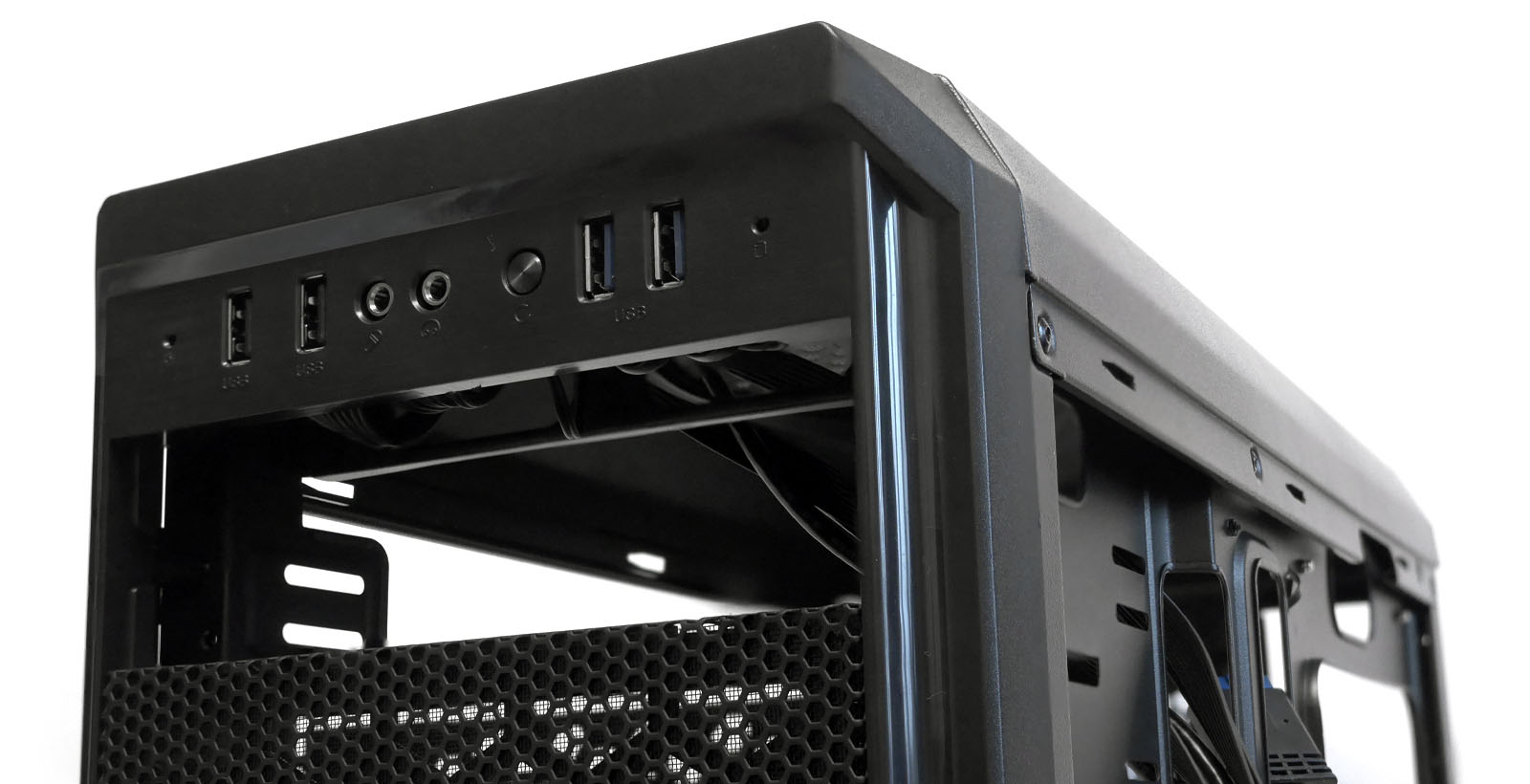

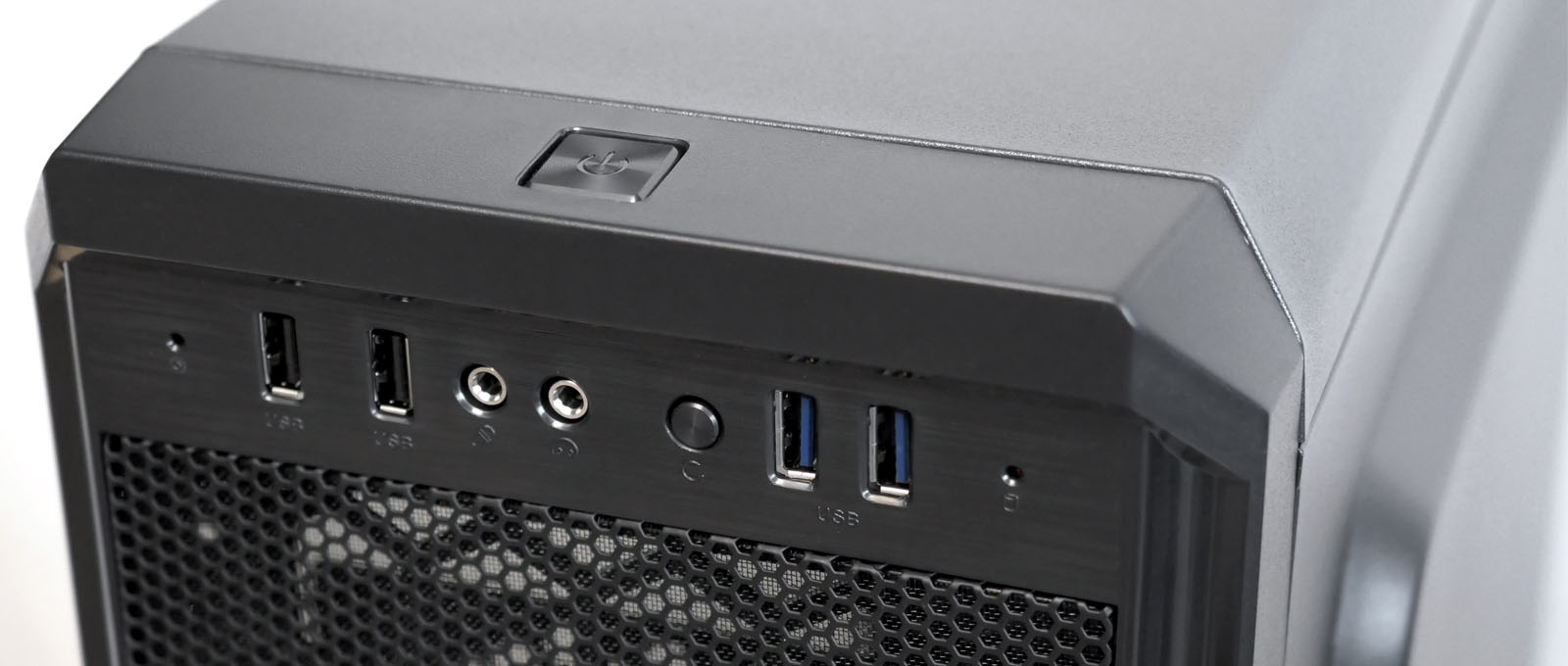

Фронтальные интерфейсные разъёмы и кнопки размещены преимущественно на передней части панели. Только кнопка включения вынесена наверх. Это не очень удобно, так как при размещении корпуса под столом вносит риск повреждения портов от случайного задевания, когда в них что-то подключено, да и периодическая чистка фронтальных вентиляторов затрудняется, так как провода от разъёмов будут мешать убрать панель полностью в сторону. Провода до материнской платы имеют достаточную длину, чтобы дотянуться за задней стенкой до точек подключения. Но провод от фронтальных аудиоразъёмов хотелось бы чуть подлиннее, чтобы его было удобнее прятать за поддоном материнской платы.

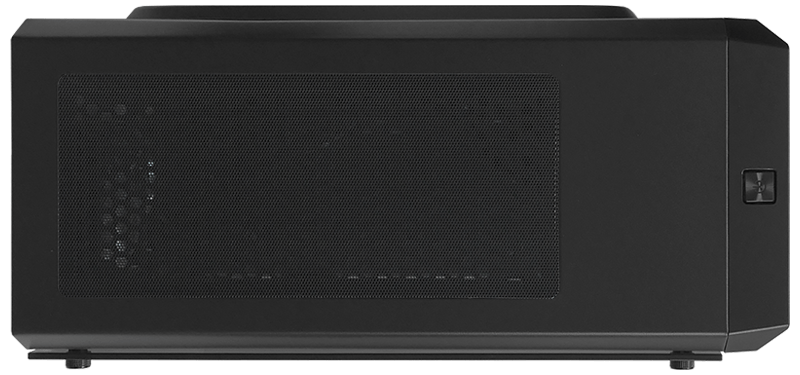

На верхней панели корпуса сделана перфорированная область для 240-мм систем жидкостного охлаждения или пары 120-мм вентиляторов, закрытая удобным сетчатым пылевым фильтром на магнитном креплении.

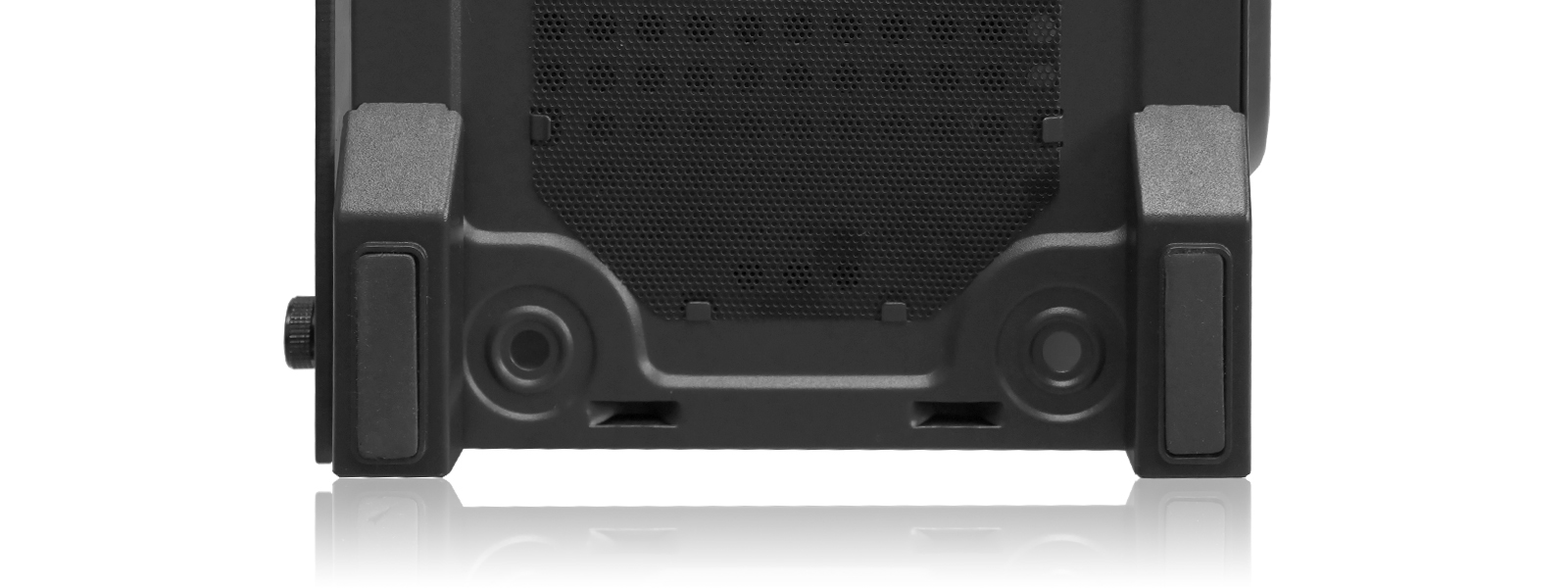

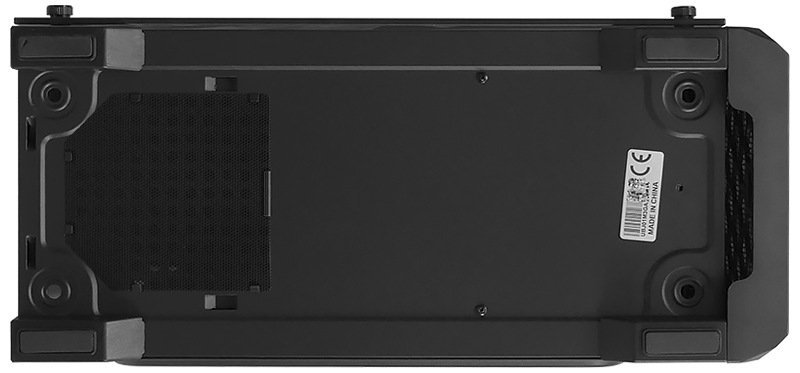

На дне корпуса также применён сетчатый быстросъёмный фильтр для зоны блока питания. Но он уже не на магнитном креплении, а вставляется в специальные пазы. Странно, что здесь не сделали так же удобно, как сверху.
Интерьер

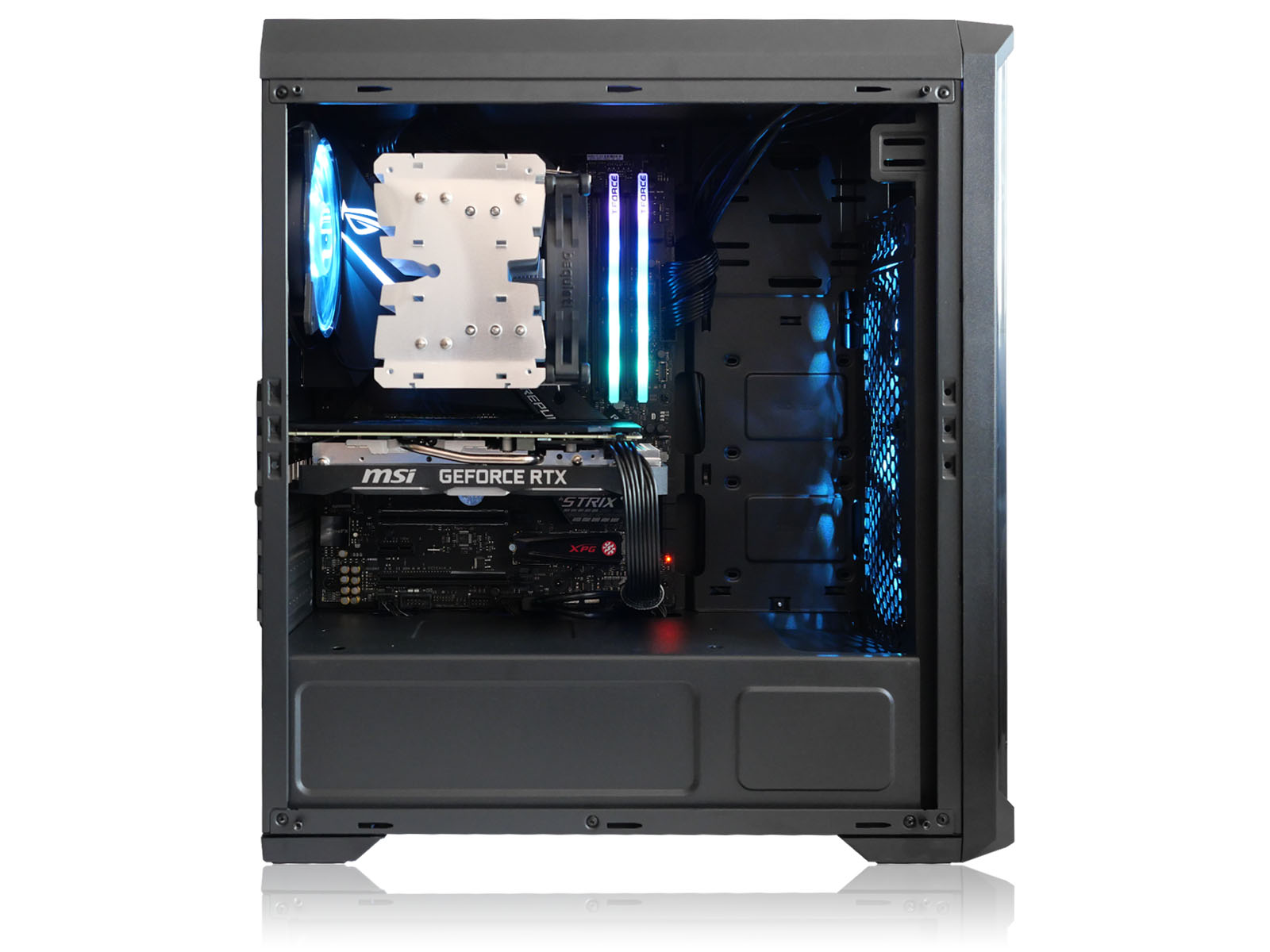

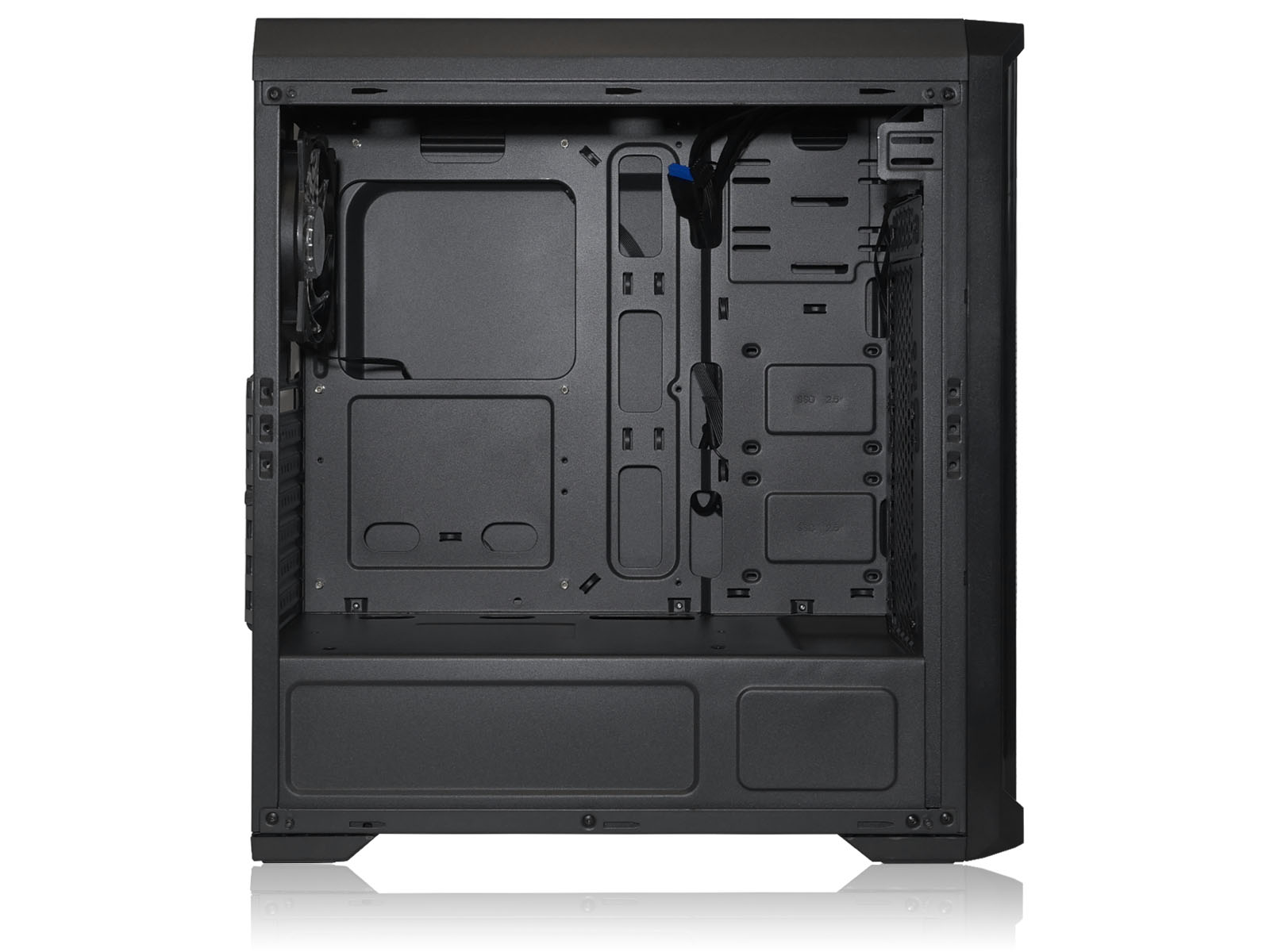

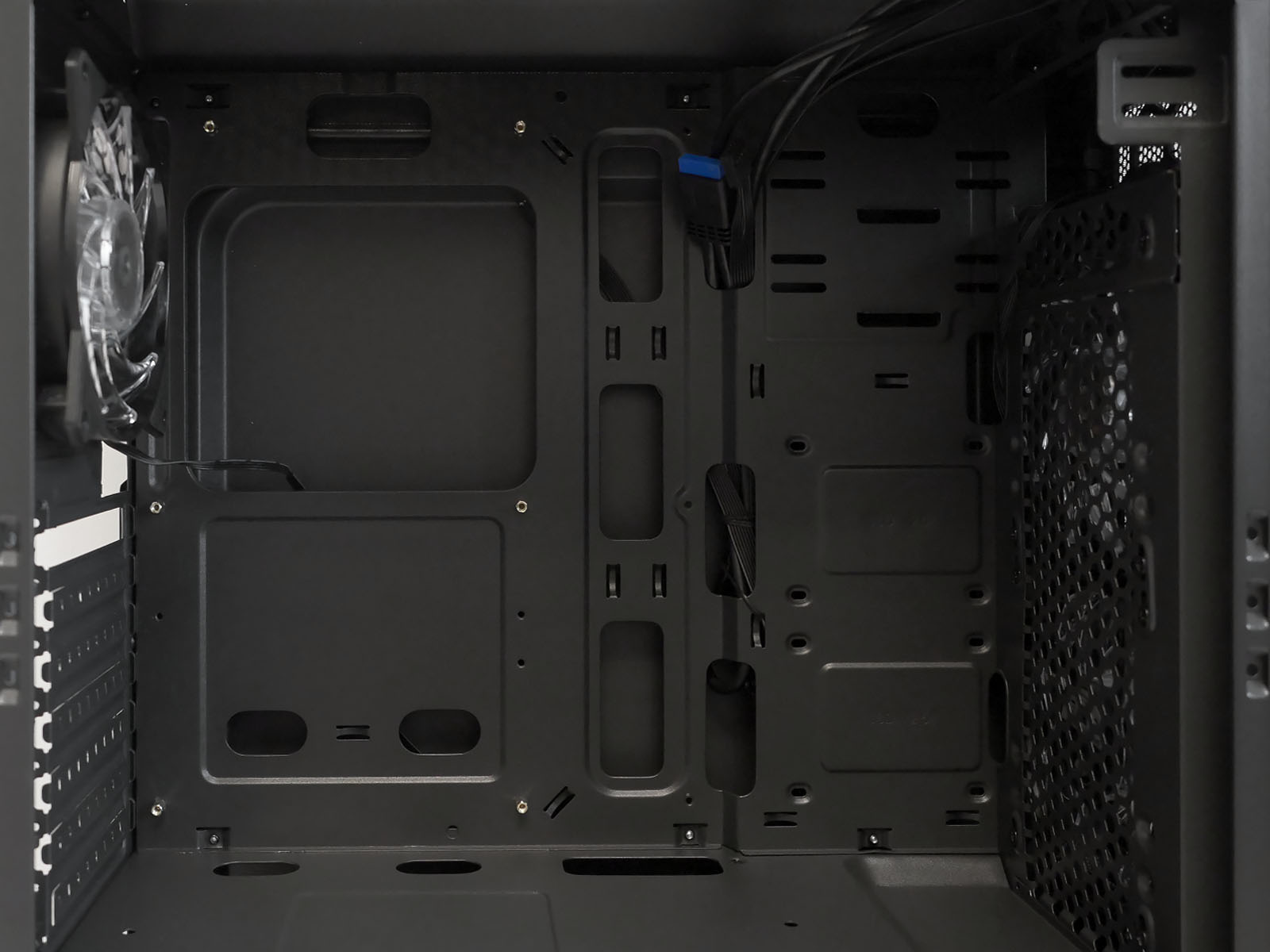

В основе внутреннего разделения пространства лежит крупный отсек для материнской платы и подключенных к ней плат расширения без помех в виде корзин накопителей информации. Нижняя часть с блоком питания отделена глухой перегородкой на всю длину корпуса. На ней спереди выштамповано углубление, чтобы на фронтальной панели вместился 240-мм радиатор системы жидкостного охлаждения. Места под длинные видеокарты предостаточно, по измерениям вместятся экземпляры длиной до 370 мм.
Особенностью корпуса является посадочное место для 5,25'' устройств. В основном производители активно избавлялись от этого отсека в последние годы. Видимо, спрос на них еще не исчез полностью.
В основном отсеке предусмотрено два места для подвеса 2,5''- накопителей информации.

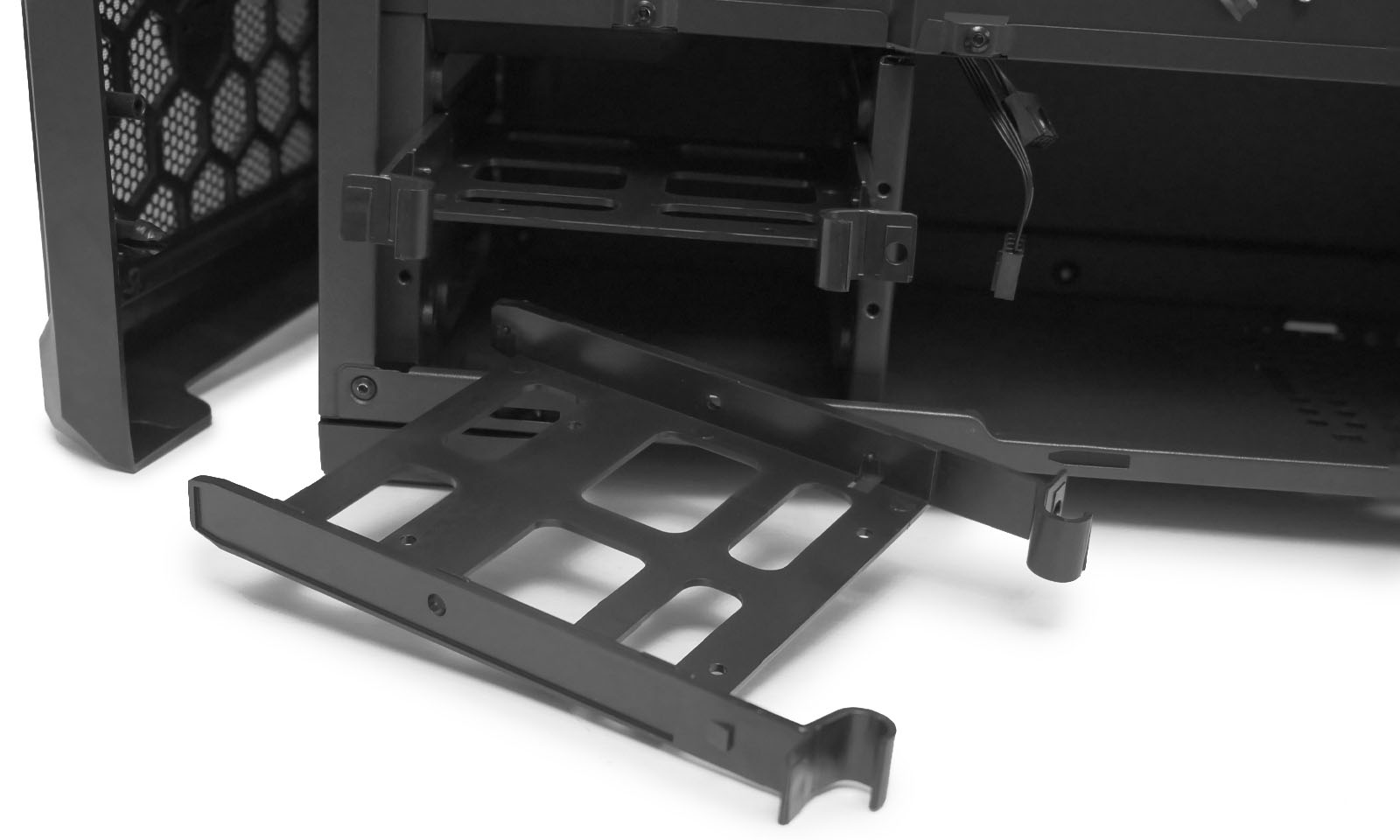

От места для 3,5''- накопителей также не отказались. Несъёмная двухместная корзина с быстросъёмными пластиковыми салазками вынесена под перегородку блока питания и доступна с обратной стороны корпуса. Она не создаёт сильных препятствий для установки удлиненных блоков питания при условии, что их длина укладывается в ~235 мм.
В универсальные салазки вмещаются как классические жесткие диски типоразмера 3,5'', так и 2,5'' диски либо твердотельные накопители.

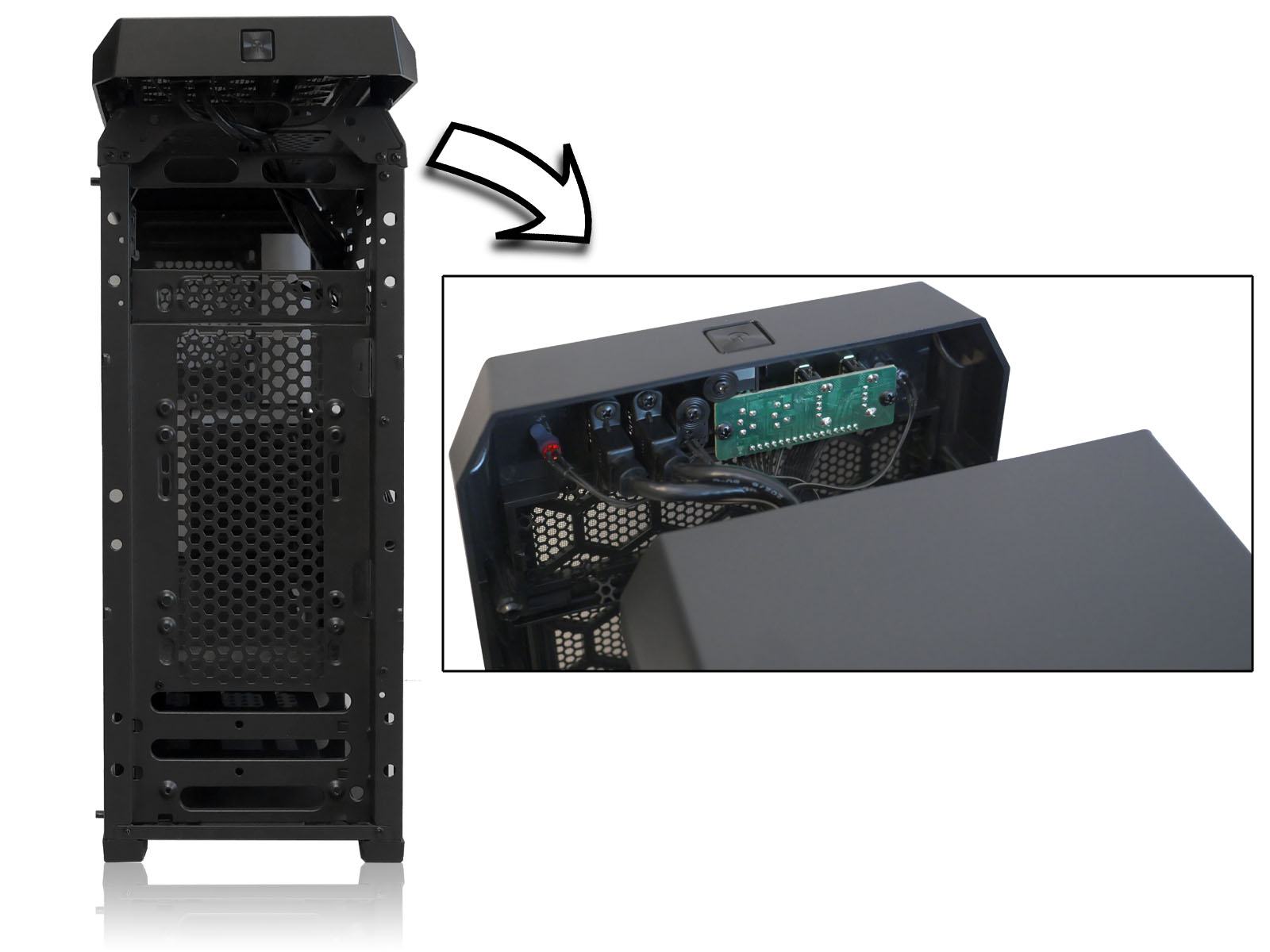

Фронтальная панель держится на пластиковых защёлках и снимается классическим методом — рывком на себя. Удобнее всего это делать, ухватившись рукой за вырез на дне. Сетчатый фильтр на ней несъёмный и со следами не очень аккуратной обработки краёв — по углам с лицевой стороны выступают края отдельных нейлоновых нитей. Из-за размещения на панели фронтальных разъемов её неудобно отодвигать в сторону — мешают провода до материнской платы.
Охлаждение

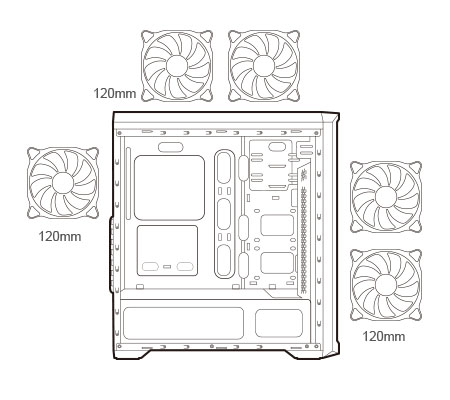

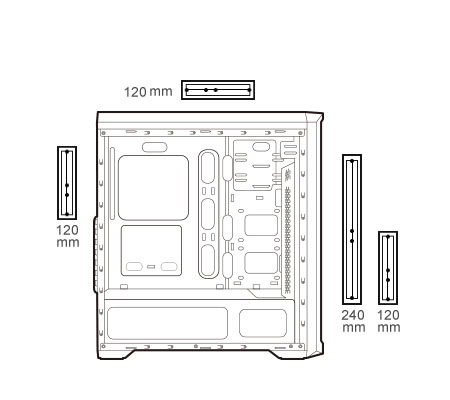

В заготовленные производителем точки крепления возможно установить дополнительные вентиляторы или радиаторы систем жидкостного охлаждения:
- Передняя панель — два 120-мм вентилятора, либо 120 или 240-мм радиатор;
- Задняя панель — один 120-мм вентилятор или радиатор;
- Верхняя панель — два 120-мм вентилятора, либо 120 или 240-мм радиатор.
Корпус Cougar MX330-G Air оснащён тремя предустановленными вентиляторами типоразмера 120 мм. Один прикручен на задней панели на вытяжку, а два передних в тестируемом экземпляре почему-то были включены в противоположных другу другу направлениях. Перед запуском ПК этот момент стоит перепроверять. В классическом варианте оба передних вентилятора должны работать на приток воздуха в корпус, а не в противофазе друг другу.

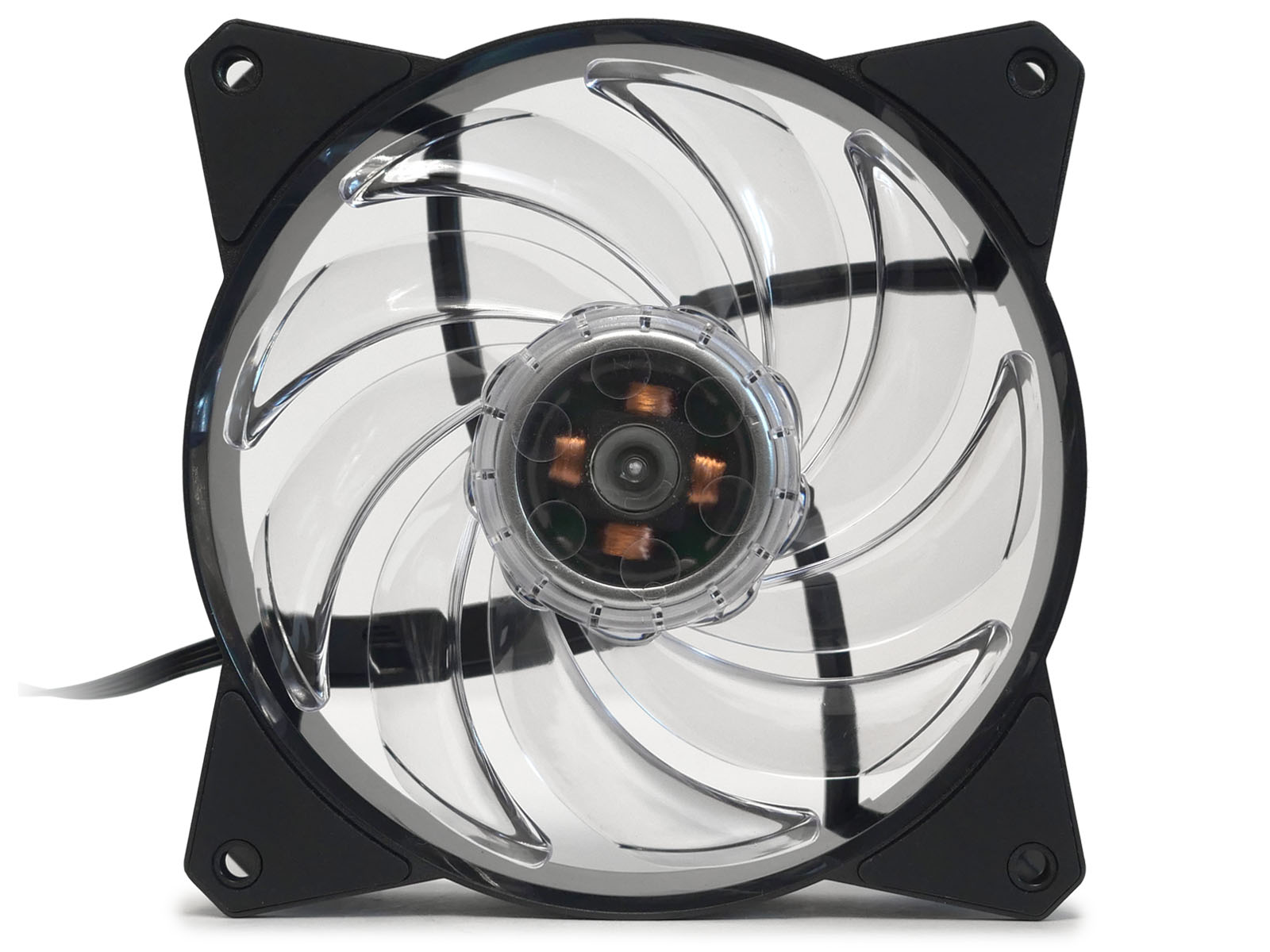

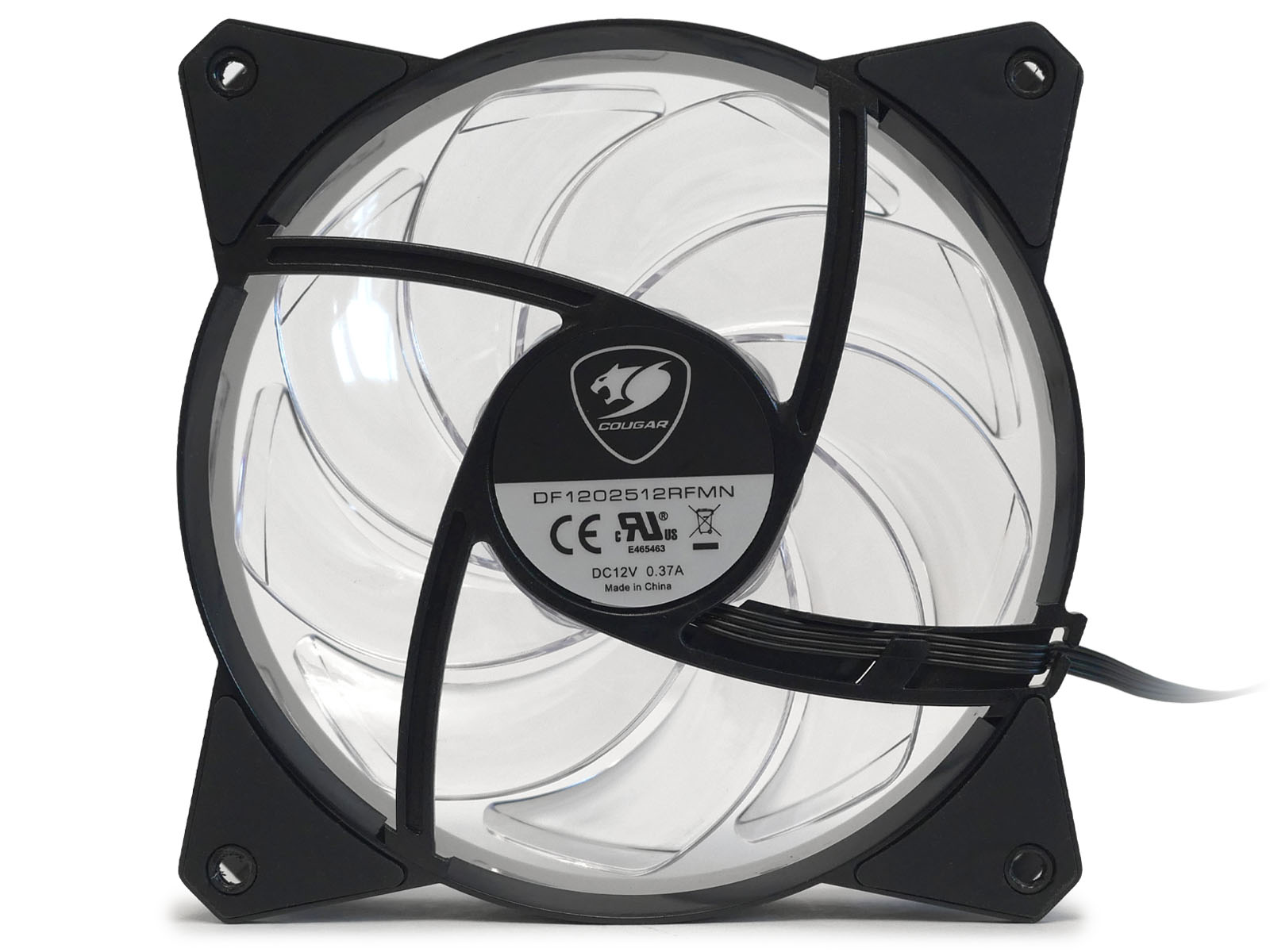

Модель установленных вентиляторов — Cougar DF1202512RFMN. У них достаточно симпатичная форма каркаса с крупными прорезиненными антивибрационными вставками по краям и прозрачная девятилопастная крыльчатка с приятной голубой подсветкой. Для подключения используются стандартные четырёхконтактные коннекторы с поддержкой PWM. По ним одновременно питается мотор вентилятора и подсветка, поэтому при ручном управлении скоростью вращения крыльчатки возможна более тусклая работа светодиодов.
Особенности сборки

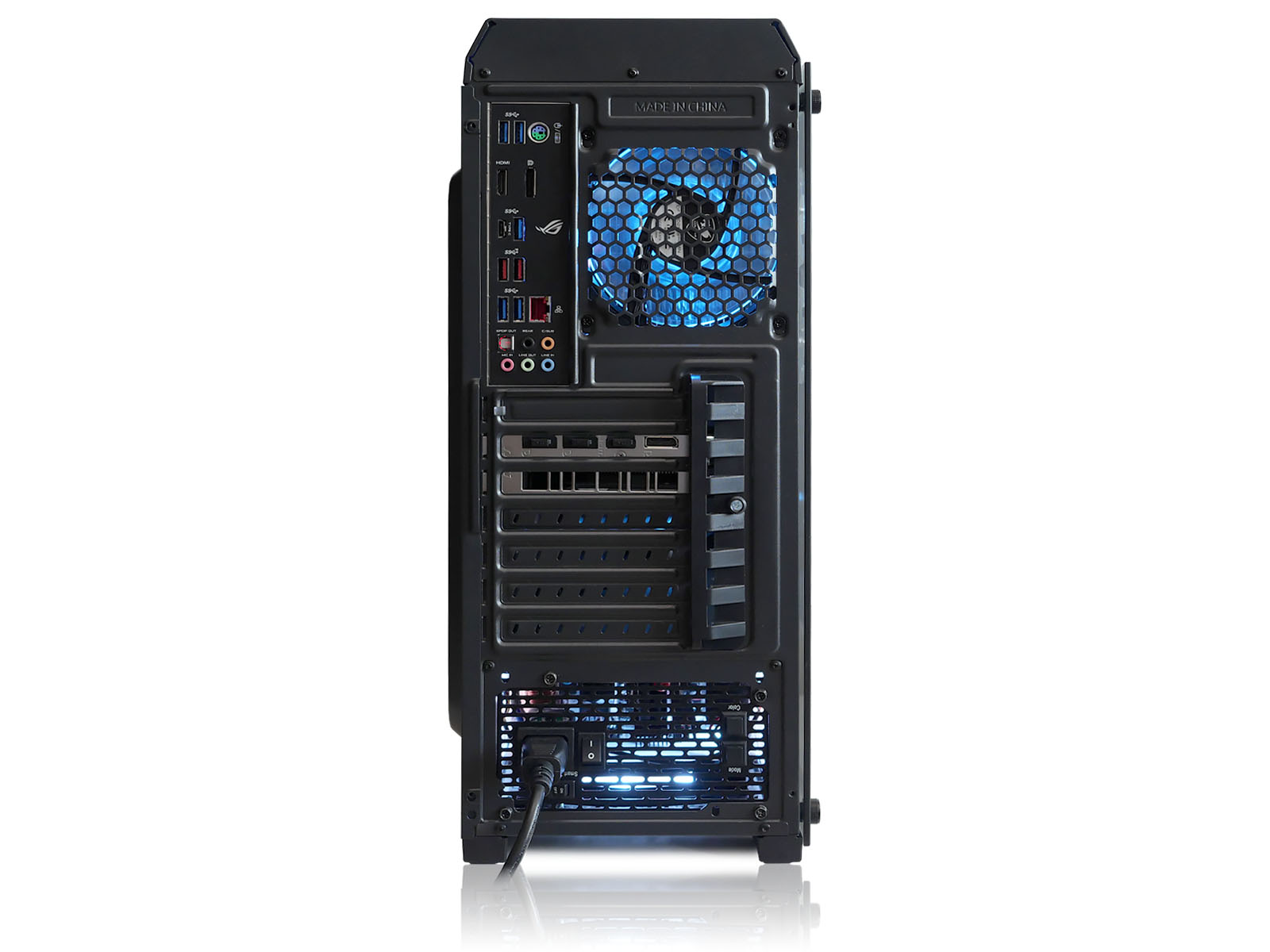

Тыловой 120-мм вентилятор крепится очень близко к вырезу под интерфейсные разъёмы задней панели материнской платы. Например, для установки ASUS Strix X470-F Gaming потребовалось его временно снимать.
Поддерживается установка материнских плат следующих форматов: Mini-ITX, microATX и ATX. Ножки изначально вкручены под платы малого размера. Дополнительные вложены в комплект крепежа, но шестигранной насадкой для их затягивания потребуется озаботиться самостоятельно.

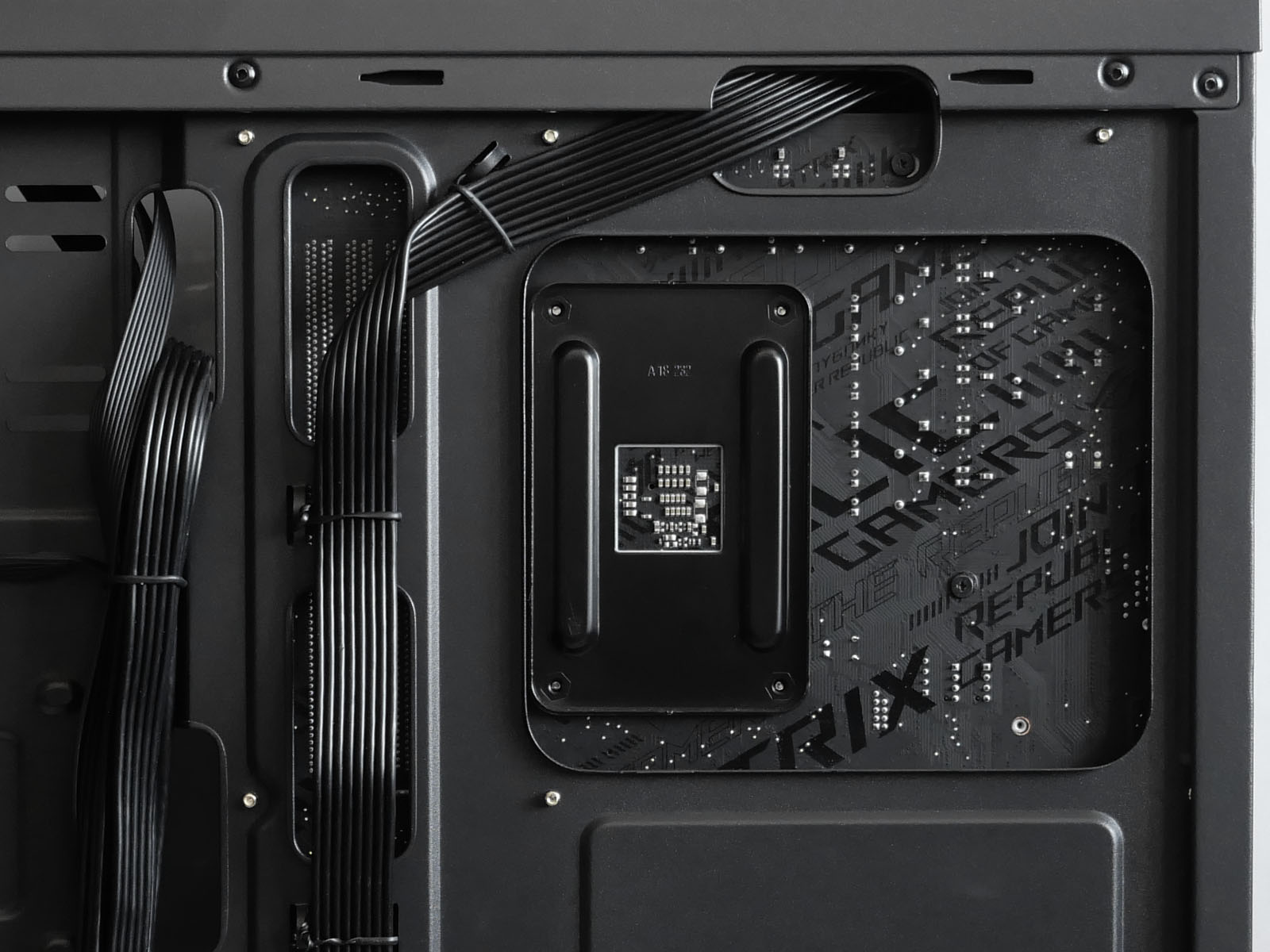

Вырез в поддоне для обслуживания бэкплейтов кулеров достаточно крупный: ширина — 149 мм, высота — 129 мм. Однако он смещен в пользу microATX-формата и в случае с полноразмерными ATX-платами в определенных конфигурациях его может не хватить.
Запаса высоты для установки массивного кулера маловато — по спецификации всего 155 мм. На практике удалось вместить в корпус кулер be quiet! Shadow Rock 3 (высота - 163 мм), но со снятой верхней декоративной крышкой, т.е. минус 3-4 мм. При этом тепловые трубки касались стеклянной боковой панели.

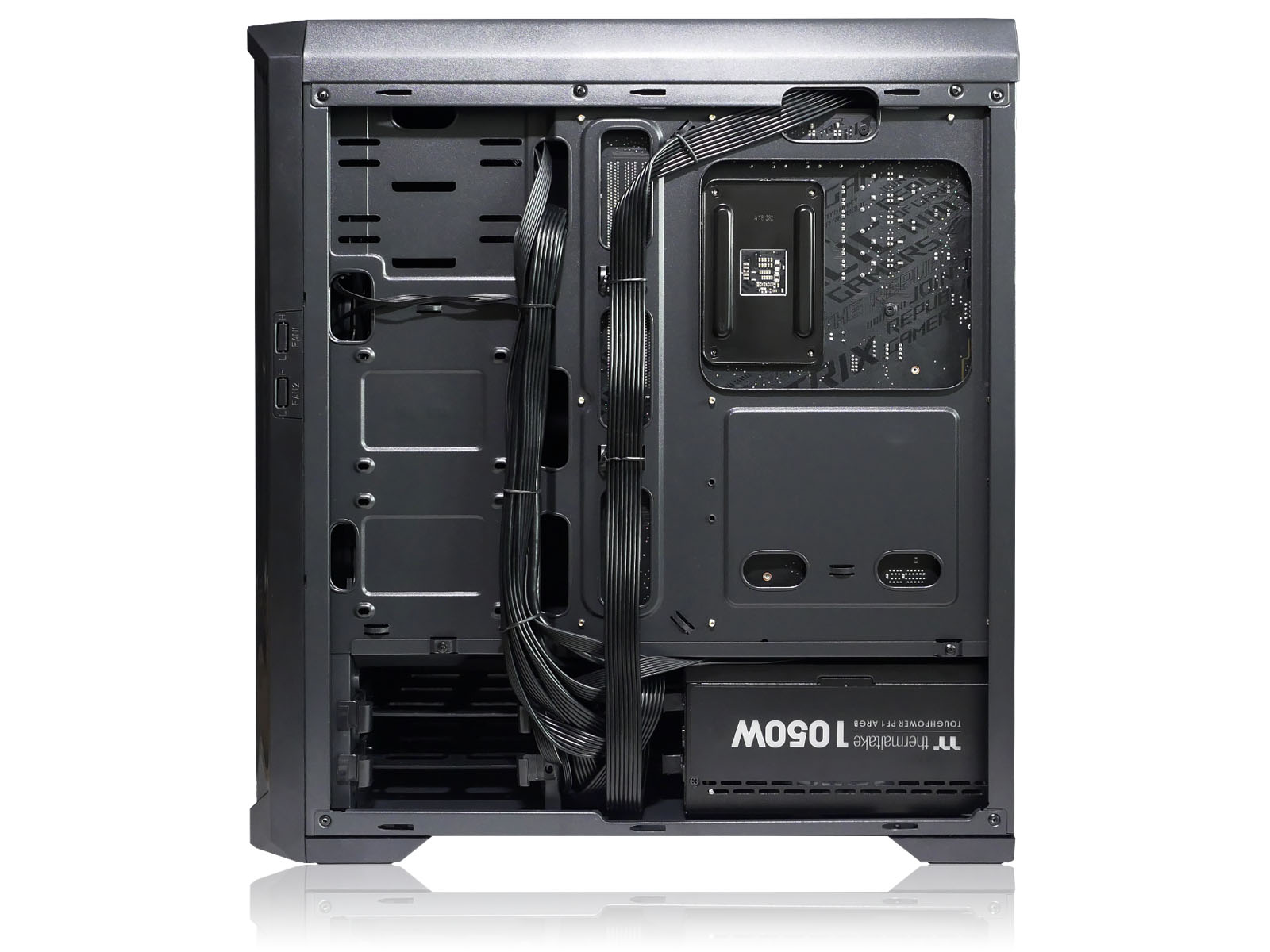

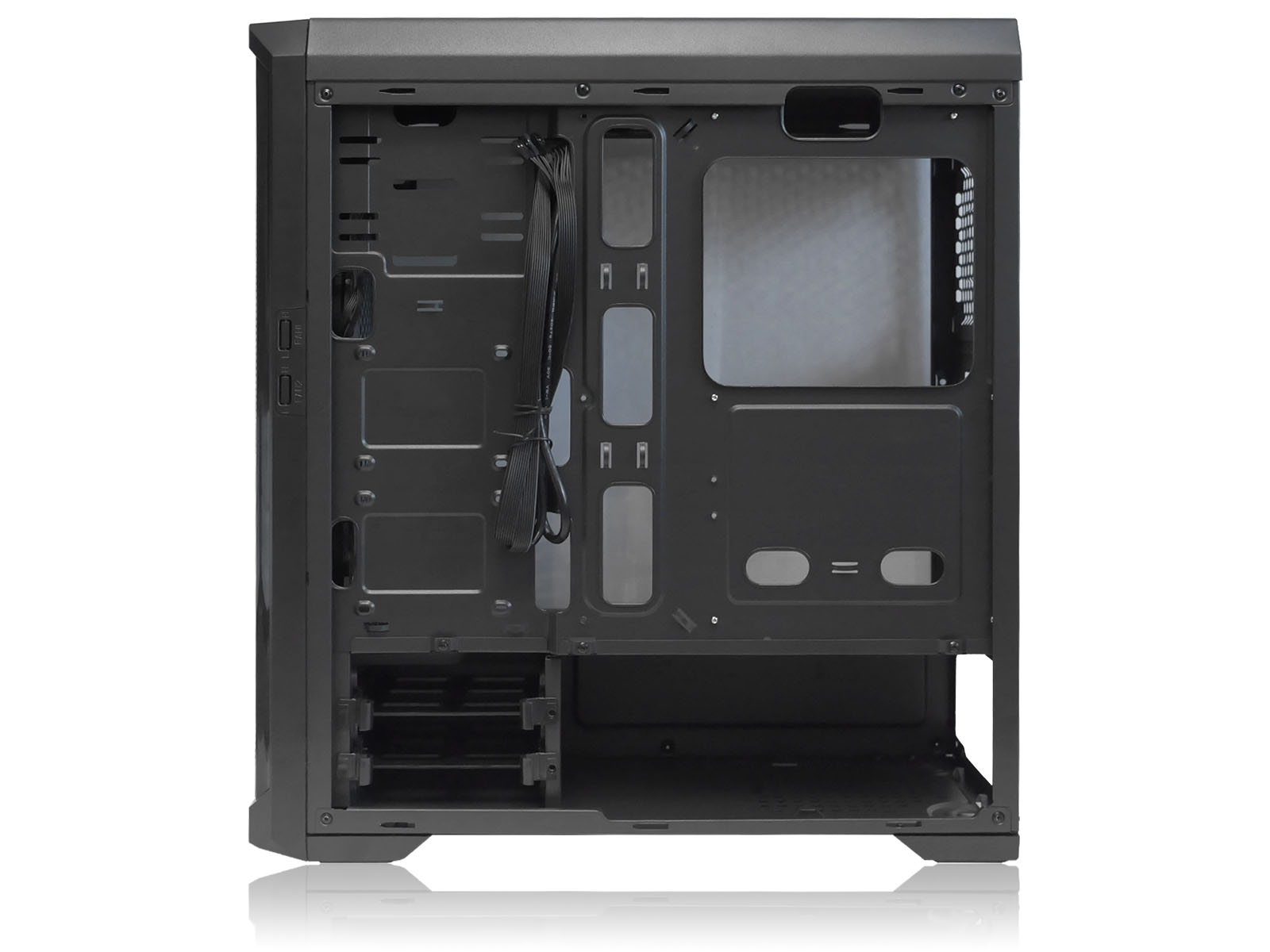

Корпус изобилует отверстиями для удобного подведения кабелей к точкам подключения. Места за задней стенкой оставлено немного — приблизительно 13 мм, но выпуклая форма задней металлической крышки добавляет еще 12 мм, поэтому можно сказать, что для бюджетного варианта всё неплохо в части кабель-менеджмента.
Тестирование
Конфигурация тестового стенда
| Тип комплектующих | Модель |
| Материнская плата | ASUS ROG Strix X470-F Gaming (BIOS 5406 от 25.11.2019) |
| Процессор |
AMD Ryzen 7 2700X |
| Система охлаждения | be quiet! Shadow Rock 3 |
| Термоинтерфейс | Из комплекта кулера |
| Оперативная память |
2 х T-Force Delta RGB DDR4-3000 (TF3D416G3000HC16CDC01) |
| Системный накопитель | M.2 NVMe SSD ADATA XPG Gammix S5 512 ГБ |
| Видеоадаптер | MSI GeForce RTX 2060 Ventus OC 6 ГБ |
| Блок питания | Thermaltake Toughpower PF1 ARGB 1050W |
| Корпус | Cougar MX330-G Air |
| Операционная система | Microsoft Windows 10 Professional x64, версия 1909 со всеми обновлениями на 08.04.2020 |
| Температура в помещении | ~28 °C |
Скорость и шум комплектных вентиляторов

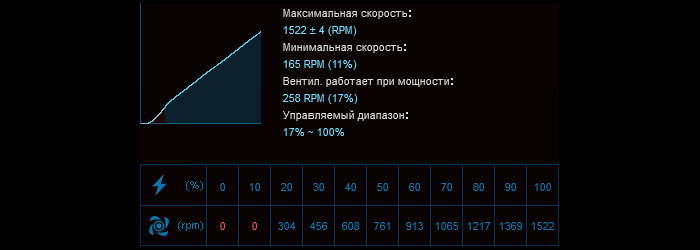

Cougar установил в корпус достаточно неплохие вентиляторы DF1202512RFMN. Интересно, что их маркировка и внешний вид совпадают с Cooler Master MasterFan 120 AB, но максимальная скорость другая. Вероятнее всего, это одна и та же модель, настроенная OEM-производителем по скорости до 1500 оборотов в минуту специально по заявке Cougar. Минимальная скорость, на которой стабильно работают вентиляторы и не гаснет подсветка — 600 оборотов в минуту.

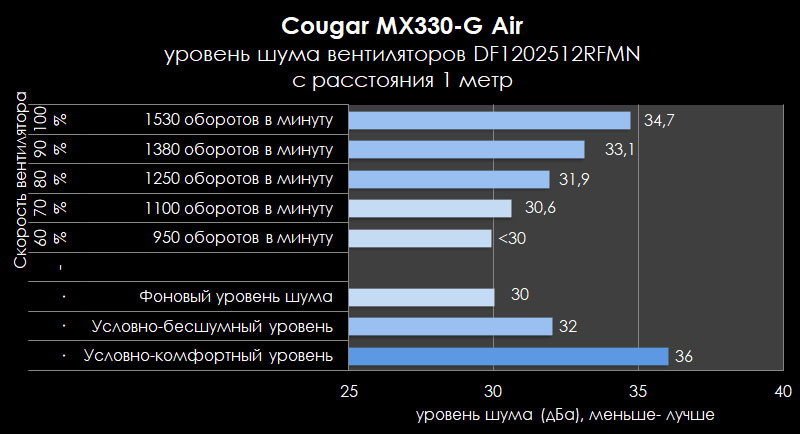

Измеренный с помощью Актаком АТЕ-9015 уровень шума с расстояния в 1 метр не превысил 34,7 дБА при максимальных 1534 оборотах в минуту. При этом в большей части рабочего диапазона вентиляторы работают негромко: от 600 до 1100 оборотов их можно считать практически бесшумными (<30,6 дБА), от 1100 до 1250 оборотов — тихими (<31.9 дБА).
Температура компонентов под нагрузкой

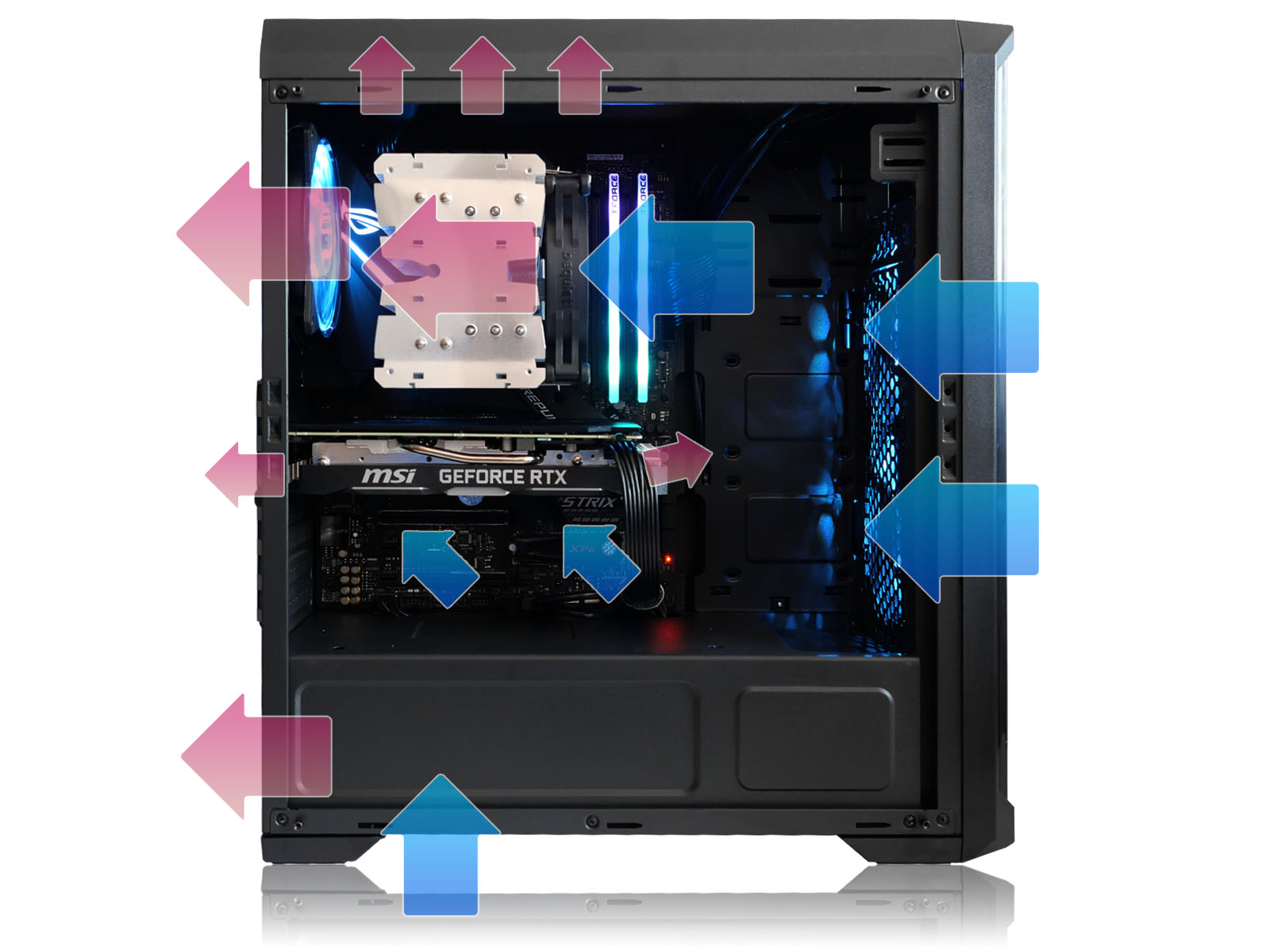

Приблизительная схема движения потоков воздуха внутри тестового стенда:

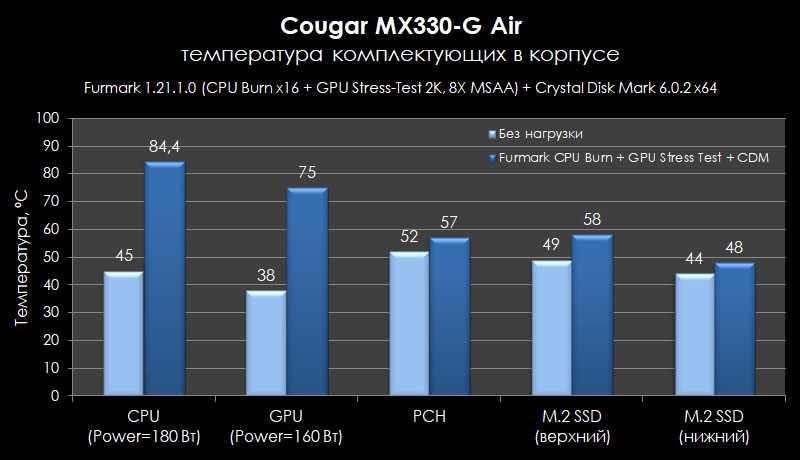

Для нагрева комплектующих использовался одновременный запуск трёх тестов, создающих комплексную нагрузку одновременно на центральный процессор, видеокарту и накопители информации: Furmark CPU Burner 0.1.0 в шестнадцать потоков, Furmark 1.21.1.0 GPU Stress Test в разрешении 2К со сглаживанием 8x MSAA и Crystal Disk Mark 6.0.2 x64 с несколькими проходами наборов данных 16 GiB. Все панели корпуса и фильтры были установлены в штатные места. Мониторинг температуры осуществлялся через программу HWiNFO 6.24.

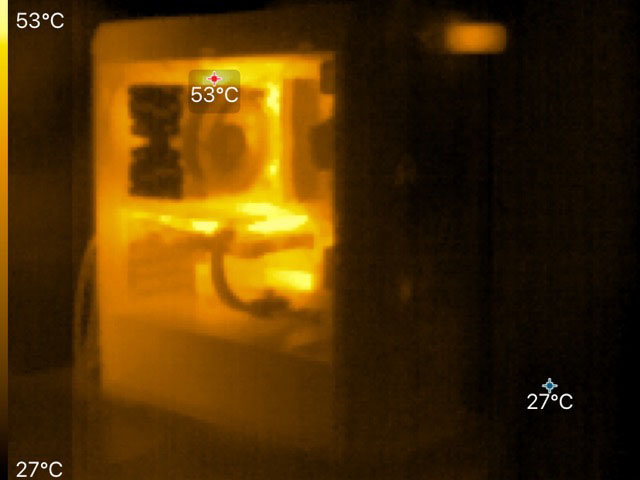

Фронтальная панель корпуса Cougar MX330-G Air проницаема для воздушных потоков. Поэтому при стресс-тестировании значения максимальной температуры отдельных компонентов были сопоставимы с результатами, полученными ранее в полуоткрытом корпусе Cougar Conquer, часто используемом в качестве стендового при подготовке обзоров. Для корпуса "классического" исполнения это хороший результат. Фактически уровень температур был ограничен лишь эффективностью используемого башенного кулера и воздушной системы охлаждения видеокарты.
Заключение
Cougar MX330-G Air приятно удивил очень хорошим соотношением качества изготовления, продуманной конструкции и доступной цены. В одном корпусе неплохо сочетается лаконичный дизайн, современная компоновка и хороший задел на установку различных систем охлаждения. Видно, что производитель старался создать не просто очередного представителя бюджетного сегмента, а удобный и эффективный корпус для современного игрового или мультимедийного ПК, не задирая при этом цену. Конечно, при этом пришлось пойти на некоторые компромиссы, коснувшиеся удобства обслуживания фронтальных вентиляторов и определенных компромиссов по объёму внутреннего пространства. Но в целом корпус отлично подойдёт для среднебюджетных игровых сборок или офисных компьютеров повышенной производительности.
Достоинства Cougar MX330-G Air:
- Современная внутренняя компоновка;
- Хороший запас мест крепления вентиляторов и радиаторов жидкостных систем охлаждения;
- Три предустановленных 120-мм вентилятора с подсветкой;
- Боковая панель из закаленного стекла;
- Поддержка длинных видеокарт;
- Наличие слота 5,25'';
- Неплохой запас отверстий для аккуратного кабель-менеджмента;
- Быстросъёмные пылевые фильтры сверху и снизу.
Недостатки:
- Фронтальные разъёмы размещены на передней панели, что затрудняет её снятие;
- Пылевой фильтр на передней панели несъёмный;
- Заднее место крепления вентилятора слишком близко расположено к планке интерфейсных разъемов на материнской плате;
- Коротковат кабель для подключения фронтальных аудиоразъемов.
