Обзор и тест системы жидкостного охлаждения Deepcool Castle 240EX
![Обзор и тест системы жидкостного охлаждения Deepcool Castle 240EX Обзор и тест системы жидкостного охлаждения Deepcool Castle 240EX](/upload/resize_cache/iblock/9e8/767_431_2/9e8463ebec2deb852ba5bd94c07382bf.jpg)
Мы уже тестировали системы жидкостного охлаждения (СЖО) от компании Deepcool, рассчитанные на различные категории пользователей. Одной из последних протестированных систем является Deepcool Castle 240 RGB V2, оснащенная RGB-подсветкой и технологией защиты от протечек «Anti-leak Tech».
Однако в модельном ряду Deepcool есть СЖО Deepcool Castle 240EX, в которой используется RGB-подсветка водоблока-помпы с возможностью замены логотипа на свой собственный, при этом комплектные вентиляторы лишены RGB-подсветки.
Купить Deepcool Castle 240EX можно по цене 6850 рублей.
Технические характеристики
Совместимые платформы: Intel: LGA115x/1366/20xx и AMD: AM2(+)/AM3(+)/AM4(+)/FM1/FM2(+)/TR4.
Радиатор:
- Размеры: 282 мм (длина) х 120 мм (ширина) х 27 мм (высота);
- Материал: алюминий;
- Вес: 1400 гр.
Шланги:
- Материал: бутил-каучук и высококачественная резина;
- Длина: 380 мм (реальная - 310 мм!!!).
Водоблок-помпа:
- Материал водоблока: медь;
- Размеры: 84 мм х 75 мм х 71 мм;
- Обороты: 2550 rpm;
- Рабочее напряжение: 12 В;
- Потребляемый ток: 0.2 А;
- Уровень шума: 17.8 дБ;
- Подсветка: адресуемая RGB, 5 В.
Вентиляторы:
- Подсветка: нет;
- Количество вентиляторов: 2;
- Размеры: 120 х 120 х 25 мм;
- Тип подшипника: гидродинамический;
- Скорость вращения: 500–1800 об/мин;
- Максимальный воздушный поток: 64.4 CFM (1 вентилятор);
- Воздушное давление: макс. 2.33 мм водного столба;
- Уровень шума: менее 32.1 дБ;
- Рабочее напряжение: 12 В;
- Ток: 0.15 А;
- Потребление: 1.8 Вт.
Упаковка и комплектация

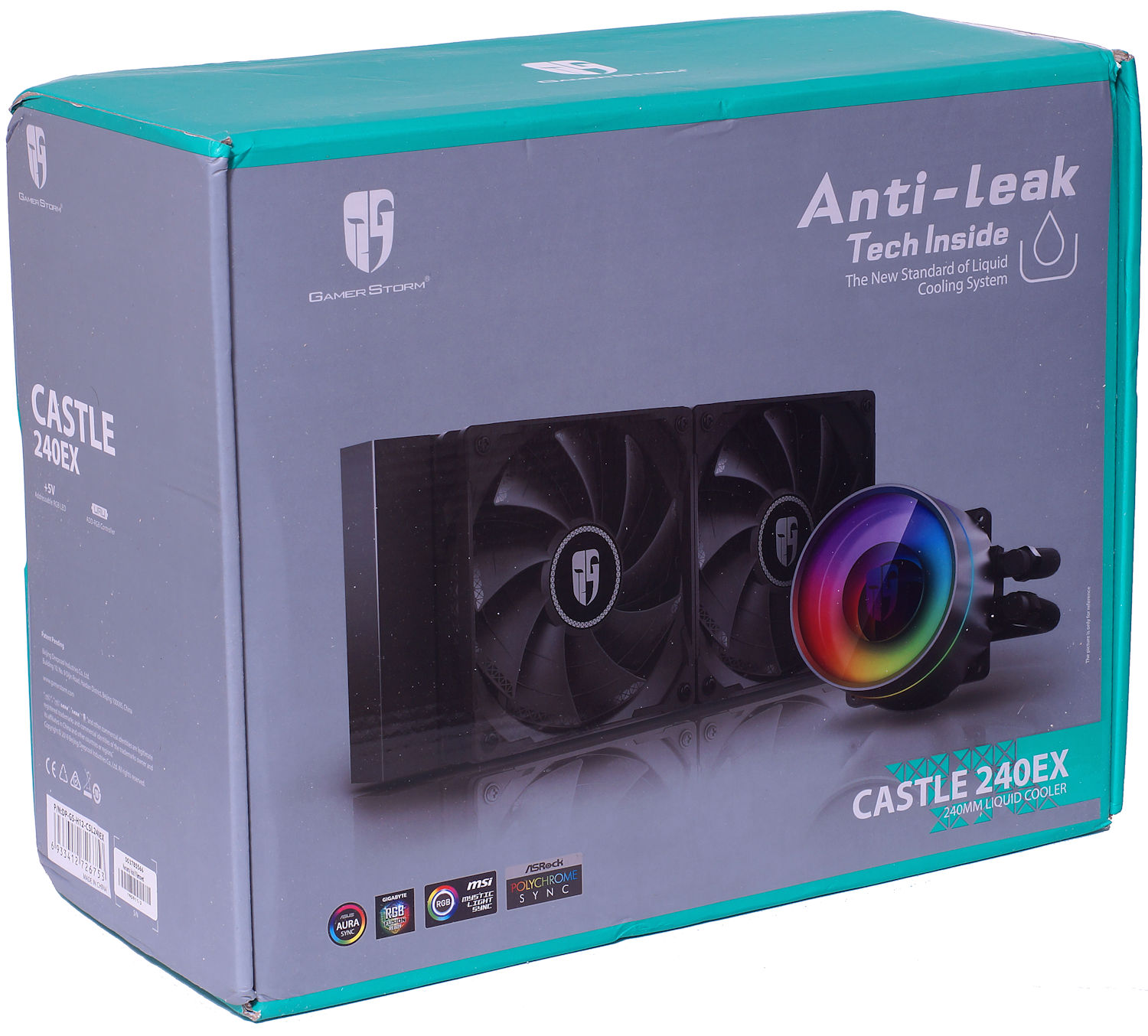

Оформление коробки системы жидкостного охлаждения Deepcool Castle 240EX простое, но в тоже время лаконичное. По дизайну упаковки можно понять, что модель относится к бренду Gamer Storm. На лицевой стороне приведен внешний вид СЖО, отмечено использование системы защиты от протечек «Anti-leak Tech» и поддержка синхронизации адресуемой RGB-подсветки с материнскими платами.

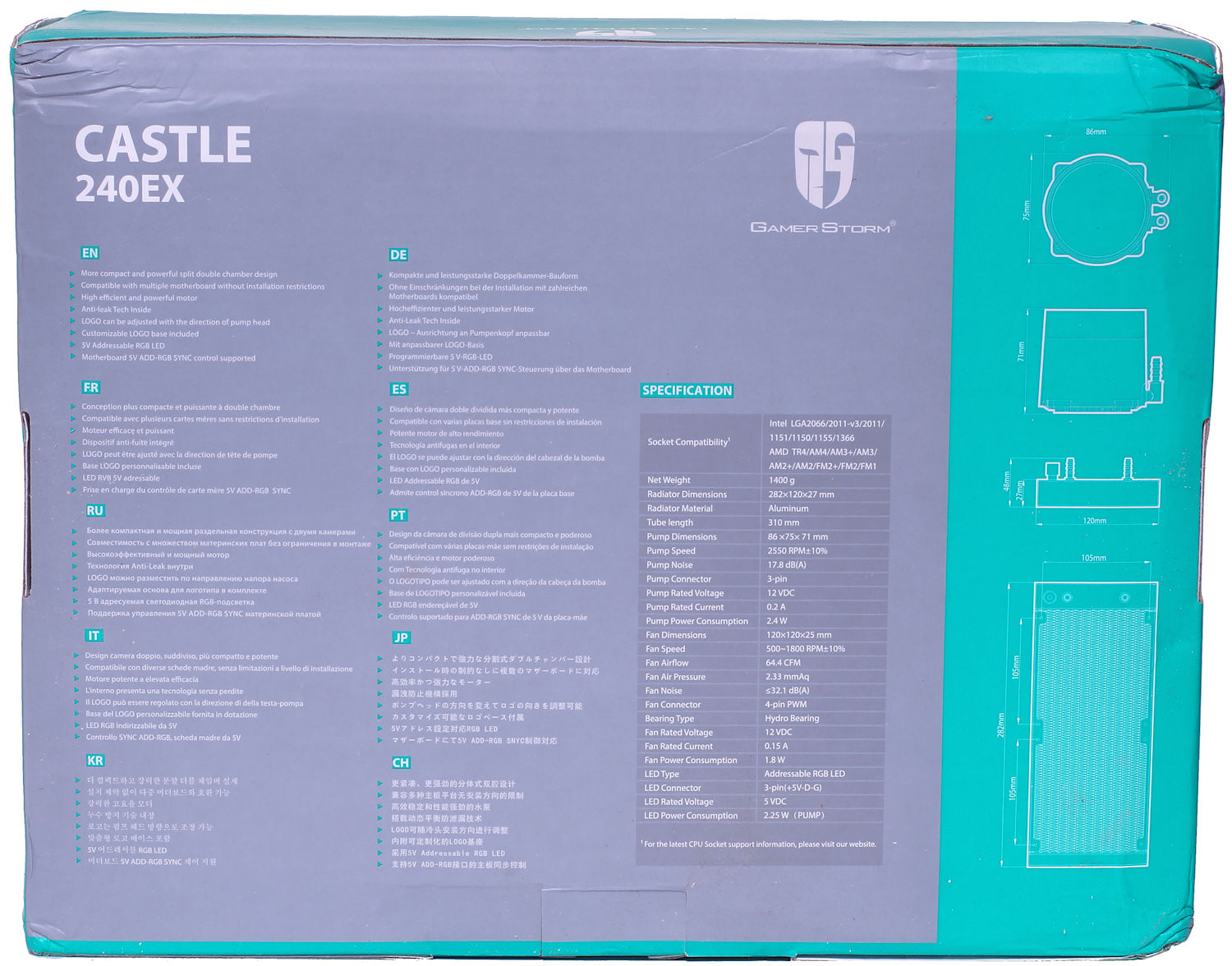

А вот с обратной стороны можно найти многоязычное описание с техническими характеристиками, включая размеры.

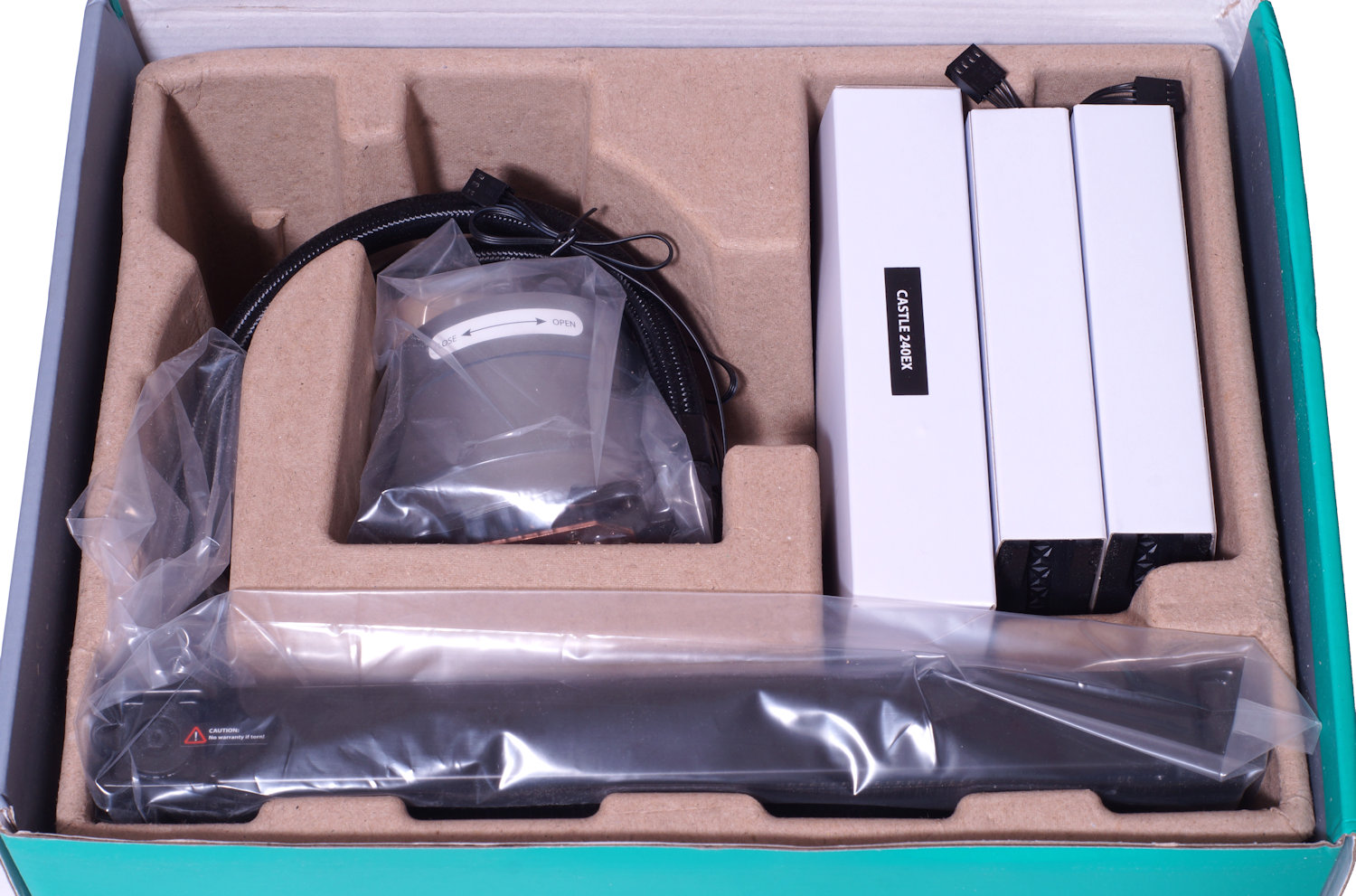

Внутреннее содержимое привычно для жидкостных систем: «все в одном», где все находится в гофрокартоне. Приятно видеть, что вместо пакетов аксессуары и вентиляторы находятся в отдельных коробочках. Защита содержимого стандартная.

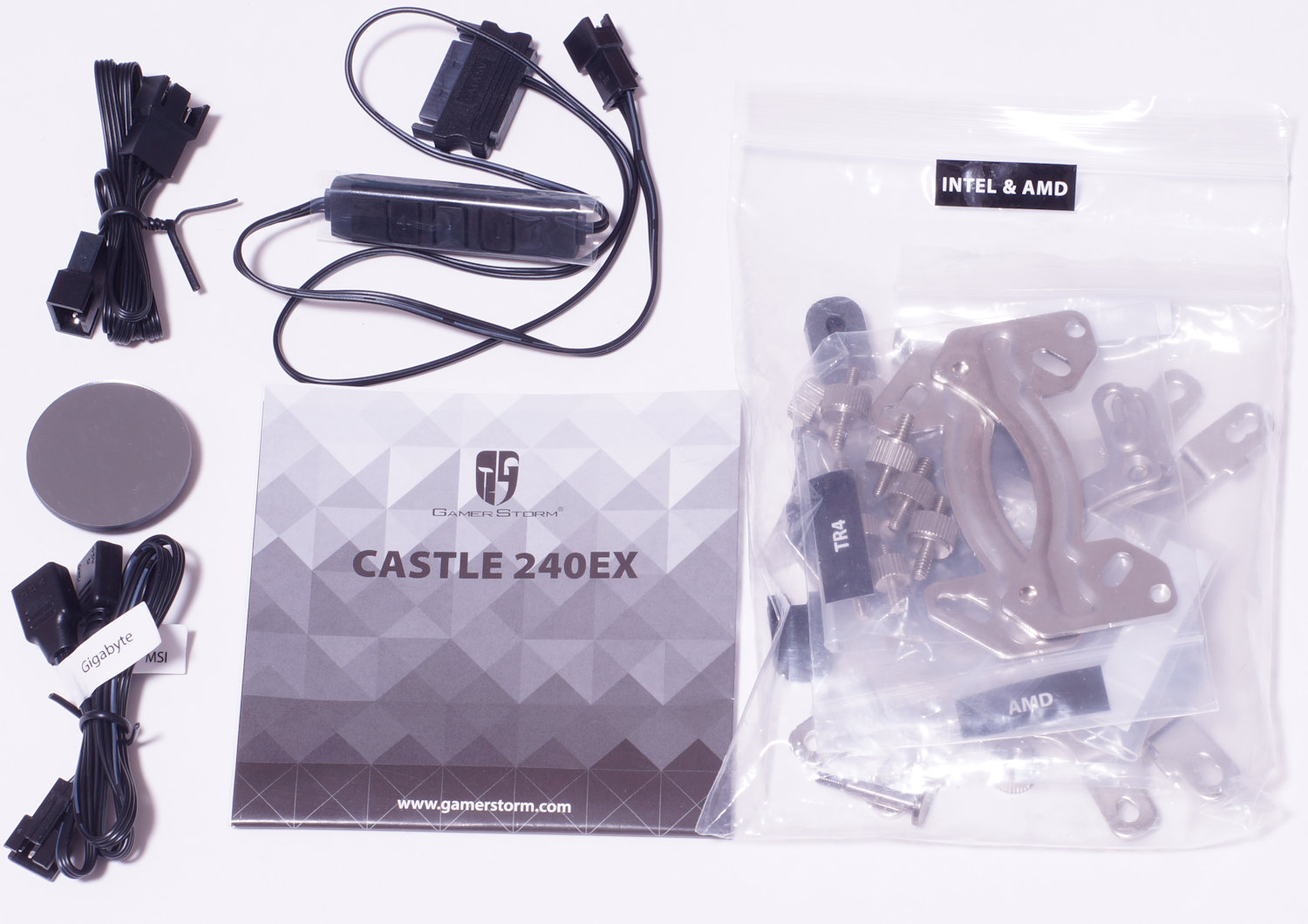

Вообще в комплект входит руководство пользователя, крепления для платформ AMD AMx/FMx/TR4 и Intel LGA115x/1366/20xx, винты для установки радиатора и вентиляторов, блок управления RGB-подсветкой, кабели синхронизации подсветки с материнскими платами ASRock/ASUS/Gigabyte/MSI, Y-кабель подключения вентиляторов и плашка для нанесения собственного логотипа под водоблок-помпу.

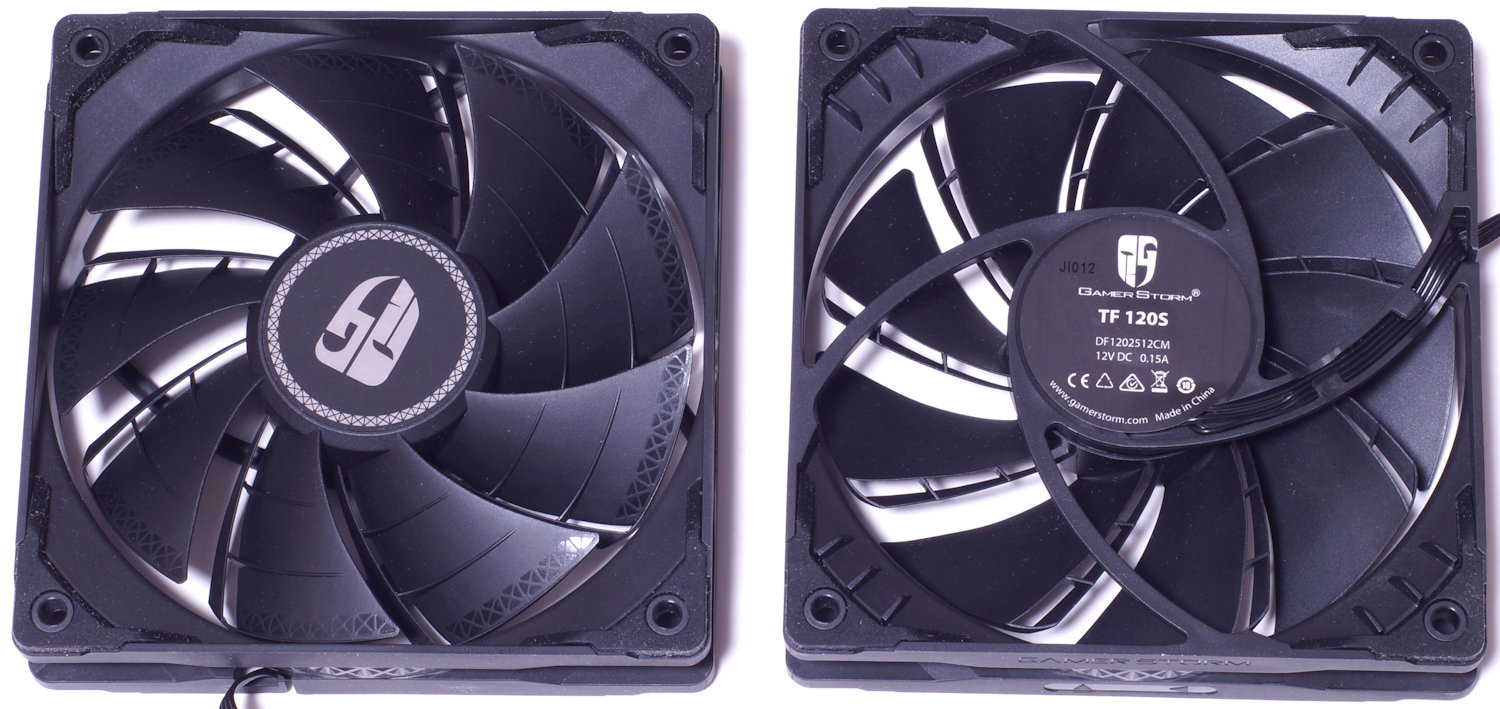

120 мм вентиляторы имеют маркировку TF 120S (DF1202512CM). По словам производителя, они оптимизированы для СЖО – двухуровневые лопасти для большего воздушного потока, использование гидродинамического подшипника, максимальные обороты 1800 rpm, воздушное давление 2.33 мм водного столба. И это при заявленном уровне шума менее 32.1 дБ.
Внешний вид

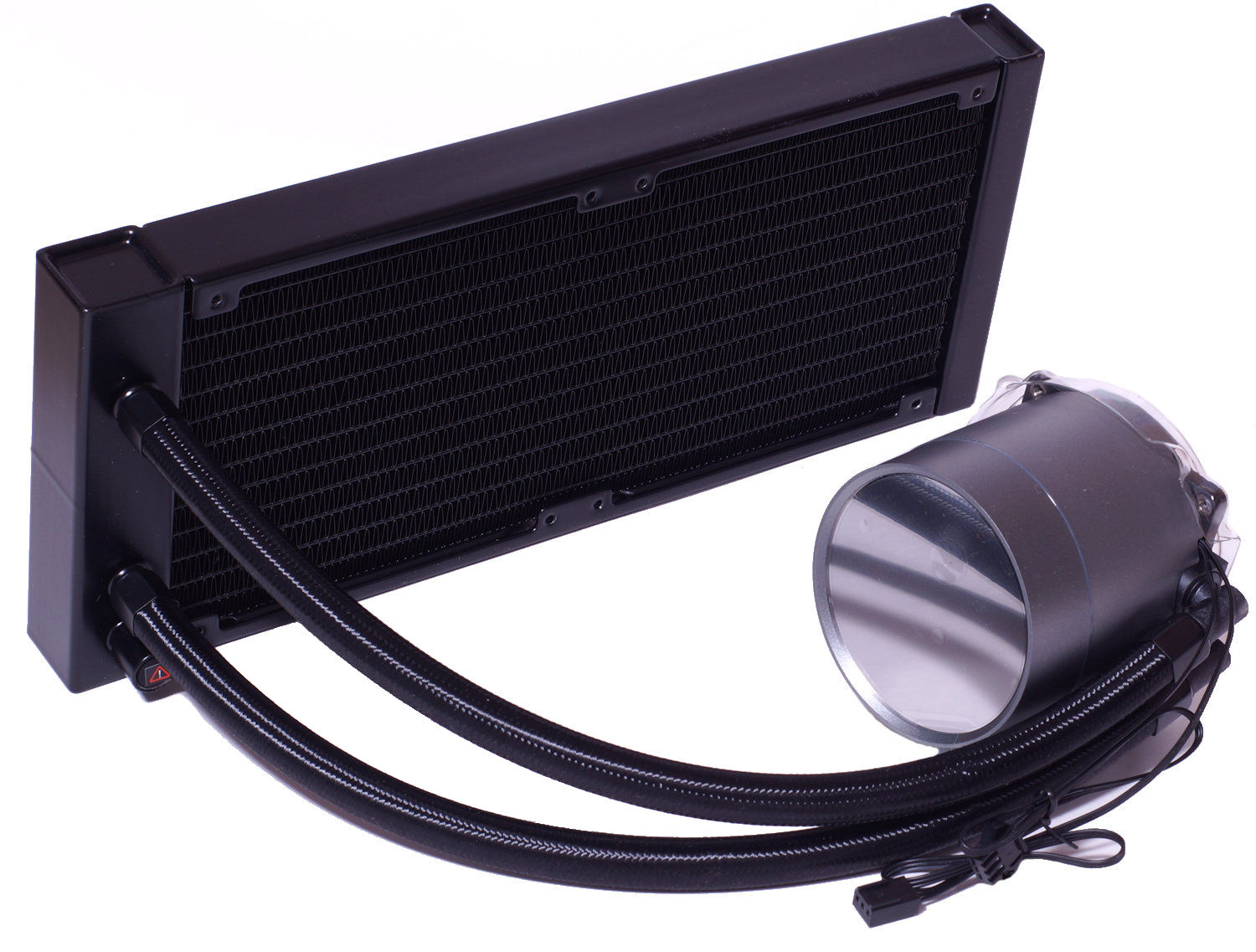

СЖО Deepcool Castle 240EX относится к AIO-системам («все в одном»), поэтому внешне она выделяется только крупным размером водоблока-помпы и наличием элементов, отвечающих за технологию защиты от протечек «Anti-leak Tech».

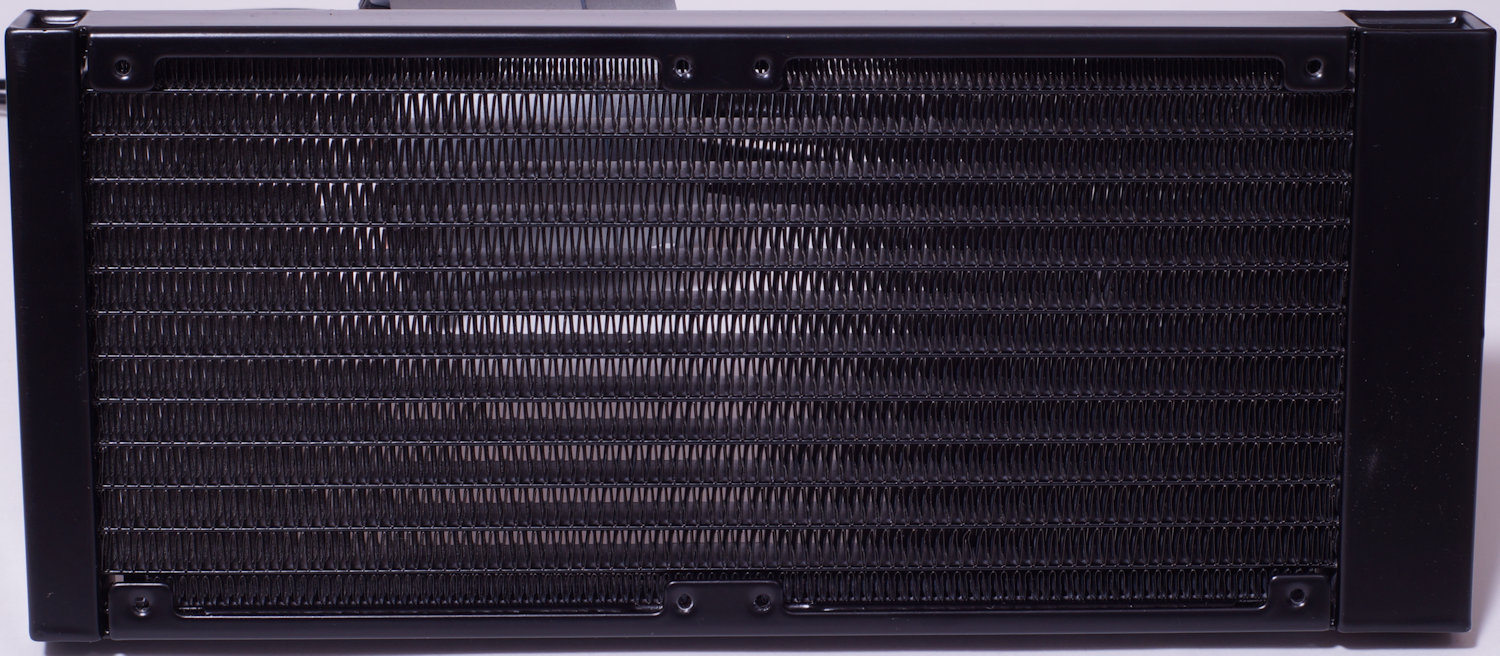

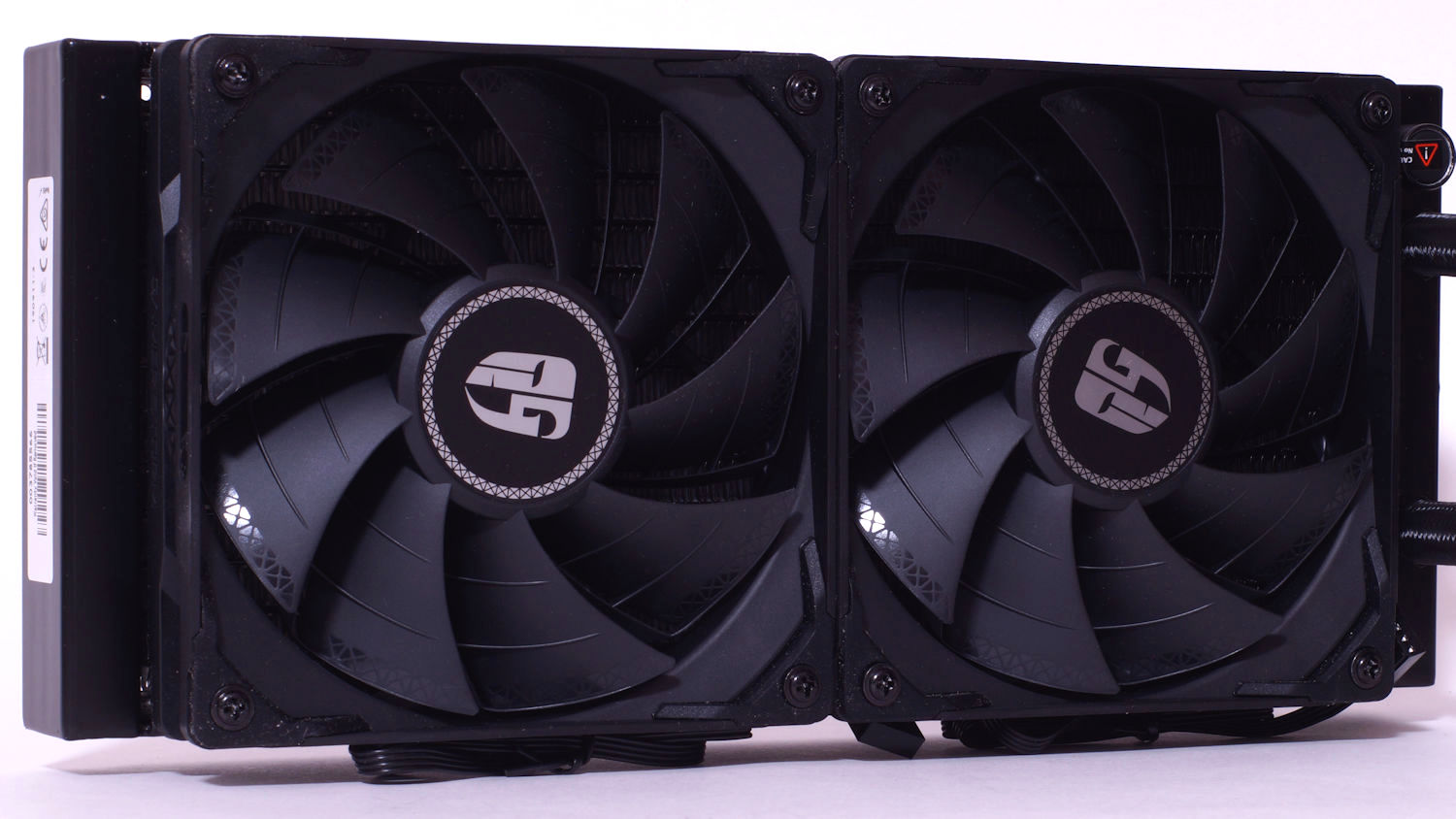

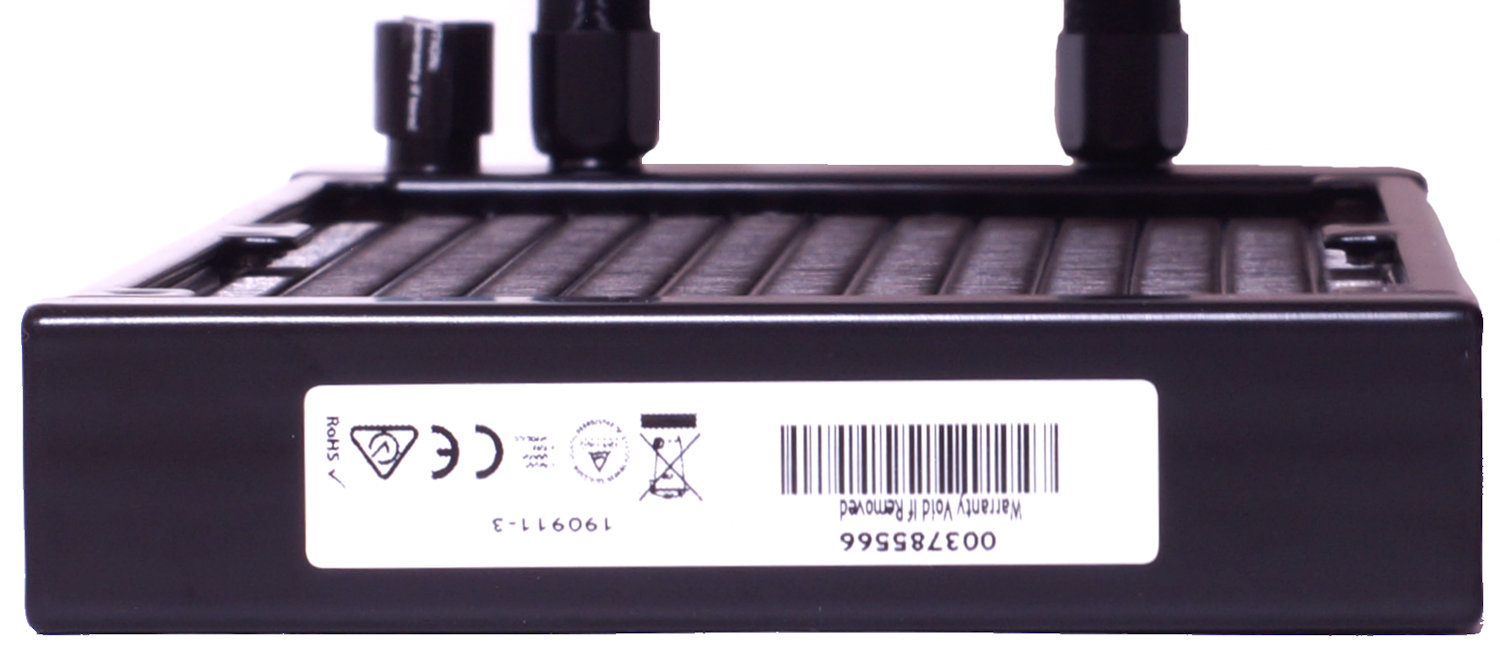

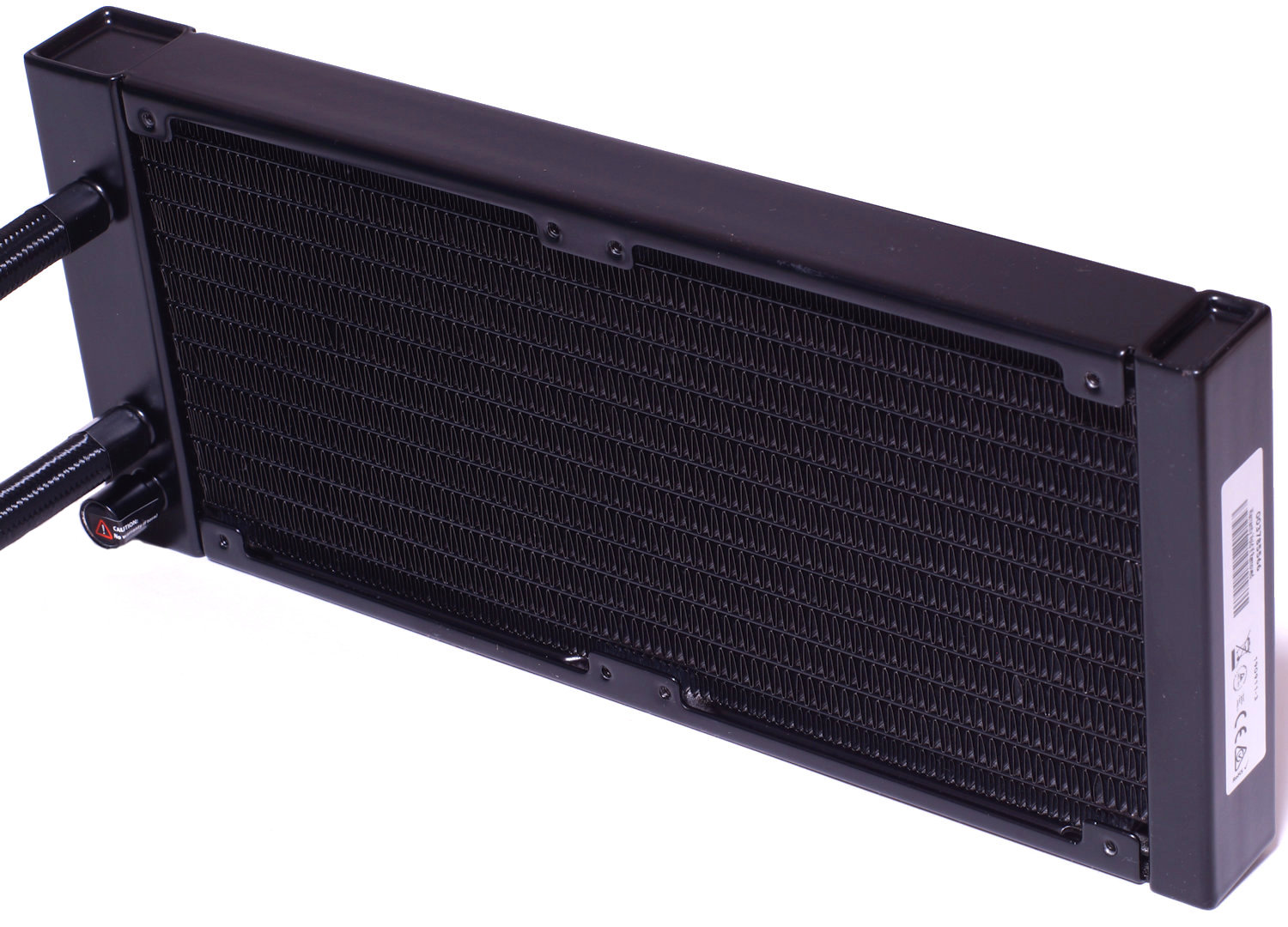

В основе системы лежит 240 мм радиатор практически классической конструкции с 14 плоскими каналами, между которыми разместились волнообразные алюминиевые пластины. Размеры у него типовые: длина - 282 мм, ширина - 120 мм, толщина - 27 мм.

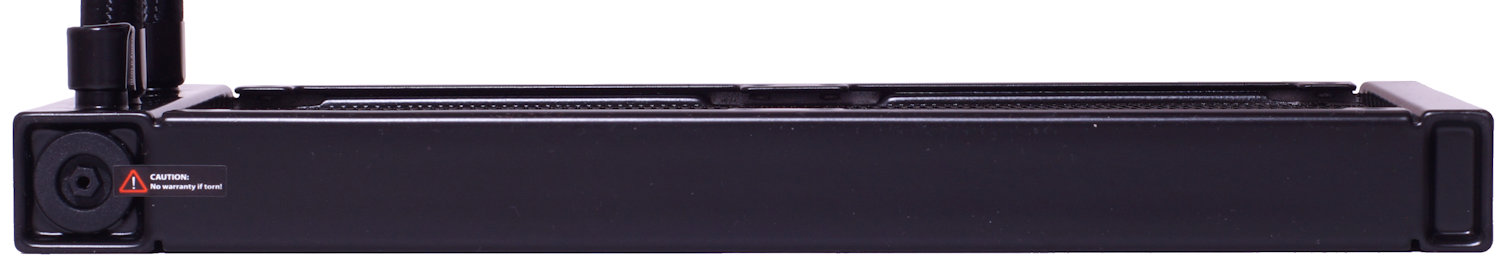

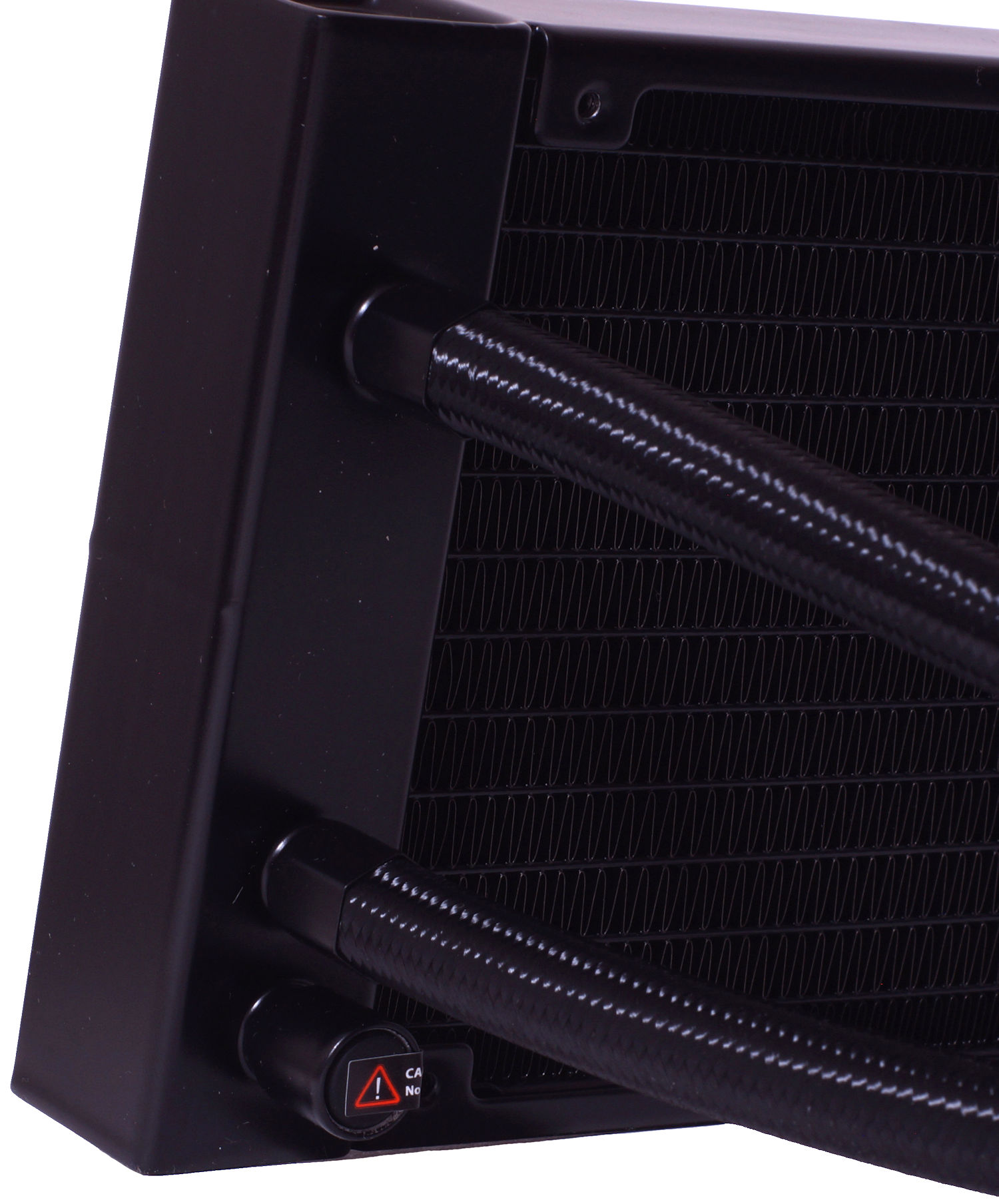

Что необычного в самом радиаторе – это наличие технологии «Anti-leak Tech», позволяющей снизить риск протечки за счет емкости сброса высокого давления, и о ней мы писали в обзоре другой СЖО Deepcool Castle 240 RGB V2. Со стороны радиатора фитинги несъемные и отсутствует возможность их поворота.

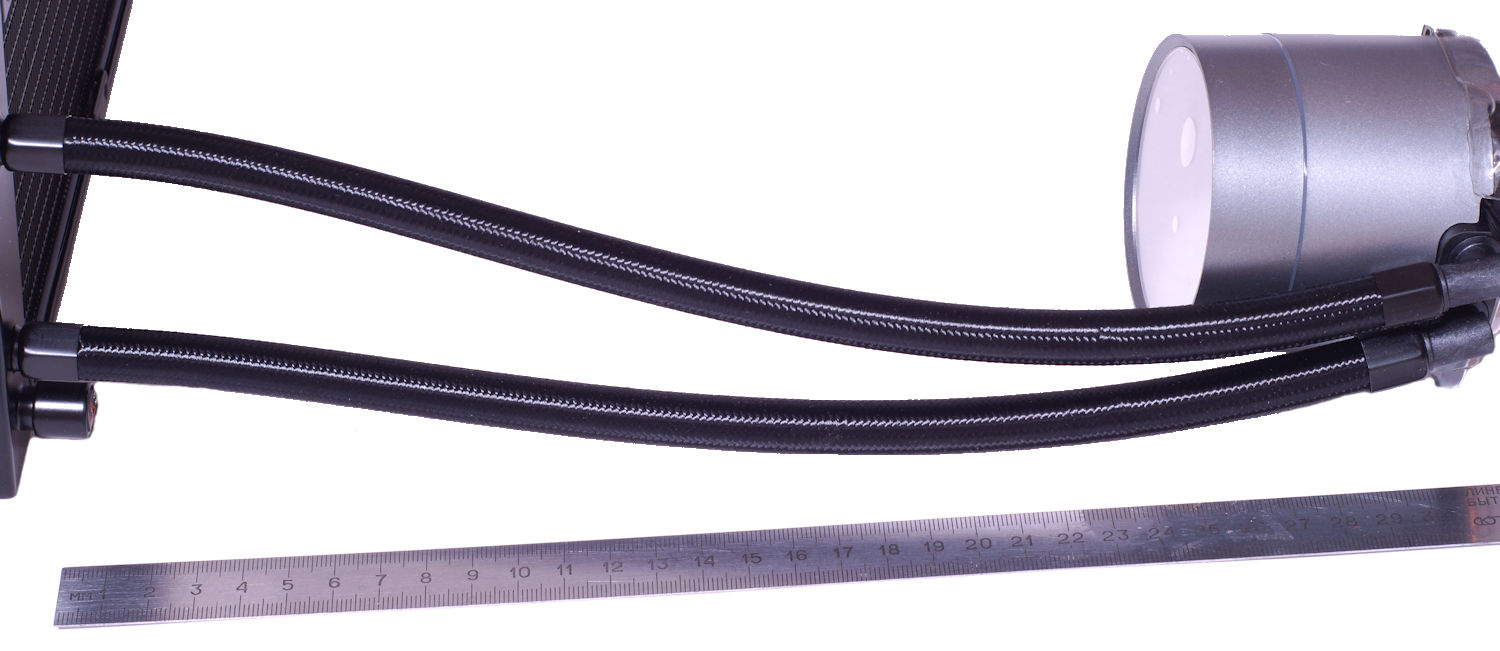

Еще одним элементом защиты от протечек являются шланги высокой гибкости, выполненные из бутилкаучука и высококачественной резины, размещенные в оплетке. Что касается их, то стоит сказать про несоответствие реальной длины (310 мм) с заявленной в технических характеристиках (380 мм на сайте и на коробке). В результате данную СЖО можно будет без проблем разместить вверху или на передней стенке в не очень глубоких корпусах.

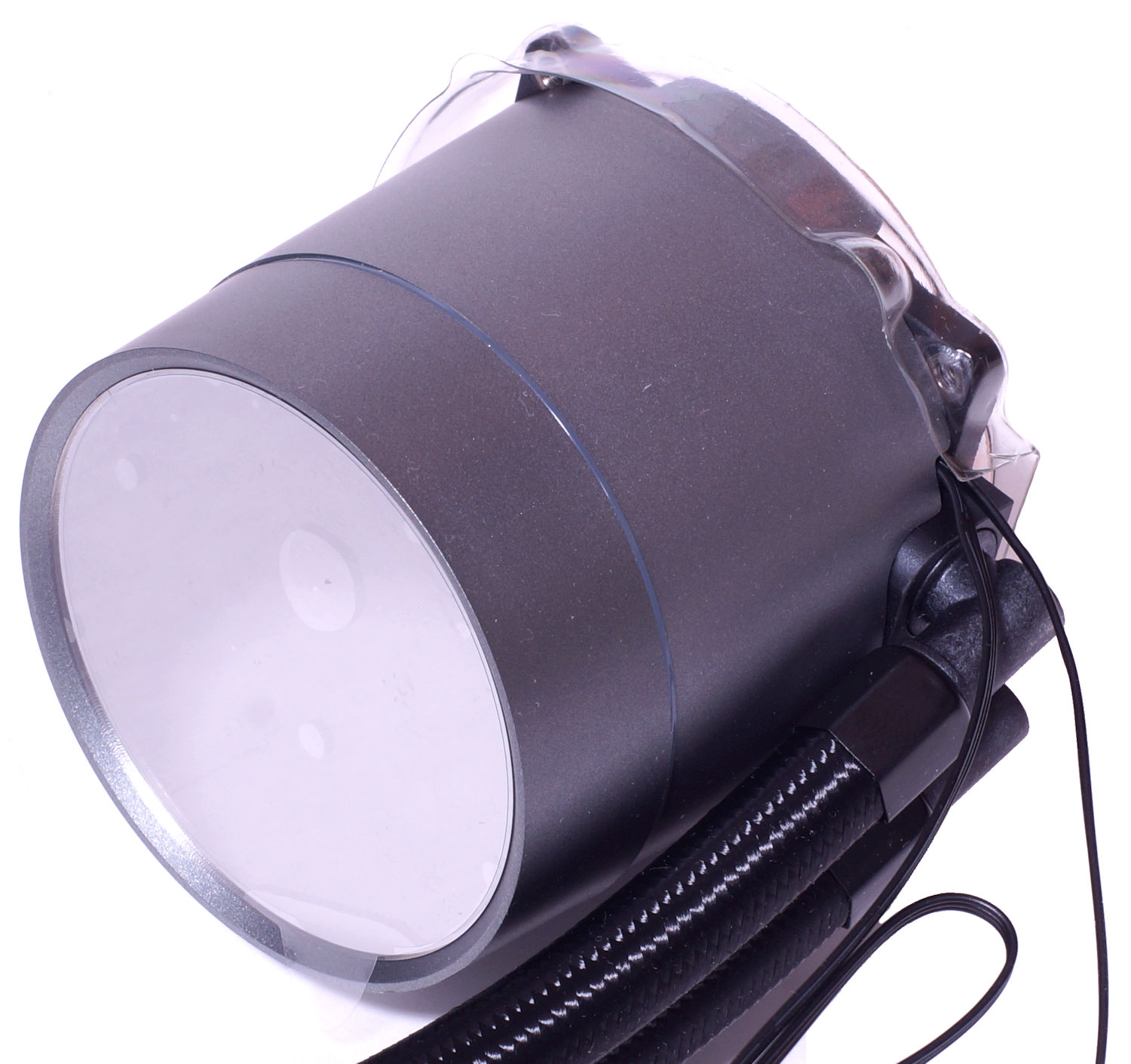

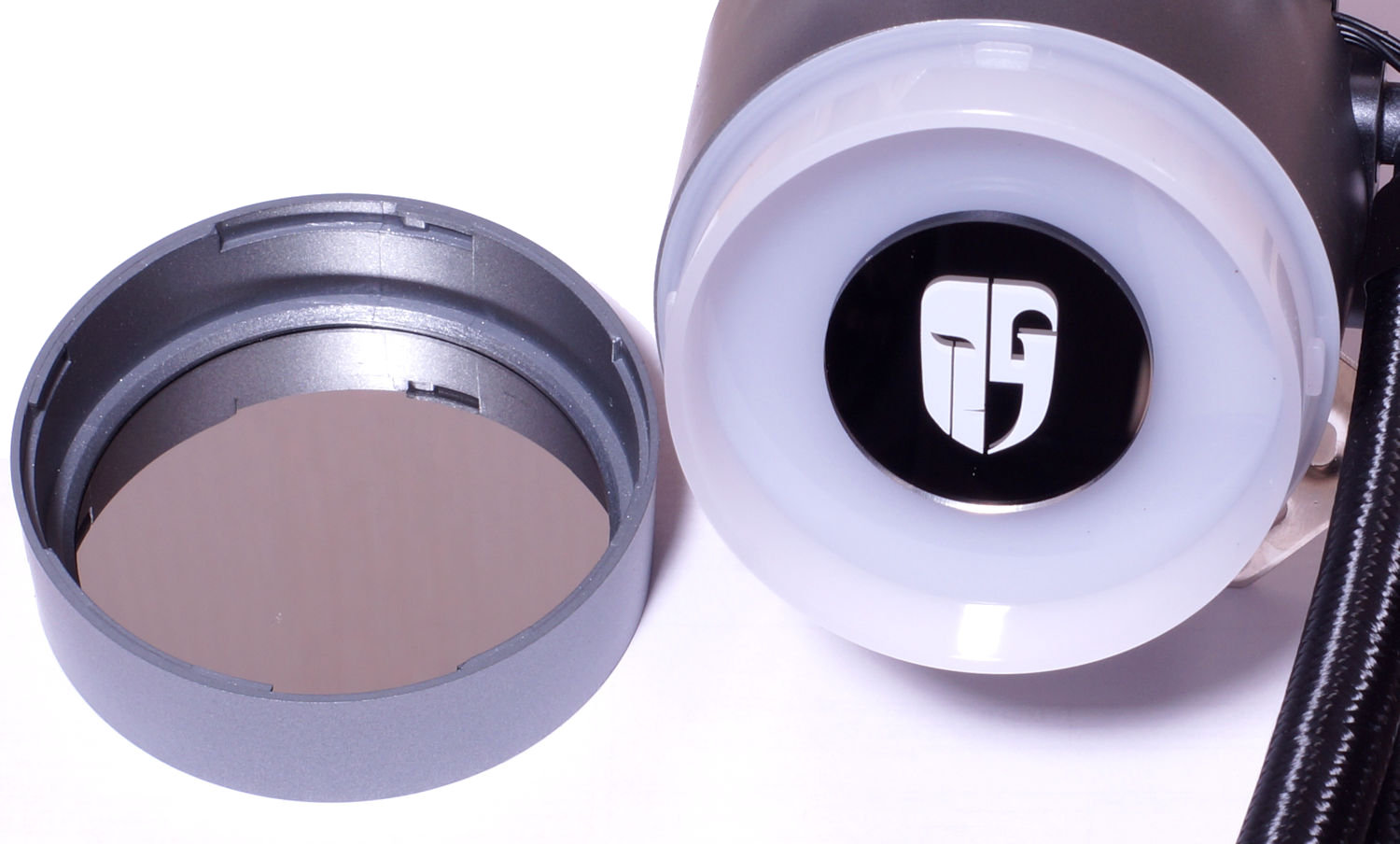

Со стороны водоблока-помпы фитинги поворотные. Отличительной особенностью водоблока-помпы является наличие адресуемой RGB-подсветки (рабочее напряжение 5 В) и зеркальной верхней съемной крышки, под которой можно разместить свой логотип вместо стандартного Gamer Storm. Относительно помпы производитель отмечает использование трехполюсного мотора и работу при оборотах 2550 rpm, что обеспечивает хорошую производительности в сочетании с тихой работой.

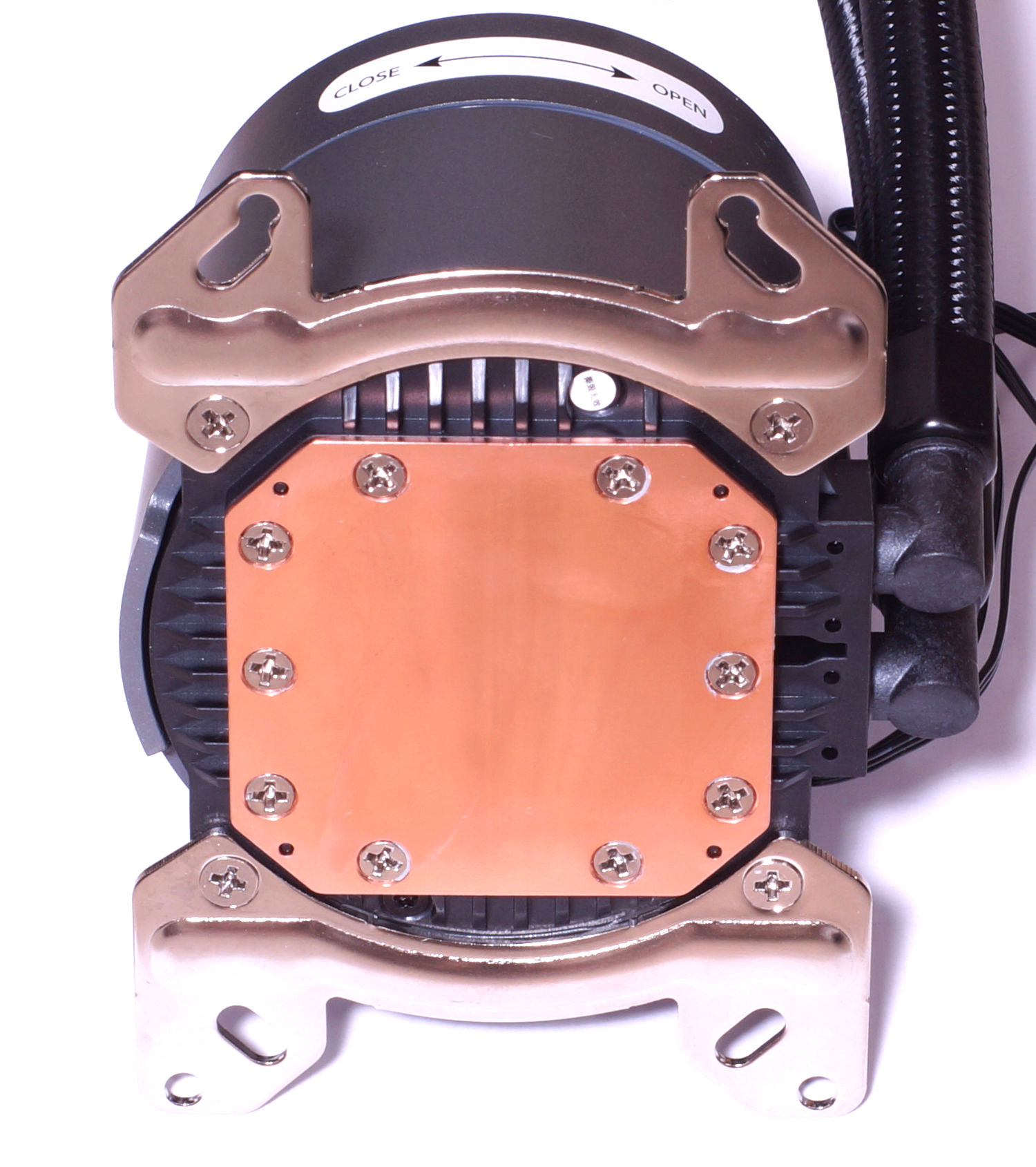

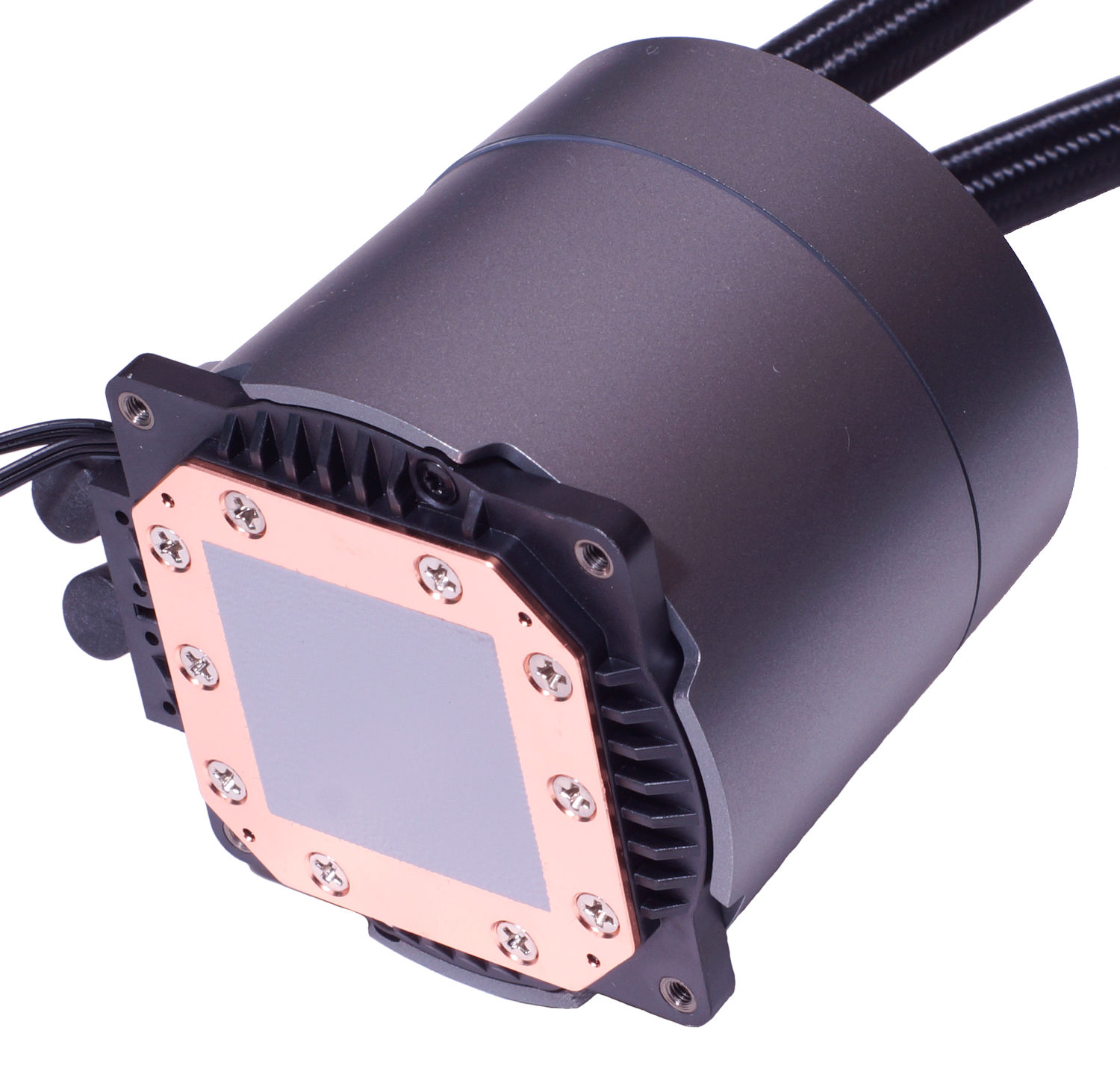

Медное основание водоблока с микроканальной архитектурой сделано большим, тем самым данную СЖО можно использовать с процессорами AMD Threadripper (крепления для сокета AMD TR4 имеются). Термопаста уже нанесена на основание.

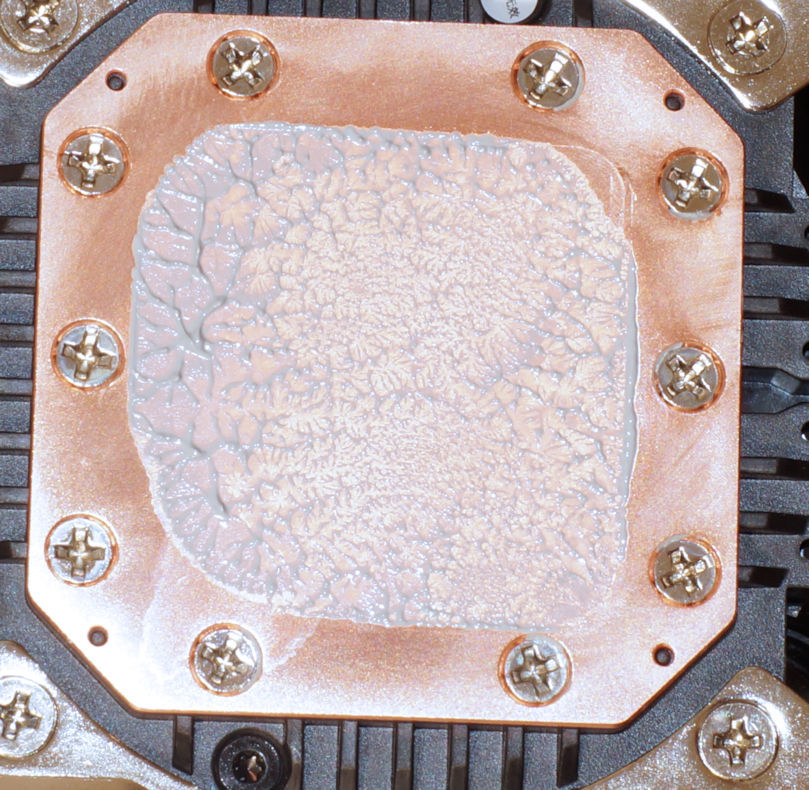

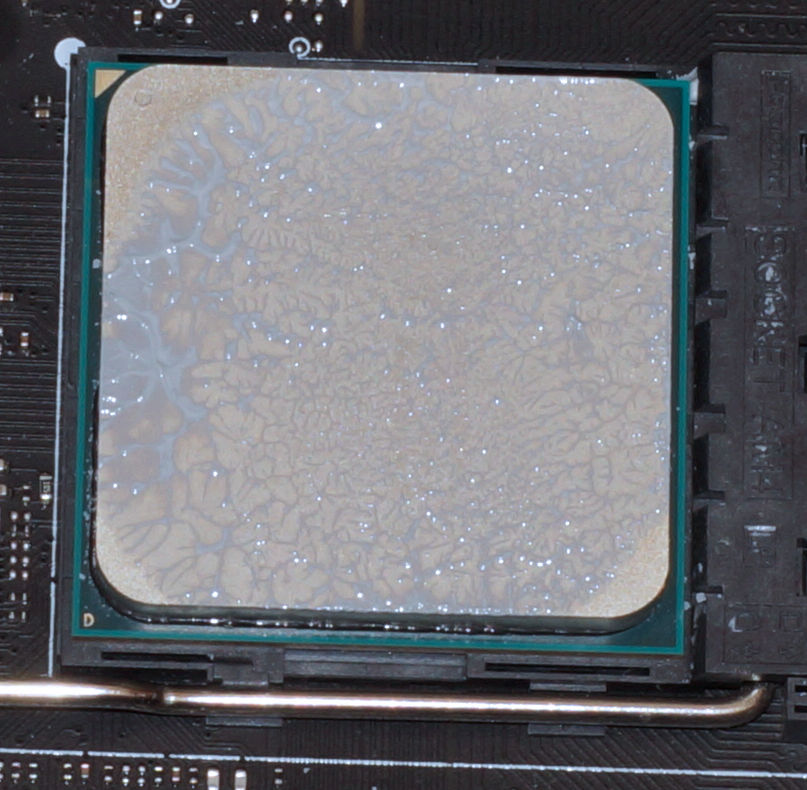

Основание ровное и позволяет получить отличный отпечаток термопасты.
Процесс установки
Установка типовой AIO-системы Deepcool Castle 240EX не должна вызвать проблем и сама процедура весьма простая.
Большая часть действий будет связана с подготовкой к монтажу:
1. Установка 120 мм вентиляторов на радиатор.
2. Закрепление на водоблоке креплений под нужный сокет

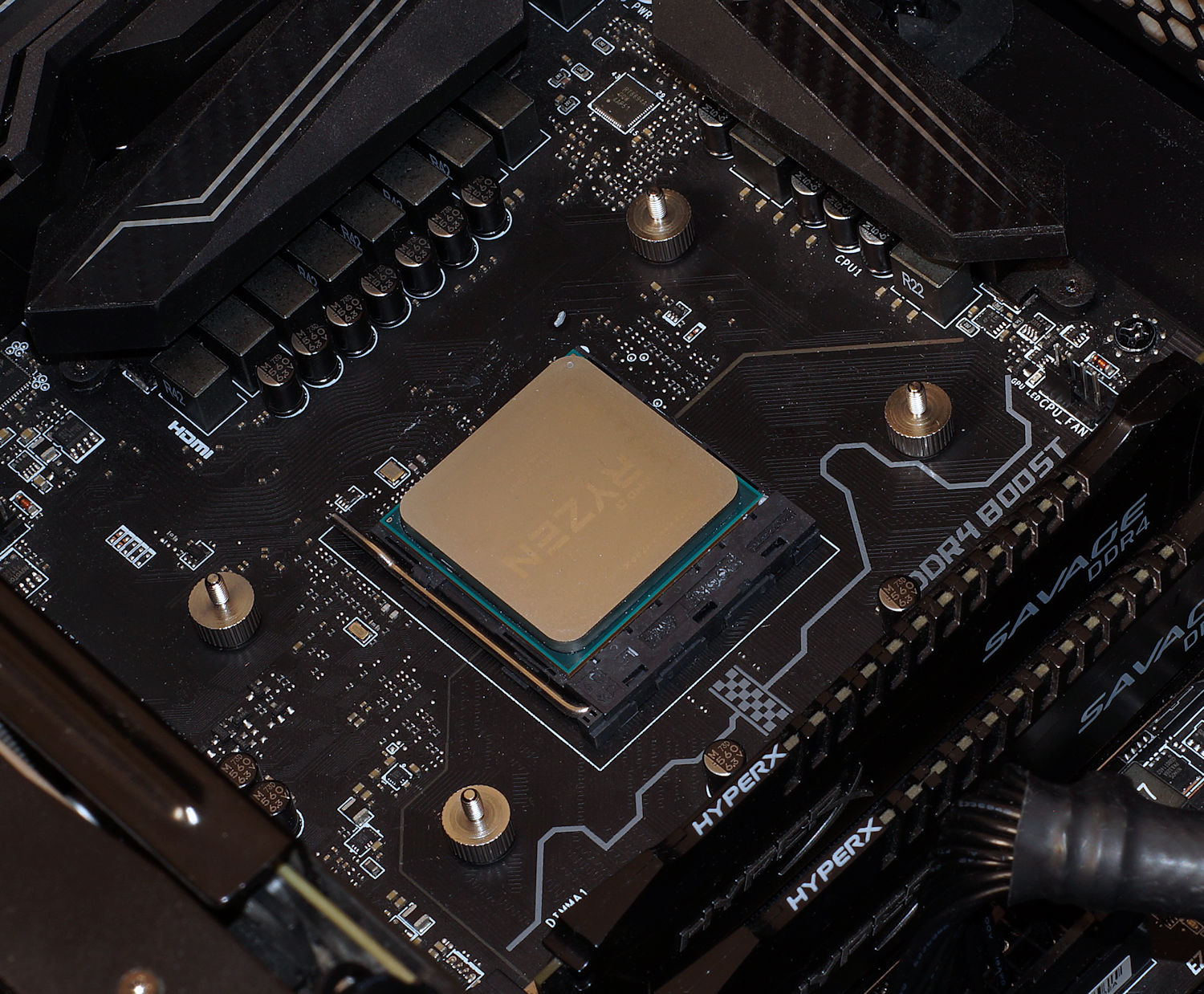

3. Установка винтов на материнской плате. В случае платформы AMD AM4 используется родной бекплейт платы.
Остается только зафиксировать радиатор на стенке корпуса …

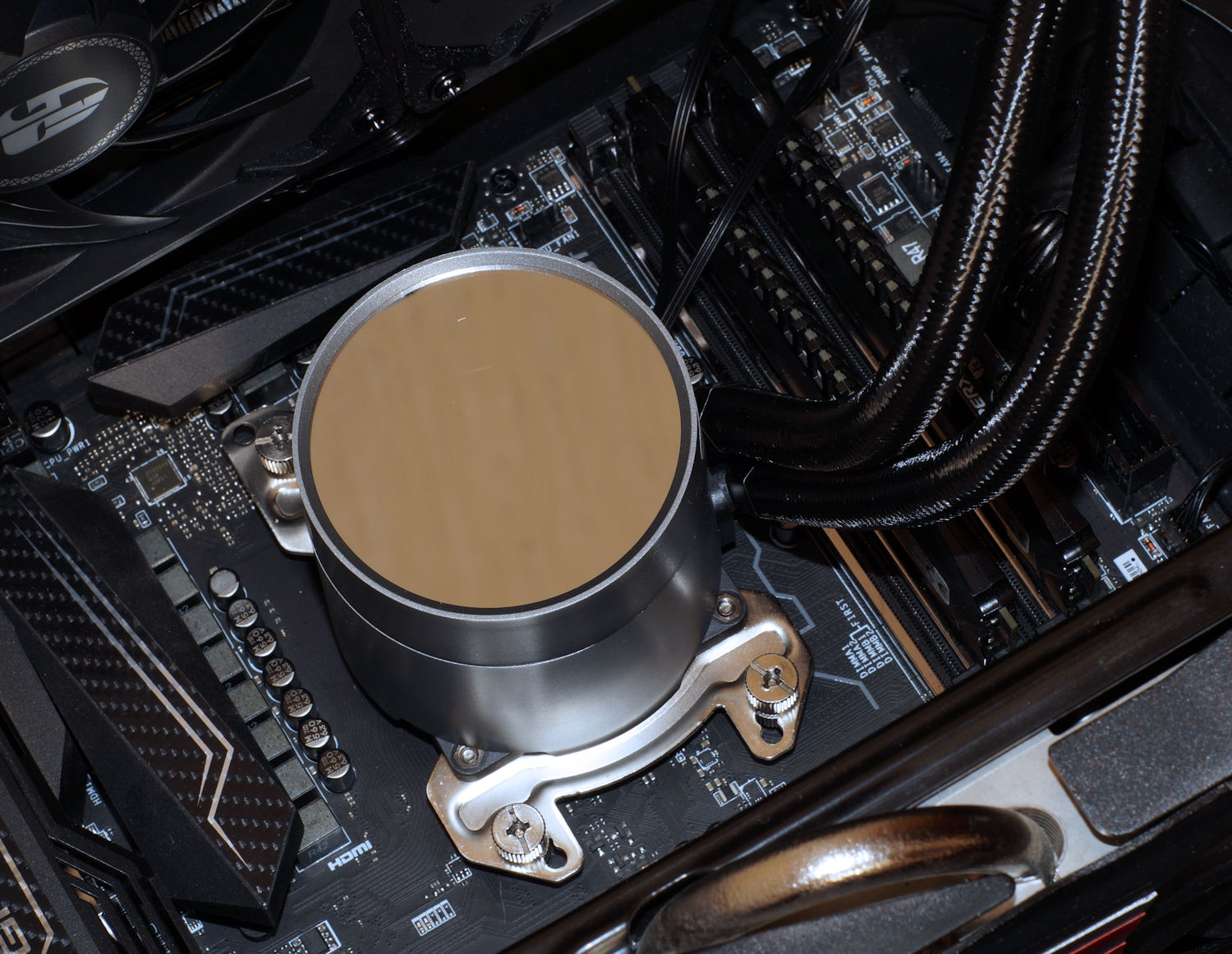

… и установить водоблок с подключением кабелей (в том числе и блок управления подсветкой, если не используется кабель синхронизации подсветки с материнской платой).

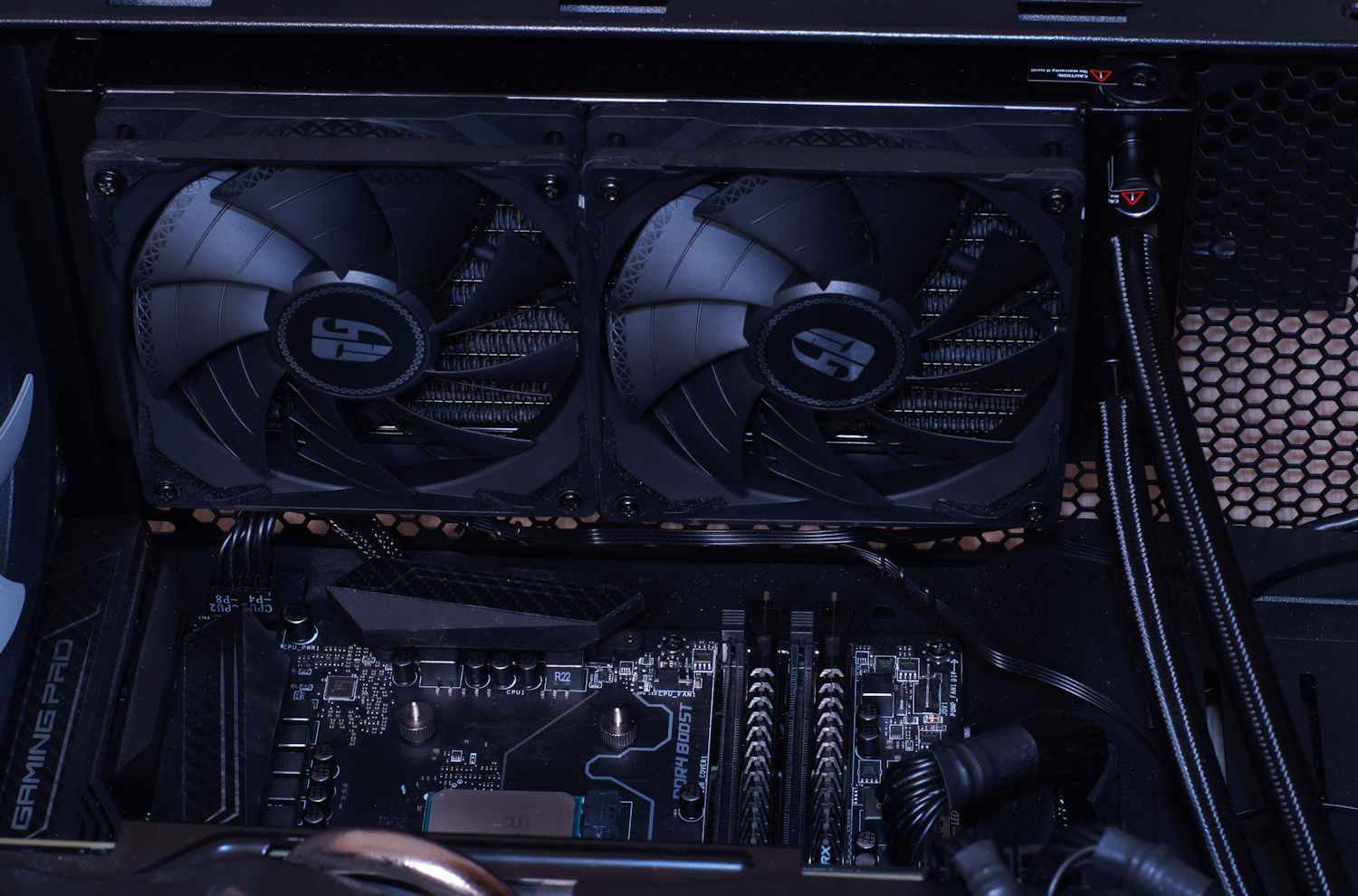

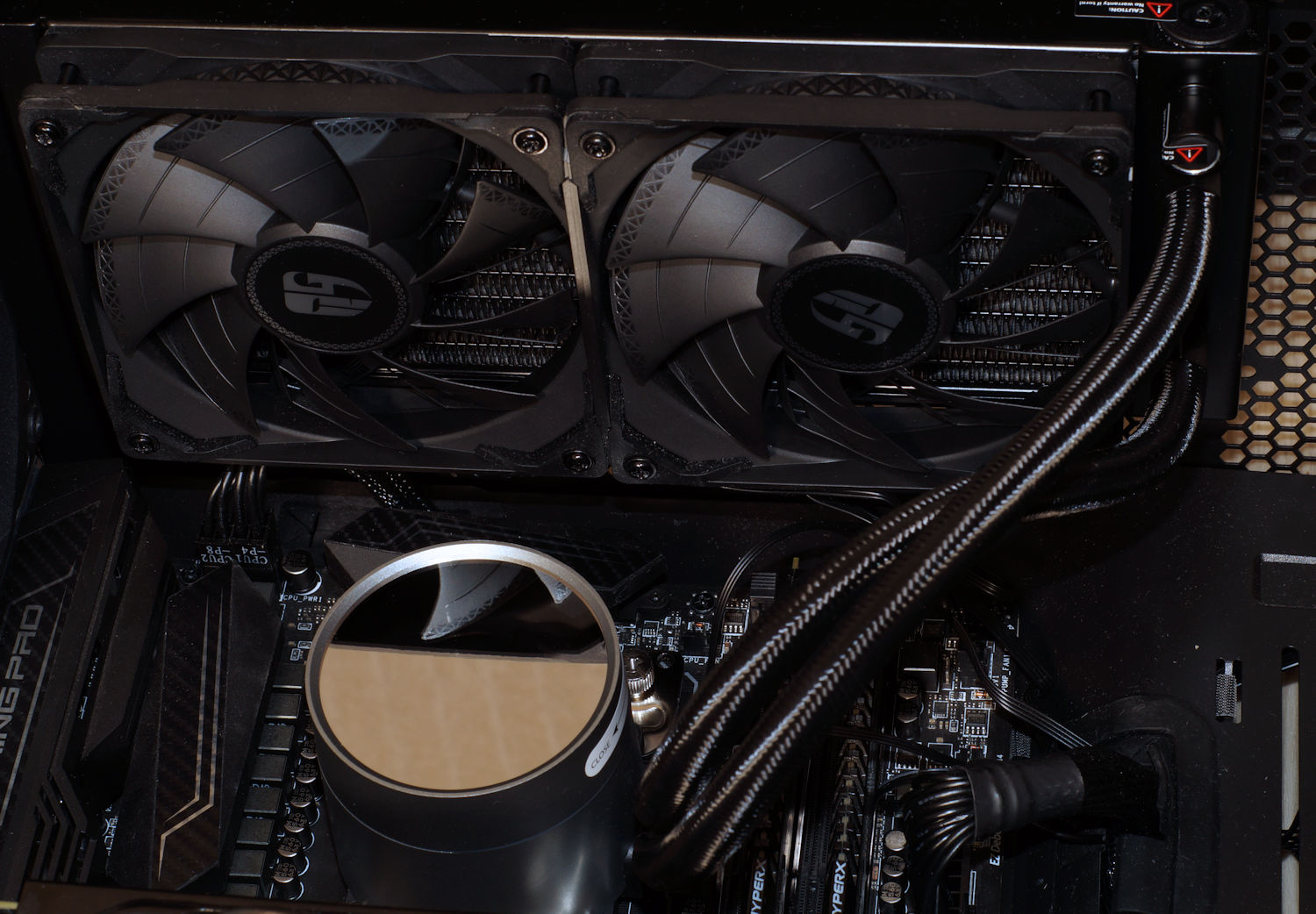

Результат установки.
Тестовый стенд
- Центральный процессор: AMD Ryzen 7 1700X 3.9 ГГц (1.45 В);
- Система охлаждения: СЖО Deepcool Castle 240EX, Deepcool Assassin III и воздушный кулер Noctua NH-D15;
- Термопаста: ARCTIC MX-2;
- Материнская плата: MSI X370 GAMING PRO CARBON;
- Оперативная память: DDR4-3000 2x8 Gb Kingston HyperX Savage HX430C15SB/8;
- Видеокарта: ASUS Radeon R9 390 8 Gb DirectCU II;
- Накопители: Kingston HyperX FURY 240 Gb (SHFS37A/240G);
- Корпус: Fractal Design Define S;
- Блок питания: be quiet! Straight Power 11 650W.

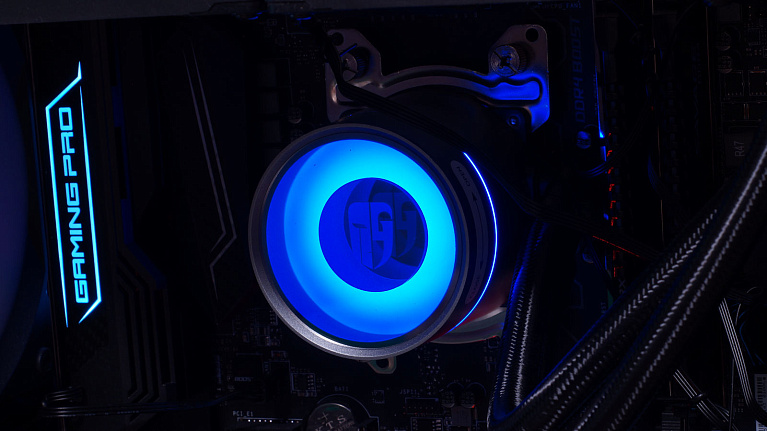

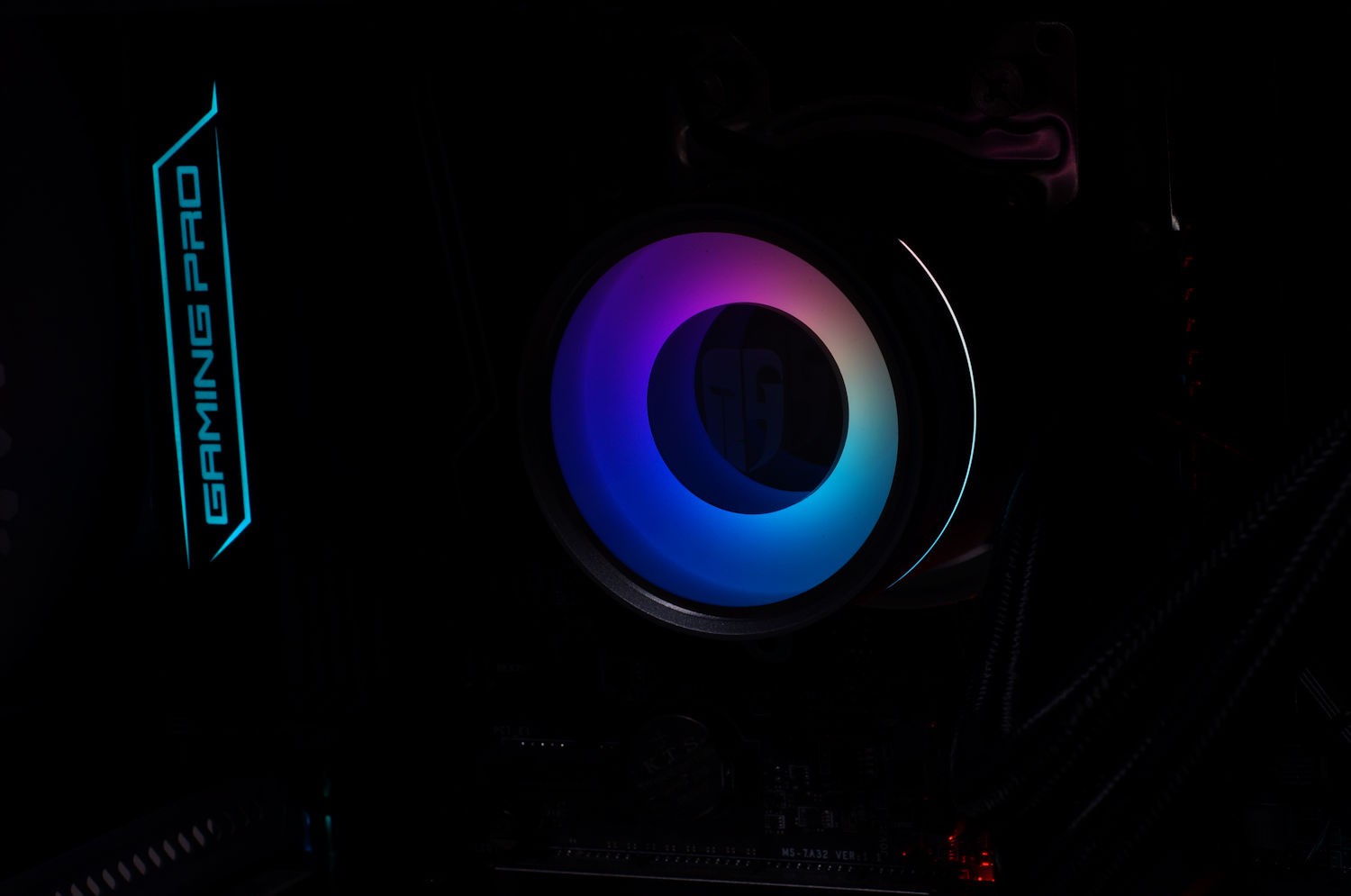

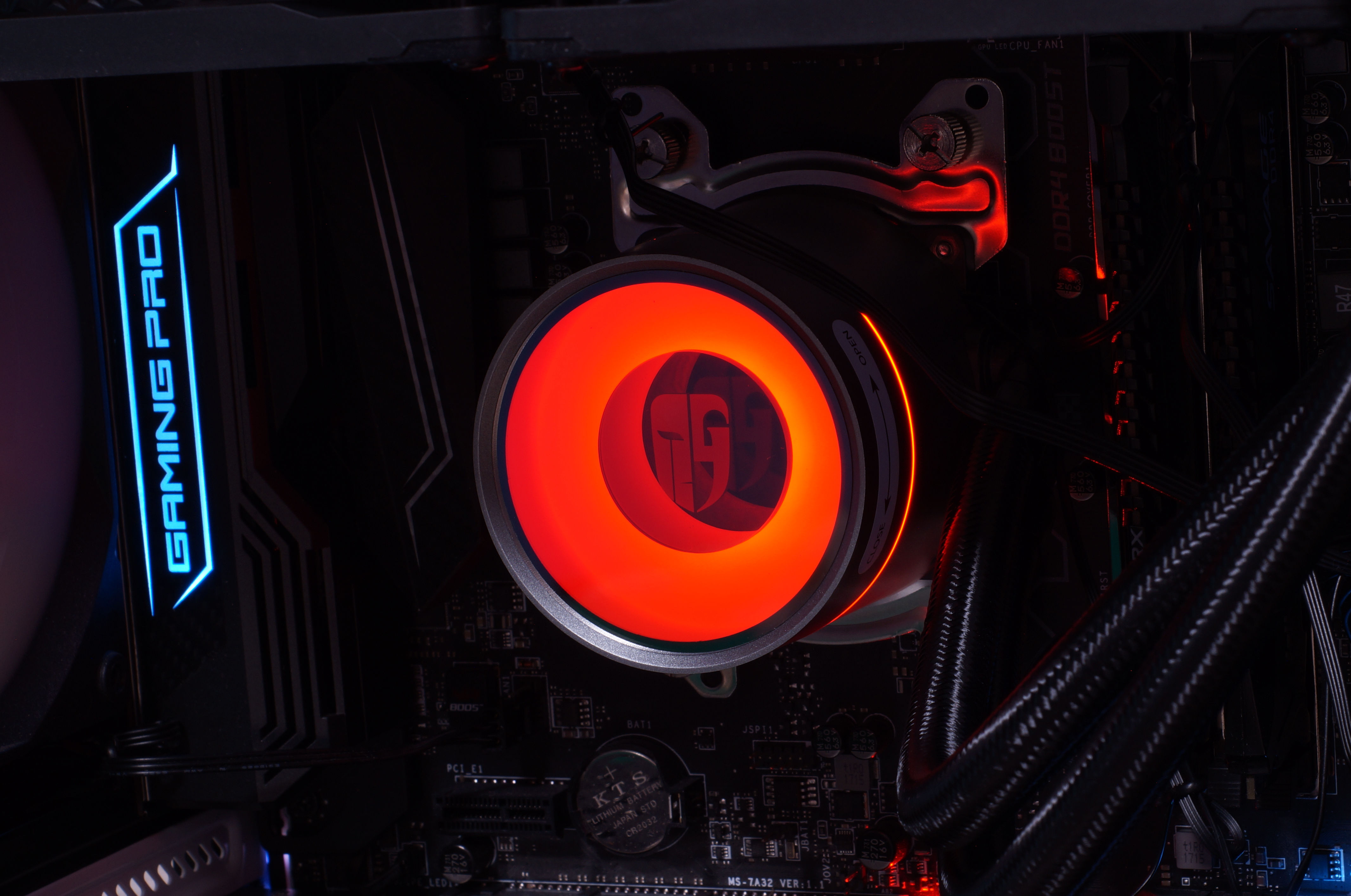

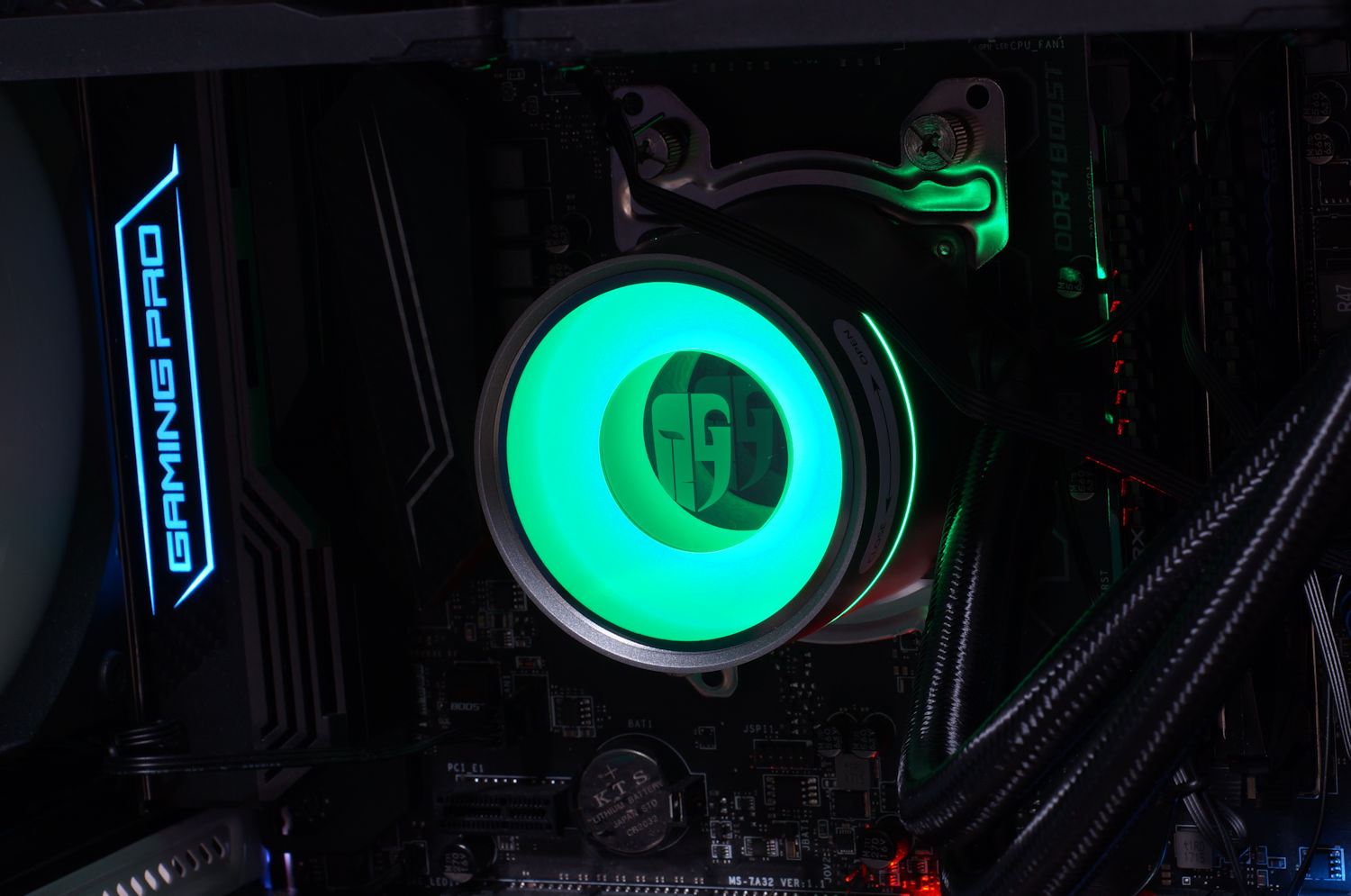

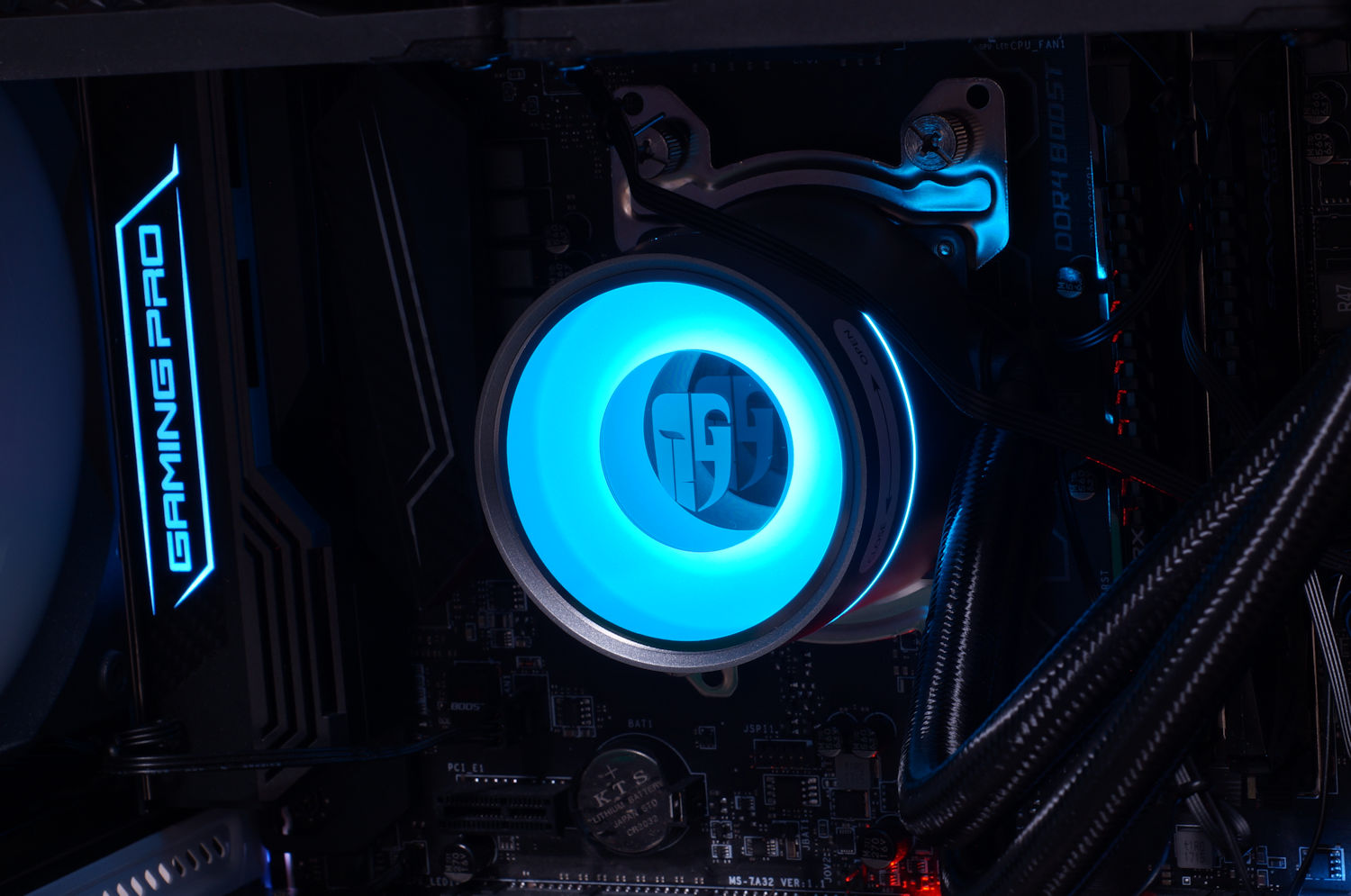

Чем выделяется СЖО Deepcool Castle 240EX в системном блоке, так это своей адресуемой RGB-подсветкой водоблока-помпы. Учитывая конструкцию крышки, логотип, размещенный внутри, смотрится эффектно. Управление RGB-подсветкой/скоростью осуществляется либо программным обеспечением материнской платы, если подключался кабель синхронизации, либо комплектным пультом управления, для доступа к которому потребуется открывать боковую стенку корпуса.
Методика тестирования
Обороты вентиляторов СЖО Deepcool Castle 240EX и кулеров Deepcool/Noctua изменялись с помощью контрольной панели Scythe Kaze Master KM01-BK.

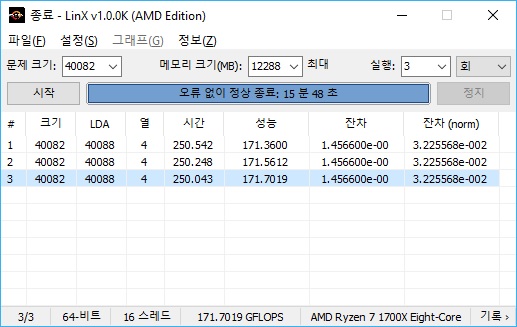

Для максимальной загрузки процессора AMD Ryzen 7 1700X применялась утилита LinX 1.0.0K AMD Edition (3 прогона, 12 Гбайт, время выполнения ~16 минут). Потребление системы в простое составило 80 Вт, под нагрузкой - 268 Вт.

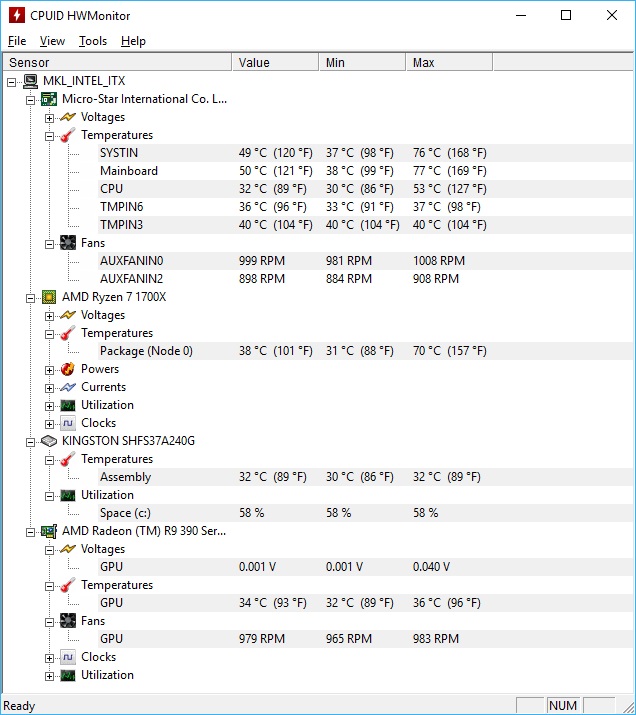

Показания температуры снимались с помощью утилиты CPUID HWMonitor 1.39. На момент тестирования температура в помещении находилась на уровне 25,4 °С.
Для измерения уровня шума использовался прибор китайского производства с заявленными характеристиками:
- Диапазон измерений: 30–130 дБ;
- Погрешность измерений: ±1,5 дБ;
- Точность измерений: 0,1 дБ.
Результаты тестирования

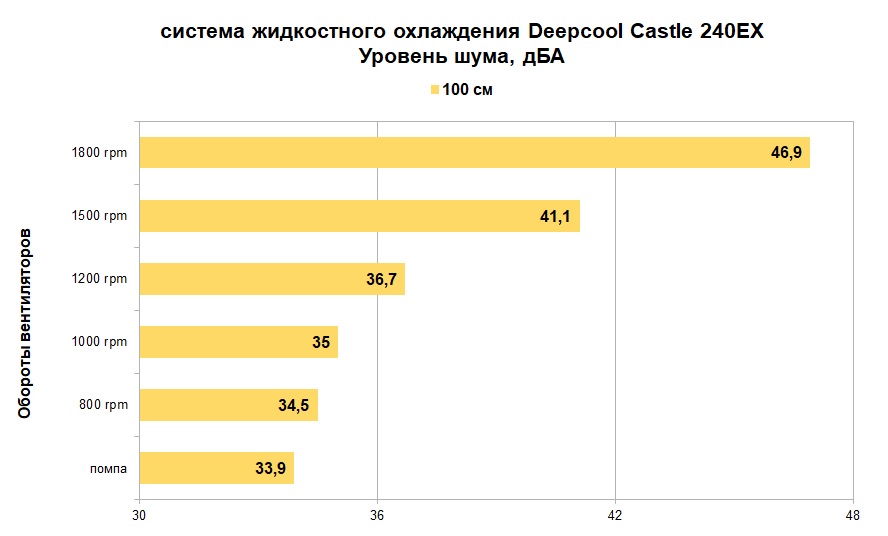

Уровень шума
В плане уровня шума ожидать чуда от СЖО Deepcool Castle 240EX не стоит. Умеренную и тихую работу она демонстрирует при оборотах 1200 rpm и менее, причем работа помпы будет едва слышна. А вот выше 1300 rpm шум становится хорошо заметным.
Температуры

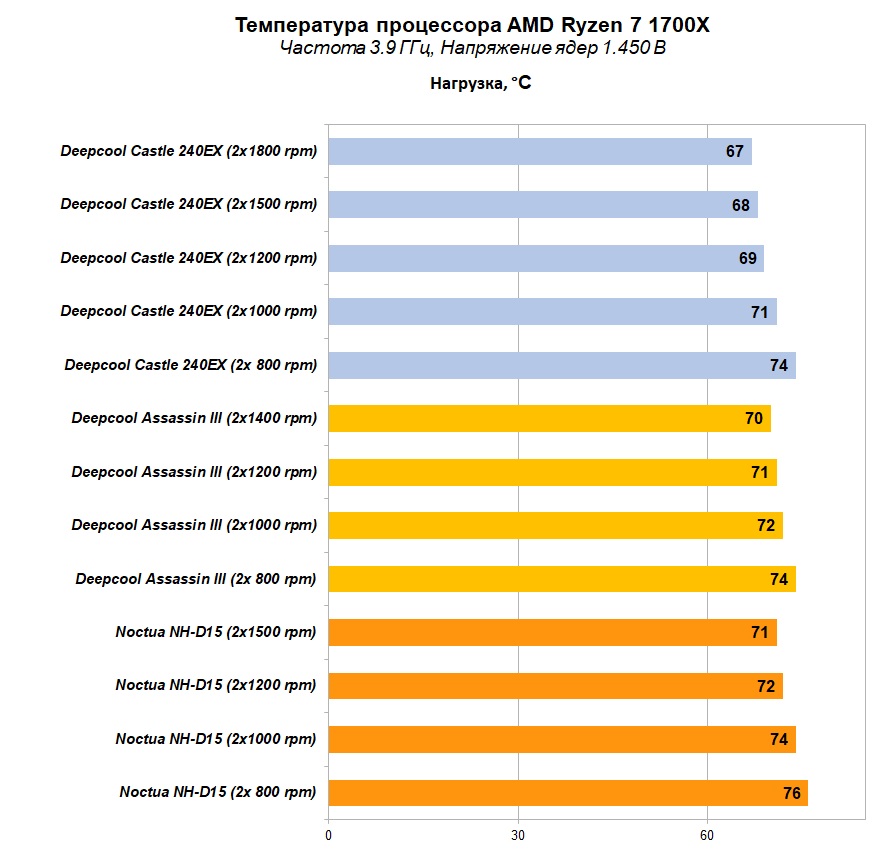

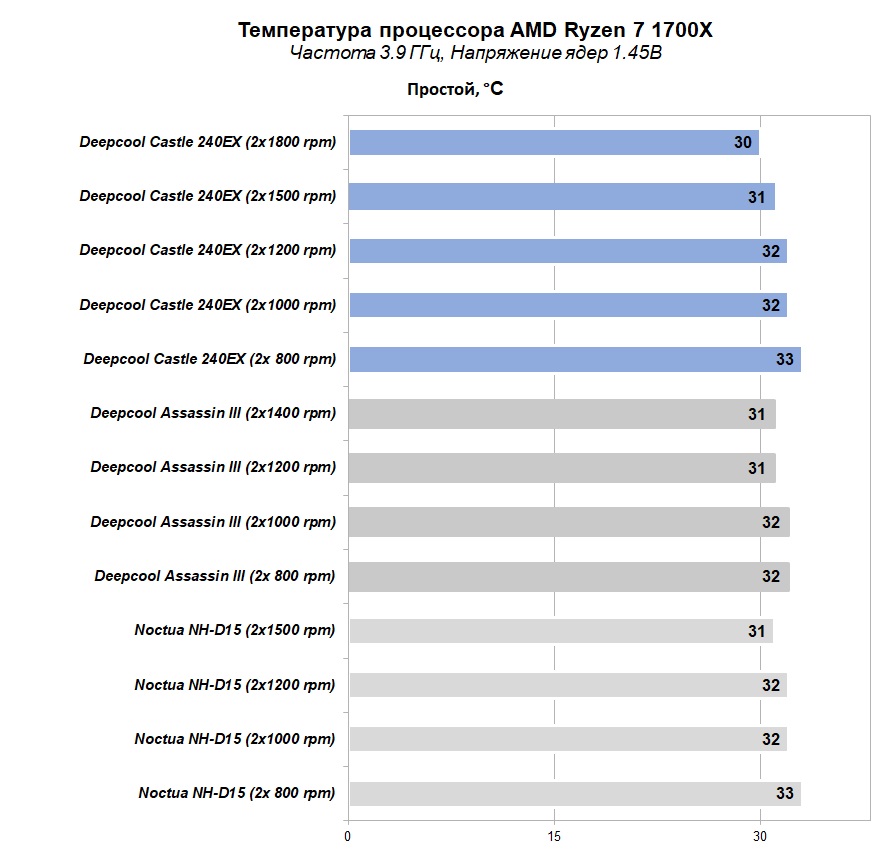

Использование производительных 120 мм вентиляторов и оптимальный выбор оборотов помпы (2550 rpm) позволил эффективно охлаждать процессор AMD Ryzen 7 1700X – выигрыш относительно суперкулеров при одинаковых оборотах составляет 2-3 °С. Правда проблема снижения эффективности охлаждения для готовых AIO-систем, к коим относится система Deepcool, при невысоких оборотах вентиляторов (1000 rpm и менее) никуда не делась.
Выводы
В последнее время на рынке трудно увидеть системы жидкостного охлаждения «все в одном», которые имеют отличительные конструктивные особенности. В основном производители сосредоточились на выпуске новых моделей за счет использования радиаторов разного типоразмера, «игрой» с оборотами помпы, применением разных вентиляторов, а также оснащением популярной RGB-подсветкой. Однако компания Deepcool со своей моделью Deepcool Castle 240EX показала, что возможны и другие изменения.
В Deepcool Castle 240EX с 240 мм радиатором производитель реализовал технологию защиты от протечек «Anti-leak Tech», тем самым позаботился о высоком сроке службы системы. При этом не оставил без внимания оснащение водоблока-помпы адресуемой RGB-подсветкой, добавив возможность кастомизации за счет замены логотипа на свой собственный, отчего вид СЖО может преобразиться. К тому же напомним, что комплектация данной СЖО достойная и есть поддержка современных сокетов AMD/Intel, включая AMD TR4.
За счет грамотного выбора оборотов помпы и производительных вентиляторов с патентованными двухуровневыми лопастями смог добиться хорошей эффективности охлаждения, правда недостаток, характерный для подобных систем, связанный с невысокой эффективностью охлаждения на минимальных оборотах, в ней остался. Как и никуда не делся высокий уровень шума при высоких оборотах.
Если сравнить стоимость Deepcool Castle 240EX с конкурентами, то она несколько выше и составляет 6850 рублей. Поэтому уже потенциальному покупателю придется решать, а нужна ли поддержка сокета AMD TR4, наличие возможности заменить логотип и дополнительные технологии, призванные повысить срок службы системы и избежать возможного повреждения комплектующих за счет снижения риска протечки, или все-таки взять систему подешевле.
Плюсы:
- Высокое качество изготовления;
- Технология защиты от протечек «Anti-leak Tech»;
- Адресуемая RGB-подсветка водоблока-помпы;
- Возможность замены логотипа водоблока-помпы;
- Высокая эффективность охлаждения при средних-высоких оборотах вентиляторов;
- Поддержка платформы AMD TR4;
- Наличие пульта управления подсветкой;
- Возможность синхронизации подсветки с материнскими платами;
- Простая процедура установки.
- Высокая стоимость;
- Высокий уровень шума при оборотах вентиляторов от 1300 rpm;
- Невысокая эффективность охлаждения при оборотах вентиляторов 1000 rpm и менее;
- Фактическая длина шлангов меньше заявленной;
- Требуется вынос пульта управления за пределы корпуса.
