Обзор и тест Deepcool Castle 240 RGB V2

Красивых и эффективных систем жидкостного охлаждения на сегодняшний день существует немало, но многие энтузиасты по-прежнему остаются приверженцами классического воздушного охлаждения, т.к. обеспокоены преувеличенными "страшилками" о возможных протечках. На самом деле вероятность неблагоприятной ситуации давно сведена производителями качественных AIO-контуров к единичным случаям, которые в большинстве своём являются результатом неаккуратной или некорректной установки пользователем. Компания Deepcool после трёх лет исследования надежности компонентов СЖО и вовсе представила уникальную систему компенсации избыточного давления и снижения вероятных протеканий под названием "The Anti-leak Tech". Одной из первых она была интегрирована в обновленную версию удачной и доступной AIO-системы жидкостного охлаждения центральных процессоров - Deepcool Castle 240 RGB, получившей приписку V2.

Технические характеристики

В сравнении с побывавшей у нас ранее Deepcool Castle 240 RGB первой версии изменений не так уж и много. Компоненты жидкостного контура практически те же, что и ранее, исключением является радиатор, который слегка изменился в габаритах из-за установки механизма выравнивания внутреннего давления жидкости и атмосферного давления. Также изменились и гибкие шланги. Список совместимости по-прежнему широкий и гарантирует возможность установки на все распространенные современные сокеты центральных процессоров AMD и Intel для систем домашнего и HEDT-сегментов.

Общая информация:

• Модель: Deepcool Castle 240 RGB V2;
• Модель по классификации производителя: DP-GS-H12AR-CSL240V2;
• TDP: не указано;
• Размеры радиатора (Д/Ш/В): 282 мм x 120 мм x 27 мм;
• Материал радиатора: алюминий;
• Длина соединительных трубок: 310 мм;
• Материал основания водоблока: медь;
• Вес: 1426 г.

Совместимость с платформами:

• AMD: TR4 / AM4 / AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1;
• Intel: LGA 2066 / LGA 2011-v3 / LGA 2011 / LGA 1366 / LGA 1151 v2 / LGA 1151 / LGA 1150 / LGA 1156 / LGA 1155.

Вентилятор:

• Размеры: 120 х 120 х 25 мм;
• Скорость вращения крыльчатки: 500 - 1800 ±10% оборотов в минуту;
• Воздушный поток: 69,34CFM;
• Воздушное давление: 2,42 мм H2O;
• Расчетный срок службы: 40000 часов;
• Уровень шума: ≤30 дБА;
• Коннектор: 4-pin PWM;
• Тип подшипника: гидродинамический;
• Номинальное напряжение: 12 В;
• Номинальный ток: 0,17 А ±10%;
• Энергопотребление: 2,04 Вт.

Помпа:

• Размеры помпы (Д/Ш/В): 91 мм x 79 мм x 71 мм;
• Скорость работы помпы: 2550 ± 10 % оборотов в минуту;
• Уровень шума: 17,8 дБА;
• Коннектор: 3-pin;
• Рабочее напряжение помпы: 10,8 – 13,2 В;
• Номинальное напряжение: 12 В;
• Номинальный ток: 0,21 А;
• Энергопотребление: 2,52 Вт;
• Расчетный срок службы: не указан.

Подсветка:

• Тип: Addressable RGB LED;
• Номинальное напряжение: 5 В;
• Номинальная мощность: 2,25 Вт (помпа), 2 x 2,4 Вт (вентиляторы);
• Коннектор: 3-pin (+5V-D-G);
• Управление: через разъемы 5V ADD-RGB Header.

Официальная страничка продукта: http://www.gamerstorm.com.

Упаковка и комплектация

Картонная коробка второй версии Castle 240 RGB сопоставима с таковой у первой версии устройства. Слегка изменилось оформление, в котором акцент был логично смещен на систему компенсации избыточного давления и защиты от протечек "The Anti-leak Tech", которая заявлена как "новый стандарт" для систем жидкостного охлаждения. С обратной стороны упаковки привычно разместили подробную спецификацию и схемы с габаритами компонентов. Информация представлена преимущественно на английском языке, но есть и небольшое описание на русском.

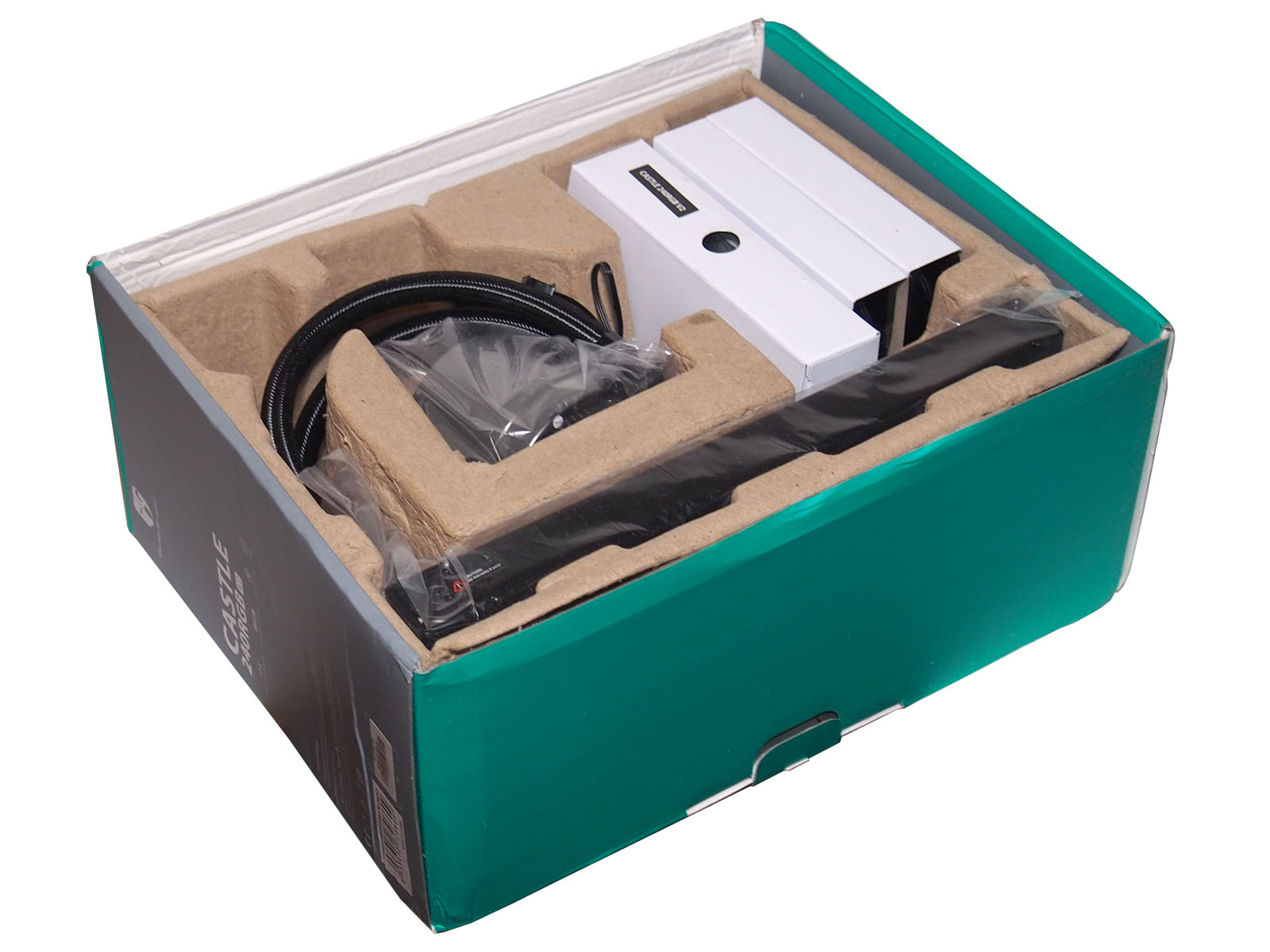

Внутри коробки всё надежно уложено в специальные отсеки по форме отдельных компонентов системы жидкостного охлаждения, чтобы исключить повреждение во время транспортировки.

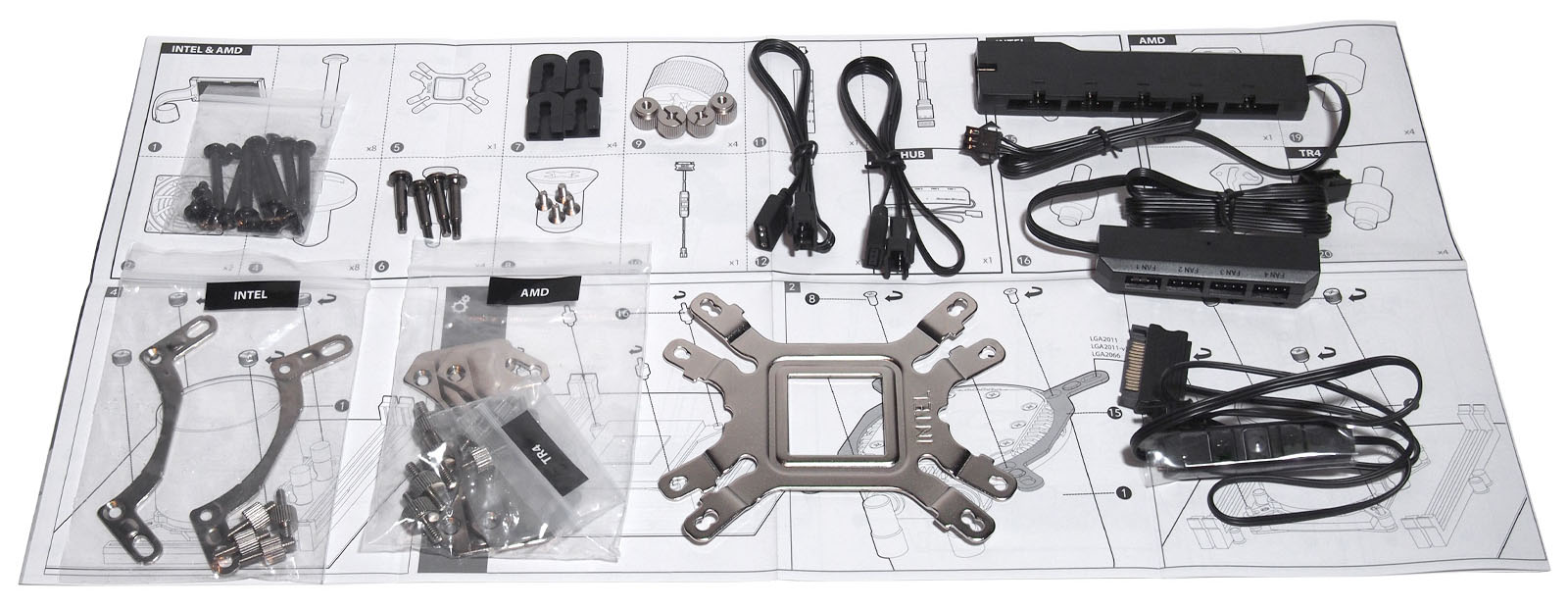

В состав комплекта вошли:

• Крепления водоблока к совместимым сокетам материнских плат для процессоров AMD и Intel;
• Универсальный бэкплейт;
• Крепежные винты для радиатора и вентиляторов;
• Шприц с термопастой;
• Разветвитель питания вентиляторов для синхронного подключения;
• Пульт управления ARGB-подсветкой;
• Разветвитель для подключения подсветки помпы и вентиляторов к одному пульту;
• Провода для подключения к разъемам подсветки на материнских платах;
• Два вентилятора DF1202512CM-012;
• Пользовательская документация.

Внешний вид и особенности конструкции

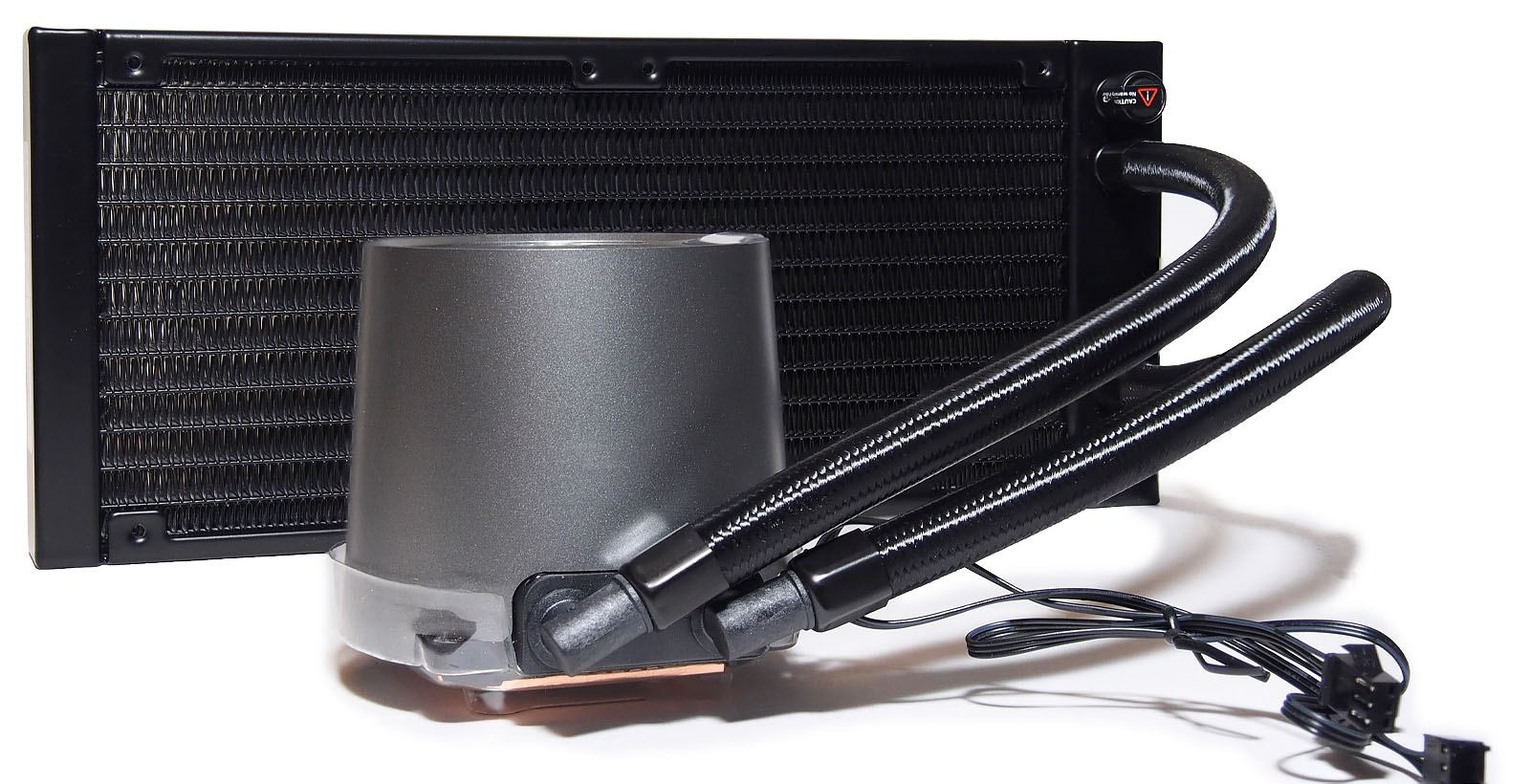

Облик Deepcool Castle 240 RGB V2 сохранил очертания и габариты предшественника. Это по-прежнему весьма необычный водоблок с декоративным матовым серебристым пластиковым верхом, стилизованным под небольшую трапецеидальную башенку. Сверху он украшен фирменным логотипом в кольце насыщенной ARGB-подсветки. Общая высота такой конструкции составляет 71 мм. В выключенном состоянии пластиковое стекло модуля подсветки выглядит как зеркальная поверхность.

Про помпу производитель раскрывает не так много информации. Опираясь на спецификацию, можно предположить, что она такая же, как и в первой ревизии устройства, для которой был заявлен высокоэффективный индукционный мотор, подшипники повышенной надежности с керамическим вкладышем и внутренними осями, а также 120000 часов наработки на отказ. Это большой запас прочности. Фитинги водоблока "Г"-образные и поворотные.

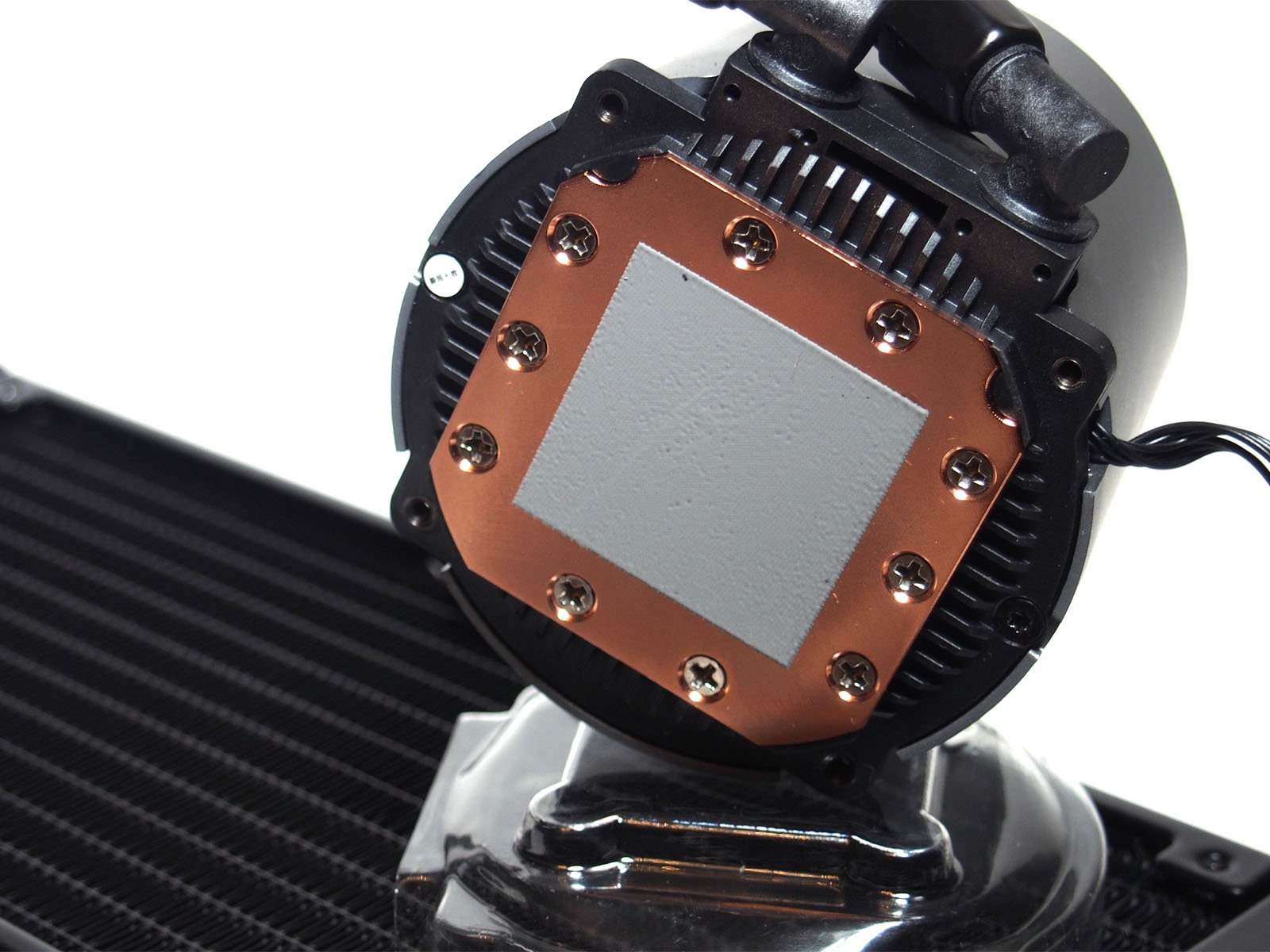

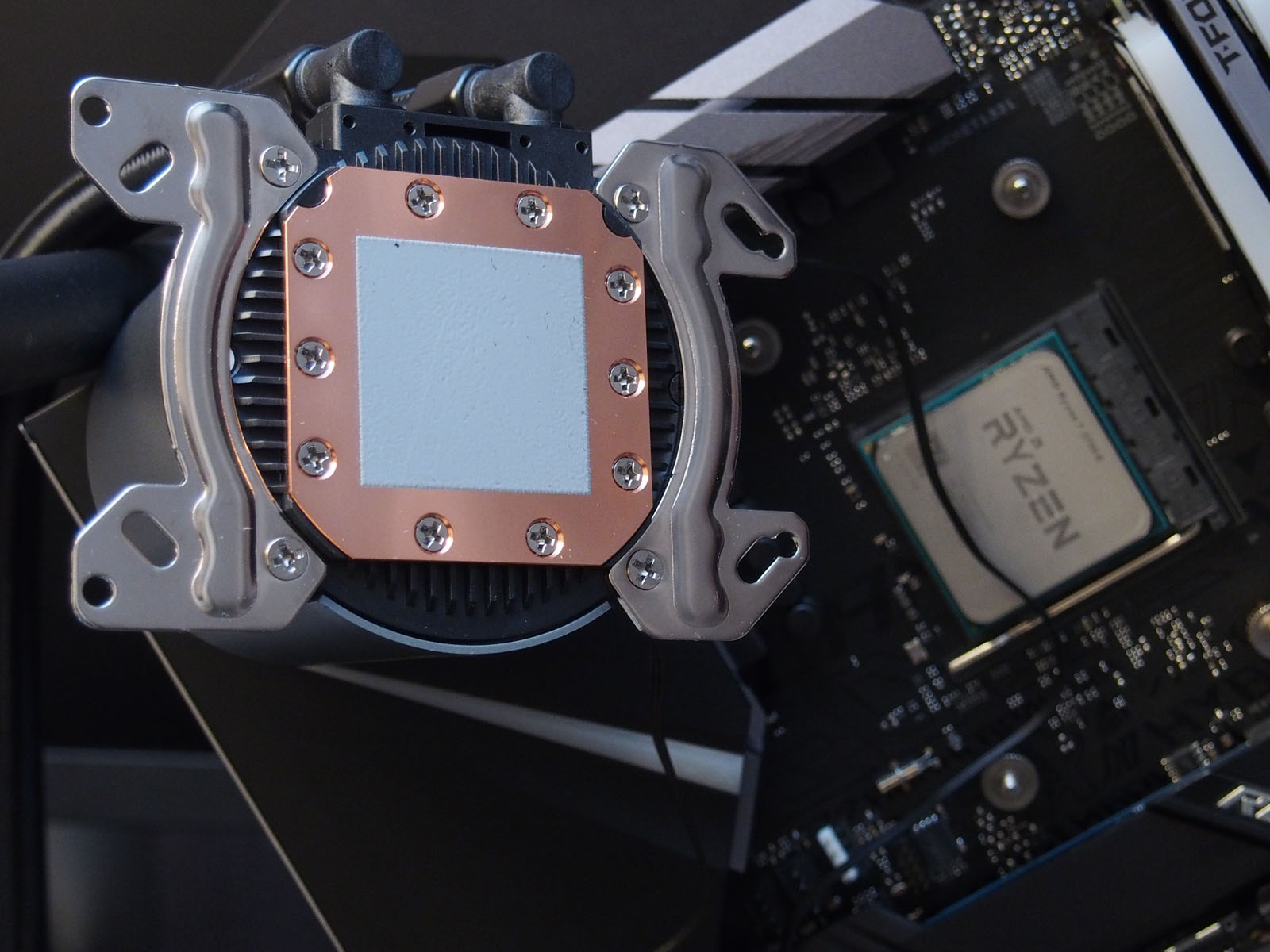

В основании водоблока используется крупная медная пластина – 55,5 х 55,5 мм. Ровная область, ограниченная винтами по периметру, составляет 47 x 47 мм, поэтому в список совместимости попали и процессоры AMD Threadripper для сокета TR4, для которых характерна большая площадь теплораспределительной крышки. Основание ровное и хорошо отполированное, крепится винтами с "крестовым" (PH) шлицем. На него сразу нанесен тонкий слой термопасты квадратом 35 x 35 мм. Для неопытных пользователей это будет удобно, но мы не приветствуем такое решение, так как оно ограничивает манёвры по переустановке без покупки термопасты отдельно. Для защиты до момента установки используется прозрачная пластиковая крышка.

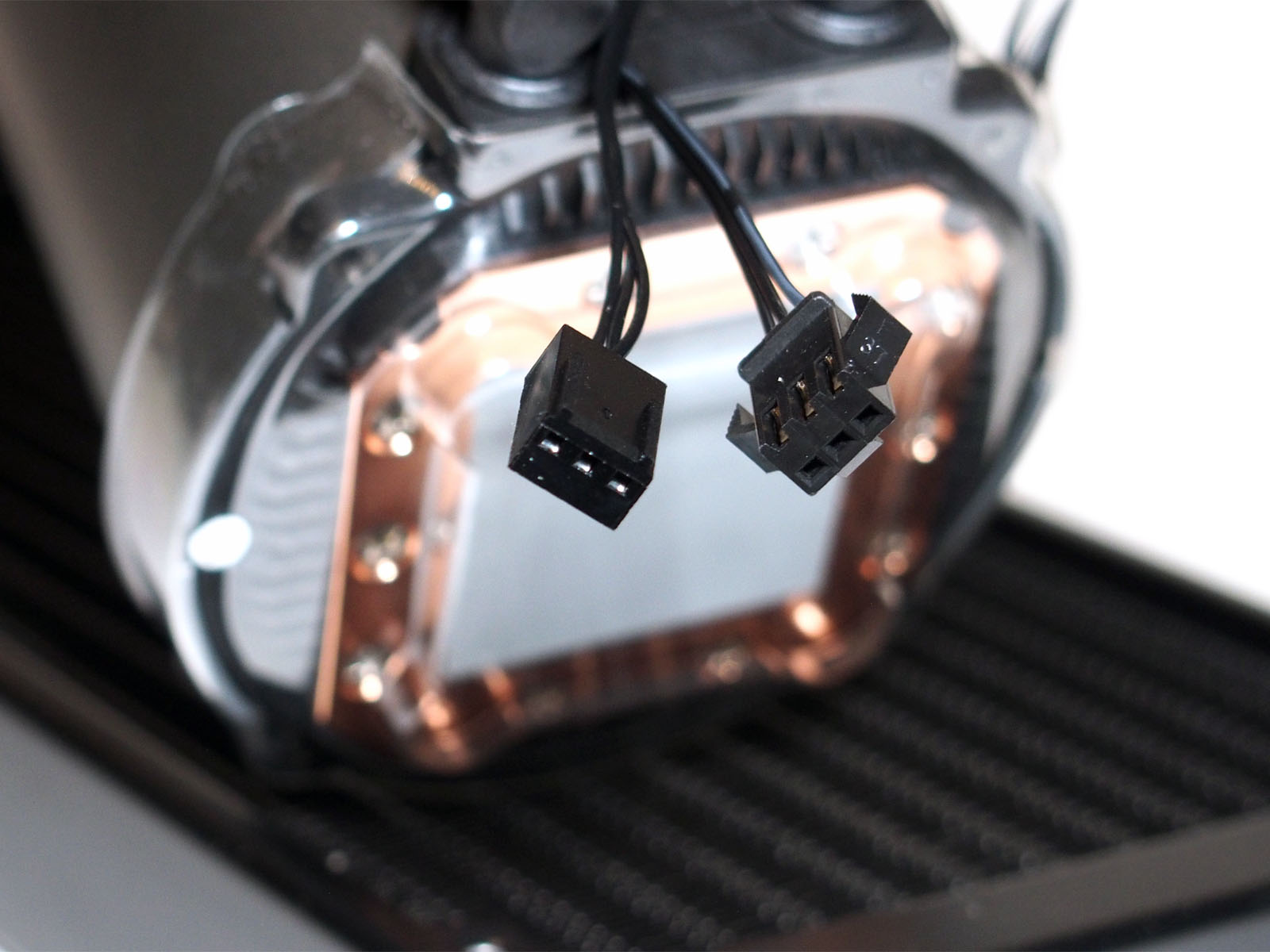

От водоблока выведено два раздельных провода по 26,5 сантиметров (без учета штекера): один с трёхконтактным коннектором питания помпы, второй с трёхконтактным разъемом для питания и управления подсветкой.

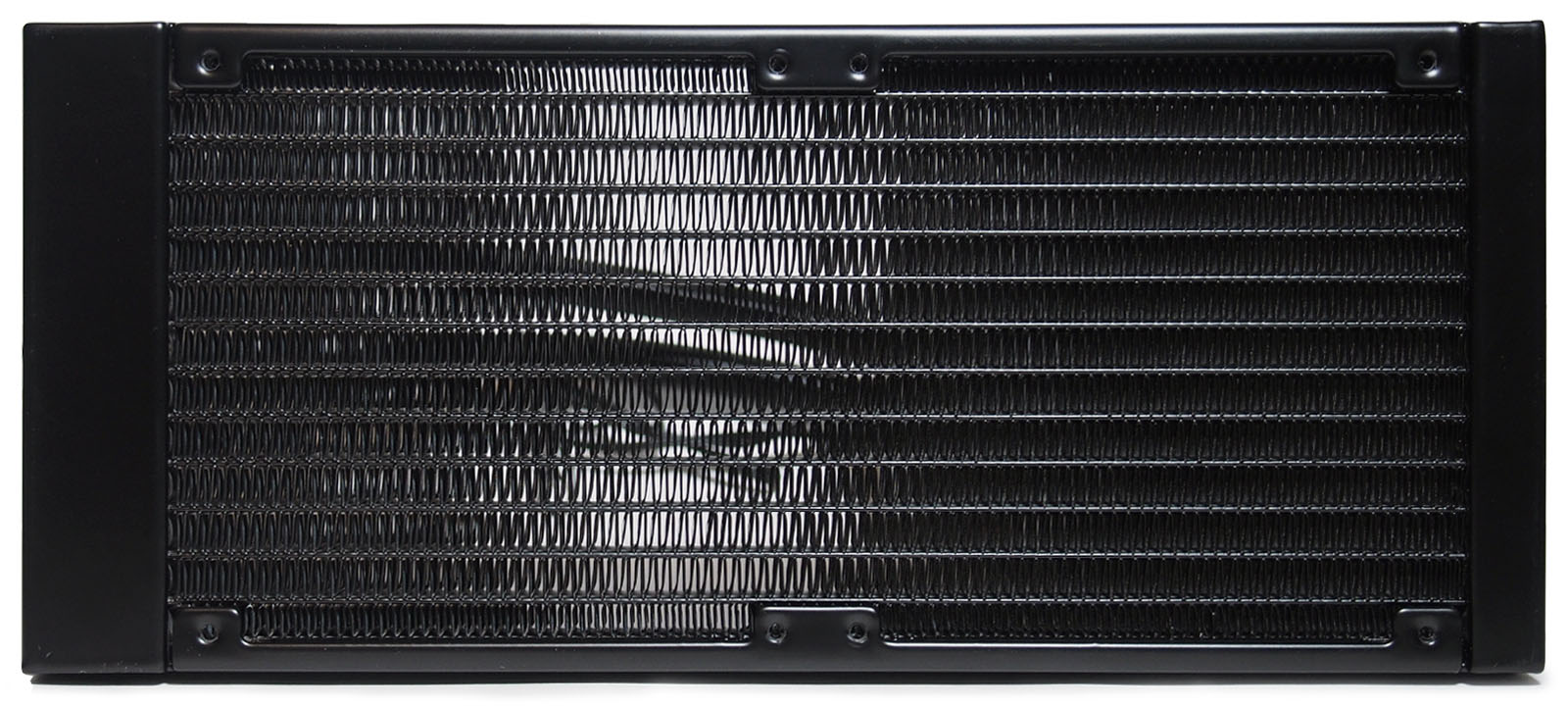

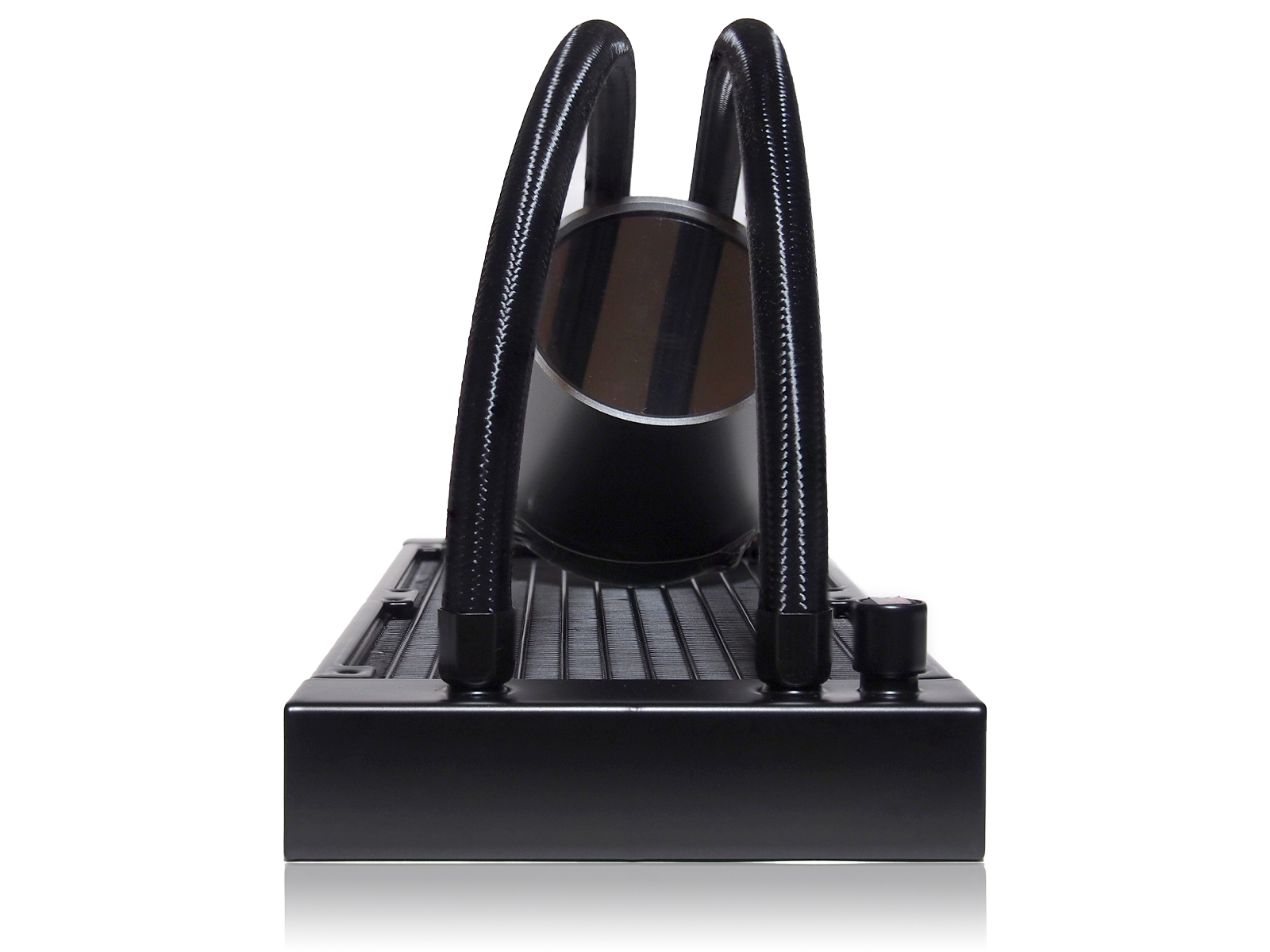

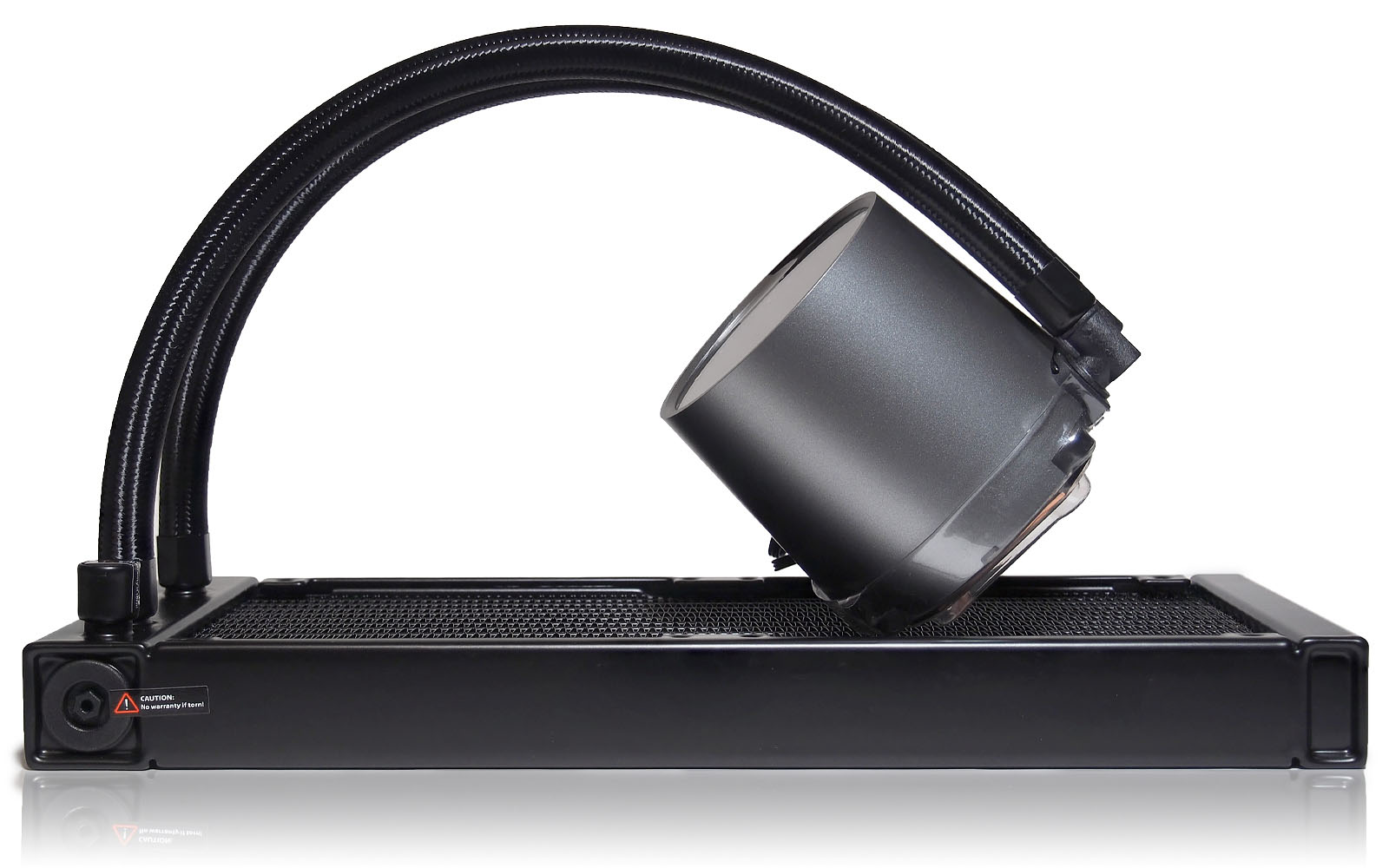

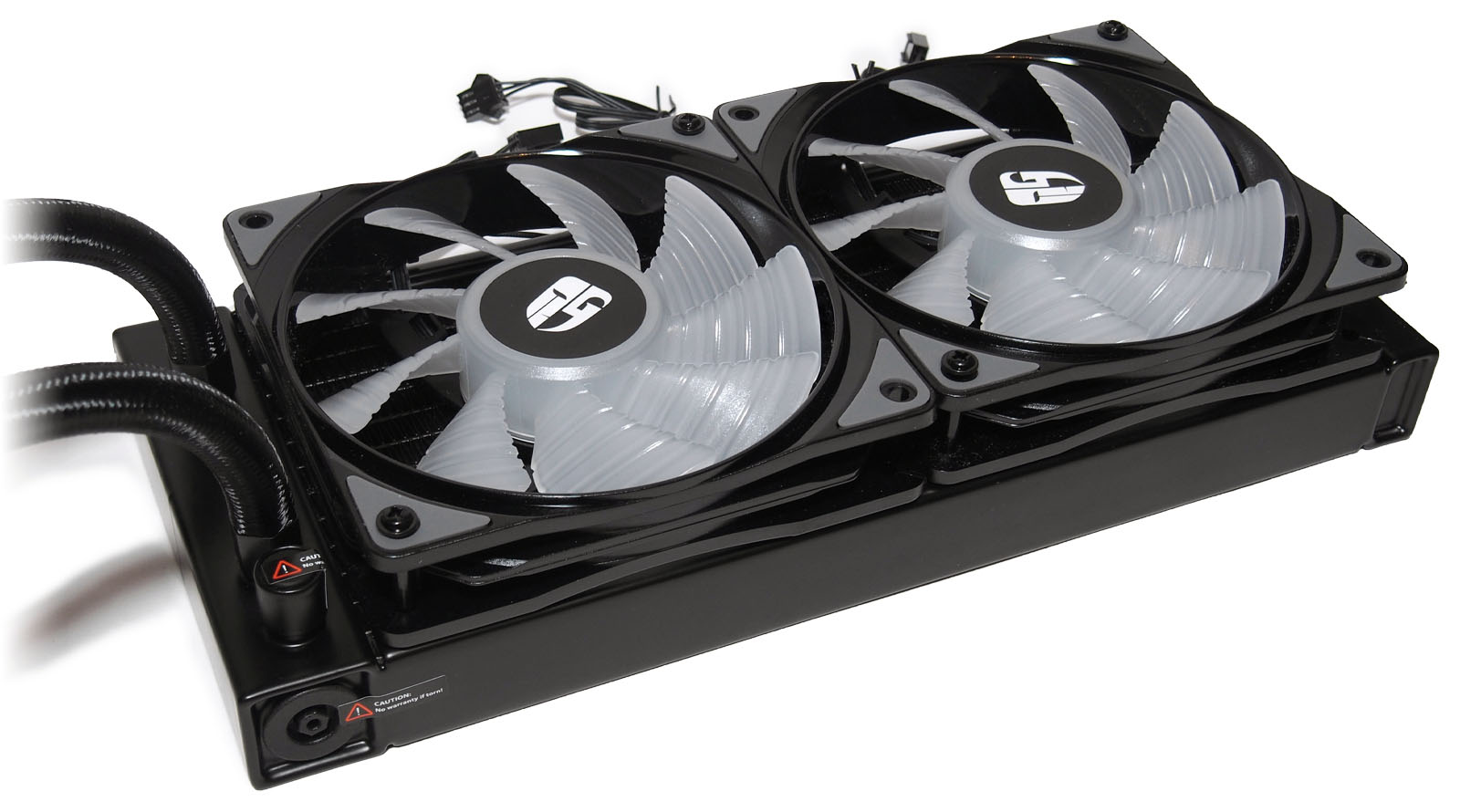

Радиатор теплообменника претерпел изменения по сравнению с первой вариацией Castle 240. Он увеличился на 8 мм в длину, так как с краю появился выступ системы компенсации внутреннего давления с атмосферным, закрытый угловатым металлическим кожухом. Тело радиатора набрано из 14 каналов с привычным заполнением пространства гофрированной алюминиевой лентой и плотностью рёбер 19 FPI.

Для соединения с гибкими трубками используются обжатые прямые фитинги без функции поворота. Шланги имеют длину 31 см и облачены в защитную оплётку. Deepcool заявляет о применении бутилкаучука (IIR) в комбинации с резиной высокого качества, задающих повышенную эластичность, что является одним из элементов компенсации избыточного давления жидкости.

Рядом с входным и выходным фитингами шлангов размещено заливное отверстие. Оно опломбировано, поэтому в пределах гарантийного срока не подразумевается самостоятельное обслуживание пользователем.

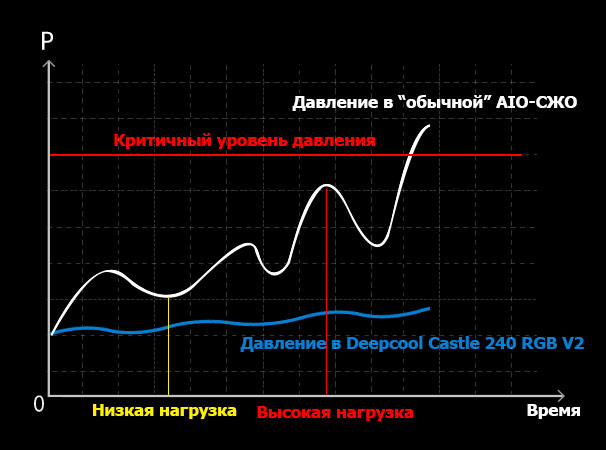

Сбоку хорошо заметно отверстие ёмкости сброса давления. Последняя изготовлена из высококачественного этилен-пропиленового каучука от DuPont, обладающего эластичностью, а также стойкостью к старению и коррозии. За счёт естественного сужения и расширения ёмкости частично компенсируется разница между атмосферным и жидкостным давлением, сглаживая критичные пики в моменты сильной нагрузки. Простое и в то же время эффективное решение от Deepcool.

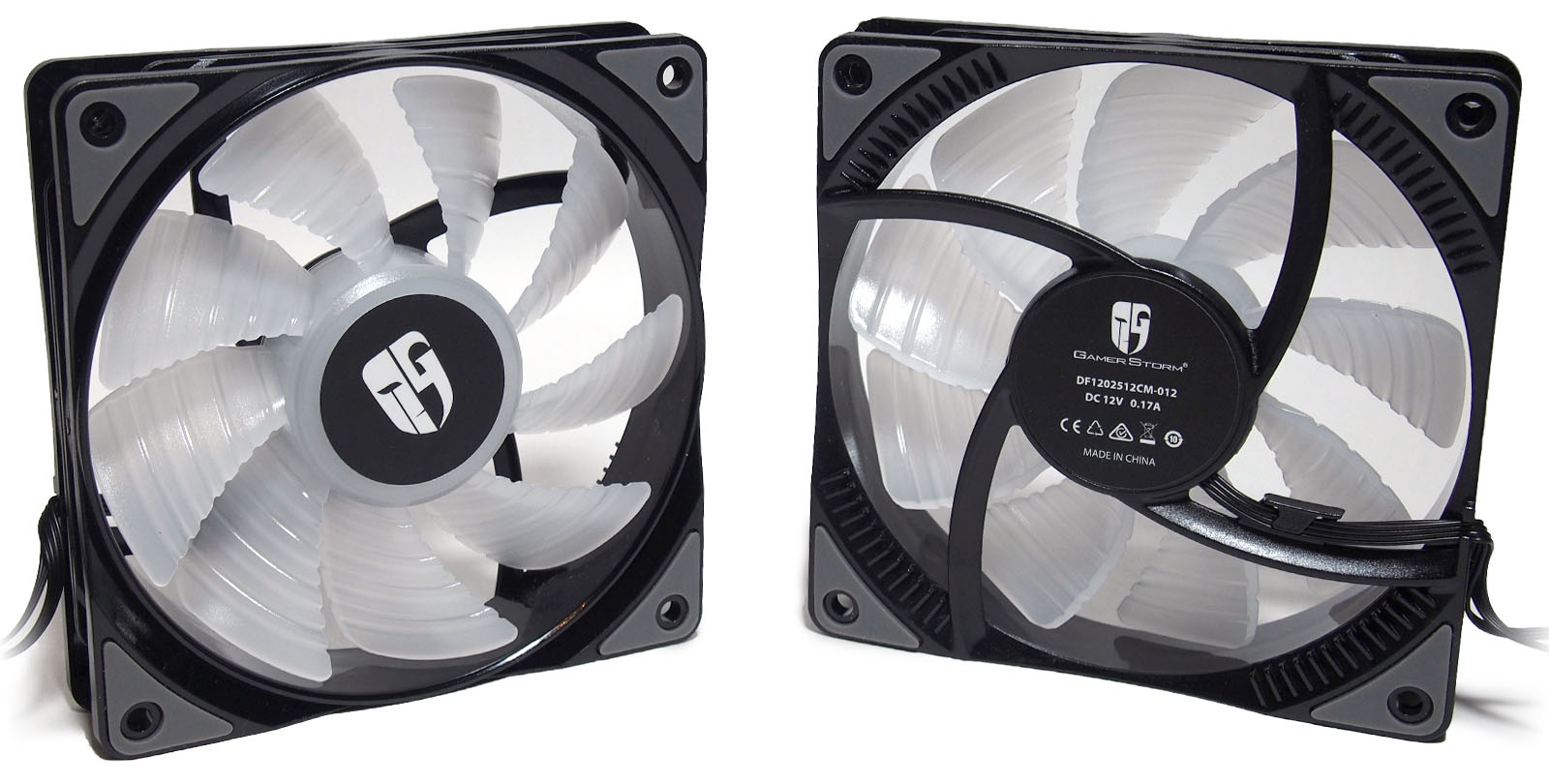

СЖО комплектуется двумя 120-мм вентиляторами DEEPCOOL GAMERSTORM DF1202512CM-012. Напряжение питания 12 В, потребляемый ток - до 0,17 А. По углам имеются противовибрационные резиновые вставки. Крыльчатка с наплывами для оптимизации воздушного потока сделана полупрозрачной, чтобы исполнить роль светорассеивателя для адресуемых RGB-светодиодов, скрытых в центральной части.

Как и у помпы, питание мотора вентилятора и подсветки разнесено на два отдельных кабеля длиной 29 и 38 см соответственно. Скорость вращения крыльчатки регулируется PWM в диапазоне от 500 до 1800 оборотов в минуту, создавая воздушный поток до 69,34 CFM (117,78 м³/ч) со статическим давлением, эквивалентным 2,42 мм водяного столба. Максимальный уровень шума во время работы заявлен в пределах 30 дБА.

Контур системы охлаждения предзаполнен высококачественной охлаждающей жидкостью. Производитель заявляет о подборе нужного количества жидкости с точностью до 0,01 грамма, что гарантирует отсутствие булькающих звуков от пузырьков воздуха в системе во время запуска и работы помпы.

Монтаж

Широкий перечень совместимости с сокетами центральных процессоров позволяет установить систему охлаждения не только в сборки с новыми комплектующими, но и на системы былых лет, обладающие "горячим" нравом. Комплект крепежа от Deepcool принципиально не поменялся по сравнению с предыдущей ревизией СЖО. В него по-прежнему вложена наглядная и хорошо иллюстрированная инструкция с описанием процесса установки на материнские платы с различными сокетами процессоров AMD и Intel. Также на официальной страничке, посвященной системе охлаждения, в разделе загрузок доступен электронный вариант руководства пользователя.

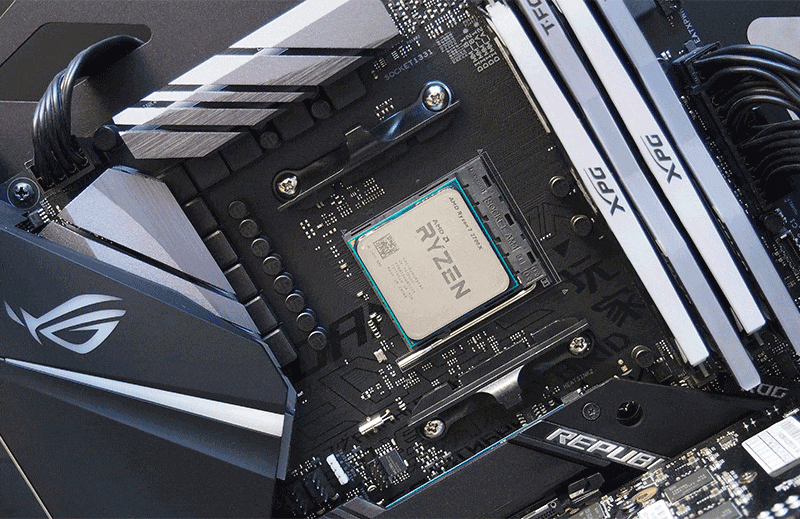

Мы традиционно используем для теста 240-мм систем стенд на базе процессора AMD Ryzen 7 2700X, на котором ранее тестировалась и первая версия Castle 240 RGB, что позволяет сравнить результаты в близких условиях.

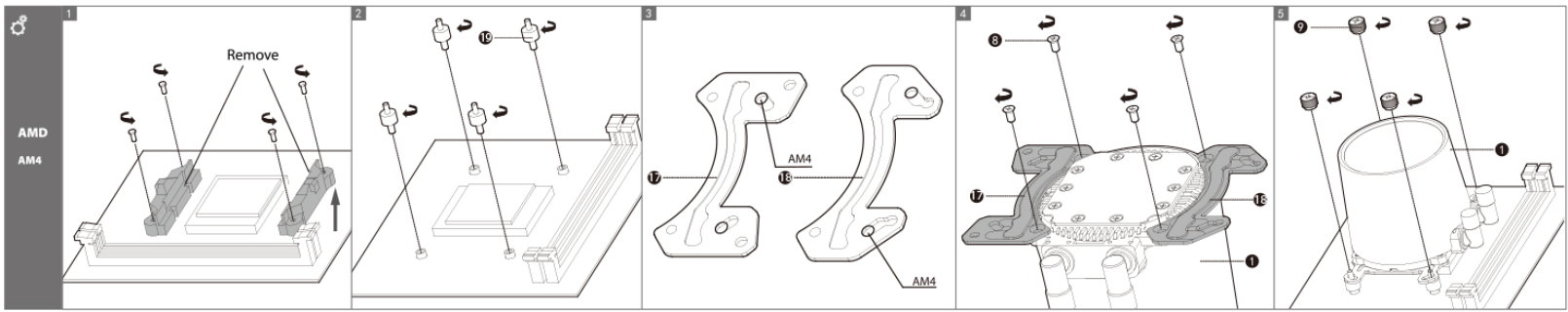

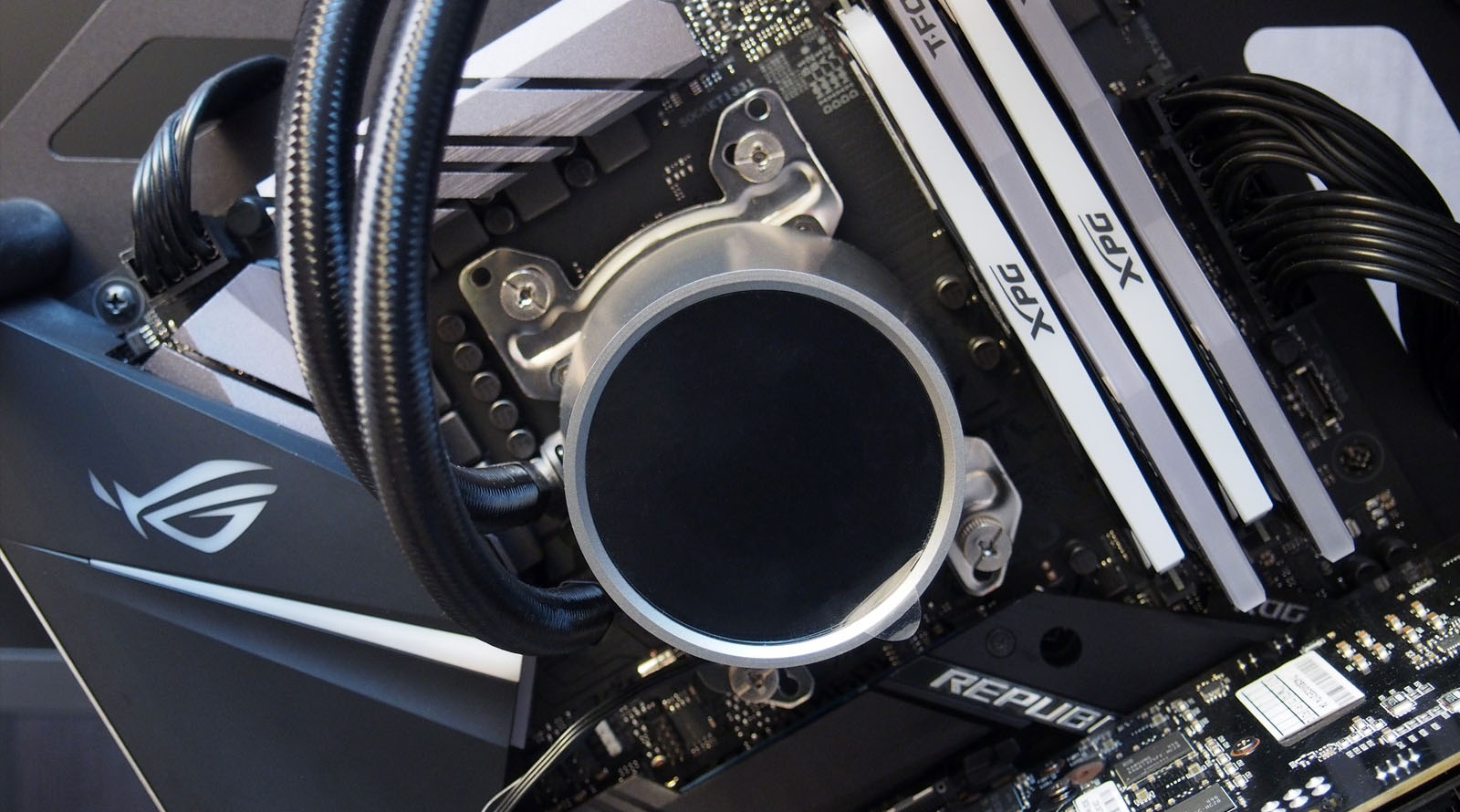

Установка на материнскую плату ASUS Strix X470-F Gaming с сокетом AM4 сводится к четырём простым шагам:

• Снятие заводских пластиковых креплений кулера вокруг сокета;

• Крепление заводского бэкплейта винтами из комплекта СЖО;

• Установка кронштейнов для сокета AM4 на водоблок;

• Фиксация водоблока винтами с накатанной головкой на получившемся околосокетном крепеже в сборе.

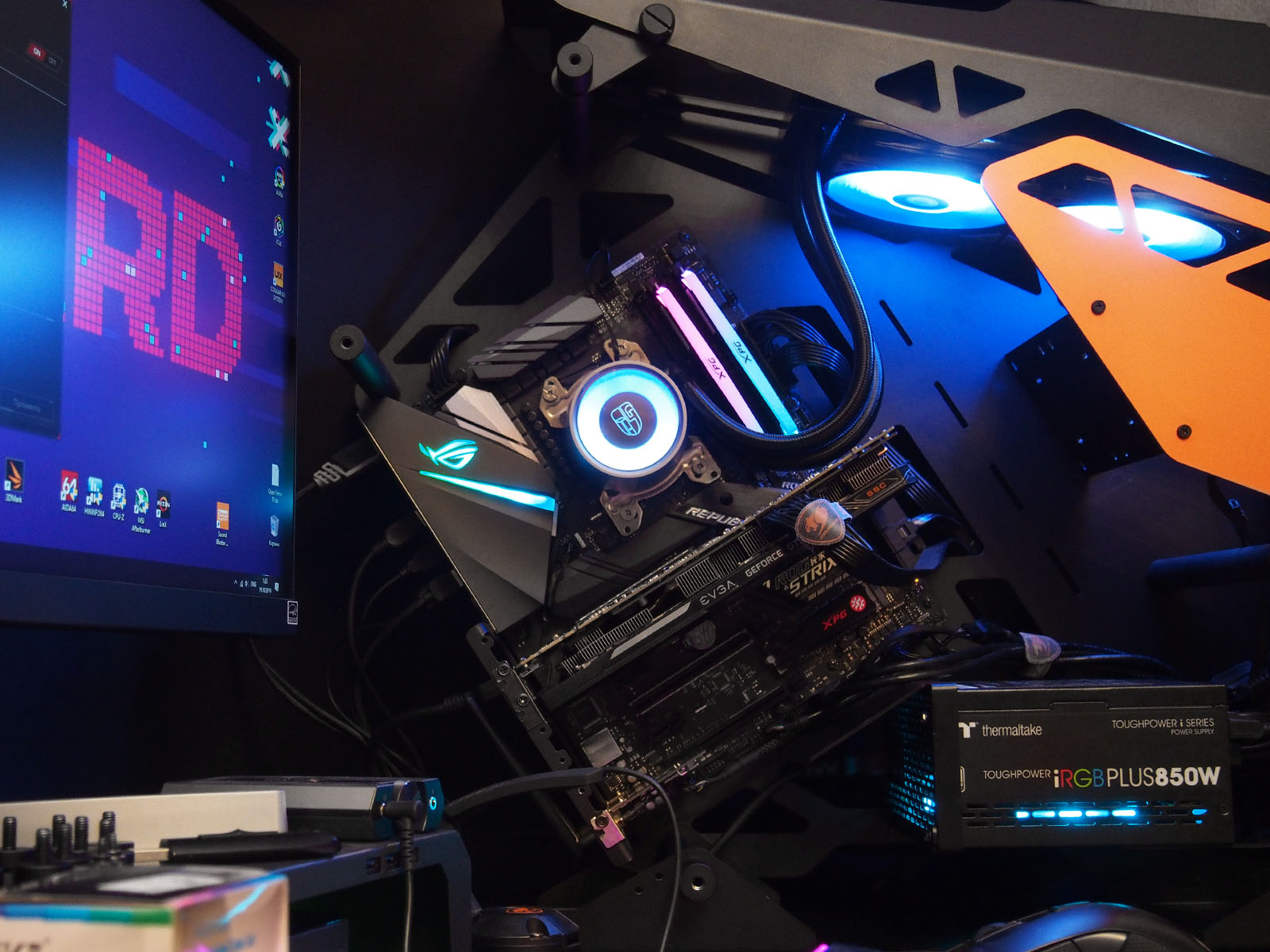

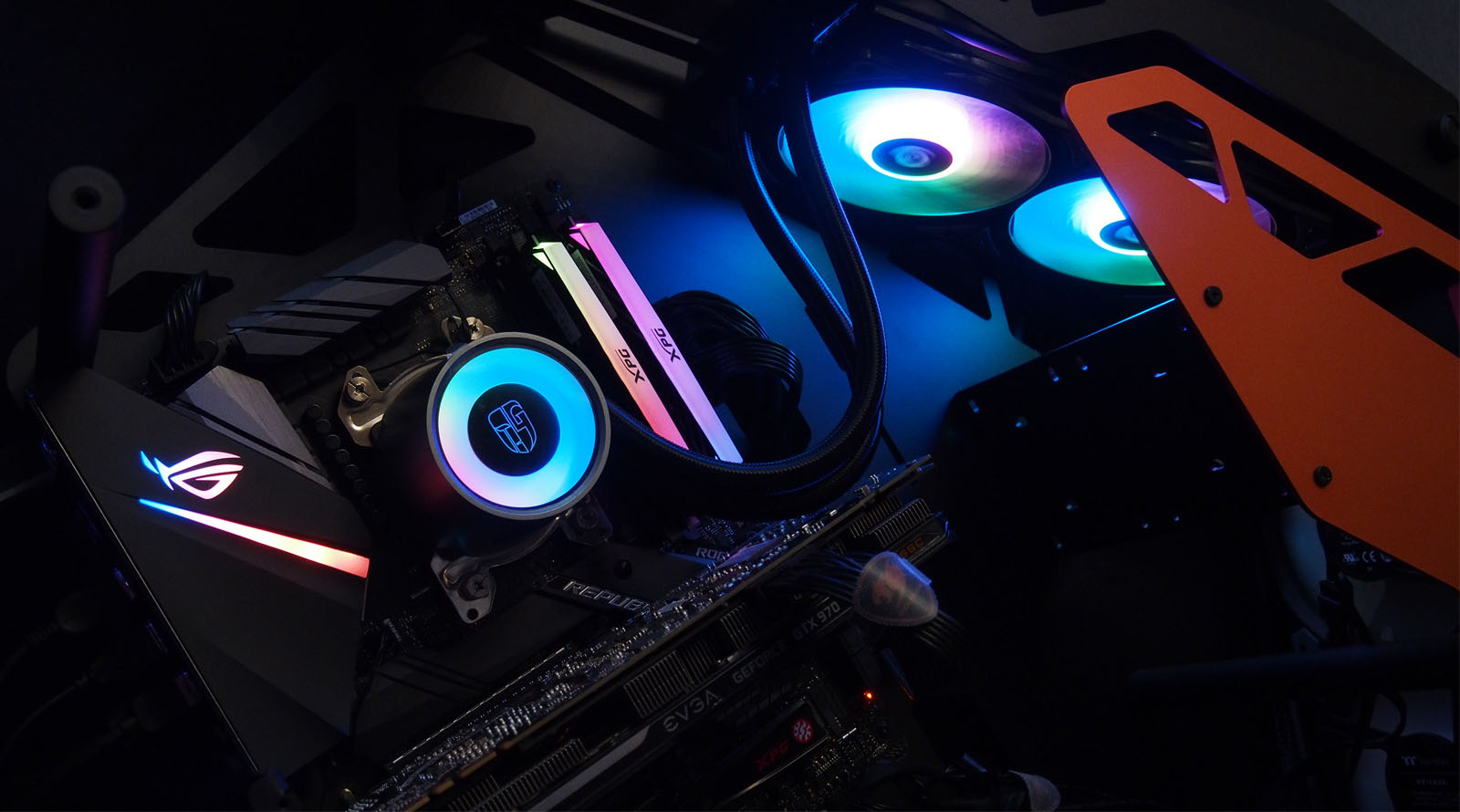

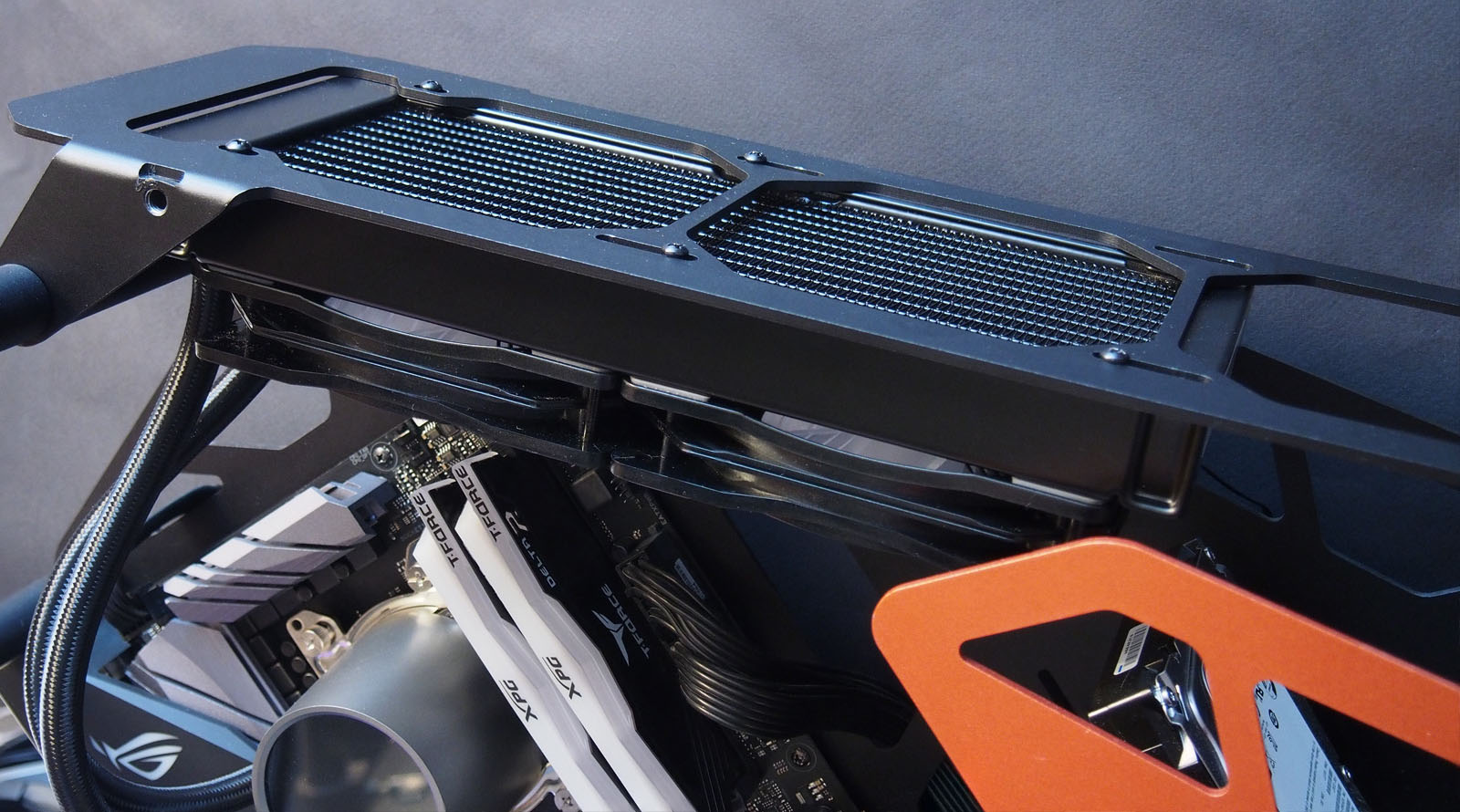

С установкой Deepcool Castle 240 RGB V2 в корпусы ПК, оборудованные местом под 240-мм СЖО, проблем не будет в большинстве случаев, так как габариты компонентов значимо не выделяются на фоне аналогичных устройств. Длины шлангов хватает для верхней или фронтальной установки радиатора с вентиляторами в mid-tower-корпусах средних размеров.

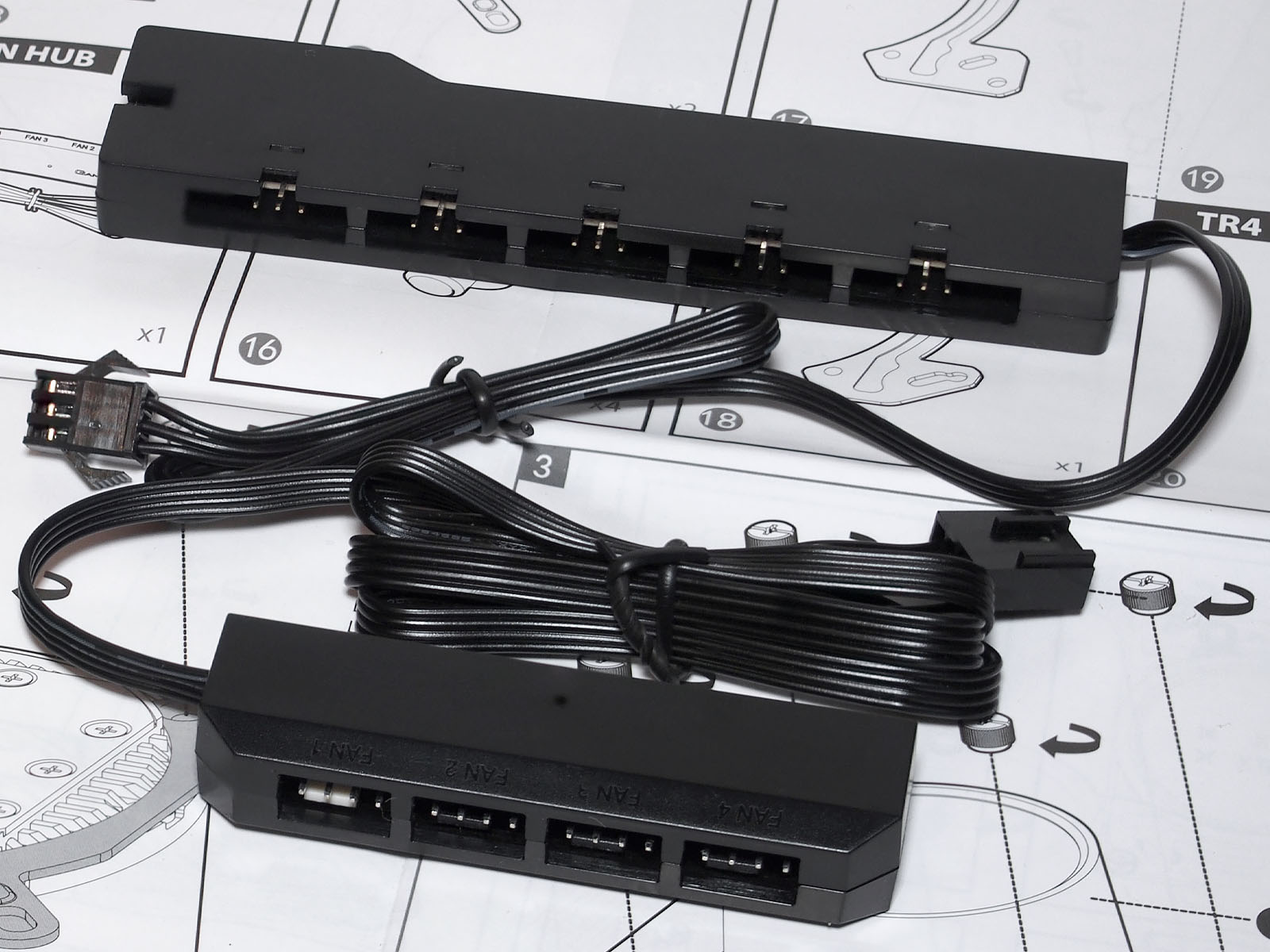

Удобно, что в комплекте вложены два разветвителя в пластиковых корпусах:

• четырехпортовый для синхронизации PWM-вентиляторов, габариты: 6,7 x 1,65 x 1,2 см, провод - 53,5 см;

• пятипортовый для подключения подсветки компонентов в единую управляемую цепь, габариты: 1,1 x 2,4 x 9,5 см, провод - 43 см.

Оба фиксируются на полоски двусторонней липкой ленты на основании. В корпусе ПК их удобнее спрятать за заднюю стенку поддона материнской платы.

На разветвителе питания вентиляторов установлен один синий светодиод постоянного свечения.

Подсветка

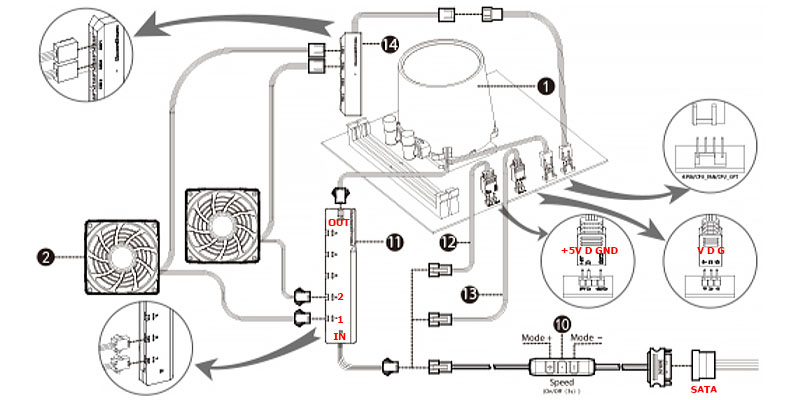

Для подключения подсветки возможны два варианта: нативное подключение к пятивольтовым ARGB-коннекторам с питанием +5 В на материнских платах и через комплектный контроллер эффектов, если таковых разъемов нет в наличии.

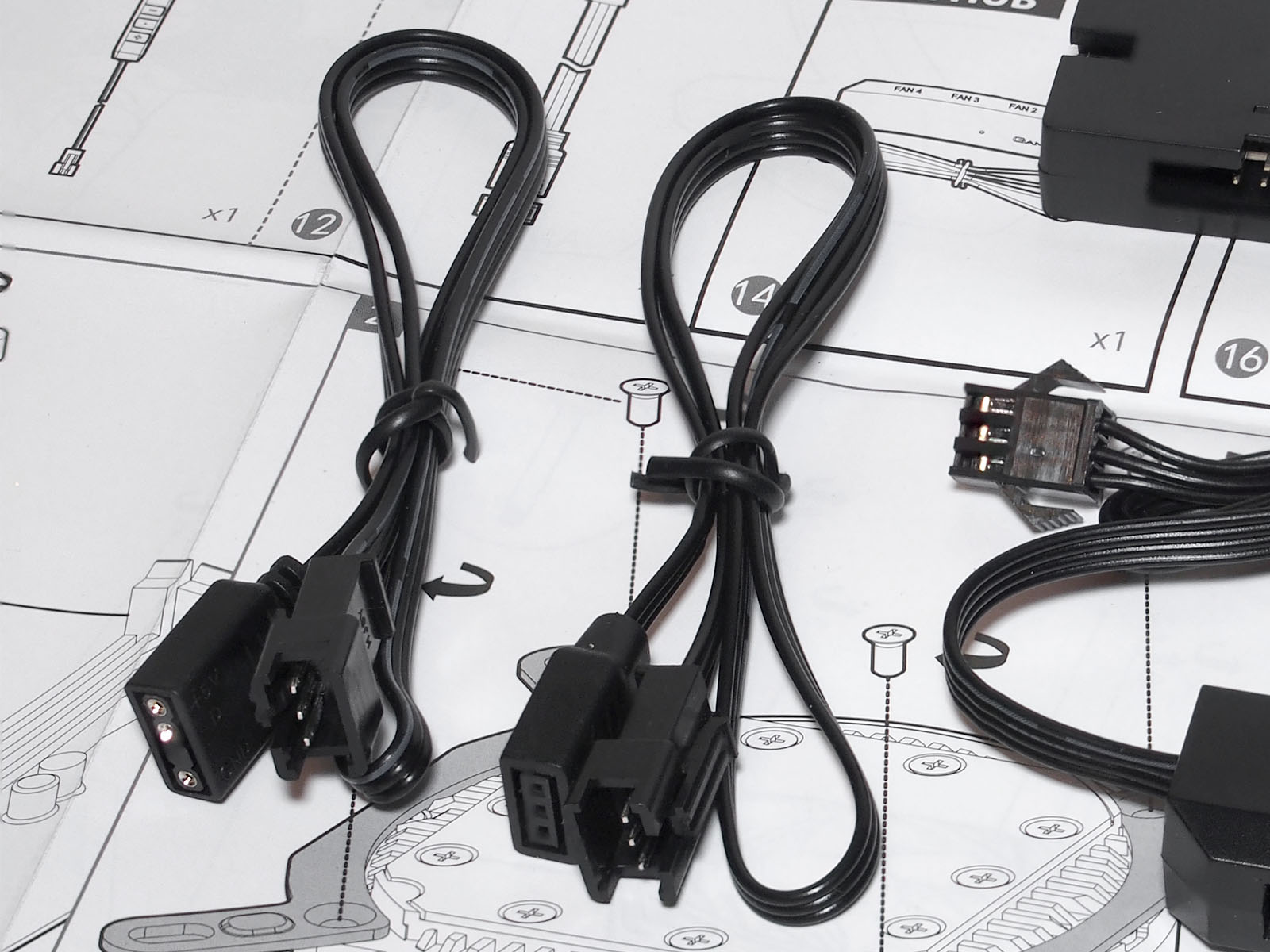

В комплекте вложены два кабеля по 37 см для прямого подключения с распиновкой +5V-D-GND или V-D-G. Таким образом обеспечивается совместимость с распространенными технологиями управления подсветкой от разных производителей материнских плат: ASRock RGB LED Utility, ASUS Aura Sync, GIGABYTE RGB Fusion, MSI Mystic Light Sync. Важно учитывать, что ARGB-подсветка несовместима по питанию со "старыми" RGB-вариантам, так как использует напряжение +5 В, а не +12 В.

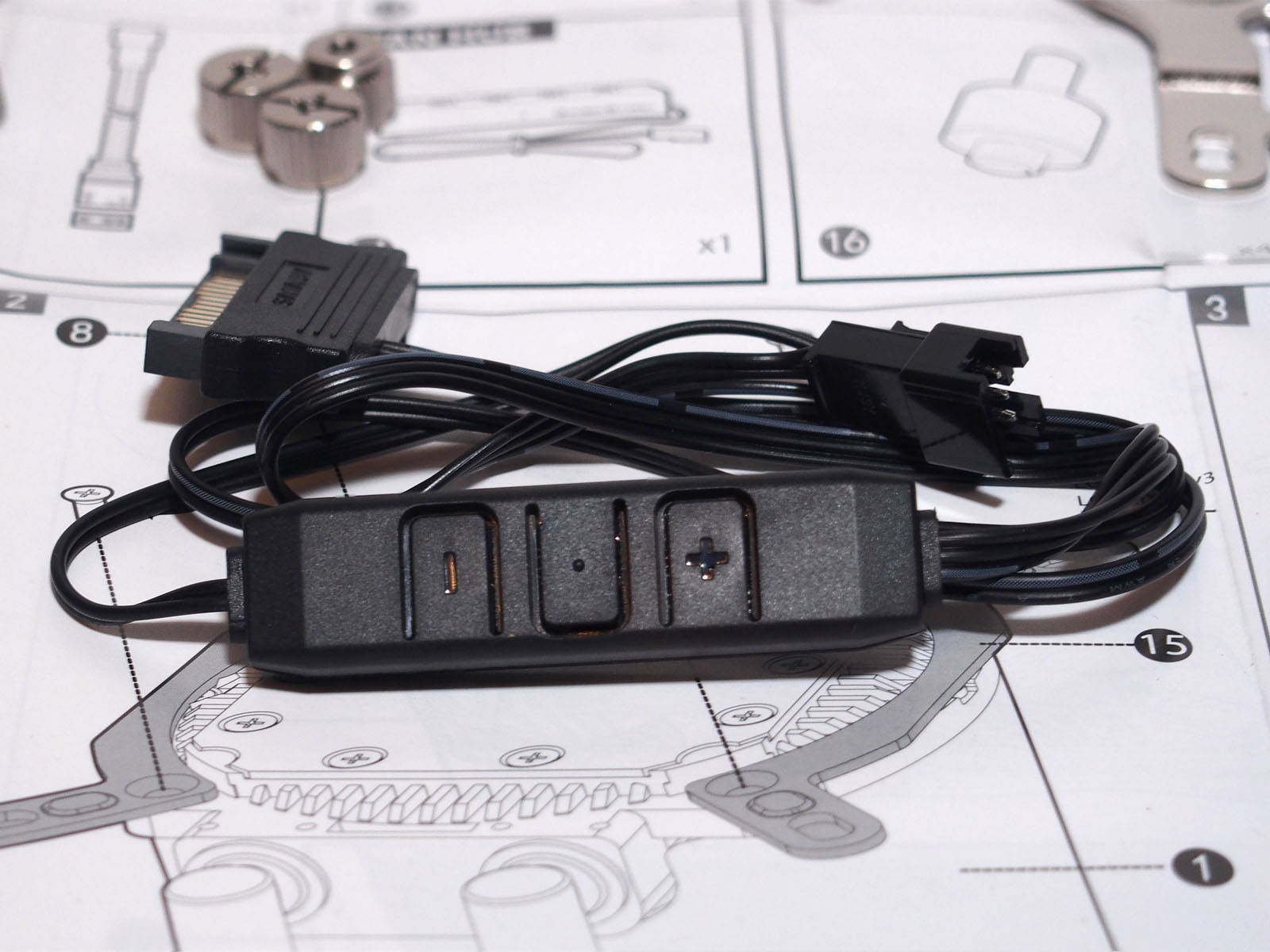

В сборках без разъемов управления адресуемыми светодиодами подключение осуществляется комплектным контроллером, выполненным в виде маленького (54 x 14 x 7 мм) пульта управления с питанием от SATA-разъема. Длина его проводов: 40 см - до вентиляторов, 17 см - до штекера питания. Для переключения эффектов используется три кнопки: «+» и «-» - смена эффекта, «*» - изменение его скорости.

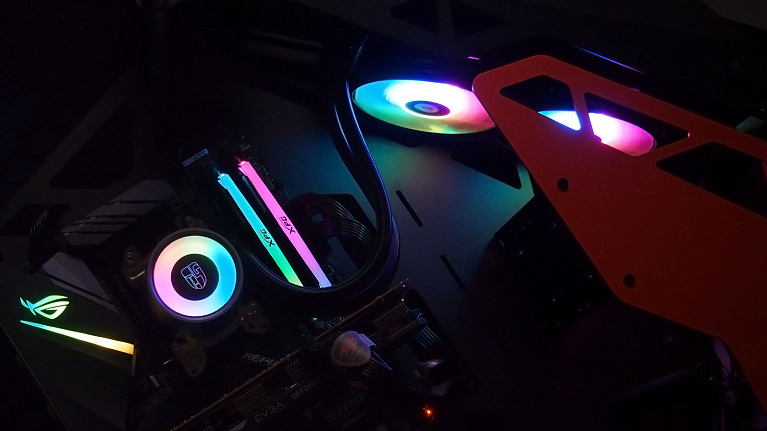

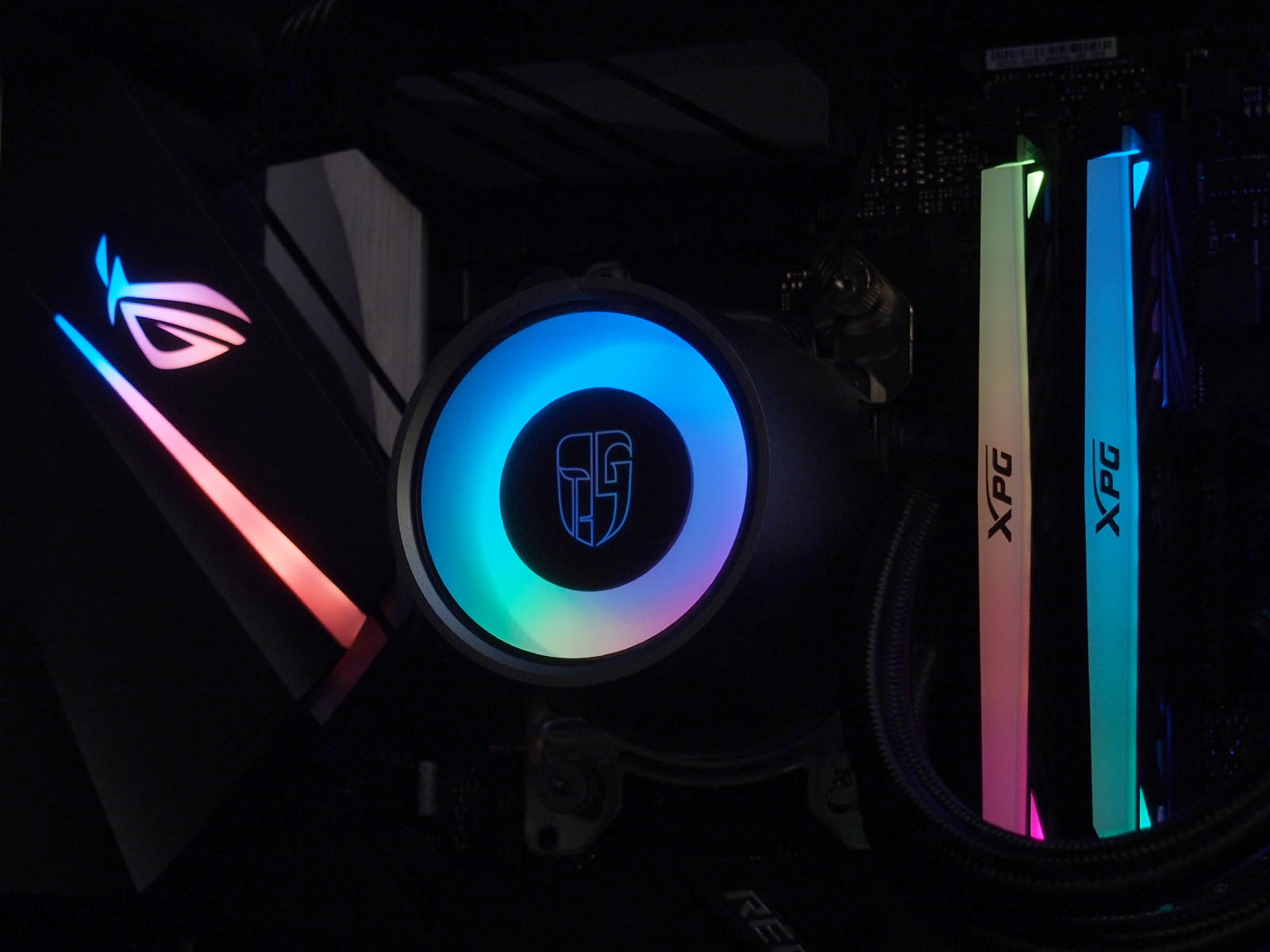

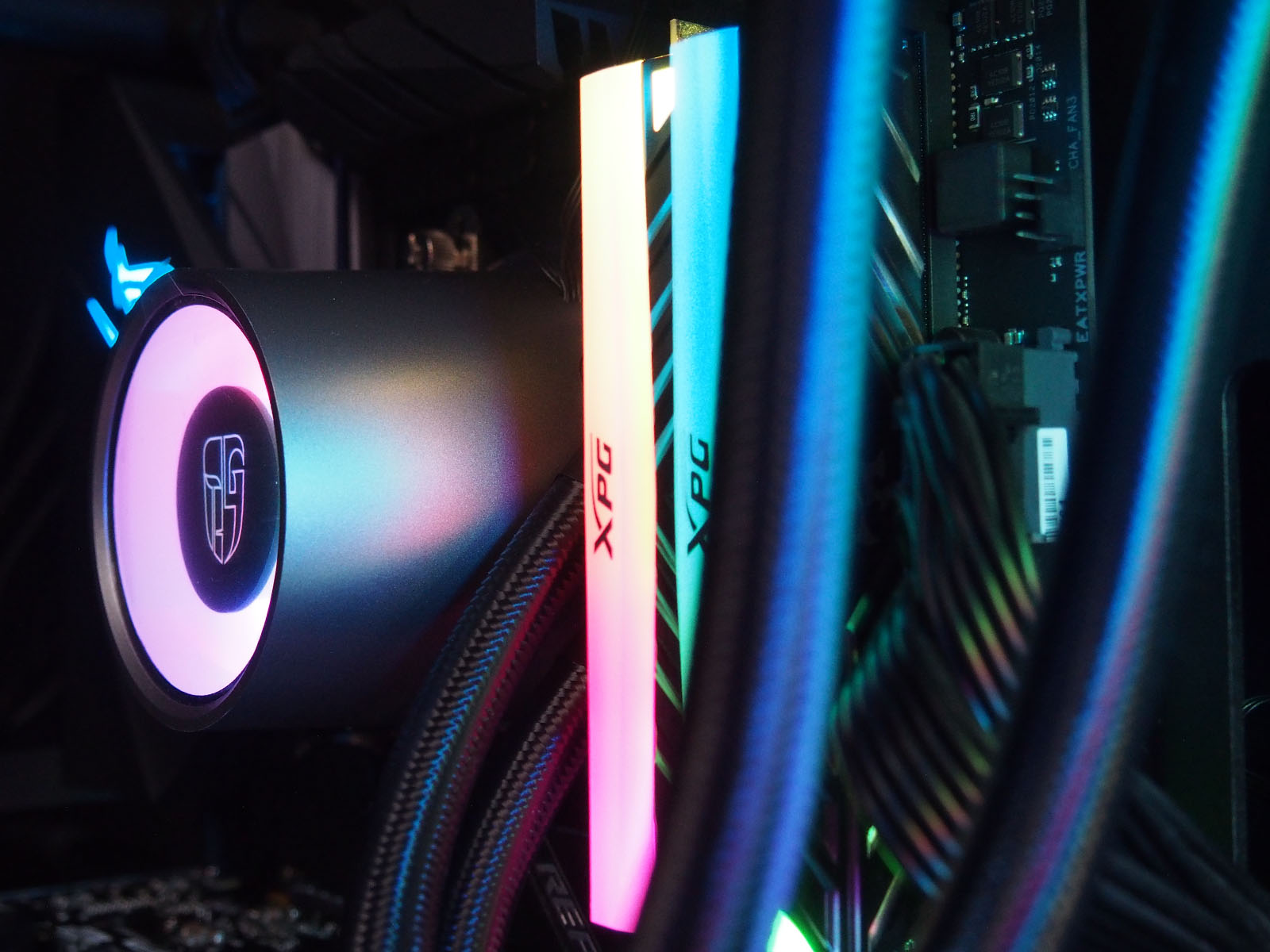

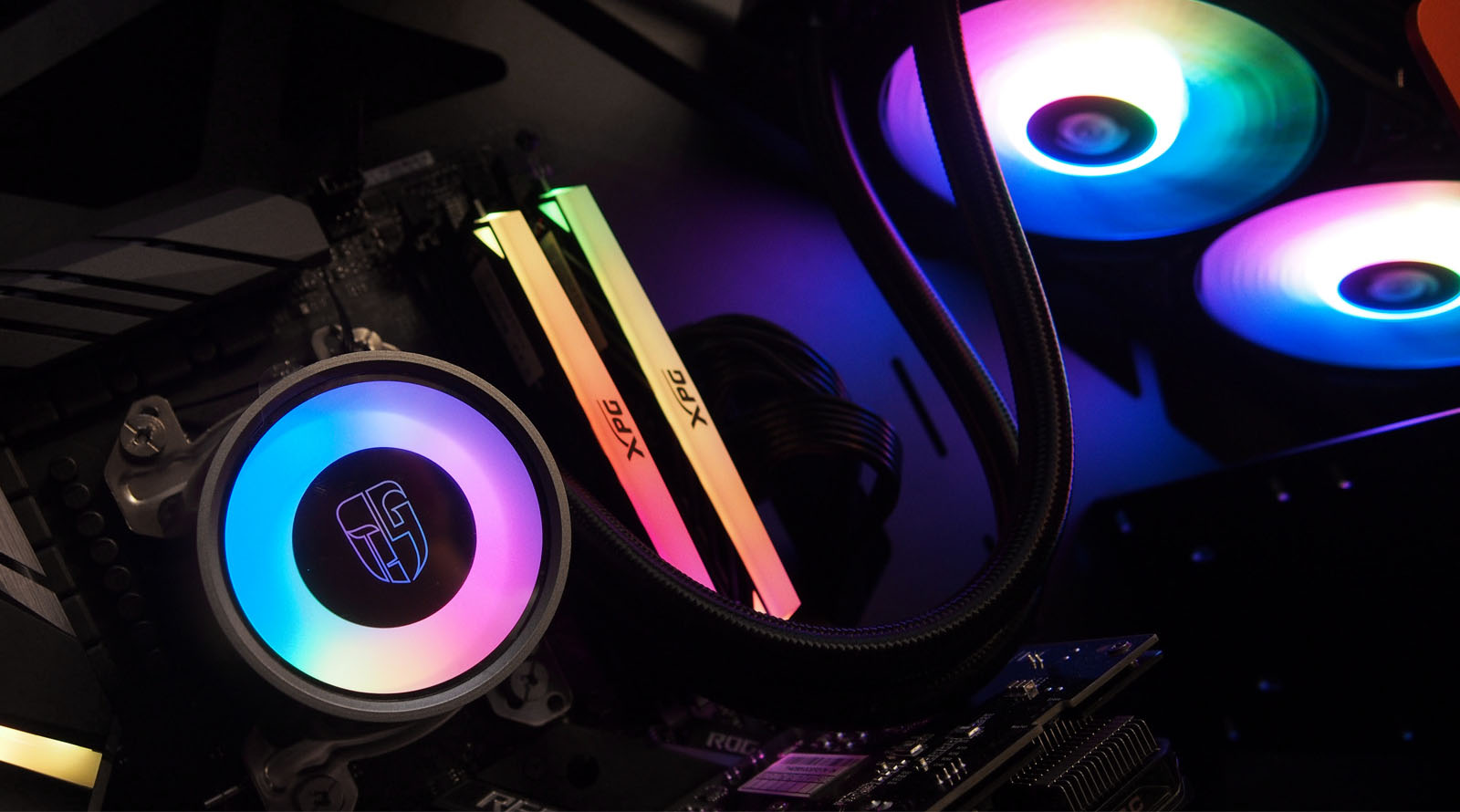

Как в автономном режиме, так и при синхронизации с другими комплектующими, ARGB-подсветка смотрится красиво. Заложенные варианты многоцветных переливов, статических цветов и их переходов гармонично дополняют интерьер современных игровых сборок в корпусах с прозрачными стенками.

Тестирование

Конфигурация тестового стенда

Оценка основания водоблока

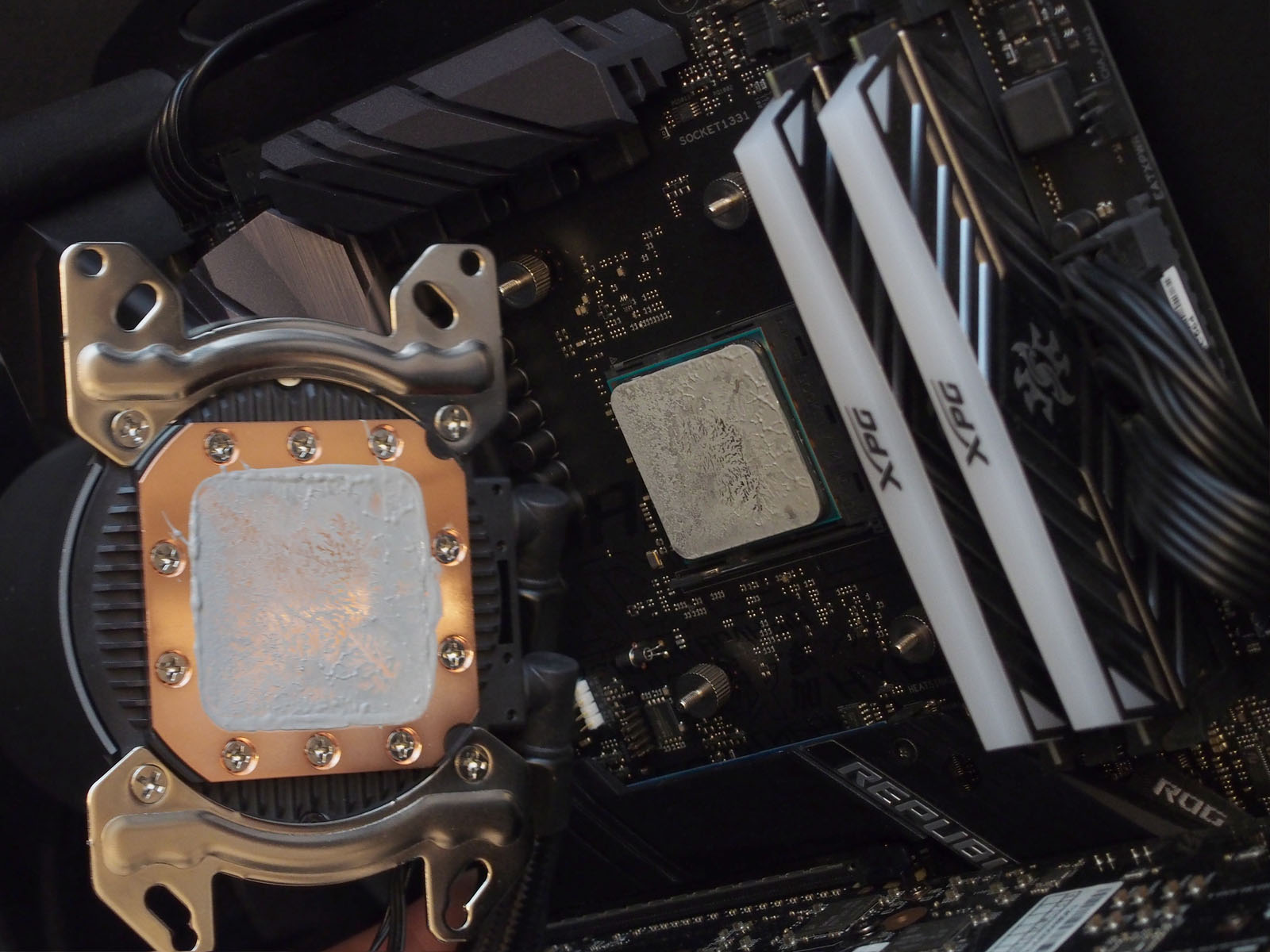

Поверхность медной пластины в основании водоблока, непосредственно контактирующая с теплораспределительной крышкой процессора, выровнена неидеально, но без сильных придирок пятно контакта нормальное.

Скорость и шум вентиляторов

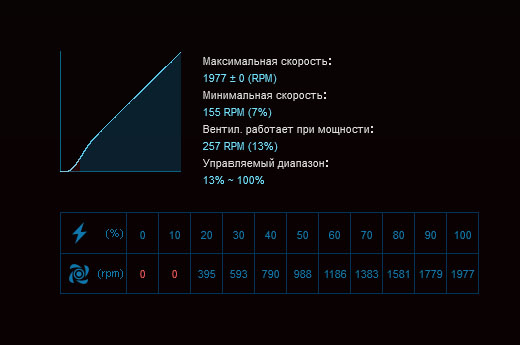

Измеренный с помощью программы ASUS Fan Xpert 4 диапазон рабочих оборотов вентиляторов совпал с заявленным производителем. Нижний порог стабильного старта - около 600 оборотов в минуту, несмотря на "измеренные" в софте 395 и заявленные производителем 500 оборотов в минуту.

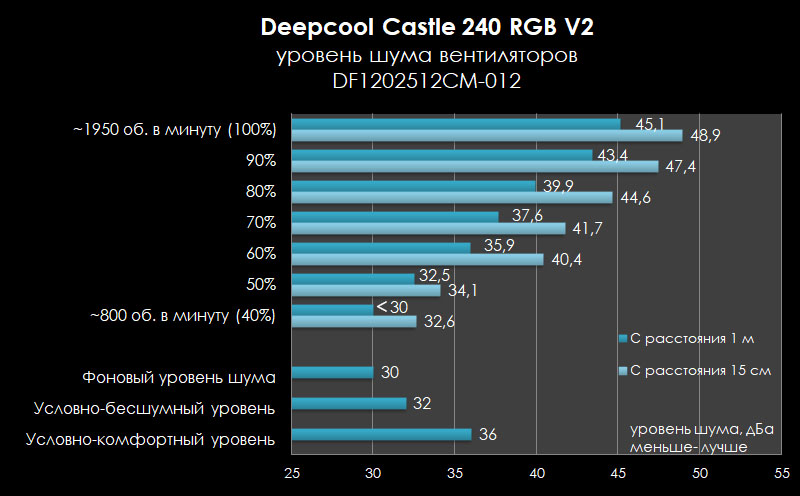

Комфортный для восприятия на слух минимум (с учётом размещения системного блока на столе в ближнем поле и особенностями ШИМ-регулирования на разъемах материнской платы ASUS Strix X470-F Gaming) - около 700-800 оборотов в минуту. До 1200 оборотов в минуту вентиляторы работают тихо. Выше уровень шума заметно возрастает и на максимальной скорости около 2000 оборотов выделяется даже на фоне видеокарты с воздушным охлаждением. Несмотря на одинаковую модель вентиляторов с первой версией Castle 240, у тестового экземпляра Castle 240 V2 вентиляторы работали на пару дБА громче. Но это с оговоркой о замерах в неподготовленном акустически помещении.

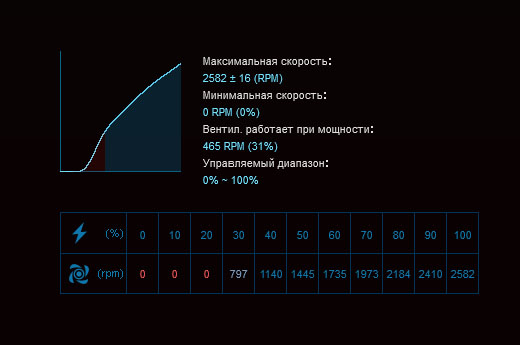

Скорость и шум помпы

Помпа даже на максимальной скорости работает тихо. Пик составил ниже 30 дБА на 2582 оборотах в минуту, а при скорости менее 2000 оборотов в минуту её можно считать условно-бесшумной.

Стресс-тестирование

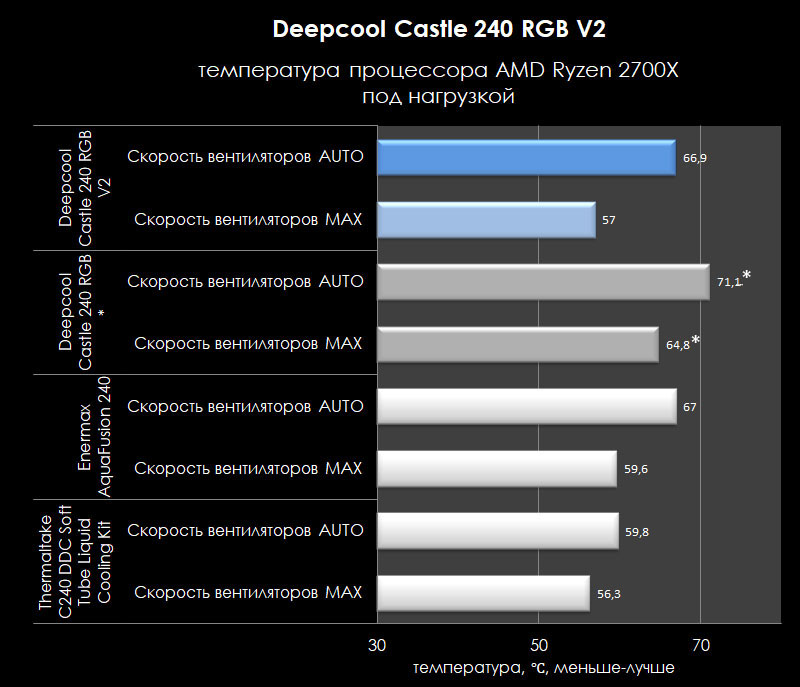

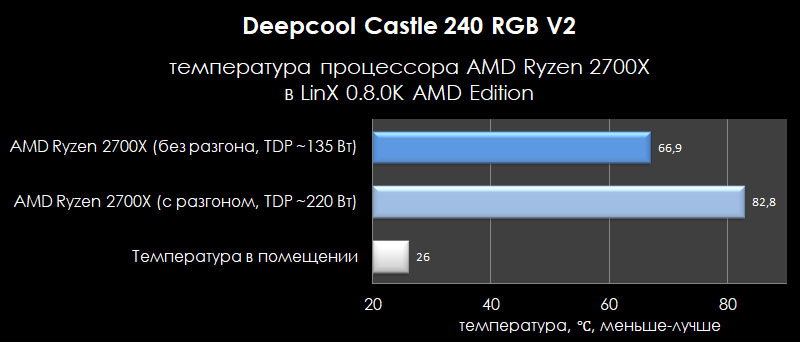

На этом же тестовом стенде ранее было протестировано еще несколько жидкостных систем. На их фоне производительность Deepcool Castle 240 RGB V2 смотрится хорошо. При TDP процессора в районе 135 Вт максимальная температура AMD Ryzen 2700X не превысила 67 ºC при PWM-режиме работы вентиляторов и оставалась в пределах 57 градусов при максимальной скорости вентиляторов и помпы.

Примечание: На диаграмме также приведены результаты Deepcool Castle 240 RGB первой версии, но с пометкой "*". Это связано с тем, что её тестирование осуществлялось ранее с тем же экземпляром процессора, но на другой материнской плате - ASUS Prime X470-Pro, поэтому носит лишь уведомительный характер.

Несмотря на отсутствие в спецификации Deepcool Castle 240 RGB V2 цифр TDP процессоров, на которые она рассчитана, можно говорить, что это значение сопоставимо с указанным у первой версии устройства - 250 Вт.

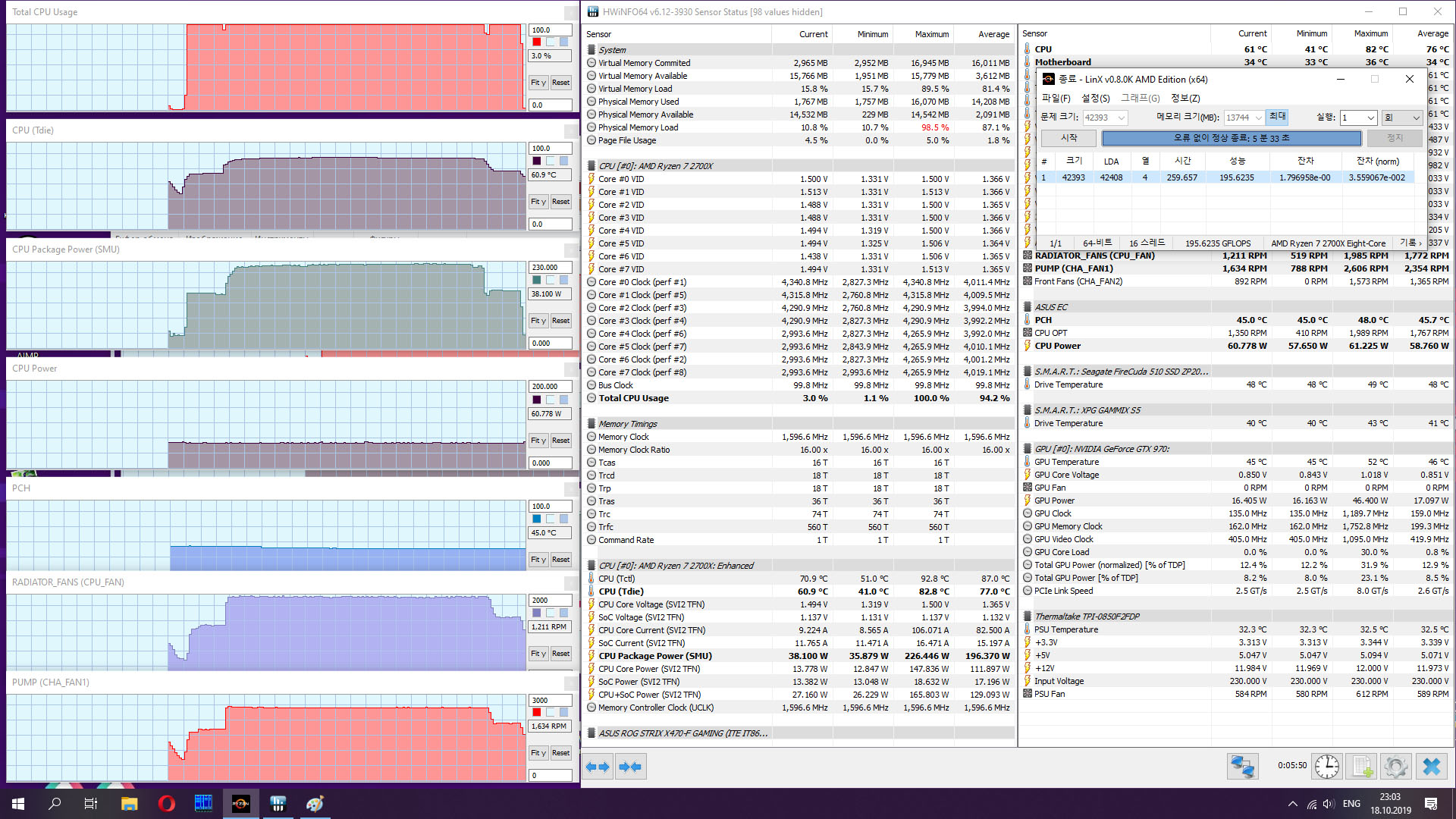

По крайней мере при разгоне AMD Ryzen 7 2700X с целью получить потребление порядка CPU Package Power (SMU)=230 Вт температура процессора в LinX 0.8.0K AMD Edition (x64) не превысила 82,8 ºC.

Заключение

Deepcool Castle 240 RGB V2 - достойное обновление популярной и доступной системы охлаждения центральных процессоров. Жидкостный контур, не требующий обслуживания, сохранил высокую эффективность и обзавелся патентованной системой защиты от избыточного давления и снижения риска протечки жидкости "The Anti-leak Tech". Одной фобией у противников СЖО должно стать меньше. Универсальный набор креплений для всех распространенных сокетов последних лет от AMD и Intel по-прежнему позволяет не только использовать СЖО в новой сборке, но и сделать ARGB-апгрейд настольным компьютерам, которым уже далеко не один год. Ведь иммерсивная подсветка водоблока и мягкое естественное свечение лопастей вентиляторов порой по-настоящему завораживают своими эффектами. В минусы отнесем заметный шум вентиляторов на максимальных оборотах, который совсем не укладывается в заявленные 30 дБА. Но с ним бороться придётся только в случае очень горячего процессора или серьезного разгона, а для таких целей обычно присматривают контуры 360-мм аналогов.

Преимущества Deepcool Castle 240 RGB V2:

• Красивая подсветка водоблока и вентиляторов;
• Высокая эффективность;
• Защита от протечек The Anti-leak Tech;
• Поддержка сокетов всех актуальных desktop-платформ AMD и Intel, в том числе TR4 для Threadripper;
• Термопаста уже нанесена на основание;
• Совместимость с разными системами управляемой подсветки (ASRock RGB LED Utility, ASUS Aura Sync, GIGABYTE RGB Fusion, MSI Mystic Light Sync);
• Пульт управления ARGB-эффектами в комплекте;
• Комфортный уровень шума под нагрузкой при скорости вентиляторов до 1250 об./минуту.

Недостатки:

• Нет запасного тюбика с термопастой в комплекте;
• На максимальной скорости вентиляторы заметно шумят.
