Обзор и тест Deepcool Castle 240 RGB

Интересно наблюдать, как постепенно эволюционирует RGB-подсветка в компьютерных комплектующих. От простеньких однотонных неуправляемых светодиодов постепенно произошел переход к управляемым вариантам, а теперь основным трендом стали адресныеRGB-ленты. Таким образом, подсветка стала настраиваемой точечно вплоть до отдельных светодиодов, создающих равномерный приятный световой поток. Если же говорить о необслуживаемых системах жидкостного охлаждения, то по-большому счету их внешняя кастомизация достаточно сильно ограничена, а эффективность контуров охлаждения давно подошла к практическому максимуму эффективности. Все изменения в новинках, как правило, сводятся лишь к отличиям в реализации подсветки комплектных вентиляторов и декоративной части водоблоков. Но даже в этих нюансах отставать от мейнстрим-тенденций нельзя, поэтому компания Deepcool пополнила модельный ряд необслуживаемых систем жидкостного охлаждения новинками серии Castle с приятным равномерным «мягким» свечением.

Технические характеристики

На старте выпущено две модели в популярных и востребованных двухвентиляторных форматах 240 и 280 мм. В нашем случае на тестирование поступила модель Deepcool Castle 240 RGB.

Общая информация:

  • Модель: Deepcool GAMERSTORM Castle 240 RGB;
  • Модель по классификации производителя: DP-GS-H12L-CSL240RGB;
  • TDP: 250 Вт (AMD), 165 Вт (Intel);
  • Размеры радиатора (Д/Ш/В): 274 мм x 120 мм x 25 мм;
  • Материал радиатора: алюминий;
  • Длина соединительных трубок: 310 ± 5 мм;
  • Диаметр трубок: внешний - 12 мм;
  • Материал основания водоблока: медь;
  • Вес: 1318 ± 10г.

Совместимость с платформами:

  • Intel: LGA 2066 / LGA 2011-v3 / LGA 2011 / LGA 1366 / LGA 1151 v2/ LGA 1151 / LGA 1150 / LGA 1156 / LGA 1155;
  • AMD: TR4 / AM4 / AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1;

Вентилятор:

  • Размеры: 120 х 120 х 25 мм;
  • Скорость вращения крыльчатки: 500 - 1800 ±10% оборотов в минуту;
  • Воздушный поток: 69,34CFM;
  • Воздушное давление: 2,42 мм H2O;
  • Расчетный срок службы: 40000 часов;
  • Уровень шума: 17,8 - 38 дБА;
  • Коннектор: 4-pin;
  • Тип подшипника: гидродинамический;
  • Номинальное напряжение: 12 В;
  • Номинальный ток: 0,17 А ±10%;
  • Энергопотребление: 2,04 Вт.

Помпа:

  • Размеры помпы (Д/Ш/В): 91 мм x 79 мм x 71 мм;
  • Скорость работы помпы: 2550 ± 10 % оборотов в минуту;
  • Производительность: н/з;
  • Коннектор: 3-pin;
  • Рабочее напряжение помпы: 10,8 – 13,2 В;
  • Номинальное напряжение: 12 В;
  • Номинальный ток: 0,21 А;
  • Энергопотребление: 2,52 Вт;
  • Расчетный срок службы: 120000 часов.

Подсветка:

  • Тип: Addressable RGB LED;
  • Номинальный ток: 0,48 А ± 10 %;
  • Номинальная мощность: 2,4 Вт;
  • Коннектор: 3-pin (+5V-D-G);
  • Управление: материнская плата с разъемом 5V ADD-RGB Header.

Официальная страничка продукта: http://www.gamerstorm.com.

Упаковка и комплектация

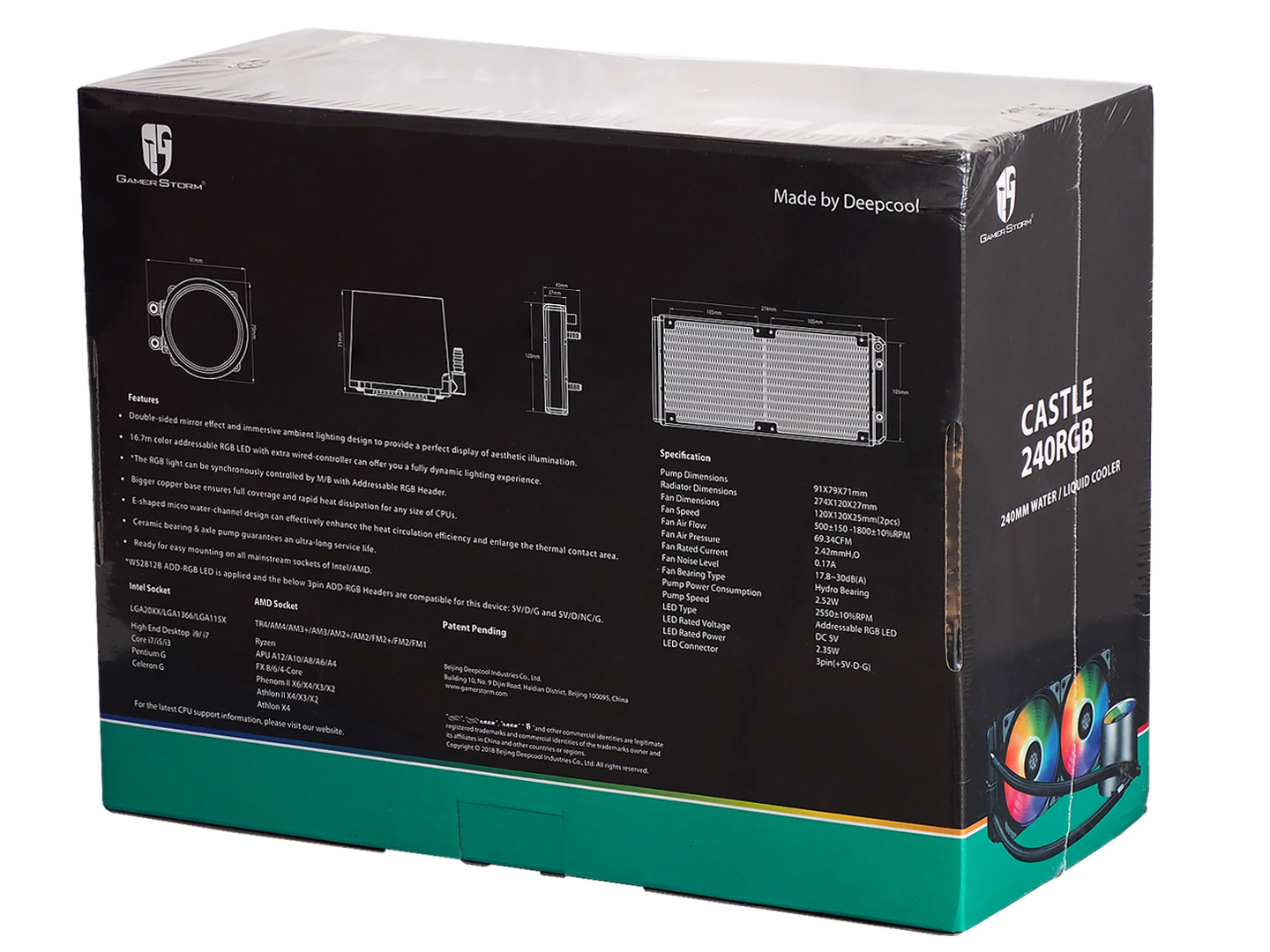

Картонная коробка с системой жидкостного охлаждения Deepcool Castle 240 RGB ничем экстраординарным не выделяется. Классическое исполнение в стиле продукции Deepcoolс черным фоном и зеленым кантом по низу, крупным рекламным изображением подсвеченного водоблока на лицевой части, спецификацией и габаритными размерами отдельных блоков на обратной стороне, а также ненавязчивым упоминанием модели на боковых гранях. Основное внимание покупателя заостряется на ключевых особенностях этой модели: поддержке всех актуальных десктопных сокетов процессоров, наличие пульта управления подсветкой в комплекте, возможности синхронизации подсветки с материнскими платами. К сожалению, сделано это только на английском языке.

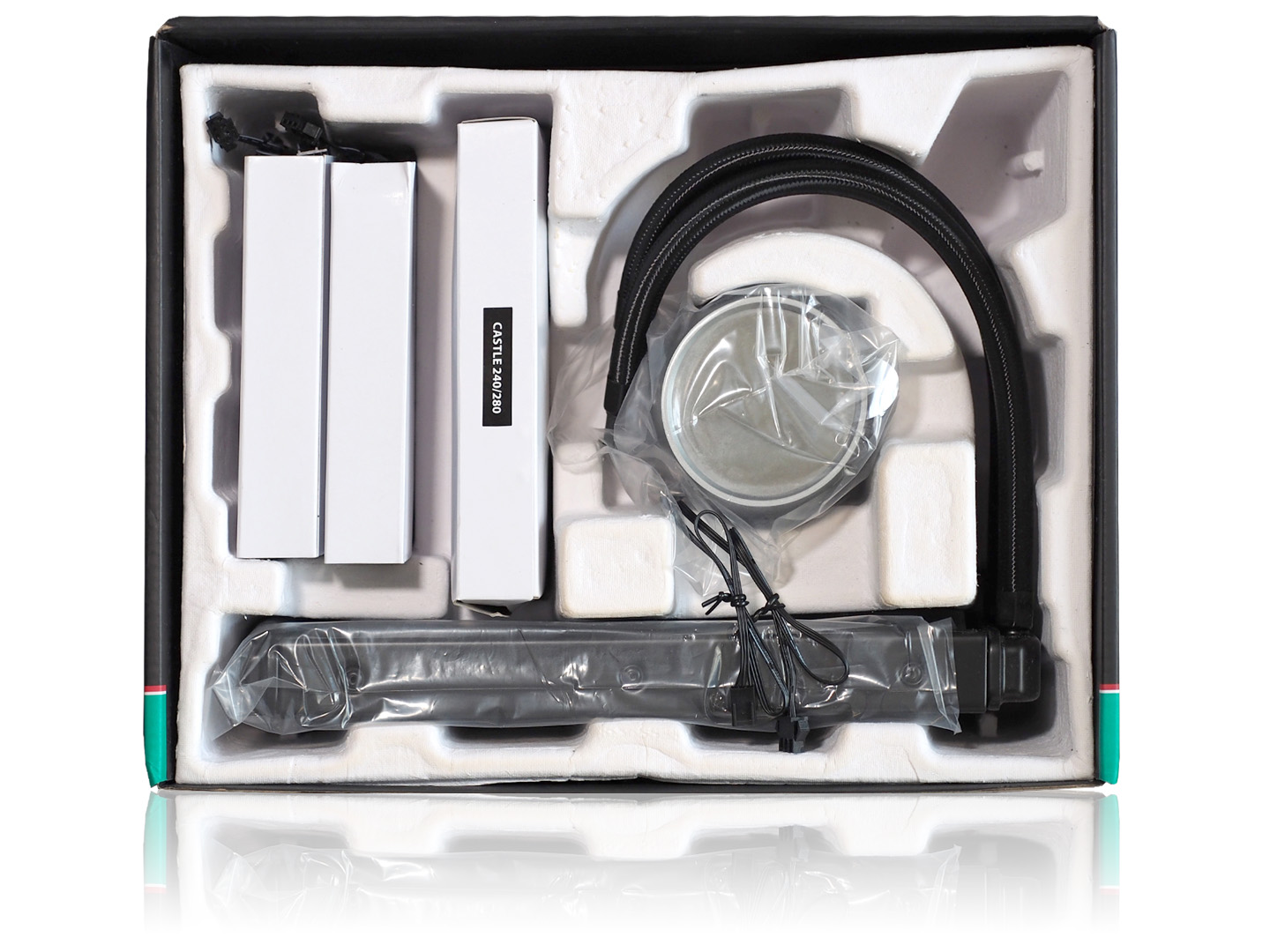

Внутри коробки - дополнительное формованное ложе из переработанного картона для распределения компонентов по отсекам и исключения случайного повреждения во время транспортировки.

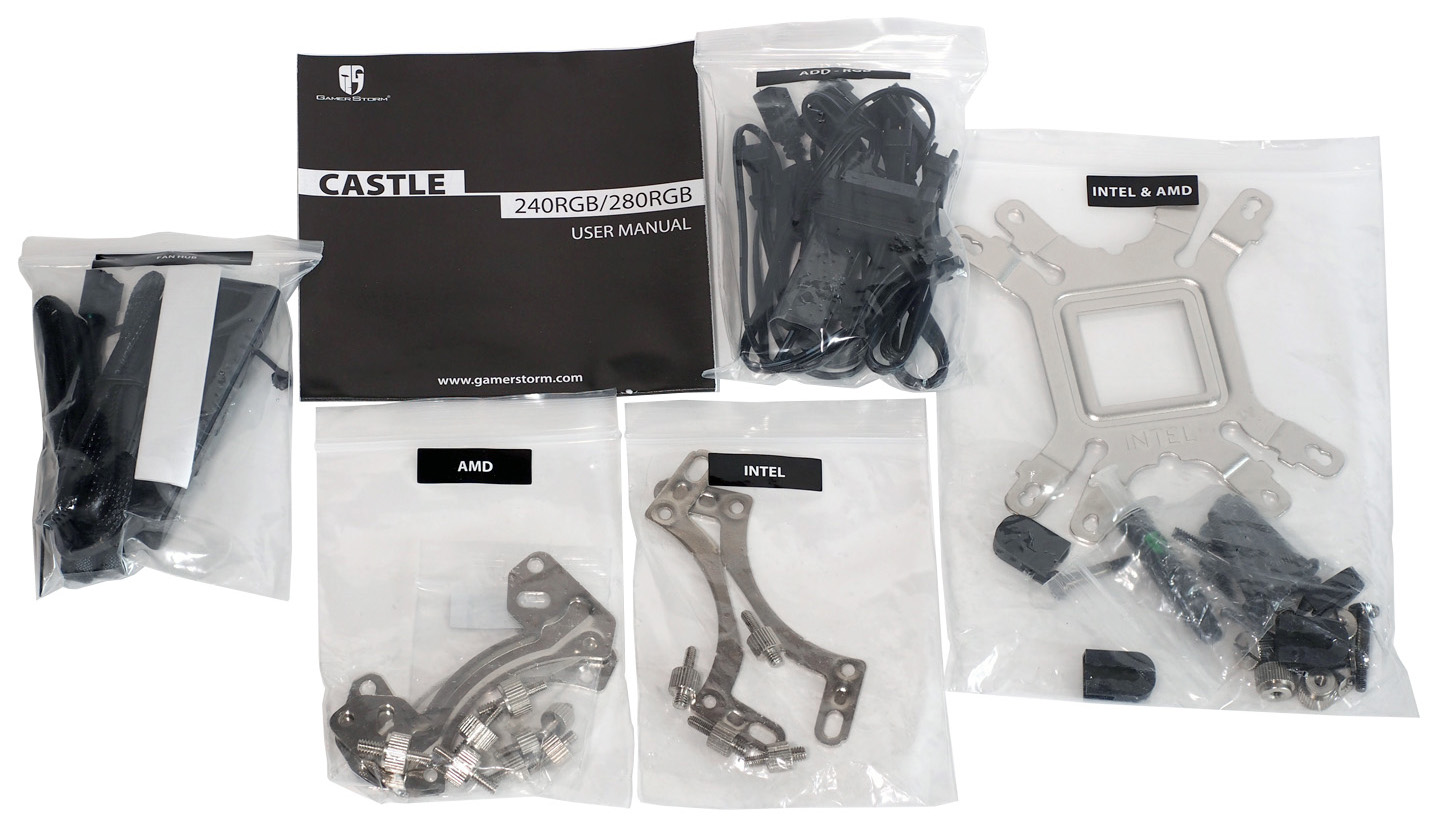

Комплект поставки включает в себя:

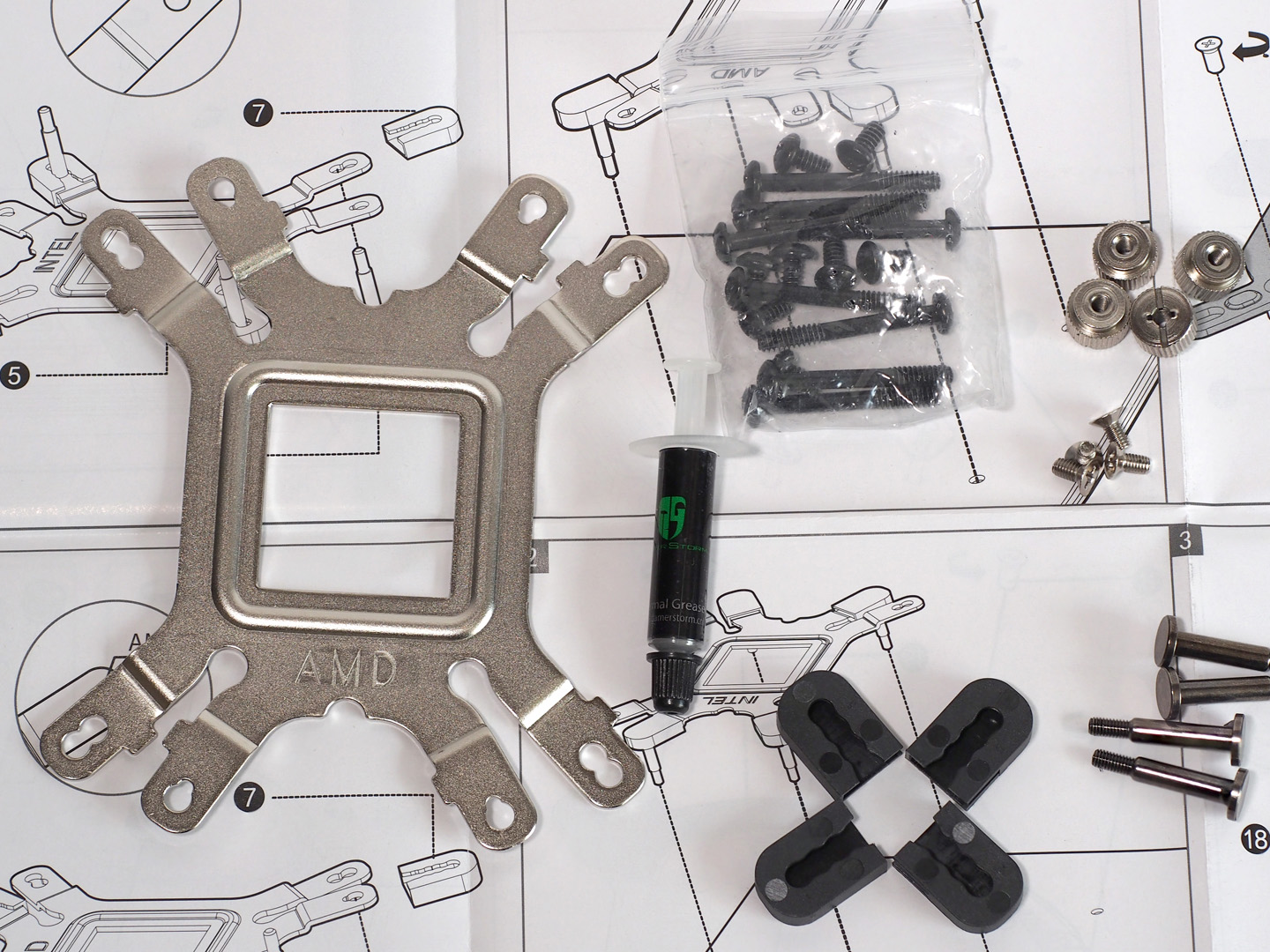

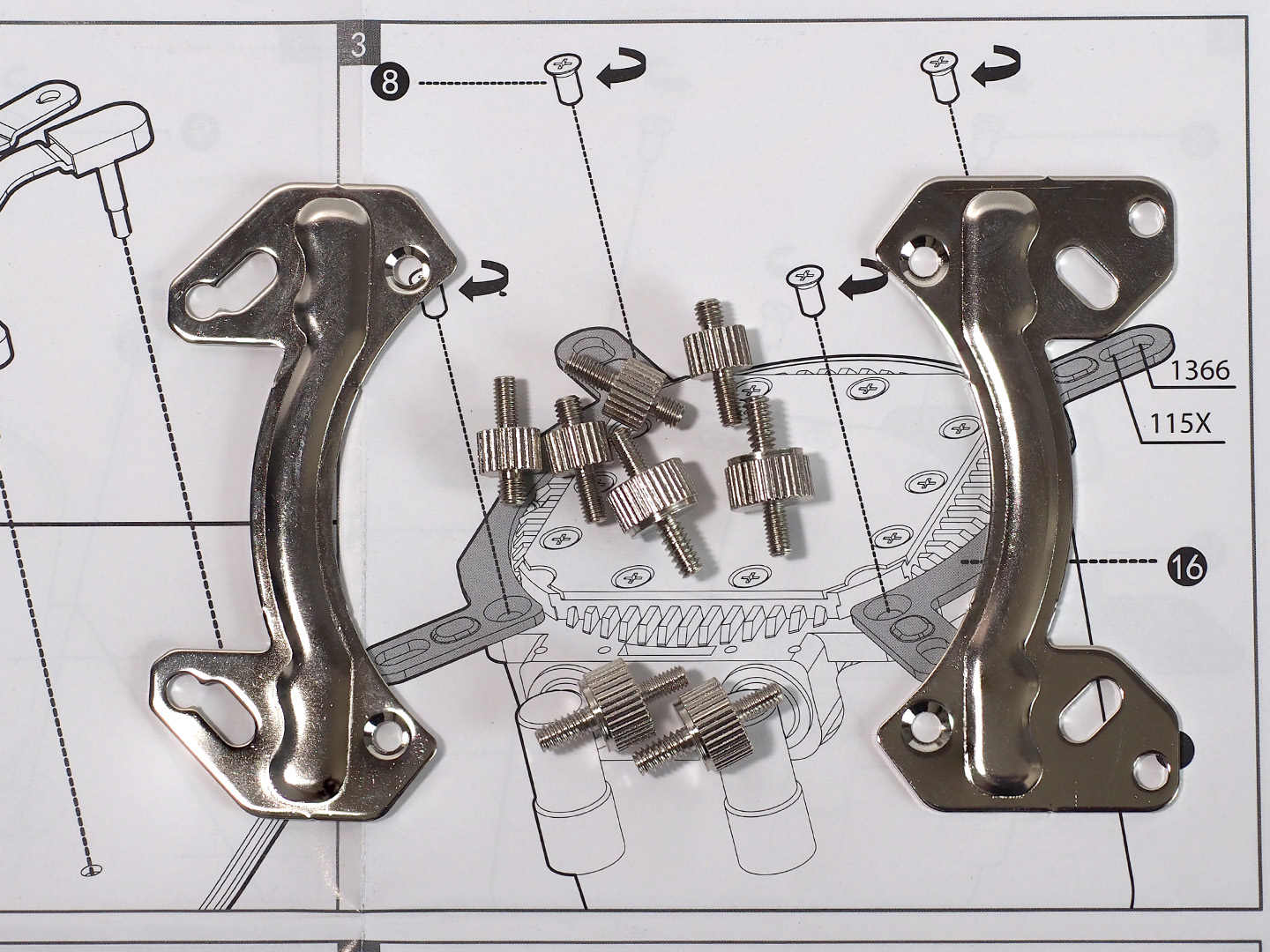

  • Крепления для различных сокетов материнских плат для процессоров Intel;
  • Крепления для различных сокетов материнских плат для процессоров AMD;
  • Универсальная пластина для обратной стороны сокетов;
  • Крепежные винты для радиатора и вентиляторов;
  • Шприц с термопастой;
  • Разветвитель питания для подключения помпы и вентиляторов одним кабелем;
  • Пульт управления подсветкой;

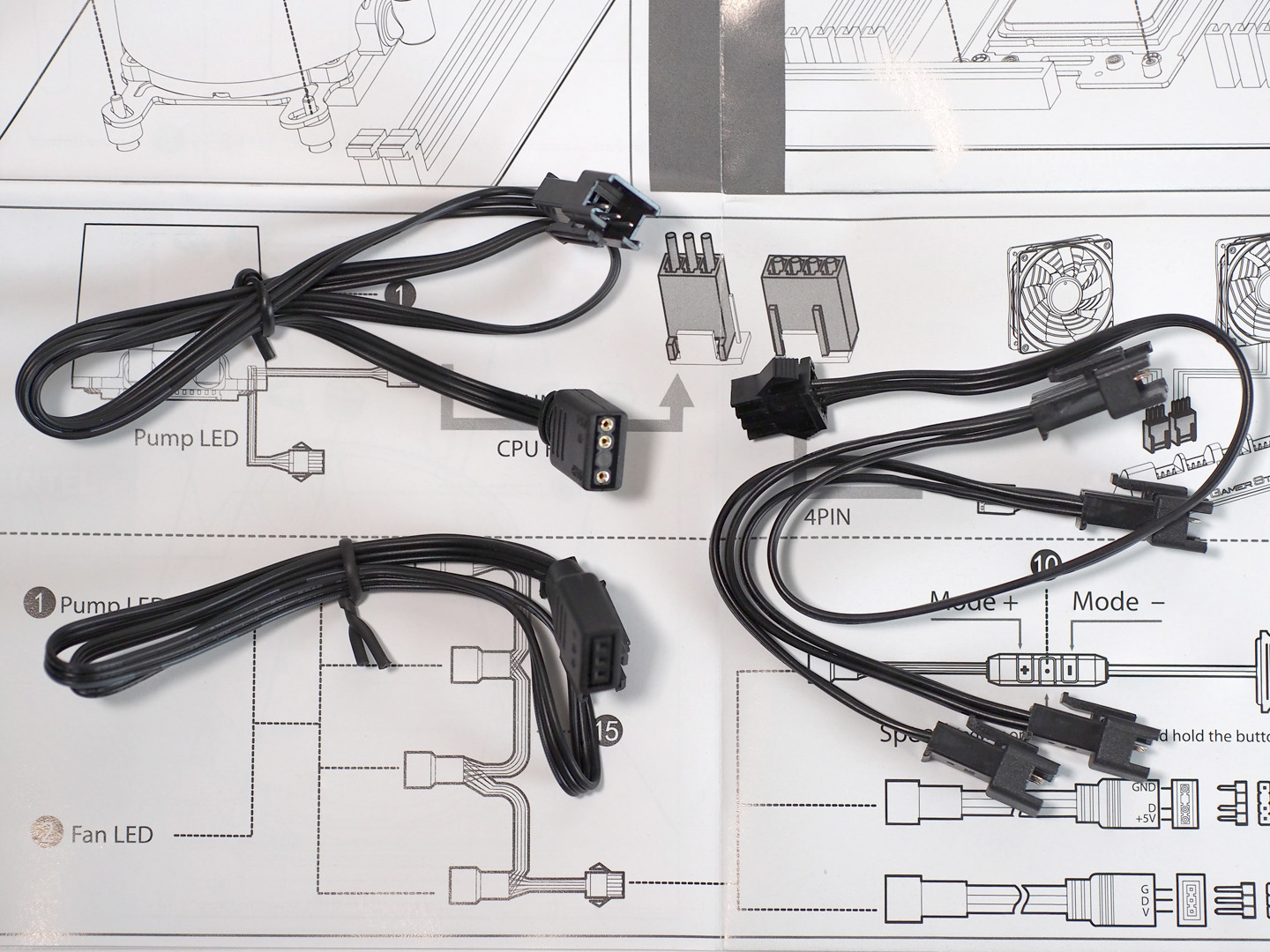

  • Разветвитель для подключения подсветки помпы и вентиляторов к пульту;
  • Провода для подключения к четырехконтактным разъемам подсветки на материнской плате;
  • Два вентилятора DF1202512CM-012;
  • Руководство пользователя.



Внешний вид и особенности конструкции

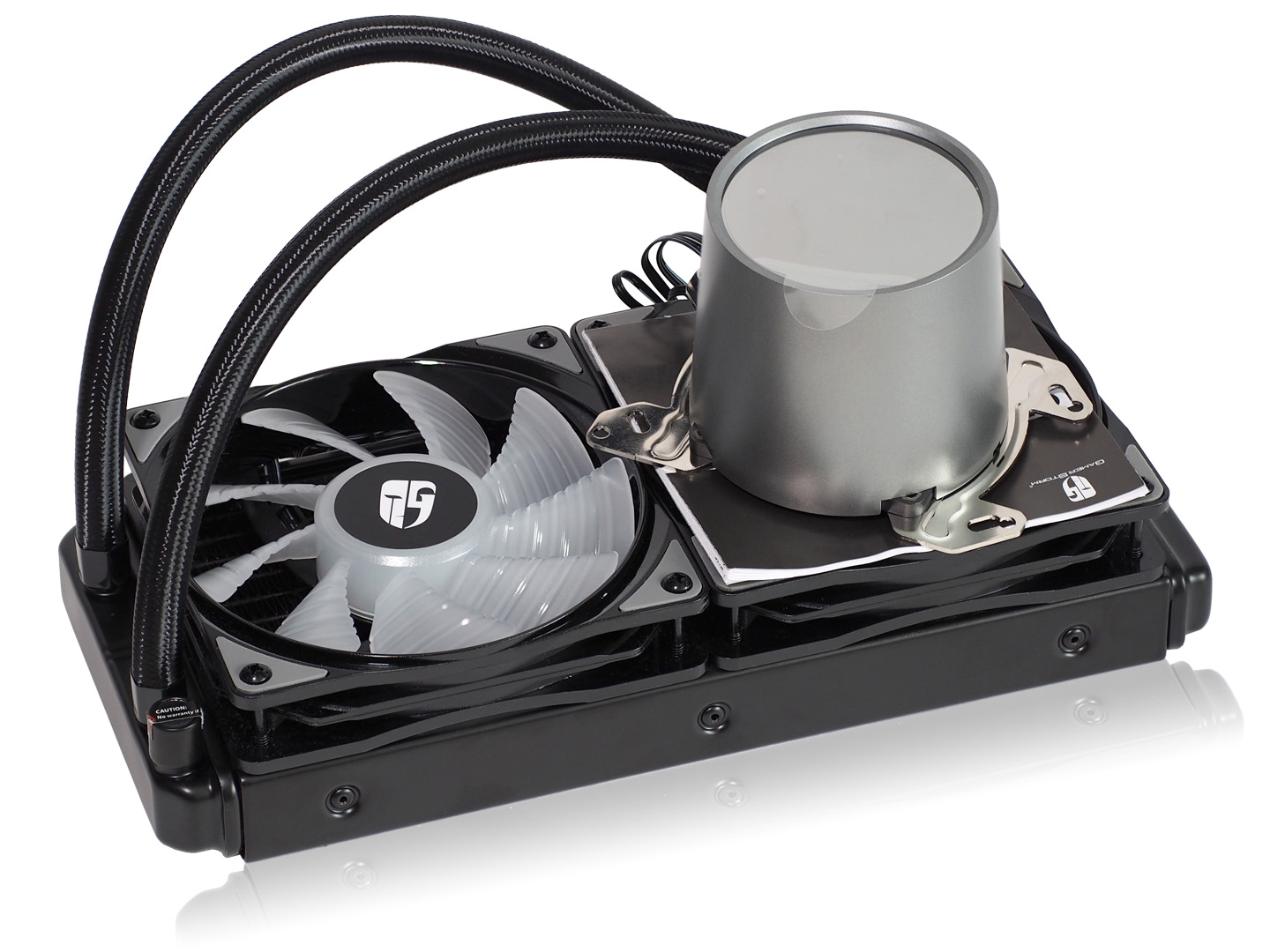

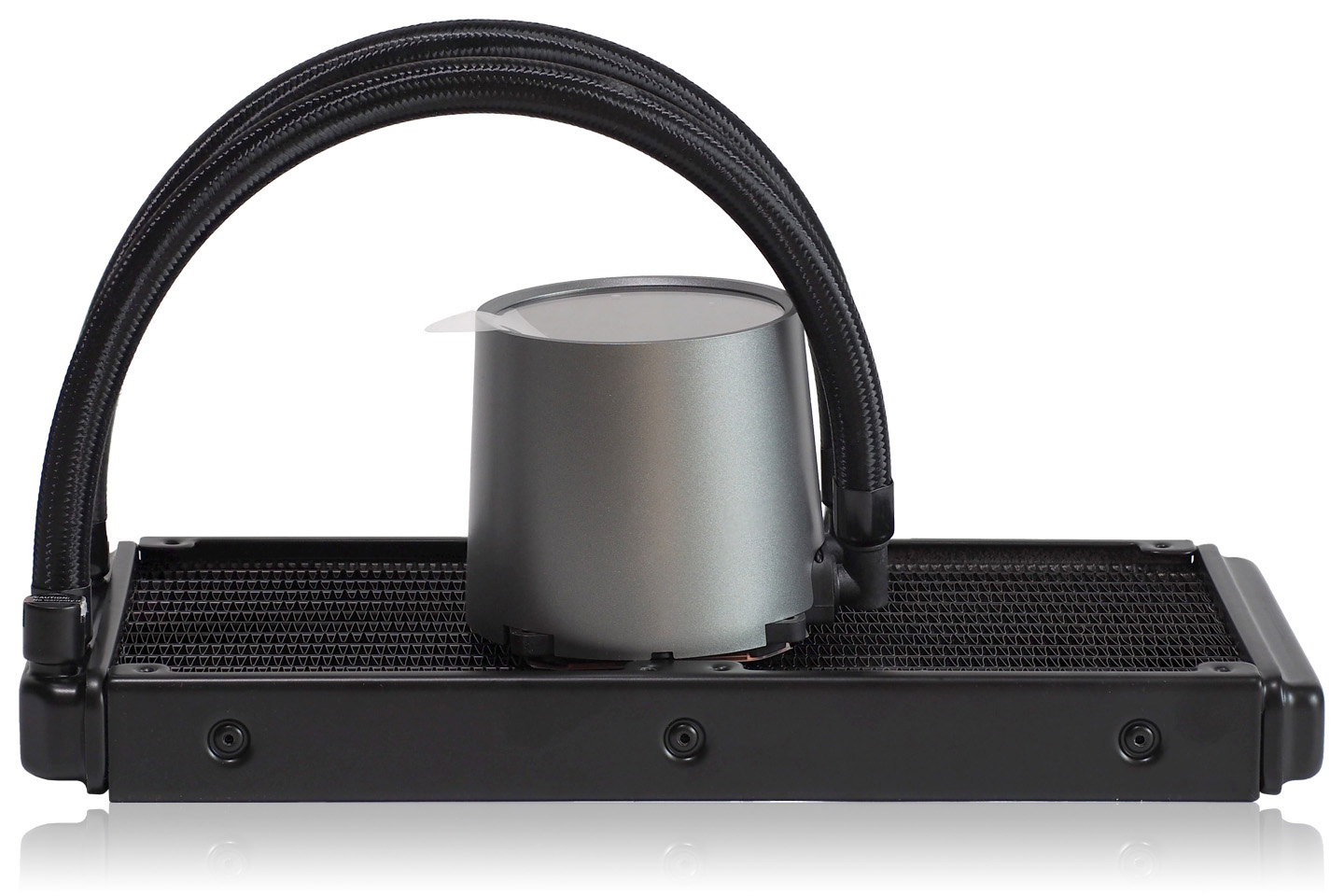

Облик Deepcool Castle 240 RGB заметно выделяется на фоне других моделей необслуживаемых систем жидкостного охлаждения этого производителя только формой водоблока, совмещенного с помпой. В остальном покупателя ждёт классическое и привычное исполнение в виде 240-мм алюминиевого радиатора, соединенного с водоблоком парой гибких шлангов длиной около 30 см и в защитной оплётке.

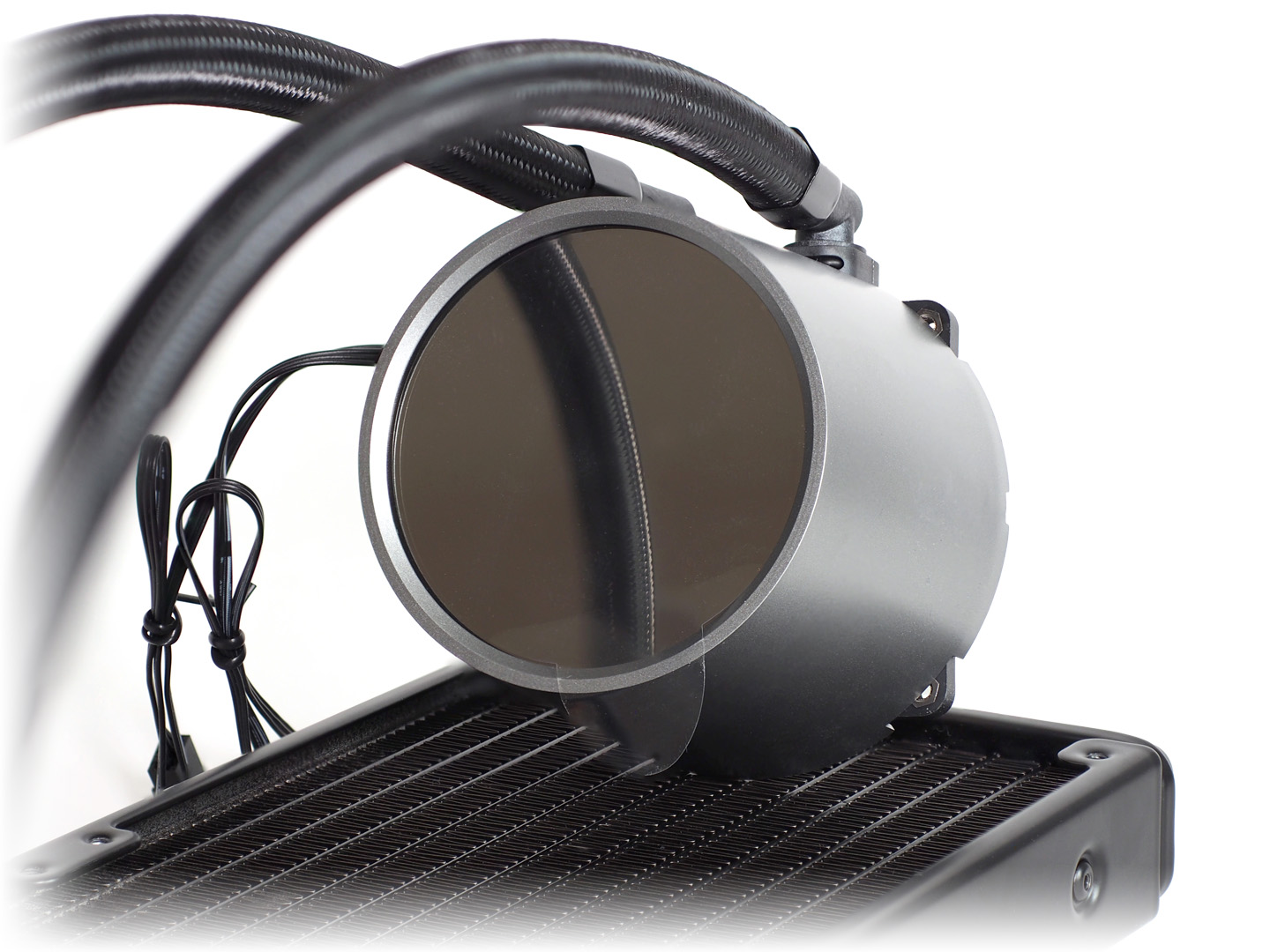

Собственно, именно за непривычную трапецеидальную форму модуля подсветки совмещенного водоблока с помпой, высота которого достигает 71 мм, модель СЖО и получила название Castle. Уж больно очертания напоминают башню какого-нибудь средневекового замка, не хватает разве что имитации амбразур для лучников. Верхняя часть водоблока в выключенном состоянии выглядит как зеркальное полотно.

В конструкции помпы используется подшипник повышенной надежности с керамическим вкладышем, за счет которого производитель смог заявить о 120000 часах наработки на отказ. Это большой запас прочности, фактически речь идет о 14 годах непрерывной работы. Подключение помпы к источнику питания и управления подсветкой идет раздельными кабелями. В первом случае- это трехконтактный тридцатисантиметровый, во втором – четырехконтактный сорокасантиметровый «хвостик». Скорость ротора помпы во время работы достигает 2550 оборотов в секунду с допуском в 10%.

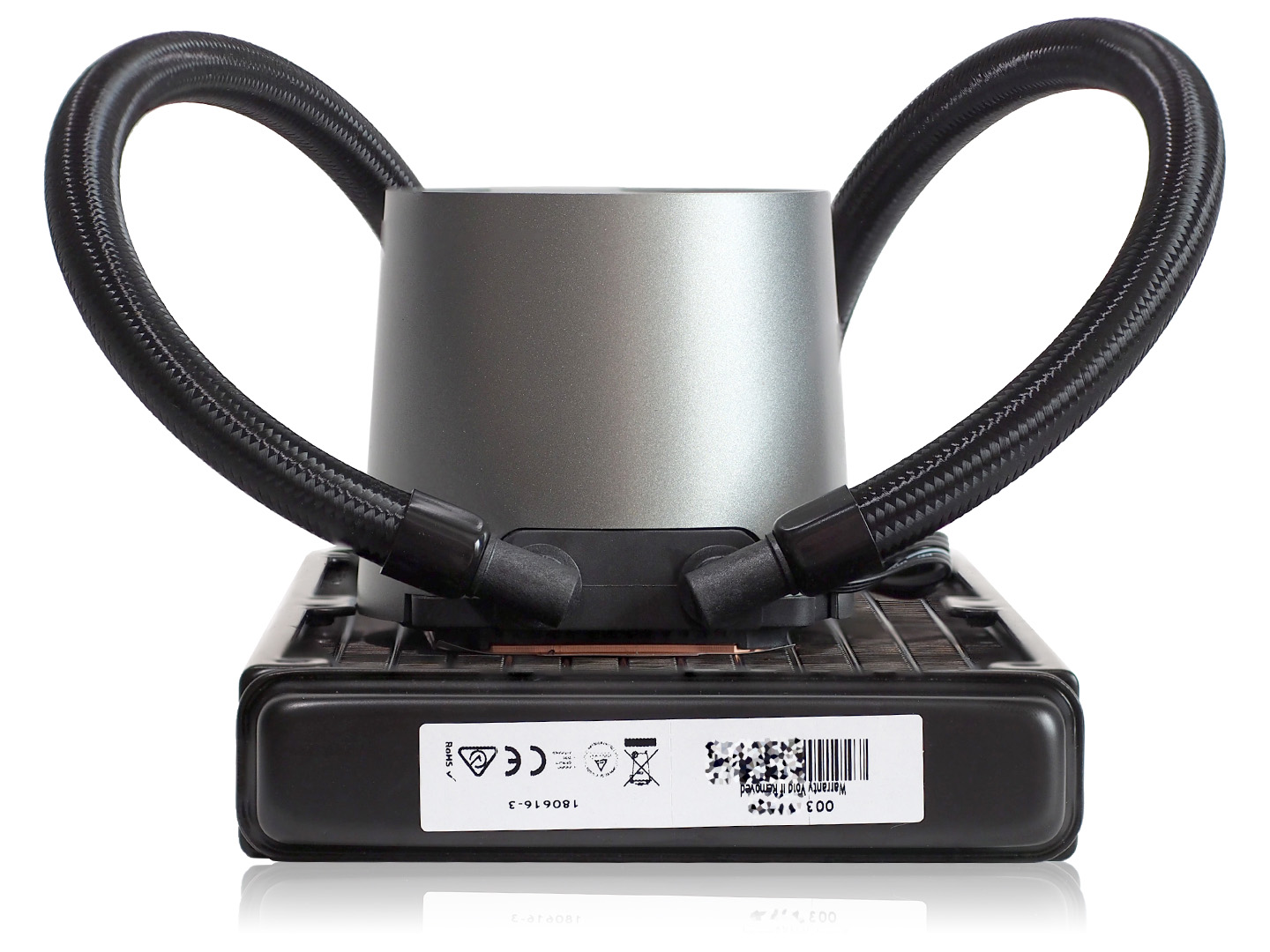

Фитинги на входном и выходном шлангах - поворотные, что существенно упрощает монтаж и снижает нагрузку на этот соединительный узел. Шланги опрессованы металлическими кольцами.

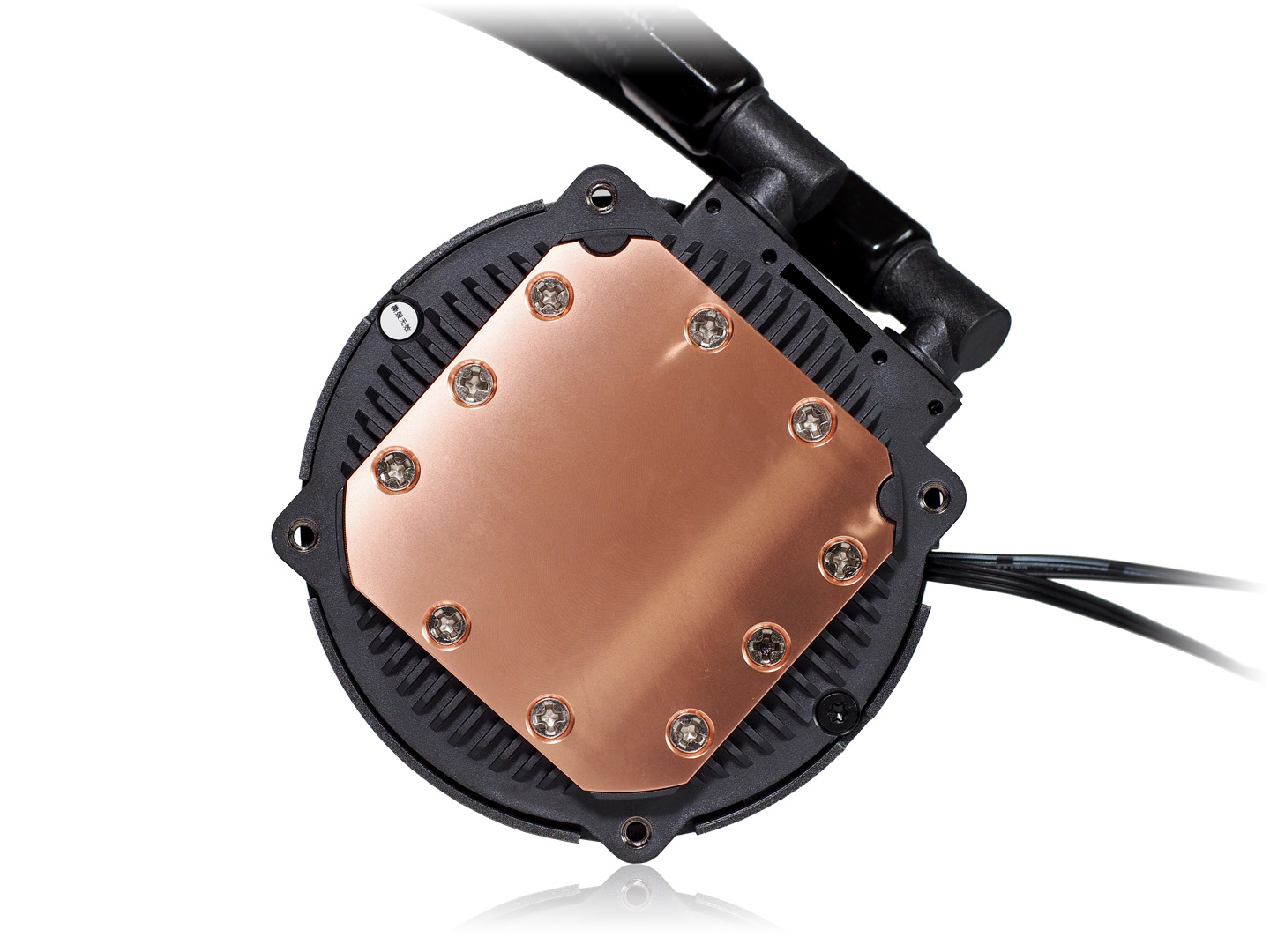

В основании водоблока медная пластина с довольно крупными габаритами – 56 х 56 мм, что обусловлено поддержкой процессоров AMD Threadripper с крупными теплораспределительными крышками. Владельцы комплектующих с сокетом TR4 будут рады этому факту. Крепление основания к водоблоку выполнено двенадцатью винтами со шлицем под обычную PH («крестовую) отвертку. Поверхность ровная, без следов фрезерования, отполированная. На время транспортировки заклеена защитной прозрачной наклейкой, которую необходимо удалить перед установкой.

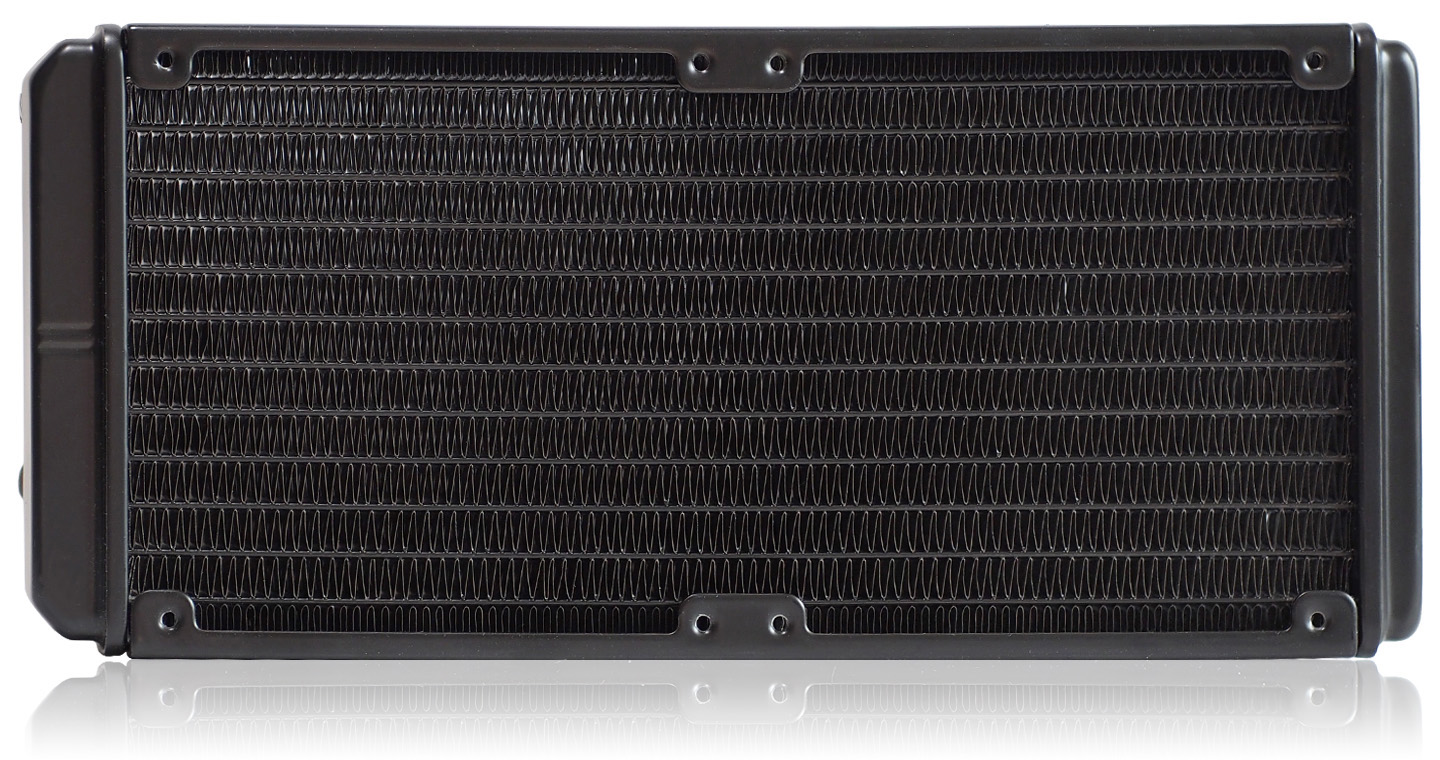

Радиатор, играющий роль теплообменника, набран из 14 каналов с классическим заполнением пространства между ними гофрированной алюминиевой лентой с плотностью ребер 19 FPI. Внешне напоминает таковые в модельном ряду Captain. Фитинги в его случае уже неповоротные, но также, как и на водоблоке, опрессованные металлическими кольцами. Рядом с одним из шлангов сделано заливное отверстие, которое опломбировано производителем. Нарушение наклейки влечет утрату гарантии, поэтому при монтаже радиатора в системный блок надо быть аккуратнее.

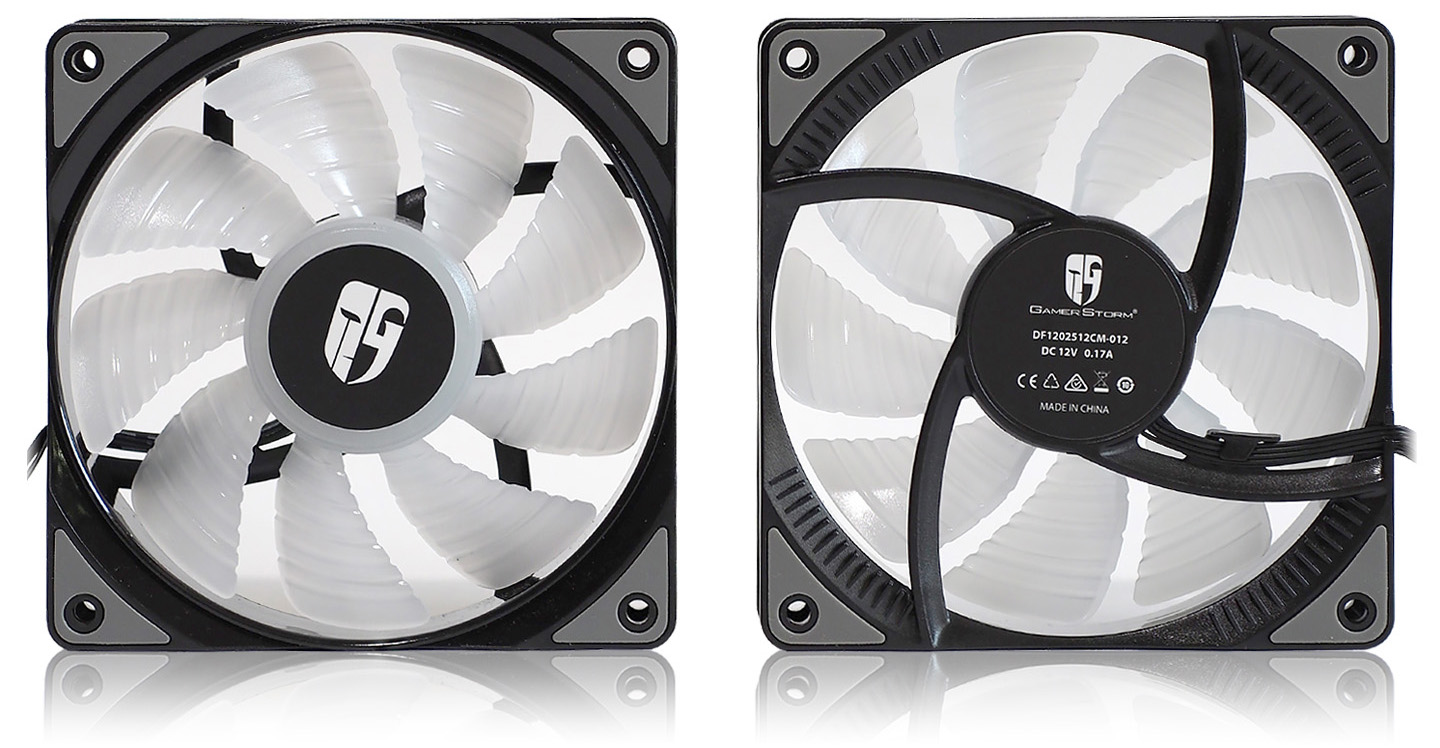

За охлаждение теплообменника отвечают два комплектных вентилятора DEEPCOOL GAMERSTORM DF1202512CM-012. Их корпус оборудован резиновыми вставками по углам для гашения вибрации во время работы. Крыльчатка выполнена из прозрачного пластика для работы в качестве рассеивателя для адресной RGB-подсветки.

Форма лопастей нестандартная - со специальным рельефом, направленным на оптимизацию воздушного потока. Вентилятор вращается со скоростью от 500 до 1800 оборотов в минуту, с нижним допуском +- 200 оборотов, а верхним +-10%. Максимальный уровень шума – до 38 дБА. Воздушный поток достигает 69,34 CFM (117,78 м3/ч) со статическим давлением, эквивалентным 2,42 мм водяного столба. Как и в случае с помпой, питание самого вентилятора и его подсветки идет через два разных провода: 30 и 40 см длиной соответственно.

Монтаж

В виду совместимости со всеми современными домашними платформами от Intel и AMDв комплекте с системой жидкостного охлаждения Castle 240 RGB идёт универсальная пластина для обратной стороны сокетов материнских плат («бэкплейт») и набор отдельных крепежных скоб для конкретных модификаций сокетов. Подробную информацию можно почерпнуть из комплектного руководства пользователя или заранее посмотреть на официальном сайте в карточке товара на вкладке «Загрузки». К сожалению, инструкция только на английском языке, но иллюстрации подробны и понятны и без перевода.

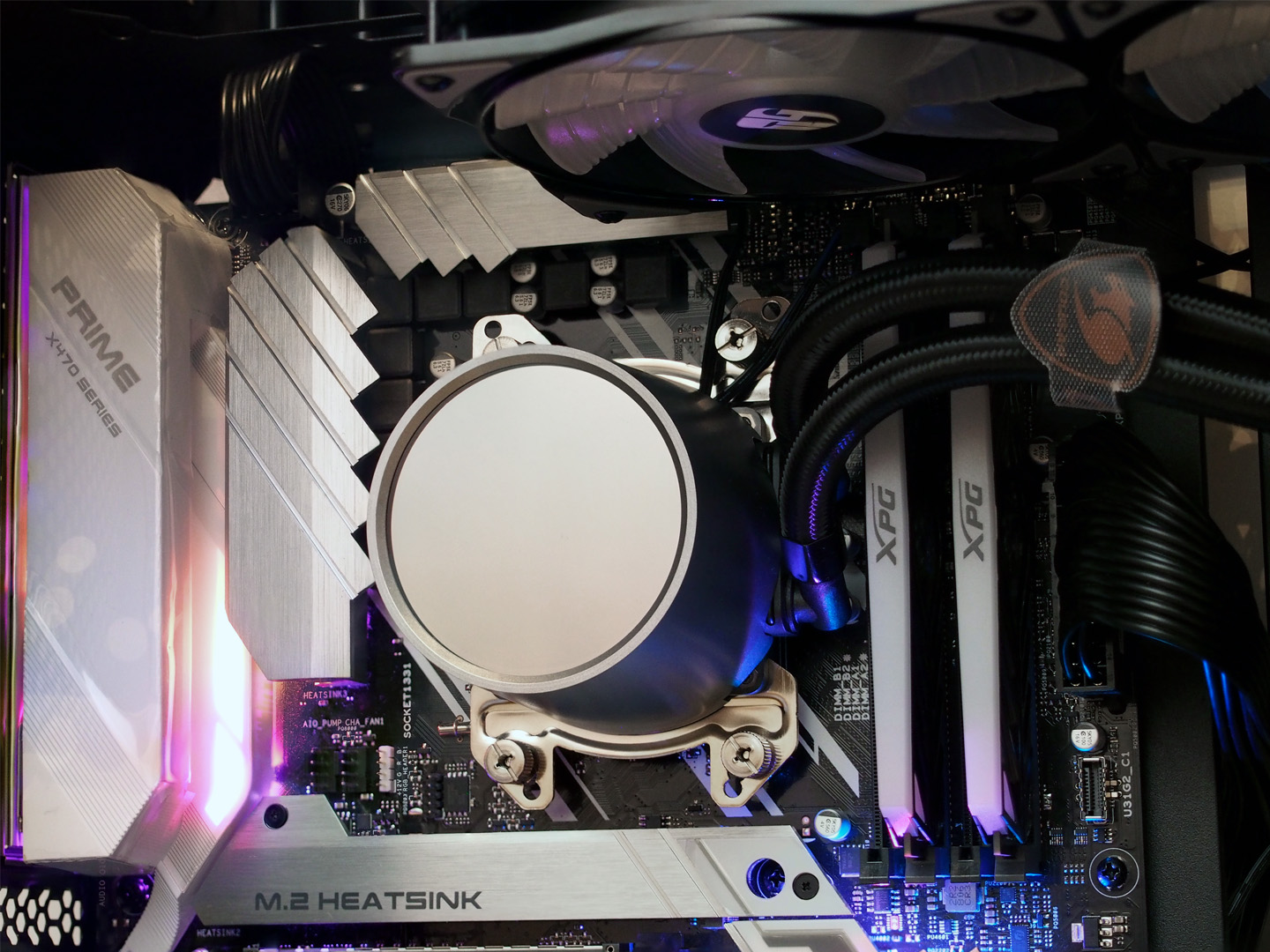

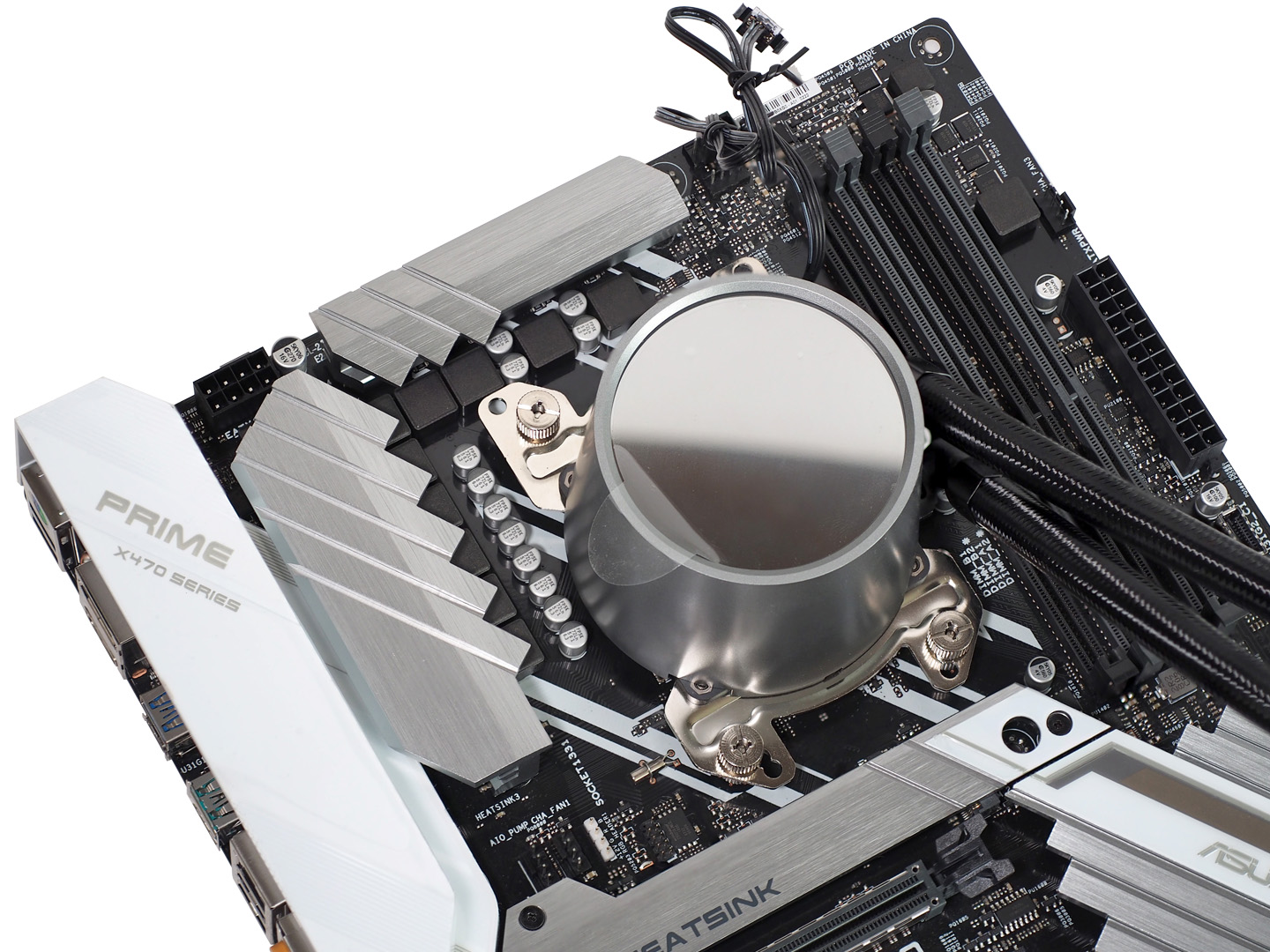

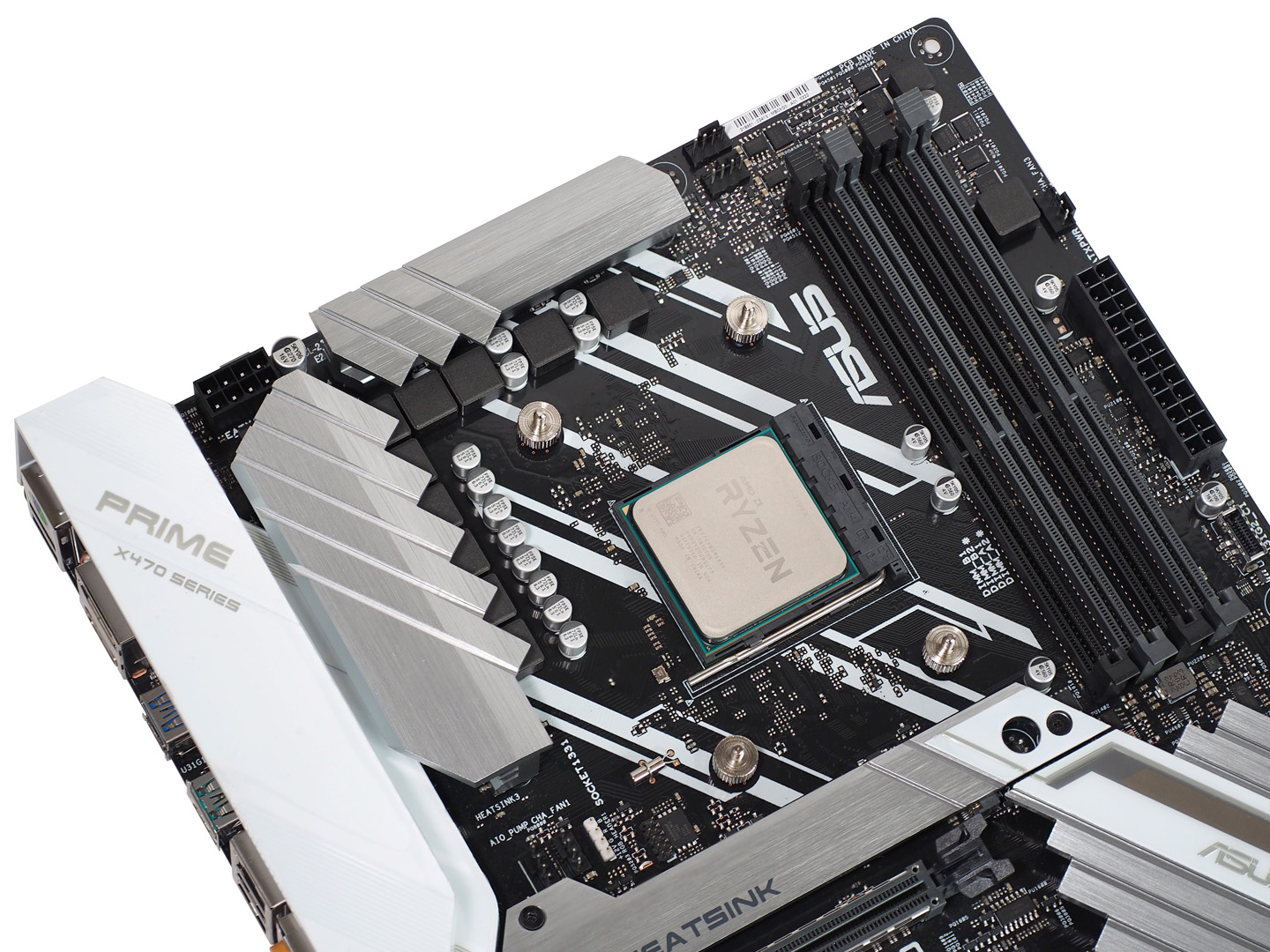

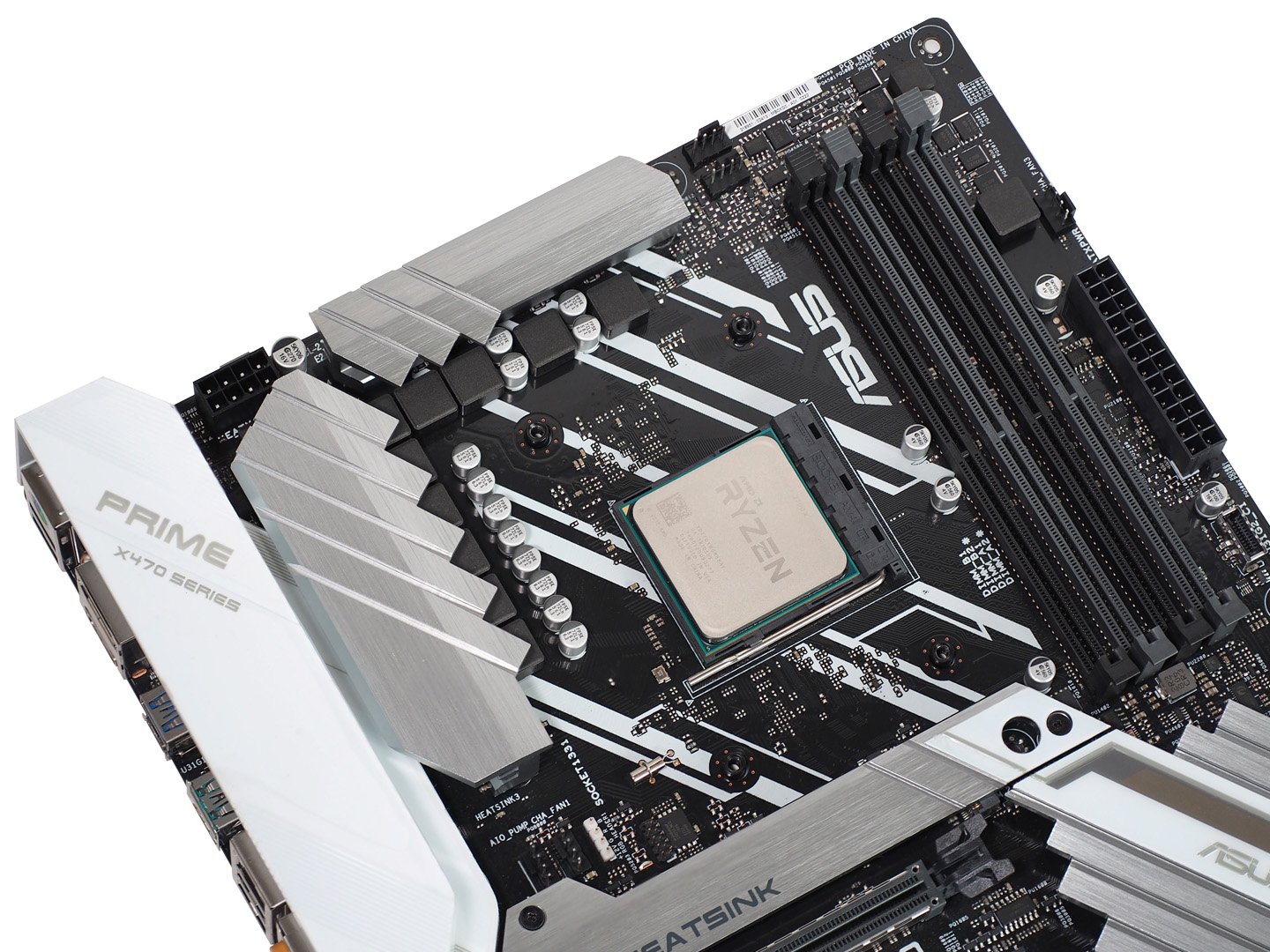

В нашем случае тестирование осуществлялось на платформе с процессором AMD Ryzen 2700X для сокета AM4 и материнской платой ASUS Prime X470-PRO. Для монтажа потребовалось снять штатные пластиковые крепления кулера вокруг сокета платы и смонтировать набор креплений от Deepcool.

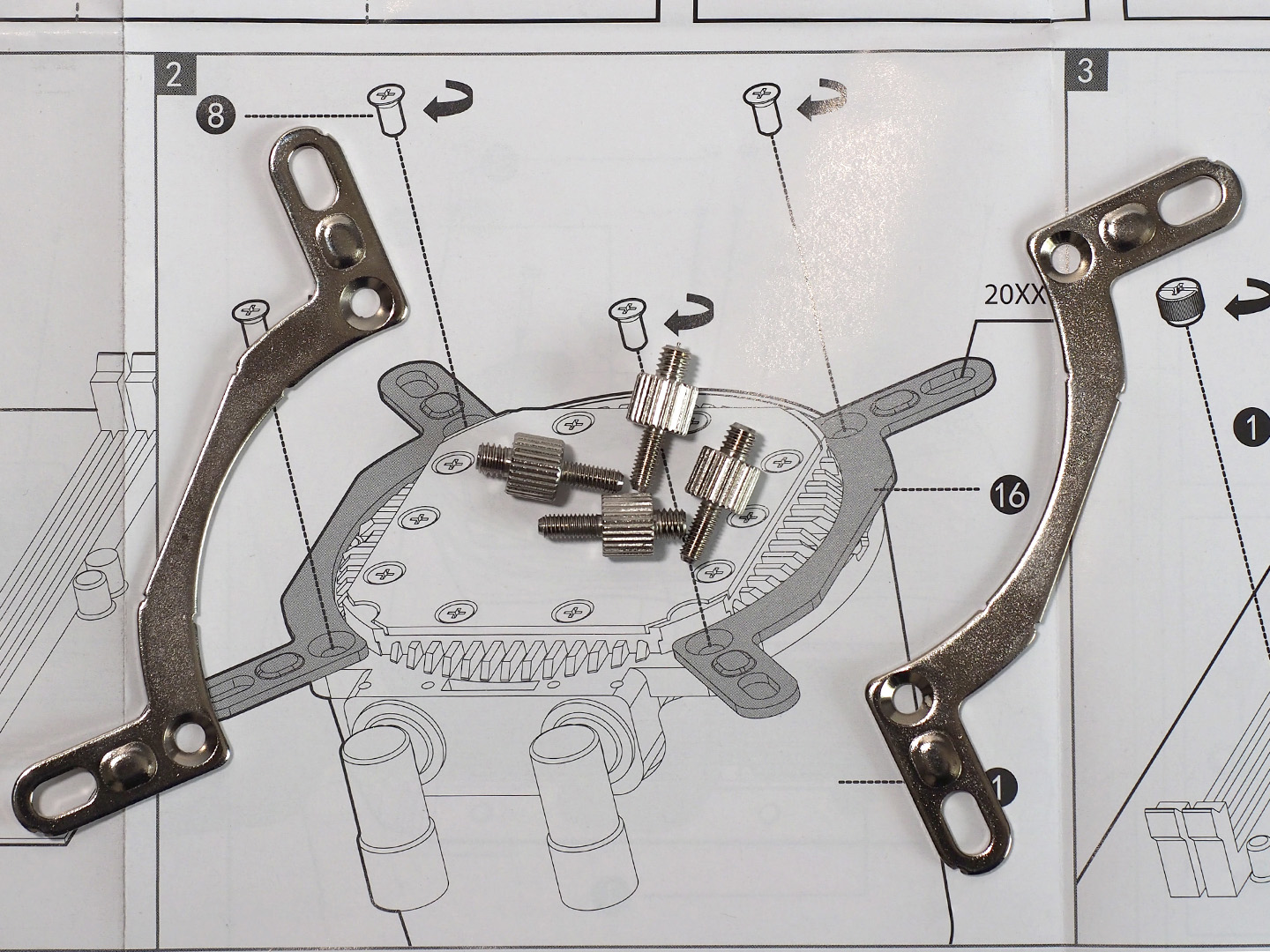

В штатный бэкплейт вкручиваются специальные двусторонние винты с накатанной головкой. На них уже прикручивается водоблок, на который предварительно прикручены крепежные кронштейны для сокетов AMD.

Как и со многими другими AIO-системами основное время установки занимает даже не монтаж радиатора в корпусе или водоблока на сокете материнской платы, а подключение кабелей питания и подсветки,особенно их аккуратное прокладывание.

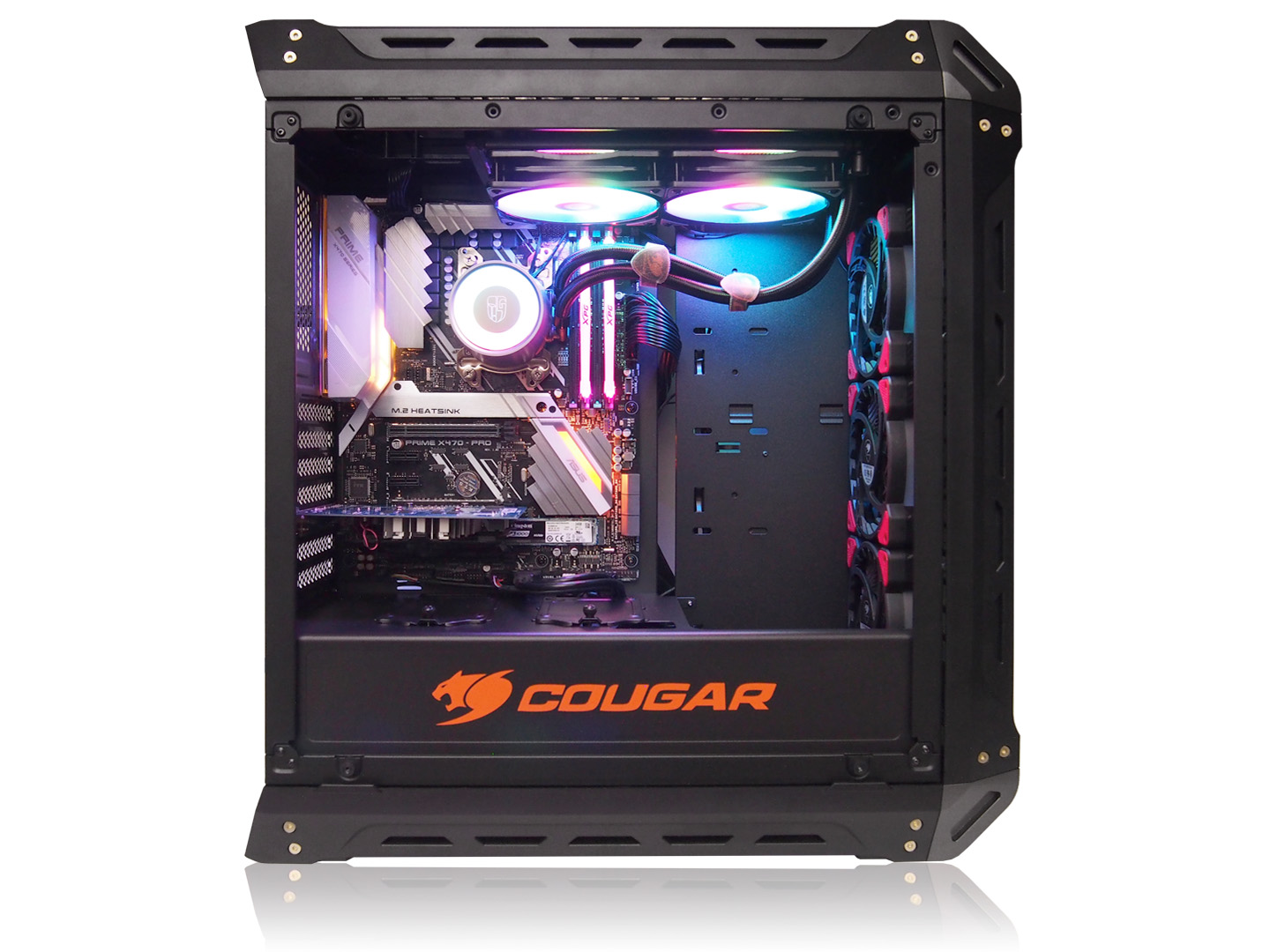

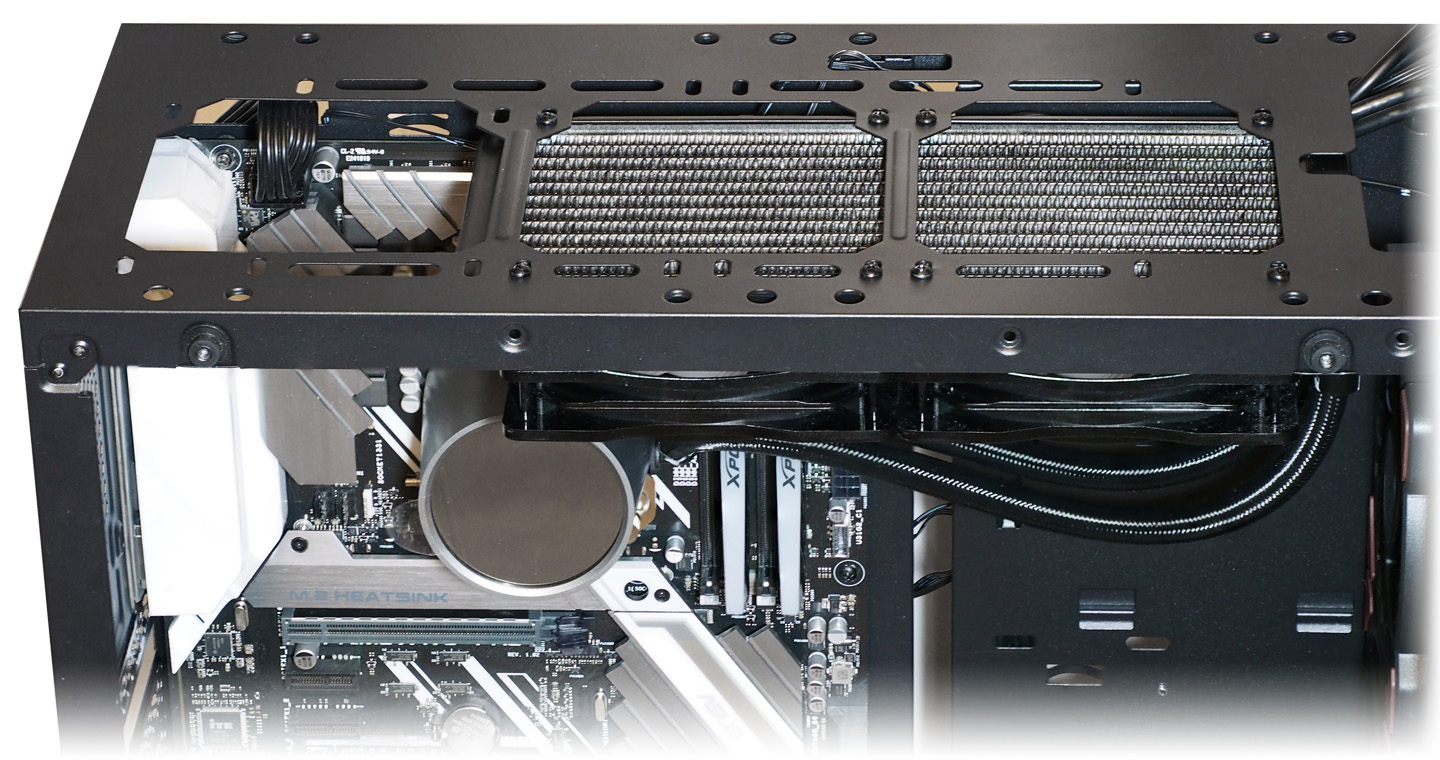

При установке радиатора в корпус ПК важно не забывать о его толщине с учетом вентиляторов. На тестовом стенде пришлось закрепить его сверху со смещением вправо, так как иначе корпус левого вентилятора упирался в белый декоративный кожух материнской платы. Длины шлангов хватает и для такого варианта установки.

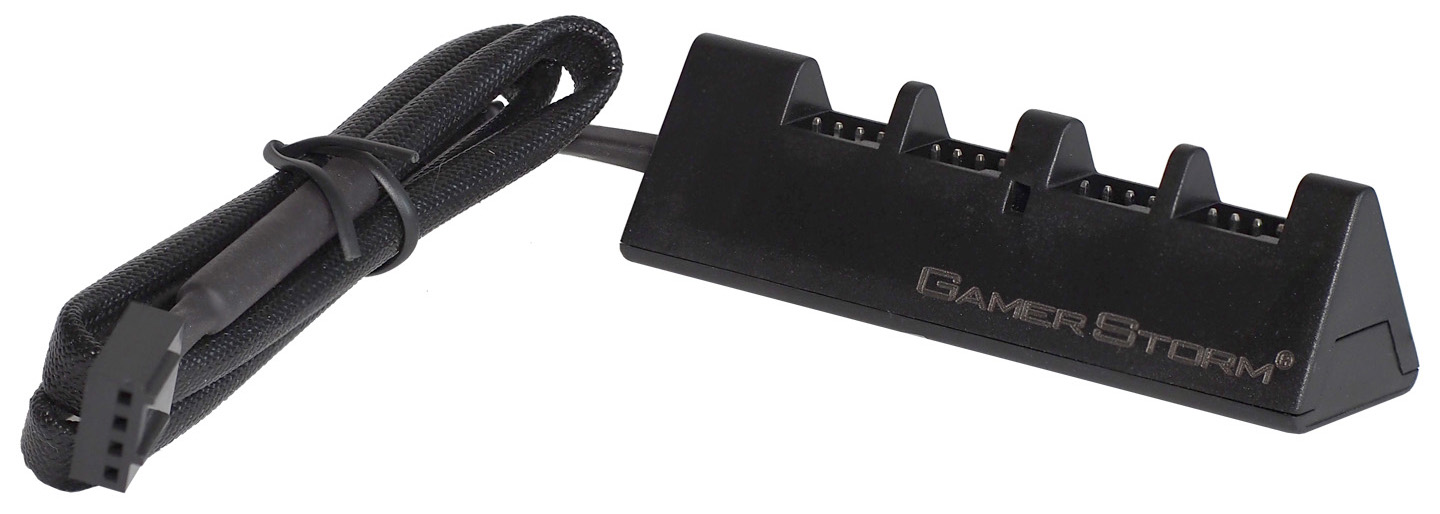

Синхронизировать работу вентиляторов помогает комплектный разветвитель, который правильнее назвать компактным «хабом», так как выполнен он в пластиковом корпусе на самоклеящейся основе. Четырех имеющихся портов хватит для подключения двух вентиляторов на радиаторе и еще двух корпусных «вертушек».

Подсветка

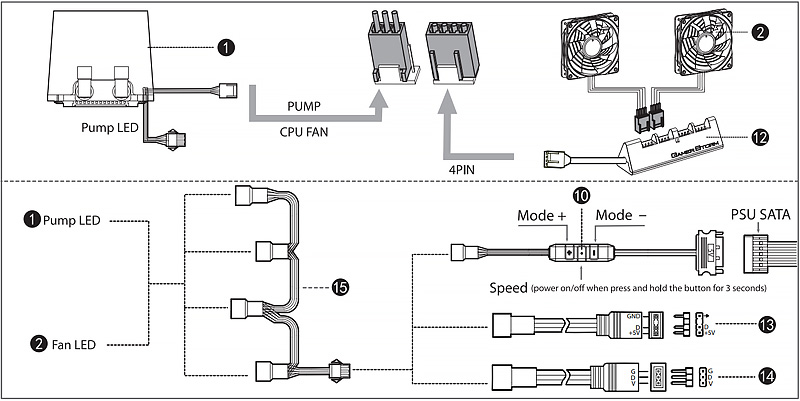

Общая схема включения приведена в инструкции и показывает все варианты соединений.


В комплект к СЖО вложены два кабеля для подключения к адресным RGB-разъемам на материнских платах. Совместимость заявлена со следующими технологиями разных производителей: ASRock RGB LED Utility, ASUS Aura Sync, GIGABYTE RGB Fusion, MSI Mystic Light Sync. С этим нужно быть внимательнее и не перепутать обычные четырёхконтактные RGB-разъемы (у которых питание +12 В) на материнской плате с Addressable RGB-разъемами (у которых питание +5 В), чтобы избежать поломки подсветки. На корпусе штекеров есть соответствующие пометки.

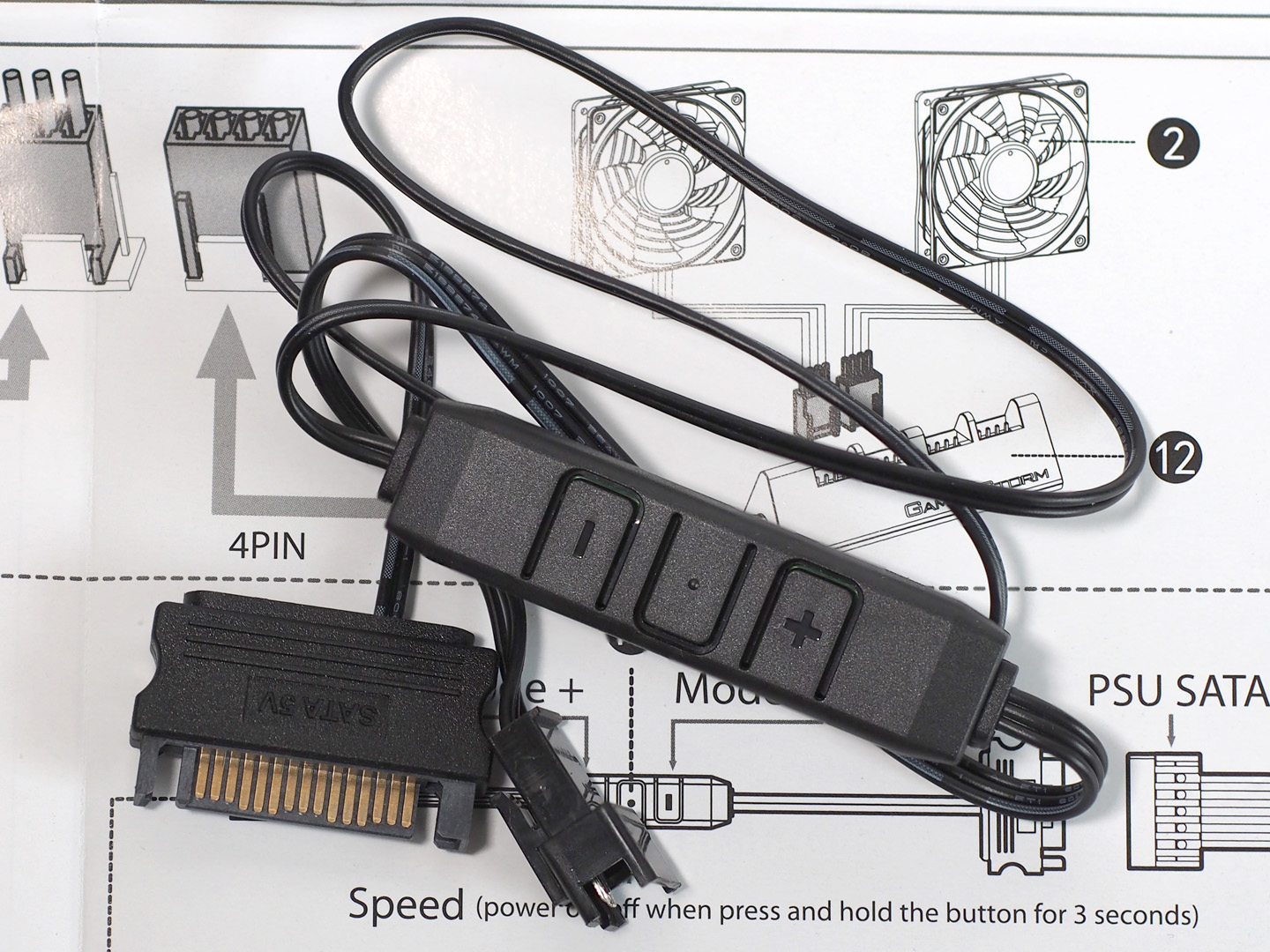

Даже с материнскими платами без разъемов ADD_HEADER возможно подключение подсветки Deepcool Castle 240 RGB через комплектный пульт управления со встроенным контроллером, питаемым от SATA.

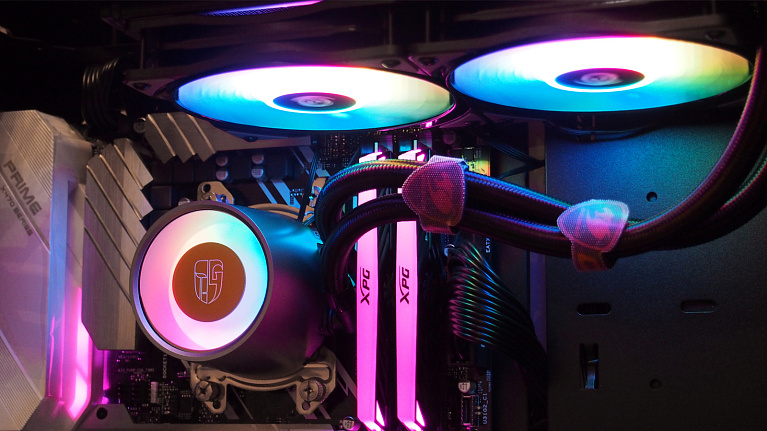

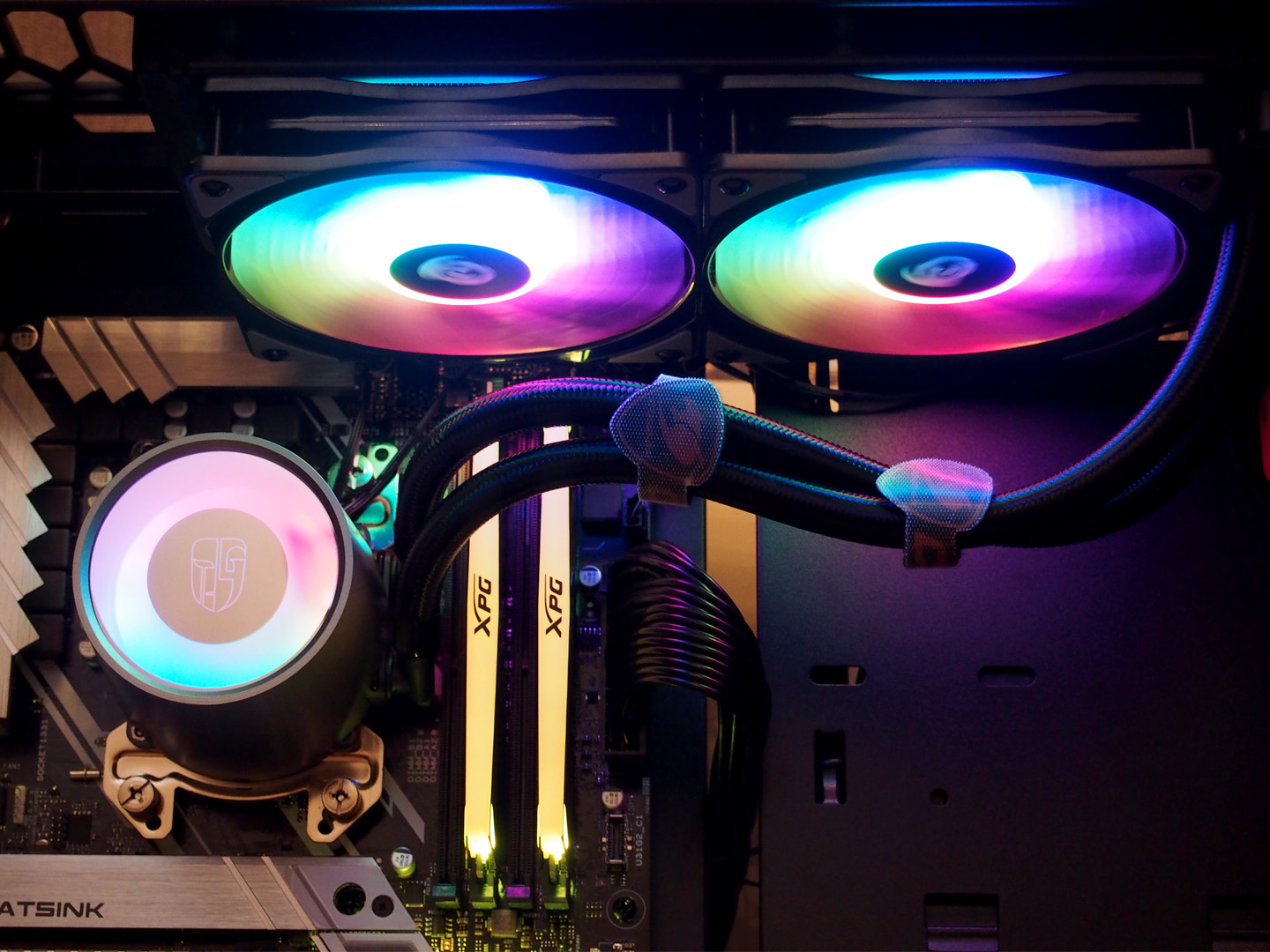

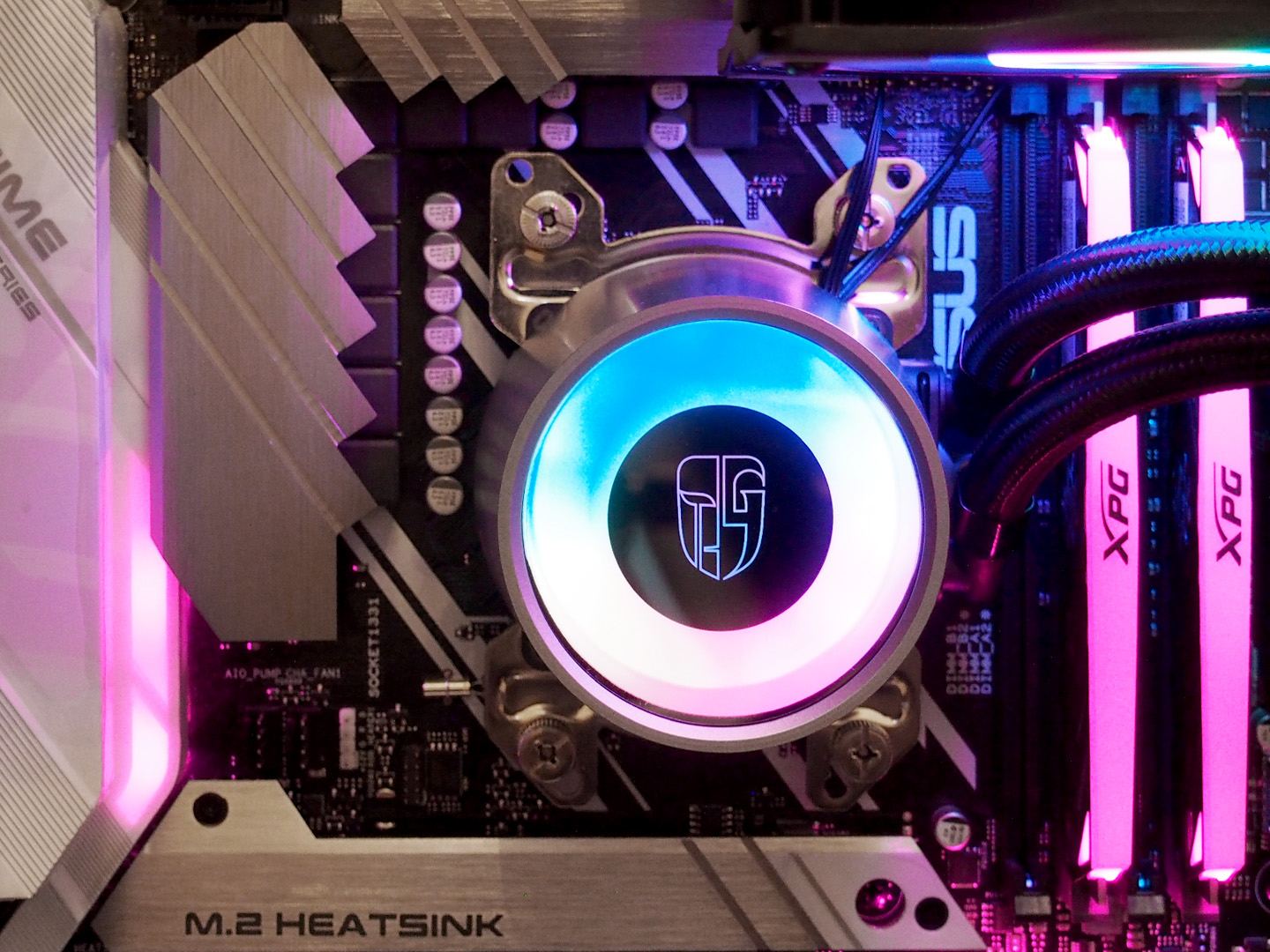

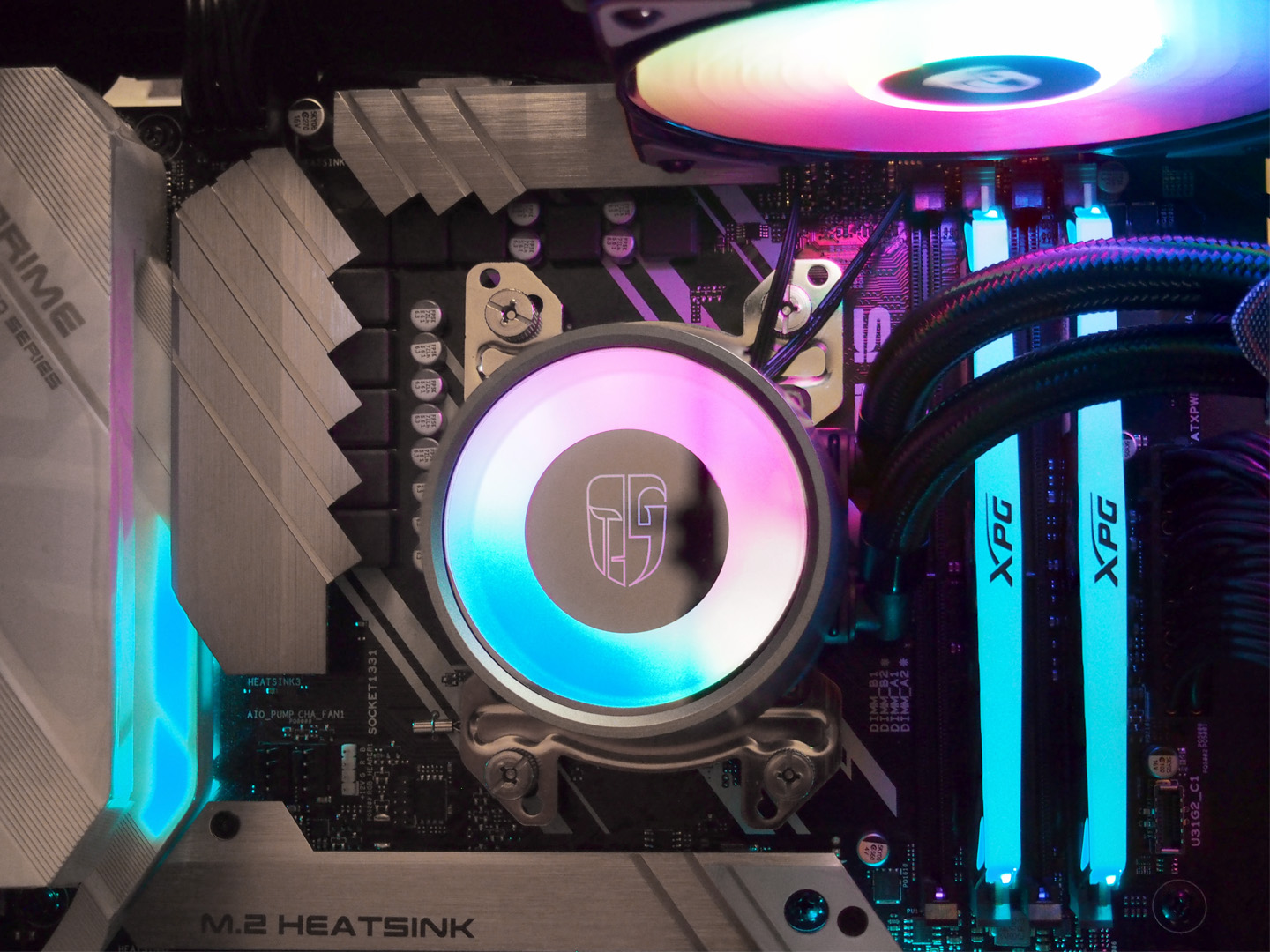

Работающая подсветка смотрится отлично. Равномерное свечение круглой области на водоблоке с логотипом GamerStorm в центре и плавная подсветка вентиляторов на теплорассеивателе, синхронизированные между собой, выглядят намного эффектнее классической однотонной RGB-подсветки.

С помощью кнопок «+» и «-» на пульте управления выбирается один из множества эффектов и цветов, а центральной кнопкой «*» меняется скорость эффекта.

Примеры заложенных эффектов продемонстрированы в прилагаемом видеоролике.


Тестирование

В качестве тестового стенда выступала сборка следующей конфигурации:

Тип комплектующих Модель
Материнская плата ASUS Prime X470-PRO (BIOS 4018 от 20.07.2018)
Процессор AMD Ryzen 7 2700X
Система жидкостного охлаждения Deepcool Castle 240 RGB
Оперативная память 2 х ADATA Spectrix D41 3200 МГц 8 ГБ
(AX4U320038G16-ST41)
Твердотельный накопитель Kingston A1000240 ГБ
Блок питания Thermaltake Toughpower iRGB PLUS 850W Platinum
Корпус Cougar Panzer-G

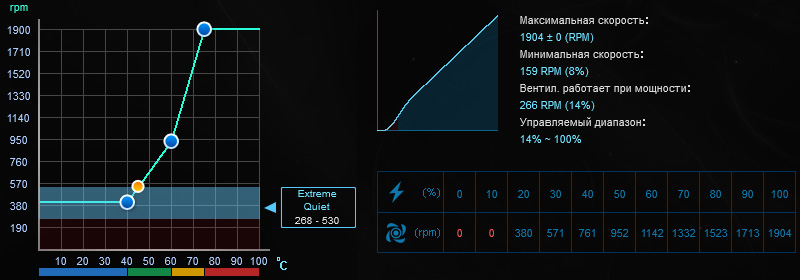

Измерение скоростных пределов вентиляторов выполнялось с помощью программы ASUS Fan Xpert 4 из состава ASUS AI Suite 3. Фактические значения минимума и максимума оборотов совпадают с заявленными производителем. Уверенная работа вентиляторов без периодической остановки начинается с 650-700 оборотов.

Что касается показателей шумности, то до 1300 оборотов вентиляторы можно назвать условно бесшумными, до 1500 оборотов – тихими, на максимуме - заметными, но ненавязчивыми. Если в системе используется воздушное охлаждение на видеокарте, в блоке питания и установлены корпусные вентиляторы, то и Deepcool Castle 240 RGB не будет выделяться на их фоне.

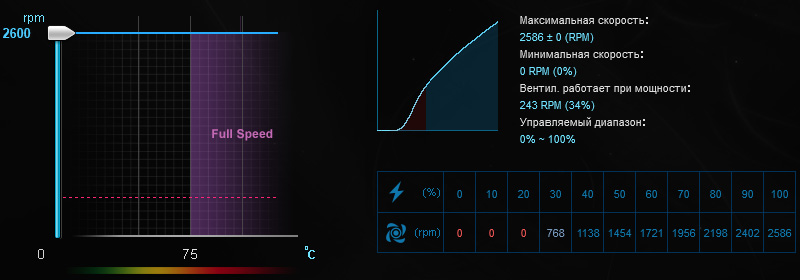

Измеренные скоростные характеристики помпы также совпали со спецификацией. В части шума её спокойно можно назвать условно-бесшумной, даже на максимуме оборотов звук работы не слышен.

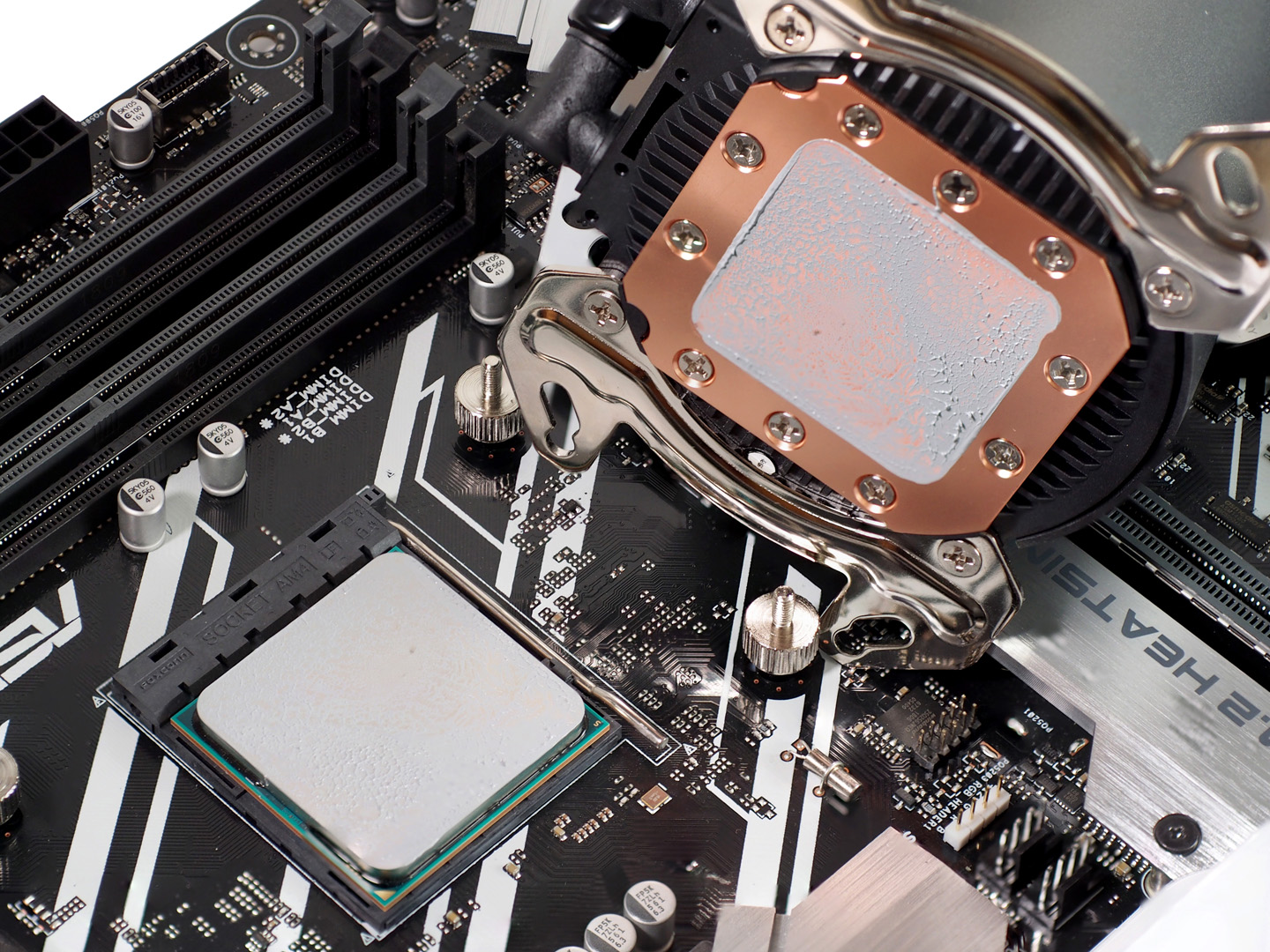

Тестовый отпечаток термопасты показал хорошее прилегание основания водоблока к крышке процессора с лёгким ослабеванием прижима к одной из граней.

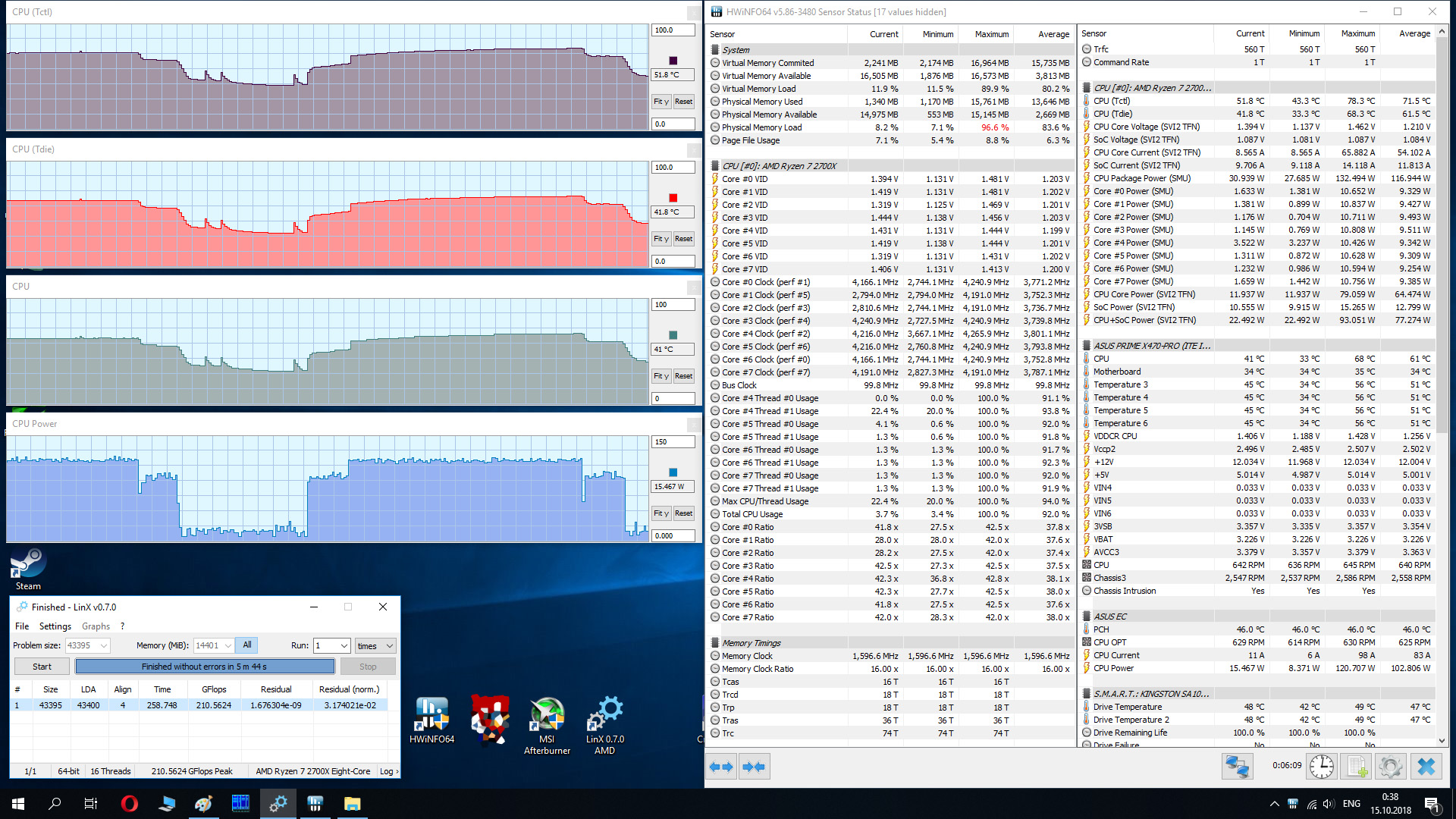

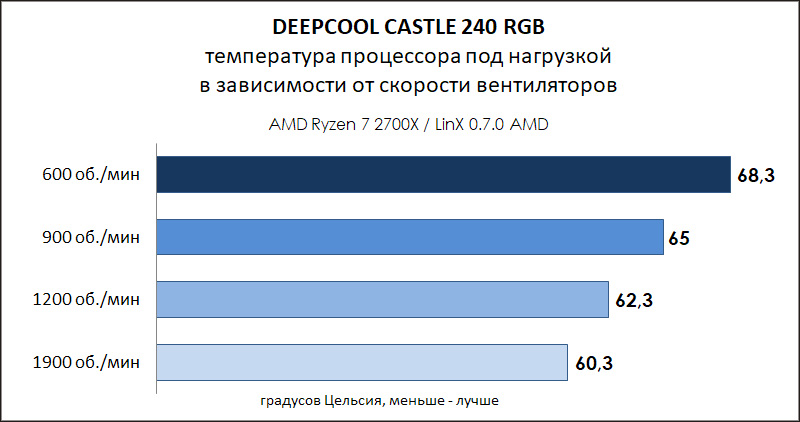

Под нагрузкой с помощью утилиты стресс-тестированияLinX 0.7.0 AMD максимальная температура AMD Ryzen 2700Xпри потреблении центрального процессора в 121 Вт держалась в пределах 69 градусов Цельсия даже на минимальных оборотах вентиляторов.

При увеличении скорости вентиляторов результаты получились еще лучше – 60 градусов Цельсия при 1900 об./ мин.

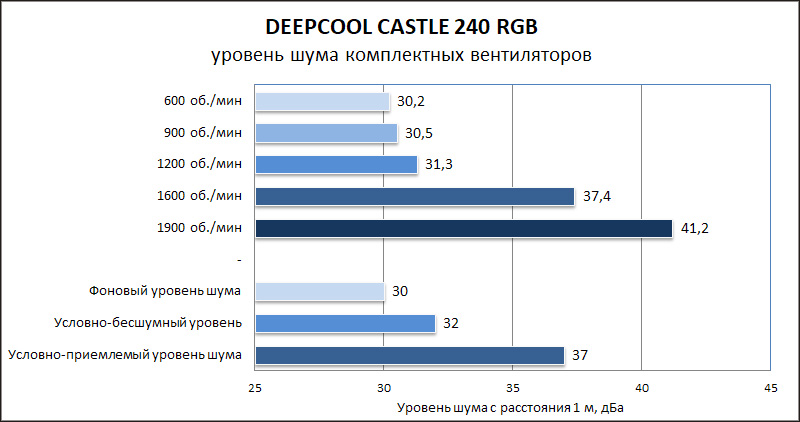

Уровень шума можно считать комфортным до значения 1200-1250 оборотов в минуту. При большей скорости звук вращения крыльчатки вентиляторов становится заметным, а на максимуме - навязчивым.

Для процессоров линейки AMD Ryzen или Intel Core i3/i5/i7 desktop-сегмента система жидкостного охлаждения Deepcool Castle 240 RGB будет работать очень тихо. С HEDT-процессорами AMD Threadripper и Intel Core i7/i9, вероятнее всего, нужно будет подбирать комфортную кривую скорости вращения вентиляторов в зависимости от температуры процессора по личным предпочтениям.

Заключение

Системы жидкостного охлаждения Deepcool заслуженно считаются удачным приобретением среди экономных покупателей СЖО среднего сегмента. В двух новых модификациях серии Castle особое внимание уделено площади медного основания водоблока, благодаря чему достигнута совместимость с актуальными сокетами платформ AMD и Intel: от простого «десктопного»до HEDT сегмента, включая AMD TR4. Дополнительным преимуществом выглядит и новая ADDR RGB-подсветка компонентов. Достаточно интересное дизайнерское решение со стильной башенной подсветкой водоблока и плавная «секси»-подсветка вентиляторов будут хорошо смотреться в корпусах с боковыми стенками из закаленного стекла. Причём вся эта цветовая инсталляция совместима практически с любыми относительно современными материнскими платами, благодаря хорошей комплектации и набору разных переходных кабелей для подключения: через комплектный пульт управления или напрямую к самым актуальным системам адресной подсветки (ASRock RGB LED Utility, ASUS Aura Sync, GIGABYTE RGB Fusion, MSI Mystic Light Sync). Продолжая традиции серии Captain, которая удостоилась даже интеграции в корпуса Deepcool Dukase в качестве штатной системы охлаждения, серия Deepcool Castle, хоть и слегка приподняла планку цены, выглядит по-прежнему привлекательно в части соотношения производительности и качества.


Преимущества Deepcool Castle 240 RGB:

  • Интересная подсветка;
  • Высокая эффективность;
  • Поддержка сокетов всех актуальных desktop-платформ AMD и Intel;
  • Отличная комплектация;
  • Совместимость с разными системами управляемой подсветки (ASRock RGB LED Utility, ASUS Aura Sync, GIGABYTE RGB Fusion, MSI Mystic Light Sync);
  • Пульт управления в комплекте;
  • Комфортный уровень шума под нагрузкой при скорости вентиляторов до 1200 об/мин.

Недостатки:

  • На максимальных оборотах вентиляторы достаточно шумные (свойственно большинству СЖО).
