Сравнительный обзор двух мини-ПК: Intel NUC8i3BEH2 vs NUC8i5BEH2

Насколько миниатюрным можно сделать полноценный ПК и с какими задачами он справится? Ответим в обзоре Intel NUC8i3BEH и NUC8i5BEH на процессорах i3-8109U и i5-8259U семейства Coffee Lake-U.
Сравнительный обзор двух мини-ПК: Intel NUC8i3BEH2 vs NUC8i5BEH2
Ниша ультракомпактных ПК востребована покупателями, но выбор в этом сегменте на сегодня нельзя назвать всеобъемлющим. Основная причина кроется в достаточно горячем нраве современных процессоров и графических ядер с более-менее нормальной производительностью, требующем охлаждающих систем, которые тяжело вписать в малые объемы. Поменять ситуацию под силу всего нескольким гигантам компьютерного рынка, занимающимся разработкой и производством процессоров. Только при условии проектирования ими базовых платформ с низким потреблением энергии и малым тепловым пакетом можно вести речь о миниатюризации ПК в целом.

Компания Intel, как один из ведущих производителей процессоров семейства x86, ведет наработки в этом направлении давно и весьма успешно. Серия производительных мини-ПК для эффективной работы, развлечений и игр Intel NUC (Next Unit of Computing) претерпела уже не одно обновление. Актуальный модельный ряд 2019 года включает несколько модификаций на процессорах восьмого поколения от i3 до i7 с интегрированной графической подсистемой Intel Iris Plus Graphics 655. Производитель заявляет об оптимизации под Microsoft Windows 10, поддержку видео в формате 4K UHD и даже игры возможность запуска игр ААА-класса. Последнее утверждение больше относится к старшей модели на процессорах i7 и дискретной графической системе Radeon RX Vega M GL, о чём также будет отдельная публикация на страницах i2hard.

В разрезе настоящего обзора речь пойдёт о двух комплектах Intel NUC с процессорами Intel Core 8-го поколения: i3-8109U и i5-8259U. Их можно встретить в продаже в различных вариантах поставки: от решения "под ключ" с предустановленной операционной системой, полностью готового к работе, так и в виде комплекта для самостоятельного дооснащения памятью и накопителем информации. В нашем случае на тестирование поступили именно комплекты "для самостоятельной сборки" BOXNUC8i3BEH2 и BOXNUC8i5BEH2.

Спецификация

Модель
NUC8I3BEH NUC8I5BEH
Модель по классификации производителя BOXNUC8I3BEH2 BOXNUC8I5BEH2
Процессор
Intel Core i3-8109U Intel Core i5-8259U
Разъем процессора Socket 1528 FCBGA (процессор впаян)
Форм-фактор платы
UCFF (4" x 4")
Максимальный объем оперативной памяти 32 ГБ
Тип оперативной памяти DDR4-2400 1,2 В SO-DIMM
Максимальное число каналов памяти 2 шт.
Количество слотов для модулей памяти 2 шт.
Интегрированная графическая система Intel Iris Plus Graphics 655
Видеоразъемы 1 x HDMI 2.0a и 1 x USB-C (DP1.2)
Количество поддерживаемых дисплеев до 3 шт.
Поддержка SATA 1 х SATA-3 6 Гб/с
Слот M.2 1 x (2242 или 2280), SATA или NVMe с поддержкой PCIe 3.0 x4
Сеть 10/100/1000 Мб/с
Беспроводные адаптеры Intel® Wireless-AC 9560 + Bluetooth 5.0
Аудио 7.1 digital (HDMI mDP),стерео микрофоны
Количество и тип портов USB 6 шт. (спереди: 2 x USB 3.1 Gen2, сзади - 3 x USB 3.1 Gen2, внутри - 2 x USB 2.0 Headers)
Дополнительные разъемы CEC, 2 x USB 2.0, FRONT_PANEL
Расчетная мощность 28 Вт
Охлаждение активное, один вентилятор
Размеры корпуса 117 мм x 112 мм x 51 мм
Гарантия 3 года

Платформа у обеих тестируемых моделей едина, различие только во впаянном процессоре. Цифра "2" в конце названия никоим образом не указывает на ревизию устройства. Вэтом символе закодирован тип вилки вложенного адаптера питания (отсутствие цифры - без кабеля, 1 - США, 2 - Евро, 3 - Великобритания, 4 - кабель питания АС).


Упаковка и комплектация

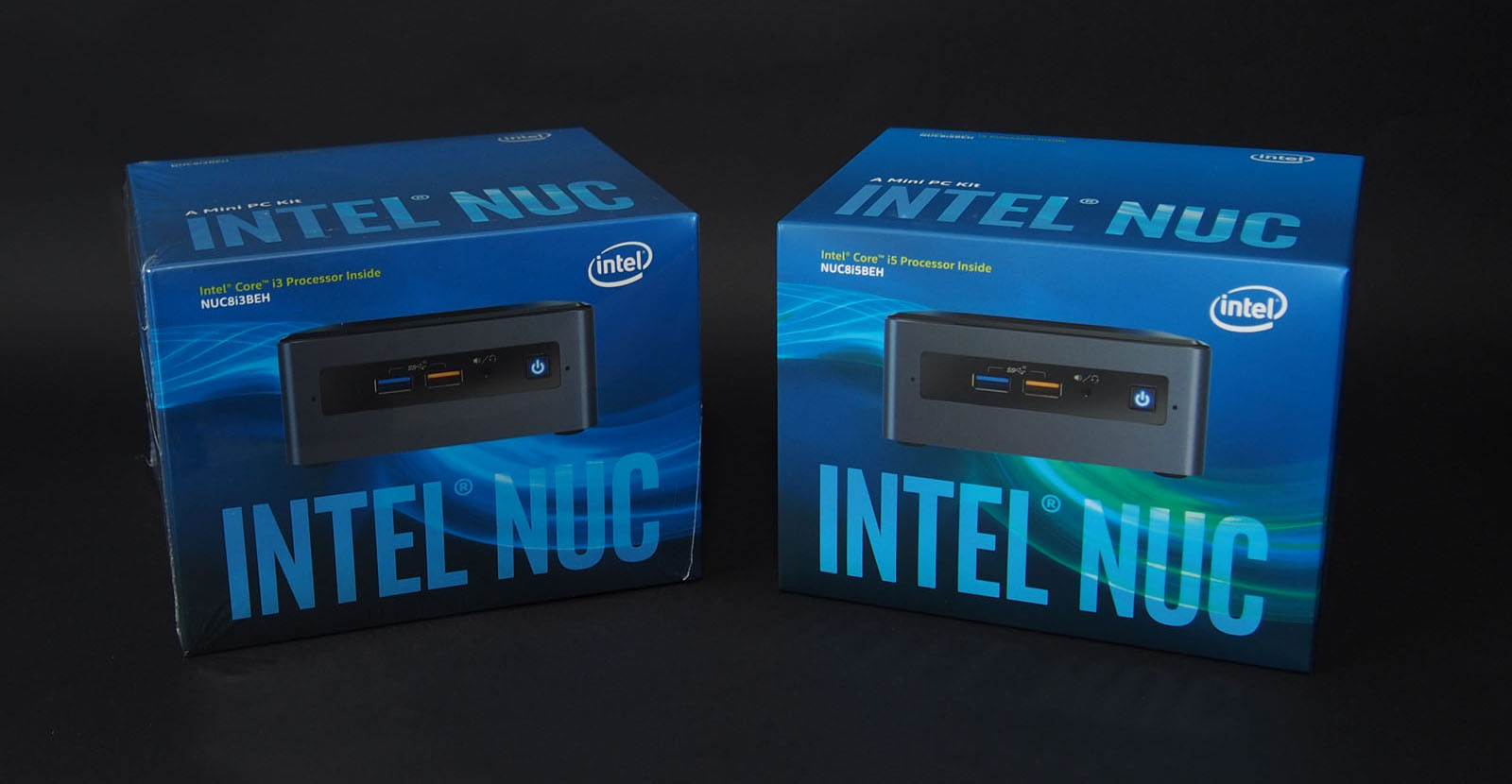

Наборы BOXNUC8I3BEH2 и BOXNUC8I5BEH2 поставляются в компактных картонных коробках с полиэтиленовой запайкой. Оформление цветное, в фирменных синих оттенках, с фотореалистичным изображением устройств на гранях. На одной из боковинок кратко перечислены основные характеристики устройства. Есть и упоминание о необходимости доукомплектовать мини-ПК оперативной памятью, накопителями информации и операционной системой.

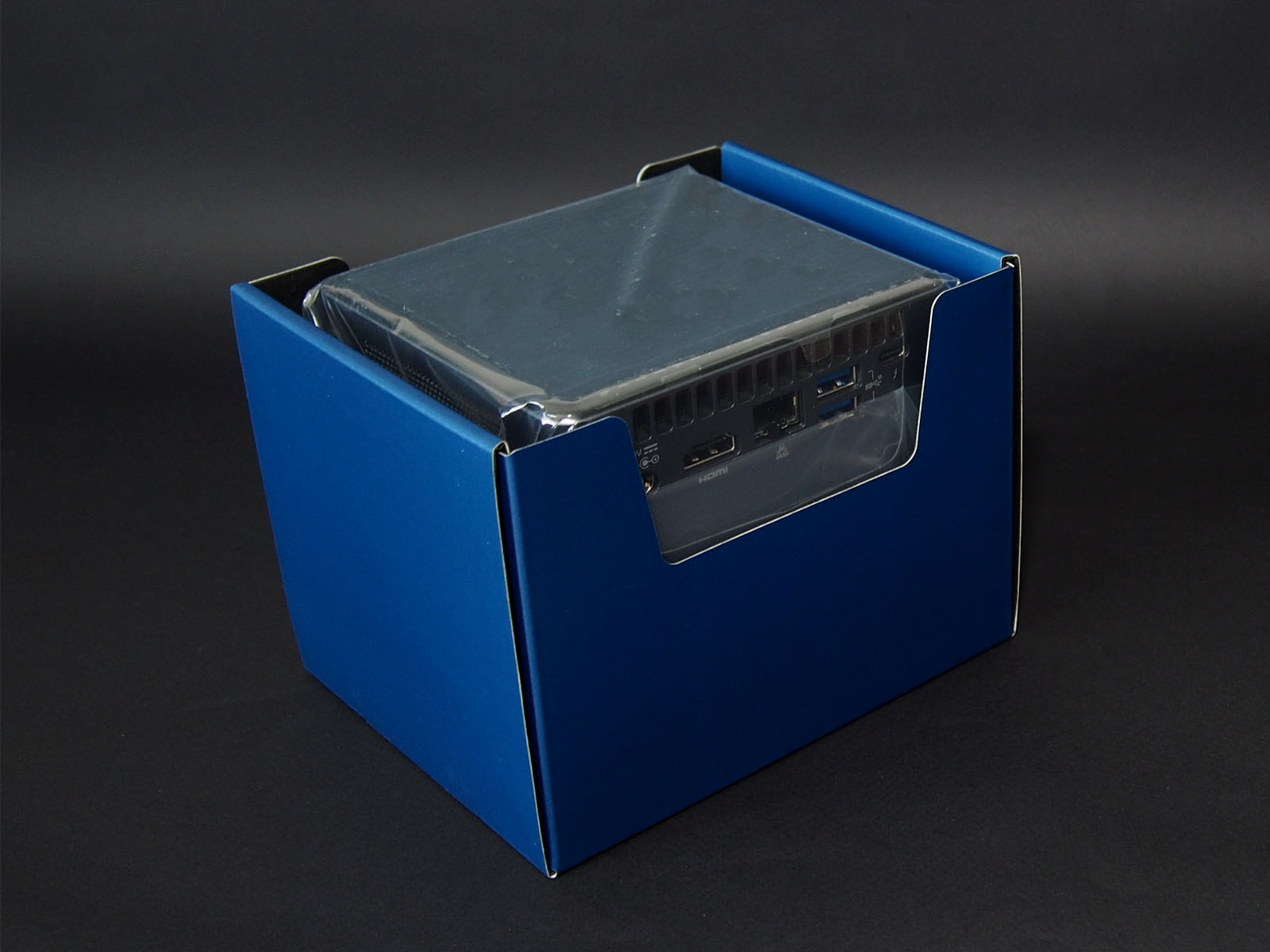

Открываются коробки по принципу пенала - сдвигом крышки вверх. Внутреннее пространство разделено на две части горизонтальной картонной перегородкой. На самом верху - мини-ПК в прозрачном полиэтиленовом пакете, под ним все остальные компоненты.

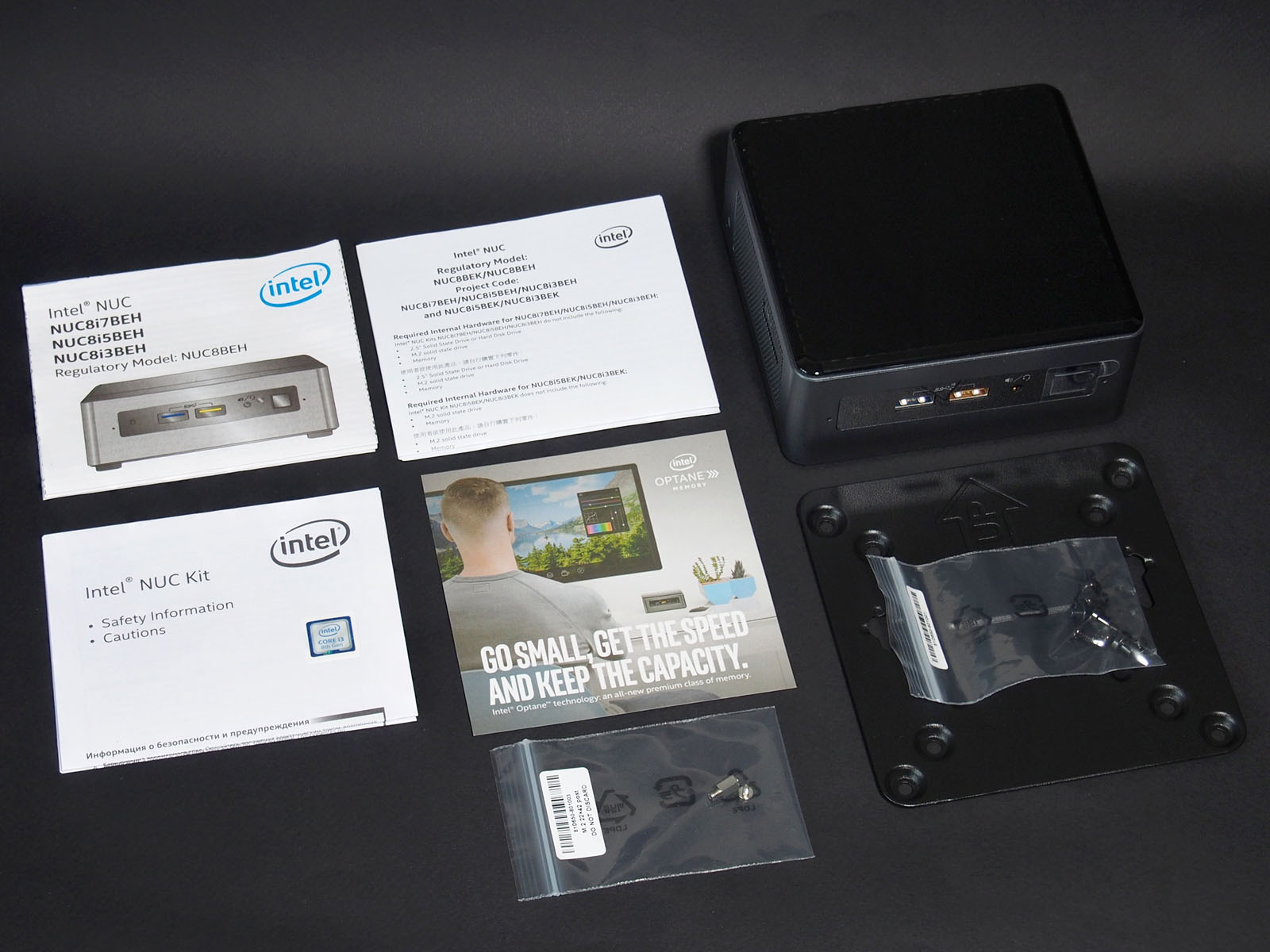

В комплект входят:
  • Блок питания;
  • Пластина для подвеса на VESA-крепления с расстоянием между отверстиями 75 x 75 или 100 x 100 мм;
  • Пакет с дополнительными винтами;
  • Пакет с дополнительным крепежом для M.2-накопителем;
  • Инструкция пользователя;
  • Буклет с нормативной информацией;
  • Буклет с информацией по технике безопасности;
  • Рекламный лист про Intel Optane;
  • Наклейка с логотипом модели процессора.


Внешний вид

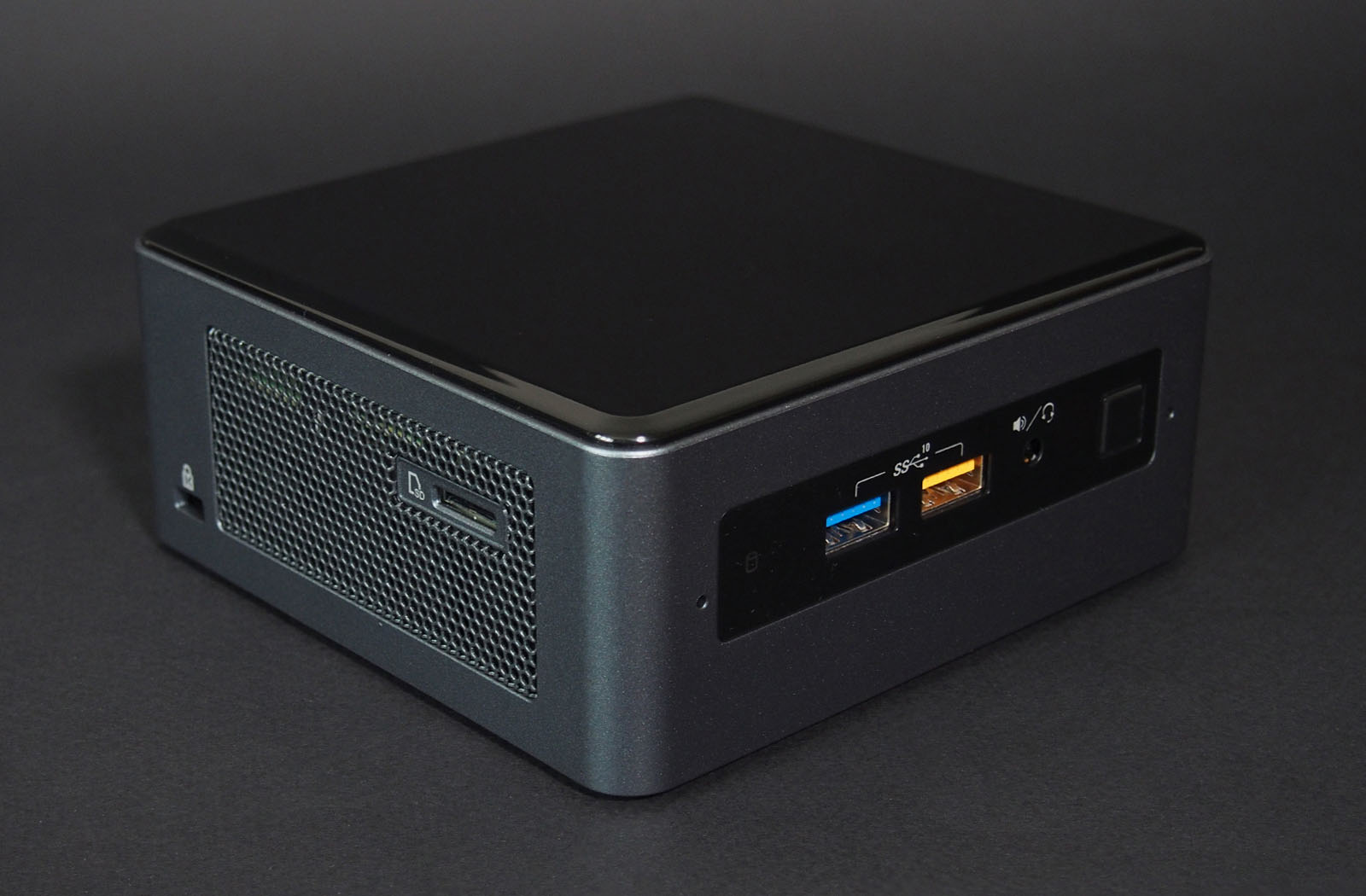

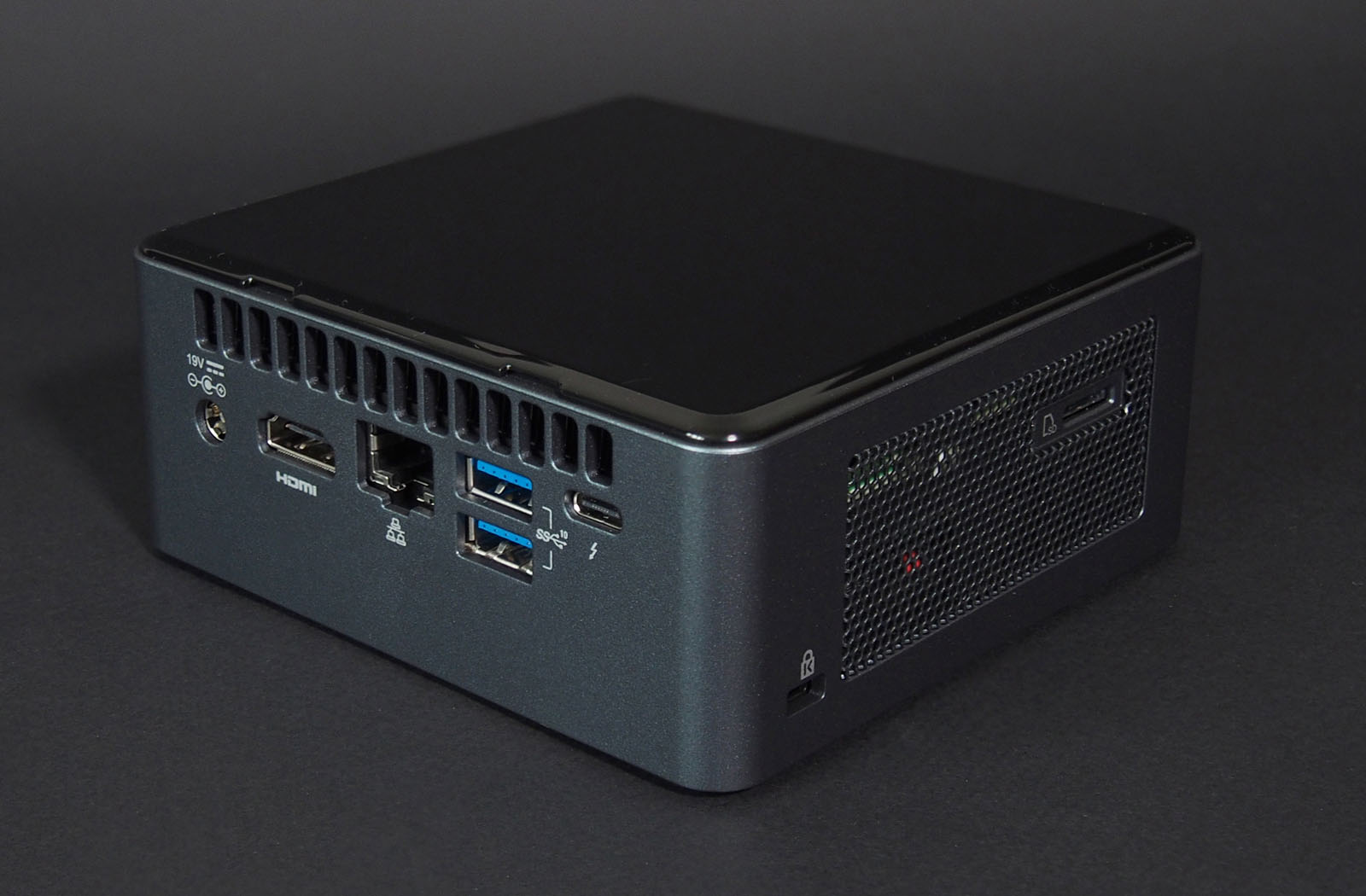

Корпусы Intel NUC8I3BEH и NUC8I5BEH повторяют друг друга вплоть до мельчайших деталей. Это небольшие пластиковые тёмно-серые параллелепипеды 117 мм x 112 мм x 51 мм с глянцевой черной крышкой сверху. Все боковые грани заняты различными разъемами и функциональными элементами. В таких миниатюрных корпусах по другому и не получится, каждый миллиметр поверхности на счету. На фронтальной части сделана глянцевая черная вставка с индикатором активности накопителей информации, двумя портами USB 3.1 Gen 2 (один из которых синего, а второй желтого цвета), аудиоразъемом 3,5 мм mini-jack для наушников или колонок, и кнопкой питания. По бокам от вставки слева и справа находятся крошечные отверстия стереомикрофонов. Левая грань устройства интересна наличием отверстия для кенсингтонского замка, вентиляционной перфорацией и слотом картридера формата microSD.



Сзади сосредоточили оставшиеся порты: разъем подключения блока питания, порт HDMI 2.0a, разъем проводного сетевого адаптера, еще два USB 3.1 Gen 2 порта синего цвета и USB Type C разъем для подключения дисплеев по Thunderbolt. По верху задней части крупные отверстия выброса нагретого воздуха системой охлаждения. Правую сторону устройства оставили сугубо для приточной вентиляции.



Внутреннее устройство

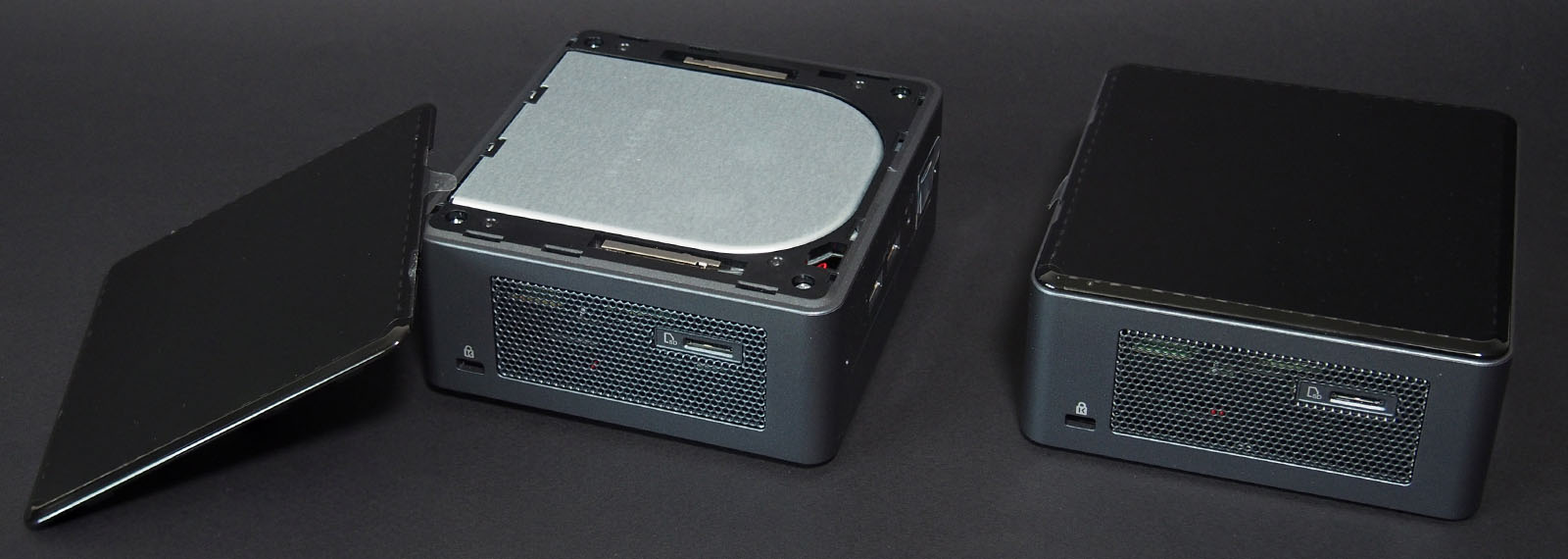

Верхняя глянцевая крышка устройства крепится на пластиковых защелках. На одной из граней есть выступы для того, чтобы поддеть её ногтем. Под крышкой сервисная зона вентилятора, закрытая металлической крышкой, пара Wi-Fi антенн и крепежные винты материнской платы.

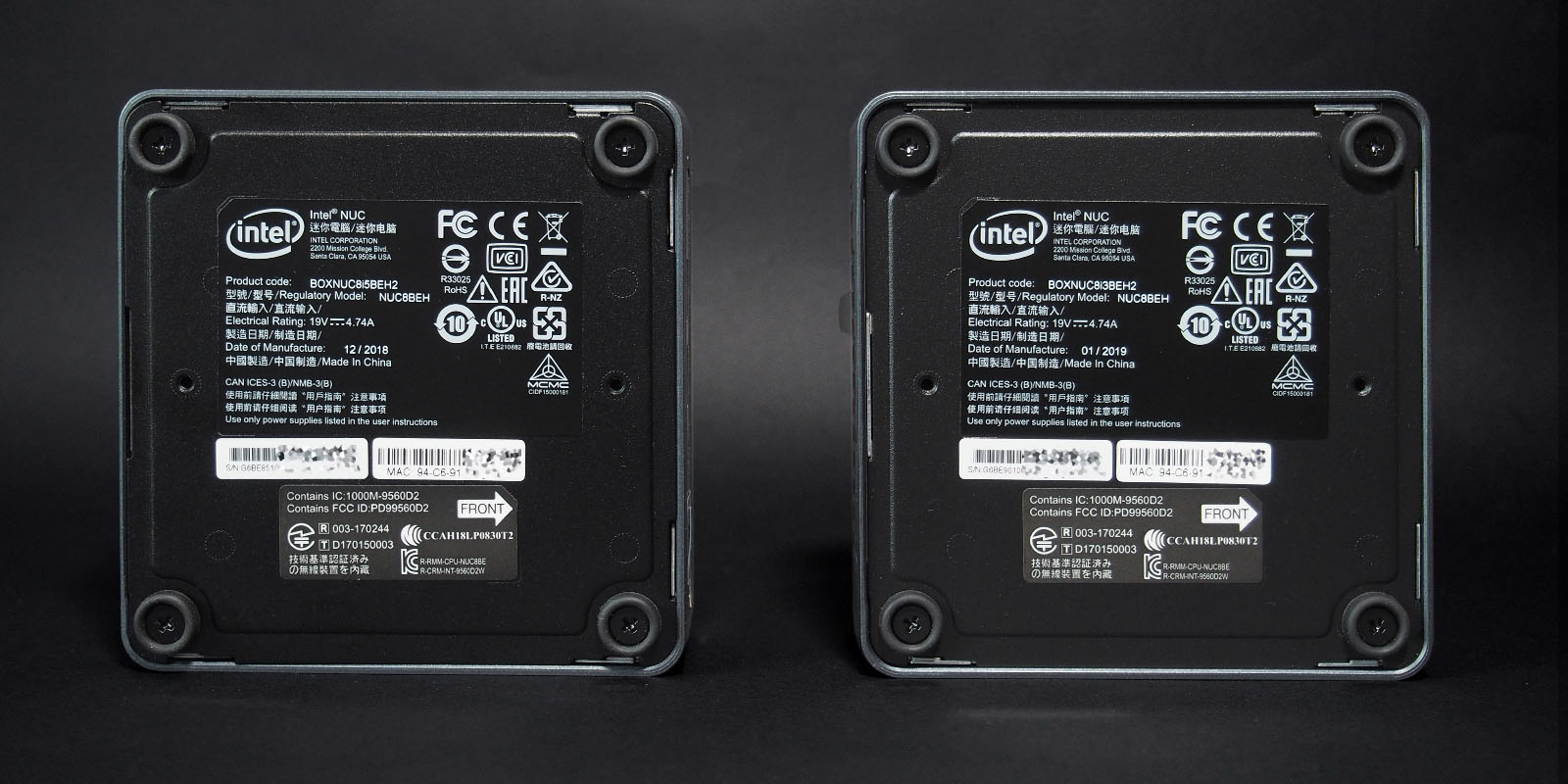

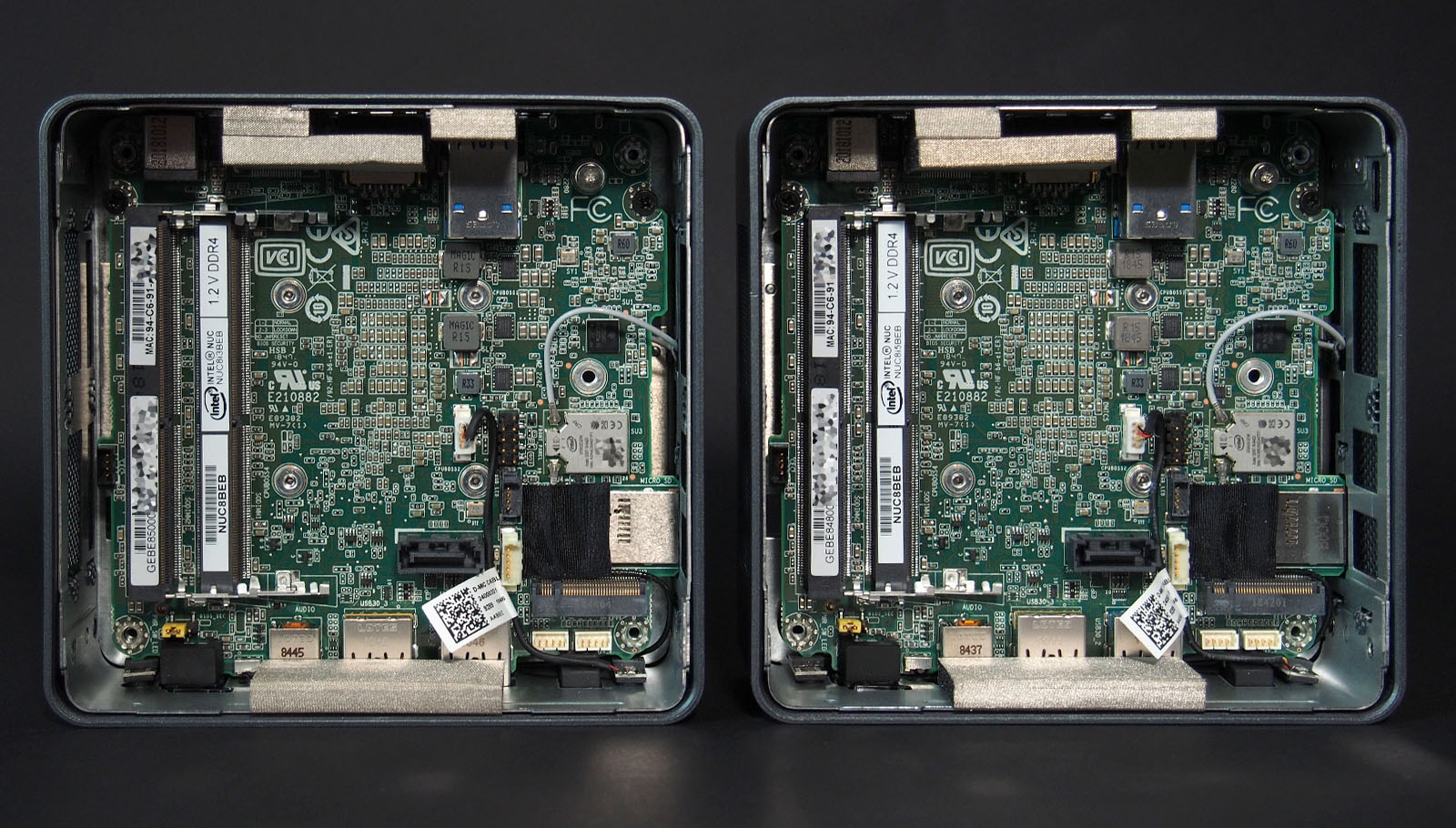

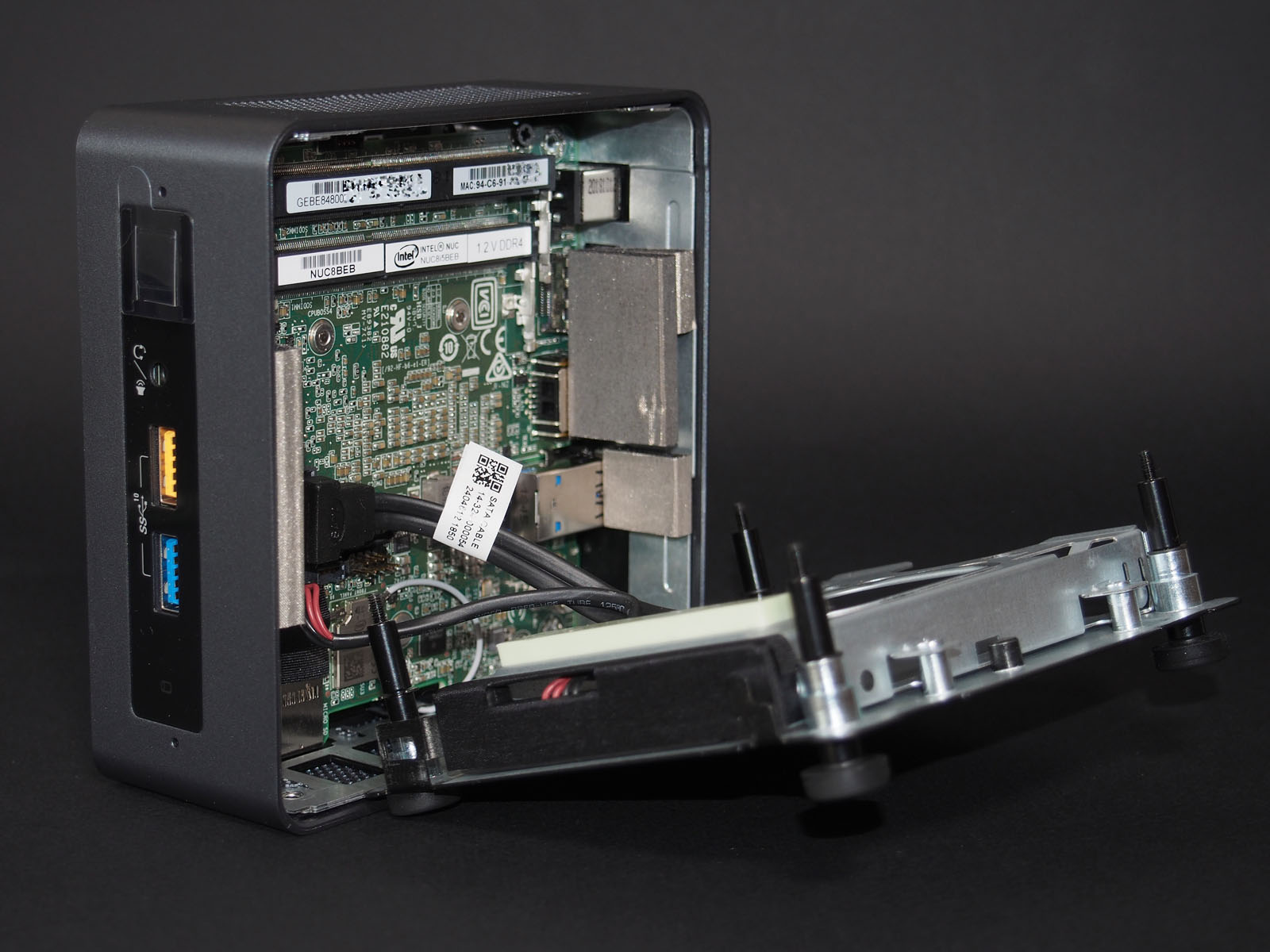

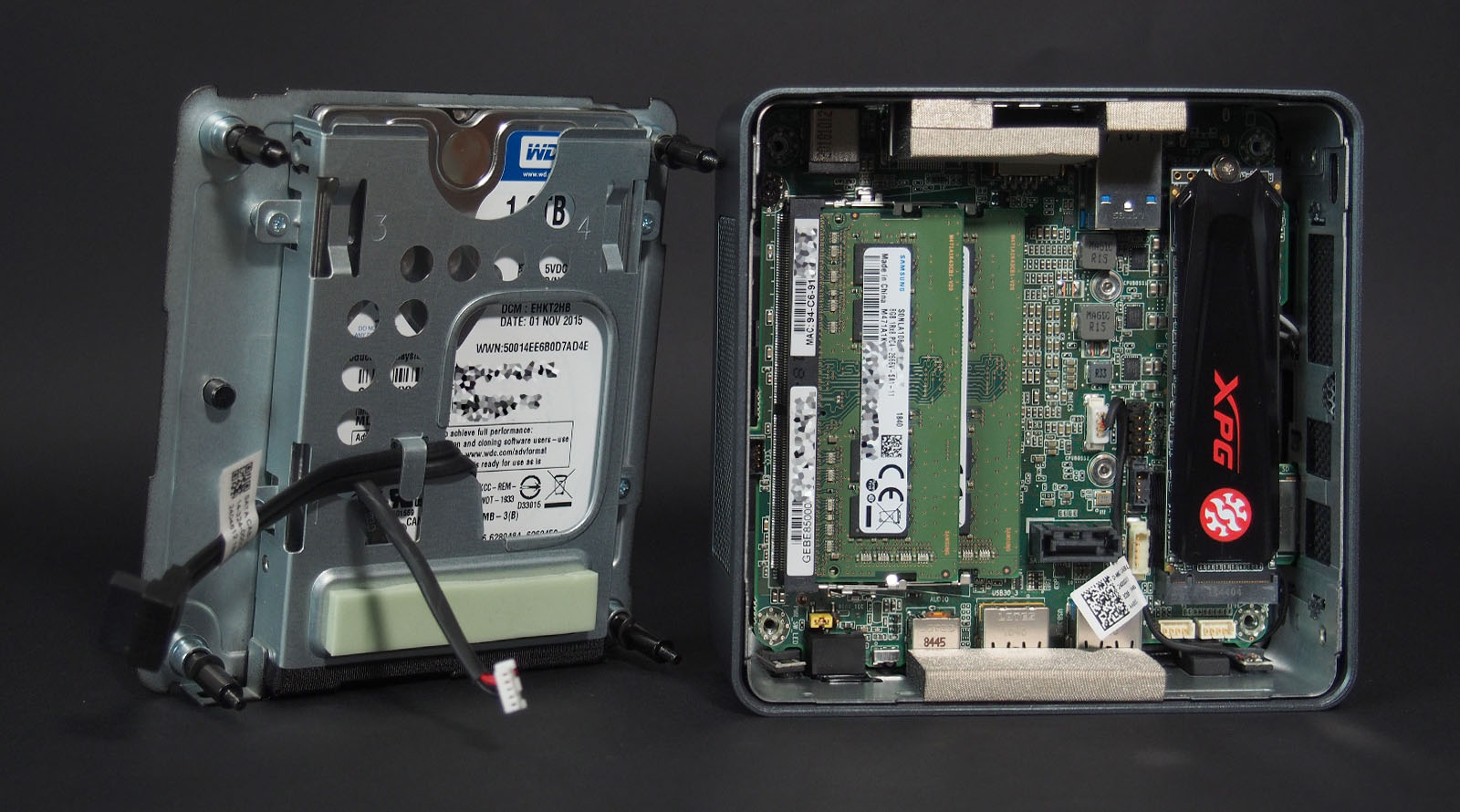

Доступ к основному отсеку для накопителей информации и оперативной памяти открывается со дна устройства. Нижняя металлическая крышка снимается после откручивания четырех винтов с прорезиненными накладками, исполняющими роль ножек. После полного откручивания винты не выпадают, что удобно. К основанию корпуса с внутренней стороны прикручена корзина для 2,5'' SATA-накопителей, которая соединяется с основной платой двумя короткими проводами: SATA-шлейфом стандартного вида и питанием для накопителей с проприетарным компактным штекером. С последним нужно быть аккуратным, чтобы не вырвать достаточно тонкие проводки при отключении.

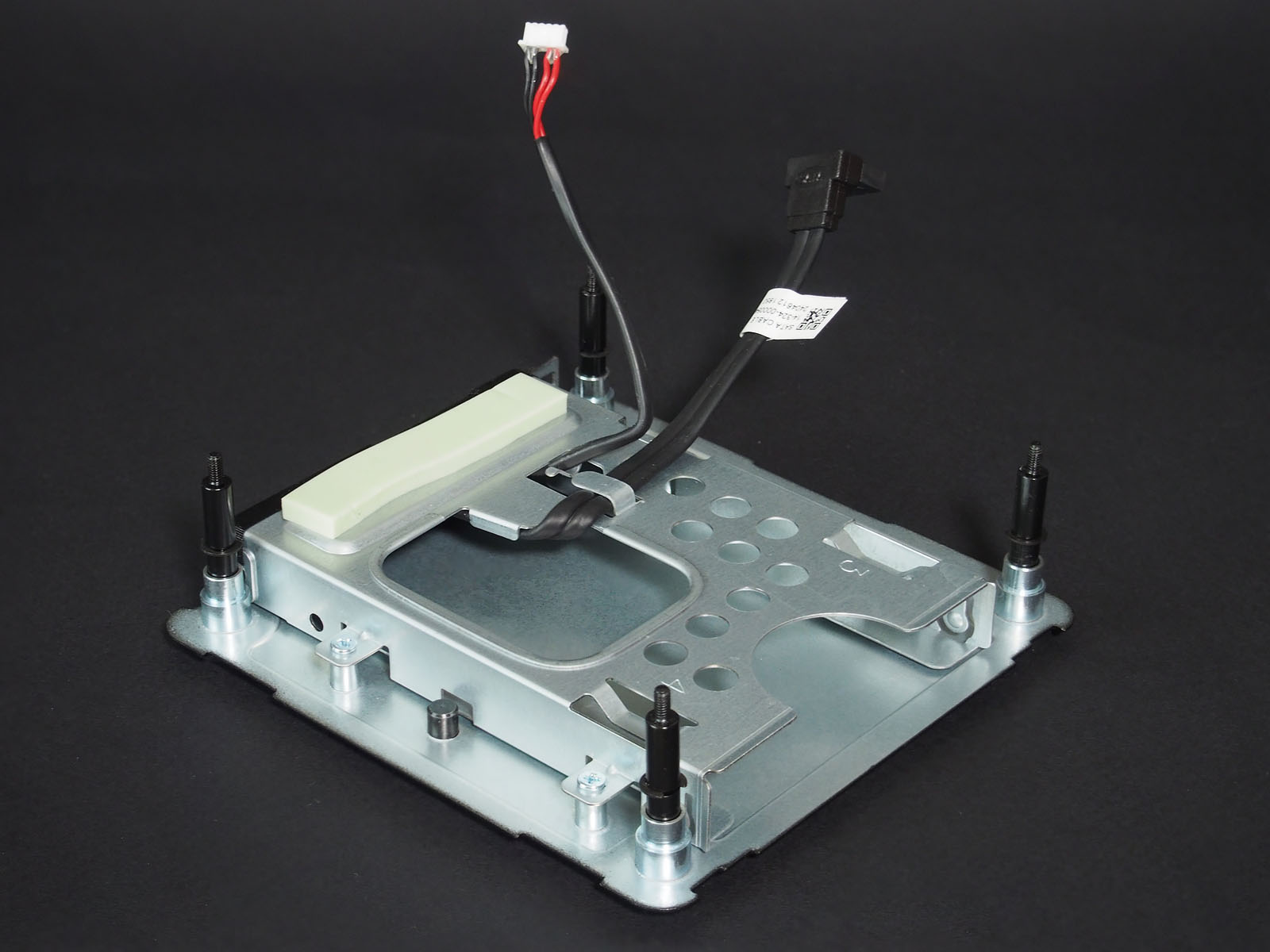

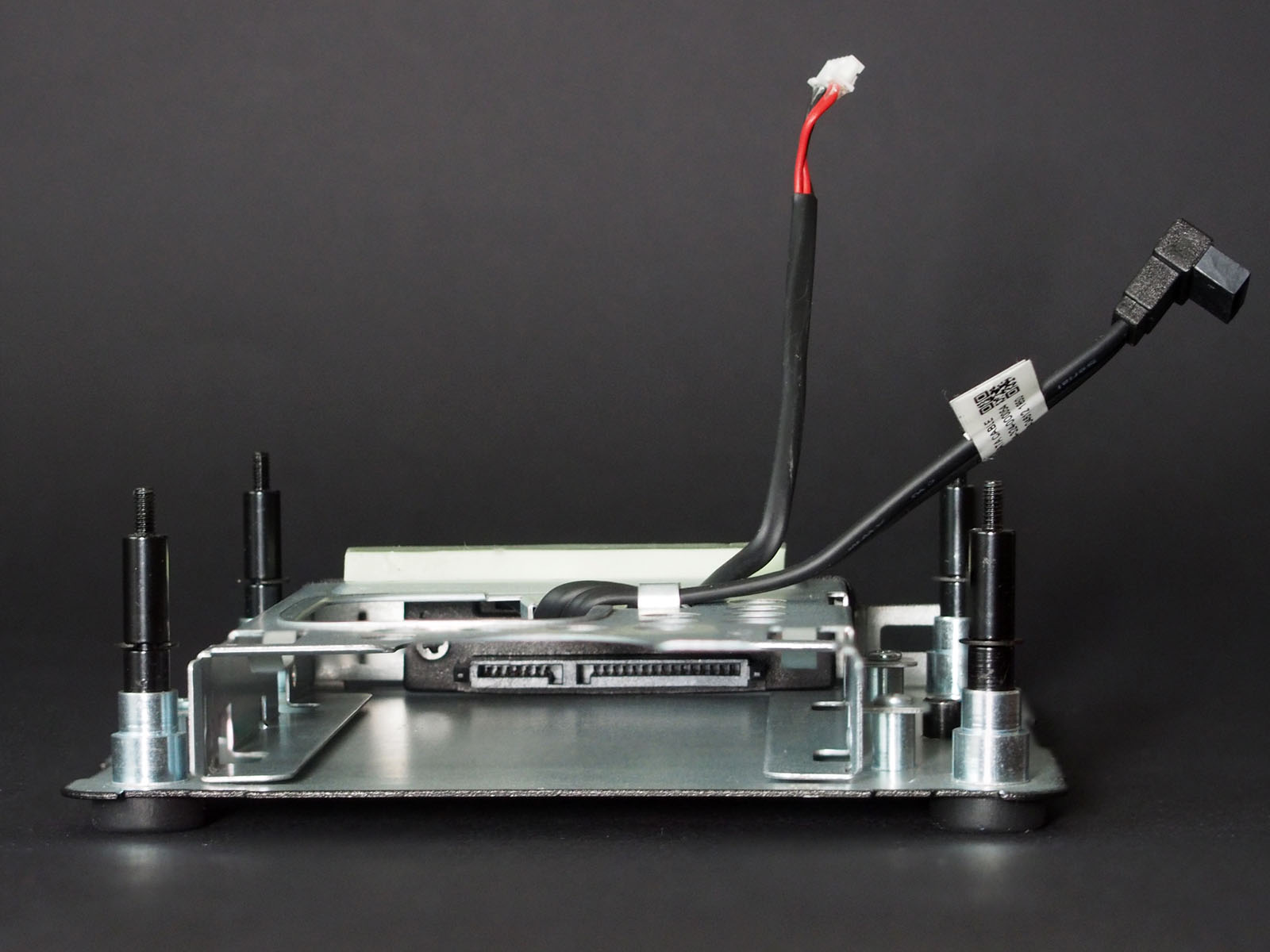

Корзина предусматривает удобное безвинтовое крепление жесткого диска или SSD стандартного "ноутбучного" формата 2,5'' с толщиной до 9,5 мм. А вот извлекать вставленный накопитель из неё неудобно. Необходимо раскручивать конструкцию, так как упереться с обратной стороны, чтобы вытолкнуть диск не во что. Металлическая корзина через толстую термопрокладку на специальном выступе одновременно играет роль и теплоотвода для M.2-накопителя. Расстояния и толщины прокладки достаточно, чтобы корректно соприкасаться с накопителями как с интегрированными радиаторами, так и без них.



Зональное деление внутри фактически выполнено материнской платой, которая занимает весь доступный периметр. Процессор и его охлаждение вынесено на обратную сторону платы, сводя таким образом влияние на нагрев накопителей информации и модулей оперативной памяти к минимуму.

Для установки M.2-SSD предусмотрен один разъем вмещающий накопители форм-факторов 2242 или 2280, т.е. шириной 22 мм и длиной 42, либо 80 мм. Крепежный винт-упор уже установлен в позицию для наиболее распространенных на сегодня SSD формата 2280, при необходимости его несложно вкрутить в отверстие для более коротких накопителей. Запасной винт есть в комплекте.

Под оперативную память сделано два разъема для модулей SODIMM-формата типа DDR4-2400 с питанием 1,2 В. Тип защелок и расположение друг над другом "лесенкой" характерны для мобильных устройств.

В правом нижнем углу, рядом с картридером, на плате хорошо заметны: впаянный совмещенный Wi-Fi+Bluetooth адаптер, с подключенными к нему двумя проводами антенн, вынесенных на обратную сторону корпуса, черный коннектор для фронтальных панелей, свободный черный четырёхконтактный разъем подключения RGB-элементов подсветки (не используется), два белых четырехконтактных коннектора для внутренних USB 2.0-подключений. В левом нижнем углу находится желтый джампер сброса настроек и блокировки записи BIOS.

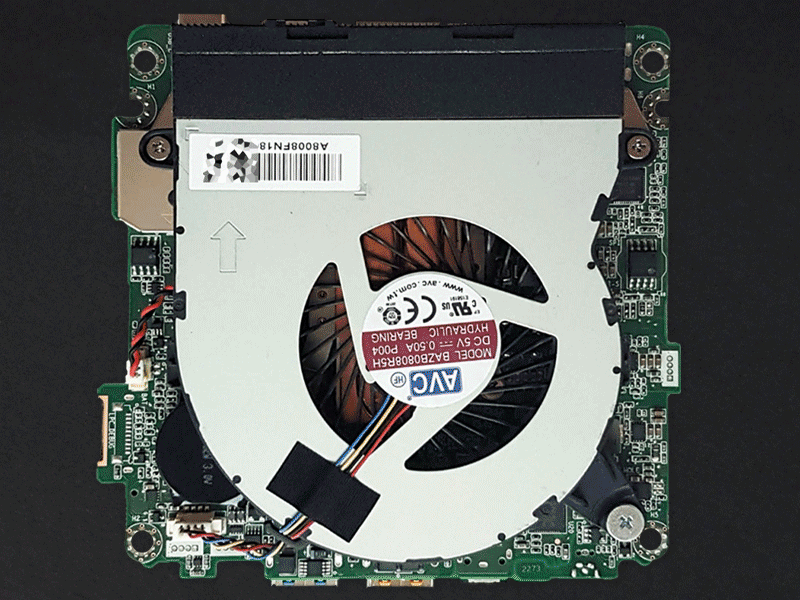

Система охлаждения мини-ПК напоминает ноутбучные варианты. Вдоль задней стенки устройства установлен медный радиатор с частым оребрением, контактирующий с процессором двумя медными тепловыми трубками и обдуваемый 80-мм вентилятором турбинного типа.


Установка компонентов

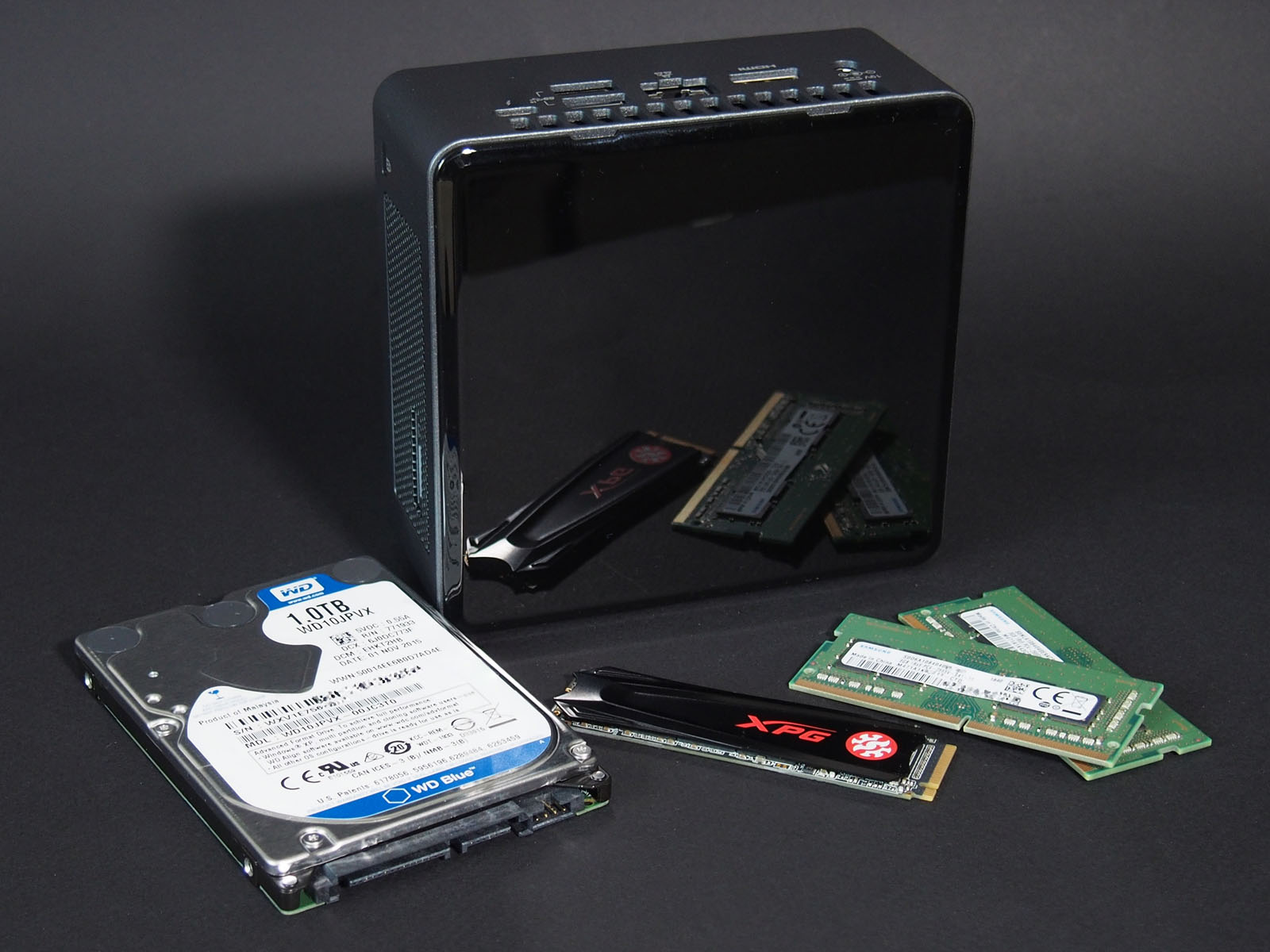

Для проведения тестирования обоих "нюков" использовались одинаковые дополнительные комплектующие:
  • 16 ГБ оперативной памяти в двухканальном режиме, набранные двумя одноранговыми модулями SODIMM DDR4-2666 Samsung M471A1K43CB1-CTD 8 ГБ;
  • Твердотельный NVMe-накопитель для слота M.2 - ADATA XPG Gammix S5 512 ГБ, с режимом передачи PCIe 3.0 x4;
  • Жёсткий диск SATA 2,5'' Western Digital WD10JPVX 1000 ГБ с кэшем 8 МБ и скоростью шпинделя 5400 оборотов в минуту.



Установка всего заняла в буквальном смысле пару минут, так как доступ к внутренним разъемам и коннекторам удобен и ничем не перекрыт. Определенной сноровки потребует только подключение шлейфа и провода питания от корзины с жёстким диском к материнской плате.

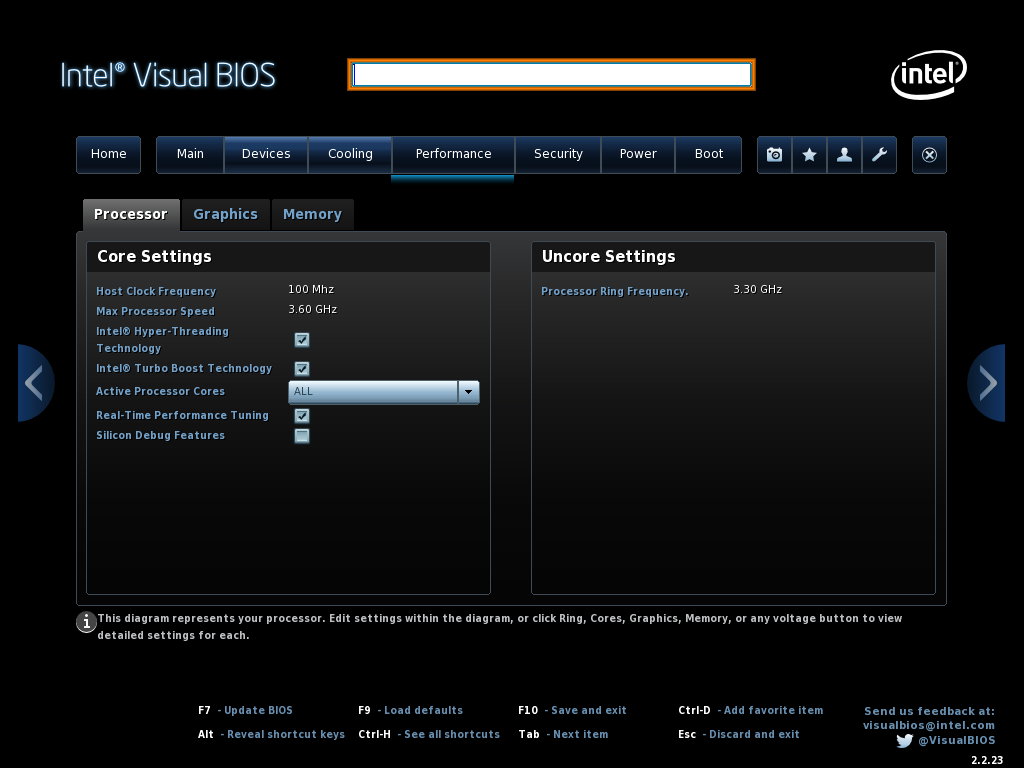

BIOS

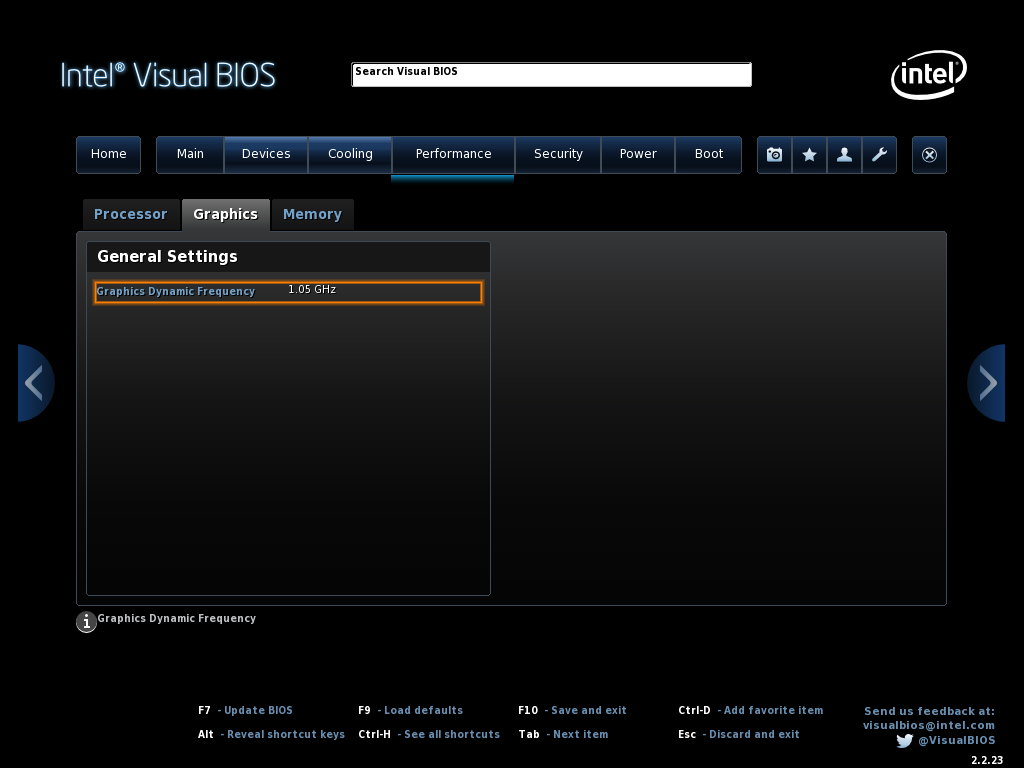

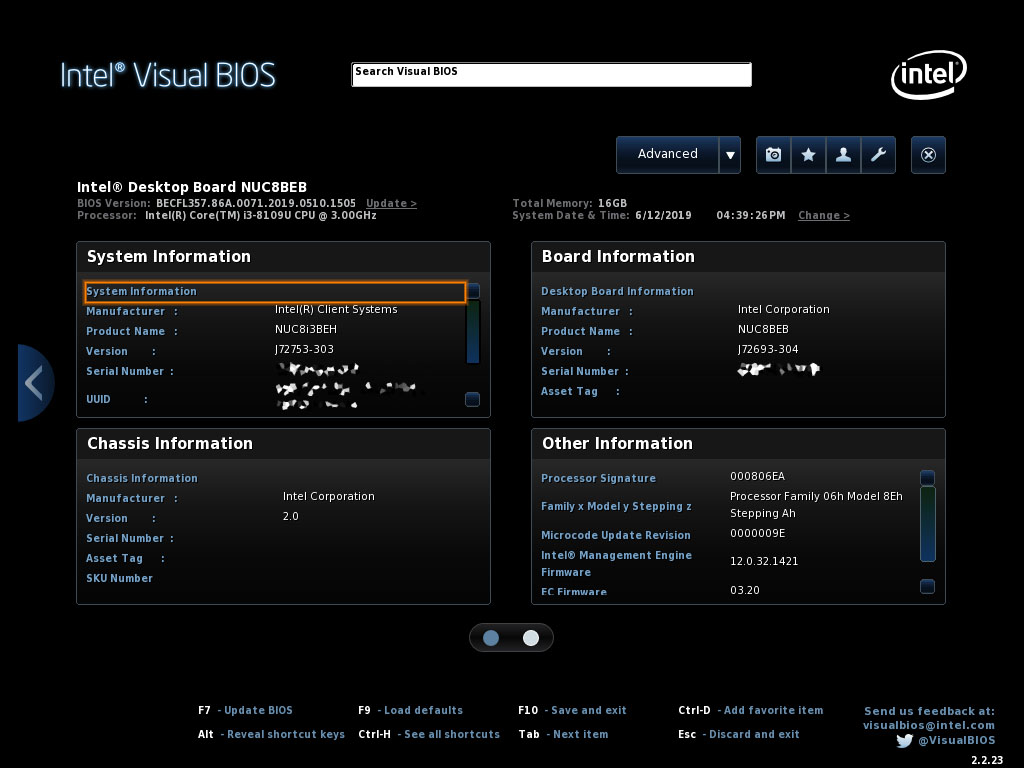

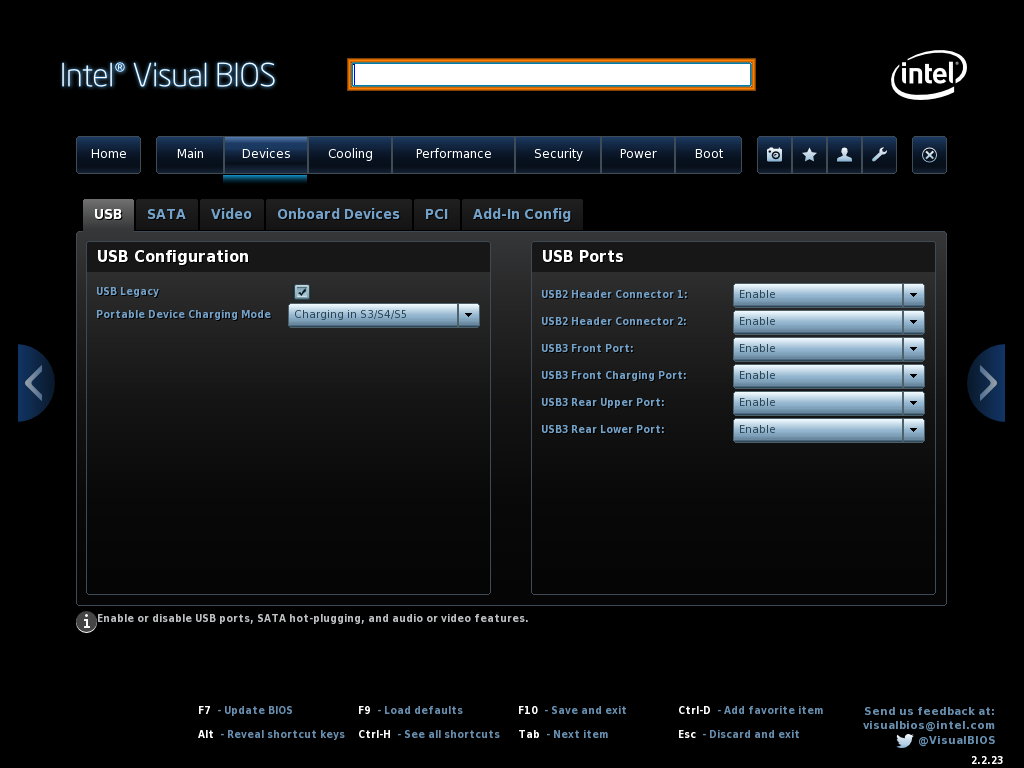

Оба мини-ПК работают под Intel Visual BIOS 2.2.23. Перед тестированием исходная версия BIOS BECFL357.86A.0051.2018.1015.1513 была обновлена на них до актуальной BECFL357.86A.0071.2019.0510.1505. При сравнении разделов параметров "до" и "после" визуальной разницы в пунктах меню не обнаружено. Однако в первоначальной версии был обнаружен "баг" - при сохранении более 15 скриншотов настроек на "флешку" портится файловая система накопителя, на который они сохранялись. Обычный пользователь вряд ли столкнется с такой ситуацией, но авторам обзоров стоит взять на заметку.



Русификации Intel Visual BIOS в этих версиях нет, все параметры и описание на английском языке. По настройкам он достаточно гибок и удобно структурирован, есть даже поле быстрого поиска. В Advanced режиме доступно много детальных настроек.

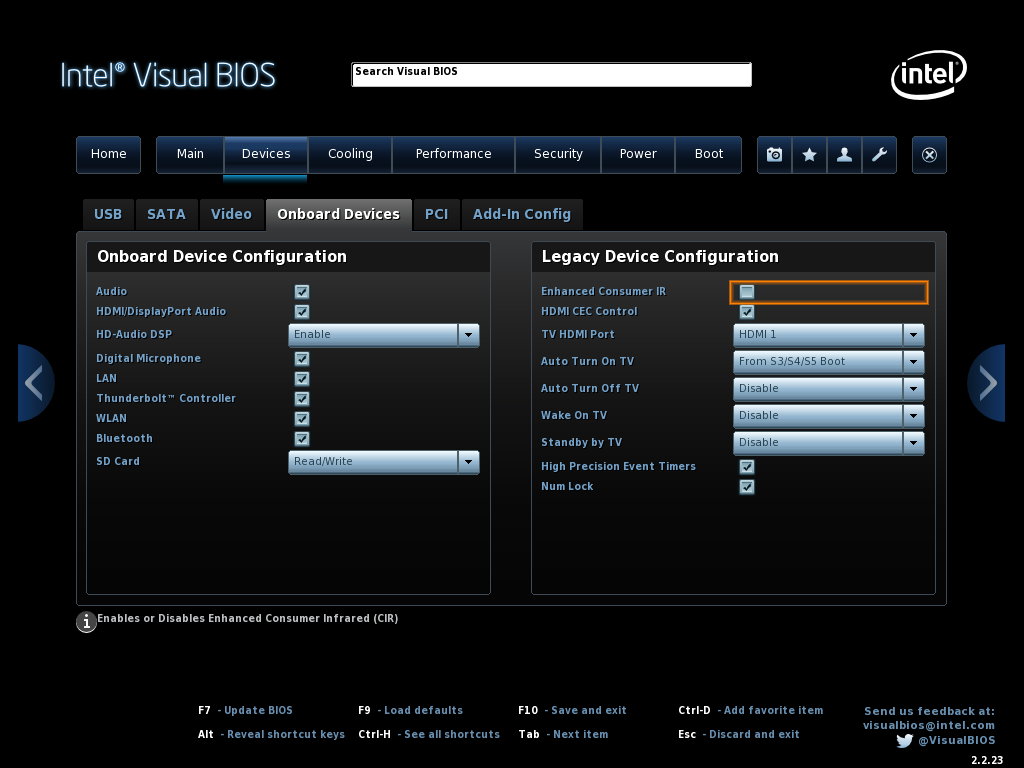

Учитывая нередкий вариант использования мини-ПК в качестве медиа-компаньона к телевизорам многим пригодится отдельный раздел Legacy Device Configuration в котором настраивается управление по HDMI CEC. Возможно связать действия включения, выключения и перехода в спящий режим с включением и выключением ТВ. Доступен даже выбор автоматической активации определенного HDMI-входа телевизора при запуске "нюка". Такой функционал пригодится не только дома, но и при использовании Intel NUC в общественных местах, например в паре с информационными табло или рекламными стойками. Для минимизации возможности вмешательства неавторизованных пользователей все интегрированные устройства и USB-порты возможно отключить на уровне BIOS. Для картридера настраивается режим работы "только чтение" или "чтение и запись".

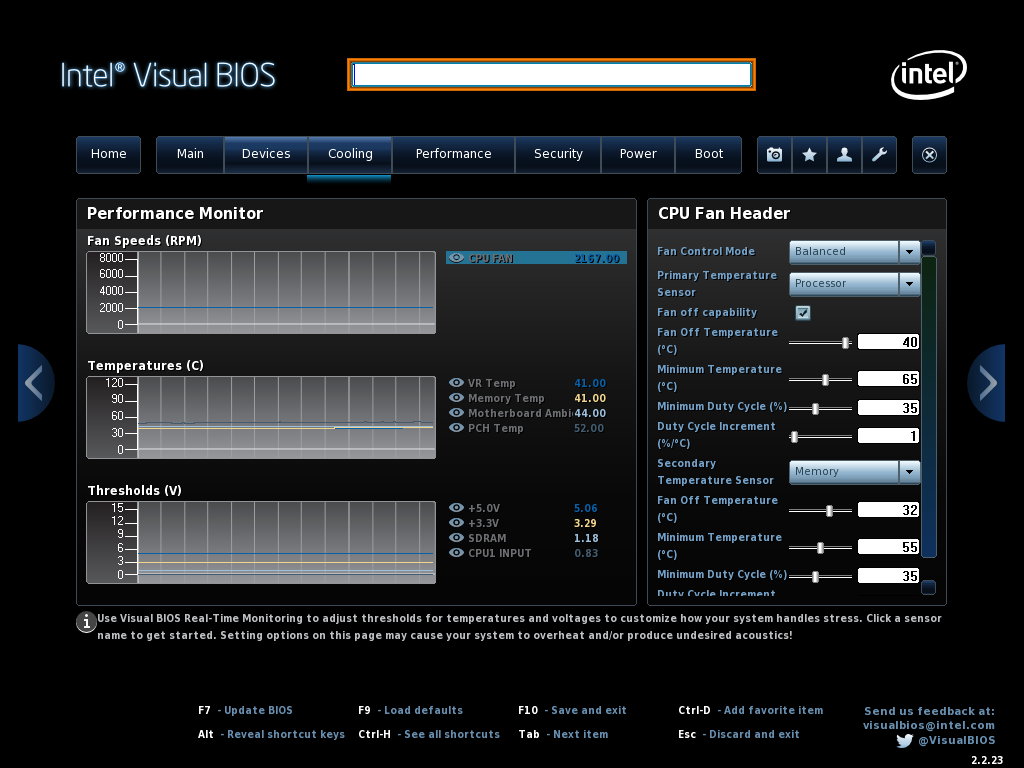

Управление системой охлаждения - детальное. Кроме нескольких профилей (от пассивного режима до максимальной производительности) реализовано тонкое управление целевыми диапазонами температур, с привязкой к нагреву процессора и оперативной памяти.

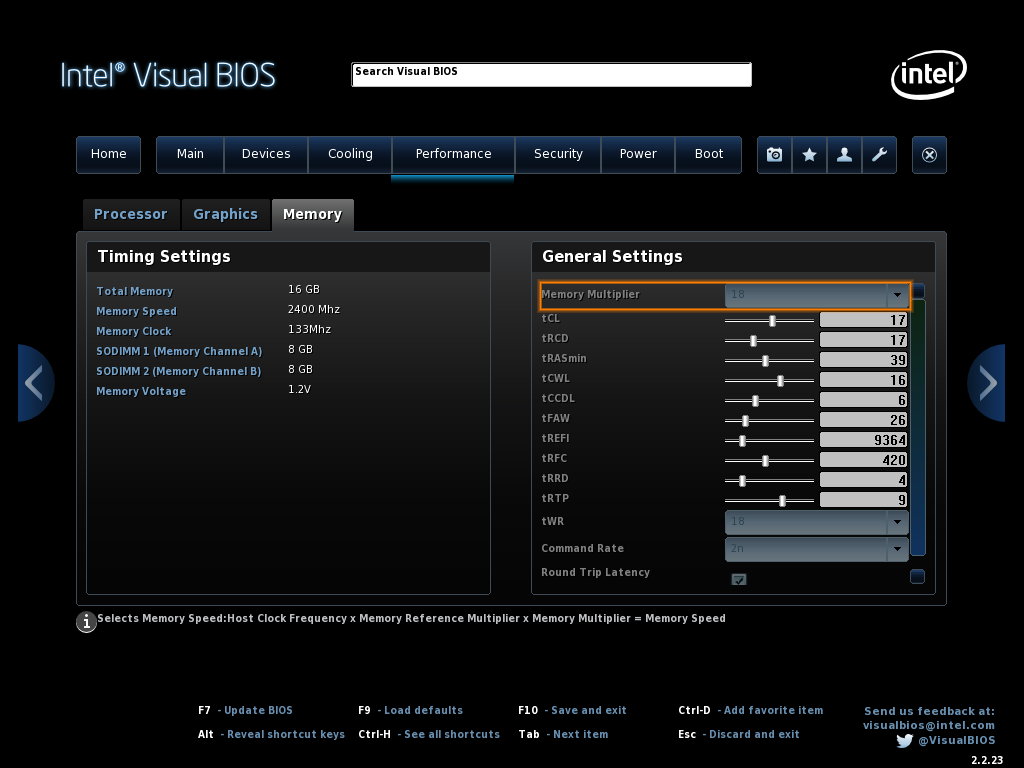

Для разгона процессора, видеоядра и оперативной памяти настроек практически нет. Регулируются только тайминги памяти, при этом режим работы недоступен для изменения. Из-за этого на тестируемом комплекте память, изначально поддерживающая профиль DDR4-2666, работала только в режиме DDR4-2400.

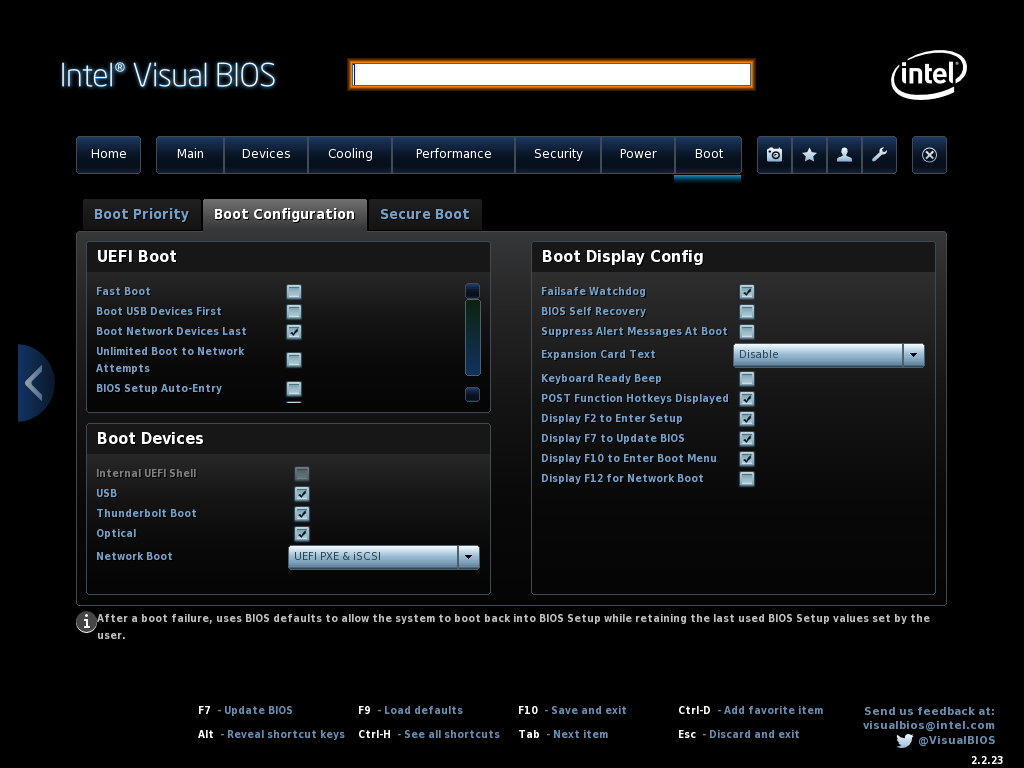

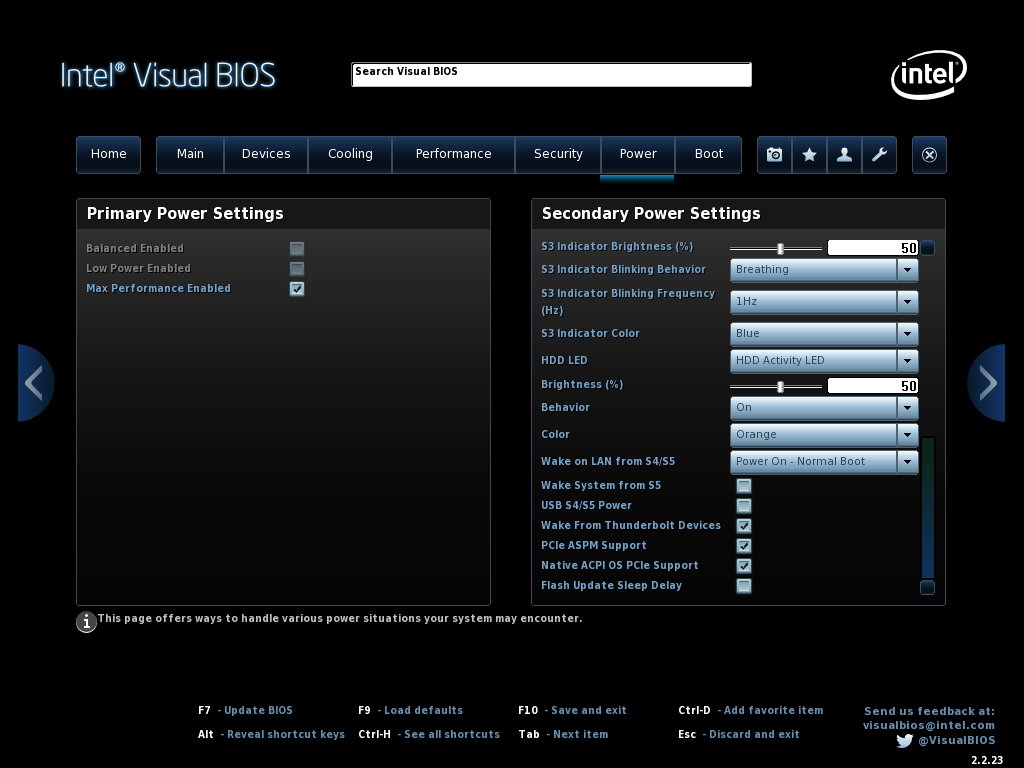

Детальные настройки позволяют управлять индикаторами активности устройства и ограничивать информационные сообщения BIOS на внешних дисплеях.


Софт

В комплекте с рассматриваемым моделями BOXNUC8I3BEH2 и BOXNUC8I5BEH2 нет носителей с программным обеспечением, все драйвера и утилиты размещены на официальном сайте Intel в разделе "Поддержка".

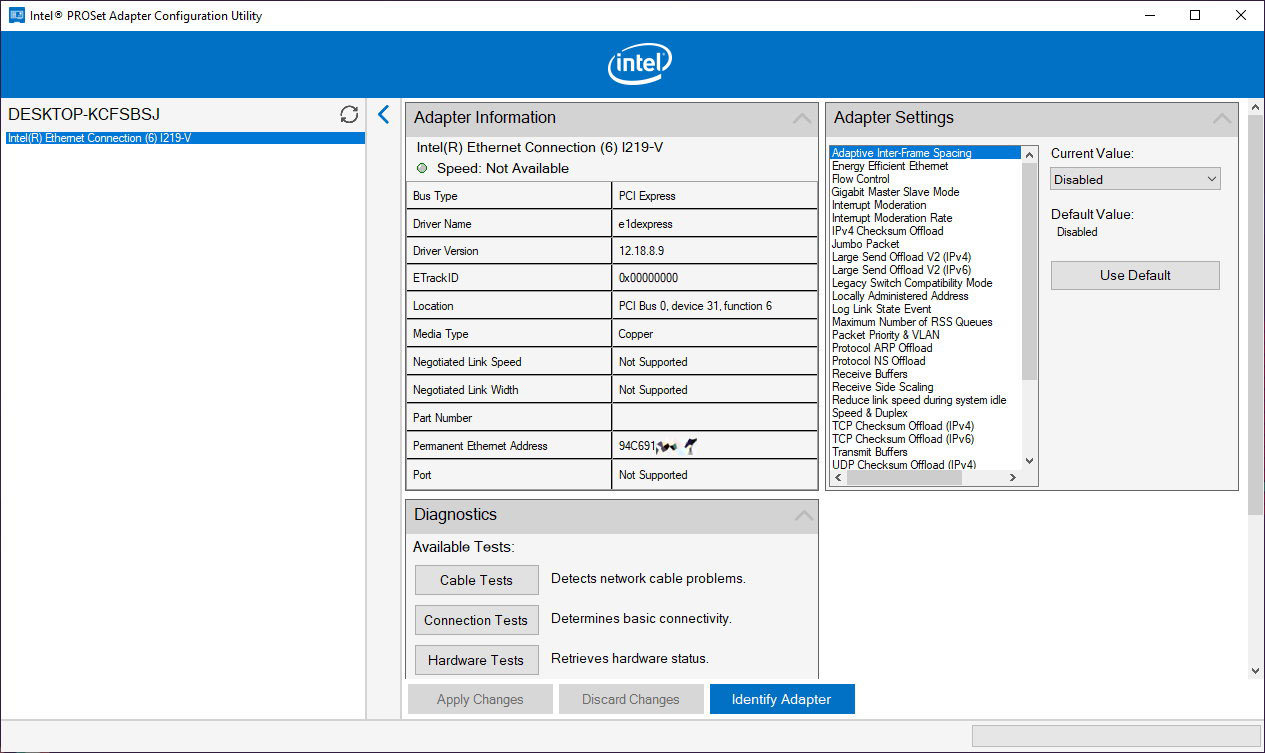

Intel PROSet Adapter Configuration Utility

Интегрированный гигабитный ethernet-адаптер на базе Intel I219-V управляется программой Intel PROSet Adapter Configuration Utility. Удобный инструмент, позволяющий не только выставить специфичные параметры LAN-сетей, но и произвести базовую диагностику подключения.

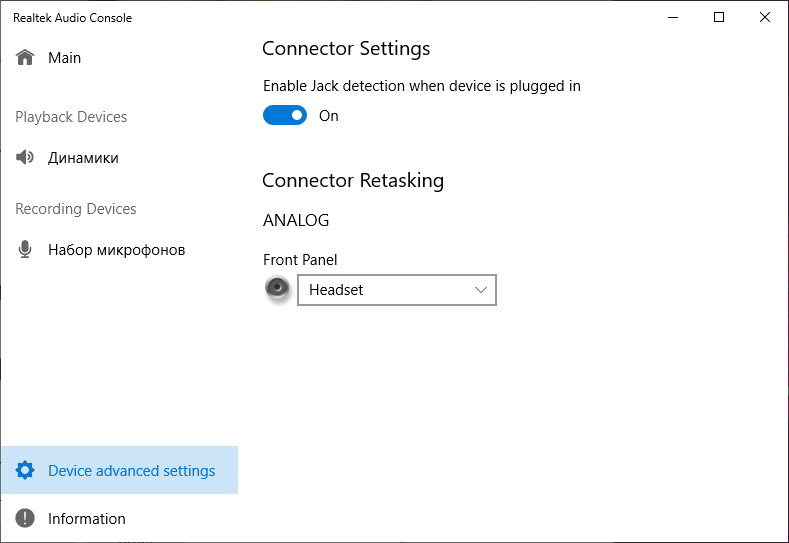

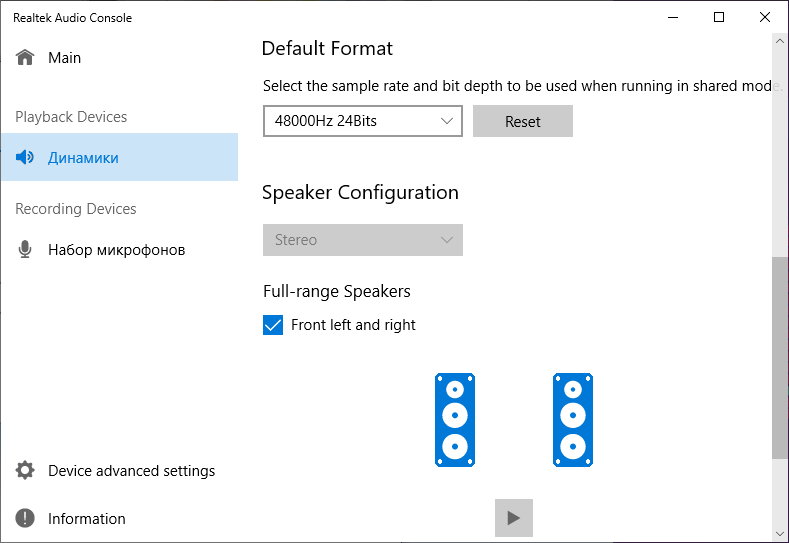

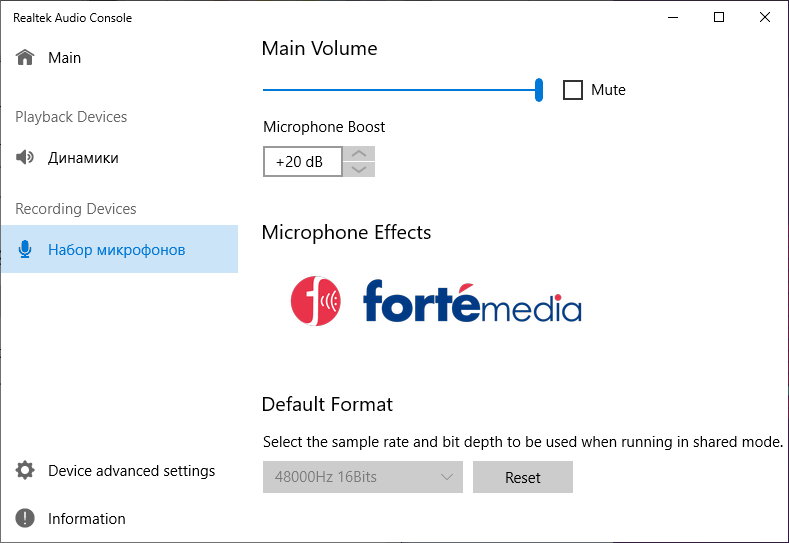

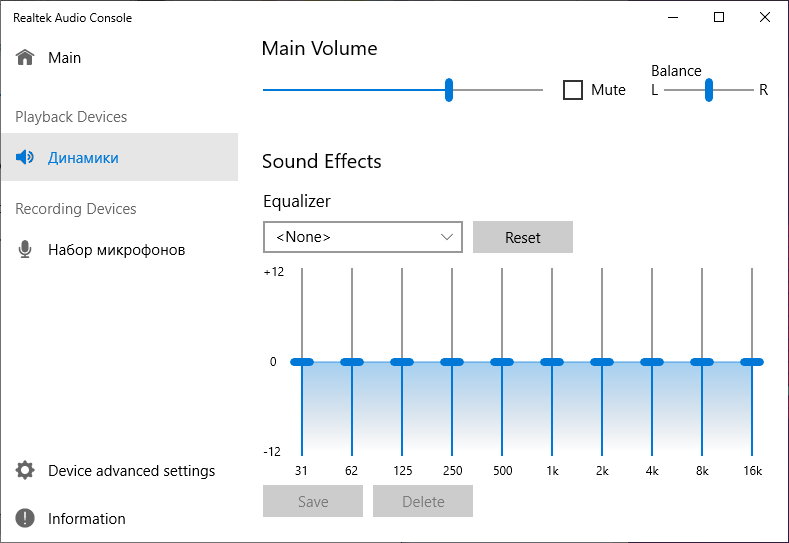

Realtek Audio Control

Так как в качестве аудиокодека используется Realtek ALC233, то управление звуковой подсистемой и двумя интегрированными микрофонами осуществляется в программе Realtek Audio Control, устанавливаемой вместе с аудио-драйвером. Перечень доступных настроек типичен для бюджетных встроенных решений.

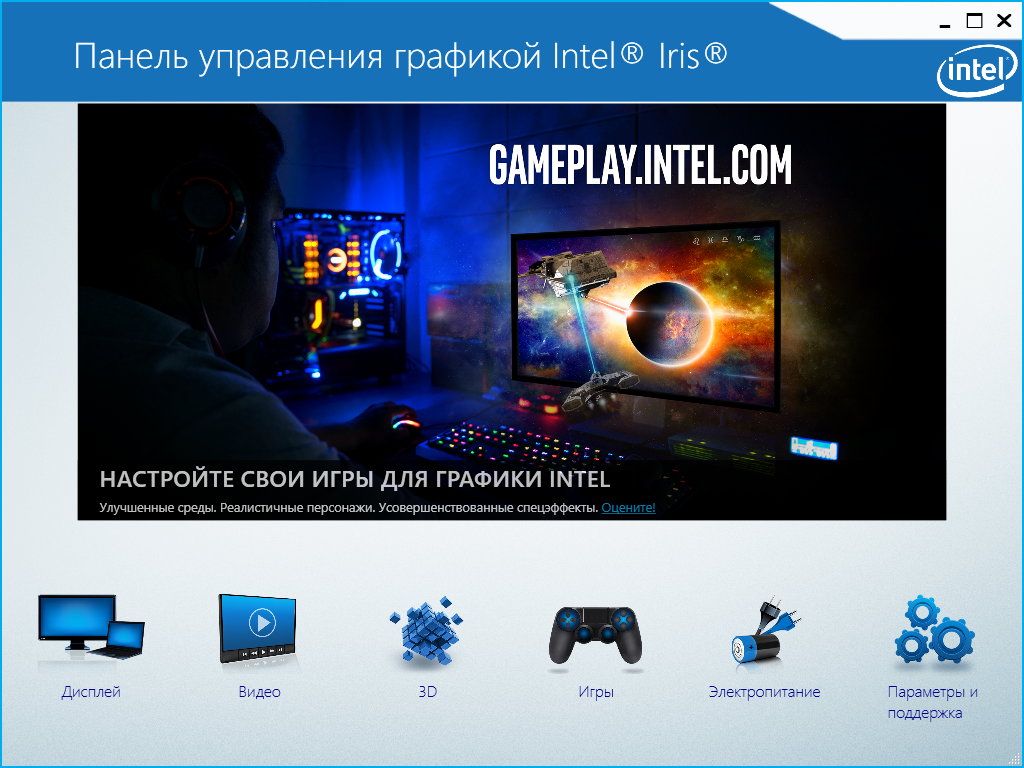

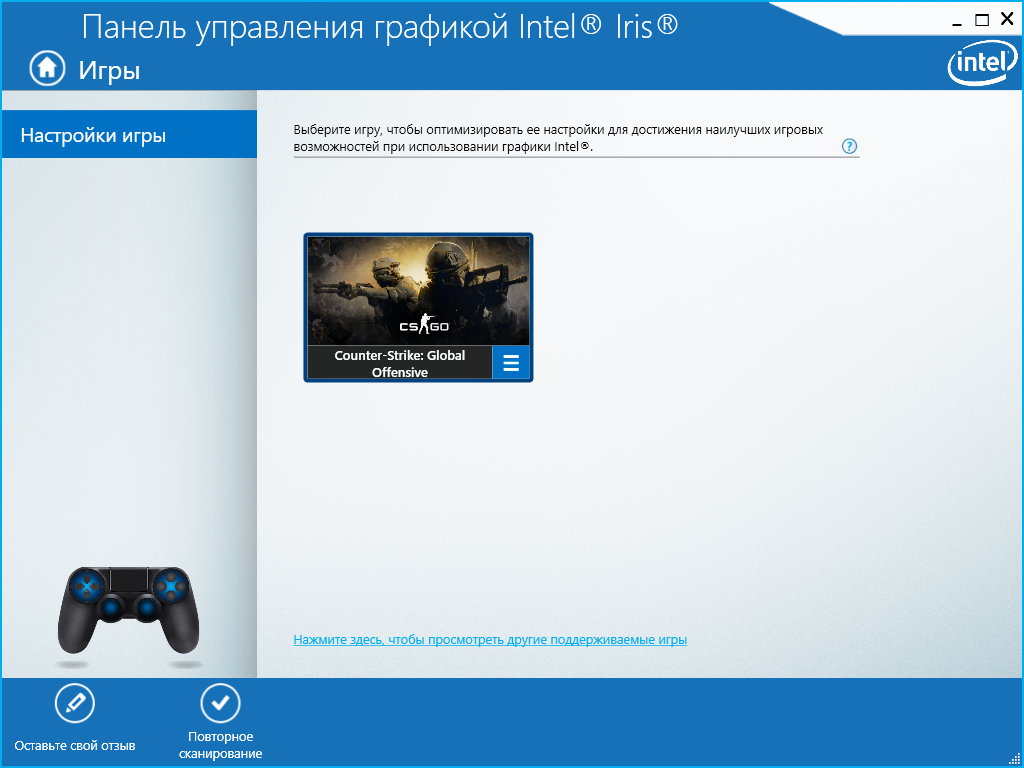

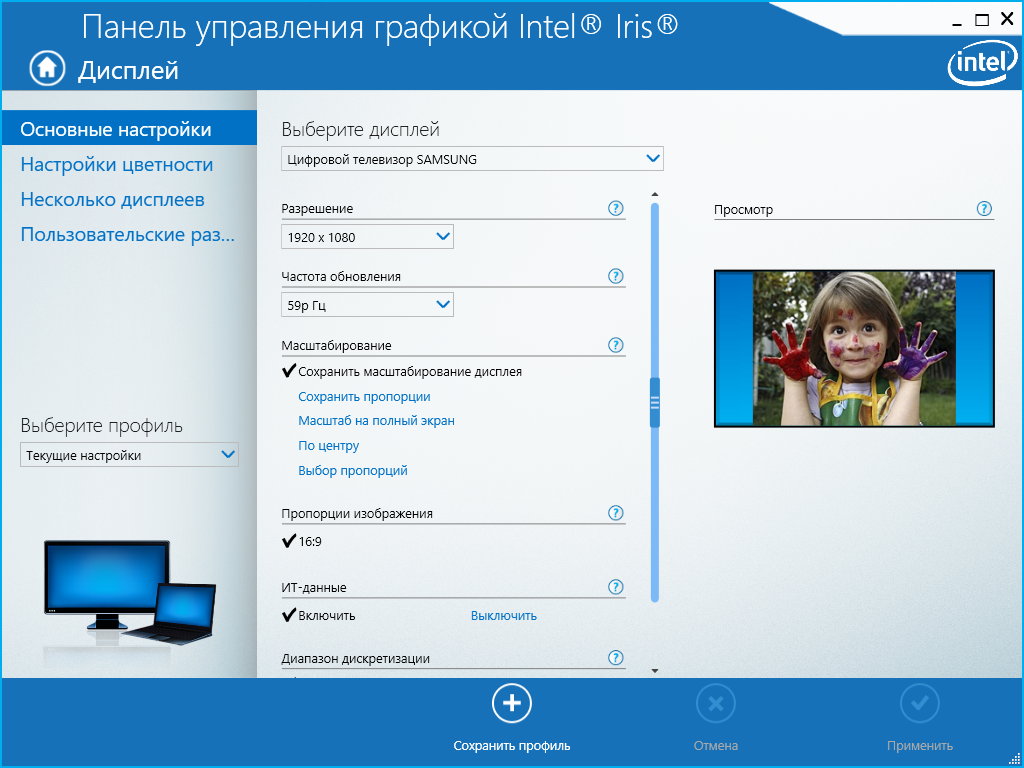

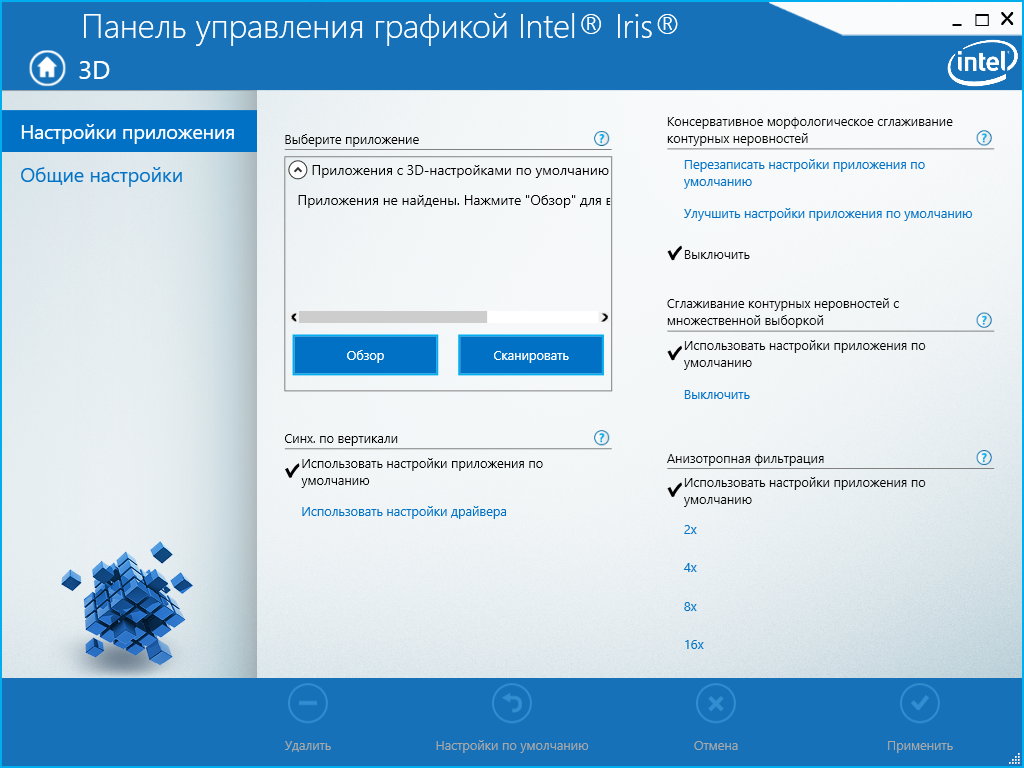

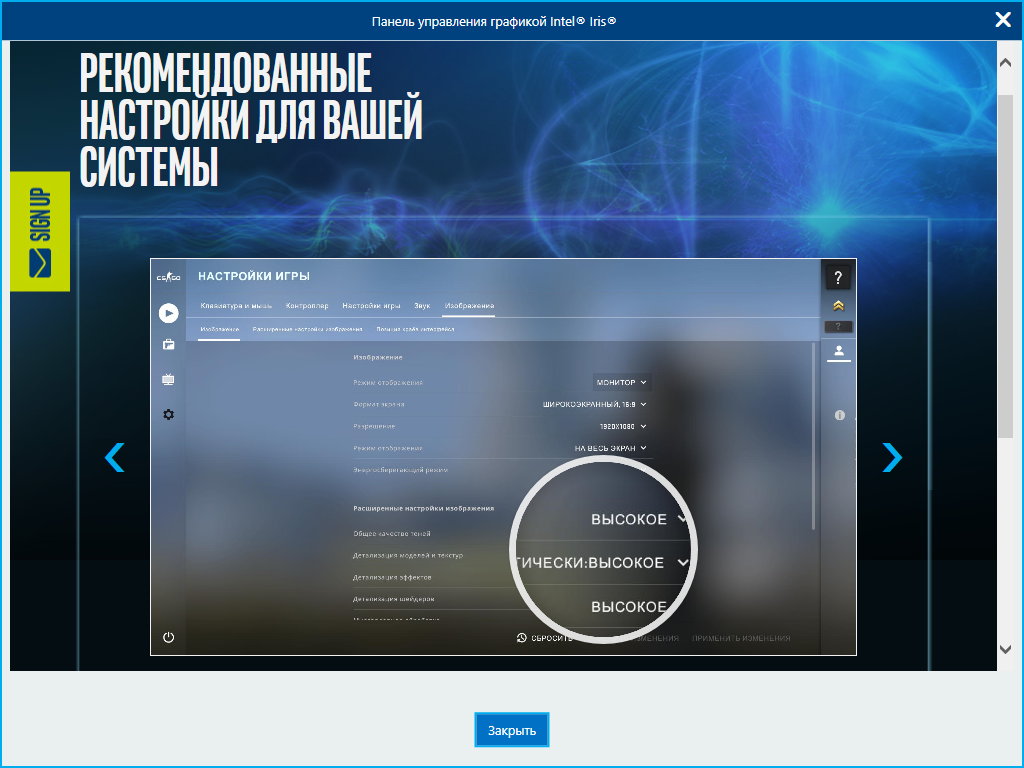

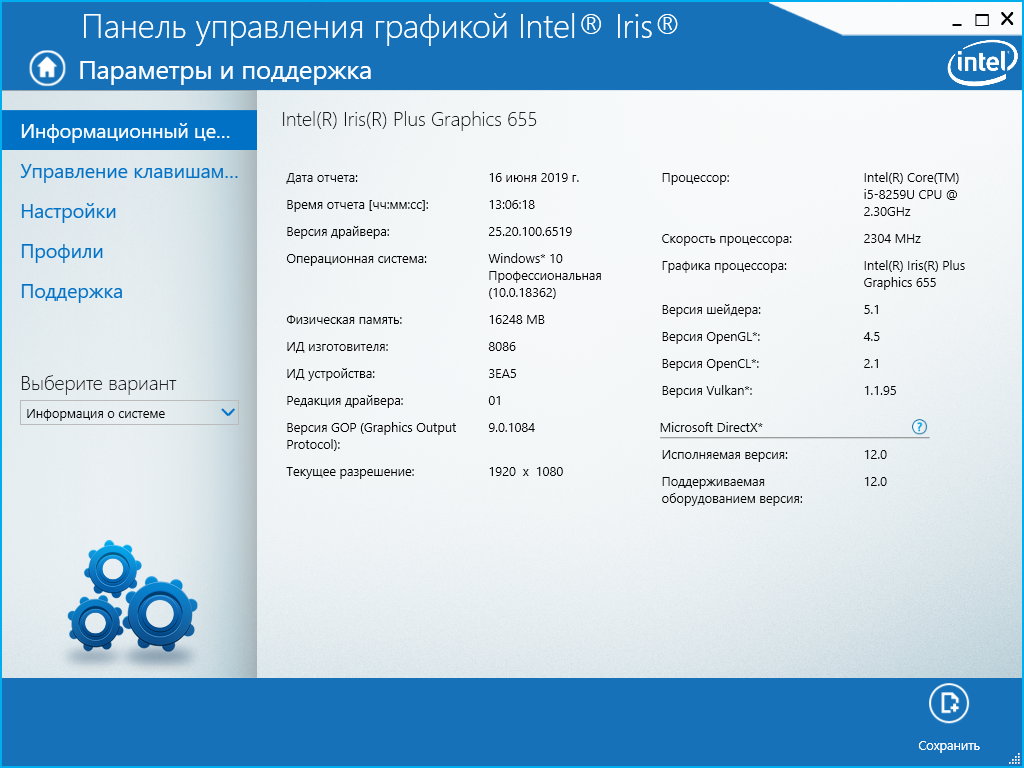

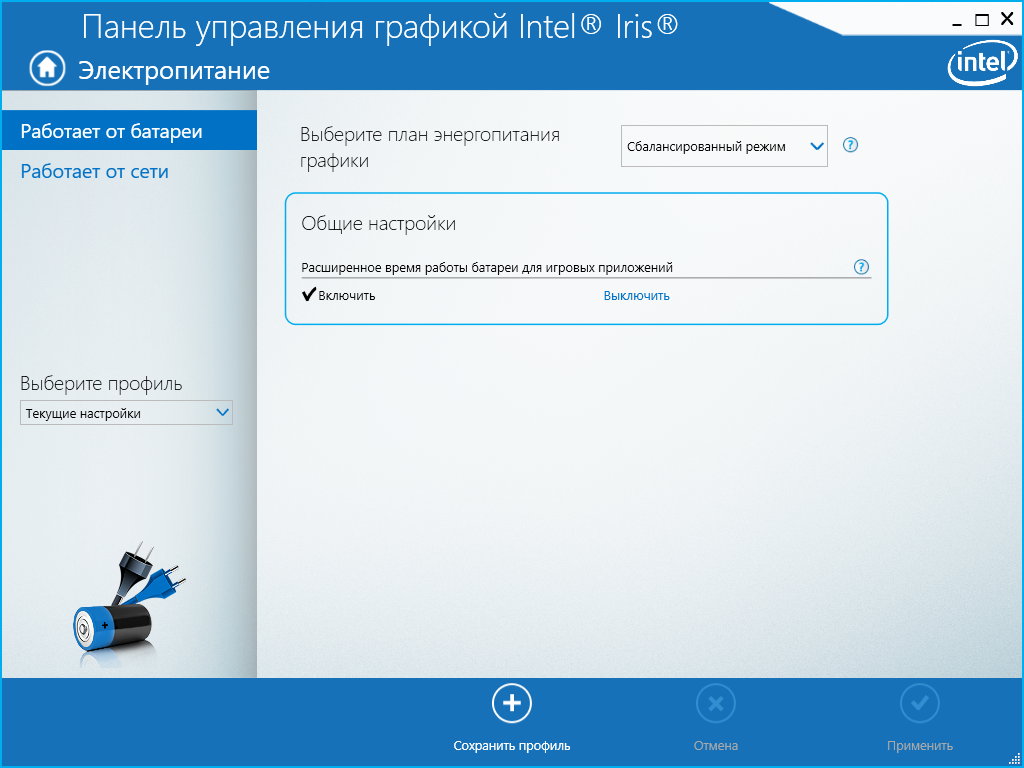

Панель управления графикой Intel Iris

Интегрированное в процессор графическое ядро Intel Iris Plus Graphics 655 настраивается через отдельную программную панель управления.



Как и у конкурирующих решений, в ней реализованы функции рекомендаций и автоматической настройки совместимых игр на оптимальное быстродействие.



В остальном типичные опции управления видеовыходами, цветокоррекцией и параметрами графики.




Тестирование

Так как на официальном сайте Intel для двух рассматриваемых "нюков" доступны драйверы только для операционной системы Windows 10, то и тестирование проводилось с недавно вышедшей Microsoft Windows 10 Pro редакции 1903.

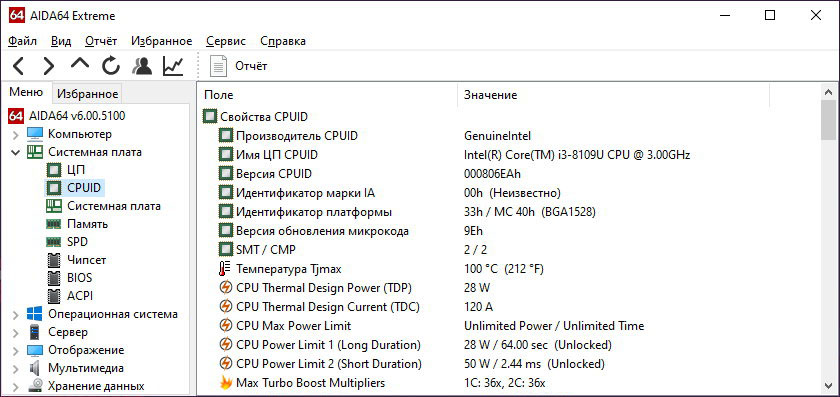

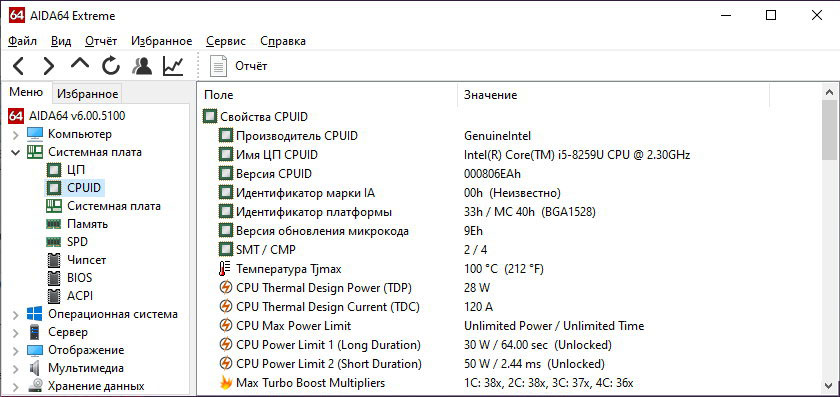

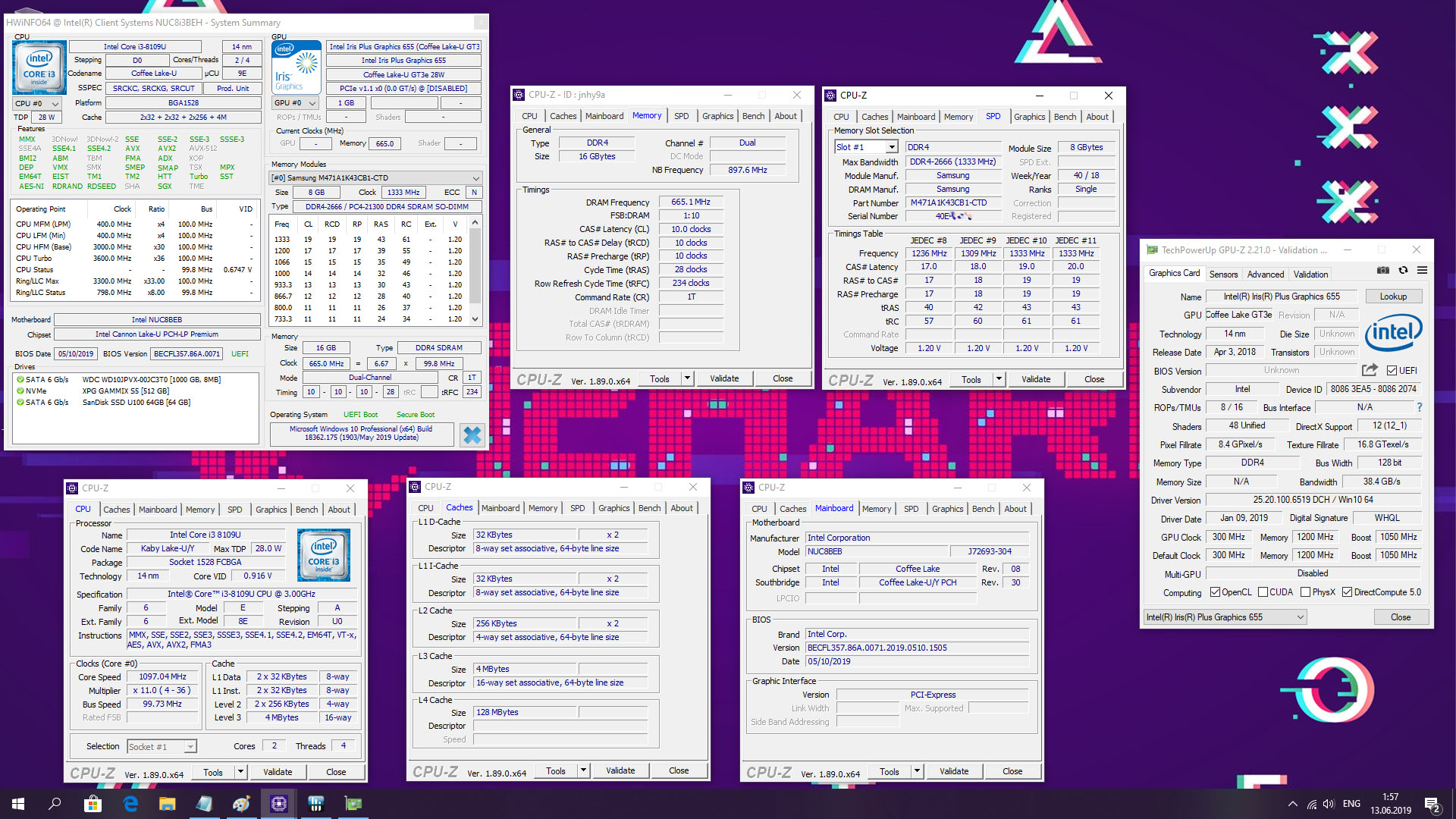

Единственным различием NUC8i3BEH и NUC8i5BEH являются разные модели впаянных (Socket 1528 FCBGA) центральных процессоров поколения Coffee Lake-U, произведенные по 14 нм техпроцессу.



В первом случае - это двухъядерный четырёхпоточный i3-8109U 3.0 ГГц, во втором - четырёхъядерный восьмипоточный i5-8259U 2,30 ГГц. Несмотря надвукратнуюразницув количестве ядер для обоих заявлен тепловой пакет в 28 Вт.

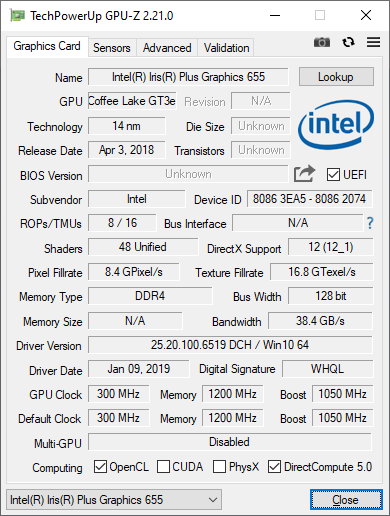

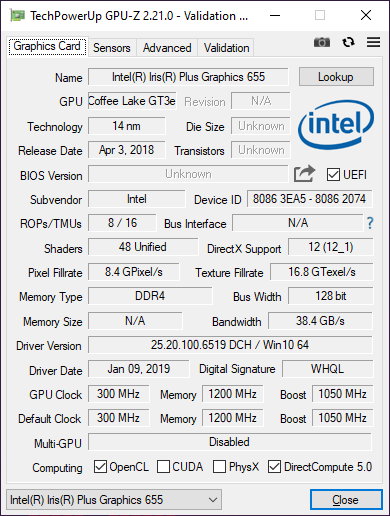

Графическое ядро интегрировано в процессоры и одинаково для обеих моделей: Intel Iris Plus Graphics 655 (Kaby Lake GT3e), работающее на частоте от 300 до 1050 МГц (Boost). В основе лежат 8 блоков растровых операций (ROP), 16 текстурных (TMU) и 48 унифицированных шейдерных блоков. Объем eDRAM-кэш-памяти составляет 128 МБ. Аппаратно поддерживается DirectCompute 5.0, а также декодирование H.265/HEVC Main 10 с 10-битным цветом и Google VP9.

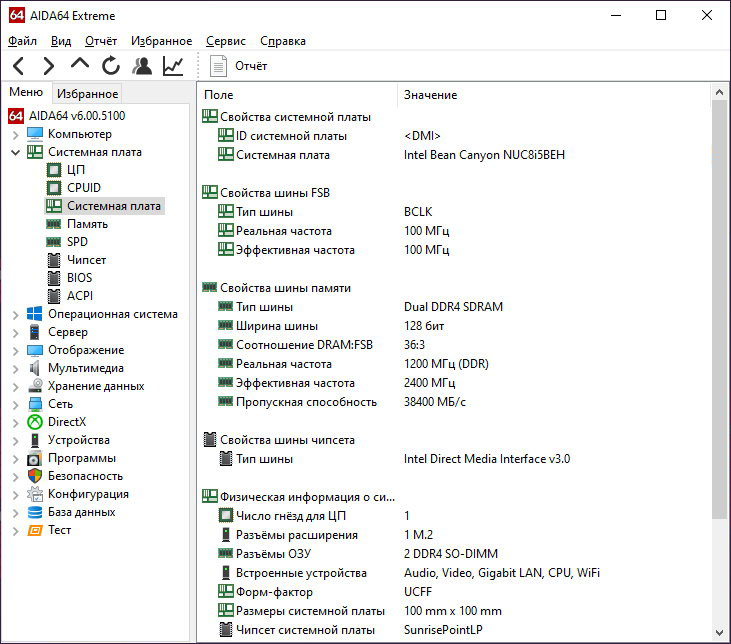

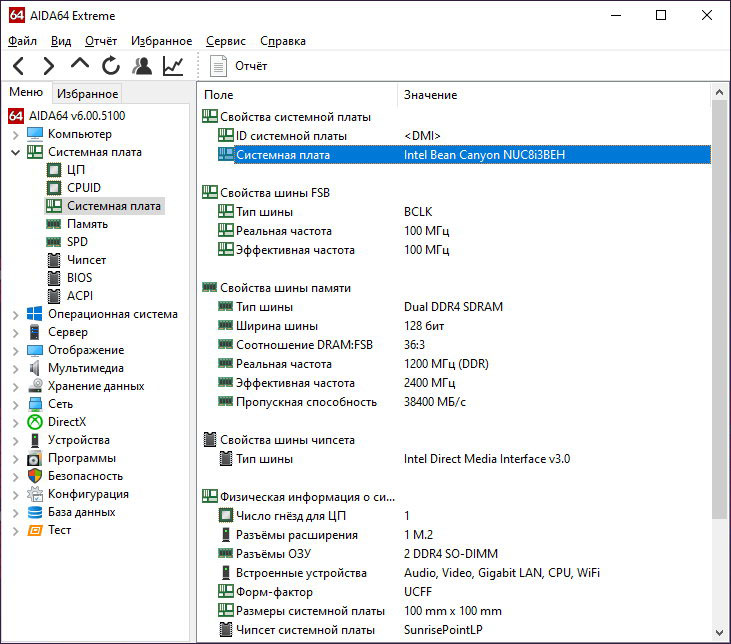

Материнские платы мини-ПК Intel Bean Canyon NUC8i3BEH и NUC8i5BEH выполнены в форм-факторе UCFF 100 x 100 мм.

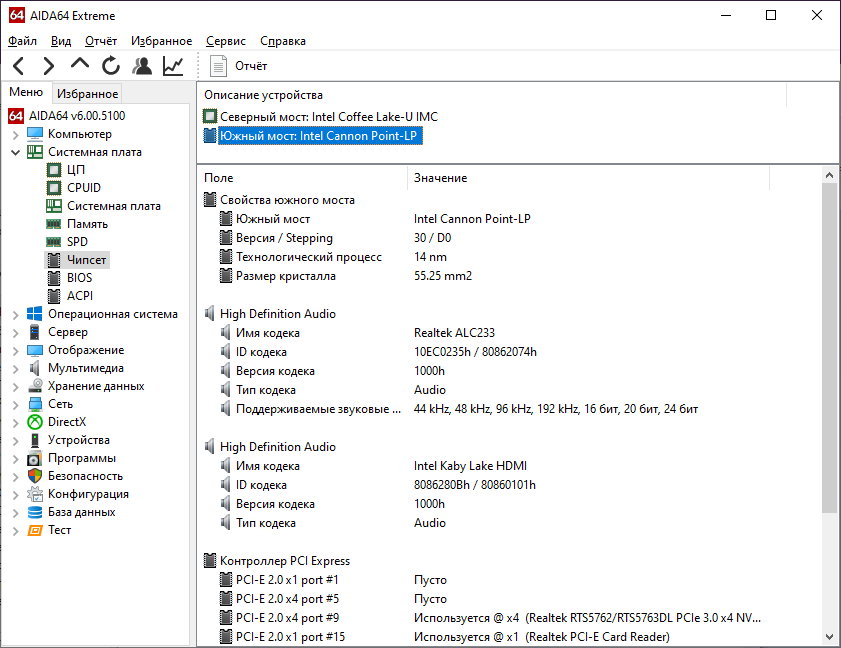

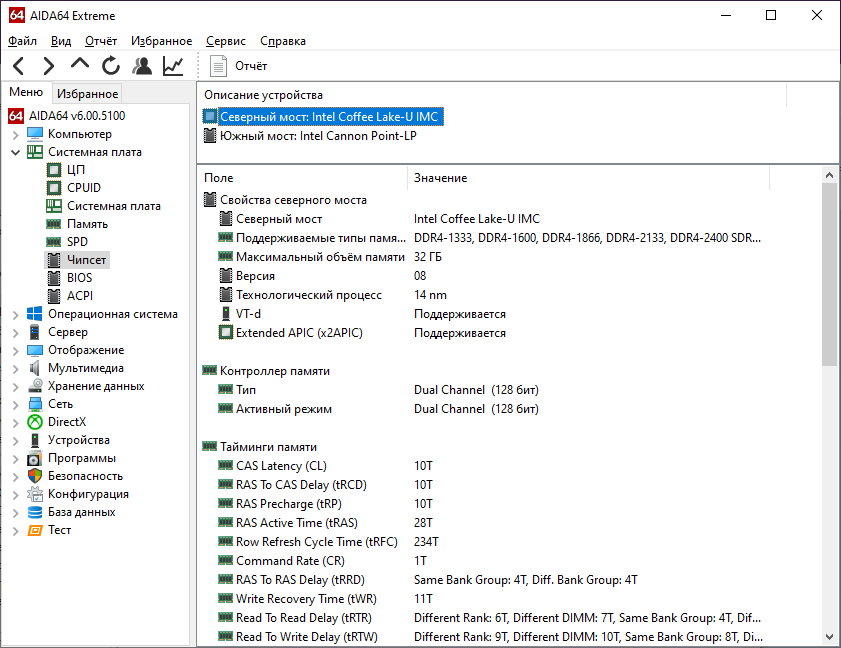

В основе лежит северный мост Intel Coffee Lake-U IMC и южный мост Intel Cannon Point-LP. Поддерживается установка оперативной памяти типа DDR4-2400 общим объемом до 32 ГБ с возможностью работы в двухканальном режиме.



На плате интегрирован восьмиканальный аудиокодек Realtek ALC233, проводной гигабитный LAN-интерфейс Intel I219-V, беспроводной комбинированный адаптер Intel Wireless-AC 9560 WiFi + Bluetooth 5.0 и картридер microSDXC. Порт USB Type-C поддерживает работу в режиме USB 3.1 Gen2 (10 Гбит/с), Thunderbolt 3 и DisplayPort 1.2.

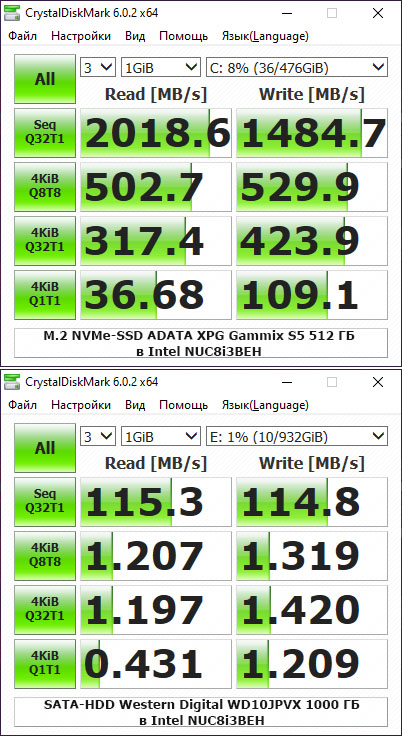

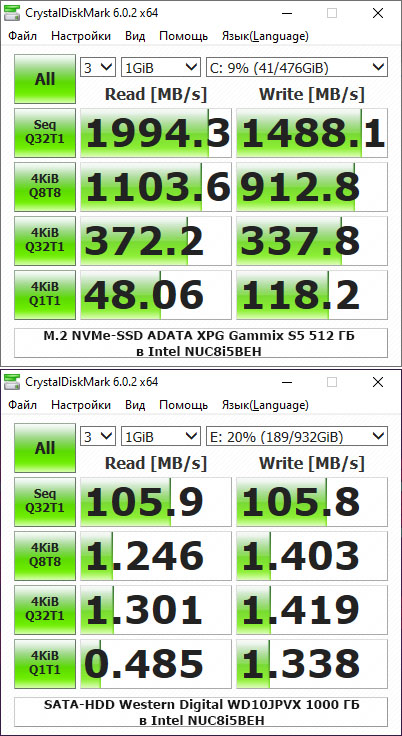

Дисковая подсистема позволяет подключить один накопитель размера 2240 или 2280 в слот M.2, работающий в режиме PCIe 3.0 x4, и один SATA-накопитель посредством SATA-3 6 Гб/с. Производительность тестовых накопителей: M.2 NVMe-SSD ADATA XPG Gammix S5 512 ГБ и жёсткого диска SATA 2,5'' Western Digital WD10JPVX 1000 ГБ в обеих моделях мини-ПК не была ограничена аппаратной платформой.



Быстродействие

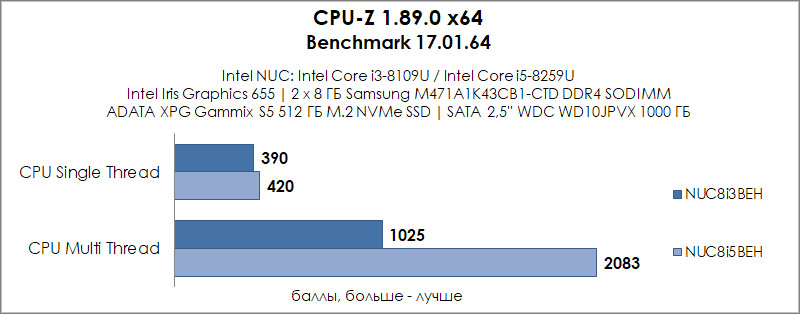

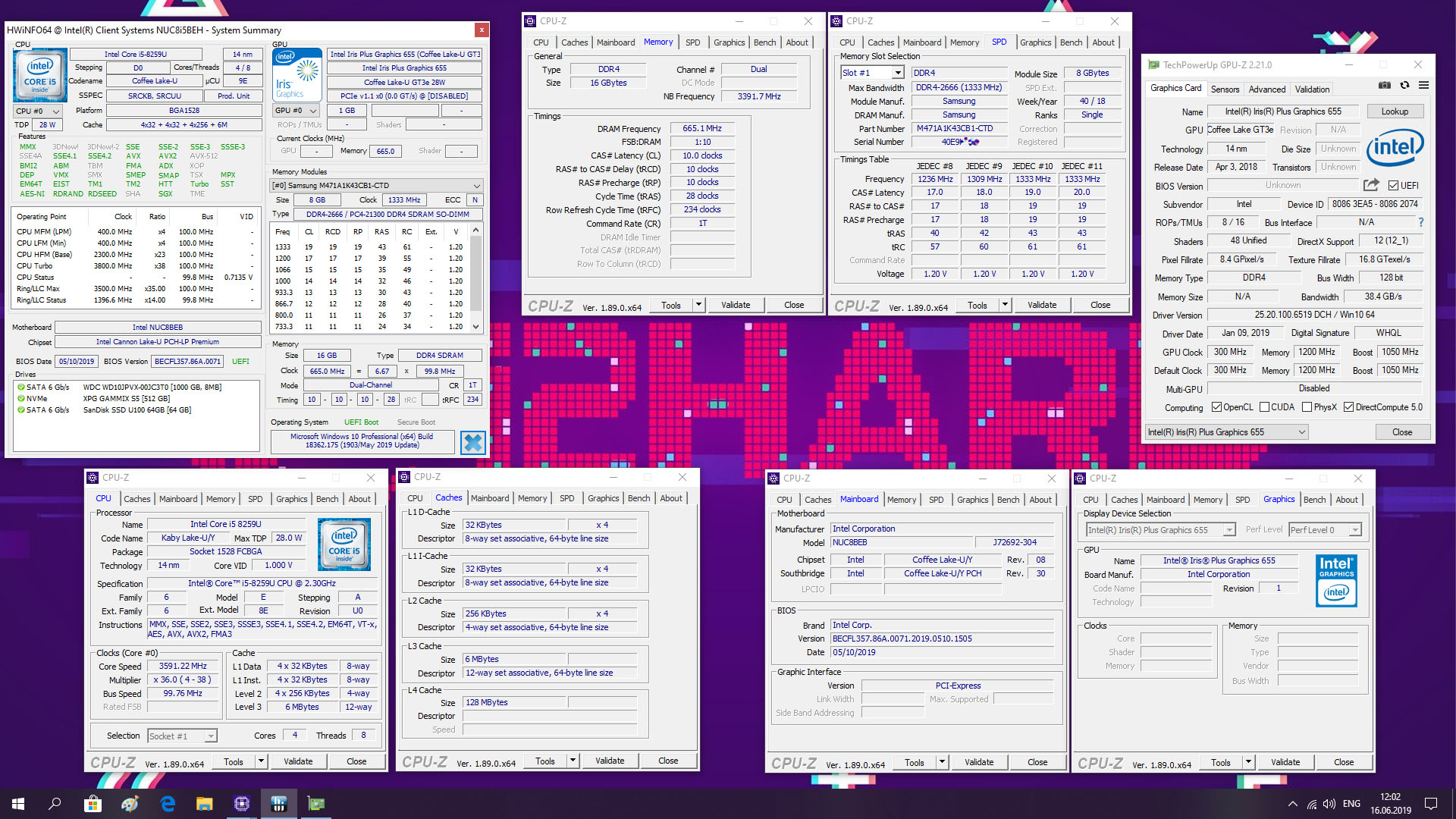

CPU-Z 1.89.0 x64

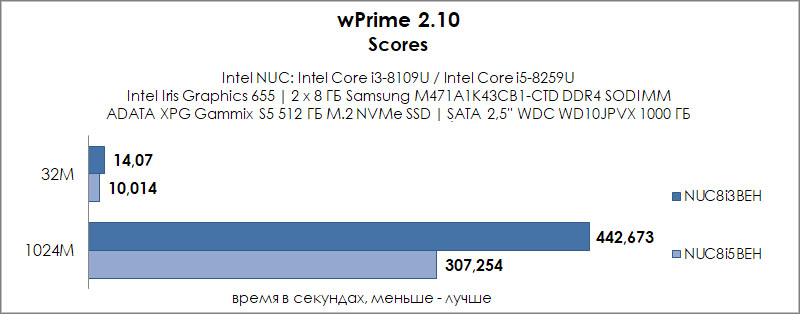

wPrime Benchmark 2.10

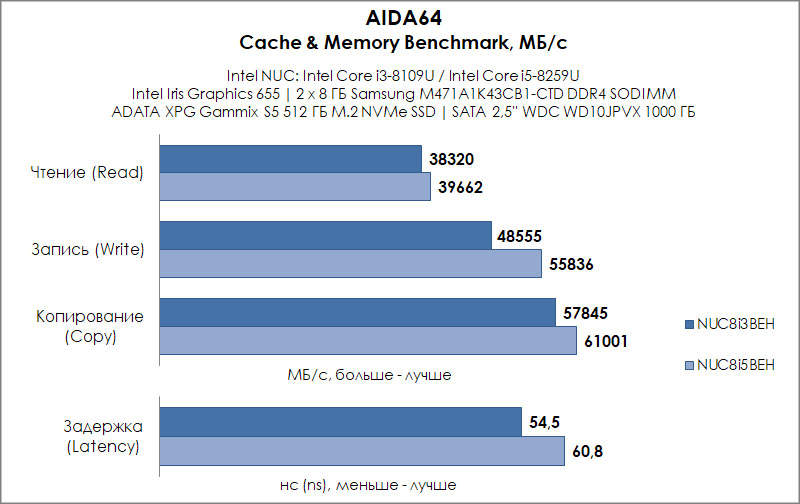

AIDA64 6.00.5100 Cache and Memory Benchmark

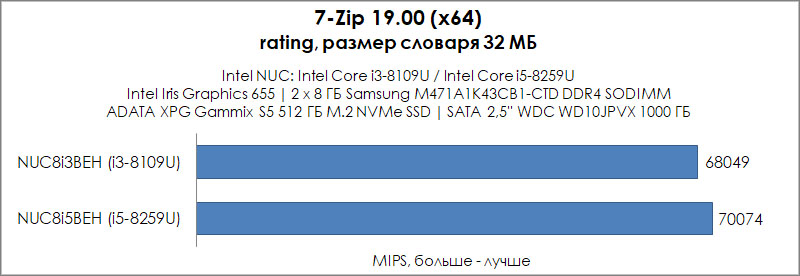

7-zip 19.00 (x64)

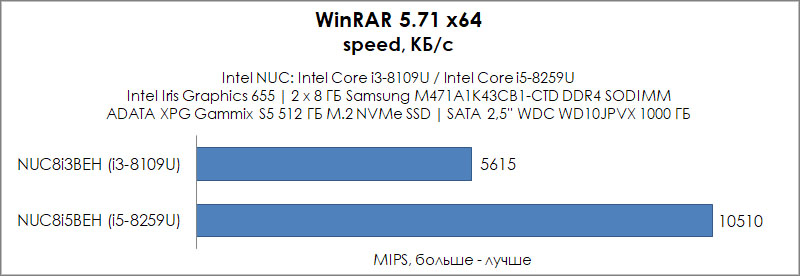

WinRAR 5.71 x64

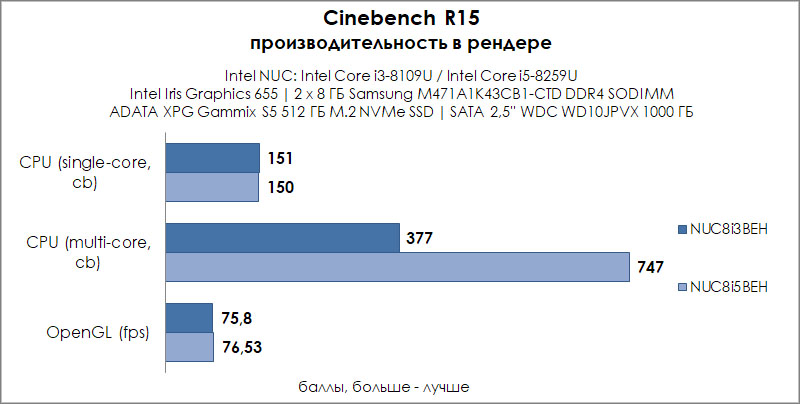

Cinebench R15

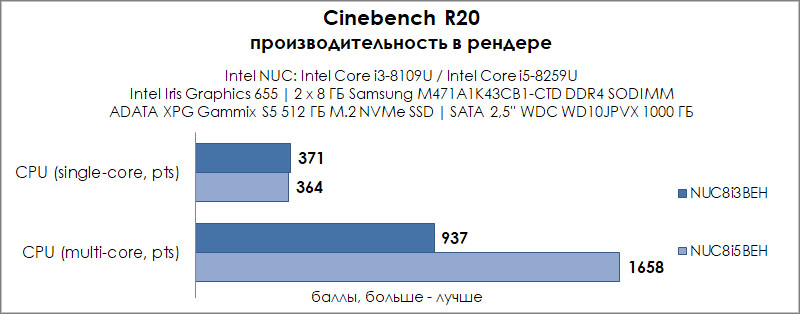

Cinebench R20

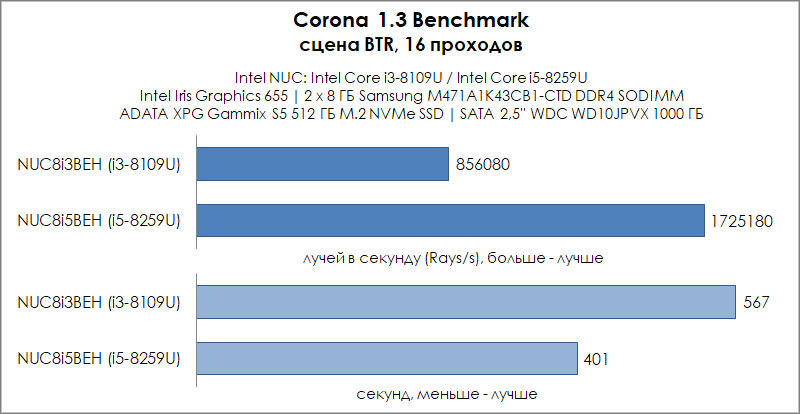

Corona 1.3 Benchmark

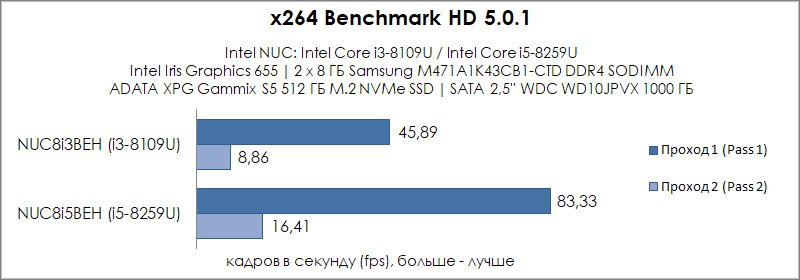

x264 Benchmark HD 5.0.1 x64

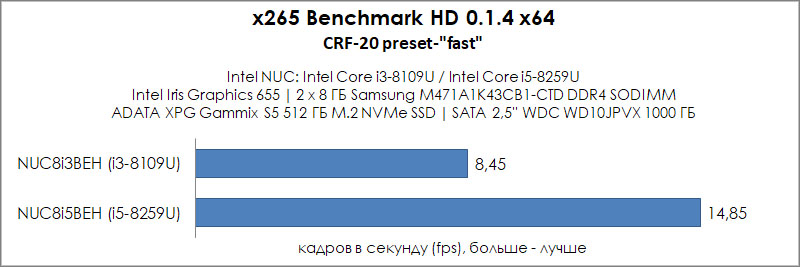

x265 Benchmark HD 0.1.4 x64

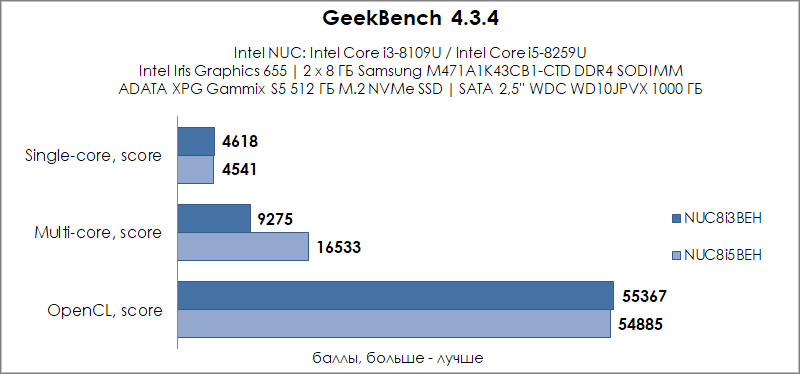

Geekbench 4.3.4

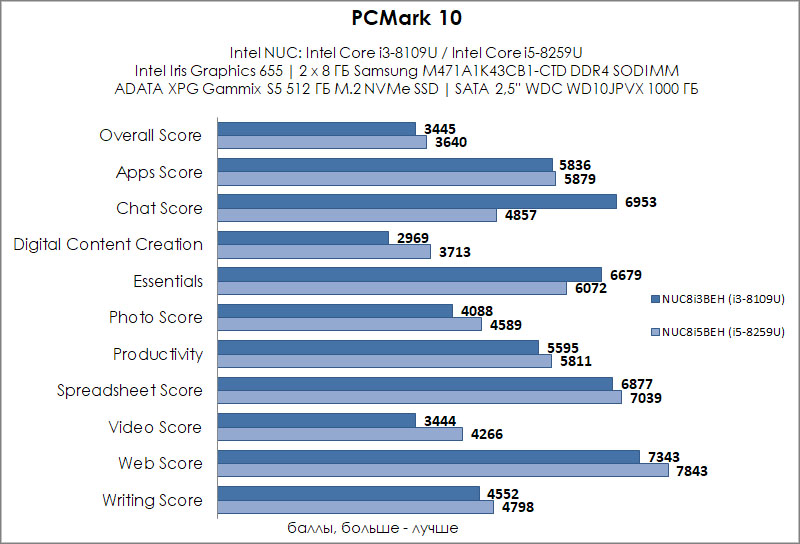

PCMark 10


Быстродействие в играх

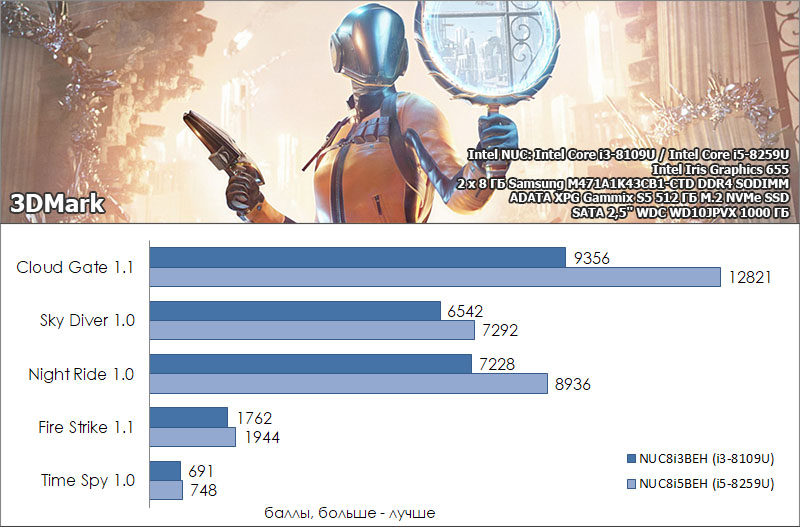

3DMark

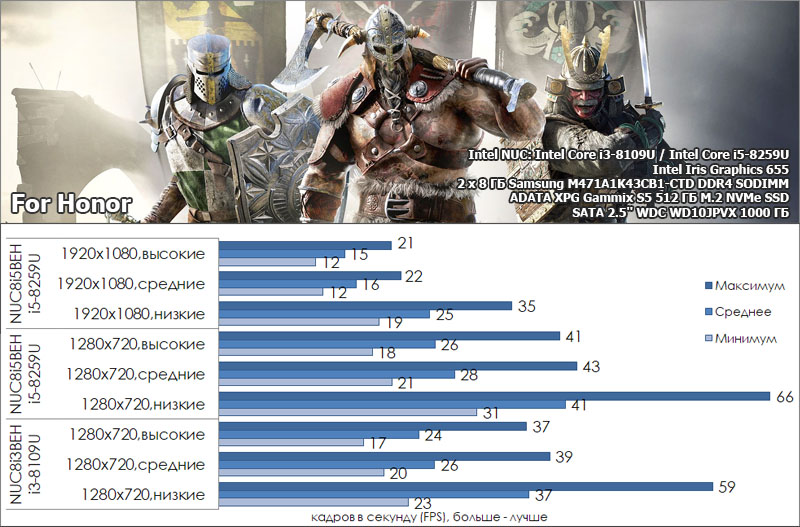

For Honor

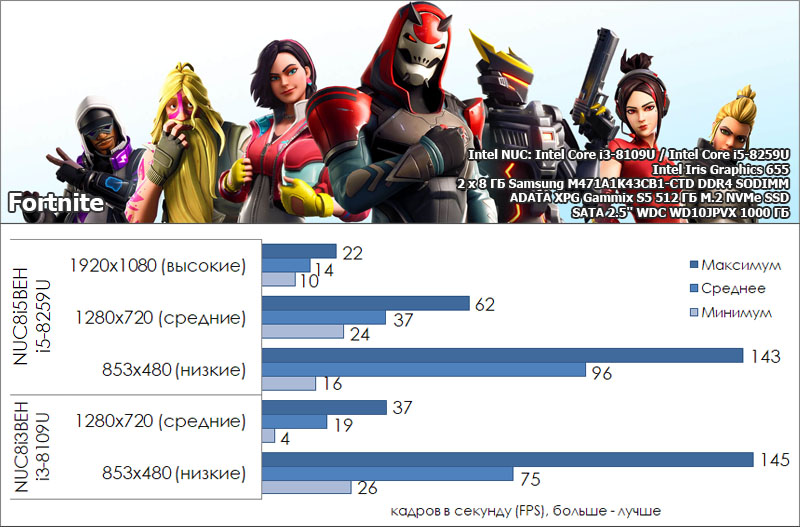

Fortnite

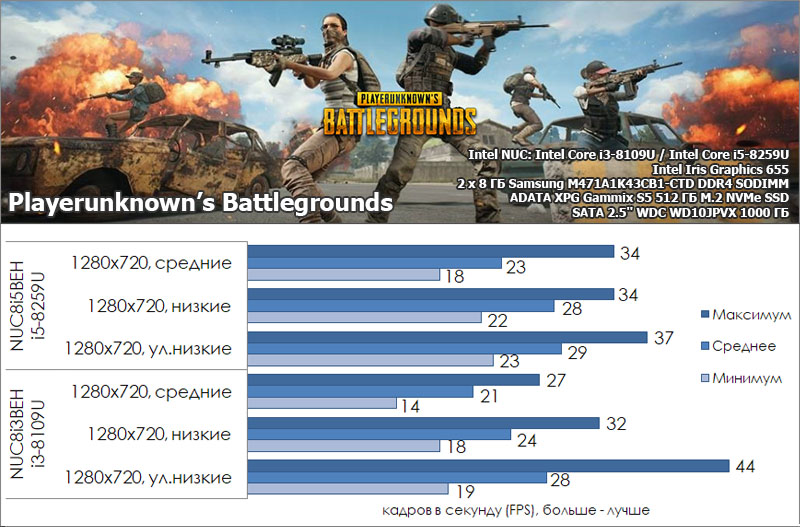

Playerunknown's Battlegrounds

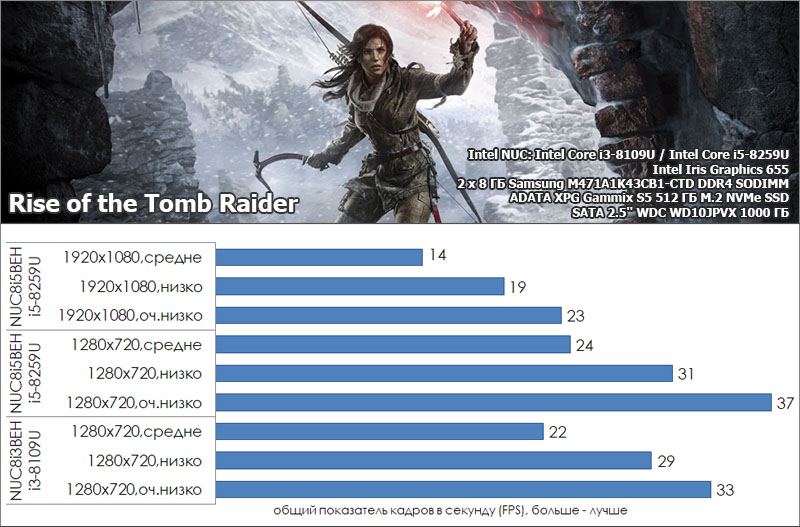

Rise of the Tomb Raider

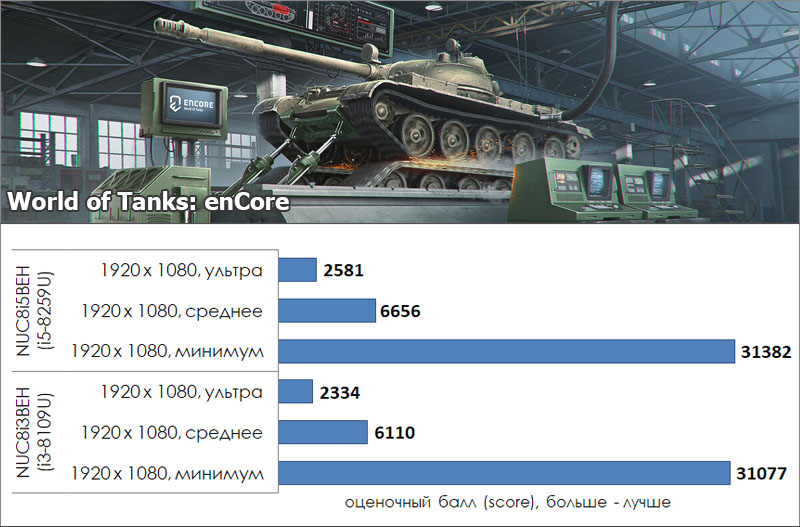

World of Tanks Encore



Питание и нагрев

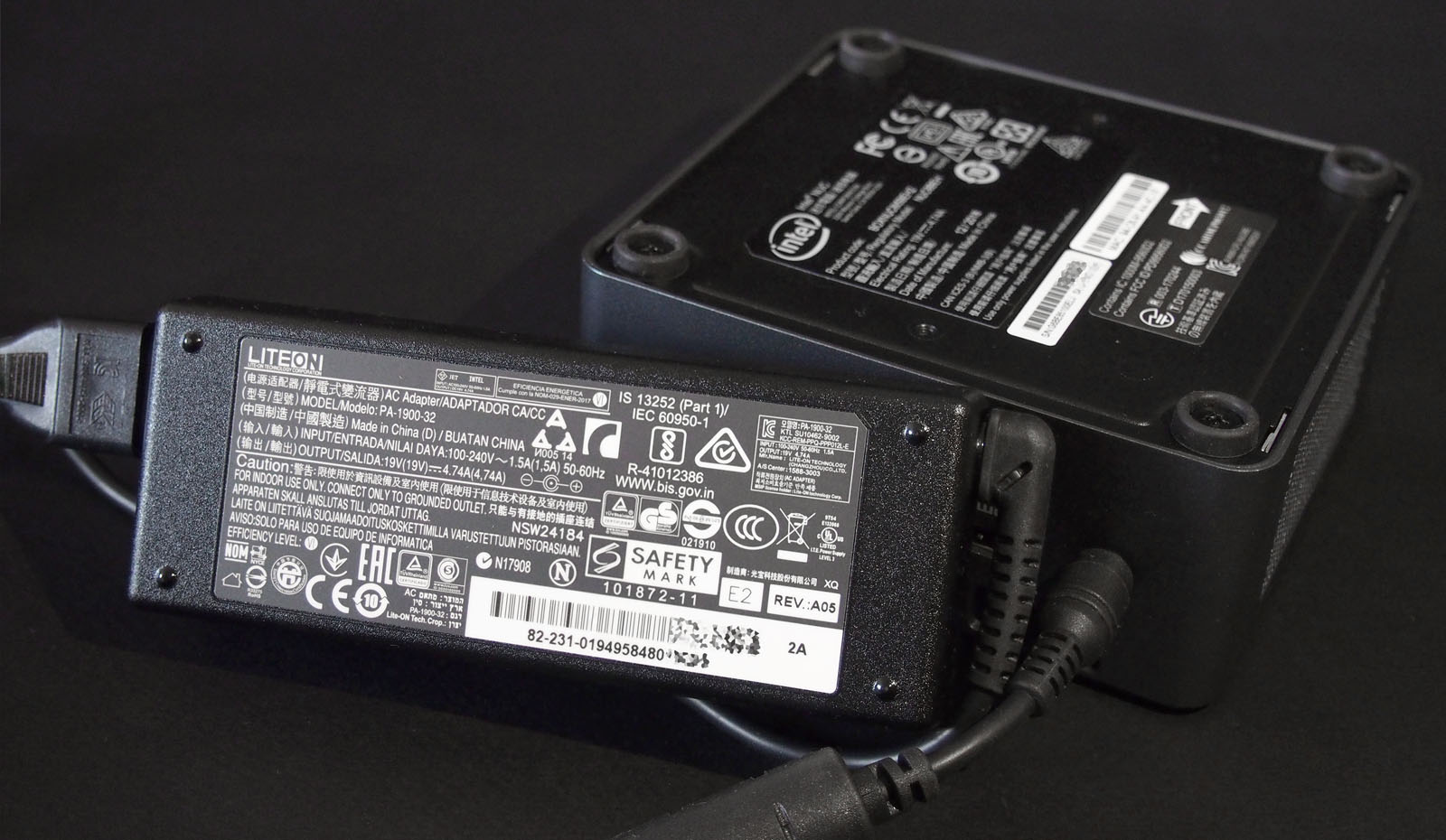

Комплектный внешний блок питания модели LiteOn PA-1900-32 с хорошим запасом мощности - 90 Вт. Широкий диапазон входного напряжения 100 - 240 В гарантирует нормальную работу даже в электросетях с не очень качественным питанием. На выходе он выдаёт постоянное напряжение 19 В с силой тока до 4,74 А.



Нагрев мини-ПК во время работы - умеренный, а внутренняя компоновка хорошо продумана. За счет зонального отделения накопителей информации и памяти от зоны охлаждения процессора под нагрузкой внутренние компоненты остаются в комфортных температурных режимах.

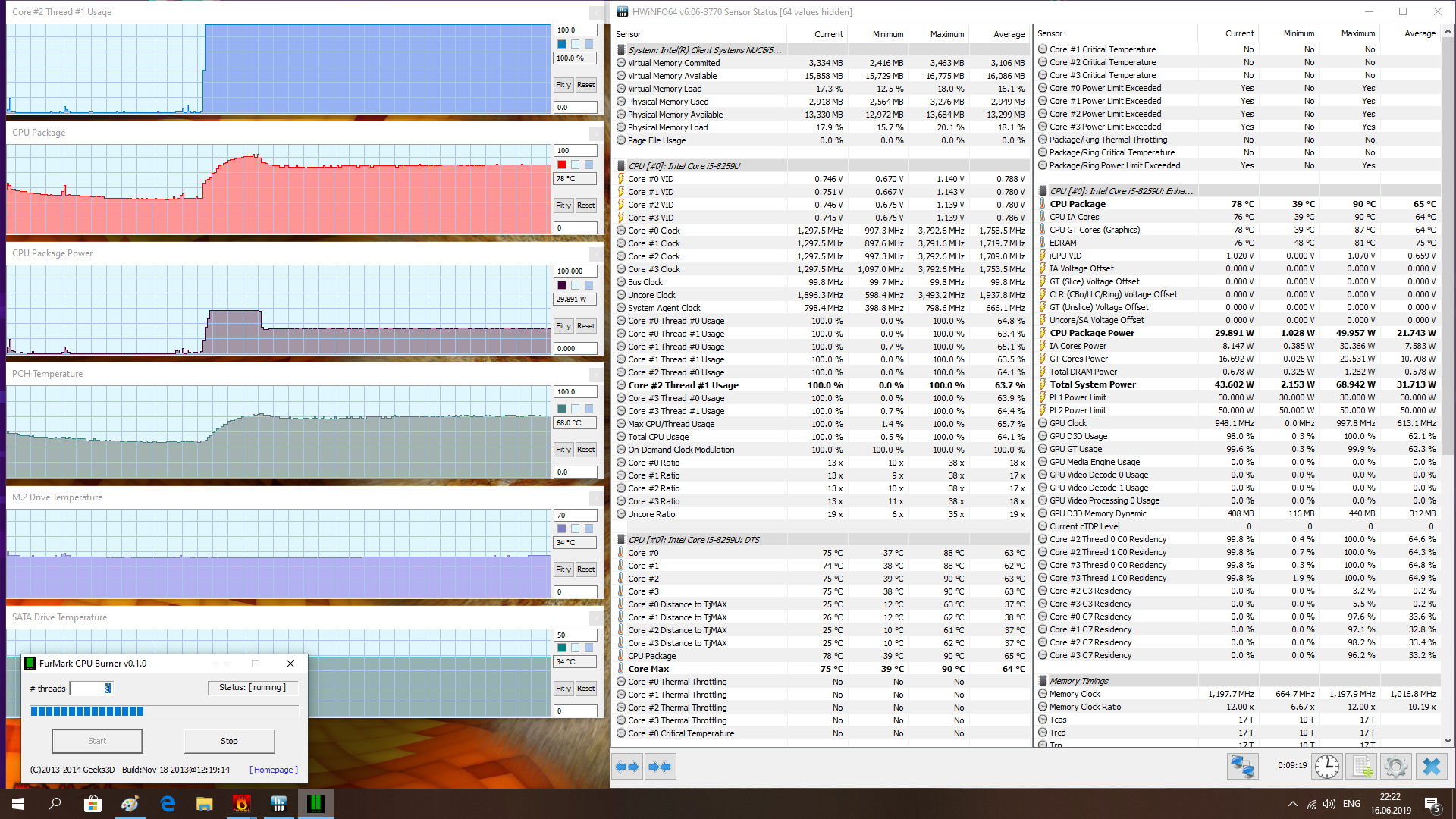

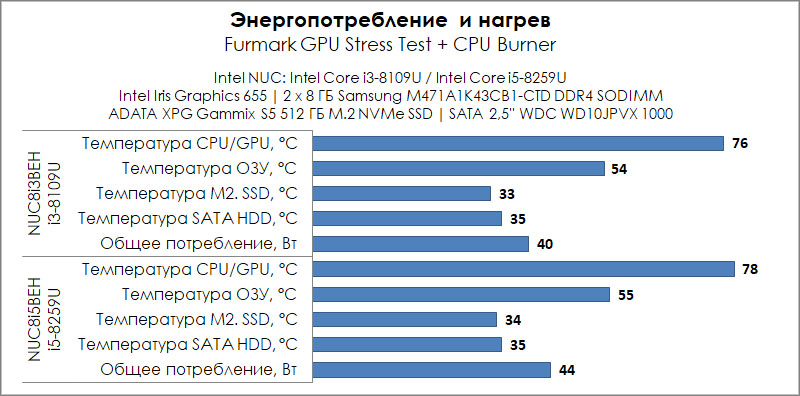

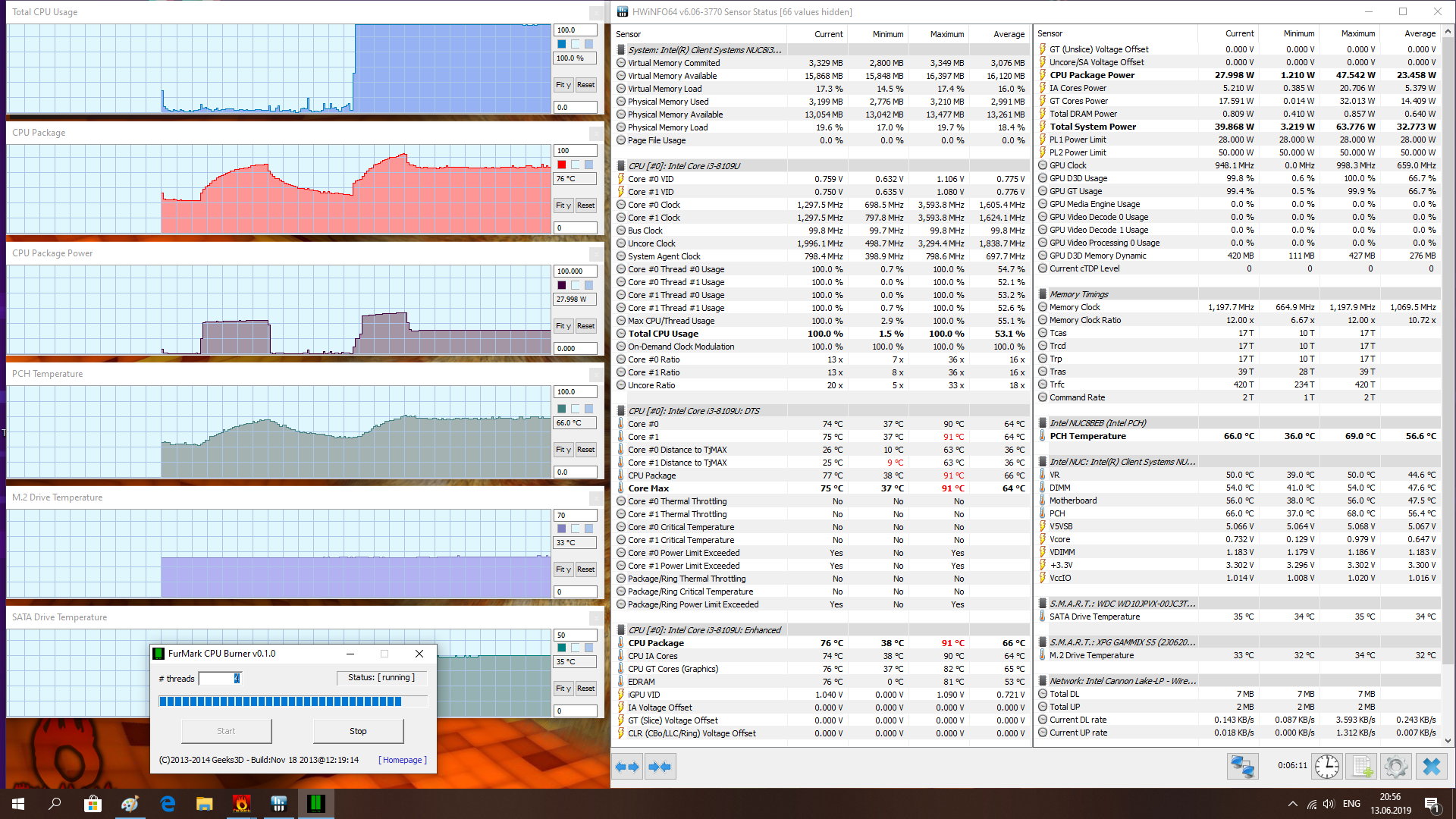

В ходе высокой вычислительной нагрузки на процессор и графическое ядро с помощью запуска Furmark GPU Stress Test (1920 x 1080, 8x MSAA) и Furmark CPU Burner (четыре и восемь потоков в зависимости от модели процессора) температура процессора i3-8109U держалась у отметки в районе 76 °C, а i5-8259U - в районе 78 °C. Параллельно с этим температура накопителей без нагрузки оставалась в районе 35 °C.

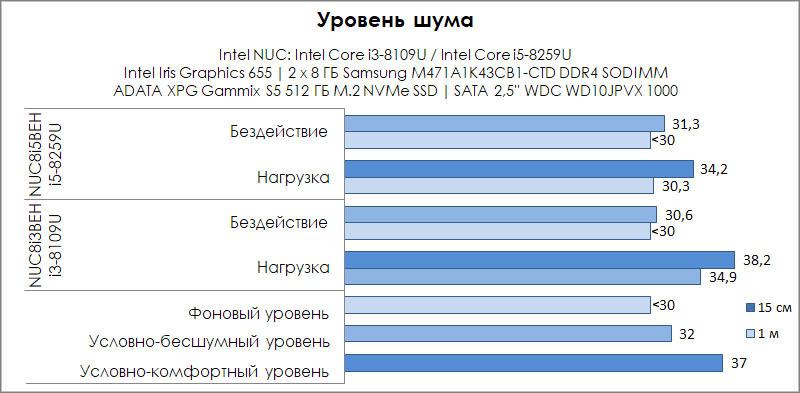

Уровень шума

Шум системы охлаждения мини-ПК Intel NUC можно назвать приемлемым. Значения при вычислительной нагрузке и при бездействии операционной системы представлены на диаграмме ниже. Под нагрузкой он сопоставим с большинством офисных ПК, а в режиме простоя едва заметен.



В BIOS можно включить и бесшумный (Fanless) режим, что заметно скажется на снижении общей производительности мини-ПК.

Заключение

Два протестированных мини-ПК Intel NUC8i3BEH и NUC8i5BEH построены на единой платформе, но хорошо сегментированы за счет использования процессоров разного уровня производительности. Коротко мы бы охарактеризовали их следующим образом:

  • Модель BOXNUC8i3BEH2 с двухъядерным четырехпоточным Intel Core i3-8109U станет отличной заменой типичному офисному ПК, на котором работают преимущественно с бухгалтерскими и офисными программами, совмещая это с поиском информации в Интернет и легкой обработкой фотографий или небольших презентационных видеоматериалов. Благодаря неплохому количеству USB-портов, VESA-креплению, гибкому управлению интегрированными устройствами в BIOS и возможности синхронизации работы с HDMI-дисплеями по CEC, модель NUC8i3BEH подойдёт также в качестве управляющего ПК для демо-стендов и информационных табло. В домашнем сценарии использования все эти возможности также пригодятся при работе в качестве медиа-центра развлечений, подключенного к телевизору большой диагонали. Производительности встроенного графического ядра Intel Iris Plus Graphics 655 достаточно для нетребовательных игр последних лет и даже многих онлайн-проектов ААА-класса, но при условии работы в HD-разрешении 720p (1280 x 720 точек) и определенных компромиссов в качестве графики. Если отбросить игры в сторону, то за счет аппаратной поддержки DXVA 2.0 (декодирования видео высокой четкости), NUC8i3BEH можно использовать для просмотра видео в разрешении 4К UHD на больших экранах.
  • Четырёхъядерный восьмипоточный Intel Core i5-8259U из модели BOXNUC8i5BEH2 существенно выигрывает у младшего брата в многопоточных сценариях работы. Благодаря этому его уже можно рассматривать, например, как мини-ПК дизайнера или верстальщика начального уровня, рабочей станции программиста или офисного ПК повышенной производительности. При условии установки максимального объема оперативной памяти его можно вполне серьезно использовать для ретуши и обработки фотографий высокого разрешения в Adobe Lightroom и Photoshop. Несмотря на то же самое графическое ядро Intel Iris Plus Graphics 655, что и в i3-8109U, i5-8259U в NUC8i5BEH за счет многопоточности показывает большее количество кадров в секунду (fps) в играх с поддержкой DirectX 12, чем у младшего собрата. В некоторых ААА-проектах уже можно поиграть не только в 720p (1280 х 720 точек), но и на самых минимальных настройках графики в разрешении Full HD (1920 x 1080 точек). Естественно, что и всё что касается более простых мультимедиа-задач обрабатывается и воспроизводится с комфортной скоростью.
В линейке мини-ПК Intel NUC 2018-2019 года есть модификация и с процессором i7, а также дискретной графикой Radeon RX Vega, которая всерьез "наступает на пятки" полноразмерным игровым ПК начального уровня, но об этом речь пойдёт в обзоре Intel NUC BOXNUC8i7HNK2.
