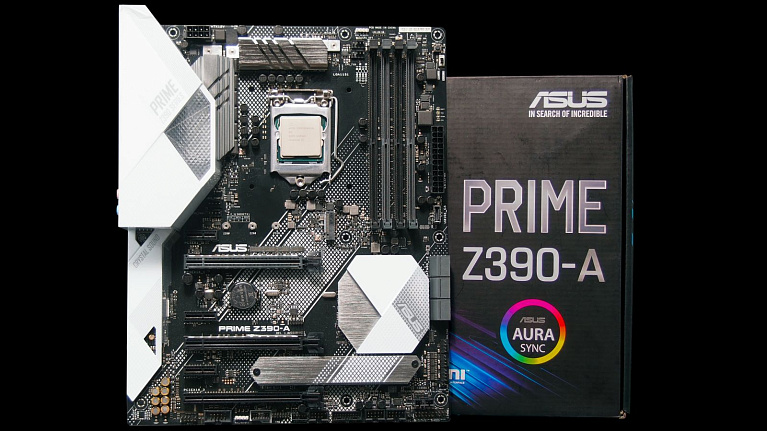

Обзор и тест материнской платы ASUS Prime Z390-A
Стильная и доступная по цене - все, что нужно знать о материнской плате ASUS Prime Z390-A, побывавшей у нас на тестировании.
Тот факт, что для полноценной работы 8-ядерных процессоров Coffee Lake Refresh требуется материнская плата с качественной системой питания, уже никто не ставит под сомнение. Отличным вариантом в свете сложившейся ситуации являются продукты серии Republic of Gamers на базе чипсета Intel Z390. Но не всегда стоимость этих материнских плат может быть подъемной для покупателя. В этом случае модель ASUS Prime Z390-A является неким оптимальным вариантом. Обладая интересным внешним видом, множеством современных интерфейсов и более доступным ценником, этот продукт еще и отлично сработался с нашим тестовым 8-ядерным Intel Core i7-9700k. На ASUS Prime Z390-A мы смогли заставить работать процессор не только свыше номинальных значений, но и разогнать оперативную память. Расскажем о побывавшей у нас в гостях материнской плате по порядку.
Технические характеристики
- Модель- Prime Z390-A
- Socket- 1151 v2
- Чипсет- Intel Z390
- Тип памяти- DDR-4
- Количество слотов памяти- 4
- Оперативная память: 4 x DIMM, Max. 64Гб, DDR4 4266(O.C) - 2800(O.C.), 2666, 2400, 2133 МГц;
- Слоты расширения- 3 x PCI-E 3.0 x16 (x16, x8+x8, x8/x4+x4), 3 x PCI-E x1, 2 x M.2
- Тип слотов M.2: type 2242/2260/2280 (SATA & PCIE 3.0 x 4 mode), type 2242/2260/2280/22110 (PCIE 3.0 x 4 mode);
- Звук- 8-канальный (7.1) SupremeFX S1220A
- Сетевой интерфейс- Gigabit Ethernet Intel I219V (10/100/1000 Мбит/с)
- Разъёмы на задней панели- PS/2, 2 x USB 2.0, 5 x USB 3.1, USB 3.1 Type-C, HDMI, DisplayPort, RJ-45, S/PDIF (оптический)
- Форм-фактор- ATX (305 ммx 244 мм).
Упаковка и комплектация
За свой внешний вид материнская плата Prime Z390-A уже успела получить награду IF Design Award 2019. Не менее интересно оформлена и упаковка девайса: изображение материнской платы представлено во всю лицевую грань коробки, а серия и наименование модели указаны крупными белыми буквами.
Техническая информация о Prime Z390-A размещена на тыльной стороне коробки. Здесь представлены подробные характеристики платы и карта разъемов тыльной панели. Фирменные особенности Prime Z390-A выделены отдельным блоком информации.
Комплектация материнской платы Prime Z390-A включает в себя:
- руководство пользователя;
- диск с драйверами и фирменным ПО;
- три кабеля SATA 6 Гбит/с;
- заглушку для панели разъемов;
- переходник Q-Connector;
- мостик NVIDIA SLI 2-Way;
- крепление вентилятора для обдува VRM;
- винты для М.2 накопителей.
Внешний вид и особенности
Для того, чтобы понять, за что этот продукт был удостоен награды IF Design Award 2019, стоит оценить внешний вид Prime Z390-A. Комбинация белых элементов и алюминиевых радиаторов на фоне темной печатной платы смотрится интересно. Материнская плата не выглядит скучно, а на ее основе можно собрать интересный игровой ПК. Для любителей подсветки эта модель предлагает пару разъемов +12В RGB.
Prime Z390-A выполнена в форм-факторе АТХ, используется PCB черного цвета. Материнская плата обладает габаритами 305 х 244 мм, для установки в корпус ПК предусмотрено 9 точек крепления.
На тыльной панели разъемов Prime Z390-A находятся:
- один PS/2 для мыши или клавиатуры;
- два порта USB 2.0;
- два порта USB 3.1 Gen 1;
- три порта USB 3.1 Gen 2;
- один порт USB 3.1 Gen 2 Type-C;
- один HDMI;
- один DisplayPort;
- один гигабитный LAN RJ-45;
- один оптический S/PDIF Out;
- пять аудиоразъемов 3.5 мм.
Система питания на Prime Z390-A построена по 9-фазной схеме. Производитель использовал силовые элементы ON Semiconductor, дроссели с ферритовым сердечником, а управление питанием возложил на ШИМ-контроллер DIGI+ VRM ASP1400CTB. Для охлаждения силовой части предусмотрены два массивных алюминиевых радиатора со сложным оребрением.
Основному радиатору здесь может потребоваться обдув, поэтому производитель положил в комплект Prime Z390-A крепление для 40 корпусного вентилятора. Для питания процессора плата располагает силовым разъемом 8-пин.
Основное же питание на плату подается через стандартный 24-пин коннектор. Для модулей памяти предусмотрены 4 слота DIMM DDR4. Поддерживается установка до 64 Гб памяти с частотой от 2133 до 4266 МГц.
Правый верхний угол Prime Z390-A содержит инструменты для управления и диагностики материнской платы. Присутствует кнопка включения PWR_SW и тумблер MemOK! Для поиска причин отказа старта системы реализованы светодиоды CPU/MEM/VGA/BOOT и MEM_LED.
Материнская плата Prime Z390-A поддерживает NVIDIA SLI 2-Way и AMD 3-Way CrossFireX. Реализация этих технологий для графических адаптеров возможна на этой плате с помощью трех разъемов PCI-E 3.0 x16. Первые два слота имеют металлический усиленный корпус. Все три слота могут работать по схеме х16, или х8+х8 или х8+х4+х4 линий PCIe. Еще три слота PCI-E 3.0 x1 реализованы для периферийных устройств.
Для распределений линий PCIe между слотами PCI-E 3.0 x16 на плате распаяно четыре мультиплексора ASMedia ASM1480.
Для накопителей М.2 на плате Prime Z390-A предусмотрено два соответствующих разъема. Верхний М.2 поддерживает установку 2242/2260/2280 устройств с протоколами передачи данных SATA и PCIe 3.0 x4.
Второй М.2 прячется на плате под алюминиевым радиатором охлаждения с силиконовой термопрокладкой.
Сюда пользователь может установить устройства типоразмером 2242/2260/2280 и 22110. Нижний разъем поддерживает М.2 с протоколом передачи данных PCIe 3.0 x4.
Реализована возможность подключения до шести устройств с разъемом SATA.
Звуковая система на Prime Z390-A носит название Crystal Sound 3. Она включает в себя инновационный кодек Realtek S1220A с 7.1-канальным звучанием. Поддерживается автоматическое определение сопротивления подключенных наушников для настройки оптимального коэффициента сопротивления.
На нижней грани материнской платы Prime Z390-A можно обнаружить три колодки USB 2.0 для вывода шести разъемов, а также одну колодку USB 3.1 Gen 1. Помимо этого здесь присутствует разъем EXT_FAN для подключения платы-контроллера FAN_HUB (продается отдельно, в комплект поставки Prime Z390-A не входит).
Для лент и других элементов подсветки предусмотрены два разъема +12В RGB. Материнской платой поддерживается технология AURA Sync, которая позволяет синхронизировать подсветку Prime Z390-A с подключенными элементами в единую экосистему.
Возможности UEFI BIOS
Для материнских плат серии Prime компания ASUS делает фирменное оформление оболочки BIOS в черно-бирюзовых тонах. И в этом отношении Prime Z390-A - не исключение. Оболочка BIOS имеет два интерфейса: EZ Mode - общая информация о системе, а также Advanced Mode, предоставляющая полный перечень настроек.
Часть информации о системе консолидирована во вкладке "Main". Последние измененные пункты BIOS сохраняются в разделе "My Favorites".
Все, что требуется для разгона и тонкого тюнинга системы, находится в разделе "Ai Tweaker". По традиции компании ASUS здесь находится львиная доля всех настроек BIOS.
Для настройки периферийных устройств, слотов и разъемов платы предусмотрен раздел "Advanced".
Функции мониторинга, управления вентиляторами и оперативные данные о напряжениях находятся во вкладке "Monitor".
Не менее важные опции несет в себе и раздел "Tool", который представляет собой центр сервисных функций. Здесь присутствует возможность получить информацию об установленных компонентах системы, обновить прошивку BIOS, отформатировать накопители и другие, схожие по тематике функции.
Последний раздел "Exit" предназначен для сохранения изменений настроек BIOS, сброса их на заводские и выхода без изменений.
Тестовый стенд и подсветка платы
| Процессор | Intel Core i7-9700k 4.7 ГГц |
|
Видеокарта |
ASUS ROG Strix RTX 2060 OC |
| Система охлаждения | ID-Cooling ZoomFlow 240 |
| Термоинтерфейс | Arctic MX-2 |
| Оперативная память | Corsair Vengeance RGB Pro DDR4-3600 8Gb*4 |
| Накопитель | SSD Samsung 970 Pro 512 Gb, HDD WD 3 Tb |
| Блок питания | Corsair RM850x мощностью 850 Вт |
| Корпус | Corsair 540 Air |
| Монитор | ASUS PB298Q, 29", 2560x1080, IPS |
| Операционная система | Windows 10 Pro 64-bit |
| Драйвера | GeForce 419.35 |
Нам было важно убедиться, что материнская плата Prime Z390-A может работать в полную силу вместе с 8-ядерными процессорами Coffee Lake Refresh. Поэтому для тестирования мы использовали процессор Intel Core i7-9700k. Тестирование проводилось на BIOS версии 0805, датированной 29/01/2019.
В корпусе Corsair 540 Air тестовая система с материнской платой Prime Z390-A приняла следующий вид.
Очень красиво смотрится на материнской плате Prime Z390-A элемент RGB-подсветки с адресуемыми светодиодами. Благодаря кристаллизованной полупрозрачной накладке свет от элементов подсветки буквально переливается.
Результаты производительности
Тестировать материнскую плату Prime Z390-A мы начали дефолтными настройками BIOS. Исключением лишь стала активация профиля XMP, позволившая работать памяти из тестового стенда на штатных для нее 3600 МГц. С настройками BIOS по умолчанию Prime Z390-A удерживает процессор в рамках 95 Вт TDP. Вследствие этого при постоянной нагрузке частота всех ядер Intel Core i7-9700k опускается до 3600 МГц.
Отключив через BIOS все лимиты энергопотребления, мы сразу проверили материнскую плату на разгон процессора. На Prime Z390-A нам покорилась частота 4700 МГц с подтверждением стабильности в Prime95. Разогнать выше не позволила используемая нами система охлаждения, которая работала на пределе своих возможностей против процессора, потребляющего после отключения лимитов уже 260 Вт энергии.
Третьим этапом проверки Prime Z390-A стала оценка оверклокерских способностей материнской платы в отношении памяти DDR4. Наш комплект оперативной памяти заработал на частоте 4000 МГц, что для Prime Z390-A является неплохим результатом.
На материнской плате Prime Z390-A пункт в меню BIOS, который влияет на алгоритм работы процессора и лимиты, называется ASUS MultiCore Enhancement. Он него напрямую зависит то, насколько агрессивно процессор будет использовать технологию Turboboost при превышении заявленного для него TDP.
Поэтому в рамках тестирования материнской платы Prime Z390-A для нас было важно проверить, какова разница в производительности при отключении лимитов и разгоне оперативной памяти до 4000 МГц. Мы оценили производительность системы в синтетических бенчмарках и прикладных приложенияхи получили следующие результаты.
Разгон оперативной памяти на Prime Z390-A дал ощутимый рост производительности далеко не во всех выбранных нами тестах. В это же время отключение лимитов энергопотребления позволило зафиксировать более заметное увеличение производительности практически во всех бенчмарках и прикладных приложениях.
Заключение
Рассматривая ASUS Prime Z390-A в качестве основы для сборки мощного игрового компьютера, можно не сомневаться в том, что система будет работать корректно. В отличие от около бюджетных моделей, система питания которых не способна справиться с аппетитами современных 8-ядерных процессоров Intel, модель Prime Z390-A работает на полную отдачу. Возможности этого решения позволяют осуществить разгон процессора и памяти, а дружественная оболочка BIOS делает этот процесс легким и интуитивно понятным.
В вопросе технического оснащения упрекнуть в чем-то Prime Z390-A также не представляется возможным. Материнская плата обладает современным и сбалансированным набором разъемов и интерфейсов, востребованных большинством пользователей. В актив Prime Z390-A стоит записать наличие радиатора М.2 и порта USB 3.1 Gen 2 Type-C на тыльной панели. А оформление и интересная подсветка RGB могут стать приятным дополнением для тех, кто оценит по достоинству внешний вид собранного ПК на основе Prime Z390-A.
Плюсы:
- система питания справляется с 8-ядерными процессорами даже при потреблении 260 Вт;
- для обдува VRM в комплекте есть крепление для установки вентилятора;
- стильный внешний вид в бело-черном исполнении;
- нет проблем с разгоном оперативной памяти, стабильная работа на 4000 МГц;
- хорошо проработанный и богатый на настройки BIOS;
- наличие радиатора для М.2 накопителя;
- наличие USB 3.1 Gen 2 для фронтальной и тыльной панели корпуса.
Минусы:
- скромная комплектация для платы такого уровня;
- с настройками по умолчанию плата удерживает процессор в рамках заводского TDP.
