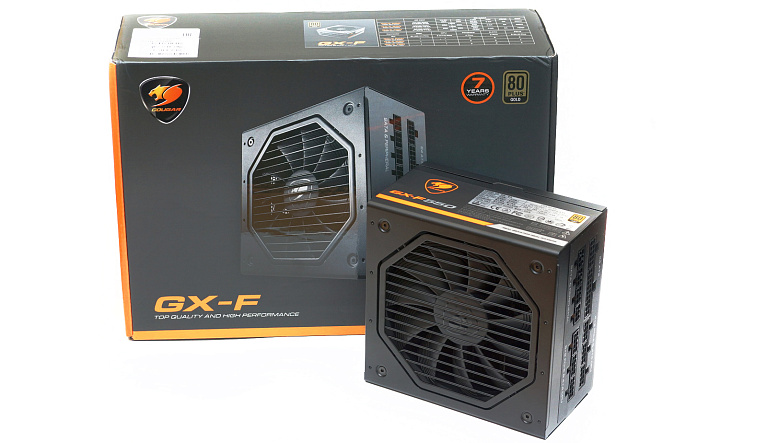

Обзор и тестирование блока питания Cougar GX-F 550

Компания Cougar отметилась выпуском новой серии блоков питания GX-F. В отличииот выпускаемых ранее бюджетных серий STE и STX, а также среднебюджетныхVTE и CMX, новинки с сертификатом 80 PLUS Gold нацелились занять лидирующее положение на следующей ступени. Иесли среди бюджетных решений, как показали наши тесты, блоки питания Cougar лидируют без проблем по соотношению цена/качество, то в «золотом» сегменте им придется очень не просто – конкуренция выше, ацену уже не снизить без потерив качестве. Нодумаем, герою нашего обзора есть что противопоставить завсегдатаем этого рынка, и он сможет пододвинуть, или даже сместить, лидеров. А рассмотрим мы сегодня модель Cougar GX-F 550 -младшего в представленной линейке, в которую помимо него самого входят модели на 650 и 750 Вт.

Спецификация

• Модель: GX-F550;
• Номинальная мощность: 550 Вт;
• Максимальная эффективность: 92%;
• Полученный сертификат: 80 PLUS Gold;
• Поддерживаемые стандарты: ATX 12V 2.4;
• Диапазон рабочих напряжений: 100 – 240 В;
• Частота входного сигнала: 47-63 Гц;
• Выходы: 3,3В - 24 А, 5В – 24 А, 12 – 45.5 А;
• Выходная мощность линии: +3,3В и 5В, - 130 Вт;
• Выходная мощность линии: +12В, - 546 Вт;
• PFC: Активный (0,95);
• Диаметр используемого вентилятора: 135 мм;
• Тип подшипника: гидродинамический;
• Максимальная скорость вращения: 1500 об/мин;
• Максимальный уровень шума: 27 дБ (А);
• Среднее время наработки на отказ: 150 000 часов;
• Защиты: OCP, OVP, UVP, SCP, OPP;
• Дополнительно: полностью модульная система кабелей;
• Размеры: 150 × 150 × 86 мм;
• Масса: 1,5 кг;
• Гарантия производителя: 7 лет;
• Ориентировочная стоимость: 6599 руб.

Упаковка и комплектация

Блок питания поставляется в картонной коробке с цветной полиграфией, основной цвет используемый в оформлении – черный, имеются яркие оранжевые вставки.

На лицевой стороне - изображение блока питания, указание модели и ее мощности;сверху - значки: логотип компании, 7 лет гарантии, сертификат 80 PLUS Gold. Внизу расположенслоган «real gear for real gamers» ("настоящее комплектующее для реальных геймеров").

На обратной стороне коробки множество графиков и картинок, рассказывающих о преимуществах модели GX-F550, в том числе и в виде пиктограмм. Все это подробно мы рассмотрим далее в обзоре.

На торцах коробки наклейки с серийным номером, указание производителя в Тайване и импортера в России. Также здесь расположенытаблицы с нагрузочными характеристиками и указанием количества кабелей и коннекторов.

Внутри коробки три отдела. По центрумежду вставками из вспененного полиуретананаходится блок питания в тканевом мешке, по краям уложены кабели.

В комплекте имеется инструкция пользователя, рекламная карточка, три стяжки на липучках, винты для крепления БП к корпусу.

Комплект кабелей рассмотрим более подробно.

• Основной кабель 20+4 пин, до системной платы – 60 см
• Кабель питания CPU 4+4 пин – 70 см
• Два кабеля питания PCI-E, с двумя коннекторами 6+2 пин – 50 + 15 см
• Два кабеля для подключения периферии по три SATA - 55 + 12 + 12см
• Кабель с тремя MOLEX-коннекторами - 35 + 12 + 12смм
• Сетевой кабель – 150 см

Основной кабель в нейлоновой оплетке, все остальные кабелиплоские. Калибр используемых проводов 16 AWG для основных кабелей, и 18 AWG - для остальных.

Кабели CPU и PCI-E выполнены в виде двойного шлейфа, что облегчает их укладку.

Внешний вид

Над дизайном стандартной призмы, с которой вроде бы и сделать ничего нельзя, производитель также потрудился.

Две пары углов сделаны закругленными, на лицевой стороне присутствует блестящий логотип компании.

Оригинально выполнена решетка-"гриль" над вентилятором – параллельные прутья с восьмигранной рамкой.

Все остальное, в принципе, стандартно:сотовая перфорация на лицевой грани, тумблер включения/отключения, сетевая розетка.

На боках расположены бумажные наклейки с логотипом и таблицей нагрузочных характеристик. На одном стыке - гарантийная наклейка.

На тыльной сторонев два рядаразместились разъемы для коннекторов. На картонной наклейке все разъемы описаны. Верхний ряд – двойной для 24 ATXи три - для CPU и PCI-E.

Нижний ряд – дополнительные разъемы для CPU и PCI-E для удобства подключения и четыре разъема - для подключения SATA и периферии.

Охлаждение

Активное охлаждение осуществляется за счет 11-тилопастного 135-мм вентилятора RL4Z S1352512H на основе гидродинамического подшипника. Модная RGB-подсветка отсутствует. С наружной части лопастей выполнена насечка в виде параллельных борозд. По центрунанесенлоготип компании. Производителем данного вентилятора является компания Globe Fan, и она нам знакома – ее часто можно встретить в блоках питания и других производителей.

Максимальная скорость вращения данной модели вентилятора составляет 1500 об/мин. При нагрузке вплоть до 400 Вт он вращается на минимальных оборотах и остается полностью бесшумным. Далеес ростом нагрузкивентиляторы набирают обороты, но остаются в пределах комфортного уровня. Взакрытом корпусе их будет не слышно однозначно.

Схемотехника

Блок питания GX-F 550 основан на эффективной топологии LLC-резонансного полумостового преобразователя. Во вторичной цепи используются DC-DC преобразователи. ОЕМ-платформой стала разработка 2017 года компании HEC.

Схема расположения элементов на плате не совсем обычна и привычна. Обусловлено это полным отказом от использования проводов. Панель с разъемами для подключения модульных кабелей распаяна непосредственно на краю платы.

На входе мы видим полноценный фильтр электромагнитных помех. Непосредственно на входной розетке распаяна плата с парой Y-конденсаторов, одним Х-конденсатором и дросселем. Плата закрыта диэлектрической прокладкой. С обратной стороны платы находится пара резисторов и ИС CMD02X, блокирующий токи разряжающийконденсаторы. Далее идет кабель с ферритовым кольцом и разъемными контактами для подключения к основной плате.

Следующее звено фильтра расположилось в привычном местена краю платы, Х-конденсатор на высоких ножках расположен горизонтально над дросселем. Здесь же мы видим варистор и плавкий предохранитель в термоусадке.

Все элементы обильно зафиксированы на термоклей. Крупный радиатор черного цвета с оребрением по верхнему краю занимает мало места. На немс краюзакреплена диодная сборка выпрямителя. Здесь жес двух сторон радиаторарасположены силовые элементы корректора мощности – диод и два транзистора с нечитаемой маркировкой.

Управляет корректором контроллер CM6502, размещенный на вертикальной плате, перпендикулярной радиатору. На краю платы крупный дроссель корректора мощности на массивном основании.

Рядом с дросселем приютилась микросхема контроля дежурного питания TNY280PNи трансформатор дежурного питания. Здесь же мы видим еще несколько японских конденсаторов.

За трансформатором вертикальная плата с супервизором Weltrend WT7527V, отвечающим за все заявленные виды защиты:

• OCP (защита от перегрузки по току)
• OVP (защита от подачи повышенного напряжения)
• UVP (защита от подачи пониженного напряжения)
• SCP (защита от короткого замыкания)
• OPP (защита от перегрузки)

По центру платы находится конденсатор высоковольтной цепи японского производства – Nippon Chemi-Con. Емкость - 470 мкФ, рассчитан на напряжение до 400 В и температуру до105 °C.

Возле конденсатора два небольших черных радиатора с оребрением – они индивидуально охлаждают силовые ключи главного преобразователя. Возле одного из радиаторов мы видимконденсатор и дроссель колебательного контура первичного преобразователя - это неотъемлемая часть резонансной топологии.

Здесь жена плате, контактирующей с основным трансформатором, находится микросхема контроллера SLS (SRC/LLC+SR) Champion Micro CM6901T6X.

На этой же платепод радиатором находятсятранзисторы, формирующие линию +12 В. Контактируют они непосредственно с выводами высокочастотного трансформатора с маркировкой COUGAR Xformer в исполнении под LLC-преобразователь.

Перпендикулярно ей установлены еще две вертикальных платы DC-DC преобразователя, на каждой из них мы видим дроссель, управляющую микросхему APW7073 и транзистор 87355D.

Фильтрация помех на выходах осуществляется за счетполимерныхи электролитических конденсаторов большой емкости (16 В х 2200 мкФ 105°C), но уже от тайваньской компании Teapo. В этом видится небольшая экономия - хотелось бы увидеть конденсаторы японского производства.

На панели с разъемами для модульных кабелейраспаяны еще дополнительные фильтрующие полимерные конденсаторы.

Обратная сторона платы выполнена качественно, силовые дорожки широкие. Полоса пустого текстолита разделяет высоковольтную и низковольтную частис прорезью в текстолите на узком участке. Пайка аккуратная, следов неотмытого флюса нет.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 Ви +5 В подключались к постоянной нагрузке в 50 Вт.

По требованиям стандарта ATX12V отклонение не должно превышать 5%, таким образом, норма для линии +12 В лежит в пределах 11.4-12.6 В.

Стабильность напряжений, как и ожидалось, на очень высоком уровне. Самый важный момент - ниже номинала +12 Внапряжениево всем диапазоне нагрузок не проседает, что является отличным показателем. Изначально напряжение по этой линии слегка завышено, а по линии +5 В немного занижено. Отклонение по всем линиям укладывается в диапазон менее 2%, что является отличным показателем, и даже лучше, чем 3%, заявленных производителем.

Отклонения напряжений составили:

• линия +3,3В: от +1% до -1%;
• линия +5В: от -1% до -1%;
• линия +12В: от +2% до 0%.

Минимальные изменения напряжений связаны с использованием современной схемотехники на основе топологии LLC и DC-DC-преобразователей.

Уровень КПД полностью соответствует стандарту 80 PLUS Gold, максимальные 92% демонстрируются при нагрузке 300 Вт.

Также была проверена защита от короткого замыкания - при замыкании на любой из линий блок питания благополучно отключался. При перегрузке свыше 600 Вт также срабатывала защита.

Заключение

Блок питания Cougar GX-F 550 подтвердил все наши ожидания. Он показал отличную стабильность напряжений по всем линиям и тихую работу системы охлаждения. Использование современной схемотехники и надежных комплектующих позволило производителю дать семилетнюю гарантию.

И все это мы получаем за вполне доступную цену, особенно с учетом полностью модульной конструкции. Мониторинг рынка блоков питания с сертификатом 80 PLUS Gold, мощностью от 500 до 600 Вт и модульными кабелямипозволяет сказать, что данная модель одна из самых доступных по цене. И даже более дорогостоящие конкуренты не всегда могут продемонстрировать столь высокое качество. Можно также отметить, что модели большей мощностииз линейкиGX-F стоят незначительно дороже.

Плюсы:

• Отличная стабилизация напряжений;
• Качественные компоненты;
• Современная схемотехника;
• Полностью модульные кабели;
• Сертификат 80 PLUS Gold;
• Высокий уровень КПД;
• Тихая система охлаждения;
• Гарантия 7 лет;
• Все виды защиты;
• Доступная цена.

Минусы:

• Явных не обнаружено.
