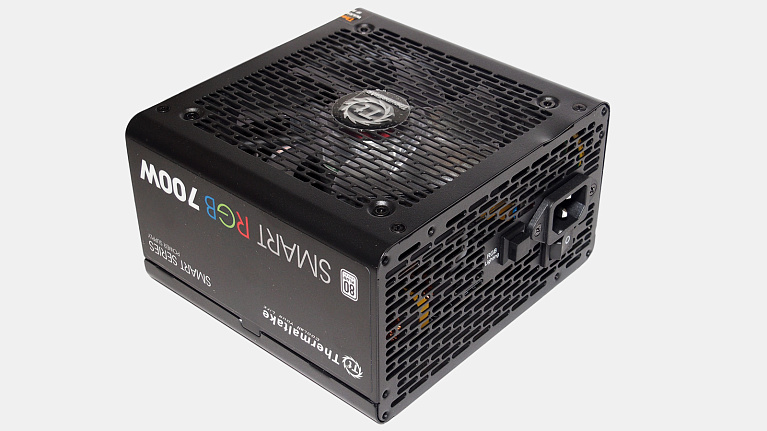

Обзор и тест блока питания Thermaltake SMART RGB 700W

Компания Thermaltake с завидным постоянством радует поклонников своей продукции эффектными новинками из разряда компьютерных комплектующих. Не так давно была представлена серия модульных блоков…
Обзор и тест блока питания Thermaltake SMART RGB 700W

Компания Thermaltake с завидным постоянством радует поклонников своей продукции эффектными новинками из разряда компьютерных комплектующих. Не так давно была представлена серия модульных блоков питания SMART PRO RGB с многоцветной подсветкой вентиляторов в стиле RIING, а теперь линейку расширили и моделями SMART RGB более доступного ценового диапазона. В этом плане выпуск трех блоков питания мощностью 500, 600 и 700 Вт с яркой иллюминацией и приемлемой ценой был ожидаем, учитывая тот факт, что RGB-подсветка стала неотъемлемой частью комплектующих уже не только "премиального", но и среднегои даже начального сегмента. Для поступившей к нам в редакцию старшей модели Thermaltake SMART RGB 700W заявлены в характеристиках: мощность 700 Вт, тихая система охлаждения, 256-цветная подсветка, соответствие стандарту эффективности 80 Plus, совместимость с процессорами семейства Intel Kaby Lake и 5 лет гарантии производителя.

Спецификация

  • P/N: SPR-0700NHSAW;
  • Модель: SPR-700AH2NK-2;
  • Тип: Intel ATX 12V 2.3;
  • Максимальная выходная мощность: 700 Вт;
  • Цвет: черный;
  • Размеры (Ш/В/Д): 86 мм x 150 мм x 140 мм;
  • PFC (Коррекция Фактора Мощности): Active PFC;
  • Сигнал Power Good: 100-500 мсек;
  • Время удержания: 16 мсек (минимум) при 60% нагрузке;
  • Входной ток: максимум 12 А;
  • Входное напряжение: 100 В - 240 В переменного тока с частотой 50/60 Гц;
  • Рабочая температура: от +5 до +40 градусов Цельсия;
  • Влажность при эксплуатации: от 20% до 85%;
  • Система охлаждения: 120 мм вентилятор: 1800 оборотов в минуту +- 10%;
  • Эффективность: КПД 80-87% при нагрузке 20-100%;
  • Среднее время безотказной работы: минимум 100000 часов;
  • Безопасность: CE/CB/TUV/ UL/ FCC/ EAC;
  • Защита: OVP, OPP, SCP;
  • Срок гарантии: 5 лет.

Официальная страничка: http://ru.thermaltake.com

Упаковка и комплектация

Коробка с SMART RGB 700W выполнена из плотного картона и оформлена в привычной для Thermaltake цветовой гамме. Изображение внешнего вида блока питания приведено на лицевой части, но с долей маркетингового лукавства:подсветка вентилятора изображена в радужном многоцветном стиле, отличающемся от того, как она выглядит в реальности, но об этом подробнее ниже. Жесткость упаковки небольшая, при курьерской доставке из интернет-магазинов презентабельный внешний вид может пострадать. Обратная сторона коробки отведена под полезную информацию о технических характеристиках, доступных разъемах питания и КПД блока питания. Все описания сугубо на английском языке.

Внутри нехитрая комплектация из блока питания, крепежных винтов, инструкции пользователя, буклета о гарантийных обязательствах и провода питания с евровилкой.

Инструкция представляет собой сложенный "гармошкой" лист с понятным описанием на разных языках (в том числе и русском) нюансов работы блока питания.

Внешний вид

Даже не беря в расчет наличие подсветки, блок питания Thermaltake SMART RGB 700W выглядит незаурядно. Дизайн металлического корпуса, выполненного в черном цвете, базируется на скругленных краях и стильной защитной решеткевентилятора с ячеистым рисунком.

Габариты корпуса небольшие. Благодаря длине всего в 141 мм блок войдет даже в компактные ATX корпуса. Воздухозаборная решетка несъемная и является частью корпуса блока питания. Толщина металла боковых стенок небольшая,при сильном давлении пальцами реально оставить вмятины.

На противоположной стороне размещенанаклейкасо спецификацией.

Левая и правая грань украшенынаклейками с названием модели устройства и логотипом производителя, разница лишь в ориентации надписей. Это позволяет закрепить БП вентилятором вверх или внизна выбор, при этом видимая надпись не будет вверх ногами.

Задняя часть блока питания полностью перфорирована для свободного выброса теплого воздуха из корпуса блока питания. На ней же размещены: стандартный разъем для подключения провода питания, тумблер принудительного выключения и кнопка смены режима работы подсветки.

Оставшаяся грань отведена под вывод несъемного пучка кабелей, питающих внутренние компоненты ПК. На кромке выходного отверстия установлено пластиковое кольцо для исключения передавливания и повреждения изоляции проводов. Вывод кабелей дополнительно скреплен нейлоновой стяжкой черного цвета.

Типы коннекторов в отдельных пучках и длина проводов следующие:

  • Основной разъем питания 20+4 pin - 1 шт., 500 мм;
  • ATX 12В 4+4 pin - 1 шт., 550 мм;
  • SATA - 3 шт., 500 мм + 100 мм + 100 мм;
  • SATA - 3 шт., 500 мм + 100 мм + 100 мм;
  • PCI-E 6+2 pin - 2 шт., 500 мм +100 мм;
  • MOLEX - 3 шт., 500 мм + 100 мм + 100 мм;
  • MOLEX - 2 шт., 500 мм + 100 мм;
  • FDD - 1 шт., 100 мм.

Набора этих коннекторов хватит для сборки производительного ПК. А вот длина 24 pin и CPU 4+4 pin линий, что называется, "впритык". При установке вентилятором вниз проблем не будет, но и подсветка будет не видна, а при установке вентилятором вверх отверстие, через которое выходит пучок проводов, оказывается отдалено от материнской платы на 14 сантиметров, и этого расстояния не хватает при скрытой укладке кабелей за поддоном материнской платы.

Подсветка

В части внедрения подсветки в блоки питания компания Thermaltake является пионером. Возможно, первичным толчком для украшения разноцветными светодиодами была необходимость сделать более эффектными сборки на базе стендовых корпусов типа Thermaltake Core P, а может, это была попытка оценить спрос "моддеров" на такого рода устройства. В любом случае концепция применения вентиляторов украшенных разноцветными световыми эффектами пришлась по душе сообществу компьютерных энтузиастов.

В блоках питания Thermaltake SMART RGB ушли от использования вентиляторов с круговой подсветкой периметра типа RIING в сторону прозрачной крыльчатки с десятью светодиодами в центре. В этом случае ореол смотрится по-своему, фактически заполняя световым эффектом всю видимую часть области с воздухозаборником и создавая яркое кольцо света в центре.

Внешне подсветка отличается от рекламного изображения на коробке с блоком питания, где она представлена в радужном виде с одновременно горящими разными цветами светодиодами. В реальности все светодиоды горят синхронно, создавая равномерный световой поток одного цвета. Производитель говорит о 256 цветах, подразумевая под этим 7 заранее заданных цветов (красный, зеленый, синий, желтый, фиолетовый, голубой и белый) и режим их плавной пульсации.

Переключение режимов идет циклично: сначала включаются режимы пульсации каждого цвета, затем идут режимы постоянного свечения и последним срабатывает полное отключение подсветки, далее все повторяется по кругу. При выключении блока питания запоминается режим, в котором подсветка работала в последний раз.

Смотрится всё красиво и несомненно украшаетвнутреннее пространство корпусов с прозрачными стенками из закаленного стекла.

Два сдерживающих фактора к применению разве что:

  • Наличие во многих современных корпусах непрозрачных перегородок, скрывающих отсек с блоком питания, для его изоляции с точки зрения оптимизации тепловых воздушных потоков внутри системных блоков. Появление блоков питания с подсветкой - хороший повод производителям начать делать эти перегородки из прозрачного материала;
  • Ориентация блока питания вентилятором вверх не совсем типична в современных реалиях, когда забор воздуха в основном идет со дна корпуса. Но на это Thermaltake парировала информационным слайдом еще при выпуске серии SMART RGB PRO, показав улучшение температурного фона внутри системных блоков от такого варианта установки.

Схемотехника

Разбор Thermaltake SMART RGB 700W ничем не отличается от большинства компьютерных блоков питания и сводится к снятию четырех винтов и разъединению половинок корпуса. Стоит учесть, что при этом неизбежно повреждается гарантийная наклейка, а следовательно утрачивается пятилетняя гарантия производителя.

Для охлаждения внутренностей БП используется 120 мм вентилятор Thermaltake TT-1225 с семью прозрачными лопастями, подшипником скольжения, максимальной скоростью вращения 1800 оборотов в минуту, питанием 12 Вольт и потреблением 0,3 Ампера. Часть вентилятора закрыта прозрачным куском пластика для оптимизации воздушного потока внутри блока питания и лучшего охлаждения силовых элементов. Подключение вентилятора идет тремя двухконтактными разъемами.

Thermaltake не раскрывает информацию о разработчике схемотехнического решения, но по внешнему виду платы и компоновки элементов с большой долей вероятности можно сказать, что это - CWT. Текстолит платы на верхней части окрашен в черный цвет, на нижней - в зеленый. Первый взгляд на плату сразу выявляет схожесть схемотехнического решения с блоками Thermaltake серии TR2 S, различия лишь в некоторых отдельных используемых компонентах.

На входе блока питания установлен фильтр высокочастотных электромагнитных помех. Он разделен на две части: первая реализована на припаянной напрямую к разъему питания маленькой печатной плате с маркировкой модели EMC013A, вторая - распаяна на основной плате в виде одного X-конденсатора, пары катушек индуктивности и двух Y-конденсаторов.

Соединение разъема питания с LC фильтром к основной плате осуществлено припаянными проводами. Между частями фильтра стоитплавкий предохранитель и варистор для защиты от перенапряжения на входе.

За выпрямление переменного тока отвечает GBU1506, установленный без дополнительного радиатора, видимо,ему хватает охлаждения потоком проходящего мимо воздуха.

Силовая часть корректора мощности собрана на диоде PFCD86G и двух ключевых транзисторах SLF13N50C. Главный преобразователь реализован на двух полевых транзисторах SVF20N50F по полумостовой схеме с двумя ключами. Все вместе они закреплены на едином крупном охлаждающем радиаторе.

Входной конденсатор 420 В 390 uF произведен под китайской торговой маркой AISHI, брендом со средним уровнем качества продукции.

Роль ШИМ-контроллера (PWM) основного преобразователя и одновременно управляющего работой активного корректора коэффициента мощности (APFC) элемента выполняет одна микросхема - CM6800TX, припаянная на обратной стороне основной печатной платы блока питания.

За управление работой дежурной цепи питания отвечает микросхема EM8564A, обильно залитая клеевым составом. Рядом используются недорогие китайские конденсаторы ChengX с рабочей температурой до 105 градусов Цельсия. Последний факт будет нелишним, учитывая что конденсаторы дежурной цепи находятся в работе и при выключенном БП, а следовательно греются в отсутствие воздушного потока воздуха, нагнетаемого вентилятором. Силовые трансформаторы ничего примечательного не представляют, главное, что они не издают паразитных звуков.

Стабилизация выходных напряжений во вторичной цепи выпрямителя групповая: для 12 В на четырех тридцатиамперных сборках PS30U60CTR (по два на разных сторонах радиатора), для 5 В - сборка PS30U45CT, для 3.3 В - на S30D45CS. В цепи стабилизации низких напряжений стоят две катушки:более крупная - для линий +5 В, +12 В и -12В, меньшая - для линии 3.3 В.

Для исключения замыкания мини-платы LC фильтра, напаянной на входном разъеме питания с радиатором вторичной цепи выпрямления, на последнем с края приклеена диэлектрическая подкладка. Фильтрующие конденсаторы выходной цепи - также под китайским брендом ChengX. Один из них, расположенный рядом с радиатором, имел следы замятия.

За заявленную защиту блока от коротких замыканий, перегрузки и контроль выходных напряжения отвечает микросхема супервизора Weltrend WT7502V. Находящийся недалеко от нее транзистор KSA928A, стабилитрон, мелкая обвязка из резисторов и конденсатора, а также термистор на радиаторе вторичной цепи выпрямления отвечает за управление скоростью вращения вентилятора в зависимости от температуры. Питание вентилятора, его подсветки и подключение кнопки смены цветового режима работы осуществляется через три отдельных двухпиновых разъема.

Общий краткий вывод: плата грамотно скомпонована, высоковольтная и низковольтная часть разделены широкой незанятой частью тесктолита, схемотехника построена на компонентах неплохого уровня качества, дополнительные меры по подавлению помех в виде феритовых колечек на ножках элементов и защита отдельных компонентов от случайного замыкания друг на друга в виде термоусадочных трубок и пластиковых разделителей присутствуют, нагромождения внутри блока питания нет, комплектным вентилятором хорошо продуваются основные точки нагрева. К пайке претензий нет, все аккуратно и качественно. Заявленный пятилетний гарантийный срок блок питания Thermatake SMART RGB должен пережить нормально.

Тестирование

Тестовые замеры контрольных напряжений при разных уровнях нагрузки проводился на самодельном стенде, позволяющем подключить непрецизионную нагрузку (12 В лампы) до 650 Вт на линию 12 В с шагом 50 Вт, что как раз вписывается в заявленные технические характеристики Thermaltake SMART RGB 700W. Типичная нагрузка современных ПК по линиям питания 3.3 В и 5 В, как правило, небольшая(до 30-50 Вт),для ее имитации использовались мощные резисторы в керамическом корпусе. Измерение токов и напряжений осуществлялось с помощью цифрового мультиметра MASTECH MAS830L, замер уровня шума - с помощью шумомера Актаком ATE-9015.

Тестовое замыкание основных линий питания показало корректную работу микросхемы супервизора, моментально отключавшей блок питания без негативных последствий для дальнейшего использования.

Вентилятор в блоке питания работает очень тихо до нагрузки в 500-550 Вт, выше становится слышен монотонный ненавязчивый шум воздушного потока, не выделяющийся на фоне воздушных систем охлаждения процессоров и видеокарт. Максимальный уровень, зафиксированный шумомером, получился чуть выше заявленных производителем 28.6 дБ и составил 32,8 дБА.

Напряжения по всем линиям без подключенной нагрузки немного завышенное, и это - нормальная ситуация. Таким образом производители компенсируют проседание основных напряжений при реальной работе. Нормальным считается отклонение напряжения во время работы до 5%, и блок питания успешно вписался в этот диапазон. Можно говорить о том, что результаты Thermaltake SMART RGB 700W хорошие для блока питания среднебюджетного ценового диапазона и достаточные для нормального питания систем с двумя производительными видеокартами.

КПД

Блок питания Thermaltake SMART RGB 700W помечается производителем как соответствующий стандарту энергоэффективности 80 Plus. На официальном сайте Plug Load Solutions (организации выдающей сертификаты) соответствующая информация присутствует в базе данных.

График КПД, публикуемый производителем, отражает неплохую энергоэффективность при высоких нагрузках.

Заключение

Блок питания Thermaltake SMART RGB 700W получился очень сбалансированным решением с точки зрения соотношения технических характеристик, качества изготовления и дизайна. В небольшой по габаритам корпус успешно вместили современную компонентную базу, конечно, с определенными, экономически обоснованнымиупрощениями, свойственными среднебюджетным блокам питания. При этом эффективность работы сохранена на хорошем уровне, спокойно вписываясь в сертификацию по стандарту энергоэффективности 80 Plus. Запас мощностихороший, позволяющий собрать с этим блоком питания ПК с двумя современными видеокартами и получить достаточно стабильные основные напряжения под нагрузкой. Но это не единственные положительные моменты новинки от Thermaltake.

Основная причина, по которой блок может стать хитом продаж -это корпус, интересный с точки зрения дизайна, и подсветка вентилятора,с возможностью выбора одного из семи цветов и режима их пульсации, за приемлемую цену. Конечно, у Thermaltake SMART RGB 700W есть и особенности применения, ограничивающие его использование в некоторых современных корпусах, где отсек установки блока питания попросту закрыт от взора непрозрачным кожухом, да и в обычных корпусах его придется устанавливать в несовсем привычной позиции вентилятором вверх. Но, на этот счет Thermaltake даже провела отдельное исследование и выпустила информационный слайдс пояснениями о достаточной эффективности такой установки с точки зрения отвода лишнего тепла из корпуса ПК. Сильно переживать за термические повреждения и перегрев БП при этом не стоит, компонентная база рассчитана на работу в условиях высоких температур, да и 5 лет гарантии производителя достаточно веский аргумент, чтобы быть спокойным за долгую работу блоков SMART RGB. Ко всему перечисленному стоит отметить и цену, которая находится в районе 4000-4200 рублей по состоянию на октябрь 2017 года, и за эти деньги аналогичного по мощности блока питания со встроенной подсветкой пока никто из производителей, кроме Thermaltake, предложить не готов.

Преимущества Thermaltake SMART RGB 700W:

  • Оптимальная мощность;
  • Интересный дизайн;
  • Настраиваемая подсветка;
  • Качественное исполнение;
  • Компактный размер;
  • Тихая работа;
  • Невысокая стоимость.

Недостатки:

  • Длины проводов 24 pin и CPU 4+4 pin может не хватить для скрытой укладки в объемных корпусах;
  • Заявленные 256 цветов подсветки на деле представляют собой семь базовых цветов с режимами плавной пульсации.
