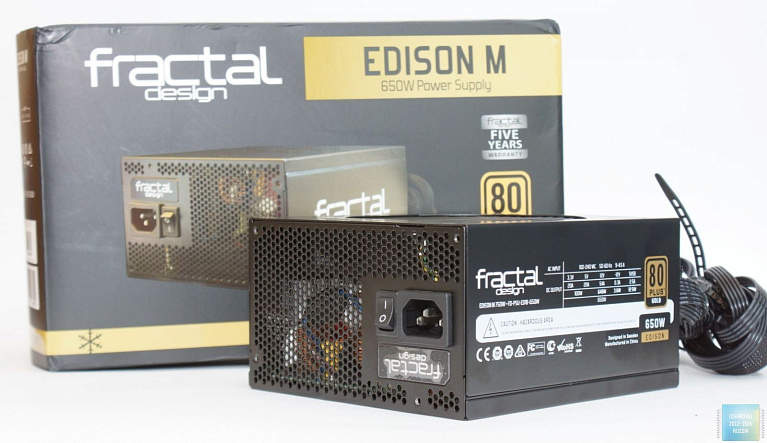

Обзор и тестирование блока питания Fractal Design Edison M 650W

Fractal Design выпустила осенью прошлого года новую линейку блоков питания. Она получила имя известного изобретателя Эдисона. Edison M имеет сертификат 80PLUS Gold и модульное подключение кабелей. К нам в редакцию на тестирование был представлен блок питания мощностью 650 Вт. Этот высококачественный блок питания относится к премиальному классу, и его цена поэтому около 6000 рублей.

Серия Edison M характеризуется максимальной надежностью за счет применения японских электролитических конденсаторов и полного комплекта средств защиты, включая защиту от перегрева. Система отстегивающихся кабелей позволяет убрать лишние из системы, а сверхдлинный кабель ATX12V делает возможным установку в корпуса с нижним расположением блока питания.

Модель Edison M 650 Вт отлично подойдет для питания компьютера с относительно мощной конфигурацией. Его возможностей вполне хватит для обеспечения энергией любого high-end «железа», в том числе и разогнанного, и даже с двумя средними видеокартами.

Спецификация

Для мощности шины +12VDC заявлено значение 648 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,99, что является очень высоким показателем для современных решений подобной мощности. Нагрузочный ток 54 А. На «виртуальные» линии она не разделена, так что проблем с подключением, скажем, пары видеокарт по идее возникнуть не должно. На линии +5V ток 20А. и столько же на линии +3.3V.

Диапазон входных напряжений очень большой – от 100 В до 240 В, это отличный показатель для российских сетей.

Упаковка и комплектация

Упаковка типична для блоков питания премиум класса. Сверху картонная обертка с цветной полиграфией. Внутри коробка из толстого прессованного картона, сам блок питания помещен в тканевый мешочек и упакован в пеноматериал. Несъемные жгуты кабелей скреплены широкой пластиковой стяжкой. В пакете упакованы съемные кабеля. Кроме них в комплекте имеется кабель питания от сети, широкие стяжки на липучках, винты и подробное руководство пользователя на нескольких языках.

На коробке указаны все основные особенности:

• Модульная конструкция для создания аккуратной конфигурации, несъемными выполнены только самые необходимые кабели.
• Класс эффективности 80PLUS Gold с пятилетней гарантией на блок питания.
• Совместимость с ATX 2.4, включая полную поддержку новых состояний питания C6 / C7, представленных в четвертом поколении ЦП Intel Core.
• DC-DC преобразователь повышает стабильность системы и обеспечивает вывод напряжения 12V.
• Точное управление напряжением: +/- 2% для +12V и +/- 3% для менее значимых шин.
• Японские электролитические конденсаторы, допускающие эксплуатацию при 105°C; японские и тайваньские твердотельные конденсаторы.
• Сверхдлинный кабель ATX 12V.
• Бесшумный, терморегулируемый 120-мм вентилятор, тихие долговечные гидравлические подшипники.
• Комплект полной защиты: защита от сверхвысокой мощности, перенапряжения, короткого замыкания, пониженного напряжения, сверхтоков и перегрева.

В комплекте всего 7 отсоединяемых плоских кабелей:

1. Два кабеля PCI-E по два контакта на каждом 6+2 pin 55+10 см
2. Три SATA: один 4 контакта 40+12+12+12 см, и два на 2 контакта 35+12 см
3. Два кабеля для периферии: один на три контакта 40+12+12 см и один на два контакта 35+12 см
4. Плюс переходник для питания FDD

Встроенных кабеля три:

1. Один в оплетке 20+4 pin, изначально колодка идет неразборная, но в случае необходимости ее можно разъединить, сломав перегородку, длинной 55 см
2. Кабель для питания процессора 4+4 pin в виде двух плоских шлейфов, длинной 70 см
3. И один кабель PCI-E с двумя контактами 6+2 pin 58+10 см

Такой набор кабелей не совсем обычен, несъемный кабель для видеокарты понятен, для встроенного видео использовать БП такой мощности не будут. А вот возможность подключения трех видеокарт видится избыточной, все же для трех видеокарт, 650 Вт будет недостаточно.

Внешний вид

Внешний вид можно назвать вполне традиционным для большинства блоков питания. Это обычный корпус стандартных размеров, черного цвета.

Но есть у него и свои особенности. Это 120-мм вентилятор с белыми лопастями, что смотрится довольно оригинально. К тому же он прячется за оригинальной решеткой гриль: в виде параллельных линий. Еще одну особенность корпусу придает снежинка, штампованная сверху. Длина корпуса составляет вполне типичные для данного класса 160 мм.

Спереди традиционные отверстия в виде сот, гнездо питания и кнопка выключения. Оригинальности придает логотип компании.

На задней стенке в один ряд по нижнему краю расположились разъемы для подключения кабелей. Все разъемы подписаны, подключение не составит проблем. Такое расположение разъемов очень удобно при нижнем расположении блока питания в корпусе.

Сбоку мы видим нагрузочные характеристики.

Охлаждение осуществляет 120-мм вентилятор с гидродинамическим подшипником, модель HA1225M12F-Z. Минимальная скорость 400 об/мин, уровень шума при этом очень низкий. Плавное увеличение оборотов начинается с нагрузки примерно 60%, при полной нагрузке вентилятор раскручивается до 1900 об/мин.

Схемотехника

Основан Edison M 650 Вт на платформе Seasonic, это серия среднего уровня Seasonic G Series. Данная серия использует надежные современные компоненты доступные по цене, что позволяет снизить конечную стоимость по сравнению с high-end сериями KM3 и XP2.

На входе, за розеткой небольшая плата, на ней распаяны четыре Y конденсатора, один X конденсатор и CM дроссель. Они экранированы с помощью фольги.

Остальная часть фильтра продолжается на основной плате: два дросселя на круглых сердечниках, два Y конденсатора, один X конденсатор.

За преобразование переменного тока в постоянный отвечает один диодных мост на радиаторе - GBU10V08.

Далее идет блок активной коррекции коэффициента мощности (APFC), на отдельном радиаторе два полевых транзистора компании infineon IPP50R250CP и диод STTH8S06D. Радиатор расположен на самом краю платы. Здесь же расположился дроссель APFC на круглом сердечнике.

В высоковольтной части установлен конденсатор производства компании Rubycon емкостью 390 мкФ (420 В) рассчитанный на температуру 105 °C. MXG серии. У конденсатора очень хороший температурный показатель, что говорит о его надежности. Прямо перед ним термистор, который защищает устройство от больших пусковых токов.

На отдельном радиаторе два ключевых транзистора Infineon IPP50R250CP. Это полевые высокоэффективные транзисторы, созданные по современной фирменной технологии Infineon CoolMOS, они обладают высоким КПД и низкой степенью нагрева.

На отдельной вертикальной плате расположились две микросхемы: ICE2HS01G и ICE3PCS01. Они отвечают за контроль и управление главным преобразователем.

Узел, отвечающий за формирование линии дежурного питания +5VSB, основан на ШИМ-контроллере Infineon ICE2QR4765.

В низковольтной части используется синхронный выпрямитель с DC-DC преобразователями на линиях +3.3 В и +5 В.
На обратной стороне платы разместились четыре транзистора участвующих в формировании канала +12 В: PSMN2R6-40YS и два диода Шоттки SBR10U45. Через дорожки они контактируют с радиатором, размещенным на лицевой стороне печатной платы возле силового трансформатора. Необычное решение для их охлаждения. Дополнительно они соприкасаются с нижней крышкой корпуса через термоклей, что так же влияет на их охлаждение.

На отдельной вертикальной плате разместились два DC-DC преобразователя, отвечающие за +5В и +3.3В линии питания. Плата прикручена к дополнительной пластине-радиатору, который охлаждает «мосфеты». Управляет работой преобразователей ШИМ-контроллер APW7159.

Рядом еще одна вертикальная плата с микросхемой управляющей защитой: SITI PS223. Эта микросхема одна из немногих с поддержкой защиты от перегрева. Термодатчики расположены с тыльной стороны главной печатной платы.

В выходном каскаде используются полимерные конденсаторы FPCAP и несколько электролитических конденсаторов компании Nippon Chemi-Con, рассчитанных на 105°С.

Дополнительную фильтрацию обеспечивают еще четыре конденсатора Chemi-Con на печатной плате с блоком для модульного подключения кабелей. Они так же из высокотемпературной серии.

Обратная сторона печатной платы выполнена очень качественно, с мощными, широкими дорожками.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт.

По требованиям стандарта ATX отклонение не должно превышать 5%, таким образом, норма для линии +12 В лежит в пределах 11.4-12.6 В. давайте посмотрим какие результаты покажет наш испытуемый.

Стабильность напряжений, как и ожидалось на очень высоком уровне. Самый важный момент - ниже номинала напряжения во всем диапазоне нагрузок не проседает, что является отличным показателем.

При повышении нагрузки свыше 700 Вт сработала защита от перегрузки, и блок питания отключился.

КПД «золотого» блока питания очень высокий. Он точно входит в стандарт предусмотренный сертификатом 80 PLUS Gold: 92% при 50% нагрузки. И не опускается ниже 88% при минимальных и максимальных нагрузках.

Так же я проверил защиту от короткого замыкания, при замыкании на любой из линий, блок питания благополучно отключался.

На сколько хорошо блок питания справляется с игровой системой на основе двух видеокарт я проверил на практике. Блок питания был подключен к следующей конфигурации:

• Процессор: Intel Core i7-3770
• Материнская плата: GIGABYTE GA-Z77X-UD3H
• Память: DDR3-1866 Kingston HyperX FURY 16 ГБ
• Видеокарта: GIGABYTE Radeon R9 280 3072MB ×2
• Дисковый массив: Seagate 600 SSD 480 ГБ + два HDD на 3 ТБ
• Корпус: NZXT Phantom

Система нагружалась программой ОССТ в режиме теста блока питания, и в различных игровых приложениях. Производитель заявляет потребление одной R9280, в нагрузке, в районе 250 Вт. Потребление системы под нагрузкой в районе 550 - 650 Вт. Как и следовало ожидать блок питания выдерживает нагрузку запросто, тест проводился в течении часа, проблем не возникло.

Очень порадовала тихая работа системы охлаждения. Даже под нагрузкой шум вентилятора не превышал 36 дБ, и он отлично справляется с охлаждением на средних оборотах. Единственный момент, это незначительный треск дросселей. Но он слышен только при максимальной нагрузке, и то, если специально прислушиваться ухом в плотную к БП. В обычной ситуации я бы и не обратил на это внимание. Но в инструкции оговаривается этот момент, производитель честно предупреждает что возможен писк электронных компонентов при определенных видах нагрузки.

Заключение

Fractal Design Edison M 650 Вт основан на надежной и высокопроизводительной платформе от Seasonic. Модель показывает отличную стабилизацию напряжений. Хорошую реализацию схем защиты.

Большое преимущество – это частично модульная система кабелей, при стандартных размерах корпуса. Единственное, видится избыточным наличие шести штекеров PCI Express.

Блок питания очень тихий, еще бы добавить полупассивную систему охлаждения, думаю это не повлияло бы кардинально на цену.

Данную модель можно смело рекомендовать к покупке, для установки в производительный игровой компьютер.

Преимущества:

• Высокая эффективность (80PLUS Gold)
• Очень стабильные выходные напряжения
• Применение японских конденсаторов
• Модульная система подключения кабелей с хорошим набором интерфейсов (до 6× PCI Express, 8× SATA)
• Плоские кабеля облегчающие их укладку
• Хорошая реализация схем защиты
• Тихая работа при малых-средних нагрузках
• Гидродинамический подшипник вентилятора
• Гарантия пять лет

Недостатки:

• Нет.
