Обзор и тестирование процессорного кулера Cooler Master Hyper D92

Габаритные башенные кулеры на отлично справляются с охлаждением процессоров. Но они приобретаются в основном немногим количеством компьютерных энтузиастов. Для массового рынка больше востребованы компактные, доступные по цене и относительно эффективные модели.

Именно такую модель,Cooler Master Hyper D92, мы сегодня и рассмотрим. Недавно появившаяся на рынке, она относится к компактным системам охлаждения. Подойдет для установки в средне бюджетную игровую или рабочую станцию. Цена Hyper D92 около 2600 рублей.

Отличительной особенностью рассматриваемой системы охлаждения является наличие в комплекте двух вентиляторов диаметром 92 мм. Ну и как всегда, у компанииCooler Master, получилась модель с оригинальным, привлекательным дизайном.

Спецификация

• Модель: RR-HD92-28PK-R1
• Процессорный разъём: Intel LGA 2011-3/2011/1366/1156/1155/1150/775, AMD FM2+/FM2/FM1/AM3+/AM3/AM2+/AM2
• Размеры: 146.4 x 85 x 126.6 мм
• Вес: 636 г
• Диаметр тепловых трубок: Ø 6 мм
• Материал радиатора: алюминий, медные тепловые трубки
• Размеры вентилятора (Д x Ш x В): 92 x 92 x 25 мм
• Скорость вентилятора: 800–2800 об/мин (PWM)
• Воздушный поток вентилятора: 15.7 ~54.8 куб.футов/мин (CFM)
• Воздушное давление (мм H₂O): 0.35 ~ 4.27 мм H₂O
• Время наработки на отказ вентилятора: 40 000 часов
• Тип подшипника: игольчатый
• Номинальное напряжение питания: 12 В
• Уровень шума вентилятора (дБ(А)): от 18 до 33 дБ(А)
• Разъём: 4-контактный PWM
• Потребляемая мощность: 2.88 Вт
• Вес вентилятора: 74 г

Упаковка и комплектация

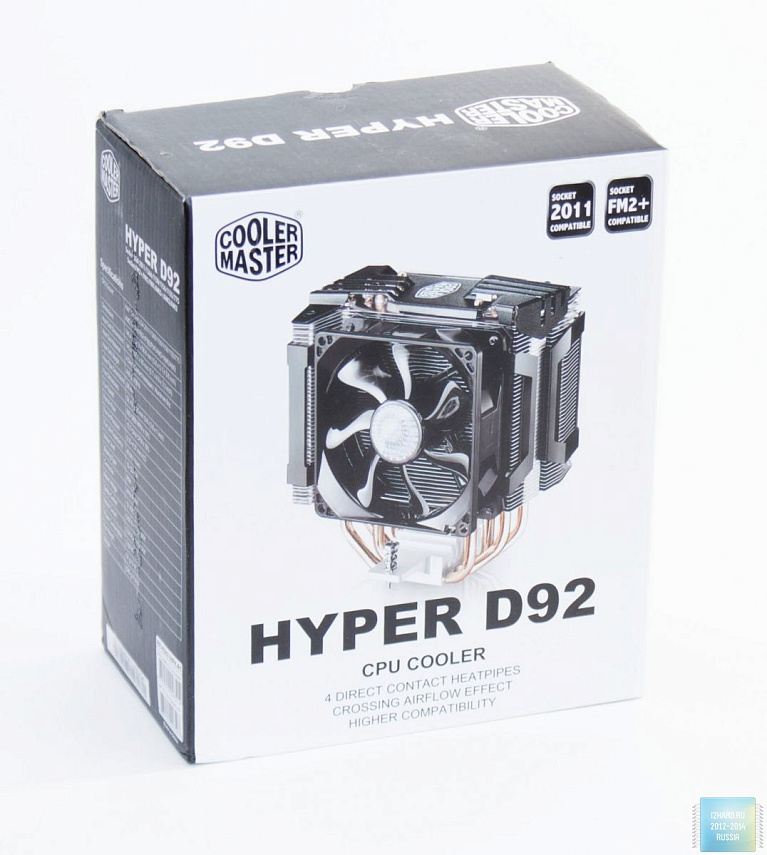

Система охлаждения поставляется в картонной коробке с цветной полиграфией. В оформлении использованы фирменные цвета компании: черный и белый. На лицевой стороне во всей своей красе представлена модель. Указана совместимость с сокетами Intel 2011 и AMD FM2+, поддержка остальных разъемов подразумевается само собой. Отмечена основная особенность: четыре медных тепловых трубки с технологией прямого контакта.

На торце коробки мы видим подробные технические характеристики. На обратной стороне коробки изображена схема кулера и его габаритные размеры.

Упакован кулер надежно, вставки из вспененного полипропилена защищают от повреждений при транспортировке. Вся дополнительная комплектация находится в отдельной коробочке.

Комплектация довольно богатая, есть все необходимое для беспроблемного монтажа системы, и даже немного больше. В комплекте и шприц-тюбик с термопастой, и кабель-разветвитель для подключения пары вентиляторов к одному разъему.

В комплект входят:

• Набор крепежных пластин;
• Набор винтов гаек, и шайб;
• Шприц с термопастой;
• Разветвитель;
• Иллюстрированное руководство пользователя;
• Гарантийный талон.

Внешний вид и особенности конструкции

Дизайн кулера очень стильный. Оригинальность конструкции проявляется в несимметричном расположении вентиляторов относительно друг друга. С этим связана и необычная конструкция радиатора, которая имеет два выступа

Радиатор почти полностью закрывается пластиковыми защелками, к которым прикручены вентиляторы.

Сверху радиатор закрывается металлической декоративной крышкой, на ней в центре расположен логотип производителя.

Основание кулера выполнено из алюминия. В углубления подошвы впрессованы четыре медных тепловых трубки диаметром 6 мм. Они напрямую контактируют с крышкой процессора. Поверхность основания и трубок неполированная, тактильно даже немного шершавая. Думаю, технология прямого контакта здесь применяется не для улучшения эффективности, а для удешевления производства бюджетной модели.

По отпечатку мы видим, что теплосъем не равномерный, трубки плотнее прилегают к площади теплораспределителя процессора, чем сама колодка. Две центральные трубки прилегают ровно, а вот крайние немного выгнуты и прилегают неравномерно по всей поверхности.

92 мм вентиляторы прикручены к пластиковым глянцевым рамкам. В случае необходимости вентиляторы можно будет заменить. А вот с рамками нужно быть осторожнее, в случае их поломки, заменить их будет сложно. Они контактируют с радиатором через антивибрационные прокладки.

Лопасти вентилятора искривленной формы, сделаны из прозрачного пластика. Модель вентилятора A9225-28RB-4BP-F1, она обладает большим интервалом скоростей вращения, от 800 до 2800 об/мин. Кабели с PWM разъемом, их можно подключить к одному разъему на материнской плате через переходник разветвитель.

Монтаж

Монтаж кулера не вызывает затруднений. К крепежным пластинам радиатор крепится двумя подпружиненными винтами. Для их удобной фиксации необходимо предварительно отсоединить вентиляторы. Пружина на винтах очень жесткая. Чтобы отсоединить потребуется приложить усилие, но для этого намного удобнее использовать прямую отвертку. На всех винтах комбинированная насечка под отвертку: крестовая и прямая.

Для установки на AMD платформу нужно будет заменить штатную пластину на материнской плате на комплектный металлический бэкплейт. К нему прикручивается еще одна пластина, на которую нужно вкрутить болты от комплекта для 2011 сокета. При этом можно выбрать горизонтальную или вертикальную ориентацию кулера.

Для 115х платформ от Intel нужно будет установить бэкплейт из комплекта. Далее крепим пластины, в них засверлено три отверстия, выбираем подходящее и затягиваем гайки. На этом этапе, важно не перепутать ориентацию кулера: горизонтальную или вертикальную.

Прикручиваем кулер, закрепляем вентиляторы и получаем очень симпатичную конструкцию. Компактные размеры позволяют использовать модули памяти любой высоты.

Тестирование

Тестовый стенд:

• Процессор: Intel Core i7-3770
• Материнская плата: GIGABYTE GA-Z77X-UD3H
• Память: DDR3-1866 Kingston HyperX FURY 16 Гб
• Блок питания: Corsair RM750
• Видеокарта: GIGABYTE Radeon R9 280 3072MB ×2
• Диск под систему: Seagate 600 SSD 480 Гб
• Корпус: NZXT Phantom
• ОС: Windows 8.1

Тестировался процессор в закрытом корпусе. Корпусные вентиляторы, подключенные к реобасу, работали на минимальных оборотах. Комнатная температура составила 25-28° С.

Для прогрева запускалась программаLinX 0.6.4, в течении 10 минут. Температура мониторилась при помощиRealTemp 3.70. температура указывается по самому горячему ядру.

В BIOS было включено автоматическое регулирование оборотов CPU Fan. Turbo Boost включен.

Сравню эффективность с ранее протестированными моделями, а именно:

• Это будет столь же компактный, но более доступный по ценеZalman CNPS8X Optima, имеющий три тепловые трубки.
• Очень популярный из-за своей эффективности и низкой стоимостиDEEPCOOL GAMMAXX 300, 120 мм вентилятор и три тепловых трубки.
• Enermax ETS-T40-TB имеет более крупный 120 мм вентилятор с четырьмя тепловыми трубками и технологией прямого контакта.
• И компактная модельNoctua NH-D9Lс четырьмя тепловыми трубками и вентилятором на 92 мм, прямой конкурент нашего героя, но стоящий почти в два раза больше.

Как видим, при автоматических регулировках скорости вращения наш герой мало выделяется на фоне других моделей, но на то она и автоматика, чтобы держать температуру на приемлемом уровне. И это ему удается без повышения оборотов выше комфортного шумового уровня. Он, конечно, проигрывает кулерам со 120 мм вентиляторами, но держится на равных с NH-D9L. И выигрывает у Zalman CNPS8X Optima, которому для удержания демонстрируемой температуры приходится работать на максимальных оборотах.

Осталось только проверить возможности кулера при различных оборотах вентилятора. Этот тест нам больше скажет непосредственно об эффективности кулера.

Нагрузка идентичная, но вентилятор будет работать в четырех разных режимах:

1. «тихий» - минимальные обороты кулера 800 RPM;
2. «комфортный» - выше которого шум вентилятора отчетливо слышно, 1200 RPM;
3. «максимальный» - 2800 RPM.

В этот же график добавим температурные показатели, при работе с процессором разогнаны до 4,1 ГГц.

С разогнанным процессором кулер справляется с большим трудом, и то, за счет повышенных оборотов вентилятора.

Уровень шума на минимальных оборотах вполне комфортный, не выделяется на фоне работы остальных вентиляторов в корпусе. Даже под нагрузкой, как мы видим, он незначительно повышает обороты. Заставить его работать на максимальных оборотах способен только ну очень «горячий» процессор. На оборотах свыше 1200 об/мин шум от двух вентиляторов стоит довольно громкий, а при максимальных он сравним с турбиной реактивного самолета.

Заключение

У компании Cooler Master получилась довольно симпатичная и эффективная модель Hyper D92. Кулер поддерживает все современные платформы, просто и надежно монтируется. И самый главный его плюс: он компактный. Кулер вместится практически в любой стандартный корпус и справится с охлаждением любого не разогнанного процессора. В использовании двух вентиляторов есть несомненная польза, они способны отвести тепло от радиатора на минимальных оборотах. Но есть в этом и свой минус, при увеличении оборотов значительно возрастает шум, на скоростях, близких к максимальным, он раздражает. Хотя при грамотно выставленных настройках в BIOS до этого не доходит, при обычных условиях эксплуатации.

Плюсы:

• Компактный размер;
• Эффективность охлаждения;
• Совместимость с платформами и комплектующими;
• Надежное крепление;
• Простота установки;
• Два вентилятора в комплекте;
• Стильный внешний вид;
• Отличная антивибрация.

Минусы:

• Шумный на максимальных оборотах;
• Жесткие пружины на креплении;
• Качество подошвы основания.
