Обзор материнской платы ASUS TUF GAMING B860-PLUS WIFI

Компания ASUS под брендом TUF выпускает широкий спектр компьютерных комплектующих, объединённых идеей построения игровых платформ с хорошей надежностью компонентов. Материнские платы из этой серии неизменно вызывают интерес и достойны рассмотрения в качестве основы для современных ПК продвинутых конфигураций. В рамках обзора рассмотрим плату ASUS TUF GAMING B860-PLUS WIFI для платформы Intel с сокетом LGA 1851, оптимизированную под процессоры Intel Core Ultra (Series 2).

Технические характеристики

Упаковка

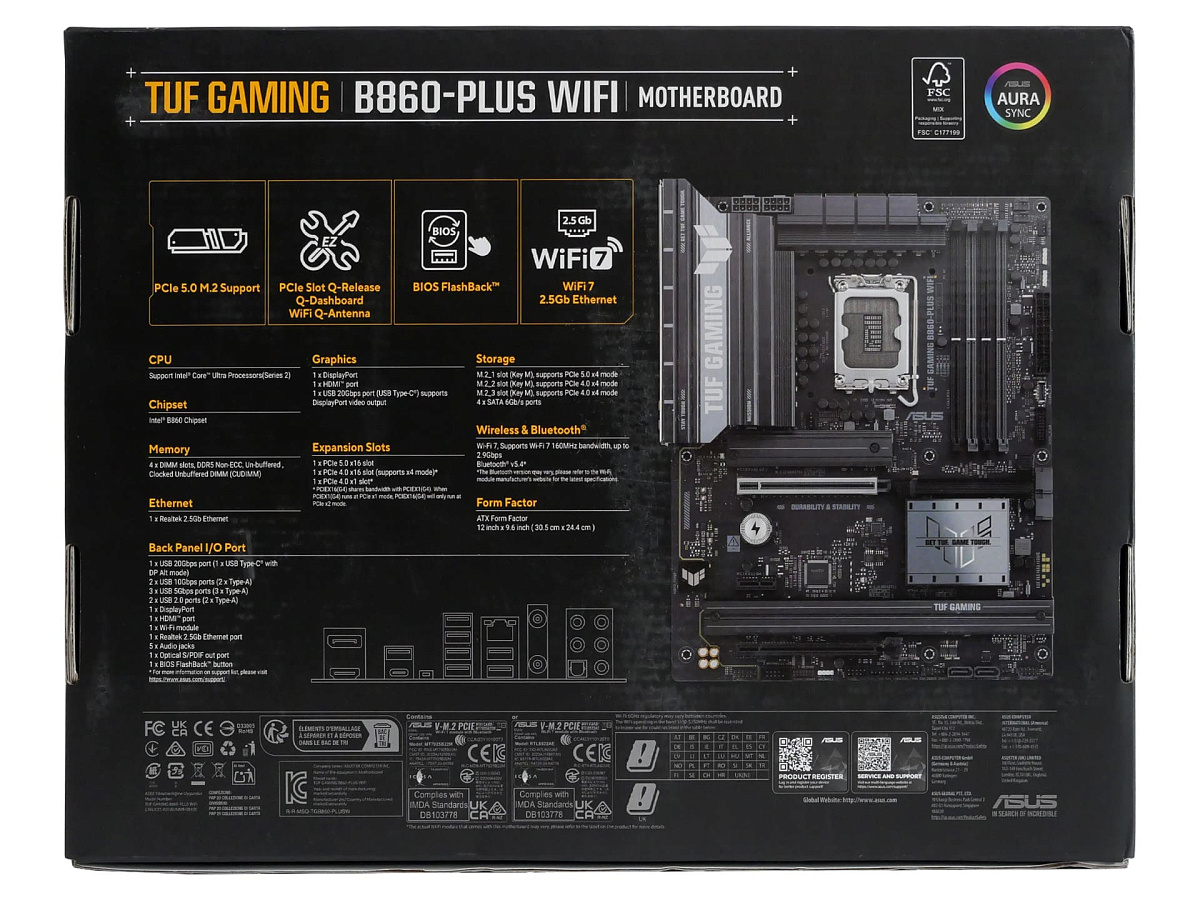

Коробка, в которой продаётся материнская плата ASUS TUF GAMING B860-PLUS WIFI, оформлена в строгих тонах. С лицевой стороны акцент в дизайне сделан на логотип TUF-серии и название платы, а с обратной нашлось место перечислению основных характеристик и изображению внешнего вида.

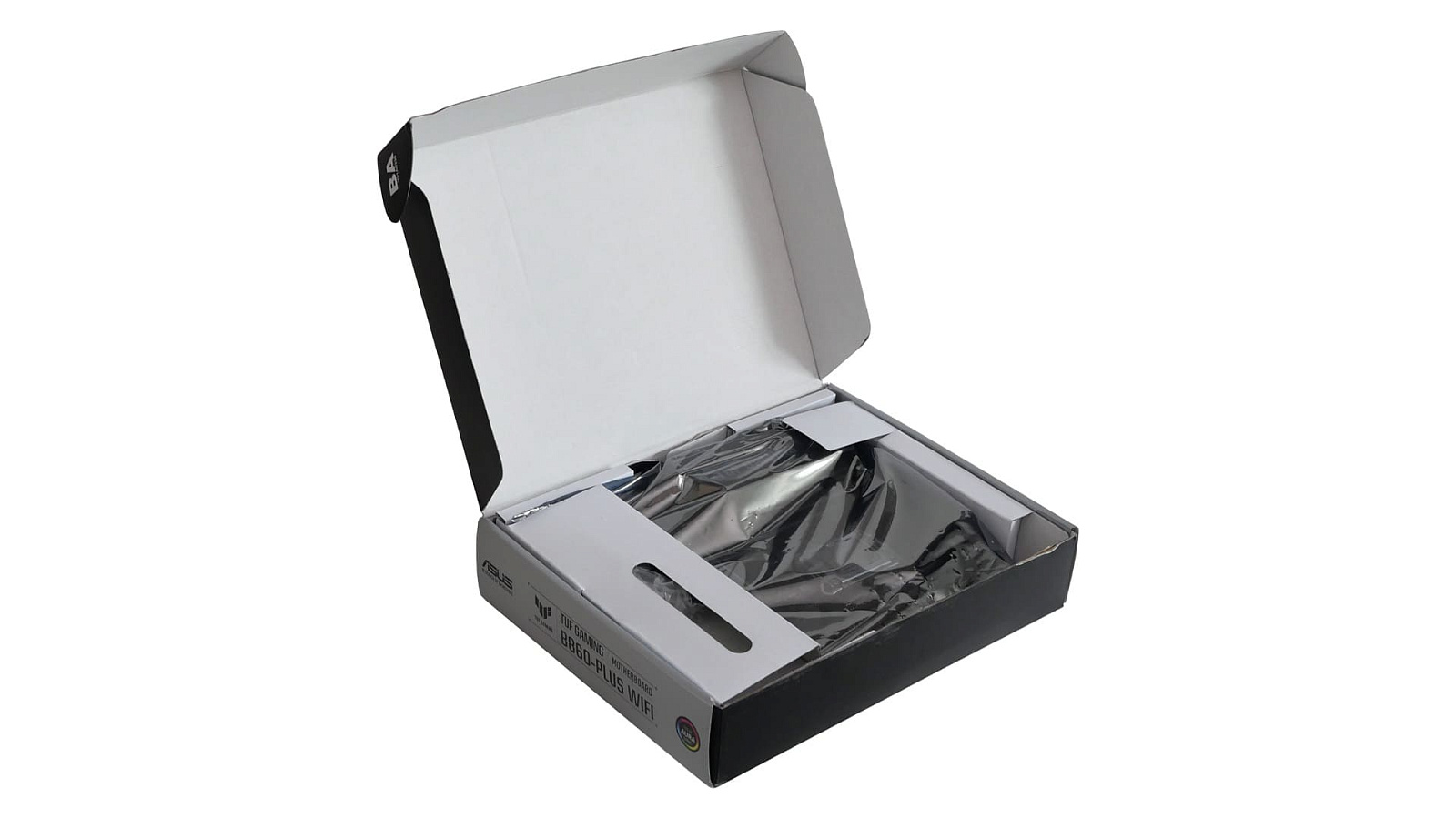

Внутри коробки плата находится в антистатическом пакете на картонной подставке, под которой размещены аксессуары и документация.

Комплектация

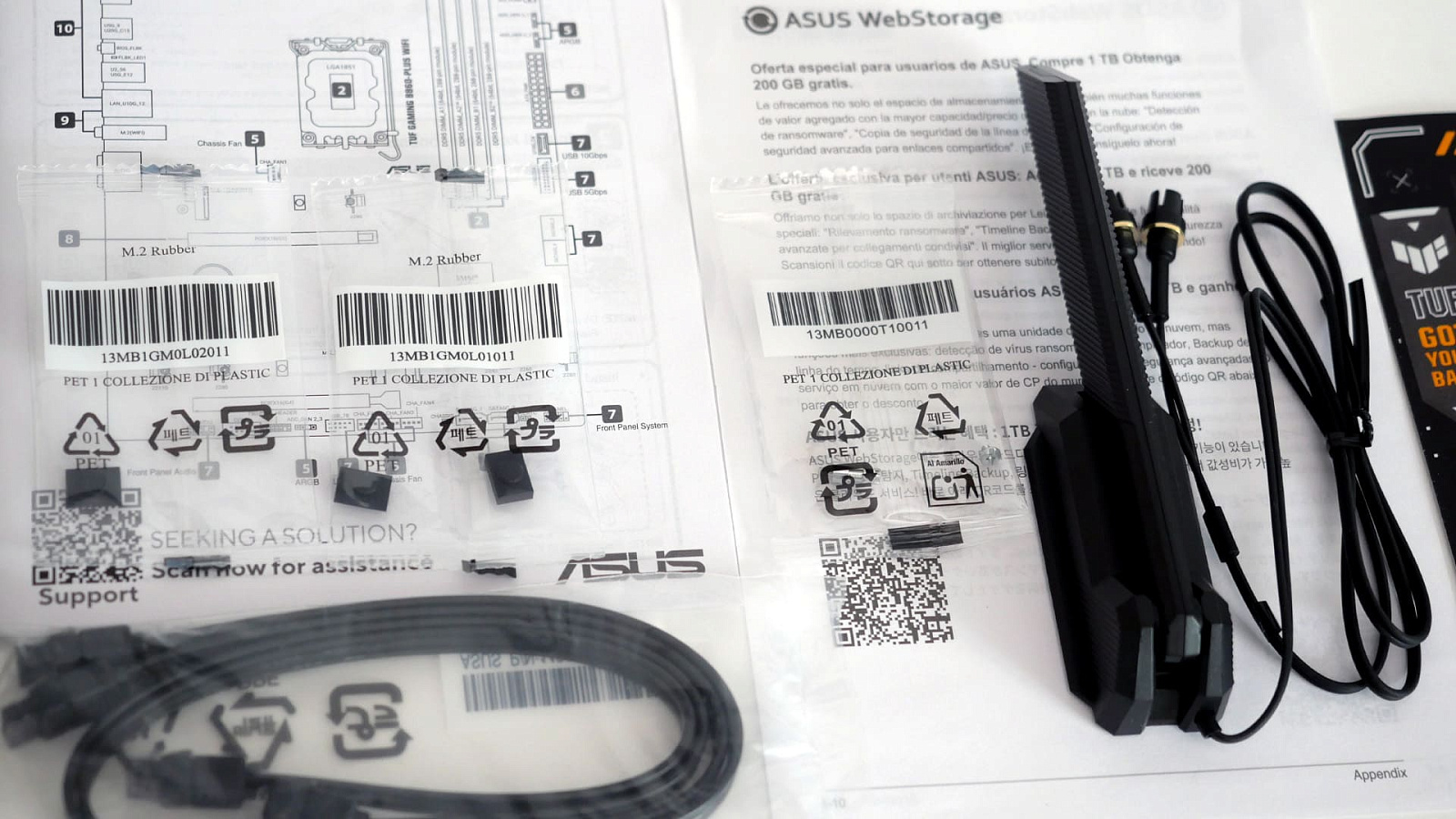

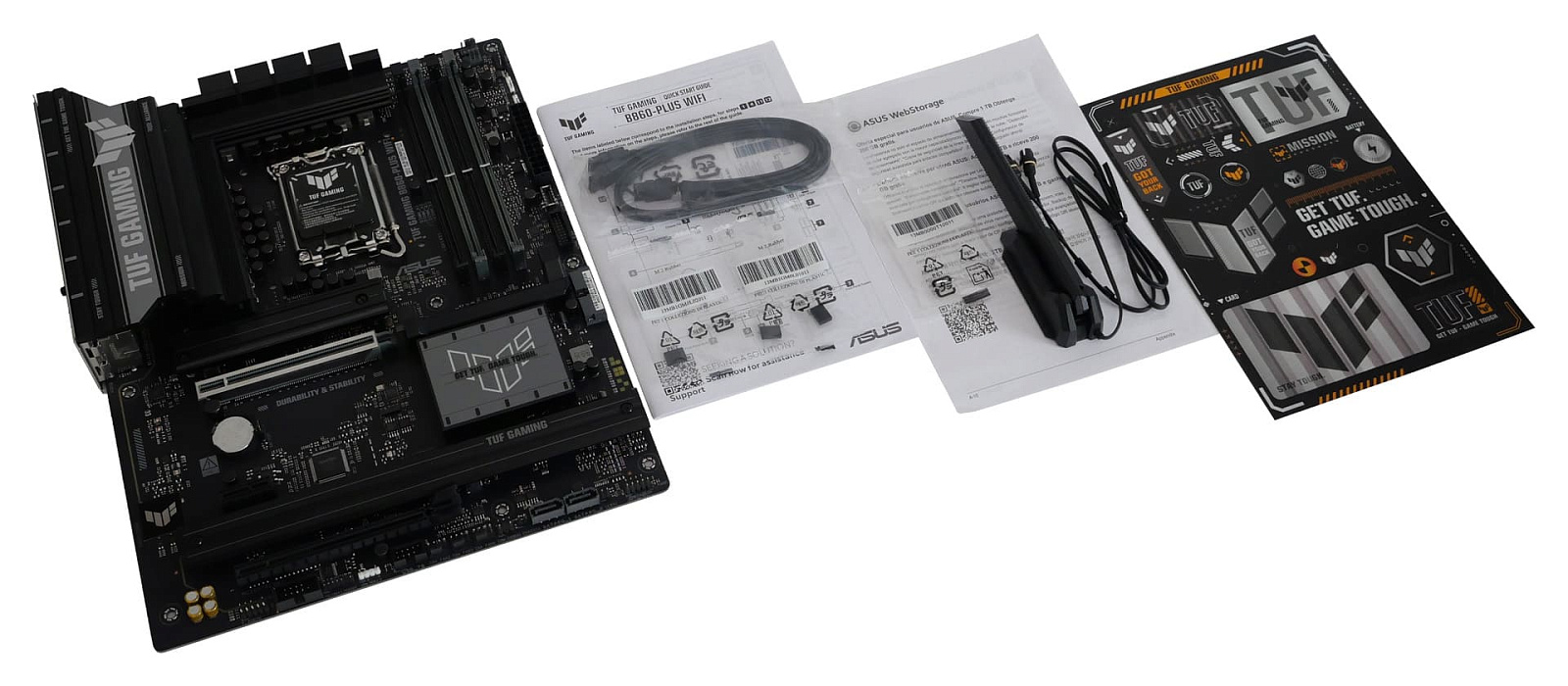

Вместе с ASUS TUF GAMING B860-PLUS WIFI прилагается следующий набор:

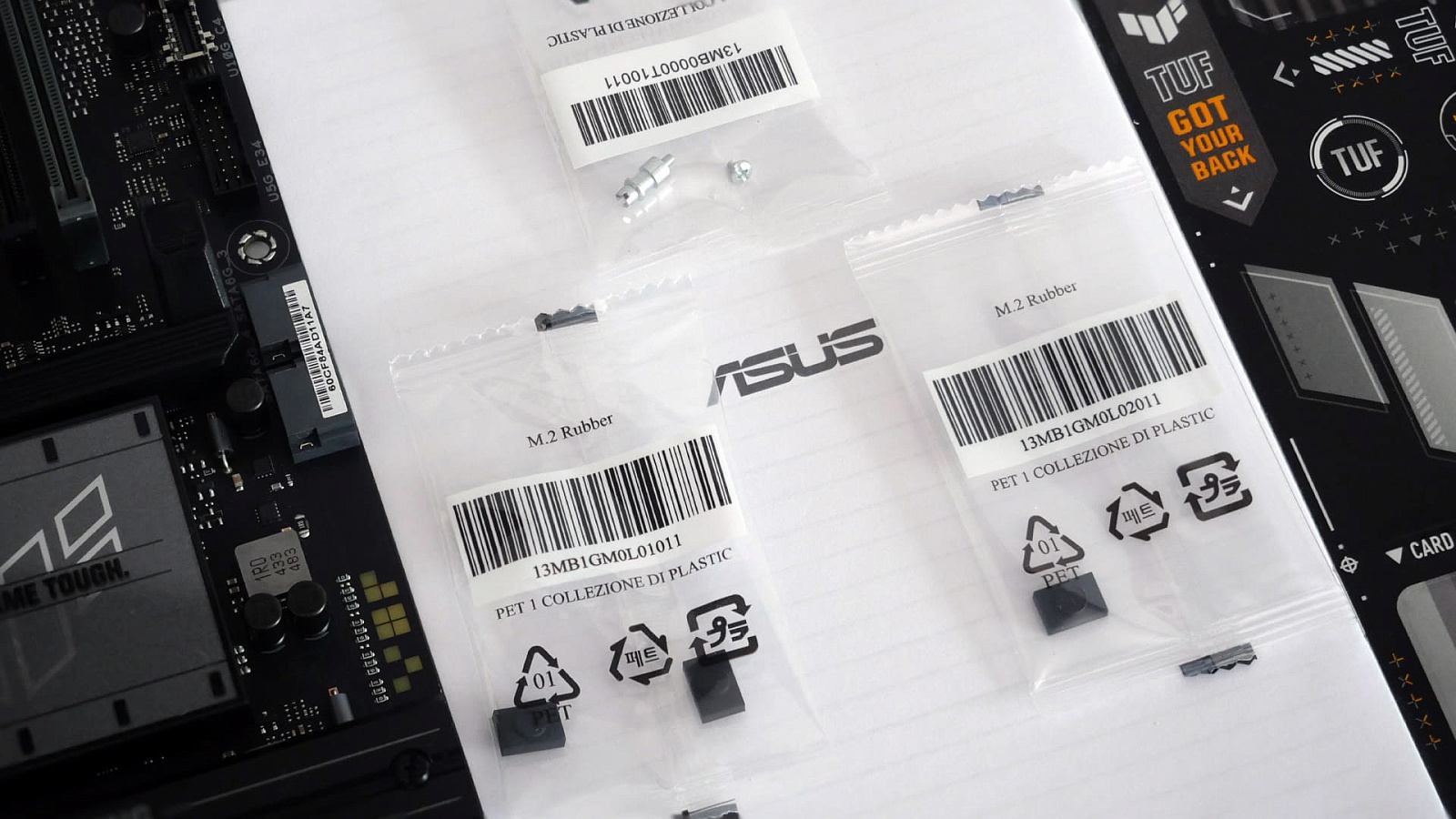

В комплекте идёт пара маловостребованных резиновых подставок под накопители M.2, которые на самом массовом типоразмере 2280 редко пригождаются. Количество SATA-кабелей сокращено до двух штук. Вполне логичный шаг, так как накопители с этим интерфейсом редко используются в современных конфигурациях домашних игровых ПК.

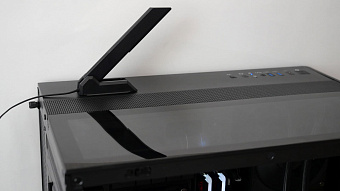

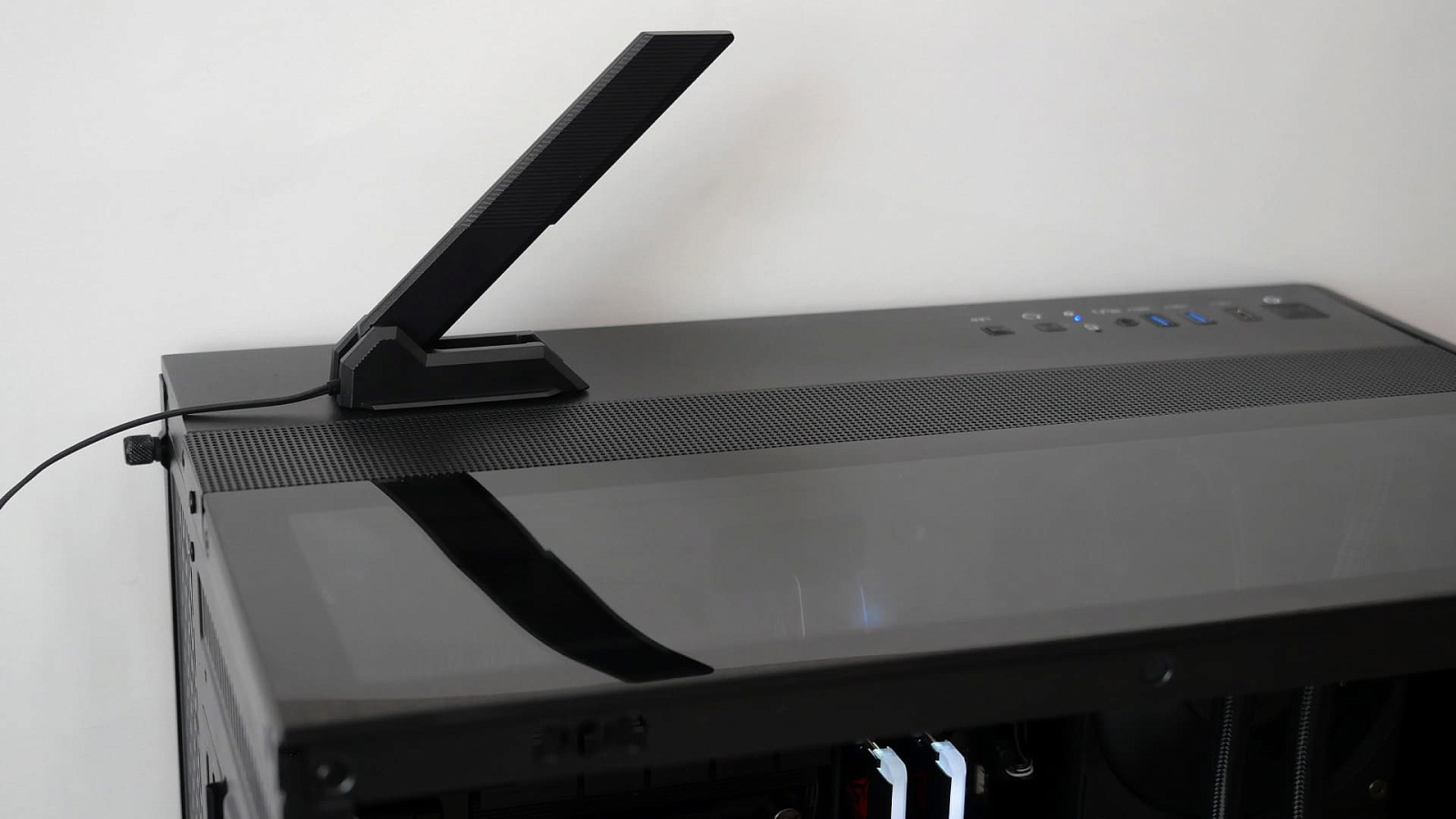

Для обеспечения хорошего радиуса доступности Wi-Fi и Bluetooth устройств к установленному на плате комбинированному беспроводному адаптеру прилагается выносная антенна на подставке. У неё привычная для плат игрового сегмента форма "плавника" с регулируемым углом наклона в одной плоскости. Подставка антенны магнитная. Коннекторы удобного типа, не требующие прикручивания их гайкой. Вставляются до щелчка в разъёмы за одно движение.

Внешний вид

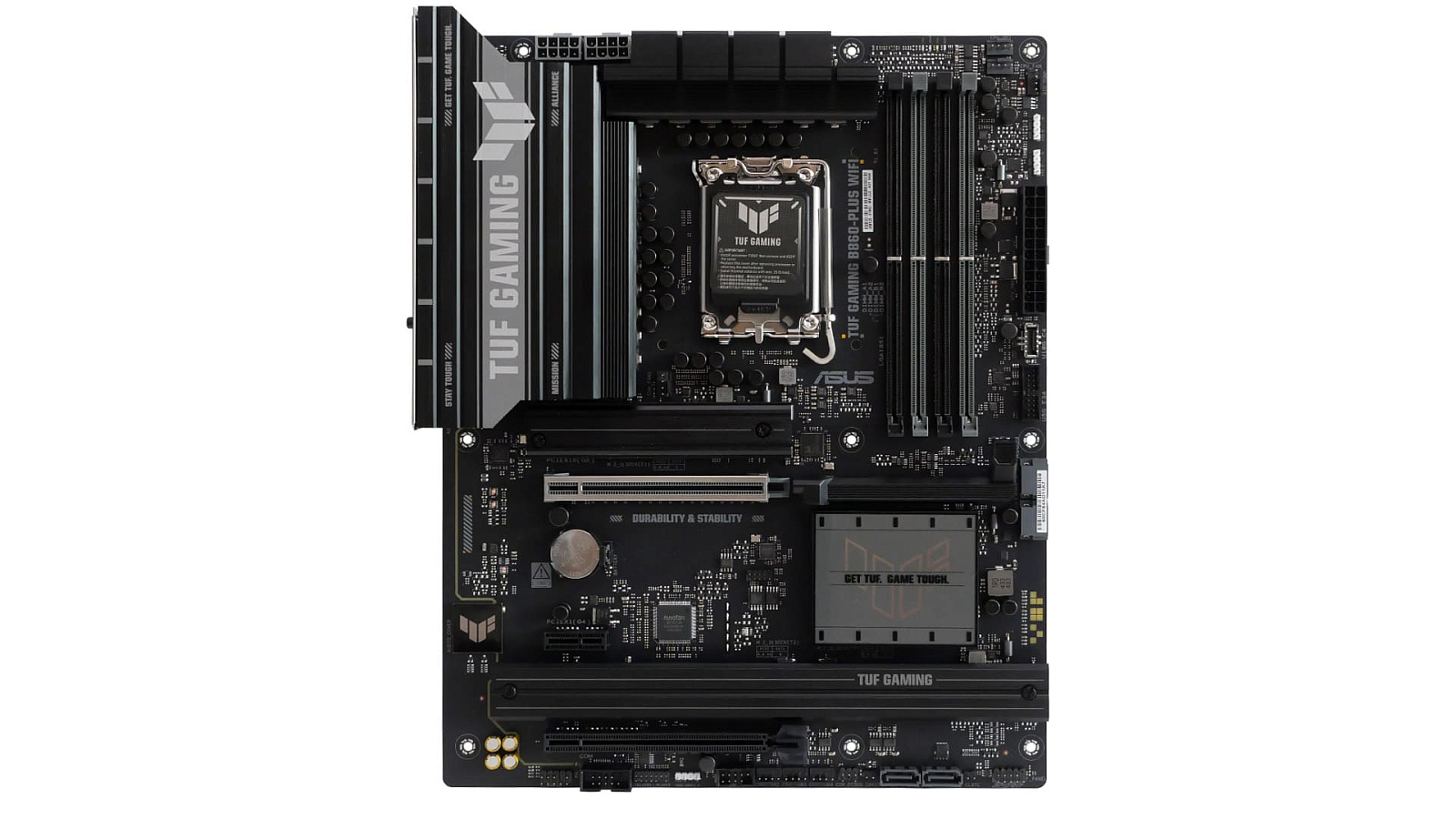

ASUS TUF GAMING B860-PLUS WIFI является полноразмерной ATX-платой. Дизайн её фронтальной части задают фигурные радиаторы на разных компонентах с акцентом на логотип TUF GAMING. На плате присутствует небольшой элемент подсветки, но он здесь второстепенен. Строгость и умеренный минимализм в приоритете.

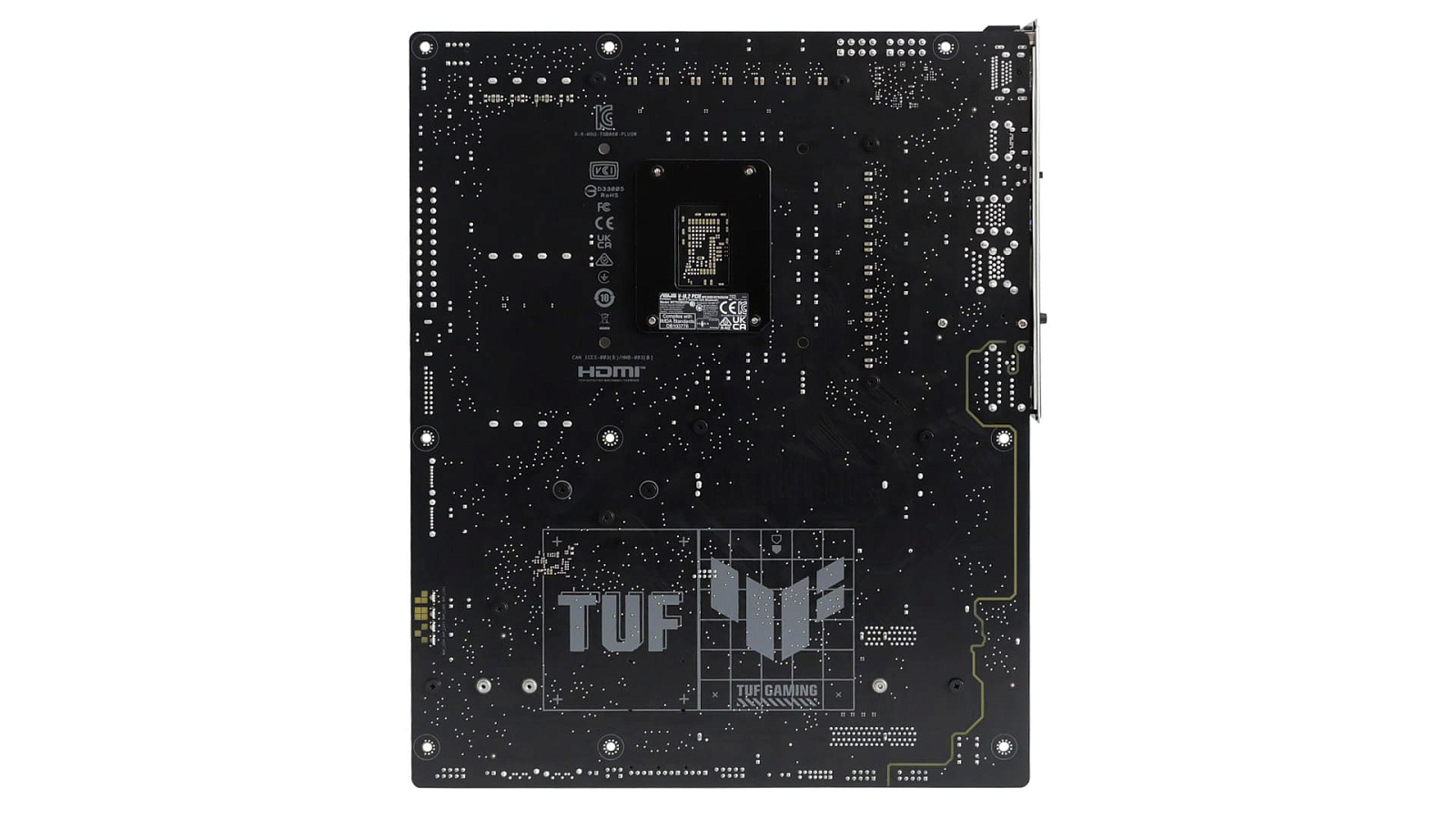

Материнская плата многослойная. Текстолит окрашен в чёрный цвет. Применена шелкография серого цвета. Обратная сторона не закрыта бэкплейтом, но это типично для TUF-серии, ведь она не позиционируется производителем как представитель топового сегмента.

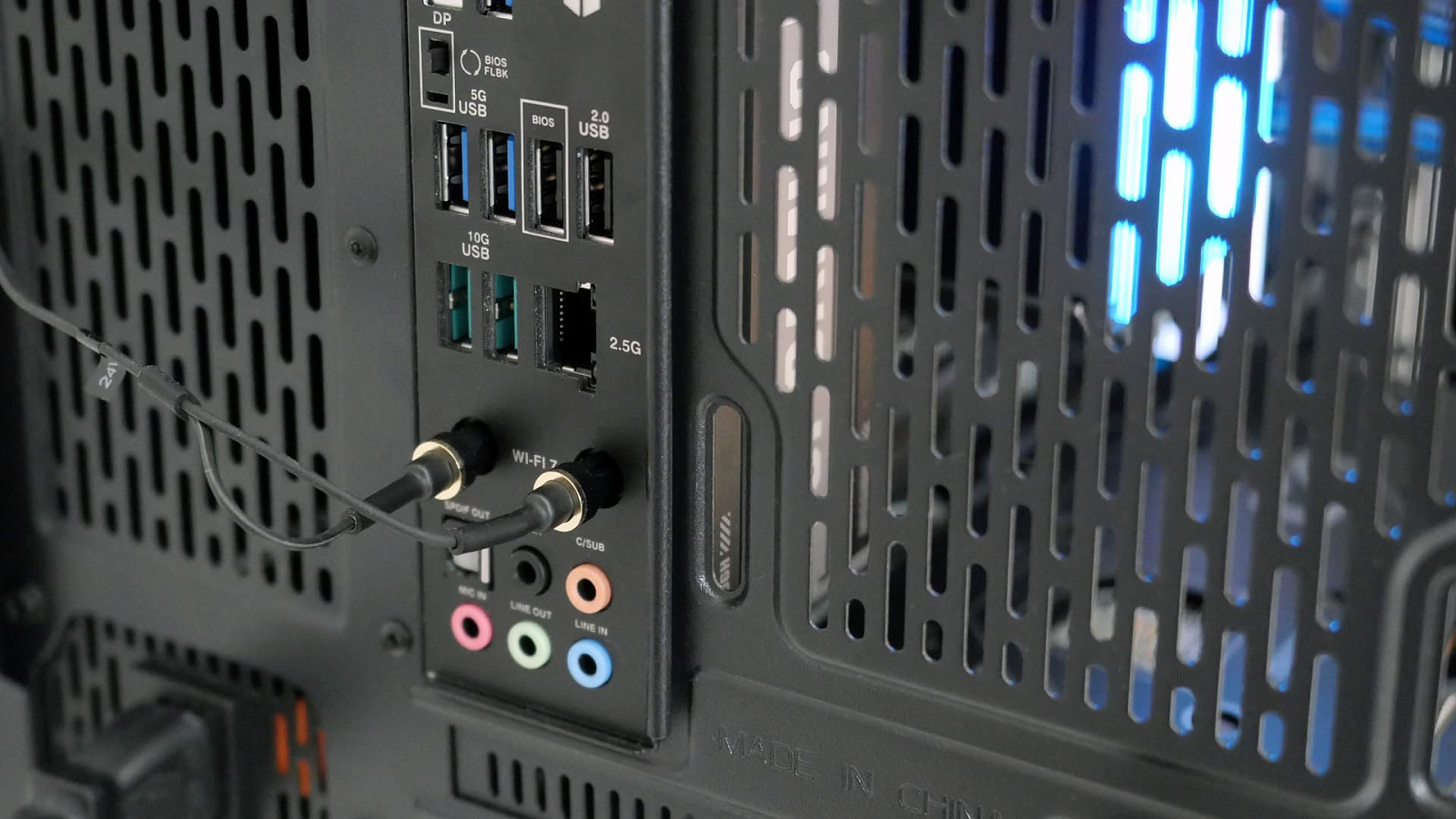

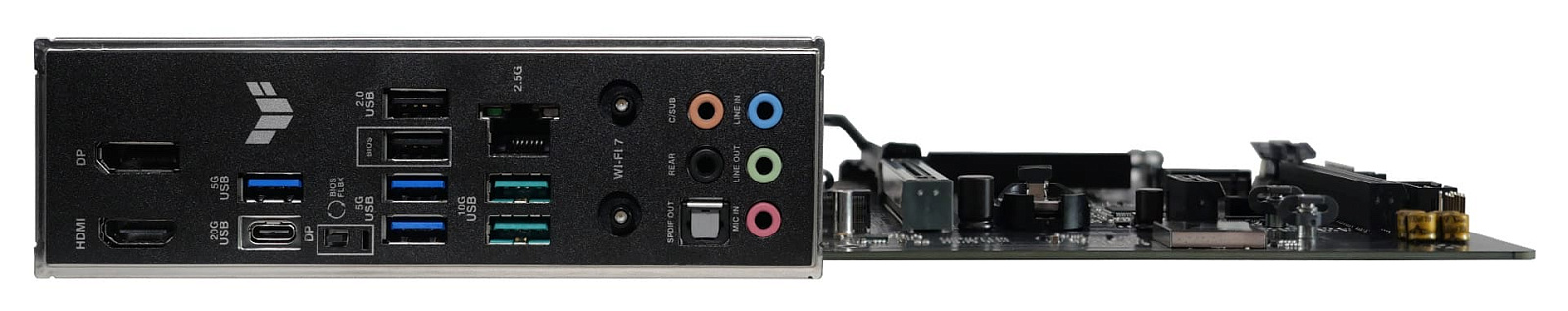

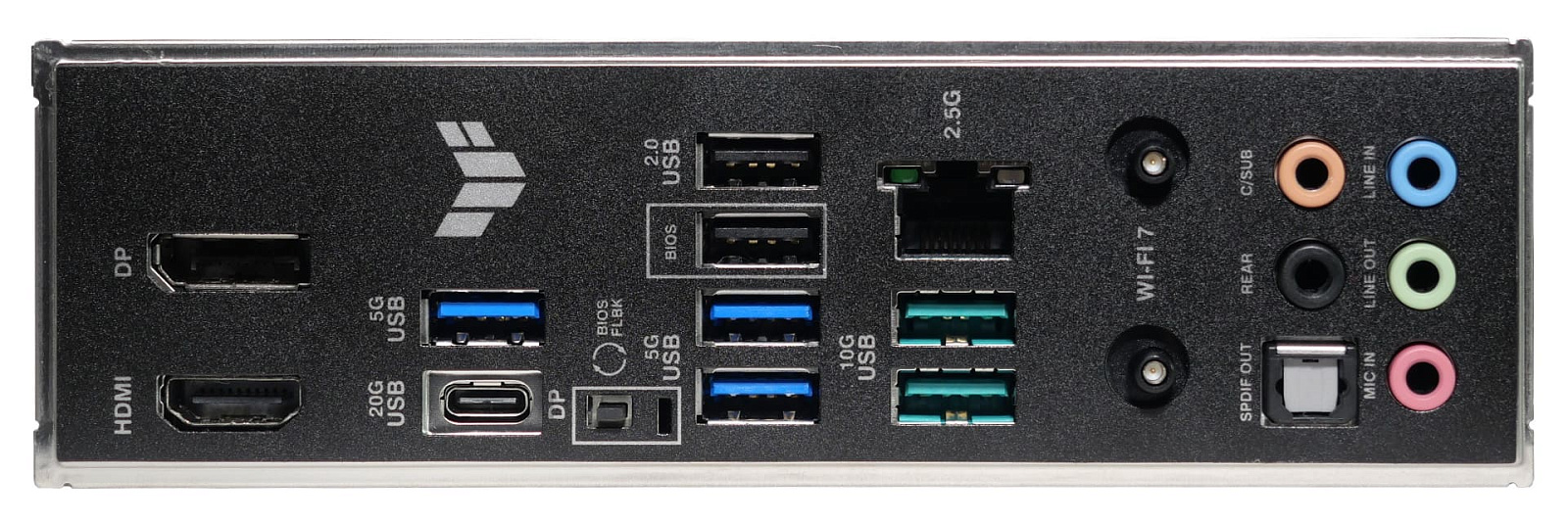

При этом защитный экран блока интерфейсов ввода-вывода сделан презентабельно, в стиле плат более высокого ценового сегмента.

Все разъёмы и кнопки подписаны и выделены стандартными цветовыми решениями. Нашлось место для:

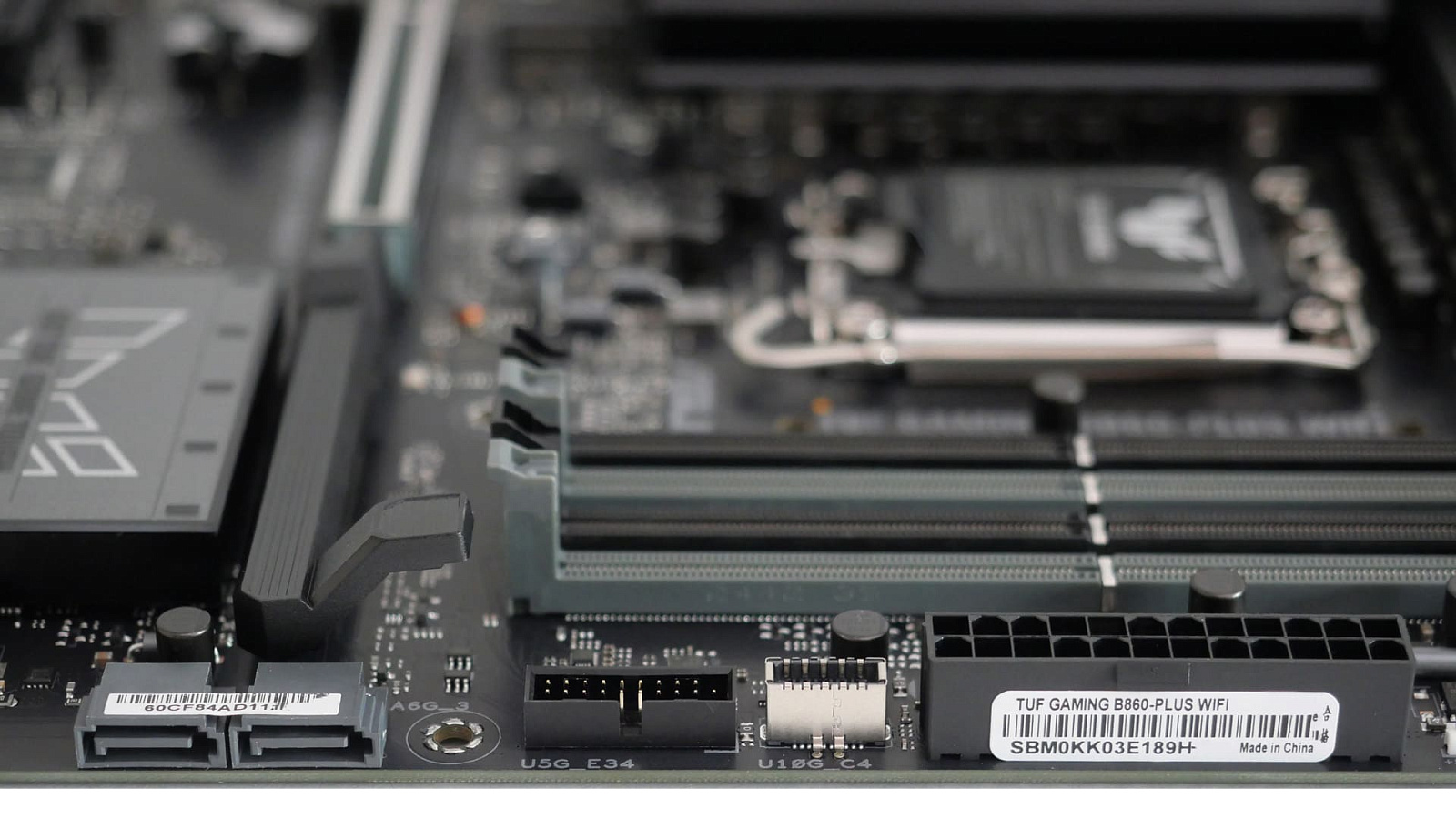

Разъёмы SATA-интерфейса расположены по правому краю платы и повернуты вправо по канонам современной адаптации под корпусы со скрытой прокладкой кабелей. В некоторых корпусах предшествующих поколений это может привести к затруднению подключения коннекторов из-за коллизий с другими компонентами. Обычно на платах с горизонтальными SATA-разъёмами и подключение проводов от фронтальных USB 3.0 и USB-C-портов делают аналогично, но на этой модели они остались в вертикальном исполнении.

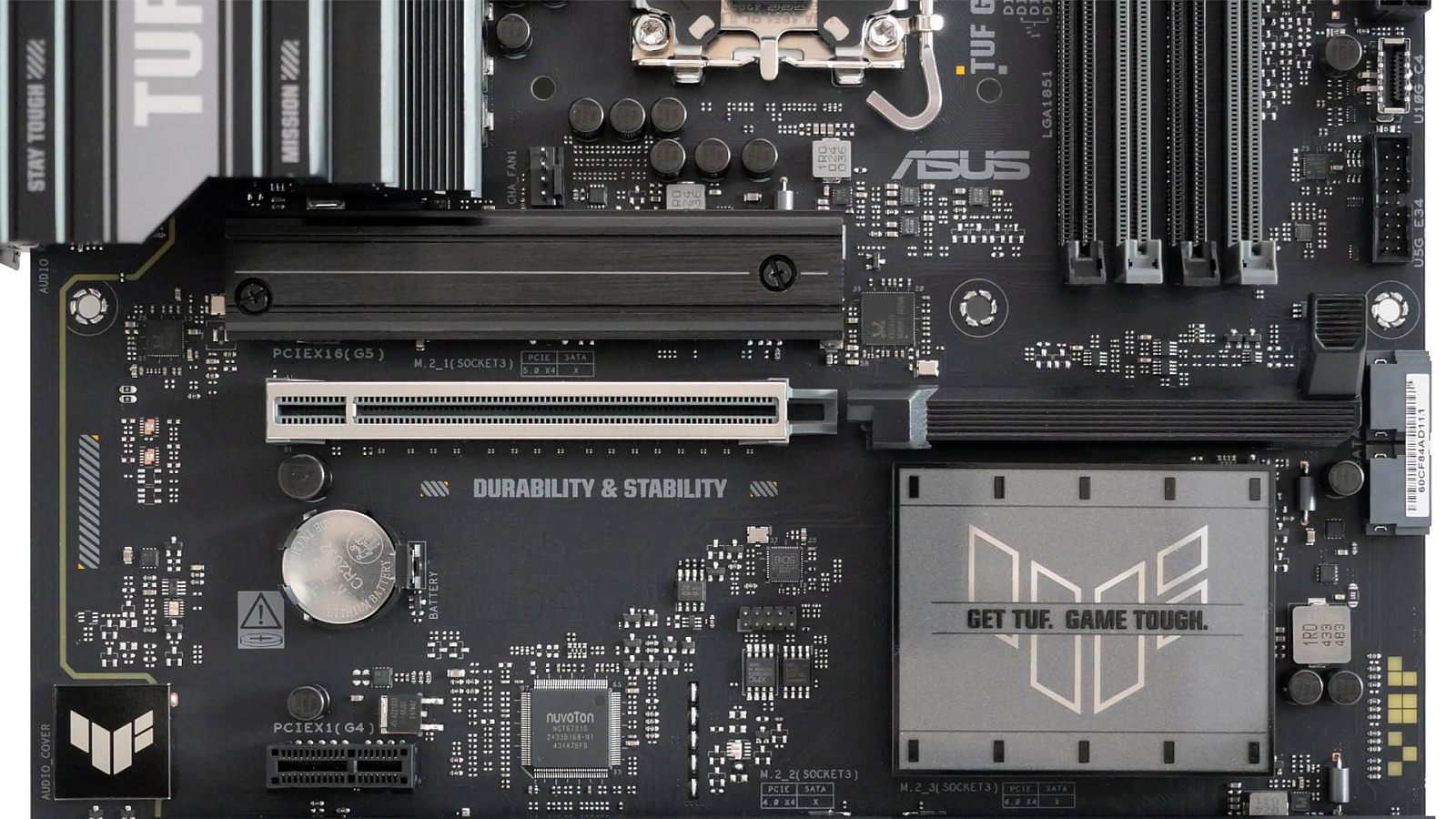

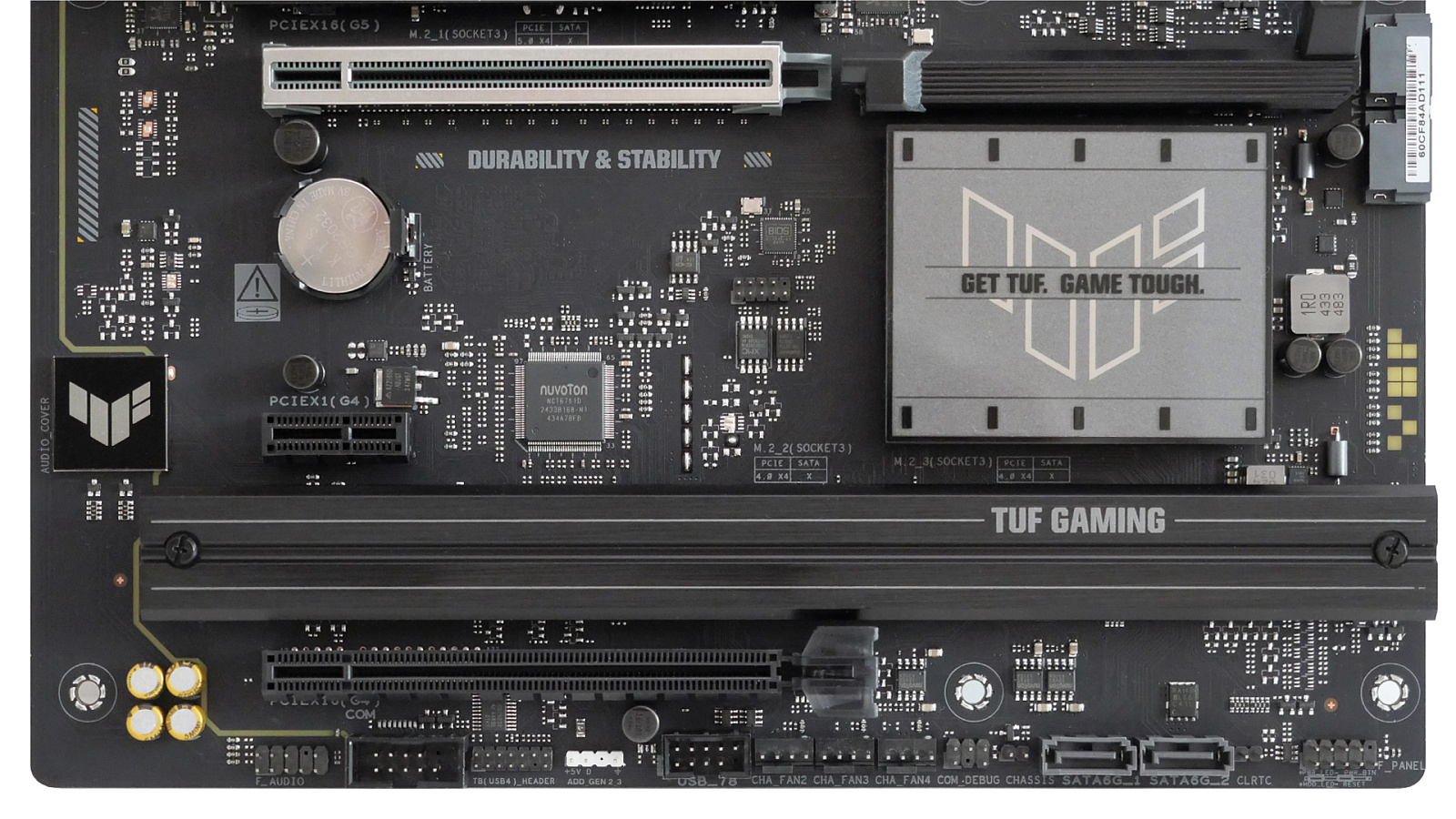

На материнской плате ASUS TUF GAMING B860-PLUS WIFI находятся три слота M.2 для накопителей информации:

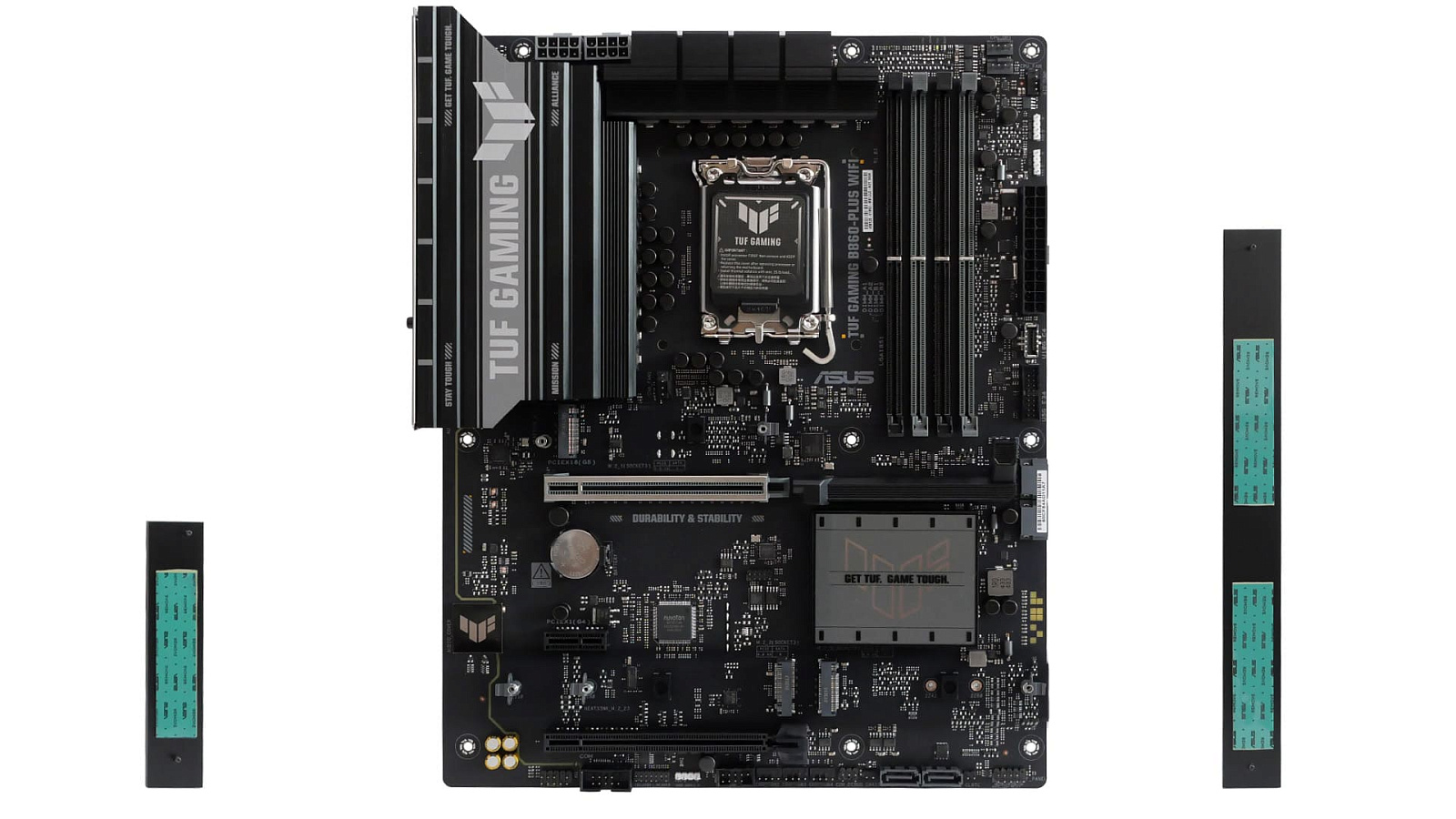

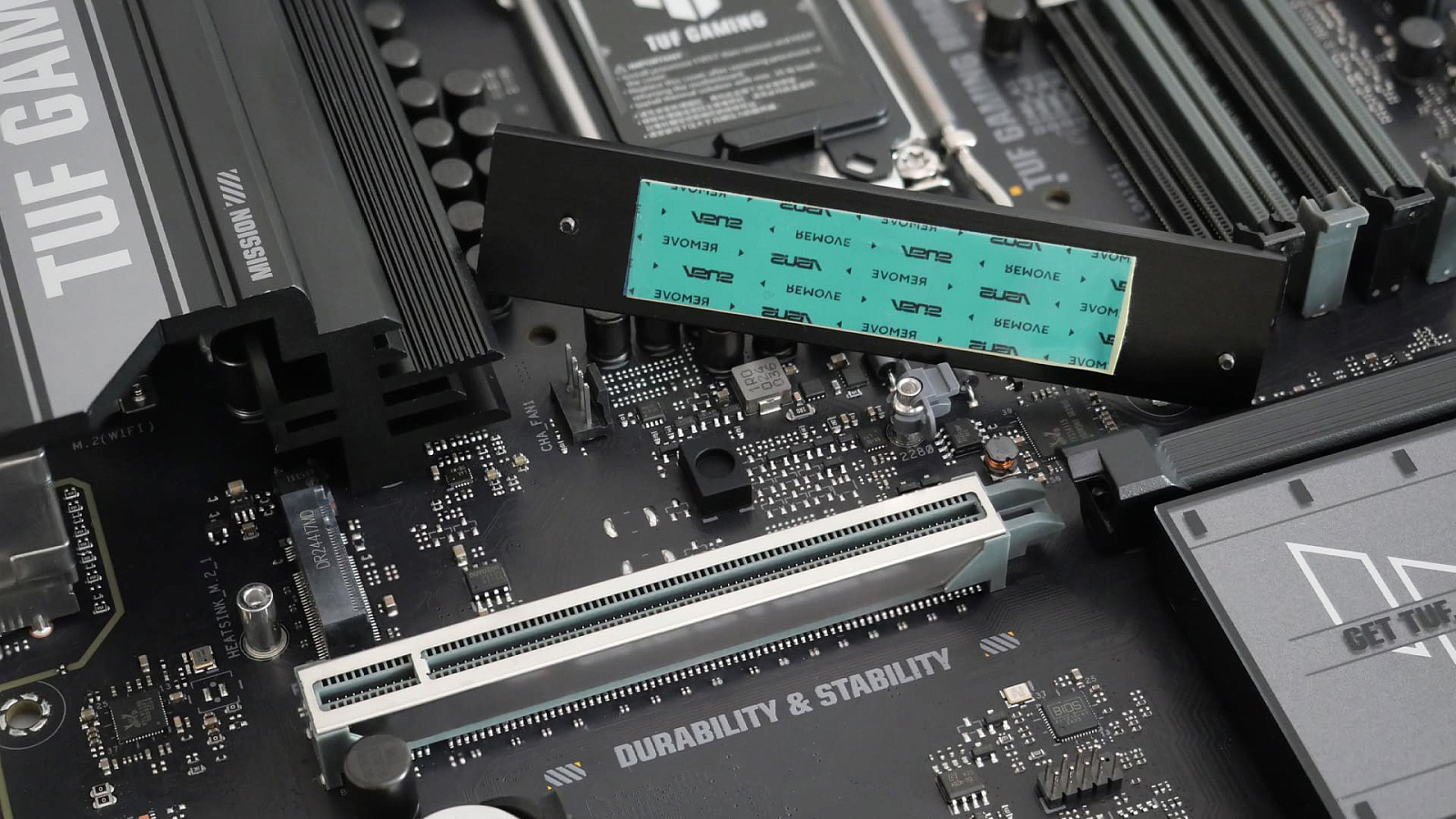

Все места установки M.2-накопителей накрыты фигурными металлическими пластинами, играющими роль радиаторов. Передача тепла осуществляется через термопрокладки. В слотах применяются поворотные защёлки для безвинтовой установки. Сами радиаторы прикручиваются винтами.

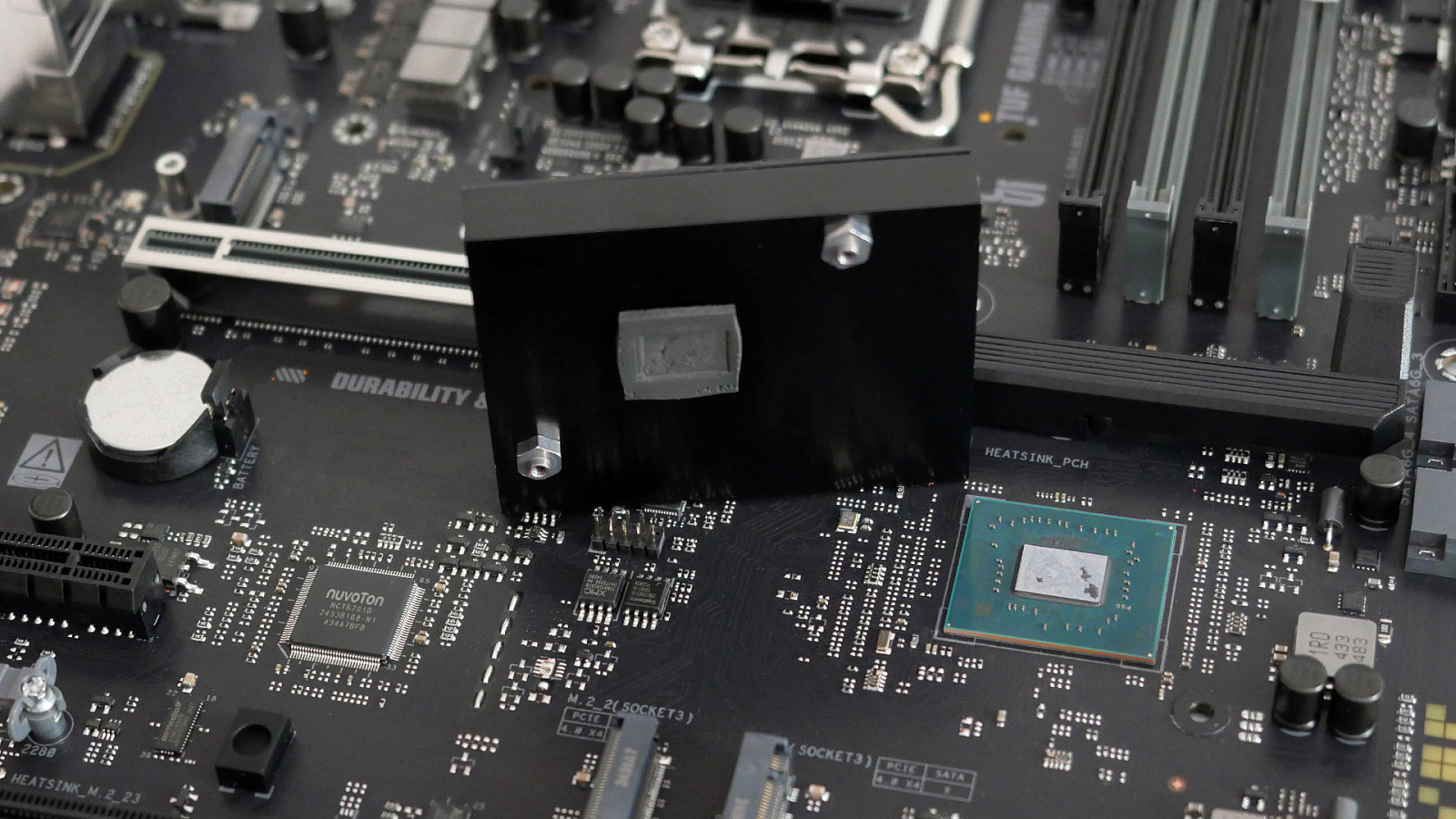

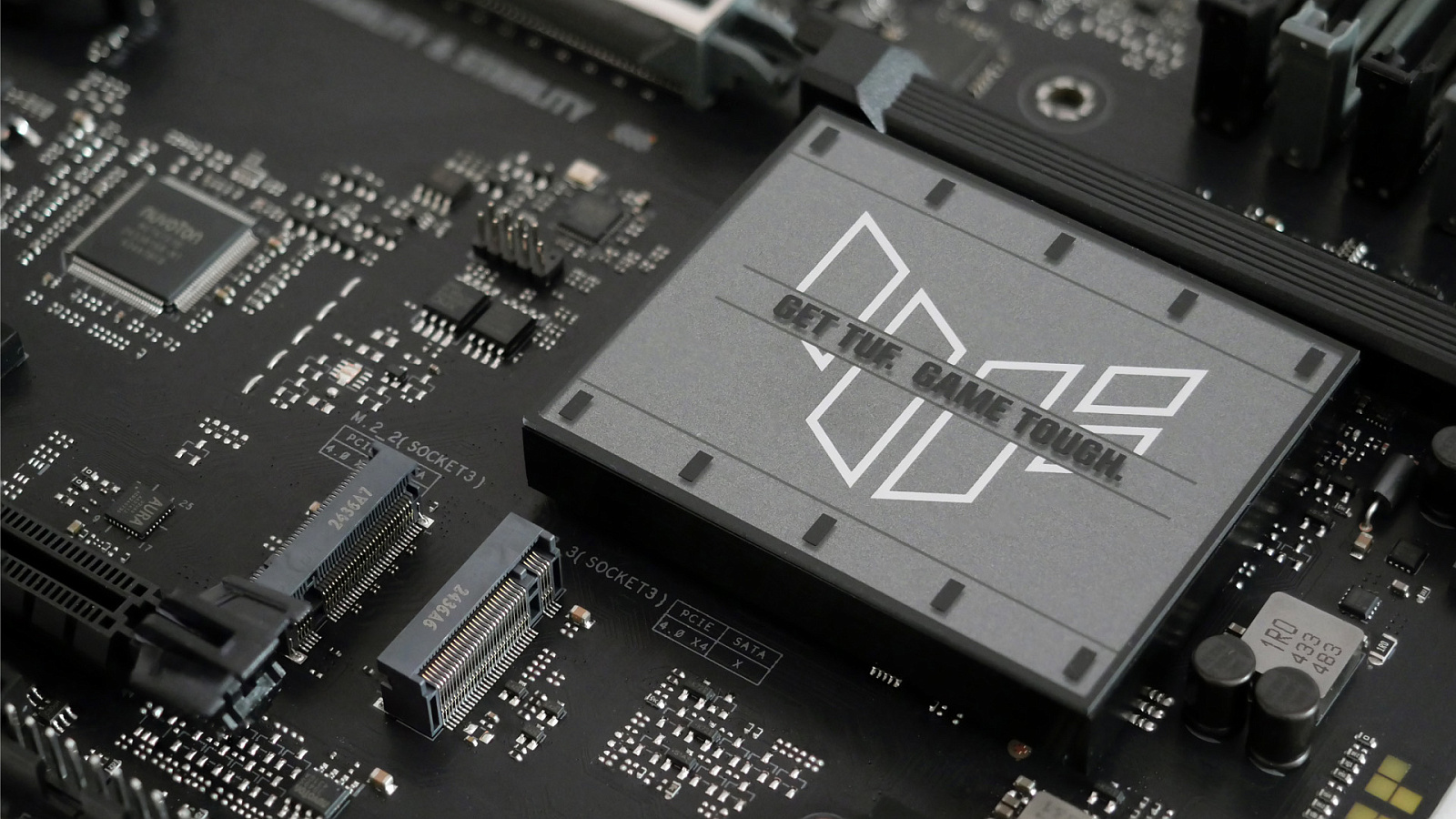

Чипсет Intel B860 также накрыт радиатором, поверх которого приклеена стильная прозрачная накладка с логотипом и девизом TUF.

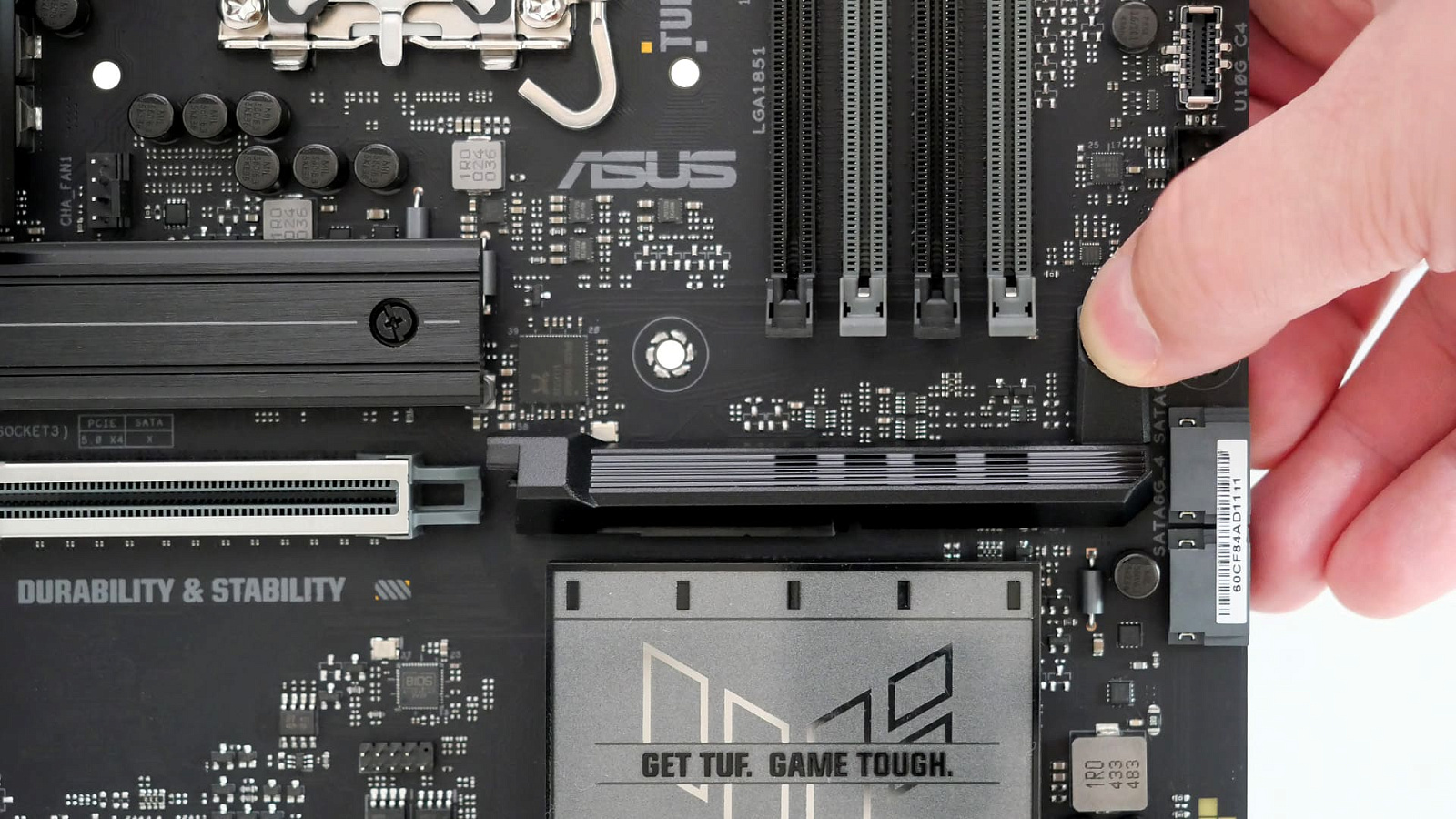

Верхний слот PCIe x16 имеет металлическое усиление, которое нужно в том числе и для повышения защищенности от помех и гарантии высокой скорости передачи сигнала по шине PCI-E 5.0. Для удобства установки массивных видеокарт защелку слота оснастили выносной кнопкой в правой части платы. Это удобное решение, упрощающее извлечение видеокарт, особенно при установленном массивном кулере процессора.

Остальные слоты PCIe не имеют усиления, но на них в большинстве конфигураций большой нагрузки нет.

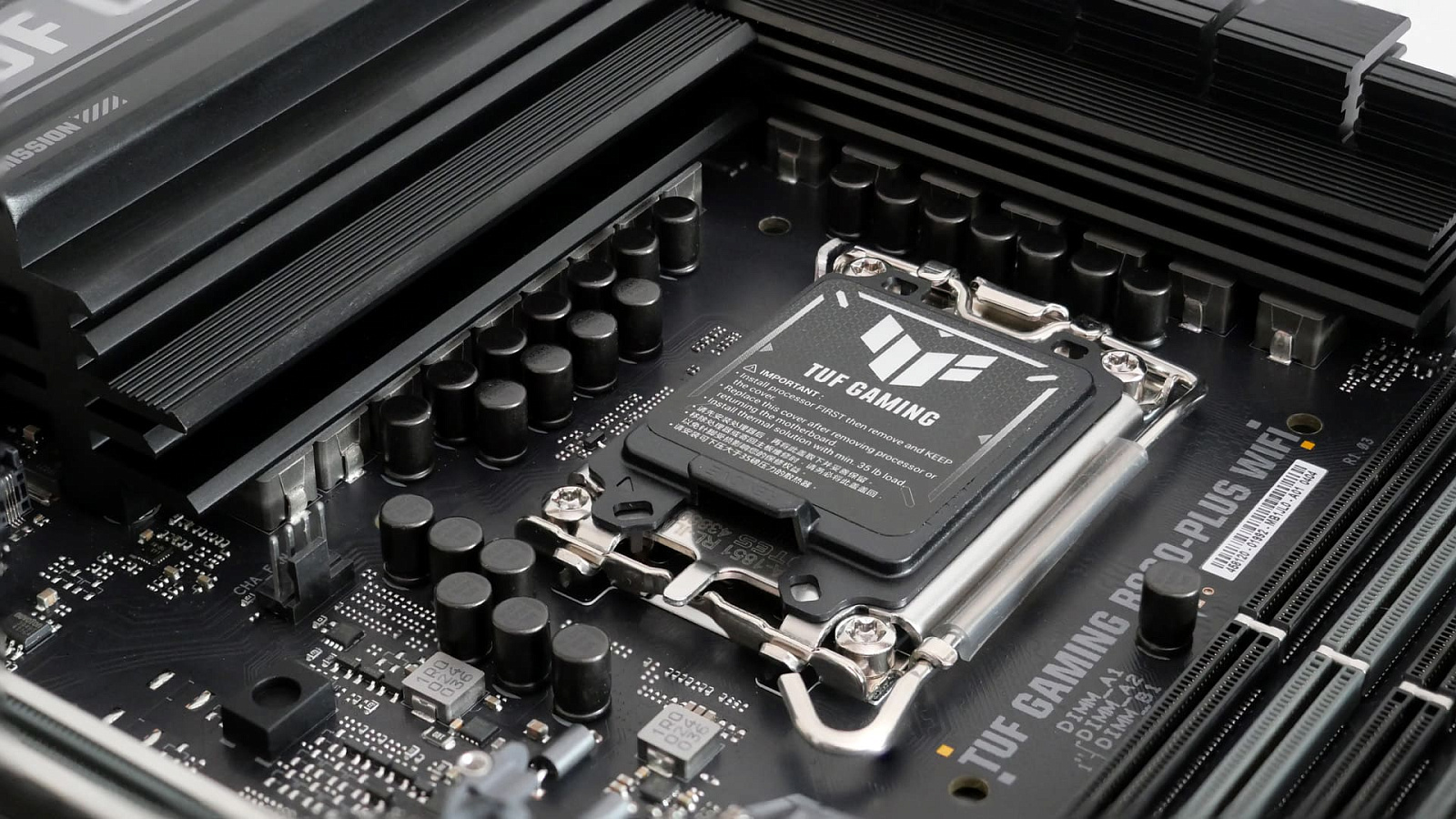

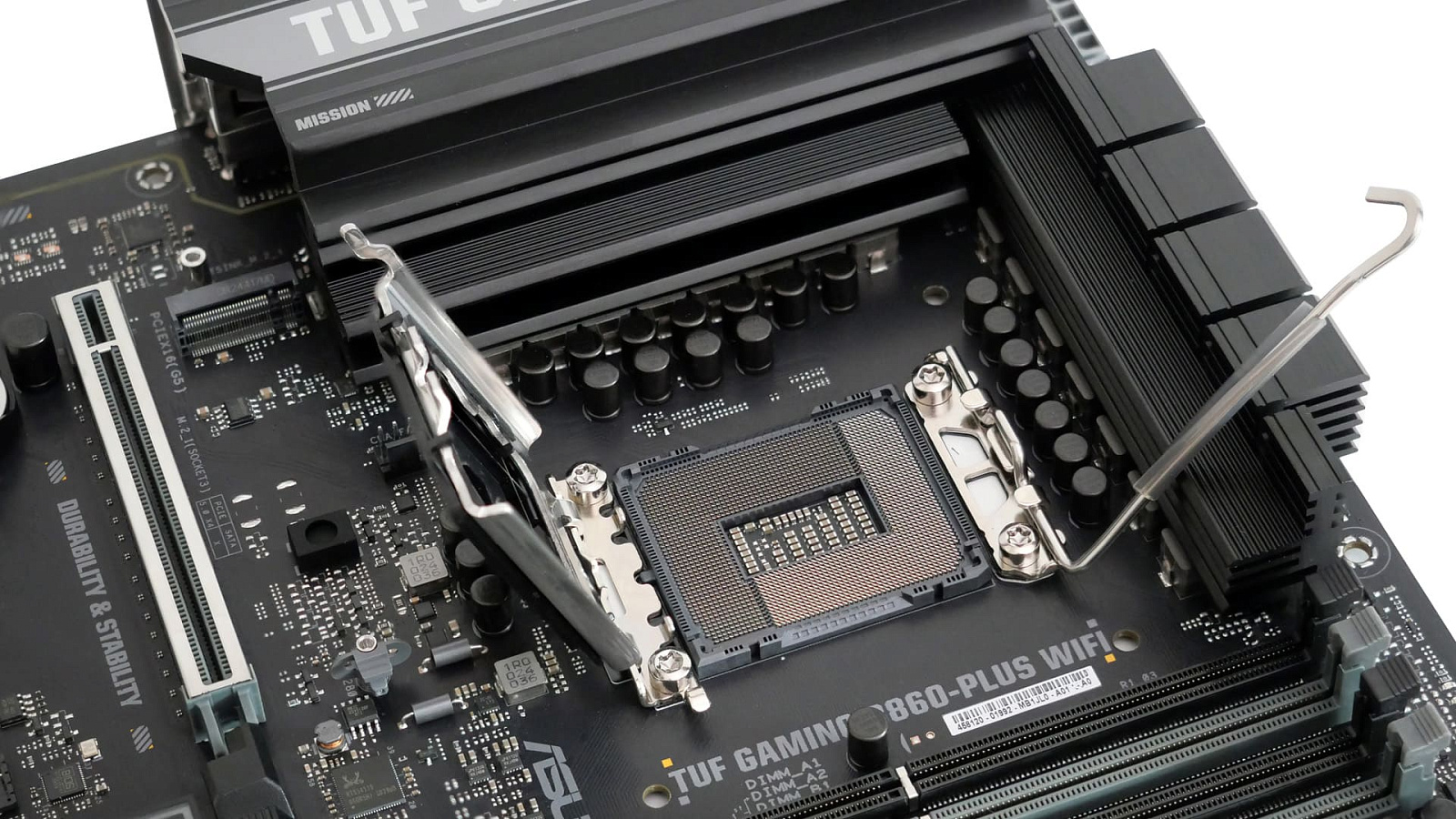

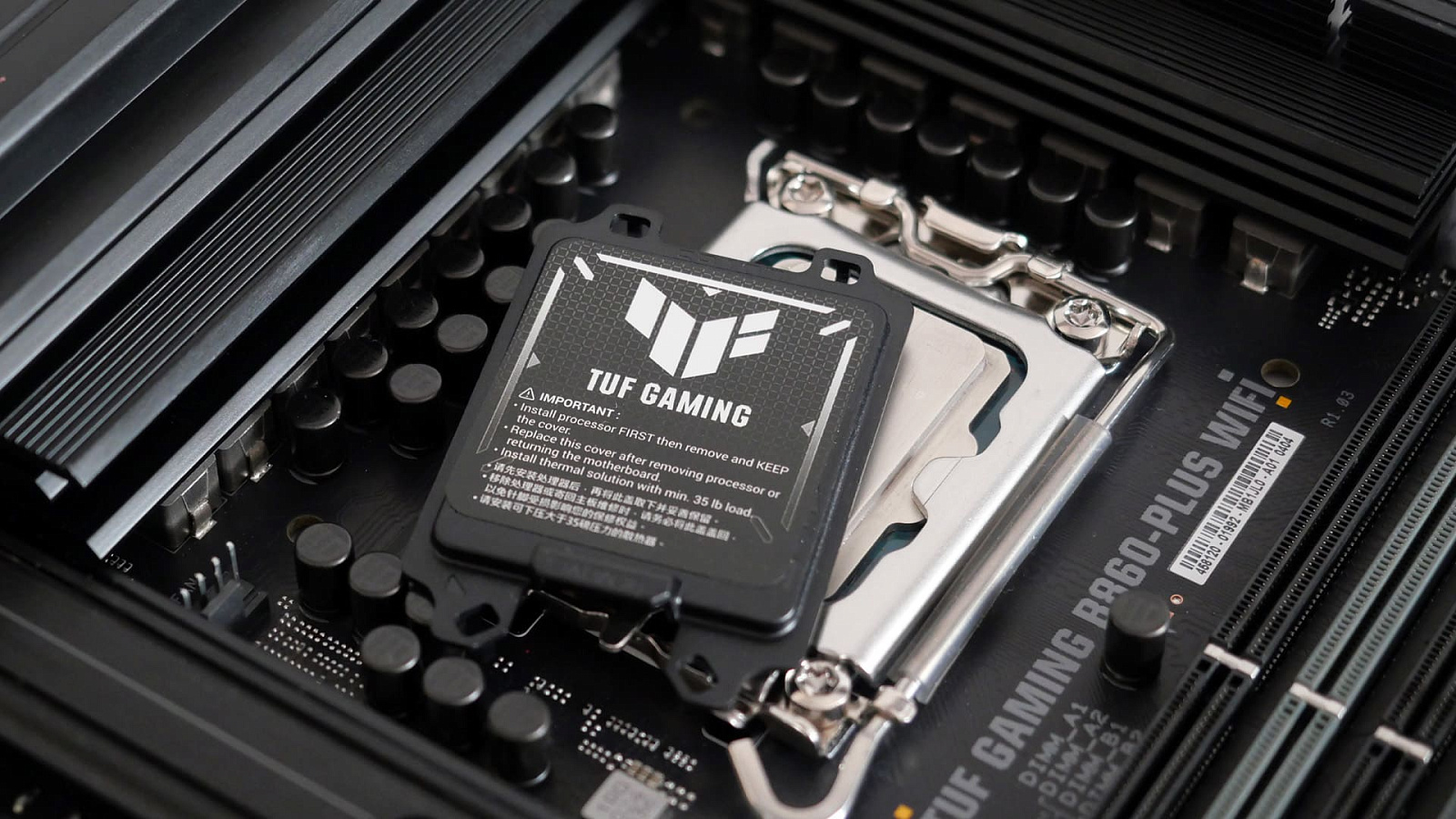

Слот для процессора "из коробки" накрыт защитной пластиковой крышкой. Нет необходимости снимать её вручную. Конструкция спроектирована таким образом, чтобы крышка сама высвобождалась с креплений при закрытии слота после установки процессора.

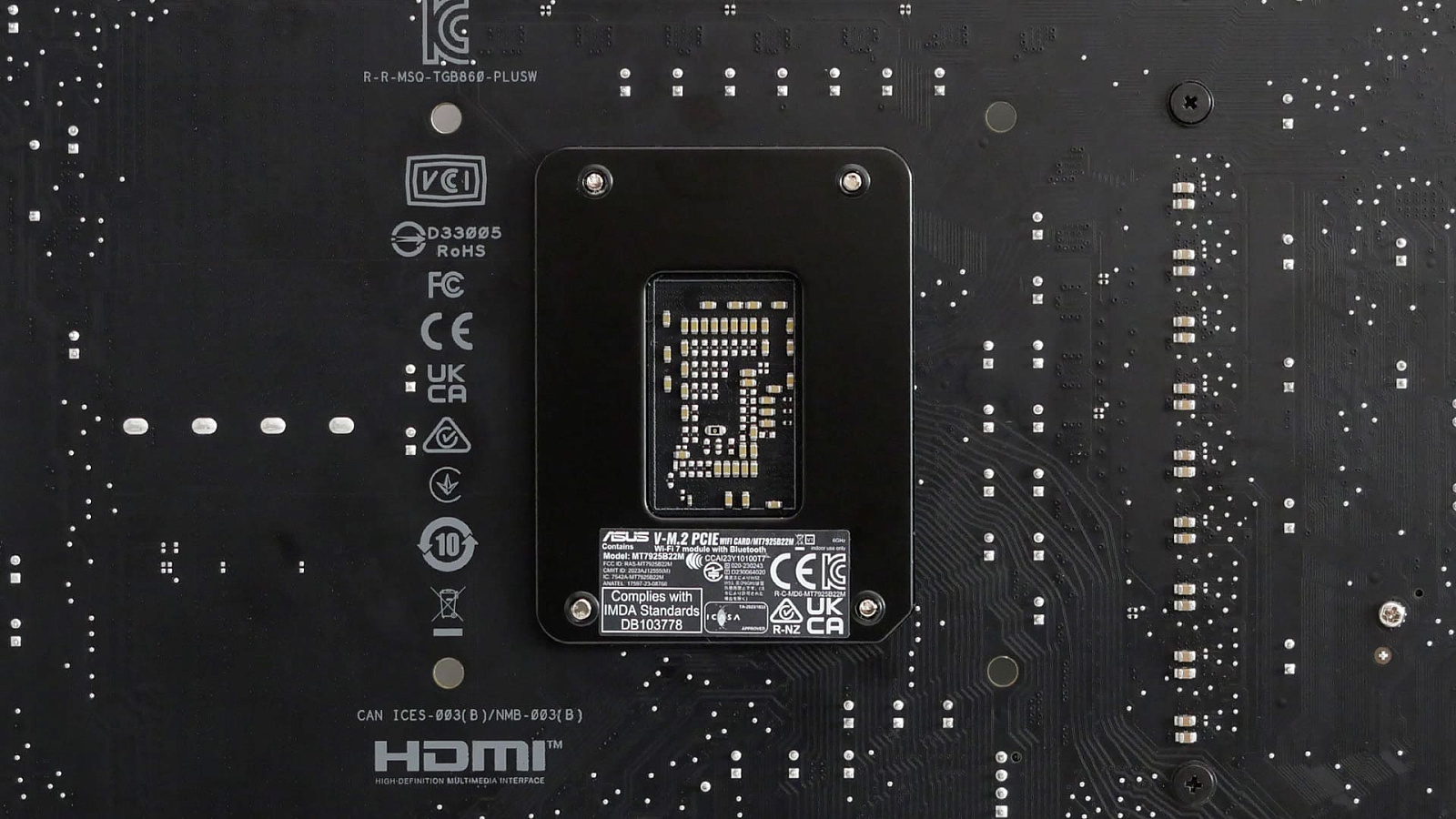

Слот усилен с обратной стороны стандартной металлической пластиной в соответствии с типовой конструкцией для LGA 1181.

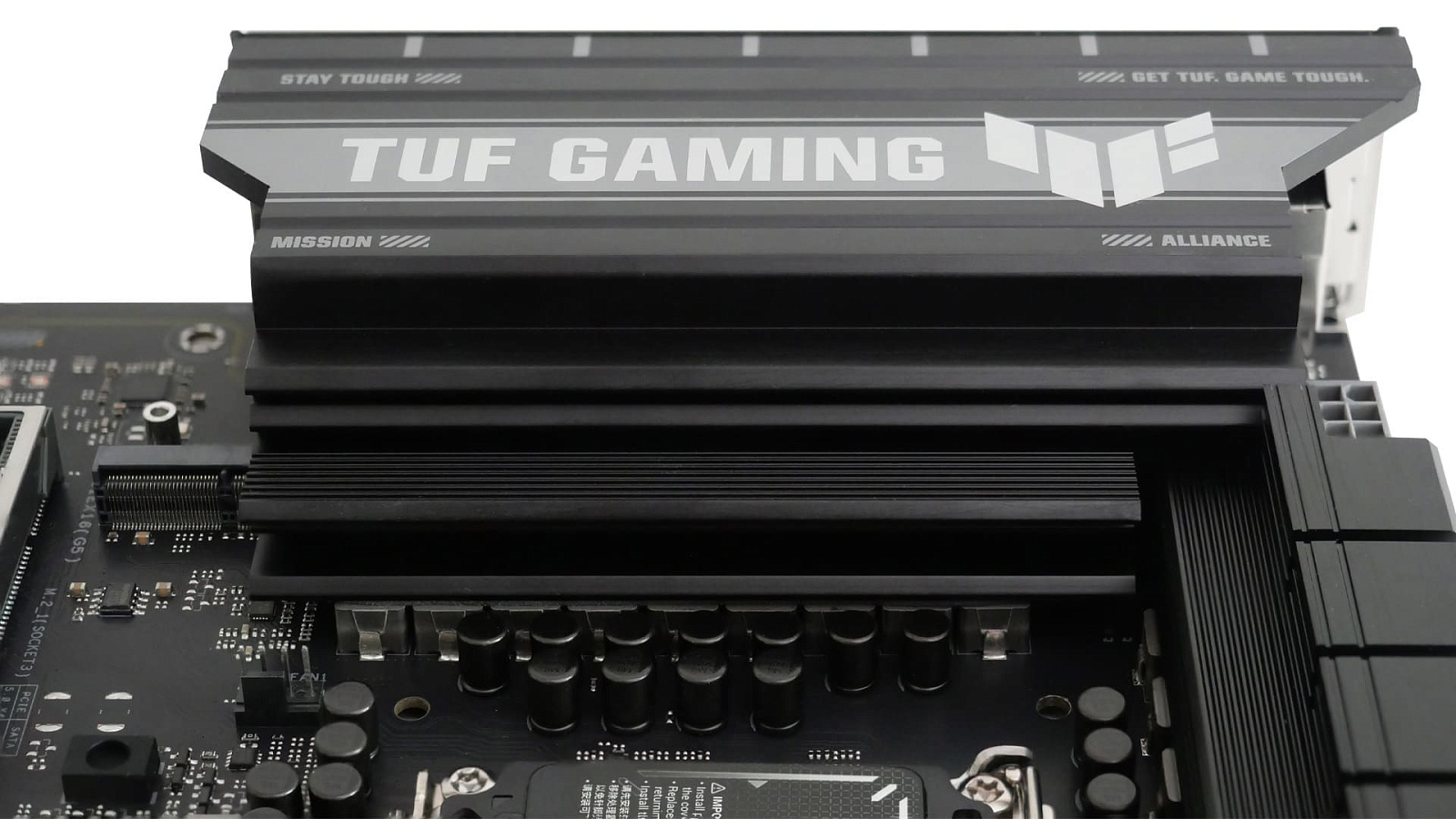

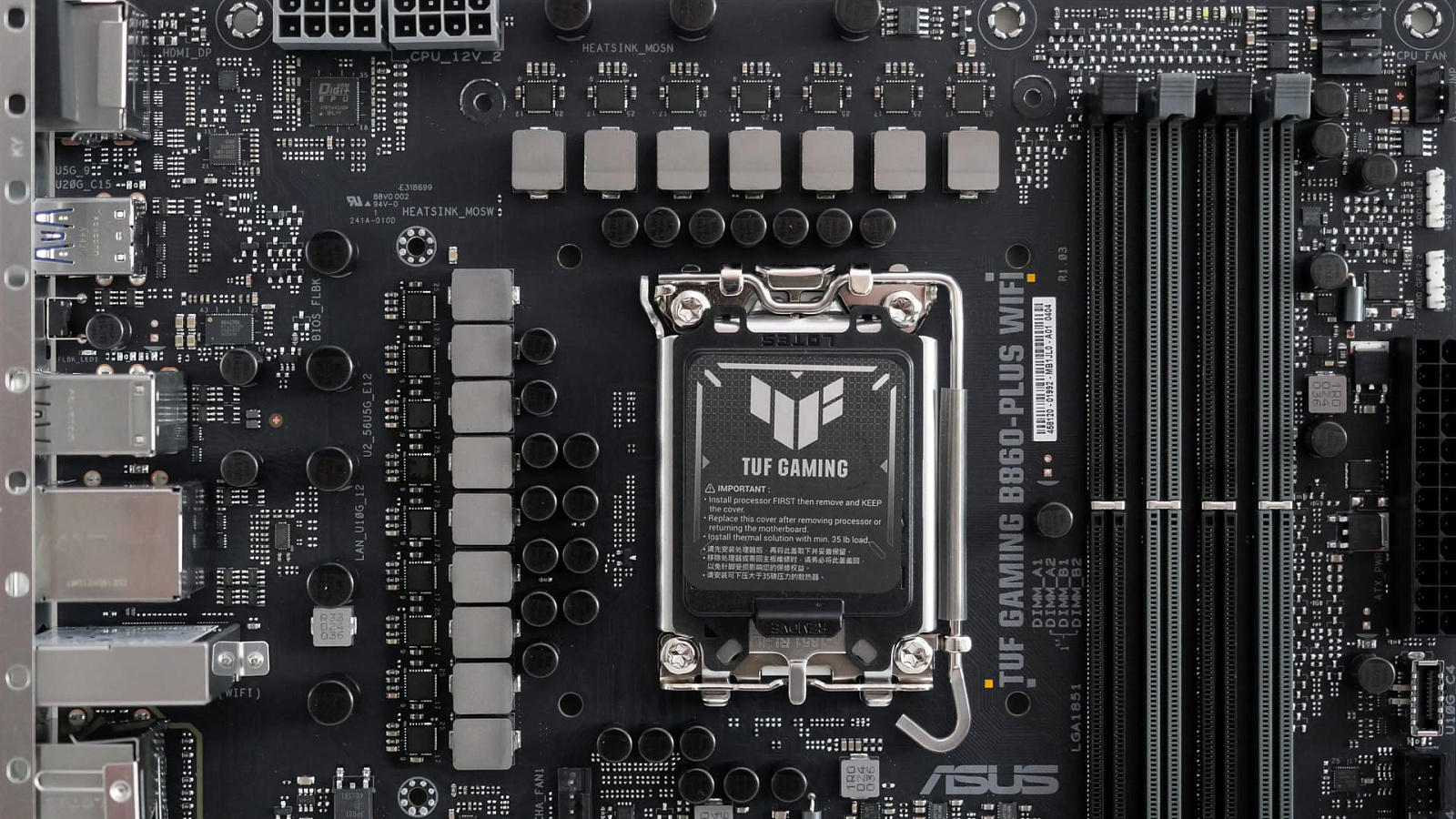

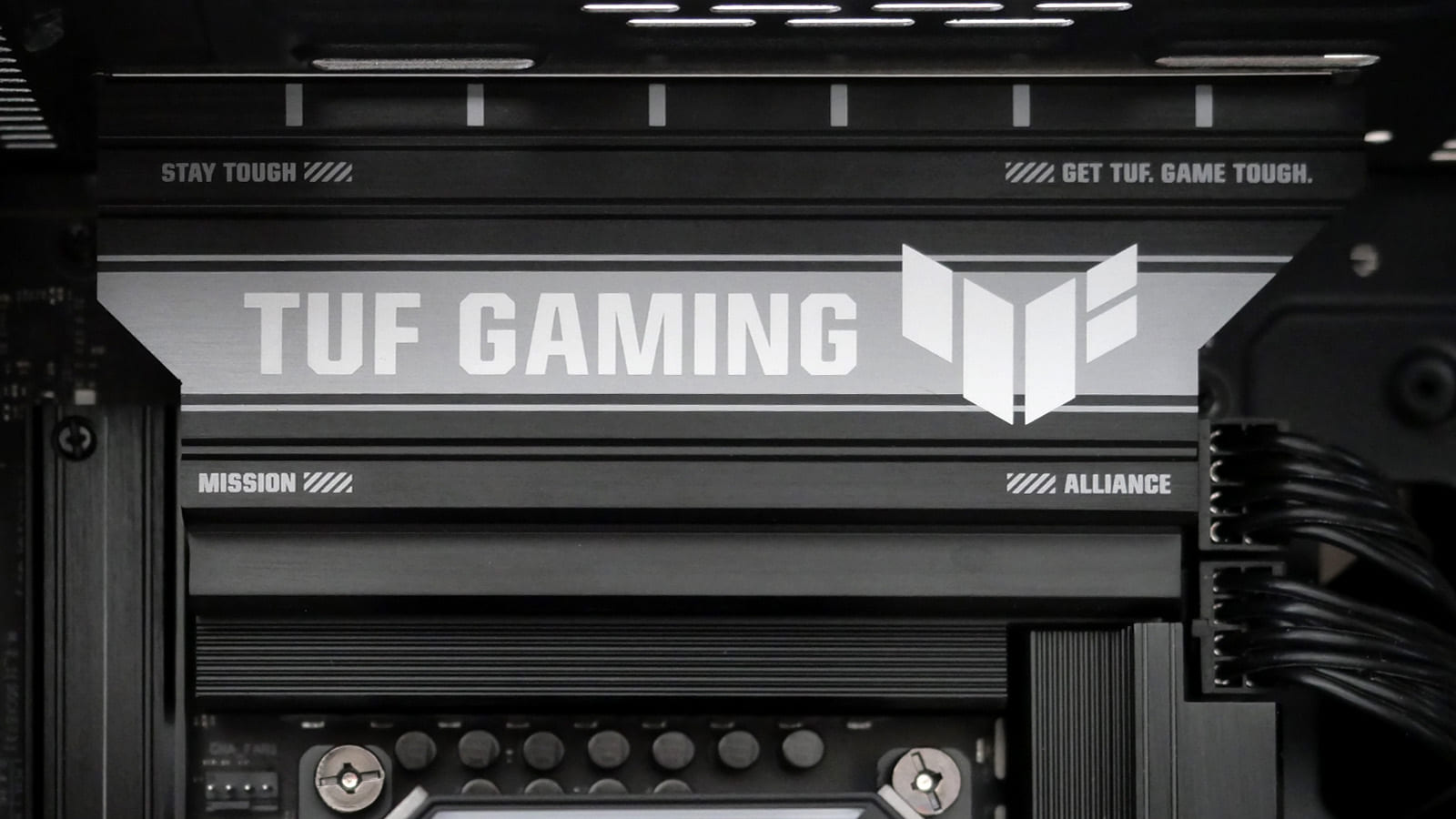

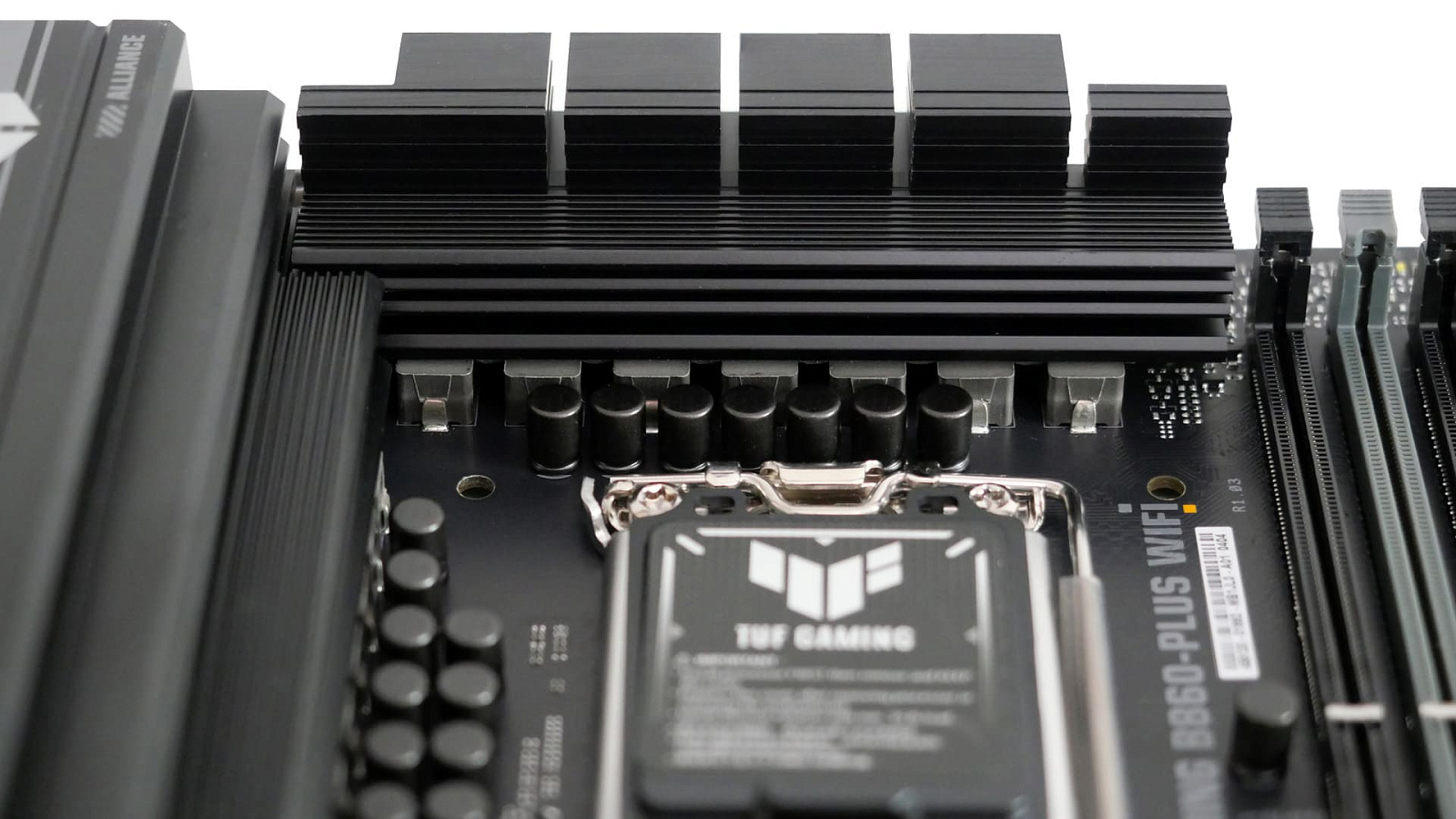

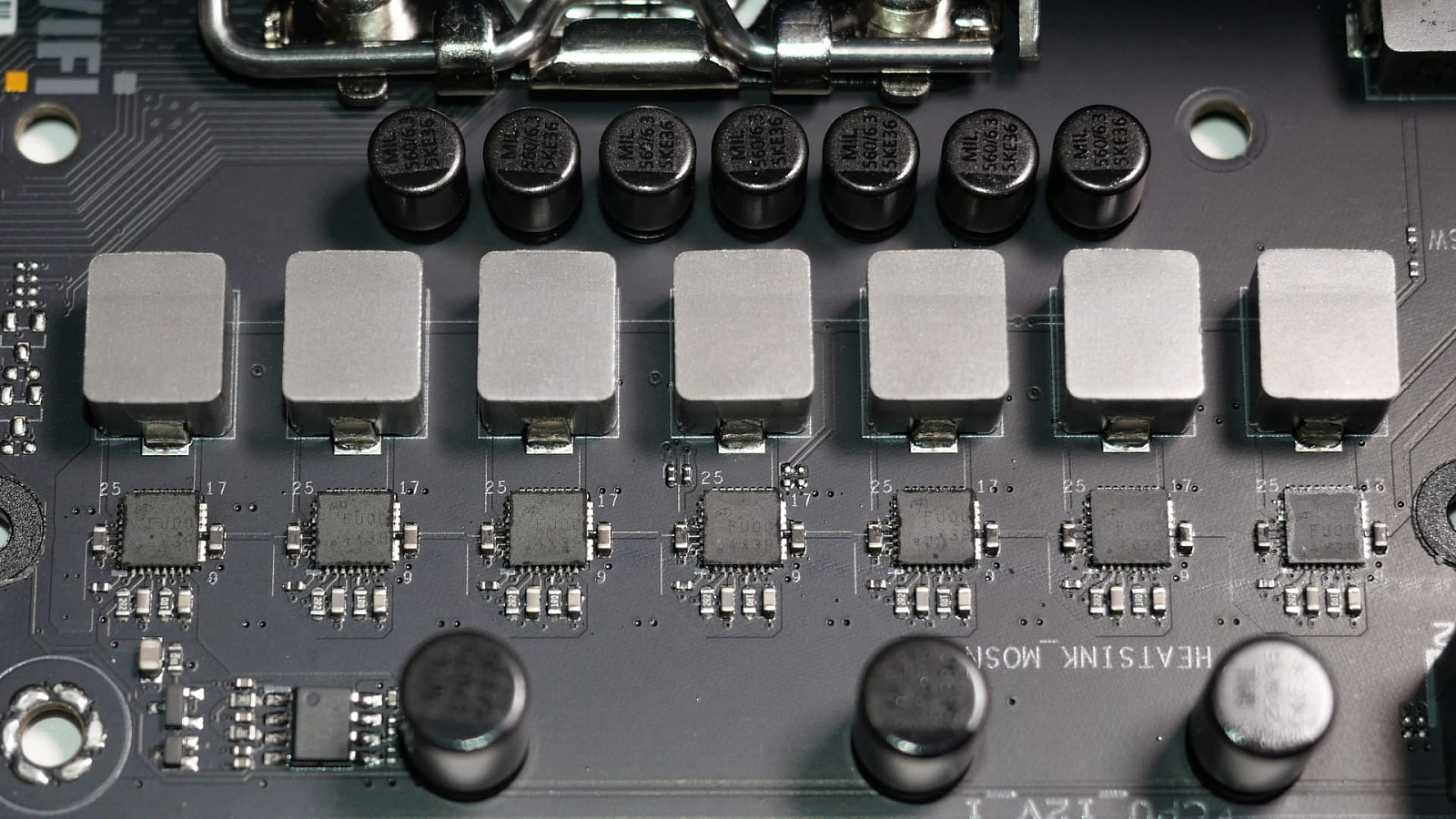

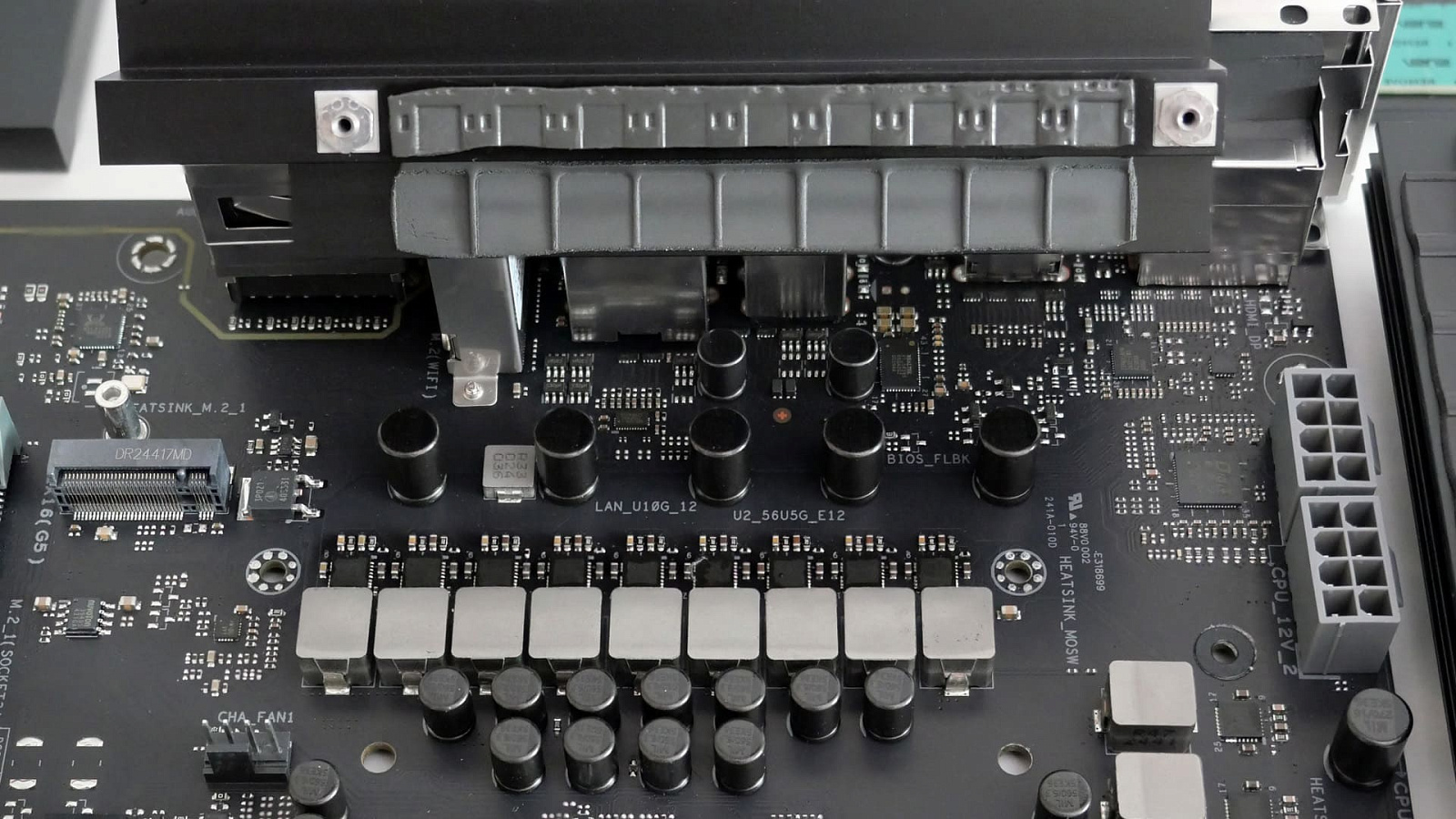

Слева и сверху от сокета процессора расположены элементы подсистемы питания процессора, охлаждаемые достаточно крупными независимыми радиаторами. Контакт с силовыми транзисторными сборками и катушками индуктивности осуществляется через термопрокладки.

Подсистема питания спроектирована для работы с модельным рядом процессоров LGA1851 вплоть до топовых модификаций.

Схема: 12 фаз питания ядра VCCCORE, 1 фаза питания встроенного в процессор графического ядра VCCGT, 2 фазы питания системного агента VCCSA и 1 фаза VNNAON. Все на основе транзисторных сборок DrMOS до 80 А каждая под управлением ШИМ-контроллером DIGI+ ASP2442.

Основной коннектор подключения питания к материнской плате выполнен в стандартном 24-контактном виде. Дополнительное питание процессора реализовано через два восьмиконтактных разъёма.

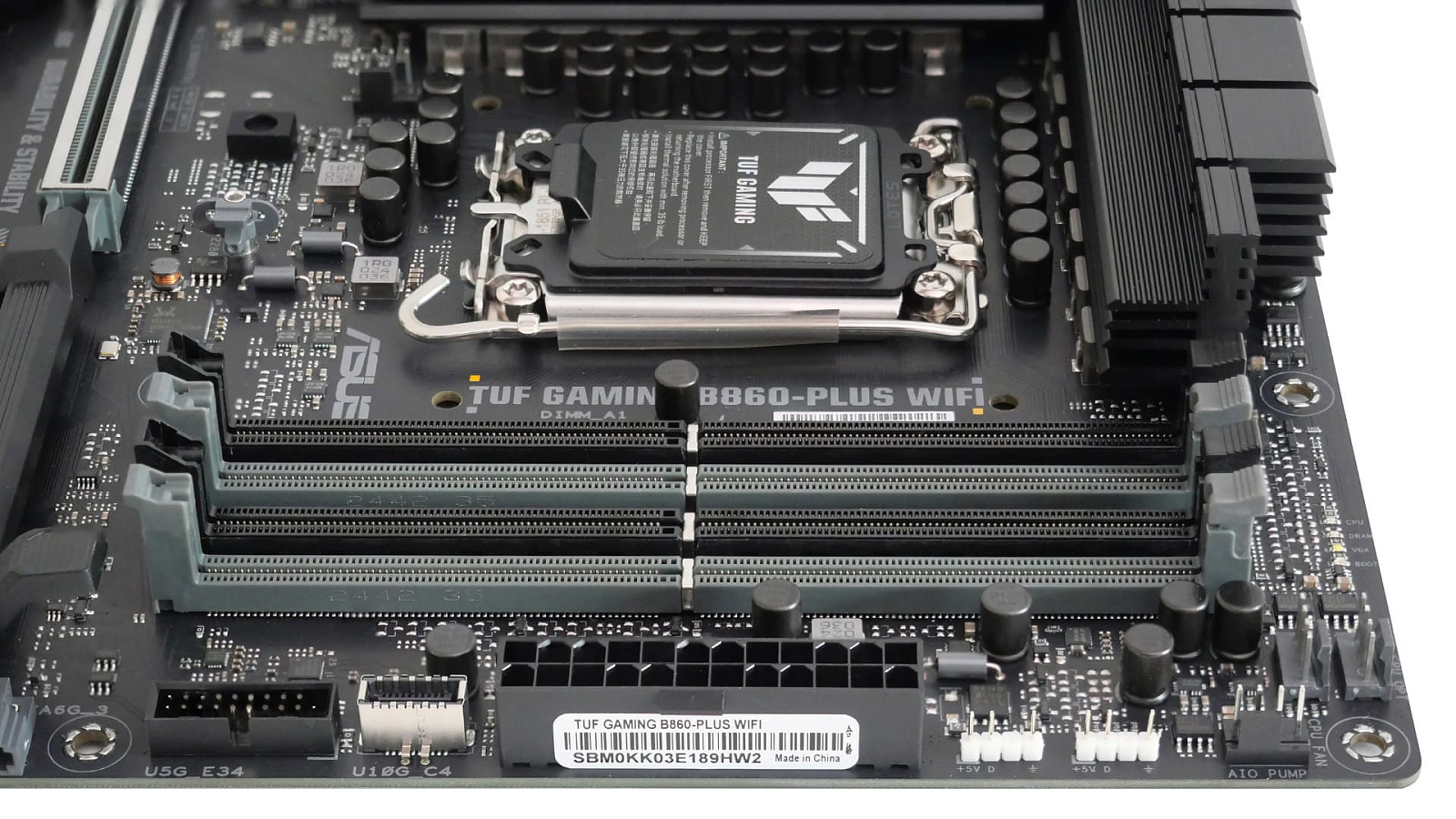

На ASUS TUF GAMING B860-PLUS WIFI сделано четыре слота для оперативной памяти, в том числе c поддержкой новых модулей DDR5 CUDIMM с тактовым генератором и ASUS Enhanced Memory Profile III (AEMP III), благодаря чему значительно расширена совместимость с модулями памяти, работающими на скоростях DDR5-7600 и выше.

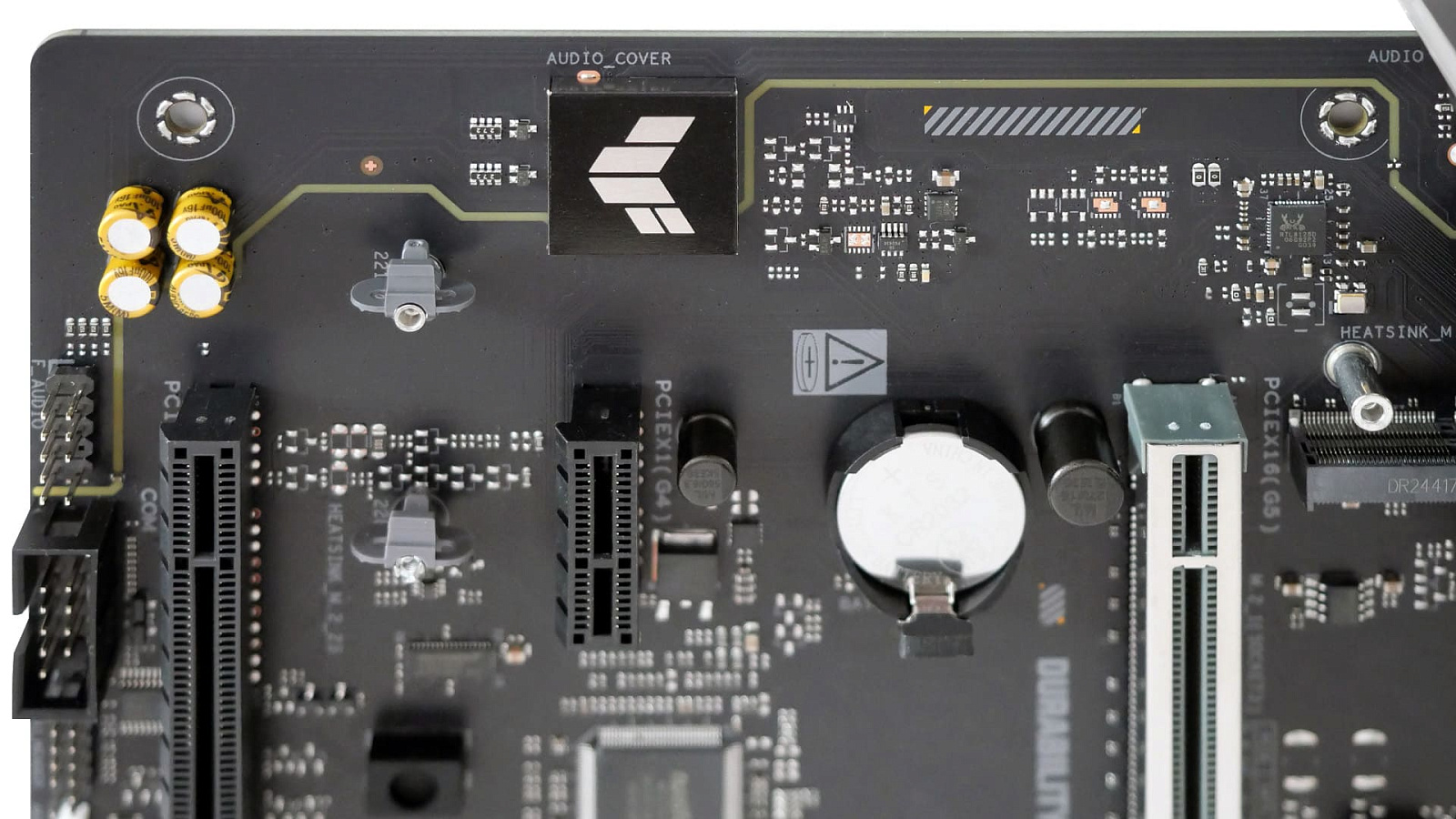

Звуковая подсистема построена на кодеке Realtek с хорошими для своего класса характеристиками (например, для стереовыхода в спецификации приведено соотношение сигнал/шум 98 дБ). Для достижения заявленного результата чип накрыт экранирующей накладкой, применены качественные фильтрующие конденсаторы и сделано физическое отделение зоны аудио на самой плате.

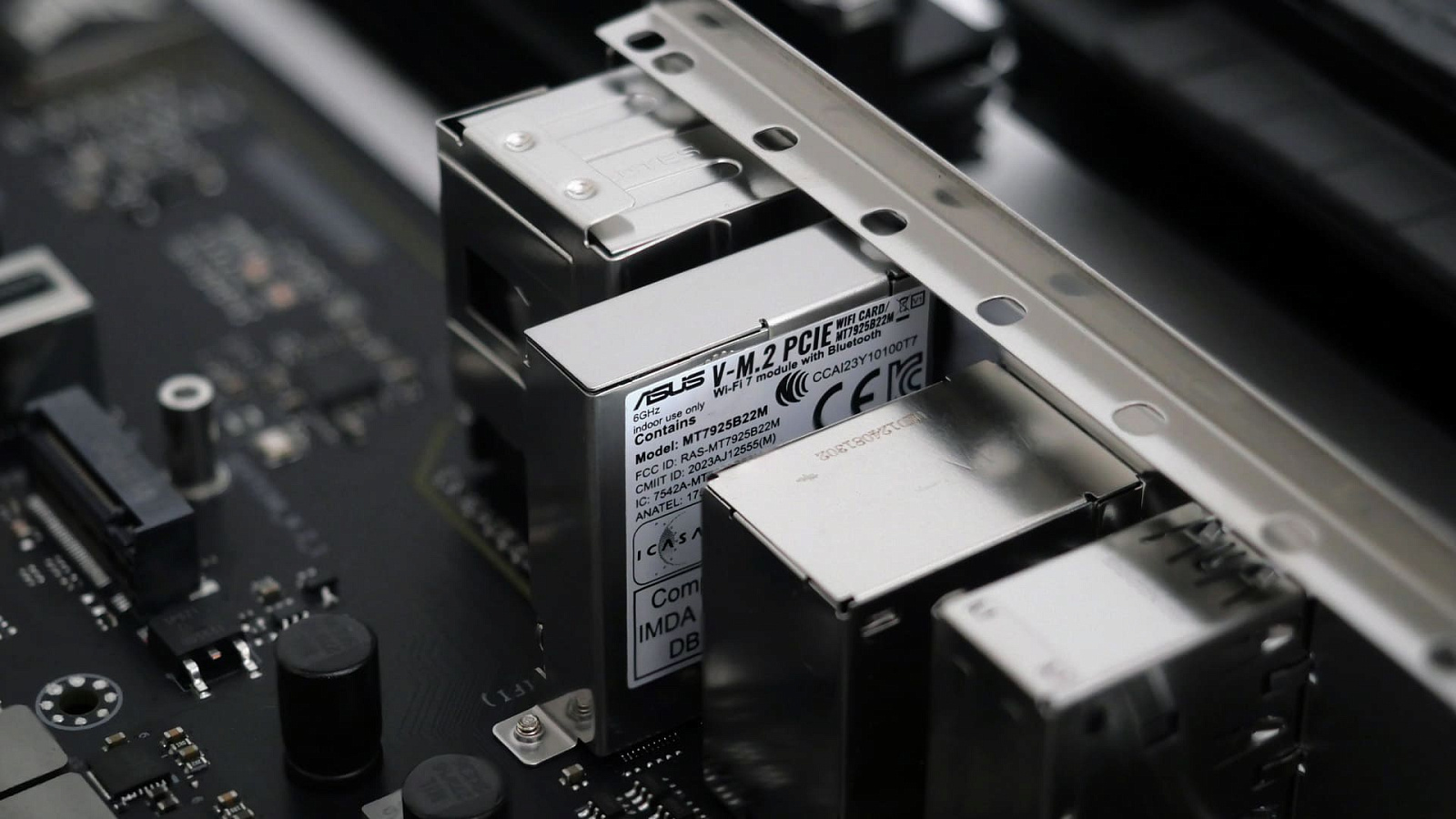

Интерфейсы связи представлены на плате проводным 2,5 Гбит/с Ethernet на базе чипа от Realtek и беспроводным комбинированным модулем Wi-Fi 7 и Bluetooth 5.4 модели MT7925B22M, установленным отдельной вертикальной платой в экранированном корпусе в слоте M.2 с ключом E.

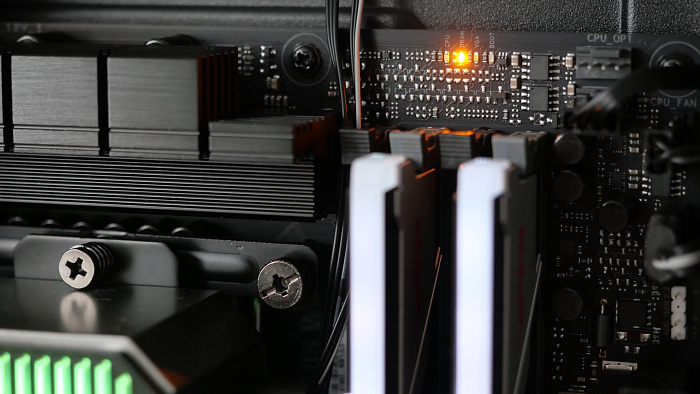

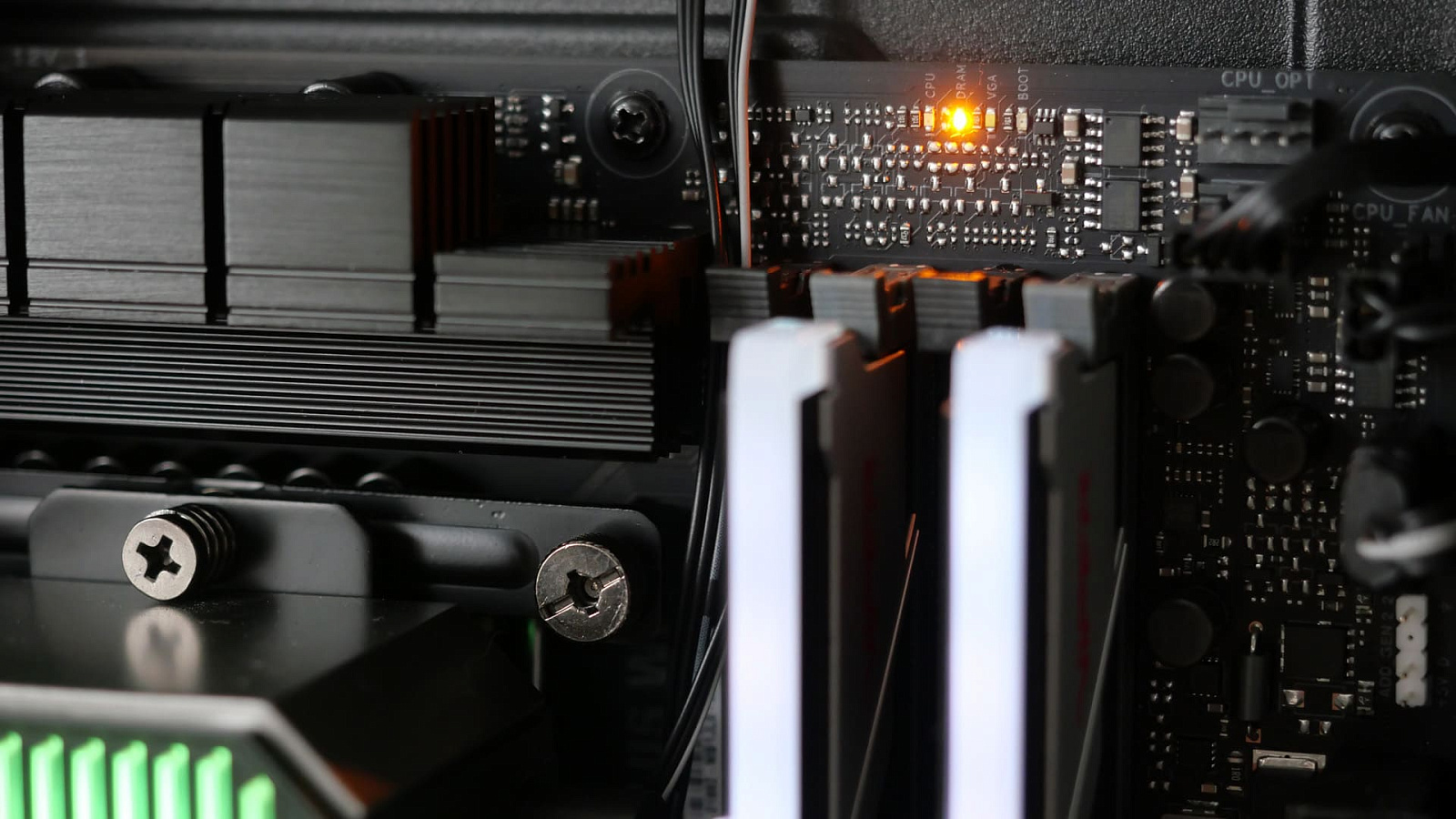

Для диагностических целей на плате в правом верхнем углу над слотами оперативной памяти размещены четыре цветные светодиода, загорающиеся во время отдельных этапов загрузки и инициализации устройств: BOOT, VGA, DRAM, CPU.

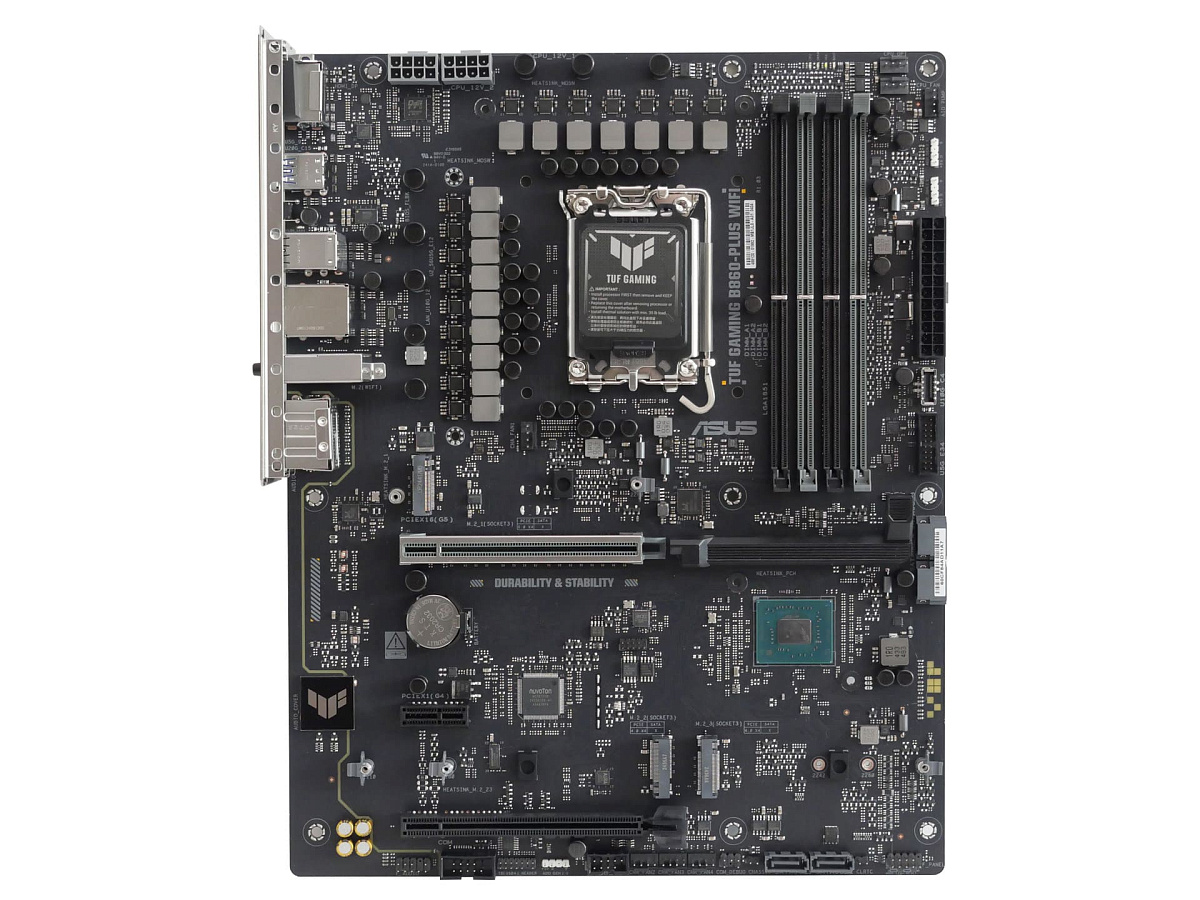

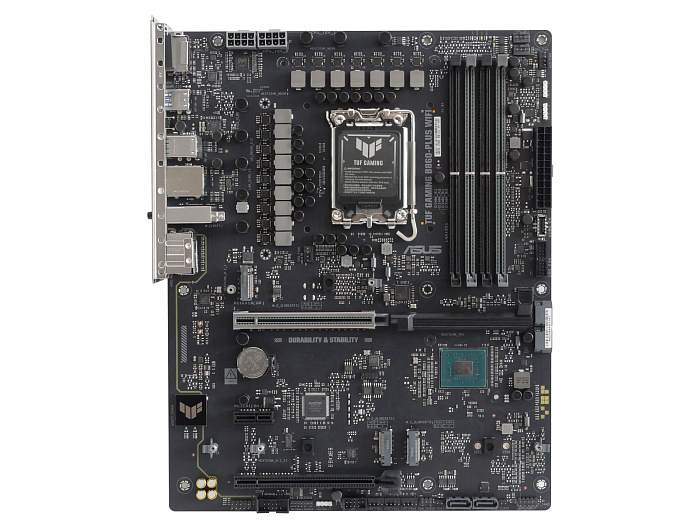

Вид платы без навесных элементов:

Подсветка

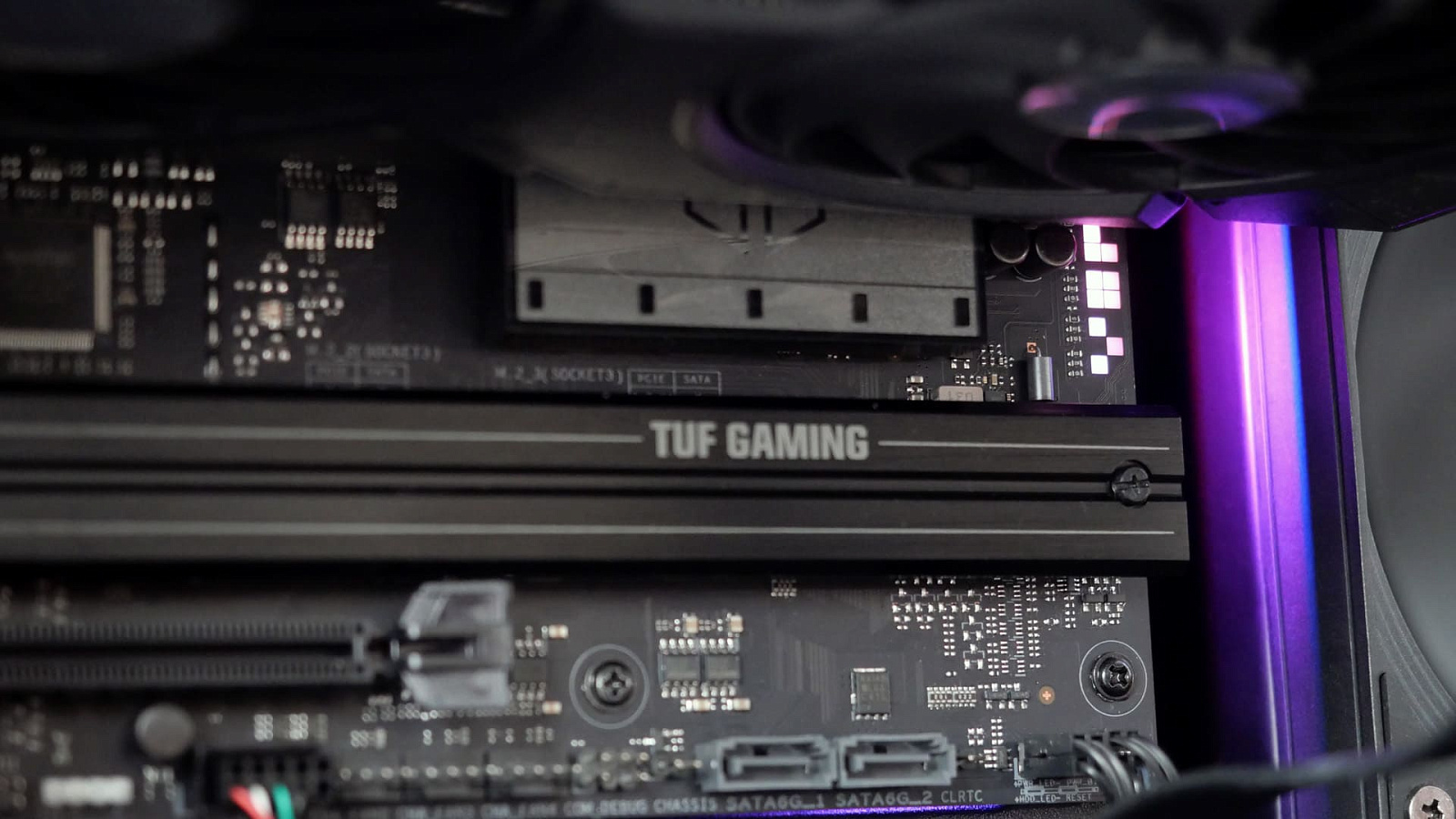

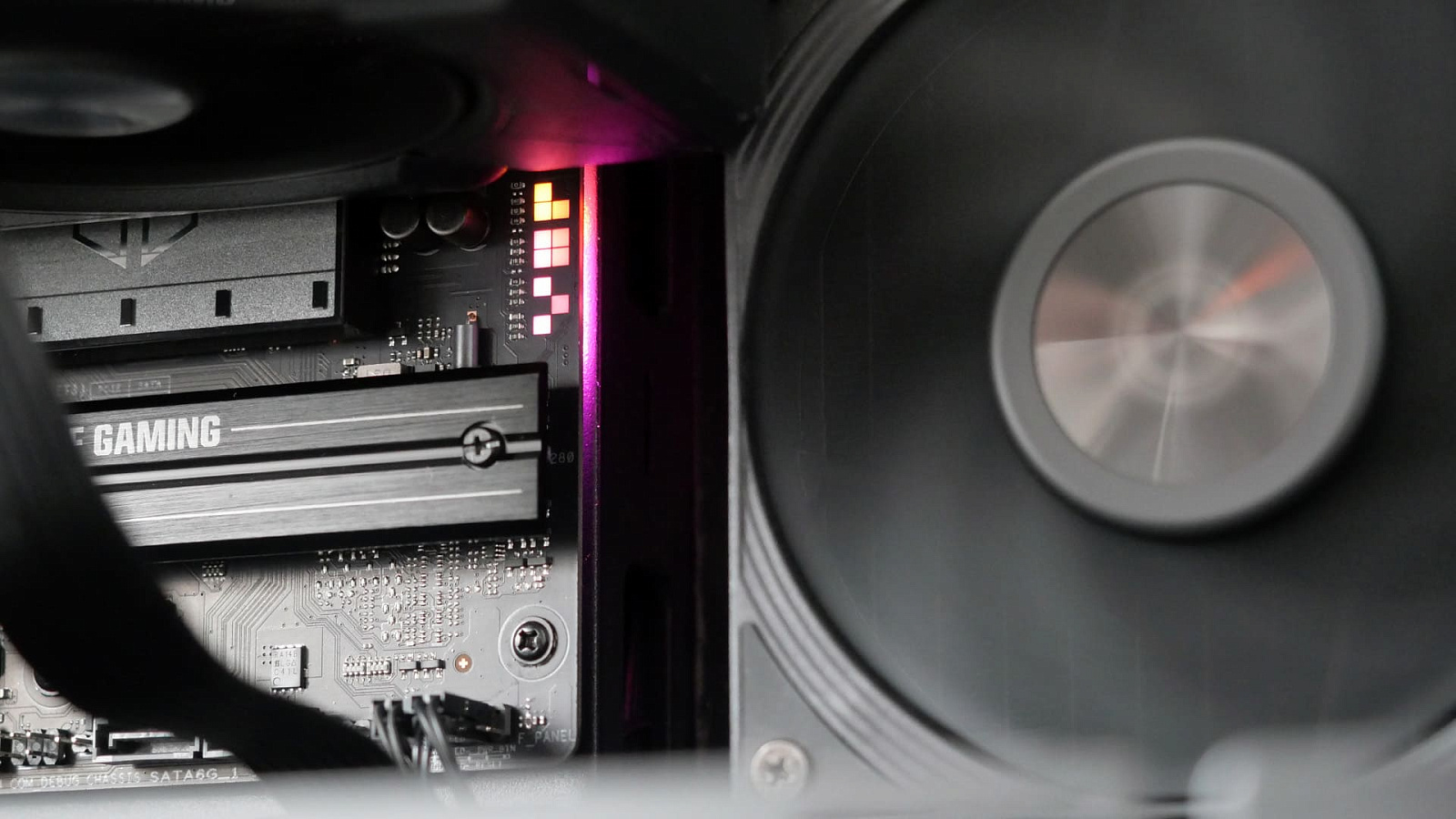

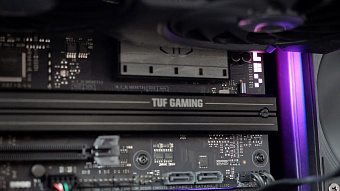

На ASUS TUF GAMING B860-PLUS WIFI сделан небольшой элемент подсветки в виде вертикального орнамента из квадратиков по правому краю платы. Такая реализация не смотрится эффектно и сделана скорее для "галочки", как один из атрибутов устройств "игрового" сегмента.

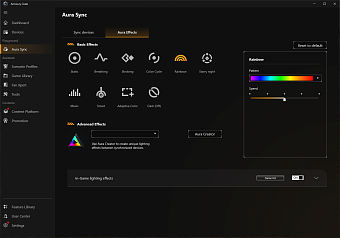

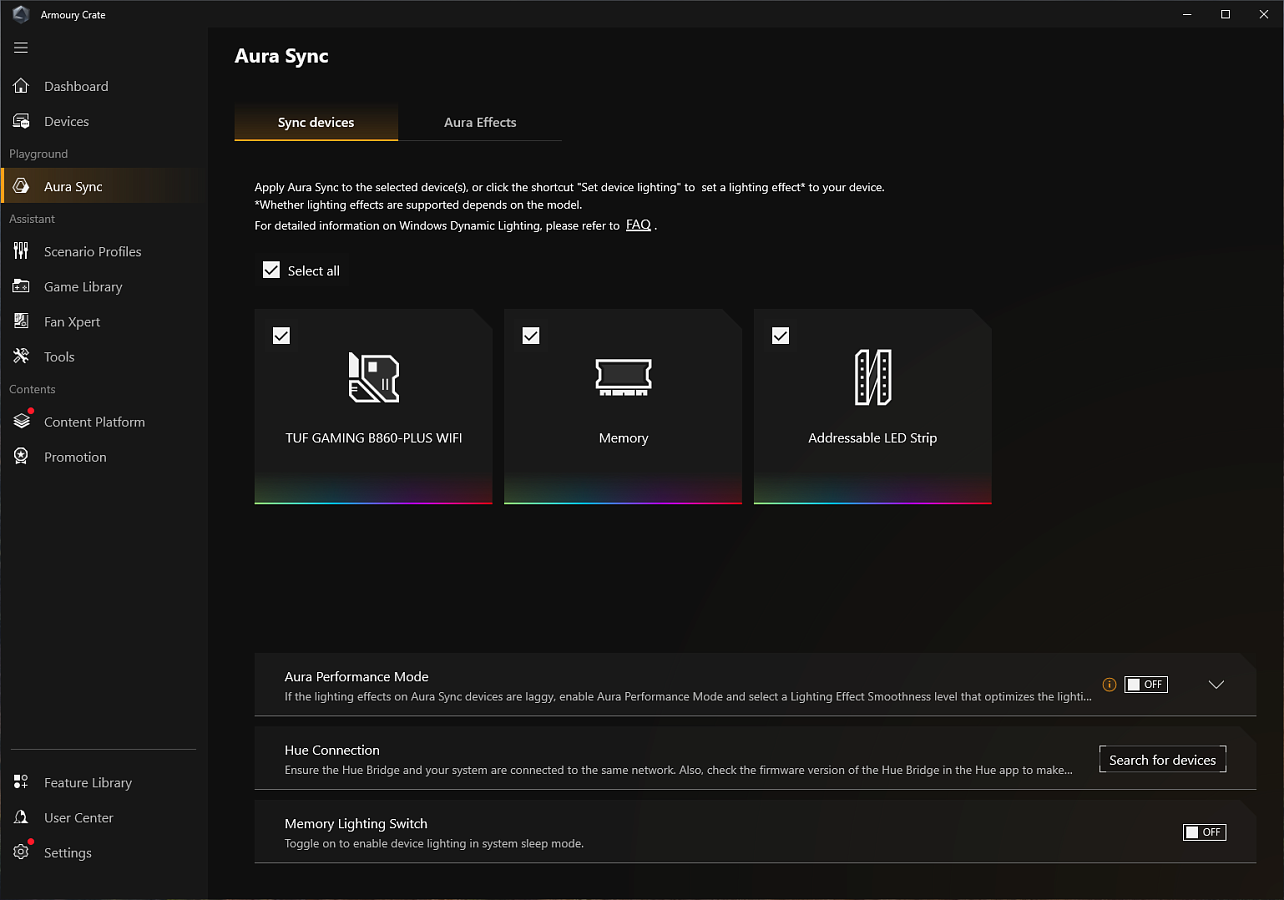

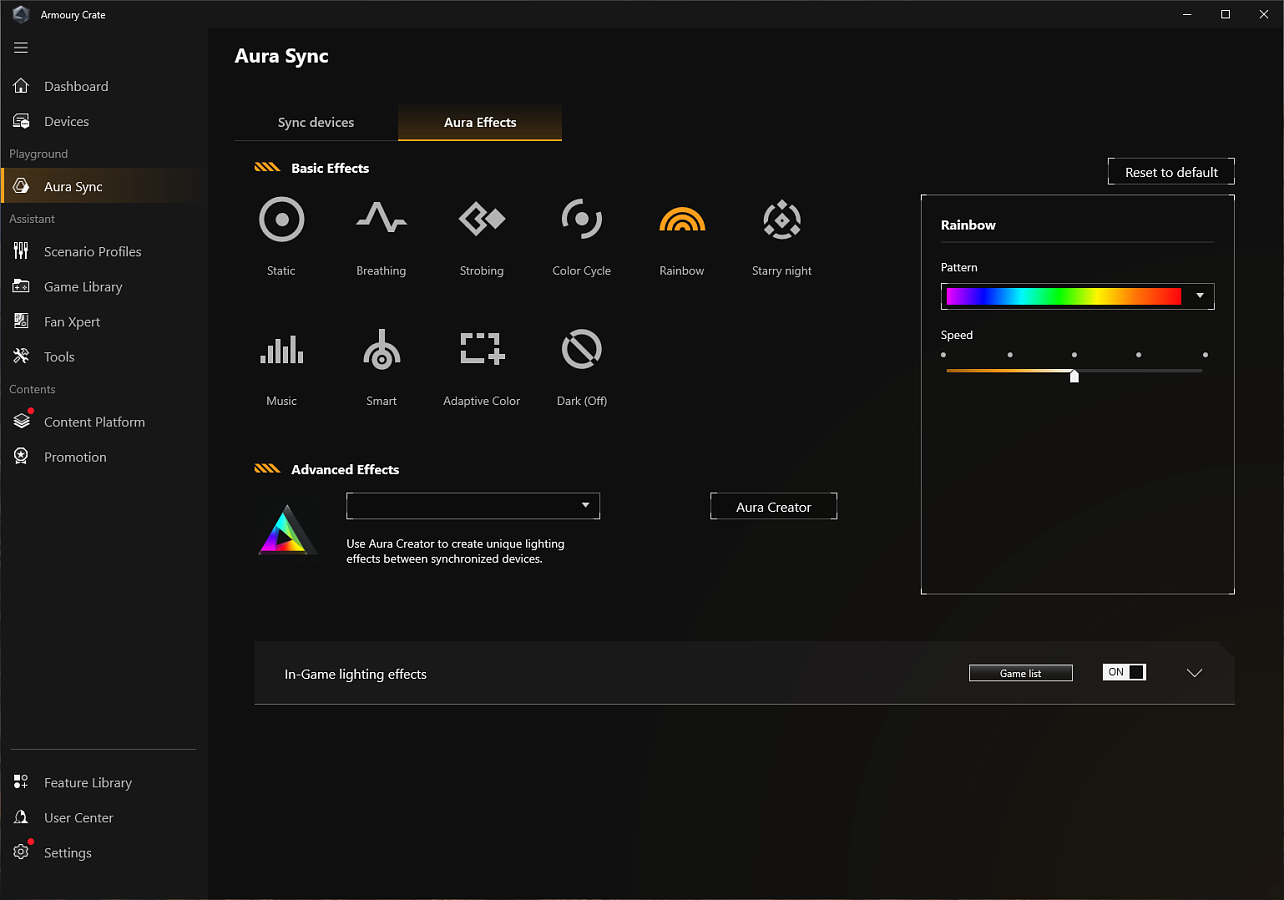

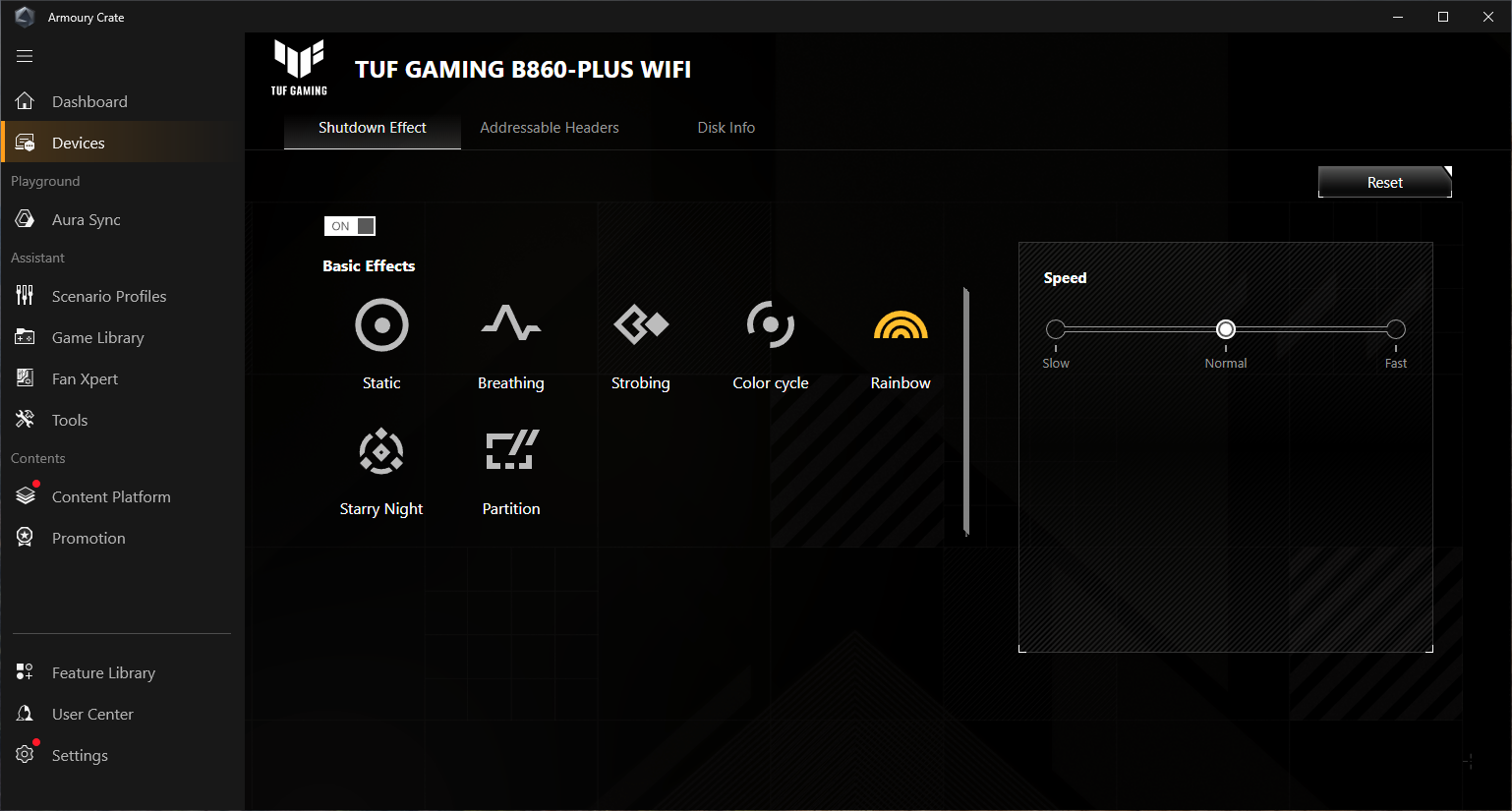

Управление эффектами подсветки осуществляется через программный компонент Aura Sync в утилите Armoury Crate, скачать который можно на сайте ASUS в разделе загрузок в карточке конкретной модели устройства.

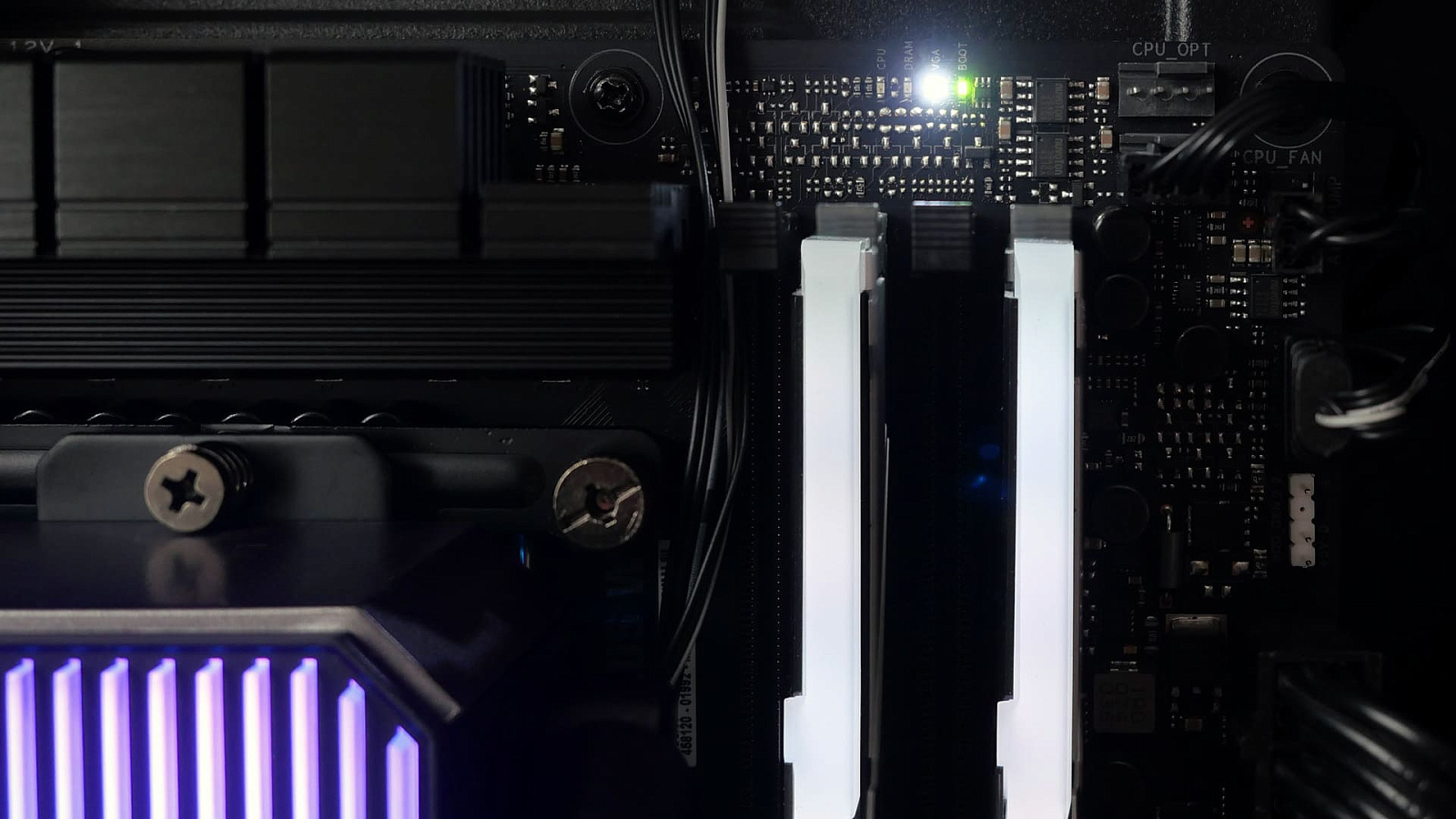

Кроме ARGB-элемента подсветки при работе через стеклянные стенки корпуса ПК также будут заметны светодиоды индикации режима загрузки в верхней части платы. Но они не управляются через софт.

UEFI BIOS

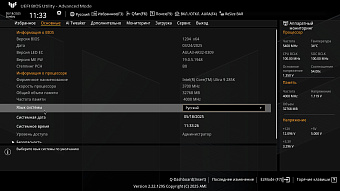

Материнская плата ASUS TUF GAMING B860-PLUS WIFI работает под управлением UEFI BIOS разработки AMI с графическим интерфейсом, оформленным в стилистике TUF. Из коробки на плате была предустановлена версия 1405.

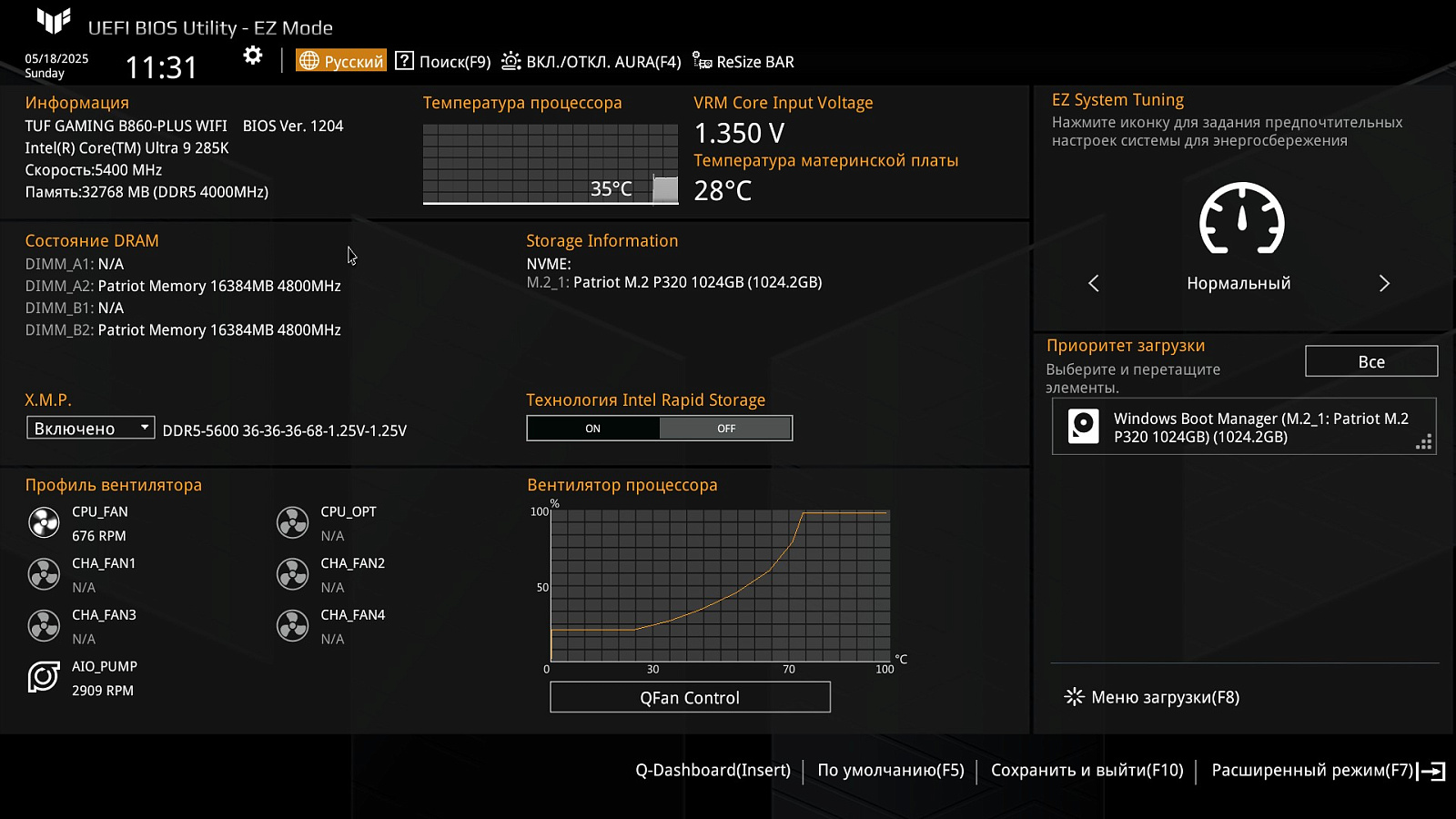

После первого успешного старта настройки UEFI BIOS отображаются в упрощённом режиме (EZ mode). При этом память и другие устройства инициируются в стандартных режимах для обеспечения максимальной совместимости. Переключение на оптимальные с точки зрения производительности настройки возложено на пользователя. Интерфейс русифицирован, но переключиться на нужный язык потребуется вручную.

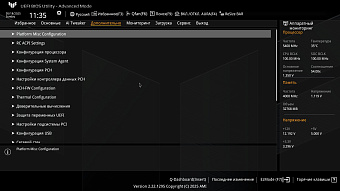

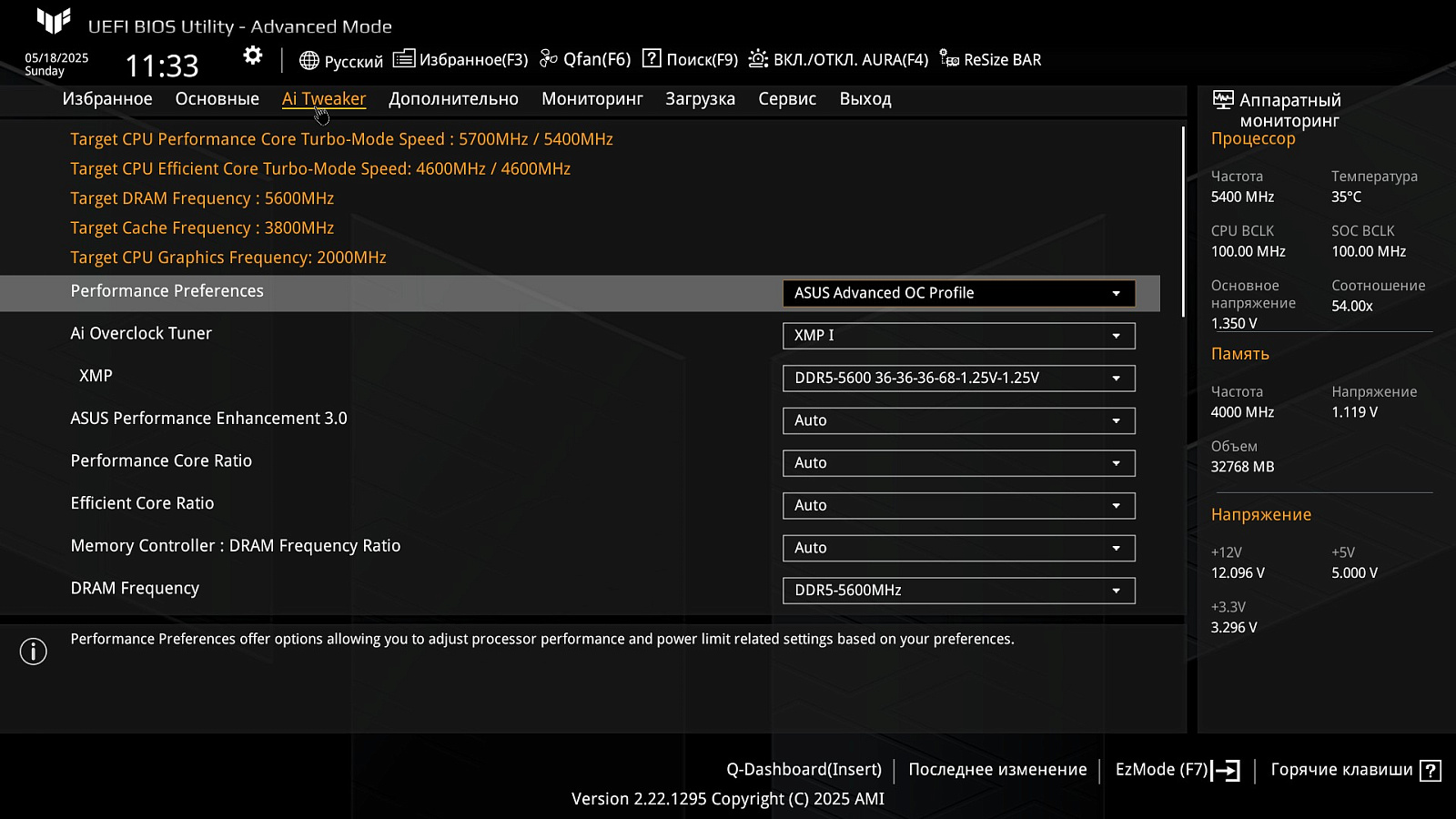

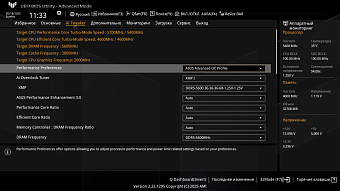

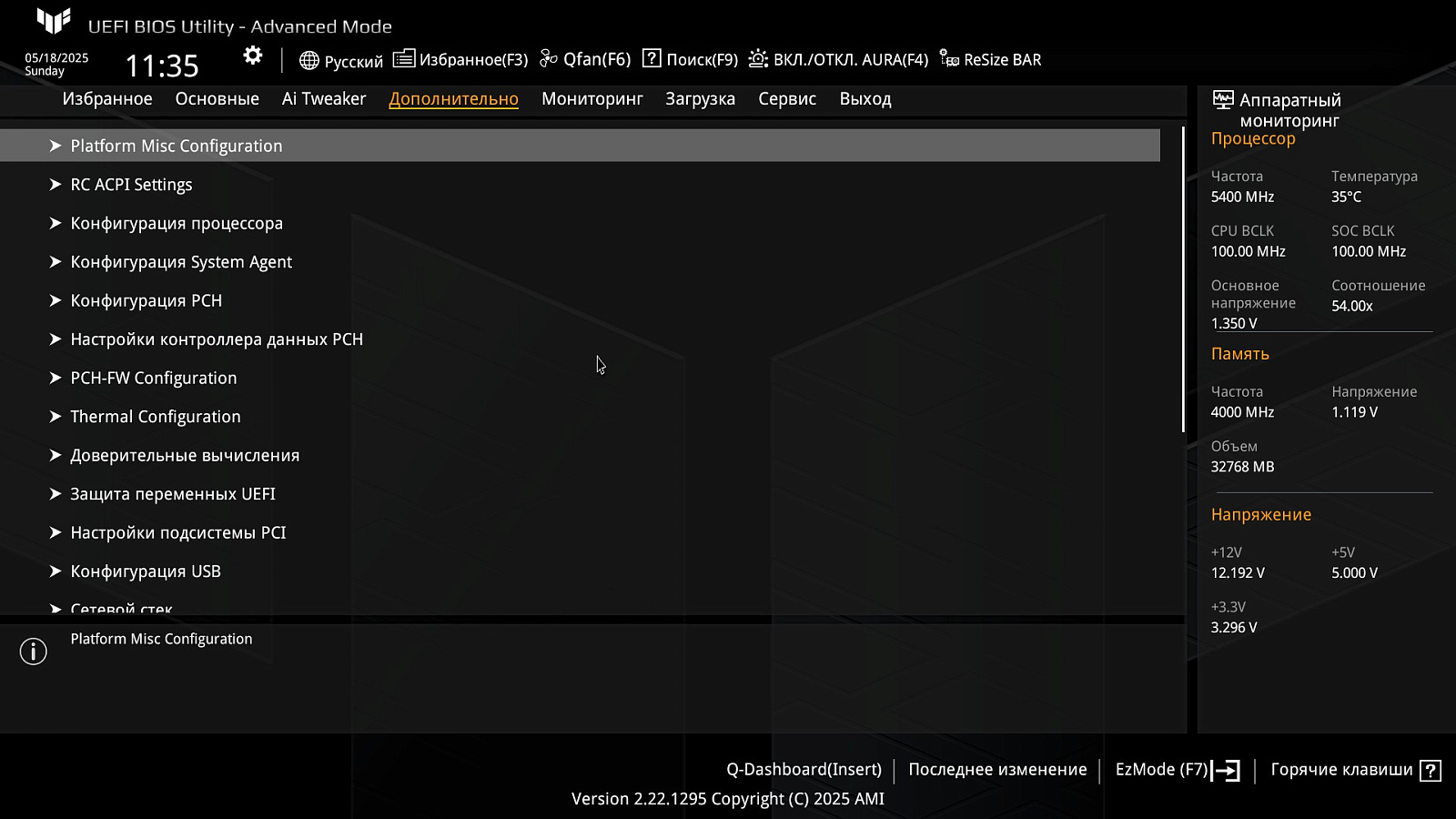

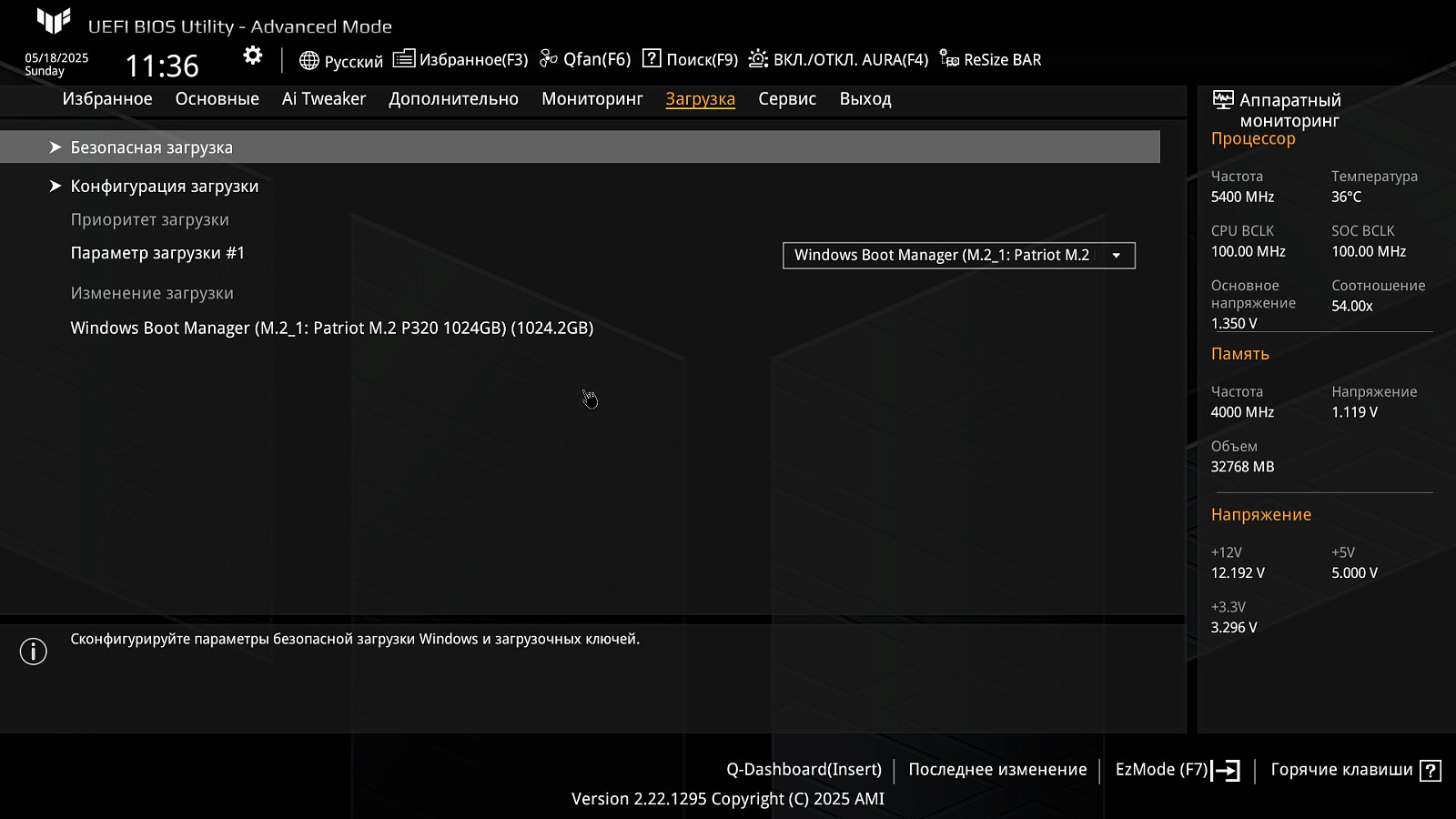

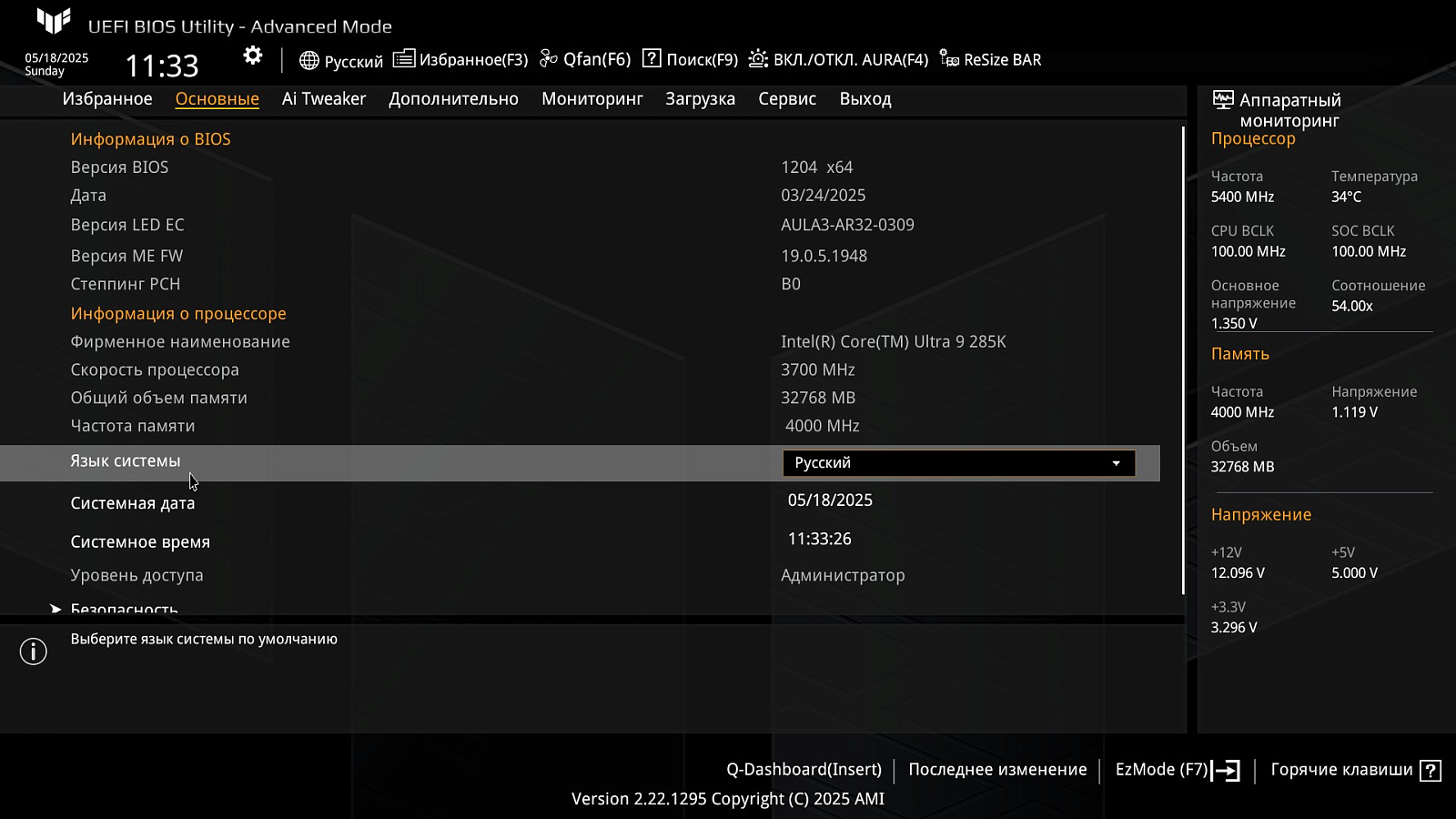

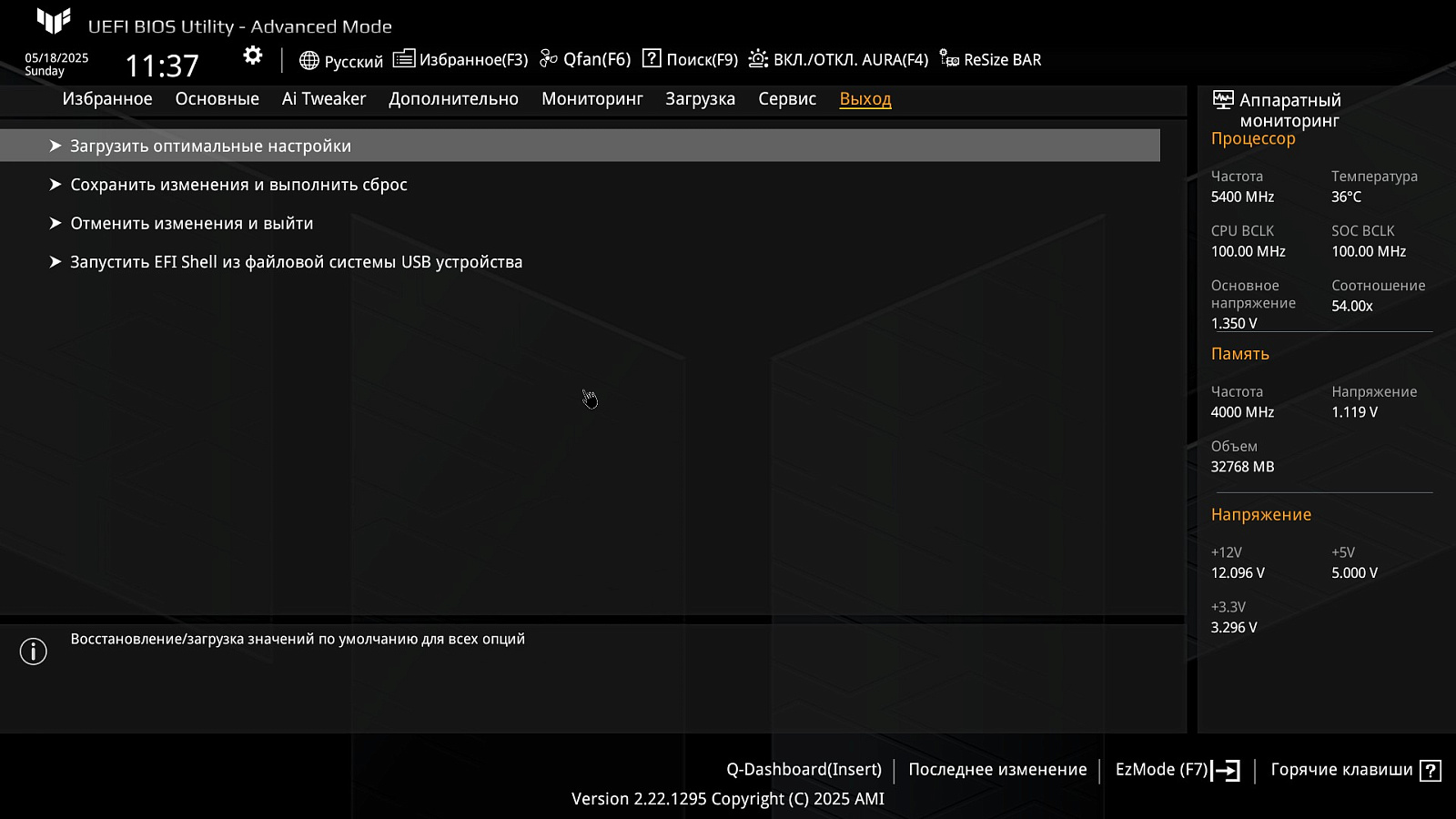

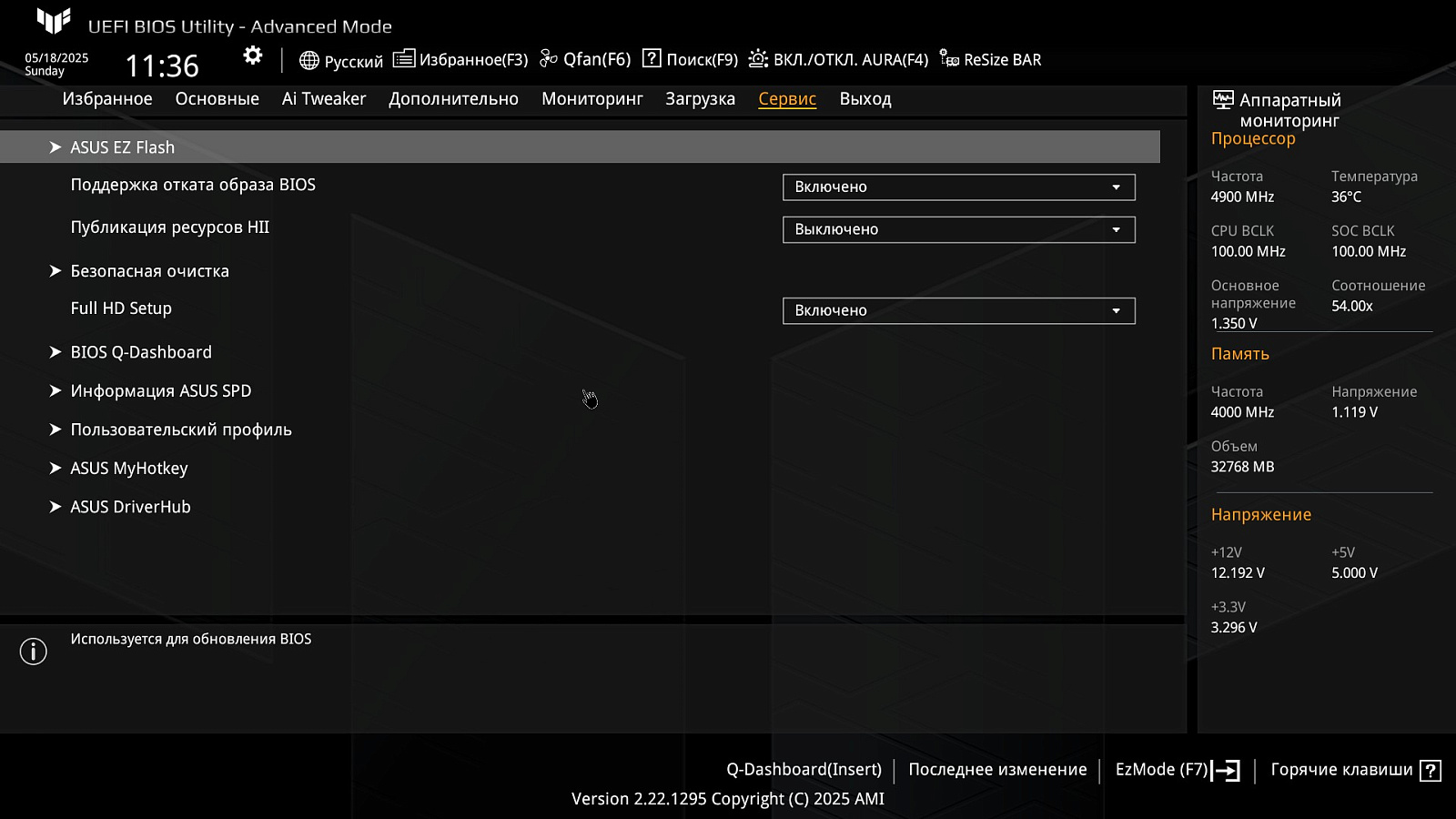

Интерфейс разделов BIOS как в упрощенном, так и в расширенном режимах типичен для современных плат и фактически отличается от реализованного в других моделях только скином, структурированием отдельных пунктов меню и несколькими служебными разделами. Основные разделы приведены на скриншотах.

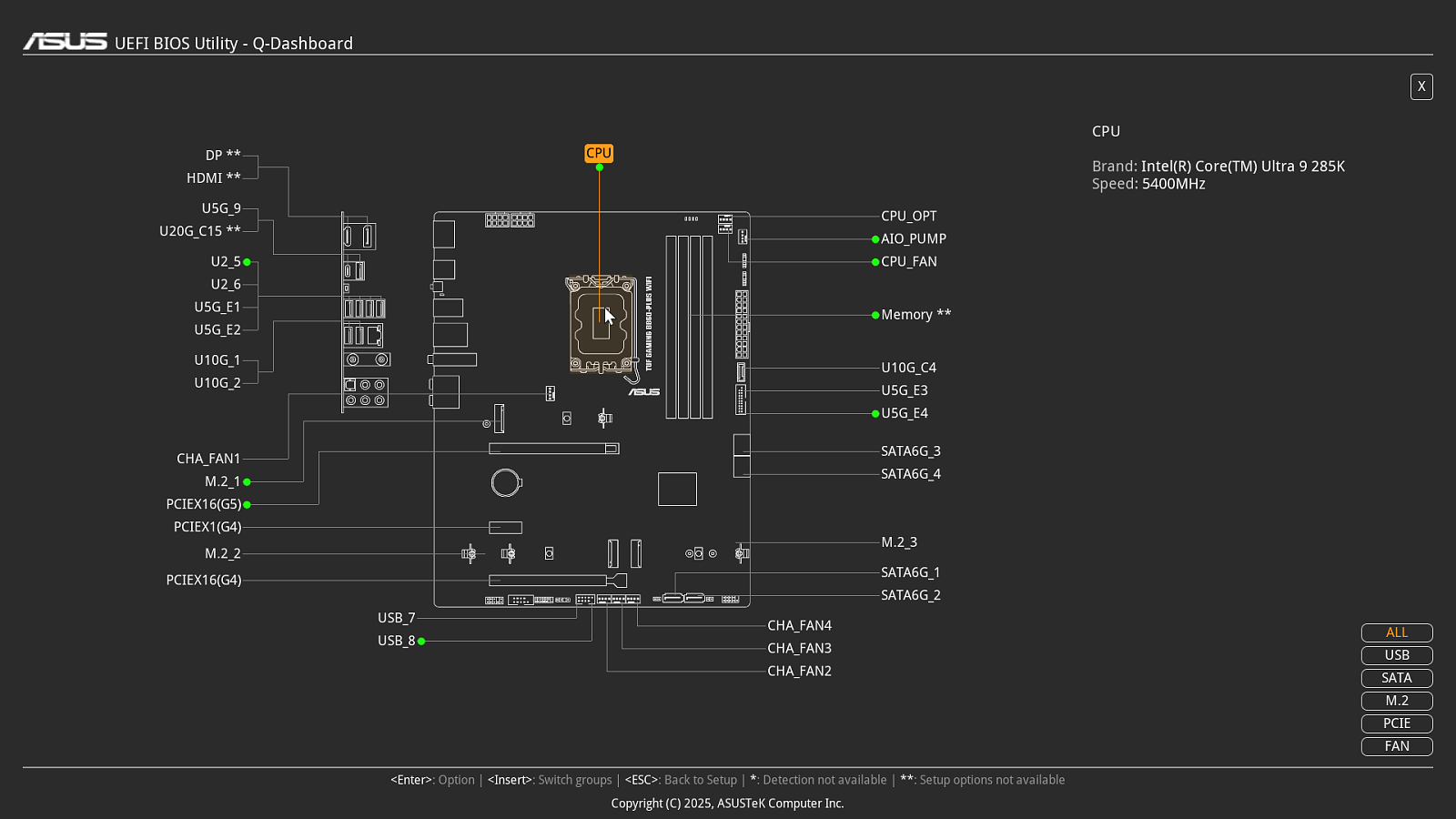

Из упрощенного режима по нажатию Insert можно попасть в раздел Q-Dashboard, в котором наглядно отображаются основные точки и порты подключения устройств к плате и сразу выводится информация о моделях подключенных устройств. Это позволяет без специальных диагностических утилит и без разборки ПК посмотреть, что и куда подключено в моменте.

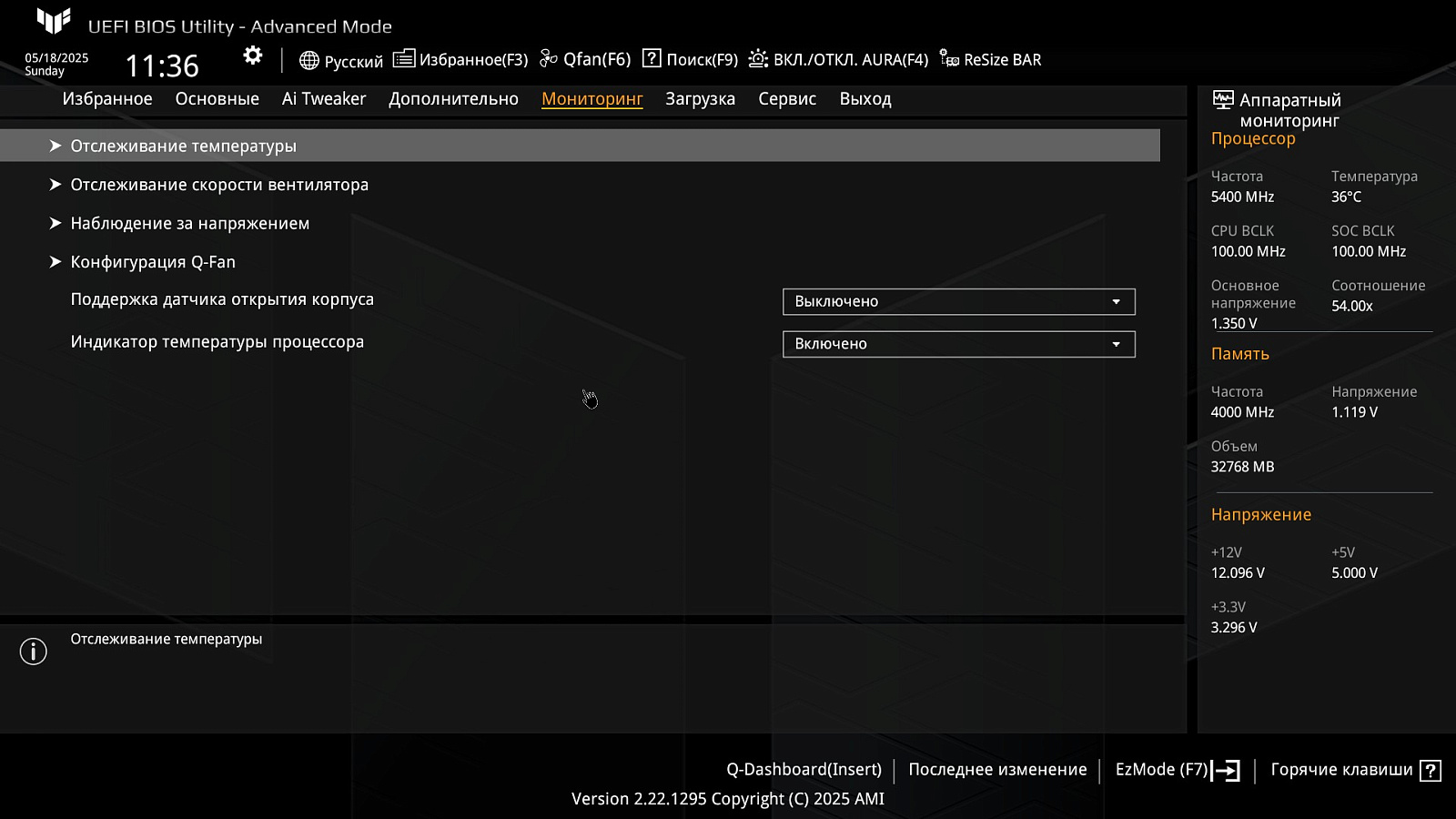

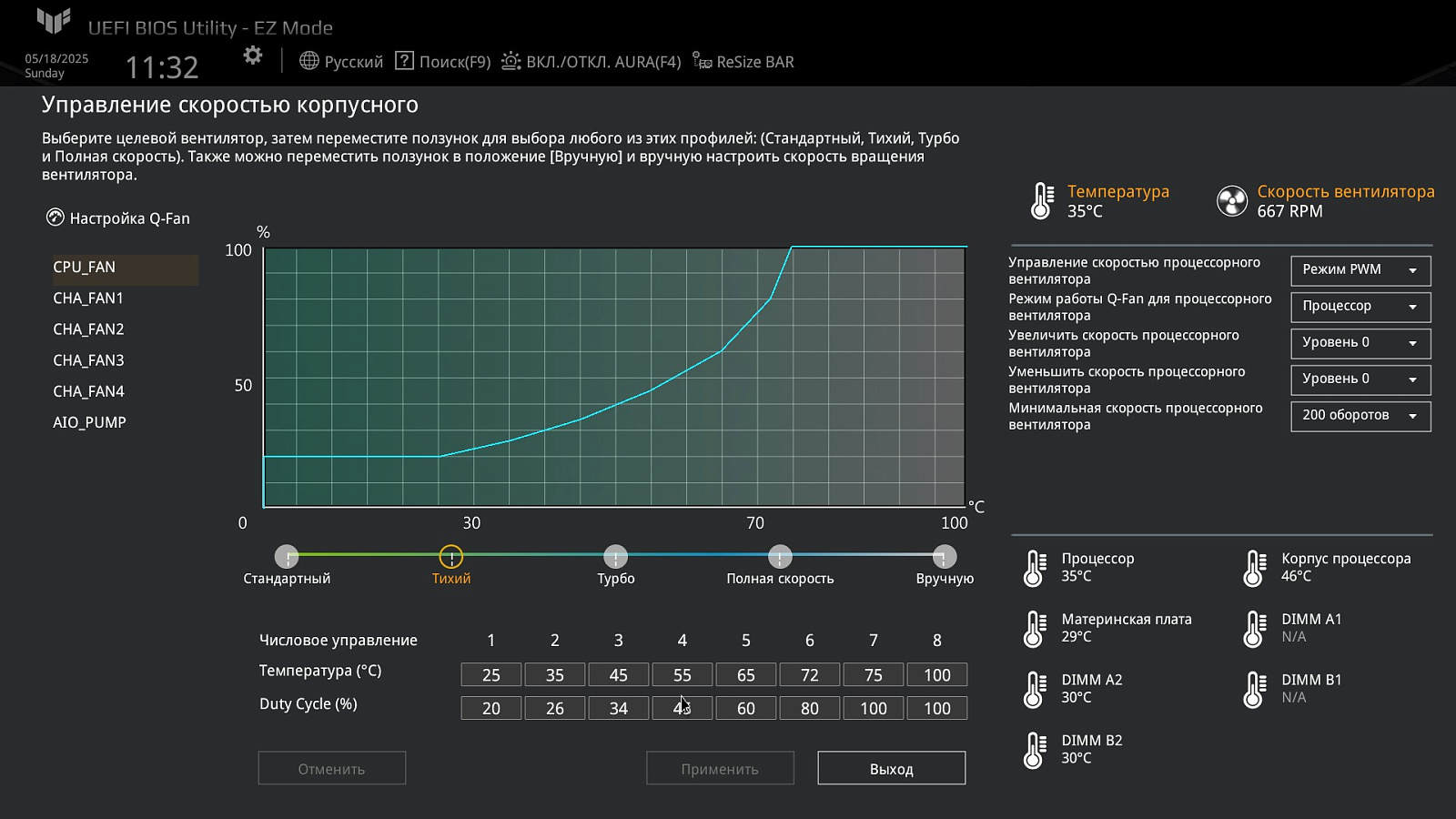

На этапе первичной настройки не лишним будет задать параметры подключенных систем охлаждения и вентиляторов, чтобы обеспечить необходимый баланс между эффективностью и генерируемым при работе шумом. Для каждого из управляемых разъемов на плате доступна отдельная кривая зависимости напряжения питания вентилятора или PWM от температуры по датчику центрального процессора или нескольких других, интегрированных на плате термодатчиков.

Одним из недостатков нового UEFI BIOS, как и на платах конкурентов аналогичного класса, можно отметить небыстрое прохождение процедуры POST при включении, что вызвано высокой степенью интеграции современных материнских плат и большому количеству контроллеров, которые необходимо инициализировать и опросить во время запуска.

Софт

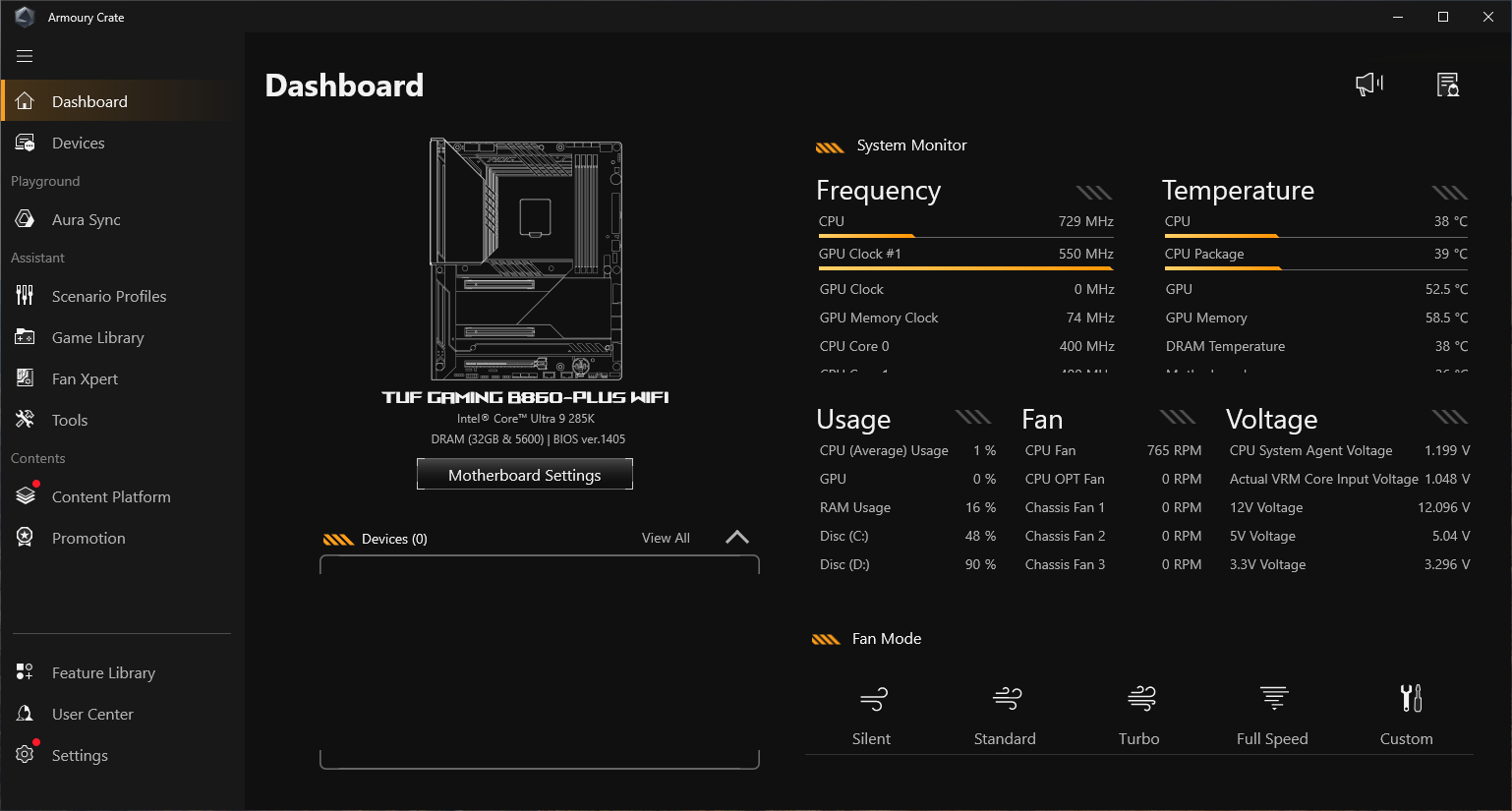

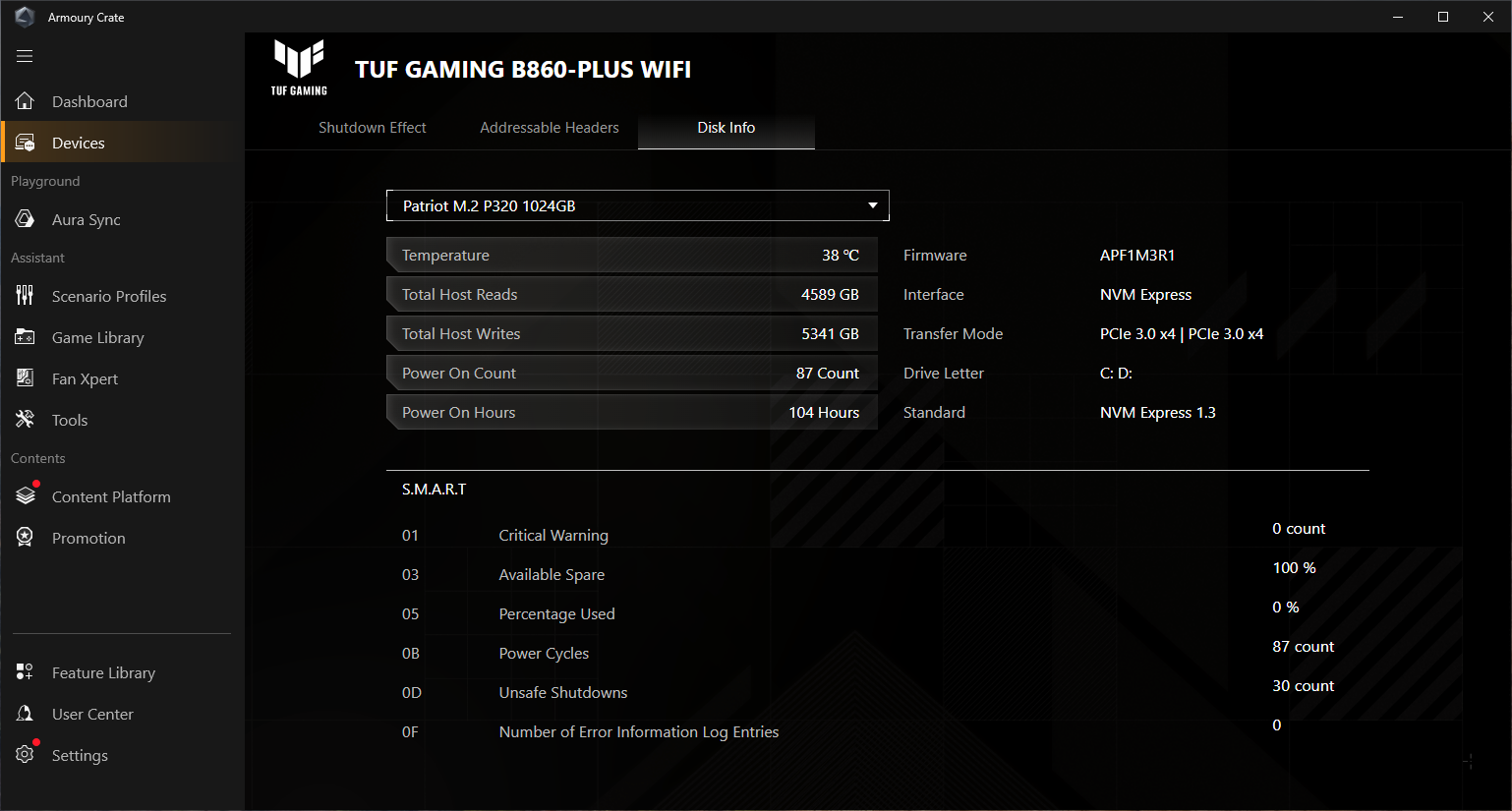

Для устройств ASUS последних поколений применяется единый программный центр управления настройками Armoury Crate. Программа модульная, отдельные компоненты устанавливаются по требованию. В неё сосредоточены как утилиты тонкой настройки отдельных параметров платы, так и различные контент-зависимые вспомогательные функции.

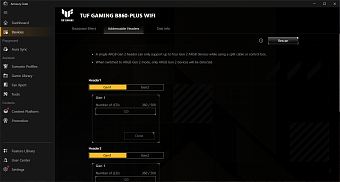

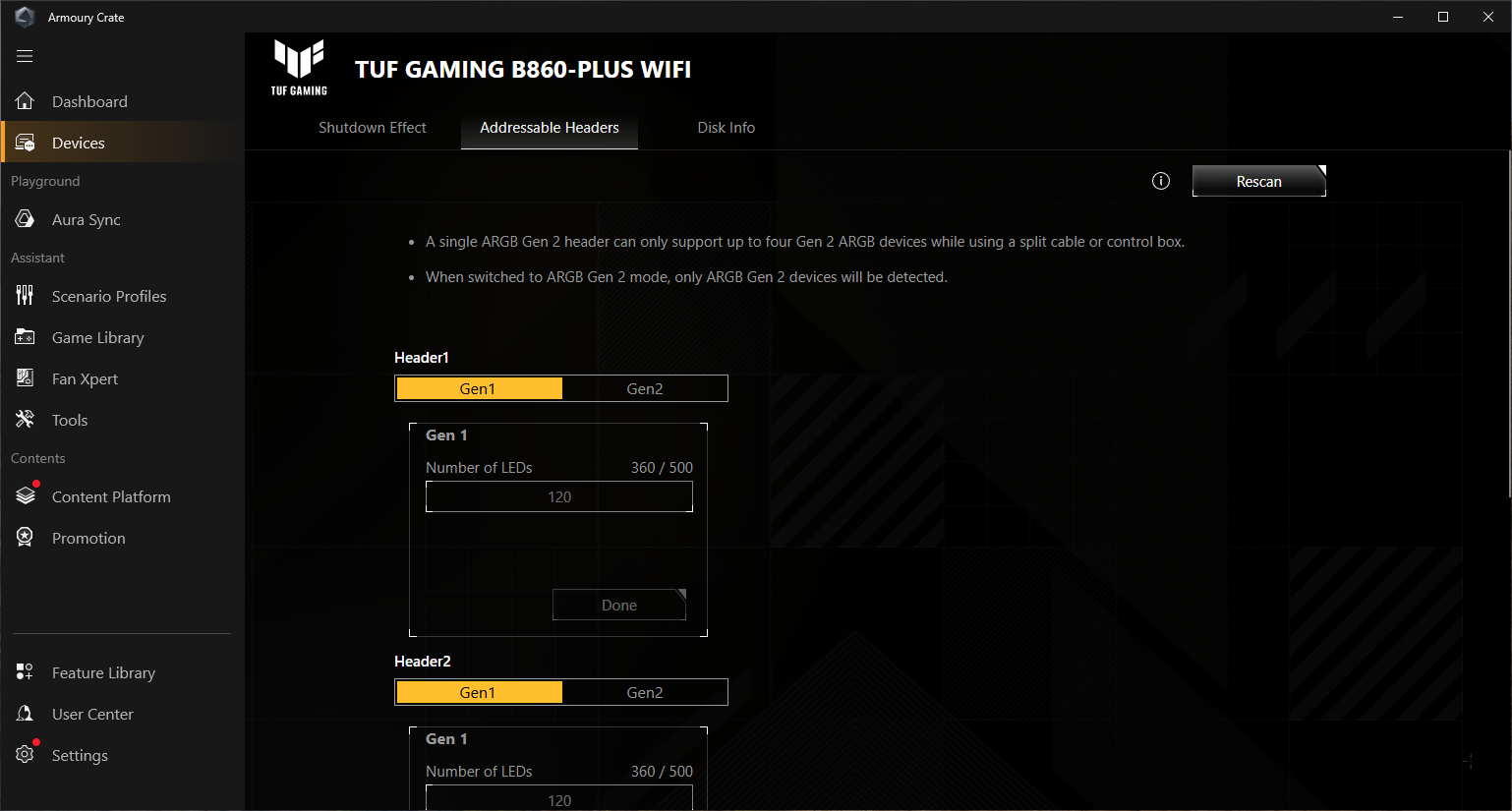

Особое внимание, конечно же, уделено настройкам синхронизации различных модулей подсветки совместимых устройств, подключенных к плате через ARGB-разъемы.

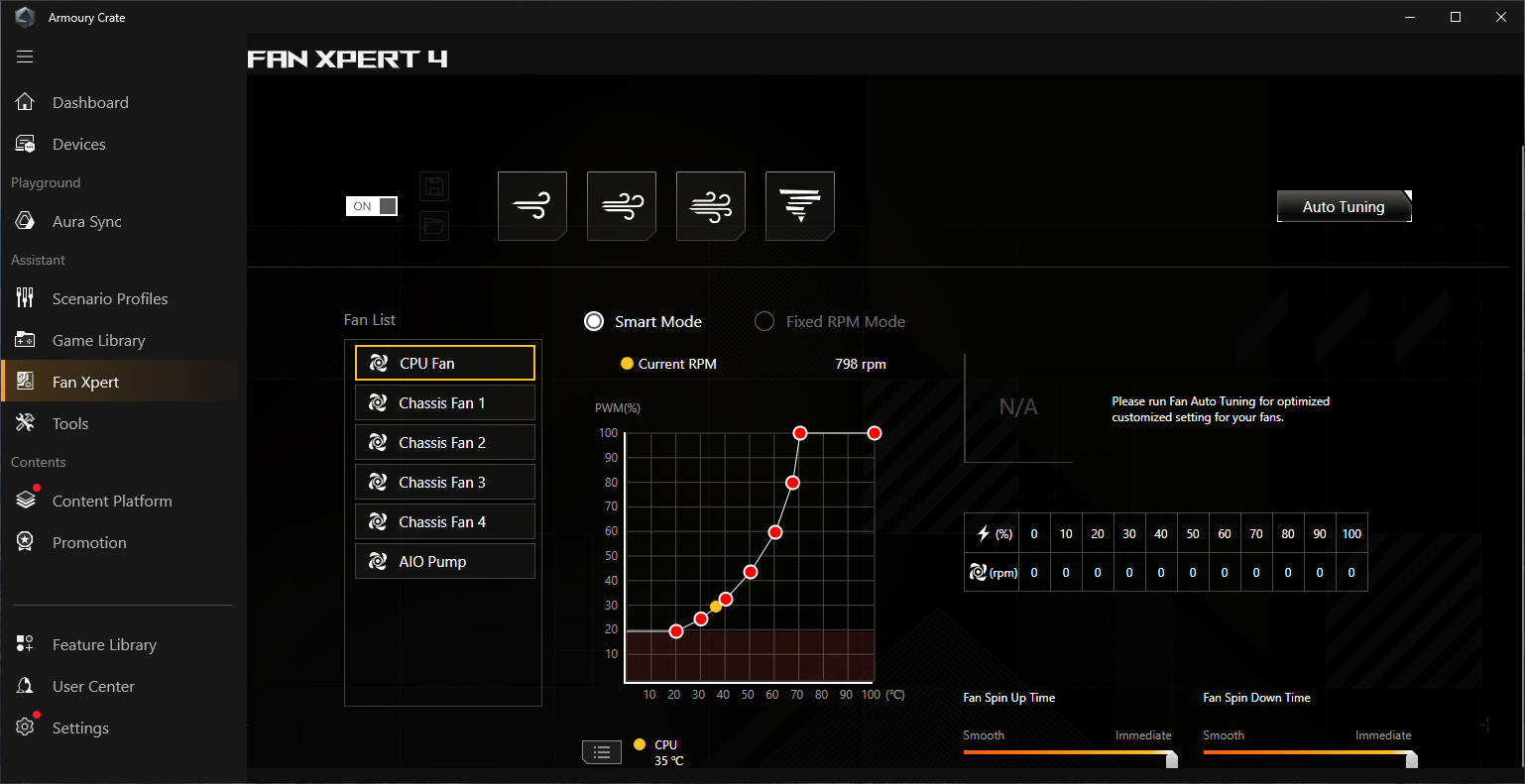

В программе присутствует раздел настройки подключенных к плате систем охлаждения и вентиляторов, похожий на реализованный в BIOS. В том числе присутствует режим распознавания стабильных диапазонов скорости вращения вентиляторов, определяемых автоматически по нажатию Auto Tuning.

Тестирование

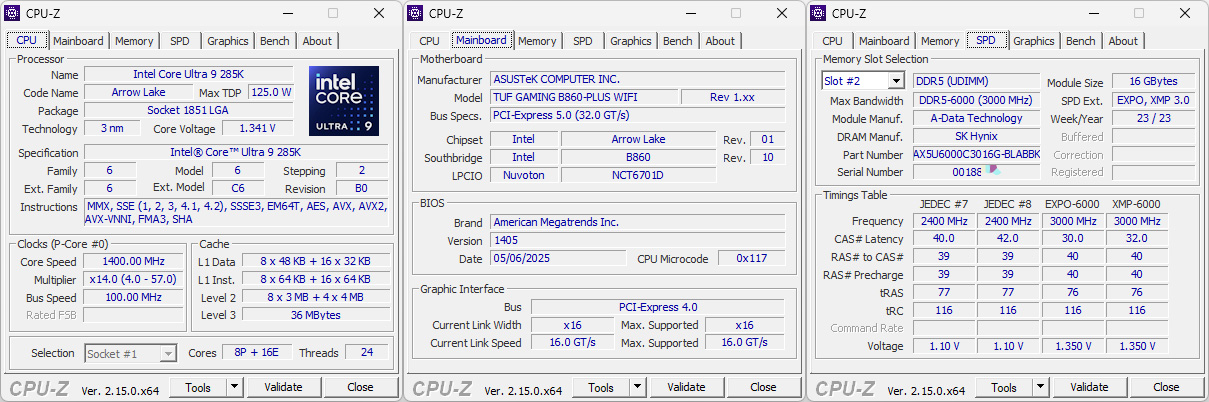

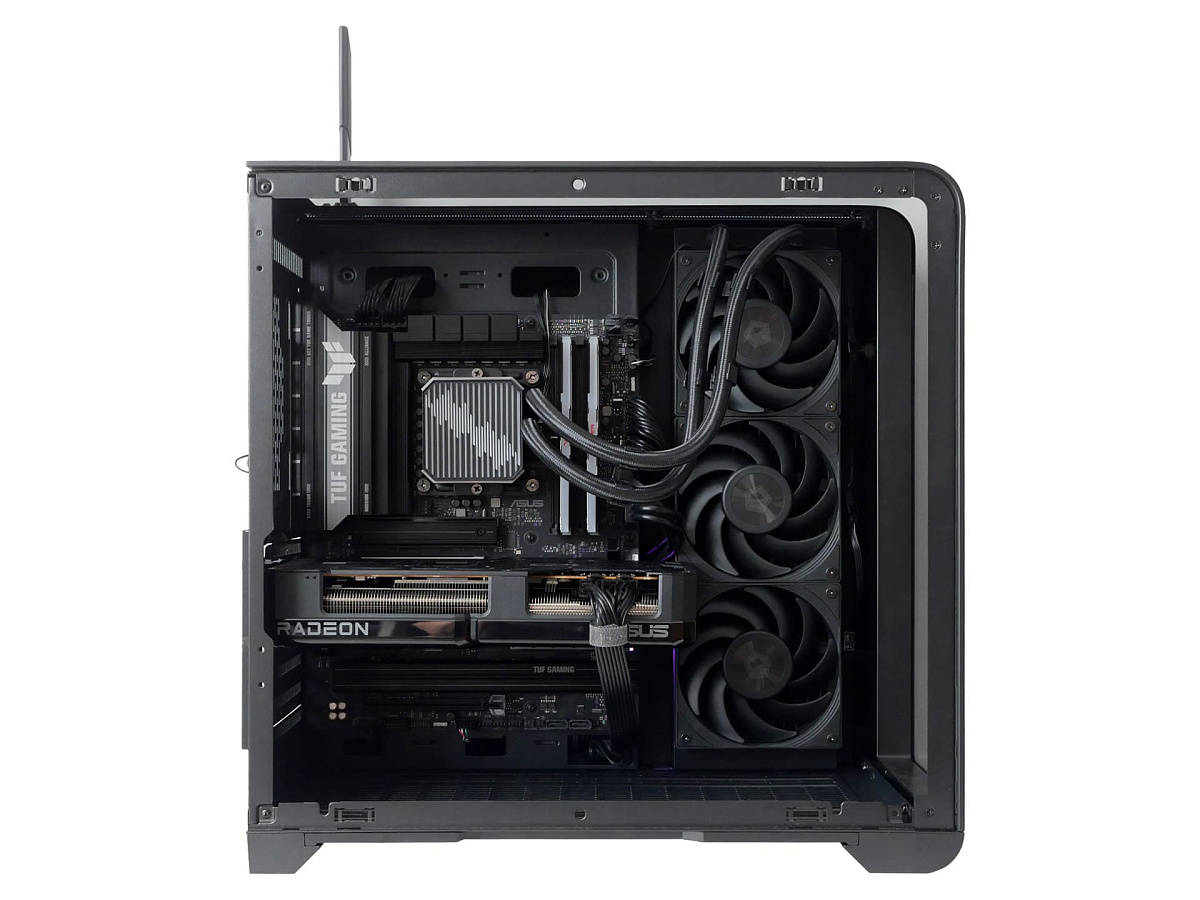

Конфигурация тестового стенда

Запуск при стандартных настройках

При первом старте ASUS TUF GAMING B860-PLUS WIFI в автоматическом режиме корректно определила и инициализировала подключенные комплектующие. Как и на других платах, память по умолчанию запускается в стандартном режиме JEDEC 4800 МГц. Включение профиля разгона XMP на 6000 МГц осуществляется пользователем вручную правкой настроек UEFI BIOS.

Нагрев

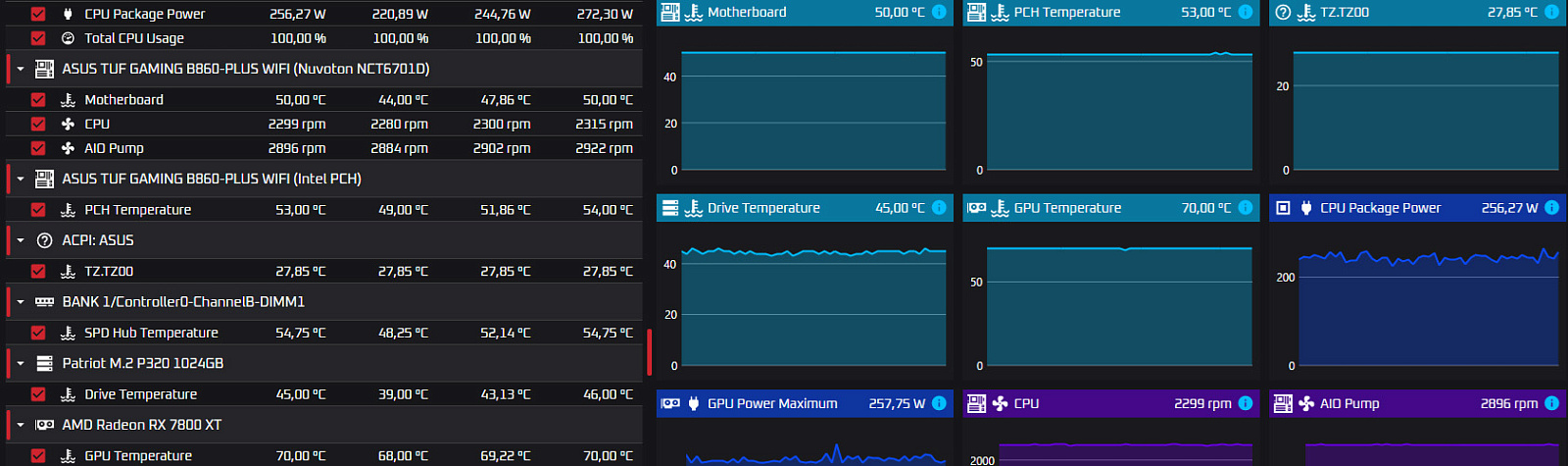

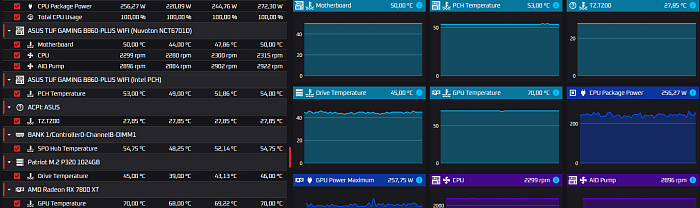

Стресс-тестирование с помощью OCCT в режиме Power, при котором потребление процессора и видеокарты находятся на максимуме, в закрытом корпусе за 15 минут позволило оценить лишь умеренный нагрев чипсета до 53°С, а вот температура силовых элементов цепей питания процессора в программном мониторинге OCCT и HWInfo не отображалась.

Производительность

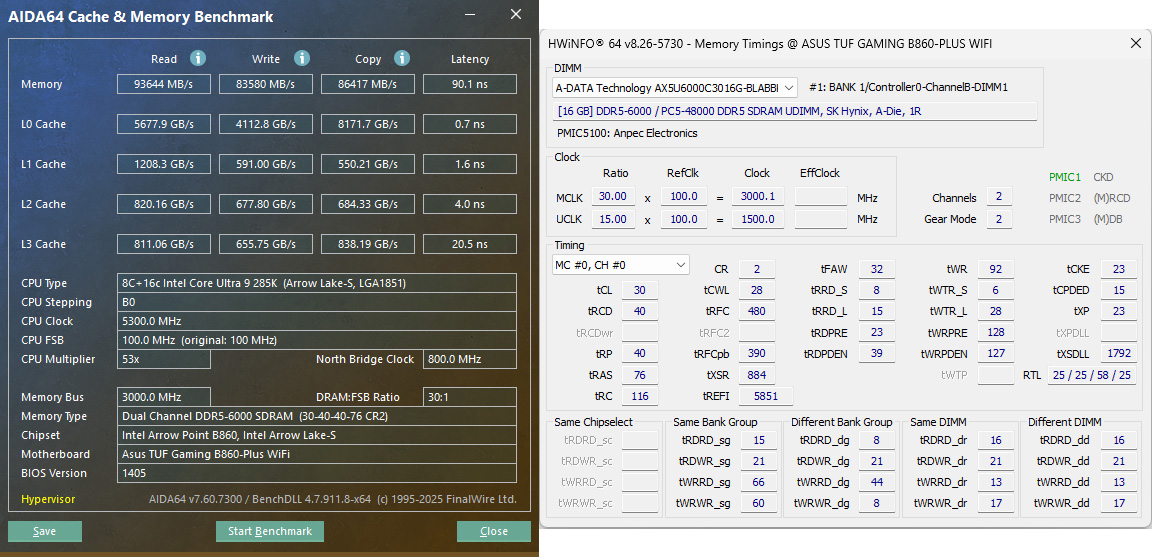

Скорость работы с памятью по оценке AIDA64:

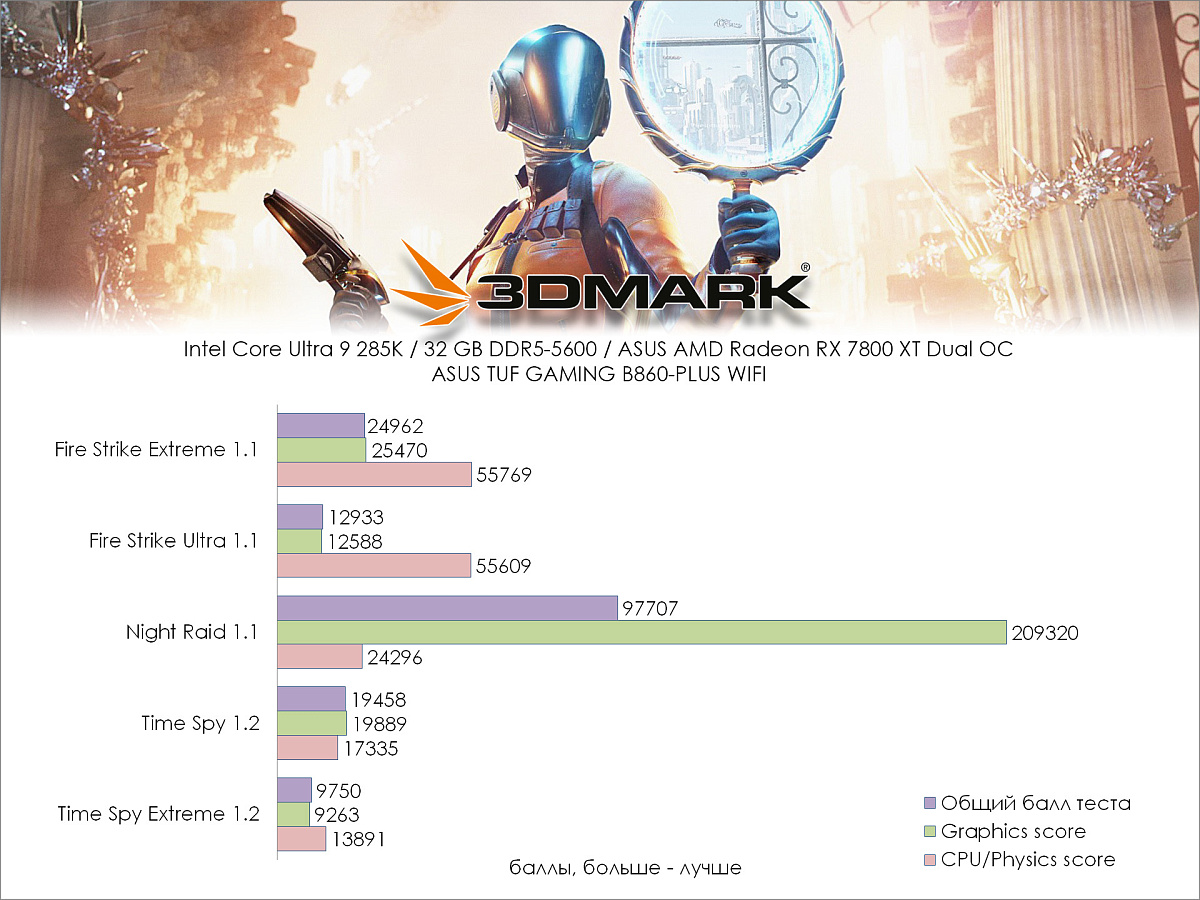

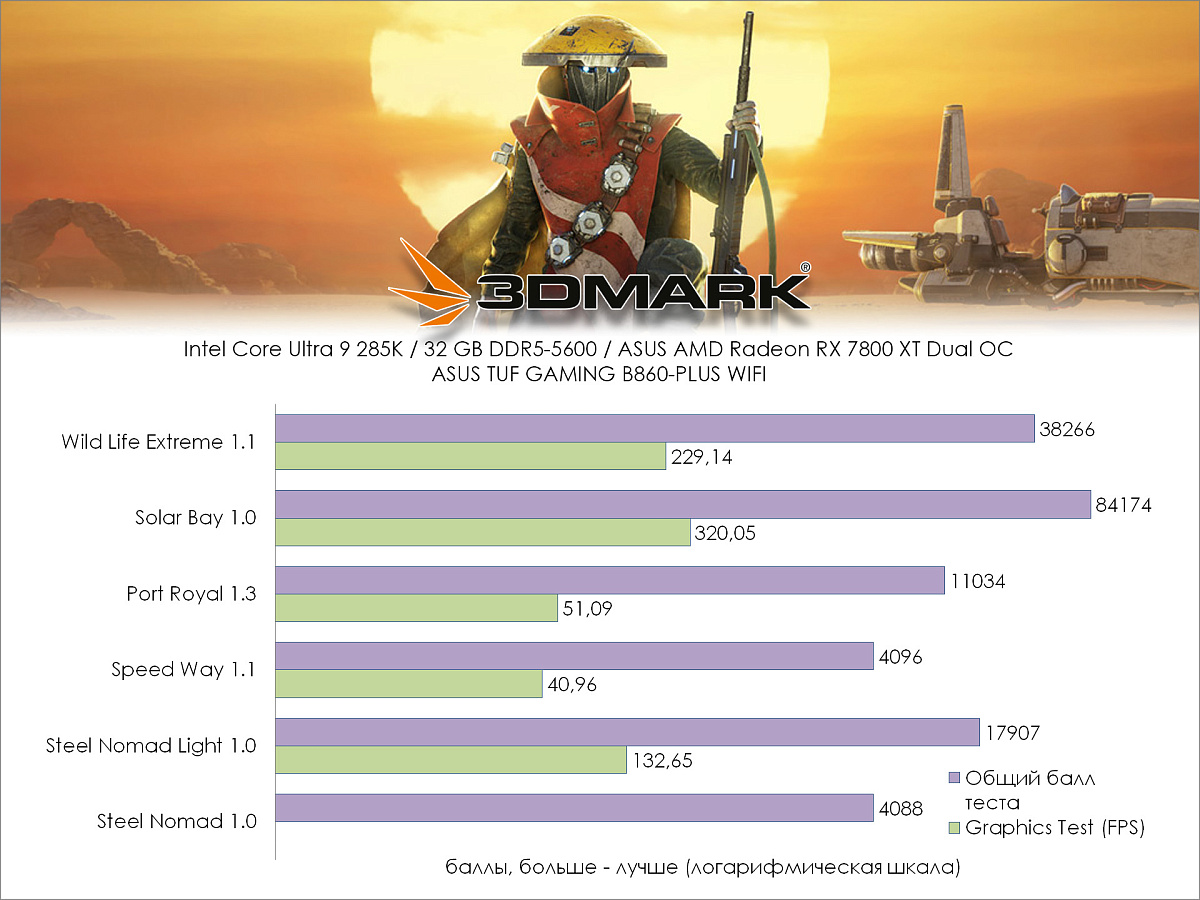

Результаты тестовой конфигурации в основных тестах из состава 3DMark (версия для Steam):

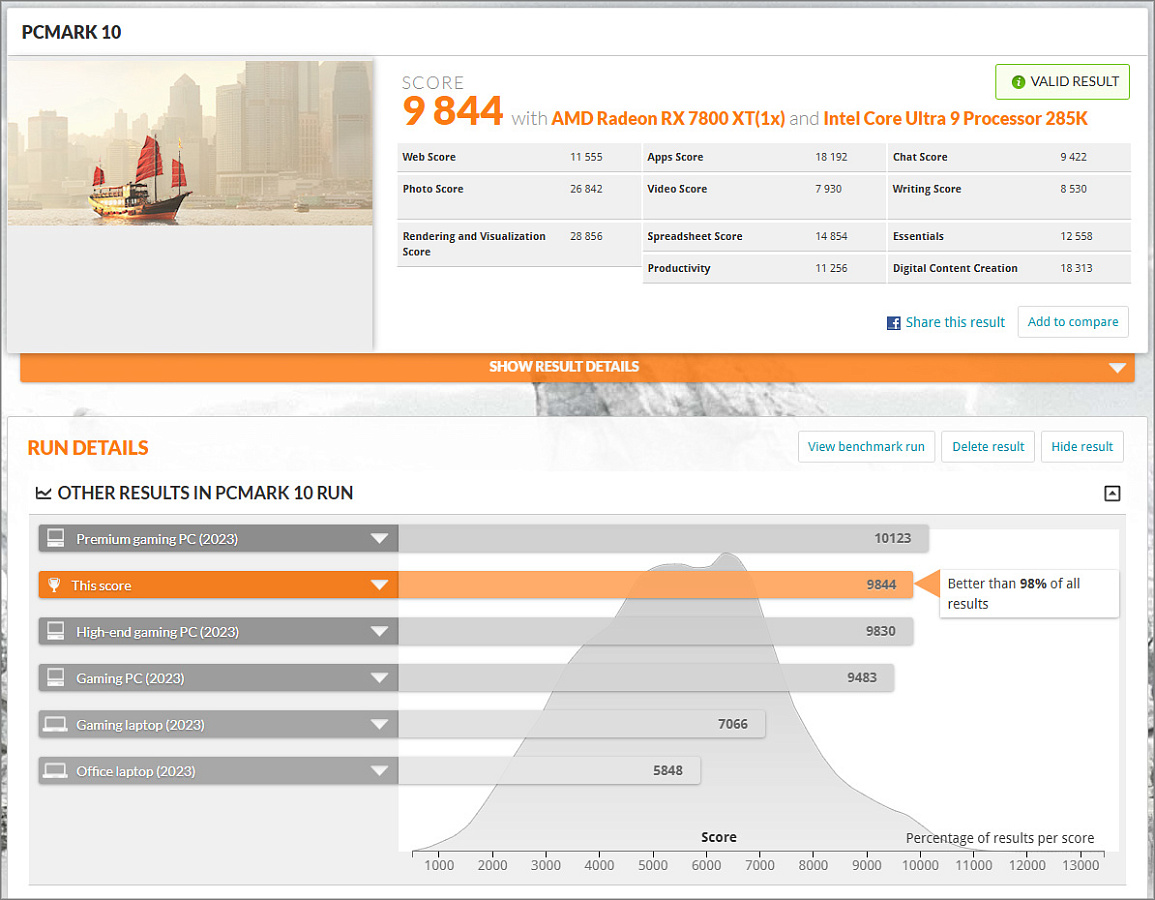

В PCMark 10 при работе с дискретной графической подсистемой видеокартой на базе Radeon RX 7800 XT тестовая конфигурация набрала хороший результат — 9844 балла.

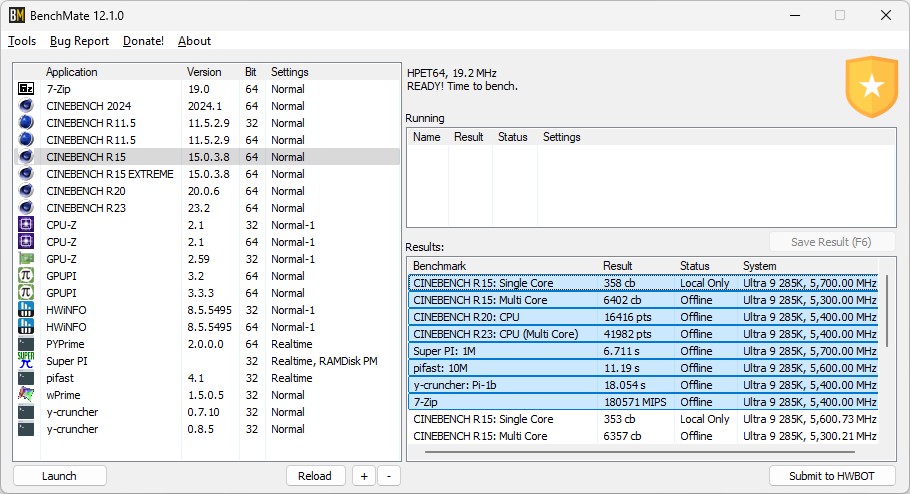

Результаты тестов из состава Bench Mate 12.1.0:

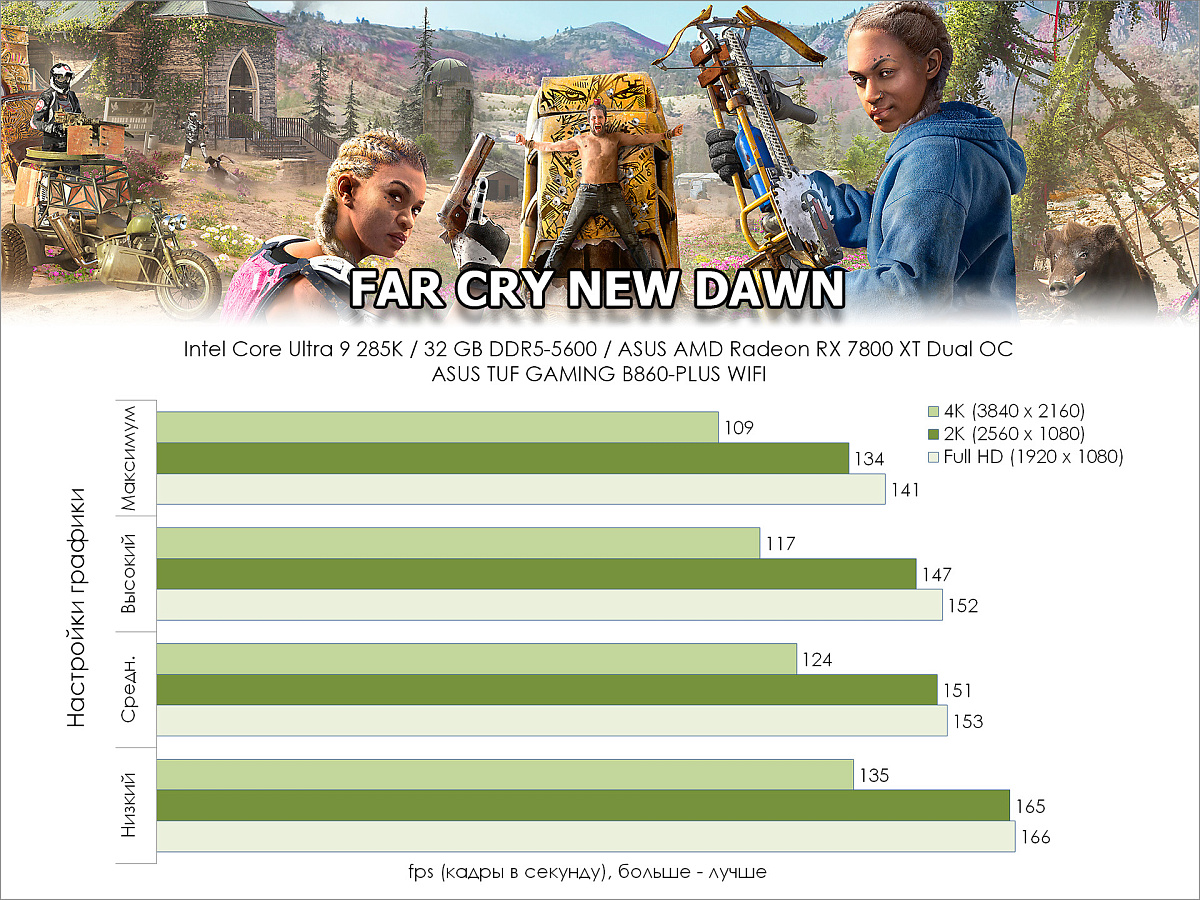

В Far Cry New Dawn при качестве графики "Максимальное" средняя частота кадров в ходе внутриигрового бенчмарка составила 109 fps в разрешении 4K (3840x2160), 134 fps в 2K (2560x1080) и 141 fps в Full HD (1920x1080).

Заключение

ASUS TUF GAMING B860-PLUS WIFI — материнская плата для того, кто ищет разумный баланс между ценой и возможностями. Поддержка процессоров Intel Core Ultra (Series 2) и фирменные технологии ASUS делают её надежной основой нового ПК для работы, создания контента или современных игр. Да, апгрейд платформы с сокетом LGA1851 не стал сенсацией, но это не помешало производителям выпускать под него новые модели. ASUS в своей линейке TUF Gaming предлагает удачный вариант – без лишней роскоши, но с продуманной функциональностью. Эта материнская плата станет разумным выбором для "игровой" сборки на Intel Core Ultra вплоть до топового сегмента. В ней сочетается всё необходимое: стабильность, поддержка актуальных компонентов и при этом адекватная цена.

Преимущества ASUS TUF GAMING B860-PLUS WIFI:

Недостатки:
