Обзор и тестирование материнской платы ASUS TUF Gaming X870-Plus WiFi

С выходом процессоров девятитысячной серии AMD Ryzen компания ASUS обновила модельный ряд материнских плат на сокете AM5 на основе чипсетов X870 и X870E.

Данные платы обладают интеллектуальными возможностями, повышающими производительность всех систем.

Серия материнских плат TUF (The Ultimate Force) находится между сериями Prime и ROG и отличается своим дизайном. Производитель обещает повышенную надежность – по функциям это что-то среднее между игровыми и обычными платами.

Возможности данной линейки мы посмотрим на примере материнской платы ASUS TUF Gaming X870-Plus WiFi. У платы есть весь необходимый инструментарий для разгона как процессора, так и памяти, интерфейсы PCI-E 5.0 и USB4, а также беспроводной модуль Wi-Fi 7.

Технические характеристики

Упаковка и комплектация

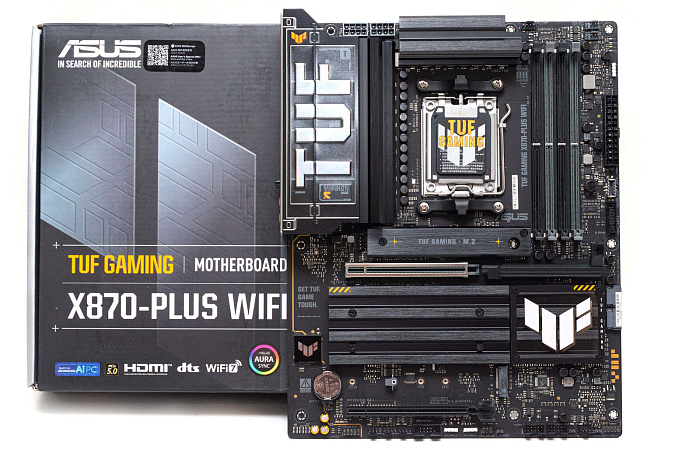

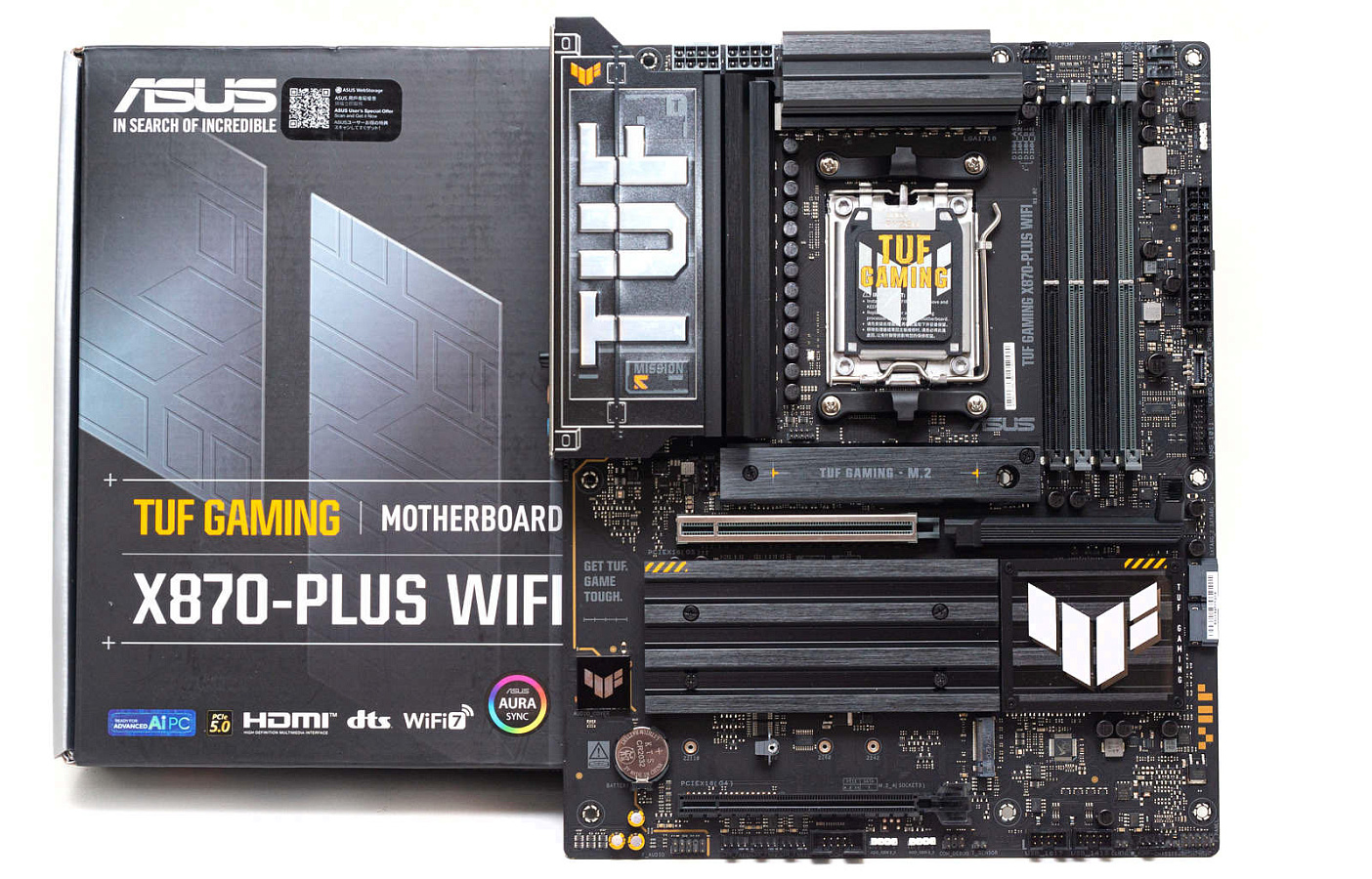

Материнская плата поставляется в коробке, оформленной в темных тонах. На лицевой стороне расположен логотип TUF, наименование модели и пиктограммы о поддержке технологий.

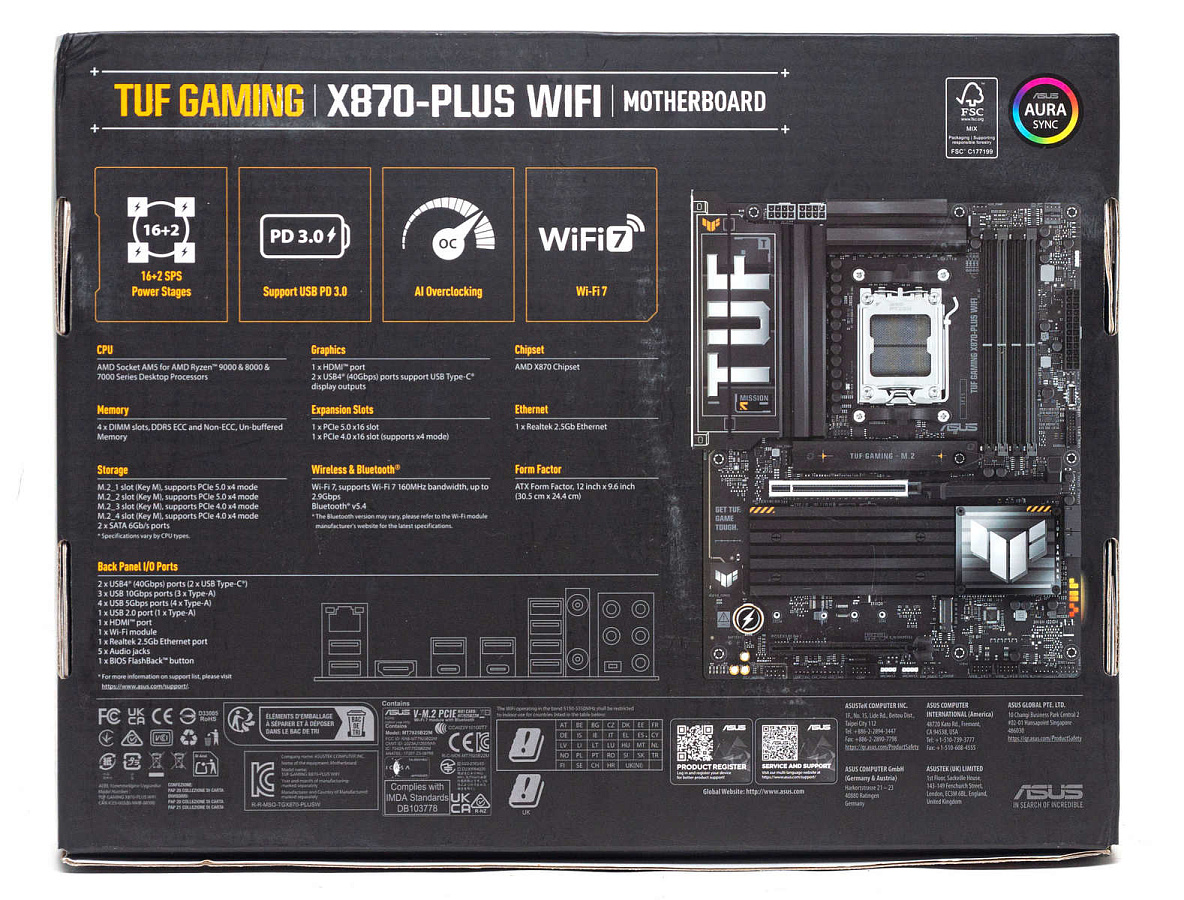

С тыльной стороны - подробное описание характеристик, изображение платы, перечисление основных преимуществ и интерфейсов на I/O панели.

В коробке плата упакована в целлофан и зафиксирована картонными демпферами.

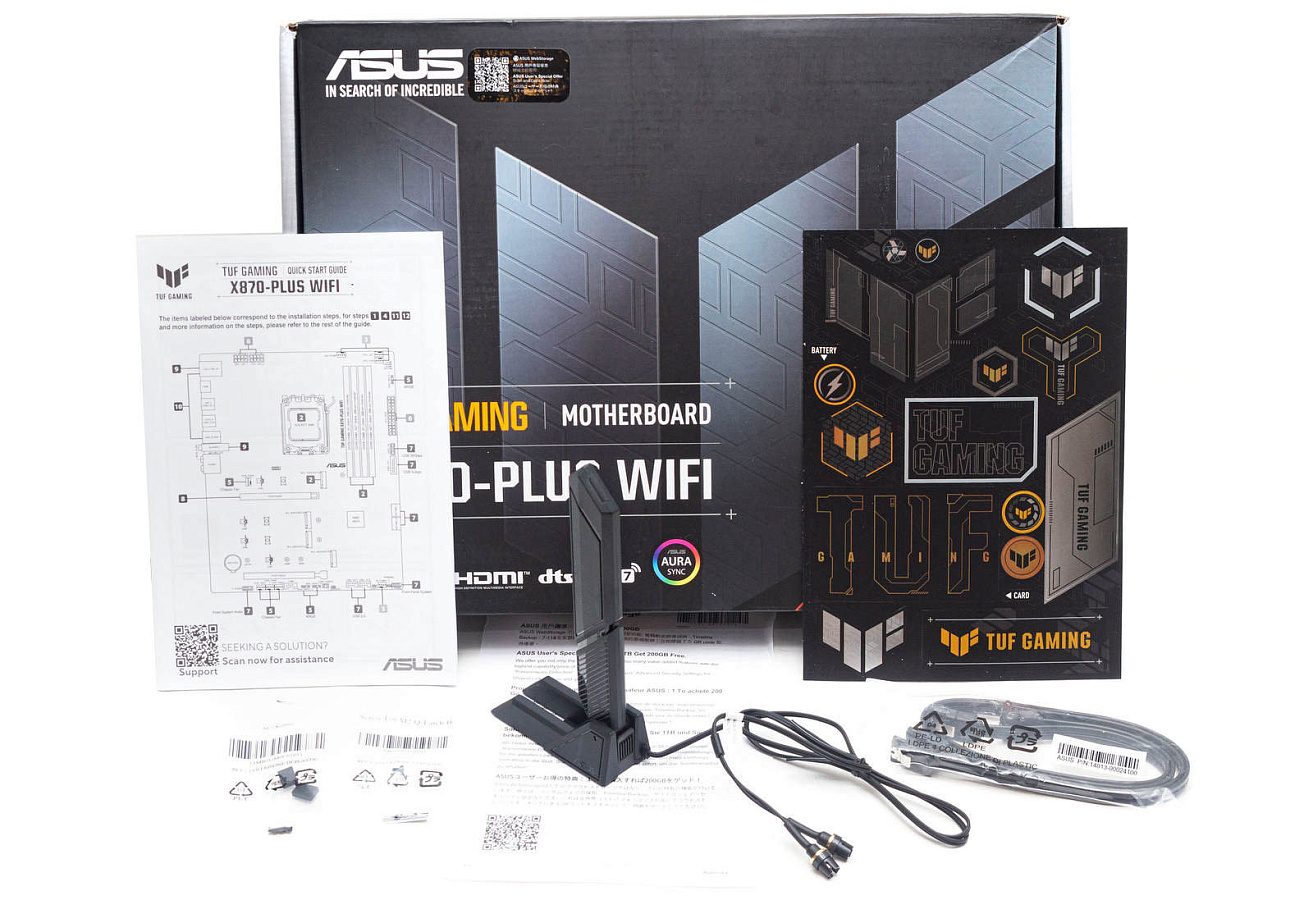

В комплекте внешняя Wi-Fi антенна, пара SATA кабелей, инструкция, набор наклеек, набор креплений для накопителей М.2.

Внешний вид и особенности конструкции

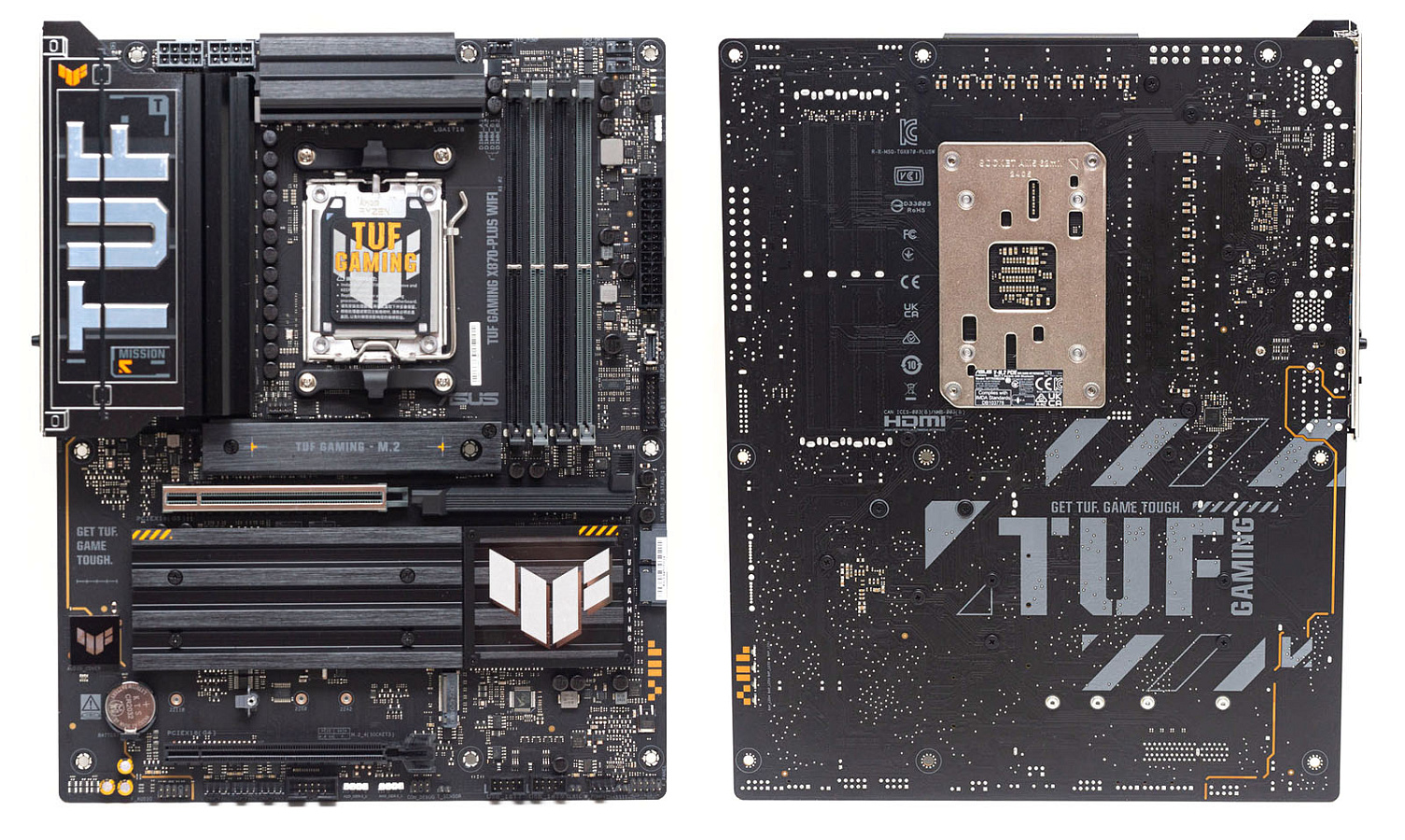

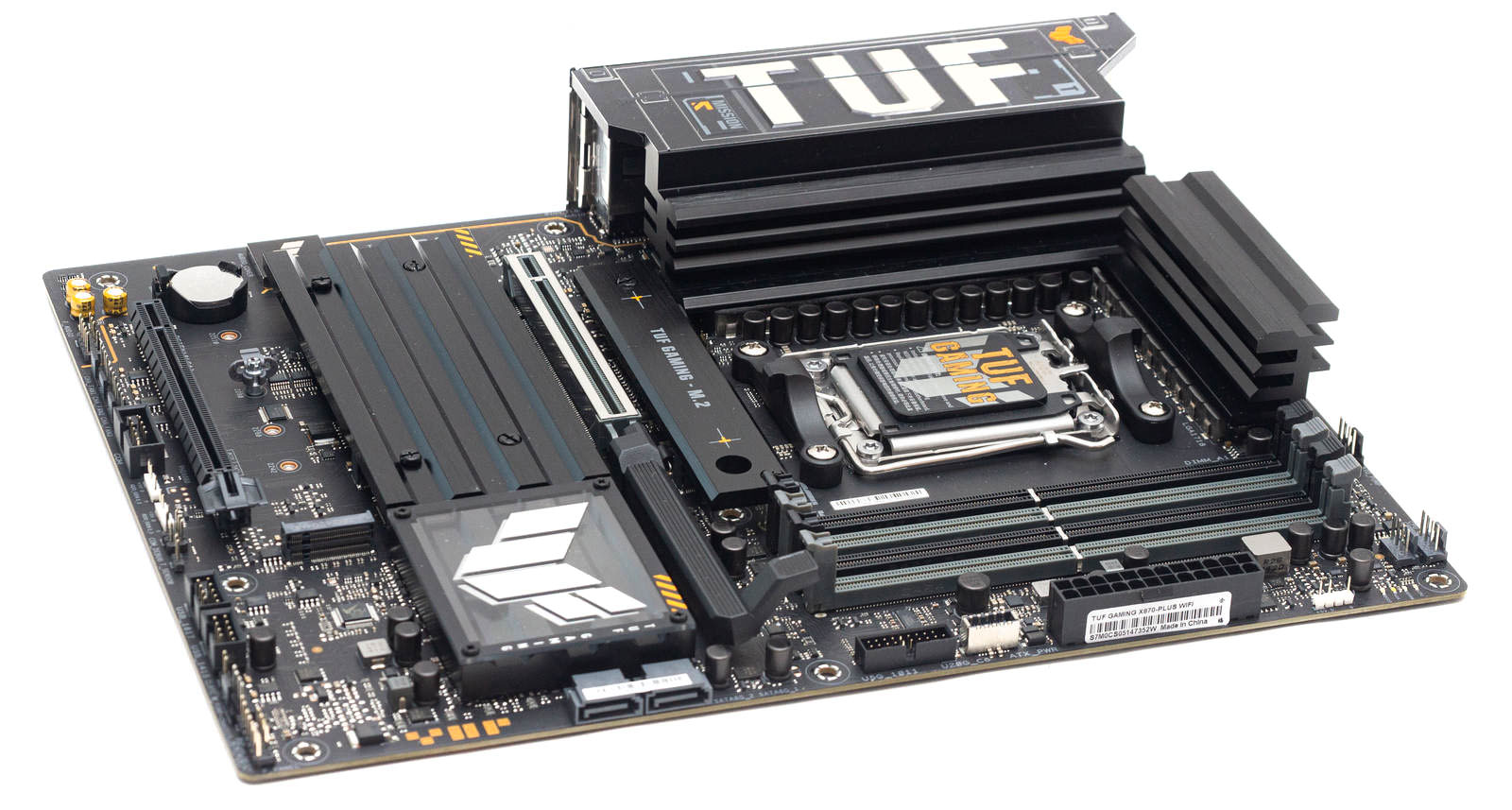

Плата на основе восьмислойного текстолита. В оформлении используются черные и серые цвета, желтые и белые вставки.

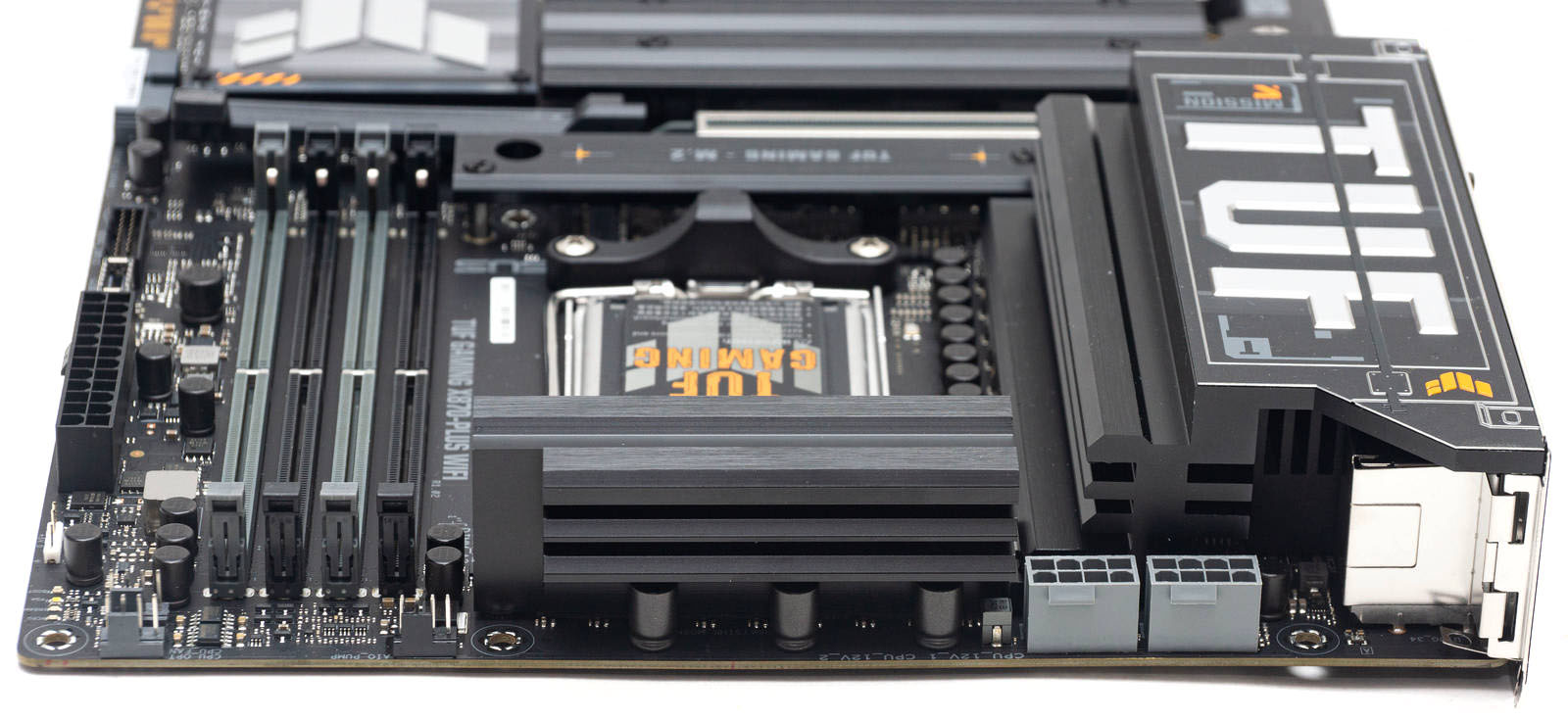

С лицевой стороны много радиаторов в едином стиле: закрыты три слота М.2 для накопителей, чипсет и зона VRM.

Радиатор чипсета сверху закрывается прозрачной пластиковой вставкой. Вертикальный радиатор над элементами VRM оформлен рельефным логотипом серии.

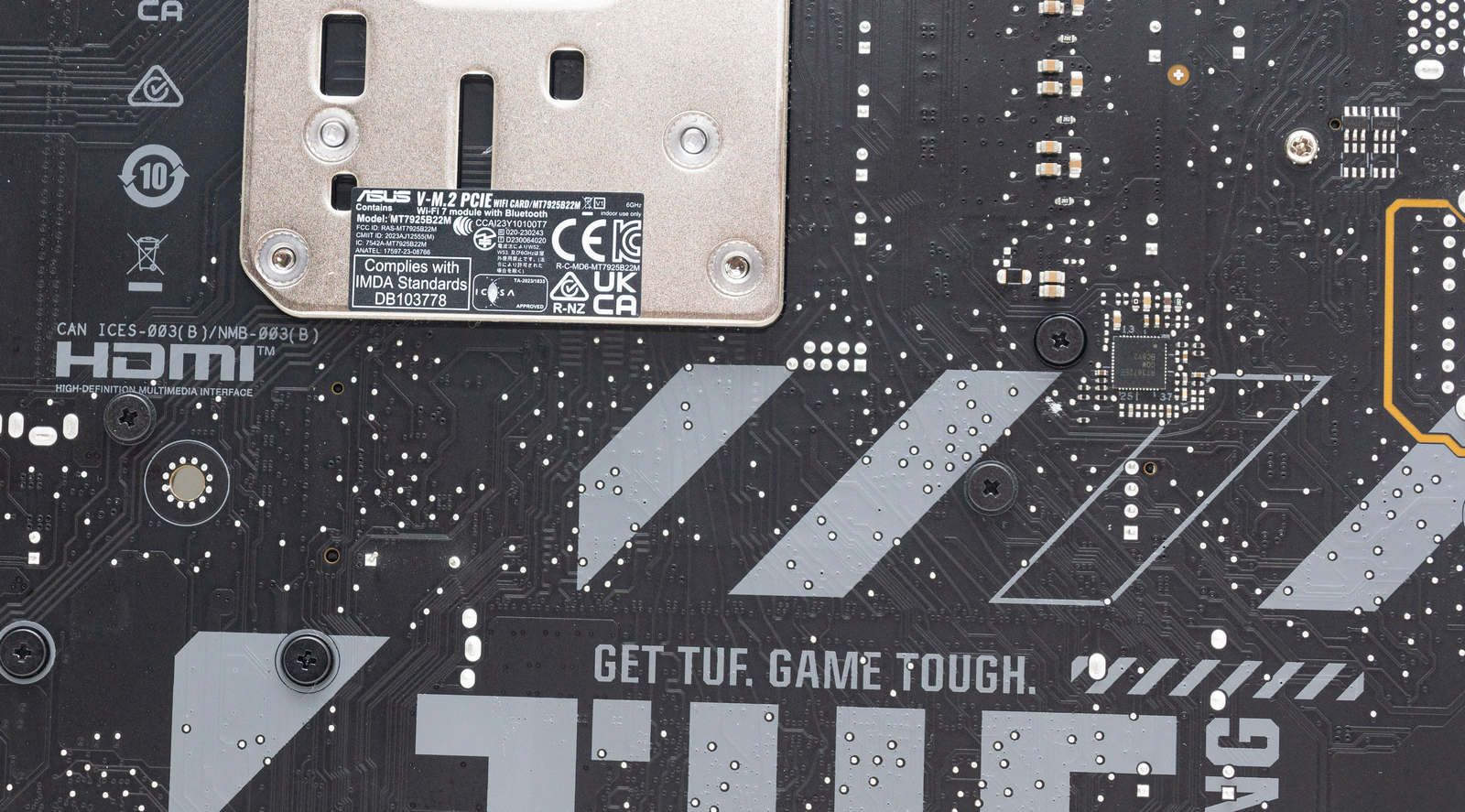

С обратной стороны платы радиатора нет, здесь только металлический бэкплейт над сокетом и наклейка с указанием модели – MT7925B22M.

Питание платы через стандартный 24-пин ATX коннектор и два разъема 8-пин EPS12V в верхнем углу платы.

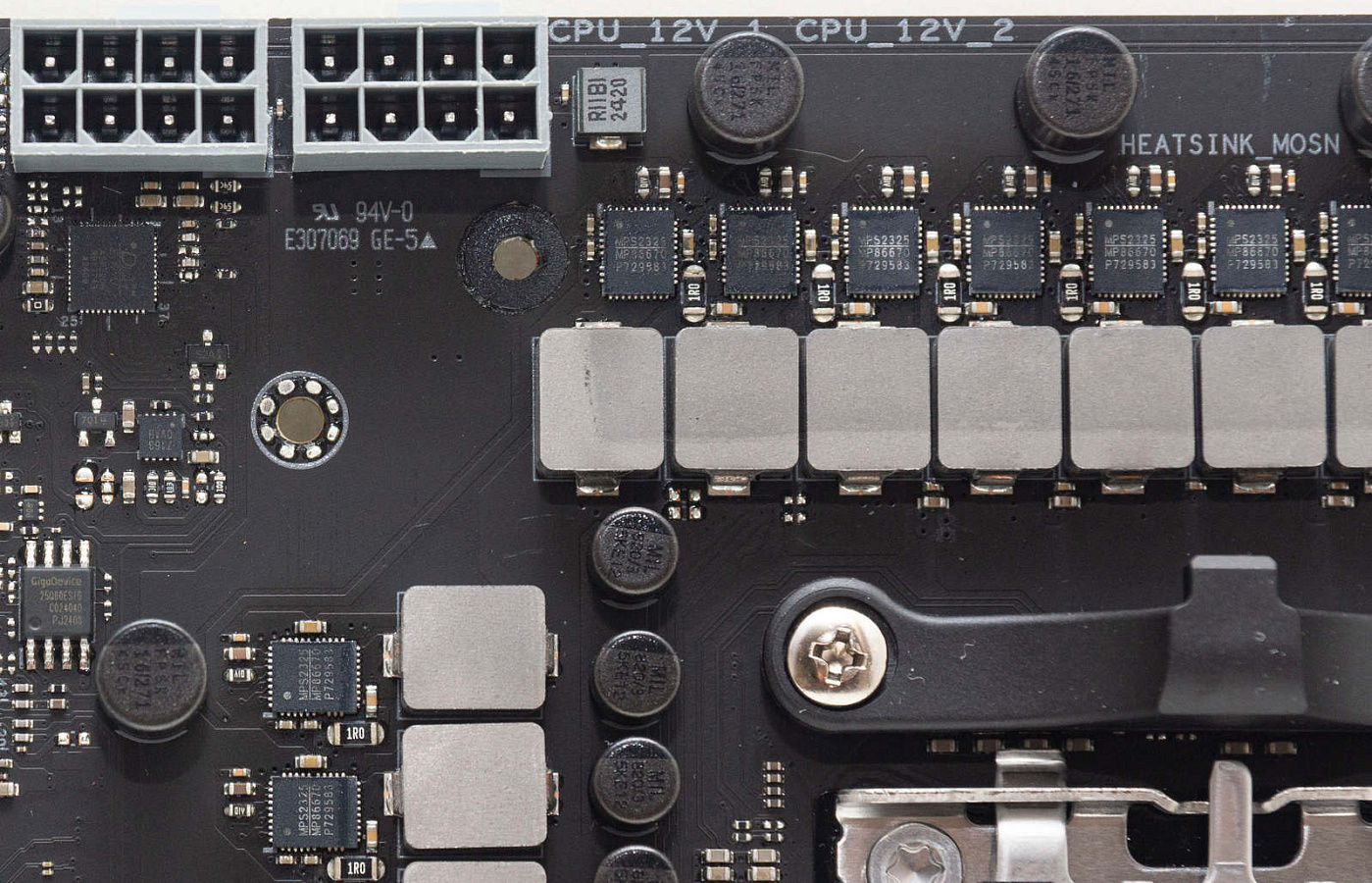

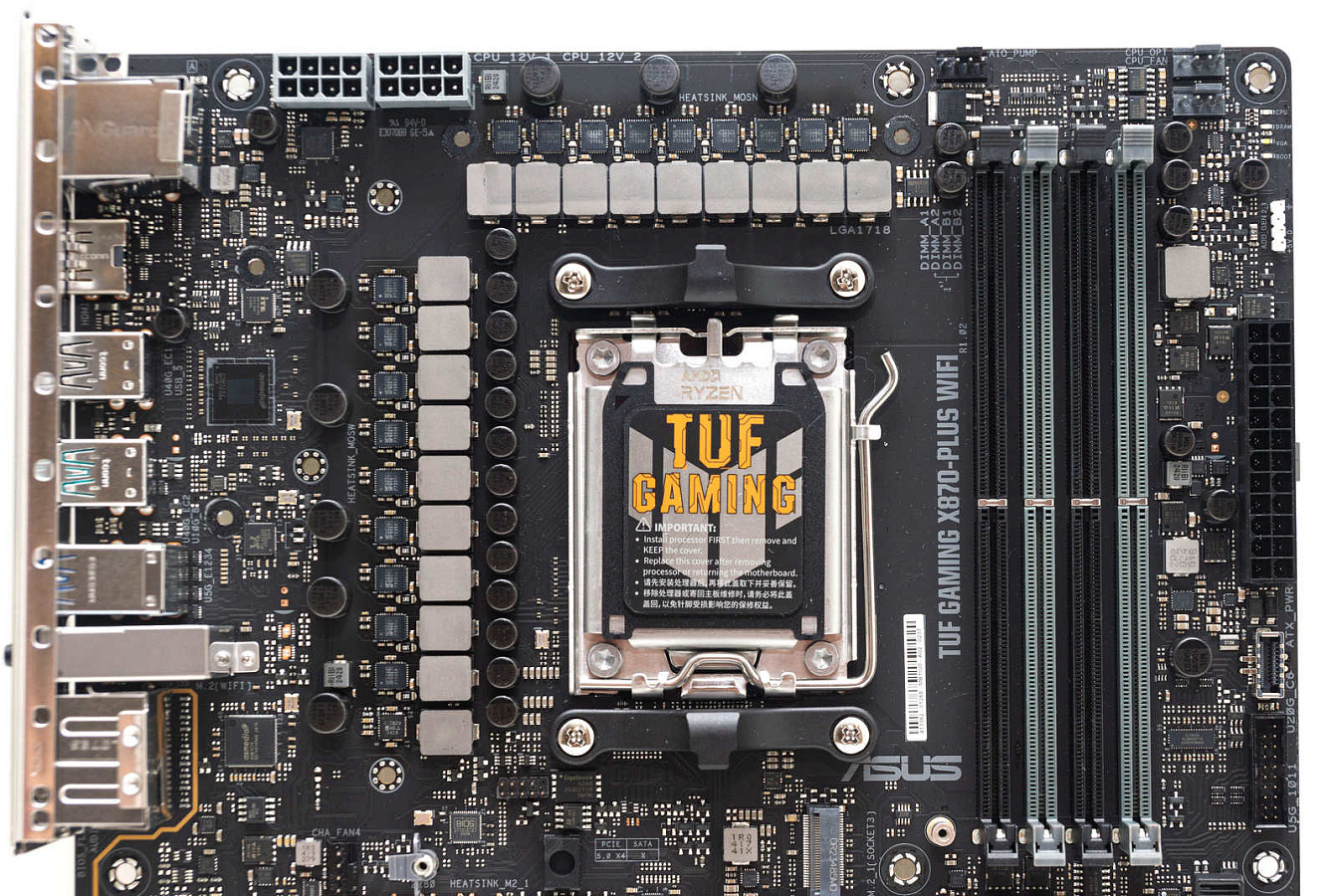

Питания процессора по схеме 16 фаз VCore, две фазы SOC и одна фаза Misc.

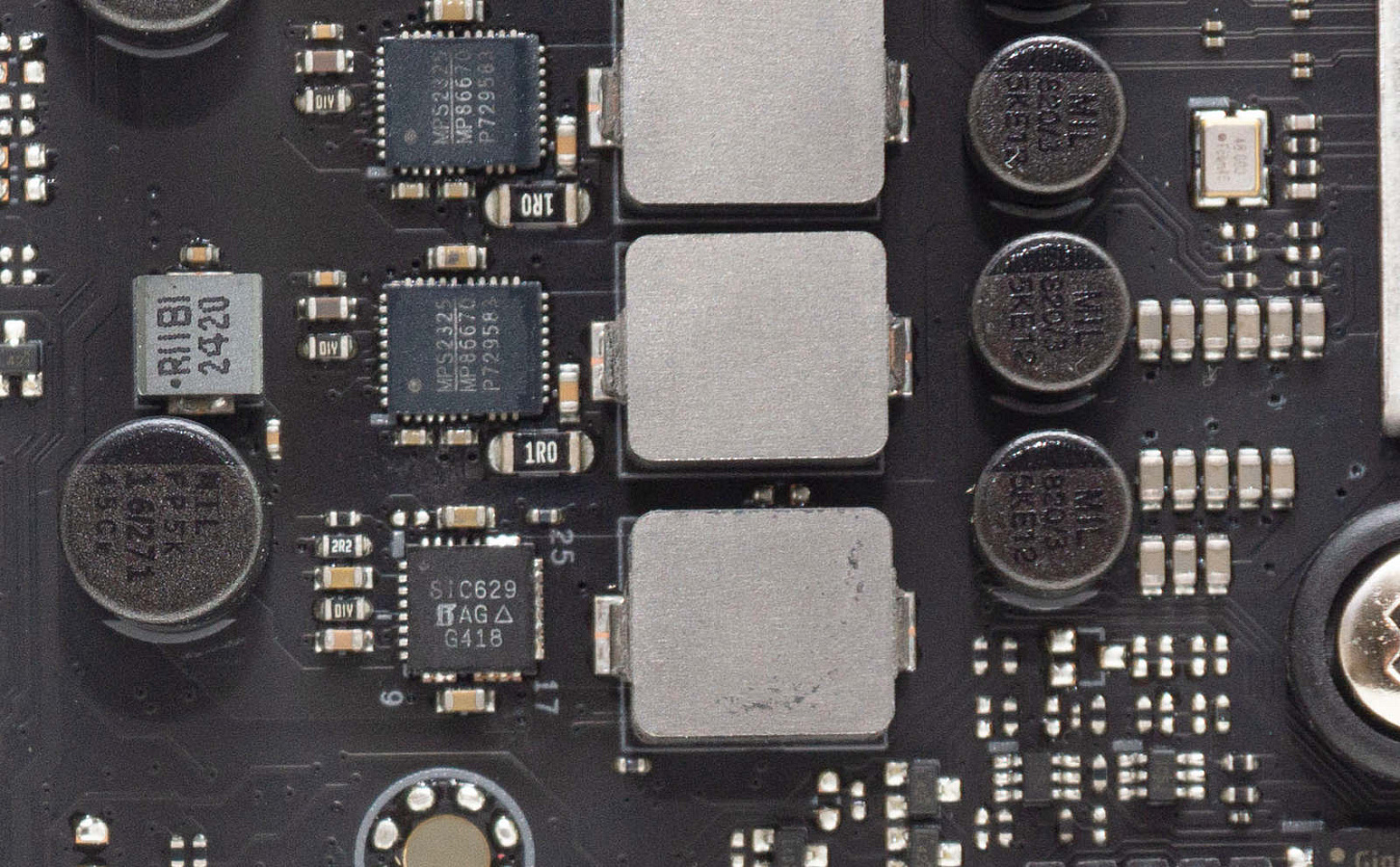

Фазы построены на суперферритовых дросселях и сборках Monolithic Power Systems MP86670 на 80 А, управляет ими ШИМ-контроллер Digi+ ASP2206.

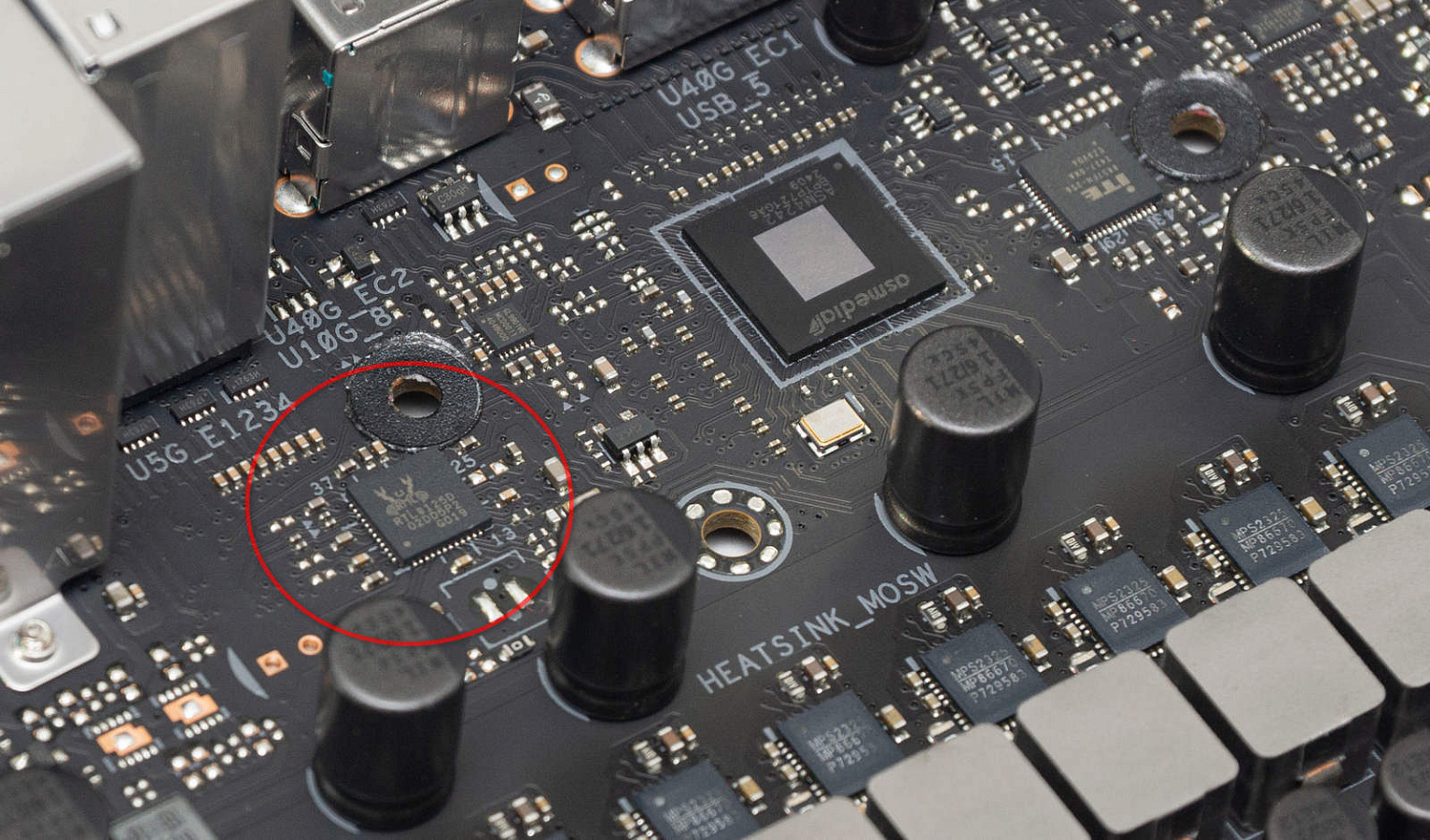

Фазой Misc на основе сборки Vishay SIC629 на 80 А управляет контроллер Richtek RT3672EE, распаянный с обратной стороны платы.

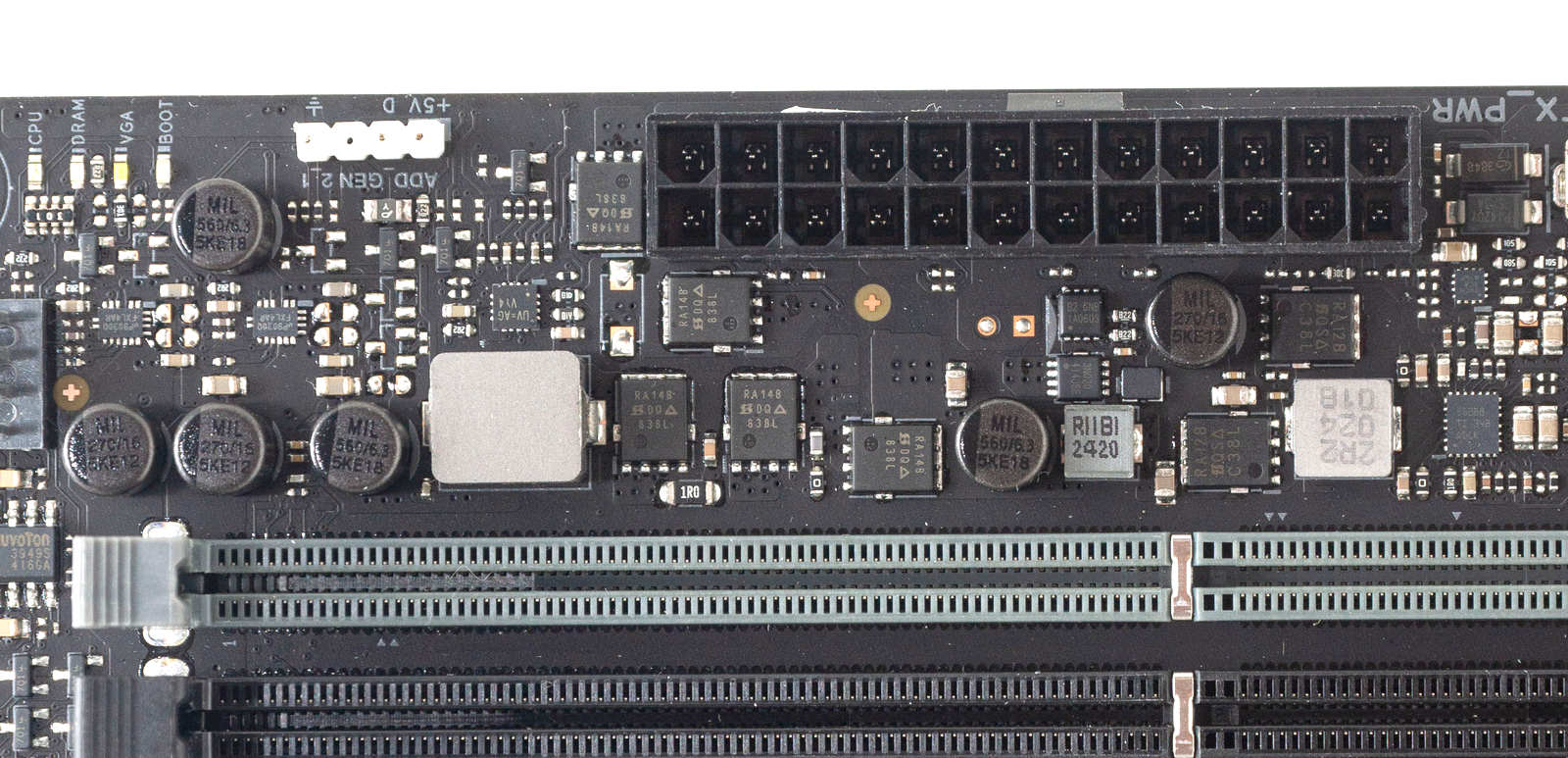

Для питания оперативной памяти одна фаза на основе пяти мосфетов Vishay RA14B и одна VCCSA на двух мосфетах RA12B.

На верхнем углу платы находится индикация этапов загрузки.

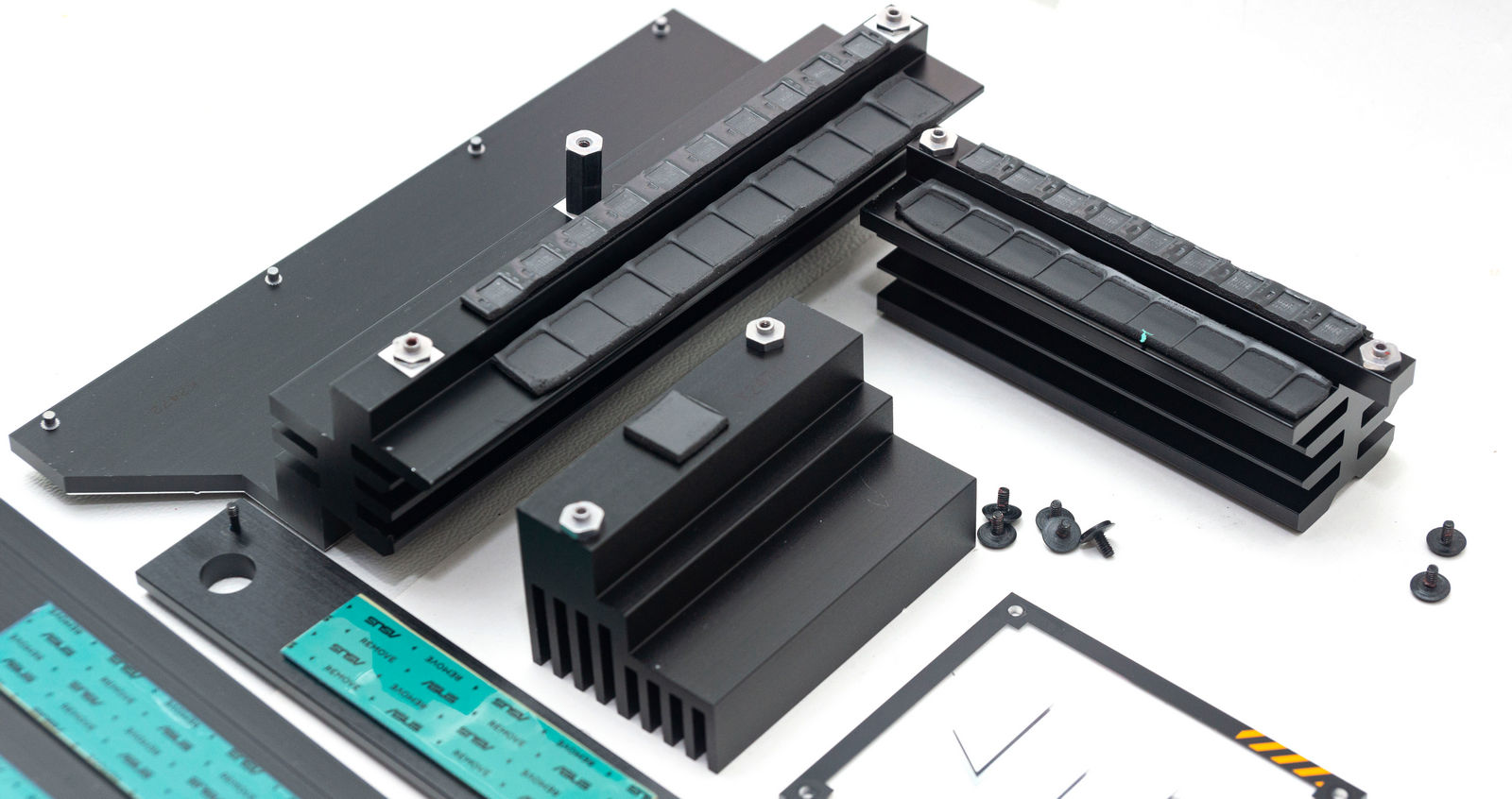

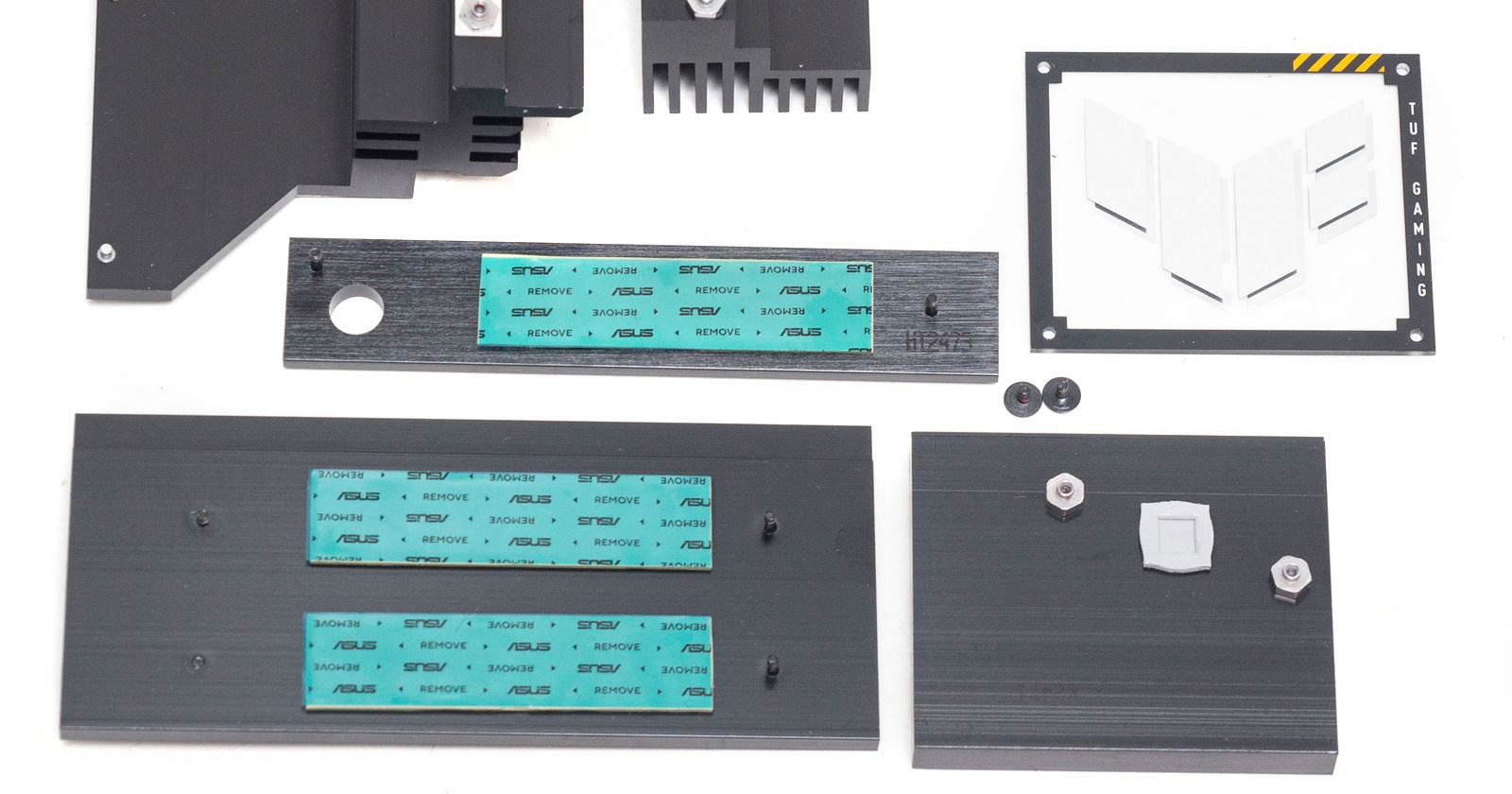

От силовых элементов VRM тепло отводят два массивных радиатора через термопрокладки.

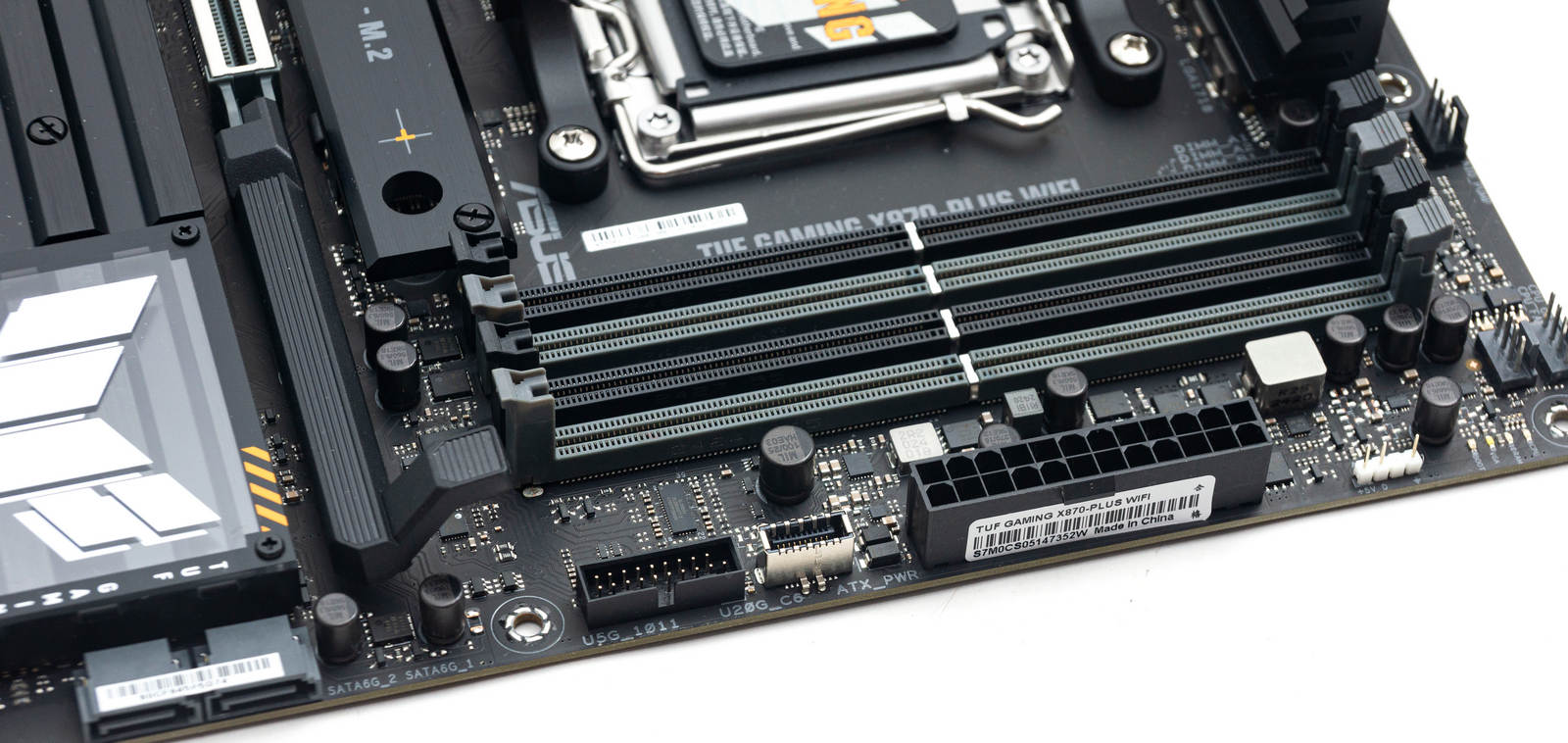

Под модули оперативной памяти DDR5 имеются четыре слота, максимальный объем памяти - 129 ГБ. Слоты не армированы, фиксаторы с одной сторон.

Заявлен разгон оперативной памяти до 8000+ МГц. Кроме поддержки профиля AMD EXPO имеется функция AEMP (ASUS Enchased Memory Profile), подбирающая для обнаруженных микросхем памяти оптимальные параметры частоты, таймингов и напряжения.

Слотов PCI-E всего два. Верхний слот армированный, процессорный и делит пропускную способность со слотом М2_2 (PCI-E 5.0). Без накопителя на слот приходятся 16 линий, если установлен накопитель М.2, то линии делятся как 8+4. Над слотом находится контроллер IT8883FN.

Верхний слот оснащён удлиненным фиксатором «Q-Release».

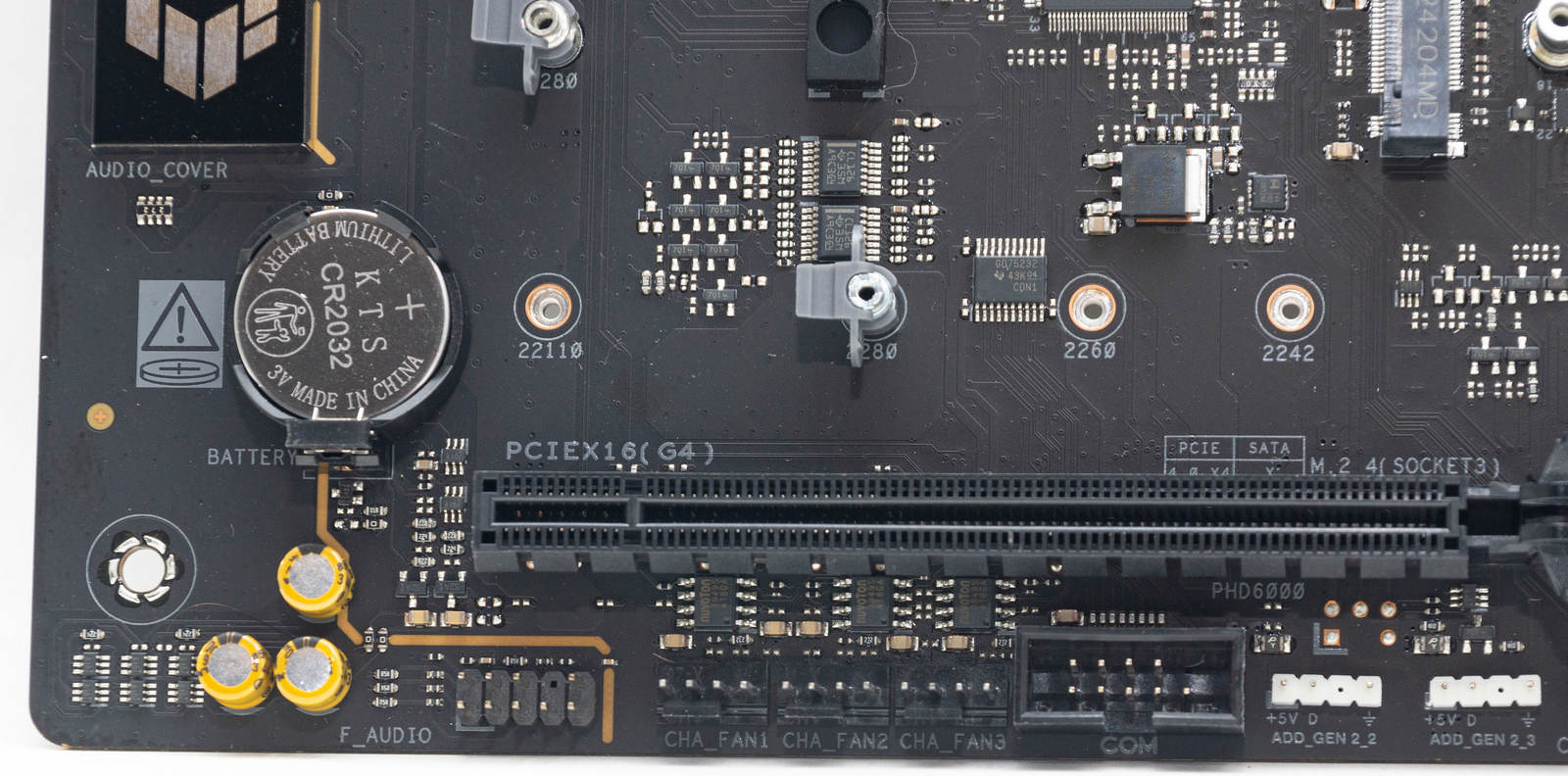

Также и второй слот PCI-E 4.0. Он чипсетный и делит пропускную способность со слотом М2_4 (PCI-E 4.0). Без накопителя на слот приходятся 16 линий; если установлен накопитель М.2, то линии делятся как 8+4.

Коммутация слотов PCI-E посредством мультиплексоров ASM2480B.

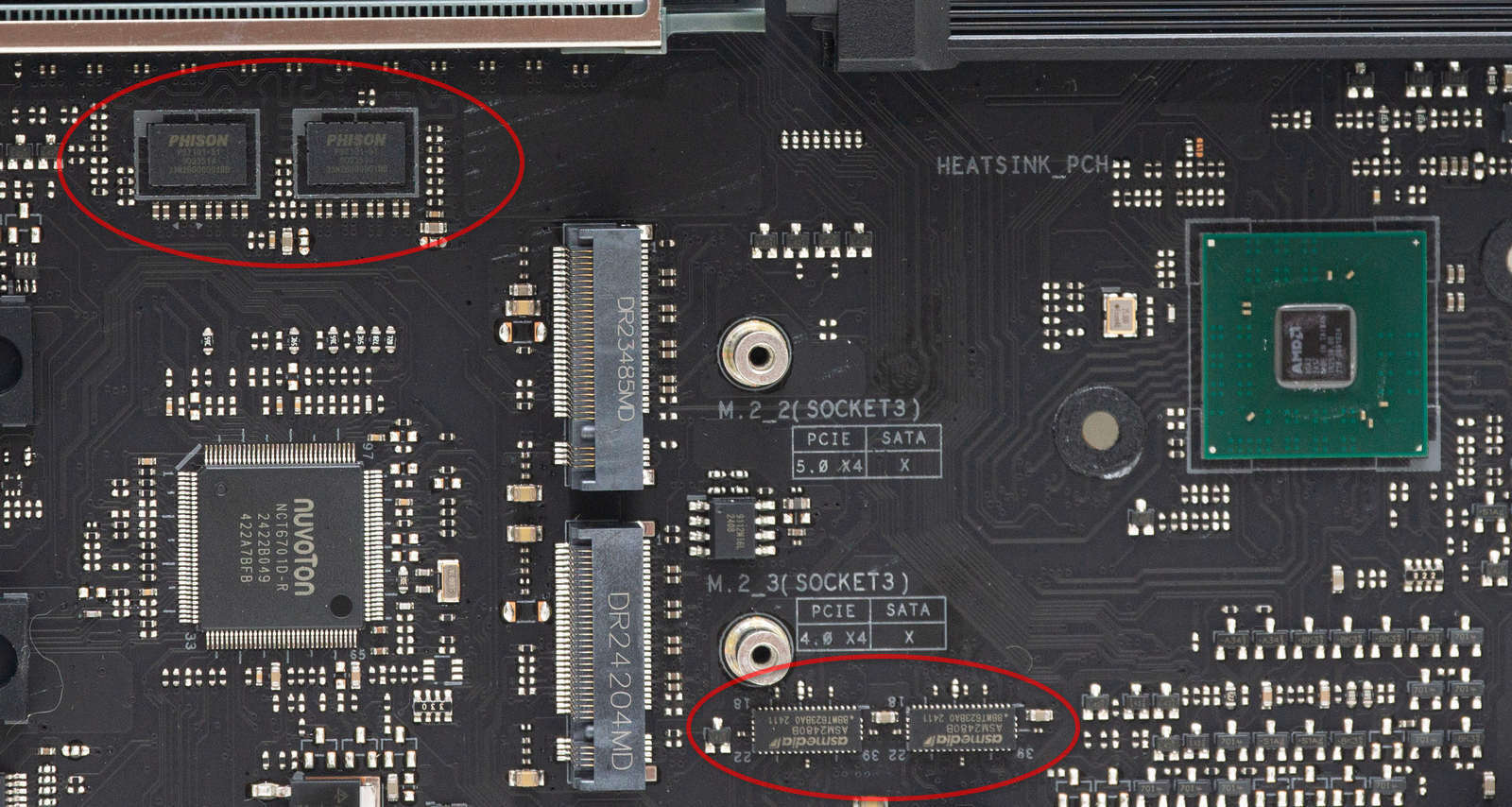

Для улучшения сигнала используются два ре-драйвера PCI-E 5.0 Phison PS7101-S1.

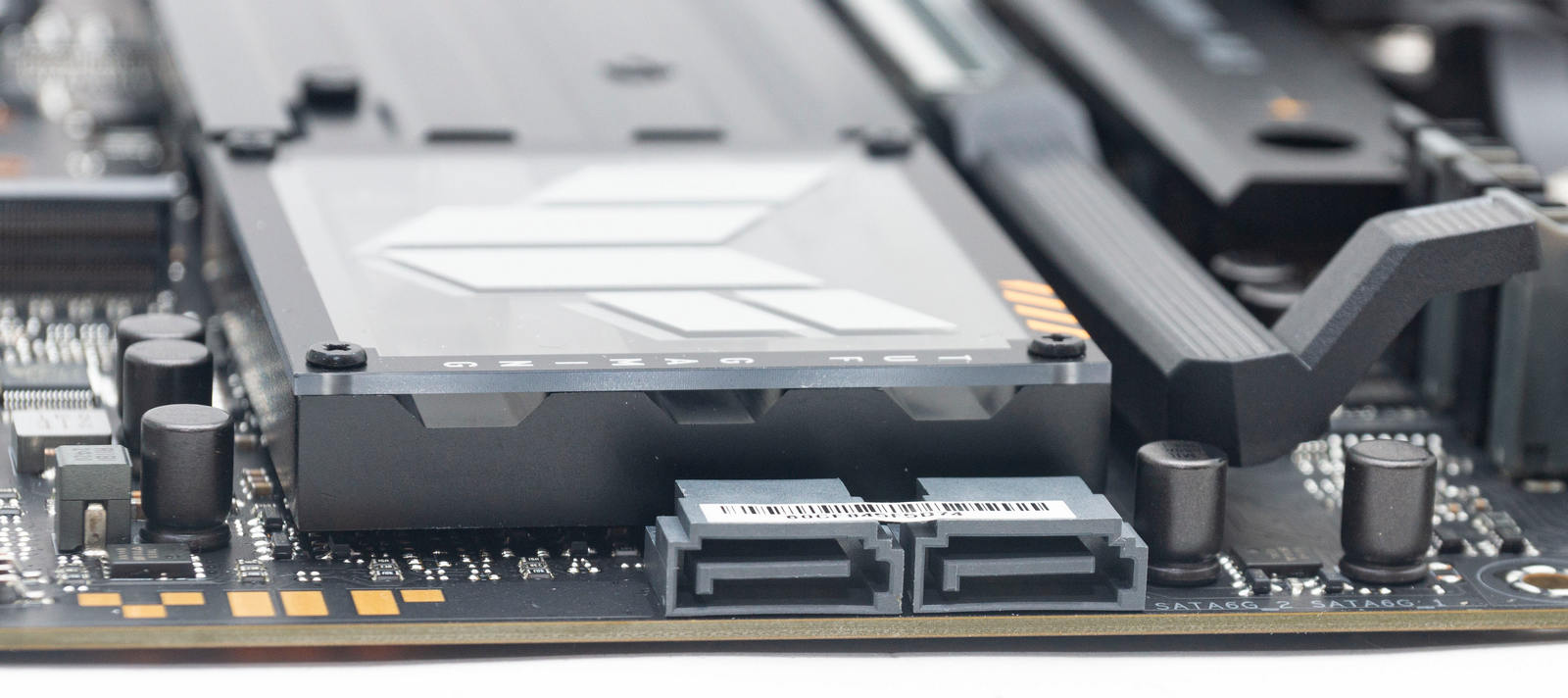

Разъемов SATA всего два – имеется поддержка RAID, работают они через чипсет.

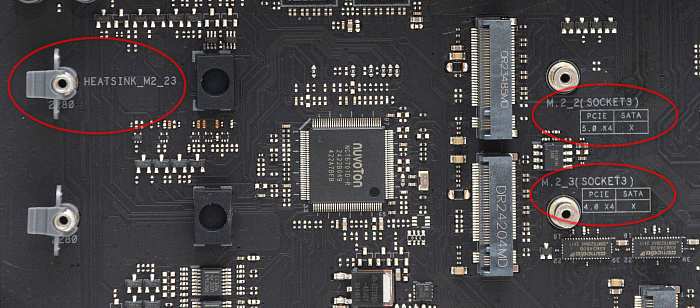

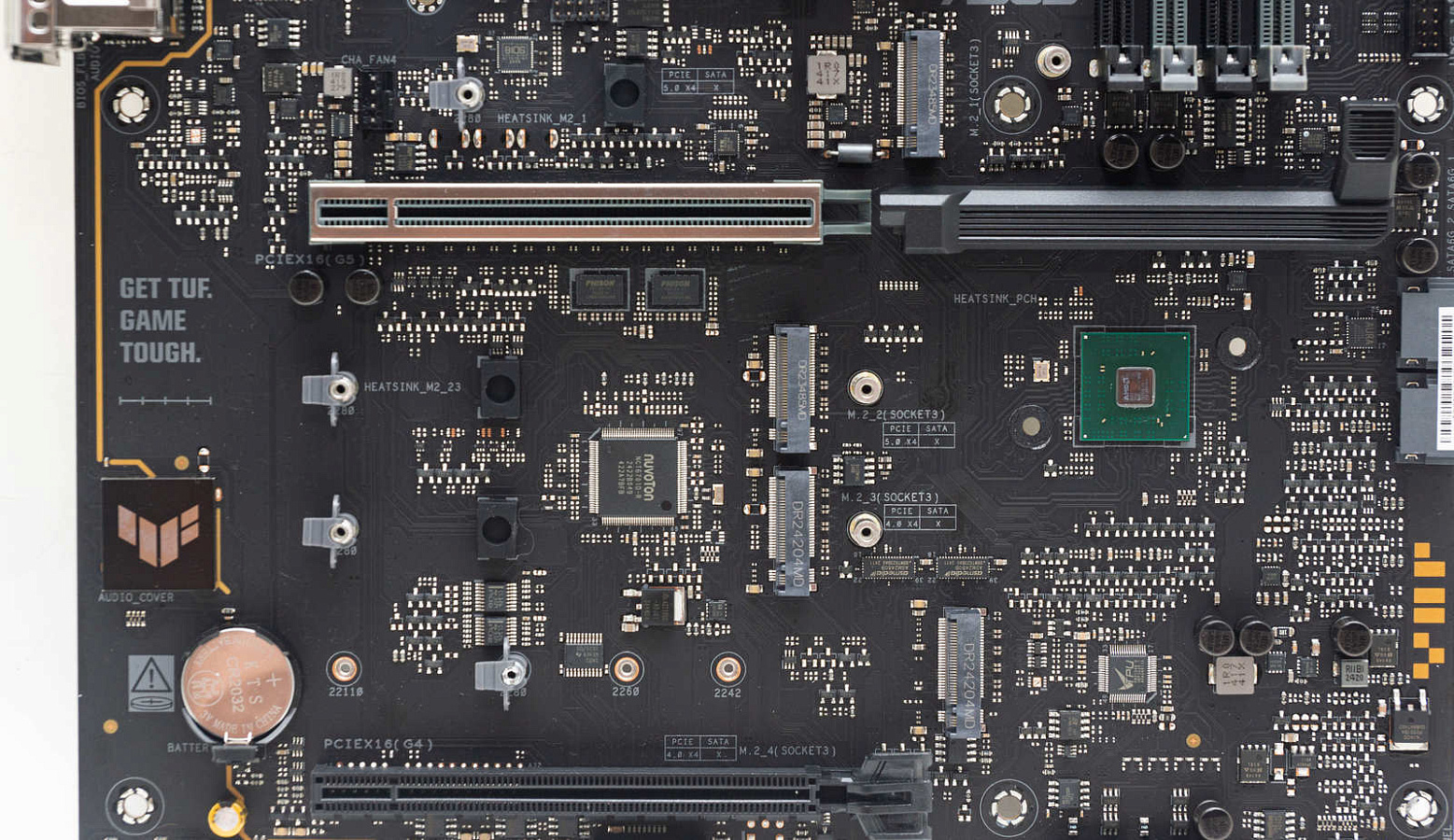

Слотов М.2 четыре штуки. Слоты М2_1 и M2_2 версии PCI-E 5.0 ×4 процессорные, но второй делит линии с первым слотом видеокарты.

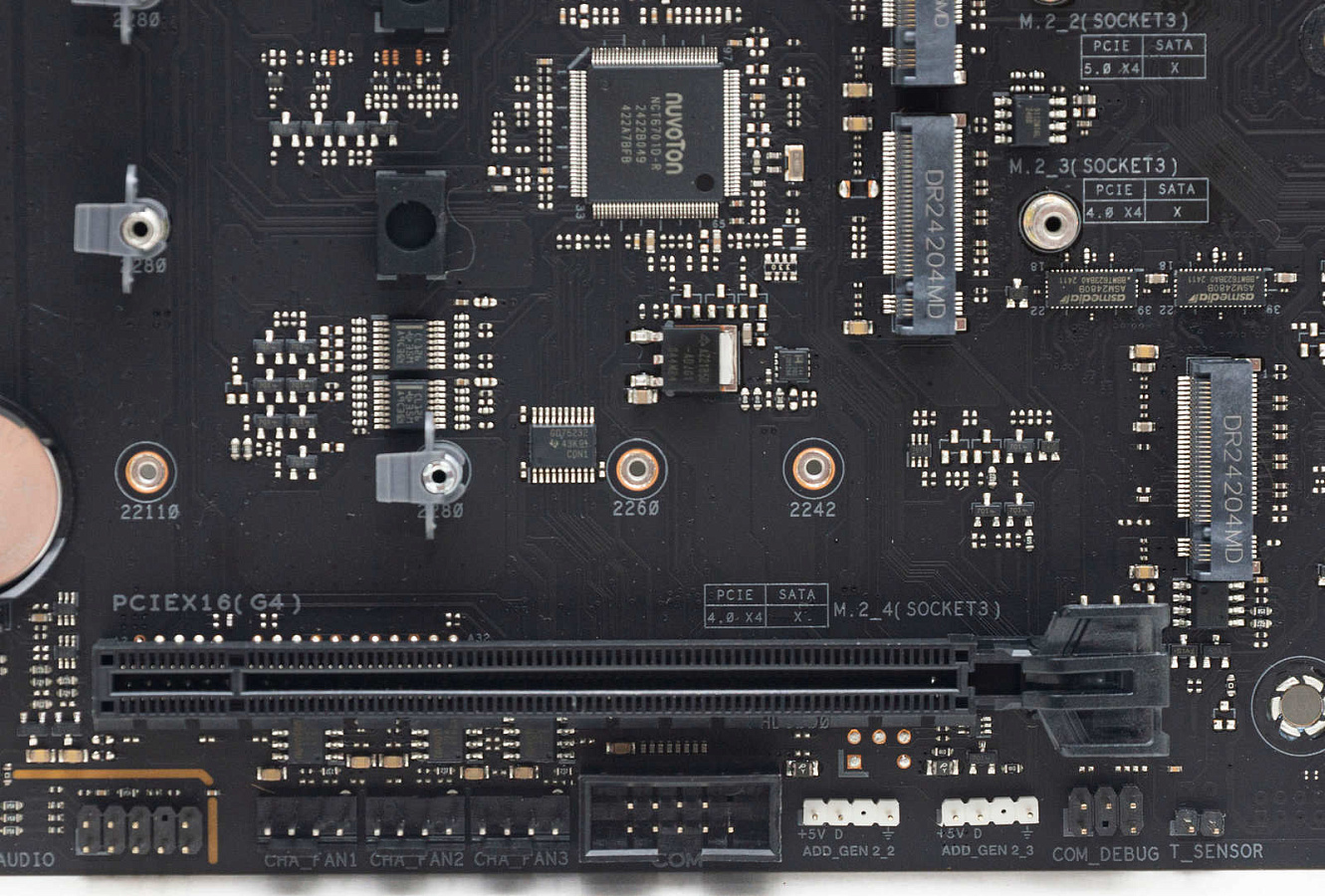

Остальные два слота M.2 версии PCI-E 4.0 ×4 чипсетные, последний делит пропускную способность с нижним слотом PCI-E16.

Нижний слот поддерживает модули размером от 42 до 110 мм. Накопители в М.2 слотах фиксируются на пластиковые зажимы-защелки. Накопители М.2 SATA не поддерживаются.

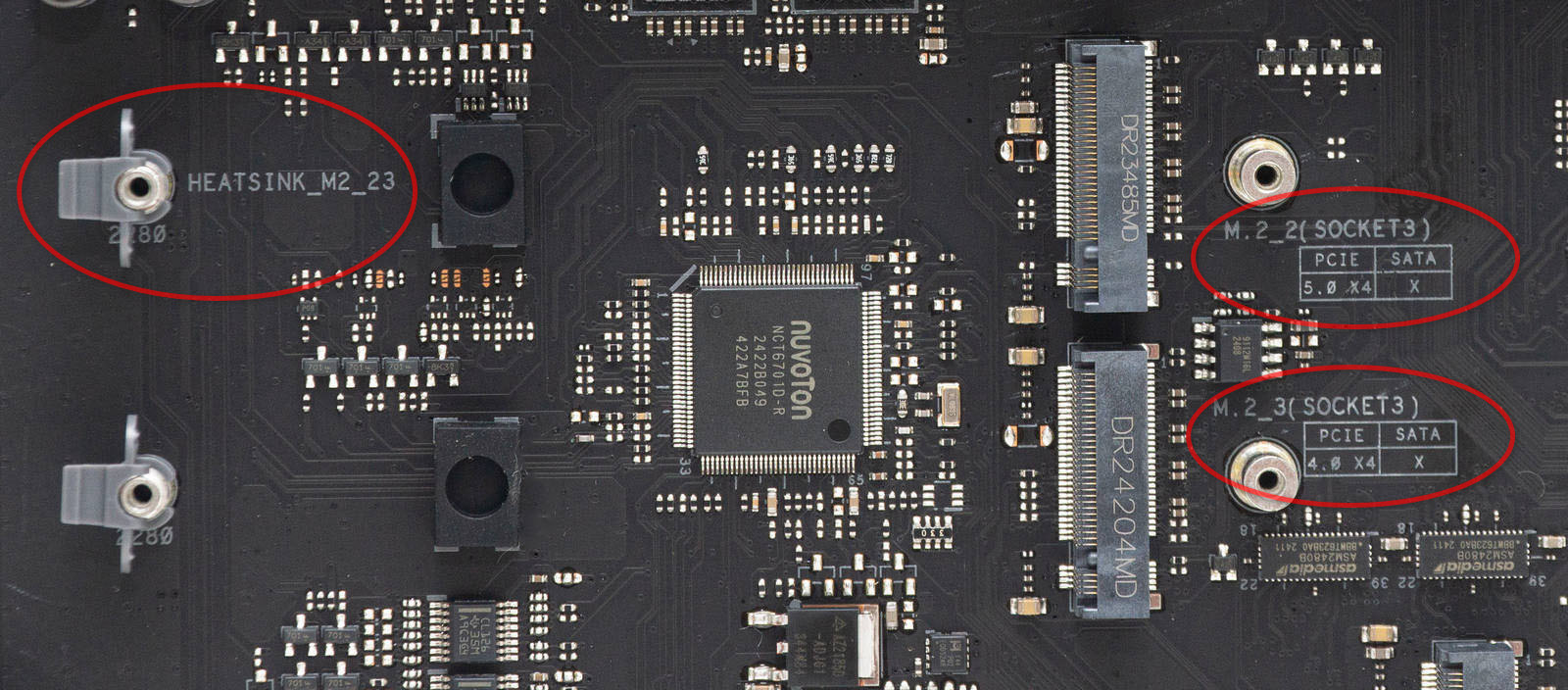

Три верхних слота оснащены радиаторами на винтах через термопрокладки и поддерживают установку модулей размера 2280. По центру под модулями находится прокладка, защищающая их от прогиба.

На материнской плате 17 портов USB.

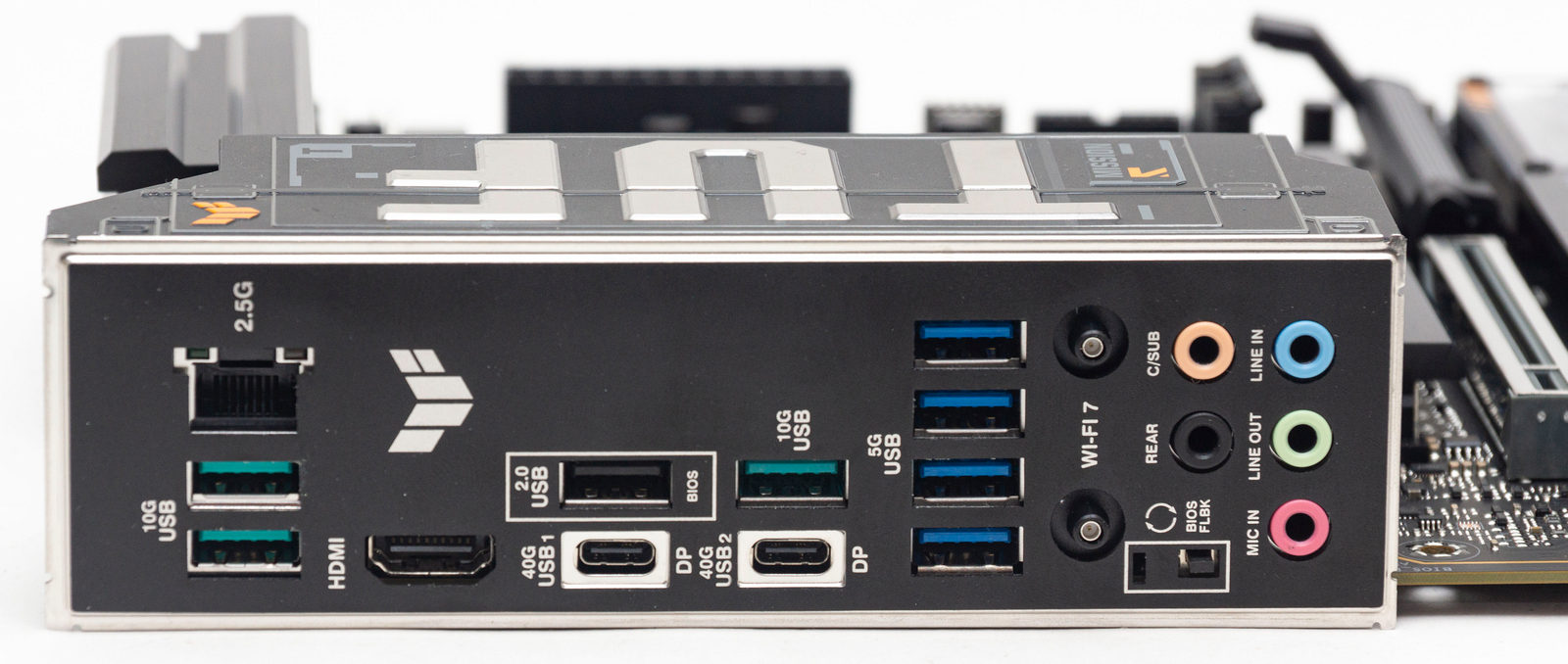

На тыльной I/O панели 10 портов: два USB4 ×2 Type-C, 40 Гбит/с, с поддержкой DisplayPort и DP 15 Вт (power delivery); три USB 3.2 Gen2 Type-A до 10 Гбит/с (бирюзовые); четыре USB 3.1 Type-A до 5 Гбит/с (синие); один USB 2.0, поддерживающий обновление BIOS.

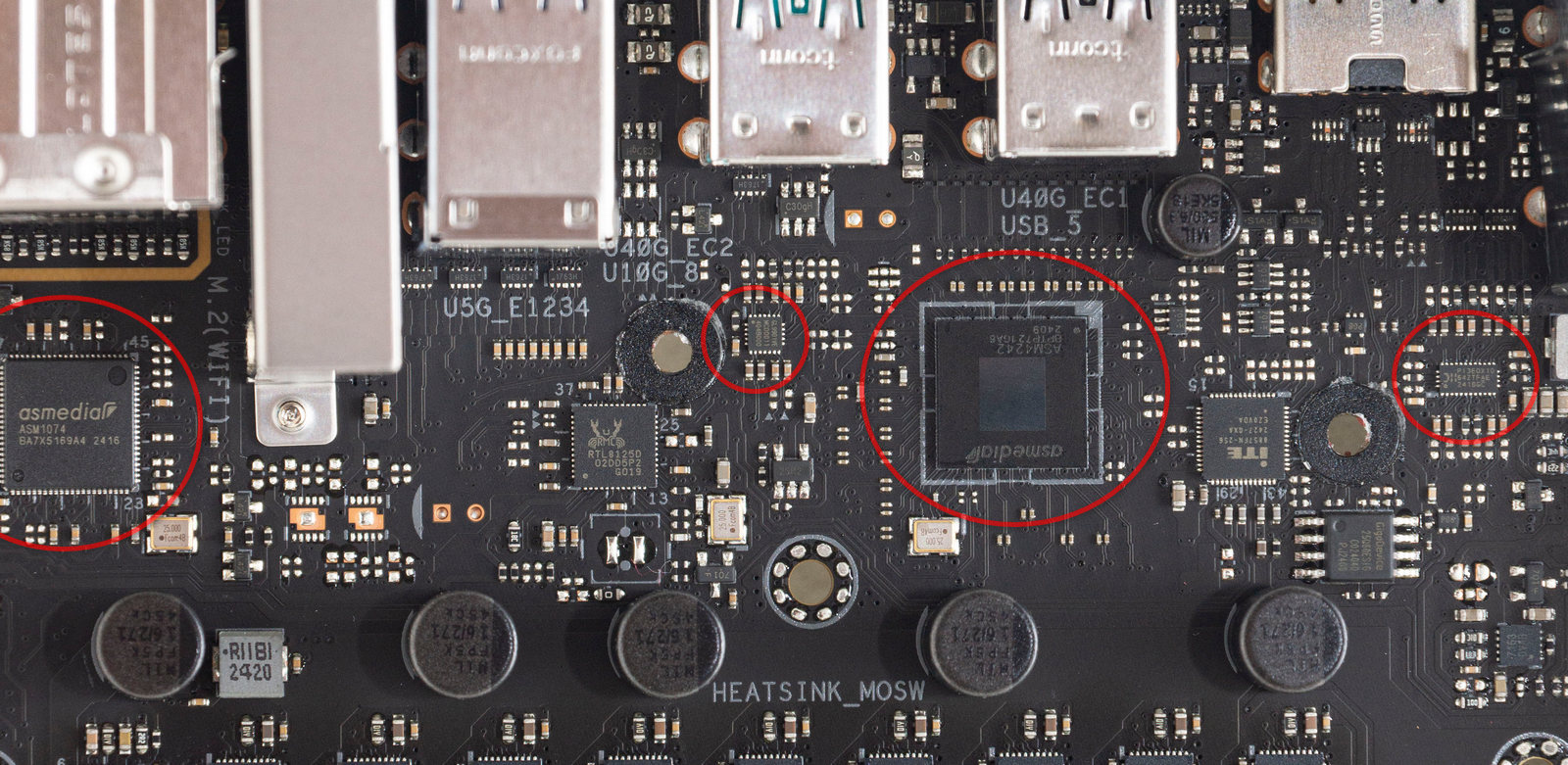

За работу USB4 отвечает контроллер ASMedia ASM4242, который закрыт собственным массивным радиатором.

Четыре USB 3.1 Type-A работают через хаб-контроллер ASMedia ASM1074.

Для быстрых USB портов установлен усилитель сигнала PI3EQX10 и двухканальный ре-драйвер GL9901VE.

Для подключения к фронтальной панели еще семь портов: один USB 3.2 Gen 2×2 Type-C до 20 Гбит/с, PD 30 Вт с быстрой зарядкой, работа обеспечивается контроллером Realtek RTS5436I; два порта USB 3.2 Gen 1, до 5 Гбит/с на основе микросхемы Genesis Logic GL9905V; четыре порта USB 2.0 до 480 Мбит/с.

Для проводного подключения к сети установлен LAN-контроллер Realtek RTL8125D со скоростью до 2,5 Гбит/с.

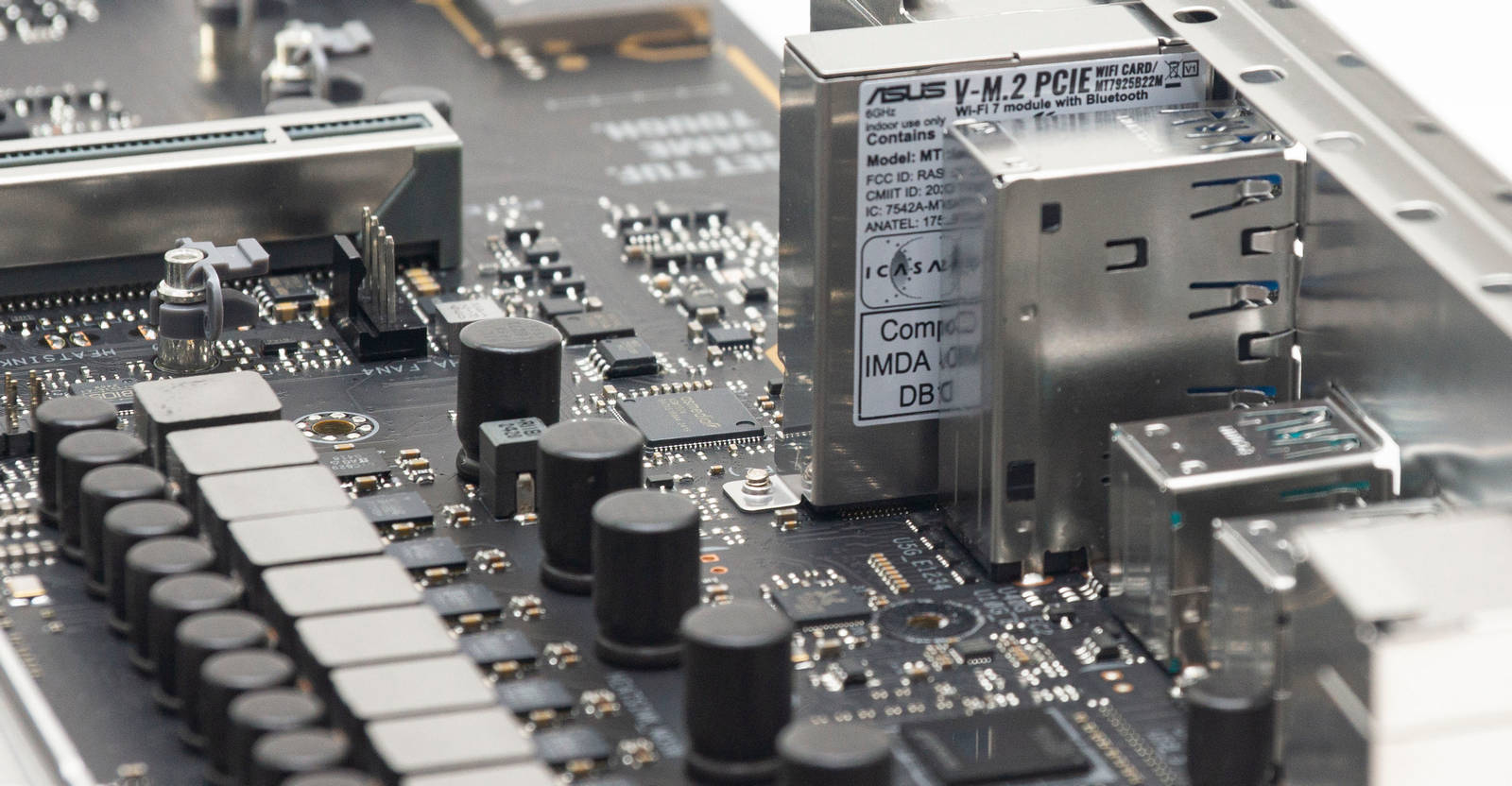

Беспроводное подключение за счет адаптера MediaTek Wi-Fi 7 MT7925 (MT7925B22M). Поддерживается Wi-Fi до 160 МГц со скоростью до 2,9 Гбит/с и Bluetooth 5.4. Антенна внешняя, подключается на быстросъемные контакты.

Звуковой кодек установлен Realtek ALC1220P с разрешением 32 бит 192 кГц и соотношением сигнал/шум - 120 дБ. Можно отметить, что это не самое современное решение, усилитель для наушников отсутствует.

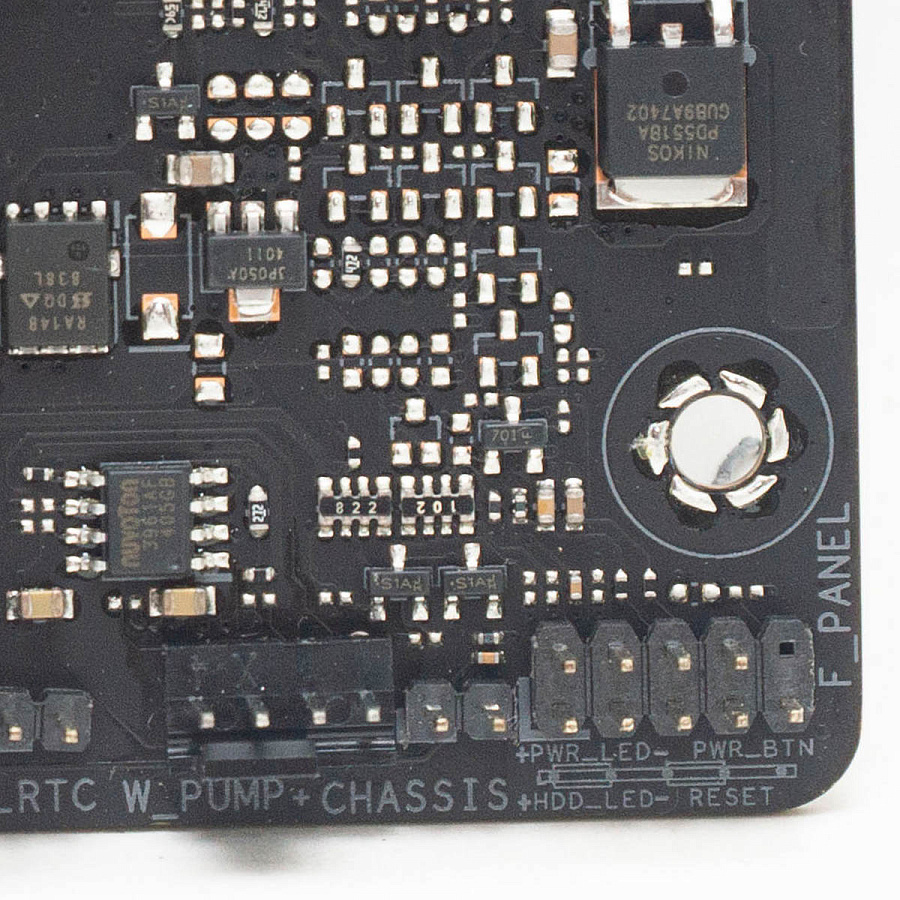

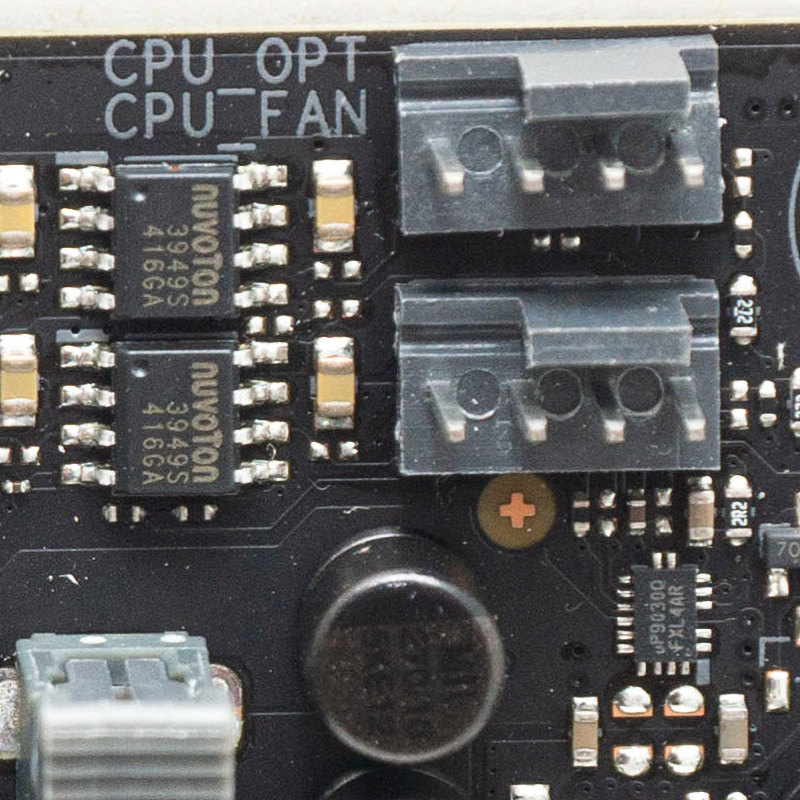

Для подключения вентиляторов имеется восемь 4-пин коннекторов: семь на 12 Вт с «умными» контроллерами NuvoTon 3949S и один на 36 Вт для помпы водяного охлаждения с контроллером NuvoTon 3961AF.

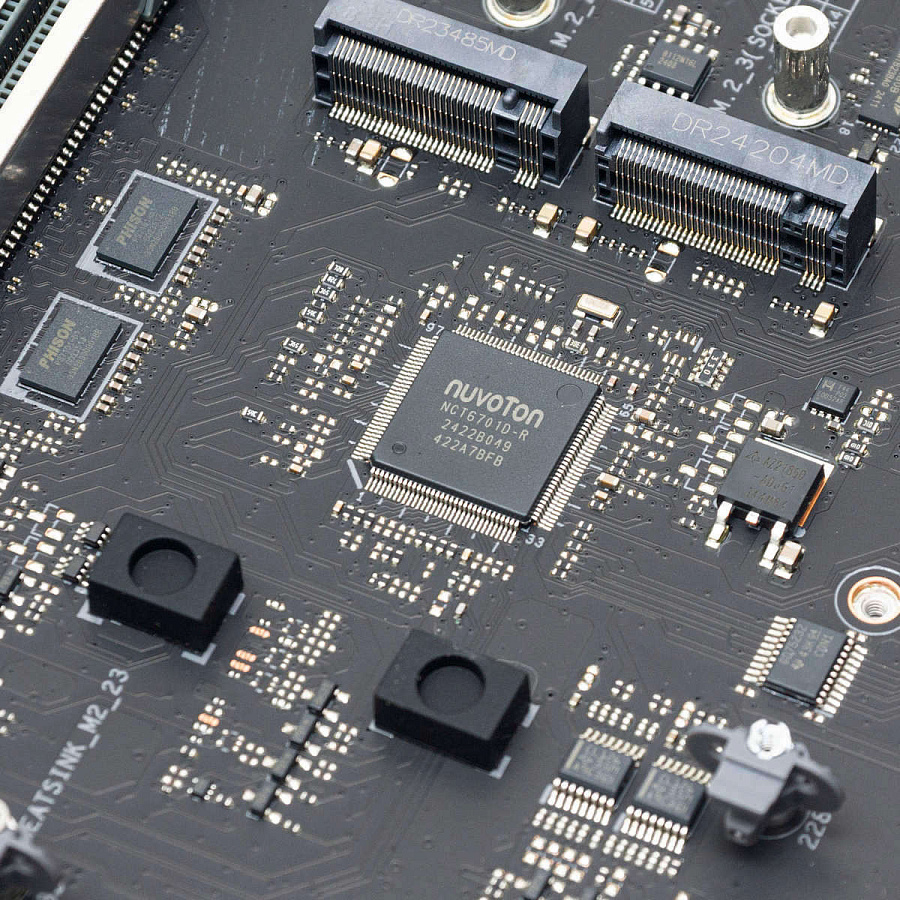

Контроллер ввода-вывода Nuvoton NCT6701D занимается мониторингом температур, управлением вентиляторов, напряжений и т.д.

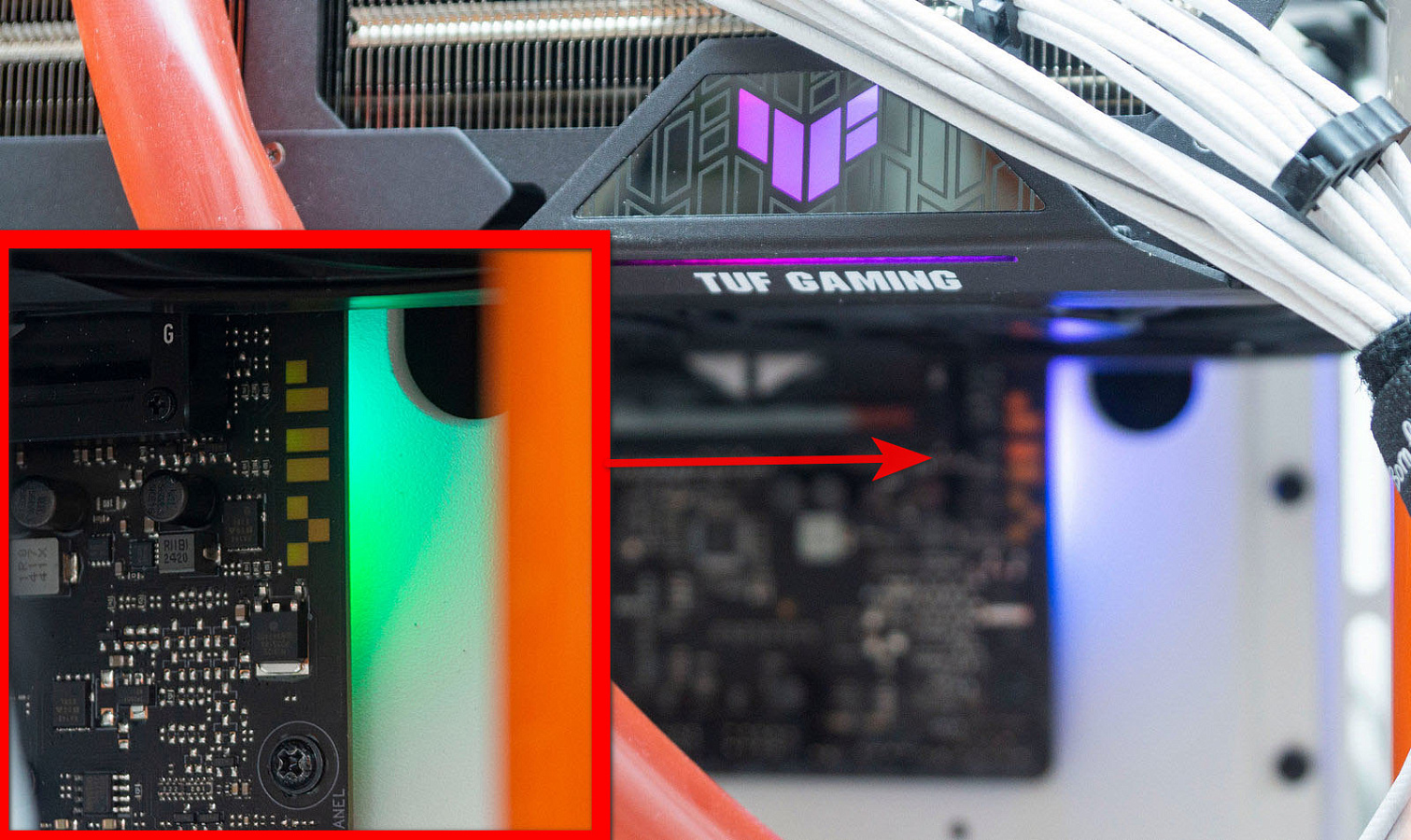

За подсветку отвечает контроллер AURA. Для подключения подсветки на плате три коннектора 3-пин ARGB Gen2. На самой плате подсветка реализована минималистично - небольшая зона со сквозной подсветкой в виде логотипа подсвечивает плату с обратной стороны.

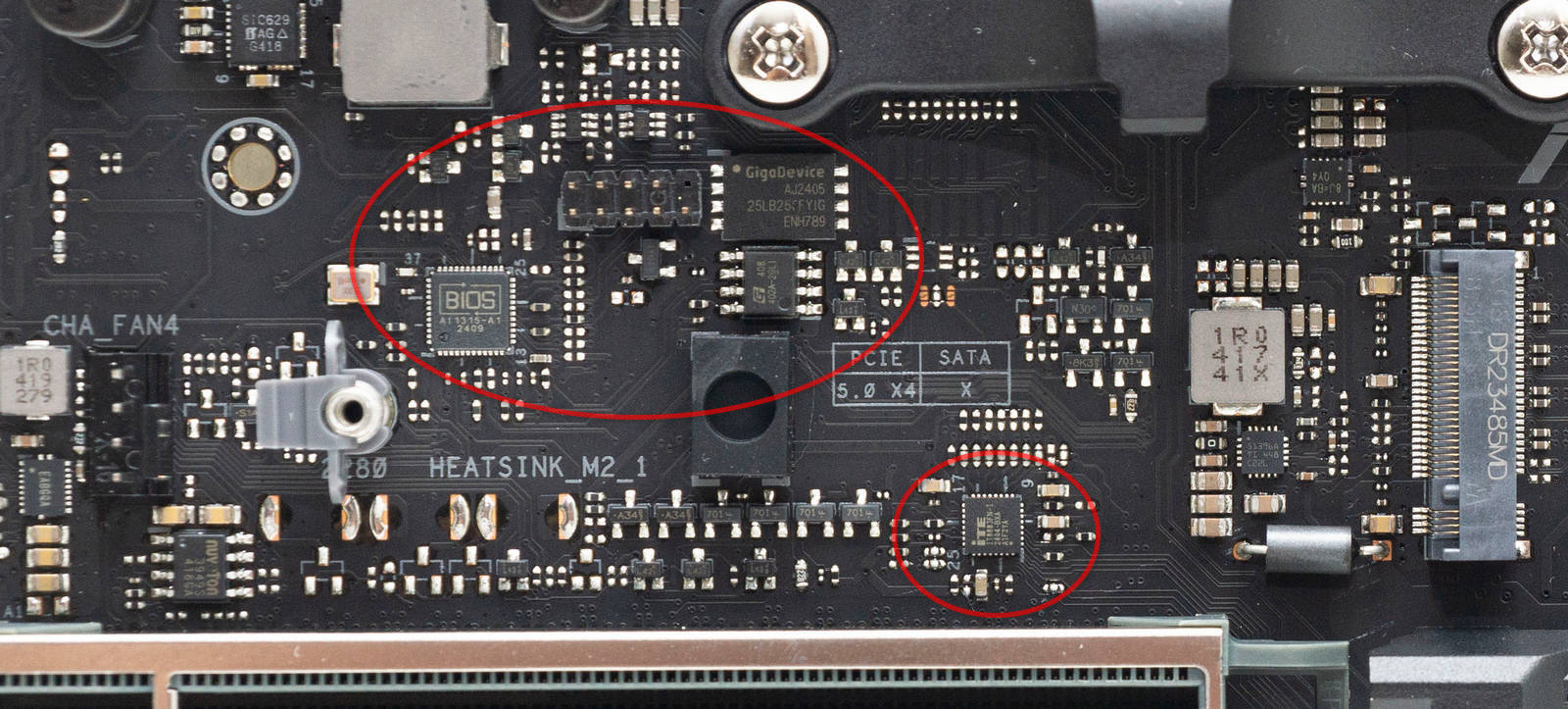

Обновление BIOS возможно без установки процессора. Для этого на задней панели имеется специальный USB порт и кнопка, а также на плате специальный контроллер AI1315-A1. Флэш-память установлена GigaDevice 25LB256FYIG на 256М-бит.

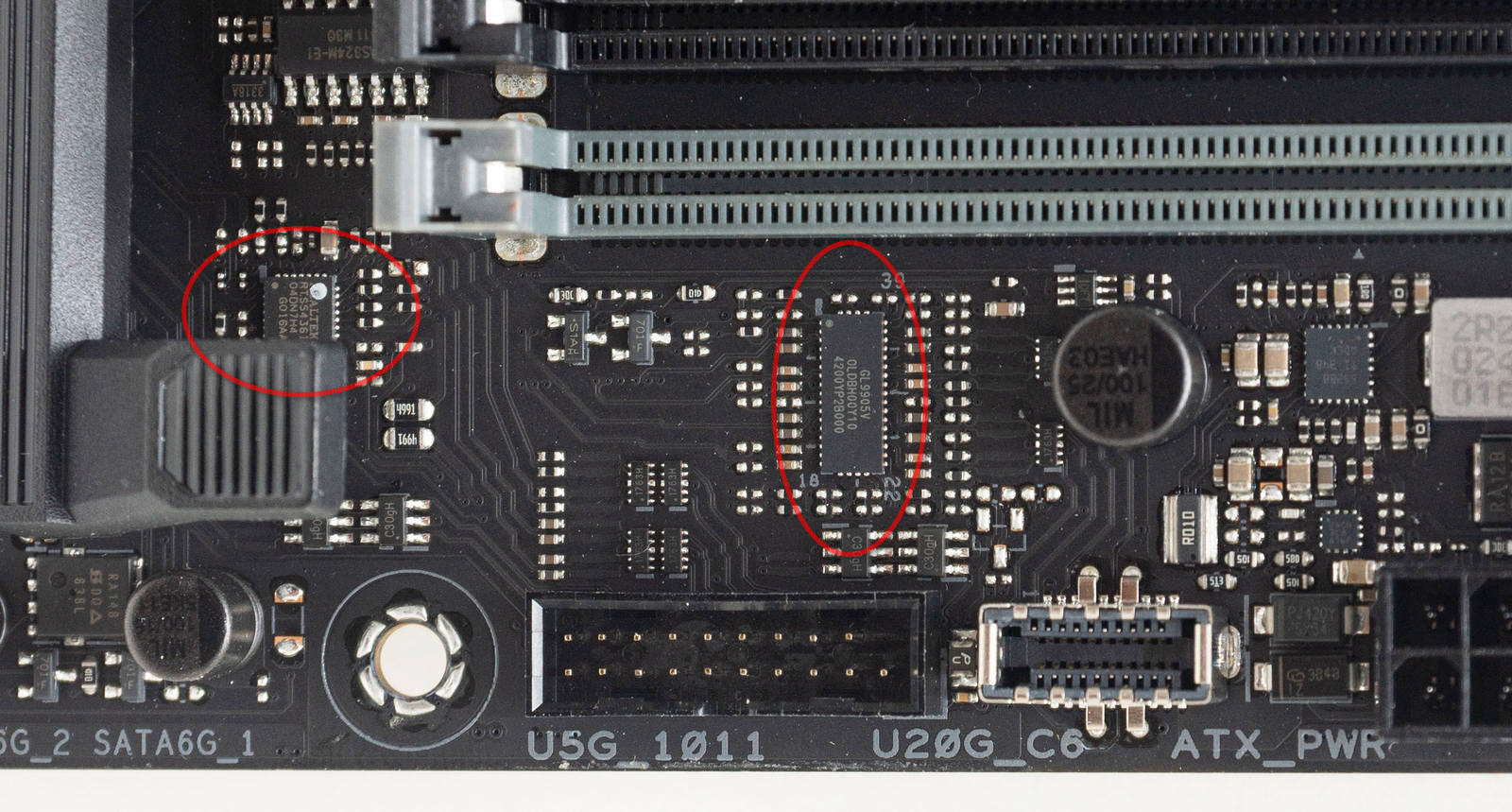

Контроллер IT8857FN управляет питанием, периферией и другими функциями.

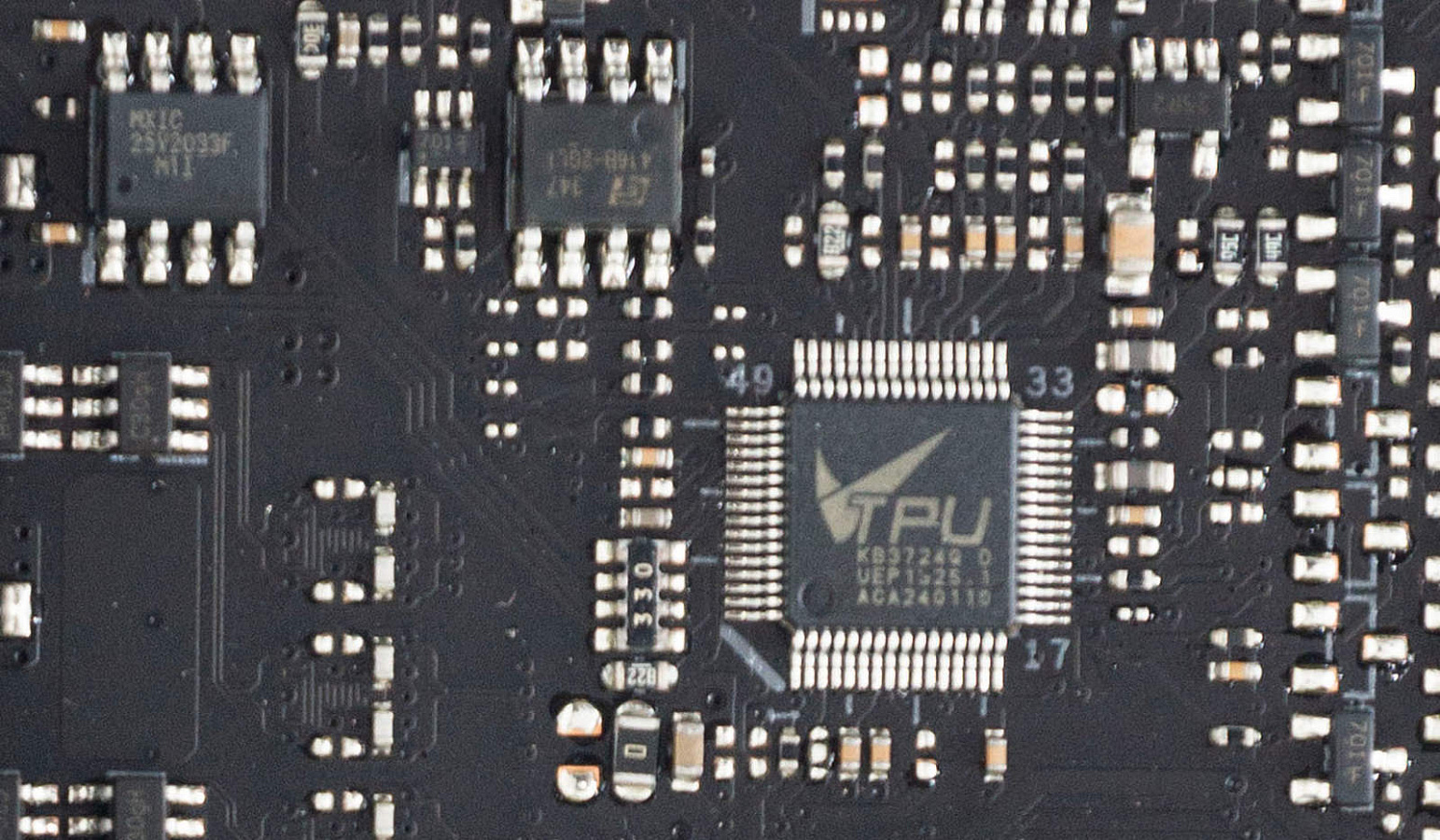

Микроконтроллер TPU KB3724Q обеспечивает автоматический разгон.

BIOS и ПО

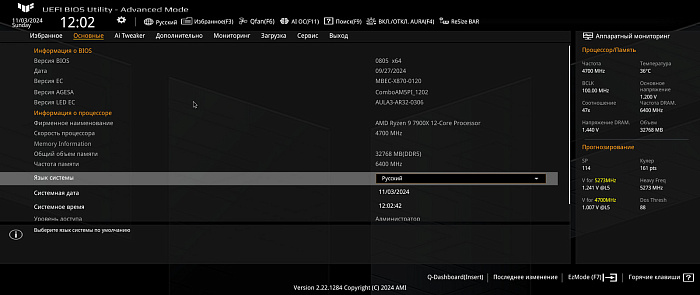

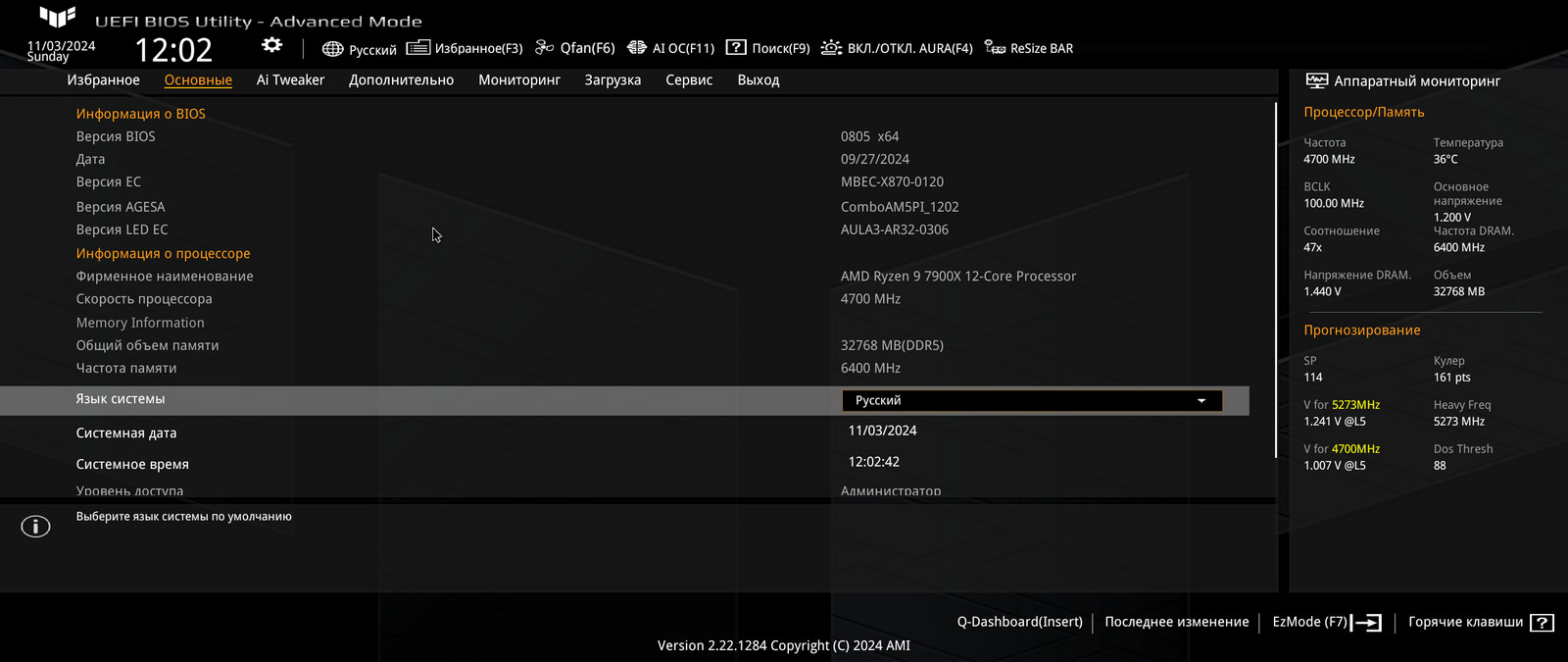

UEFI BIOS с привычным для компании интерфейсом. Два режима отображения: упрощенный EZ Mode и расширенный.

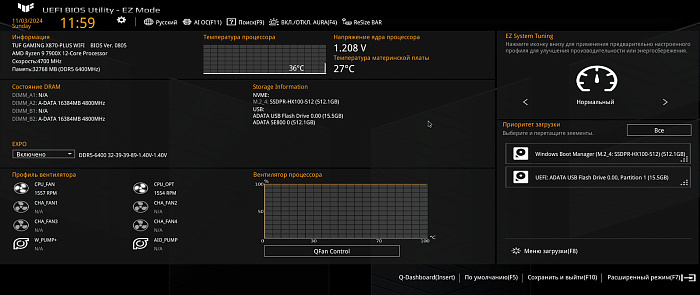

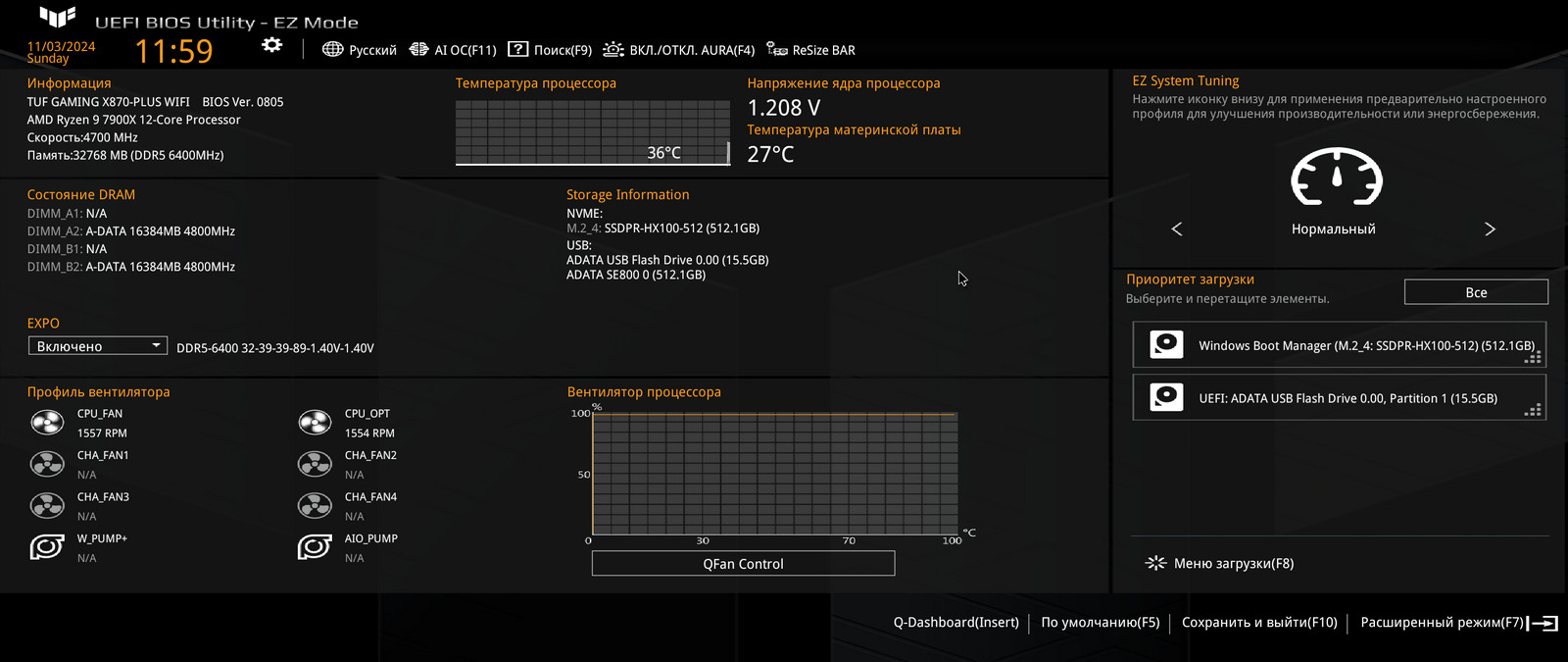

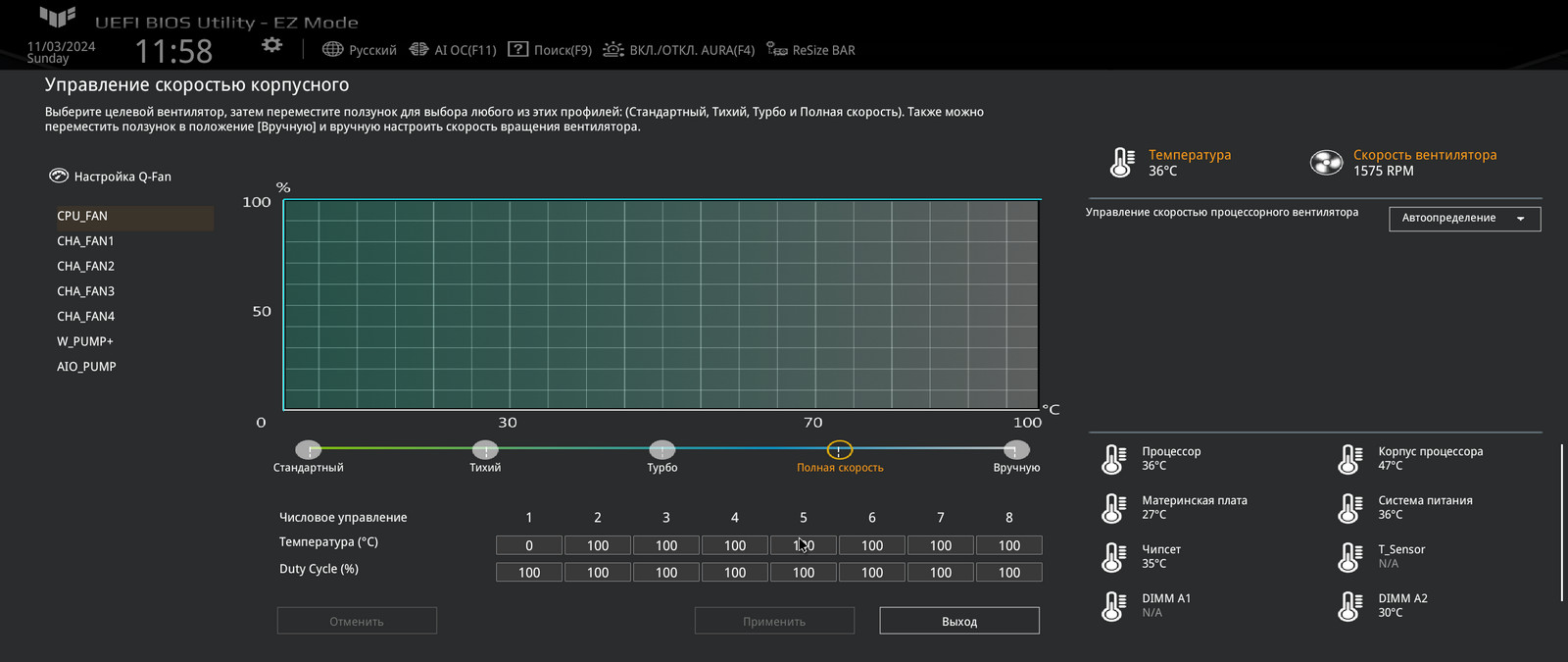

На первом окне информация о системе, температура CPU, настройки вентиляторов и настройки подсветки платы, имеется возможность включать профили EXPO для оперативной памяти, менять приоритет загрузки и переключение режимов производительности.

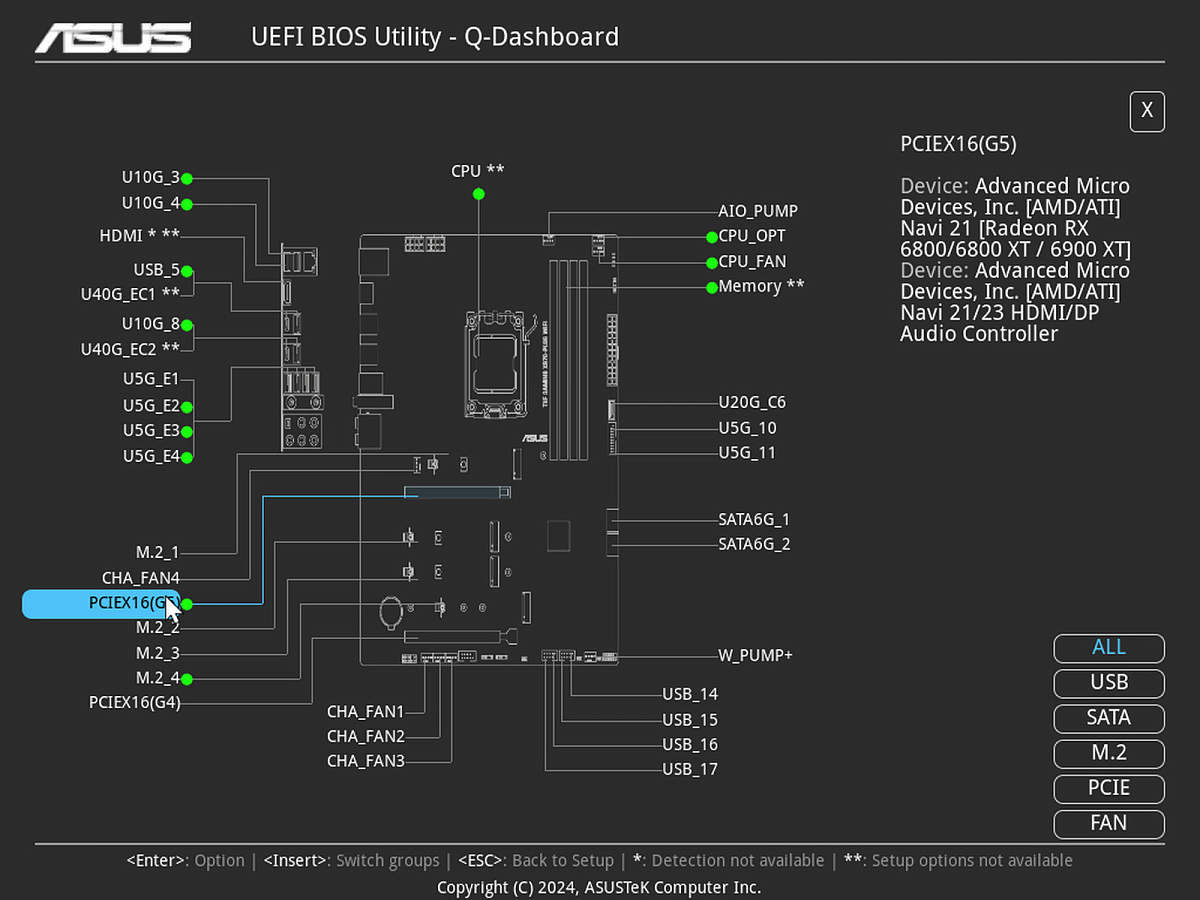

Две дополнительные вкладки: AI OC для интеллектуального автоматического разгона всех компонентов и Q-Dashboard для просмотра всех подключенных к плате комплектующих и просмотра информации о них.

Расширенный режим дает доступ к множеству настроек.

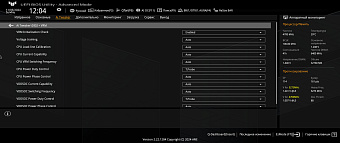

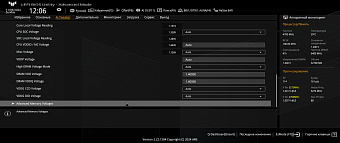

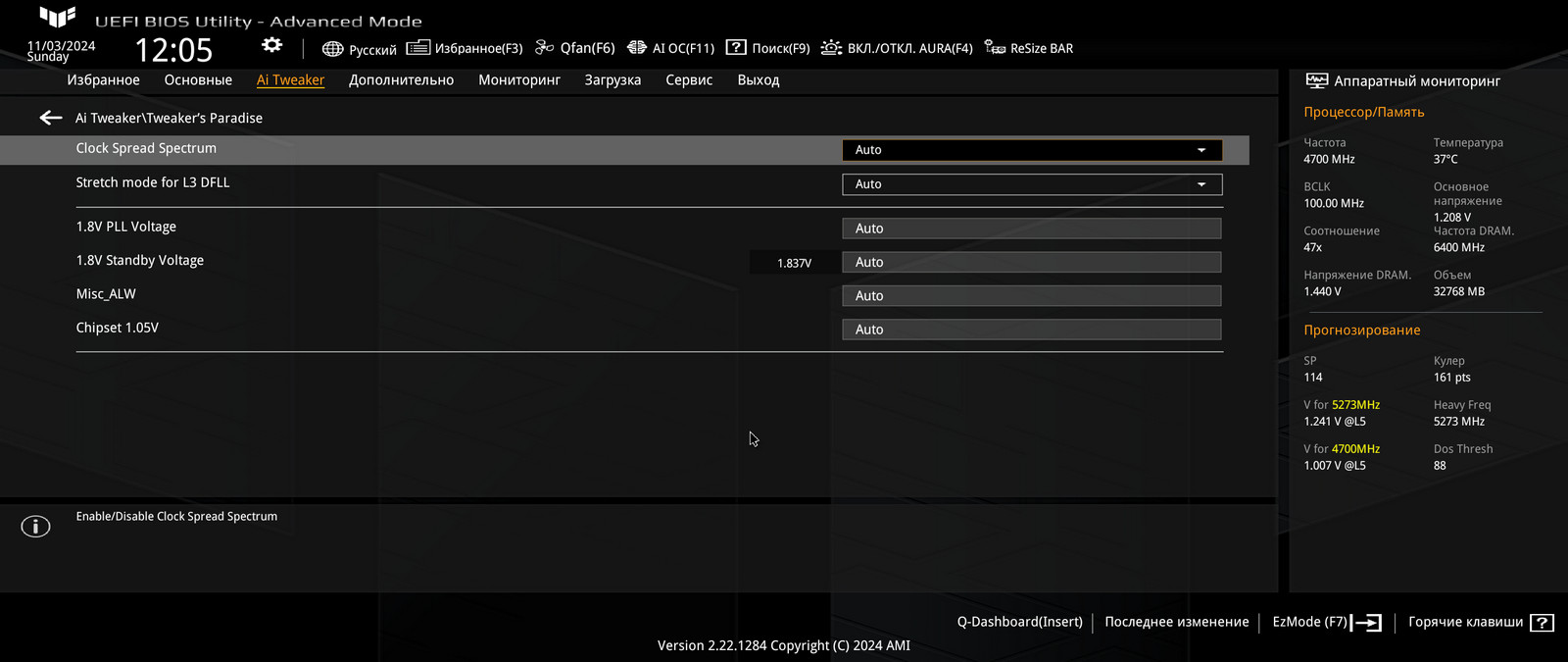

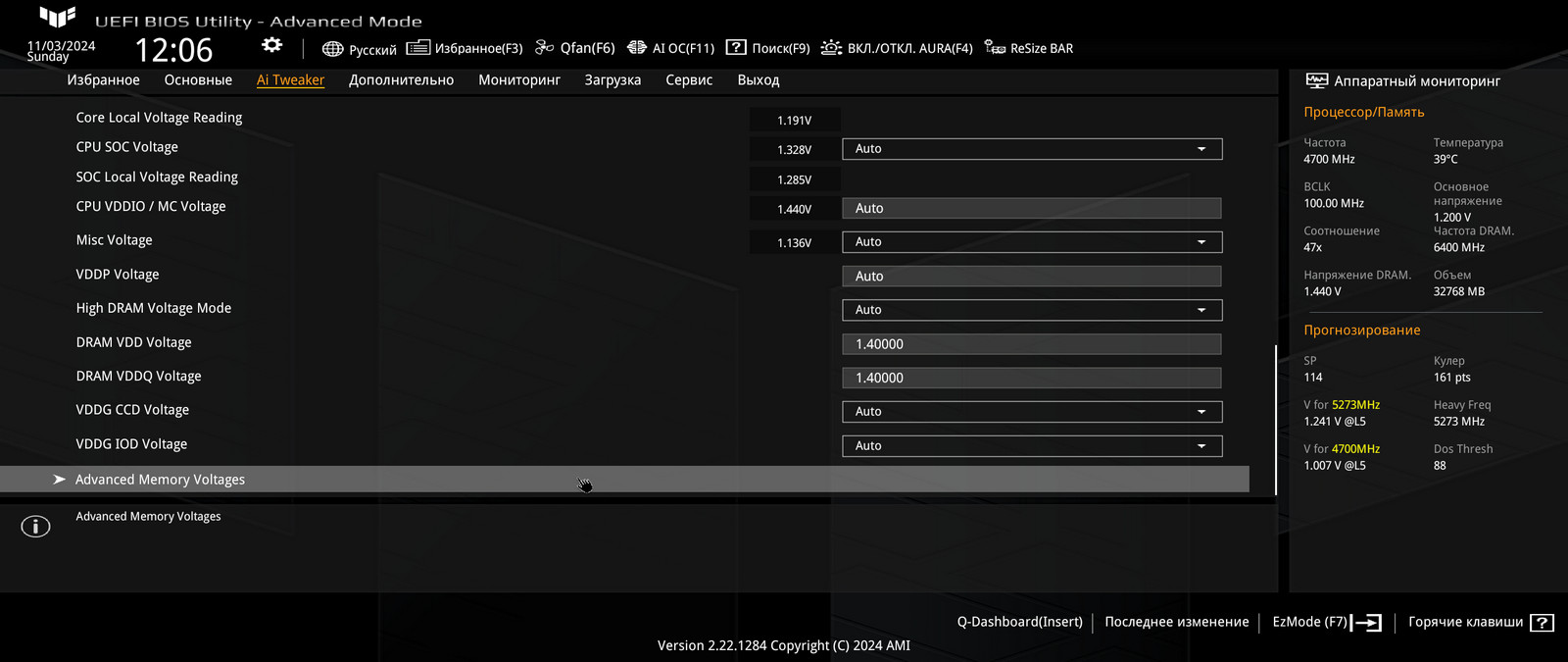

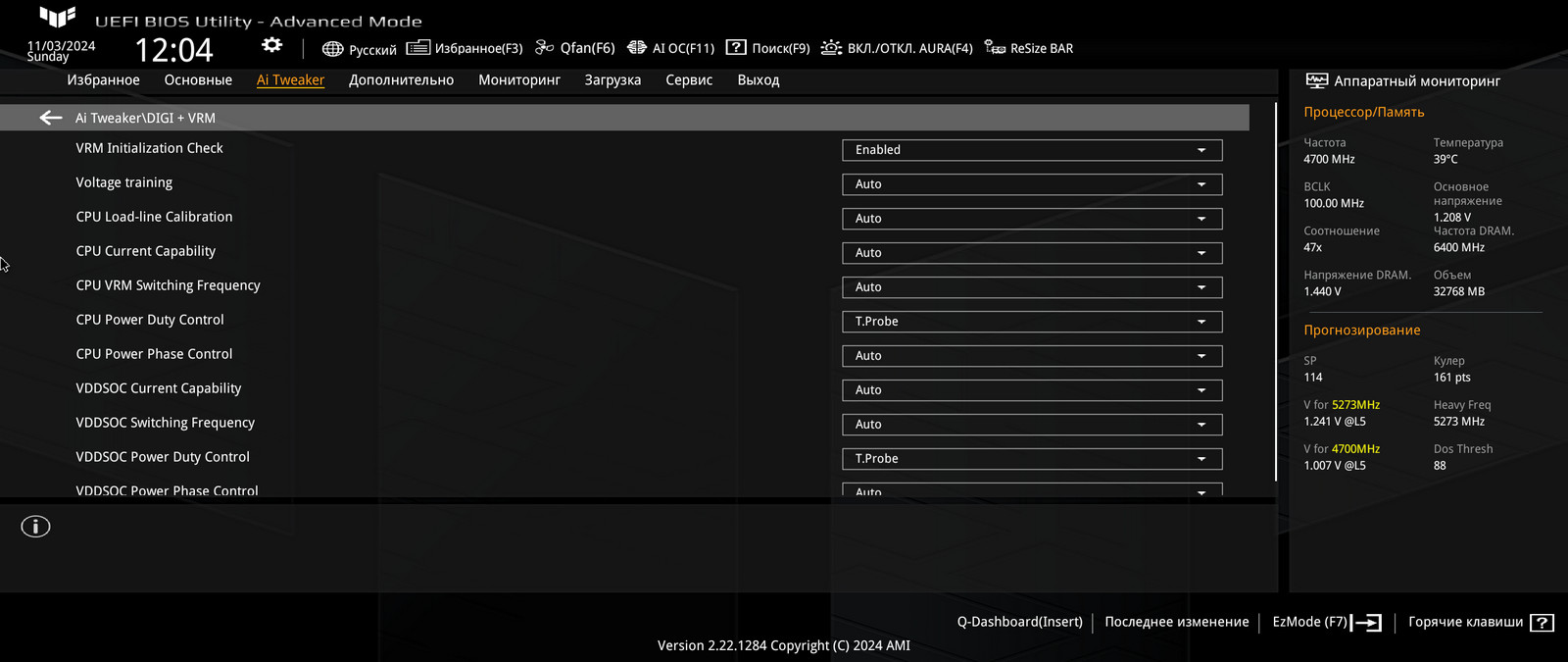

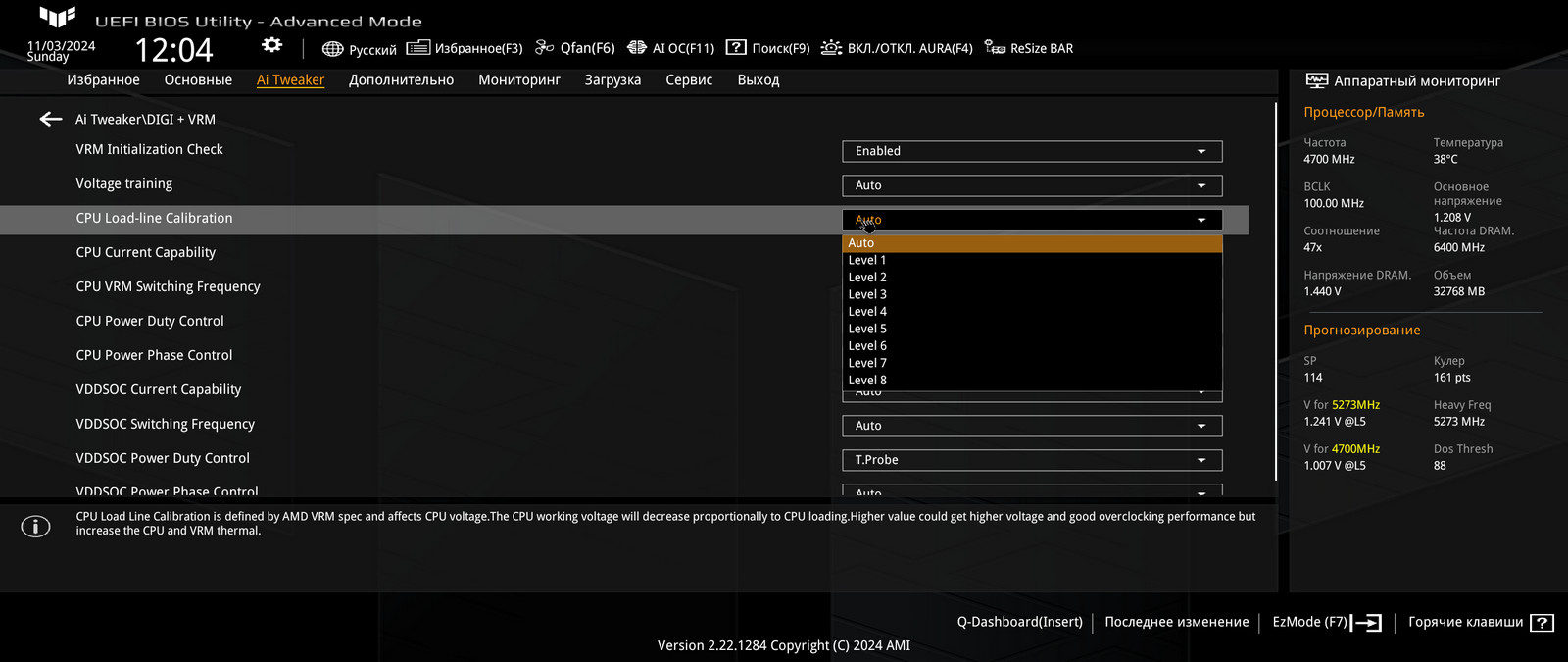

Прежде всего, это вкладка Ai Tweaker, настройка параметров оперативной памяти: частота, тайминги, питание, настройки CPU: множитель, лимит по мощности, по температуре, включение и настройка интеллектуального разгона производительности.

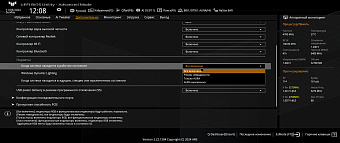

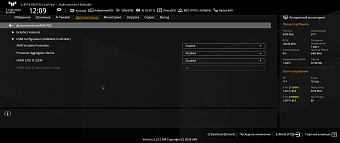

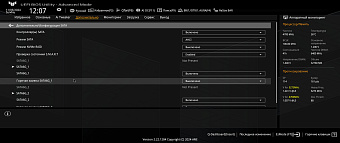

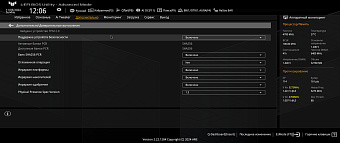

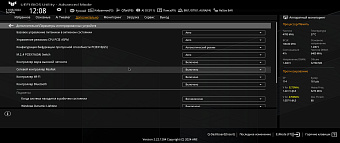

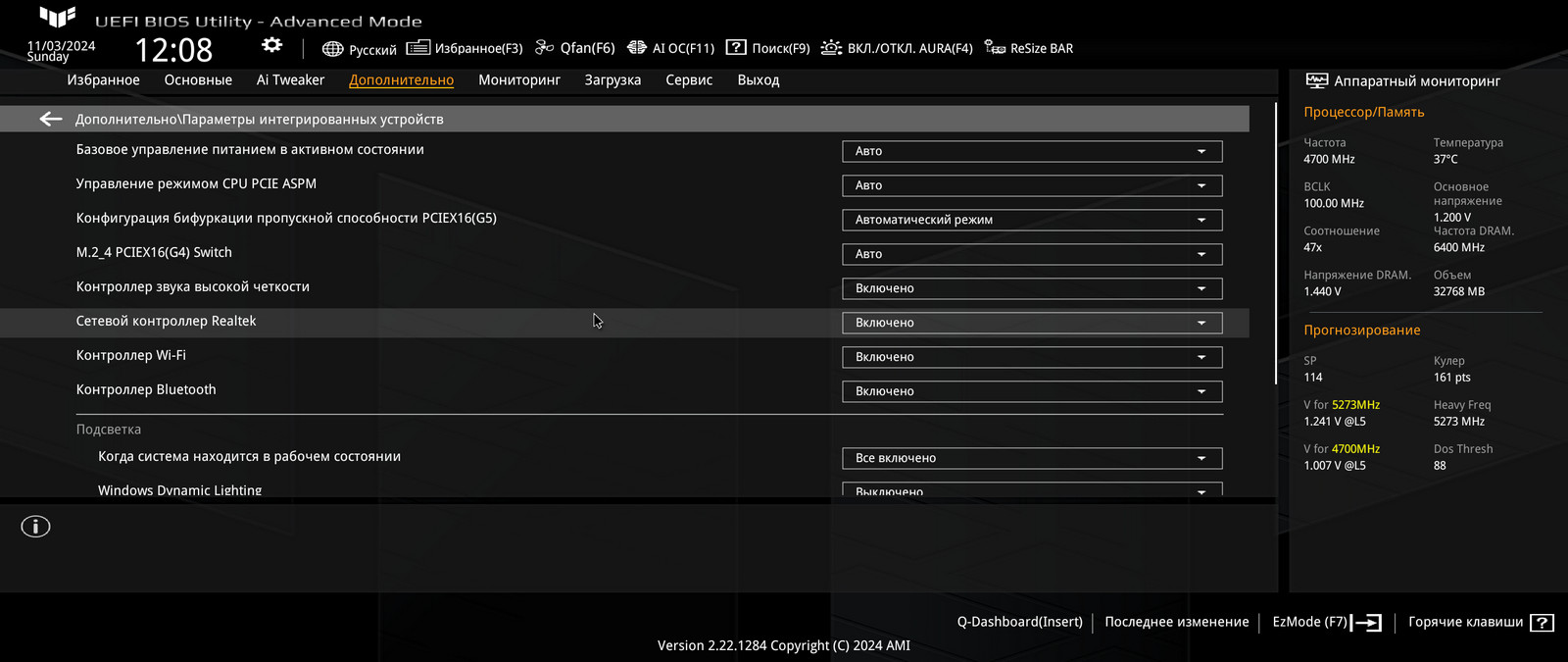

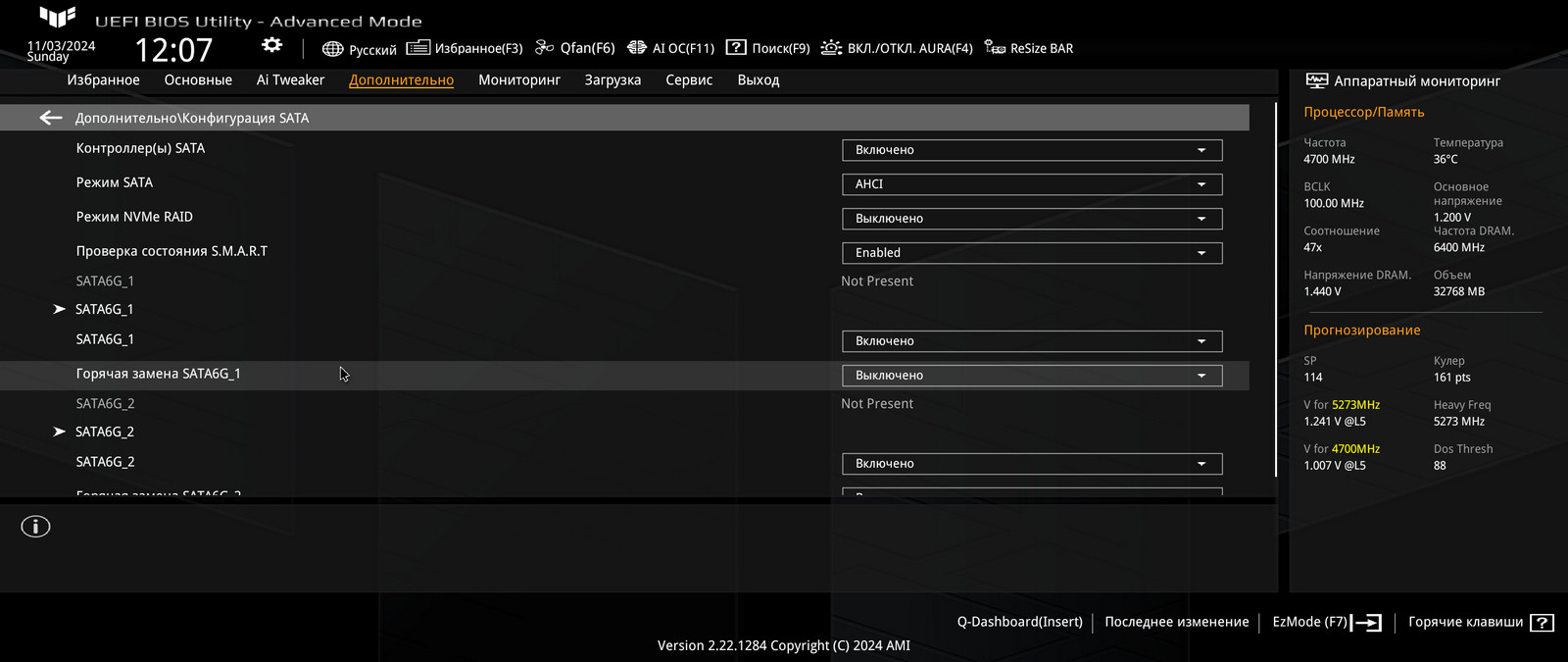

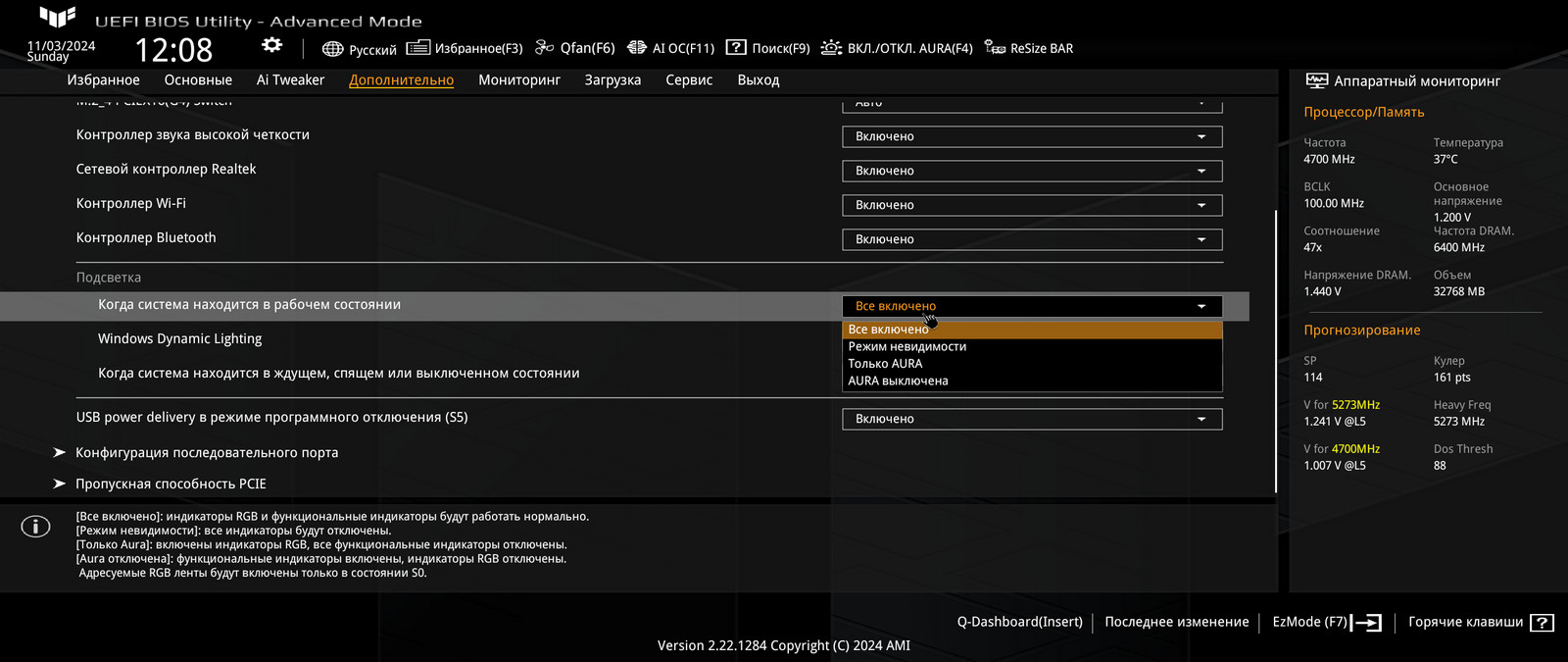

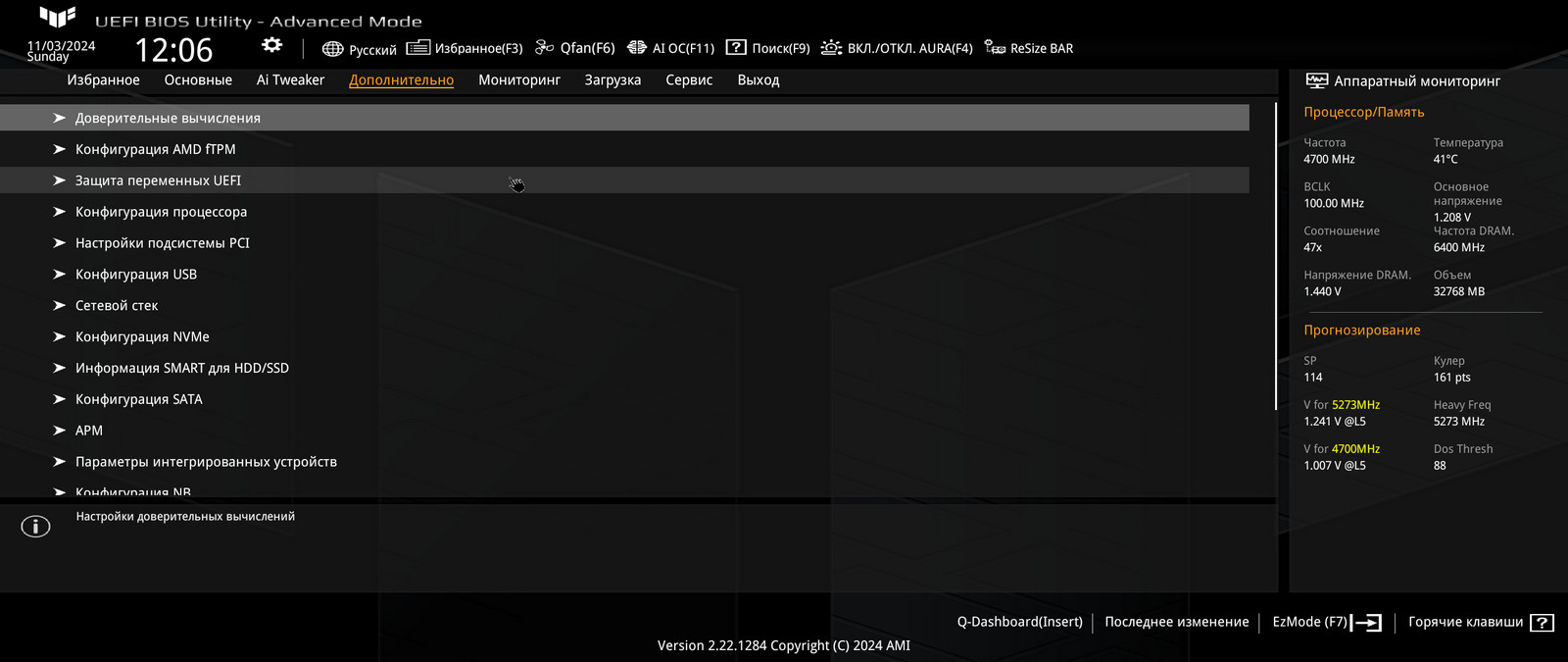

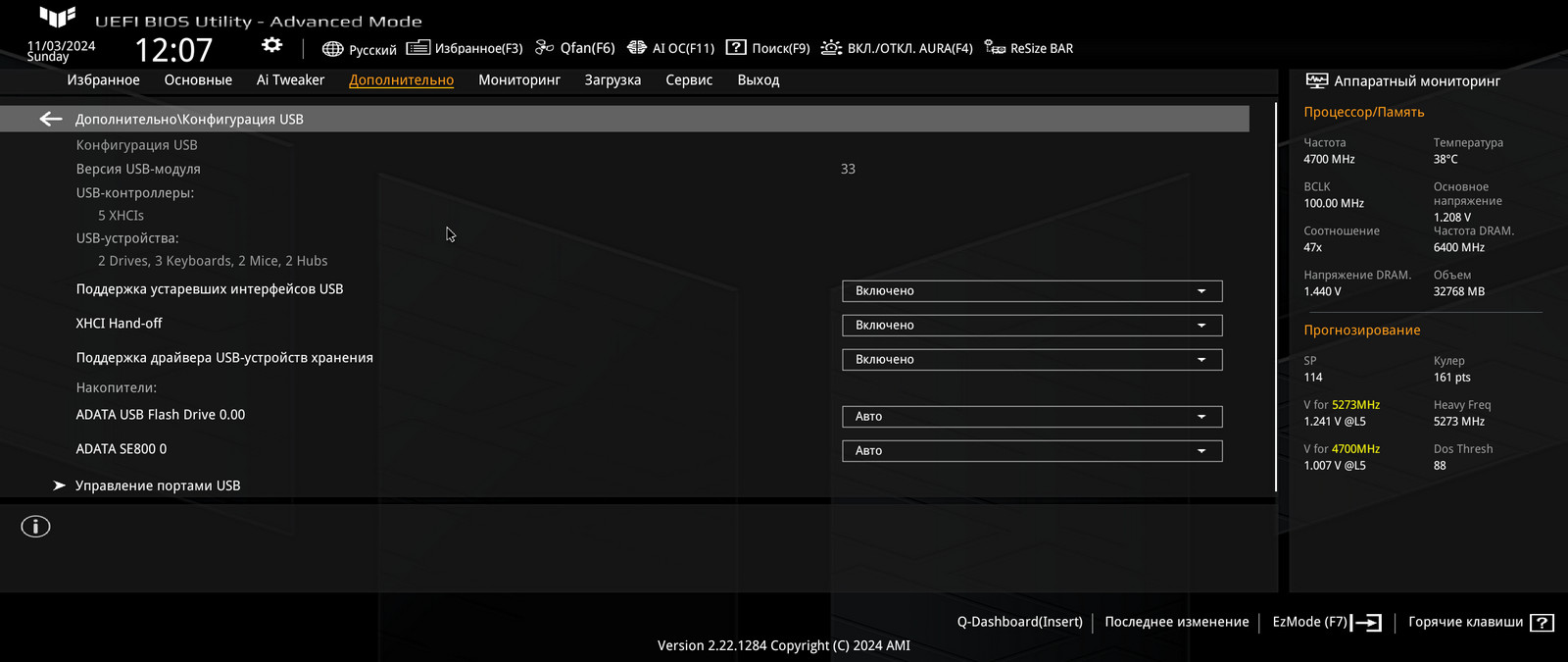

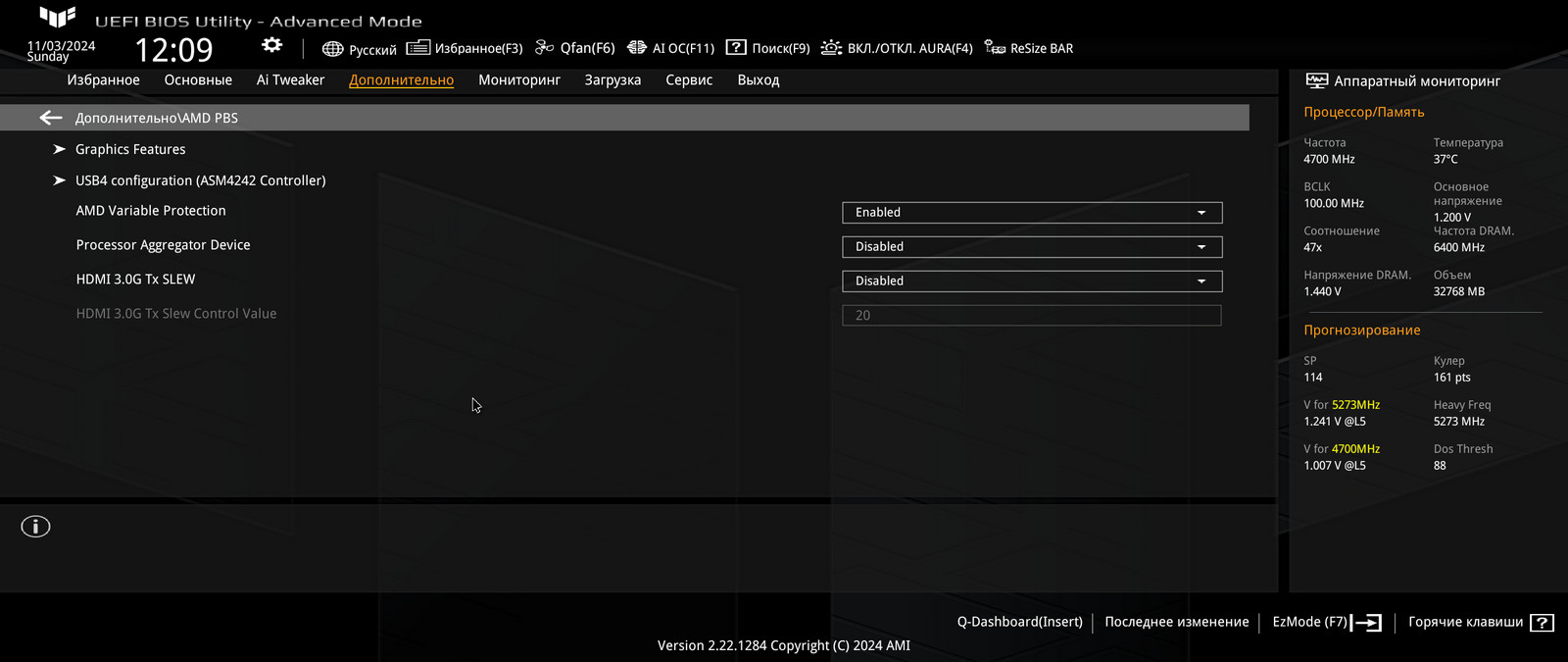

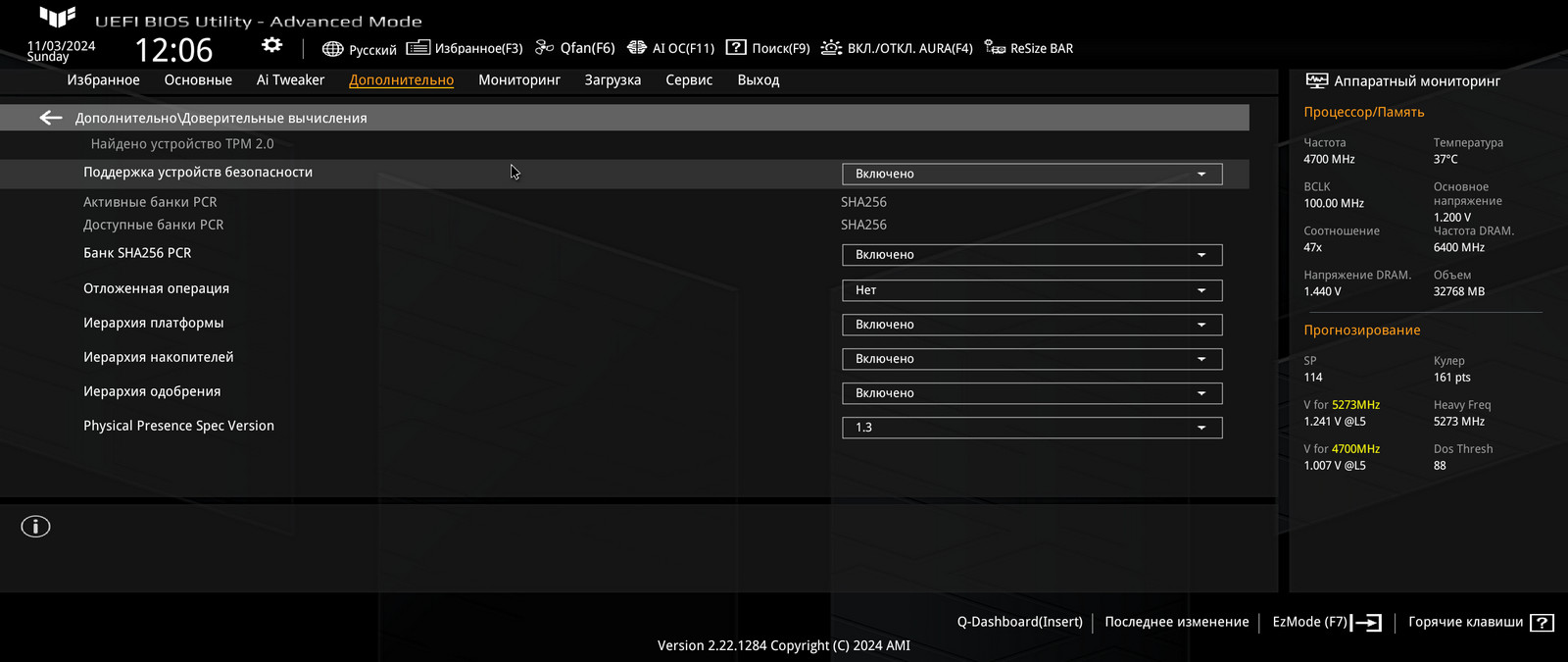

На вкладке «Дополнительно» настраиваются все периферийные устройства, порты и разъемы, поведение подсветки, режим зарядки по USB DP.

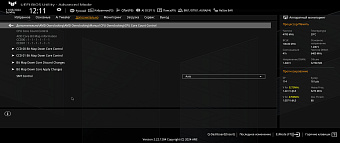

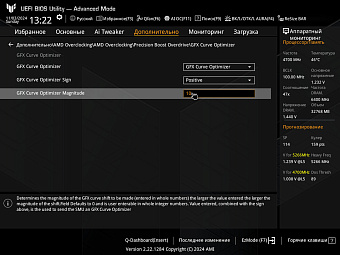

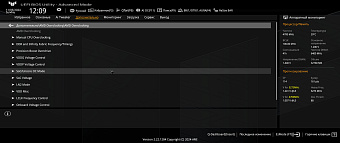

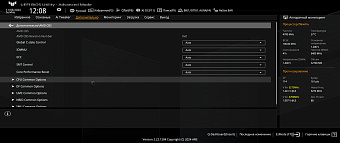

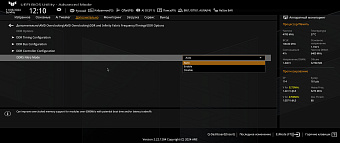

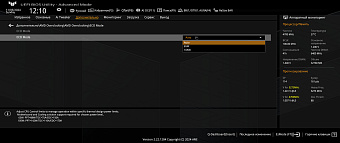

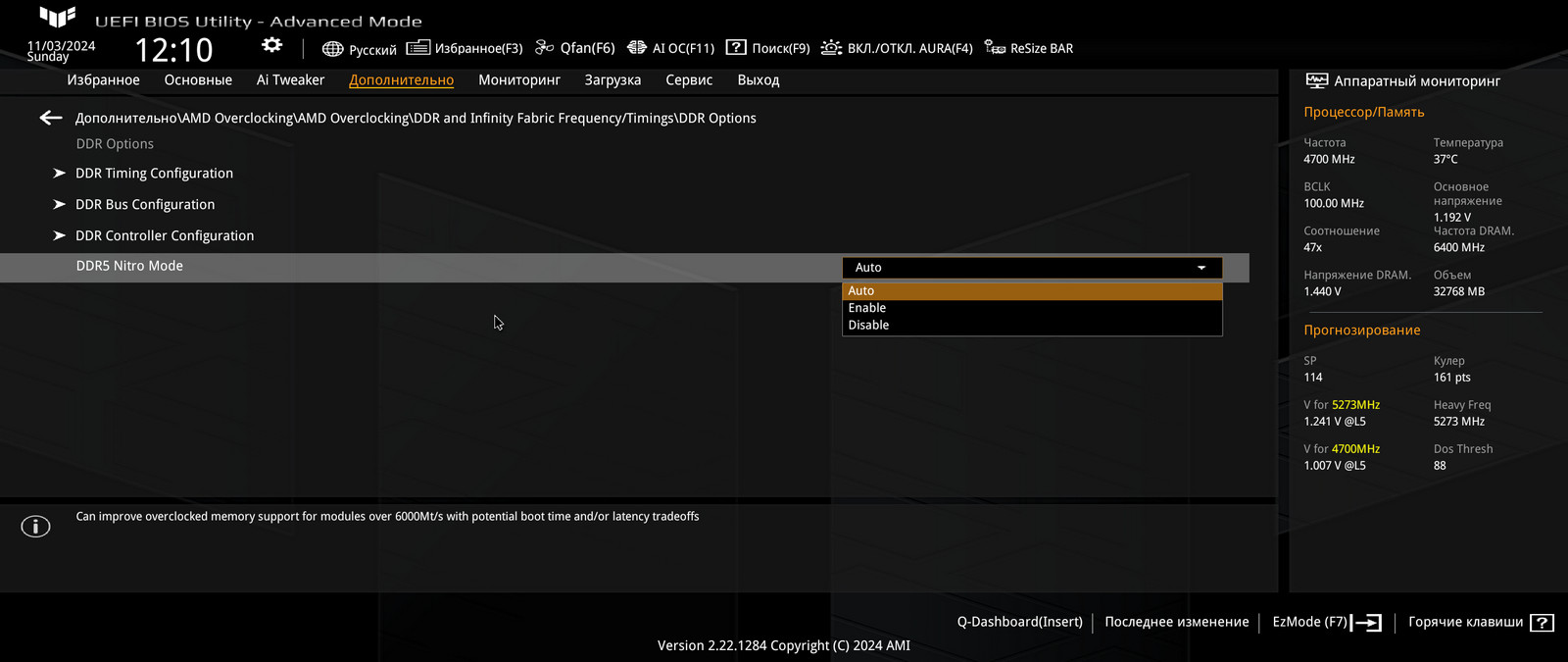

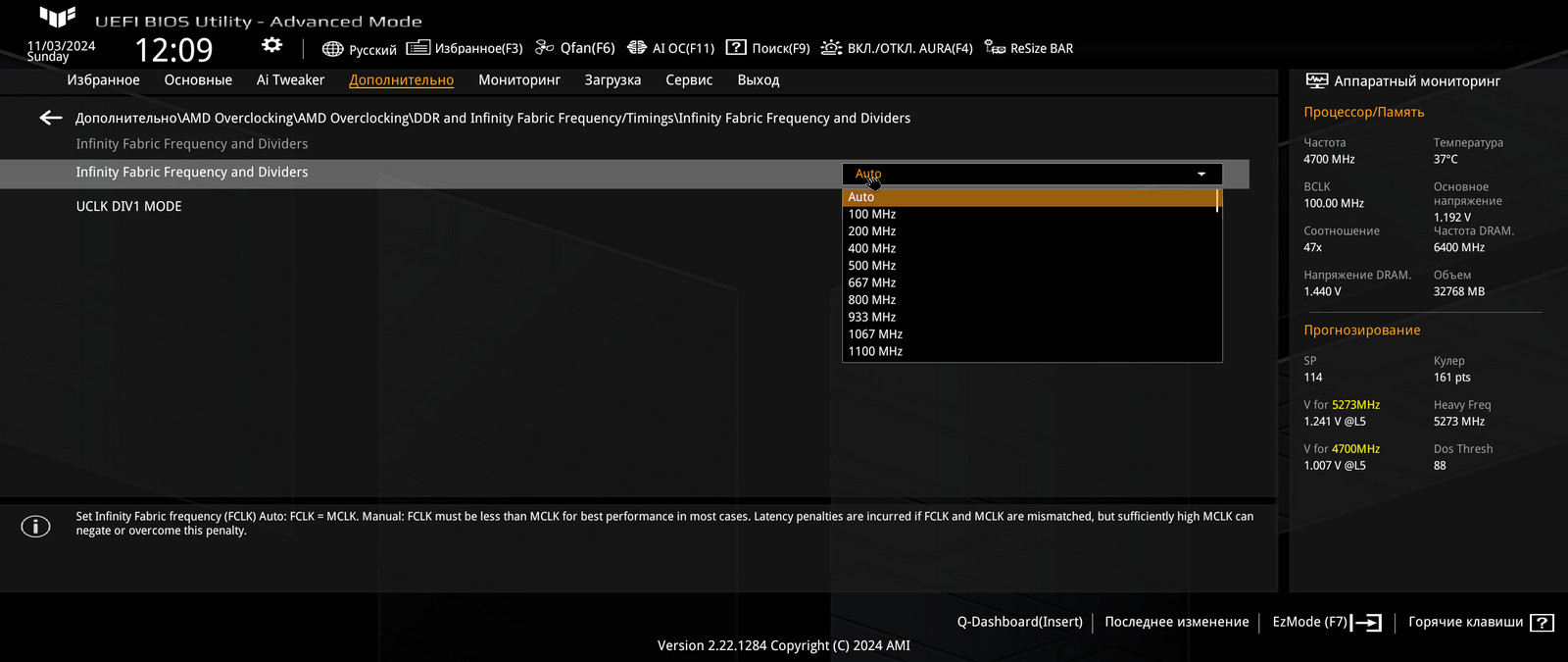

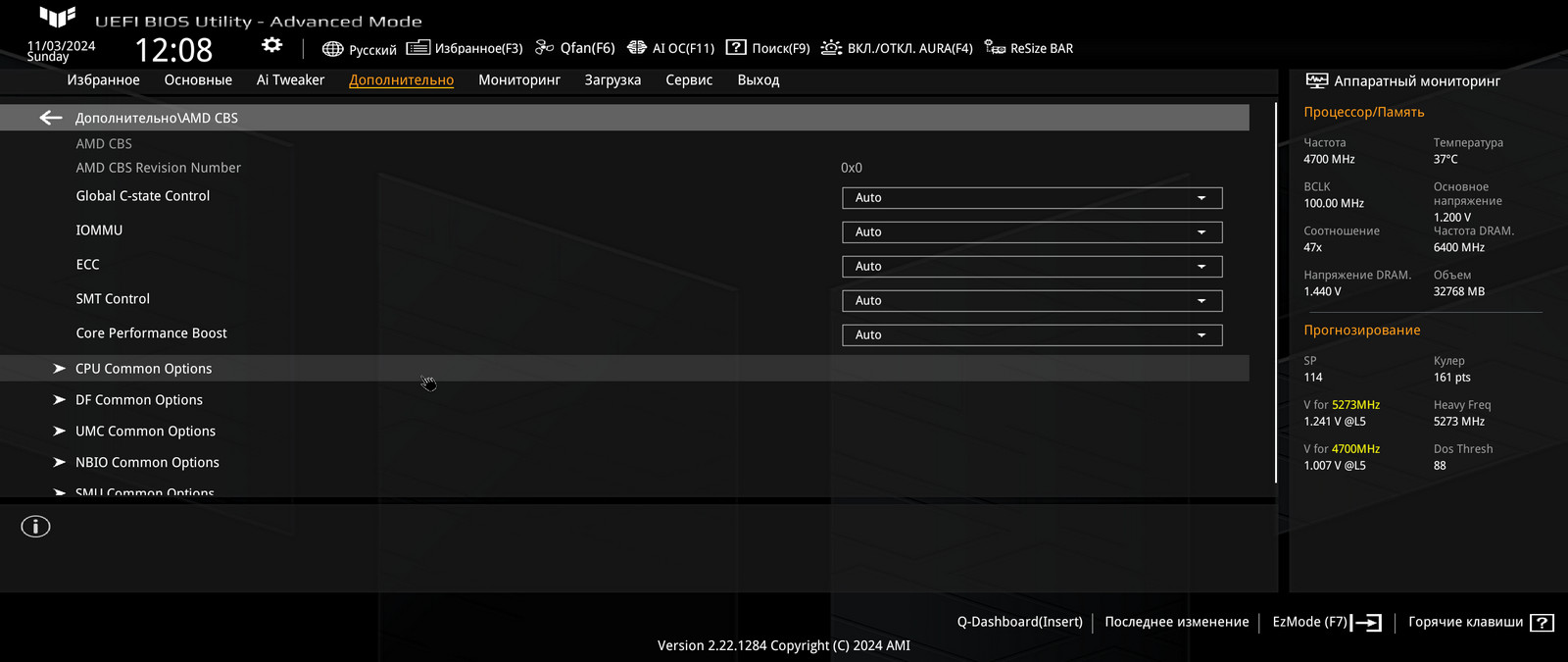

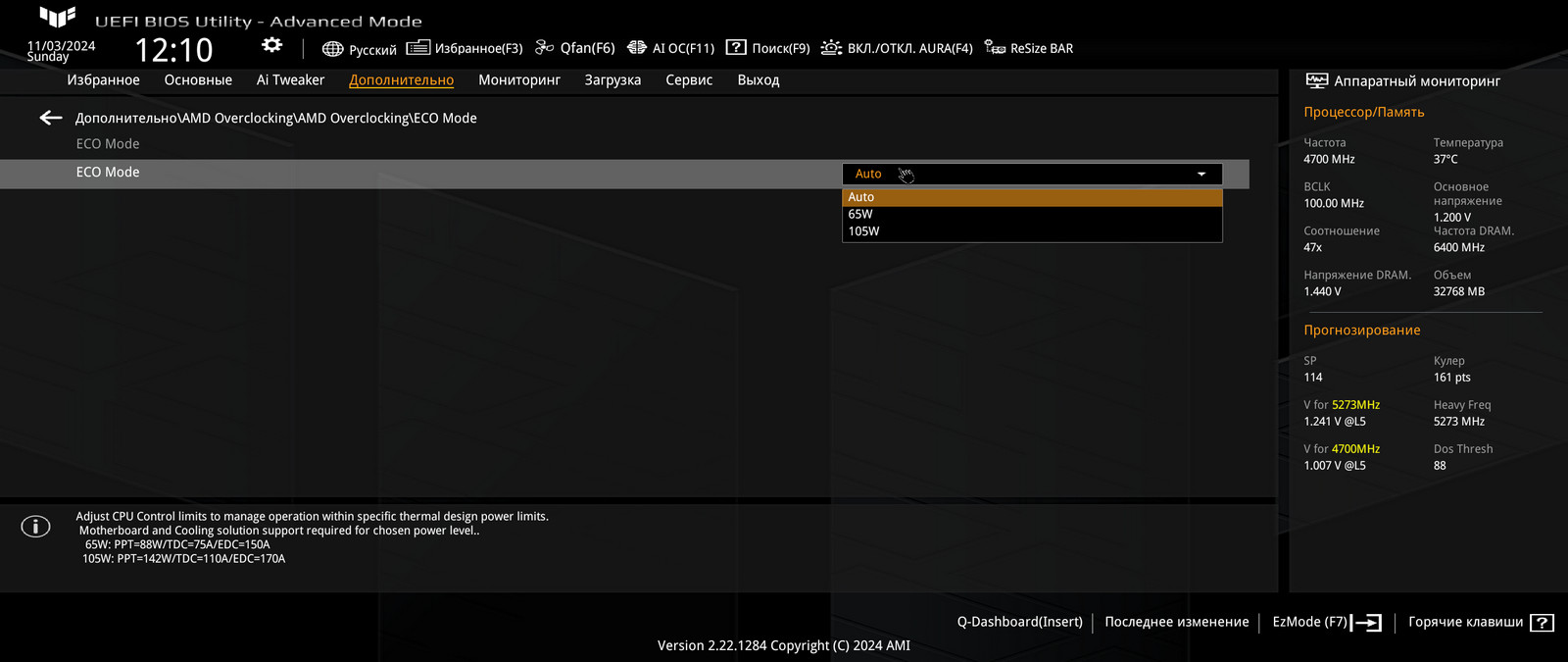

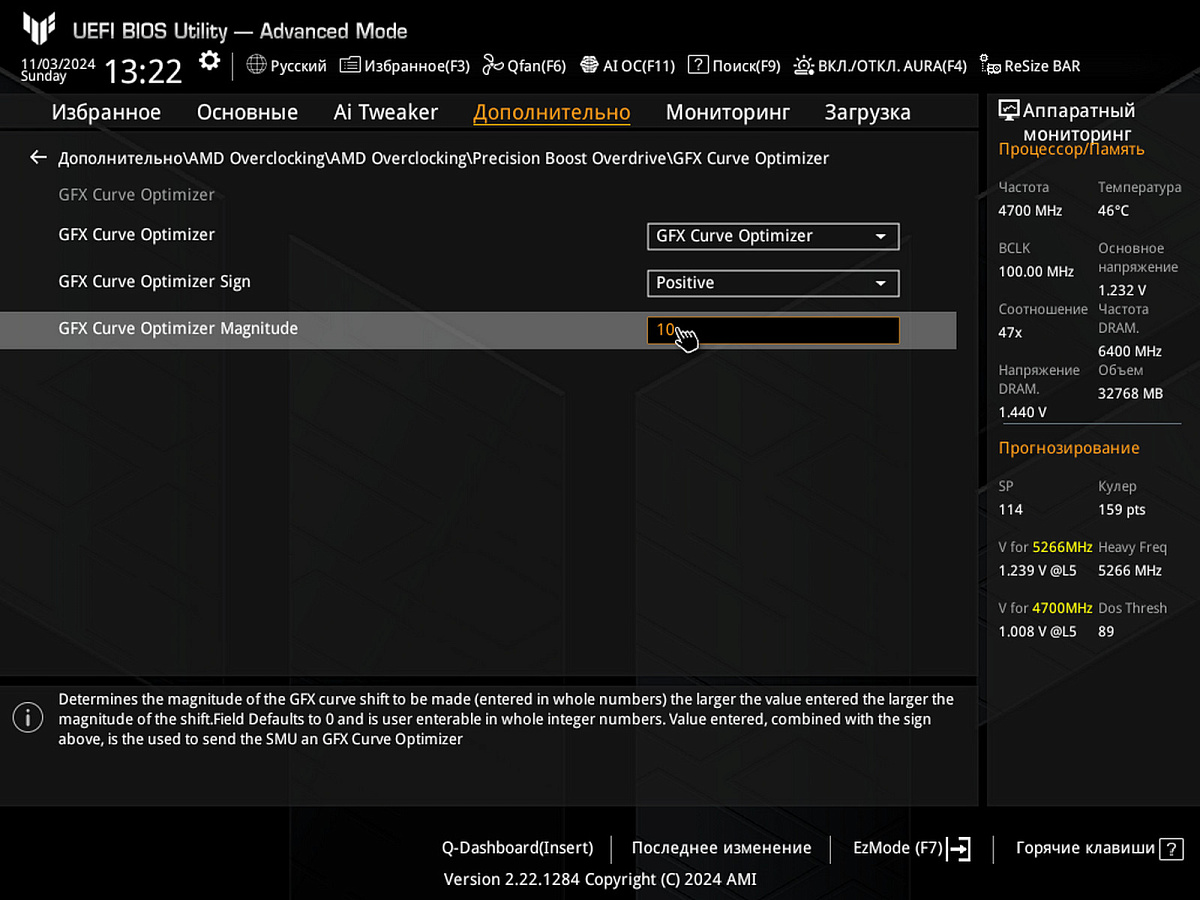

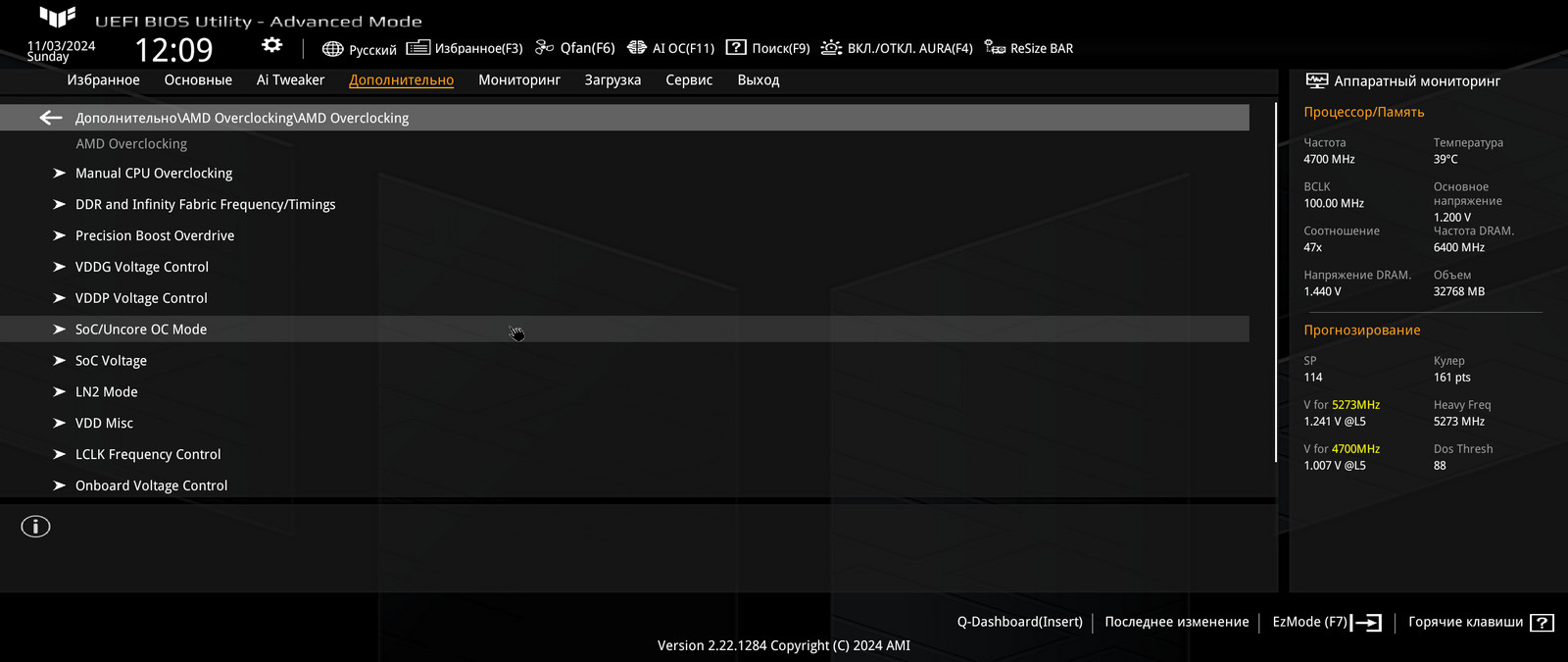

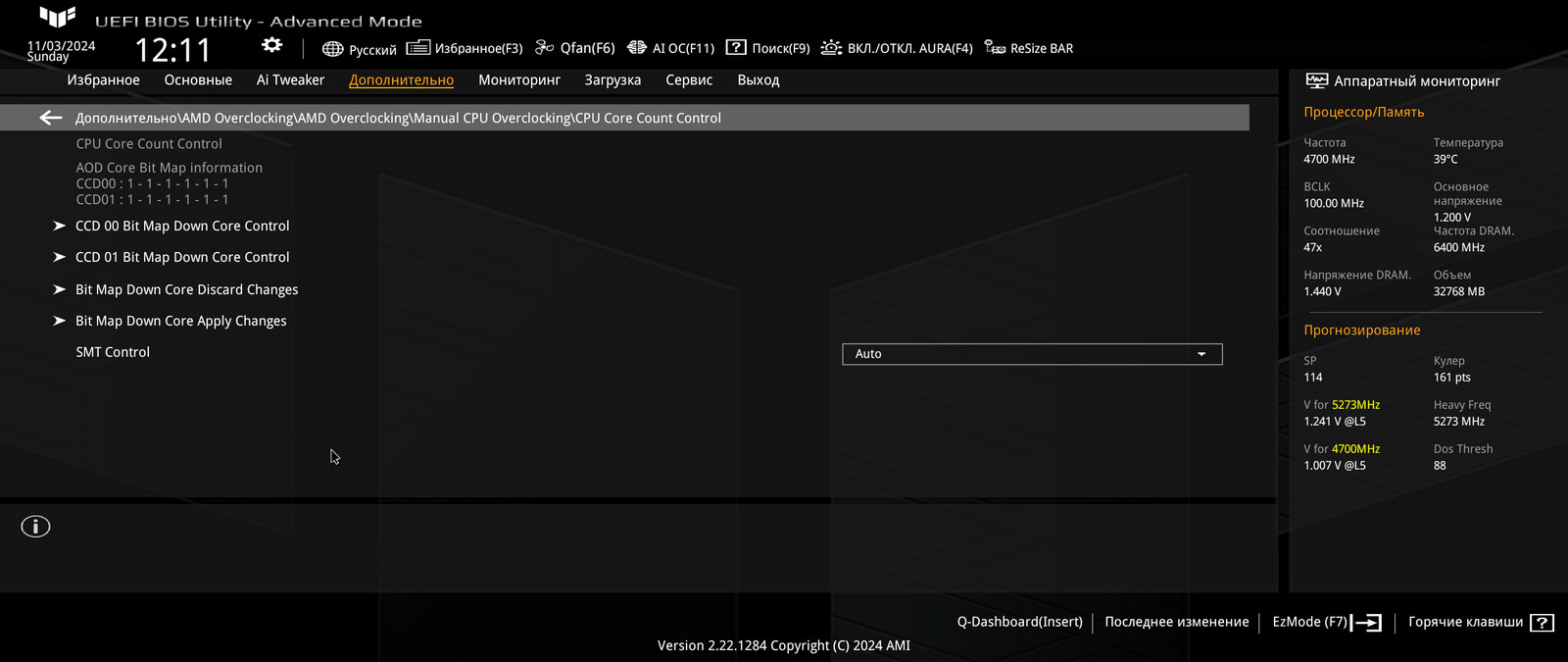

В этой же вкладке находятся настройки AMD CBS – управление поведением процессора, его разгона, частоты Infinity Fabric, режима ECO, встроенной графики, оперативной памяти и процессорных линий PCI-E, USB4.

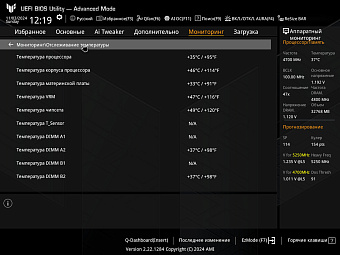

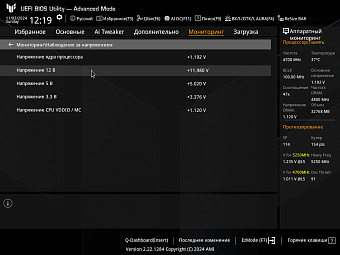

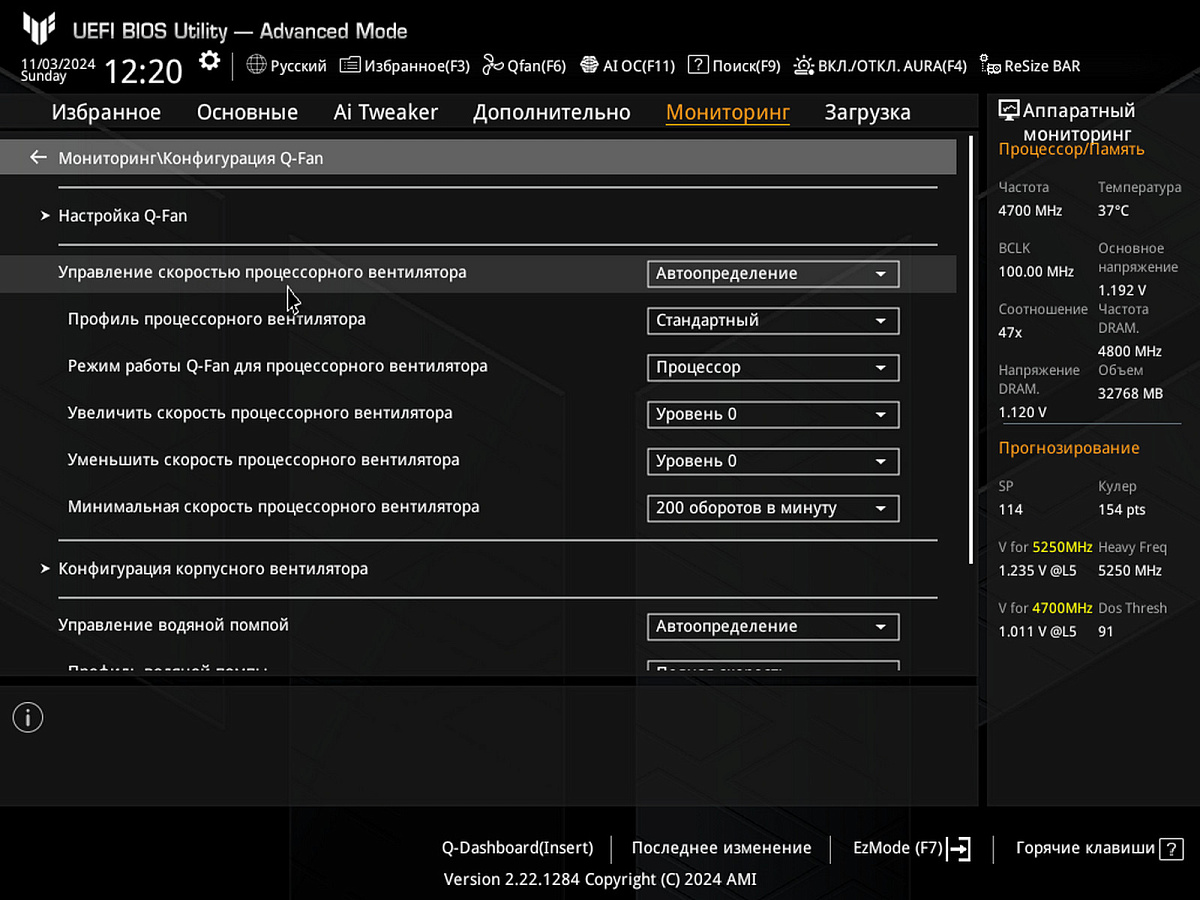

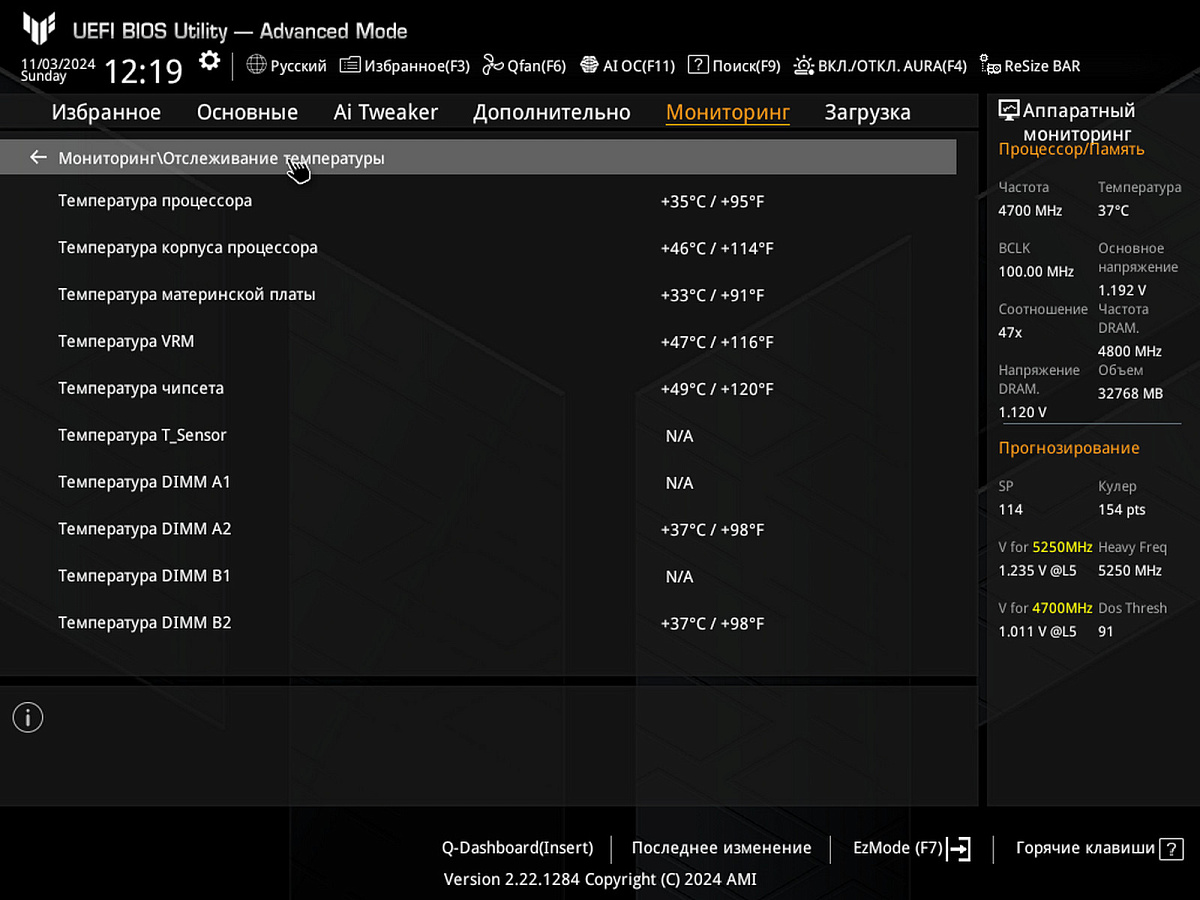

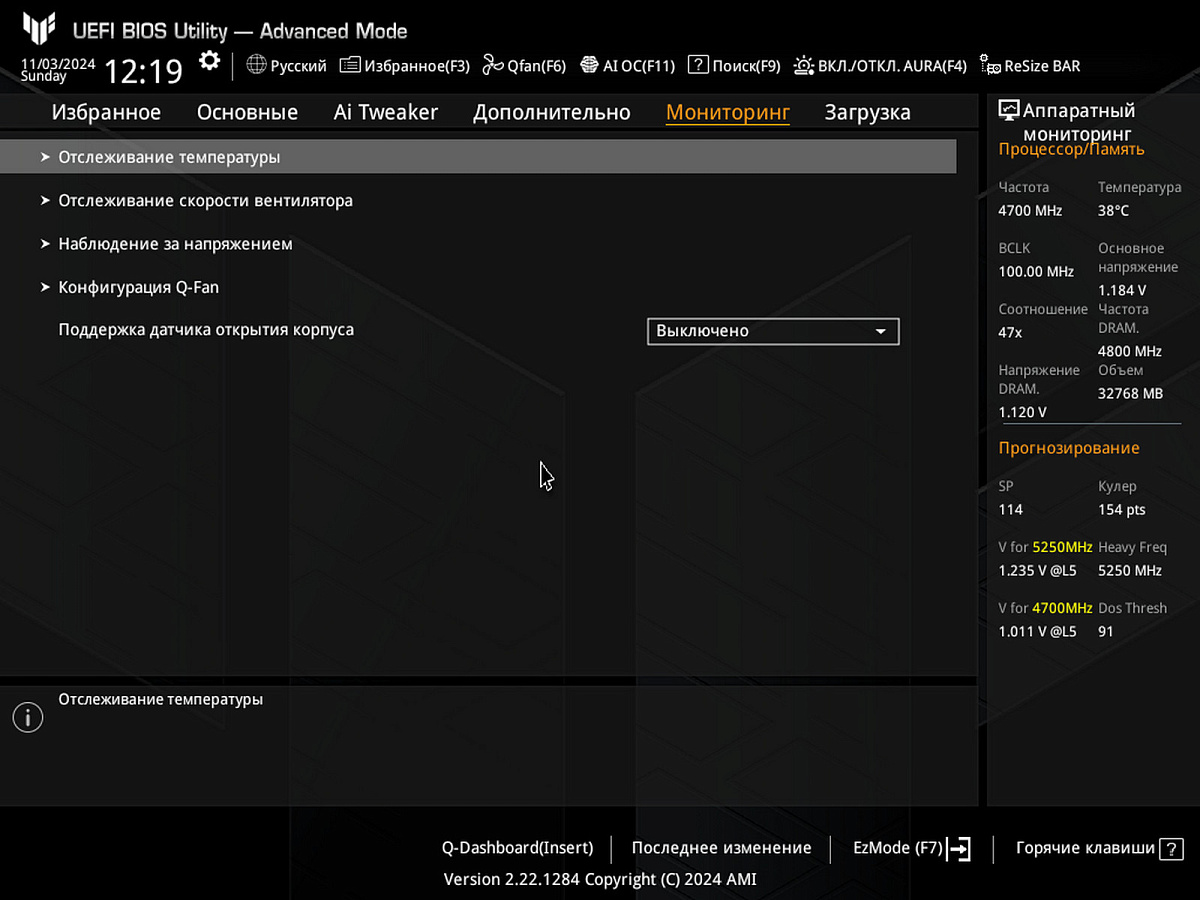

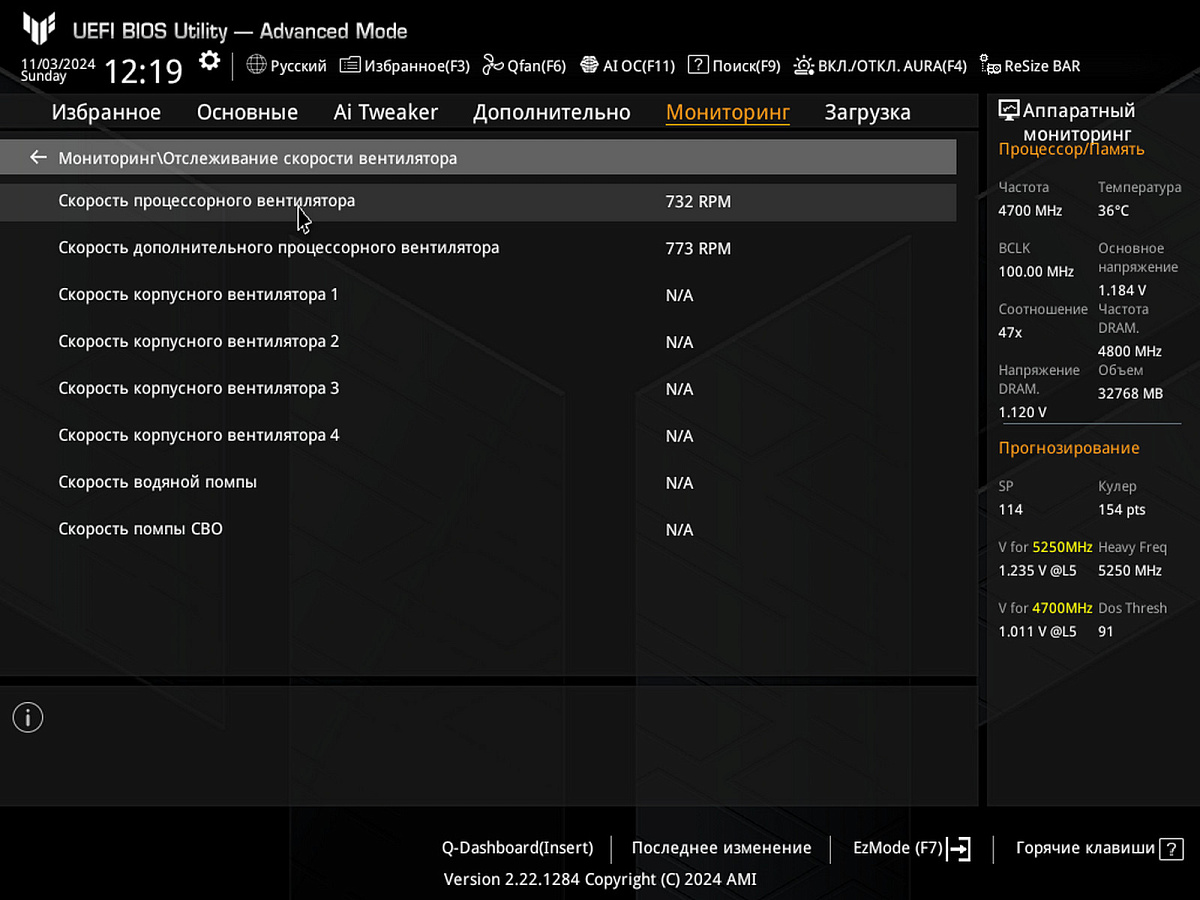

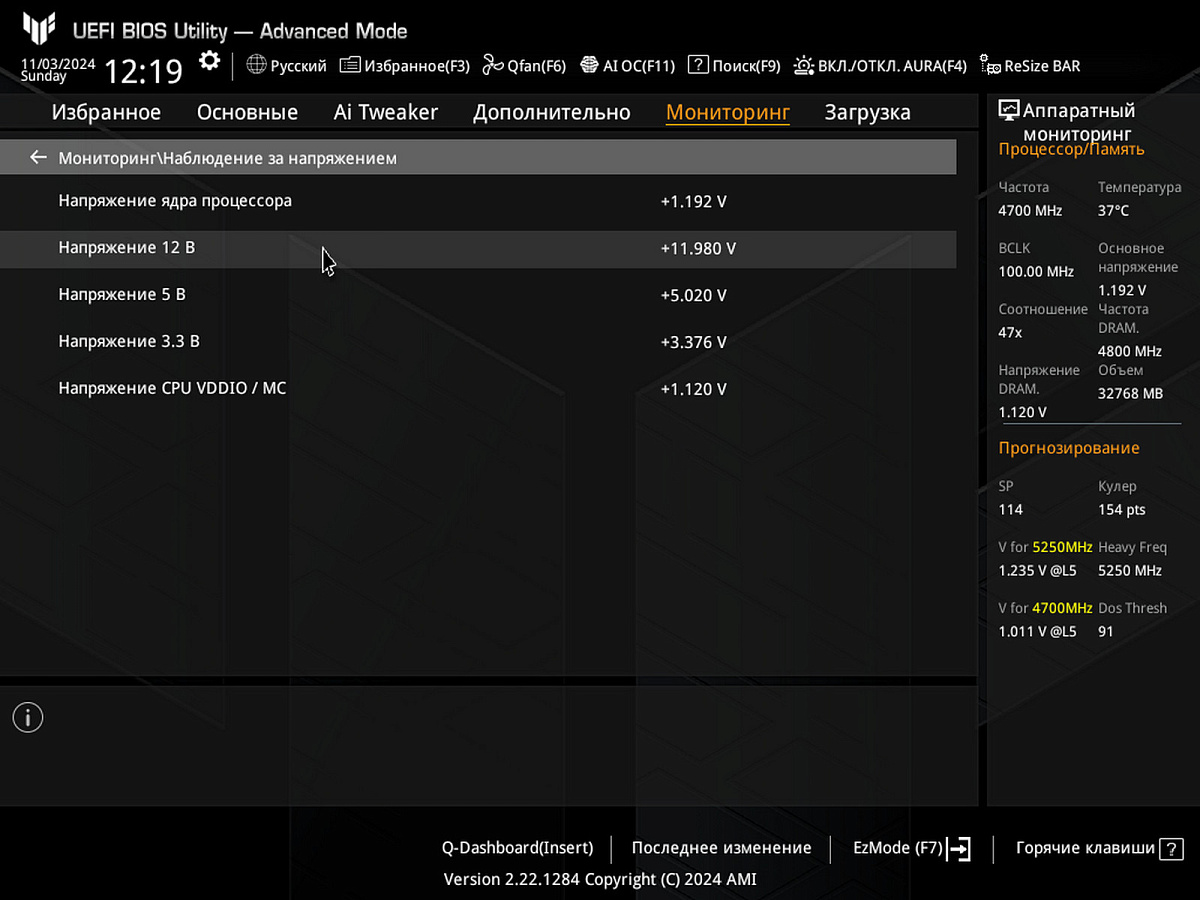

Вкладка «Мониторинг» отслеживает температуры со встроенных датчиков, скорости вентиляторов и их настройки, напряжения.

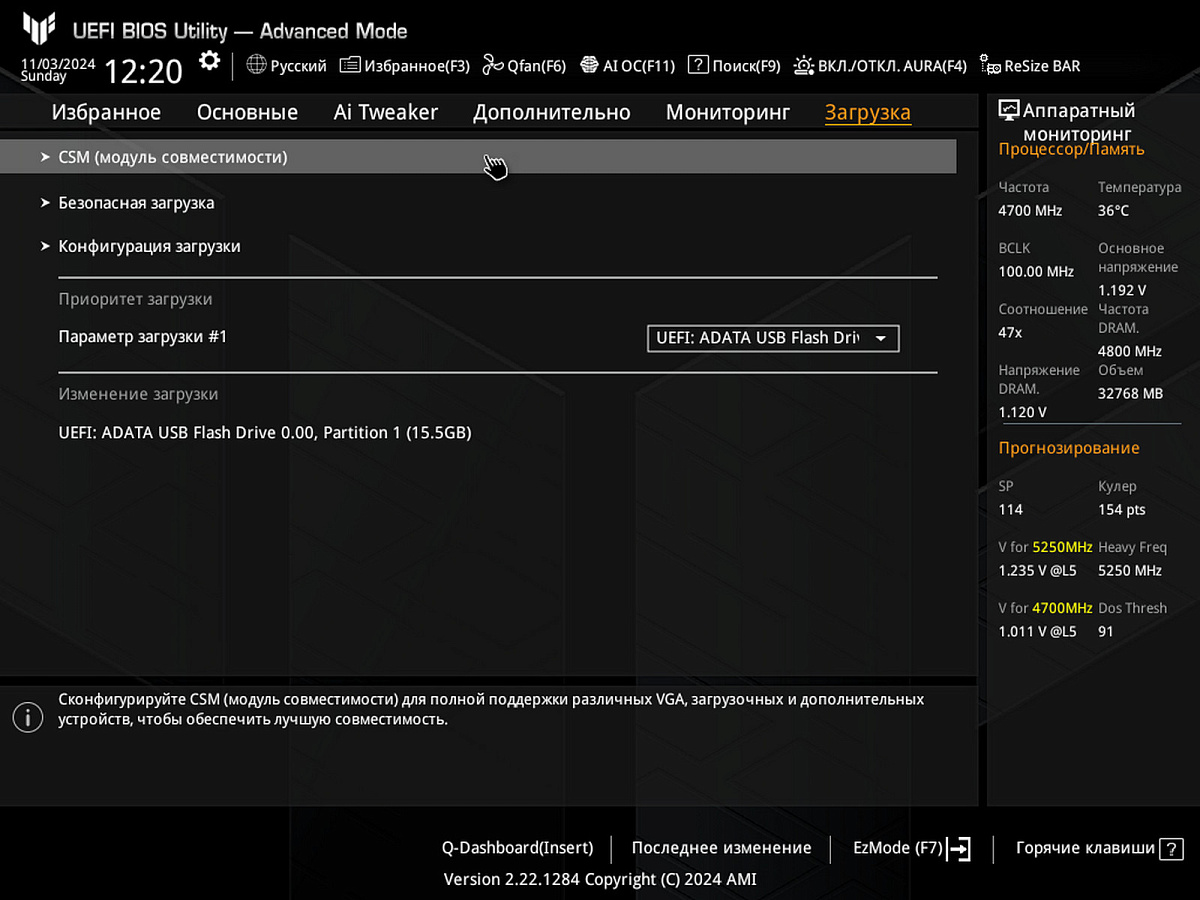

На вкладке «Загрузка» включаем модуль CSM, конфигурируем загрузки.

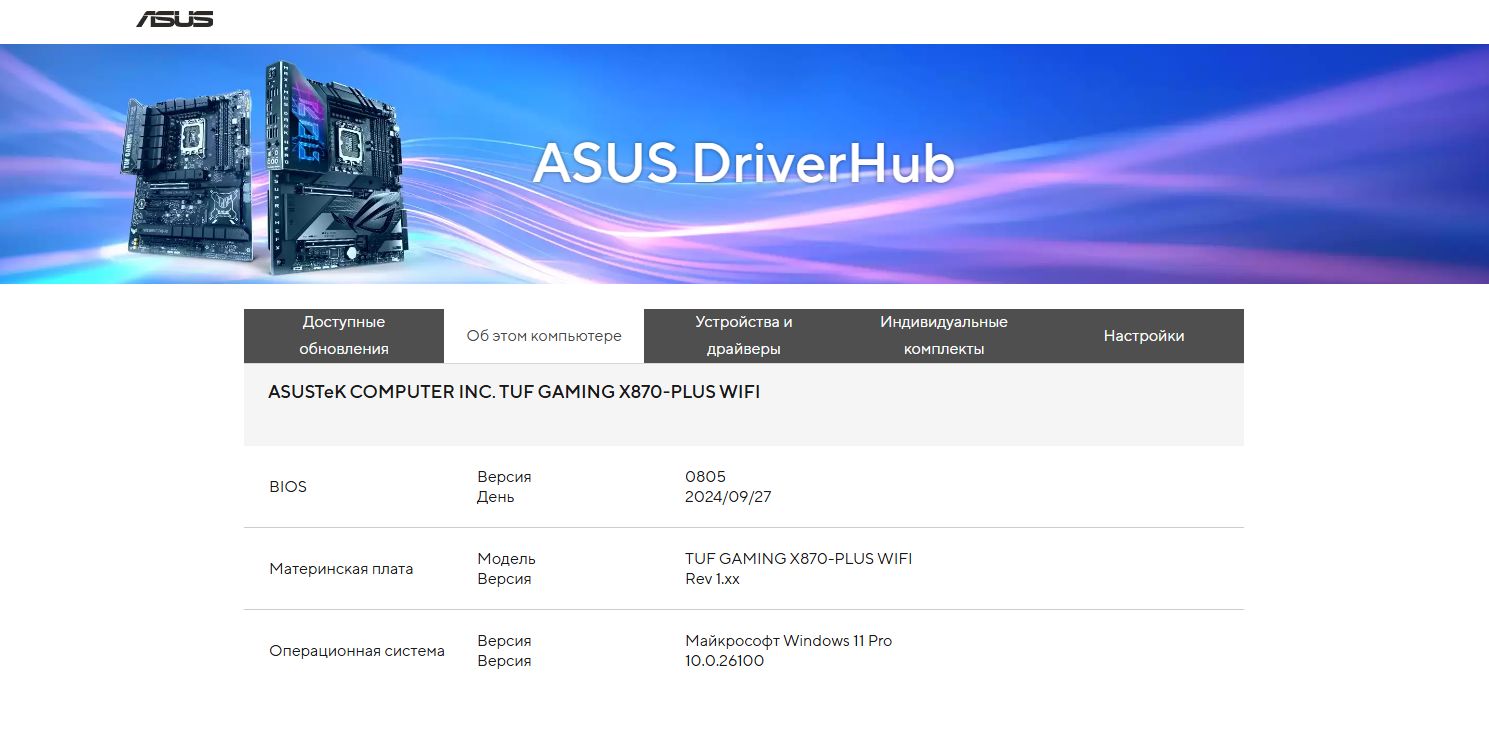

Для установки утилит и драйверов можно запустить программу ASUS DriverHub, автоматический запуск активируется через BIOS. Утилита автоматически просканирует конфигурацию ПК, найдет и загрузит необходимые драйвера и ПО.

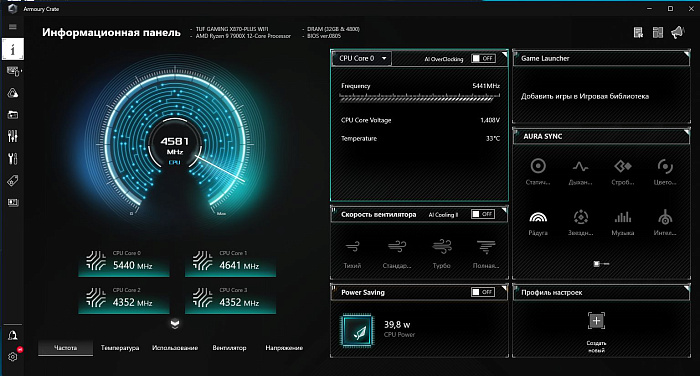

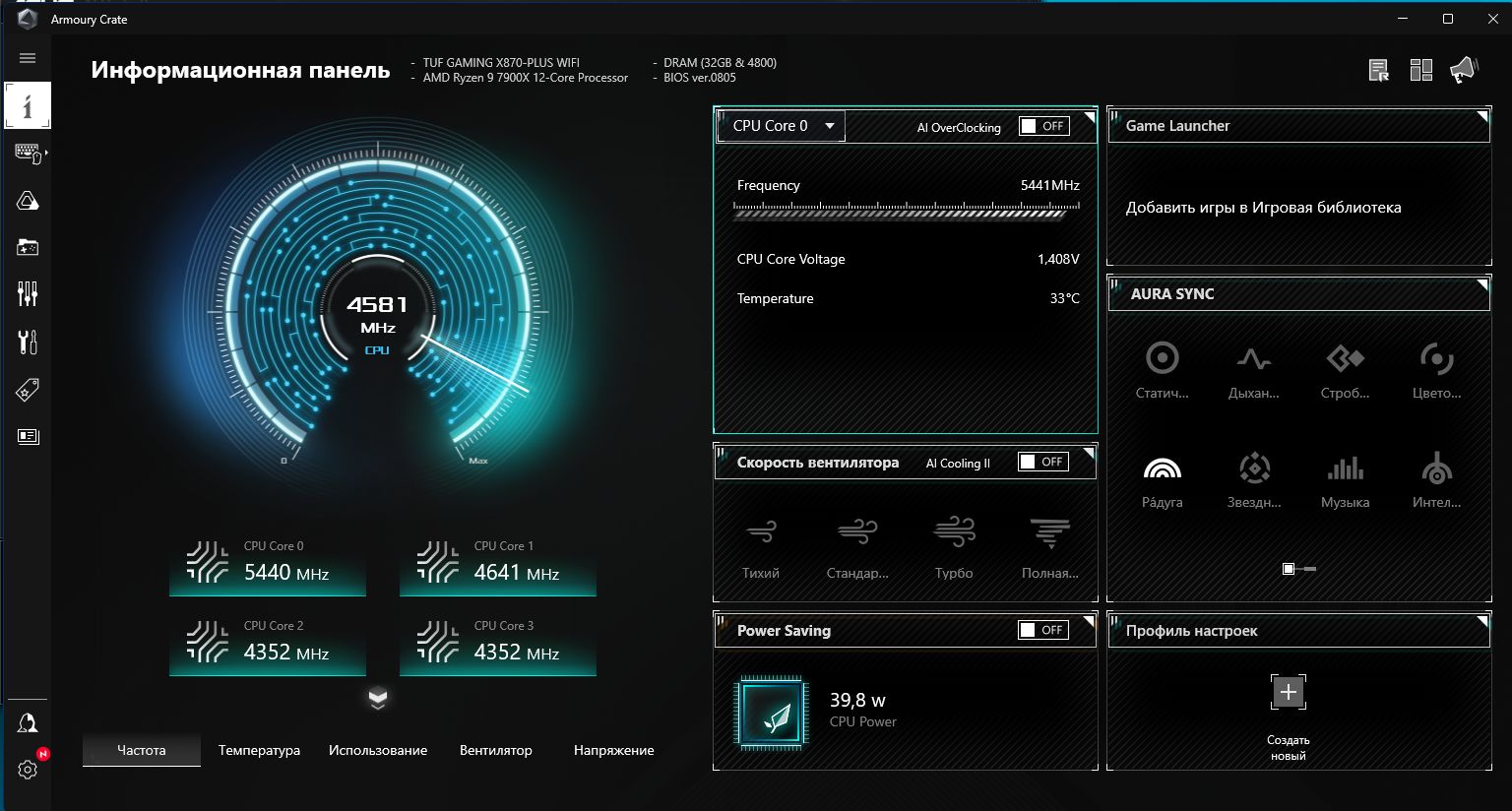

Основная программа для настроек материнской платы Armoury Crate: мониторинг, настройка подсветки и вентиляторов.

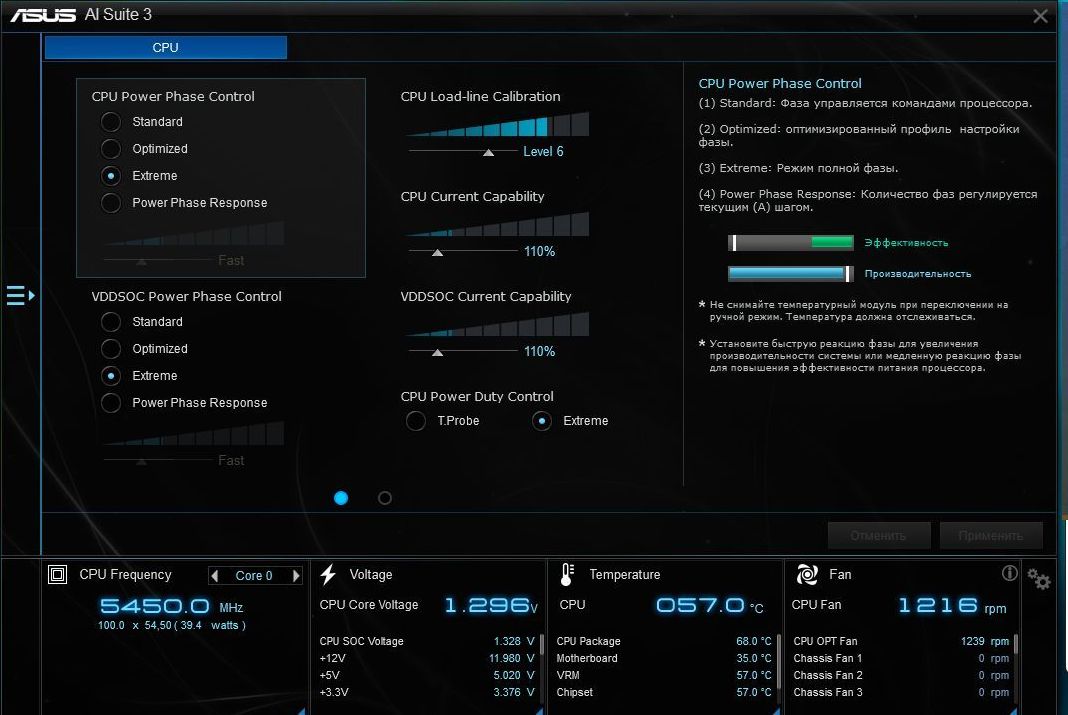

Еще одна утилита, AI Suite 3, кроме мониторинга, занимается настройкой процессора для повышения производительности.

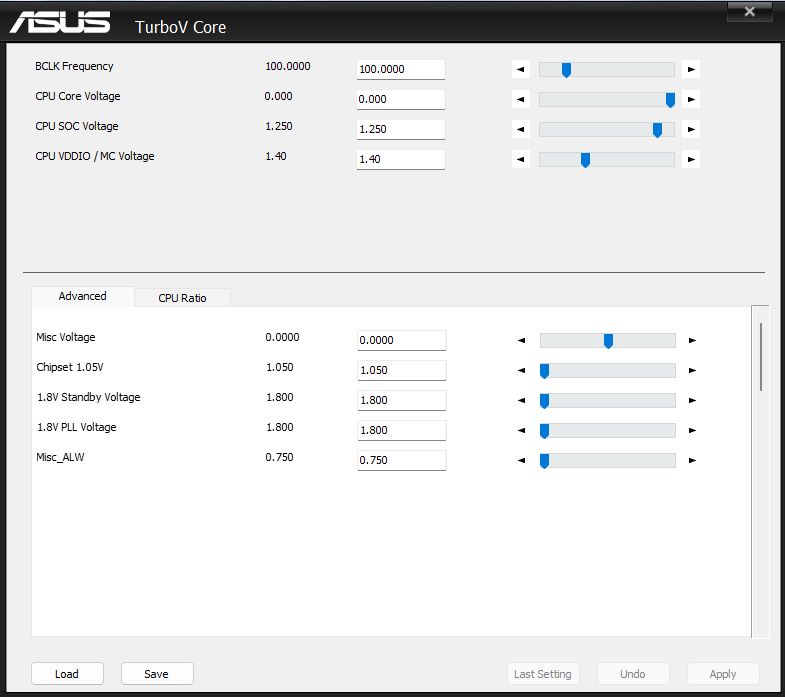

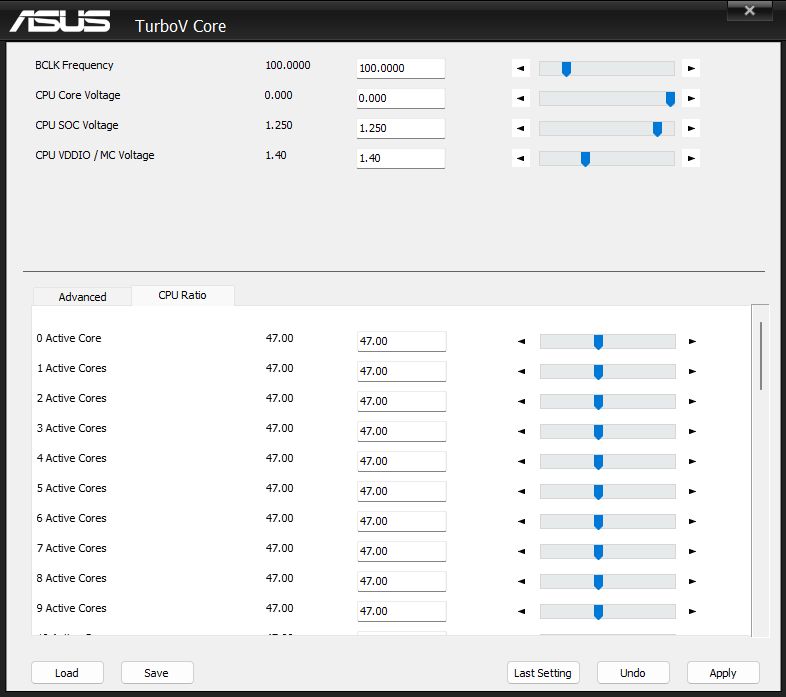

Непосредственно разгон процессора возможен через утилиту TurboV Core.

Тестирование

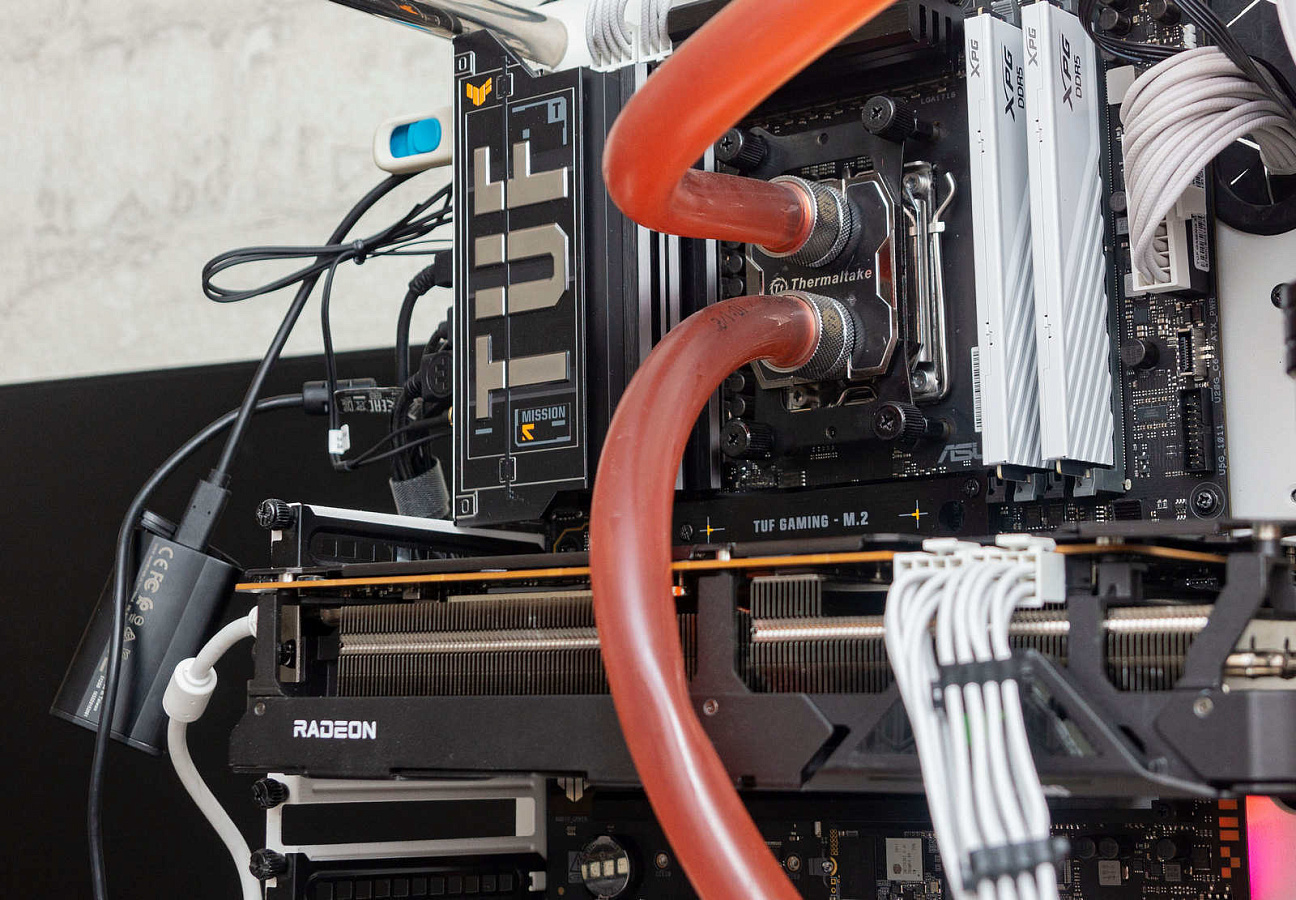

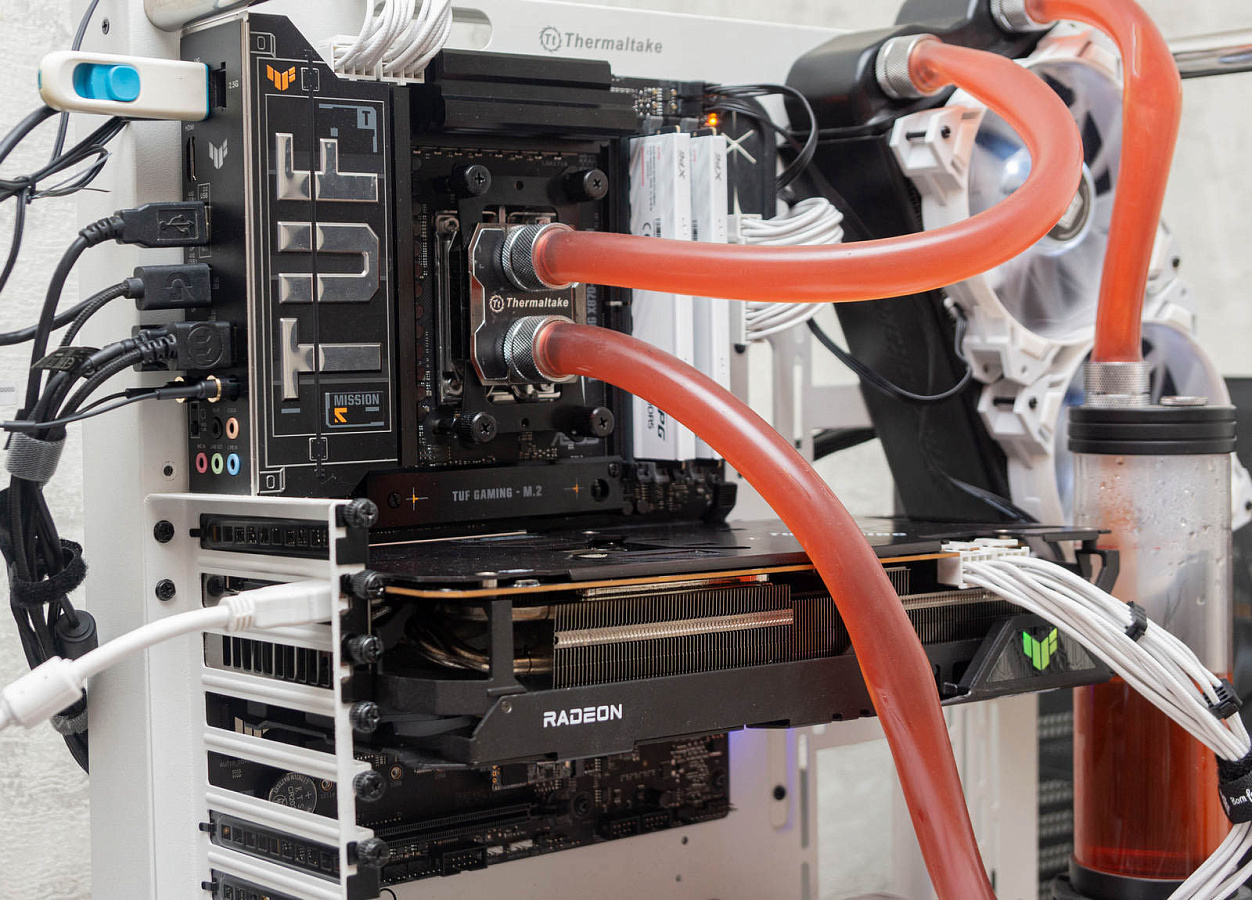

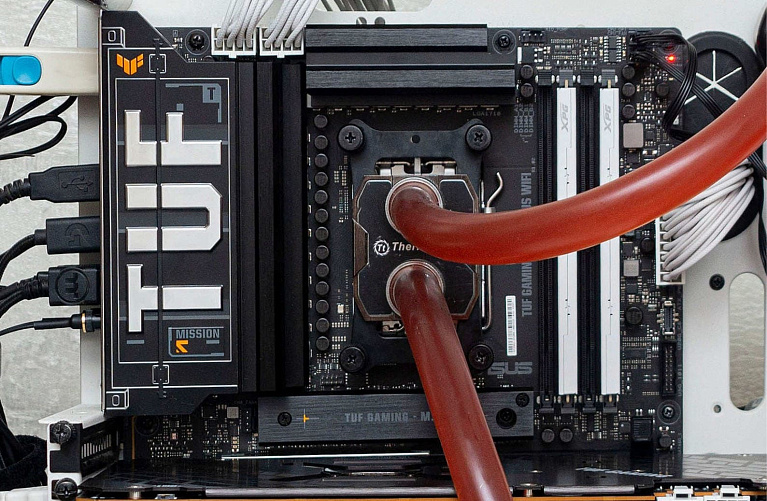

Тестовая конфигурация:

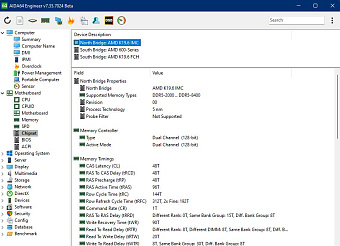

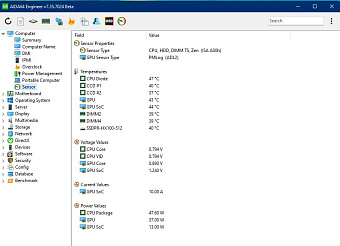

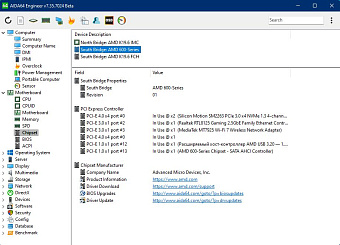

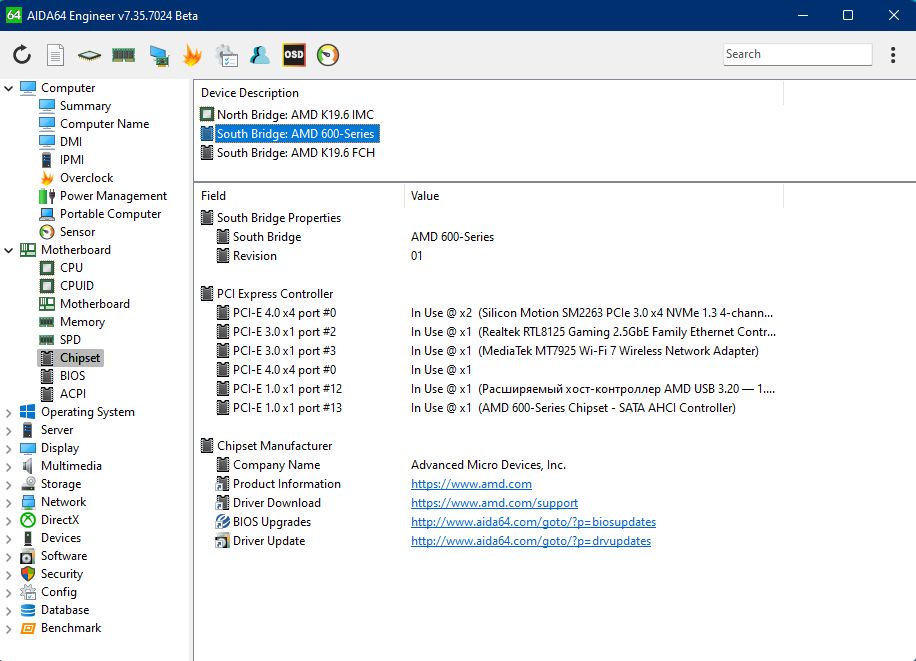

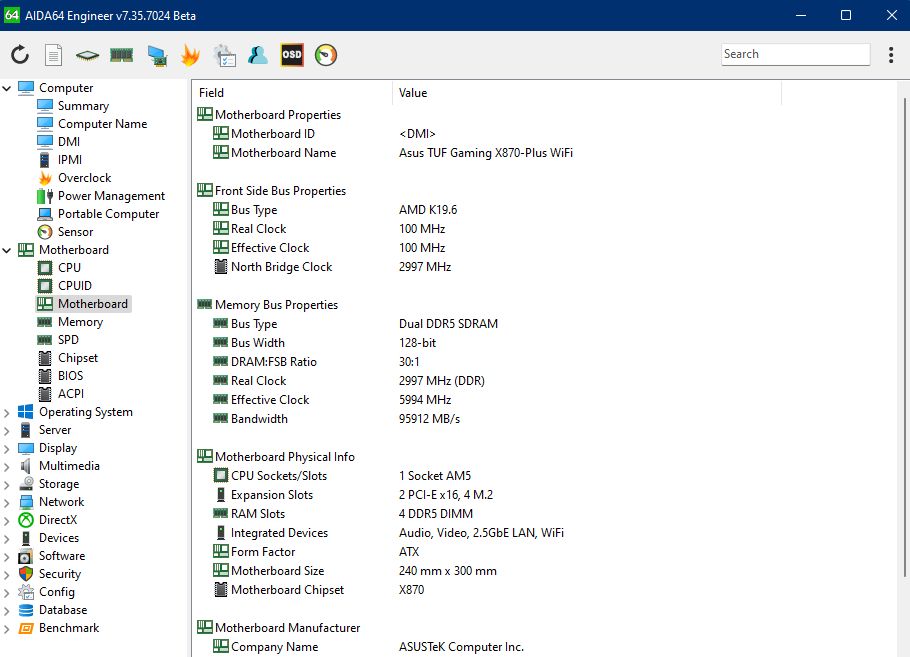

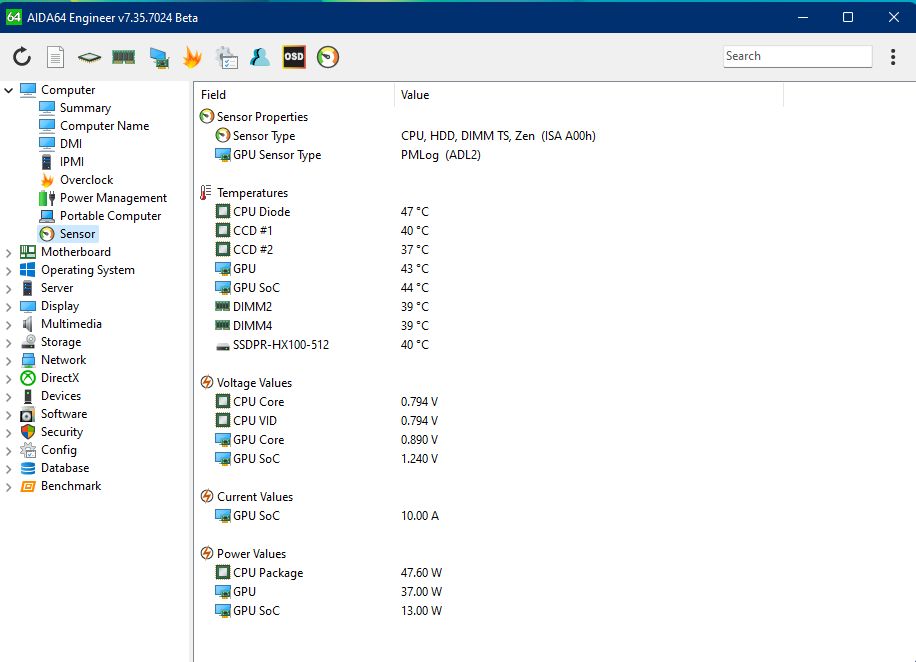

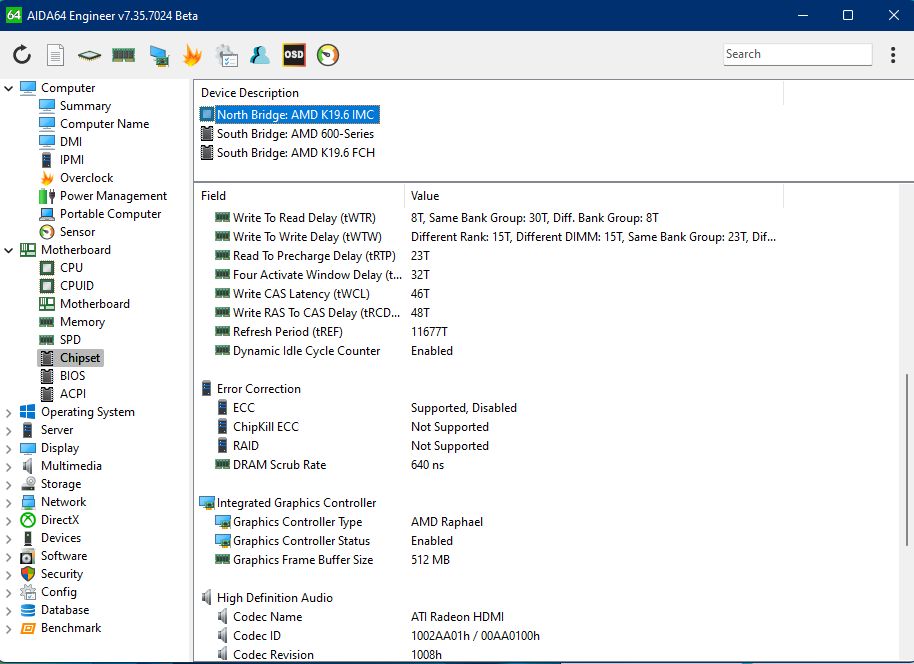

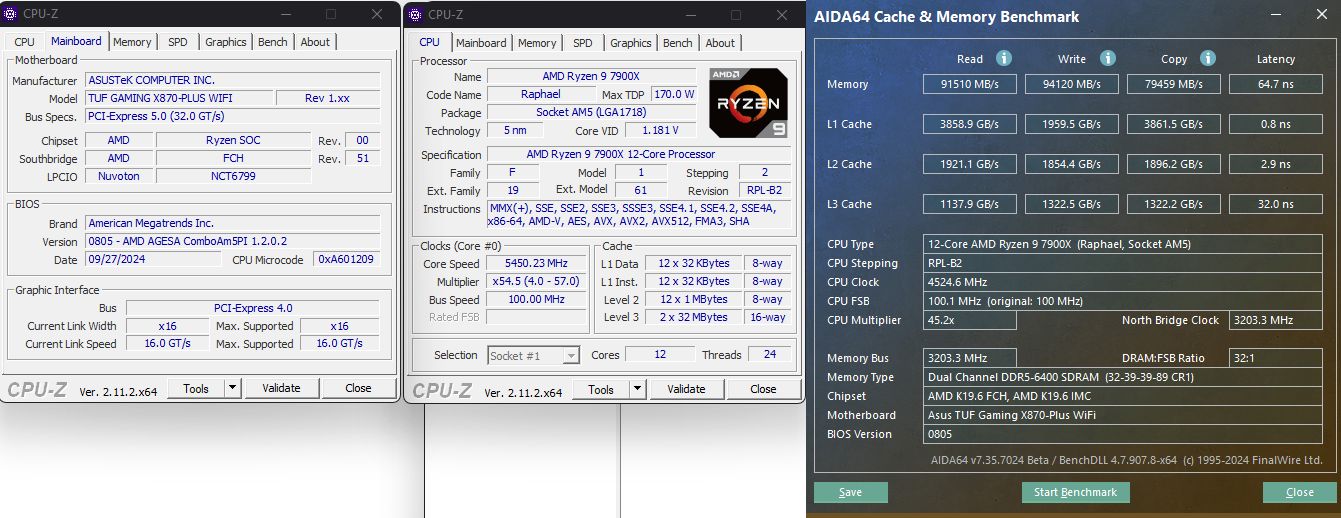

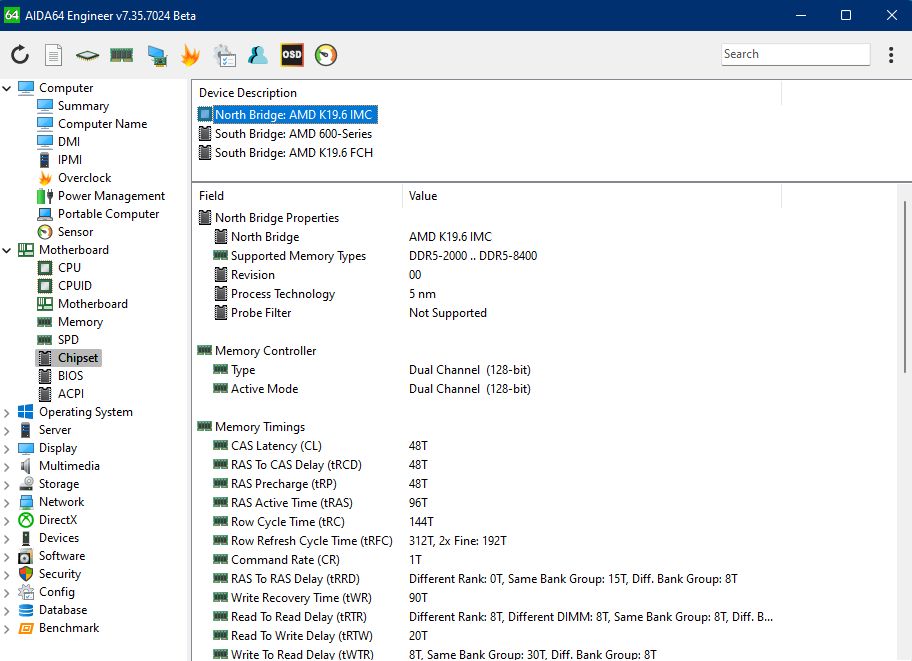

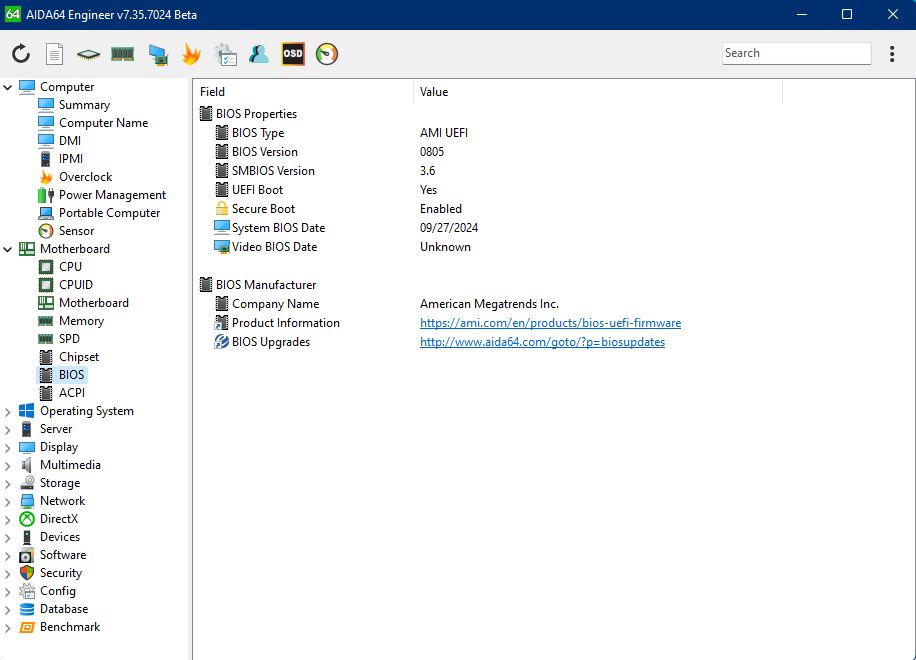

Подробные сведения о материнской плате можно посмотреть в утилите AIDA64.

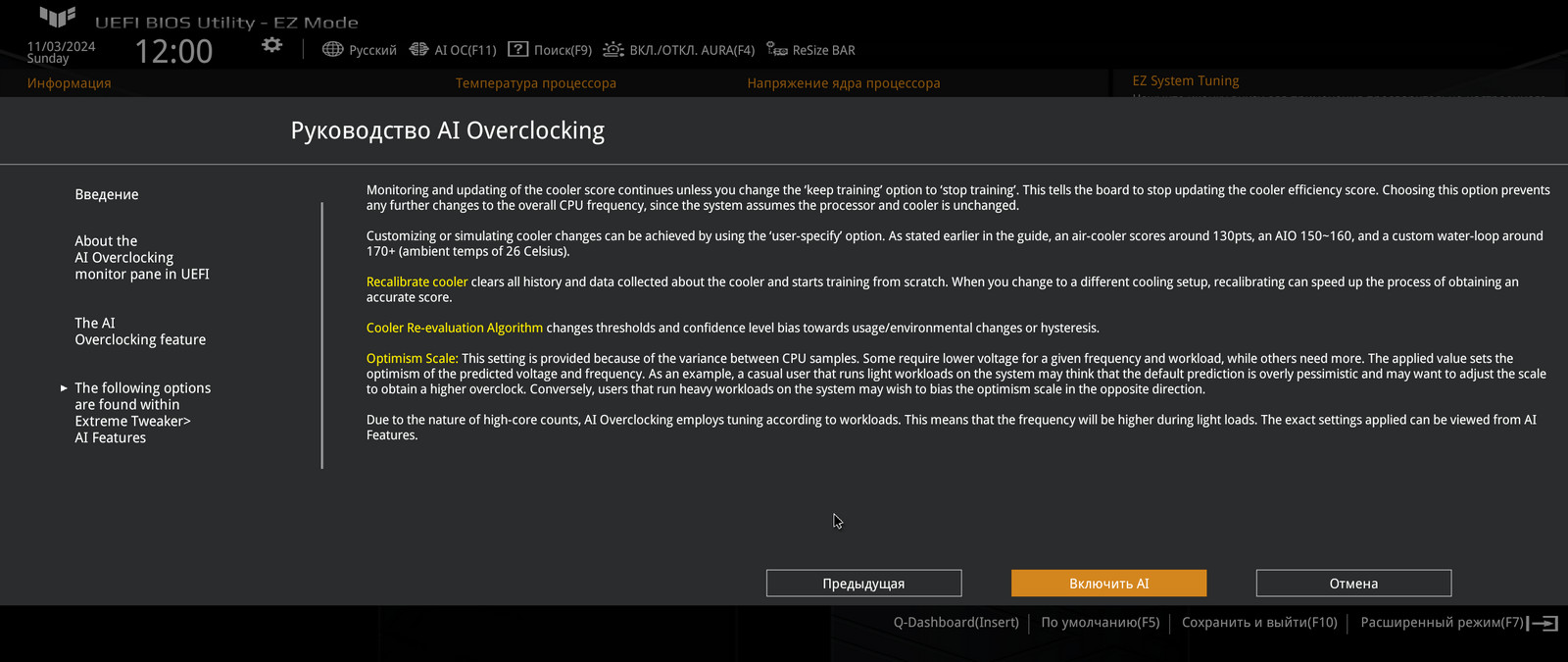

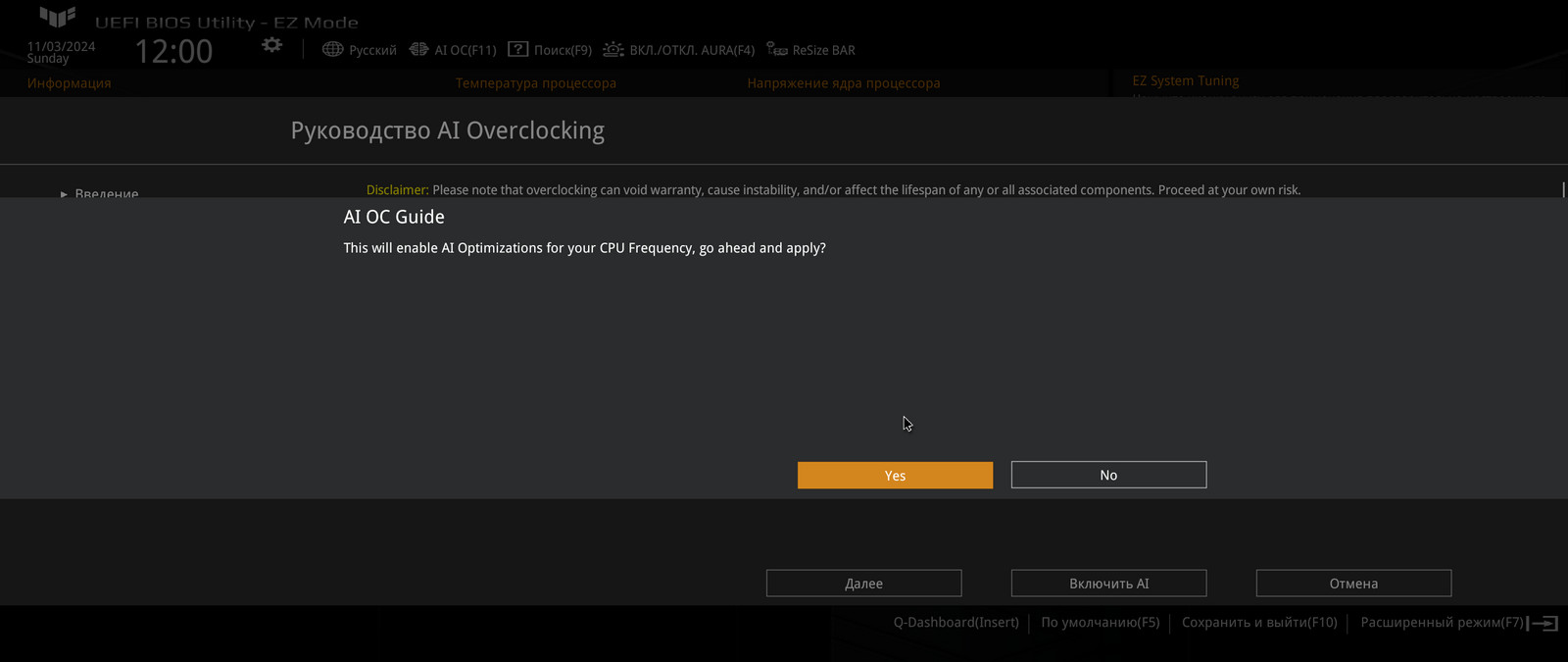

Основное преимущество материнских плат TUF – это наличие интеллектуального разгона за счет установленного на плате микроконтроллера TPU, в BIOS имеется соответствующая вкладка AI OC. Перед включением AI предлагается ознакомится с руководством по разгону.

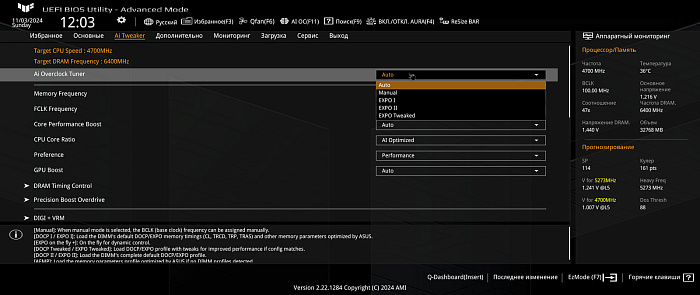

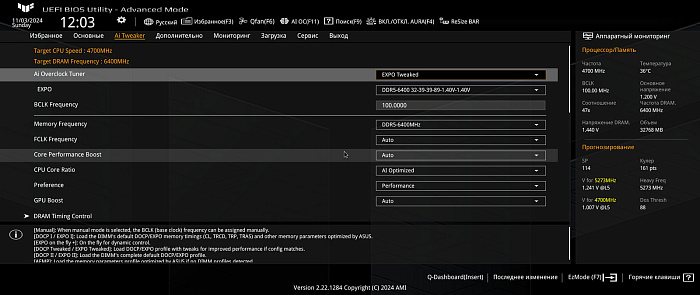

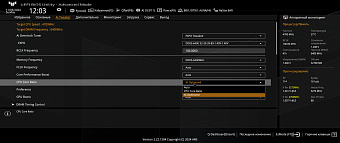

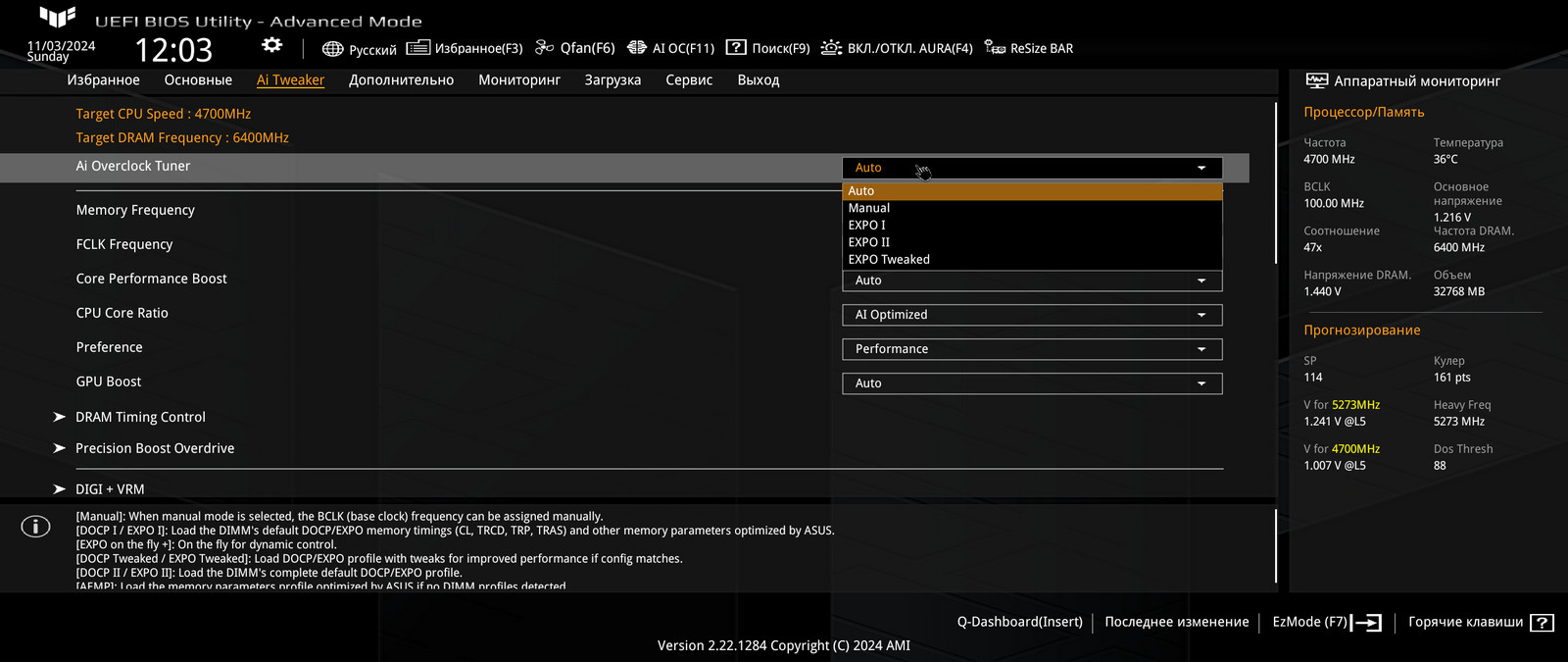

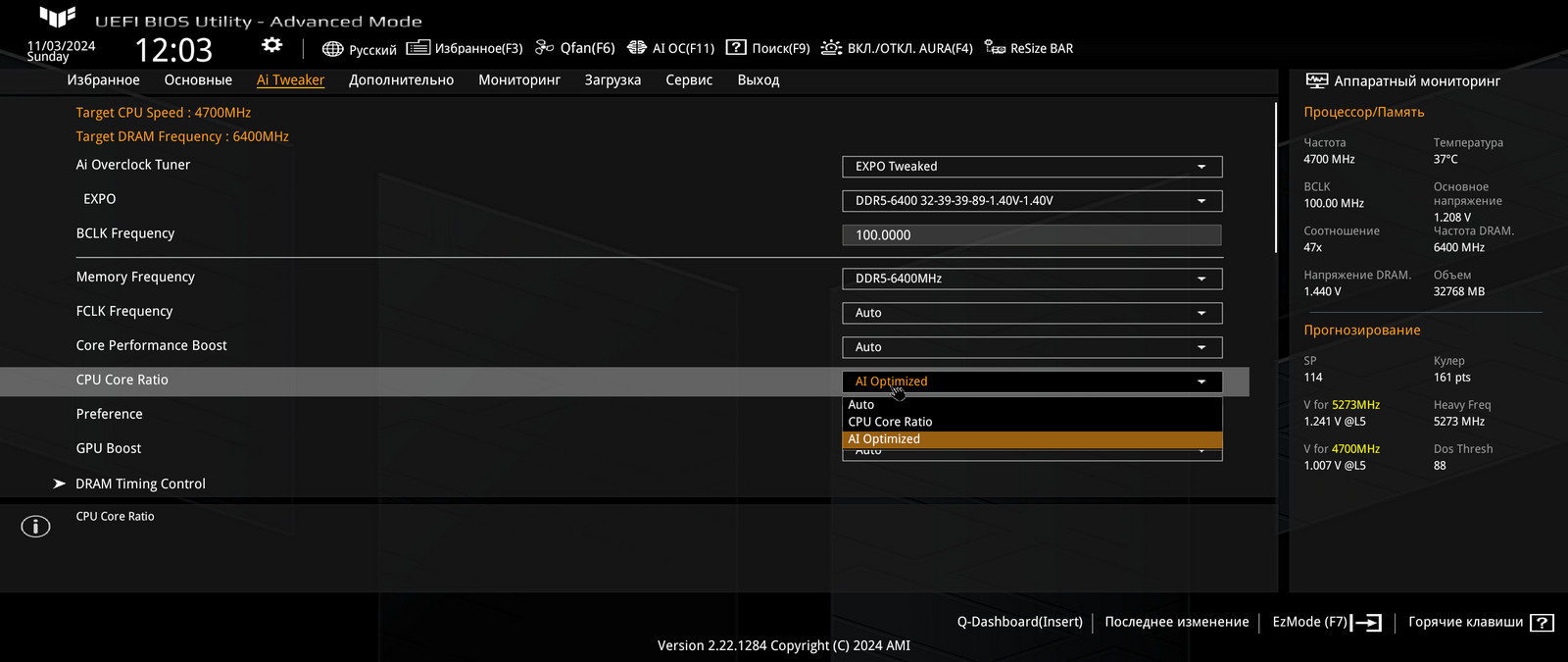

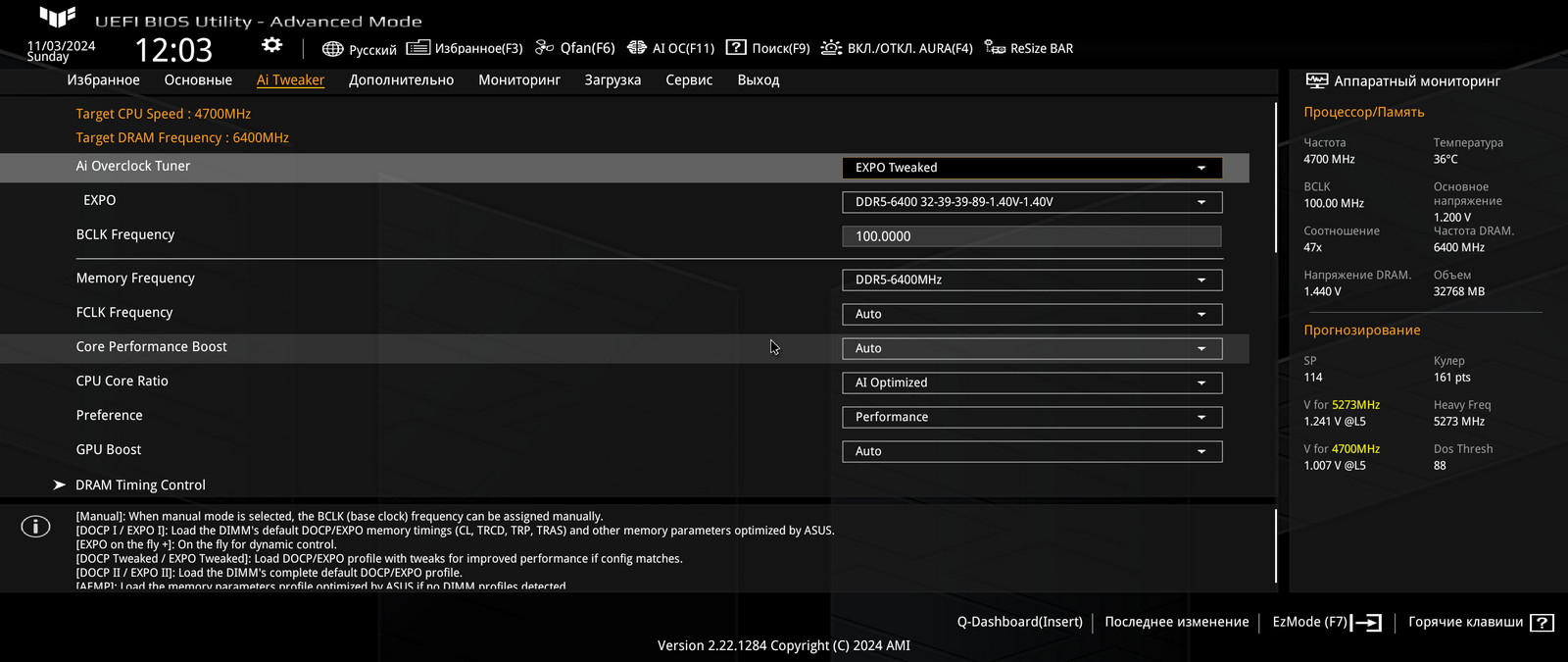

После активации интеллектуального разгона на вкладке Ai Tweaker значение CPU Core Ratio переключается в режим AI Optimized, значение Preference в режиме Perfomance.

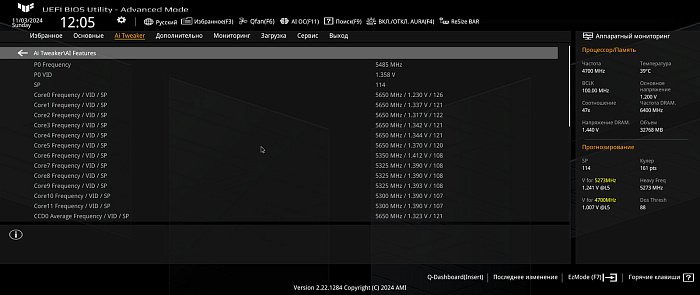

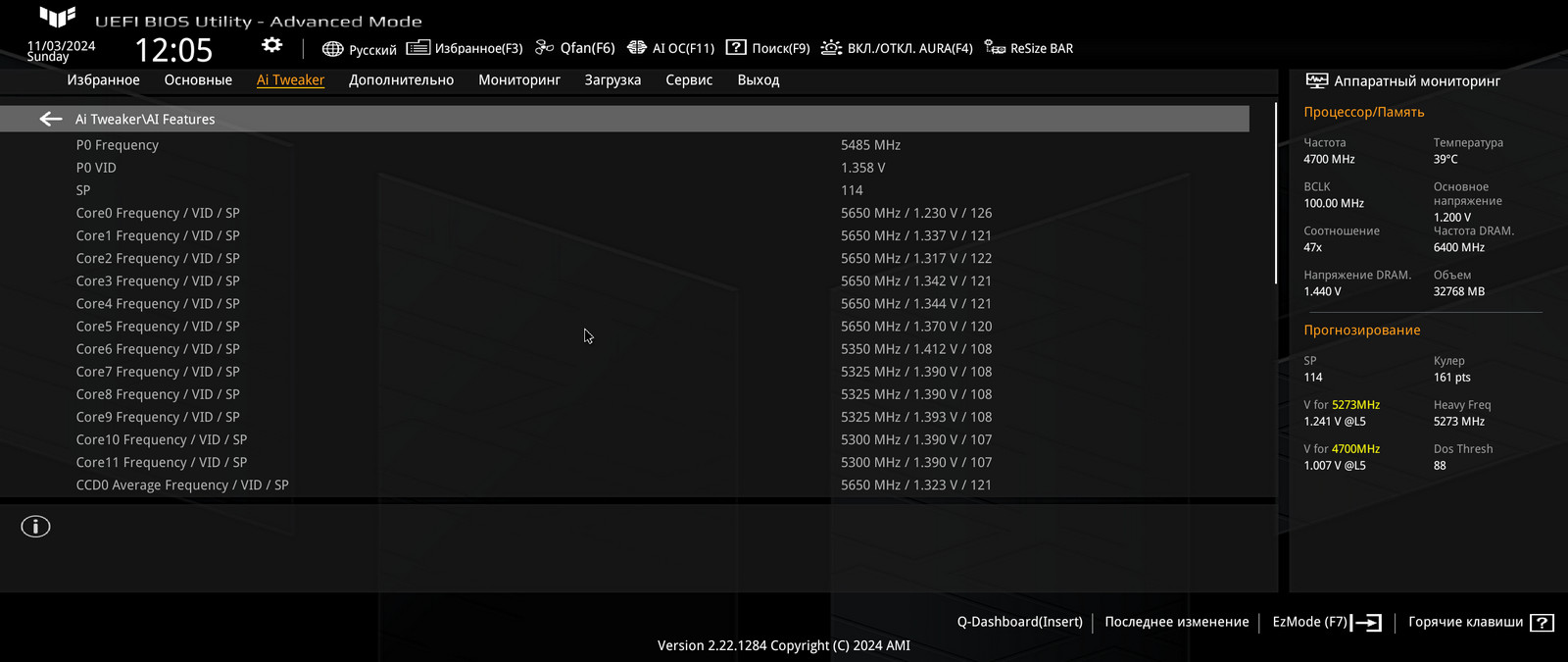

На отдельной вкладке можно посмотреть, какие оптимальные значения частоты и напряжения для каждого ядра CPU выставлены.

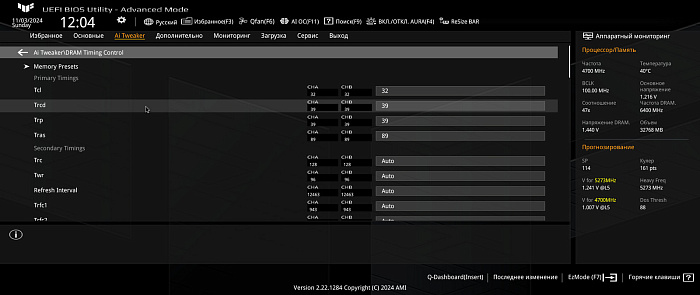

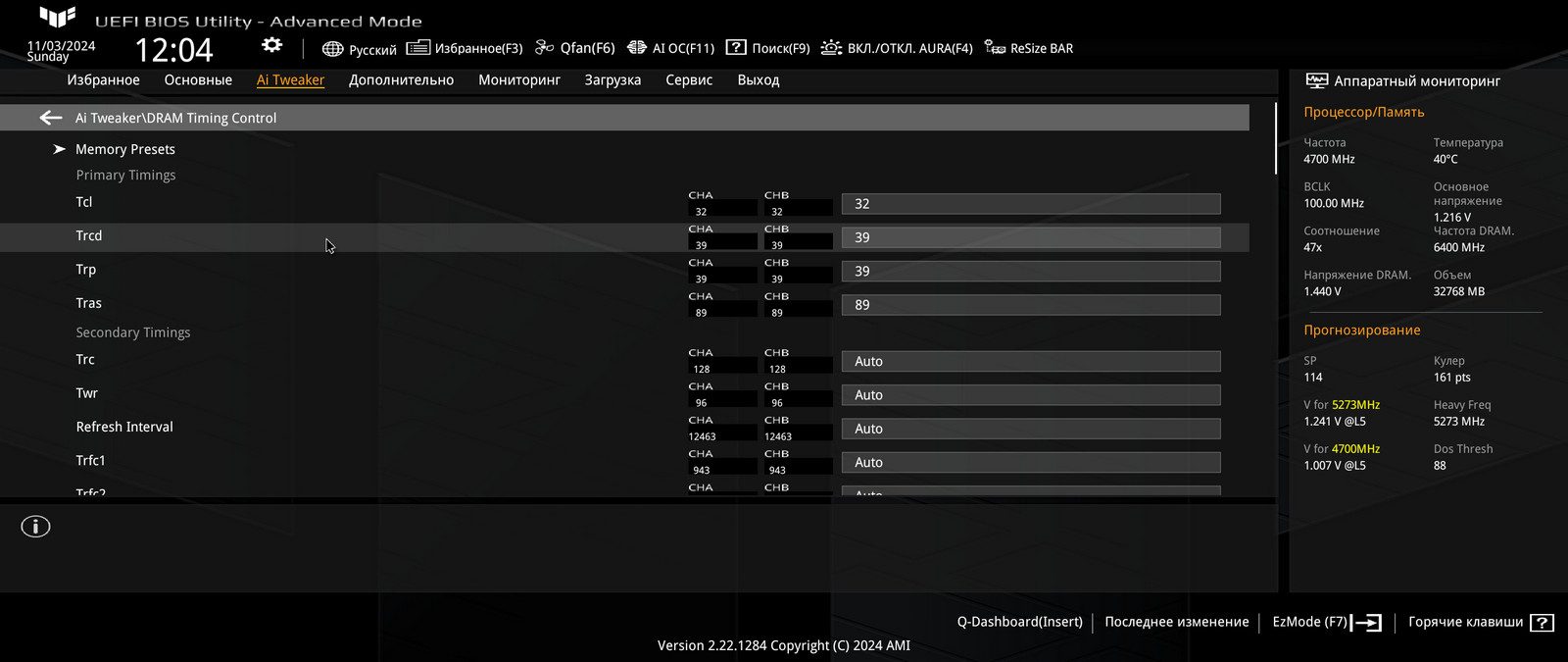

Для автоматического подбора оптимальных значений для оперативной памяти имеется профиль EXPO Tweaker, также на отдельной вкладке можно увидеть значения таймингов, возможна их коррекция вручную.

При значениях «по умолчанию» максимальная частота CPU в многопоточном режиме была 5,45 ГГц и 5,65 ГГц в однопоточном режиме. Память работала на частоте 4800 МГц, при активации EXPO профиля на частоте 6400 МГц.

При интеллектуальном разгоне мы хоть и видим те же значения, но производительность в тестах повышается, хоть и незначительно. Связано это с более высокими средними значениями частоты процессора за счет оптимизации работы ядер. Это заметно по графику в стресс-тесте OCCT Power – от 3,9 ГГц до 4,9 ГГц и большем энергопотреблении. Максимальные температуры при этом остаются в прежних рамках – 95-97°С.

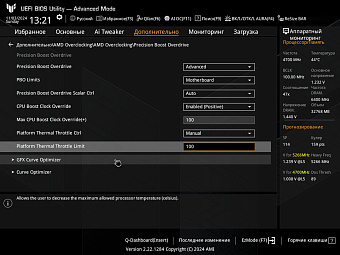

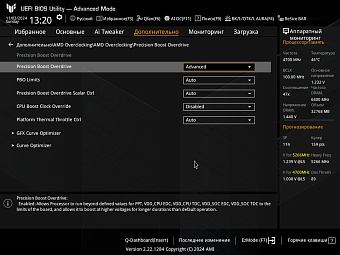

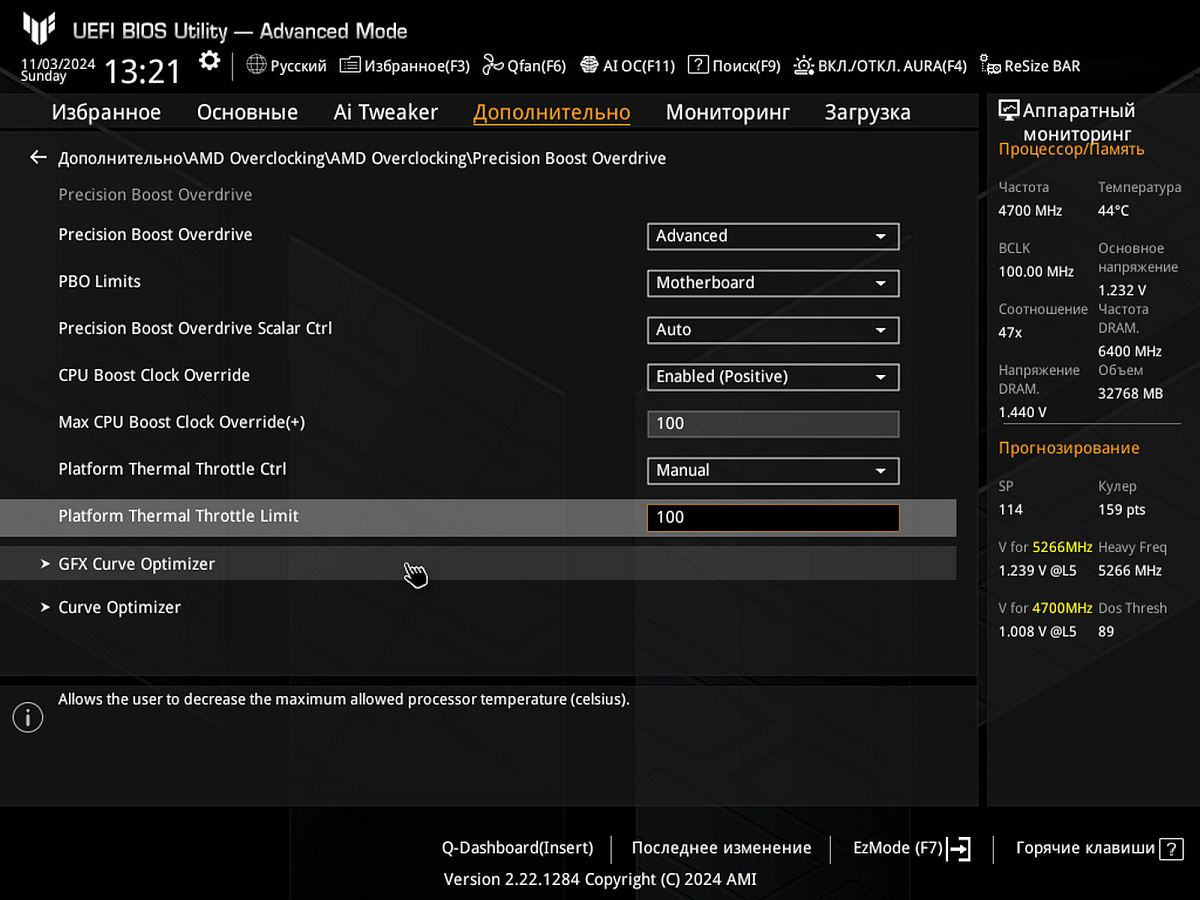

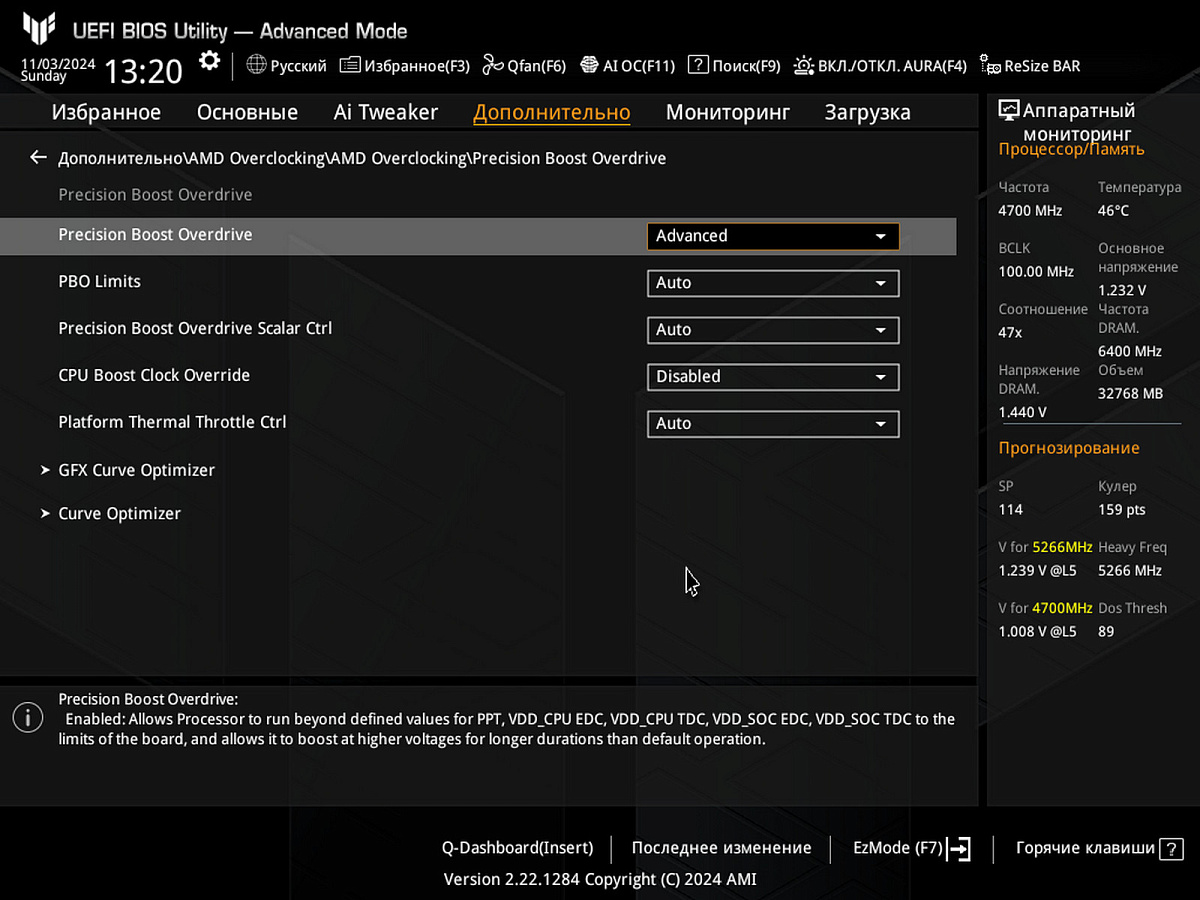

Попытка разгона через повышение лимитов в меню PBO (Precision Boost Overdrive) не дало лучших результатов в тестах, так же, как и традиционный разгон за счет повышения множителя.

Интеллектуальные возможности платы достаточно высоки и она справляется с оптимизацией производительности лучше, чем обычный пользователь.

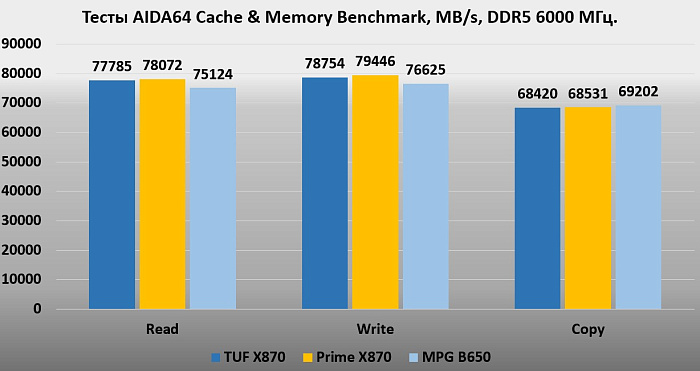

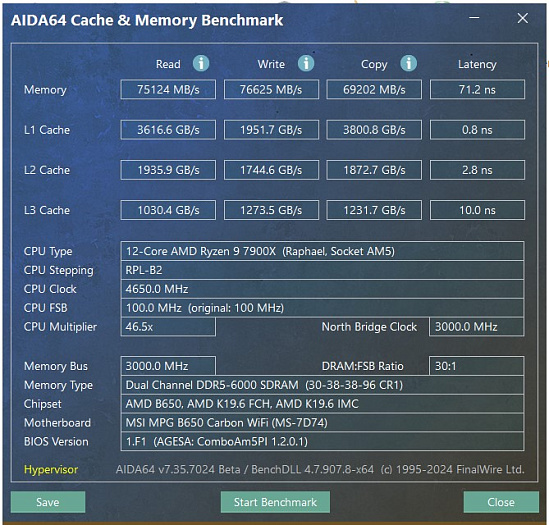

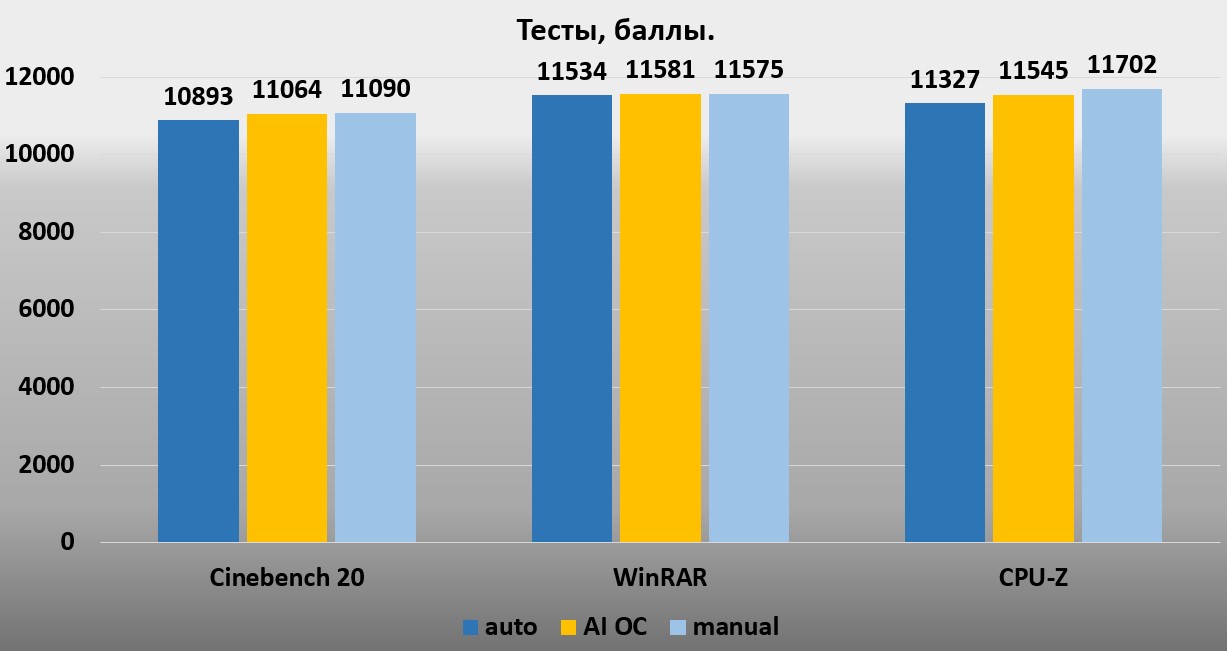

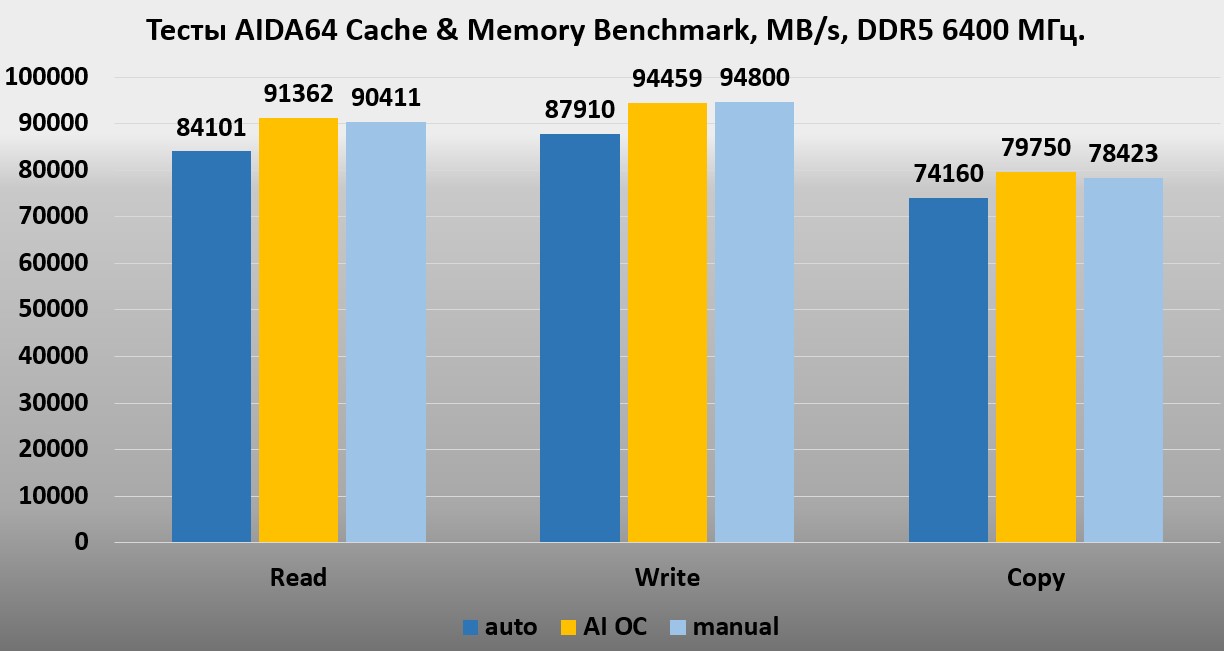

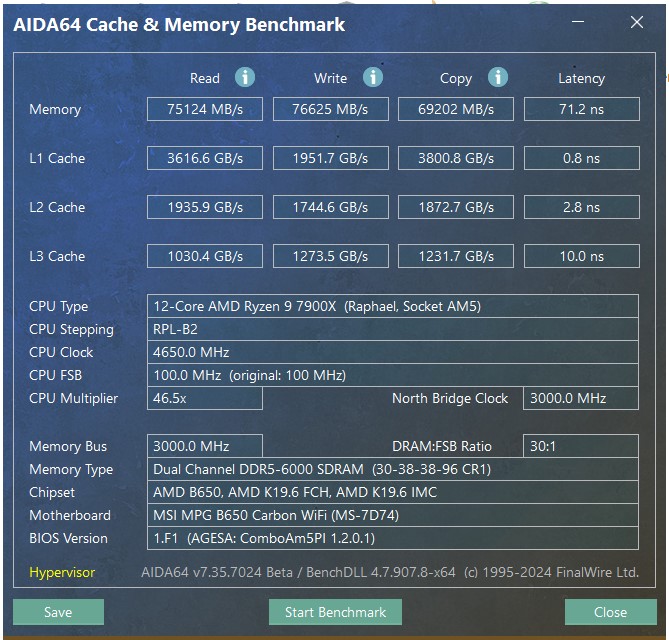

Производительность тестовой системы мы проверили в приложениях AIDA Cache & Memory Benchmark, Cinebench 20, WinRAR и CPU-Z, а поведение оценили в стресс-тесте OCCT. В трех режимах: по умолчанию, с интеллектуальным разгоном и с ручным разгоном.

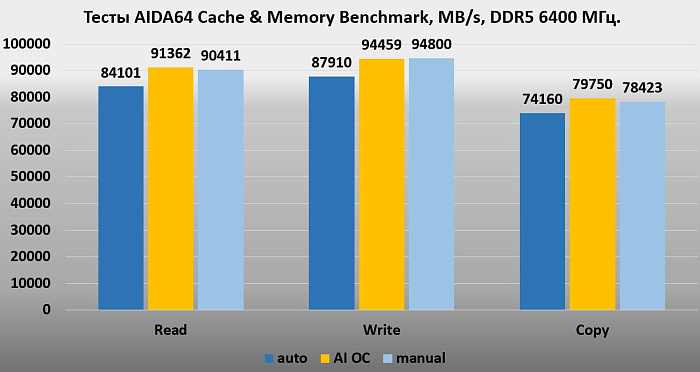

На частоте памяти 6400 МГц прирост производительности от разгона процессора до 10%.

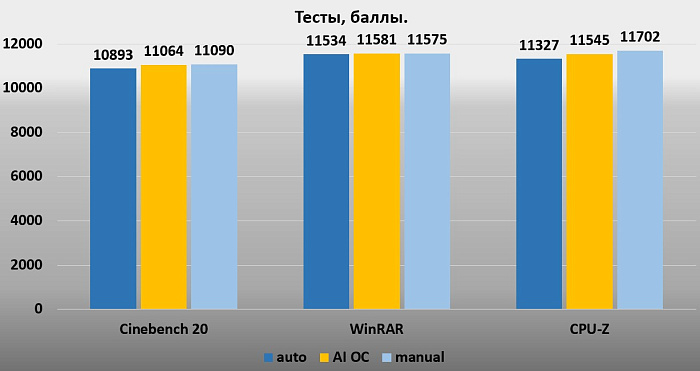

В других тестах прирост производительности поскромнее – до 5%.

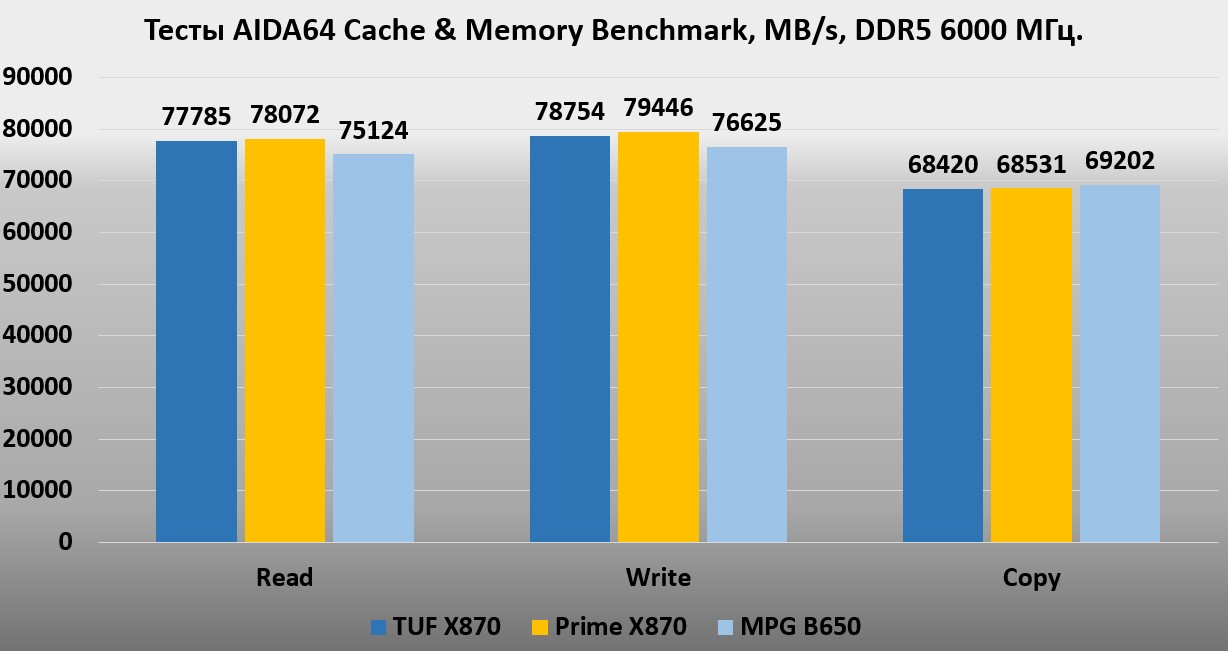

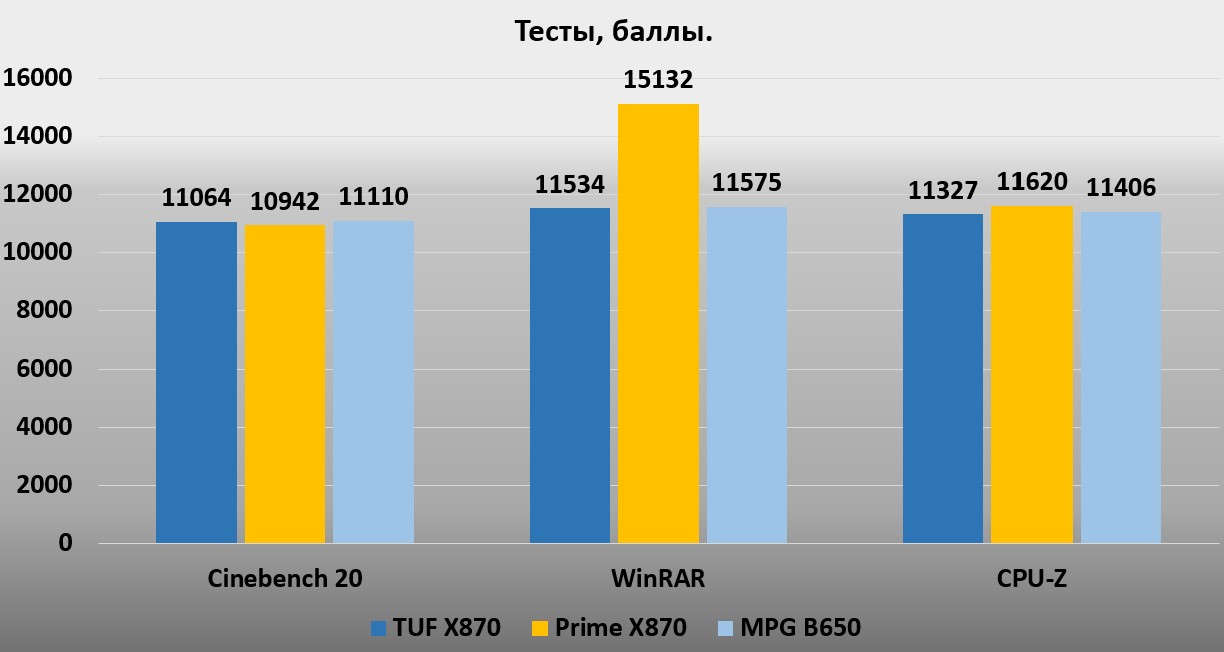

Для наглядности мы можем сравнить поведение тестового процессора на двух других платах: MSI MPG B650 Carbon Wi-Fi и ASUS Prime X870-P Wi-Fi.

Материнские платы на новом чипсете демонстрируют немного большую производительность, ASUS Prime X870-P без возможностей AI показывает значения немного выше, чем TUF.

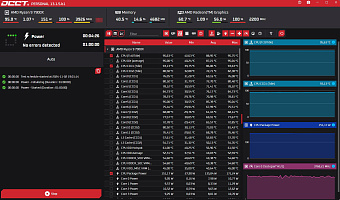

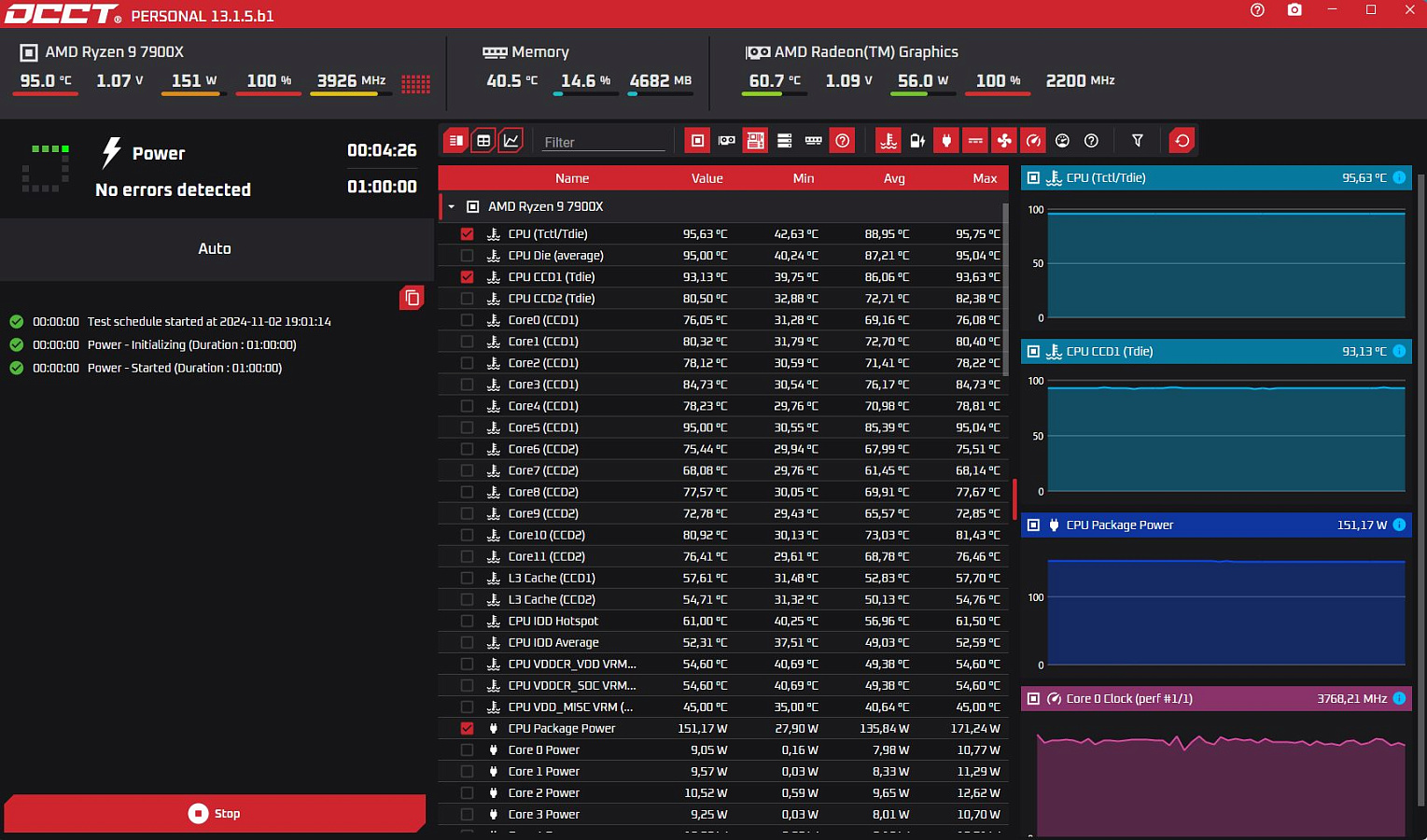

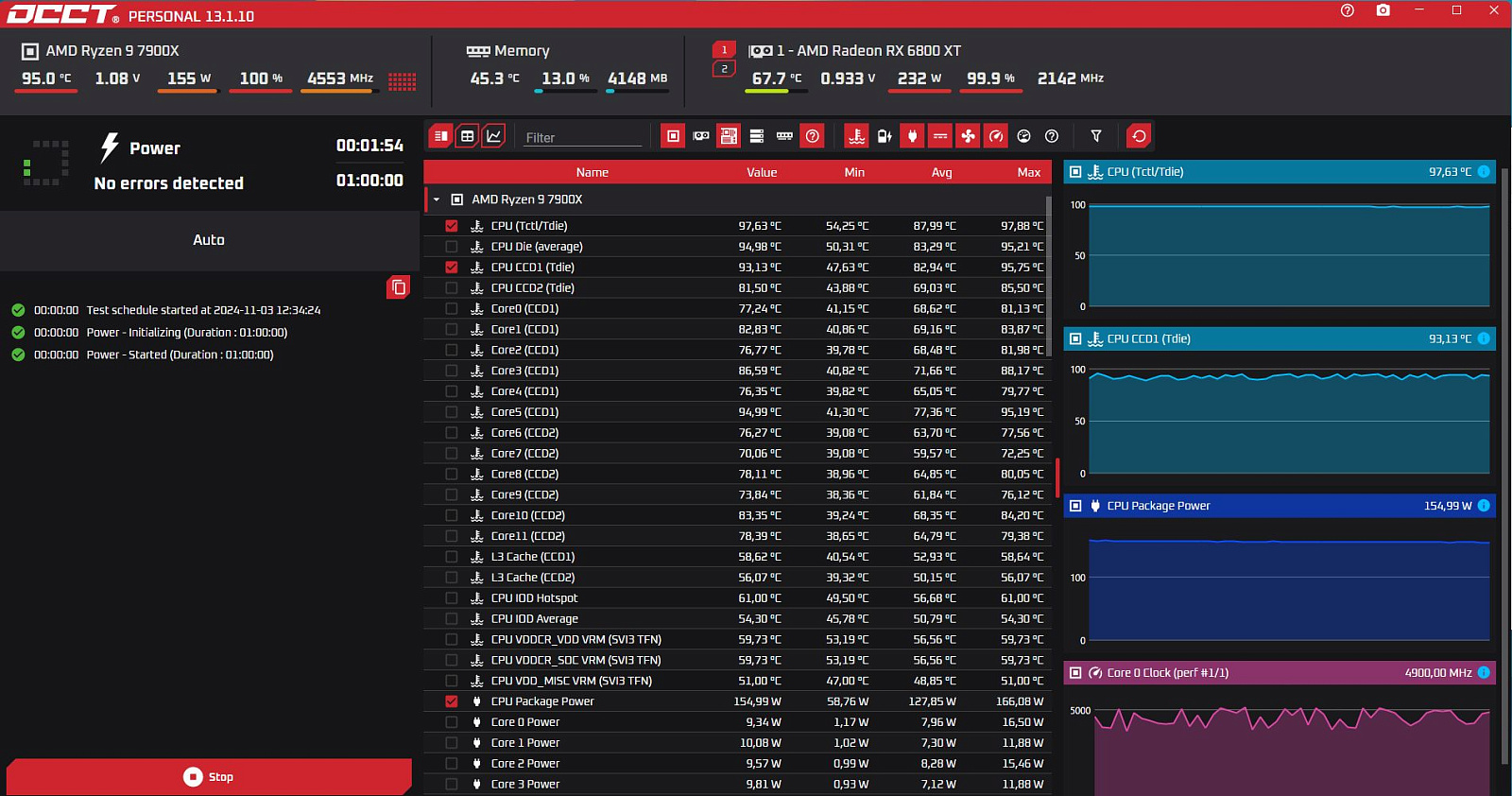

Если посмотреть тест OCCT, то можно увидеть причину большей производительности - ASUS Prime поддерживает меньшие температуры CPU, за счет чего средняя частота увеличилась до 5,1 – 5,2 ГГц против 4,9 ГГц у TUF.

На плате MSI MPG B650 Carbon данный комплект оперативной памяти на EXPO профиле 6400 МГц работал нестабильно, тесты проходил, но в приложениях Photoshop, некоторых играх и тесте 3DMark ПК мог зависать или уходить в синий экран. Понижение частоты до 6000 МГц давало уже стабильную работу.

На платах ASUS X870 такой проблемы не обнаружилось. Но разогнать данный комплект памяти выше по частоте не получилось - система вела себя нестабильно.

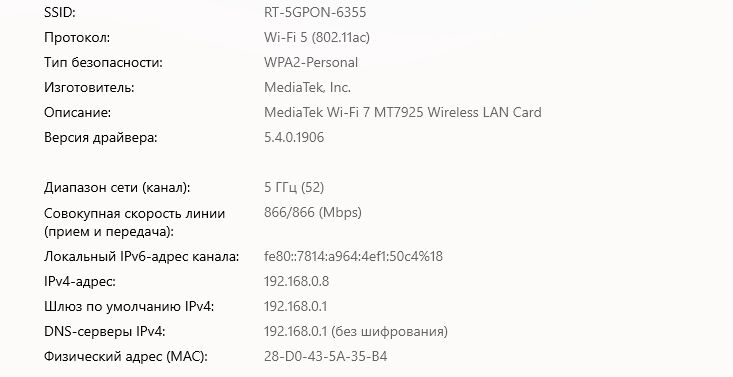

На Windows 11 версии 22H2 модуль Wi-Fi не работал, драйвер любой версии не устанавливался, помогло только обновление до версии 24H2.

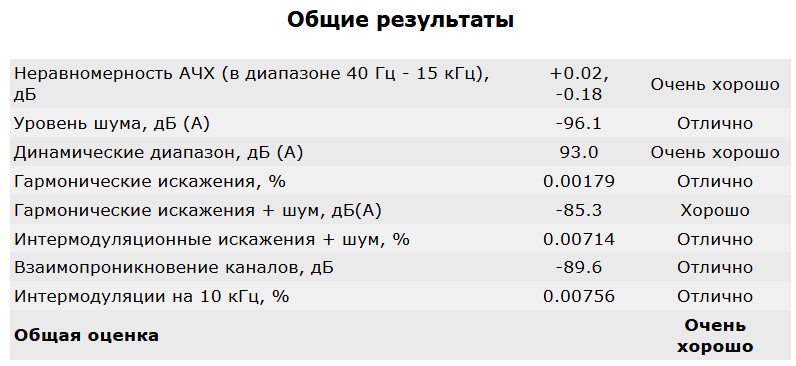

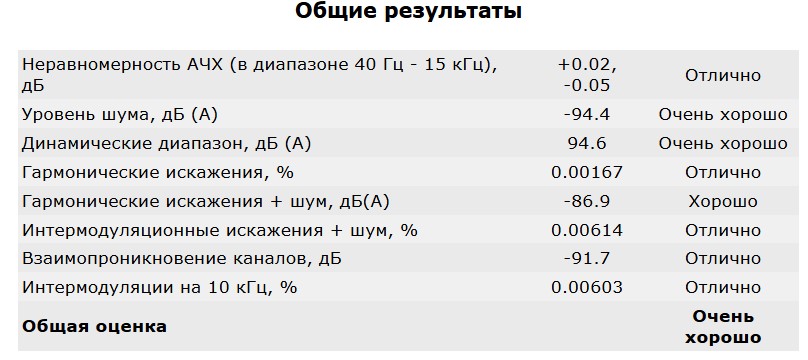

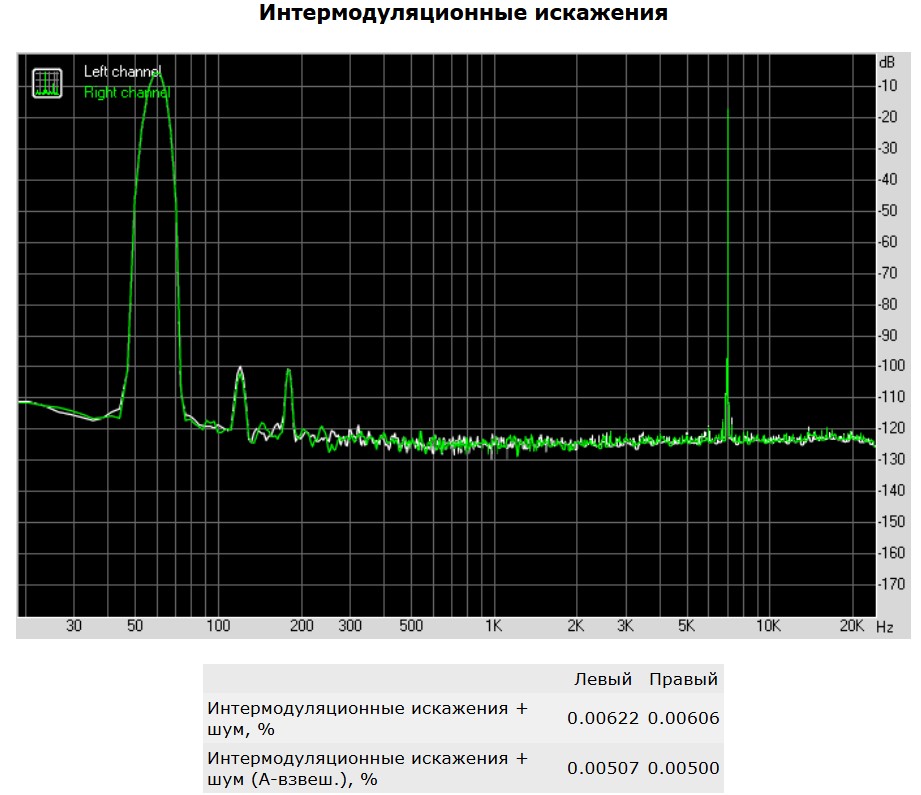

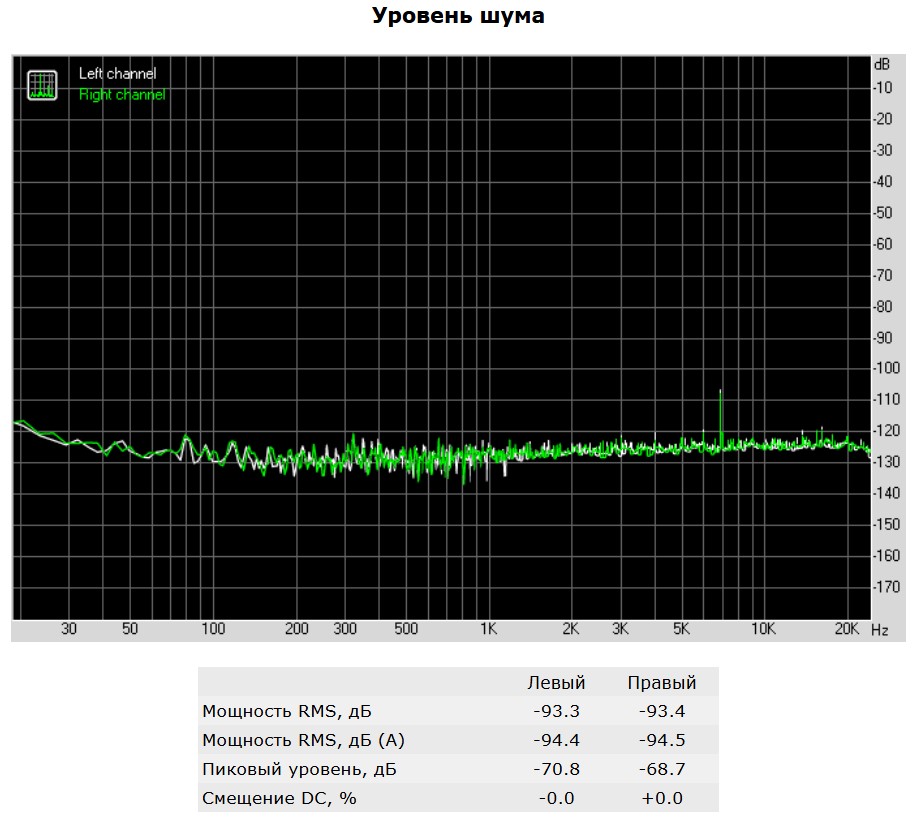

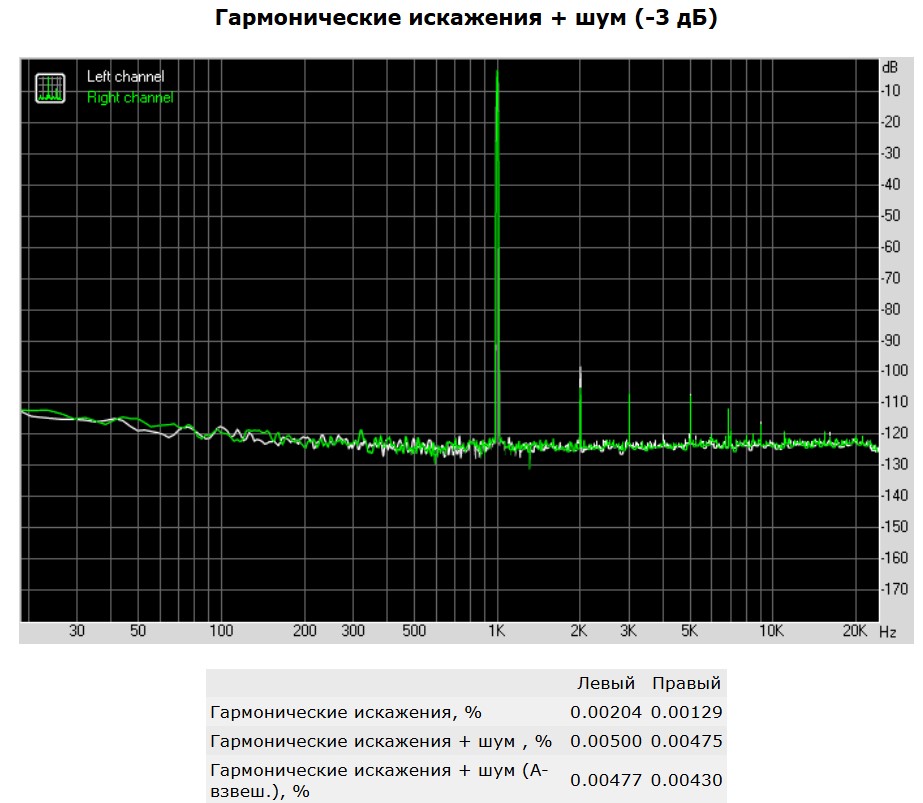

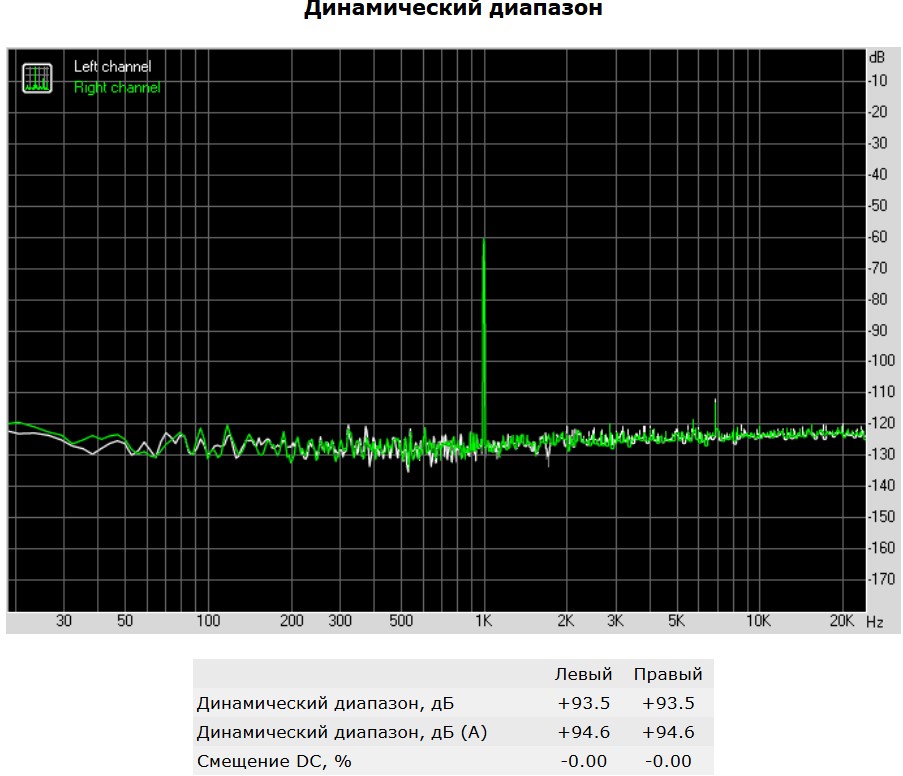

Звуковому кодеку ALC1220P программа RightMark Audio Analyzer дает оценку «очень хорошо».

Похожую картину мы видим и на кодеке Realtek ALC4080 у материнской платы MPG B650.

Заключение

Материнская плата ASUS TUF X870 Plus Wi-Fi - отличное решение для процессоров AMD 9000-го поколения с разблокированным множителем.

Функции платы немного обрезаны относительно ROG STRIX, но все еще впечатляют: 19 фаз питания, интеллектуальный разгон, USB4 с быстрой зарядкой, Wi-Fi 7, поддержка частоты DDR5 до 8000+ МГц, процессорные линии слота PCI-E 5.0 и первый М.2 версии PCI-E 5.0, независимые друг от друга.

На плате реализована удлиненная защелка слота PCI-E, Q-Release, быстрое безрезьбовое подключение антенны, защелки на слотах М.2 - Q-Latch. Имеется LED-индикация этапов загрузки, возможность перепрошивки BIOS без установки CPU. Подсветка на самой плате минималистична.

Имеются и свои компромиссы: установлен аудиокодек устаревшей версии ALC1220P без дополнительных опций в виде усилителя для наушников, всего два порта SATA и два слота PCI-E.

Плюсы:

Минусы:
