Обзор и тестирование блока питания Phanteks AMP GH850

Новая линейка блоков питания поддерживает стандарт ATX 3.1 и PCI-E 5.1, сертифицирована 80 PLUS Gold.

В комплекте модульные кабели, выполненные в индивидуальной оплетке проводов с текстурой под ткань, вентилятор работает в полупассивном режиме.

Стоимость новинки немного ниже, чем у конкурентов сопоставимого уровня по схемотехнике и комплектующим.

Технические характеристики

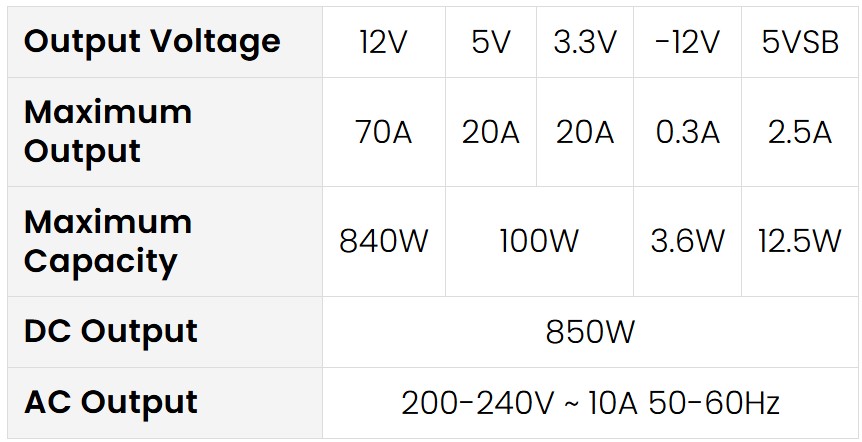

Нагрузочные характеристики

Упаковка и комплектация

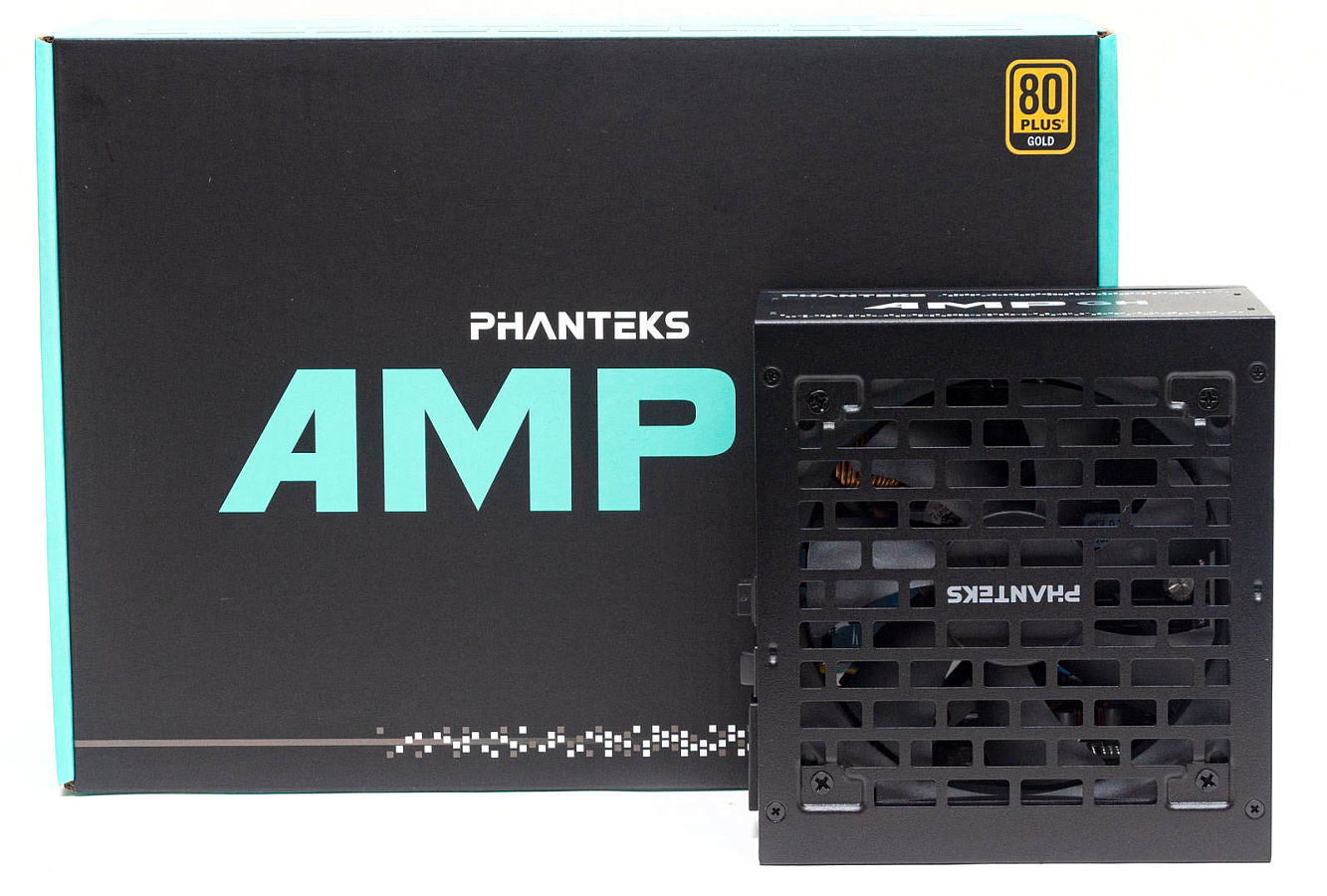

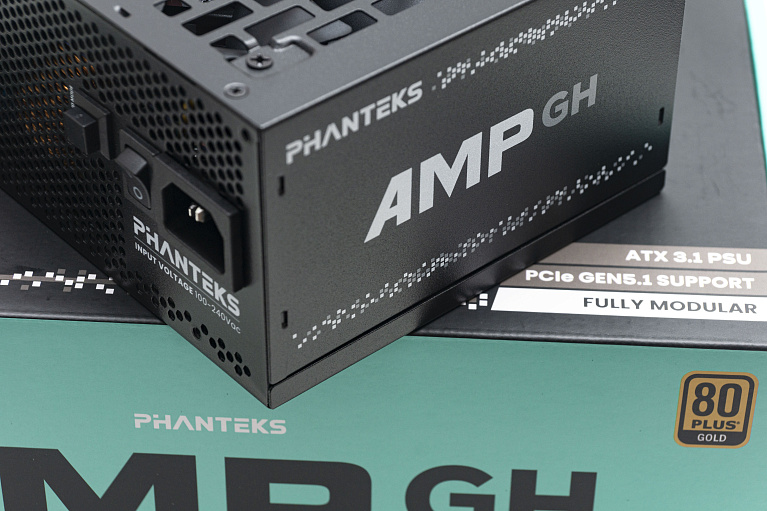

Блок питания поставляется в черной картонной коробке с бирюзовыми вставками. Оформление лаконичное. С лицевой стороны располагается наименование модели и указание ключевых особенностей.

С тыльной - описание характеристик и таблицы поведения вентилятора и КПД.

Блок питания упакован в тканевый футляр и зафиксирован демпферами. Кабели находятся в целлофановом пакете и в тканевом мешочке.

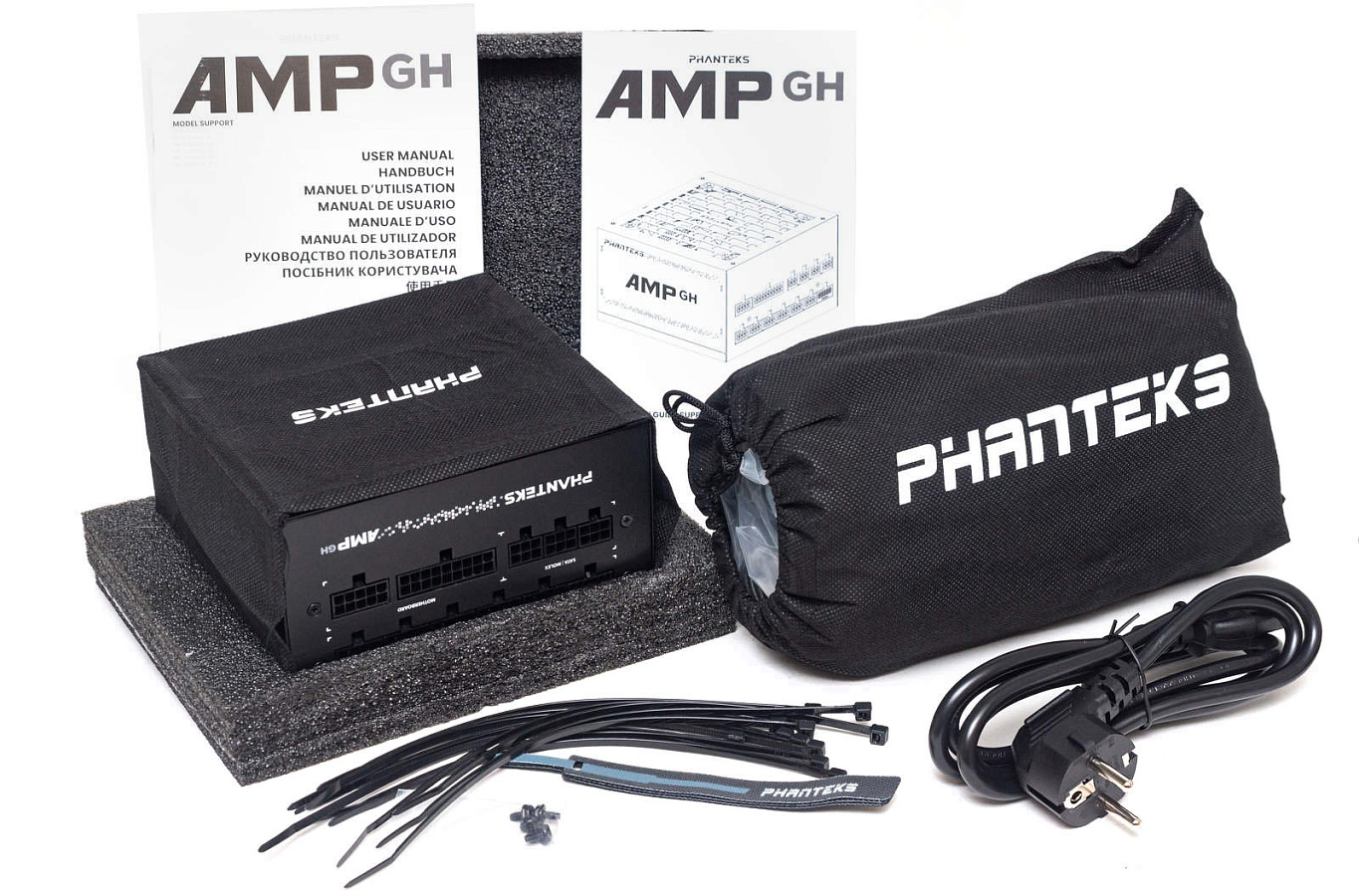

В комплекте сетевой кабель, винты крепления, десяток пластиковых стяжек и три на липучках.

Кабели

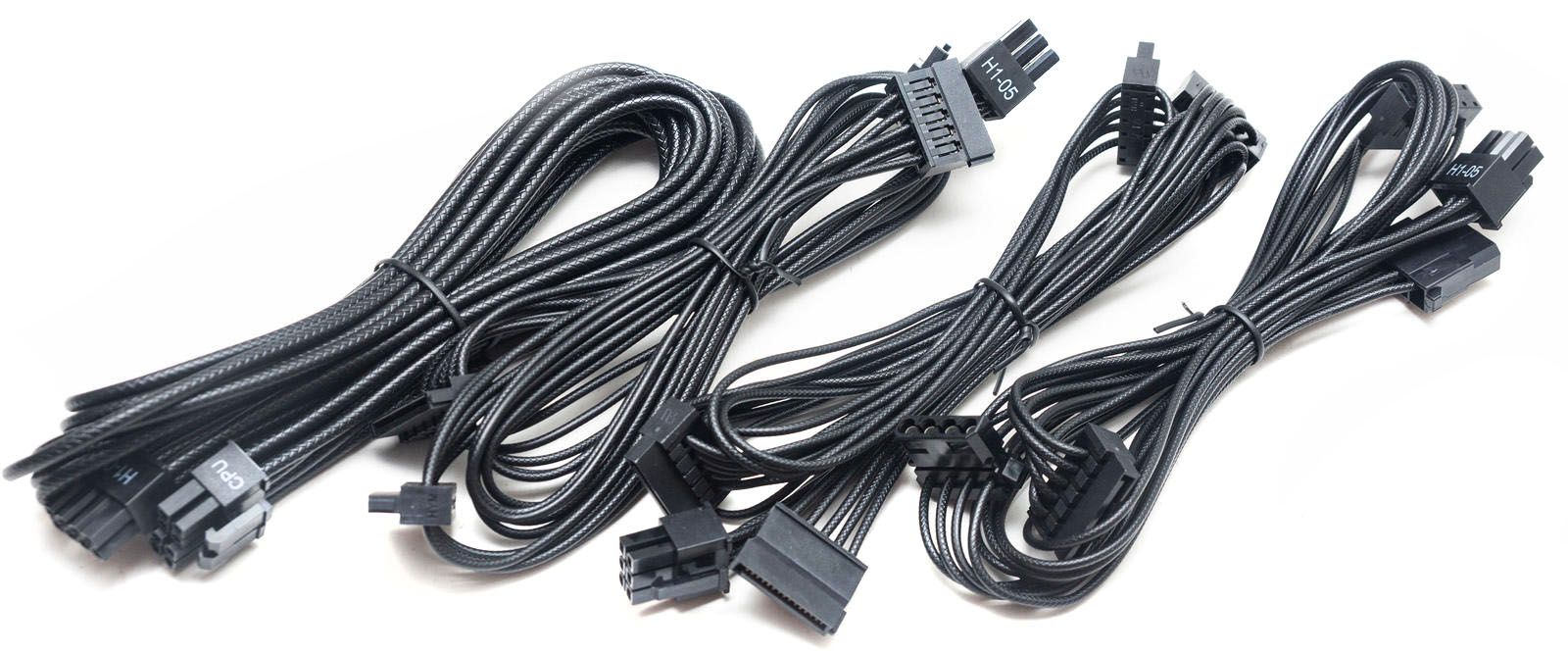

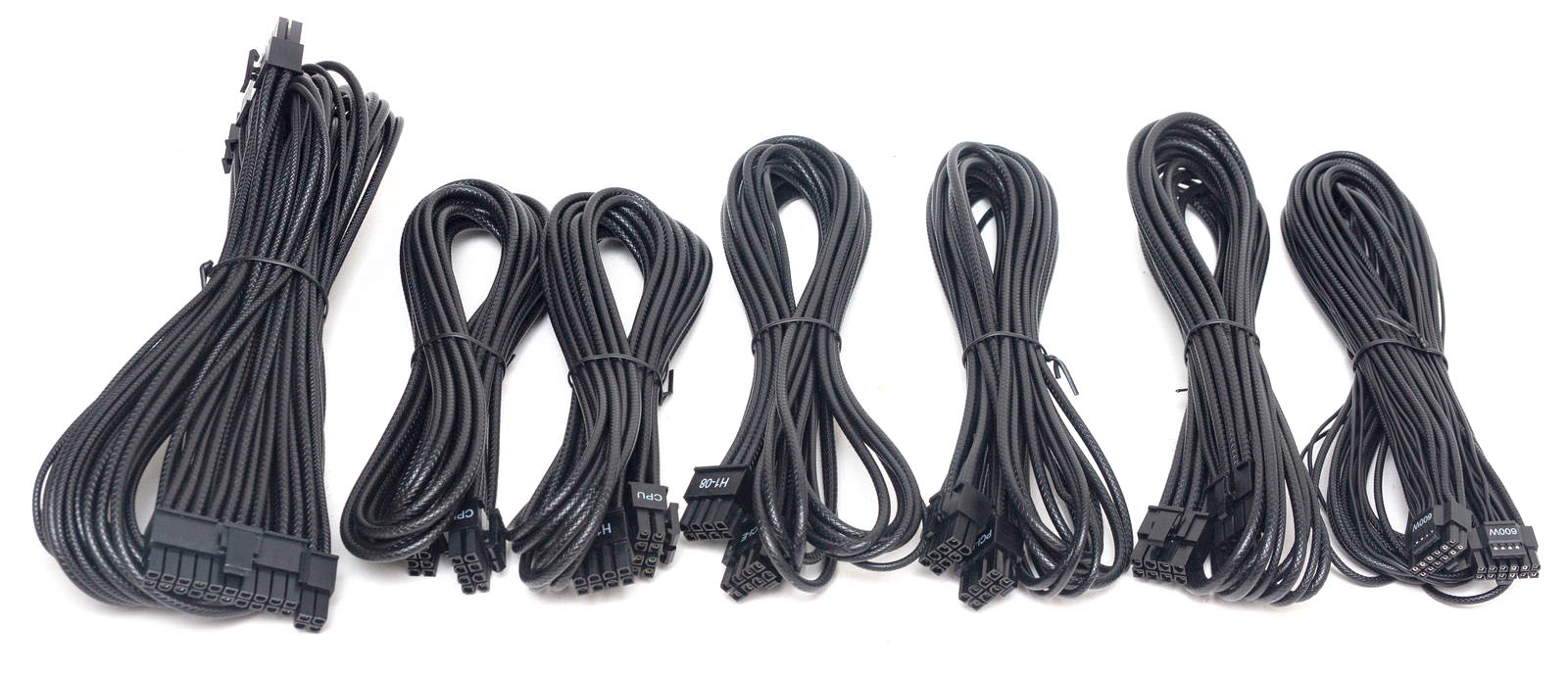

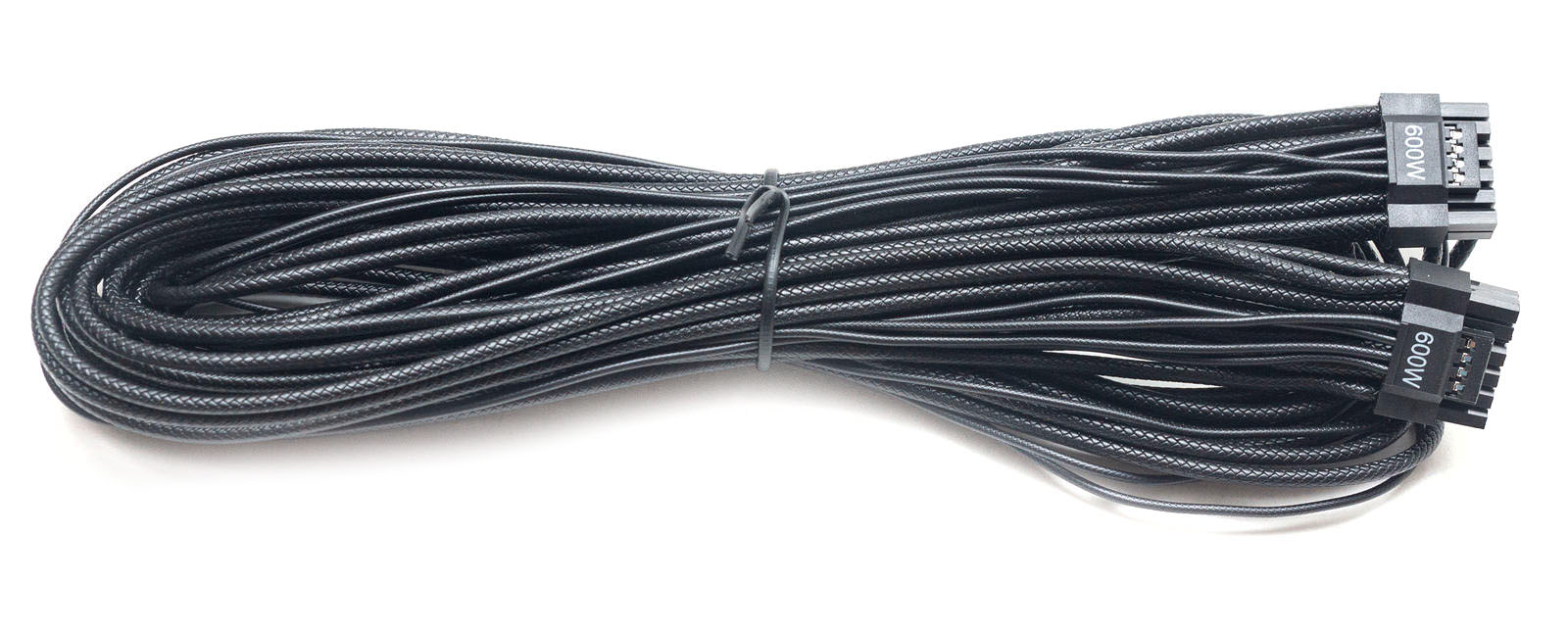

Все кабели в пластиковой индивидуальной оплетке проводов с текстурой под ткань.

Всего десять пучков кабелей. Провода калибром 16AWG на нагружаемых линиях и 18AWG для питания периферийных устройств.

Кабель 12V-2х6 промаркирован как 600 Вт, но на сайте производителя в характеристиках указано «PCIe GEN5 OUTPUT 450W».

Внешний вид

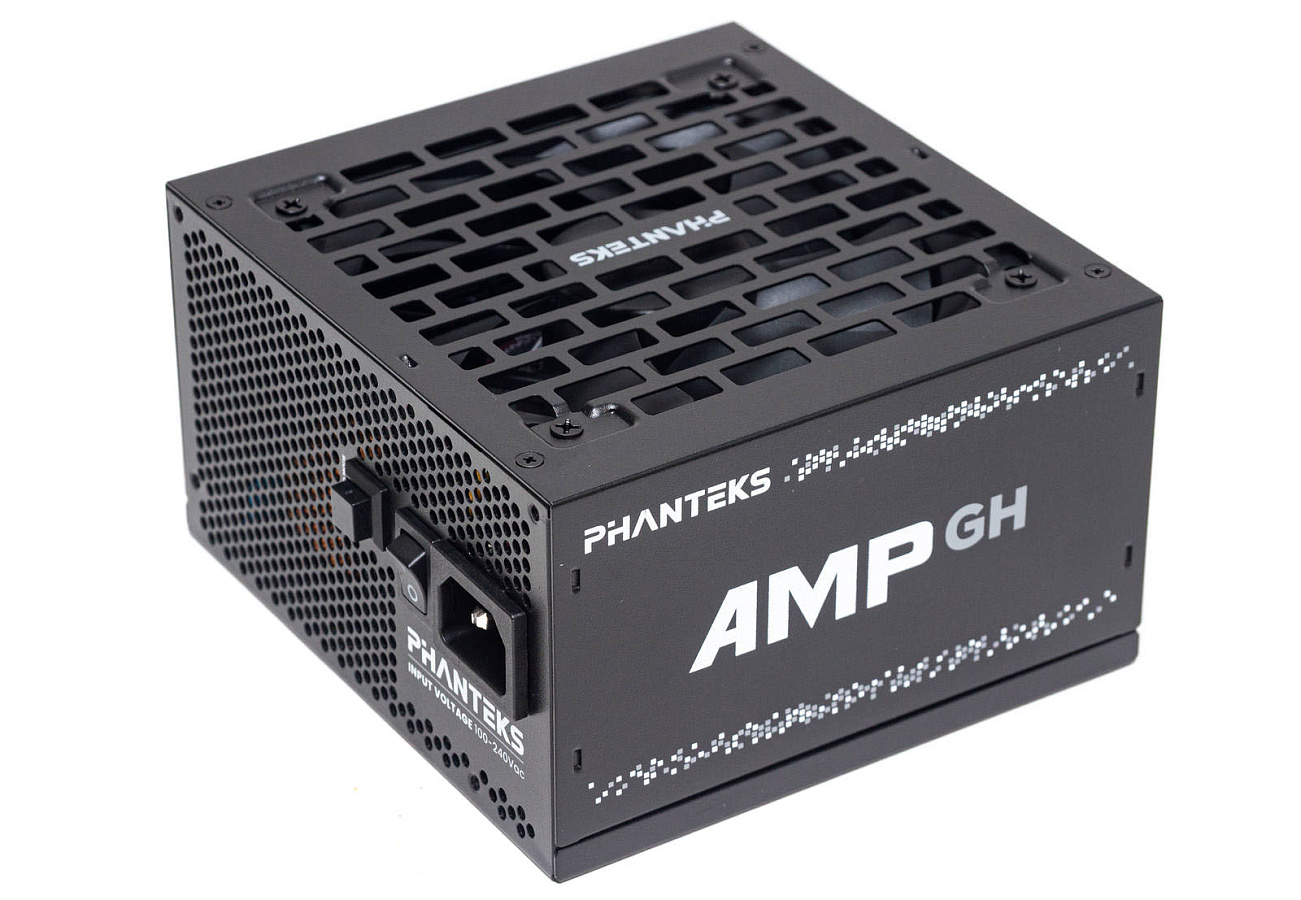

Корпус окрашен в черный цвет, так же продается и белый вариант этой мощности.

По бокам краской нанесено наименование модельного ряда, без указания мощности.

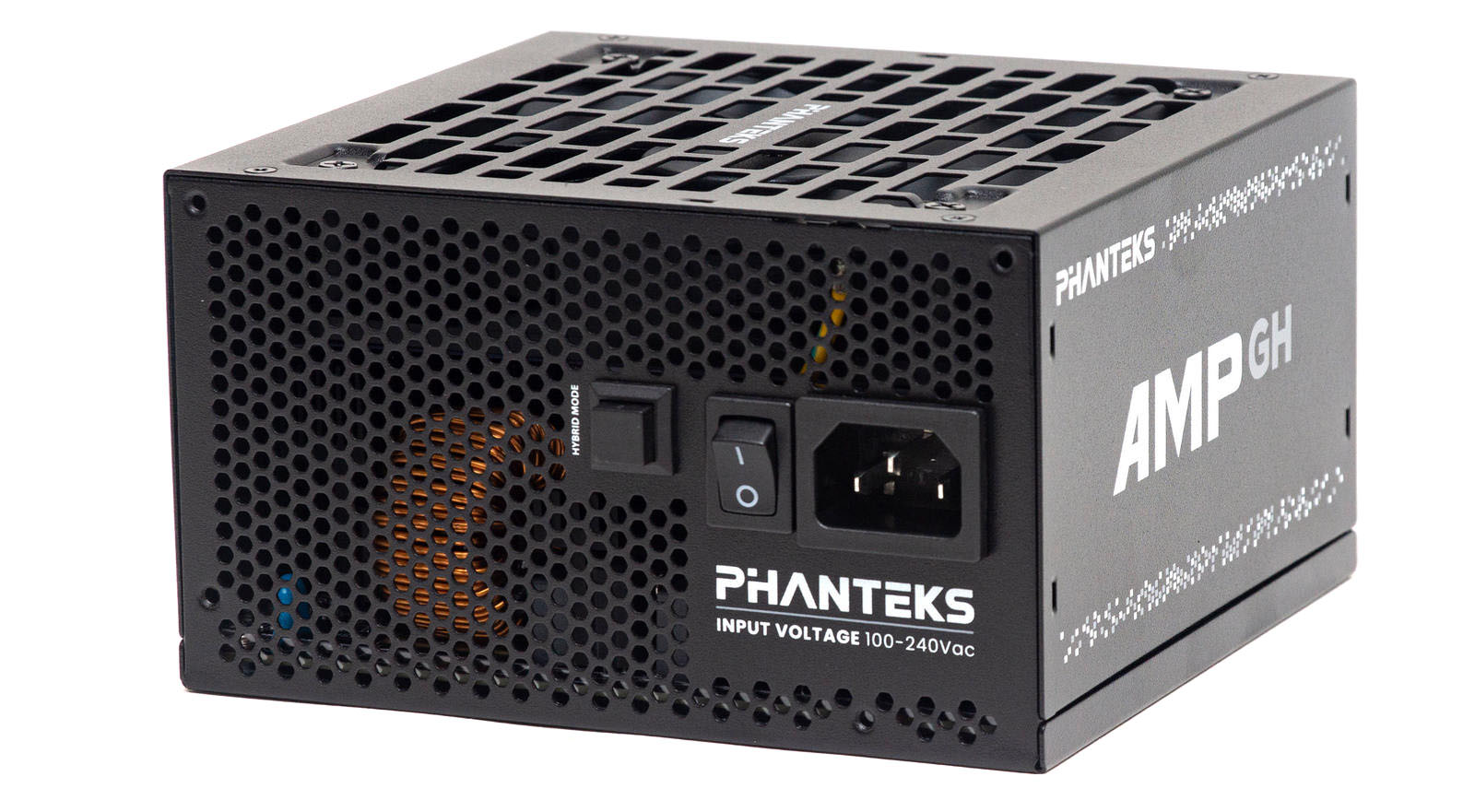

На лицевой панели имеется дополнительная кнопка включения/отключения гибридного режима работы вентилятора. Под сетевой вилкой надпись с логотипом и указанием входных напряжений.

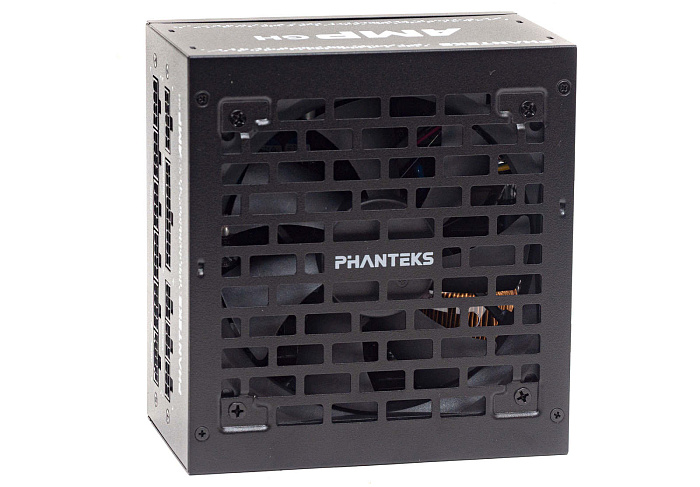

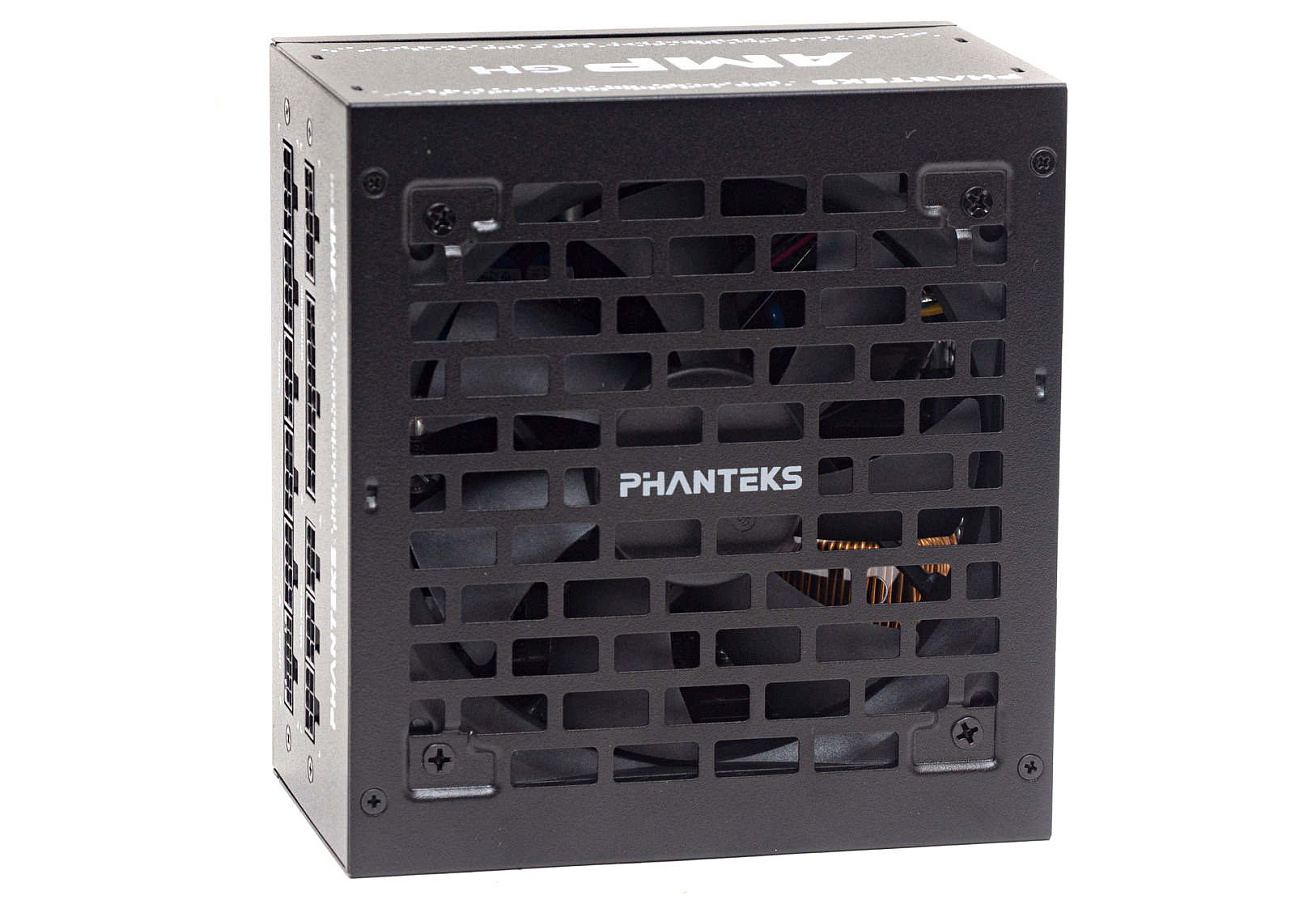

Снизу небольшое углубление с перфорацией в виде кирпичной кладки, отверстия достаточно большие. По центру имеется вставка с логотипом.

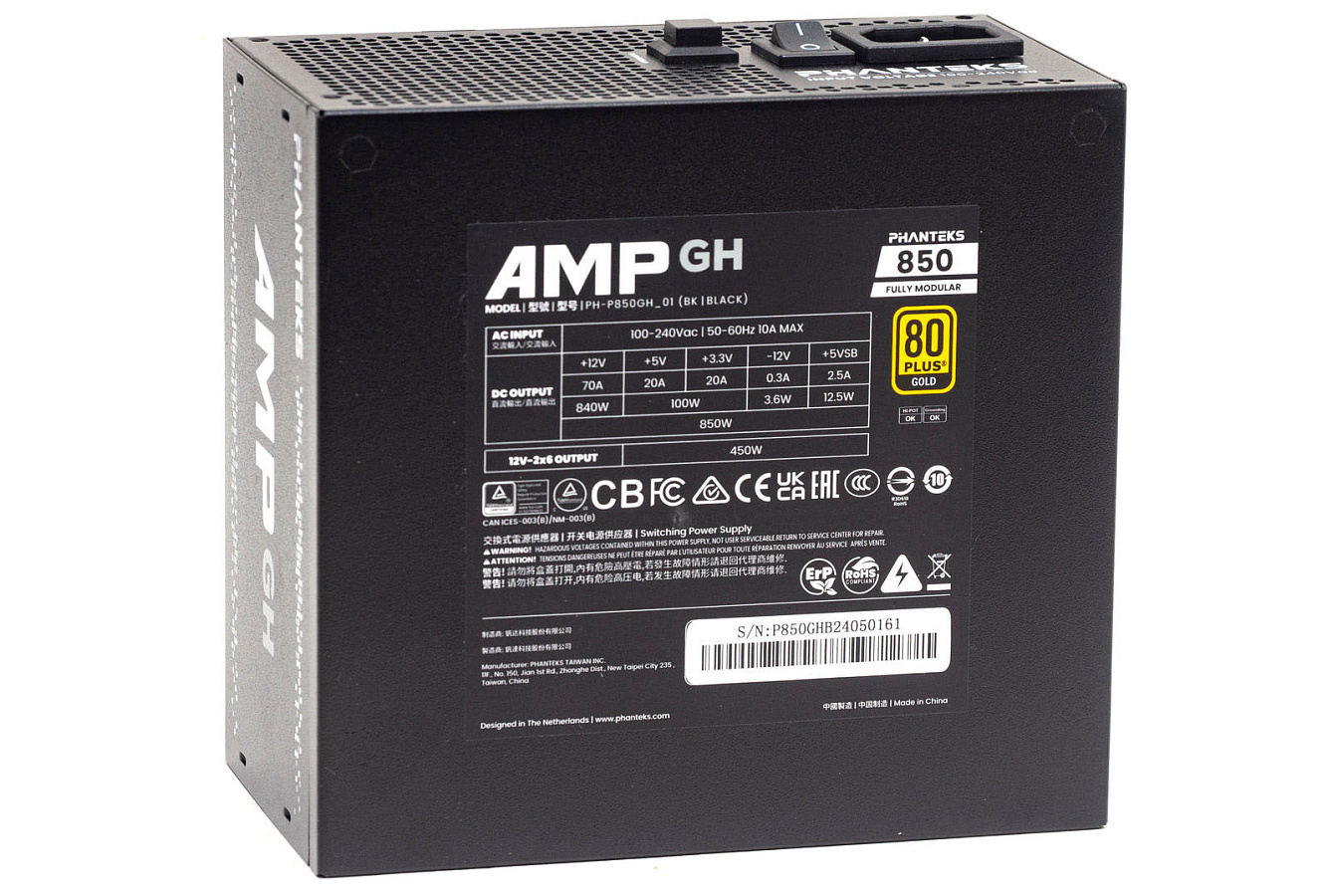

Сверху наклейка с нагрузочными характеристиками и дополнительной информацией.

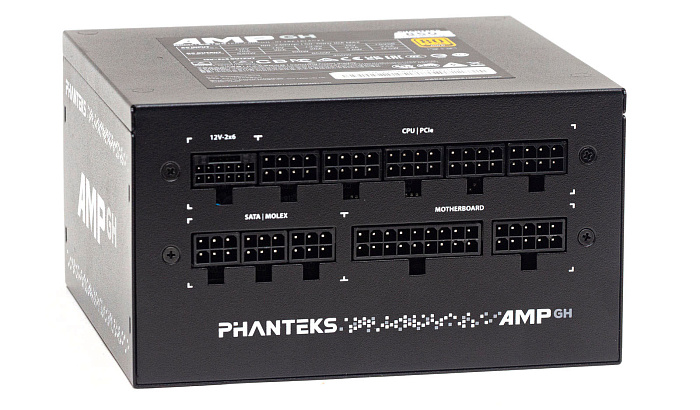

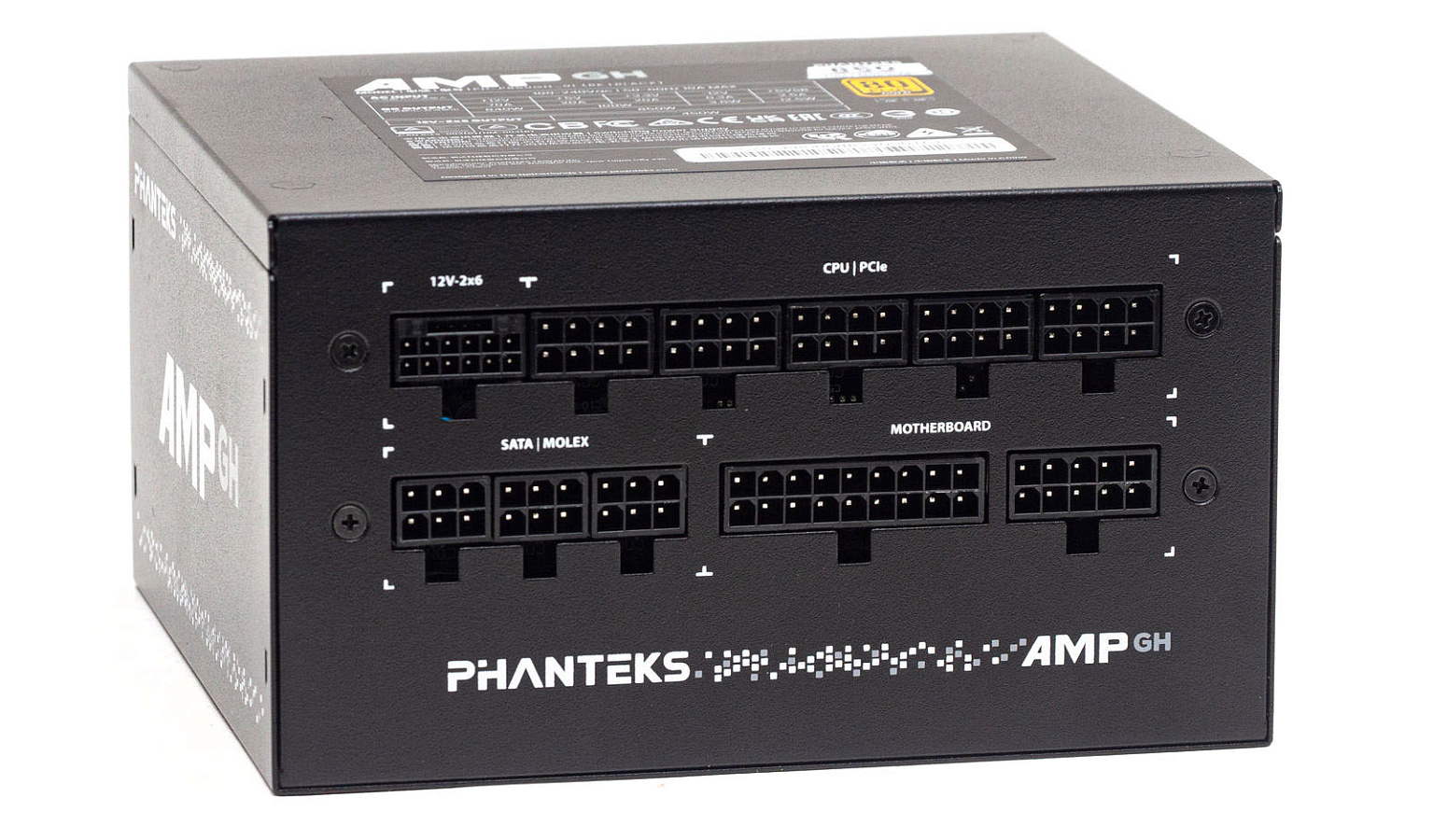

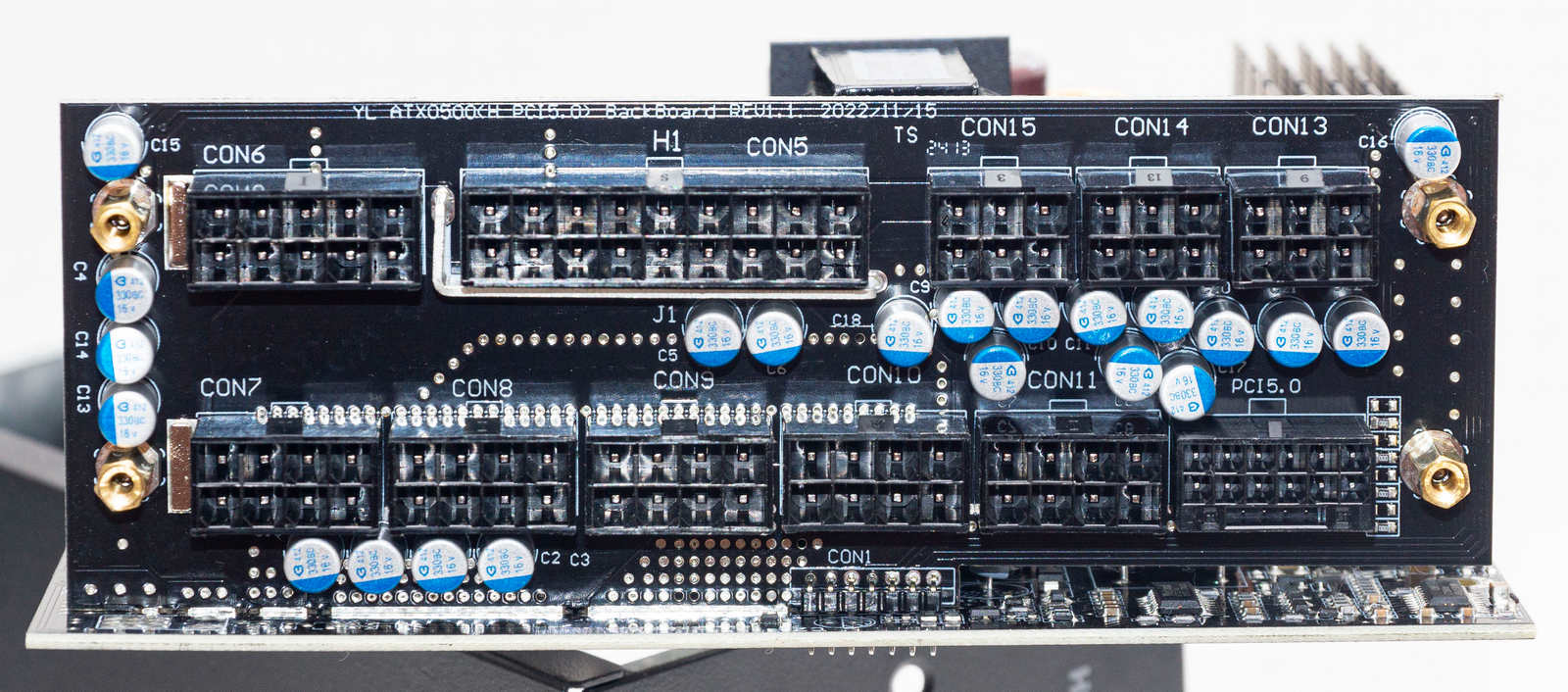

С тыльной стороны в два ряда разъемы для подключения модульных кабелей, все сгруппированы и подписаны.

Вентилятор

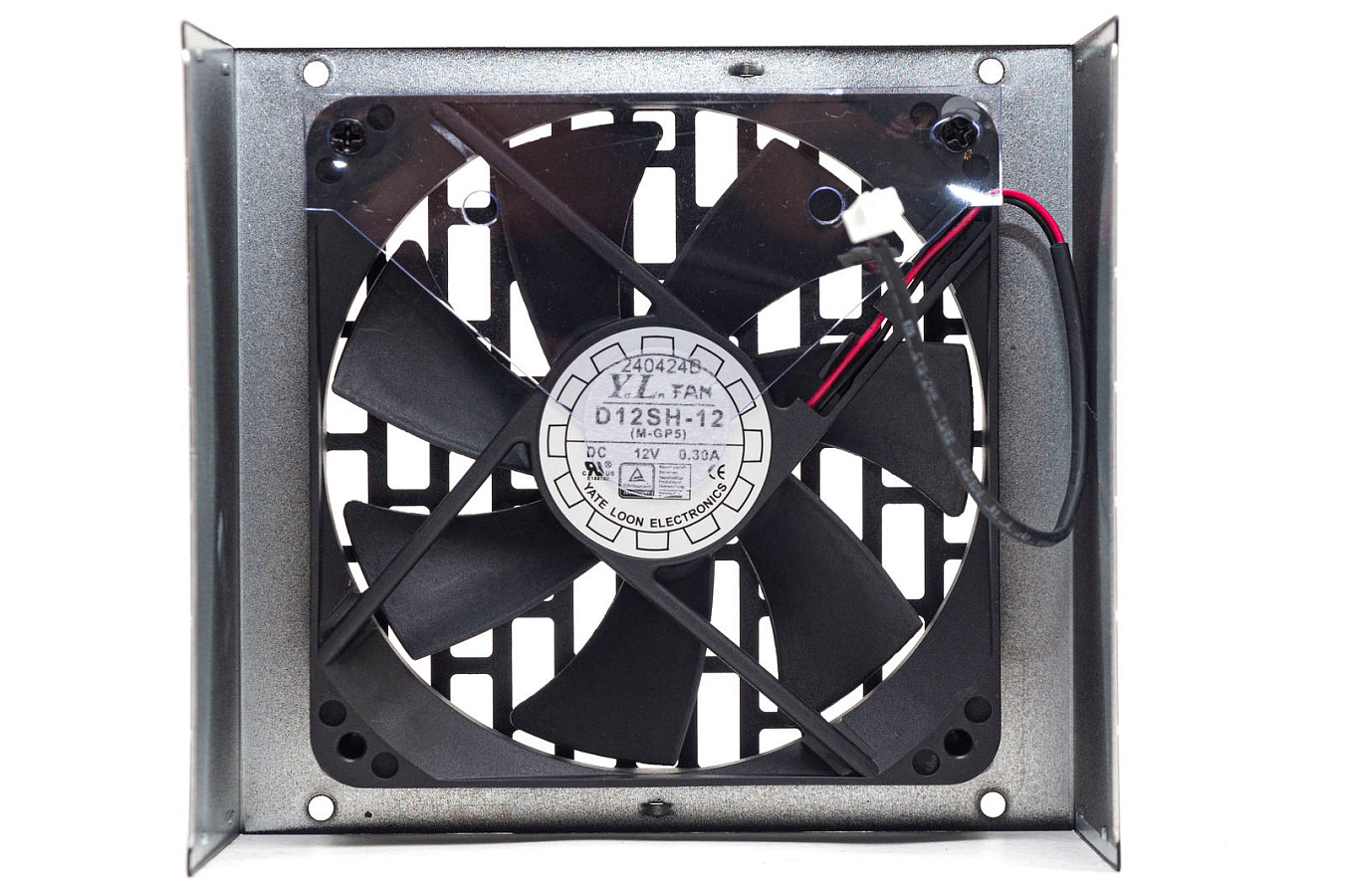

Используется модель вентилятора Yate Loon Electronics D12SH-12 на основе подшипника скольжения с винтовой нарезкой. Но на сайте указан гидродинамический подшипник.

В пассивном режиме вентилятор стартует при нагрузке от 600 Вт и при повышении температуры.

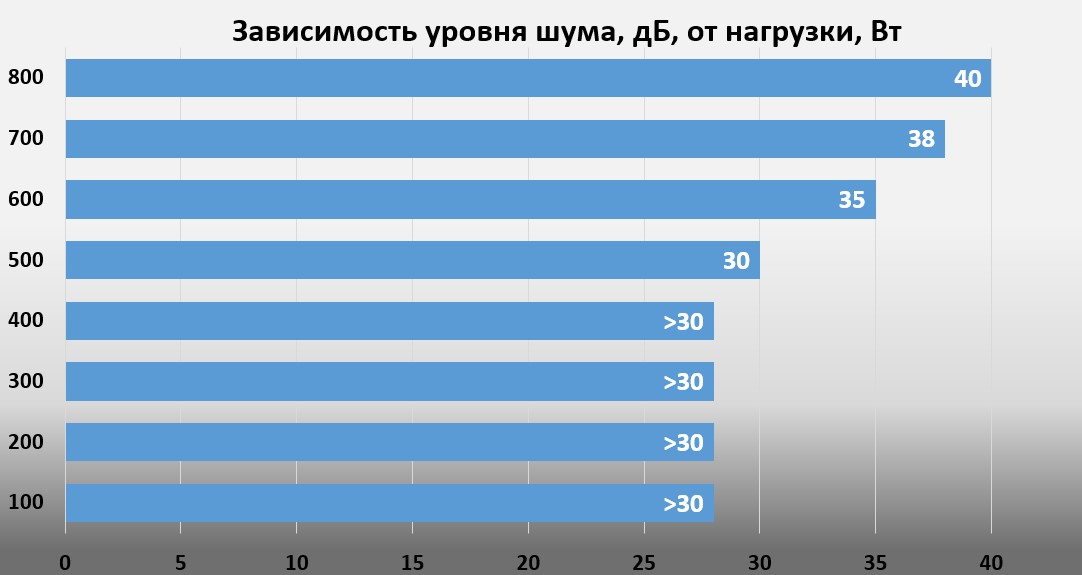

В активном режиме до этих же 600 Вт он работает на низких оборотах практически бесшумно. На высоких оборотах остается в комфортных рамках по шуму.

Схемотехника

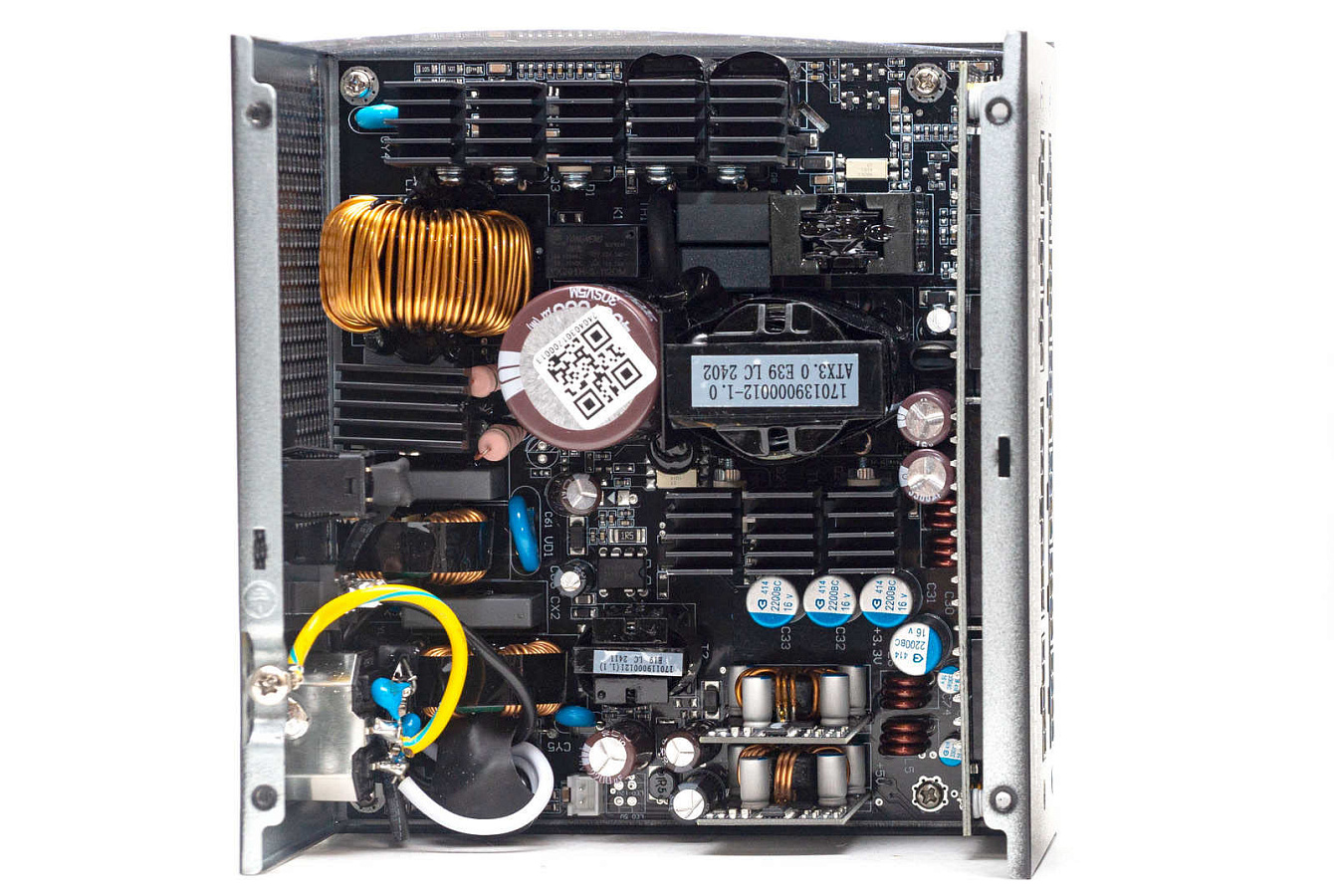

Используется платформа Helli ATX0500GB REV 1.9. Топология полумостового LLC преобразователя, на вторичной стороне синхронный выпрямитель и DC-DC преобразователи.

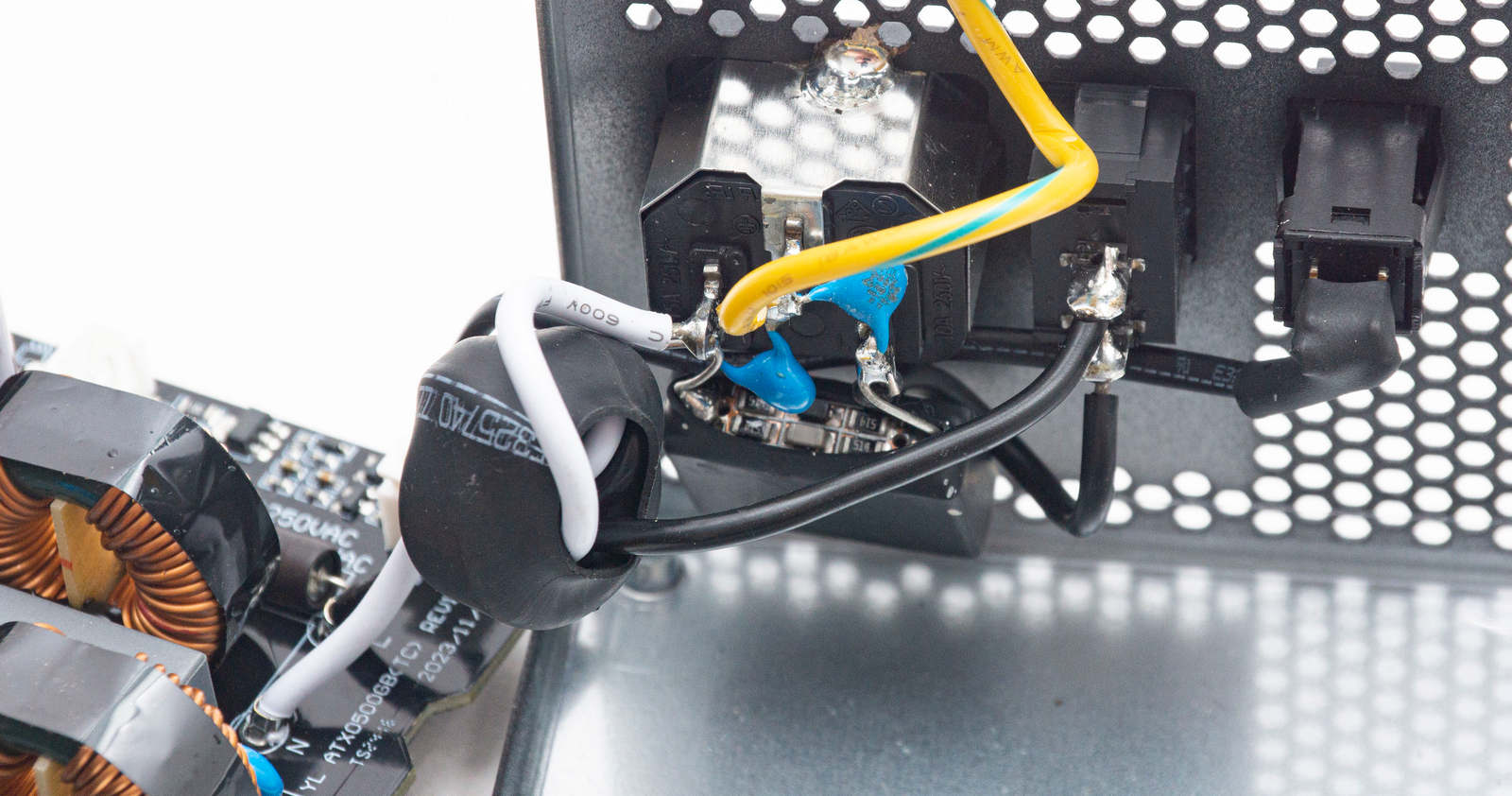

На входе полноценный EMI фильтр. На входной вилке два Y-конденсатора, один Х-конденсатор, на нем распаяна схема разрядки конденсаторов.

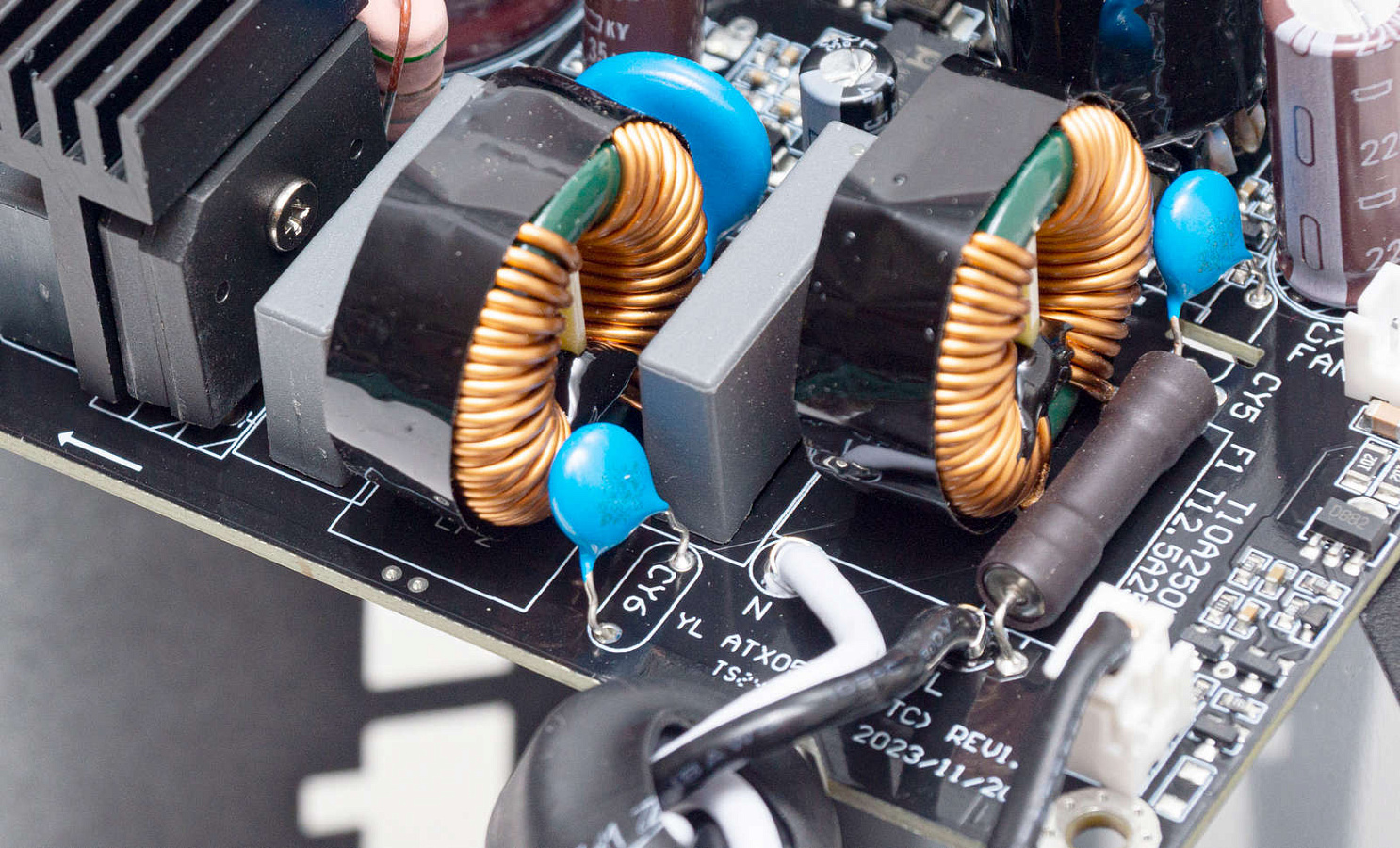

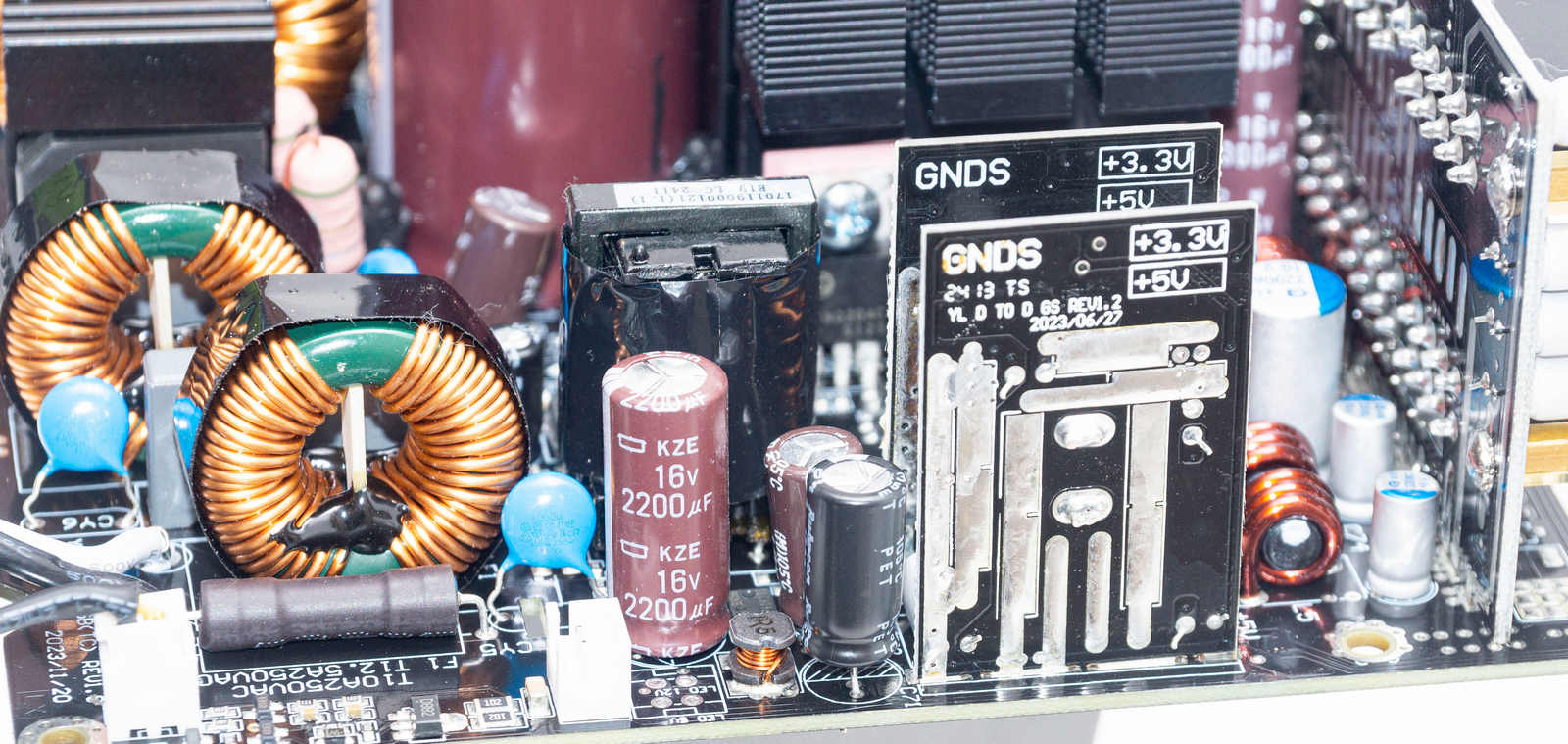

Вторая часть фильтра на основной плате, еще два Y-конденсатора и два Х-конденсатора, а также два дросселя.

Для защиты блока питания имеется предохранитель, варистор, реле с термистором.

На отдельном радиаторе два диодных моста со скрытой маркировкой.

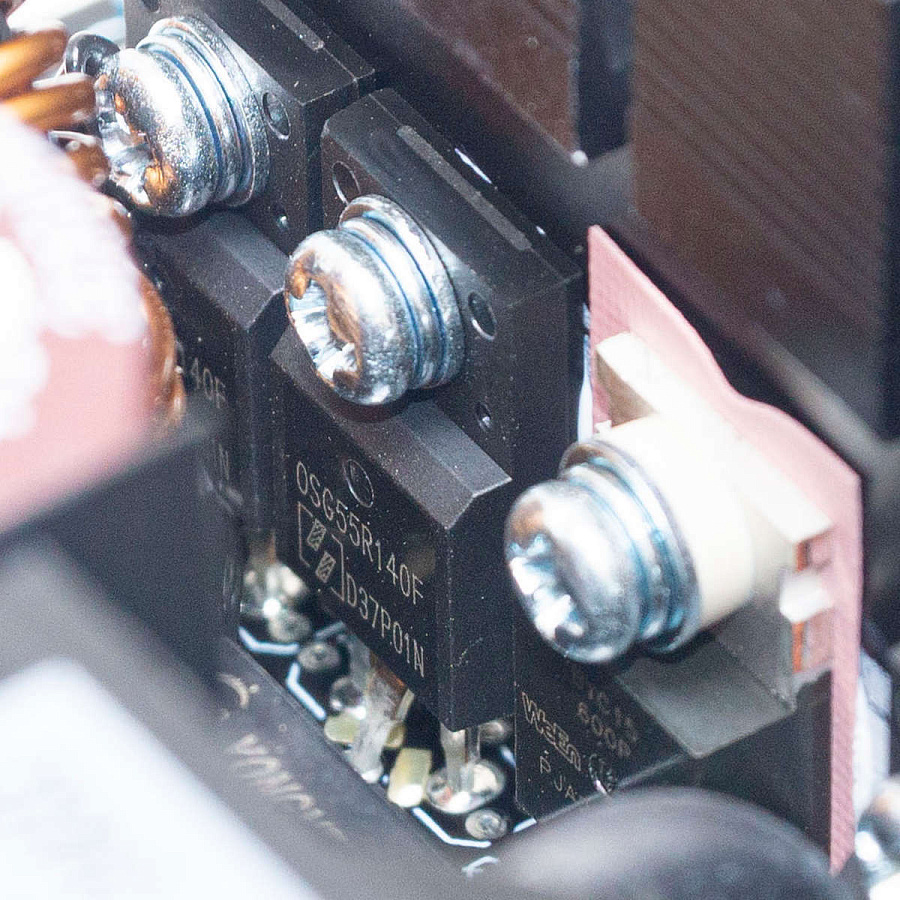

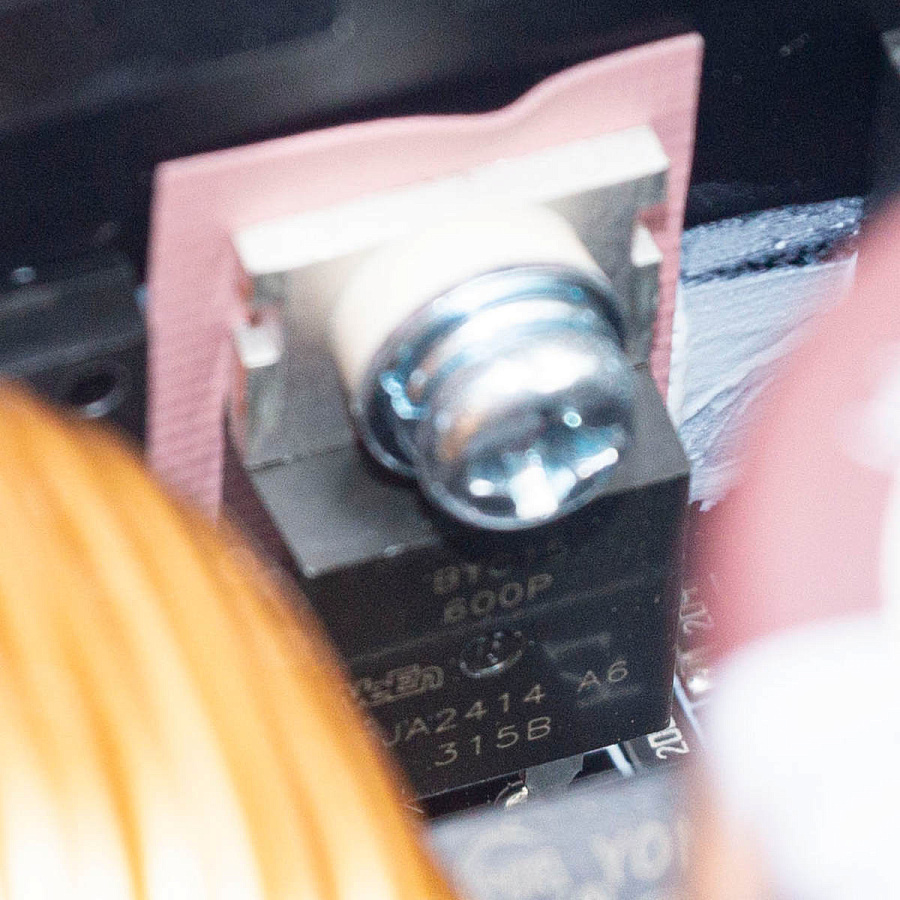

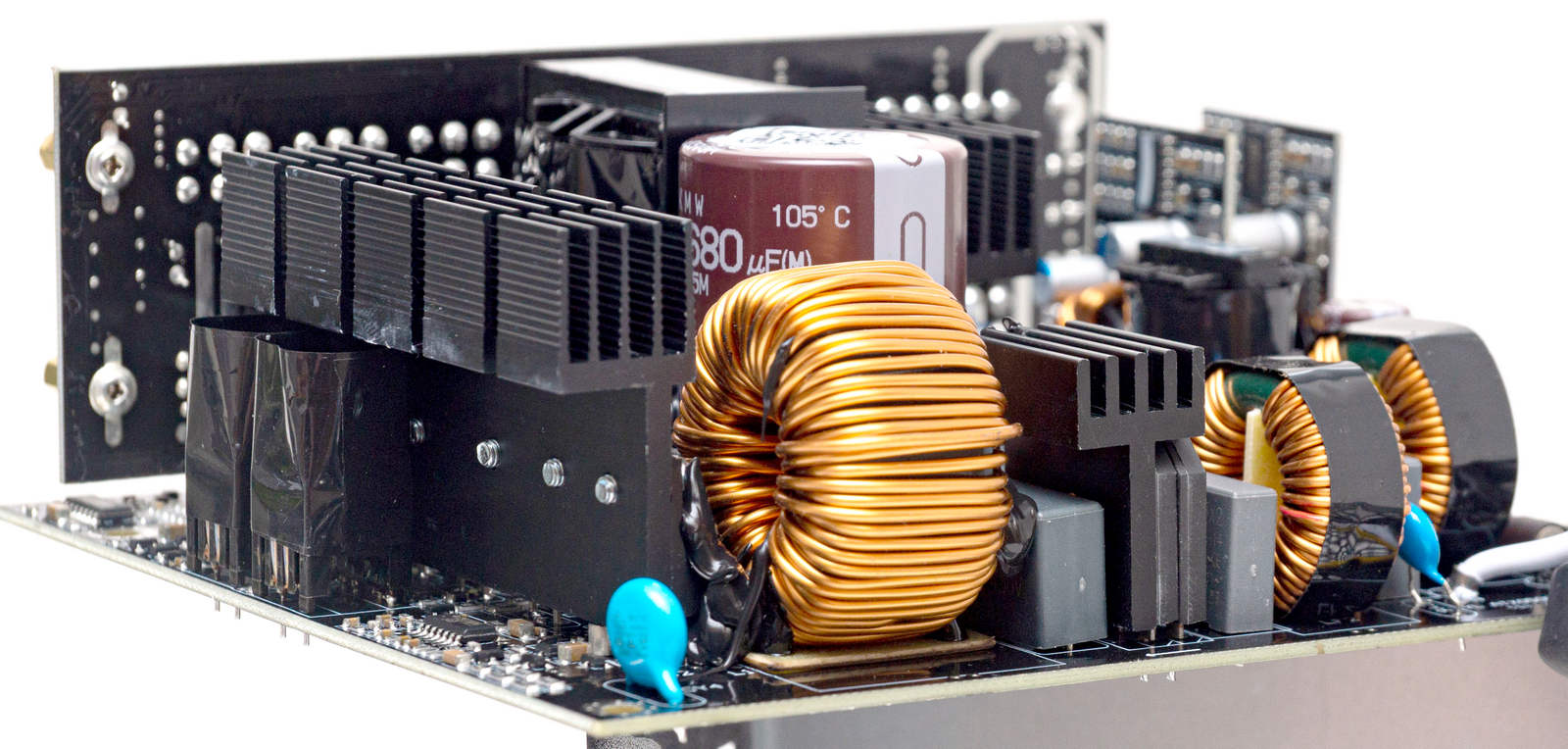

Крупный радиатор на краю платы отводит тепло от силовых элементов APFC – два мосфета Oriental Semiconductor OSG55R140F (69А, 550В) и диод WeEn BYC15-600P (15А, 600В).

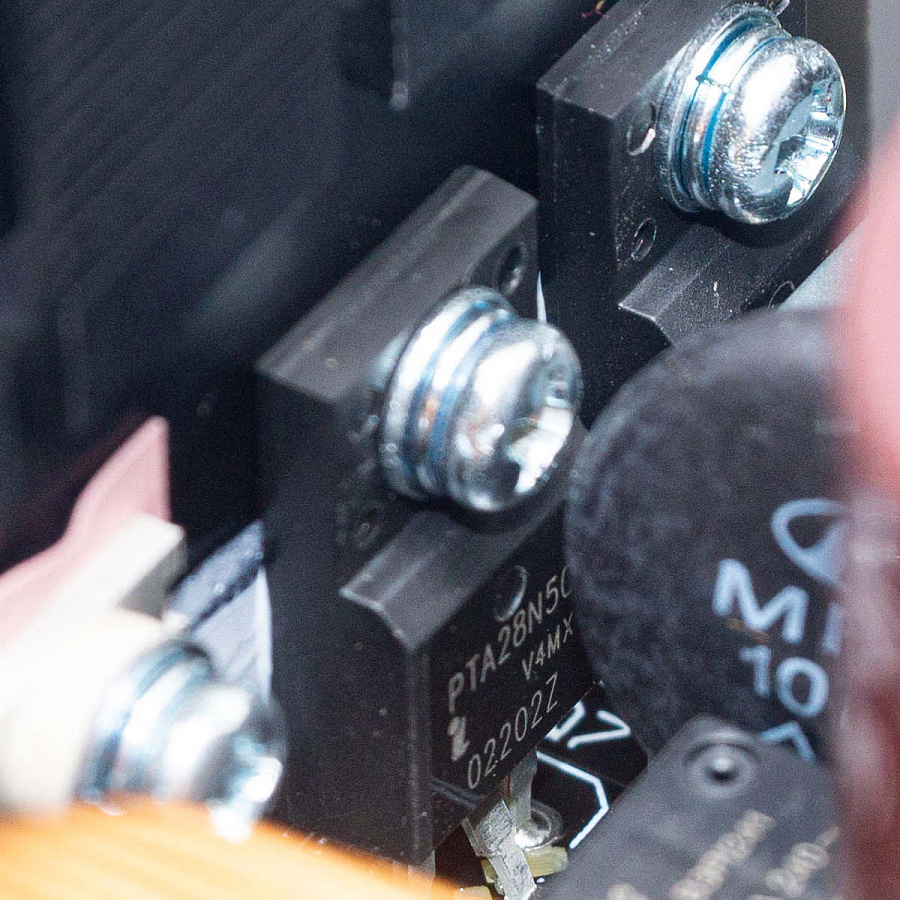

Рядом два мосфета полумостового преобразователя PIP Semiconductor PTA28N50 (28А, 500В).

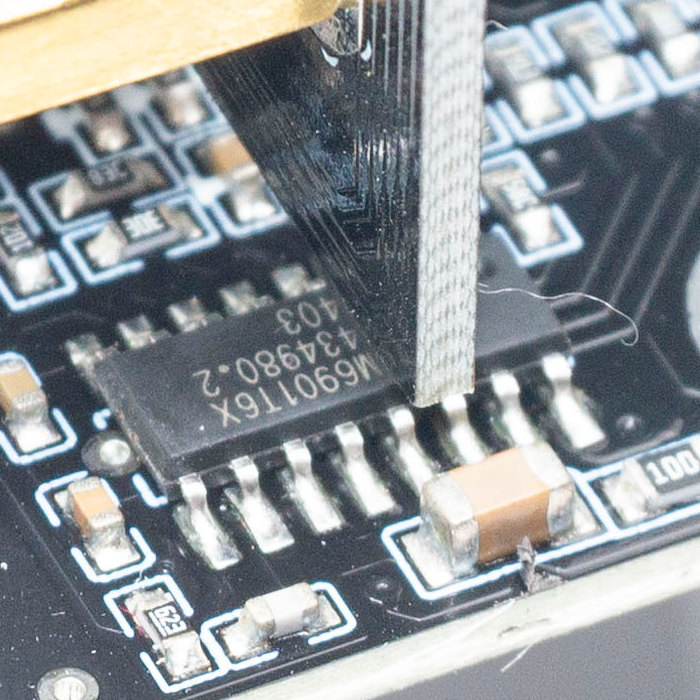

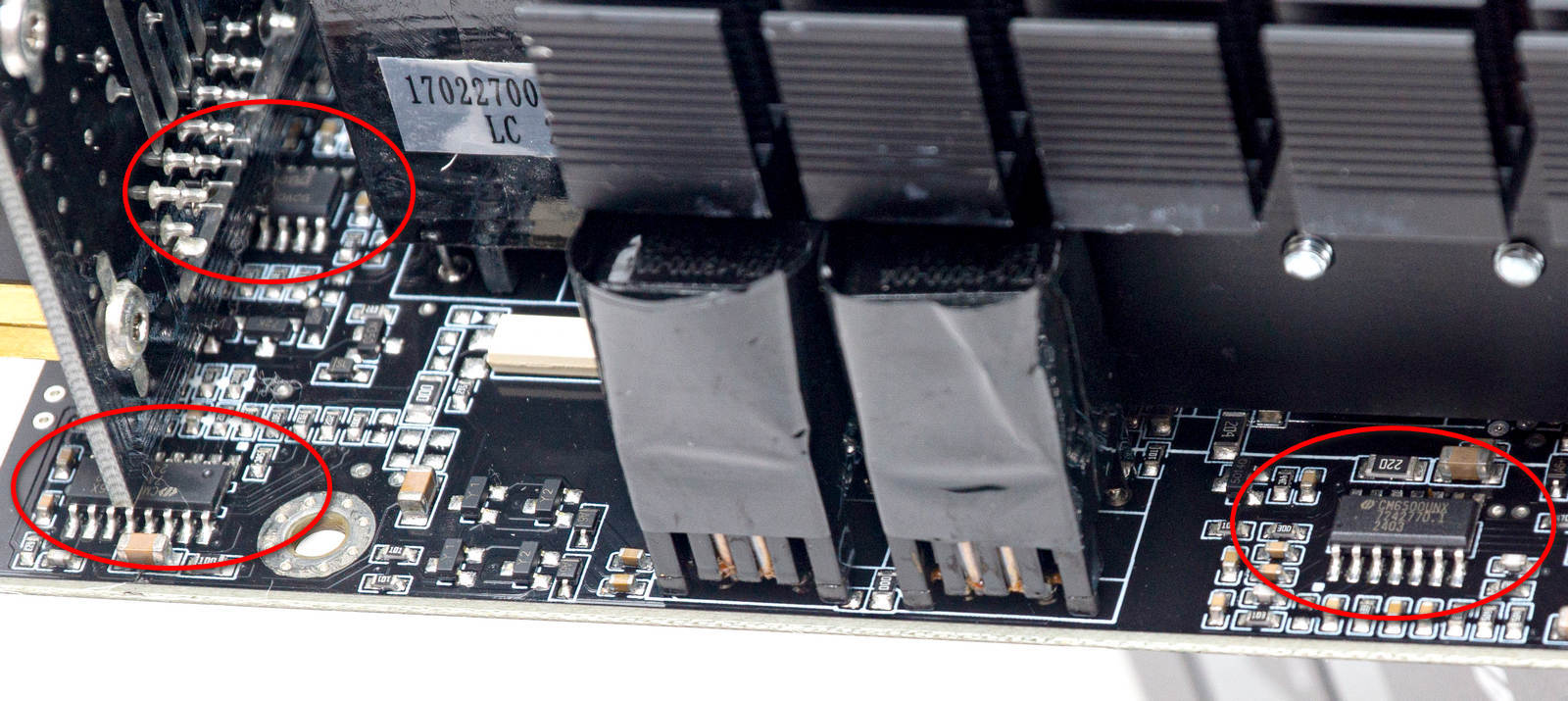

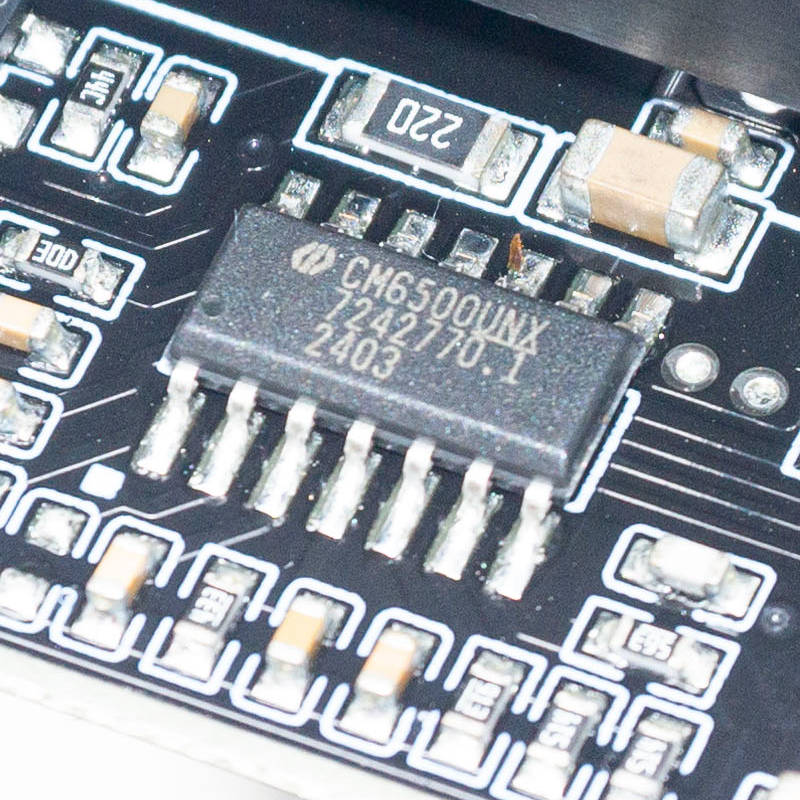

С другой стороны радиатора (на плате) располагается контроллер APFC CM6500UNX, дальше (под модульной платой) - контроллер преобразователя CM6901T6X.

Здесь же находится супервизор Weltrend WT7527RA, отвечающий за все виды защиты (OPP, OVP, UVP, SCP, OCP, OTP, No-Load Protection Reset Protection).

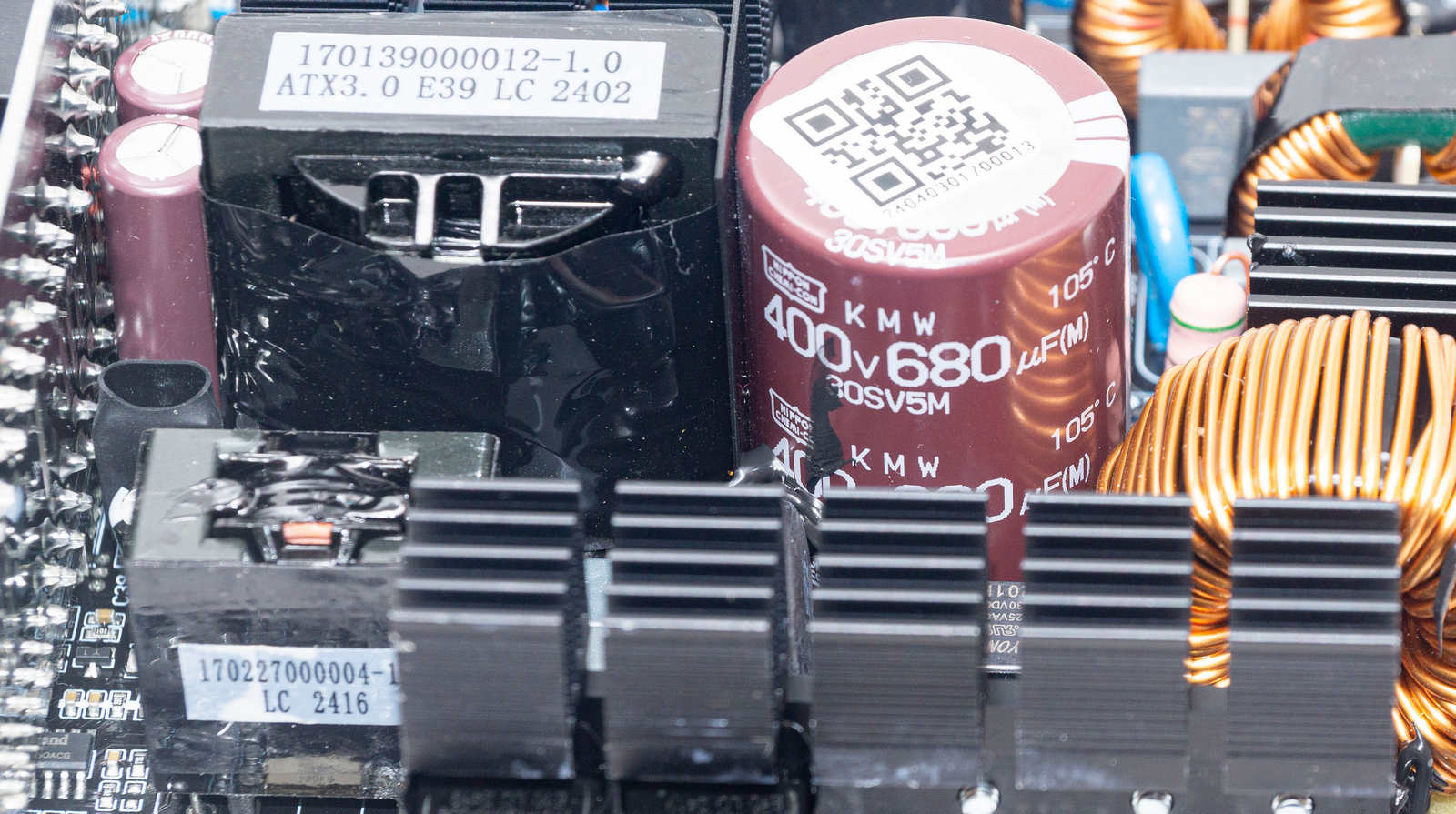

Сглаживающий высоковольтный конденсатор Nippon Chemi-Con емкостью 680 мкФ рассчитан на напряжение до 400 В и температуру до 105 °C.

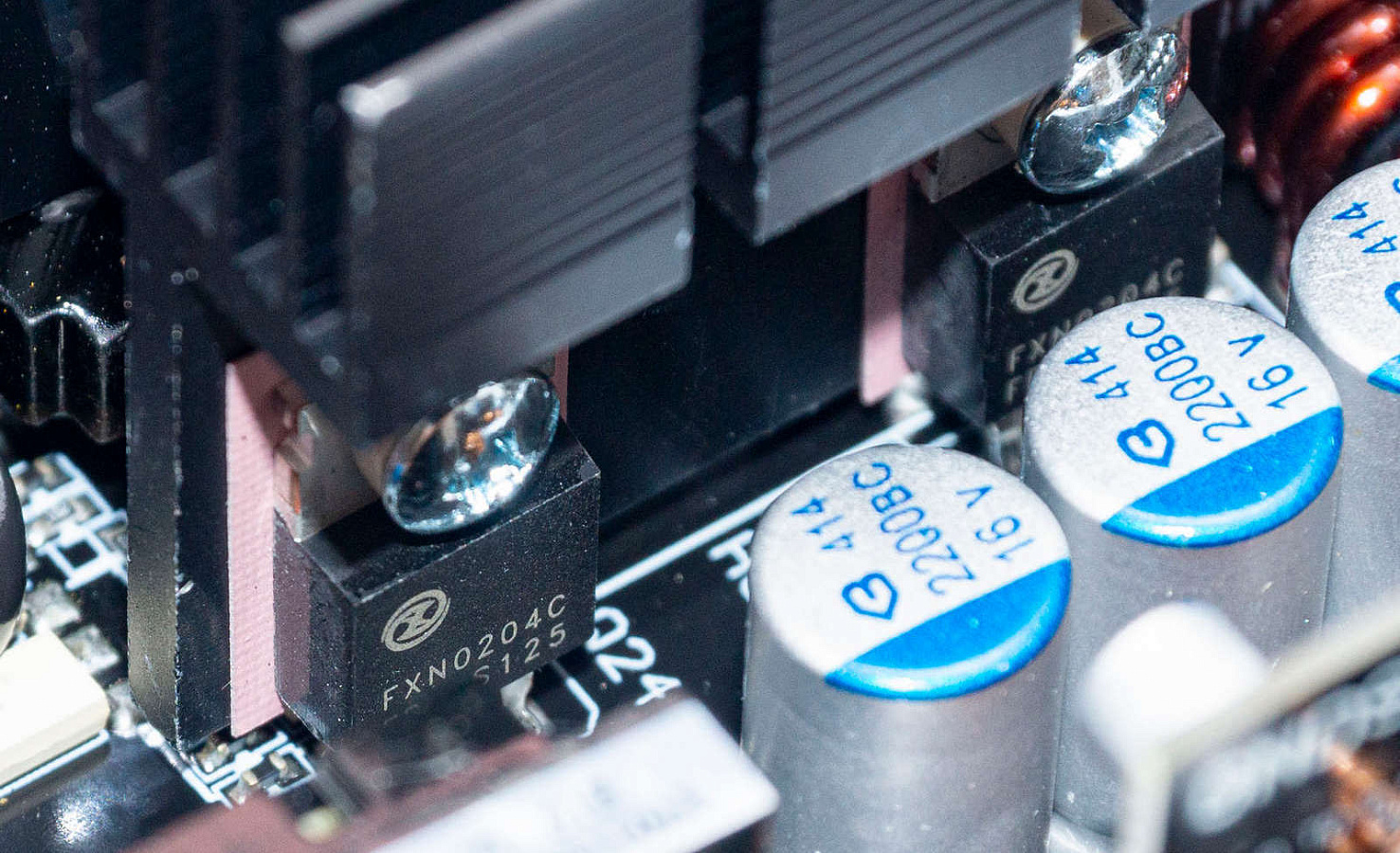

Линию +12В формируют четыре транзистора Fuxin Semiconductor FXN0204C (210А, 40В) на отдельном радиаторе.

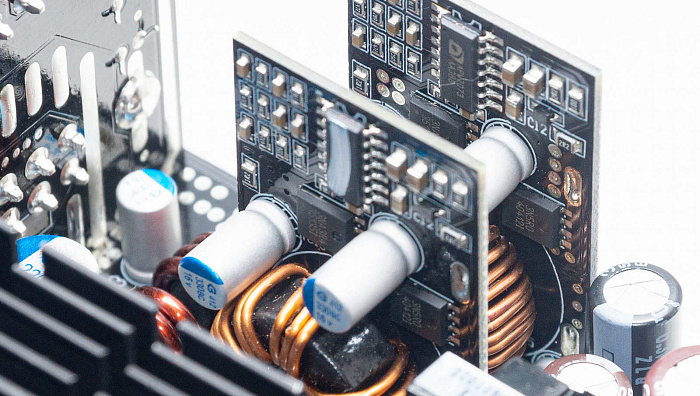

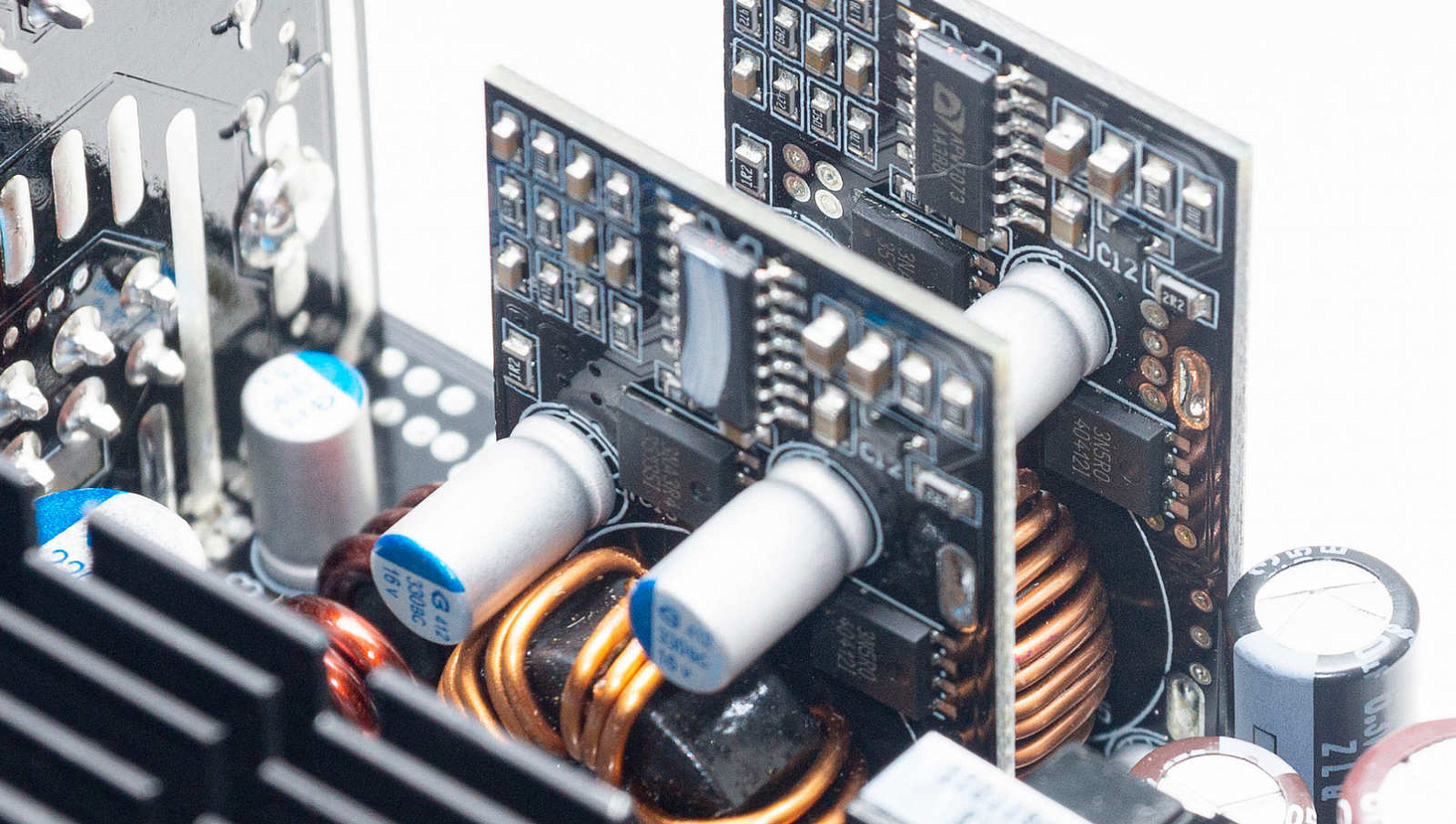

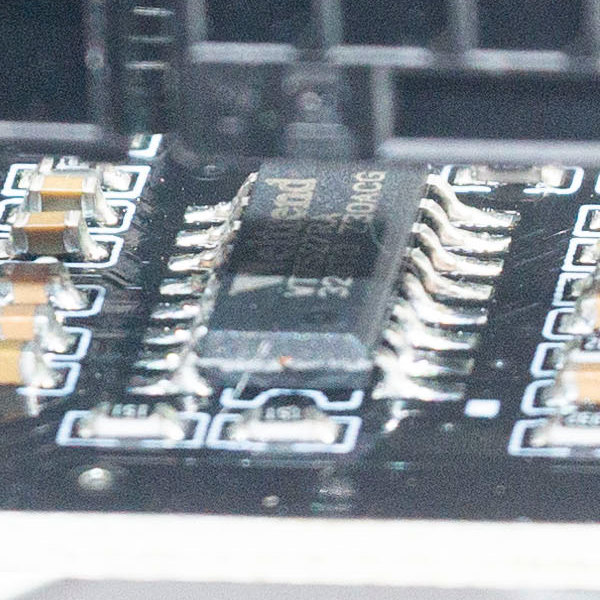

На двух вертикальных платах DC-DC преобразователи вторичных каналов. На каждой плате два мосфета Rectron Semiconductor 3N5RO (19,7А, 30В) и два XSEMI 3NA3R4MT (46А, 30В) под управлением контроллеров APW7073.

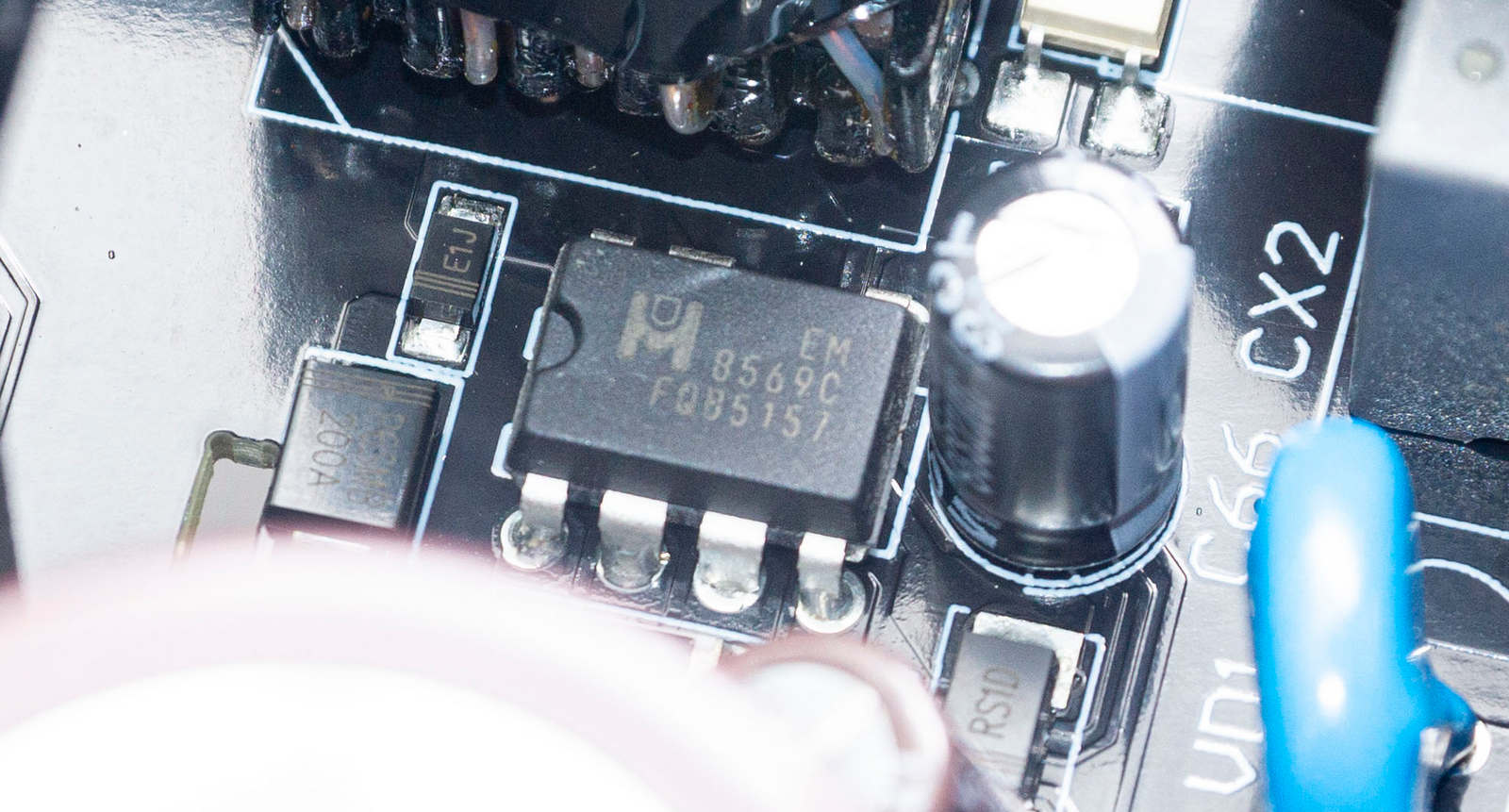

В дежурном питании микросхема EM 8569C.

За фильтрацию помех на выходе отвечают также японские конденсаторы, в основном полимерные, электролитические установлены Nippon Chemi-Con и один Rubicon.

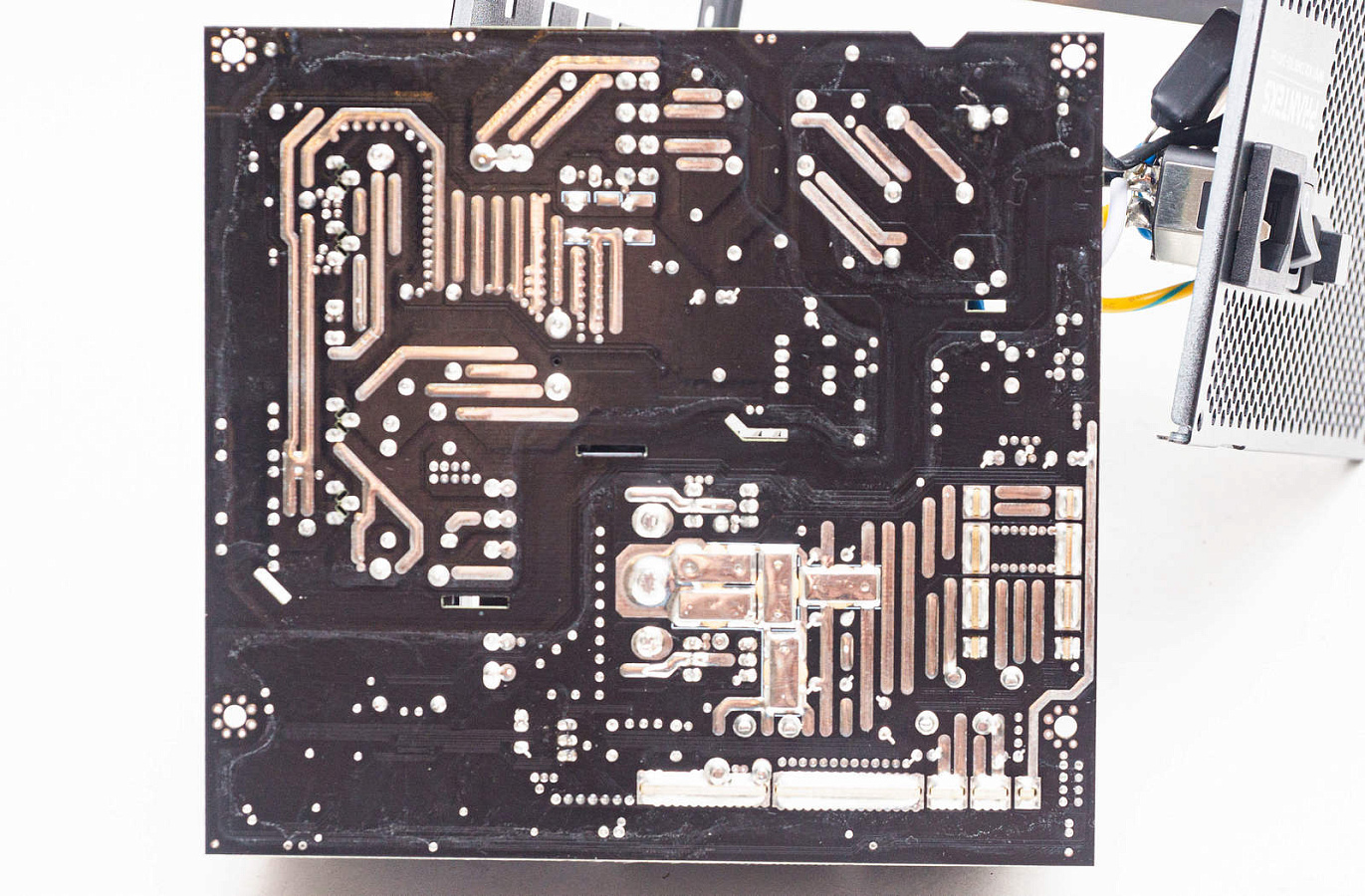

С обратной стороны платы хорошее качество пайки, поверхность покрыта лаком. Дорожки усилены припоем.

Тестирование

Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности.

По требованиям стандарта ATX 3.1 отклонения по линии +12 В должно укладываться в диапазон от +5% до -7%, что соответствует значениям от +11.16 до +12.6 В.

Современные блоки питания с сертификатом 80 PLUS Gold чаще всего укладываются по отклонениям на значение в 1-2%.

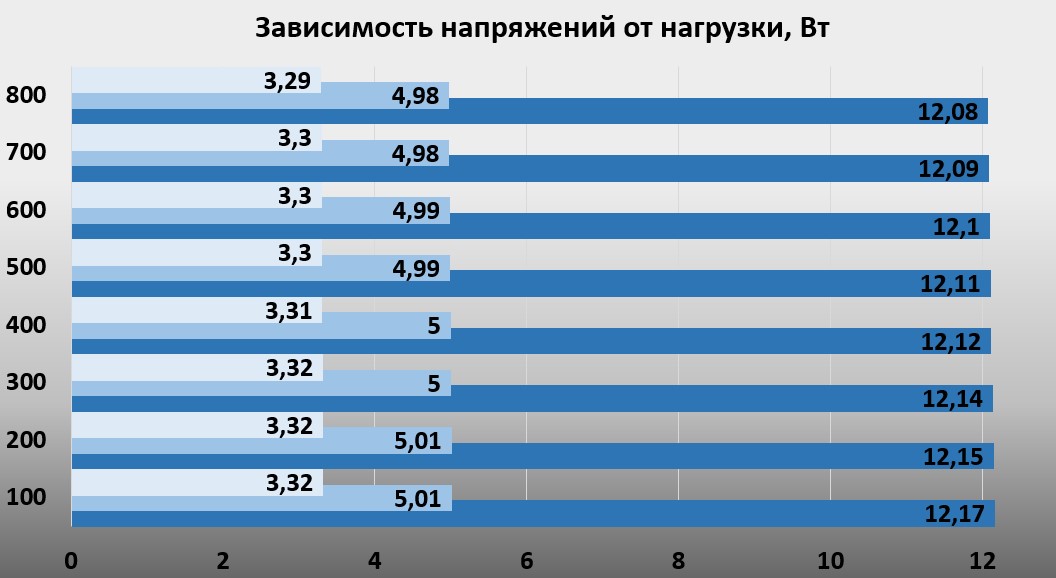

Напряжения стабильные, под нагрузкой меняются незначительно. Линия +12В изначально завышена на 1,5% и не проседает ниже номинала. Линия +5В и +3,3В проседают всего на 0,03В.

Значения для сертификата 80 PLUS Gold для сетей 230 В (EU Internal Non-Redundant) должны соответствовать 90%, 92% и 89% при нагрузке 20%, 50% и 100% от номинальной мощности БП.

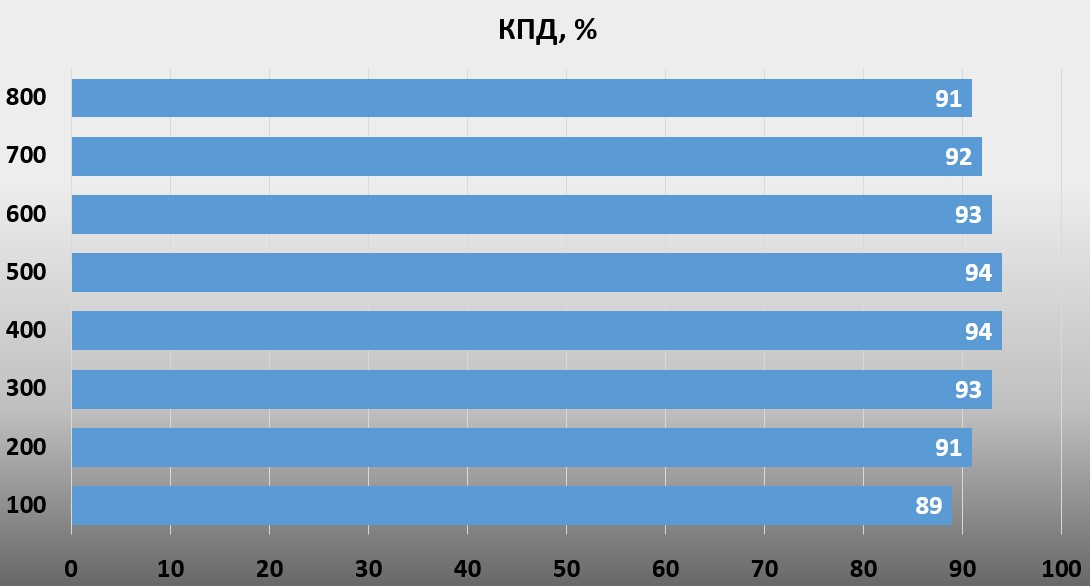

Значения КПД полностью вписываются в стандарт с небольшим запасом по эффективности. Наибольшие 94% в диапазоне нагрузки от 400 до 500 Вт.

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.

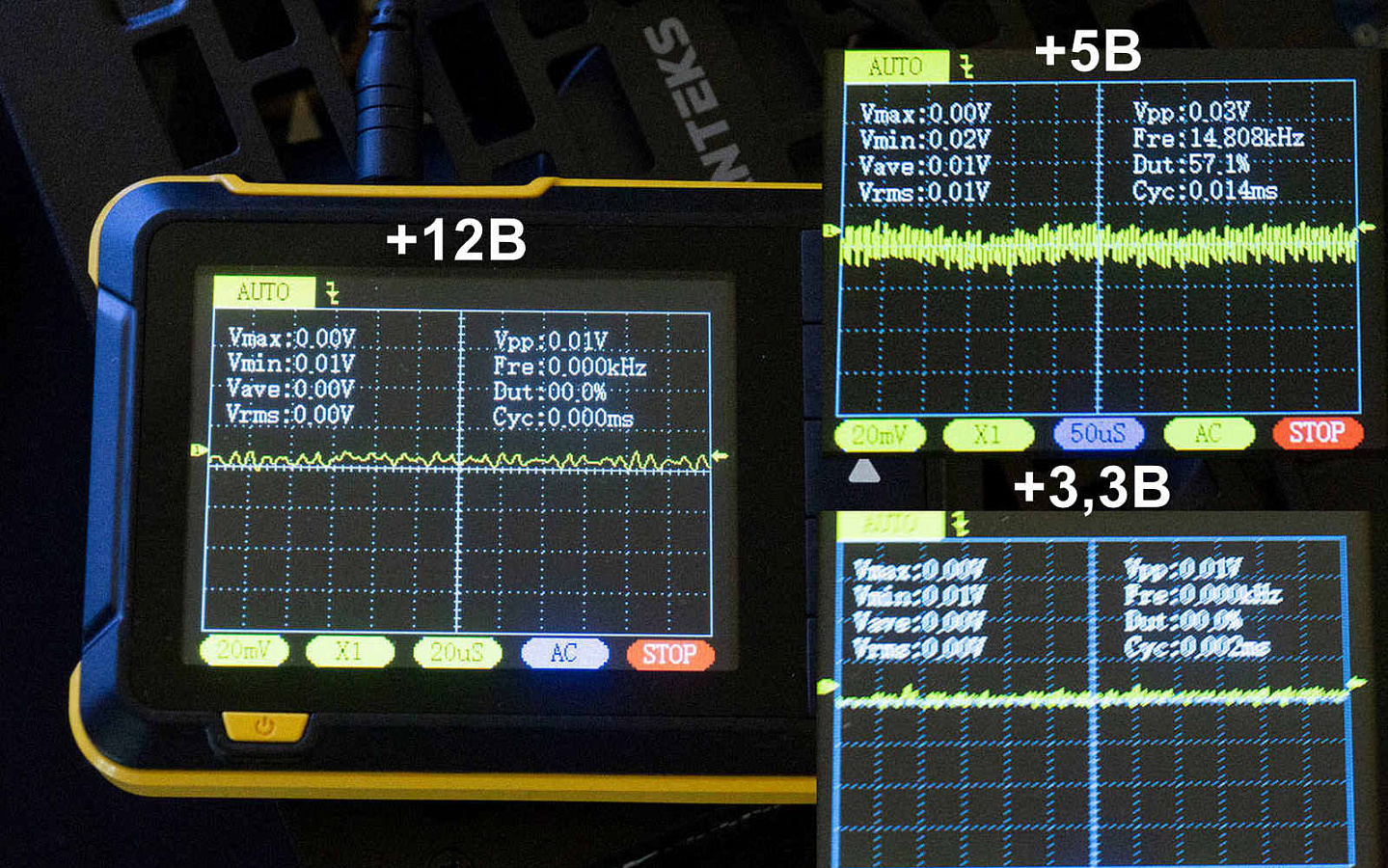

Пульсации минимальные, до 10 мВ по линиям +12В и +3,3В, на линии +5В чуть выше, до 30 мВ.

Конкуренты

Мощность 850 Вт и сертификат Gold, пожалуй, самые востребованные на рынке, и у всех брендов много моделей в этом диапазоне, отличающихся по стоимости. С поддержкой ATX 3.0/3.1 и PCI-E 5.0 также немало моделей, практически все производители обновили свои серии.

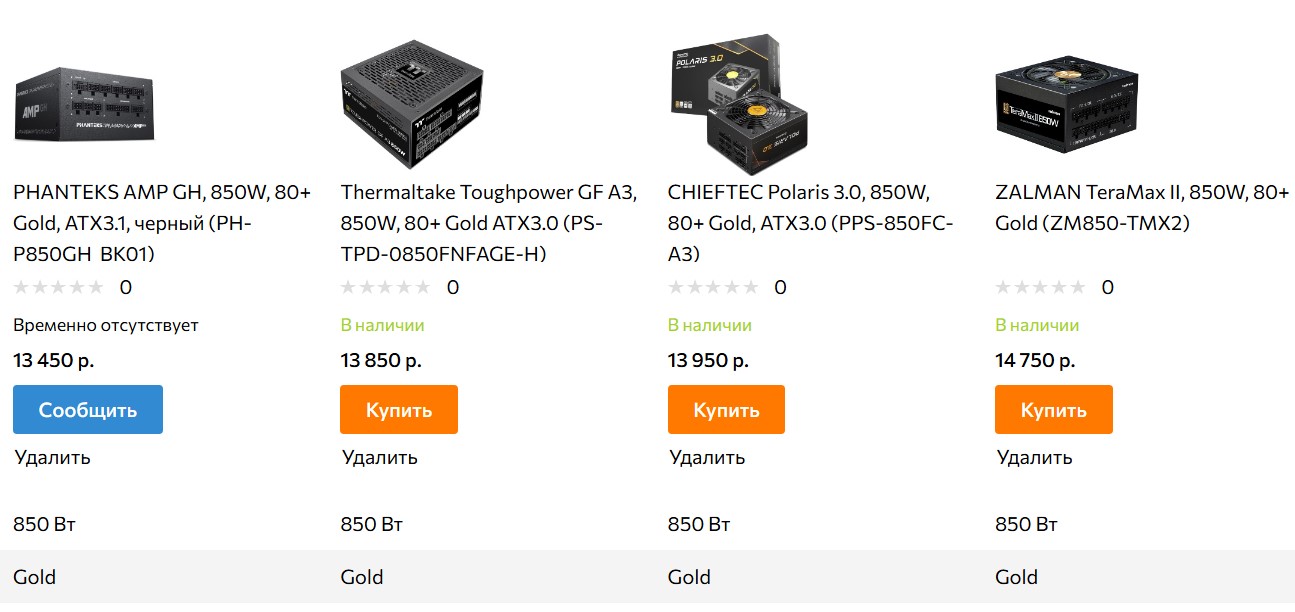

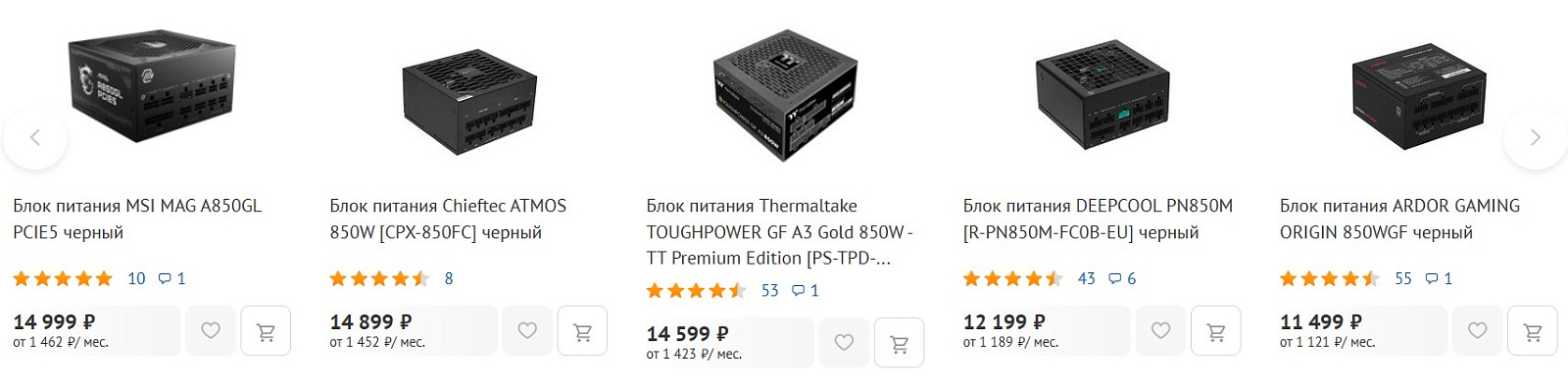

При стоимости около 13 000 рублей Phanteks AMP GH850 вполне может составить конкуренцию моделям сопоставимой стоимости.

DeepCool PN850M - ОЕМ платформа CWT GPX, японские конденсаторы.

GMNG GG-PS850M - ОЕМ платформа Kinpower ATX120PM V3.0, японские конденсаторы.

Chieftec ATMOS CPX-850FC - ОЕМ платформа Andyson PAD35, японские конденсаторы.

MSI MAG A850GL - ОЕМ платформе CWT GPX, конденсаторы тайваньские.

Chieftec POLARIS 3.0 PPS 850FC-A3 - ОЕМ платформе High Power Super GD, японские конденсаторы

ARDOR GAMING ORIGIN 850WGF- ОЕМ-платформа SAMA 916, конденсатор Toshincon.

Заключение

Блок питания Phanteks AMP GH850 не теряется на фоне множества конкурентов, он собран на качественной и популярной платформе, комплектуется полностью японскими конденсаторами, имеется небольшая оправданная экономия на транзисторах.

Поддерживается ATX 3.1 и PCI-E 5.1, блок питания сертифицирован по стандарту 80 PLUS Gold. Вентилятор очень тихий, с полупассивным режимом работы. Из дизайнерских плюсов – кабели в индивидуальной оплетке проводов.

В тестах он демонстрирует высокие показатели по стабильности, энергоэффективности и уровню пульсаций.

Можем рекомендовать к покупке, если стоимость не будет выше конкурентов.
