Обзор и тест системы охлаждения ID-COOLING SL360 PRO SE

Обновленная модификация AIO-системы жидкостного охлаждения из серии ID-COOLING SPACE LCD с гибко настраиваемым дисплеем и помпой 7-го поколения.
Обзор и тест системы охлаждения ID-COOLING SL360 PRO SE

Буквально менее года назад на страницах i2hard был опубликован обзор системы жидкостного охлаждения SL360 "космической" серии SPACE с LCD-дисплеем. Модель получилась весьма удачной и показала отличные результаты в классе 360 мм AIO-СЖО. Пришло время уделить внимание её обновлённой версии ID-COOLING SL360 PRO SE, которая получила новую помпу 7-го поколения, модифицированный набор креплений водоблока и вентиляторы без подсветки. Как эти нововведения отразились на работе системы охлаждения, рассмотрим подробнее.

Содержание:

Спецификация

Модель

ID-COOLING SL360 PRO SE

Код модели

ID-CPU-SL360-PRO-SE

Тип

Необслуживаемая система жидкостного охлаждения типа "всё в одном" (AIO)

Совместимость с процессорными разъёмами AMD

AM5, AM4

Совместимость с процессорными разъёмами Intel

LGA 1851, 1700, 1200, 1156, 1155, 1151, 1150

Радиатор:

Размеры (Д x Ш x В)

396 x 120 x 27 мм

Материал

Алюминий

Соединительные трубки

465 мм

Вентиляторы:
Количество и размер

3 шт., 120 х 120 х 25 мм

Скорость вращения крыльчатки

PWM, 300-2000 ± 10% RPM

Тип подшипника

Гидродинамический (FDB)

Воздушный поток

58 CFM

Воздушное давление

1,94 мм H2O

Уровень шума

27,2 дБ(А)

Коннектор

4-pin PWM (2510-4PIN), USB (внутренний), ARGB 3-pin

Водоблок:
Материал основания Медь

Скорость помпы

2800 ± 10% RPM

Уровень шума

25 дБ(А)

Коннектор

4-pin (2510-4PIN)

Дисплей

2,1'', 480x480 пикселей, 16,7 млн цветов, 600 кд/м2

Упаковка и комплектация

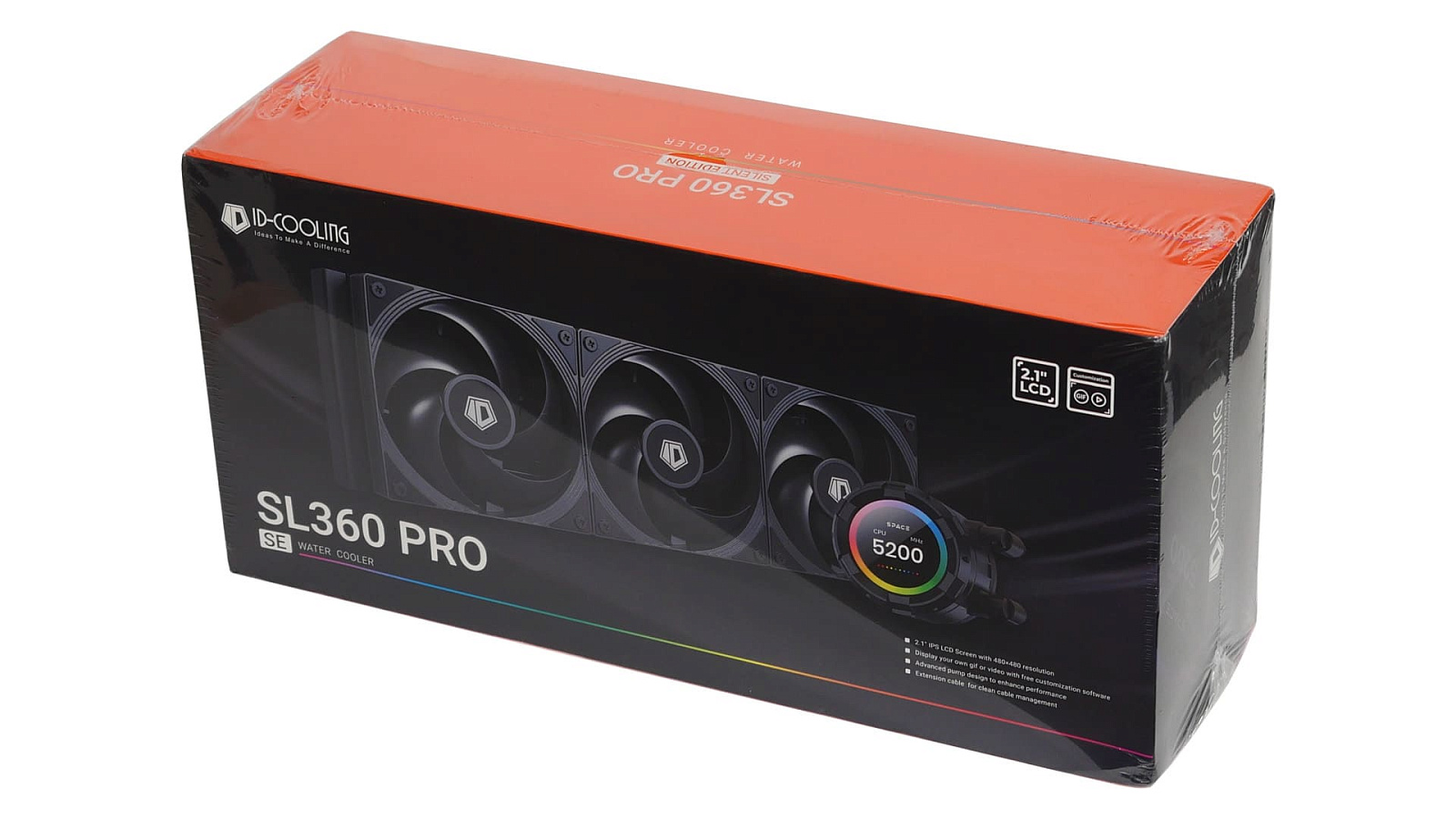

Коробка, в которой продаётся ID-COOLING SL360 PRO SE по габаритам не изменилась относительно таковой у предшествующей модификации, разве что в пределах погрешности около миллиметра. Оформление осталось таким же презентабельным и выделяющимся на полках магазинов (из-за оранжевых боковых граней). Фронтальная часть коробки поменяла фотореалистичное изображение устройства на новое.

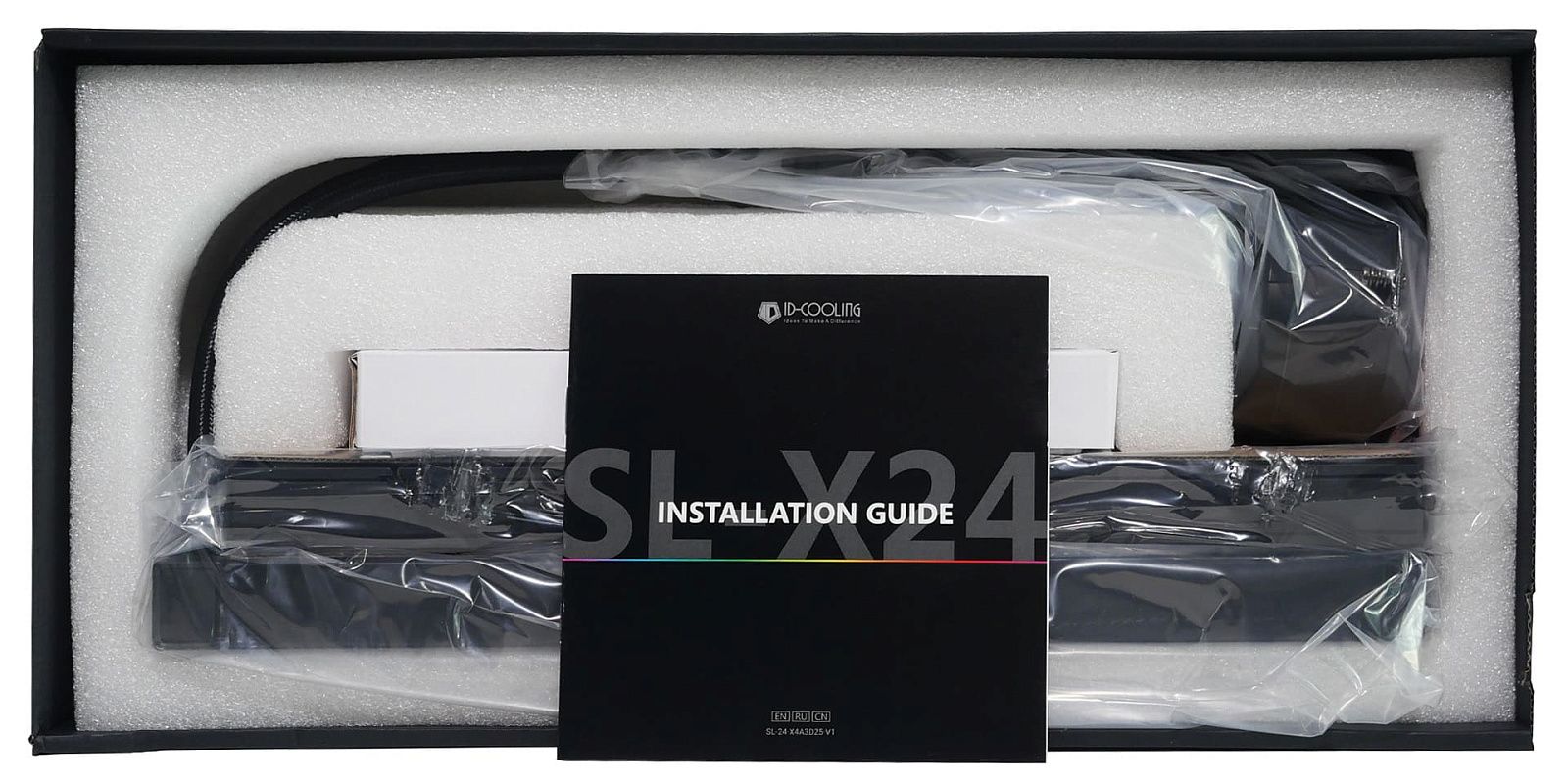

Внутри коробки изменения не глобальные. Способ укладки компонентов идентичен предшествующей модели. Упростили только защиту вентиляторов: в SL360 это были индивидуальные пластиковые формочки, а в SL360 PRO SE — картонный вкладыш.

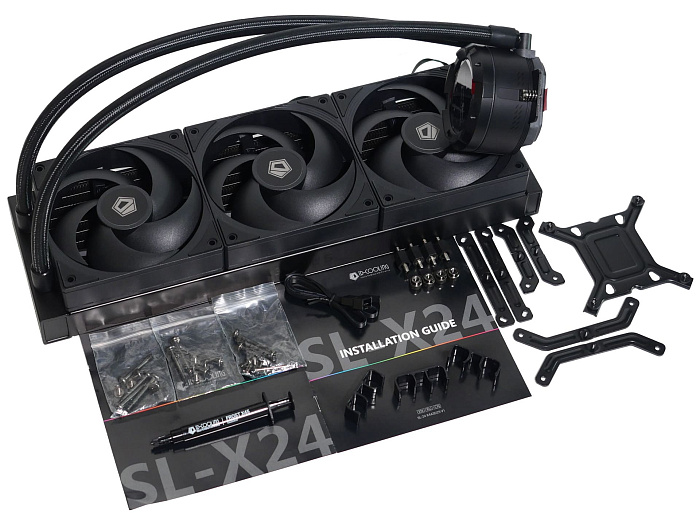

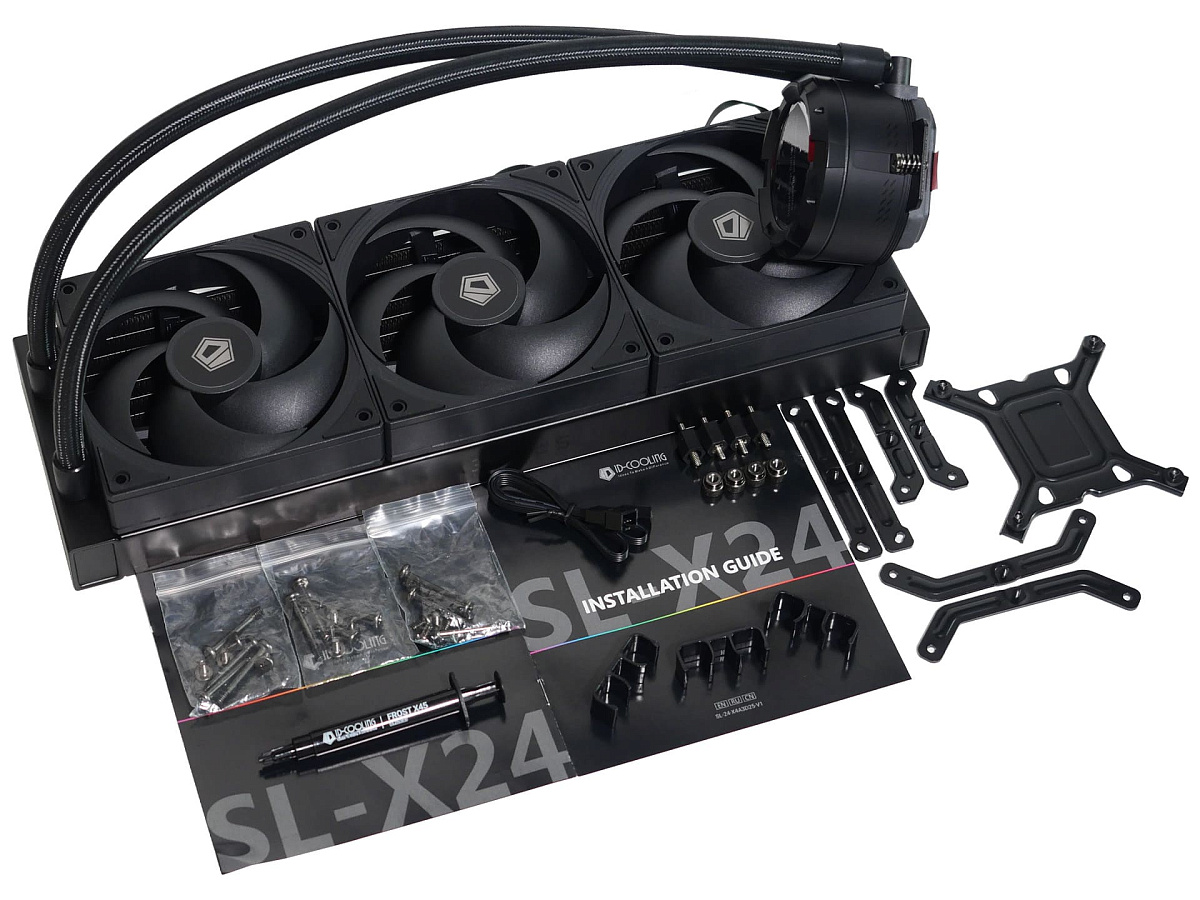

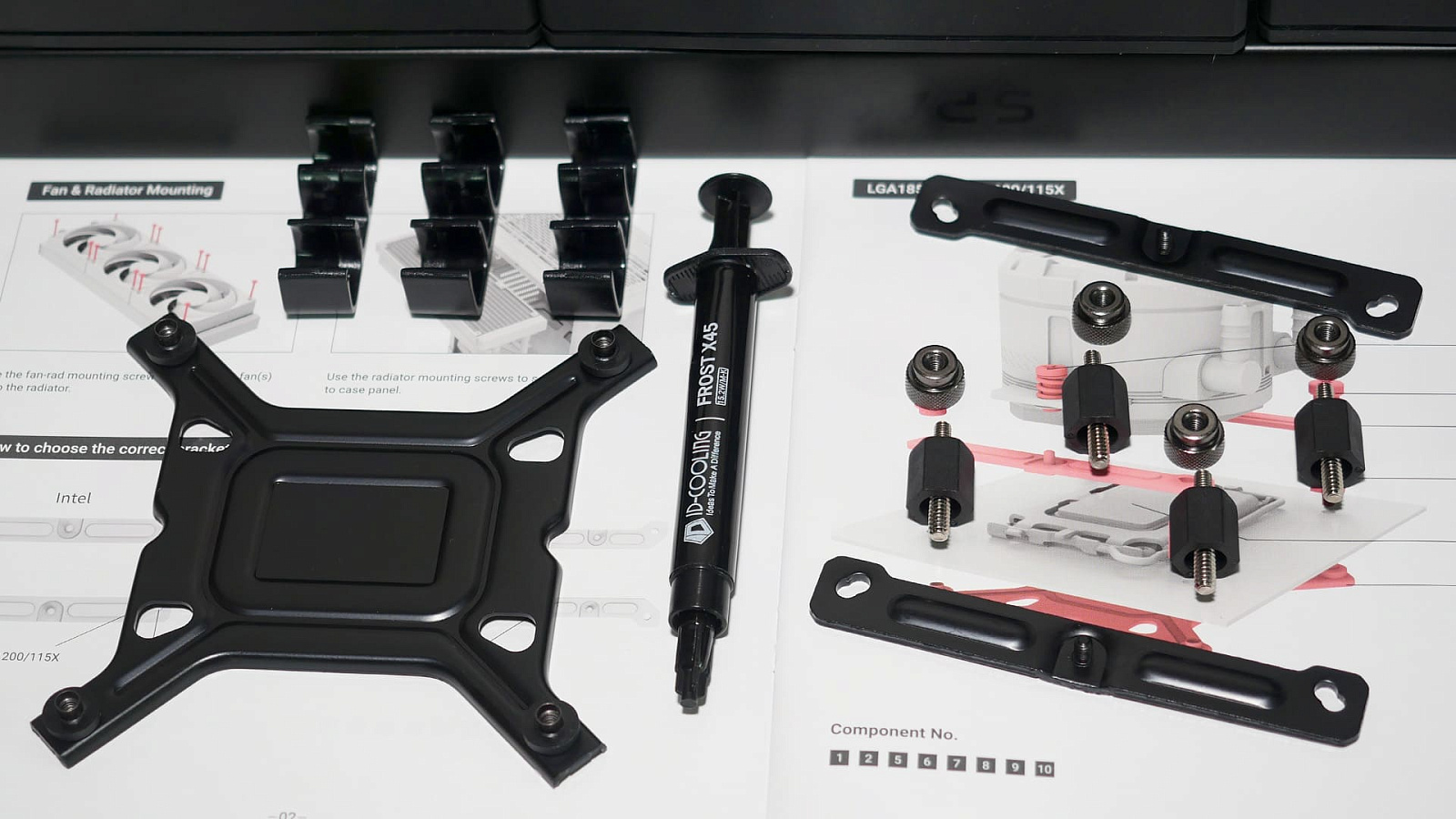

Комплектация ID-COOLING SL360 PRO SE немного изменилась, так как набор сокетных креплений слегка модифицирован в связи с отказом от поддержки HEDT-процессоров Intel и адаптацией для лучшей совместимости с грядущим Intel LGA 1851. Итоговый комплект:

  • Набор металлических направляющих для установки на различные сокеты процессоров AMD и Intel desktop-сегмента;
  • Универсальный металлический бэкплейт для сокетов процессоров Intel;
  • Шприц с термоинтерфейсом ID-COOLING FROST x45;
  • Три зип-пакетика с крепёжными винтами;
  • Пакетик с набором сокетных крепёжных элементов;
  • Три пластиковых клипсы для фиксации шлангов;
  • Мультиязычная инструкция по установке;
  • Три 120 мм вентилятора ID-COOLING AS-120-S.

Внешний вид и особенности конструкции

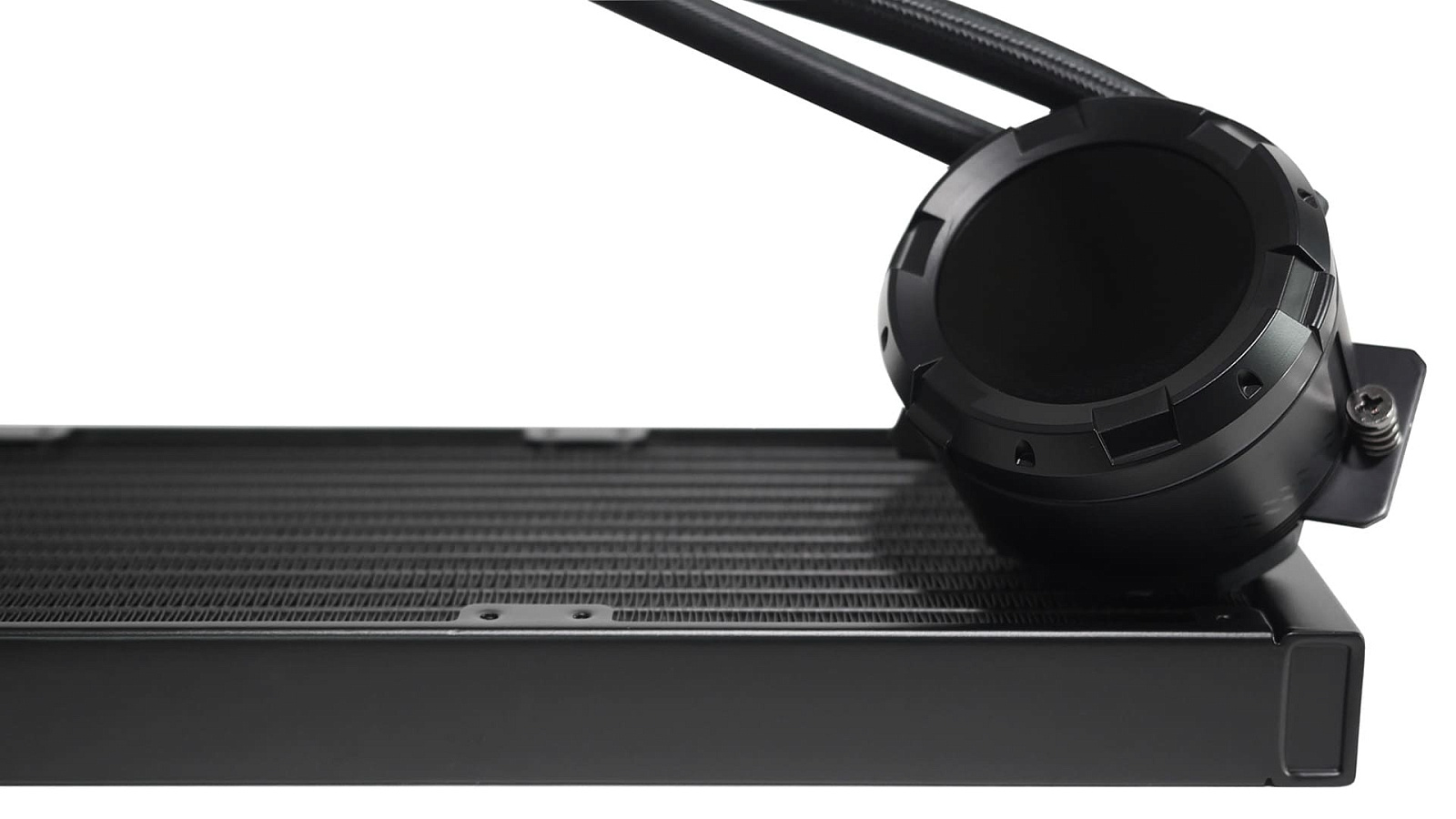

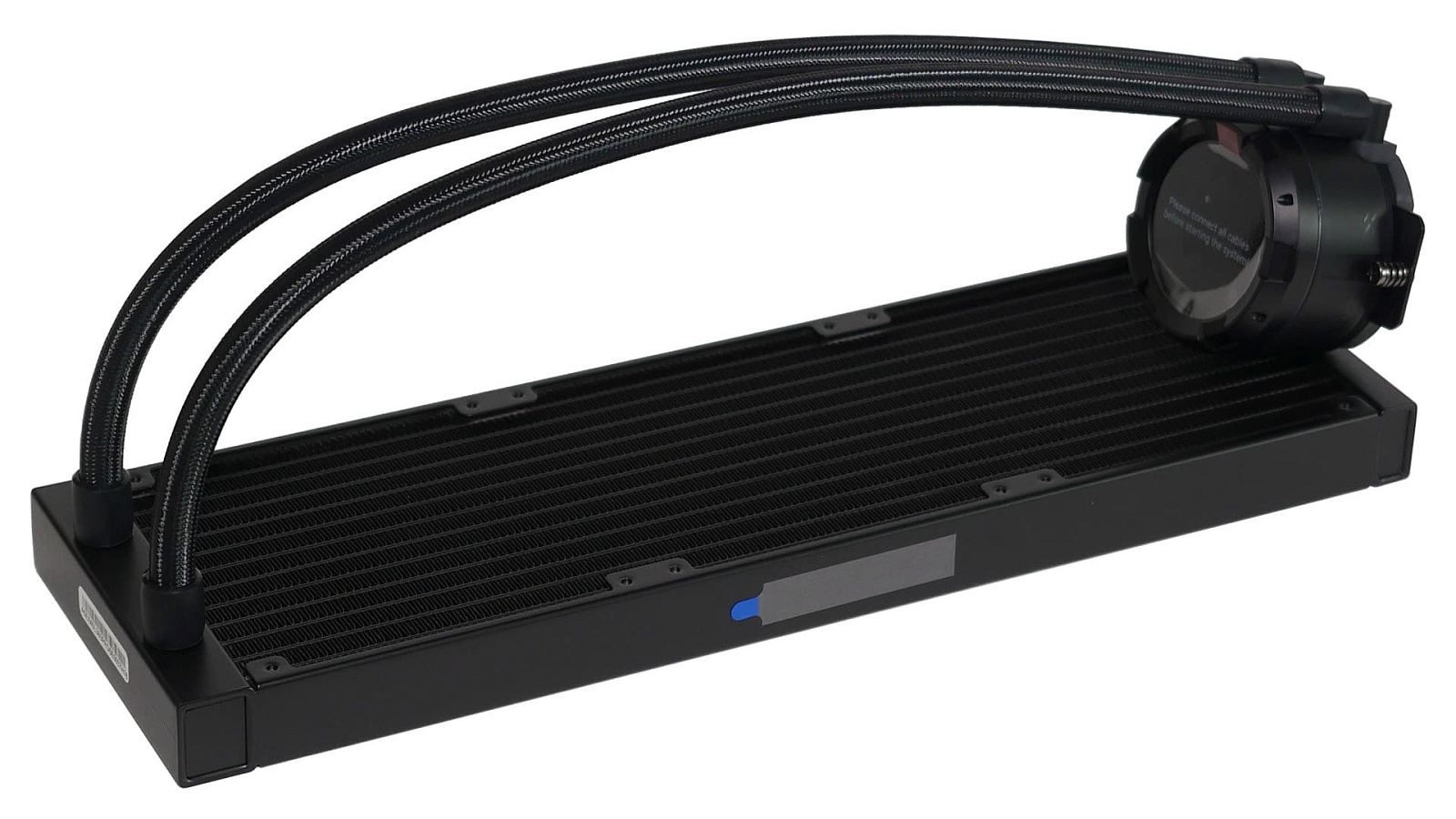

Схема компоновки AIO-системы жидкостного охлаждения ID-COOLING SL360 PRO SE осталась аналогичной SL360: в водоблоке объединены теплосъёмная пластина, насос и дисплейный модуль, а выносной радиатор класса "360 мм" соединён с ним гибкими резиновыми шлангами. Для отведения тепла от радиатора применены также три вентилятора, но уже без ARGB-подсветки. Все компоненты выполнены в чёрном цвете. Качество окраски, сборки, подгонки деталей и опрессовки жидкостного контура — высокое, придраться не к чему. Система охлаждения SL360 PRO SE заправлена специальной жидкостью на заводе и не требует обслуживания пользователем. Заливного отверстия для дозаправки в будущем и клапана компенсации давления не предусмотрено.

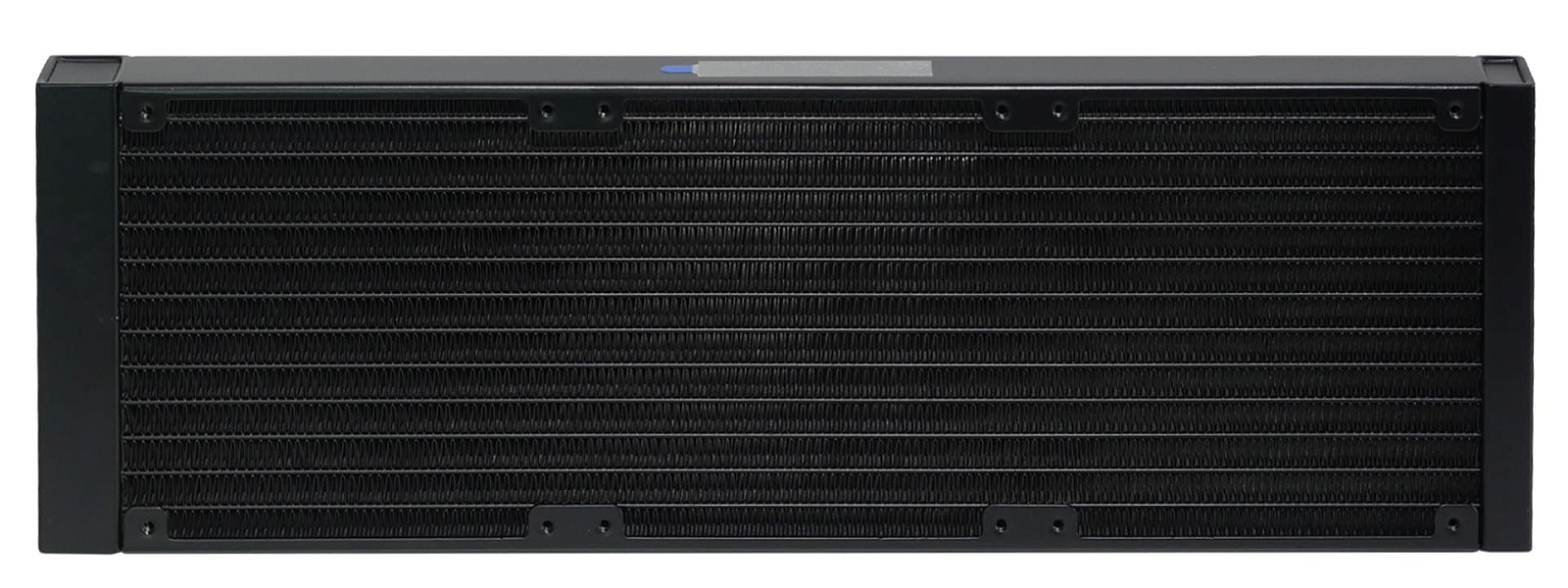

Радиатор — алюминиевый. Его рабочее тело набрано 12-тью каналами с плотным заполнением алюминиевой гофролентой. Вся конструкция качественно окрашена со всех сторон в чёрный цвет. Общая длина каркаса радиатора по сравнению с SL360 не изменилась и составляет 396 мм (служебные закольцовки, скрытые рамой, составляют 22 мм в районе фитингов и 14 мм с другой стороны). Реализованные на каркасе выступы с резьбовыми отверстиями для крепления вентиляторов и подвеса в корпусах ПК подготовлены точно по стандарту.

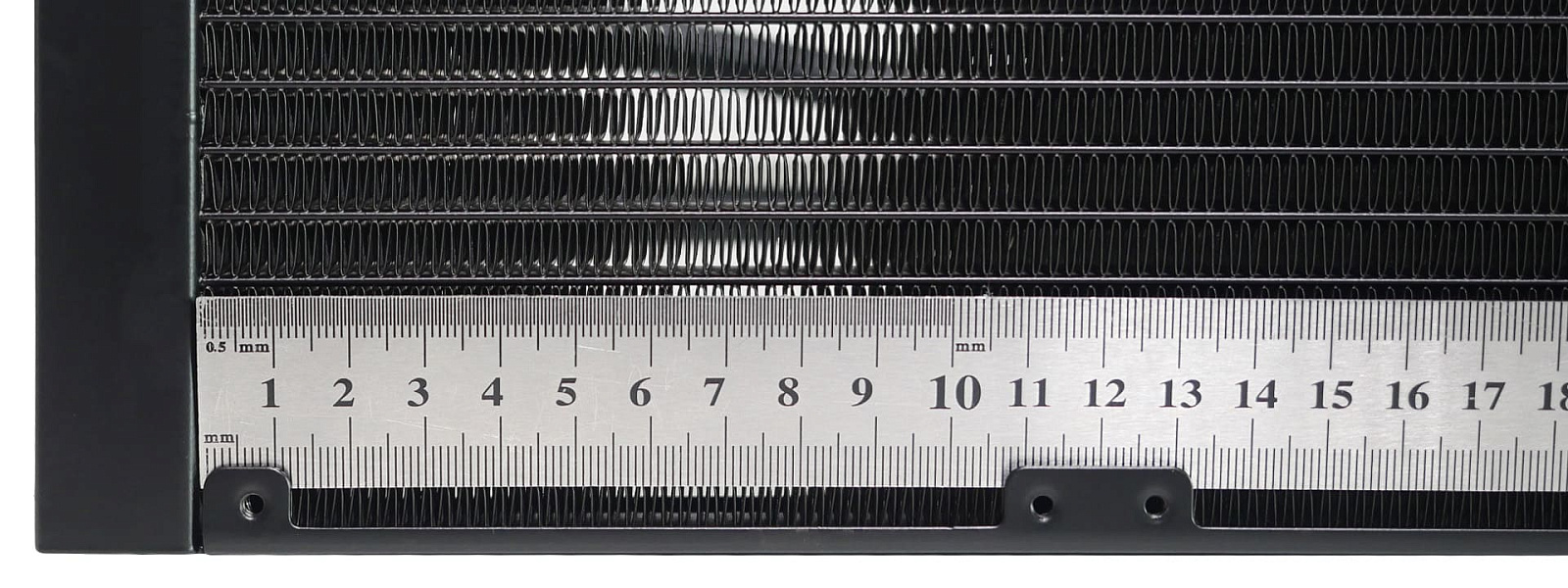

У SL360 PRO SE для увеличения общей площади поверхности отведения тепла плотность заполнения радиатора алюминиевой лентой, как и у "простой" SL360, достаточно высокая — 21 FPI. Это по заявлению производителя больше, чем у многих аналогов других производителей приблизительно на 37%.

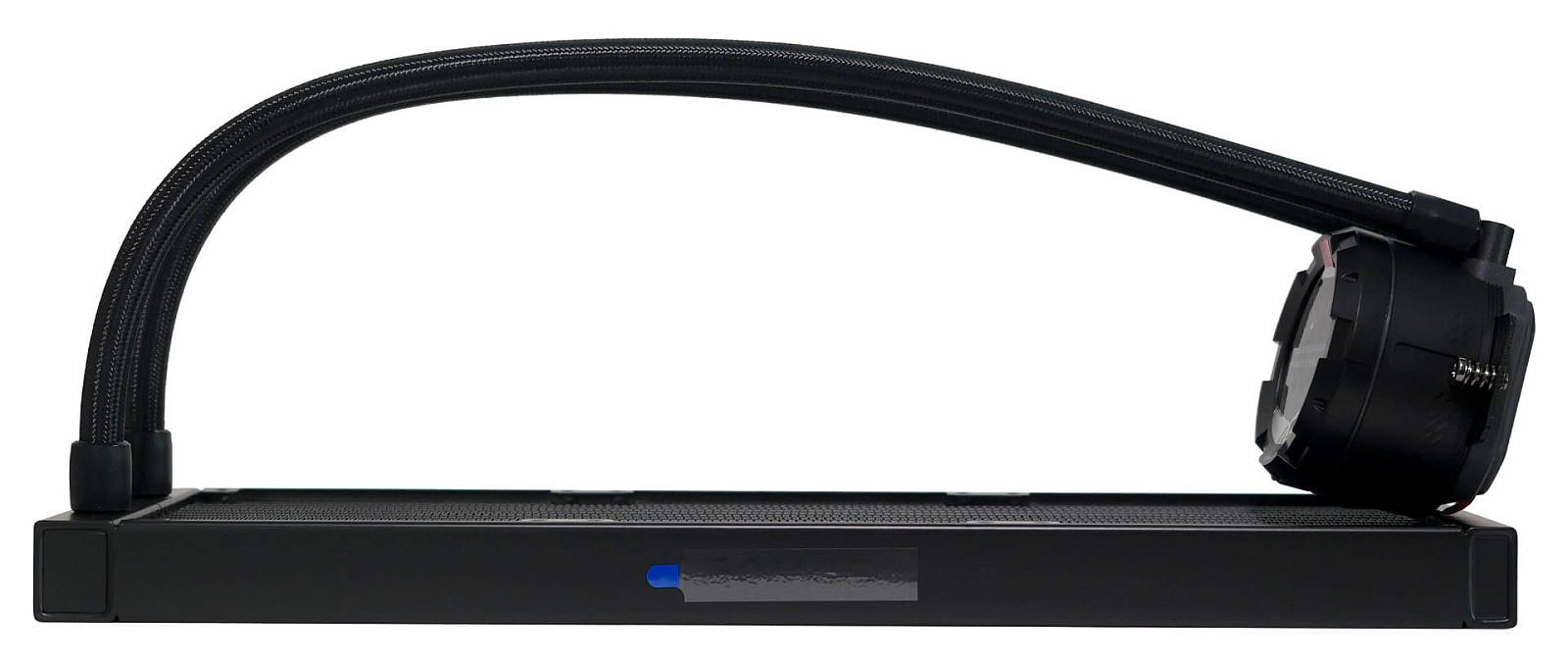

Длина гибких соединительных трубок между водоблоком и радиатором осталась без изменений — приблизительно 465 мм. Они также защищены нейлоновой оплёткой чёрного цвета. Схема фитингов классическая: со стороны радиатора установлены прямые неповоротные, а со стороны водоблока - Г-образные вращающиеся в одной плоскости.

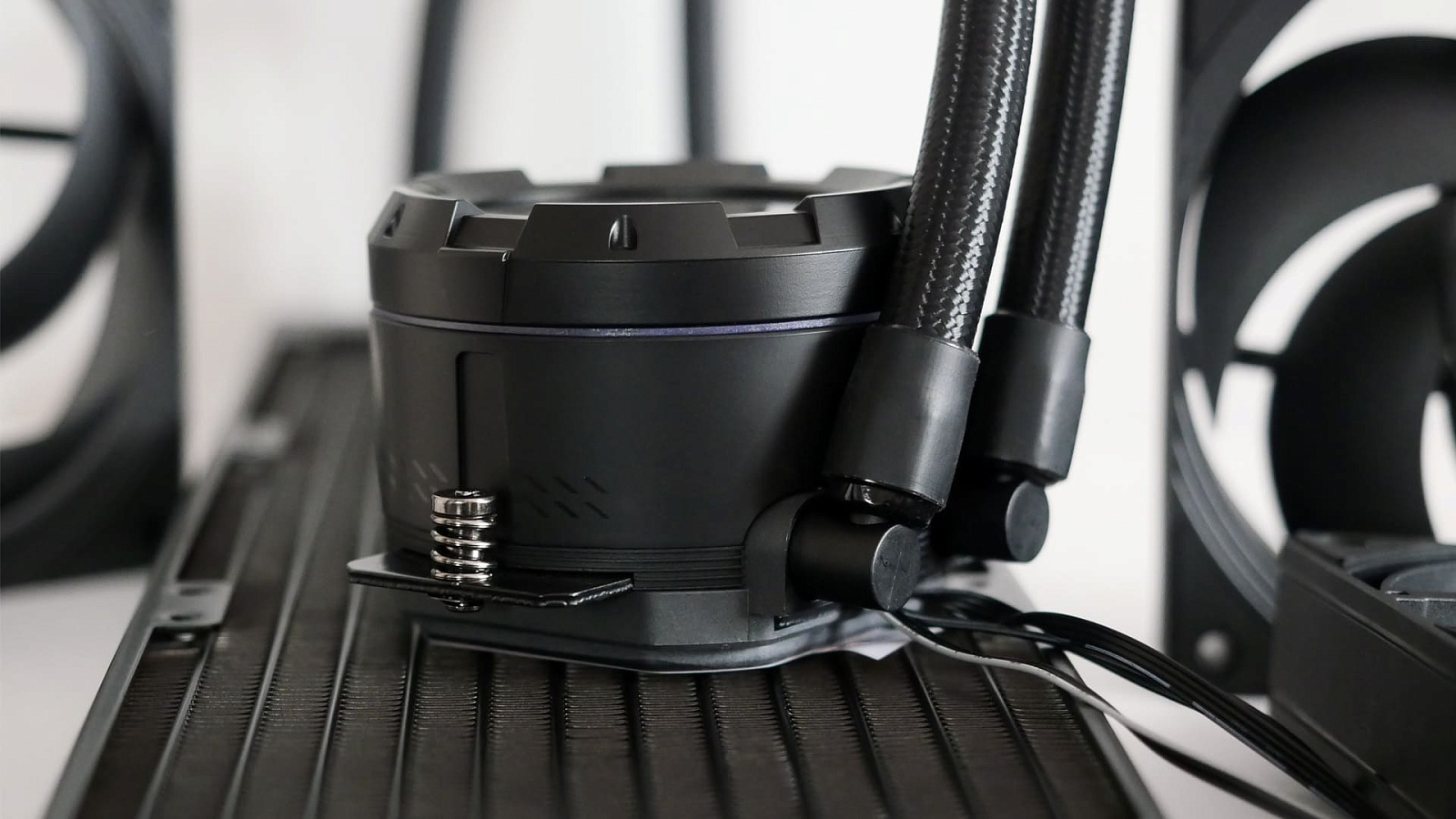

Водоблок у SL360 PRO SE не претерпел визуальных изменений относительно SL360. Дизайн и установленный дисплейный модуль идентичны. Приблизительные размеры без учета креплений в нижней части: высота — 58 мм, диаметр — 76 мм. Однако внутри установлен другой насос с измененной производительностью, скоростью ротора и шумовыми характеристиками.

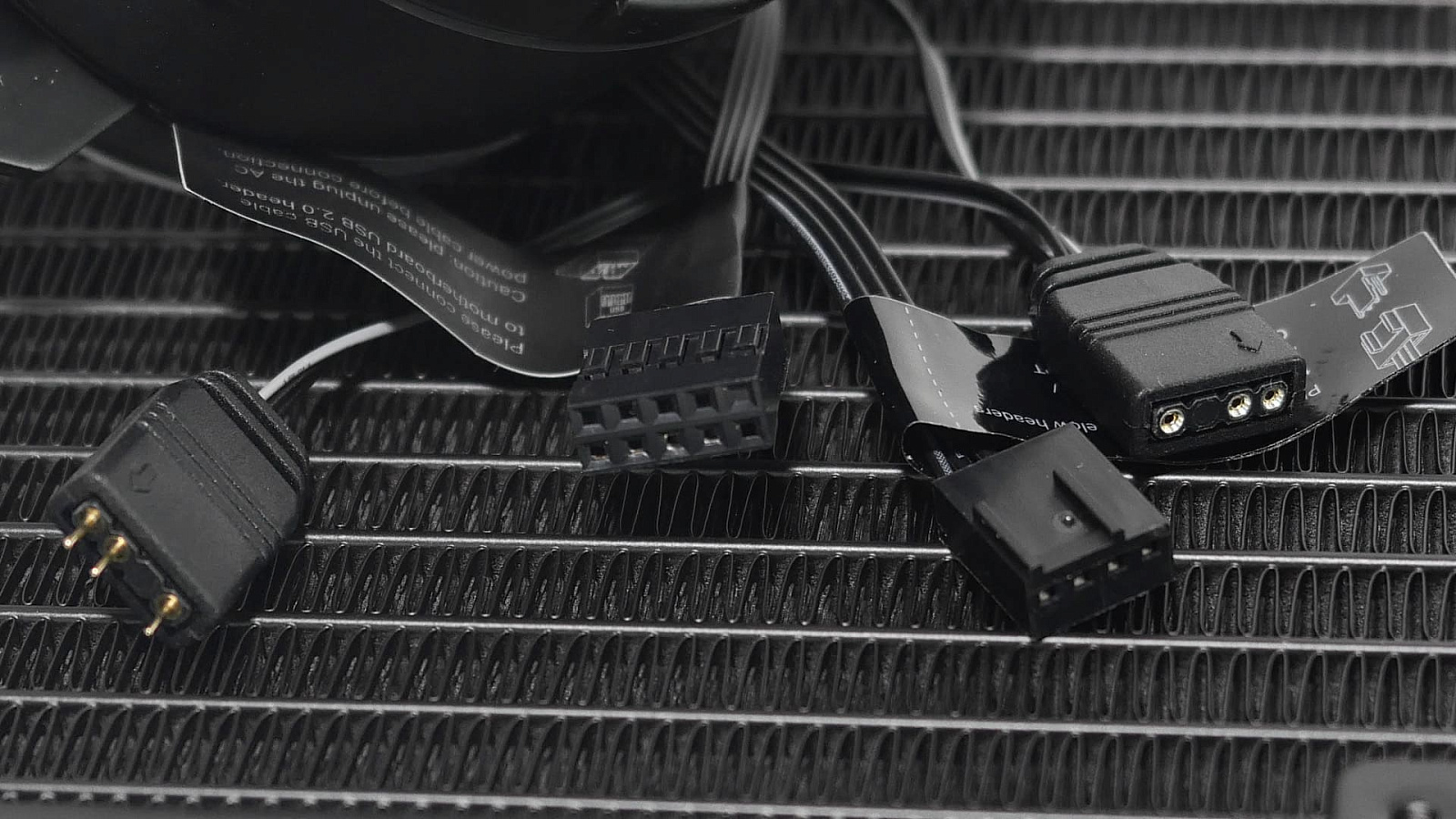

Не изменился набор проводов и коннекторов, которыми водоблок подключается к материнской плате или внешним контроллерам вентиляторов и подсветки. Это по-прежнему провод питания помпы длиной 45 см со штекером 4-pin (2510-4) PWM, провод управления ARGB-подсветкой длиной 46,5 см с ответвлением ещё на 8 см для включения по цепочке, оканчивающийся штекерами ARGB 3-pin "папа" и "мама", и провод длиной 93 см для управления дисплеем со штекером USB 2.0 внутреннего типа (9-pin).

Поворот фитингов на водоблоке регулируется в большом диапазоне для снижения нагрузки на опрессованные соединения.

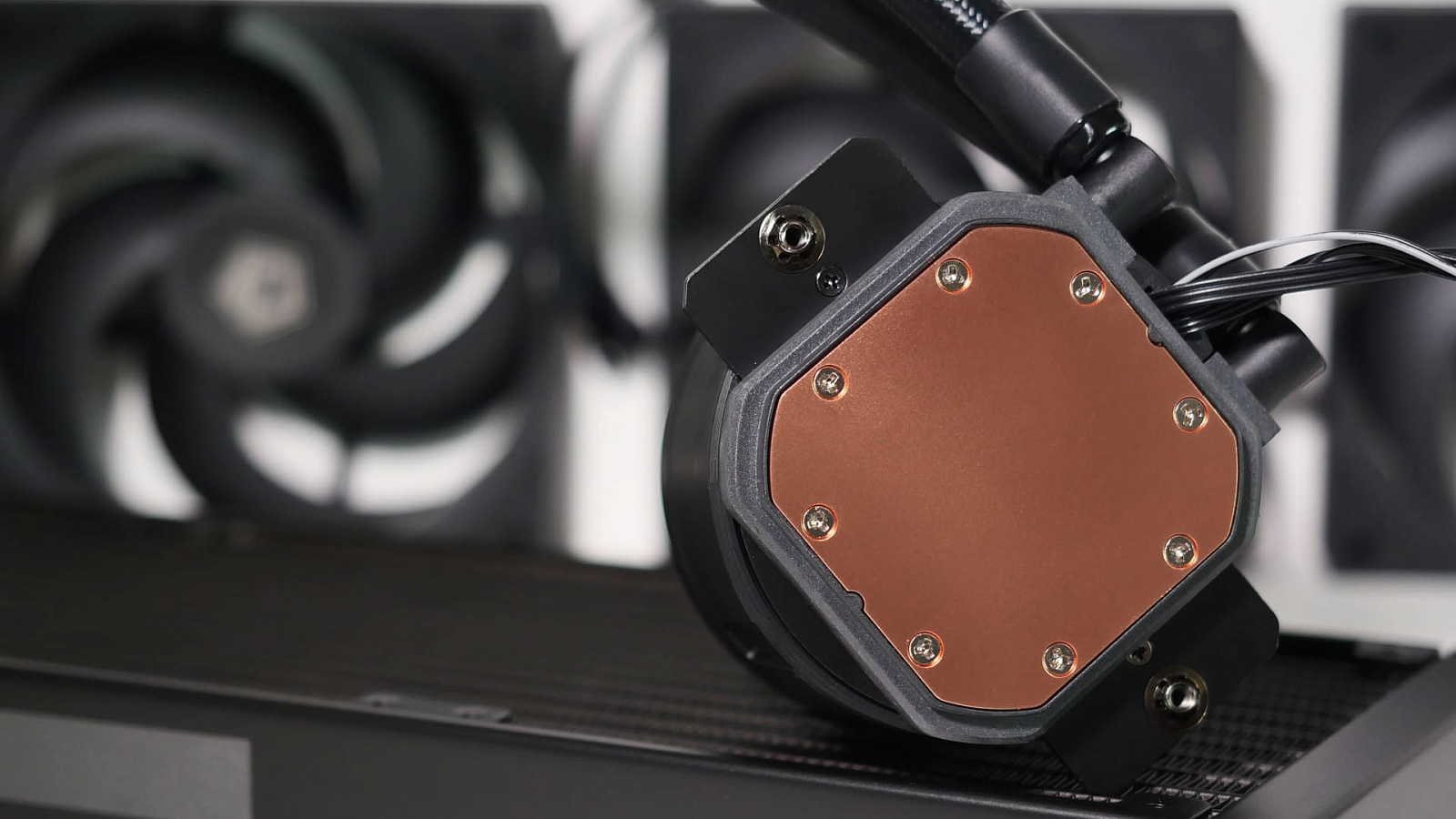

Медная пластина в основании SL360 PRO SE относительно SL360 изменилась по форме с прямоугольника 60 x 54 мм до квадрата 54 х 54 мм со скруглёнными углами. С этим связано и отсутствие поддержки сокетов HEDT-процессоров Intel. На время транспортировки пластина оклеена заводской непрозрачной наклейкой, которую необходимо удалить перед нанесением термоинтерфейса и установкой водоблока на процессор.

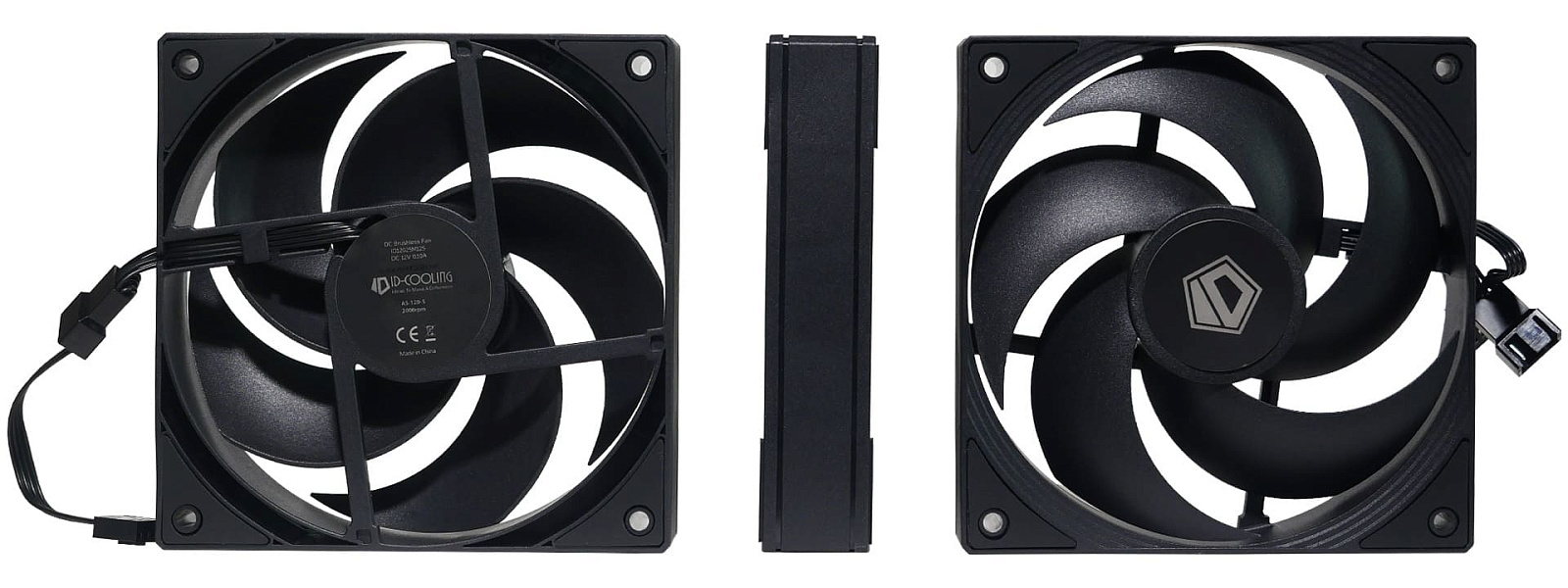

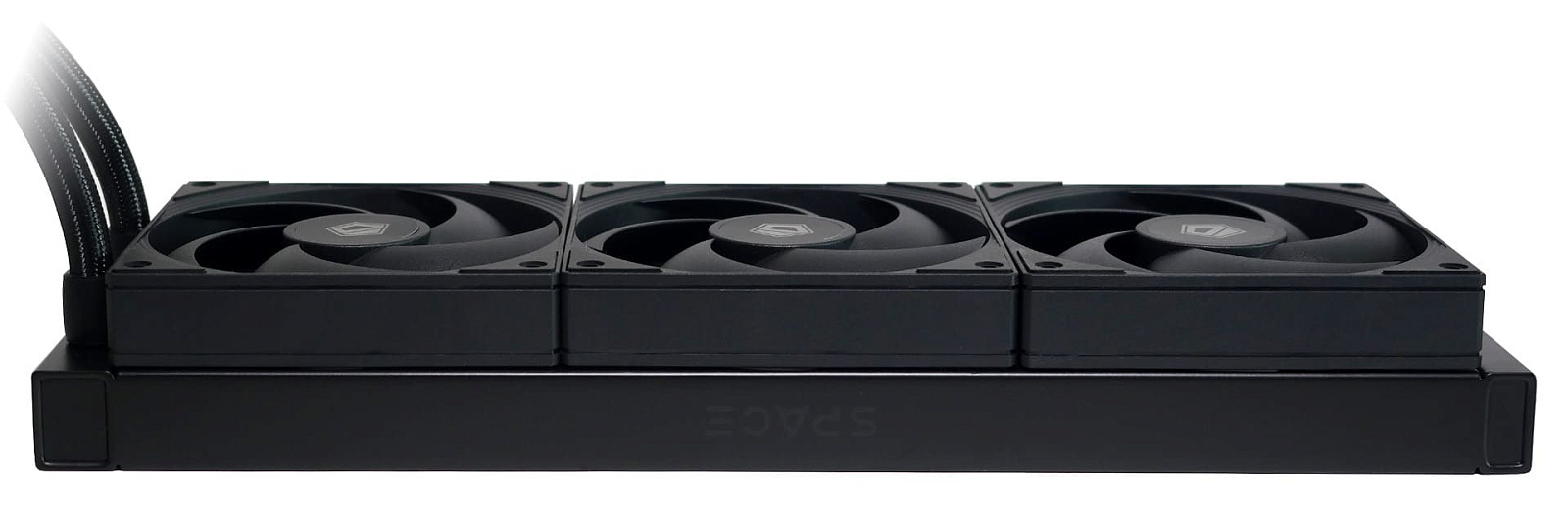

Комплектные вентиляторы в SL360 PRO SE имеют каркас стандартной высоты 25 мм. По углам на них сделаны резиновые противовибрационные вставки. В совокупности с радиатором стандартной высоты (27 мм) общая высота собранной конструкции — типовые 52 мм, гарантирующие высокую совместимость с корпусами, рассчитанными на установку AIO-СЖО класса 360 мм.

Пример установки на сокет LGA 1700

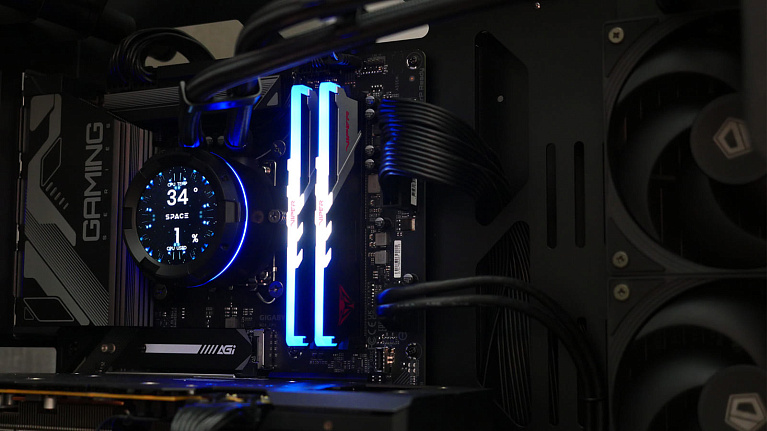

В качестве примера установки системы охлаждения ID-COOLING SL360 PRO SE в реальных условиях в обзоре протестирована связка с процессором Core i5 13600KF в сокете LGA 1700. Комплектные крепления для этого варианта включают в себя универсальный бэкплейт, пару металлических направляющих фигурных пластин, специальные винтовые подставки и гайки с накатанной головкой.

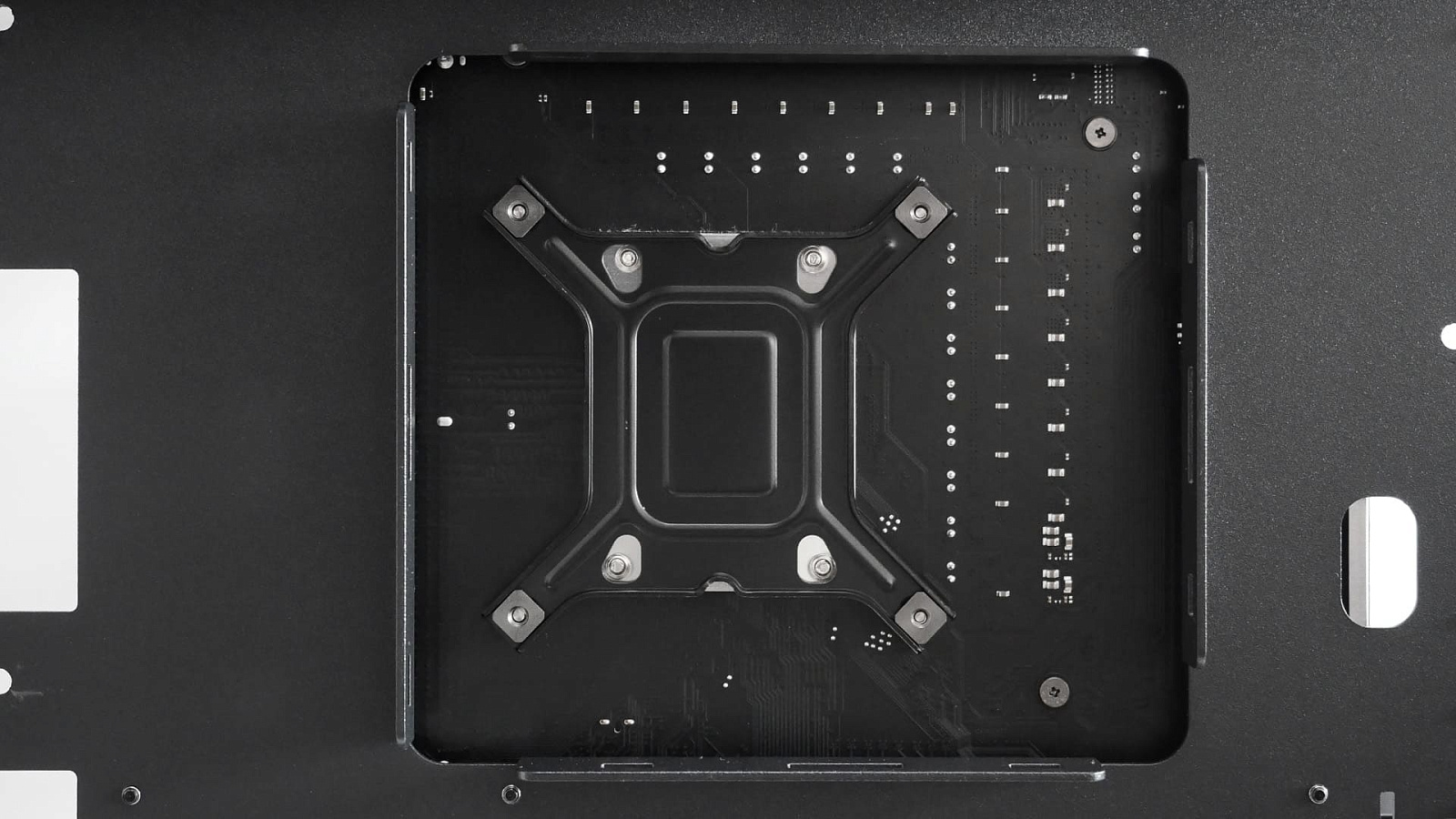

У бэкплейта регулируется положение "ножек" в углах, поэтому он подходит под все сокеты Intel, указанные в списке совместимости. Из актуальных это не только LGA 1700, но и приходящий ему на смену LGA 1851.

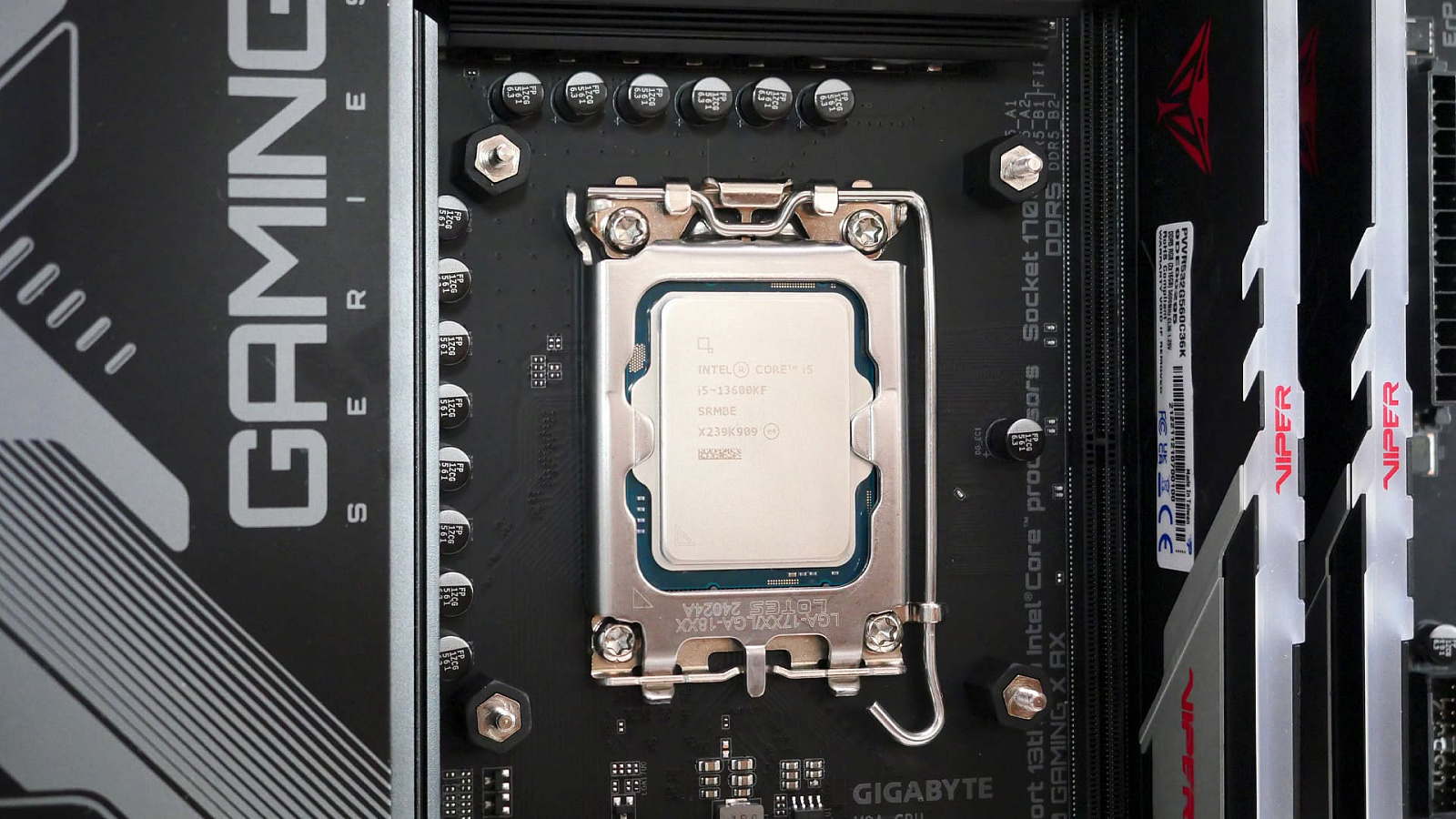

С лицевой стороны материнской платы бэкплейт фиксируется комплектными шестигранными винтовыми стойками в пластиковой оболочке. Их необходимо закрутить рукой с малым усилием.

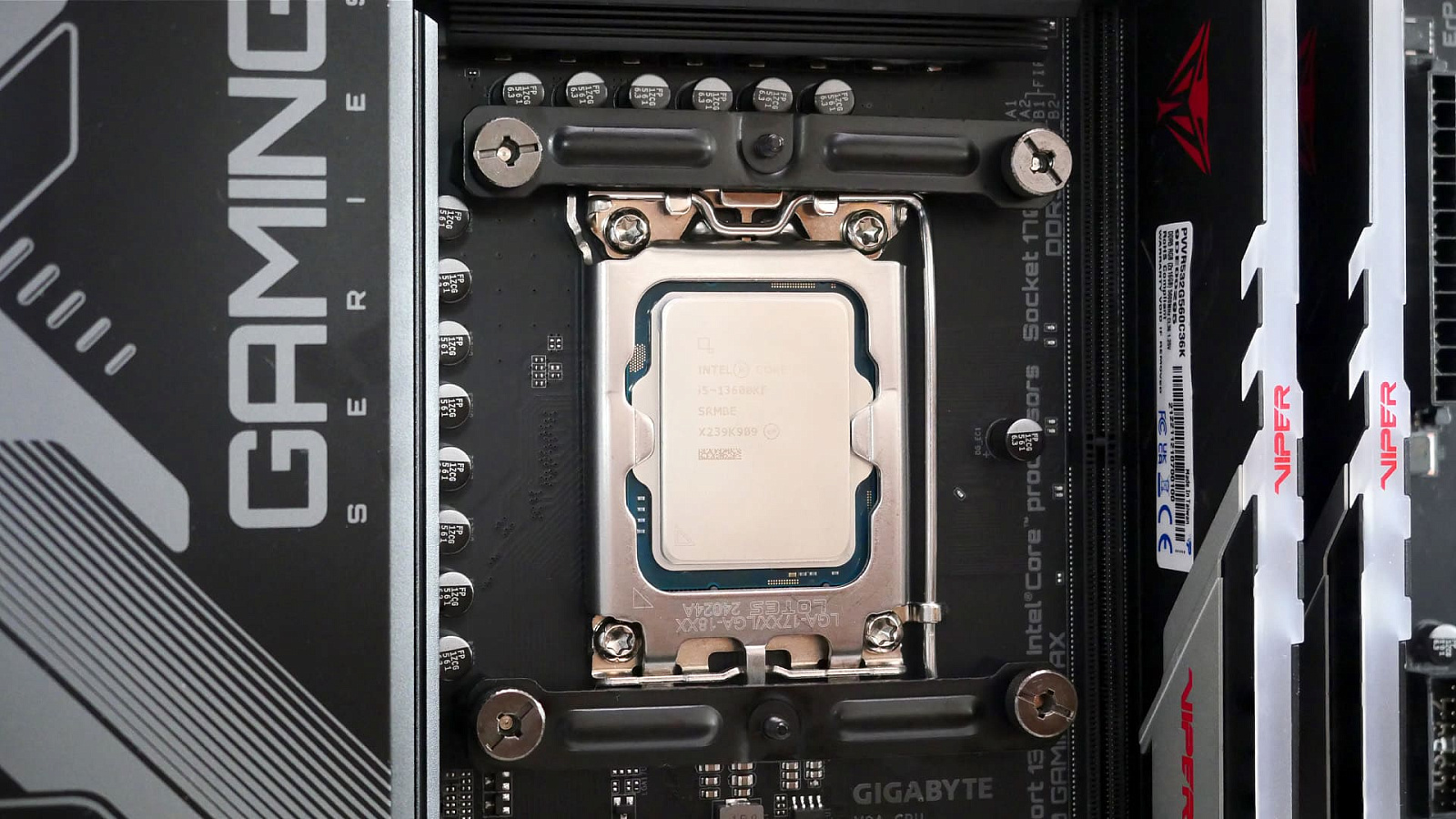

На стойки сверху надеваются две металлические направляющие выступами в районе крепёжных отверстий внутрь. В зависимости от конкретной конфигурации можно эти направляющие закрепить как вдоль узкой части сокета (пример на фото), так и параллельно длинным сторонам сокета, развернув таким образом возможное положение водоблока на 90°. Сами направляющие фиксируются в нужном положении гайками с накатанной головкой, которые также достаточно закрутить от руки.

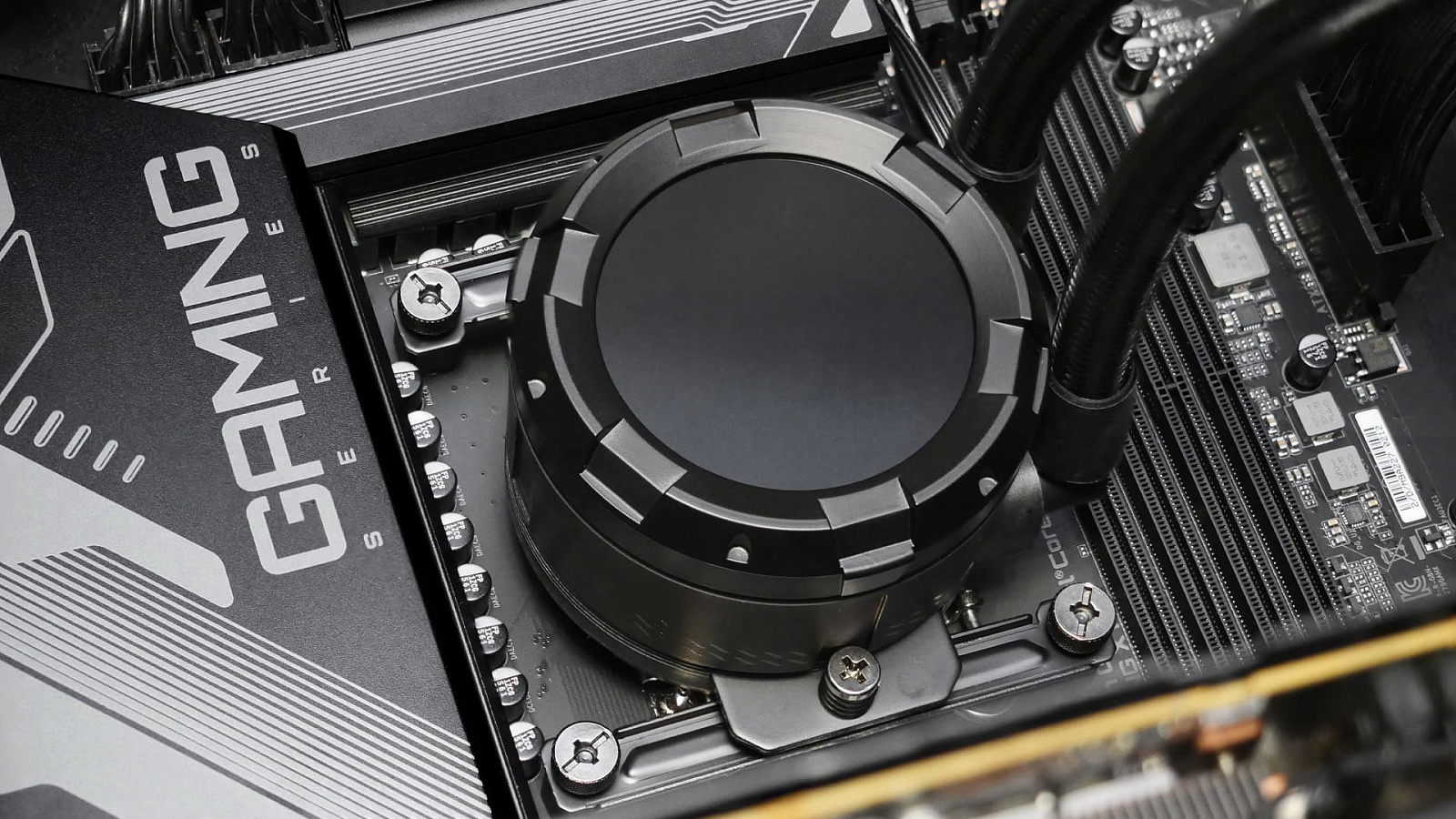

На собранное околосокетное крепление прикручивается водоблок двумя подпружиненными винтами на пластинах в его основании.

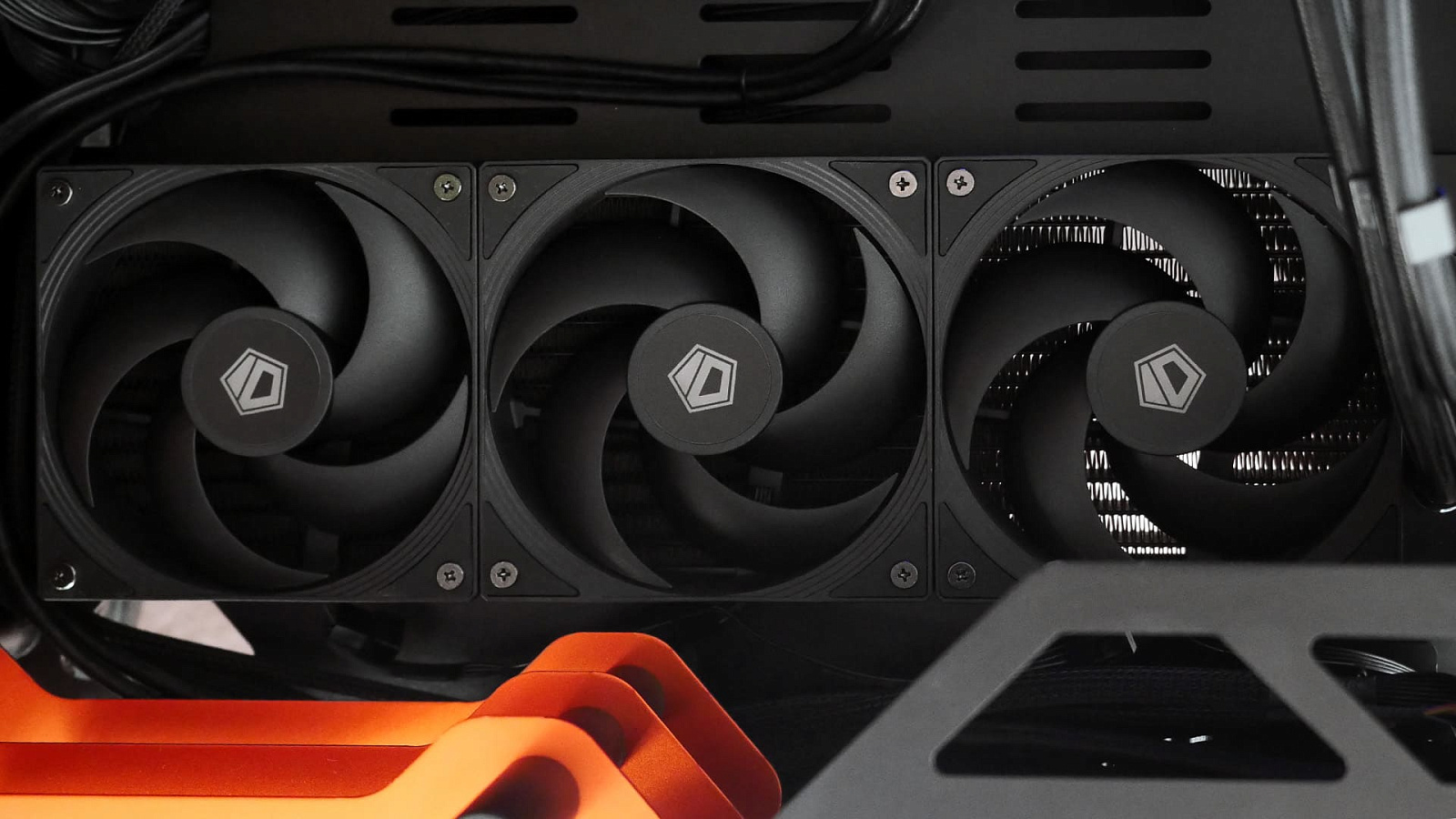

В случае, если в корпусе предусмотрено место для 360-мм радиатора, с креплением оного проблем не возникнет. Длины соединительных трубок хватит на различные варианты подвеса системы жидкостного охлаждения, включая размещение радиатора в специальных боковых нишах или на фронтальной панели.

В комплекте с SL360 PRO SE в комплекте идут три пластиковые клипсы, играющие роль органайзеров для гибких шлангов. С их помощью можно задать направление шлангам в трёх точках, чтобы они выглядели аккуратнее на собранном ПК.

Подсветка

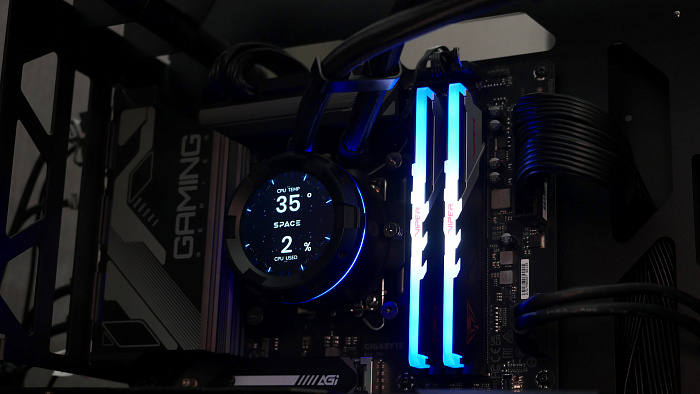

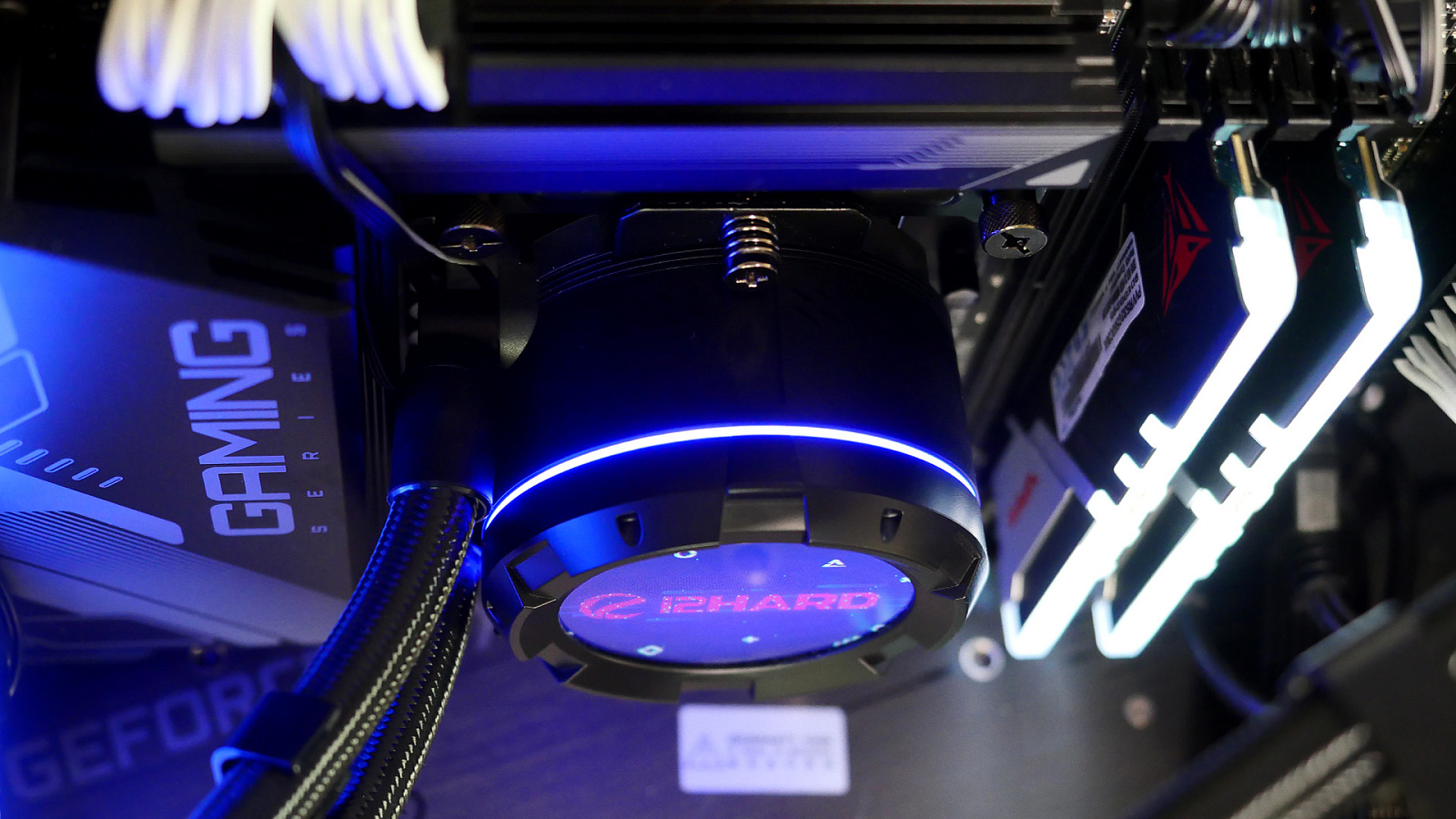

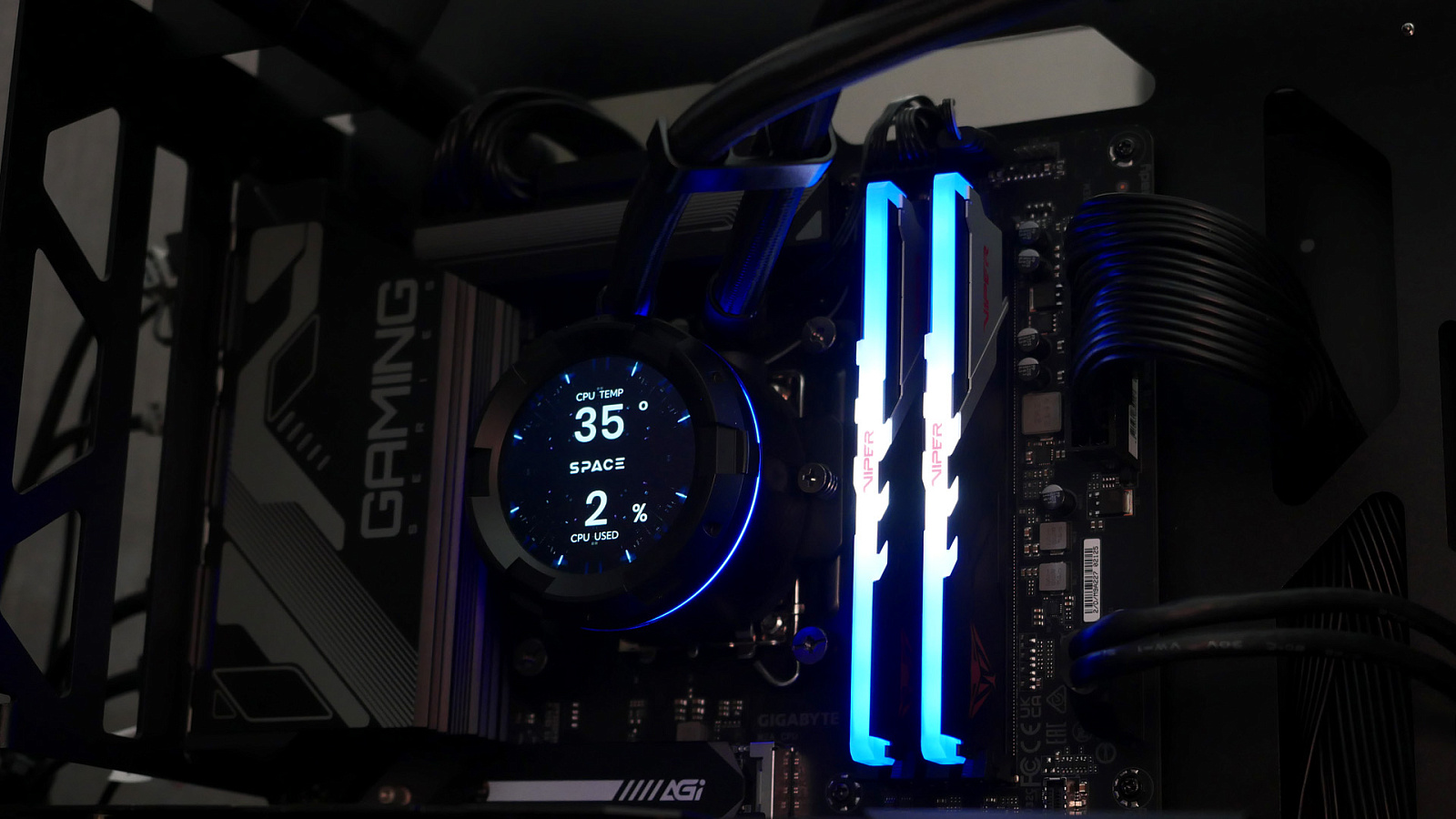

В системе охлаждения ID-COOLING SL360 PRO SE подсветку условно можно разбить на две зоны: первая — круглый дисплей на верхней части водоблока и вторая — кольцевая ARGB-подсветка сбоку.

Они управляются независимо: дисплей — с помощью утилиты от производителя, а боковое кольцо — в зависимости от подключения с помощью материнской платы или внешнего ARGB-контроллера.

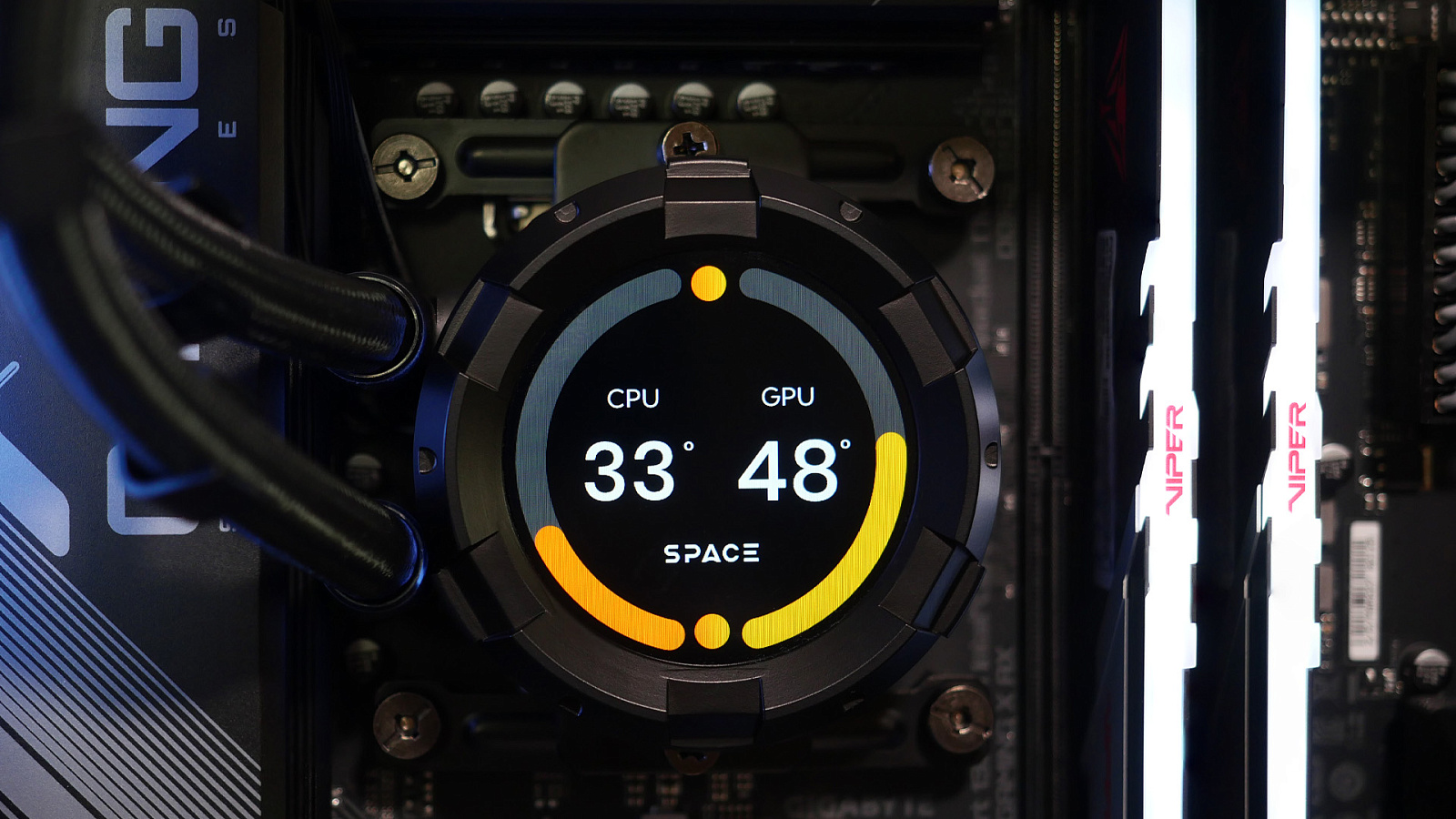

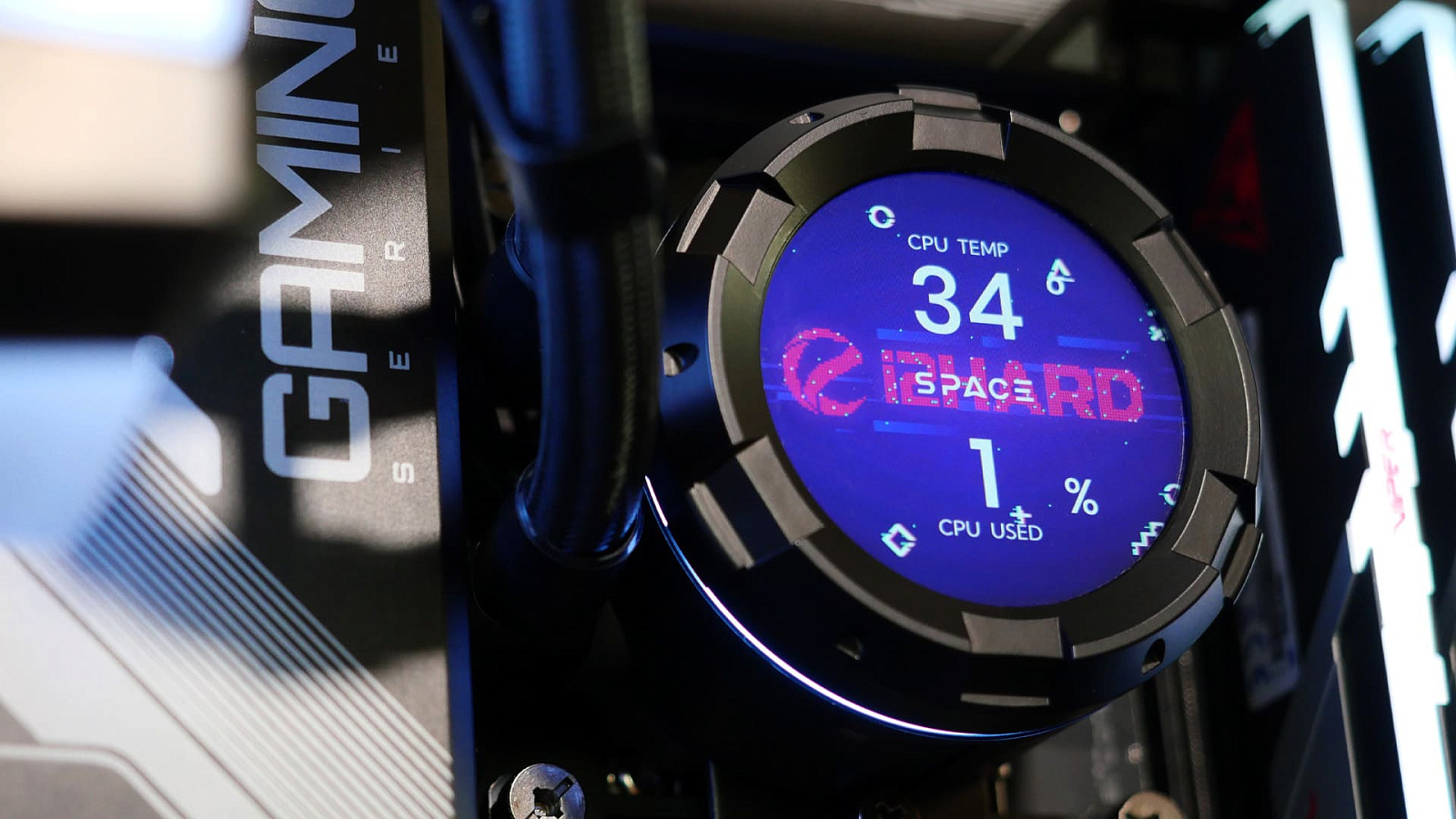

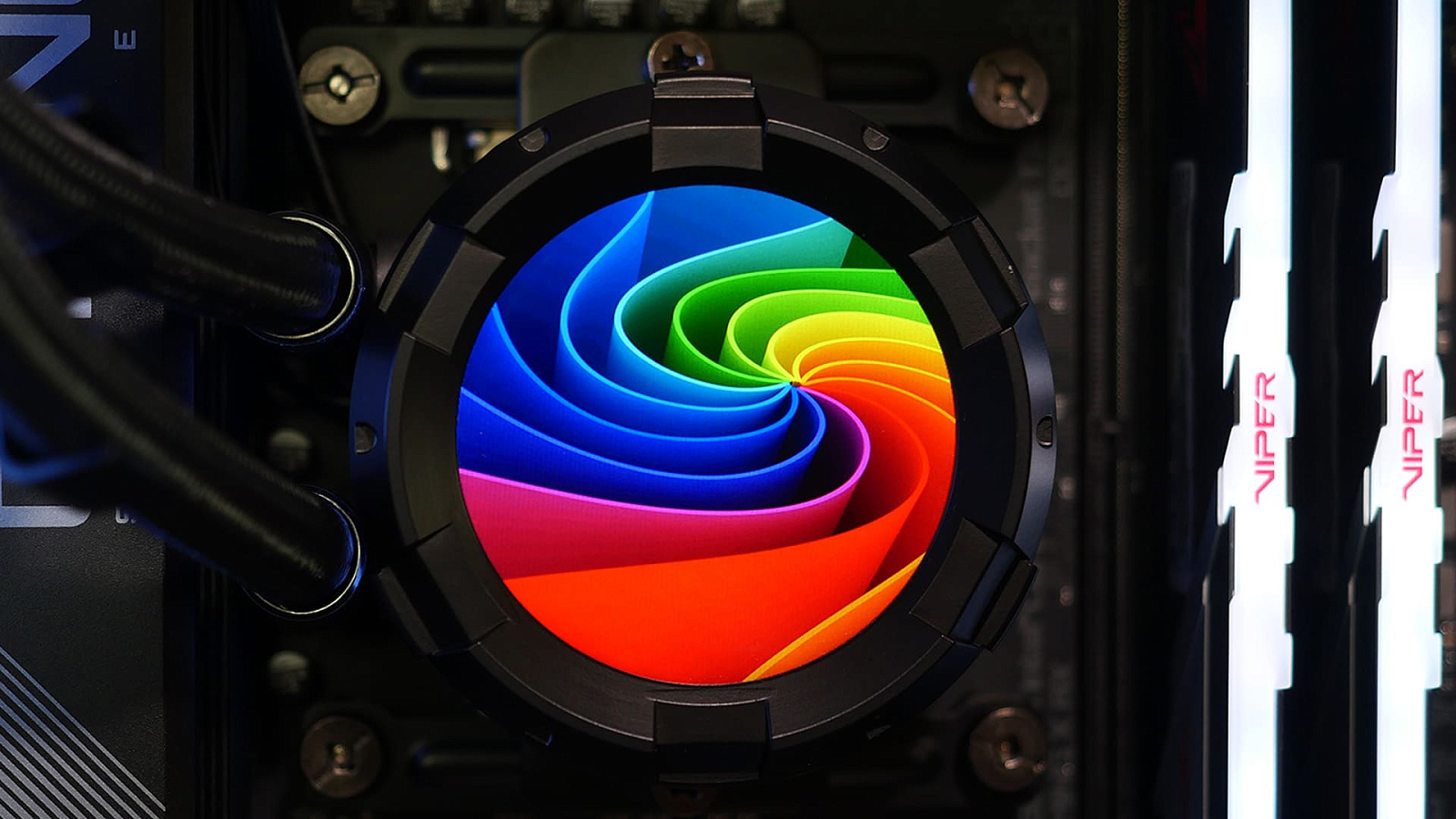

Дисплей использует IPS-матрицу хорошего качества. Условная "диагональ" - 2,1''. Разрешение - 480x480 точек с неплохой плотностью. Изображение смотрится натурально, не распадаясь на отдельные пиксели. Цветопередача естественная. Изображение выглядит насыщенным, но, как и на всех IPS-матрицах, о глубоком чёрном цвете речи не идёт.

Софт

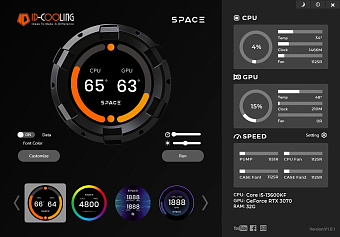

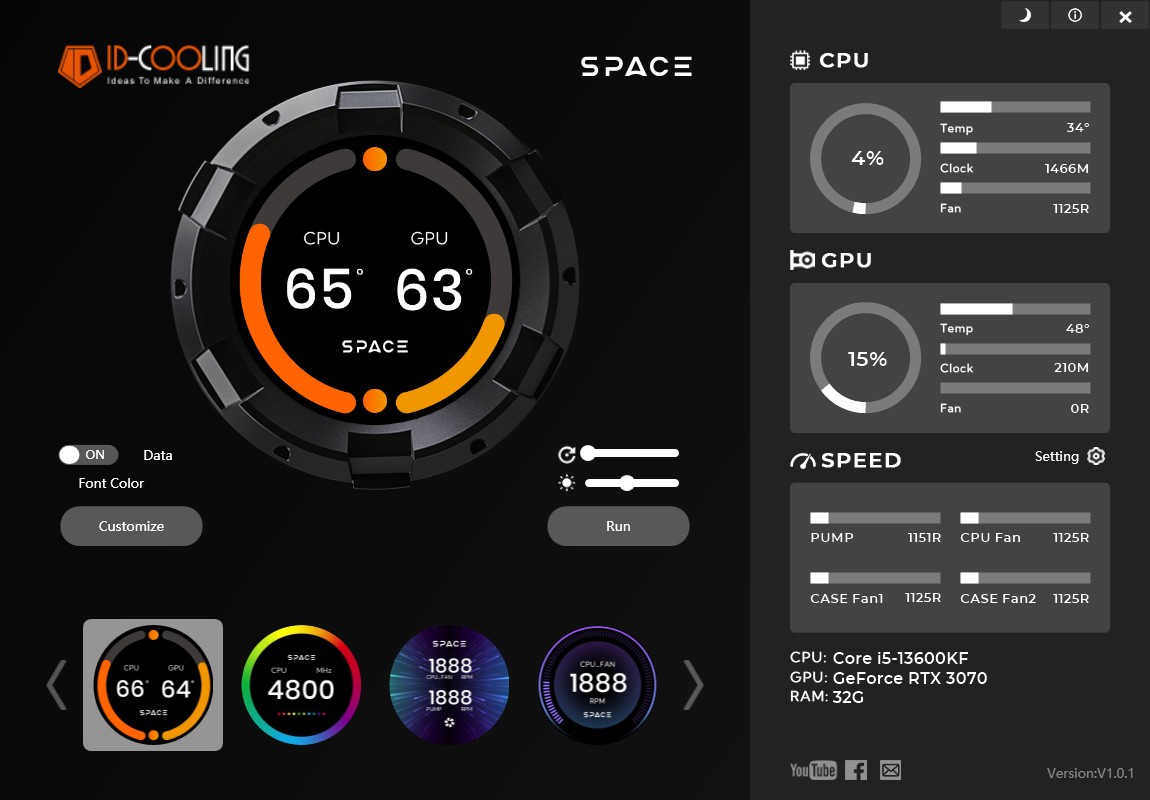

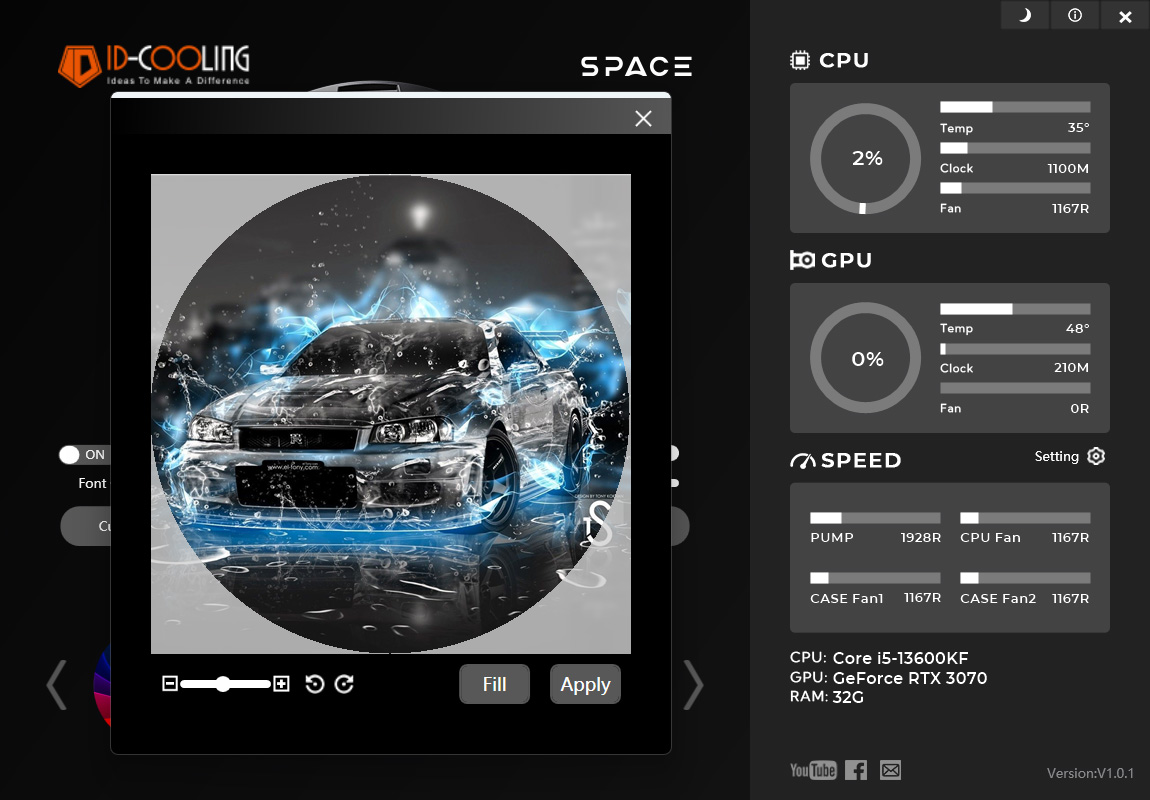

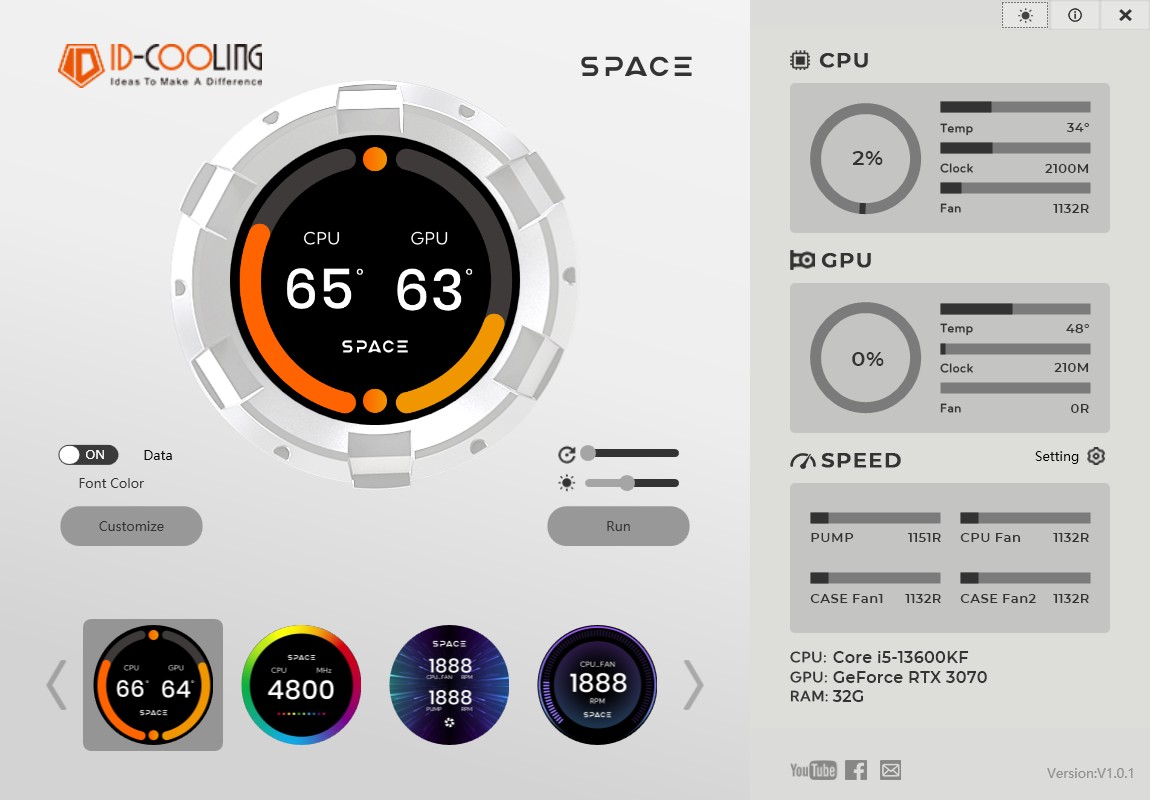

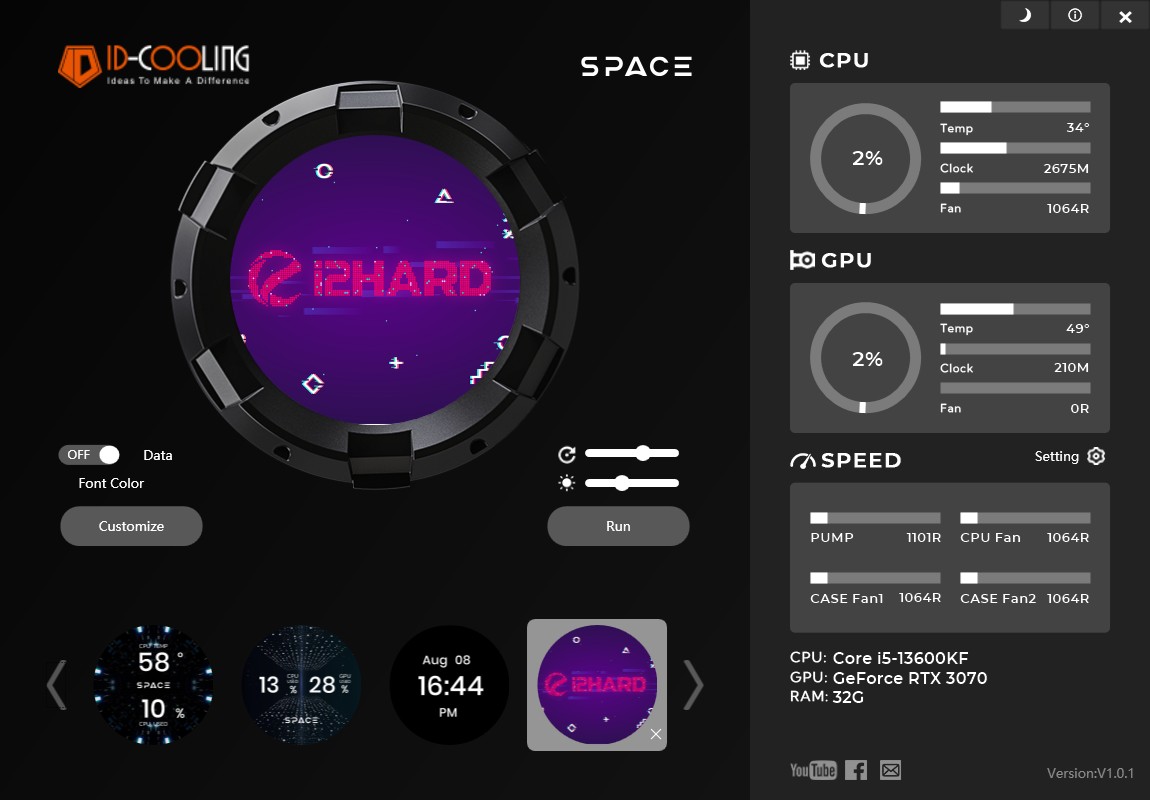

Управление выводимым на дисплей ID-COOLING SL360 PRO SE осуществляется с помощью бесплатной программы SPACE LCD UTILITY, которую можно скачать со странички производителя из раздела Downloads в карточке товара. На момент подготовки обзора актуальная версия программы — V1.0.1. Интерфейс программы не русифицирован, но в целом интуитивно понятен. В быстрых настройках есть возможность переключаться между светлой и тёмной версией интерфейса.

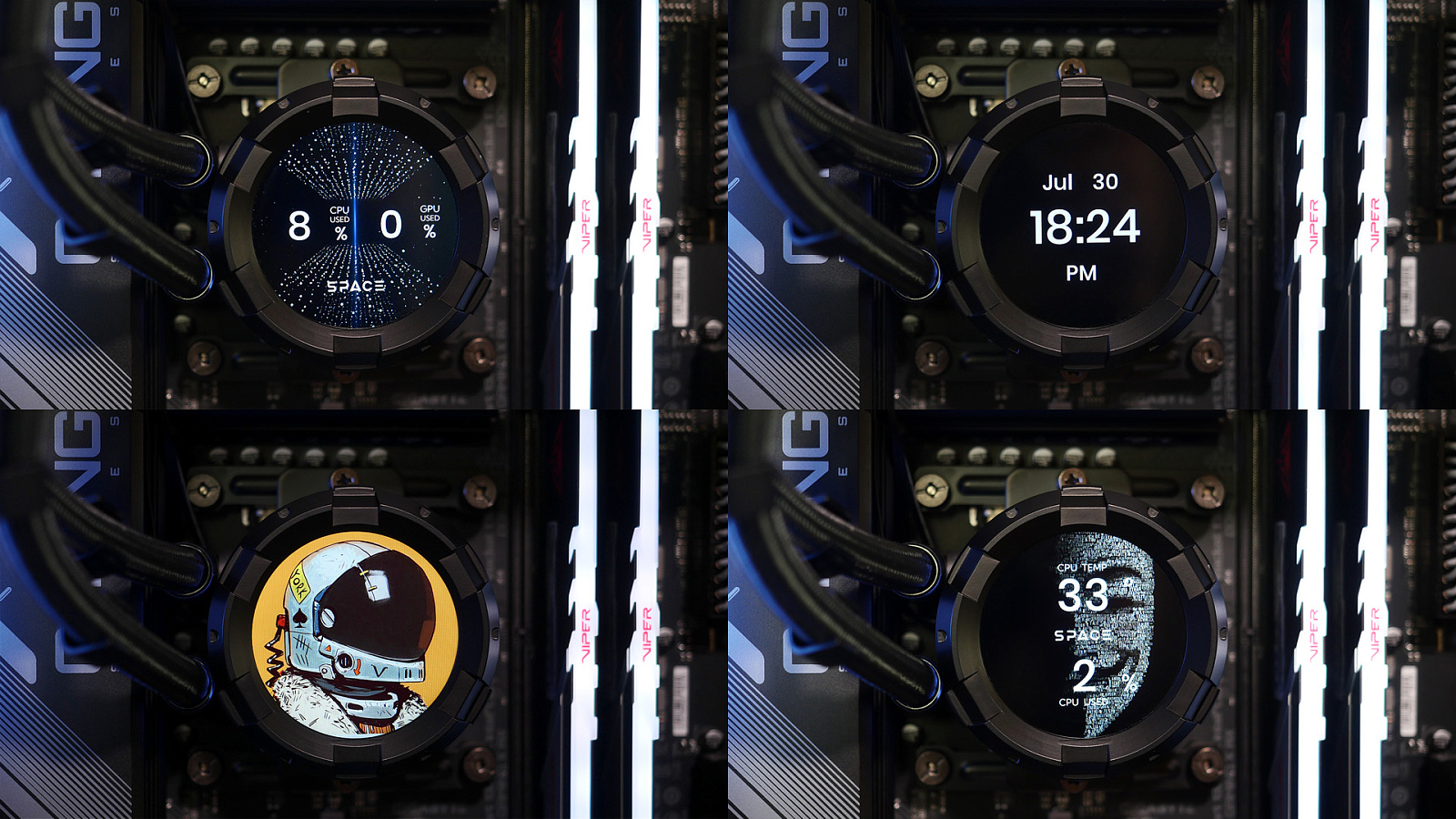

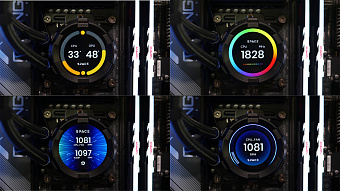

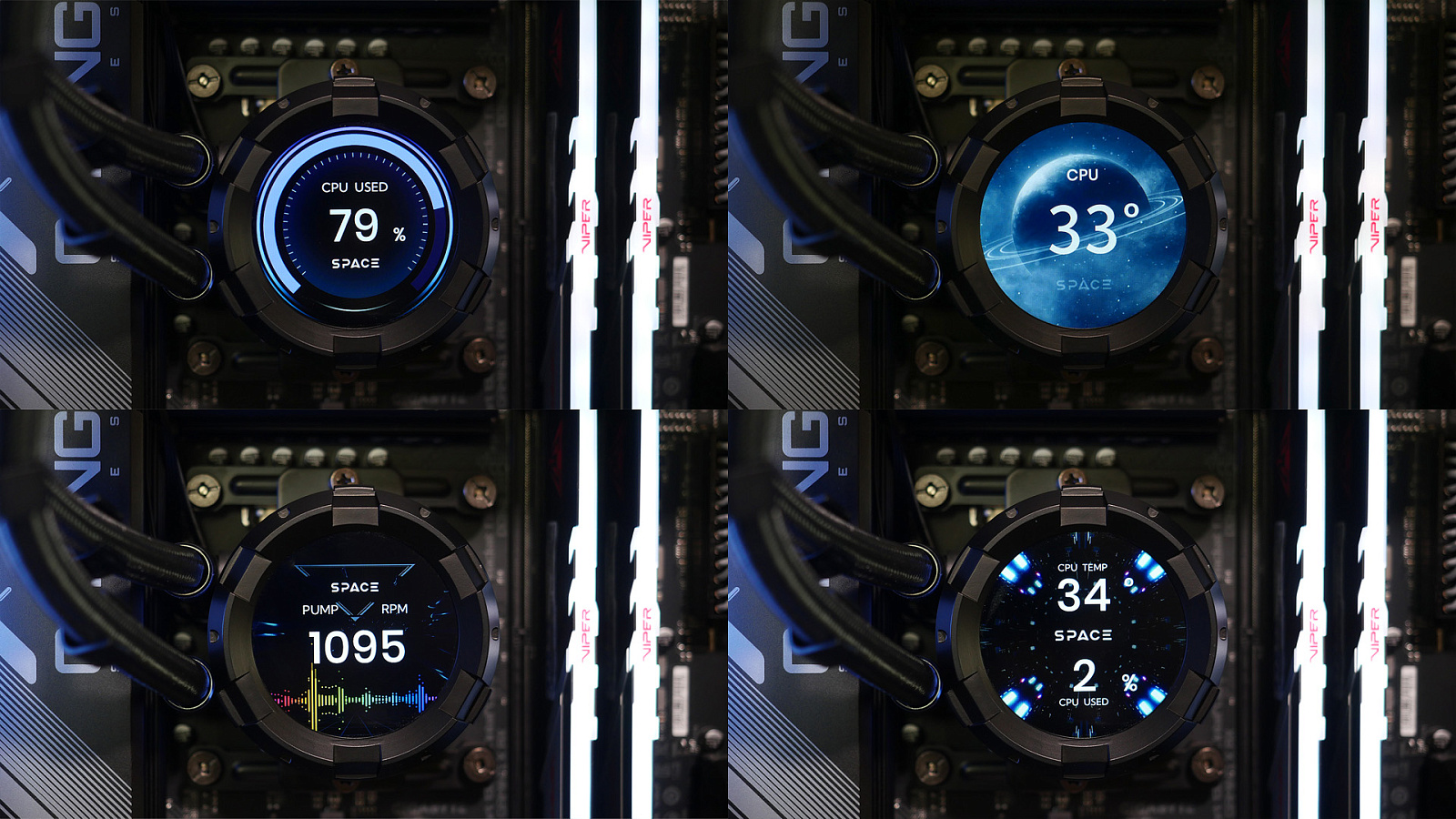

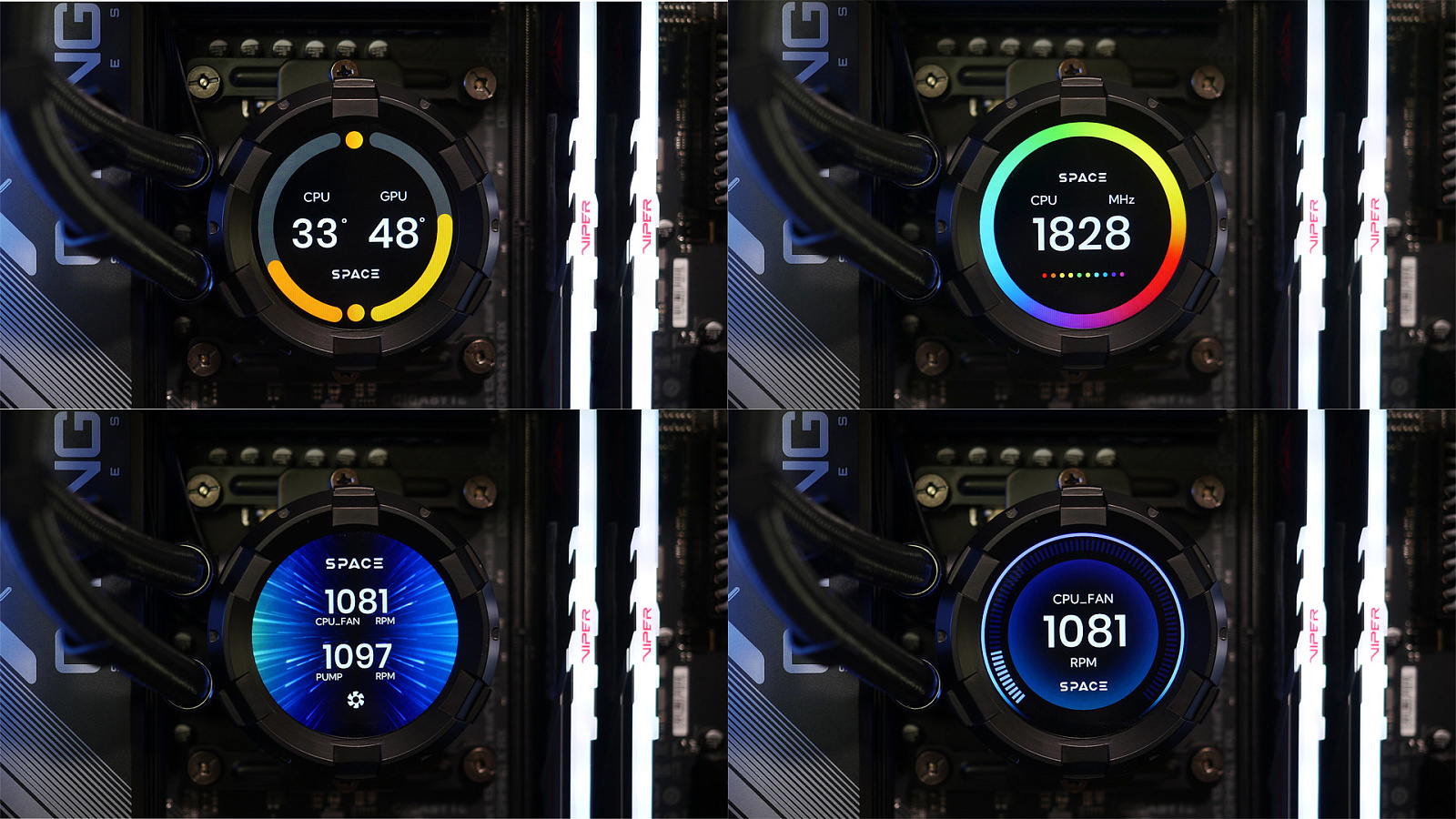

В программе разработчиками сделаны 10 заготовок выводимых на дисплей анимаций с наложением полезной информации об основных параметрах работы центрального или графического процессора в реальном времени, а также скоростных параметров вентиляторов и помпы. Выбор темы осуществляется в ленте в нижней части окна программы, а её применением — нажатием кнопки Run. Процесс загрузки в память LCD-модуля быстрый, буквально несколько секунд. Для выводимой на дисплей информации доступны настройки поворота (0°, 90°, 180°, 270°), регулировка яркости и включение или отключение вывода параметров "железа" поверх картинки. Для текстовых надписей возможно изменить цвет шрифта нажатием кнопки Font Color.

Кроме мониторинга состояния комплектующих присутствует и одна заготовка с выводом даты и времени на дисплее. Выбор собственных изображений осуществляется по нажатию кнопки Customize. Поддерживаются статичные изображения форматов: BMP, GIF, JPG или PNG, а также GIF-анимации или видеоролики в формате MP4, из которого программа автоматически вырежет первые 15 секунд и отобразит в зацикленном виде. При выборе собственных изображений и видео программа позволяет выбрать нужную область и масштабировать её. Конвертация контента до разрешения дисплея 480 x 480 точек происходит автоматически. Русские символы в именах файлов и папок поддерживаются.

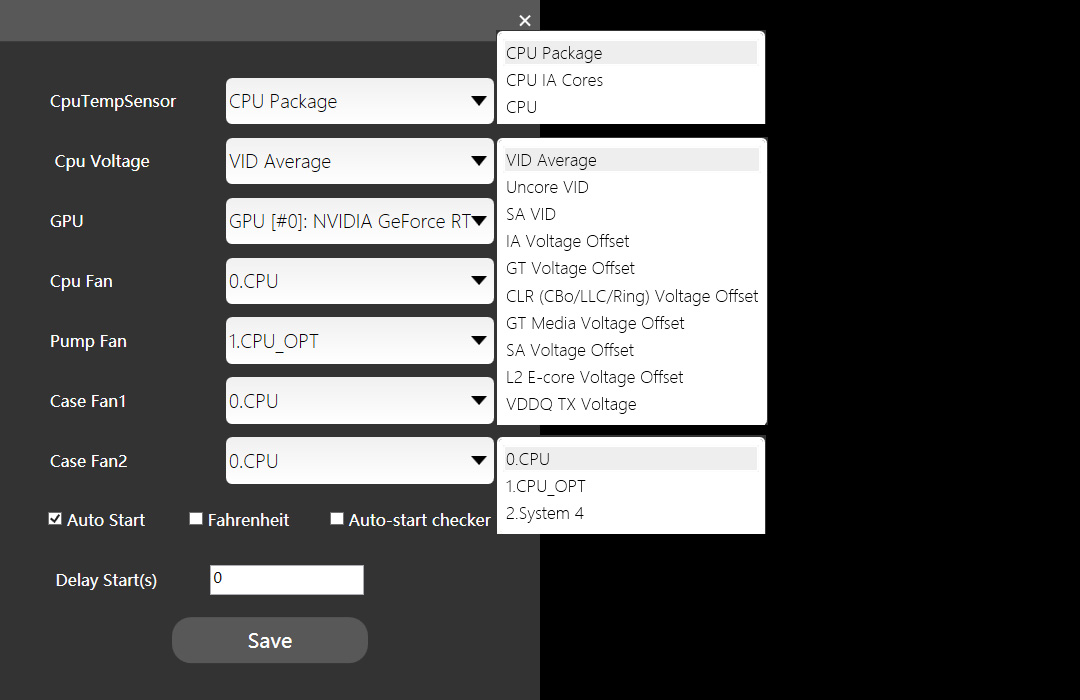

Для параметров мониторинга комплектующих доступны отдельные настройки, где можно выбрать показания каких датчиков необходимо брать. Это удобно, особенно в части оборотов вентиляторов и помпы, так как разъёмов, к которым они могут подключаться, на современных материнских платах несколько. С оборотами вентиляторов есть особенность: на момент запуска программы они должны быть более 0, иначе программа исключит их параметр из списка. Это важно учитывать в случае с настройкой вывода на дисплей информации о вентиляторах, простаивающих до определенных порогов нагрева конкретных комплектующих.

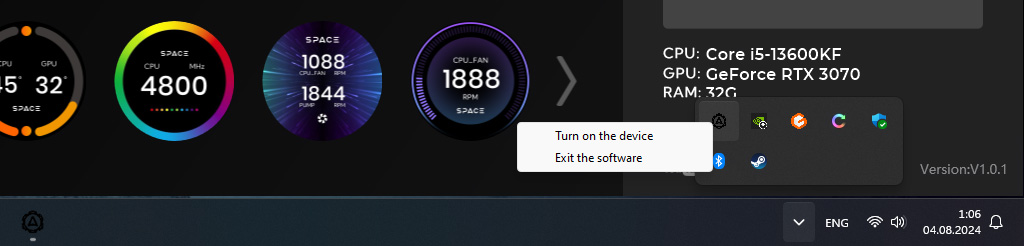

Программа совместима только с операционными системами Microsoft Windows от 7-ки до актуальных версий Windows 11. Она автоматически запускается при старте операционной системы и подгружает последние установленные параметры. В системном трее отображается меню из двух пунктов, один из которых работает некорректно. Даже при включенном дисплее отображается пункт Turn on the device (Включить устройство), который ничего не делает. Энергонезависимой памяти у дисплейного модуля нет и до запуска программы на нём отображается системное текстовое сообщение.

Тестирование

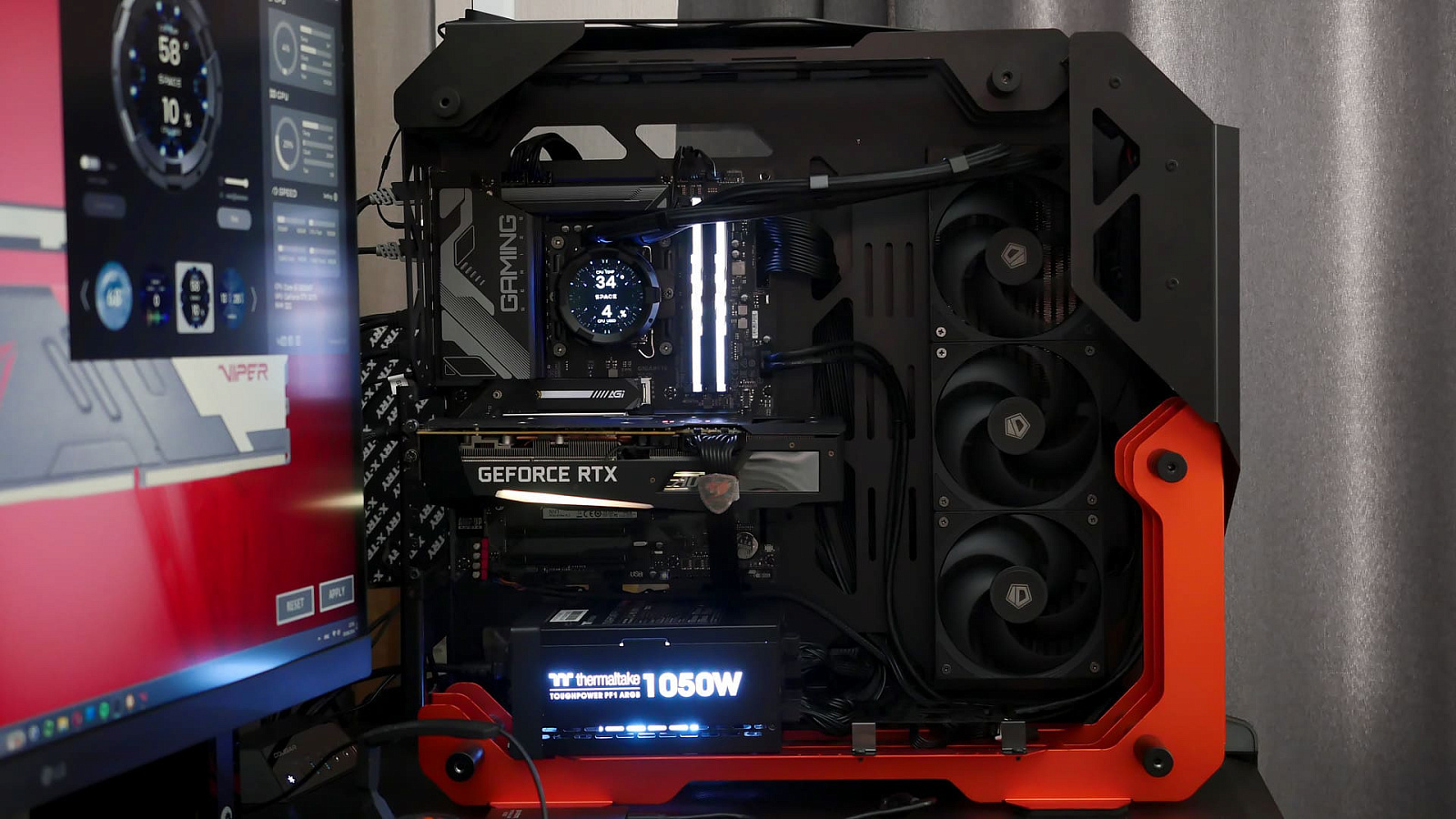

Система охлаждения ID-COOLING SL360 PRO SE протестирована на ПК, подробная конфигурация которого приведена в таблице ниже. Температура компонентов наблюдалась по показаниям встроенных датчиков через программу HWiNFO64 версии 8.06. Для стресс-тестирования применялись утилиты: AIDA64 7.30.6900 (System Stability Test, CPU), Furmark 1.38.1.0 (CPU Burner 0.1.0), OCCT 13.1.4 (Linpack 2019, 20 потоков, 16384 МБ), Prime95 30.5 build 1 (Small FFT's, 14 потоков). Дополнительно наблюдалась средняя температура процессора (Enhanced: CPU Package) за 30 минут игры в разрешении 2560x1440 точек в: FarCry New Dawn (UPlay) при максимальных настройках графики и PUBG: Battlegrounds (STEAM), также в 2К, но с настройками графики "Ультра". Уровень шума измерен с расстояния 1 метр прибором Актаком АТЕ-9015 в помещении без специальной подготовки и с фоном менее 30 дБА. Скорость воздушного потока вентиляторов измерена переносным цифровым анемометром BTMeter BT-100.

Тип комплектующих Модель
Материнская плата

Gigabyte Z790 Gaming X AX (Rev. 1.0, BIOS: F10)

Процессор

Intel i5-13600KF

Система охлаждения процессора

ID-COOLING SL360

Термоинтерфейс

ID-COOLING FROST X45 (из комплекта СЖО)

Оперативная память 32 ГБ (2x16 ГБ) Patriot Viper Venom RGB DDR5-5600 (PVVR532G560C36K)

Системный накопитель

AGI AI818 1 ТБ (M.2, NVMe, PCIe 4.0 x4)

Накопитель для хранения данных

Kingston SNVS2000GB 2 ТБ (M.2, NVMe, PCIe 3.0 x4)

Видеоадаптер Gigabyte AORUS RTX 3070 Master 8G (rev. 1.1)
Корпус Cougar Blazer
Блок питания Thermaltake ToughPower PF1 ARGB 1050W (1050 Вт)
Операционная система

Microsoft Windows 11 Pro, версия 22H2 со всеми обновлениями на 01.08.2024

Температура в помещении ~26°C

Скорость вращения и шум вентиляторов

Одним из главных изменений в ID-COOLING SL360 PRO SE относительно SL360 стала замена вентиляторов на ID-COOLING AS-120-S (ID12025M12S) без ARGB-подсветки. У них совсем другая крыльчатка с более крупным размером лопастей, которых стало 5 вместо 7. Подшипник неплохой — гидродинамический (FDB). Вентиляторы имеют короткие несъёмные кабели с типовыми коннекторами 4-pin PWM и ответвлениями для соединения по цепочке друг с другом. Крайний вентилятор подключается удлинителем длиной 55 см со стандартными 4-pin PWM штекерами к материнской плате или внешнему контроллеру. Такой вариант удобен, так как не остаётся пучков с излишками проводов от каждого из трёх вентиляторов, которые ранее надо было искать куда спрятать.

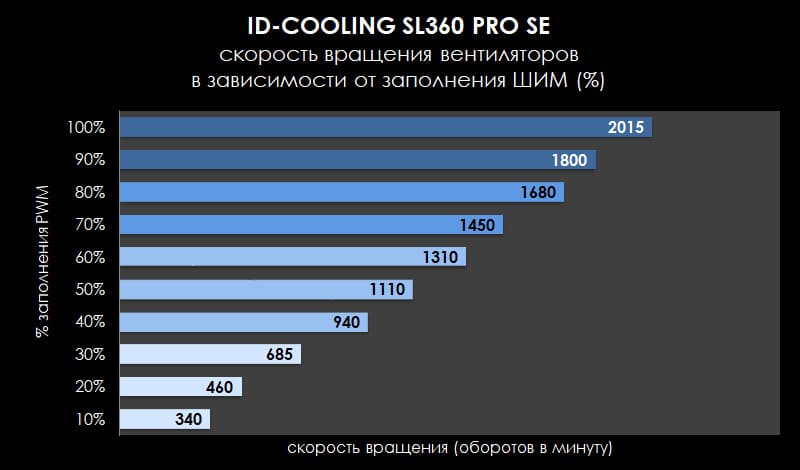

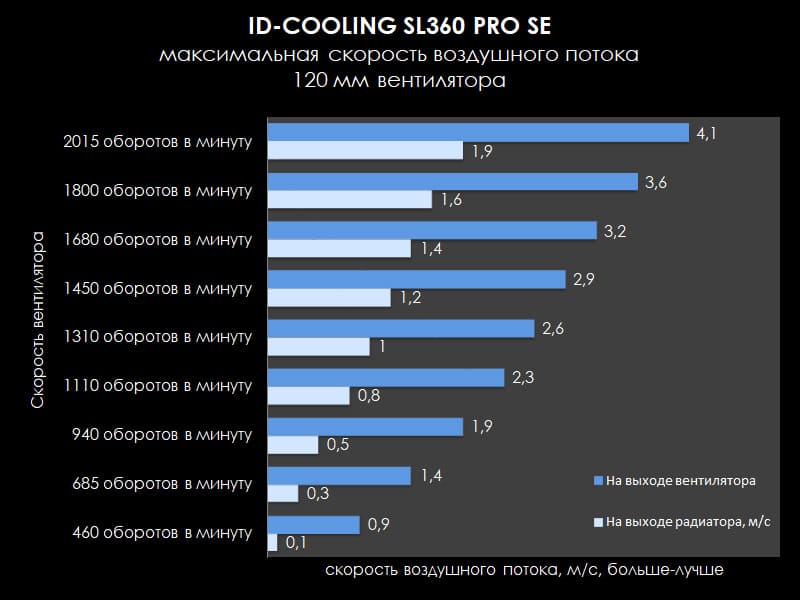

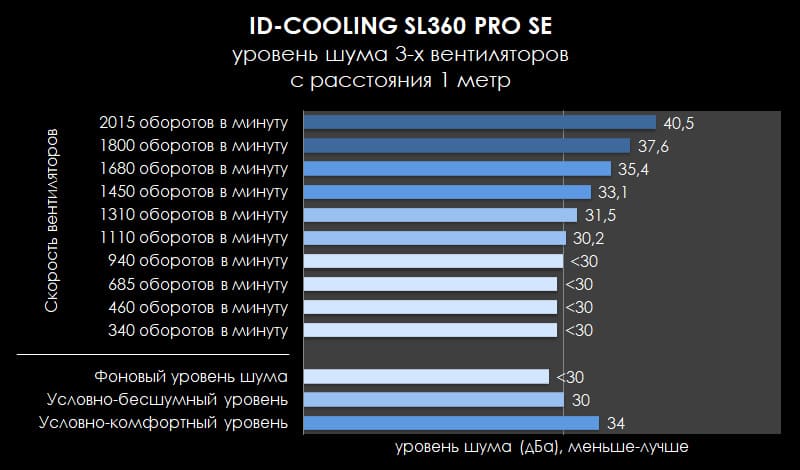

Измеренный на стенде диапазон скорости вращения крыльчатки — от 320 до 2015 оборотов в минуту. Нижний порог старта низкий и это хорошо, так как даже при сильном ограничении питания в угоду бесшумной работы или настройке полупассивного режима работы можно не переживать за уверенный старт с нуля.

Буквы SE в названии модели системы охлаждения расшифровывается как "Silent Edition" или "Бесшумная модификация". Однако при максимальных оборотах шум от трёх вентиляторов хоть и существенно ниже (~7,2 дБА), чем у SL360, но все же чуть выше условно-комфортного значения и достигает 40,5 дБА с расстояния 1 метр. При определенных ограничениях у них есть задел на работу в ПК с акцентом на тихую работу есть. Например, шум от работы можно назвать низким уже при ограничении до ~60% PWM (~1400 оборотов в минуту), а ниже ~40% PWM (<1100 оборотов в минуту) вентиляторы можно условно отнести к бесшумным.

Для вентиляторов заявлено относительно невысокое значение воздушного потока — до 58 CFM, что обусловлено акцентом на снижение шума во время работы в этой модели СЖО.

Оценка основания водоблока

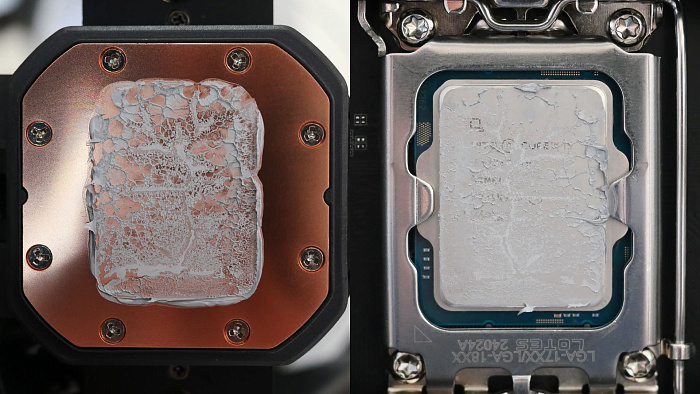

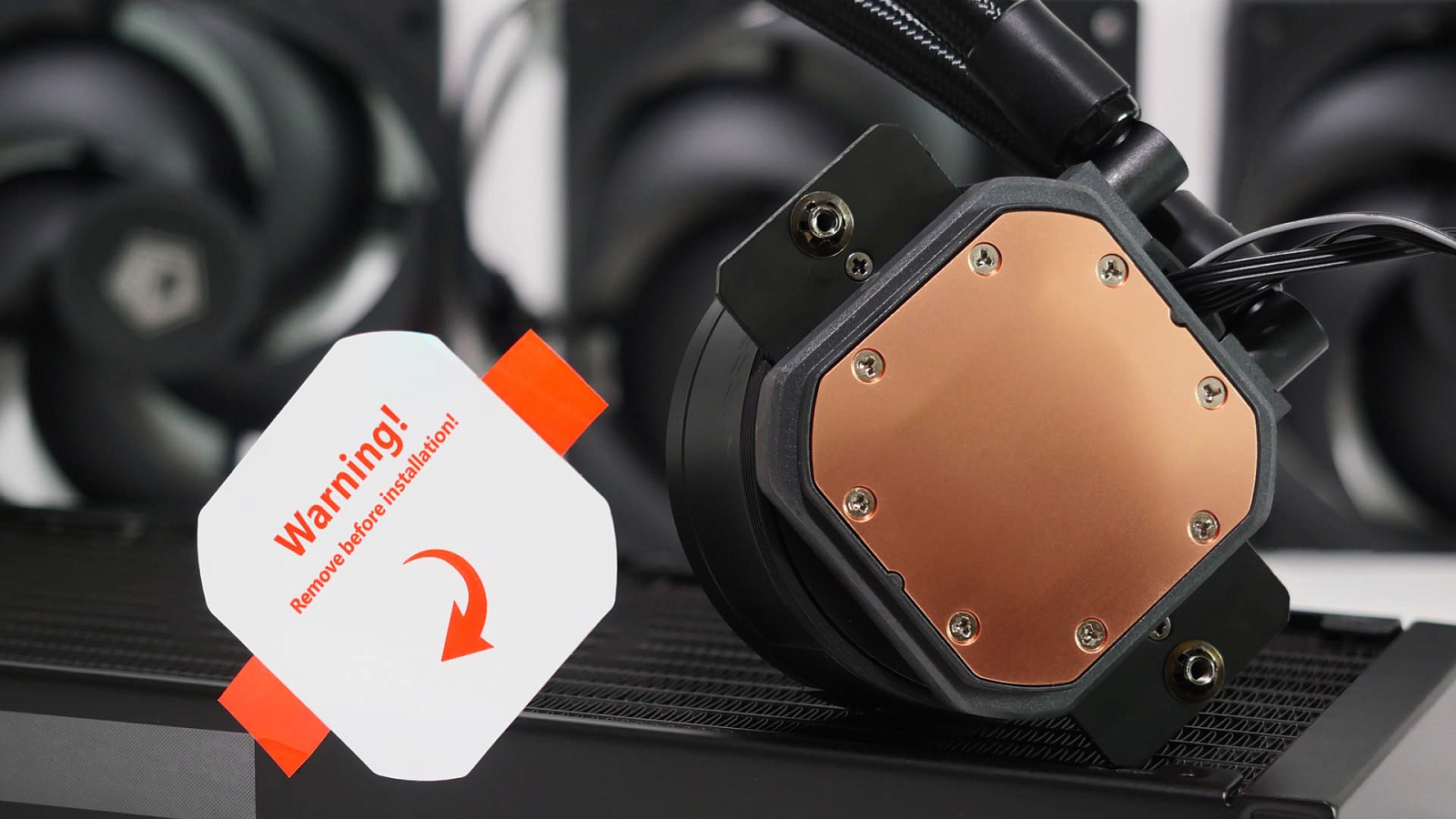

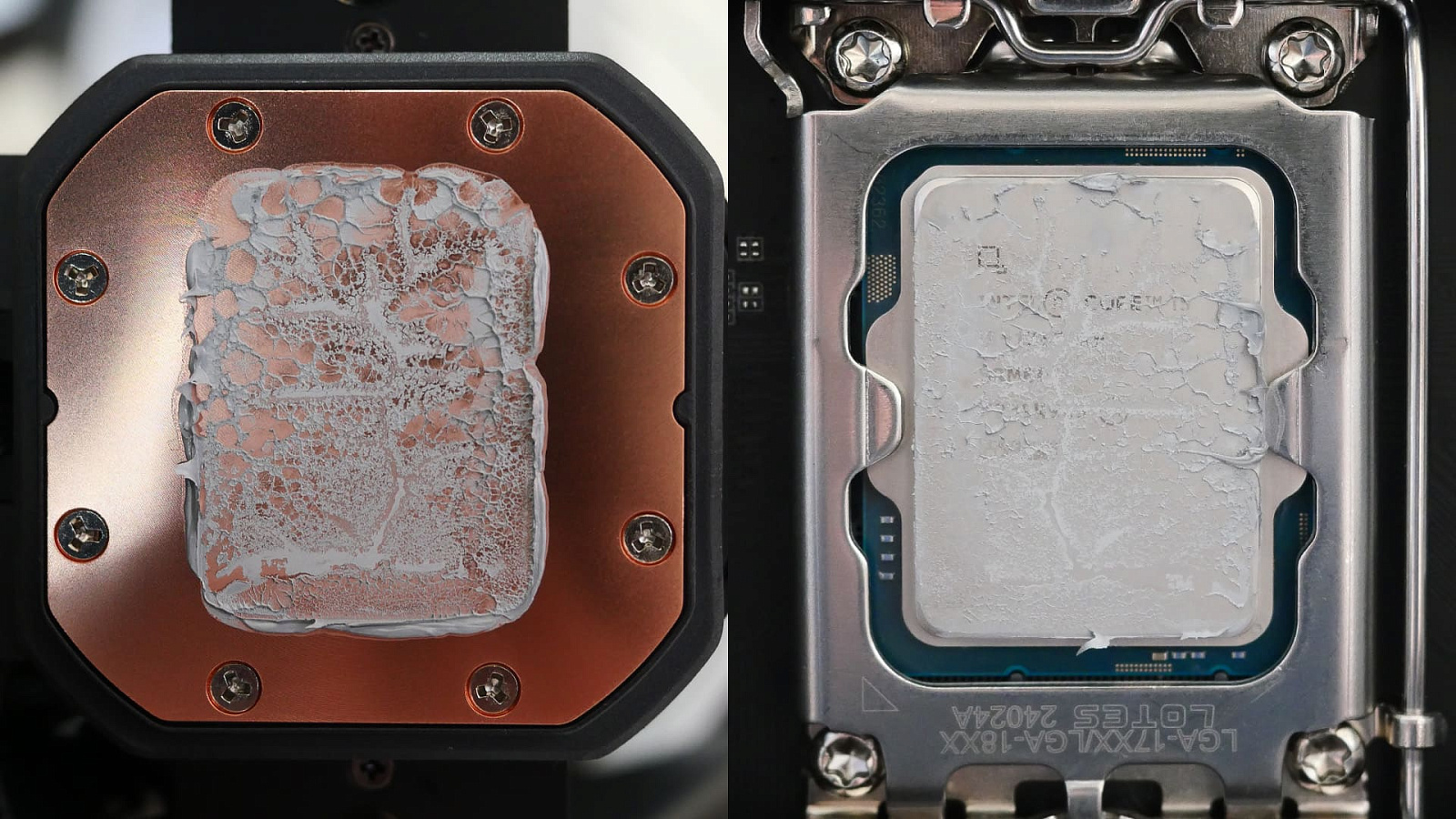

Медная теплосъёмная пластина на основании водоблока отполирована и имеет выпуклость к центру в доли миллиметра для создания максимальной силы прижатия к крышке процессора в центральной части.

Из коробки термопаста не нанесена на неё. В комплекте прилагается шприц с хорошим термоинтерфейсом ID-COOLING FROST X45 с заявленной теплопроводностью 15,1 Вт/мК. Запаса хватает на несколько установок. Консистенция пасты средней вязкости. Она легко наносится на медную пластину и отлично разравнивается по поверхности под давлением креплений.

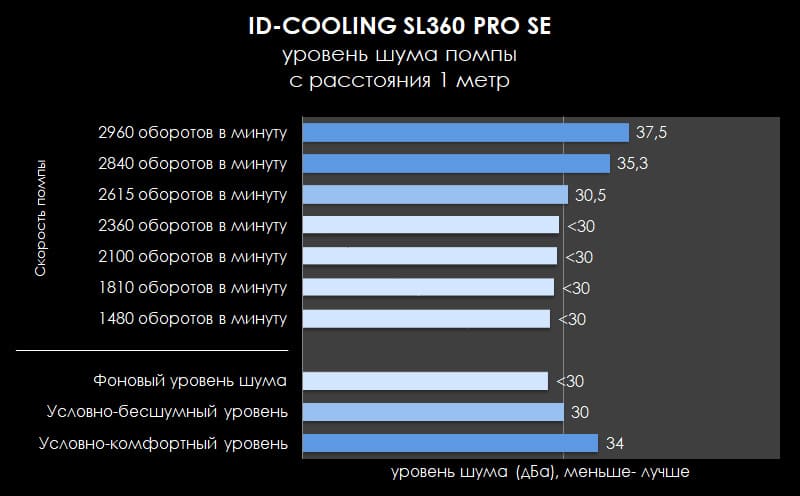

Скорость и шум помпы

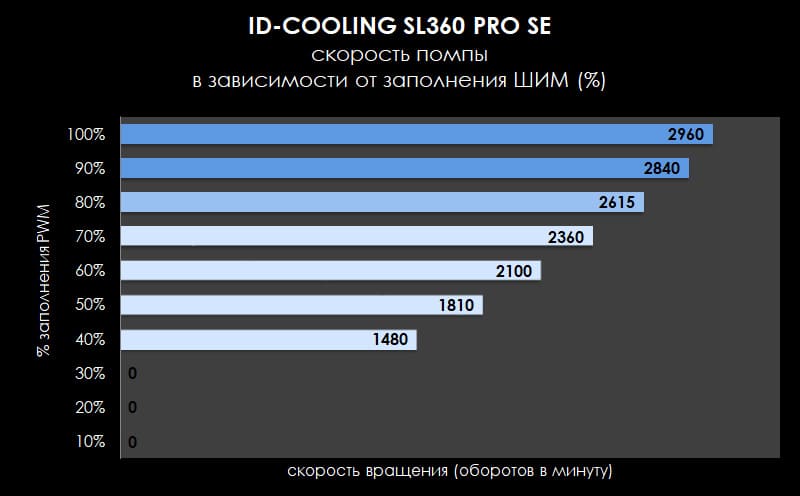

Обновленная помпа седьмого поколения в ID-COOLING SL360 PRO SE работает совсем по другому в сравнении с SL360. Увеличились максимальные обороты с 2100 до 2800 оборотов в минуту и приподнялся нижний порог старта: у SL360 — 20% PWM, а у SL360 PRO SE — 40% PWM.

Уровень шума в сравнении с "простой" SL360 увеличился и в пике помпа выдаёт до 37,5 дБА с расстояния 1 метр. При близком расположении системного блока на столе такой уровень гула некомфортный. Однако, если обороты ограничить до ~60% PWM (~2100 оборотов в минуту), работа насоса перестаёт быть слышна.

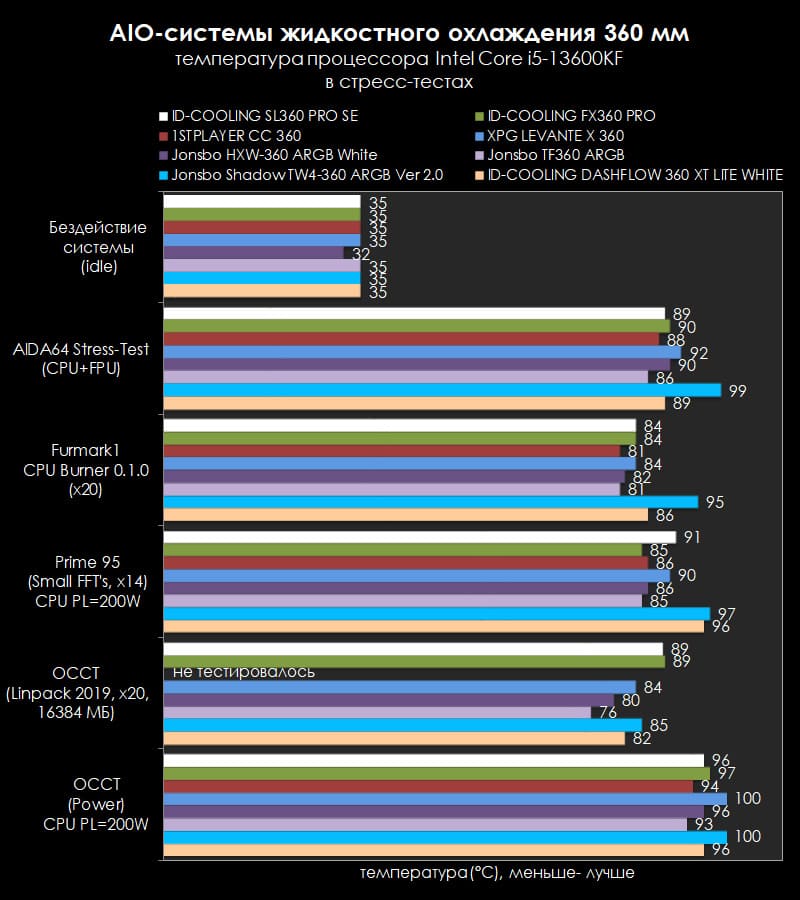

Температура под нагрузкой

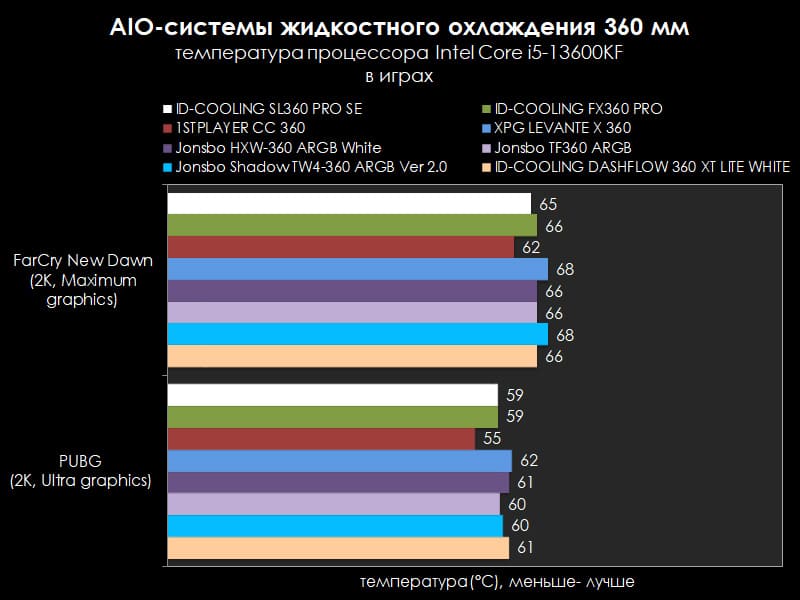

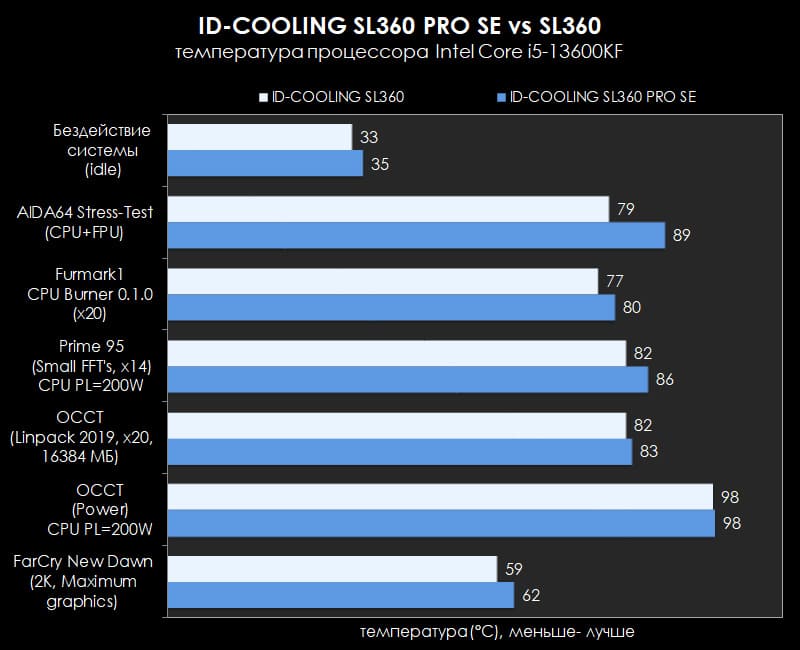

В сравнении с ранее протестированными на стенде AIO-системами жидкостного охлаждения формата 360 мм ID-COOLING SL360 PRO SE демонстрирует стабильно хорошие результаты при высокой вычислительной нагрузке на центральный процессор, высоком энергопотреблении и тепловыделении до 200 Вт. Из сравнительной диаграммы пришлось исключить результаты ID-COOLING SL360 от декабря 2023 года, так как они оказались нерепрезентативны из-за неестественно заниженного значения VCore, вызванного ошибкой в версии GCC, которая была на тестовом стенде в тот период.

Однако даже после восстановления идентичного ранним тестам состав ПО и UEFI BIOS конца декабря 2023 года результаты ID-COOLING SL360 PRO SE при нагрузке ниже предельной проигрывают ID-COOLING SL360. В принципе, этого стоило ожидать с учетом попытки производителя снизить шум системы охлаждения под нагрузкой и применения связки из другой помпы и менее производительных вентиляторов.

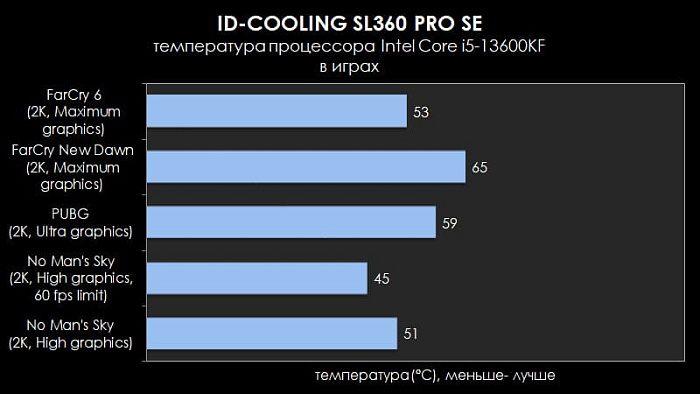

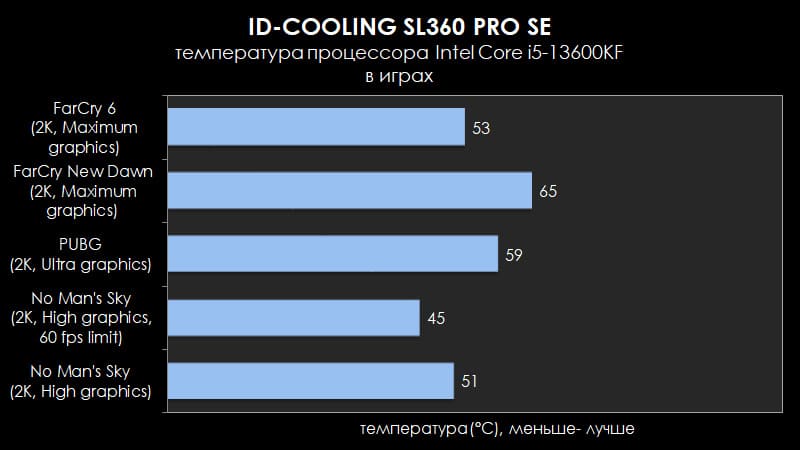

В играх разброс результатов различных систем охлаждения в одном классе относительно небольшой, в пределах нескольких градусов, так как игровые движки в большинстве своём более зависимы от производительности графической подсистемы, а не центральных процессоров, и нагрузка на Intel Core i5-13600kf в них далека от максимальной.

Конкуренты

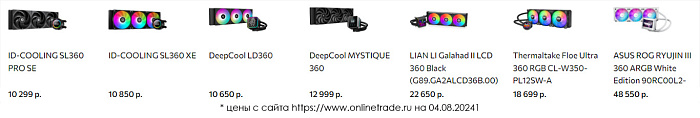

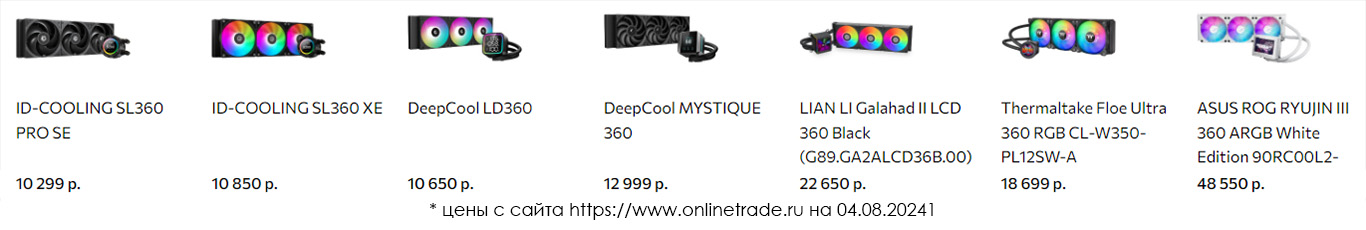

На момент подготовки обзора стоимость ID-COOLING SL360 PRO SE в магазинах розничной сети составляла приблизительно 10299 рублей. В ближайшем диапазоне цен конкурентами выступают Deepcool Mystique 360 и другие модификации ID-COOLING SL360. Близко по цене находится Deepcool LD360, но возможности его символьного дисплея значительно меньше. СЖО с гибко настраиваемыми дисплеями от ASUS, Lian Li и Thermaltake продаются значительно дороже, поэтому рассматривать их как конкурентов будет некорректно.

Заключение

При достаточно большом визуальном сходстве новой ID-COOLING SL360 PRO SE с выпущенной годом ранее ID-COOLING SL360 — это всё же значительно отличающиеся системы охлаждения, которые нельзя охарактеризовать одним лишь отсутствием или наличием ARGB-подсветки у вентиляторов. Смена конструкции помпы и применение других вентиляторов оказало противоречивые изменения как в уровне шума, так и в общей эффективности системы охлаждения. Помпа стала производительнее, что очень важно для быстрого отведения тепла от теплораспределительных крышек процессоров актуальных поколений из-за малой площади кристалла под ними, но и значительно громче стал звук её работы на максимальной скорости, что не вяжется с применением аббревиатуры SE (Silent Edition или Тихая версия) в названии системы охлаждения. Вентиляторы у SL360 PRO SE действительно тише, чем в SL360, но физику не обманешь. Снижение их оборотов не компенсируется площадью крыльчатки, что привело к уменьшению создаваемого воздушного потока и воздушного давления, а на радиаторе с увеличенной плотностью оребрения это неизменно сказывается на общей эффективности. При этом, если не брать в расчёт предельные нагрузки в синтетике и отбросить в сторону возможные эксперименты с разгоном комплектующих, то в большинстве мультимедийных домашних задач, обработке видео и фото и в компьютерных играх система охлаждения с актуальными поколениями процессоров работает с относительно невысоким уровнем шума и неплохой для своего класса эффективностью. Пожалуй, ID-COOLING SL360 PRO SE можно порекомендовать тем, кто не любит ARGB-подсветку в комплектующих, но хотел бы иметь возможность мониторить показатели основных компонентов ПК в процессе работы и установить собственное изображение или анимацию на LCD-дисплее.

Преимущества ID-COOLING SL360 PRO SE:

  • Хорошая для своего класса эффективность охлаждения центрального процессора;
  • Дисплей на водоблоке с возможностью загрузки собственных изображений и анимаций;
  • Надёжные металлические крепления;
  • Совместимость с актуальными сокетами процессоров AMD и Intel;
  • Большой угол поворота фитингов на водоблоке;
  • Хорошая термопаста в комплекте;
  • Умеренно шумные вентиляторы;
  • Клипсы для укладки шлангов в комплекте.

Недостатки:

  • Гул помпы на максимальных оборотах;
  • Неповоротные фитинги со стороны радиатора.
