Обзор и тест корпуса Thermaltake Ceres 330 TG ARGB в юбилейной расцветке Hydrangea Blue

Компьютерные комплектующие в эксклюзивной раскраске «Голубая гортензия» (Hydrangea Blue) выпущены компанией Thermaltake в честь 25-летнего юбилея торговой марки в 2024 году. Ранее на страницах i2hard мы успели поделиться обзором с тестами корпуса-"аквариума" Thermaltake View 270 TG ARGB в этом непривычном цвете, а в рамках данного обзора рассмотрен ещё один светло-синий "стиляга" - Thermaltake Ceres 330 TG ARGB.

Содержание:

Спецификация

Модель (p/n)

Thermaltake Ceres 330 TG ARGB (CA-1Y2-00MFWN-00)

Форм-фактор

Mid-Tower (средняя башня)

Цвет

Голубая гортензия (Hydrangea Blue)

Размеры (Д х В х Ш)

463 x 475 x 245 мм

Максимальная высота кулера процессора

185 мм

Форм-фактор совместимых материнских плат

Mini-ITX, microATX, ATX, E-ATX

Максимальная длина видеокарты

370 мм

Поддержка блоков питания

ATX PS2, длиной до 220 мм

Боковые стенки

Закаленное стекло, стальной сплав, пластик

Слотов расширения

7 шт.

Количество отсеков 3,5"

До 2 шт.

Количество отсеков 2,5"

До 3 шт.

Интерфейсы верхней панели

1 x USB 3.2 Gen 2x1 Type-C, 2 x USB 3.2 Gen 1x1 Type-A, разъём для наушников, разъём для микрофона, кнопка включения, кнопка перезагрузки, индикатор питания, индикатор активности накопителей информации

Вес

7,8 кг

Упаковка

Коробка с корпусом Thermaltake Ceres 330 TG ARGB оформлена в привычном для аналогичных товаров от данного производителя стиле. На боковых гранях представлены: схематичное изображение корпуса, таблица со спецификацией и различная служебная информация. Так как корпус опционально продаётся с предустановленными вентиляторами пометка конкретной партии осуществляется наклейкой с указанием дополнительного комплекта. Размеры коробки составляют: длина — 523 мм, высота — 540 мм, ширина — 319 мм. Вес — 9,15 кг.

Корпус упакован по привычной схеме. Внутри коробки находятся пенопластовые демпферы, защищающие от сдавливания с боков. Прочность такого варианта достаточна для сохранения товарного вида при транспортировке до покупателя.

Комплектация

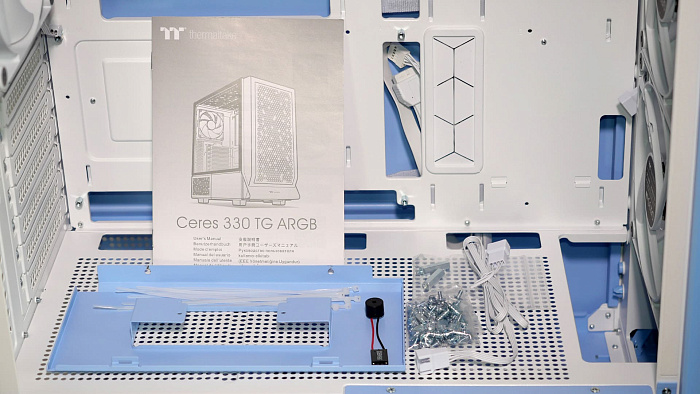

Вместе с Thermaltake Ceres 330 TG ARGB идёт нехитрый набор аксессуаров: буклет с многоязычной инструкцией, сменная металлическая панель для установки отдельно приобретаемого дисплея, пьезодинамик (буззер), пакет с крепёжными винтами разных типов, пара удлинённых шестигранных стоек для крепления отдельно приобретаемого PCIe-райзера, удлинитель для питания вентиляторов с проводами белого цвета.

Экстерьер

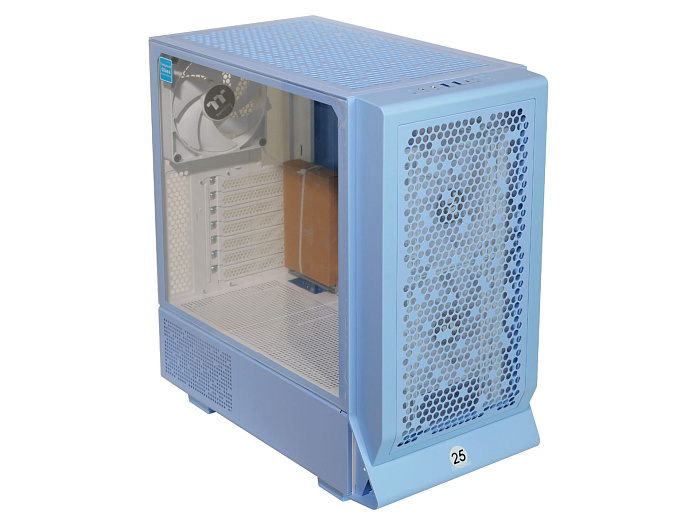

Дизайн Thermaltake Ceres 330 TG ARGB весьма своеобразен. Декоративный изгиб в нижней части передней панели смотрится непривычно и выбивается из общих очертаний относительно плоских поверхностей остальных панелей. В плюсы можно записать достаточно большую площадь перфорации по корпусу, что положительно сказывается на возможности организовать внутри корпуса хороший обдув комплектующим. Качество материалов, использованных при производстве корпуса, хорошее. Подгонка отдельных деталей также без нареканий, все технологические зазоры ровные. Нет повода придраться и к качеству окраски. Равномерный оттенок выдержан по всем поверхностям как из металла, так и из пластика. Цвет «Голубая гортензия» в сочетании с внутренней окраской корпуса в белый смотрится свежо и цепляет взгляд того, кто впервые видит юбилейные версии корпусов Thermaltake.

По своим габаритам корпус относится к классу "средняя башня". Точные размеры: длина — 46,3 см, высота — 47,5 см, ширина — 24,5 см. Каркас и большинство деталей изготовлены из стального сплава (SPCC). Толщина металла — 0,7 мм. Соединение несъёмных элементов сделано бесцветными клёпками. Все края деталей и вырезов обработаны и скруглены. Качество примененных материалов и их окраски хорошее.

Прозрачная боковая панель сделана из закалённого стекла толщиной 4 мм с крашеным в цвет корпуса кантом по периметру, под которым с обратной стороны скрываются металлические направляющие креплений.

Противоположная боковая панель полностью металлическая с небольшой зоной перфорации в районе места установки блока питания с каркасным быстросъёмным пылевым фильтром с внутренней стороны.

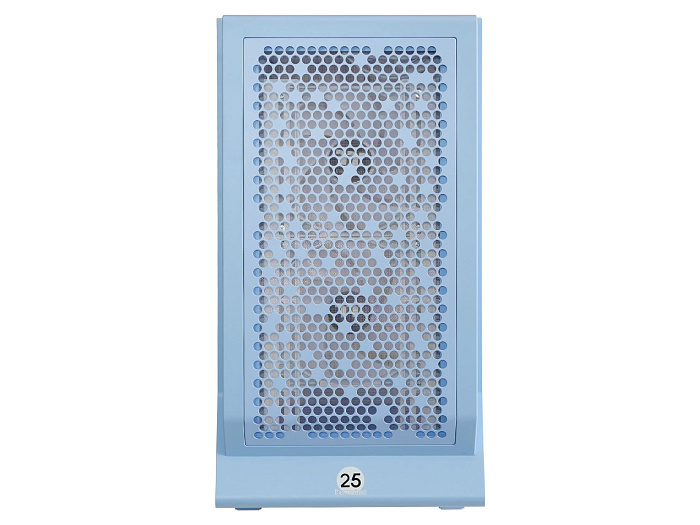

Фронтальная панель комбинированная из пластикового каркаса и металлической mesh-вставки в центре. В нижней части нанесён логотип Thermaltake со значком "25", который напоминает о юбилее бренда.

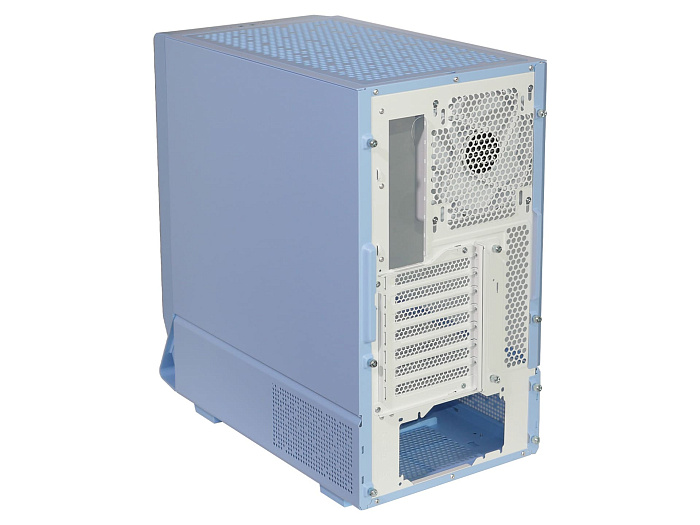

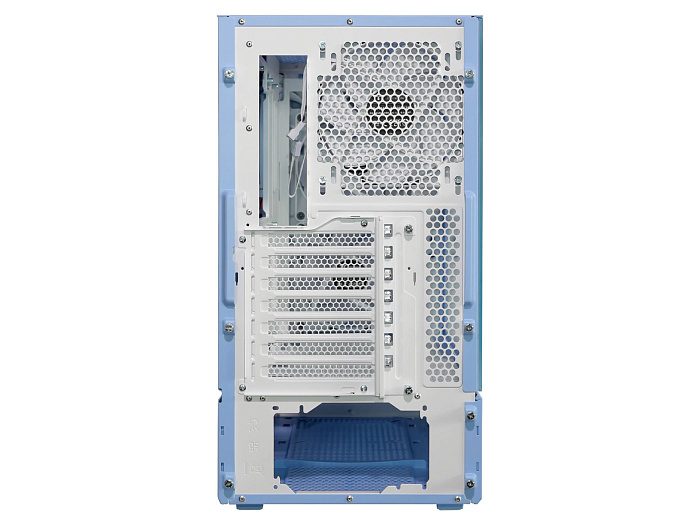

Задняя часть немного отходит от исполнения, распространенного среди современных корпусов с нижним расположением блока питания. В частности выделяется блок слотов расширения, который выполнен по запатентованной схеме с возможностью разворота на 90 градусов для вертикальной установки PCIe-плат при наличии отдельно приобретаемого райзера.

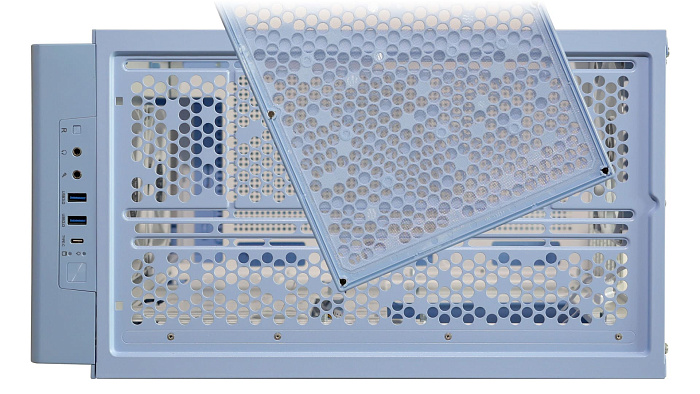

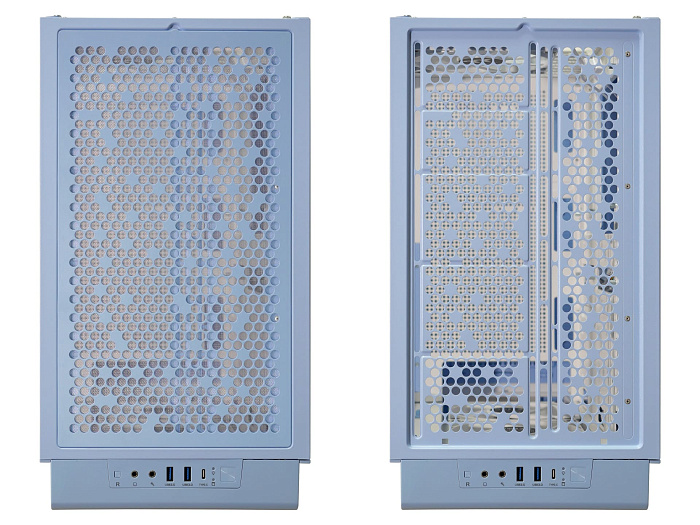

Верхняя часть корпуса металлическая с большой площадью перфорации и направляющими для крепления корпусных вентиляторов или систем охлаждения. Всё это накрыто каркасным пластиковым пылевым фильтром, который удерживается на шести магнитах по периметру.

Для удобства снятия фильтра на корпусе в задней части сделано небольшое углубление под пальцы.

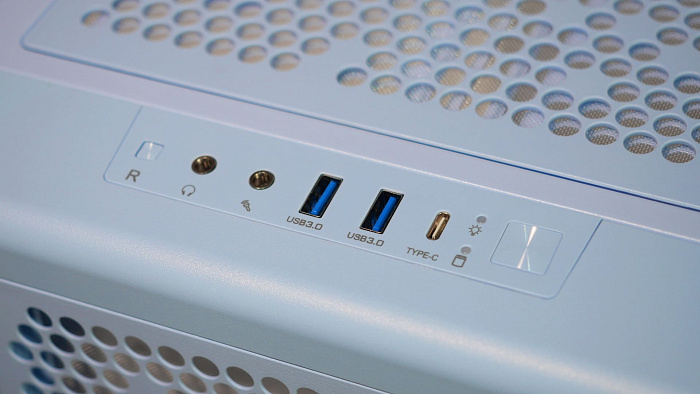

Блок "фронтальных" интерфейсов разместился на передней части верхней панели. Он сделан отдельным блоком, прикреплённым к каркасу, и не связан с передней панелью. Здесь разместились:

  • Кнопка перезагрузки, помеченная символом R;
  • Гнездо 3,5 мм мини-джек для подключения наушников;
  • Гнездо 3,5 мм мини-джек для подключения микрофона;
  • Два порта USB 3.0 Type-A;
  • Один порт USB 3.2 Gen 2 Type-C.
  • Светодиодный индикатор активности накопителей красного цвета;
  • Светодиодный индикатор питания голубого цвета;
  • Кнопка включения и выключения.

Для подключения этих разъёмов, индикаторов и кнопок к материнской плате применены типовые коннекторы: девятиконтактный F_PANEL, девятиконтактный аудиоконнектор HD_AUDIO, USB IDC 20-pin и USB Type-E.

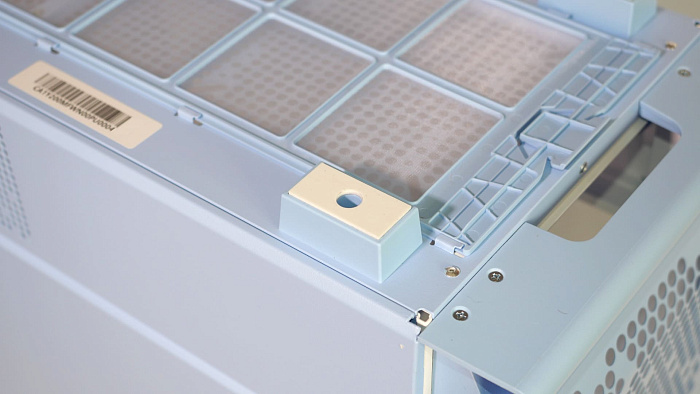

На дне корпуса сделаны две крупные зоны с отверстиями для вентиляции, которые накрыты единым каркасным пылевым фильтром, вставляемым в специальные пазы. Для обслуживания фильтр вытягивается вперёд, что удобно, так как перед системным блоком свободного места для извлечения длинного фильтра, как правило, предостаточно.

Опору корпусу на столешницу или поверхность пола обеспечивают четыре пластиковые ножки высотой 22 мм с наклеенными полосками вспененного материала. Такая реализация снижает вероятность царапания поверхности, на которой будет стоять корпус, но в отличии от резиновых и силиконовых вариантов имеет склонность к сдвигу даже от небольшого усилия.

Интерьер

Стеклянная боковая панель крепится на щелевых пазах сверху и винтах с накатанной головкой сзади. Кроме креплений с внутренней стороны по периметру также применены мягкие наклейки. Однако сам принцип крепления стекла неудобный, при сдвиге с пазов оно норовит соскользнуть вниз. Не хватает поддерживающих выступов снизу.

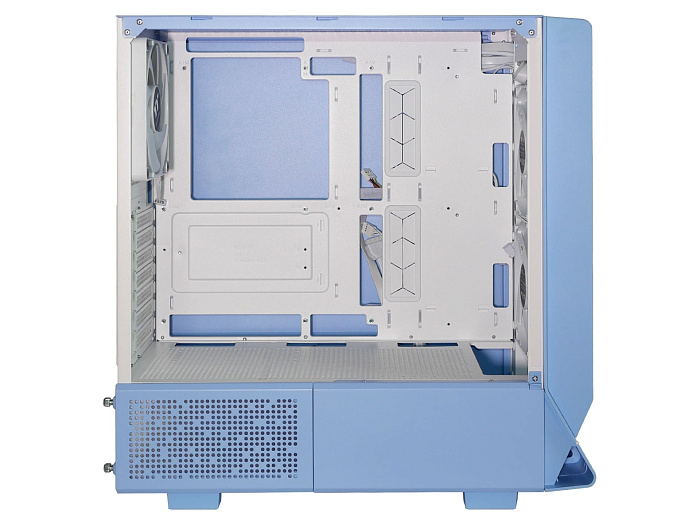

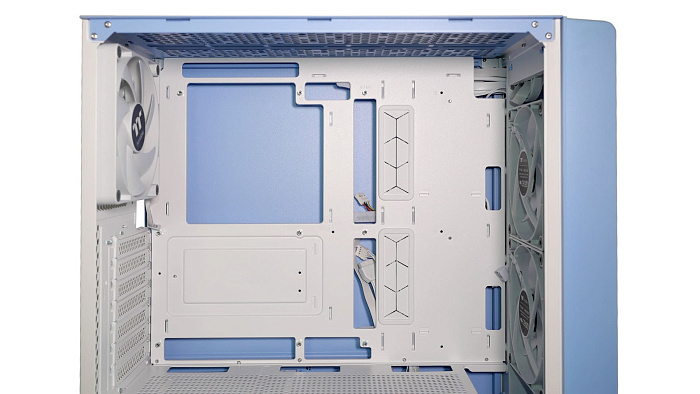

Корпус зонально разделен на два отсека в соответствии с веяниями последних лет. Основная часть, предназначенная для материнской платы и подключаемых к ней плат расширения, полностью освобождена от выступающих конструкций и не имеет препятствий для воздушных потоков.

Зона крепления блока питания выполнена максимально просто без переходной рамки. Крепления предусмотрены для вариантов размещения блока как вентилятором вниз, так и вентилятором вверх. Дисковых корзин рядом нет, поэтому всё доступное пространство от задней до передней панели доступно для размещения длинного блока питания и его кабелей.

Для установки накопителей информации сделаны специальные крепёжные пластины: пара для 2,5'' устройств и одна универсальная на один 3,5'' или 2,5'' накопитель информации.

В части совместимости с материнскими платами корпус идёт в ногу со временем. Возможно установить платы размеров Mini-ITX, microATX, ATX и E-ATX. В том числе поддерживаются недавно появившиеся платы с размещением коннекторов питания в сторону задней стенки. Для последних по периметру сделаны необходимые "окошки".

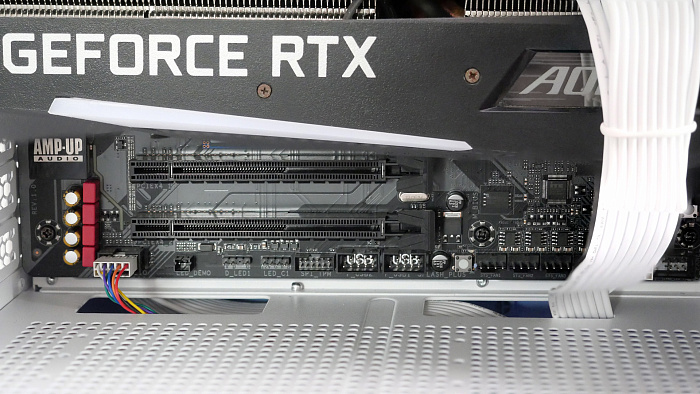

Как уже было упомянуто выше, рамка слотов расширения сделана таким образом, что её возможно развернуть вертикально. Все слоты расширения оснащены многоразовыми заглушками.

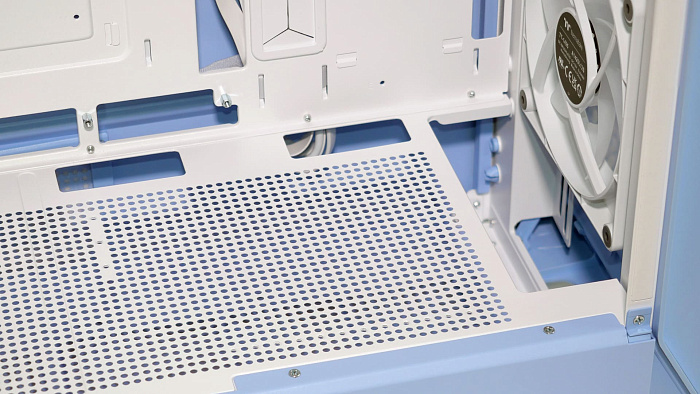

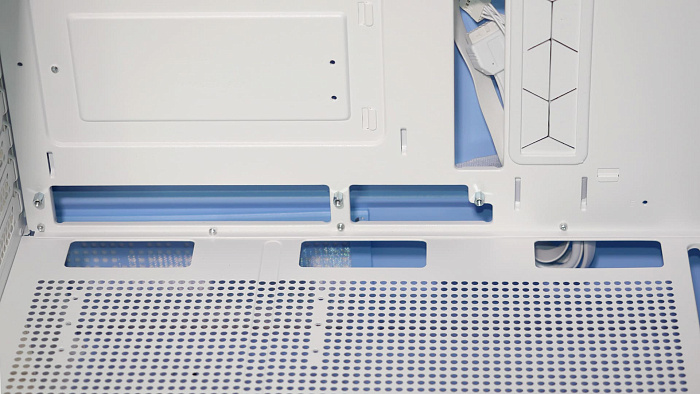

Панель, отделяющая нижний отсек корпуса, обильно перфорирована, поэтому можно говорить о совместимости корпуса и блоками питания с пассивным охлаждением. Для крепления PCI-e удлинителя в комплекте прилагаются удлинённые шестигранные стойки, которые вкручиваются в заготовленные отверстия (три варианта удаления от материнской платы).

В передней части перегородки, отделяющей нижний отсек, сделан крупный вырез для установки длинного радиатора системы жидкостного охлаждения с учетом установленных на нём вентиляторов.

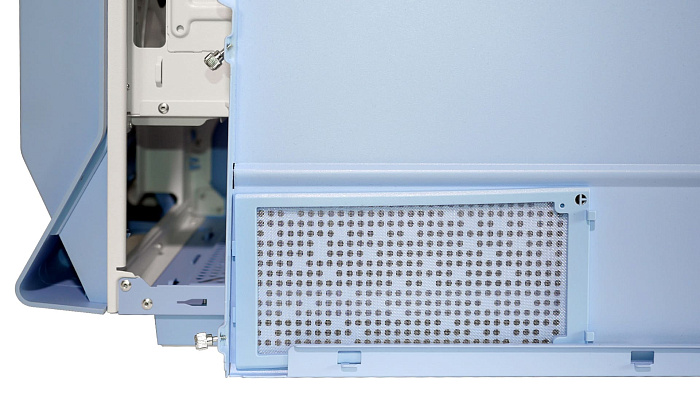

Ниже стеклянной панели на корпусе применены съёмные металлические элементы, удерживаемые винтами. Перфорированная панелька в задней части сделана со съёмным каркасным фильтром изнутри.

Установленная "из коробки" передняя панелька может быть заменена на прилагаемый в комплекте вариант с креплениями для отдельно приобретаемого LCD-дисплея.

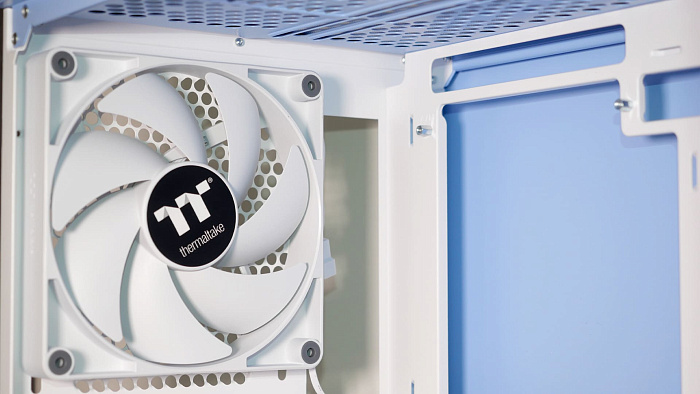

Область для установки вентилятора на задней панели рассчитана на установку как 120 мм, так и 140 мм экземпляра. В комплектации, рассматриваемой в обзоре, в это место был предустановлен 140 мм вентилятор белого цвета без ARGB-подсветки.

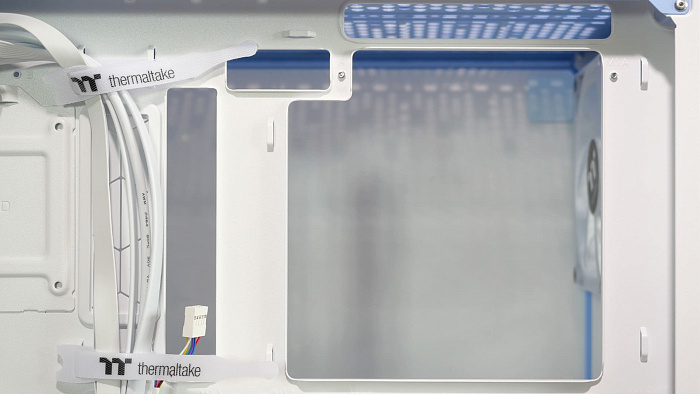

Окно для доступа к бэкплейту крупное - 152 х 160 (134) мм. Оно имеет специальную форму и дополнительные окошки по периметру для совместимости с новыми материнскими платами, у которых коннекторы развернуты в эту сторону.

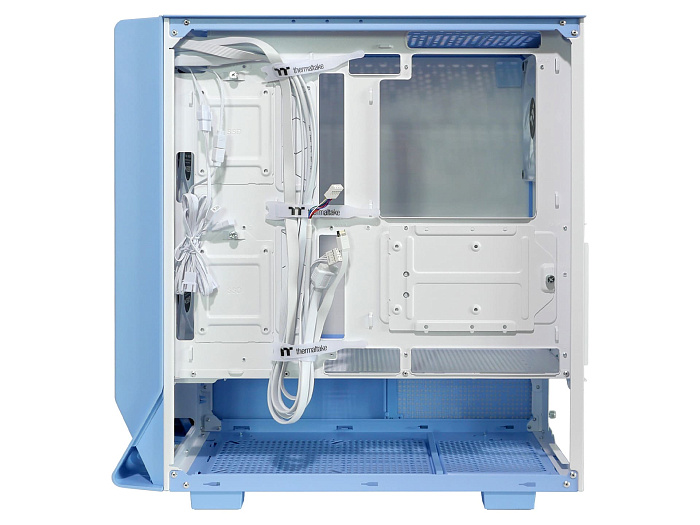

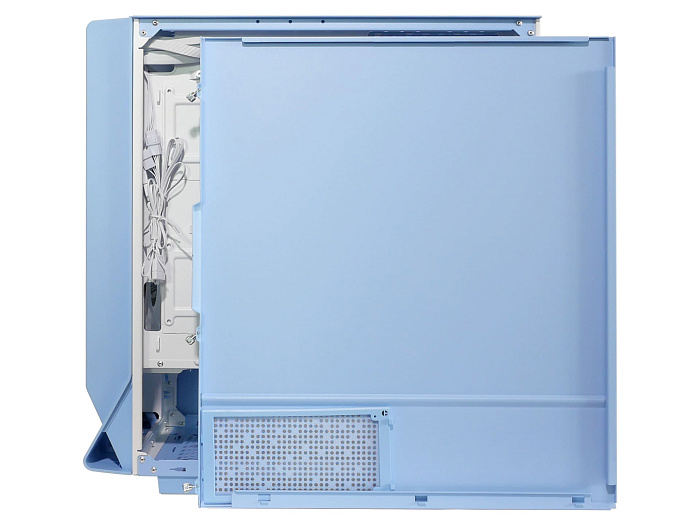

Металлическая боковая панель, закрывающая корпус со стороны обратной части поддона материнской платы, крепится на пазах со сдвигом назад и фиксируется на месте сзади тремя винтами с накатанной головкой для удобного откручивания руками.

Перфорированная область на этой панели также закрыта каркасным фильтром на магнитах.

Для большей эстетики крупные окошки справа от материнской платы закрыты резиновыми лепестковыми заглушками белого цвета.

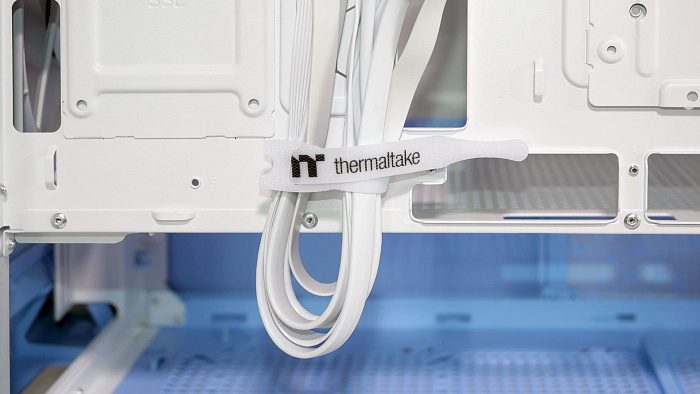

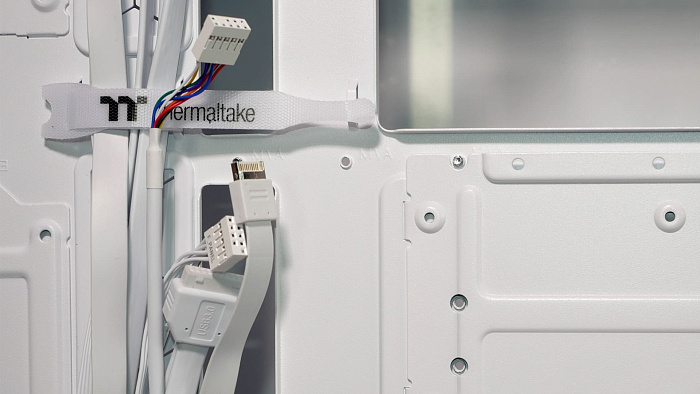

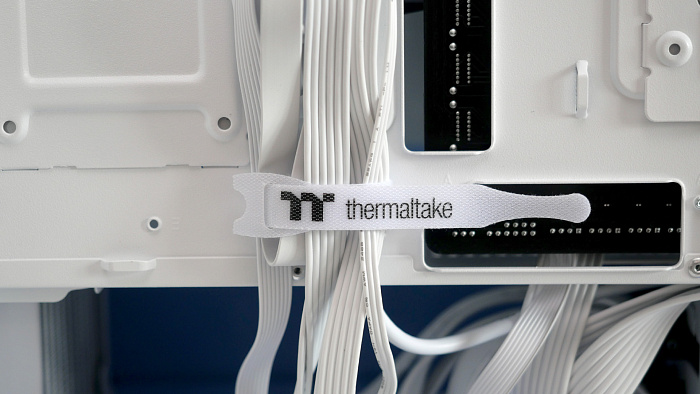

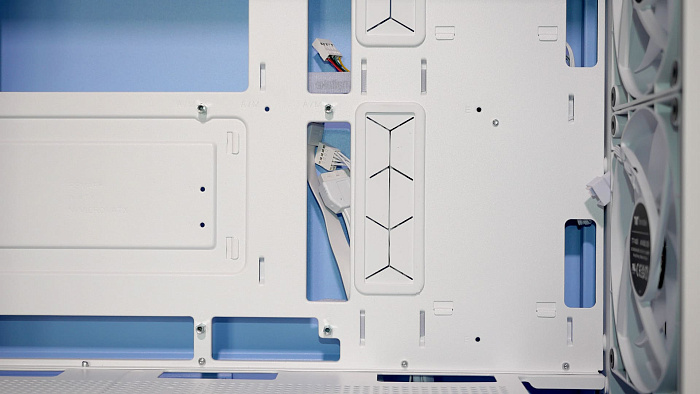

Кабель-менеджмент организован неплохо. Вдоль вертикальной области за поддоном "материнки" сделаны три многоразовых хомута с липучкой типа "велкро".

Да и в целом в застенках корпуса остаётся нормальный запас для прокладывания толстых пучков проводов от блока питания к точкам подключения.

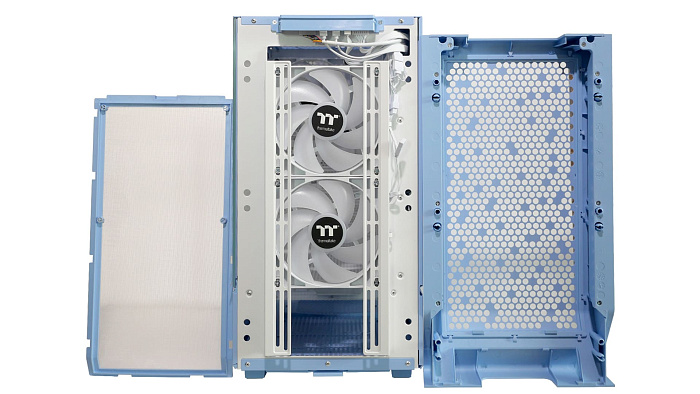

Передняя панель держится на шести пластиковых защёлках и снимается с креплений рывком вперёд (необходимо ухватиться рукой за вырез снизу). С обратной стороны панели применён сетчатый каркасный фильтр на защёлках. На раме корпуса с фронтальной части предусмотрены крепления для вентиляторов либо радиатора СЖО. В комплектации корпуса, рассмотренной в обзоре, в этой области были закреплены два 140 мм вентилятора белого цвета с полупрозрачными лопастями и ARGB-подсветкой.

Поддержка систем охлаждения

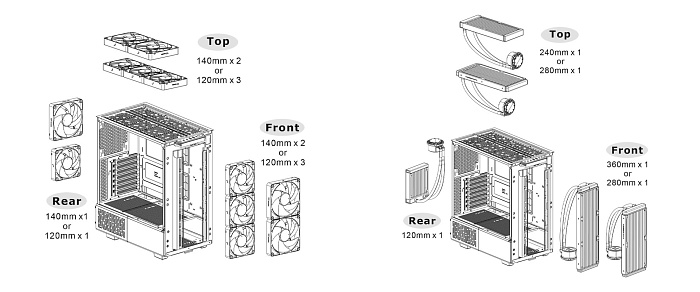

В корпусе Thermaltake Ceres 330 TG ARGB предусмотрены крепёжные отверстия для установки до семи 120 мм, либо до пяти 140 мм вентиляторов. Под верхней панелью вмещается один радиатор СЖО до 280 мм, а 360 мм радиатор возможно разместить только вертикально за передней панелью. Более подробно возможные варианты установки показаны на схематичных изображениях с сайта производителя:

  • Передняя панель — три 120 мм или два 140 мм вентилятора (предустановлены 2 шт.), либо один радиатор AIO-СЖО типоразмеров до 360 мм;
  • Верхняя панель — три 120 мм или два 140 мм вентилятора, либо один радиатор AIO-СЖО типоразмеров до 280 мм;
  • Задняя панель — один вентилятор 120 мм или 140 мм (предустановлен), либо один радиатор AIO-СЖО типоразмера 120 мм.

Подсветка

В рассмотренной модификации корпуса система подсветки базируется на свечении лопастей двух установленных спереди вентиляторов. Они подключаются типовым трёхпиновым коннектором к разъёмам питания и управления ARGB-лентами с питанием +5 В. Соответственно вся работа подсветки будет зависеть от возможностей контроллера, интегрированного в материнскую плату или другой внешний контроллер, через который будет выполнено подключение.

Особенности сборки

Благодаря немалому объёму основного отсека для комплектующих, сборка ПК в корпусе Thermaltake Ceres 330 TG ARGB - процесс несложный. Большая часть операций по установке комплектующих выполняется в считанные минуты, так как заготовленные крепёжные отверстия и окошки для проводов точно подогнаны и грамотно распределены. Но определенный порядок желательно соблюсти, чтобы не пересобирать несколько раз, так как некоторые ограничения всё же есть.

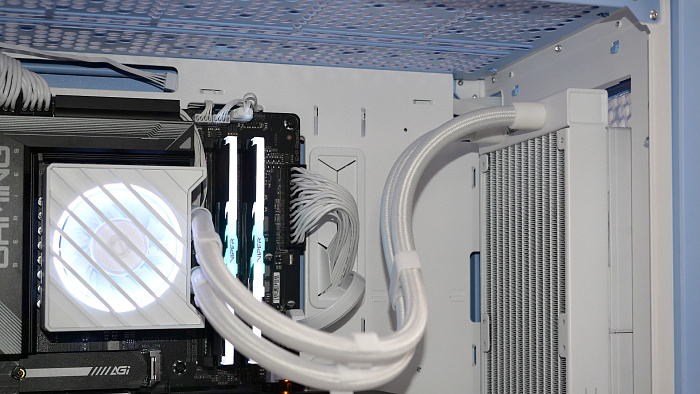

Относительно небольшая длина корпуса сказалась на организации мест возможного крепления радиатора системы жидкостного охлаждения. Сверху места осталось только для AIO-системы типоразмера 240 или 280 мм. Высота корпуса также небольшая, поэтому при установке AIO-системы жидкостного охлаждения со стандартной высотой радиатора 27 мм и вентиляторами толщиной 25 мм (суммарная высота 52 мм) доступ к разъёмам вдоль верхнего края материнской платы частично затрудняется, поэтому все подключения проводов в этой зоне желательно сделать до крепления системы охлаждения сверху.

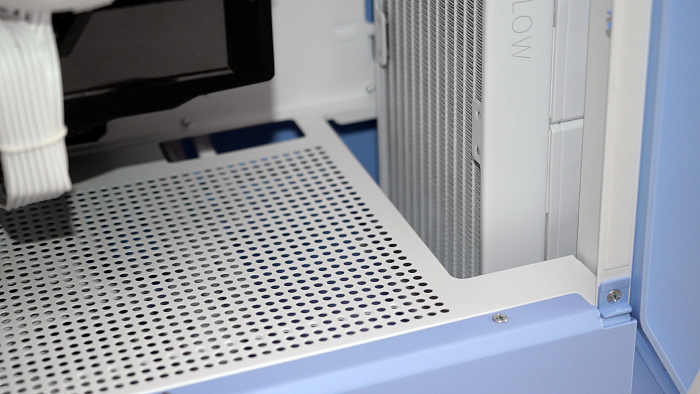

Места для вертикальной установки радиатора типоразмера 360 мм за передней панелью маловато. При сборке тестового стенда СЖО EK-Nucleus AIO CR360 Lux D-RGB с полной длиной радиатора 400 мм не вместилась спереди, а установленная в итоге ID-COOLING DASHFLOW 360 XT Lite White с длиной радиатора 396 мм встала впритык с зазором менее миллиметра.

Для видеокарты место фактически ограничено расстоянием от слотов расширения до типового радиатора AIO-СЖО во фронтальной части. Формальное ограничение из спецификации 370 мм без радиатора и 340 мм с ним в этом случае соответствует действительности.

Окошки для подведения коннекторов расположены удобно. Они достаточного размера, чтобы протянуть все типовые коннекторы и шлейфы проводов.

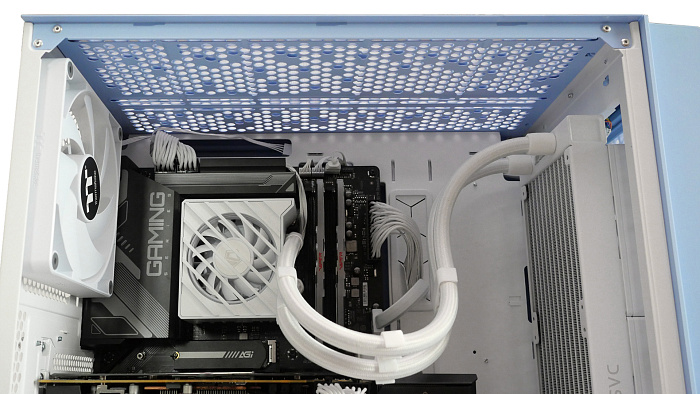

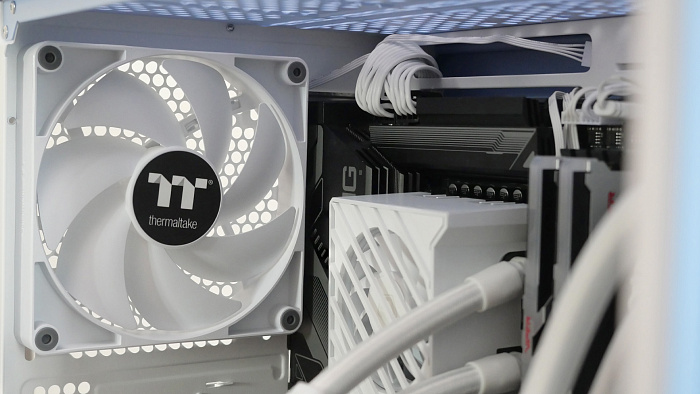

Отступ от корпуса 140 мм вентилятора на задней стенке до декоративных элементов в районе задних портов на материнской плате и радиаторов зоны VRM небольшой, но коллизий в большинстве конфигураций быть не должно.

Под мощный блок питания места предостаточно. Равно как и излишки кабелей спрятать не составит труда, ведь в нижнем отсеке нет дисковой корзины или выступающих элементов каркаса.

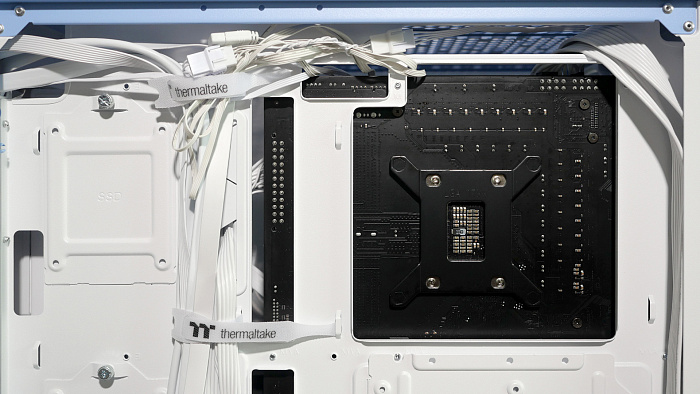

Окно для доступа к бэкплейту крупное. Обслуживание системы охлаждения центрального процессора будет максимально комфортным прямо на установленной материнской плате. Заготовленные окошки для новых плат с разъёмами, направленными за поддон, размещены точно в нужных местах.

Места в застенках достаточно для укладки пучков проводов как ленточного, так и классического типа в пучках, стянутых дополнительной оплёткой. Большую часть проводов можно зафиксировать имеющимися брендированными многоразовыми хомутами, да и дополнительных небольших проушин для одноразовых хомутов по поддону сделано достаточно.

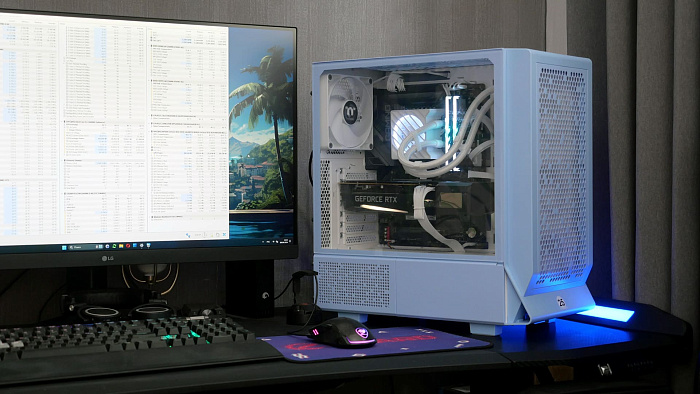

Пример того, как может выглядеть ПК, собранный в корпусе Thermaltake Ceres 330 TG ARGB:

Тестирование

При тестировании Thermaltake Ceres 330 TG ARGB применялись популярные утилиты для стресс-нагрузки комплектующих: FurMark версии 2.3.0, Prime95 версии 30.5 build 1 и OCCT версии 13.0.0. Мониторинг показаний температурных датчиков устройств осуществлялся с помощью программы HWiNFO версии 8.02. В игровых тестах использовались актуальные на момент подготовки обзора: Steam-версия PUBG: Battlegrounds, UPlay-версия FarCry 6. Уровень шума вентиляторов измерен прибором Актаком АТЕ-9015 с расстояния 1 метр в помещении без специальной подготовки с фоновым шумом менее 30 дБА. Скорость воздушного потока вентиляторов измерена анемометром BTMeter BT-100 вплотную к крыльчатке.

Конфигурация тестового стенда

Тип комплектующих Модель
Материнская плата

Gigabyte Z790 Gaming X AX (Rev. 1.0, BIOS: F10)

Процессор

Intel i5-13600KF

Система охлаждения процессора

ID-COOLING DASHFLOW 360 XT LITE SNOW

Термоинтерфейс

ARCTIC MX-4

Оперативная память

32 ГБ (2x16 ГБ) Patriot Viper Venom RGB DDR5-5600 (PVVR532G560C36K)

Системный накопитель

AGI AI818 1 ТБ (M.2, NVMe, PCIe 4.0 x4)

Накопитель для хранения данных

Kingston SNVS2000GB 2 ТБ (M.2, NVMe, PCIe 3.0 x4)

Видеоадаптер

Gigabyte AORUS RTX 3070 Master 8G (rev. 1.1)

Корпус

Thermaltake Ceres 330 TG ARGB

Блок питания

Thermaltake ToughPower GF3 Snow 1200W (1200 Вт)

Операционная система

Microsoft Windows 11 Pro, версия 22H2 со всеми обновлениями на 25.05.2024

Температура в помещении

~26°C

Скорость и шум вентиляторов

В протестированном корпусе Thermaltake Ceres 330 TG ARGB были предустановлены три вентилятора размером 140 х 140 х 25 мм в белом исполнении: два с подсветкой Thermaltake CT140 ARGB Sync PC Cooling Fan мм спереди и один без подсветки Thermaltake CT140 PC Cooling Fan. Точная маркировка – TT-1425, A1425L12S.

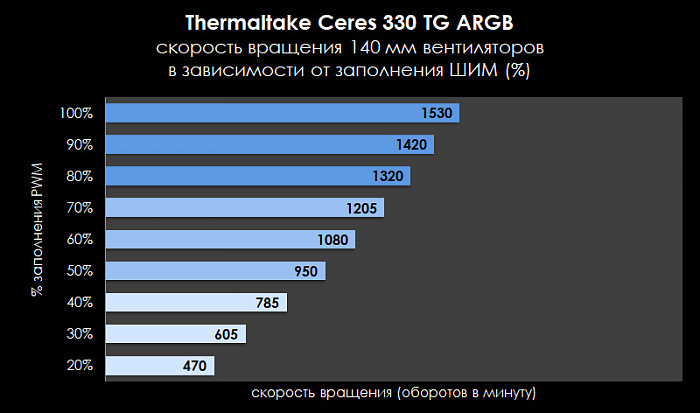

Измеренная скорость вращения крыльчатки у них с учетом погрешности ±10% одинаковая. Нижний предел — около 490 оборотов в минуту. Максимальная скорость — до ~1500 оборотов в минуту

Уровень шума у обеих моделей умеренный и без неприятных призвуков, но у ARGB-модификации измеренный максимальный шум был незначительно выше: 38,3 дБА против 37,2 дБА с расстояния 1 метр. В большей части диапазона скоростей (до 70-80% PWM) звук работы обоих вентиляторов можно охарактеризовать как условно комфортный.

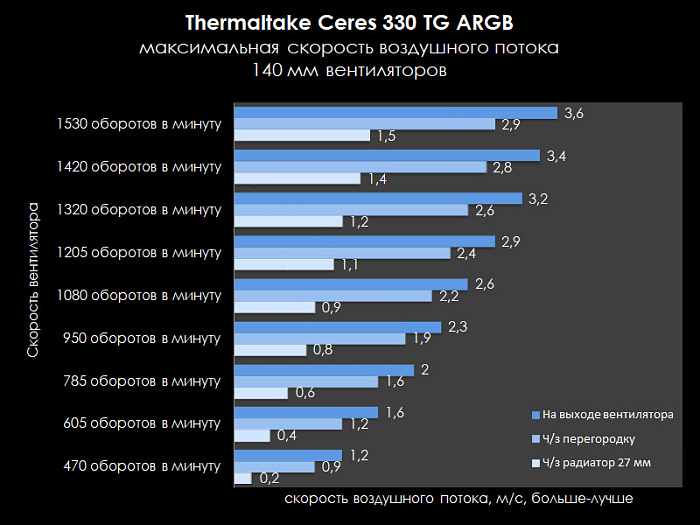

Эффективность вентиляторов идентичная и условно её можно назвать средней в своём классе. Максимальная скорость генерируемого воздушного потока: в качестве корпусного вентилятора без пылевого фильтра — до 3,6 м/с, через заднюю решётку корпуса — до 2,9 м/с и через типовой радиатор AIO-СЖО толщиной 27 мм — до 1,5 м/с.

Температура компонентов под нагрузкой

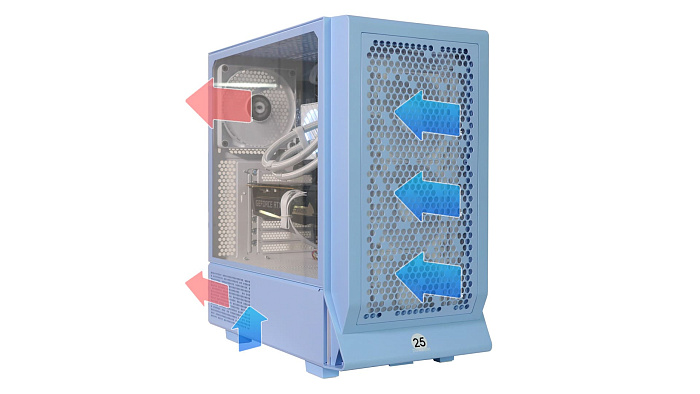

Обилие зон перфорации на панелях корпуса позволяет организовать эффективные воздушные потоки внутри. Так как в тестовом ПК использовалась жидкостная система охлаждения типоразмера 360 мм, фронтальные 140 мм вентиляторы были исключены из конфигурации. Приблизительная схема получившихся потоков воздуха показана на изображении ниже.

Для оценки нагрева комплектующих в тестовой конфигурации использовались распространённые утилиты, создающие высокую вычислительную нагрузку на комплектующие и вызывающие тепловыделение на уровне, близком к максимально возможному. Сценарии тестирования:

  • Отсутствие активности при загруженной операционной системе Microsoft Windows 11 Pro 22H2;
  • Нагрузка только на видеокарту с помощью Furmark2 (Graphics Test: GL, разрешение Full HD 1920 x 1080);
  • Нагрузка только на центральный процессор с помощью Prime 95 (тест Small FFTs в 14 потоков);
  • Запуск теста Power в утилите OCCT, нагружающего по максимуму одновременно центральный процессор и видеокарту.

Во время стресс-тестирования потребление Intel Core i5-13600KF без разгона достигало значения CPU Package=227 Вт в OCCT:Power, что вызывало троттлинг процессора, поэтому его потребление было ограничено на уровне PL=200W с помощью утилиты GCC. Потребление видеокарты Gigabyte AORUS RTX 3070 Master 8G достигало 270 Вт по датчику GPU Power и это типовое значение для данной модели, не требующее дополнительных ограничений в стресс-тестах.

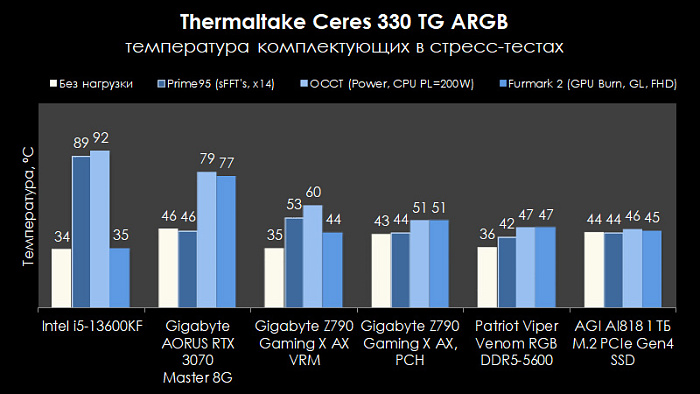

Полученные результаты нагрева компонентов под такой высокой нагрузкой оказались на типовом для данной конфигурации уровне. Даже при всех пылевых фильтрах на месте узкого места в воздушных потоках не наблюдалось.

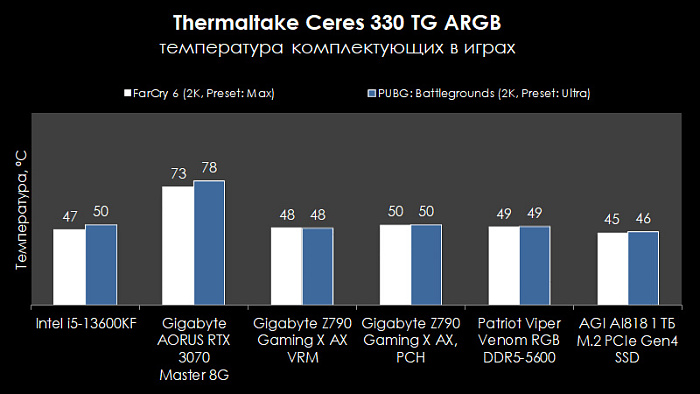

В играх потребление закономерно ниже и рабочая температура отдельных компонентов в нормальном коридоре значений. Остаётся задел немного "зажать" обороты вентиляторов на радиаторе AIO-СЖО в угоду более тихого режима работы без критичного влияния на температуру процессора.

Заключение

Комбинация приятной светло-синей расцветки экстерьера и белого цвета внутренних деталей в Thermaltake Ceres 330 TG ARGB смотрится свежо и классно, но излишне вычурный дизайн фронтальной панели выглядит грубовато, хотя это, конечно, дело вкуса. С точки зрения эффективности воздушных потоков и совместимости с достаточно "горячими" комплектующими к корпусу нет вопросов. Равно как можно отметить и ряд интересных нововведений, например, поддержку материнских плат с разъёмами на обратной стороне, поворотную конструкцию слотов расширения и возможность установки вспомогательного дисплея. В плюсы несомненно попадает и факт комплектования тремя хорошими 140 мм вентиляторами. Кратким итогом: Thermaltake Ceres 330 TG ARGB — интересный, неплохо спроектированный корпус для современного среднепроизводительного игрового или рабочего компьютера, но со спорным дизайном передней панели.

Достоинства Thermaltake Ceres 330 TG ARGB:

  • Приятная на глаз комбинация цветов: "Голубая гортензия" (Hydrangea Blue) и белый;
  • Добротные конструкция и материалы;
  • Стеклянная боковая панель без тонировки открывает отличный обзор на установленные комплектующие;
  • Поддержка радиатора AIO-СЖО типоразмера 360 мм;
  • Удобные пылевые фильтры везде;
  • Хорошие предустановленные 140 мм вентиляторы;
  • Белые провода от фронтальных интерфейсов;
  • Многоразовые хомуты для проводов за поддоном материнской платы;
  • Поддержка материнских плат с разъёмами на обратной стороне.

Недостатки:

  • Относительно небольшой запас для AIO-СЖО размера 360 мм спереди;
  • Неудобное снятие стеклянной панели из-за отсутствия поддержки снизу;
  • Малый отступ креплений материнской платы от верхней панели корпуса, из-за чего неудобно подключать коннекторы вдоль верхнего края платы при установленном радиаторе СЖО.
