Обзор и тест кулера PentaWave Z06D (PW-Z06D-BK)
В сегменте башенных систем охлаждения класса "суперкулер" не так часто появляются новые бренды. Однако в этот раз к нам на тестирование попала новинка (а вероятнее всего, и первенец) от компании, название которой вы наверняка не слышали ранее — PentaWave. Кулер PentaWave Z06D может похвастать совместимостью с современными процессорами, теплопакет которых укладывается в 270 Вт, а также пятилетней гарантией от производителя. В совокупности это намекает на первоклассное исполнение и продуманную конструкцию. Тем интереснее взглянуть так ли это и протестировать PentaWave Z06D Black.
Спецификация
В обзоре рассмотрена модель в расцветке "black", которая полностью окрашена в классический чёрный цвет, вплоть до каждого отдельного винтика, но в продаже также можно будет найти и вариант в модном белом.
| Модель | PentaWave Z06D |
| P/n | PW-Z06D-BK |
| TDP | 270 Вт |
| Совместимость с сокетами процессоров AMD | AM5 (LGA 1748), AM4 (PGA 1331) |
| Совместимость с сокетами процессоров Intel | LGA 1700, 1200, 1150, 1151, 1155, 1156, 2011(-v3), 2066 |
| Размер | 125 x 113 x 158 мм |
| Вес | 840 г (без аксессуаров) |
| Гарантия | 5 лет |
| Радиатор: | |
| Рассеиваемая мощность (TDP) | |
| Тип конструкции | Башенная |
| Материал основания | Никелированная медь |
| Материал радиатора | Никелированная медь |
| Количество тепловых трубок | 6 шт. |
| Диаметр тепловых трубок | 6 мм |
| Вентилятор: | |
| Разъем для подключения вентиляторов | 4-pin PWM |
| Количество вентиляторов в комплекте | 2 шт. |
| Модель вентилятора | |
| Размер вентилятора | 120 x 120 x 25 мм |
| Скорость вращения | 600-1950 ±10% об. в мин |
| Шум | <28 дБ(А) |
| Воздушный поток | 86,5 CFM |
| Статическое давление | 2,21 mmAq |
| Тип подшипника | FDB |
Упаковка и комплектация

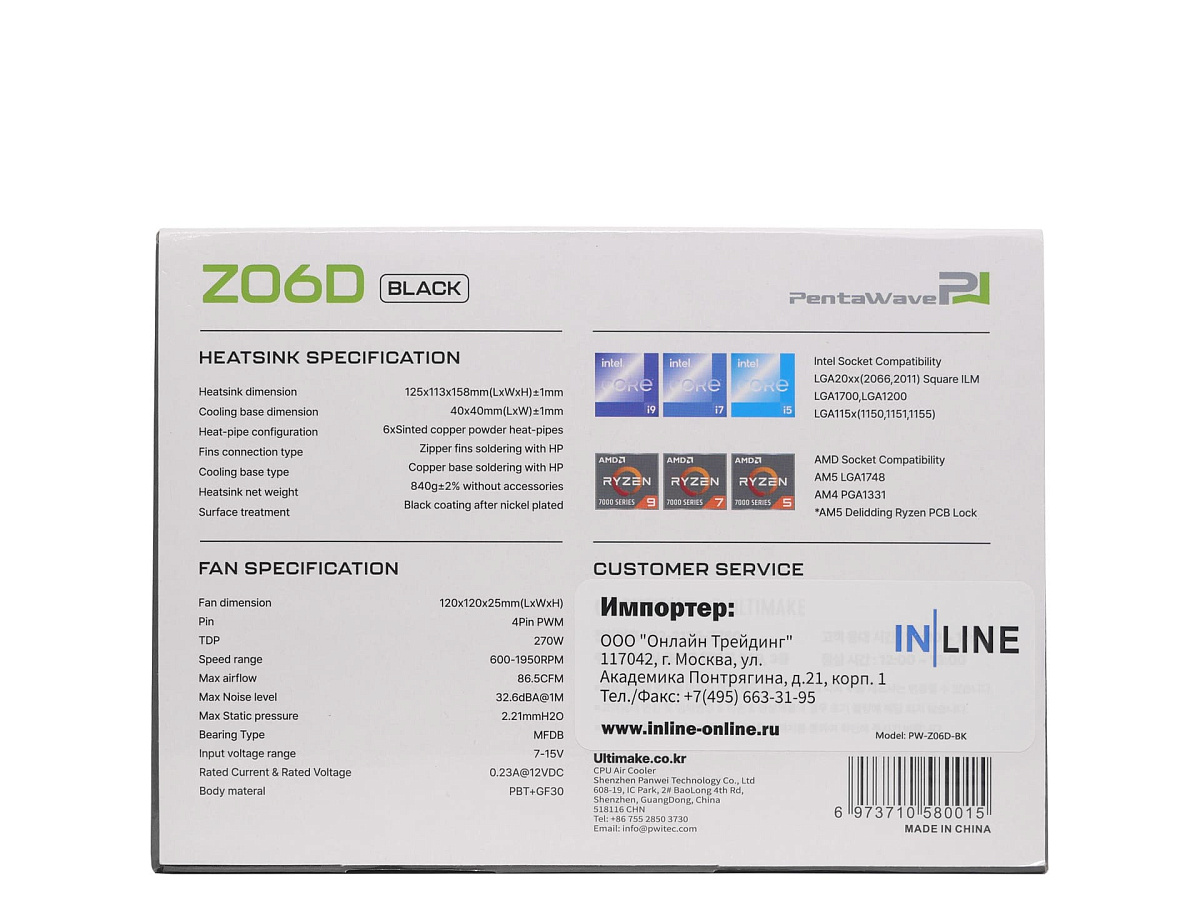

PentaWave Z06D упаковывается производителем в коробки размером 235 мм в длину, 170 мм в высоту и 222 мм в ширину. Оформление выполнено в светлых тонах. На боковых гранях можно найти всю основную информацию об устройстве, правда, только на английском языке. На русском указана лишь информация об импортере.
Под картонной коробкой скрывается блок из вспененного материала с двумя отсеками: один – для самого башенного кулера с предустановленным между секциями вентилятором, а второй – для ещё одного вентилятора и небольшой коробочки с аксессуарами.
Кроме картонной чёрной коробочки с крепежными деталями к Z06D приложена инструкция по установке Z06D на различные типы сокетов центральных процессоров.

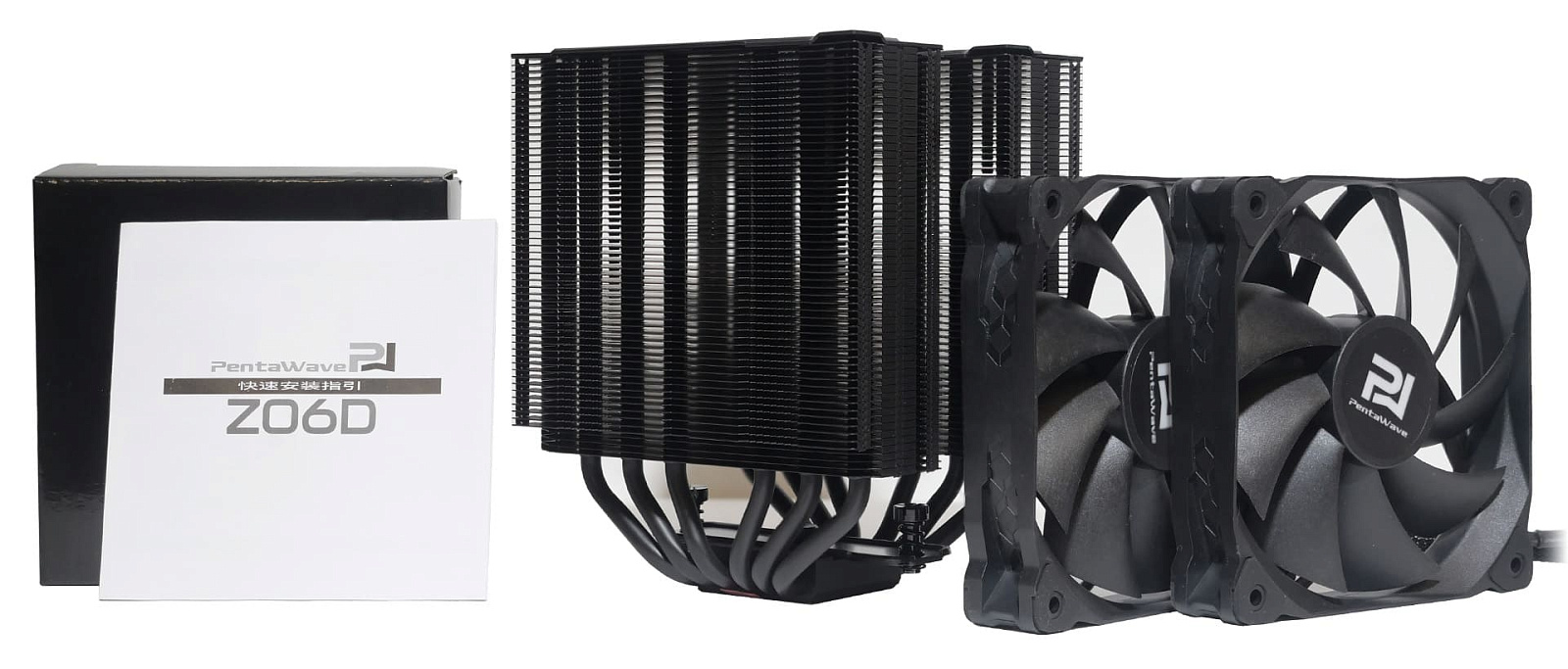

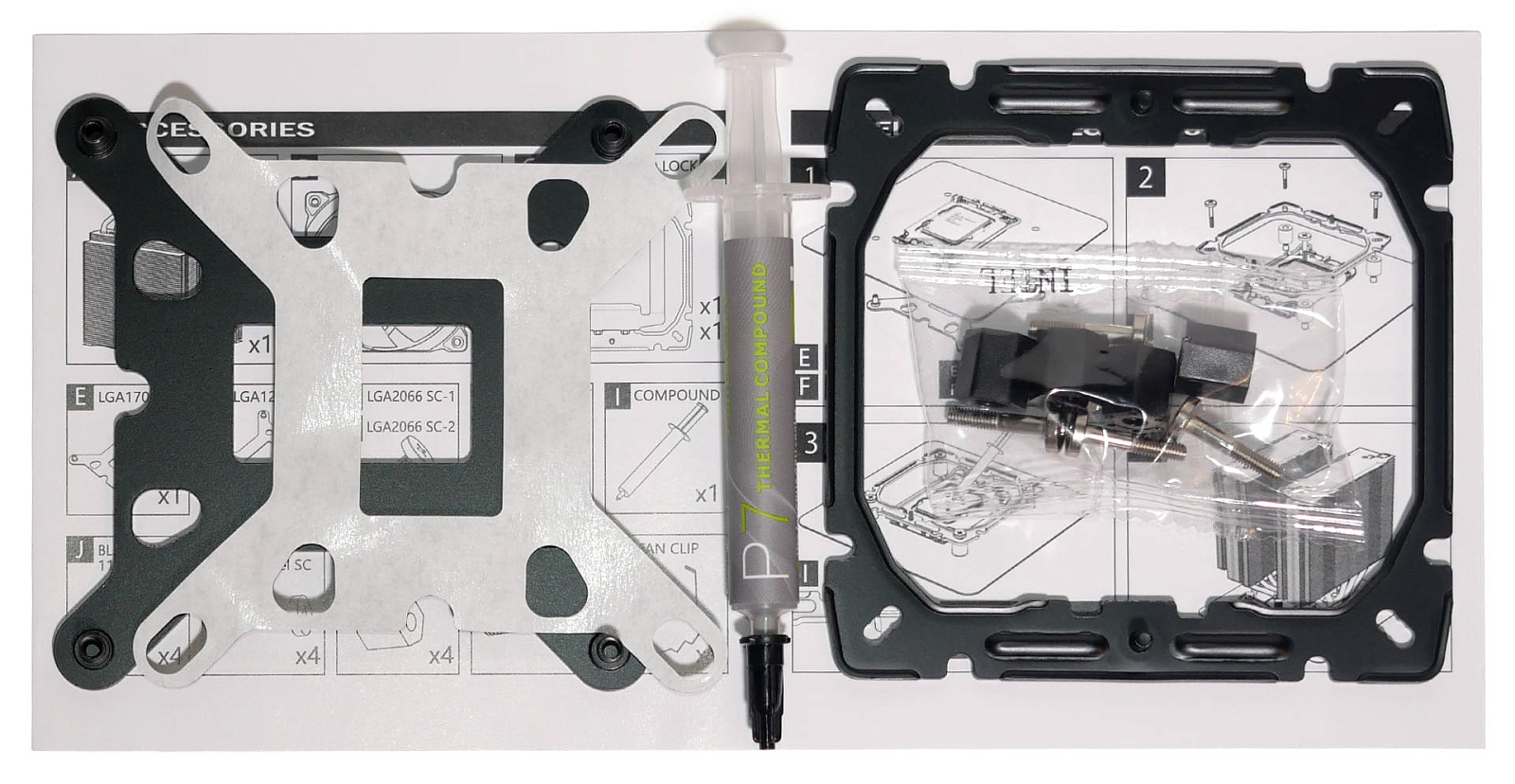

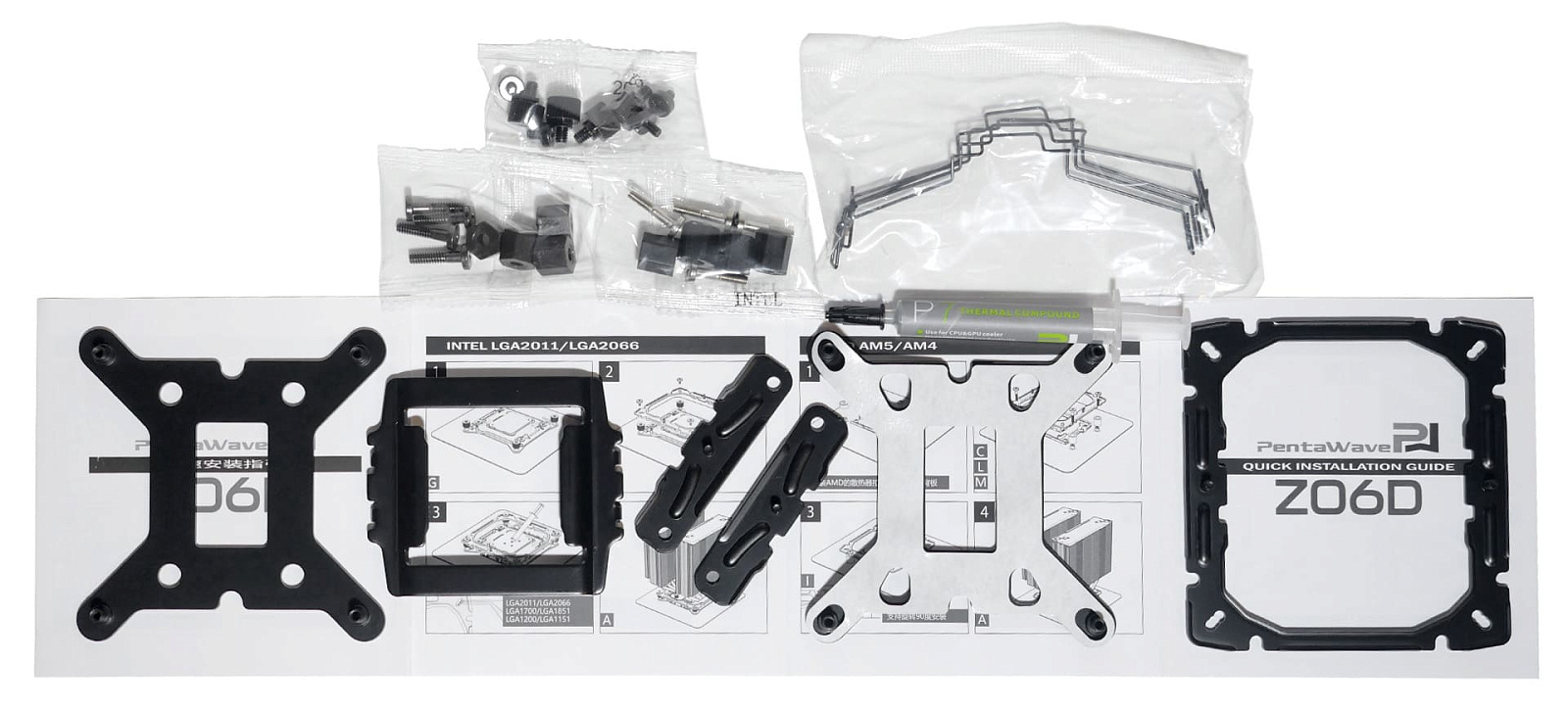

Итоговый комплект включает в себя: металлические бэкплейты двух типов, прокладку к одному из них (для LGA 1700), наборы креплений на совместимые сокеты Intel и AMD различного типа, шприц с термоинтерфейсом PentaWave P7, а также две пары проволочных пружин для подвеса вентиляторов на радиаторе.
Внешний вид и конструкция

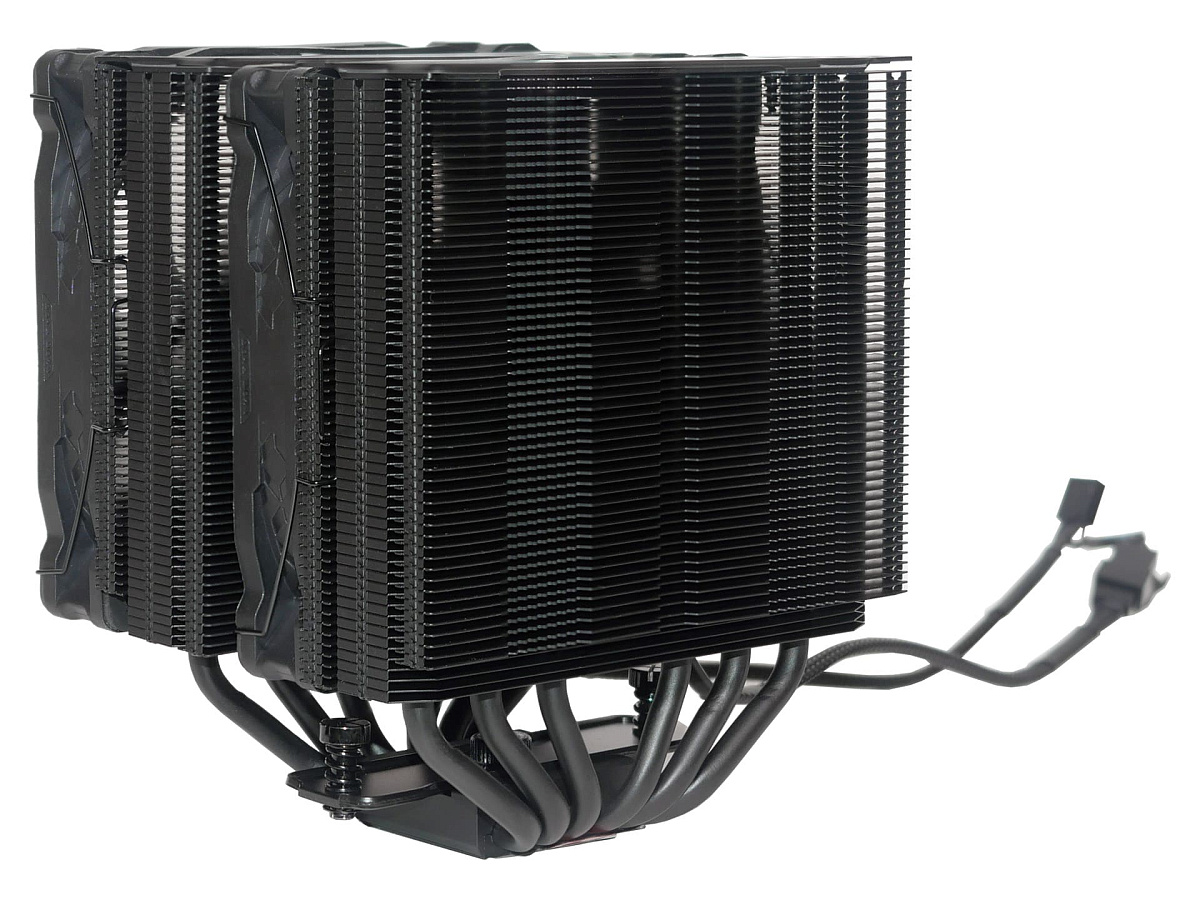

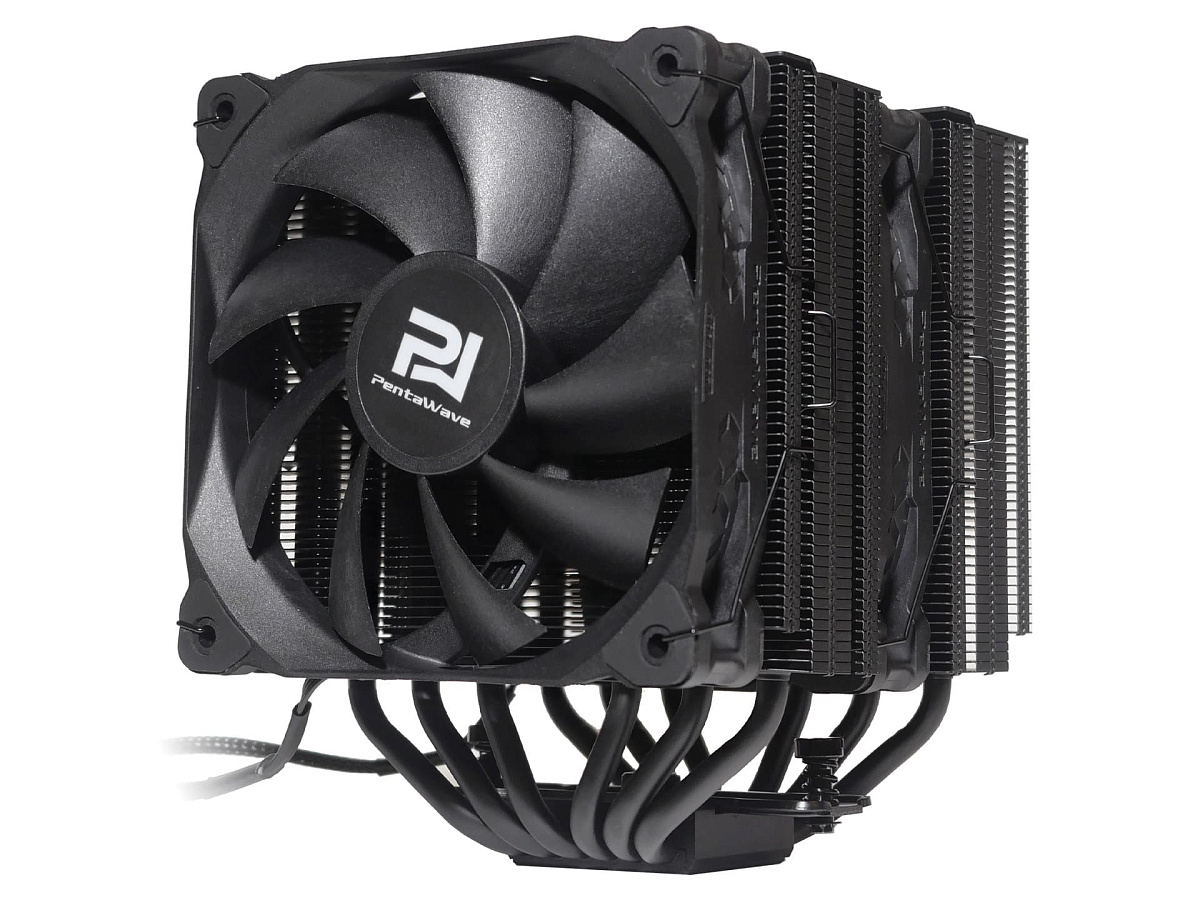

Система охлаждения PentaWave Z06D является кулером башенного типа с шестью тепловыми трубками диаметром 6 мм и двумя секциями охлаждающих пластин. Дизайн можно назвать умеренно строгим. Облик будет отлично сочетаться как с профессиональными ПК для рабочих задач, так и с топовыми игровыми сборками.
Габариты кулера относительно небольшие для двухбашенной модели: высота — 158 мм, а ширина и глубина — 133 мм с учётом выступающих изгибов пружинного подвеса вентиляторов. Вес без креплений — 1226 грамм.

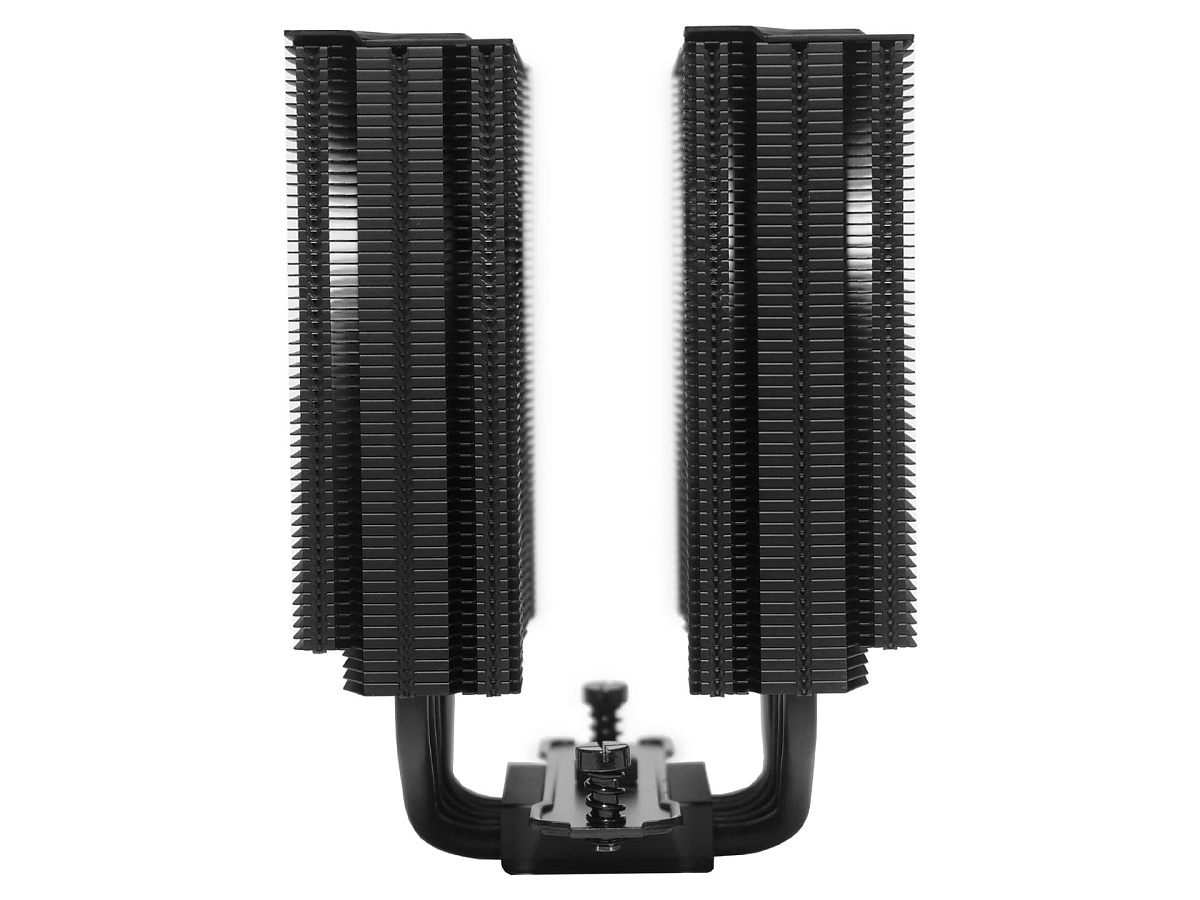

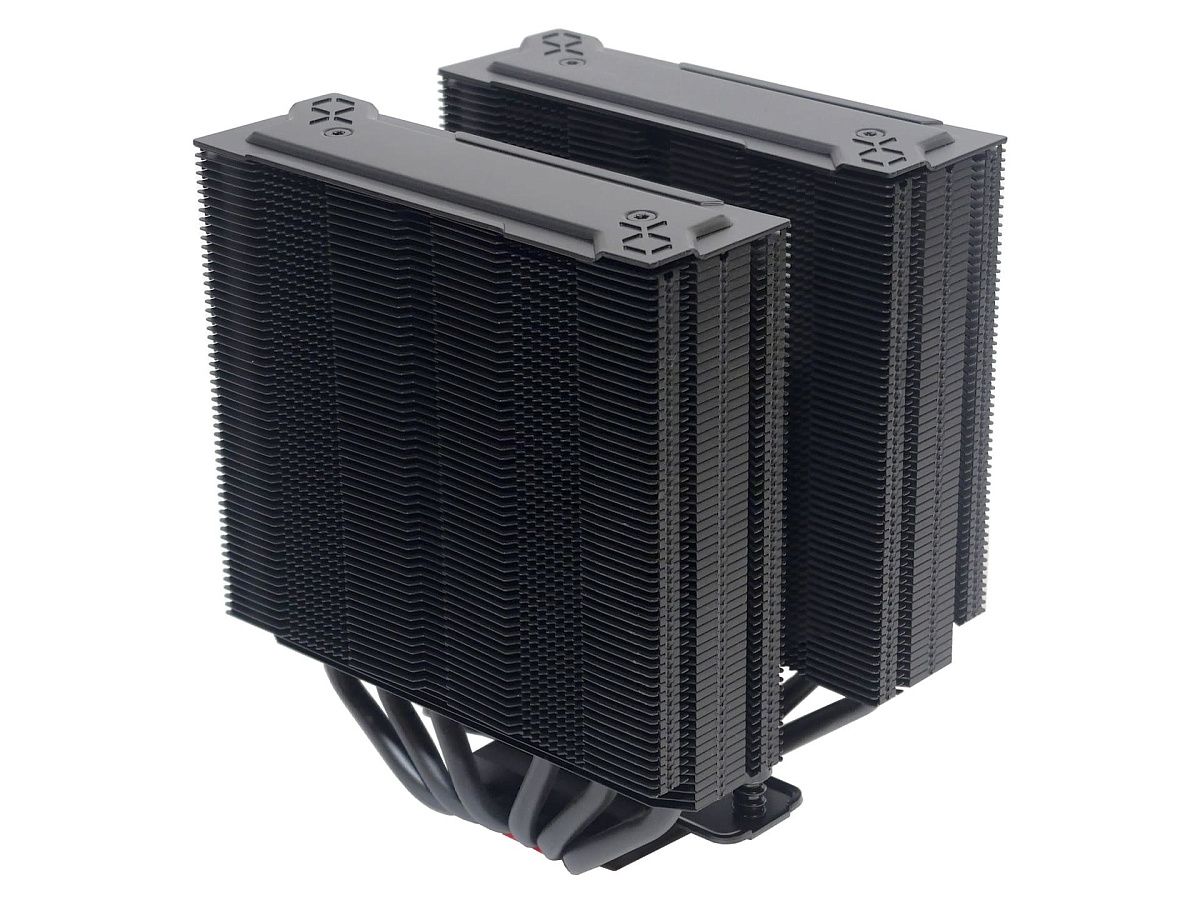

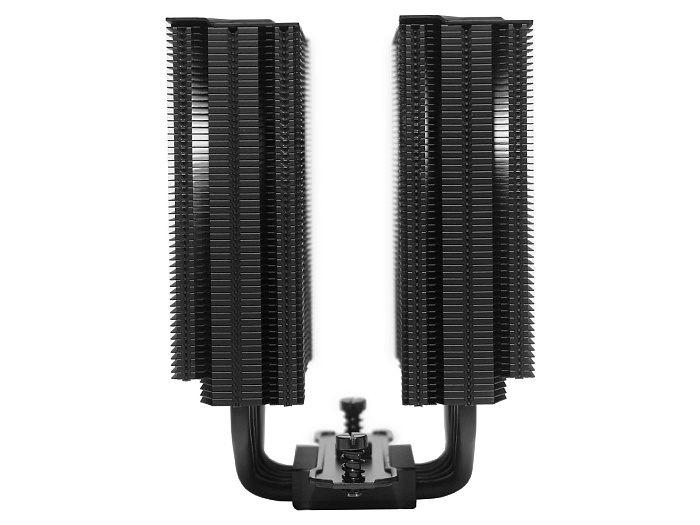

Рабочее тело радиаторов набрано двумя крупными блоками по 58 окрашенных в чёрный никелированных пластин толщиной 0,4 мм каждая. Разнесение тепловых трубок и секций с пластинами сделано симметрично. Места соприкосновения пропаяны.

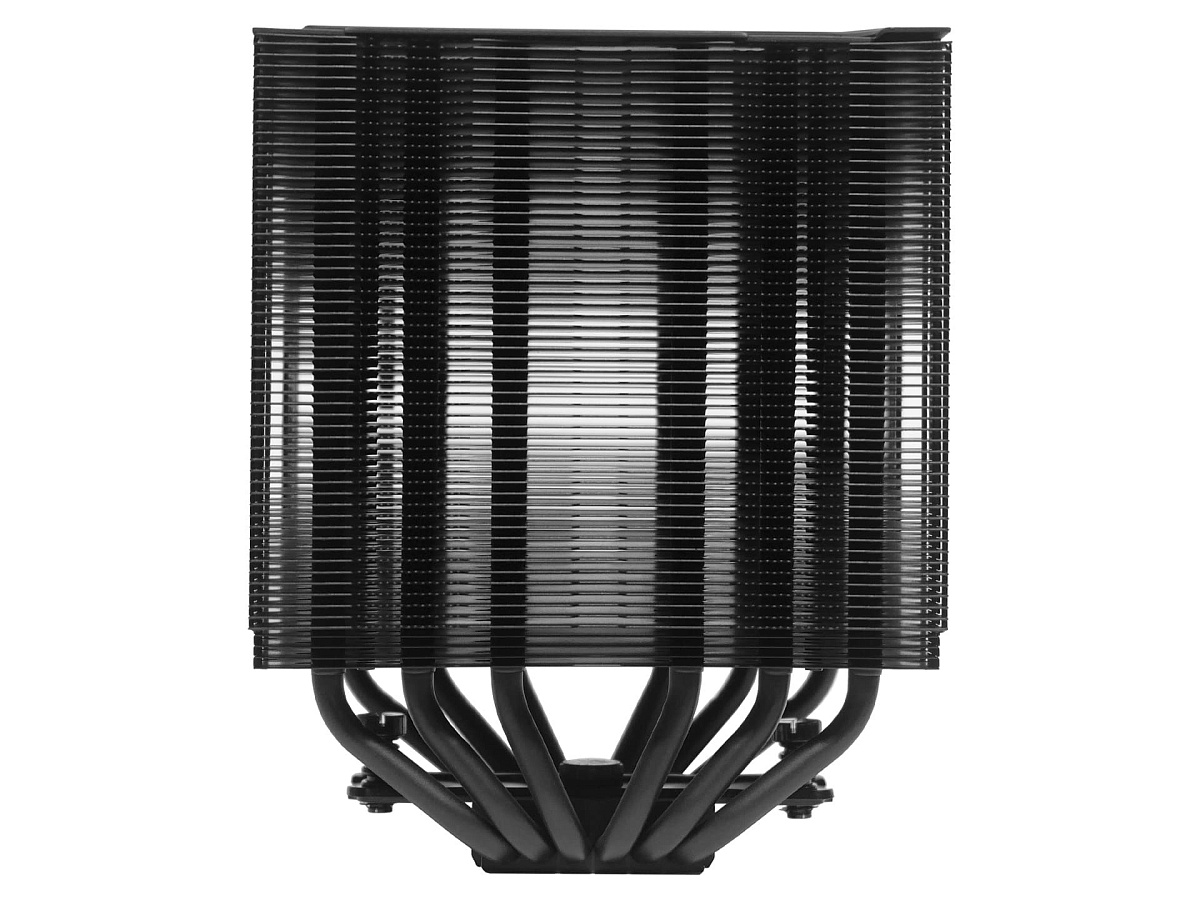

Снизу блоки пластин с наружной стороны укорочены, чтобы обеспечить совместимость с радиатором модуля оперативной памяти высотой до 52 мм в первом слоте материнской платы и до 44 мм во втором-четвертом слотах.
Сверху блоки пластин накрыты металлическими декоративными крышками, закрепленными двумя винтами каждая. Никакого пластика и снижающих эффективность элементов.
В основании трубки сходятся к медному никелированному блоку, оклеенному прозрачным транспортировочным защитным стикером, который перед нанесением термопасты и установкой на процессор необходимо удалить. Снимается он легко и не оставляет липких следов.

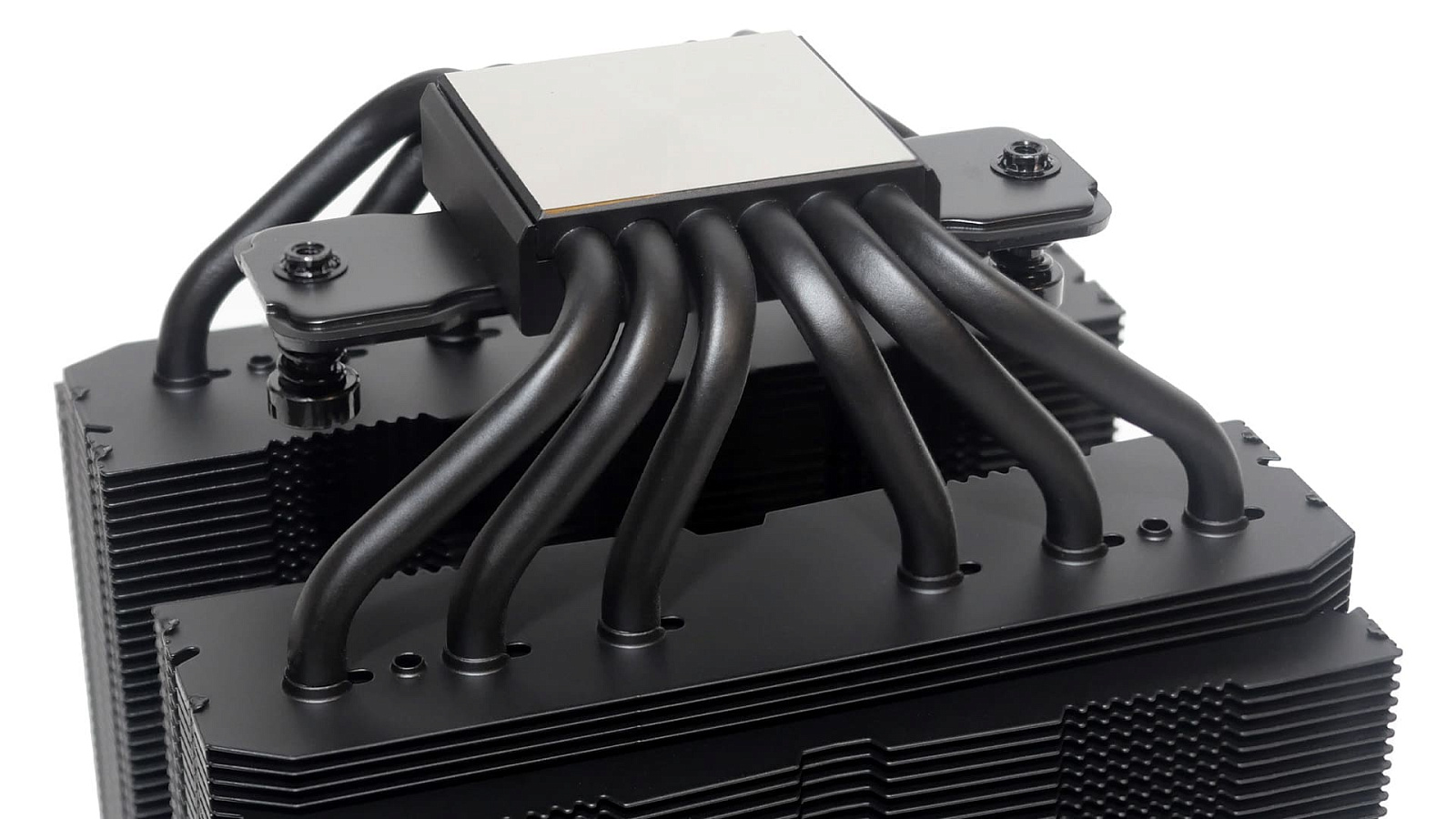

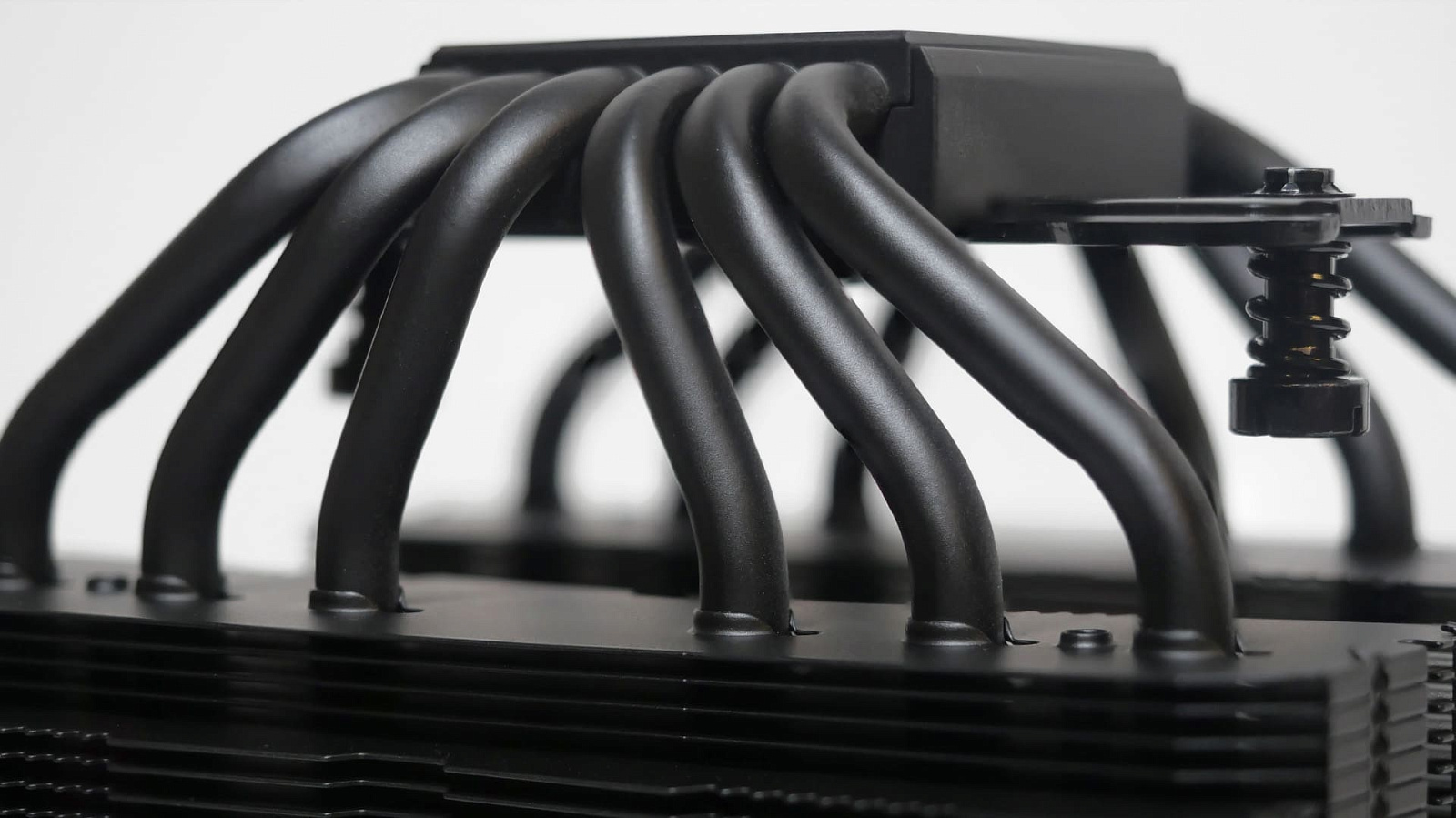

Тепловые трубки аккуратно впаяны в основание. Все стыки хорошо прокрашены и конструкция в целом смотрится превосходно.
Медная пластина в основании никелированная и выровненная практически до зеркального состояния. Её площадь — 40 x 40 мм.

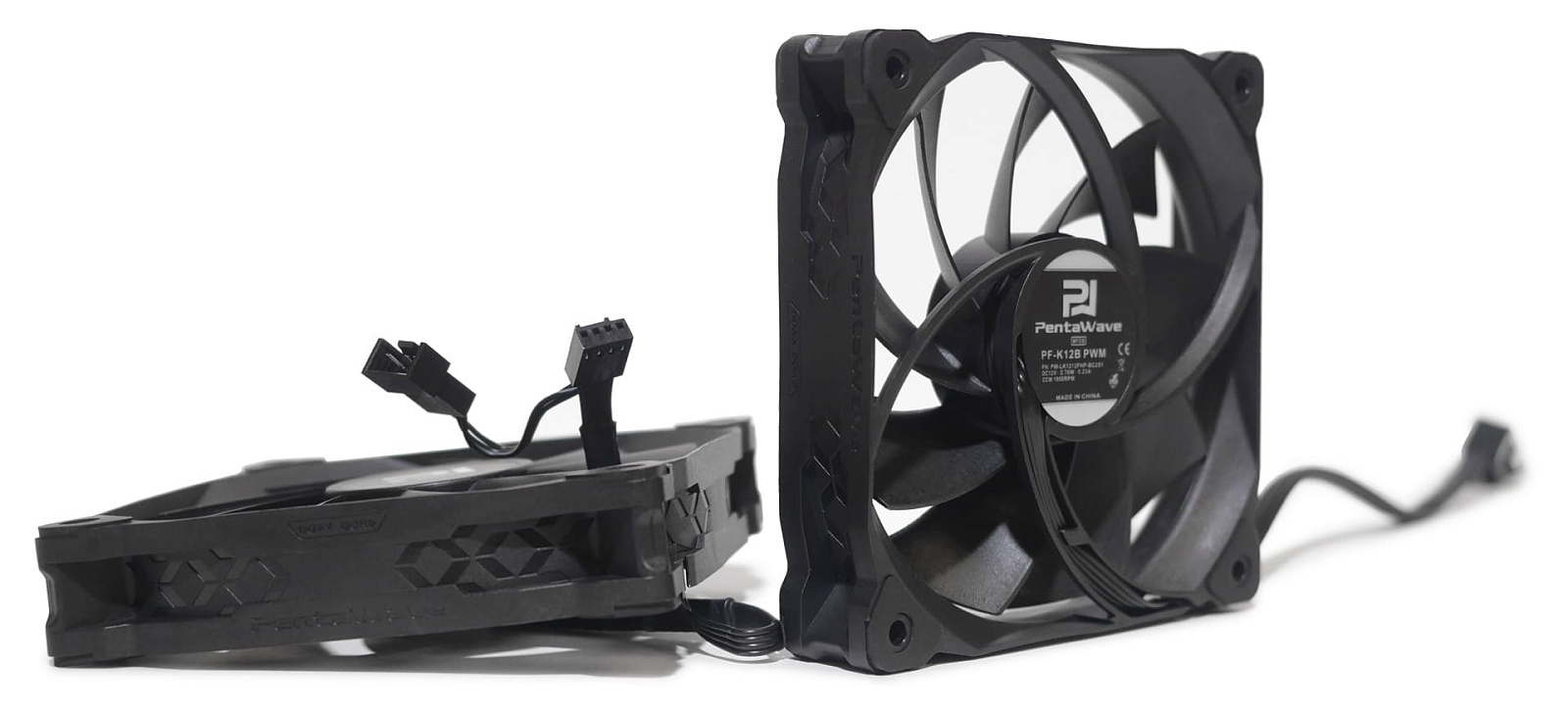

Для воздушного охлаждения башенной конструкции используются два одинаковых 120 мм вентилятора PentaWave PF-K12B PWM, один из которых подвешивается с наружной стороны, а второй между секциями радиатора. Каркас вентиляторов на боковых гранях украшен отлитыми в пластике логотипами PentaWave. По углам вокруг крепежных отверстий сделаны резиновые накладки для снижения передачи вибрации во время работы на башенную конструкцию и исключения паразитных звуков.
Для питания вентиляторов на каждом сделаны несъёмные провода длиной 22 см в дополнительной оплётке с ответвлением 5 см для включения по цепочке, но уже без оплетки. Коннектор для подключения к материнской плате или контроллеру вентиляторов — стандартный 4-pin PWM (2510-4).

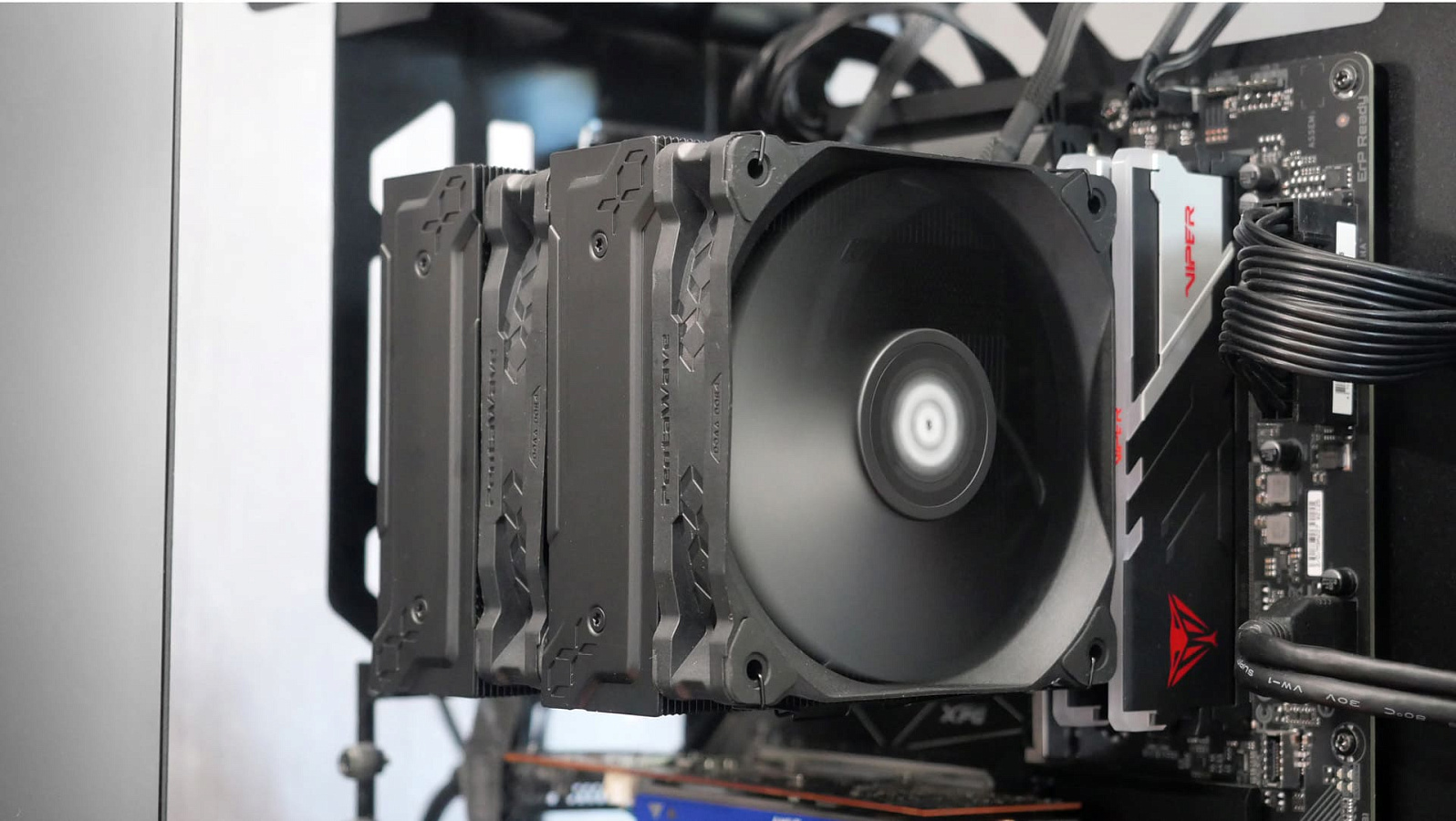

Вентиляторы крепятся на секциях радиаторов с помощью проволочных фигурных пружин умеренной жёсткости. Они позволяют немного менять высоту подвеса вентиляторов для обеспечения совместимости с модулями оперативной памяти, имеющими собственные высокие радиаторы. Установка и снятие вентилятора снаружи — легкий процесс, а вот средний устанавливать неудобно, так как пружины норовят выступами зацепиться за пластины. С другой стороны плотная посадка между секциями башен оставляет настолько маленькие зазоры, что ими можно пренебречь, а следовательно, направленный поток воздуха будет по минимуму распыляться вбок или между секциями.
Пример установки
Процесс установки креплений для кулера на разные сокеты процессоров от AMD и Intel наглядно показан в комплектной инструкции. К слову, её желательно не потерять, так как найти электронный вариант в Интернете не удалось (по крайней мере на момент публикации обзора). В случае с тестовым стендом, на котором проходило тестирование в паре с процессором Intel Core i5-13600KF, потребовалось собрать крепёжные рамки для сокета LGA 1700.

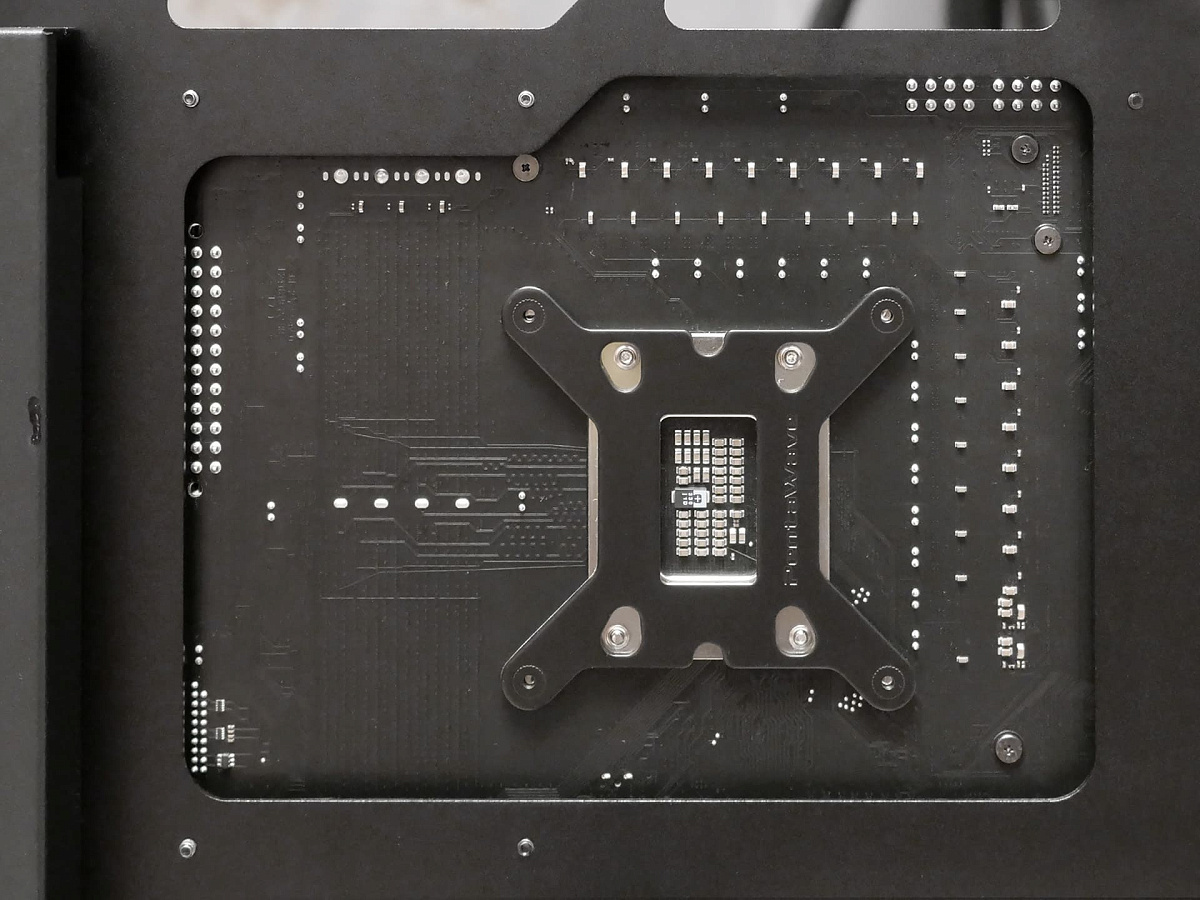

Установка на такой тип сокета начинается с фиксации металлического бэкплейта к обратной стороне материнской платы через комплектную тонкую прокладку на клейкой основе.

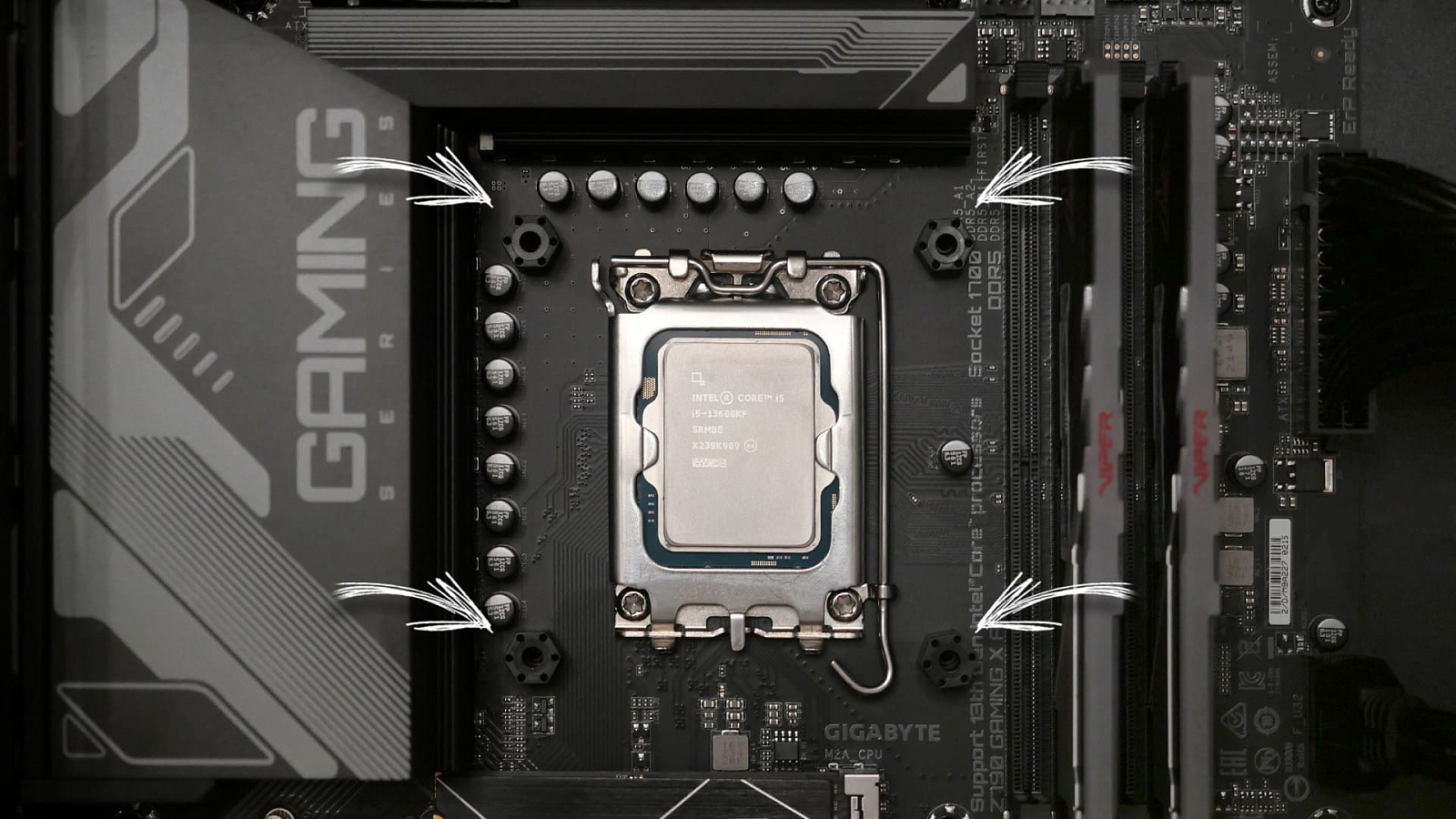

После чего с лицевой стороны материнской платы на слегка выступающие ножки бэкплейта накидываются специальные пластиковые подставки. Они имеют отличающуюся форму снизу и сверху. Необходимо ставить углублением на ножки бэкплейта, а плоской сторон вверх.

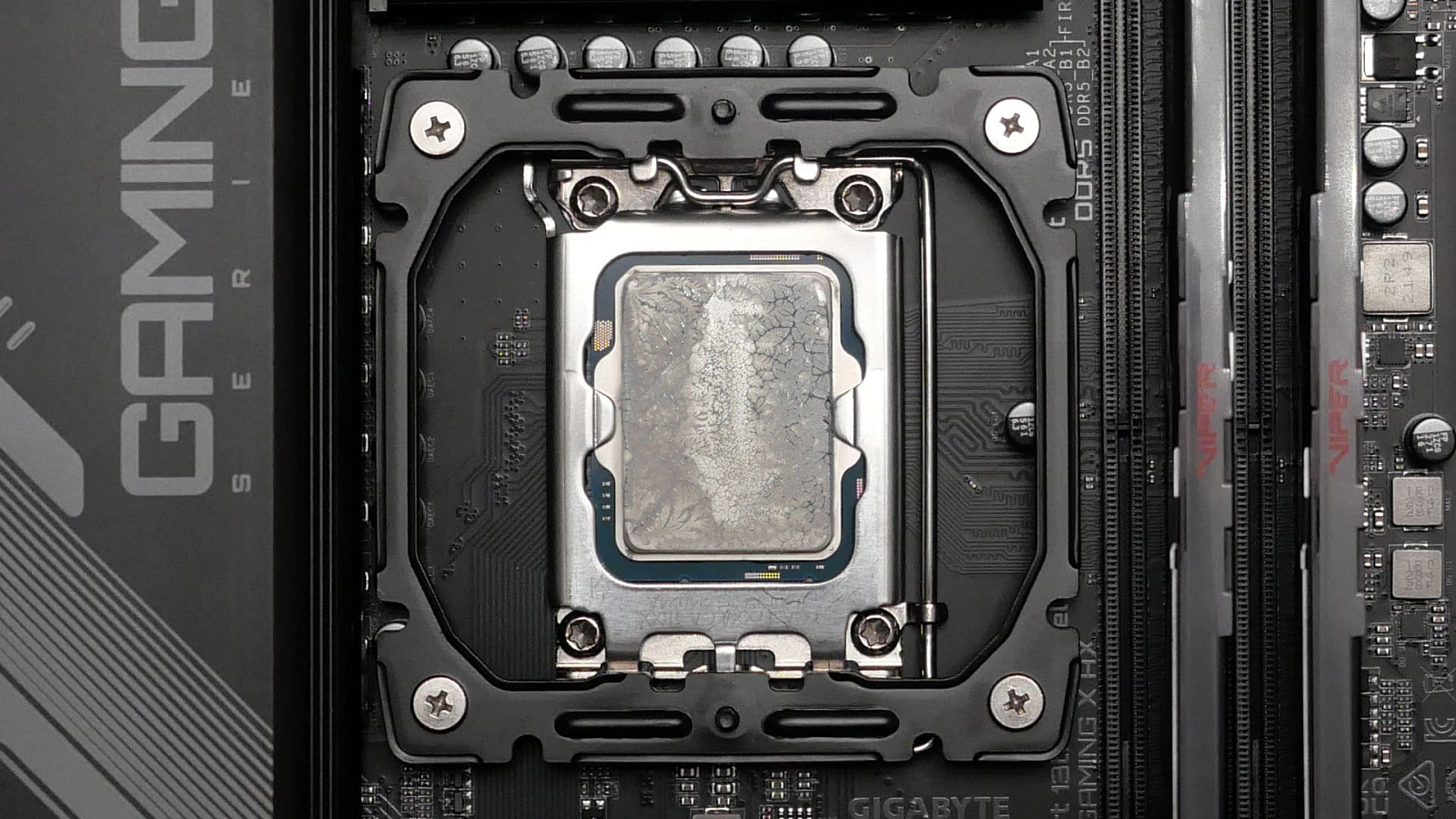

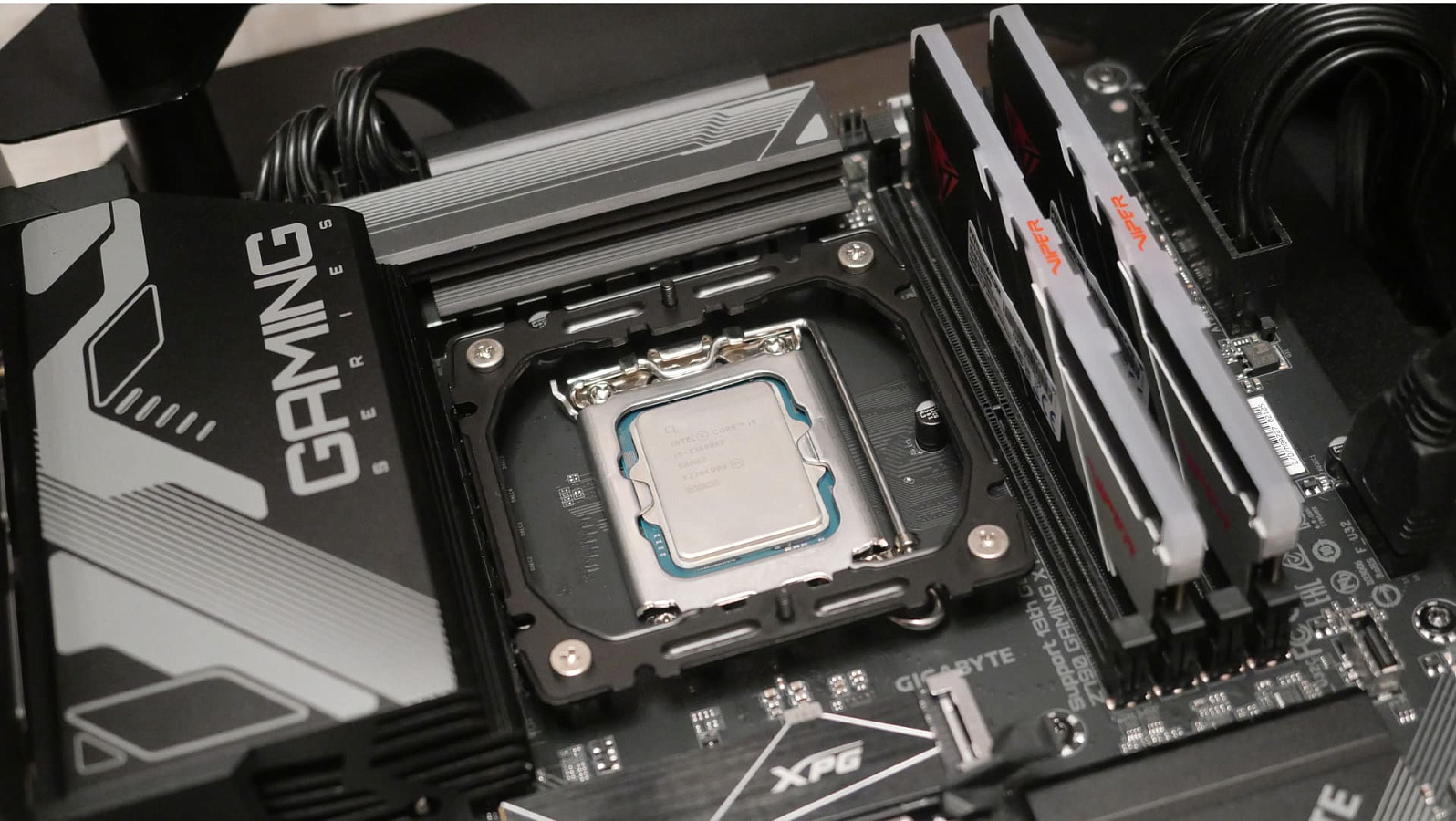

Следующим этапом на подставки прикручивается специальная металлическая рамка с крепёжными выступами под винтовые крепления в основании кулера.

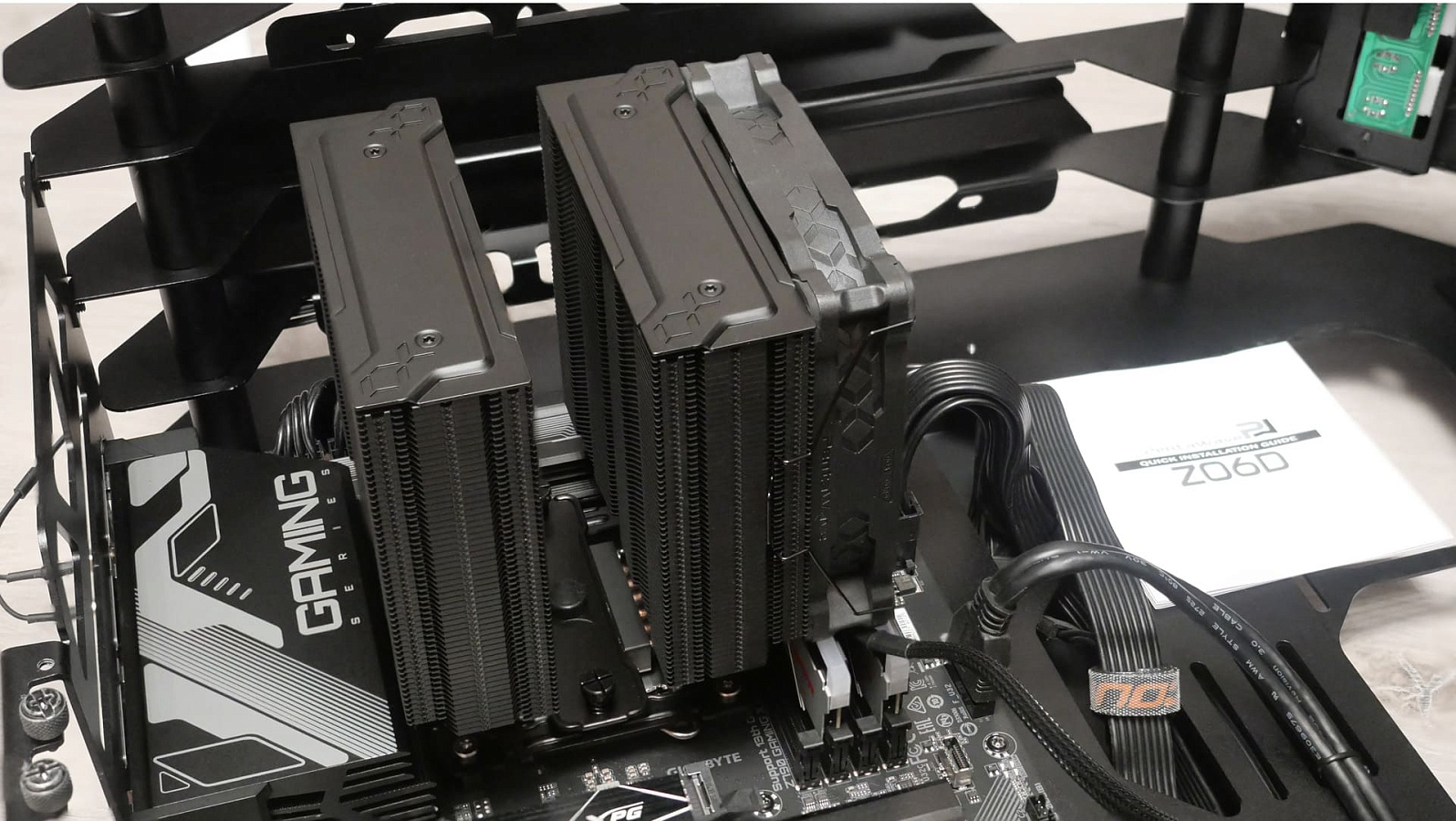

Чтобы затянуть крепежные винты кулера, потребуется временно снять средний вентилятор, так как он накрывает их таким образом, что не подобраться ни руками, ни отвёрткой.

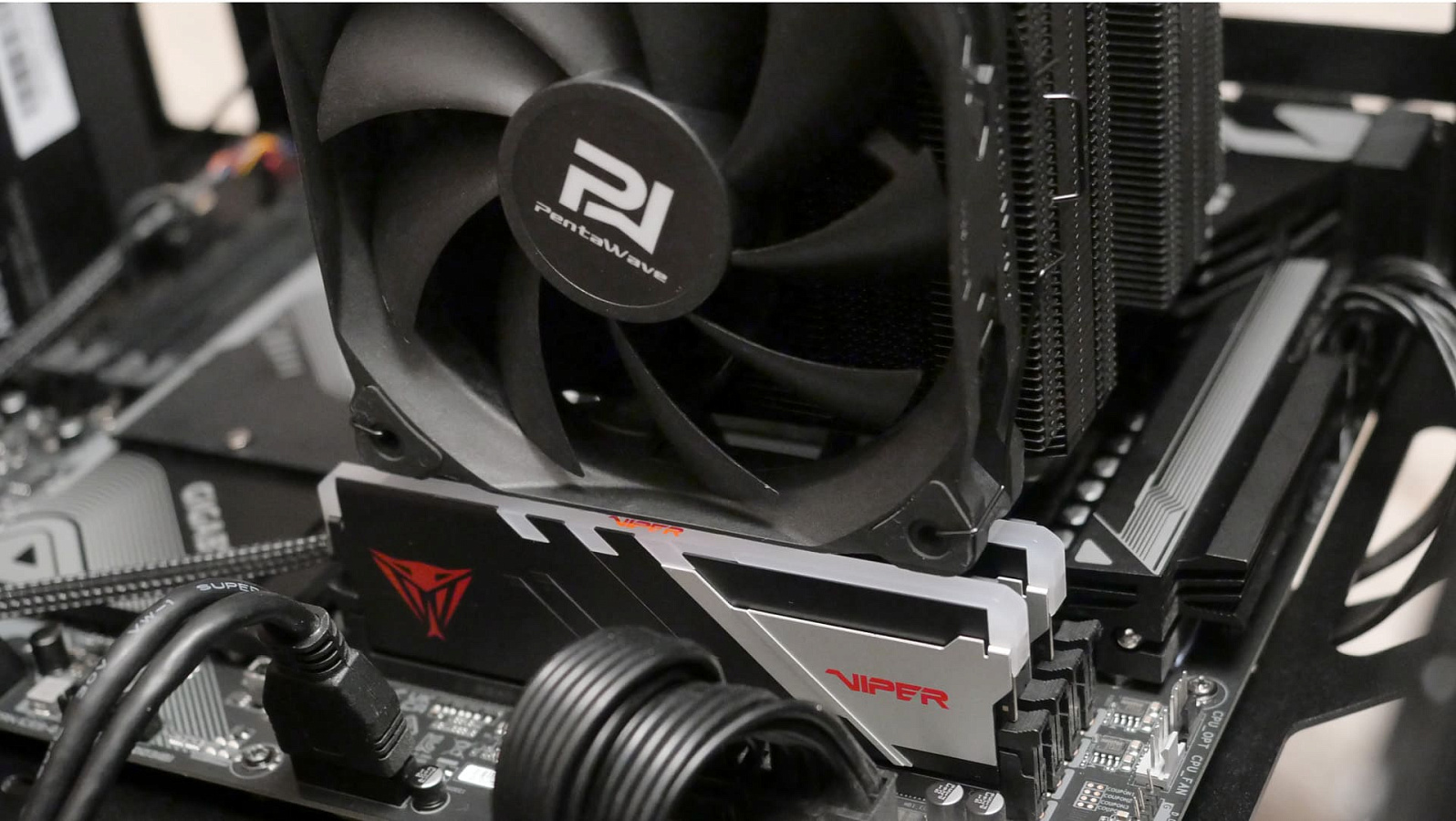

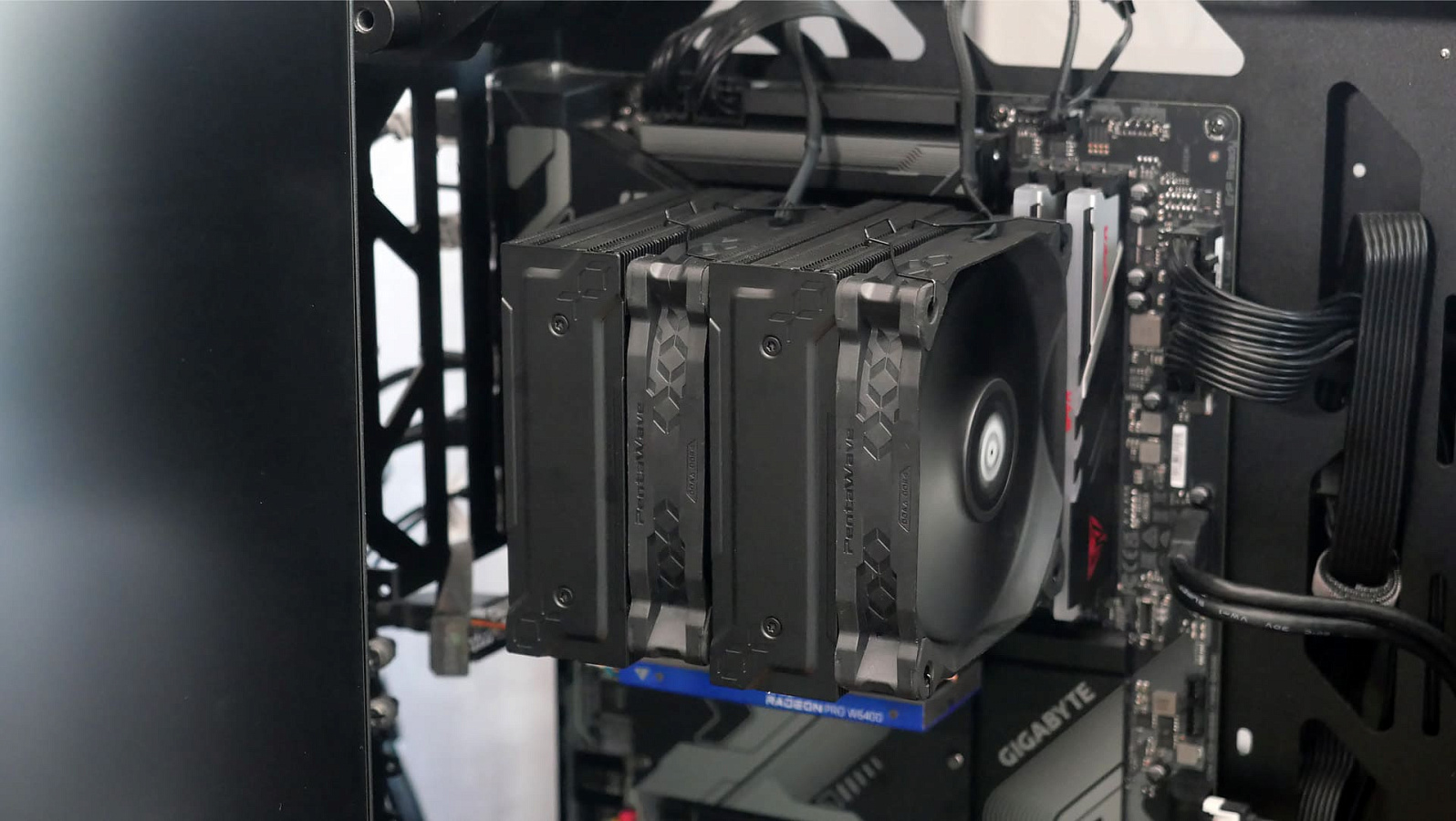

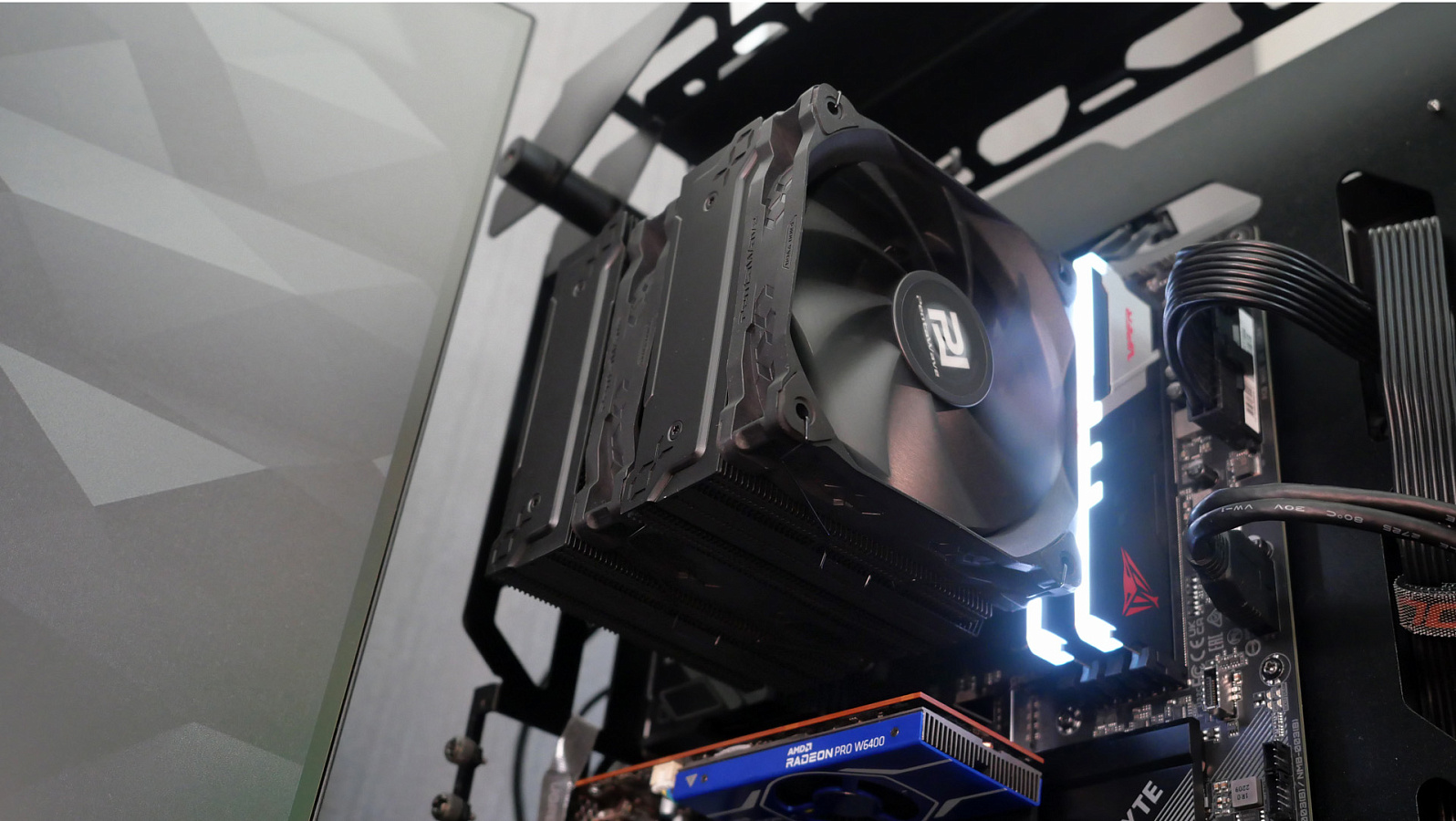

После этого буквально несколько мгновений потребуется потратить на подбор высоты крепления наружного вентилятора, чтобы он не упирался в модули оперативной памяти и вернуть второй вентилятор на место посередине.

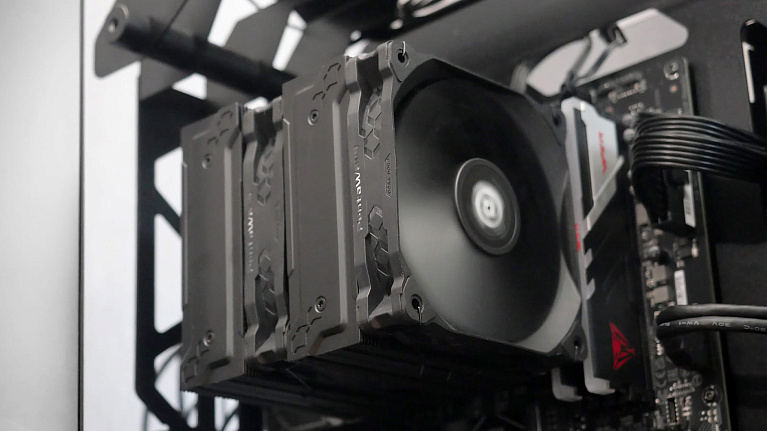

Финальный штрих — подключение питания вентиляторов по цепочке к одному штыревому разъёму 4-pin на материнской плате, чтобы они работали синхронно.
Тестирование
Конфигурация тестового стенда
| Тип комплектующих | Модель |
| Материнская плата | Gigabyte Z790 Gaming X AX (Rev. 1.0, BIOS: F7) |
| Процессор | Intel i5-13600KF |
| Система охлаждения процессора | PentaWave Z06D Black |
| Термоинтерфейс | PentaWave P7 |
| Оперативная память | 32 ГБ (2x16 ГБ) Patriot Viper Venom RGB DDR5-5600 (PVVR532G560C36K) |
| Системный накопитель | M.2 NVMe SSD XPG GAMMIX S70 BLADE 1 ТБ |
| Накопитель для хранения данных | M.2 NVMe SSD Kingston NV1 2 ТБ |
| Видеоадаптер | AMD Radeon Pro W6400 4 ГБ (драйвер: AMD Software: PRO Edition 23.Q1.1) |
| Блок питания | Thermaltake Toughpower PF1 ARGB 1050W (1050 Вт) |
| Корпус | Cougar Blazer |
| Операционная система | Microsoft Windows 11 Professional x64, версия 22H2 со всеми обновлениями на 15.09.2023 |
| Температура в помещении | ~26°C |
Оценка основания кулера
Для комплектной термопасты PentaWave P7 заявлена теплопроводность 7,41 Вт/м*К. Она легко наносится и разравнивается на поверхности основания кулера.

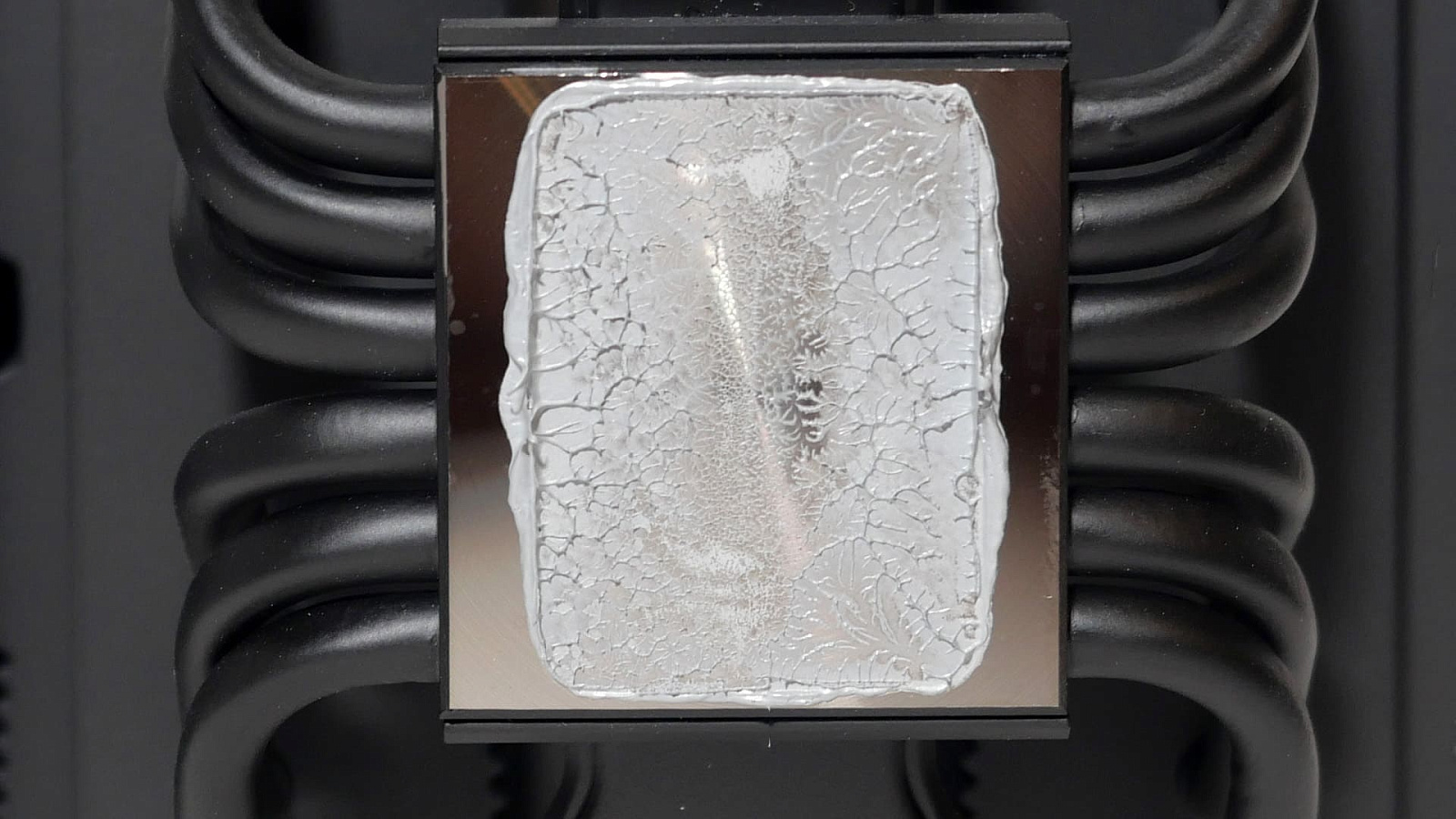

Пятно контакта получилось с характерным акцентом на прижим в центре теплораспределительной крышки процессора, но с заметным ослаблением к краям. Хотелось бы получить более равномерный прижим и более тщательного выравнивание основания конкретного экземпляра кулера.
Скорость вентилятора
Комплектные вентиляторы PentaWave PF-K12B PWM имеют точную модификацию PW-LK1212FHP-BC2S1. Они базируются на девятилопастной крыльчатке, описывающей диаметр 113 мм, и с относительно небольшой центральной областью диаметром ~41 мм, закрывающей мотор. Рама вокруг вентиляторов имеет воронкообразную форму. Такая конфигурация по спецификации обеспечивает воздушный поток 86,5 CFM и статическое давление – 2,21 мм H2O. Примененный тип подшипника — магнитно-жидкостный динамический подшипник (MFDB).

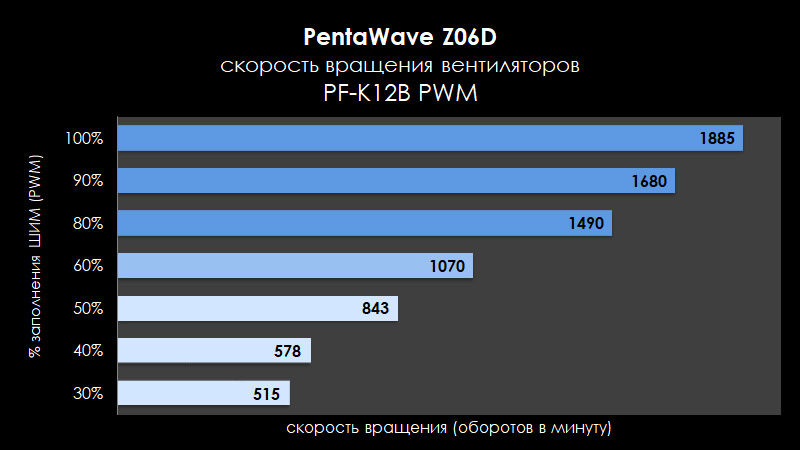

Реально полученный на стенде результат скорости вращения пары вентиляторов от 500 до 1850 оборотов в минуту близок к заявленному с оглядкой на допустимую погрешность. Причем уверенный старт вентиляторов происходит при достаточно низком значении напряжения ~2,5 В.
Шум вентилятора

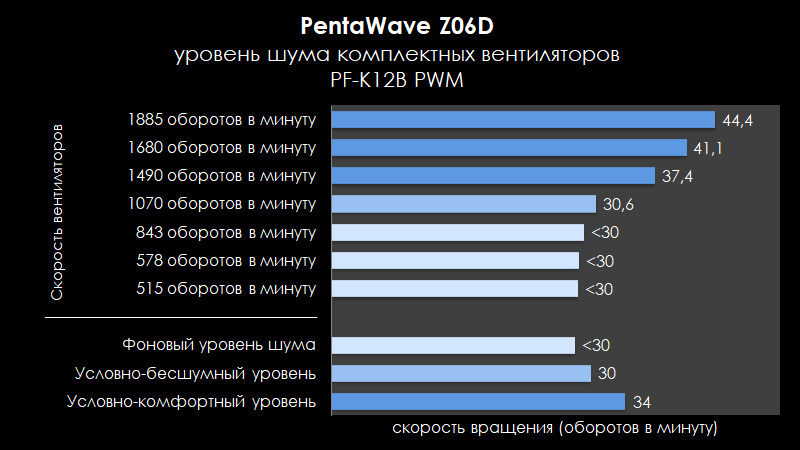

При измерении шума от одновременной работы двух вентиляторов на кулере с помощью прибора Актаком АТЕ-9015 с расстояния 1 метр в помещении без специальной подготовки с фоном менее 30 дБА максимальное значение достигало 44,4 дБа. Это достаточно громко и некомфортно при близком расположении системного блока на столе рядом с пользователем.
Однако уровень шума при ограничении максимальной скорости вращения вентиляторов в пределах 1100 оборотов в минуту обеспечивает тихую работу и ненавязчивый шелест воздушных потоков.
Тестирование под нагрузкой
Мониторинг ключевых показателей потребления и нагрева процессора осуществлялся через утилиту HWiNFO версии 7.60. Стресс-тестирование Intel i5-136900KF проводилось утилитами: AIDA64 (System Stability Test), Furmark 1.36.0.0 (CPU Burner 0.1.0), OCCT 12.0.10 (Linpack 2019, 20 потоков, 16384 МБ), Prime95 30.4 build 8 (Small FFT's в 14 потоков) при включенной в ОС Microsoft Windows 11 Pro схеме управления питанием "Сбалансированная". Дополнительно наблюдалась средняя температура процессора за 30 минут в игре FarCry New Dawn при разрешении 2К и максимальных настройках графики.

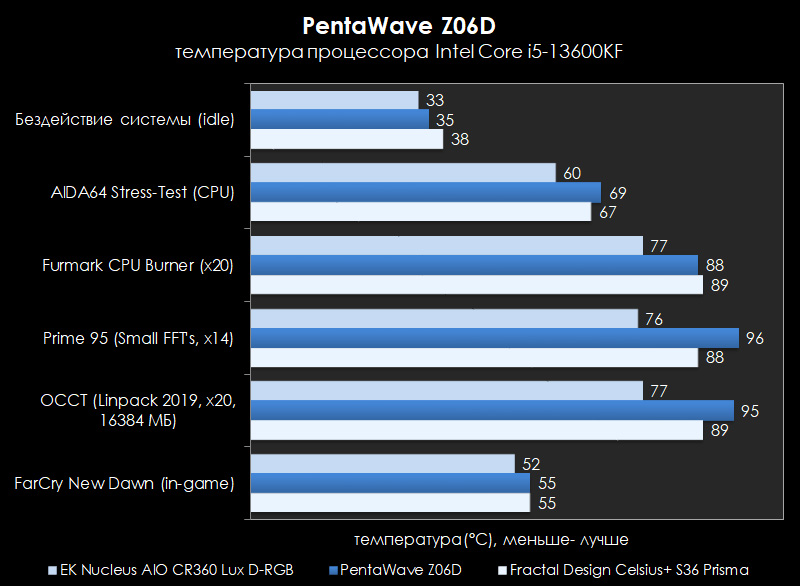

На тестовом стенде из обзора в основном тестируются жидкостные системы охлаждения, поэтому в качестве сравнения на диаграмме приведены результаты AIO-СЖО Fractal Design Celsius S36+ Prisma, которая эргономична, но обладает относительно невысокой для 360-мм контура охлаждения эффективностью, и EK Nucleus AIO CR360 Lux D-RGB, которую можно считать одним из лучших AIO-решений в своём классе. Как видно по полученным результатам, в стресс-условиях башенному кулеру непросто тягаться с жидкостным охлаждением, особенно в Prime95 и OCCT, когда потребление CPU Package достигает 180 Вт. При этом в Furmark CPU Burner и AIDA64 отставание Z06D от детища FD было всего на пару градусов Цельсия. А вот в игровом применении на примере Far Cry New Dawn и PUBG: BATTLEGROUNDS (не отражено на диаграмме) результаты всей троицы отличаются незначительно, так как предельной нагрузки на процессор в таких условиях нет (CPU Package 65-70 Вт).
Заключение
В полку высокоэффективных кулеров прибыло. В PentaWave Z06D хочется отметить грамотно спроектированную башенную конструкцию с вниманием к эстетике внешнего вида и тонкостям совместимости, а также качественной пайкой и последующей окраской соединений тепловых трубок с пластинами секций радиатора. Благодаря этому PentaWave Z06D демонстрирует отличные результаты охлаждения центрального процессора ПК и может в отдельных случаях потягаться с AIO-системами жидкостного охлаждения.
Преимущества PentaWave Z06D:
- Отличная эффективность охлаждения процессора;
- Совместимость с актуальными сокетами процессоров AMD и Intel;
- Лёгкая сборка креплений;
- Качественное исполнение;
- Относительно небольшая высота;
- Совместимость с высокими модулями оперативной памяти;
- Строгий дизайн без подсветки и вычурных элементов.
Недостатки:
- Шум вентиляторов на высокой скорости;
- Неудобно ставить и снимать вентилятор между секциями радиатора.
