Обзор и тест низкопрофильного кулера Thermalright AXP120-X67 Black ARGB

Низкопрофильные кулеры – это отдельный сегмент рынка систем охлаждения, так как только с ними можно собрать компактную систему и от них зависит насколько она может получиться тихой и эффективной в плане охлаждения процессора. Поэтому выход новых моделей подобных кулеров всегда привлекает к себе внимание.

Одной из новинок является низкопрофильный кулер Thermalright AXP120-X67 Black ARGB, который при своей высоте 67 мм за счет шести 6 мм тепловых трубок способен обеспечить эффективное охлаждение процессоров под платформы AMD AM4/AM5 и Intel LGA115x/1200/1700/20xx. Выделяется он не только небольшой высотой, но и 120 мм вентилятором с ARGB-подсветкой.

Нам же только остается познакомиться с его возможностями.

Технические характеристики

Совместимые платформы	AMD AM4/AM5 и Intel LGA115x/1200/1700/20xx
Размер	123.5 (ширина) х 120 (длина) х 67 (высота) мм
TDP	165 Вт
Радиатор
Размеры	123.5 (ширина) х 120 (длина) х 52 (высота) мм
Вес	490 грамм
Материал радиатора	6 х 6 мм медные тепловые трубки, алюминиевые пластины
Материал основания	Чистая медь C1100 с никелировкой
Вентилятор
Модель	TL-C12015B-S
Размер	120 х 120 х 15 мм
Вес	120 грамм
Тип подшипника	S-FDB подшипник
Максимальная скорость вращения	1800 rpm
Максимальный воздушный поток	59 CFM
Максимальное статическое давление	1,36 мм водного столба
Максимальный уровень шума	26,1 Дб
Потребляемый ток	0,18 А
ARGB-подсветка	3-пин коннектор, 5 В

Упаковка и комплектация

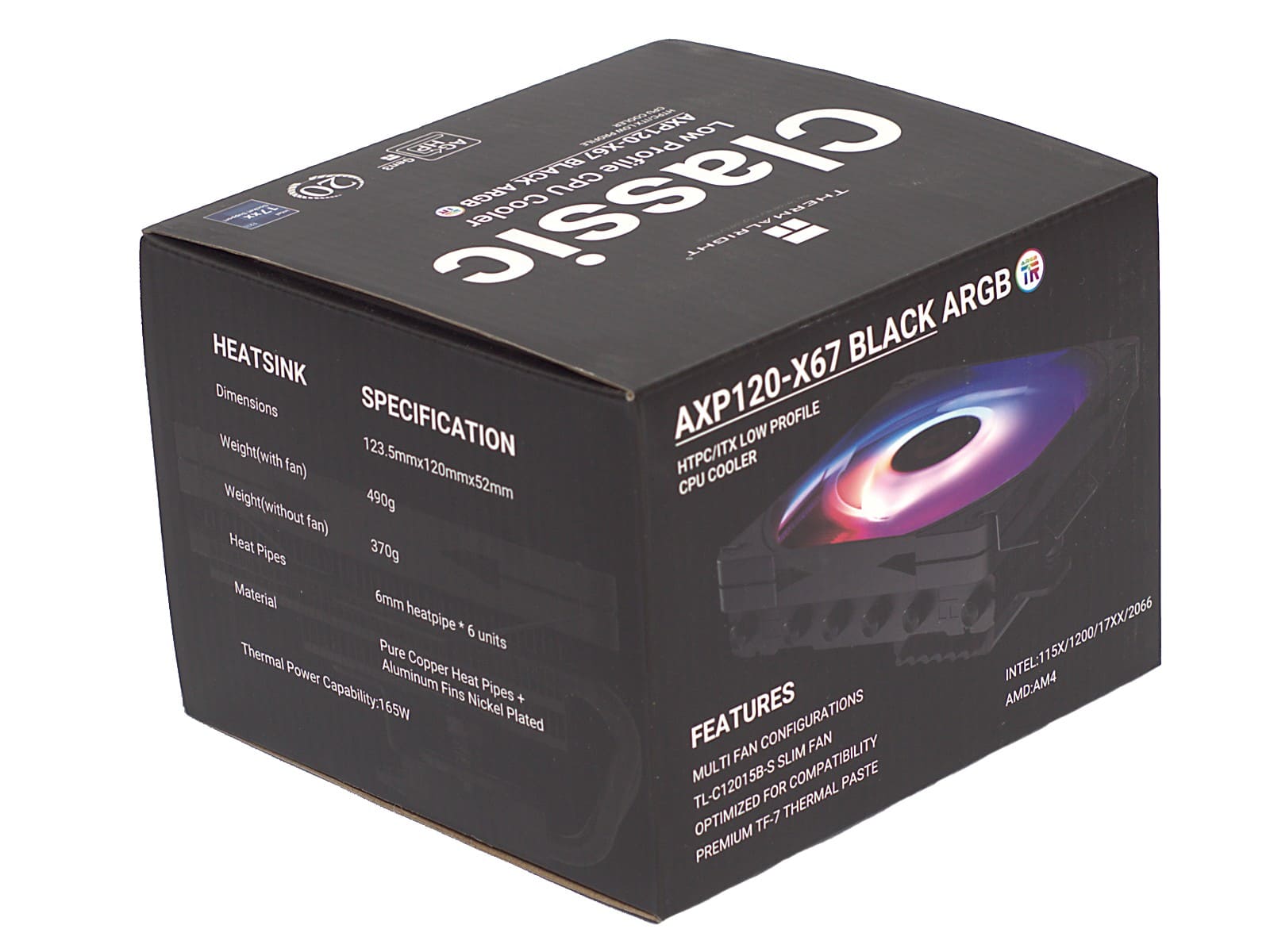

Для кулера Thermalright AXP120-X67 Black ARGB производитель использует цветную полиграфию, показав на коробке внешний вид кулера и тем самым подчеркнув наличие у него ARGB-подсветки. На коробке также можно найти краткое описание и технические характеристики радиатора и кулера.

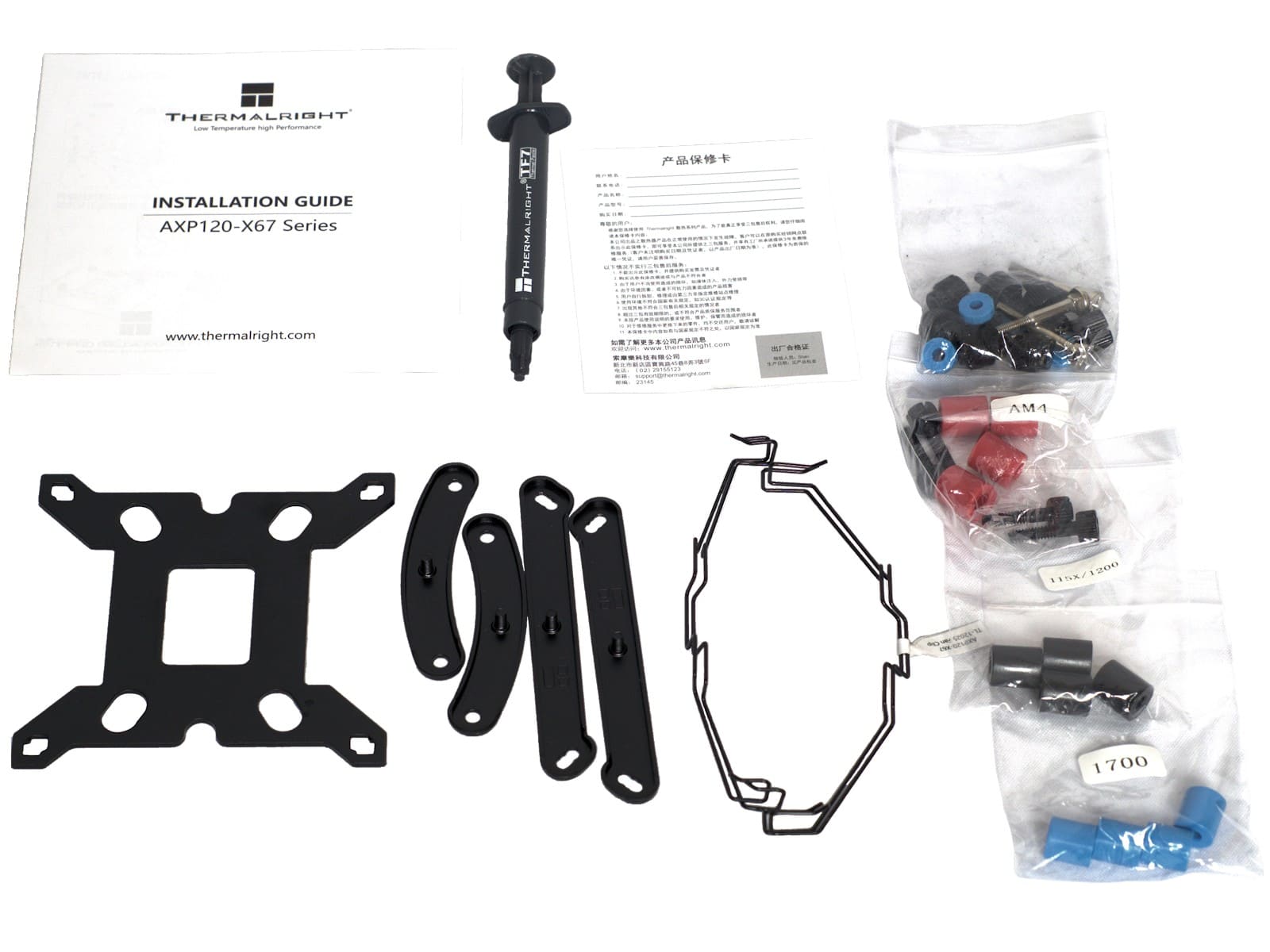

Внутри неё в отдельной упаковке находится набор аксессуаров: руководство по установке, крепления для платформ Intel LGA115x/1200/1700/20xx, металлическая задняя рамка для платформ Intel, два комплекта скоб для установки 120 мм вентилятора толщиной 15 или 25 мм, а также термопаста Thermalright FT7.

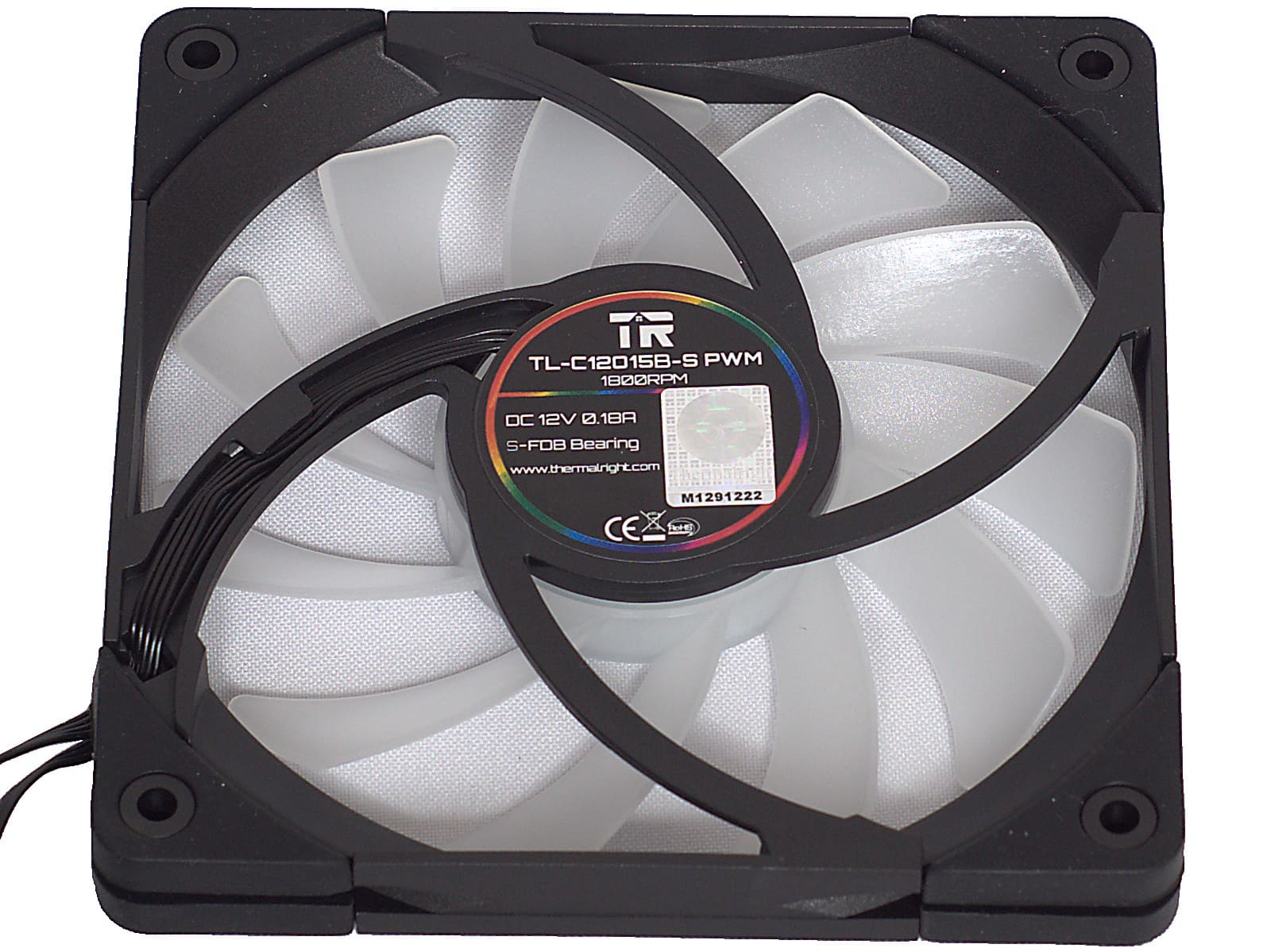

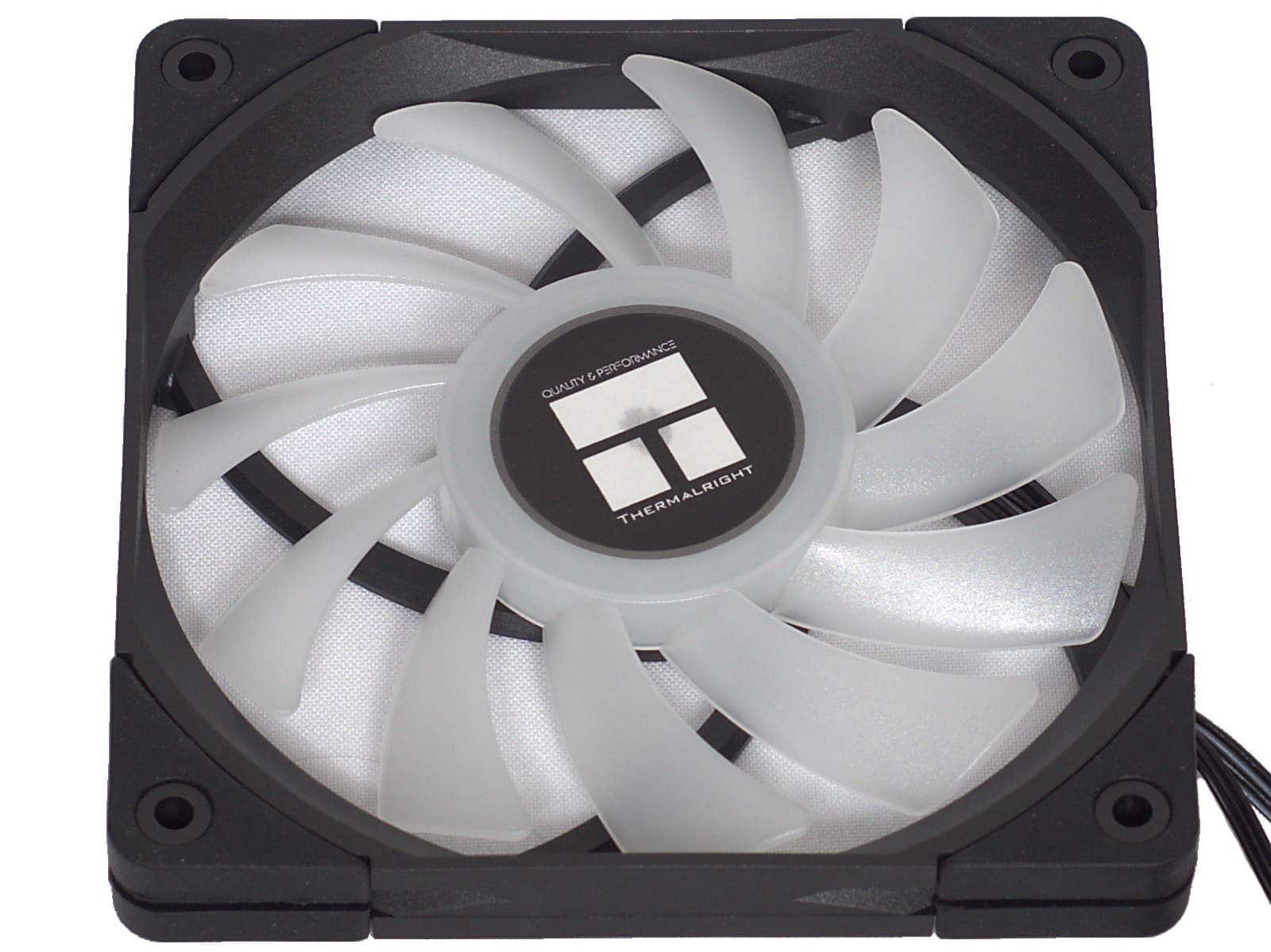

Штатно с кулером поставляется тонкий 120 мм вентилятор толщиной 15 мм (модель TL-C12015B-S, максимальные обороты - 1800 rpm), что, собственно, позволяет обеспечить кулеру высоту 67 мм.

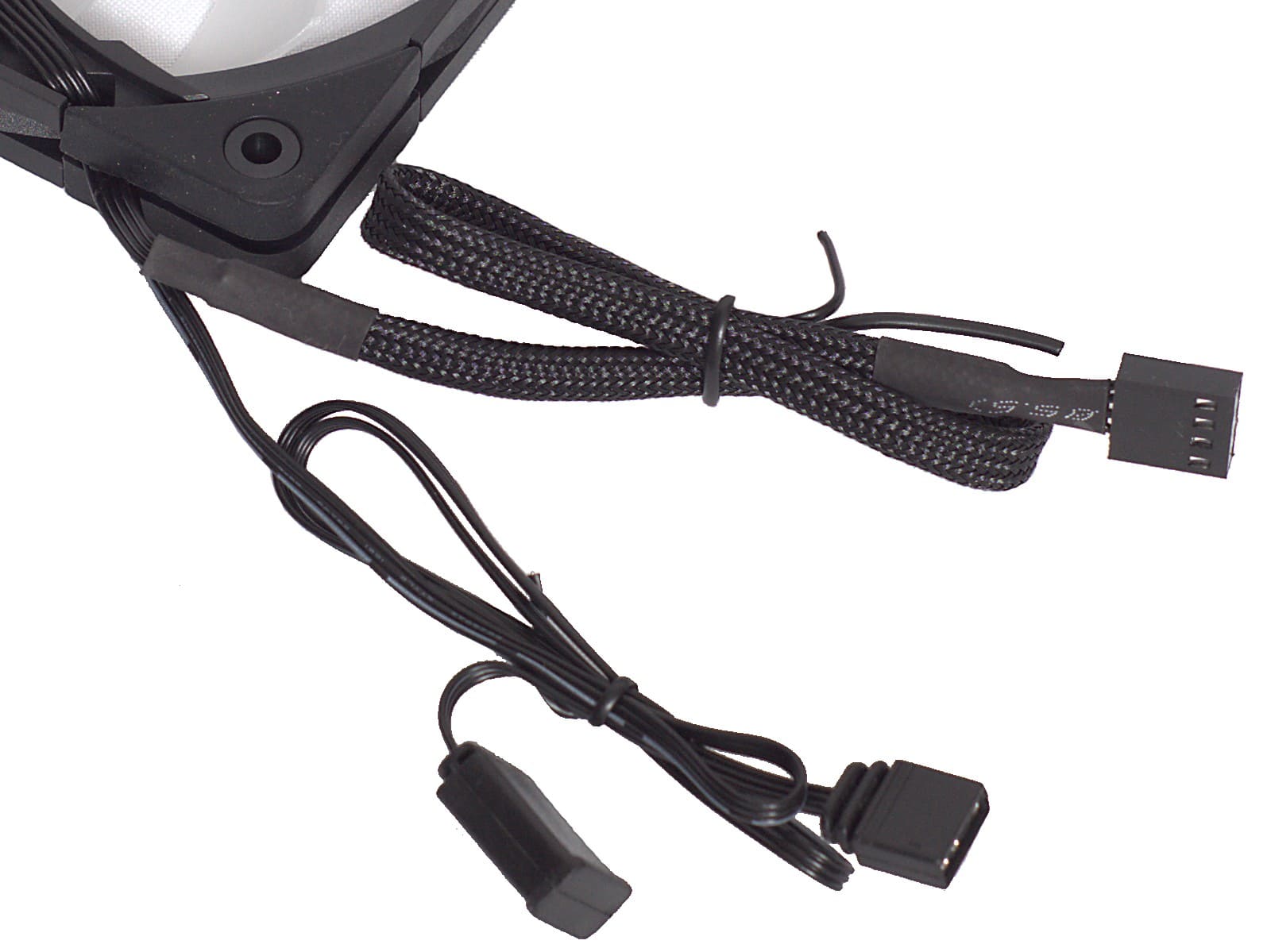

Отметим использование демпферов на углах вентилятора и наличие отдельного ARGB-коннектора для подключения подсветки со сквозным соединением.

Внешний вид

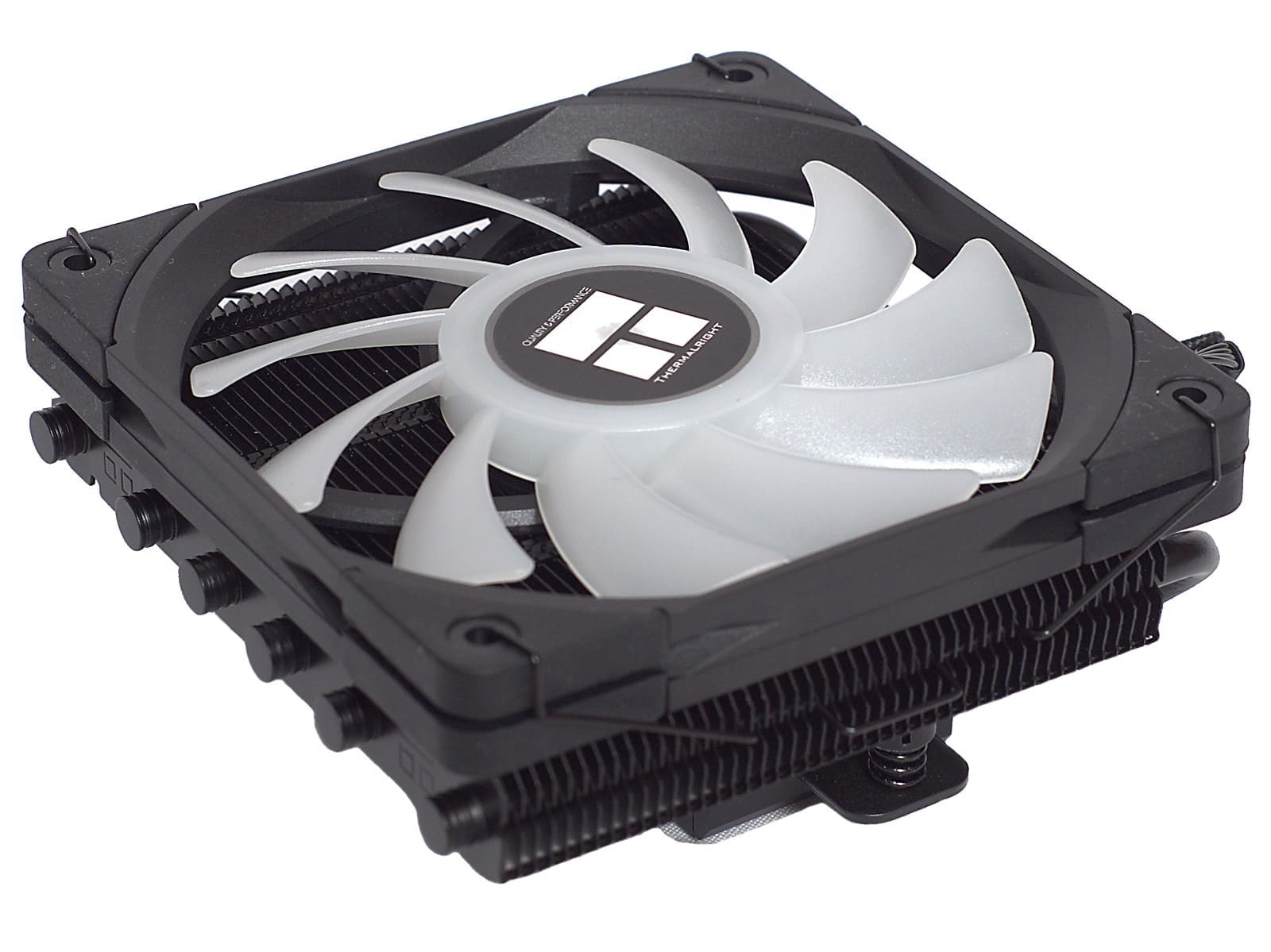

В чёрной окраске с шестью 6 мм тепловыми трубками и с использованием 120 мм вентилятора с ARGB-подсветкой кулер Thermalright AXP120-X67 Black ARGB смотрится солидно и эффектно. Так как кулер - «новинка», то им поддерживаются все актуальные платформы AMD AM4/AM5 и Intel LGA115x/1200/1700/20xx. Вместе с этим производитель указывает максимальное значение TDP 165 Вт, что позволит обеспечить охлаждение большинства процессоров. Он относится к низкопрофильным моделям и имеет небольшую высоту 67 мм, но чуть более крупные размеры по длине (123.5 мм) и ширине (120 мм). Общий вес кулера составляет около 500 граммов, что немало для таких размеров.

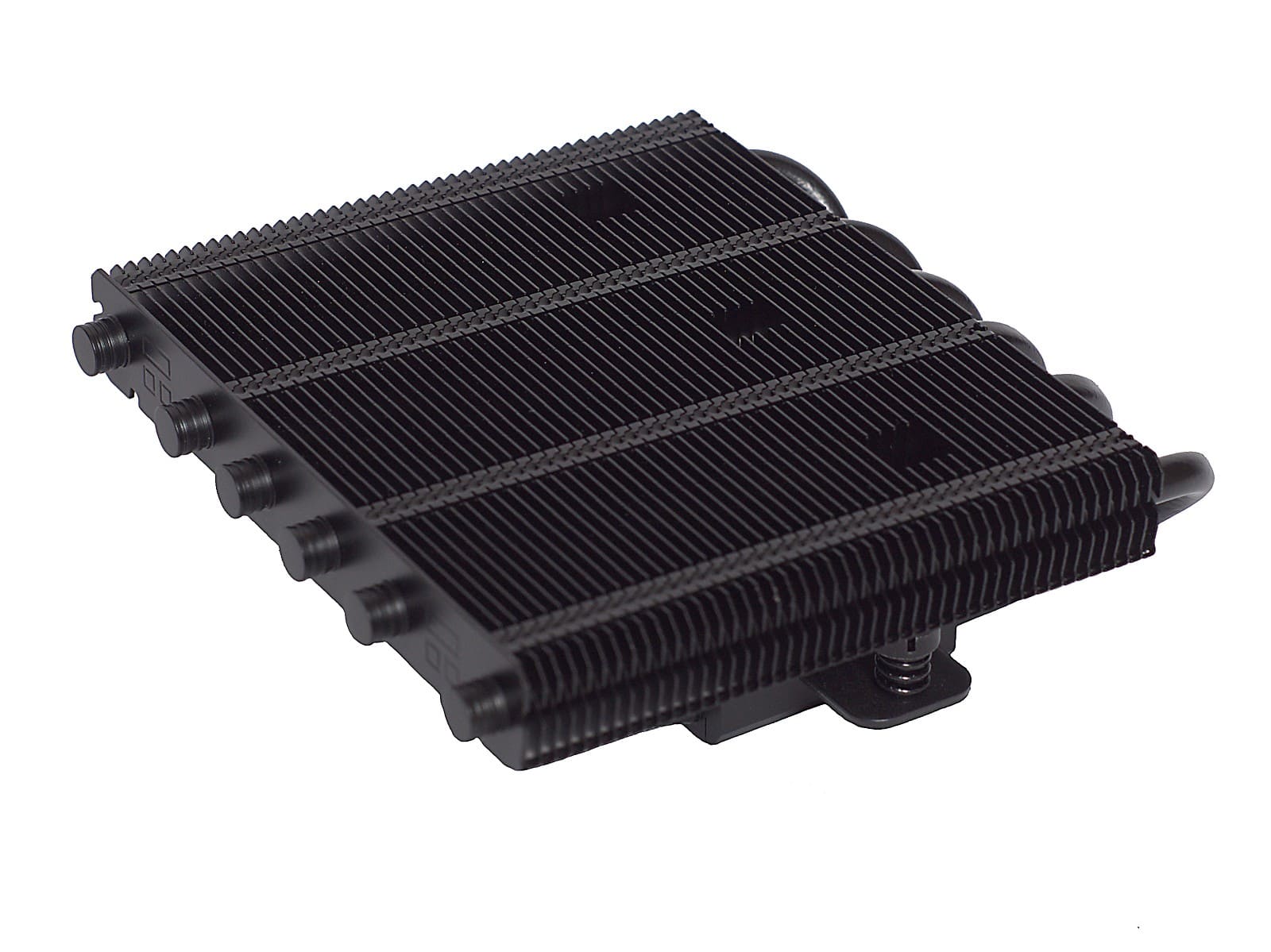

Несмотря на низкопрофильную форму радиатора, его конструкция внушает уважение и уверенность, что процессор будет неплохо охлаждаться в компактной системе, так как в нём используется шесть медных 6 мм тепловых трубок.

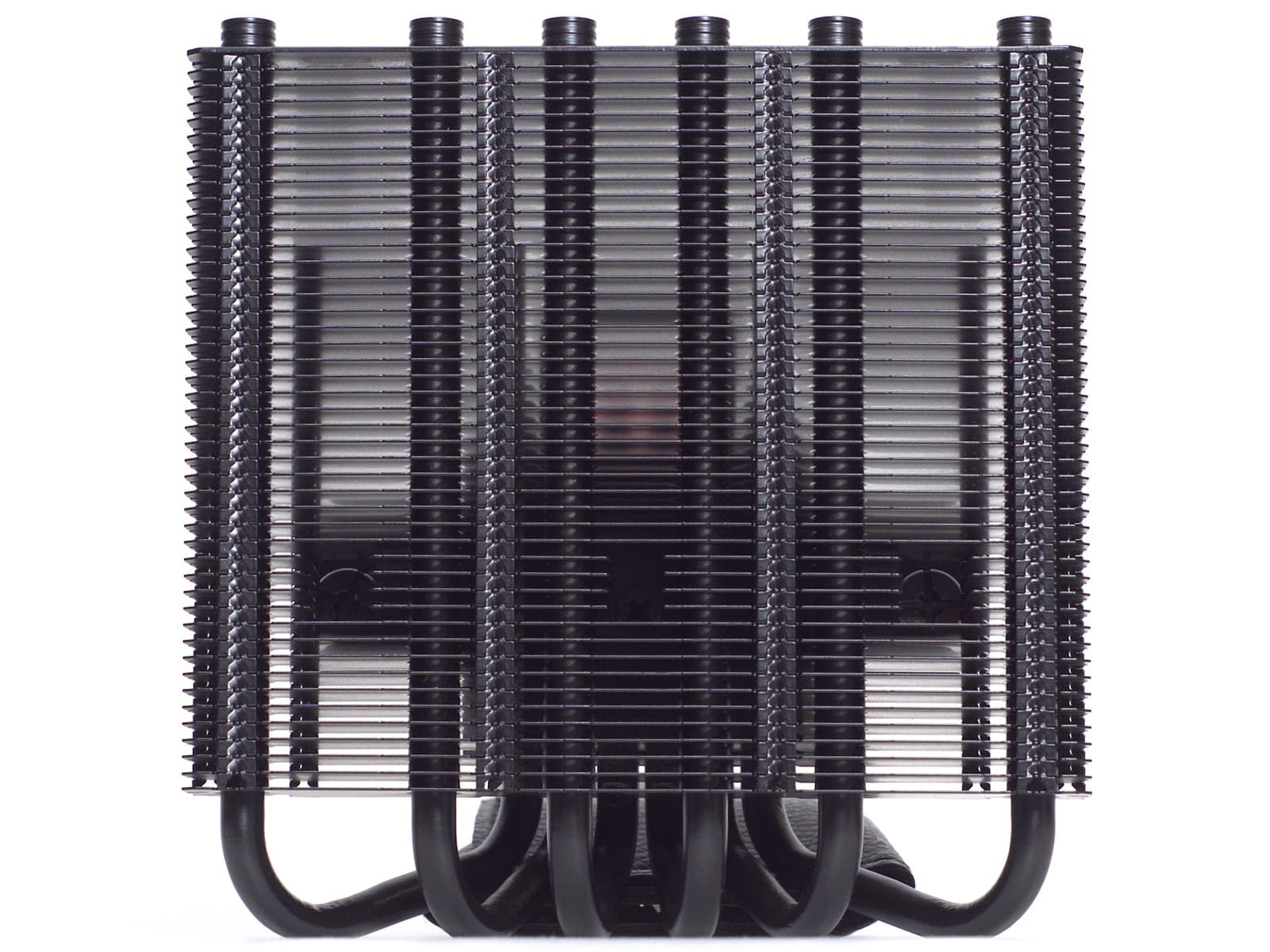

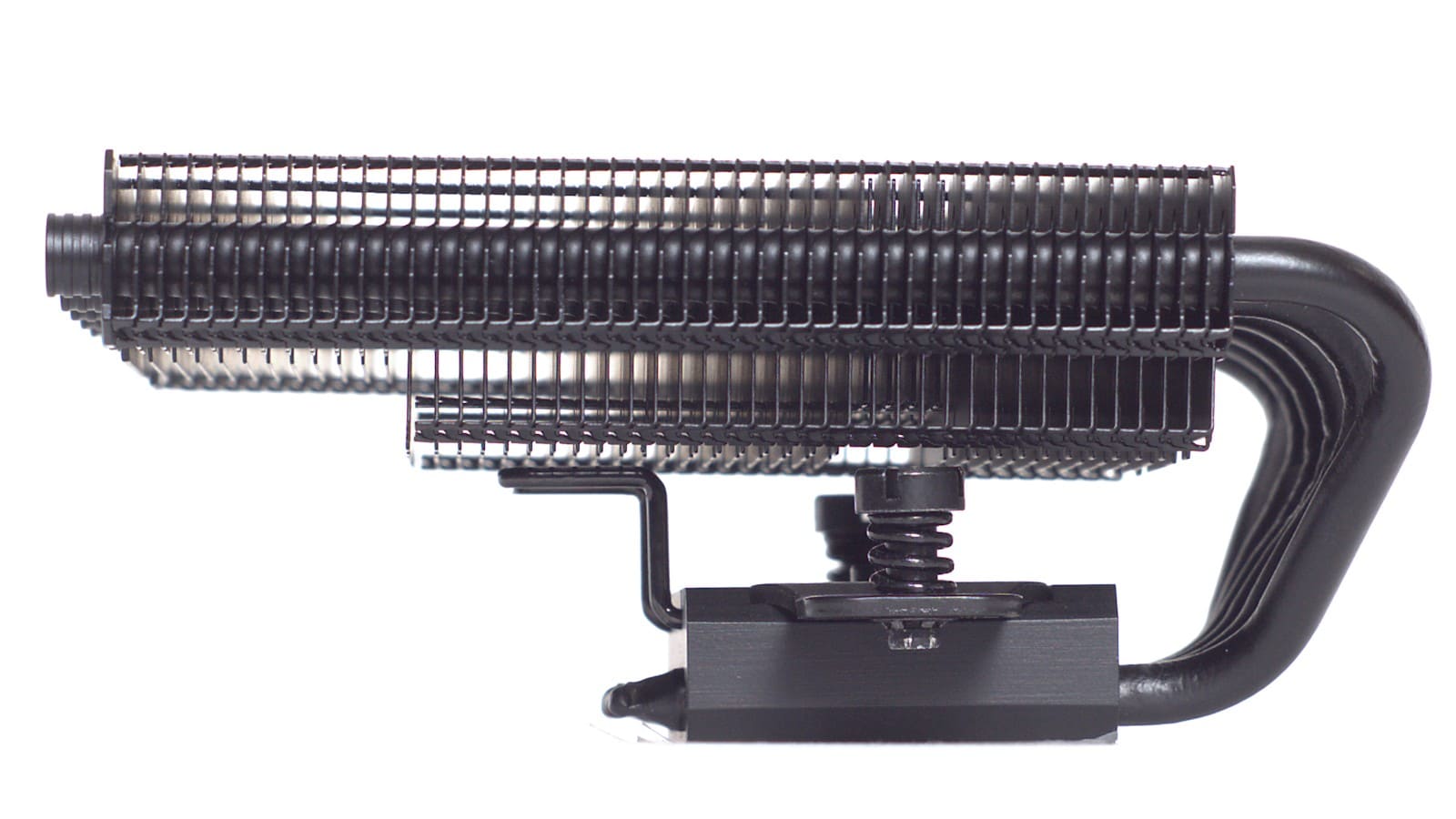

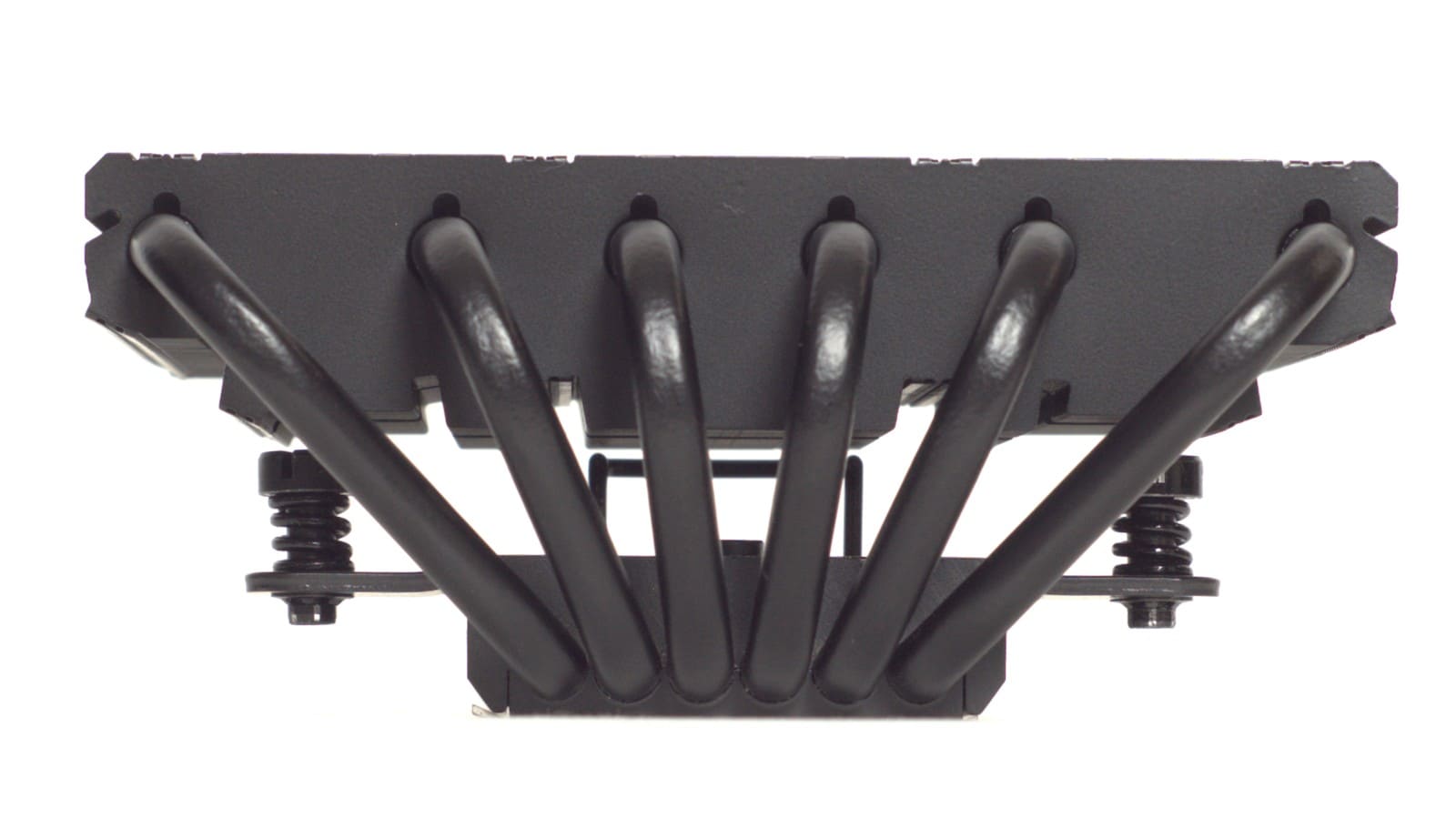

Небольшая высота радиатора (52 мм) обусловлена применением С-образной формы тепловых трубок. Видно, что производитель использовал пластины различной высоты.

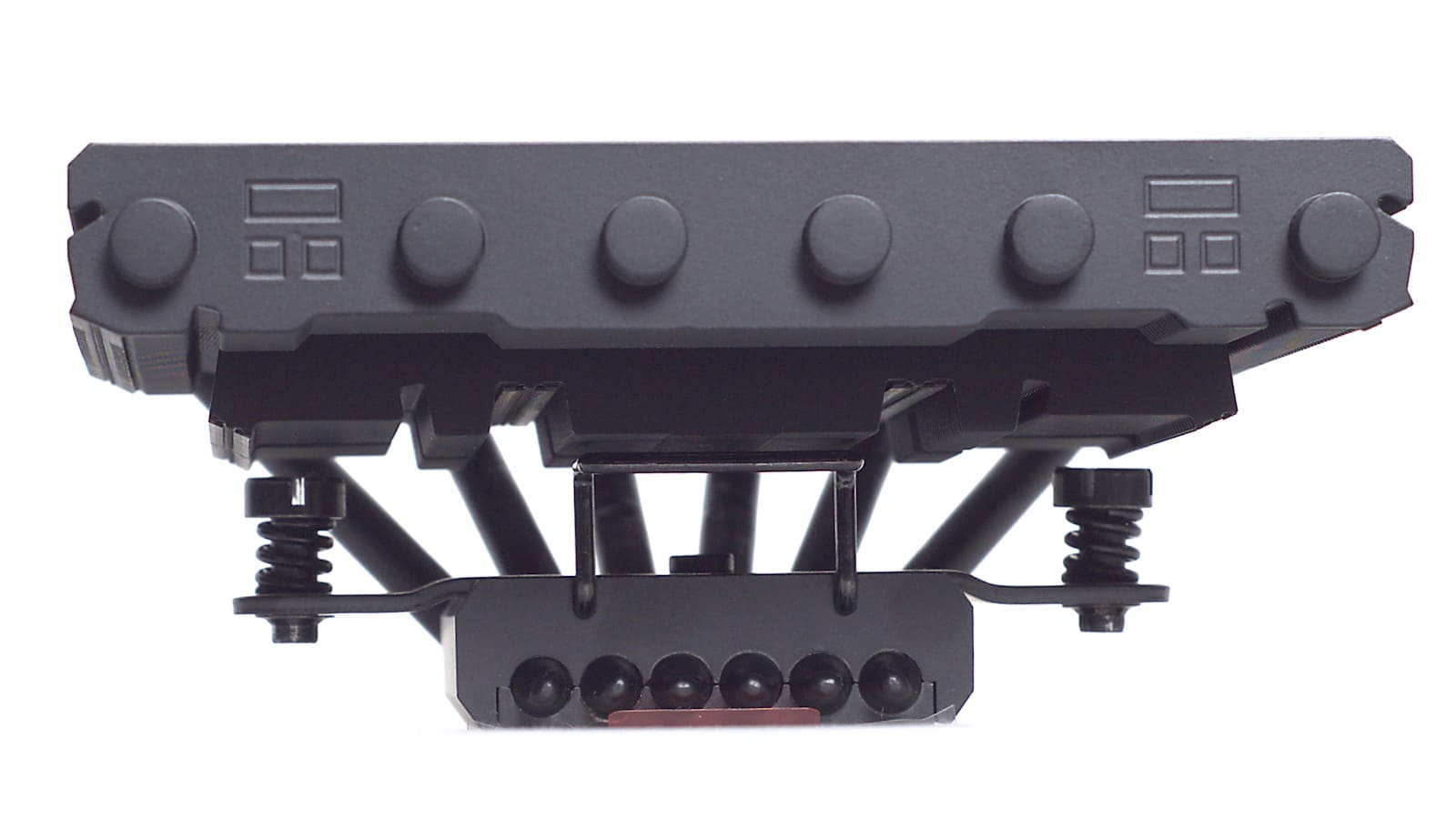

В области размещения сокета они более крупные (общее количество - 34 шт.), а за пределами используются «узкие» (12 шт.). Это сделано для того, чтобы повысить совместимость с околосокетным пространством (обеспечить размещение модулей памяти с радиаторами небольшой высоты). Приятно видеть, что концы тепловых трубок в верхней части закрыты колпачками, делающими внешний вид радиатора/кулера законченным.

Для доступа к системе крепления радиатора в нём имеются технологические отверстия.

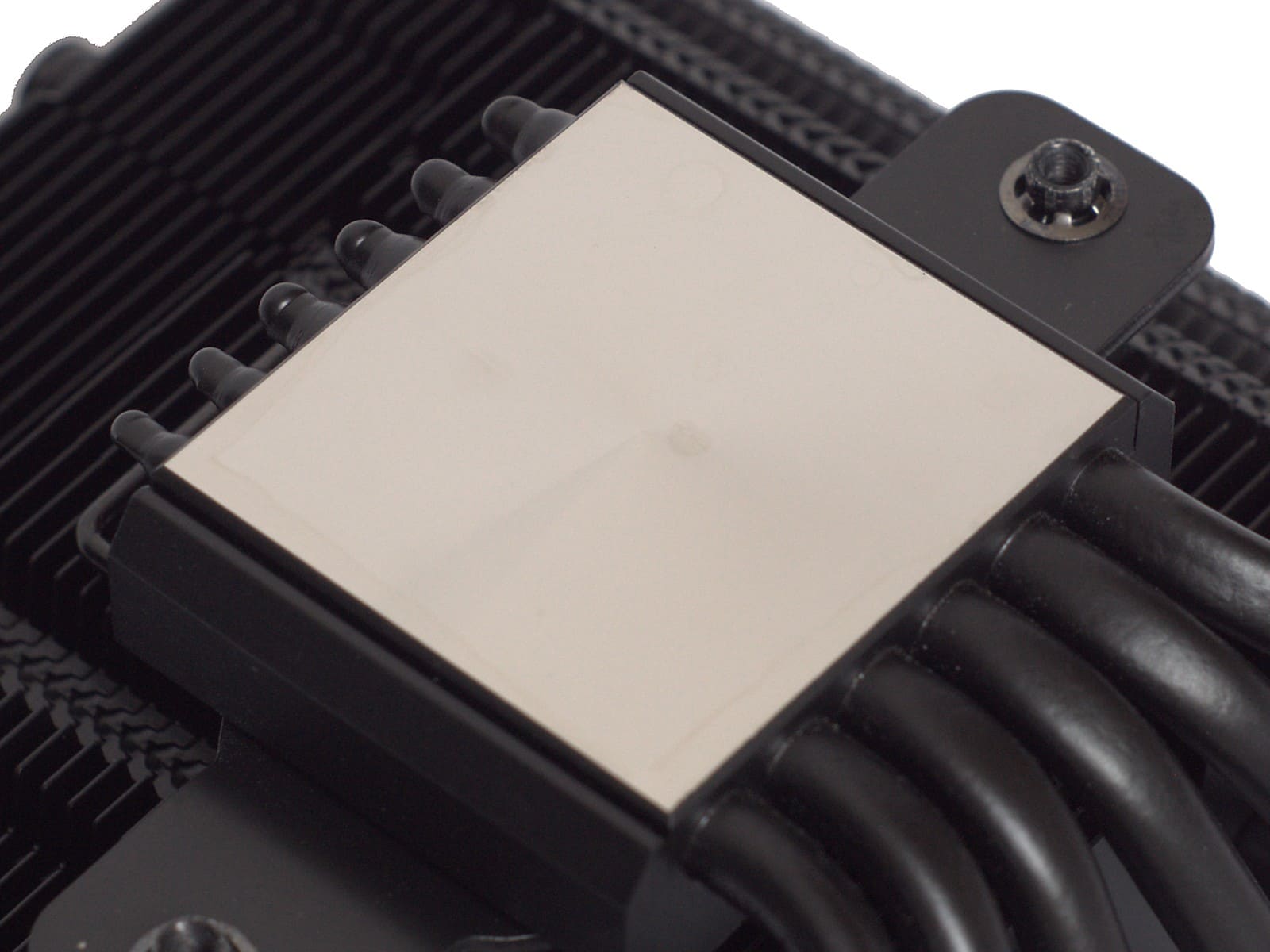

Основание у радиатора – это медь с никелировкой. Заметно использование пайки в местах контакта тепловых трубок с ним. Качество обработки очень хорошее, хотя всё-таки имеется небольшая выпуклость по центру.

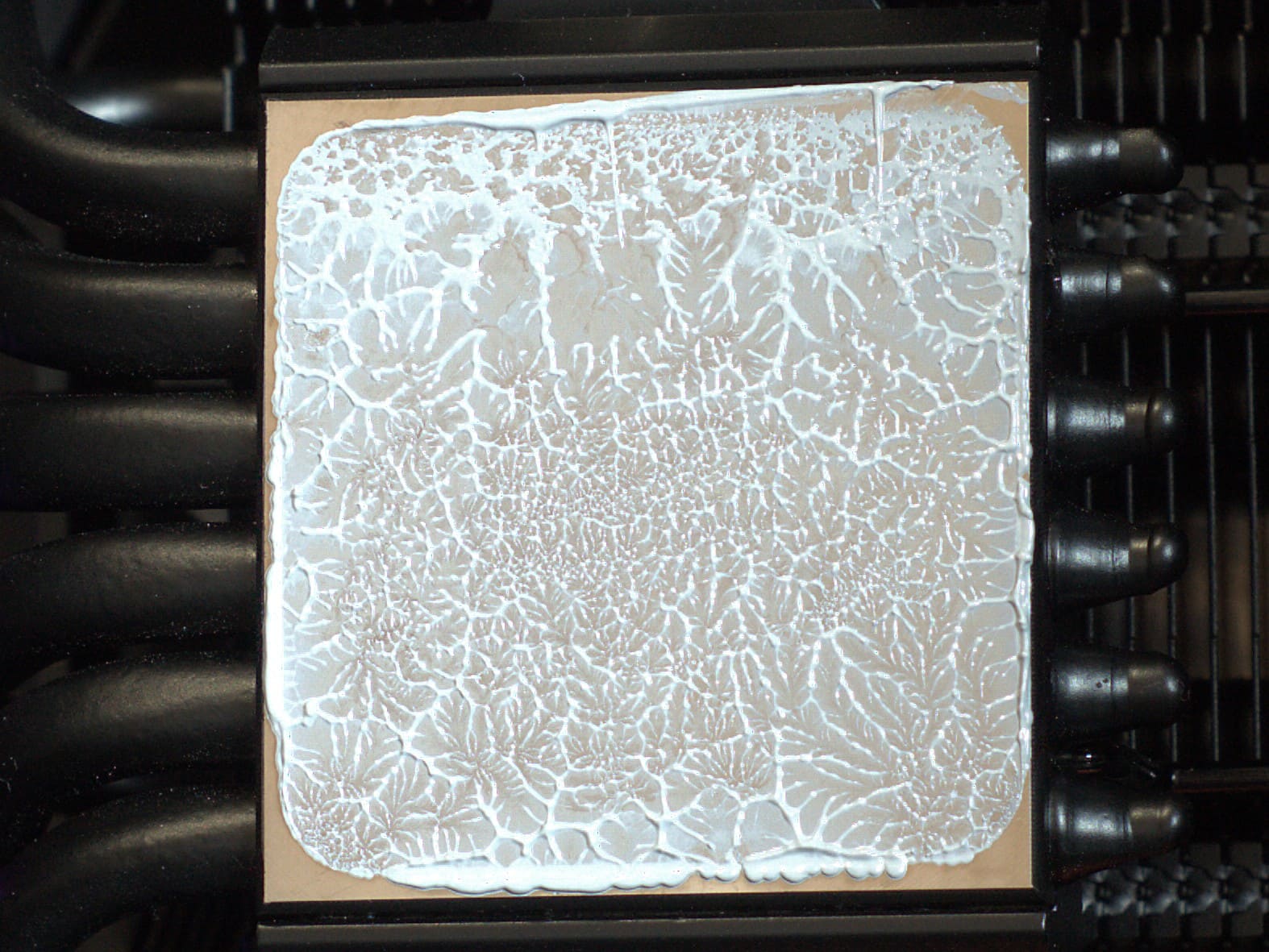

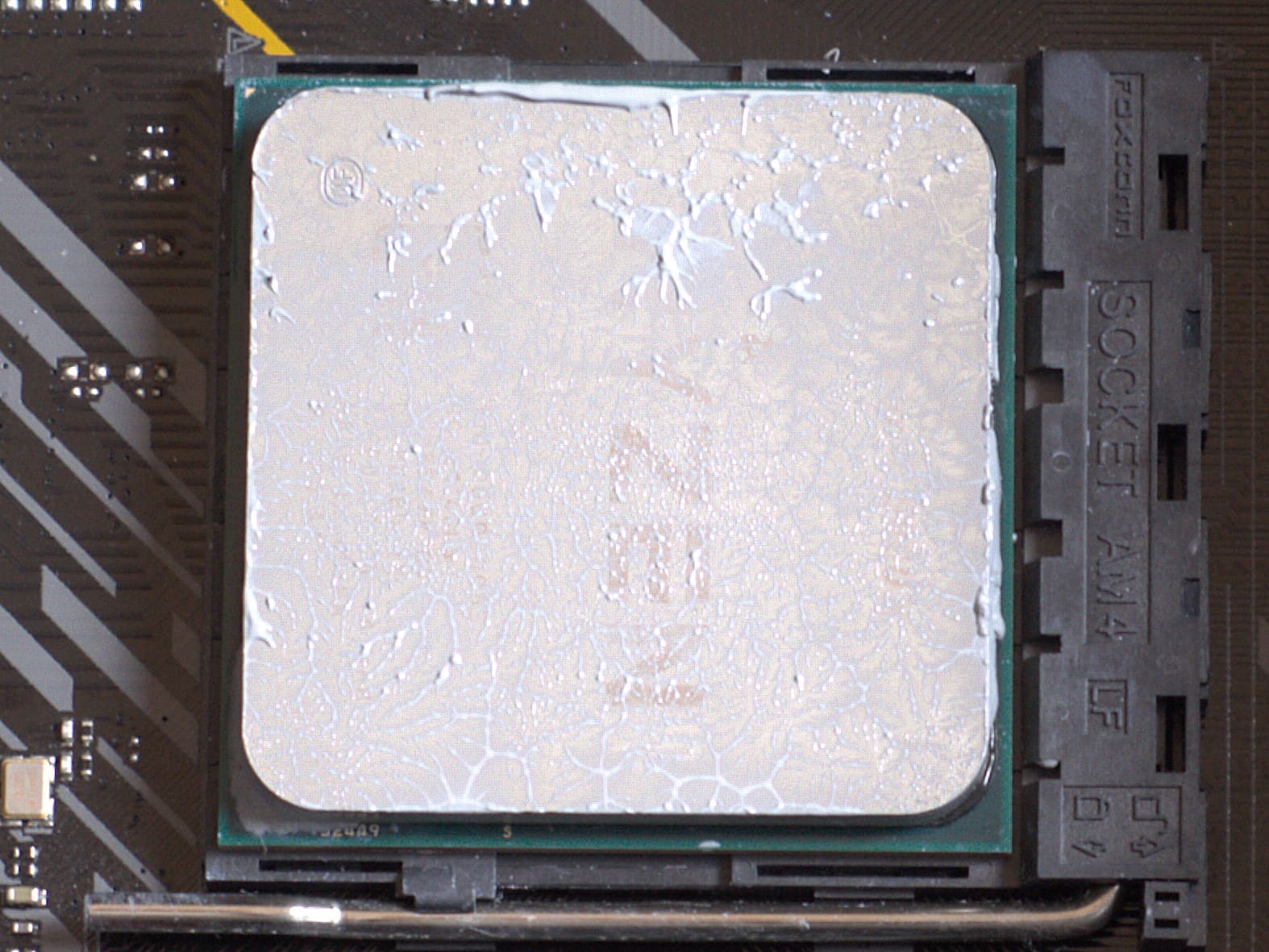

Последнее подтверждает полученный отпечаток термопасты.

Процесс установки

Используемое с кулером Thermalright AXP120-X67 Black ARGB крепление на платформу AMD AM4 обеспечивает несложную процедуру установки, так как предполагается монтаж на родной бекплейт материнской платы. Сами шаги получаются простыми:

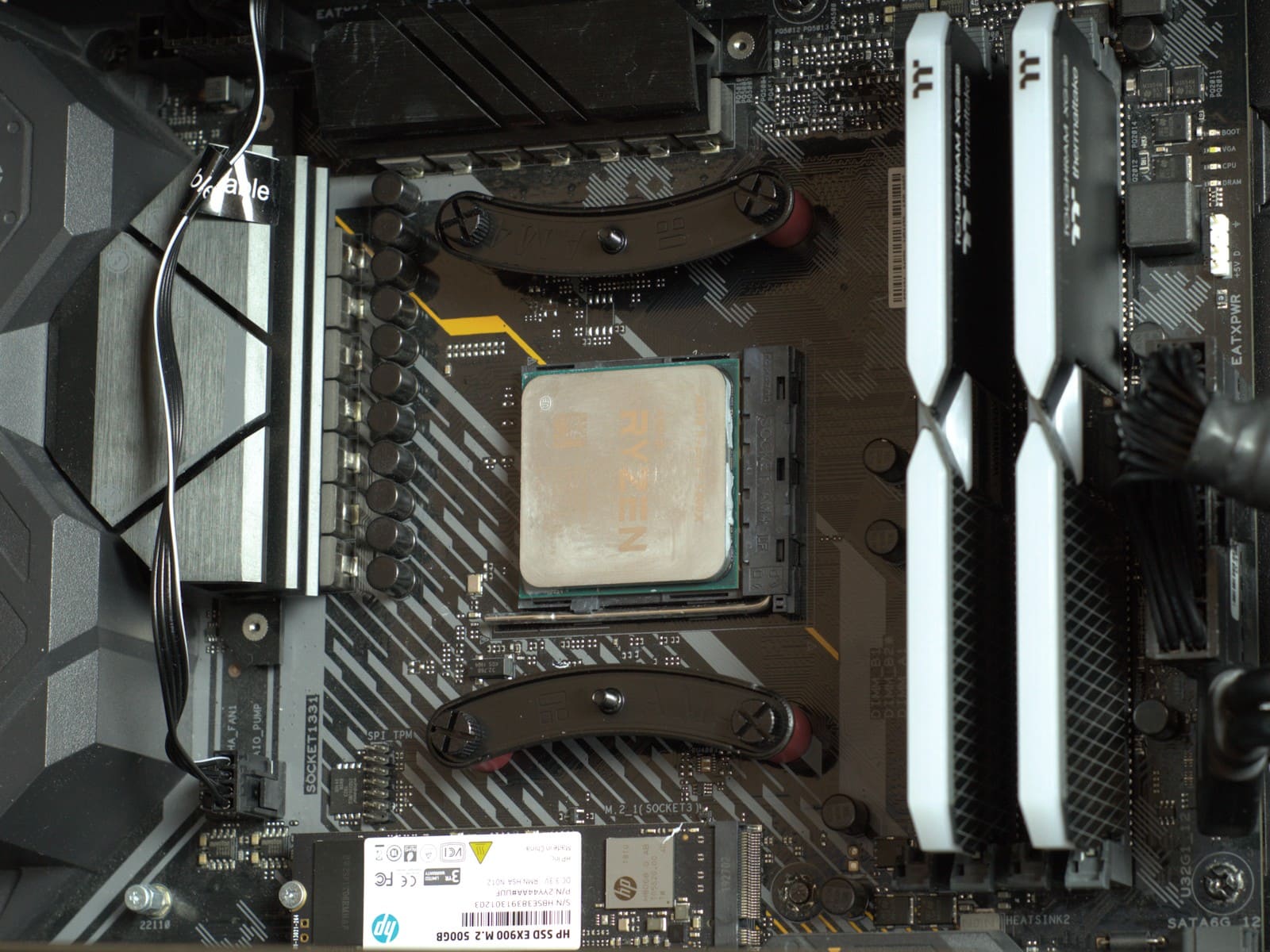

• Четырьмя винтами фиксируем две пластины крепления.

• На процессор наносим термопасту и устанавливаем радиатор (с основания не забываем снять пленку).

• Последнее действие – установка вентилятора и его подключение к материнской плате.

Тестовый стенд

• Центральный процессор: AMD Ryzen 7 5800X;
• Система охлаждения: кулеры Thermalright AXP120-X67 Black ARGB и Noctua NH-U9S;
• Термопаста: ARCTIC MX-2;
• Материнская плата: ASUS TUF GAMING X570-PLUS (Wi-Fi);
• Оперативная память: DDR4-4000 Thermaltake TOUGHRAM XG RGB [R016D416GX2-4000C19A] 32 GB;
• Видеокарта: MSI GeForce GTX 1080 Gaming X 8Gb;
• Накопители: HP EX900 500 Gb NVMe;
• Корпус: Fractal Design Define 7;
• Блок питания: be quiet! Straight Power 11 650W.

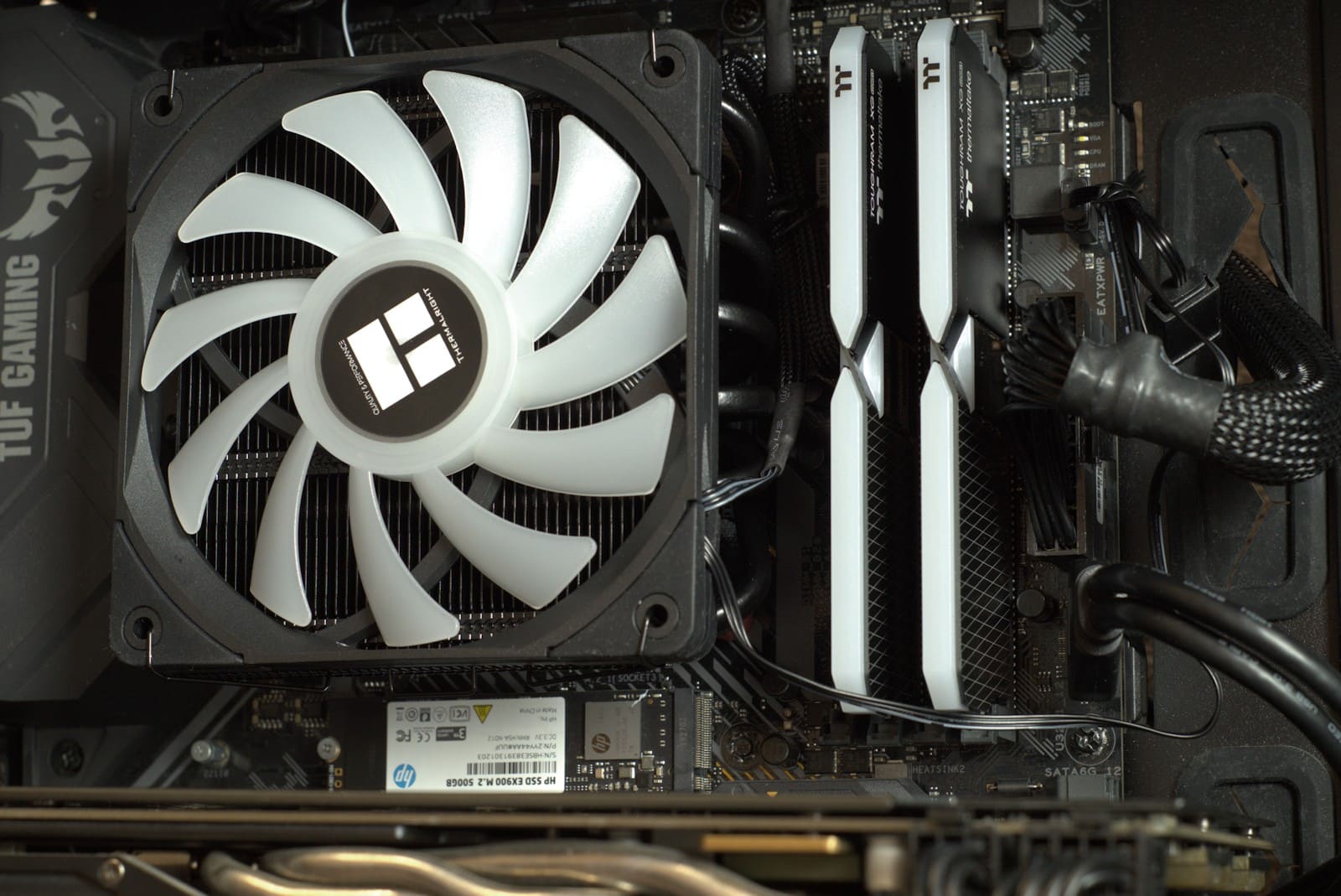

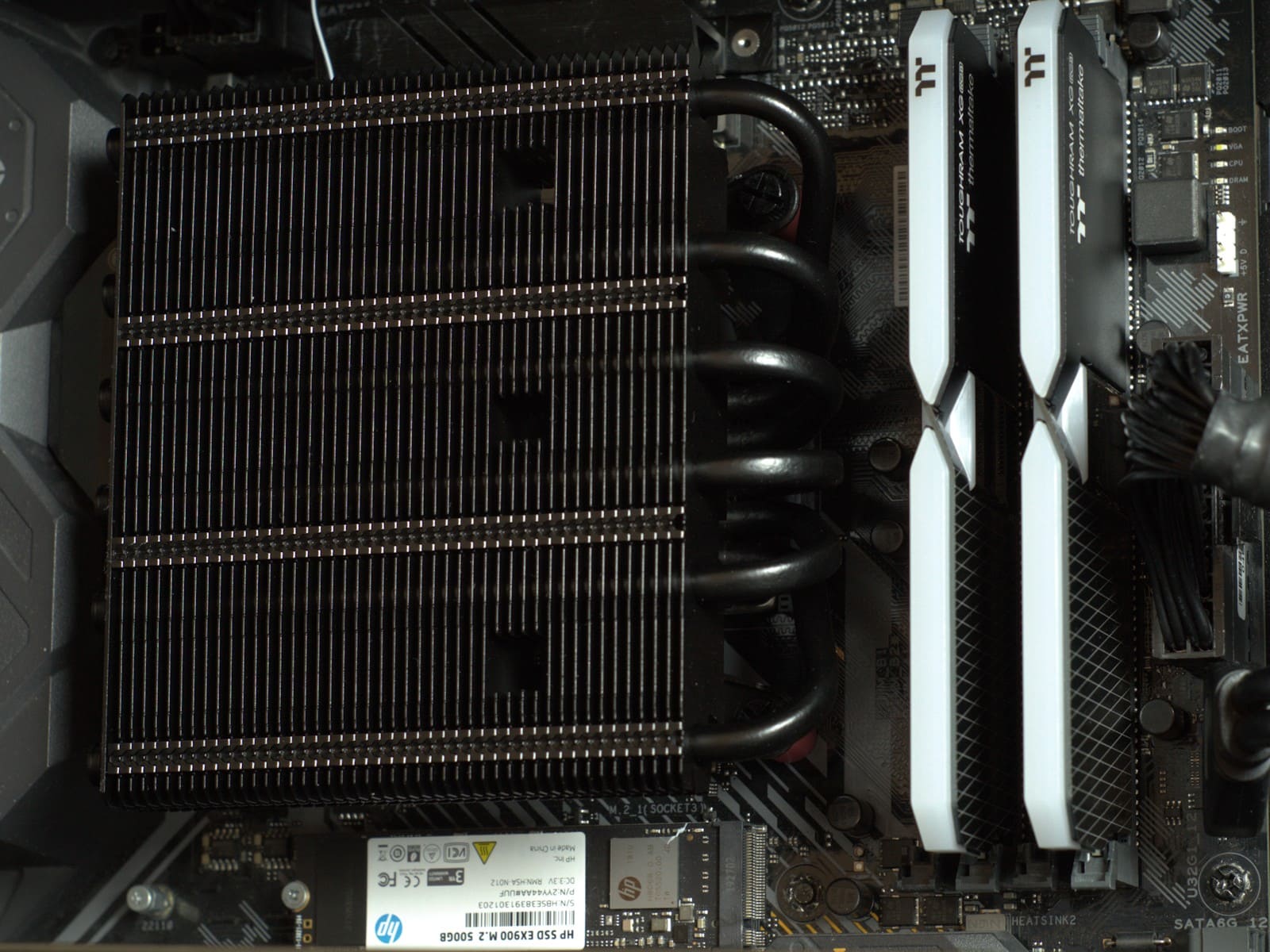

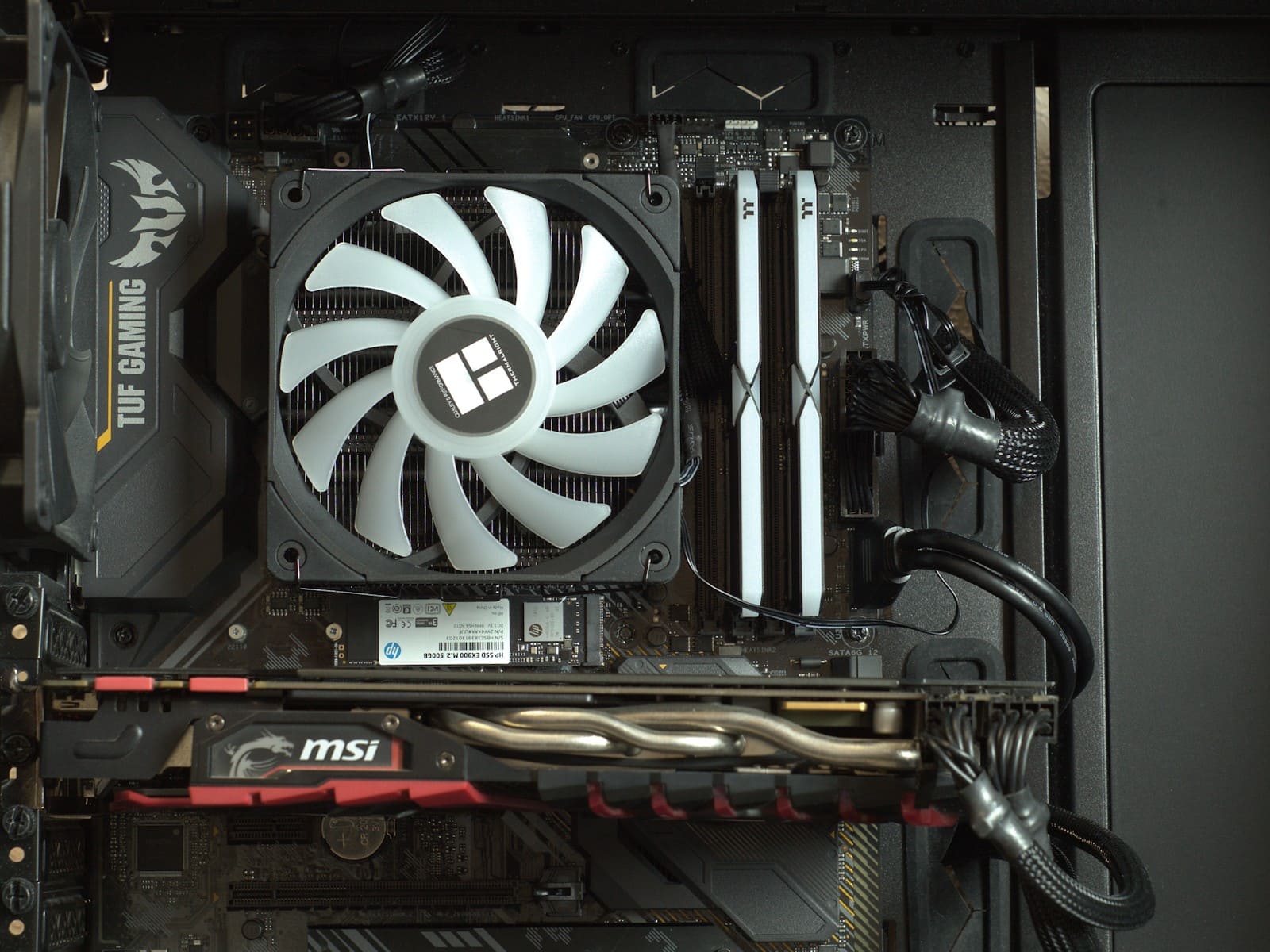

Так как габариты кулера Thermalright AXP120-X67 Black ARGB «выходят» за пределы околосокетного пространства, а сам он получается невысоким, то это накладывает определенные ограничения на положение радиатора и применение модулей памяти с высокими радиаторами. Например, нам пришлось «развернуть» радиатор на 180 градусов, чтобы обеспечить использование модулей памяти Thermaltake.

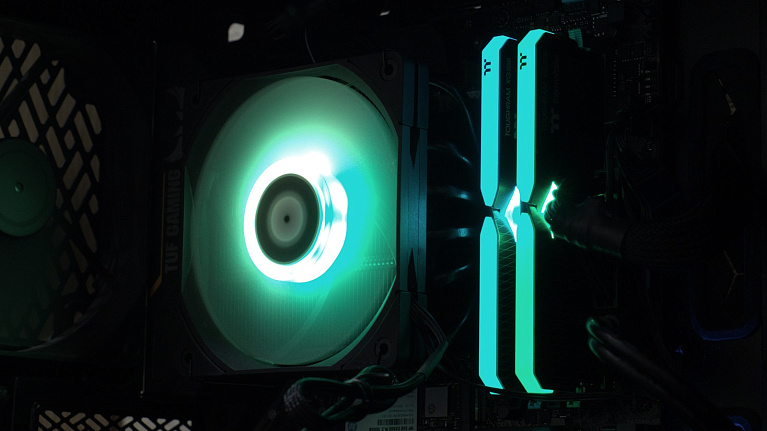

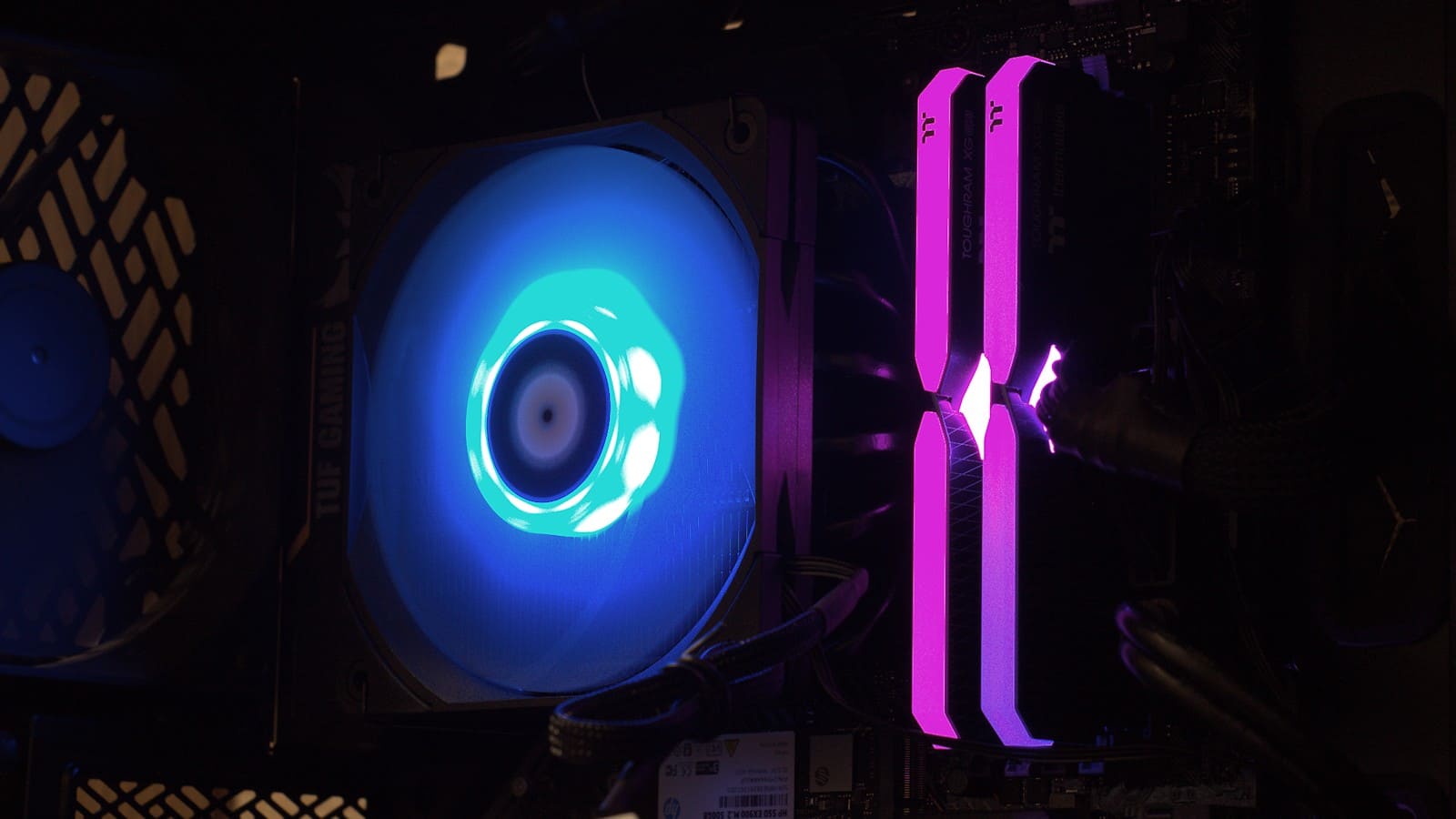

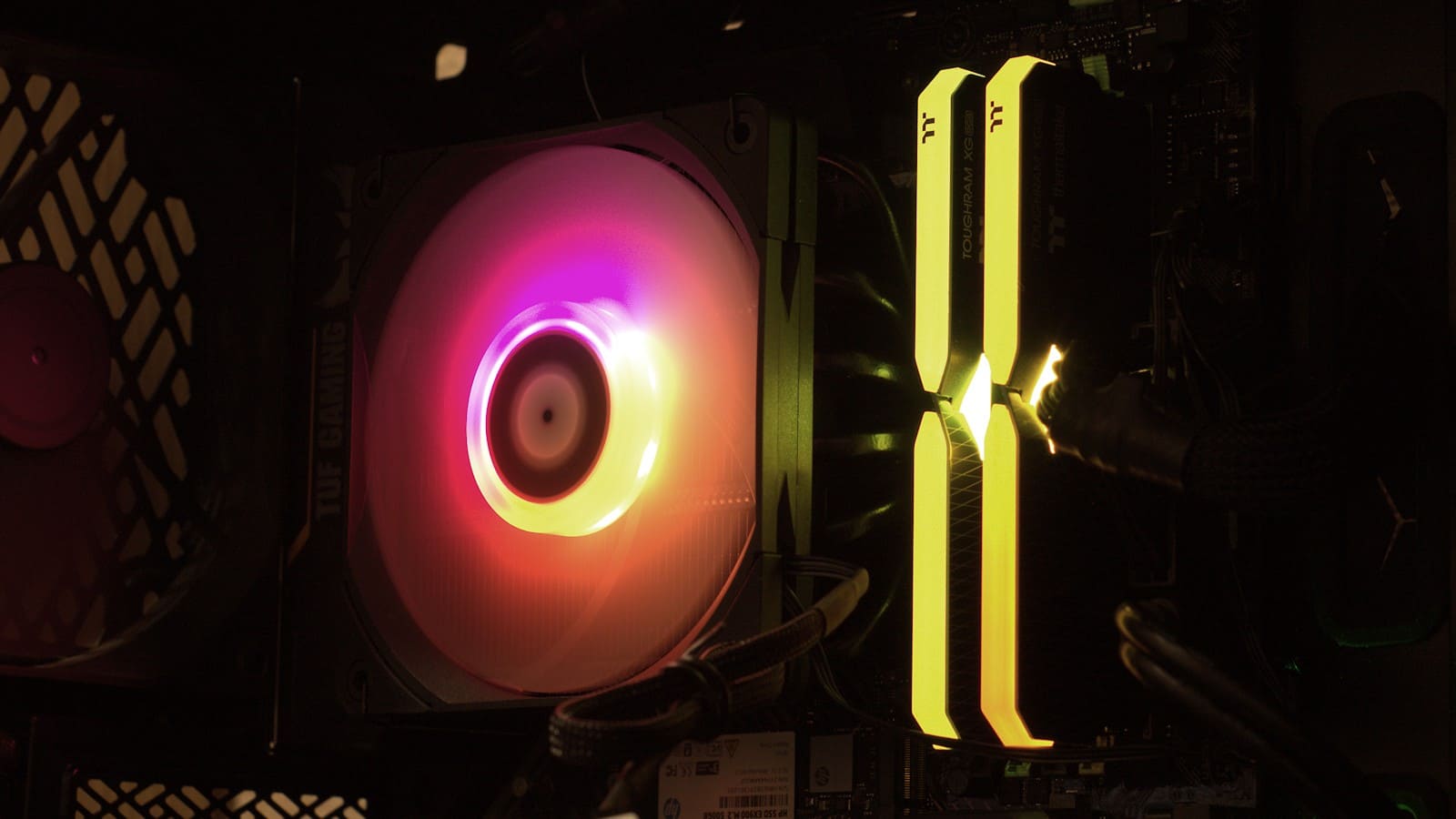

Разворот радиатора придаёт эффектный вид системе, так как сам кулер имеет ARGB-подсветку и не накрывает слоты оперативной памяти.

Методика тестирования

Обороты вентиляторов кулеров изменялись с помощью контрольной панели Scythe Kaze Master KM01-BK.

Для максимальной загрузки процессора AMD Ryzen 7 5800X (частота 4.4 ГГц, Vcore=1.20 В) применялась утилита OCCT v11.0.17 (время тестирования - 20 минут, Linpack 2019, 20 Гбайт). Потребление системы в простое составило 80 Вт, под нагрузкой - 185 Вт. Показания температуры снимались с помощью утилиты HWiNFO64 v7.10 (значение Core Temperatures с округлением вверх). На момент тестирования температура в помещении находилась на уровне 26.1-26.5 °С.

Для измерения уровня шума использовался прибор китайского производства с заявленными характеристиками:

• Диапазон измерений: 30–130 дБ;
• Погрешность измерений: ±1,5 дБ;
• Точность измерений: 0,1 дБ.

Результаты тестирования

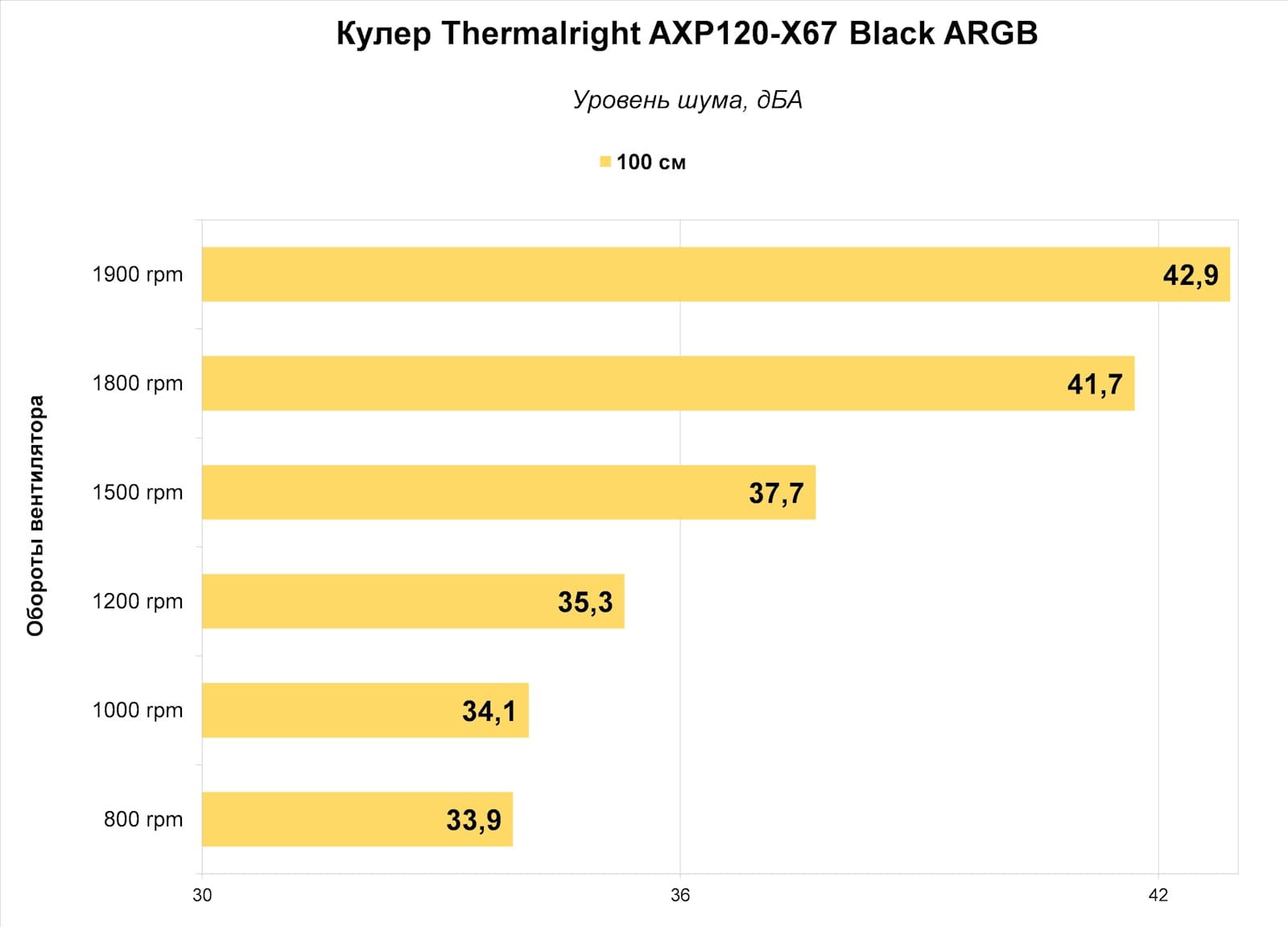

Уровень шума

Применение 120 мм вентилятора, пусть даже и узкого, но с максимальными 1800 rpm накладывает свой отпечаток на уровень шума кулера. При высоких оборотах (от 1500 rpm) шум от кулера получается высоким; если же при работе обороты вентилятора не будут превышать отметки 1200 rpm, то работа кулера получается малозаметной.

Температуры

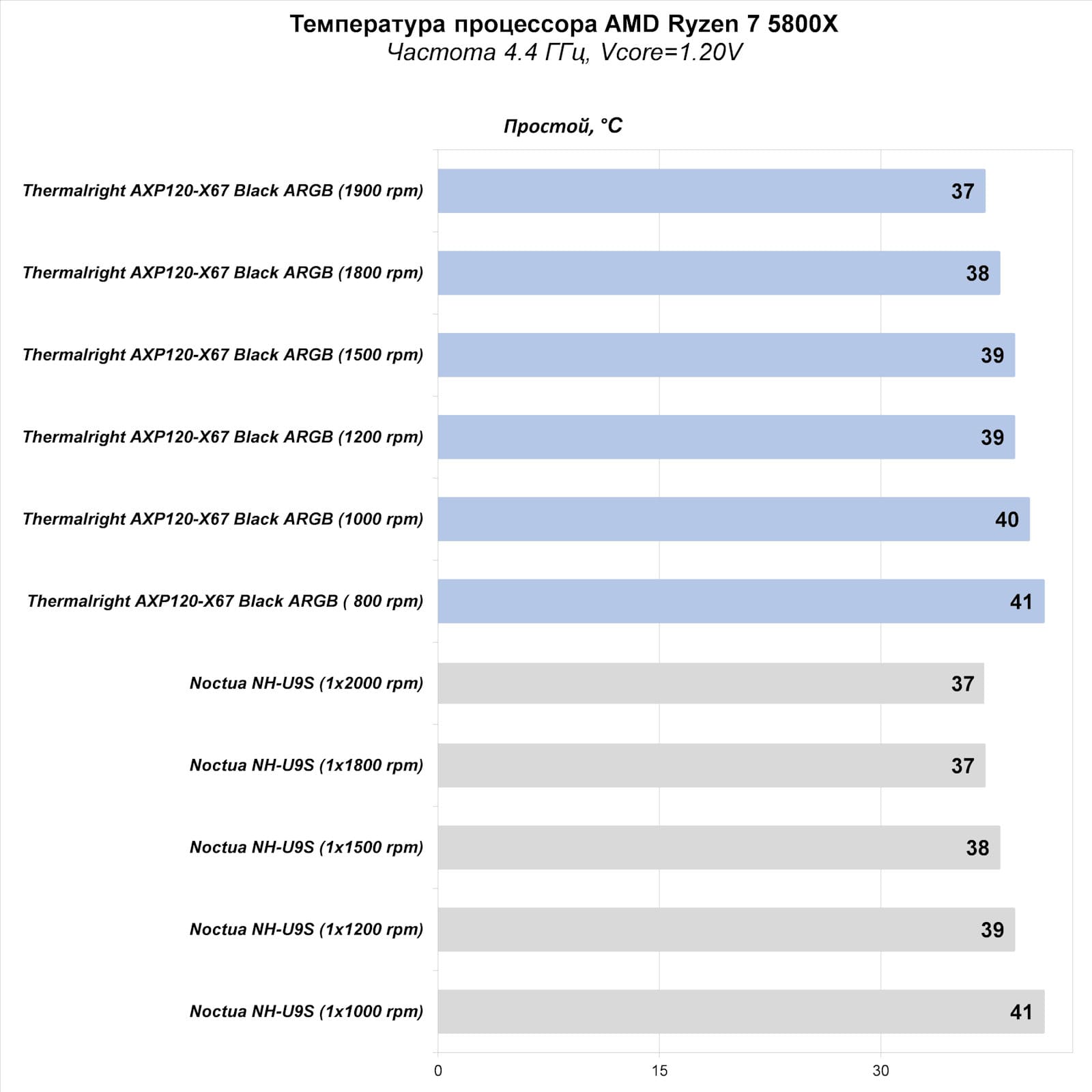

В простое разница в охлаждении между двумя рассматриваемыми кулерами (низкопрофильным Thermalright AXP120-X67 Black ARGB и компактным башенным Noctua NH-U9S) практически незаметна.

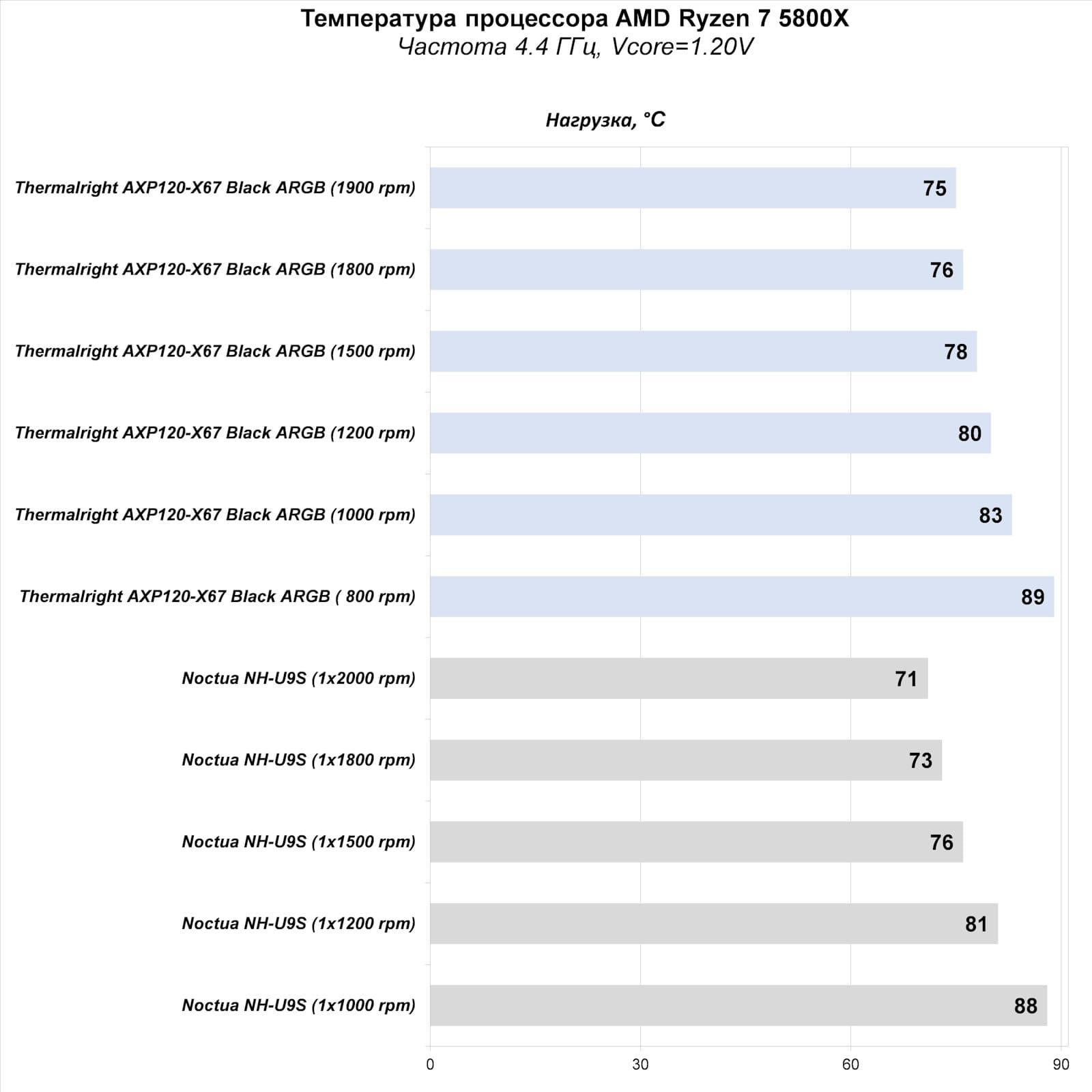

Под нагрузкой всё встает на свои места: низкопрофильный кулер Thermalright AXP120-X67 Black ARGB, обладающий меньшей рассеиваемой площадью радиатора, в лучших результатах уступает кулеру Noctua NH-U9S до 4 °C, однако за счет большего количества тепловых трубок (шесть против пяти) и более производительного вентилятора, падение в эффективности охлаждения получается меньше. А при минимальных оборотах разница составляет всего 1 °C.

Выводы

Использование в низкопрофильном кулере Thermalright AXP120-X67 Black ARGB шести тепловых трубок в сочетании с производительным 120 мм вентилятором обеспечивает ему высокий показатель TDP 165 Вт и хорошую эффективность охлаждения, что для кулера высотой 67 мм является весьма неплохим показателем.

Благодаря чёрному окрасу радиатора и использованию ARGB-подсветки, кулер смотрится очень эффектно. А с учетом того, что он имеет поддержку современных платформ, таких как AMD AM5 и Intel LGA1700, то может стать оптимальным выбором для сборки компактной игровой системы, особенно с учётом его сравнительно невысокой стоимости (от 3100 рублей).

В качестве недостатка отметим использование производительного 120 мм вентилятора, делающего работу кулера на максимальных оборотах достаточно шумной, но не забудем упомянуть, что вентилятор поддерживает PWM режим управления и это не должно доставить проблем с управлением вентилятора на современных материнских платах.

Плюсы:

• Эффектный внешний вид;
• Высокое качество изготовления;
• Высота - 67 мм;
• TDP 165 Вт;
• Хорошая эффективность охлаждения;
• Производительный 120 мм вентилятор с ARGB-подсветкой;
• Поддержка современных платформ AMD AM5 и Intel LGA1700;
• Простая процедура установки;
• В наличии комплект скоб для установки 120 мм вентилятора толщиной 25 мм;
• Привлекательная цена.

Минусы:

• Шумный вентилятор на максимальных оборотах.
