Обзор и тест видеокарты MSI GeForce GTX 1080 Gaming X

Спецификация

• Производитель: MSI
• Модель: GeForce GTX 1080 Gaming X;
• Графический процессор: GP104;
• Техпроцесс: 16 нм;
• Частота GPU: 1708МГц;
• Кол-во шейдерных процессоров: 2560;
• Видеопамять: 8 Гб;
• Тип видеопамяти: GDDR5X;
• Разрядность шины видеопамяти: 256бит;
• Частота видеопамяти:1263МГц (10.1 ГГц QDR);
• Поддержка SLI: есть;
• Порты: DVI-D, HDMI, 3 xDisplayPort;
• Разъем дополнительного питания: 6-pin + 8-pin;
• Длина:279мм;
• Цена: 52000 руб.

Упаковка и комплектация

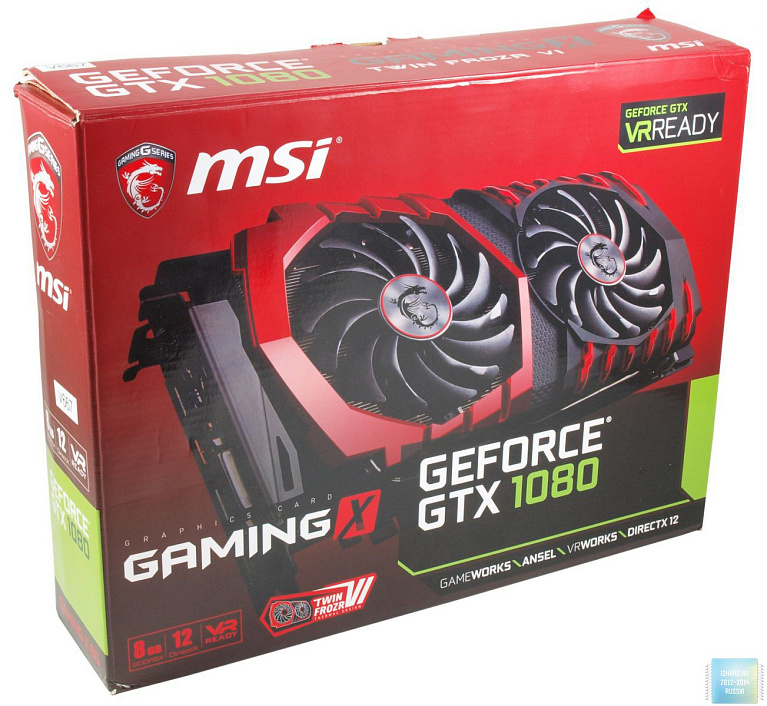

Видеокарта MSI GeForce GTX 1080 Gaming X поставляется в большой красочной упаковке с обилием красного цвета. На лицевой стороне разработчики представили изображение новинки, наименование модели, ряд технических спецификаций, в которые вошли 8 Гбайт видеопамяти, поддержки DirectX 12 и виртуальной реальности.

С другой стороны помимо описания графического ускорителя, в деталях рассказывается о системе охлаждения Twin Frozr VI, регулируемой подсветке Led RGB, фирменной утилите Gaming APP, которая умеет не только регулировать основные параметры видеокарты, но и разгонять центральный процессор. В нижней части отмечены поддерживаемые функции и технологии, раскрываются системные требования.

Новинка упакована в пакет-антистатик и размещена в мягком материале, для комплектации имеется отдельная коробка из черного картона с логотипом MSI.

Несмотря на топовость продукта, в комплект поставки вошли лишь руководство пользователя, буклет, пара наклеек на корпус и диск с драйверами.

Внешний вид и дизайн

Видеокарта MSI GeForce GTX 1080 Gaming X обладает чертами дизайна и внешнего вида своих предшественниц серии Gaming. В него входят черно-красный кожух системы охлаждения, который стал еще более агрессивным за счет рельефных вставок и полос, два крупных 100 мм вентилятора и массивныйрадиатор.

Вторые по величине изменения кроются в увеличившихся размерах новинки, которая стала слегка больше.Длина ускорителя вместе с СО составляет 279 мм, ширина – 137 мм, в ПК видеокарта перекроет два слота расширения.

Обратная сторона PCB скрыта за бэкплейтом, который имеет в передней части сквозные прорези для выхода горячего воздуха. Здесь же находится изображение дракона – фирменного зверя компании MSI.

Современное общество и технологии диктуют свои правила, MSI GeForce GTX 1080 Gaming X оснащена тремя разъемами DisplayPort версии 1.4, HDMI 2.0 и полностью цифрвым DVI-D.

Энергопотребление карт GeForce GTX 1080 в среднем составляет 170-190 Вт, но разработчики решили перестраховаться и с запасом для будущего разгона оснастили видеокарту двумя коннекторами дополнительного питания по схеме «8+6».

Компания представила две модели серии Gaming – это X и Z. Перед нами старшая версия, и ее основные отличия от предшественницы заключаются в повышенных частотах, RGB-подсветке логотипа на кожухе системы охлаждения и оформлении опорной пластины.

Система охлаждения

Новинка оснащается фирменным кулером Twin Frozr VI, который зарекомендовал себя на моделях прошлых серий графических ускорителей с положительной стороны.

Охладитель представляет односекционный радиатор, набранный из множества алюминиевых никелированных пластин с дефлекторами в местах соединения с тепловыми трубками, основная задача которых перенаправление воздушного потока и повышение эффективности. В конструкции применено шесть тепловых трубок, пять из которых 6 мм и одна - 10 мм.

За активное охлаждение отвечают два вентилятора типоразмера 100 мм, длина же самих лопастей чуть меньше - 95 мм, однако все равно внушительна в сравнении с конкурентами, выполненные по технологии Torx 2.0. Перед нами четырнадцатилопастные вертушки Power Logic PLD10010B12HH, способные работать в диапазоне 0-2500 об/мин.

Печатная плата скрыта двумя черными пластинами.

Радиатор подсистемы питания имеет невысокое оребрение и большую площадь поверхности, в зоне транзисторов распложена серая термопркладка. Второй элемент играет роль не только отвода тепла от всех микросхем видеопамяти, но и крепится к интерфейсной панели защищает карту от прогиба.

Бэкплейт защищен прозрачной пленкой от замыкания с графическим ускорителем.

Печатная плата

Видеокарта MSI GeForce GTX 1080 Gaming X выполнена на нереференсной печатной плате черного цвета. Разработчиками применено эталонное расположение ключевых элементов, PCB было немного расширено для удобного расположения системы охлаждения. Использована высококачественная элементная база с применением твердотельных конденсаторов Solid CAP, катушек с ферритовым сердечником SFC и экономичных конденсаторов HI-c CAP.

Подсистема питания была переработана и усилена, теперь она выполнена по схеме «8+2», где восемь фаз отвечают за графический процессор и две – за видеопамять. Определенно имеется запас по мощности в сравнении с референсом. За управление отвечает ШИМ-контроллер uP9511P производства ON Semiconductor.

В центре распаян графический процессор NVIDIA GP104. Он включает 2560 шйдеров, 64 блока растеризации, 160 текстурных блоков, произведен на 17 неделе 2016 года.

Восемь микросхем видеопамяти общим объемом 8192 Мбайт функционируют на частоте 1260 МГц (эффективная частота – 10120 МГц). Это чипы компании Micron, маркировка 61A77-D9TXS.

Тестирование

Конфигурация тестового стенда

• Процессор: Intel Core i7-4770K (4000 МГц);
• Материнская плата: MSI Z97 Gaming 5, версия БИОС 1.11;
• Кулер:Thermalright Macho Le Grand;
• Термоинтерфейс: Arctic Cooling MX-2;
• Память: 2 x 4 Гбайт DDR3 2133, Kingston HyperX Genesis (KHX18C10/4);
• Видеокарта:MSI GeForce GTX 1080 Gaming X;
• Накопитель SSD: SanDisk X110 256 Гбайт;
• Блок питания: ChieftecAPS-1000C 1000W;
• Корпус: Cooler Master HAF 922;
• Монитор: BenQ GW2460HM;
• Операционная система: Windows 7 64-bit Service Pack 1;
• Драйвера: NVIDIA GeForce 368.81.

В качестве центрального процессора был использованIntel Core i7-4770K, частота которого была повышена до 4000 МГц. Частота памяти была зафиксирована на отметке 1600 МГц при таймингах 9-9-9-27.Роль платформы выполняла материнская платаMSI Z97 Gaming 5.

Видеокарта MSI GeForce GTX 1080 Gaming X имеет заводской разгон ядра с 1607 МГц до 1709 МГц, в режиме Boost – с 1734 МГц до 1848 МГц. Не забыли разработчики и про видеопамять, которая теперь функционирует при 1260 МГц.

В режиме бездействия вентиляторы останавливаются и графический ускоритель становится полностью бесшумным, частоты снижаются до 250/100 МГц. Температура держится на отметке 44°С.

Фирменная утилита Gaming APP обладает богатым функционалом, который мы рассмотрим в следующей главе. Одно из них – три режима с частотами и скоростью вращения вентиляторов. Каждый найдет в них то, что ищет – комфорт, баланс, производительность.

В играх ситуация меняется, однако, как температурные, так и шумовые показатели в полном порядке. Нам не удалось разогреть графический процессор выше 72°С, а система охлаждения работала при впечатляющих низких 1350 об/мин. Дополнительный плюс в копилку героя обзора.

Синтетические тесты

Для оценки производительности в синтетике использовались тесты Valley Benchmark, Heaven Benchmark и 3DMark 2013.

Игровые тесты

Перейдем к игровым приложениям и остановимся на методике тестирования. Измерение FPS проводилось с помощью утилит FRAPS и MSI AfterBurner, разрешение во всех играх было установлено на 1920х1080точек. Вручную отключены следующие параметры:

• VSync (вертикальная синхронизация)

Все остальные настройки в играх были установлены на максимально возможные.

*список игр будет расширяться.

Температура и разгон

Нам удалось разогнать видеокарты MSI GeForce GTX 1080 Gaming X до 1780 МГц по ядру (Boost – 1919 МГц), в играх частота динамически достигает 2050 МГц, и видеопамять – до 1400 МГц.

Разгон составил 4% и 11% соответственно.

Производительность возросла на 6%.

Рассмотрим утилиту MSI Gaming APP. Программа обладает некоторыми интересными опциями. Основное окно предоставляет информацию о частотах графического и центрального процессоров, а также активированном профиле.

Нажав на значок CPU система перезагрузилась и на материнской плате от MSI активировала функцию OC Genie – авторазгон центрального процессора, подняв множитель до х40и частоты до 4000 МГц.

Вкладка Eye Rest отвечает за настройку яркости и контрастности.

Во вкладке LED возможно управление подсветкой как всех двух зон, так и каждой в отдельности.

Появилась опция OSD, показывающая частоты, напряжение, скорость вращения вентиляторови FPS в играх в режиме реального времени.

Cooler Boost повышает скорость вращения вентиляторов до 100% на несколько секунд, чтобы принудительно охладить видеокарту.

Можно и вовсе отключить функцию простоя вертушек в отсутствии нагрузок. Скорость вращения фиксируется на отметке 900 об/мин.

Заключение

Видеокарта MSI GeForce GTX 1080 Gaming X стала очередным продолжателем отличной серии от разработчиков, которые внося правки, доводят свои модели до надлежащего качества. Изучая тестируемый образец вдоль и поперек мне так и не удалось найти у него слабых сторон, благо производители ради высокой конкуренции раз за разом стараются выпускать достойные продукты, особенно для High-End сегмента. Отличная производительность вместе с тихой и эффективной системой охлаждения повышают интерес к MSI GeForce GTX 1080 Gaming X. Только, как и у других видеокарт их элитной лиги, отметим высокую стоимость, которая может стать решающим фактором.

Достоинства:

• Высокая производительность;
• Тихая и эффективная система охлаждения;
• Усиленная 10-фазная подсистема питания;
• Качественная элементная база;
• Внешний вид.

Недостатки:

• Высокая стоимость.
