Обзор и тест корпуса Fractal Design Define 7

«Старый знакомый» с новыми обновлениями – тихий и вместительный Mid-Tower корпус с возможностью трансформации.
Обзор и тест корпуса Fractal Design Define 7

Совсем недавно мы писали о Mid-Tower корпусе Fractal Design Meshify S2, оптимизированном для достижения высокой эффективности охлаждения, и упоминали о серии Define, нацеленной на тихую работу. 20 февраля 2020 года шведская компания Fractal Design представила новинки, ставшие дальнейшим развитием серии Define – Mid-Tower корпус Fractal Design Define 7 и Full-Tower Fractal Design Define 7 XL.

Как раз о возможностях первого и пойдет речь в данной статье.

Технические характеристики

  • Серия: Define;
  • Тип: Mid-Tower;
  • Цвет: черный;
  • Размеры: 475 мм (высота) х 240 мм (ширина) х 547 мм (глубина);
  • Вес: 13,49 кг;
  • Материал: сталь, левая боковая панель - промышленное звукопоглощающее стекло или закаленное стекло, правая боковая панель - промышленное звукопоглощающее стекло;
  • Поддержка материнских плат: mini ITX/micro ATX/ATX/E-ATX (ширина - до 285 мм);
  • Слотов расширения: 7+2 (вертикальные);
  • Количество устанавливаемых накопителей:
    • Лотки для 5.25" накопителей: 1;
    • Лотки для 2.5"/3.5" накопителей: макс. 14 (в комплекте 6 шт);
    • Лотки для х 2.5" накопителей: макс. 4 (в комплекте 2 шт.);
  • Система охлаждения:
    • Места под вентиляторы:
      • Общее количество устанавливаемых вентиляторов: 9 шт;
      • Спереди: 3 х 120/140 мм (предустановлены 2 x Dynamic X2 GP-14);
      • Сверху: 3 х 120/140 мм;
      • Снизу: 2 х 120/140 мм;
      • Сзади: 1 х 120/140 мм (предустановлен 1 x Dynamic X2 GP-14).
    • Места под радиаторы СЖО:
      • Спереди: 1 х 120/140/240/280/360 мм;
      • Сверху: 1 х 120/140/240/280/360/420 мм;
      • Сзади: 1 х 120 мм;
      • Снизу: 1 х 120/140/240/280 мм.
  • Противопылевые фильтры: снизу по всей длине - 1 сверху, 2 спереди;
  • Панель ввода-вывода: 2 x USB 2.0, 2 x USB 3.0, 1 x USB 3.1 Gen 2 тип-C, 2 x 3.5 мм миниджек (наушники/микрофон), кнопки питания и сброса;
  • Блок питания: стандартный ATX (в комплект не входит);
  • Ограничение по высоте кулера: до 185 мм;
  • Ограничение по длине плат расширения: до 315 мм (компоновка Storage) / до 491/467 мм (компоновка Open/с передним вентилятором);
  • Ограничение по глубине блока питания: до 250 мм (с установленным лотком HDD);
  • Пространство за поддоном: 30 мм.

Упаковка и комплектация

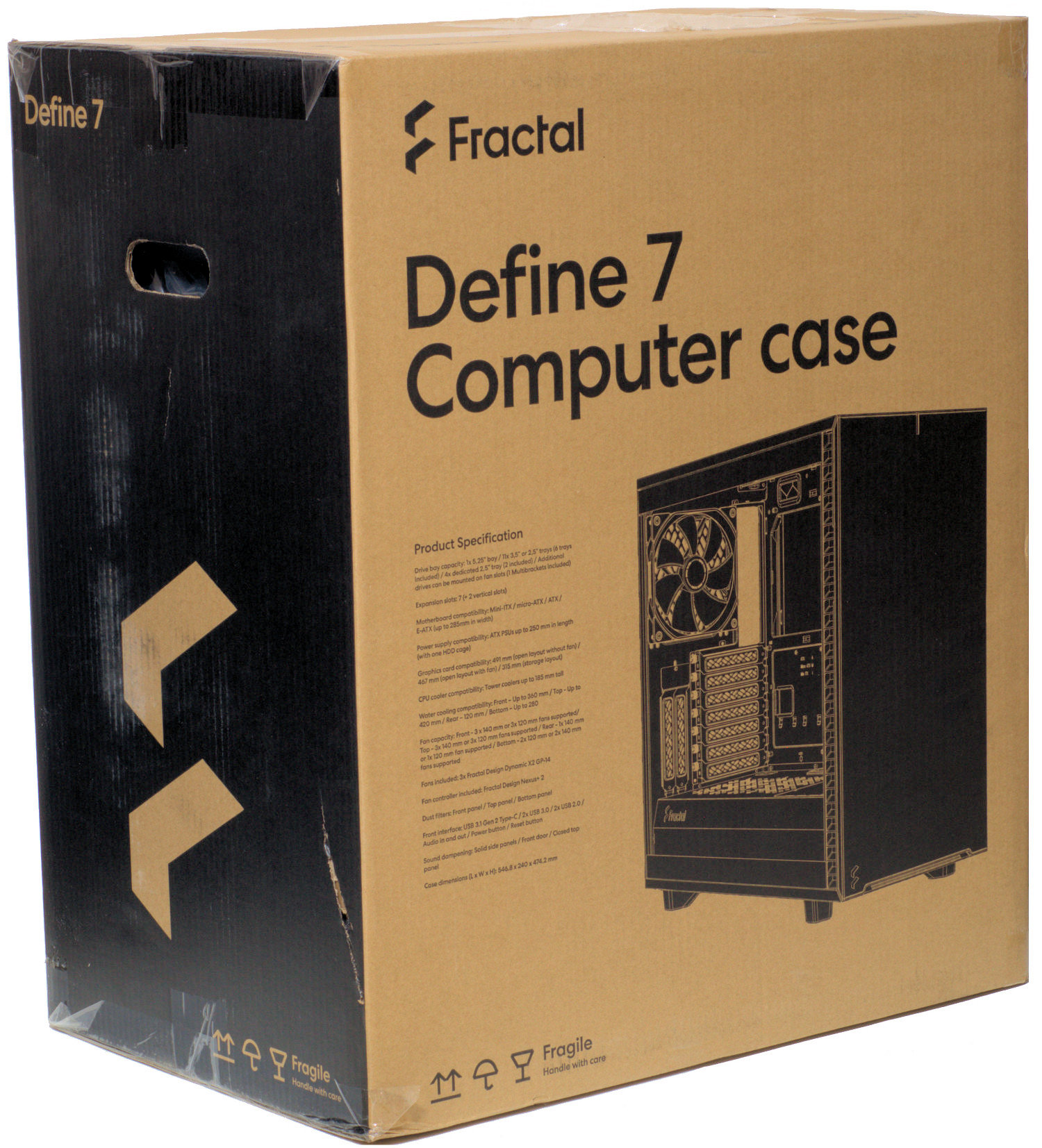

Несмотря на выход новой модели Mid-Tower корпуса Fractal Design Define 7, формат поставки корпуса и общий дизайн коробки остались неизменными: приведен внешний вид корпуса, с обратной стороны в деталях раскрыты особенности его конструкции как в графическом виде, так и в виде многоязычного описания. Поэтому оценить возможности корпуса не будет проблемой. Что можно отметить, так это несколько изменившееся название – производитель убрал из букву "R" и теперь модель указана просто цифрой 7. Еще коробка выделяется своими относительно крупными размерами, но её удобно будет переносить с помощью ручек, размещенных по бокам, хотя вес и чувствуется. Все-таки 16 кг.

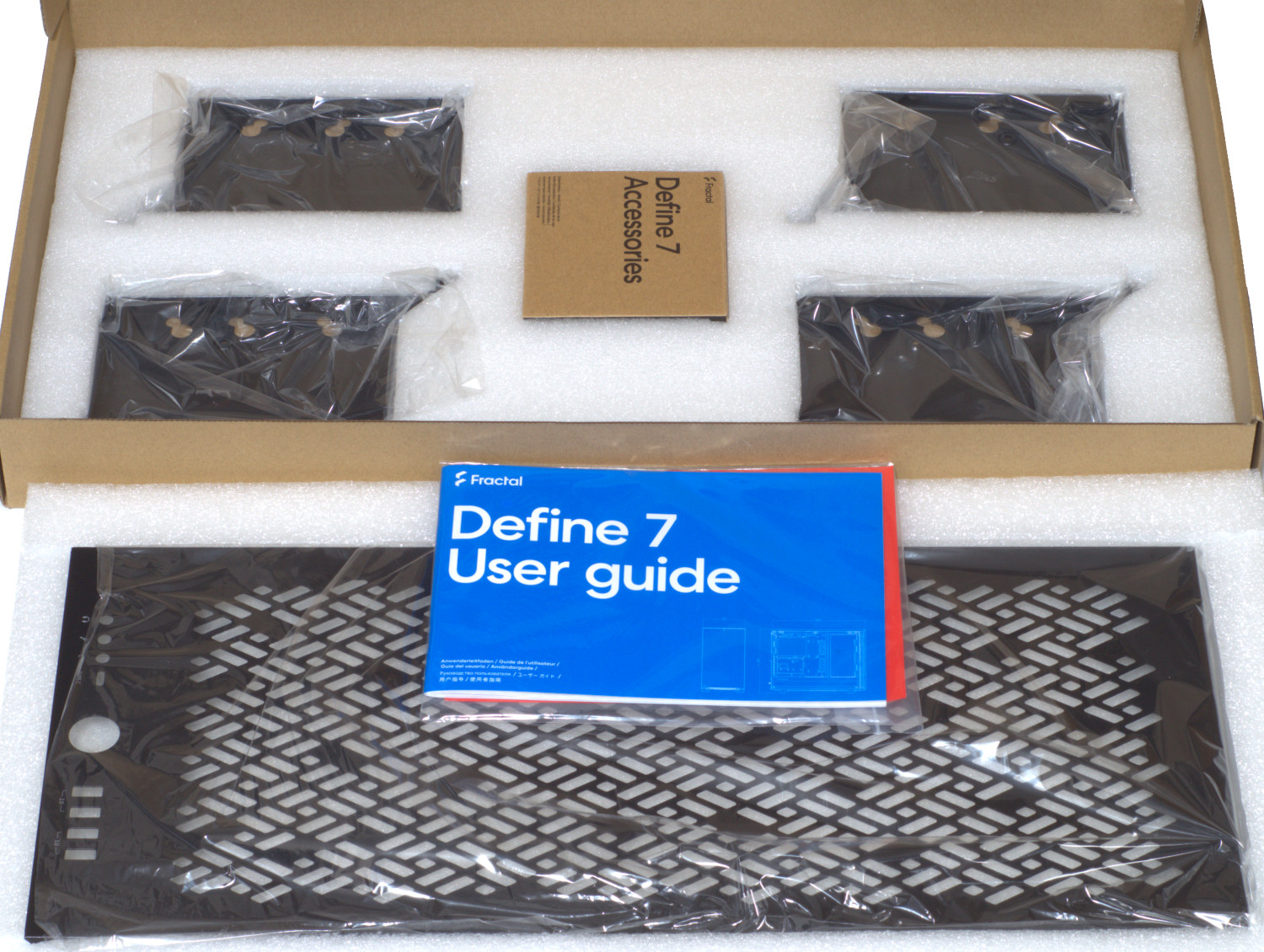

Как и подобает уровню корпуса, комплектация приятно радует. Аксессуары находятся в отдельной большой коробке, в которой можно найти сменную верхнюю панель (с вентиляцией), 4 лотка под накопители, руководство пользователя и небольшую коробку, ...

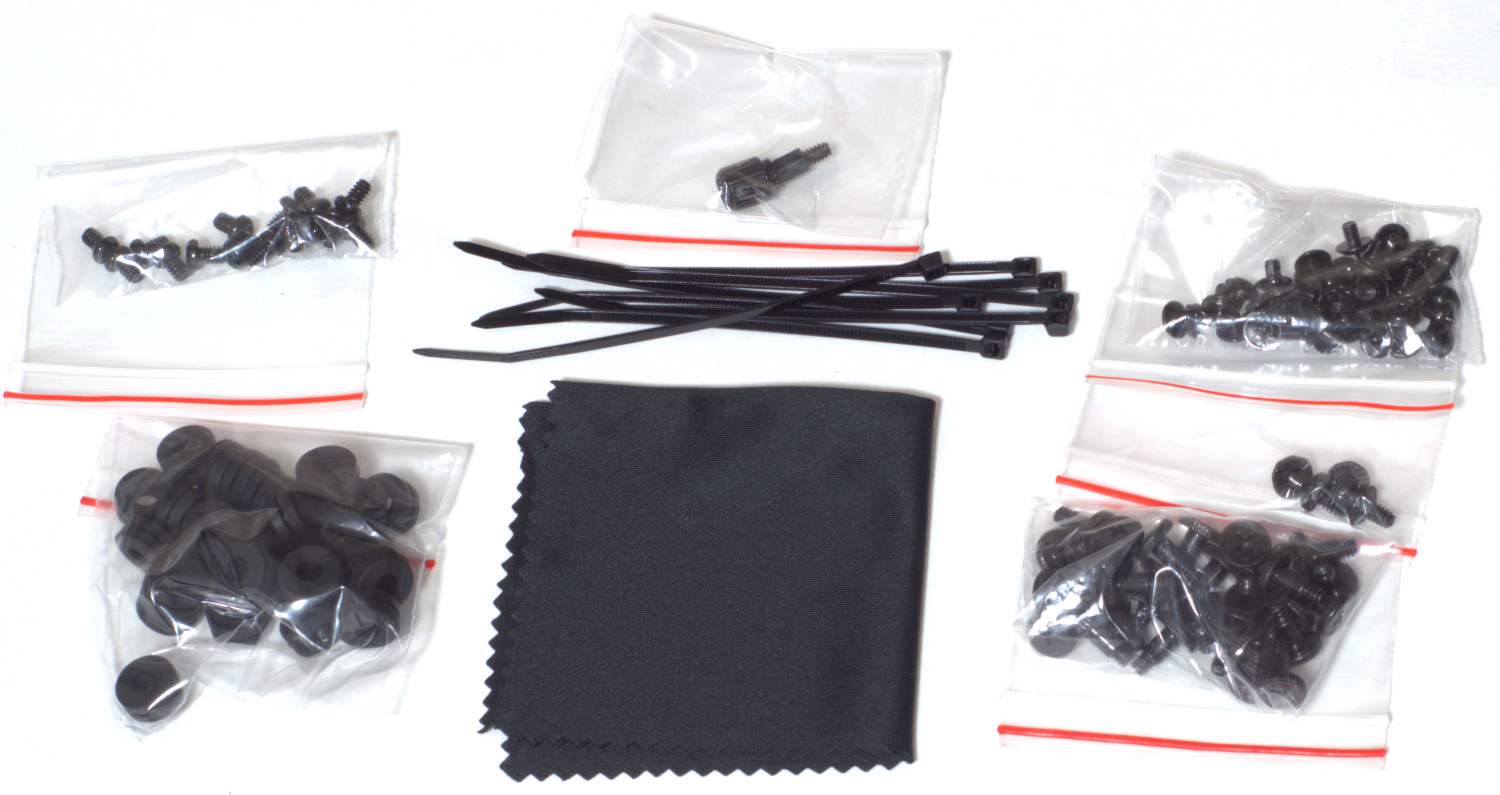

… в которой лежит набор винтов, одноразовые стяжки и тряпочка для протирки стекла.

Внешний вид и организация

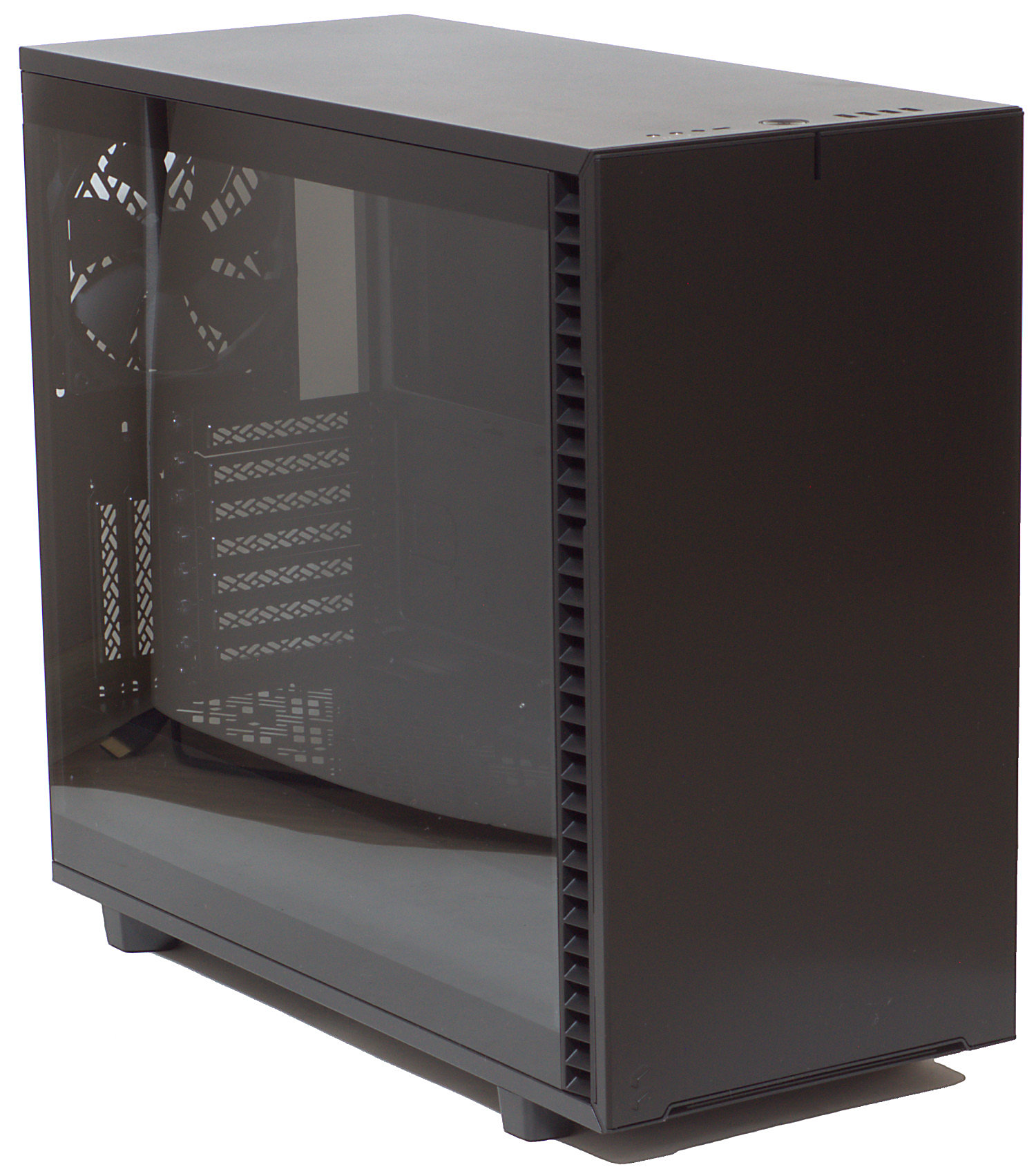

Серия Define компании Fractal Design имеет хорошо узнаваемый дизайн, и модель Fractal Design Define 7 сохранила фирменный стиль. Внешне корпус смотрится строго, особенно в исполнении, оптимизированном на тихую работу, с «глухой» верхней панелью. С точки зрения размеров корпус не самый компактный для Mid-Tower формата, но и не самый габаритный, хотя глубина и толщина у него приличные: 475 мм (высота) х 240 мм (ширина) х 547 мм (глубина). Весит корпус немалые 13,5 кг.

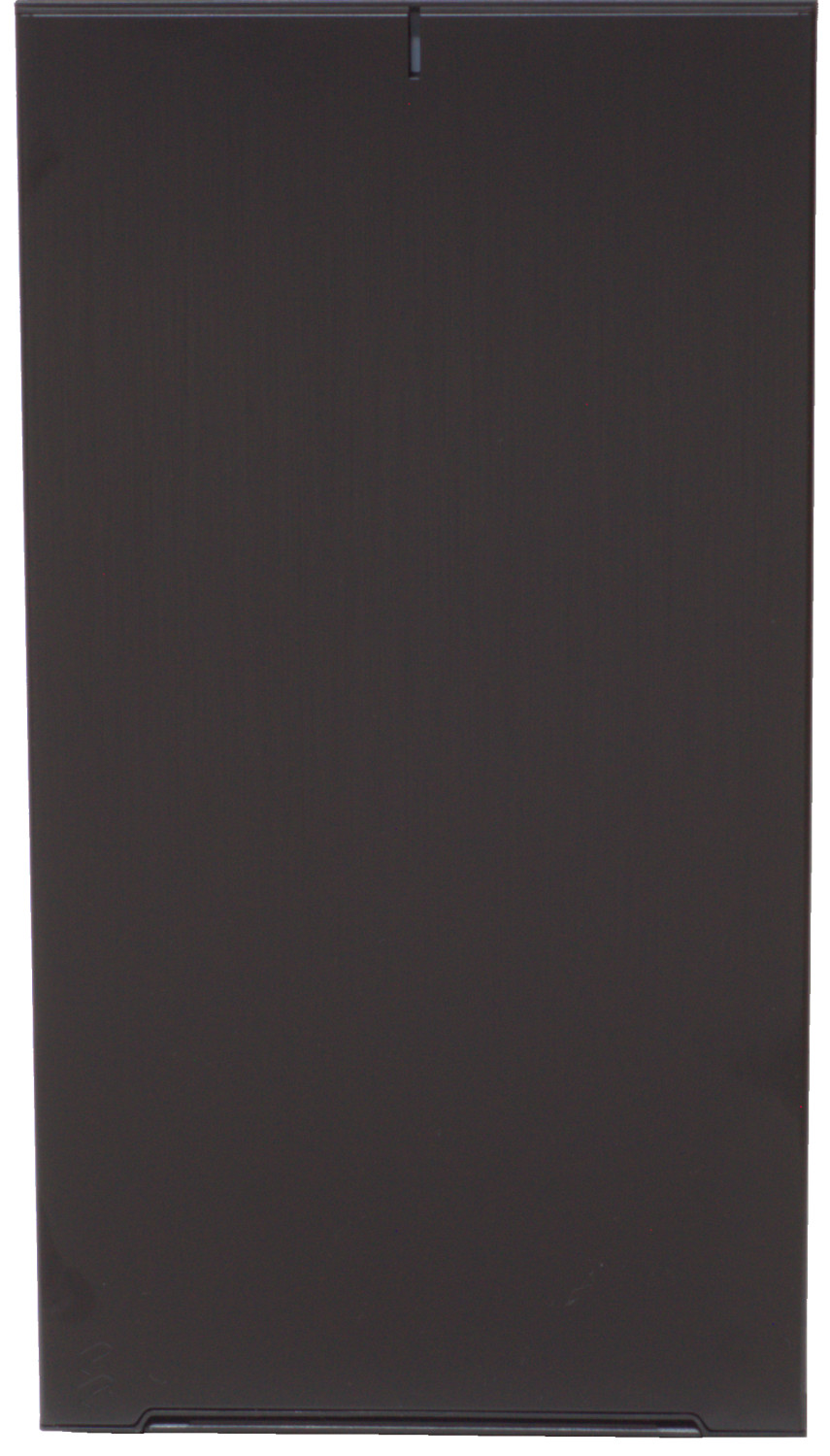

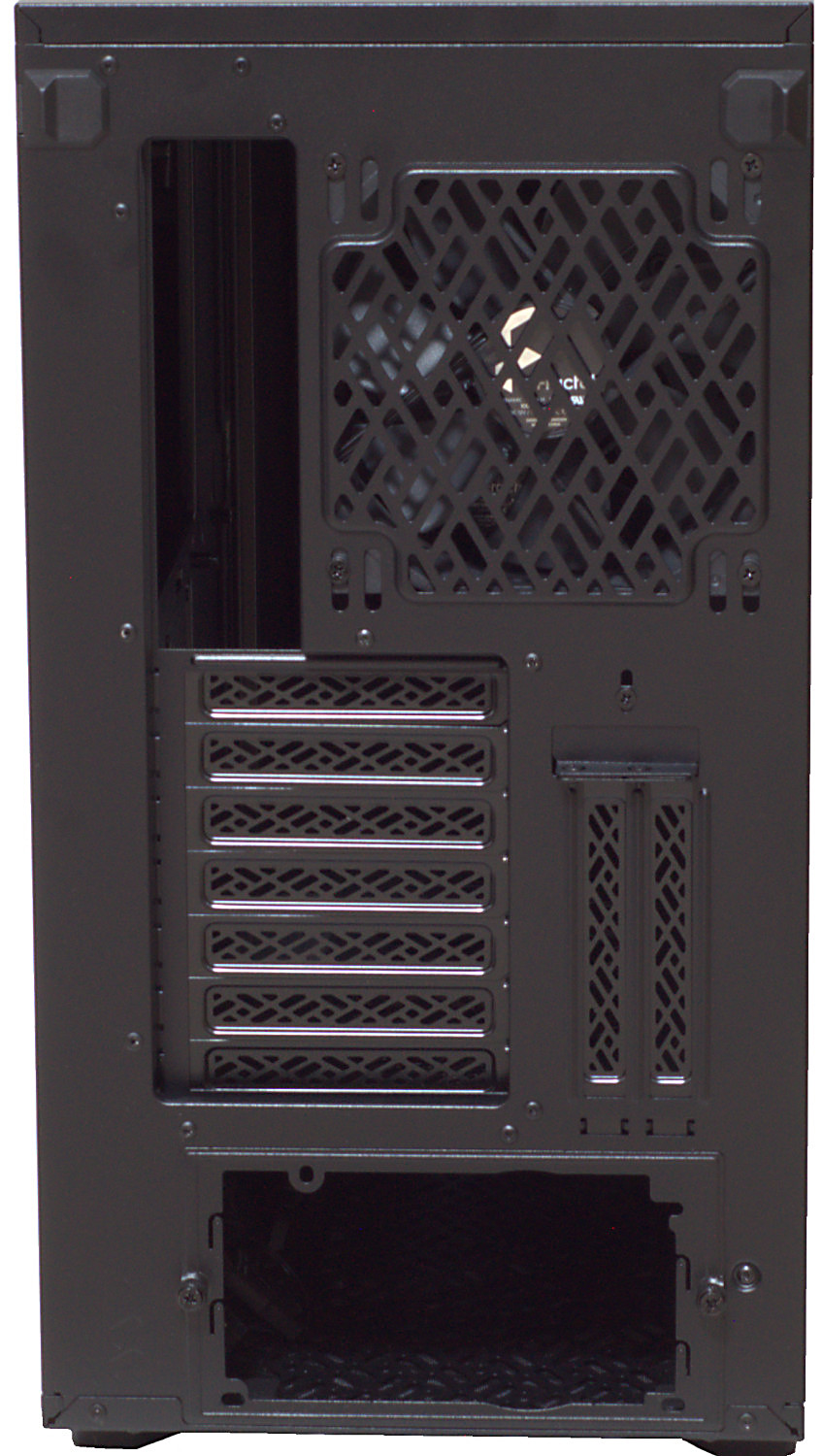

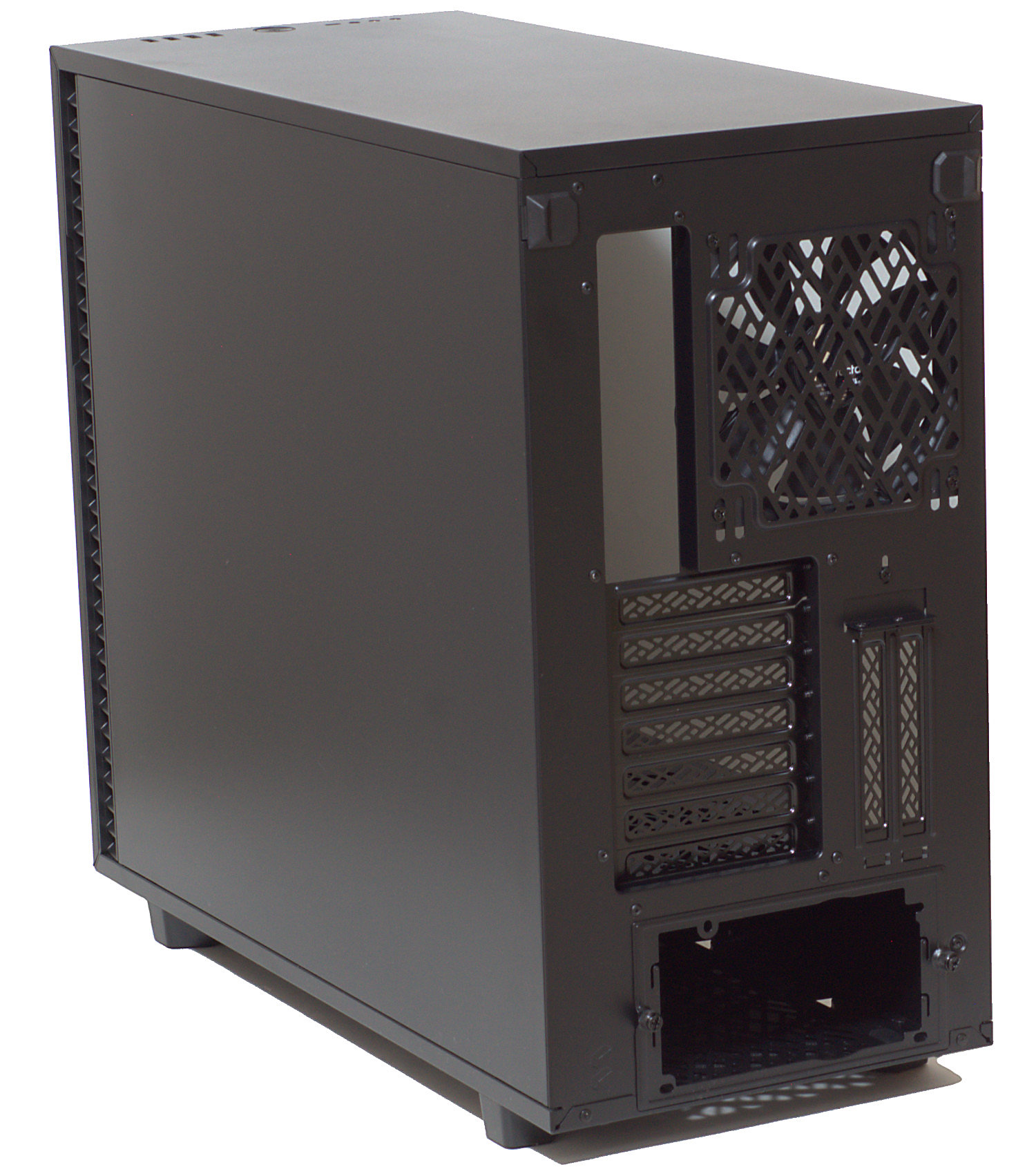

Концепция монолитной глухой передней панели не претерпела изменений – стильная, выполненная из анодированного алюминия. По задней части можно оценить возможности корпуса, допускающего вертикальную установку видеокарты, и насколько он получился «широким» (240 мм), обеспечивая достаточное пространство за поддоном.

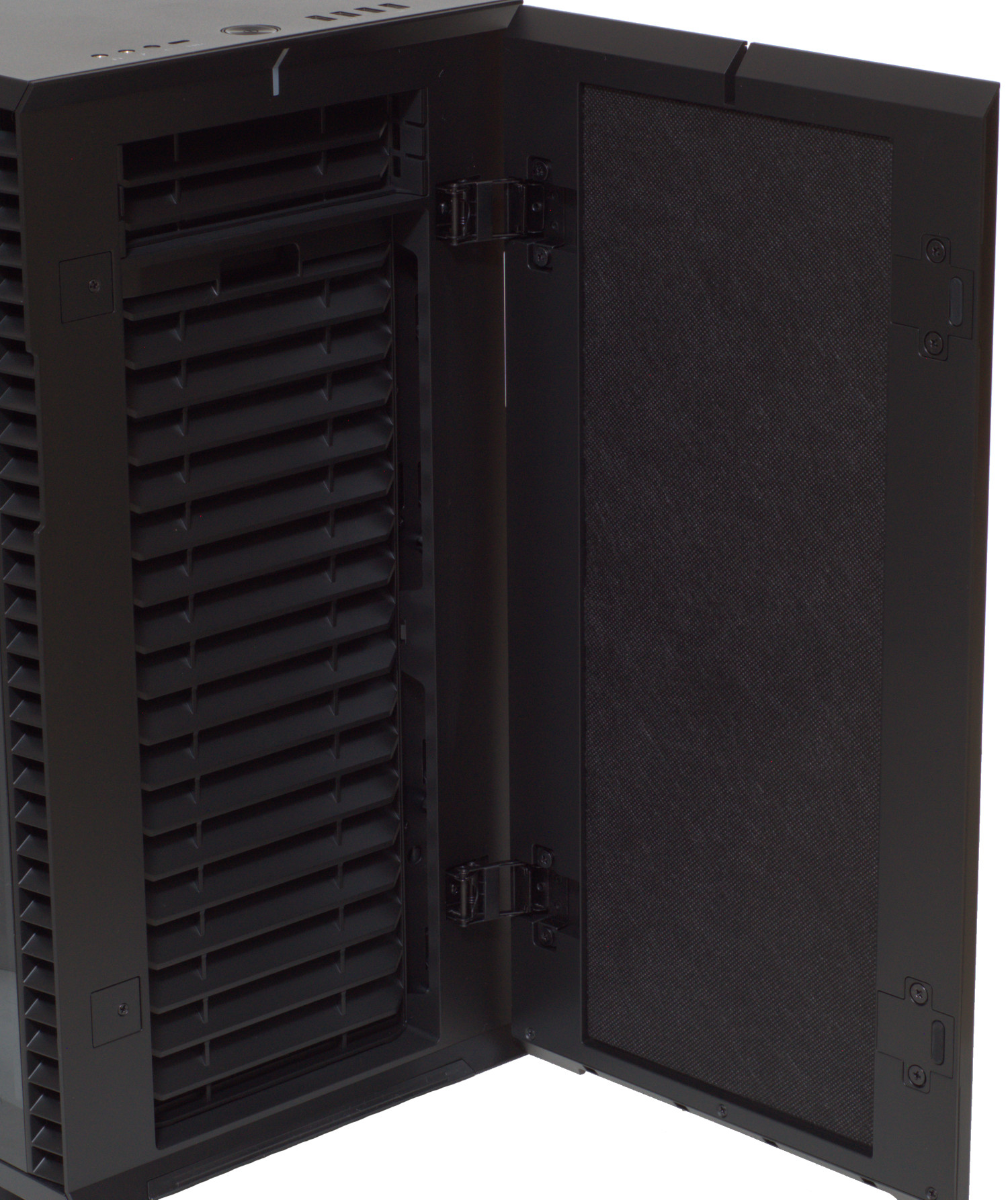

Но вернемся к лицевой панели, а точнее ее реализации. Характерная черта большей части корпусов серии Define – это наличие дверцы с внутренней шумоизоляцией и здесь она осталась, причем механизм открытия может быть сделан как справа, так и слева. Редкая черта, но которая есть у данной модели - наличие отсека под 5.25" накопители. Конечно же, спереди установлен легкосъемный противопылевой фильтр.

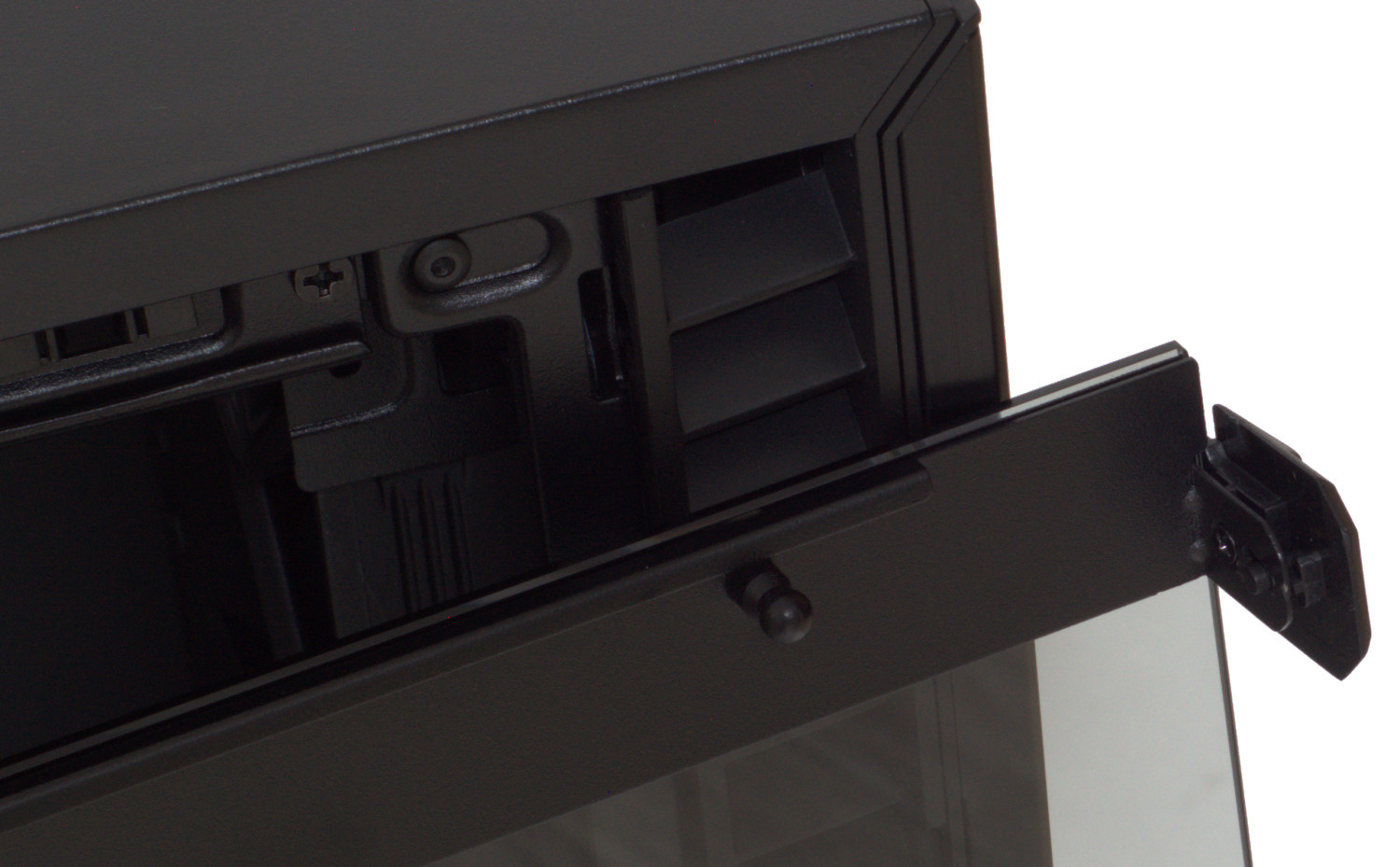

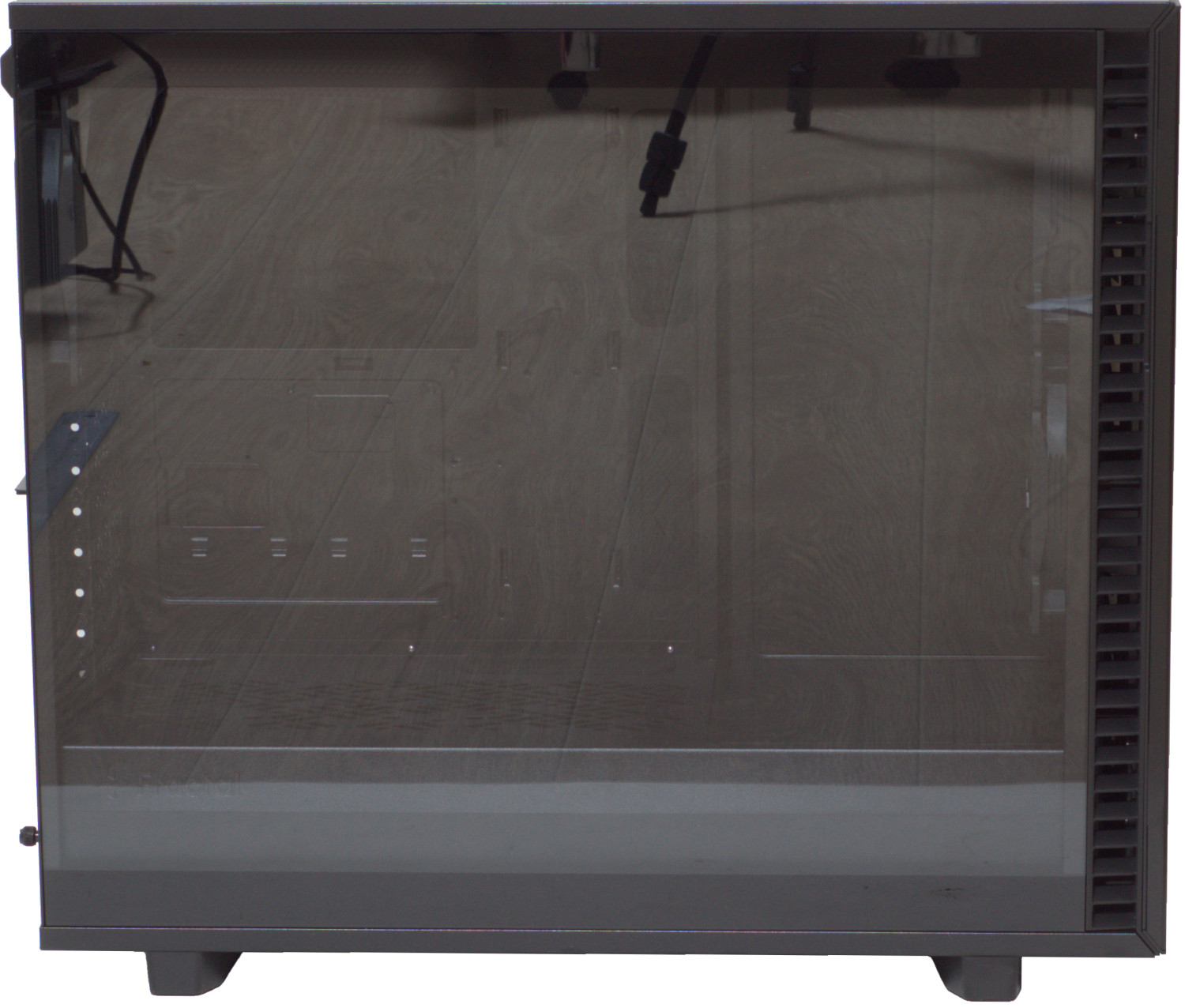

При реализации боковых стенок из закаленного стекла производители начинают отказываться от их фиксации с боков винтами, таким образом корпус будет смотрится более органично. Подобное сделано и с левой боковой панелью корпуса Fractal Design Define 7. Что касается правой стенки, то тут без изменений – глухая панель из металла, хотя в характеристиках модели указано, что может быть стенка из «промышленного звукопоглощающего стекла». Стоит отметить, что вентиляция спереди обеспечивается через боковые отверстия, размещенные с обеих сторон.

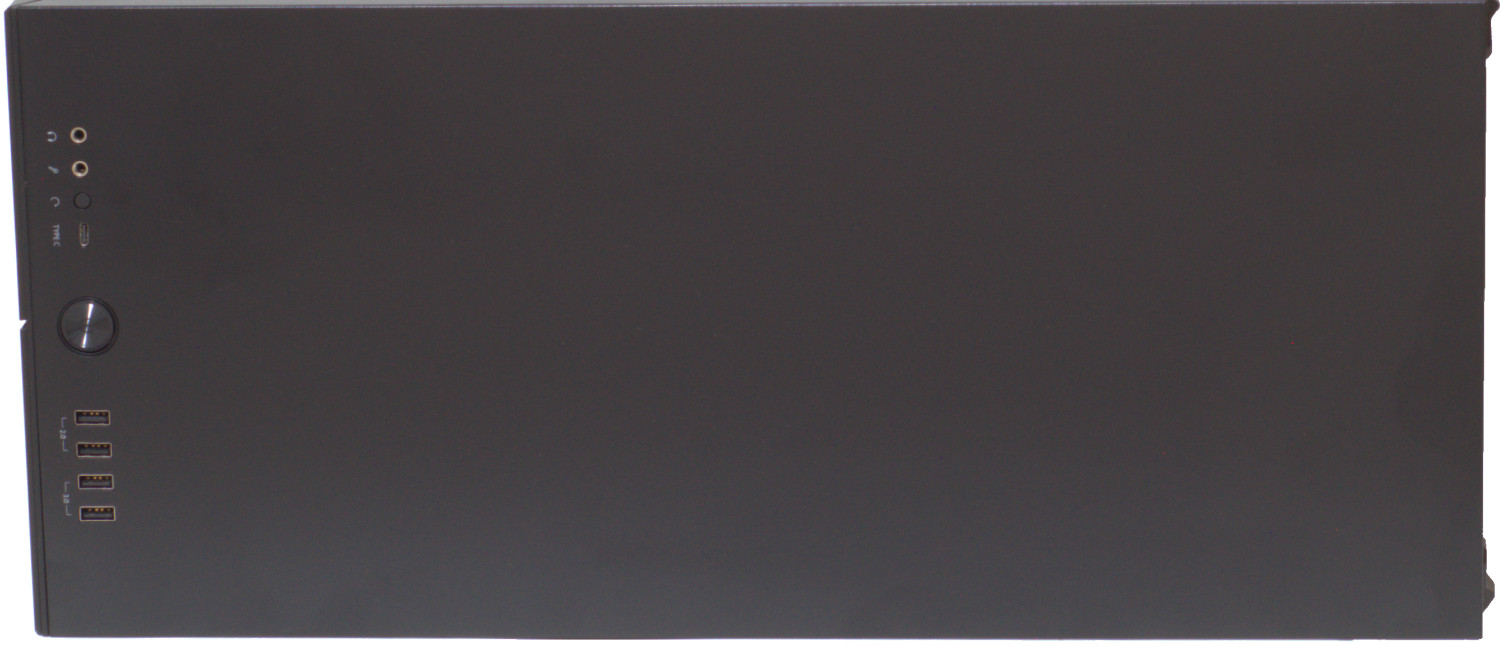

В штатном исполнении корпус имеет монолитную верхнюю крышку, лишенную отверстий вентиляции.

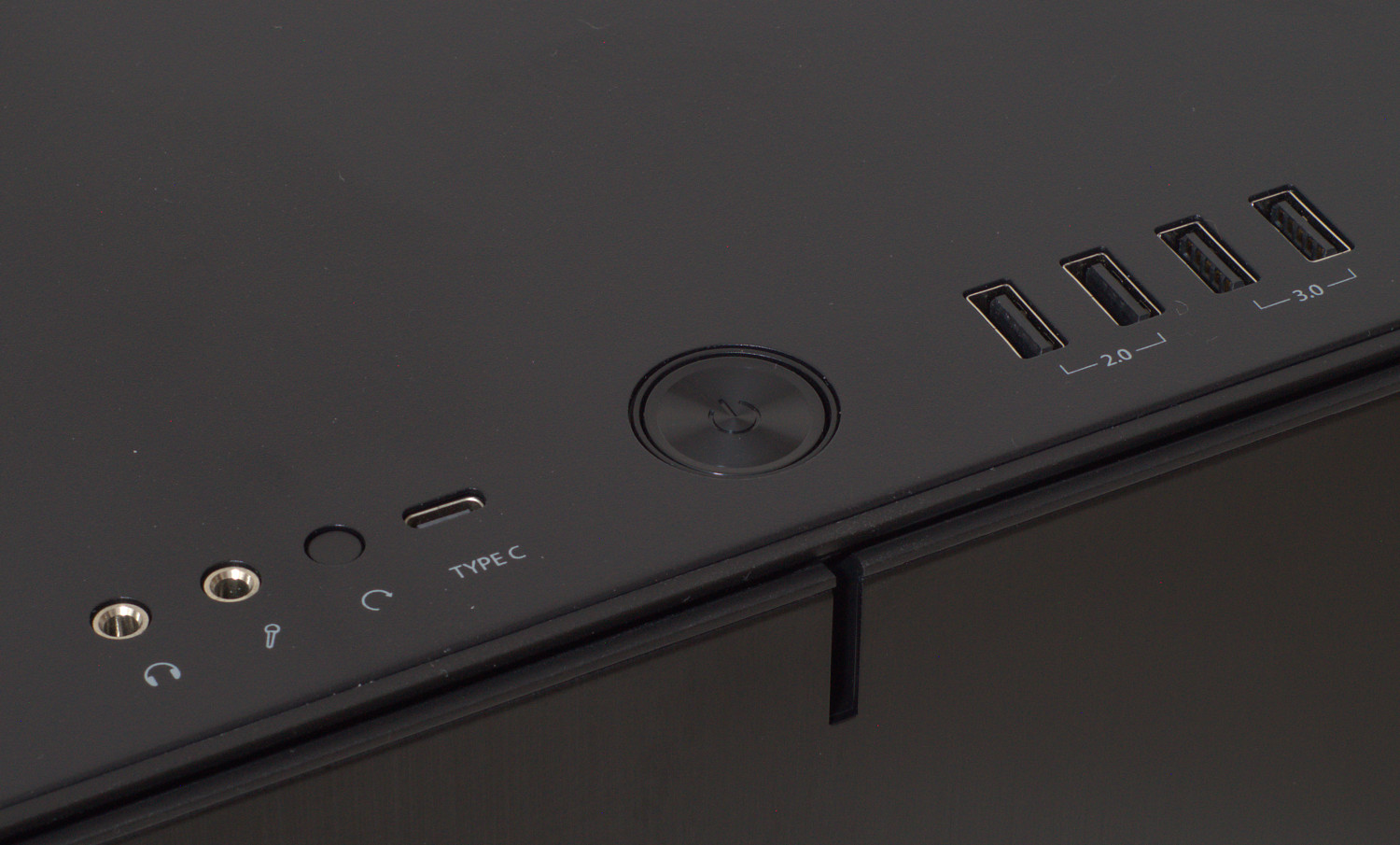

И здесь же находятся порты ввода-вывода и органы управления: 2 разъема HD-аудио (наушники, микрофон), 2 порта USB 2.0, 2 порта USB 3.0 и 1 порт USB 3.1 Gen2 тип C, кнопки питания и сброса. Придраться тут не к чему.

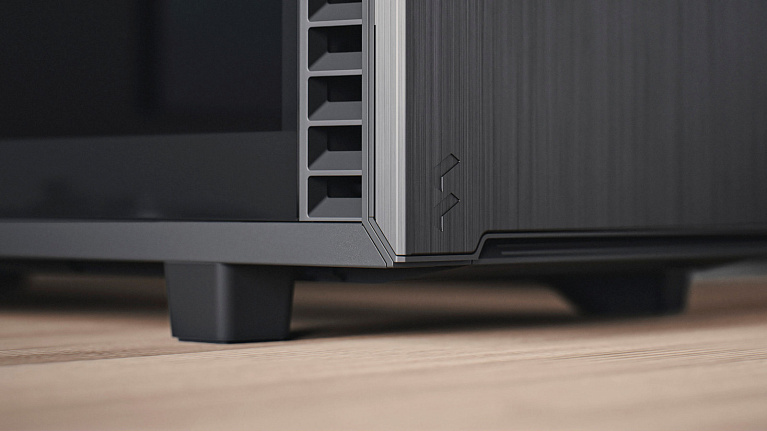

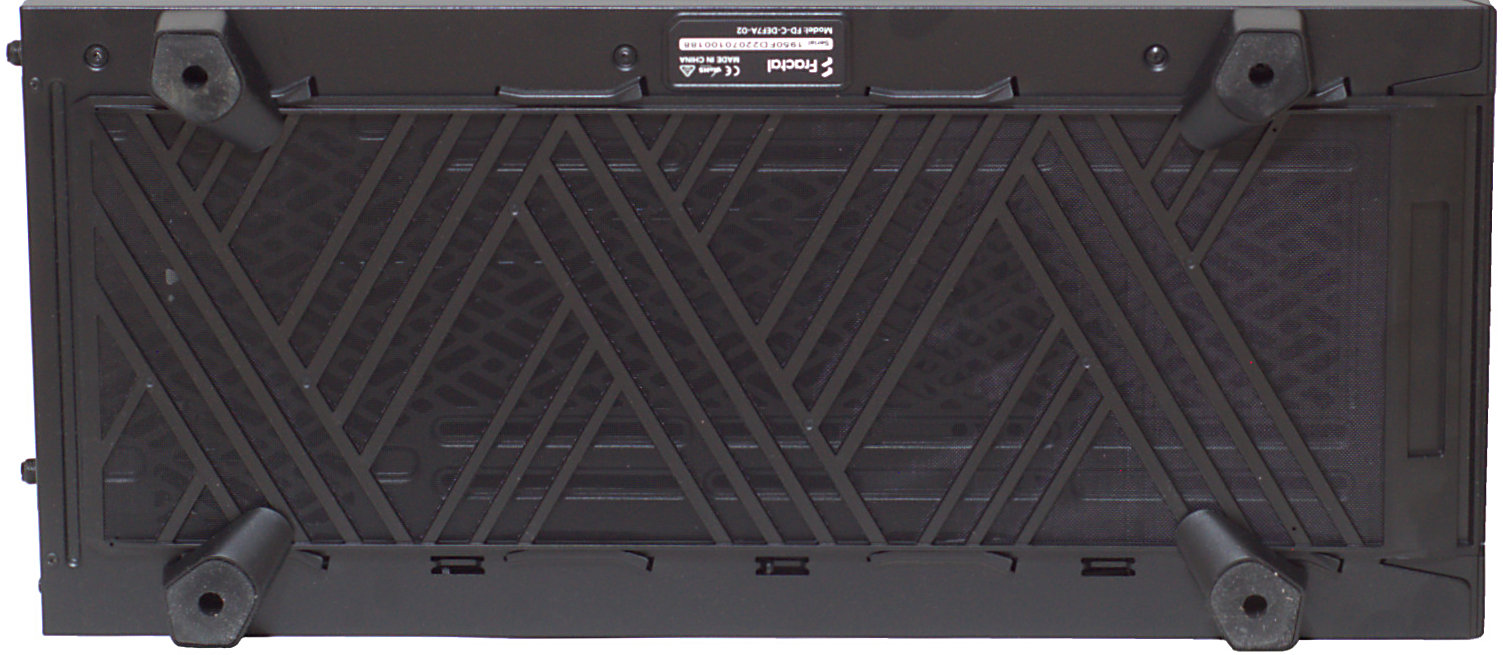

Низ корпуса выделяется ножками с оригинальным профилем и наличием противопылевого фильтра на всю длину.

Достаточно оригинально производитель подошел к реализации крепления боковых стенок, не требующих винтов. Они вставляются в пазы и защелкиваются. Для удобства открытия с боков (задняя часть корпуса) есть пазы для пальцев.

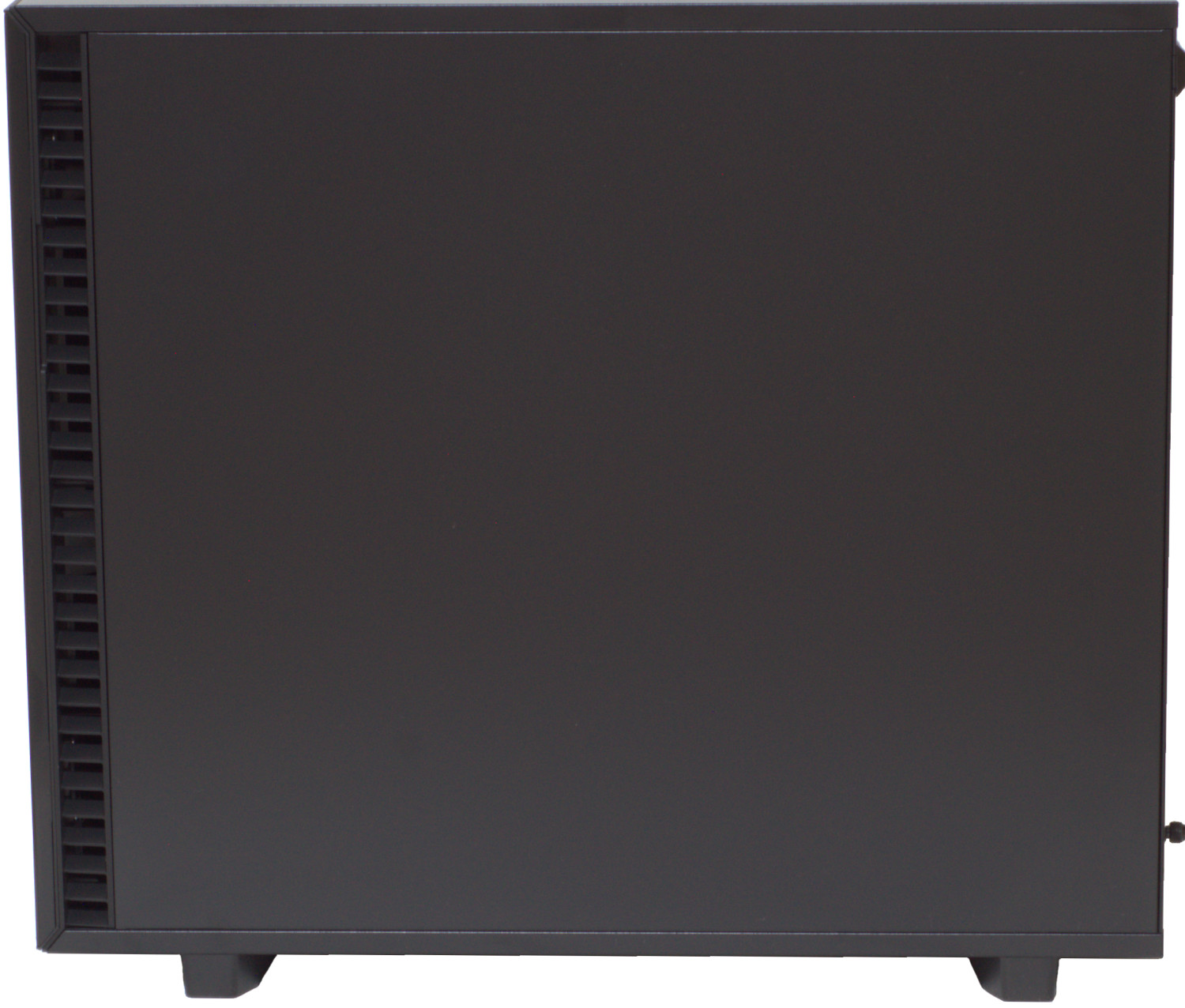

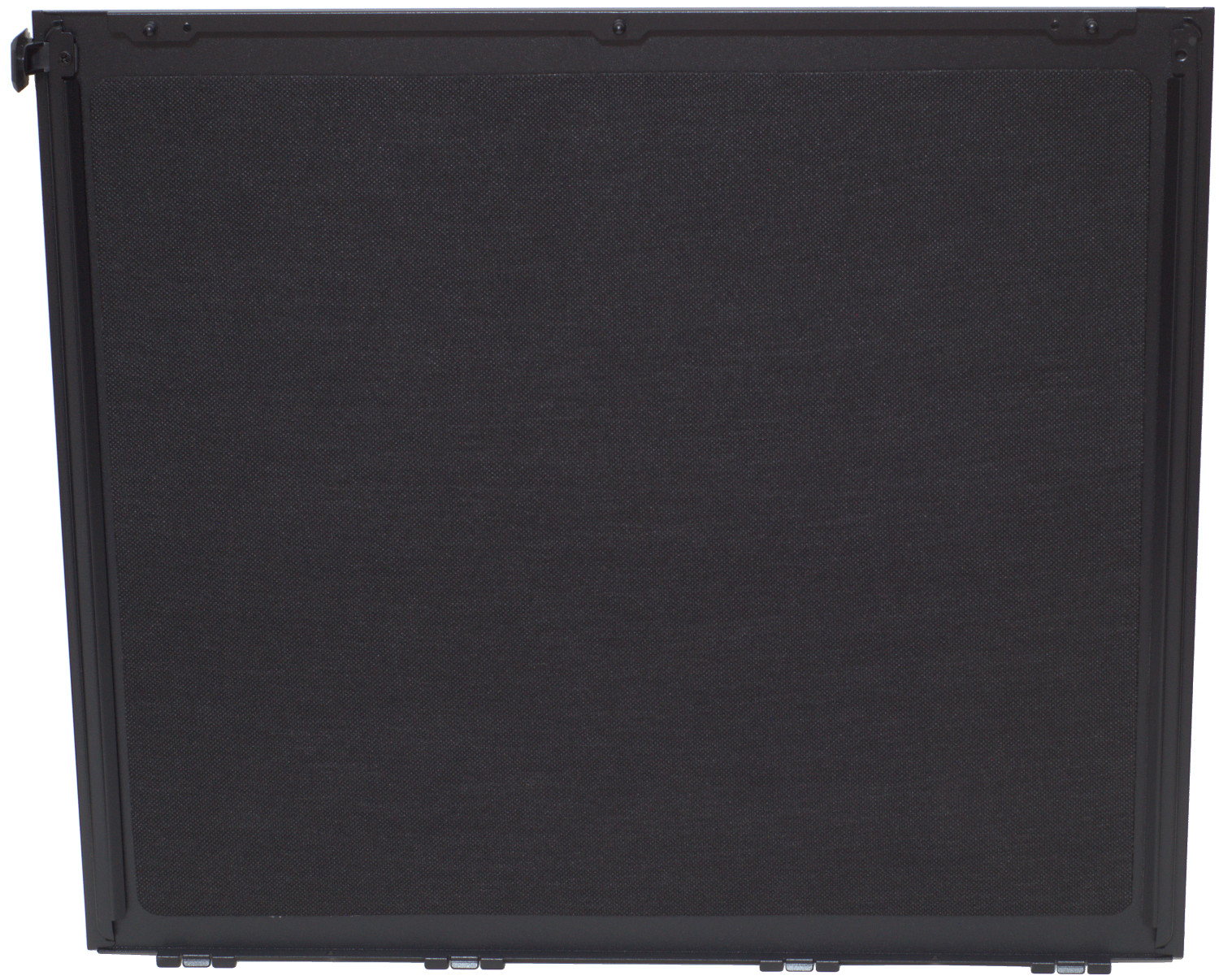

И отметим наличие на правой боковой стенке звукопоглощающего материала.

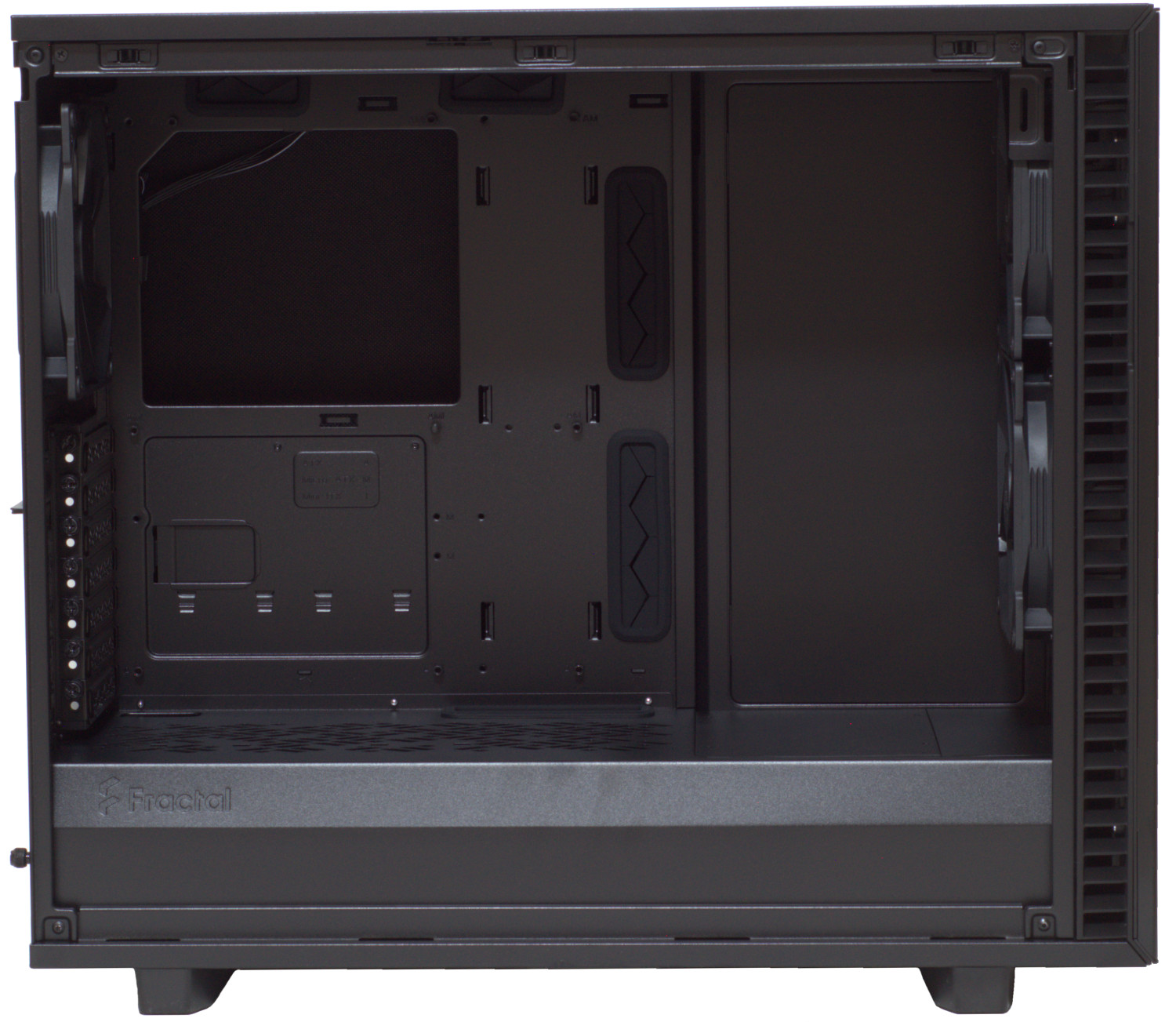

На первый взгляд, внутренняя компоновка Mid-Tower корпуса Fractal Design Define 7 типовая, так как имеется достаточно большая зона размещения материнской платы до форм-фактора EATX (ширина - до 285 мм), плат расширения длиной до 491/467 мм (без переднего вентилятора и с ним) и есть место под установку резервуара жидкостной системы охлаждения. Хотя все-таки есть и нюансы.

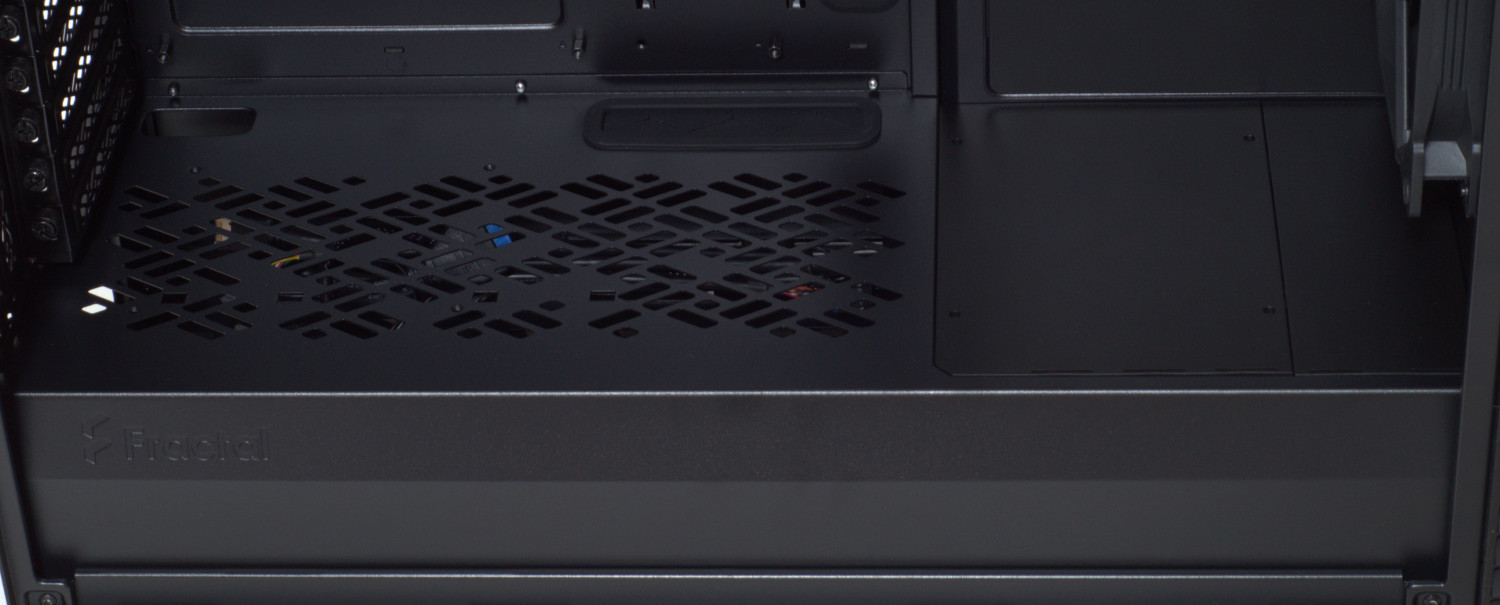

Привычно блок питания и места размещения накопителей скрыты кожухом и тут можно отметить, что кожух имеет перфорацию для обеспечения лучшей вентиляции нижней части и посадочные места под салазки для двух дополнительных 2.5" накопителей, одного 3.5" накопителя, хотя сами салазки в комплект не входят.

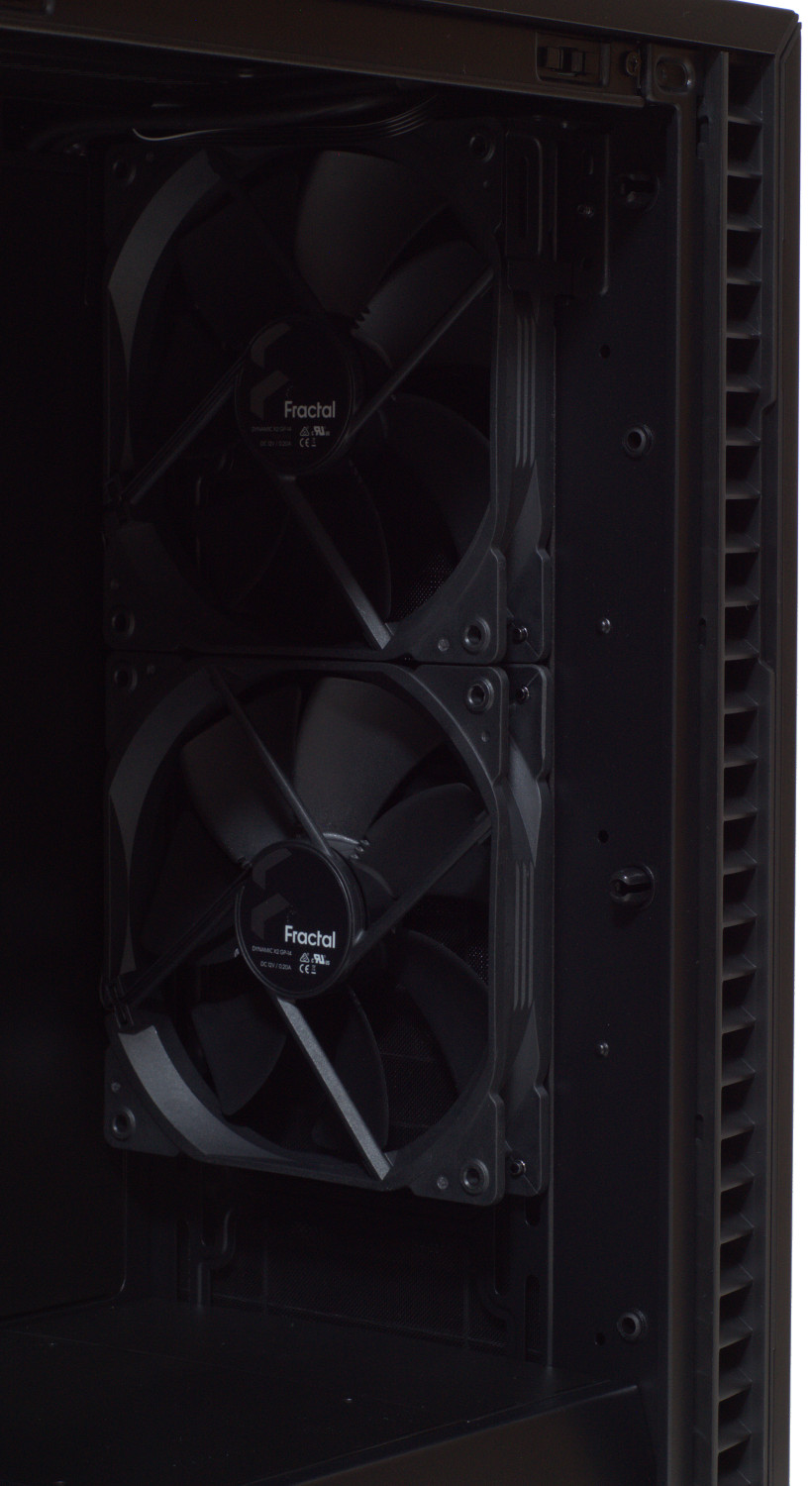

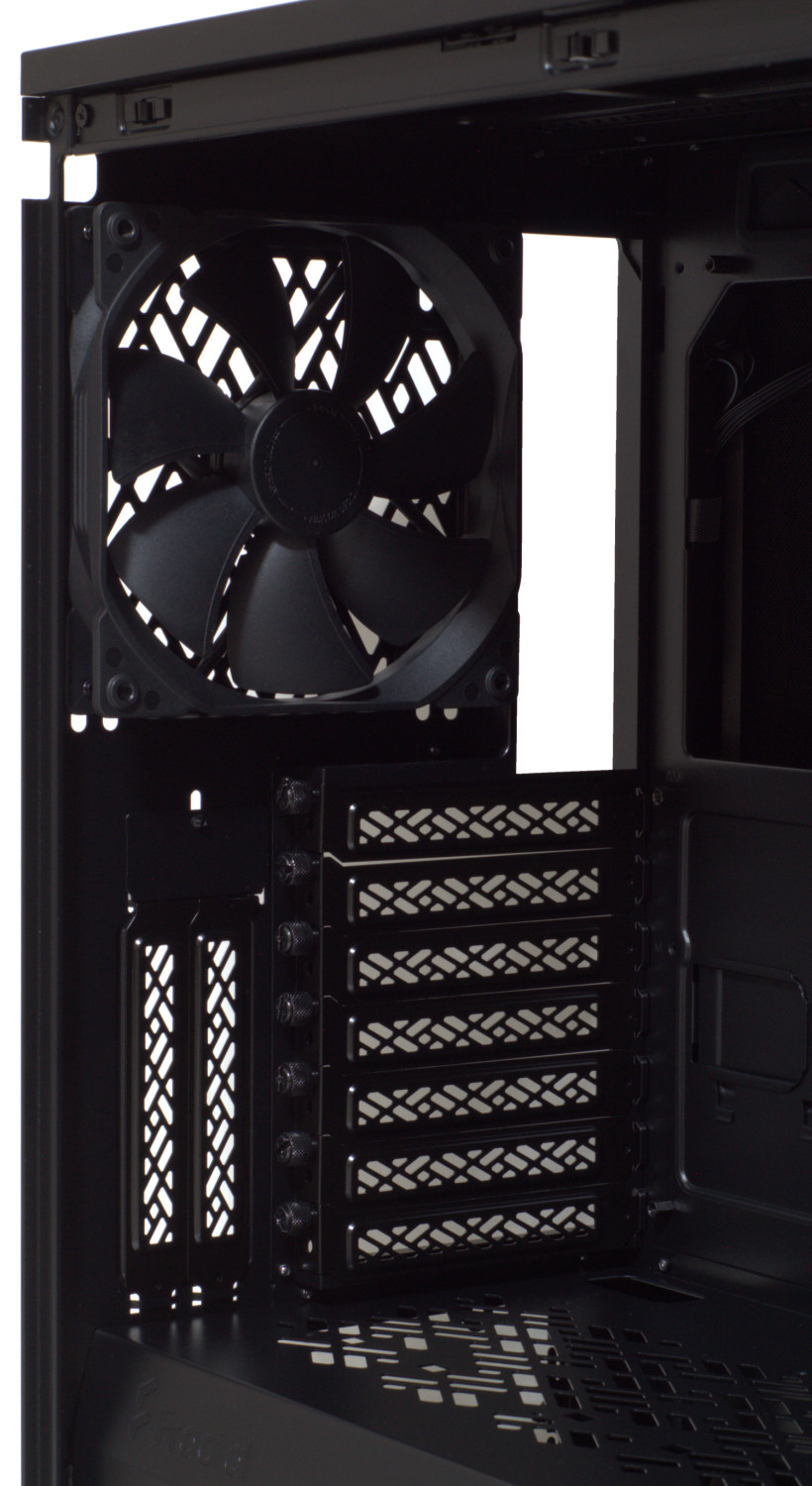

В плане охлаждения можно отметить, что корпус имеет три предустановленных 140 мм вентилятора Fractal Design Dynamic X2 GP-14, один из которых разместился на задней стенке, а еще два – спереди, обдувая верхнюю часть корпуса. Проверенное решение, чтобы обеспечить хорошую вентиляцию центральной части.

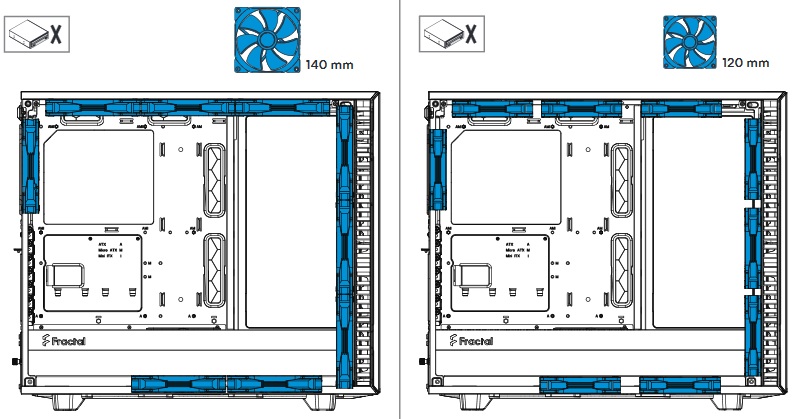

Вообще корпус допускает установку до девяти 120/140 мм вентиляторов или …

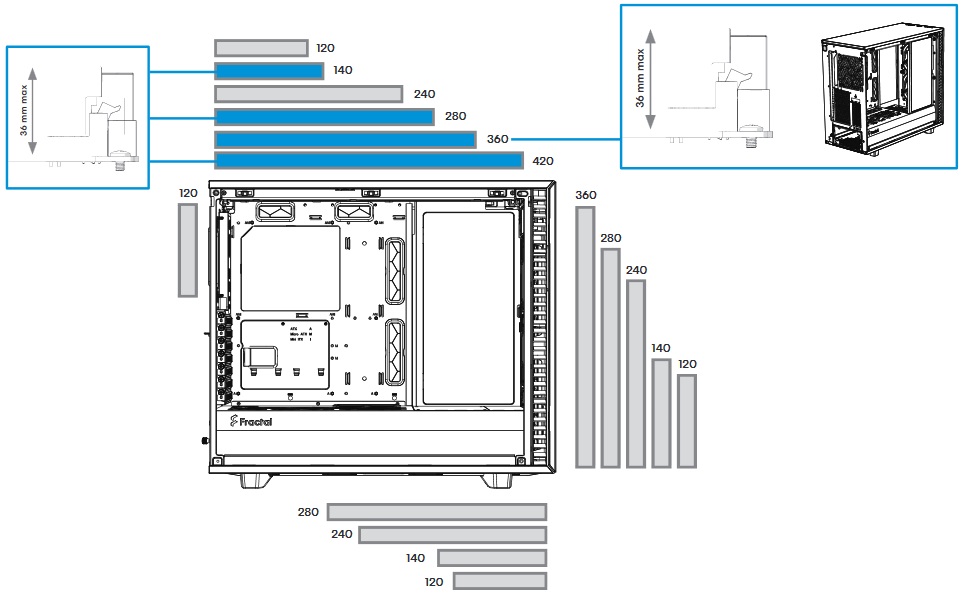

…  до четырех радиаторов. Самые большие могут быть до 280 мм снизу, до 360 мм спереди и до 420 мм сверху, правда в последнем случае имеется ограничение на высоту модулей памяти (от платы до радиатора с вентилятором не более 36 мм).

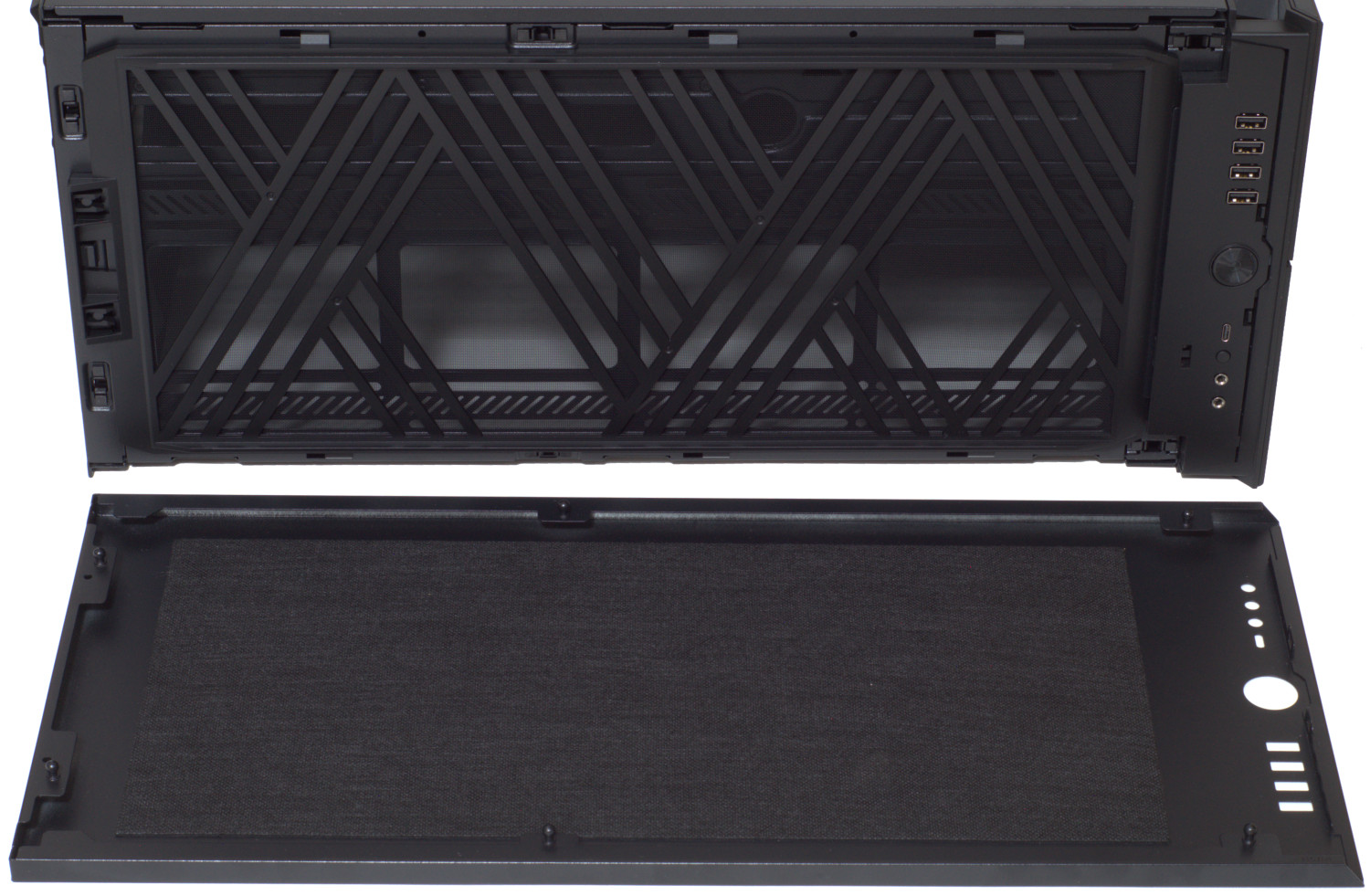

В отличии от предшественников, в Define 7 верхняя крышка съемная, с шумоизоляцией, и она меняется на вариант крышки с вентиляцией, которая есть в комплекте. Таким образом мы получаем доступ к противопылевому фильтру и посадочным отверстиям вентиляторов/радиатора. На самой стенке можно вместо вентиляторов/радиатора установить два 3.5" накопителя.

Еще одна «новинка» – это кожух, скрывающий область установки блока питания и накопителей, что улучшает эстетический вид обратной стороны поддона, особенно если будет вариант корпуса со стеклом. Правда в этом случае может возникнуть проблема с нагревом накопителей, размещенных в нижней корзине, без активного охлаждения, так как в штатной комплектации эта область не обдувается.

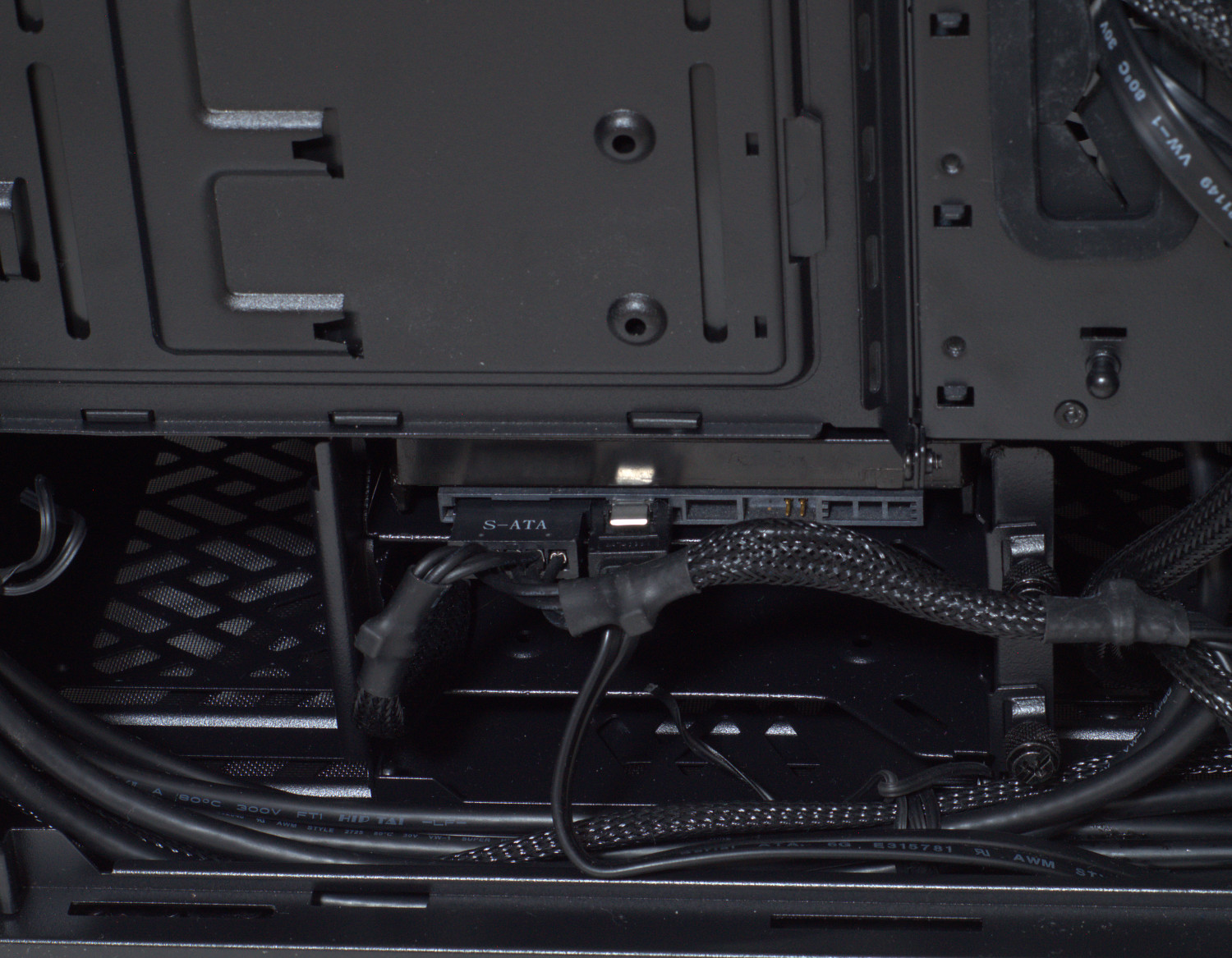

Кожух скрывает одну корзину на два 2.5"/3.5" накопителя и блок питания, который может быть глубиной до 250 мм.

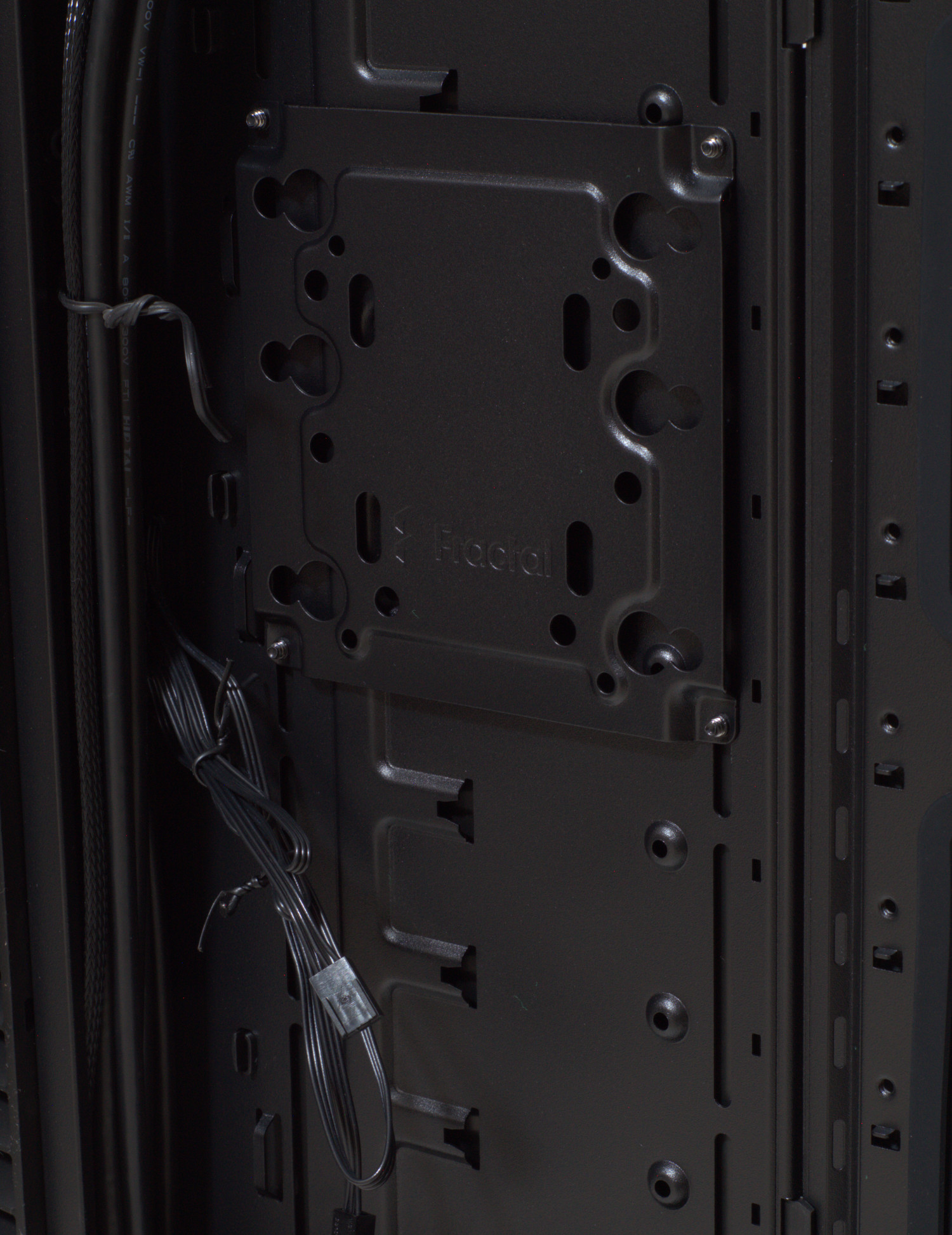

Дополнительные места под накопители предусмотрены в верхней области поддона ближе к передней панели (имеются салазки на один 2.5"/3.5" накопитель или вентилятор) и в центральной части (2 х 2.5").

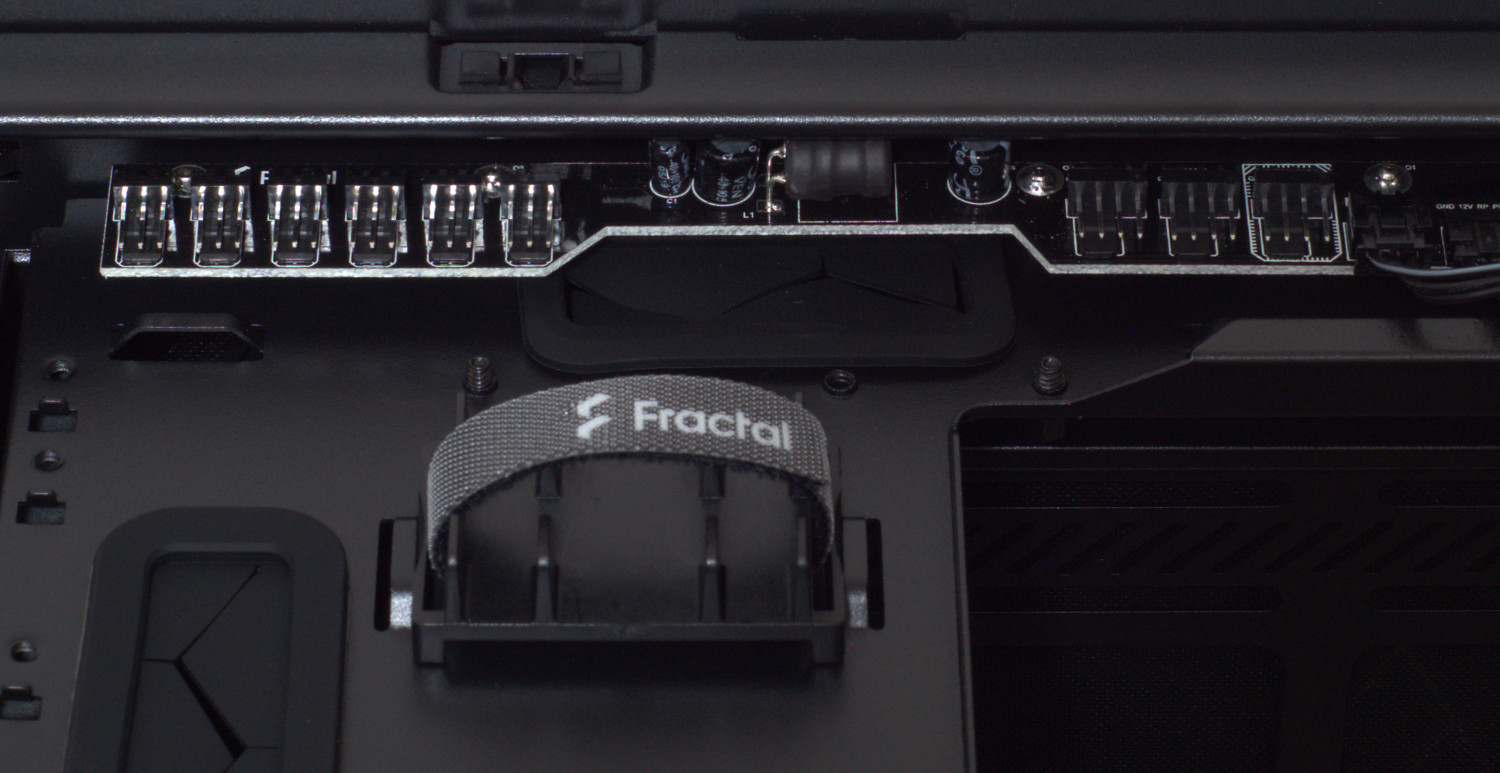

И, конечно же, производитель предусмотрел хаб на 9 вентиляторов (6 х 3-пин и 3 х 4-пин). Для управления ими хаб может быть подключен к материнской плате (PWM). Он компактно расположился в верхней части поддона, в области прокладки кабелей.

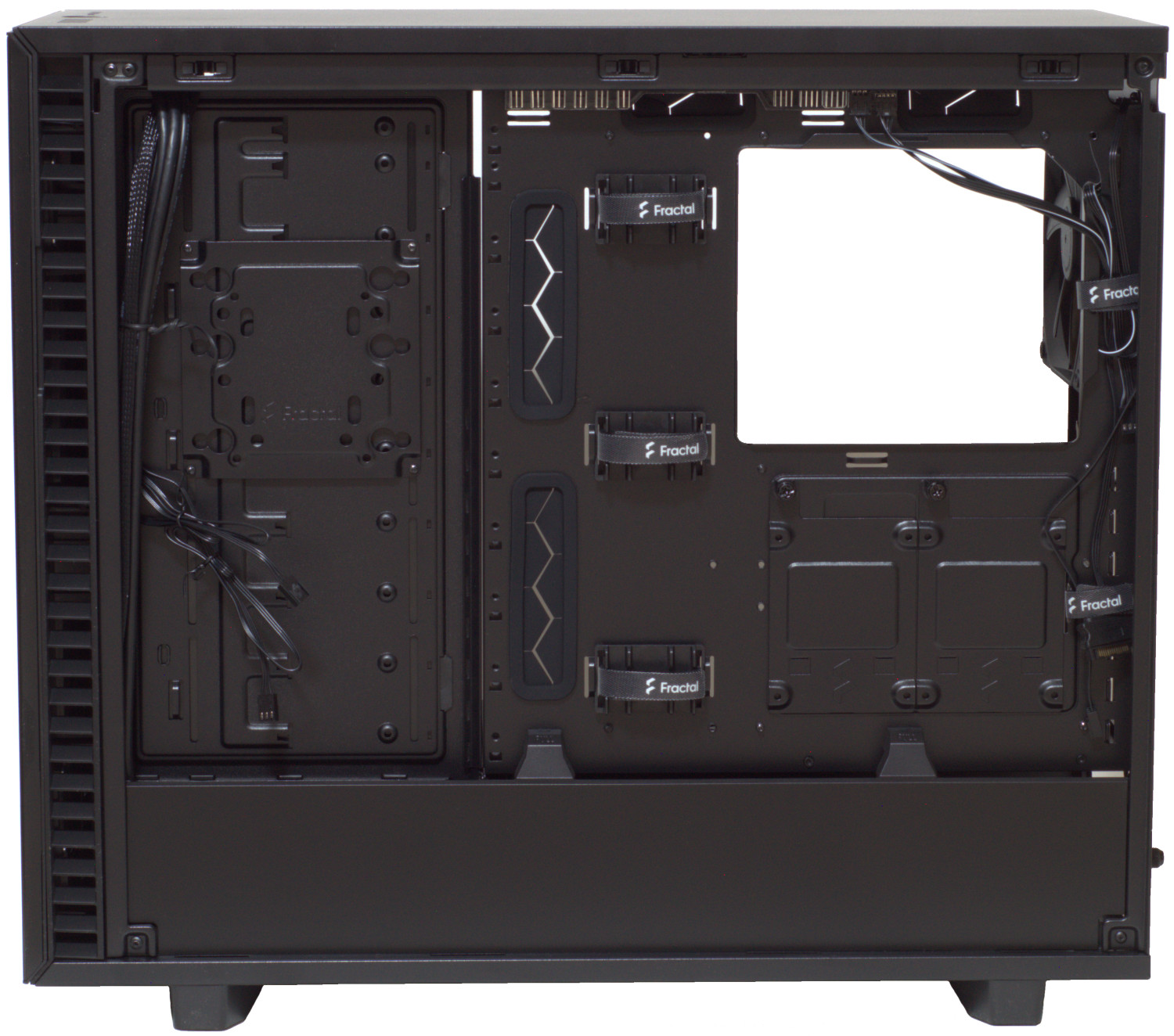

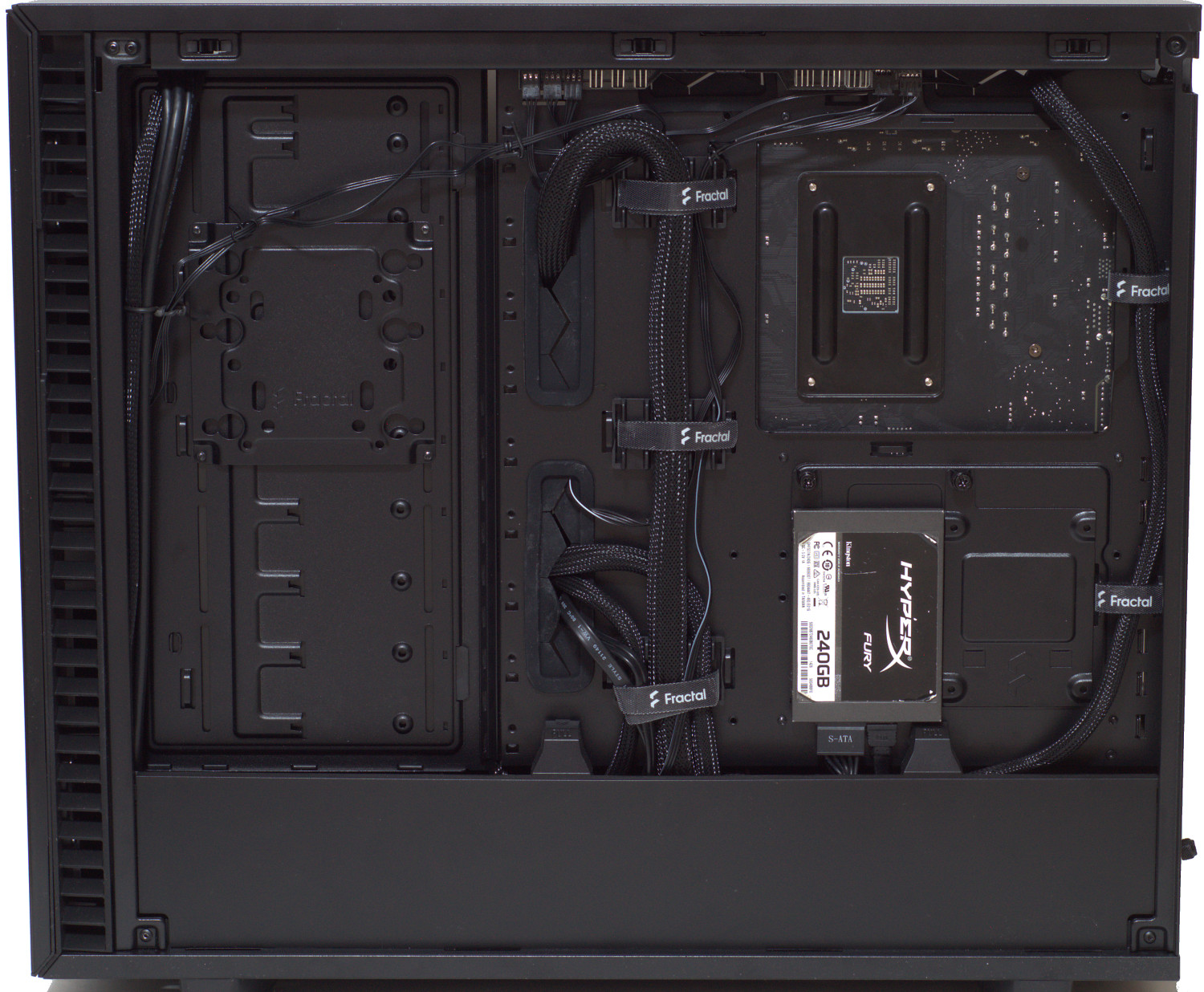

Что касается укладки кабелей, то тут все отлично. Для удобства провода укладываются в пластиковые направляющие, которых в корпусе три штуки, и фиксируются липучками. Удобно и практично!

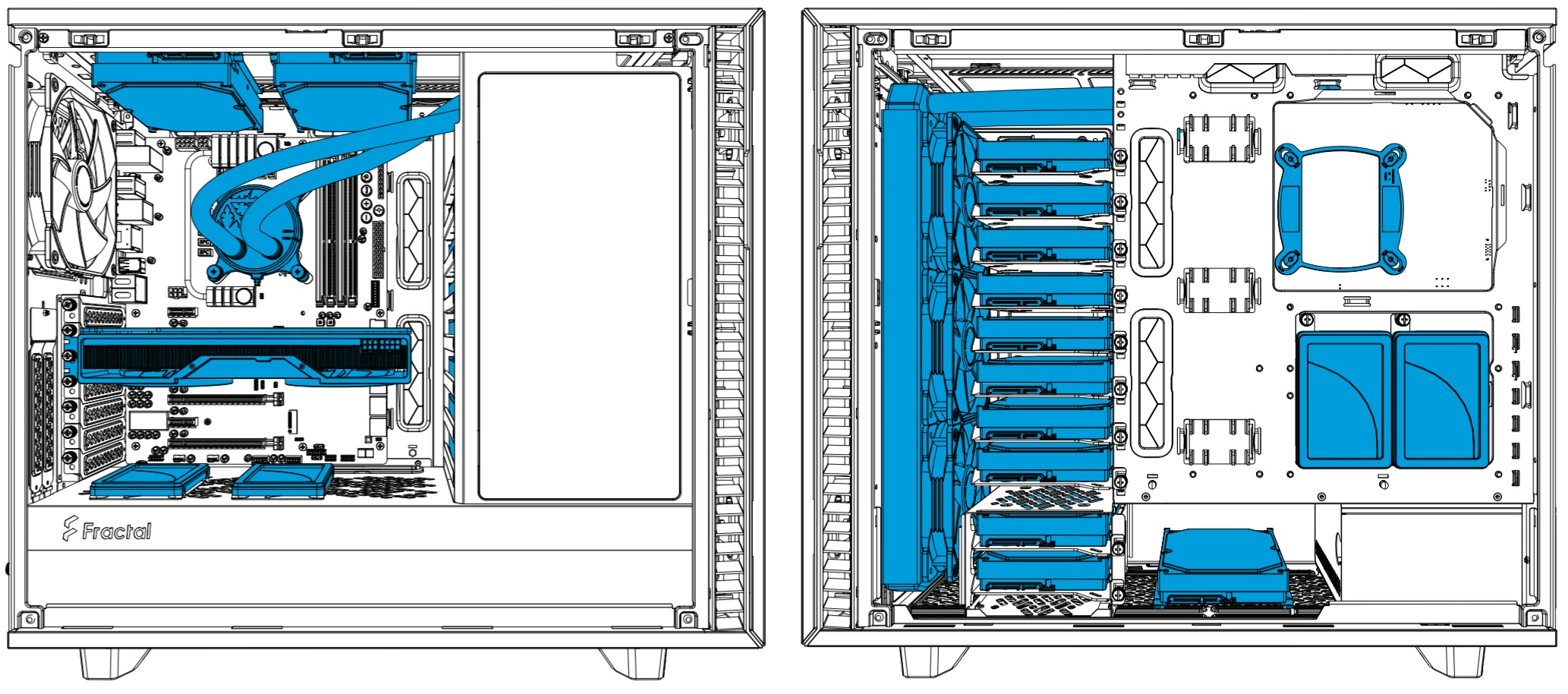

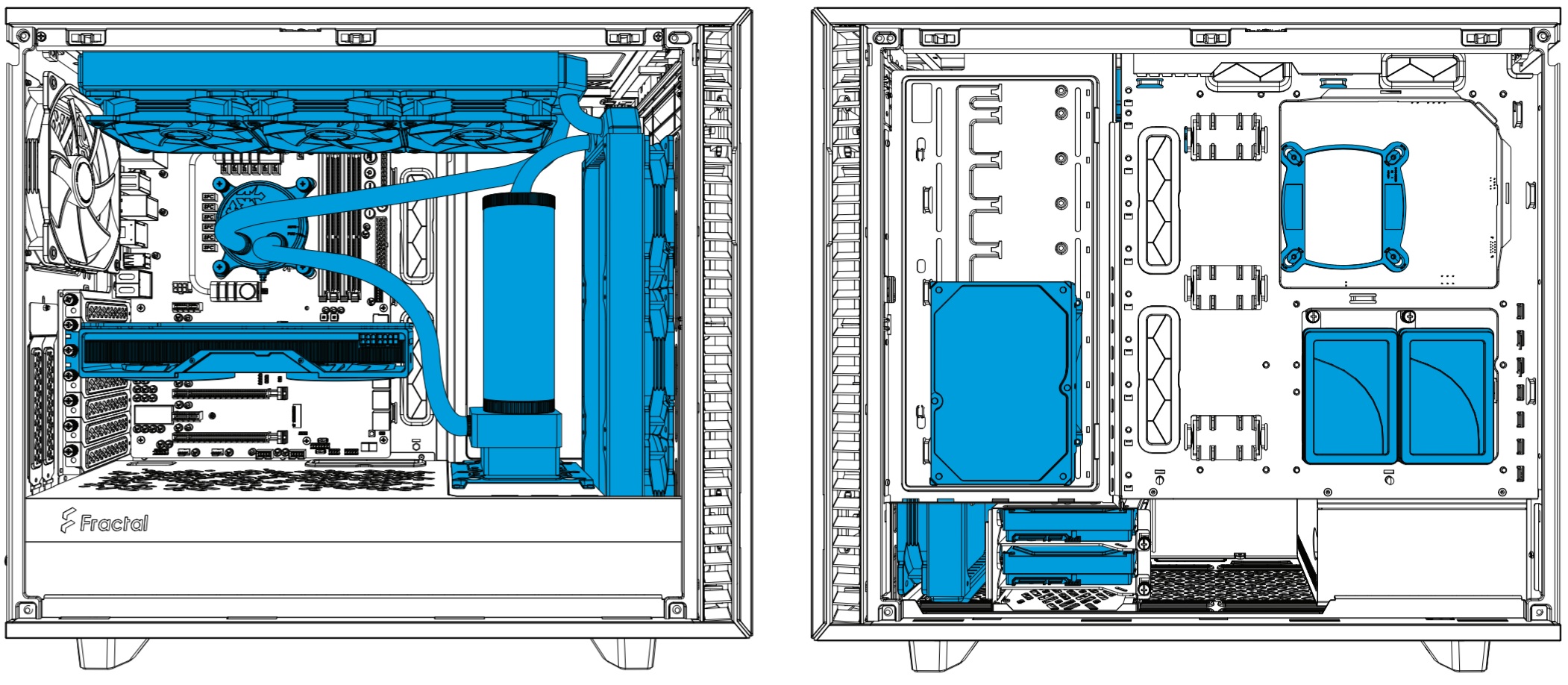

Вообще корпус может быть адаптирован для установки жидкостной системы охлаждения с баком для жидкости …

… или стать «серверным» вариантом, допускающим установку до 13 х 3.5" накопителей и до 4 х 2.5" накопителей, правда салазки придется докупать. В этом случае ограничение на длину устанавливаемой видеокарты составит 280 мм.

Так что в плане возможностей Mid-Tower корпус Fractal Design Define 7 неплох!

Особенности сборки

В плане конструкции производитель постарался максимально облегчить процедуру сборки в Mid-Tower корпусе Fractal Design Define 7, однако для сборки все-таки потребуется отвертка. Хотя все очень просто и корпус не доставит особых проблем. В инструкции все описано и показано достаточно подробно.

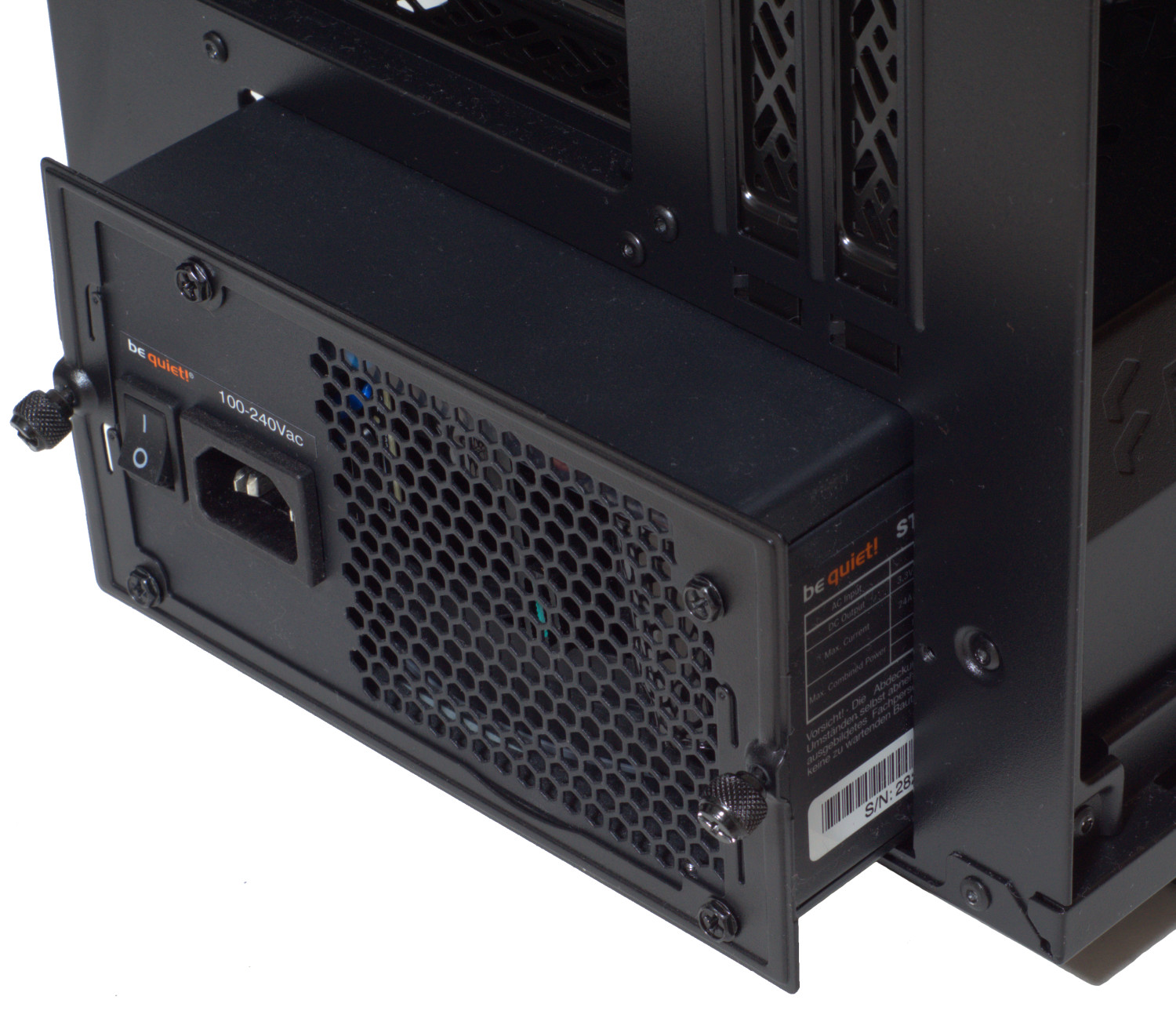

Для начала фиксируем блок питания в рамке и ставим его в корпус через заднюю стенку.

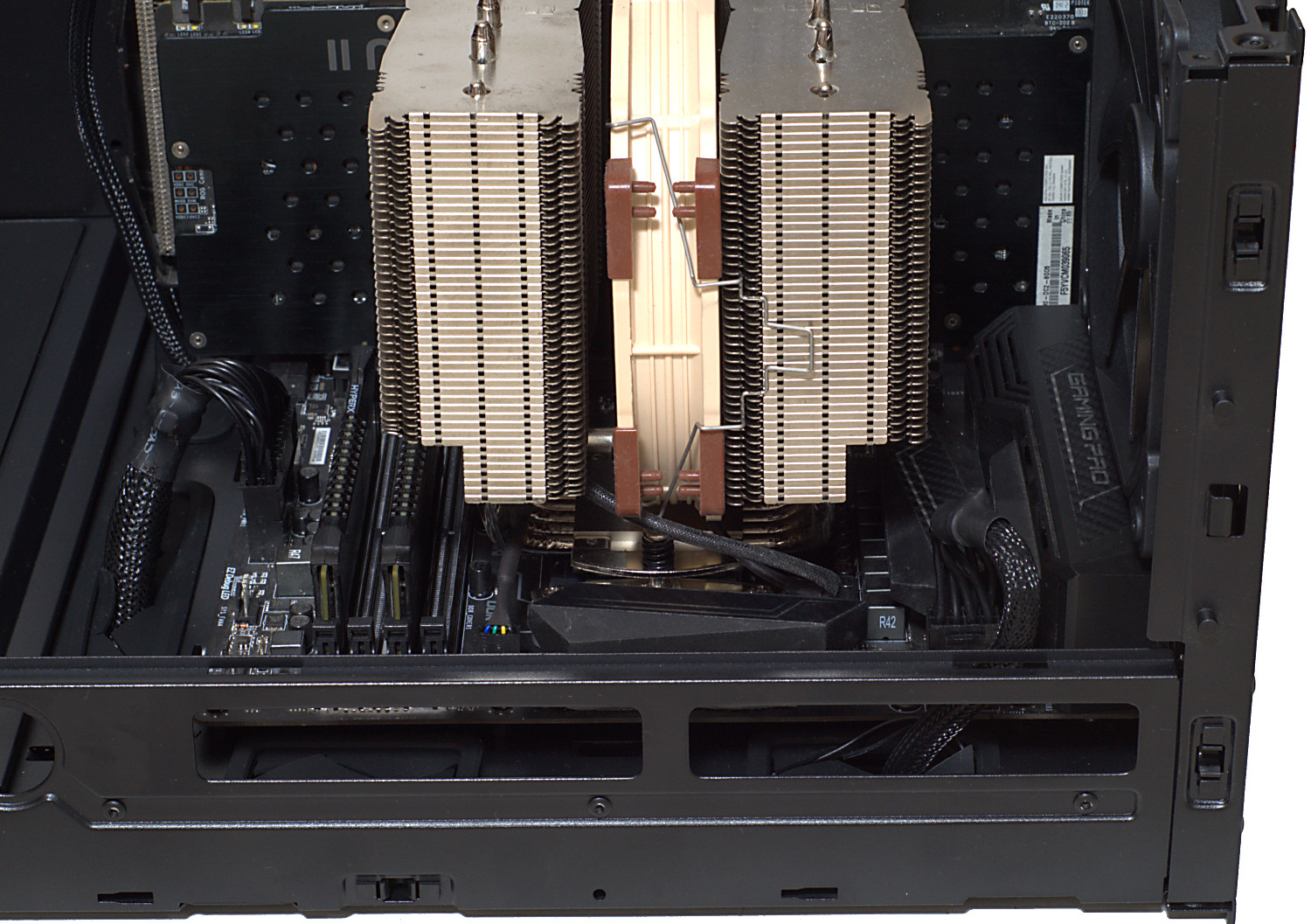

Далее следует материнская плата с охлаждением (высота - до 185 мм). Обратим внимание, что верхняя рамка корпуса демонтируется (для удобства установки на нее радиатора) и таким образом подключить кабели питания, вентилятор системы охлаждения процессора не доставит проблем.

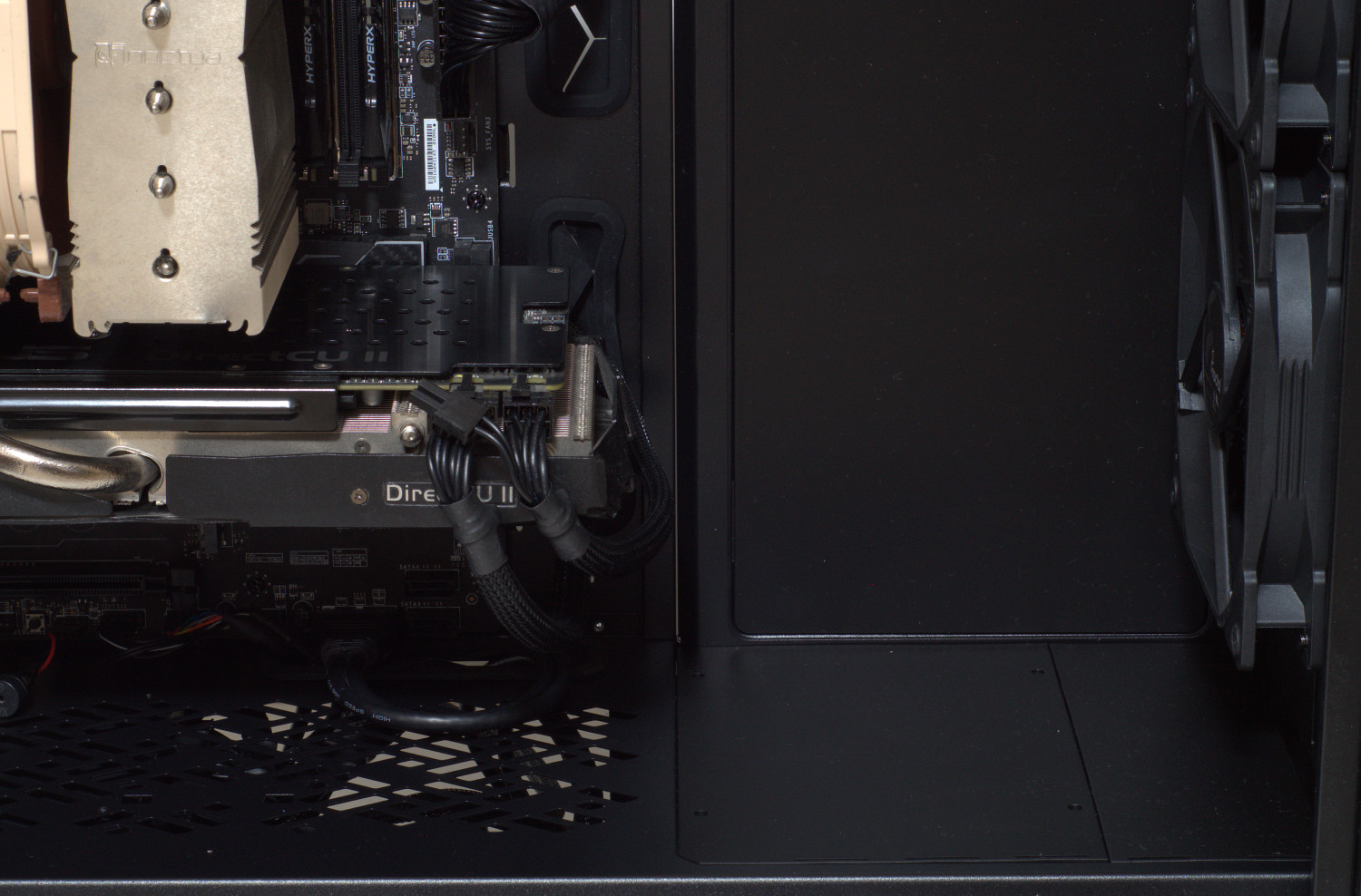

Сразу же можно установить видеокарту; и в «классическом» варианте видеокарта может быть ооочень длинной (с передним вентилятором до 467 мм)

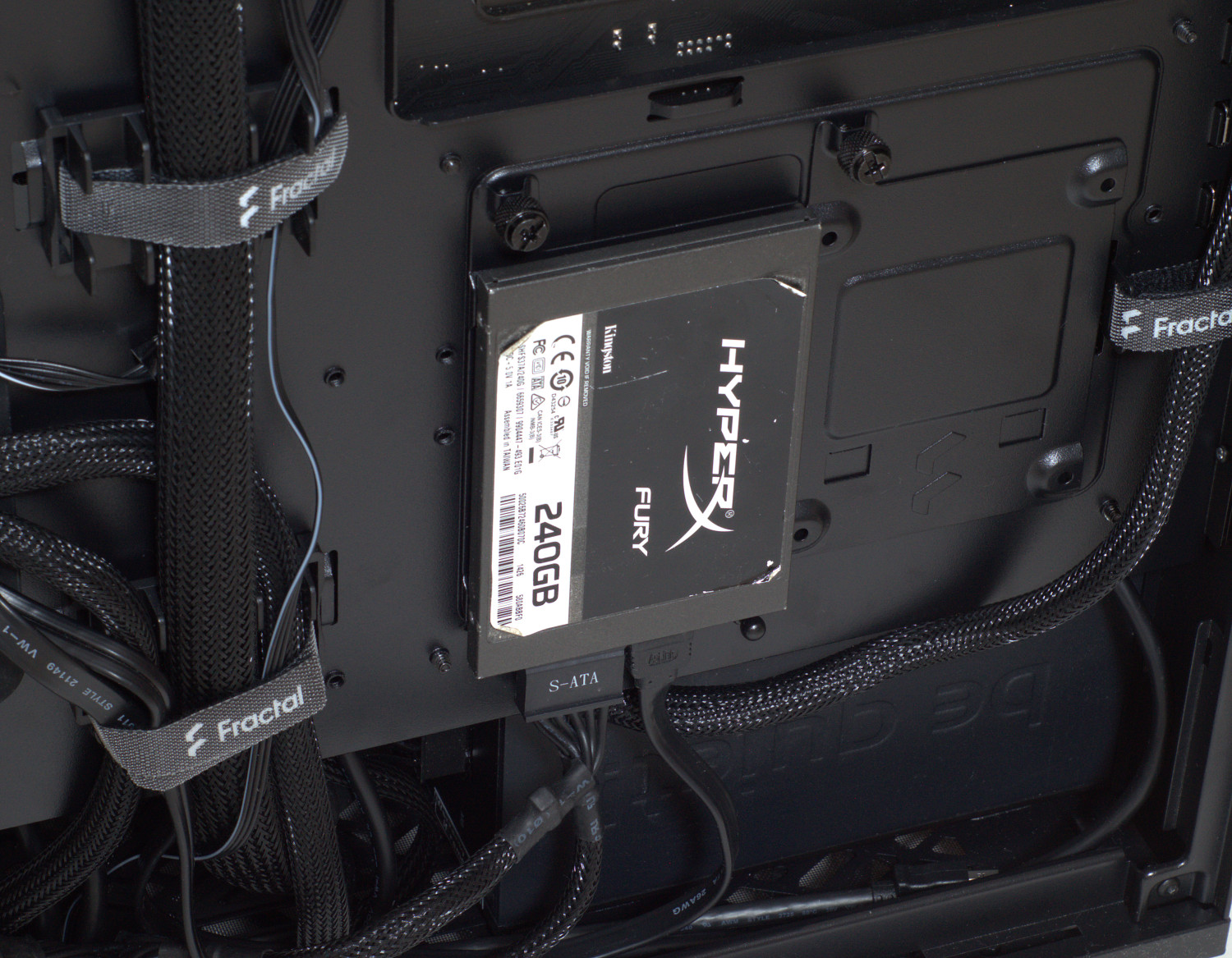

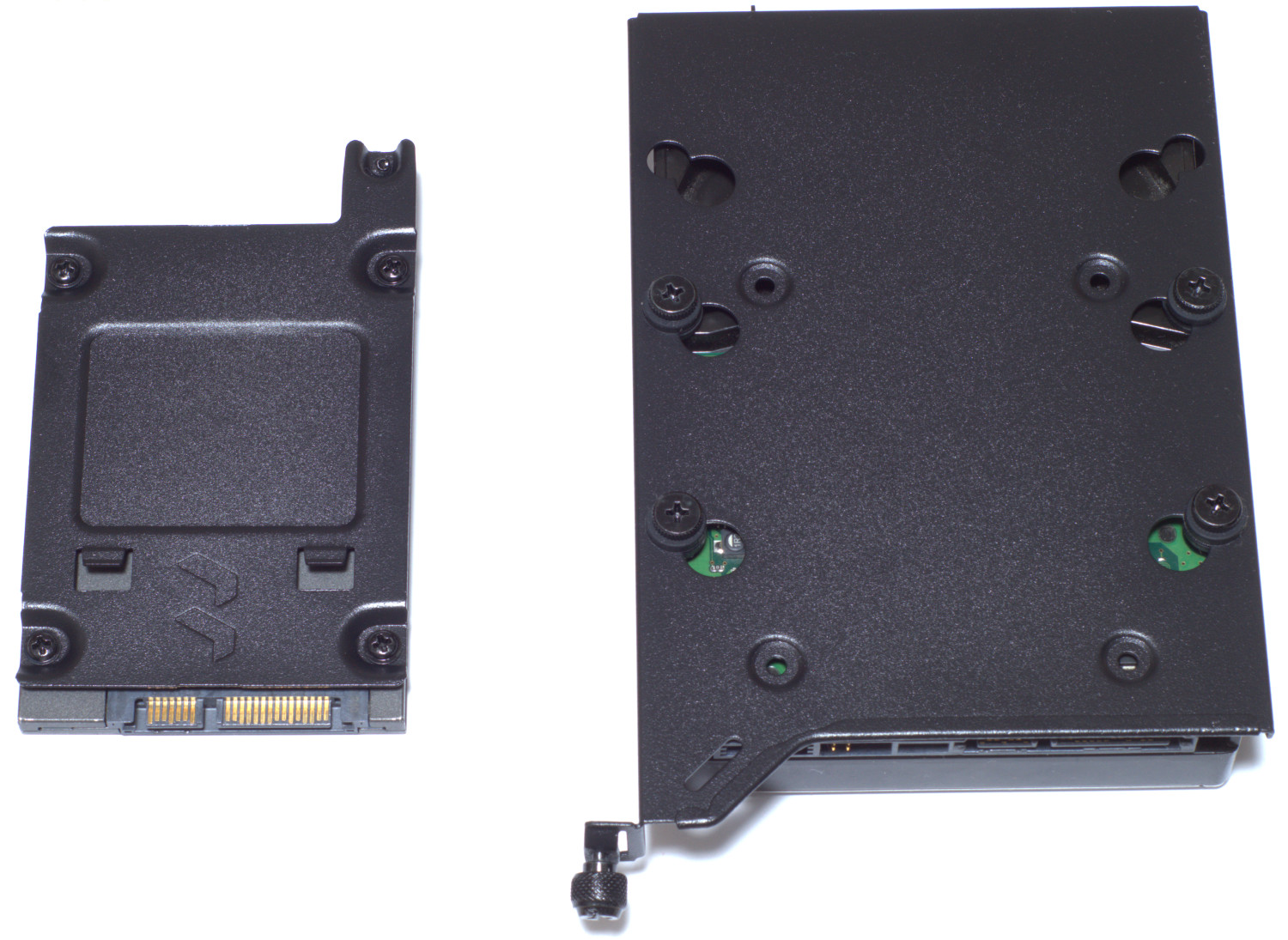

Подготавливаем накопители для установки – фиксируем их в салазках. 3.5" накопитель крепится с использованием демпферов.

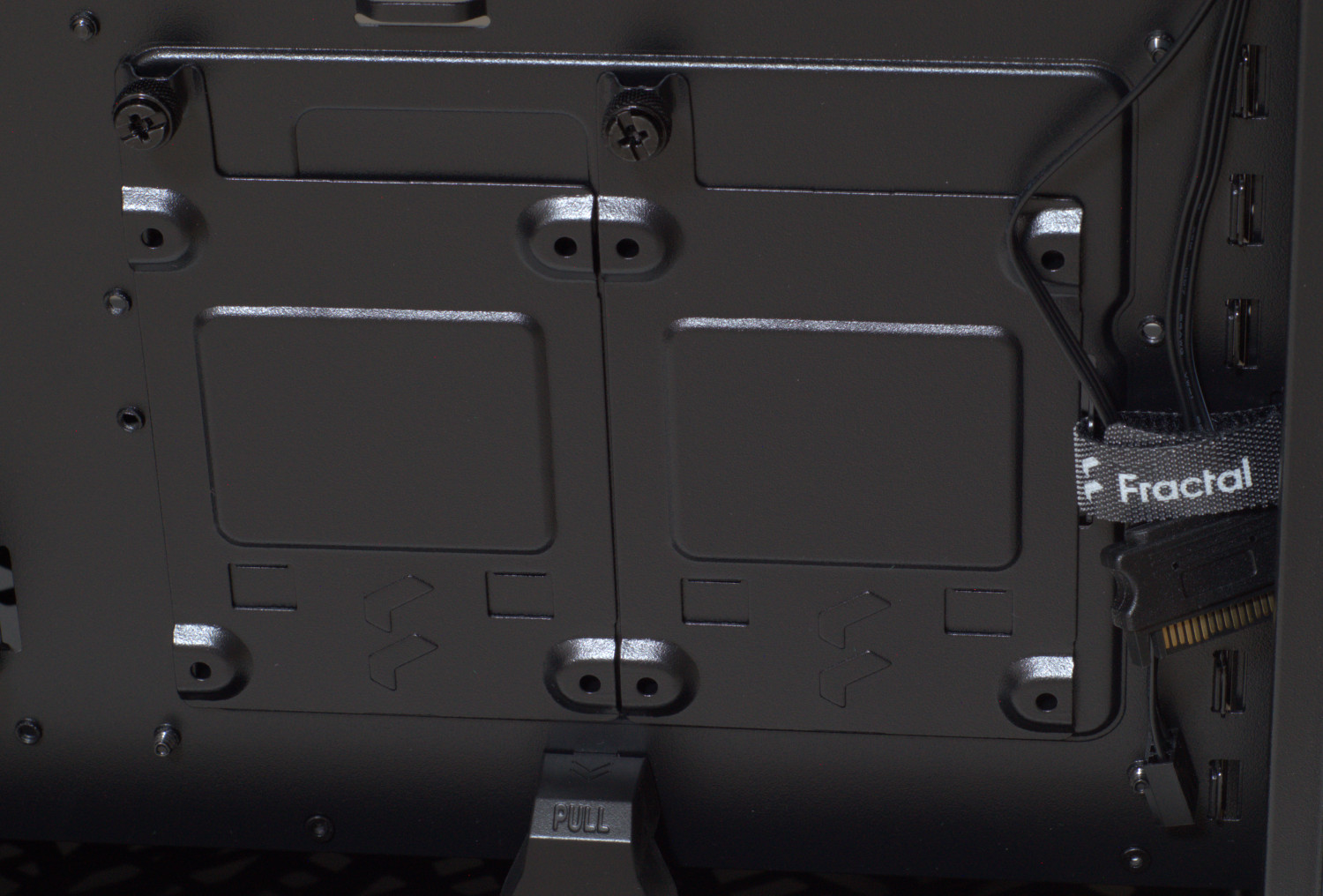

И закрепляем их в корпусе.

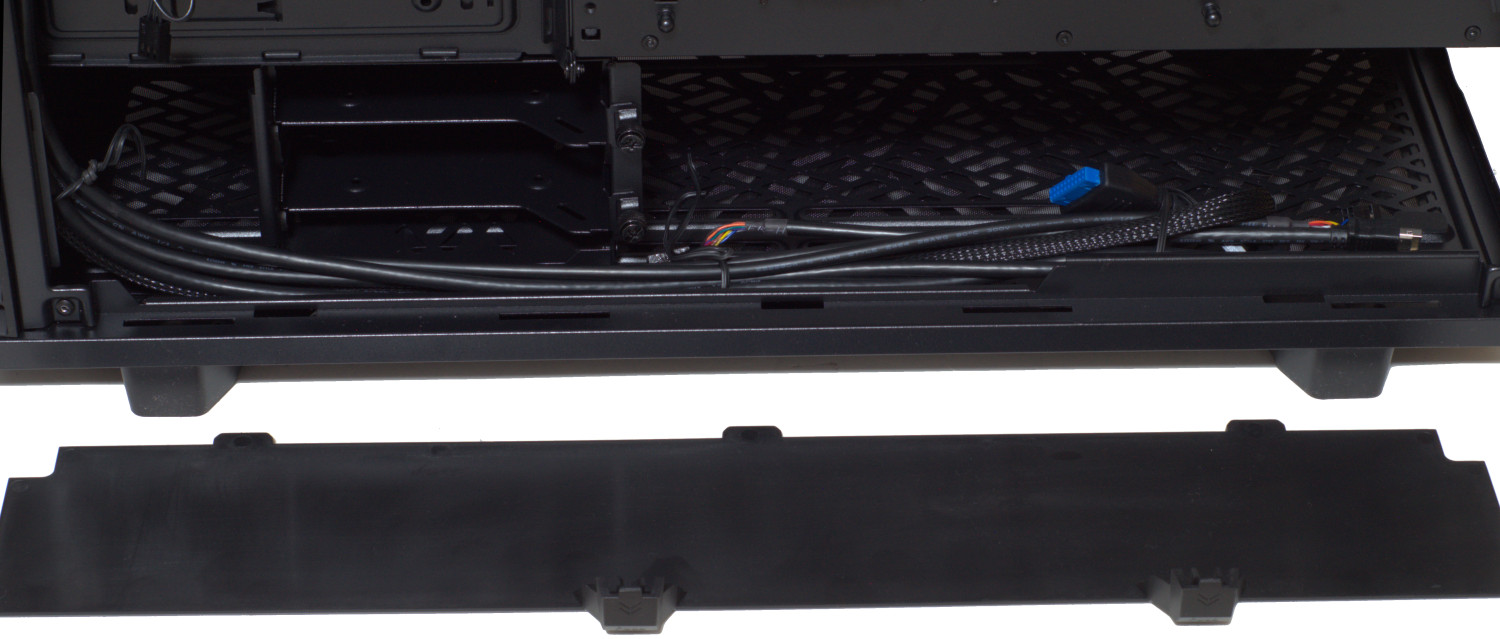

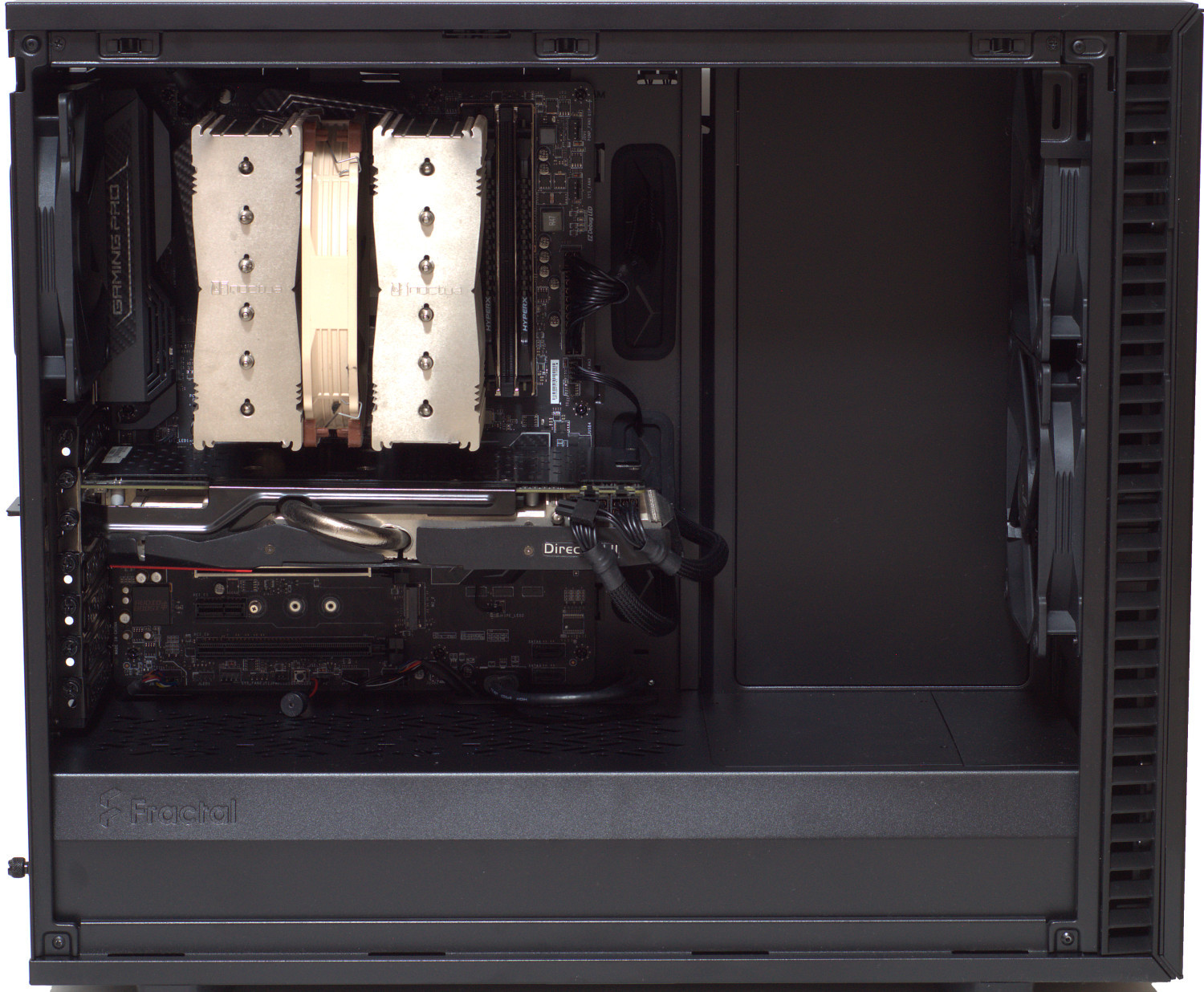

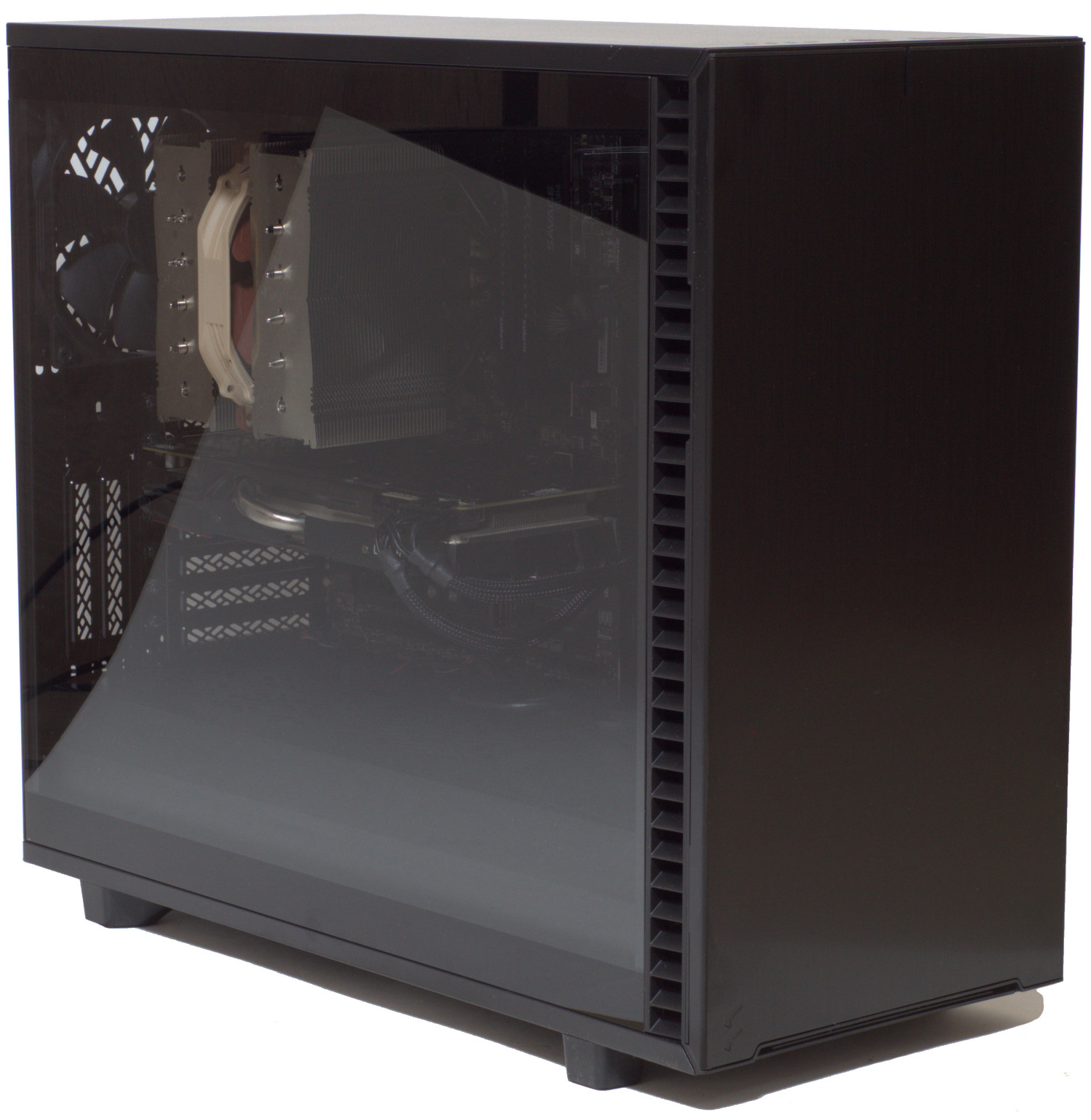

Закрываем низ. Результат сборки:

Тестовый стенд и методика тестирования

  • Центральный процессор: AMD Ryzen 7 1700X;
  • Система охлаждения: Noctua NH-D15 (с одним вентилятором);
  • Термопаста: ARCTIC MX-2;
  • Материнская плата: MSI X370 GAMING PRO CARBON;
  • Оперативная память: DDR4-3000 2x8 Gb Kingston HyperX Savage HX430C15SB/8;
  • Видеокарта: ASUS Radeon R9 390 8 Gb DirectCU II;
  • Накопители:
  • Корпус: Fractal Design Define 7;
  • Блок питания: be quiet! Straight Power 11 650W (650 Вт).

Конечно, Mid-Tower корпус Fractal Design Design 7 по сравнению с моделями корпусов других производителей, обладающих RGB-подсветкой, смотрится не так эффектно, но строго и стильно.

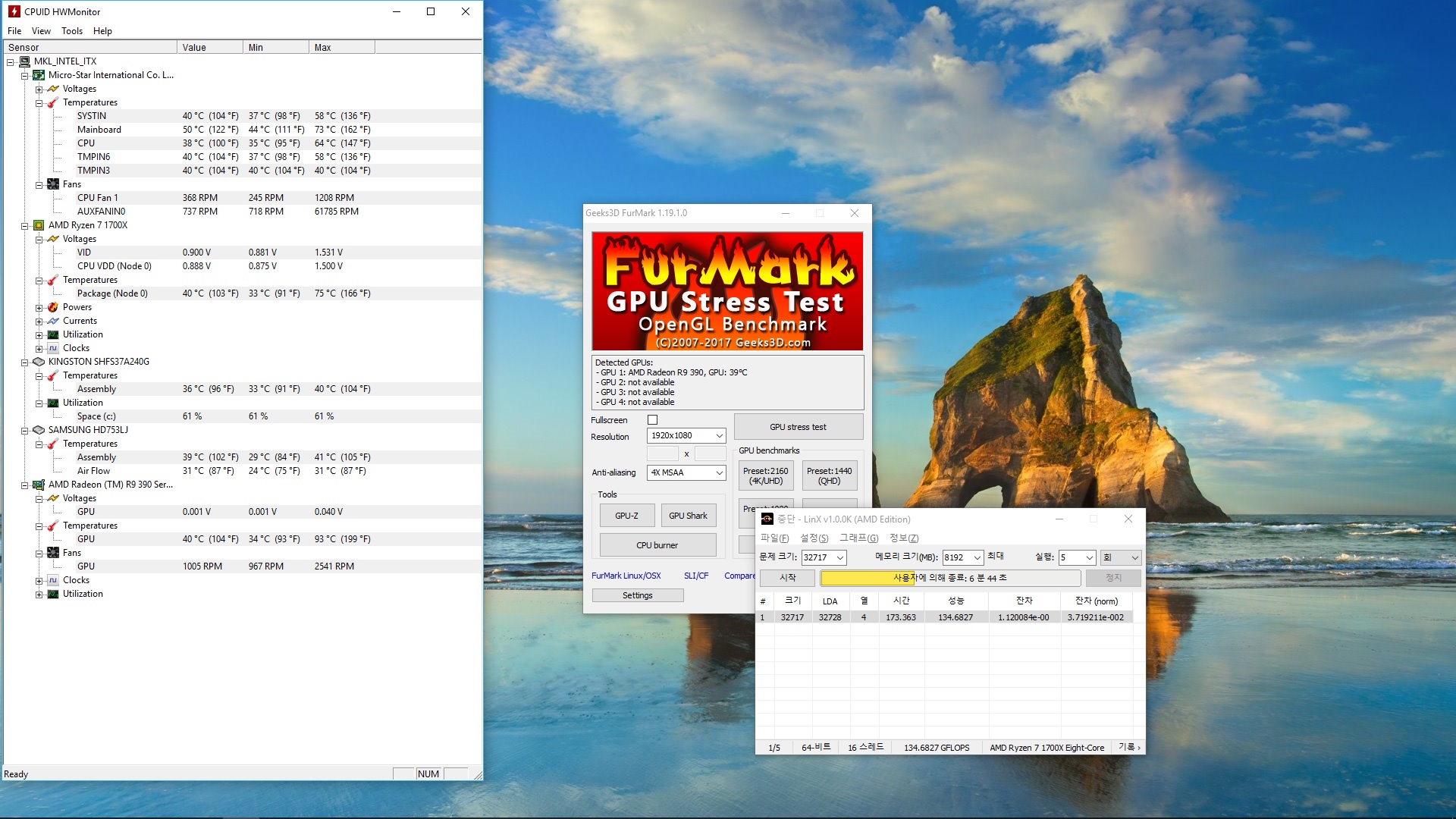

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX 1.0.0K (8192 Мбайт, 5 проходов) и FurMark v1.19.1.0 (1920 х 1080, сглаживание 4xMSAA) – время выполнения ~19 минут (до стабилизации температур). Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 1.1.0, пресет Default, 20 минут. Данные температур процессора, видеокарты и жесткого диска брались из программы мониторинга CPUID HWMonitor v1.39.

Температура в помещении во время тестирования составляла 23,8 °С.

Тестирование корпуса производилось с закрытыми и со снятыми боковыми стенками, а также с установленной верхней крышкой, обеспечивающей лучшую вентиляцию.

Используя шумомер китайского производства, был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.

Результаты тестирования

Нагрев компонент

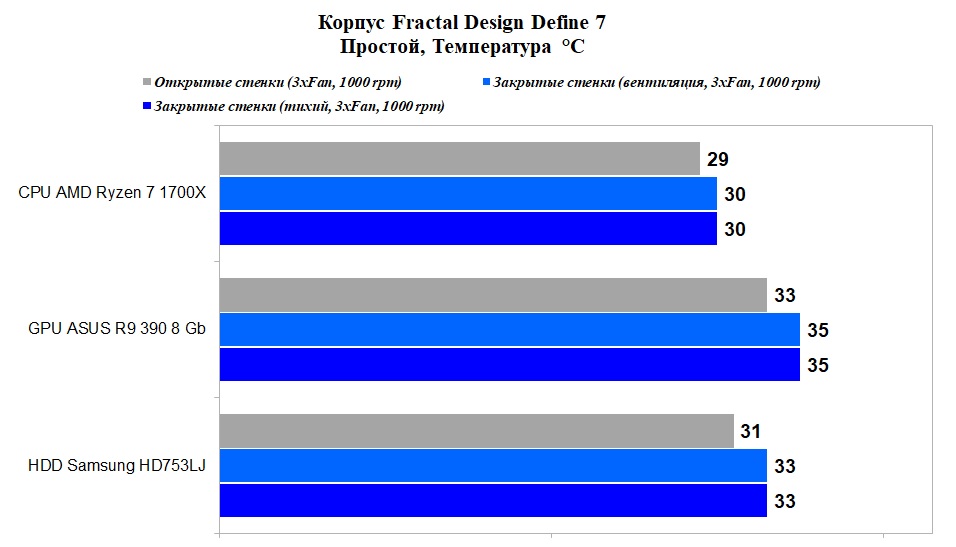

Простой системы.

В простое можно отметить, что температуры процессора и видеокарты сравнительно невысоки, благодаря хорошей продуваемости центральной части корпуса.

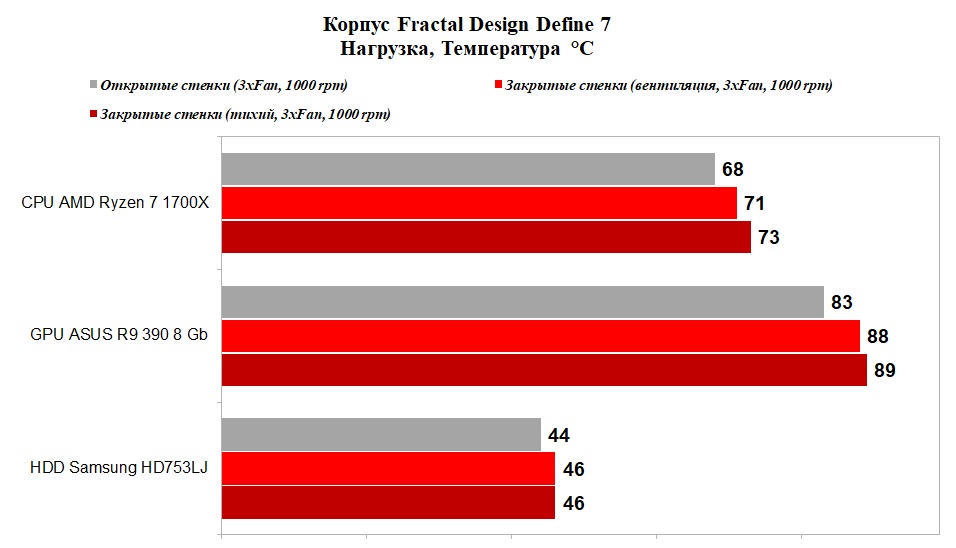

Нагрузка системы.

Нагрузка позволяет выявить «слабое» место корпуса в штатном исполнении – температура накопителя оказывается выше корпусов, побывавших у нас на тестировании и даже снятые боковые стенки не позволяют достичь меньшей температуры. Причина в боковой стенке внизу, закрывающей нижнюю часть и не способствующей лучшей вентиляции, а также отсутствие активного охлаждения нижней части. Если говорить о температурах процессора и видеокарты, то они неплохи, особенно с учетом варианта корпуса со сменой верхней панели с шумоизоляцией на вентилируемую. Разница для процессора составляет 5 °С, видеокарты - 6 °С.

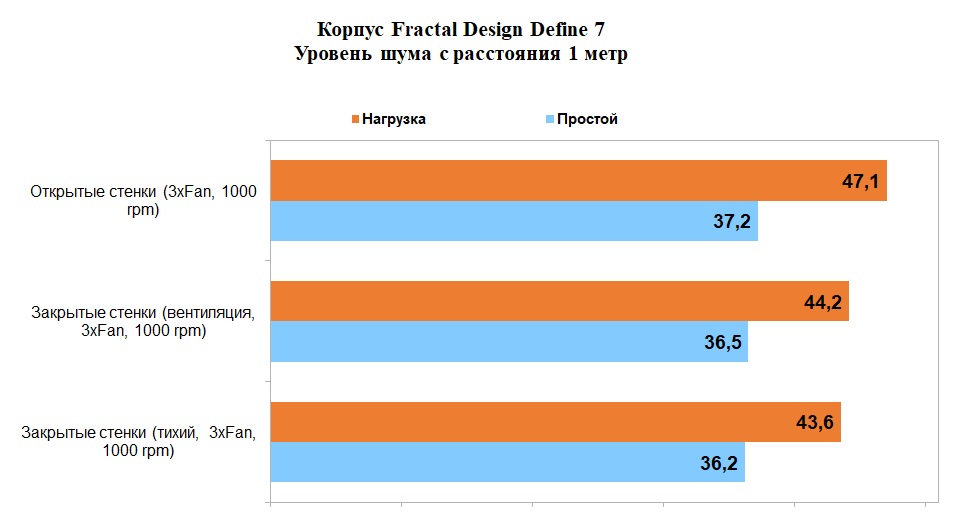

Уровень шума.

Уровень шума Mid-Tower корпуса Fractal Design Define 7 приятно радует. Сравнительно тихо корпус работает без нагрузки при верхней крышке с шумоизоляцией. Немного повышенный уровень шума получается с крышкой из перфорации, но и он не критичен, особенно если находиться сбоку от корпуса. Наличие шумоизоляции сказывается и на меньшем уровне шума, которое идет от корпуса при максимальной нагрузке на процессор и видеокарту – он получается приглушенным, хоть и заметным.

Выводы

С точки зрения внешнего вида Mid-Tower корпус Fractal Design Define 7 практически не претерпел изменений, получив строгий дизайн, и это - фирменная черта серии. Однако, если рассматривать корпус в плане конструкции и возможностей, то тут он приятно радует как имеющимся функционалом, так и возможностями изменения конфигурации. При этом собирать систему в нем достаточно легко.

Конечно же, напомним про оптимизацию корпуса, направленную на снижение уровня шума, чему способствует сравнительно небольшое количество зон перфорации и применение шумоизоляционных материалов. Однако жаловаться на плохую вентиляцию в целом не приходится, так как в корпусе предустановленно три 140 мм вентилятора Dynamic X2 GP-14, генерирующих сравнительно невысокий уровень шума, и при необходимости можно поменять верхнюю панель на вариант с перфорацией.

Вместе с тем, что корпус достаточно вместительный и позволяет установить материнскую плату вплоть до форм-фактора E-ATX, длинные видеокарты (в зависимости от конфигурации от 280 мм до 491 мм), кулеры высотой до 185 мм, нескольких крупных радиаторов до 280/360/420 мм; его можно легко модифицировать под конкретные потребности, в частности серверного варианта с большим количеством накопителей (до 13 х 3.5" и до 4 х 2.5"), правда в комплекте салазок только шесть на 2.5"/3.5" и две на 2.5".

Явных недостатков корпус не имеет, однако стоит отметить отсутствие вентиляции в нижней части при штатном расположении вентиляторов, что в совокупности с боковой накладкой приводит к высокому нагреву накопителей, размещенных снизу. Второй момент может касаться стоимости Mid-Tower корпуса Fractal Design Define 7 в российской рознице, начинающейся от 14000 рублей. И это придется учитывать при покупке, однако в плане возможностей модернизации и наличия шумоизоляции конкурентов у протестированного корпуса нет.

Плюсы:

  • Стильный внешний вид;
  • Высокое качество изготовления;
  • Наличие отсека под 5.25" накопители;
  • Дверца с возможностью перевешивания;
  • Боковая панель из закаленного стекла с бесшовным креплением;
  • Возможность смены верхней панели;
  • Поддержка установки крупных радиаторов СЖО (спереди до 360 мм, сверху до 420 мм, снизу до 280 мм);
  • Поддержка длинных видеокарт и высоких кулеров;
  • Три предустановленных 140 мм вентилятора Dynamic X2 GP-14;
  • Хаб на 9 вентиляторов;
  • Возможность модификации на вариант с большим количеством накопителей (требуется покупка корзин);
  • Отличный кабель-менеджмент;
  • Простая процедура сборки;
  • Отличная комплектация.

Минусы:

  • Нет активного охлаждения нижней корзины в штатной комплектации;
  • Относительно высокая стоимость.
