Обзор и тест корпуса Fractal Design Meshify S2

Вместительный Mid-Tower корпус с оригинальным дизайном лицевой панели и высокой эффективностью охлаждения.
Обзор и тест корпуса Fractal Design Meshify S2

Шведская компания Fractal Design уже давно присутствует на российском рынке и хорошо известна своими «тихим» корпусам из серии Define. Однако в ее модельном ряду есть и другие интересные серии, например, Meshify, ориентированная на достижение высокой производительности/охлаждения компонентов системного блока.

Одной из последних новинок в серии является Mid-Tower корпус Fractal Design Meshify S2 - «самый крупный на текущий момент корпус Meshify», оснащенный тремя 140 мм вентиляторами Dynamic X2 GP-14.

Технические характеристики

  • Серия: Meshify;
  • Тип: Mid-Tower;
  • Цвет: черный;
  • Размеры: 465 мм (высота) х 233 мм (ширина) х 538 мм (глубина);
  • Вес: 9,52 кг;
  • Материал: сталь, закаленное стекло с бесшовным креплением (без болтов);
  • Поддержка материнских плат: mini ITX/micro ATX/ATX/E-ATX (ширина - до 285 мм);
  • Слотов расширения: 7+2 (вертикальные);
  • Количество устанавливаемых накопителей: 4 х 2.5" (салазки в комплекте - 2 шт.) и 3 х 2.5"/3.5";
  • Система охлаждения:
  • Места под вентиляторы:
    • Общее количество устанавливаемых вентиляторов: 9 шт;
    • Спереди: 3 х 120/140 мм (предустановлено 2 x Dynamic X2 GP-14);
    • Сверху: 3 х 120/140 мм;
    • Снизу: 2 х 120/140 мм;
    • Сзади: 1 х 120/140 мм (предустановлен 1 x Dynamic X2 GP-14).
  • Места под радиаторы СЖО:
    • Спереди: 1 х 120/140/240/280/360 мм;
    • Сверху: 1 х 120/140/240/280/360/420 мм (максимальная высота компонент материнской платы - 35 мм);
    • Сзади: 1 х 120 мм;
    • Снизу: 1 х 120/140/240/280 мм.
  • Противопылевые фильтры: снизу для блока питания, под верхние вентиляторы и передняя панель;
  • Панель ввода-вывода: 2 x USB 3.0, 1 x USB 3.1 Gen 2 тип-C, 2 x 3.5 мм миниджек (наушники/микрофон);
  • Блок питания: стандартный ATX (в комплект не входит);
  • Ограничение по высоте кулера: до 185 мм;
  • Ограничение по длине плат расширения: до 440 мм;
  • Ограничение по глубине блока питания: до 300 мм;
  • Пространство за поддоном: 23 мм.

Упаковка и комплектация

Уже достаточно давно производители корпусов отказались от красочного оформления коробок, и Mid-Tower корпус Fractal Design Meshify S2 не является исключением. Это не помешало производителю привести на упаковке внешний вид корпуса с указанием цветовой модификации (Blackout) в виде наклейки, достаточно подробно перечислить особенности конструкции как в виде рисунка, так и в виде многоязычного текста. С боков есть ручки для переноса, так как вес коробки составляет около 11,5 кг.

Информация достаточно подробная, с русскоязычной частью, поэтому оценить возможности корпуса не будет проблемой.

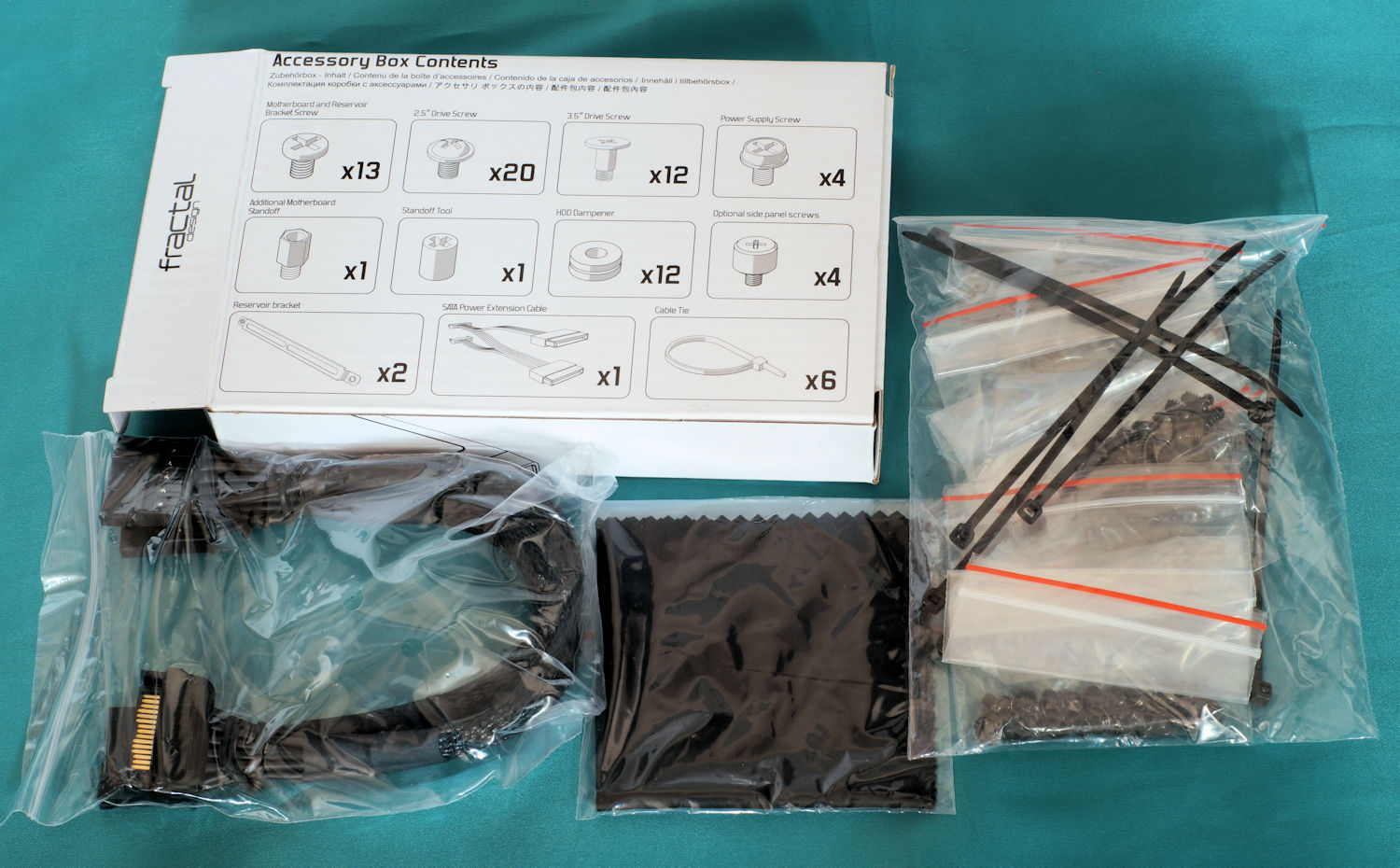

Комплектация у корпуса богатая. Она включает в себя руководство пользователя, информационный лист и коробку, на которой перечислено содержимое: наборы винтов, демпферы для 3,5" накопителей, фиксатор резервуара, кабель-разветвитель SATA, одноразовые стяжки и даже тряпочка для протирки.

Внешний вид и организация

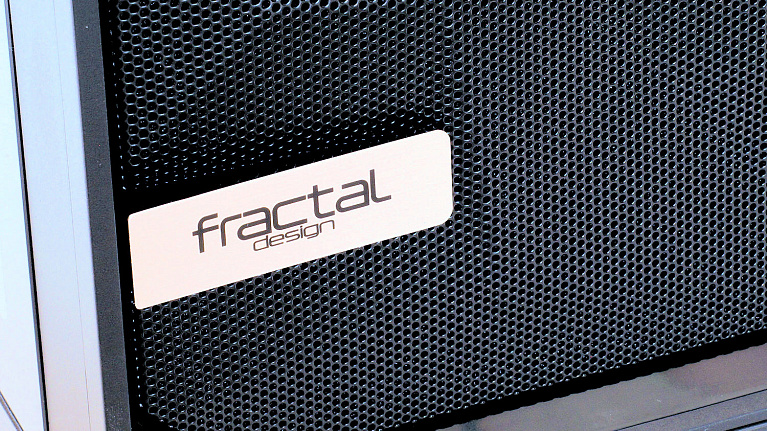

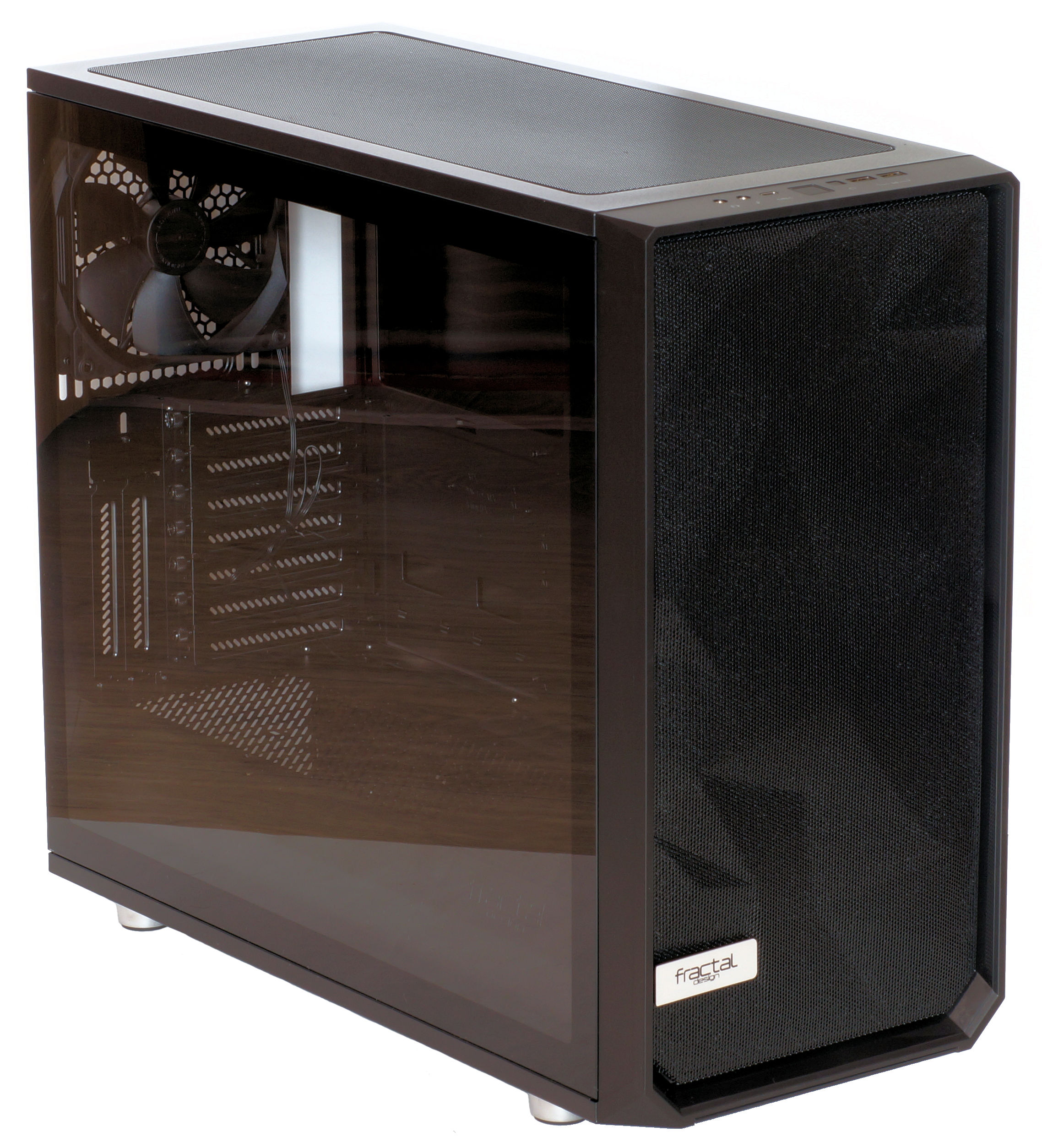

Серия корпусов Meshify отличается от других серий компании Fractal Design своей направленностью на достижение высокой эффективности охлаждения и это сразу бросается в глаза. Лицевая панель корпуса Fractal Design Meshify S2 имеет оригинальную фирменную сетку с профилем, и производитель подчеркивает, что это - самый вместительный корпус серии в Mid-Tower формате. Его размеры составляют 465 мм (высота) х 233 мм (ширина) х 538 мм (глубина) при весе около 9,5 кг.

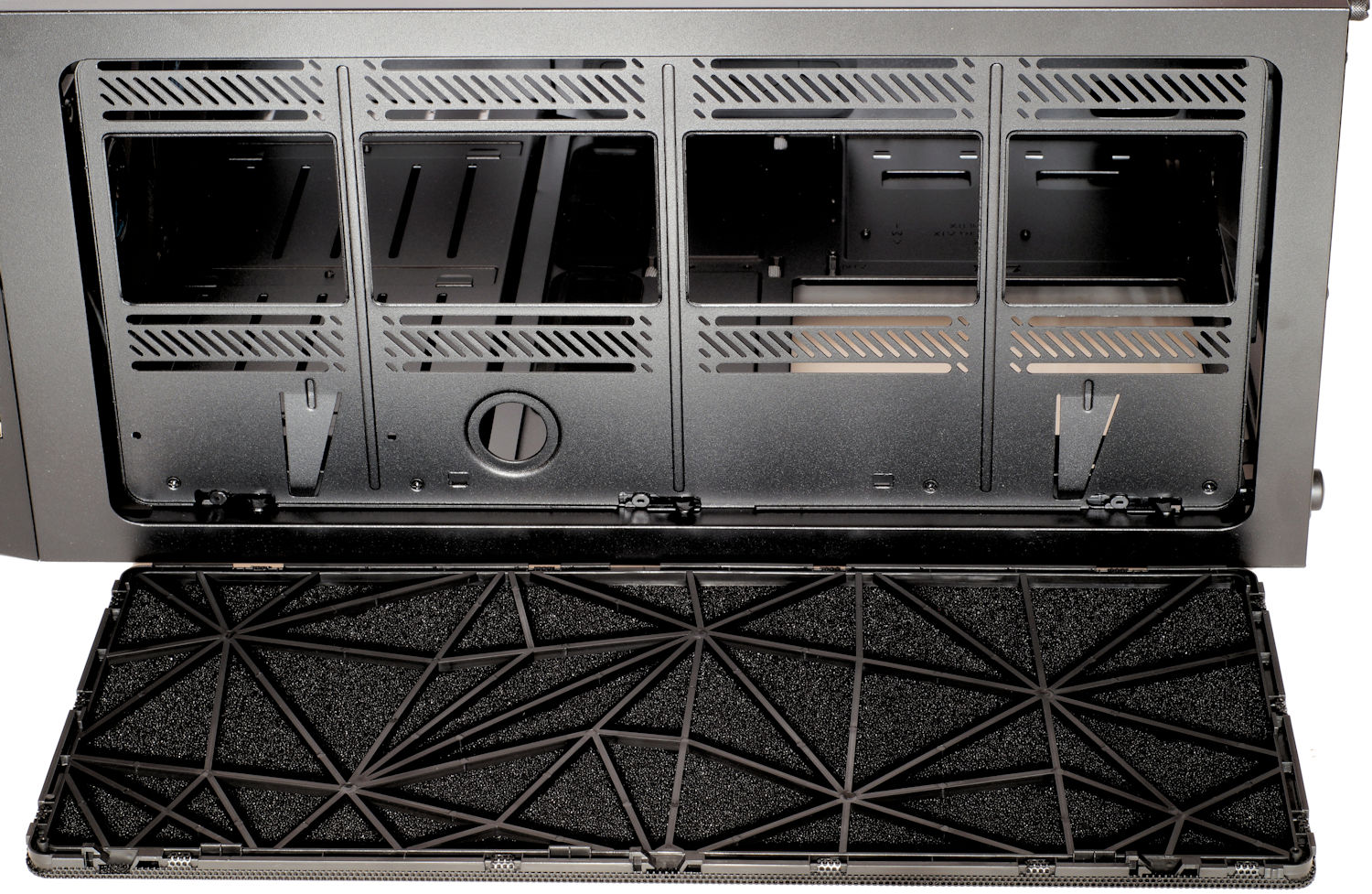

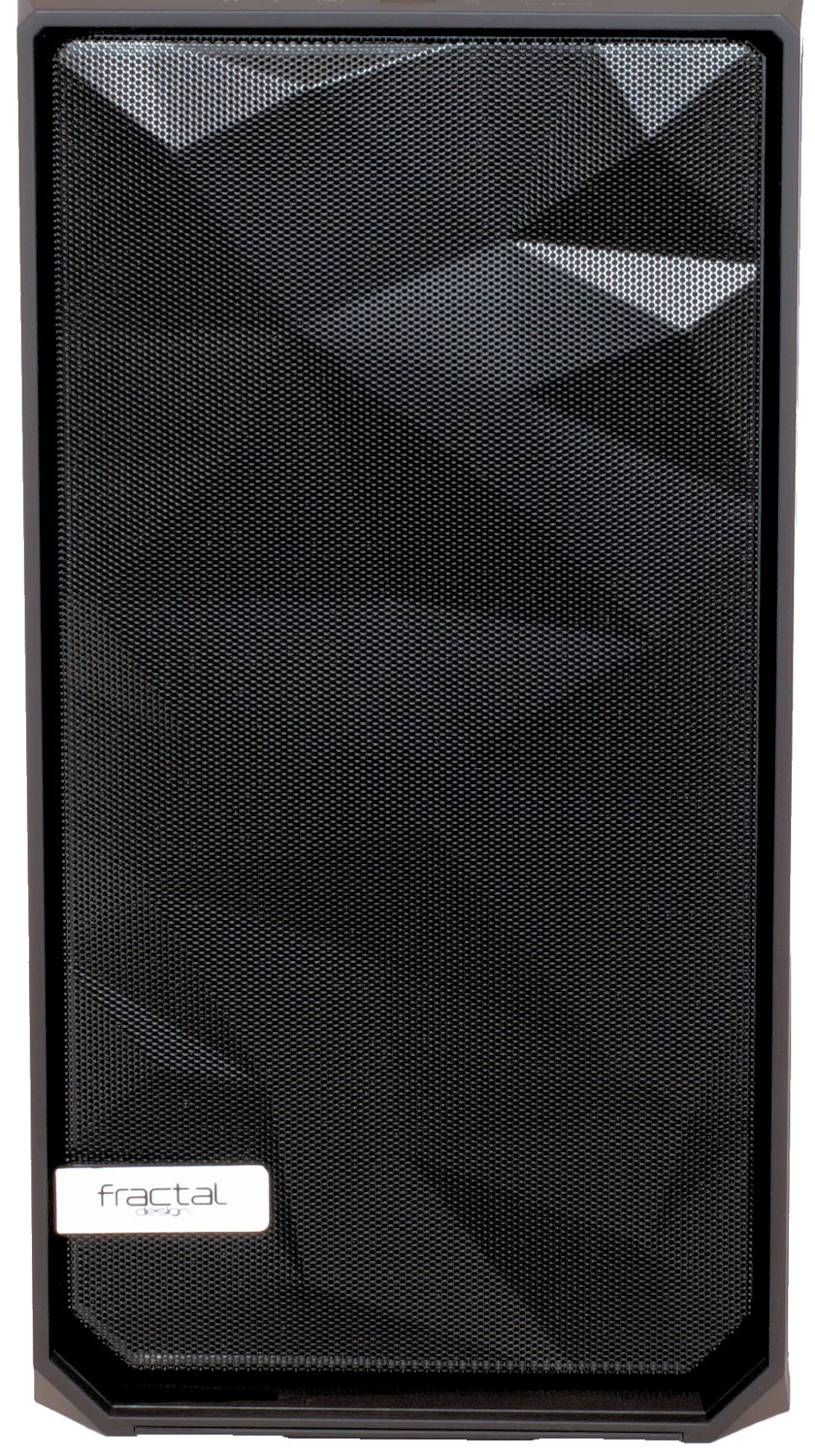

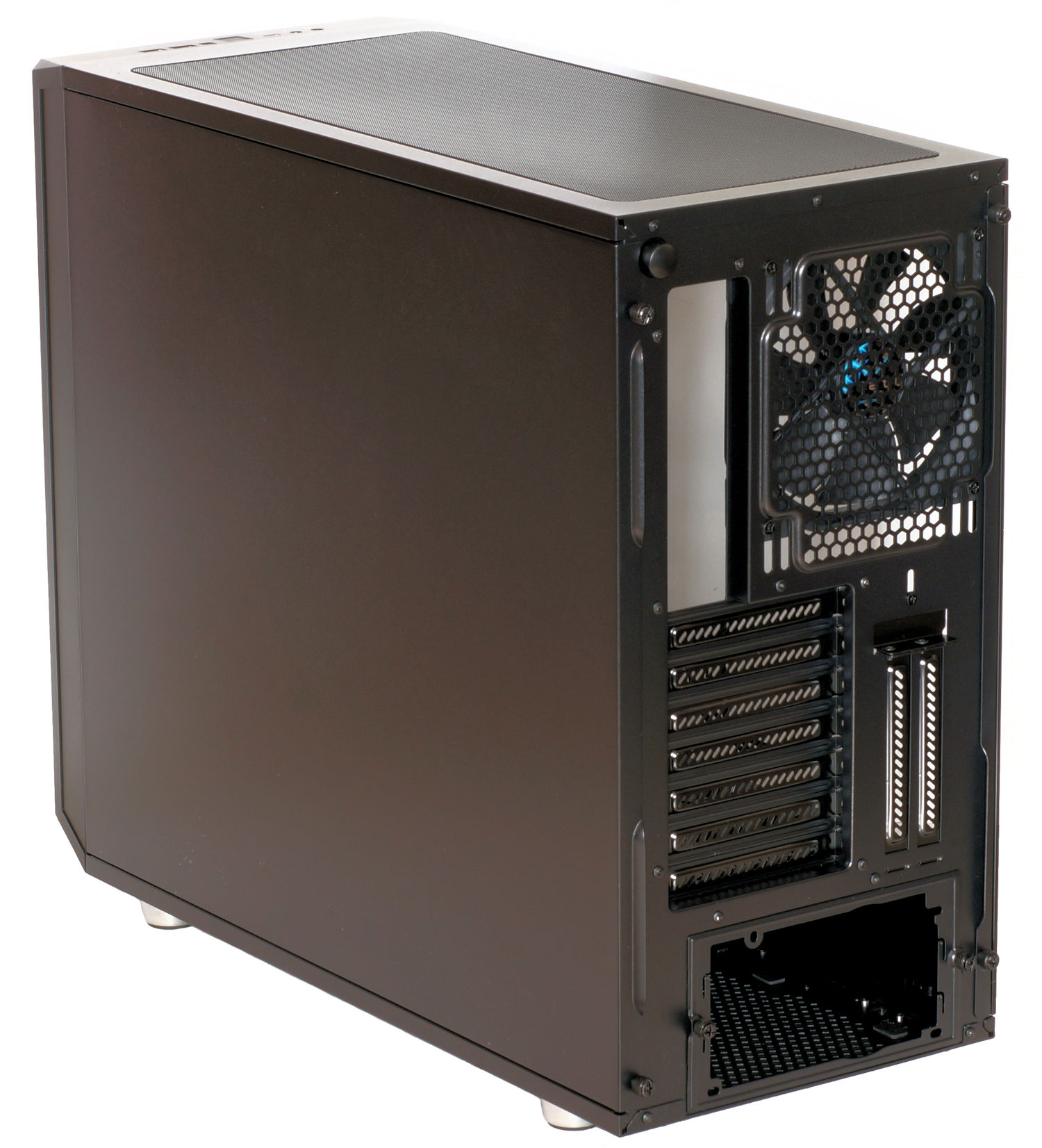

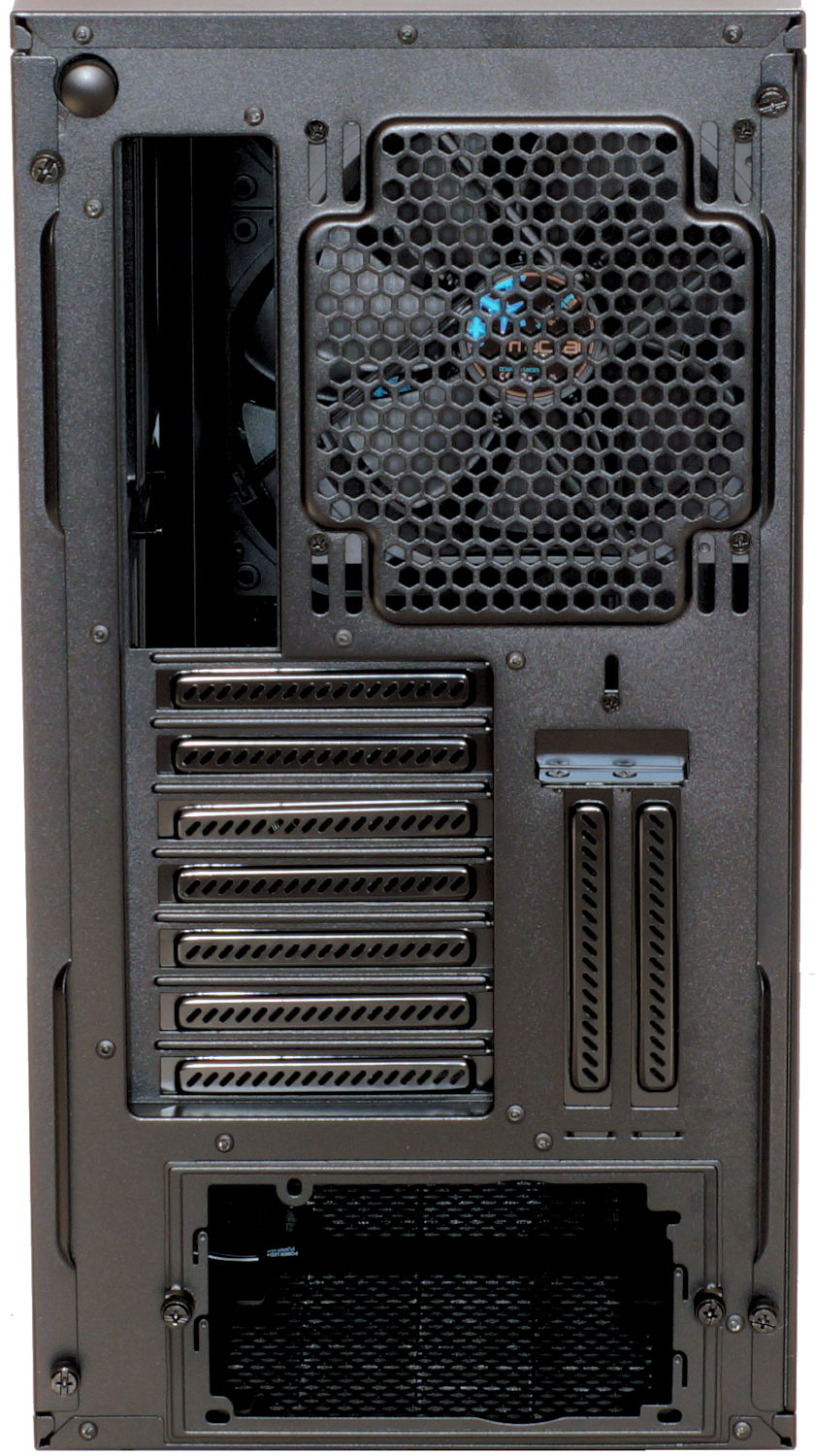

Лицевая панель состоит из ангулярной сетки, с угловатым дизайном, что по словам производителя обеспечивает максимальный приток воздуха в корпус. Задняя стенка несколько отличается от таковой у других корпусов наличием в левом верхнем углу «кнопки», которая обеспечивает снятие верхней вентиляционной панели для доступа к установке вентиляторов/радиатора/чистки от пыли (такое решение очень удобное). Остальное стандартно: 7 слотов под платы расширения + 2 вертикальных, возможность установки на стенке одного 120/140 мм вентилятора или радиатора.

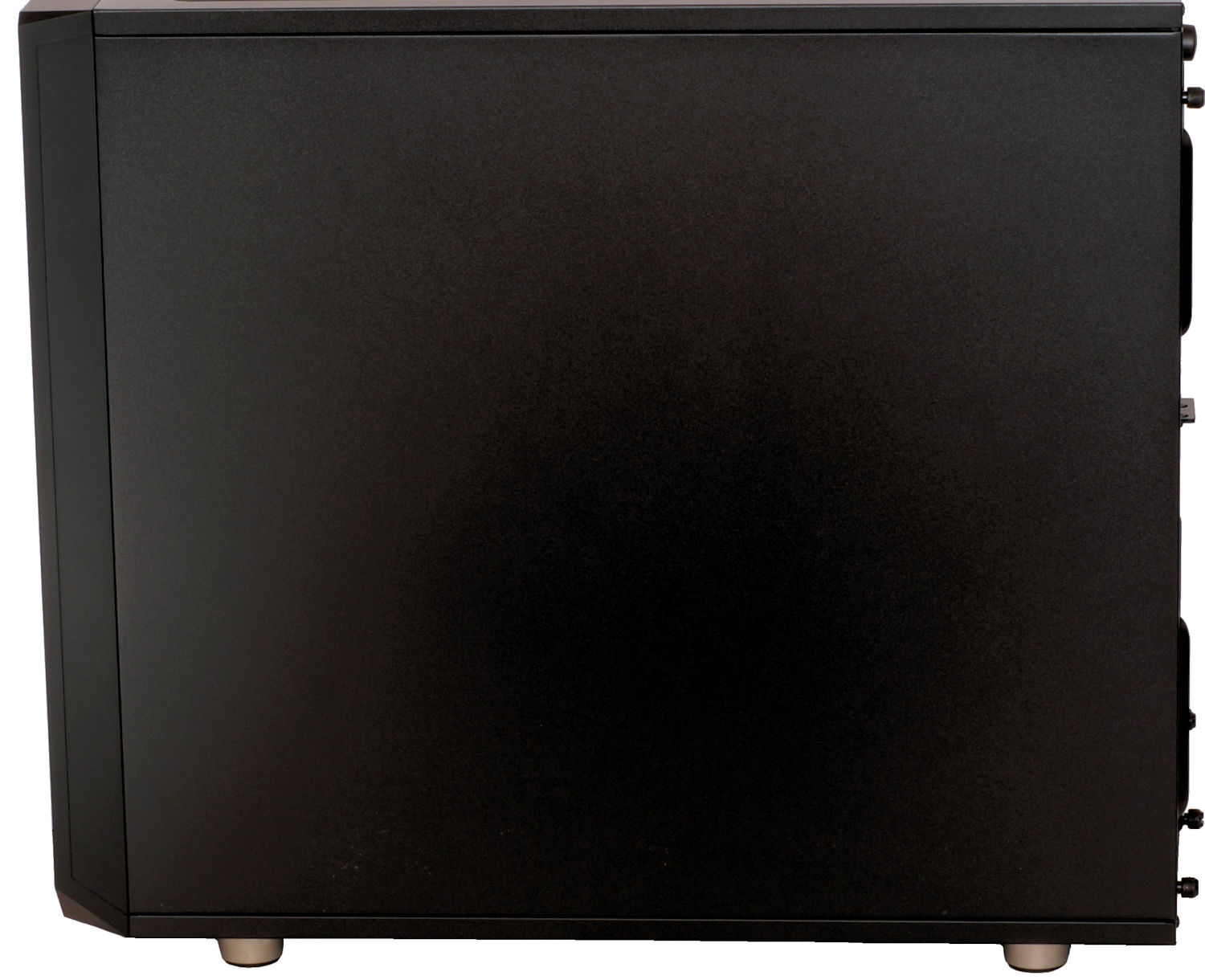

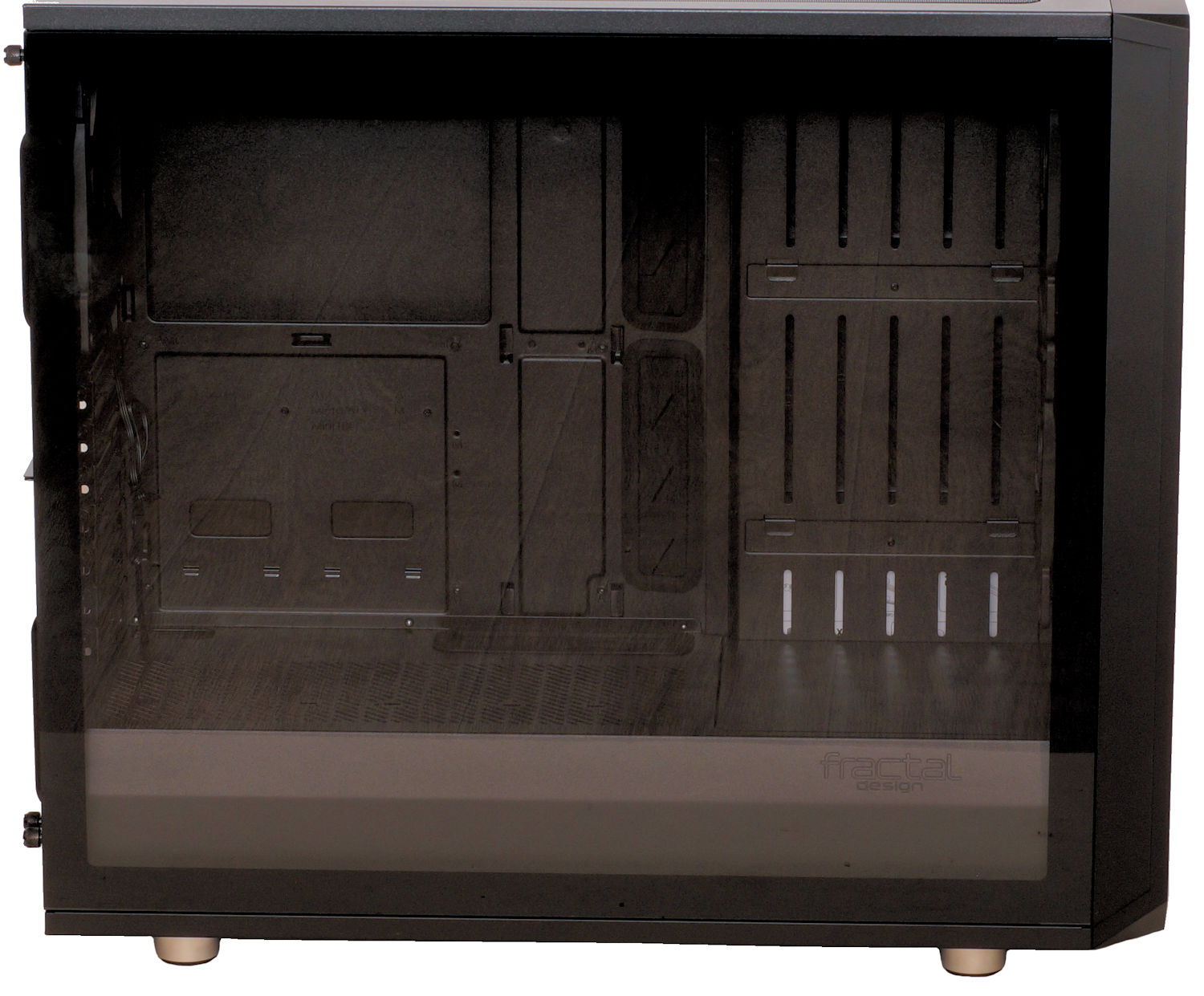

Еще одной особенностью корпуса является наличие боковой стенки из закаленного стекла с бесшовным креплением (без ее фиксации с боков винтами) и это положительно сказывается на внешнем виде. А вот правый бок без особенностей – сплошная стенка из металла.

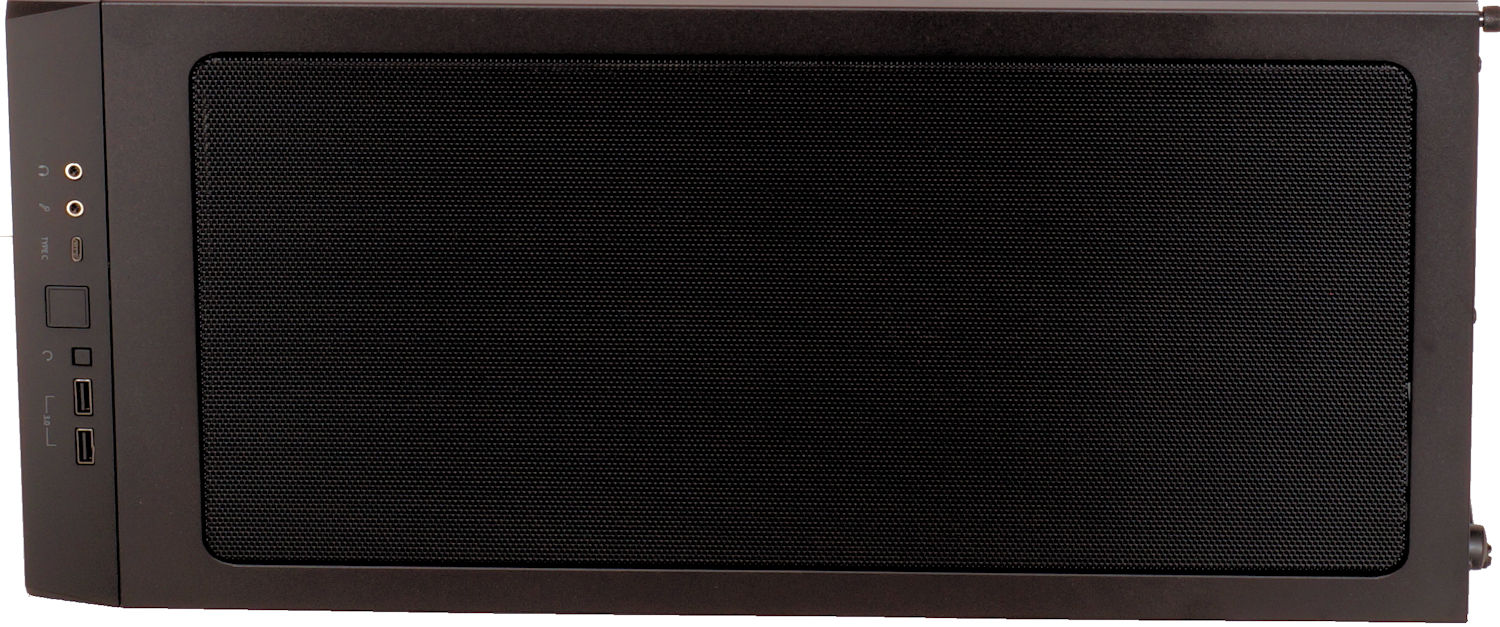

Верх корпуса имеет большую зону перфорации, представленную мелкой сеткой, она скрывает посадочные места под вентиляторы/радиатор.

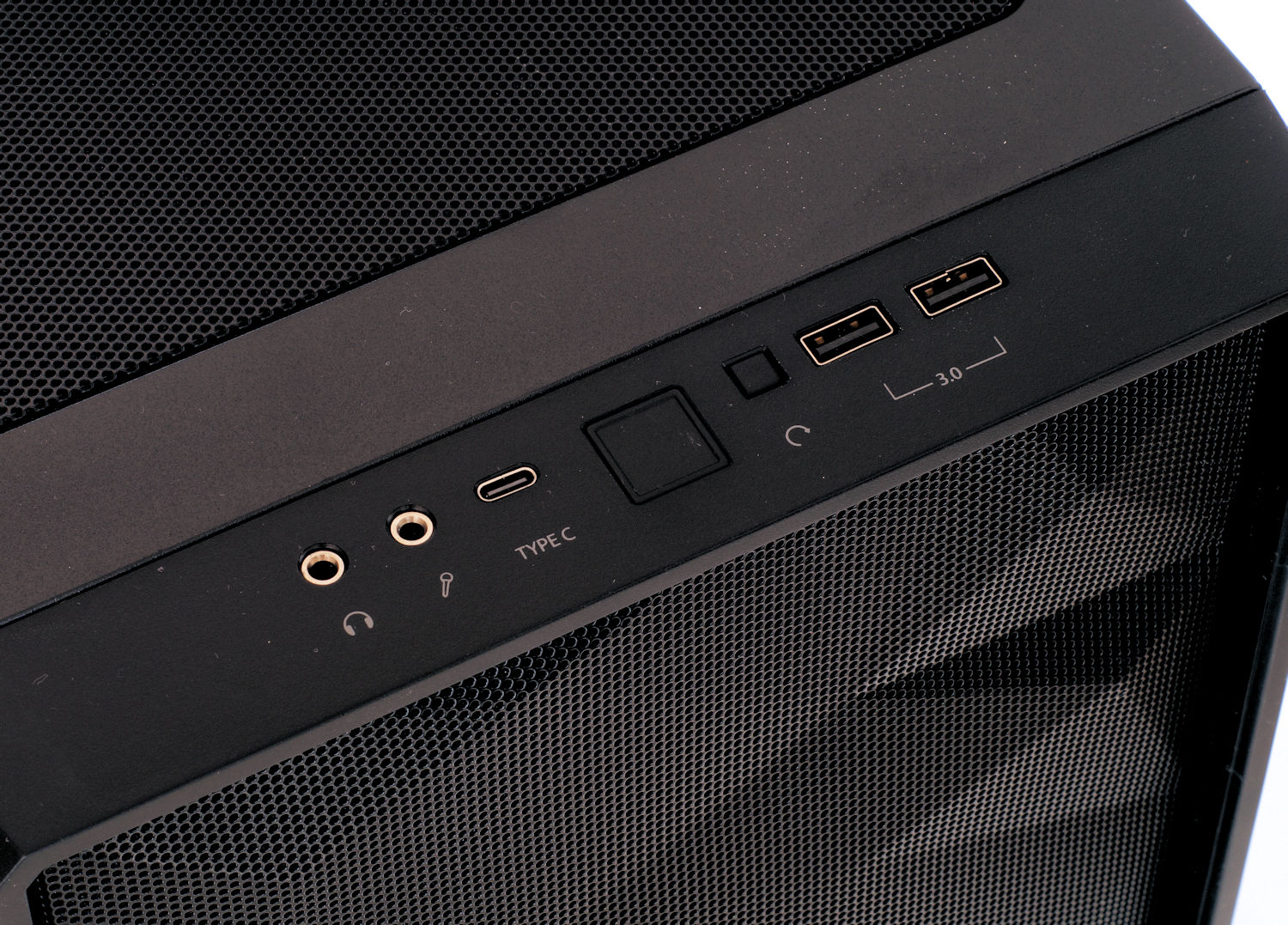

И здесь же, ближе к передней части, разместились органы управления (кнопки питания и сброса) и порты ввода-вывода (два порта USB 3.0, один USB 3.1 Gen 2 тип-C, два стандартных разъема под наушники и микрофон). Наличие порта USB тип С приятно радует, так как этот вид разъема пока в корпусах встречается не так часто.

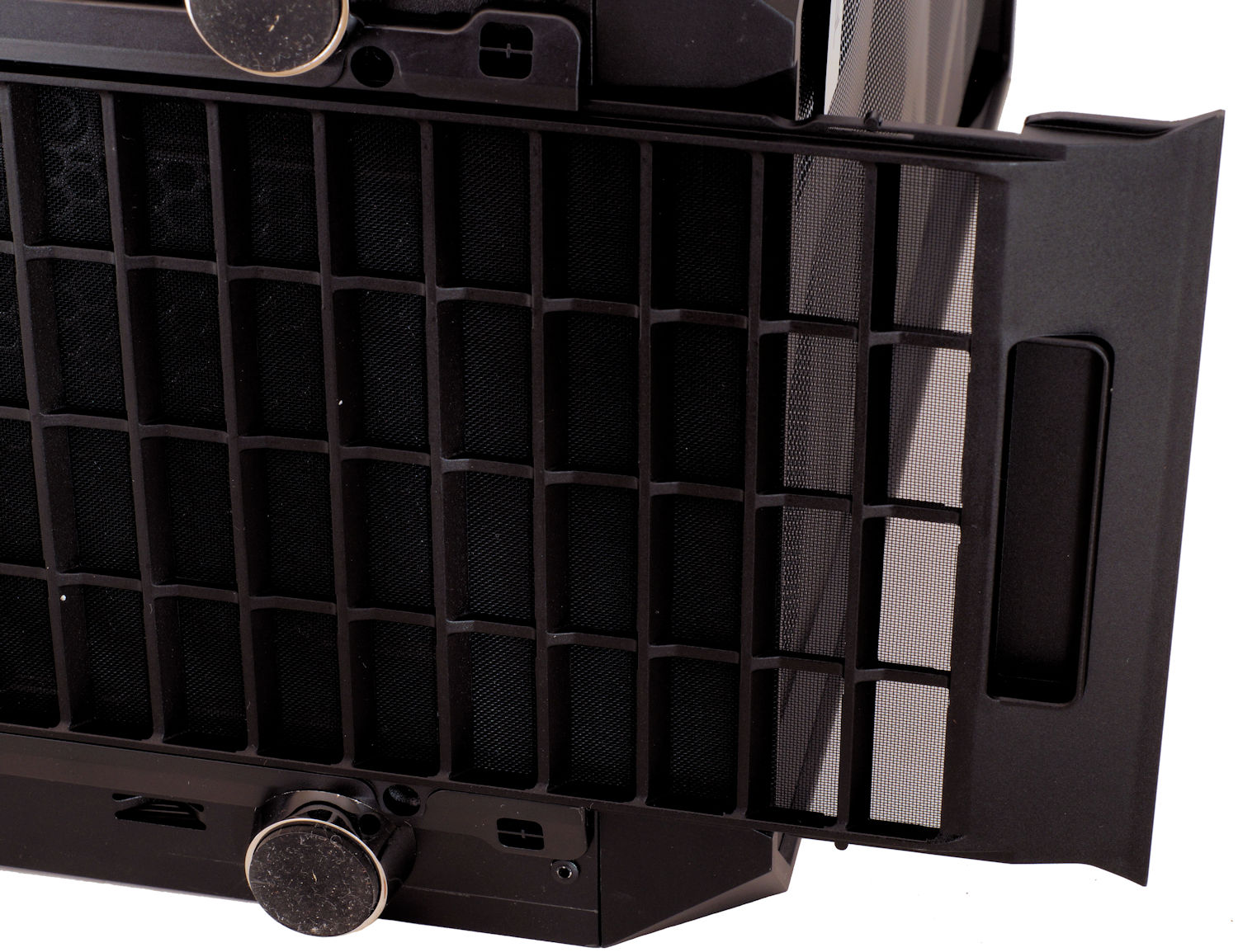

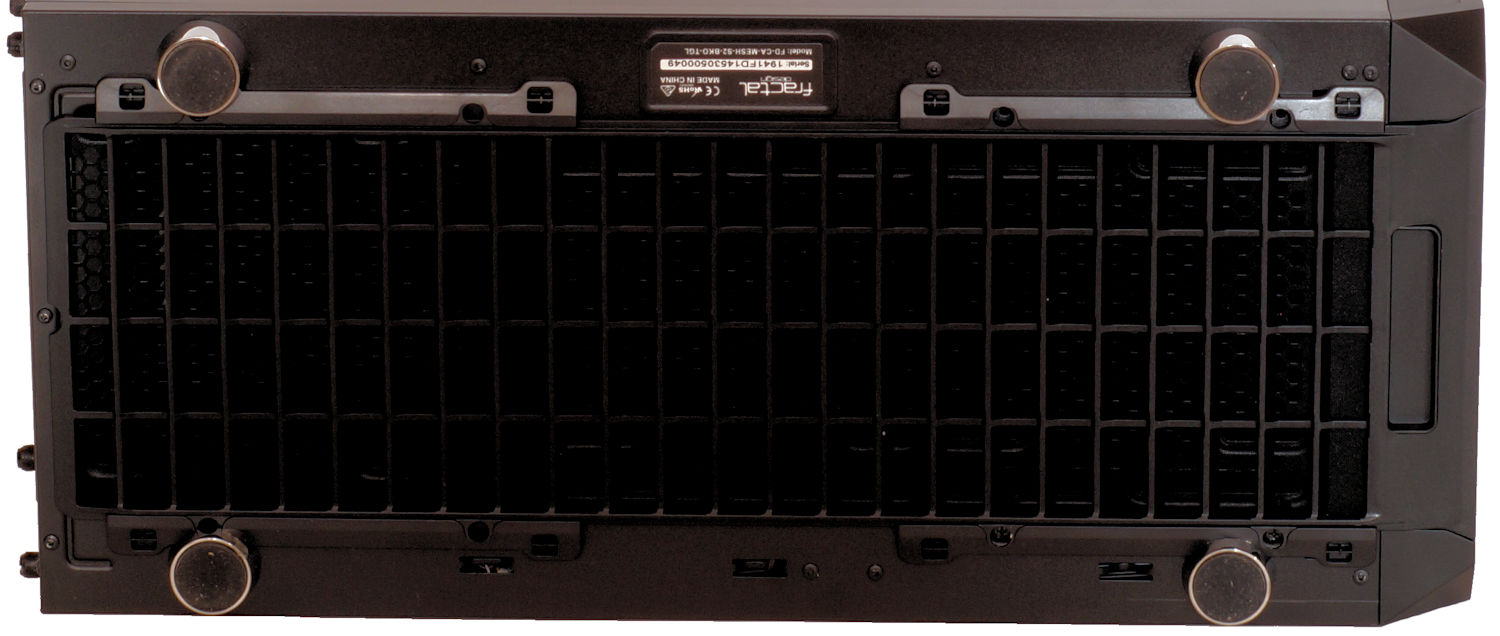

Низ корпуса также имеет большую зону перфорации и она закрыта легкосъемным противопылевым фильтром.

Выдвигается он вперед (в сторону передней панели).

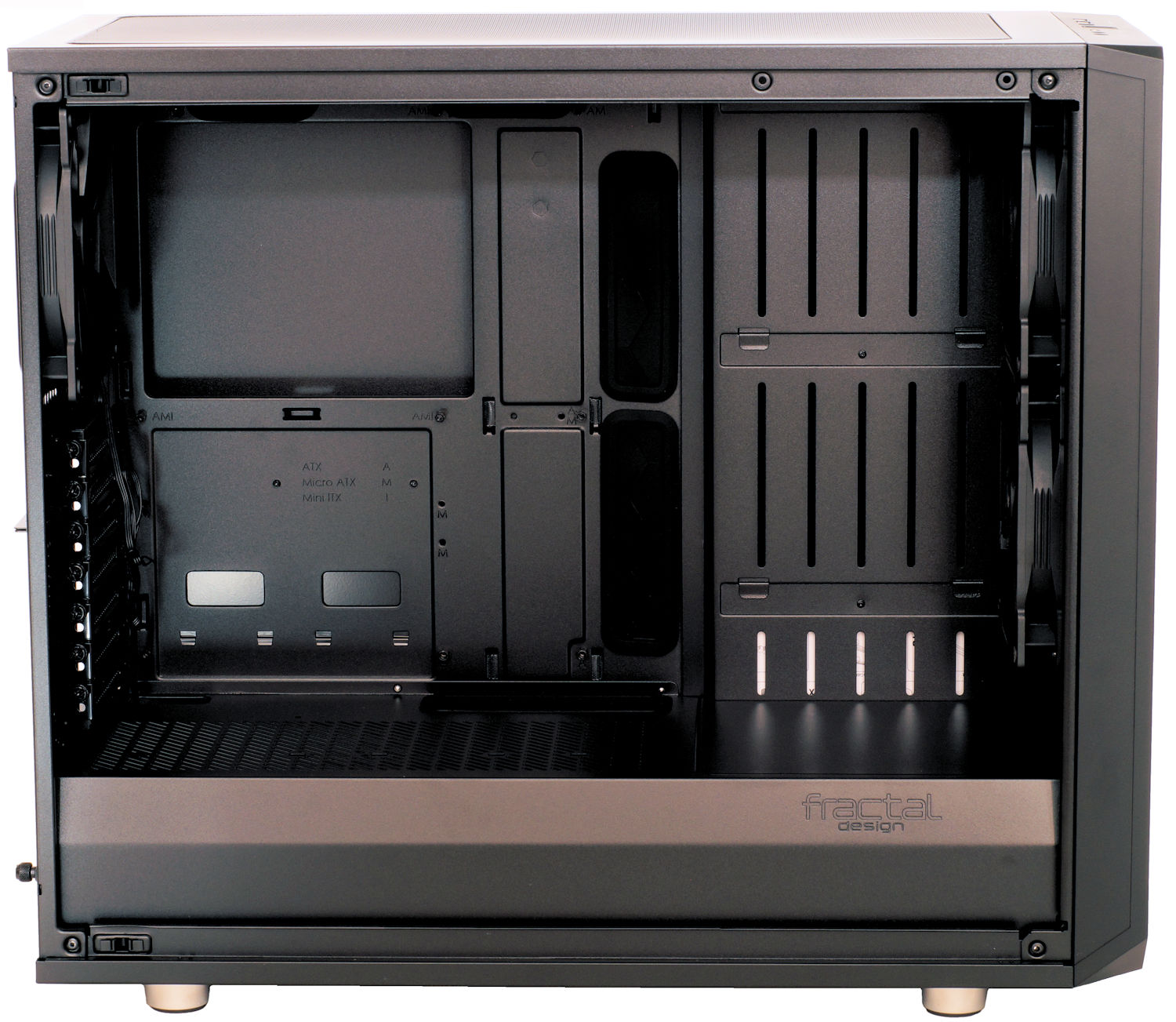

Mid-Tower корпус Fractal Design Meshify S2 имеет приличную глубину и современную компоновку с большим внутренним пространством под материнскую плату, платы расширения и установку жидкостной системы охлаждения. Поэтому проблем с совместимостью быть не должно. Заявлена поддержка материнских плат до форм-фактора E-ATX, кулеров высотой до 185 мм, плат расширения длиной до 440 мм; имеются отверстия для фиксации резервуара жидкостной системы охлаждения.

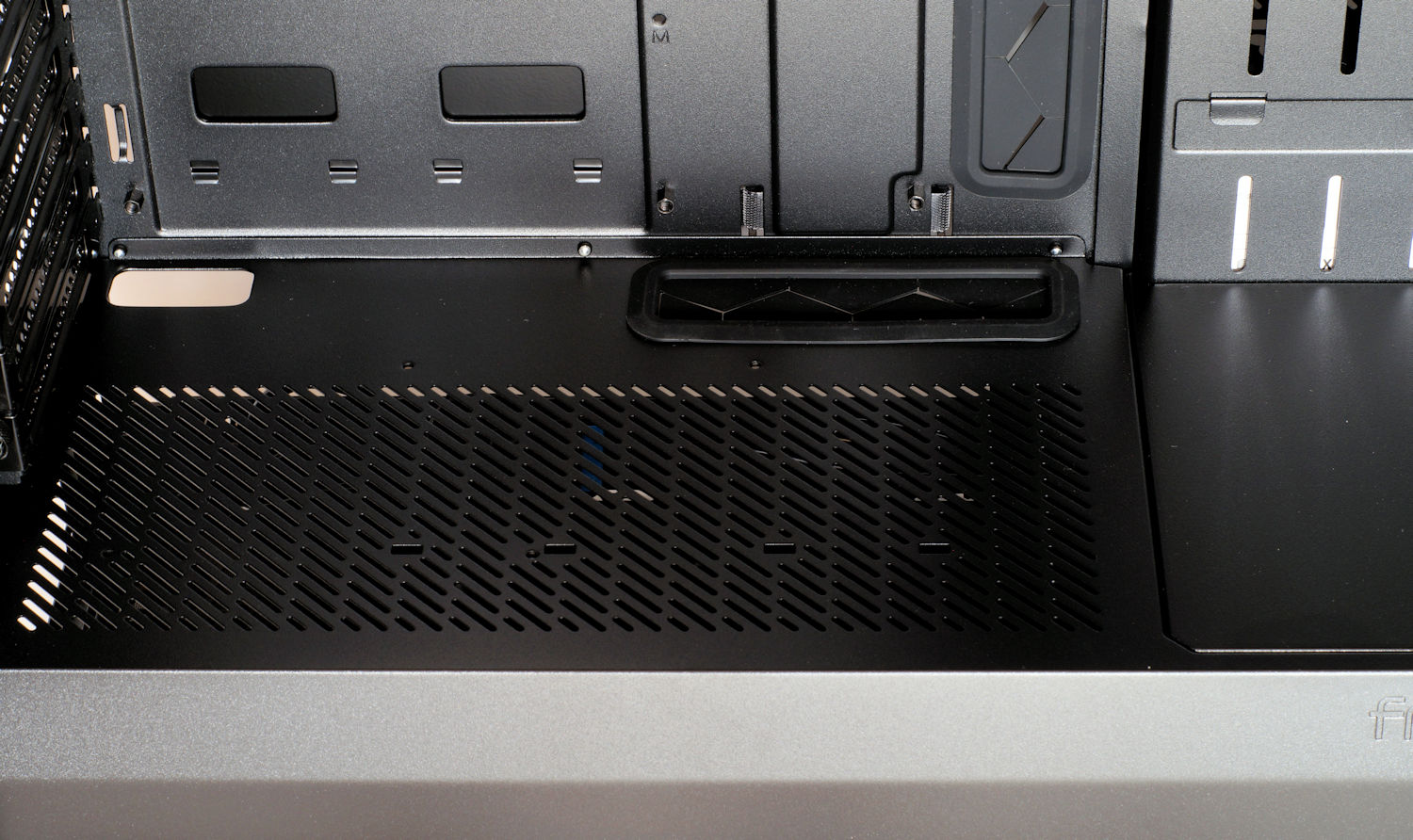

Привычно блок питания скрыт кожухом, однако сам кожух имеет перфорацию для лучшей вентиляции, а спереди есть крышка, которую нужно будет снять при установке радиаторов на передней стенке. Также производитель предусмотрел установку на кожухе до двух 2.5" накопителей, однако в комплект не входят салазки, поэтому если надо, то можно использовать салазки, установленные за поддоном.

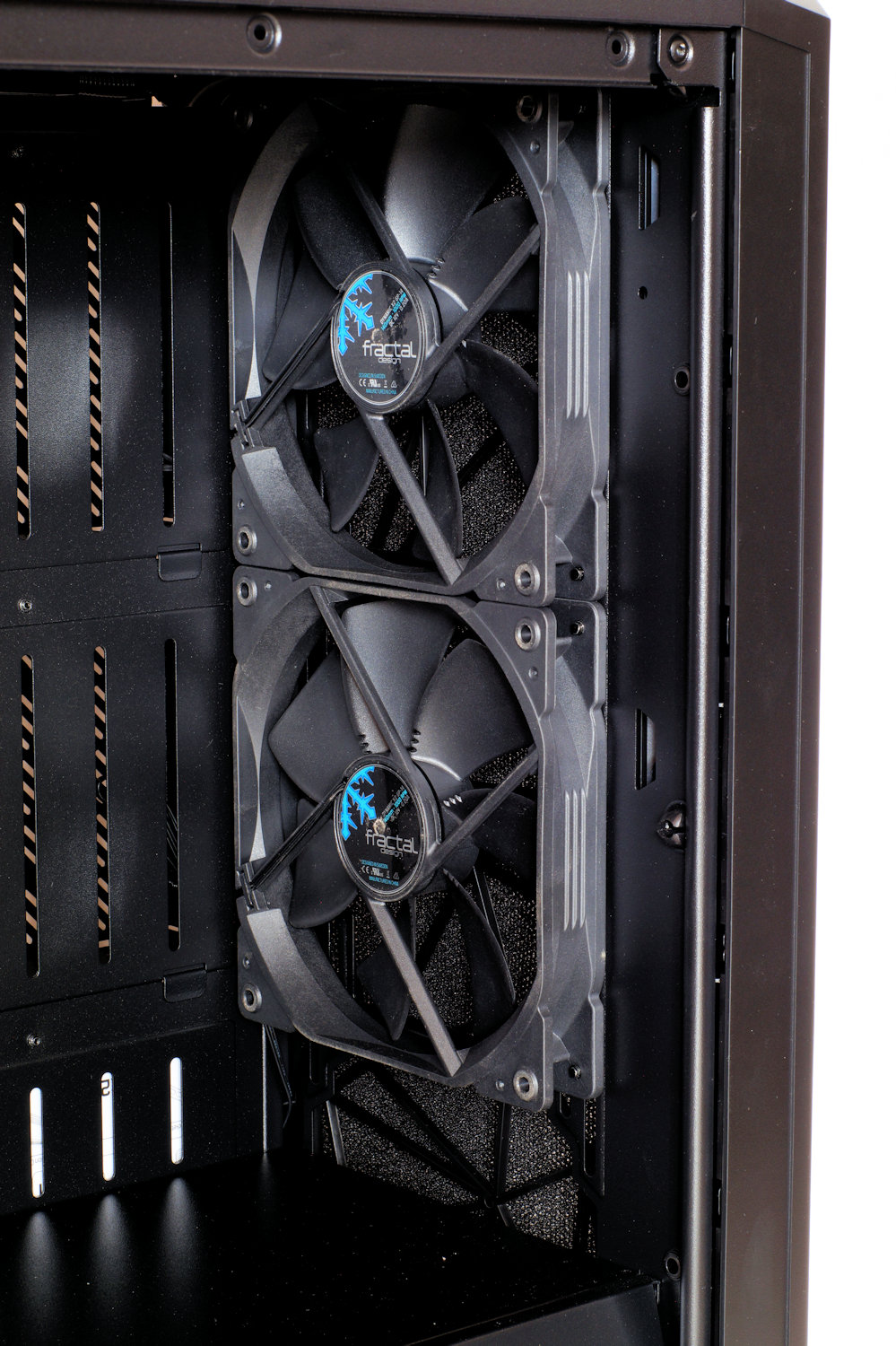

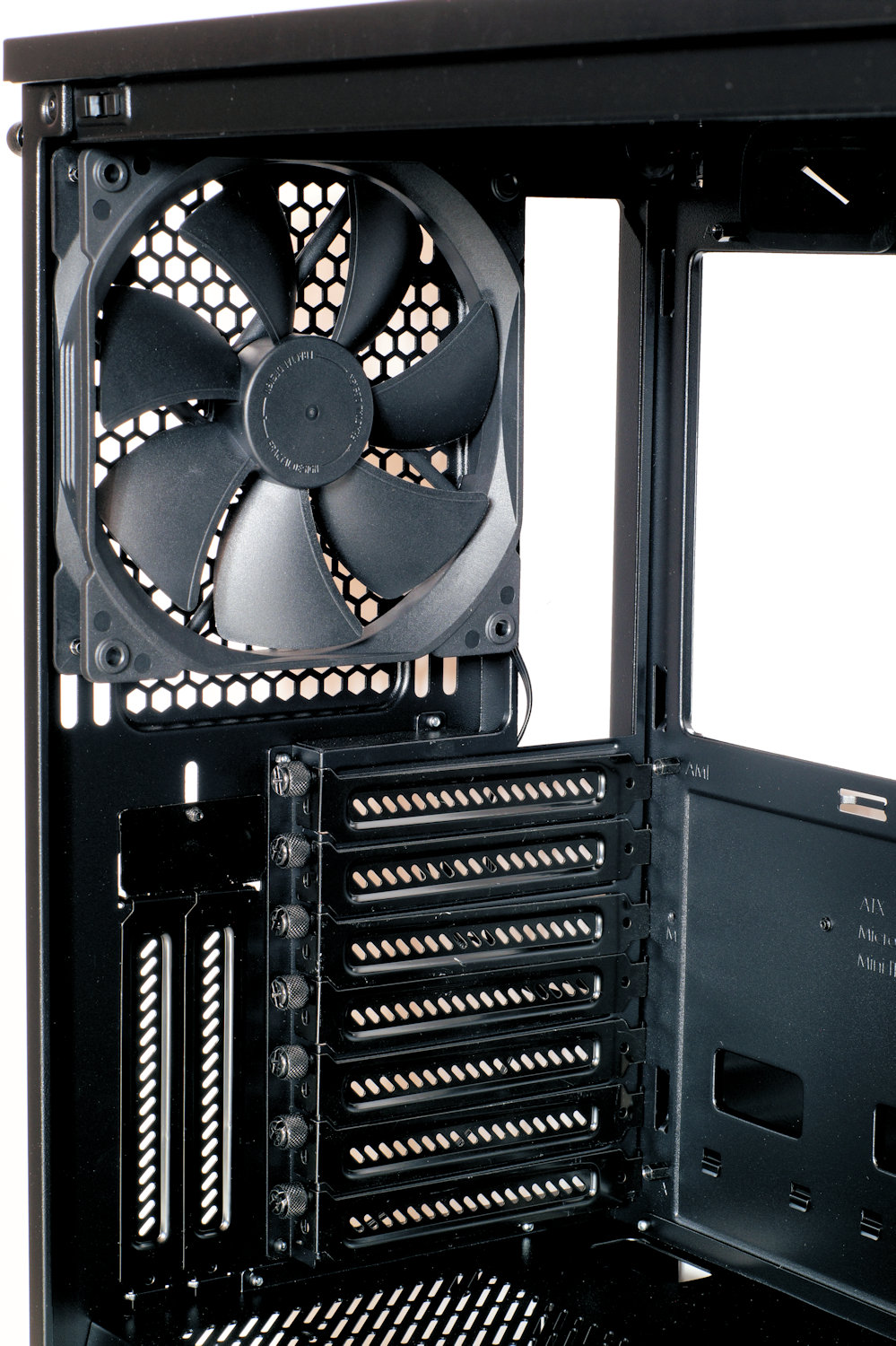

Из предустановленных вентиляторов имеется один 140 мм Dynamic X2 GP-14 (1000 rpm) на задней стенке и еще два таких же на передней.

И, конечно же, есть места под установку дополнительных вентиляторов или радиаторов сверху и в самом низу.

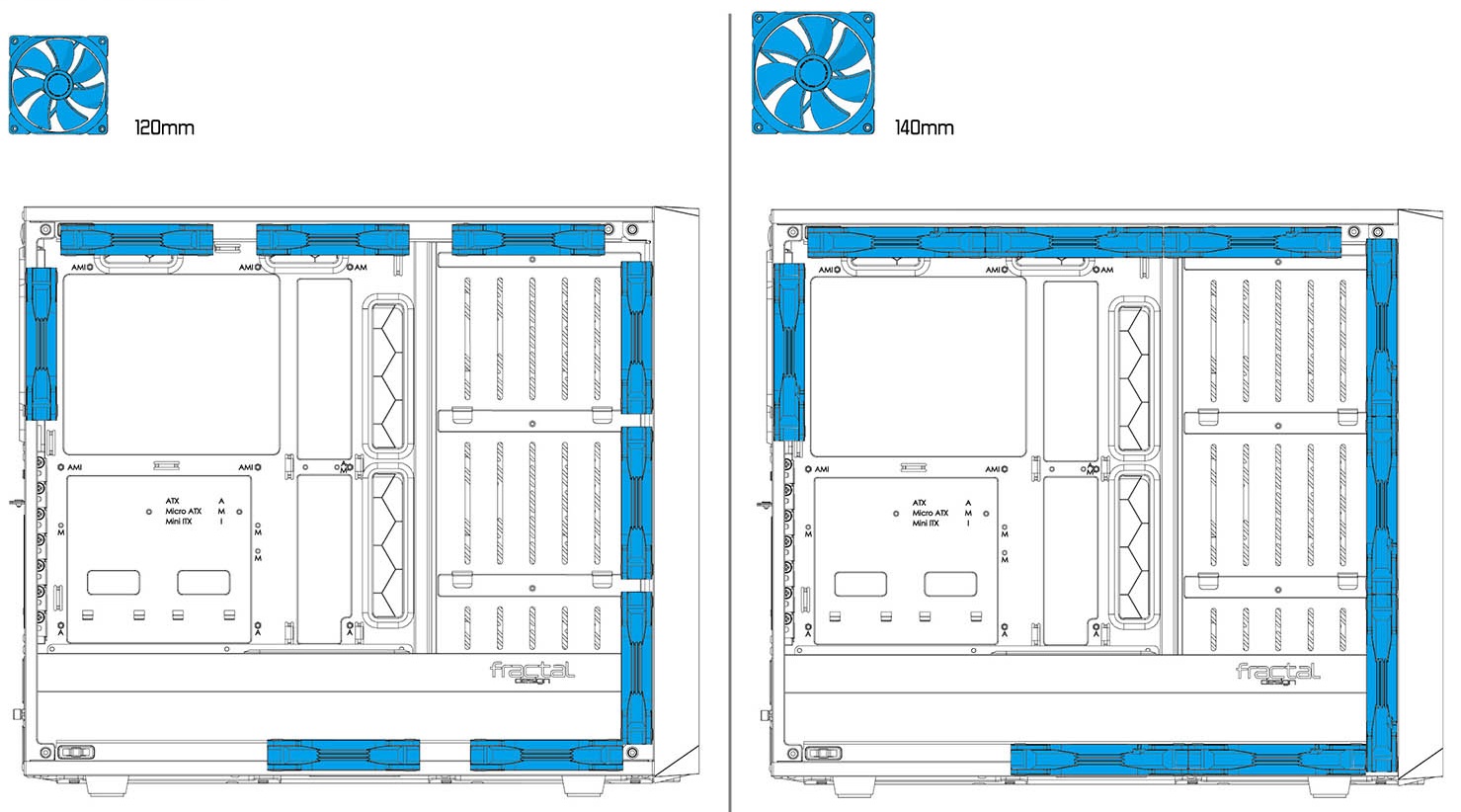

В целом, возможности корпуса в плане повышения эффективности охлаждения весьма высоки. Общее количество устанавливаемых вентиляторов может достигать 9 штук, ...

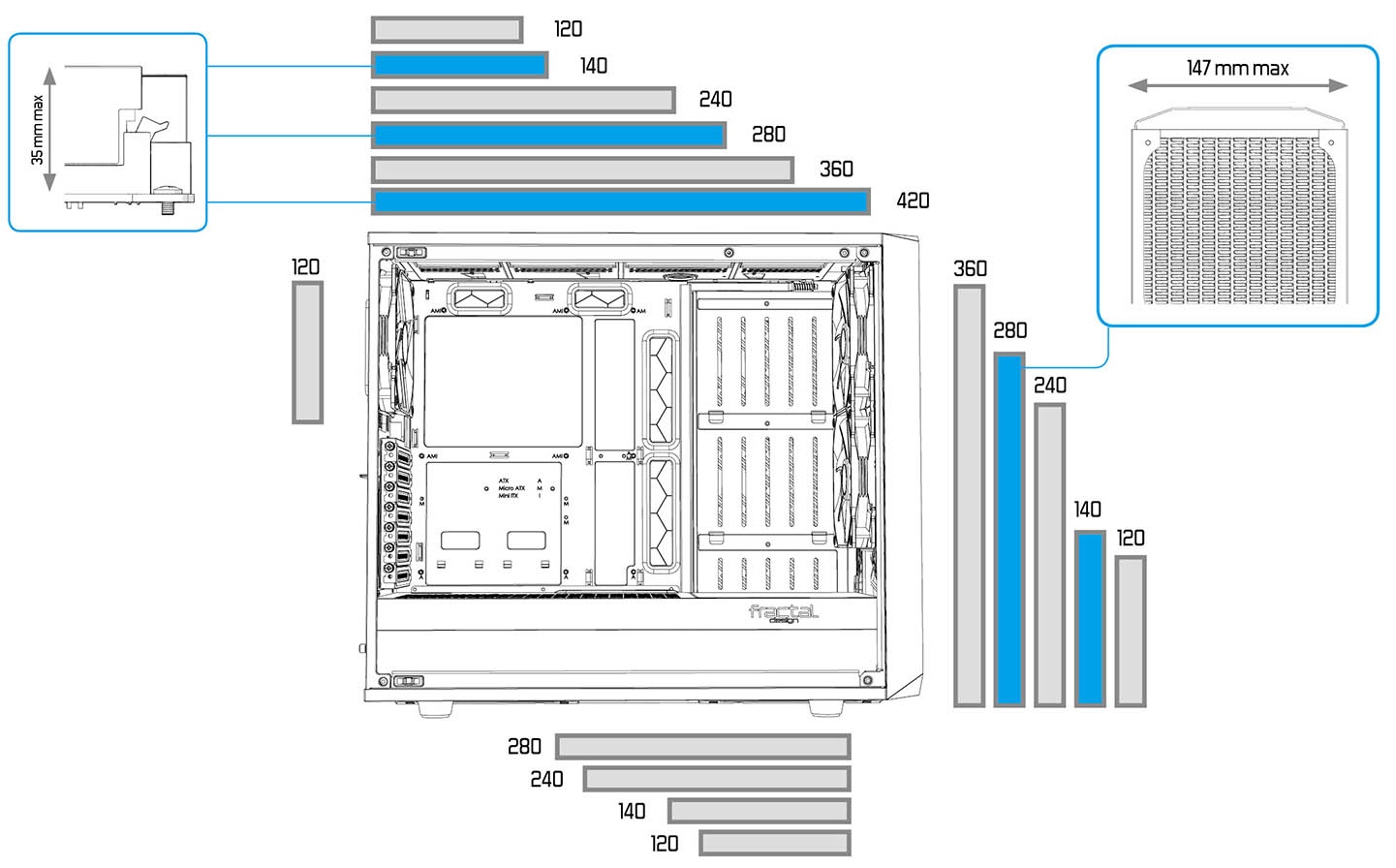

... а радиаторов - 4 шт., причем сверху поддерживается установка радиаторов до 420 мм, а спереди - до 360 мм. Правда при установке радиаторов сверху есть ограничение на высоту компонент материнской платы (до 35 мм), а спереди ширина «крупных» радиаторов не должна превышать 147 мм. Так что видно, что корпус "оптимизирован" под установку жидкостных систем охлаждения.

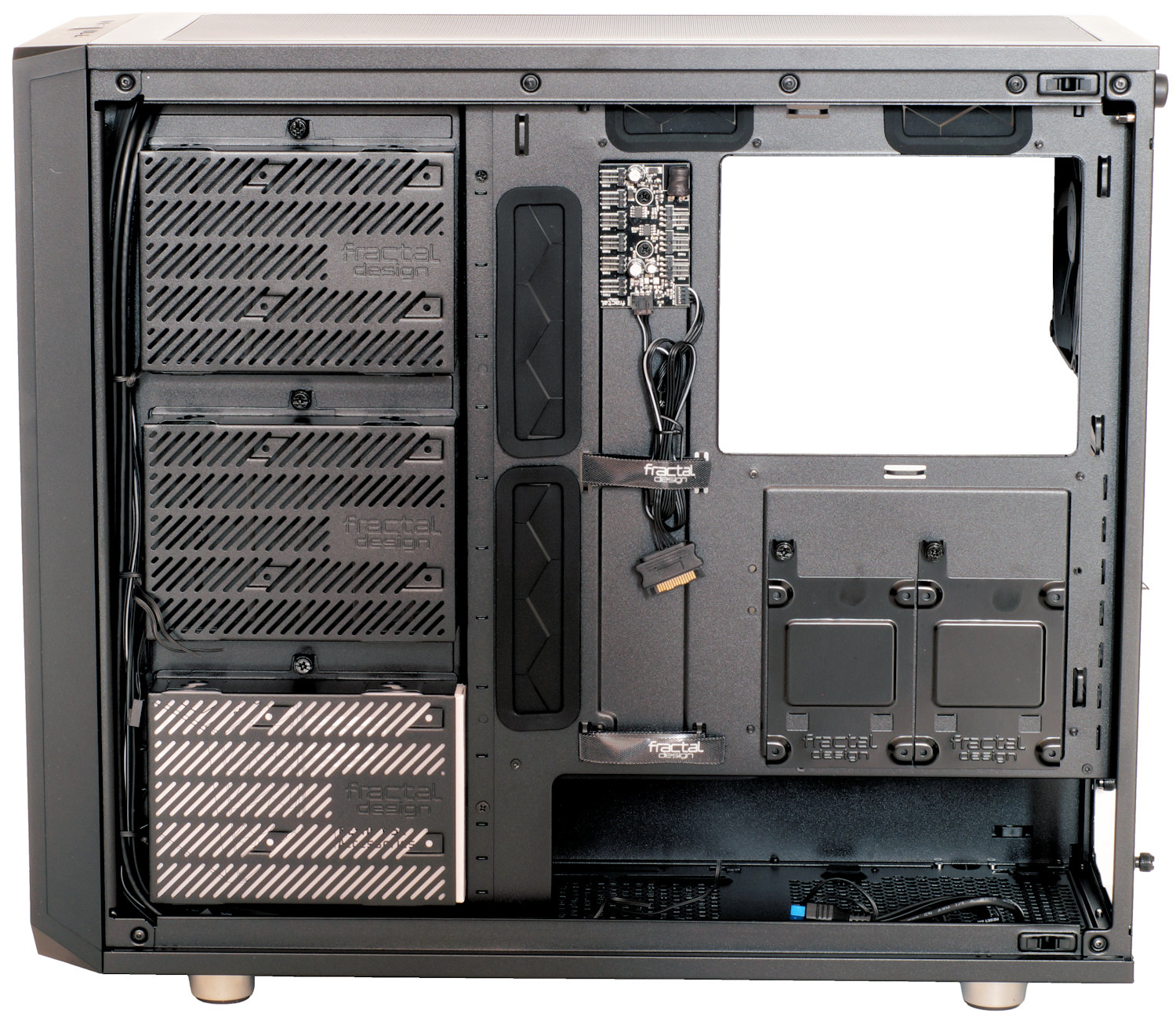

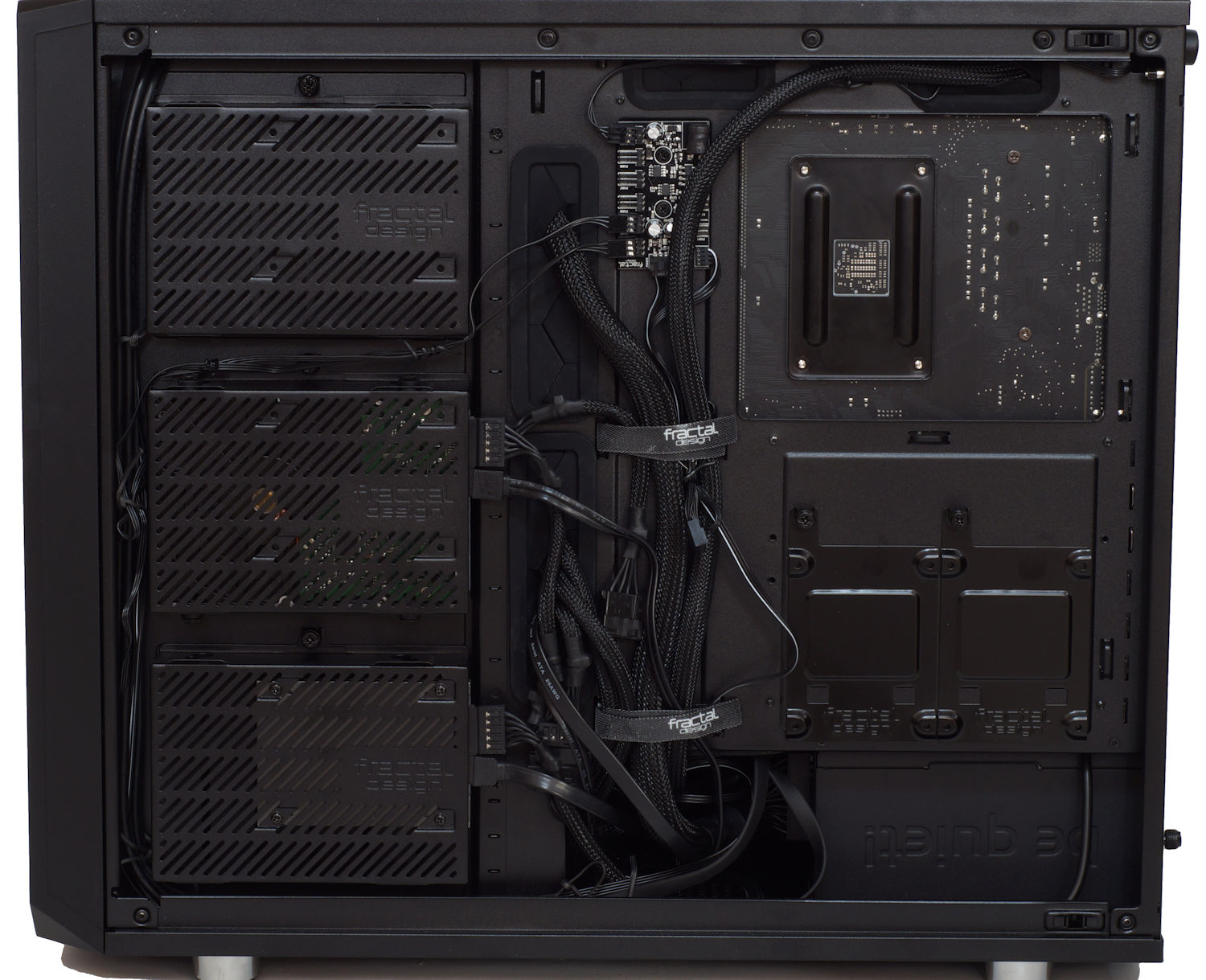

Что касается пространства за поддоном, то его должно хватить, чтобы обеспечить прокладку кабелей. Здесь же находятся корзины под накопители.

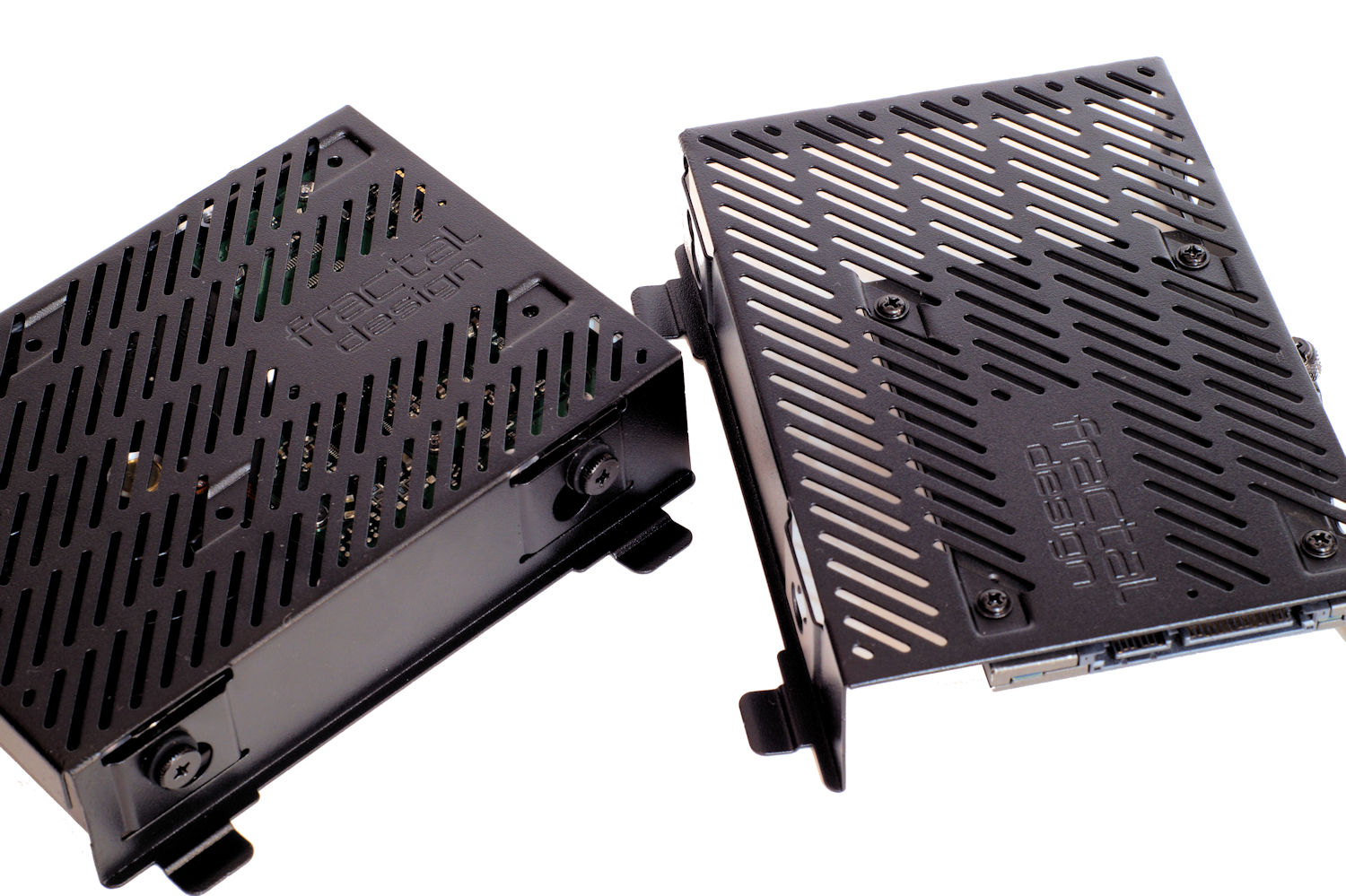

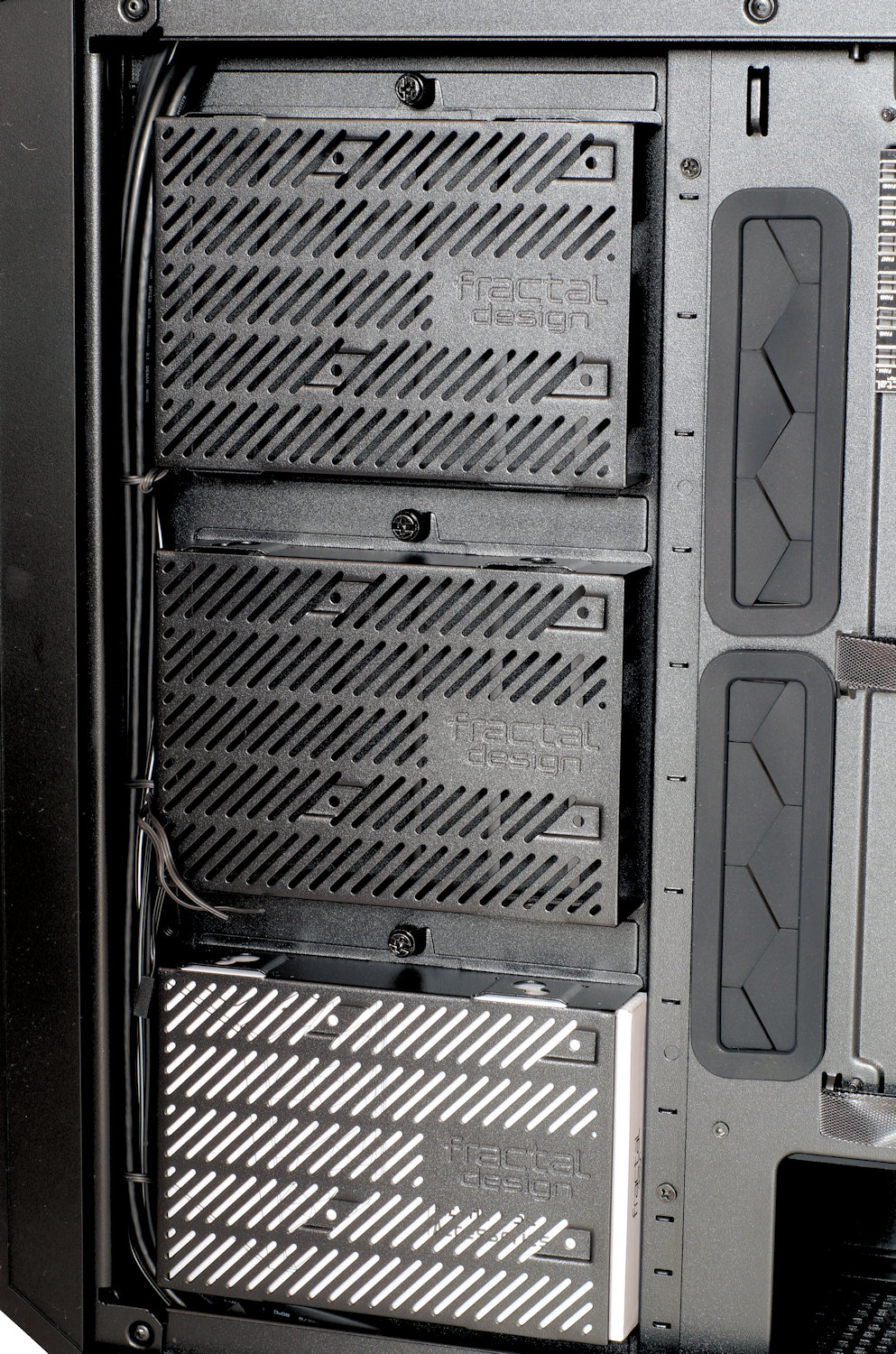

В левой части расположены три корзины под 3.5" накопители (в одной из них зафиксирована коробка с аксессуарами).

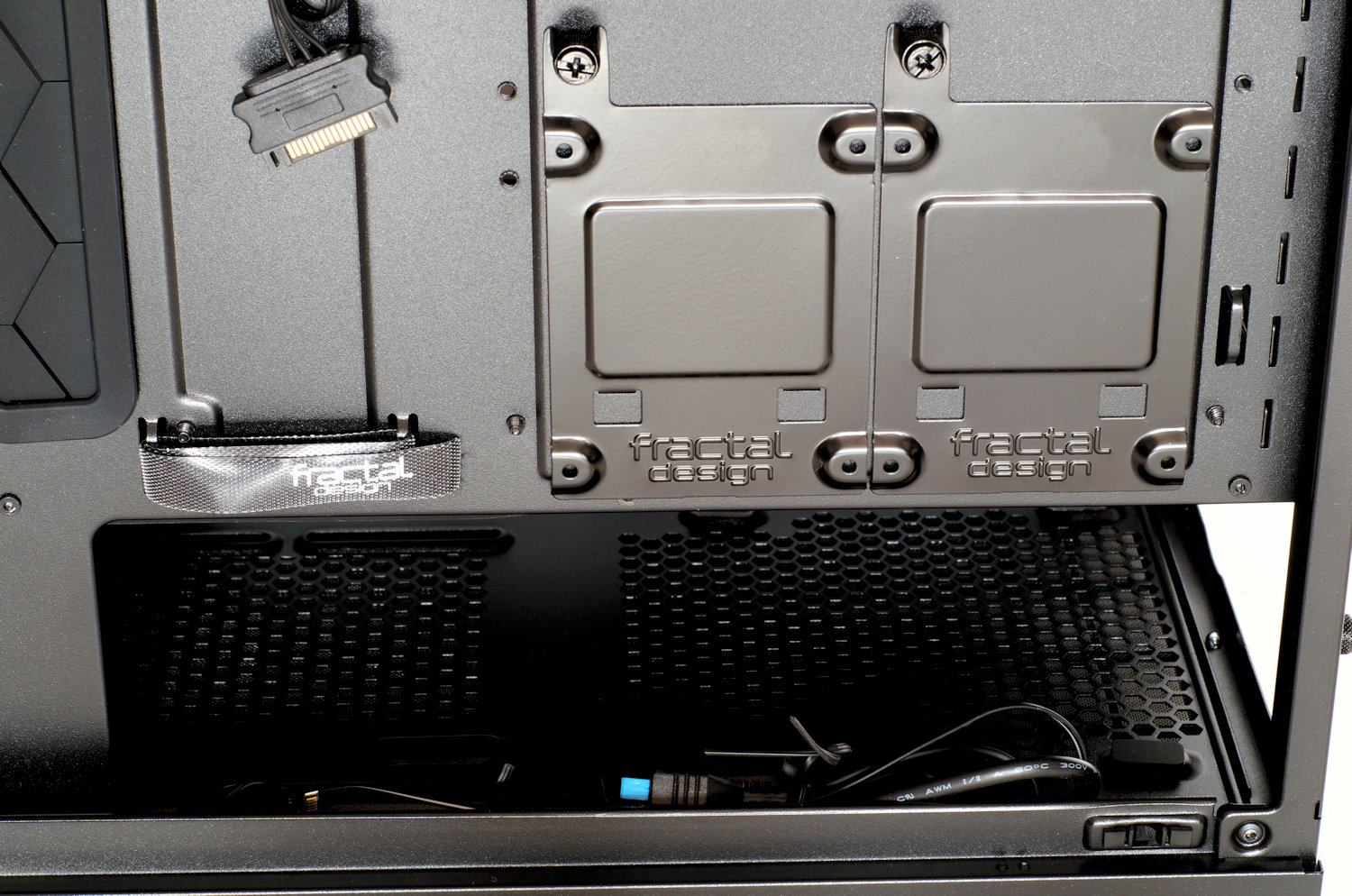

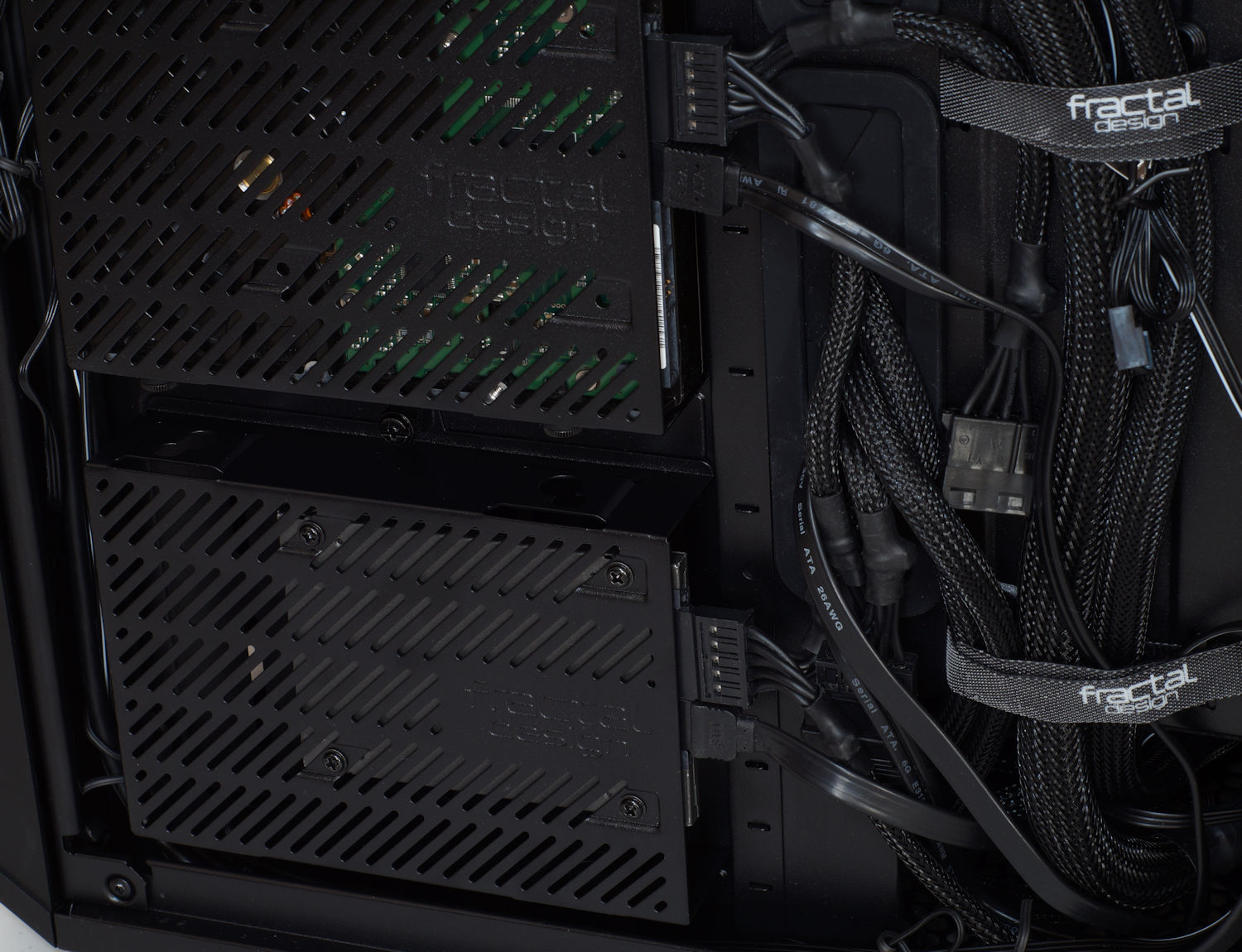

Справа внизу обеспечивается доступ к кабелям блока питания, который может быть длиной до 300 мм или меньше, если ставить снизу радиатор, а чуть выше разместились салазки под два 2.5" накопителя.

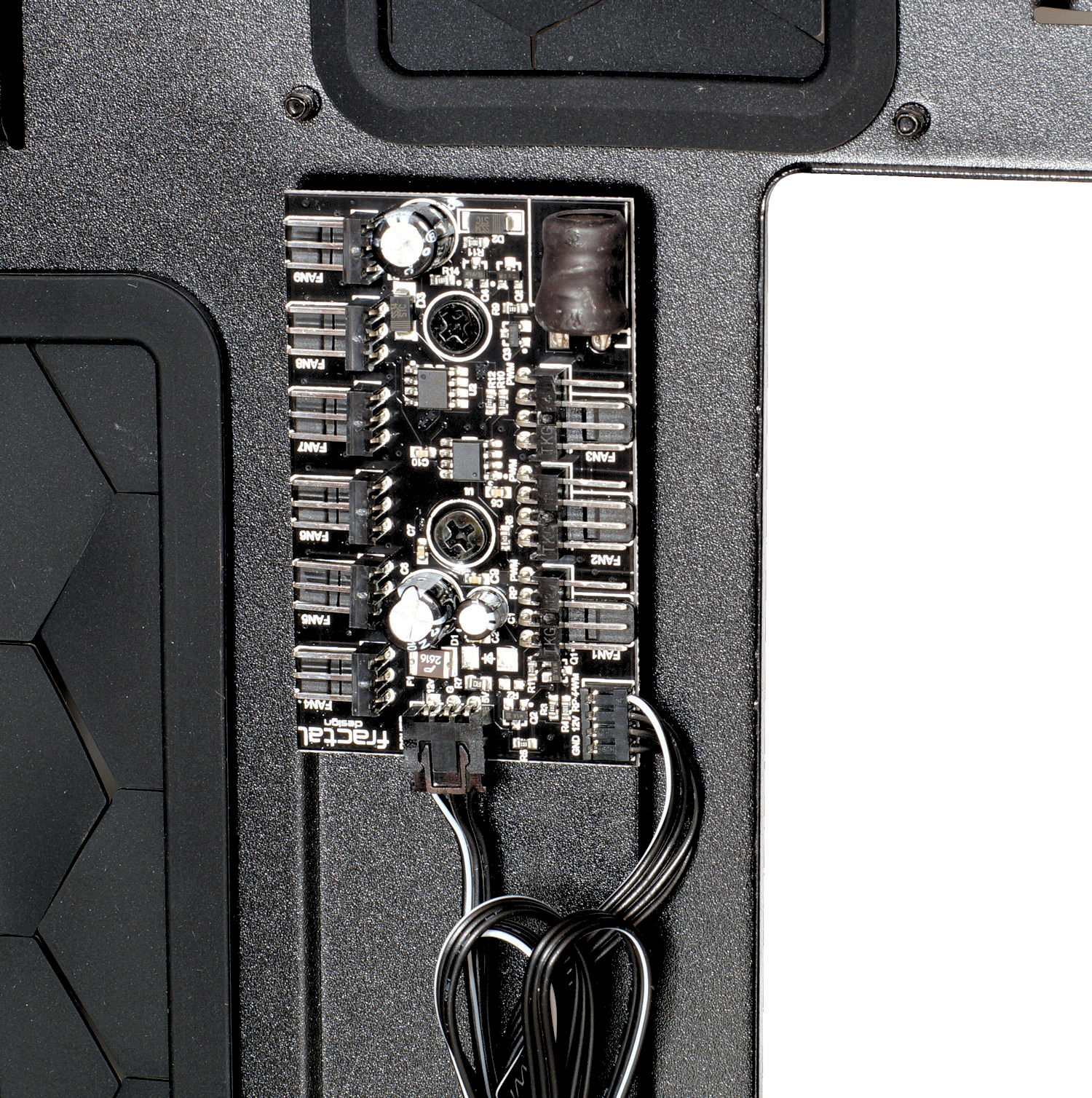

Корпус имеет продуманную конструкцию, и нужно отметить, что подключение 9-и возможных вентиляторов можно осуществить к штатному хабу, размещенному за поддоном вверху. Питание осуществляется с помощью SATA-разъема и хаб также может быть подключен к материнской плате 4-пин разъемом PWM для управления оборотами вентиляторов.

Особенности сборки

Mid-Tower корпус Fractal Design Meshify S2 получился весьма просторным и продуманным в плане конструкции, поэтому собирать в нем систему будет одним удовольствием. Процедура сборки не должна занять много времени, хотя в корпусе в основном используется винтовое соединение.

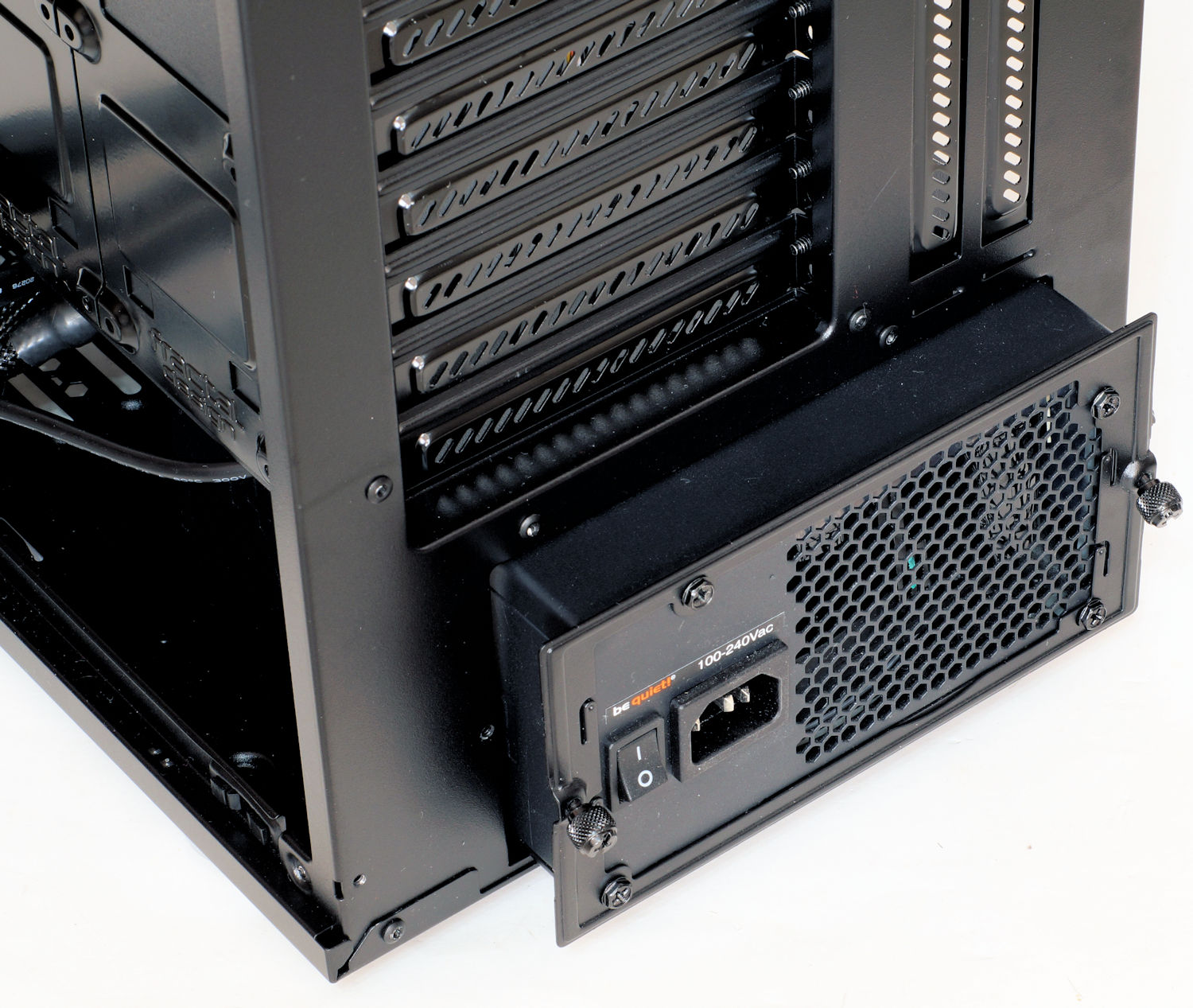

Привычно лучше начать с блока питания, который фиксируется сперва в рамке и только затем устанавливается в корпус.

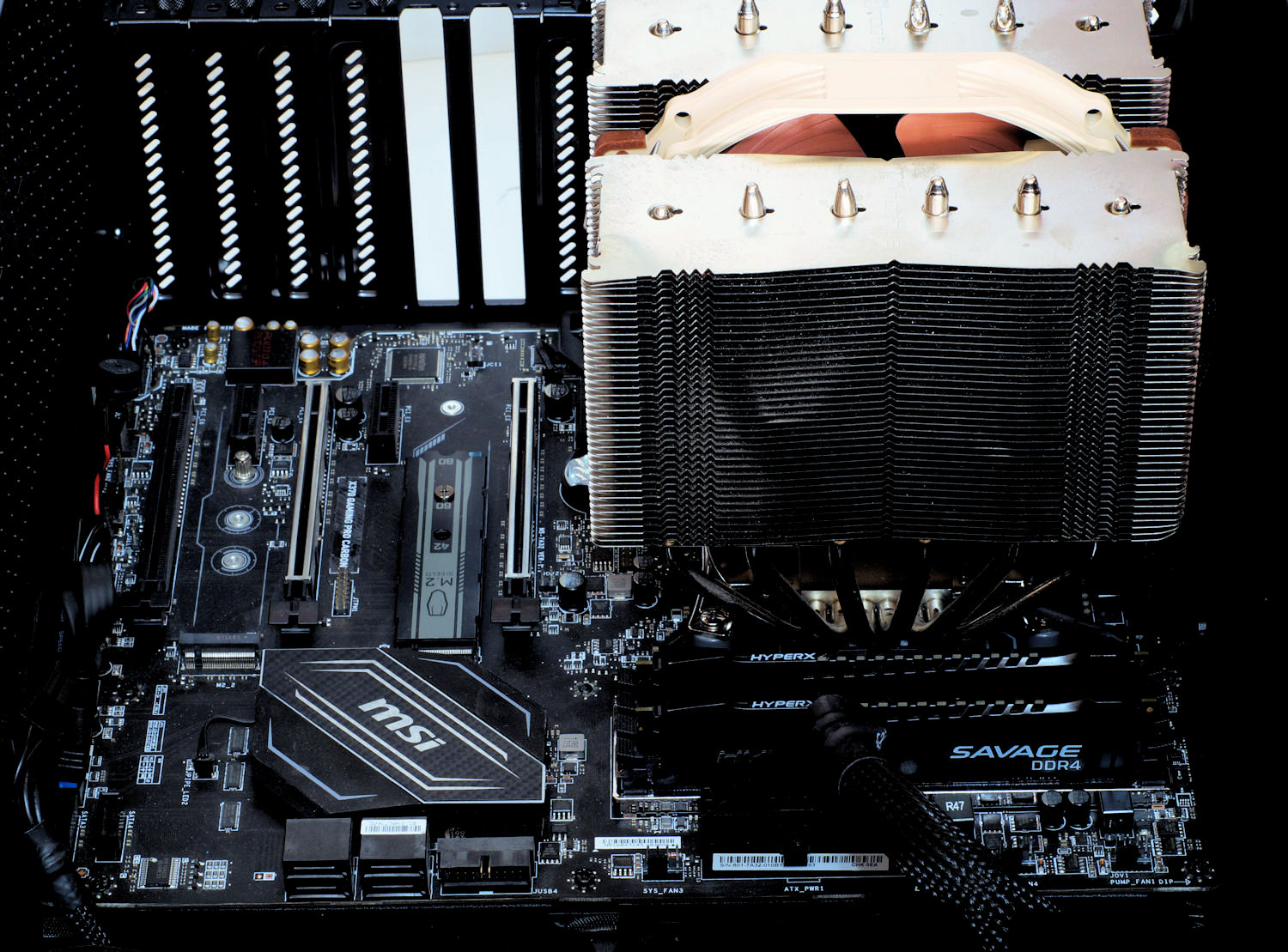

Далее следует материнская плата. Возможная высота кулера составляет 185 мм, поэтому Noctua NH-D15 помещается без проблем.

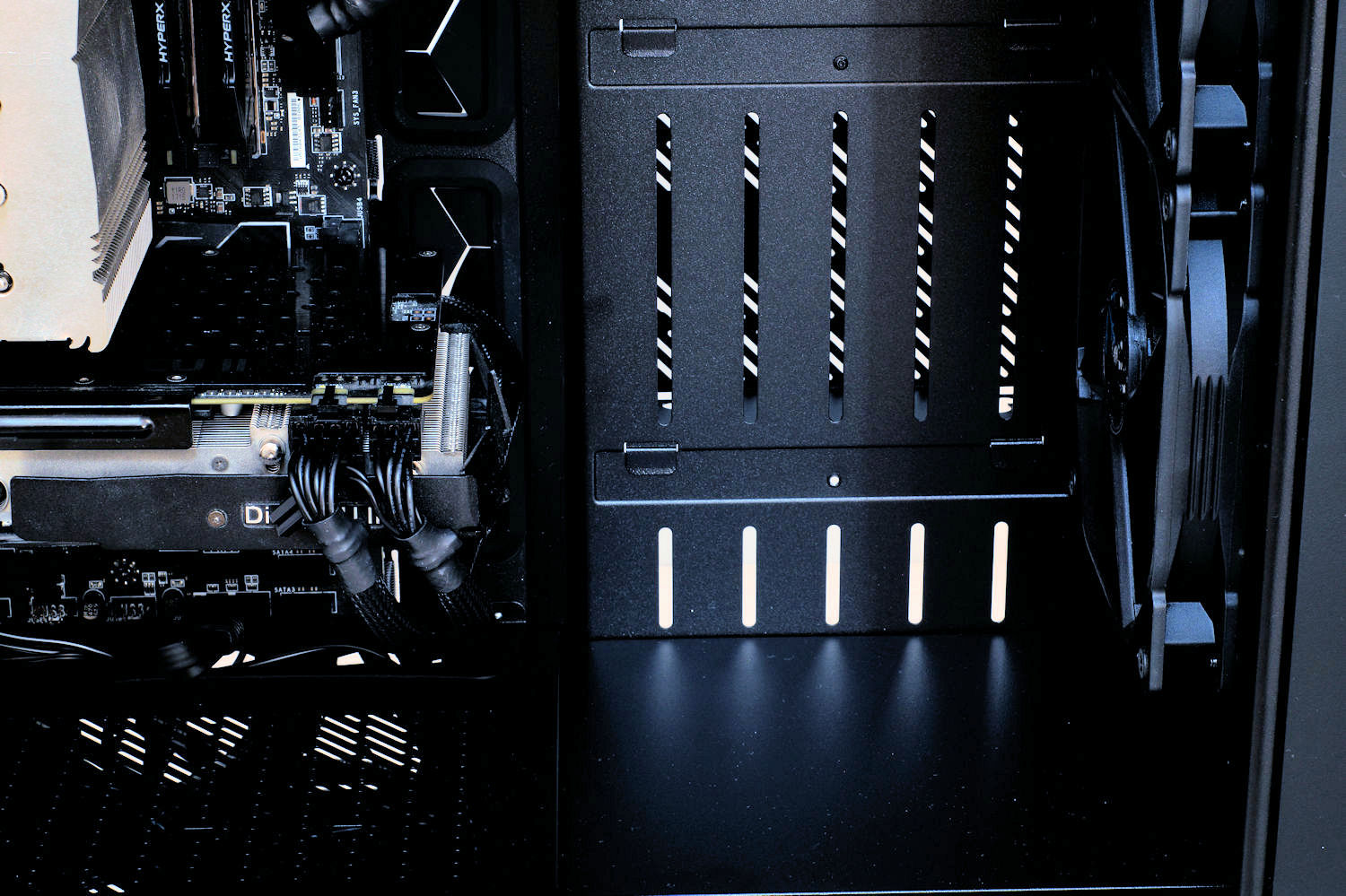

Устанавливаем видеокарту – до передней стенки еще полно пространства (ограничение по длине плат расширения - 440 мм).

Определенное время займет установка накопителей, так как для них предусмотрен только винтовой механизм крепления, в том числе и корзин.

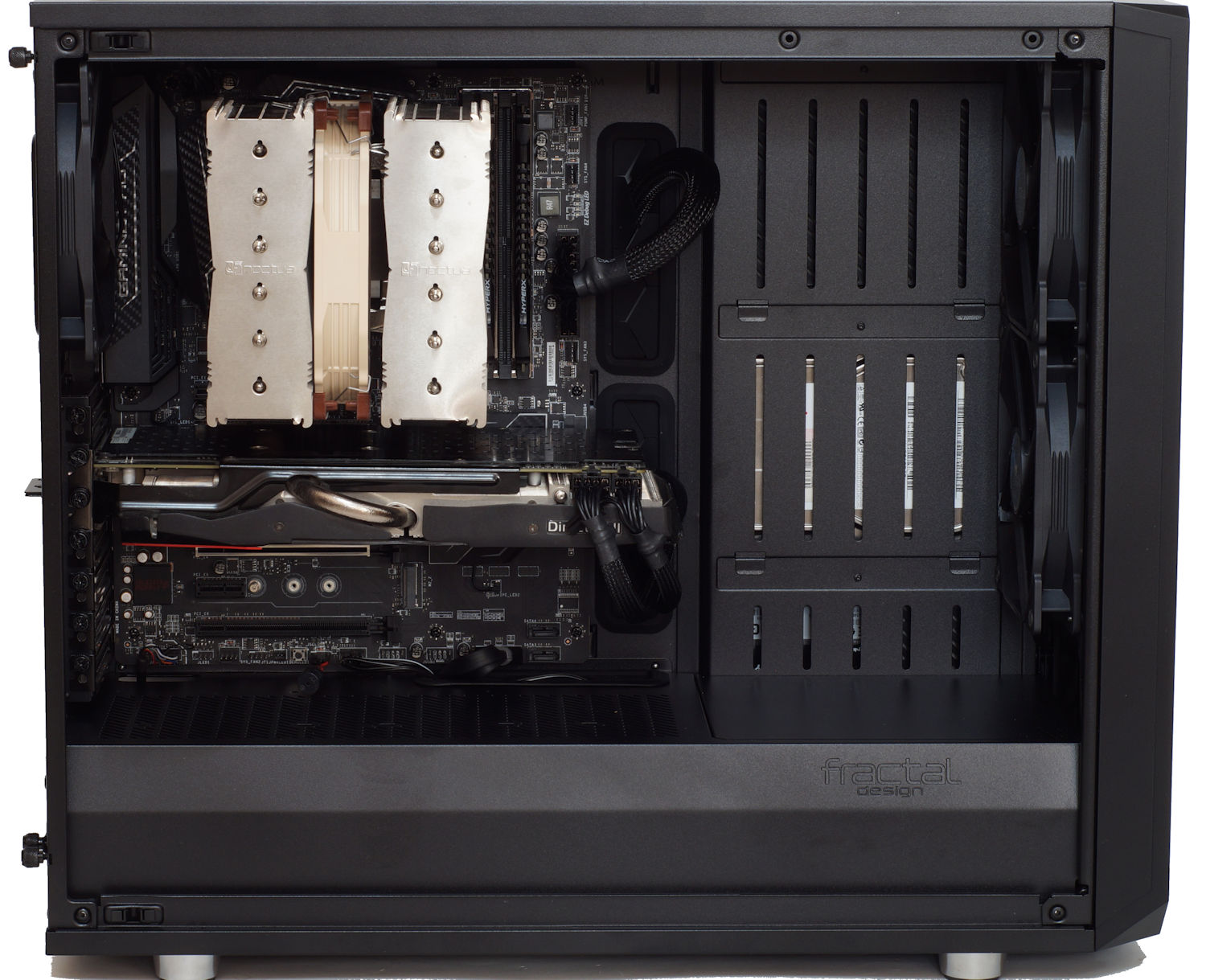

Результат – аккуратная сборка.

Тестовый стенд и методика тестирования

  • Центральный процессор: AMD Ryzen 7 1700X;
  • Система охлаждения: Noctua NH-D15 (с одним вентилятором);
  • Термопаста: ARCTIC MX-2;
  • Материнская плата: MSI X370 GAMING PRO CARBON;
  • Оперативная память: DDR4-3000 2x8 Gb Kingston HyperX Savage HX430C15SB/8;
  • Видеокарта: ASUS Radeon R9 390 8 Gb DirectCU II;
  • Накопители:
  • Корпус: Fractal Design Meshify S2;
  • Блок питания: be quiet! Straight Power 11 650W (650 Вт).

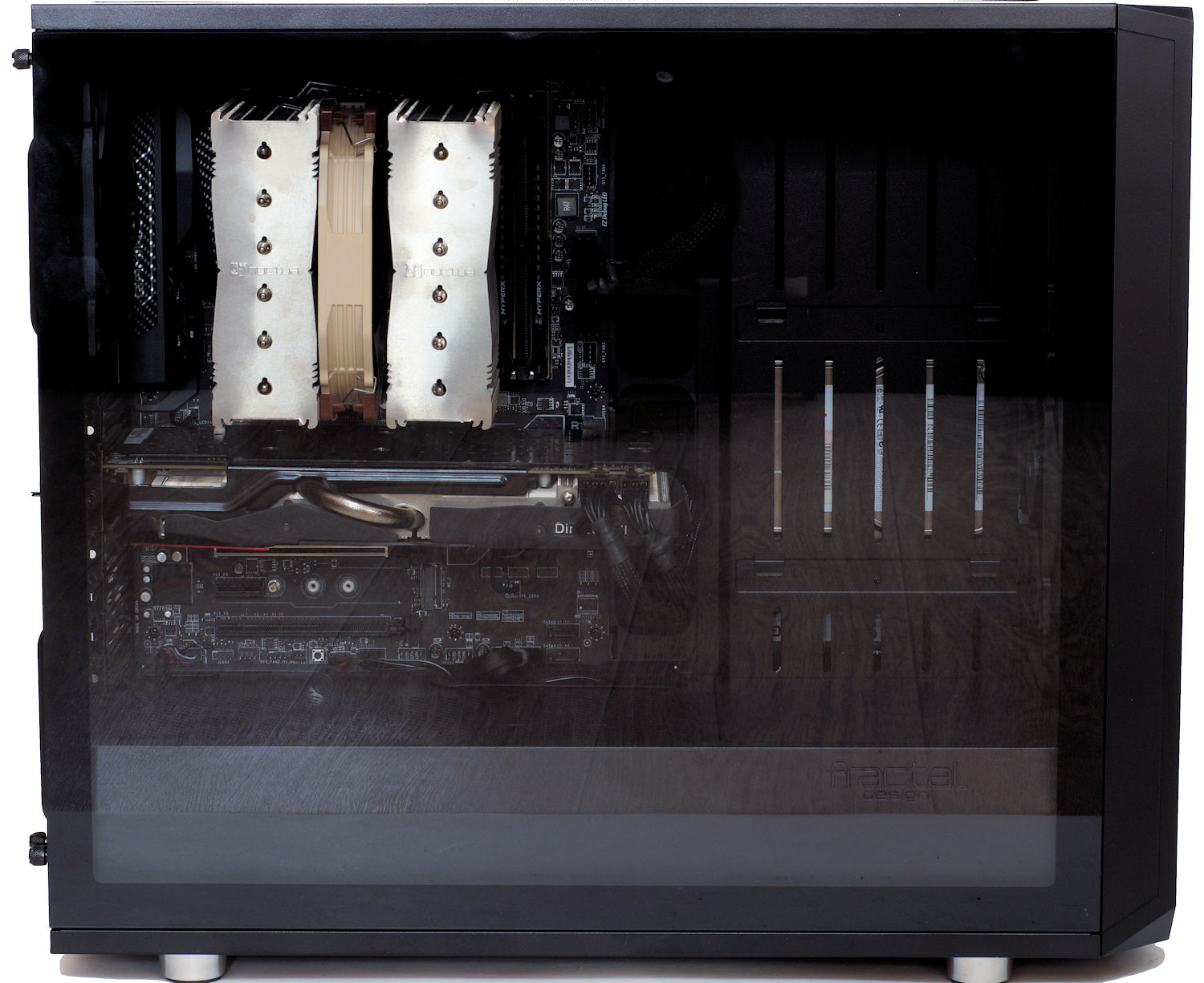

Внешне сборка на базе Mid-Tower корпуса Fractal Design Meshify S2 смотрится стильно, но не броско, и это должно понравиться тем, кто любит строгость в дизайне корпусов. RGB-подсветки в корпусе не предусмотрено и это нормально.

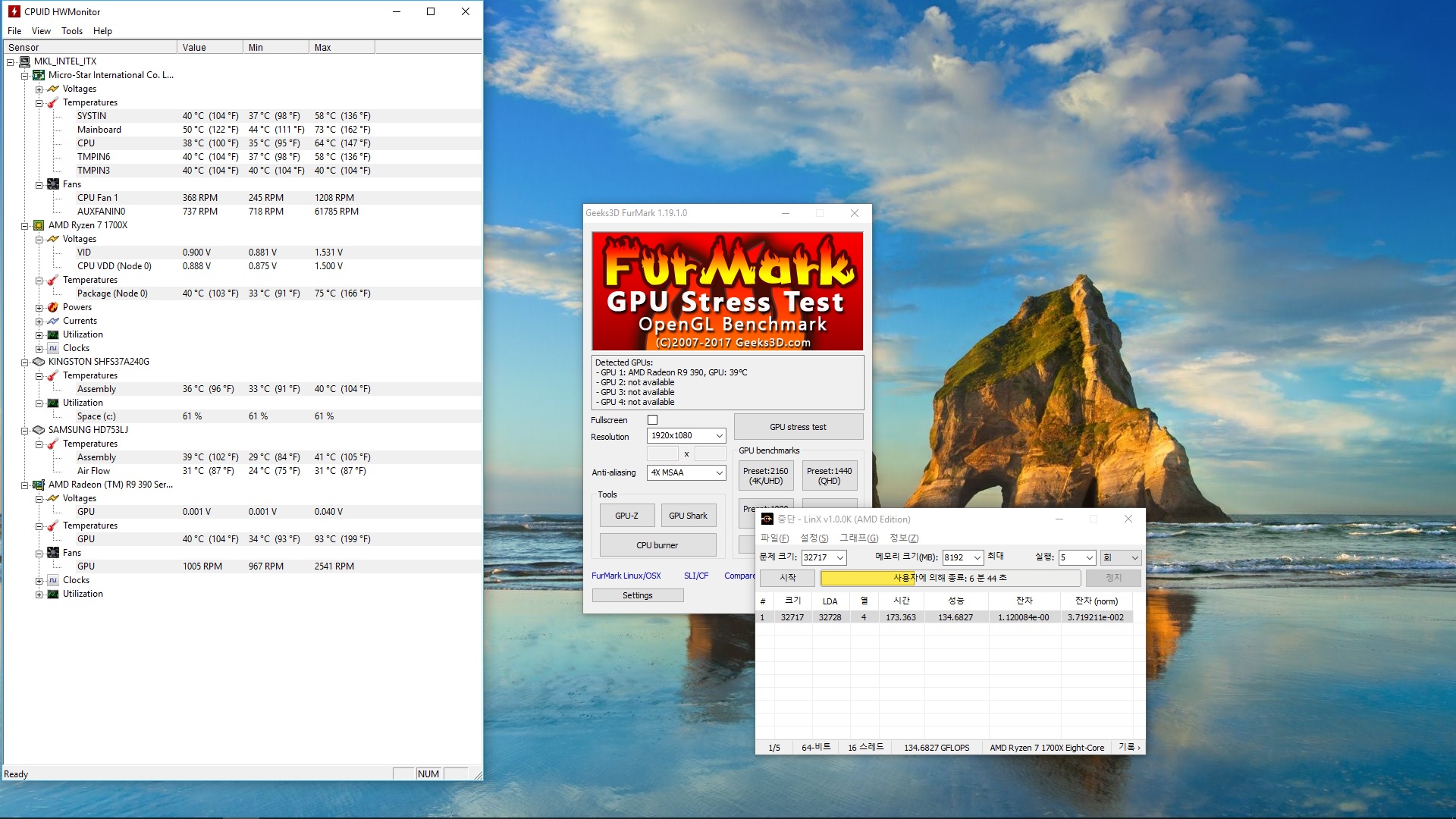

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX 1.0.0K (8192 Мбайт, 5 проходов) и FurMark v1.19.1.0 (1920х1080, сглаживание 4xMSAA), время выполнения ~19 минут (до стабилизации температур). Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 1.1.0, пресет Default, 20 минут. Данные температур процессора, видеокарты и жесткого диска брались из программы мониторинга CPUID HWMonitor v1.39.

Температура в помещении во время тестирования составляла 24,6 °С.

Тестирование корпуса производилось с закрытыми и со снятыми боковыми стенками.

Используя шумомер китайского производства, был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.

Результаты тестирования

Нагрев компонентов.

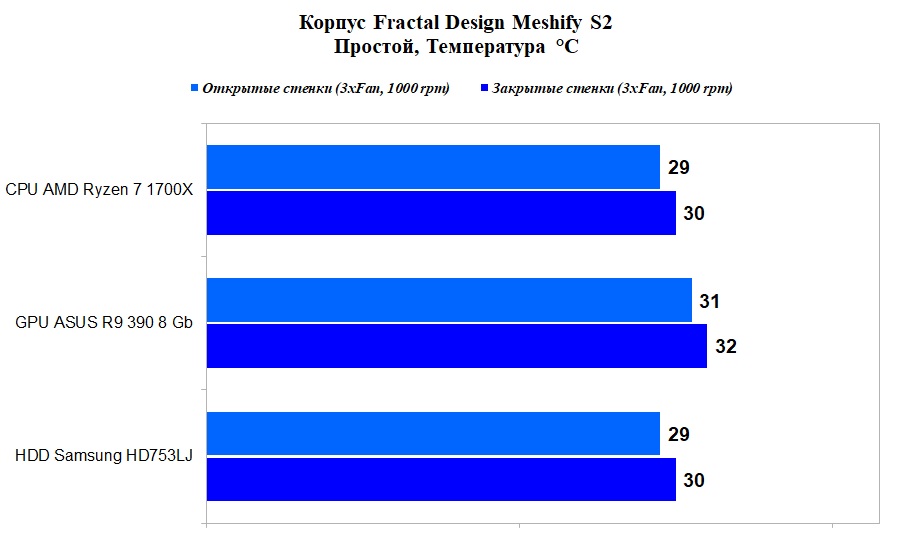

Простой системы.

Приятно радуют температуры компонентов внутри корпуса, что говорит о хорошей вентиляции внутри корпуса (все-таки предустановлено три вентилятора).

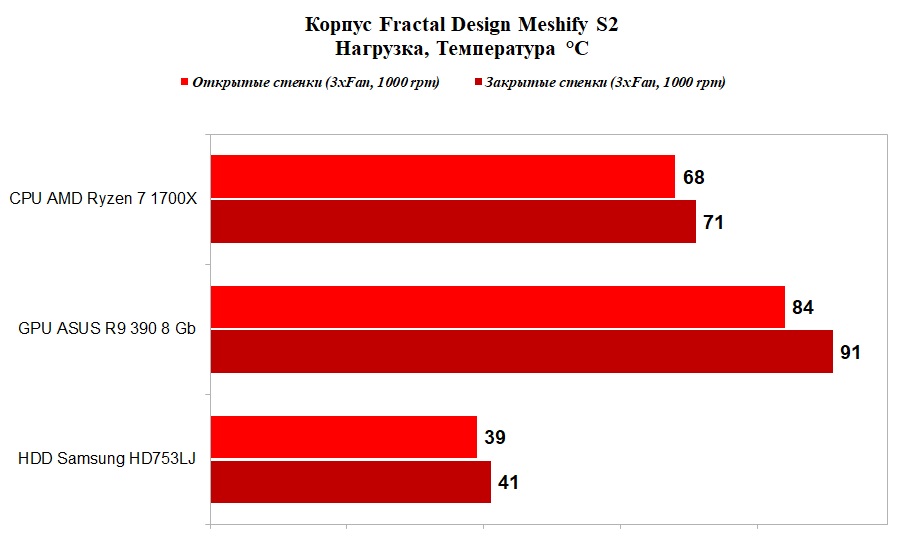

Нагрузка системы.

Хорошие значения температуры компонентов обеспечиваются и под нагрузкой – разница температур (относительно корпуса с открытыми боковыми стенками) для процессора составляет 3 °С, видеокарты - 7 °С, жесткого диска - 2 °С. Так что в целом эффективность корпуса находится на высоком уровне.

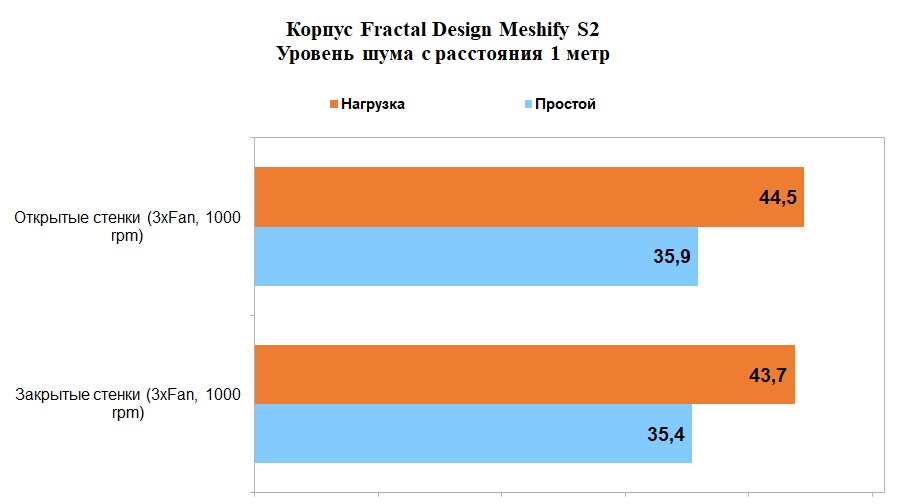

Уровень шума.

Небольшой шум от работы систем охлаждения Mid-Tower корпуса Fractal Design Meshify S2 все-таки имеется, но в простое он не такой высокий. Что касается нагрузки, то это будет зависеть от используемых компонент, так как корпус гасит шум в минимальном объеме. Все-таки он не относится к серии Define, где используется шумоизоляция.

Выводы

Протестированный нами Mid-Tower корпус Fractal Design Meshify S2 полностью укладывается в концепцию производителя по выпуску серии корпусов с высокой эффективностью охлаждения. Стильный корпус Meshify S2 - один из самых просторных в Mid-Tower формате. Он позволяет установить материнскую плату до форм-фактора E-ATX, использовать высокие кулеры (до 185 мм) и крупные радиаторы длиной до 360/420 мм (спереди/сверху). Если не планируется установка радиаторов СЖО, то к плюсам стоит отнести наличие трех предустановленных 140 мм вентиляторов Dynamic X2 GP-14, что обеспечивает ему хорошую эффективность охлаждения, при этом его возможности повышения эффективности охлаждения не ограничены – всего можно установить до 9-и вентиляторов и каждый из них может быть подключен к штатному хабу, который имеет PWM-разъем для управления через материнскую плату. Так что в плане функциональных возможностей и продуманности конструкции корпус на высоте.

О чем приходится немного жалеть, так это об отсутствии шумоизоляции, размещении накопителей только за поддоном (поэтому их охлаждение будет минимальным) и, пожалуй, о не самой маленькой стоимости (от 10400 рублей). Хотя последнее не так актуально на фоне возможностей корпуса, особенно если собирать систему с радиаторами СЖО.

Плюсы:

  • Оригинальный дизайн лицевой панели;
  • Хорошее качество изготовления;
  • Боковая панель из закаленного стекла с бесшовным креплением;
  • Поддержка установки крупных радиаторов СЖО (спереди - до 360 мм, сверху - до 420 мм, снизу - 280 мм);
  • Поддержка длинных видеокарт и высоких кулеров;
  • Наличие порта USB 3.1 тип C;
  • Три предустановленных 140 мм вентилятора Dynamic X2 GP-14;
  • Хаб на 9 вентиляторов;
  • Хорошая комплектация.

Минусы:

  • Пассивное охлаждение накопителей за поддоном.
