Обзор и тестирование процессорного кулера DeepCool AK400

Компания DeepCool выпустила новую серию воздушных процессорных кулеров AK. Это классические башенные конструкции без модной RGB-подсветки, но с эффективными и тихими вентиляторами. У нас на обзоре младшая модель АК400 с достаточно узким радиатором, но при этом с заявленным теплорассеиванием до 220 Вт. Скептики могут заявить, что при таком размере и всего четырьмя тепловыми трубками, это будет невозможно, на что мы можем возразить (это возможно за счет вентилятора, работающего на 1850 об/минуту).

Технические характеристики

• Модель: R-AK400-BKNNMN-G-1;
• Размеры: 97 × 127 × 155 мм;
• Вес: 661 грамм;
• TDP: 220 Вт;
• Поддержка сокетов: AMD AM4, Intel LGA 1700 / 1200 / 115х;
• Уровень шума: до 29 дБ.

Характеристики радиатора

• Размеры: 45 × 120 × 152 мм;
• Количество пластин: 55 шт.;
• Материал ребер: алюминий;
• Количество тепловых трубок и диаметр: 4 шт., 6 мм.

Характеристики вентилятора

• Размер: 120 × 120 × 22 мм;
• Скорость вращения: 500 - 1850 об/мин;
• Максимальный воздушный поток: 66.47 CFM / 113.8 м3/ч;
• Максимальное воздушное давление: 2.04 мм H2O;
• Тип подшипника: гидродинамический (FDB);
• Разъем: 4-пин PWM;
• Время работы: 50000 часов.

Упаковка и комплектация

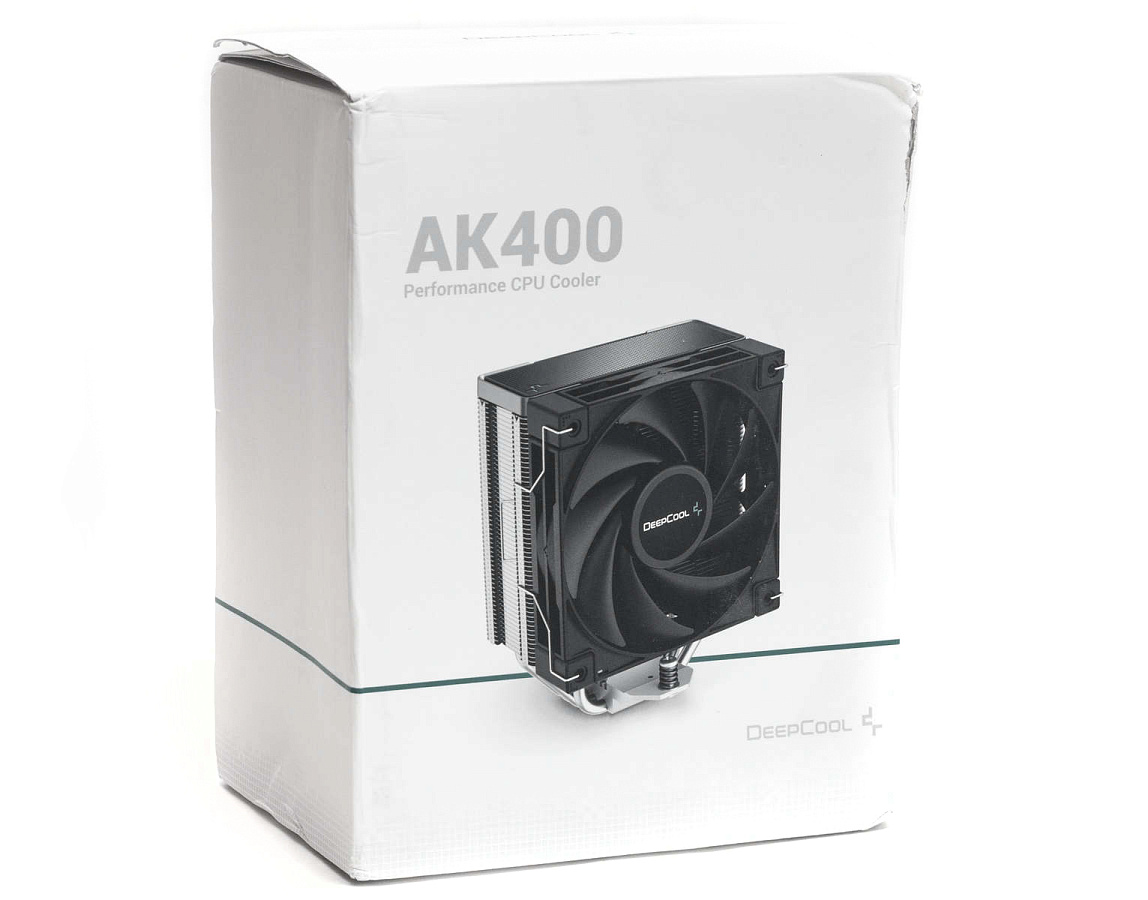

Кулер поставляется в белой картонной коробке с лаконичным оформлением. На лицевой стороне находится изображение кулера и указание модели.

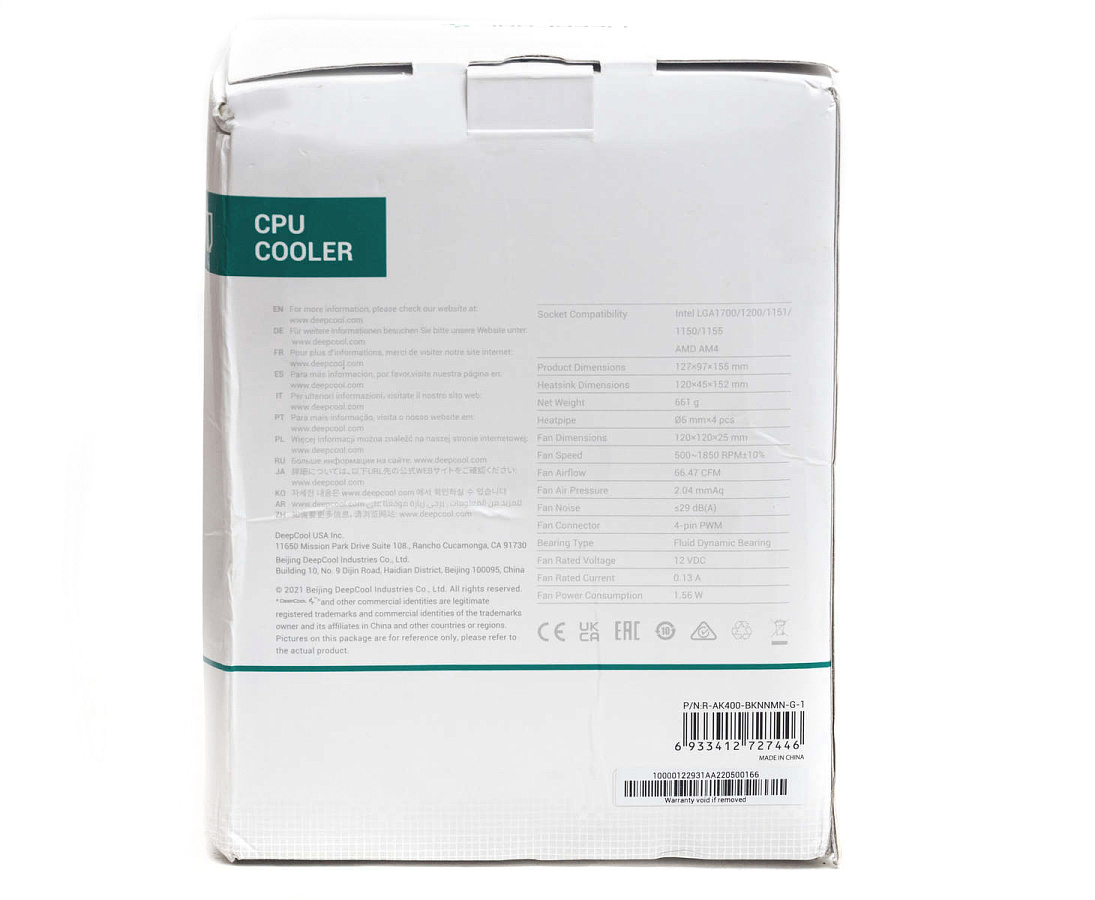

С обратной стороны приводятся технические характеристики, светло-серый шрифт на белом фоне сложно воспринимается.

В коробке кулер зафиксирован между двумя демпферами из вспененного полиуретана.

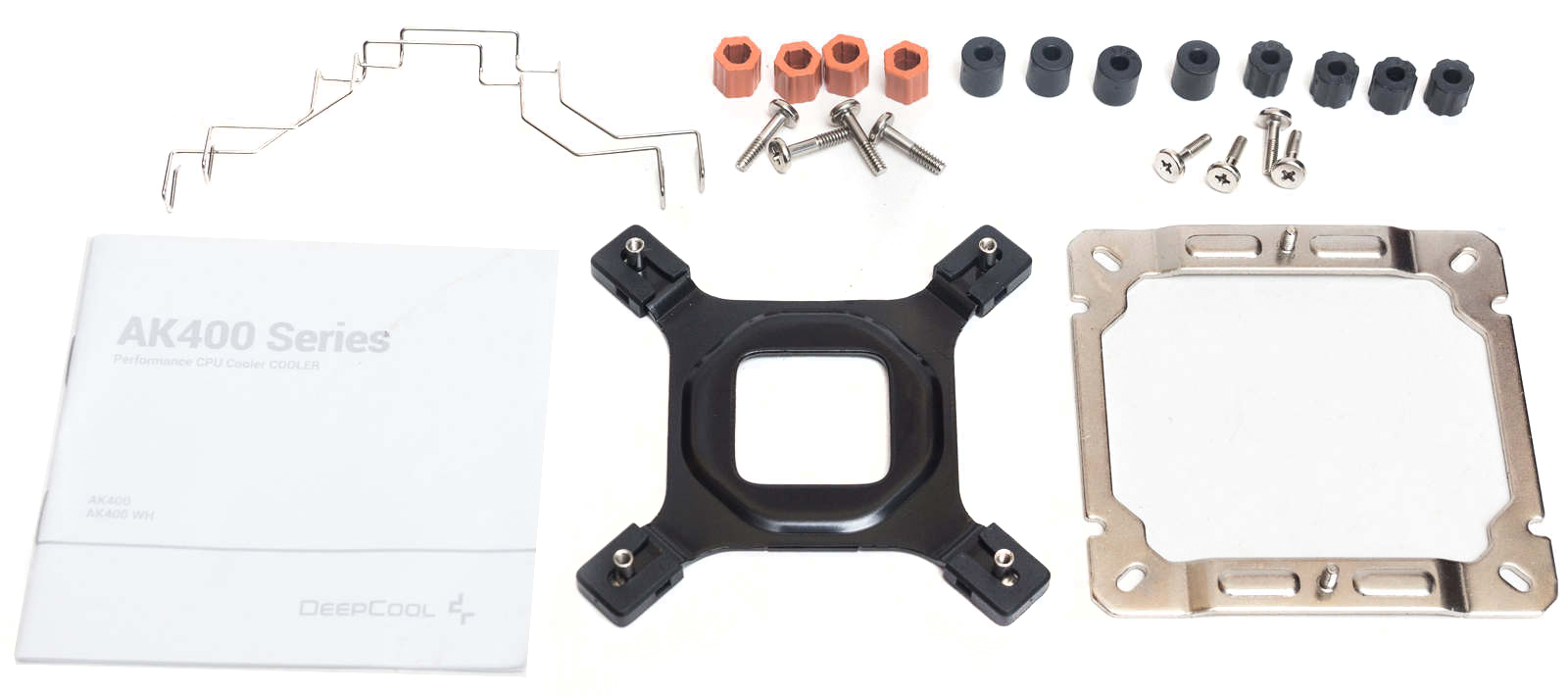

В пакетике находится весь крепежный комплект:

• Металлический бэкплейт для сокетов intel;
• Универсальная монтажная пластина;
• Оранжевые пластиковые стойки и четыре более длинных винта для сокета AMD;
• Восемь черных пластиковых стоек и четыре винта для сокета intel;
• Две скобы для крепления дополнительного вентилятора;
• Иллюстрированная инструкция пользователя.

Комплектный вентилятор уже закреплен на радиаторе двумя скобами. На основание теплораспределительной подошвы нанесена термопаста, основание закрывается крышкой, но она слетела при распаковке и термопаста смазалась.

Внешний вид и конструкция

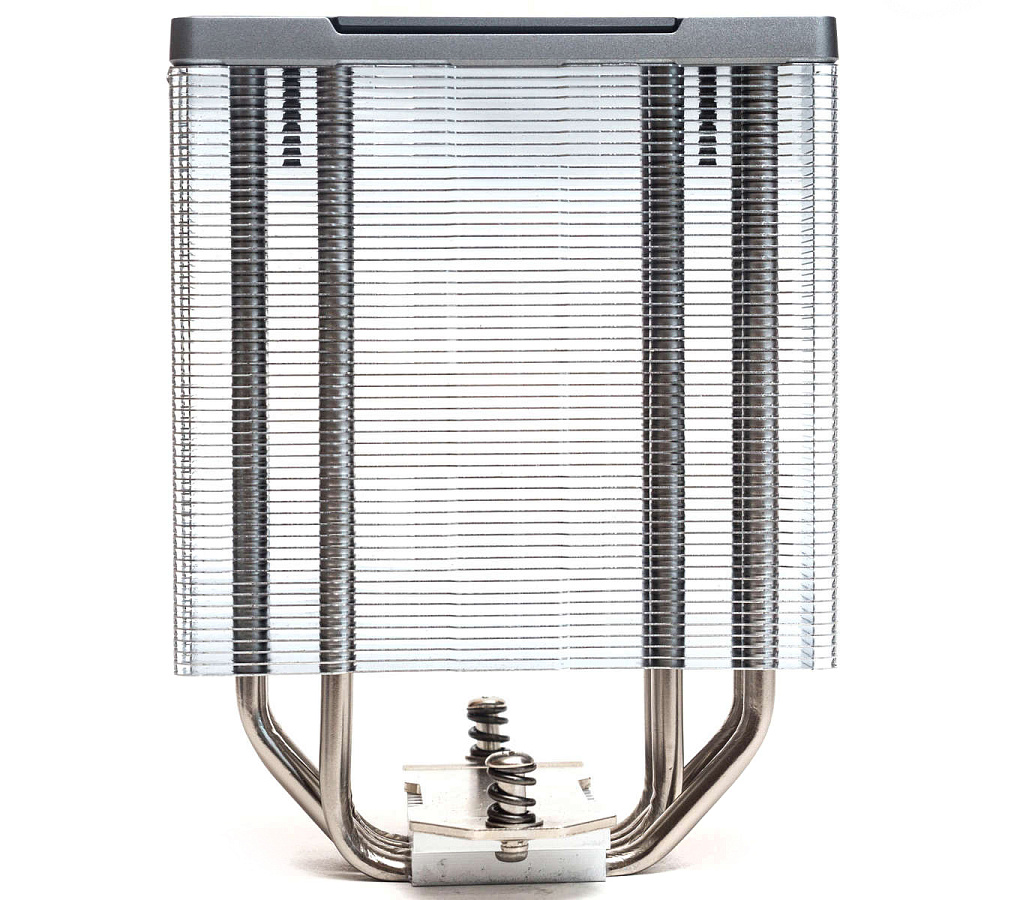

Радиатор стандартной призматической формы, толщиной всего 45 мм. В названии вполне можно было добавить Slim.

Пластины из алюминия толщиной около 0.8 мм. Расстояние между ними составляет менее 2-х мм. Набраны пакетами по 9 штук с разным профилем по длине, что дает шахматный рельеф на лицевой и тыльной стороне радиатора. Сбоку края пластин загнуты и образуют сплошную стенку, направляющую поток воздуха.

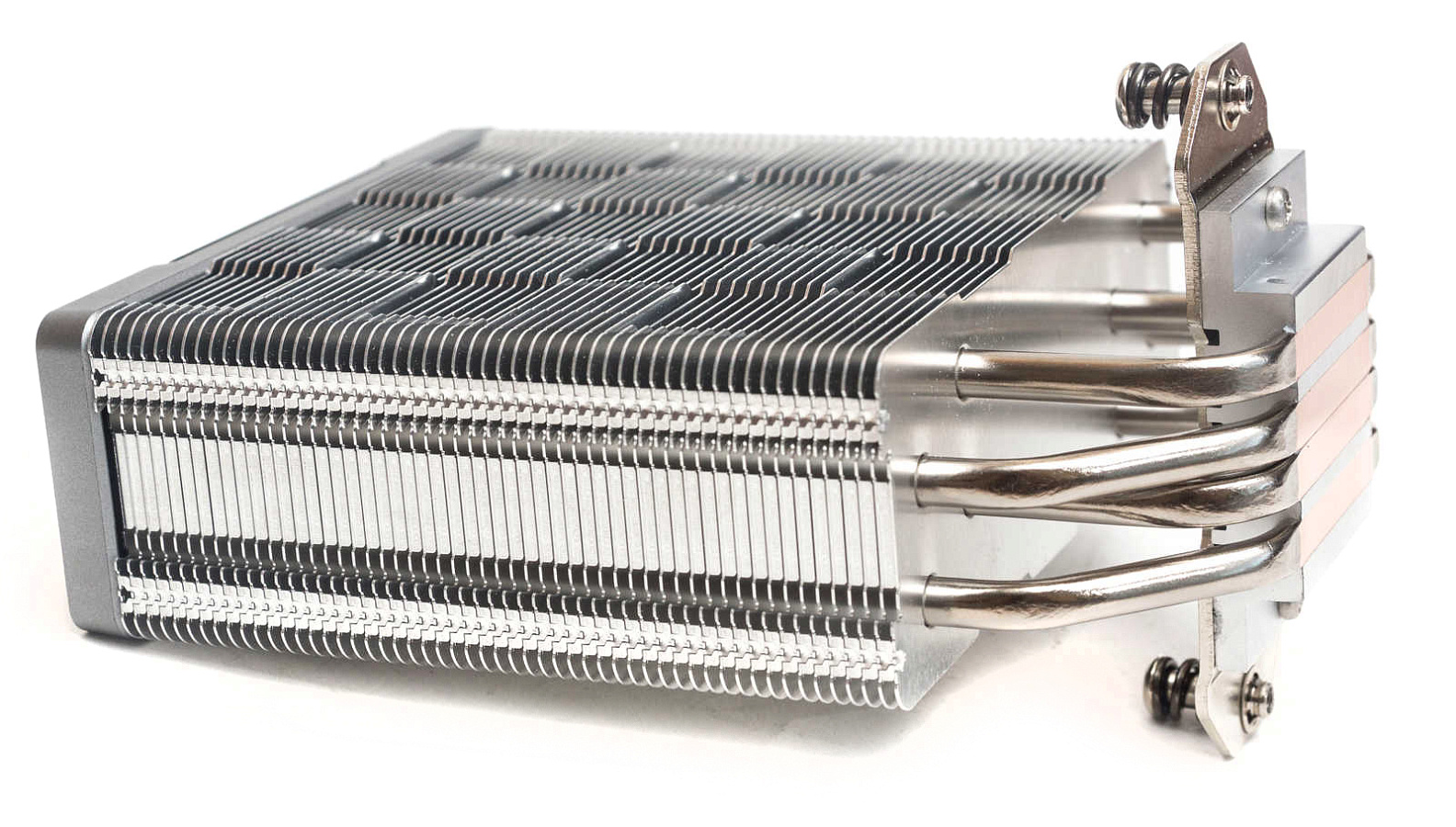

Пластины нанизаны на четыре тепловые трубки, которые также расположены в шахматном порядке. Трубки медные, никелированные.

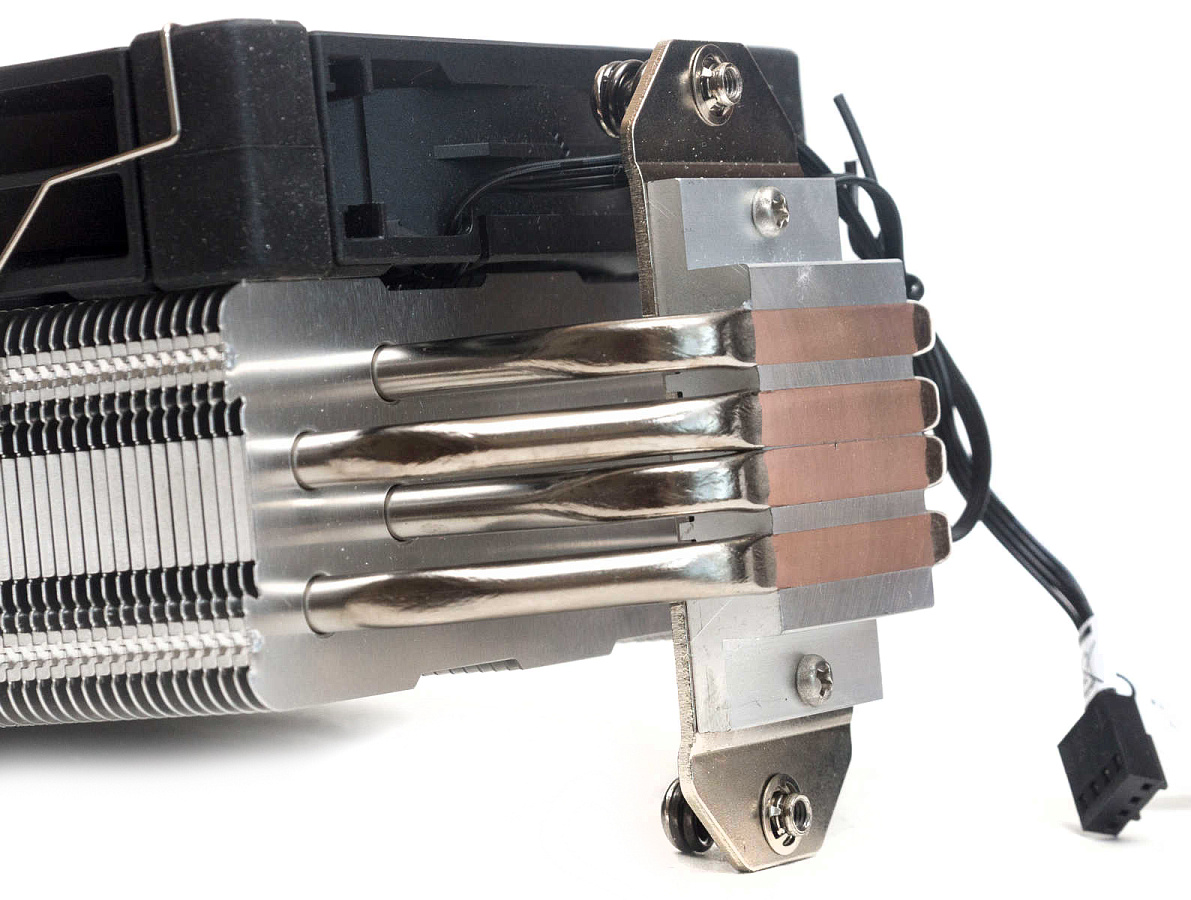

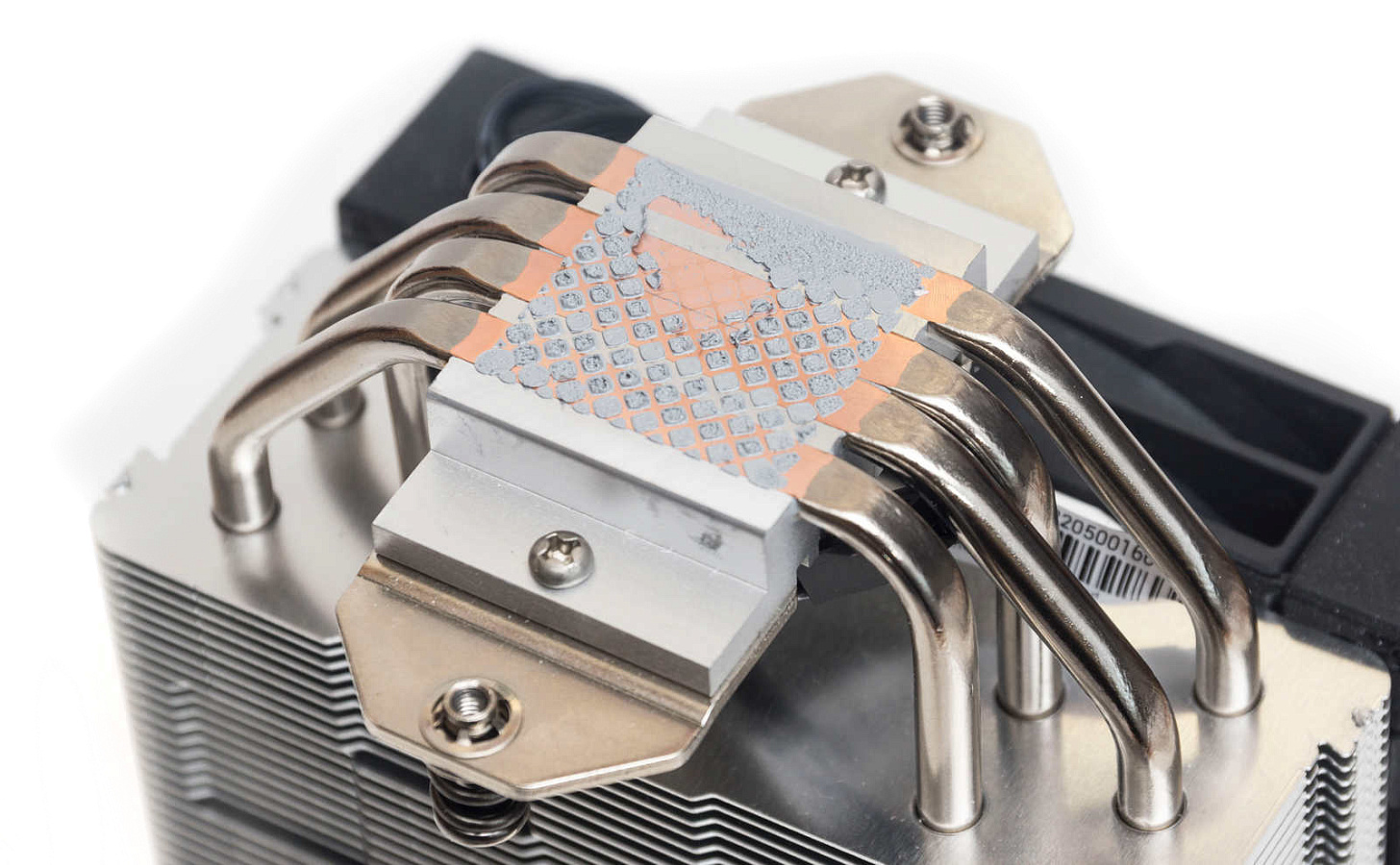

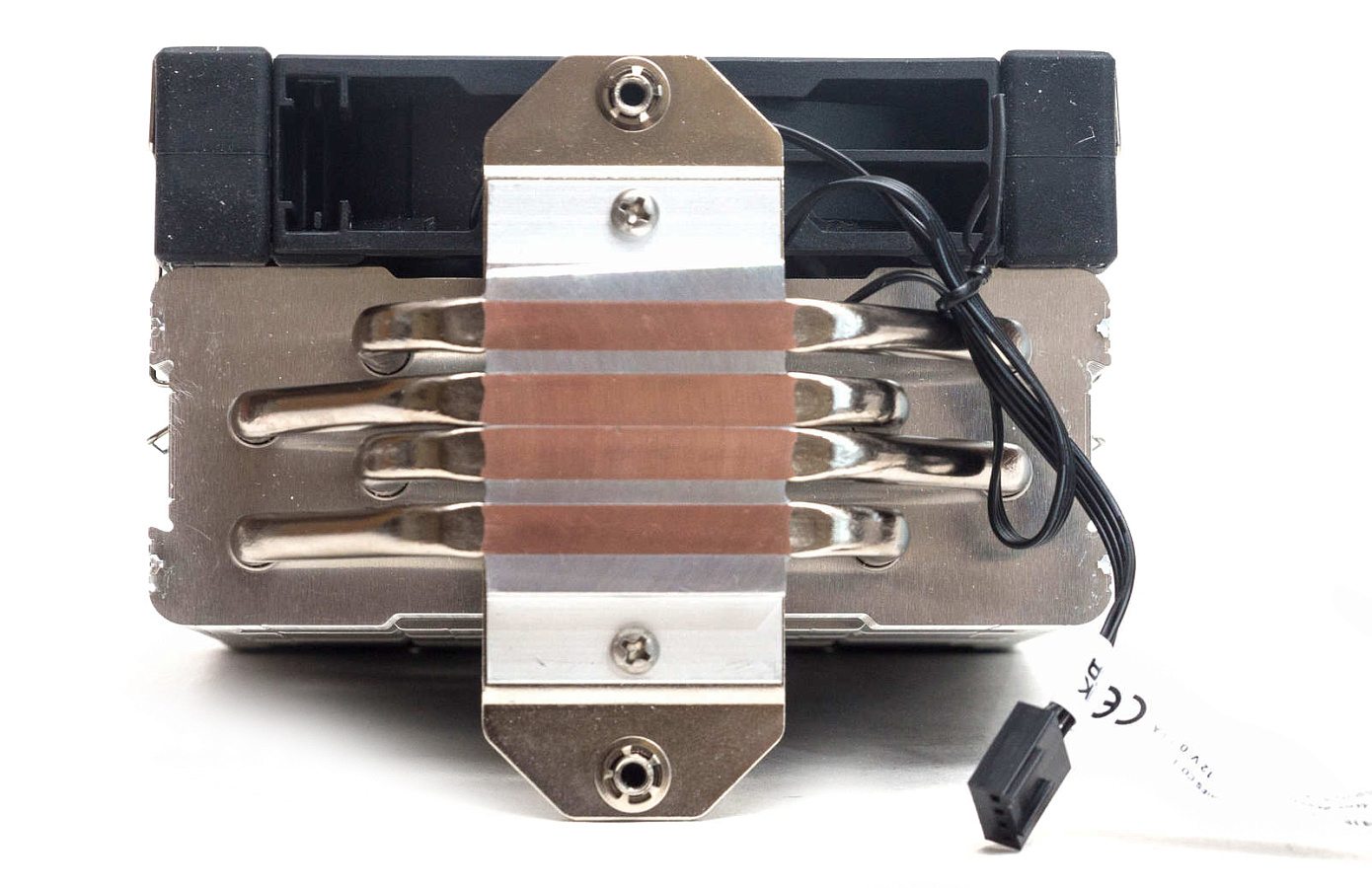

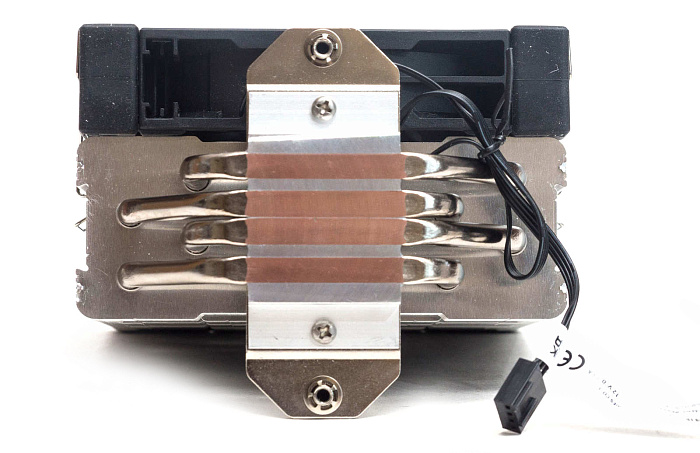

Трубки впрессованы в основание, используется технология прямого контакта. Две центральные трубки практически соприкасаются по центру, боковые разнесены на большее расстояние от них.

Основание ровное, но неотшлифованное, имеются видимые следы фрезеровки.

Сверху к основанию на два винта крепится прижимная пластина с двумя подпружиненными винтами.

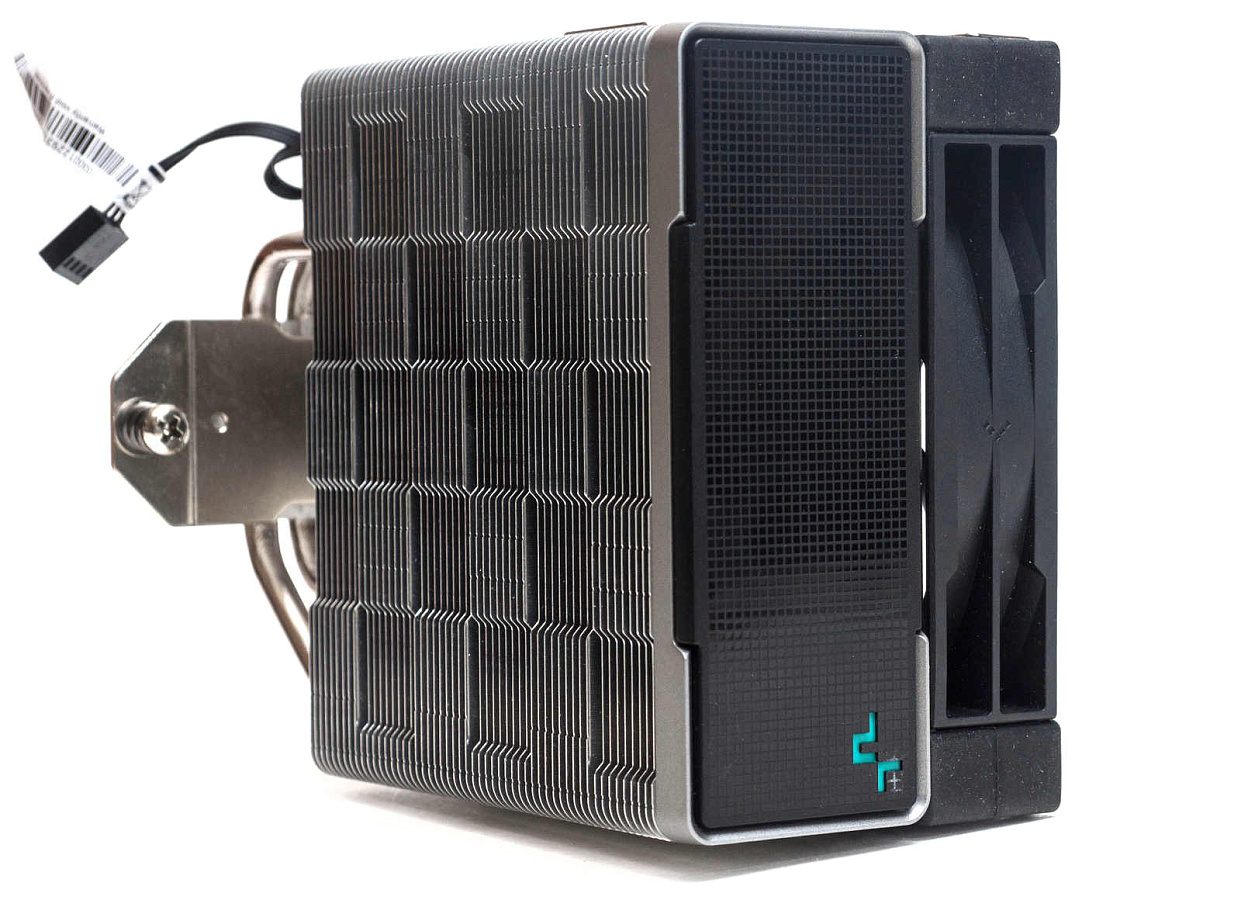

Радиатор сверху закрывается декоративной пластиковой крышкой и съемной панелькой из глянцевого черного пластика, оформленного в мелкую клеточку.

В одном из углов находится вставка в виде логотипа производителя.

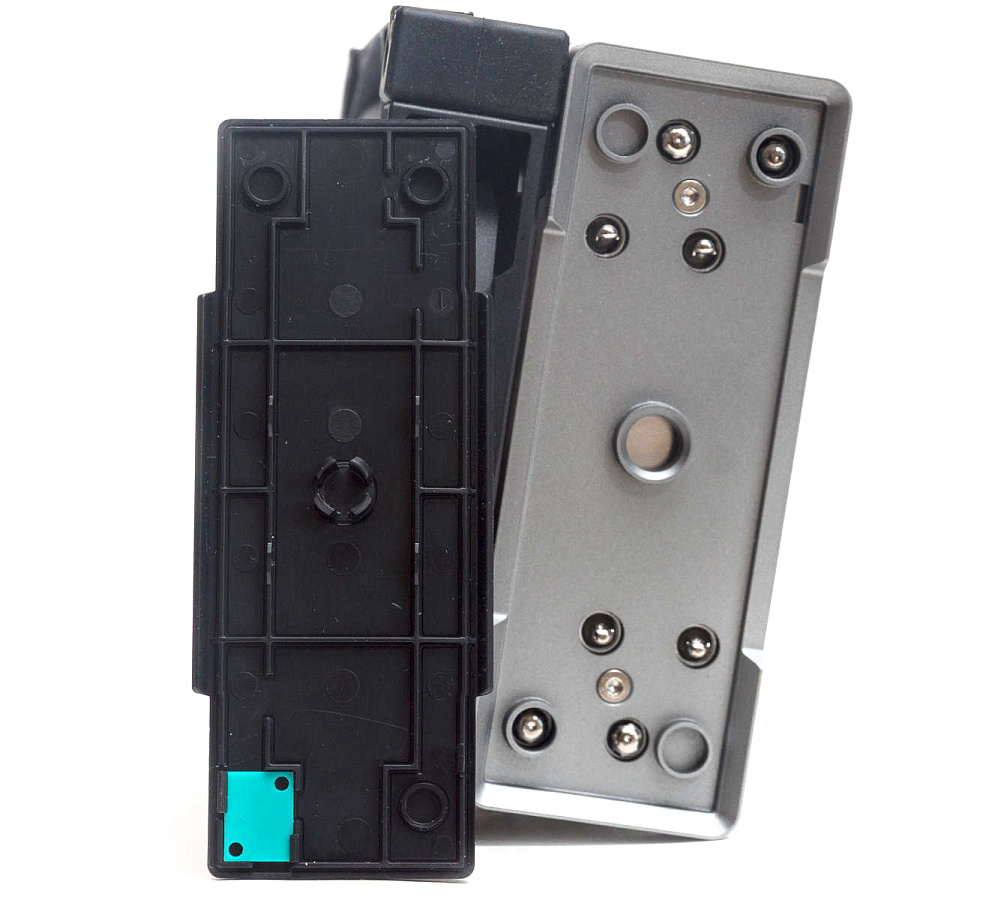

Декоративную крышку можно снять. Она крепится на два винта, что даст пользователю уменьшение габаритов на 3 мм.

Вентилятор

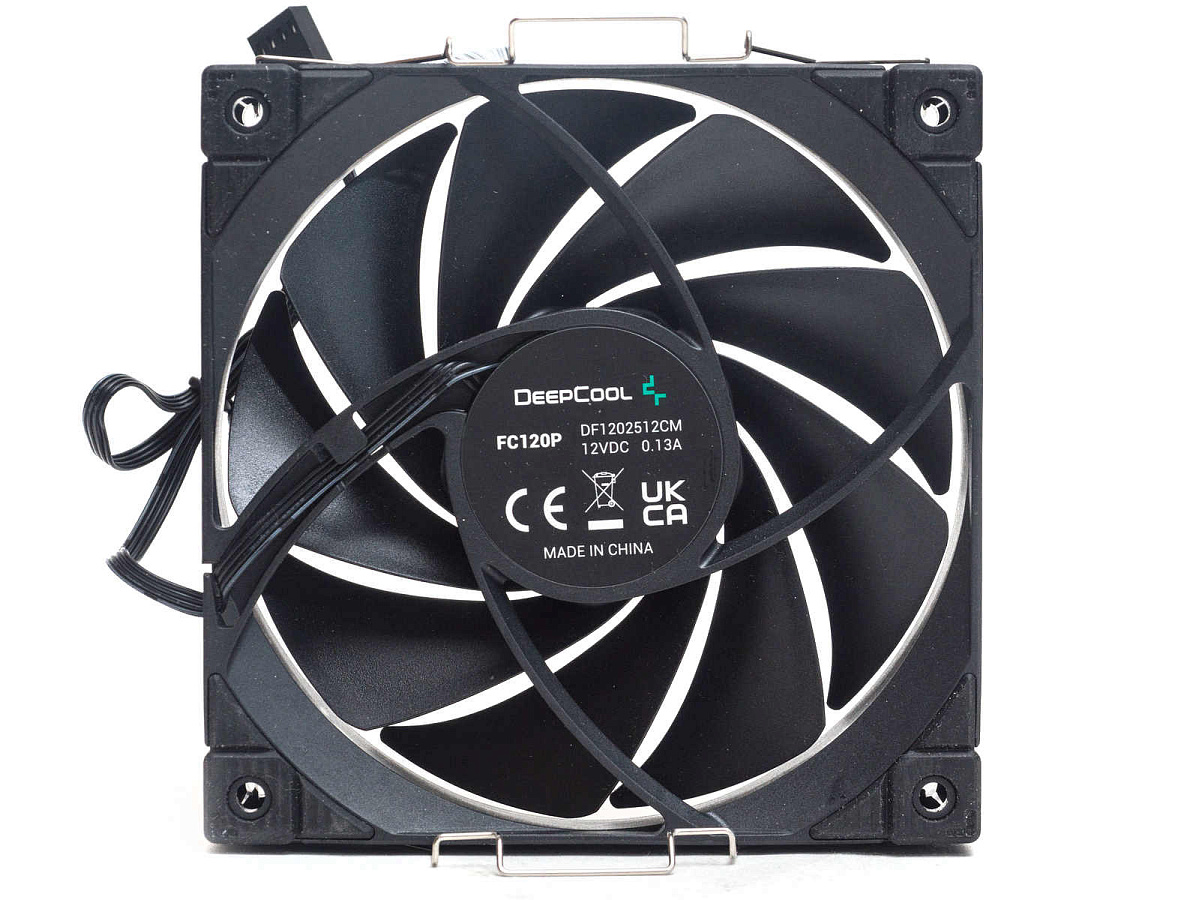

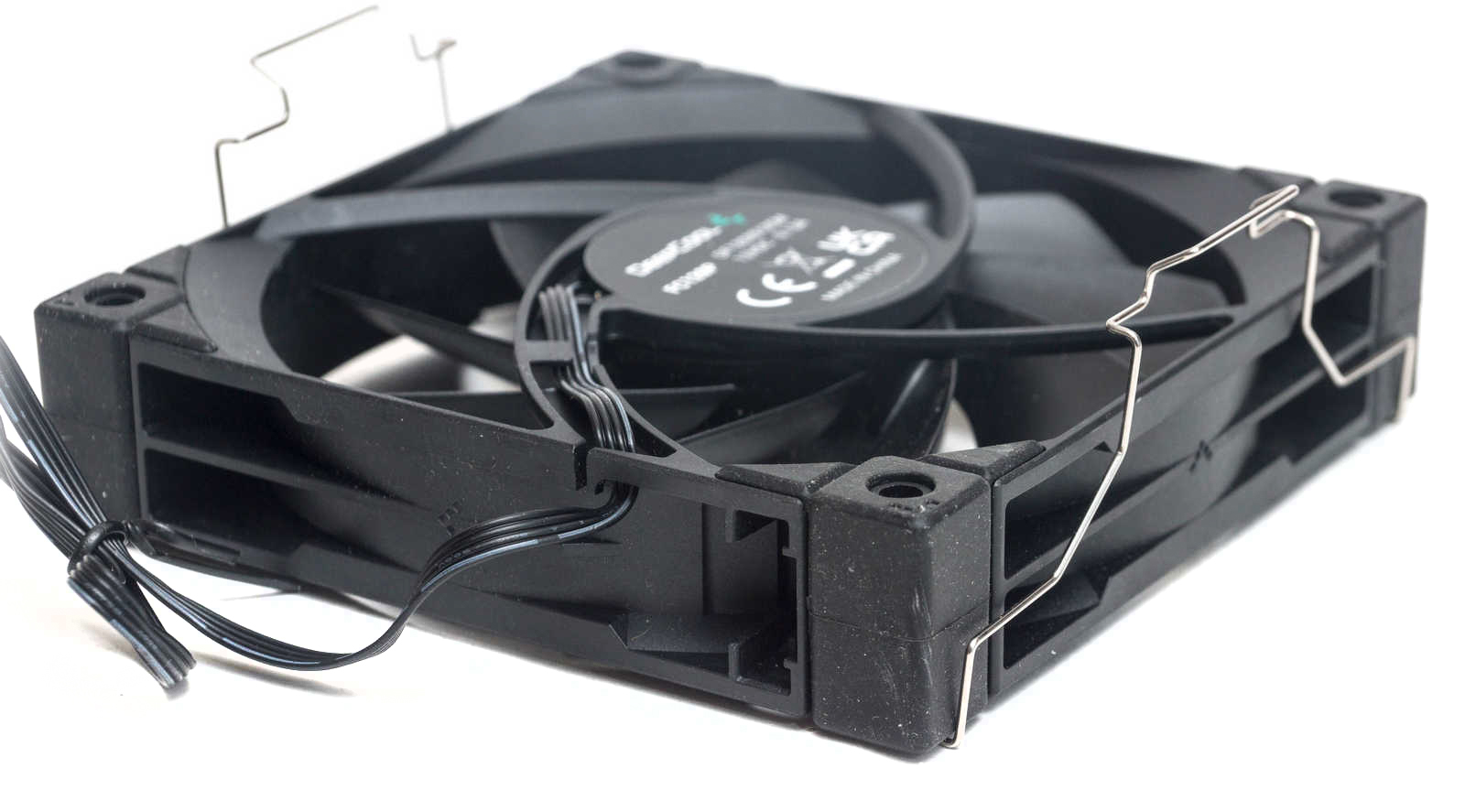

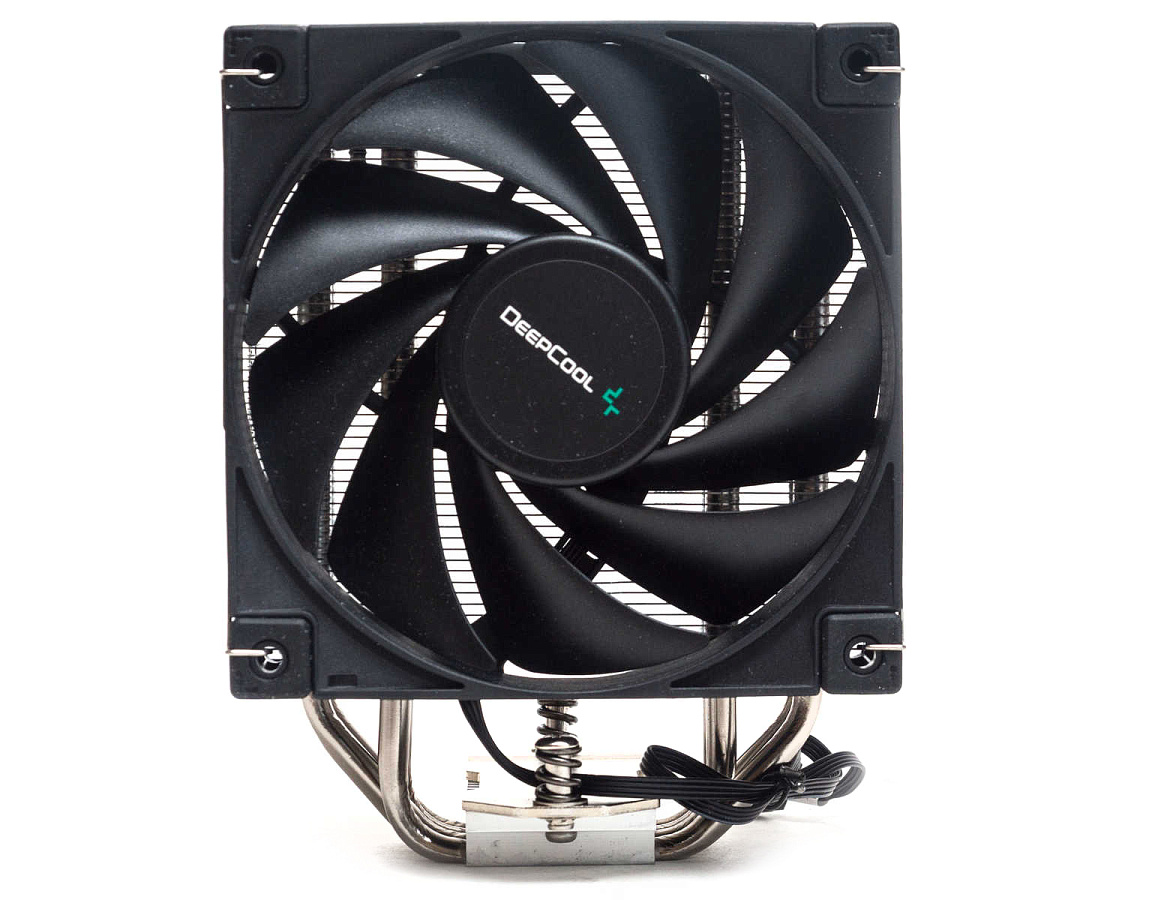

Вентилятор в комплекте DF1202512CM имеет девять лопастей и сделан на основе гидродинамического подшипника. ШИМ управление позволяет регулировать обороты от 500 до 1850.

Номинальное напряжение - 12 В, ток - 0.13 А, потребляемая мощность - 1.56 Вт.

Рамка квадратная, по углам резиновые призматические вставки с отверстиями под крепления. Рядом на самой рамке наклеены резиновые антивибрационные накладки треугольной формы.

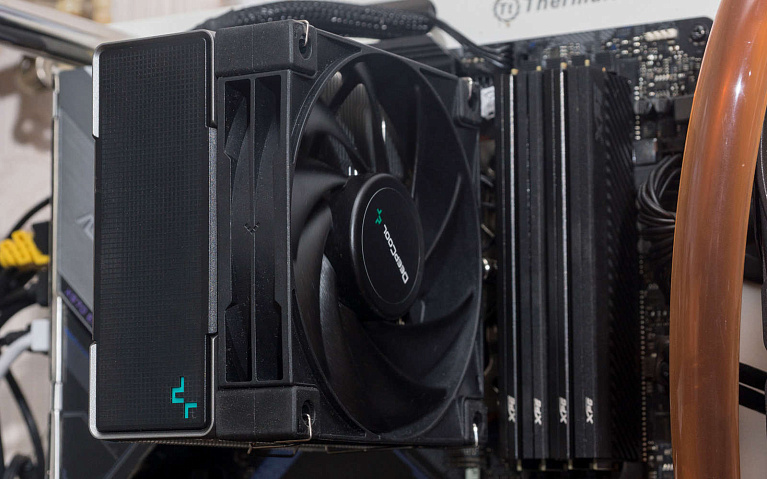

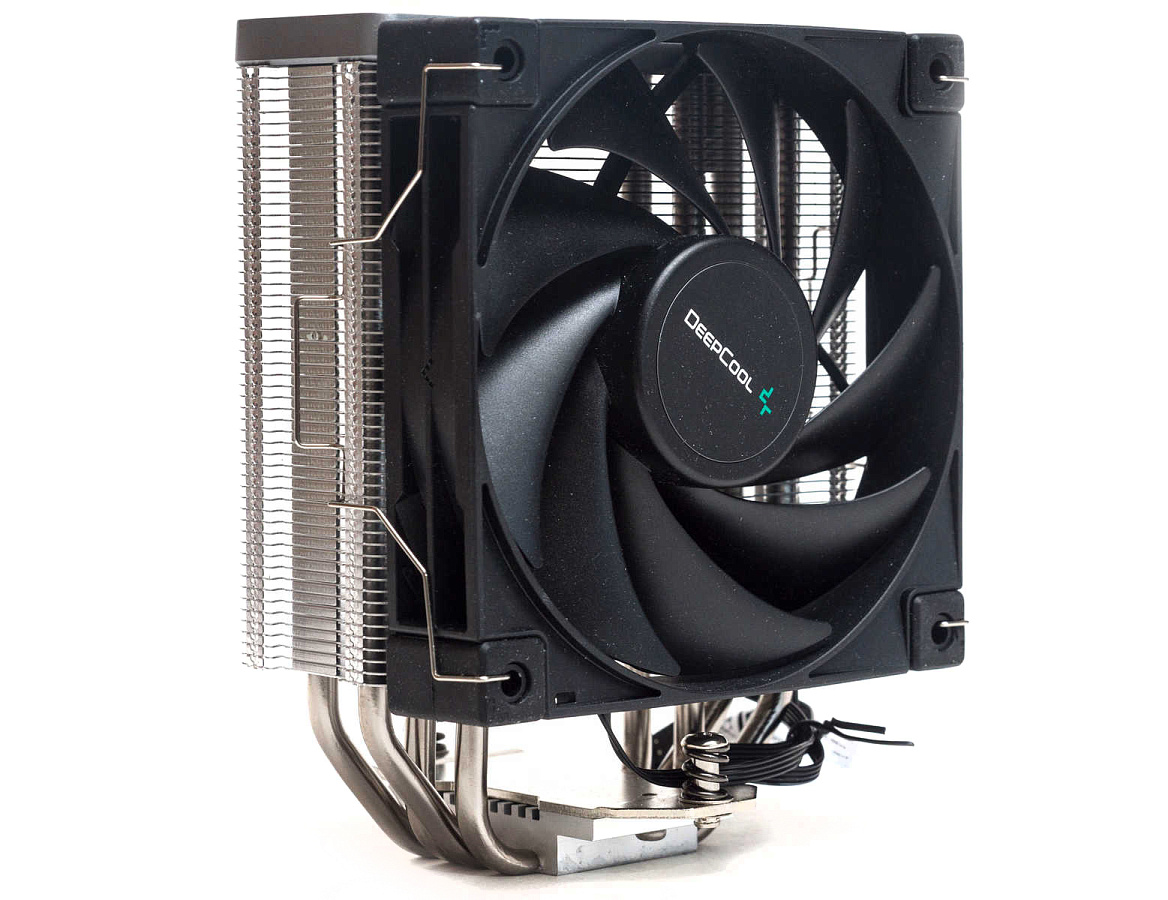

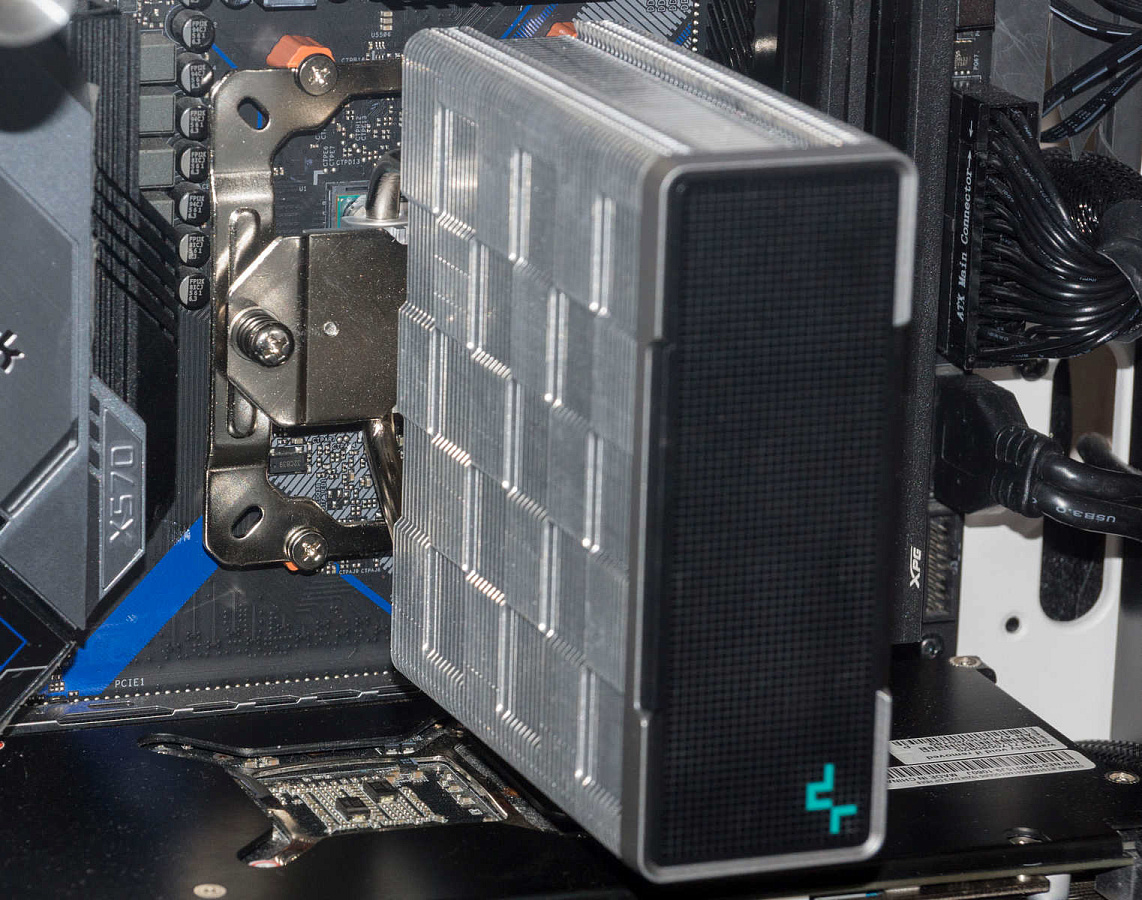

В сборе кулер смотрится достаточно симпатично. Декоративная крышка актуальна для корпусов с боковыми окнами. Сам радиатор негромоздкий.

Монтаж

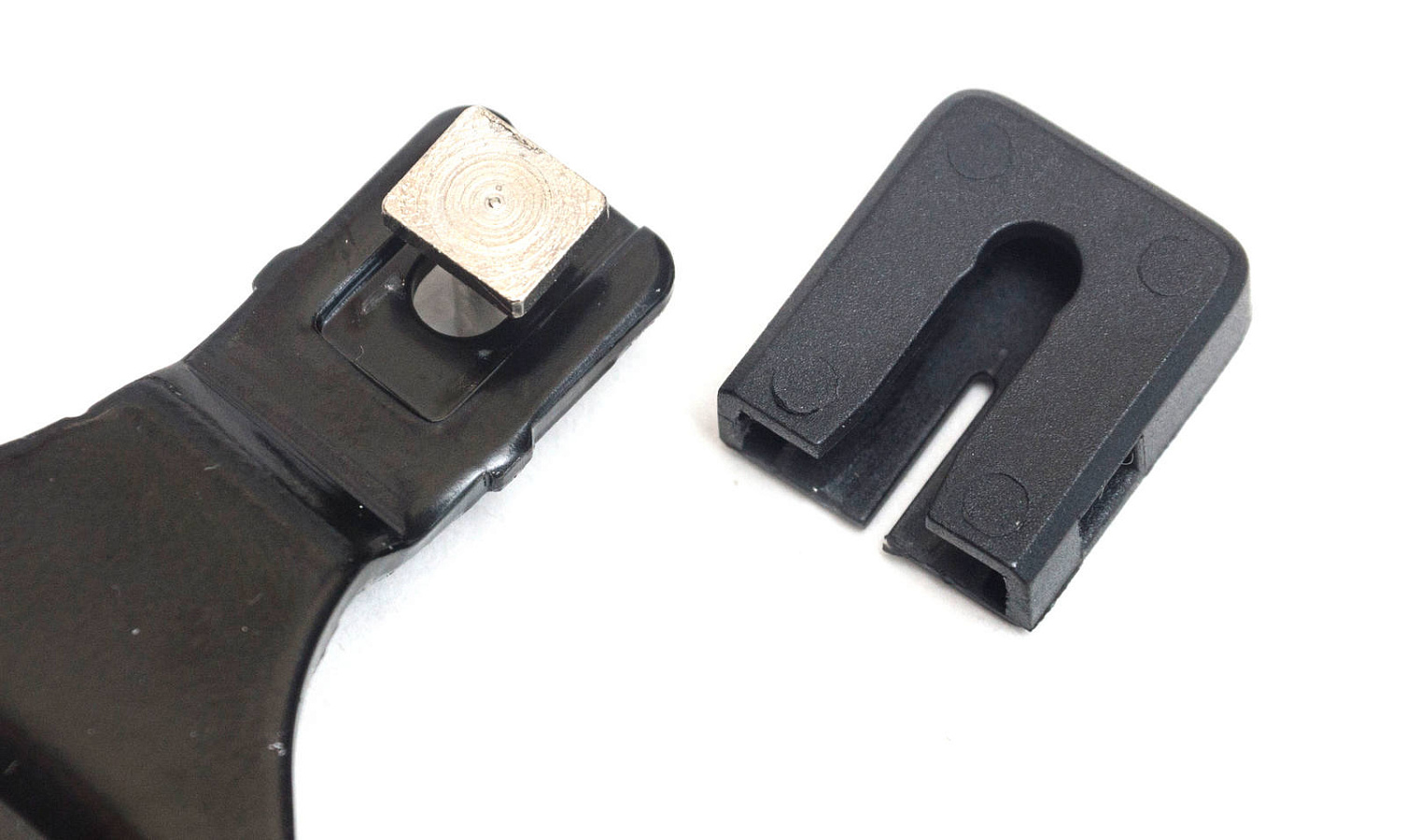

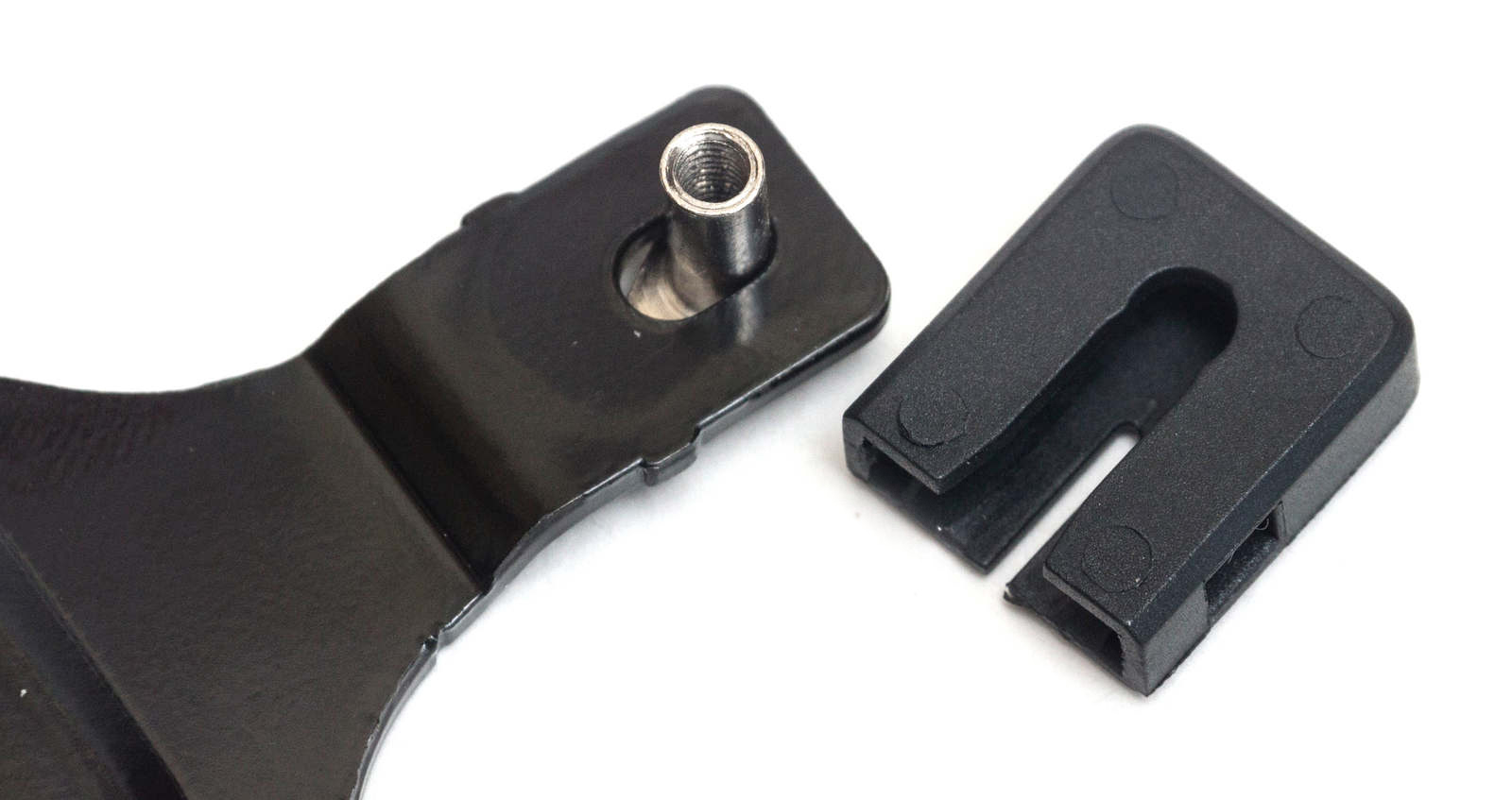

Кулер рассчитан на актуальный сокет intel LGA1700. Реализована поддержка за счет проточенного отверстия под крепежную гайку в бэкплейте.

Гайка имеет квадратную головку для предотвращения её проворачивания и фиксируется пластиковой крышкой, которая является и диэлектрической прокладкой между бэкплейтом и материнской платой.

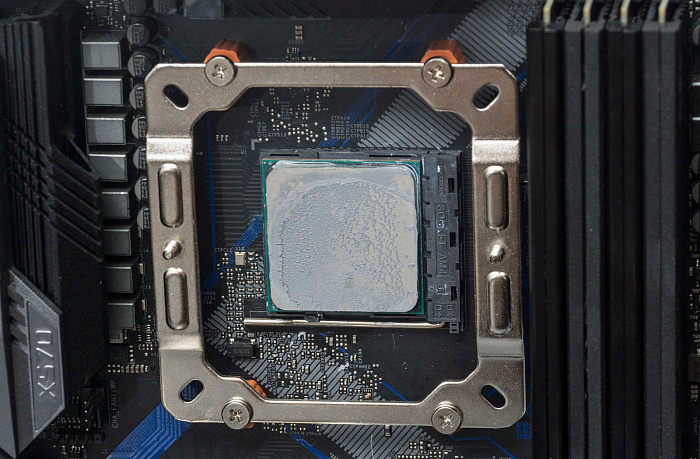

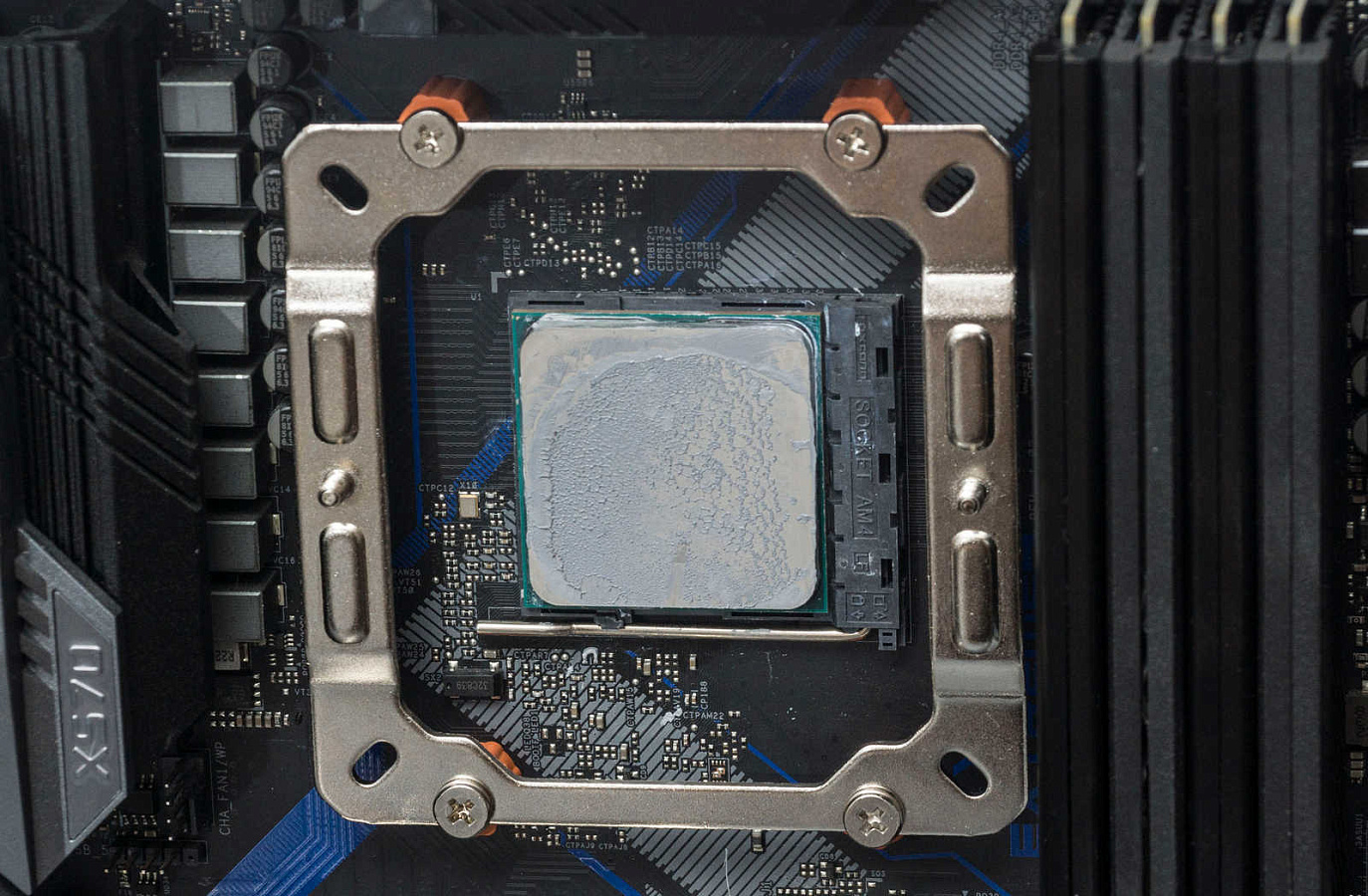

Для сокета AMD AM4 используется бэкплейт из комплекта материнской платы. К нему прикручивается монтажная квадратная пластина через оранжевые пластиковые стойки на четыре винта. Чтобы не увеличивать размер пластины, производитель сделал по краям вырезы под винты.

Из-за того, что пластина универсальная, на сокете AMD она смотрится излишне громоздкой, но по габаритам входит между слотов памяти и радиатором VRM.

На пластине есть два резьбовых крепления, к которым прикручиваем прижимную пластину радиатора. Основание прилегает к теплораспределительной крышке процессора равномерно, с оптимальным усилием. Отпечаток термопасты ровный, видимые следы от тепловых трубок отсутствуют.

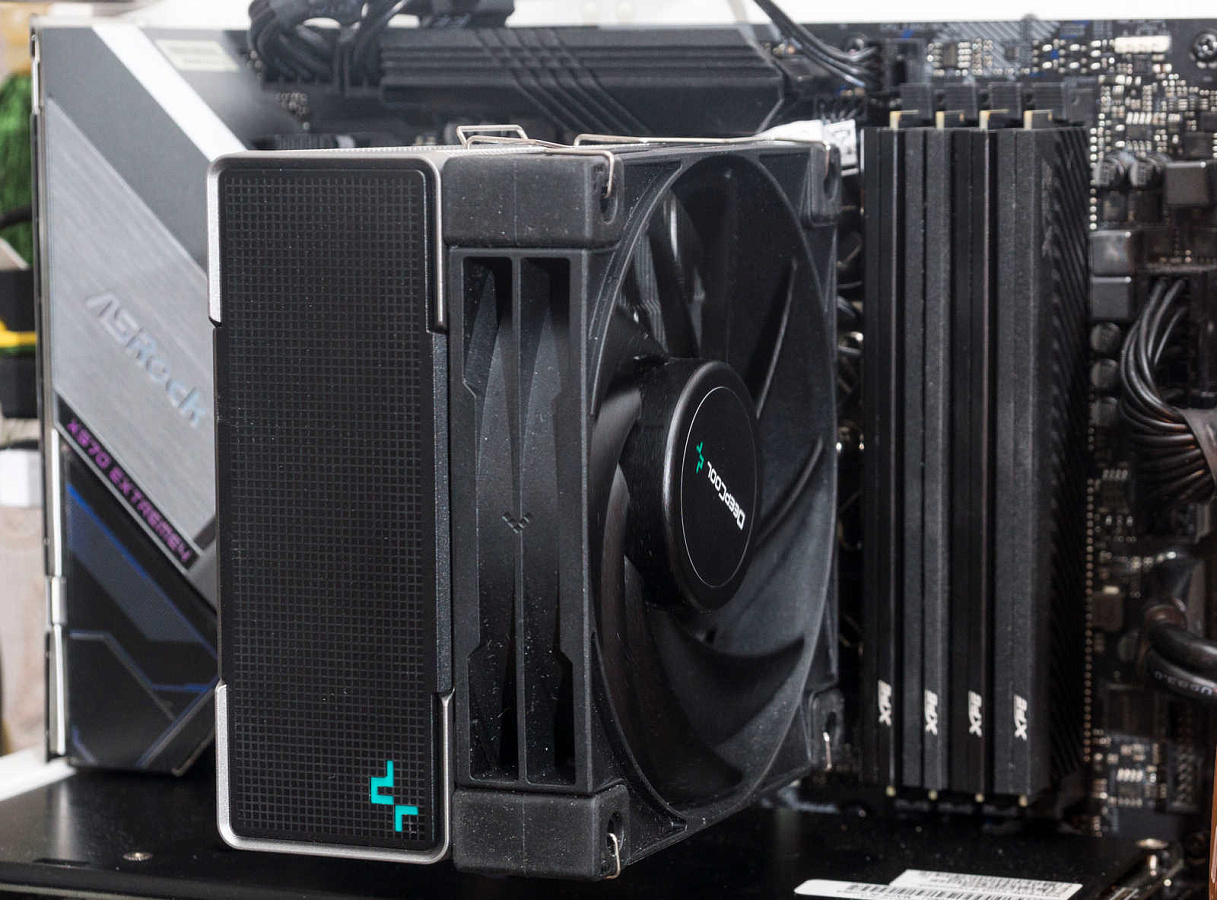

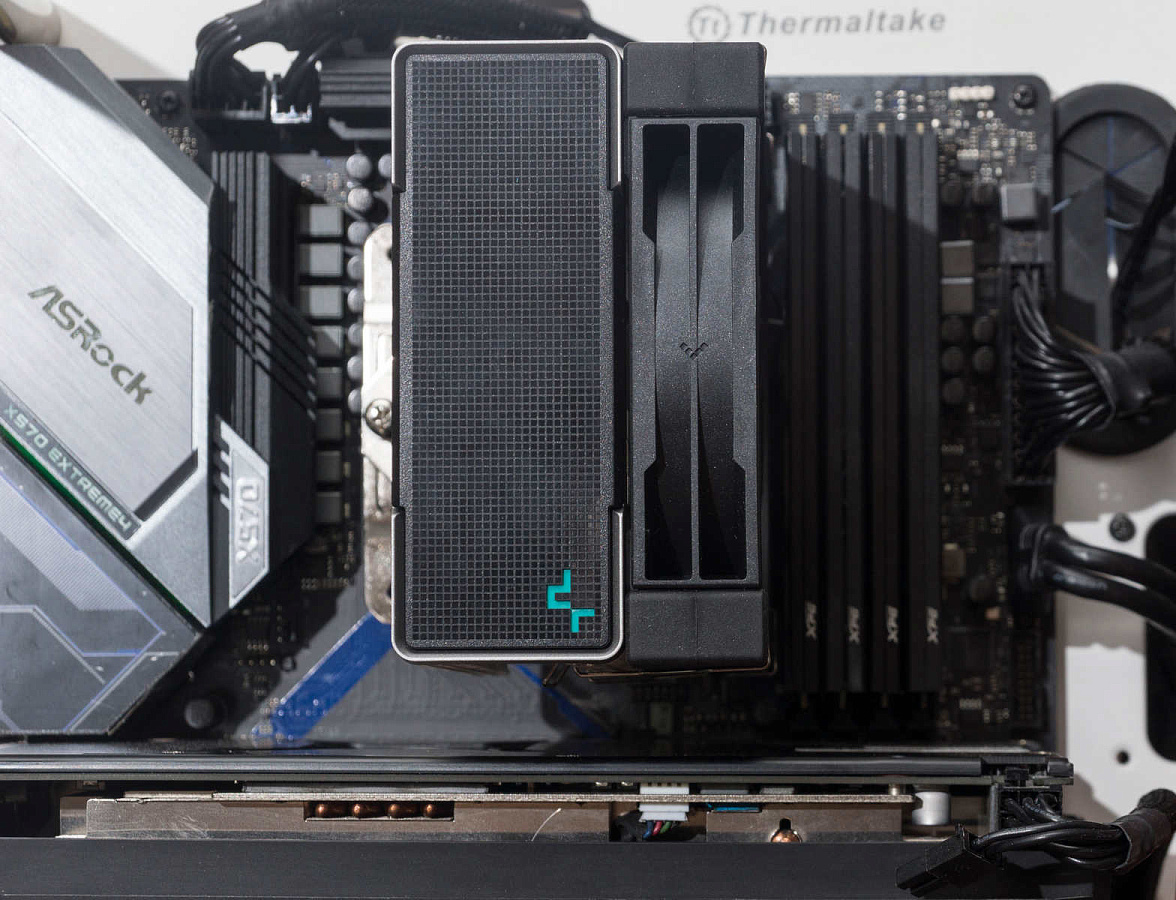

Устанавливаем вентилятор. Он не перекрывает слоты оперативной памяти и остается достаточно много места до видеокарты – крепить скобы удобно, не вынимая видеокарты из слота.

Тестирование

Тестовый стенд

• Материнская плата: ASRock X570 Extreme 4;
• Процессор: AMD Ryzen 7 3700X;
• Оперативная память: ADATA XPG Gammix D45 4×8 ГБ;
• Накопитель: Goodram IRDM Ultimate X NVMe PCIe Gen 4×4 на 500 ГБ;
• Операционная система: Windows 11 Pro 64-bit, версия 21H2.

Использовался тестовый стенд на основе открытого корпуса Thermaltake Core P3 Snow Edition.

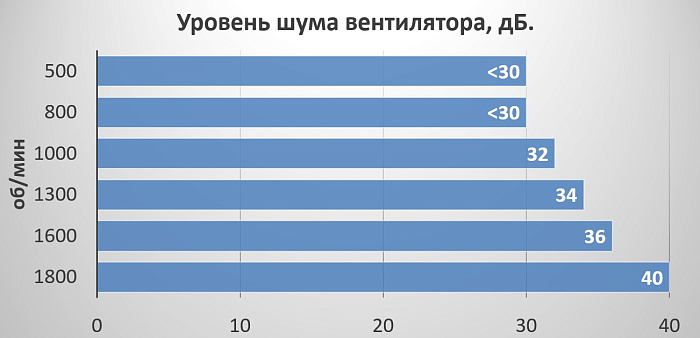

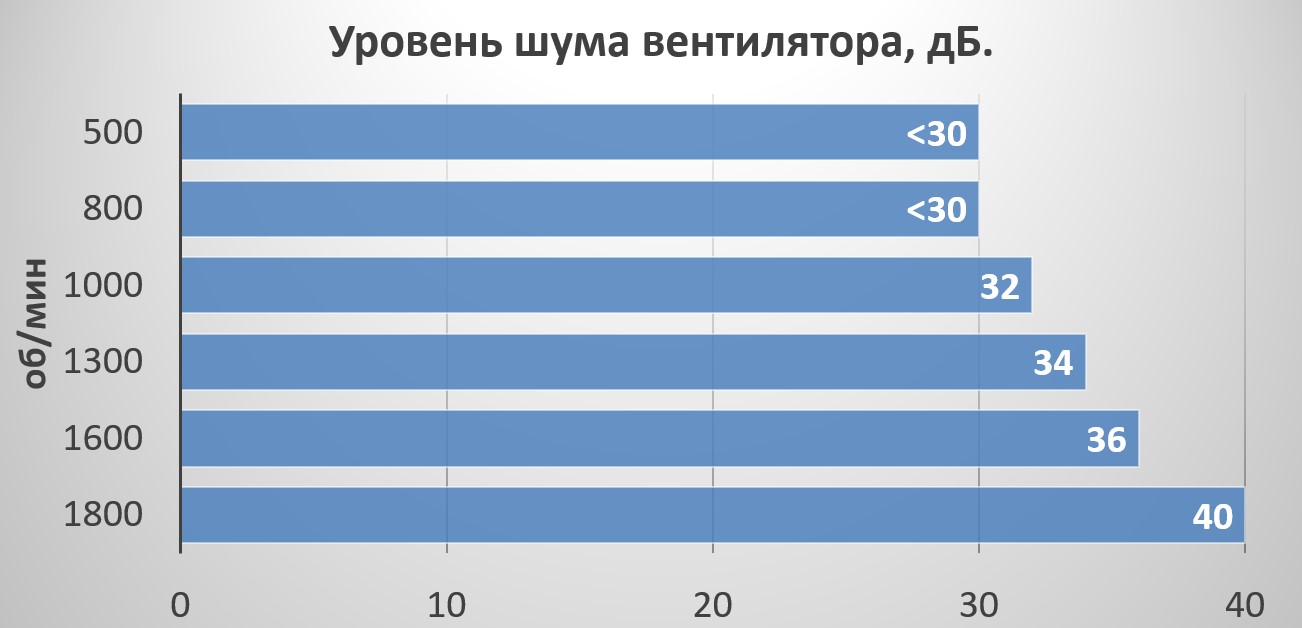

Уровень шума

Обороты вентилятора регулировались утилитой ASRock A-Tuning. Все остальные вентиляторы в системе были отключены или работали в пассивном режиме. Измерения уровня шума в открытом корпусе проводились с расстояния 50 см.

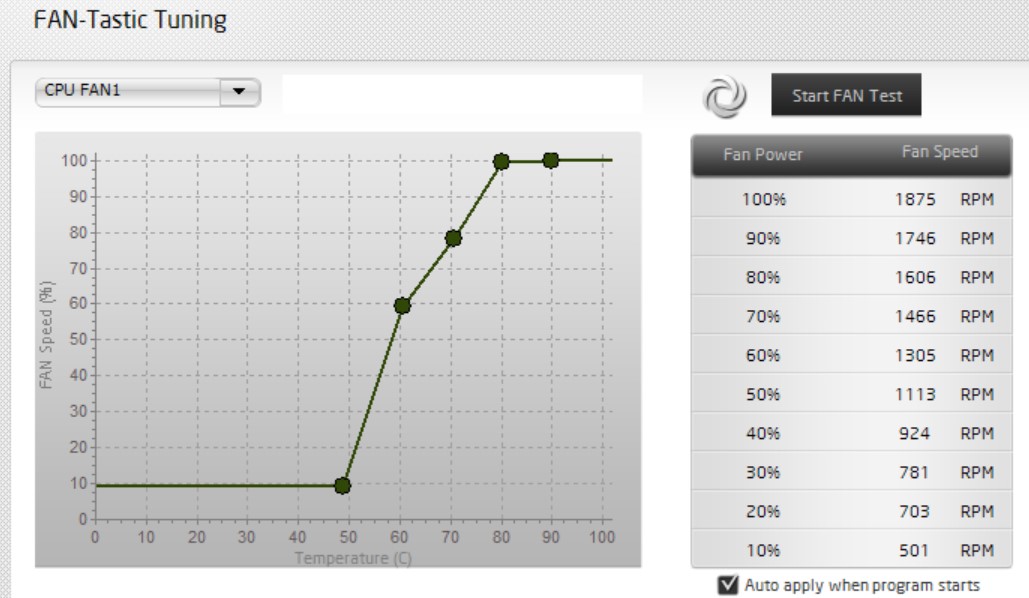

Минимальная скорость на 10% ШИМ-сигнала составила 501 об/мин. Максимальная скорость была равна 1875 об/мин.

На оборотах до 50% ШИМ-сигнала вентилятор остается бесшумным, его не слышно даже в открытом корпусе. С ростом оборотов шум растет, но в корпусе с хорошей шумоизоляцией его тоже не будет слышно. Только на максимальных оборотах в диапазоне 80-100% шум становится отчетливо слышен, но все еще в комфортных пределах.

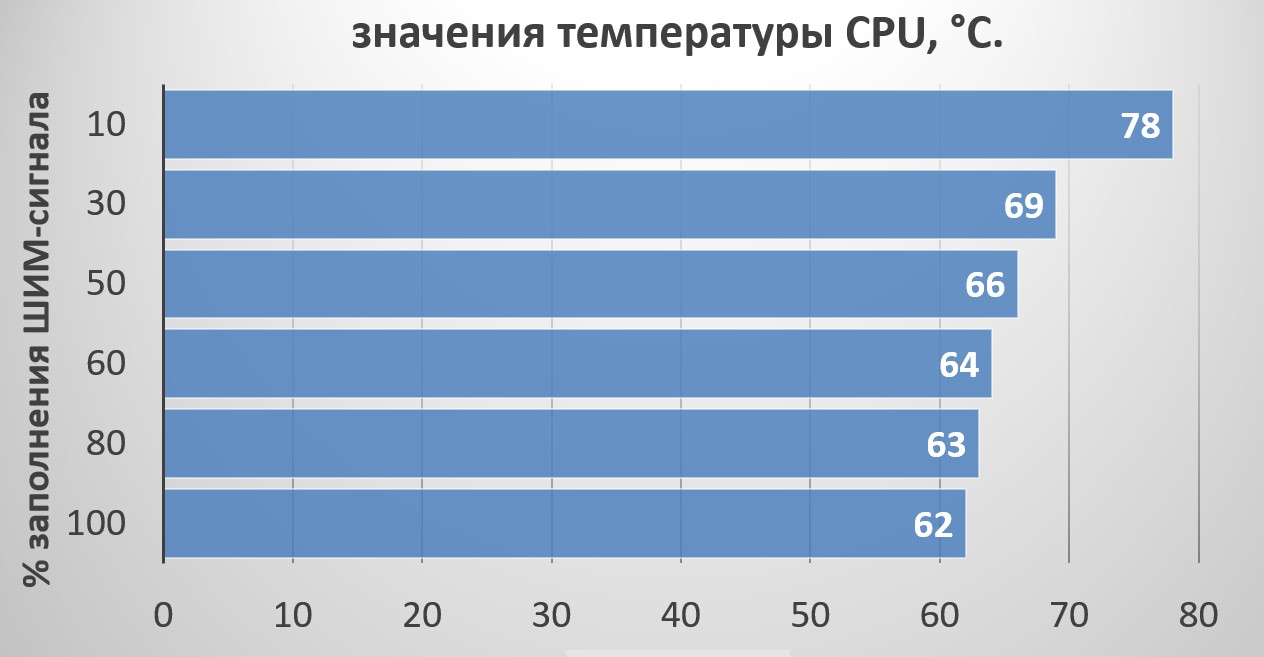

Эффективность

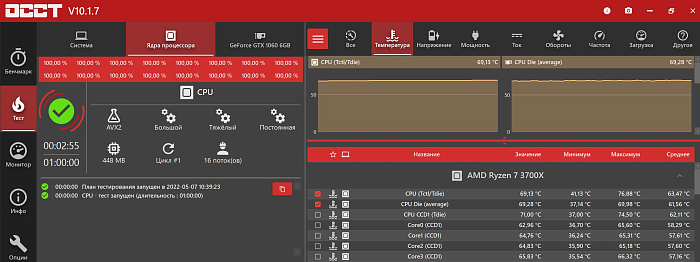

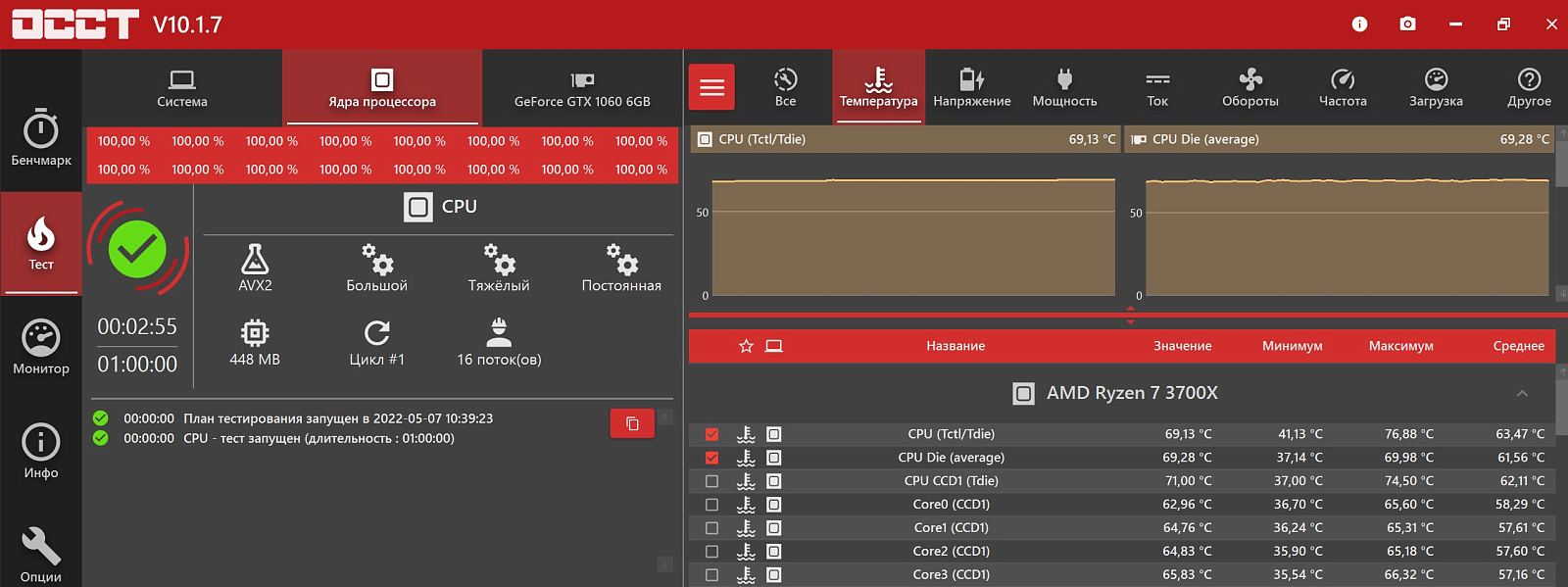

Для тестирования использовалась утилита OCCT v10.0.7, тест CPU в тяжелом режиме с постоянной нагрузкой с AVX2 прогонялся до 10 минут на каждом значении оборотов вентилятора. Температура мониторилась по текущим стабильным значениям.

Процессор работал на частоте от 4.2 до 4.1 ГГц по всем ядрам под нагрузкой, его максимальное энергопотребление составило от 76 до 80 Вт при напряжении 1.32 В.

Значения приводим в % от заполнения ШИМ-сигнала для удобства восприятия и сравнения с другими системами охлаждения.

С тестовым процессором кулер отлично справляется вне зависимости от оборотов вентилятора, температуры остаются в приемлемых значениях. До оборотов от 100% до 50% ШИМ-сигнала значения температур отличаются минимально. При более низких оборотах температура растет значительно, разница в 16°С от минимальных до максимальных.

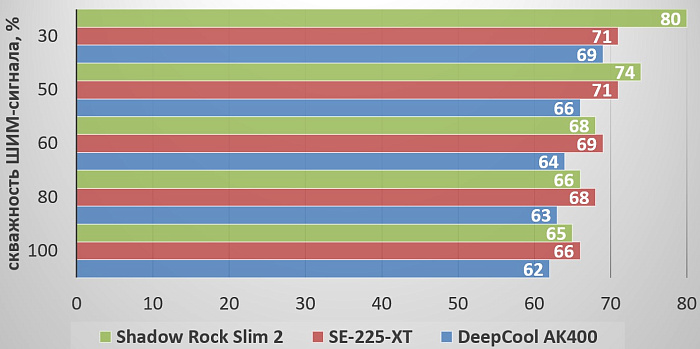

Сравнительное тестирование

Будет интересно сравнить рассматриваемую модель с конкурентами, побывавшими у нас на тестировании ранее в этом же тестовом стенде:

• Кулер с TDP 220 Вт на основе пяти тепловых трубок и с двумя вентиляторами - ID-Cooling SE-225-XT Black.
• Кулер be quiet! Shadow Rock Slim 2 на основе четырех трубок и 135-мм вентилятором, TDP 160 Вт, идентичный тонкий радиатор.

Рекомендованная цена DeepCool AK400 несколько ниже, чем у конкурентов - тем интереснее будет сравнение.

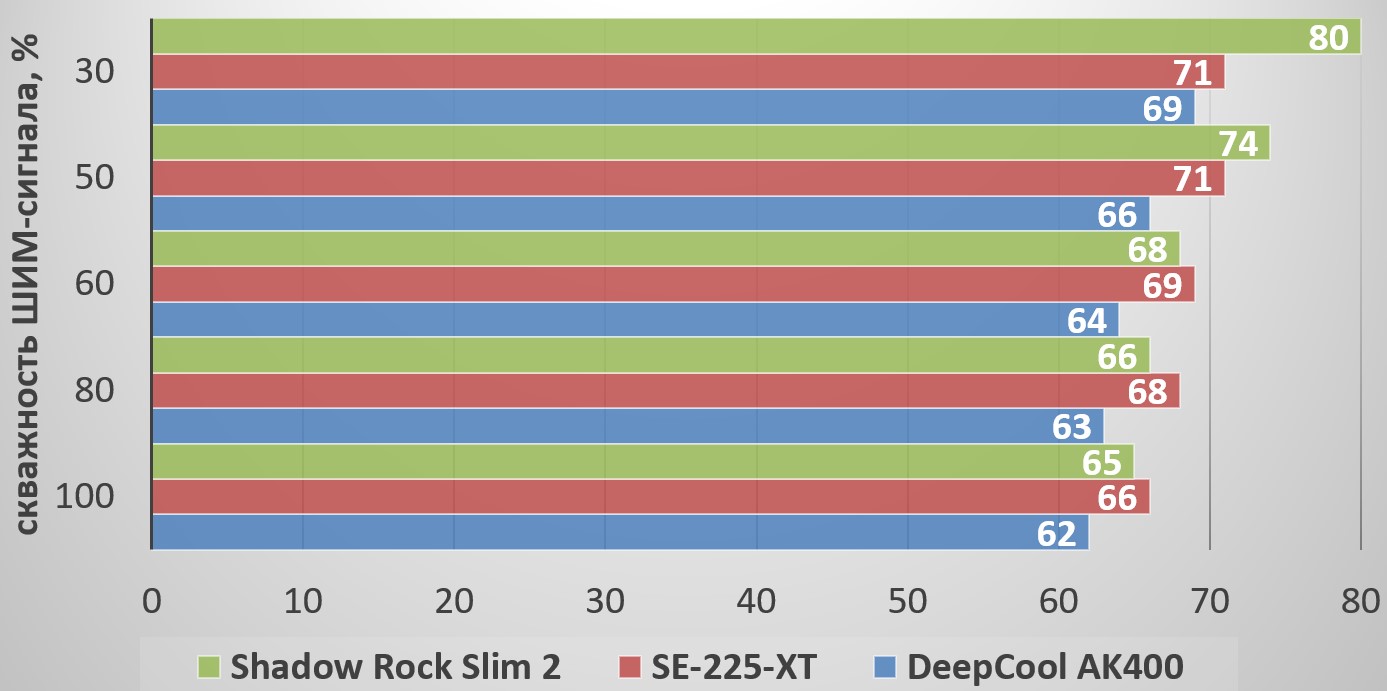

Результат несколько неожиданный: кулер AK400, хоть и с разницей в 2-3 градуса, но справляется лучше с отводом тепла на максимальных оборотах, на минимальных оборотах разница заметна еще больше – 4-10°С.

В случае с Shadow Rock Slim 2 такую разницу можно списать на отличие в диапазонах вращения вентилятора – у Slim 2 от 300 до 1400 об/мин, производитель делал акцент на бесшумной работе. Но у SE-225-XT два вентилятора на 700-1800 об/мин, зато он удерживает стабильную температуру вне зависимости от оборотов вентиляторов.

Заключение

Компания DeepCool порадовала пользователей, выпустив кулер с поддержкой сокета LGA1700. Модель AK400 получилась эффективной, достаточно тихой и привлекательной по дизайну и цене.

По совокупности характеристик мы можем её рекомендовать для установки на не разгоняемые процессоры AMD Ryzen 5 и Ryzen 7, а также процессоры intel Core i3 или Core i5 последнего поколения.

Плюсы:

• Отличная эффективность охлаждения;
• Приемлемая стоимость;
• Тихая работа вентилятора;
• Вентилятор на гидродинамическом подшипнике;
• Совместим с габаритными радиаторами оперативной памяти;
• Высота - 155 мм;
• Качественное исполнение;
• Эстетичный внешний вид.

Может не понравиться:

• Термопаста нанесена на основание, а не в комплекте;
• Нет RGB-оформления.
