Обзор и тест материнской платы ASUS ROG STRIX X570-E GAMING WIFI II

Топовая игровая материнская плана с эффектной подсветкой ASUS Aura, поддержкой беспроводного стандарта Wi-Fi 6E и с пассивным охлаждением чипсета AMD X570.
Обзор и тест материнской платы ASUS ROG STRIX X570-E GAMING WIFI II

Использование в материнских платах для платформы AMD AM4 «горячего» чипсета AMD X570 отразилось на их общей конструкции, в которой производители задействуют активное охлаждение чипсета. Однако сейчас на рынке можно встретить материнские платы на обновленном чипсете AMD X570S (при этом в названии по-прежнему используется AMD X570), обладающим меньшим энергопотреблением и для которого, как следствие, достаточно использование пассивных систем охлаждения. К таковым относится материнская плата ASUS ROG STRIX X570-E GAMING WIFI II, входящая, как следует из названия, в игровую серию ROG STRIX и предлагающая пользователям весьма неплохие возможности.

Технические характеристики

  • Поддержка процессоров: AMD AM4, процессоры AMD серий Ryzen 5000(G)/4000G/3000(G)/2000(G);
  • Чипсет: AMD X570;
  • Оперативная память: для процессоров серий AMD Ryzen 3000/5000 - до DDR4-4600, для процессоров AMD Ryzen 4000G/5000G - до DDR4-5100, для процессоров серий AMD 2000 - до DDR4-3600, для процессоров серий AMD 2000G/3000G - до DDR4-3200, максимальный объем - до 128 Гбайт;
  • Графика: 1 х HDMI 2.0b и 1 x DisplayPort 1.2, макс. разрешение - 4096x2160, 60 Гц;

Слоты расширения:

  • процессоры серий AMD Ryzen 3000/5000: 2 х PCI-E 4.0 x16 (один x16 или два х8);
  • процессоры серий AMD Ryzen 2000/4000G/5000G: 2 х PCI-E 3.0 x16 (один x16 или два х8);
  • процессоры серий AMD Ryzen 2000G/3000G: 1 х PCI-E 3.0 x16 (один х8);
  • чипсет AMD X570: 1 x PCI-E 4.0 x16 (режим работы х4), 2 x PCI-E 4.0 x1 (совмещены с линиями M.2_2), слот PCIeX16_3 совмещен со слотом PCIeX1_2.

Система хранения:

  • общее количество 2 х M.2 и 8 x SATA 3 (6 Гбит/сек);
  • процессоры серий AMD Ryzen 3000/5000: слот M.2_1 (ключ M), тип 2242/2260/2280/22110 (режим PCI-E 4.0 x4 или SATA);
  • процессоры серий AMD Ryzen 2000/2000G/3000G/4000G/5000G: слот M.2_1 (ключ M), тип 2242/2260/2280/22110 (режим PCI-E 3.0 x4 или SATA);
  • чипсет AMD X570: слот M.2_2 (ключ M), тип 2242/2260/2280/22110 (режим PCI-E 4.0 x4 или SATA), 8 x SATA 3 (6 Гбит/сек), поддержка RAID 0, 1, 10;
  • Сеть: 1 x Intel I211-AT 1 Гбит/сек и 1 x Realtek RTL8125B 2.5 Гбит/сек, поддержка LanGuard, ROG GamingFirst;
  • Беспроводные сети: Intel Wi-Fi 6E AX210 или Mediatek RZ608 – 2x2 Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.2;

USB:

  • общее количество портов на задней панели ввода-вывода - 8 шт.;
  • внутренние - 7 шт.;

Задняя панель ввода-вывода:

  • Для процессоров серий AMD Ryzen 3000/4000G/5000/5000G: 4 x USB 3.2 Gen 2 port(s) (4 x порта на задней панели, Type-A);
  • Для процессоров серий AMD Ryzen 2000/2000G/3000G: 4 x USB 3.2 Gen 1 port(s) (4 x порта на задней панели, Type-A);
  • Чипсет AMD X570:
  • 1 x USB 3.2 Gen2 (внутренний коннектор);
  • 4 x USB3.2 Gen2 (задняя панель ввода-вывода, 3x Type-A, 1x Type-C);
  • 2 x USB3.2 Gen1 (внутренний коннектор);
  • 4 x USB 2.0 (два внутренних коннектора).

Звук: кодек Realtek S1220A, 7.1 HD-аудио;

Задняя панель ввода-вывода:

  • 8 x портов USB 3.2 Gen 2 (7 x Type-A и 1x Type-C);
  • 1 x порт DisplayPort;
  • 1 x порт HDMI;
  • 2 x порта LAN RJ-45 (Intel 1 Гбит/сек и Realtek 2.5 Гбит/сек);
  • 5 x разъемов аудио 3.5 мм мини-джек;
  • 1 x порт Optical S/PDIF out;
  • 1 x кнопка BIOS FlashBack.

Внутренние коннекторы:

Вентиляторы и охлаждение:

  • 1 x 4-pin CPU Fan;
  • 1 x 4-pin CPU OPT Fan;
  • 1 x 4-pin AIO Pump;
  • 2 x 4-pin Chassis Fan;
  • 1 x 4-pin M.2 Fan;
  • 1 x W_PUMP.

Питание:

  • 1 x 24-pin ATX;
  • 1 x 8-pin +12V (ATX12V);
  • 1 x 4-pin +12V (ATX12V).

Система хранения:

  • 2 x M.2 slots (Key M);
  • 8 x SATA 6 Гбит/сек.

USB:

  • 1 x USB 3.2 Gen 2 коннектор (поддержка USB Type-C);
  • 1 x USB 3.2 Gen 1 колодка (2 порта x USB 3.2 Gen 1);
  • 2 x USB 2.0 колодка (4 порта x USB 2.0).

Прочее:

  • 2 x коннектор AURA Addressable Gen 2;
  • 2 x коннектор AURA RGB;
  • 1 x Clear CMOS;
  • 1 x передняя панель Front Panel Audio header (AAFP);
  • 1 x коннектор SPI TPM (14-1pin);
  • 1 x коннектор Speaker;
  • 1 x коннектор 10-1 pin системная панель;
  • 1 x коннектор Thermal Sensor.

BIOS: 256 Mb Flash ROM, UEFI AMI BIOS;

Форм-фактор: ATX (30,5 см x 24,4 см).

Упаковка и комплектация

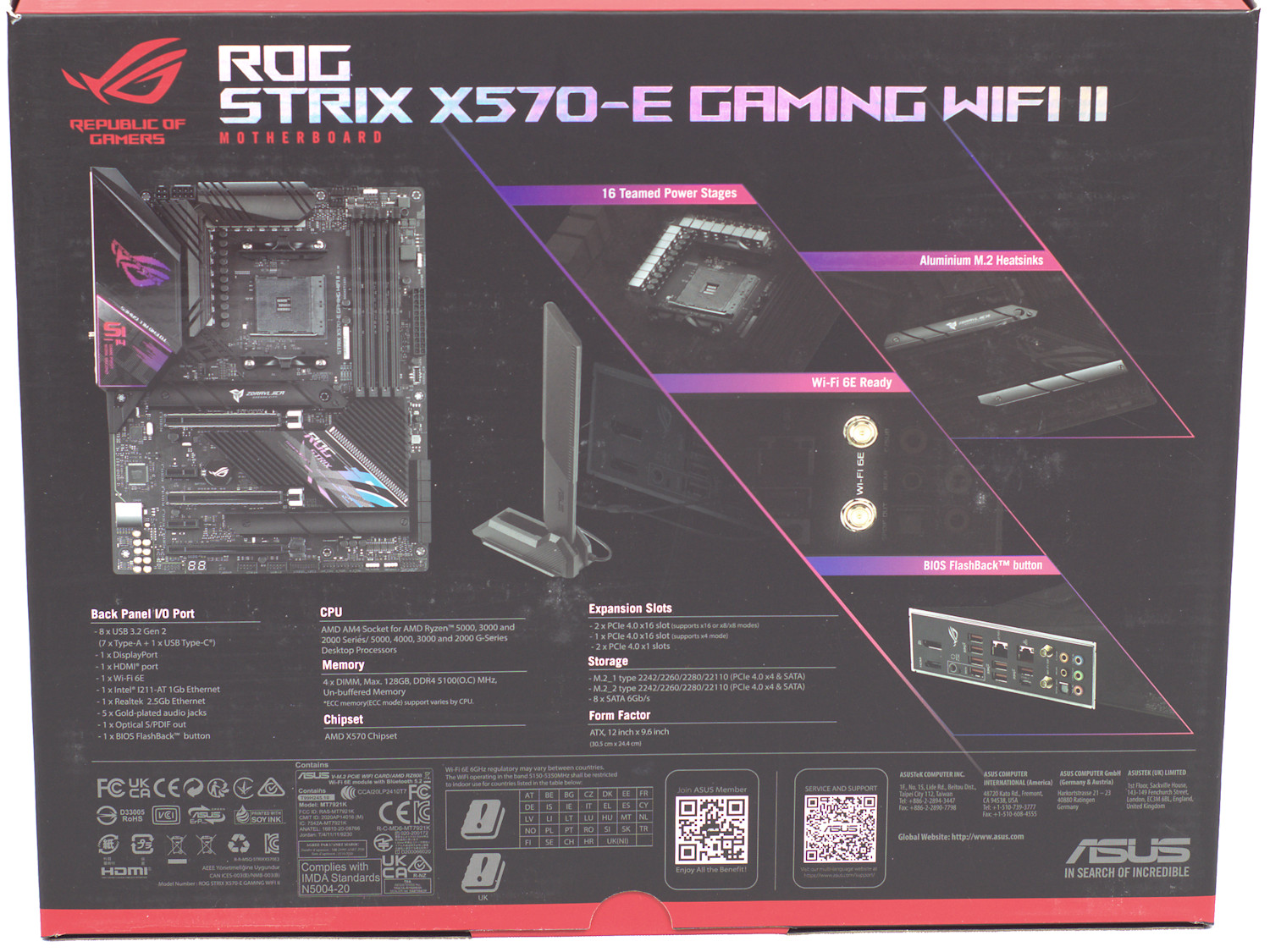

В дизайне коробки материнской платы ASUS ROG STRIX X570-E GAMING WIFI II используется фирменный стиль продуктов серии ROG STRIX. Особенности, которыми обладает рассматриваемая сегодня модель, отображены с обратной стороны и из них выделены: 16-фазная система питания, алюминиевые радиаторы для слотов M.2, поддержка стандарта Wi-Fi 6E и наличие кнопки USB BiosFlashback.

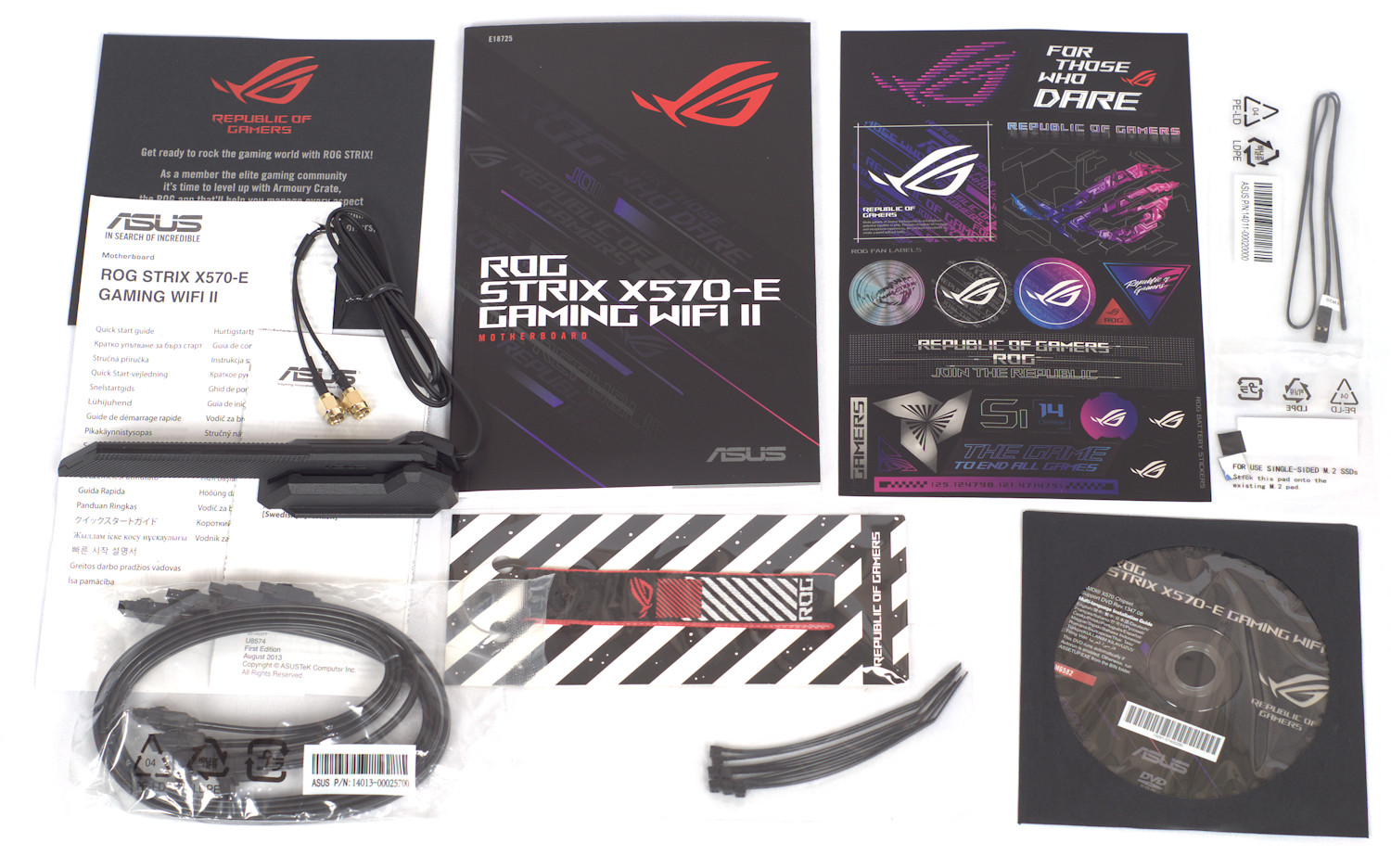

С точки зрения комплектации производитель постарался учесть все необходимое, положив в комплект:

  • Крепления Q-Latch для быстрой установки M.2 накопителей;
  • Два квадратика двухстороннего скотча для использования с односторонними M.2 накопителями;
  • Набор одноразовых стяжек;
  • Брелок для ключей;
  • Четыре кабеля SATA (6 Гбит/с);
  • Антенну для беспроводного модуля Wi-Fi 6E;
  • DVD-диск с драйверами и утилитами;
  • Руководство пользователя;
  • Наклейки ASUS ROG STRIX.

Внешний вид и особенности

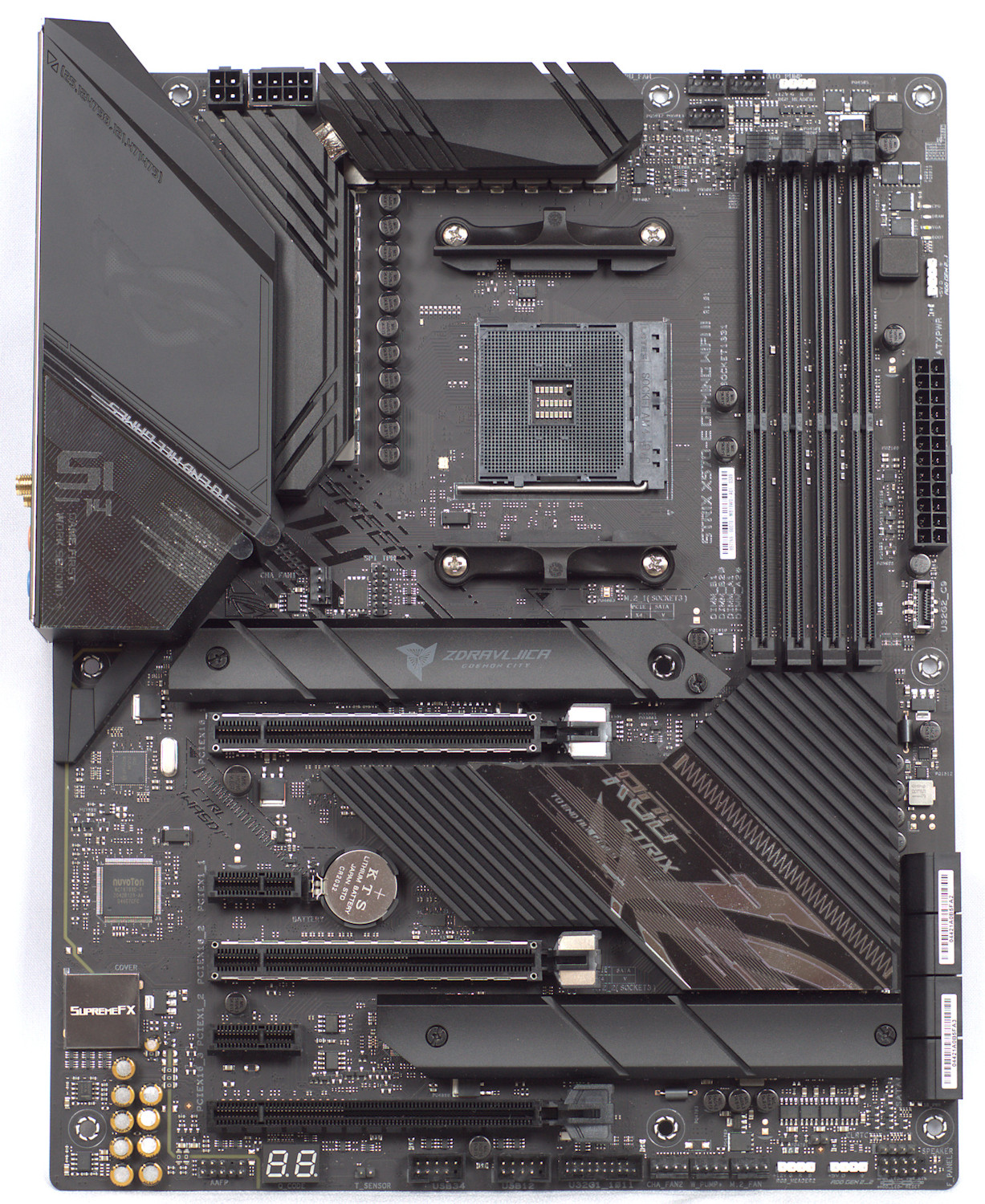

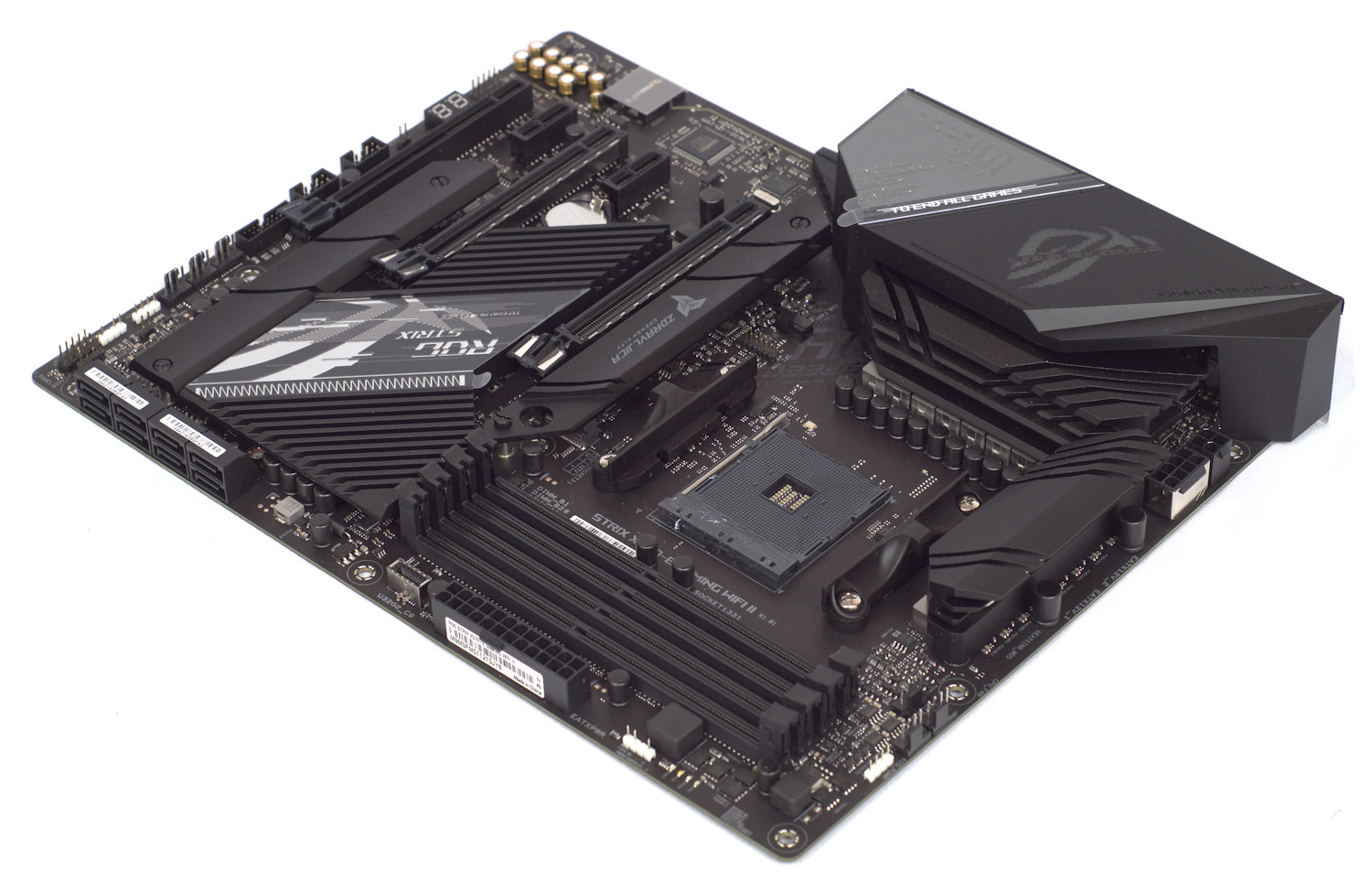

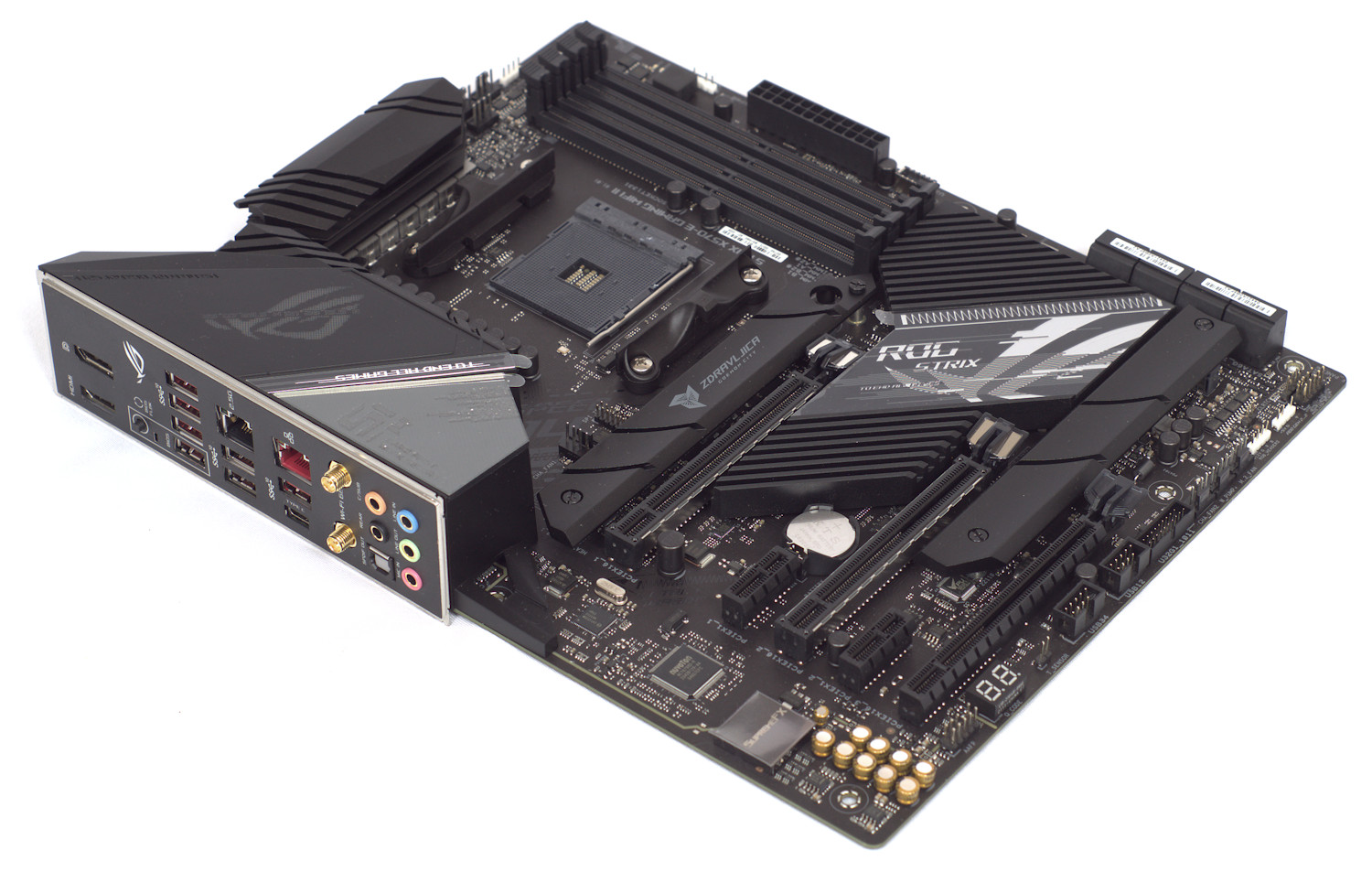

Внешне материнская плата ASUS ROG STRIX X570-E GAMING WIFI II смотрится интересно и этому способствует кожух в верхней части платы, массивные радиаторы системы питания, слотов M.2 и чипсета AMD X570. Причем интерес вызывает последний, так как он пассивный, поэтому плата не будет «шуметь» при повышенном нагреве и не возникнет необходимость поиска замены через какое-то время, когда вентилятор зашумит.

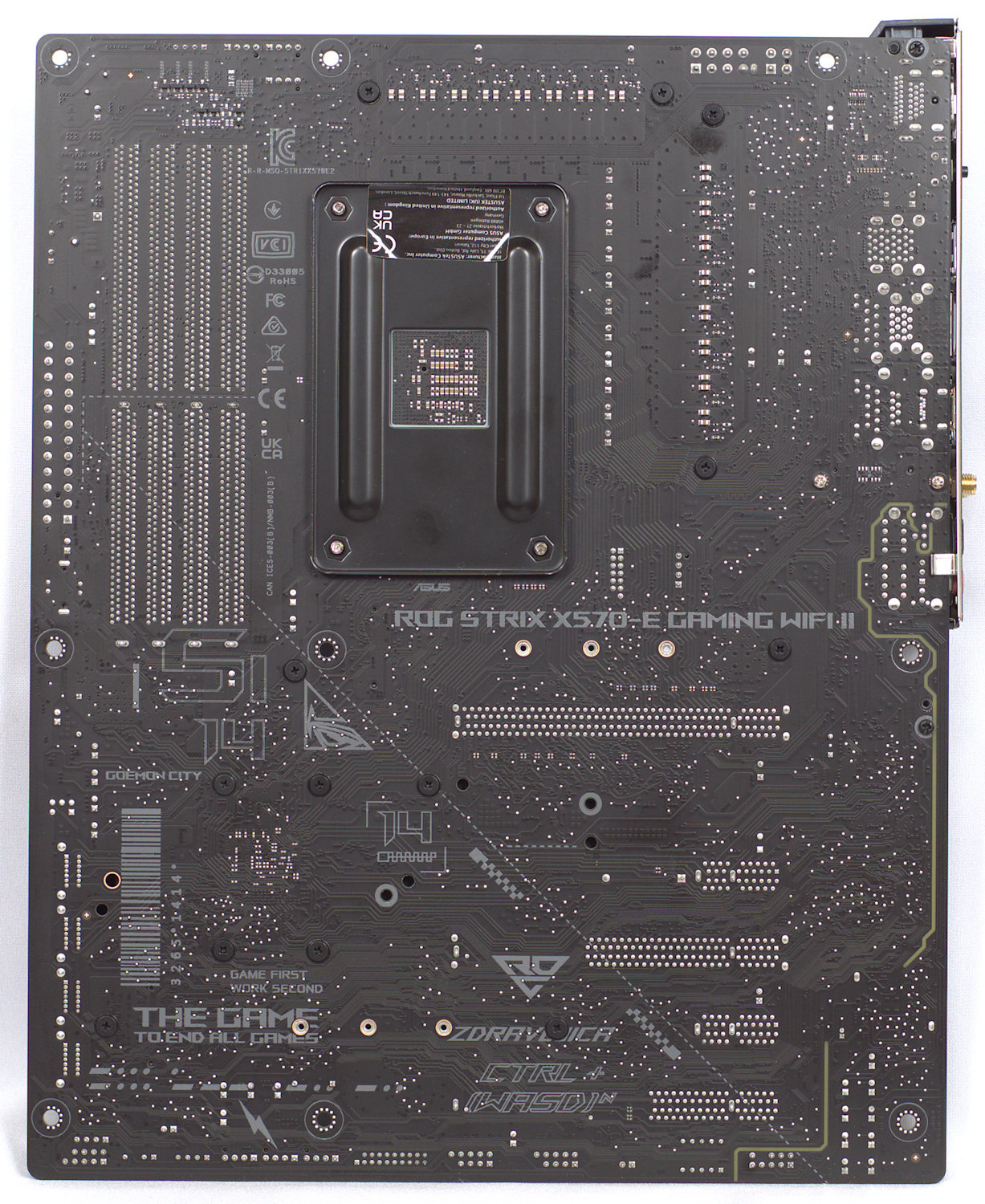

Плата выполнена в форм-факторе ATX (размеры - 30,5 см х 24,4 см) и имеет вполне типичную компоновку для своего уровня. Если говорить с точки зрения размещения каких-либо компонентов, то обратная сторона печатной платы не задействуется, но по ней хорошо видна физическая реализация слотов PCI-E x16 (верхний полноценный х16, средний х8, а нижний х4).

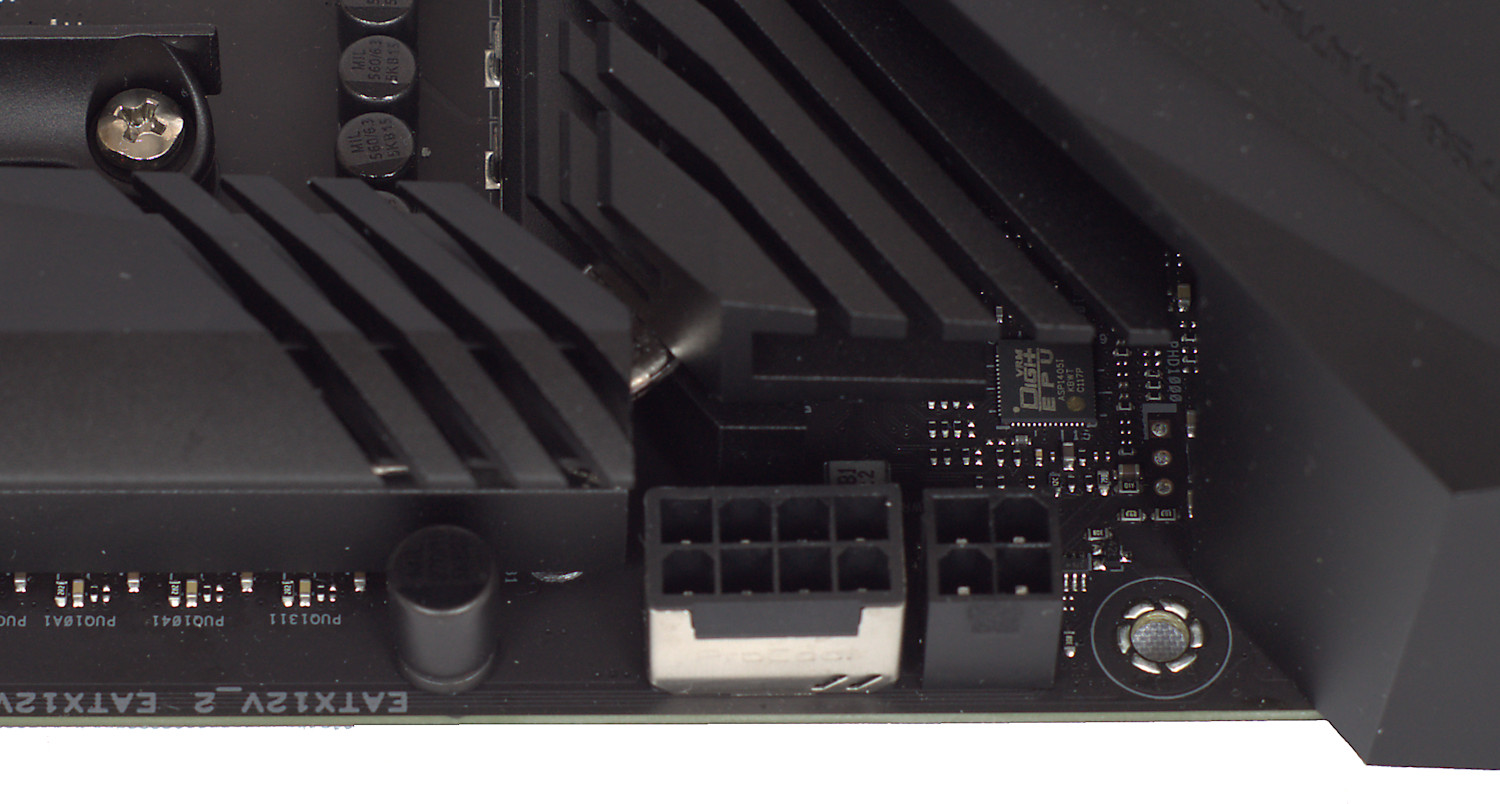

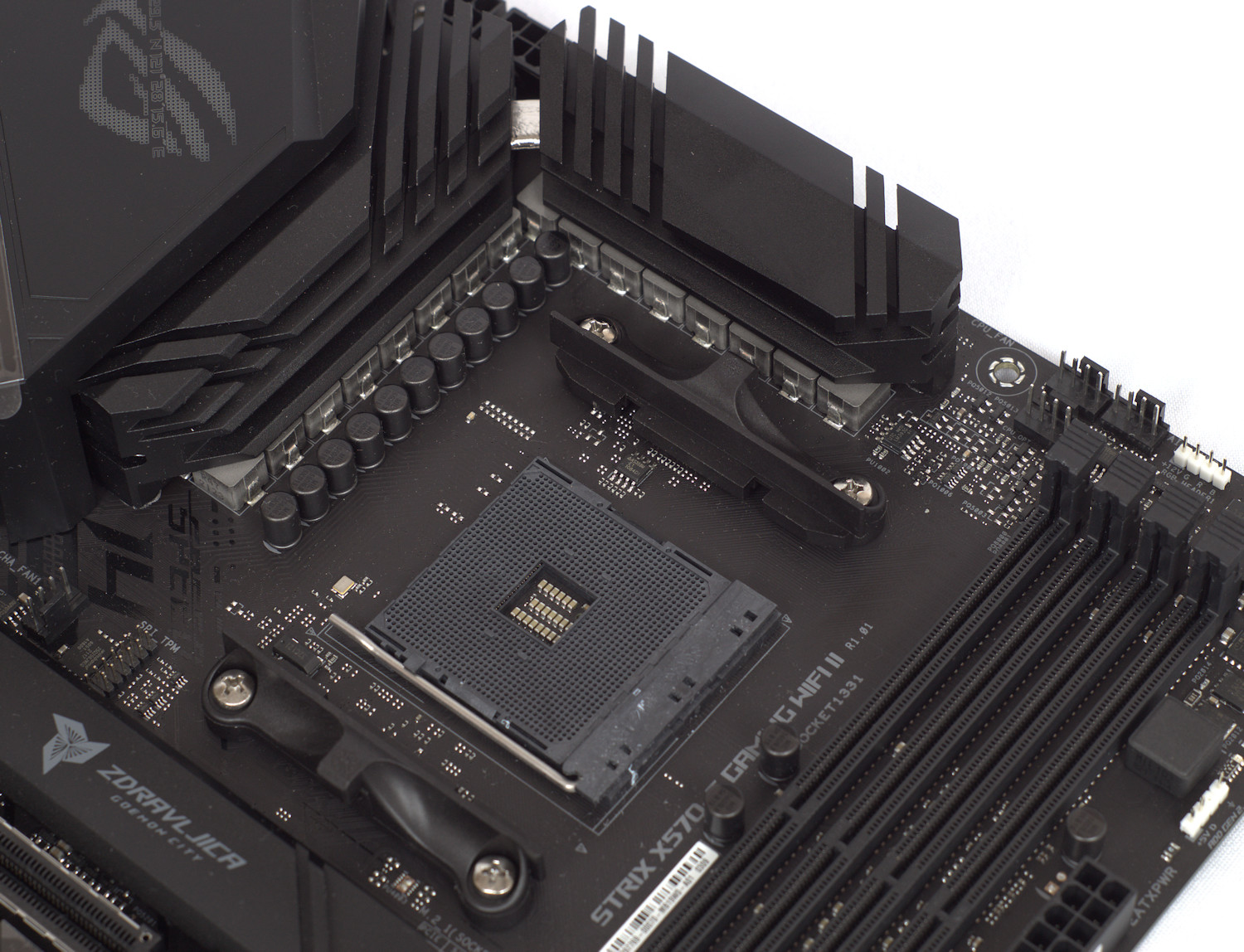

Питание 12 В подается на плату через два разъема 8-пин и 4-пин ATX12V в верхней части. Заметно, что в этой же области размещен 8-фазный ШИМ-контроллер DIGI+ VRM EPU ASP 1405I.

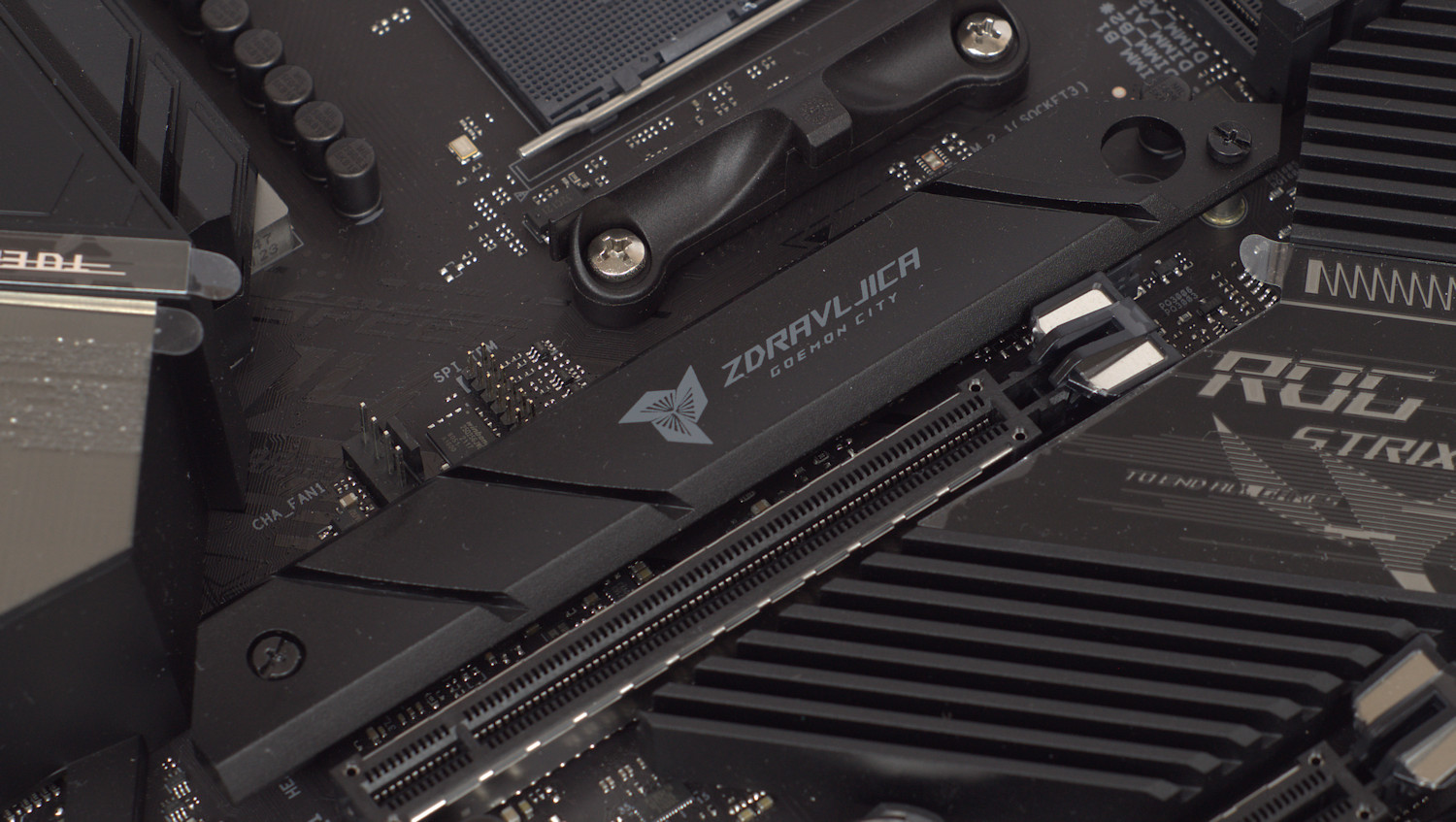

Околосокетное пространство слева вверху окружает пара массивных радиаторов стандартной высоты. И рядом вверху находятся 4-пин разъемы питания подключения вентиляторов (два для вентиляторов кулера и один для подключения помпы) и один 4-пин ASUS AURA (12V). Еще один 4-пин разъем подключения вентилятора находится в левой нижней части платы (около нижнего радиатора).

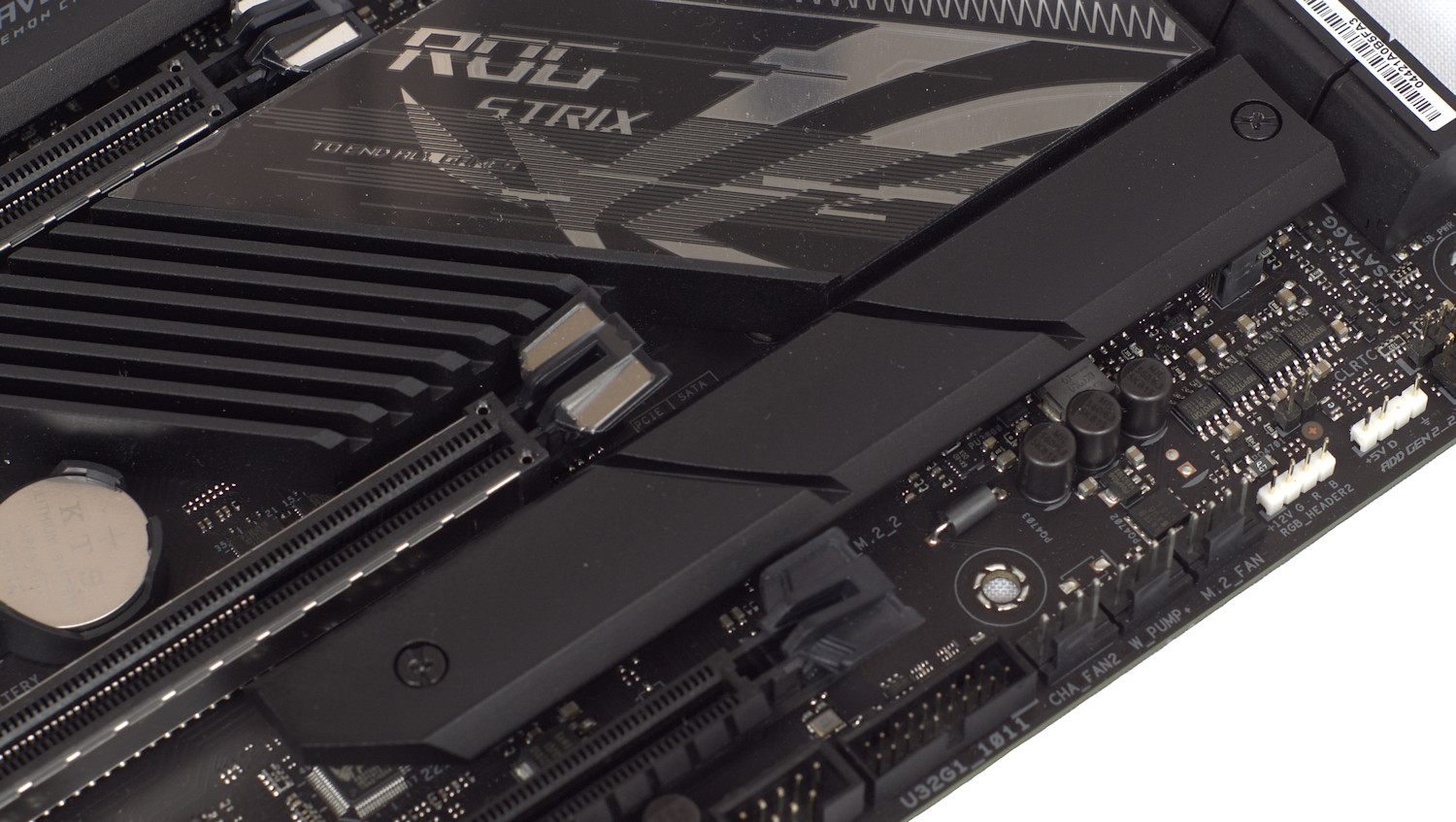

Отдадим должное системе охлаждения – радиаторы имеют неплохое оребрение, соединены между собой тепловой трубкой и фиксируются на плате четырьмя винтами (по два на каждый радиатор). Они обеспечивают контакт с мосфетами и дросселями через термопрокладки. В процессе работы при разгоне нагрев радиаторов (самой горячей зоны) не превысил 41,2 °С.

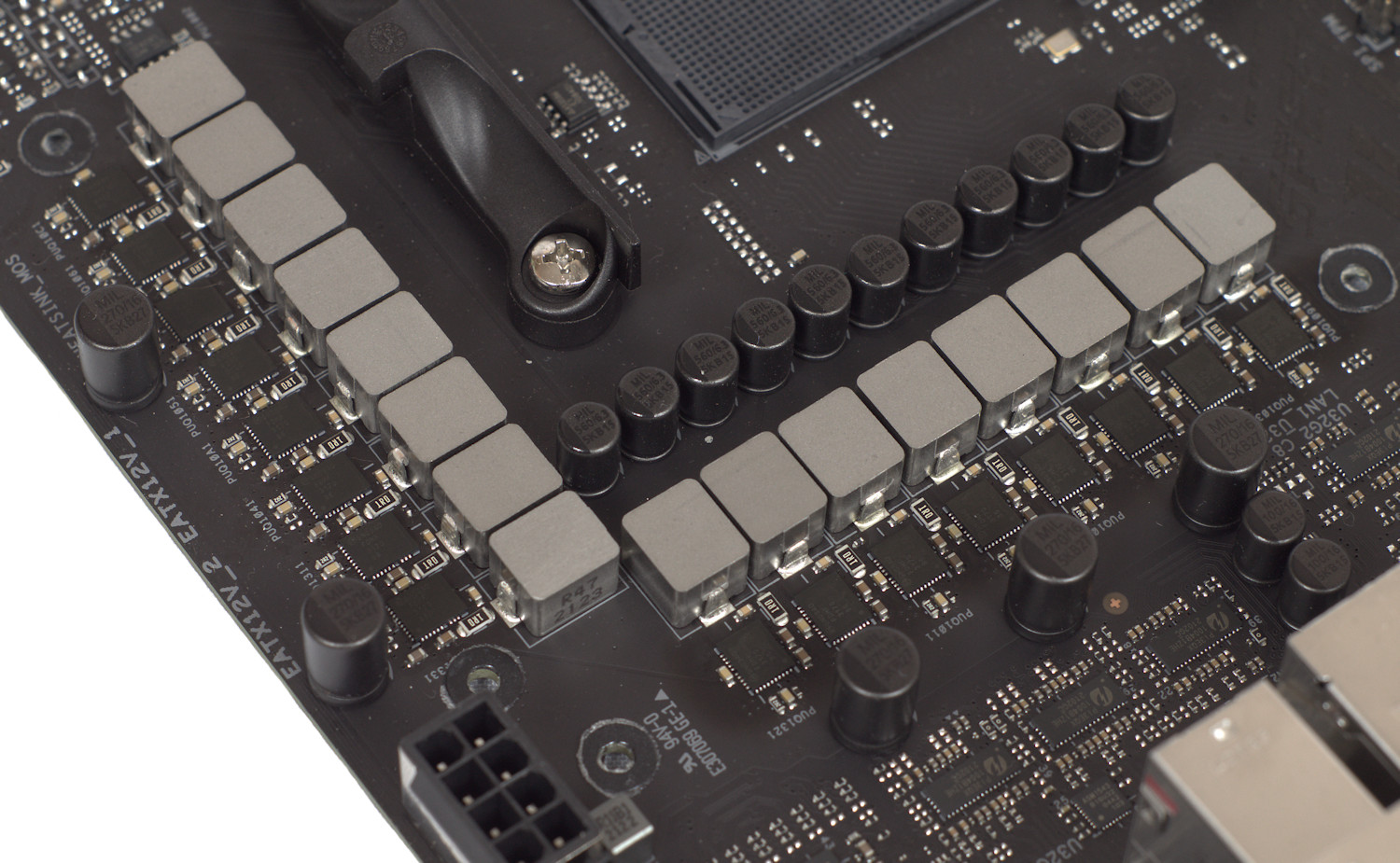

Плата относится к топ-уровню и в ней используется 12+4 фазная система питания с применением транзисторных сборок ON Semiconductor FDMF3170, обеспечивающих максимальный ток до 70 А.

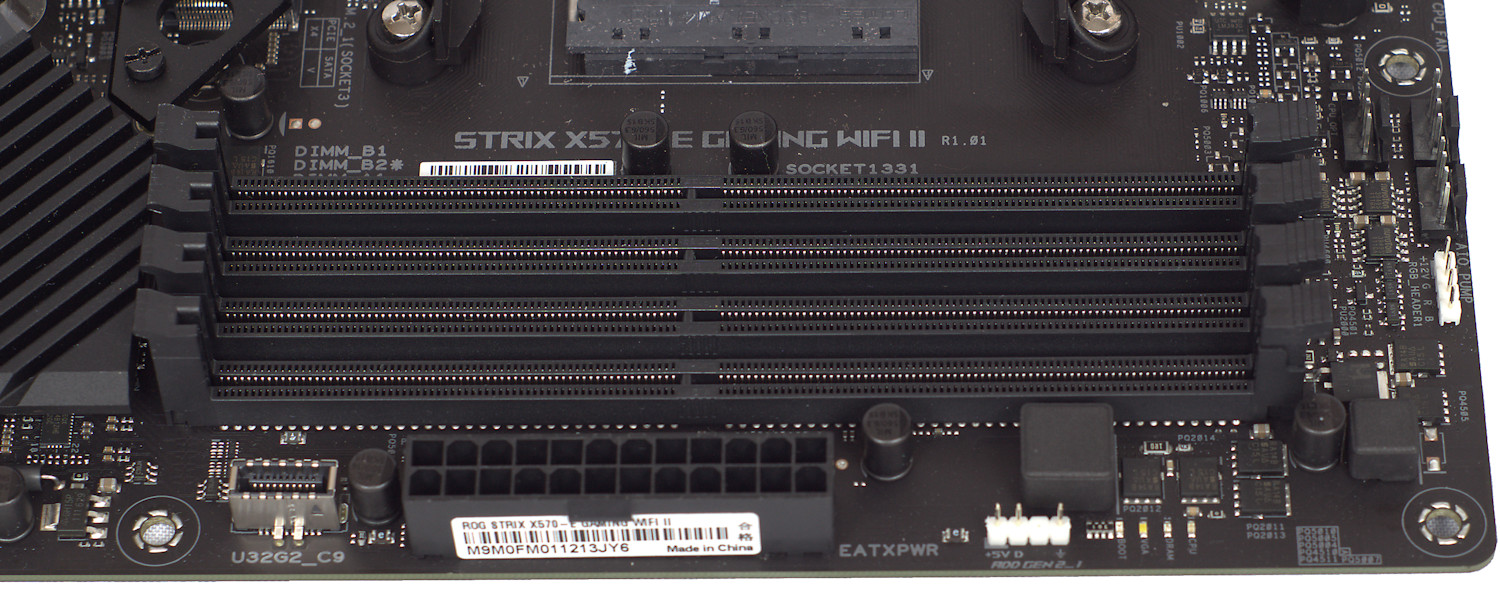

Компоновка области размещения слотов оперативной памяти вполне типичная. Так, имеются 4 слота под оперативную память DDR4 с частотой до 5100 МГц (максимальная частота будет определяться типом используемого процессора), обеспечивающие суммарный объем до 128 Гбайт.  Рядом расположились: порт USB 3.2 Gen2 для подключения передней панели, 24-пин разъем питания материнской платы EATX, 4-пин разъем адресуемой подсветки ARGB (5V) и группа Q-LED индикаторов работы системы (процессор, память, видеокарта, загрузка).

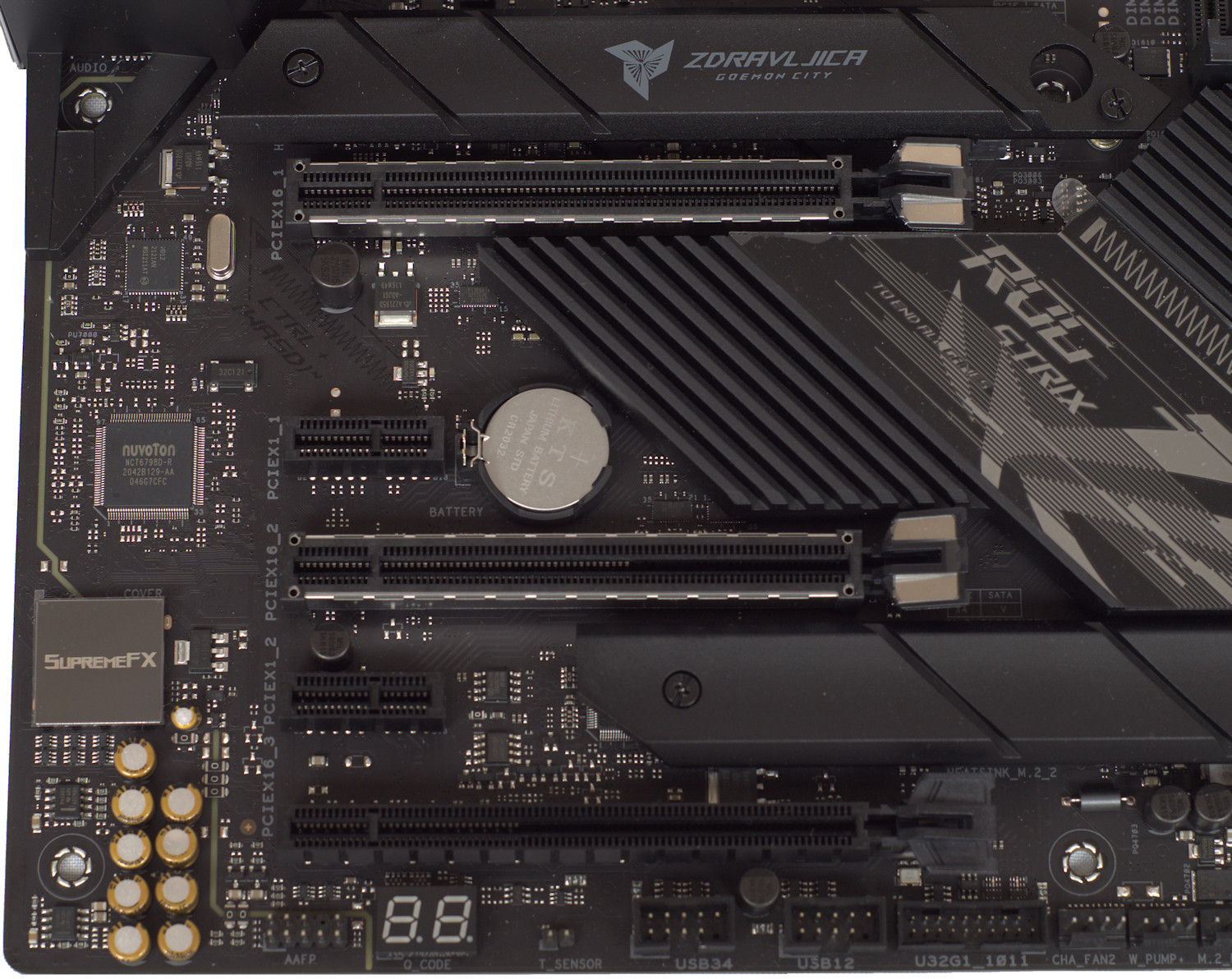

На плате реализовано пять слотов PCI-E, три PCI-E x16 и два PCI-E x1 4.0. В зависимости от типа используемого процессора верхние два слота обеспечивают версию шины 3.0/4.0 и в случае использования верхнего слота будет доступно 16 линий, а если задействуется средний, то конфигурация будет х8+х8. Самый нижний слот PCI-E x16 имеет только четыре линии PCI-E, одна из которых совмещена со слотом PCIE x1_2. Так что получаем типичное распределение линий для плат на чипсете AMD X570.

Вверху и внизу платы имеются слоты M.2 ключ M типоразмера 2242/2260/2280/22110, способные работать в режиме NVMe или SATA. Версия интерфейса PCI-E для верхнего слота зависит от типа используемого процессора (4.0 для процессоров серий AMD Ryzen 3000/5000 и 3.0 для остальных серий), а нижний способен работать в режиме PCI-E 4.0 x4. Оба слота получили алюминиевые радиаторы с винтовым креплением и безвинтовой механизм фиксации накопителей Q-Latch.

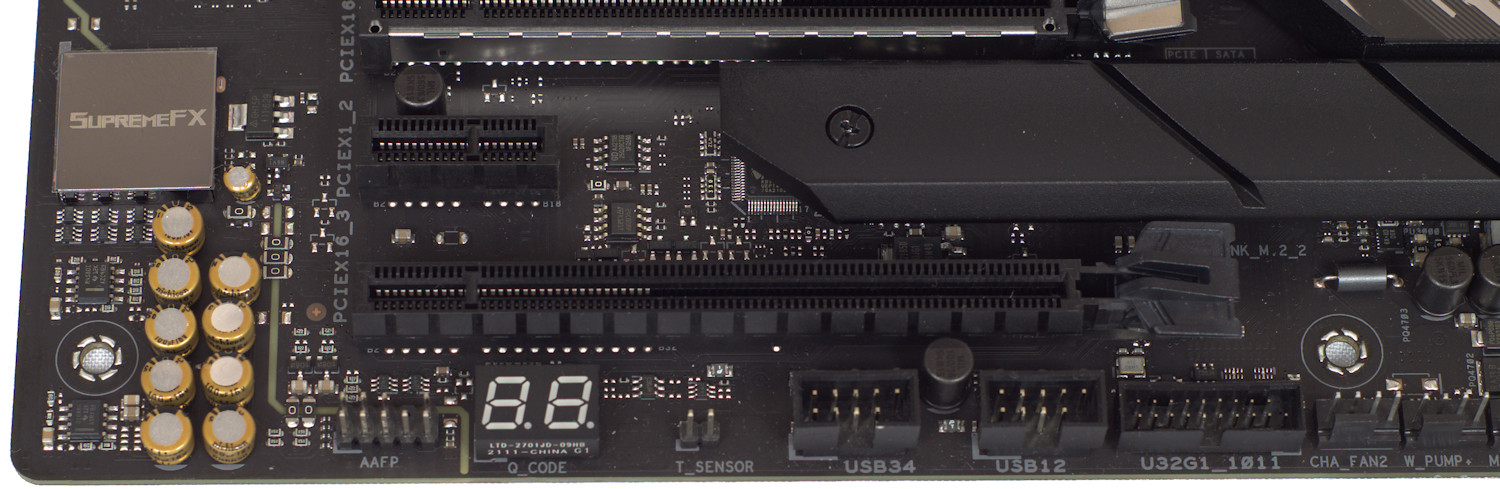

Внизу слева находится звуковая подсистема, реализованная на базе HD-кодека Realtek S1220A, накрытого металлическим экраном с надписью SupremeFX, группы аудиоконденсаторов Nichicon и двух операционных усилителей Texas Instruments R4580I и OPA1688. Из разъемов внизу присутствуют: передняя аудиопанель AAFP, индикатор POST-кодов (Q-Code), T_Sensor, две колодки на два порта USB 2.0, одна на два порта USB 3.0, …

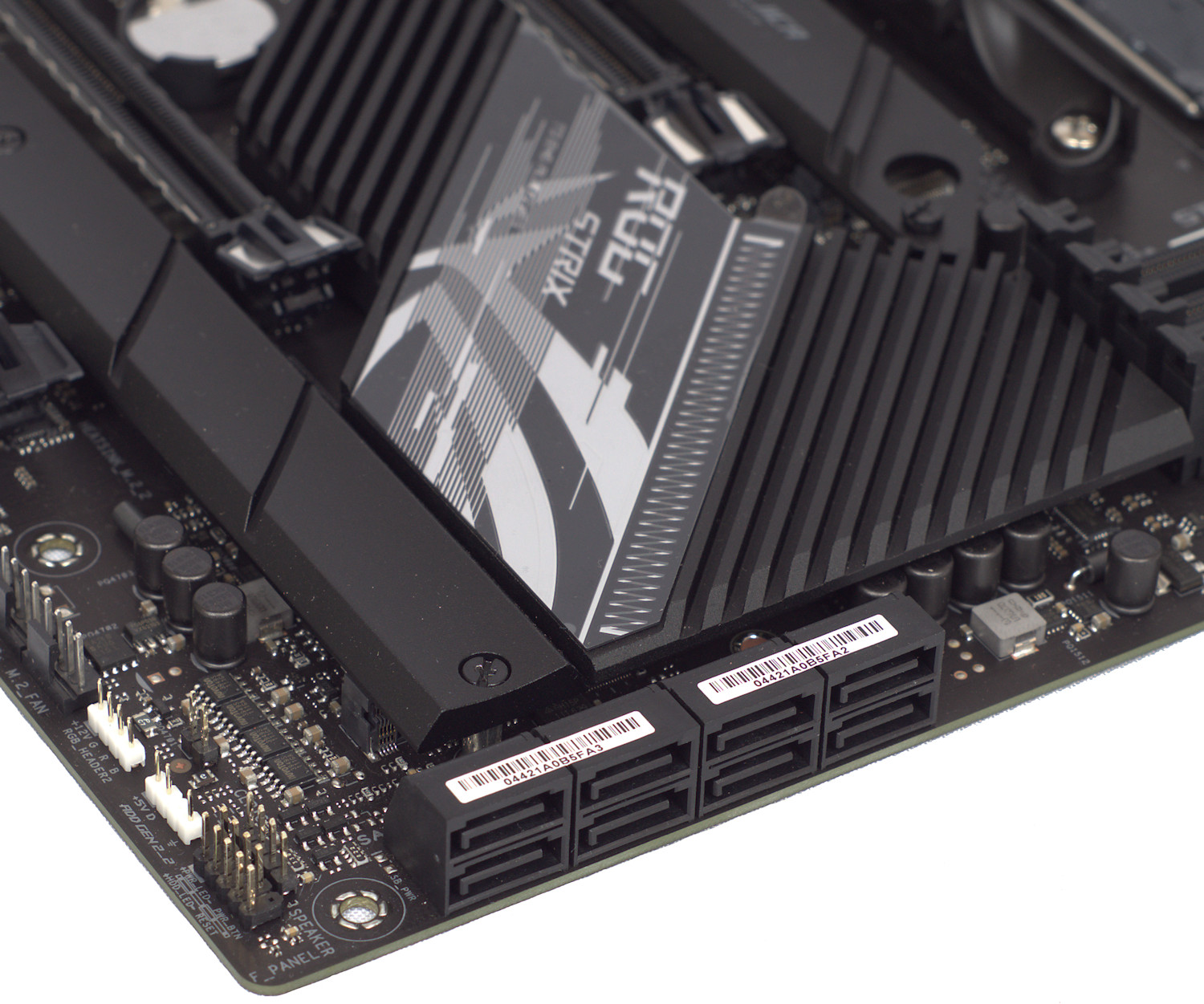

… два 4-пин PWM-коннектора подключения системных вентиляторов, коннекторы подсветки RGB (12 В) и ARGB (5 В), системная панель. На правом торце разместились 8 портов SATA 3 (6 Гбит/сек).

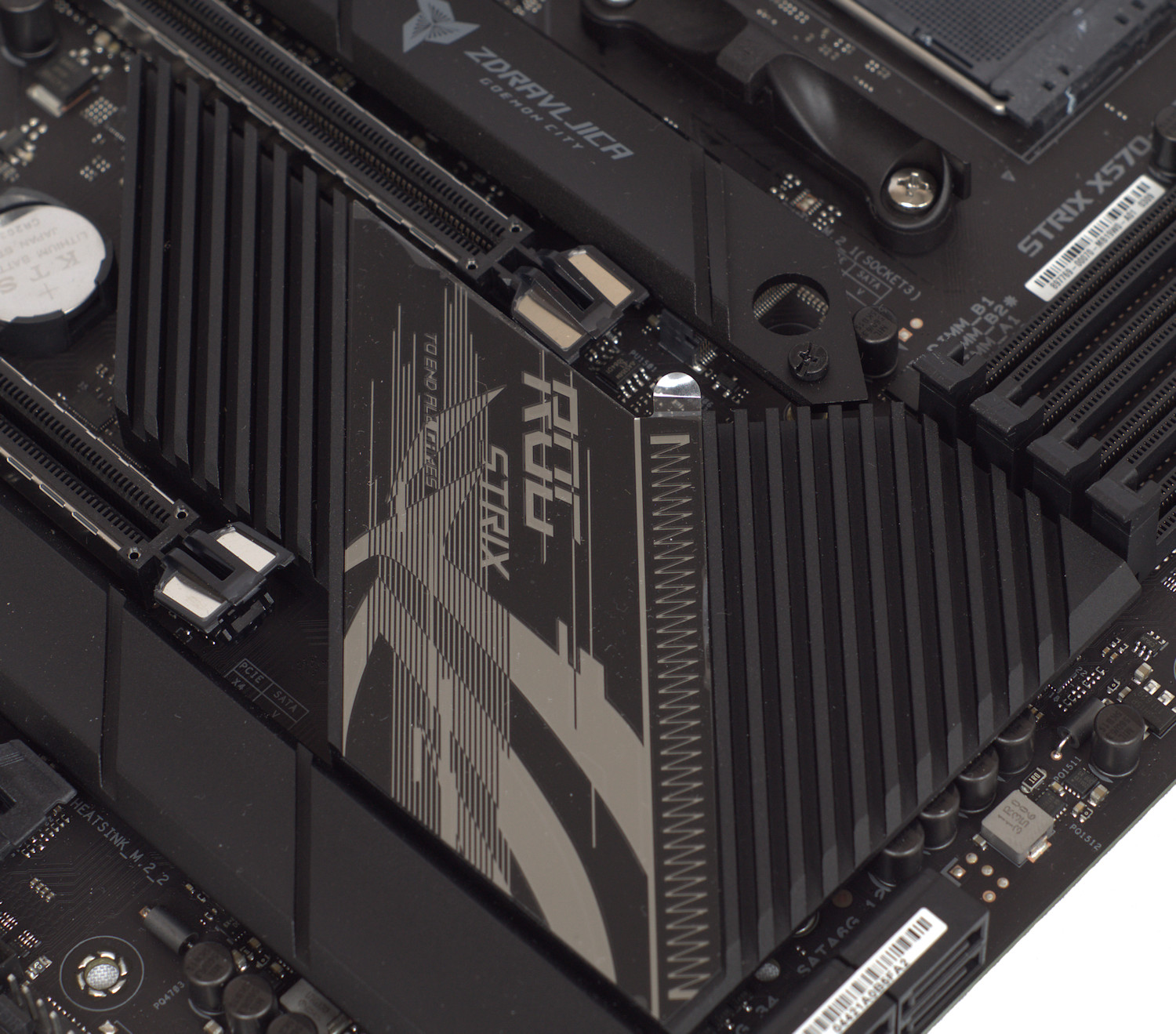

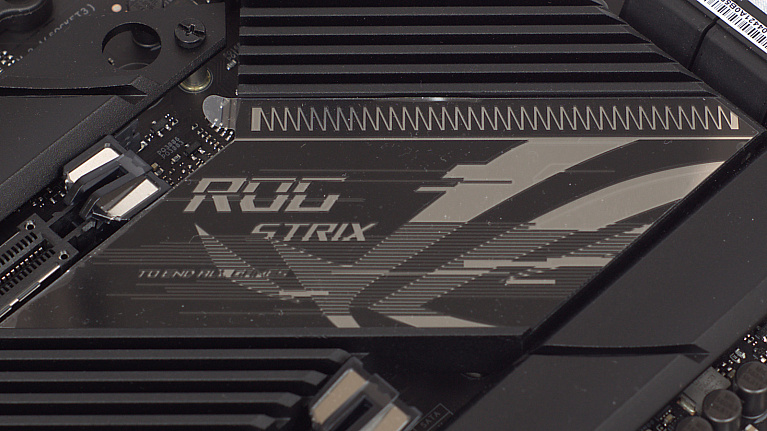

Использование «холодного» чипсета AMD X570 позволило задействовать пассивный радиатор, при этом его размеры достаточно внушительные, с приличным оребрением, что в результате позволило добиться весьма неплохих температур. По показаниям датчика утилиты HWiNFO64 v7.10 пиковая температура чипсета составила 56.5 °С, а температура самой горячей точки радиатора – 42.3 °С.

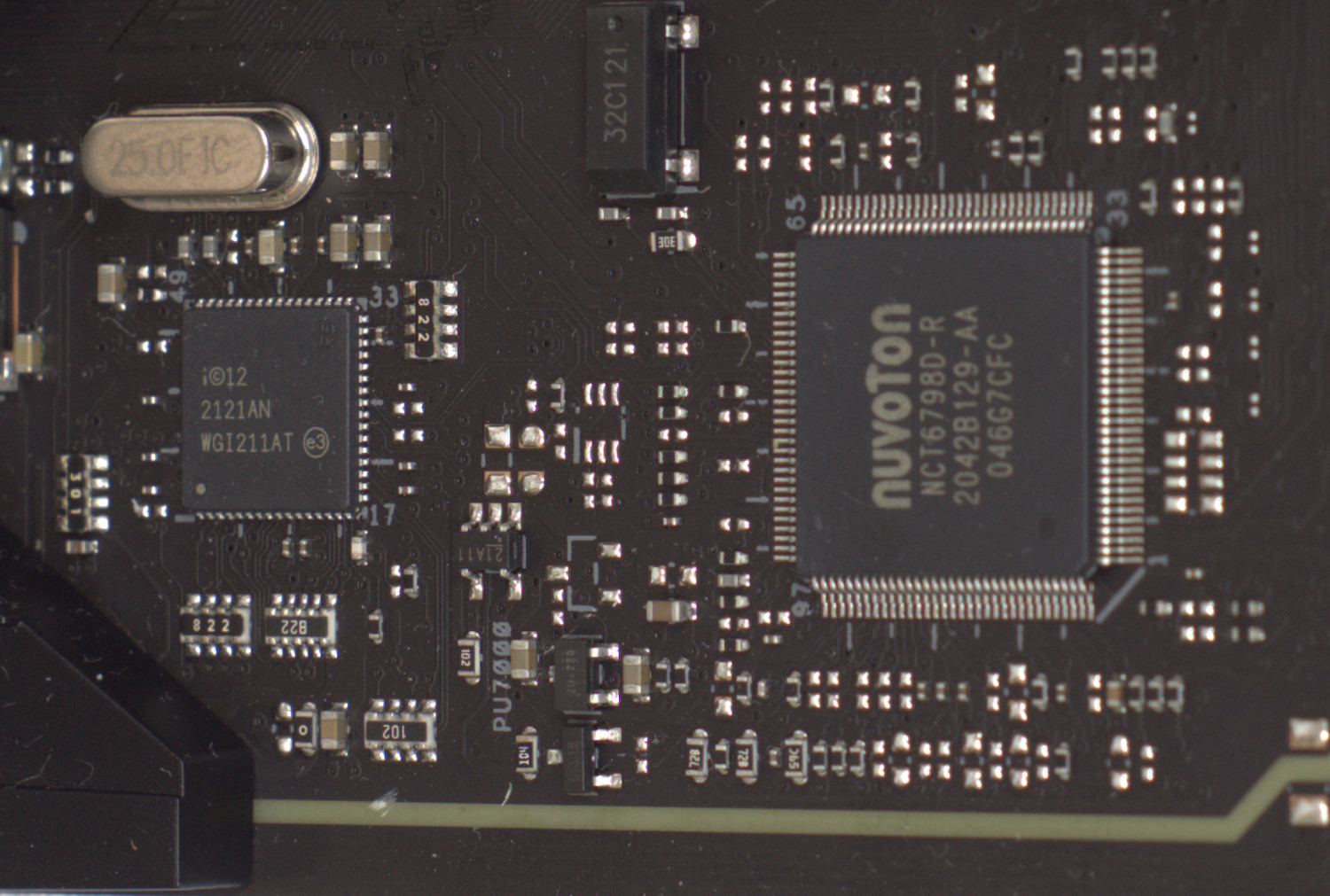

На левой стороне платы в зоне слотов PCI-E размещены дополнительные контроллеры:

  • Ввода-вывода и мониторинга Nuvoton NCT6798D-R.
  • Гигабитный сетевой контроллер Intel I211-AT.

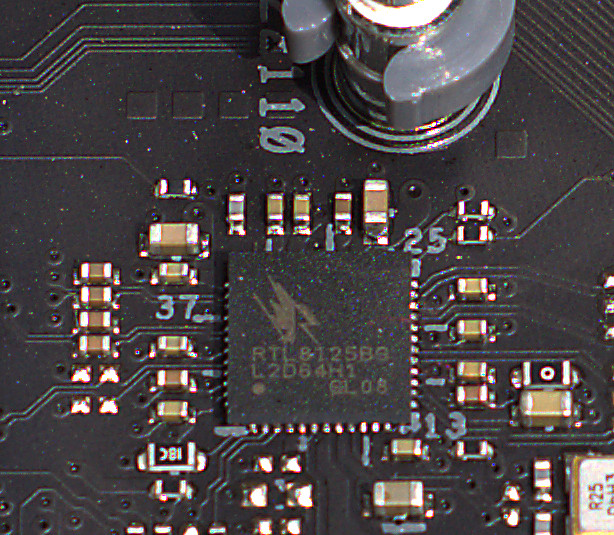

В области верхнего слота M.2 находится сетевой контроллер Realtek RTL8125B (2.5 Гбит/с).

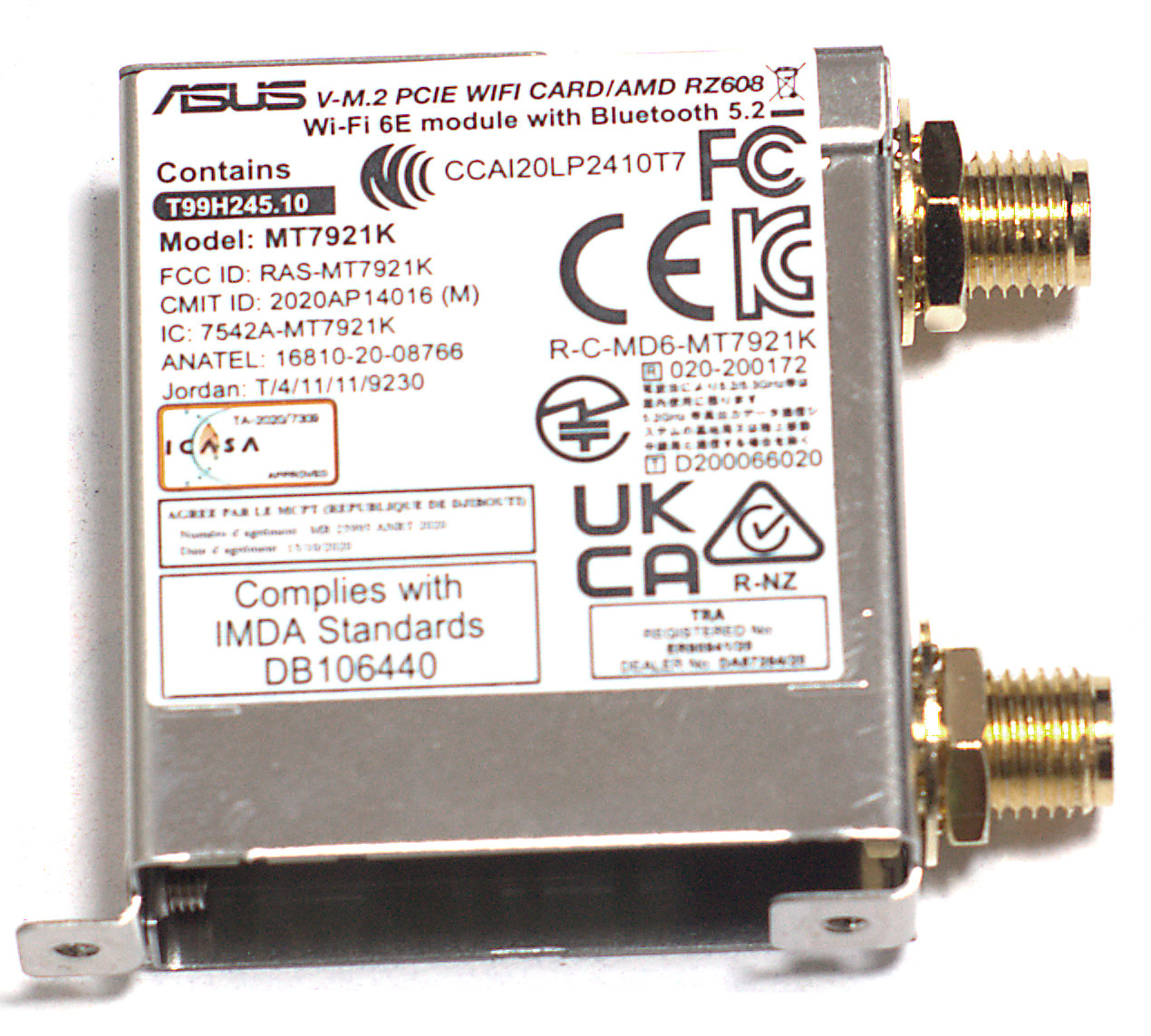

Перевод материнских плат ASUS на "скоростной" стандарт Wi-Fi 6E - долгожданное решение (в названии материнских плат появилась соответствующая добавка Wi-FI II). Это стало возможным благодаря использованию контроллера Mediatek RZ608 (Wi-Fi 6E 2х2 80 МГц 1.2 Гбит/с и Bluetooth 5.2), реализованного на базе отдельной платы, устанавливаемой в слот M.2 (Wi-Fi) в области портов ввода-вывода. Отметим, что вместо контроллера Mediatek может быть установлен другой контроллер – Intel Wi-Fi 6E AX210.

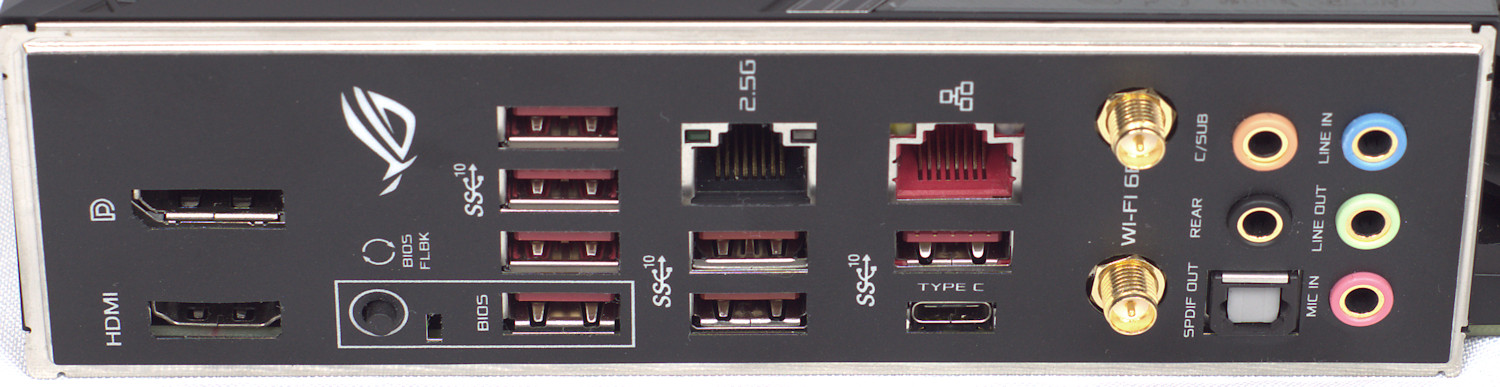

Набор портов на задней панели типовой и можно отметить, что все порты USB имеют пропускную способность 10 Гбит/с (один из них типа С и еще один выступает в качестве порта для обновления прошивки в сочетании с кнопкой BIOS Flashback):

  • 8 x портов USB 3.2 Gen 2 (7 x Type-A и 1x Type-C);
  • 1 x порт DisplayPort;
  • 1 x порт HDMI;
  • 2 x порта LAN RJ-45 (Intel 1 Гбит/сек и Realtek 2.5 Гбит/сек);
  • 5 x разъемов Аудио 3.5 мм мини-джек;
  • 1 x порт Optical S/PDIF out;
  • 1 x кнопка BIOS Flashback.

Возможности BIOS

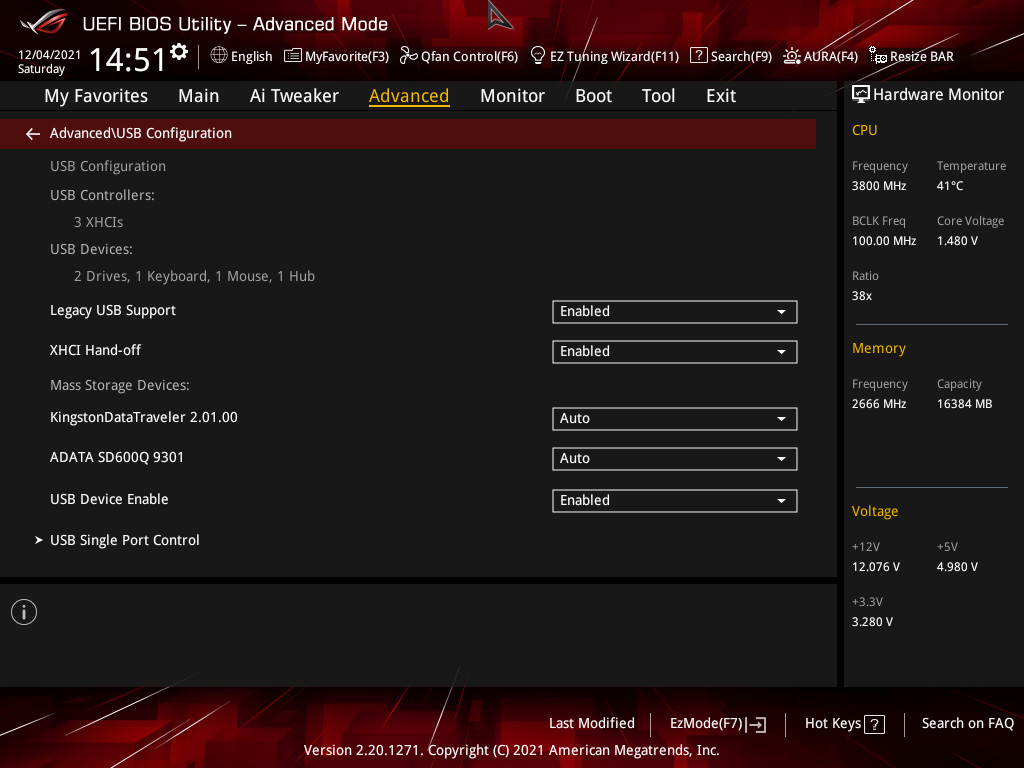

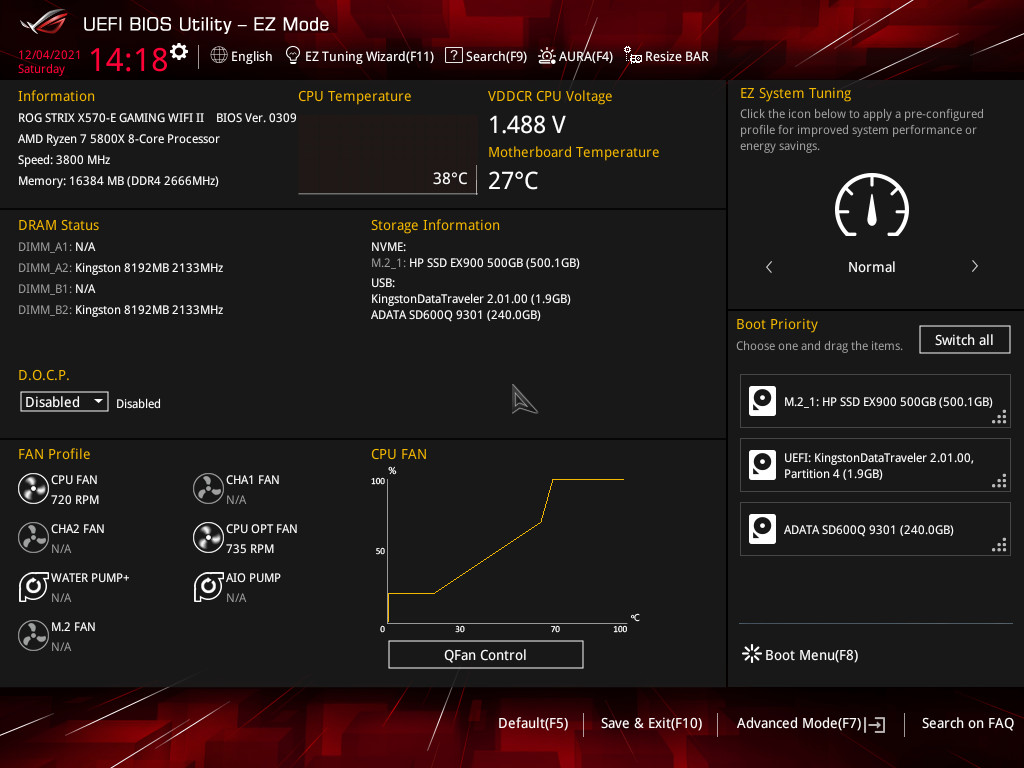

BIOS материнской платы ASUS ROG STRIX X570-E GAMING WIFI II предоставляет достаточно возможностей для точной настройки, включая разгон. Привычно для серии ROG-плат интерфейс выполнен в красных тонах и доступно два режима работы: простой «EZ Mode», где представлены базовые настройки, и расширенный «Advanced Mode».

В расширенном режиме имеются вкладки:

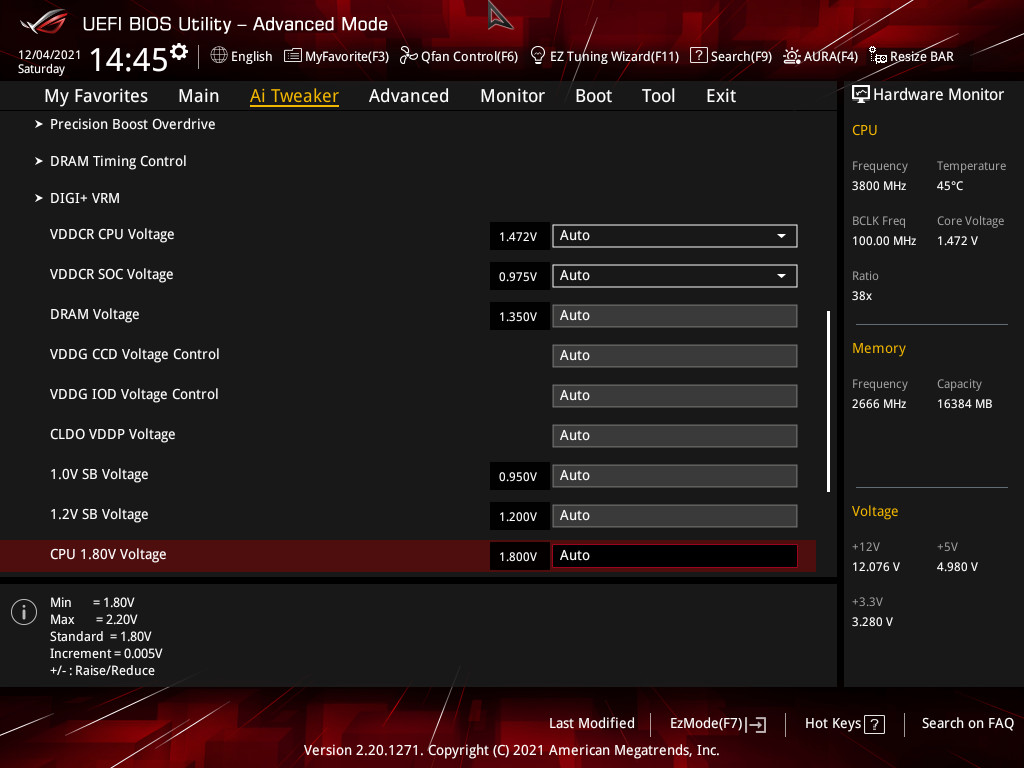

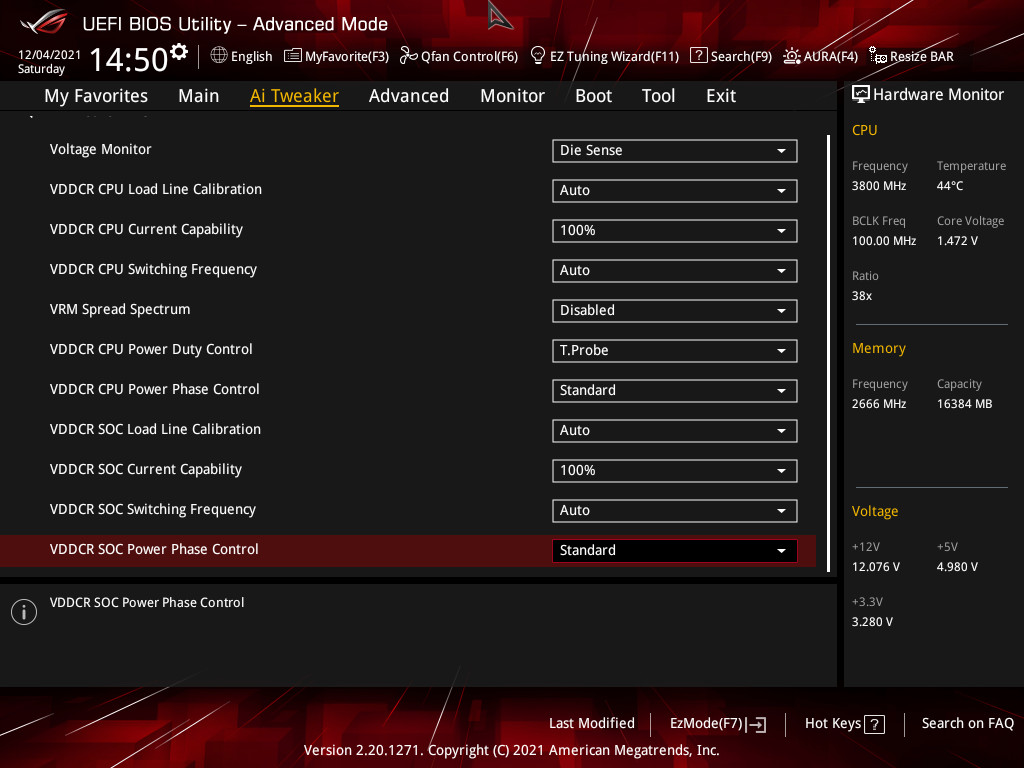

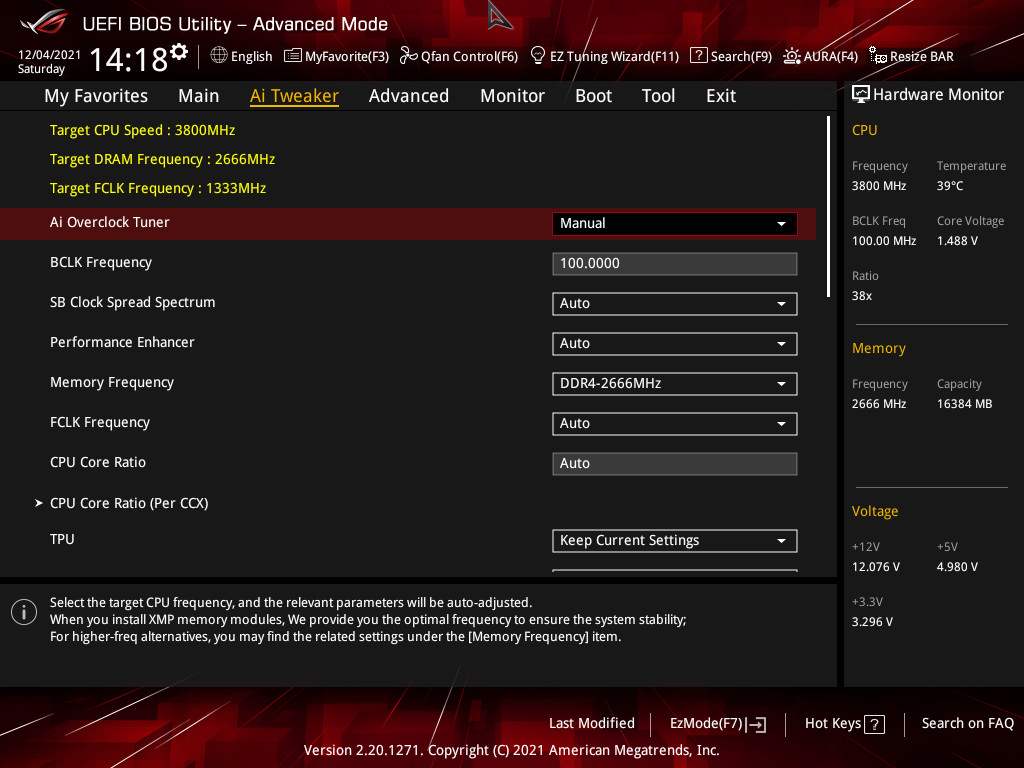

1. «Ai Tweaker» отвечает за настройку различных частот (процессора, памяти, шины), напряжений.

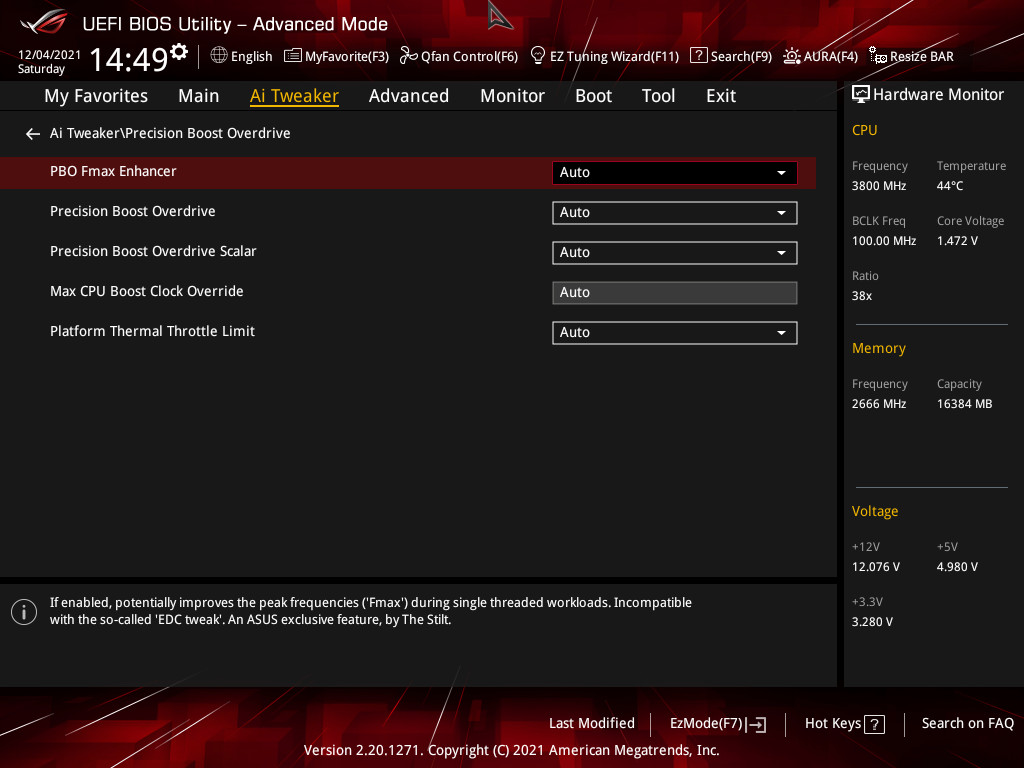

Также имеются отдельные группы настроек, связанные с работой автоматического разгона «Precision Boost Overdrive» (PBO), системы питания (DIGI+ VRM) и другие.

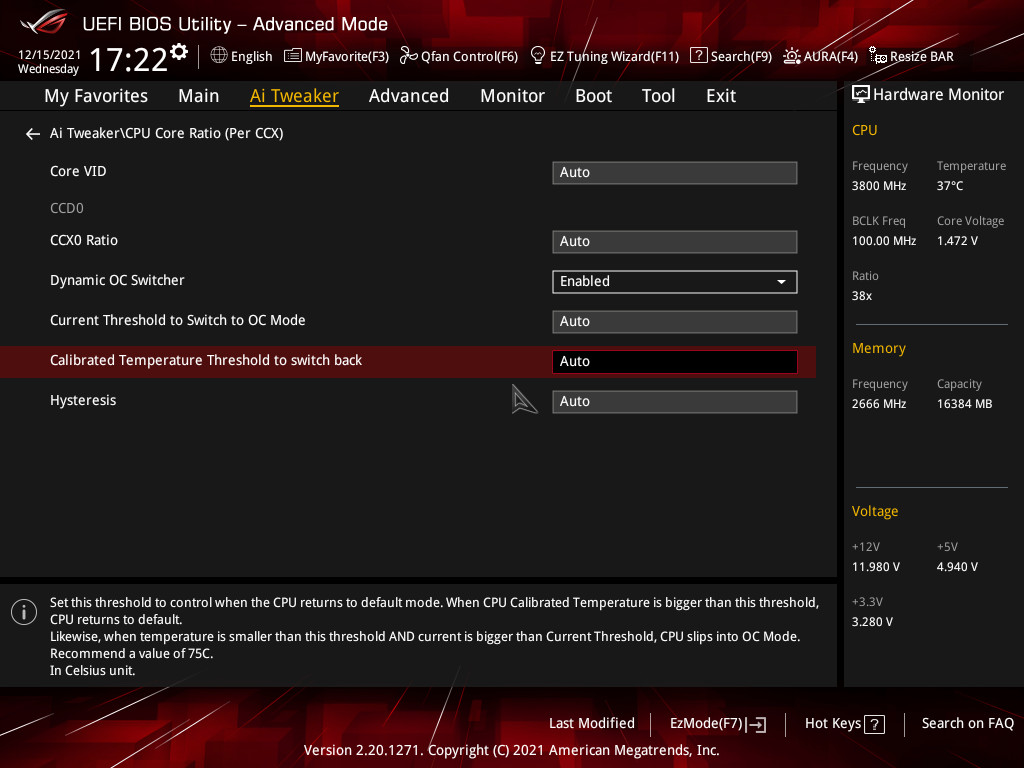

Отдельно отметим наличие опции «Dynamic OC Switcher», позволяющей в режиме разгона всех ядер использовать преимущества PBO – увеличение до максимальной частоты одного ядра в случае однопоточной нагрузки. Для работы используются три параметра:

  • «Current Threshold on Switch to OC Mode» задает значение тока (от 0 до 255 А), при превышении которого будет включен режим разгона.
  • «Calibrated Temperature Threshold to switch back» определяет температуру (от 0 °С до 140 °С), при превышении которой будет происходить переключение из режима разгона в режим по умолчанию. Если температура меньше и значение тока превышает значение из первого параметра, то будет включен режим разгона.
  • «Hysteresis» – время (от 0 до 255 с), через которое происходит переключение между режимами разгона и режима по умолчанию.

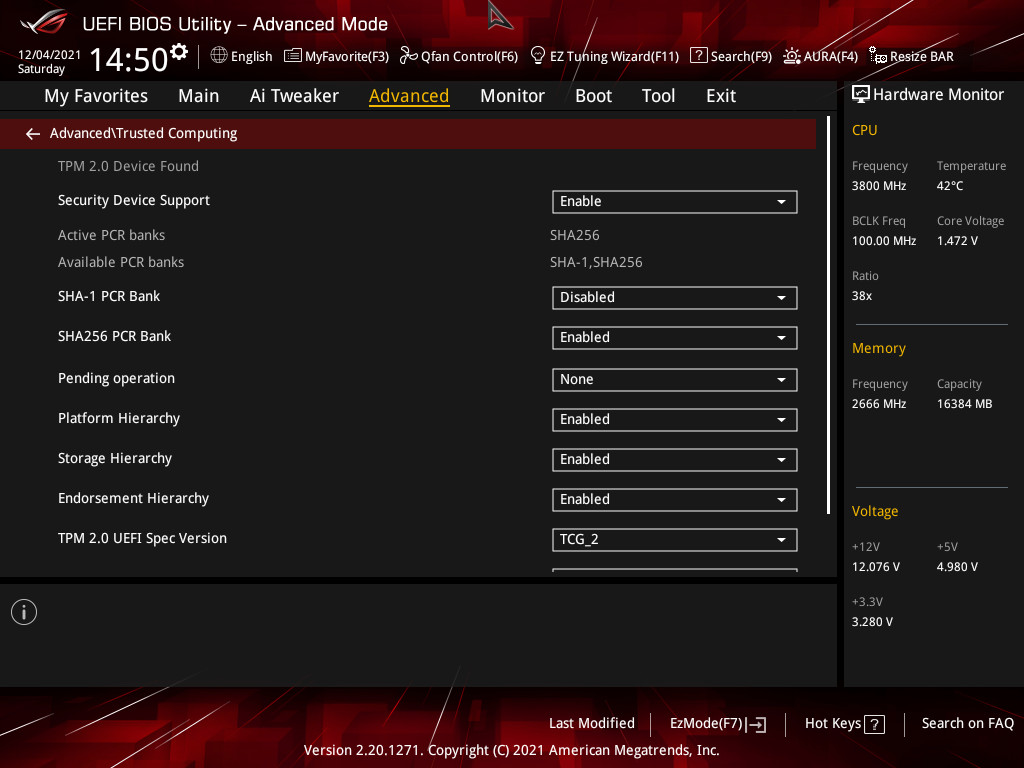

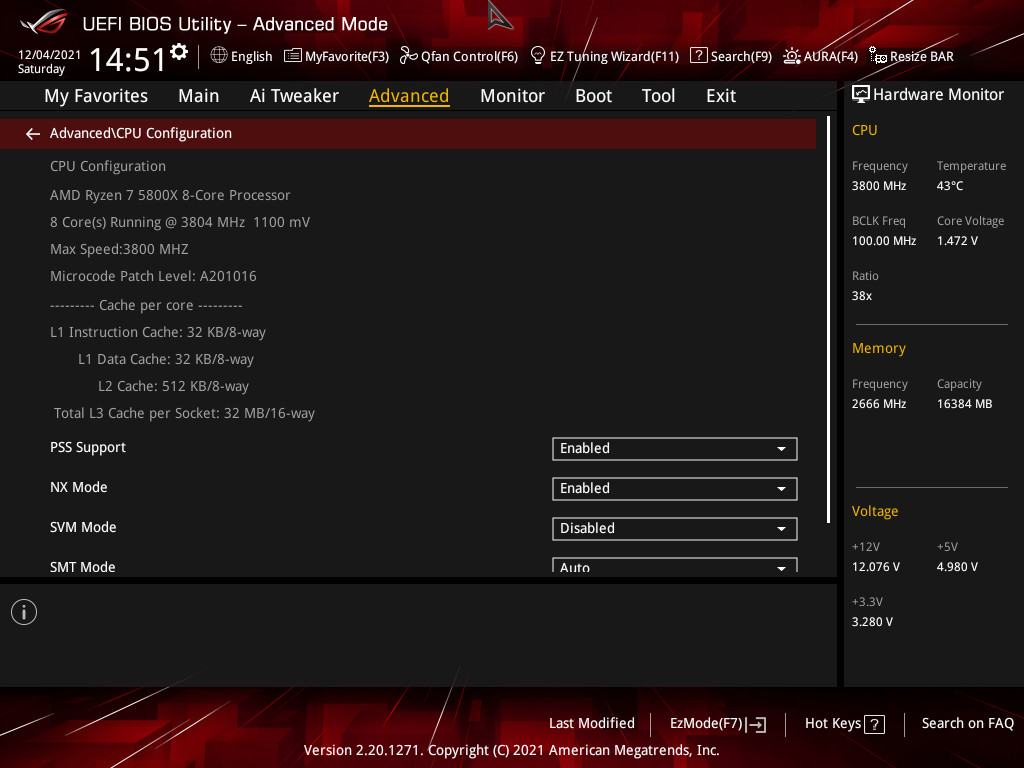

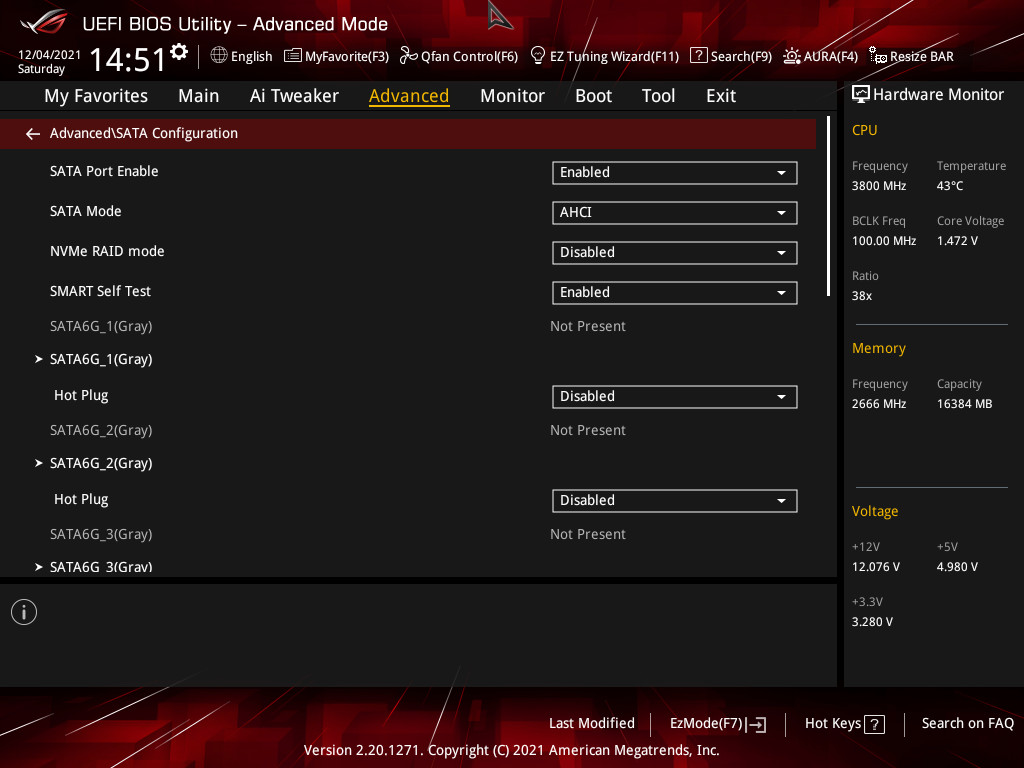

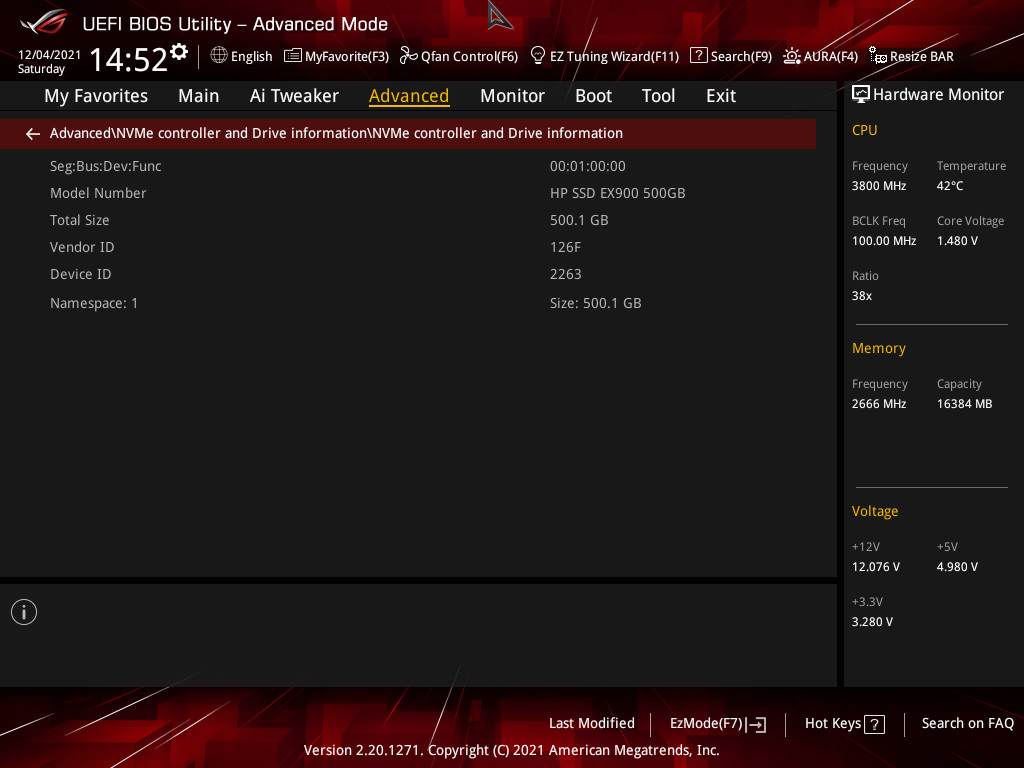

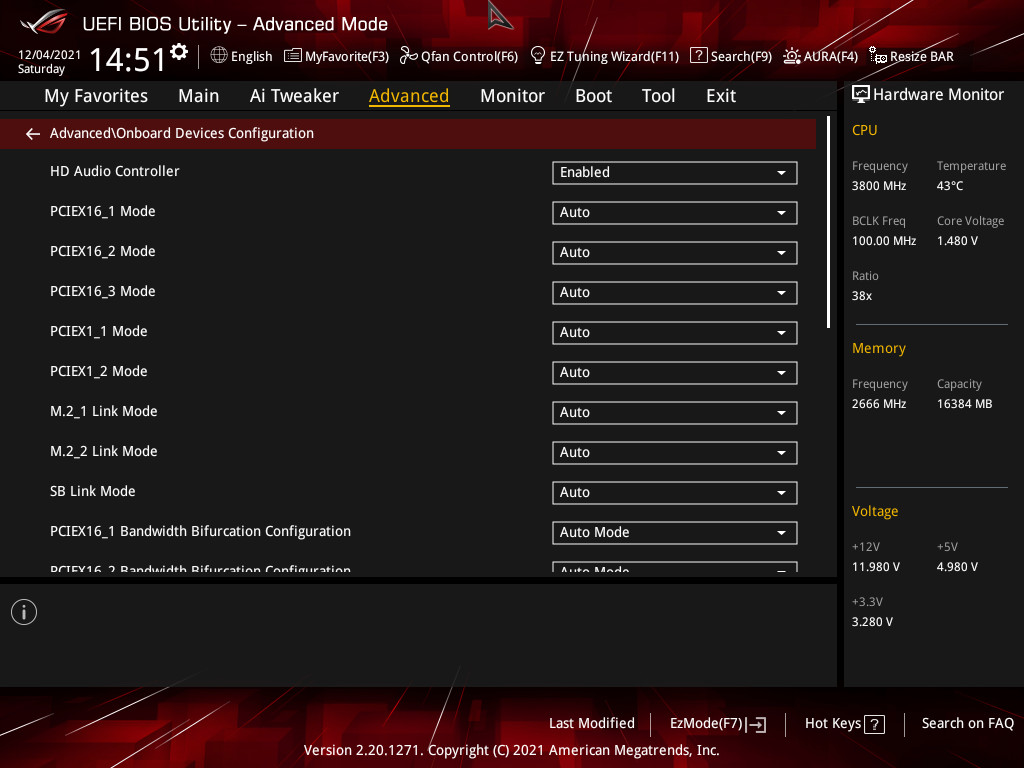

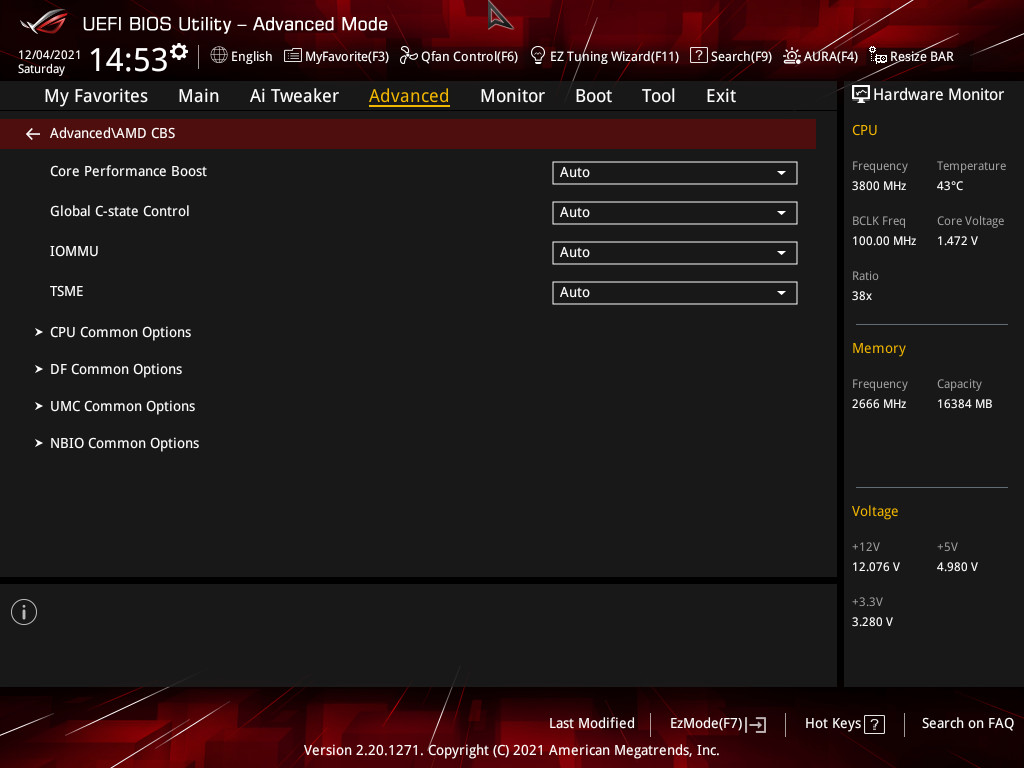

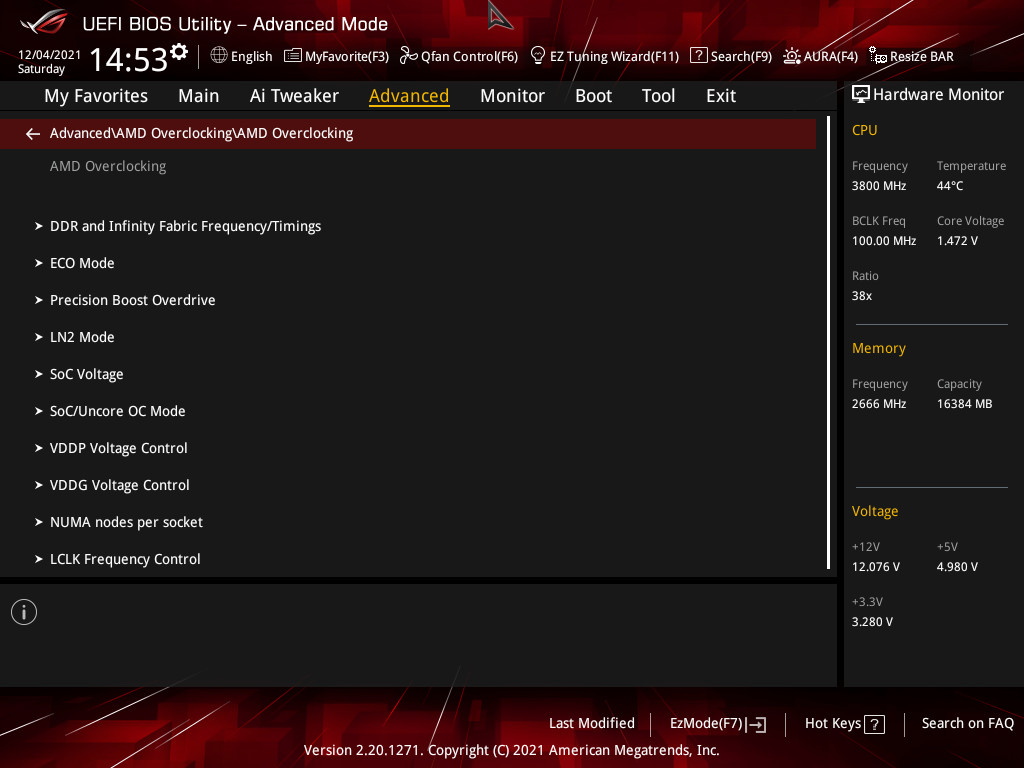

2. «Advanced» содержит основные групповые параметры, связанные с настройкой возможностей платы, таких как работа криптографического модуля (TPM), процессора, интерфейсов SATA (в том числе показ SMART накопителя), USB, интегрированных устройств (звук, сеть, работа слотов PCE-E и M.2), информацию о NVMe накопителях, «тонких» настройках процессора.

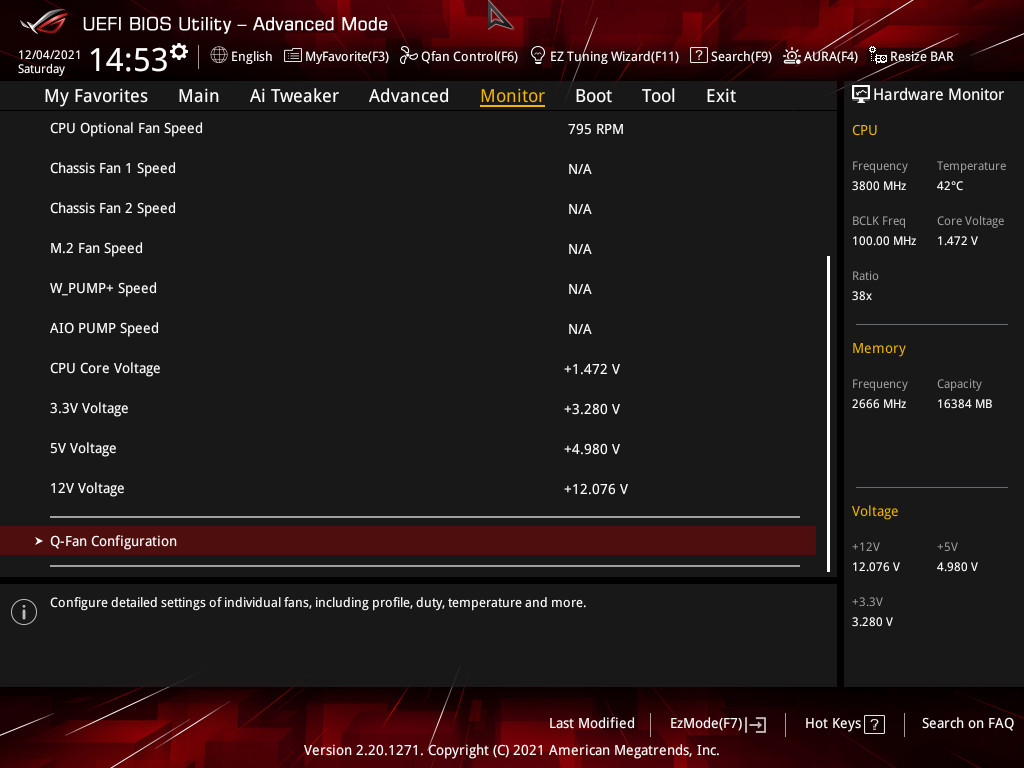

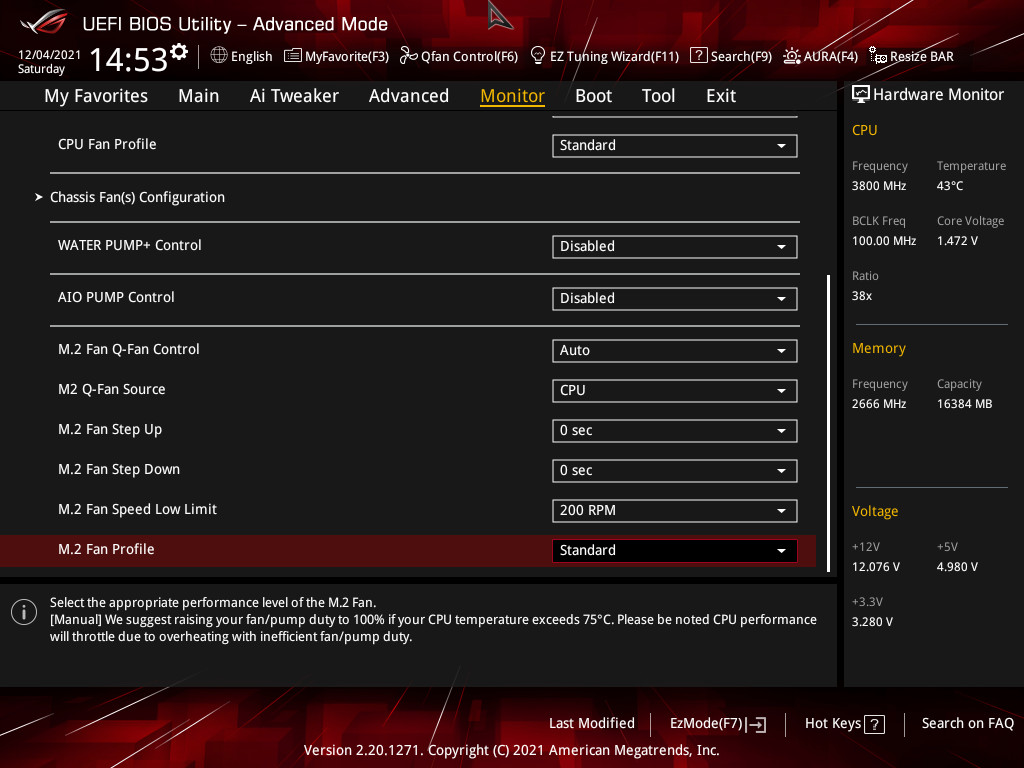

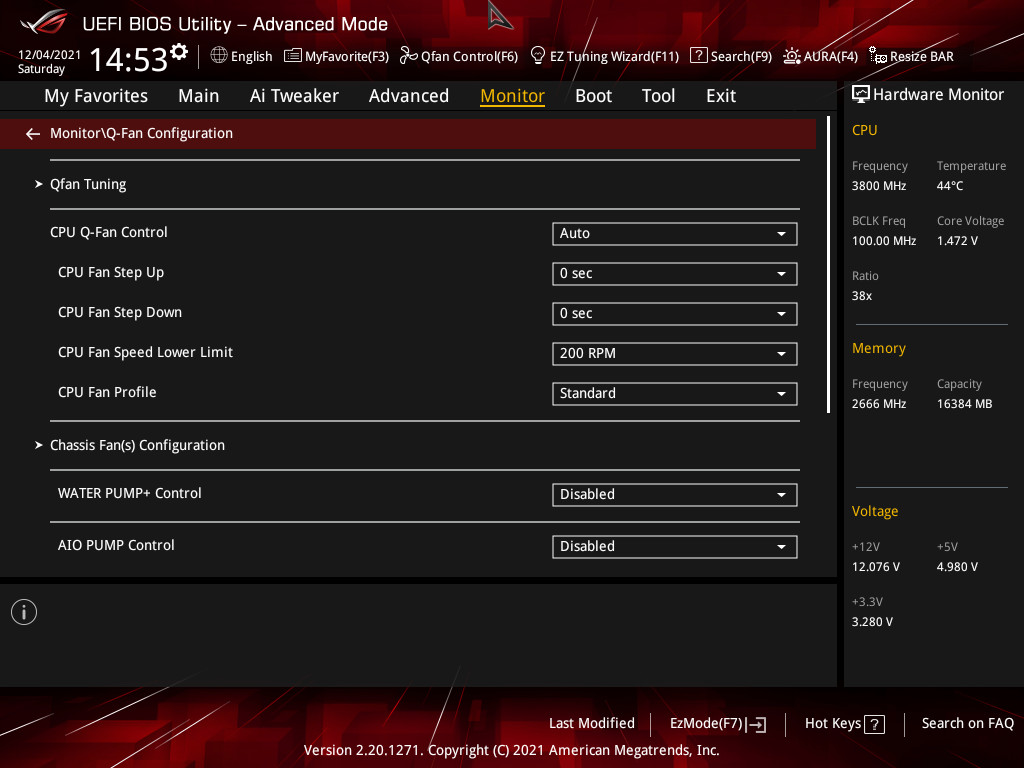

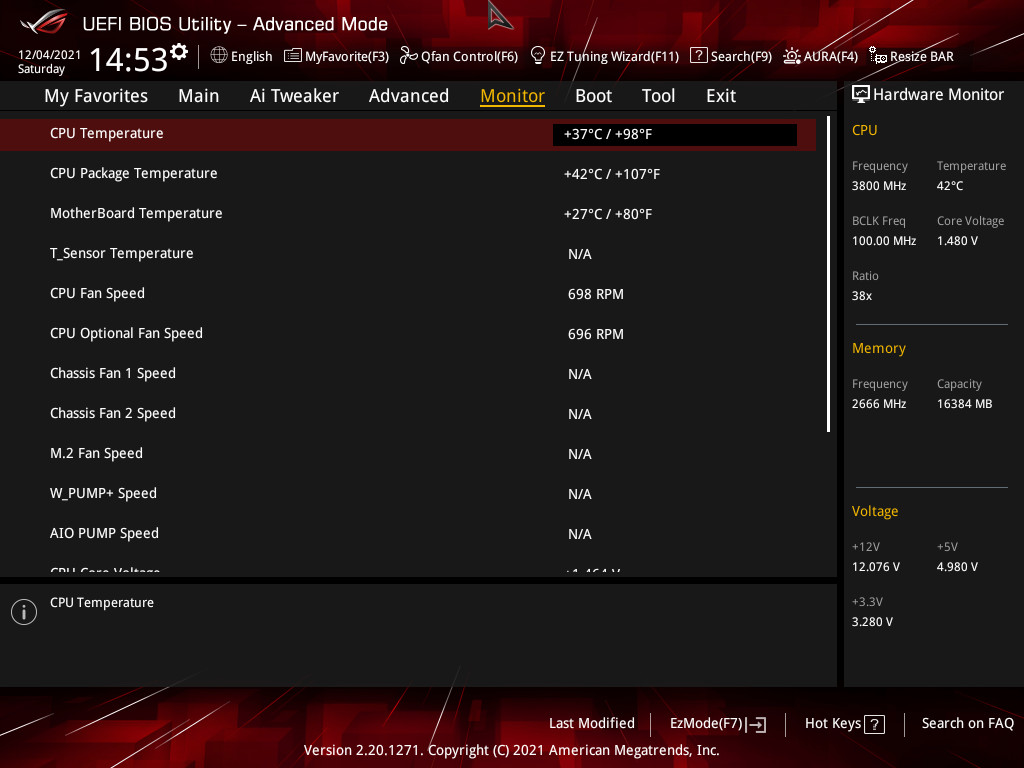

3. «Monitor» позволяет отследить значения температур, напряжений, оборотов вентиляторов. Для вентиляторов предусмотрена возможность управления оборотами с помощью подраздела Q-Fan Configuration.

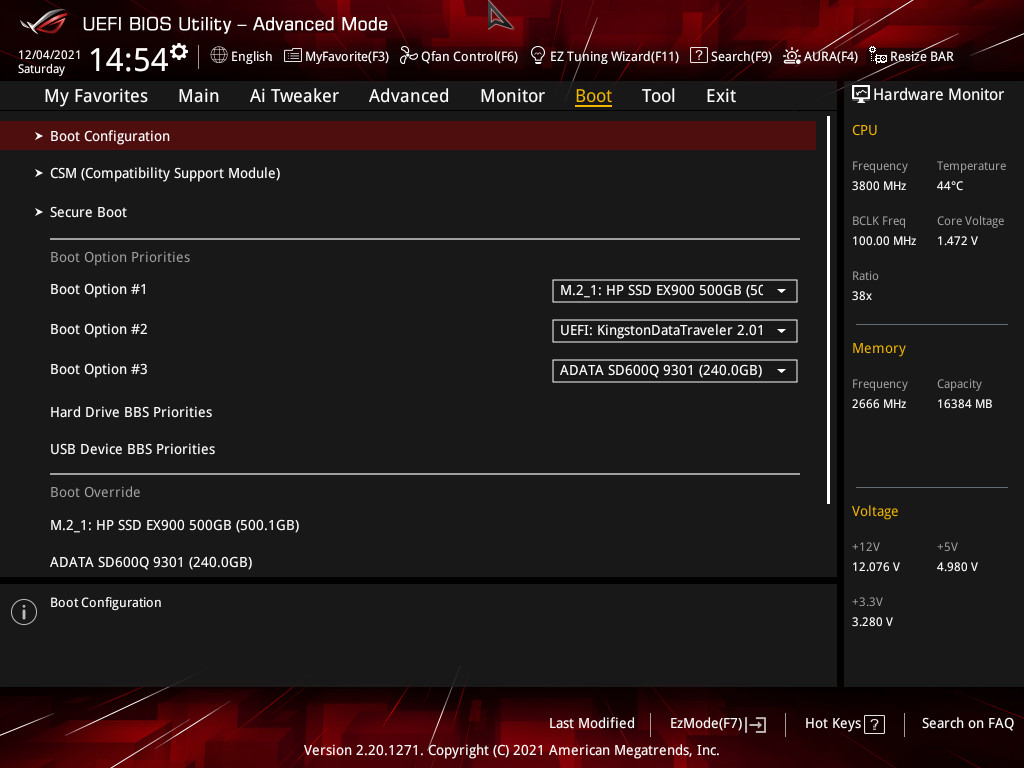

4. «Boot» отвечает за выбор устройства для загрузки - позволяет выбрать устройство для загрузки и здесь же выбирается режим загрузки.

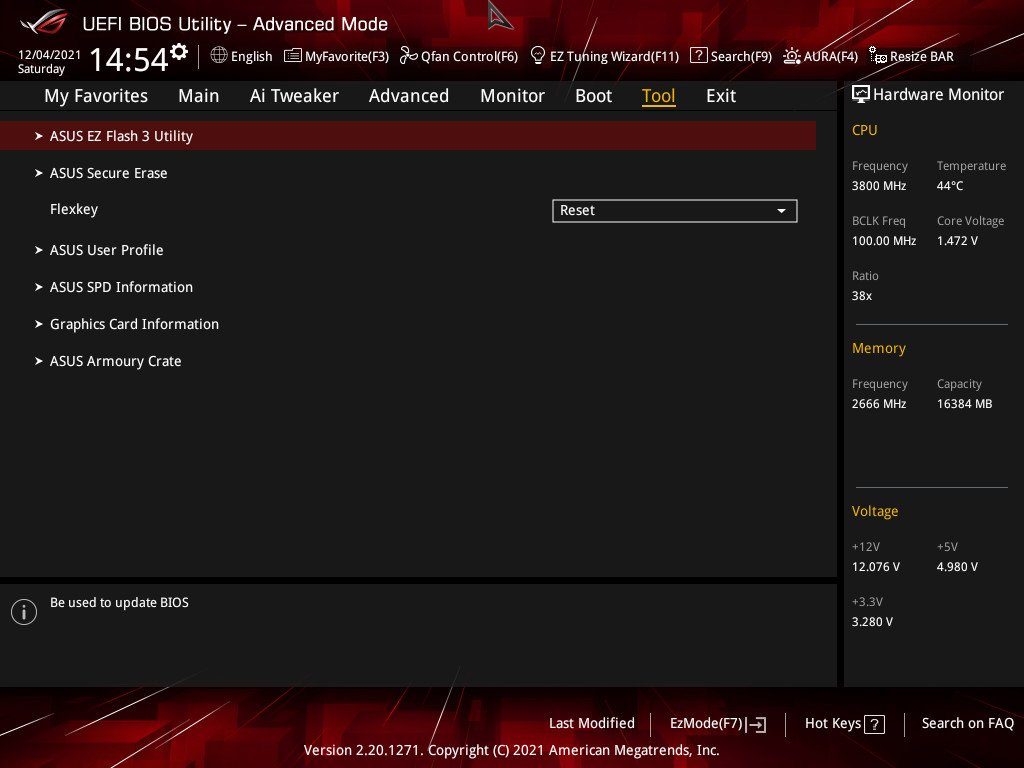

5. В «Tool» находятся опции, позволяющие запустить одну из доступных утилит (прошивки BIOS EZ Flash 3, стирания данных с накопителей Secure Erase), сохранить профиль с выбранными параметрами, посмотреть SPD информацию о памяти, видеокарте.

Программное обеспечение

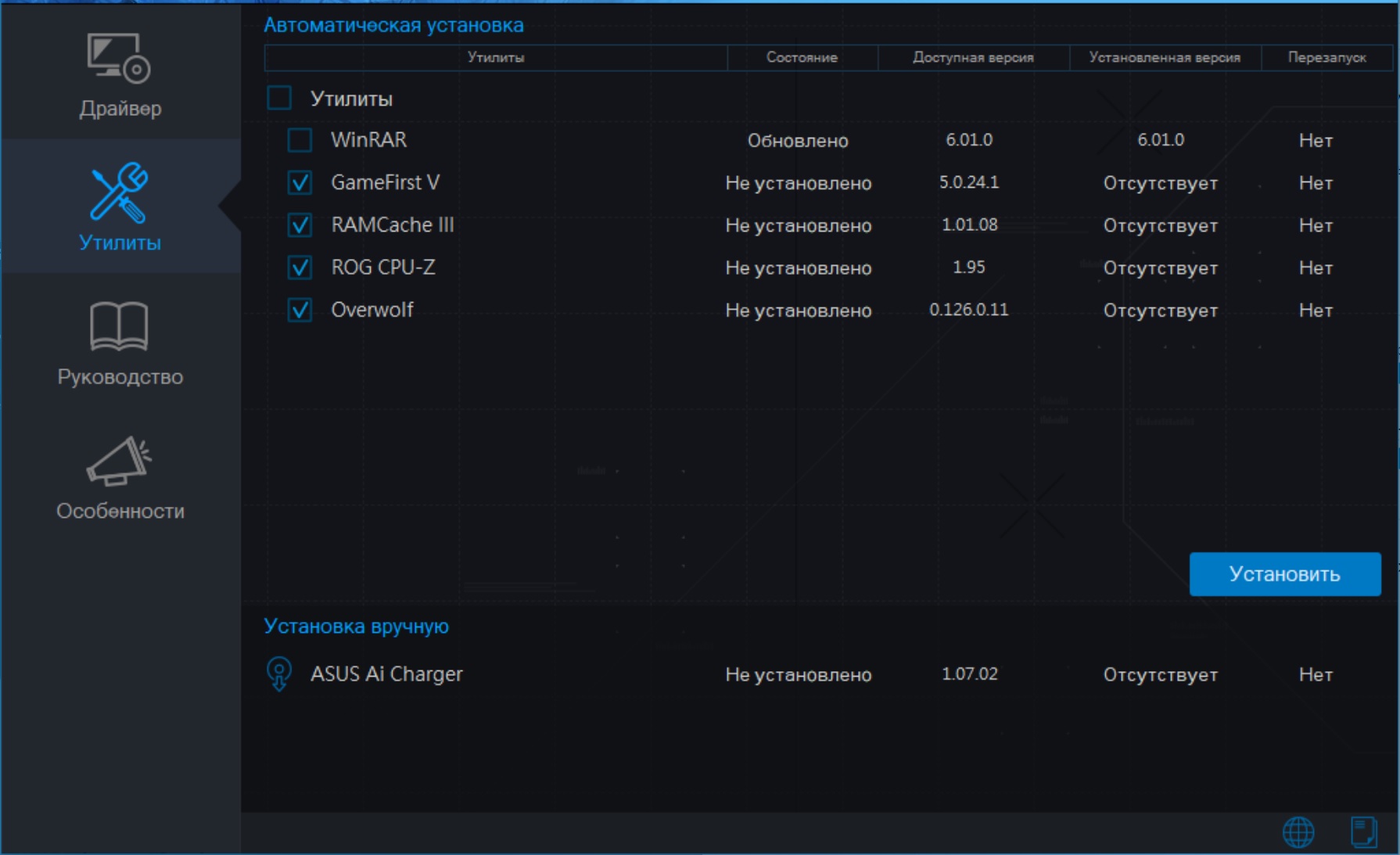

Отношение материнской платы ASUS ROG STRIX X570-E GAMING WIFI II к игровой серии ROG предопределило больший набор утилит, которые не доступны для материнских плат других серий, например, ASUS RamCache III.

Тестовый стенд

  • Центральный процессор: AMD Ryzen 7 5800X;

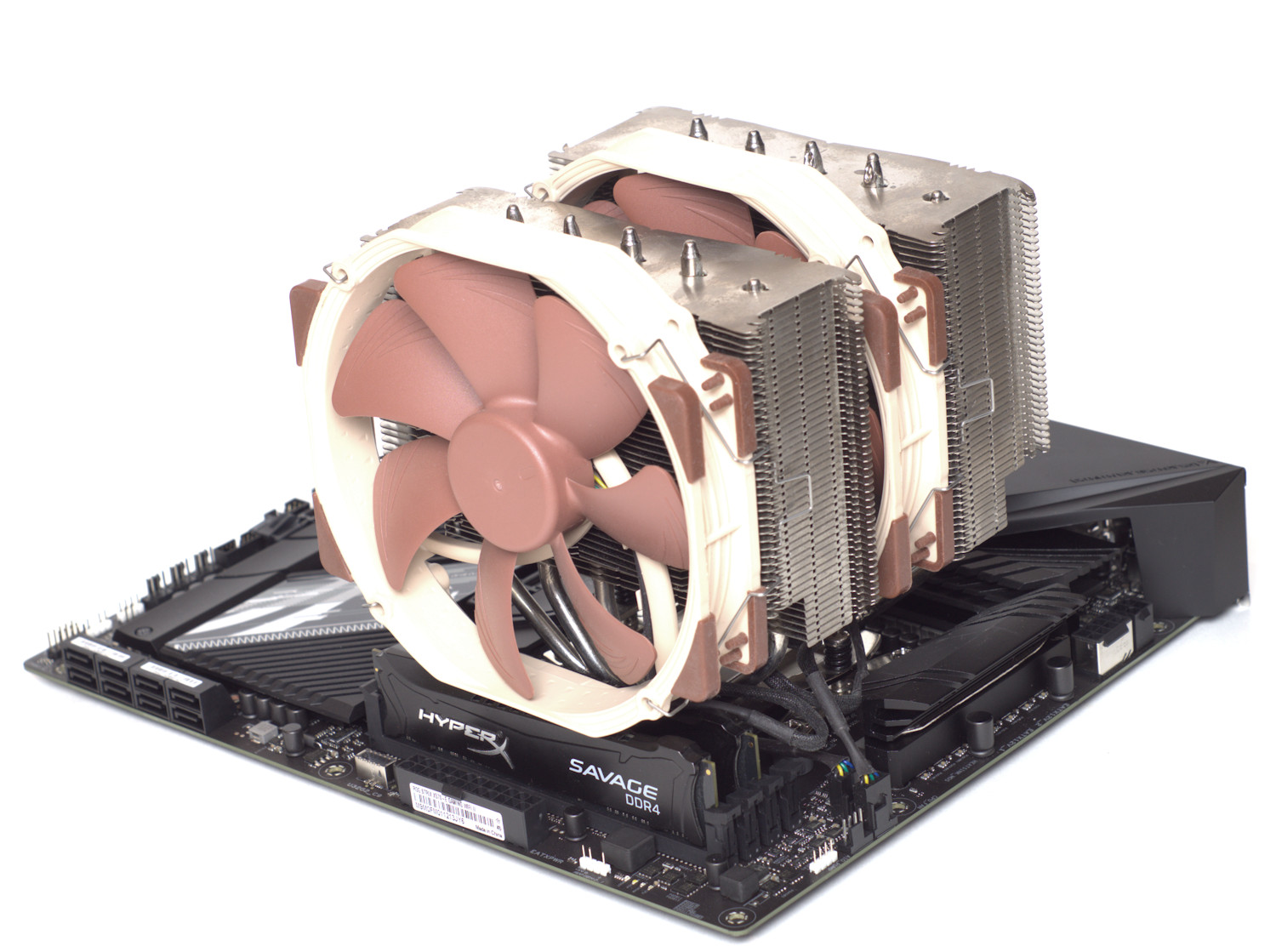

  • Система охлаждения: Noctua NH-D15;
  • Термопаста: ARCTIC MX-2;
  • Материнская плата: ASUS ROG STRIX X570-E GAMING WIFI II;
  • Оперативная память: DDR4-3000 2x8 Gb Kingston HyperX Savage HX430C15SB/8 (режим работы DDR4-2666 16-18-18-36);
  • Видеокарта: MSI GeForce GTX 1080 Gaming X 8Gb;
  • Накопители: HP EX900 500 Gb NVMe;
  • Корпус: Fractal Design Define 7;
  • Блок питания: be quiet! Straight Power 11 650W.

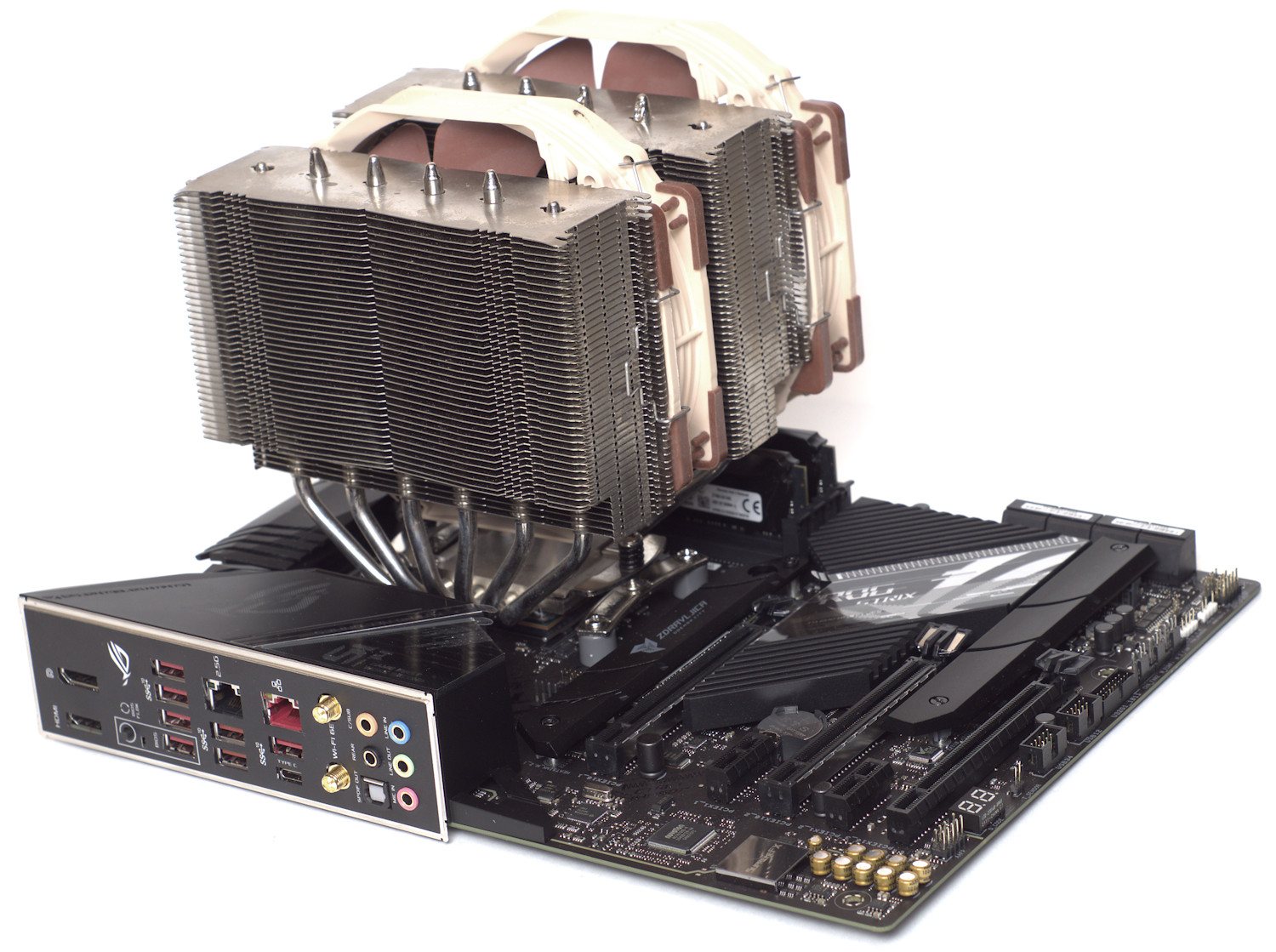

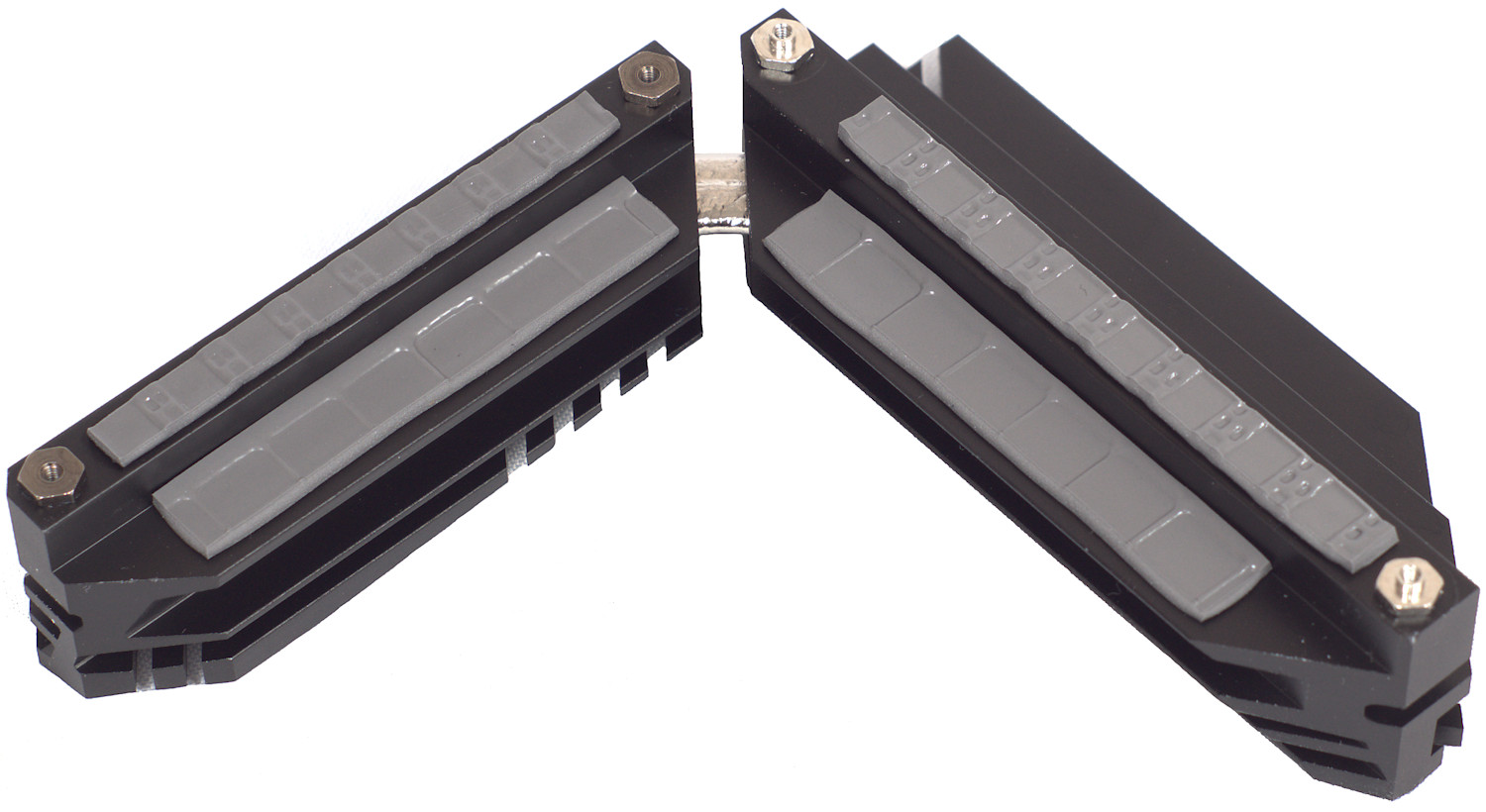

Используемые на материнской плате ASUS ROG STRIX X570-E GAMING WIFI II радиаторы VRM, несмотря на их массивность, за счет оптимальной высоты без проблем позволяют использовать крупные кулеры в лице Noctua NH-D15.

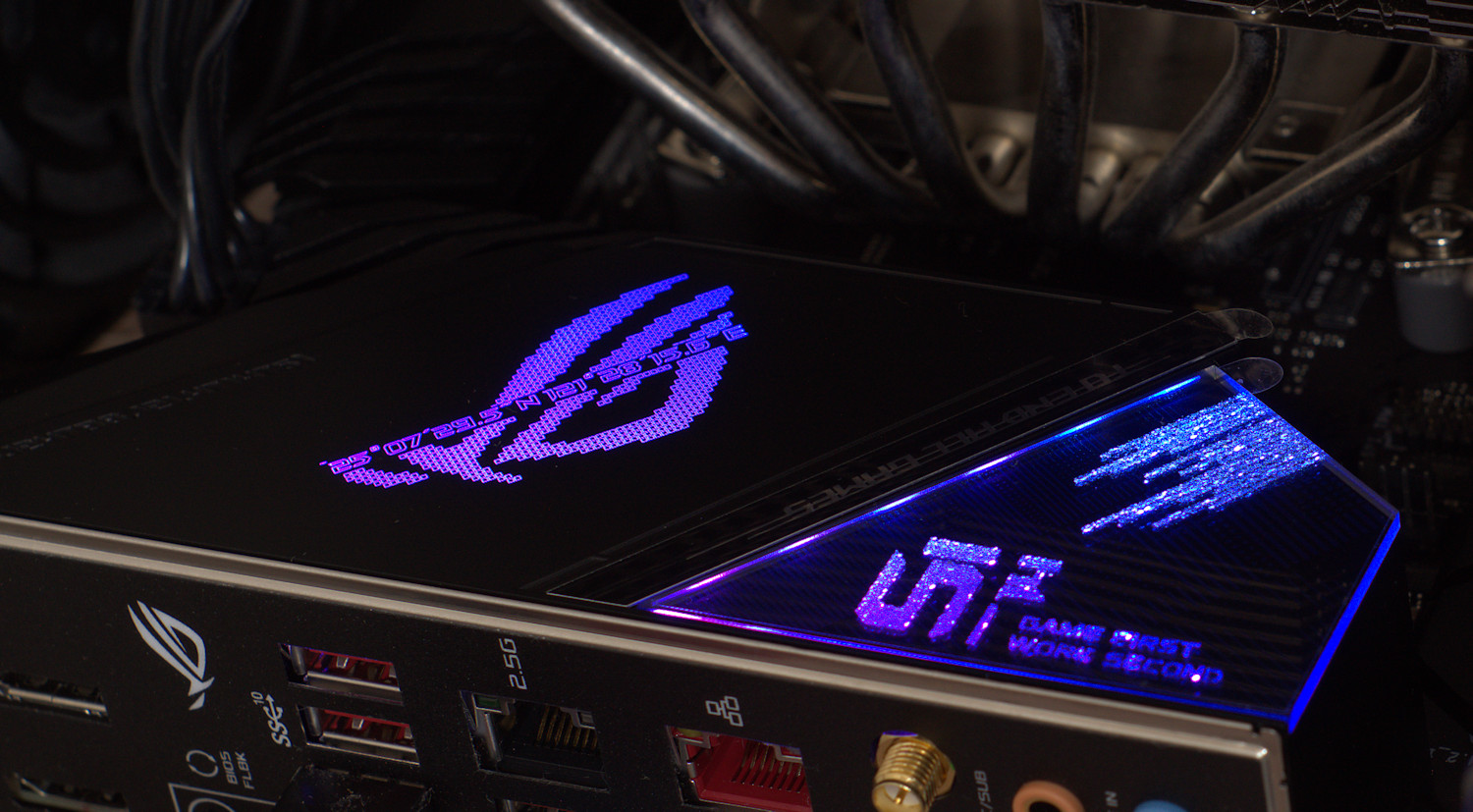

Очень интересный момент связан с подсветкой кожуха платы – на нем можно увидеть координаты главного офиса ASUS на Тайване (25°07'29.5"N, 121°28'15.6"E). Оригинальный подход к организации.

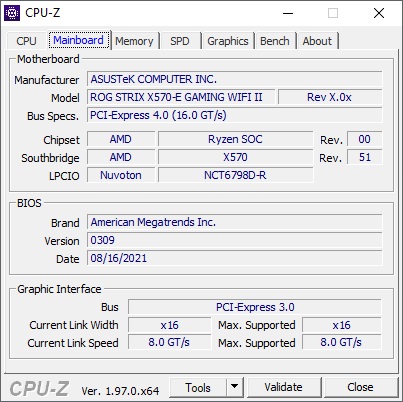

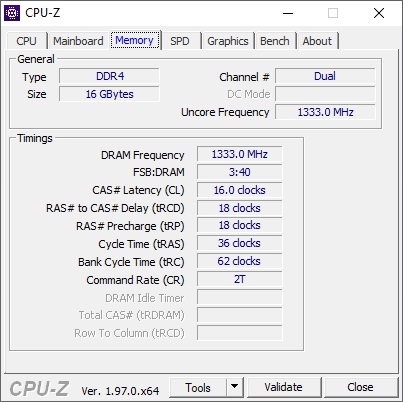

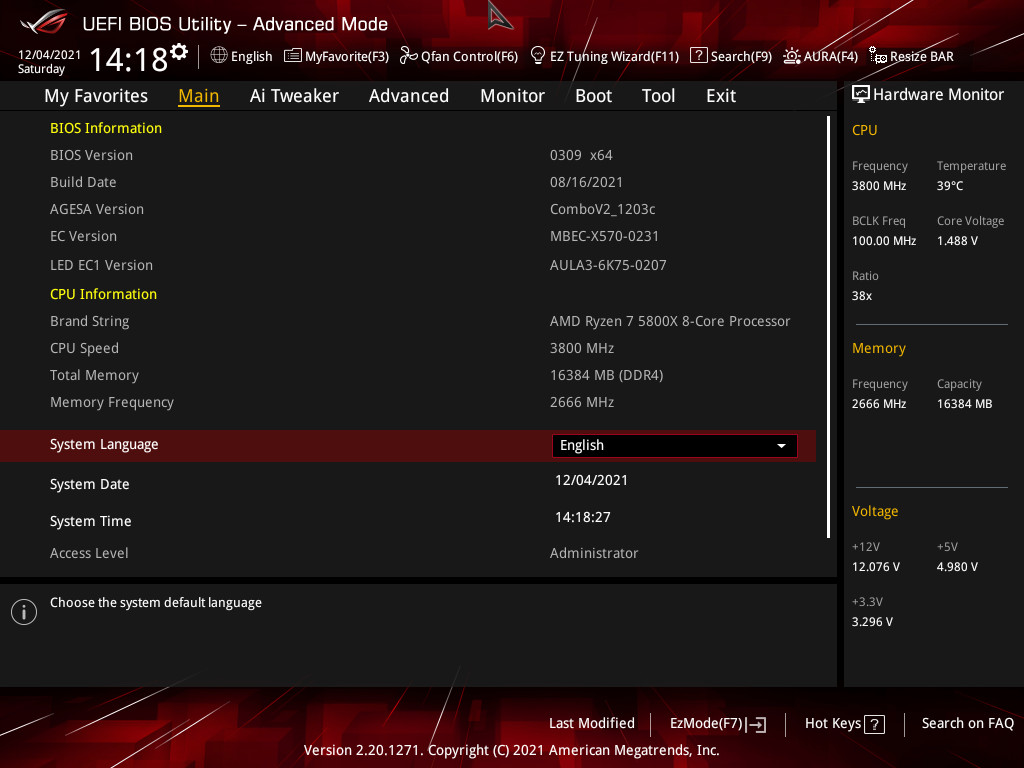

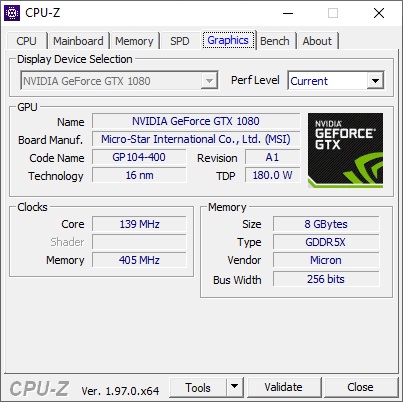

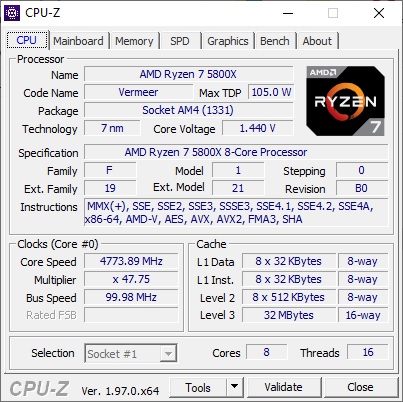

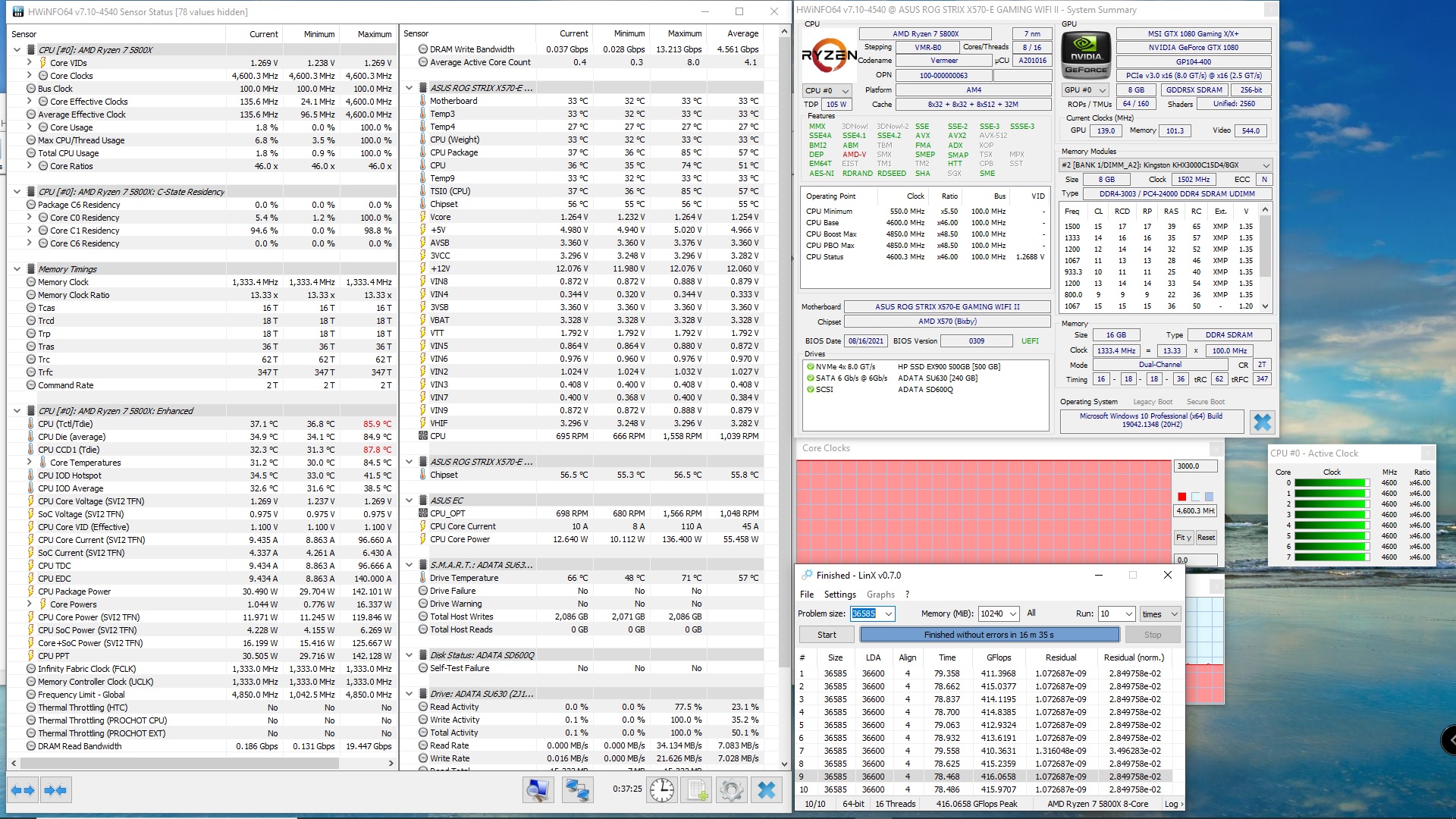

Информация о системе, полученная через утилиту CPU-Z - на момент тестирования на сайте производителя имелась единственная версия BIOS 0309, с которой и проводилось тестирование материнской платы.

Использование режима PBO является наиболее оптимальным с точки зрения получения высокой производительности при типичной (однопоточной) нагрузке, так как максимальная частота может доходить до 4850 МГц. На практике максимальная частота при отключенном режиме PBO составила 4475 МГц (нагрев ядер - 78,2 °С), а с включением - 4495-4516 МГц (нагрев ядер - 79,9 °С).

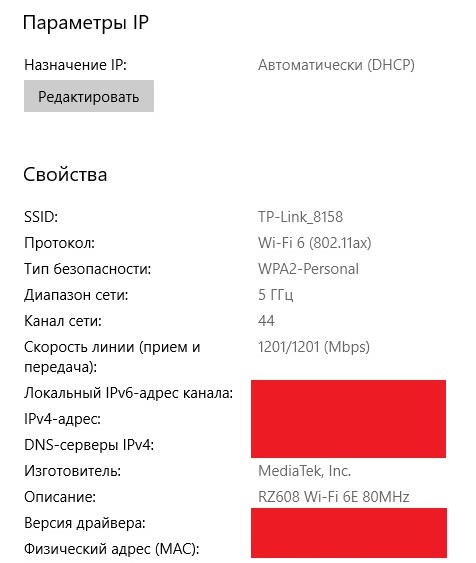

Отметим высокую скорость подключения (и работу) беспроводной сети Wi-Fi 6E благодаря установленному модулю Mediatek RZ608. В сочетании с роутером TP-Link Archer AX73 скорость соединения составила максимальные 1200 Мбит/сек.

Разгон

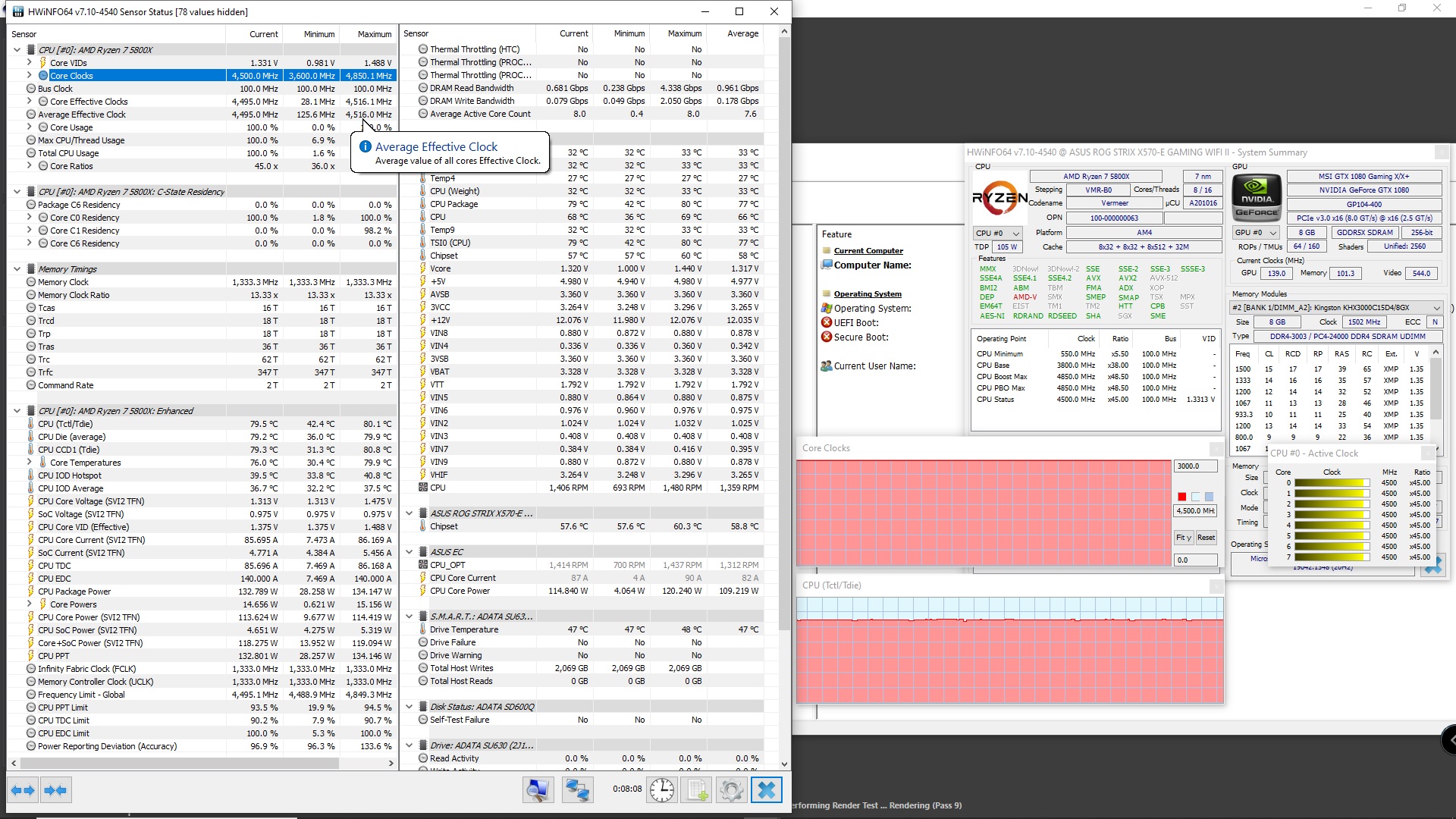

На материнской плате ASUS ROG STRIX X570-E GAMING WIFI II процессор AMD Ryzen 7 5800 был разогнан до частоты 4600 МГц (все ядра) при выставлении напряжения Vcore=1.275 В, параметра «Load Line Calibration» в значение 3. Потребление системы под нагрузкой LinX составило 225 Вт, а нагрев ядер остановился на отметке 84.5 °С. Температура радиаторов VRM не превысила 41,2 °С.

Результаты тестирования

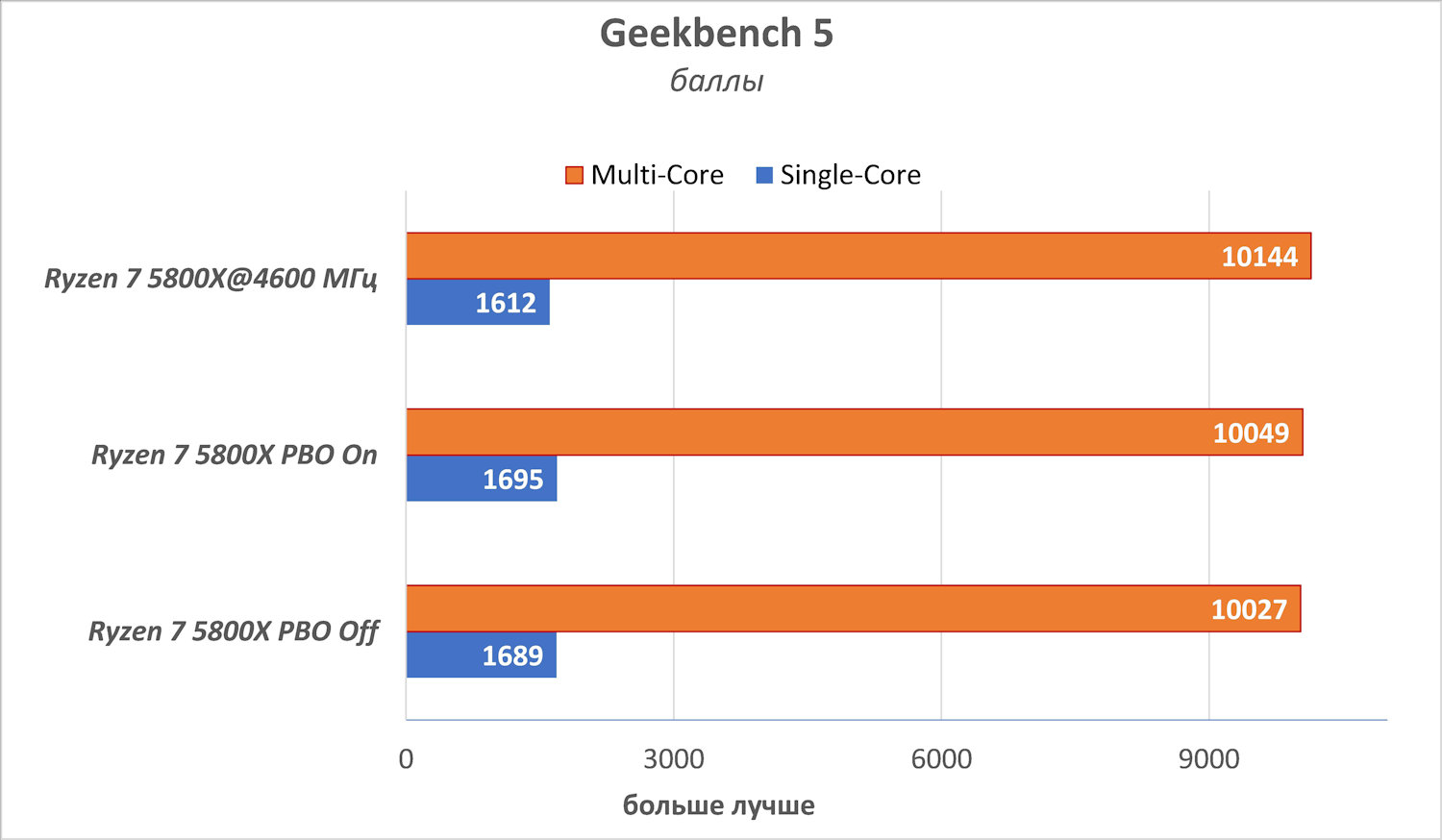

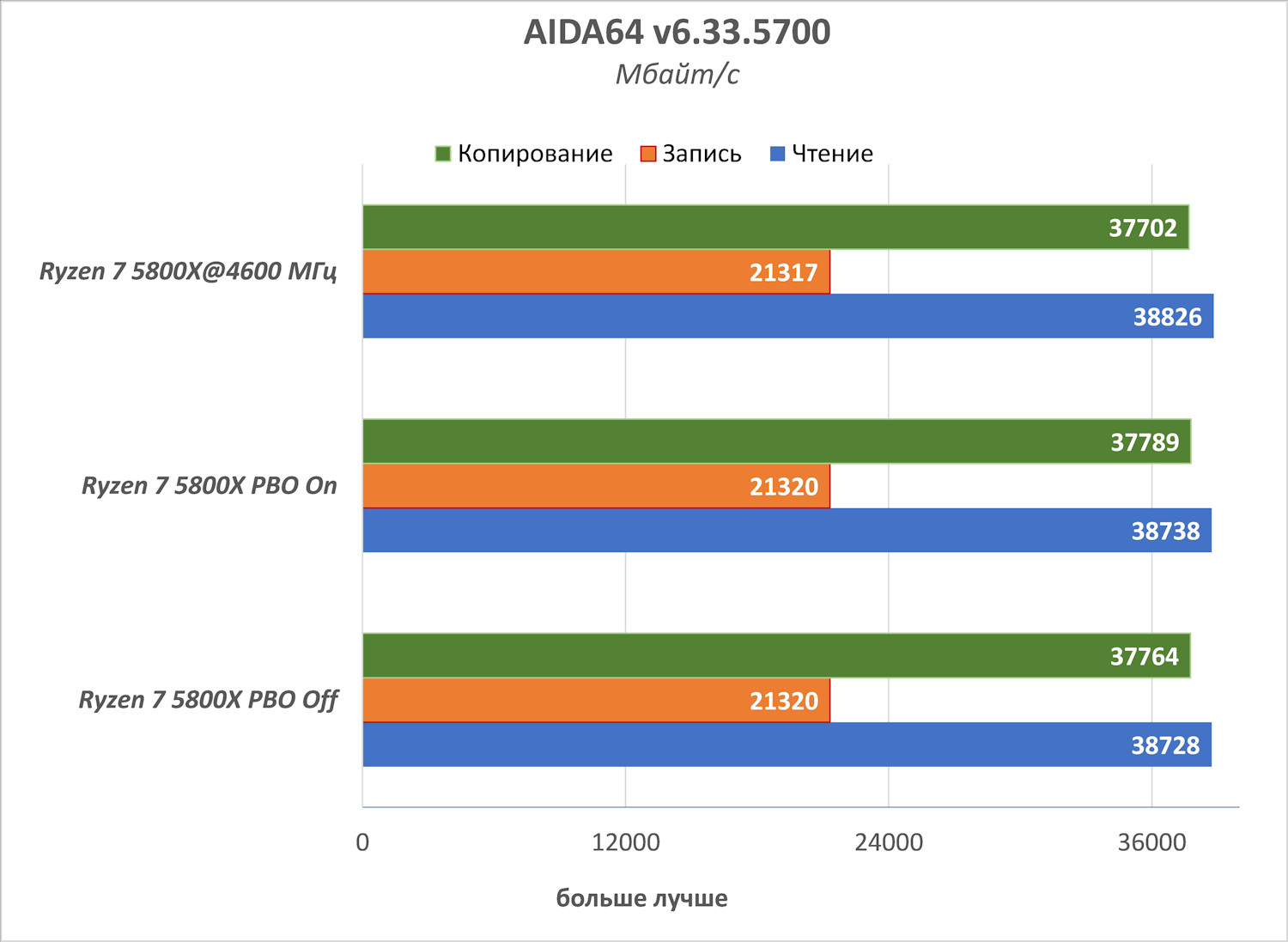

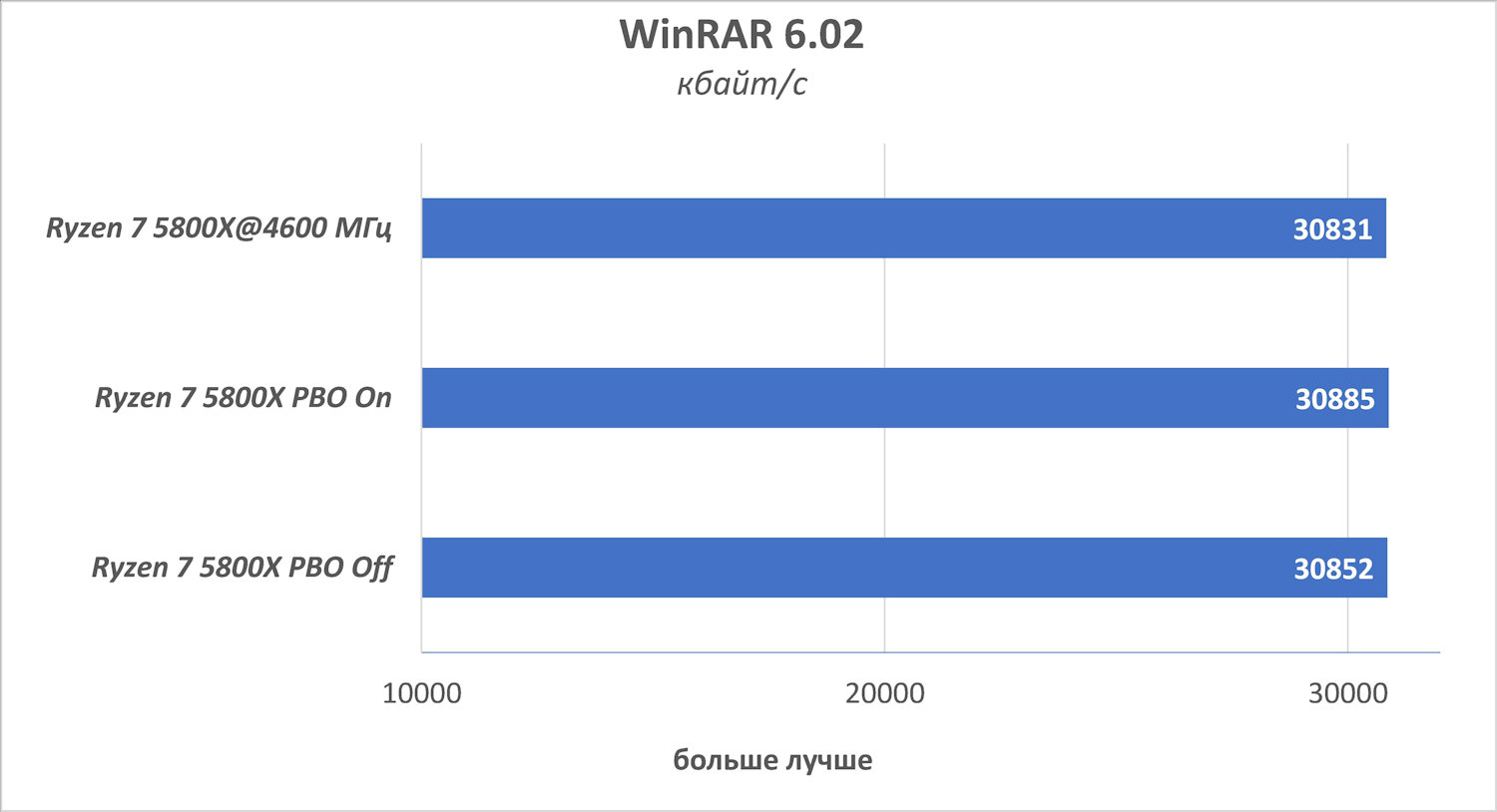

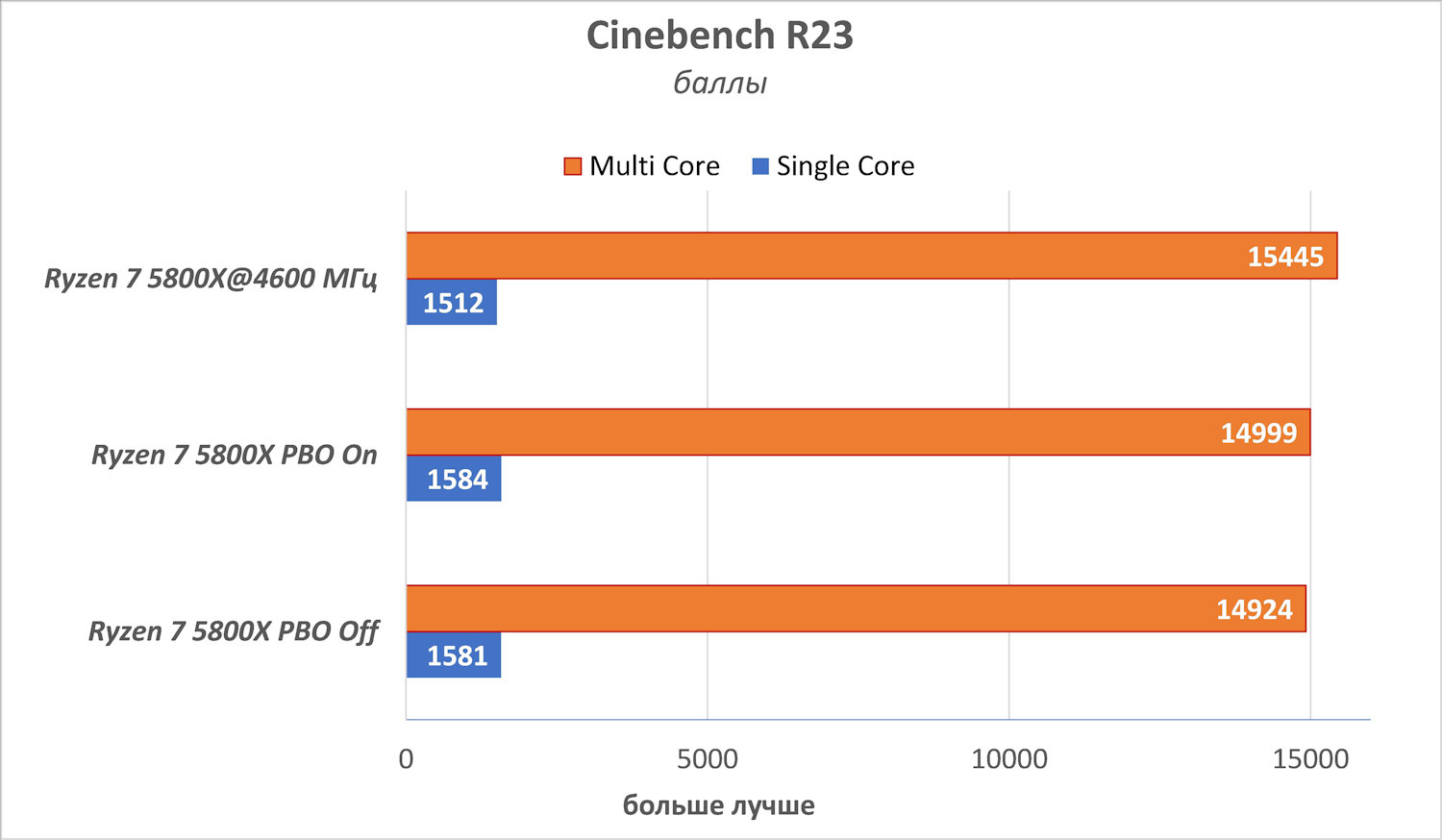

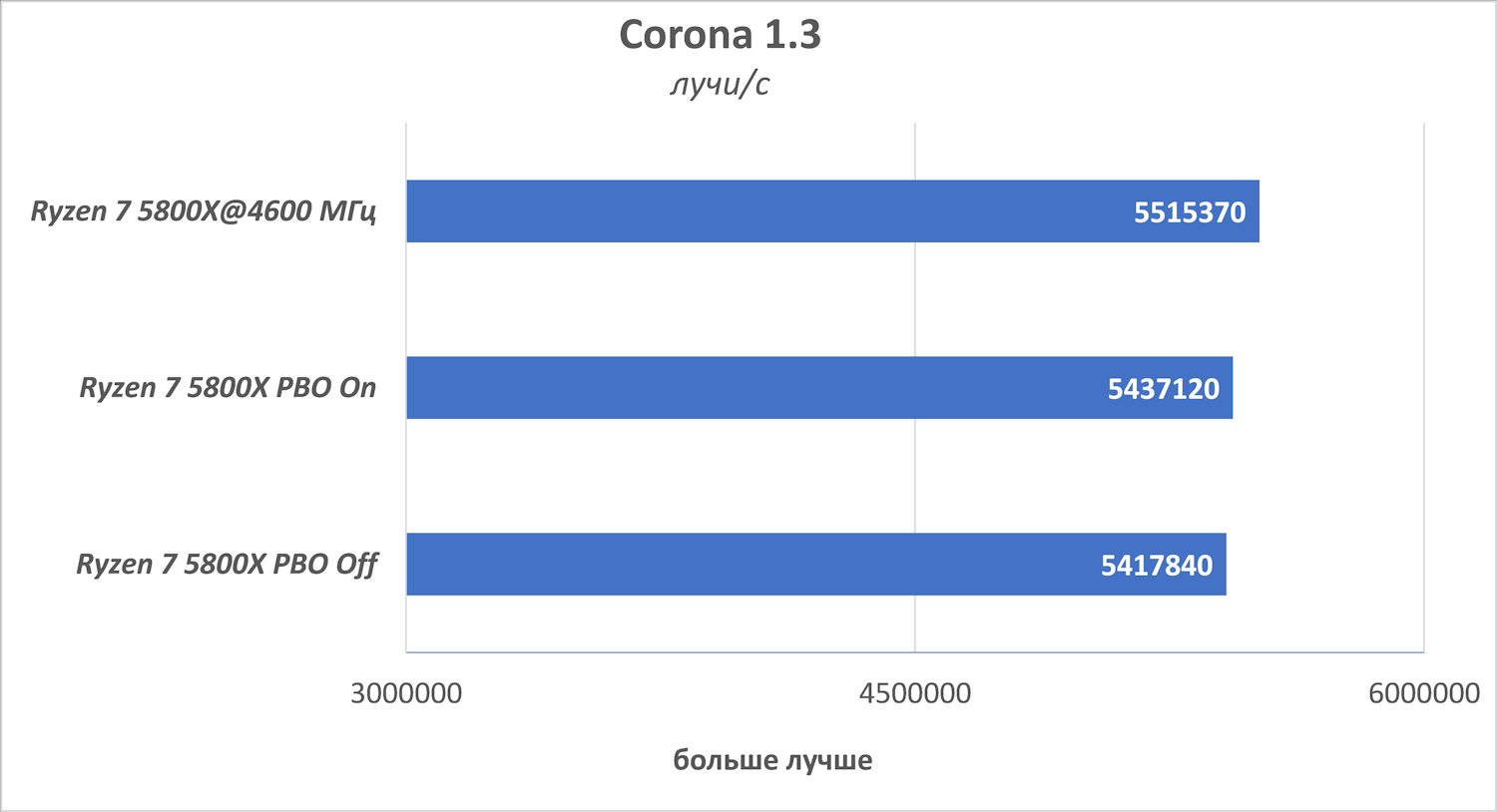

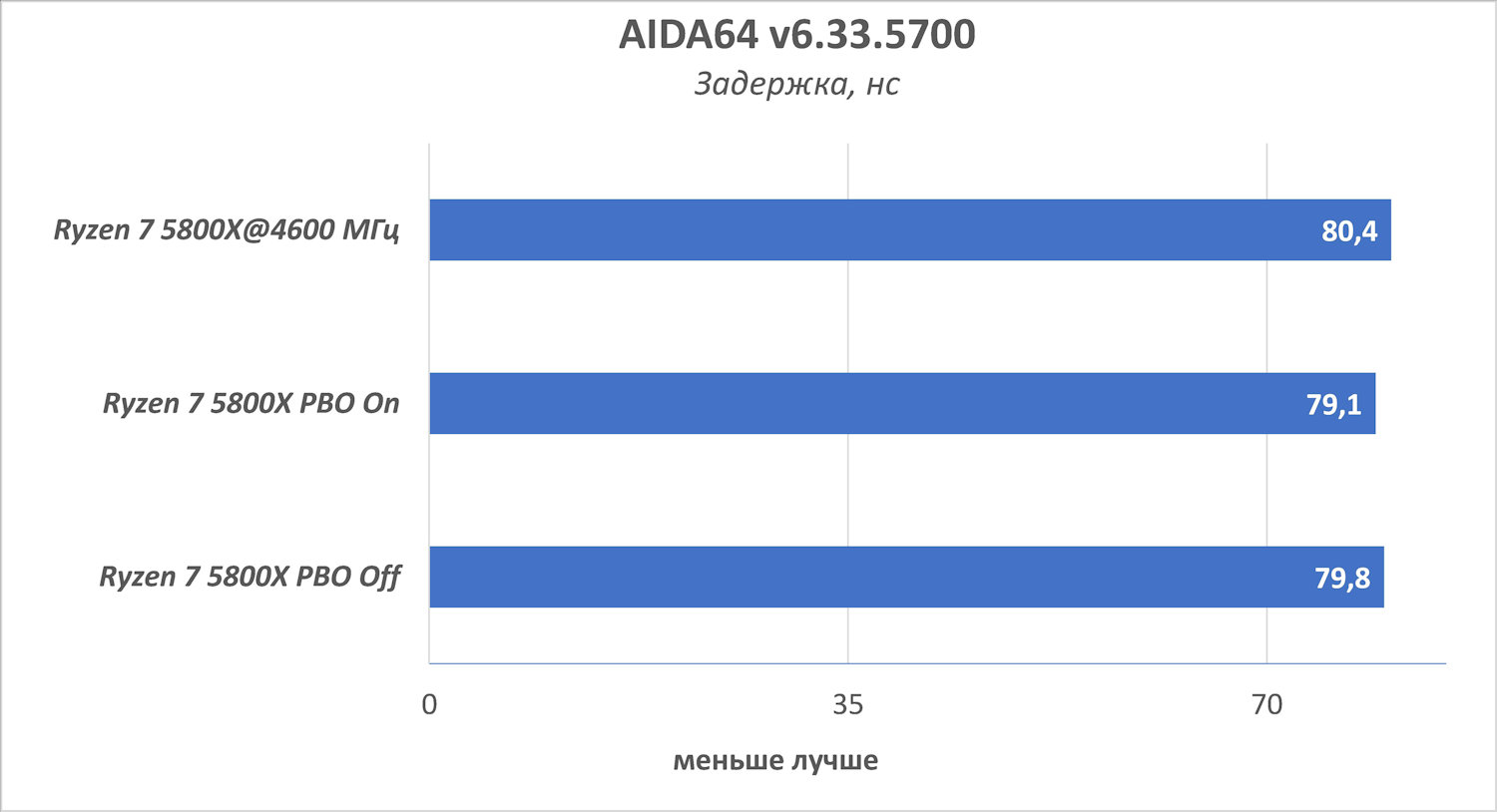

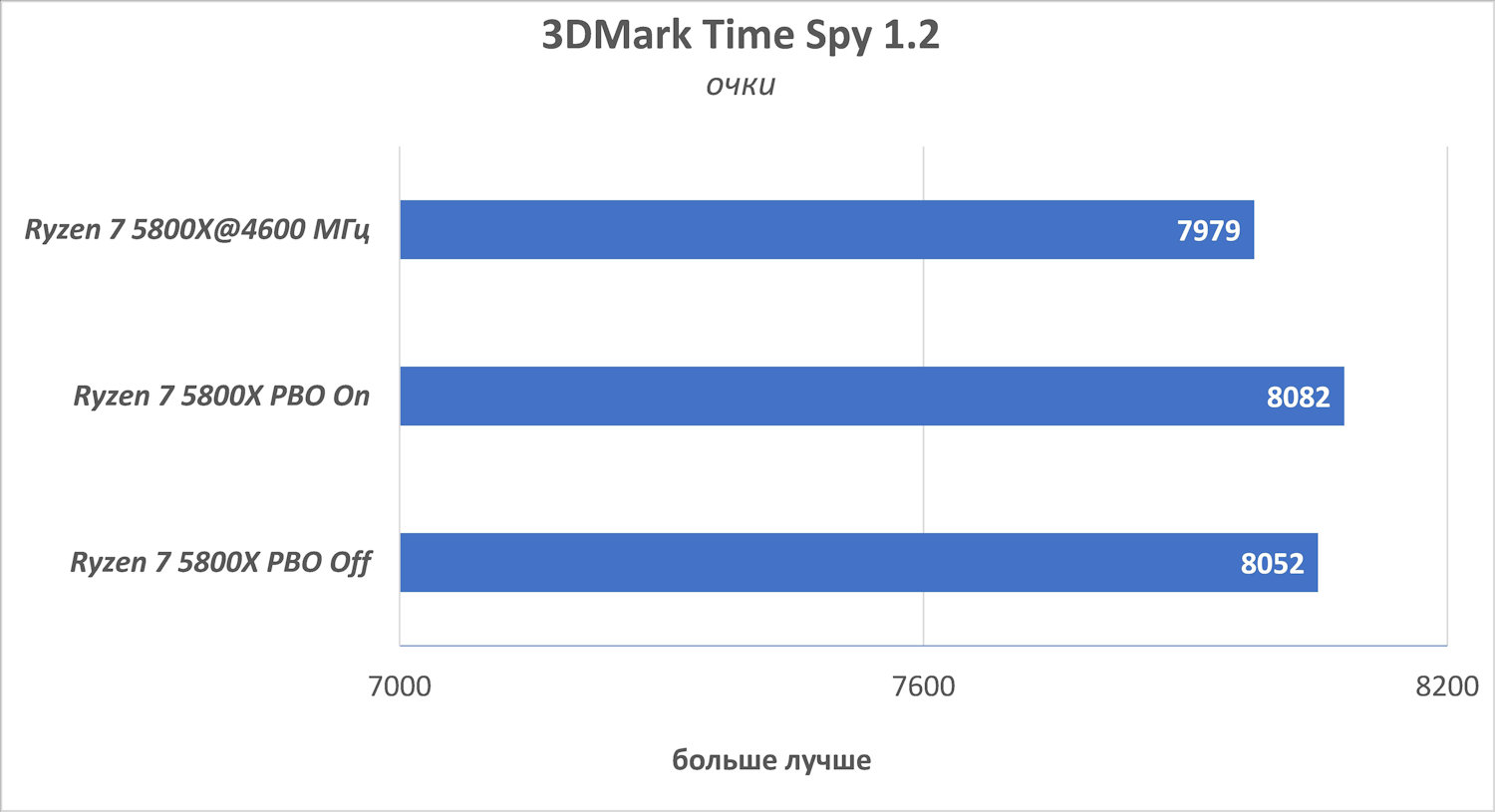

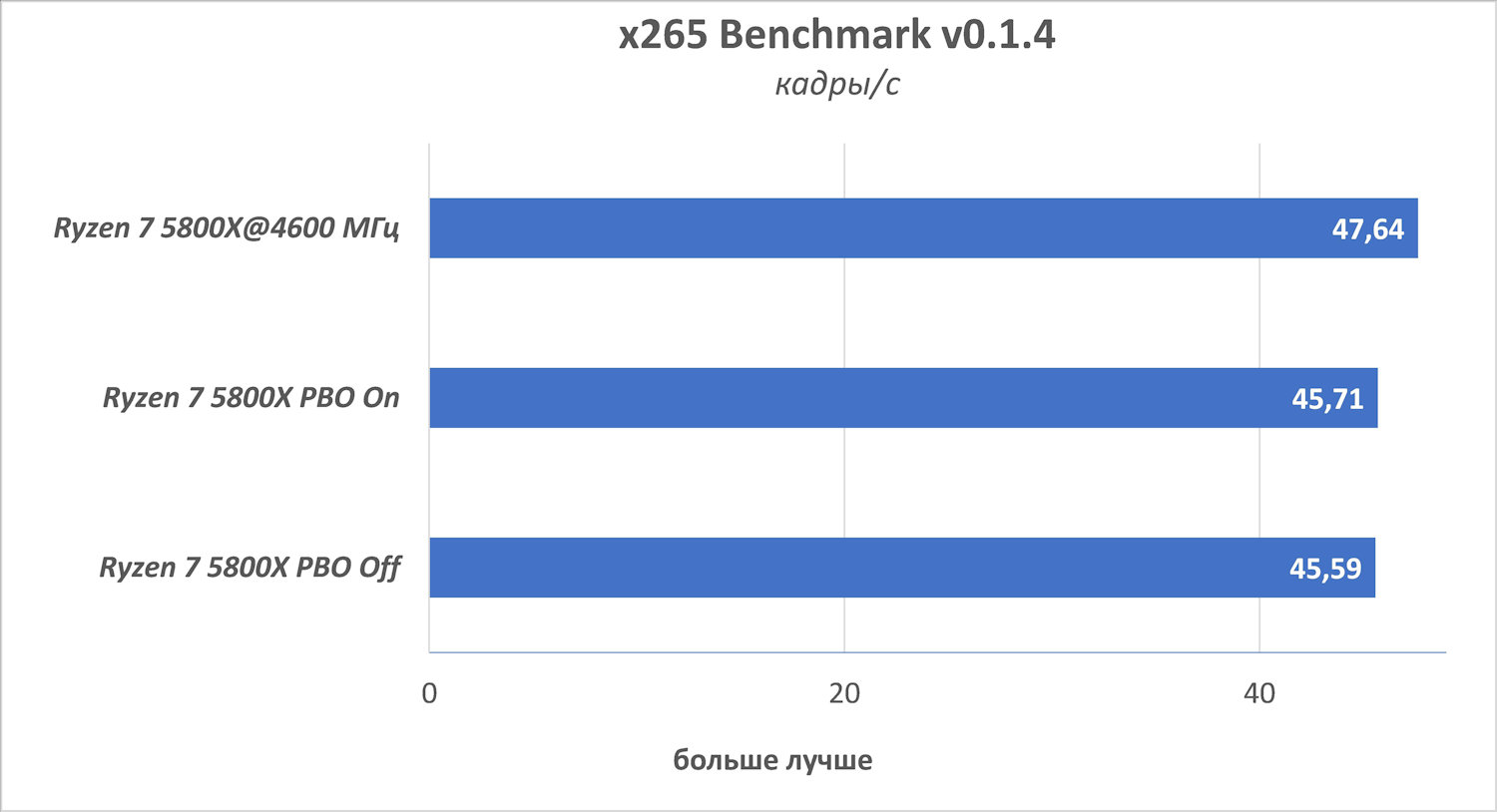

Тестирование материнской платы ASUS ROG STRIX X570-E GAMING WIFI II осуществлялось в режимах со включенным/выключенным режимом PBO, в режиме ручного разгона процессора AMD Ryzen 7 5800X до частоты 4600 МГц при активации опции «Dynamic OC Switcher». Оперативная память работала на частоте 2666 МГц с таймингами 16-18-18-36.








Выводы

Выход нового, менее горячего чипсета AMD X570 позволил производителям выпустить на рынок новые/обновленные модели материнских плат с пассивным охлаждением чипсета. В случае материнской платы ASUS ROG STRIX X570-E GAMING WIFI II пользователи получат приличный функционал в плане технических возможностей, например, 16-фазной системы питания с неплохой системой охлаждения, поддержку нового «скоростного» стандарта беспроводной сети Wi-Fi 6E (до 1200 Мбит/сек), радиаторы на обоих слотах M.2 и поддержкой быстрой установки (защелки Q-Latch), наличие двух сетевых портов, один из которых 2.5 Гбит/сек и прочее. Если оценивать программную составляющую, то BIOS платы имеет интересную опцию «Dynamic OC Switcher», доступную в старших моделях ASUS, обеспечивающую работу режима PBO при фиксированном множителе в случае ручного разгона. С точки зрения программного обеспечения отношение платы к игровой серии ASUS ROG STRIX предопределило и больший набор доступных для установки утилит.

Стоимость материнской платы ASUS ROG STRIX X570-E GAMING WIFI II не самая низкая (от 25000 рублей), поэтому она больше подойдет для использования со старшими процессорами AMD Ryzen 5000-й серии.

Плюсы:

  • Эффектный внешний вид;
  • Подсветка кожуха и наличие ASUS Aura (+5 В и +12 В);
  • Высококачественная элементная база;
  • Массивные радиаторы VRM с одной тепловой трубкой;
  • Два сетевых порта, один из которых 2.5 Гбит/сек;
  • Поддержка Wi-Fi 6E и Bluetooth 5.2;
  • Радиаторы для двух слотов M.2;
  • Безвинтовая установка накопителей в слоты M.2;
  • Пассивное охлаждение чипсета AMD X570 (невысокий нагрев);
  • Неплохие возможности UEFI BIOS;
  • Возможность обновления BIOS через кнопку BIOS Flashback;
  • Расширенный набор программного обеспечения;
  • Неплохая комплектация.

Минусы:

  • Относительно высокая стоимость.
