Обзор и тест материнской платы MSI MPG X570s Carbon EK X
Доступность материнских плат для процессоров Ryzen 5000 на базе флагманского чипсета AMD X570 с пассивным охлаждением продолжает увеличиваться. И на этот раз в фокусе нашего внимания MSI MPG X570s Carbon EK X с моноблоком EKWB для отвода тепла от центрального процессора и зоны VRM. Данная материнская плата рассчитана на энтузиастов, использующих в своих системах кастомное жидкостное охлаждение. А для нашей редакции это повод протестировать MSI MPG X570s Carbon EK X вместе с процессором Ryzen 9 5900X и набором EKWB EK-Kit RGB 240.

Технические характеристики

  • Модель: MPG X570s Carbon EK X
  • Socket: AM4
  • Чипсет: AMD X570
  • Тип памяти: DDR-4
  • Количество слотов памяти: 4
  • Оперативная память: 4*DIMM, Max. 128 Гб, DDR4 5300(O.C) - 3466O.C.), 2133 - 3200 МГц
  • Слоты расширения: 2*PCI-E 4.0 x16, 2*PCI-E 3.0 x1, 4*PCI-E M.2
  • Звук: 8-канальный (7.1) Realtek ALC4080
  • Сетевой интерфейс: 2.5 Gigabit (Realtek RTL8125B), Intel Wi-Fi 6E AX210
  • Форм-фактор: ATX (305 * 244 мм)
Тип слотов M.2:
  • М.2_1 - 2242/2260/2280/22100 (PCIe 4.0 x4 или SATA) - AMD Ryzen 5000/3000 CPU
  • М.2_2 - 2242/2260/2280 (PCIe 4.0 x4 или SATA) - AMD X570 Chipset
  • М.2_3 - 2242/2260/2280/22100 (PCIe 4.0 x4 или SATA) - AMD X570 Chipset
  • М.2_4 - 2242/2260/2280 (PCIe 4.0 x4) - AMD X570 Chipset

Упаковка и комплектация

Материнская плата MPG X570s Carbon EK X поставляется в огромной картонной коробке с удобной ручкой для переноски. На фронтальной грани упаковки присутствует изображение девайса, демонстрирующее работу RGB-подсветки. Производитель заявляет о совместимости платы с процессорами Ryzen 2000, 3000 и 5000 серий.
На тыльной стороне упаковки описываются технические особенности MPG X570s Carbon EK X, включая ключевые технологические решения производителя. Также здесь представлена карта разъемов тыльной панели.
Упакована MPG X570s Carbon EK X надежно и аккуратно. Материнская плата находится в полиэтиленовом пакете и защищена от остальных компонентов толстым слоем вспененного поролона. Моноблок EKWB и другие аксессуары из комплекта поставки MPG X570s Carbon EK X размещены друг от друга отдельно.
Комплектация MPG X570s Carbon EK X включает в себя руководство пользователя, инструкцию по установке, набор наклеек, фирменный значок MSI Gaming, а также множество рекламных буклетов.
В отдельном углублении под материнской платой пользователь обнаружит:
  • антенну Wi-Fi с подставкой;
  • два кабеля SATA-3 6 Гбит/с;
  • кабель для подключения RGB-подсветки;
  • кабель для подключения ARGB-подсветки;
  • кабель для подключения Corsair RGB-подсветки;
  • два комплекта крепления для М.2 накопителей;
  • кабель-термощуп;
  • USB-накопитель с драйверами и фирменным ПО;
  • кисточку для чистки материнской платы.
Для установки моноблока EKWB производитель включил в комплектацию MPG X570s Carbon EK X металлическую упорную пластину, термопрокладки, набор винтов для крепления, а также пару отверток.
Кроме того, вместе с материнской платой MPG X570s Carbon EK X поставляется небольшая картонная коробка с аксессуаром от словенской компании EKWB.
Внутри этой коробки пользователь обнаружит фирменный датчик протечки EK Leak Tester, который можно использовать для проверки герметичности собранного контура.
Устройство представляет собой комбинацию в виде манометра и насоса с подключением к контуру через порт 1/4". Принцип проверки герметичности контура с помощью EK Leak Tester заключается в следующем: с помощью насоса нагнетаем давление до 0,5-0,75 бар и ждем примерно 30 минут. Если за это время давление в контуре существенно не изменится, то такой контур можно считать герметичным.
Главной составляющей деталью в составе MPG X570s Carbon EK X является моноблок EKWB для охлаждения центрального процессора и зоны VRM. Он создан словенским производителем кастомных СЖО в соответствии с конструкцией и строением материнской платы MPG X570s Carbon EK X. Отличительными чертами этого моноблока являются вставки под карбон и прозрачное исполнение. Также в конструкции данного элемента охлаждения предусмотрена адресуемая RGB-подсветка.
Для питания RGB-подсветки используется кабель с разъемом +5В RGB. Конструкция моноблока предусматривает контакт с теплораспределительной крышкой процессора и всеми компонентами силовой обвязки. Для качественного прижима моноблок EKWB оборудован 8-ю точками крепления.

Внешний вид и особенности

До конечного пользователя MPG X570s Carbon EK X поставляется без установленного моноблока EKWB для возможности установки центрального процессора. Но отсутствие этой изюминки не уменьшает брутальный внешний вид материнской платы. А все благодаря обилию радиаторов для М.2 накопителей и массивного радиатора чипсета AMD X570.
Материнская плата MPG X570s Carbon EK X выполнена в форм-факторе АТХ с габаритами 305 х 244 мм. Тыльную сторону печатной платы украшают круговые обозначения девяти точек крепления. Поскольку MPG X570s Carbon EK X спроектирована для установки на нее моноблока EKWB, то и крепление АМ4 для классических систем охлаждения здесь отсутствует.
На тыльной панели разъемов MPG X570s Carbon EK X расположились:
  • кнопка сброса настроек BIOS;
  • кнопка обновления BIOS Flashback;
  • разъем PS/2 для мыши или клавиатуры;
  • два порта USB 2.0;
  • четыре порта USB 3.2 Gen1;
  • три порта USB 3.2 Gen2;
  • один порт USB 3.2 Gen2 Type-C;
  • один порт HDMI;
  • два гнезда для антенны Wi-Fi;
  • один 2.5-гигабитный LAN;
  • один оптический S/PDIF Out;
  • пять аудиоразъемов 3.5 мм.
Дополнительным элементом, украшающим материнскую плату, служит декоративная накладка для тыльных разъемов. Здесь присутствует вставка под карбон и встроенный модуль RGB-подсветки. Отсутствие моноблока EKWB, который лежит в комплектации MPG X570s Carbon EK X в отдельном отсеке, позволяет рассмотреть 14+2 фазную систему питания процессора. Подвод питания на нее реализован с помощью разъемов 8-пин + 4-пин EPS12V.
Питание для остальных компонентов материнской платы заводится по основному разъему 24-пин. В правом верхнем углу MPG X570s Carbon EK X производитель реализовал диагностический инструментарий в виде дисплея POST-кодов и ряда светодиодов CPU/MEM/VGA/BOOT. Для установки оперативной памяти MPG X570s Carbon EK X оборудована четырьмя разъемами DIMM DDR4 с поддержкой модулей с частотой до 5300 МГц.
Почти половина лицевой стороны MPG X570s Carbon EK X покрыта радиаторами охлаждения М.2 накопителей и чипсета AMD X570. Между этими радиаторами находятся два слота PCIe 4.0 x16 и два PCIe 3.0 x1. Самый верхний PCIe 4.0 x16 работает за счет линий PCI Express центрального процессора. Остальные слоты функционируют с помощью чипсета AMD X570.
Нижний слот PCIe 4.0 x16, несмотря на полноформатное исполнение, довольствуется лишь 4-мя линиями PCI Express. В отношении этого же слота на материнской плате MPG X570s Carbon EK X действует следующее правило: если используется порт М.2_4, то этот слот становится недоступен для использования.
А так выглядят радиаторы охлаждения М.2, призванные отводить тепло от твердотельных накопителей через термопрокладки.
На материнской плате MPG X570s Carbon EK X реализовано сразу четыре разъема М.2, одновременная работа которых гарантируется достаточным количеством линий PCI Express центрального процессора и чипсета AMD X570. Верхний разъем М.2_1 может функционировать в режимах PCIe 4.0 x4 или SATA, будучи подключенным напрямую к центральному процессору. Остальные три разъема М.2 работают через чипсет материнской платы по следующим правилам:
  • разъемы М.2_2 и М.2_3 поддерживают PCIe 4.0 x4 и SATA накопители;
  • разъем М.2_4 поддерживает только PCIe 4.0 x4 накопители;
  • если в разъем М.2_3 установлен накопитель SATA, то порты SATA5-6 недоступны для использования;
  • если в разъем М.2_3 установлен накопитель PCIe, то порты SATA5-8 недоступны для использования.
Что же касается классических разъемов SATA-3 6 Гбит/с, то их на MPG X570s Carbon EK X распаяно восемь штук. Все они находятся на правом торце материнской платы сразу за радиатором чипсета AMD X570.
Для отвода тепла от чипсета AMD X570 на массивный радиатор охлаждения используется термопрокладка.
Основу звуковой системы MPG X570s Carbon EK X составляет 7.1-канальный аудиокодек Realtek ALC4080. Производитель использует японские аудиоконденсаторы и изолирующий от помех аудиотракт.
Для увеличения количества разъемов USB и вывода их на фронтальную и тыльную панели корпуса ПК плата MPG X570s Carbon EK X оборудована:
  • одной колодкой USB 3.2 Gen2 Type-C для вывода 1-го разъема;
  • двумя колодками USB 3.2 Gen1 Type-A для вывода 4-х разъемов;
  • двумя колодками USB 2.0 для вывода 4-х разъемов.
Для подключения систем охлаждения, включая кастом, MPG X570s Carbon EK X предлагает:
  • один 4-пин PWM для вентилятора процессора;
  • один 4-пин PWM для помпы СЖО;
  • шесть 4-пин PWM для корпусных вентиляторов.
Пять разъемов находятся в непосредственной близости от процессорного разъема AM4, еще три на нижней грани материнской платы.
Как мы уже говорили ранее, система питания процессора на MPG X570s Carbon EK X построена по 14+2 фазной схеме. Производитель использовал в силовой обвязке 75А компоненты, распределив их в количестве 14-ти для питания ядер и 2-х для питания SoC.
Осмотр силовой обвязки позволил установить, что здесь производитель использовал уже знакомые нам транзисторные сборки Renesas RAA220075. За управление питанием процессора на MPG X570s Carbon EK X отвечает цифровой ШИМ-контроллер Intersil ISL69247, установленный в левом верхнем углу материнской платы.

Установка моноблока

Фирменный моноблок EKWB, который поставляется вместе с MPG X570s Carbon EK X, с завода не установлен на материнскую плату. Это сделано для того, чтобы пользователь не демонтировал его лишний раз для первой установки в сокет процессора. Поэтому сразу после распаковки материнской платы устанавливаем на нее центральный процессор (в нашем случае это Ryzen 9 5900X).
Затем по форме контактных площадок для охлаждения элементов VRM примеряем термопрокладки. В комплектации MPG X570s Carbon EK X они идут разной толщины, поэтому важно не перепутать их местами. Определившись с размерами термопрокладок, вырезаем их нужной длины и ширины.
Вырезанные термопрокладки приклеиваем на компоненты силовой обвязки MPG X570s Carbon EK X. Следим да тем, чтобы в процессе установки моноблока они не отклеились и не поменяли своего положения. Далее наносим термопасту на процессор.
После чего прикладываем сверху моноблок, отслеживая правильность позиционирования. Если положение выбрано верно, то, придерживая моноблок, переворачиваем материнскую плату.
С тыльной стороны материнской платы прикладываем металлическую распределительную пластину с изолирующей прокладкой и фиксируем моноблок с помощью восьми винтов. Четыре винта обеспечивают прижим к центральному процессору и еще четыре - к зоне VRM материнской платы.

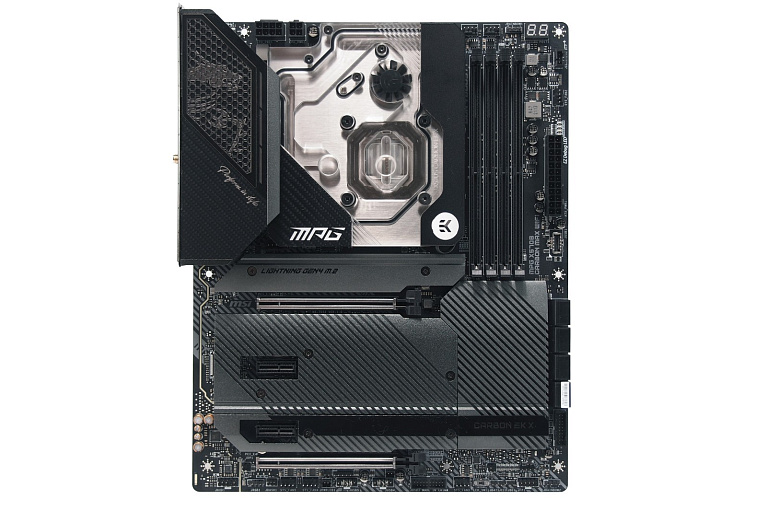

После установки моноблока EKWB материнская плата MPG X570s Carbon EK X примет следующий вид (см.фото). Его можно охарактеризовать наиболее точно, как строгий и стильный. Отдельную изюминку здесь вносят вставки под карбон и логотип EKWB.
Что же касается конструкционных недочетов при использовании моноблока EKWB на материнской плате MPG X570s Carbon EK X, то они здесь, к сожалению, имеются. Например, задействовать разъем 4-пин PWM (SYS_FAN6) над верхним М.2 если и можно, то только исхитрившись с подключением коннектора с помощью пинцета или иного приспособления. А как использовать разъем 4-пин PWM (CPU_FAN1), история и вовсе умалчивает. После установки моноблока доступ к нему оказывается полностью перекрытым. Так и получается, что "на бумаге" плата MPG X570s Carbon EK X имеет аж восемь разъемов 4-пин PWM, но на практике удобно пользоваться можно лишь шестью.

Возможности BIOS

Настройки BIOS материнской платы MPG X570s Carbon EK X оформлены в фирменной красно-черной оболочке Click BIOS 5. Переключение между EZ Mode и Advanced Mode выполняется клавишей F7.
Вариант EZ Mode выводит на экран основную и наиболее важную информацию о системе. Интерфейс Advanced Mode дает пользователю доступ ко всем настройкам BIOS материнской платы.

Тестовый стенд

Процессор AMD Ryzen 9 5900X
Материнская плата MSI MPG X570s Carbon EK X
Система охлаждения EKWB EK-Kit RGB 240
Термоинтерфейс Arctic MX-2
Оперативная память G.Skill Trident Z Royal DDR4-4266 16Gb (2*8Gb)
Накопитель M.2 SSD Samsung 970 Pro 512 Гб
Блок питания Corsair RM850x мощностью 850W
Видеокарта
Sapphire AMD Radeon RX 6800 XT 16Гб
Монитор LG UltraGear 32GP850, 2560x1440, 180Hz
Операционная система Windows 10 Pro 64-bit 20H2

Материнская плата MPG X570s Carbon EK X тестировалась с 12-ядерным процессором Ryzen 9 5900X и парой одноранговых модулей G.Skill Trident Z Royal DDR4-4266 объемом 8 Гб каждый. Место графического адаптера занял ускоритель Sapphire AMD Radeon RX 6800 XT.

Во время работы системы RGB-подсветка материнской платы MPG X570s Carbon EK X очень красива. Особенно эффектно выглядит моноблок EKWB, переливающийся всеми цветами радуги. Интерфейс подключения подсветки +5В RGB позволяет не только управлять эффектами, но и синхронизировать с остальными компонентами системы.

Работа с Ryzen 9 5900X и производительность

Для понимания того, как MPG X570s Carbon EK X функционирует с процессорами Ryzen 5000 при серьезной нагрузке, мы посмотрели на работу системы в 3D-рендеринге Cinebench R23. Первый подход сделали с настройками BIOS по умолчанию и получили следующую картину. Оказалось, что при такой нагрузке 12-ядерный Ryzen 9 5900X работает на частоте 4200 МГц по всем ядрам. При этом процессор потребляет почти 140 Вт, а зона VRM материнской платы разогревается до 49℃.
Далее в настройках BIOS была принудительно активирована технология PBO, а оперативная память переведена в режим работы DDR4-3200 CL16. Эти изменения заставили работать процессор Ryzen 9 5900X более агрессивно, частота его ядер поднялась до 4350 МГц при рендеринге Cinebench R23. Пиковое энергопотребление CPU составило почти 190 Вт, а температура зоны VRM повысилась до 60℃.
Ручной разгон процессора на плате MPG X570s Carbon EK X позволил добиться стабильной работы Ryzen 9 5900X на частоте 4675 МГц по всем ядрам. Напряжение для этого пришлось поднять до 1.30В. Снова нагрузив CPU десятиминутным рендером Cinebench R23, мы смогли зарегистрировать энергопотребление до 210 Вт и нагрев зоны VRM до 61℃.
Разгон оперативной памяти на плате MPG X570s Carbon EK X при значении CL14 остановился на частоте 3600 МГц. Выше этой планки появлялись ошибки по памяти или же ошибка 92 на мониторе POST-кодов материнской платы. Однако даже покорившаяся частота разгона позволила настроить тонко первичные, вторичные и третичные тайминги для снижения задержек ОЗУ.
Для сравнения производительности игровой сборки с материнской платой MPG X570s Carbon EK X были выбраны следующие варианты настроек:
  • Ryzen 9 5900X в авто, память в режиме DDR4-2133 CL15;
  • Ryzen 9 5900X с форсированием PBO, память в режиме DDR4-3200 CL16;
  • Ryzen 9 5900X с разгоном до 4.675 ГГц, память с разгоном до DDR4-3600 CL14.

Заключение

MSI MPG X570s Carbon EK - интересная и весьма привлекательная материнская плата, которая определенно найдет свое место в сборках с кастомным охлаждением. Как показало наше тестирование, моноблок EKWB, которым укомплектована MPG X570s Carbon EK, способен эффективно охлаждать одновременно центральный процессор и зону VRM. Даже в случае разгона 12-ядерного Ryzen 9 5900X температура силовой обвязки не превышает 61℃. На должном уровне находится и техническое оснащение MPG X570s Carbon EK. Чего только стоит ее 14+2 фазная система питания процессора с 75А сборками, а также завораживающая RGB-подсветка моноблока от EKWB.
Однако вместе с положительными особенностями MPG X570s Carbon EK нельзя игнорировать и недочеты этой материнской платы. А ими является неудобство использования разъема SYS_FAN6 и невозможность использования разъема CPU_FAN1 после установки моноблока EKWB на плату. Не может претендовать MPG X570s Carbon EK и на высокий разгон оперативной памяти, как это показывала недавно протестированная ASUS ROG Crosshair VIII Extreme. Впрочем, склонить в пользу выбора MSI MPG X570s Carbon EK вполне может моноблок EKWB, красивая RGB-подсветка и цена в $499.
Плюсы:
  • моноблок EKWB для охлаждения CPU и зоны VRM;
  • система питания процессора 14+2 фазы с 75А сборками;
  • адресуемая RGB-подсветка моноблока EKWB;
  • четыре М.2 разъема для NVMe накопителей с радиаторами охлаждения;
  • пассивное охлаждение чипсета AMD X570;
  • множество современных разъемов и интерфейсов;
  • добротный комплект поставки.
Минусы:
  • моноблок EKWB перекрывает разъем CPU_FAN1;
  • моноблок EKWB делает затруднительным использование разъема SYS_FAN6;
  • материнская плата не с самым лучшим разгоном оперативной памяти;
  • шумный датчик потока жидкости в моноблоке EKWB.
